Тупиковая система отопления двухэтажного дома схема: Тупиковая схема отопления 2х этажного дома

Содержание

Схемы разводки систем отопления: тупиковая и попутная

Главная » Системы отопления » Монтаж и схемы систем отопления » Схемы разводки систем отопления: направление движения теплоносителя

Каждый застройщик при проектировании и создании системы отопления (СО) сталкивается с проблемой выбора схемы разводки. С одной стороны, схема системы отопления должна быть максимально простой, эффективной и надежной. С другой – не должна быть излишне дорогой. В этой публикации будет рассмотрены достоинства и недостатки различных СО с точки зрения простоты гидравлической увязки, балансировки контура, протяженности трубопровода и сложности монтажа.

Принцип работы встречной и попутной СО

Итак, попутная система отопления представляет собой двухтрубный отопительный контур, в котором теплоноситель, как в трубопроводе «подачи», так и в «обратке» перемещается в одинаковом направлении.

Подающая труба монтируется по периметру отапливаемого помещения (здания). К ней, последовательно, подключаются все отопительные приборы (батареи). Оканчивается труба подачи на последнем, по ходу движения теплоносителя, радиаторе в ветке.

Основным достоинством данного варианта является равная протяженность подающего и обратного трубопровода теплоснабжения к каждому отопительному прибору. Именно это и делает возможным равномерный прогрев радиаторов не зависимо от места их расположения и удаленности от котельной установки (стояка). Данный тип разводки, как нельзя лучше подходит для организации СО на больших площадях. Специалисты отмечают некоторое снижение температуры теплоносителя в подающей трубе, которое, как правило, не является критичным.

Недостатком такой схемы является трудоемкость монтажа и больший (в сравнении с тупиковой разводкой) расход материалов. Удорожание СО происходит за счет необходимости использования магистрального трубопровода повышенного сечения.

Во встречных, или, как их еще называют, тупиковых системах отопления, движение теплоносителя в подающей магистрали происходит в противоположном направлении по отношению к перемещению воды в обратном отопительном контуре.

Особенностью данной СО является различная длина циркуляционных колец. Другими словами, чем дальше от котельной установки или стояка находится отопительный прибор, тем большая протяженность трубопровода задействована в данном циркуляционном кольце. Такое неравенство и является основным недостатком тупиковых СО.

Достоинствами СО с встречным перемещением теплоносителя являются:

  • использование меньшего количества трубы, арматуры и пр.;
  •  возможность реализации в домах со сложными многоуровневыми СО.

Этот способ прокладки трубопровода прекрасно себя показал в СО с небольшим количеством радиаторов в каждой ветке и с разницей в протяженности не более 20 м.

Далее более подробно рассмотрим все достоинства и недостатки данных типов разводки.

Что нужно знать о гидравлике и балансировке

Гидравлический расчет двухтрубной системы отопления заключается в расчете потерь давления в каждом циркуляционном кольце. Чтобы сделать расчет в «попутных» СО необходимо рассчитать потери в одной циркуляционной петле. В остальных ветках потери будут идентичными.

Балансировка систем отопления – это процесс уравновешивания давлений в каждом циркуляционном кольце. Для чего это нужно? Если в одной ветке потери давления будут выше, чем в остальных, то теплоноситель (по аналогии с электрическим током) будет перемещаться по пути наименьшего сопротивления.

Попутные СО (при одинаковой мощности радиаторов и диаметре трубопровода), по умолчанию можно считать гидравлически увязанными, без применения дополнительного оборудования.

Важно! Если в данных СО применяются приборы различной мощности или типоразмера, то расчет потерь производится на каждой циркуляционной петле.

Чтобы сделать расчет гидравлики во встречных СО, необходимо рассчитать потери давления в каждом циркуляционном кольце контура.

Балансировка производится термостатическими клапанами для радиаторов отопления. Порядок выполнения регулировки следующий: на первой батарее клапан настраивается на максимально допустимое сужение проходного сечения. Далее производится настройка арматуры с целью гидравлической увязки. Другими словами, настройкой термостатических клапанов следует добиться одинаковых показателей потерь давления в каждой ветке контура.

Несмотря на простоту балансировки СО с одинонаправленным перемещением теплоносителя, данные схемы имеют один огромный недостаток, который называется «точки одинакового давления» на контурах «подачи» и «обратки».  Расположение данных точек более наглядно показано на рисунке.



Если присоединить радиатор к трубам в данных местах, то теплоноситель не будет поступать в прибор, так как давление на этом участке в подающем и обратном контуре равно.  Грамотно рассчитать места подключения радиаторов в сложных по конфигурации СО может только профессионал.

Для наглядности, все достоинства и недостатки разводки представлены в таблице

Справедливости ради стоит сказать несколько слов о коллекторно-лучевой разводке. Проблема в том, что данный тип подключения отопительных устройств, для качественной работы, требует обязательной и достаточно сложной регулировки каждой циркуляционной ветки.

При неправильной настройке теплоноситель может перестать циркулировать в кольце. Из-за сложностей монтажа и балансировки, данная разводка СО применяется застройщиками крайне редко.

Вывод: С точки зрения простоты балансировки и гидравлической увязки, «попутка» более предпочтительна. Что касается протяженности трубопровода и сложности монтажа, то тут предпочтение стоит отдать встречным схемам.

Совет: Несмотря на достоинства и недостатки различных решений СО, доверять их проектирование и монтаж необходимо только специалистам.

Какая система отопления лучше: однотрубная или двухтрубная?

Определить какого вида должна быть система отопления необходимо еще на начальной стадии строительства здания. Системы отопления разделяют на однотрубные и двухтрубные. Однотрубные системы намного проще. Одна труба служит для перемещения теплоносителя из котла в батареи, расположенные в квартирах. У этой системы множество недостатков, поскольку температуру батарей нельзя регулировать, а на первые этажи здания вода поступает уже не такой горячей. А вот двухтрубная система отопления распределяет тепло равномерно. Одна труба подает горячий теплоноситель в батареи, другая является обратной. Несмотря на то, что однотрубная система стоит гораздо дешевле, все чаще используется двухтрубная система водяного отопления. Почему? Она позволяет в каждом помещении жилого дома регулировать температуру по собственному желанию с помощью регулирующего вентиля. И поэтому лучше подойдет для здания любой конфигурации с любым количеством этажей. При строительстве жилого здания, большое значение имеет правильное проведение коммуникаций. Поэтому в этой статье мы подробно разберем, когда отопление частного дома стоит делать однотрубным, а когда лучше подойдет двухтрубная система отопления.

Горизонтальная система последнее время получает большое распространение, ввиду того, что многие новые здания имеют большую протяженность, а также не имеют простенков. Из-за внедрения панельно-каркасных конструкций и отсутствия простенков, размещать вертикальные стояки довольно затруднительно. Поэтому используется двухтрубная горизонтальная система отопления, а стояки для ее ветвей размещают в различных дополнительных помещениях здания, например, в коридорах или лестничных клетках. В такой системе нагревательные приборы одного этажа подключают к единому стояку, в то время как в двухтрубной вертикальной системе отопления к единому стояку подключают нагревательные приборы разных этажей.

Двухтрубная система отопления с устройствами балансировки и регулировки

1-котел; 2-автовоздушник; 3- термостатический клапан; 4- батарея; 5 – устройство балансировки; 6- бак; 7 – вентиль; 8- фильтр трубопроводный; 9 – насос; 10 – манометр температуры; 11 – предохранительный клапан



Вертикальная система отопления стоит несколько дороже, чем горизонтальная, поскольку здесь необходимо больше труб, а сам монтаж проводится дольше. Зато она исключает возможность образования воздушных пробок в нагревательных приборах, а также ее проще эксплуатировать, чем горизонтальную систему.

Особенности проектирования двухтрубных систем

Выбор направления движения теплоносителя. Существуют тупиковая двухтрубная система отопления и прямоточная. В тупиковой системе отопления прямая и возвратная вода текут в противоположных направлениях, тогда как в прямоточных системах направления прямой и возвратной воды совпадают.

Вариант циркуляции воды в отопительной системе. Отопительные системы с естественной циркуляцией используются только при строительстве небольших зданий, площадью не более 150 кв. м. Двухтрубная система отопления частного дома вполне может иметь естественную циркуляцию. Вода циркулирует под действием собственной плотности, поэтому трубы такой системы имеют большой диаметр, а прокладывают их под углом в горизонтальной плоскости. Недостатком подобной системы отопления является то, что они практически не поддаются регулировке, а плюсом – то, что они не зависимы от электроснабжения.

В больших зданиях используется двухтрубная принудительная система отопления, которая намного более эффективна, чем система с естественной циркуляцией. Тем не менее, она нуждается в электропитании, которое должно постоянно присутствовать. В такой системе используется циркуляционный насос, который позволяет монтировать трубы с небольшим диаметром и прокладывать их без уклона. Двухтрубная система отопления многоэтажного дома не может быть основана на принципе естественной циркуляции воды.

В одноэтажном доме часто используют однотрубные системы отопления. На самом деле, это не совсем правильный подход. Система должна обогревать все помещения даже в самые лютые морозы, а с подобной задачей лучше справляется двухтрубная система отопления. Двухтрубная система отопления одноэтажного дома имеет один существенный недостаток – она обойдется заказчику довольно дорого. Но на системе отопления средства лучше не экономить.

Однотрубная система отопления

В Советском Союзе одно время строительство жилых домов набрало такие обороты, что министерство было вынуждено задуматься о глобальном удешевлении процесса. В числе прочих решений было предложено экономить на прокладке инженерных коммуникаций, в частности, на трубах отопления – так на свет появилась не самая лучшая идея использовать однотрубную систему отопления жилых квартир, да и производственных помещений. В таких системах полностью отсутствуют стояки обратной подачи или приема воды как отработанного теплоносителя. Кроме того, вертикальная однотрубная система отопления значительно проще в монтаже, а, следовательно, на ее устройство уходит меньше трудозатрат, то есть, имеется серьезный положительный экономический эффект. О проблемах, связанных с ее применением, инженеры того времени не слишком задумывались.

Преимущества и недостатки однотрубных систем

Зная основные недостатки и достоинства однотрубной системы отопления, можно определяться с проектированием отопления в своем частном доме или загородной коттедже. Мы рекомендуем принимать решения только после осмотра объекта специалистом, но уже на начальных этапах проектирования вы можете оценить целесообразность такой системы для помещения.

Аргументы «против»

Самое большое различие, которое имеют однотрубная и двухтрубная система отопления – это последовательное соединение радиаторов, которое в процессе эксплуатации не позволяет регулировать интенсивность нагрева одного из них без последствий для последующих. То есть, если в спальне достаточно жарко и нужно убавить температуру, прижав вентиль на радиаторе, в других комнатах вода в батареях тоже будет остывать.

Второй серьезный минус – однотрубная система отопления дома требует более высокого давления теплоносителя в процессе эксплуатации. Повышается мощность насосов в котельных – повышаются эксплуатационные расходы, появляется больше протечек, система чаще требует пополнения воды. Не исключение и однотрубная система отопления частного дома: в такую систему обязательно нужно врезать насос, в то время как в двухтрубных системах теплоноситель может перемещаться самотеком.

Третий существенный недостаток – однотрубная система отопления дноэтажного дома должна иметь вертикальный розлив. То есть, емкость-расширитель обязательно должен устанавливаться на чердаке, в данном случае выполняющем роль технического этажа. В случае, когда такая система устраивается в многоэтажном жилом доме, необходимо прибегнуть к дополнительным ухищрениям, чтобы обеспечить одинаковую температуру теплоносителя на каждом этаже. Дело в том, что с вертикального излива вода по однотрубным системам отопления спускается вниз, последовательно проходя через радиаторы на каждом этаже. Разумеется, в каждом радиаторе она отдает часть температуры, доходя до первых этажей с потерей теплоэнергии едва ли не до 50%. Поэтому при таких системах на каждом этаже ставят дополнительные перемычки, а на нижних этажах устанавливают большее количество секций радиатора, чем на верхних.

Аргументы «за»

Помимо всего вышеописанного эта система отопления имеет ряд плюсов, которые вполне могут уравновесить недостатки. Во-первых, основные ее отрицательные стороны были характерны для советского времени, когда технический прогресс еще не совершил многих революционных переворотов в технологиях. Сегодня однотрубная система отопления – одна из самых распространенных систем, особенно для частного строительства.

Во-вторых, большой плюс такой системы, разумеется, в экономии материалов. Соединительные трубы, обратные стояки, перемычки и подводы к радиаторам отопления – все это в сумме дает достаточную протяженность трубопровода, который стоит немалых средств. Однотрубная система отопления позволяет избежать монтажа лишних труб, серьезно сэкономив. Во-вторых, это гораздо эстетичнее выглядит.

В-третьих, есть множество технологических решений, которые избавляют от проблем, существовавших в таких системах буквально десяток лет назад. На современные однотрубные системы отопления устанавливают термостатические клапаны, радиаторные регуляторы, специальные воздухоотводчики, балансировочные вентили, удобные шаровые краны. В современных отопительных системах, использующих последовательную подачу теплоносителя, уже можно добиться понижения температуры в предшествующем радиаторе без ее снижения в последующих.

Зная основные особенности однотрубной и двухтрубной систем отопления, можно приступать к проектированию отопления в частном доме или загородной коттедже. Тем не менее, мы рекомендуем приступать к монтажным работам только после осмотра объекта специалистом. Обратитесь к нашим инженерам за помощью в проектировании коммуникаций по телефону +7 (495) 580-29-99 или оставьте заявку на нашем сервисе поиска монтажников montazh.online.

Двухтрубная тупиковая система отопления. Лучше пройти?

При создании системы отопления в доме своими руками следует позаботиться о том, чтобы она была эффективной, безопасной, экономичной и простой в эксплуатации. Всем этим требованиям отвечает тупиковая система отопления. Схема установки довольно проста, поэтому особых проблем при установке не возникает.

Типы систем отопления

Отопление дома может осуществляться различными способами. Например, радиальный (или коллекторный) метод представляет собой систему, в которой каждый радиатор соединен с распределительным коллектором через подающий и обратный трубопровод. В некоторых случаях радиаторы, находящиеся в одном помещении, подключают попарно. Эта независимая схема позволяет легко отключить одну батарею, не останавливая всю линию. Отключение может понадобиться в случае поломки какого-либо элемента или для экономии денег.

При монтаже балочной системы используются трубы одинакового диаметра и примерно равной длины. Это обеспечивает равномерный перепад давления, и каждый радиатор потребляет одинаковое количество охлаждающей жидкости. Соединительные трубы часто прячут в полу, стенах или за натяжным потолком, оставляя на виду только радиаторы. Это делает отопительный контур более эстетичным.

Попутная маршрутизация реализована иначе. Подающий трубопровод в нем проходит последовательно от котла до последнего радиатора, а обратный трубопровод соединяет батареи от первого до последнего и возвращается в котел. Теплоноситель в обеих линиях транспортируется в одном направлении. Эффективность такой схемы отопления зависит от правильной балансировки давления. Если в одном циркуляционном кольце его будет больше, чем в других, теплоноситель будет поступать в него, а в остальных батареях давление значительно снизится.

Другая система — однотрубная — самая простая в реализации, но далеко не самая эффективная. Он лишен труб обратки воды, батареи в нем соединены последовательно. Из-за этого нет возможности регулировать нагрев отдельных радиаторов.

Для работы такой проводки требуется более высокое давление. Его особенностью является вертикальное заполнение, которое осуществляется с помощью расширительного бака, установленного на чердаке. Установка однотрубного отопления в многоэтажных домах нерентабельна, так как прогрев батарей от верхнего этажа к нижнему обеспечивается неравномерно.

Наиболее распространена тупиковая схема отопления, которая проста и недорога в монтаже, а также отличается длительной и стабильной работой. При создании отопления в домах его выбирают в 90% случаев.

Разновидности двухпоточной системы отопления

Как было отмечено выше, существует два основных вида двухтрубного отопления: гравитационное (движущееся под действием силы тяжести) и вынужденное вытеснение. Особенностью СО с естественной циркуляцией является конструкция трубопровода и отсутствие циркуляционного насоса. Линии (подача, обратка) выполнены из труб большого диаметра. Из котла теплоноситель поднимается по вертикальному стояку, после чего для создания давления в системе опускается в подающий трубопровод. Подача монтируется с уклоном 3-5° в сторону направления движения теплоносителя. Двухтрубные СО с естественной циркуляцией могут различаться по способу разводки: с нижней и верхней разводкой.

Правильно собранный гравитационный СО надежен, долговечен и работает без дополнительных источников энергии. Недостатками данной СО является большая инерционность, малый радиус контура (до 30 м),

Принцип работы СО с принудительной циркуляцией отличается от гравитационной, наличием в ней насоса, который отвечает за транспортировку охлаждающей жидкости. При использовании насоса в СО нет необходимости устанавливать трубопровод с уклоном.

Совет: несмотря на то, что насос создает достаточное давление для движения теплоносителя, большинство специалистов рекомендует строить СО с уклоном на случай аварийного отключения электроэнергии.

В двухтрубных СО контуры отопления бывают закрытые и открытые. Разница лишь в конструкции расширительного бака, который в открытой системе отопления атмосферный, а в закрытой — мембранный, не сообщающийся с атмосфера.

Все системы отопления отличаются способом подключения батарей. Вертикальная двухтрубная система отопления предполагает подключение всего отопительного оборудования к вертикальным стоякам; в схемах с горизонталью — к основным ответвлениям. Первые чаще всего используются в многоэтажном строительстве. Двухтрубная горизонтальная система отопления в основном используется частными застройщиками. Их преимуществом является возможность размещения стояков в нежилых помещениях или лестничных клетках. Недостатком является частое проветривание СО.

Устройство тупиковой электропроводки

Основной особенностью, отличающей тупиковую систему от других, является то, что длина подающего и обратного трубопроводов в ней не одинакова. Его использование подходит для тех случаев, когда необходимо:

  1. Разделить один тупик на несколько ответвлений со сложной конфигурацией помещения.
  2. Установите увеличенное количество аккумуляторов на одно плечо, обеспечив глубокий баланс. При такой балансировке увеличено гидравлическое сопротивление первых радиаторов и коротких плеч.
  3. Спрячьте трубы под полом или под потолком (для верхних этажей).

  1. Разделить один тупик на несколько ответвлений со сложной конфигурацией помещения.
  2. Установите увеличенное количество аккумуляторов на одно плечо, обеспечив глубокий баланс. При такой балансировке увеличено гидравлическое сопротивление первых радиаторов и коротких плеч.
  3. Спрячьте трубы под полом или под потолком (для верхних этажей).

Данный способ организации отопления подразумевает наличие двух трубопроводных контуров, благодаря которым теплоноситель циркулирует в противоположных направлениях. Вода, нагретая в котле, по подающей трубе поступает к радиаторам. Отдав тепловую энергию, охлажденная вода движется по обратному трубопроводу навстречу горячему потоку и возвращается обратно в котел, где повторно нагревается.

Радиаторы можно подключать к отопительному контуру различными способами. В зависимости от способа монтажа двухтрубная тупиковая система отопления бывает:

  • Вертикальная. Аккумуляторы крепятся к стояку. Ближайшие к нему циркуляционные кольца меньше остальных. По этой причине движение теплоносителя неравномерно. Воздух в помещениях, находящихся на удалении от источника тепла, прогревается хуже и дольше. Вертикальная схема чаще всего используется для обогрева многоэтажных домов.
  • Горизонтальный. Состоит из трубопроводов одинакового диаметра, обеспечивает равномерный обогрев всей площади. Использование армированных пластиковых труб со скользящими муфтами позволяет скрыть контур в стяжке пола, не нарушая дизайн помещения. Важным преимуществом горизонтального способа монтажа является возможность подключения к общему контуру полотенцесушителей и дополнительных линий теплого пола.

Если в тупиковой системе предусмотрены кольца вторичной циркуляции, то она должна быть оборудована насосом и смесительным контуром с датчиком температуры. Без этого оборудования дополнительная магистраль повлияет на систему отопления в целом. Естественную циркуляцию можно использовать только в помещениях с небольшой площадью.

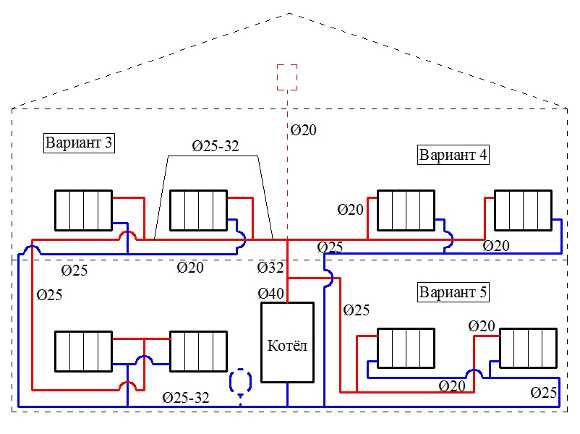

Как грамотно сделать обогрев на два крыла. В небольшом доме

Очень существенным преимуществом самотечной системы водяного отопления является ее независимость от наличия электричества. Самотечное отопление можно создать и на удаленной даче на базе энергонезависимого твердотопливного котла. Система тихая и надежная, несомненно будет востребована в будущем.

Мы накопили большой опыт в создании самотечных систем отопления, ведь раньше все водяное отопление создавалось по самотечному принципу. Систему можно создать по «типовой народной схеме» и своими руками.

Недостатками являются ограничения по мощности, отапливаемой площади, возможность подключения дополнительных контуров, при повышенной стоимости создания.

Гравитационное отопление дороже, примерно в 2 раза по сравнению с системами с принудительной циркуляцией, так как требует большого диаметра труб и специального размещения котла. Сложность создания заключается в том, что трубы большого диаметра должны иметь общий уклон, а значит, их положение фиксировано и поэтому они часто не вписываются в дизайн помещения, загромождая интерьер.

Как рассчитывается гравитационная система

Тепловые и гидравлические расчеты можно заказать у специалистов, в лицензированных организациях, но это будет недешево. Вы можете сделать эти расчеты примерно с помощью известных программ или вручную.

В любом случае скорость движения жидкости по системе невысокая. Чем больше внутренние диаметры трубопровода и радиаторов, а также котла, тем больше жидкости будет проходить через них, тем больше энергии можно будет передать.

Важно ответить на вопрос — хватит ли энергии нести теплоноситель для обогрева конкретного здания? В этом суть расчетов. Но если расчетов нет, то нужно обратиться к опыту создания такого обогрева и утепления зданий.

Потери энергии и движение жидкости

В первую очередь необходимо определить степень утепления здания, соответствует ли оно требованиям нормативных документов. Если нет, то мощности не только самотечной системы может не хватить….. Отапливать холодное здание дороже, нужно утеплять, а не увеличивать мощность обогрева.

После утепления здания можно обратиться к опыту создания таких систем, из которого известно, что обычная максимальная площадь самотечного обогрева составляет 150 кв. на каждом этаже здания, при этом радиаторы желательно распределить на 2 рукава на каждом этаже, а длина подводящего трубопровода каждого рукава не должна превышать 20 метров.

Обязательным условием создания системы является превышение горячего теплоносителя (обычно берется осевая линия радиаторов) над холодным (осевая линия теплообменника котла).

При большей протяженности трубопроводов желателен расчет, либо нужно смириться с тем, что возможно в морозные пики пропускной способности системы (скорости теплоносителя) может не хватить, чтобы нагреть в строительство.

Рассмотрим, от чего будет зависеть производительность гравитационной системы.

Особенности системы отопления с естественной циркуляцией

Напор в самотечной системе будет напрямую зависеть от высоты водяного столба при разнице плотности воды (разнице температур) и от самой разницы плотности воды. Формула головы показана ниже.

Чем больше разница между температурами подачи и обратки, и чем выше столб воды при этой разнице, тем быстрее циркулирует вода, тем больше тепла будет передаваться, тем надежнее система и тем большую площадь можно отапливать.

Дело в том, что наиболее значительно вода остывает в радиаторах, до них она считается горячей. После радиаторов холодная вода движется по обратке в теплообменник котла, где и нагревается. Следовательно, чем ниже теплообменник по отношению к радиаторам, тем больше давление в системе.

Кроме того, вода остывает в самой трубе, выходящей из котла, а значит, чем выше поднят горячий трубопровод, и чем длиннее и больше тепла он отдает, тем больше будет давление.

Однако этот теплообмен будет иметь низкую эффективность для обогрева дома, если горячая труба расположена под потолком. Лучше, если он будет расположен вдоль пола отапливаемой массандры и будет для нее обогревательным устройством.

Неправильно просто делать высокий столб горячей воды, вынося расширительный бачок выше крыши. Нужен наибольший перепад высот, при котором возник бы перепад температур, а этого проще добиться занижением котла.

Типичная ошибка при создании самотечной системы на 2 этажа – подключение радиаторов на обоих этажах к одним и тем же стоякам. В результате на 1 этаже будет еще холодно, когда на 2 этаже уже очень жарко. Для чердака правильно предусмотреть отдельный независимый отопительный рукав со своим регулирующим клапаном.

Особенность системы: — жидкость в самотечной системе обычно значительно остывает, из-за малой скорости ее движения. Разница температур подачи и обратки чаще находится в пределах 25 – 30 градусов. Температурный режим, например, 75 градусов. выходе из котла и 45 град. возвращаться. Поэтому недопустимо создание схемы с одним трубопроводом с последовательным подключением радиаторов. Подходят только проходные и тупиковые схемы двухтрубной разводки.

Как движется теплоноситель (вода)

Конструктивные особенности самотечной системы отопления вытекают из вышеизложенного.

Котел находится в приямке, в подвале, в любом случае желательно, чтобы его теплообменник находился ниже осевой линии радиаторов.

Все трубопроводы выполнены с общим уклоном в направлении движения жидкости:

  • вода от котла поднимается по вертикальному стояку в высшую точку;
  • от вертикального горячего стояка всегда вниз до входа в котел;
  • разница высот между начальной и конечной точкой трубы не менее одного процента, но наклон может меняться как угодно по длине;
  • всегда лучше поддерживать максимальный наклон.
Какие трубы использовать

Диаметр труб подачи и обратки на одном крыле трубопровода должен быть не менее 32 мм, при этом радиаторы можно подключать и трубами с внутренним диаметром 20 мм. А для стояка и кормы к крылу — не менее 50 мм. Однако никто не запрещает увеличить эти диаметры, что сделает систему только мощнее.

До сих пор оптимальным вариантом считаются обычные стальные трубы. При больших диаметрах они становятся конкурентоспособными с пластмассами. Кроме того, стальная труба большого диаметра сама по себе является отопительным прибором, ввиду значительной теплопроводности металла.

Котел, радиаторы, трубопровод

Применяется специальный котел (как газовый, так и твердотопливный) с собственным малым гидравлическим сопротивлением, рассчитанный на самотечную систему.

Применяются радиаторы с малым гидравлическим сопротивлением, с большим диаметром внутренних отверстий — обычно либо чугунные, либо алюминиевые.

В самой высокой точке трубопровода устанавливается вентиль для стравливания воздуха (напорная система с закрытым расширительным баком (гидроаккумулятором)). На выходе из котла в систему встроена группа безопасности – манометр и аварийный клапан. Либо расширительный бачок открытого типа располагается в самой высокой точке.

Клапан спускной расположен в зоне котла в самой нижней точке трубопровода; слив делается либо в канализацию, либо в емкость.

Подбор котла по мощности осуществляется как обычно — в зависимости от теплопотерь здания, а радиаторов — от теплопотерь каждого помещения, где они установлены.

При этом часто пользуются правилом — радиаторы в сумме немного мощнее котла (учитывается, что паспортная температура жидкости обычно выше реальной, т.е. радиаторы приобретаются еще более мощные на 20 — 35%), после чего общая мощность радиаторов распределяется по помещениям.

Схемы самотечного обогрева на одно крыло

Типовой водяной контур от

us-okna.ru

Особенности монтажа

Особенности монтажа контура отопления зависят от того, как будет подаваться теплоноситель – сверху или снизу. Верхняя разводка используется в приложениях с естественной циркуляцией. Для максимальной эффективности соединительные трубы следует устанавливать с обязательным уклоном, а расширительный бачок закреплять вверху системы. Радиаторы необходимо соединить по диагонали , оснастив каждый из них краном Маевского или воздухоотводчиком другого типа.

При нижней прокладке обе трубы монтируются над поверхностью пола, подающая труба располагается над обраткой. Закрытый расширительный бак мембранного типа и циркуляционный насос являются обязательными элементами отопительного контура и находятся внутри него. Обычно их вживляют в обратку на небольшом расстоянии от входа источника тепла. Нижняя проводка прячется в стяжке пола или маскируется небольшим коробом за широким плинтусом.

Существенным недостатком такой системы является необходимость подключения к электрической сети. При отсутствии электричества встроенный насос работать не будет. Для решения проблемы необходимо приобрести генератор электроэнергии.

Чтобы двухконтурное отопление тупикового типа соответствовало требованиям экономичности и безопасности, при его монтаже и наладке необходимо соблюдать определенные правила.

При расчете пропускной способности и мощности контуров необходимо учитывать внутренний диаметр используемых труб.

Подключение должно быть выполнено в соответствии со схемой. Вы должны хорошо разбираться в обозначениях, которые он содержит. Чтобы избежать ошибок при запуске, важно знать, какая иконка указывает на внутренний размер трубопровода, а какая на внешний.

Также важно различать модификации радиаторных термостатов. Устройства, предназначенные для гравитационных систем, имеют большую производительность, чем приспособления для принудительной циркуляции.

Для трубопровода, по которому вода будет поступать от котла к радиаторам, следует выбирать трубы разного диаметра. В направлении от первого к последнему они должны постепенно уменьшаться. Их уклон при принудительной циркуляции должен составлять 2-3 мм на 1 метр длины, при естественной — 5 мм на 1 метр.

Схемы вертикальной и горизонтальной системы

Двухтрубные конструкции теплоснабжения бывают двух типов:

  1. Вертикальная
    . Обычно применяется в многоэтажных домах. Двухтрубная вертикальная система отопления требует использования большого количества трубных изделий, но подключение радиаторов на каждом из этажей может быть выполнено легко. Основное его преимущество заключается в автоматическом удалении воздуха – он устремляется наверх и там выходит через сливной кран или расширительный бачок.
  2. Горизонтальная
    … Данная система нашла применение в одноэтажных, максимум двухэтажных зданиях. Для стравливания из него воздуха на батареях монтируют так называемые краны Маевского.

Соединение плечевое

Одной из разновидностей тупиковых магистралей является система обогрева плеч. Схема его реализации предполагает боковое подключение радиаторов. Подающая труба соединяется с верхним патрубком, обратка с нижним, обе располагаются с одной стороны батареи. В этом случае теплоноситель может обслуживать всю систему одновременно, а каждое плечо может функционировать отдельно. В результате появляется возможность регулировать температуру в каждом конкретном помещении.

Плечевое соединение показывает хорошую эффективность только при использовании батарей с небольшим количеством секций. Большие радиаторы не будут полностью прогреваться. Если нет другого варианта установки длинных нагревателей, решить проблему поможет удлинитель протока.

Эта компоновка позволяет использовать меньше труб по сравнению с другими компоновками и удобна и проста в установке. Между линиями легко организовать байпас для установки аппаратуры управления.

Чаще всего плечевую систему используют для обогрева многоэтажных домов. Для достижения максимального эффекта на каждом этаже размещают определенное количество батарей. Например, в двухэтажном доме общая тепломагистраль разделена таким образом, что на первом и втором этажах имеется два тупиковых рукава. На первом установлено 9 радиаторов (5 на правом плече, 4 на левом). Вверху крепятся 3 батареи (2 справа и 1 слева). Тройники служат для разделения общего контура на плечики. Они расположены в подающем и обратном трубопроводах.

Иногда тупиковая система отопления содержит только один трубный контур. При такой схеме теплоноситель последовательно проходит от котла ко всем отопительным приборам в прямом направлении, а отводится в обратном. Для достижения равномерного нагрева организуется принудительная транспортировка теплоносителя и увеличивается количество секций дальних радиаторов.

Одна магистраль плюсы и минусы

Однотрубная система отопления двухэтажного дома — схема «Ленинградка» — состоит из одной магистрали, проложенной горизонтально по периметру здания, над полом каждого этажа. Отопительные приборы подключаются к магистрали с 2-х концов, попеременно. Такой тип теплосети хорошо подходит для домов, где два этажа занимают небольшую площадь (до 80 м² каждый). На это есть причины:

  1. Теплоноситель, поступающий в каждый последующий радиатор, имеет все более низкую температуру за счет добавления охлажденной воды из предыдущих аккумуляторов. Поэтому длина кольца ограничивается 4-5 нагревателями.
  2. Чтобы хорошо отапливать второй этаж и помещения, где расположены последние батареи, следует увеличить их теплоотдачу за счет добавления секций.
  3. Горизонтальную сеть двухэтажного дома с естественной циркуляцией следует выполнять с большим уклоном (до 1 см на 1 м проточной трубы). Котел установлен в нише, а расширительный бак расположен на чердаке, сообщающемся с атмосферой.

Ленинградская разводка отопления двухэтажного дома с принудительной подачей теплоносителя работает намного стабильнее и эффективнее, чем самотечной. Для естественной циркуляции в частном доме лучше сделать вертикальные стояки, пронизывающие перекрытия и раздающие тепло радиаторам возле окон. Подача воды в стояки осуществляется из горизонтального коллектора, проложенного на чердаке, обратка в котел осуществляется по той же линии, проходящей над полом 1-го этажа.

Как и в первом случае, открытый расширительный бак размещается на чердаке 2-х этажного коттеджа, а линии прокладываются с уклоном. Если система отопления закрытая, то уклоны требуются минимальные (3 мм на погонный метр трубы), а мембранный бак размещают в котельной.

Однотрубная разводка отопления двухэтажного дома хоть и недорогая в монтаже, но сложна в расчете и исполнении.

Да и не каждому хозяину понравится, когда через часть помещения проходят трубопроводы большого диаметра, их приходится прятать под коробами.

Достоинства и недостатки

Распространенность тупиковой схемы отопления обусловлена ​​определенными преимуществами, которые она дает. С ее помощью можно организовать комфортный температурный режим в домах с большой площадью. Плечевое соединение позволяет устанавливать разные температуры в отдельных помещениях.

Создание двухтрубной тупиковой разводки не представляет особых сложностей, поэтому может быть осуществлено без привлечения дорогостоящих специалистов. Для самостоятельной установки вам потребуется:

  1. Установить котел, который будет выступать основным источником тепла.
  2. Подведите подводящую трубу к котлу, соединив ее с расширительным баком. Резервуар должен иметь сигнальный патрубок и устройство для слива жидкости.
  3. Врежьте краны радиатора в верхнюю линию, идущую от бачка.
  4. Проложить трубопровод возврата холодной воды. Также необходимо предусмотреть точки подключения аккумуляторов.
  5. Подключить обратный контур к котлу.
  6. Закрепите отопительные приборы в предусмотренных местах, оснастив их термостатами и сливными клапанами.

По завершению монтажных работ остается только провести опрессовку. После этого система будет готова к использованию.

Основным недостатком такого отопления является необходимость использования удлиненных трубопроводов, фасонных соединений, запорной арматуры и крепежа. По сравнению с одноконтурной установка двухконтурной обойдется дороже. Однако средства, вложенные на первом этапе, будут оправданы по мере использования системы.
В контакте с

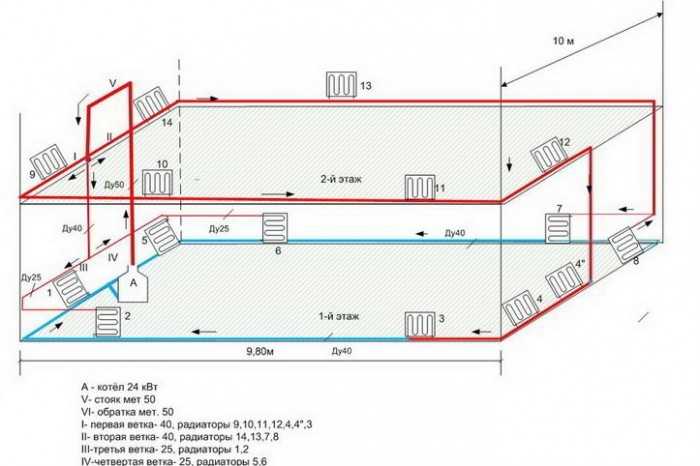

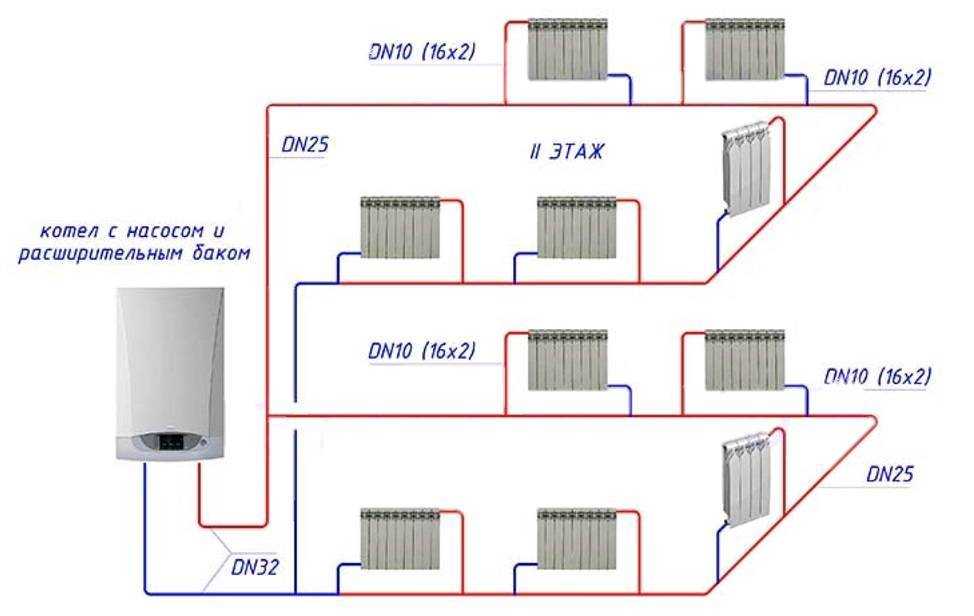

Двухтрубная система для двухэтажного дома

Двухтрубное отопление двухэтажного дома отлично подойдет для загородного дома, в котором необходимо отапливать не один, а несколько этажей. Достаточно дополнить систему несколькими устройствами (циркуляционным насосом, расширительным баком, регулирующей арматурой отопления), чтобы она способствовала созданию максимально уютной, комфортной атмосферы в доме. Кроме того, создание этой системы — достаточно простой процесс, не требующий привлечения сторонних специалистов. Двухтрубная система отопления своими руками – отличный способ сэкономить достаточно крупную сумму.

Двухтрубная система отопления многоэтажного дома имеет важное преимущество – к ней можно подключить большое количество вспомогательных элементов. Чаще всего к ней подключают систему «теплый пол» и полотенцесушители.

Важно, что эти элементы можно подключать как непосредственно при монтаже всей системы, так и позже — после ее функционирования в течение определенного времени.

Чаще всего к ней подключают систему «теплый пол» и полотенцесушители.

Важно, что эти элементы можно подключать как непосредственно при монтаже всей системы, так и позже — после ее функционирования в течение определенного времени.

Следует понимать, что наиболее подходящим моментом для установки системы отопления является период строительства дома. То есть в процессе строительства здания необходимо создать план наиболее эффективной системы отопления и сразу реализовать двухконтурное отопление частного дома.

Двухтрубная система отопления – проверенный и эффективный способ обогрева частного дома. Такая система позволяет регулировать обогрев любого помещения без изменения температуры в остальной части дома. Двухтрубную систему отопления можно использовать в домах любой этажности. Главной особенностью двухтрубной системы является разделение прямого и обратного контура теплоносителя. Нагретая вода от котла поступает в систему через подвод, так называемую трубу, из которой теплоноситель разбирается на радиаторы, змеевики, систему теплого пола. Пройдя через них, охлажденная жидкость отводится по другой трубе – возвратной.

Двухтрубная система отопления частного дома

Двухтрубная система имеет ряд преимуществ:

  • Легкость регулирования подачи теплоносителя на любой из радиаторов;
  • Возможность использования в доме любой этажности;
  • Возможность установки систем значительной длины.

Из недостатков стоит отметить удвоенное количество труб по сравнению с однотрубной системой. что удорожает монтаж системы и снижает ее эстетичность – трубы для прямого стока воды должны располагаться выше уровня радиаторов, обычно их прокладывают под потолком или на уровне подоконника.

Типы схем разводки отопления

Бремя обеспечения теплом в индивидуальном жилищном строительстве ложится, кроме каминов и печей, на отопительные котлы. Они бывают одно- и двухконтурными. Одноконтурные отопительные приборы используются только для отопления дома, а котлы с двумя контурами дополнительно обеспечивают горячее водоснабжение.

При создании системы отопления тип котельного оборудования значения не имеет. Для передачи теплоносителя и передачи тепловой энергии в помещения применяют два варианта: одно- или двухтрубный. Это учитывается даже при продумывании строительного проекта.

Выход

Кроме вышеперечисленных способов разводки магистральных труб, подающих теплоноситель к батареям и доставляющих остывшую воду обратно в котел, сама схема подключения радиаторов отопления (снизу, сбоку, по диагонали) не менее важный. Правильное подключение не только увеличивает скорость циркуляции теплоносителя и повышает КПД аккумуляторов, но и препятствует возникновению воздушных пробок.

Более подробно смотрите видео в этом материале.

Понравилась статья? Подписывайтесь на наш канал в Яндекс.Дзен

A Загляните внутрь системы отопления вашего дома — Тепло горит

В мире есть места похуже, чем Нью-Йорк. зимой — Миннеаполис, например, или Анкоридж. Спасибо Северу Атлантическое течение, Большое Яблоко не так сильно замерзает, как в других северных городах, но все равно чертовски холодно, и если здание страдает от проблем с отоплением, чертовски холодно. Самый менеджеры и члены правления, как правило, оставляют вопросы отопления своим начальникам или обслуживающий персонал дома, но когда шипят трубы и жильцы ополчились и страдают от переохлаждения, может быть полезно понять, в чем проблема и как ее можно решить.

Горячая зона

Даже в небольшом здании, производящем достаточно тепла, чтобы поддерживать все, кому комфортно, потребляют совсем немного топлива. Этим топливом может быть нефть, газ, или электрический. Подавляющее большинство зданий Нью-Йорка с паровым нагревом, что означает, что нефть или газ нагреваются в котле и, полученный пар распространяется по всему зданию.

«Электротепло нуждается в наименьшем техническое обслуживание», — говорит Питер Греч из New York Superintendents. Техническая ассоциация (СТА). «А с электричеством нет протечек и никакого бардака. В большинстве случаев проблемы с электрообогревом не решаются. влияет на все здание — если что-то пойдет не так, тепло обычно выходит только в одной квартире за раз. Так что в обслуживании, электрический тепло — это не проблема, но его производство стоит так дорого, что редко использовал. Даже если принять во внимание техническое обслуживание, утечки и ремонт, связанный с паровым нагревом, электрический обогрев все равно будет стоить более.»

И именно поэтому у большинства из нас большие неповоротливые котлы в наших подвалах. В самом типичном многоквартирном доме Нью-Йорка установка, топливо — обычно нефть или природный газ — воспламеняется в камеру сгорания котла и производит горячие газы, которые затем проходят через металлические «огневые трубы», нагревая воду по другую сторону камеру и производя пар.

Затем пар естественным образом поднимается через тепловых труб и стояков здания, в индивидуальные радиаторы, отопление их и сделать все уютно.

Сжигание ископаемого топлива для отопления и горячего водоснабжения Однако у него есть собственный набор проблем с обслуживанием. И как любой, кто когда-либо дрожал даже в одну январскую ночь без тепла, знает, когда есть проблема с котлом, это большая проблема.

Чаще всего проблемы с котлом возникают из-за плохой техническое обслуживание. По словам Майкла Костелло из Teitelbaum Inc. в Квинсе, регулярное техническое обслуживание котла является ключом к минимизации проблем с котлом. На межсезонье важно иметь профессиональное обслуживание котла приходит компания и делает полную очистку труб и камеры сгорания камера. Также рекомендуется проводить регулярный осмотр горелки, а также всех приборов и органов управления на котле, чтобы убедиться, что они все в рабочем состоянии и не были скомпрометированы копоть и грязь.

«Пока горячие газы проходят по трубам, они также несут с собой дым и копоть», — добавляет Костелло. «Сажа скапливается на внутренних стенках труб и действует как изолятор».

Хотя большинство из нас считает теплоизоляцию хорошей вещью, когда дело доходит до котлов, это очень нежелательно. Накопление закопченная изоляция снижает эффективность прохождения горячих газов через трубы, чтобы нагреть окружающую воду, заставив горелку загореться чаще производить достаточное количество тепла, что, в свою очередь, означает, что он сжигать больше топлива, чтобы выполнять свою работу. По словам Дика Корала, который также STA и директор Технического колледжа Нью-Йорка Институт многоквартирных домов, «Накопление сажи всего 1/32 дюйма увеличит ваш счет за топливо примерно на два процента».

Умножьте эту цифру на предполагаемые 30–50 процентов. увеличение затрат на топливо для отопления этой зимой, и вы можете быстро увидеть последствия: сверхактивная горелка будет значительной финансовой тратой на ваше здание. Итак, если у вас не было полной проверки котла недавно, говорит Корал, сделайте это сейчас.

Чтобы убедиться, что ваш котел работает правильно в течение всего года Костелло рекомендует генеральную уборку весной или летняя и дополнительная уборка, включающая очистку труб пылесосом а также — раз в месяц в зимние месяцы.

«Когда мы идем [в камеру сгорания] и очистите его, — говорит Костелло, — это дает суперинтенданту возможность проверить теплоизоляционный материал, которым облицована камера, обычно это огнеупорный кирпич или пластиковая огнеупорная глина. Из-за интенсивного тепла, кирпичи со временем начинают разрушаться. Капитальные уборки позволяют нам сделать визуальный осмотр, чтобы увидеть, как поживает кирпич».

Получение пара

Распространенной жалобой является внезапный, громкий, часто пугающий стук и лязг, который эхом разносится по паровым трубам в отопительный сезон.

Прежде всего, говорит Костелло, трубы, ведущие от котельная к квартирам должна быть хорошо утеплена. Если они а не: «Это нехорошо по нескольким причинам: во-первых, вы потери тепла в котельной, которое должно попасть в квартиры. Во-вторых, когда этот пар поднимается, он автоматически начинает остывать. Это означает, что у вас возникла проблема с конденсатом еще до того, как она доходит до радиаторов».

Звучит безобидно, но это готовит почву для всех шум — то, что известно в индустрии как «водяной молоток.» Когда вода конденсируется и не удаляется из паровая система, она сидит в трубах, — говорит Греч. Когда горячий пар попадает в вода, резкие перепады температуры и давления, капли собранной воды стреляют по стенкам труб, как пуль, что приводит к громким ударам, лязгу и звону.

По словам Греча, весь рэкет — это больше, чем просто неприятность. «Вопреки распространенному мнению, — говорит Греч, «Гидравлический удар не является нормальным состоянием. С этим можно жить, но со временем это вредно для труб. Решение для стука зависит от того, какой тип системы существует в здании, и решение проблема означает выполнение некоторой детективной работы — начинается ли стук в при запуске пара, во время распределения пара или при отключении? Ответ может диктовать, как подходить к основной проблеме изоляции».

Здесь жарко, или это только я?

Еще одна распространенная жалоба на отопление в зимнее время: что в здании либо слишком жарко, либо слишком холодно, говорит Винсент Толинс из Сантехника Pro-Tech в Уайтстоуне. Иногда это оба — у всех зубы стучат на третьем этаже, а до шести, все открывают окна, потому что так тепло.

«Когда наступает зима, многие довоенные здания проблемы с неравномерным распределением пара», — говорит Толинс. «Немного квартиры получат много пара, может быть, даже слишком много, и другим будет недостаточно». Инженер может оценить ситуации в вашем здании и сообщить вам, как ее отремонтировать.

По словам Билла Джебейли из Бруклина Агрессивный нагрев, решение часто заключается в простой регулировке некоторых параметров. оборудование. «Ваш таймер нагрева, который обычно используется в многоквартирные дома — могут быть не в порядке. техник следует зайти и проверить настройки и внести коррективы в датчик обратной линии, регулятор давления обратного действия или даже датчик погоды за пределами здания, который определяет температуру и отправляет сигнал самому таймеру нагрева на включение или выключение. Там много больше для таймера нагрева, чем просто это, но это некоторые ключевые элементы для смотреть на.»

Плохое распределение тепла является наиболее распространенной причиной высокой температуры. счета за электроэнергию, добавляет Корал. Если ваша система отопления работает сверхурочно, чтобы поддерживать комфортную температуру в квартирах, которые имеют тенденцию быть прохладными в то время как другие перегреваются, стоимость вашего здания значительна.

«На каждый градус среднего температура в здании выше, скажем, 72 градусов», — предупреждает Корал, «Расход топлива в здании возрастает примерно на три процента. Если, перегрев на пять градусов, ваш счет за отопление составляет около 15 процентов выше, чем должно быть».

Горячие советы

Первая линия обороны — это ваш супер и билдинг сотрудники. «Персонал здания и суперинтенданты должны знать свою систему очень хорошо, — советует Греч. «Они должны пройти курсы или семинары, чтобы идти в ногу с новейшими технологиями, оборудованием и технологии. »

И применить немного техники не помешает либо. «Легче обнаружить проблемы, если у вас есть самое современное термостатическое оборудование, конечно», — говорит Джебайли. «Но старое оборудование не обязательно плохое. Если оборудование работает, вам не нужно менять его только потому, что он старый. Если у вас есть оборудование, которое доставляет вам проблемы и неэффективен, однако, вы должны заменить его. Учитывая стоимость топлива сегодня, Будь то природный газ или нефть, это стоит непомерно дорого, чтобы не Получите максимальную эффективность от вашего оборудования».

Одним из вариантов модернизации вашего оборудования является установка датчики тепла на стенах жилых помещений. Маленькие датчики посылают постоянный поток информации о температуре на главный компьютер, который в очередь подключена к системе котла/горелки. Компьютер обрабатывает информации и циклически включается и выключается по мере необходимости, пока средняя температура датчиков достигает заданного уровня комфорта.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
