Установка батареи отопления: Установка батарей отопления – монтаж радиаторов своими руками

Содержание

Установка радиаторов отопления своими руками: биметаллические, алюминиевые, чугунные

Отопительные радиаторы являются важной частью системы отопления в доме. От их правильного выбора и грамотного размещения зависит эффективность работы отопительной системы жилища. Радиаторы отопления позволяют улучшить КПД работы автономной системы отопления в частном доме, а их замена на более современные и качественные — позволит даже повысить температуру воздуха в многоквартирных домах, запитанных от магистральных систем водоснабжения. Обычно первичный монтаж радиаторных батарей производится строителями, а их замена — либо специалистами местной управляющей компании, либо сторонней специализированной фирмой. Но и в том и в другом случае дополнительных расходов можно избежать, если провести установку радиаторов отопления своими руками.

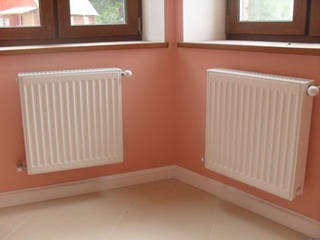

Установленный своими руками радиатор в системе отопления — криво, но функционально и дешево!

Общие характеристики процесса установки радиаторов

Прежде всего стоит уяснить, что разные типы отопительных радиаторов имеют различные требования к их монтажу.

Наиболее простыми в установке будут, вероятно алюминиевые радиаторы, а вот классические чугунные батареи потребуют применения специализированного оборудования – вам придется прибегнуть к сварочным работам, а это весьма специфическая область, требующая присутствия профессионалов.

Впрочем, современные радиаторы отопления, созданные из легких, но в то же время прочных материалов собираются и устанавливаются чуть сложнее чем детский конструктор, не требуют каких-то специфических навыков и могут размещаться практически на любой поверхности. Их можно вещать даже на гипсокартонную стенку.

Геометрия размещения отопительных радиаторов

Немаловажную роль в создании комфортной атмосферы от отопительной системы является место размещения радиаторов отопления.

Существуют определенные строительные стандарты на размещение отопительных радиаторов как относительно стены, так и относительно пола. СНиПы определяют, что минимальный зазор между нижним краем батареи и полом не может быть менее 5 сантиметров.

типовые схемы монтажа батарей

Также необходимо предусмотреть зазор между телом радиатора отопления и поверхностью стены. Он также должен быть не менее 5 сантиметров. Только в этом случае будет обеспечена нормальная циркуляция воздуха, нагреваемого батареей.

Сообразно имеющимся стандартам производим расчет мест установки батарей и размечаем точки под их крепление.

Необходимые навыки

Для того, чтобы самостоятельно провести монтаж радиаторов отопления необходимо иметь хотя бы минимальные строительные и слесарные навыки. Для их получения нет необходимости записываться на специализированные курсы – достаточно внимательно ознакомиться с видеоинструкциями, опубликованными в большом количестве в интернете.

соединение терморегулятора радиатора и батареи

Подготавливаем инструменты

Конечно же, для монтажа батарей отопления необходимо запастись необходимыми инструментами. Не стоит бояться, что от вас потребуется приобретение дорогостоящих устройств. Большинство инструментов для такой работы найдется у вас в подсобке, а необходимые, но отсутствующие вещи можно взять в аренду или одолжить у знакомых.

Итак, найдите или одолжите электрический шуруповерт, пассатижи, перфоратор или дрель с функцией удара и специальное сверло или бур к ним, а также обычный строительный уровень.

При приобретении радиатора отопления обратите внимание на полноту комплектации приобретаемых устройств. Для этого сфотографируйте имеющиеся у вас в доме выводы труб отопительной системы.

В случае первоначального монтажа при строительстве лучше, чтобы выходные патрубки труб отопительной системы подходили к входным патрубками без переходников. А вот если вы заменяете батареи в ходе ремонта – ситуация может осложниться.

Подводим трубы к радиаторам

При проведении ремонта и замены радиатора, возможно вам придется менять выходные патрубки имеющихся в вашем помещении труб отопительной системы.

чугунная батарея

Самый простой и надежный способ соединения старых металлических труб с современными батареями выглядит следующим образом:

  1. Система отопления перекрывается и из нее сливается лишняя вода.
  2. Углошлифовальной машинкой срезается лишняя часть старых труб водоснабжения. При этом руководствуемся правилом «Семь раз отмерь, один раз отрежь.
  3. Нарезаем на оставшемся куске стальной трубы новую резьбу.
  4. На отрезок трубы закручивается запорный вентиль подходящего диаметра.
  5. С новой батареей отопления новый вентиль можно соединить при помощи специализированного гибкого соединения из металлопластиковой трубы или при помощи разводки из медной трубы. Монтаж металлопластика выглядит проще, однако, такая труба может разрушиться от чрезмерно высокой температуры в трубах магистрального теплоснабжения. А вот медная труба сможет выдержать даже перегретый пар, но для ее монтажа придется применить пайку, что не у всякого может получиться.

Главной характеристикой смонтированной подводки горячего теплоснабжения к радиаторам отопления является герметичность. Вода в системах отопления может находиться под большим давлением. При проверке герметичности соединений рекомендуется пускать поток воды поэтапно, первоначально с небольшим уровнем давления.

Также при покупке проверяем комплектацию труб и при необходимости докупаем дополнительные соединительные элементы. Обратите внимание, что при сборке секций может использоваться ключ специальной конфигурации – проверьте его наличие в комплекте поставки.

Устанавливаем радиаторы

После подготовки системы теплоснабжения начинаем размечать место для установки батарей. Прикидываем, где должны располагаться кронштейны, отмечаем их будущее положение и проверяем горизонтальный уровень установки при помощи строительного уровня.

Прикручиваем кронштейны и вещаем на них батарею в сборе.

Обратите внимание, что число узлов крепления на радиаторе отопления на стену напрямую зависит от количества секции и конструкции батареи.

монтаж батарей в деревянном доме

В том случае, если вы подсоединяете стальные трубы к радиатору при помощи сварки – можно ограничиться двумя кронштейнами. Если соединение с магистралью водяного теплоснабжения идет на полипропителеновых трубах и фитингах – то для фиксации батареи нужно уже не менее трех кронштейнов. Кроме, того, количество точек фиксации зависит и от количества секций. При числе секций до 5 — можно ограничиться тремя точками крепления: 2 сверху и 1 снизу. Далее, при увеличении секций до 10 — необходимо добавить по 1 точке крепежа сверху и снизу.

Современные батареи устанавливаются практически на любую поверхность, в том числе и на деревянные стены.

Установка биметаллических радиаторов отопления своими руками — пошаговая видео инструкция

Понравилась статья?
Сохраните, чтобы не потерять!

как правильно установить радиаторы своими руками, в квартире и частном доме, монтаж. Как повесить, поставить

Содержание:

При строительстве и ремонте жилых сооружений часто возникает потребность в установке или замене батарей отопления. Дело это несложное, которое необязательно доверять специалистам, но можно выполнить и собственными силами.


Разновидности отопительных радиаторов для квартиры или частного дома

Первое, с чем следует определиться перед тем, как установить радиатор отопления в квартире – это выбор разновидности данного устройства.

На современном рынке широко представлены следующие виды отопительных батарей и радиаторов:

  • чугунные;
  • алюминиевые;
  • биметаллические;
  • стальные;
  • медные;
  • пластиковые.

Каждая из этих разновидностей имеет свои преимущества и недостатки, которые нужно знать для того, чтобы сделать правильный выбор. Например, чугунные батареи, широко использовавшиеся еще в советские времена, отличаются длительным сроком службы и нетребовательностью к качеству теплоносителя – вода в них может быть даже ржавой либо с большим количеством примесей. В то же время, вследствие низкой теплопроводности чугуна, топливные затраты на разогрев таких устройств довольно высоки. Еще один минус – неэстетичный внешний вид чугунных батарей, поэтому в настоящее время они используются не так часто.


Алюминиевые, стальные, биметаллические и медные радиаторы имеют отличную теплопроводность и эффектный внешний вид. В то же время, недостатки у них тоже есть. Например, минусом алюминиевых батарей является их высокая чувствительность к чистоте воды и неустойчивость к высокому давлению теплоносителя. Несколько более выносливы в этом плане биметаллические устройства. Медные радиаторы – самые долговечные и наиболее эффективные в плане обогрева, но в то же время и самые дорогие.

Что же касается пластиковых радиаторов – это наиболее экономичный вариант, они имеют легкий вес и просты в установке, но их нельзя подвергать нагреву выше 80 °C.

Изучив особенности различных типов батарей перед тем, как установить радиатор отопления своими руками, можно сделать выбор в пользу той или иной разновидности. Немало здесь может зависеть также от внутреннего интерьера помещения, бюджетных возможностей хозяев жилища и прочих факторов.

Необходимые элементы для монтажа своими руками

Далее, перед установкой радиаторов отопления в частном доме или квартире, следует подготовить все необходимые для монтажа детали, инструменты и материалы. Узнайте, когда у вас будет окончание отопительного сезона, потом можете приступать к работам.

Помимо непосредственно самой батареи для обогрева, при монтаже радиаторов отопления своими руками предусматривается установка следующих важных элементов:

  • Кран Маевского. Это небольшое приспособление, монтируемое на свободный верхний выход (коллектор) батареи. Его функция состоит в автоматическом выведении воздуха, который может образовываться в системе. Наличие такого устройства является обязательным при монтаже алюминиевых или биметаллических радиаторов, если же речь идет об установке батарей отопления из чугуна, то здесь кран Маевского на батарею не ставится – вместо него устройство для автоматического выведения воздуха монтируется в более высокой точке системы.
  • Автоматический воздухоотводчик – может выполнять ту же функцию, что и кран Маевского. Для установки на радиаторы используется редко. Изготавливается в никелированном или латунном корпусе. Нередко применяется для выведения воздуха наружу на других участках отопительной системы, как в вышеописанном случае с установкой чугунных батарей.
  • Заглушка. Радиаторные батареи с боковым подключением имеют четыре выхода, три из которых занимают входной и выходной трубопроводы и устройство для автоматического спуска воздуха. На четвертый выход как раз и ставится заглушка, которая обычно окрашивается белой эмалью и хорошо соответствует внешнему виду отопительного прибора.
  • Шаровые или запорные краны. Их ставится два: на входе и на выходе радиатора. Основная функция таких кранов состоит в том, что если в радиаторе возникнут неполадки, его можно отсечь от остальной системы отопления, которая может продолжать функционировать дальше. Шаровые краны дешевле по цене, но менее функциональны. Предпочтительно при установке батареи отопления своими руками воспользоваться запорными кранами, поскольку они дополнительно дают возможность регулировать поток теплоносителя, а значит, и степень обогрева в помещении.
  • Крюки, кронштейны и пластиковые дюбели. Это крепежные приспособления, служащие для подвешивания отопительных радиаторов и их крепления к стенам. Подробно о том, как правильно повесить радиатор отопления и какие моменты нужно учитывать при этом, сказано ниже.
  • Льняная подмотка либо фум лента, а также сантехническая паста. Эти материалы нужны для обеспечения герметичности соединяемых участков.

Инструменты

Набор инструментов для монтажа батарей отопления своими руками невелик и включает следующее:

  • дрель и сверла для нее;
  • уровень;
  • инструменты для сочленения между собой труб и фитингов (их перечень зависит от разновидности трубных изделий).

Выбор места для установки отопительных радиаторов

Говоря о том, как правильно установить радиатор отопления в квартире, следует отметить, что оптимальным местом для установки традиционно считается пространство под окнами. Такое расположение создает теплый заслон на пути холодных воздушных масс, проникающих в помещение со стороны окна.

Желательно, чтобы ширина теплового радиатора составляла как минимум три четверти от ширины оконного проема – это предотвратит потение стекол при обогреве жилища.


Оптимальное расстояние между отопительным прибором и полом составляет 8-12 сантиметров, между радиатором и подоконником – 10-12 сантиметров. Промежуток между задней поверхностью батареи и стеной должен быть в 3-5 сантиметров.

Соблюдение указанных рекомендаций по установке радиаторов отопления своими руками обуславливает эффективную циркуляцию теплых воздушных масс в помещении и его оптимальный прогрев.

Подвешивание радиатора и его фиксация к стене

Далее следует разобраться в том, как повесить радиатор отопления и как закрепить его к стенам. Сам по себе указанный процесс несложен, но еще до того, как повесить батарею, стоит позаботиться о том, чтобы стеновая поверхность позади нее была ровной.

Далее на стене, на 10-12 сантиметров ниже подоконника, прочерчивается горизонтальная линия, служащая ориентиром расположения для верхнего края радиатора. После этого, в соответствии с намеченным положением отопительного устройства, производится установка крепежных приспособлений.

Расположение радиатора должно быть строго горизонтальным для отопительных систем с принудительной (насосной) циркуляцией теплоносителя. Если же система работает посредством естественной циркуляции, тогда для батареи предусматривается минимальный уклон – примерно в 1-1,5°. Причина проста – по окончании отопительного сезона эксплуатация радиатора прекращается и производится слив воды. При этом очень важно, чтобы сливание было полным, а батарея впоследствии оставалась сухой.


Если же уклон будет превышать рекомендованное значение в 1-1,5°, тогда возникающие в процессе эксплуатации застои будут мешать нормальной работе устройства. Все эти нюансы следует предусмотреть и учесть до того, как повесить батарею отопления и обустраивать систему обогрева в жилище.

Для установки крюков в стене просверливаются отверстия, в которые монтируются пластиковые дюбели. Далее крюки вкручиваются в них настолько, чтобы обеспечить расстояние в 3-5 сантиметров между радиатором и стеной. В типичном случае отопительное устройство подвешивается так, чтобы крюки находились между секциями.

В случае использования для фиксации батареи кронштейнов процесс их установки немного отличается от вышеописанного. До того, как вешать радиатор отопления, следует приложить его к стене и отметить места для крепежей. Далее в этих местах высверливаются отверстия. В них монтируются пластиковые дюбели для винтов, посредством которых и прикручиваются крепежные кронштейны.

Еще один важный момент касательно того, как вешать батареи отопления на стену. Хотя наряду с верхними устанавливаются и нижние крепежи, однако их роль скорее вспомогательная – они служат в основном для более надежной фиксации радиатора в заданном положении, в том числе в процессе монтажа. Уровень их установки должен быть на 1-1,5 сантиметра ниже нижнего коллектора. Большая же часть весовой нагрузки радиатора падает на верхние крепежи.

Конечно, толщина и прочность крепежных приспособлений должны быть тем больше, чем тяжелее отопительное устройство. Например, если стоит вопрос о том, как повесить алюминиевый радиатор – можно обойтись крюками не очень большой толщины. Если же к стене подвешивается тяжелая чугунная батарея – кронштейны и крюки должны быть значительно толще и прочнее.

Крепление радиатора к полу - как правильно установить

Стеновые сооружения квартир не всегда способны надежно выдерживать нагрузку от батареи на протяжении длительного времени. Если отопительное устройство обладает большой массой, либо стены имеют облегченную конструкцию, тогда необходима дополнительная напольная фиксация. Она осуществляется посредством ножек, которые иногда входят в комплект устройства, либо специальных кронштейнов, которые крепятся к полу с помощью гвоздей или дюбелей.


Крепление к полу рекомендуется даже для относительно легких алюминиевых и биметаллических радиаторов; что же касается более тяжелых чугунных, стальных или медных батарей, то для них она является обязательной.

Подключение к трубопроводам

Заключительным этапом при установке батарей отопления в квартире своими руками является подключение к системе трубопроводов. Оно может осуществляться боковым либо нижним способом, в зависимости от того, как предусмотрено производителем отопительного устройства.


В свою очередь, боковое подключение радиатора к трубам может осуществляться в нескольких вариантах:

  • Односторонний способ. Может быть однотрубным (чаще всего) или двухтрубным. Помимо самих труб, для их подсоединения к радиатору потребуются два шаровых или запорных крана, два тройника и два сгона. При однотрубном способе подключения обязательной является установка байпаса, позволяющего отключать батарею без остановки системы в целом. Резьбовые соединения должны быть уплотнены лентой фум либо льняной подмоткой, поверх которой наносится сантехническая паста. При наличии технических возможностей байпас можно соединить с трубами посредством сварки.
  • Диагональное подключение. Такой вариант оптимален, поскольку обеспечивает максимальную теплоотдачу. С одной стороны радиатора, в верхней его части, осуществляется подача теплоносителя, а в нижней части с противоположной стороны – его обратный выход. Возможен и такой вариант, когда теплоноситель подается снизу, а выходит сверху. Диагональное подключение тоже может быть однотрубным или двухтрубным, и опять же при однотрубном способе необходима установка байпаса.
  • Седельное подключение. Этот способ наиболее удобный в осуществлении, и внешне самый малозаметный в жилом помещении. Как подача, так и обратный выход теплоносителя осуществляются в нижней части радиатора, но с разных сторон. Как и в предыдущих случаях, система может быть однотрубной или двухтрубной. При однотрубном седельном подключении предпочтительной является установка байпаса, однако возможен монтаж и без него. При отсутствии байпаса, если возникает необходимость в снятии радиатора, между подающим и обратным кранами ставится временная трубная перемычка. Читайте также: "Монтаж и установка батарей отопления в частном доме – от выбора до пошагового руководства по устройству".

Конечно, схема подключения и все прочие нюансы касательно того, как поставить радиатор отопления в квартире, должны быть тщательно продуманы заранее, до начала монтажных работ. Если все было проделано правильно, тогда результат такой работы – комфортный температурный микроклимат в жилище, позволяющий без особых проблем пережить суровый и холодный зимний сезон.


Установка батарей отопления в квартире: монтаж радиаторов своими руками, как правильно установить и подключить

Для того чтобы в холодное время года в квартире было тепло и комфортно, необходимо качественно выполнить установку батарей. Важным этапом является правильное подключение всех элементов. Нормы и основные правила прописаны в законодательстве, и нелишним будет ознакомиться с ними. Если есть желание и возможность, монтаж можно выполнить самостоятельно.

Особенности и виды отопительных систем

От того, системы отопления какого вида установлены в помещении, зависит, насколько тепло будет в квартире.

Их можно разделить на 3 основных типа согласно схеме подключения:

  • однотрубная;
  • двухтрубная;
  • коллекторная.

Что касается однотрубной системы, в этом случае теплоноситель идет по одной трубе во все батареи, и в итоге возвращается по ней же после того, как остынет. Данный вариант самый простой по установке, и по этой причине используется во всех многоэтажных домах. Однако имеются и минусы, в частности, при переходе в другие радиаторы теплоноситель остывает все сильнее, соответственно, тепла в помещение поступает меньше. Кроме того, нельзя отключить только одну батарею для ремонта, в этом случае придется перекрыть весь стояк.

При двухтрубной системе теплоноситель идет по одной трубе, но отдельно ко всем батареям. В этой ситуации все радиаторы прогреваются равномерно, а остывшая вода уходит по отдельной трубе в котел, где нагревается заново. При необходимости замены стояк отключать не требуется, достаточно перекрыть только одну батарею, что упрощает работу по сравнению с предыдущим вариантом.

Система с использованием коллектора используется преимущественно в коттеджах и является гораздо более сложной. В данном случае к каждому радиатору идут отдельные трубы. Монтаж системы собственными силами невозможен, требуется работа специалистов.

Сами же батареи в зависимости от материала изготовления могут быть:

  • биметаллические;
  • алюминиевые;
  • чугунные;
  • стальные.

Биметаллические включают элементы, изготовленные из различных металлов, и часто используются в квартирах. Отличаются хорошей теплоотдачей, просты в установке, однако при этом имеют довольно высокую цену. Рабочее давление – 35 атм.

Алюминиевые батареи также не создают проблем в монтаже и отлично отдают тепло. За счет давления до 18 атм их часто устанавливают в многоэтажных домах. Радиаторы устойчивы к воздействию коррозии, однако их нельзя монтировать с медными трубами, так как основы могут вступить в реакцию, что приведет к разрушению обоих элементов.

Чугунные батареи чаще всего используются в старом жилищном фонде, где немного этажей, так как их давление достигает только 12 атм. В квартирах устанавливают их довольно редко. Радиаторы имеют значительный вес, что создает трудности при установке, кроме того, нагреваются и остывают они в течение длительного времени. Среди достоинств можно отметить их прочность и продолжительный срок службы.

Стальные радиаторы имеют умеренную цену и подходят для многоквартирных домов. Из недостатков потребители отмечают непродолжительный срок эксплуатации – порядка 15-20 лет. А также в данном случае нет возможности наращивать дополнительные секции. Просты в монтаже и могут устанавливаться с любыми трубами.

В зависимости от материала изготовления появляются отличия в процессе установки радиаторов. За счет своей прочности чугунные отопительные элементы более устойчивы к механическим воздействиям, остальные требуют аккуратности в работе с ними. Установка должна проводиться исключительно на стены из кирпича и бетона, если рядом находится стена из гипсокартона, необходима специальная подставка.

В современных моделях необходимо предусмотреть кран Маевского.

Способы подключения

СНиП прописывает основные правила установки батарей отопления. Важной является способность радиатора выдерживать давление. Материал изготовления не должен вступать в реакцию с трубами, которые подводятся к изделию, во избежание коррозийных процессов. Батарея должна быть размещена на 10 сантиметров ниже выступающей части подоконника для высвобождения теплового потока.

Расстояние между полом и нижней частью радиатора должно быть более 10 и менее 15 сантиметров. Это принципиальный вопрос, в противном случае будут нарушены процессы равномерного теплообмена. Все секции должны быть подсоединены ровно и не иметь существенных различий по высоте.

Чтобы теплоотдача проходила наиболее эффективно, важно правильно разместить радиатор отопления. Специалисты рекомендуют располагать его под окнами, чтобы максимально снизить выход тепла через данные участки. В случае когда имеется внешняя холодная стена, на ней рекомендуется разместить дополнительные устройства.

В целом батареи в квартире могут быть расположены несколькими способами:

  • боковое расположение;
  • нижнее;
  • диагональное;
  • последовательное.

Наибольшей популярностью пользуется именно боковое расположение батарей. Оно характеризуется высокой теплоотдачей. Труба, по которой идет горячая вода, вводится в верхний патрубок, отвод же происходит из нижнего. В случае с нижним размещением оба патрубка расположены снизу. Схема актуальна, если трубы размещены в полу либо под плинтусом.

Диагональное применяется, когда батарея имеет большое количество секций, 12 и более. Теплоноситель поступает через верхний патрубок, а выходит снизу. Последовательное актуально, когда водопроводная система имеет достаточное давление, чтобы горячая вода проходила по всем батареям.

В случаях, когда необходима установка дополнительного радиатора, для начала следует вывести из системы теплоноситель. После закрепления кронштейнов крепится радиатор, соединения фиксируются специальным ключом. На свободное отверстие нужно установить кран Маевского, все остальные закрыть пробкой. Далее следует прикрепить саму батарею и тщательно выровнять. После этого подводятся остальные элементы и все соединяется в единую систему, которая должна быть абсолютно герметичной.

Правила замены

Бывают случаи, когда радиаторам необходима замена.

Это может произойти в двух ситуациях:

  • поломка батареи;
  • замена старых радиаторов на новые.

В случае поломки обязательно необходимо оповестить ЖЭК и ДЭЗ. Представители данных организаций обязаны посетить квартиру, провести осмотр и подтвердить, что восстановить старый радиатор невозможно, и требуется его замена.

Может случиться так, что при ремонте либо по другим причинам жильцы приняли решение заменить старые радиаторы отопления на более современные модели. В этом случае собственник должен быть готов пройти согласовательные мероприятия. Без согласия управляющей компании и подтверждающих данный факт документов замену батарей производить нельзя.

В процессе работ должны принимать участие представители вышеуказанной организации, иначе такие действия грозят рядом проблем.

В первую очередь могут измениться параметры отопительной системы всего дома. Кроме того, для того чтобы установить новый радиатор, требуется перекрыть весь стояк, а данное действие могут произвести исключительно сотрудники управляющей компании. Если сделать это самостоятельно, нарушителю может грозить немалый штраф. Но также нужно узнать температурный режим, что прямым образом повлияет на то, сколько тепла будет отдавать устройство, и, соответственно, на благоприятный микроклимат в помещении.

После оформления всех документов можно закупать необходимые элементы и приборы. Далее согласовывается дата установки, в соответствии с которой проводятся работы. Специалисты помогут правильно подключить, настроить и запустить систему отопления.

Подготовительные работы

Перед тем как начинать работы по установке отопительных приборов, нужно уточнить тип разводки, по которому организована система. От этого зависит, какие именно детали и в каком количестве потребуются в процессе монтажа. Следует подготовить место проведения работ, а также необходимые инструменты.

Первое, с чего стоит начать, это перекрытие стояка. Если имеются старые батареи, их требуется отключить, слить всю воду, после чего отсоединить от системы отопления.

При необходимости следует воспользоваться насосом, с помощью которого можно максимально удалить жидкость из радиатора.

Когда теплоноситель удален, следует определить места, на которые будет крепиться отопительный элемент. Далее устанавливаются кронштейны. Их потребуется 2 или 3 для того, чтобы зафиксировать верхнюю часть батареи, а также пара, чтобы удерживать нижнюю. Расположение кронштейнов требуется проверить с применением специального уровня. После этого участок можно считать готовым к работе.

Монтаж

После того как подготовительные работы проведены, можно приступать к непосредственной установке отопительных приборов, которые нужно поставить на кронштейны. Если установка кронштейнов выполнена грамотно, задняя стенка радиатора будет тесно прилегать к опорам и надежно зафиксируется на них. При монтаже самой батареи нужно учитывать, что необходимо выдержать небольшой уклон, который будет составлять около 3 миллиметров в расчете на 1 метр отопительного прибора.

Батареи устанавливаются, к ним подводятся трубы и арматура, и все это тщательно крепится. От того, насколько грамотно проведены работы, будет зависеть, насколько герметичной окажется система. Далее можно открыть стояк и провести заполнение водой. Это позволит проверить, насколько герметичны соединения.

При установке отопительных приборов своими руками необходимо уделить особое внимание монтажу запорно-регулирующих элементов. Обязательной является установка крана Маевского, ведь именно он в дальнейшем будет играть основную роль при спуске воздуха в начале отопительного сезона. Элемент должен располагаться около самой верхней точки.

При работе с однотрубной системой требуется установить байпас, который имеет вентиль, в отличие от двухтрубной, когда соединение происходит только со сгоном, где также есть вентиль. Сгоны прикрепляются к трубам с помощью динамометрических ключей. Подобные ключи не идут в комплекте, при установке радиатора специалистами они приносят с собой данный инструмент. Если же работы проводятся самостоятельно, ключи потребуется купить, так как без них работы выполнить не удастся. Данный элемент обеспечивает надежное затягивание креплений.

Крепежи можно перекрутить либо не докрутить, динамометрический ключ избавляет от подобной ошибки. При слабом соединении в процессе эксплуатации возможно образование протечек, что грозит серьезными проблемами. Когда работы выполнены, стыки следует надежно загерметизировать, для этого можно применить специальный уплотнитель. Если позволяет материал, можно воспользоваться сваркой.

Еще один важный шаг – опрессовка. Для ее проведения также необходимы специальные дорогостоящие инструменты, поэтому целесообразным будет вызвать для этих целей сантехника из управляющей компании.

Пробный запуск системы отопления поможет выявить недоделки и ошибки в работе, чтобы при необходимости сразу же оперативно их устранить.

Как включить радиатор?

Процесс включения рекомендуется доверить специалистам. Для этого можно пригласить слесаря. После перекрытия кранов «американки» открывается соединительный кран и обратная труба. Если течей не обнаружено, открываются краны на самих радиаторах, обводной же, напротив, перекрывается, и вода начинает поступать в систему. Воздух выпускается с помощью крана Маевского.

Когда отопительные системы достаточно прогреются, для восстановления давления открывается прямая труба. На этом испытания заканчиваются, и собственники квартир смогут насладиться долгожданным теплом.

О том, как правильно устновить отопительные батареи своими руками, смотрите в следующем видео.

Тепловая батарея для дома

TNO сотрудничает с компаниями, государственным сектором и другими организациями, чтобы применить наши знания и опыт вместе с другими и для других.

  • Домашняя страница Сотрудничество
  • Как мы работаем
  • Экспертиза
    • Программа ранних исследований
  • Найдите сотрудника TNO
  • Партнеры TNO
  • Патенты и лицензии
    • Обзор патентов
    • Возможности лицензирования
      • Бирка электронной безопасности
      • Телевидение по запросу в высокоскоростной сети с пакетным доступом
      • Новый метод изготовления функционального текстиля и волокон
      • Блок управления автомобильной болезнью
      • Стабилизация движения камеры
      • Обратное мультиплексирование для управления передачей данных
      • Метод извлечения семантического параметра

Батареи отопления: установка своими руками

Батареи отопления, установка которых достаточно часто проводится потребителями самостоятельно, следует подбирать правильно с учетом количества секций и материала. Только так можно будет создать эффективную систему отопления.

Способы разводки радиаторов

Существует несколько способов подключения, среди них - боковое одностороннее подключение, нижнее, диагональное, а также последовательное и параллельное. Первый вариант наиболее распространен, он предусматривает подключение подающей трубы к верхнему патрубку. При этом к нижнему крепится отводная труба. Такой подход обеспечивает высокую теплоотдачу. Если теплоноситель подводится снизу, подающий патрубок нужно подключить к нижнему патрубку, и мощность снизится на 7%.При использовании многосекционных радиаторов, подключаемых по одностороннему принципу, последняя секция будет недостаточно горячей. Во избежание этой неприятности необходимо дополнительно установить удлинитель потока воды.

Особенности нижнего и диагонального подключения

Нагревательные батареи, которые могут быть установлены, можно подключить через нижнее подключение. Такая разводка применяется в тех случаях, когда трубы следует прятать под плинтусом или на полу. Этот способ соединения наиболее подходящий с эстетической точки зрения.Возвратная и подающая трубы должны располагаться снизу, а в пол они направляются вертикально.

Если вы хотите установить многослойные радиаторы, лучше всего использовать диагональное подключение, так как оно будет наиболее рациональным в этом плане. Принцип обвязки в этом случае заключается в том, что труба горячего водоснабжения соединяется с верхним патрубком с одной стороны радиатора. С обратной стороны через нижний патрубок проводится обратка.

Особенности последовательного и параллельного подключения

Если вы приобрели нагревательную батарею, установка этих элементов системы может быть проведена специалистами, но за эту работу придется заплатить дополнительно.Решите, выполнять ли установку самостоятельно или с помощью извне, сначала вам нужно выбрать схему подключения, которая будет согласованной. В этом случае вода движется под действием давления, и для отбора лишнего воздуха лучше всего использовать кран Маевского. У такого подключения есть один недостаток - это необходимость полного отключения системы отопления при необходимости замены или ремонта радиатора. В холодное время такая работа будет довольно неудобной.

Через теплопровод, встроенный в систему отопления, вода поступает параллельно.Тот же принцип используется для нарезания резьбы. Краны на выходе и входе позволят произвести замену аккумуляторов без отключения всей системы, но в такой схеме есть один минус, который выражается в недостаточно интенсивном нагреве аккумуляторов при низком давлении в системе.

Определение места расположения радиатора

Батареи отопления, установка которых производилась по всем правилам, будут работать максимально эффективно. Для этого важно определить расстояние от верхней решетки до подоконника.То же

% PDF-1.5 % 414 0 объект > endobj xref 414 85 0000000016 00000 н. 0000002944 00000 н. 0000003176 00000 н. 0000003333 00000 н. 0000003369 00000 н. 0000003696 00000 н. 0000003804 00000 н. 0000003912 00000 н. 0000004021 00000 н. 0000004123 00000 н. 0000004231 00000 п. 0000004339 00000 п. 0000004447 00000 н. 0000004557 00000 н. 0000004665 00000 н. 0000004772 00000 п. 0000004880 00000 н. 0000004989 00000 н. 0000005098 00000 н. 0000005206 00000 н. 0000005314 00000 п. 0000005423 00000 п. 0000005612 00000 н. 0000005662 00000 н. 0000005725 00000 н. 0000006935 00000 п. 0000008022 00000 н. 0000009191 00000 п. 0000010360 00000 п. 0000010873 00000 п. 0000011579 00000 п. 0000012146 00000 п. 0000029931 00000 н. 0000030186 00000 п. 0000055948 00000 п. 0000056193 00000 п. 0000079766 00000 п. 0000080017 00000 п. 0000081183 00000 п. 0000083001 00000 п. 0000084716 00000 п. 0000169809 00000 н. 0000306782 00000 н. 0000307554 00000 н. 0000308408 00000 н. 0000308466 00000 н. 0000308547 00000 н. 0000308628 00000 н. 0000308729 00000 н. 0000308861 00000 н. 0000308993 00000 н. 0000309080 00000 н. 0000309174 00000 н. 0000309315 00000 н. 0000309421 00000 н. 0000309539 00000 н. 0000309641 00000 п. 0000309780 00000 н. 0000309878 00000 н. 0000310001 00000 п. 0000310135 00000 п. 0000310239 00000 п. 0000310353 00000 п. 0000310454 00000 п. 0000310549 00000 п. 0000310670 00000 н. 0000310810 00000 п. 0000310941 00000 н. 0000311073 00000 н. 0000311204 00000 н. 0000311336 00000 н. 0000311592 00000 н. 0000311696 00000 п. 0000311819 00000 н. 0000311948 00000 н. 0000312056 00000 н. 0000312172 00000 н. 0000312298 00000 н. 0000312424 00000 н. 0000312544 00000 н. 0000312641 00000 н. 0000312761 00000 н. 0000312866 00000 н. 0000312964 00000 н. 0000002041 00000 н. трейлер ] >> startxref 0 %% EOF 498 0 объект > поток Р.kqs;: 2 5. * ƘF Yi

FUJITSU Средство обновления управления зарядкой аккумулятора: Fujitsu Global

Этот инструмент автоматически проверит, является ли ваша система целевой моделью, и определит соответствующий пакет обновления для вашей модели, затем загрузит и применит его.
Поскольку пакет обновлений различается в зависимости от модели и предназначен только для определенных моделей, внимательно ознакомьтесь с этими инструкциями, а затем примените инструмент к своей системе.

Ограничения

Вы можете использовать это Программное обеспечение только при условии, что вы принимаете все условия ниже.Пожалуйста, не используйте Программное обеспечение, если вы не согласны с ними.

- Ограничения

  • (1) Программное обеспечение не подлежит передаче.
  • (2) Вы не можете модифицировать, декомпилировать или реконструировать Программное обеспечение.
  • (3) Вы не можете изменять информацию об авторских правах в Программном обеспечении.
  • (4) Ни при каких обстоятельствах Fujitsu не несет ответственности за любой ущерб, причиненный Программным обеспечением.

Системные требования

  • Windows 10 (64-разрядная / 32-разрядная)
  • Windows 8.1 (64-разрядная / 32-разрядная) Windows 8 (64-разрядная / 32-разрядная)
  • Windows 7 (64-разрядная / 32-разрядная)
    Примечание. Поддержка
    Windows 7 закончится 14 января 2020 г.
    После этого техническая помощь и обновления программного обеспечения из Центра обновления Windows, которые помогают защитить ваш компьютер, больше не будут доступны для продукта. Мы настоятельно рекомендуем вам установить это обновление до EOS и перейти на Windows 10 где-то до января 2020 года.

Важные примечания

  • В случае применения «Обновление микропрограммы PMU» или «Обновление BIOS», в зависимости от возраста / состояния аккумуляторной батареи, время работы аккумуляторной батареи при заряде может сократиться до 15% после этого обновления.
  • В случае применения «Утилиты FUJITSU Battery Charging Control Utility», в зависимости от возраста / состояния аккумуляторного блока, аккумулятор может не заряжаться до 100%, что отображается значком состояния аккумулятора Windows. Кроме того, после этого обновления время работы аккумуляторной батареи от одной зарядки сократится до 35%.
  • Для запуска этого программного обеспечения требуются права системного администратора.
  • ПРИ ПРИМЕНЕНИИ ДАННОГО ОБНОВЛЕНИЯ НЕВОЗМОЖНО УДАЛИТЬ
  • В зависимости от системы, до четырех программ: «Драйвер устройства Fujitsu FUJ02E3», «Утилита расширения системы Fujitsu», «Драйвер Fujitsu BIOS» и «Драйвер Intel MEI®», которые были установлены изначально, возможно, потребуется установить в вашей системе до к обновлению.
  • На некоторых ПК, на которых выполняется «Обновление прошивки PMU», может потребоваться выполнить «Обновление BIOS» перед обновлением PMU. (Подробнее см. «Список моделей»)
  • «Утилита FUJITSU Battery Charging Control Utility» вернется к предыдущему состоянию в случае восстановления ПК / переустановки Windows. Повторно примените «Утилиту управления зарядкой аккумулятора FUJITSU» после восстановления / переустановки Windows.

Как использовать

  1. Щелкните ссылку «FUJITSU Battery Charging Control Update Tool» внизу этой страницы, чтобы загрузить его.
  2. Запустите BatteryCtrlUpdate.exe.
  3. Инструмент автоматически проверит, является ли ваша система целевой моделью, определит соответствующий пакет обновления для вашей модели, затем загрузит и применит его.
  4. Если ваша система является целевой моделью, пожалуйста, проверьте следующее перед запуском обновления.
    • Перед запуском обновления подключите исправный адаптер переменного тока.
    • Не выключайте систему, пока не завершится процесс обновления.
    • Перед запуском обновления закройте все работающие приложения.
    • Ваша система может автоматически выключиться или перезагрузиться во время / после обновления.
  5. Если вы нажмете кнопку «Старт», загрузка начнется.
    • Если загрузить программное обеспечение не удалось, повторите попытку через некоторое время.
  6. Если отображается запрос контроля учетных записей (UAC), нажмите «Да».
  7. После завершения загрузки следуйте инструкциям программы обновления, как показано ниже.
    ПРИМЕЧАНИЕ. В зависимости от вашей целевой модели будет применено ТОЛЬКО ОДНО из следующих обновлений.
  8. Выключите или перезагрузите систему, чтобы завершить обновление.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
