Предохранительный клапан в отоплении, установка, работа, конструкции

Предохранительный клапан в системе отопления открывается при повышении давления выше заданного значения, после чего часть теплоносителя через него сбрасывается. Затем давление уменьшается и клапан закрывается. Простой принцип действия подразумевает и несложную конструкцию. Тем не менее, есть несколько важных правил установки и эксплуатации аварийного клапана, которые лучше не нарушать, чтобы не повлечь разрушение котла, например…



Когда нужен предохранительный клапан

В замкнутой гидравлической системе, где происходит нагрев жидкости должен устанавливаться предохранительный клапан и расширительный бак. При нагреве, материалы и вещества увеличиваются в объеме, особенно значительно «вырастают» газы и жидкости.

Если свободного пространства не будет, то давление внутри системы начнет повышаться. Корпус будет деформироваться, растягиваться и разрушится в конце концов, выпустив жидкость наружу.

Предохранительный клапан необходим во всех замкнутых нагреваемых наполненных жидкостью системах.



Совместная работа клапана и расширительного бака

Расширительный бак в системе отопления призван стабилизировать давление. Но ошибкой является мнение, что с таким баком предохранительный клапан не понадобится. Бак может работать неправильно, оказаться просто без воздуха.

Ошибкой является и обратное мнение, что клапан может взять на себя функции расширительного бака – сбрасывать давление, как только оно слегка повысилось. Этот прибор конструктивно не рассчитан на множественные срабатывания и после нескольких сбросов, через него появляется постоянная течь…

Предохранительный клапан рассчитан только на срабатывание при аварийном повышении давления, свыше нормы, после чего со стороны персонала должны быть приняты меры по устранению причин такой ситуации.



В каких случаях обычно срабатывает клапан

Можно выделить четыре типичные ситуации, когда срабатывает клапан в отоплении.

• Закачка жидкости в систему выполняется ручным насосом без контроля за давлением, или автоматическое наполнение оказалась с дефектами и дает повышенное давление.
• Система отопления с нарушениями — расширительный бак не был установлен или перекрыт краном.
• Не надлежащая работа расширительного бака – в нем отсутствует воздух.
• Вскипание котла с массовым выбросом пара.



В каких системах устанавливается защита по давлению

• Система отопления частного дома снабжается предохранительным клапаном. Даже если в автоматизированных котлах имеются защиты быстрого отключения при росте температуры, рекомендуется снабдить систему независимым аварийным клапаном давления.
• Также он устанавливается в системе горячего водоснабжения (ГВС), за исключением случая, когда вода нагревается проточным способом ….
• Аварийный сброс давления устанавливается в отдельных замкнутых контурах системы, нагреваемых теплообменником или другим источником энергии.
• В различных гидравлических (воздушных) системах, работающих под давлением, или с компрессором….



Конструкция предохранительного клапана, как работает

Основным элементом конструкции клапана давления является пружина, воздействующая на закрывающую тарелку. В нормальном положении тарелка прижимается к седлу и не выпускает жидкость из трубы. При аварийном повышении давления, она приподнимается и жидкость начинает просачиваться на боковой отвод.



Как и где устанавливается предохранительный клапан

Аварийный клапан в системе отопления всегда устанавливается на главной подающей магистрали, выходящей из котла.

Запрещается устанавливать между клапаном и главной магистралью какую-либо запорную арматуру. По сути предохранительный клапан должен быть установлен на подаче как можно ближе к теплообменнику котла, и между ними не должно быть кранов, и диаметр труб не должен уменьшаться.

С твердотопливными котлами аварийный клапан устанавливается в составе выносной группы безопасности.

На автоматизированных котлах клапан можно обнаружить под котлом на подаче.

Рекомендуется оборудовать отводной патрубок клапана прозрачным шлангом направленным в канализацию.



Какое давление срабатывания, какой клапан подобрать

Стандартное заданное давление срабатывания предохранительного клапана для домашней отопительной системы – 3 атм. Обычное предварительное давление воздуха в расширительном баке – 1,5 атм. Рабочее давление в системе после разогрева до максимальных температур – 2,0 – 2,5 атм.

Соответственно, при повышении этого значения, ситуация переходит в разряд «аварийная». При достижении 3,0 атм, или чуть ниже, должно начинаться срабатывание клапана. Напомним, что низший предел прочности отдельного отопительного оборудования, некачественных расширительных баков, например – всего порядка 4,0 атм, и его частенько превышают при ручной закачке теплоносителя…

Выбирать предохранительный клапан для системы отопления нужно только от известного производителя. Этот прибор прост, но сделан должен быть точно, а взрыв котла понравится далеко не всем жильцам…



Что требуют нормативы

Из нормативов можно узнать, что на пути к клапану от теплообменника не должно быт не только запорных устройств, но и регулирующих, а также трубопровода меньшим диамером, чем сам клапан. Настройка давления должна быть выполнена на 15 – 25% больше, чем рабочее давление жидкости. Проверка порога срабатывания должна производится не реже чем один раз в год при плановом обслуживании системы….







Предохранительный клапан в системе отопления: назначение, виды, установка

В любой отопительной системе может произойти экстренная ситуация, связанная с повышенным нагревом теплоносителя, при котором он расширяется и выводит котел из строя. Чтобы предотвратить аварию, ведущую к значительным финансовым потерям, применяют предохранительный клапан в системе отопления, устанавливаемый в непосредственной близости от котла.

Сбросной клапан используют во всех коммунальных и индивидуальных отопительных системах частных домов, где он является основным элементом защиты котельного оборудования и повышения безопасности его обслуживания. Для его правильной установки следует точно подобрать прибор по техническим характеристикам системы и знать технологически грамотное место монтажа.

Спускной клапан в обвязке отопительного котла

Назначение предохранительного клапана

В отличие от систем отопления с открытым расширительным баком, где перепады давления приводят к увеличению объема теплоносителя в емкости или, в аварийных ситуациях, испарению воды в окружающую среду, в замкнутом контуре все процессы происходят внутри котла и трубопровода. Для удаления из закрытой системы излишков расширившегося рабочего тела используют автоматические клапаны, настроенные на его физические параметры, точнее, давление.

При эксплуатации наибольшую величину давления и температуры теплоноситель имеет на выходе котла, к тому же нагревательное оборудование является самым дорогостоящим в системе — из-за этих факторов предохранительный клапан сбросной системы отопления устанавливают рядом с котлом и он предназначен для его защиты.

Как работает предохраняющий клапан

Принцип работы

Клапан, защищающий котел, имеет простое устройство и работает по принципу, понятному даже школьнику. Прибор состоит из прямого фитинга с отводом под углом 90 градусов и подпружиненного герметичного затвора, перекрывающего боковой проход. При увеличении давления в системе от перегрева, превышающего прижимное усилие пружины, удерживающей в неподвижном положении клапан, он поднимается вверх и открывает боковое отверстие.

Излишки жидкости начинают выливаться сбоку и отправляются в емкость, дренажную или канализационную систему. После стравливания части теплоносителя давление в системе и на клапан ослабевает, пружина ставит его на место, перекрывая боковой патрубок.

Конструктивное устройство пружинного вида

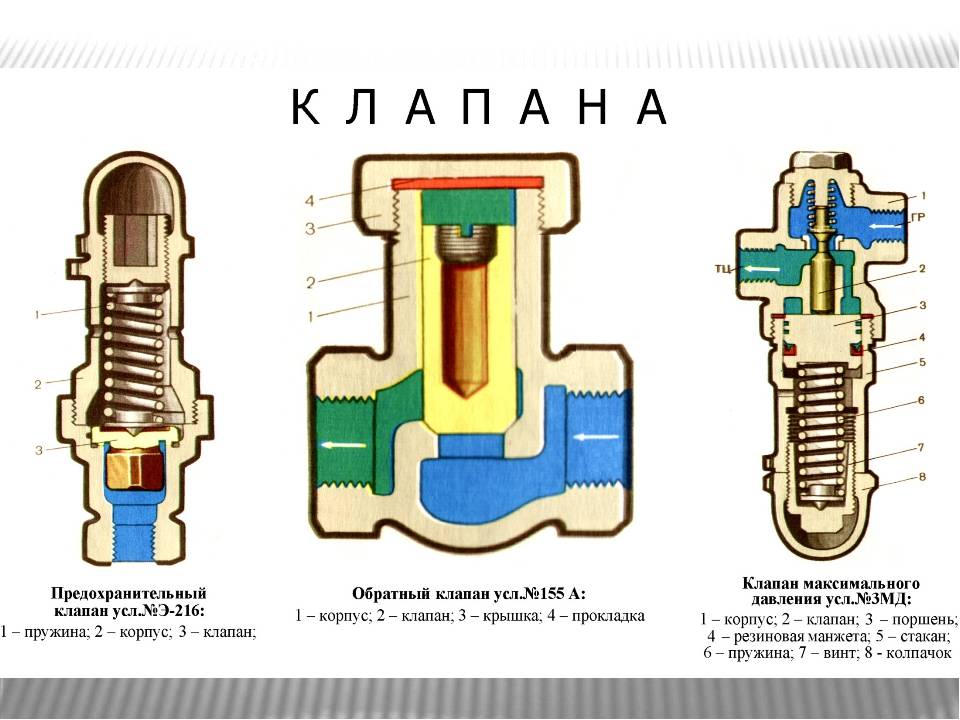

Конструкция

Типовой предохранительный клапан для котла имеет разборную конструкцию и состоит из следующих основных элементов:

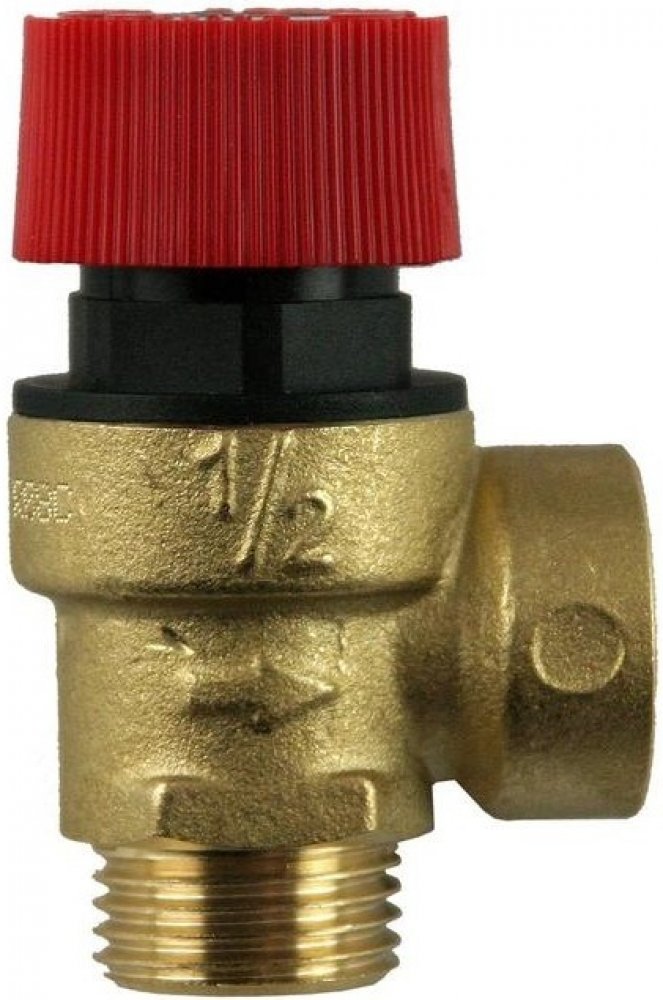

Корпус. Обычно изготавливается из латуни и имеет вид тройника. По его сторонам расположены нижнее входное резьбовое отверстие, боковой выходной патрубок и верхнее седло, на которое усаживается фасонный уплотнитель.

Запорная группа. Представляет собой подпружиненный шкив с цилиндрическим (дисковым) концевым запорным элементом, на который одевается эластичный резиновый уплотнитель в виде стакана (диска).

Крышка. В верхний резьбовой патрубок латунного корпуса вкручивается крышка черного цвета из термостойкого полимера, удерживающая подпружиненный шток в рабочем положении. На верхних гранях крышки имеются выступы, по которым скользит фигурный в нижней части верхний колпачок, соединенной с запорным штоком. При повороте на определенный угол колпак поднимается вместе со штоком и открывает боковой патрубок — это позволяет использовать предохранительный клапан для отопления всегда открытым в ручном режиме.

Колпачок. Полимерная деталь обычно красного цвета с ребристой боковой поверхностью, прикручивается к полому внутри штоку винтом. Имеющиеся в нижней части колпачка пологие выступы при его вращении попадают на зубцы крышки — ручка приподнимается вместе с подпружиненным затвором и открывает боковой канал, позволяя сбрасывать давление вручную.

Регулировочная шайба. Внутренняя стенка крышки имеет резьбу, в которой вращается гайка регулировки, при опускании вниз она сжимает пружину — таким образом происходит увеличение порога срабатывания клапана. При выкручивании гайки вверх пружина ослабляется и давление срабатывания уменьшается. Для проворачивания гайка оснащена поперечным шлицем в верхней части под плоскую отвертку.

Клапан для водонагревательных бойлеров – конструкция и внешний вид

Разновидности

Существующие разновидности клапанов способны работать с котельным оборудованием от ведущих зарубежных (Vaillant, Baxi, Ariston, Navien, Viessmann) и отечественных (Невалюкс) производителей на газе, жидком и твердом топливе в ситуациях, когда автоматический контроль за работой системы из-за типа топлива затруднен или нарушен при выходе из строя автоматики. В зависимости от конструктивного исполнения и принципа работы предохранительные клапаны делят на следующие группы:

1. По назначению оборудования, в которое их устанавливают:

• Для отопительных котлов, имеют приведенную выше конструкцию, часто поставляются на арматуре в виде тройника, в которую дополнительно установлены манометр для проверки давления и клапан развоздушивания.
• Для водогрейных бойлеров, в конструкции присутствует флажок для спуска воды.
• Емкостей и сосудов под давлением.
• Напорных трубопроводов.

2. По принципу срабатывания прижимного механизма:

• От пружины, прижимное усилие которой регулируется внешней или внутренней гайкой (ее работа рассмотрена выше).
• Рычажно-грузовые, применяются в промышленных отопительных системах, рассчитанных на сброс больших объемов воды, их порог срабатывания можно регулировать подвесными грузами. Они подвешены на ручке, связанной с запорным золотником принципом рычага.

Устройство рычажно-грузовой модификации

3. Скорости срабатывания запорного механизма:

• Пропорциональные (малоподъемные пружинные) — герметичный запор поднимается пропорционально давлению и линейно связан с его увеличением, при этом сливное отверстие постепенно приоткрывается и аналогичным образом закрывается с уменьшением объема теплоносителя. Преимущество конструкции — отсутствие гидроударов при различных режимах перемещения запорного клапана.
• Двухпозиционные (полноподъемные рычажно-грузовые) — функционируют в положениях открыто-закрыто. При превышении давления выше порога срабатывания выходное отверстие полностью открывается и происходит стравливание лишнего объема теплоносителя. После того как давление в системе нормализуется, выходное отверстие полностью перекрывается, основной недостаток конструкции — наличие гидроударов.

4. По регулировке:

• Нерегулируемые (с колпачками разных цветов).
• Регулируемые винтовыми деталями.

5. По конструкции регулировочных элементов сдавливания пружины с:

• Внутренней шайбой, принцип работы которых был рассмотрен выше.
• Наружным винтом, гайкой, модели используются в бытовых и коммунальных отопительных системах с большими объемами теплоносителя.
• Рукояткой, подобная система регулировки используется во фланцевых промышленных клапанах, при полном поднятии ручки можно производить разовый спуск воды.

Конструкции различных моделей спускных клапанов

Как выбрать клапан для отопительного котла

Подбирая предохранительный клапан для отопления, руководствуются следующими соображениями:

1. Определяющим фактором для выбора предохранительного клапана является его давление срабатывания. Обычный стандарт для бытовых приборов, применяемых в системе отопления, согласно расчетам — 3 бара. Данный показатель связан с тем, что в большинстве индивидуальных замкнутых контуров с радиаторами, использующих циркуляционные насосы, транспортируется теплоноситель со стандартным напором 1,5 бара. Его колебания при нагреве до самых высоких температур могут достигать 2,5 бара, а предельный показатель более 3 бар говорит о перегреве теплоносителя и может стать критическим для полимерных трубопроводов (котел выдерживает значительно большие гидравлические нагрузки).
2. Среди моделей, представленных на рынке, масса изделий из Китая малоизвестных брендов. Хорошим соотношением цены и качества обладает российско-итальянский продукт Valtex, клапаны от итальянского производителя котлов Бакси. Многие известные поставщики электрокотлов с брендами Вайлант, Аристон, Бакси дополнительно выпускают сопутствующее оборудование, куда входят и предохранительные клапаны.
3. С точки зрения стоимости, удобства монтажа и функциональности лучше всего приобретать группу безопасности. В блок дополнительно входят манометр (позволяет контролировать процесс настройки и давление в системе) и автоматический клапан для стравливания воздуха в контуре.

На заметку: Некоторые производители (Valtex) делают цвет ручки нерегулируемых предохранительных клапанов красного, желтого и черного цветов, указывая тем самым на предельно допустимые параметры давления (например, черная ручка 1,5 бара, красная — 3 бара, а желтая — 6 бар).

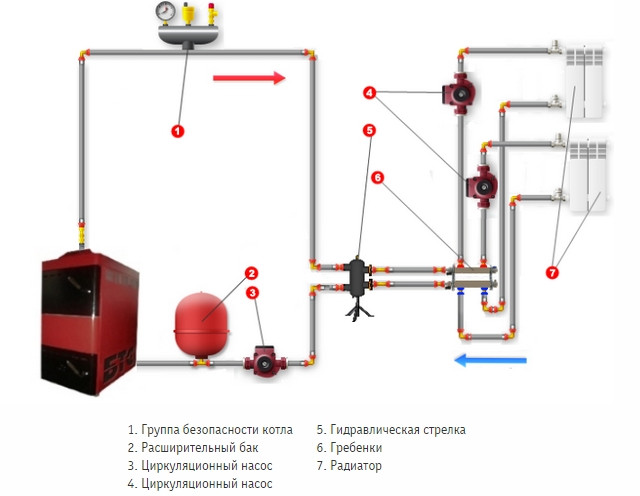

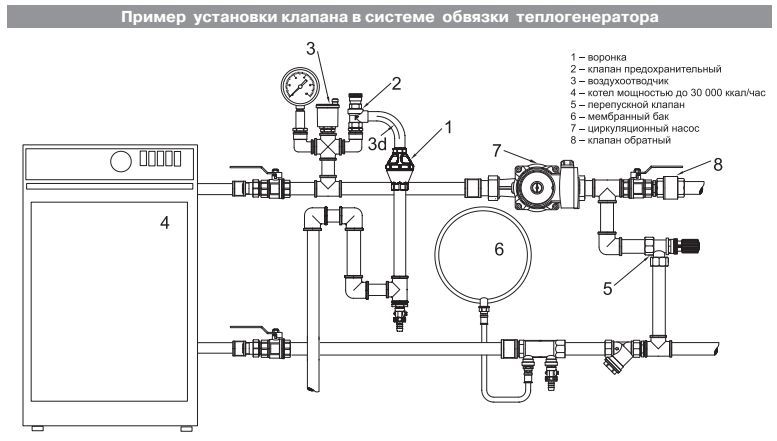

Схема установки защитного клапана

Как установить

При монтаже предохраняющей спускной арматуры соблюдают следующие правила:

1. Обычно клапан сброса давления в системе отопления ставят в бытовой контур в единственном экземпляре. Его основные точки размещения — непосредственно над электрическим, твердотопливным, газовым котлом на его выходном патрубке или рядом в горизонтально расположенный трубопровод. Если это по техническим причинам невозможно, главное условие правильного монтажа — установка в линию подачи до первого отсекающего вентиля.
2. Выходной боковой патрубок обычно соединяют с канализационной или дренажной системой, если это технически сложно или объем теплоносителя в контуре невысок, можно воспользоваться гибкой подводкой, которую опускают в емкость подходящего объема.
3. Отвод жидкости должен проводиться с разрывом струи через воронку или гидравлический затвор для обеспечения работоспособности системы при засорении канализации.
4. При монтаже в трубопровод используют тройник с нижним отводом подходящего диаметра, его стандартное значение 1/2, 3/4, 1 и 2 дюйма. Диаметр подводящего к клапану трубопровода не должен быть меньше, чем у системы.

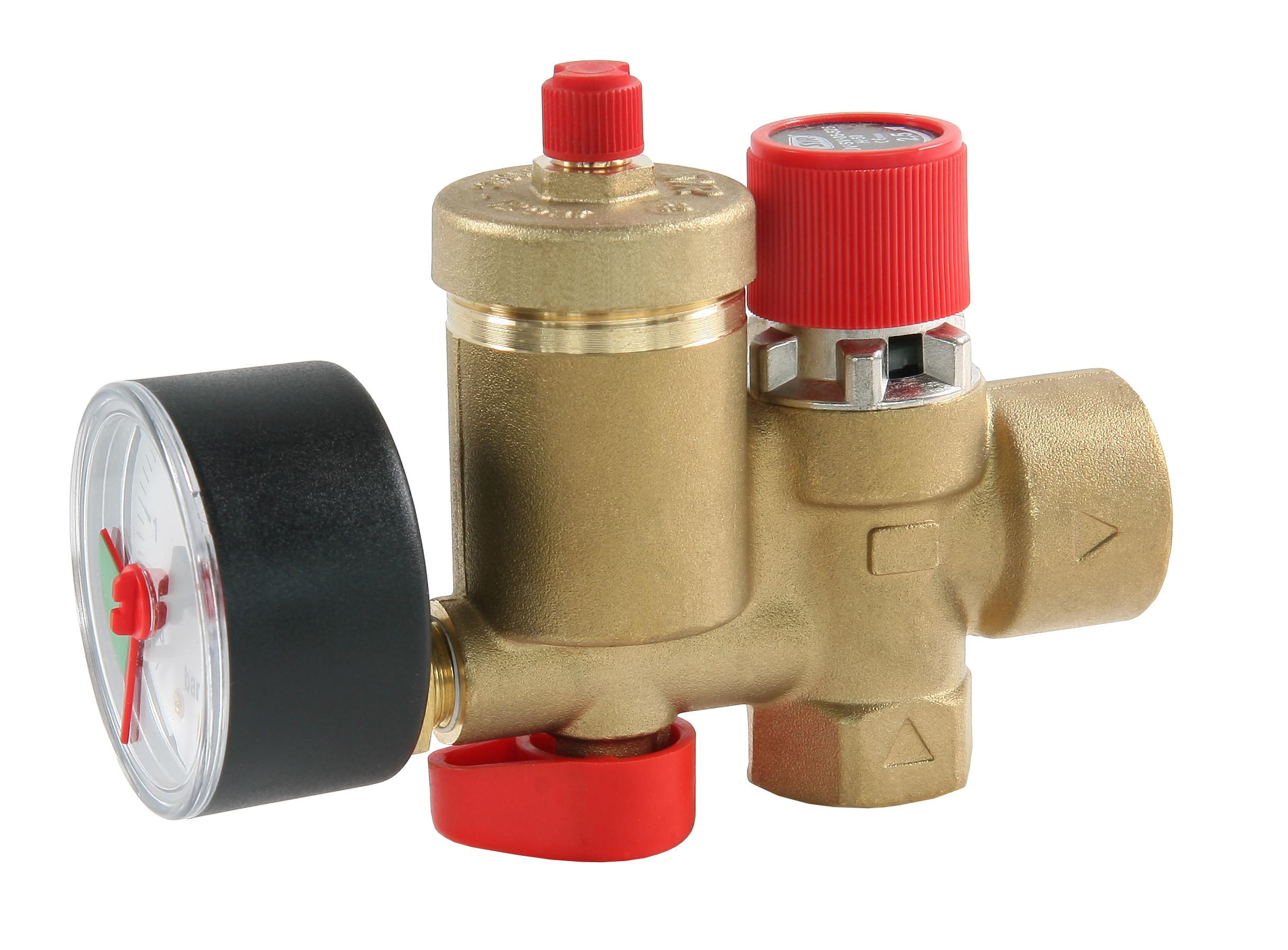

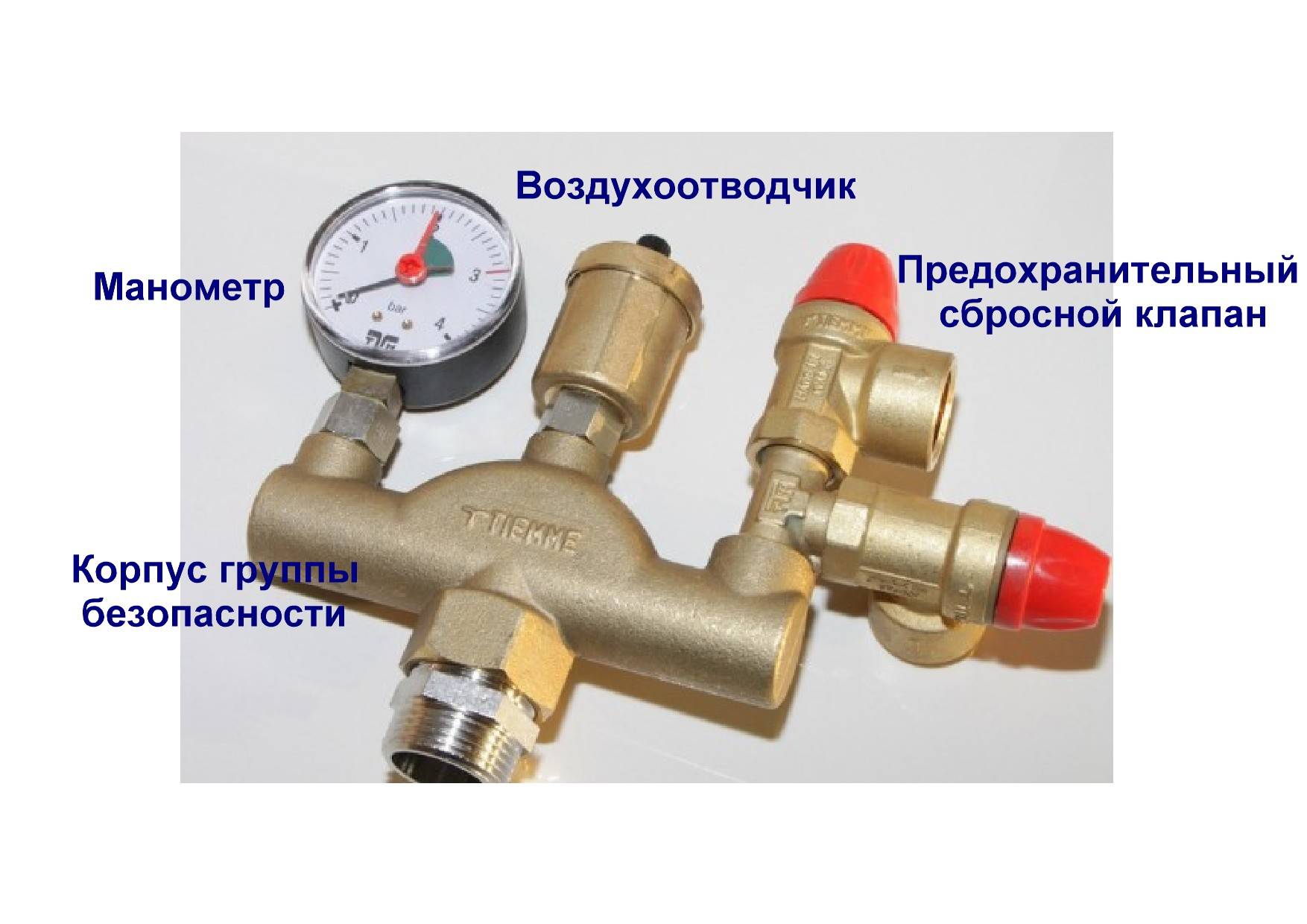

Клапанные группы безопасности – разновидности и цена

Почему может подтекать клапан

Клапан сброса давления в отопительной системе может подтекать по разным причинам. В некоторых ситуациях это допустимый естественный процесс, в других случаях протечка говорит о неисправности прибора.

Подтекание клапана защиты может быть вызвано следующими причинами:

1. Повреждением герметичного резинового стакана, диска в результате многократного использования. Если при ремонте деталь на замену не удастся обнаружить в продаже или она не входит в комплектацию, придется менять прибор полностью.
2. В пружинных видах открывание бокового спускного патрубка происходит постепенно, при пограничных значениях давления или кратковременных скачках клапан может частично срабатывать и капать, что не говорит о его неисправности.
3. Подтекание могут вызвать неправильная настройка или неисправности расширительного бака — повреждение его мембраны, выход воздуха через разгерметизированный корпус или испорченный ниппель. В этом случае возможны резкие скачки давления в результате гидроударов, вызывающие периодическое кратковременное вытекание теплоносителя через предохранительный клапан.
4. Причина подтекания некоторых регулируемых клапанов – просачивание жидкости по штоку через верх во время срабатывания.
5. Если на отводном патрубке создается противодавление выше порога срабатывания прибора, также происходит протечка.

Внешний вид, стоимость некоторых марок спускных клапанов

Предохранительный клапан паровых котлов призван защищать их от превышения давления в системе, вызванного разными факторами, и является обязательным элементом при эксплуатации данного вида оборудования. В продаже имеется широкий ряд предохранительных устройств от китайских, отечественных и европейских производителей, отличающихся относительно невысокой стоимостью. При покупке рациональные выбрать защитную группу из нескольких приборов, куда дополнительно входят манометр и воздушный спускной клапан.

Зачем необходим предохранительный клапан в системе отопления?

Кто первый придумал предохранительный клапан? История об этом умалчивает. Известно лишь одно — это нехитрое устройство предотвратило немало аварий и сберегло сотни, если не тысячи человеческих жизней. Обязательный элемент — предохранительный клапан в системе отопления защищает контур и котел от механического разрушения избыточным давлением. Он считается механизмом прямого действия, т. к. работает непосредственно с рабочей средой, сбрасывая избыток жидкости, пара, либо смеси пара и жидкости.

Защита отопительных систем — предохранительный клапан

Все контура отопления, любое котельное оборудование, независимо от места установки, относятся к источникам повышенной опасности. Их можно рассматривать как сосуд, находящийся под давлением. В систему отопления входит котел, в нем нагревается теплоноситель, а он при определенных, нештатных условиях может разрушить оборудование. О котельном отоплении дома можно прочитать здесь.

Для защиты отопительных систем применяется предохранительный клапан для отопления, простое и, тем не менее, эффективное устройство.

Принцип работы

Известно, что чем проще конструкция устройства, тем оно надежнее. Клапан состоит из корпуса и главного рабочего элемента — стальной пружины. Упругость пружины, которая регулируется специальным винтом, определяет величину давления, при котором мембрана, находящаяся под давлением пружины и внутренним давлением контура с другой стороны, откроет проход наружу. Как только давление в системе отопления придет в норму, пружина вернет мембрану в исходное положение.

Подбор и установка предохранительного клапана в контуре

В частных домах и небольших центральных котельных устанавливаются пружинные сбросные предохранительные клапаны. В контурах отопления с диаметром труб свыше 200 мм устанавливаются, так называемые, рычажно-грузовые клапаны. Правильный подбор предохранительного клапана для системы отопления, учитывает его инерционность, которая для систем с давлением до 0,25 МПа составляет 15%, а выше 0,25 МПа – 10%. Это значит — для высокого рабочего давления, клапан должен сработать быстрее.

При подборе клапана важно правильно выбрать диаметр, который должен равняться диаметру подводящего патрубка. Идеально выбранный предохранительный клапан для котлов отопления должен учитывать технические характеристики мембранного расширительного бака. Клапан должен немедленно сработать, если расширительный бак уже не в состоянии компенсировать увеличение объема теплоносителя при нагреве. По существующим правилам клапан предохранительный для системы отопления устанавливается только на выходном патрубке нагревательного котла. Параллельно клапану устанавливается манометр для контроля состояния контура.

При установке клапанов нужно обязательно учесть следующее:

• между котлом и клапаном не должно быть никаких установленных устройств;
• установить сливную трубку для удаления излишка воды в канализацию или в обратку;
• в закрытой системе клапан устанавливается в высшей точке.

Зачем нужны клапаны на батареях

На радиаторах и батареях контура тоже устанавливаются клапаны, но их основная функция – удаление воздуха из системы.

Установленный клапан для радиатора отопления может быть ручным и автоматическим. Ручной клапан открывается и закрывается вручную с помощью ключа и отвертки.

Автоматический клапан на батарее отопления не требует оперативного вмешательства человека. Он прекрасно удаляет воздух, но его главный недостаток заключается в чувствительности к засорениям из-за загрязненности теплоносителя. Чтобы удалять растворенный воздух из теплоносителя и очищать его от грязи и шламов рекомендуется установка воздушных сепараторов.

Клапан перепускной и байпас в системе отопления: гидравлический разделитель и вентиль

При эксплуатации любой системы в трубопроводах из-за сбоя в работе может возникнуть высокое давление, которое способно привести к разрушению оборудования. Для защиты агрегатов в систему устанавливают предохранительный клапан, который, если в трубопроводах повысится давление выше номинального, производит сброс избытка рабочей среды, и в системе восстанавливается номинальное давление.

Устройство клапана

Конструктивными элементами клапанов для предохранения от излишнего давления являются следующие основные элементы:

• корпус
• крышка
• колпак
• затвор
• шток и пружина на нем
• устройство для открытия клапана под «принуждением»

В корпусе на резьбе монтируется так называемое «седло». На него устанавливается золотник. Он фиксируется на оси клапана при помощи направляющей втулки. Седло вместе с золотником образуют затвор. В золотник вставляется шток. Он прижимает золотник к седлу за счет усилия пружины. Степень сжатия пружины регулируется нажимным винтом с контргайкой.

В колпаке размещено устройство принудительного открытия клапана. Оно состоит из рычага, который закрепляется на оси с вилкой. Для полного и быстрого открытия клапана предусмотрено специальное поджимное кольцо. Оно фиксируется отворотом стопорного винта.

Предохранительный клапан в системе отопления: виды, назначение, схемы и монтаж – Электромонтаж Предохранительный клапан в системе отопления: назначение, виды устройств, установка, монтаж оборудования, схемы, советы по выбору Предохранительный клапан в системе отопления – назначение, устройство, установка Клапан сброса избыточного давления: назначение, место установки, выбор Предохранительный клапан в системе отопления: как подобрать, настроить и использовать Предохранительный клапан на отопление: перепускной обратный, сбросный клапан системы отопления, детали на фото и видео

Устройство принудительного открывания необходимо для проведения проверки работоспособности оборудования время о времени. Детали предназначенного для использования в жидкостях и газах оборудования покрываются специальным антикоррозийным составом.

Предохранительные клапаны в обязательном порядке проходят ревизию и проверку в специализированных лабораториях. Или непосредственно на месте применения (в случаях невозможности отправить прибор на обследование в лабораторию). Проверяется работоспособность оборудования, целостность деталей, качество уплотнителей. Срок проверки устанавливает организация с соответствующими полномочиями. Ревизия осуществляется по графику. Но не реже одного раза в год. Нужно это в первую очередь для того, чтобы ваша система отопления могла функционировать нормальным образом.

Качество оборудования регламентируется Государственными Стандартами, Техническими Условиями и различными отраслевыми указаниями.

Виды и конструкция

Рассмотрим основные виды предохранительных клапанов в системе отопления.

Сбросной предохранительный клапан работает по принципу простейшего защитного устройства – теплоноситель, или образующиеся в процессе работы газы при достижении определённого порога избыточного давления приподнимают подпружиненную мембрану и покидают систему. Иногда вместо термина «сбросной» или «предохранительный» особенно от специалистов старой школы можно услышать слово «подрывной».

Обратный клапан, как и предыдущий служит для сброса излишнего давления, а кроме того позволяет рабочему телу циркулировать по трубам только в одном, заданном проектом направлении.

Пружинный предохранительный клапан также защищает отопительную систему и отличается лишь возможностью регулировать сжатие пружины, прижимающей тарелку клапана, таким образом происходит настройка момента сработки устройства.

Шаровый аварийный клапан отличается феноменальной простотой конструкции, а следовательно надёжностью: отверстие закрывает силой собственного веса обычный стальной шар, величина давления срабатывания клапана рассчитана заранее и зависит от веса шара и диаметра отверстия.

Воздушный клапан призван освобождать элементы системы от образующихся в процессе работы газов, создающих пробки и нарушающих нормальную работу отопления.

В специальной камере установлен особый поплавок, который, будучи погружённым в жидкость и благодаря закону Архимеда, стремясь всплыть, перекрывает расположенное вверху отверстие. Но как только камера наполняется газами, архимедова сила исчезает и поплавок под действием силы гравитации перемещается вниз, приоткрывая отверстие, через которое газы покидают камеру. Камера наполняется жидкостью, и процесс повторяется.

Ответ на вопрос «какие краны лучше ставить на радиаторы отопления» находится здесь:

Экономия энергоресурсов в условиях стремительно тающих запасов природных источников энергии – тренд нашего времени.

Для того чтобы понизить температуру в комнате при работающей системе отопления можно поступить, как это делали во времена развитого социализма – открыть все форточки и двери, а можно снизить потребление радиаторами теплоносителя. Сделать это позволяет регулирующий предохранительный клапан.

Трехходовой клапан это по сути — комбинация трёх разных приборов: собственно предохранительного (сбросного) клапана, манометра для визуального контроля за состоянием давления в системе, а также воздушного клапана. Вся комбинация собрана в одном корпусе и является надёжной защитой котла отопления.

Разновидности клапанов

Основное различие касается запорного механизма (регулирующего блока). Выделяют предохранительные клапаны на отопление пружинного и рычажно-грузового типа. Первые состоят из золотника с седлом, упругой пружины, дисковой мембраны для измерения давления и штока. Это наиболее распространенная разновидность предохранительного сбросного клапана в индивидуальных системах отопления. Преимуществами являются: доступность, надежность, малые габариты и вес, безопасность и простота применения. Недостаток — частое сжатие пружины, оно приводит к быстрому выходу из строя устройства, что не рекомендуется для систем с большими объемами теплоносителя.

Рычажно-грузовой, напротив, подходит для труб с диаметром свыше 200 мм. В этом предохранительном механизме золотник напрямую зависит от положения рычага с грузом. Последний контролирует силу прилегания золотника к седлу, а соответственно — и надежность пропускания теплоносителя. Основное назначение данного предохранительного клапана — отопление промышленных объектов, его стоимость не подходит для использования в частном строительстве.

Предохранительную отопительную арматуру разделяют, в зависимости от высоты подъема запорного механизма, на мало- и полноподъемную. Первая обладает низкой пропускной способностью, вторая открывается в процессе слива избытков воды или выброса пара как минимум на четверть седла. Полноподъемная арматура также пригодна для отопления с газовым теплоносителем. Последняя классификация касается вида сброса: устройства разделяются на закрытые (обратные) и открытые.

Рабочие характеристики и рекомендации по приобретению

При подборе предохранительного клапана для отопления учитываются следующие параметры:

1. Максимально допустимая температура теплоносителя (чем больше, тем лучше).
2. Давление: рабочее, при подключении, открытии и закрытии. Основная (первая) характеристика определяется разницей между значением параметра в момент движения штока и при полном проходе. Для отопления в частном доме редко нужна предохранительная арматура с рабочим давлением свыше 3 бар.
3. Условный диаметр (не меньше, чем у патрубка подводящего горячую воду).
4. Будущее расположение при монтаже: горизонтальное или вертикальное.
5. Наличие дополнительных функций: встроенного манометра, обратного клапана.

Также обращают внимание на материал корпуса и мембраны. Современная качественная предохранительная арматура изготавливается из латуни с минимальным температурным расширением, внутренний регулирующий блок — из специального термостойкого пластика. Не стоит покупать устройства с корпусом из дешевых китайских сплавов, они разрушаются при малейшем превышении рабочего давления. При возникновении сомнений как подобрать клапан лучше обратиться к специалистам.

Технология установки

Клапан сброса избыточного давления: назначение, место установки, выбор Перепускной клапан и его роль в работе теплосети – Проф Трубы Предохранительный клапан в системе отопления: виды, назначение, схемы и монтаж – Электромонтаж Предохранительный клапан в системе отопления: назначение, виды, установка Предохранительный клапан в системе отопления: назначение, виды устройств, установка, монтаж оборудования, схемы, советы по выбору Предохранительный клапан в системе отопления: виды, назначение, схемы, монтаж

Условия проведения монтажа зависят от мощности котла и номинального давления в системе отопления. При больших объемах теплоносителя последовательно дублируются сразу два предохранительных устройства. Рекомендуемое место установки — участок подающей магистрали на выходе из котла (с экстремальными значениями параметров). Клапан имеет внутреннюю резьбу для надежного крепления к трубам, понадобятся пассатижи и разводные ключи. На корпусе есть специальная стрелка, ее назначение — указание правильного направления.

Также в процессе монтажа соблюдается ряд правил:

• Предусматривается отвод для сбрасываемого теплоносителя или пара в канализацию, с учетом максимальной безопасности для людей. Сливной шланг не должен иметь более двух изгибов и быть слишком длинным.
• Не допускается сужение трубопровода между клапаном и основной магистралью на размер, превосходящий условный диаметр лишней запорной и регулирующей арматуры на входе или сливе (исключение не делается даже для фильтров).
• Нежелательно устанавливать предохранитель без остальных элементов группы безопасности (в частности — манометра), в этом случае невозможно провести точную регулировку положенного давления.
• Для минимизации гидроударов монтируемый клапан порой имеет уклон только в сторону котла.
• Нагрузка на регулирующий блок недопустима.
• Для усиления герметичности в местах соединения используется пакля или силиконовый герметик.

Регулировка

Каждый предохранительный клапан системы отопления проходит настройку на определенные параметры производителем, но ничто не мешает осуществить это процедуру самостоятельно. Обычно регулировка проводится в меньшую сторону с помощью манометра, поток воды усиливается в среднем на 25 % от номинального рабочего давления. При достижении нужного значения золотник устанавливается в новом положении (поворотом специального колпака для пружинных клапанов, перемещением груза — для рычажных).

Этот процесс, равно как и проверку на полное открытие, рекомендуется повторять не реже 1 раза в год в целях профилактики аварийных ситуаций. Оптимальное время проведения регулировки — перед запуском отопления в начале сезона.

Как работают пружинные предохранительные клапаны

В пружинных клапанах давлению среды на затворе противостоит степень сжатия пружины. Именно она определяет силу срабатывания, а от упругости используемой пружины зависит диапазон регулировок.

Теплоноситель оказывает давление на пружину, которая сжимается. При превышении давления настройки золотник поднимается, и теплоноситель сбрасывается через отводящий патрубок. После того, как давление в системе снизилось до настроечного, клапан закрывается, и спуск теплоносителя прекращается.

Давление срабатывания пружинного предохранительного клапана устанавливается с помощью комплектации клапана различными пружинами.

Многие клапаны изготавливаются со специальным механизмом (рычагом, грибком и др.) ручного подрыва для контрольной продувки клапана. Это делается с целью проверки работоспособности клапана, так как во время эксплуатации могут возникнуть различные проблемы, например прикипание, примерзание золотника к седлу.

Клапан без ручного подрыва

Выбрать клапан

Клапан с ручным подрывом

С ручным подрывом

Однако на производствах с использованием агрессивных и токсичных сред, высоких температур и давлений, контрольная продувка может быть очень опасной. Поэтому для пружинных клапанов, используемых на таких производствах, возможность ручной продувки не предусматривается и даже запрещается.

Видео работы клапана предохранительного пружинного с канала СтройНефтеГаз

Клапан предохранительный пружинный выпускается в трех исполнениях:

• Малоподъемные устройства подходят для систем газопроводов и паропроводов, давление в которых не превышает 0,6 Мпа. Высота подъема такого клапана не достигает более 1/20 диаметра седла
• Среднеподъемные устройства, в которых высота подъема золотника составляет от 1/6 до 1/10 от диметра сопла.
• Полноподъемные устройства, в которых высота подъема клапана достигает до ¼ от диаметра седла.

Клапана

Для паровых котлов

• Для паровых котлов
• Для водогрейных

-16%

Сравнить

Закрыть

Клапаны Т-31МС Ду50

Клапан предохранительный Т-31МС Ду50 используют в промышленной отрасли, теплоэнергетике и коммунальном хозяйстве для защиты паропроводов и котлов в целом от повреждений и разрывов из-за превышения норм рабочего давления среды. Разработан заводом ТКЗ для комплектации паровых котлов.

Добавить в избранное

Добавить в заказ

Быстрый просмотр

-19%

Сравнить

Закрыть

Клапаны Т-131МС Ду50

Клапан предохранительный пружинный Т-131МС Ду50 предназначен для защиты оборудования и трубопроводов от недопустимого повышения давления посредством сброса избытка рабочей среды. Разработан заводом ТКЗ для комплектации паровых котлов.

Добавить в избранное

Добавить в заказ

Быстрый просмотр

-13%

Сравнить

Закрыть

Клапаны Т-32МС Ду80

Клапан предохранительный Т-32МС используют для предотвращения повреждений и разрушений элементов технических систем за счет сброса избытка давления среды в трубопроводе. Разработан заводом ТКЗ для комплектации паровых котлов.

Добавить в избранное

Добавить в заказ

Быстрый просмотр

Загрузить предыдущие товары

Загрузить следующие товары

Причины и следствия

Зачастую рост уровня давления в таких системах связан с нормативным функционированием термоклапанов, которые установлены на радиаторах либо термоголовке. При достижении установленной в ручном режиме максимальной температуры, подача горячего теплоносителя в тот или другой радиатор снижается, что и обеспечивает повышение давления, а в некоторых случаях даже свист запорных вентилей радиаторов.

Безусловно, что это отражается, кроме уровня комфорта в комнате, еще и на работоспособности, а также долговечности системы отопления, ее отдельных узлов. Чтобы избежать таких ситуаций, профессионалы рекомендуют оснащать системы отопления термостатическими клапанами для её нормального функционирования и стабилизации давления внутри неё.

Назначение и место установки

Системы отопления закрытого типа работают под определенным давлением. Значительное повышение рабочего давления ведет к выходу из строя оборудования. Могут потечь соединения, лопнуть пластиковые детали и элементы. В самых неблагоприятных ситуациях может взорваться теплообменник котла. Это уже очень опасно и грозит не только залитым горячим теплоносителем полом, но и ожогами. Ведь температура нешуточная.

Защитить систему отопления от чрезмерно высокого давления и должен клапан сброса избыточного давления. Пока параметры системы находятся в пределах нормы, он никак себя не проявляет. Хотя с момента старта котла давление в системе плавно растет, его компенсирует расширительный бак, поддерживая стабильное состояние системы. Но может он делать это не бесконечно, хотя, при правильном расчете, на штатные ситуации его хватает. Если расширитель не справляется с задачей, давление начинает расти. Когда оно превышает пороговое, тут и срабатывает клапан сброса избыточного давления. Он просто выпускает часть теплоносителя, тем самым стабилизируя аварийную ситуацию.

То есть, клапан сброса избыточного давления в системе отопления работает в аварийных ситуациях. Поэтому еще его называют «аварийный». А еще- «сбросной», «спускной», «защитный» и «подрывной». Все это — названия одного и того же устройства.

Как выглядит предохранительный (аварийный) клапан для отопления

Как понятно из описания, при повышении давления выше определенного предела, просто выпускается некоторое количество теплоносителя из системы. Если вы пришли в котельную, а под аварийным клапаном образовалась лужа, значит — была нештатная ситуация, во время которой повышалось давление. Другой сигнализации нет. Так что на эти следы стоит обращать внимание. Стоит сразу проверить работоспособность самого клапана и мембранного бака. Скорее всего, причина в них. Если не обращать внимания на эти симптомы, через некоторое время можно столкнуться с проблемами: либо в системе что-то «полетит», либо разорвет водогрейный котел.

Место установки аварийного клапана отопления — на подающем трубопроводе, недалеко от котла

Из всего оборудования индивидуальной системы отопления, самым опасным является котел. Поэтому клапан сброса избыточного давления ставят или непосредственно на сам котел (если есть соответствующий выход под установку) или на подающей магистрали сразу после котла. Расстояние небольшое — 20-30 см от корпуса. Если в котле отсутствует этот вид арматуры (указано в описании), то его устанавливают в так называемой группе безопасности или ставят отдельно. Группа безопасности ставится на отвод от подающей магистрали сразу после котла (до первого ответвления и любого другого устройства), на котором установлены манометр, автоматический воздухоотводчик и клапан сброса избыточного давления.

Работа предохранительного клапана в отопительной системе

Бесперебойная работа отопительной системы должна обеспечиваться с помощью трубопроводной арматуры различного назначения и способа действия.

Так как система подвержена разным негативным явлениям, в том числе перепадам рабочего давления, которое разрушительным образом воздействует не только на отопительное оборудование, но и на окружающих, нужно пользоваться специальными приспособлениями, способными предотвратить аварийные ситуации.

Предохранительные клапаны в системе отопления способны сбрасывать лишнее количество воды и регулировать объемы теплоносителей. Если правильно смонтировать отопительную систему и предусмотреть в ней предохранительный клапан, непредвиденные нагрузки будут предотвращаться, а давление будет снижаться до оптимального значения.

Таким образом, при непосредственном участии клапанов, обеспечивается определенный уровень мощности. Если предохранительный клапан устанавливается на выходе в верхней части бойлера, также создаются оптимальные условия для эксплуатации отопительной системы.

Патрубки для сброса лишнего теплоносителя монтируются к трубопроводу отопительной системы, при этом нужно точно подобрать диаметр. Вывод жидкости производится в канализацию. Предохранительные клапаны производятся из латуни и имеют трубную резьбу с обеих сторон. Входная сторона обеспечивается резиновой прокладкой для герметичности соединения.

Имеющаяся в клапане пружина фиксирует шток, и как только давление в системе повышается, шток проваливается под действием пружины, открывая путь для теплоносителя. Даже при повышенном давлении, которое допускается во время гидравлических испытаниях, предохранительный клапан эффективно защищает отопительное оборудование от вредного воздействия.

Поэтому данный элемент в системе отопления имеет ключевое значение и выполняет большой объем работы.

Еще по этой теме на нашем сайте:

1. Радиаторы отопления, какие лучше – отзывы частных владельцев
   Среди предложений от разных производителей предстоит отобрать наиболее производительные радиаторы, которые будут выдавать нужное количество тепла, и их не надо будет обслуживать и ремонтировать. К…
2. Перепускной клапан системы отопления — что это такое и как работает
   Отопительным приборам с терморегуляторами приходится функционировать в новых условиях, так как они начинают реагировать практически на любые изменения в окружающей среде. Когда поступает сигнал про…
3. Калориферы водяного отопления в частный дом – какие взять
   Водяной калорифер способен обогревать помещения различной площади и осуществлять стабильную поддержку оптимального температурного режима. Существуют не только водяные типы калориферов, а еще и электрические модели,…
4. Радиаторы отопления российского производства — стоит ли покупать?
   Развитую инфраструктуру обеспечения теплом жилых помещений получают при использовании различных типов отопительного оборудования. Производство радиаторов осуществляется в разных государствах, причем для получения данного изделия используются…

Для чего нужен предохранительный клапан?

Отопительные системы заполняются водой, температура которой равна примерно 15 градусам. Циркулируя по замкнутому контуру, теплоноситель нагревается, значительно увеличиваясь в объеме. В это время существенно повышается давление, оказываемое на внутреннюю поверхность труб и установленные в системе приборы.

Превышение допустимой нормы, в большинстве случаев более 3,5 бар, оборачивается:

• протечкой в местах состыковки частей трубопровода;
• повреждениями или разрывами соединительных элементов и труб, изготовленных из полимеров;
• взрывом котлового бака;
• коротким замыканием электрического оборудования в котельной.

Наиболее высокий риск аварийных ситуаций характерен твердотопливным котлам, в которых сложно регулировать мощность теплоотдачи.

Производительность электрического и газового оборудования быстро корректируется от стартовых до максимальных показателей и наоборот. Зачастую в них присутствует автоматика безопасности, отключающая рабочие элементы при чрезмерных повышениях температуры.

Интенсивность горения дров, угля и другого вида топлива в твердотопливном котле корректируется с помощью открытия/закрытия заслонки. При этом сила отдачи тепла меняется не сразу, а постепенно. По причине инерционности теплогенератора жидкий теплоноситель может сильно перегреваться.

Когда дрова в камере хорошо разогреваются, доведя воду в сети до необходимых температурных отметок, доступ воздуха перекрывают, и активное пламя начинает затухать.

Однако в раскаленном состоянии топка продолжает выделять накопившееся тепло. Достигая 90-95 градусов, теплоноситель вскипает и запускает неизбежное интенсивное парообразование. Вследствие этого провоцируется резкий скачок давления.

Именно в таких обстоятельствах включается в работу предохранительный клапан. При достижении граничного параметра давления он открывает затвор, освобождая для образовавшегося пара путь наружу. После стабилизации значений, клапан автоматически закрывается и снова переходит в спящий режим.

Его монтаж обязателен не только для твердотопливных, но и для паровых котлов, а также печей, оснащенных водяным контуром. Многие модификации отопительного оборудования комплектуются эти прибором еще на этапе производства. Часто этот клапан является одним из элементов группы безопасности. Обычно устройство врезают непосредственно в теплообменник или устанавливают в трубопровод поблизости котла.

Виды клапанов

Для установки можно выбрать ручной, нерегулируемый или автоматический перепускной клапан. Все виды имеют свои особенности, монтаж зависит от места врезки, дополнительных устройств в системе и их типа.

Нерегулируемые байпасы

Устройство представляет собой отрезок обводной трубы без дополнительных запорных элементов. Туннель все время открыт, вода циркулирует постоянно. Применяются нерегулируемые устройства для подключения радиаторов.

При вертикальном положении клапана сечение обводной трубы должно быть меньше, чем сечение внутреннего туннеля основного трубопровода, чтобы под силой тяжести вода не уходила в соседний обходной канал. При горизонтальном положении сечение труб байпаса и магистрали одинаковое, но патрубок к радиатору выбирается меньшего размера, чем перепускное устройство и магистраль.

Рекомендуем к прочтению:Погодный терморегулятор для регулирования котла отопления

Ручной или механический байпас

В отличие от нерегулируемого перепускного отрезка ручной клапан перепускной дополняется шаровым краном. В открытом состоянии внутренний туннель трубы полностью раскрыт и жидкость не задерживается, нет дополнительного гидравлического сопротивления движению потока. При закрытом положении крана теплоноситель поступает только в трубопровод основной магистрали.

Перепускной ручной клапан помогает быстро перекрыть теплоноситель, если это нужно для проведения ремонтных работ или корректировки интенсивности циркуляции нагретой воды. Чтобы шаровой кран не заиливался, не залипал, его нужно регулярно проворачивать.

На заметку! Чаще всего механический байпас используется при обвязке гидравлических насосов и присоединении радиаторов в однотрубной схеме отопления.

Автоматические байпасы

Устанавливается перепускной клапан системы отопления при врезке насосного оборудования в системы с самотечным или принудительным типом циркуляции. Прибор работает без участия человека, корректировка направления потока осуществляется в автоматическом режиме. Пока насос продолжает работать, теплоноситель течет через прибор, как только насос выключается, вода течет через туннель обводного трубопровода. Это нужно для обхода крыльчатки насоса, опущенной в туннель магистрали, – оборудование помогает теплоносителю циркулировать без помех.

Автоматические перепускные клапаны могут быть двух видов:

1. Клапанные. Устанавливаются с шаровым краном, который уменьшает гидравлическое давление на водяной теплоноситель. Простой и надежный прибор чувствителен к чистоте воды, от механических частиц и твердых взвесей в потоке оборудование быстро выходит из строя.
2. Инжекционные. Принцип работы напоминает гидроэлеватор. Насосный узел устанавливается на участке магистрали, входной и выходной патрубок клапана перепускного имеют продолжение внутри трубы. При транспортировке воды позади среза выходного патрубка образуется область разряжения, вода затягивается из байпаса. Затем поток под напором проходит в трубопровод – такая схема исключает возможность обратного тока воды. Когда насос отключен, вода через обходной прибор поступает самотеком.

Устройство и принцип работы пружинного предохранительного клапана

На рынке предохранительной арматуры для котлов и систем отопления основную нишу занимают пружинные предохранительные клапана. Многие производители изготавливают модели самых разных диаметров и на различные диапазоны настройки.

Основным назначением предохранительного клапана является защита трубопроводных систем и котлов от превышения давления. Достоинством данного оборудования является его работа в автоматическом режиме. При превышении настроечного давления теплоносителя клапан открывается и начинает сбрасывать излишки теплоносителя в отводной трубопровод.

Когда давление опускается в рабочие пределы, то клапан автоматически закрывается и прекращает сброс теплоносителя.

Устройство пружинного предохранительного клапана

Предохранительный клапан пружинного типа представляет собой изготовленный из латуни или бронзы корпус, внутри которого находится предохранительный пружинный механизм.

В основе данного механизма лежит стальная пружина, защищенная от внешнего воздействия пластиковым колпачком, который также выполняет функцию проверочной ручки. Проверочная ручка позволяет в случае необходимости в ручном режиме осуществить принудительное открытие клапана для проверки его работоспособности.

Для надежной защиты пружинного механизма от попадания в него теплоносителя имеется мембрана, изготовленная из этилпропиленовой резины.

Устройство пружинного предохранительного клапана Valtac VT 490: 1 — латунный корпус; 2 — пластиковая крышка корпуса; 3 — пластиковая проверочная ручка; 4 — пластиковая заглушка; 5 — алюминиевая шильда; 6 — латунный шток; 7 — нейлоновая втулка подстройки; 8 — стальной фиксатор штока; 9 — стальная пружина; 10 — каучуковая золотниковая обойма; 11 — пластиковый золотник

Принцип работы пружинного предохранительного клапана

Принцип действия пружинного предохранительного клапана

В основе принципа работы предохранительного клапана лежит взаимное противодействие на затворе давления воды, стремящегося открыть клапан и усилия пружины, направленного на удержание затвора в закрытом положении. Предохранительный клапан будет закрыт до тех пор, пока давление воды на затворе не превысит усилие пружины.

Необходимо отметить, что клапан начинает срабатывать уже при давлении примерно на 3% меньшем, чем настроечное. Если давление в системе продолжает расти, то это приводит к дальнейшему подъёму затвора (пропорционально давлению теплоносителя) и равномерному увеличению объёма сбрасываемой воды.

Полное открытие предохранительного клапана наступает при давлении примерно 110-115% от настроечного (в зависимости от модели). После сброса излишков теплоносителя давление в системе начнёт снижаться и как только усилие пружины предохранительного клапана преодолеет статическое и динамическое давление вытекающей воды, затвор закроется.

Полное закрытие предохранительного клапана наступит при снижении давления в системе до 80% от настроечного.

Настройка пружинного предохранительного клапана

Настройка предохранительного клапана выполняется по месту установки, после завершения всех монтажных работ и промывки отопительной системы.

Настройку давления в пружинном предохранительном клапане выполняют вращением специального регулировочного винта, сжимающего пружину, которая прижимает затвор к седлу. После этого проверяется давления срабатывания клапана, полного его открытия и закрытия.

В некоторых предохранительных клапанах производителем в заводских условиях уже настроено и зафиксировано давление срабатывания, поэтому самостоятельная регулировка давления в них уже невозможна.

В них имеется специальная неснимаемая крышка, которая защищает от перенастройки клапана.

Фирмы-изготовители для удобства пользования вводят цветовую маркировку крышек в соответствии с давлением настройки: черный цвет – 1,5 бар, красный – 3 бар, желтый – 6 бар (предохранительные клапана Valtec VT 490).

Производители рекомендуют периодически прочищать предохранительные клапана в случаях, когда система отопления работает стабильно, без превышения давления.

Это обусловлено тем, что клапан находится без работы в течение длительного времени, что может стать причиной его засорения различными загрязнениями. Для прочистки предохранительного клапана («подрыва») необходимо провернуть колпачок по направлению стрелки до характерного щелчка.

Данная процедура позволяет избежать течей, большая часть которых вызвана именно засорением и последующим неплотным прилеганием затвора к седлу клапана.

Рекомендации по монтажу

При размещении клапанной запорной арматуры на трубопроводах рекомендуется придерживаться следующих правил:

• Перед приобретением клапана стоит убедиться в том, что он выбран правильно, то есть его пространственное положение, напорные и температурные характеристики соответствуют направлению перемещения и параметрам подаваемой среды.
• Приборы устанавливаются строго по направлению движения теплоносителя. Для его указания на корпусе отливается маркировочная стрелка, показывающая правильное расположение устройства.
• Для герметизации стыковых соединений используют только термостойкие прокладки, наиболее приемлемый вариант — кольца из паронита.
• Арматуру необходимо устанавливать между строго соосными участками трубопровода, в этом случае на нее не будет оказываться избыточное физическое воздействие, приводящее к неправильной работе и протечкам в стыках.
• Для корректной работы клапанов перед ними по ходу движения среды рекомендуется монтировать фильтры грубой очистки от мелких взвешенных частиц песка, ржавчины и других видов примесей.

Предохранительный клапан в системе отопления: виды, назначение, схемы, монтаж Предохранительный клапан в системе отопления: функции и устройство Воздушный клапан для отопления: как работает клапан автоматического сброса воздуха Предохранительный клапан в системе отопления: назначение, виды устройств, установка, монтаж оборудования, схемы, советы по выбору Предохранительный клапан теплового сброса в системе отопления – предназначение, устройство, место в обвязке котла Предохранительный сбросной клапан – Искра Газ

Рис. 11 Обратный клапан системы отопления — стоимость от разных производителей в 2020 г

Благодаря высокому гидравлическому сопротивлению любой обратный клапан в системе отопления является нежелательным элементом, снижающим КПД и эффективность функционирования всей системы. Чаще всего клапан устанавливаются в байпасную перемычку параллельно циркуляционному электронасосу, где он не влияет на работу системы, так как через него в рабочем состоянии не проходит поток теплоносителя. В иных случаях клапанная арматура выполняет вспомогательные функции, предотвращая протекание теплоносителя в нежелательных направлениях.

Виды и особенности конструкции клапанов для отопления

В настоящее время для работы перепускных клапанов применяются два различных по своей сути принципа работы – пружинный и рычажно-грузовой. Последний чаще всего используются для больших магистралей центрального отопления. Рассмотрим специфику работы каждого из них.

Пружинные клапана

Этот сбросной предохранительный клапан системы отопления устанавливается в частных домах и квартирах.

Принцип действия этого механизма заключается в следующем. Поток жидкости воздействует на затвор капана, движение которого ограничивается пружиной. Как только значение давления превысит силу сжатия пружины – шток поднимется вверх. В результате этого теплоноситель поступит в выходной патрубок. После стабилизации внутреннего объема воды пружина клапана предохранительного для котла отопления вернет затвор в исходное положение. В итоге поток теплоносителя перестает поступать в выходной патрубок.

Рычажно-грузовой клапан

Такой тип сбросного предохранительного устройства применяется для трубопроводов больших диаметров (от 200 мм). В нем вместо пружины усилие на шток оказывает груз с различной массой.

Перед тем как подобрать предохранительный клапан для системы отопления с подобной конструкцией, необходимо ознакомиться со спецификой его эксплуатации. Прежде всего – это грубая настройка критического значения давления. Сделать это можно изменяя массу на внешнем рычаге. У пружинных моделей это можно сделать провернув регулирующий колпачок. Причем минимальное изменение значения давления может составлять 0,2 бар.

Предохранительные клапаны на систему отопления

При резких перепадах температуры теплоносителя в трубах возникает избыточное давление, которое может привести к их разрыву или деформации. Кроме того, во время эксплуатации отопительной системы могут возникать различные сбои, что также может привести к скачку давления в теплосети. Исключить такую ситуацию позволяет монтаж предохранительного клапана в системе отопления.

Устройство относится к группе безопасности отопительных приборов и служит для предотвращения различных повреждений. С помощью таких механизмов также может осуществляться регулировка температуры жидкости в теплосети.

Типы предохранителей

Предохранительный клапан для систем обогрева имеет несколько разновидностей, отличающихся по принципу работы и выполняющих различные функции:

• сбросной;
• обратный;
• воздушный;
• регулирующий;
• перепускной.

Сбросной

Устройства сбросного типа заранее рассчитываются на определенное давление, при превышении которого происходит удаление лишнего теплоносителя. Для стравливания избыточного давления предусмотрено специальное сливное отверстие, которое закрыто при нормальных условиях. При повышении давления выше безопасного, мембрана поднимается напором теплоносителя выше отверстия аварийного сброса давления, и избыток жидкости просто удаляется из системы.

Обратный

Устройство служит для предотвращения смены направления движения жидкости в контуре. Суть работы предохранителя проста. Специальный запорный механизм позволяет воде двигаться только в одном направлении – в нагревательный бак. Кроме того, при повышении давления в трубопроводах через «носик» клапана происходит сброс излишков воды. Для того чтобы вода не выливалась на пол, рекомендуется на выходное отверстие клапана надеть сбросной патрубок и вывести его в канализацию.

Подпружиненный

В подпружиненных обратных устройствах заслонка пропускного отверстия закрывается с помощью прижимной силы пружины. Поток воды давит на мембрану, приподнимая пружину и открывая пропускное отверстие. В случае возвратного тока жидкости, что недопустимо, если используется закрытая схема отопления, пружина давит на мембрану сверху, закрывая отверстие. Давление с обратной стороны еще более усиливает прижимную силу, не допуская смены направления движения потока.

Шаровый

Имеет в основе тот же принцип, но вместо пружины и затвора используется стальной шар, закрывающий сливное отверстие под действием силы тяжести. Это накладывает некоторые ограничения. Так, например, его можно использовать только на горизонтальных участках отопления.

Воздушный

Помимо избыточного давления в системе отопления существует еще проблема возможного образования воздушных пробок. В основном такая проблема возникает, если теплоносителем выступает вода. Дело в том, что в воде комнатной температуры содержится некоторое количество растворенного воздуха, который высвобождается в процессе нагрева. Установка воздушного предохранительного клапана для отопления в замкнутой системе предотвратит скопление воздуха, перекрывающего движение воды.

Принцип действия

Устройство работает по следующему принципу: в специальной капсуле находится поплавок, когда в системе отсутствует воздух, он находится в поднятом состоянии. При завоздушивании теплосети, уровень воды в капсуле понижается, а поплавок опускается, открывая затвор, выпускающий воздух из системы обогрева. Аварийный спуск воздуха может осуществляться вручную либо автоматически.

Регулирующий

Регулирующий клапан устанавливается перед радиаторами. Он выполняет функцию контроля температуры. Работает по принципу сужения пропускного отверстия при увеличении температуры теплоносителя вплоть до полного перекрытия потока, направленного в батареи. Таким образом становится возможной температурная регулировка систем обогрева, что позволяет сократить перерасход энергии и поддерживать температуру помещения на комфортном уровне.

Перепускной

Регулирующие термоклапаны для отопления помогают удерживать температуру в заданных пределах, не допуская перегрева помещения, сужая либо перекрывая поток теплоносителя, ведущий в радиаторы. Такой принцип может привести к ряду , если схема отопления в доме предусматривает несколько помещений с радиаторами, а поток теплоносителя перекрыт, то его циркуляция останавливается, что может привести либо к неравномерному прогреву разных помещений, либо к повреждению насоса принудительной циркуляции. Для решения таких проблем используется перепускной клапан.

Перепускной клапан выполняет задачу сохранения равномерного тока теплоносителя. Для этого при повышении давления в трубах он перенаправляет его избыток в обратный контур. Теплоноситель не удаляется из системы обогрева. Перепускной предохранитель способен работать в постоянном режиме, а не так, как обратный, выполняющий сброс давления только на пиках повышения объема теплоносителя.

Таким образом установка предохранительного клапана для системы отопления закрытого типа крайне важна. Выбор подходящего устройства зависит от функций, которые будут на него возлагаться.

Виды регулировочных клапанов для отопления

Нормальная работа теплоснабжения невозможна без минимального набора регулирующих клапанов. Они предназначены для стабилизации параметров отопления и изменения их значений в зависимости от выставленных настроек.

Принцип работы редукционных клапанов системы отопления основан на ограничении притока теплоносителя путем изменения сечения трубопровода. Для этого в конструкции есть регулировочная головка и запорная арматура. Перепускные клапана для теплоснабжения разделяются на следующие виды:

• С ручной регулировкой потока;
• С механической термоголовкой. При температурном воздействии на термический элемент происходит его расширение и давление на седло клапана. В результате этого шток опускается, ограничивая приток теплоносителя;
• С сервоприводом. Для работы этого типа регулирующего клапана теплоснабжения управляющий элемент подключается к блоку управления (программатору) или термодатчику. При получении управляющей команды с помощью сервомеханизма изменяется положение штока и как следствие – регулируется объем притока теплоносителя.

Эти типы редукционных клапанов систем теплоснабжения позволяет изменять основной параметр – температурный режим работы. Установка регуляторов осуществляется в обвязке радиаторов, батарей, в коллекторных узлах теплого пола.

Монтаж регулировочного клапана нужно осуществлять таким образом, чтобы исходящее тепло от батарей не воздействовало на термоэлемент.

Назначение балансировочного клапана в отоплении

Еще одной разновидностью контролирующей арматуры является балансировочный клапан в системе отопления. Конструктивно он схож с регулировочным, но имеет ряд особенностей эксплуатации и монтажа.

Назначение балансировочного клапана для отопления – регулирование объема теплоносителя в зависимости от значения его температуры. Их установка является необязательной для систем с небольшой протяженностью или без проблем с тепловым распределением. Они монтируются на каждый контур отопления.

После монтажа запорного клапана на отопление улучшатся следующие показатели теплоснабжения:

• Равномерное распределение тепла по всем отопительным контурам;
• Обеспечение гидравлической стабилизации системы, отсутствие резкого перепада давления;
• Снижение затрат на отопление – оптимизируется расход топлива, стабилизируется тепловой режим работы;
• После установки балансировочного клапана в систему отопления появляется возможность частично или полностью отключать отдельные контуры от общего теплоснабжения.

Для осуществления контроля текущих показаний давления температуры в конструкции клапана предусмотрены штуцеры для установки термометром или манометров. В зависимости от конструкции регулировка потоков теплоносителя выполняется в ручном или автоматическом режиме.

Балансировочные клапана монтируются в коллекторных системах частных домов или в двухтрубном отоплении многоквартирного жилого здания.

Установка и монтаж

Для обеспечения безопасной эксплуатации газовых и водяных трубопроводов, при установке защитных агрегатов, рекомендуется соблюдать следующие требования:

1. На трубах, подходящих к защитному механизму, и трубопроводах сброса напора нельзя устанавливать запорную арматуру и фильтра.
2. Ось пружинного фитинга должна устанавливаться вертикально. К агрегату должен быть обеспечен свободный доступ для замены и регулировки.
3. Рычаг защитного механизма рычажного типа при установке должен располагаться горизонтально.
4. Перед фитингом для контроля напора необходимо установить манометр.

   Установка манометра на трубопровод

5. В зависимости от рабочей среды отводящая труба может быть направлена: в атмосферу для пара и газообразных неагрессивных сред. Для горячей воды слив должен быть направлен в специальную емкость, или обратно в систему. Если в трубах агрессивная среда, то сброс должен сливаться только в закрытый резервуар.
6. Длина трубы от оборудования до установки защитного агрегата должна быть минимальной. На этом участке не допускается подключение ответвлений для отбора рабочей среды.
7. Предохранительный клапан для системы отопления может устанавливаться в нескольких местах на трубопроводе, при этом расход рабочей среды через трубопровод должен быть на 1,25 раз больше, чем суммарный расход устанавливаемых устройств.

   Установка оборудования в котельной

8. Перед сдачей системы в эксплуатацию обязательно проверяют правильность настройки предохранительного клапана, а также его способность возврата в начальное положение и обеспечения герметичности.

Выбираем оптимальную модель

Пружинный предохранительный клапан в разрезе Процесс подбора предохранительного клапана системы отопления должен основываться на ее эксплуатационных характеристиках. Для этого помимо параметров отопления нужно ознакомиться с нормативным документом – ГОСТ 24570-81, который подробно описывает критерии выбора.

Так как рычажно-грузовые механизмы применяются в больших трубопроводах, то будут рассмотрены условия для пружинных моделей предохранительного клапана для котла отопления. Они разделяются на несколько основных пунктов – требования к механизму, трубопроводам и материалу изготовления.

Механизм

В конструкции перепускного клапана основными элементами являются пружина, шток и тарелка, на которую воздействует давление теплоносителя. В совокупности они должны формировать надежный механизм с точно рассчитанными параметрами. Главными из них являются условия срабатывания предохранительного клапана для системы отопления, подбор, установка.

Различают два этапа в работе устройства – время начала движения штока и полное открытие прохода для удаления излишка воды. Процентная разница значения давления между ними является основной характеристикой клапана. Кроме этого, она зависит от номинального значения давления в системе отопления.

• До 0,25 МПа – 15%;
• Свыше 0,25 МПа – 10%.

Чем выше рабочее давление, тем быстрее должно срабатывать устройство. При этом витки пружины предохранительного клапана для отопления не должны соприкасаться друг с другом.

Регулировочный механизм обязательно защищен от непосредственного влияния горячей воды.

Обратный клапан для отопления – выбор, установка, принцип работы Клапан сброса давления в системе отопления: Предохранительный клапан для отопления, сбросной клапан для котла — Водонагреватели, радиаторы, котлы отопления и другие товары для отопления и водоснабжения в Москве | Интернет-магазин Terman-s.ru Перепускной клапан системы отопления — назначение, виды, монтаж Предохранительный клапан — рекомендации по выбору и установке. Жми! Клапан сброса давления в системе отопления: Предохранительный клапан для отопления, сбросной клапан для котла — Водонагреватели, радиаторы, котлы отопления и другие товары для отопления и водоснабжения в Москве | Интернет-магазин Terman-s.ru Предохранительный клапан в системе отопления – назначение, устройство, установка – Построй сам

Так как при долгом простое возможно «залипание» пружины, то в устройстве должен присутствовать механизм проверки его работоспособности (шток для ручного оттягивания пружины).

Подвод трубопровода

Перед тем как подбирать предохранительный клапан для системы отопления, нужно правильно определиться с его диаметром. Он не должен быть меньше самого подводящего патрубка. В противном случае гидравлическое сопротивление не позволит устройству нормально выполнять свои функции. Обязательно предусмотрена защита сбросного предохранительного клапана для системы отопления от промерзания – воздействие минусовых температур негативно влияет на работу.

Во время монтажа предохранительный клапан системы отопления должен иметь уклон только в сторону котла. Это обеспечит минимальные гидравлические потери при воздействии давления на тарелку.

Материал изготовления

Корпус чаще всего изготавливается из латуни, так как этот материал имеет минимальный коэффициент температурного расширения, надежен и доступен в финансовом плане. Подбор предохранительного клапана системы отопления по этому параметру очень важен – при достижении максимального давления корпус не должен разрушаться.

Для предохранительного клапана отопления принцип работы заключается еще и в своевременной настройке значения давления срабатывания. Чтобы сделать это максимально быстро регулирующий блок изготавливается из специального термостойкого пластика. Он не изменяет своей геометрии и остается жестким даже при максимальной температуре воды.

Выводы и полезное видео по теме

Как устроен и из чего состоит предохранительный клапан:

Аварийный клапан в составе группы безопасности:

Подробнее о выборе и установке оптимального предохранительного клапана:

Предохранительный клапан – простое и надежное оборудование, которое позволит обезопасить жилье от непредвиденных аварийных ситуаций, случающихся в отопительных системах. Для этого достаточно выбрать качественный прибор с подходящими параметрами, а затем выполнить его грамотную настройку и монтаж.

Выбираете для своей системы отопления подходящий вариант предохранительного клапана? Может у вас остались вопросы, ответы на которые вы не нашли в изложенном выше материале? Задавайте их нашим экспертам, оставив комментарий под статьей.

А может вы хотите дополнить материал интересными фактами и полезными рекомендациями? Или поделиться опытом собственноручной установки клапана в систему? Пишите свое мнение о необходимости такого защитного приспособления, делитесь советами по выбору, исходя из личного опыта.

Предлагаю сначала разобраться: что такое предохранительный клапан, для чего он нужен и зачем его вообще подбирать? Может, стоит взять самый красивый и установить его?

Предохранительный клапан (определение ГОСТ Р 52720) – это такая трубопроводная арматура, которая защищает (собственно, поэтому он и предохранительный) оборудование, если там вдруг повысится давление (оно, повышенное давление, нам совершенно ни к чему). Делает он это, открывшись в нужный момент (собственно, поэтому он и клапан) и выпустив то самое «ненужное» давление, а после этого сам в нужный момент закроется (давление закрытия). Как же это происходит? Тут нет никакой магии. В клапане есть пружина, которая при нормальном ходе работы (давление перед клапаном рабочее) своей силой закрывает проход (золотник плотно прижат к седлу), и ничего никуда не сбрасывается. Но если вдруг давление начинает расти, у пружинки уже не хватает сил, чтобы удержать его, и клапан открывается (давление начала открытия), давление сбрасывается.

Разновидности устройств и принцип действия

В конструкцию спускного клапана входят два обязательных компонента: запорная деталь, состоящая из седла и затвора, и задатчик силового воздействия. Различают несколько видов оборудования, имеющих свои особенности. Они классифицируются по определенным признакам.

Классификация #1 — по механизму прижима

В отопительных системах частных домов, квартир и промышленных установок небольшой мощности предпочтение отдается пружинному типу изделия.

Устройство отличается простым и надежным строением, компактными габаритами, возможностью комбинирования с другими элементами блока безопасности, доступной ценой. Сила сжатия пружинного механизма зависит от параметра давления, при котором срабатывает клапан. На диапазон настройки влияет упругость самой пружины.

Принцип действия пружинных предохранителей заключается в следующем:

• на затвор устройства воздействует поток воды;
• движение теплоносителя ограничивается усилием пружины;
• критическое давление превышает силу сжатия, приподнимая шток золотника вверх;
• жидкость отправляется в выходной патрубок;
• внутренний объем воды стабилизируется;
• пружина закрывает затвор, возвращая его в первоначальное положение.

Корпус пружинистого устройства делают из качественной высокопрочной латуни с применением технологий и методик горячего штампования. В производстве пружины используется сталь. Мембрану, уплотнители и рукоятку изготавливают из полимеров.

Некоторые торговые марки выпускают оборудование с уже установленными заводскими настройками. Также в ассортименте есть модели, настраиваемые по месту монтажа в период пусконаладочных работ.

Рычажно-грузовые предохранители распространены не так широко. В частных автономных системах с котлом их монтируют редко. Эксплуатация сосредоточена в промышленной отрасли на крупных производствах, где диаметр трубопроводов составляет не меньше 200 мм.

Усилие на шток в таких механизмах дает не пружина, а груз, навешенный на рычаг. Он передвигается по длине рычага, регулируя силу, с которой шток будет прижиматься к седлу.

Рычажно-грузовой клапан открывается, когда давление среды с нижней части золотника превышает показатели, исходящие от рычага. После этого вода уходит через специальное сбросное отверстие.

Давление срабатывания, как и диапазон настроек, определяется длиной рычага и массой груза. Рычажные предохранители не уступают пружинным приборам в плане надежности, но стоят дороже. Приспособления устанавливают на фланцевые соединительные детали труб с диаметром условного прохода от 50 и более.

Предохранительный клапан в системе отопления: виды, назначение, схемы и монтаж – Тепло Проект Предохранительный клапан в системе отопления: виды, назначение, схемы и монтаж. Предохранительный клапан в системе отопления: для чего он нужен, принцип работы 3 вида предохранительных клапанов для систем отопления Клапан сброса давления в системе отопления: Предохранительный клапан для отопления, сбросной клапан для котла — Водонагреватели, радиаторы, котлы отопления и другие товары для отопления и водоснабжения в Москве | Интернет-магазин Terman-s.ru Предохранительный клапан в системе отопления: виды, назначение, схемы и монтаж. Предохранительный клапан в системе отопления: для чего он нужен, принцип работы Предохранительный клапан в системе отопления: виды, назначение, схемы и монтаж – Тепло Проект

Классификация #2 — по высоте подъема затвора

В малоподъемных предохранительных клапанах затвор поднимается не выше, чем на 0,05 диаметра седла. Механизм открытия в подобном оборудовании пропорциональный.

Ему свойственна низкая пропускная способность и самая примитивная конструкция. Малоподъемное оборудование применяют на сосудах с жидкой средой.

У полноподъемных приборов подъем затвора выше. Это означает, что их пропускная способность намного лучше, чем у предыдущего варианта, поэтому они способны сбрасывать более масштабные объемы излишков теплоносителя.

Классификация #3 — по скорости срабатывания

Затворная крышка пропорциональных предохранительных клапанов открывается постепенно. Как правило, величина открытия пропорциональна росту давления, оказываемого на внутреннюю поверхность. Одновременно с подъемом механизма плавно увеличиваются объемы сбрасываемого теплоносителя.

Конструкция устройств не ограничивает возможности их использования в сжимаемой среде, но все-таки они преобладают в системах с водой и другой жидкостью.

Особенность двухпозиционных клапанов – моментальное срабатывание с полным открытием после достижения граничных отметок давления в системе, при которых открывается затвор предохранителя.

Специалисты рекомендуют эксплуатировать эти приспособления в сжимаемых средах. К числу их главных недостатков относят наличие характерных автоколебаний затвора.

При монтаже двухпозиционного клапана в отопительной системе с жидким теплоносителем следует учитывать, что во время резкого открытия затвора произойдет сброс большого количества воды.

Из-за этого слишком быстро упадет давление. Клапан мгновенно закроется, что повлечет за собой гидравлический удар. Пропорциональные устройства подобных рисков не вызывают.

Перепускные клапаны

Перепускной клапан для отапливания необходим для препятствия бесконтрольному росту давления и разрушению всей системы. Рабочий принцип довольно простой: на седло устройство в системе отопления действует давление носителя тепла.

Есть 2 варианта подобных изделий: с постоянным давлением срабатывания и возможностью ручного регулирования такого параметра. Предпочтителен другой вариант, который дает возможность приспособить под любые условия.

Перепускное устройство делает подобные функции:

• Уменьшается нагрузка гидравлического плана на насос для циркуляции.
• Не даёт возникать и распространяться ржавчине. При превышении температуры начинает выделяться кислород — главная причина возникновения коррозии.
• Понижается параметр шума теплоснабжения. Если не будет клапана для регулировки, то возрастет движение воды по замкнутому контуру, что ведет к повышению шума и вибрации.

Для гравитационного отопления устройство давления не надо. При выходе за пределы режима температур увеличение носителя тепла возмещается через раскрытый расширительный бак.

Перепускной клапан делает несколько основных функций в отопительной системе

Правила монтажа и эксплуатации прибора

Установка изделия на трубопровод должна производится с уплотнительными прокладками без перекосов. В составе рабочего вещества, проходящего через клапан должны отсутствовать механические включения и абразивные частицы. На вводе в систему желательно установить сетчатый фильтр соответствующего диаметра. Монтаж прибора с пружинным механизмом проводится строго в вертикальном положении, крышкой вверх. Для рычага, входящего в конструкцию рычажно-грузового устройства, необходимо обеспечить горизонтальное положение. Перед клапаном сбросного типа не рекомендуется размещение запорных элементов в виде кранов, задвижек, рычагов.

Для устранения излишней жидкости следует предусмотреть монтаж дополнительного отвода, используемый для слива воды в канализационный трубопровод или трубу обратного действия.

Если в систему входит гравитационное устройство, то клапан необходимо устанавливать в наивысшей точке.

Во время эксплуатации необходимо периодически проводить ревизию устройства, так как в изделиях с пружинным механизмом может произойти смещение тарели к стенкам корпуса.

Необходимые инструменты и материалы

Для монтажа клапана понадобятся:

• разводной ключ;
• фум — лента или пакля;
• специальная паста для герметизации мест соединения.

Схема подключения

Для примера рассмотрим схему установки прибора перед нагревателем горячей воды в квартире.

Ход работ

Каждое изделие, предназначенное для спуска избыточного давления, укомплектовано инструкцией по монтажу, которую следует внимательно изучить до начала работ. Перед установкой также нужно выполнить отключение водонагревателя от сети и слить из него воду. Клапан должен быть размещён на холодном водопроводе до запорного крана. Последовательность монтажа клапана следующая:

• разметка места установки;
• удаление части трубы размером, соответствующим длине корпуса устройства;
• нарезка резьбы на концах труб:
• покрытие резьбовой части паклей или фум-лентой;
• накручивание клапана на резьбу труб;
• подключение к другому патрубку трубку, ведущую в канализационную систему.
• затягивание резьбового соединения с помощью разводного ключа;
• герметизация места соединения специальной пастой;
• настройка прибора, в соответствии с паспортными значениями (при необходимости).

Предохранительный клапан

В этой статье мы рассмотрим устройство, без которого не бывает ни одна закрытая система отопления, это — предохранительный клапан.

Содержание
1. Назначение предохранительного клапана
2. Устройство клапана
3. Монтаж и меры безопасности

Назначение предохранительного клапана

Общеизвестно, что при нагревании жидкость увеличивается в объеме, вследствие чего, если система не имеет сообщения с окружающей средой, в ней повышается давление. Для предотвращения большого повышения давления при расширении жидкости при обычных эксплуатационных параметрах в системе отопления (до ~ 90°C), в системе устанавливается расширительный бак, который принимает на себя увеличившийся объем теплоносителя. Но тем не менее, давление в системе с нагретым теплоносителем всё-равно превышает давление при его комнатной температуре. Обычно это превышение составляет 1-1,3 бар. и общее максимальное давление в исправной системе отопления составляет ~ 2,5 бара. Такое давление считается нормальным для всего оборудования, которое применяется в отопительной системе.

Рис.1 Срабатывание предохранительного клапана

Но что произойдет, если давление существенно превысит эту величину? Это может произойти по причине неправильно расчитанного расширительного бака; при неверном расчете и начальном заполнении системы с повышенным давлением; в случае перегрева котла отопления, что достаточно часто случается в системах с твердотопливными котлами; в случае случайного открытия крана подпитки и т.п. В этом случае давление в системе может в очень короткое время (минут, и даже секунд) достигнуть критических значений, при которых могут быть повреждены оборудование, узлы и трубопроводы системы отопления. Для того, чтобы избежать негативных последствий избыточного повышения давления при расширении теплоносителя, в закрытых системах отопления устанавливается предохранительный клапан, который открывается при определенном давлении и сбрасывает образовавшийся избыток жидкости.



Таким образом, предохранительный клапан в системах отопления предназначен для сброса избыточного количества теплоносителя при давлении, превышающим заданное значение

Видео 1. Работа предохранительного клапана системы отопления

Устройство клапана и принцип его работы

Рис. 2 Устройство предохранительного клапана

Устройство предохранительного клапана довольно простое. В корпусе клапана 1, как правило, изготовленного из качественной латуни, монтируется золотник 2 на штоке 3, прижимаемый к седлу клапана пружиной 4. Для ручного открытия клапана предусмотрена ручка 7. Когда давление в системе превысит давление, на которую настроен клапан, жидкость через входной патрубок 5 отожмет золотник от седла клапана, вследствие чего образуется канал для протока теплоносителя к выходному патрубку 6. После снижения давления до нормы, золотник под воздействием пружины, вновь будет прижат к седлу клапана.

Давление, при котором срабатывает клапан устанавливается в заводских настройках и изменению в эксплуатации не подлежит.



Монтаж предохранительного клапана и требования безопасности

Предохранительный клапан устанавливается на участке, вблизи оборудования, наиболее чувствтельного к повышенному давлению — как правило, на расстоянии не более одного метра от котла отопления на подающей магистрали. Клапан может монтироваться непосредственно на трубе с помощью переходника, так и устанавливаться в составе так называемой, группы безопасности, которая как правило, включает автоматический воздухоотводчик и манометр. К точке подключения группы безопасности может быть подсоединен расширительный бак системы отопления

Рис.3 Установка группы безопасности с предохранительным клапаном в обвязке твердотопливного котла.



Установка запорной арматуры на участке от трубопровода системы отопления до предохранительного клапана (группы безопасности) не допускается.

В большинстве современных котлов, предназначенных для эксплуатации в закрытых системах отопления, имеется встроенный предохранительный клапан, устанавливаемый на подающей магистрали после теплообменника.

Рис. 4 Воронка для разрыва струи

В случае организации сброса теплоносителя через предохранительный клапан в дренаж (канадизацию) по требованиям безопасности должен быть обеспечен разрыв струи на случай засорения дренажной системы. Такой разрыв может быть обеспечен с помощью специальной воронки. Диаметр дренажного трубопровода не должен быть менее диаметра выпускного патрубка клапана, должно быть обеспечено беспрепятственное движение жидкости по трубопроводу, предотвращена возможность замерзания и засоров.



Внимание! Высокая температура!

При монтаже и эксплуатации предохранительного клапана необходимо помнить, о том что температура теплоносителя, сбрасываемая через клапан может достигать 100°С, поэтому для предотвращения ожогов клапан должен быть установлен в месте, где случайно не может оказаться какая-либо часть тела человека.

Предохранительный клапан должен периодически (как правило, перед началом и в конце отопительного сезона) проверяться на работоспособность путем нажатия (поднятия — в зависимости от конструкции) ручки клапана. Такой тест, кроме проверки работы частей клапана, также обеспечивает его промывку от возможных отложений в области золотника и седла.

Традиционно предлагаем высказываться по этому материалу, а также по другим статьям по узлам и элементам отопления в комментариях ниже. Постараемся ответить на все Ваши вопросы.

Предохранительный клапан в системе отопления

Предохранительный клапан в системе отопления: принцип работы и установка

Кто первый придумал предохранительный клапан? История об этом умалчивает. Известно лишь одно — это нехитрое устройство предотвратило немало аварий и сберегло сотни, если не тысячи человеческих жизней. Обязательный элемент — предохранительный клапан в системе отопления защищает контур и котел от механического разрушения избыточным давлением. Он считается механизмом прямого действия, т. к. работает непосредственно с рабочей средой, сбрасывая избыток жидкости, пара, либо смеси пара и жидкости.

Защита отопительных систем — предохранительный клапан

Все контура отопления, любое котельное оборудование, независимо от места установки, относятся к источникам повышенной опасности. Их можно рассматривать как сосуд, находящийся под давлением. В систему отопления входит котел, в нем нагревается теплоноситель, а он при определенных, нештатных условиях может разрушить оборудование. О котельном отоплении дома можно прочитать здесь .

Для защиты отопительных систем применяется предохранительный клапан для отопления, простое и, тем не менее, эффективное устройство.

Принцип работы

Известно, что чем проще конструкция устройства, тем оно надежнее. Клапан состоит из корпуса и главного рабочего элемента — стальной пружины. Упругость пружины, которая регулируется специальным винтом, определяет величину давления, при котором мембрана, находящаяся под давлением пружины и внутренним давлением контура с другой стороны, откроет проход наружу. Как только давление в системе отопления придет в норму, пружина вернет мембрану в исходное положение.

Подбор и установка предохранительного клапана в контуре

В частных домах и небольших центральных котельных устанавливаются пружинные сбросные предохранительные клапаны. В контурах отопления с диаметром труб свыше 200 мм устанавливаются, так называемые, рычажно-грузовые клапаны. Правильный подбор предохранительного клапана для системы отопления, учитывает его инерционность, которая для систем с давлением до 0,25 МПа составляет 15%, а выше 0,25 МПа – 10%. Это значит — для высокого рабочего давления, клапан должен сработать быстрее.

При подборе клапана важно правильно выбрать диаметр, который должен равняться диаметру подводящего патрубка. Идеально выбранный предохранительный клапан для котлов отопления должен учитывать технические характеристики мембранного расширительного бака. Клапан должен немедленно сработать, если расширительный бак уже не в состоянии компенсировать увеличение объема теплоносителя при нагреве. По существующим правилам клапан предохранительный для системы отопления устанавливается только на выходном патрубке нагревательного котла. Параллельно клапану устанавливается манометр для контроля состояния контура.

При установке клапанов нужно обязательно учесть следующее:

• между котлом и клапаном не должно быть никаких установленных устройств;
• установить сливную трубку для удаления излишка воды в канализацию или в обратку;
• в закрытой системе клапан устанавливается в высшей точке.

Зачем нужны клапаны на батареях

На радиаторах и батареях контура тоже устанавливаются клапаны, но их основная функция – удаление воздуха из системы.

Установленный клапан для радиатора отопления может быть ручным и автоматическим. Ручной клапан открывается и закрывается вручную с помощью ключа и отвертки.

Автоматический клапан на батарее отопления не требует оперативного вмешательства человека. Он прекрасно удаляет воздух, но его главный недостаток заключается в чувствительности к засорениям из-за загрязненности теплоносителя. Чтобы удалять растворенный воздух из теплоносителя и очищать его от грязи и шламов рекомендуется установка воздушных сепараторов.

Рекомендуем к прочтению

Байпас в системе отопления — что это такое и зачем он необходим? Расширительный мембранный бак системы отопления: устройство и функции Как безошибочно выбрать расширительный бак для отопления? Терморегулятор отопления — принцип работы разных видов

© 2016–2017 — Ведущий портал по отоплению.
Все права защищены и охраняются законом

Копирование материалов сайта запрещено.
Любое нарушение авторских прав влечет за собой юридическую ответственность. Контакты

Как выбрать предохранительный клапан сброса давления в котле

Если не ограничивать нагрев воды в котле и трубопроводах, то она закипает и переходит в паровую фазу, вызывая подъем давления в сети до критического уровня. Результат — разрыв магистрали либо обшивки теплогенератора и полное помещение пара. Для предупреждения описанной аварийной ситуации служит предохранительный клапан, сбрасывающий давление в системе отопления заблаговременно. Так что подбору этого важного элемента следует уделить особое внимание, в чем вам и поможет данный материал.

Принцип действия

Большинству рядовых пользователей, сталкивающихся с закрытыми системами водяного отопления, знаком только один вид предохранительной арматуры – простой пружинный клапан с фиксированной настройкой, изображенный на фото. Причина понятна – эти изделия устанавливаются повсеместно на любые котлы, поскольку входят в состав группы безопасности вместе с манометром и воздухоотводчиком.

Примечание. Настенные генераторы тепла, функционирующие на электричестве и природном газе, оснащаются предохранительными элементами с завода. Они помещены внутрь корпуса и снаружи не видны.

Давайте разберемся, как работает обычный аварийный клапан, показанный выше на схеме:

1. В нормальных условиях мембрана, прикрепленная к штоку и подпираемая пружиной, плотно сидит в седле и герметично перекрывает проход.
2. Если происходит перегрев теплоносителя, он расширяется и создает в закрытой системе избыточное давление, частично компенсируемое расширительным баком.
3. Когда величина подпора воды достигает порога срабатывания клапана (обычно – 3 Бар), пружина под ее воздействием сжимается и мембрана открывает проход. Автоматический сброс закипающего теплоносителя производится до тех пор, пока пружине не хватит силы снова закрыть проходное сечение.
4. При возникновении аварийной ситуации хозяин дома может сам выполнить сброс избыточного давления, повернув рукоятку в верхней части изделия.

Несколько слов о том, где ставится сбросной клапан вместе с группой безопасности в закрытой системе отопления. Его место – на участке подающей магистрали в непосредственной близости от котла (рекомендуется не далее 0.5 м).

Важный момент. На трубопровод, ведущий от теплогенератора до элементов безопасности, запрещено устанавливать краны, вентили и прочие перекрывающие устройства.

Наглухо соединять патрубок изделия с канализацией не стоит – мокрые пятна либо лужицы укажут на срабатывание клапана и проблемы в отопительной сети. Например, вышел из строя расширительный бак или дал сбой циркуляционный насос при работе с твердотопливным котлом (возможно, отключали электричество). Нередко устройство начинает подтекать из-за попадания мусора между седлом и тарелкой. Больше о его работе рассказывается в видеосюжете:

Уточняющая информация. Сбросные пружинные клапаны мастера и монтажники называют подрывными, потому что напор теплоносителя сжимает пружину и вызывает подрыв мембраны. Не путайте их со взрывными элементами, устанавливаемыми на дымоходы промышленных котельных, сжигающих природный газ.

Виды предохранительных клапанов

Описанная выше традиционная подрывная конструкция несовершенна. Пружинный механизм, приводимый в действие чрезмерным давлением, не отличается точностью и может сработать с опозданием, когда температура в котловом баке достигла 100 °С и выше, то есть, началось кипение. Конечно, можно пытаться регулировать изделие винтом или менять настройки (есть версии с регулировочным колпачком), но это не всегда дает нужный эффект.

Момент второй: предохранительный клапан для котла защищает его от разрушения, но не от перегрева. Ведь сброс теплоносителя не позволяет охладить отопительный агрегат, если горение в топке продолжается. И последнее: в системах отопления открытого типа подобные устройства вообще бесполезны, поскольку вода в них может закипеть без повышения давления.

Ведущие производители отопительной арматуры предлагают изделия современной разработки, лишенные перечисленных недостатков, — клапаны теплового сброса. Эти защитные элементы реагируют не на увеличение напора воды в системе, а на повышение ее температуры до критического уровня. Есть 3 разновидности изделий:

• сбросные с выносным датчиком температуры;
• комбинированное устройство с температурным датчиком и контуром подпитки;
• то же с прямой установкой в трубопровод.

Для справки. Приведем названия надежных брендов, чью аварийную арматуру можно смело покупать и применять в частных домах. Это производители ICMA и CALEFFI (Италия), Herz Armaturen (Австрия) и всемирно известный европейский бренд Danfoss.

Принцип работы у всех разновидностей один: пружинный механизм с мембраной (или двумя) приводится в действие от сильфона с термочувствительной жидкостью, существенно расширяющейся при нагреве. Таким способом клапаны теплового сброса довольно точно реагируют на достижение критической температуры. Предлагаем рассмотреть каждый из них подробнее.

Элемент с выносным датчиком

Изделие представляет собой тот же пружинный механизм, встроенный в корпус с двумя патрубками для подключения к подающей магистрали и сбросу в канализацию. Шток, открывающий тарелку и дорогу теплоносителю, проводится в движение мехами (2 группы – основная и резервная). При перегреве воды (от 95 до 100 °С) на них нажимает термочувствительная жидкость, идущая из колбы датчика по капиллярной трубке. Конструкция элемента безопасности показана на рисунке:

Температурный клапан включается в обвязку твердотопливного котла тремя способами:

• с охлаждением через водяной контур теплогенератора;
• то же, через специальный аварийный теплообменник;
• сброс теплоносителя с автоматической подпиткой.

Первая схема, изображенная ниже, применяется для двухконтурных отопительных установок, подогревающих воду для ГВС. Когда датчик, вмонтированный под обшивку ТТ-котла, воздействует на механизм, то горячая вода из контура сливается в канализацию, а ее место занимает холодная из водопровода. Какие бы ни были причины аварии, такая проточная система быстро охладит котловую рубашку и предотвратит последствия.

Примечание. В публикации использованы схемы от бренда CALEFFI, взятые с официального ресурса производителя .

Вторая схема предназначена для теплогенераторов со встроенным аварийным теплообменником для охлаждения в случае перегрева. Такие агрегаты выпускают европейские бренды Atmos, Di Dietrich и другие.

Последняя схема реализуется только вместе с системой автоматической подпитки, поскольку здесь клапан сбрасывает теплоноситель, а не охлаждающую воду.

Как видите, производитель допускает установку двух аварийных средств — по давлению (группа безопасности) и по температуре (сбросной клапан)

Предостережение. Не рекомендуется задействовать автоматическую подпитку для дровяных отопителей с топливником из чугуна. Последний боится перепадов температур и может треснуть от подачи большого количества холодной воды в обратку.

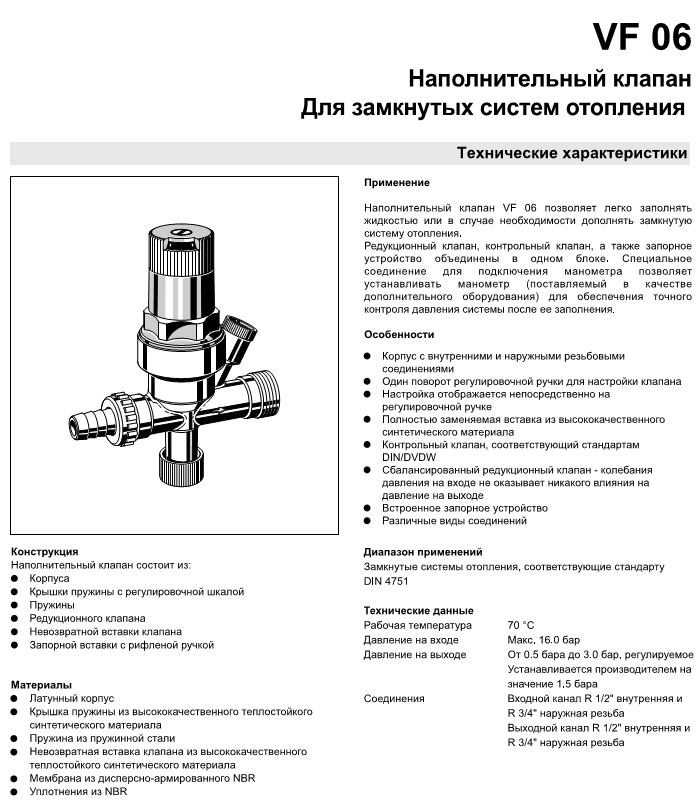

Комбинированные изделия с подпиткой системы

Этот яркий представитель аварийной арматуры сходен по принципу работы с перепускными клапанами и выполняет сразу 3 функции:

1. Сброс перегретого теплоносителя из котлового бака по сигналу выносного датчика.
2. Эффективное охлаждение теплогенератора.
3. Автоматическая подпитка системы отопления холодной водой.

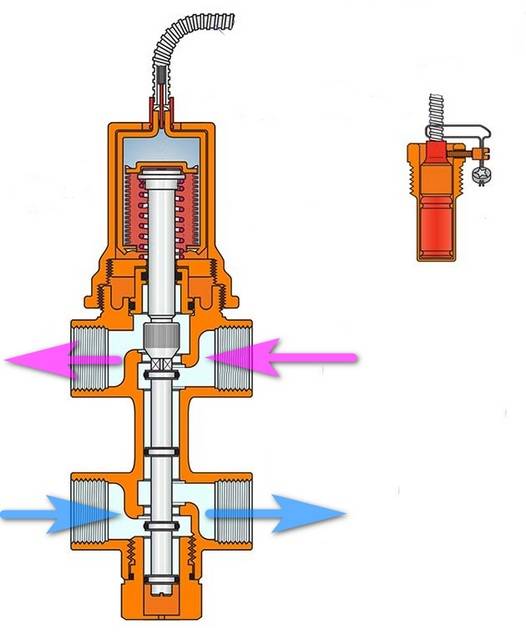

Выше на картинке показана конструкция изделия, где видно, что на одном штоке установлены 2 тарелки, одновременно открывающие 2 прохода: по первому сбрасывается закипающий теплоноситель, по второму в противоположном направлении идет вода и пополняет потери. Схема подключения комбинированного перепускного клапана с твердотопливным котлом выглядит так:

Примечание. Если необходимо задействовать подобное устройство для охлаждения ТТ-котла с чугунным теплообменником, то проток нужно организовать через открытый расширительный бак или бойлер косвенного нагрева.

Перепускной клапан с тройным выходом работает по такому же комбинированному принципу, только встраивается прямо в трубопровод подачи теплоносителя возле отопительного агрегата. Сильфон находится в части корпуса, помещенной в трубу. Сброс производится через нижний патрубок, а к двум верхним присоединяется водопровод и магистраль подпитки. Такие изделия используются при недостатке свободного места в котельной.

Как выбрать аварийную арматуру

Конечно, по цене закупки и монтажа традиционный подрывной клапан обойдется дешевле температурных устройств. Он без проблем защитит закрытую систему отопления, завязанную с газовым, дизельным либо электрическим котлом, ведь в случае аварии они прекращают нагрев практически моментально. Другое дело – теплогенератор на дровах и угле, не способный потухнуть сходу.

Чтобы успешно подобрать клапан теплового сброса либо избыточного давления, руководствуйтесь следующими рекомендациями:

1. При использовании любых энергоносителей, кроме твердого топлива, смело покупайте обычное подрывное устройство.
2. Изучите документацию вашего источника тепла или бойлера (смотря что нужно защитить) и выбирайте арматуру безопасности по указанному в ней максимально допустимому давлению. Большая часть отопительной техники рассчитана на предел 3 Бар, хотя есть исключения – литовские котлы Stropuva выдерживают только 2 Бар, а некоторые российские агрегаты (из недорогих) – 1.5 Бар.
3. Для эффективного охлаждения дровяных теплогенераторов в случае аварии лучше поставить один из клапанов теплового сброса. Их максимальное рабочее давление составляет 10 Бар.
4. В открытых системах с ТТ-котлом сброс по давлению бесполезен. Подберите предохранительное изделие, срабатывающее при температуре теплоносителя 95—100 °С, подходящее к вашему агрегату и способу подпитки.

Совет. Воздержитесь от приобретения дешевой предохранительной арматуры родом из Китая. Мало того что она ненадежна, так еще и протекает после первого же подрыва.

Помимо изделий с фиксированными настройками, в продаже есть клапаны с возможностью регулировки. Если вы не профессионал в сфере отопления, то покупать их не стоит, да и нет особой необходимости.

Советы напоследок

Если вы живо интересуетесь безопасностью котельной и надежной работой отопительного оборудования, то рекомендуем при покупке арматуры хорошенько изучить ассортимент. Дело в том, что на рынке появляются новые полезные продукты, которые невозможно обозреть в рамках данной статьи, а вам они могут пригодиться.

Эксплуатационный момент. Отслеживайте состояние предохранительных клапанов, чтобы вовремя засечь срабатывание и разобраться в причинах. Устройства для теплового сброса направляйте в канализационную воронку с разрывом струи – неожиданный плеск воды в котельной и мокрые следы дадут понять, что имела место аварийная ситуация.

Рекомендуем:

Как выбрать и установить терморегуляторы на батареи отопления Как правильно установить расширительный бак в системе отопления Выгодно ли ставить индивидуальный счетчик тепла в квартире и как это правильно сделать

Системы отопления > Как выбрать предохранительный клапан сброса давления в котле

Где ставить предохранительный клапан в системе отопления

Любое котельное оборудование, устанавливаемое в частном доме или на предприятии, представляет собой источник опасности. Водяная рубашка котла – это тот же сосуд, находящийся под давлением, а потому он считается взрывоопасным. Чтобы свести опасность к минимуму, в современных теплогенераторах, а также в схемах их обвязки предусматривается множество защитных устройств и систем. Одно из самых простых и в то же время распространенных устройств — предохранительный клапан в системе отопления. О нем и пойдет речь в данном материале.

Где устанавливается предохранительный клапан?

Чтобы ответить на данный вопрос, надо вначале разобраться, для чего он служит. Цель установки этого нехитрого устройства – для защиты систем отопления, недопущения повышенного давления теплоносителя в них. Таковое может возникнуть в результате перегрева воды в котле, особенно это касается агрегатов, сжигающих твердое топливо. Когда теплоноситель в котловом баке закипает и начинается парообразование, за этим следует скачок давления в системе. Последствия могут быть такими:

• протечки и разрывы трубопроводов отопления, чаще всего – на соединениях;
• разрушение полимерных труб и фитингов;
• взрыв котлового бака, опасность электрического замыкания в котельной.

От всех этих неприятностей может защитить один небольшой клапан простой конструкции. Исходя из того, что рост давления до критического предела возникает в котле, предохранительный клапан необходимо ставить как можно ближе к нему, на подающем трубопроводе. Некоторые производители котельного оборудования комплектуют свои изделия так называемой группой безопасности, в которую входит сбросной клапан, манометр и автоматический воздухоотводчик. Группа вмонтирована прямо в водяную рубашку агрегата.

Необходимо отметить, что предохранительные клапаны для отопления используется в схемах далеко не всегда. Например, когда источником тепла в доме является газовый или электрический котел, то сбросное устройство не требуется. Причина в наличии автоматики безопасности в этих видах теплогенераторов и отсутствие какой-либо инерции. То есть, при достижении установленной температуры теплоносителя газовая горелка или электрический элемент отключаются и нагрев прекращается практически сразу.

Другое дело – твердотопливный котел или печь с водяным контуром, здесь установка предохранительного клапана обязательна. Когда дрова в топке разгорелись и вода в сети достигла требуемой температуры, нужно уменьшить ее нагрев. Закрывается доступ воздуха в камеру сгорания и пламя затухает, но раскаленная топка по инерции продолжает нагонять температуру. Если процесс идет около предельных значений (температура 90—95 ºС), то парообразование в такие моменты неизбежно.

Как уже говорилось выше, за вскипанием следует рост давления, предотвратить который может предохранительный клапан системы отопления. Он автоматически откроет путь наружу для образовавшегося пара и выпустит его, тем самым понизив давление до нормального. Затем устройство самостоятельно закроется и будет снова находиться в дежурном режиме.

Устройство и принцип действия клапана

Конструкция клапана чрезвычайно проста. Корпус изготавливается из качественной водопроводной латуни по технологии горячего штампования из двух литых деталей в полутвердом состоянии. Общее устройство предохранительного клапана показано на рисунке:

Главный рабочий элемент клапана – пружина. Ее упругость определяет силу давления, которое должно воздействовать на мембрану, закрывающую проход наружу. Последняя в нормальном положении находится в седле с уплотнителем, поджатая пружиной. Верхним упором для пружины служит металлическая шайба, закрепленная на штоке, чей конец прикручен к пластмассовой рукоятке. С ее помощью осуществляется регулировка клапана. Мембрана и уплотнительные элементы выполняются из полимерных материалов, пружина – из стали.

Весь этот нехитрый механизм действует так. В обычном (дежурном) режиме, пока параметры теплоносителя находятся в заданных пределах, мембрана закрывает вход во внутреннюю камеру. Как только возникает ситуация, близкая к аварийной и давление в системе отопления частного дома возрастает, пароводяная смесь начинает подпирать мембрану. В определенный момент сила давления теплоносителя преодолевает упругость пружины, открывает мембрану, попадает в камеру, а из нее – наружу через боковое отверстие.

Когда некоторое количество воды покинет систему, давление снизится настолько, что не сможет противостоять пружине и мембрана снова закроет проход. Случается, что срабатывание механизма происходит циклично, особенно если тепловой агрегат работает на пределе и температура теплоносителя близка к максимальной (90—95 ºС). На практике, когда подрывной клапан для котла срабатывает очень часто, он теряет герметичность и начинает подтекать.

Если вами обнаружены свежие следы потеков из предохранительного механизма, то это явный признак работы теплогенератора в экстремальном режиме либо наличия неисправностей в системе отопления, например, в расширительном баке.

Рекомендации по выбору и установке

Поскольку далеко не все производители отопительного оборудования комплектуют свои изделия группой безопасности, то зачастую выбор предохранительного клапана для системы отопления приходится делать самостоятельно. Для этого надо обязательно изучить технические характеристики котельной установки, а именно знать ее тепловую мощность и максимальное давление теплоносителя.

Для справки. У большинства теплогенераторов на твердом топливе известных брендов величина максимального давления составляет 3 Бар. Исключение – котлы длительного горения STROPUVA, чей предел равен 2 Бар.

Оптимальный вариант – приобрести клапан с регулировкой давления, охватывающий некоторый диапазон. В пределы регулирования должно входить значение для вашего котла. Затем нужно подобрать изделие по мощности тепловой установки, но здесь ошибиться трудно. В инструкции от производителя всегда указываются пределы тепловой мощности агрегатов, совместно с которым может работать клапан того или иного диаметра.

На участке трубопровода от котла до того места, где установлен клапан сброса избыточного давления категорически запрещается ставить запорную арматуру. Кроме того, нельзя ставить устройство после циркуляционного насоса, не забывайте, что последний не в состоянии перекачивать пароводяную смесь.

Чтобы исключить разбрызгивание воды по помещению топочной, к выпускному отверстию клапана рекомендуется присоединять трубку, отводящую выброс в канализацию. Если же вы хотите визуально контролировать процесс, то на вертикальный участок трубки можно поставить специальную сливную воронку с видимым разрывом струи.

Заключение

Устройство безопасности для сброса давления из-за своей простой конструкции считается весьма надежным. Делая выбор, стоит обратить внимание на качество материала и не гнаться за дешевым продуктом. Не менее важна и правильная настройка клапана по максимальному давлению котельной установки.

Источники: http://spetsotoplenie.ru/sistemy-otopleniya/elementy-sistem-otopleniya/predohranitelnyj-klapan-v-sisteme-otopleniya-printsip-raboty-i-ustanovka.html, http://otivent.com/predohranitelnyj-sbrosnoj-klapan-v-sisteme-otoplenija, http://openstroi.ru/otoplenie/sistemy-vodyanogo-otopleniya/gde-stavit-predohranitelnyy-klapan-v-sisteme-otopleniya.html

Клапаны на систему отопления: назначение и принцип работы

Автор Евгений Апрелев На чтение 8 мин Просмотров 7. 4к.

Клапаны являются неотъемлемыми элементами любой , независимо от выбранной схемы и конфигурации контуров. С помощью этих нехитрых приспособлений производится настройка параметров теплоснабжения, обеспечение безопасности и стабильности работы системы. В этой публикации будут рассмотрены основные клапаны, применяющиеся в системах централизованного и автономного отопления, их назначение, принцип работы и конструктивные особенности.

[contents]

Критерии выбора

Количество и параметры клапанов, необходимых для конкретной СО, выбирается еще на стадии расчетов и проектирования. Основными критериями, которые влияют на выбор данных элементов являются:

• Тип, схема и конфигурация СО.
• Температурный режим (номинальный и максимальный).
• (рабочее и максимальное).
• Сечение трубопровода и тип резьбы.
• Тип теплоносителя (вода, рассолы, антифризы).

Работа данных приборов стабилизирует СО, делает ее эффективной и безопасной. Всем кто занимается самостоятельной установкой в жилище отопительной системы необходимо знать назначение и их принцип действия. Все клапаны можно разделить по назначению на три категории: группа безопасности, управления и регулирования.

Всем известно, что любая СО является повышенным источником опасности, так как в системе находится под давлением. И чем выше температура – тем выше давление (в замкнутой СО). Далее, рассмотрим устройства, которые отвечают за безопасность работы СО

Предохранительный

В большинстве моделей производители предусматривают систему безопасности, «ключевой фигурой» которой является предохранительная арматура, включенная прямо в теплообменник котла или в его обвязку.

Назначение предохранительного клапана в системе отопления заключается в предотвращении повышения давления в системе выше допустимого, которое может привести: к разрушению труб и их соединений; протечкам; взрыву котельного оборудования

Конструкция данного рода арматуры проста и незатейлива. Прибор состоит из латунного корпуса, в котором размещена подпружиненная запирающая мембрана, соединенная со штоком. Упругость пружины является главным фактором, который удерживает мембрану в запертом положении. Регулировочной рукояткой производится настройка силы сжатия пружины.

При давлении на мембрану выше установленного, пружина сжимается, она открывается и происходит сброс давления через боковое отверстие. Когда давление в системе не сможет преодолевать упругость пружины, мембрана займет исходное положение.

Совет: Приобретайте предохранительное устройство с регулировкой давления от 1, 5 до 3,5 Бар. В это диапазон попадает большинство моделей твердотопливного котельного оборудования.

Воздухоотводчик

Достаточно часто В СО образуются воздушные пробки. Как правило, у их появления есть несколько причин:

• закипание теплоносителя;
•  большое содержание воздуха в теплоносителе, автоматически добавляющегося напрямую из водопровода;
• В результате подсоса воздуха через негерметичные соединения.

Результатом воздушных пробок является неравномерный прогрев радиаторов и окисление внутренних поверхностей металлических элементов СО. Клапан сброса воздуха из системы отопления предназначен для отвода воздуха из системы в автоматическом режиме.

Конструктивно, воздухоотводчик представляет собой полый цилиндр, выполненный из цветного металла, в котором расположен поплавок, соединенный рычагом с игольчатым клапаном, который в открытом положении соединяет камеру воздушника с атмосферой.

В рабочем состоянии внутренняя камера устройства заполнена теплоносителем, поплавок поднят, а игольчатый клапан перекрыт. При попадании воздуха, который поднимается в верхнюю точку устройства, теплоноситель не может подняться в камере до номинального уровня, а следовательно, поплавок опущен, прибор работает в выпускном режиме. После выхода воздуха, теплоноситель поднимается в камере данного рода арматуры до номинального уровня, а поплавок занимает штатное место.

Обратный

В самотечный СО есть условия, при которых теплоноситель может поменять направление движения. Это грозит повреждением теплообменника теплогенератора вследствие его перегрева. То же может случиться и в достаточно сложных СО с принудительным перемещением теплоносителя, когда вода, через обходную трубу насосного узла попадает обратно в котел. Механизм действия обратного клапана в системе отопления достаточно прост: он пропускает теплоноситель только в одну сторону, блокируя его при движении обратно.

Существует несколько типов данного рода арматуры, которая классифицируется по конструкции запирающего устройства:

• тарельчатый;
• шаровый;
• лепестковый;
• двустворчатый.

Как уже понятно из названия, в первом типе в качестве запирающего устройства выступает стальной подпружиненный диск (тарелка), соединенная со штоком. В шариковом в качестве затвора выступает пластиковый шарик. Двигаясь «в правильном» направлении теплоноситель выталкивает шарик по каналу в корпусе или под крышку устройства. Как только прекращается циркуляция воды или меняется направление ее движения, шарик, под действием гравитации занимает исходное положение и перекрывает движение теплоносителя.

В лепестковом, запирающим устройством является подпружиненная крышка, которая опускается при изменении направления воды в СО под действием естественной гравитации. Двустворчатый элемент устанавливается (как правило) на трубы большого диаметра. Принцип их работы не отличается от лепесткового. Конструктивно, в такой арматуре, вместо одного лепестка, подпружиненного сверху, устанавливается две подпружиненные створки.

Данные приборы предназначены для регулировки температуры, давления, а также стабилизации работы СО.

Балансировочный

Любая СО требует гидравлической регулировки, другими словами — балансировки. Выполняется она различными способами: правильно подобранным диаметром труб, шайбами, с разным проходным сечением и пр. Наиболее эффективным и в то же время простым элементом настройки работы СО считается балансировочный клапан для системы отопления.

Назначение данного устройства в том, чтобы на каждое ответвление, контур и радиатор поддавался необходимый объем теплоносителя и количество тепла.

Клапан представляет собой обычный вентиль, но с установленными в его латунный корпус двумя штуцерами, которые дают возможность подключения измерительного оборудования (манометров) или капиллярной трубки в составе с автоматическим регулятором давления.

Принцип работы балансировочного клапана для системы отопления заключается в следующем: Оборотами регулировочной рукоятки необходимо добиться строго определенного расхода теплоносителя. Делается это замерами давления на каждом штуцере, после чего по диаграмме (обычно прилагаемой производителем к устройству) определяется количество поворотов регулировочной рукоятки для достижения нужного расхода воды на каждый контур СО. На контуры с количеством радиаторов до 5 шт устанавливают ручные балансировочные регуляторы. На ветки с большим количеством отопительных приборов – автоматические.

Перепускной

Это еще один элемент СО, предназначенный для выравнивания давления в системе. Принцип работы перепускного клапана системы отопления сходен с предохранительным, но есть одно отличие: если предохранительный элемент стравливает излишки теплоносителя из системы, то перепускной, возвращает его в обратную магистраль мимо отопительного контура.

Конструкция данного устройства также идентична предохранительным элементам: пружина с регулируемой упругостью, запорная мембрана со штоком в бронзовом корпусе. Маховиком настраивается давление, при котором данное устройство срабатывает, мембрана открывает проход для теплоносителя. При стабилизации давления в СО, мембрана возвращается на прежнее место.

Трехходовой

Существует практика добиваться определенной температуры теплоносителя в различных ветках и контурах СО методом смешивания или разделения потоков теплоносителя. Трехходовой клапан на системе отопления играет роль устройства, регулирующего температуру рабочей жидкости после теплогенератора.

Конструкция смесительной арматуры проста: в корпусе прибора есть три отверстия, два входа и один выход. Приборы разделительного типа имеют один вход и два выхода.

Основным управляющим устройством данного элемента является термоголовка, внутри которой расположен резервуар с жидкостью (сильфон). При нагреве выносного датчика жидкость в нем расширяется и поступает в сильфон. Объем данного резервуара увеличивается и оказывает воздействие на шток клапана, который открывает или перекрывает входы для смешивания или разделения потоков. В разделительных типах данного элемента СО используется тот же принцип, но шток не открывает проход для потоков, а разделяет один поток на два.

Управлять прибором может не только термостатическая головка. Достаточно популярны устройства с ручным управлением. Глубину нажатия штока определяет поворот управляющей рукоятки. Сегодня, на рынке климатической техники широко представлены данные устройства с электро – и сервоприводами.

Устройство автоматической подпитки

В силу различный обстоятельств (естественное испарение, работа предохранительного элемента и пр. ), объем теплоносителя в СО может уменьшаться. Чем меньше теплоносителя – тем больше воздуха в системе, который неизбежно нарушает циркуляцию воды в СО и перегреву котельного оборудования. Чтобы воздух не поступал в систему необходимо вовремя пополнять количество теплоносителя. Делать это можно вручную, а можно установить клапан подпитки системы отопления, тем самым организовать автоматическое пополнение СО теплоносителем.

Конструкция данного рода арматуры практически не отличается от предохранительной арматуры, но принцип работы прямо противоположный: пока в СО есть необходимое давление, которое подпирает мембрану к седлу, пружина находится в сжатом состоянии. Когда давление падает ниже минимального, пружина распрямляется и отводит мембрану от седла, давая возможность поступлению воды из бака запаса или водопроводной сети попасть в СО. На рис. ниже показана конструкция данного устройства.

По мере заполнения СО, давление в ней усиливается, пружина сжимается, а мембрана садится в седло на корпусе, перекрывая подпитку.

Важно! Выбор клапанов – это сложный и важный процесс, который лучше всего доверить профессионалам.

Передовой опыт установки предохранительных клапанов

март 2013 г.

Одним из наиболее важных автоматических предохранительных устройств в паровой системе является предохранительный клапан. Предохранительный клапан обеспечивает защиту людей, оборудования и имущества от потенциально опасных уровней температуры и сил, вызванных избыточным давлением пара в системе.

Келли Паффел
Компания Swagelok

Резюме статьи

Предохранительные клапаны требуются кодом и страховщиками.Поэтому важно иметь хорошие и актуальные записи обо всех предохранительных клапанах в паровой системе. При наличии современных легкодоступных технологий необходимо разработать базу данных, содержащую всю относительную информацию обо всех устройствах безопасности на объекте. База данных предохранительных клапанов должна периодически пересматриваться в зависимости от заводских стандартов, рекомендаций страховой компании и требований местного, государственного или федерального правительства.

Код, устанавливающий требования к предохранительным клапанам, регулируется Американским обществом инженеров-механиков (ASME).Через свои комитеты ASME опубликовал и продолжает обновлять коды для котлов и сосудов под давлением для предохранительных клапанов. Персонал завода, в первую очередь бригада по работе с паром, должен знать, какие коды применимы к различным частям паровой системы.

В Соединенных Штатах при выборе предохранительных клапанов необходимо правильно подобрать их размер и правильно установить. Частичный список особенностей размеров и установки приведен ниже.

Рекомендации по выбору предохранительных клапанов
• Уставка предохранительного клапана должна обеспечивать разницу между рабочим и заданным давлением пара не менее 20 %.

уставка должна превышать максимальную пропускную способность клапана управления паром (наибольшее доступное отверстие), если бы паровой клапан не открылся.Давление пара на входе в клапан должно рассчитываться при максимальной настройке предохранительного клапана источника подачи пара, а не при номинальном рабочем давлении. Важно не превышать размер предохранительного клапана. В этом случае больше не значит лучше, потому что клапан большего размера, чем требуется, может вызвать вибрацию, утечку и преждевременный выход из строя.

• Во многих случаях использование одного предохранительного клапана невозможно из-за большой пропускной способности, физических ограничений или экономических соображений. Приемлемым альтернативным методом является использование нескольких предохранительных клапанов в одной и той же системе.Клапаны должны иметь одинаковую уставку, а пропускная способность должна быть равна или превышать номинальную мощность оборудования. Кроме того, размер вентиляционной трубы должен соответствовать пропускной способности всех предохранительных клапанов, полностью открывающихся одновременно.

• Давление срабатывания предохранительного клапана должно быть установлено на уровне или ниже максимально допустимого рабочего давления компонент с самой низкой уставкой в ​​системе. Это включает, но не ограничивается паровыми котлами, сосудами под давлением и оборудованием, а также системами трубопроводов. Другими словами, если два компонента одной и той же системы рассчитаны на разное давление, предохранительное устройство, защищающее оба этих устройства, должно быть установлено на более низкое из двух значений.

Установка
• Перед вводом в эксплуатацию паровой системы с предохранительным клапаном
паровая система должна быть чистой и свободной от грязи или осадка. • Предохранительный клапан должен быть установлен вертикально со шпинделем клапана в вертикальном положении
• Трубопровод подачи пара к предохранительному клапану должен быть равен или больше входного соединения предохранительного клапана
. • Между входным отверстием предохранительного клапана и паровым компонентом не должно быть промежуточных запорных клапанов, которые могли бы позволить изолировать предохранительный клапан от системы
. • Дренажные или вентиляционные отверстия на предохранительном клапане не должны быть заглушены или закрыты.Они на предохранительном клапане по причине
• Предохранительные клапаны установлены, опломбированы и сертифицированы для предотвращения несанкционированного доступа. Если проволочное уплотнение сломано, клапан небезопасен и не должен использоваться. Немедленно свяжитесь с поставщиком
• При установке нескольких предохранительных клапанов с использованием одного соединения внутренняя площадь поперечного сечения впускного отверстия должна быть равна общей площади впускного отверстия всех предохранительных клапанов
. • Все предохранительные клапаны должны использовать колено поддона на выходе. Колено поддона меняет выпуск предохранительного устройства с горизонтального на вертикальное.Установите поддон в соответствии с инструкциями производителя
. • Никогда не подсоединяйте вентиляционную выпускную трубу непосредственно к предохранительному клапану. Это создаст чрезмерную нагрузку и вес на корпусе клапана
. • Вентиляционная трубка предохранительного клапана не должна касаться колена поддона
. • Дренажи на коленях поддона предназначены для безопасного отвода сконденсировавшегося пара и дождя в дренаж. Не затыкайте эти отверстия
• Пар не будет выходить из колена поддона, если вентиляционная линия имеет правильный размер.
• Вентиляционный трубопровод
• Диаметр вентиляционной трубы должен быть равен или больше диаметра выпускного отверстия предохранительного клапана
. • Размер вентиляционной линии должен быть таким, чтобы противодавление не оказывалось на колено поддона
. • Минимизируйте длину вентиляционной трубы.
• Выпускной патрубок вентиляционной трубы должен быть подсоединен к ближайшему месту, где свободный выброс защитного устройства не будет представлять опасности для персонала. Для окончания линии крыши вентиляционное отверстие должно находиться не менее чем в 7 футах над линией крыши.Верх вентиляционной линии должен быть срезан под углом 45 градусов, чтобы рассеять выходную тягу пара, предотвратить закупорку трубы и визуально показать, что это вентиляционная линия предохранительного клапана.

Правильный выбор, установка и использование предохранительных клапанов требует полного понимания кода ASME и любых дополнительных требований, принятых страховыми компаниями или местными юрисдикционными органами.

Келли Паффел является признанным авторитетом в области паровых и конденсатных систем.Он часто читает лекции и инструктор по техническим аспектам паровых систем. Кроме того, Келли опубликовал множество статей по вопросам проектирования и эксплуатации паровых систем. За последние 30 лет он провел тысячи аудитов паровых систем и тренингов в Соединенных Штатах и ​​за рубежом, что сделало Келли экспертом в устранении текущих и потенциальных проблем в коммунальных службах пара. Келли является членом комитетов Министерства энергетики США по передовому опыту работы с паром и учебных комитетов по работе с паром.

СКАЧАТЬ ПОЛНУЮ СТАТЬЮ

Как установить предохранительные клапаны и клапаны сброса давления

Предохранительные клапаны и клапаны сброса давления являются важной мерой для обеспечения безопасного рабочего давления. Поэтому важно, чтобы они были установлены правильно. В этой статье мы предоставим вам необходимую информацию.

Инструкции по установке

Как указывалось ранее, важно правильно установить предохранительный или предохранительный клапан. Если установка не выполняется с осторожностью, это может привести к утечке или создать проблемы с безопасностью. Чтобы правильно установить предохранительный клапан в вашей системе, необходимо принять во внимание следующие моменты.

Удаление грязи и мусора

Седло клапана может быть легко повреждено грязью и мусором, присутствующими в системе. Чтобы предотвратить попадание грязи и мусора через клапан, перед установкой необходимо промыть систему. Кроме того, клапан следует устанавливать в местах, где не может скапливаться грязь и мусор.

Крепление

• Установите предохранительные клапаны в вертикальном положении. Установка в горизонтальном положении может привести к протечкам или неправильной работе.
• Для фланцевых версий: равномерно затяните болты. Если этого не сделать, другие болты не будут правильно затянуты. Чугунные клапаны могут треснуть из-за неравномерной нагрузки давлением.
• Не перетягивайте клапан. Это может повредить резьбу клапана и привести к утечкам.
• Наносите резьбовой герметик только на наружную резьбу.Нанесение его на внутреннюю резьбу может привести к загрязнению среды.
• Если клапан находится на высоте более 10 футов над сосудом, он должен быть поддержан. Без поддержки силы реакции могут повредить клапан или другие части системы.

Впускной трубопровод

• Входной трубопровод должен быть коротким и прямым. Диаметр входного трубопровода никогда не должен быть меньше диаметра входного отверстия клапана. Это сузит поток.
• Входное отверстие не должно располагаться рядом с зонами высокой турбулентности на судне.
• Технологические линии не должны подключаться к входному трубопроводу предохранительного клапана.
• Установите клапан на расстоянии не менее 8–10 диаметров трубы от Y или изгиба фитингов.

Рисунок 1: Правильный входной трубопровод предохранительного клапана и клапана сброса давления

Работа клапана

Во избежание утечек рекомендуется, чтобы установочное давление клапана было как минимум на 10 % выше рабочего давления. Известно, что предохранительные клапаны негерметичны, когда давление приближается к 80–90 % установочного давления клапана.

Тестирование

Несмотря на то, что периодически рекомендуется проверять предохранительные клапаны, это следует делать примерно раз в год. Тестирование также часто сопряжено с риском попадания грязи или других форм загрязнения в седло клапана, что может привести к утечкам.

Установка предохранительного клапана для паровых систем

Предохранительные клапаны являются обычной мерой безопасности в паровых системах. Важно устанавливать клапаны таким образом, чтобы на входной стороне диска предохранительного клапана не мог скапливаться конденсат.Обычно это делается путем установки клапана над паровой трубой. Если предохранительный клапан установлен ниже паровой трубы, конденсат заполнит соединение с клапаном. Конденсат может повредить седло клапана и повлиять на работу клапана. На рис. 1 показана правильная установка паровых систем.

Рисунок 2: Правильная и неправильная установка предохранительного клапана для паровых систем

---

Ежемесячный информационный бюллетень Tameson

• Для кого: Вы! Существующие клиенты, новые клиенты и все, кто ищет информацию о контроле жидкости.
• Почему Ежемесячный информационный бюллетень Tameson: Он четкий, без всякой ерунды и раз в месяц содержит актуальную информацию об отрасли управления жидкостями.
• Что в нем: Объявления о новых продуктах, технические статьи, видеоролики, специальные цены, отраслевая информация и многое другое, на что вам нужно подписаться, чтобы увидеть!

Подписаться на рассылку

Установка предохранительного клапана | Спиракс Сарко

Установка

Клапаны предохранительные являются прецизионными элементами предохранительного оборудования; они настроены на жесткие допуски и имеют точно обработанные внутренние детали.Они подвержены смещению и повреждению при неправильном обращении или неправильной установке.

Клапаны

следует транспортировать, если это возможно, в вертикальном положении, и их никогда нельзя переносить или поднимать за рычаг демпфирования. Кроме того, защитные заглушки и протекторы фланцев нельзя снимать до фактической установки. Также следует соблюдать осторожность при перемещении клапана, чтобы не подвергать его чрезмерным ударам, так как это может привести к значительному внутреннему повреждению или смещению.

Впускной трубопровод

При проектировании впускного трубопровода одним из основных соображений является минимизация перепада давления в этом трубопроводе.EN ISO 4126 рекомендует поддерживать падение давления ниже 3% от установленного давления при выпуске. Там, где предохранительные клапаны подсоединяются с помощью коротких патрубков, впускной трубопровод должен иметь как минимум такой же размер, как и впускной патрубок предохранительного клапана. Для более крупных линий или любых линий, включающих изгибы или отводы, ответвление должно быть по крайней мере на два размера трубы больше, чем входное соединение предохранительного клапана, после чего его размер уменьшается до размера входа предохранительного клапана (см. Рисунок 9.5.5a). .Чрезмерная потеря давления может привести к «вибрации», что может привести к снижению производительности и повреждению посадочных поверхностей и других частей клапана. Чтобы уменьшить потери давления на входе, могут быть приняты следующие методы:

• Увеличить диаметр трубы. (см. рис. 9.5.5 (а)).
• Убедитесь, что все углы надлежащим образом закруглены. Стандарт EN ISO 4126: часть 1 рекомендует, чтобы углы имели радиус не менее одной четверти отверстия (см. рисунок 9.5.5 (б)).
• Уменьшить длину впускного трубопровода.
• Установите клапан как минимум на 8–10 диаметров трубы ниже по потоку от любого сужающегося или расходящегося Y-образного фитинга или любого изгиба (см. Рисунок 9.5.5 (c)).
• Никогда не устанавливайте патрубок предохранительного клапана прямо напротив патрубка на нижней стороне паропровода.
• Избегайте ответвлений (например, для других процессов) на входном трубопроводе, так как это увеличит падение давления.

Предохранительные клапаны всегда должны устанавливаться крышкой вертикально вверх.Установка клапана в любом другом положении может повлиять на рабочие характеристики.

В рекомендациях API 520 также указано, что предохранительный клапан не следует устанавливать на конце длинной горизонтальной трубы, через которую обычно не проходит поток. Это может привести к скоплению инородного материала или конденсата в трубе, что может привести к ненужному повреждению клапана или помешать его работе.

Выпускной трубопровод

Возможны два типа разгрузочной системы – открытая и закрытая.Открытая система сбрасывает воду прямо в атмосферу, тогда как закрытая система сбрасывает воду в коллектор вместе с другими предохранительными клапанами.

Для паровых и газовых систем выпускной трубопровод рекомендуется поднимать, а для жидкостей – опускать. Горизонтальный трубопровод должен иметь нисходящий уклон не менее 1:100 от клапана, гарантирующий самодренирование любого сброса. Важно опорожнить любой поднимающийся выпускной трубопровод. Вертикальные подъемы потребуют отдельного дренажа.Примечание: ко всем точкам дренажа системы применяются одинаковые меры предосторожности, в частности, чтобы не нарушалась работа клапана, и любая жидкость должна быть слита в безопасное место.

Необходимо обеспечить, чтобы жидкость не скапливалась на стороне выпуска предохранительного клапана, так как это ухудшит его работу и вызовет коррозию пружины и внутренних деталей. Многие предохранительные клапаны снабжены сливным патрубком корпуса, если он не используется или не предусмотрен, то в непосредственной близости к выходному отверстию клапана должен быть установлен сливной патрубок малого диаметра (см.5.3).

Одной из основных проблем в закрытых системах является перепад давления или накопленное противодавление в системе нагнетания. Как упоминалось в Модуле 9.2, это может существенно повлиять на работу предохранительного клапана. В стандарте EN ISO 4126: часть 1 указано, что падение давления должно поддерживаться на уровне ниже 10 % от установленного давления. Для этого размер выпускной трубы можно определить по уравнению 9.5.1.

Давление (P) следует принимать как максимально допустимое падение давления согласно соответствующему стандарту. В случае EN ISO 4126: Часть 1 это будет 10% от давления настройки, и именно при этом давлении берется vg.

Пример 9.5.1

Рассчитайте номинальный диаметр выпускного трубопровода для предохранительного клапана, необходимого для выпуска 1 000 кг/ч насыщенного пара; при условии, что пар должен отводиться в вентилируемый резервуар по трубопроводу, длина которого эквивалентна 25 м. Давление срабатывания предохранительного клапана составляет 10 бар изб., а допустимое противодавление составляет 10 % от давления срабатывания.(Предположим, что падение давления на вентиляционном отверстии бака равно нулю).

Ответ: Если разрешено максимальное противодавление 10%, то манометрическое давление на выходе предохранительного клапана будет:

Следовательно, трубопровод, подсоединенный к выпускному отверстию предохранительного клапана, должен иметь внутренний диаметр не менее 54 мм. Для трубы сортамента 40 потребуется труба DN65.

Если невозможно уменьшить противодавление ниже 10 % от установленного давления, следует использовать уравновешенный предохранительный клапан.

Сбалансированные предохранительные клапаны требуют, чтобы их крышка выходила в атмосферу. В случае уравновешенного сильфонного типа сброс технологической жидкости не происходит, поэтому их можно выпускать непосредственно в атмосферу. Основным соображением при проектировании является обеспечение того, чтобы это вентиляционное отверстие не было заблокировано, например, посторонним материалом или льдом. При работе со сбалансированным поршнем необходимо учитывать тот факт, что технологическая среда может вытекать через вентиляционное отверстие в крышке. При выпуске в систему под давлением вентиляционное отверстие должно быть подходящего размера, чтобы над поршнем не было противодавления.

Предохранительные клапаны, устанавливаемые вне здания для сброса непосредственно в атмосферу, должны быть закрыты колпаком. Крышка позволяет сливать жидкость, но предотвращает скопление грязи и другого мусора в нагнетательном трубопроводе, что может повлиять на противодавление. Вытяжка также должна быть сконструирована так, чтобы она тоже не влияла на противодавление.

Коллекторы

Размеры коллекторов должны быть такими, чтобы в худшем случае (т. е. когда все клапаны коллектора разгружаются) трубопровод был достаточно большим, чтобы выдерживать неприемлемые уровни противодавления.В идеале объем коллектора должен увеличиваться по мере того, как в него входит каждый выход клапана, и эти соединения должны входить в коллектор под углом не более 45° к направлению потока (см. рис. 9.5.6). Коллектор также должен быть надлежащим образом закреплен и при необходимости слит.

Для работы с паром, как правило, не рекомендуется использовать коллекторы, но их можно использовать, если должным образом учитывать все аспекты конструкции и установки.

Силы реакции при разрядке

В открытых системах необходимо тщательно учитывать влияние сил реакции, возникающих в системе нагнетания при подъеме клапана.В этих системах будет значительная результирующая сила, действующая в направлении, противоположном направлению разряда. Важно не допускать чрезмерной нагрузки на клапан или впускное соединение из-за этих сил реакции, поскольку они могут привести к повреждению впускного трубопровода. Величину сил реакции можно рассчитать по формуле уравнения 9.5.2:

Силы реакции, как правило, малы для предохранительных клапанов с номинальным диаметром менее 75 мм, но предохранительные клапаны большего размера обычно имеют монтажные фланцы для противодействия на корпусе, чтобы обеспечить фиксацию клапана.

В закрытых системах этими силами реакции обычно можно пренебречь, поэтому ими можно пренебречь.

Независимо от величины сил реакции никогда не следует полагаться на сам предохранительный клапан для поддержки самого нагнетательного трубопровода, и необходимо предусмотреть опору, чтобы противостоять весу нагнетательного трубопровода. Эта опора должна располагаться как можно ближе к центральной линии вентиляционной трубы (см. рис. 9.5.7).

На рисунках 9.5.8 и 9.5.9 показаны типичные установки предохранительных клапанов как для открытых, так и для закрытых систем.

Переключающие клапаны

Переключающие клапаны

(см. рис. 9.5.10) позволяют устанавливать два клапана рядом, один рабочий, а другой изолированный. Это означает, что регулярное техническое обслуживание может выполняться без прерывания работы или защиты судна. Переключающие клапаны сконструированы таким образом, что при их работе проходное сечение никогда не ограничивается.

Перекидные клапаны также можно использовать для подсоединения выпускных отверстий предохранительных клапанов, чтобы не приходилось дублировать выпускной трубопровод.Действие как впускного, так и выпускного переключающих клапанов должно быть ограничено и синхронизировано по соображениям безопасности. Обычно это осуществляется с помощью системы цепного привода, соединяющей оба маховика.

Необходимо учитывать потерю давления, вызванную переключающим клапаном, при установлении перепада давления на входе предохранительного клапана, который должен быть ограничен 3% от установленного давления.

Что такое предохранительный клапан температуры на водонагревателе в вашем доме в Сан-Франциско?

Вы когда-нибудь задумывались, для чего нужен этот рычаг в верхней части водонагревателя? Этот маленький рычаг, известный как клапан сброса температурного давления, защищает ваш водонагреватель от серьезной угрозы безопасности.Так как же работает предохранительный клапан температуры и как его правильно обслуживать?

Что такое температурный предохранительный клапан?

Предохранительный клапан температуры — это клапан, расположенный где-то в верхней части водонагревателя. Клапан имеет рычаг, который можно поднимать или опускать, и выпускную трубу, которая идет от клапана прямо вниз к нижней части водонагревателя.

Клапан сброса температурного давления предназначен для выпуска воды и, в свою очередь, для снижения давления внутри бака в случае, если температура или давление в водонагревателе становятся слишком высокими.Без клапана сброса температурного давления ваш водонагреватель рискует взорваться, если температура или давление станут выше, чем рассчитан бак.

Как можно обслуживать предохранительный клапан температуры?

Поскольку клапан сброса температуры и давления играет такую ​​важную роль для вашего водонагревателя, важно убедиться, что он работает правильно. Есть два основных способа сделать это:

• 1. Убедитесь в отсутствии утечек воды. Если вы заметили утечку воды из клапана сброса температурного давления или присоединенной к нему выпускной трубы, вероятно, клапан работает неправильно и, возможно, его необходимо заменить. Обязательно свяжитесь с подрядчиком, таким как Cabrillo, для проверки и ремонта клапана.
• 2. Ежегодно проверяйте клапан. Раз в год поднимите рычаг на предохранительном клапане температуры и убедитесь, что вода выходит из выпускной трубы. Имейте в виду, что вода в резервуаре горячая, поэтому вам следует очистить территорию вокруг него и дать воде безопасно слиться.Если из трубы течет вода, ваш клапан исправен, и вы можете проверить его снова в следующем году.

Если у вас есть какие-либо вопросы о клапане ограничения температуры или если вы хотите, чтобы водонагреватель обслуживался или был установлен в вашем доме, свяжитесь с Cabrillo, вашей компанией по сантехнике, отоплению и охлаждению в Сан-Франциско. Мы обслуживаем район Сан-Франциско и близлежащие города, такие как Лос-Альтос, Оринда, Морага и Менло-Парк.

Что такое аэратор для крана? » « Что такое энергетический коэффициент водонагревателя?

%PDF-1.4 % 1623 0 объект > эндообъект внешняя ссылка 1623 73 0000000016 00000 н 0000002621 00000 н 0000002784 00000 н 0000007263 00000 н 0000007728 00000 н 0000008368 00000 н 0000008756 00000 н 0000009224 00000 н 0000009759 00000 н 0000010207 00000 н 0000010735 00000 н 0000011171 00000 н 0000011210 00000 н 0000011853 00000 н 0000011968 00000 н 0000012563 00000 н 0000012649 00000 н 0000012737 00000 н 0000013071 00000 н 0000013460 00000 н 0000018329 00000 н 0000024909 00000 н 0000025078 00000 н 0000025457 00000 н 0000025746 00000 н 0000025859 00000 н 0000032632 00000 н 0000039496 00000 н 0000046983 00000 н 0000054195 00000 н 0000054365 00000 н 0000054639 00000 н 0000061543 00000 н 0000068621 00000 н 0000070762 00000 н 0000073412 00000 н 0000078020 00000 н 0000081705 00000 н 0000083333 00000 н 0000086932 00000 н 0000087300 00000 н 0000087576 00000 н 0000087915 00000 н 0000088324 00000 н 0000088584 00000 н 0000089436 00000 н 0000089754 00000 н 0000090557 00000 н 0000090598 00000 н 0000091401 00000 н 0000091442 00000 н 0000092245 00000 н 0000092286 00000 н 0000093089 00000 н 0000093130 00000 н 0000093933 00000 н 0000093974 00000 н 0000094778 00000 н 0000094819 00000 н 0000097599 00000 н 0000097640 00000 н 0000099379 00000 н 0000099420 00000 н 0000139660 00000 н 0000139701 00000 н 0000161336 00000 н 0000185457 00000 н 0000231735 00000 н 0000277345 00000 н 0000304418 00000 н 0000331268 00000 н 0000002410 00000 н 0000001791 00000 н трейлер ]/Предыдущая 2402942/XRefStm 2410>> startxref 0 %%EOF 1695 0 объект >поток hb«`b`(e`g`8 €

Предохранительные клапаны температуры и давления

Помните о своем предохранительном клапане температуры и давления, советы от местного сантехника

Иногда даже самые маленькие устройства обеспечивают наибольшее количество защита для вашей сантехнической системы, дома и безопасности. Недавно специалист по сантехнике и отоплению компании Fox обнаружил в Оберне неправильную установку, которая могла поставить под угрозу их дом. Узнайте больше о вашем предохранительном клапане температуры и давления в разделе «Советы от местного сантехника» ниже.

Предохранительные клапаны температуры и давления (T&P) устанавливаются для обнаружения высоких температур и сброса давления, которое может возникнуть в водонагревателе, обеспечивая краткосрочное решение и предотвращая возникновение долгосрочных проблем.Клапан T&P предназначен для сброса давления сброса воды при манометрическом давлении 150 фунтов на кв. дюйм или 210 градусов по Фаренгейту. Поскольку они установлены в качестве меры безопасности, если клапан T&P выпускает воду, это значит, что в вашей системе есть неисправность, которую он устраняет.

Когда ваш клапан T&P начинает разряжаться, в вашем водонагревателе происходит одно из следующих событий:

• Неисправный термостат или элемент
• Высокие настройки нагревателя воды
• Экстремальные температуры
• Избыточное давление
9070 Клапан T&P

Тепловое расширение

Фундаментальная наука говорит нам, что при нагревании вода расширяется. Стандартный водонагреватель на 40 галлонов, работающий при заданном термостате, расширится примерно на полгаллона. Если добавленный объем не уменьшится, то давление начнет резко возрастать.

Тепловое расширение легко диагностировать. Если клапан T&P выпускает примерно одну чашку воды на каждые 10 галлонов мощности нагревателя в течение одного цикла, виновником является тепловое расширение. А расширительные баки ТРЕБУЮТСЯ  на большей части территории округа Кинг.

Помните, что клапан T&P устанавливается для обеспечения краткосрочного решения.Регулярный выброс из вашего клапана T&P может привести к накоплению минеральных отложений на седле клапана, что сделает ваш клапан неработоспособным.

Если тепловое расширение вызывает перегрузку клапана T&P, вы можете рассмотреть возможность замены клапана и установки расширительного бака Watts в качестве долгосрочного решения, так как это требуется в соответствии с действующими сантехническими нормами.

После установки терморасширительного бачка все еще негерметичен перепускной клапан? Попробуйте установить регулятор давления Watts на линии подачи воды. Чрезмерное давление (выше 75 PSI) требует особой осторожности.

Правильная установка предохранительных клапанов T&P

Как и для большинства оборудования, существует неправильный способ установки правильного крепления. Неправильная установка не только приведет к поломке системы водонагревателя, но и поставит под угрозу вашу безопасность.

Чтобы обеспечить правильную работу вашего клапана T&P, чувствительный к температуре элемент должен быть погружен в воду в пределах шести дюймов верхней части резервуара. Кроме того, они должны быть установлены в линии обслуживания горячего выхода или непосредственно в отводе резервуара.Они должны быть изолированы от тепла дымовых газов или других условий окружающей среды.

Предупреждающие этикетки на вашем клапане T&P указаны по какой-то причине; разряд, выходящий из клапана, может быть обжигающим. Клапаны T&P должны быть установлены так, чтобы нагнетательная линия была направлена ​​вниз к достаточному дренажу или к внешнему месту. Этот метод снижает вероятность того, что вам придется дотронуться до него и получить отпор, а также защищает имущество от повреждений.

Если вас беспокоит текущая установка на вашем клапане T&P, обратитесь к местному специалисту по сантехнике в Fox Plumbing & Heating.Наши специалисты по сантехнике помогут диагностировать мелкие проблемы до того, как они разрастутся, и обеспечат безопасность вашей семьи.

Узнайте разницу между предохранительными и предохранительными клапанами

Однажды вечером в котельной произошла серия аномалий. Стальной компрессионный бак гидравлического контура затопило, не оставив места для расширения. Вода расширится на 3% от своего объема при нагревании от комнатной температуры до 180°F.

Когда загорелась горелка, расширение воды повысило давление в системе внутри котла.Неисправный орган управления не отключил горелку в заданном значении, что привело к открытию предохранительного клапана. Выпускной латунный предохранительный клапан был установлен с медной трубкой, соединенной сплошным трубопроводом с углом 90° на полу, и трубка была дополнительно расширена до стока в полу.

Комбинация горячей воды и пара из котла привела к расширению выпускной медной трубки с использованием предохранительного клапана в качестве точки опоры. Расширения медной выпускной трубы, прижимающейся к полу, было достаточно, чтобы сломать латунный предохранительный клапан и затопить котельную.Повреждение было обнаружено только на следующее утро, через несколько часов после утечки. Был нанесен ущерб на тысячи долларов, но, к счастью, никто не пострадал.

Для каждого котла требуется какое-либо устройство для сброса давления. Их называют предохранительным, предохранительным или предохранительным предохранительным клапаном. Хотя эти имена часто считаются взаимозаменяемыми, между ними есть тонкие различия. Согласно Национальному совету инспекторов котлов и сосудов под давлением, ниже приведены определения каждого из них:

• Предохранительный клапан Это устройство обычно используется для работы с паром или паром.Он работает автоматически с хлопком полного открытия и повторно закрывается, когда давление падает до значения, соответствующего требованиям к продувке, предписанным применимыми руководящими нормами или стандартами.
•   Предохранительный клапан Это устройство используется для работы с жидкостями. Он работает автоматически, открываясь дальше, когда давление превышает начальное давление открытия, и повторно закрывается, когда давление падает ниже давления открытия.
• Предохранительный клапан Это устройство обладает рабочими характеристиками как предохранительного клапана, так и предохранительного клапана и может использоваться в любом случае.
• Предохранительный клапан температуры и давления Это устройство обычно используется в нагревателях питьевой воды. В дополнение к функции сброса давления он также включает в себя датчик температуры, который заставляет устройство открываться при заданной температуре независимо от давления. Установленная температура на этих устройствах обычно составляет 210°.

Распространенные ошибки

Вот список распространенных ошибок при установке предохранительного клапана котла:

1. Трубопровод предохранительного клапана. В одном случае подрядчик по установке котлов установил втулку на выходе предохранительного клапана. Вместо 1 1/2 дюйма. труба, установщик использовал 3/4 дюйма. трубка. Когда его спросили об этом, он ответил, что у него нет никаких 1 1/2 дюйма. труба, но было много 3/4 дюйма. трубка. Я объяснил, а затем должен был показать неверующему подрядчику код, в котором говорится, что выпускной трубопровод предохранительного клапана должен иметь тот же диаметр, что и выход предохранительного клапана (см. Международный механический кодекс 2012 г., 1006.6).При уменьшении размера нагнетательной трубы пропускная способность предохранительного клапана может оказаться недостаточной для надлежащего сброса давления внутри котла, что приведет к опасной ситуации. В нормах также указано, что нагнетаемый материал должен быть из жесткой трубы, одобренной для температура системы. Размер впускной трубы должен соответствовать полному диаметру впускной трубы для предохранительного клапана. Некоторые производители предлагают использовать черную железную трубу, а не медную. Если используется медь, в ней должно быть воздушное пространство, позволяющее расшириться, если предохранительный клапан откроется, чтобы избежать несчастного случая, о котором я упоминал выше.Нагнетательный трубопровод должен поддерживаться, и вес трубопровода не должен приходиться на предохранительный клапан. Запрещается устанавливать клапаны на входном трубопроводе или на выпускном трубопроводе предохранительного клапана. Если вы используете медные трубки на выпускном трубопроводе, убедитесь, что есть место для расширения
2. Установка . Прочтите руководство по установке производителя, так как у каждого могут быть свои требования. Например, Conbraco требует, чтобы выпускной трубопровод заканчивался гладким концом и использовался из материала, способного выдерживать температуры 375° и выше.Это исключает использование труб из ПВХ или ХПВХ для нагнетательного трубопровода. В инструкции по эксплуатации парового предохранительного клапана модели 12-14 указано, что для его установки нельзя использовать трубный ключ. Это было бы хорошо знать. Однажды я посетил Boiler Utopia, так как пол был чистым и натертым воском. Вся труба была покрыта, а открытая труба окрашена. Были большие наклейки с подробным описанием того, что находится внутри каждой трубы, а также стрелки направления. Рядом с котлами ничего не сложено. На полу вокруг каждого котла были нарисованы желтые предупреждающие линии.Я был на небесах. Когда я обошел заднюю часть котла, что-то щелкнуло и включился предупреждающий звонок. Выход трубопровода предохранительного клапана находился примерно в 6 дюймах от пола, но вместо простого или скошенного конца на конце трубы был резьбовой колпачок. Я спросил об этом обслуживающего персонала, и он сказал, что клапан течет по всему его только что натертому воском полу, и это единственный способ, которым он может это остановить. Когда я сказал, что на выпускной трубе не должно было быть резьбы, он объяснил, что на ней нет резьбы и что ее нужно отнести в местный скобяной магазин, чтобы нарезать резьбу. Я сообщил ему, что шапку нужно снять. Чтобы предотвратить это, мы разрезаем трубу под углом.
3. Паровой котел . Большинство производителей рекомендуют установку поддона на выпуске предохранительного клапана парового котла, чтобы уменьшить вес выпускного трубопровода на предохранительном клапане. Некоторые нормы требуют, чтобы выпуск выходил наружу.
4. Тестирование . Я спрашиваю участников моих занятий: «Как часто вы проверяете предохранительные клапаны?» Большинство из них не смотрят в глаза, а когда я спрашиваю: «Почему их не проверяют?» Я часто слышу, что открытие предохранительного клапана приведет к утечке.Я предлагаю вам обратиться к инструкциям каждого производителя для тестирования. Например, один будет рекомендовать один раз в год, а другой — два раза в год. Один производитель говорит: «Предохранительные/предохранительные клапаны следует использовать достаточно часто, чтобы убедиться, что они находятся в хорошем рабочем состоянии».
