Термоклапан для радиатора отопления: установка и настройка

Термоклапан — это регулировочный элемент, использующийся в системах отопления. Он позволяет контролировать интенсивность отопления, фиксируя обогрев на заданном уровне. Такое решение слабо распространено, ведь многие предпочитают регулировку температуры на основе регулирующего клапана.

Термоклапан имеет ряд преимуществ, выделяющих его среди других регулирующих элементов. Это простое и практичное решение, позволяющее эффективно и точно фиксировать температуры в системе отопления.

Принцип действия и классификация

Термостатические клапаны используются для регулировки температуры в системе отопления. Выполняется это с высокой точностью, устройство способно обнаруживать колебания величиной в 1 °С. Этот высокоточный элемент с выносным регулятором позволяет точно фиксировать обогрев помещения.

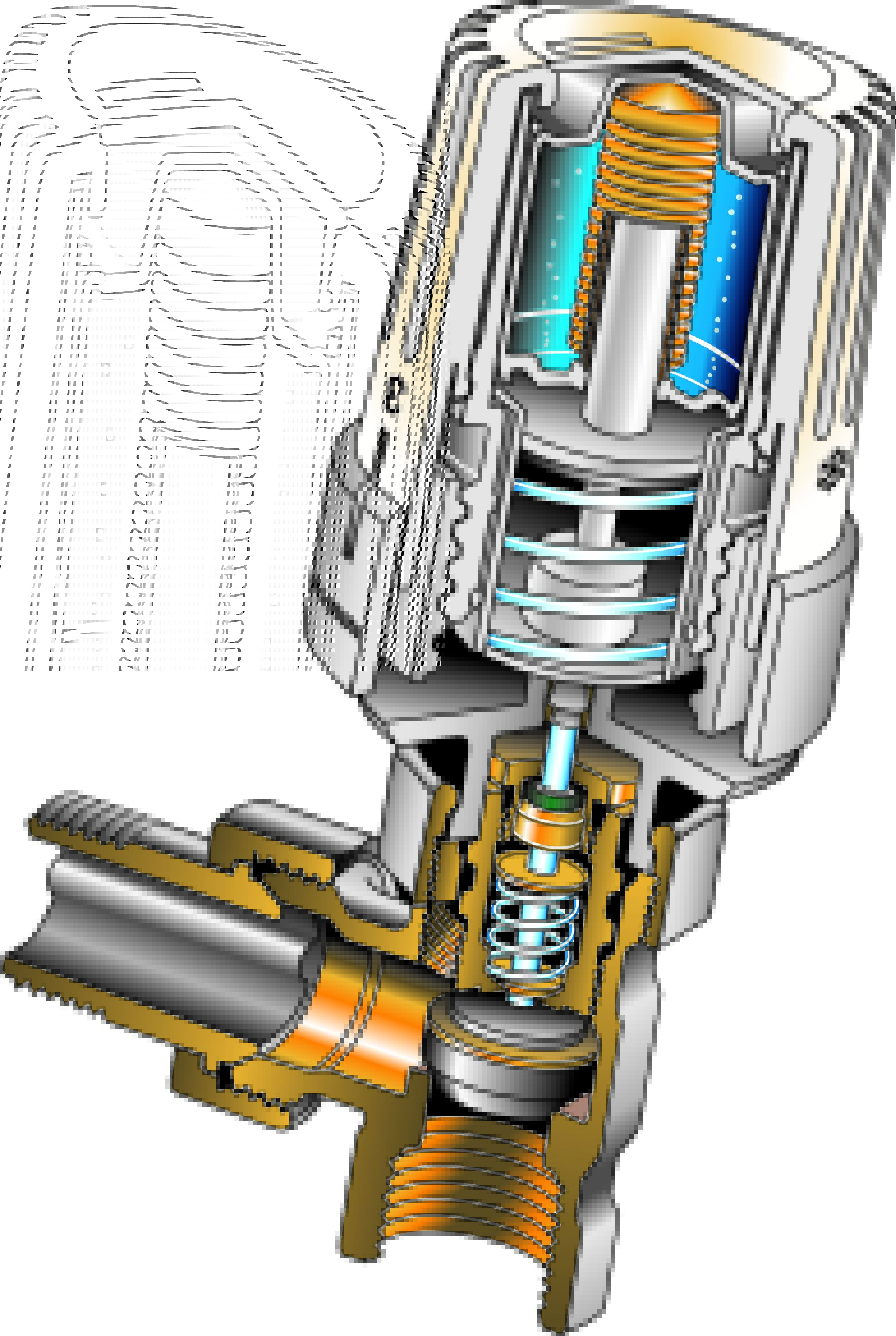

Устройство оснащено тремя основными элементами: датчиком, поршнем и клапаном. На этой основе оно способно открывать и закрывать поток воды. В первом случае, жидкость свободно протекает через клапан, повышая температуру в системе отопления. Если же она превысит заданный лимит, то поршень задействует клапан, блокирующий поток воды.

Термоклапан имеет множество классификаций, различающихся по некоторым факторам. Среди них классификации:

• По типу систем отопления;
• По термочувствительной среде;
• По способу установки.

По первой классификации термочувствительные клапаны изготавливаются для однотрубных и двухтрубных систем. Их основное различие в том, что термоклапан для однотрубных систем отопления имеет увеличенную пропускную способность, что позволяет обеспечить достаточную эффективность по сравнению с двухтрубным вариантом.

Клапаны для разных типов систем не совместимы, поэтому игнорировать их тип при установке нельзя. Это приведет к некорректной работе систем отопления или же их поломке.

Далее идет разделение по термочувствительной среде. Клапан оснащен датчиком температуры, наполненным специальным веществом. Именно по нему определяется следующая классификация, в которой отмечают следующие варианты:

• Газонаполненные;
• Парафиновые;
• Жидкостные.

Вещество в датчике влияет на ключевой фактор работы устройства — скорость определения температуры. Это отражается на точности ее регулировки, а также на интенсивности работы котла. Рейтинг термочувствительных веществ определяется по их плотности, что и влияет на скорость срабатывания. Лучшие и самые дорогостоящие варианты с газовым наполнителем, а худшие и дешевые — парафиновые. Чаще всего используются варианты с жидкостным датчиком. Их настройка практически не отличается, ведь они работают по одному принципу.

По способу установки термостатические клапаны разделяются на:

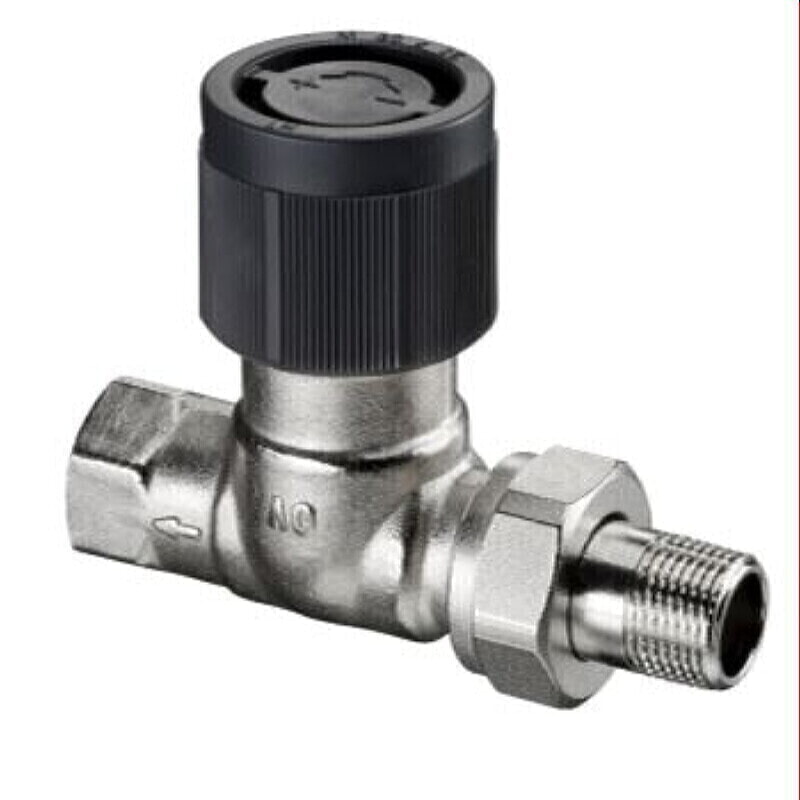

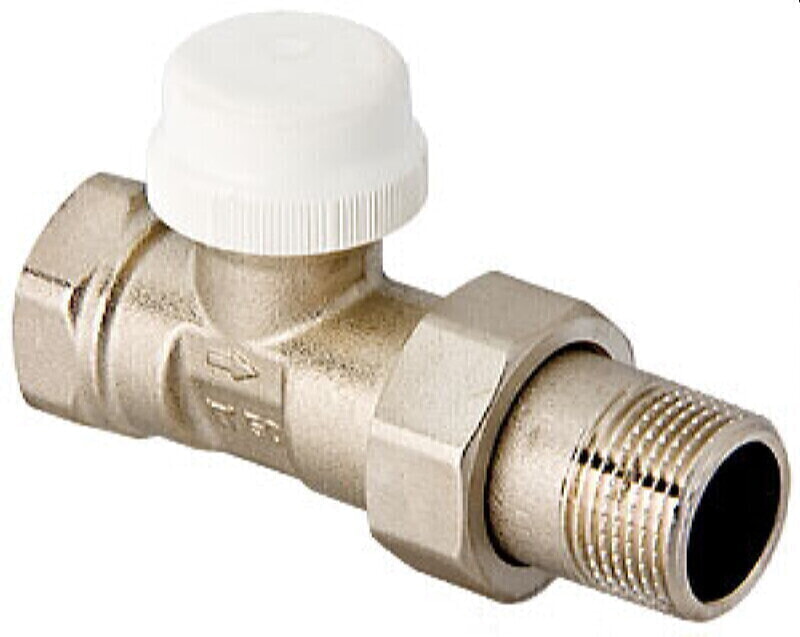

• Прямые;

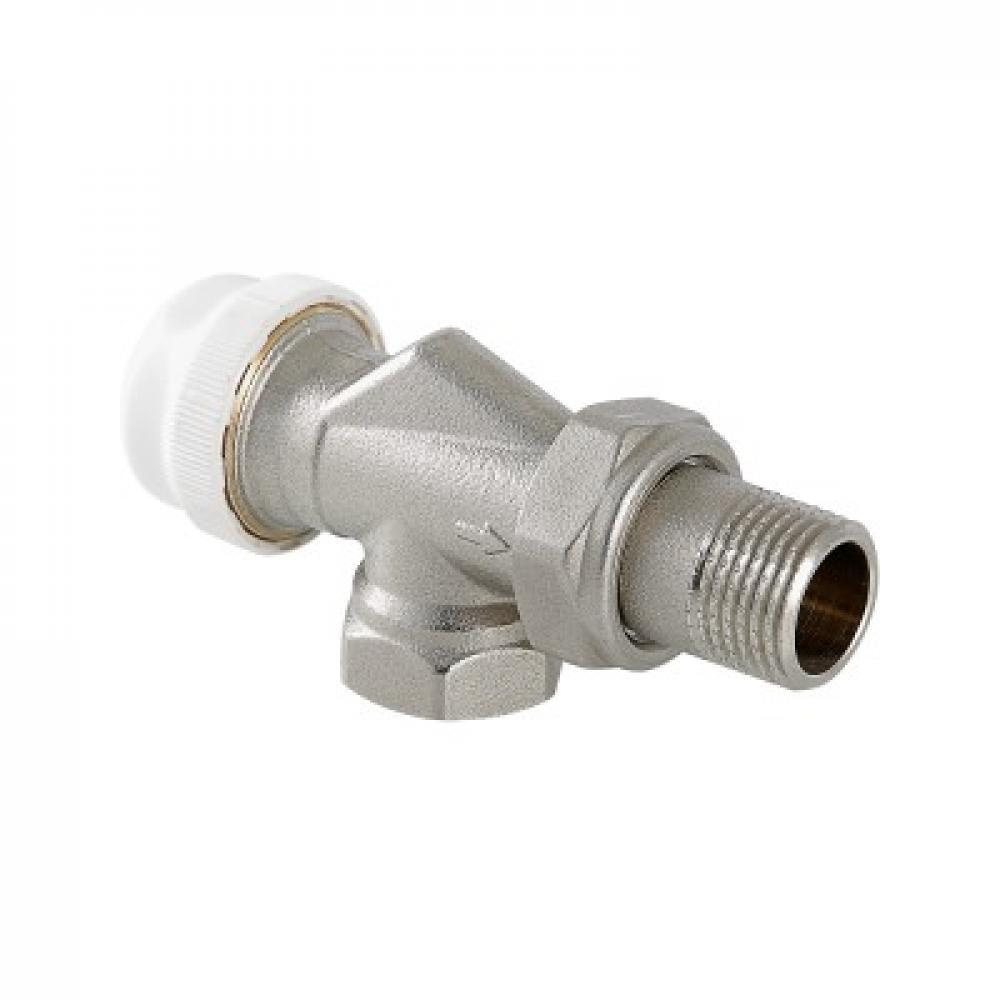

• Осевые;

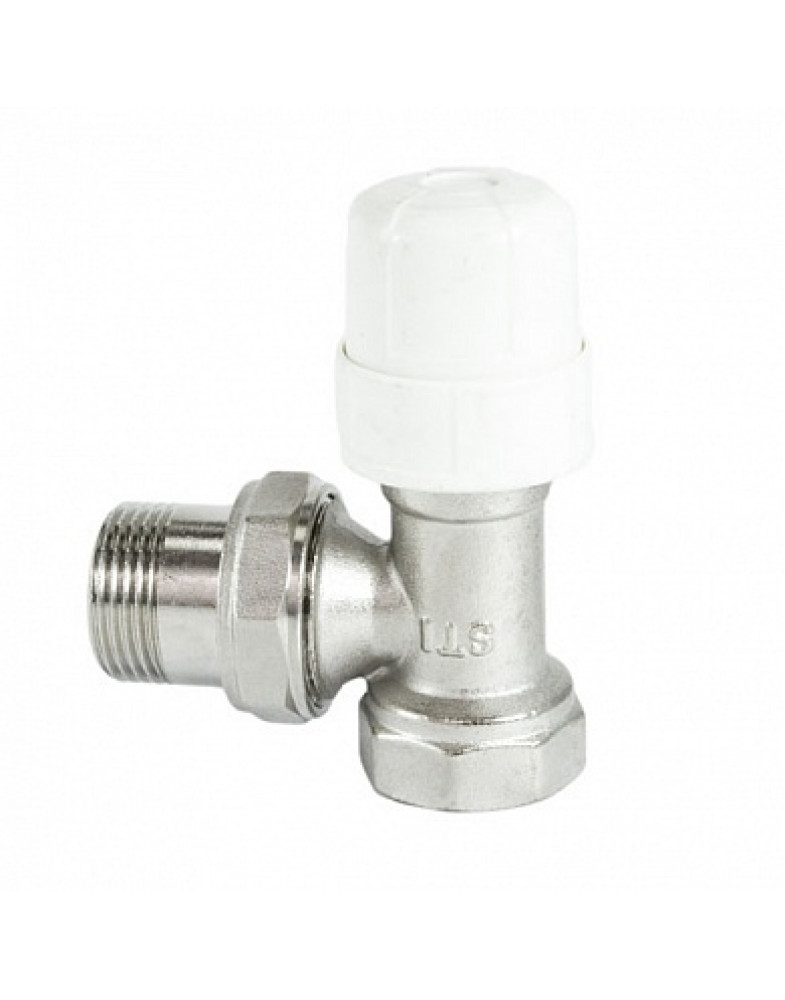

• Угловые;
• Левосторонние;
• Правосторонние.

Поэтому важно учитывать эти факторы при планировке системы отопления и расположении радиатора. Это позволит установить элемент в правильной позиции, при этом имея свободный доступ к нему в период эксплуатации системы.

Трехходовой термоклапан

h3_2

Трехходовой термоклапан отличается несколько другим принципом работы. Он не перекрывает поток горячей воды с котла, но обеспечивает снижение температуры теплоносителя до нужного уровня. Это осуществляется посредством того, что клапан в этом элементе стоит не на блокировку потолка, а на впуск холодной воды.

Трехходовой термоклапан эффективен для контроля температуры, но способен существенно повысить затраты отопления.

Трехходовой термоклапан имеет аналогичную классификацию и различается по методу подключения, термочувствительной среде и типу системы.

Трехходовой клапан устанавливается на поступление воды для котла на расстоянии от радиатора.

При необходимости он забирает холодную воду из водоснабжения, смешивая ее с нагретой. На основе этого в камере котла не возникает конденсата, что способно сократить срок работы устройства. Поэтому трехходовой вариант существенно снижает износ устройства.

Отличие от регулировочного клапана

Частая альтернатива термоклапана — установка регулировочного клапана. Этот элемент отличен тем, что способен не только перекрывать поток теплоносителя, но и регулировать его по необходимости. Он оснащен динамическим зазором, размер которого изменяется в зависимости от температуры.

Термоклапан же используется исключительно для полной остановки потока и котла. Хотя он более надежен и практичен, такой вариант имеет свои недостатки. Его не стоит устанавливать в контурах, где движение жидкости в радиаторе последовательное. Вода должна поступать в отдельные участки контура равномерно, что обеспечивается перемычками и более сложной системой работы.

Если же установка радиатора проводится последовательно, то при блокировке термоклапана остановится все движение воды. Это приведет к неравномерному охлаждению элементов и поломке котла. Поэтому в таких случаях рекомендуется установка регулировочного варианта. Альтернативой может быть трехходовой клапан.

Установка термоклапана

Рекомендуется не устанавливать эти элементы на все доступные батареи в комнате. Излишняя сложность схемы лишь повысит шанс поломки и усложнит диагностику. Установка проводится на заранее отмеченных участках возле радиатора. Если же устанавливается трехходовой вариант, монтаж проводится возле котла на поступление воды.

Первым этапом является врезка элемента в трубопровод. Для этого необходимо остановить работу радиатора и снять его, а также отключить контур. Изначально устанавливается арматура, а в дальнейшем устройство оснащается выносным терморегулятором.

Положение клапана крайне важно для его дальнейшей работы. Важно установить его датчиком в противоположную сторону от радиатора и ведущей трубы, чтобы температуры жидкости не сказывались на показаниях.

После установки термостата регулятор монтируется без дополнительных элементов. Соединив требуемые метки, он фиксируется вручную. После этого устройство готово к включению котла. Термоклапан вступает в работу сразу же, его дополнительная настройка не требуется. Важна лишь правильная установка, что в дальнейшем и обеспечит эффективность работы устройства.

Трехходовой клапан устанавливается таким же образом. Необходимо лишь дополнить систему дополнительным каналом под горячую воду для его функционирования и обеспечения работы котла. Из-за такого изменения стоит тщательно просчитать давление в этом участке, чтобы его было достаточно для поступления жидкости в последующие элементы системы.

Термоголовки на радиаторы отопления

Современные отопительные системы не могут сегодня обойтись без дополнительных элементов терморегуляции.
Купить термоголовку для радиатора — значит существенно снизить расходы на отопление и обеспечить автоматическое поддержание комфортной температуры в помещении.

Принцип работы термоголовки

Принцип работы очень прост, но при этом различается в зависимости от конкретного типа, например: совместно с  проточным клапаном она всего лишь регулирует количество теплоносителя, проходящего через радиатор, а термоголовка, используемая совместно с трех и четырех-ходовыми клапанами, еще и смешивает нагретую жидкость с охлажденной. Решение об использовании термоголовок должно приниматься, исходя из конкретной схемы отопительной системы Вашего дома, а купить термоголовки для радиаторов не составит большого труда — на рынке, да и в нашем интернет магазине, они представлены в большом количестве.

Термоголовки не могут применяться непосредственно без самого вентиля, то есть клапана, и механизма, оказывающего воздействие на шток-клапан
Делятся на устройства с ручной регулировкой требуемой температуры и программируемые, которые могут поддерживать разную температуру в различные периоды времени.

Контроль над температурой в помещении можно осуществлять двумя способами: ручным методом или, что крайне удобно — автоматическим.
Термоголовки для радиаторов работают в автоматическом режиме, т.к. оборудованы в себя специальным сильфоном, выполняющий функции определителя действующей температуры в помещении.
Сильфон — это чувствительный элемент, как правило цилиндрической формы, заполненный специальной жидкостью. Когда температура воздуха в помещении изменяется, то изменяется объем жидкости в чувствительном элементе и, соответственно, давление в нем.

Изменение давления влечет за собой изменение геометрических размеров чувствительного элемента, которое передается на затвор вентиля через соединительный шток, регулируя, таким образом, поток теплоносителя к радиатору отопления.

С какими вентилями используются термоголовки?

Радиаторные термоголовки используются с двухходовыми, трехходовыми и четырех-ходовыми вентилями. Двухходовые термостаты также называются проходными, т.к. они имеют два выхода и соединены только с одной трубой отопительной системы.
Системы отопления, укомплектованные термоголовками с трехходовыми клапанами, обладают более широкими возможностями — не просто перекрывают доступ теплоносителю, но и подмешивают в контур радиатора более холодную воду из обратки. В результате смешивания потоков снижается температура нагрева радиатора.
Существует разделение на термовентили с предварительной настройкой сопротивления и термоклапаны без данной настройки. Второй вариант позволяет добиться равных показателей уровня расхода теплоносителя для всех отопительных приборов.

Как установить термоголовку?

Установка термостатических головок позволит добиться оптимальных результатов работы радиаторов отопления, однако крайне важно соблюдать правильность их установки: нужно обеспечить свободную циркуляцию воздуха в непосредственной близости от датчика устройства, исключить возможность нагревательным элементам воздействовать на датчик, иначе реальная температура помещения не будет соответствовать установленным значениям на датчике.

Термоголовка на радиатор отопления монтируется в горизонтальном положении (параллельно полу) на подающей части трубопровода радиатора. Кроме этого стрелка на корпусе термостатической головки обязательно должна совпадать с направлением потока теплоносителя.

Она не должна подвергаться воздействию источников тепла или прямых солнечных лучей, не должна быть закрыта декоративными элементами интерьера, так как при этом искажается измеряемая температура воздуха и терморегулятор не может эффективно выполнять свои функции. В случае если иное расположение термоголовки невозможно, то используются специальные выносные датчики, позволяющие добиться наибольшей точности поддерживаемой температуры в помещении.
На «обратке» радиатора, как правило, устанавливают запорный вентиль, который в случае необходимости обеспечит произвести демонтаж или чистку батареи без отключения всей системы отопления от стояка, а также выполняет функцию первичной балансировки по расходу теплоносителя радиатора. После окончания отопительного сезона терморегулятор необходимо полностью открыть, повернув ручку термоголовки против часовой стрелки, что предотвратит образования осадка на седле клапана.

Виды термостатических головок:

Термоголовка для радиатора отопления

Стандартная термостатическая головка радиатора отопления устанавливается на радиаторные вентили и осуществляет регулировку объема теплоносителя поступающего в данный тепловой прибор.

Если температура в помещении достигла заданного на термоголовке значения — она начинает перекрывать доступ теплоносителя в радиатор,что приводит к уменьшению  отдачи тепловой энергии конкретным прибором . При снижении температуры ниже заданного значения- термостатическая головка движением штока увеличивает сечение проходного канала радиаторного вентиля ,что приводит к увеличению объема поступающего теплоносителя и соответственно увеличивает теплоотдачу теплового прибора. Пользователь в итоге получает возможность комфортной настройки температуры в помещении и экономии порядка 15-20% тепловой энергии.

На российском рынке представлено большое количество различных термостатических радиаторных головок и пользователю достаточно сложно разобраться в выборе оптимального варианта.
Основными критериями выбора должны быть: надежный и известный производитель, минимальная инерционность, дизайн, надежность в работе. Если у термоголовки для радиаторов цена низкая, то это должно насторожить покупателя, так как покупка такой головки может быть абсолютно бесполезна. Посадочное место у большинства головок  обычно стандартное — под резьбу M 30*1,5 и должно быть выполнено из надежных материалов.

Термоголовка с накладным датчиком

Использование накладного датчика необходимо в случаях, когда радиатор с термостатической головкой закрыт посторонними предметами (декоративная решетка, портьера и т.п.) и работа термоголовки будет некорректна, из-за тепловой «ограниченности» пространства вокруг неё. Используя накладной датчик ,можно установить место температурного «съёма» для термоголовки. Датчик крепится обычно на стене и по капиллярной трубке управляет работой головки. Подробнее: Caleffi…

Развитием данной технологии стало появление термостатических головок с дистанционной регулирующей ручкой. Управляющее устройство также вынесено за пределы радиаторной зоны и позволяет регулировать температуру в помещении без доступа к термоголовке. Подробнее: Caleffi…

Термоголовка с выносным датчиком

Применение термостатических головок с выносными датчиками чаще всего оправдано, если в доме или квартире используется система отопления водяной «теплый пол».

Если радиаторный терморегулятор отлично справляется с поддержанием температуры в помещении, то в системе теплого пола необходимо регулировать температуру именно нагреваемой поверхности, что весьма проблематично сделать, используя простой комнатный термостат.
Для систем теплого пола важно поддерживать температуру 25-26 градусов, это оптимальный показатель для комфортного пребывания в помещении и, что важно, такая температура пола не приведет к растрескиванию стяжки из-за высокой температуры теплоносителя.
Для этого термоголовка с выносным датчиком устанавливается на трехходовой клапан, а выносной датчик закрепляется на трубе. Подробнее…

Электронные термоголовки

В последнее время широкое распространение получили электронные термоголовки с сенсорными или жидкокристаллическими экранами,   обеспечивающие повышенную точность поддержания температуры в помещении и практически исключающие участие человека в процессе регулировки.

Так же важным преимуществом таких электронных термоголовок является их «нулевая» инерциальность, так как корректировка теплоотдачи радиатора происходит сразу после изменения комнатной температуры (у обычных термоголовок порядка 20-40 минут).

Программирование по дням недели позволяет настроить данную головку под любую тепловую потребность клиента в различные дни, что приводит к существенной экономии на отоплении.

Беспроводные термоголовки

Беспроводные термоголовки управляются комнатным термостатом или пультом управления отопления по радиоканалу или по беспроводной сети.
При этом обеспечивается повышенная точность регулировки, возможность управление температурой в помещении с несколькими радиаторами с одного прибора (или регулировка температуры в различных помещениях при помощи единого контроллера), постановка суточных или недельных задач тепловой системе помещения. Это еще один шаг на пути создания систем отопления «умный дом».
Производители: Caleffi, Oventrop, Comap, Frontier, Salus.

Управление радиатором отопления при помощи радиоуправляемых термостатических головок осуществляется по двум принципам:
1.  Пульт управления отоплением находится в удобном для пользователя месте (возле входной двери или в центральной комнате) и при его помощи пользователь задает необходимую температуру в помещениях. При этом пульт управления радиаторами отопления температуру не фиксирует, а только даёт команды на ее поддержание. Приняв информацию, термостатическая головка дистанционного управления начинает «анализировать» температуру вокруг себя и в зависимости от полученных  данных   открывает или закрывает клапан радиатора. В этом случае беспроводная термоголовка выступает в роли «актюатора», регулирующего температуру согласно установленных параметров и данных встроенного в нее датчика. Например, система Caleffi.
2. Управление беспроводной головкой происходит по данным с термостата, расположенного непосредственно в контролируемом помещении. Термостат «снимает» температурные показания в месте своей установки и даёт команду термостатической головке дистанционного управления на работу теплоотдачей радиатора. Например, система Frontier, Salus.
Данные системы радиаторного отопления очень удобны, особенно в домах, управляемых при помощи GSM смартфонов, так как к GSM приемнику зачатую невозможно подключить несколько температурных датчиков. Наличие беспроводных термоголовок помогает пользователю настраивать точную работу каждой из них, не затрачивая на данную процедуру много времени, а также получить настоящий комфорт, в виду малой их инерциальности и наличию внешних датчиков.

Компания Salus Controls действительно совершила технический прорыв, выпустив на рынок систему отопления «умный дом» Salus iT600, в которой, в качестве одного из элементов, используются беспроводные термоголовки для радиаторов.

На какие типы радиаторов можно устанавливать термоголовки?

Можно монтировать на биметаллические, стальные и алюминиевые батареи, а на чугунные, из-за высокой тепловой инертности этого сплава, устанавливать не рекомендуется.

Термоголовка какого производителя лучше?

На рынке терморегуляторов для радиаторов отопления имеется несколько безусловных компаний лидеров: британская Salus Controls, датская Danfoss, итальянская Caleffi и немецкая Oventrop, ассортимент продукции которых просто поражает обилием самых разнообразных моделей. Термоголовки этих производителей обладают отменным качеством и надежностью, выбор за Вами, все зависит только от Ваших потребностей и финансовых возможностей.

Купить радиаторную термоголовку CALEFFI

---

Наши специалисты помогут Вам подобрать, а также смонтировать Термоголовку на радиатор, найдут приемлемое решение по цене.
Вы останетесь довольны, сотрудничая с нами!

Термостатические клапаны для радиаторов «VALTEC»

(VT.031.N) Угловой клапан для ручного или автоматического регулирования расхода теплоносителя через отопительный прибор. Во втором случае комплектуется термостатической головкой или сервоприводом, управляемым комнатным термостатом или контроллером. Использование регулирующих клапанов VALTEC c термостатической головкой позволяет автоматически поддерживать заданную температуру в помещении с точностью до 1 °С. Наличие полусгона дает возможность монтировать и демонтировать клапан без демонтажа трубопровода. Ремонтопригодный. Рабочая температура – до 110 °С, давление – до 10 бар. Резьба трубных присоединений – внутренняя/наружная, для термостатической головки или сервопривода – наружная, М30 x 1,5.

(VT.032.N) Клапан управления теплоотдачей отопительного прибора (регулированием расхода теплоносителя) в ручном либо автоматическом (при комплектации термоголовкой, сервоприводом) режиме. Использование арматуры в роли радиаторного термостатического клапана обеспечивает поддержание установленной температуры внутреннего воздуха с точностью до 1 °С. Предлагаемое изделие – прямого исполнения, ремонтопригодное, оснащено полусгоном. Применяется в системах с рабочей температурой теплоносителя до 110 °С, давлением до 10 бар. Присоединительная резьба – внутренняя/наружная. Размер подключения управляющего устройства – М30×1,5.

(VT.033.N) Угловой латунный клапан для ручного или автоматического регулирования расхода теплоносителя через отопительный прибор. Повышенная пропускная способность позволяет использовать его в однотрубных системах. Для автоматического регулирования комплектуется термостатической головкой или сервоприводом, управляемым комнатным термостатом, контроллером и т. д. Использование регулирующих клапанов VALTEC c термостатической головкой позволяет автоматически поддерживать заданную температуру в помещении с точностью до 1 °С. Наличие полусгона дает возможность монтировать и демонтировать клапан без демонтажа трубопровода. Ремонтопригодный. Рабочая температура – до 120 °С, давление – до 10 бар. Резьба трубных присоединений – внутренняя/наружная, для термостатической головки или сервопривода – наружная М30 x 1,5.

VT.034.N) Прямой латунный клапан для ручного или автоматического регулирования расхода теплоносителя через отопительный прибор. Повышенная пропускная способность позволяет использовать его в однотрубных системах. Для автоматического регулирования комплектуется термостатической головкой или сервоприводом, управляемым комнатным термостатом, контроллером и т.д. Использование регулирующих клапанов VALTEC c термостатической головкой позволяет автоматически поддерживать заданную температуру в помещении с точностью до 1 °С. Наличие полусгона дает возможность монтировать и демонтировать клапан без демонтажа трубопровода. Ремонтопригодный. Рабочая температура – до 120 °С, давление – до 10 бар. Резьба трубных присоединений – внутренняя/наружная, для термостатической головки или сервопривода – наружная М30 x 1,5.

(VT.047.N) Комплект углового термостатического клапана (радиаторный терморегулятор). Автоматически поддерживает температуру воздуха (точность – до 1 °С). Максимальная рабочая температура – 110 °С; номинальное давление – 10 бар. Соответствует требованиям ГОСТ 30815, EN215 (часть 1). Ремонтопригоден. Применим в зданиях любого назначения. Наличие полусгона обеспечивает установку, демонтаж термостатического клапана без разборки трубопровода. Присоединительная резьба радиаторного терморегулятора – внутренняя/наружная. Средний полный строк службы – 30 лет.

(VT.048.N) Прямой клапан для автоматического регулирования расхода теплоносителя через отопительный прибор. Укомплектован термостатической головкой жидкостного типа. Предназначен для использования в системах отопления с рабочей температурой до 110 °С и рабочим давлением до 10 бар в зданиях и сооружениях любого назначения. Изделие соответствует требованиям стандарта EN 215, часть 1 и ГОСТа 30815. Использование терморегуляторов позволяет автоматически поддерживать температуру воздуха в помещениях на заданном уровне сточностью до 1 °С. Наличие полусгона дает возможность монтировать и демонтировать клапан без демонтажа трубопровода. Ремонтопригодный. Резьба трубных присоединений – внутренняя/наружная, для термостатической головки – наружная, М30 x 1,5. Средний полный строк службы терморегулятора – 30 лет.

(VT.225K.N) Предназначен для организации бокового подключения радиатора при горизонтальной (нижней) трубной разводке. Включает четырехходовой клапан (блок нижнего подключения) VT 225, который снабжен встроенным настроечным клапаном, позволяющим осуществить гидравлическую балансировку системы. Выпускается в исполнении для одно- (50 %) и двухтрубных (100 %) систем. В первом случае клапан имеет байпас, по которому часть теплоносителя возвращается в систему, минуя отопительный прибор. Резьба присоединений – наружная. Диаметр патрубка для подключения к радиатору – 1/2″. Подключение труб – по стандарту «евроконус», 3/4″. Рабочая температура – до 120 °С, давление – до 10 бар. Кроме блока нижнего подключения VT 225, данный комплект включает в себя термостатический клапан VT 180 с колпачком ручной регулировки, а также два фитинга VT 4430 для присоединения перемычки. Стальную трубку VT AD 304 и фитинги для подключения труб системы отопления (для пластиковых труб – VT 4410, металлополимерных – VT 4420, медных – VT 4430) нужно заказывать отдельно.

(VT.045.N) Комплект терморегулирующего оборудования VT.045 включает в себя угловые термостатический и запорно-регулировочный (настроечный) радиаторные клапаны, а также термостатическую головку. Набор предназначен для бокового подключения прибора водяного отопления, автоматического регулирования расхода теплоносителя через него в зависимости от температуры воздуха в помещении, гидравлической балансировки системы отопления. Клапаны выполнены из качественной сантехнической латуни с гальваническим покрытием и оснащены самоуплотняющимися полусгонами. Колпачок на термостатическом клапане состоит из двух частей – неподвижной нижней и вращающейся верхней. Это позволяет многократно производить монтажную настройку клапана в условиях строительства (до установки термостатической головки), не переживая за целостность резьбы на пластиковом колпачке. Комплект помещен в пылевлагозащитную упаковку (блистер). Стоимость данного комплекта меньше, чем при раздельной покупке входящих в него элементов.



Терморегуляторы для радиаторов: самостоятельная установка

В наше время в отопительную систему нужно, как минимум, устанавливать вентиль для регулировки потока тепла, которое поступает в радиатор. Это даст не только комфорт, но и защитит. А значит, регулирующая деталь необходима. Только вот что устанавливать: шаровый кран или конусный вентиль, а может автоматический терморегулятор? Давайте разберемся, какие бывают виды терморегуляторов.

Цифровые терморегуляторы очень удобны и функциональны

Шаровый кран один не справится, так как он либо перекроет полностью систему, либо он открыт. Можно, конечно, и повернуть ручку крана между этими 2 положениями, но это приведет к разгерметизации системы.
Конусный вентиль для радиатора будет удобней, в любой момент, по желанию, можно прикрыть вентиль на радиаторе. Минус такого приспособления в том, что нужно не забыть вернуть вентиль в изначальное положение. Днем солнышко в окно и жарко -убавил, вечером забыл повернуть вентиль — и ночью замерз. Поэтому к вопросу переустройства своей отопительной системы стоит подойти серьезно, чтобы все работало как часы.

Что такое терморегуляторы для радиаторов?

Терморегулятор для радиатора – это устройство, управляющее температурой воздуха в помещении для получения желаемого температурного режима. В помещении, которое отапливается, постоянно происходит естественный теплообмен между воздухом и системой отопления. В результате этого температура воздуха в помещении понижается или повышается. Для наилучшего комфорта и рационального использования энергии в отопительных системах необходимо следить за объемом тепла, поступающим от приборов отопления. Установка терморегулятора на радиатор с легкостью решит все эти задачи.

Они хорошо вписываются в любой интерьер, имеют эргономичный дизайн и легко настраиваются. Терморегуляторы можно устанавливать в любых системах отопления. У них большой срок службы и им не нужно дополнительное обслуживание. При использовании термостатов нет необходимости регулировать температуру воздуха открыванием окон.

Терморегуляторы постоянно поддерживают заданную температуру (от 6 до 26 градусов), изменяя количество проходящей через отопительный прибор горячей воды и его теплоотдачу без использования электрической или другой внешней энергии. Для настройки термостата нужно повернуть рукоятку до совмещения отметок на ней со стрелкой. Метки на шкале соответствуют температурам: I(1)-14 градусов, II(2)- 17, III(3)-20 и IV(4)-26.

Термостат исключает подачу лишнего тепла когда это необходимо, тем самым предотвращает перегрев помещения и обеспечивает комфортную температуру воздуха в нем. Ко всему этому, если у вас индивидуальный жилой дом, термостат в котельной будет экономить около 20% тепловой энергии на отопление вашего дома.

В городских условиях установка терморегулятора на радиатор отопления поможет создать комфорт. Многие считают, что важнее всего ставить его в спальне, но в первую очередь термостат необходим там, где есть дополнительное тепло: на кухне, в комнате на солнечной стороне, в помещениях, где собирается много народу.

Почти все терморегуляторы позволяют использовать несколько температурных режимов

В частных домах терморегуляторы радиаторов ставятся, в первую очередь, на верхних этажах, так как все знают, что теплый воздух легче холодного, и он поднимается вверх, поэтому на первом этаже, как правило, бывает прохладно, в то время как на втором очень душно.

Какие бывают терморегуляторы?

На современном рынке потребителям представлены два типа термостатов — это жидкостные и газонаполненные. У газонаполненных радиаторных терморегуляторов газ всегда конденсируется в более прохладной части датчика, которая удалена от корпуса регулирующего клапана, а значит, на терморегулятор температура воды не будет влиять, и он всегда будет реагировать на изменение температуры в помещении.

Считается, что газонаполненные термостаты реагируют на изменение температуры в помещении быстрее. А жидкостные точнее и лучше передают следствие этого изменения температуры (изменение давления в сильфоне) на исполнительный механизм. Но вот какие лучше никогда никто не сможет определить. Лучший — это надежный, а значит, качественно изготовленный.

Из чего состоит терморегулятор для радиаторов

Терморегулятор для радиаторов состоит из 2 частей — термостатического элемента и клапана. Термостатический элемент — это устройство, имеющее герметичный цилиндр (сильфон), который заполнен рабочим веществом — газом, реагирующим на изменение температуры воздуха в помещении.

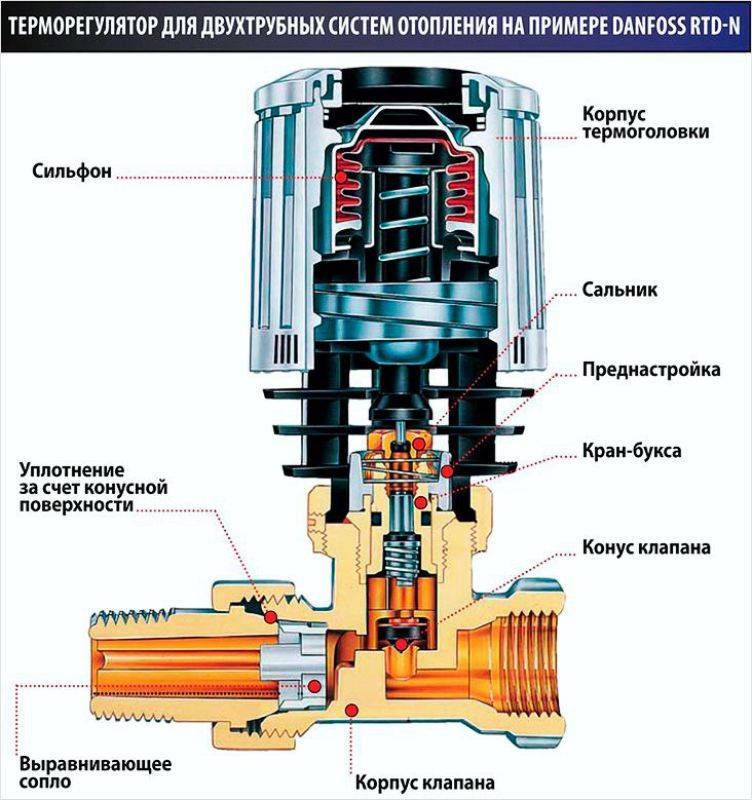

Схема устройства терморегулятора для радиатора отопления

Если температура воздуха снижается, то вещество и сильфон сжимаются, тем самым увеличивается проток теплоносителя в приборе отопления. При потеплении вещество в объеме увеличивается, растягивая сильфон, и шток клапана перемещается в сторону снижения потока тепла, протекающего через отопительный прибор теплоносителя. Так продолжается до тех пор, пока не будет обеспечено между давлением газа в цилиндре и усилием пружины равновесие.

Типы клапанов термостата

Термостатический клапан для радиатора может быть двух видов: RTD-N и RTD-G. Еще они бывают в угловом и прямом исполнении. Чтобы выбрать тип и размер клапана, необходимо знать диаметр отверстия в пробке отопительного прибора, диаметр трубы, подводящей воду и вид системы отопления.

Клапан RTD-N устанавливается в двухтрубных системах отопления новых зданий, в коттеджах, если работает циркулирующий насос.
Клапан RTD-G устанавливается в однотрубных системах отопления любых зданий, а также в двухтрубных системах старых многоэтажных зданий и коттеджах, где нет циркулирующего насоса.

Терморегуляторы можно установить на любой радиатор

Клапан ставится в отверстие пробки отопительного прибора с той стороны, где в него идет подача горячей воды. Его необходимо располагать так, чтобы термостатический элемент потом остался в горизонтальном положении, при котором влияние тепла, исходящего от клапана трубы, полностью исключается.
При установке клапана необходимо уточнить направление потока воды, так как оно должно совпадать с направлением стрелки на корпусе клапана.

Существует термостатический элемент со встроенным датчиком, который должен быть размещен там, где воздух вокруг него будет свободно циркулировать, и с дистанционным датчиком. Чтобы предотвратить нагрев встроенного датчика теплом, исходящим от трубопровода, его необходимо устанавливать горизонтально.



В случае, если терморегулятор стоит в нише или термостат закрыт шторами и встроенный датчик на температуру воздуха не может правильно реагировать, тогда нужно применить термостатический элемент с дистанционным датчиком.

Как установить датчик терморегулятора



Термостат поможет с легкостью создать желаемый климат в помещении

Многие устанавливают датчик параллельно плоскости радиатора, чтобы его было почти не заметно, но это не правильно, так как теплый воздух, поднимающийся от радиатора влияет на показания, на которые ориентируется сильфон термостата и возникнет погрешность показаний прибора. Поэтому более правильно будет установить его перпендикулярно.

Итог

Из всего, изложенного выше, можно смело сказать, что терморегуляторы для радиаторов —  это путь к здоровому микроклимату в доме (квартире), к энергосбережению, и, конечно же, к финансовой экономии. Если у вас установлен радиаторный терморегулятор, можете быть уверены, что подача требуемого тепла в помещение будет обеспечена. Благодаря датчикам он регулируют подачу тепла с учетом погодных изменений и выбранного температурного режима. Кстати, можно выбирать режим в отдельности для каждой комнаты, что тоже играет немаленькую роль.

Узнайте, для чего нужны терморегуляторы и каков основной принцип их работы (видео):

Здесь вы узнаете, как может быть использован автоматический терморегулятор, а также в чем состоят некоторые особенности его применения.

Термостатические клапана для радиаторов отопления

Термостатический клапан ARCO для радиатора прямой								Термостатический клапан ARCO для радиатора угловой
Термостатический клапан прямой ARCO универсальный для ручной и автоматической регулировки радиаторов отопления. Для автоматической регулировки необходима установка термостатической головки на клапан. Термостатическая головка заказывается отдельно. Рабочее давление — 1,0 МПа Рабочая температура — до 100 °С А* — высота при закрытом положении А** — высота при открытом положении								Термостатический клапан угловой ARCO универсальный для ручной и автоматической регулировки радиаторов отопления. Для автоматической регулировки необходима установка термостатической головки на клапан. Термостатическая головка заказывается отдельно. Рабочее давление — 1,0 МПа Рабочая температура — до 100 °С А* — высота при закрытом положении А** — высота при открытом положении
Наименование	Ду	A*	A**	B	C	D	Упаковка, шт/кор	Наименование	Ду	A*	A**	B	C	D	Упаковка, шт/кор
Термостатический клапан	1/2″	54	59	24	18	49	1/1	Термостатический клапан	1/2″	51	56	23	19	53	50/10
Термостатический клапан	3/4″	45	50	22	18	49	8/48	Термостатический клапан	3/4″	45	50	21	18	54	1/1
Термостатическая головка ARCO для клапана на радиатор отопления
								Наименование		Размер			Упаковка, шт/кор
								Термостатическая головка		М30			1/1
Термостатическая головка ARCO для автоматической регулировки радиаторов отопления, устанавливается на прямые или угловые клапана линии подачи теплоносителя. Рабочее давление — 1,0 МПа. Рабочая температура — до 100 °С.
Клапан запорный ARCO для радиатора отопления прямой								Клапан запорный ARCO для радиатора отопления угловой
Клапан прямой запорный ARCO для радиатора отопления устанавливается на обратную подачу воды. Рабочее давление — 1,0 МПа. Рабочая температура — до 100 °С.								Клапан угловой запорный ARCO для радиатора отопления устанавливается на обратную подачу воды. Рабочее давление — 1,0 МПа. Рабочая температура — до 100 °С.
Наименование		Ду	A	B	C	D	Упаковка шт/кор	Наименование		Ду	A	B	C	D	Упаковка шт/кор
Клапан запорный прямой		1/2″	29	20	11	47	1/1	Клапан запорный угловой		1/2″	24	21	11	52	10/60
Клапан запорный прямой		3/4″	31	22	11	49	8/48	Клапан запорный угловой		3/4″	26	23	11	54	1/1
Набор автоматических клапанов ARCO для регулировки радиатора отопления
прямой								угловой
Набор термостатических клапанов ARCO для радиатора отопления поставляется в прямом и угловом исполнении. В комплект набора входят: клапан подачи теплоносителя, запорный клапан и термостатическая головка, для автоматической регулировки. Набор является универсальным и подходит как для однотрубных так и для двухтрубных систем отопления. Рабочее давление — 1,0 МПа. Рабочая температура — до 100 °С.
Наименование	Размер			Присоединение			Упаковка шт/кор	Наименование	Размер			Присоединение			Упаковка шт/кор
Термостатический набор	1/2″			прямое			1/1	Термостатический набор	1/2″			угловое			1/1
Рекомендованная температура для различных помещений: 23°C — в ванных и туалетных комнатах 22-24°C — в офисных помещениях 20°C — в местах отдыха, игровых и детских комнатах 18°C — на кухнях 16-18 °C — в спальнях 15°C – на лестницах и в фойе В слишком жарких или холодных помещениях нарушается работоспособность и самочувствие.

Установка термостатических клапанов радиатора

Домашняя страница

В домах с паровым отоплением некоторые квартиры могут перегреваться даже после завершения балансировочных работ. Термостатические радиаторные клапаны (TRV) могут предотвратить это, позволяя жильцам контролировать собственное тепло. Но сначала необходимо правильно настроить систему отопления, иначе ТРВ не будут работать.

(Примечание: иногда TRV называют «клапанами Danfoss», но их производят несколько фирм.)

Однотрубные ТРВ требуют работы при низком давлении

Когда работают однотрубные ТРВ, они работают очень хорошо. Но часто они не работают. Проблема, похоже, в чрезмерном давлении пара. Чем ниже давление пара, тем лучше работает однотрубный ТРВ. Фактически, один производитель заявляет, что их однотрубные ТРВ не будут работать при давлении выше 1½ фунта на квадратный дюйм.

Это имеет смысл, если подумать о том, как работает однотрубный ТРВ: он не перекрывает подачу пара. Вместо этого он полагается на связывание воздуха, чтобы блокировать попадание пара в радиатор. Когда давление пара слишком высокое, нежелательный пар попадает в радиатор даже при наличии ТРВ, потому что ручной клапан остается полностью открытым.

Таким образом, перед установкой ТРВ необходимо снизить давление. А для работы при низком давлении требуется полный объем однотрубных работ.

Двухтрубные ТРВ требуют возврата без пара

Двухтрубные ТРВ работают хорошо, но только если в возвратных трубах нет пара. Это означает, что с ловушками радиаторов нужно бороться по всему зданию. Программа ремонта / замены ловушки может быть выполнена, но лучшим вариантом являются диафрагмы (которые могут быть установлены в тандеме с TRV).

Компоненты TRV

TRV состоит из корпуса клапана и привода. Оба компонента имеют несколько конфигураций.

Корпуса клапанов

Корпуса однотрубных клапанов

Однотрубные ТРВ проходят между нагревателями и их вентиляционными отверстиями. Корпуса клапанов ввинчиваются непосредственно в вентиляционные отверстия нагревателей, независимо от того, являются они горизонтальными или вертикальными. Эти клапаны имеют только одну конфигурацию:

.

Корпуса двухтрубных клапанов

Двухтрубные ТРВ заменяют ручные клапаны.Обычно они меняются чисто. Они бывают как прямые, так и угловые.

Угловые клапаны бывают двух видов: операторская установка может быть напротив впускного отверстия клапана или напротив патрубка. Производители используют термины «угловой клапан» и «обратный угловой клапан», но они используют их непоследовательно, поэтому обратитесь к их иллюстрациям, чтобы узнать, какие корпуса клапана заказать.

Какой угловой клапан вам нужен, зависит от оператора. Если оператор будет одной частью («прямой монтаж»), используйте корпус клапана, который будет удерживать оператор в горизонтальном положении.Если привод будет состоять из нескольких частей, используйте корпус клапана, который обеспечит достаточный зазор для оператора.

Вкладыши для двухтрубных ручных клапанов

Некоторые двухтрубные ручные клапаны можно превратить в ТРВ, установив на них специальные вставки. Чтобы установить один, ослабьте крышку и снимите механизм ручного клапана, затем замените его вставкой. Соединения труб остаются нетронутыми. Вставки доступны в готовом виде для некоторых моделей ручных клапанов. И они могут быть изготовлены для других ручных клапанов, если заказано в достаточном количестве.

Оператор в сборе

Узел привода состоит из трех компонентов: датчика температуры, шкалы управления и крепления клапана. Они могут быть в виде отдельных частей, соединенных вместе капиллярами, или в виде комбинированного блока («прямой монтаж»), который монтируется непосредственно на корпус клапана.

Операторы с одним оператором

Цельные приводы (также называемые приводами прямого монтажа) объединяют все три компонента в ручку, которая устанавливается непосредственно на корпус клапана.

Эти операторы можно использовать только на открытых радиаторах. Их нельзя использовать на закрытых обогревателях, потому что тепловой датчик оператора улавливает тепло в кожухе, и оператор закрывается.

Приводы с прямым монтажом должны быть установлены горизонтально, иначе тепло из подающей трубы будет подниматься в привод, вызывая его закрытие. На фото ниже показана неправильная установка, при которой оператор, состоящий из одной части, стоит вертикально вверх. (Проблема в том, что был куплен не тот гидроблок.Это должен был быть угловой клапан другой формы.)

Операторы с несколькими партиями

Многокомпонентные приводы используются на закрытых радиаторах и конвекторах. Эти операторы могут быть трехчастными или двухчастными. В трехкомпонентном операторе три компонента отделены друг от друга и соединяются друг с другом через пару капилляров:

В операторе, состоящем из двух частей, два компонента объединены и соединены с третьим компонентом через один капилляр.Они бывают двух конфигураций:

• Диск управления совмещенный с клапанной опорой (с отдельным датчиком)
• Диск управления совмещен с датчиком температуры (с отдельным клапаном).

При таком большом количестве конфигураций для каждого обогревателя найдется свой оператор. При выборе одного из них возникают два вопроса: 1. Куда должен идти датчик, чтобы он мог точно измерять температуру воздуха в помещении, и 2. Куда должна идти шкала управления?

Датчик температуры должен располагаться там, где на него не влияет тепло от радиатора или трубопровода.Хорошее место — воздухозаборник обогревателя, внизу, рядом с полом. Установите датчик там, где он будет в потоке комнатного воздуха, поступающего в корпус.

Капилляры не подвержены воздействию тепла: они могут работать прямо над нагревателями и горячими трубами. Однако их не следует перегибать.

Операторы, работающие с несколькими частями, обеспечивают большую гибкость. В приведенном ниже примере шкала управления была установлена ​​снаружи конвекторного шкафа, в то время как датчик можно было повесить в потоке комнатного воздуха, поступающего в шкаф снизу:

Электронные операторы

Для зданий, которые хотят сделать все возможное, доступны электронные операторы, которые управляются квартирным термостатом или центральным компьютером здания. Однако в настоящее время они намного дороже.

Установка: однотрубные ТРВ

Между нагревателем и его вентиляционным отверстием устанавливается однотрубный ТРВ. Лучшей практикой является замена вентиляционного отверстия более медленной моделью, такой как Hoffman 40 (быстрые вентиляционные отверстия делают однотрубные ТРВ неэффективными).

Если выпускное отверстие вертикальное, вам понадобится пара уличных колен 45 °. Вставьте один из них в вентиляционный отвод, затем вставьте корпус клапана в охватывающий конец уличного колена.Поверните корпус клапана так, чтобы его выпускное отверстие было направлено вверх (оно находилось на 45 ° выше горизонтали). Затем вставьте второй уличный колено в выпускной патрубок корпуса клапана и поверните корпус клапана так, чтобы его охватывающий конец был направлен прямо вверх. Это удерживает вентиляционное отверстие в вертикальном положении.

Установка: двухтрубная ТРВ

Двухтрубные ТРВ устанавливаются вместо ручных клапанов. Установка корпуса клапана такая же, как и замена ручного клапана:

Герметичность воротника критична

Гидравлические клапаны

чрезвычайно чувствительны к герметичности манжеты, которая соединяет оператора с корпусом клапана.Если манжета будет слишком тугой, штифт будет зажат, и пар не попадет в нагреватель. Если хомут слишком ослаблен, TRV не предотвратит перегрев. Чтобы избежать этих проблем, точно следуйте инструкциям производителя. Даже в этом случае, вероятно, потребуется перемонтировать несколько операторов. В редких случаях операторы приходят откалиброванными с завода, и в этом случае они должны быть откалиброваны на месте или возвращены.

Держите датчик подальше от тепла

Датчик температуры не должен устанавливаться над чем-либо горячим, иначе TRV останется закрытым, и в помещении будет мало тепла.

Однотрубные ТРВ

В рамках вашего предложения включите установку TRV на несколько обогревателей в самых жарких квартирах. Установите их после того, как закончите остальную часть рабочего объема и снизите давление. Затем дайте системе поработать несколько недель, чтобы увидеть, насколько хорошо работают TRV.

Если вам удалось добиться работы при низком давлении, ТРВ будут работать очень хорошо, и владелец может захотеть большего.

Если котел слишком большой, он может не работать при низком давлении.Тем не менее, попробуйте несколько TRV. В однотрубных системах всегда присутствует некоторый дисбаланс, ТРВ могут работать очень хорошо, и они не дорогие. Так что включите несколько в свою ставку.

Двухтрубные ТРВ

В 2-трубных системах любая программа балансировки должна учитывать ловушки радиатора. (В больших зданиях это нормативное требование.) Для этого требуется доступ ко всем радиаторам в здании. Воспользуйтесь этим доступом, установив одновременно TRV.

В идеале, вы должны устранить ловушки, установив диафрагмы на стороне подачи.Это единовременная работа, которая повышает эффективность и комфорт, устраняя необходимость в ловушках для радиаторов. Учитывая нормативные требования к конденсатоотводчикам, диафрагмы и ТРВ представляют собой привлекательный объем работ.

Если вероятность перегрева некоторых квартир гораздо выше (солнечным светом или близостью к котельной), разумно установить ТРВ именно в этих местах. Это может быть привлекательно для владельцев с ограниченным бюджетом.

Как установить термостатические клапаны на радиатор

Термостатические клапаны устанавливаются на клапан на стороне радиатора.Вот наше удобное руководство о том, как снять радиатор и установить новый термоклапан. Это позволит вам лучше контролировать температуру в вашей комнате. Это довольно просто, но есть несколько сложных подключений, которые нужно согласовать, и вам нужно будет убедиться, что ваша система герметична, прежде чем начинать ..

---

Шаг 1. Изолируйте радиатор

Изолируйте клапаны с обеих сторон радиатора. Расколите гайки, откройте спускной клапан и слейте воду из радиатора.

---

Шаг 2. Изоляция водоснабжения первичной системы

Изолируйте воду в первичной системе и отключите ее от электросети. Затем заблокируйте вентиляционное отверстие и подпитывайте расширительный бачок на чердаке. Это можно сделать, вставив резиновую пробку в канал 15 мм. Теперь система герметична и находится под атмосферным давлением.

---

Шаг 3. Снимите радиатор со стены

Снимите радиатор с кронштейнов. Когда оба клапана закрыты, вода не может выйти, даже если остальная часть системы все еще заполнена водой.Поскольку система открыта только с одного конца, вы можете снять вентиль вертикальных труб. Небольшое количество воды выйдет наружу, но остальная останется в трубе под атмосферным давлением. Делайте это только для труб, обращенных вверх.

• Подложите старую тряпку или банное полотенце, чтобы впитать воду при снятии клапана

---

Шаг 4. Снимите клапан

Медленно снимите клапан. Если выходит больше воды, значит, в систему куда-то попадает воздух, поэтому вам нужно будет проверить блокировку, иначе у вас может быть утечка.Снимите клапан с помощью шестигранного ключа радиатора.

---

Шаг 5. Установите новый клапан

Добавьте две-три петли ленты PTFE к новым клапанам, чтобы сделать их водонепроницаемыми. Затем вручную затяните в нужное положение. Вы не можете использовать шестигранный ключ для радиатора на новом клапане, так как это труба размером 15 мм. Для затяжки используйте разводной гаечный ключ, удерживая клапан прямо.

---

Шаг 6. Установить радиатор

.

Поскольку это стандартный 15-миллиметровый компрессионный шарнир, вы можете использовать оливу и гайку от старого клапана. Таким образом, вы можете просто установить радиатор на место. Затяните стяжную гайку и клапан с другой стороны с помощью пары разводных гаечных ключей.

---

Шаг 7. Установите переходник

.

Попытайтесь найти адаптер такой же длины, что и текущий клапан. Если есть разница, между двумя концами трубы будет некоторое движение. Не вытесняйте одну сторону, постарайтесь разделить разницу поровну между двумя. Если вы не можете этого сделать, вы должны обрезать вертикальную трубу как можно ниже и установить на место.

---

Шаг 8. Установите головку

Установите головку на клапан, затяните зажим и поверните, чтобы установить температуру. Термостатические клапаны можно установить на любом радиаторе, кроме помещения, где находится главный термостат.

---

Как работают термостатические радиаторные клапаны?

Термостатические радиаторные клапаны — это современные полезные приспособления, которые можно установить непосредственно на все радиаторы, которые вы используете как часть системы отопления дома.Вы можете установить термостатические радиаторные клапаны на все типы радиаторов горячей воды, независимо от того, какой тип системы центрального отопления вы используете в доме: солнечное, масляное, дровяное, газовое или центральное отопление с тепловым насосом.

На практике термостатические радиаторные клапаны регулируют поток горячей воды, поступающей в радиатор. Таким образом, эти клапаны позволяют легко и эффективно регулировать уровень температуры в каждой комнате дома.

Термостатические клапаны позволяют оптимизировать этот контроль температуры дальше, чем это было бы возможно с помощью простой регулировки термостата.Фактически, термостатические клапаны позволяют регулировать температуру каждого радиатора в каждой комнате независимо.

Доступны различные типы термостатических радиаторных клапанов, поэтому давайте рассмотрим детали. Существуют термостатические радиаторные клапаны с ручной ручкой, которая используется для регулировки уровней температуры, электронные термостатические клапаны с цифровыми экранами управления и термостатические клапаны, которыми можно управлять дистанционно для еще большей энергоэффективности.

Более сложные термостатические радиаторные клапаны (например, электронные, а не ручные) позволяют экономить больше энергии и денег за счет управления отоплением.Однако они также имеют более высокую цену.

Термостатические клапаны устанавливаются вместо обычных ручных клапанов, которые вы обычно найдете на радиаторах с горячей водой. Они позволяют регулировать уровни температуры в комнате с учетом того, кто использует комнату и насколько холодно на улице.

Есть три основные причины для установки термостатических вентилей для радиаторов в вашем доме: тепловой комфорт, экономия энергии и экономия на счетах за отопление вашего дома.

Приятное, мягкое и регулируемое отопление

Установка термостатических вентилей на радиаторах позволяет точно настроить отопление в вашем доме. Таким образом, вы можете лучше контролировать уровни температуры, излучаемые вашими радиаторами, для максимального теплового комфорта в вашем доме.

Эти термостатические радиаторные клапаны позволяют индивидуально регулировать уровни нагрева для каждого радиатора в каждой комнате дома, чтобы они идеально соответствовали вашим потребностям в отоплении.

Экономия энергии

Точный контроль нагрева позволяет вам экономить энергию при использовании радиатора.Снижение потребления энергии является ключом к защите окружающей среды, а также к снижению стоимости наших счетов за электроэнергию дома.

Термостатические радиаторные клапаны позволяют избежать перегрева определенных помещений и поддерживать приятный уровень нагрева в помещениях именно так, как и когда они вам нужны. Поэтому отопление домашними радиаторами только тогда, когда это действительно необходимо, выгодно по многим причинам.

Экономия на счетах за электроэнергию

Экономия энергии, которую вы используете для радиаторного отопления, естественно, означает, что вы можете снизить стоимость счетов за отопление дома. Установка термостатических радиаторных клапанов действительно помогает вам сэкономить энергию при использовании радиаторов, независимо от уровней энергоэффективности вашей домашней системы центрального отопления.

Оптимизация энергопотребления с помощью термостатических радиаторных клапанов также является отличным способом оптимизировать стоимость вашего счета за электроэнергию.

Чтобы установить термостатические радиаторные клапаны самостоятельно, вместо того, чтобы заставлять мастера устанавливать клапаны на радиаторы для вас, вам необходимо выполнить следующие действия:

• Слейте воду из радиаторов и контура центрального отопления по мере необходимости

• Разберите текущий кран, убедившись, что собрана вода, которая может вытечь

• Отвинтите гайку, соединяющую старый клапан с радиатором

• Закрепите новый клапан вместо старого клапана

• Уплотнение в новом клапане

• Затяните пластиковое кольцо на новом клапане, чтобы закрепить его на радиаторе

Самые простые типы термостатических радиаторных клапанов имеют самую низкую цену, но предлагают более низкие уровни потенциального регулирования отопления.Кроме того, они намного менее точны, чем более современные термостатические радиаторные клапаны.

Термостатические радиаторные клапаны, которые имеют более высокую цену, будут предлагать более современные конструкции (возможно, цифровые, а не ручные), более широкий диапазон программирования и улучшенное регулирование отопления. Эти более современные термостатические радиаторные клапаны также часто предлагают возможности дистанционного программирования.

Если вы хотите, чтобы термостатические радиаторные клапаны установил мастер, вам также необходимо учитывать стоимость установки.Если вы хотите самостоятельно установить термостатические клапаны радиатора, выполните указанные выше действия.

Установка термостатических вентилей для радиаторов — это умный и современный способ управления и оптимизации отопления вашего дома. Термостатические радиаторные клапаны с ручным и цифровым управлением доступны для любого ценового диапазона. Элегантный, современный вид в белом или никелевом цвете делает термостатические радиаторные клапаны изящным дополнением к системе отопления вашего дома, позволяя вам точно контролировать, как и когда ваши радиаторы излучают тепло в ваш дом.Экономьте энергию и экономьте на счетах!

сантехника — Могу ли я установить термостатические радиаторные клапаны в системе водяного отопления?

сантехника — Могу ли я установить термостатические радиаторные клапаны в системе водяного отопления? — Обмен стеками товаров для дома

Сеть обмена стеков

Сеть Stack Exchange состоит из 176 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange

2. 0
3. +0
6. Авторизоваться Зарегистрироваться

Home Improvement Stack Exchange — это сайт вопросов и ответов для подрядчиков и серьезных домашних мастеров. Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил 5 лет, 6 месяцев назад

Просмотрено 911 раз

В моем доме три контура водяного отопления; два имеют форму лестницы.Радиаторы плинтуса подключены к медной трубе типа M.

Подумываю установить термостатические вентили радиатора на «ступеньках» трапа; одна петля останется открытой.

1. Вызовет ли это избыточное давление в системе, что приведет к утечке труб?
2. Приведет ли это к тому, что насос выйдет из строя раньше?
3. Есть ли другие проблемы с этим?

Мне любопытно, почему это не делается чаще, ведь клапаны кажутся намного дешевле зональных.

Создан 12 окт.

gbronnergbronner

3,4781313 серебряных знаков3636 бронзовых знаков

1. Избыточное давление?

   №Циркуляционные насосы для жилых помещений могут создавать только ограниченное напор.

2. Ранний отказ насоса?

   Нет. На ожидаемый срок службы бытовых циркуляционных насосов обычно не влияют изменения расхода.

3. Другие проблемы?

   Может, в зависимости от вашего точного макета. Время срабатывания термостатических клапанов радиатора паразитного двигателя невелико (20+ минут), а ограниченный поток через частично открытые клапаны может непредсказуемо распределять тепло, если несколько радиаторов подключены последовательно в одной ветви (или ступеньке лестницы).Из Taco «Семинар по гидронному зонированию — жилые и легкие коммерческие применения»:

Циклическое зонирование серии

Хотя термостатические клапаны могут использоваться в многозонном последовательном контуре системы, электрические зонные клапаны или циркуляторы — лучший выбор для серийное петлевое зонирование. Причина: модулирующая характеристика работа термостатического клапана может привести к несбалансированному нагреву внутри каждая зона.

Если для зонирования системы последовательного контура необходимо использовать термостатические клапаны, это может потребоваться уравновесить излучение, отрегулировав амортизаторы плинтуса, или сняв радиационные ребра в перегретом помещении.An Также может потребоваться управление сбросом вне помещения.

Также, в зависимости от типа котла, у него могут быть минимальные требования к расходу и теплопередаче. Слишком мало открытых термостатических клапанов в зоне может привести к сбоям в работе котла.

Создан 13 окт.

1 Обмен стеклами товаров для дома лучше всего работает с включенным JavaScript

Ваша конфиденциальность

Нажимая «Принять все файлы cookie», вы соглашаетесь с тем, что Stack Exchange может хранить файлы cookie на вашем устройстве и раскрывать информацию в соответствии с нашей Политикой в ​​отношении файлов cookie.

Принимать все файлы cookie Настроить параметры

Как установить лучистое тепло, просто и дешево

Дорогие друзья DIY,

— это практическая статья с практическими рекомендациями , содержащая подробные сведения и пошаговые инструкции.Вы можете приготовить кофе, прежде чем копать.

В этом посте рассказывается, как дешево обогреть весь дом с помощью самых роскошных и великолепно выглядящих панельных радиаторов Buderus.

Я проделал весь этот проект в одиночку, не зная, с чего начать, не имея ни малейшего представления о водопроводе .

В некотором смысле то, что вы найдете ниже, по сути, представляет собой «: Руководство для полного идиота по установке системы водяного отопления ». Когда я начинал, я не мог найти ответов на многие вопросы и не знал, с чего начать; поэтому я решил опубликовать все здесь, надеясь, что это поможет некоторым мастерам.

Надеюсь, этот пост окажется для вас полезным и вдохновит вас начать свой собственный проект.

Итак, приступим!

Введение

Когда-то я жил в роскоши и не подозревал об этом. Мы жили в квартире с полами с подогревом и деревянными полами. Безусловно, лучший, совершенный и невероятно комфортный способ обогрева вашего дома.

Нигде нет холодных точек. Представьте, что вы выходите из ванны и наступаете на теплых плиток , которые быстро сохнут, потому что, ну, они нагреваются снизу, да!

Итак, я начал читать много бесплатной информации в Radiantec и Mr Money, у которых есть много очень полезных диаграмм (я также добавил свои производные ниже).

Однако, когда я попытался установить пол с подогревом на своей «вилле 1928 года», которую я постоянно ремонтировал, я заметил, что это кропотливая работа и определенно не проект одного человека. PEX довольно жесткий, и резкие изгибы очень болезненны. Моя грудь начала болеть 😉

Итак, я отказался от теплых полов и немного подумал. Я вспомнил великолепные европейские радиаторные панели, которые мы использовали в свое время на берегу пруда, и подумал: «Вот и все!». Я разговариваю с людьми здесь, и они никогда не видели радиатор . Сказать что !?

Во избежание недоразумений, думаю, пора сначала похвастаться результатами. Это панельный радиатор Buderus , шириной 2 метра (70 дюймов), высотой 60 см (2 фута) и толщиной 10 см (4 дюйма):

Обратите внимание на прекрасную белую отделку и термостатический датчик справа. Ключевым моментом здесь является то, что в каждой комнате есть свой собственный термостат, и, следовательно, вы можете установить температуру в каждой комнате отдельно. Кроме того, как и теплый пол, радиаторное тепло — это приятное непрерывное тепло, как камин.Центральное кондиционирование воздуха включается и выключается, а уровни температуры, запыленности и относительной влажности быстро меняются.

имеет преимущества лучистого тепла, будь то полы или радиаторы:

• стабильные температуры
• без холодных точек (поэтому радиатор стоит под окном, которое обычно является самым холодным местом)
• пыль не уносится около
• относительная влажность остается постоянной
• нет перепада давления воздуха (как при принудительном подогреве воздуха)
• абсолютно тихий.Это невозможно переоценить (!). Принудительный воздух может быть довольно громким, на мой вкус, слишком громким.
• См. Эту статью для более подробной информации: 16 плюсов и минусов систем принудительного воздушного отопления

Различия между системой радиаторного отопления и системой теплого пола составляют:

• радиаторам требуется меньше труб
Теплый пол
• требует значительной длины труб под полом. Для труб большой длины может потребоваться более мощный насос.Кроме того, гибка труб PEX — это работа не одного человека.
• Установка: радиаторы легче модернизировать, чем полы с подогревом, потому что при использовании теплых полов необходимо, чтобы весь пол был открыт либо снизу, либо сверху (например, при размещении PEX на бетонной плите)
Радиаторы
• нагревают точечно (обычно под окнами), тогда как полы с подогревом нагревают весь пол равномерно (что настолько удивительно, что вам придется жить в доме с ним, чтобы ощутить, насколько это гениально). Я думаю, что это прыжок от потрясающего к сверхклассному, который предлагает теплый пол….
• Система обогрева полов работает при более низкой температуре подачи воды, например, 50 ° C (120 ° F), тогда как в радиаторы следует подавать температуру около 70 ° C или более (160 ° F).
• подпольные системы невидимы
Радиаторы
• занимают немного места и видны. Некоторые думают, что горячий радиатор — это проблема безопасности маленьких детей. Оказывается, достаточно одного контакта, и проблема больше не является проблемой
• с радиаторами лучше иметь очень эффективные окна, иначе будет потрачено много тепла.В этом отношении более эффективен теплый пол. Кроме того, за радиатором на стене настоятельно рекомендуется установить светоотражающую пленку.

Ниже еще фотографии:

Это сенсорная головка. Цифры 1-2-3-4-5 соответствуют определенной температуре. «5», я полагаю, составляет 26 ° C, красная точка между 3 и 4 соответствует температуре около 23 ° C (72 ° F) при комнатной температуре.

Как только в комнате достигается заданная температура, эта устрашающая головка перекрывает поток воды.Радиатор абсолютно тихий, вообще ничего не слышно:

Ниже другой снимок в другой комнате с «эффективными» створчатыми окнами. Это Home Depot под торговой маркой «American Craftsman», для меня название бренда является оскорблением для настоящих трудолюбивых мастеров в США, так что давайте не будем слишком хвалить эти окна

А теперь перейдем к мелочам….

Обзор конструкции радиаторной системы

Ниже представлена ​​диаграмма моего прототипа, который отлично работал как швейцарский часовой механизм в очень холодную зиму, когда мы многократно опускались до -20 ° C (0 ° F) и ниже.Наша обычная низкая температура здесь (Балтимор, Мэриленд) составляет около 0 ° C (32 ° F).

Хорошо, давайте рассмотрим каждый раздел по очереди.

Радиаторная система отопления питается от бытового водонагревателя без резервуара. Это водонагреватель Eternal, самая маленькая модель на природном газе мощностью 100 кБТЕ (примерно 32 кВт / ч) с КПД 96%. Он был установлен Брайаном Сперлином, лучшим водопроводчиком в Балтиморе, и выглядит так:

Если вам интересно, почему у меня подвал розовый….Я люблю розовый! Это действительно потрясающая изоляция XPS.

Теперь выясняется, что водонагреватели заблокированы, чтобы не загорать при температуре выше 140 ° F (60 ° C), чтобы избежать опасности ожога. Это серьезная проблема . Решение простое: позвоните своему сантехнику и вызовите техподдержку водонагревателя. Умоляйте их, скажите им, что вас не волнуют гарантии, и вуаля, предел снят. Если я правильно помню, устройство работает до 190 ° F, но на самом деле 70 ° C (165 ° F) оказалось достаточно для моего проекта. Этот небольшой на вид агрегат очень мощный и очень эффективный.Дом площадью 2500 квадратных футов (200 квадратных метров) можно легко обогреть с помощью 100000 БТЕ (32 кВт / ч).

На данный момент три радиатора Buderus обогревают весь мой дом, подвал и верхний этаж до комфортных 75 ° F, когда на улице 0 ° F (25 ° C, -20 ° C на улице), и я планирую добавить еще несколько в ванных комнатах. и кухня, чтобы сделать его идеальным.

Контур питьевой воды (контур нагревателя)

Вверху на схеме показан контур питьевой воды. Вода из городского водопровода нагревается, прокачивается через пластинчатый теплообменник из нержавеющей стали (я поставил два последовательно, но это не имеет значения) и подается обратно в безбаковый обогреватель для повторного нагрева.

Поскольку водонагреватель настроен на очень высокую температуру (70 ° C, 165 ° F), ошпаривание является проблемой. По этой причине мне пришлось установить термостатические смесительные клапаны, чтобы безопасно и надежно снизить температуру. На самом деле я установил два термостатических смесительных клапана: один для кухни и один для ванной с разными настройками температуры для каждого.

Термостатический смесительный клапан — это гениальное произведение инженерной мысли. Он поддерживает постоянную температуру на выходе независимо от колебаний давления и температуры на входе.Выглядит это так:

На схеме вы также обнаружите, что расширительный бак есть в обоих контурах, контуре питьевой воды и контуре радиатора. Это связано с тем, что на стороне питьевого водоснабжения (питьевая вода) установлен обратный клапан там, где в дом поступает городская вода. Когда мы нагреваем воду в трубах, она расширяется; следовательно, нам нужно предоставить место для этого, и это задача расширительного бака, потому что обратный клапан не позволит воде течь обратно в водопровод. Точно так же контур радиатора закрыт, и давление не может выйти.Ergo также нуждается в собственном расширительном баке, чтобы предотвратить разрывы труб.

Насосы, используемые в обоих контурах, идентичны. Это насосы из нержавеющей стали Grundfos Alpha 15-55SF с потрясающей мощностью всего от 20 до 40 Вт !!

Почему я выбрал более дорогие насосы из нержавеющей стали? Потому что они потребляют меньше электроэнергии (= долгосрочная экономия), но я также везде выбирал нержавеющую сталь, поэтому мне не нужно слишком беспокоиться о ржавчине. Радиаторы Buderus стальные, а не железные, и обычная водопроводная вода прекрасно обходится без добавок.По крайней мере, так мне сказала по телефону техподдержка Buderus. Пластинчатый теплообменник также выполнен из нержавеющей стали, поэтому ничто не должно подвергаться коррозии, по крайней мере, теоретически. Эти жемчужины немецкой инженерии также рассчитаны на долгий срок службы. На данный момент я могу засвидетельствовать, что они очень тихие и имеют дисплей для использования в галлонах в минуту и ​​ваттах, что тоже очень полезно.

Вам необходимо приобрести соответствующие фланцы (см. Список покупок) и два переходника Sharkbite с наружной резьбой. «Нанесите смазку для труб и затяните их с силой 12-летнего ребенка», — сказал мой дорогой сантехник Брайан, и я думаю, что это был очень ценный и точный совет.

Теория и практика теплообменников

Теплообменник из нержавеющей стали выглядит следующим образом: он был куплен у duda diesel (вы видите два теплообменника последовательно, один вертикальный и один горизонтальный):

Кстати, ориентация теплообменников не имеет значения, но имейте в виду, что каждый поворот вызывает трение и снижает поток. Вы можете разместить теплообменник вертикально, чтобы использовать силу тяжести в одном контуре и противодействовать силе тяжести в другом контуре, где доступна большая мощность.Я читал, что большинство людей устанавливают теплообменник горизонтально. Самая важная вещь для нашего проекта — теплообменник должен иметь длину , насколько это возможно , чтобы дать теплу достаточно времени, чтобы перейти из одной камеры в другую.

Больше теории теплообменника : поток и теплопередача. Мне потребовалось время, чтобы понять это, и этот калькулятор здесь был очень полезен: http://carlsonhx.com/index.php?item=calc

Наш контур для питьевой воды передает тепло теплообменнику, и мы хотим отводить как можно больше тепла, потому что мы хотим возвращать воду как можно более холодной в безрезервуарный водонагреватель.Помните, что вечный водонагреватель требует перепада температур по крайней мере 20 ° F (11,1 ° C). Если температура возвратной воды ниже температуры на выходе менее чем на 20 ° F, водонагреватель будет переключаться в режим включения-выключения, чтобы избежать повреждений; тем не менее, именно цикличность включения-выключения приведет к повреждению нагревателя в долгосрочной перспективе. Если у вас обычный водонагреватель резервуара, температура обратной линии не имеет значения, потому что вода течет обратно в резервуар и смешивается с водой в резервуаре.

Проблема с установкой теплообменника заключается в том, что первичный контур (откуда поступает тепло) не может охлаждаться ниже температуры на входе вторичного контура.Пример: мы получаем тепло с температурой 70 ° C от контура питьевой воды, а с другой стороны вода поступает, скажем, с температурой 55 ° C из возвратного радиатора. Следовательно, контур питьевой воды не может охлаждаться ниже 55 ° C. В лучшем случае вы увидите, что температура снизится до 59 ° C или 58 ° C, если у вас действительно длинный и эффективный теплообменник.

Другой большой переменной является скорость, с которой движется вода. Если контур питьевой воды слишком быстрый по сравнению с контуром радиатора, галлон в минуту, вода, возвращающаяся в водонагреватель, может быть слишком горячей, потому что вода не успевает остыть внутри теплообменника.

Что ж, тогда мы могли бы просто запустить контур питьевой воды намного медленнее, а контур радиатора быстрее, не так ли?

Нет, еще две проблемы: A. Для безбаквальных водонагревателей требуется минимальный поток, а также минимальная пропускная способность в БТЕ. Если вода течет слишком медленно, будет превышен один из этих пределов, и нагреватель перейдет в режим короткого цикла. Также медленный питательный контур передает меньше БТЕ (энергии) в другой контур, и этого может быть слишком мало, если у вас есть много радиаторов для питания.

Вам нужно будет настроить систему, чтобы удовлетворить все имеющиеся у вас ограничения.В идеале контур радиатора должен работать со скоростью 2–3 галлона в минуту. Посмотрев на Руководство по установке Buderus, вы можете оценить, сколько всего БТЕ вам нужно в общей сложности, чтобы переместить со стороны питья в контур радиатора.

Горизонтальный теплообменник, показанный выше, имеет следующие характеристики и должен выдерживать до 100 000 БТЕ, что должно быть более чем достаточно для обогрева дома с 5 спальнями:

 B3-36A 30 Пластинчатый теплообменник с монтажными шпильками M8-1,25, общая площадь 18,3 x 2,9 дюйма, 1,03 м², наружная резьба 3/4 дюйма Номер позиции: HX3630: M075

Теперь, возможно, вы заметили, что здесь есть красные и белые трубы из PEX, и так мы переходим к следующей теме: Установка, полностью защищающая от идиотов

Фитинги SharkBite и PEX

Фитинги SharkBite, вероятно, лучшее изобретение в мире для сантехников вроде меня. Любой, я имею в виду абсолютно любой, даже ваш 80-летний сосед (без обид) может легко «щелкнуть» трубы вместе и создать водонепроницаемое соединение. Да, они стоят больше, чем любой другой вариант, но:

• их можно использовать повторно. Это очень важно. Мне пришлось переделать все дважды, чтобы заставить его работать, потому что я забыл, что мне нужно использовать кислородный барьер PEX для контура радиатора. Это вообще не было проблемой. Надавите на фитинг с помощью специального зажима, и он откроется, и вы сможете вытащить трубу.Отрежьте еще одну трубу, удалите заусенцы (с помощью другого инструмента PEX) и вставьте обратно… готово!
Арматура и клапаны
• могут свободно вращаться после установки
• вы можете соединить PEX, CPVC и медь в любой мыслимой комбинации
• Фитинги Sharkbite бывают всех размеров и форм, например, с обратными клапанами, датчиками температуры и т. Д.
• Фитинги Sharkbite можно надевать, даже когда вода течет!

Посмотрите это видео. Просто удивительно, что каждый может сделать с приспособлениями для защиты от укусов акулы без помощи водопроводчика (извините, Брайан (!)) Да, что такое укус акулы для водопроводчиков, бесплатное программное обеспечение — для поставщиков программного обеспечения

Конечно, мой проект можно было бы реализовать гораздо дешевле, но я предпочел использовать эти фитинги для большей гибкости.В конце концов, это был огромный учебный проект, и я понятия не имел, с чего начать. Если вы хорошо разбираетесь в трубопроводах, вам не придется тратить так много денег на дорогие фитинги Sharkbite.

Кстати, некоторые фитинги Sharkbite действительно хороши, обратите внимание на этот шаровой кран с вентиляционным отверстием внизу:

Моя логика как полного сантехнического идиота проста. Радиаторная система, установленная опытной компанией, обойдется мне в 30 000 долларов минимум . Конечно, это будет лучше выглядеть, будет работать лучше и будет включать бойлер.Я сделал все это менее чем за 4000 долларов, многому научился, и мне не понадобился бойлер. Котел немного усложнил бы всю настройку.

Кстати, если у вас нет водонагревателя без резервуара, на самом деле намного проще завершить этот проект, потому что вам не нужно беспокоиться о температуре обратной воды. К тому же выбрать теплообменник тоже намного проще.

Ограничения для бесконтактного водонагревателя

Хорошо, здесь все становится действительно сложным .Если у вас есть водонагреватель на базе резервуара, жизнь проста: циркуляционный насос питьевой воды забирает воду любой температуры и перекачивает ее обратно в резервуар. Всегда включен — это не проблема, и никого не волнует падение температуры. Даже качество вашего теплообменника может быть ниже (меньше пластин, возможно более короткий теплообменник), потому что воду можно перекачивать постоянно. Кроме того, если у вас есть водонагреватель с баком (классический старый добрый дизайн), вам не понадобится термостат, который я добавил вверху диаграммы, потому что оба насоса будут работать постоянно.

А теперь давайте поговорим о иногда «странных» ограничениях, с которыми я столкнулся в безбаквальном водонагревателе. Если вы уже знаете, почему существуют эти ограничения, они больше не являются причудливыми 😉

1. Бесконтактные водонагреватели имеют электронные датчики и компьютерный мозг. Не ожидайте линейного поведения. На самом деле они могут показаться довольно непредсказуемыми
Бесконтактные водонагреватели
2. включают пламя при обнаружении потока воды. Это означает, что даже если вы отправите воду с той же температурой, с которой она пришла (без потерь), пламя будет воспламеняться, что является проблемой, потому что теперь водонагревателю некуда подавать это дополнительное тепло!
3. , что приводит нас к проблеме №3. Включение-выключение, также известное как короткий цикл. Если температура поступающей воды слишком высока и / или расход слишком мал для удовлетворения минимальной мощности нагревателя, нагреватель будет включаться и выключаться на неопределенное время, пытаясь спастись от перегрева. В то же время циклы включения-выключения приводят к циклам расширения-сжатия, которые являются чистой смертью для внутренних компонентов нагревателя и быстро приводят к отказу нагревателя. Вечному обогревателю, который у меня есть, нужно сжечь, по крайней мере, 16 кБТЕ / ч, чтобы оставаться включенным. Одна БТЕ — это энергия, необходимая для нагрева одного фунта воды на один градус по Фаренгейту.Один галлон составляет около 8 фунтов. Следовательно, тепло 16000 БТЕ / ч составляет 266 БТЕ / мин -> +11 ° F при 3 галлонах в минуту. Если вы запустите циркуляционный насос со скоростью 3 галлона в минуту, вода поднимется примерно на 11 ° F (6 ° C). Это минимальное пламя, которое должен гореть вечный водонагреватель, чтобы избежать циклического включения-выключения. Вам нужно будет проверить руководство пользователя вашего водонагревателя, чтобы узнать, каковы конкретные ограничения для вашего водонагревателя.
4. Никогда не подавайте в водонагреватель воду с температурой выше установленной!
5. Бесконтактные водонагреватели, как и все водонагреватели, имеют максимальное пламя, которое они могут доставить (в моем случае 100 кБТЕ / ч).Следовательно, температура воды на выходе не обязательно известна или постоянна, поскольку она зависит от температуры на входе.
6. Также возможны большие колебания, это еще одна причина, по которой я установил термостатические смесительные клапаны. Когда уровень использования в доме превышает 100 кБТЕ, а затем быстро падает, температура может упасть с холода на жаркую и обратно за секунды! Если вы купаете детей, это рискованное занятие. Как это происходит? Например, посудомоечная машина набирает воду, в то время как кто-то моет посуду, а затем, скажем, открыт третий кран. В какой-то момент безбаковый обогреватель уже не справляется. В водонагревателях, устанавливаемых в резервуар, температура не может быстро падать, поскольку в резервуаре содержится более 40 галлонов воды, сдерживающих кратковременные выбросы холодной воды, поступающей в него.
7. Конденсация дымовых газов. Это чрезвычайно важно, если вам нужен очень высокий КПД 95%. В новых газовых водонагревателях используется конденсация для извлечения дополнительной энергии из дымовых газов. Однако для этого требуется, чтобы температура поступающей воды была ниже прибл.55 ° C, 130 ° F (именно поэтому вы видите эти числа на диаграмме выше). Опять же, если у вашего водонагревателя есть резервуар, это еще одна вещь, о которой вам не нужно беспокоиться, но без резервуара это большая проблема, и она значительно усложняет конструкцию вашей системы лучистого тепла, потому что воду необходимо достаточно охладить, прежде чем она отправил обратно в обогреватель. В нашей конструкции выше это означает, что теплообменник обязательно должен быть хорошего качества, чтобы передавать как можно больше тепла от одного контура к другому; в противном случае вода, возвращающаяся в водонагреватель, все равно будет слишком горячей!
8. Помимо упомянутого выше минимального пламени в 16 000 БТЕ, безбаквальные водонагреватели также имеют минимальный расход в галлонах в минуту, который необходимо учитывать.
9. Чтобы быть эффективной, система лучистого тепла должна поддерживать пламя как можно дольше. Слишком частое включение и выключение водонагревателей не только неэффективно, но и сокращает срок их службы.
10. Излучающая система должна использовать не более шести циклов нагрева в час в очень холодный день. Моя система теперь настроена так, что она включала водонагреватель до 3-4 раз в час примерно на 10-15 минут подряд.

Как подключить систему питьевого контура

Как вы можете видеть ниже, я использовал два типа труб из PEX для своего прототипа (я планирую переделать его еще раз, используя медь, чтобы добиться того «профессионального вида», за некоторое время до выхода на пенсию 🙂). Белая труба предназначена для питьевой воды, а красная труба имеет хромированный кислородный барьер. Барьер в пластиковой трубе необходим, потому что, хотите верьте, хотите нет, кислород может проникнуть через трубу и вызвать коррозию вашей системы наизнанку! Но поскольку барьер содержит эти защитные химические вещества, он не подходит для питьевой воды в домашних условиях, и поэтому вам нужно в доме два вида PEX….

Ниже вы видите, как подключение к теплообменнику было выполнено с помощью адаптеров NPT Sharkbite от Home Depot (Боже, ненавижу этот магазин :)).На резьбу наносите трубочную смазку, чтобы обеспечить хорошее уплотнение. Он рассчитан на высокую температуру и давление, так же, как фитинги и PEX, выдерживает температуру, близкую к температуре кипения, и 150 фунтов на квадратный дюйм:

Фильтр очень важен. Вы размещаете его до того, как вода попадет в теплообменник (-ы) на обоих контурах. И снова вам понадобятся адаптеры, чтобы вернуться к PEX:

.

Та же история с расширительными бачками. Требуется много адаптеров, но красота в том, что «щелкни, и готово»… На мой взгляд, оно того стоит:

Обзор прототипа

Да, вы наверняка подумаете, что я попал в LMAO, но это работает, это надежно, дешево, без утечек и без проблем.Если это устраивает мою жену («убедитесь, что это не взорвется»), этого достаточно для меня.

Помните, это прототип . Если быть точным, то это дейтотип, , так как это вторая попытка. Спасибо за терпение:

A: термостат STC-1000. Электронное мини-устройство от Amazon примерно за 15 долларов. Он имеет реле для охлаждения и нагрева, и его легко настроить, вот крупный план:

Да, это только по Цельсию. Я слышу, как канадцы аплодируют…

B и H: насосы Grundfos Alpha Stainless.Крупный план был показан ранее в статье.

C: сетчатый фильтр. Под буквой C вы заметите серебряную ленту. Это второй фильтр, и датчик температуры обернут в него поверх фильтра, чтобы получить точные показания температуры возвратной воды.

D и E: это пластинчатые теплообменники из нержавеющей стали. Я сначала купил D и остался недоволен. Оказывается длина теплообменника намного важнее, чем глубина (количество пластин) . Купите длинную, например букву «E», показанную выше.Вы можете разместить два или более последовательно, как я сделал для дополнительной эффективности, если это необходимо.

G: Расширительный бак

I: манометры и датчики температуры и сливной / заправочный клапан

F: заправочный клапан. Я добавил Y-образный фитинг, чтобы стиральная машина делила горячую воду. Заполнив замкнутый контур радиатора, вы закрываете клапан, и контур перекрывается.

Обсуждение прототипа

То, что выглядит как «метолаборатория», на самом деле является очень надежной и эффективной системой обогрева. прототип .Возможно, какой-нибудь инспектор кода может не согласиться, но меня это не волнует. Я считаю, что были соблюдены все необходимые меры предосторожности; если вы что-то заметили, прокомментируйте ниже!

Длина всех трубопроводов составляет 3/4 дюйма, чтобы достаточно быстро обеспечить достаточный нагрев радиаторов. Белый PEX предназначен для питьевой воды, красный PEX имеет кислородный барьер, я полагаю, с использованием хрома, и, следовательно, не подходит для питьевой воды.

Клапаны, которые вы видите на F и I, предназначены для заполнения системы холодной водой, используемой для стиральной машины.После заполнения эти клапаны можно отсоединить.

Насос радиатора H всегда включен, потребляет около 40 Вт / ч и подает 2-3 галлона в минуту.

Важное указание по установке насосов и вообще любого циркуляционного насоса:

Во избежание проблем у вас должна быть прямая труба длиной не менее 10 диаметров трубы задолго до и после насоса.

Поскольку фитинги Sharkbite дорогие, я старался изгибать PEX как можно сильнее, чтобы не повредить локти.

В позиции «C» вы видите, что поступающая вода проходит через сетчатый фильтр, который подобен фильтру, блокирующему попадание частиц в теплообменник.Пластинчатые теплообменники имеют очень узкие камеры, и мы не хотим, чтобы они забивались, поэтому настоятельно рекомендуется установить сетчатый фильтр на обеих входных сторонах, подробности см. В списке покупок ниже.

Манометр, датчик температуры («I») и расширительный бак «G» абсолютно необходимы. Бак для хранения, который я использовал, был старым газовым водонагревателем с баком на 40 галлонов (150 л) и имел клапан сброса давления, который также абсолютно необходим для закрытой системы для предотвращения разрывов.

Чтобы дать вам представление, общий объем воды в замкнутом контуре радиатора составляет около 60 галлонов (230 литров).Давление повышается с 1 бара (в холодном состоянии) до 3 бар (10-40 фунтов на кв. Дюйм) при нагревании до средней температуры 60 ° C (140 ° F).

Кстати, это накопительный бак:

Красная труба слева вверху — это возвратная вода, идущая от радиаторов. Правильная труба, которую я использую для вентиляции системы, когда я наполняю ее или опорожняю.

Вода из накопительного бака забирается через нижний сливной кран:

Отсюда вода возвращается обратно в теплообменник «E» для нагрева и через насос «H» обратно в радиаторы.

Под самым дальним к насосу радиатором я разместил байпасный контур:

Обратите внимание, что на самом деле есть перепускной клапан, который вы можете купить в Buderus, но он работает только до 2 галлонов в минуту. Я решил использовать вместо него обычный шаровой кран.

Этот байпасный контур был добавлен для того, чтобы циркуляционный насос «имел какое-то дело», когда все термостаты радиаторных датчиков выключены. Такая ситуация возникает, когда вы выключаете все термостаты или в теплый весенний день, когда солнце светит в дом и дополнительное тепло не требуется.

Обновление 2015 : Я заменил указанный выше клапан на «сложный» перепускной дифференциальный клапан, см. Http://www.caleffi.com/usa/en-us/catalogue/differential-pressure-pass-valve-519502a Великолепный Дело в том, что вода не проходит, пока не закроется большинство термостатов радиатора; следовательно, давление в контуре радиатора всегда остается постоянным, так что большая часть тепла идет непосредственно к радиаторам. Когда большинство термостатов удовлетворены и закрываются, вода вместо этого выталкивается в резервуар для хранения.

Установка радиатора Buderus

Все радиаторы Buderus были установлены параллельно. Когда вы смотрите на Руководство по установке Buderus, есть много способов сделать это, но для некоторых требуются перепускные клапаны и другие «уловки». Для своего дома обычного размера я хотел упростить и выбрал параллельную планировку.

Добавить дополнительные радиаторы просто: перережьте линии подачи и возврата и добавьте тройники:

С PEX это может сделать даже пятилетний ребенок (ладно, вы должны помочь ему протолкнуть трубку ;-))

Затем вам потребуются компрессионные фитинги PEX на 3/4 дюйма.PEX, соответствующий радиатору (также продается Buderus):

Вам нужен 100% прямой кусок PEX, чтобы попасть прямо здесь, в фитинг. Если он не будет полностью прямым, вы потратите впустую часы времени!

Убедитесь, что вы хорошо затянуты, и проверьте еще раз, когда по трубам потечет горячая вода.

Не забудьте волшебную сенсорную головку, которая позволяет нам нагревать каждую комнату до разной температуры:

Что использовать: напольные или настенные крепления?

Я выбрал кронштейны для пола по нескольким причинам.Во-первых, настенные кронштейны сложно установить, но они бесплатны. Напольные кронштейны стоят 70 долларов за радиатор. Радиатор, расположенный так близко к стене, неэффективен, если ваши стены не изолированы очень хорошо. Используя напольные кронштейны, я оставил около 4 дюймов пространства и поместил отражающую изоляционную пленку R4 на стену за радиатором. Это оказалось очень хорошим решением, поскольку оно отражает тепло обратно в комнату, а фольга очень дешевая. Я получил эту идею, наблюдая за внешними стенами в Европе, которые все лепные.Зимой после дождя участок под окном сохнет намного быстрее, чем остальная часть стены; Я считаю это признаком того, что здесь происходит большая потеря тепла по той простой причине, что радиаторы всегда ставят под окнами.

Под окном или нет?

Практически всегда рекомендую устанавливать радиаторы под окном; однако лучше быть 100% герметичным и эффективным окном!

Поскольку окно обычно является самым холодным местом в комнате, лучше всего разместить там радиатор.Теплый воздух поднимается к потолку, достигает противоположной стены, охлаждается и опускается на пол, где возвращается обратно в радиатор. Установка радиатора в другом месте может привести к неравномерному распределению тепла и появлению холодных точек.

В отличие от обогрева плинтуса, который использует очень высокие температуры, радиаторные панели работают при более низких температурах (55 ° C-70 ° C, 130 ° F-165 ° F), и вы чувствуете тепло, излучаемое вашей кожей; следовательно, предметы в комнате нагреваются в основном за счет теплового излучения (например, инфракрасного излучения или камина), а не за счет движения воздуха.По этой причине установка радиатора на внутренней стене может быть хорошим решением, например, если окна в доме не так эффективны, как должны быть.

Размер радиатора

Радиатор какого размера мне нужен? Это хороший вопрос. Я следую правилу «Bigger Better Burger King!»

Да, это потому, что радиатор большего размера будет работать с более низкой температурой воды. Более низкая температура означает меньшую неэффективность.

Ладно, косметика тоже проблема.Радиатор должен подчеркивать стиль помещения и не выглядеть громоздким. Но я установил самую большую панель Buderus в спальню обычного старого дома размером примерно 12 футов на 12 футов, и она светится. В комнате комфортнее, чем когда-либо. Под окном обычно никого нет, так что это идеальный вариант.

Не забывайте, большой радиатор не означает, что вы потеете! Имеет термостатический датчик и автоматически отключается. Прелесть в том, что тепло хорошо распространяется по комнате, а температура остается постоянной, 24 часа в сутки, независимо от того, как меняется погода на улице.Это просто потрясающе.

Иногда единственный выбор — небольшой радиатор. Вы заметите, что маленький радиатор стоит почти столько же, сколько большой (это еще одна причина для меня, чтобы купить стиль Burger King). В узких местах, где подходят только небольшие радиаторы, вам может потребоваться более высокая температура подачи в вашей системе. И тут все может усложниться!

Вы можете пропустить воду через один радиатор, а затем в другой последовательно, а не параллельно (что я сделал), используя перепускной клапан под каждой панелью.Но тогда контур радиатора нужно нагреть повыше, возможно, до 80 ° C или даже до 90 ° C. PEX может работать при температуре до 95 ° C, как и насос Alpha. Теплообменник практически неразрушим, поэтому все варианты открыты, но требуют тщательного планирования.

Список покупок

Обратите внимание, что следующий список покупок является неполным, потому что некоторые детали были получены из Home Depot, а некоторые детали у меня уже были в подвале.

Я хотел бы добавить две вещи: ознакомьтесь с руководствами пользователя, листами документации, руководствами по установке и т. Д.на supplyhouse.com, даже если вы не покупаете у них, и внимательно их прочтите. Здесь я получил большую часть информации для построения системы отопления.

Вы увидите, что большая часть денег ушла на фитинги Sharkbite и, естественно, на сами радиаторы Buderus, которые в США безумно высоки, но вы можете покупать их по одному, и доставка включена. Например, большой Buderus здесь стоит 750 долларов и доставляется к вашей двери бесплатно. В Германии, где построены эти звери, с доставкой по стране он стоит 200 евро.Конечно, он тяжелый, за океаном, это роскошь, а США — большая страна, поэтому доставка по фиксированной ставке будет стоить дорого, и некоторым людям, находящимся между ними, тоже нужно зарабатывать на жизнь.

Хорошая вещь, которую я могу сказать о сайте supplyhouse.com (я не получаю денег за их продвижение здесь, но, эй, если они уронят пиво, я выпью его они доставляют на следующий день, и если они напортачят, вы можете напечатать компьютеру этикетку бесплатного возврата UPS, сходите в магазин скобок или в магазин UPS и сдайте ее бесплатно.В конце концов, S.A — это царство служения!

Теперь есть дополнительные источники, где вы можете получить Buderus как самоделку, т.е. розничная торговля, онлайн.

Заключительные мысли

Прежде всего, девиз: «ДА, ТЫ МОЖЕШЬ». Если мне удалось установить это с ноль сантехники и водяного отопления, любой сможет это сделать !

Что касается конструкции системы, я не считаю, что резервуар для хранения абсолютно необходим.Я помню, когда жил в Ирландии в современных рядных домах, безбаковый обогреватель был «замаскирован» в кухонном шкафу и выходил наружу через скрытую трубу в стене без накопительного бака. Однако по какой-то странной причине для горячего водоснабжения всегда использовался отдельный электрический водонагреватель. Я не уверен, почему они не разделили систему, чтобы делать и то, и другое; возможно требование строительного кодекса?

Думаю, сложность системы во многом зависит от характеристик имеющегося у вас водонагревателя.Водонагреватель Eternal, который у меня есть, великолепен, но PIA размером с нашу галактику, чтобы заставить его работать как обогреватель помещения. Помните, что он не предназначен для использования таким образом, и, вероятно, гарантия будет потеряна и с вашей, если вы используете свой водонагреватель для обогрева помещения. С точки зрения построения системы лучистого отопления лучшая система для покупки — это водонагреватель с баком. Резервуар минус — это бачок полный .

Не лучше ли вложить деньги в котел? Многие эксперты утверждают, что водонагреватель с внутренним резервуаром из нержавеющей стали на самом деле более надежен, чем бойлер, потому что он может выдерживать резкие перепады температуры, которые, предположительно, не допускаются бойлерами.Кроме того, с резервуарами из нержавеющей стали приятно работать, потому что они не так подвержены коррозии, как компоненты котлов на основе железа. Если вы хотите купить бойлер для лучистого тепла, вы также можете использовать его в качестве нагревателя горячей воды, добавив косвенный водонагреватель, но он иногда стоит столько же, сколько новый без резервуара!

Там, где я живу, иметь водонагреватель для обогрева дома необходимо только зимой; следовательно, он «злоупотребляет» водонагревателем всего около пяти месяцев. После этого вы выключаете систему и снижаете температуру водонагревателя до «нормального» уровня.Установка вечного обошлась мне примерно в 1500 долларов, что намного дешевле, чем билет на бойлер за 10 000 долларов. К тому же установка котла намного сложнее, и я потеряю последние волосы на голове, пытаясь заставить его работать …

Видите ли, когда вы берете ручку и записываете все затраты на установку чего-либо по сравнению с тем, чтобы делать это самостоятельно, вы, вероятно, могли бы переделать свой проект пять раз и все же сэкономить деньги. Экономия будет еще выше, особенно если вы решите использовать водонагреватель в качестве источника тепла.

Да, ты тоже можешь взорвать дом, но это во многом зависит от твоей трудовой этики 😉, а не от твоих навыков. Внимательно изучив руководства по установке и другую литературу, каждый может узнать это на практике. Youtube — еще один отличный ресурс. И, конечно же, лучший ресурс — это Интернет, где вы можете найти форумы и веб-сайты производителей с большим количеством информации и где у вас есть возможность связаться с экспертами за их советом. Единственное, что я потратил, — это трубы из PEX для питья на сумму около 200 долларов, потому что я начал со строительства системы теплого пола с открытым контуром, а затем преобразовал ее в систему с закрытым контуром.

Сантехники всегда являются прекрасным помощником и чрезвычайно полезны (в моем случае это Брайан, запомните лучшее в Балтиморе!). Другие люди, с которыми я связывался, включая техподдержку Buderus, также были очень мне полезны. И я хотел бы добавить, что это не обязательно. Когда я установил свой комплектный кондиционер «Goodman», я позвонил в компанию, чтобы задать простой вопрос о замене детали, и я получил ответ: «Вы домовладелец? да! Затем позвоните своему установщику и получите отличный день ». Так что, на мой взгляд, Будерус далеко впереди.

Я думаю, что при обращении за помощью важно уважать время эксперта (или производителя) и заранее провести много исследований, чтобы вы могли задать правильные вопросы, а не те, на которые поисковая система Google может ответить за секунду. Интересный вопрос также полезен для эксперта, который тоже всегда жаждет новых вызовов.

С точки зрения производительности накопительный бак имеет особенность, которую я хотел бы уменьшить или устранить при доработке этой системы. Когда обогрев включен, в радиаторы подается «свежее тепло» с температурой около 70 ° C (165 ° F).Когда возврат из накопительного бака достигает 56 ° C (132 ° F), я выключаю циркуляционный насос питьевой воды. Как только насос выключается, у танкера тоже гаснет пламя. Теперь из накопительного бака берется вода для подпитки радиаторов; следовательно, подача радиатора падает с 70 ° C до 56 ° C. Поскольку горячая вода из радиаторов все еще поступает в накопительный бак, температура накопительного бака фактически продолжает расти, даже если первичный контур отключен на несколько минут. Я видел, как температура воды в среднем поднималась примерно до 59 ° C.

Таким образом, вода поднимается до 70 ° C при включенном водонагревателе, опускается до 56 ° C, когда нагреватель выключается термостатом, а затем снова поднимается до пикового значения 59 ° C. Она медленно опускается до 53 ° C, и тогда снова срабатывает термостат, нагревая воду до 70 ° C. Я хотел бы уменьшить величину этого колебания в будущем, но пока не знаю, как это сделать. Идеи всегда приветствуются!

Лицензия

Вы можете повторно использовать материалы из этого сообщения по своему усмотрению. Пожалуйста, при этом дайте ссылку на этот пост.Спасибо!

Надеюсь, это руководство содержит достаточно информации для начала!

Другие вещи, над которыми я работаю

Большую часть времени я посвящаю не установке Buderus, а скорее совершенствованию технологий резервного копирования Hyper-V. Я люблю ремонтировать, и кто знает, возможно, однажды это станет прибыльным делом, чтобы сделать из этого работу на полную ставку!

Термостатический вентиль радиатора — контроль нагрева в радиаторах

Опубликовано: 13.12.20162019

Термостатический радиаторный клапан (TRV) — это небольшое устройство, регулирующее нагрев в радиаторах. Это один из самых основных аксессуаров для обогревателя. Это позволяет контролировать температуру в каждой комнате, регулируя ее в соответствии с потребностями. Этот, казалось бы, простой вентиль очень важен для всей системы отопления. Радиаторы не будут работать должным образом, если их термостатические контроллеры неисправны или не подходят. Такая ситуация может привести к увеличению счетов за отопление. Как правильно выбрать вентиль для обогревателя, чтобы он обеспечивал вам настоящий комфорт? Воспользуйтесь приведенной ниже информацией, чтобы принять наилучшее решение и выбрать идеальный ТРВ для вашего радиатора.

Содержание

1. Устройство и принцип действия — все, что нужно знать
2. Как правильно выбрать термостатический вентиль для радиатора?
3. Типовые термостатические радиаторные клапаны
4. Длина шпинделя
5. Типы термостатических регуляторов
6. Как установить термостатический регулятор на нагреватель?

термостатов радиаторов выполнены из 5 основных элементов:

• термостатической головкой,
• датчика (заполнена жидкостью),
• растет шпинделя,
• стопорное кольцо,
• рулон металла.

Устройство работает с помощью датчика, заполненного жидкостью, расположенного внутри клапана. Жидкость расширяется или сжимается в зависимости от температуры окружающей среды. Когда в комнате жарко, объем жидкости увеличивается. Датчик расширяется и давит на штифт. Давление перемещает пружину, закрывая клапан. В результате поток жидкости внутри установки уменьшается, вызывая охлаждение нагревателя. С другой стороны, когда температура в комнате падает, объем жидкости уменьшается.Давление, приложенное к змеевику, уменьшается, и клапан разблокирует поток теплоносителя. В результате нагреватель нагревается.

Когда выбирает термостатический регулятор для обогревателя помещения, обратите особое внимание на несколько моментов. Самое главное — это конкретная модель и правильный размер резьбы, подходящей к хвостовику радиатора. Для правильной работы ТВР должны быть идеально соединены с обогревателями. В противном случае термостат может выйти из строя, и всей системы будет недостаточно.

Типовые термостатические радиаторные клапаны

Радиаторные клапаны бывают нескольких размеров. Важно выбрать вентиль с резьбой той же ширины, что и хвостовик нагревателя. Наиболее распространенные размеры резьбы для радиаторных клапанов:

• M30x1,5 — стандартная,
• M28x1,5,
• M32,
• M23x1,5.

Длина шпинделя

Другой очень важный вопрос — длина шпинделя. Слишком длинный или слишком короткий шпиндель может нарушить нормальную работу нагревателя.Это приведет к неэффективной работе обогревателя.

Существует два типа термостатических радиаторных клапанов. Они различаются по положению установки:

• Вертикально — усиленный, с приподнятым датчиком. Такой клапан может быть накрыт или подвергнут сквознякам. Его головка разработана специально для предотвращения кражи и доступа третьих лиц. Поэтому этот тип подходит для общественных мест.
• По горизонтали — такие клапаны из-за их чувствительности не должны закрываться или подвергаться воздействию холодного воздуха.

Важно При выборе термостатического клапана для радиатора обращайте внимание на его размер и тип соединений. Правильно подобранные ТРВ легко крепятся на обогреватели. Если соединения терморегулятора не подходят к хвостовику нагревателя, можно использовать специальный переходник. Это позволяет установить устройство, даже если резьба не подходит.

Термостатические радиаторные клапаны можно купить как отдельные продукты, однако многие поставщики продают их вместе с радиаторами.Их также можно купить с другими аксессуарами для обогревателей, которые расширяют их функциональность. Выбирая вентиль, следует учитывать обогреватель, на который он будет устанавливаться, а также его расположение.

Установка термостатического клапана парового радиатора Данфосс

Настройки конфиденциальности

Решите, какие файлы cookie вы хотите разрешить. Вы можете изменить эти настройки в любое время. Однако это может привести к некоторым функции больше не доступны.Для получения информации об удалении куки, пожалуйста, обратитесь к справочной функции вашего браузера.

С помощью ползунка вы можете включать или отключать различные типы файлов cookie:

Этот сайт будет

• Обязательно: запомните настройку разрешений для файлов cookie
• Обязательно: разрешите сеансовые файлы cookie
• Обязательно: собирайте информацию, которую вы вводите в информационный бюллетень контактных форм и другие формы на всех страницах

Этот сайт не будет

• Запомните свои данные для входа в систему
• Аналитика: отслеживайте посещенные страницы и проведенное взаимодействие
• Аналитика: отслеживайте свое местоположение и регион на основе вашего IP-номера
• Аналитика: отслеживайте время, проведенное на каждой странице
• Аналитика: повышение качества данных статистических функций
• Реклама: адаптация информации и рекламы к вашим интересам на основе e.грамм. контент, который вы посещали ранее. (В настоящее время мы не используем файлы cookie для таргетинга или таргетинга)
• Реклама: сбор личной информации, такой как имя и местонахождение

Этот сайт будет

• Важно: запомнить настройки разрешений для файлов cookie
• Важно: разрешить сеансовые файлы cookie
• Важно: собрать информацию, которую вы вводите в информационный бюллетень контактных форм и другие формы на всех страницах
• Функциональность: запомнить выбранный регион и страну

Этот сайт не будет

• Аналитика: отслеживайте посещенные страницы и выполненное взаимодействие
• Аналитика: отслеживайте свое местоположение и регион на основе вашего IP-номера
• Аналитика: отслеживайте время, проведенное на каждой странице
• Аналитика: Повышайте качество данных статистических функций
• Реклама: адаптируйте информацию и рекламу к вашим интересам на основе e.грамм. контент, который вы посещали ранее. (В настоящее время мы не используем файлы cookie для таргетинга или таргетинга)
• Реклама: сбор личной информации, такой как имя и местонахождение

Этот сайт будет

• Важно: запомнить настройки разрешений для файлов cookie
• Важно: разрешить сеансовые файлы cookie
• Важно: собирать информацию, которую вы вводите в информационный бюллетень контактных форм и другие формы на всех страницах
• Аналитика: отслеживайте посещенные вами страницы и выполненное взаимодействие
• Аналитика: отслеживайте свое местоположение и регион на основе вашего IP-номера
• Аналитика: отслеживайте время, проведенное на каждой странице
• Аналитика: повышайте качество данных статистических функций

Этот сайт не будет

• Реклама: адаптируйте информацию и рекламу к вашим интересам на основе e.
