Устройство радиатора отопления квартиры: Устройство радиатора отопления, принцип работы секции батарей, схема

Содержание

Наилучший ли выбор для систем обогрева? Особенности устройства биметаллических радиаторов отопления

Биметаллические радиаторы устойчиво занимают лидирующую позицию среди отопительных систем. Они оставили далеко позади чугунные, алюминиевые и стальные аналоги.

Производители успешно совмещают в этих изделиях все инновационные технологии, получая в итоге лёгкий, компактный и прочный, надёжный элемент отопления.

Основная идея этого устройства состоит в использовании двух видов металла с разными физическими и структурными свойствами. Материал корпуса обладает высокой теплоотдачей, а металл внутреннего каркаса более устойчив к коррозии и перепадам давления, часто возникающим в системе отопления.

Конструкция биметаллических радиаторов отопления

Основное отличие таких батарей — их оригинальное внутреннее устройство. Оно представляет собой стальной или медный каркас, который помещён в алюминиевую оболочку. Каркас состоит из вертикальных и горизонтальных труб, соединённых при помощи дуговой сварки и заполненных теплоносителем. При этом исключена возможность контакта теплоносителя с алюминиевыми деталями. Корпус радиатора

имеет специальную форму, позволяющую получить максимальное количество тепла.

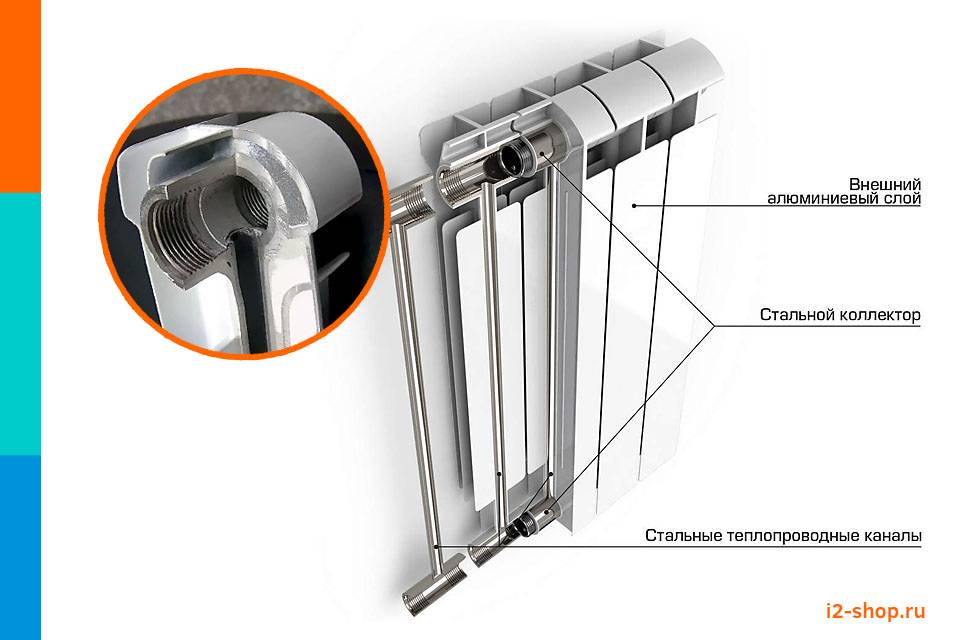

Фото 1. Схема устройства биметаллического радиатора отопления. Стрелками показаны составные части конструкции.

Использование в конструкции стального каркаса обусловлено следующими причинами:

  • Сталь не реагирует на перепады давления, периодически возникающие в системе отопления.
  • Для стыковых сварных соединений типа «сталь-сталь» характерна высокая прочность.
  • Сталь может контактировать с любым теплоносителем, она практически не подвержена химическим воздействиям.
  • Стальные элементы не подвержены коррозии.

Алюминиевая оснастка биметаллических радиаторов быстро реагирует на изменение температуры, тем самым обеспечивая эффективную теплоотдачу.

Соответственно требуется меньшее количество теплоносителя, чем, например, при использовании чугунного радиатора. Эта особенность позволяет снизить габариты конструкции, сделать её более изящной, не сокращая тепловой поток.

Виды устройства биметаллических радиаторов

Все биметаллические батареи по конструкции можно разделить на две группы:

  • секционные — изготовлены из стального каркаса и алюминиевой оболочки;
  • цельные — сердечник из меди, покрытой алюминием.

Как устроены секционные батареи

Каждый сегмент батареи состоит из сердечника, по которому транспортируется теплоноситель.

Сердечник представляет собой две короткие стальные трубы, соединённые вертикальной колонкой небольшого диаметра.

На концах горизонтальных элементов имеется специальная резьба, при помощи которой секции совмещаются в единую конструкцию.

Каждый сердечник помещён в оболочку из алюминия со специально разработанной

системой конвекционных лепестков для максимальной теплоотдачи.

Достоинство секционной конструкции — возможность соединять необходимое количество элементов для получения требуемой мощности.

Сталь не реагирует на перепады давления в системе отопления, не подвержена коррозии, обладает устойчивостью к воздействию химических примесей, встречающихся в теплоносителях. Алюминий прекрасно проводит тепло, поэтому секционные биметаллические радиаторы очень быстро обогревают помещение.

Цельные устройства

В данной конструкции вместо стальных деталей используются медные. В качестве оболочки применяется алюминий, который одновременно служит и теплообменником. Между собой медные элементы спаиваются, поэтому такая батарея не разбирается. Это не совсем удобно, однако, стоимость цельных биметаллических радиаторов гораздо выше, чем секционных.

Объясняется это тем, что медь обладает более высокой теплопроводностью и ещё меньше подвержена коррозии

, чем сталь. Внутренняя поверхность медных труб более гладкая, поэтому не происходит накопления карбонатных отложений, следовательно, срок службы такого устройства будет ещё дольше.

Фото 2. Биметаллическая батарея отопления цельного типа. Конструкция закреплена на стене.

Вам также будет интересно:

Особенности оребрения

Для того чтобы максимально повысить площадь теплоотдачи батареи, используется оребрение.

Теплоотдача увеличивается в несколько раз, благодаря профилированию конвекционных каналов, проходящих между рёбрами радиатора, а также вводу в схему дополнительных алюминиевых рёбер специальной конфигурации. В результате площадь нагрева трубы возрастает в несколько раз, увеличивая продуктивность устройства.

Внимание! Подбирая размер радиатора, не забывайте о технических нормах: прибор должен быть установлен на расстоянии не менее 10 см от подоконника и 6 см от пола.

При помощи инженерных расчётов, подкреплённых практическими методами, производители сумели получить наиболее эффективную конструкцию

для оптимального пути следования воздушного потока. В ней предусмотрен захват холодного воздуха, поступающего с нижней стороны устройства и равномерное распределение нагретого воздушного потока, полученного после обтекания горячих поверхностей.

Комплектующие: запорные устройства, фитинги и другие

Любые батареи нуждаются в дополнительных элементах, которые используются при установке или эксплуатации системы отопления. Биметаллические радиаторы не являются исключением.

Современные комплектующие подразделяются на три вида:

  • крепёжные элементы;
  • запорная арматура;
  • регулирующие устройства.

Кронштейны могут быть напольными и настенными, в зависимости от места установки радиатора. На каждые 3 секции предусмотрен верхний и нижний кронштейн. Напольные крепления применяются редко.

Запорные устройства (заглушки)

служат для того, чтобы можно было перекрыть поток теплоносителя в случае необходимости. Они входят в комплект радиатора.

Задача регулирующих устройств — определение оптимального пути для теплоносителя. К ним принадлежат удлинитель потока и байпас.

Фитинги являются важной частью любой сети коммуникаций. Это крепёжная составляющая с двусторонней внутренней резьбой, которая служит для скрепления элементов трубопровода.

Полезное видео

Посмотрите видео, в котором рассказывается, на что обращать внимание при выборе биметаллического радиатора отопления.

Заключение

При выборе комплектующих надо помнить, что экономить на их качестве не стоит, это может привести к серьёзной аварии и выходу из строя всей системы отопления.

Преимущества биметаллических конструкций — их высокая теплоотдача, длительный срок службы, элегантный внешний вид.

Эксплуатация радиаторов отопления | ГрейПей

Правильная эксплуатация приборов отопления – обязательный компонент обслуживания системы отопления. Уход за радиаторами, конвекторами и другими приборами отопления увеличивает продолжительность их службы, сохраняет эффективность работы, помогает избежать повреждения конструкции устройств обогрева. Материал статьи дает рекомендации по уходу, эксплуатации и обслуживанию различных видов приборов отопления при работе и простое системы отопления.

Обслуживание в отопительный сезон

Эксплуатация радиаторов при работе отопления состоит из нескольких обязательных мероприятий. Прежде всего, при включении отопления (об этом обычно уведомляют управляющие компании) не следует сразу включать устройство в работу.

Эта рекомендация относится к системам централизованного отопления. В межсезонье теплоснабжающие организации обычно сливают воду для проведения ремонтных и профилактических работ на своих сетях.

Первая подача теплоносителя в общедомовую систему отопления несет в себе массу загрязняющих компонентов – продукты коррозии стальных труб, грязь, песок и прочее. Все это «добро», естественно, окажется в радиаторах владельцев квартир. Возникает риск сильного загрязнения радиатора и ухудшения качества его работы.

Поэтому открывать проток теплоносителя через свои радиаторы следует минимум через день, а лучше через 2 после начала нагрева стояков. При отключенном радиаторе движение теплоносителя происходит по байпасу, помимо устройства (при однотрубной схеме отопления).

Здесь следует отметить, что при проведении опрессовки системы радиатор все же нужно подключать к стоякам – проверка герметичности необходима до начала отопительного сезона.

Многие советуют устанавливать на подающих подводках радиатора фильтры (сетчатые). К таким советам можно относиться с большой долей скептицизма – чистота теплоносителя в отечественных сетях центрального теплоснабжения далека от идеала. Скорее всего, при работе отопления, особенно на первых порах, потребуется ежедневная (если не ежечасная) чистка фильтра.

При включении радиатора в работу не следует производить резкого открытия кранов – это может вызвать гидроудар и привести к разрыву устройства. Подробно о гидравлических ударах в отоплении и мерах по их предотвращению можно прочитать в специальной публикации.

После включения радиаторов в работу необходимо периодически освобождать их от скапливающегося воздуха, открывая кран Маевского.

Ручной воздухоотводчик радиатора — кран Маевского

В течение первого месяца эту операцию следует проводить еженедельно, в дальнейшем – каждый месяц. В случае использования автоматических воздухоотводчиков – ежемесячно проверять работоспособность устройств.

При освобождении от воздуха радиаторов из алюминия к выпускным отверстиям нельзя подносить огонь, курить рядом и тому подобное – водород, выделяемый при химической реакции теплоносителя и материала радиатора, взрывоопасен.

При постоянном накоплении воздуха в радиаторе можно сделать вывод о неправильном расположении прибора, проверить горизонтальное расположение устройства с помощью строительного уровня и исправить неполадку в межсезонье.

В течение отопительного сезона следует не реже раза в месяц производить плавное открытие/закрытие запорной арматуры. Это предохранит от «прикипания» рабочих элементов шаровых кранов, предотвратит от накопления отложений на клапанах вентилей.

Во время работы отопительных приборов – радиаторов, конвекторов и других устройств происходит их постепенное загрязнение пылью, переносимой конвективными потоками воздуха. Накопление пыли и грязи снижает эффективность теплоотдачи – поэтому следует периодически, по мере загрязнения теплоотдающей поверхности, проводить ее сухую или влажную чистку. При этом нельзя применять абразивные материалы – они могут повредить защитное покрытие приборов отопления.

При загрязнении теплообменника теплоотдача конвектора снижается

Особенно актуальна чистка для конвекторов – они имеют качественное оребрение, сильно подверженное засорению.

Также рекомендуется предохранять стальные и чугунные радиаторы от сильных механических воздействий, ударов острыми предметами. Чугун обладает хрупкостью, стальные радиаторы имеют толщину материала секции в 1,5 мм – их можно просто пробить.

На этом основные требования к условиям эксплуатации исчерпываются – перейдем ко времени, когда отопление не работает.

Уход за радиаторами при отсутствии отопления (межсезонье)

Для проведения работ на своем оборудовании теплоснабжающие организации обычно сливают воду в межсезонье. Без теплоносителя практически во всех видах радиаторов усиливается процесс коррозии (в меньшей мере – в чугунных радиаторах).

Согласно рекомендаций производителей пустыми радиаторы можно держать не более 15 дней. Поэтому следует принять меры по сохранению воды в отопительных приборах. Обычно для этого перекрывают нижний запорный кран – при боковом подключении радиатора.

Верхний кран при этом оставляют открытым – через него стравливается давление и продукты коррозии (водород при окислении алюминия). При полном отключении алюминиевого радиатора следует открыть кран Маевского – накопление водорода может привести к повышению давления и разгерметизации изделия.

Для сохранения эффективности работы приборов отопления, особенно радиаторов, рекомендуется проводить их промывку. Радиаторы промывают 1 раз в 2 – 5 лет, частоту промывки определяют по снижению теплоотдачи устройства. Простейшим методом прочистки является промывка через шланг из водопроводного крана.

Для этого радиатор освобождают от воды через непроходную нижнюю заглушку, отсоединяют от подводок. Шланг подсоединяют к верхнему отверстию, из нижнего вытекает промывочная вода.

Снятые для промывки приборы отопления

Промывка производится до полного осветления сбрасываемой воды. Затем радиатор устанавливают на свое место. Для удобства снятия и обслуживания отопительных приборов их следует устанавливать на разборных соединениях типа сгона Американка – подробно об этом можно прочитать здесь.

Чугунные радиаторы следует красить через 5 – 6 лет, при этом применять нужно специальные термостойкие виды красок и эмалей. Окраску производят после предварительной подготовки поверхности устройств в несколько слоев. Актуальной является окраска и для изделий из стали – при нарушении покрытия в месте повреждения значительно ускоряется процесс коррозии металла.

Все рекомендации, данные в этой статье, однозначно необходимо выполнять в квартирах с централизованным отоплением. В автономных системах отопления химический состав теплоносителя практически не меняется, давление в оборудовании намного меньше. Но все же и там не рекомендуется сливать воду в межсезонье – это замедлит процесс коррозии.

Своевременный уход, правильная эксплуатация радиаторов отопления значительно продлевают срок службы изделий, поддерживают качество их работы на высоком уровне. Мероприятия по обслуживанию занимают мало времени, но результат покажет себя – радиаторы прослужат большой срок, долго не потребуется их замена (и соответственно, финансовые расходы).

(Просмотров 846 , 5 сегодня)

Рекомендуем прочитать:

Типы радиаторов отопления по материалу, способа нагрева



Вступление

Типы радиаторов отопления, определяются способами передачи радиатором тепла. Радиаторы объединяют на три основных типа: радиационные, конвективно-радиационные и конвективные. Разберем эти типы радиаторов подробнее.

Радиационные радиаторы

Под радиацией, в этом названии, понимается излучение. Радиационные радиаторы обогревают помещение за счет теплового излучения, которое генерируется электрическим током на специальных тепловых элементах. К радиационным радиаторам можно отнести: потолочные и настенные инфракрасные излучатели, пленочный теплый пол, трубчатые радиаторы.

Конвективные радиаторы

В основе принципа обогрева, этих радиаторов, лежит принцип конвекции воздуха. Конвекция это перемещение. Применяемо к радиатору, конвекция это движение теплого воздуха вверх и замещение его холодным воздухом.

К радиаторам такого вида относятся секционные, панельные, пластинчатые, плинтусные радиаторы и радиаторы в полу (канальные конвекторы). Проще такие радиаторы называют конвектора.

Конвективно-радиационные радиаторы

Конвективно-радиационные радиаторы совмещают два принципа обогрева помещения. Конвективный обогрев, который происходит за счет движения теплоносителя, дает 50-70 % тепла, такого обогревателя.

К конвективно-радиационным радиаторам относятся: трубчатые конвекторы, секционные алюминиевые и стальные батареи, радиаторы биметаллические.

Но кроме деления на типы, по способу отдачи тепла, радиаторы делятся по конструктивному исполнению.

Типы радиаторов отопления - конструкции

По конструкции радиаторы делятся на 4 класса.

  • Первый класс представляет собой секционные радиаторы;
  • Второй класс это панельные радиаторы;
  • Третий класс это трубчатые радиаторы;
  • Четвертый класс это пластинчатые радиаторы.

Секционные радиаторы

Секционные радиаторы собираются из нескольких секций, в зависимости от расчета нужной теплоотдачи.

Эти радиаторы, самые распространенные радиаторы, используемые для обогрева домов и квартир. К секционным радиаторам относятся чугунные, стальные, алюминиевые радиаторы и биметаллические радиаторы.

Секционные радиаторы очень сильно подвержены коррозии, быстро загрязняются. Это является их существенным минусом. Достаточно трудно удалить пыль из секций таких радиаторов.

К достоинствам таких радиаторов относят то, что они подогревают нижнюю и верхнюю зону помещения. Тепло распределяется равномерно. Секционные радиаторы достаточно современны. Они почти не ограничиваются давлением в системе, что является их несомненным плюсом.

Трубчатые радиаторы

Трубчатые радиаторы делаются из стальных трубок, со стенками 1,5 мм (импорт) и 2 мм (отечественные) толщиной. Трубки располагаются в 1- 6 рядов. Каждый ряд трубок это условная секция радиатора. Условная секция, потому что все секции сварены друг с другом, а сама секция используется только для расчета секций радиаторов отопления. Вертикальные трубки соединяются горизонтальными коллекторами.

Относятся, трубчатые радиаторы к радиационному типу.

Пластинчатые радиаторы

К четвертому типу относятся пластинчатые отопительные приборы, которые являются наиболее распространенными среди других. Большинство многоэтажек оснащены именно таким видом радиаторов.

По внешнему виду, это загнутая или прямая труба отопления, на которую «нанизаны» тонкие стальные пластины. Отличает такие радиаторы, низкая цена, высокая надежность от протечек и хорошая теплоотдача. Подводит внешний вид таких «гармошек».

Относятся, пластинчатые радиаторы, к конвективному типу.

Панельные радиаторы

Панельные радиаторы относятся к конвективному типу. По устройству одна панель такого радиатора, это два стальных листа, сваренных между собой. Между листами циркулирует теплоноситель в выдавленных каналах. Сам радиатор может состоять из 1 – 4 панелей.

На этом про типы радиаторов отопления все!

©Obotoplenii.ru

Другие статьи раздела: Радиаторы





Способы подключения радиаторов отопления - возможные схемы и варианты

Если говорить о том, от чего в первую очередь зависит комфорт в доме, то одним из первостепенных факторов будет тепло. Именно оно «вдыхает жизнь» в любое строение, независимо от того речь идет о роскошном доме в несколько этажей или малогабаритной квартире в здании старой постройки. Чем же обеспечивается тепло? Естественно грамотно созданной системой отопления. Причем в современных условиях она должна быть не только эффективной, но и экономной, а подобного баланса добиться совсем непросто. Хотя, ничего невозможного в принципе не существует, поэтому на страницах нашего сайта мы последовательно рассказываем, каким образом создать отличное отопление в жилище. На этот раз наша тема: схемы подключения радиаторов отопления. Это один из важнейших моментов при устройстве отопительной системы, который может быть реализован несколькими способами.

Какие виды отопительных систем бывают?

Для того чтобы понимать как подключить радиатор отопления, нужно четко осознавать в какую систему она будет интегрироваться. Даже если все работы будут выполнять мастера из специализированной фирмы, все равно хозяину дома нужно знать какая схема отопления у него в жилище будет реализовываться.

Однотрубное отопление

Основывается на подаче воды в радиаторы, установленные в многоэтажном строении (как правило, в многоэтажках). Такое подключение радиатора отопления является самым простым.

Однако при доступности монтажа такая схема имеет один серьезный недостаток – невозможно регулировать подачу тепла. Никаких специальных устройств такая система не предусматривает. Поэтому теплоотдача соответствует заложенной проектом расчетной норме.

Наглядные схемы подключения радиаторов для разных отопительных систем: однотрубной и двухтрубной

Двухтрубное отопление

Рассматривая варианты подключения радиаторов отопления, естественно стоит уделить внимание и двухтрубной отопительной системе. Ее функционирование базируется на подаче горячего теплоносителя по одной трубе, а отводу охлажденной воды в обратном направлении по второй трубе. Здесь реализуется параллельное подключение отопительных устройств. Достоинством такого подключения является равномерность нагрева всех батарей. Кроме того интенсивность теплоотдачи можно регулировать вентилем, который монтируется перед радиатором.

Важно! Правильное подключение радиаторов отопления подразумевает соблюдение требований главного нормативного документа – СНиП 3.05.01-85.

Существует также комбинированный вариант отопления — с радиаторами и системой тёплого пола. Подробнее об этом читайте в нашей статье: https://aqua-rmnt.com/otoplenie/razvodka-otopitelnoj-sistemy/radiatory-plyus-teplyj-pol.html.

Выбор места установки радиатора: в чем важность?

Независимо от того реализовано последовательное подключение радиаторов отопления или параллельное функциональным предназначением этих приборов является не только обогрев помещения. Посредством батарей создается определенная защита (экран) от проникновения холода извне. Как раз этим и объясняется расположение батарей под подоконниками. При таком распределении радиаторов в местах наибольших потерь тепла, то есть в районе оконных проемов создается эффективная тепловая завеса.

В этом месте батареи не быть просто не может. С ее помощью холодному воздуху с улицы создается преграда

Прежде чем рассматривать способы подключения радиаторов отопления необходимо составить схему расположения этих приборов. При этом важно определить правильные монтажные расстояния радиаторов, что обеспечит их максимальную теплоотдачу. Итак, абсолютно правильно расположены отопительные батареи если:

  • опущены от низа подоконника на 100 мм;
  • от пола находятся на расстоянии 120 мм;
  • отстоят от стены на расстоянии 20 мм.

Нарушать эти нормативы строго не рекомендуется.

Способы циркуляции теплоносителя

Как известно, вода, а обычно именно она заливается в отопительную систему, может циркулировать принудительно или естественно. Первый вариант подразумевает задействование специального водяного насоса, который проталкивает воду по системе. Естественно это элемент включается в общую отопительную схему. А устанавливается он в большинстве случаев или возле нагревательного котла, или уже является его конструкционным элементом.

Система с естественной циркуляцией очень актуальна в тех местах, где случаются частые перебои с электроэнергией. В схеме не предусмотрен насос, а сам нагревательный котел является энергонезависимым. Вода по системе движется за счет того, что нагретым столбом воды вытесняется холодный теплоноситель. Каким образом будет реализовано подключение радиаторов при таких обстоятельствах, зависит от многих факторов, в том числе нужно учитывать особенности прохождения теплотрассы и ее протяженность.

Любой из четырех способов подключения может быть реализован при наличии в отопительной системе циркуляционного насоса

Читайте также, что можно использовать для маскировки батарей отопления, как правильно их закрыть: https://aqua-rmnt.com/otoplenie/radiatory/kak-i-chem-zakryt-batareyu-otopleniya.html.

Итак, разберем эти варианты более подробно.

Способ № 1 — одностороннее подключение

Такое подключение батареи предполагает монтаж подводящей трубы (подачи) и отводящей (обратки) к одной и той же секции радиатора:

  • подача вверху;
  • обратка внизу.

Таким образом, обеспечивается равномерный нагрев всех секция каждой отдельно взятой батареи. Односторонняя система отопления является рациональным решением в одноэтажных домах, если предполагается монтаж радиаторов с большим количеством секций (порядка 15). Однако, если гармошка имеет больше включение секций, то будут иметь место значительный теплопотери, а значит стоит рассмотреть другой вариант подключения.

Способ № 2 — нижнее и седельное подключение

Актуально в тех системах, где трубопровод отопления спрятан под пол. В этом случае и подводящая теплоноситель труба, и отводящая монтируются к нижним патрубкам противолежащих секций. У такого подключения батарей «слабым» местом является низкая эффективность, поскольку в процентном измерении теплопотери могут достигать 15%. По логике вещей в верхней части радиаторы нагреваются неравномерно.

Способ № 3 — перекрестное (диагональное) подключение

Этот вариант рассчитан на подключение к отопительной системе батарей с большим количеством секций. Благодаря специальной конструкции теплоноситель равномерно распределяется внутри радиатора, что обеспечивает максимальную теплоотдачу.

Направление движения теплоносителя при перекрестном подключении (1-кран Маевского; 2-заглушка; 3- радиатор отопления; 4- направленное движение теплоносителя)

Ответ на вопрос о том, как правильно подключить батарею отопления в такой ситуации, предельно прост: подвод – сверху, обратка – снизу, но с разных сторон. При диагональном подключении радиаторов теплопотери не превышают 2%.

Мы постарались раскрыть тему возможных схем подключения отопительных радиаторов максимально подробно. Надеемся, вы сможете оценить все плюсы и минусы каждого из описанных вариантов, и выберете наиболее актуальный в вашем конкретном случае.

Для поддержания температурного режима в доме и квартире, нужно продумать систему отопления, включив в неё терморегулятор. Подробнее об установке этого устройства узнаете в нашей статье: https://aqua-rmnt. com/otoplenie/radiatory/termoregulyator-dlya-batarej-otopleniya.html.

Видео инструктаж с советами от специалиста

Оцените статью: Поделитесь с друзьями!

Как правильно подключить батарею отопления в квартире

Здесь вы узнаете о том как правильно подключить батарею отопления в квартире: лучшее место для радиаторов, схемы и способы подключения в многоквартирном доме, как запустить отопительную систему.

Запуска отопительной системы с первыми похолоданиями ждут все жильцы многоквартирных домов.

Чтобы в помещениях было тепло, важно не только, как сработает в новом сезоне централизованное отопление и какие профилактические работы были проведены летом, но и как лучше подключить радиаторы отопления в квартире, чтобы получать 100% теплоотдачу.

Запуск отопительной системы в многоэтажном доме

Включение подачи тепла в высотных домах часто сопряжено с беспокойством, особенно в старых строениях. Связано это с тем, что зачастую профилактические меры и проверки не выявляют скрытых угроз и нарушений. Только пустив теплоноситель по системе под высоким давлением можно узнать, насколько она прочна и эффективна.

Чтобы обошлось без аварийных ситуаций, нужно знать, как запустить отопление в многоквартирном доме:

  1. Во-первых, теплоноситель должен подаваться насосом на малой мощности, чтобы система заполнялась постепенно, этаж за этажом.
  2. Во-вторых, его подача должна осуществляться снизу вверх, что позволит ему вытеснить воздух, который собирается в теплосети за время летнего «отдыха». При медленном подъеме воды нагрузка на трубы и радиаторы минимальная, что увеличивает их срок службы.
  3. В-третьих, может потребоваться спуск остатков воздуха, что делается работниками теплосети на чердаке здания через специальные воздухосборники. Достаточно открутить кран и подождать, когда из труб перестанет доноситься шипение и свист. Если чердачного помещения нет, то та же процедура проводится на последнем этаже здания при помощи крана Маевского.
  4. В-четвертых, необходимо слить немного теплоносителя во время развоздушивания труб, делая это осторожно, чтобы не залить квартиры жильцов.

Полная нагрузка на систему дается только после выполнения этих действий. Это убережет трубы от прорыва и позволит теплоносителю равномерно распределиться по всем ее элементам.

Лучшее место для радиаторов

Кроме запуска централизованного отопления, что делают работники теплосети, жильцам следует позаботиться о своих «участках работ».

Для того чтобы в помещениях действительно было тепло, нужно знать, как подключить батарею отопления в квартире так, чтобы она максимально эффективно ее обогревала.

Для начала, нужно проверить, насколько правильно было выбрано место для радиаторов. Обычно, их монтируют под окнами, чему есть логическое объяснение.

Остекление помещения – это его слабое «звено», так как даже самые качественные окна холоднее стен. Воздух, идущий от них, прогревается расположенными под подоконником батареями, что снижает теплопотери.

Мало установить обогреватели под оконным проемом, следует понимать, как правильно подсоединить батареи отопления в квартире, чтобы их секции разогревались равномерно.

Нормы указаны в СНиП и соответствуют:

  1. Длина радиатора должна занимать от 70% и выше площадь под подоконником. Лучше, если этот параметр равен 90%, тогда никакие холода не страшны, а воздух от холодного окна будет прогреваться практически мгновенно.
  2. Между батареей и полом расстояние должно быть не менее 6 см, а под подоконником – от 5 до 10 см.
  3. От стены обогревательная секция должна отступать на 2-2.5 см.

Выполнив эти условия, можно проверить, насколько качественно сделано подключение отопления в квартире. Распределение тепловых потоков будет заметно по равномерному нагреву помещения. Если в нем есть холодные зоны, значит, что-то было сделано неправильно. Возможно, дело не в месте, а в неправильном подключении батарей.

Схемы подсоединения элементов

Как подключают отопление в квартире? Если рассмотреть все способы подключения радиаторов отопления в многоквартирном доме, то самым эффективным, которого придерживается большинство мастеров, будет с верхней подачей и нижней обраткой (диагональное).

Оно гарантирует 100% эффективность, так как нагрев происходит наиболее равномерно и с полной теплоотдачей, но имеет так же ряд минусов:

  1. У теплоносителя практически нет на пути сопротивления, что позволяет ему максимально быстро проходить по системе, не успевая отдавать свое тепло. Чтобы уменьшить теплопотери, необходимо устанавливать обогреватели, у которых 10 и более элементов.
  2. Не слишком эстетично выглядят трубы, врезанные в вертикальный стояк.

В остальном, это достаточно эффективный и популярный способ подсоединения батарей.

Установка радиаторов отопления в квартире при одностороннем подключении так же имеет неплохие показатели, но они чуть ниже — 97%. При этом способе труба подающая теплоноситель и отводящая его подсоединяется с одной стороны батареи. Неплохой метод, но чаще применим для небольших конструкций.

При одностороннем подключении количество секций в радиаторах ограничено. Если требуется обогрев большой площади, то можно применить другой способ.

Самым не рентабельным считается нижнее подключение, когда подающая труба и обратка идут от нижней части батареи. Такой вид соединения используется, когда нужно «спрятать» трубы в пол, но следует учесть, что теплопотери могут достигнуть 15%.

Это основные способы подключения радиаторов отопления в квартире:

Двухтрубное подсоединение считается лучшим, так как подача теплоносителя и его отвод производятся разными трубами. При нем осуществляется параллельное подключение, которое максимально эффективно распределяет воду по системе, равномерно ее нагревая.

Двухтрубная схема подключения позволяет регулировать уровень теплоотдачи при помощи специального вентиля, установленного перед батареей.

Как правильно подключить батарею отопления в квартире?

Чтобы знать, как подключить радиаторы отопления в квартире, следует придерживаться некоторых советов, которые дают специалисты новичкам:

  1. На местах подсоединения радиаторов нужно ставить запорные и регулирующие устройства. Это позволит осуществлять балансировку системы и даст возможность при необходимости снять секцию для промывки или замены.
  2. Приобретать готовые комплекты радиаторов с подходящими для них соединительными деталями.
  3. Чтобы воздух не скапливался в системе, нужно батареи устанавливать под небольшим наклоном, противоположным крану Маевского.

Подводя итоги, можно сделать вывод, что наиболее эффективным для батарей небольшого размера является одностороннее подключение, тогда как для длинных сегментов больше подойдет диагональная схема. Вот как правильно подключить радиатор отопления в квартире, чтобы получать максимальный комфорт.

Полезное видео

правильная установка терморегулятора в частном доме или квартире своими руками и схема для этого

При строительстве и ремонте жилых сооружений часто возникает потребность в установке или замене батарей отопления. Дело это несложное, которое необязательно доверять специалистам, но можно выполнить и собственными силами.

Первое, с чем следует определиться перед тем, как установить радиатор отопления в квартире – это выбор разновидности данного устройства.

Как выполняется установка батарей отопления

Разновидности отопительных радиаторов для квартиры или частного дома

На современном рынке широко представлены следующие виды отопительных батарей и радиаторов:

  • чугунные;
  • алюминиевые;
  • биметаллические;
  • стальные;
  • медные;
  • пластиковые.

Каждая из этих разновидностей имеет свои преимущества и недостатки, которые нужно знать для того, чтобы сделать правильный выбор.

Например, чугунные батареи, широко использовавшиеся еще в советские времена, отличаются длительным сроком службы и нетребовательностью к качеству теплоносителя – вода в них может быть даже ржавой либо с большим количеством примесей.

В то же время, вследствие низкой теплопроводности чугуна, топливные затраты на разогрев таких устройств довольно высоки. Еще один минус – неэстетичный внешний вид чугунных батарей, поэтому в настоящее время они используются не так часто.

Алюминиевые, стальные, биметаллические и медные радиаторы имеют отличную теплопроводность и эффектный внешний вид. В то же время, недостатки у них тоже есть.

Например, минусом алюминиевых батарей является их высокая чувствительность к чистоте воды и неустойчивость к высокому давлению теплоносителя. Несколько более выносливы в этом плане биметаллические устройства. Медные радиаторы – самые долговечные и наиболее эффективные в плане обогрева, но в то же время и самые дорогие.

Что же касается пластиковых радиаторов – это наиболее экономичный вариант, они имеют легкий вес и просты в установке, но их нельзя подвергать нагреву выше 80 °C.

Изучив особенности различных типов батарей перед тем, как установить радиатор отопления своими руками, можно сделать выбор в пользу той или иной разновидности. Немало здесь может зависеть также от внутреннего интерьера помещения, бюджетных возможностей хозяев жилища и прочих факторов.

Необходимые элементы для монтажа своими руками

Далее, перед установкой радиаторов отопления в частном доме или квартире, следует подготовить все необходимые для монтажа детали, инструменты и материалы. Узнайте, когда у вас будет окончание отопительного сезона, потом можете приступать к работам.

Помимо непосредственно самой батареи для обогрева, при монтаже радиаторов отопления своими руками предусматривается установка следующих важных элементов:

  • Кран Маевского. Это небольшое приспособление, монтируемое на свободный верхний выход (коллектор) батареи. Его функция состоит в автоматическом выведении воздуха, который может образовываться в системе. Наличие такого устройства является обязательным при монтаже алюминиевых или биметаллических радиаторов, если же речь идет об установке батарей отопления из чугуна, то здесь кран Маевского на батарею не ставится – вместо него устройство для автоматического выведения воздуха монтируется в более высокой точке системы.
  • Автоматический воздухоотводчик – может выполнять ту же функцию, что и кран Маевского. Для установки на радиаторы используется редко. Изготавливается в никелированном или латунном корпусе. Нередко применяется для выведения воздуха наружу на других участках отопительной системы, как в вышеописанном случае с установкой чугунных батарей.
  • Заглушка. Радиаторные батареи с боковым подключением имеют четыре выхода, три из которых занимают входной и выходной трубопроводы и устройство для автоматического спуска воздуха. На четвертый выход как раз и ставится заглушка, которая обычно окрашивается белой эмалью и хорошо соответствует внешнему виду отопительного прибора.
  • Шаровые или запорные краны. Их ставится два: на входе и на выходе радиатора. Основная функция таких кранов состоит в том, что если в радиаторе возникнут неполадки, его можно отсечь от остальной системы отопления, которая может продолжать функционировать дальше. Шаровые краны дешевле по цене, но менее функциональны. Предпочтительно при установке батареи отопления своими руками воспользоваться запорными кранами, поскольку они дополнительно дают возможность регулировать поток теплоносителя, а значит, и степень обогрева в помещении.
  • Крюки, кронштейны и пластиковые дюбели. Это крепежные приспособления, служащие для подвешивания отопительных радиаторов и их крепления к стенам. Подробно о том, как правильно повесить радиатор отопления и какие моменты нужно учитывать при этом, сказано ниже.
  • Льняная подмотка либо фум лента, а также сантехническая паста. Эти материалы нужны для обеспечения герметичности соединяемых участков.

Инструменты

Набор инструментов для монтажа батарей отопления своими руками невелик и включает следующее:

  • дрель и сверла для нее;
  • уровень;
  • инструменты для сочленения между собой труб и фитингов (их перечень зависит от разновидности трубных изделий).

Выбор места для установки отопительных радиаторов

Говоря о том, как правильно установить радиатор отопления в квартире, следует отметить, что оптимальным местом для установки традиционно считается пространство под окнами. Такое расположение создает теплый заслон на пути холодных воздушных масс, проникающих в помещение со стороны окна.

Желательно, чтобы ширина теплового радиатора составляла как минимум три четверти от ширины оконного проема – это предотвратит потение стекол при обогреве жилища.

Оптимальное расстояние между отопительным прибором и полом составляет 8-12 сантиметров, между радиатором и подоконником – 10-12 сантиметров. Промежуток между задней поверхностью батареи и стеной должен быть в 3-5 сантиметров.

Соблюдение указанных рекомендаций по установке радиаторов отопления своими руками обуславливает эффективную циркуляцию теплых воздушных масс в помещении и его оптимальный прогрев.

Подвешивание радиатора и его фиксация к стене

Далее следует разобраться в том, как повесить радиатор отопления и как закрепить его к стенам. Сам по себе указанный процесс несложен, но еще до того, как повесить батарею, стоит позаботиться о том, чтобы стеновая поверхность позади нее была ровной.

Далее на стене, на 10-12 сантиметров ниже подоконника, прочерчивается горизонтальная линия, служащая ориентиром расположения для верхнего края радиатора. После этого, в соответствии с намеченным положением отопительного устройства, производится установка крепежных приспособлений.

Расположение радиатора должно быть строго горизонтальным для отопительных систем с принудительной (насосной) циркуляцией теплоносителя. Если же система работает посредством естественной циркуляции, тогда для батареи предусматривается минимальный уклон – примерно в 1-1,5°.

Причина проста – по окончании отопительного сезона эксплуатация радиатора прекращается и производится слив воды. При этом очень важно, чтобы сливание было полным, а батарея впоследствии оставалась сухой.

Если же уклон будет превышать рекомендованное значение в 1-1,5°, тогда возникающие в процессе эксплуатации застои будут мешать нормальной работе устройства. Все эти нюансы следует предусмотреть и учесть до того, как повесить батарею отопления и обустраивать систему обогрева в жилище.

Для установки крюков в стене просверливаются отверстия, в которые монтируются пластиковые дюбели. Далее крюки вкручиваются в них настолько, чтобы обеспечить расстояние в 3-5 сантиметров между радиатором и стеной. В типичном случае отопительное устройство подвешивается так, чтобы крюки находились между секциями.

В случае использования для фиксации батареи кронштейнов процесс их установки немного отличается от вышеописанного. До того, как вешать радиатор отопления, следует приложить его к стене и отметить места для крепежей. Далее в этих местах высверливаются отверстия. В них монтируются пластиковые дюбели для винтов, посредством которых и прикручиваются крепежные кронштейны.

Еще один важный момент касательно того, как вешать батареи отопления на стену. Хотя наряду с верхними устанавливаются и нижние крепежи, однако их роль скорее вспомогательная – они служат в основном для более надежной фиксации радиатора в заданном положении, в том числе в процессе монтажа.

Уровень их установки должен быть на 1-1,5 сантиметра ниже нижнего коллектора. Большая же часть весовой нагрузки радиатора падает на верхние крепежи.

Конечно, толщина и прочность крепежных приспособлений должны быть тем больше, чем тяжелее отопительное устройство. Например, если стоит вопрос о том, как повесить алюминиевый радиатор – можно обойтись крюками не очень большой толщины. Если же к стене подвешивается тяжелая чугунная батарея – кронштейны и крюки должны быть значительно толще и прочнее.

Крепление радиатора к полу — как правильно установить

Стеновые сооружения квартир не всегда способны надежно выдерживать нагрузку от батареи на протяжении длительного времени. Если отопительное устройство обладает большой массой, либо стены имеют облегченную конструкцию, тогда необходима дополнительная напольная фиксация.

Она осуществляется посредством ножек, которые иногда входят в комплект устройства, либо специальных кронштейнов, которые крепятся к полу с помощью гвоздей или дюбелей.

Крепление к полу рекомендуется даже для относительно легких алюминиевых и биметаллических радиаторов; что же касается более тяжелых чугунных, стальных или медных батарей, то для них она является обязательной.

Подключение к трубопроводам

Заключительным этапом при установке батарей отопления в квартире своими руками является подключение к системе трубопроводов. Оно может осуществляться боковым либо нижним способом, в зависимости от того, как предусмотрено производителем отопительного устройства.

В свою очередь, боковое подключение радиатора к трубам может осуществляться в нескольких вариантах:

  • Односторонний способ. Может быть однотрубным (чаще всего) или двухтрубным. Помимо самих труб, для их подсоединения к радиатору потребуются два шаровых или запорных крана, два тройника и два сгона. При однотрубном способе подключения обязательной является установка байпаса, позволяющего отключать батарею без остановки системы в целом. Резьбовые соединения должны быть уплотнены лентой фум либо льняной подмоткой, поверх которой наносится сантехническая паста. При наличии технических возможностей байпас можно соединить с трубами посредством сварки.
  • Диагональное подключение. Такой вариант оптимален, поскольку обеспечивает максимальную теплоотдачу. С одной стороны радиатора, в верхней его части, осуществляется подача теплоносителя, а в нижней части с противоположной стороны – его обратный выход. Возможен и такой вариант, когда теплоноситель подается снизу, а выходит сверху. Диагональное подключение тоже может быть однотрубным или двухтрубным, и опять же при однотрубном способе необходима установка байпаса.
  • Седельное подключение. Этот способ наиболее удобный в осуществлении, и внешне самый малозаметный в жилом помещении. Как подача, так и обратный выход теплоносителя осуществляются в нижней части радиатора, но с разных сторон. Как и в предыдущих случаях, система может быть однотрубной или двухтрубной. При однотрубном седельном подключении предпочтительной является установка байпаса, однако возможен монтаж и без него. При отсутствии байпаса, если возникает необходимость в снятии радиатора, между подающим и обратным кранами ставится временная трубная перемычка.  «Монтаж и установка батарей отопления в частном доме – от выбора до пошагового руководства по устройству».

Конечно, схема подключения и все прочие нюансы касательно того, как поставить радиатор отопления в квартире, должны быть тщательно продуманы заранее, до начала монтажных работ.

Если все было проделано правильно, тогда результат такой работы – комфортный температурный микроклимат в жилище, позволяющий без особых проблем пережить суровый и холодный зимний сезон.

Источник: https://teplospec.com/radiatory-batarei/kak-vypolnyaetsya-ustanovka-batarey-otopleniya-varianty-i-posledovatelnost-montazha.html

Правильная установка радиаторов отопления: под окном, в нише, на стене

Эффективность отопительной системы квартиры или частного дома зависит не только от мощности источников тепла. Правильная установка радиаторов отопления позволит снизить затраты на обогрев помещения, сделать его более продуктивным и улучшить микроклимат.

Независимо от того, какой системой вы пользуетесь, однотрубной или двухтрубной, автономной или централизованной, где будет стоять радиатор – в квартире или доме, правила установки батарей отопления одни. Есть три варианта расположения радиаторов:

  • В нише;
  • Под окном;
  • На стене.

Для каждого варианта существуют свои правила размещения. Все что мы расскажем вам ниже, касается алюминиевых, чугунных и металлических радиаторов. К кварцевыем обогревателям эти рекомендации неприменимы. Подробнее о них вы можете прочитать в статье «Кварцевые батареи отопления: 14 за и против».

Виды систем отопления

Существует три варианта систем подключения радиаторов – последовательная, однотрубная, двухтрубная и коллекторная (параллельная). Они отличаются схемой разводки. В зависимости от того, какая система установлена, необходимо выбирать вид батарей. Важно помнить, что неправильное подключение радиаторов отопления приводит к снижению реальной тепловой мощности батарей.

Последовательное подключение

Это самый простой вариант подключения радиаторов. От отопительного прибора труба проходит к первому радиатору, от него – ко второму и т. д. Такой вариант подключения изжил себя, так как вода быстро остывает и уровень нагрева резко падает с расстоянием. Возможность отключения отдельной батареи отсутствует – приходится перекрывать всю систему.

Наглядный пример последовательного подключения радиаторов.

Однотрубная система

В однотрубной системе используется одна магистральная труба, по которой от отопительного прибора (теплового насоса, котла, бойлера и т.д.) поступает нагретая вода или другой теплоноситель. Каждая батарея подключена таким образом, что прошедшая через нее жидкость возвращается в магистраль.

Радиатор может быть отключен с помощью вентиля или запорного клапана без перекрытия основной трубы. Температура воды в каждом следующем радиаторе падает, но не так существенно как при последовательном подключении.

Двухтрубная система

Подача нагретой и отвод охлажденной воды в системе происходит по разным магистралям. Каждый радиатор подключен к обеим трубам. В такой системе температура жидкости на входе каждого радиатора практически одинакова, она незначительно понижается за счет теплопотерь в трубах.

Коллекторная (параллельная) система

В этой системе все батареи подключены параллельно. От отопительного прибора выходит одна магистраль, которая подключается к коллектору (в народе именуется гребенкой). В коллекторе вода распределяется по нескольким трубам, каждая из которых ведет к отдельному радиатору. Запорные вентили находятся на коллекторе.Коллекторная система может работать в комплексе с любой другой. Например, к магистрали с теплой водой, выходящей из коллектора, могут быть подключены несколько радиаторов, соединенных между собой параллельно, с помощью однотрубной или двухтрубной системы. От выбранной системы и вида подключения зависит количество секций радиаторов отопления. Рассчитать их можно с помощью онлайн-калькулятора.

Правильная установка радиаторов отопления в нише

Бывает, что в многоквартирных домах предусмотрена ниша под старые чугунные радиаторы. Такой способ установки батарей отопления малоэффективен, но иногда нет других вариантов. Поэтому рассмотрим и его.

  • Расстояние между боковыми и задней стенками ниши до радиатора должно быть минимум 5 см.
  • Доступ воздуха снизу не должен быть затруднен, как и выход его сверху. Расстояние от нижней и верхней части радиатора до стенок должно быть более 10 см.

Декоративная решетка должна способствовать конвекции. Лучше всего подойдет накладка из диагональных планок. Промежуток в нижней части радиатора лучше не закрывать решеткой, чтобы обеспечить оптимальную конвекцию воздуха.

Если ниша сделана в парапете, расположенном вдоль стены, ее верхнюю часть лучше закрыть декоративной решеткой, а не сплошной накладкой.

Батарея в нише под окном должна быть расположена так, чтобы до подоконника оставалось расстояние. Оно должно быть в два раза больше того, насколько подоконник выступает от стены. Например, если подоконник выходит за стену на 15 см, расстояние от него до ниши должно составлять 10 см.

Радиатор в нише под окном нужно располагать так, чтобы обеспечить хорошую конвекцию воздуха. Между его верхом и краем ниши должно быть минимум 10 см.

Такая декоративная решетка обеспечит хороший доступ воздуха к радиатору и полностью скроет его.

Как правильно установить батарею под окном

Через окна происходят самые большие потери тепла. Поэтому правильная установка батареи под окном особенно важна. Радиатор должен быть расположен точно посредине окна – так он будет отсекать холодный воздух и не даст ему распространиться по квартире.

Высота установки радиатора от пола должна составлять 5-10 см. Если промежуток будет больше – образуется прослойка холодного воздуха. Если меньше – под батареей будет сложно убирать. Расстояние от стены должно быть не менее 5 см, чтобы не затруднять конвекцию воздуха. Иначе батарея будет обогревать стену здания, а не помещение.

Если радиатор оборудован отсекателями воздуха, расстояние от него до подоконника должно быть более 5 см. Если подоконник широкий и выступает за радиатор, на каждый 1 см этой разницы нужно прибавить 2 см к промежутку между ним и батареей. Для радиаторов без отсекателя воздуха минимальное расстояние до подоконника — 10 см плюс 3 см за каждый 1 см выступа. Установка радиаторов отопления под окном впритык к подоконнику помешает конвекции воздуха. А это приведет к снижению теплоотдачи.

Если расстояние между окном и полом слишком мало и не получится соблюсти описанные выше нормы, лучше поставить низкий радиатор с большим количеством секций. Так можно избежать чрезмерных потерь тепла и более эффективно обогреть помещение.

Установка радиатора на стене

Это стандартный тип расположения радиаторов в многоквартирных домах. Нормы установки батарей отопления в квартире такие же, как в частном доме и довольно просты:

  • Расстояние до стены не менее 3-5 см.
  • Расстояние от пола до радиатора – 5-10 см.

Перед тем как повесить батарею убедитесь, что стена сделана из прочного материала и выдержит ее вес.

Источник: https://VTeple.xyz/pravilnaya-ustanovka-radiatorov-otopleniya/

Основные схемы и способы подключения радиаторов отопления

Схема обвязки чугунного радиатора

Содержание:

Со временем эффективность системы отопления падает и возникает необходимость замены того или иного компонента.

Самостоятельная замена частей отопительной системы по плечу любому, достаточно лишь наличие теоретической информированности в данном вопросе и инструмента необходимого в работе.

Самая частая причина замены батарей – это функциональное устаревание отдельных элементов отопления, которое влечет за собой уменьшение отдачи тепла.

Также часто меняют старые чугунные батареи на алюминиевые по причине совсем не эстетичного и громоздкого вида радиаторов старого образца. Приятная внешность биметаллических радиаторов позволяет вписать их в любой интерьер.

После покрытия качественными красками такие агрегаты смотрятся достаточно достойно, и не требуется их прятать за занавесками или обустраивать специальные короба, которые к тому же крадут пространство комнат.

Замена радиаторов отопления в случае капитального ремонта дома должна быть осуществлена на одном из первых этапов. К их монтажу стоит приступать сразу после замены окон.

Когда лучше менять батареи?

Простая замена труб — это большой ремонт

Мнения специалистов по поводу выбора оптимального для замены или первоначального монтажа системы отопления кардинально разошлись.

Одни считают лучшим временем года для данной процедуры лето, когда трубы свободны от воды и не требуется дополнительный её слив.

Другие специалисты утверждают, что необходимо проводить монтаж компонентов отопления только на рабочей системе, когда теплоноситель внутри – т.е. зимой.

Такая позиция объясняется тем, что обнаружение и устранение протечек возможно сразу же после монтажа.

Итак, если вы выбрали для смены батарей лето, то вам не придется тратить время на отключение воды и спуск стояков. Летом вас встретят пустые батареи и ограничений по времени на установку у вас нет.

Вы можете работать в спокойном темпе и не переживать, что из-за вас без отопления остался целый дом, если замена батарей происходит в многоквартирном доме.

Однако у такого способа есть существенный минус – при подаче воды в систему с началом отопительного периода в случае некачественного соединения элементов обязательно случится протечка. Если вас вдруг не окажется дома, то неизбежно затопление, как собственной квартиры, так и соседей на несколько этажей.

Для осуществления замены батарей в зимнее время вам потребуется вызвать специалиста из теплосетей, который отключит подачу воды в стояк и спустит систему.

Важно: После отключения и опустошения труб, вам необходимо в максимально короткий срок осуществить монтаж радиаторов, помня о том, что без тепла остались не только вы, но и ваши соседи. Лучше выбрать для данных работ хорошую и, насколько это возможно зимой, теплую погоду.

После всех проведенных работ специалисты осуществят пуск воды.

В этот момент стоит проверить на герметичность все стыки и соединения. В случае обнаружения протечки стоит немедленно устранить щели, дабы избежать затопления. Как видите, в данном способе шанс неконтролируемого затопления минимален в сравнении с летней заменой радиаторов.

Последовательность работ при замене батарей

Процесс сварки труб отопления

В подавляющем большинстве случаев, замена элементов системы отопления производится следующим образом:

  1. Производится демонтаж старой батареи.
  2. Выполняется навес на стену нового радиатора.
  3. Делается нарезка на вводе в стояк.
  4. Радиатор подсоединяется к стояку.

Монтаж радиатора на стену производится путем навеса на три кронштейна (два сверху, один снизу батареи)

Важно: Если ваш радиатор состоит более чем из 10 секций, то настоятельно рекомендуется установить дополнительное крепление, а лучше даже несколько. Читайте статью как заменить батареи в доме своими руками.

Тяжесть батареи распределяется по верхним креплениям, нижнее крепление предотвращает болтание батареи от стены.

Стандарты расстояний, на которых должен быть выполнен монтаж радиатора:

  • от подоконника до батареи должно быть оставлено 10 сантиметров;
  • от пола до батареи расстояние равное 12 сантиметрам;
  • от стены до батареи не менее 5 сантиметров.

Процесс монтажа должен исключать перегибы на подходящих к батареи трубах по следующим причинам:

  • перегиб верхней трубы влечет постоянное попадание воздуха;
  • перегиб нижней трубы грозит образованием воздушной пробки.

Схемы изгиба труб при подключении радиаторов

Комфортная температура в доме напрямую зависит от правильного выбора типа отопительной системы. Также выбор определенной системы повлияет на размер и окончательную стоимость работ.

Если вы осуществляете работы самостоятельно, то в данном случае играет роль различная стоимость и количество расходных материалов.

Схема подключения к однотрубной системе отопления

Такая система отопления — это классика организации отопления. (от первого этажа дома к последующим).

Схема подключения батарей к однотрубной и двухтрубной системе

Однако, не оснащая подобную систему специальными регуляторами, не представляется возможным равномерное распределение тепла – на первых этажах будет недостаточный теплообмен.

Схема подключения к двухтрубной системе отопления

Схема подключения к однотрубной и двухтрубной системе в двухэтажном доме

При организации системы двух труб подвод горячей воды к батареям организован по одной трубе, а остывшая отводится по совершенно иной.

Системы с «обраткой» особенно популярны в частных домах.

В многоэтажных домах такой вид подключения большая редкость, это объясняется большим количеством соединений и как правило существенному увеличению объема коммуникаций, что влияет и на стоимость и на длительность работ.

Преимущество подобного соединения является равномерное распределение тепла по всем помещениям. Также возможно установить вентили на каждую батарею и регулировать подачу тепла.

Монтаж отопительных систем производится по различным схемам, каждая из которых обладает рядом преимуществ и недостатков.

Схемы подачи и отвода теплоносителя

Самой часто применяемой можно назвать схему, когда монтаж основной трубы происходит в отвод батареи, расположенный сверху, а отвод организован с другой стороны в низу.

Следующим вариантом может быть схема подключения по диагонали.

Её используют при монтаже длинных радиаторов – более 14 секций. Основной ввод подводят в таком случае к верхнему отводу радиатора, а отвод «обратки» подключается снизу диагонально вводу стороны батареи.

Схемы подключения к вертикальной и горизонтальной

Еще существует способ, использующийся для подключения системы теплых полов. Трубы при данном способе проводят вдоль плинтусов.

Итак, теперь вы ознакомлены со всеми нюансами монтажа радиаторных батарей и можете сделать выбор – подключать их самостоятельно, или все же обратится за помощью к профессионалам.

Если прочитав данный материал, вы чувствуете, что такая работа вам под силу, то можете смело приступать к делу. Установка батарей своими руками имеет ряд преимуществ – вы будете на все сто процентов уверены в качестве материалов и самих соединений, также вы существенно сэкономите свой бюджет так, как вам не придется оплачивать работу мастерам.

Также вы сможете спланировать систему отопления таким образом, чтобы температура в помещениях была комфортна именно для вашего проживания. Однако у профессиональных монтажников тоже есть ряд своеобразных козырей.

Первый и основной – это опыт. Можно сколько угодно читать теорию, однако ее никак не заменит практика.

Именно практический опыт позволит произвести монтаж в максимально кратчайшие срок и как правило без последующих доработок и переделок.

Снижение затрат на топливо и отслеживание потенциальных проблем - Технология тепловых датчиков

Это разгар зимы. На улице температура ниже нуля. Ваше здание излучает тепло, и у вас есть

ваши окна открываются. В чем дело? Почему система отопления вашего дома не может просто согреть всех, а не превратить вашу квартиру в печь?

Дело в том, что большинство котлов контролируются внешней температурой.Простой таймер сброса, установленный снаружи вашего здания, считывает температуру воздуха и, основываясь на этом показании, дает команду котлу включиться в течение заранее определенного периода времени. Жара начинает подниматься, и внутри здания становится все теплее и теплее; но, конечно, температура на улице примерно такая же. И поскольку в целом верно, что чем ниже температура на улице, тем дольше работает котел, внутри он становится все теплее и теплее, тратя впустую топливо и делая жителям неприятно жаркими.И тогда окна начинают открываться.

Очевидное решение - как-то регулировать циклы котла в зависимости от температуры внутри здания. Вот что такое комнатные компьютеризированные тепловые датчики. На стенах по всему зданию, обычно в жилых помещениях, монтируется ряд ненавязчивых тепловизоров размером с выключатель света. Эти датчики передают информацию о температуре на главный компьютер, чаще всего связанный проводами с системой котла / горелки (хотя существуют беспроводные системы).Главный компьютер обрабатывает информацию и на основании его показаний циклически включается и выключается, пока средняя температура датчиков не достигнет заданного уровня комфорта. Когда это происходит, компьютер дает команду котлу выключиться. Цикл постоянно повторяется, поддерживая комфортную температуру во всем здании.

Терморегуляторы и др.

Мы действительно обеспечиваем термостатический контроль здания, - объясняет Херб Виертль, президент Optimum Applied Systems, Inc.(OAS), установщик / обслуживающий персонал системы управления отоплением из Доббс-Ферри, штат Нью-Йорк. Виртль говорит, что в домах, насчитывающих от 40 до 100 квартир, десяти датчиков достаточно, чтобы установить схему отопления здания для компьютера, который управляет котлом.

Более того, поскольку информация, которую получает компьютер, сохраняется в журнале, к которому можно получить доступ и распечатать, лицо, ответственное за обеспечение правильной работы системы отопления (например,g., суперинтендант или управляющий агент) может получить информацию о том, что происходит с системой. Таким образом, если есть значительные отклонения в показаниях температуры, предоставляемых любым из датчиков, эти данные становятся доступными немедленно, предоставляя ценную информацию о дисбалансе распределения тепла, утечках пара и других проблемах, которые могут привести к жалобам жителей и аномально высоким расходам на отопление. «Наш контроль не пытается сбалансировать здание, что является проблемой с трубопроводом», - говорит Виертль. Что делает компьютер, так это отслеживает, что происходит, и дает вам дорожную карту, где находятся проблемы.

Система Monitor 2000 от US Energy Controls во Флашинге, штат Нью-Йорк, работает таким же образом. «До компьютеров было трудно контролировать температуру в десяти разных местах», - говорит президент компании Джерри Пиндус, претендующий на разработку концепции компьютеризированной системы мониторинга тепла в 1978 году. Система Pindus использует до 30 датчиков температуры в помещении. ffb rs, исходя из логики, что чем больше информации вы получите, тем лучше.

Системы OAS и U.S. Energy Controls предлагают больше, чем просто контроль температуры. Системы также контролируют и сообщают о температурах внутри и снаружи помещений, температурах бойлера, ГВС и обратной линии, а также о пропадании пламени горелки. В случае неисправности горелки, при слишком низкой температуре горячей воды для бытового потребления или при ручном обходе системы системы автоматически набирают предварительно установленный телефонный номер и выдают устное или распечатанное сообщение о состоянии.

Они также генерируют письменные и устные отчеты о текущих температурах и состоянии всех контролируемых точек, обеспечивают запись всех контролируемых температур в предварительно установленные интервалы времени, обеспечивают запись каждого цикла включения / выключения горелки, сбоя питания и отмены , и обеспечить ежедневный учет общего суточного времени работы горелки, расхода масла и воды и соответствующих высоких / низких наружных температур.

Согласно Viertl и Pindus, системы работают с любыми типами котлов / горелок, работающих на жидком топливе или газе.Цены начинаются примерно с 4500 долларов за простую ванильную систему и растут в зависимости от количества опций и датчиков, которые здание решает установить. Утверждения об экономии затрат на топливо составляют от 15 до более чем 30 процентов, якобы окупая стоимость установки в течение первых двух лет или около того.

Проблема с термостатами или термостатическим управлением заключается в том, что они являются реакционными, добавляет Винс Клерико, национальный менеджер по продажам компании Heat-Timer Corporation, расположенной в Фэрфилде, штат Нью-Джерси.Допустим, в здании с паровым отоплением требуется тепло, - объясняет он. В зависимости от размера здания на приготовление пара может уйти 15 минут, а затем еще 15–30 минут на его распространение в здании. В это время температура в здании продолжает падать, хотя в конечном итоге здание нагревается. Как только термостат удовлетворителен, он отключает котел.

Проблема, добавляет Клерико, в том, что вы не можете остановить выделение тепла.Системные трубопроводы и радиаторы все еще горячие, даже когда котел выключен, поэтому вы в конечном итоге превысите спрос. Это делает практически невозможным поддержание постоянной уставки. И это тратит впустую топливо. Жильцы перегреваются и открывают окна. Теперь вы платите хорошие деньги, чтобы обогреть весь Нью-Йорк! Вот почему мы разработали систему управления, которая предвидит потребность в тепле до того, как она возникнет, и отключает систему до достижения заданного значения.

Heat-Timer теперь предлагает новую опцию для многих своих моделей.Remote Intercept (RI) расширяет возможности компьютерного управления котлом, позволяя пользователю общаться через компьютер и модем со своей котельной системой из любого удаленного места. По словам Клерико, эта опция позволяет пользователю контролировать несколько условий, включая температуру воды, время очистки бойлера, уровень масла в баке, расход воды по счетчику и многое другое.

Я продвигаю эту компьютеризированную систему на своих объектах, - говорит Джеффри Голд, исполнительный вице-президент Marvin Gold Management Co. из Бруклина., Inc. Он не только помогает зданию создавать и поддерживать разумный уровень комфорта, но также предоставляет доказательства того, что вы соблюдаете закон с точки зрения того, когда и сколько тепла вы обеспечиваете, а также позволяет узнать, вы сжигаете топливо эффективно, и это может помочь продлить срок службы отопительного оборудования, поскольку оно запускается только тогда, когда оно необходимо. Более того, продолжает Голд, установка системы соответствует требованиям J-51. А долларовая экономия абсолютно актуальна.

Правление Berk Owners Corporation, кооператива из трех зданий и 288 квартир в Джексон-Хайтс, которым управляет Marvin Gold Management, является тому примером. Прошлой зимой кооператив провел трехмесячную пробную проверку системы управления энергией США в одном из своих зданий. «Мы сэкономили 1000 галлонов масла за шесть недель в испытательном здании», - говорит Клаудиа Харшфилд, секретарь правления. Кроме того, компьютер сделал еще кое-что, что было для нас очень важно. Наши паровые трубы находятся под цементом, и энергетика США c5e система сообщила нам, что произошла утечка. В противном случае мы бы никогда не узнали об этом. В настоящее время система установлена ​​в двух других зданиях, и, по словам Харшфилда, компания рассчитывает сэкономить от 20 до 25 процентов затрат на нефть из-за этого.

Управляющая компания Mark Greenberg Real Estate (MGRE), находящаяся в Порт-Вашингтоне, штат Нью-Йорк, в настоящее время занимается организацией установки в 88-квартирном кооперативе в Западном Лоуренсе, штат Нью-Йорк, аналогичной системы, произведенной в Бруклине. «Microtherm, Inc.» Я уже давно занимаюсь этим исследованием, - говорит директор MGRE по управлению Стив Гринбаум. Система покажет вам экономию на распечатке. Это простая система и не завышенная цена.Если это поможет моей собственности сэкономить десять процентов на счетах за топливо, он окупится в течение первых двух месяцев.

Наша цель, - добавляет Виертль из OAS, - помочь зданиям сэкономить деньги. И в самый холодный день года, чтобы люди закрывали окна и чувствовали себя комфортно в своих домах.

Г-жа Дершовиц - редактор журнала The Cooperator.

Radiator Labs делает ставку на то, что «уютный» сделает старые паровые обогреватели умными

[ Обновлено 25.02.14, 16:45.Смотри ниже. ] Многие производители устройств создают способы удаленного управления гаджетами в современных домах, но как насчет старых домов?

В некоторых хижинах есть устаревшая техника, в которой отсутствуют цифровые устройства, которыми можно манипулировать и подключать к сетям передачи данных. Маршалл Кокс, генеральный директор и основатель Radiator Labs в Нью-Йорке, говорит, что продукт его компании под названием Cosy - это решение для установки температуры в квартирах, использующих пар.

Умные термостаты от Nest Labs из Пало-Альто недавно повысили популярность рынка подключенных устройств; другие производители гаджетов также присоединились к этой игре, чтобы оборудовать дома новой интеллектуальной техникой.Radiator Labs придерживается ретро-подхода к этой тенденции.

The Cosy - это своего рода теплоизоляционная оболочка, которая надевается на паровые радиаторы, которые часто встречаются в городских квартирах и других старых жилищах. Кожух блокирует передачу тепла, а вентилятор, которым можно управлять по Wi-Fi со смартфона, регулирует поток воздуха от радиатора.

Старые радиаторы, по словам Кокса, имеют ограниченные способы сбалансировать тепло, которое они излучают. Домовладельцы могут решить поменять такие системы, но у арендаторов такой выбор бывает редко. Часто необходимо повысить температуру во всем многоквартирном доме, чтобы самая холодная квартира была достаточно теплой. Это может привести к перегреву некоторых помещений и жильцов. «[Суперинтенданты] говорят им открывать окна, потому что они ничего не могут сделать, чтобы контролировать, сколько энергии туда идет», - говорит Кокс.

Визуализация концепции крышки радиатора Cosy.

Часть уловки Cozy заключается в том, что как только паровой радиатор достигает максимальной температуры, благодаря кожуху, никакая дополнительная энергия не будет подаваться на этот радиатор.«Пар, который в противном случае перегрел бы эту комнату, попадает в другую квартиру», - говорит Кокс.

Квартиры в старых городах, таких как Нью-Йорк и Бостон, по словам Кокса, являются яркими примерами того, где Cozy может работать. Он говорит, что около 3 миллионов квартир в Нью-Йорке полагаются на паровое отопление. «Пар [радиаторы] можно найти в городах, где до Второй мировой войны наблюдался значительный рост», - говорит он. По его оценкам, около 10% жилой недвижимости в США используют паровое или водяное отопление.По его словам, замена таких устаревших паровых систем может быть очень дорогостоящей. По словам Кокса, некоторые технологии, которые можно использовать для решения проблемы перегрева с помощью радиаторов пара и горячей воды, существуют уже несколько десятилетий. По его словам, создание способов перенести управление умным домом в устаревшие системы - это малоизвестный плод.

С самого начала своего развития Radiator Labs начала работать над способами расширения возможностей управления системами отопления во всем здании, - говорит Кокс. По его словам, в начале этого месяца стартап начал использовать свою технологию для контроля тепла в двух зданиях Колумбийского университета.По его словам, система отключает теплопередачу в горячих помещениях, чтобы более эффективно прогревать холодные помещения, а также сообщает котлам в зданиях, когда их следует отключать. Эта пилотная программа, по словам Кокса, совместно с Управлением энергетических исследований и развития штата Нью-Йорк (NYSERDA), включает в себя измерение и проверку технологии на предмет энергоэффективности.

Radiator Labs все еще дорабатывает свою технологию, но она уже получила некоторые похвалы от ученых. В 2012 году стартап получил премию MIT Clean Energy Prize в размере 200 000 долларов за свои инновации.На данный момент Radiator Labs испытала прототипы Cosy в 300 квартирах. Однако запуск Cozy в производство для потребительского рынка потребует немного большей поддержки, поэтому Кокс обратился к краудфандингу на Kickstarter. В соответствии с предложенным графиком поставки Cozy могут быть отправлены покупателям осенью.

Краудфандинговая кампания, по словам Кокса, является первой попыткой стартапа выйти на потребительский рынок. Он говорит, что Cozy может выполнять ту же роль, что и термостат Nest, но для паровых радиаторов. «Вы не можете установить Nest в квартире с такими радиаторами, потому что там не к чему подключаться», - говорит он.

Кампания также даст Radiator Labs некоторое представление о потребительском интересе к продукту, говорит Кокс. Разработка приложения для управления Уютными и эстетическими улучшениями его дизайна также требует поддержки. «Это очень дорого, и мы должны убедиться, что найдется достаточно людей, которые его купят», - говорит он.

Однако на данный момент Cosy еще не достигнута половина своей цели - осталось чуть больше недели. Кокс заявляет, что Radiator Labs продолжит работу над своей системой контроля тепла во всех зданиях независимо от результатов краудфандинговой кампании.«Если этого не произойдет, - говорит он, - я не думаю, что это означает, что у нас нет потребительского продукта, который мог бы появиться на рынке. Это просто означает, что нам нужно больше заниматься разработкой самостоятельно ». [ Комментарий добавлен, чтобы прояснить планы стартапа. ] Кокс говорит, что если цель краудфандинга не будет достигнута, разработка потребительской версии технологии может быть отложена до 2015 года.

Тенденции в Xconomy

Отопление 101: Как сохранить тепло в квартире в самые холодные месяцы Нью-Йорка

Изображение через Pexels

Поскольку каждую ночь солнце садится раньше, а температура быстро падает, пора перейти от сандалий к ботинкам и с кондиционирования воздуха к отоплению. Чтобы подготовиться к самым холодным месяцам в городе, арендаторы Нью-Йорка должны знать основные законы отопления квартиры, а также лучшие продукты и предметы декора, которые дополняют неадекватную систему. Впереди следуйте руководству 6sqft по отоплению, чтобы поджарить все зимой.


Фото через Остина Шербарта на Unsplash

Правила в отношении тепла Нью-Йорка

В городе отмечается период с 1 октября по 31 мая «теплый сезон».«Это означает, что в течение этого времени владельцы здания должны обеспечивать жильцов теплом с 6 утра до 10 вечера, если температура опускается ниже 55 градусов, а внутренняя температура должна быть не менее 68 градусов. Между 22:00 и 6:00 внутренняя температура должна быть не ниже 62 градусов по Цельсию, без каких-либо требований к температуре наружного воздуха.

Если у вас не работает система отопления

Если вы подозреваете, что ваша система отопления не работает, позвоните своему домовладельцу или руководителю, чтобы выяснить причину. Если они вам не ответят, вы имеете право связаться с городской службой экстренной помощи 311. В этом случае, скорее всего, вмешается Департамент жилищного строительства и охраны природы, который, возможно, наложит на вашего арендодателя штраф.

Затем департамент направит инспектора в здание, чтобы проверить жалобу и определить, действительно ли был нарушен закон. Если домовладелец по-прежнему не восстанавливает тепло, HPD нанимает подрядчика, который устраняет проблему и выставляет счет владельцу здания.Плата, взимаемая с владельцев, высока: 250-500 долларов в день за каждое начальное нарушение отопления или горячего водоснабжения и 500-1000 долларов за каждое последующее нарушение в том же здании.

Городские правила распространяются на все квартиры в каждом районе. Он также распространяется на коммерческие и нежилые здания, такие как центры для престарелых, частные школы, детские сады и многое другое.


Повесьте более тяжелые и толстые шторы, чтобы внутрь не проникал сквозняк, фото через pxhere

Не допускать холода

Изолировать окна и двери

Даже если тепло технически работает, кажется, что всегда есть одна холодная комната. Чтобы это исправить, сначала проверьте комнату или помещения на предмет попадания в них сквозняков. Если у вас есть оконный кондиционер, решите, хотите ли вы его снять, что обычно требует профессиональной помощи, или утеплите участок мягким покрытием.

Резиновый уплотнитель погоды можно приобрести в местном хозяйственном магазине с самоклеящимися полосами, которые можно прикрепить к сквознякам, не меняя их внешнего вида. Другие продукты включают оконную изоляционную пленку, наносимую на оконную раму, или ячеистые шторы, которые могут быть изготовлены на заказ как для окон, так и для дверей.

Для дешевого самостоятельного проекта попробуйте сделать защитные кожухи. Эти тканевые трубочки ручной работы можно поставить на подоконник или под дверь, чтобы в квартиру не проникали сквозняки. Набейте либо пушистый носок, либо другой тюбик ткани, который подходит для этого места, наполните его сушеным рисом и затем зашейте.

Добавить текстиль и более плотные ткани

Чтобы согреться, можно просто съездить в Икеа или Таргет. Полы, особенно из твердых пород дерева, зимой могут стать холодными.Коврик не только стильно утеплит комнату, но и согреет ноги без трех пар носков.

Для зданий, в стенах которых не хватает теплоизоляции, лучше всего подойдет художественный гобелен. Его не только просто повесить, а потом снести, но он также может действительно объединить комнату. Хотя большие окна пропускают много необходимого солнечного света в темные зимние месяцы, они также могут быть довольно сквозными. Повесьте более толстые шторы, особенно с утепленной подкладкой, чтобы удержать тепло.Держите шторы открытыми в течение дня, чтобы пропускать как можно больше естественного света, но как только стемнеет, закройте их.

В спальне полезно заменить легкое летнее постельное белье из хлопка на более тяжелое зимнее одеяло. Уютные фланелевые простыни или шерстяные одеяла будут держать вас поджаренным всю ночь. А пуховое одеяло может быть самым теплым решением зимой, для тех, у кого аллергия на внутреннюю часть, есть множество альтернативных вариантов, столь же пушистых.

Инвестировать в обогреватель

Чтобы получить немедленное облегчение по относительно доступной цене, подумайте о покупке электрического обогревателя.Хотя они могут не обогревать большие комнаты в одиночку, при использовании в меньшей комнате обогреватели могут сэкономить энергию, если вы выключите термостат в любом другом месте. Различные обогреватели могут стоить от 40 до 450 долларов, в зависимости от модели. Чтобы избежать опасности возгорания, никогда не оставляйте обогреватель включенным, если никого нет дома, и размещайте его вдали от легковоспламеняющихся материалов.

Журнал

New York Magazine недавно составил список лучших обогревателей, просмотрев обзоры Amazon. Они обнаружили, что лучшим обогревателем в целом стал керамический обогреватель Lasko 754200 по цене от 30 долларов.Для энтузиастов дизайна интерьера они рекомендуют керамический обогреватель Honeywell HCE200B Uberheat по цене от 35 долларов. Если нужно отапливать большую комнату с сквозняком, обратите внимание на обогреватель от портативного обогревателя Dr. Infared Heater. Хотя он стоит 100 долларов, обозреватели восхищались его ретро-дизайном и удобными кнопками.


Фото через pxhere

И если станет слишком жарко

Здания в Нью-Йорке, построенные до 1970-х годов, обычно имеют меньшее количество современных систем отопления, обычно регулируемых одним радиатором с паровым обогревом.Этот тип системы нагревает нефть или газ в бойлере с распределением пара по всему зданию. Поскольку эти старые системы не контролируются индивидуально, становится трудно удовлетворить потребности в тепле каждого в здании.

К счастью, для слишком жарких городских квартир есть больше решений, чем просто снять и открыть все окна. На самом радиаторе можно установить устройство, которое дает вам некоторый контроль над количеством выделяемого тепла. Вам нужно будет знать, какой у вас радиатор: цельный или двухкомпонентный.Мастер или сантехник может установить устройство, но, включая установку, это может стоить от 250 до 1000 долларов.

Или, как ранее узнал 6sqft, вы можете приобрести крышку для радиатора, например Cozy от Radiator Labs. Cozy - это радиаторный обогреватель с беспроводным управлением, созданный специально для жителей Нью-Йорка. Пользователи могут регулировать количество тепла, выходящего из радиатора, через мобильное приложение.

СВЯЗАННЫЕ:

Комбинированные радиаторы и квартиры, контролируемые патентами и патентными заявками (класс 236/37)

Номер патента: 5622221

Резюме: Интегрированный циркуляционный насос с зонированием включает контроллер приоритета, встроенный в зональный циркуляционный насос, для определения приоритета, данного циркуляционному насосу в отдельной зоне многозонной гидронной системы. Зонирующий циркуляционный насос также включает приоритетную циркуляционную систему для многозонной гидравлической системы, имеющую зонирующий циркуляционный насос в каждой зоне, множество блоков управления, каждый из которых имеет термостат, один блок управления, связанный с каждым циркуляционным насосом, и множество контроллеров приоритета. с каждым блоком управления связан один контроллер приоритета. Каждый контроллер приоритета, когда он активирован, работает, чтобы гарантировать, что, когда связанный термостат требует работы циркуляционного насоса, другие циркуляторы в неприоритетном режиме не могут работать одновременно.

Тип: Грант

Подано: 17 мая 1995 г.

Дата патента: 22 апреля 1997 г.

Цессионарий: Taco, Inc.

Изобретателей: Ричард А. Дженга младший, Хамид Пишдадиан, Майкл Маккарти

выбираем радиатор отопления для квартиры

Аккумуляторы - важная часть системы отопления в многоквартирном доме. Температура в помещении зависит не только от того, насколько горячая вода течет по трубам. Качество обогрева помещения зависит от конструкции, материала, мощности и размещения радиаторов отопления.

Чрезвычайно широкий ассортимент отопительного оборудования может вызвать затруднения при выборе подходящих батарей. Для того, чтобы узнать, каким устройствам отдать предпочтение, вам придется сначала изучить особенности существующих типов аккумуляторов

.

Отопительные приборы разные

Есть несколько классификаций аккумуляторов.

В зависимости от вида теплоносителя или энергоносителя делятся на следующие виды:

    ;
  • радиаторы электрические;
  • радиаторы масляные;
  • водяные батареи.

В зависимости от материала аккумулятора их бывает:

  • чугун;
  • сталь
  • ;
  • алюминий;
  • медь;
  • биметаллический;
  • пластик.

В зависимости от конструкции радиаторы отопления делятся на следующие типы

  • секционные - за счет наличия отдельных секций позволяют регулировать размеры и мощность устанавливаемого отопительного прибора;
  • трубчатые - батареи, разработанные специально для централизованной системы отопления. Они представляют собой цельнометаллическую конструкцию с горизонтальным коллектором и вертикальными трубами;
  • панель - из стали и даже бетона. Во втором случае такие батареи располагаются внутри стен и передают тепло в виде излучения;
  • пластинчатые - имеют сердечник с закрепленными на нем пластинчатыми ребрами тонких металлических листов, осуществляют теплообмен конвективного типа.

Типы аккумуляторов подходят для квартиры

Рассмотрим, какие типы радиаторов подходят для штатной централизованной системы отопления в многоквартирном доме.Для него характерно использование в качестве теплоносителя технической воды, высокое рабочее давление и температура. Характеристики отопительных приборов для квартиры должны соответствовать особенностям данной системы. Вы можете сравнить параметры устройств из разных материалов, чтобы понять, какие из них подходят для вашего дома, воспользовавшись таблицей.

Чугунные батареи

Радиаторы

Classic из чугуна, несмотря на большое количество современных аналогов из других материалов, на пенсию пока не собираются. Чугун устойчив к коррозии и высоким температурам, долговечен. Некоторые производители изменили внешний вид чугунных изделий в лучшую сторону, украсив их резьбой и превратив этот прибор в элемент дизайна.

Биметаллические радиаторы

Эффективность и надежность биметаллических радиаторов достигаются благодаря сочетанию двух типов материалов: стали и алюминия. Высокая теплопроводность алюминия делает его отличным материалом для корпуса аккумуляторной батареи, а прочность стали делает его невосприимчивым к перепадам давления и процессам коррозии.

Следует учитывать, что у этого типа отопительных приборов есть одна особенность: сталь начинает ржаветь после слива воды в системе. Модели, в которых используется медный сердечник вместо стального, лишены такого недостатка.

Радиаторы стальные

Стальные радиаторы бывают панельными, трубчатыми и секционными. Наибольшей популярностью пользуется первый вид благодаря оптимальному сочетанию характеристик и стоимости. Однако стальные батареи практически не применяются в многоэтажных домах с централизованным отоплением, так как не предназначены для систем высокого давления.

Алюминиевые батареи

Алюминиевые радиаторы обладают очень привлекательными характеристиками, среди которых отличная теплоотдача и низкая инерция, что позволяет быстро менять температуру в помещении. Но они очень требовательны к качеству теплоносителя, поэтому для централизованного отопления тоже не подходят.

Медные радиаторы отопления

Медные батареи имеют массу преимуществ и только один недостаток - очень высокая стоимость.Их эксплуатационные характеристики впечатляют: медные радиаторы превосходят все существующие типы по эффективности, надежности и долговечности, а также по устойчивости к коррозии и гидравлическим ударам.

Установка медных радиаторов - дорогое удовольствие не только из-за стоимости самого аккумулятора. Их можно подключать только ко всем металлическим трубам, которые тоже дороги. Вы можете воспользоваться преимуществами меди, и при этом приобрести изделие по более доступной цене, если выберете медно-алюминиевый радиатор, трубки которого выполнены из меди, а ребра - из алюминия.

Пластиковые батарейки

Новейший вид нагревательного устройства - пластиковые батареи. Эти изделия просты в установке, имеют широкую цветовую гамму и не требуют дополнительного ухода. Однако многие владельцы квартир, заинтересованные в новинке, будут разочарованы: пластиковые радиаторы нельзя устанавливать в доме с централизованной системой отопления. Причины тому - ограничения максимальной рабочей температуры и давления, которые не должны превышать 80 градусов и 2 бара соответственно.

Как определить необходимую мощность ТЭНа

Чтобы зимой в квартире было комфортно, нужно правильно подобрать мощность радиатора. Мощность классического секционного устройства будет зависеть от количества секций. При расчете необходимо учитывать следующие факторы:

  • материал стен в доме кирпич или бетон;
  • площадь комнат;
  • количество окон и их расположение по сторонам света;
  • количество наружных стен;
  • качество окон;
  • использование экранов для радиаторов отопления.

Какие виды обогревателей являются общими для квартир Нью-Йорка и как их обслуживать?

Один аспект, который люди иногда упускают из виду при поиске нового дома, - это система отопления. Это особенно актуально в Нью-Йорке, где бывает довольно холодно. Если ваша система отопления не отвечает требованиям, она может не поддерживать достаточно тепла в вашем доме зимой, а это означает, что вам, возможно, придется тратить огромные суммы на поддержание работоспособности системы. Вот почему так важно знать, какая у вас система отопления и как обеспечить ее бесперебойную работу.

Как эксперты по недвижимости Нью-Йорка, мы рассмотрим некоторые системы отопления, которые обычно используются в квартирах Нью-Йорка, и то, что вам нужно сделать, чтобы о них позаботиться.

Обычные обогреватели квартир Нью-Йорка

Как и все остальное, удельное отопление квартиры обязательно должно быть различным. Квартиры обычно отапливаются централизованно с помощью центральной паровой, водяной или электрической системы в здании. Квартиры также могут отапливаться локально, с индивидуальными отопительными приборами, часто электрическими, в определенных комнатах.Однако в большинстве многоквартирных домов Нью-Йорка, построенных в 1970-х годах или ранее, обычно используются централизованно организованные паровые радиаторы с однотрубными системами.

Хотя радиаторы с паровым нагревом - это олдскульные, они также довольно просты и понятны. Эти системы нагревают масло в центральном бойлере, который нагревает воду и заставляет пар рассеиваться по трубам в здании.

Управление паровыми радиаторами

Хотя паровые радиаторы действительно имеют свои преимущества: они относительно дешевы при хорошем техническом обслуживании, но у них есть большой недостаток: их трудно контролировать людям.Эта неисправность происходит из-за централизованной системы, общей для паровых радиаторов, с равномерным распределением тепла по всему зданию.

К счастью, есть способ контролировать рассеивание тепла в одном радиаторе. Клапан радиатора - это устройство, которое может быть установлено на радиаторе для регулирования потока нагревательного элемента в сам радиатор, чтобы контролировать тепло. Во многих квартирах на радиаторах уже установлены терморегуляторы, но если у вас нет, вы обычно можете заказать суперустановку или попросить водопроводчика.

Обслуживание парового радиатора

Вы хотите быть в курсе всех необходимых мероприятий по техническому обслуживанию системы отопления, чтобы избежать наихудшего сценария, когда ваше отопление не работает в середине зимы, и вам придется ждать, пока ремонтник его починит. Это не только неудобно, но и может быть опасно. Избыточное скопление остатков в системе трубопроводов может увеличить давление в радиаторе, создавая вероятность выброса пара или даже взрыва.

Объем технического обслуживания вашей системы парового отопления будет зависеть от того, какая у вас система: однотрубная или двухтрубная. Однотрубная система обычно издает шипящий звук при охлаждении или нагревании. Если высота звука становится слишком громкой или высокой, это может означать, что воздушные клапаны на боковой стороне радиатора сузились из-за накопления минералов из выходящего воздуха и нуждаются в очистке.

Хотя проблемные радиаторы иногда необходимо заменить, с большинством из них может обратиться мастер по ремонту или домовладелец, если они под рукой.

Для очистки парового радиатора вам понадобится:

  • Отключить подачу пара к радиатору, закрыв паровой клапан
  • Снимите воздушный клапан с радиатора
  • Погрузите воздушный клапан в минеральный очищающий раствор, пока отложения не исчезнут
  • Очистите воздушный клапан
  • Установите клапан на место
  • Снова откройте подачу пара и проверьте воздушный клапан

Правильный уход за вашей системой отопления избавит вас от множества хлопот в будущем.Теперь, когда у вас есть немного больше знаний об основах отопления квартир, вы лучше понимаете, что искать в вашем следующем доме.

Управляйте доисторическим радиатором в вашей квартире с помощью этого приложения

Странно, когда, несмотря на снег и ледяную кашу, скапливающуюся за окном, тебе все равно приходится открывать окно, потому что твой излишний энтузиазм радиатора отопления пытается запечь тебя до смерти. Он просто хочет тебя любить! Но это убивает вас, заставляя ворочаться всю ночь напролет в пикантной ванне из собственного пота.У тебя жар? Нет, ты просто во власти Радиатора Ленни, и ты мокрый щенок, которому нужно вставать на работу через два часа.

На самом деле ты не щенок, и тебе не нужно терпеть эту тиранию. Итак, это новомодное решение для старого задницу радиатора. Cosy (aw) работает немного как автоматическое лассо, борясь с бронко, которое является вашим обогревателем, до тех пор, пока он не уступит вашим требованиям, и вы оба не окажетесь на закате с контролируемым климатом. Дизайнеры Radiator Labs объясняют, как это работает, на своей странице Kickstarter:

У Cozy есть тепловая крышка, похожая на большую прихватку для духовки, которая надевается на радиатор, чтобы удерживать тепло внутри.Просто наденьте Cozy на радиатор, подключите его к электросети, и датчики на внешней стороне Cozy будут постоянно измерять температуру в вашей комнате. Затем встроенные вентиляторы Cozy отводят необходимое количество тепла в комнату для комфортного поддержания желаемой температуры.

Cosy будет доступен в трех разных размерах по цене около 300 долларов, и его нужно будет подключить к сети. Вы можете контролировать температуру через смартфон, который подключается к чипу Wi-Fi, встроенному в крышку.

Хотя он не предназначен специально для того, чтобы заглушить шипящие звуки, которые также акцентируют внимание на ваших сновидениях, в определенной степени он заглушает его. Однако это не остановит лязг. Он уже был протестирован в общежитиях Колумбии и Нью-Йоркского университета, но доступность Cozy на массовом рынке зависит от сбора 100000 долларов на Kickstarter. Примечание: Cosy не сделает ничего, чтобы уменьшить парниковый эффект в вашей стеклянной квартире за 6,35 миллиона долларов, хотя «большой» размер может сделать эффективное устройство для мытья полов и, в конечном итоге, мешок для тела.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
