В системе отопления падает давление протечек нет: Почему падает давление в системе отопления частного дома: причины

Содержание

Почему падает давление в котле отопления без утечек: причины

Чтобы организовать бесперебойный обогрев и водоснабжение частного дома, многие граждане используют газовые котлы с замкнутым контуром, по которому движется теплоноситель. Однако в процессе их эксплуатации потребители нередко сталкиваются с такой проблемой, когда падает давление в котле. Чтобы устранить ее, важно разобраться с принципом работы и возможными неполадками.

СодержаниеПоказать

Как контролируется давление котла

За давлением в системе отопления нужно следить

Для измерения показателей давления в котле отопления используются контрольно-измерительные приборы - манометры. Так, котел "Будерус" оборудован несколькими измерительными деталями, которые отображают точные показатели напора теплоносителя.

Причины падения давления

Существует масса факторов, объясняющих, почему падает давление. В их числе:

  1. Вытекание теплоносителя из системы отопления.
  2. Сбои в электроснабжении в течение долгого времени.
  3. Проблемы в работе расширительного резервуара.
  4. Неправильный выбор и эксплуатация оборудования.

При снижении показателей давления теплоносителя отопительный агрегат перестает функционировать, поскольку вода не поступает в бак. Если снижается давление газа, система автоматически отключается. Для предотвращения таких неприятностей, необходимо своевременно обслуживать котел, и принимать меры при его отключении.

Падает давление при включении горячей воды

Если падает давление в системе отопления при включении горячей воды, это может объясняться подсосом воздуха в контур отопления или сбоями в функциональности 3-ходового клапана. Подобная проблема связана с особым строением котлов.

Разбираясь, что делать, если настенный котел при открытии крана с горячей водой начинает сбрасывать давление, важно понимать специфику его работы. Для благополучного устранения дефектов следует обратиться за помощью к специалисту.

Образование воздушных пробок

Если в каком-либо месте системы появляются трещины и происходит разгерметизация, это приводит к утечке теплоносителя и всасыванию воздуха внутрь контура.

В результате образуются воздушные пузырьки. Еще их появлению способствует некорректное заполнение контура, что приводит к резким скачкам давления. Для устранения неполадок достаточно осуществить процедуру развоздушивания установки путем монтажа спускников.

Дефекты расширительного бака

К причинам падения давления в газовом котле относят проблемы с расширительным резервуаром. Возможно, произошел разрыв в конструкции или разгерметизация ниппеля, из-за чего он стал пропускать воздух.

Расширительный бак. Источник фото: zagr.ru

На внутренней стороне емкости расположено 2 отделения с мембранной перегородкой. В одной части содержатся воздушные массы, а во второй - теплоноситель. По мере прогревания жидкой консистенции, она расширяется и увеличивается в объеме, начиная с большой силой воздействовать на мембрану. Под таким воздействием мембрана приводит к сжатию газовой смеси.

При продолжительной эксплуатации системы случается изнашивание ниппеля, поэтому он не справляется со своей задачей.

Если проблеме подвергся котел «Навьен», понадобится приобрести новый бак, выполнить замену. Однако до момента приобретения нужно удостовериться, что проблема связана с этим фактором. Не исключены случаи протечки труб, радиаторов или завоздушивания отопительного контура.

В случае повреждения мембраны расширительный бак перестает справляться со своими задачами, а уровень давления понижается. Чтобы обнаружить этот дефект, достаточно постучать по конструкции (звучание станет глухим). А при коротком нажатии на ниппель прольется вода.

Дефект предохранительного клапана

Задача предохранительного клапана в котле «Навьен» заключается в защите отопительной системы от избыточного давления. При превышении допустимых показателей деталь открывается и начинает сбрасывать лишнюю воду. Стандартный порог срабатывания составляет 2,5 бара.

Если клапан выбран неправильно, произойдет множество ложных срабатываний, из-за чего давление будет постоянно падать. Для устранения проблемы необходимо выполнить замену клапана.

Группа безопасности системы отопления. Источник фото: teplo-com.ru

Еще в процессе использования этого элемента под седлом могут скапливаться частички грязи, окалина и прочий мусор, предотвращающие его свободное закрытие. Можно попытаться самостоятельно избавиться от проблемы путем прокручивания крышки клапана в заданном направлении.

Дальше следует в течение 1-2 часов контролировать показатели давления с помощью манометра. Если ситуация не изменилась, понадобится найти другую причину поломки.

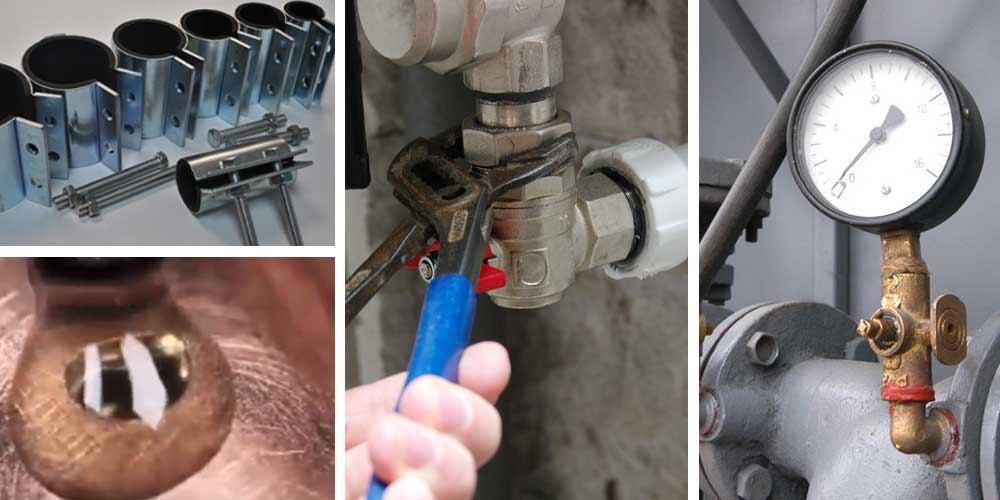

Утечки в системе отопления

Постоянные утечки в отопительном контуре - одна из ключевых причин, объясняющих, почему упало давление. Скорость снижения показателей определяется степенью поломки. Иногда давление сбрасывается мгновенно, а в других случаях - медленно и постепенно. Если утечка остается в видимом диапазоне, ее можно будет определить по водяным лужам или появлению конденсата на поверхности стен.

При утечках в трубах и радиаторах можно не заметить их, поскольку теплоноситель способен испаряться при работе оборудования. При выключении котла, если есть утечка, под ним появится лужа.

Если произошло снижение давления в отопительной системе, но не удалось найти причину неполадок, понадобится помощь опытного специалиста, который подтвердит, что утечек нет и выполнит ремонт газового котла «Аристон», «Бакси» или другой модели.

Проблемы с измерительным оборудованием

Иногда манометры дают ошибочные показатели. Низкое давление на показателях измерительного оборудования может объясняться неисправностью самого прибора. При отсутствии видимых дефектов, стоит проверить автоматику и контрольно-измерительные приборы. В процессе эксплуатации они могут выйти из строя и отображать неверные значения.

Найти подобную ошибку самостоятельно непросто, поэтому рекомендуется воспользоваться профессиональной помощью специалистов.

Как решить проблему падения давления

Если вам никогда раньше не приходилось восстанавливать котловое оборудование своими руками, не стоит заниматься самостоятельным ремонтом. Не зная схем и принципов работы агрегатов, можно допустить ошибки и вывести из строя всю систему.

Чтобы отремонтировать оборудование, нужно провести ряд комплексных мероприятий. В первую очередь, важно определить из-за чего в котле падает давление в двухконтурной установке.

В устройствах с принудительной циркуляцией к неполадкам приводит утечка жидкости. Для определения места протечки нужно провести комплексный осмотр мест соединения.

Нередко к протечкам приводит неправильно выполненный монтаж. Чтобы предотвратить такие последствия, лучше заранее доверить задачу по установке специалисту.

При первичном осмотре бывает проблематично найти место утечки. При появлении лужицы под трубопроводом, к ремонту нужно приступить как можно быстрее. В противном случае поломка приведет к плачевным последствиям. В большинстве случаев ремонт подразумевает замену старых труб, которые были подвергнуты коррозийным процессам.

При наличии сложной разводки процесс поиска места утечки может вызвать ряд трудностей. При нестабильном давлении и отсутствии возможности найти причину поломки понадобится вызвать специалиста, который задействует специальные приборы для быстрого и эффективного определения ошибки.

Перед выполнением ремонта нужно отсоединить радиаторы и котел от системы и найти поврежденный участок. В случае деформации трубы ее следует заменить новой. Если протечка образовалась в месте соединения труб, выполняется повторная герметизация. В качестве герметизирующего состава используется специальная лента или герметик.

Выход из строя муфты требует ее замены.

Если проблема связана с неисправностями в расширительном баке, значит, на был выбран неподходящий объем или произошло повреждение мембраны. Ремонт будет требовать проведения повторных расчетов или замены бачка.

При сбрасывании давления после первого запуска беспокоиться по поводу выхода из строя отопительной системы не стоит. Это нормальная реакция, связанная с тем, что в контуре присутствует большое количество воздуха. При нормальной работе оборудования пузырьки выйдут из трубопровода, а характеристики контура стабилизируются. Чтобы быстрее вывести пузырьки, понадобится задействовать ручной механизм для стравливания воздуха.

Если произошло повреждение теплообменника из-за интенсивной эксплуатации и износа, найти источник проблемы без специализированного оборудования будет сложно.

Для предотвращения многочисленных проблем в работе системы отопления, включая снижение давления, важно выполнять комплексную профилактику и соблюдать ряд правил использования. Стоит следить за правильностью подключения трубопровода и обогревательных элементов, поскольку многие ошибки допускаются еще на этапе монтажа.

Чтобы избежать образования воздушных пробок в обогревательном контуре, важно грамотно закрепить рабочие узлы, убедиться в работоспособности клапанов и соединений, а также провести диагностику. Давление подается с помощью компрессора на ¼ больше стандартного значения. Если через 30 минут показатели не упадут, это будет свидетельствовать о том, что ошибка устранена и можно приступать к эксплуатации котла в прежнем режиме. Если замечаются резкие скачки давления, понадобится повторная проверка системы на наличие протечек.

Почему падает давление в системе отопления закрытого типа без утечки

Многие владельцы загородной недвижимости жалуются на перепады давления в автономном отоплении в частном доме. Эту проблема может носить периодический характер и возникать без каких-либо причин. Чтоб устранить неисправность, её нужно выявить, и только после этого начинают «исцеление системы». Хорошее постоянное давление наблюдается в правильно устроенном контуре с циркуляционным насосом и правильно расположенным герметическим бачком.

Все элементы отопительной системы располагаются по следующей схеме. Первым устанавливается котёл. От этого агрегата отходят трубопроводы и радиаторы, затем монтируют расширительный бачок и циркуляционный насос. Обратите внимание на тот факт, что мембранная ёмкость может быть установлена в любой точке системы. Оптимальным местом установки насоса считается промежуток трубы между котлом и баком.

Важно!  Не все знают, какое давление должно быть в системе отопления закрытого типа. Нормальными показателями считается значение в 1,5…2 атмосферы.

Основные причины скачков давления

Причин изменения давления в трубопроводах с теплоносителем может быть множество. Давайте ознакомимся с самыми популярными из них.

Наличие воздуха в системе

Воздушные пробки нарушают циркуляцию жидкости, приводят к нежелательному охлаждению теплоносителя и преждевременному износу крыльчатки насоса. Существует несколько путей проникновения воздуха в трубопровод:

  • во время проведения ремонтных работ;
  • при закачке теплоносителя;
  • в случае нарушения работы специальных приборов, воздухоотводчиков или кранов Маевского;
  • в результате утечки теплоносителя.

Во время заполнения труб воздух спускают с кранов несколько раз. Чтоб нежелательное вещество смогло выйти из радиаторов отопления их нужно легонько встряхнуть. Краны Маевского безотказно работают только при закачке чистой воды или другого вида теплоносителя. Если такой жидкости нет, то перед воздухоотводчиком устанавливают специальный фильтр, который нуждается в периодической проверке и очистке.

Утечка жидкости

Никто не знает, где должен быть перепад давления в системе отопления. Иногда причиной такого явления может стать течь воды. В большинстве случаев это происходит на участках соединения кранов или подключения других приборов. Определить место утечки жидкости можно по визуальному осмотру, но это не всегда помогает.

Более точным способом определения дефекта считается использование тепловизора или закачки воздуха под давлением. Заметим, что каждый из этих способов требует специального оборудования. Выявленную поломку устраняют, в местах резьбовых соединений наматывают фум ленту и затягивают гайки.

Совет! Для определения течи в трубопроводах нужно отключить насос и провести замер статистического давления. Если показатели в норме, то нужно поискать другую причину поломки.

Котёл отопления или циркуляционный насос

Иногда скачки давления указывают на необходимость в ремонте системы отопления. Неисправность насоса можно определить при подключении отдельного прибора  при отключении всех остальных аналогичных устройств. В этом случае пользователь должен обратить внимание на изменение показателей манометра.

Если насосы эксплуатируются на протяжении длительного времени, то причиной их неисправности может стать неисправный уплотнитель. Эти детали подлежат замене. В насосе может забиться и входящий патрубок. Чтоб этого не случилось, перед установкой монтируют сетчатый фильтр, который нуждается в периодической прочистке. Для предупреждения выхода из строя подшипника насос чистят во время простоя отопительной системы в летний период.

Обратите внимание! Причиной перепадов давления может стать и забитый теплообменник котла. В этом случае не обойтись без серьёзного ремонта агрегата.

Использование алюминиевых батарей

В таких отопительных приборах во время эксплуатации могут образовываться газы. При контакте воды с поверхностью алюминия происходят окислительные реакции с выделением водорода. Ремонт системы отопления проводить нет смысла, ведь окисление происходит только с новыми радиаторами.

Проблемы с расширительными ёмкостями

по конструктивным особенностям компенсационные баки могут быть:

  • мембранными;
  • баллонными.

Во внутренней части этих приборов присутствует резиновый компонент, мембрана, которая выполнена в виде баллона. Со временем на поверхности этого элемента появляются трещины, что приводит к изменению соотношений жидкостной и воздушной камер. Воздух может выходить и через ниппель, что тоже может стать причиной изменения давления в системе. Выходом из ситуации станет замена повреждённой детали. Такую работу можно провести самостоятельно или воспользоваться услугами мастера.

Как предотвратить попадание воздуха в контур

Прежде всего, нужен правильный монтаж отопительной системы. Каждый пользователь должен уметь быстро и легко устранять возникающие воздушные пробки. Для этого необходимо:

  1. Постоянно проверять герметичность соединения труб в системе.
  2. Перед запуском отопления в трубопровод закачивают воздух, давление которого на 20% больше от рабочего. Показатели манометра берут в начале процесса и через 20 минут через закачки. Если значения за этот период не изменились, то систему можно считать герметичной. На утечку указывает падение стрелки прибора или характерный свист на повреждённом участке трубопровода.
  3. Заполнение контура нужно проводить плавной закачкой холодной воды. Накопившийся в системе воздух спускают несколько раз, используя краны Маевского.
  4. Эксперты рекомендуют использовать нержавеющие батареи отопления.
  5. Не желательно часто проводить замену теплоносителя, ведь в свежей чистой воде всегда содержится небольшой процент кислорода.

Для стравливания воздуха устанавливайте воздухоотводчики в проблемных местах. Если вам не удалось достичь оптимального результата, оставьте заявку на сайте или позвоните по  номеру +7 (926) 966-78-68.

Падает давление в системе отопления. в чем причина и что делать?

Нормативные показатели давления

Прежде чем искать причину падения давления, надо знать нормы. Основные параметры прописывают в техническом паспорте приборов. Также есть средние значения рабочего давления для магистралей автономного типа. В среднем давление составляет 1,5–2 атм. Показатель в 3 бар для автономной сети – это пиковый предел, надо принимать меры для снижения уровня.

Чтобы не допускать повышения и понижения нормального уровня, рекомендуется:

  • оснастить систему кранами Маевского;
  • проверять чистоту воздушных клапанов;
  • делать профилактические осмотры трубопроводов и зон стыка с радиаторами;
  • использовать качественный теплоноситель;
  • устанавливать трубы расчетного сечения.

После ввода сети отопления с нагревательным котлом в работу несколько дней давление будет падать. Это нормально и свидетельствует о выходе избыточного воздуха. Для восстановления объема надо часто подливать воду в контур. Еще давление падает после остывания теплоносителя.

Как проверить давление в котле и сети

Современное теплоэнергетическое оборудование укомплектовывается показывающими приборами пружинными и электроконтактными манометрами, а также первичными датчиками давления. Пружинные манометры с помощью стрелки показывают давление, которое соответствует состоянию среды в контуре.

Электроконтактный манометр и первичный датчик измеряют давление, если давление пониженное, вырабатывают соответствующий электросигнал и направляют в систему автоматики и КИПиА для принятия решения по управлению процессом с одновременной фиксацией показаний на рабочем дисплее водогрейных котлов.

Приборы по давлению располагают на выходе теплоносителя из котла на гибких подводках, на группе безопасности, после электронасоса и на контуре теплоснабжения. Процесс образования давления в контуре:

  1. Подпитывают контур, стравливают воздушную пробку, пока давление не выровняется до 1.2 бар.
  2. Запускают электронасос и добиваются стабильного режима в контуре отопления
  3. Запускают агрегат и начинают нагрев теплоносителя по заданному температурному графику.
  4. Вместе с поднятием температуры растет давление в котле Аристон, при выходе на рабочую нагрузку, оно не может быть выше установленные заводом-изготовителем.
  5. В процессе теплопередачи состояние среды в контуре контролируют по котловому манометру и его показателю на экране котла.
  6. При падении гидравлического давления, стрелка прибора на котлоагрегате будет падать, на дисплее появиться код ошибки вызванной низким давлением среды.

Если меры не будут приняты, и оно по-прежнему будут уменьшаться, котел автоматически будет остановлен.

Почему падает давление в системе отопления, как его повысить

Самое распространённое и банальное основание падения давления — отключение электричества.

При частых отключениях решается она путём дополнительной установки альтернативного источника электроэнергии.

Если же отключение света происходит редко и лишь в аварийных ситуациях, то возникшая неприятность решится самостоятельно после его включения.

В случае отключения электричества рекомендуется проверить давление, которое показывает датчик. Нормальным его значением считается 2 атм., при более высоком возникает риск разгерметизации конструкции отопления. При подаче воды и включении питания это значение должно быть 1,5 атм.

Внимание! Длительное отключение питания может привести к разморозке радиаторов. Такая ситуация опасна дорогостоящим ремонтом и заменой большого количества оборудования

Течь в отопительной системе

Не менее распространённая проблема — появление течи. Она может себя проявить как в открытом, так и в труднодоступном месте. Найти её можно по характерному свисту, который создаётся выходящим воздухом, а также при обмазывании стыков и других проблемных мест мыльным раствором. О наличии микротрещины будут свидетельствовать появление мыльных пузырьков воздуха.

Фото 1. Течь в трубе системы отопления. Образование протечки может стать причиной понижения давления.

Течь может возникнуть внутри тёплого пола, когда случайным образом нарушается целостность одной из веток. Такую причину падения давления легко обнаружить по образовавшемуся мокрому пятну на напольном покрытии или появлении небольшого фонтана воды. Для устранения этой проблемы потребуется разобрать часть пола и установить в месте поломки специальную муфту. Такие ремонтные работы требуют особых навыков и опыта, из-за чего их рекомендуются выполнять только профессионалам.

Выход воздуха из расширительного бачка, но нет протечек

Спустя несколько месяцев после запуска отопительной системы, может начать снижаться давление и причиной тому — выход воздуха из расширительного бака. В верхней части этой конструкции находится ниппель, через который осуществляется постепенное стравливание воздуха. Его полный выпуск происходит лишь тогда, когда ёмкость бака полностью заполнится теплоносителем.

Для нормализации показателей принимаются меры по снижению попадания воздуха. Для этого потребуется:

Грамотное создание схемы отопления и введение по ней отопительной системы в эксплуатацию

Работу должен выполнять профессионал, обращая внимание на все соединения и элементы конструкции отопления. Допущенные на данном этапе ошибки требуют больших финансовых затрат и времени

Организация испытания системы перед её запуском. Для этого при помощи компрессора подаётся давление на 25% больше от оптимального. Если в течение получаса произойдёт его резкий скачок, это свидетельствует о наличии утечки или попадании большого количества воздуха. Наполнение системы теплоносителем должно происходить медленно и с использованием холодной воды. Перед этим этапом следует открыть краны, предназначенные для спуска воды. По возможности также спускается воздух их радиаторов.

Фото 2. Нормы давления при разной степени заполненности расширительного бачка в отопительной системе.

Общие причины

  • Протекание воды в тех местах, где пересекаются трубопроводы.
  • Поражение труб ржавчиной.
  • Допустимые ошибки во время монтажа и запуска отопительной системы.
  • Деформация мембраны расширительного бочка.
  • Появление микротрещин на теплообменнике.
  • Нарушение автоматизированной работы котла.

Давление в котле падает или растёт в чём причины

Одна из частых неисправностей, проявляется в том, что давление в системе отопления медленно падает и когда оно опускается ниже нормы, котёл отключается.

Есть две причины

Утечка в системе отопления

Первая причина с котлом в общем то и не связанна это скорее проблема самой системы отопления. А именно элементарная утечка теплоносителя из труб или радиатора, а в качестве теплоносителя чаще всего что? Правильно вода!

Поверьте! Такую утечку порою бывает обнаружить непросто, а дело в том, что вы не увидите на полу лужу, ну разумеется если только это не серьёзная протечка, однако чаще всего это просто капельки, вытекающие например из под пробки радиатора, или некачественного соединения или пайки, и эти капельки вы не увидите, поскольку в отопительный сезон с нагретых труб они тут же испаряются. В результате медленно но верно давление падает, вы раз за разом подливаете воду и этим продолжаете убивать радиаторы и трубы.

Не редко современные радиаторы, алюминиевые или биметаллические тоже приходят в негодность, порою в незаметных местах, между рёбрами или снизу начинают подкапывать из за коррозии металла. Не ржавчины конечно, но разные химические процессы тоже приводят их в негодность. Их нужно внимательно осматривать во время поиска утечки.

Легче будет обнаружить разного рода протечку, если отключить на некоторое время отопление, дать остыть радиаторам и добавить давление до примерно 2.5 Бара. Внимательно осмотрите сами радиаторы, места подключения труб, места пайки.

Вторая причина падения давления в системе отопления и соответственно в котле, связана с расширительным баком. Расширительный бак предназначен для компенсации давления создаваемого при расширении нагретого теплоносителя, это емкость разделённая мембраной, одна половина бака заполнена инертным газом или просто воздухом, другая заполняется теплоносителем (читай водой). При нагревании вода расширяется и наполняет бак, при остывании опять выталкивается в систему отопления.

А) В крайне редком случае может быть неисправность самого бака. Например корпус бака потерял герметичность. Или может быть порыв мембраны внутри бака, но она не такая уж и нежная, так что порвать её это нужно постараться. Но если это произошло, тогда теплоноситель попадает из системы отопления в ту часть бака которая должна быть заполнена воздухом. Это не сложно определить, в верхней части бака находится золотник через который накачивается воздух (как в автомобиле, велосипеде) если нажав на золотник из бака выкидывает воду, бак под замену.

Б) Во втором случае,- причина в том, что воздух из той части расширительного бака в которой он должен быть, вышел или не имеет достаточного давления.

Проявляться это может так : ПЕРВАЯ СТАДИЯ …Давление в котле опускается медленно, примерно раз в неделю вам приходится делать подпитку котла, при этом утечки в самой системе отопления отсутствуют. ВТОРАЯ СТАДИЯ На манометре котла давление постоянно «гуляет» в режиме отопления поднимается вплоть до срабатывания сбросного клапана, при режиме горячей воды падает до значений менее 1 бара и тогда котёл начинает отключаться, срабатывает защита. ТРЕТЬЯ СТАДИЯ Если в баке совсем не осталось воздуха, то давление на манометре падает до нуля вообще за очень короткое время, порою за минуту .

Выход: Нужно создать давление в расширительном баке вашего котла.

Как избежать попадания воздуха в отопительную систему?

Совершенно избежать попадания в систему воздуха очень сложно, но можно свести проблему к минимуму и научиться легко и быстро устранять пробки:

  1. Нужно следить за исправностью и герметичность всех стыков, запорной арматуры и т. д.
  2. Перед запуском системы, в неё при помощи компрессора нагнетают воздух под давлением на 20 % большим, чем рабочее. Замеры с манометра снимаются в начале теста и по истечении 20 минут. Если показатель не изменился – утечек нет, система герметична. Об утечке скажет стрелка манометра, а также характерный свист. Чтобы окончательно убедиться, что место утечки найдено, его смазывают густым мыльным раствором.
  3. Заполнять систему нужно холодной водой и плавно. После заполнения, воздух несколько раз спускают при помощи воздухоотводчиков и кранов Маевского. Каждый раз после спуска в систему доливают воду.
  4. Рекомендуется использовать нержавеющие или биметаллические радиаторы отопления.
  5. Советуется также не менять теплоноситель слишком часто. В свежей порции воды, всегда есть примеси кислорода.
  6. Для спуска воздуха установить воздухоотводчики на всех проблемных участках и регулярно ими пользоваться. Или снабдите радиаторы автоматическими приборами и следите за их исправностью.

Адаптационный период системы, в течение которого нужно вновь и вновь спускать воздух и подливать воду – несколько дней.

Наружные утечки

Для начала рассмотрим наружные утечки, то есть утечки по трубам. В основном в системах отопления используют дешевые виды труб, такие как металлопластиковые и пластиковые трубы. Очень редко используют медные трубы. Все они могут стать причиной утечек.

В первую очередь необходимо проверить всю систему на утечку. Для этого включается котел на максимум (например, на 80 градусов), нагревается полностью вся система, и после прогрева всей системы мы доводим давление в системе до максимального, которое будет составлять примерно 2- 2,5 Бар. На некоторых котлах это значение может составлять около 3 Бар. То есть давление доводится до такого максимально возможного значения, выше которого сработает взрывной клапан.

Накачав давление, следует дождаться момента, когда система начнет остывать. В то время как система остывает, берутся обычные салфетки, туалетная бумага, газеты или любой другой материал, на котором будет видно утечку воды. С помощью данного материала обжимаются все трубки, все запорные арматуры и другие элементы, проходя по всем точкам.

Особое внимание следует обратить на те места, в которых имеются окислы. Обычно они образуются вокруг тех мест, где в батарею входят фитинги

Такие окислы могут накапливаться в большом количестве. Для чего необходимо нагревать систему отопления?

При нагреве системы отопления (про выбор и сравнение систем отопления читайте здесь) идет максимальное расширение воды, и если где-то есть утечка, то трещина расширится, и оттуда начнет бежать, выступать вода. Когда же система отопления нагрета до 80 градусов, утечку нельзя будет обнаружить. Утечку можно будет определить только в тот момент, когда система отопления остынет до 20-30 градусов. При высокой же температуре вода будет просто испаряться, и утечка не будет заметна.

Если участок системы отопления замурован в стены или в пол, то определить утечку в этом месте будет практически невозможно. К примеру, если теплый пол сделан из некачественных труб, то отыскать утечку в данном случае никак не удастся.

Норма и контроль

На систему теплоснабжения пагубно влияет как чрезмерно высокое, так и низкое давление, измеряемое в атмосферах. При этом нормальный уровень составляет 1,5-2 атмосфер.

Полезно! В многоэтажных домах с центральным отоплением данная норма чуть выше, поскольку здесь трубы должны выдерживать к тому же и гидравлические удары.

Виды давления в системе

В двухконтурных системах отопления давление подразделяется на следующие виды:

  • статическое — образуется под воздействием гравитационных сил на теплоноситель; повышается на 0,1 бар с увеличением высоты на один метр;
  • динамическое — создаётся посредством принудительной работы насосного агрегата либо повышения температуры при движении рабочей среды;
  • рабочее — статическое+динамическое;
  • избыточное — разница между атмосферным и измеряемым;
  • абсолютное — избыточное+атмосферное;
  • номинальное — указывается производителем в технических документах к газовому котлу;
  • максимальное — предельно допустимое, пороговое значение, которое способен вынести прибор;
  • предельное (опрессовочное) — значение, при котором производится испытание устройства; может превышать рабочий уровень в полтора раза.

Приборы контроля

Газовые котлы содержат в себе различные компоненты, отвечающие за регулирование параметров оборудования и поддержание его в рабочем состоянии. Данная система требует постоянного контроля функционирования системы. Для контроля давления жидкости применяются манометры и термоманометры.

Интересно! Термоманометры позволяют дополнительно контролировать уровень температуры.

В некоторых системах вместо обычных стрелочных манометров используются электронные датчики. Датчики передают полученные сведения на электронный блок, который их обрабатывает и выводит на экран.

Контроль давления воды обеспечивает установленный в систему датчик — манометр

Если в отопительном агрегате отсутствует манометр, то он предусматривается группой безопасности, которая состоит из следующих узлов:

  1. Сам манометр либо термоманометр.
  2. Спускник воздуха для обеспечения препятствия завоздушивания контура.
  3. Предохранительный клапан для сброса давления теплоносителя при его сильном увеличении.

Почему поднимается давление в котле отопления

Заполнение контура отопления производится при соблюдении точной последовательности действий, отступление от правил приводит к сбоям в работе системы. При сезонном запуске системы необходимо произвести настройку регулируемых вспомогательных элементов и зафиксировать положение вентилей в правильном положении.

Воздушная пробка в системе

Тепловизор показывает пробку

При сбоях в работе системы отопления, выраженных в произвольном повышении давления, температура теплоносителя иногда понижается и возникает блокировка котла. Как следствие, в таких ситуациях, происходит разбалансировка в функционировании системы, приводящая к отказу дорогостоящих элементов.

К подобным последствиям может привести завоздушивание контура, а образовавшиеся пробки признают распространенной причиной, по которой растет давление в котле.

Возникновение воздушных пробок может произойти в силу ряда причин:

  • неисправность оборудования;
  • запуск системы произведен с нарушениями;
  • отказ автоматики;
  • образование трещин в корпусе теплообменника.

Выше указанные последствия становятся результатом пренебрежений установленными правилами эксплуатации системы отопления.

К указанным поломкам могут привести следующие действия:

  • заполнение контура ГВС осуществляется из верхней точки;
  • при запуске производится ускоренное заполнение системы водой;
  • перед запуском не проведена проверка, в которой нуждаются воздухоотводчики, а также каждый кран маевского;
  • не произведен спуск воздуха из радиаторов после ремонта;
  • вибрирующая крыльчатка, которой оборудован циркуляционный насос, медленно осуществляет подкачку воздуха, вызывая проблему с циркуляцией.

Устраняются такие неполадки путем сброса давления из контура отопления. Далее производят заполнение контура водой, осуществляемое с нижней точки

Важно учитывать, что в процессе заполнения системы необходимо держать открытыми краны, спускающие воздух. Заполнение производится постепенно без лишней спешки, а сигналом окончания процесса служит появление воды в верхней точке системы

Неисправности расширительного бачка

Расширительный бачок может выглядеть как отдельный настенный элемент, так и в виде части котла. Он предназначен для сбора излишков теплоносителя из контура отопления. При нагреве воды в системе ее объем может увеличиваться до 4-х %, а расширительный бачек предназначается для компенсации этой разницы.

Неправильный расчет объема системы может привести к установке бачка меньшей вместительности, чем необходимо для компенсации. В этом случае весь избыток воды не может покинуть систему и это становится объяснением, почему растет давление. На габариты бачка также влияет мощность установленного котла.

Скрытой поломкой считают разрыв мембраны в расширительном баке. Такое повреждение заметить можно не сразу, а тем временем незафиксированный теплоноситель может заполнить всю внутреннюю полость. Напор в контуре при этом снизится, но если, в этой ситуации, подпитать систему, то это приведет к произвольному повышению давления.

Другие причины повышения давления

В поле зрения попадают и прочие неисправности, которые могут объяснить, из-за чего растет давление в системе отопления. Если не проводить регулярную проверку показателей давления в системе, то неприметные неполадки могут стать причиной дорогостоящего ремонта.

  1. Если окажется заблокированной арматура, то в момент забора напор станет повышаться, а контрольные датчики блокируют оборудование. Во избежание последствий, вызванных этой причиной, при запуске необходимо производить осмотр вентилей и кранов, чтоб убедиться в исправности клапанов.
  2. Грязь и ржавчина, постепенно собирающаяся в системе способна засорить фильтр-сеточку. Поэтому, следует либо регулярно производить чистку этого элемента, а если не поможет промывка фильтров, то стоит установить промывной или магнитный фильтр. При правильном устройстве таких элементов напор выше допустимого не поднимается.
  3. Выйти из строя может контроллер или терморегулятор, а проблемы с автоматикой приводят к негативным последствиям. Причиной может послужить, как преждевременный износ, так и заводской дефект. Кроме всего, сбой в работе этих элементов может быть спровоцирован неверным подключением.

Такие неполадки можно вовремя определить только при условии систематического наблюдения за показаниями контрольных приборов. Они не способны резко нарушить работу системы, но способны постепенно изменять показатели, подвоя к критической точке, при которой котел работает под нагрузкой.

Причины падение давления и варианты решения

Падение давления может отрицательно сказаться на нормальной работе системы теплоснабжения. В данной ситуации вода перестаёт поступать в агрегат, и он автоматически отключается

Поэтому важно предусмотреть своевременное техническое обслуживание, осмотр и ремонт

Причины падения давления могут быть разными, рассмотрим наиболее распространённые из них.

Падает давление в системе при включении горячей воды

Данная неполадка является довольно распространённой. Такое явление объясняется особой конструкцией котельных агрегатов.

Как утверждают специалисты, что в действительности это просто манометр отражает некорректное значение.  Падению  давления может способствовать подсос воздуха в контур или неправильная работа трёхходового клапана.

Для сведения! Если при открытии крана с горячей водой нормальная работа системы со временем не восстанавливается, значит, давление снижается, и проблема действительно существует.

Падает давление из-за протечек

Для устранения данного вида неполадки владельцу необходимо провести диагностику и осмотр всей отопительной системы, поскольку жидкость может выходить через любой узел.

Причиной протечки может являться неплотно зажатое соединение, изношенность теплообменников, трещины в трубах и батареях. Чаще всего уровень герметичности проверяется при запуске контура в работу, однако, герметичность может нарушить и при самой эксплуатации.

Узлы, которые нужно осмотреть и проверить в первую очередь:

  • соединительные фитинги;
  • радиаторы;
  • расширительные баки;
  • двухконтурные котлы.

Обнаруженные неполадки необходимо устранить, после этого система будет подпитываться жидкостью до восстановления нормального уровня давления.

Воздушные пробки

Образование трещин и разгерметизация системы теплоснабжения приводит не только к утечкам, но и к противоположному эффекту — засасыванию воздушных масс в контур. Итогом этого служит образование воздушных пузырьков.

Пониженное давление может возникать из-за воздушных пробок

Пузырьки также образуются при некорректном заполнении контура, поэтому в нём появляются воздушные пробки, вызывающие существенное падение давления.

Рекомендация! Данная проблема решается посредством обыкновенного развоздушивания системы, благодаря установке спускников.

Проблема с расширительным баком

Встречаются случаи возникновения проблем с расширительными баками. Здесь образуется разрыв либо ниппель может пропускать воздух. Внутренняя сторона бака состоит из двух отделений, разделённых мембраной. В одном отделении находится воздух, а другое заполнено теплоносителем. При нагреве жидкой рабочей среды происходит её расширение, и она с большей силой давит на мембрану. Мембрана, в свою очередь, влияет на сжатие смеси газов.

Когда оборудование функционирует длительное время, ниппель изнашивается и начинает пропускать воздух, что и приводит к снижению давления.

Проблема с расширительным баком может стать причиной изменения давления

Единственным разрешением данной неполадки является полная замена бака, однако, перед этим следует убедиться, что проблема кроется именно в этом, а не в протечке труб, радиаторов и завоздушивании системы.

Неисправность измерительного оборудования

Иногда диагностика системы на предмет целостности её составных компонентов может не дать результатов. Если вам так и не удалось обнаружить видимой причины, значит, следует задуматься о проверке исправности работы автоматики котла и контрольно-измерительной аппаратуры. Данное оборудование может сломаться и выдавать неправильные показания.

Определить данный вид неисправности самостоятельно достаточно сложно, поэтому лучше обратиться за помощью к специалистам. Проблема решается путём замены контрольно-измерительных приборов.

Трещины на теплообменнике в котле

На стенках теплообменников по истечении времени способны образовываться микротрещины, пропускающие воду из системы теплоснабжения. Поскольку вода в котле быстро испаряется, данную поломку выявить самим так же, как и в предыдущей ситуации, отнюдь не просто. Помимо этого, трещины могут возникать при промывке, которая проводится для профилактики либо вследствие заводского брака. Данная проблема устраняется благодаря герметизации обнаруженного участка с трещиной.

В стенках теплообменника могут поваляться со временем микротрещины

Кран сброса теплоносителя не закрыт плотно

Порой причина может крыться в совершенно простом моменте, таком как недостаточно плотно зажатый кран, из-за которого снижается уровень давления в агрегате. Устраняется неполадка легко и быстро закручиванием крана.

С этим читают

частые причины неисправностей и варианты их решения

Показать содержание статьи

Для обеспечения теплоснабжения и подогрева воды в индивидуальном жилом доме владельцы чаще всего устанавливают газовые котлы с замкнутой циркуляцией теплоносителя. Для установки и эксплуатации газового котла необходимо, чтобы рядом проходил газопровод. Если же сети газоснабжения поблизости отсутствуют, для отопления можно использовать сжиженный нефтяной газ в баллонах.

Двухконтурная конструкция позволяет увеличивать напор рабочей среды в контуре системы. Снижение давления способствует возникновению проблем при работе отопительной системы. Рассмотрим подробнее, какие бывают причины, и какими способами можно устранить эту неприятную проблему.

В процессе эксплуатации газовый котел может давать сбои в работе

Норма и контроль

На систему теплоснабжения пагубно влияет как чрезмерно высокое, так и низкое давление, измеряемое в атмосферах. При этом нормальный уровень составляет 1,5-2 атмосфер.

Полезно! В многоэтажных домах с центральным отоплением данная норма чуть выше, поскольку здесь трубы должны выдерживать к тому же и гидравлические удары.

Виды давления в системе

В двухконтурных системах отопления давление подразделяется на следующие виды:

  • статическое — образуется под воздействием гравитационных сил на теплоноситель; повышается на 0,1 бар с увеличением высоты на один метр;
  • динамическое — создаётся посредством принудительной работы насосного агрегата либо повышения температуры при движении рабочей среды;
  • рабочее — статическое+динамическое;
  • избыточное — разница между атмосферным и измеряемым;
  • абсолютное — избыточное+атмосферное;
  • номинальное — указывается производителем в технических документах к газовому котлу;
  • максимальное — предельно допустимое, пороговое значение, которое способен вынести прибор;
  • предельное (опрессовочное) — значение, при котором производится испытание устройства; может превышать рабочий уровень в полтора раза.

Приборы контроля

Газовые котлы содержат в себе различные компоненты, отвечающие за регулирование параметров оборудования и поддержание его в рабочем состоянии. Данная система требует постоянного контроля функционирования системы. Для контроля давления жидкости применяются манометры и термоманометры.

Интересно! Термоманометры позволяют дополнительно контролировать уровень температуры.

В некоторых системах вместо обычных стрелочных манометров используются электронные датчики. Датчики передают полученные сведения на электронный блок, который их обрабатывает и выводит на экран.

Контроль давления воды обеспечивает установленный в систему датчик — манометр

Если в отопительном агрегате отсутствует манометр, то он предусматривается группой безопасности, которая состоит из следующих узлов:

  1. Сам манометр либо термоманометр.
  2. Спускник воздуха для обеспечения препятствия завоздушивания контура.
  3. Предохранительный клапан для сброса давления теплоносителя при его сильном увеличении.

Причины падение давления и варианты решения

Падение давления может отрицательно сказаться на нормальной работе системы теплоснабжения. В данной ситуации вода перестаёт поступать в агрегат, и он автоматически отключается. Поэтому важно предусмотреть своевременное техническое обслуживание, осмотр и ремонт.

Причины падения давления могут быть разными, рассмотрим наиболее распространённые из них.

Падает давление в системе при включении горячей воды

Данная неполадка является довольно распространённой. Такое явление объясняется особой конструкцией котельных агрегатов.

Как утверждают специалисты, что в действительности это просто манометр отражает некорректное значение. Падению  давления может способствовать подсос воздуха в контур или неправильная работа трёхходового клапана.

Для сведения! Если при открытии крана с горячей водой нормальная работа системы со временем не восстанавливается, значит, давление снижается, и проблема действительно существует.

Падает давление из-за протечек

Для устранения данного вида неполадки владельцу необходимо провести диагностику и осмотр всей отопительной системы, поскольку жидкость может выходить через любой узел.

Причиной протечки может являться неплотно зажатое соединение, изношенность теплообменников, трещины в трубах и батареях. Чаще всего уровень герметичности проверяется при запуске контура в работу, однако, герметичность может нарушить и при самой эксплуатации.

Узлы, которые нужно осмотреть и проверить в первую очередь:

  • соединительные фитинги;
  • радиаторы;
  • расширительные баки;
  • двухконтурные котлы.

Обнаруженные неполадки необходимо устранить, после этого система будет подпитываться жидкостью до восстановления нормального уровня давления.

Воздушные пробки

Образование трещин и разгерметизация системы теплоснабжения приводит не только к утечкам, но и к противоположному эффекту — засасыванию воздушных масс в контур. Итогом этого служит образование воздушных пузырьков.

Пониженное давление может возникать из-за воздушных пробок

Пузырьки также образуются при некорректном заполнении контура, поэтому в нём появляются воздушные пробки, вызывающие существенное падение давления.

Рекомендация! Данная проблема решается посредством обыкновенного развоздушивания системы, благодаря установке спускников.

Проблема с расширительным баком

Встречаются случаи возникновения проблем с расширительными баками. Здесь образуется разрыв либо ниппель может пропускать воздух. Внутренняя сторона бака состоит из двух отделений, разделённых мембраной. В одном отделении находится воздух, а другое заполнено теплоносителем. При нагреве жидкой рабочей среды происходит её расширение, и она с большей силой давит на мембрану. Мембрана, в свою очередь, влияет на сжатие смеси газов.

Когда оборудование функционирует длительное время, ниппель изнашивается и начинает пропускать воздух, что и приводит к снижению давления.

Проблема с расширительным баком может стать причиной изменения давления

Единственным разрешением данной неполадки является полная замена бака, однако, перед этим следует убедиться, что проблема кроется именно в этом, а не в протечке труб, радиаторов и завоздушивании системы.

Неисправность измерительного оборудования

Иногда диагностика системы на предмет целостности её составных компонентов может не дать результатов. Если вам так и не удалось обнаружить видимой причины, значит, следует задуматься о проверке исправности работы автоматики котла и контрольно-измерительной аппаратуры. Данное оборудование может сломаться и выдавать неправильные показания.

Определить данный вид неисправности самостоятельно достаточно сложно, поэтому лучше обратиться за помощью к специалистам. Проблема решается путём замены контрольно-измерительных приборов.

Трещины на теплообменнике в котле

На стенках теплообменников по истечении времени способны образовываться микротрещины, пропускающие воду из системы теплоснабжения. Поскольку вода в котле быстро испаряется, данную поломку выявить самим так же, как и в предыдущей ситуации, отнюдь не просто. Помимо этого, трещины могут возникать при промывке, которая проводится для профилактики либо вследствие заводского брака. Данная проблема устраняется благодаря герметизации обнаруженного участка с трещиной.

В стенках теплообменника могут поваляться со временем микротрещины

Кран сброса теплоносителя не закрыт плотно

Порой причина может крыться в совершенно простом моменте, таком как недостаточно плотно зажатый кран, из-за которого снижается уровень давления в агрегате. Устраняется неполадка легко и быстро закручиванием крана.

Как поднять давление в котле

Если причина заключается в неисправности расширительного бака, то неверно был подсчитан его объём либо повреждена мембрана. В таком случае следует либо более точно вычислить требуемый объём, либо просто заменить бачок.

Если давление стало сбрасываться сразу после первичного запуска, то это нормально. В контуре, совсем недавно заполненном водой из водопровода, присутствует большое количество воздуха. Со временем он превратится в пузырьки и выводится из трубопровода, а параметры контура придут в норму. Для более быстрого выведения пузырьков используется ручной спускник воздуха.

Перед тем как поднять давление, необходимо проверить герметичность системы

Перед проведением мероприятий по повышению давления в системе необходимо убедиться в её герметичности. Для этого нужно осмотреть следующие её части:

  • отопительные приборы — часто протечки появляются в местах стыковки с трубами, возможны и протечки, возникающие между раздельными секциями;
  • трубы — даже совсем мелкие трещины часто могут приводить к утечке теплоносителя;
  • фитинги — нередко являются причиной протечек;
  • котлы — модели с двумя контурами имеют сложное внутреннее строение: так, следует внимательно произвести осмотр циркуляционного насоса, трехходового клапана и теплообменника.

Профилактика образования воздушных пробок

Профилактические меры против появления воздушных пробок следующие:

  1. Обращайте внимание на правильность установки труб и подключения отопительных приборов. Многие проблемы вызваны именно ошибками, которые совершены на данной первоначальной стадии.
  2. Для предупреждения попадания воздушных пробок необходим правильный ввод оборудования в эксплуатацию, перед которым важно предварительно проверить все компоненты и соединения.
  3. Перед пуском устройств в работу проверьте их на предмет работоспособности. С помощью компрессора нужно подать давление, уровень которого на ¼ выше его нормального рабочего значения. Если за 30 минут оно не ослабнет, то всё в порядке и система подготовлена к работе. Если же давление резко снижается, то возможны протечки, которые следует оперативно выявить и устранить перед началом эксплуатации.

Посмотрите видео о том, как восстановить нормальное давление котла

Падает давление в системе отопления

Индивидуальная отопительная система дома – необходимость. Ведь никто не хочет мерзнуть в собственном доме, особенно учитывая то, что морозы в России бывают очень лютыми. На данный момент одной из самых распространенных является газовая отопительная система с подключенным к ней контуром ГВС. То есть, потратив минимальное количество усилий и незначительную сумму, вы получаете и теплые батареи, и горячую воду. Однако, довольно часто владельцы дома с подобной отопительной системой сталкиваются с неприятной проблемой – падает давление в системе отопления или повышается давление в системе отопления. В чем же основная причина этого?

Давление — не менее важный параметр отопления, чем температура

Каковы причины?

Наиболее распространенной причиной того, что падает давление в системе отопления, является банальное отключение электричества. То есть, система попросту не работает – и датчики давления ничего выше 0 показать просто не могут. Выход и ситуации весьма прост – использовать альтернативные источники электропитания. Или же в случае если отключения электричества бывают крайне редки и весьма непродолжительны – просто дождаться, пока питание вновь появится.

Следует отметить, что долгое бездействие системы может привести к размораживанию радиаторов – и вас ожидает, в лучшем случае, весьма дорогостоящий ремонт. Ну а в худшем – капитальный ремонт системы с заменой большого количества ее комплектующий.

Что делать, чтобы такого не случилось? Есть несколько довольно простых и, в то же время, весьма действенных рекомендаций, которые помогут своевременно восстановить работу двухконтурной системы.

Прежде всего, следует тщательно проверить ее – нет ли протечек. Ведь во многом падение давления в системе отопления сигнализирует именно о том, что появилась именно такая незначительная поломка. В большинстве случаев устранить протечку любой хозяин сможет своими руками, не прибегая к услугам мастера. Наиболее простой способ определения протечки – просто протереть стык (соединение, сгон) обычной бумажной салфеткой. Порой протечка незначительна, и под  поврежденным местом не образуется лужа – а, вместе с тем, давление существенно падает. К счастью, устранить протечку не составит труда.

Протечка системы отопления

Еще одной причиной, почему упало давление в системе отопления, может являться сбой настроек расширительного бака. Поэтому если проверка системы на наличие протечек не дала результата, обратите внимание на работу бака.

Как известно, расширительный бачок используется для нормализации давления в системе – так, он предотвращает то, что растет давление в системе отопления или падает.

Дело в том, что при нагревании вода незначительно увеличивается в размерах (на 3,7%), создавая, тем самым, дополнительное давление в системе. Излишек, появившийся в результате нагревания, поднимается в бак, и спускается из него в случае понижения температуры теплоносителя.

Рекомендуем к прочтению:

Показания манометра при разном состоянии расширительного бачка

Как понять, что причиной, почему не продавливает систему отопления, является именно расширительный бачок? Это довольно просто. При нагреве воды давление может подниматься, в результате чего происходит аварийное снижение давления в баке посредством специального клапана. Соответственно, после охлаждения теплоносителя давление оказывается на уровне, который ниже необходимого. Для того чтобы отрегулировать расширительный бачок, следует обратить внимание на его технические характеристики – там указан необходимый уровень давления. А далее регулировка давления в системе отопления производится по простой инструкции:

  • полностью перекрываем краны системы и на контуре подачи, и на контуре обрата.
  • при помощи сливного штуцера котла полностью спускаем воду.
  • посредством ниппеля выпускаем весь воздух из расширительного бака.
  • при помощи подсоединенного автомобильного насоса поднимаем давление в расширительном баке до 1,5 бар. При этом не следует переживать, если из штуцера будет наблюдаться вытекание воды.

Закачка воздуха в систему отопления с помощью автомобильного насоса

  • повторно спускаем воздух.
  • если к баку подходит шланг от котла – отсоедините его. Это позволит слить остаток воды. После полного удаления теплоносителя шланг следует подсоединить обратно.
  • при помощи автомобильного насоса вновь поднимаем давление в баке до уровня, рекомендованного инструкцией.
  • закрываем штуцер, через который проводился слив воды.
  • открываем краны и заполняем системы водой.

После всех указанных манипуляций можно включать котел. В случае если все сделано правильно, стрелка манометра будет находиться в пределах зоны, которая окрашена зеленым – давление в системе нормальное и о том, как это, когда скачет давление в системе отопления – вы уже не должны знать.

Мембранный расширительный бак – принципы расчета

Нередко причиной, почему случается потеря давления в системе отопления, является неправильный выбор двухконтурного отопительного котла. То есть, при расчете принимается во внимание площадь помещений, в которых будет производиться отопление. Данный параметр влияет на выбор площади отопительных радиаторов – а в них используется относительно небольшое количество теплоносителя. Однако порой после проведения расчета радиаторы заменяют на трубы, для которых используется значительно большее количество воды (а этот факт не учитывается). Соответственно – именно такая ошибка в расчете и приводит к недостаточному уровню давления в системе.

Расширительные бачки бывают самых разных размеров

Для нормального функционирования двухконтурной системы со 120 л теплоносителя вполне достаточно расширительного бака объемом 6-8 литров. Однако это количество рассчитано для системы, в которой используются радиаторы. При использовании труб вместо радиаторов воды в системе больше. Соответственно – она расширяется сильнее, заполняя, тем самым, расширительный бак полностью. Такая ситуация приводит к аварийному спуску излишков жидкости при помощи специального клапана. Это приводит к отключению системы. Вода постепенно остывает, ее объем уменьшается. И получается, что в системе недостаточно жидкости для поддерживания давления на нормальном уровне.

При этом следует учитывать, что в случае нехватки воды котел не включится – и это может вызвать размораживание системы. То есть, без своевременного вмешательства человека и принудительного восполнения количества воды система может быть серьезно повреждена.

Для того чтобы избежать столь неприятной ситуации (вряд ли кто обрадуется поломке отопительной системы в холодное время года) необходимо тщательно просчитывать объем необходимого расширительного бака. В замкнутых системах, дополненных циркуляционным насосом, наиболее рациональным является применение мембранного расширительного бака, который выполняет функцию такого элемента, как регулятор давления отопления.

Таблица для определения максимального объема жидкости, который может вместить бак

Конечно, просчитать точное количество воды в трубах отопительной системы довольно сложно. Однако приблизительный показатель можно получить, умножив на 15 мощность котла. То есть, если в системе установить котел мощностью 17вКт, то примерный объем теплоносителя в системе составит 255 л. Такой показатель пригодится для расчета подходящего объема расширительного бака.

Рекомендуем к прочтению:

Объем расширительного бака можно узнать при помощи формулы (V*E)/D. При этом V – показатель объема теплоносителя в системе, Е – коэффициент расширения теплоносителя, а D – уровень эффективности бака.

D вычисляем таким образом:

D = (Pmax-Ps)/( Pmax +1).

Здесь Pmax – предельный уровень давления, допустимый при работе системы. В большинстве случаев – 2,5 бар. А вот Ps – коэффициент давление зарядки бака, обычно 0,5 бар. Соответственно, подставив все значения, получаем: D = (2,5-0,5)/( 2,5 +1)=0,57. Далее, учтя, что имеем котел мощностью 17 кВт, высчитываем наиболее подходящий объем бака — (255*0,0359)/0,57=16,06 л.

Непременно следует обратить внимание на техническую документацию котла. В частности, котел мощностью 17 кВт имеет встроенный расширительный бак, объем которого равен 6,5 л. Таким образом, для правильного функционирования системы и предотвращения таких случаев, как перепад давления в системе отопления, необходимо дополнить ее вспомогательным баком объемом 10 л. Такой регулятор давления в системе отопления способен нормализовать его.

Почему падает давление в системе отопления и как его поднять

Здесь вы узнаете:

Одним из параметров любой отопительной системы является давление теплоносителя. Для частных домовладения этот показатель составляет 1,5-2 атмосферы – это считается нормой. В случае превышения нормы возможны поломки, в том числе и серьёзные. Но в некоторых случаях наблюдается обратное явление – падение. Давайте посмотрим, почему падает давление в системе отопления двухконтурного котла и что нужно предпринять при развитии данной ситуации.

Норма и контроль

Мы уже сказали, что в газовом котле давление должно быть в пределах 1,5-2 атмосфер – это норма для системы, которая запущена в эксплуатацию и находится в разогретом состоянии. В многоэтажных домах, отапливаемых централизованными котельными, этот показатель более высокий. Здесь трубы и батареи должны выдерживать не только высокое давление, но и гидроудары – это скачкообразное увеличение давления.

Если для централизованных систем перепады характерны, то для автономного отопления они являются редкостью – объём теплоносителя здесь не такой уж и большой, чтобы наблюдались серьёзные скачки. В холодном состоянии нормальным показателем является 1-1,2 атм., а в разогретом – чуть выше.

В частных домовладениях применяются автономные системы отопления с питанием от одноконтурных и двухконтурных котлов. Последние получают всё большее распространение. Помимо обогрева, они решают проблему подготовки горячей воды. Один контур в них нагревает циркулирующий по трубам теплоноситель, а другой обеспечивает работу системы горячего водоснабжения.

Приборы контроля

Для контроля давления воды в котле отопления и отопительной системы используются манометры и термоманометры. Последние представляют собой комбинированные приборы для контроля сразу двух параметров. После запуска контура необходимо контролировать показатели, чтобы они не выходили за пределы нормы.

В некоторых двухконтурных напольных и настенных котлах традиционные стрелочные манометры отсутствуют. Вместо них здесь устанавливаются электронные датчики, информация с которых передаётся в электронный блок, после чего обрабатывается и выводится на дисплей. Также возможен другой подход – если отопительный агрегат лишён манометра, он предусматривается группой безопасности.

Сама группа безопасности включает в себя следующие узлы:

  • Манометр или термоманометр – для контроля температуры и давления в отопительном контуре;
  • Автоматический спускник воздуха – препятствует завоздушиванию контура;
  • Предохранительный клапан – сбрасывает давление теплоносителя при его чрезмерном повышении.

Обязательно предусмотрите этот узел в замкнутой системе отопления.

Падение давления и причины

В этом разделе вы узнаете, почему падает давление в системе отопления и как с этим бороться. Причины могут быть самыми разными, поэтому практикуется комплексная проверка всего контура.

Падает давление в системе при включении горячей воды

Эта проблема носит распространённый характер, такие жалобы поступают от многих пользователей. Суть такова – открываешь кран с горячей водой, и вместе с этим падает давление в системе отопления. Ничего страшного в этом нет, так как это явление связано с особенностями конструкции некоторых двухконтурных котлов. Специалисты говорят о том, что по факту оно не падает, а манометр показывает неправильное значение.

Когда падает давление в газовом котле, он уходит в ошибку и не включается – такая схема реализована во многих двухконтурных агрегатах. Если вы открываете кран с горячей водой, а потом отопление не восстанавливает свою работу, следовательно, давление всё-таки падает – нужно разбираться с причинами. Например, этому может способствовать подсос воздуха в контур или неправильная работа трёхходового клапана.

Падает давление из-за протечек

Такая неполадка, как протечка теплоносителя, приводит к тому, что в контуре постоянно падает давление. Задача пользователя заключается в осмотре всей системы отопления – вода может выходить буквально через каждый узел. Например, причинами утечек часто становятся плохо зажатые соединения, прохудившиеся теплообменники, трещины в трубах и батареях отопления. Обычно герметичность проверяется ещё на этапе первоначального запуска контура, но она может нарушиться и впоследствии.

Давайте посмотрим, что нужно осмотреть и проверить, если падает давление в системе отопления закрытого типа:

  • Соединительные фитинги – чем больше соединений, тем меньше надёжность системы;
  • Отопительные батареи – даже мельчайшая трещина может привести к тому, что из неё польётся теплоноситель;
  • Расширительные бачки – убедитесь в отсутствии нарушения их герметичности;
  • Двухконтурные котлы – если давление падает из-за протечки, под ними могут образовываться лужи воды.

Найденные неисправности устраняются, после чего система подпитывается водой до восстановления нормального давления.

Воздушные пробки

Трещины и отсутствие герметизации в системе отопления приводят не только к протечкам, но и к обратному явлению – засасыванию воздуха в контур. В результате этого в нём образуются пузырьки воздуха. Часть из них ликвидируется спускниками воздуха, но они присутствуют далеко не во всех системах. Если давление в системе падает, вероятно, имеет место сильное завоздушивание отопления.

Также воздушные пузырьки могут образовываться в результате неправильного заполнения контура – в нём образуются воздушные пробки, из-за которых и падает давление в системе отопления. Завоздушивание становится причиной и многих других явлений:

  • Бульканье и журчание, распространяющееся по трубам – это звуковые эффекты вызываются воздушными пузырьками;
  • Холодные батареи и участки труб – падает не только давление, но и эффективность обогрева;
  • Коррозия металла – наличие в системе отопления воздуха приводит к истончению металлических компонентов.

Таким образом, поднять давление в котле поможет банальное развоздушивание системы.

Проблема с расширительным баком

Падает давление в котле Baxi или в котле Ардерия – довольно распространённые проблемы, мучающие пользователей. Обычно причиной этого становятся утечки в трубах и радиаторах, неправильная работа крана подпитки, прохудившиеся теплообменники. Но иногда проблема кроется в мембранных расширительных бачках. Каким-то образом они не могут поддержать номинальное давление в системе отопления – оно падает.

Решение задачи – замена расширительного бачка. Но прежде чем приступать к его демонтажу, необходимо исключить другие поломки, вызывающие снижение напора в трубах. Обязательно проверьте теплообменник, осмотрите трубы и радиаторы, убедитесь в отсутствии пузырьков воздуха. Как избавляться от завоздушивания – мы уже рассказывали в наших обзорах.

Неисправность измерительного оборудования

Иногда поиск причин, по которым падает давление в системе отопления, не даёт совершенно никаких результатов. Трубы герметичны, вода нигде не капает, воздух не подсасывается, расширительный бачок цел, теплообменник герметичен. Самое время паниковать и вызывать специалиста. Но делать этого не нужно – если вы заметили, что давление постоянно падает, возможно, неисправна автоматика двухконтурного котла или сам манометр.

Контрольно-измерительная техника действительно имеет свойство периодически ломаться – как и любое другое оборудование. А в нашем случае оно может показывать, что давление теплоносителя падает, в то время как оно находится в норме. Диагностировать неисправность манометров и манометрических датчиков сложно – необходимо как-то удостовериться в корректности снимаемых показаний. Для этого вы можете обратится к помощи специалистов.

Если вы действительно уверены, что давление отображается неверно и на самом деле не падает, купить новый манометр и замените его. С гарантийным оборудованием потребуется вызов мастера из сервиса.

Как поднять давление в котле

Если давление падает из-за расширительного бачка, значит, неверно рассчитан его объём или повреждена внутренняя мембрана. Ситуация исправляется более точным вычислением необходимого объёма или заменой бачка.

Если давление в системе отопления падает сразу же после его первого запуска, то это норма. В только что заполненном контуре, если он заполнялся обычной водопроводной водой, полно воздуха. Как только он преобразуется пузырьки и удалится из труб, параметры контура нормализуются. Также вы можете попробовать убрать пузырьки вручную, воспользовавшись ручным спускником воздуха.

Хуже всего, если упало давление в системе, проложенной внутри стен и полов – трубы нередко маскируются и полностью утапливаются в строительных конструкциях. Если с ними что-то случится, придётся основательно помучиться, чтобы локализовать неисправность. Предотвратить ситуацию можно путём более тщательного выбора материалов для постройки контура отопления.

Перед тем как поднять давление, необходимо проверить герметичность системы. Для этого необходимо осмотреть:

  • Все отопительные приборы – нередко протечки образуются там, где они соединяются с трубами. Также возможны протечки между отдельными секциями;
  • Трубы – микротрещины нередко приводят к утечке теплоносителя, из-за чего давление постепенно падает;
  • Фитинги – ещё одно распространённое место образования утечки теплоносителя;
  • Котлы – двухконтурные модели обладают сложным внутренним устройством, необходимо осмотреть циркуляционный насос, трёхходовой клапан и теплообменник.

Лучше всего, если осмотром двухконтурного котла займётся специалист.

Также необходимо следить за тем, чтобы давление в системе отопления не превышало заданного предела. Максимальный показатель обычно составляет 3 атмосферы.

Как восстановить давление в герметичной системе отопления.

Наполнение контуров - Как восстановить давление в герметичной системе отопления.
Спасибо нескольким участникам.

Герметичные системы отопления, которые почти всегда встречаются в комбинированных котлах, необходимо время от времени проверять давление и доливать. В большинстве случаев манометр находится на передней части котла и должен показывать от 1,0 до 1,5 бар.

Со временем давление упадет.Насколько быстро зависит от того, насколько герметична система. Очень небольшие утечки часто возникают на шпинделях клапанов радиатора, автоматических вентиляционных отверстиях (AAV) и других компонентах. Часто утечку не заметить, так как небольшое количество воды испарится.

Перезарядка давления один раз в год, вероятно, нормально, но раз в месяц или чаще чрезмерно. Каждый раз, когда вводится пресная вода, в системе может происходить образование накипи и коррозия, поэтому не следует оставлять чрезмерно негерметичную систему, чтобы продолжить работу.

Для пополнения давления в системе необходимо найти заправочный контур. Обычно это гибкое плетеное соединение серебристого цвета с небольшим клапаном на каждом конце. Обычно под котлом или поблизости, но иногда встраивается в котел (например, Vaillant Turbomax Plus и некоторые Worcesters).

На первых двух из этих изображений показан старый образец петли заполнения (все еще проданный и установленный), справа - более новый образец, соответствующий водным нормам.В каждом случае подключение к сети осуществляется к клапану с ручкой (или к большему клапану, где у обоих есть ручки), а другой конец является соединением возвратной трубы.

(нажмите на картинку, чтобы увеличить)

Определив контур наполнения, нужно разобраться, какие есть регулирующие клапаны. Первый регулирующий клапан будет ближайшим к подключению к магистральной трубе холодной воды. Этот клапан может включать двойной обратный клапан (DCV) или следовать за ним.

Затем будет гибкое соединение, которое обычно остается подключенным на каждом конце (хотя теоретически его следует отсоединять - если ваш отсоединен, подсоедините, закрутив на конце поворотную гайку).На другом конце гибкого соединения (петли) будет DCV и / или другой регулирующий клапан, затем соединение с обратной трубой отопления.

Регулирующие клапаны могут иметь пластиковые рычаги или пазы для отверток. В каждом случае они включены, если рычаг / паз находится на одной линии с клапаном (по длине), и выключены, если рычаг / паз находится под прямым углом к ​​клапану. На DCV также может быть паз для отвертки - не откручивайте его, так как вода будет стекать.

Если есть 2 регулирующих клапана, потренируйтесь поворачивать каждый отдельно (вода не будет течь, если оба не открыты).Для подзарядки откройте регулирующий клапан (ы). Вы услышите, как течет вода, и увидите рост давления на манометре. Слегка закройте клапан, если он наполняется слишком быстро. Когда манометр покажет 1,0 бар или чуть больше, выключите клапан (ы).

Убедитесь, что клапаны закрыты должным образом, желательно отсоединив заправочный контур, чтобы убедиться, что вода не течет. Включите котел и снова проверьте давление. Воздух из котла будет выходить, что может привести к падению давления, что потребует дополнительной дозаправки.

Вам также может потребоваться выпустить воздух из радиаторов, особенно из верхней части системы и рядом с котлом. Когда вы это сделаете, давление в системе снова упадет, так что долейте снова. После этого давление должно оставаться достаточно стабильным, хотя небольшое повышение при нагреве системы (и падение при охлаждении) является нормальным, как и небольшое изменение при работе насоса.

MINI Cooper R56 Тест на герметичность системы охлаждения (2007-2011)

Испытание под давлением вашей системы охлаждения MINI R56 - лучший способ найти утечки.Однако не у всех есть манометр. Я бы посоветовал приобрести один, если вы планируете обслуживать собственные автомобили. Это может сэкономить немало времени при обнаружении утечки в системе охлаждения. Вы также можете проверить герметичность без манометра, но результаты менее точны, а процедура занимает много времени. В этой технической статье я расскажу об испытаниях под давлением, а также дам несколько советов по проверке утечек без их использования. Всегда начинайте с холодного двигателя. Если вы не обнаружите утечки, прогрейте двигатель с установленным манометром.Иногда утечки появляются из-за того, что детали расширяются от тепла двигателя.

Измеритель давления в системе охлаждения используется для повышения давления в системе охлаждения и поддержания в ней заданного давления при поиске утечек. Утечки охлаждающей жидкости могут быть внутренними (например, прокладка головки) или внешними (например, радиатор). Это важно учитывать при поиске утечки охлаждающей жидкости. Если вы теряете охлаждающую жидкость, но не видите ее на земле, скорее всего, это внутренняя утечка охлаждающей жидкости. Лужи охлаждающей жидкости, обнаруженные под вашим автомобилем, могут быть следствием внешней утечки.Не забудьте правильно очистить любую охлаждающую жидкость, которая попадает на землю, и утилизировать ее. Поместите дренажный поддон под предполагаемыми участками утечки, чтобы минимизировать разлив охлаждающей жидкости. В моделях R56 могут возникать утечки охлаждающей жидкости в сторону передней части двигателя, в таких местах, как бачок радиатора, дополнительный водяной насос и термостат. Утечки, идущие с задней или правой стороны двигателя, могут быть из водяного насоса, термостата и трубки охлаждающей жидкости. Измеритель давления - самый быстрый способ найти эти утечки. Если вам нужен манометр, вы можете найти их здесь: http: // www.pelicanparts.com/catalog/shopcart/TOOL/POR_TOOL_MT0254-detail.htm

Рисунок 1

При испытании системы охлаждения под давлением убедитесь, что автомобиль остыл и в нем отсутствует давление. Затем снимите крышку расширительного бачка охлаждающей жидкости (красная стрелка).

Большое изображение | Очень большое изображение

Рисунок 2

После снятия крышки установите переходник для манометра (красная стрелка) на расширительный бачок охлаждающей жидкости.

Большое изображение | Очень большое изображение

Рисунок 3

Создайте в системе давление 1,5 бара (21,8 фунта на кв. Дюйм). Давление не должно падать более чем на 10% в течение двух минут. Если давление сразу падает, это признак утечки. Ищите охлаждающую жидкость на земле. Если охлаждающая жидкость не достигнет земли, возможна внутренняя утечка. Если вы подозреваете утечку через прокладку головки, вам необходимо проверить уплотнение цилиндра с помощью теста на утечку.Если охлаждающая жидкость протекает наружу, воспользуйтесь фонариком и проследите за охлаждающей жидкостью до ее источника.

Большое изображение | Очень большое изображение

Рисунок 4

Утечка охлаждающей жидкости с правой стороны двигателя может быть водяным насосом. Обратите внимание на охлаждающую жидкость внизу фрикционного колеса (красная стрелка). Это хороший признак утечки водяного насоса, если смотреть снизу на двигатель с правой стороны.

Большое изображение | Очень большое изображение

Рисунок 5

Утечка охлаждающей жидкости в левую часть двигателя может происходить из термостата, шлангов охлаждающей жидкости или из стойки / корпуса масляного фильтра, вспомогательного насоса охлаждающей жидкости или бачка.Утечка охлаждающей жидкости в радиатор может происходить из радиатора или шланга радиатора. Чтобы проверить шланг радиатора, надавите на систему охлаждения, а затем пошевелите шлангами. Покачайте шланги, проверьте, нет ли падения давления или утечки охлаждающей жидкости. Красная стрелка указывает на протекающий шланг в нижней части бачка с охлаждающей жидкостью. Обратите внимание на небольшую влажную зону. Этот автомобиль со временем терял небольшое количество охлаждающей жидкости, при этом охлаждающая жидкость не достигала земли. При поиске утечек в радиаторе осмотрите боковые стороны радиатора на предмет утечек или свежей охлаждающей жидкости.Осмотрите нижнюю часть шлангов и соединений на радиаторе с помощью зеркала. Иногда бывает трудно определить, течет ли утечка из двигателя или радиатора. Следуйте по влажным пятнам вверх к источнику.

Большое изображение | Очень большое изображение

Системы водяного отопления: переход от гравитационных систем к системам с принудительной циркуляцией

Системы горячего водоснабжения долгое время были предпочтительным способом передачи тепла от центральной точки (бойлера) в удаленные помещения или комнаты, где требуется тепло.Первыми системами водяного отопления были гравитационные системы. Когда вода нагревается, она увеличивается в объеме; следовательно, он становится светлее и поднимается. Одновременно падает более холодная и тяжелая вода. Это принцип работы гравитационных циркуляционных систем. У гравитационных систем есть много достоинств, чтобы их порекомендовать. Они производят равномерное тепло, бесшумны, используют воду низкой температуры, надежны, очень эффективны и практически не требуют обслуживания. Во многих зданиях до сих пор используются гравитационные системы водяного отопления, некоторым из которых более 100 лет! Недостатки гравитационных систем: они требуют трубопроводов очень большого диаметра для подачи и возврата.Низкотемпературная вода обеспечивала уровень тепловыделения всего около 150 БТЕ на квадратный фут излучения в час. Следовательно, радиаторы должны были быть большими.

По мере роста затрат на рабочую силу и материалы установка гравитационных систем стала очень дорогой. Люди больше не будут терпеть большие громоздкие радиаторы, необходимые для гравитационных систем. Размещение 6, 8 и даже 10-дюймовых труб для магистральных сетей стало непомерно дорогим. Медленное время отклика гравитационной системы на изменение спроса также наносило ущерб.

Изобретение в 1929 году циркуляционных бустерных насосов преодолело все возражения гравитационных систем, сохранив при этом все преимущества отопления горячей водой. Подкачивающий насос настолько ускорил движение воды, что можно было использовать меньшее излучение, подаваемое по трубопроводу гораздо меньшего размера. Системы с принудительной циркуляцией позволяют использовать более высокие температуры воды, что приводит к более высоким уровням выбросов. Радиатор площадью 60 квадратных футов со средней температурой воды 170 ° F будет излучать тепло со скоростью 150 BTU на квадратный фут в час или 9000 BTU в час.Радиатор площадью 45 квадратных футов с температурой воды 197 ° F будет выделять 200 BTU на квадратный фут в час, производя те же 9000 BTU в час.

При использовании автоматических устройств зажигания и более точного управления использовались более высокие температуры воды без ущерба для передовых методов проектирования.

Энергия расходуется на перемещение воды по трубам, радиаторам, бойлерам и т. Д. Чтобы использовать экономию меньших труб и радиаторов в системах горячего водоснабжения с принудительной циркуляцией, скорость воды должна быть выше, чем в гравитационных системах, чтобы обеспечить необходимую мощность в БТЕ. .Подкачивающий насос создавал напор (DP), намного больший, чем в гравитационных системах, для достижения необходимых скоростей.

DP - это величина потери давления между любыми двумя точками в системе. Трение, возникающее между внутренними стенками труб, радиаторов, бойлера и движущейся водой, вызывает падение давления. В горизонтальной трубе, наполненной водой, в которой нет потока, давление во всех точках одинаковое. Начинается мгновенный поток, возникает трение, которое увеличивается прямо пропорционально скорости потока.Изменение DP может быть рассчитано при увеличении или уменьшении скорости потока (GPM). Разделите конечный GPM на начальный GPM и возведите результат в квадрат. Умножьте этот результат на начальный DP. Ответ - новый DP.

Пример:

Система с объемным расходом 3 галлона в минуту и ​​перепадом давления 5 фунтов. необходимо увеличить до 6 галлонов в минуту. Какой будет новый ДП? (Это необходимо знать, чтобы правильно выбрать подкачивающий насос.)

20 фунтов.это новый DP. (В этой формуле также можно использовать скорость в футах в секунду.)

Напор используется для обозначения производительности подкачивающего насоса. Это способ описания DP. Максимальный «напор» насоса на самом деле является максимальным D P, против которого насос может вызвать поток воды. Напор часто выражается в «футах водяного столба». Только трение в системе ограничивает производительность насоса. Это значение называется «напор».

Должно быть достаточно мощности, чтобы преодолеть DP системы и обеспечить расчетный галлон в минуту.Это означает, что DP каждой составной части системы должен быть известен при проектировании GPM.

Подкачивающий насос обеспечивает мощность. Производители насосов публикуют данные или диаграммы DP и GPM для своих насосов. Данные могут быть выражены в фунтах на квадратный дюйм, футах водяного столба или милах. Эти цифры легко поменять местами.

1 фунт / кв. = 2,31 фута воды

1 фут воды = 0,43 фунта / кв. дюйм

1 фут воды = 12000 мил дюймов

Статическое давление не следует путать с давлением напора.Они совершенно разные давления и не имеют никакого отношения друг к другу. Статическое давление создается за счет веса воды в системе. Не влияет на производительность насоса. Чтобы проиллюстрировать статическое давление, представьте замкнутую систему горячего водоснабжения как вертикальный водяной контур. См. Рисунок 1. Если манометр 3 находится на высоте 40 футов над котлом, а контур полностью заполнен водой, но не находится под давлением, манометр 3 покажет 0 фунтов на кв. Дюйм. Манометры 1 и 5 расположены на высоте 10 футов над котлом, манометры 2 и 4 - на 20 футов выше котла.При выключенном насосе давление в вертикальной трубе «A» идентично давлению в вертикальной трубе «B».

Рисунок 1.

Если все манометры имеют шкалу в фунтах на кв. Дюйм, манометры 1 и 5 будут показывать 12,9 фунта на квадратный дюйм (30 футов воды выше них и фут воды равен 0,43 фунта), манометры 2 и 4 - 8,6 фунта на кв. Манометр на котле покажет 17,2 фунта на квадратный дюйм.

Хорошей практикой является создание давления в замкнутой системе, особенно если расчетная температура воды близка или выше точки кипения воды при атмосферном давлении.Дополнительные 4 фунта на квадратный дюйм - это рекомендуемое минимальное дополнительное давление, добавляемое к статическому давлению, необходимому для подачи воды в верхнюю точку системы. На нашей иллюстрации датчик 3 показывает 4 фунта на кв. Дюйм. а все остальные приборы покажут на 4 фунта больше. Дополнительное статическое давление одинаково увеличивается по всей системе.

Стоит повторить еще раз. Не путайте статическое давление с давлением напора. Эти два термина часто используются неправильно. Одно не имеет ничего общего с другим!

Что произойдет с нашей системой, показанной на Рисунке 1, если после заполнения до надлежащего статического давления мы включим насос? Может, ничего; может быть много шума!

Перед выбором насоса нам необходимо знать расчетный расход и расчетное давление напора.Насос должен иметь дело только с потерями на трение, DP, развиваемыми при необходимой скорости потока, галлонов в минуту.

Предположим, наша система была разработана для циркуляции 10 галлонов в минуту при давлении напора 6 футов. Изучив таблицы производителя насосов, можно выбрать правильный насос. См. Рисунки 2 и 3. Это «кривые» для некоторых насосов B и G. Введите диаграммы либо на стороне «общий напор в футах», либо на стороне «производительность в галлонах в минуту». Отметьте пересечение линий GPM и головы. Выберите насос, ближайший к этому перекрестку, но над ним.На нашей иллюстрации насосом может быть SLC-30 (Рисунок 2) или серия 100 (Рисунок 3).

Рисунок 2.

Рисунок 3.

Если бы требовался насос для подачи 80 галлонов в минуту при напоре 25 футов, правильным выбором был бы PD38 (Рисунок 3).

Примечание: Не увеличивайте размер насоса слишком сильно. Если размер насоса недостаточен, это приведет к плохой циркуляции или ее отсутствию, а завышение размера приведет к шуму скорости и избыточной кавитации.Кавитация скоро приведет к выходу насоса из строя. Небольшое увеличение скорости потока предпочтительнее уменьшения скорости потока ниже проектных спецификаций.

Системы горячего водоснабжения с принудительной циркуляцией подразделяются на одно- или двухтрубные. Эти классификации далее подразделяются на системы с прямым и обратным возвратом. Рисунки 4, 5, 6 и 7 иллюстрируют эти классы систем.

Рисунки 4, 5, 6 и 7

На рис. 4 показана система с «двухтрубным прямым возвратом».Обратите внимание, что горячая вода, подаваемая в первый радиатор, также первой возвращается в котел. Это происходит по контуру, так что последний радиатор последним возвращает более холодную воду в котел. Ближайшие к котлу радиаторы имеют тенденцию к короткому замыканию воды, поэтому в более удаленных агрегатах не обеспечивается надлежащая циркуляция. Эта система должна быть установлена ​​с использованием балансировочных клапанов и тщательно сбалансирована. На рис. 5 показана система «двухтрубного обратного возврата».Эта система рекомендуется при проектировании двухтрубных систем. Ее установка более дорогая, поскольку требуется больше трубопроводов, чем двухтрубная система прямого возврата, но она работает намного лучше. В этой системе первый радиатор, на который подается горячая вода, имеет самый длинный возврат, а последний радиатор, на который подается горячая вода, имеет самый короткий возврат. Эта система имеет тенденцию уравновешивать себя до тех пор, пока капли подачи и возврата имеют одинаковый размер и длину.

Рисунок 6, система «последовательного контура» - самая дешевая в установке.Он просто состоит из прокладки трубы в каждый радиатор и из него, что делает радиаторы частью контура трубопровода. Длина и размер последовательной петли очень важны. Из-за падения давления и температуры в последовательном контуре его длина ограничена.

Петли серии

должны быть тщательно спроектированы. Когда вода проходит через каждую часть излучения, она охлаждается. По мере прохождения воды по контуру в каждый последующий радиатор подается более холодная вода, и, следовательно, скорость его выброса падает.Если разработчик системы принимает во внимание все факторы, последовательные циклы могут быть эффективными.

На рис. 7 представлена ​​система, использующая отводные тройники, часто называемые однопоточной или «монопоточной» системой. Горячая вода отводится в радиаторы с помощью специально разработанных тройников Вентури, а более холодная вода возвращается в ту же трубу, которая служит как подающей, так и обратной магистралью. Эта система сочетает в себе эффективность двухтрубных систем с низкой стоимостью установки последовательной петлевой системы.Тройники Monoflo могут быть как входными, так и обратными. См. Рис. 8. Подающий тройник с монофлоком ограничивает поток воды, в результате чего часть воды поднимается вверх по стояку. Обратный monoflo заставляет основную подаваемую воду увеличивать скорость, когда поток проходит через сопло. Это увеличение скорости приводит к тому, что зона пониженного давления вокруг сопла и возвратных стояков «засасывает» воду обратно в магистраль (эффект Бернулли).

Рисунок 8.

Для радиаторов над основным с нормальным сопротивлением необходимо использовать только один тройник для каждого радиатора, обычно используемый на обратной стороне.

Для радиаторов с высоким сопротивлением или если радиаторы находятся ниже основного, необходимы как подающий, так и обратный монофлоки.

Рисунок 9.

На рисунке 9 показана система излучающего панельного отопления. В этой системе змеевики труб закапываются в потолок, пол или стены, превращая потолок, пол или стену в радиатор, излучающий лучистое тепло в комнату. Особое внимание следует уделить конструкции системы излучающих панелей. Из-за небольшого диаметра трубки падение давления велико, а длина контура имеет решающее значение.Используются коллекторы с балансировочными кранами. Системы излучающих панелей - самые дорогие в установке системы из всех систем горячего водоснабжения, но они самые тихие, чистые и удобные из всех систем.

Для правильной работы системы водяного отопления с принудительной циркуляцией необходимы определенные приспособления и аксессуары.

Начиная с подачи холодной воды, для снижения давления воды на входе в систему до рабочего давления устанавливается «клапан подачи», который фактически является клапаном понижения давления.Он используется для первоначального заполнения системы и будет добавлять воду, когда давление в системе упадет ниже настройки клапана. Стандартная заводская настройка обычно составляет 12 фунтов. Этот параметр является правильным для статической высоты примерно до 18 футов, что подходит для большинства двухэтажных зданий. Для более высоких статических напоров клапан можно отрегулировать до 25 фунтов. Доступны клапаны, которые можно регулировать до 60 фунтов. Все редукционные клапаны B&G имеют встроенный сетчатый фильтр и обратный клапан. Многие из них могут быть оснащены функцией быстрого заполнения, позволяющей быстро заполнить систему на начальном этапе или после того, как система была слита для ремонта.(В то время как большинство редукционных клапанов подачи котла подают слишком медленно, чтобы их можно было использовать на водопроводной арматуре, редукционные клапаны высокого давления моделей 6 и 7 B&G можно использовать для защиты водопроводной арматуры от чрезмерного давления в трубопроводе.)

Компрессионный или расширительный бак предназначен для компенсации колебаний объема воды в замкнутой системе.

Вода расширяется при нагревании прямо пропорционально изменению ее температуры до точки насыщения или кипения. Компрессионный бак действует на систему как пружина, постоянно поддерживая в ней давление.Если резервуар слишком мал или становится заболоченным, предохранительный клапан открывается, когда котел нагревается и сливает воду. По окончании цикла нагрева вода остынет, давление в системе упадет, подающий клапан откроется и будет подавать воду до тех пор, пока давление в системе не вернется к «нормальному». При следующем запросе тепла вода снова расширится, в результате чего откроется предохранительный клапан. Цикл будет повторяться снова и снова, пока не будет заменен слишком маленький резервуар, не будет добавлен другой расширительный резервуар или пока забитый резервуар не будет опорожнен и должным образом заполнен правильным количеством воздуха и воды.

Объем и температура воды в системе определяют размер бака. Если резервуар слишком большой, повышения давления в системе может быть недостаточно, поскольку система нагревается и приближается к кипению, особенно в верхней точке системы, где существует низкий статический напор. Правильный размер компрессионного бака очень важен для бесперебойной работы системы, будь то предварительно заправленный бак с баллоном, разделяющим воду и воздух, или стандартный расширительный бак.

Подобрать размер расширительного бачка - утомительная задача.Предполагая, что компрессионный бак будет должным образом оборудован фитингом компрессионного бака, чтобы в баке не происходило повышение температуры системы, для определения размера компрессионного бака можно использовать следующую формулу:

VT = Размер бака сжатия в галлонах

VS = Объем системы в галлонах

EW = Устройство расширения воды

EW-EP = Устройство расширения системы

PA = Атмосферное давление в фунтах на квадратный дюйм, абсолютное

PF = Начальное давление в баллоне в фунтах на квадратный дюйм, абсолютное

PO = Конечное давление в баллоне в фунтах на квадратный дюйм, абсолютное

.02VS = Воздух, выходящий из новой системной воды при нагреве, 2% от объема воды.

Легко! Просто введите все числа и решите формулу. Правильный размер бака!

Есть способ попроще. Это не так точно, но будет достаточно.

Во-первых, необходимо знать объем воды в системе. Это можно оценить с помощью таблицы A. Введите таблицу A в столбец MBH, ближайший к номинальной мощности котла. Затем прочитайте и сложите галлоны воды для каждого состояния системы.Например: Система состоит из обычного бойлера мощностью 150 000 БТЕ, плинтуса из медных оребренных труб и двухтрубной системы трубопроводов.

Бойлер = 36 галлонов

Плинтус из цветных металлов = 5,5 галлона

Двухтрубная система = 34 галлона

Всего = 75,5 галлонов воды в системе

Таблица A.

Затем определите «среднюю расчетную температуру воды».Это просто среднее значение расчетных температур подачи и возврата. Если наивысшая расчетная температура составляет 190 ° F и для расчета использовалось падение температуры на 20 ° F, очень распространенное значение DT, 180 ° F, является средней расчетной температурой воды. 190 + 170 ÷ 2 = 180. Введите Таблицу B в столбец «Объем воды в галлонах» и перейдите к ближайшему объему, найденному для системы. В нашем примере это 80. Перейдите к числу, указанному в столбце средней расчетной температуры. В нашем примере это 8. 8 - это размер в галлонах расширительного бачка для нашей примерной системы.Обратите внимание, что наш выбор был основан на давлении наполнения 12 фунтов и установленном предохранительном клапане 30 фунтов или на 18 фунтах допустимого повышения давления в системе. Для других условий необходимо применить поправочные коэффициенты к резервуару, выбранному из таблицы B.

Таблица B.

Если бы наше давление наполнения составляло 18 фунтов. с 30-фунтовым предохранительным клапаном нам потребуется использовать Таблицу C для корректировки размера резервуара. Войдите в Таблицу C в разделе «Начальное давление ...». колонке и спуститесь до ближайшего значения для заправочного клапана.Перейдите к коэффициенту, находящемуся под столбцом, представляющим настройку предохранительного клапана, 30 фунтов, минус настройку клапана заполнения, 18 фунтов, или 30-18 = 12. Коэффициент равен 1,94. Умножьте размер резервуара, указанный в Таблице B, на 1,94, чтобы найти исправленный размер резервуара 8 x 1,94 = 15,52. Используйте ближайший из имеющихся в продаже резервуар. В данном случае это бак B&G на 15 галлонов.

Многие системы заполнены смесью антифриза и воды. Расширение смеси гликоля и воды больше, чем расширение одной воды.В таблице D показан поправочный коэффициент для смеси гликоль / вода. Если бы наша примерная система была заполнена 50% смесью гликоля и воды, множитель поправочного коэффициента мог бы быть 1,6 или 1,5, так как наша максимальная расчетная температура составляла 190 ° F. Если умножить размер резервуара 15,52 галлона на 1,5 или 1,6, получится размер резервуара 23,28 или 24,83 галлона, то есть резервуар на 24 галлона является коммерчески доступным размером.

Таблица D.

Все эти цифры основаны на использовании стандарта A.S.M.E. бак сжатия, то есть бак без баллона. Сегодня доступно множество расширительных баков, которые предварительно заправлены и имеют в них баллон, разделяющий воздух и воду. Базовая формула для определения размеров этих резервуаров такая же, но необходимо сделать поправку на «приемочный объем». Другие факторы влияют на установку и размер этих типов резервуаров, но поскольку компания Climatic Control на данный момент не продает их, в этой статье не будут подробно описаны размеры резервуаров. Желающие могут запросить бюллетень B&G TEH-981 у Hydro-Flo для обсуждения резервуаров под давлением.

Расширительный бак должен быть единственным воздушным пространством в системе. Воздух абсорбируется водой, поэтому необходимы некоторые средства предотвращения самотечной циркуляции более холодной воды, содержащей воздух в резервуаре, в систему, не ограничивая прохождение свободного воздуха из системы в резервуар. B&G ATF представляет собой такое устройство для резервуаров диаметром до 24 дюймов, а ATFL - для резервуаров большего размера. При холодной заливке компрессионный бак должен быть на 2/3 заполнен водой и на 1/3 - воздухом. Для этого можно обрезать вентиляционные трубки ATF и ATFL даже на баках, оборудованных смотровым окном.

Идеальное место для отделения воздуха от воды в системе - это точка наивысшей температуры и самой низкой скорости. Эти параметры в котле соблюдаются.

Верхний выпускной воздушный штуцер ABF

B&G, установленный в верхней части котла, отлично справляется с удалением пузырьков воздуха из верхней части котла и передачей их в расширительный бак. В этом случае вода без пузырьков может циркулировать по системе. Компания B&G раньше делала ABFSO, бойлер с боковым выходом Airtrol, но больше не производит их.Бойлер с боковым выходом Airtrols не работал так хорошо, как верхний выход, и спрос на них упал до такой степени, что дальнейшее производство фитингов Airtrol с боковым выходом стало невозможным.

Воздухозаборники, такие как B&G IAS, входят в линейные воздухоотделители. Они работают по принципу, что воздух легче воды движется по верхней части горизонтальной трубы. Когда воздух входит в воздухозаборник, пузырьки воздуха захватываются перегородками в воздухозаборнике и поднимаются в верхнюю камеру.Там воздух может быть выпущен, если используется расширительный бак баллонного типа, или подключен к стандартному расширительному бачку для сбора воздуха.

Удаление воздуха из системы, за исключением расширительного бачка, имеет первостепенное значение. Необходимо удалить воздух из системы, иначе может произойти шумная работа и даже полная блокировка циркуляции. Вентиляционные отверстия должны использоваться на всех высоких точках системы. Это единственный способ полностью выпустить весь воздух при первоначальном заполнении системы. Так называемые «продувочные и сливные» клапаны не работают достаточно хорошо, чтобы удалить весь воздух, и ничего не делают с накопившимся воздухом после того, как система работает.

Существует два основных типа вентиляционных отверстий: автоматические и ручные. Автоматические вентиляционные отверстия бывают двух типов. Тип поплавка и тип фибрового диска. Поплавковые вентиляционные отверстия имеют поплавок, прикрепленный к клапану, и все они заключены в оболочку. Когда корпус заполнен водой, поплавок удерживает клапан закрытым. Когда в корпусе накапливается достаточно воздуха, поплавок опускается, открывая клапан, и воздух выходит, пока вода снова не заполняет корпус, закрывая клапан. По мере накопления воздуха цикл повторяется.

Поплавковые вентиляционные отверстия работают хорошо и служат долго.К сожалению, даже самое маленькое вентиляционное отверстие может оказаться слишком большим, чтобы поместиться внутри крышек плинтуса с ребристыми трубами.

Автоматические вентиляционные отверстия с фибровым диском физически очень малы, того же размера, что и ручные вентиляционные отверстия для ключей или монет. В них используются специальные диски, которые разбухают при контакте с водой. По мере того как воздух накапливается и заменяет воду вокруг дисков, диски высыхают, сжимаются и открывают небольшое вентиляционное отверстие. Выпускается воздух, вода снова достигает дисков, и цикл повторяется - некоторое время. Автоматические вентиляционные отверстия с фибровыми дисками склонны к быстрому отказу, например, залипанию или постоянному стеканию воды.

Лучшие вентиляционные отверстия - это ручные вентиляционные отверстия, называемые отверстиями под ключ или монетными отверстиями. Отверстия для монет можно открывать и закрывать с помощью десятицентовика или небольшой отвертки. Вентиляционные отверстия с неплотным ключом требуют небольшого ключа, чтобы открыть или закрыть их. Любой из них представляет собой всего лишь небольшой игольчатый клапан с металлическим седлом. Они не только практически неразрушимы, но и дешевы! Единственный их недостаток - их нужно открывать и закрывать вручную. Если воздух скапливается, кто-то должен его выпустить. Если система оборудована ручными вентиляционными отверстиями, рекомендуется не реже одного раза в год открывать каждое вентиляционное отверстие, чтобы обеспечить выход накопившегося воздуха.

Большинство проблем с воздухом можно устранить путем тщательного проектирования, хорошего обслуживания и правильного первоначального запуска системы. Наиболее часто упускаемая из виду часть системы принудительного горячего водоснабжения - это правильный запуск.

После того, как система была установлена, промыта и заполнена до надлежащего статического напора, котел следует запустить и медленно нагреть до температуры воды не менее 225 ° F и выдержать в таком состоянии примерно полчаса. Это высвободит увлеченный воздух из воды и направит его в расширительный бак.Чем горячее вода, тем больше воздуха она выделяет. Циркуляционный насос (ы) должен быть выключен во время этого начального нагрева. Теперь дайте котлу остыть до нормальной рабочей температуры, запустите все циркуляторы и откройте все клапаны зон, если они используются. Снова увеличьте температуру воды как минимум до 225 ° F и прокачивайте всю воду в течение 15–30 минут. Это вытеснит большую часть воздуха из пресной воды, и, пока в системе нет утечек, проблемы с воздухом будут предотвращены. Каждый раз, когда система опорожняется, например, при ремонте, и снова заполняется, процедуру запуска следует повторять.

Рисунок 10.

На рис. 10 представлена ​​типичная котельная со стандартным расширительным баком. Подача холодной воды всегда должна поступать в систему в баке сжатия, чтобы любой увлеченный воздух немедленно попадал в бак.

Рисунок 11.

На рис. 11 показана система с расширительным баком под давлением или баллоном. Обратите внимание, что встроенный воздушный сепаратор используется с поплавковым клапаном. Flo-регулирующие клапаны или flochecks - это специально разработанные клапаны, похожие на поршневые клапаны, которые останавливают гравитационную циркуляцию в системе принудительного горячего водоснабжения, чтобы предотвратить перегрев, когда циркуляционный насос (ы) выключен.Клапаны управления потоком B&G SA оснащены ручным открывателем для обеспечения гравитационной циркуляции в аварийной ситуации, если насос выйдет из строя. Несмотря на то, что трубы системы горячей воды с принудительной циркуляцией имеют небольшие размеры, самотечная циркуляция может быть весьма эффективной для сохранения тепла, если это необходимо.

Каждый водогрейный котел должен иметь предохранительный клапан, который будет поддерживать давление на уровне рабочего давления котла или ниже.

A.S.M.E. Кодекс (Американского общества инженеров-механиков) гласит: «Каждый водогрейный водогрейный котел должен иметь по крайней мере один официально установленный предохранительный клапан для сброса давления на уровне или ниже максимально допустимого рабочего давления котла.Предохранительные клапаны должны быть подключены к верхней части котла с вертикальным шпинделем, если это возможно. Между предохранительным клапаном и котлом или на выпускной трубе между таким клапаном и атмосферой не должно быть никаких запорных устройств любого описания ».

Предохранительный клапан должен удовлетворительно работать в двух условиях. Он должен сбрасывать давление путем выпуска воды из-за теплового расширения и сброса давления путем выпуска пара. Слив воды обычно является признаком заболоченного расширительного бака или неисправного заправочного клапана.Диагностировать несложно. Если статическое давление холодного наполнения быстро увеличивается до уставки давления предохранительного клапана во время розжига котла, резервуар забивается водой. Слейте воду и заново заполните расширительный бачок до необходимого уровня воды и воздуха. Слишком маленький расширительный бачок для системы может показывать аналогичные симптомы. Если вы подозреваете, что резервуар слишком мал, пересчитайте размер резервуара и либо добавьте еще один резервуар, либо замените существующий резервуар на резервуар подходящего размера. Отверстие в расширительном бачке быстро приведет к его заболачиванию.Опять же, он наполнится водой и протечет. Расширительные баки в системах горячего водоснабжения не потеют, поэтому капля воды из расширительного бака свидетельствует о негерметичности бачка. Неисправный или негерметичный заправочный клапан приведет к чрезмерному увеличению статического давления заправки в холодной системе.

Выпуск пара через предохранительный клапан является аварийным состоянием и предъявляет критические требования к клапану. Когда температура воды в бойлере составляет около 212 ° F или выше, а предохранительный клапан срабатывает, резкое падение давления вызывает вспыхивание воды и образование пара.Емкость предохранительного клапана должна справиться с этим. Существует огромная разница между выпуском воды и выпуском пара. Фунт воды занимает 27,7 кубических дюйма пространства. Фунт пара при атмосферном давлении занимает 26,8 кубических футов! В 1600 раз больше места, чем воды! Таким образом, A.S.M.E. предохранительный клапан испытан и рассчитан на работу с паром, хотя это клапан для водогрейного котла.

Предохранительные клапаны подходящего размера должны выдерживать полную мощность котла. Предохранительные клапаны водогрейного котла рассчитываются в БТЕ в час при определенном номинальном давлении.Пока этот рейтинг соответствует или превышает номинальную мощность горелки, предохранительный клапан будет достаточно большим для котла. Чтобы облегчить выбор клапана, производители предохранительных клапанов печатают диаграммы, показывающие их пропускную способность при различных настройках давления. См. Рисунок 12.

Рисунок 12.

Двойные блоки, блоки, в которых сочетаются наполняющий клапан и предохранительный клапан, не соответствуют требованиям.

Большинство производителей котлов теперь рекомендуют устанавливать на водогрейные котлы отсечки по низкому уровню воды.Это требуется для многих местных норм. Даже несмотря на то, что котел может быть защищен от взрыва, потому что он имеет A.S.M.E. предохранительный клапан, сухой огонь все еще может его испортить. Большинство поломок водогрейного котла связано с низким уровнем воды.

Существует ошибочное представление о том, что редукционный клапан наполнения будет поддерживать систему в полном объеме при любых обстоятельствах. Это неправда. Чтобы проиллюстрировать проблему, типичная система будет иметь редукционный клапан заполнения, установленный на величину от 12 до 18 фунтов, и предохранительный клапан, установленный на открытие при давлении 30 фунтов.и близко к 26 фунтам. Если предохранительный клапан открывается для слива воды из-за избыточного давления, очевидно, что клапан заполнения не восполнит потерю воды. Если подпиточная вода не восполняет потери через предохранительный клапан, это может привести к нехватке воды.

Есть много других причин, по которым система может потерять воду, что приведет к ее низкому уровню. Утечки в котле, трубопроводах или через уплотнения насоса. Небрежность, такая как слить воду из бойлера для ремонта и забыть долить воду в систему, является еще одной частой причиной низкого уровня воды.Отключение при низком уровне воды спасет котел, поскольку не позволит горелке включиться до тех пор, пока не будет исправлен недостаток воды.

При определенных обстоятельствах отключения по низкому уровню воды может быть недостаточно для защиты. Топливный клапан может открыться; контакты могут замкнуться при сварке из-за перегрузки или короткого замыкания, что сделает отключение по низкому уровню воды неэффективным. Лучшая рекомендация для охвата всех установок, чтобы обеспечить максимальную безопасность, - это использовать комбинированный податчик воды и ограничитель воды. Часть питателя обычно способна подавать воду в котел с такой скоростью, с какой она может быть выпущена через предохранительный клапан.Хотя комбинация отключения питателя увеличивает стоимость установки, по сравнению со стоимостью замены котла, это «дешевая» страховка. Помните, что коды минимум требований, «как минимум», которые должны быть выполнены. Превышение требований кодекса - это всегда хорошая практика, особенно в том, что касается безопасности.

Хотя Climatic Control Company обычно не проектирует системы принудительного нагрева воды, знание того, что требуется, может помочь вам помочь клиенту найти проблему в проблемной системе, над которой он работает, и продать соответствующие устройства для устранения проблемы.

Простая направляющая для СОЖ для ЧПУ [туман, высокое давление, сквозной шпиндель, заливка]

Подачи и скорости с различными вариантами СОЖ для ЧПУ

Вы можете удивиться, узнав, что очень немногие рекомендуют разные подачи и скорости для тумана по сравнению с охлаждающей жидкостью наводнения. Причина в том, что существует базовое ожидание, что независимо от того, что вы делаете с охлаждающей жидкостью, вы убедитесь, что стружка должным образом очищена.

Базовая охлаждающая жидкость: очистите от стружки!

Базовая роль любой потенциальной системы охлаждения для ЧПУ - очистка от стружки.Повторное нарезание стружки вредно для фрезы и поверхности детали, и этого следует избегать. Поэтому давайте начнем с предположения, что все, что вы делаете с CNC Coolant, очищает от стружки. Например, ручные машинисты часто используют щетки для стружки, чтобы периодически удалять стружку. Это слишком громоздко и неэффективно для ЧПУ, но в этом смысле щетка для стружки является разновидностью «СОЖ».

На ступеньку выше можно обрызгать территорию воздушным пистолетом. Возможно, вам даже понадобится постоянный поток воздуха из какого-нибудь сопла.Или, может быть, вы используете фрезерный станок с ЧПУ и у вас есть вакуумная система, всасывающая все фишки так же быстро, как они сделаны. Теперь мы переходим к реальной базовой линии охлаждающей жидкости для ЧПУ. Базовый уровень не дает никаких преимуществ, скорее, это минимально приемлемый уровень охлаждающей жидкости, который может использоваться и надежен для работы с ЧПУ.

Еще одна вещь, необходимая для базовой системы охлаждения с ЧПУ, - это возможность смазывать резак и материал при необходимости. Некоторые материалы, такие как алюминий, требуют смазки, иначе они будут привариваться к резцу, и вскоре после этого наступит беда - сломанные резцы, шарообразный алюминий, прилипший к резцу, и поврежденная деталь.Очевидно, что избегание этого должно быть частью нашей базовой линии.

Люди могут стоять, время от времени поливая их из банки WD-40, но, как и щетка для стружки, этого недостаточно, если вы планируете резать большую часть любого материала, требующего смазки. Есть некоторые покрытия режущего инструмента, которые устраняют необходимость в смазке, но имейте в виду, что покрытие изнашивается, и выход из строя будет внезапным, если не будет достаточно длительного покрытия, чтобы продолжать работу. Иногда вы можете оправдать себя, если ваша очистка от стружки достаточно велика и вы сохраняете разрезы исключительно мелкими, но вы, вероятно, живете на время, оставшееся для фрезы, чем глубже вы заходите, тем больше стружки ускользает от извлечения и заканчивается повторной резкой.

Затопление или туман: какой вариант охлаждающей жидкости для ЧПУ лучше?

Это может стать неожиданностью для многих, но разница почти полностью зависит от того, какой из них лучше очистит чипы. Проведем простой мысленный эксперимент. Предположим, у вас есть простая система охлаждающей жидкости с низкой производительностью. Из него вытекает медленная струйка охлаждающей жидкости для ЧПУ. Возможно, вы даже отказались от него, чтобы вам не приходилось носить панчо при запуске машины, потому что у вас нет корпуса.Представьте, что ваша машина прорезает глубокий карман или прорезь струей охлаждающей жидкости. Карман заполнен СОЖ. Нет сомнений в том, что резак в нее погружен. Но очищаются ли фишки? Одним словом, нет! Они сидят под этим бассейном, и бассейн почти защищает их от удаления, потому что сила Потопа недостаточно сильна, чтобы выбросить их оттуда.

А теперь рассмотрим хорошую систему туманообразования. Нет бассейна, под которым можно спрятаться. Вы можете легко увидеть, очищается ли стружка, и увеличить давление воздуха, если нет.Вас меньше беспокоит беспорядок, потому что в тумане гораздо меньше беспорядка. Теперь должно быть более очевидно, что Mist будет лучшим вариантом охлаждающей жидкости для ЧПУ, чем посредственный Flood Coolant !

В то время как мы говорим о тумане, существует два основных типа систем Mister-plain old Mist, которые производят аэрозоль охлаждающей жидкости:

Господа производят аэрозоль охлаждающей жидкости…

Обычные старые господа отлично подходят для обработки, но они используют больше охлаждающей жидкости, чем нужно, и наполняют воздух в цехе туманом - не самое лучшее в мире, чтобы дышать весь день.Существует альтернатива под названием Fog Buster, которая фокусируется на перемещении более крупных капель без создания аэрозольного тумана:

Меньше капель большего размера из Fog Buster…

Выбрасывая меньшее количество крупных капель, Fogbuster гарантирует, что они не будут перемещаться по всему вашему магазину - они в основном приземляются на заготовку, на которую направлен предмет. Лучше для вас и так же хорошо для обработки. Они стоят немного дороже, но для премиальной системы Mist они точно того стоят.

Как мы можем убедиться, что наша система Flood Coolant не посредственная (иначе мы можем использовать Mist)?

Ответ состоит из пары частей. Во-первых, нам нужно убедиться, что мы можем оказать достаточное давление на систему Flood, чтобы убедиться, что чипы удалены. Когда он хорошо раскручен, вы почти не видите, что происходит, потому что вокруг летает столько охлаждающей жидкости для ЧПУ. Во-вторых, нам нужно убедиться, что охлаждающая жидкость правильно направлена, чтобы очистить стружку. Это может быть немного сложнее.У разных инструментов разная длина. Вещи перемещаются по мере продвижения работы. Обычно мы стремимся либо к нижней части разреза, либо к верхней части материала, если сопло не может «видеть» нижнюю часть разреза.

К настоящему времени вы, вероятно, понимаете, что есть еще одна причина не давать бонусы Feeds & Speed ​​за охлаждающую жидкость: сложно правильно определить, действительно ли система наводнения очищает стружку. Операторы предполагают, что да, но большинство не обращает на это должного внимания.Очень важно, как будет направлена ​​охлаждающая жидкость.

Хорошая очистка от стружки и смазка там, где это необходимо, являются базовыми предположениями, которые наш калькулятор G-Wizard делает в отношении охлаждающей жидкости для ЧПУ. Однако, хотя мы не рекомендуем более медленные подачи и скорости в качестве решения проблемы плохой охлаждающей жидкости, G-Wizard знает, как воспользоваться преимуществами премиальных вариантов охлаждающей жидкости, таких как программируемые форсунки, охлаждающая жидкость через шпиндель и охлаждающая жидкость под высоким давлением.

Чтобы рассчитать правильную подачу и скорость с помощью опций подачи СОЖ с ЧПУ премиум-класса, просто щелкните поля в профиле станка, которые сообщают G-Wizard, что ваш станок обладает этими возможностями.Затем вы можете установить флажки в калькуляторе каналов и скорости, чтобы воспользоваться этим:

Рецепт производительности: нацеливание СОЖ для ЧПУ на 5% выше MRR

Куда направить СОЖ, имеет значение, будь то очистка от стружки, охлаждение или смазка. Но сколько машинистов тратят время на то, чтобы направлять СОЖ после каждой смены инструмента? У разных инструментов разная длина. Различные операции обработки могут также изменить наилучшее направление охлаждающей жидкости.

Регулировка форсунки охлаждающей жидкости снижает производительность.Избегайте этого, используя несколько форсунок, настроенных на разную высоту. С тремя насадками вы можете покрыть довольно приличный диапазон.

Проблема с этим подходом состоит в том, что теперь у вас есть только 1/3 охлаждающей жидкости в идеальном месте. При достаточном объеме и давлении возникает стенка теплоносителя. Вот почему вариант с высоким давлением и объемом, доступный для большинства машин, имеет смысл.

Наконец, вы можете дооснастить машину автоматической форсункой, которая позволяет точно определять количество охлаждающей жидкости, поворачивая ручку на панели управления.Эти программируемые сопла охлаждающей жидкости могут отслеживать смену инструмента и автоматически менять цель.

Чего стоит хорошая цель? Spider Cool говорит, что его MRR лучше на 5%, и у них есть бесплатная пробная версия, чтобы доказать это. Возможно, стоит проверить свою цель с охлаждающей жидкостью.

Кстати, если вы очень внимательно относитесь к охлаждающей жидкости и находите время, чтобы убедиться, что ваши сопла правильно нацелены, вы можете пойти дальше и поставить галочку напротив PCN и получить бонус. Вы делаете то же самое, что и автоматизация.

Об этих бонусах вы быстро узнаете, что они могут быть очень рентабельным способом повышения производительности вашего магазина. Инвестиции в более совершенные технологии охлаждающей жидкости часто не так дороги по сравнению с преимуществами, которые вы получаете почти при каждой работе.

Рецепт производительности: охлаждающая жидкость через шпиндель и охлаждающая жидкость под высоким давлением

Программируемые форсунки

великолепны, но они не могут гарантировать, что охлаждающая жидкость каждый раз попадает в оптимальное место.Во-первых, некоторые места просто недоступны. Рассмотрим дно глубокого отверстия, которое вы пытаетесь просверлить. Направить туда сопло невозможно - оно находится под поверхностью материала и к нему нет доступа. Или есть?

Охлаждающая жидкость через шпиндель (сокращенно TSC) получает доступ, подавая СОЖ через шпиндель, как следует из названия, и оттуда она может выходить через проходы внутри инструмента. Вы действительно можете встроить сопло в нижнюю часть сверла, например:

Охлаждающая жидкость через шпиндель: как сопло в кончике инструмента.(Изображение любезно предоставлено MC Machinery Systems)

TSC гарантирует, что охлаждающая жидкость для ЧПУ попадет именно в нужное место, чтобы добиться максимальных результатов. Кстати, существуют эквиваленты токарных станков, которые проходят через инструмент, а не через шпиндель, но принцип тот же самый.

Благодаря охлаждающей жидкости через шпиндель производительность может быть значительно увеличена. Допускаются даже более высокие нагрузки на стружку, отверстия могут быть более глубокими, а сверление с заклевыванием можно практически исключить за счет улучшенного удаления стружки.Конечно, в G-Wizard Calculator есть опция для TSC.

Еще одно преимущество станков TSC: часто можно использовать больше канавок, особенно при профилировании.

Если у вас есть охлаждающая жидкость через шпиндель, вы еще не на вершине. Чтобы пойти дальше, вам понадобится система охлаждения под высоким давлением.

СОЖ высокого давления

С помощью охлаждающей жидкости через шпиндель вы убедитесь, что охлаждающая жидкость для ЧПУ доставляется именно в нужное место, где она принесет наибольшую пользу.Следующее преимущество заключается в резком увеличении давления и объема охлаждающей жидкости, подаваемой в эту зону наилучшего восприятия. Конечно, это улучшает отвод стружки, следовательно, снижает потребность в сверлении с кольцом, но охлаждающая жидкость под высоким давлением (сокращенно HPC) - это то место, где охлаждающая способность охлаждающей жидкости действительно проявляется.

Проблема с охлаждением охлаждающей жидкости в том, что она может быть неравномерной. Одна капля попадает в инструмент здесь, другая - на заготовку там, третья отскакивает от стружки, и консистенции недостаточно.В результате туман и потоки воздуха почти так же хорошо охлаждают. Исключение составляют такие материалы, как титан, которые плохо проводят тепло. Для таких работ незаменима охлаждающая жидкость. Но алюминий, например, очень хорошо проводит тепло. Трудно отличить наводнение от тумана, если у вас действительно не работает отличная система наводнения.

Есть еще одна проблема с жидкими охлаждающими жидкостями. Это называется «шоковое охлаждение». Если не будет достаточно охлаждающей жидкости, чтобы предотвратить настоящий нагрев карбида, происходит то, что случайные капли охлаждают карбид случайным образом.В один момент он очень-очень горячий, в следующий момент падает большая капля (всплеск, шипение!), И он снова охлаждается до низкой температуры. Это приводит к микротрещинам карбида, которые могут значительно снизить стойкость инструмента. Всегда уточняйте у производителя инструмента, особенно в случае высокопроизводительных вставных инструментов, есть ли точка, в которой необходимо отключить подачу СОЖ и использовать струю чистого воздуха для продления срока службы карбида.

Альтернативой может быть

СОЖ под высоким давлением. Используя очень высокое давление, 1000 фунтов на квадратный дюйм или более, а также большие объемы, он предназначен для подачи такого количества охлаждающей жидкости, что почти все тепло будет унесено, прежде чем оно сможет накопиться.На практике это означает более высокие скорости резания, большее количество об / мин на шпинделе, более высокую скорость съема материала и более длительный срок службы инструмента. Вы также можете обменять часть этого. Например, предположим, что вам нужно просверлить тысячи отверстий в каком-то материале, для чего требуются твердосплавные сверла. Вы вполне можете пожертвовать небольшой долей максимального числа оборотов в обмен на более долгий срок службы, чтобы ни капли не сломаться и не пришлось утилизировать деталь.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
