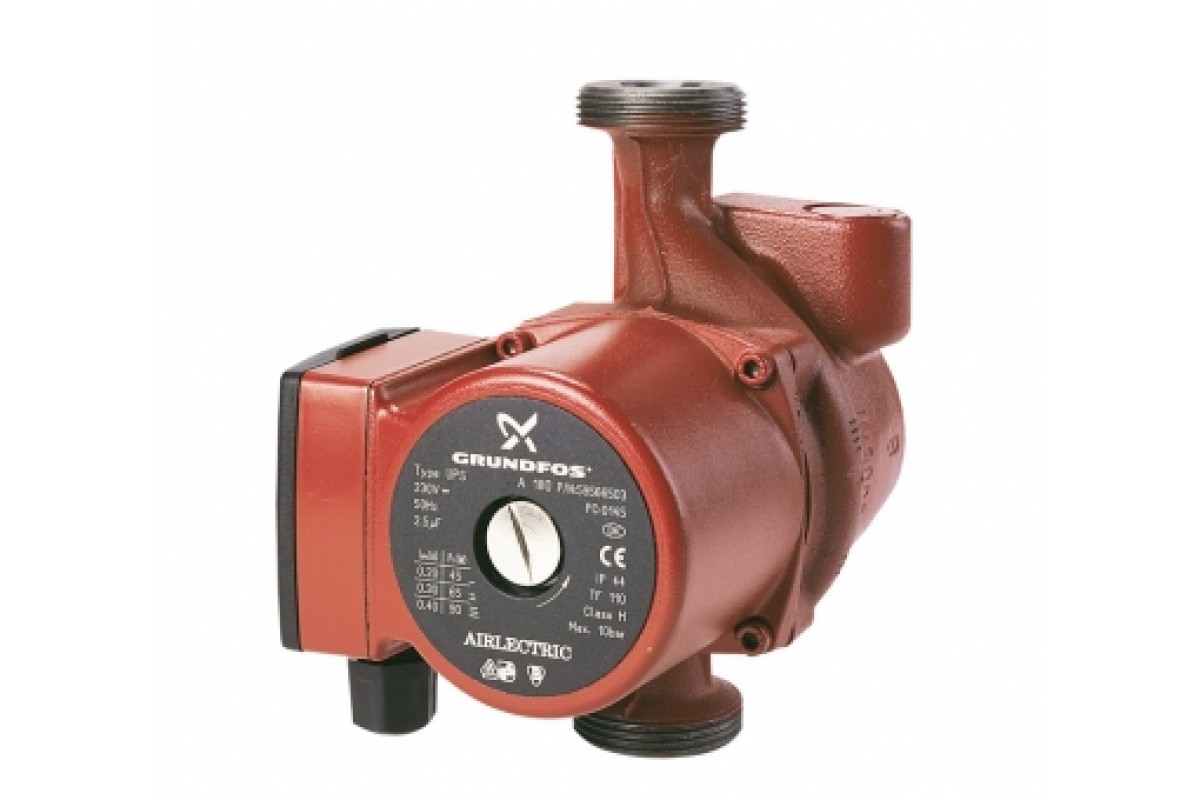

Циркуляционный насос Grundfos UPS 25-40 96281375 предназначен для различных систем отопления. Этот насос можно применять для охлаждения и кондиционирования воздуха. Так же его можно использовать в системах горячего водоснабжения для циркуляции. Несмотря на низкую себестоимость, насос выполнен из чугуна и имеет три скорости вращения вала. Реле времени автоматически включает и выключает насос, тогда когда нужна горячая вода, тем самым сберегая электроэнергию.
  org/PropertyValue»> Для повышения давления нет org/PropertyValue»> Класс защиты IP44Этот товар из подборокКомплектация *
Параметры упакованного товара Единица товара: Штука Длина, мм: 204
Произведено
Указанная информация не является публичной офертой Отзывы о Grundfos UPS 25-40 96281375Оставить свой отзыв На данный момент для этого товара нет расходных материаловСпособы получения товара в МосквеДоставка Вес брутто товара: 2. В каком городе вы хотите получить товар? выберите городАбаканАксайАктауАлександровАльметьевскАнадырьАнгарскАрзамасАрмавирАрсеньевАртемАрхангельскАстраханьАхтубинскАчинскБалаковоБалашовБалезиноБарнаулБатайскБелгородБелогорскБерезникиБийскБиробиджанБлаговещенскБодайбоБокситогорскБорБорисоглебскБратскБрянскБугульмаБугурусланБуденновскБузулукВеликие ЛукиВеликий НовгородВеликий УстюгВельскВитебскВладивостокВладикавказВладимирВолгоградВолгодонскВолжскВолжскийВологдаВолховВольскВоркутаВоронежВоскресенскВыборгВыксаВышний ВолочекВязьмаВятские ПоляныГеоргиевскГлазовГорно-АлтайскГрозныйГубкинскийГусь-ХрустальныйДальнегорскДедовскДербентДзержинскДимитровградДмитровДонецкДудинкаЕвпаторияЕгорьевскЕкатеринбургЕлецЕссентукиЗаводоуковскЗеленодольскЗлатоустЗубовоИвановоИгнатовоИжевскИзбербашИнтаИркутскИшимЙошкар-ОлаКазаньКалининградКалугаКаменск-УральскийКаменск-ШахтинскийКамень-на-ОбиКанашКанскКарагандаКарасукКаргопольКемеровоКерчьКинешмаКиришиКировКиселевскКисловодскКлинКлинцыКоломнаКолпашевоКомсомольск-на-АмуреКоролевКостромаКотласКраснодарКрасноярскКропоткинКудьмаКузнецкКуйбышевКумертауКунгурКурганКурскКызылЛабинскЛабытнангиЛаговскоеЛангепасЛенинск-КузнецкийЛесосибирскЛипецкЛискиЛуневоЛюдиновоМагаданМагнитогорскМайкопМалые КабаныМахачкалаМеждуреченскМиассМинскМихайловкаМичуринскМоскваМуравленкоМурманскМуромНабережные ЧелныНадымНазраньНальчикНаро-ФоминскНарьян-МарНаходкаНевинномысскНерюнгриНефтекамскНефтеюганскНижневартовскНижнекамскНижний НовгородНижний ТагилНовая ЧараНовозыбковНовокузнецкНовороссийскНовосибирскНовочебоксарскНовочеркасскНовый УренгойНогинскНорильскНоябрьскНурлатНяганьОбнинскОдинцовоОзерскОктябрьскийОмскОнегаОрелОренбургОрехово-ЗуевоОрскПавлодарПангодыПензаПермьПетрозаводскПетропавловскПетропавловск-КамчатскийПикалевоПлесецкПолярныйПригородноеПрокопьевскПсковПятигорскРеутовРоссошьРостов-на-ДонуРубцовскРыбинскРязаньСалаватСалехардСамараСанкт-ПетербургСаранскСарапулСаратовСаянскСвободныйСевастопольСеверныйСеверобайкальскСеверодвинскСеверскСерпуховСимферопольСлавянск-на-КубаниСмоленскСоликамскСочиСтавропольСтарый ОсколСтерлитамакСургутСызраньСыктывкарТаганрогТаксимоТамбовТаштаголТверьТихвинТихорецкТобольскТольяттиТомскТуапсеТулаТуркестанТюменьУдомляУлан-УдэУльяновскУрайУральскУрюпинскУсинскУсолье-СибирскоеУссурийскУсть-ИлимскУсть-КутУсть-ЛабинскУфаУхтаФеодосияХабаровскХанты-МансийскХасавюртЧайковскийЧебоксарыЧелябинскЧеремховоЧереповецЧеркесскЧитаЧусовойШарьяШахтыЭлектростальЭлистаЭнгельсЮгорскЮжно-СахалинскЯкутскЯлтаЯлуторовскЯрославль Самовывоз: бесплатно
 428247]» data-short-name=»ул. Ворошилова, д. 82″ data-all-goods-available=»1″>г. Серпухов, ул. Ворошилова, д. 82 пн. – вс.: 9:00 – 20:00 В корзину 816416,37.735078]» data-short-name=»м. Бульвар Рокоссовского» data-all-goods-available=»0″> м.Бульвар Рокоссовского,ул. Ивантеевская, д. 25А пн. – вс.: 9:00 – 20:00 В корзину 81911,37.338205]» data-short-name=»Волоколамское шоссе, д. 3с1″ data-all-goods-available=»0″> м.МЦД D2 Павшино,г. Красногорск, Волоколамское шоссе, д. 3с1 пн. – вс.: 10:00 – 22:00 В корзину 738752,37.413682]» data-short-name=»м. Молодежная» data-all-goods-available=»0″> м.Молодежная,ул. Ярцевская, д. 22с1 пн. – пт.: 9:00 – 20:00 сб. – вс.: 10:00 – 18:00 В корзину Нагорная» data-all-goods-available=»0″> м.Нагорная,Севастопольский проспект, д. 15к3 пн. – пт.: 9:00 – 20:00 сб. – вс.: 10:00 – 18:00 В корзину Новопеределкино» data-all-goods-available=»0″> м.Новопеределкино,ул. Шолохова, д. 5, корп. 2 пн. – вс.: 9:00 – 20:00 В корзину 792559,37.594602]» data-short-name=»м. Савеловская» data-all-goods-available=»0″> м.Савеловская,ул. Сущевский Вал, д. 9, строение 7 пн. – пт.: 10:00 – 20:00 сб. – вс.: 10:00 – 18:00 В корзинуг. Воскресенск, ул. Менделеева, д. 12 пн. – вс.: 9:00 – 20:00 В корзину 102616]» data-short-name=»ул. Гагарина, д. 24″ data-all-goods-available=»0″>г. Жуковский, ул. Гагарина, д. 24 пн. – вс.: 9:00 – 20:00 В корзину 083694,38.8034]» data-short-name=»ул. Октябрьской революции, д. 368″ data-all-goods-available=»0″>г. Коломна, ул. Октябрьской революции, д. 368 пн. – вс.: 9:00 – 20:00 В корзину 599926,37.354635]» data-short-name=»1-й микрорайон, д. 32А» data-all-goods-available=»0″>г. Московский, 1-й микрорайон, д. 32А пн. – сб.: 10:00 – 20:00 вс.: 10:00 – 19:00 В корзину 65″ data-all-goods-available=»0″>г. Ногинск, ул. Рогожская, д. 65 пн. – вс.: 9:00 – 20:00 В корзину 579515,38.202124]» data-short-name=»ул. Чугунова, д. 41″ data-all-goods-available=»0″>г. Раменское, ул. Чугунова, д. 41 пн. – вс.: 9:00 – 20:00 В корзину 888225,37.438411]» data-short-name=»Ленинградская ул., вл. 16 Б» data-all-goods-available=»0″>г. Химки, Ленинградская ул., вл. 16 Б пн. – вс.: 9:00 – 20:00 В корзину 488568]» data-short-name=»Вишневый бульвар, д.3-1″ data-all-goods-available=»0″>г. Чехов, Вишневый бульвар, д. 3-1 пн. – вс.: 9:00 – 20:00 В корзинуСервис от ВсеИнструменты.руМы предлагаем уникальный сервис по обмену, возврату и ремонту товара! Вернем вам деньги, если:
Гарантия производителяГарантия производителя 1 годПо данным сервисного центра ВсеИнструменты.ру у товара Циркуляционный насос Grundfos UPS 25-40 96281375 низкий процент брака Гарантийный ремонт Здесь вы найдете адреса расположенных в вашем городе лицензированных сервисных центров.
| Может понадобиться |
Скорость легко устанавливается поворотом рычага.
96 кг
Котельники, Яничкин проезд, д. 3 В магазине >10 шт., забирайте сегодня В корзину
10к2 По предзаказу на завтра, после 11:00 В корзину
20Г По предзаказу на завтра, после 11:00 В корзину
Люблино, ул. Люблинская, д. 61 По предзаказу на завтра, после 11:00 В корзину
, р.п. Андреевка, ул. Жилинская, стр. 1 По предзаказу на завтра, после 11:00 В корзину
Озерная, ул. Озерная, д. 42 По предзаказу на завтра, после 11:00 В корзину
Савеловская, ул. Сущевский Вал, д. 9, строение 7 По предзаказу на завтра, после 11:00 В корзину
Тушинская, ш. Волоколамское, д. 92к2 По предзаказу на завтра, после 12:00 В корзину
Воскресенск, ул. Менделеева, д. 12 По предзаказу на завтра, после 11:00 В корзину
Жуковский, ул. Гагарина, д. 24 По предзаказу на завтра, после 11:00 В корзину
Коломна, ул. Октябрьской революции, д. 368 По предзаказу на завтра, после 11:00 В корзину
Московский, 1-й микрорайон, д. 32А По предзаказу на завтра, после 11:00 В корзину
Ленина, д. 76 По предзаказу на завтра, после 11:00 В корзину
Серпухов, ул. Ворошилова, д. 241 По предзаказу на завтра, после 11:00 В корзину
Чехов, Вишневый бульвар, д. 3-1 По предзаказу на завтра, после 11:00 В корзину
143А
32к2
47
– пт.: 10:00 – 20:00
– пт.: 9:00 – 20:00
Семеновская,
92к2
– вс.: 9:00 – 18:00
– вс.: 9:00 – 20:00
Истра, ул. 9 Гвардейской Дивизии, д. 9А
125
76
Серпухов, ул. Ворошилова, д. 241
Электросталь, ул. Журавлева, д. 2
Павловская, д. 27/29 как работает закачка, как правильно разобрать, устройство, установка в систему, почему не гоняет воду
В современных индивидуальных системах отопления (коттеджах, квартирах, небольших мастерских, магазинах) широко применяются водяные насосы.
Их главная задача — обеспечить постоянную циркуляцию теплоносителя внутри обогревательного устройства.
Характеристики водяных насосов для систем отопления
Насосы для системы отопления подбираются по массе параметров.
Необходимо учитывать производительность, диаметр труб, условия работы, наличие автоматизации, конфигурацию, требуемую мощность и массу иных факторов.
Важно правильно подобрать все элементы, поскольку, в противном случае система будет работать непроизводительно или монтажные и эксплуатационные затраты окажутся необоснованно велики.
Например, насос с большим запасом мощности будет не только дорогим, но и слишком шумным.
Как работают
Циркуляционный насос устроен просто. Используется центробежный или вихревой принцип. То есть, на вал электродвигателя установлена небольшая турбина, которая и заставляет поток рабочей жидкости течь в заданном направлении. Все эти элементы заключены в корпус из стойкого к коррозии материала.
Насосы различают главным образом:
- По производительности (какой объем они способны пропустить за единицу времени).
Величина измеряется в л/мин. - Напору. Это метры или метры, умноженные на 10. То есть, цифра 100 будет значить, что насос способен создать напор, достаточный для подъёма воды на 10 метров.
- Максимальному давлению в системе. Тут или атмосферы, или bar.
- Потребляемой мощности. Некоторые модели оборудованы ступенчатыми или электронными регуляторами, что даёт возможность применять гибкую настройку системы.
- Диаметру резьбовых патрубков, необходимых для подключения.
Величина измеряется в л/мин.Устройство
Первые отопительные системы работали при естественной циркуляции теплоносителя. Подобная схема проста в монтаже и требует минимум оборудования, но включает в себя ряд врожденных эксплуатационных ограничений:
- У всех магистралей присутствует большое сечение (что утяжеляет конструкцию и увеличивает ее стоимость).
- Возможно применение только открытого контура (с расширительным бачком).
- Для обратных магистралей требуется уклон, а котел следует располагать в самой низкой точке системы.
- Размеры отапливаемого объема ограничены.
Довольно сложно организовать многоуровневое отопление, поскольку температурный градиент вблизи котла и на максимальном удалении от него крайне велик. Необходим тщательный расчет полной конструкции, но любое вмешательство в конфигурацию (например, со временем изменилось сечение трубы) приводит к некорректной работе всего обогрева.
Фото 1. Устройство циркуляционного насоса с мокрым ротором. Стрелками указаны составные части прибора.
Решить проблему помогла принудительная циркуляция теплоносителя в системе. Это позволило не только снять ограничения по этажности конструкции, но и уменьшить ее инерционность. Теперь прогрев удаленного от котла помещения занимает не часы, а минуты. Да и принцип регулировки стал проще — достаточно вращательного клапана на магистрали или отдельном радиаторе. Температура теплоносителя выровнялась, что снизило нагрузку на все элементы системы и убрало инерционность.
Маркировка
Маркировка оборудования у каждого производителя своя. Для примера ниже приводится система условных обозначений концерна Grundfos, поскольку их насосы занимают половину мирового рынка.
- UP — циркуляционный.
- S — оборудован регулятором частоты вращения ротора.
- D — спаренный.
- 30 — диаметр соединительных патрубков.
- 60 — максимальный напор в дециметрах.
- F — подключение труб через фланец (буква отсутствует при резьбе).
- N — материал корпуса (отсутствие буквы говорит о чугунном каркасе), N — из нержавеющей стали.
- B — корпус бронзовый.
- A — насос оборудован краном для выпуска воздуха.
- K — специальное исполнение каркаса, допускающее применение антифриза.
Основные типы насосов для закачки и перемещения воды
Все циркуляционные насосы делятся на две большие группы, различающиеся по устройству ротора.
- С сухим ротором.
- С мокрым.
В первом случае ротор двигателя не соприкасается с рабочей жидкостью. Мотор соединён с помпой через муфту, в жидкость погружено только рабочее колесо.
Во втором варианте между рабочим колесом и ротором электропривода муфты нет, поэтому и ротор, и рабочее колесо соприкасаются с теплоносителем в системе.
С сухим ротором
Прежде всего стоит отметить, что такие приборы устроены сложнее своих «мокрых» одноклассников. Следовательно, они дороже и их стоимость доходит до 500 у. е. и выше. Кроме того, аппараты требуют особого ухода — регулярной смазки специальным составом ротора и уплотняющих элементов.
Второй недостаток механизмов с сухим ротором — их шумность. Поэтому при монтаже следует тщательно выбирать место — лучше в отдельном помещении.
Важно! Насосы с сухим ротором имеют меньший срок службы. Хотя, при должном уходе и ТО, он все равно исчисляется годами.
Но, с учётом недостатков, эти механизмы обладают и существенными преимуществами. Во-первых, у них очень высокий КПД. Следовательно, система с таким прибором в несколько раз экономичнее. Во-вторых, насос с сухим ротором много мощнее своих собратьев. А потому сфера их применения — высокопроизводительные, большие системы отопления коттеджей или многоквартирных домов.
Помимо прочего, насосы с сухим ротором нечувствительны к качеству перекачиваемой жидкости и способны работать при более высоких температурах теплоносителя. И даже с агрессивными средами или при отрицательных градусах.
Фото 2. Циркуляционный насос для систем отопления с сухим ротором. Производитель Wilo.
Вам также будет интересно:
С мокрым ротором. Как его правильно установить?
У таких аппаратов ротор двигателя находится в рабочей жидкости. Поэтому они проще, компактнее и дешевле. Стоимость начинается примерно от 80 у. е., зависит от производительности.
Рабочая жидкость является одновременно и смазкой, и охлаждающей средой. А потому, такое оборудование не требует обслуживания. И при правильном монтаже функционирует очень долго — 20 лет считается вполне нормальным сроком.
Минус схемы — низкий КПД (порядка 50%), что неприятно, но при общих невысоких показателях энергопотребления некритично. Обычная потребляемая мощность — от 10 до 100 Вт. Зависит от модели и режима работы.
Второй момент — чувствительность к качеству воды или другой действующей жидкости.
Внимание! При монтаже насосов с мокрым ротором перед ними всегда устанавливают сетчатый грязевой фильтр, чтобы избежать заклинивание ротора частичками грязи.
Критерии выбора
Обычно в системе стоит один циркуляционный насос. В случае если применяют несколько отдельных контуров (например, два независимых крыла здания или наличие тёплого пола), количество циркуляционных насосов может быть иным. Но общая формула подбора одна.
Фото 3. Два циркуляционных насоса с мокрым ротором, установленных в отопительной системе.
Сложно учитывать индивидуальные особенности обогреваемого помещения: количество окон, качество уплотнителя и теплоизоляционные характеристики стен, перекрытий. Для этого есть сложные таблицы, учитывающие массу факторов. Важно отметить, что чаще всего используется более простая формула.
Сначала высчитывают теплопотери дома. Их принято обозначать литерой Ф.
Для вычисления данной величины сначала требуется высчитать площадь, участвующую в теплопотерях. Проще говоря, нужно вычислить всю внешнюю совокупность дома.
Важно! Считают только наружную площадь: крыши, перекрытия первого этажа, внешних стен. Общая совокупность будет обозначена латинской буквой S.
Конечное уравнение:
Ф = U*S*(Тк—Тн), где:
Ф — общие теплопотери дома в Вт/м2, S — внешняя площадь помещения,
U — коэффициент теплопередачи,
Тк — требуемая комнатная температура,
Тн — уличная температура воздуха.
Если кому-то сложно считать по такой формуле, то для большинства европейской территории можно просто умножить площадь S на 21. Правда, в этом случае теплопотери будут не в Вт/м2, а в ккал. Что придётся учитывать при последующих вычислениях.
Второй шаг — расчёт расхода теплоносителя, выраженный в м3/час. Он высчитывается по формуле:
Q = Ф*0,86/(Тн—То), где:
Q — расход теплоносителя,
Ф — теплопотери помещения в Вт/м2,
0,86 — коэффициент перевода Вт/м2 в ккал,
Тн — температура теплоносителя на выходе из отопительного котла,
То — температура теплоносителя в обратной магистрали.
Соответственно, зная конечное значение Q, можно выбрать насос по производительности.
Далее подбирают по напору. Или, как принято называть этот параметр в научных кругах, «динамическому давлению». Тут принцип выбора прост: насос должен компенсировать потери напора в системе.
Что их вызывает? То, что препятствует потоку, стоит на его пути. А именно: все оборудование, системы автоматики, трубы, изгибы. Усреднено можно сказать, что потери будут следующими:
- В обычном котле — от 1 до 5 кПа.
- В котле компактной конструкции — от 5 до 15 кПа.
- Радиатор отопления даёт потери — 0,5 кПа.
- Вентиль радиатора — 10 кПа.
- Клапан системы автоматики — до 20 кПа.
- Обратный клапан — до 10 кПа.
- Грязевой фильтр (чистый) — 20 кПа.
- Потери в трубах зависят от протяжённости и диаметра. Могут быть от 0,1 до 6 кПа на погонный метр (при диагонали трубы от 3/8 до полутора дюймов).
Технология монтажа и подключения циркуляционного прибора
Подключить циркуляционный насос к системе отопления своими руками не так уж и сложно. Достаточно соблюдать простые правила.
Внимание! Насос подключают на обратной магистрали между котлом и расширительным баком (если он есть). Это увеличивает срок службы оборудования.
Подключают насос через обводную магистраль — байпас при помощи разъёмного соединения — американки. Это позволит менять и ремонтировать насос.
Фото 4. Запорный кран американка для систем отопления. Позволяет перекрыть доступ теплоносителя.
В разрыв обратной магистрали ставят шаровый кран (или клапан — для автоматического переключения режимов работы), перекрывающий естественную циркуляцию. А в обвод этого крана делают обводную магистраль. И уже в неё включают циркуляционный насос. При открытом кране возможна естественная циркуляция, при закрытом — только принудительная через байпас.
На входе и выходе байпаса обязательно ставятся запорные шаровые краны — чтобы можно было снять насос, не нарушая работы системы. Перед насосом крайне рекомендуется установить грязевой сетчатый фильтр — он предохранит аппарат от заклинивания. Тут же монтируют ручной или автоматический клапан для удаления воздуха.
Важно проследить за тем, чтобы ротор прибора находился в строго горизонтальном положении, поскольку, при отклонениях от необходимого положения, возможно возникновение участков (в насосе с мокрым ротором), где смазка и охлаждение окажутся недостаточными.
Электрическую часть насоса подключают непосредственно к питающей сети через дифференциальный автомат или к устройствам автоматики — тепловому реле или таймеру. Обозначения клемм простые: N — нулевой провод (синий), L — фаза (красный). Заземление: зелёный или пёстрый провод, имеет традиционную общенародную маркировку.
Снятие прибора, как проверить его работу перед обратной установкой
В процессе эксплуатации иногда возникает необходимость снять насос. Для этого аппарат отключается от сети. Открывается кран, позволяющий работать системе в режиме естественной циркуляции.
Потом перекрываются оба крана на байпасе, отсекая насос от основной магистрали. Отвинчиваются гайки американки — прибор снят.
Обратный монтаж производят в обратной же последовательности. Но перед пуском тщательно проверяют отсутствие воздуха в системе. Лучше всего при первом пуске дать насосу поработать несколько минут, а затем выключить и снова проверить систему на наличие воздуха.
Почему насос шумит или не гоняет воду
Часто нарекания вызывает излишняя шумность насоса. Причин несколько:
- Неправильно подобранные параметры устройства. Он или излишне мощный, или постоянно работает на пределе возможностей. Недуг лечится заменой оборудования.
- Наличие воздуха в насосе. Нужно попытаться удалить воздух из системы через встроенный клапан или через общий системный.
- Попадание в рабочую зону колеса частиц мусора. Для их удаления надо снять насос и промыть чистой водой. Если мероприятия окажется недостаточно, можно разобрать насос для последующей дефектовки. В этом случае требуется отвернуть четыре винта на корпусе (может понадобиться торцевой ключ—шестигранник или звёздочка) и электрическая часть отделяется от механической, давая доступ к подшипникам и рабочему колесу помпы.
Существует несколько причин, из-за которых циркуляционный насос перестает гонять воду:
- Посторонний предмет заблокировал колесо;
- Насос сильно загрязнился;
- Возникают проблемы с электропитанием.
Как разобрать для починки
Для того, чтобы разобрать циркуляционный насос, необходимо выполнить следующий порядок действий:
- Насос необходимо отключить от электросети;
- Перекрыть подачу воды при помощи боковых вентилей;
- Слить остатки воды из системы;
- Снять насос при помощи отвертки-шестигранника;
- Аккуратно вынуть электродвигатель с крыльчаткой.
Полезное видео
Посмотрите видео, в котором рассказывается, как и куда правильно установить циркуляционный насос.
Последняя памятка по эксплуатации
Циркуляционные насосы способны проработать без нареканий десятилетия. Для этого потребуется грамотно их подобрать, установить и в процессе эксплуатации не допускать загрязнения теплоносителя, установив грязевые фильтры, и регулярно промывать систему перед началом отопительного сезона.
Водяной насос для отопления дома, как правильно выбрать?
Водяной насос для системы отопления дома продлевает срок службы самого котла.Постоянное совершенствование строения отопительной системы и ее конструкционных элементов позволяет повысить ее производительность, снизить потребление энергоносителя и поднять на порядок уровень комфорта в доме. Так, повысить и эффективность, и функциональность системы отопления в помещении помогают водяные, циркуляционные насосы.
Их задача простая – насосы принудительно заставляют теплоноситель двигаться по трубам отопления. В результате подогретый теплоноситель от котла быстрее попадает в нагревательные элементы (радиаторы, батареи) по всему дому, поэтому и помещение быстрее прогревается.
Присутствие циркуляционного насоса продлевает срок службы самого котла, особенно если он в своем строении имеет чугунный теплообменник. Как известно чугун от перепада температур растрескивается. Перепад температур в системе отопления может возникнуть тогда, когда полностью остывший теплоноситель возвращается из контура системы отопления дома обратно в котел для последующего подогрева. Таким образом, температура внутренней поверхности чугунного теплообменника ниже, по сравнению с наружной его частью, которая контактирует с пламенем горелки. В этот момент и возникает перепад температур в теплообменнике, в результате чего последний растрескивается.
Важно! Циркуляционный насос не дает теплоносителю сильно остыть, то есть вода из труб системы отопления в котел возвращается слегка подогретой. И это не приводит к резким перепадам температур в самом теплообменнике, поэтому он не трескается.
Однако главным вопросом остается подбор циркуляционного насоса. В противном случае аппарат будет работать на износ и не обеспечивать нужный уровень циркуляции воды, или наоборот, чрезмерно «выполнять свою работу», в результате чего в трубах может скапливаться воздух и они будут плохо греть.
Что такое циркуляционные насосы для горячей воды в системе отопления дома?
Водяной насос не дает теплоносителю сильно остыть, поэтому теплообменник не трескается.
Данное оборудование является желаемым элементом автономной системы отопления с принудительной циркуляции. Специалисты советуют устанавливать его в домах малой площади и настаивают на его присутствия при обогреве больших зданий.
Насос представляет собой устройство компактного размера с металлическим корпусом. Конструкционным материалом в данном случае выступают алюминий, чугун, нержавеющая сталь, даже бронза. К корпусу установки, внутренней ее части прикрепляется ротор, а к нему – крыльчатка. Ротор вращается за счет системы подшипников. Вся комбинация приводится в движение посредством электродвигателя.
Горячая вода, попадая на лопасти крыльчатки, передается последними дальше по трубе, тем самым и повышается эффективность работы всей обогревательной конструкции.
Важно! Для эффективного перемещения горячей воды, насос должен устанавливаться вертикально, в противном случае он теряет до 30% своей производительности.
Классификация насосов для горячей воды в системе отопления дома
Согласно строению, циркуляционный насос может быть либо с мокрым, либо с сухим ротором:
- у водяных насосов для отопления с мокрым ротором подвижные детали механизма контактируют с теплоносителей в трубах системы отопления дома. Таким образом, смазываются все конструкционные элементы ротора и подшипники, они охлаждаются. Преимущества такой остановки очевидны: низкий уровень шума в ходе эксплуатации, длительный срок использования без сервисного обслуживания, простота строения и небольшая цена ремонта. Насосы с «мокрым» ротором мало потребляют электроэнергии. Но здесь присутствуют и недостатки: низкий уровень КПД (до 50%). Именно поэтому данную установку используют только для автономного отопления малогабаритного дома;
- водяные насосы с «сухим» ротором, наоборот, отличаются высоким КПД, потому они встречаются в трудах для обогрева зданий больших площадей. Здесь ротор не контактирует с водой, поэтому детали установки нуждаются в частом сервисном обслуживании и смазке. Данная установка издает много шума в ходе работы, поэтому монтируется в отдельном помещении с хорошим уровнем звукоизоляции.
Как правильно выбрать установку для перемещения горячей воды по трубам отопления?
В первую очередь нужно исходить из гидравлических параметров системы обогрева каждого конкретного дома. Покупая водные насосы, выбор оборудования осуществляют по следующему ряду характеристик, которые указываются в паспорте продукта:
Покупая водяной насос стоит обратить внимание на его паспорт.
- производительность – максимальное значение до 10 м. куб в час;
- напор – это способность устройства преодолеть гидравлическое сопротивление системы;
- максимальная температура, при которой водяные насосы могут функционировать. Предел – 110°C;
- максимальное давление, при которой нанос горячей воды еще будет работать – 10 бар.
Производительность насоса для дома определяется по следующей формуле:
G = Q/(1,16xDT), кг/ч
- G – искомая величина, кг/ч;
- Q – потребности в тепле каждого конкретного дома;
- 1,16 – удельная теплоемкость воды;
- DT – разница температур жидкости в подающем контуре и обратке.
Кроме производительности, аппарат должен создавать определенное давление в системе (напор). Давления должно быть достаточно для перемещения воды. Если обогревательная конструкция для дома проектируется с нуля, то требуемый напор можно рассчитать по формуле. Для уже использующихся систем данные расчеты не проводятся.
Напор циркуляционного насоса:
H = (RxL+Z)/pxg
- H – искомая величина, м;
- R – сопротивление ровной трубы, Па/м;
- L – длина трубы;
- Z – сопротивление конструкционных частей – арматуры и фитингов, Па;
- р – плотность теплоносителя, кг/м. куб;
- g – ускорение свободного падения.
Осуществив правильный и грамотный подбор циркуляционного насоса под параметры системы отопления, человек надолго обеспечивает себя приятным температурным режимом в доме. Кроме этого само оборудование не будет работать на износ, поэтому и прослужит не один десяток лет.
Водяные циркуляционные насосы для отопления — рекомендации
Водяные насосы для отопления циркуляционные — назначение
Водяные насосы для отопления сейчас повсеместно применяются для поддержания комфортной температуры в каждой комнате дачных домиков, солидных жилых коттеджей и многоэтажных высотных жилых и промышленных зданий. По нашему мнению, оптимальным выбором являются насосы Grundfos (Грундфос) UPS 25-40 и UPS 25-60, а не насосы других производителей ценой в полтора раза дешевле. Вы спросите: Зачем платить за насос для котла дороже? А Вы уверены, что дороже? На настоящие насосы UPS Грундфос 5 (пять) лет гарантии. Пять лет гарантированной работы насоса для отопления. Более дешевый китайский насос нужно будет менять, по отзывам, раз в два года. То есть насос Grundfos UPS в эксплуатации обходится примерно на 60% дешевле, чем аналог со стоимостью ниже в полтора раза. Экономия, согласитесь, весьма существенная. Грундфос — мировой признанный лидер в производстве насосов для отопления. Насосы UPS Grundfos можно встретить в котлах бош, будерус, вейсман. Отзывы о них очень положительные — насосы Грундфос не греются и не шумят.
А можно ли обойтись без водяного насоса для отопления — циркуляционного насоса?
Можно. Газовые котлы, котлы на твердом топливе или электрические котлы отопления, как известно, устанавливаются в низшей точке отопительного контура, состоящего из труб и отопительных радиаторов. Нагретая вода, выходящая из котла, обладает наибольшей температурой во всем контуре. Мы знаем из курса физики или из личного опыта, что горячая вода будет всегда выше, а холодная ниже. Поэтому горячая вода в нашем контуре будет подниматься вверх, в высшую точку, постепенно остывая. Остывшая же вода будет опускаться вниз к котлу. Отопительный контур замкнется. Все выглядит практически идеально. И раньше такие системы – самотечные системы обогрева использовались достаточно много. Но не бывает ничего идеального, и в самотечной системе есть свои недостатки. Скорость движения жидкости не велика, необходимо использовать трубопровод большего диаметра, и отдаленные комнаты дома практически всегда обогреваются недостаточно, вода успевает остыть.
Водяные насосы (помпы) для отопления циркуляционные решают все проблемы и позволяют отапливать дома, здания и сооружения равномерно. Насос для котла применяется с большинством котлов: есть насос для газового котла, насос для электрокотла, насос для твердотопливного котла — котла на дереве, паллетах или угле.
Какие преимущества нам несут водяные насосы для отопления циркуляционные и на что нужно обязательно обратить внимание при их выборе, а на что, как говорится, «закрыть глаза»? Насосы для обогрева, создавая определенный напор, как бы подталкивают воду в трубе и помогают ей циркулировать по замкнутому контуру. Наиболее распространены помпы для отопления циркуляционные диаметром условного прохода 25 мм. Различаются создаваемым напором. Самые востребованные циркуляционные насосы для отопления с максимальным напором 4 и 6 метров водяного столба. Приведем некоторые рекомендации при подборе циркуляционного насоса для обогрева здания.
| Тип монтажа |
Отапливаемая площадь |
Необходимый расход |
Рекомендуемая марка насоса |
| От 3 до 15 радиаторов | 50-200 м2 | 0,4-1 м3/час |

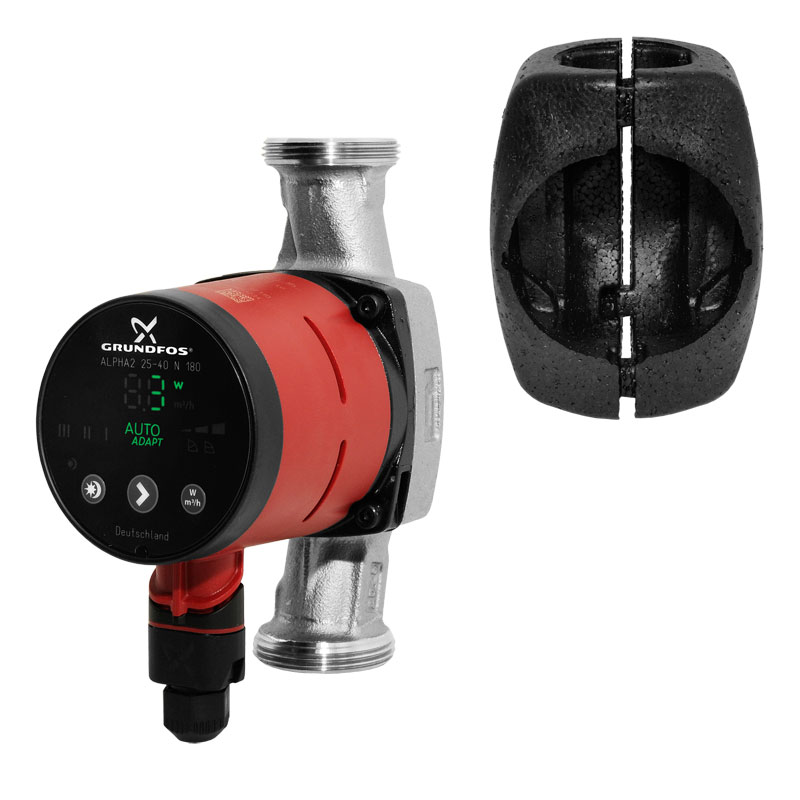

UPS 25-40 Grundfos, Alpha2 25-40 Grundfos, Alpha2 L 25-40 Grundfos, Wilo Star-RS 25/4,Lowara TLC 25-4L, Sprut GPD 25-4S, BPS 25-4S Насосы+ оборудование |
| более 15 радиаторов | 250 м2 | 1,1 м3/час | UPS 25-60 Grundfos, Alpha2 25-60 Grundfos, Alpha2 L 25-60 Grundfos, Wilo Star-RS 25/6,Lowara TLC 25-6L, Sprut GPD 25-6S, BPS 25-6S Насосы+ оборудование |
| «Теплый пол» | 50-100 м2 | 1,2-1,8 м3/час | UPS 25-40 Grundfos, Alpha2 25-40 Grundfos, Alpha2 L 25-40 Grundfos, Wilo Star-RS 25/4,Lowara TLC 25-4L, Sprut GPD 25-4S, BPS 25-4S Насосы+ оборудование |
| «Теплый пол» | 50-200 м2 | 1,8-3,0 м3/час | UPS 25-60 Grundfos, Alpha2 25-60 Grundfos, Alpha2 L 25-60 Grundfos, Wilo Star-RS 25/6,Lowara TLC 25-6L, Sprut GPD 25-6S, BPS 25-6S Насосы+ оборудование |
Приведены примеры для информации, но они охватывают 90% случаев. Для более детального подбора советуем обратиться к специалистам ООО Климат Технологии.
Если с диаметром и создаваемым напором насоса примерно ясно, то какой водяной насос для отопления выбрать из существующего многообразия?
Есть циркуляционные насосы Grundfos, Wilo, Sprut, Lowara, Насосы плюс оборудование. Существуют помпы двух и трехскоростные, а также с плавным частотным регулированием. За что стоит переплатить, а на чём сэкономить? Всё это можно узнать, прочитав наши рекомендации, как правильно купить водяные насосы для отопления.
ЦИРКУЛЯЦИОННЫЙ НАСОС ДЛЯ СИСТЕМ ОТОПЛЕНИЯ
Работа водяного отопления основана на движении горячего теплоносителя от источника нагрева (котла) к радиаторам.
Остывшая вода возвращается для повышения температуры по обратному трубопроводу. Для увеличения скорости движения жидкости монтируют циркуляционный насос. Также он может выполнять некоторые дополнительные функции.
Назначение насоса.
Рассматриваемое устройство предназначено для создания циркуляционного потока в отоплении. Насос устанавливается в системах закрытого принудительного типа, в гравитационных используется редко. Исключение – площадь отапливаемого дома свыше 100 м2.
В этом случае естественная циркуляция не может обеспечить требуемую скорость горячей воды – происходит неравномерное распределение тепла. Поэтому радиаторы, расположенные дальше от котла, получают меньше энергии.
Во многих случаях насос является непременным компонентом обвязки газового отопительного котла.
Принцип работы.
Крыльчатка насоса создает напор, который преодолевает гидравлическое сопротивление элементов системы. В результате происходит увеличение скорости движения воды.
Кроме основного назначения циркуляционный насос выполняет также следующие функции:
- оптимизирует расход энергоносителя, вода не успевает до конца остыть при вторичном попадании в теплообменник, следовательно на ее нагрев тратиться меньше энергии;
- минимизирует разницу давления межу горячей и остывшей жидкостью;
- предотвращает изменение направления движения горячей воды.
Его установка обязательна для систем лучевого отопления и водяного теплого пола. Насосы стабилизируют давление на отдельных участках сети, предотвращая неравномерное распределение тепловой энергии.
Виды, конструкция и особенности работы.
Помпа состоит из литого корпуса, внутри которого расположен ротор из керамики или пластика, крыльчатка, статор и управляющий блок для подключения электропитания. Всасывающий патрубок сделан в форме улитки, нагнетающий находится с обратной стороны.
Во время работы возникает тепловая нагрузка на ротор, поэтому требуется его охлаждение. В зависимости от способа отвода тепла различают два типа насосов – с мокрым или сухим ротором.
Сухой ротор.
В этих моделях ротор не соприкасается с теплоносителем. Компоненты электродвигателя изолированы от камеры с водой. Установлена уплотнительная система из нескольких стальных колец. Для уменьшения трения между ними всегда присутствует тонкая пленка смазывающей жидкости.
По расположению компонентов помпы разделяются на три типа – консольные, вертикальные и блочные. Вертикально установленный двигатель повышает производительность, но могут возникнуть сложности с его монтажом.
Особенности такого конструктивного исполнения:
- продолжительный эксплуатационный срок;
- КПД – до 80%;
- при отсутствии энергоносителя не выходят из строя;
- монтаж возможен в любом положении.
Недостаток – высокий уровень шума. Модели монтируются на распределительных станциях централизованного отопления, в автономных системах теплоснабжения промышленных и коммерческих зданий.
Мокрый ротор.
Такие помпы предназначены для работы в системах со стабильным давлением жидкости, подходят для автономного отопления жилого дома или квартиры. Рабочее колесо и ротор постоянно омываются жидкостью. Она отводит тепло, частично выполняет функции смазки. Статор изолирован герметичным стаканом из углеродного волокна или немагнитной стали.
В блоке управления можно регулировать число подключенных обмоток, тем самым меняя мощность. Регулировка производительности дает возможность адаптировать помпу под параметры отопления.
Ключевые моменты:
- низкий уровень шума;
- не требуется периодической смазки;
- автоматическое охлаждение конструкции;
- относительно низкая стоимость и простое обслуживание.
Недостатком является низкий показатель КПД – до 30%. Насосы не смогут работать без теплоносителя.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИРКУЛЯЦИОННОГО НАСОСА
Выбор подходящей модели насоса для котла отопления начинается с изучения базовых параметров. Предварительно делается расчет отопительной системы и на основе полученных данных подбираются компоненты.
Учитывается не только техническая составляющая, но и производитель. От качества сборки и соблюдения технологии зависит продолжительность безремонтной работы.
Основные технические характеристики:
- производительность;
- высота подачи;
- число скоростей;
- установочные размеры;
- потребляемая мощность;
- максимально допустимая температура теплоносителя.
Определяющая характеристика – производительность. Она указывает максимальный объем перекачиваемой жидкости за единицу времени. Для бытовых моделей варьируется от 25 до 60 л/мин. Зависит от фактического гидравлического сопротивления элементов системы.
Высота подачи или гидравлическое сопротивление, определяет максимальную высоту, на которую насос может поднять водяной столб. Может составлять от 3 до 7 м. Каждые 10 метров высоты соответствуют одной атмосфере давления.
Установочные параметры учитываются для правильного подключения помпы к системе отопления. Важно – диаметр патрубка насоса должен быть меньше сечения основной магистрали. В противном случае напор создаст область пониженного давления.
Потребляемая мощность незначительная, не превышает 0,8 кВт. Но ее нужно учитывать при расчете нагрузок теплоснабжения. В особенности это касается электрического отопления.
Количество скоростей для бытовых моделей не превышает трех. Этого достаточно для регулировки напора и оптимизации параметров работы.
Максимально допустимая температура воздействия зависит от режима работы отопления. Для низкотемпературного теплоснабжения, до +75/400С этот параметр несущественен. Но для запаса рекомендуется покупать модели, рассчитанные на максимальные тепловые воздействия – до +1100С.
Расчет параметров насоса.
Для определения значений характеристик насоса нужно знать базовые параметры отопления – мощность котла и режим работы теплоснабжения. Они же зависят от тепловых потерь здания. По СНиП 2.04.07-86 при должном значении сопротивления теплопередачи наружных стен и оконных конструкций на 1 м² жилой площади необходимо 177 Вт тепловой энергии.
При повышении этажности норма увеличивается до 101 Вт.
Для одноэтажного здания площадью 120 м² с соблюдением норм теплоизоляции мощность котла будет равна:
N=120*177= 21, 74 кВт.
Расчет производительности, или расхода, насоса выполняется по следующей формуле:
Q=N/(t2-t1).
Где:
- Q – производительность помпы, м³/ч;
- N – расчетная мощность отопительного оборудования, кВт;
- t1 и t2 – температура воды на выходе из котла и в обратной трубе, 0С.
Для котла с номинальной мощностью 22 кВт и при температурном режиме работы 90/70 можно рассчитать расход помпы:
Q=22000/(70-90)= 1100 л/час или 19 л/мин.
Рекомендуется взять небольшой запас производительности, чтобы оборудование не работало постоянно на максимальной мощности.
Высота подачи или напора, рассчитывается по сложным формулам. Для автономного теплоснабжения частного дома или квартиры можно взять приближенные значения. Опытным путем были выявлены данные гидравлического сопротивления определенных участков системы в зависимости от их конфигурации и назначения.
Величины гидравлического сопротивления, Па/м, для компонентов отопления:
- прямые участки трубопроводов – до 150;
- фитинги – до 45;
- трехходовые смесители – 30;
- терморегулирующая аппаратура – 105.
Значения для всех компонентов системы нужно суммировать. Для расчета напора полученный результат умножается на 0,0001.
Важно – перепады высот не берутся в расчет, так как они компенсируются вертикальным участком обратной трубы. Но кроме них нужно учитывать поворотные узлы. Для них гидравлическое сопротивление зависит от диаметра магистрали и значения угла поворота.
УСТАНОВКА И ПОДКЛЮЧЕНИЕ К СИСТЕМЕ ОТОПЛЕНИЯ
Перед монтажом насоса изучается руководство пользователя. В нем описаны основные правила монтажа, рекомендации по обслуживанию агрегата. Помпу не врезают в магистраль, а делают для нее байпас – п-образную конструкцию с шаровыми кранами для перекрытия подачи воды и фильтром грубой очистки перед входным патрубком.
Это даст возможность оперативно заменить насос или выполнить ремонтные работы без отключения отопления.
Этапы планирования монтажа:
- выбор места для монтажа;
- количество насосов;
- положение помпы;
- подключение к электросети.
Место монтажа помпы – на основной трубе, сразу после котла или на обратной, после расширительного бака. Рекомендуется последний вариант – это приведет к стабилизации давления, будут отсутствовать рывки скорости движения воды.
Число насосов зависит от схемы трубопроводов. Для классической однотрубной или двухтрубной системы достаточно одной помпы. Если есть одно или несколько ответвлений, характерные для лучевого отопления – на каждую ветку устанавливается отдельный насос.
Общее правило положения насоса – направление ротора только горизонтальное. На каждом патрубке подключения есть стрелка, указывающая направление движения теплоносителя. Если выбрано вертикальное положение и это разрешено изготовителем – номинальная мощность может упасть до 30%.
Подключение электричества стандартное, все модели работают от сети 220 В. Исключения – промышленные помпы и предназначенные для организации централизованного теплоснабжения. Рекомендуется сделать отдельную линию с установкой автомата защиты.
Для подключения можно соединить три провода напрямую с клеммами коробки. Но лучше установить трехконтактную вилку и розетку.
Дополнительно при выборе обращают внимание на производителей. Хорошо зарекомендовали себя модели Willo, Sprut, Grundfos. Кроме того, важно правильно подобрать оптимальный вариант по производительности и высоте подачи воды.
© 2012-2020 г. Все права защищены.
Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов
Ремонт насоса отопления (циркуляционного): неисправности
СодержаниеДля отопления дома часто используют насос циркуляционный. Несмотря на множество моделей, принципы их функционирования одинаковы. Всякая его неисправность приводит к остановке всей системы. В этом нет ничего хорошего, ведь в холодном доме неуютно.
Необходимо срочно прибегнуть к помощи профессионала в сервисный центр или же, имея инструменты и соответствующие навыки, выполнить ремонт самостоятельно. Также необходимо уметь разобрать его.
Основные неполадки
Перед устранением повреждений, необходимо проверить электропитание. Напряжение должно быть равно тому, которое указано в паспорте.
Рассмотрим неисправности оборудования, которые встречаются чаще всего:
- шум насоса отопления;
- отсутствие вращения оборудования и характерных звуков;
- шум при включении;
- не включается оборудование;
- происходит включение насоса, а затем его отключение в течение нескольких минут;
- большая вибрация;
- малый напор;
- нагрев.
Устройство циркуляционного насоса для отопления
к меню ↑
Возможные причины неполадок и способы их устранения
- Насос может шуметь по следующим причинам: долгое простаивание и окисление вала или блокировка колеса посторонним предметом.
- Оборудование может не вращаться и не издавать характерных звуков из-за проблем с электропитанием и величины напряжения.
- Если насос шумит при включении, то это вызвано скоплением воздуха в трубопроводе.
- Проблема с включением оборудования вызывается неполадками с электропитанием.
- Отключение насоса через несколько минут после включение вызывается неправильным подсоединением проводов и окислением контактов.
- Сильная вибрация может быть вызвана амортизацией подшипника.
- Причинами малого напора являются вращение колеса и лопастей в неверном направлении и вязкость воды из-за засорения фильтра.
- Нагрев насоса отопления может быть вызван неправильным монтажом, засорённостью системы, инородным телом, недостатком смазки подшипников, пониженным напряжением в сети.
к меню ↑
Насос гудит
При гудении насоса, вызванном тем, что вал двигателя застопорён из-за простоя, необходимо разобрать насос после отключения электропитания оборудования. Затем удалить из насоса и трубопровода остатки теплоносителя, снять винты для фиксации корпуса и двигателя. Разобрать двигатель и ротор, и провернуть ротор рукой, опираясь о насечку. Также неработающая крыльчатка может прилипнуть к валу. Если колесо застопорилось из-за постороннего предмета, просто удалить его и система возобновит работу.
к меню ↑
Не запускается двигатель
Если двигатель не запускается, не слышны характерные звуки, то, прежде всего, необходимо проверить плавкий предохранитель при его наличии. При скачках напряжения, на которые реагирует такой предохранитель, он плавится и цепь размыкается. Замена предохранителя вернёт обоудование к работе. При целости предохранителя необходимо «прозвонить» питающий провод и электропроводку, выполнить проверку автоматического выключателя или предохранителя в распределительной коробке. Может, его или участок кабеля необходимо заменить.
Если нет проблем с проводкой, могла сгореть обмотка электродвигателя. Для проверки её состояния используют мультиметр для измерения сопротивления. Сопротивление рабочей обмотки должно составлять 10-15 Ом, пусковой -35-40 Ом. При отображении «бесконечности» на дисплее прибора, можно говорить о том, что обмотка перегорела. Нулевые показания свидетельствуют о замыкании между витками обмотки. Попытка включения насоса в этом случае приведёт к срабатыванию предохранителя. Также причиной неисправности может быть пробой неполярного конденсатора пусковой обмотки. Емкость конденсатора исправного насоса составляет 10 – 40 мкФ.
Правильная и неправильная установка циркуляционного насоса
При показаниях, отличающихся от нормы, необходима замена конденсатора. Электрическую часть можно ремонтировать самостоятельно только при наличии опыта. В противном случае лучше обратиться к помощи профессионала.
к меню ↑
Шум в процессе работы
При непривычном шуме оборудования при включении необходимо стравить воздух вручную, после чего насос прекратит шуметь. Рекомендуется установить автоматический воздухоотводчик, что позволит избежать такой проблемы.
к меню ↑
Вибрация
При сильной вибрации помпы необходимо выполнить проверку состояния подшипника. Вероятно, он подвергся износу и требует замены. Подшипники устанавливают на вал и в посадочное отверстие с натягом, то есть запрессовывают.
В мастерских и на предприятиях замену подшипников производят при помощи специального инструмента-съёмника.
Дома можно выбить подшипники, осторожно ударяя деревянным молотком или изготовив простой съёмник своими руками. Его делают из 2 пластин с отверстиями, в которые продевают 2 шпильки с гайками. Одна пластина упирается в торец вала, другая в подшипник (её одевают на вал, для этого в ней проделывают отверстие необходимого диаметра). После необходимо по очереди и очень медленно закручивать гайки. К вибрации может привести и чрезмерная кавитация. Чтобы решить такую проблему необходимо увеличить давление на входе в насос, увеличив уровень теплоносителя в системе.
к меню ↑
Слабый напор или отключение насоса
При недостаточном напоре или быстром отключении насоса после включения нужно искать проблему в неправильном подключении электрической части или ненадёжном соединении контактов.
Тестирование электрических узлов циркуляционного насоса
Если контакты перепутаны, возможно вращение крыльчатки в обратную сторону (в насосах с 3-хфазным двигателем), что приводит к снижению напора. Нужно внимательно изучить схему подключения в инструкции, найти ошибку и подключить насос правильно.
к меню ↑
Нагрев оборудования
Для устранения нагрева оборудования необходимо понять, чем это вызвано. На начальном этапе он греется из-за неправильного монтажа, что потребует помощи специалиста. Засорённость системы приводит к накоплению различных отложений, что вызывает сужение диаметра прохода для жидкости. Насос работает с повышенной нагрузкой, что приводит к перегреву двигателя. Необходимо провести внеплановое обслуживание системы отопления. Чтобы не допустить попадания инородного тела, необходимо вовремя разбирать и прочищать циркуляционный насос.
При недостаточной смазке подшипников лучше выполнить демонтаж насоса и отнести его в мастерскую. При пониженном напряжении происходит перегрев двигателя и быстрый его выход из строя. Если происходит перегрев, то необходимо измерить напряжение в сети, и убедиться, с чем связан перегрев
Покупая оборудование для отопления, лучше уточнить, можно ли отремонтировать насос собственными руками, можно ли будет приобрести запчасти. Иногда дешевле поставить новое оборудование, чем ремонтировать старое.
к меню ↑
Как сделать РЕМОНТ НАСОСА СВОИМИ РУКАМИ? (ВИДЕО)
Главная страница » Насосы
| |||||
| |||||
Все о водонагревателях с тепловым насосом
Скорее всего, вы не тратите много времени на размышления о своем водонагревателе, пока он работает. Но когда ваш водонагреватель выходит из строя по истечении 10-15 лет службы, вы можете просто принять холодный душ. Или, что еще хуже, бак обогревателя проржавел насквозь, превратив ваш подвал, гараж или подсобное помещение в мокрый беспорядок и увеличив расходы на ремонт гипсокартона и чистку ковров.
Тем не менее, большинству домовладельцев сложно потратить деньги на замену работающего водонагревателя; это все равно, что тратить деньги на новую крышу — зачем что-то ремонтировать, если она не протекает? Но замена существующего электрического водонагревателя на новый, который использует тепловой насос и воздух в вашем доме для подогрева воды, поможет вашему банковскому счету и планете.
Начальная цена покупки водонагревателя с тепловым насосом (HPWH) выше, чем у обычного блока электрического сопротивления. Мой местный лесной склад с большими ящиками продает водонагреватели, изготовленные Ремом. Обычный электрический водонагреватель на 50 галлонов со светодиодной панелью управления и 12-летней гарантией продается за 587 долларов. HPWH с аналогичным оснащением и гарантией стоит 1199 долларов.
Но это только самое начало уравнения. Если вы купите в 2016 году водонагреватель с тепловым насосом, имеющий сертификат ENERGY STAR, вы получите федеральный налоговый кредит в размере 300 долларов, что означает, что вы можете вычесть эту сумму из налогов, которые вы должны правительству в апреле следующего года.Узнайте больше о федеральной налоговой льготе на сайте www.energystar.gov/taxcredits. Для моделей ENERGY STAR также доступны скидки и возмещения для каждого штата и энергокомпании. В моем родном штате Коннектикут мне предоставят мгновенную скидку до 400 долларов на стоимость HPWH, если я куплю его у участвующего дистрибьютора. Посетите www.dsireusa.org, чтобы найти базу данных государственных льгот с возможностью поиска. Посетите www.energystar.gov/rebatefinder, чтобы узнать о скидках на коммунальные услуги, или обратитесь к поставщику коммунальных услуг.
И еще есть низкие эксплуатационные расходы HPWH: U.S Агентство по охране окружающей среды (EPA) подсчитало, что семья из четырех человек будет тратить на горячую воду на 330 долларов меньше каждый год, переключившись на HPWH с обычного электрического блока. Это существенно, особенно в течение всего срока службы обогревателя.
Предоставлено Energystar.govКак HPWH почти окупается за два года
$ 1,199
— 100 долларов США 1
— 400 долларов США 2
$ 699
— 660 долларов США 3
$ 39
1.реальная экономия на федеральном налоговом кредите в размере 300 долларов США для тех, кто имеет 30% -ную категорию
2. Государственная скидка: Коннектикут
3. Годовая экономия электроэнергии 330 долларов x 2 года
Еще одно преимущество выбора водонагревателя с тепловым насосом, сертифицированного ENERGY STAR, заключается в том, что экологические преимущества также огромны. Согласно EPA, если бы каждый электрический водонагреватель в жилых домах в стране был заменен водонагревателем с тепловым насосом, можно было бы предотвратить 140 миллиардов фунтов ежегодных выбросов парниковых газов, что эквивалентно выбросам от более чем 13 миллионов транспортных средств.»Узнайте больше на сайте energystar.gov/waterheaters.
Ричард Третуэй, Специалист по водопроводу и отоплению этого старого дома говорит: «Нет никаких сомнений в том, что ваш существующий электрический водонагреватель в конечном итоге выйдет из строя. Замена его на водонагреватель с тепловым насосом до того, как это произойдет, имеет смысл ».
Тепло всегда переходит с горячего на холодное
Чтобы понять, как водонагреватель с тепловым насосом превращает воздух в помещении с температурой 68 градусов или ниже в воду с температурой 120 градусов, вам необходимо усвоить два факта: во-первых, тепло — это измеримая единица энергии, а во-вторых, тепловая энергия. всегда переходит от горячего к холодному.
Тепловая энергия выражается в калориях или, как правило, для бытовых целей в британских тепловых единицах (Btus). Одна британская тепловая единица равна количеству энергии, необходимому для повышения температуры фунта воды на один градус по Фаренгейту или почти 252 калории. (Сжигание калорий при поедании замороженного пончика на самом деле не имеет отношения к этому обсуждению.) Во всех комнатах есть несколько единиц тепловой энергии, но в теплой комнате больше, чем в более прохладной.
Тепловая энергия может быть перемещена, всегда в направлении от большего количества энергии к меньшему (или от более теплого к более холодному).Подумайте о том, как зимой ухватиться за стальную ручку инструмента. Ваша рука внезапно становится холодной, но это не холод металла, движущийся в вашу руку. На самом деле происходит то, что тепловая энергия от вашей руки перемещается в более холодный металл. Ваша рука может казаться холодной, но только потому, что в ней меньше тепловой энергии, и, по сути, сталь стала теплее от вашего прикосновения.
Как это работает
Во время работы вентилятор, установленный на верхней части водяного бака HPWH, выталкивает воздух из помещения через решетку, подобную радиатору, заполненную холодным жидким хладагентом в замкнутой системе труб.Хладагент имеет низкую температуру кипения, а тепло воздуха поднимает температуру жидкости настолько, чтобы превратить ее в газ. Затем компрессор увеличивает давление газа, дополнительно повышая его температуру. Насос перемещает трубки, заполненные горячим сжатым газом, вниз и вокруг холодной воды в баке нагревателя. Тепло от горячего сжатого газа движется к холодной воде, повышая ее температуру и охлаждая газ обратно до жидкости, где он затем перекачивается обратно в радиатор, и веселье начинается снова.Третуэй говорит: «Обычные водонагреватели выделяют тепло, а HPWH просто его отводит».
Побочным продуктом теплового насоса является охлажденный осушенный воздух. Некоторые модели позволяют выпускать этот кондиционированный воздух в другую комнату в доме, что может быть благом в летние месяцы, но большинство моделей просто выдувают охлажденный воздух в комнату, где он расположен. Подобно кондиционеру, HPWH также производит небольшое количество дистиллированной воды, которую необходимо направлять на улицу или в канализацию, что следует учитывать при выборе места для обогревателя.
HPWH потребляют немного электроэнергии, но намного меньше, чем обычный электрический агрегат. Электросеть необходима для работы вентилятора и компрессора. Кроме того, все HPWH, иногда известные как гибридные водонагреватели, имеют в резервуаре для воды электрические нагревательные элементы, которые обеспечивают резервное горячее водоснабжение во время очень интенсивного использования. Многие онлайн-обозреватели сообщают, что у них всегда много горячей воды без необходимости использовать резервную электроэнергию.
Светодиодная панель управления на блоках позволяет пользователю выбирать температуру воды и выбирать между режимом только теплового насоса, полностью электрическим режимом и гибридным режимом, который представляет собой комбинацию из двух и срабатывает только при горячей температуре. потребность в воде высокая.В большинстве из них также есть режим отпуска, который позволяет вам ввести количество дней, в течение которых вы будете отсутствовать. В это время обогреватель не будет работать, но он включится, прежде чем вы вернетесь, чтобы вы могли прийти домой, чтобы принять горячий душ и постирать много вещей.
Рекомендации по установке
В отличие от других типов водонагревателей, вам не следует устанавливать HPWH в небольшом закрытом туалете, потому что в нем не будет достаточно теплого воздуха для питания теплового насоса. Большинство производителей рекомендуют площадь не менее 100 квадратных футов.
Имейте в виду, что HPWH будет отводить тепло и понижать температуру в комнате, где он установлен, поэтому размещение его в пространстве, которое вы уже платите за тепло, может отнять у Питера, чтобы он заплатил Полу. Но помимо Btus, производимого вашей системой отопления, в доме есть много других источников тепла: солнечная энергия от окон, кухонное оборудование, и имейте в виду, что каждый человек является источником тепла с температурой 98,6 градуса. Помещение с сушилкой для белья или подсобное помещение с печью — идеальное место.
Ваша экономия в долларах энергии может быть разной. HPWH, установленный в неотапливаемом гараже, может больше полагаться на режим электрического отопления, чем установка в подсобном помещении, особенно зимой. А более прохладная поступающая вода потребует большего количества БТЕ, чтобы нагреться.
Если вы заменяете обычный электрический водонагреватель, скорее всего, в комнате уже есть провод на 220 вольт, но если ваш существующий блок работает на газе, вам понадобится электрик, чтобы запустить цепь 220 В.
HPWH выше обычных водонагревателей из-за того, что тепловой насос расположен в верхней части резервуара.Перед покупкой проверьте спецификации производителя; вполне вероятно, что некоторые устройства не поместятся в подполье с низким потолком.
Еще одно важное соображение. HPWH могут быть такими же шумными, как некоторые оконные кондиционеры, что вы, возможно, не захотите слушать, если, например, вы думаете об установке наверху в прачечной рядом со спальнями.
Веб-сайты производителей — хороший источник дополнительной информации. В некоторых есть калькуляторы энергосбережения и рекомендации по выбору размера водонагревателя, основанные на количестве жителей в доме.Вы также найдете доступные для поиска базы данных установщиков и распространителей. И все сайты заполнены спецификациями их различных моделей, например, сколько изоляции окружает резервуар для воды. Изоляция замедляет движение тепла, что следует учитывать после того, как ваш новый водонагреватель с тепловым насосом передает тепло в воду.
Загрузите это полезное руководство по экономии при обновлении вашего водонагревателя до ENERGY STAR!
Ресурсы
Щелкните здесь, чтобы узнать, как установить собственный водонагреватель с тепловым насосом ENERGY STAR, из этого пошагового видео с Ричардом Третуэй.И помните, что если ваш водонагреватель старше 10 лет, инвестиции сейчас обеспечат комфорт, экономию и душевное спокойствие. Посетите ENERGY STAR для получения дополнительной информации.
Что такое водяной тепловой насос?
Тепловой насос источника воды работает так же, как традиционный тепловой насос источника воздуха, за исключением того, что он извлекает и рассеивает тепло посредством воды, а не воздуха. Это, конечно, не тот тип системы домашнего комфорта, который будет доступен каждому, но если вы живете в районе, близком к колодцу, озеру или другому естественному источнику воды, это может быть вариант, который стоит рассмотреть.
Все типы тепловых насосов могут обеспечить отличный круглогодичный контроль температуры в доме, нагнетая тепло в зимние месяцы и отводя его летом. Основное различие между типами тепловых насосов заключается в том, где они получают тепло или отводят его.
Традиционные воздушные тепловые насосы получают тепло от воздуха снаружи, так как даже относительно холодный воздух на самом деле содержит значительное количество тепла. Они используют это тепло, чтобы согреть ваш дом зимой, но по мере того, как температура на улице опускается ниже нуля, эти тепловые насосы могут становиться все менее и менее эффективными.
Тепловые насосы с водяным источником, с другой стороны, работают в основном по тому же принципу, что и тепловые насосы с воздушным источником, но они отбирают тепло из водоема, а не из воздуха. Они делают это, циркулируя воду по системе труб, проложенной на дне водоема. По мере того, как вода циркулирует, она собирает тепло из озера или водохранилища, а затем переносит его обратно в ваш дом.
Летом процесс обратный, и тепло отводится из вашего дома и выводится с более прохладной водой наружу.Как и тепловые насосы с воздушным источником тепла, тепловые насосы с водяным источником немного более эффективны при охлаждении, чем при нагреве, поскольку даже глубокая вода в конечном итоге становится холодной в зимние месяцы. Однако вода часто бывает теплее воздуха, поэтому тепловые насосы с водяным источником могут быть хорошей альтернативой, если вы живете в немного более прохладном климате.
Конечно, вам также необходим доступ к соответствующему водоему, чтобы установить тепловой насос источника воды, что делает его недоступным для всех.Но если вы действительно живете рядом с таким водоемом, вам определенно стоит подумать о тепловом насосе с источником воды.
Теги: Системы тепловых насосов, Отопление, Джемисон, округ Монтгомери, Перкиоменвилль, Саутгемптон
Среда, 9 марта 2011 г., 8:00 | Категории: Тепловые насосы, Отопление
|
Водонагреватели с тепловым насосом — меняют правила игры в эффективности
Автор: Джо Вачунас, Solar Oregon
На пути к экономии денег и защите климата в наших домах водонагревание всегда было камнем преткновения.Хотя есть простые способы эффективного использования горячей воды (например, насадки для душа с низким расходом, которые мы показали в этом Go Zero Hack), нагреть воду, не загрязняя ее, — непростая задача.
Проблема в том, что до недавнего времени нагревание чего-либо почти всегда означало сжигание. А горящие вещи создают загрязнение. Назовем эту дилемму «загадкой отопления».
С этой загадкой сталкиваются все виды отопления, в том числе водяное. Например, большинство людей сегодня все еще используют архаичные технологии ранних поколений наших родителей, бабушек и дедушек.Они либо используют:
- Электрические водонагреватели (40% рынка Северо-Запада США), которые потребляют много электроэнергии, достаточной в год, чтобы позволить моему электромобилю проехать около 16 000 миль. В прошлом большая часть этой электроэнергии производилась за счет сжигания ископаемого топлива, но сейчас ситуация меняется, поскольку электричество очень быстро становится чище. Тем не менее, обычные электрические водонагреватели остаются очень неэффективными.
- Газовые водонагреватели (33% рынка NW), в которых газ извлекается из земли (часто загрязняющими способами), доставляется в ваш дом и сжигается.Только 50–60% энергии, которая используется для нагрева воды, действительно используется — остальная часть тратится впустую из-за вентиляции.
Около 15 лет назад, когда изменение климата начало дышать нам в шею, некоторые умные люди начали разрабатывать альтернативные технологии нагрева воды, чтобы решить проблему отопления. Создано:
- Водонагреватели проточного типа (13% рынка NW), которые нагревают воду по запросу, только когда вы включаете смеситель или душ. Это делает водонагреватели мгновенного действия более эффективными, потому что вы не поддерживаете горячей водой резервуар емкостью 50 галлонов в течение 23 часов в день, когда вы его не используете.Но в большинстве водонагревателей мгновенного действия по-прежнему используется газ, что означает сжигание и загрязнение окружающей среды (только более эффективно).
- Солнечные водонагреватели (<1% рынка NW), которые используют солнце для нагрева воды. Вы устанавливаете солнечный коллектор на крышу, и солнце нагревает жидкости, которые затем нагревают воду. Проблема с этими системами в том, что они дороги, а некоторые из них требуют значительного ремонта и нуждаются в резервном источнике водяного отопления зимой (газовом или электрическом).
Итак, до недавнего времени мы застряли в том, чтобы сжигать предметы неэффективно, чтобы нагреть воду.
Выход из загадкиА потом, в последние 5–10 лет, на блоке появился новый ребенок — водонагреватели с тепловым насосом. Водонагреватели с тепловым насосом (HPWH) обещают нам многообещающую выход из загадки отопления и стать методом нагрева воды в 21 веке.
New Kid on the Block — водонагреватель с тепловым насосом. Изображение предоставлено Римом.
Они безумно эффективны . Водонагреватели с тепловым насосом в 7 раз энергоэффективнее газовых и в 3 раза.В 5 раз эффективнее электрических водонагревателей.
Как такое возможно? Магия. Ну, не совсем волшебство, но что-то вроде магии. Это та же самая магия, которая заставляет работать ваш холодильник или кондиционер — технология теплового насоса.
Тепловые насосы перемещают тепло из одного места в другое. Они настолько эффективны, потому что не выделяют тепло, а перемещают его из одного места в другое. Как по волшебству.
Маленькая схема работы тепловых насосов водонагревателей от Energystar.gov
Выбросы от электричества упали со скалы — именно для этого они нам нужны.
HPWHs используют электричество — Они не только безумно эффективны, но и водонагреватели с тепловым насосом используют электричество, что дает нам рецепт для нагрева чистой воды. Электричество постоянно становится намного чище. Мы сжигаем все меньше и меньше предметов и получаем больше электричества от солнечного света и ветра. Возобновляемые источники энергии в США увеличились вдвое за последние 10 лет, а использование угля сократилось вдвое.
Водонагреватели с тепловым насосом не так дорого обходятся и покупать или эксплуатировать. — В отличие от солнечного нагрева воды, тепловые насосы не требуют затрат руки и ноги. Они стоят немного дороже, чем газовые или электрические водонагреватели, и часто бывают скидки, которые приводят их к паритету цен. И поскольку они так эффективно используют электроэнергию, они очень дешевы в эксплуатации. Мы говорим о 100 долларах в год на нужды средней семьи.
Средняя стоимость эксплуатации водонагревателя с тепловым насосом.
История моей семьиС тех пор, как мы купили дом в 2012 году, моя семья стала использовать более чистые источники энергии для своего дома.Мы хотим как сэкономить деньги, так и максимально приблизиться к нулевому уровню выбросов углерода.
Изменение сразу всех систем вашего дома может быть пугающим, поэтому мы сделали все поэтапно и сэкономили одну инвестицию в экологически чистую энергию / энергоэффективность в год. Например, в 2012 году мы купили один комплект солнечных батарей. В 2013 году мы заменили нашу газовую печь на бесканальные тепловые насосы. В 2016 году мы получили еще один комплект солнечных панелей, чтобы удовлетворить возросший спрос на электроэнергию. В 2017 году мы купили подержанный Nissan Leaf (наш первый автомобиль, , всего за 7500 долларов ).В 2018 году купили водонагреватели с тепловым насосом.
Наш странный маленький домик.
Множественное число является точным, потому что мы заменили два водонагревателя — один в нашем главном доме, газовый зверь 20-летней давности, и другой в дополнительном жилом доме, который также обеспечивал горячей водой систему теплого пола.
Водонагреватель в нашей квартире в гараже стал уроком для неэффективных активов, во что мы вложили средства, но не получили от этого полноценного срока службы, потому что мы купили газовый агрегат в 2012 году и заменили его тепловым насосом всего 6 лет спустя.Когда мы перейдем к полностью чистым энергетическим системам, у мира, вероятно, будет много неработающих активов. В нашем случае, по мере того, как мы постепенно двигались к дому с чистой энергией, газовая горячая вода больше не имела смысла, хотя ее срок службы еще не закончился.
Два года назад мое исследование водонагревателей с тепловым насосом оставило у меня множество вопросов, поскольку они были еще довольно новыми на рынке. Некоторые рекомендации настаивали на том, чтобы их нужно было разместить в гараже или подвале, потому что они шумели и выдыхали прохладный воздух, эффективно охлаждая окружающее пространство.Оба имеющихся у нас водонагревателя располагались в подсобных помещениях в основных жилых помещениях, и у нас не было гаража или подвала для размещения HPWH.
Короче говоря, после долгих исследований и небольшого риска мы обнаружили, что они не шумят и не сильно охлаждают помещение, если они правильно отведены (наш выхлоп на чердак).
Мой HPWH забирает тепло с чердака и выпускает холодный воздух. Не осуждайте уродливые каналы.
Успех, достигнутый с этими водонагревателями, стал для нас предсказуемым и приятно удивительным.По нашему опыту, когда мы рискуем и экспериментируем с новой технологией или выбором образа жизни ради более чистой энергии и нашего мира, это всегда окупалось с избытком.
И наши водонагреватели окупились с лихвой. В течение года мы заменили оба газовых водонагревателя, старый и новый (ish), на водонагреватели с тепловым насосом. Мы отводили их на чердак, и в летние дни они забирают тепло из самого жаркого места в нашем доме и используют его для нагрева воды (они делают это и в зимние дни — как я уже говорил, магия !). И работают они как мечта. HPWH в нашем доме обеспечивает горячую воду для 3 душевых и 6 человек (наша семья из 4 человек плюс наш блок Airbnb), а тот, что находится в квартире, нагревает воду для одного душа, но также управляет системой лучистого подогрева пола, которая обеспечивает отопление всего помещения. Единица.
В моей квартире в гараже водонагреватель с тепловым насосом также управляет системой лучистого теплого пола.
А когда светит солнце и наши солнечные панели собирают фотоны для производства электричества, особенно приятно принимать душ или пользоваться посудомоечной машиной, зная, что вся энергия для нагрева воды исходит от солнца.
Водонагреватели с тепловым насосом позволили моей семье найти выход из загадки отопления. Мы можем съесть свой торт и съесть его — всю необходимую нам горячую воду, не загрязняя землю, и экономя деньги за счет невероятно эффективного нагрева воды. Эти HPWH открыли для моей семьи эру чистых душей, ванн и мытья посуды 21 века. Присоединяйтесь к нам — вода прекрасна.
Цените оригинальность CleanTechnica? Подумайте о том, чтобы стать участником, сторонником или представителем CleanTechnica — или покровителем Patreon. Есть совет для CleanTechnica, вы хотите разместить рекламу или предложить гостя для нашего подкаста CleanTech Talk? Свяжитесь с нами здесь.
Новый подкаст: Как NVIDIA обеспечивает автопроизводителям автономию
Стоят ли водонагреватели с тепловым насосом?
Когда вы в последний раз проверяли свой водонагреватель? «С глаз долой, с ума» — это старая пословица, в которой резюмируется то, что мы думаем об этом. Пока у нас есть горячая вода, когда мы поворачиваем ручку «H», мы не часто думаем о приборе, который спрятан в гараже, подвале или подсобном помещении.
Ваш водонагреватель — один из самых неэффективных приборов в вашем доме. Фактически, по данным Energy.gov, на электрические водонагреватели приходится в среднем 18 процентов ваших затрат на электроэнергию. Чем старше ваш водонагреватель, тем он менее энергоэффективен.
Представляем водонагреватели с тепловым насосом: новые и электрические водонагреватели с улучшенной энергоэффективностью. «Водонагреватели с тепловым насосом могут потреблять до 63% меньше энергии, чем традиционные электрические водонагреватели», — говорит Сара Виддер из Тихоокеанской северо-западной национальной лаборатории Министерства энергетики США.
Как работает водонагреватель с тепловым насосом?
Водонагреватели с тепловым насосом используют электричество для перемещения тепла из одного места в другое, а не генерируют собственное тепло, как в традиционных электрических водонагревателях. По данным Министерства энергетики (DOE), это делает их в два-три раза эффективнее. Думайте о водонагревателе с тепловым насосом как о холодильнике, работающем в обратном направлении.
- Холодильник забирает тепло из ящика и сбрасывает его в любую комнату, в которой оно находится.
- Водонагреватель с электронасосом забирает тепло из окружающего воздуха и сбрасывает его с более высокой температурой в резервуар для нагрева воды.
Водонагреватели с тепловым насосом иногда называют «гибридными» водонагревателями, потому что в периоды интенсивного использования горячей воды они могут автоматически переключаться на стандартный электрический резистивный нагрев. Вы можете использовать панель управления вашего агрегата для установки различных настроек водонагревателя, включая гибридный режим. Если вы не хотите, чтобы он переключался автоматически, просто установите его в обычный режим теплового насоса.
Многие панели управления имеют несколько настроек и режимов для максимальной экономии энергии. Если оба ваших ребенка принимают душ одновременно в разных ванных комнатах, пока вы пользуетесь посудомоечной машиной, вы можете переключить ее в режим «Высокий спрос» или «Гибрид», чтобы получить достаточное количество горячей воды. Гибридный режим — это наиболее энергоэффективный режим для повседневного использования.
Сколько вам сэкономит водонагреватель с тепловым насосом?
Если бы каждое домашнее хозяйство в США использовало водонагреватель с тепловым насосом (менее 55 галлонов), экономия затрат на электроэнергию превысила бы 8 долларов.2 миллиарда долларов в год, по данным Energy Star. Согласно правительственному веб-сайту Energy Star, водонагреватель с тепловым насосом может сэкономить вашей семье из четырех человек около 330 долларов в год на счетах за электроэнергию. Это в сумме дает экономию около 3400 долларов за срок службы обычного водонагревателя с тепловым насосом. Если ваша семья приближается к размеру семьи Брэди Банча, вы будете ежегодно экономить на счетах за электричество. Чем больше ваша семья, тем быстрее вы окупитесь.
Сколько будет стоить водонагреватель с тепловым насосом?
Как и большинство вещей, которые работают более эффективно и экономят ваши деньги, водонагреватель с тепловым насосом стоит немного дороже, чем традиционный электрический водонагреватель.В Lowe’s водонагреватель с тепловым насосом на 50 галлонов стоит около 1100 долларов, в то время как его более старый аналог — электрический водонагреватель — можно купить примерно за 300 долларов.
Рекомендуется профессионально установить водонагреватель с тепловым насосом, чтобы максимально повысить его энергоэффективность. По данным HomeAdvisor, средняя стоимость установки водонагревателя составляет от 700 до 900 долларов. При выборе квалифицированного специалиста для установки вашего водонагревателя не забудьте:
- Запросить смету в письменной форме
- Спросить рекомендации
- Убедитесь, что они уточняют у вашего местного бюро Better Business Bureau
- Убедитесь, что они получили необходимые разрешения и знают о местных строительные нормы и правила
В конце концов, первоначальные затраты будут компенсированы в течение срока службы водонагревателя за счет суммы, которую вы сэкономите на счетах за электроэнергию.
* Покупайте товары этих брендов у нашего партнера. Appliance Connection
Bottom line
Если вы хотите купить новый электрический водонагреватель, подумайте о том, чтобы потратить дополнительные деньги на водонагреватель с тепловым насосом. Экономия значительна, особенно для больших домохозяйств. Водонагреватели с тепловым насосом имеют более длительный срок службы (от 13 до 15 лет), чем обычные электрические водонагреватели (от 8 до 12 лет), что делает их отличным вложением средств.
Вы нашли эту статью полезной? ДА | НЕТ
Джонатан Траут, член исследовательской группы ConsumerAffairs, считает, что доступ к бесплатной исчерпывающей информации о продуктах и компаниях жизненно важен для принятия разумных решений о покупке.Он сосредотачивает свои усилия на исследовании и обзоре нескольких брендов в различных отраслях с целью написания объективных руководств для покупателей, которые помогут информировать потребителей о предстоящих покупках.
Тепловые насосы — как они работают для отопления и охлаждения
Что нужно знать об эксплуатации теплового насоса
Тепловой насос 101
Тепловой насос становится очень простым, если вы понимаете основную концепцию. Как следует из названия, тепловой насос передает или перекачивает тепло из одного места в другое (обратите внимание на использование слова «насос», тепло не генерируется, а перемещается).
Как говорится «картинка стоит тысячи слов», так что готово:
В приведенном выше примере:
- Пламя нагревает воду.
- Горячая вода перекачивается в радиатор.
- Вентилятор нагнетает холодный воздух через горячий радиатор, нагревая таким образом воздух.
Вода становится холодной, потому что тепло передается от воды к воздуху. Затем холодная вода перекачивается обратно в резервуар для воды, где снова нагревается (шаг 1).
Обратите внимание, что в этом примере пламя генерирует тепло. Мы передаем это тепло воздуху с помощью среды (в данном случае воды), прокачиваемой через радиатор. Насосное тепло — тепловой насос!
Настоящий тепловой насос не сильно отличается от этого простого примера, мы просто заменяем воду хладагентом (R410A) и заменяем водяной насос компрессором.
Настоящий тепловой насос в действии
Режим охлаждения (кондиционер)
Подожди минутку — Означает ли это, что обычный кондиционер считается тепловым насосом?
Что ж, посмотрим:
Тепло генерируется внутри вашего дома, от солнца, светящего через окна, до бытовых приборов и даже от вашего тела.Это эквивалент пламени, нагревающего воду в нашем первом примере.
Ваш кондиционер передает тепло изнутри вашего дома наружу. Это аналог помпы и радиатора
Так что теоретически да, любой обычный кондиционер можно считать тепловым насосом. Мы не советуем делиться этой информацией с вашим мастером по ремонту, это может просто сбить его с толку!
Так чем же отличается ваш обычный кондиционер от теплового насоса?
Прежде чем обсуждать, давайте посмотрим, как тепловой насос работает в режиме охлаждения:
Разница:
Обратите внимание на три вещи:
- Положение реверсивного клапана.
- Направление потока хладагента.
- Впускной и выпускной патрубки компрессора (никогда не изменятся).
Для продолжения начнем с точки 1 на диаграмме:
Точка 1
В начале цикла хладагент (например, фреон) находится в жидкой форме и очень холодный (газ, содержащийся под давлением, становится жидкостью, как и пропан в баке, который вы используете для барбекю, который сочный стейк). Он входит в змеевик испарителя, расположенный внутри вашего дома.Горячий воздух в вашем доме движется по змеевику, и воздух начинает терять тепло и остывать.
Точка 2
После того, как хладагент покидает змеевик внутреннего испарителя, он поглощает тепло и становится газом. Точно так же, как когда вы нагреваете воду на плите, и она превращается в пар, газообразный хладагент также испаряется, когда он поглощает все тепло в доме. Вот почему мы называем этот змеевик испарителем. Хладагент поступает в компрессор, который механически сжимает газ. Этот процесс повысит его температуру, так что хладагент будет покидать компрессор в виде горячего газа.
Точка 3
Затем хладагент поступает в змеевик конденсатора, расположенный за пределами дома. Поскольку температура снаружи ниже, чем температура горячего газа, тепло передается или «отклоняется» от хладагента в змеевике в наружный воздух. При понижении температуры газообразного хладагента он образует жидкий конденсат — точно так же, как капли воды, которые образуются на стакане холодной соды. Вот почему мы называем эту катушку конденсатором.
Пункт 4
Хладагент покидает змеевик наружного конденсатора в виде теплой жидкости.Затем нам нужно сделать теплый жидкий хладагент холодным, чтобы он мог поглощать больше тепла. Для этого он поступает к дозирующему устройству, которое понижает давление на теплую жидкость и тем самым понижает ее температуру. Хладагент покидает дозирующее устройство в виде холодной жидкости, готовой к повторению цикла снова.
Ну, это было неплохо, правда? Вы поняли или вам нужно повторить еще раз?
Для веселого (и безопасного!) Эксперимента приложите руку, чтобы почувствовать воздух, выходящий из вашего конденсатора (той большой коробки, которая стоит на заднем дворе или над крышей).Летом вы почувствуете, как выходит горячий воздух, то есть тепло изнутри дома. Если вы не чувствуете выходящего горячего воздуха, это означает, что либо ваш компрессор не работает, либо у вас закончился хладагент, и ваш кондиционер необходимо заправить дополнительным хладагентом.
А как насчет обогрева — как это работает?
Давайте посмотрим на следующую диаграмму:
Вы заметили, что только что произошло?
Вот две диаграммы, расположенные рядом.Посмотрите внимательно на этот раз:
Посмотрите на реверсивный клапан, он поворачивается на 90 градусов, что изменяет направление потока хладагента (R410A). Он идет в обратном направлении, и это противоположно циклу охлаждения. Вместо того, чтобы поглощать тепло изнутри дома, он поглощает тепло из воздуха снаружи и «отклоняет» (или передает) это тепло в воздух в помещении. Теперь внутренний змеевик стал конденсатором, а наружный змеевик — испарителем.
Обратите внимание, что тепло не генерируется масляной горелкой или газовой печью.Он просто перемещается (или перекачивается) из наружного воздуха внутрь дома. Вот почему тепловой насос так популярен в умеренном климате. Вам не нужно иметь печь или доставлять нефть или газ. Благодаря реверсивному клапану вы можете использовать ту же электрическую систему, что и кондиционер, и обогреватель!
Попробуйте это для веселого (и безопасного!) Эксперимента. Возьмите обычный оконный блок, который вы покупаете в любом универмаге. Установите его в противоположном направлении так, чтобы панель управления была обращена наружу.Несмотря на то, что это кондиционер, в ваш дом будет поступать горячий воздух. Кондиционер фактически является обогревателем, когда он реверсируется, это функция и действие реверсивного клапана. Он изменяет направление хладагента и может превратить кондиционер в обогреватель или тепловой насос.
Сводка
Тепловые насосы (или кондиционеры) не выделяют тепло. В вашем доме уже есть тепло.
Это как кондиционер. он перемещает тепло из одного места в другое.
Единственное отличие состоит в том, что в тепловых насосах есть реверсивный клапан, который позволяет нам выбирать перемещение тепла изнутри наружу (режим охлаждения) или реверсирование цикла и отвод тепла снаружи внутрь (режим нагрева).
В кондиционерах нет реверсивного клапана, поэтому они могут перемещать тепло только изнутри наружу.
Наконец, термостат теплового насоса полностью отличается от обычного термостата, поэтому убедитесь, что вы используете правильный термостат.
Системы тепловых насосов воздух-вода | Экономное отопление, а также комплексное решение для отопления и горячего водоснабжения | Кондиционирование и охлаждение
Daikin Advantage
Энергоэффективность
Передовые технологии теплового насоса и инвертора Daikin обеспечивают оптимальную энергоэффективность.
Широкий выбор
Линейка тепловых насосов Daikin для жилых и коммерческих помещений полностью удовлетворяет потребности в горячей воде соответствующей температуры и количества.
Тихие операции
Уникальная конструкция, включая компрессоры с инверторным приводом и естественную конвекцию распределения тепла, обеспечивает бесшумную работу внутренних и наружных блоков Daikin.
Комплексное отопление и горячее водоснабжение
Пространство для установки и затраты значительно снижаются за счет единой интегрированной системы отопления и горячего водоснабжения.
Обзор
Комплексное решение для отопления и горячего водоснабжения
Daikin Altherma для низких температур
Модельный ряд
Жилой низкотемпературный тип
Горячая вода, нагретая до 55 ℃, доступна для теплых полов и низкотемпературных радиаторов.И отопление, и охлаждение могут работать с использованием теплового насоса.
Жилой высокотемпературный тип
Горячая вода, нагретая до 80 ℃, доступна для бытового горячего водоснабжения и высокотемпературных радиаторов. И отопление, и охлаждение могут работать с использованием теплового насоса.
Жилой гибридный тип
Горячая вода для бытового потребления эффективно подается даже при низкой температуре с помощью комбинации водонагревателя с тепловым насосом и газового бойлера.
Котел с тепловым насосом для жилых помещений
Специальный водонагреватель для бытового потребления, использующий хладагент CO 2 , обеспечивает достаточное количество горячей воды для ванн и душевых.
* Продается только в Японии
Коммерческий тип
Большой наружный блок обеспечивает такие объекты, как апартаменты, отели и спортивные залы, с большим количеством горячей воды.
Дополнительная информация
Послепродажное обслуживание
Глобальная система поддержки предоставляет своевременные решения для всех потребностей.
Узнать большеПрофилактическое обслуживание
Чтобы обеспечить большую экономию энергии, долгий срок службы и комфорт, Daikin предлагает эти услуги.
НАЛИЧИЕ
Продукты или функции, представленные на этой странице, могут быть недоступны в вашем регионе.
Посетите свой местный веб-сайт, чтобы получить подробную информацию о продуктах и функциях, доступных в вашем регионе.
Водонагреватели с тепловым насосом — все, что вам нужно знать
Фото: ge.com
Домовладельцы редко задумываются о своем водонагревателе или его жизненно важном вкладе в удобство современной жизни. Точно так же относительно немногие думают об удивительно высокой цене на горячую воду — от 400 до 600 долларов в год для средней семьи, согласно программе ENERGY STAR Агентства по охране окружающей среды США (EPA). Как предметы первой необходимости для дома могут стоить так дорого? Объяснение простое: обычные водонагреватели заведомо неэффективны, на их долю приходится около 20 процентов от общего потребления энергии домохозяйством (и 20 процентов каждого счета за коммунальные услуги).
Проконсультируйтесь с профессионалом
Найдите лицензированных специалистов по сантехнике в вашем районе и получите бесплатную, бесплатную смету для вашего проекта.
+Хорошая новость заключается в том, что в последние годы на рынке появилось множество инновационных, высокоэффективных водонагревателей. К сожалению, слишком многие домовладельцы не могут извлечь выгоду из этой технологии, выбирая вместо этого решение по умолчанию — традиционную модель, потребляющую много энергии. Чтобы плавно перейти на высокоэффективный агрегат, специалисты рекомендуют начать планировать установку нового водонагревателя задолго до того, как вы столкнетесь с чрезвычайной ситуацией.Только после этого вы сможете изучить все варианты и решить, какой тип водонагревателя лучше всего подойдет вам. Конечно, у каждой конкурирующей технологии водонагревателя есть свои плюсы и минусы, но водонагреватели с тепловым насосом могут быть самыми интригующими. Продолжайте читать, чтобы узнать почему.
Фото: energystar.gov
Как работает водонагреватель с тепловым насосом?
Обычные водонагреватели используют энергию — обычно газ или электричество — для выработки тепла. Водонагреватели с тепловым насосом (HPWH) работают совершенно по-другому.Они тоже используют энергию, но не для выработки тепла, а для перемещения ее из одного места в другое — от воздуха, окружающего прибор, до воды, содержащейся в накопительном баке устройства.
Это может показаться волшебством, но на самом деле холодильники работают примерно так же. В то время как холодильник выталкивает горячий воздух из своего отделения для хранения вещей, HPWH совершают обратное, забирая тепло из окружающего воздуха. Это сложный, но очень эффективный процесс, в котором тепловой насос последовательно конденсирует и испаряет специальный хладагент, улавливая тепло по пути.
Есть только один недостаток: HPWH требуется относительно много времени, чтобы нагреть объем воды до заданной температуры. Во избежание отставания в спросе, особенно в часы пик, большинство HPWH также оснащены традиционным электрическим сопротивлением для нагрева воды. Однако при правильной установке в правильных условиях HPWH редко требуется возвращаться из основного высокоэффективного режима в менее эффективный режим резервного копирования. Но из-за того, что они способны и на то, и на другое, HPWH иногда называют «гибридными» моделями.
Фото: ge.com
Энергоэффективность водонагревателей с тепловым насосом
Популярность HPWH объясняется не нюансами их базовой технологии, а их замечательной эффективностью, а точнее их дешевизной в эксплуатации. Фактически, из многих технологий нагрева воды, доступных сегодня, HPWH предлагают самые низкие эксплуатационные расходы, экономя домовладельца каждый месяц на протяжении всего срока службы прибора (примерно 13 лет). Эта дополнительная экономия действительно со временем накапливается.Согласно EPA, HPWH, сертифицированный ENERGY STAR, может сэкономить среднестатистической семье до 3500 долларов в течение всего срока службы.
В качестве дополнительного преимущества ENERGY STAR HPWH также помогают спасти планету. EPA подсчитало, что если бы ENERGY STAR HPWH был установлен вместо каждого электрического водонагревателя в США, это предотвратило бы ежегодные выбросы парниковых газов примерно на 140 миллиардов фунтов — то же самое, что убрать с дороги более 13 миллионов автомобилей. Несмотря на то, что экономия достигается во всех домохозяйствах, ряд факторов точно влияет на то, насколько эффективным будет HPWH в вашем доме.Мы обсудим эти переменные в следующем разделе.
Фото: energystar.gov
Установка водонагревателя с тепловым насосом
Перед покупкой HPWH важно убедиться, что ваш дом может обеспечить прибор тем, что ему нужно для работы с максимальной эффективностью — достаточным количеством теплого воздуха. В то время как можно установить другие технологии нагрева воды в таких небольших помещениях, как туалет, для HPWH обычно требуется не менее 750 или 1000 квадратных футов. Любое достаточно большое помещение также должно иметь стабильную температуру (в идеале никогда не опускаться ниже 40 или выше 90 градусов).Не в каждом доме есть доступное пространство, которое удовлетворяет обоим требованиям.
Кроме того, если единственное подходящее место для HPWH оказывается в той части дома, которую вы платите за отопление, возникает сложный компромисс. В конце концов, если ваша система HVAC должна работать больше (и потреблять больше энергии), чтобы противодействовать охлаждающему эффекту HPWH на их непосредственное окружение, преимущества высокоэффективного водонагревателя по экономии денег могут быть уменьшены, по крайней мере, в холодные месяцы. Учитывая количество действующих переменных, целесообразно проконсультироваться с подрядчиком.Вообще говоря, домовладельцы в холодном климате обычно успешно устанавливают HPWH в некондиционных помещениях с воздействием тепла печи, бойлера или стиральной машины с сушилкой. В теплом климате наиболее распространена установка в гараже.
Фото: ge.com
Обеспечение водонагревателя с тепловым насосом
Некоторые домовладельцы даже не рассматривают HPWH, потому что эта технология требует относительно больших первоначальных вложений. Цена покупки HPWH обычно в три или четыре раза выше, чем у обычной модели.Однако, чтобы справедливо судить о рентабельности водонагревателя, вы должны учитывать стоимость его эксплуатации, а также стоимость самого оборудования. Благодаря своей беспрецедентной эффективности, HPWH часто покрывают свои дополнительные расходы в течение нескольких лет, и с этого момента любая экономия идет прямо в ваш карман.
Еще один важный фактор, который необходимо взвесить при принятии решения: существует ряд скидок, позволяющих снизить часть покупной цены. Например, если вы устанавливаете блок ENERGY STAR HPWH в 2016 году, вы имеете право на получение федерального налогового кредита в размере 300 долларов США.Коммунальное предприятие, поставщик энергоуслуг или муниципальное управление в вашем районе могут предложить дополнительные стимулы.
