Вытяжная труба для котла отопления

Всем известно, что топливо для отопления всегда дорожает. Абсолютно в любом месте нашей стране нужно в холодное время года отапливать жилище. Тяжело помыслить жизнедеятельность человека в России без отопительного комплекса дома. Перед каждым владельцем дачи поднимается вопрос: как усовершенствовать систему обогрева дачи. На нашем веб ресурсе представлено большое количество разнообразных обогревательных систем дома, использующих совершенно уникальные принципы получения тепловой энергии. Каждую систему отопления возможно реализовывать самостоятельно или комбинационно.

После того как на потребительском рынке появились низкотемпературные конденсационные котлы, успешно используемые для обогрева частных домов, возникла и необходимость в организации дымоходов. Еще несколько десятков лет назад дымоходы представляли собой кирпичные стояки, устроенные в стене кирпичного дома, или отдельно стоящие дымовые трубы.

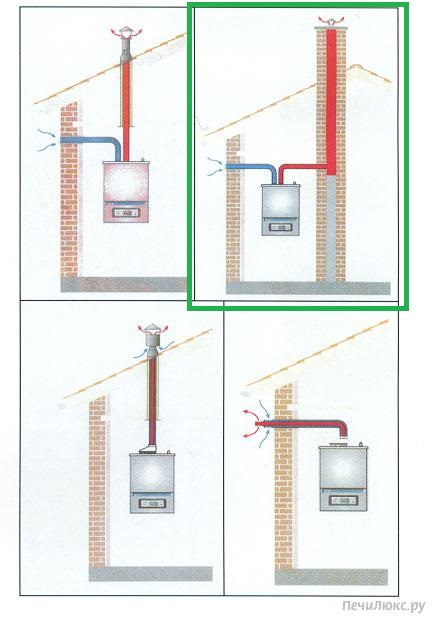

Схемы монтажа дымохода.

В наши дни вытяжные трубы для газовых котлов — это модульные конструкции, изготовленные из нержавеющей и кислотостойкой стали или керамики.

Современные котлы требуют наличия качественного дымохода, но это не значит, что уже существующую кирпичную трубу необходимо ломать. Созданное производителями отопительных котлов направление, гильзование дымоходов, позволяет оборудовать современную вытяжную трубу с минимальными затратами сил и времени.

Подготовка к установке модульного дымохода

Что такое дымоход? Это вытяжная система, необходимая для отвода вредных веществ и газа, образовавшихся во время работы газового котла. Модульный дымоход состоит из нескольких основных элементов, представляющих собой металлические трубы с утеплением. Такой дымоход может проходить сквозь кровлю и перекрытия, крепиться к фасаду здания либо отклоняться по горизонтали и вертикали от 30 до 45 градусов.

Монтаж модульных металлических дымоходов.

Все составные части модульной вытяжной трубы имеют двухконтурную систему, то есть 2 контура, разделенных между собой слоем изолятора (утеплителя). Внешний контур изготавливают из нержавеющей стали, благодаря чему он служит своеобразной защитной стенкой для утеплителя. Задача утеплителя — сохранить достаточно тепла для внутреннего контура труб, что предотвратит быстрое их остывание и появление конденсата внутри дымохода. Внутренний контур вытяжной трубы изготавливается из высококачественной кислотоустойчивой стали и имеет ровную и гладкую поверхность, что значительно улучшает тягу и предотвращает засорение канала.

В домах из бруса, срубах или построенных при помощи каркасной технологии модульный дымоход можно успешно установить собственными руками. Также это возможно, если загородный дом из кирпича не оборудован кирпичным дымоходом и не имеет шахты под него.

Для того чтобы смонтировать дымоход для газового котла. потребуются следующие инструменты:

  1. Перфоратор.
  2. Шуруповерт.
  3. Болгарка.
  4. Ножницы по металлу.
  5. Молоток-кирочка.
  6. Мастерок.
  7. Разводной ключ.
  8. Измерительная рулетка.
  9. Пистолет для герметика.

Кроме того, необходимо приобрести все составляющие части дымохода и сопутствующие материалы:

Схема монтажа коаксиального дымохода.

  1. Сэндвич-трубы.
  2. ППУ (потолочно-проходной узел).
  3. Старт-сэндвич.
  4. Конденсатосборник.
  5. Зонт для вытяжной трубы.
  6. Мастер флеш универсальный.
  7. Хомут обжимной.
  8. Консоль монтажную опорную.
  9. Сэндвич-тройник.
  10. Хомут пристенный.
  11. Потолочный лист из нержавейки.
  12. Печной герметик.
  13. Саморезы.
  14. Гофрированную трубку.

Дымоход может располагаться вертикально внутри помещения либо проходить по фасаду снаружи здания. В зависимости от этого различается и технология монтажа.

Источник: http://1poteply.ru/kotly/gazovyj-vytyazhnaya-truba.html

Выбирая котел, обращайте внимание на такие характеристики, как комплектация, вид теплоносителя, электрозависимость, материал основного теплообменника, вид вытяжки для газовых котлов, тип горелки, способ приготовления горячей воды, вид энергоносителя и способ установки. Выбор всех этих характеристик зависит от множества факторов, и они очень важны. Но первостепенную важность занимает установка самого котла, так как от него потом буду производиться все последующие действия. Тот факт, где будет стоять котел, не менее важный аспект, от этого зависит выбор дальнейших характеристик, например, таких как вытяжные трубы для газовых котлов. От места установки котла, будет зависеть, как произвести саму установку.

Отопительные газовые котлы бывают настенные, которые устанавливают на перегородку или стену, и напольные, они ставятся прямо на полу. Выбирая навесные газовые котлы, учитывайте тот фактор, что они отличаются по способу газоотвода. Газовая вытяжка может быть естественная и принудительная, это зависит от способа удаления продуктов сгорания. В естественных дымоотводах, отвод газа происходит за счет естественной тяги, и продукты сгорания попадают в вертикальный дымоход. В том помещении, где стоит такой котел, должно быть воздухозаборное отверстие или приточная вентиляция. В таких котлах горелка с открытой камерой сгорания, и воздух нужен, чтобы поддержать горение. Котлы с принудительной вытяжкой не требуют вентиляцию воздуха, так как имеют встроенный вентилятор. Котлы с такой вытяжкой устанавливают в тех помещениях, где нет дымоходов. (См. также: Бездымоходные газовые котлы )

Важно! При выборе котла, обратите внимание на вытяжку, котлы с принудительной вытяжкой считаются экологически чище и безопаснее.

Вытяжные трубы для газовых котлов

Для безопасной работы отопительного оборудования нужно обеспечить выход наружу продуктов горения. Безопасность вашей семьи и надежная работа отопительного газового оборудования будет зависеть от того, насколько правильно смонтирована вытяжная труба для газового котла. Учитывая тот фактор, на каком топливе будет работать ваш котел, и выбираются трубы для вытяжки. Для угольных и газовых котлов вытяжки делаются из разных материалов. Газовые трубы из нержавеющей стали считаются лидерами среди труб для отопительного оборудования. Они имеют цилиндрическую форму.

Несмотря на то, что материал для труб достаточно податлив, поэтому не составит труда произвести монтаж, все же не забывайте, что вытяжные трубы при межэтажных и кровельных проходах нужно устанавливать, соблюдая все правила и технику безопасности. Необходимо следить, чтоб все легковоспламеняющиеся вещества были изолированы. (См. также: Как правильно установить газовый котел своими руками )

Диаметр вытяжной трубы не должен превышать диаметр дымохода. Дымоходная труба должна иметь люк для прочистки сажи. Также должно иметься пустое место под входом вытяжной трубы, где происходит отвод и скопление конденсата. Если в дымоход случайно что-то попадет, это отверстие служит для того, чтоб предотвратить перекрытие дымохода.

Сам дымоход должен быть стойким к воздействию продуктов сгорания и быть герметичным. Что означает стойкость к продуктам сгорания? Это когда труба устойчива к тепловой нагрузке и к воздействию продуктов сгорания. Вытяжная труба газового отопительного котла должна быть из жаропрочных материалов, стойких к коррозии, таких как: алюминий, эмалированная, оцинкованная и нержавеющая сталь. Нужно убедиться, что в дымоходе есть хорошая тяга. Проверить тягу можно, включив водонагреватель и открыв люк под вытяжной трубой. Далее нужно поднести огонь: пламя должно тянуться во внутрь трубы и погаснуть.

Вытяжная труба должна иметь длину не больше двух метров. По направлению к месту стыковки с дымоходом вытяжная труба должна иметь наклон вверх не меньше 2 градусов, а длинная труба должна не прогибаться и быть ровной по всей длине. Минимальная длина вертикального участка дымоотвода должна быть не меньше 0.5 м от аппарата до места подключения газоотводящей трубы, это нужно для надежного отвода продуктов сгорания. Герметичное соединение газоотводящей трубы с аппаратом и само место стыков нужно герметизировать самоклеющейся алюминиевой фольгой. (См. также: Подключение газового котла своими руками )

Особенности российского рынка

Сегодня для использования бытовых отопительных аппаратов потребителю предоставлен большой выбор: настенные, напольные, с закрытой камерой сгорания и открытой, с медным, чугунным и стальным теплообменником, электрические, твердо и жидкотоплевные, газовые, двух и одноконтурные. Отличие между ними составляет цена и функциональность.

Для российского потребителя имеются два важных фактора, по ним и определяется тип того или иного отопительного оборудования. Первый фактор – это цена, порой она имеет большое значение при покупке котла, а второй фактор – это тип существующей системы отопления. Не секрет, что строится и эксплуатируется большое количество жилья с открытой системой отопления, и использовать импортный высокотехнологический котел просто невозможно. Поэтому российские газовые котлы – наилучший и единственный вариант газового отопительного оборудования.

В России отлично налажено производство напольных бытовых котлов. Самый востребованный котел газовый, так как газ самое дешевое топливо в стране. Заводы-производители сами выступают на рынке поставщиками. (См. также: Промышленные газовые котлы отопления )

Система отопления напольного котла российского производства включает в себя следующие элементы: циркуляционный насос, расширительный бак, теплоноситель, радиаторы отопления, трубопроводная арматура, трубы и отопительный котел. Сердце всей системы – это, конечно же, котел. Он нагревает теплоноситель, чтобы отдать тепло через отопительный приборы. Для того чтобы снизить сопротивление при передвижении теплоносителя, нужны большие трубы, все наклоны должны быть выдержаны.

Для автономных электронезависимых систем отопления и горячего водоснабжения промышленных и бытовых помещений предназначены напольные отопительные системы. Например, для мастерских, цехов, домов, коттеджей и дач. Такие котлы почти одинаковы между собой, сделаны в виде напольного прямоугольного или цилиндрического шкафа. На лицевой части имеется дверка для запуска котла и регулировки режимов отопления.

Котел состоит из газогорелочного устройства, газового крана, зонта с обтекателем, металлического кожуха, стального теплообменника. Автоматика регулирования и безопасности включает в себя датчики тяги, терморегулятор, запальную горелку, термопару, газовый магнитный клапан. (См. также: Что такое парапетный газовый котел? )

Установка газового котла на кухне

Сегодня жильцы квартир и владельцы частных домов старой постройки предпочитают монтировать газовый отопительный котел на кухне.

Такое решение способно сэкономить пространство, которого зачастую не хватает. Это актуально в том случае, когда площадь помещения не позволяет выделить под котельную отдельное помещение, тем более современные отопительные газовые котлы имеют отличный дизайн и компактные габариты, которые подойдут к большинству интерьеров. Планируя установить газовый котел на кухне, учитывайте правила, такие как: наличие окна с форточкой (чтоб поступал воздух в экстренных случаях), вентиляционной решетки или двери с зазором между полом. Обязательное наличие вентиляционного канала. Обратите внимание, что площадь кухни должна составлять не меньше 7.5 кВ метра, а минимальная высота потолка – не меньше 2.5 метра.

Существует необходимый стандарт на стены, на которые будет устанавливаться газовый отопительный котел. Расстояние между котлом и стенами должно быть не меньше десяти сантиметров, также требуется теплоизоляционный экран, который должен быть изготовлен из кровельного металла в сочетании с асбестом.

Стены в помещении, если есть возможность, нужно сделать из негорючих материалов, но если таковых стен нет, все равно допускается установка котла.

Какие требования нужно соблюдать при установке газового котла?

По всем правилам техники безопасности запрещено устанавливать котлы в жилых комнатах, для оборудования должно быть отдельное помещение. В котельной высота потолков должна быть не ниже 2.2 метра, а ширина дверного проема – не меньше 0.8 м. Пол должен быть ровным, выполнен из негорючих материалов, а стены оштукатурены (отделка стен не допускается легковоспламеняющимися материалами). Окна должны соответствовать расчетам 0.3 кв. м на 10 куб. м. помещения. В котельную необходимо провести коммуникации: канализацию, водо-, газо- и электроснабжение.

На потолке котельной должен быть выход вентиляции, который связывается со всей вентиляцией здания. Подача воздуха может быть либо через решетку двери котельной, либо с улицы. В стене пробиваются два канала для дымохода. Один канал для монтажа, другой, чуть ниже, для технологической чистки. Дымоход должен быть газонепроницаемый, в помещение котельной недопустимо попадание продуктов сгорания. Вытяжное отверстие должно быть не меньше, чем площадь агрегата. Чтобы предотвратить подсос воздуха через дымоход и обеспечить полное удаление продуктов сгорания, верхний срез дымохода должен быть выше конька крыши или на уровне. К котлу нужно обеспечить свободный подход со всех сторон, устанавливать его нужно вдали от открытых источников огня.

Запрещено! При использовании сниженного газа нельзя устанавливать газовый котел в подвале или на цокольном этаже.

Использование материалов разрешено только при наличии индексируемой ссылки на страницу с материалом. По всем вопросам обращайтесь на [email protected]

Источник: http://www.otopimdom.ru/index.php?id=606

Чтобы обеспечить безопасную работу отопительной системы, применяют специальные установки, которые выводят наружу опасные продукты горения. Очень важно помнить о том, что правильно установленные вытяжные трубы для газовых котлов – это залог вашей безопасности. Помимо этого, увеличивается эффективность и долговечность всей конструкции.

Трубы выбирают в зависимости от того, за счёт чего работает сам котёл. Для котлов, работающих на угле и газе, подходят вытяжки из любых материалов, но чаще всего используются газовые трубы из нержавеющей стали. Они имеют цилиндрическую форму. При установке труб убедитесь в полном отсутствии легковоспламеняющихся веществ поблизости. Также соблюдайте все меры предосторожности и технику безопасности.

Часто покупатели задаются вопросом: как же правильно выбрать вытяжную трубу? Самое главное правило при покупке этого оборудования заключается в том, что диаметр трубы не должен превышать диаметр дымохода. Помимо этого, правильный дымоход всегда имеет специальное отверстие, чтобы была возможность чистить скопившуюся сажу. Труба не должна плотно прилегать к дымоходу, между ними надо оставить расстояние, в котором будет скапливаться конденсат. Также это расстояние необходимо, чтобы быстро избавиться от инородного тела, которое может случайно попасть в систему.

Признак качественного дымохода – высокая герметичность и стойкость к воздействию продуктов сгорания. Чтобы вытяжная система и дымоход обладали таким признаком, они должны быть изготовлены из жаропрочных и антикоррозийных материалов. Самые устойчивые к внешним признакам и к резким изменениям в окружающей среде, считаются системы из алюминия, эмали и цинка. Перед запуском системы убедитесь в наличии хорошей тяги.

Правильная вытяжка для газового отопительного котла – это единственное решение для эффективного удаления продуктов сгорания, поэтому необходимо чтобы эта система полностью соответствовала стандартам. Труба не должна быть длиннее 2 метров. При монтаже установки, важно помнить: чем ближе к месту стыковки с дымоходом, тем заметнее будет наклон, а главная отводящая труба должна быть ровной, без изгибов. Места, где соединяются конструкции, заклеивают алюминиевой фольгой.

Источник: http://termoframe.ru/vytyazhnye-truby-dlya-gazovyx-kotlov.html

Смотрите также:
11 февраля 2021 года

Дымоход для газового котла в частном доме и вытяжная труба

Как могут быть бюджетно обустроены дымоход для газового котла в частном доме и вытяжная труба в котельной? Вот вам несколько самых простых вариантов.

Для начала сразу определимся, что, например, выкладывание вентиляционных каналов для вытяжки – это совсем не бюджетный способ организации вентиляции в доме, в том числе и в котельной.

То же самое касается кирпичной трубы, которую можно использовать в качестве дымохода для газового котла.

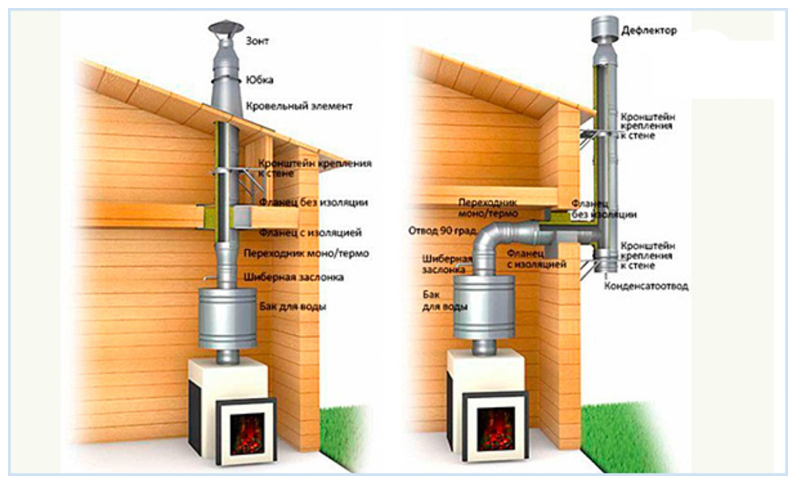

Вариант дымохода и вытяжки в утепленном варианте

Самый простой дымоход для газового котла в частном доме и вытяжная труба в котельной могут быть реализованы в «металлическом» варианте.

Мы берем для дымохода трубу из нержавейки, а для вытяжки – трубу из оцинковки. Поскольку соединения цинка при нагреве выделяют вредные вещества, то не стоит использовать оцинкованную трубу для отвода горячих  дымовых газов от газового котла.

Пусть даже дымовые газы от газового котла и являются низкотемпературными, все равно не стоит использовать металлическую трубу с цинковым покрытием как дымоход. А вот как вытяжка такой вариант вполне приемлем.

Итак, берем 2 трубы с необходимым сечением и монтируем их на стену. Чтобы тяга в обеих трубах, дымоходной и вытяжной, была постоянной и стальной, нужно утеплить их снаружи.

Можно использовать для этого остатки базальтовой ваты, которая осталась от утепления стен и перекрытий дома.



Или использовать специальные утеплители для труб на основе базальтовой ваты. Естественно для дымохода не подойдут полиуретановые утеплители, а вот для вытяжки они будут в самый раз.

Вытяжная труба из пластика

Если дымоход может быть только стальным, то вытяжную трубу можно изготовить из пластика. Вы можете использовать специальные секции для воздуховодов вентиляции.

А можете взять самую обычную фановую трубу диаметром 110 или 150 мм. Такие трубы справятся с задачей по удалению воздуха из котельной ничуть не уже, чем специально изготовленные вентиляционные трубы.

Крепить такие трубы к стенам при сборке вытяжки можно также на самые обычные сантехнические хомуты со шпильками.

А для утепления таких труб можно купить готовые полиуретановые рукава из вспененного полиэтилена, которые продаются в любом строительном магазине.

Выбирайте толщину изоляции не менее 10 мм. Такой слой пенополиуретановой изоляции обеспечит хорошее утепление. А значит, тяга в нашей вытяжной трубе будет стабильной.

Более дорогие варианты

Более затратными будут варианты использования готовых дымоходов для газовых котлов:

  1. Сэндвич-дымоходы с базальтовым утеплителем.
  2. Керамические секционные дымоходы.
  3. Коаксиальные дымоходы для горизонтальной проходки через стену.

Про них мы уже писали, смотрите соответствующие материалы на нашем сайте.

Что касается более дорогих вариантов вытяжной вентиляции для котельной, то можно использовать готовые модульные решения, которые разработаны специально под стандартные мощности газового оборудования.


видео-инструкция по монтажу своими руками, капает конденсат, высота над крышей. фото и цена

Вентиляция в доме или квартире необходима, для удаления отходов горения, посторонних запахов и пара. Даже если ваше жилье обеспечено центральным отоплением и горячим водоснабжением, без вытяжки не обойтись на кухне и в санузле. Тем более обязательны вытяжные трубы для вентиляции там, где работает котел, печь или газовое оборудование.

Эти элементы необходимы для нормальной работы вентиляции.

Типы дымоотводных и вентиляционных труб

Установка бетонной трубы.

  1. Многооболочковые сборные аналоги. Представляют собой корпус из бетона легких сортов, покрытый изнутри глазурованным шамотом. Теплоизоляцией служит минеральная вата. Такая вытяжная труба для газового котла, печи легковесна и проста в монтаже.
  2. Заводского изготовления. Их конструкция аналогична многооболочковым. Стандартные качественные элементы упрощают установку и ремонт.
  3. Аналоги с вытяжным вентиляционным каналом, для отвода продуктов горения. Этот тип хорошо подходит для автономных отопительных установок. Вытяжная труба для котла, помимо отвода отработанных веществ, одновременно доставляет необходимый для процесса горения воздух.

Система для газовой колонки.

  1. Влагостойкие трубы. Они оптимальны для низкотемпературных тепловых генераторов и конденсационных котлов.

Обратите внимание! При температуре отработанных веществ ниже 100 ⁰ образуется конденсат, оседая на поверхности. Поступающий в цокольный отдел трубы воздух собирает и выводит влагу наружу через специальное отверстие.

  1. Свободно стоящие дымовые отводы. Эта разновидность применяется для больших систем центрального отопления. Состоит из одной или нескольких внутренних выводящих газ труб, изолирующего слоя и внешнего корпуса. Оболочка выполняется из стали, кирпича или железобетона.

Вытяжка для газовых котлов

Какой должна быть индивидуальная вытяжная труба для газовой колонки, во многом зависит от многих факторов. Место расположения, мощность и тип котла имеет значение. Также немаловажно то, на чем работает оборудование (узнайте также как сделать парник из пластиковых труб).

Так, вытяжная труба в частном доме для угольного котла, отличается от трубы для котла газового. Трубы из нержавейки цилиндрической формы самые популярные у домовладельцев.

Размеры дымоходов

Правильная установка вытяжной системы.

Понятно, что вытяжка должна справляться со своей задачей и не приносить хлопот хозяину. Какой должна быть вытяжная труба для вентиляции в частном доме, чтобы отвечать всем современным требованиям?

Какой должна быть высота

  1. В зависимости от объема выработанных газов напрямую зависит и высота трубы. Если вы приобрели индивидуальную установку малой мощности, к ней должна быть приложена инструкция. В том числе, рекомендации для дополнений, и трубы в первую очередь.
  2. Специалисты советуют не делать уровень высоты менее 4-х метров. В случае использования газа в качестве топлива, трубу выставляют на 4,5 метра.
  3. Минимальная высота вытяжной трубы над крышей – 40 см.

Обратите внимание! В случае повышенной тепловой мощности отопительной установки, а также при наличии нескольких котлов, необходимо предпринять соответствующие меры. Каждый из теплогенераторов должен снабжаться отдельной трубой.

О диаметре

  1. Диаметры, как трубы, так и отверстия для нее не делают больше аналогичного параметра дымохода.
  2. Трубу для газовых колонок и печей обязательно оборудуют люком. Он необходим для очистки от накопившейся сажи.
  3. Не делают более трех поворотов отвода. Также под входом в трубу оставляется пространство, где будет скапливаться сажа. Это важно и для прочисток, и для правильного накопления и отвода конденсата наружу.

Кровельные вентиляционные воздуховоды

На фото кровельная вытяжка.

Сложно представить частный дом без трубы на крыше. Без нее не получится создать необходимый для полноценного проживания микроклимат.

Если над вами никто не живет, целесообразно отводить отходы горения через кровлю.

  1. Вентиляционная система обязательно снабжается защитным колпаком. Это предотвратит попадание осадков внутрь. Выводится канал кухонных вытяжек, а также системы с канальным рекуператором и вентилятором.
  2. Трубы не только отводят все ненужное, но и надежно защищают вентиляционное оборудование от попадания влаги и грязи.
  3. Внимательное отношение к установке и соблюдение всех правил будет способствовать правильной работе всего оборудования, а также обеспечит безопасность домовладельцам.

Обратите внимание! Дымоход должен иметь запас прочности. По стандартам труба обязана выдержать 10-ти балльный ветер (до 30 м/сек). При штормовых ветрах даже на каждый м 2 стен идет нагрузка в 50–60 кг.

Тонкое и непрочно закрепленное изделие попросту сломается.

Изделия из ПВХ

Элементы для пластикового воздуховода.

Привычные оцинкованные дополнения постепенно вытесняются более современными и технологичными аналогами.

Поливинилхлорид отличает не только приемлемая, по сравнению с металлом цена, но и практичность.

  1. Трубы из ПВХ не подвержены коррозии, совсем не боятся повышенной влажности.
  2. Отличительной чертой является повышенная прочность, соответственно, и срок службы.
  3. При самом малом, по сравнению с металлическими собратьями весе, аксессуары способны выдерживать ощутимые нагрузки.
  4. Тем, кто намерен выполнять монтаж своими руками, обращаться с пластиковыми отводами будет предельно просто.
  5. Особенности производства таковы, что готовый продукт не имеет шва и шероховатостей. Идеально гладкая поверхность препятствует статическому сопротивлению при прохождении воздуха.
  6. Если воздуховод из пластика обработан антистатическим составом, он не будет притягивать частички пыли. Это избавит владельца от частой прочистки и продлит срок службы оборудования.

Особенности монтажа

  1. До установки следует рассчитать оптимальное расположение вывода. Трубу устанавливают относительно подветренного ската, для уменьшения ветровой нагрузки.
  2. Если капает конденсат из вытяжной трубы, значит, длина пазухи для скопления снега слишком большая.
  3. Для определенного типа оборудования подбирают соответствующий ему по назначению отвод.

Вывод

Только правильно выбранная и установленная труба повысит производительность всей системы и избавит от внепланового ремонта и наладки (узнайте здесь, как отогреть трубу).

Сориентировать вас поможет видео в этой статье.

Дымоход для газового котла: труба, вентиляция, вытяжные трубы

Дымоход для газового котла

Во многих регионах нашей страны газ является доступным, дешевым и безопасным горючим для отопления и нагревания воды. В зависимости от личных предпочтений приобретается и устанавливается газовый котел определенной конфигурации.

Следующим этапом является выбор подходящего типа дымохода для котла. Их ассортимент, представленный сейчас на рынке впечатляет. Здесь главное не ошибиться с полезным сечением и материалом, из которого выполнена конструкция.

Любой дымоход, независимо от материала, из которого он изготовлен, обязательно содержит следующие элементы: труба для отведения дыма, проходной патрубок, соединительный переходник, телескопические трубы, крепежные хомуты и кронштейны, штуцер для слива конденсата, наконечник.

Среди многообразия материалов изготовления и видов дымоходов, используемых в быту, наибольшей популярностью пользуются следующие вытяжные трубы для газовых котлов:

Кирпичная труба для газового котла

Классический вариант, который неразрывно связан с системами обогрева уже не одно столетие. Применяется в частных домах. В настоящее время используется редко из-за массивности конструкции, которая требует основательного фундамента. Еще один недостаток – чрезмерно большое образование конденсата из-за неровностей поверхности кирпича.

Конденсат, разрушает материал, вследствие высокой гигроскопичности кирпича. Несмотря на множество недостатков, дымоход из кирпича все еще применяют из-за его надежности и эстетической ценности, но, как правило, используют комбинированную систему, когда снаружи – кирпичная кладка, а труба в ней изготовлена из другого материала.

Керамическая вытяжка для газового котла

Представляет собой керамическую трубу, которая снаружи покрыта слоем теплоизолирующего материала, как правило, минеральной ватой. В зависимости от конструкции дома и личных предпочтений, может устанавливаться в полый керамзитобетон, газобетон, или кирпичную вкладку. Такая конструкция надежна, пожаробезопасна, легка в монтаже и доступна по цене.

Дымоход из асбестоцементных труб

Такая труба изготавливается из смеси цемента и асбеста. Применение допустимо, но, если есть другие варианты, лучше использовать их. Достоинствами являются дешевизна материала и простота установки. К основным недостаткам относят пожароопасность, взрывоопасность, хрупкость материала, гигроскопичность из-за высокой пористости. Целесообразно применять в верхних сегментах трубы при комбинированной схеме.

Внимание! Запрещается использовать асбестоцементные трубы при эксплуатационных температурах выше 250 градусов.

Пластиковые дымоходы

Сравнительно новое изобретение. Такие конструкции изготавливаются из поливинилдефторидовых или полипропиленовых труб. Использование допустимо в случае, если температура выходящих из котла газов не превышает 120 градусов. К достоинствам относят: широкая доступность, простота монтажа, различный дизайн, в том числе и по заказу, отличная гидрофобность, абсолютное сопротивление коррозии.

Металлические трубы

Пожалуй, самый распространенный материал для изготовления дымоходов. Изготавливается из нержавеющей стали. Доступная цена, легкость монтажа, отличные эксплуатационные характеристики обеспечивают большой спрос на такие системы.

При выборе стоит присматриваться к кислотоустойчивым сплавам. Также широко распространены металлические сэндвич – трубы, которые представляют из себя две металлические трубы, одна внутри другой, между которыми находится слой минерального утеплителя.

Внимание! При покупке металлического дымохода, спрашивайте сертификат качества на продукцию, иначе рискуете приобрести товар из некачественного сплава, который доставит немало проблем.

Коаксиальный дымоход

Представляет собой двухслойную сэндвич – трубу, только между трубами отсутствует утеплитель. Именно через этот промежуток отработанные газы выходят наружу, а свежий воздух поступает по внутренней трубе, при этом нагреваясь по мере движения, что увеличивает общий КПД газового котла. Широко распространены для настенного наружного крепления в частных домах. Отличаются несложным монтажом, надежностью, пожаробезопасностью.

Правила монтажа и предъявляемые требования

  • Хорошая тяга дымоотводной системы. Одно из основных условий эффективности использования топлива всей отопительной системы. При недостаточной тяге КПД котла уменьшается, кроме того неэффективно удаляются продукты сгорания и образуется ненужная копоть. Тяга обеспечивается соответствием диаметра дымохода диаметру выходного отверстия котла. Кроме того, труба дымохода для газового котла должна быть выше максимального уровня кровли по коньку.
  • Абсолютная герметичность всех стыков и других соединений. При монтаже дымохода следует внимательно соблюдать технологию сборки конструктивных элементов, проверять на отсутствие зазором между ними, при необходимости использовать герметики и стяжки.
  • Правильная установка конденсатосборника. В дымоходе не должны присутствовать излишки конденсата, это повлечет ухудшение тяги и повышенный износ материалов, из которых он изготовлен.

Внимание! Если в дымоходной трубе присутствуют колена и повороты, они обязательно должны быть оснащены ревизионными люками для прочистки канала и удаления конденсата.

  • Самое большое количество колен, которое допускается в дымоходах — не более трех, а максимальное отклонение по вертикали от выходного отверстия газового котла – не более одного метра.
  • Высокая устойчивость материала изготовления дымохода к повышенным температурам. Запас теплоустойчивости – не менее 70 процентов от эксплуатационных характеристик котла.
  • При монтаже дымохода необходимо соблюдать все меры пожарной безопасности в потенциально опасных местах – перекрытиях, кровле, на карнизах, стенах здания.
  • Если дымоход монтируется с внешней стороны здания, в суровых климатических условиях, необходимо утепление трубы изолирующими негорючими материалами. Это значительно снизит образование конденсата и дополнительно обезопасит окружающее пространство от воздействия больших температур продуктов горения.

Важно! Запрещается установка на оголовок дымохода грибков и рефлекторов, во избежание снижения эффективности удаления продуктов горения и попадания в помещение угарного газа!

Выбор и установка вентиляции для газового котла

Разнообразные конструкции дымоходов для газовых котлов предполагают различные варианты применения и монтажа. Принципиально различается монтаж конструкции внутри и снаружи помещения.

Внутренний дымоход не нуждается в теплоизоляции, кроме той части, что выходит наружу. Зато должна быть обеспечена абсолютная герметичность соединений, во избежание утечки угарного газа в помещение. Кроме того, увеличивается вероятность пожара из-за высокой температуры. Внутренние трубы сложнее в монтаже и эксплуатации из-за большого количества составных элементов.

При установке внутри здания необходимо заранее рассчитать необходимую длину элементов, приготовить отверстия в конструкциях помещений, если это необходимо. Все поверхности, которые контактируют с трубой, должны быть изолированы с помощью негорючих материалов.

После этого собирается сама конструкция, точно по инструкции и согласно санитарным требованиям и рекомендациям производителя. После монтажа и первого запуска проверяем все стыки на герметичность. При необходимости, подтягиваем.

Труба наружного дымохода нуждается в тепло-влагоизоляции, если это не кирпич, и не сэндвич-труба. Обычно, для этих целей, применяют минеральную вату.

Преимущества наружного монтажа в высоком уровне пожарной безопасности во время эксплуатации. Кроме того, исключается риск отравления угарным газом, даже если будет утечка.

Наружный дымоход проще в эксплуатации и ремонте. Среди множества существующих сегодня видов дымоходов для газовых котлов сделать правильный выбор бывает нелегко.

Чтобы не прогадать, нужно проанализировать все положительные и отрицательные моменты того или иного типа трубы, материала изготовления, технических характеристик и удобства эксплуатации.

Определиться с типом монтажа – внутренний или наружный. Только после этого можно выбирать конкретную модель и устанавливать. Если есть сомнения в собственных силах, правильнее будет доверить эту работу профессионалам.

Секреты изготовления и монтажа дымохода для газового котла смотрите ниже:

Вытяжные трубы для газовых котлов и дымоходов

Для успешной и полноценной работы системы с применением газовых котлов необходимо рассчитать и правильно смонтировать вытяжные трубы для газовых котлов. Соблюдение всех требований техники безопасности и правильный монтаж позволит обезопасить жизнь и здоровье членов семьи и продлит срок службы газового котла.

Пример системы труб для газового котла в частном доме.От разновидности газового котла, зависит его монтаж и размещение дымоходов.

Виды котлов и систем вентиляции

Разновидностей газовых котлов не много, но от вида их установки будет напрямую зависеть и монтаж дымохода. По виду установки котлы можно разделить на:

  • настенные;
  • напольные.

Настенный котел может устанавливаться в любой комнате или помещении.

Настенные газовые котлы имеют небольшие размеры, и монтаж происходит на стену или перегородку в помещении. При этом настенные котлы разделяются по виду отвода отработанных газов: принудительная и естественная вентиляция. Обязательное условие для принудительной системы – отдельная вытяжная горизонтальная труба, выходящая на улицу и через которую отводятся продукты сгорания газа. Для естественной вентиляции необходим дымоход, через который, за счет естественной тяги, выводятся продукты сгорания. Особые условия относятся к внутреннему устройству таких дымоходов.

Напольные котлы более объемные, и их устанавливают непосредственно на пол. Для них предусмотрены вертикальные или горизонтальные вытяжные трубы, и выбор варианта дымохода зависит от помещения, где устанавливают котел. Это может быть кирпичный дымоход с нержавеющей гильзой внутри. Она предотвращает разрушение кирпича от воздействия агрессивной среды и перепадов температур при работе газовых котлов.

По типу горелки котлы бывают с открытой и закрытой камерой сгорания.

При открытой системе необходимо самостоятельно производить розжиг котла.

Требования техники безопасности при установке такого вида котла – наличие приточной вентиляции, необходимой для поддержания горения газа, и естественной системы дымохода для удаления продуктов сгорания.

В закрытой камере сгорания приток необходимого воздуха и отвод отработанных газов осуществляется с помощью коаксиального дымохода. Это принцип «одна в одной», который позволяет через одну вытяжную систему под действием встроенного вентилятора отводить отработанные газы, а через другую – насыщать кислородом камеру сгорания газа.

Как выбрать дымоход для газового котла

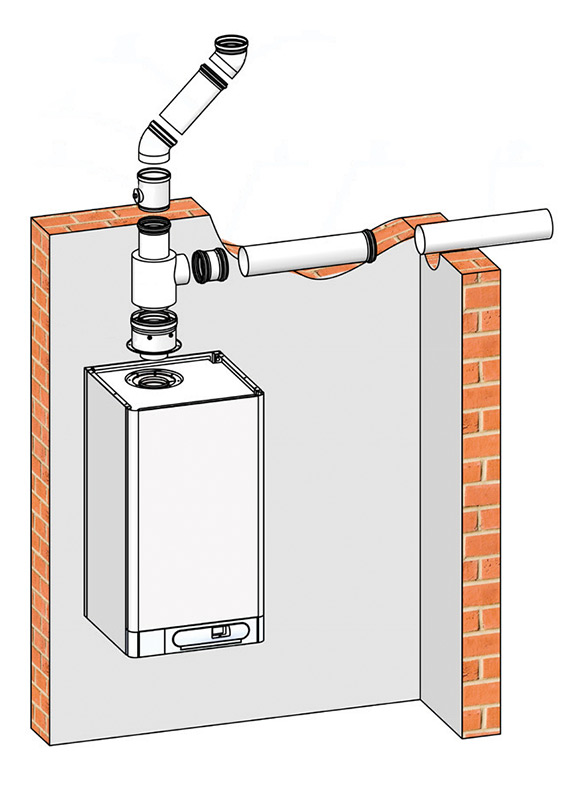

Варианты расположения дымохода для газового котла.

Устройство дымохода включает несколько этапов:

  1. Проектирование и расчет мощности котла. Такие расчеты должны проводить специалисты, поскольку неправильный проект повлечет за собой ошибку, когда будет выполняться монтаж конструкции. Исправлять дефекты обойдется гораздо дороже, чем изначально сделать проектную документацию на систему вытяжки.
  2. Выбор дымоходов. Если проект дома или квартиры не предусматривает специальной конструкции для дымохода, то его выбирают в зависимости от вида газового котла.
  3. Выбор материалов для дымохода. Это трубы, переходники, патрубки, зонт, герметик и другие комплектующие.
  4. Монтаж дымохода. Идеальный вариант – установка вытяжки специалистом. Но в некоторых случаях можно смонтировать вентиляционную систему и своими руками, соблюдая при этом все технические условия и технику безопасности.

При выборе системы дымохода для газового котла необходимо учитывать многие факторы.

  • открытая или закрытая камера сгорания газового котла;
  • материал, из которого изготавливают детали;
  • диаметр и размер дымовой конструкции, в том числе и сам зонт;
  • монтаж дымохода.

Выбор труб для дымохода

Если с видом камеры сгорания котла определяются сразу при приобретении, то выбор труб для дымохода может быть затруднителен для тех, кто не сталкивался с этой проблемой раньше. Правильный выбор для устройства системы вытяжки очень важен, поскольку от их работы, срока службы и надежности зависит не только эксплуатация газового котла, но и порой здоровье людей, проживающих в помещении. Не любой материал годится для изготовления вытяжных элементов именно для работы на газовом топливе. Наиболее подходящими для этих целей могут служить изделия:

  1. Из нержавеющей стали марки 310S, 316L, 316, 304. Могут использоваться и для внутренней отделки дымохода, и как самостоятельная система вытяжки. Осуществляя монтаж, необходимо точно рассчитать диаметр дымовой конструкции.
  2. Покрытые специальными защитными эмалями (эмалированные). Эти детали могут быть выполнены в виде сэндвичей, то есть с внутренним утеплением. Такие изделия наиболее долговечны. Приобретая конструкции с теплоизолирующим слоем, необходимо учитывать диаметр входного отверстия газового котла и диаметр вытяжной системы.
  3. Алюминиевая вытяжная. Применяются и при внутренней отделке. и как отдельные вытяжные детали системы вентиляции.

Существенное условие при выборе дымоходных труб – это диаметр и размеры. Эти параметры должны быть точно рассчитаны специалистом. При этом диаметр входного отверстия системы воздуховода должен быть меньше диаметра входящей в него конструкции. Возможны варианты, когда между собой изделия соединяются переходниками или патрубками.

Внутренняя система должна быть защищена теплоизоляционным слоем по всему периметру. При этом монтаж дымовой трубы требует и отдельной герметизации всех стыков специальными термостойкими герметиками. Это позволит не допустить утечки отработанных газов и пыли в помещение. Изделия с термоизоляцией крепятся между собой при помощи саморезов. А монтаж производится в следующем порядке: труба, диаметр которой меньше, должна входить в верхнюю большего диаметра.

Монтаж системы дымохода

Подробная схема монтажа дымовых труб в частном доме.

Установка дымовой трубы требует определенных знаний. Если проектом предусмотрен кирпичный дымоход, то он должен быть обязательно внутри защищен металлической капсулой. Кирпичная кладка не позволяет полностью герметично отводить отработанные газы. При этом кирпич под воздействием кислотной среды, конденсата и тепловых перепадов температур способен быстро разрушаться. Для газовых котлов применение оцинкованных металлических труб в качестве защиты не разрешается.

Если устанавливается газовый котел с открытой камерой сгорания, то установка дымовой трубы обязательно должна быть произведена вертикально. Естественная вентиляция должна иметь хорошую тягу. Поэтому при расчете такой системы должны быть учтены и высота дымовой конструкции, и зонт, предохраняющий систему от попадания внутрь посторонних предметов, и система сбора конденсата. Особое внимание требуется уделить диаметру дымовой системы. Он должен полностью соответствовать нормам при выводе отработанных газов на определенную высоту помещения. Это особенно актуально для индивидуальных построек.

Зонт для вытяжки и различные дефлекторы предусмотрены и на сэндвич-детали. Зонт и комплектующие являются и завершающими элементами дымоходов. Изготавливают их из оцинкованной стали и меди. Различают два вида:

  • зонт для трубы без изоляции;
  • зонт для сэндвич-трубы.

Но для дымохода газового котла такие системы запрещены. Зонт понижает возможность вывода в открытое пространство отработанных газов и способствуют смешиванию угарного газа и воздуха, что позволяет такой смеси попадать обратно в систему для поддержания процесса горения. Это, в свою очередь, создает опасные ситуации. Поэтому зонт категорически недопустим.

Выбор подходящей системы устройства дымохода и правильный монтаж с учетом всех норм и требований по эксплуатации позволит долгие годы пользоваться надежной системой. Именно поэтому при любых работах с вытяжными трубами и устройством дымоходов необходимо воспользоваться услугами квалифицированных специалистов.

Воздуховоды для газовых котлов. Вытяжные трубы для газовых котлов

Выбирая котел, обращайте внимание на такие характеристики, как комплектация, вид теплоносителя, электрозависимость, материал основного теплообменника, вид вытяжки для газовых котлов, тип горелки, способ приготовления горячей воды, вид энергоносителя и способ установки. Выбор всех этих характеристик зависит от множества факторов, и они очень важны. Но первостепенную важность занимает установка самого котла, так как от него потом буду производиться все последующие действия. Тот факт, где будет стоять котел, не менее важный аспект, от этого зависит выбор дальнейших характеристик, например, таких как вытяжные трубы для газовых котлов. От места установки котла, будет зависеть, как произвести саму установку.

Важно! При выборе котла, обратите внимание на вытяжку, котлы с принудительной вытяжкой считаются экологически чище и безопаснее.

Вытяжные трубы для газовых котлов

Для безопасной работы отопительного оборудования нужно обеспечить выход наружу продуктов горения. Безопасность вашей семьи и надежная работа отопительного газового оборудования будет зависеть от того, насколько правильно смонтирована вытяжная труба для газового котла. Учитывая тот фактор, на каком топливе будет работать ваш котел, и выбираются трубы для вытяжки. Для угольных и газовых котлов вытяжки делаются из разных материалов. Газовые трубы из нержавеющей стали считаются лидерами среди труб для отопительного оборудования. Они имеют цилиндрическую форму.

Диаметр вытяжной трубы не должен превышать диаметр дымохода. Дымоходная труба должна иметь люк для прочистки сажи. Также должно иметься пустое место под входом вытяжной трубы, где происходит отвод и скопление конденсата. Если в дымоход случайно что-то попадет, это отверстие служит для того, чтоб предотвратить перекрытие дымохода.

Сам дымоход должен быть стойким к воздействию продуктов сгорания и быть герметичным. Что означает стойкость к продуктам сгорания? Это когда труба устойчива к тепловой нагрузке и к воздействию продуктов сгорания. Вытяжная труба газового отопительного котла должна быть из жаропрочных материалов, стойких к коррозии, таких как: алюминий, эмалированная, оцинкованная и нержавеющая сталь. Нужно убедиться, что в дымоходе есть хорошая тяга. Проверить тягу можно, включив водонагреватель и открыв люк под вытяжной трубой. Далее нужно поднести огонь: пламя должно тянуться во внутрь трубы и погаснуть.

Запрещено! Нельзя использовать для удаления продуктов сгорания вентиляционные каналы.

Особенности российского рынка

Сегодня для использования бытовых отопительных аппаратов потребителю предоставлен большой выбор: настенные, напольные, с закрытой камерой сгорания и открытой, с медным, чугунным и стальным теплообменником, электрические, твердо и жидкотоплевные, газовые, двух и одноконтурные. Отличие между ними составляет цена и функциональность.

Для российского потребителя имеются два важных фактора, по ним и определяется тип того или иного отопительного оборудования. Первый фактор — это цена, порой она имеет большое значение при покупке котла, а второй фактор — это тип существующей системы отопления. Не секрет, что строится и эксплуатируется большое количество жилья с открытой системой отопления, и использовать импортный высокотехнологический котел просто невозможно. Поэтому российские газовые котлы — наилучший и единственный вариант газового отопительного оборудования.

Система отопления напольного котла российского производства включает в себя следующие элементы: циркуляционный насос, расширительный бак, теплоноситель, радиаторы отопления, трубопроводная арматура, трубы и отопительный котел. Сердце всей системы — это, конечно же, котел. Он нагревает теплоноситель, чтобы отдать тепло через отопительный приборы. Для того чтобы снизить сопротивление при передвижении теплоносителя, нужны большие трубы, все наклоны должны быть выдержаны.

Для автономных электронезависимых систем отопления и горячего водоснабжения промышленных и бытовых помещений предназначены напольные отопительные системы. Например, для мастерских, цехов, домов, коттеджей и дач. Такие котлы почти одинаковы между собой, сделаны в виде напольного прямоугольного или цилиндрического шкафа. На лицевой части имеется дверка для запуска котла и регулировки режимов отопления.

Установка газового котла на кухне

Сегодня жильцы квартир и владельцы частных домов старой постройки предпочитают монтировать газовый отопительный котел на кухне. Такое решение способно сэкономить пространство, которого зачастую не хватает. Это актуально в том случае, когда площадь помещения не позволяет выделить под котельную отдельное помещение, тем более современные отопительные газовые котлы имеют отличный дизайн и компактные габариты, которые подойдут к большинству интерьеров. Планируя установить газовый котел на кухне, учитывайте правила, такие как: наличие окна с форточкой (чтоб поступал воздух в экстренных случаях), вентиляционной решетки или двери с зазором между полом. Обязательное наличие вентиляционного канала. Обратите внимание, что площадь кухни должна составлять не меньше 7.5 кВ метра, а минимальная высота потолка — не меньше 2.5 метра.

Существует необходимый стандарт на стены, на которые будет устанавливаться газовый отопительный котел. Расстояние между котлом и стенами должно быть не меньше десяти сантиметров, также требуется теплоизоляционный экран, который должен быть изготовлен из кровельного металла в сочетании с асбестом. Стены в помещении, если есть возможность, нужно сделать из негорючих материалов, но если таковых стен нет, все равно допускается установка котла.

Какие требования нужно соблюдать при установке газового котла?

По всем правилам техники безопасности запрещено устанавливать котлы в жилых комнатах, для оборудования должно быть отдельное помещение. В котельной высота потолков должна быть не ниже 2.2 метра, а ширина дверного проема — не меньше 0.8 м. Пол должен быть ровным, выполнен из негорючих материалов, а стены оштукатурены (отделка стен не допускается легковоспламеняющимися материалами). Окна должны соответствовать расчетам 0.3 кв. м на 10 куб. м. помещения. В котельную необходимо провести коммуникации: канализацию, водо-, газо- и электроснабжение.

На потолке котельной должен быть выход вентиляции, который связывается со всей вентиляцией здания. Подача воздуха может быть либо через решетку двери котельной, либо с улицы. В стене пробиваются два канала для дымохода. Один канал для монтажа, другой, чуть ниже, для технологической чистки. Дымоход должен быть газонепроницаемый, в помещение котельной недопустимо попадание продуктов сгорания. Вытяжное отверстие должно быть не меньше, чем площадь агрегата. Чтобы предотвратить подсос воздуха через дымоход и обеспечить полное удаление продуктов сгорания, верхний срез дымохода должен быть выше конька крыши или на уровне. К котлу нужно обеспечить свободный подход со всех сторон, устанавливать его нужно вдали от открытых источников огня.

Запрещено! При использовании сниженного газа нельзя устанавливать газовый котел в подвале или на цокольном этаже.

Использование материалов разрешено только при наличии индексируемой ссылки на страницу с материалом.

Даже при закрытой топке в газовой котельной требуется вытяжка: возможна утечка газа и, как следствие, отравление жильцов. В худшем случае – взрыв. Поэтому вытяжка для в частном доме в соответствии со СНиП необходима: она обеспечивает безопасность людей и эффективную работу оборудования.

Устройство вытяжки для газовых в частном доме определяется местонахождением котельной: на цокольном этаже, в пристройке, в отдельном сооружении, на чердаке, в отдельной комнате в доме (). Для оборудования на сжиженном газе котельная в подвале не подходит. Масса у этого топлива больше, чем у воздуха.

Если образуется утечка, газ начнет скапливаться в нижней части дома и может взорваться.

Для мощных моделей устройство котельной с приточной вентиляцией для газового котла обязательно ).

Настенный маломощный агрегат (в пределах 30 кВт) разрешается поместить на кухне, если она отвечает следующим условиям ():

  • площадь не менее 15 метров квадратных;
  • потолок от 2,2 метра высотой;
  • остекление от 3 сантиметров квадратных на кубометр;
  • на окнах есть фрамуги или форточки;
  • котел размещается в 10 см от стены, стена обшита негорючим материалом;
  • в нижней части двери есть продухи для притока воздуха.

В соответствии с 2.04.05 II-35 СНиП вентиляция для газовых котлов в частных домах обязательна. Выход вентканала располагается в потолочном перекрытии. В 30 см под дымоходом делают ревизионный канал для очистки. Количество воздуха, необходимое для вентиляции, зависит от мощности агрегата: на 1 киловатт требуется 8 кв. см. продухов, если воздух поступает с улицы, 30 кв. см – если из соседней комнаты.

Варианты устройства вытяжки


Вентиляция в котельной с газовым котлом бывает естественная и искусственная. Первая подразумевает создание условий, при которых воздух в котельной будет обновляться сам.

При искусственной вытяжке от газового котла в частном доме приток воздуха нагнетают вентиляторами. Рассмотрим особенности.

Естественная


Как сделать вентканал в частном доме для газового котла: при мощности агрегата до 30 кВт достаточно выполнить в нижней части наружной стены приточный продух диаметром 15 сантиметров. В отверстие помещают кусок пластиковой трубы соответствующего сечения, снаружи закрывают решеткой для защиты от грязи, мышей, птиц.

Изнутри на патрубок ставят обратный клапан. Его назначение – предотвращать тягу на улицу. Отверстие приточной вентиляции для газового котла в частном доме пробивают в непосредственной близости топливного отсека, чтобы воздух проходил прямо в топку.

Как сделать вытяжку у газового котла в частном доме: вывести вентканал для газового котла наружу, поверх трубы установить защитный козырек от дождя. Изнутри тоже можно поставить клапан, чтобы исключить обратную тягу. Вытяжная труба в частном доме для газового котла размещается прямо над ним.

Устройство естественной вентиляции для газового котла просто и дешево, но не всегда соответствует нормативам. Строительные правила требуют, чтобы воздух в помещении котельной обновлялся три раза в час полностью.

Гарантировать это при естественном воздухообмене не получится, он неуправляем – зависит от сезона, уличной температуры, скорости и направления ветра.

Искусственная


Как сделать вентиляцию в котельной с газовым котлом при искусственной тяге: вентканал оснащается вентилятором, мощность которого подбирают в зависимости от сечения канала плюс запас 20-30 процентов. При выборе учитывают длину и геометрию трубы воздуховода, количество поворотов. Можно установить вентилятор только на приток или только на выход, но предпочтительно оборудовать и то, и другое.

Как правильно сделать вытяжку для газового котла в частном доме: объем помещения (перемножить высоту, ширину и длину комнаты) утроить – получится необходимое для прокачки количество воздуха. В соответствии с этой цифрой подбирают один или два вентилятора.

Повысить эффективность воздухообмена можно с помощью автоматической системы контроля: контроллер включает вентиляторы одновременно с котлом, при его остановке выключает ().

Роль дымохода в процессе вентиляции


Независимо от наличия/отсутствия вентиляторов основной объем газов в обоих направлениях прокачивает дымоход (). Его конструкция может быть различной, выбор обусловлен особенностями самого котла. Например, агрегаты конденсационного типа требуют установки коаксиального дымохода ().

При любой конструкции трубы (коаксиальная, обычная), при любой ориентации в пространстве (вертикальная, горизонтальная) сечение должно соответствовать сечению соответствующего патрубка котла.

В инструкции к агрегату обычно указаны необходимые параметры и тип дымохода, а также рекомендации по монтажу. При соблюдении этих рекомендаций и правил СНиП вытяжка под газовый котел в частном доме и приток воздуха на горелку работают эффективно, в помещение не проникают продукты сгорания, в канале не скапливаются сажа и грязь.

Если дымоход вертикальный, труба должна подниматься над коньком на 0,5 метра минимум, на плоских кровлях – на метр. Число колен минимально (не больше трех). Дымоход оснащается ревизионным окошком для чистки, конденсатоотводчиком, защитным козырьком от дождя.

Видео о том, как сделать вентканал в доме.

При выборе котла особое внимание необходимо обращать на такие характеристики, как: комплектация, тип электропитания, горелки, способа подачи воды, способ установки, а главное, вид вытяжной газовой трубы. Именно от последующей установки котла и вывода продуктов его функционирования (газов) через дымовую трубу зависит состояние всей отопительной системы.

Так, природный газ, как топливо при сгорании выделяет определенные вещества, которые необходимо выводить из помещения — для этого и предназначена вытяжная труба для газового котла.

Основной момент установки — это его местоположение, от которого зависит дальнейшая установка и монтаж вытяжной системы, через которую будут выходит остатки газа. От места также зависит сам процесс установки котла.

Монтаж вытяжной трубы в зависимости от вида котла

Отопительные котлы бывают двух видов:

  • напольные на газе;
  • настенные на газе.

Рис. 1

Каждый из них имеет свои особенности при установке, так, настенные монтируются на специальную перегородку на стене, а напольные устанавливаются прямо на пол. При покупке навесного котла, нужно учитывать их особенности в плане газовой трубы и системы вывода отработанного газа.

Дымовые трубы для газовых котлов могут быть как естественная, так и принудительная, все зависит от способа вывода продуктов сгорания газа. Так, в естественной системе отвод газа происходит за счет силы тяги и газ попадает напрямую в дымовой коридор.

При выборе подобной системы помещения, где располагается котел должно быть оборудовано соответствующим образом — необходима установка приточной вентиляции для дополнительного проветривания. Навесные котлы отличаются и конструктивными особенностями: горелка оснащена открытой камерой сгорания газа. Помимо природного газа оборудование функционирует на сжиженном газе.

Оптимальным решением являются модели, способные функционировать как на природном, так и на сжиженном газе за счет сменяющихся форсунок. Отопительная система с принудительной вентиляцией не требует дополнительного оборудования, достаточно приобрести котел с встроенным вентилятором или компрессором.

Вытяжная газовая труба: нюансы установки

Работа котла связана с преобразование газа в тепло и обогрев помещения, для обеспечения безопасности этого процесса необходимо заранее позаботиться о выводе остатков топлива через воздухоотвод. Именно правильный монтаж системы позволит гарантировать долговечную и качественную работу газового котла. Важно учитывать тип и характеристики топлива, на котором будет функционировать оборудование. Среди газовых труб для монтажа отопительной системы лидером, считает агрегат, выполненный из нержавеющей стали.

При установке дымовой или вытяжной установки между перекрытиями в многоэтажных домах, важно помнить и соблюдать правила техники безопасности. Так, например, нарушения требований при выводе газа может привести к возгоранию или даже взрыву.

Рис. 2

Характеристики дымохода

Диаметр вытяжной трубы не должен быть больше диаметра дымохода, а сам дымоход необходимо оснастить люком для удаления сажи или прочистки забившейся трубы. Кроме того, для предотвращения обмерзания трубы необходимо предусмотреть отвод для вывода отходного конденсата. Так, отверстие позволяет не только предотвратить замерзание конструктивных элементов вытяжной трубы газового котла, но и контролировать отверстие дымохода от засора.

Сама дымовая установка должна быть герметичной и крепкой, чтобы предотвратить утечку газа. Не менее важное качество — это стойкость к продуктам сгорания природного газа. Стойкость означает устойчивость системы к высоким температурам и воздействию химических веществ в виде водорода, углекислого газа.

Газовая труба должна быть выполнена из жаропрочного материала, устойчивого к обмерзанию, коррозии. В качестве материала можно использовать: алюминий, сталь или нержавейку. Важно убедиться в силе тяги, которая позволяет выводить отработанный газ. Проверить данную функцию можно, включив водонагреватель и открыв люк для доступа кислорода в отопительную систему и чем больше тянется пламя, тем лучше сила тяги.

Вытяжная установка в длину не должна превышать трех метров, а угол наклона не менее 2 градусов, при этом без прогибов и провисании по всей длине. Для герметичного соединения труды с котлом стыки нужно обработать герметком и алюминиевой фольгой. Выбор дымохода для газового котла.

Установка дымовой трубы состоит из нескольких этапов:

  • Расчет мощности напряжения и проектирования месторасположения газового котла и вытяжной трубы. Подобные расчеты и замеры необходимо проводить внимательно, учитывая все особенности отопительной системы. Лучше всего обратиться за помощью к специалистам, которые составят план всех коммуникации и помогут с выбором газового котла и трубы. Кроме того, профессиональный подход позволит обеспечить безопасный отвод отработанного природного газа.
  • Подбор дымовой трубы. Пр покупке оборудования нужно учитывать конструктивные особенности помещения. Так, если дом не предусматривает отдельного выхода под дымоход и газ нужно выбирать напольный газовый котел.
  • Установка трубы. Монтаж вентиляционной установки — дело хлопотное и трудно, но соблюдая все правила и требования установка труб не вызовет проблем.

На выбор отопительной системы влияет несколько факторов:

  • материал трубы;
  • технически характеристики: мощность котла, тип и частота напряжения;
  • способ установки.

Рис. 3

Монтаж дымохода

Для самостоятельной установки дымохода необходимы специальные знания и навыки, которые у рядового пользователя врятли есть. Если при проектировании было обусловлено выкладывать дымоход из кирпича для предотвращения обмерзания, необходимо внутрь забивать металлическую капсулу. Однако кирпич не дает возможности полностью герметизировать систему и остатки газа могут проникать в воздух.

Кроме того кирпич, под воздействием низких температур и холодного воздуха через отходной отвод доставляет влагу в систему, тем приводя к ее обмерзанию. Для предотвращения негативных последствий система должна быть выполнена из оцинкованной стали, которая удерживает все отходы топлива внутри.

В случае, если оборудование оснащено горелкой с открытой камерой горения, то и установка дымохода должна производится вертикально, с учетом все данных о высоте конструкции и способе вывода продуктов сгорания из системы. При этом изоляция должна быть только естественной, а сила тяги на уровне выше среднего. Обмерзание установки удается избежать за счет зонта для вытяжки необходимой длины. Зонт и комплектующие устанавливаются на завершающем этапе монтажа системы, когда газовый котел уже полностью функционирует.

Зонт выполнен из оцинкованной или закаленной стали и в зависимости от конструкции делится на:

  • зонт без изоляции;
  • зонт с изоляцией и газовой трубой.

Для вытяжной системы, работающей на дизельном топливе подобный агрегат запрещен к использованию. Причина проста: зонт препятствует прохождению воздуха через форсунки, используемые для дизеля, в то время как газ проходит через систему без сбоев. При выборе и установки вытяжной системы важно учитывать все требования и правила, предъявляемые к монтажу технически сложного оборудования.

Комментариев:

  • Основные типы вентиляции в частном доме и их особенности
  • Как проверить вентиляцию газового котла в частном доме?
  • Выбор вентиляционной системы для частного дома
  • Обустройство приточной вентиляции в частном доме с газовым котлом

В настоящее время очень много владельцев жилых домов используют газовые котлы для обогрева. Это позволяет не только создать комфортную и уютную атмосферу в доме, но и помогает сэкономить средства. Однако необходимо помнить, что при использовании данного способа отопления необходима вентиляция в частном доме для газового котла.

Значение вентиляционных систем невозможно переоценить. При отсутствии необходимой вентиляции в домах, где используется природный газ для отопления и приготовления пищи, у жильцов могут возникнуть нарушение здоровья и самочувствия.
Это происходит из-за того, что во время сгорания газа в воздух поступают продукты горения и водяной пар, а недостаточный отвод продуктов горения приводит к недостаточному отводу влаги. Повышенный уровень влажности приводит к появлению плесени, которая также негативно влияет на микроклимат дома и здоровье жильцов. Особенно опасна плесень и продукты сгорания газа для пожилых людей и лиц, которые страдают легочными заболеваниями. Плохая вентиляция негативно влияет на состояние кожи, возникает состояние повышенной утомляемости, сонливости и головные боли.

Вентиляция в частном доме должна обеспечить требуемую интенсивность циркуляции воздуха, которая отвечает санитарно-гигиеническим нормам.

Для определения санитарно-гигиенической нормы учитывают вместимость дома, количество проживающих людей и вид их деятельности. При недостаточном воздухообмене воздух становится тяжелым и возникает желание открыть окна для проветривания. Из-за этого температура воздуха внутри дома начинает падать и возрастают требования к расходу тепла, которое необходимо для отопления. Из этого следует сделать вывод, что воздухообмен влияет не только на санитарно-гигиеническое состояние дома, но и на энергетические затраты. В старых домах соотношение количества тепла, которое необходимо для вентиляции, с общими затратами на обогрев, составляет около 15%. В новых домах это соотношение значительно выше.

Основные типы вентиляции в частном доме и их особенности

  1. Вентиляция по воздухообмену подразделяется на два вида: искусственную и естественную. Искусственную вентиляцию можно создать за счет установки вентилятора, который встраивают в систему воздухообмена. Обычно его устанавливают в ванной комнате. Естественная вентиляция обеспечивается за счет поступления свежего воздуха из окон и входной двери. При использовании данной системы желательно установить небольшой вентилятор, который не позволит нарушить процесс циркуляции воздушных масс.
  2. Вентиляция за назначением подразделяется на приточную вентиляцию, вытяжную и смешанную. Приточная вентиляция создается искусственным образом. С ее помощью достигается дополнительное поступление свежего воздуха в дом, за счет чего создается избыточное давление. Старый воздух при этом выходит через специально созданные вентиляционные каналы. Вытяжная вентиляция работает за счет выхода старого воздуха через вентиляционные шахты. Смешанная вентиляция совмещает оба способа.
  3. По конструкции вентиляция для газового котла может быть с каналом и без него. Канальная используется в случаях, когда требуется максимально хорошо очистить воздух от пыли, важности и пара. Вентиляция без канала осуществляется через стеновые отверстия всех вентиляционных каналов в частном доме.

Вернуться к оглавлению

Как проверить вентиляцию газового котла в частном доме?

Для проверки работы системы необходимо открыть окно или входную дверь, взять в руки обычную бумажную салфетку и поднести ее к отверстию вентиляционной шахты. Если салфетка плохо прижимается к отверстию, то это означает, что вентиляционная система работает плохо. Чаще всего это происходит из-за засорения канала или неправильно обустроенной вентиляционной системы.

Чтобы рассчитать производительность вентиляционной системы, вычисляют площадь дома, умножают полученный результат на 5 и добавляют 20%. Полученная величина является рекомендуемой производительностью вентилятора, который следует установить в частном доме.

Вернуться к оглавлению

Выбор вентиляционной системы для частного дома

Чаще всего вентиляционную систему в частном доме проектируют еще во время строительства. Однако, если этот момент был упущен, никогда не поздно исправить ситуацию. При строительстве дома обычно используется три вида систем воздухообмена: естественную вентиляцию, приточную и приточно-вытяжную. Естественная система воздухообмена в частном доме, в котором стоят пластиковые окна, не работает, так как они полностью блокируют нормальную циркуляцию воздуха. Помимо этого, принцип работы естественной вентиляции основан на использовании разницы температур внутри и вне дома. Так как в летний период этой разницы нет, то и система работать не может.

В частном доме, в котором установлен газовый котел, лучше всего установить вентиляционную систему, которая будет способна нагнетать и выводить воздух. Поэтому лучшим вариантом будет установка приточной и приточно-вытяжной системы. Приточная система отлично подойдет для дома площадью не более 300 м². Если же площадь дома значительно выше, то лучше установить приточно-вытяжную систему.

Вернуться к оглавлению

Обустройство приточной вентиляции в частном доме с газовым котлом

Рисунок 1. Схема приточной вентиляции частного дома.

Принцип работы приточной вентиляционной системы очень прост. На крыше дома (обычно над кухней, где установлен газовый котел) устанавливают 2 вытяжные трубы. Они и составляют основу будущей системы воздухообмена. Первая труба будет служить для ввода свежего воздуха внутрь дома, а вторая труба – для вывода. Первую трубу оснащают специальным вентилятором, который имеет автоматическую систему включения и выключения и дополнительный контроллер мощности, который позволит регулировать работу системы. Схему приточной вентиляции можно посмотреть на рис. 1.

Вентиляционные проходы следует формировать так, чтобы свежий воздух (например, из спальни) поступал в другие жилые комнаты, а после этого направлялся в кухню, коридор и ванную комнату, где имеются выходные отверстия. Вторую вытяжную трубу используют для вывода воздуха. Обычно она имеет встроенную вытяжку. Вторую вытяжную трубу подсоединяют к выводящим вентиляционным ходам, которые прокладывают в кухне и санузле. Таким образом, свежий воздух начинает поступать из комнаты и после выталкивается в санузел и кухню, что не допускает скопления влаги и неприятного запаха в доме. Данный способ обустройства вентиляции имеет высокую эффективность.

Газовый котёл – сложное техническое устройство, эффективная и безопасная эксплуатация которого зависит от многих факторов. Поэтому переход на автономное газовое отопление требует от владельцев жилья строгого выполнения правил безопасной эксплуатации газо-нагревательного оборудования. Вентиляция для газового котла является одним из таких ключевых аспектов его корректной работы и, независимо от типа отопительного агрегата, устраивается в обязательном порядке.

Для жильцов городских квартир, использующих компактные навесные газовые котлы, вопрос с вентиляцией не стоит так остро, так как современные модели отопительных котлов оснащены закрытой камерой сгорания, нормальная работа которой обеспечивается просто — установкой коаксиального дымохода.

Сложнее дело обстоит для той категории жилых объектов, в которых установлены мощные — такие агрегаты для горения топлива в топке нуждаются в большем количестве воздуха.

Основу любой системы отопления составляет проектная документация. Еще на стадии разработки проекта необходимо произвести тепловые расчеты, точно рассчитать параметры вытяжной системы. Для частных домов, в которых предполагается использовать газовые котлы большой мощности, обязательным условием является выделение помещения под котельную.

Котельная под газовое оборудование должна соответствовать государственным нормативам и стандартам, что объясняется повышенной опасностью использования природного газа в быту. Ознакомимся с требованиями к жилым объектам при установке автономного отопления и оборудованию вентиляции газового котла при монтаже системы отопления в частном доме.

Для чего нужна вентиляция газового котла


Основная задача, которая возлагается на вентиляцию, заключается в удалении из внутреннего помещения продуктов горения. Даже незначительное попадание внутрь угарного газа может крайне негативно сказаться на самочувствии обитателей дома. Не менее опасны протечки природного газа, который легко скапливается в закрытом пространстве и при определенной концентрации представляет собой взрывоопасную горючую смесь.

Отсутствие нормальной вентиляции также существенно отражается на производительности отопительного газового котла. Только постоянный приток необходимого объёма воздуха обеспечивает нормальное горение топлива в камере сгорания. В результате недостаточной эффективности вытяжки топливо хуже горит, соответственно уменьшается выделение тепла и повышается расход газа.

Важно!
Для мощных напольного исполнения плохая работа вытяжки становится причиной быстрого засорения топочного отделения. Скопившаяся сажа и копоть также становятся причиной уменьшения внутреннего диаметра воздуховода. Как следствие, часть продуктов горения не вытягивается наружу, а поступает внутрь помещения.

Системе вентиляции предъявляются определенные требования, поэтому её параметры должны соответствовать расчётным в проекте — от диаметра воздуховода, его длины и способа подачи воздуха зависит очень многое. Параметры системы приточной вентиляции для отопительного газового котла в целях максимальной эффективности работы системы отопления рассчитываются индивидуально для каждой ситуации и модели газового оборудования. При этом необходим учёт конструктивных особенностей здания, которые в обеспечении проветривания котельной также играют важную роль.

Основные требования к оборудованию вентиляции в помещении-котельной


К зданию, запланированному к оборудованию , предъявляется ряд требований, в том числе наличие отдельного, специально обустроенного согласно нормам ГОСТ помещения для установки газового котла – котельной. Котельное помещение возможно оборудовать в следующих местах (перечень составлен в сторону уменьшения предпочтения):

  • в отдельно стоящем строении;
  • в пристройке к основному зданию;
  • на чердаке;
  • в цокольном этаже дома.

Важно!
Использование под котельную подвала дома или цокольного этажа, особенно при работе котла на сжиженном газе, допускается в крайних случаях и только при оборудовании двух систем вентиляции – основной и дублирующей. Сжиженный газ имеет больший удельный вес, поэтому его утечка приведет к скоплению газа в нижних слоях воздуха котельного помещения и созданию взрывоопасной ситуации.

Настенные котлы имеют мощность до 30 кВт и закрытую камеру сгорания. Поступление воздуха для работы такого агрегата в городской квартире обеспечивается просто — для вытяжки достаточно установить в выполненное в стене отверстие необходимого диаметра коаксиальный воздуховод, который способен выполнять сразу две функции — через него в закрытую камеру сгорания котла поступает атмосферный воздух, и одновременно выводятся наружу продукты горения.

Монтаж газовых котлов настенного типа осуществляется в подсобных помещениях, ванной комнате или . Под установку котла, если позволяет толщина стены, для экономии пространства можно соорудить специальную нишу.

Данная система отопления вполне пригодна для отопления частных домов небольшой площади или на даче. При этом, помещения установки автономного газового котла обязательно оборудуются вентиляцией.

Дымоходы коаксиальной конструкции применяются также для оборудования вентиляции мощных котлов напольного исполнения, но к установке таких отопительных агрегатов предъявляются дополнительные требования.

Использование для отопления отопительного оборудования, рассчитанного для установки на пол (мощностью до 30 КВт), требует выделения под монтаж котла отдельного помещения, которое, в соответствии со СНиП 2.04.05.II-35, должно быть обязательно оборудовано вентиляцией. Кроме того, это помещение-котельная должна отвечать следующим требованиям:

  • минимальная площадь – 4 м кв.;
  • объём помещения — свыше 8 м куб;
  • высота потолков — от 2200 мм;
  • ширина двери — не менее 80 см;
  • наличие в помещении открывающихся окон;
  • устройство специальной постоянно открытой продушины;
  • площадь остекления должна превышать 0,05 м 2 на 1 м 3 помещения (норма для легкосбрасываемых конструкций во взрывоопасных помещениях — СНИП 31-03-2001).

Воздух с кислородом, необходимым для горения топлива и работы котла, поступает в отопительный агрегат снаружи через вентиляционный канал. В котельной место расположения воздуховода — верхняя часть помещения, стена или потолочная часть. Для удобства чистки воздуховода на 30 см ниже основного канала делается ревизионное отверстие-лючок, закрывающееся створкой или крышкой-заглушкой.

Важно!
Работа приточной вентиляции рассчитывается следующим образом: 1 кВт мощности котла требует 8 см 2 площади сечения канала продушины; при естественной вентиляции за счет внутренней воздушной массы для 1 кВт потребуется уже 30 см 2 площади её сечения.

Основные виды вентиляции для работы газовых котлов отопления


Существует два вида вентиляции, устраиваемой для эффективного и безопасного функционирования отопительных газовых котлов:

  • естественная;
  • принудительная.

Для наглядности действие этих двух видов вентиляции можно изобразить схематично.

Рассмотрим вкратце устройство и применение этих систем вентилирования помещений.

Естественная вентиляция


Средняя площадь частного дома 80-100 м 2 , поэтому для нормальной работы автономного отопления вполне достаточно естественной тяги. Для котла мощностью до 30 кВт необходимо иметь продушину диаметром в 15 см. Вентиляционный канал оснащается пластиковым патрубком и снаружи закрывается металлической сеткой, закрывающей доступ грызунам и препятствующей попаданию мусора.

Вентиляция для газового котла в частном доме монтируется следующим образом. Верхний край вытяжной трубы закрывается «зонтиком», защищающим вытяжной канал от атмосферных осадков. С внутренней стороны на трубе устанавливается обратный клапан, который препятствует произвольному выходу воздуха наружу.

Вытяжка ставится непосредственно над отопительным котлом, тогда как воздуховод монтируется за топливной камерой.

Важно!
В соответствии с требованиями и нормативами, эффективность вентиляции определяется её возможностью обновить воздушную массу в котельном помещении трижды в течение часа.

На заметку:
рассчитать точные параметры естественной вентиляции газового котла, монтируемого в частном доме, невозможно, так как интенсивность воздухообмена зависит слишком от многих факторов — атмосферного давления, силы и направления ветра, температура окружающей среды и т. д.

Эффективность вытяжки зависит от устройства дымохода, а требования к дымоходам закреплены в соответствующих СНиПах — диаметр дымохода определяется мощностью котла.

Пример: для котла мощностью в 24 кВт достаточно иметь дымоход диаметром 120 мм. При увеличении мощности котла диаметр дымовой трубы увеличивается. Газовые котлы мощностью свыше 100 кВт оснащаются дымоходами, диаметр которых составляет 230 мм. Важную роль играет протяжённость и степень возвышения верхней точки дымохода над коньком крыши — труба должна возвышаться над коньком не менее, чем на 0,5 м. В противном случае возможен подсос воздуха внутрь помещения.

Принудительная вентиляция


Если параметры естественной вытяжки не удовлетворяют требования, указанные в инструкции по эксплуатации котла, можно воспользоваться оборудованием, оснащенным нагнетательным вентилятором. В большинстве случаев на газовые котлы устанавливаются канальные вентиляторы. Поступление воздуха в камеру сгорания осуществляется посредством работы вентилятора. Работающий нагнетатель создает область низкого давления, за счет чего воздух всасывается внутрь помещения.

Для котлов большой мощности с высокой интенсивностью горения и образованием большого объёма вредных веществ, необходимо устройство принудительной вентиляции. Рассчитать производительность принудительной вентиляции газового котла, устанавливаемого в частном доме, достаточно просто. Рассмотрим конкретный пример.

Габариты помещения котельной:

  • длина – 3,0 м;
  • ширина – 2,0 м;
  • высота – 2,2 м.

Перемножением параметров определяем объём помещения:

3м х м2 х 2,2м = 13,2 м куб. Округляем вверх до целых единиц, получаем 14,0 м куб.

За час воздух в котельной должен смениться трижды, поэтому:

14,0 х 3 = 42 м куб. То есть, вытяжной вентилятор в идеальных условиях должен быть мощностью 42 м куб/час. Но часть мощности будет затрачена на преодоление сопротивления при прохождении дымохода, поэтому к полученной величине следует добавить 40%:

42 х 1,4 = 58,8 (м куб/час).

Округляем значение вверх до десятков и получаем окончательную величину в 60 м куб/час.

Следует знать, что интенсивность приточной вентиляции

Для того, что бы получить более полное представление о том, как выглядит вентиляции в квартире или, на что жильцам частного дома надо обратить внимание, смотрите видео.

Вытяжка для газового котла, труба для вытяжки, устанавливаем правильно.

Отопительное газовое оборудование частного дома требует тщательно продуманной и смонтированной отводящей системы дыма и газа. Сегодня дымоход это не просто блестящая труба. Берите круче! Это целое сооружение, зависящее от КПД котла и обеспечивающее безопасность системы отопления. Без преувеличения можно сказать: для хорошего котла необходима хороший дымоход и труба.

Правила установки вытяжек и дымоходов

Не вызывает сомнения факт, что собранная труба для вытяжки котла, предназначенная для отведения продуктов горения (газ и дым), являет собой конструктивный элемент сложной системы.

Имея представление об основных элементах и устройстве дымохода можно быть уверенным, что нормальная эксплуатация системы отопления будет обеспечена. Внимание должно быть заточено на согласование установки элементов вытяжки котла.


Кроме того, хорошая тяга вытяжки или дымохода это залог эффективного использования энергии горения, а удобство конструкции конденсатосборника это избавление от лишних проблем. Поэтому плотности прилегания монтажных частей элементов уделяют повышенное внимание.

Перед началом монтажа и установки трубы для котла рекомендуется выбрать и обосновать вариант дымохода.

Варианты дымоходов вытяжки для газового котла

Существует несколько вариантов устройства дымоходов.

Напомним, что это следующие виды:

  • дымоход кирпичный
  • конструкция из нержавеющей трубы
  • дымоход керамический
  • презентабельный коаксиальный дымоход.

Кирпичный дымоход представляет собой сложную и трудоемкую в исполнении конструкцию высокой себестоимости. Но с течением времени  вытяжка для котла в частном доме в виде кирпичной трубы утратила привлекательность и актуальность для застройщиков.

Вариант конструкции дымохода из нержавеющей трубы, выполненный в виде сэндвич системы, вызывает активный интерес, поэтому более востребованный и доступный для самостоятельного монтажа. Подбор труб для газовых котлов из нержавейки обеспечивает богатый модельный ряд продукции.

Дымоход керамический пока не обрел своих массовых поклонников.

Однако, данный тип дымохода способен обеспечить пожаробезопасность по доступной цене.

Презентабельность внешнего вида коаксиального дымохода дает ощущение, что мы имеем дело с солидным «однотрубником», обеспечивающем хорошие эксплуатационные показатели отопительных газовых систем.

Установка любой конструкции дымохода требует соответствия нормативным требованиям СНиП 2.04.05-91 и ДБН В.2.5-20-200, обеспечивающих правильность проведения подсоединений по типовой схеме вытяжки котла.

Устройство вытяжки газового котла

Практическая схема и устройство вытяжки газового котла предполагает наличие следующих элементов:

  • переходника, осуществляющего соединение газового котла и трубы дымохода
  • патрубка проходного
  • телескопических труб разного диаметра
  • стеновых креплений (кронштейна и хомута)
  • тройника с ревизией для удаления накопившегося конденсата
  • отводов и наконечников.

Порядок установки вытяжки газового котла настенного или напольного исполнения основан на базовых схемах подключения с использованием стандартных патрубков 1/2″ и 3/4″. При желании произвести подключение возможно собственноручно, воспользовавшись базовой схемой подключения.


Как подключить трубу вытяжки настенного котла

Базовая схема подключение и установка вытяжки газового котла настенного состоит из таких этапов:

  • монтажа котла и его закрепление на кронштейны
  • подключение отопительного контура
  • присоединение к сети ХВС
  • подключение к магистрали газа.

Газовые котлы настенного и напольного исполнения оснащены стандартным расположением патрубков (входных и выходных), позволяющим произвести подключение всех контуров: основного рабочего, водоснабжения  и газоснабжения. Патрубок в центре предназначен для подключения к газовой магистрали, слева и справа расположены патрубки для подключения ХВС.

Для подключения газоходного канала (вытяжки) к магистральному газопроводу используют гофрированный шланг из нержавейки.

Принципы и виды установки газовых дымоходов

В зависимости от типа прохода дымохода, труба для вытяжки снабжена различными уплотнителями, фитингами и накладками. Принцип установки дымохода вытяжки заключается в создании магистрали для прокладки трубы, ее монтаже и фиксации, а также герметизации места состыковки со стеной или кровлей.

Существует несколько видов установки газовых дымоходов:

  • горизонтальный  проход через стену
  • вертикальный  проход сквозь кровлю, крышу и стену.

Проектирование вида установки диктует подбор комплектов оборудования.



Конструктивно вытяжная труба для вытяжки состоит из элементов:

  • удлинителей дымохода во входной и выпускной частях
  • впускной дымоотводящей трубы
  • адаптера для подсоединения
  • хомута соединительного
  • колена.

Все действия по подсоединению гофрированных труб и шлангов производят путем установки вовнутрь уплотнительной прокладки и закручивания накидных гаек. Последующая герметизация соединений уплотнителями резьбы обеспечит надежность работоспособности дымохода.

Правила прокладки вытяжки дымохода показаны в этом видео.

дымоход коаксиальный горизонтального прохода

Установка коаксиального дымохода горизонтального прохода не требует специальных приспособлений, достаточно воспользоваться инструкцией и комплектом поставки от производителя. В большинстве случаев, дымоход и трубы устанавливают совместно с котлом отопления.

Комплекты горизонтального прохода дымоходов через стену, например,  коаксиального Vaillant серии Turbo TEC (Pro/Plus) предназначены для забора и отвода продуктов сгорания вне помещения, где расположен котел.

В комплект дымохода входят:

  • декоративные манжеты для оформления участка прохода
  • удлинительный участок (длина до 800 мм) трубы
  • хомут соединительный
  • отвод 90°.

Для турбированных газовых котлов отопления, например Protherm, имеется коаксиальный комплект горизонтального прохода через стену, в составе которого:

  • колено с фланцем
  • пластиковые розетки (внутренняя и внешняя)
  • трубы выхлопа, оснащенной решеткой
  • трубы забора воздуха
  • соединительных манжет
  • прокладок под фланцы.

Этапы монтажа вытяжки горизонтального дымохода:

Разметка отверстия на стене, где предполагается установить газовый котел

Пробивка отверстия для монтажа трубы

Установка присоединительного элемента от котла к дымоходу

Прокладка трубы

Закрепление стыков и поворотов труб

Крепление трубопровода к стене.

Вертикальный коаксиальный дымоход является не менее распространенным вариантом.

В установочный комплект вытяжки вертикального прохода входят:

  • участок трубы длиной более 800 мм
  • консоль с хомутом
  • фланцы проходные для кровли
  • оголовок-факел
  • конденсатосборник
  • устройство очистки

Сложность установки труб вертикального дымохода будет заключаться в обязательной организации проходки через кровлю.

Как производят установку дымохода специалисты показано в видео.

Пластиковые вентиляционные трубы для высокоэффективных конденсационных печей

Традиционные газовые печи с принудительной подачей воздуха производят горячие выхлопные газы сгорания, и поэтому требуются металлические вентиляционные трубы или дымоходы. Напротив, современные высокоэффективные конденсационные печи выпускают гораздо более холодные газы, и для их вытяжных отверстий требуются только пластиковые трубы из материалов, таких как ПВХ, ХПВХ или АБС. Некоторые высокоэффективные печи также включают пластиковую трубу для зоны всасывания, а во всех типах используется третья пластиковая труба для отвода коррозионной конденсации, образующейся в процессе сгорания.

Поскольку не существует универсальных стандартов для выхлопных и всасывающих труб в высокоэффективных печах, нет ясности и ответственности в отношении утвержденных строительных стандартов для этого материала труб. При установке этого типа печи лучше всего следовать спецификациям производителя труб, а также любым местным строительным или водопроводным требованиям.

Типы высокоэффективных систем вентиляции печи

Есть два типа конденсационных печей: двухтрубные, или с прямым отводом, и однотрубные системы с непрямым отводом.

  • Система с прямым отводом воздуха (двухтрубная): Двухтрубная система наиболее распространена в системах отопления домов. Он обеспечивает прямое впускное отверстие, которое с помощью одной трубы выводит наружный воздух в герметичную камеру сгорания, а вторая вентиляционная труба обеспечивает герметичный отвод выхлопных газов обратно за пределы вашего дома. В системе с прямой вентиляцией вы можете легко увидеть, как две трубы выходят из стены вашего дома. Вентиляционные отверстия могут также заканчиваться над крышей.
  • Однотрубная система: Однотрубная система непрямого отвода воздуха используется там, где нет реальной необходимости в отдельном отводе воздуха для горения.Он имеет вентиляционную трубу для выхлопных газов, но использует не кондиционированный (не охлажденный и не нагретый) воздух из пространства вокруг топки в качестве воздуха для горения. Эти печи обычно устанавливаются в некондиционных помещениях, таких как гараж, подвал, подвал или чердак, где есть много окружающего воздуха для обеспечения горения.

Зачем конденсационным печам трубопровод для конденсата

В высокоэффективных конденсационных печах используется двухступенчатое сгорание, позволяющее извлечь как можно больше тепловой энергии из сжигаемого газа.После первой стадии горячие выхлопные газы проходят через вторую стадию сгорания, что приводит к выхлопу с очень небольшим количеством тепла. В результате этого процесса в теплообменнике печи образуется конденсат или влага. Трубка для конденсата отводит влагу в канализацию в полу или бытовую канализацию.

Почему в печах используются пластиковые трубы

Конденсационные печи относятся к устройствам КАТЕГОРИИ IV, для которых требуется, чтобы вентиляционные системы были водонепроницаемыми и газонепроницаемыми. В печи используется электродвигатель вытяжной вентиляции, который выталкивает выхлопные газы через вентиляционную трубу, создавая в ней положительное статическое давление.В конденсационной печи образуются конденсированные отходящие газы, содержащие воду и двуокись углерода, которые вместе образуют угольную кислоту, которая приводит к образованию коррозионного конденсата. Поэтому производители печей рекомендуют использовать только специальные виды пластика для вентиляции и отвода конденсата в конденсационной печи.

Подходящие материалы для вентиляционных и конденсатных труб включают трубы из ПВХ (поливинилхлорида), ХПВХ (хлорированного поливинилхлорида) и АБС (акрилонитрил-бутадиен-стирол), в зависимости от заданной температуры отходящих газов печи. Эти разные пластмассы имеют разные максимальные температуры нагрева: ПВХ имеет самый низкий рейтинг при 140 градусах по Фаренгейту, ХПВХ - самый высокий при 194 градусах, а АБС находится между ними при максимальной температуре эксплуатации 160 градусов. Выход из строя трубы, такой как провисание или протечка, может произойти, если устойчивые температуры превышают эти рекомендуемые рабочие температуры.

Путаница в отраслевых стандартах

Международный кодекс по топливному газу гласит в разделе 503.4.1.1 (IFGS): «Пластиковые трубы и фитинги, используемые для вентиляции устройств, должны устанавливаться в соответствии с инструкциями по установке производителя оборудования.Но это отсутствие спецификаций может привести к путанице. Хотя в инструкциях производителя указывается, какие типы трубопроводов приемлемы для их продуктов, они оставляют на усмотрение подрядчика по установке, какую пластиковую трубу использовать.

По иронии судьбы, несмотря на то, что наличие пластиковых вентиляционных труб стало синонимом высокоэффективных конденсационных печей, производители труб из ПВХ не рекомендуют ПВХ для этого применения. Также не существует официальных стандартов ASTM для пластиковых труб, используемых в качестве отвода продуктов сгорания.Даже когда производитель печи ссылается на агентство по стандартизации и стандарт, например ASTM D1785 для труб из ПВХ Schedule 40, стандарт предназначен только для установки трубы. В стандарте ASTM D1785 для Приложения 40 (применяемого к дренажным трубам водопровода) указано: «Эта стандартная спецификация для труб из ПВХ не включает требований к трубам и фитингам, предназначенным для отвода продуктов сгорания».

Нормы и рекомендации по конденсационной печи

Строительные нормы и правила как на национальном, так и на местном уровне, похоже, отдают предпочтение производителям печей, чтобы указать, какие пластиковые трубы могут использоваться в качестве низкотемпературных вентиляционных отверстий для их продукции.Тем не менее, помимо рекомендаций, именно подрядчик по установке в конечном итоге определяет, какую пластиковую трубу использовать.

Несмотря на путаницу, безопасная практика предполагает использование труб из ПВХ сортамента 40 для воздухозаборника печи и ХПВХ для вытяжного вентиляционного отверстия , учитывая более высокую рабочую температуру. Таким образом, если в печи возникнет проблема, из-за которой температура выхлопных газов превысит расчетную, система вытяжной вентиляции будет иметь почти на 40% больше возможностей для обработки избыточного тепла, прежде чем оно достигнет точки, где она может выйти из строя.

3 вещи, которые нужно знать о выхлопных газах вашей печи

Опубликовано: 9 января 2019 г.

Когда наступает зима, большинство людей полагаются на свою печь, чтобы сохранить свой дом поджаренным и теплым. Тем не менее, когда дело доходит до мельчайших деталей работы печи, немногие домовладельцы понимают все задействованные компоненты. К сожалению, такое непонимание часто затрудняет выявление надвигающихся проблем.

Одна из важнейших частей газовой печи - дымоход.Хотя этот компонент играет в основном пассивную роль в работе печи, ваша система просто не могла бы работать без него. Если вы хотите улучшить свои знания о системах отопления, вентиляции и кондиционирования воздуха в жилых помещениях, продолжайте читать. В этой статье описаны три важные вещи, которые следует знать о выхлопных трубах.

1. Дымоходы Вентиляция Выхлопные газы

В идеальной печи сжигание природного газа вызовет только два побочных эффекта: водяной пар и двуокись углерода. Ни одно из этих веществ не представляет серьезной угрозы для здоровья человека.К сожалению, практически ни одна печь не может достичь 100-процентного КПД. Вместо этого часть газа полностью не сгорает.

Этот процесс частичного сгорания приводит к образованию широкого спектра побочных продуктов. Многие из этих веществ, в первую очередь окись углерода, обладают высокой токсичностью. По этой причине выхлопные газы должны выходить из вашего дома как можно быстрее. Дымоход обеспечивает прямой выход на улицу, позволяя выхлопным газам выходить из дома и безопасно рассеиваться.

2. Большинство печей используют естественную тягу

Если у вас нет высокоэффективной конденсационной печи, скорее всего, ваша система дымохода работает по принципу естественной тяги. Термин «естественная тяга» относится к способности дымовых газов подниматься из дома по собственному желанию. Разница давлений является ключом к естественной тяге. Выхлопные газы, производимые вашей печью, имеют намного более высокую температуру, чем входящий воздух.

В результате выхлопные газы находятся под более низким давлением по сравнению со свежим воздухом, поступающим в вашу печь.Этот перепад давления, часто называемый отрицательным перепадом давления, эффективно выталкивает выхлопные газы из камеры сгорания в дымоход. Пройдя через теплообменник, газы продолжают подниматься через дымоход.

Серьезные проблемы возникают из-за недостаточного перепада давления. Если дымоход не был спроектирован правильно, ограничения могут привести к чрезмерному давлению в дымоходе. В результате выхлопные газы с трудом покидают ваш дом. Такие ограничения возникают в результате недостаточно широких дымоходных труб, чрезмерных колен и слишком большого количества секций горизонтальной трубы.

Многие люди сталкиваются с проблемами дымохода при установке новых печей. Проще говоря, ваша новая печь может быть несовместима с существующей дымовой трубой. Технический специалист должен тщательно проанализировать вашу существующую систему, чтобы определить, требует ли ваша дымовая труба изменений для обеспечения надлежащей вентиляции.

3. В высокоэффективных печах используются индукторы тяги

Даже при правильной конструкции система дымохода с естественной тягой имеет определенные ограничения с точки зрения скорости вытяжки. В результате печи с естественной тягой не могут достичь КПД выше 70 процентов.Такие печи стоят дороже в эксплуатации, так как они не могут потреблять значительное количество энергии.

Когда приходит время для новой печи, все больше и больше домовладельцев выбирают высокоэффективные модели. Многие такие печи содержат компонент, известный как индуктор тяги. Как следует из названия, индуктор тяги способствует более быстрому прохождению газов через дымоход. Тяговый индуктор представляет собой мощный вентилятор, расположенный рядом с теплообменником внутри печи.

Индуктор тяги помогает удалить все остаточные выхлопные газы внутри камеры сгорания печи, освобождая больше места для свежего воздуха.Кроме того, ускоряя поток выхлопных газов, индуктор тяги увеличивает отрицательный перепад давления внутри дымохода.

Печь просто не может правильно работать без правильно спроектированного дымохода. Для получения дополнительной информации о дымоходе в вашей системе HVAC обратитесь к специалистам по домашнему отоплению в C.B. Lucas.

Общие проблемы с тепловыми насосами и их решения

Размещено: 30 сентября 2020 г.

Тепловые насосы - это отличное сочетание энергоэффективности и надежности, что делает их идеальными для работы в разные жаркие и прохладные сезоны.Тем не менее, они также ...

Почему в высокоэффективной печи отводится горячий выхлоп?

Ваша высокоэффективная печь должна поддерживать тепло в вашем доме зимой, создавая тепло и распределяя его по всему дому. Вы оплачиваете счета за электроэнергию заработанными тяжелым трудом деньгами и хотите, чтобы в доме оставалось как можно больше тепла, которое не расходуется впустую. Итак, почему ваша высокоэффективная печь выпускает горячий воздух наружу? Вы теряете тепло - и деньги - через выхлоп?

Давайте посмотрим, как ваша высокоэффективная печь, также называемая конденсационной печью, выделяет тепло.

Что такое высокоэффективная печь?

Ваша газовая печь работает на природном газе или пропане. Каждая газовая печь имеет рейтинг энергоэффективности - годовой коэффициент использования топлива (AFUE) - на основе того, сколько топлива она может преобразовать в тепло. Более новые высокоэффективные газовые печи содержат более 90% AFUE, что означает, что 90% топлива преобразуется в тепло, и только 10% или меньше теряется через выхлоп. По сравнению с более старыми печами с AFUE от 50 до 70%, это впечатляет! Это приводит к экономии затрат на энергию для домовладельцев, поскольку большая часть их природного газа или пропанового топлива преобразуется в полезное тепло.

Чем она отличается от традиционной печи?

В процессе производства тепла также образуются побочные продукты или отходы. В случае печи побочным продуктом является горячий водяной пар. Конечно, вам не нужно и не нужно, чтобы эти побочные продукты оставались повсюду, поэтому их нужно как-то улавливать и утилизировать. Традиционные печи обычно направляют выхлопные газы через вентиляционную систему в своде или дымоходе. Однако при выводе водяного пара через дымоход на улицу может быть потеряно значительное количество тепла.

Чтобы лучше использовать все тепло, выделяемое в процессе сгорания, в высокоэффективных печах используются два теплообменника вместо одного. Второй теплообменник улавливает тепло водяного пара, который в противном случае был бы удален из дома. Теплообменник извлекает полезное тепло из пара в процессе охлаждения пара настолько, что он конденсируется или превращается в жидкость. Если оставить этот кислый конденсат в трубах, он может повредить трубопровод и создать угрозу здоровью и безопасности.

По этой причине для вентиляции высокоэффективных печей используются трубы из ПВХ, которые спроектированы так, чтобы выдерживать кислотную конденсацию. Некоторые трубы отводят жидкий конденсат в канализацию в полу, а другие трубы выводят выхлоп наружу. Выхлопные трубы должны выводиться наружу и не могут (и не должны!) Выходить через дымоход. Поскольку выхлопные трубы теперь расположены сбоку от дома, а не внутри дымохода, они более заметны для вас. Может показаться, что вы теряете энергию и тепло из-за выхлопа, но на самом деле беспокоиться не о чем.

Когда мне следует беспокоиться о выхлопной трубе горячей печи?

Тепло в выхлопной трубе и выхлопе - это нормально. Также нормально видеть сосульки или другой ледяной нарост вокруг трубы в морозную погоду. Если ваша трубка очень горячая, позвоните в Breedlove Dobbs, и мы попросим опытного и квалифицированного специалиста проверить ее. Мы проверим правильную вентиляцию ваших труб и проверим вашу систему отопления, чтобы убедиться, что все работает должным образом.

Правильное и регулярное обслуживание системы может помочь предотвратить повреждение вашего дома кислотным конденсатом.Наш план защиты Comfort Guard поможет обеспечить бесперебойную работу вашей высокоэффективной печи, предоставляя напоминания о сервисном обслуживании, инспекции по очистке и скидки на ремонт, если вам когда-нибудь понадобится починить печь.

Если у вас есть вопросы по установке высокоэффективной печи или вас беспокоит ее работа, позвоните нам. Все наши сотрудники сертифицированы и прошли профессиональное обучение. Мы дадим вам честную экспертную рекомендацию о решении, которое подойдет вам и вашей семье.

Надлежащая вентиляция отопительного оборудования

Правильная вентиляция печи и водонагревателя важна не только для оптимальной работы газового и мазутного оборудования, но и для здоровья и безопасности тех, кто живет в доме. Часто, посещая дом клиента для обслуживания или замены устаревшего оборудования, мы обнаруживаем неправильно установленную систему вентиляции. Покупатель скажет: «Так было 25 лет, зачем это менять сейчас?»

Потому что это неправильно и небезопасно.

Неправильно смонтированные вентиляционные трубы или трубы с концевой заделкой, дымоходы плохого размера или изношенные, а также другие препятствия для вентиляции могут вызвать отказ оборудования, порчу строительных материалов, пожар и даже смерть в результате удушья или отравления угарным газом.

Когда газ сжигается для получения тепла, образуются отходящие газы, которые необходимо удалить из оборудования. Это работа системы вентиляции. В типичном случае дымовая труба соединяет топку или водонагреватель с дымоходом. Если дымоход находится в хорошем состоянии, теплые выхлопные газы поднимутся вверх по дымоходу и уйдут в атмосферу.Скорость, с которой эти газы выходят, называется осадкой , , и при нормальных условиях тяга должна быть достаточной, чтобы тянуть эти газы вверх и наружу. Если дымоход разваливается, возможно, внутрь упали кирпичи или треснула облицовка дымохода, или, может быть, птица решила построить гнездо в дымоходе летом (обычное явление), сквозняк будет слабым или отсутствовать. дымоход, и выхлопные газы будут пытаться уйти в другое место. В более новых печах будет установлен выключатель утечки , который отключит печь, если обнаружит, что выхлопные газы выходят из печи в месте, где этого не должно быть.Старые печи не имеют этой функции, и вы могли бы вдыхать выхлопные газы, если бы не знали о проблеме. ( Еще одна причина для ежегодного обслуживания вашей системы отопления квалифицированными специалистами Adirondack Mechanical! )

Современные высокоэффективные газовые печи имеют совсем другие требования к вентиляции, чем печи 20-летней давности. Конденсирующая газовая печь (любая печь с AFUE или годовой эффективностью использования топлива более 90%) будет создавать выхлопные газы с температурой около 130 градусов, или примерно такой же температуры, как вентиляционное отверстие вашей сушилки для одежды.Эта температура намного ниже точки конденсации воды (212 градусов), поэтому водяной пар превращается в жидкую воду в вентиляционном отверстии. В сочетании с умеренно кислыми побочными продуктами горения топлива эта вода становится коррозионной и может разъедать любые металлические вентиляционные трубы. Вот почему вентиляция таких печей осуществляется с помощью небольшого вентилятора и пластиковой трубы, часто через стену. К вентиляционному отверстию добавляется дополнительный трубопровод (и часто небольшой конденсатный насос ) для отвода воды, собранной из вентиляционного отверстия.В зависимости от того, как была установлена ​​вентиляция, вам может потребоваться держать снег и лед подальше от вентиляционной оконечности на внешней стороне вашего дома. Снежные насыпи и наросты льда могут засорить трубу, тем самым ограничивая проход воздуха внутрь и выход выхлопных газов. Эти печи очень чувствительны даже к незначительным колебаниям тяги, и их вентиляционные системы должны устанавливаться в строгом соответствии с рекомендациями производителя. В связи с наличием множества взаимозависимых систем безопасности в современной печи и для поддержания максимальной эффективности эксплуатации рекомендуется ежегодно проводить обслуживание конденсационной печи квалифицированными специалистами по обслуживанию компании Adirondack Mechanical.

Часто, когда старую неэффективную печь заменяют современной высокоэффективной, может возникнуть проблема с вентиляцией существующего водонагревателя, которой раньше не было. Поскольку старая печь производит очень много выхлопных газов, и поскольку этот газ очень теплый (иногда более 300 градусов), обычно нет проблем с получением тяги в старой дымовой трубе. Однако после того, как этот большой кусок удален, относительно меньший водонагреватель станет недостаточно большим, чтобы нагреть дымоход и выдержать сквозняк.Вы можете убедиться в этом, если посмотрите на пластиковые кольца вокруг патрубков горячей и холодной воды в верхней части водонагревателя. Похоже, они начали таять? Тогда у вас есть проблема с дымоходом. Горячие газы не могут быть достаточно быстро втянуты вверх по дымоходу, и они выходят из-за отклонителя тяги в ваш дом, расплавляя пластик вокруг труб, проходя мимо. Это небезопасное состояние. Это можно исправить, установив втулку дымохода , которая искусственно уменьшает размер дымохода до размера, подходящего для водонагревателя. В зависимости от возраста и состояния водонагревателя вы можете рассмотреть модель с вытяжным вентилятором или даже настенную модель без резервуара , в любой из которых используется другой метод вентиляции, в котором не используется дымоход. Позвоните в офис Adirondack Mechanical по телефону 518-883-3077, и мы предоставим вам всю информацию обо всех возможных вариантах.

Выхлоп печи в дымоходе? Прочтите это

Вокруг Атланты можно встретить множество старых домов, где из печей отходят дымовые газы в дымоходы.Теоретически это нормально. Выхлоп из печи горячее окружающего воздуха. Оказавшись внутри дымохода, ядовитые пары, включая окись углерода (CO), поднимаются вверх и рассеиваются на открытом воздухе. Нет проблем, правда?

Ну… да. Собственно, это может быть проблемой.

Два разных дымохода. Два разных сценария.

Представьте себе два разных дома, в каждом из которых есть печь, выходящая в дымоход.

В первом доме есть в основном внутренний дымоход. Почти весь дымоход находится внутри дома (и, следовательно, внутри ограждающей конструкции). Единственное исключение - часть на самом верху, чуть выше линии крыши. Этот дымоход также имеет внутреннюю металлическую облицовку, которая легко соединяется с выхлопной трубой печи.

Теперь рассмотрим другой дом, в дымоходе которого есть облицовка из глины и раствора. Это внешний дымоход, поэтому три стороны дымохода находятся за пределами дома. По сравнению с дымоходом в первом доме, этот больше подвержен колебаниям температуры наружного воздуха, потому что он не находится внутри изолированного помещения.

Зимой дымоход в первом доме остается таким же теплым, как и в гостиной дома. Когда горячие дымовые газы попадают в дымоход, они не теряют много тепла - они все равно горячее окружающего воздуха. В этом случае они легко выходят из дымохода вдали от дома. Металлический вкладыш также обеспечивает бесшовное соединение выхлопной трубы с дымоходом.

Не так с другим дымоходом! Дымоход остается холодным всю зиму, так как он в значительной степени подвержен атмосферным воздействиям. Когда топка выходит в дымоход, газы быстро остывают перед выходом на улицу. Все они не могут подняться к вершине дымохода, поэтому некоторые из них проходят обратную тягу через саму вентиляционную трубу и попадают в подползти дома. Фигово.

Печи с выходом в дымоходы могут быть опасными, но это не обязательно.

Из нашей «сказки» выше ясно, что первый дымоход - лучший вариант с точки зрения безопасности. Однако в реальном мире все не всегда так однозначно.

У некоторых людей есть внешние дымоходы, которые были оснащены металлическими вкладышами. В других есть внутренние дымоходы с облицовкой из кирпича. И так далее. Возможны всевозможные сценарии.

Если ваша печь выходит в дымоход, испытание на безопасность горения - единственный способ убедиться, что дымовые газы не попадают обратно в ваш дом. И хотя вам обязательно нужно иметь в доме детектор угарного газа, ждать, пока он сработает, - не лучшая стратегия, тем более, что он может даже не сработать, когда вам это нужно.

Лучше упредить опасность, а не ждать ее появления. Вот когда вам нужно нанять профессионала для проведения теста на безопасность горения для вашей ситуации от топки к дымоходу:

  • Вы никогда раньше не тестировали его. Если ваша печь выходит в дымоход, и вы никогда не проводили тест на безопасность горения, неплохо было бы его пройти. Это особенно актуально для наружных дымоходов, поскольку зимой они более холодные и более подвержены проблемам с выхлопными газами, чем внутренние дымоходы.Более старые футеровки из глины и раствора также подвержены повреждениям и износу, что может привести к недостаточной вентиляции выхлопных газов печи.
  • Вы видите белую коррозию на вентиляционных трубах печи. Чаще всего это означает, что у вас есть проблема с обратным отрисовкой. Когда дымовые газы остаются внутри вентиляционной трубы или возвращаются в нее перед тем, как выйти из дымохода, вы увидите коррозию на металле - обычно в локтях.

Не паникуйте, если к вам относится любая из этих ситуаций! Если вы сидите здесь, читаете это и все еще дышите нормально, у вас, вероятно, все будет хорошо.Тем не менее, рекомендуется запланировать анализ безопасности горения до , чтобы вы могли точно узнать, не происходит ли что-нибудь опасное.

Хорошие новости? Всегда есть решение.

Допустим, у вас возникла проблема с обратной вытяжкой от печи к дымовой трубе. Что теперь?

Одно из решений - установить прочную металлическую облицовку дымохода, которая вряд ли потрескается или не подвергнется коррозии. Вы можете привязать его к выхлопной трубе печи и снизить вероятность обратного проникновения CO в ваш дом.

Еще одно исправление - обновление до печи закрытого сгорания (90% AFUE или выше). Это исправление часто имеет смысл, если у вас действительно старая печь или большой внешний дымоход, который остается холодным всю зиму. В этих высокоэффективных установках используется труба из ПВХ для втягивания воздуха для горения и вывода побочных продуктов наружу. Ваша печь больше не будет выпускать газы в дымоход. Вместо этого подрядчик HVAC установит систему для удаления выхлопных газов прямо за пределы вашего дома.

А как насчет газовых водонагревателей?

В некоторых домах газовые водонагреватели также выходят в дымоходы.Их также следует проверить, особенно если вы видите расплавленные (или плавящиеся) пластиковые втулки сбоку от водонагревателя. Это признак того, что горячие газы возвращаются к установке.

Водонагреватель с обратной вытяжкой, возможно, даже более серьезная проблема, чем печь с обратной вытяжкой. В конце концов, утечки выхлопных газов печи представляют собой риск только во время работы печи. Водонагреватели работают круглый год, поэтому вы рискуете даже летом!

Если вы обнаружите, что у вас проблема с водонагревателем обратной вытяжки, у вас есть два варианта:

  1. Установить облицовку дымохода. Это тот же совет, что и выше. Когда это применимо (и это целесообразно), установка облицовки дымохода внутри существующего дымохода может решить проблему.
  2. Приобретите новый водонагреватель. В газовых водонагревателях без резервуаров есть специальные выхлопные трубы, которые не попадают в дымоход. Новые электрические водонагреватели также намного эффективнее тех, что были доступны несколько лет назад. Фактически, самые эффективные водонагреватели на рынке, водонагреватели с тепловым насосом, питаются от электричества и не требуют сжигания для нагрева воды!

Отравление CO очень реально и очень серьезно.Проверять вашу систему - это разумно.

Вероятно, у вас нет проблем с угарным газом, но лучше убедиться в этом.

Проблемы с облицовкой дымохода, наряду с трещинами в теплообменниках, являются одними из наиболее распространенных источников утечки CO. Единственный способ убедиться, что у вас нет проблем, - это попросить профессионала провести анализ горения. В PV мы всегда проводим ее как часть оценки всего дома. Но мы также можем сделать одно блюдо на заказ, если вам это нужно.

При правильной конструкции печь с дымоходом действительно подходит.Тем не менее, вы должны убедиться, что конструкция надежна и не подвергалась никаким угрозам на протяжении многих лет. Настоящая проверка безопасности горения с помощью анализатора горения - лучший способ сделать это.

Ваша печь: варианты замены вентиляционных отверстий

Газовые печи - это эффективный и надежный метод отопления дома, популярный среди домовладельцев Мичигана. Как и другие типы оборудования для сжигания топлива, топка выделяет потенциально опасные дымовые газы, которые необходимо удалить в целях безопасности.

Если вы планируете установку новой печи, целесообразно проконсультироваться с опытным подрядчиком по вентиляции и кондиционированию воздуха. Вот три доступных типа вентиляционных отверстий:

Естественные вентиляционные отверстия

Естественные вентиляционные отверстия или «тип B» - наиболее распространенный и экономичный вариант, используемый с газовыми печами. Дыхательная труба подсоединяется к печи и к существующему дымоходу или проходит прямо через крышу. Как следует из названия, горячие выхлопные газы из печи естественным образом поднимаются по трубе и выходят через крышу.С помощью этих вентиляционных отверстий воздух для горения забирается из системы подачи воздуха в помещении, поэтому существует риск того, что выхлопные газы, содержащие смертоносный угарный газ, могут попасть обратно в ваш дом.

Прямые вентс

Прямые вентиляционные отверстия состоят из двух труб разного диаметра, расположенных одна внутри другой. Большая внешняя труба втягивает воздух для сжигания снаружи. Выхлопные газы выводятся через внутреннюю трубу меньшего размера. Эти вентиляционные отверстия печи можно установить горизонтально через внешнюю стену или вертикально, чтобы выхлопные газы выходили через крышу.Хотя прямая вентиляция и дороже, чем естественная вентиляция, она также является более эффективным и безопасным вариантом.

Боковые вентиляционные отверстия

В этом типе дымохода используется та же конфигурация трубы, что и в прямом вентиляционном отверстии, но он также оснащен вытяжным вентилятором на наружном конце для удаления дымовых газов. Вентилятор подключен к печи, поэтому они включаются и выключаются в тандеме. Из-за дополнительных электрических и механических компонентов блоки питания являются самым дорогим вариантом вентиляции, но они также являются наиболее эффективными и безопасными.Этот тип вентиляционных отверстий обеспечивает большую гибкость в том, где вы также можете установить новую печь, поскольку их можно разместить в любой внешней стене.

Чтобы узнать больше о вариантах вентиляции печи для вашего дома в округе Гранд-Траверс, свяжитесь с нами по телефону Team Bob’s Heating Cooling Plumbing .

Наша цель - помочь обучить наших клиентов в Траверс-Сити, штат Мичиган, и прилегающих районах по вопросам энергоснабжения и домашнего комфорта (особенно для систем HVAC). Для получения дополнительной информации о замене печи и других темах, связанных с HVAC, загрузите наше бесплатное руководство по домашнему комфорту или позвоните нам по телефону 231-714-6196.

Авторы и права / Авторские права: «Dennis Cox / Shutterstock»

Как устранить распространенные проблемы с вентиляцией печи

Общие проблемы с вентиляцией:

В вашей печи для обогрева воздуха в доме используются газовые горелки. Все эти токсичные газы из ваших горелок должны быть должным образом выпущены на улицу.

Вентиляционная система представляет собой пластиковую трубку, по которой токсичные газы или «дымовые газы» выводятся из печи на улицу.

Как бы важна эта система ни была, они часто устанавливаются с плохими уклонами, с несертифицированными материалами.

Это может не только повредить вашу печь, но и привести к непосредственной угрозе безопасности вам и вашей семье.

Пройдем через все смертные грехи, которые часто совершают начинающие монтажники.

Плохой уклон

Под наклоном понимается горизонтальный угол вентиляционного отверстия, выходящего из вашего дома.

Из-за высокой эффективности печей в них образуется много конденсата, воды. Эту воду необходимо правильно слить.

Горизонтальная вентиляция должна иметь уклон 1/4 дюйма на каждый фут в сторону печи.Этот наклон позволяет воде в вентиляционном отверстии стекать назад в печь для слива.

Вода, которая может оставаться в системе вентиляции, сужает внутренний диаметр вентиляционного отверстия. С меньшим проходом в вентиляционной системе, вентиляторный двигатель (тип вентилятора) внутри вашей печи не сможет создать достаточное давление для выпуска дымовых газов.

Подумайте о закупорке артерии.

В результате в печи сработает предохранительный переключатель давления, который отключит печь.

К счастью, его проблема часто обнаруживается вскоре после установки печи, так как печь не сможет долго работать с этой проблемой. Но это может быть серьезным неудобством в холодную зиму, и когда вам нужно взять еще один выходной для работы, установщики
внесут исправления.

Сохранение высокоэффективной печи вместе

Вентиляционные отверстия выпускаются длиной 10 футов, которые необходимо обрезать по форме для сборки вентиляционного узла. Различная совместная фурнитура; Колена, муфты и т. Д. На 90 градусов и 45
градусов соединяют эти отрезки вместе.

При выполнении этих соединений необходимо использовать специальный растворитель или клей. Нормы требуют, чтобы растворитель соответствовал «сертификации 636», относящейся к данному типу вентиляции. Растворитель должен связывать все части вентиляционной системы, чтобы создать полную систему
, и должен быть одобрен TSSA для использования в Онтарио.

К сожалению, вы встретите начинающих установщиков, использующих неподходящий растворитель, неправильный тип растворителя 636 (разработанный для другого типа вентиляции
) или даже хуже.. совсем нет растворителя!

Использование неподходящего растворителя может привести к неправильной сварке стыков, что может привести к разрыву вентиляционных труб из ПВХ. Если в случае
трубы отсоединятся, у вас возникнет непосредственный риск отравления угарным газом или смерти. Несмотря на эти хорошо известные знания, мы продолжаем обнаруживать, что системы
устанавливаются с использованием различных продуктов и растворителей, которые не сертифицированы для использования.

Это очень опасно.

Грунтовка

Точно так же грунтовка необходима при более низких температурах, чтобы способствовать расплавлению растворителей.Без грунтовки у вас не получится должного сплавления с трубами.

Это тоже часто упускают из виду при установке печи зимой.

Развертка

При обрезке вентиляции расширяется. Из-за этого развальцовки труба не может полностью войти в фитинг во время сборки вентиляционной системы.

Развертка устраняет этот отбортовку, позволяя вентиляционному отверстию проходить по всей длине фитинга и обеспечивать надежное соединение.

Установка вентиляционной трубы в фитинг без расширения не обеспечит надлежащего прилегания и создаст риск развала вентиляционной системы.

Пожалуйста, не подражайте

Есть два основных поставщика вентиляции, которые соответствуют сертификации 636; Ипекс и Роял.

Они оба выглядят очень похоже, и отличить их можно только по торговой марке, указанной на вентиляционном отверстии.

Хотя оба могут быть сертифицированы для использования, их нельзя объединить в одну систему.Система вентиляции должна быть либо IPEX, либо Royal.

Проблема в том, что установщики обычно носят с собой в своих фургонах только один тип вентиляции. Если им нужно что-то добавить к существующей системе вентиляции, а это почти так, они будут использовать все, что есть в наличии.

К сожалению, если у них есть только IPEX и система вентиляции королевская, они часто просто присоединяют IPEX к королевской, вместо того, чтобы тратить время на дорогу к поставщику, чтобы забрать нужные вещи.

Эти два производителя вентиляции не проходят заводских испытаний на совместимость. Они разные, и неизвестно, насколько безопасным будет соединение.

Начинающим установщикам это часто сходит с рук, поскольку два типа вентиляции выглядят одинаково, и многие домовладельцы не знают ничего лучшего.

Более серьезное нарушение, которое мы видим, - это когда не используется ни IPEX, ни Royal, а используется нелегальный бренд, который вообще не сертифицирован для использования. Вентиляция более чем вероятно дешевле, и установщик пытается максимизировать свои доходы.

Измерьте дважды, один раз отрежьте
Чем длиннее становится вентиляционный участок, тем большее сопротивление должен преодолевать двигатель индуктора печи (двигатель вентилятора). Это сопротивление также применяется к большему количеству изгибов и поворотов, которые вы добавляете к системе.

У каждого производителя есть определенный предел вентиляции для своей модели печи, а также номинальная мощность печи. Например, печь 50K BTU вы можете использовать 2-дюймовую трубу для 50 футов, но для печи 80K вы можете использовать только 2 дюйма для 10 футов.

Если вы превысите этот предел, вам придется увеличить диаметр трубы до большего диаметра.

Кроме того, разные соединительные детали имеют «эквивалентную длину». Например, колено 2 дюйма на 90 градусов будет иметь равную длину 3 фута

.

Измерение общего пробега вентиляции и поиск спецификаций производителя может быть утомительным занятием.

Вот почему его часто упускают из виду, и установщики надеются на лучшее, что при сборке он не превосходит спецификации производителя.

Неправильный размер вентиляционной системы приведет к тому, что печь будет работать с трудом для вентиляции дымовых газов, что приведет к преждевременному выходу из строя.В крайнем случае печь может вообще не запуститься.

До того, как появилась вентиляция из ПВХ 636, была АБС.

Акрилонитрил-бутадиен-стирол (АБС-пластик) первоначально использовался для водостока. Однако он получил широкое распространение для вентиляции газовых приборов из-за низкой стоимости.

Трещина в вентиляции Вентиляция из АБС обычно выходит из строя на фитингах

К сожалению, после многочисленных сообщений об отказах этот трубопровод был признан недостаточным для этой цели.

К 2007 году новые установки должны соответствовать новым стандартам 636 только с использованием сертифицированной вентиляции 636 из ПВХ с более высокой допустимой температурой 149F.

Часто мы обнаруживаем, что подрядчики, заменяющие высокоэффективную печь, не могут заменить систему вентиляции ABS и обновить ее до 636. Если до 2007 года это было угрозой безопасности, то сегодня такая же угроза безопасности возникает.

Не оставляй меня висеть!
Вентиляционное отверстие необходимо поддерживать на каждые 3 фута горизонтального участка. Вся эта длина вентиляции, суставы и локоть становятся тяжелыми, а неправильная их поддержка может привести к катастрофе.

К сожалению, как и другие вредные привычки, эта сфера не исключение.

Часто установщик не устанавливает достаточное количество поддерживающих ремней; их слишком мало и они далеко друг от друга и превышают максимальный допуск в 3 фута.

В других случаях использовалась неправильная обвязка. Начинающие установщики будут использовать J-вешалки. Эти более дешевые и простые в установке ремни не обеспечивают адекватной поддержки. Вместо этого следует использовать металлическую ленту, которая может охватить вентиляционное отверстие и надежно закрепить его.

Хуже всего, когда установщики вообще не поддерживают вентиляцию, оставляя ее болтающейся в воздухе.

Вентиляция печи Нет Вентиляционная опора и вентиляция соединены с помощью изоленты

Риск для этого очевиден. Находясь в механической и прачечной, люди будут пытаться развешивать одежду или хранить вещи, свисающие с трубопроводов, не понимая их важности или цели. Это приводит к растрескиванию, поломке или провисанию выхлопной трубы.
Эти проблемы могут привести к отказу оборудования или создать непосредственную угрозу вашей безопасности.

Заключение
Вентиляционные системы достаточно безопасны, и случаи неудачной вентиляции, приводящей к повреждению, редки.

При правильной установке вы можете расслабиться и рассчитывать на вентиляцию, которая безопасно выводит токсичные газы, выделяемые из вашей печи.

Однако, срезая углы, вы подвергаете себя риску выхода из строя вашей системы вентиляции и всех его последствий.

Сотрудничество с уважаемыми компаниями поможет защитить вас и вашу семью от этих опасностей.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
