Характеристики биметаллических радиаторов отопления: технические характеристики, устройство, срок службы и соответствие госту

Содержание

технические характеристики, устройство, срок службы и соответствие госту

Появление на рынке тепловых технологий обогревателей, созданных сразу из двух видов металлов, вызвало настоящий переполох. То, из чего состоит биметаллический радиатор, его свойства и возможности, мгновенно сделали его любимцем «публики», несмотря на высокую стоимость.

Особенности новинки

До появления биметаллических радиаторов потребители довольствовались долгое время чугунными изделиями, затем рынок наполнился продукцией из стали и алюминия. Каждый раз производители предлагали батареи отопления лучшего качества, более высокой прочности и мощности. Когда впервые были представлены радиаторы биметаллические, технические характеристики которых выходили за рамки известных аналогов, к ним отнеслись скептически, так как цена казалась слишком завышенной.

После того, как их стали устанавливать в квартирах с централизованной системой обогрева, и они с доблестью выдержали все ее недостатки, у биметалла появилась масса поклонников. Сегодня они лидируют на рынке тепловых устройств, хотя цена по-прежнему остается высокой.

Первые биметаллические модели состояли из стального змеевика (трубы), по которой проходил теплоноситель, и алюминиевого корпуса. Изобретатели объединили лучшие стороны двух металлов в одной конструкции. Стали не страшна коррозия, и она прекрасно противостоит даже воде в централизованной системе обогрева, обеспечивая быстрый нагрев алюминиевого кожуха. Все знают, что этот алюминий имеет самые высокие показатели теплопроводности, но слишком требователен к качеству носителя.

Если сравнивать алюминиевые и биметаллические радиаторы, разница будет в том, что при более высокой мощности последних, они не обладают слабостью первых. Так как корпус из алюминия не соприкасается с водой, то ему не страшна коррозия, а сталь, по которой она бежит, «равнодушна» к ее составу.

Эти особенности стали развивать дальше, и так появились полу биметаллические радиаторы и аналоги, в которых вместо стальных труб установлены медные. Какие бы составляющие у них ни были, устройство биметаллических радиаторов отопления уникально, как по своим техническим характеристикам, так и по эффективности работы. Наверное, поэтому их можно все чаще встретить в отопительных системах многоквартирных домов.

Как устроены батареи из двух металлов

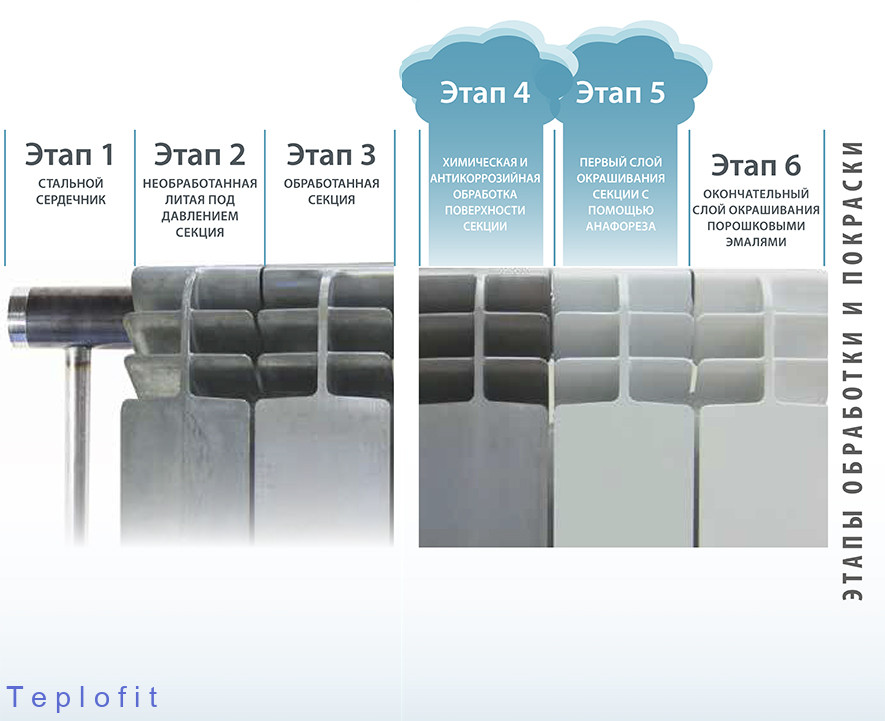

Если посмотреть на биметаллические радиаторы в разрезе, то будет видно, что это обычные стальные трубы, прикрытые со всех сторон алюминиевыми панелями. На самом деле, сегодня можно столкнуться с двумя их видами:

Полностью биметаллические конструкции состоят из вертикальных трубок и горизонтальных коллекторов, изготовленных из стали. Их объединяют алюминиевые секции, выполненные по методу литья. В этом варианте составляющие кожуха не соприкасаются с теплоносителем, который проходит исключительно по стальным частям устройства. Все элементы батареи соединены между собой электродуговой сваркой, которая признана самым надежным способом скрепления деталей. Отличительной чертой этого типа радиаторов является долговечность, так как им не страшна коррозия и прочность. Им не страшно давление до 30 атмосфер, а теплоноситель может быть нагрет до 120-130 градусов. Особой прочностью отличаются изделия итальянских производителей, но и стоимостью так же.
Полу биметаллические радиаторы характеристики имеют несколько иные. У них из стали выполнены исключительно нижний и верхний коллекторы, что еще больше увеличивает их устойчивость к высокому давлению, тогда как корпус и вертикальные коллекторы состоят из алюминия. Естественно, что его соприкосновение с водой делает конструкцию уязвимой перед составом теплоносителя и может всего за несколько лет вывести ее из строя. Подобная конструкция биметаллических радиаторов отопления применима исключительно в автономных системах обогрева, где можно проследить за составом и качеством воды.

На рынке большой популярностью пользуются секционные литые модели, в которых можно наращивать или укорачивать количество секций. Панельные радиаторы из двух видов металлов – это, скорее, дизайнерская «фишка», которая и смотрится, и стоит дорого, но при этом обладает практически теми же параметрами, что и обычные модели.

Плюсы биметаллических радиаторов

«Петь дифирамбы» этому типу обогревателей можно долго, но, как и у всего хорошего, у них есть недостатки. Прежде чем решиться на их покупку и установку, следует разобраться, насколько преимущество биметаллических радиаторов совместимо по своим техническим характеристикам с имеющейся отопительной системой.

Их можно использовать с любыми типами теплоносителей, что значительно облегчает выбор тем, кто подключен к централизованной системе обогрева. Ни химический состав, ни загрязненность воды для стальных коллекторов не имеют значение, поэтому, несмотря на цену, они так востребованы потребителями.
Уровень теплоотдачи у биметаллических батарей достаточно высокий за счет их алюминиевой наружной части. У некоторых моделей она сопоставима с аналогами, полностью выполненных из этого металла. Например, радиатор итальянской фирмы Global из модельного ряда Style Plus 500 обладает тепловой мощностью 185 Вт. Средний показатель теплоотдачи биметаллических батарей – 166 Вт.
Срок службы биметаллических радиаторов один из самых высоких – в среднем производители дают гарантию на 25 лет.
Батареи этого типа единственные способны выдерживать давление от 30 до 40 атмосфер, что делает их первыми в «кандидаты» на подключение к централизованной системе обогрева. Проводимый на прочность тест биметаллических радиаторов на заводах производителях показывает, что они способны противостоять гидроударам до 60 атмосфер.
Биметаллические конструкции легко монтировать, а секционные модели можно наращивать или сокращать, что выручает, если в расчетах на необходимую мощность радиатора были допущены ошибки.
Объем биметаллического радиатора составляет от 0.16 до 0.18 л, что значительно меньше, чем у самых экономных алюминиевых аналогов (0.25 л). Это означает, что этот тип обогревателей нагревается практически мгновенно, что крайне важно в вопросах экономии энергозатрат и снижении стоимости отопления.
Вес биметаллического радиатора составляет 1.5-2 кг, что несколько больше, чем у его алюминиевого аналога, но устойчивость коррозии вполне возмещает этот нюанс.
Размер секции у подобных конструкций составляет 575х80х80 мм или 425х80х80 мм.

Перечисленные достоинства биметаллических радиаторов присущи далеко не всем моделям, представленным на отечественном рынке. Если сравнивать параметры китайских и итальянских изделий, то качество будет присуждено вторым, а лучшая цена – первым.

Минусы

Если озвучить недостатки биметаллических радиаторов, то их так же можно назвать достоинствами, но другого плана:

На что указывают продавцы в качестве минуса подобных изделий, так это их стоимость, и они правы. Эти модели до сих самые дорогие на рынке тепловых технологий, но это так же и их достоинство, так как их технические параметры – это гарантия, что они прослужат очень долго при достаточно эффективной работе.
Небольшая потеря тепла за счет применения стальных трубок внутри конструкции – это небольшая плата по сравнению с тем, что они способны «пережить» самые сильные гидроудары центрального отопления. Всегда можно нарастить несколько секций, чтобы увеличить мощность батареи.

Как показала практика, устройство биметаллического радиатора таково, что их целесообразно использовать исключительно в системах, где бывают большие перепады давления, и теплоноситель не отличается ни чистотой, ни качеством.

Устанавливать подобные конструкции в автономных системах – это излишество, так как там они не смогут проявить себя в полной мере.

Соответствие Гостам

Для всех систем отопления и их элементов существует единый реестр Гостов, которым они должны соответствовать. Там учтено все:

Качество и безопасность производства.
Соответствие температурному режиму и давлению в трубах.
Что должно быть указано в техпаспорте готового изделия.
Нормативы согласно техническим характеристикам и допустимым отклонениям от нормы.

Если есть желание купить радиаторы биметаллические, ГОСТ подскажет, какие у них должны быть параметры, и они должны соответствовать показателям в документации на каждое изделие. В случае их несовпадения, лучше не приобретать такую продукцию.

Биметаллические радиаторы пока не имеют аналогов по качеству и надежности среди аналогичной продукции. Их можно устанавливать в системах с самым нестабильным давлением и некачественным теплоносителем. Что касается моделей полу биметаллических, то стоимость их на 20% ниже, чем у их полноценных «братьев», но монтировать их можно исключительно в автономные системы обогрева. Самые дорогие варианты этих устройств – это сочетание медных коллекторов с алюминиевым корпусом, но и уровень теплоотдачи у них намного выше.

Выбирая биметаллический радиатор, следует внимательно ознакомиться не только с его техпаспортными данными, но и репутацией производителя, и помнить, что эта продукция не может стоить дешево. Это убережет от покупки подделки.

Полезное видео

Технические характеристики биметаллических радиаторов отопления

Для нашей страны характерны ранние заморозки и продолжительные зимы, отопительный сезон в нашем регионе длится полгода. Большое значение в вопросе отопления жилья и других помещений играет не только качество работы системы отопления и её тип, но и непосредственно качество обогревательных приборов, которых на сегодняшний день появилось невероятно большое количество.

Биметаллический радиатор — современное решение вопроса отопления

Разнообразие представленных на российском рынке марок и видов теплотехники является несомненным преимуществом, однако создает определенные сложности для большинства покупателей. Человеку, не имеющему специальных знаний, очень сложно сориентироваться в многообразии разного вида радиаторов, сразу учесть все нюансы и сделать правильный выбор.

Конечно же, на помощь всегда готовы прийти квалифицированные специалисты, но все же перед тем как приступить к выбору новых радиаторов, потратьте хотя бы час свободного времени на то, что узнать не только о разновидностях, но и особенностях современных отопительных элементов.

Если же Вы не имеете свободной минутки для того, чтобы погрузиться в изучении технических характеристик и конструкционных особенностей разных видов батарей, то присмотритесь к универсальным радиаторам из биметалла, пришедшим на смену громоздким чугунным отопительным системам.

Приборы данного типа в свое время стали действительно прорывом в сфере отопления, поскольку благодаря инновационной технологии удалось добиться максимальной эффективности при внешней изящности. На сегодняшний день агрегаты являются лучшими из предложенных видов, отличаются высокой теплоотдачей, надежностью, прекрасным дизайном и долговечностью. Биметаллические радиаторы демонстрируют прекрасные технические характеристики, экологически безопасны, подходят для отопительных систем с высоким давлением, устойчивы к гидроударам и прекрасно вписываются в помещения, благодаря современному дизайну.

Технические характеристики и особенности выбора биметаллических радиаторов

Обратите внимание, что каждая серия приборов состоит из разных моделей, отличающихся не только по габаритам, но и по рабочим возможностям. В инструкции или карточке каждой модели содержится подробная информация о приборе, она поможет определиться с выбором необходимой модели, однако, прежде чем приступить к выбору техники, необходимо узнать следующую информацию об особенностях собственной системы отопления:

Вид системы теплоснабжения: централизованная или автономная.
Схему подвода: двухтрубная или однотрубная.
Давление в системе.
Диаметр подводящей трубы.
Определиться с типом подключения: классическое боковое или нижнее.
Узнать точную площадь помещения и определенной комнаты.

После сбора всей информации обратитесь к квалифицированному специалисту, который поможет сделать правильный расчет тепловой мощности агрегатов необходимых для той или иной комнаты вашего дома, квартиры, офиса или предприятия, в соответствии с площадью и инженерными особенностями. Грамотный расчет это залог эффективной работы системы теплоснабжения. Ниже приведенные статистические данные, являются ярким примером высоких рабочих показателей биметаллических батарей.

К основным рабочим характеристикам относятся:

тепловая мощность,
давление: рабочее и опрессовачное,
масса,
объем теплоносителя,
максимальная температура теплоносителя.

Сравнение технических характеристик упростит выбор, позволит оценить возможности прибора, сравнить его с другими моделями, похожими по типоразмеру и параметрам. Каждый покупатель подходит к выбору радиаторов основательно, поскольку от эффективности его работы напрямую зависит погода в доме. Поэтому необходимо сделать правильный выбор в соответствии с рабочими и эксплуатационными возможностями отопительных установок. Да и стоимость биметаллических радиаторов достаточно высока, для того, чтобы совершить ошибку.

Технические характеристики — Радиатор биметаллический Oasis 500/80, 8 секций

Тип

секционный

Тепловая мощность, Вт

1032

Количество секций, шт

Материал

биметаллический сплав

Межосевое расстояние, мм

Мах рабочее давление, МПа

2. 53

Max температура, °C

110

Страна производства

Китай

Родина бренда

Китай

Гарантия

15 лет

Боковое подключение

да

Емкость секции, л

0. 18

Радиатор биметалл Royal Thermo Revolution Bimetall 500 – 12 секц.


Основные

Бренд	ROYAL THERMO

Количество секций	12 шт

Гарантийный срок	15 лет

Тип радиатора	Биметаллический

Цвет радиатора	Белый — RAL 9016

Серия	Revolution Bimetall

Страна производства	РОССИЯ

Потребительские

Эффективен для помещ. площадью до	19 м2

Область применения	Универсальное оборудование

Потребительский класс	Эконом

Производительность

Макс. тепловая мощность	1.92 кВт

Рабочее давление	30 бар

Монтажные

Давление опрессовки	45 бар

Тип подключения	Боковое

Резьба присоединения радиатора	1 «

Вариант размещения	Внутри помещения

Расчетное рабочее давление в системе водоснабжения	30 бар

Объем воды в радиаторе	2.46 л

Вид установки (крепления)	Настенная

Межосевое расстояние	500 мм

Вес и габариты товара

Высота товара	564 мм

Габаритные размеры товара (ВШГ)	0,5640,960,08 м

Ширина товара	960 мм

Вес товара (нетто)	21. 84 кг

Ширина товара	0.96 м

Глубина товара	0.08 м

Высота товара	0.564 м

Глубина товара	80 мм

Комплектность

Набор крепежных элементов в комплекте	Нет

Дополнительные

Гарантийный документ	Паспорт

характеристики, выбор фирмы, мощность ⋆ Прорабофф.рф

Отопительные системы всегда были в числе тех элементов, которым уделялось немало внимания как со стороны пользователей, так и со стороны производителей. Но первые биметаллические радиаторы, которые производились из двух металлов, появились в Европе десятки лет назад.

Эти радиаторы вполне успешно справлялись с важной функцией поддержания оптимальной температуры в помещениях или квартирах в холодное зимнее время года. На данный момент, российские производители возобновили производство биметаллических радиаторов, хотя европейский рынок отдает большее предпочтение алюминиевым.

Для того, чтобы четко определиться для себя в этом вопросе, важно детально рассмотреть все достоинства и недостатки одной и другой разновидностей радиаторов. И хотя и те, и другие радиаторы имеют как свои мощные, так и слабые стороны, пользователь выберет именно ту разновидность, которая будет удовлетворять всем его потребностям. По каким именно критериям выбирают радиаторы отопления?

Теплоотдача. В отношении этого критерия алюминиевые радиаторы во много превосходят свои биметаллические аналоги. Поэтому если главная потребность – это получение высокой теплоотдачи, то алюминиевым хозяин отдаст большее предпочтение;
Способность выдерживать максимально высокое давление и гидроудары. На этом критерии алюминиевые радиаторы уступают биметаллическим. Поэтому, чтобы обезопасить себя и своих соседей при возможном гидроударе в системе отопления, стоит отдать предпочтение биметаллическим моделям;
Взаимодействие с теплоносителем. Поскольку алюминий быстро и легко вступает в химические реакции с различными веществами, то водопроводная вода в системе отопления – это настоящая находка для такого радиатора. Уже через короткое время внутренние стенки алюминиевого радиатора будут покрыты ржавчиной и их начнет разъедать коррозия. А при кислотности горячей воды выше 8 единиц, стоит ожидать беды, связанной с протеканием радиатора.

Как минимум эти 3 фактора могут сыграть ключевую роль в том, какой именно радиатор выберет покупатель для своего дома или офиса.

Если все-таки покупатель остановил свой выбор на биметаллических радиаторах, то следующий актуальный вопрос: «Биметаллические радиаторы какой фирмы лучше выбрать?» Как определиться с выбором? Для этого тоже стоит рассмотреть ряд весомых преимуществ ведущих производителей биметаллических радиаторов:

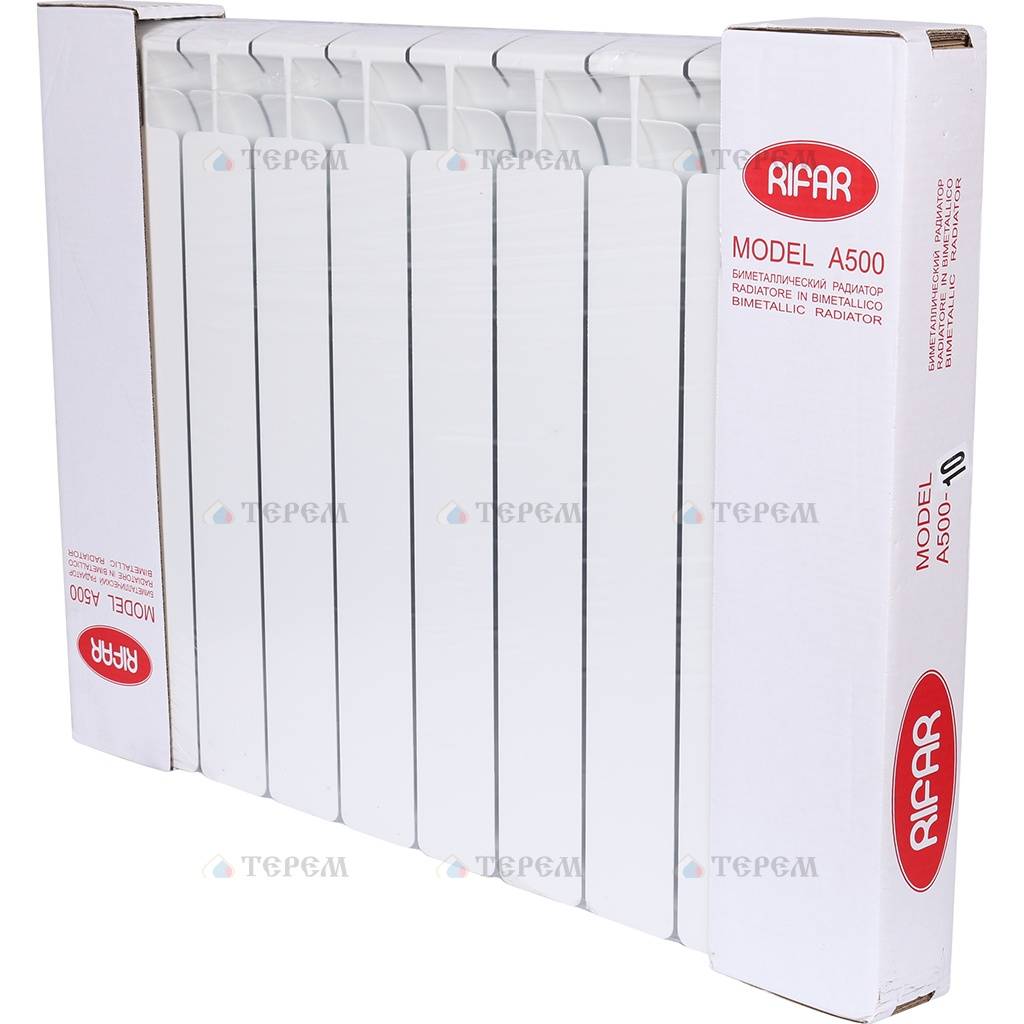

Rifar. Радиаторов этой фирмы на рынке представлено большое количество. Главным образом модели отличаются по мощности и площади отапливаемого помещения. К примеру, биметаллический радиатор Rifar 500 100 изготовлен для отапливания больших помещений, домов или квартир, в которых даже могут быть не герметичные окна и двери;
Bilit. Это российские биметаллические радиаторы, которые уже широко известны даже за рубежом. Одно из основных преимуществ этого производителя – продолжительный гарантийный срок, который составляет 5 лет. К тому же в комплекте с самим радиатором находится специальный ниппель, который обычно пользователь должен был приобретать сам и без которого установка радиатора была невозможной;
Global. Это наиболее востребованные радиаторы из числа зарубежных приборов дальней направленности. Отличаются они повышенной и особой прочностью и износостойкостью. И хотя возможности данных радиаторов весьма широкие и эффективные, поскольку они изготовлены на базе металлического каркаса, их вес может быть достаточно большим.

И снова, для однозначного ответа на этот важный вопрос, важно рассмотреть достоинства и особенности различных моделей и типов. Биметаллические радиаторы делятся на:

Псевдобиметаллические. Это своего рода имитация батареи, состоящей из двух металлов – качественной стали и алюминиевого сплава. Взаимодействие и функциональные возможности этих двух металлов позволяют отапливать помещение эффективно и тщательно. Хотя такая конструкция вызывает у многих пользователей массу вопросов, стоимость такого биметаллического нагревателя для квартиры радует большинство;
Классические радиаторы на основе стального каркаса. Для отопления квартиры такие радиаторы подойдут как нельзя лучше, хотя одна из особенностей конструкции этой модели – слишком тяжелый вес, что особенно придется учесть владельцам квартиры, в которой уже выполнен ремонт, стены обшиты гипсокартонном или нанесена декоративная отделка;
Биметаллические радиаторы с трубчатым каркасом из прочной нержавеющей стали. Внешний вид и функциональные особенности таких радиаторов также привлекают многих владельцев квартир и домов. Н стоимость таких радиаторов может быть несколько выше, чем у предыдущих разновидностей.

По сути, чтобы выбрать практичные биметаллические радиаторы для квартиры, важно учесть несколько ключевых моментов:

Стоимость;
Внешний вид;
Вес;
Мощность.

Этого будет достаточно, чтобы определиться с конкретной моделью, размерами и производителем.

Современные отопительные приборы отличаются легким весом, повышенным качеством теплоотдачи и легким способом монтажа. Биметаллические обогреватели в этом смысле – не исключение. Их металлическая поверхность с легкостью вбирает в себя тепло, а затем отдает его для обогрева помещения. Среди технических характеристик биметаллических радиаторов наиболее выдающимися являются:

Повышенная прочность;
Способность поддерживать давление свыше 25-30 рабочих атмосфер;
Устойчивость к повышенному давлению движущейся горячей воды;
Продолжительный срок службы;
Теплоотдача во все уголки или части квартиры или же любого другого помещения;
Устойчивость к любым механическим повреждениям;
Солидный внешний вид.

Это основные и важные моменты, которые интересуют пользователей, но для некоторых имеют значение и более тонкие технические характеристики и особенности качественных биметаллических радиаторов. На примере радиатора итальянского производителя Global Style Plus 500 можно увидеть какие именно характеристики есть у данной модели:

Размеры. Высота – 575 мм; ширина – 80 мм; глубина – 95 мм;
Максимальное давление – 35 бар;
Тепловая мощность – 185 Вт;
Объем воды в каждой секции – 0,19 л;
Вес отдельной секции – 1,94 кг;
Максимально разрешенная температура теплоносителя – 110 С;
Гарантия – до 10 лет.

Чтобы правильно высчитать количество секций биметаллического радиатора, важно знать и понимать по каким критериям делается такой расчет. Что необходимо принять в внимание делая расчет конкретного количества секций?

Расчет по площади. Как правило, расчет по площади делается из среднего показателя 100 Вт на 1 кв. м. рассчитывается площадь помещения, а затем она умножается на 100 Вт и делится на конкретную теплоотдачу одной секции;
Расчет по объему. Такой расчет ориентирован на подобные вычисления, только во внимание берутся уже показания трех сторон помещения.

Учитывая некоторые поправочные коэффициенты и нюансы можно довольно точно высчитать количество секций в биметаллическом радиаторе.

Хотя вокруг вопроса теплоотдачи радиаторов ведется немало споров и разговоров, этот показатель биметаллических радиаторов играет ключевую роль в их приобретении. Учитывая, что количество и разнообразие биметаллических радиаторов огромное, можно взять за основу две модели радиаторов, с межосевым расстоянием в 350 и 500 мм.

Расстояние 350 мм – каждая секция имеет рабочее давление в 20 бар; давление опрессовки 30 бар; вместительность 0,18 л; массу 1,36 кг. В итоге теплоотдача этой модели составляет – 136 Вт.

Расстояние 500 мм – у секции рабочее давление 20 бар; давление опрессовки 30 бар; вместительность 0,2 л; масса секции 1,92 кг. Теплоотдача составляет – 204 Вт.

Такая небольшая расчетная схема позволяет рассчитать теплоотдачу во всех остальных разновидностях, типах и моделях биметаллических радиаторов.

Чтобы рассчитать мощность биметаллического радиатора важно проделать 3 основных шага:

Внимательно изучить параметры мощности радиатора, заявленные изготовителем;
Точно рассчитать площадь отапливаемого помещения. Речь идет не об общей площади, а о каждой комнате отдельно. Только так можно с уверенностью ориентироваться на мощность отдельного радиатора;
Применить специальную формулу расчета мощности и теплоотдачи биметаллического радиатора, которая будет под силу любому пользователю. Ее суть заключается в том, что на 1 кв. м. помещения с высотой потолков 2,7 м приходится примерно 100 Вт конкретной тепловой мощности. Исходя из этого, каждый владелец жилья может самостоятельно рассчитать мощность биметаллического радиатора.

Решая какой именно радиатор приобрести в свой дом, любой пользователь выбирает между несколькими вариантами. Перед выбором стоят те, кто решает, в чем отличие биметаллических радиаторов от их алюминиевых аналогов.

Несколько технических показателей алюминиевых, а также их прототипов – биметаллических радиаторов помогли многим принять самое верное решение:

Алюминиевые. Рабочее атмосферное давление от 6 до 25 атмосфер; применимость в частном доме возможна; установка в квартире невозможна; стоимость – низкая;
Биметаллические. Рабочее атмосферное давление от 20 до 30 атмосфер; пригодность в частном доме – да; установка в квартире – да; стоимость – средняя.

Каждый владелец жилья, исходя из своих возможностей и потребностей сам решит какой именно радиатор ему нужен.

Характеристики стальных и биметаллических радиаторов

При комплектации систем отопления возникает вопрос оптимального выбора радиаторов. Сегодня предлагается большой выбор этих приборов, которые могут быть изготовлены из разных материалов, от чего зависит область их применения и характеристики их эксплуатации. В том числе зачастую нужно решить, какие радиаторы лучше: стальные или биметаллические. Для правильного выбора необходимо рассмотреть основные особенности этих вариантов.

Стальные радиаторы

Батареи, сделанные преимущественно из стали, могут иметь панельную или трубчатую конструкцию. Наиболее распространенным типом сегодня является панельный радиатор. Он состоит из двух штампованных листов, которые между собой соединяются сваркой. Благодаря форме листов между ними образуются каналы, по которым осуществляется циркуляция теплоносителя.

Стальные радиаторы отличаются эстетичным внешним видом. Кроме того, они могут иметь самое разнообразное исполнение. Сегодня выпускаются модели с межосевым расстоянием от 300 до 900 мм, что позволяет подобрать приборы отопления практически для любого помещения. Панельные радиаторы обеспечивают конвективный обогрев в сочетании с тепловым излучением.

Главным недостатком является их повышенная чувствительность к давлению. Рабочее давление составляет от 6 до 16 атмосфер. Гидроудары в системе могут приводить к разрушению стальных радиаторов.

Поэтому с помощью стальных панельных батарей обычно осуществляется автономное отопление. Они используются в составе индивидуальных систем со стабильными показателями качества используемого теплоносителя и рабочего давления.

Биметаллические радиаторы

Радиаторы отопления этой категории состоят из отдельных секций. Главное отличие стального радиатора от биметаллического заключается в том, что для его изготовления используются два металла. Конструкцию секции составляют верхний и нижний горизонтальные коллекторы и вертикальный теплопроводный канал, которые сделаны из высококачественной коррозионностойкой стали. Внешний слой радиатора с ребрами, повышающими теплоотдачу, выполняется из специального алюминиевого сплава.

Стальные трубы имеют цельнотянутое испарение, а для их соединения используется специальная технология сварки, обеспечивающая повышенные прочностные характеристики. Благодаря этому биметаллические радиаторы могут использоваться в автономных и централизованных системах отопления с рабочим давлением до 20-40 атмосфер. Также они обладают высокой устойчивостью к гидроударам.

Благодаря высокой теплопроводности алюминия, из которого выполнен внешний слой, биметаллические радиаторы обладают повышенными тепловыми характеристиками. За счет этого обеспечивается эффективное и качественное отопление помещений.

Сравнение двух типов радиаторов

Чтобы определить, что лучше: стальные или биметаллические радиаторы, необходимо сравнить их основные характеристики. Так, в радиаторах обоих типов материалом, который непосредственно контактирует с теплоносителем, является сталь. Это обеспечивает равную степень коррозионной стойкости приборов. Применение качественной стали специальных марок позволяет вывести эту характеристику на максимально высокий уровень.

Что касается прочности, то по этому параметру стальные радиаторы сильно уступают биметаллическим. Они имеют значительно меньшее рабочее давление и демонстрируют гораздо меньшую стойкость к гидроударам. Поэтому стальные радиаторы не допускается использовать в системах централизованного отопления, для которых гидроудары являются распространенным явлением, а рабочее давление зачастую имеет слишком высокие значения. С другой стороны, биметаллические батареи отлично подходят для централизованных систем.

Биметаллические радиаторы превосходят стальные панельные аналоги и по теплоотдаче на квадратный сантиметр площади примерно на 20 %. Соответственно, отопление одинаковой площади батарея меньшего размера обеспечит с такой же эффективностью, как и более габаритная стальная панель.

В целом выбор типа радиаторов необходимо осуществлять, исходя из конкретных условий их эксплуатации. В любом случае для комплектации систем централизованного отопления из этих двух вариантов можно использовать только биметаллические радиаторы.

Поставки качественных биметаллических радиаторов на выгодных условиях

Компания Ogint осуществляет оптовые поставки современных биметаллических радиаторов. Мы являемся непосредственным производителем. Для изготовления радиаторов применяются только передовые технологии и материалы отличного качества. Это позволяет обеспечить эффективную, надежную и долговечную работу в системах отопления любого типа. Мы предлагаем сертифицированные отопительные приборы, которые полностью отвечают требованиям отечественных стандартов и отлично подходят для эксплуатации в российских условиях.

Радиаторы Ogint характеризуются оптимальным соотношением цены и качества. Обратившись к нам напрямую, вы сможет получить максимально выгодную цену. Чтобы сделать оптовый заказ радиаторов, вы можете воспользоваться контактной формой на сайте или позвонить нам по телефону.

Каталог биметаллических радиаторов Ogint:

Биметаллические радиаторы отопления — монтаж, характеристики и расчет секций

Батареи биметаллические — внешний вид

Содержание:

Согласно территориальному расположению большинства населенных пунктов нашей страны отмечается необходимость выполнять отопление помещений в течение половины года.

В прошлом с целью сооружения системы отопления использовались изделия, производимые из сплава чугуна которые имели весьма приличный вес и потому требовали приложения определенных усилий в момент монтажа на место дислокации или при необходимости прочищения полостей радиатора вследствие возникновения мест засоров механическими вкраплениями, осаживающимися на стенах.

В настоящее время производители предлагают потребителям высококачественные радиаторы, использующиеся при монтаже системы отопления, имеющие малый вес и высокий коэффициент тепловой отдачи.

Целью системы отопления помещений жилого и производственного плана является поддержание комфортной температуры для работы и проживания людей. Оптимальным показателем температурного значения является +18- +20 С.

Так как вертикальные и горизонтальные поверхности способны поглощать тепловую энергию, исходящую от радиатора значение полезного тепла должно на несколько градусов превосходить показатели уточненные выше.

Технические характеристики биметаллических батарей обогрева

Технические характеристики популярных марок

Радиаторы являются оптимальными источниками тепла, использующимися для обогрева помещения.

Но помимо выполнения основных задач связанных с поддержанием комфортной температуры отопительный прибор должен иметь эстетичный внешний вид с целью предотвращения ситуаций, при которых выполняется его заграждение специальной решеткой и тем самым снижения уровня тепла поступающего в помещение.

Основываясь на требованиях современных потребителей получать радиаторы обладающие сочетанием двух качеств связанных с полноценным обогревом и поддержанием лаконичного внешнего вида интерьера стали производится модели, имеющие опрятный внешний вид, лаконично вписывающийся в любой интерьер.

Основные показатели, которыми должен обладать качественный радиатор, представлены ниже:

высокие показатели прочности
возможность выдерживать давление, под которым происходит циркуляция горячей воды в системе;
устойчивость к показателю давления выше 25-30 атмосфер.

Такими качествами наряду с весьма интересным внешним видом обладают биметаллические радиаторы. Процесс производства предполагает использование положительных характеристик присущих как трубчатым, так и алюминиевым радиаторам в новой модификации предлагаемых современному потребителю.

Основными положительными характеристиками присущими биметаллическим радиаторам являются:

продолжительный период эксплуатации, составляющий более 20 лет;
за счет небольшого межосевого расстояния осуществления максимальной теплоотдачи в внутренние части помещения;
высокие показатели прочности и устойчивости к механическим воздействием;
лаконичный дизайн, сочетающий в себе элегантность и современность.

Полезно знать: Данный тип батарей устойчив к возникновению коррозийных процессов и потому может быть установлен в помещениях с высоким уровнем влажности. Процесс окисления и разрушения не происходит благодаря конструктивной особенности, заключающиеся в использование листовой стали в качестве верхнего слоя покрытия отопительного прибора.

Ко всему, почему отмечается малый размер полостей располагающихся внутри радиатора, по которым осуществляется циркуляция горячей воды подающейся котлом или центральной системой. Также размер каналов прямым образом оказывает положительное влияние на энергопотребление так как регулировка температуры при помощи термостата происходит в весьма короткий промежуток времени в отличии от аналоговых с широкими полостями.

Не смотря на несколько высокую стоимость биметаллических радиаторов их приобретение, остается показанным с точки зрения специалистов занимающихся исследованием продуктивности использования данных приборов, так как разница в цене окупается в первые годы пользования.

Как выбрать и на какие параметры обратить особое внимание

Особенности конструкций секций

После принятия решения о приобретении батареи из биметалла для частного использования в системе отопления квартиры или коттеджа необходимо располагать информацией касающейся осуществления его грамотного выбора при посещении места реализации:

Определиться с окончательным выбором необходимого типа и вида устройства;
Изучить список использующихся материалов используемых при изготовлении;
Провести анализ пропускной способности прибора и его теплоотдачи с целью выявления процента КПД;
Произвести замер массы, так как он поможет потребителю безошибочно определить материал, использующийся при изготовлении. Как отмечается специалистами разница в весе у алюминиевых и биметаллических радиаторов идентичного внешнего вида и равного количества секций имеет различие в 55%, что весьма показательно при выборе.

Отмечается, что согласно регламентируемому процессу производства радиаторов этого типа на рынки поступает два вида продукции:

использование стали определенного типа фиксируемой на каркас со строгим соблюдением технологии процесса производства;
использование стальных листов в отельных частях конструкции на месте расположения трубок с целью придания им более высоких показателей теплоемкости.

Первый вариант имеет устойчивые показатели защиты от коррозии. В случае рассмотрения второго варианта необходимостью является осуществления монтажа с высокой точностью с целью избегания ситуаций смещения пластин и снижения процента КПД.

Помимо прочего радиатор биметаллического типа, выполненный на основе каркаса будет иметь не только весьма большой вес, но и отличаться от трубчатого представителя приборов подобного плана весьма высокой стоимостью, что безошибочно поможет определить процесс производства и приобрести необходимый вариант.

Следует обозначить наличие небольшого отрицательного показателя в биметаллическом типе, связанного с наличием определенного звука возникающего вследствие нагрева металла и его последующего расширения в момент циркуляции горячей воды в полостях системы.

Монтаж и особенности установки

Монтаж выполняется строго по уровню!

Перед началом проведения работ по монтажу радиатора рекомендуется изучить сопроводительную документацию, представляющую собой инструкцию, прилагаемую к изделию в которой подробно описывается весь ход работ и приводятся основные рекомендации необходимые для учета с целью получения качественного результата.

Но изучение информации не достаточно, так как установку радиатора может выполнить только профессиональный сантехник, имеющий необходимый уровень квалификации и базовые знания на выполнения работ данного плана.

Помимо этого у рабочего должна быть лицензия на проведения процесса монтажа, так как биметаллические радиаторы относятся к частям системы нуждающихся в квалифицированном обслуживании.

В процессе установки необходимо проследить за соблюдением рекомендации касающейся размещения клапана используемого с целью выпуска скопившегося в полости батареи воздуха, с целью устранения ситуаций связанных с завоздушиванием частей установки и препятствию осуществления надлежащей теплоотдачи.

Помимо этого, следует выполнить установку фильтров перед клапанами, располагающимися в определенных частях системы с целью предотвращения загрязнения последних механическими частицами поступающим с жидкостью.

Проверка работоспособности клапана выполняется сразу после монтажа путем выполнения действий направленных на спускание воздушной пробки из батареи.

С целью достижения грамотной установки радиатора необходимо следовать выполнению представленных ниже этапов работы:

Выполнение замера и разметки мест расположения основных крепежных компонентов;
Выполнение процесса фиксации крепежей по средству использования дюбелей и цемента;
Выполняется установка, требующая соблюдения определенной пропорции;
Вовершаются действия по соединению клапана батареи с основной частью системы теплоносителя по средству резьбы;
Производится установка и проверка клапана.

Внимание: Необходимо избегать использования декоративных ширм для закрывания отопительного прибора с целью профилактики работоспособности датчиков и клапанов системы, отвечающих за термическую регуляцию.

Расчет количества секций батарей для помещения

Мощность чугунных и биметаллических отопительных приборов

Произведение расчета количества секций выполняется на основании показателей мощности радиатора прописываемой производителем в сопроводительной документации.

В случае если данные сведения, по каким либо причинам отсутствуют, рекомендуется изучить информацию из Интернета с целью получения сведений о мощности, имеющейся в наличии модификации радиатора.

Произведение расчетов сугубо индивидуально для каждого отдельного помещения. Расчет основных показателей выполняется по формуле:

А = Б x 100/В, где

А — это искомое количество секций,
Б — соответствует площади помещения в котором планируется располагать отопительный прибор
В — собственная мощность выбранного радиатора.

К примеру: У вас есть небольшая комната площадью 12 квадратных метров. Высота потолка — 3,5 метра. Мощность 1 секции батарей — 200 Ватт

Получаем: A=12 x 100/200 = 6 секций

Теплоотдача одной секции

При получении значения, с десятичным показателем рекомендовано выполнение округления его в большую сторону с целью избегания приобретения меньшего количества секций в радиаторе и получении дополнительного запаса тепла.

Биметаллические радиаторы отопления. Биметаллические радиаторы

Первые радиаторы отопления из двух металлов (биметаллические) появились в Европе более шестидесяти лет назад. Такие радиаторы хорошо справлялись с возложенной на них функцией поддержания комфортной температуры в помещении в холодное время года. В настоящее время в России возобновлено производство биметаллических радиаторов, при этом на европейском рынке преобладают различные радиаторы из алюминиевого сплава.

Радиаторы биметаллические представляют собой каркас из стальных или медных полых труб (горизонтальных и вертикальных), внутри которых циркулирует теплоноситель. Алюминиевые ребра радиатора крепятся снаружи к трубам. Их прикрепляют точечной сваркой или специальным литьем под давлением. Каждая секция радиатора соединена с другой стальными ниппелями с термостойкими (до двухсот градусов) резиновыми прокладками.

В российских городских квартирах с централизованным отоплением радиаторы данного типа отлично выдерживают давление до 25 атмосфер (при опрессовке до 37 атмосфер) и благодаря высокой теплоотдаче выполняют свою функцию значительно лучше своих чугунных предшественники.

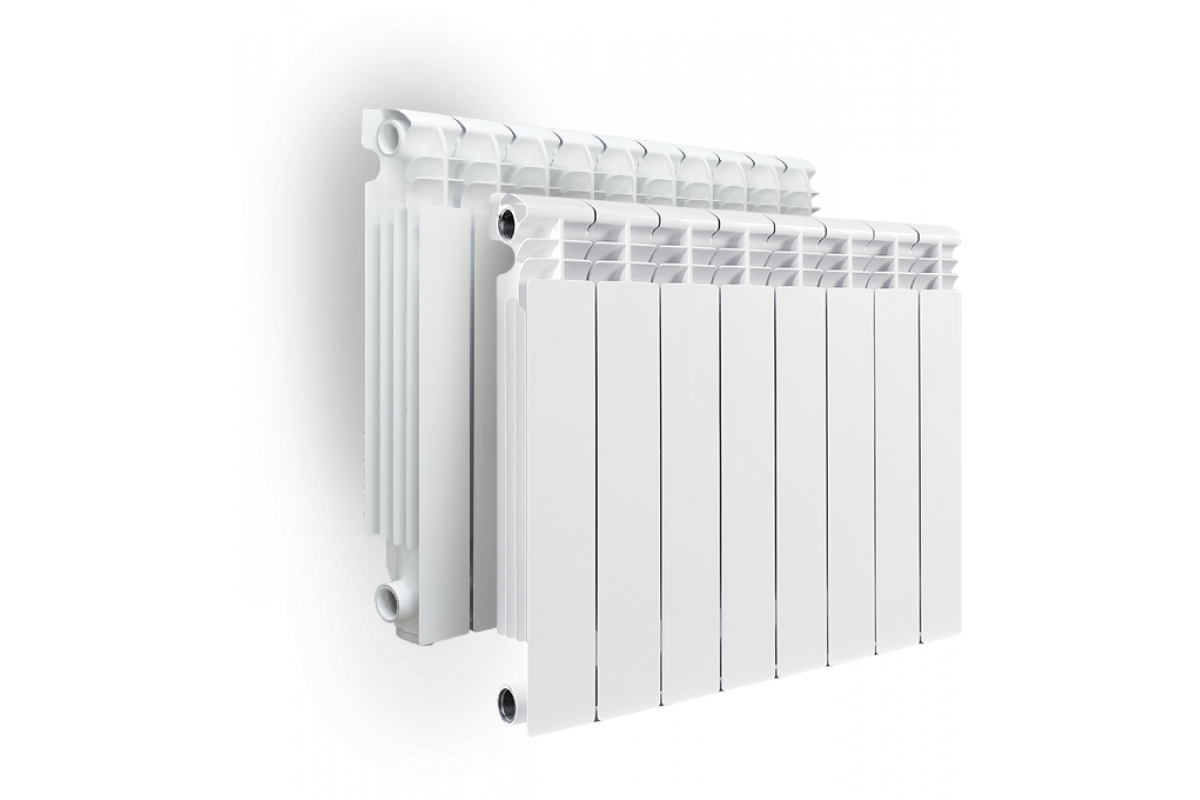

Радиатор — фото

Внешне довольно сложно отличить биметаллические радиаторы от алюминиевых. Убедиться в правильности выбора можно только сравнив вес указанных радиаторов. Биметаллический из-за стального сердечника будет примерно на 60% тяжелее своего алюминиевого аналога, и вы совершите покупку без ошибок.

Видео — Радиатор биметаллический

Положительные стороны использования радиаторов биметаллический

Радиаторы биметаллические панельного типа прекрасно вписываются в дизайн любого интерьера (жилые дома, офисы и т.д.), не занимая много места. Лицевая сторона радиатора может быть одна или обе, размеры и цветовая гамма секций разнообразны (допускается самостоятельная окраска). Отсутствие острых углов и слишком горячих панелей делает алюминиевые и стальные радиаторы подходящими даже для детских комнат. Кроме того, на рынке есть модели, которые устанавливаются вертикально без использования кронштейнов за счет добавления ребер жесткости.
Срок службы радиаторов из сплава двух металлов достигает 25 лет.
Биметалл подходит для всех систем отопления, включая центральное отопление. Как известно, некачественный теплоноситель в городских системах отопления пагубно влияет на радиаторы, сокращая срок их службы, однако биметаллические радиаторы не боятся повышенной кислотности и низкого качества теплоносителей благодаря высокой коррозионной стойкости стали.
Биметаллические радиаторы – эталон прочности и надежности. Даже если давление в системе достигнет 35-37 атмосфер, это не приведет к повреждению аккумуляторов.
Высокая теплоотдача – одно из основных преимуществ биметаллических радиаторов.
Температура нагрева регулируется термостатом практически мгновенно благодаря малому сечению каналов в радиаторе. Этот же фактор позволяет вдвое уменьшить объем используемого теплоносителя.
Даже если возникнет необходимость ремонта одной из секций радиатора, благодаря продуманной конструкции ниппелей работа займет минимум времени и сил.
Количество секций радиатора, необходимое для обогрева помещения, легко подсчитать математически.Это избавляет от лишних финансовых затрат на покупку, установку и эксплуатацию радиаторов.

Отрицательные стороны использования биметаллических радиаторов

Как было сказано выше, биметаллические радиаторы пригодны для работы с низкокачественным теплоносителем, но последний значительно снижает срок службы радиатора.
Основным недостатком биметаллической батареи является разный коэффициент расширения для алюминиевого сплава и стали. После длительной эксплуатации возможно появление скрипа и снижение прочности и долговечности радиатора.
При эксплуатации радиаторов с некачественным теплоносителем стальные трубы могут быстро засориться, возникнуть коррозия, снизиться уровень теплоотдачи.
Оспариваемым недостатком является стоимость биметаллических радиаторов. Она выше, чем у радиаторов из чугуна, стали и алюминия, но учитывая все преимущества, цена полностью оправдана.

Как рассчитать количество секций радиатора

Благодаря простой математической формуле можно рассчитать и узнать, сколько секций радиатора необходимо для обогрева помещения.

Перед расчетом необходимо знать площадь отапливаемого помещения и мощность радиатора. Второе значение указано на упаковках с товаром или указано в прайс-листах производителей радиаторов.

Итак, чтобы узнать количество секций радиатора (А), нужно площадь помещения (S) умножить на 100 и разделить на мощность радиатора (Р).

А = S ×100 ÷ P

При площади помещения 20 квадратных метров и мощности радиатора 180 Вт получаем:

А = 20×100 ÷ 180 900,000 количество секций можно принять равным 11 или 12.Но, поскольку радиаторы с количеством секций более 10 прогреваются менее эффективно, то лучше установить два-три радиатора с меньшим количеством секций.

Монтаж (сборка) биметаллических радиаторов отопления

В конструкцию системы отопления входят трубы и сам радиатор. Соединение радиатора и труб производится точечной сваркой. Монтаж осуществляется сантехниками или другими квалифицированными специалистами в короткие сроки без серьезных повреждений стеновых перегородок.Возможен самостоятельный монтаж при наличии необходимых инструментов, приспособлений и представления о порядке проводимых работ. К биметаллическим радиаторам обычно прилагается инструкция по установке от производителя.

Как показывает практика, трубы из полипропилена (армированные стекловолокном или алюминием) наиболее удачно сочетаются с биметаллическими радиаторами. При глубоко встроенных алюминиевых армирующих трубах процесс бритья и зачистки становится ненужным. Это значительно сокращает время монтажа радиаторов.Менее популярными трубами для подключения биметаллических радиаторов из-за частых протечек и засоров являются железные (стальные) и металлопластиковые трубы в сочетании с цанговыми хомутами.

Монтаж биметаллических радиаторов отопления производится взамен демонтированных старых после подготовки рабочей площадки, включающей демонтаж трубопроводов от стояка, разметку места установки нового радиатора и сверление отверстий под скобки.

— Расстояние от низа радиатора до уровня пола принимается в пределах 60-120 мм.Если радиатор установлен выше или ниже указанной высоты, скорость теплопередачи снижается. При этом от задней части радиатора до стены остается около 20 мм, а от верха радиатора до подоконника не менее 50 мм для улучшения конвекции и удобства монтажа.

— Традиционно радиаторы монтируются строго горизонтально под окном, по центру. При этом если в помещении уже есть радиаторы, их уровень должен строго соответствовать.

После разметки (строительным уровнем) в стене сверлят отверстия под кронштейны и закрепляют последние дюбель-гвоздями и цементным раствором.Кронштейны должны располагаться так, чтобы крюки свободно скользили между горизонтальными коллекторами. В этом случае корпус радиатора будет надежно закреплен на стене.

Перед установкой биметаллический радиатор оснащается всем необходимым: краном Маевского (для удаления лишнего воздуха из системы) сверху, переходниками и фитингами на стыке радиатора с патрубками.

Схемы подключения радиатора

— Традиционное одностороннее или боковое подключение … При таком варианте патрубок, подающий охлаждающую жидкость к радиатору, соединяется с патрубком, расположенным сверху радиатора. Соответственно, выпускной патрубок монтируется к нижнему патрубку радиатора. Теплопотери при таком способе подключения составляют не более двух процентов.

— Схема нижняя … Практикуется, когда система отопления скрыта или встроена в напольное покрытие. Патрубки выхода и подачи охлаждающей жидкости присоединяются с противоположных сторон радиатора, к нижним патрубкам.Потери тепла достигают 12%.

— Диагональная схема подходит для радиаторов с большим количеством секций. Трубка подвода теплоносителя соединяется с верхним патрубком, а отводящая – с другой стороны, снизу.

После подключения система заполняется теплоносителем. Для этого стабилизирующий клапан закрывается на 2/3 для предотвращения гидравлического удара.

Биметаллические радиаторы с декоративным покрытием (два слоя термостойкой краски) нельзя чистить абразивными материалами и порошками.Окрашивать его рекомендуется не чаще одного раза в десять лет. Категорически запрещается закрашивать термостат.

Видео — Демонтаж старого радиатора и установка биметаллического

Биметаллические радиаторы, что лучше

Биметаллические радиаторы на российском рынке полностью сертифицированы, однако отличаются они не только фирмой и страной производства, есть небольшие, но очень важные нюансы, на которые стоит обратить внимание при покупке.

Цена – один из важнейших аспектов, на который обращают внимание потребители.Но прежде чем судить о качестве товара по его цене, следует разобраться, из чего складывается стоимость радиатора.

Самые недорогие биметаллические радиаторы представлены производителями из Китая и России. Цена одной секции не превышает четырехсот рублей. Невысокая стоимость обусловлена упрощенной конструкцией, экономией материалов при производстве товаров. Рабочее давление таких радиаторов несколько ниже аналогов, произведенных в других странах, да и внешний вид не идеален.

Если сравнивать биметаллические радиаторы из ценового диапазона от 400 до 600 рублей за каждую секцию, то мы встретим двух производителей из Италии (Глобал, Сира) и еще один бренд из России — РИФАР. Радиаторы этих фирм выглядят более эстетично и привлекательно с покрытием белоснежных или кремовых оттенков. Некоторые модели оснащены воздухоотводчиком или термостатом. Существуют разные способы установки и некоторые производственные нюансы (межосевое расстояние, комплектация и т. д.).), которые незначительно влияют на производительность (мощность) и надежность радиаторов. Но все они успели зарекомендовать себя с положительной стороны среди довольных потребителей.

В специальной серии РИФАР МОНОЛИТ представлены модели радиаторов, специально предназначенные для работы при рабочем давлении до ста атмосфер. Если необходимо выбрать радиатор не прямой, а округлой формы, следует оценить качество и дизайн серии RIFAR FLEX … И если ваш выбор пал на радиаторы с медным сердечником, имеющим повышенную устойчивость к коррозии, то модели таких отопительных приборов представлены компанией PILIGRIM .

Радиаторы биметаллические
появились на нашем рынке не так давно, но неуклонно набирают популярность. Называются они так потому, что состоят из двух металлов – стальных труб и приваренных к ним ребер воздуховодов из силуминового алюминиевого сплава. Цена на них примерно на 30% выше, чем на алюминиевые.Зачем тогда их покупают? Потому что они долговечнее и лучше переносят теплоносители, которые наши котельные подают в сеть.
Из сказанного несложно понять, где их чаще размещают: в многоэтажках, подключенных к централизованному отоплению. Это не значит, что они не работают в индивидуальных системах отопления. Они очень хорошо работают, но при этом имеют меньшую теплоотдачу (стальной каркас не лучший проводник тепла) и более высокую цену.Толку нет: охлаждающая жидкость в норме (ее качество вы контролируете сами), давление далеко не критическое, поэтому платить больше смысла просто нет, лучше поставить.
Типы биметаллических батарей
В первую очередь нужно сказать, что не все биметаллические отопительные приборы изготавливаются из стали и алюминия. Иногда вместо стали используют медь. Но тогда их делают не в секционном исполнении, а в панельном. И они довольно приличные, но имеют отличный теплоотвод.
Также есть модели, в которых коллектор изготовлен из нержавеющей стали. Они подходят для сетей с высоким уровнем pH, а также для тех, кто любит брать все компоненты системы с большим запасом прочности.
В полностью биметаллическом радиаторе весь каркас выполнен из стали, часть из них из нержавейки
Вариант «сталь + алюминий» самый распространенный, и когда говорят о биметалле, то обычно имеют в виду именно его. А вот радиаторы из этих металлов могут быть двух видов: полные или частичные.
Если внутри секции и горизонтальные, и вертикальные коллекторы выполнены из стали, говорят о «полноценном биметалле», иногда также встречается название «радиатор усиленный биметаллический». Это тоже про него. Для увеличения теплоотдачи секции в ней можно разместить две вертикальные трубы. Обычно это делается в моделях с большой глубиной.
Если из стали изготовлена только вертикальная труба, то такой вариант называется «частичным» или «полу» биметаллическим.
Что лучше
Коллекторы из стали полностью исключают контакт теплоносителя с алюминием.Именно этот момент мешает нормальной работе алюминиевых батарей в наших многоэтажках. Второй момент – это перепады давления, которые могут возникать при запуске системы и в аварийных ситуациях. В целом в нормальном состоянии этот показатель в любой сети находится в пределах 6-9 атм. Но отопительные приборы стараются устанавливать с многократным запасом: гидроудары очень сильные. По этим параметрам лучше батареи из полного биметалла:
рабочее давление у них примерно на 5 атм выше, чем у парциального (в среднем 30-40 атм, в зависимости от производителя),
100% исключение контакта с теплоносителем.
В чем недостаток таких радиаторов? Они дорогие. Технология изготовления сложная: сначала нужно сварить конструкцию, обеспечив при этом герметичность и надежность соединения, затем наплавить на каркас алюминий, придав ему определенную форму. Также необходимо обеспечить надежное соединение двух разных металлов, что непросто. Все это влияет на цену.
Еще один минус: меньшая тепловая мощность секции.Разница составляет около 10% по сравнению с неполным биметаллом, и 15-20% с аналогичным сечением из алюминия.
Неполный биметалл имеет более низкие прочностные характеристики. Его горизонтальные коллекторы выполнены из алюминия, то есть разрушаются теплоносителем. Но практика использования алюминиевых радиаторов показала, что в большинстве случаев разрушаются именно вертикальные коллекторы. Так что алюминий в горизонтальном положении не сильно влияет на долговечность отопительных приборов. Тем не менее, главная задача и идея не выполнены — исключить контракт алюминия и охлаждающей жидкости.В любом случае они более требовательны к качеству теплоносителя (pH должен быть в районе 6-9, а лучше 7-8) и имеют меньшее давление разрыва (и рабочее давление тоже).
Теперь о плюсах. Цена этих батарей находится между полностью биметаллическими и алюминиевыми. Имеют более высокую теплоотдачу. Некоторые модели могут догнать алюминий. Например, Rifar Base 500 может потреблять более 200 Вт с одной секции (при разнице температур 70°С).
Единственный полностью биметаллический радиатор от российского производителя Rifar
Так что все равно, какие биметаллические радиаторы лучше. Выскажу свою точку зрения: если ставить биметалл, то полный. Это может быть дорого, но надежно. И производителя нужно выбирать с умом. Вполне можно найти качественный полный биметалл, который по цене будет лишь немногим дороже частичного. Но еще раз подчеркну — это личное мнение.
Вообще нужно подходить с точки зрения условий эксплуатации. Вам потребуется узнать следующие параметры вашей тепловой сети:
Максимальная температура;
рабочее и максимальное давление;
pH теплоносителя (такой же pH).
Имея на руках эти данные, вы уже можете точно решить, что лучше: биметаллический радиатор с частично стальным коллектором, или вам нужен каркас целиком из стали.
При выяснении параметров вашей сети не спрашивайте официального ответа. Вам будут даны «протокольные» значения, которые, мягко говоря, не всегда соответствуют действительности. Лучше узнавать у сантехников, которые знают реальную картину, а не официальную.
Производители и цены
Просматривая информацию на официальных сайтах, можно увидеть одну закономерность. В описании некоторых моделей четко указано: все патрубки, по которым проходит теплоноситель, выполнены из стали. Есть даже рисунки и фотографии, демонстрирующие это. В других ни слова о том, из каких металлов изготовлены коллекторы. И это модели от одного производителя.
Вот и все. Те модификации, где нет упоминания о материалах, — частичный биметалл. Просто производители об этом умалчивают. По каким причинам — можно только догадываться.
Теперь о ценах. Дадим их в долларах (курс не отличается стабильностью, так что…) и примерно. Все мы знаем, что у людей разные аппетиты, но мы вывели ориентировочную стоимость. Они взяты из интернет-магазинов, тогда как в офлайне могут существенно отличаться. Подробнее о том, как отбирались фирмы (если указано): это самые популярные в магазинах или на форумах. И про стандартные размеры: цены указаны на модели с межосевым расстоянием 500 мм.
Биметаллические радиаторы Алюминиевые радиаторы Примечания (редактирование)
Полностью биметаллический Частичная балка ll
«Чистый» Китай 7-10$ 6-7$ Определить из какого материала коллекторы можно только визуально
Рифар (Россия) 12$-14$ 12$ Rifar производит биметалл только неполного сечения. Только «Монолит» полный, но он не наборный, а сварной. И по частям не продаются
Радена (Италия + Китай) 12-14$ 10-11$
Сира (Италия + Китай) 16-18$ 14-15$ 10-11$ Полностью биметаллическая только одна модель Ali Metal
Ферроли 18-19$ 16$ 10-11$
Глобальный 19$ 10-11$ Выпускаются только полностью биметаллические батареи
Как видите, цены на алюминиевые радиаторы (по крайней мере от этих производителей) не сильно отличаются.Разница, конечно, есть, но она составляет десятки рублей за секцию. А вот разброс по биметаллу более чем солидный.
Если посмотреть отзывы, то негативных отзывов о биметаллических радиаторах Глобал очень мало, у скромной по цене Радены их нет вообще. Причем эти фирмы выпускают только с полностью металлическим коллектором. Но у одного производство находится в Италии (), а у другого — в Китае ().
У всех остальных примерно такая же картина: есть негативные отзывы.Но трудно определить, связана ли проблема с ошибкой установки или производственным браком. И еще нюанс: цены на российский Рифар от производителя ниже. В таблице цены посредников.
Технические характеристики биметаллических радиаторов отопления
С этим вопросом не проще, чем с ценами. Производители — десятки, если не сотни, моделей и даже больше. Но можно сказать о среднем (для моделей с межосевым расстоянием 500 мм):
тепловая мощность одной секции (при температуре дельта 70 о С)
полный биметалл 160-180 Вт;
частичная 170-200 Вт.
рабочее давление:
полный биметалл 35-40 атм;
частичное 25-30 атм.
максимальная температура охлаждающей жидкости:
полный биметалл 110 o C;
частичная 100 o C.
объем воды в секциях (емкость):
полный биметаллический 0,18 -0,22 л;
частичное 0,18-0,24 л.
Стоит учитывать, что тепловые характеристики некоторых моделей могут отличаться как в большую, так и в меньшую сторону.Это связано не только с разным составом материалов и технологий, но и с разными размерами. Например, ширина секции стандартная: почти всегда 80 мм, а глубина может варьироваться от 70 мм до 95 мм. Понятно, что чем глубже теплоотдача будет больше, к тому же они имеют большее количество ребер, что еще больше увеличивает тепловую мощность.
Высота секций также меняется. Межцентровое расстояние строго выдерживается, но высота добавляемых ребер может варьироваться. Так, при межосевом расстоянии 500 мм высота секции составляет 552 мм и 575 мм.
Давление тоже будет разным: в качестве каркаса используются трубы разной толщины, металл разного качества, коллекторы разного сечения и даже разной формы. Что остается более или менее стабильным, так это температуры. Все остальные характеристики сильно зависят от производителя и от параметров модели.
Расчет биметаллических радиаторов
Все, что вам нужно знать для расчета количества радиаторов на комнату, это их тепловая мощность.Но есть несколько методов расчета:
по площади;
по объему;
по тепловым потерям.
Самый точный – по потерям тепла. Этот параметр рассчитывается инженером-теплотехником. В принципе, эксплуатирующая организация должна иметь данные по квартирам. Из них можно узнать теплопотери вашего помещения. Для владельцев частных домов все не так просто: нужно заказывать теплотехнический расчет у специалистов.
Но имея эти данные, все считается просто: вы делите их на вместимость секций выбранной вами модели и получаете количество секций, которые необходимо установить для поддержания комфортной температуры.
Например, помещение теряет 1600 Вт тепла, мощность радиатора 180 Вт. 1600/180 = 8,8 шт, округляем, получаем 9 шт.
Метод расчета объема
При расчете биметаллических радиаторов по объему используются нормы СНиП.Согласно им, для обеспечения теплом одного кубометра воздуха в панельных домах требуется 41 Вт тепла, в кирпичных — 34 Вт. Для определения количества секций потребуется рассчитать объем помещения (умножить ширину, длину комнаты и высоту потолков), а затем умножить найденную цифру на соответствующую норму. Получаем количество тепла, которое необходимо для обогрева этого помещения. Разделив его на тепловую мощность радиатора, получим количество секций.
Например, помещение имеет следующие параметры: ширина 3 м, длина 4 м, высота потолка 2.5 м. Будут установлены радиаторы мощностью 180 Вт. Считаем по порядку:
Получаем объем помещения: 3*4*2,5=30 м 3.
Если помещение находится в кирпичном доме, потребуется 30 м 3 *34 Вт = 1020 Вт.
Теперь посчитаем количество секций 1020 Вт / 180 Вт = 5,66 шт.
Округляя, получаем 6 секций.
Как рассчитать сечения по площади
Проще всего посчитать количество секций по площади. Но это дает самую большую ошибку.Предполагается, что в среднем для обогрева одного метра площади помещения необходимо 100 Вт тепла. При этом не учитывается ни регион, ни высота потолков, ни материал стен и т.д.
Чтобы понять, насколько велика погрешность, посчитаем количество секций для одной и той же комнаты.:
Площадь 3 * 4 = 12 м 2 .
Одна секция радиатора мощностью 180 Вт может обогреть (исходя из нормы) 1,8 м2.
Чтобы найти количество секций, площадь помещения делится на такой показатель: 12 м 2 /1.8 м 2 = 6,66 штук, округляем, получаем 7 штук.
Ошибка, и значительная. Этот метод годится только для приблизительного определения количества секций для среднего утепления в средней полосе России.
Причем оба расчета справедливы только для тех случаев, когда параметры системы следующие: температура теплоносителя на подаче 90 о С, на «обратке» 70 о С, в помещении должна быть 20 о С Данные по тепловой мощности биметаллических радиаторов (и других тоже) приведены именно для таких значений (это установлено нормами). При других параметрах мощность будет другой. В некоторых случаях производитель указывает тепловыделение для других распространенных температур.
Кроме того, последние два метода дают лишь более-менее правильные результаты. Учитывая это, можно поставить как больше радиаторов, чем требуется, так и меньше. Оба варианта не самые лучшие. А все потому, что в расчетах не учитывается ни площадь окон, ни степень их утепления. Также не учитывается наличие и количество наружных стен.Ведь чем большую площадь занимает стена, выходящая на улицу, тем больше требуется тепла для поддержания нормальной температуры. Чтобы учесть все эти и другие факторы, нужно использовать поправочные коэффициенты.
Исходы
Биметаллические радиаторы хороши, когда в сети циркулирует низкокачественный теплоноситель, возможны сильные гидроудары. В этом случае стальной каркас служит гарантией целостности нагревателя. Применение в индивидуальном отоплении целесообразно только при использовании антифриза. При использовании воды платить больше просто не нужно.
Биметаллические радиаторы отопления в последнее время стали неотъемлемой частью системы отопления. Планируя капитальный ремонт жилого или офисного помещения, нельзя оставить без внимания работы по обновлению отопительных приборов. Наиболее прогрессивным и экономичным является использование биметаллических радиаторов, способных равномерно подавать тепло, а также привлекательных с точки зрения современной интерьерной эстетики.
Все чаще мы видим, как меняются квартиры соотечественников.Ремонт приобретает более широкое понятие, чем банальное замазывание трещин. Повышенное внимание уделяется дизайну. Даже при выборе обычных батарей для квартиры владельцы склонны покупать биметаллические радиаторы отопления с лаконичным привлекательным внешним видом.
Почему биметаллические радиаторы отопления? — ты спрашиваешь. D Реальность, здравый смысл и разумные цены делают этот продукт самым востребованным радиатором. А мы постараемся раскрыть все плюсы и минусы, при этом не забывая учитывать и внутреннее наполнение устройств.
Равномерное распределение тепла с помощью биметаллических радиаторов отопления
Биметаллические радиаторы отопления в современных отопительных приборах
Чугунные радиаторы давно вытеснены биметаллическими батареями отопления. От постсоветских моделей их отличает красивый дизайн, легкость и защита от коррозии. Репутация самых лучших и надежных батарей для отопления квартиры настолько велика, что с этим не спорят даже отчаянные скептики.
Само название батарей говорит о том, что биметаллические радиаторы отопления состоят из двух разных металлов.проходит по стальным трубам, наименее подверженным коррозии. Сталь упакована в алюминий, который имеет хорошие свойства рассеивания тепла и красивый внешний вид.
Обратите внимание, что помимо стали, система медных труб может быть запакована производителем в алюминий. Эта конструкция незаменима, если в системах, где они используются, установлены батареи для квартиры. Наличие гликольсодержащих теплоносителей потребует от владельца остановить свой выбор на биметаллических радиаторах отопления на моделях, где в качестве сердцевины используется медь, так как она более устойчива в столь агрессивной среде.
В продаже можно найти и полуметаллические варианты. Здесь внутреннее наполнение радиатора представлено двойным сердечником. Горизонтальные элементы изготовлены из алюминия, а вертикальные – из стали. Это увеличивает рассеивание тепла, но снижает долговечность.
Внутреннее заполнение биметаллических радиаторов отопления
Как мы уже отмечали, биметаллические радиаторы отопления включают в свою конструкцию два металлических элемента, кроме того, они выполнены в цельнометаллическом корпусе или содержат цельные секции.Несмотря на то, что существуют полуметаллические варианты, однако, биметаллические радиаторы отопления имеют основное деление всего на две категории:
модификация сталь плюс алюминий;
модификация медь плюс алюминий.
Радиатор категории «сталь плюс алюминий» , включает в себя две стальные трубы, проходящие горизонтально наподобие коллектора, они соединены друг с другом вертикальными колоннами, вмонтированными в них. Теплоноситель течет внутри стальных труб, не касаясь алюминий.
Конструктивное решение позволяет использовать все прелести алюминиевого радиатора, дополнительно рассчитывая на рабочую температуру +110 С при давлении до 40 бар. Герметизация стыков секций позволяет исключить протечки при условии отсутствия открытого брака. К достоинствам секционных моделей биметаллических радиаторов отопления добавляется легкое увеличение количества секций по желанию потребителя.
Медь плюс алюминий исполнение не предполагает секционное моделирование, биметаллические радиаторы отопления с медным сердечником всегда выполняются в цельном и неразъемном корпусе.Внутри алюминиевого корпуса находится катушка из медного сплава. Паяный змеевик, способный работать при рабочем давлении 50 бар.
Преимущества не только в повышенном рабочем давлении, эффективность теплопроводности медного металла выше, соответственно радиаторы имеют повышенную тепловую эффективность. Важнейшим преимуществом биметаллического радиатора отопления с медным сердечником является его малая подверженность возникновению в нем карбонатных отложений при коррозии.
Радиатор отлично подойдет для системы, где в состав охлаждающей жидкости входят различные антифризы. В этой батарее теплоноситель контактирует только с медью. Кроме всего прочего, биметаллические радиаторы отопления с медными трубами имеют низкий коэффициент шероховатости, что благоприятно сказывается на работе насосной группы.
Что выбрать — секцию или монолит?
При покупке биметаллических радиаторов следует обратить внимание на конструктивные особенности. Наиболее распространены секционные радиаторы, так как они появились на рынке одними из первых.Такие радиаторы потребуют обжимных мероприятий, так как есть вероятность протечек из-за недостаточно надежных соединений.
Последние модификации уже выгодно отличаются своей солидностью. Теплоноситель представляет собой цельный блок из меди или стали, залитый в алюминиевый кожух. Именно такие батареи для квартиры стоит выбирать, так как их производительность намного выше, чем у секционных радиаторов. Несмотря на то, что тепловая мощность этих разновидностей практически одинакова, у монолитных рабочее давление выше в 5 раз.
Качество всегда стоит дороже, поэтому необходимо учитывать возможности собственного бюджета. Если цена не имеет значения, то дома лучше установить монолитные биметаллические батареи отопления. А типы конструкции и модификации аккумуляторов можно подобрать на любой вкус.
Использование биметаллических радиаторов отопления становится все более популярным не только для частных домов и квартир, но и на предприятиях и в офисах компаний.
Рост популярности обусловлен высокой эффективностью этих устройств и привлекательностью их внешнего дизайна.Биметаллические радиаторы прекрасно вписываются в интерьер любого стиля, не нарушая его гармонии и красоты.
Биметаллические радиаторы: преимущества и недостатки
Если сравнивать с алюминиевыми аналогами, то биметаллические радиаторы немного уступают им по теплоотдаче. Но они значительно превосходят их по прочности и сроку службы. Биметалл менее подвержен коррозии и способен выдерживать высокое давление воды (до 24 бар). Что касается цены, то она заметно выше, чем у алюминиевых радиаторов.Однако биметаллический вариант прослужит не менее 25 лет и полностью оправдает высокую стоимость.
Купить биметаллические радиаторы для дома или офиса
Специализированные магазины
сегодня предлагают широкий выбор моделей от самых разных производителей, поставляющих на потребительский рынок отличную продукцию. Это такие фирмы, как Global, Rifar, Sira и многие другие.
Желающим купить биметаллические радиаторы для дома или офиса следует учитывать площадь помещения и приобретать достаточное количество секций, ведь их количество влияет на КПД устанавливаемого радиатора.В данной статье мы не будем описывать расчет количества секций, во-первых, это уже сделано, а во-вторых, мы размещаем видеоролик, где расчет количества секций в радиаторах отопления изложен в аж как можно подробнее:
Правила ведения переговоров
Чтобы биметаллические радиаторы служили долго, их следует приобретать в магазинах с солидной репутацией. Перед покупкой будет совершенно полезно:
произвести математические расчеты, которые помогут согласовать метраж комнат и количество секций в батарее;
учитывать особенности выбранной модели;
изучить отзывы потребителей;
взвесьте свои финансовые возможности.
Радиаторы отопления Sira (Сира) (биметаллические)
Отечественный потребитель хорошо знаком с надежной, практичной и качественной продукцией корпорации Syrah, известного итальянского производителя систем отопления. Они изготовлены из стали и предназначены для обогрева различных общественных, складских и жилых помещений.
Всю модельную линейку биметаллических радиаторов отопления, помимо традиционно высоких характеристик, отличает актуальный стильный дизайн, позволяющий использовать изделие без малейшего вреда для дизайна интерьера.Межцентровое расстояние такой модели всего 30 см, а ее глубина 9,5 см. Также радиаторы отопления Sira (биметаллические) обладают отличными техническими свойствами и исключительными эксплуатационными характеристиками.
№
Надежность продукции Sira подтверждается многолетней эффективной эксплуатацией в бытовых условиях и обусловлена многоуровневым контролем всех производственных процессов и этапов. Итак, каждая секция биметаллического радиатора отопления SIRA? отдельное испытание подвергается конкретному изделию, а собранное отопительное устройство обжимается сжатым воздухом.
Вся линейка продукции Syrah отлично противостоит пневматическим и гидроударам, что делает ее устойчивой к перепадам давления. Отличительной чертой такого радиатора обоснованно считается его высокая теплоотдача и долгий надежный срок службы.
Отсутствие сварных швов биметаллических радиаторов отопления Сира, что достигается литьем конструкций под давлением, определяет герметичность изделий. Охлаждающая жидкость циркулирует по специальному внутреннему каналу из первоклассной коррозионностойкой стали.
Радиаторы отопления Sira (биметаллические) не требуют оперативного ремонта или дополнительного обслуживания. Максимальный комфорт и уют в помещениях, отапливаемых отопительными приборами Сира, достигается за счет нулевого уровня шума внутри самого прибора и возможности быстро и гибко регулировать температурный режим.
Особый упор итальянский производитель концерн « Sira Group» делает на безопасность собственной продукции, которая обеспечивается отсутствием острых углов и всевозможных заусенцев.Отличительной чертой биметаллических радиаторов отопления Sira является их должный КПД. Таким образом, минимальное количество теплоносителя и высокая теплоотдача каждой конструкции позволяют оптимизировать расход энергоносителя.
Популярный биметаллический радиатор отопления Syrah
Самой популярной на рынке остается серия Sira RS BIMETALL. Модели Sira RS 300, Sira RS 500 Число указывает на высоту секции, соответствует размерам высоты — 372 мм и 565 мм при одинаковой ширине — 80 мм и глубине — 95 мм.
Удобные габаритные размеры позволяют устанавливать радиатор в помещениях с разной высотой подоконных проемов. Стандартная секционная сборка поставляется в четных вариантах с завода. Любые изменения индивидуального запроса вносятся продавцом. При желании в пределах разумного можно заказать биметаллический радиатор отопления подходящей длины. Разумный лимит Компания « Sira Group» ограничивает регламент сборки не более чем 20 разделами.
Биметаллические радиаторы отопления марки Sira допускается подключать как в гравитационную, так и в принудительную систему схем.Диапазон кислотности охлаждающей жидкости не должен превышать (6,5-9 pH). Расчетная температура не должна превышать 110 градусов.
Биметаллический радиатор — простая и удобная система в области последних разработок в отоплении. Его конструкция одновременно высокотехнологична и достаточно примитивна, а особенность сборки способствует достижению максимального эффекта в повышении температуры в помещении.
Использование в конструкции биметаллического радиатора двух разных металлов, а именно стали и алюминия, позволило совместить в нем все положительные качества обоих. Все эти достижения в совокупности обеспечили высокий спрос и популярность биметаллических радиаторов.
Для тех, кто еще в раздумьях или сомневается в данных установках, для пущей убедительности ниже приведен анализ их преимуществ и недостатков. Если их сравнить и сопоставить, то можно прийти к определенному выводу и окончательно перестать сомневаться в целесообразности выбора биметаллического радиатора.
Перечень положительных качеств биметаллических радиаторов.
Максимальная теплопередача. Этот фактор обусловлен использованием в конструкции радиатора алюминиевой оболочки. Известно, что алюминий является отличным проводником тепла.
Стойкий к коррозионным процессам и компонентам охлаждающей жидкости. Антикоррозийный эффект достигается благодаря внутренней стальной оболочке радиатора. Сталь же мало подвержена воздействию химических компонентов.
Хорошие прочностные характеристики и, как следствие, способность выдерживать высокое рабочее давление. Все это стало достижимо благодаря использованию стали, а как металл она способна выдерживать высокие механические нагрузки.
Небольшой размер и легкая конструкция. Компактность и вес делают биметаллические радиаторы эстетичными, удобными в монтаже и транспортировке.
Неограниченное секционирование. Возможность секционной разборки, сборки биметаллических радиаторов позволяет варьировать мощность теплоотдачи в любом необходимом диапазоне.
Привлекательный дизайн радиаторов.Необычная для отопительных приборов эстетика в случае с биметаллическими радиаторами отражена как нигде и никогда. В плане интерьера помещения такие радиаторы его не портят, а даже дополняют.
Как видите, достоинств у относительно простого устройства довольно много, и все они важны для эксплуатации. Потом надо было перейти к минусам, а их как бы и нет. Точнее минус есть, но только он один и суть его в дороговизне биметаллических радиаторов.Да, они дороже своих аналогов, изготовленных по другим технологиям и из других металлов, но неоспоримое преимущество преимуществ биметаллических радиаторов, наверное, того стоит.
Качество и долговечность, закладываемые производителями в биметаллические радиаторы, уже оценили миллионы потребителей, и этот факт сводит на нет все сомнения недоверчивых. Не раздумывайте, а попробуйте обогреть свой дом новыми биметаллическими технологиями.

Устройство
, характеристики и нюансы выбора Полностью биметаллические радиаторы отопления модель

Биметаллические радиаторы на нашем рынке появились не так давно, но стабильно набирают популярность.Называются они так потому, что состоят из двух металлов – стальных труб и ребер из силуминовых галтелей из алюминиевого сплава на них. Цена на них примерно на 30% выше, чем на алюминиевые. Зачем тогда их покупать? Потому что они долговечнее и лучше переносят теплоносители, которые обслуживают нашу котельную онлайн.
Из сказанного несложно понять, где они более вероятны: в многоэтажках, подключенных к централизованному отоплению. Это не значит, что в индивидуальных системах отопления они не работают.Они очень хорошо работают, но при этом имеют меньшую теплоотдачу (стальной каркас — не лучший теплопроводник) и более высокую цену. Смысла нет: теплоноситель нормальный (сами контролируют его качество), давление далеко не критичное, поэтому платить больше просто нет смысла, лучше доставить.
Типы биметаллических батарей
В первую очередь нужно сказать, что не все биметаллические отопительные приборы изготавливаются из стали и алюминия. Вместо этого иногда стала использоваться медь.Но тогда делают не в секционном исполнении, а в панельном. И они довольно приличные, но обладают отличной теплоотдачей.
Есть еще модели, в которых коллектор выполнен из нержавеющей стали. Они подходят для сетей с высоким уровнем pH, а также для любителей брать все компоненты системы с большим запасом прочности.
В полностью биметаллическом радиаторе весь каркас из стали, в некоторых — из нержавеющей стали
Вариант «Сталь + Алюминий» самый распространенный, и когда говорят о биметалле, то обычно имеют в виду именно его. А вот радиаторы из этих металлов могут быть двух видов: полные или частичные.
Если внутри секции и горизонтальные коллекторы и вертикальные выполнены из стали, говорят «полный биметалл», иногда еще встречается название «Усиленный биметаллический радиатор». Это тоже про него. Для увеличения сечения теплообмена в нем можно разместить две вертикальные трубки. Обычно это делается в моделях с большой глубиной.
Если из стали изготовлена только вертикальная труба, то такой вариант называется «частичным» или «полу» биметаллическим.
Что лучше
Коллекторы из стали полностью исключают контакт теплоносителя с алюминием. Именно этот момент мешает нормальной работе алюминиевых батарей в наших многоэтажках. Второй момент – перепады давления, которые могут быть при работе системы и в аварийных ситуациях. В целом в нормальном состоянии этот показатель на любой сети находится в пределах 6-9 атм. Но отопительные приборы стараются ставить с кратным запасом: гидродревесина очень прочная. По этим параметрам лучше батарея из комплектного биметалла:
рабочее давление у них примерно на 5 атм выше, чем у парциальных (в среднем 30-40 атм, в зависимости от производителя),
100% исключение контакта с охлаждающей жидкостью.
Какой недостаток у таких радиаторов? Они дорогие. Технология изготовления сложная: сначала нужно сварить конструкцию, обеспечив при этом герметичность и надежность соединения, затем на каркас необходимо нанести алюминий, придав ему определенную форму.Также необходимо обеспечить надежное соединение двух разных металлов, что непросто. Все это влияет на цену.
Еще один минус: меньшая теплосиловая секция. Разница составляет около 10% по сравнению с неполным биметаллом и на уровне 15-20% с аналогичным сечением из алюминия.
Неполный биметалл имеет более низкие прочностные характеристики. Его горизонтальные коллекторы выполнены из алюминия, то есть разрушаются теплоносителем. Но практика использования алюминиевых радиаторов показала, что в большинстве случаев это вертикальные коллекторы. Так что алюминий в горизонтальном положении сильно на долговечность отопительных приборов не влияет. Тем не менее, не выполнена главная задача и идея — исключить контракт алюминия и охлаждающей жидкости. В любом случае они более требовательны к качеству теплоносителя (pH должен быть в районе 6-9, а лучше 7-8) и имеют более низкие показатели давления на зазор (и рабочее давление тоже).
Теперь о плюсах. Эти батареи расположены между полностью биметаллическими и алюминиевыми. У них выше теплоотдача.Некоторые модели могут догонять алюминий. Например, Rifar Base 500 позволяет снимать более 200 Вт с одной секции (при температуре 70 o C).
Единственный полностью биметаллический радиатор от российского производителя «Риффар»
Так все же, какие биметаллические радиаторы лучше. Выскажу свою точку зрения: если ставить биметалл, то полный. Пусть дорого, зато надежно. И производителя нужно выбирать с умом. Вполне можно найти качественный цельный биметалл, который будет лишь немного дороже. Но еще раз подчеркну — это личное мнение.
Вообще надо подходить с точки зрения условий эксплуатации. Вам потребуется знать следующие параметры вашей тепловой сети:
максимальная температура;
рабочее и максимальное давление;
индикатор водородной охлаждающей жидкости (pH).
Имея на руках эти данные, уже можно точно решить, что лучше: биметаллический радиатор с частично стальным коллектором, или нужен каркас, полностью состоящий из стали.
Выяснение параметров сети, не требует официального ответа. Вы будете давать «протокольные» значения, которые, мягко говоря, не всегда соответствуют действительности. Об этом лучше узнавать у сантехников, которые знают реальную картину, а не официальную.
Производители и цены
Просматривая информацию на официальных сайтах, можно заметить одну закономерность. В описании некоторых моделей четко указано: все трубы, по которым работает теплоноситель.Даже есть картинки и фото, это показательно. Иными словами, ни слова о том, из каких металлов изготавливаются коллекторы. И это модель одного производителя.
Так вот. Те модификации, где нет ссылок на материалы, это неполный биметалл. Просто производители об этом умалчивают. По каким причинам — можно только догадываться.
Теперь о ценах. Даем их в долларах (курсовая устойчивость не отличается, так что…) и примерно.Все мы знаем, что аппетиты у людей разные, но мы привели оценочное значение. Они взяты из интернет-магазинов, в оффлайне могут заметно отличаться. По тому, как выбирались фирмы (если указано): Это самые популярные и магазины или на форумах. И о размерах: Цены указаны для моделей с межосевым расстоянием 500 мм.
Биметаллические радиаторы Алюминиевые радиаторы Примечания
Полностью биметаллический Частичная бимета lL
«Чистый» Китай 7-10$ 6-7$ Определите, из какого материала сделаны коллекторы, только визуально
Рифар (Россия) 12$-14$ 12$ Ryfar производит секционный только неполный биметалл. Полный только «Монолит», но он не типовой, а сварной. И одна секция не продается
Радена (Италия + Китай) 12-14$ 10-11$
Сира (Италия + Китай) 16-18$ 14-15$ 10-11$ Полный биметалл Только одна модель Ali Metal
Ферроли. 18-19$ 16$ 10-11$
Глобальный 19$ 10-11$ Изготавливаются только полностью биметаллические батареи
Как видите, цены на алюминиевые радиаторы (во всяком случае, этих производителей) не сильно отличаются. Разница, конечно, есть, но она исчисляется десятками рублей за секцию. А вот разброс по биметаллическим более чем сплошной.
Если ориентироваться на отзывы, то негативных отзывов о Bimetallic Radiators Global очень мало, скромных на Радена совсем нет. И эти фирмы выпускают только с полностью металлическим коллектором. Но у одного производство находится в Италии (), а у другого в Китае ().
У всех остальных примерно такая же картина: встречаются негативные отзывы. Но сложно определить, связана ли проблема с ошибкой при установке или это производственный брак.И еще нюанс: российские цены на Rifar у производителя ниже. В таблице цены посредников.
Технические характеристики биметаллических радиаторов отопления
Этот вопрос уже не проще, чем с ценами. Производители — это десятки, если не сотни, моделей и более. А вот о средних можно сказать (для моделей с межосевым расстоянием 500 мм):
тепловая мощность одной секции (при температуре 70 o С)
полная биметаллическая 160-180 Вт;
частичная 170-200 Вт.
рабочее давление:
полный биметалл 35-40 атм;
частичное 25-30 атм.
максимальная температура охлаждающей жидкости:
полный биметалл 110 o C;
частичная 100 o C.
объем воды в секциях (емкость):
полный биметалл 0,18 -0,22 л;
неполный 0,18-0,24 л.
Стоит учитывать, что тепловые характеристики некоторых моделей могут отличаться как в большую, так и в меньшую сторону.Это связано не только с разным составом материалов и технологий, но и с разными размерами. Например, ширина секции стандартна: почти всегда 80 мм, а глубина может варьироваться от 70 мм до 95 мм. Понятно, что теплоотдача к более глубокому будет больше, к тому же ребер больше, что еще больше увеличивает тепловую мощность.
Высота секций меняется. Межосевые выдерживают строго, но высота разветвленных ребер может меняться.Так, при межосевом расстоянии 500 мм высота секции и 552 мм, и 575 мм.
Давление будет разным: используются разная толщина трубы, качество каркаса, разное качество металла, разное сечение коллекторов и даже разная форма. Что остается более-менее стабильным, так это температуры. Все остальные характеристики сильно зависят от производителя и от параметров модели.
Расчет биметаллических радиаторов
Все, что вам нужно знать для расчета количества радиаторов на комнату – это их тепловая мощность.А вот методов расчета несколько:
по площади;
по объему;
по тепловым потерям.
Самый точный — по тепловым потерям. Этот параметр рассчитывает теплотехник. В принципе, данные о потребителе должны быть в эксплуатирующей организации. Вы можете узнать тепловые потери вашего помещения. Для владельцев частных домов все не так просто: нужно заказывать теплотехнический расчет у специалистов.
Но имея эти данные все считается просто: вы делите их на мощность выбора выбранной вами модели и получаете количество секций, которые необходимо установить для поддержания комфортной температуры.
Например, помещение теряет 1600 Вт тепла, мощность радиатора 180 Вт. 1600/180 = 8,8 шт., округляем, получаем 9 шт.
Метод расчета
При расчете биметаллических радиаторов по объему используют стандарты. На них для обеспечения тепла одного кубометра в панельных домах требуется 41 Вт тепла, в кирпичных — 34 Вт. Для определения количества секций потребуется вычислить объем помещения (умножить ширину, длину помещения и высоты потолков), а затем найденное число умножается на соответствующую норму.Мы получаем то количество тепла, которое необходимо для обогрева этого помещения. Разделив ее на тепловую мощность радиатора, получим количество секций.
Например, помещение имеет такие параметры: ширина 3 м, длина 4 м, высота потолков 2,5 м. Будут установлены радиаторы 180 Вт. Рассчитайте по порядку:
Получаем размер комнаты: 3*4*2,5=30 м 3 .
Если помещение находится в кирпичном доме, потребуется 30 м 3 *34 Вт = 1020 Вт.
Теперь считаем количество секций 1020 Вт / 180 Вт = 5,66 шт.
Кукарекаем, получаем 6 секций.
Как рассчитать сечения на площади
Самый простой способ — подсчитать количество секций на участке. Но он дает самую большую ошибку. Они исходят из того, что в среднем для обогрева одного метра площади помещения необходимо 100 Вт тепла. Здесь не учитывается ни регион, ни высота потолков, ни материал стен и т.д.
Чтобы понять, насколько велика погрешность, посчитаем количество секций на одну и ту же комнату.:
Площадь получается 3*4=12 м 2 .
Одна секция радиатора мощностью 180 Вт могла обогреть (исходя из нормы) 1,8 м 2 .
Чтобы найти количество секций площади помещения, отнимем от этого показателя: 12 м 2 / 1,8 м 2 = 6,66 шт, округляем, получаем 7 шт.
Ошибка, и немалая. Этот способ подходит только для ориентировочного определения количества секций для среднего утепления в средней полосе России.
Причем оба расчета только для тех случаев, когда параметры системы следующие: Температура теплоносителя на подаче 90 о С, на «обратке» 70 о С, в помещении должна быть 20 о С. Тепловая данные мощности биметаллических радиаторов (да и других тоже) даны именно для таких значений (это установлено нормами). При других параметрах мощность будет другой. В некоторых случаях производитель указывает теплоотдачу и для других распространенных температур.
Кроме того, последние два метода дают лишь более-менее правильные результаты. Исходя из этого, вы можете поставить или больше, чем требуется радиаторов, или меньше. Оба варианта не самые лучшие. А все потому, что при расчетах не учитывается ни площадь окон, ни степень их утепления. Также не учитывается наличие и количество наружных стен. Ведь чем больше площадь стены, выходящей наружу, тем больше тепла требуется для поддержания нормальной температуры.Чтобы учесть все эти и другие факторы, нужно использовать поправочные коэффициенты.
РЕЗУЛЬТАТЫ
Биметаллические радиаторы хороши, когда в сети циркулирует некачественный теплоноситель, возможны сильные гидроудары. В этом случае стальной каркас служит гарантией целостности отопительного прибора. Применение в индивидуальном отоплении целесообразно только в случае антифриза. При использовании воды просто не нужно платить больше.

Первые радиаторы отопления из двух металлов (биметаллические) появились в странах Европы более шестидесяти лет назад.Такие радиаторы вполне справлялись с возложенной функцией поддержания комфортной температуры в холодное время года. В настоящее время производство биметаллических радиаторов возобновлено в России, на европейском рынке, в свою очередь, преобладают различные радиаторы из алюминиевого сплава.
Радиаторы биметаллические Каркас из стальных или медных полых труб (горизонтальных и вертикальных), внутри которых циркулирует теплоноситель. На трубы снаружи крепятся алюминиевые пластины радиатора. Крепятся методом точечной сварки или методом специального литья под давлением.Каждая секция радиатора соединена с другой стальными ниппелями с термостойкими (до двухсот градусов) резиновыми прокладками.
В российских городских квартирах с централизованным отоплением радиаторы данного типа прекрасно выдерживают давление до 25 атмосфер (с опрессовкой до 37 атмосфер) и благодаря высокой теплоотдаче выполняют свою функцию значительно лучше своих чугунных предшественников .
Радиатор — Фото
Внешне отличить биметаллические и алюминиевые радиаторы довольно сложно.Вы можете убедиться, что сравнить можно только вес этих радиаторов. Биметаллический за счет стального сердечника будет на 60% тяжелее своего алюминиевого собрата и вы сделаете покупку безошибочно.
Видео — Биметаллический радиатор
Положительные стороны использования биметаллических радиаторов
Биметаллические радиаторы панельного типа прекрасно вписываются в дизайн любого интерьера (жилые дома, офисы и т.д.), не занимая при этом много места. Фасадная сторона радиатора может быть одна или размер и цветовая гамма секций разнообразны (допускается самостоятельное окрашивание).Отсутствие острых углов и слишком горячих панелей делает алюминиевые радиаторы подходящими даже для детских комнат. Кроме того, на рынке представлены модели, которые устанавливаются вертикально без использования кронштейнов за счет дополнительно присутствующей жесткости.
Срок службы радиаторов из сплава двух металлов достигает 25 лет.
Биметалл подходит для всех систем отопления, в том числе и для центрального. Как известно, некачественный теплоноситель в городских теплосетях негативно влияет на радиаторы, сокращая срок их службы, но радиаторы из биметалла не боятся повышенной кислотности и низкого качества теплоносителей из-за высокой коррозионной стойкости стали.
Радиаторы биметаллические — эталон прочности и надежности. Даже если давление в системе доходит до 35-37 атмосфер, аккумулятору это не повредит.
Высокая теплоотдача – одно из основных преимуществ радиаторов из биметалла.
Регулировка температуры нагрева с помощью термостата практически молниеносна благодаря малому сечению каналов в радиаторе. Этот же фактор позволяет вдвое уменьшить объем используемого теплоносителя.
Даже если потребуется ремонт одной из секций радиатора, благодаря продуманной конструкции неппеля работа займет минимум времени и сил.
Количество секций радиатора, необходимое для обогрева секций радиатора, легко подсчитать математически. Это исключает лишние финансовые затраты при покупке, установке и эксплуатации радиаторов.
Отрицательные стороны использования биметаллических радиаторов
Как было сказано выше, биметаллические радиаторы пригодны для эксплуатации с некачественным теплоносителем, но последний значительно снижает срок службы радиатора.
Главный минус биметаллической батареи — разный коэффициент расширения алюминиевого сплава и стали.После длительной эксплуатации может появиться скрип и снижение прочности и долговечности радиатора.
При эксплуатации радиаторов с некачественным теплоносителем возможно быстрое засорение стальных трубок, возникновение коррозии, снижение уровня теплоотдачи.
Проблема недостатка может быть связана со стоимостью радиаторов из биметалла. Он выше, чем у радиаторов из чугуна, стали и алюминия, но учитывая все преимущества, цена полностью себя оправдывает.
Как рассчитать количество секций радиатора
Благодаря простой математической формуле можно произвести расчет и узнать, сколько секций радиатора необходимо для обогрева помещения.
Перед расчетами требуется узнать площадь отапливаемого помещения и мощность радиатора. Вторая величина указывается на упаковках с товаром или указывается в прайс-листах производителей радиаторов.
Итак, чтобы узнать количество секций радиатора (А), площадь помещения (S) умножают на 100 и делят на мощность радиатора (Р).
А. = S. ×100 ÷ P.
При комнате 20 кв.м и мощности радиатора 180 Вт получаем:
А = 20×1090 4,000 900 количество секций можно взять 11 или 12. Но, поскольку радиаторы с количеством секций более 10 прогреваются менее эффективно, то лучше установить два-три радиатора с меньшим количеством секций.
Монтаж (установка) биметаллических радиаторов отопления
В конструкцию системы отопления входят трубы и непосредственно радиатор. Соединение радиатора и труб производят точечной сваркой. Монтаж производится сантехниками или другими квалифицированными специалистами в короткие сроки без серьезного разрушения стеновых перегородок. Возможен самостоятельный монтаж при наличии необходимых инструментов, приспособлений и представлений о порядке проведения работ. Инструкция по установке от производителя обычно идет в комплекте с биметаллическими радиаторами.
Как показывает практика, с биметаллическими радиаторами наиболее удачно сочетаются полипропиленовые трубы (армированные стекловолокном или алюминием).При использовании труб с глубокими пассивами алюминиевой арматуры использование шейдера и процесса зачистки становится ненужным. Это значительно сокращает время работы радиаторов. Не менее популярными трубами для соединения радиаторов из биметалла из-за часто возникающих протечек и засоров являются железные (стальные) и металлопластиковые трубы в сочетании с цанговыми хомутами.
Установка биметаллических радиаторов отопления производится на место демонтированных старых после подготовки рабочей площадки, включающей демонтаж трубопроводов со стояка, разметку места установки нового радиатора и пробивку отверстий под кронштейны.
— Расстояние от носика радиатора до уровня пола принимается в пределах 60-120 мм. Если радиатор установлен выше или ниже указанной высоты, скорость теплообмена снижается. При этом от задней части радиатора до стены осталось около 20 мм, а от верха радиатора до подоконника должно быть не менее 50 мм для улучшения конвекции и удобства монтажа.
— Традиционно радиаторы монтируются строго горизонтально под окном, по центру.При этом, если в помещении уже есть радиаторы, их уровень должен строго соответствовать.
После разметки (с помощью строительного уровня) на стене сверлят отверстия для кронштейнов и фиксируют последние дюбель-гвоздями и цементным раствором. Кронштейны должны располагаться так, чтобы крюки свободно проходили между горизонтальными коллекторами. В этом случае корпус радиатора будет надежно закреплен на стене.
Перед установкой биметаллический радиатор оснащается всем необходимым: краном Маевского (для удаления из системы избытка воздуха) сверху, переходниками и фуцорами на стыке радиатора с патрубками.
Схемы подключения радиаторов
— Традиционная односторонняя схема или боковое подключение . В этом варианте патрубок подачи охлаждающей жидкости в радиатор соединен с патрубком, расположенным сверху радиатора. Соответственно, выпускная трубка крепится к нижнему патрубку радиатора. Теплопотери при таком способе подключения не более двух процентов.
— Схема нижняя . Практикуется, когда система отопления скрыта или вмонтирована в пол.Патрубки отвода и подачи охлаждающей жидкости подсоединяются с противоположных сторон радиатора к нижним патрубкам. Теплопотери достигают 12%.
— Диагональная схема Подходит для радиаторов с большим количеством секций. Подающий патрубок подсоединяется к верхнему патрубку, а отводящий патрубок подсоединяется с другой стороны, снизу.
После подключения система заполняется теплоносителем. Для этого стабилизирующий кран закрывается на 2/3 для предотвращения гидравлического удара.
Биметаллические радиаторы с декоративным покрытием (два слоя термостойкой краски) нельзя чистить абразивными материалами и порошками. Окрашивать рекомендуется не чаще десяти лет. При этом красить термостат категорически запрещено.
Видео — демонтаж старого радиатора и установка биметаллического
Биметаллические радиаторы, что лучше
Биметаллические радиаторы на российском рынке полностью сертифицированы, но отличаются не только фирмой и страной производителем, есть небольшие, но очень важные нюансы, на которые стоит обратить внимание при покупке.
Цена – один из важнейших аспектов, на который обращают внимание потребители. Но прежде чем судить о качестве товара по его цене, следует разобраться, из чего складывается стоимость радиатора.
Самые недорогие радиаторы из биметалла Представлены производителями из Китая и России. Цена одной секции не превышает четырехсот рублей. Низкая стоимость обусловлена упрощенной конструкцией, экономией материалов при производстве товаров. Рабочее давление таких радиаторов несколько ниже аналогов производства других стран, да и внешний вид не идеален.
Если сравнивать биметаллические радиаторы из ценовой категории от 400 до 600 рублей В каждой секции мы встретим двух производителей из Италии (Global, Sira) и еще один бренд из России — Rifar. Радиаторы этих фирм выглядят более эстетично и привлекательно с покрытием белоснежных или кремовых оттенков. Некоторые модели оснащены воздухоотводчиком или термостатом. Различные способы монтажа и некоторые производственные нюансы (межцентровое расстояние, комплектация и т.д.), несущественно влияющие на производительность (мощность) и надежность радиаторов.Но все они успели зарекомендовать себя с положительной стороны довольных потребителей.

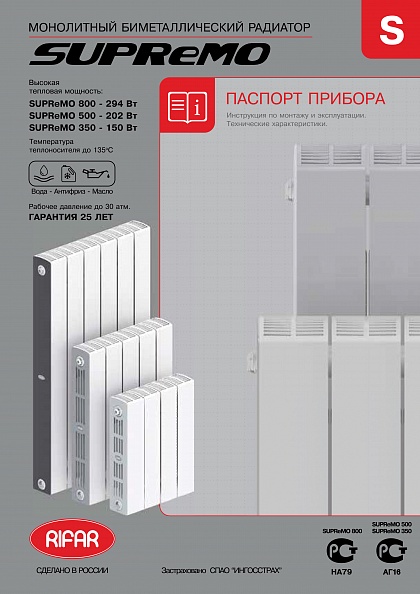

В специальный рифар монолит серии Модели радиаторов специально предназначены для работы при рабочем давлении до ста атмосфер. При необходимости выбрать радиатор не прямой, а округлой формы, следует оценить качество и дизайн серии Rifar Flex . И если ваш выбор пал на радиаторы с медным сердечником, обладающим повышенной коррозионной стойкостью, то представлены модели таких отопительных приборов от компании Пилигрим. .
Предупреждение : указан недопустимый аргумент для foreach () в /Var/www/a169700/data/www/Sight/wp-creat/plugins/wp-creator-calculator/wp-creator-calculator.php. ОНЛАЙН 2778
Биметаллические радиаторы, которые, как понятно из названия, изготавливаются из композиции двух металлов, начали производить более пятидесяти лет назад в европейских странах. Они быстро завоевали широкую популярность благодаря своей надежности и эффективности работы при установке в любую систему отопления.
Биметаллические батареи какие лучше выбрать и на что обратить особое внимание? Этот вопрос всегда возникает у всех, кто решил заменить старые отопительные приборы на более современные варианты, отличающиеся и высокими эксплуатационными характеристиками, и респектабельным внешним видом.
Сегодня в России налажено производство биметаллических радиаторов. Отечественная продукция достаточно популярна, и вполне оправдала себя при установке в системах центрального отопления.
Конструкция биметаллических радиаторов
Общие принципы построения
Этот тип батарей отопления состоит из двух основных частей, изготовленных из разных металлов.
Внутренние каналы выполнены из нержавеющей стали, внешний корпус теплообменника — из алюминия
. Внутренняя часть их выполнена из нержавеющей стали или, реже, меди, так как эти металлы отличаются высокой стойкостью к воздействию агрессивной среды нагретый хладагент. Трубы из этих материалов расположены вертикально и горизонтально, и именно по ним происходит циркуляция теплоносителя.
Внешняя часть радиаторов – это, по сути, кожух, снабженный ребрами, из которого изготовлен.Этот металл обладает отличной теплопроводностью и быстро прогревается, отдавая тепло в помещение, поэтому его и выбрали для внешней части конструкции.
Внутренние и внешние части каждой секции радиатора соединены между собой литьем под давлением, или точечной сваркой. Секции собираются в батарею с помощью стальных ниппелей и термостойких резиновых прокладок, рассчитанных на температуру, доходящую до 200 градусов. Однако помимо таких батарей есть и монолитные радиаторы из тех же материалов.
Паспортное давление опрессовки биметаллических батарей у разных производителей может различаться — этот показатель зависит от материала изготовления внутренних трубопроводов и размерных параметров. Если при термической обработке определенных моделей создавалось испытательное давление в 35 атмосфер, то они смогут выдержать гидроудары, перепады давления при которых достигают 25 ÷ 30. Это позволяет использовать такие радиаторы в системах центрального отопления, которые иногда не отличаются стабильностью напора теплоносителя.
Благодаря высокой теплопроводности биметаллические устройства оказались даже эффективнее всех привычных чугунных батарей.
Внешний вид биметаллических радиаторов практически не отличается от алюминиевых моделей. Однако их можно разгружать по весу, так как за счет стальной трубной «сердцевины» биметаллические батареи тяжелее алюминиевых примерно на 50%. Чтобы точно не ошибиться при выборе, необходимо изучить сертификат соответствия и другую сопроводительную техническую документацию, которая должна прилагаться к партиям продукции, и находится у продавца специализированного магазина.
Биметаллические и полуметаллические радиаторы
Кроме биметаллических есть еще полухиметаллические радиаторы. Нужно знать, чем они отличаются друг от друга, и какие из них лучше.
В настоящих биметаллических радиаторах из алюминия изготавливается только внешний кожух прибора.
Процесс производства заключается в том, что готовые полностью стальные стержни, уложенные в специальные формы, под давлением заливаются алюминием, который хорошо проводит тепло, но не боится агрессивных сред и высоких температур теплоносителя. В биметаллических вариантах алюминий не контактирует с жидкой средой и служит только теплообменником. Конструкция, выполненная по этому принципу, идеальна для установки и в центральной, и в автономной системе отопления.
В некоторых моделях сердечник выполнен из меди, а не из нержавеющей стали – такие батареи обычно используются для установки только в автономной системе отопления, где в качестве теплоносителя используется специальный антифриз. Стальные трубы, даже нержавеющие, с некоторыми подобными антифризами «ведут себя» не так адекватно.
Вода не единственный возможный вид теплоносителя
Для распития контуров автономной системы отопления, кроме воды, используются и другие жидкости — это может быть связано с особенностями работы системы или требованиями со стороны котельного оборудования. Подробнее о — в специальной публикации нашего портала.
Батареи полумотометаллические
Для полуцеластных радиаторов внутренние каналы изготавливаются из различных металлов. Так, вертикальные трубы могут быть из нержавеющей стали, а горизонтальные – из алюминия, как и в обычных алюминиевых радиаторах. Есть и обратный вариант. Одним словом, на полный биметалл они не тянут.

Будьте внимательны — вместо полностью биметаллических есть вероятность приобрести менее качественные и надежные полуцеластовые радиаторы.
Подобный тип аккумуляторов не подходит для центрального отопления, так как теплоноситель в нем зачастую не качественный и режим содержит довольно большую концентрацию щелочи.Контактируя с алюминием, такой состав может вызывать коррозионные процессы, в том числе «захватывать» и стальные элементы, устанавливаемые в сочетании с алюминием. Кроме того, разное тепловое расширение этих металлов может привести даже к смещению элементов при воздействии на них экстремально высоких температур, что чревато протечками и еще более серьезными авариями.
Такие радиаторы часто путают с биметаллическими — внешне они вообще неотличимы. Не особо разбираясь в тонкостях, чаще отдают предпочтение им из-за более доступной стоимости. Однако, как видно из описания, по надежности они различаются довольно существенно.
В крайнем случае в автономную систему можно установить полуживой вариант радиатора. Но все же решено сделать отопление дома или квартиры максимально надежным, тогда от полуметаллических радиаторов лучше отказаться, а свой выбор остановить на настоящих биметаллических образцах. Обязательно учитывайте это при покупке.
Монолитные или секционные биметаллические радиаторы
Как уже отмечалось, выпускаются сборно-разборные биметаллические радиаторы, которые состоят из секций, скрепленных между собой ниппелями, и монолитных неразборных.
В секционном варианте каждая из секций внутри горизонтальных отрезков труб с обеих сторон имеет разнонаправленную резьбу, предназначенную для навинчивания соединительных ниппелей с уплотнительными прокладками.

Такая конструкция и является основным существенным недостатком секционных батарей, так как эти соединения могут быть повреждены, например, от некачественного теплоносителя, что значительно сокращает их срок службы до очередного профилактического вмешательства. Кроме того, компоненты элементов чаще всего возникают под воздействием высоких температур и высокого давления в системе.
Чтобы избежать этих неприятных моментов, была продумана другая технология производства биметаллических радиаторов. Он заключается в том, что сначала изготавливается сплошной сварной медный или стальной коллектор, который укладывается в специальную форму и под давлением заполняется алюминием. Эти биметаллические батареи называются монолитными.

А у этого биметаллического радиатора — монолитная сборка
И у другого типа есть свои плюсы и «уязвимые места».
Об отсутствии разборной схемы уже было сказано.И главное преимущество таких батарей в том, что при повреждении одной из секций нет необходимости менять всю целиком, так как достаточно произвести переборку — заменить или просто удалить только вышедший из строя элемент.
В случае любой протечки в монолитном радиаторе остается только — ремонтопригодности они практически не имеют.
Выборочные сравнительные характеристики радиаторов обоих типов приведены в таблице:
Часто решающим критерием становится вопрос стоимости.Дело в том, что монолитный тип радиаторов имеет более высокую цену, чем секционный, и эта разница может составлять до 20%.
При использовании монолитных биметаллических батарей не получится варьировать общую тепловую мощность — уменьшать или увеличивать количество секций. Поэтому перед их приобретением необходимо тщательно рассчитать, какая мощность нужна для обогрева того или иного помещения. Есть возможность выбрать нужный вариант, так как монолитные биметаллические радиаторы выпускаются разных размеров, как по длине, так и по высоте.
При выборе между секционными и монолитными батареями также следует учитывать особенности системы отопления. Например, если их планируется установить в квартире многоэтажного дома, то лучше выбрать монолитный тип приборов, так как давление в системе отопления многоэтажек зачастую довольно высокое, гидроповороты не исключены. А соединительные узлы секционных батарей могут его не выдержать и дать течь.
Критерии выбора биметаллических радиаторов
При выборе конкретной модели, кроме уже упомянутых выше характеристик, учитываются и другие моменты, которые будут напрямую влиять на качество работы теплообменных устройств и продолжительность их эксплуатации.
Конструкция радиатора должна быть устойчива к силовому гидроредару и высокому давлению. Это особенно важно учитывать при их установке в системе центрального отопления. Обязательно обратите внимание на индикатор испытательного давления.
Материал аккумулятора должен быть инертен к агрессивной среде некачественной охлаждающей жидкости с повышенным уровнем щелочи или кислотности. Этот фактор также в основном касается батарей, установленных в многоэтажных домах.
Производитель также должен противостоять возникновению электрохимической коррозии.

Радиаторы должны быть устойчивы к механическим воздействиям, то есть их внешний корпус должен иметь достаточную прочность. Чтобы проверить качество используемого алюминия (алюминиевого сплава), нужно попробовать загнуть ребра к пальцам. У некачественного продукта ребра легко гнутся, а иногда даже могут дать трещину или сломаться.

Внутренние швеллеры должны быть из одного металла, а лучше, если это будет качественная нержавеющая сталь.
Толщина стенок внутренней трубы должна быть не менее 3 ÷ 3,5 мм.
Важным элементом в разрезе батареи являются прокладки, так как от их качества и эластичности будет зависеть надежность соединений, поэтому их чаще всего изготавливают из резины или силикона. Проверить качество уплотнительного кольца можно, постукивая несколько раз по нему пальцами. Если прокладка жесткая и неэластичная, то ее явно не хватит надолго.

Особое внимание качеству ниппелей — они должны быть изготовлены из прочной стали
В секционном радиаторе должны быть установлены высококачественные стальные ниппели, у которых внутренние «усы» в скручивании секций, а не «пожарные » потоки. О том, что ниппель некачественный, можно узнать по мягкости металла металла.

Если этот элемент некачественный, то при раскручивании или скручивании аккумулятора крючки для ключа обязательно выпадут, и тогда ниппель придется срезать болгаркой, а затем вынимать детали из отверстий секций .
Ширина лицевой части ребра радиатора не должна быть менее 70 мм, так как при меньшем этом параметре значительно снижается теплоотдача от прибора.Лучше всего, если размер сечения в секции будет 80×80 мм – такие параметры гарантированно дают высокую теплоотдачу.

Оптимальная глубина и ширина секций — около 80 мм
Некоторые производители применяют маркетинговый ход — удешевляют свою продукцию за счет уменьшения размеров секций, что значительно снижает общую тепловую мощность прибора. Поэтому при выборе радиатора желательно иметь в кармане рулетку или линейку – чтобы можно было проверить оптимальность размера.
В качественной батарее толщина выступающих ребер должна быть не менее 1 мм.

Если толщина ребер менее 1 мм, то это, скорее всего, свидетельствует о недостаточном качестве изделия, так как снижает прочность корпуса радиатора, а также о не столь высокой теплоотдаче — из-за низкая теплоемкость слишком тонких пластин теплообменника.

А вот на этой модели явно занижена толщина ребер — стоит задуматься…
Так же необходимо знать, что если производитель экономит на качественных ниппелях и прокладках — это говорит о том, что весь товар с вероятностью близкой к 100% не отличается высоким качеством, и лучше отказаться от него сразу.
Не стоит покупать и устройства, на которые производитель дает гарантийный срок всего 1÷2, в то время как срок службы биметаллических секционных батарей составляет 25-30 лет, а монолитных – даже около 50. Такая маленькая гарантия говорит о том, что сам производитель не уверен в своей продукции.
Преимущества и недостатки биметаллических радиаторов
Положительный Этими качествами можно назвать следующие:
Биметаллические радиаторы прекрасно вписываются в современные интерьеры как жилых, так и офисных помещений.

Этот тип радиаторов часто выпускается с различными цветовыми украшениями. Если нужный цвет не найден, допускается самостоятельное окрашивание. Для этого процесса применяются специальные термостойкие краски, выдерживающие температуру до 150 градусов.
Гладкие поверхности и закругленные углы делают эти радиаторы надежно безопасными с точки зрения возможности получения травм, что подходит для установки в детских комнатах.
Достоинством является достаточно длительный гарантированный срок службы при условии выбора качественных радиаторов и их правильной эксплуатации.
Биметаллические радиаторы можно устанавливать в любую систему отопления, даже с некачественным теплоносителем.
Этот тип устройств, в отличие от других современных радиаторов, способен выдерживать высокое внутрисистемное давление и температуру до 130 градусов.
Одним из ключевых преимуществ таких аккумуляторов является очень высокая теплоотдача.
Такие приборы, как правило, оснащены термостатом, позволяющим установить нужную температуру их нагрева. Его регулировка происходит практически сразу, благодаря малому размеру сечения канала.
Количество секций радиатора для каждого конкретного помещения можно легко рассчитать самостоятельно, используя математическую формулу, которая будет приведена ниже. Правильный расчет поможет избежать лишних затрат при покупке радиаторов, их установке и дальнейшей эксплуатации.
Расчет ведется для каждого помещения отдельно.
Последовательно введите запрашиваемые значения или отметьте нужные варианты в предложенных списках.
Укажите площадь помещения, м²
100 Вт на кв. М.
Количество наружных стен
Никто два три
Наружные стены смотреть на:
Север, Северо-Восток, Восток Юг, Юго-Запад, Запад
Положение наружной стены относительно зимней «Розы ветров»
Выделите сторону с подветренной стороны параллельно направлению ветра
Уровень отрицательных температур воздуха в регионе в самую холодную неделю года
35°С и ниже от -30°С до -34°С от -25°С до -29°С от -20°С до -24°С от -15°С до -19°С от -10°С до — 14°С не холоднее — 10°С
Какая степень утепления наружных стен?
Наружные стены не утеплены средней степенью утепления Наружные стены имеют качественное утепление
Высота потолка в помещении
До 2. 7 м 2,8 ÷ 3,0 м 3,1 ÷ 3,5 м 3,6 ÷ 4,0 м более 4,1 м
Что находится внизу?
Холодный пол на грунте или над неотапливаемым помещением утепленный пол на грунте или над неотапливаемым помещением ниже отапливаемого помещения располагается
Что находится сверху?
Холодный чердак или неотапливаемое и неутепленное помещение утепленный чердак или другое помещение отапливаемое помещение
Тип устанавливаемых окон
Обычные деревянные рамы со стеклопакетами с однокамерными (2 стекла) окнами окна с двухкамерными окнами (3 стекла) со стеклопакетами или аргоновым наполнением
Количество окон в комнате
Высота окон, м
Ширина окна, м
Двери снаружи улицы или балкона:
Расчетная схема радиаторов отопления
Расчетные особенности расположения радиаторов
Радиатор на стену устанавливается открыто радиатор сверху прикрывается подоконником или полкой радиатора сверху прикрывается стенной нишей Радиатор с лицевой части прикрывается декоративным экраном. Радиатор закрыт декоративным кожухом.
Укажите мощность одной секции выбранного радиатора (при расчете для неразборной модели — оставьте поле пустым)
Каким производителям можно доверять?
На российском рынке представлены биметаллические радиаторы и зарубежных, и отечественных производителей. В этой сравнительной таблице представлены качественные, проверенные модели с разными характеристиками. Поэтому для того, кто собирается покупать подобные устройства, есть возможность предварительно изучить основные параметры, пойти в магазин, уже иметь определенное представление.
Модель Расстояние между осями (мм) Размеры секции: Ширина × Высота × Глубина (мм) Максимальное рабочее давление (бар) Тепловая мощность секции (Ватт) Объем теплоносителя в секции ( литров) Масса секции (кг) Максимальная температура охлаждающей жидкости (°C)
Рифар (Россия)
«Рифар Форза 350» 350 415 × 90 × 80 20 136 0. 18 1,36 135
«Рифар Форза 500» 500 570 × 100 × 80 20 202 0,2 1,84 135
«Рифар Монолит 350» 350 415 × 100 × 80 100 136 0,18 1,5 135
«Рифар Монолит 500» 500 577 × 100 × 80 100 194 0.2 2/0 135
«Глобал Радиатори» (Италия)
«СТИЛЬ 350» 350 425 × 80 × 80 35 125 0,16 1,56 110
«Стиль 500» 500 575 × 80 × 80 35 168 2 1.97 110
«СТИЛЬ ПЛЮС 350» 350 425 × 80 × 95 35 140 0,17 1,5 110
«СТИЛЬ ПЛЮС 500» 500 575 × 80 × 95 35 185 0,19 1,94 110
«РОЯЛ ТЕРМО» (Италия)
«Билинер InOX 500» 500 574 × 80 × 87 20 171 0. 2 2,0 90
«Билинер 500» 500 574 × 80 × 87 20 171 0,2 2,0 90
«ТЕНРАД» (Германия)
«ТЕНРАД 350» 350 400 × 80 × 77 24 120 0.15 1,22 120
«ТЕНРАД 500» 500 550 × 80 × 77 24 161 0,22 1,44 120
«ГОРДИ» Китай
«ГОРДИ 350» 350 412 × 80 × 80 30 160 0.21 1,4 110
«ГОРДИ 500» 500 572 × 80 × 80 30 181 0,3 1,7 110
SIRA INDUSTRIE (Италия)
«Гладиатор 200» 200 275 × 80 × 80 30 90 0. 1 0,65 110
«Гладиатор 350» 350 275 × 80 × 80 30 140 0,13 0,85 110
«Гладиатор 500» 500 423 × 80 × 80 30 185 0,42 0,6 110
ООО «Лтиз» (Украина)
Альтермо LRB 500 575 × 82 × 80 18 169 0.15 2,5 130
«Артермо Рио» 500 570 × 82 × 80 18 166 0,15 2 130
«Грандини» (Италия)
Радиаторы биметаллические Появились на строительном рынке относительно недавно, но уже успели стать более популярными, чем алюминиевые или чугунные радиаторы. Причиной такой популярности является набор отличных технических характеристик, которыми обладают биметаллические радиаторы.
Для расчета радиаторов отопления можно воспользоваться калькулятором расчета радиаторов отопления.
Типы и типы биметаллических радиаторов.
Биметаллическая батарея отопления из стальных труб, по сердцевине которых проходит горячая вода, а также алюминиевых панелей, которые нагревают воздушные массы в помещении. Алюминиевая оболочка сердечника способствует лучшему отводу тепла, кроме того, за счет использования алюминия вес биметаллической батареи уменьшается, что дополнительно сказывается на удобстве при монтаже батареи.
Биметаллические радиаторы отопления состоят из стальных труб, выполненных в форме сердечника, эти трубы выдерживают давление от 20 до 40 атм., а температура горячей воды, которая может проходить по ним, колеблется от 110, до 130°С
На сегодняшний день на прилавках магазинов имеются биметаллические батареи двух типов:
Полностью биметаллические радиаторы;
Полуметаллические радиаторы.
Радиаторы полностью биметаллические То есть состоящие на 100% из биметалла, это радиаторы, которые имеют стальной сердечник из труб, окруженный алюминиевой оболочкой.Отличаются повышенной прочностью. В основном этот тип радиаторов производят итальянские фирмы:
Общий стиль;
Роял Термо Билинер.
А также делают их российские производители — например, компания Сантехпром БМ.
Радиаторы полумотометаллические Отличаются своим устройством от полностью биметаллических тем, что из стали изготовлены только трубы, усиленные вертикальные каналы. При такой компоновке алюминий частично контактирует с водой.Эти биметаллические радиаторы имеют более высокую теплоотдачу, их стоимость ниже на 20 процентов, но они обладают меньшей прочностью.
Сделано их:
Отечественный производитель Рифар,
Китай — Горди,
Италия — Сира.
Подавляющая масса подобных радиаторов состоит из определенного количества секций. То есть изначально каждая из секций изготавливается полностью, а потом они соединяются ниппелями. Делается это в заводских условиях, общее количество секций четное.Кроме секционных, существовала в продаже и батарея из биметалла Такие батареи не лопнут, если даже давление достигнет ста атмосфер.
При выборе радиаторов необходимо изучить паспорт модели радиатора, которую вы хотите изучить. Далее рассмотрим подробнее, какие параметры там могут быть указаны.
Параметры биметаллических радиаторов.
Нагреватель. . Количество тепла, которое отдает радиатор при температуре воды +70°С, измеряется в ваттах.Средняя теплоотдача биметаллических батарей составляет от 170 до 190 Вт. Это достаточно высокий показатель. Передача тепла происходит как за счет нагрева воздуха, так и за счет особой конструкции радиаторов – за счет конвекции.
Давление . Давление, которое выдерживают биметаллические радиаторы, составляет от 16 до 35 атм. и зависит от модели и производителя. В случаях, когда система отопления централизованная, то нормативное давление не превышает 14 атмосфер, а в автономной системе около 10 атмосфер.Для того чтобы аккумулятор не протекал при повышении давления, производитель обычно указывает этот параметр с запасом.
Внутреннее расстояние. Так называется расстояние отступ от верхнего коллектора радиатора до нижнего. Стандартные значения межосевого расстояния составляют: 800, 500, 350, 300 и 200 мм. Однако часто более популярны радиаторы с расстоянием между осями коллектора 50, 35 и 20 см.
Предельная температура охлаждающей жидкости. Как правило, радиаторы из биметалла выдерживают температуру воды до 90°С, но не более.
Надежность и срок службы. Если рассматривать характеристики биметаллических радиаторов отопления, то 20 — это гарантированный срок службы практически любого биметаллического радиатора. Никакого обслуживания этот радиатор не потребует.
Простая установка. Секции биметаллических радиаторов абсолютно идентичны. Это позволяет устанавливать их как слева, так и справа от соответствующей трубы.В месте, где подходит патрубок, патрубок соединяется с радиатором. С противоположного конца монтируется заглушка, которая комплектуется краном Маевского (сбоку), а также еще одна заглушка (снизу).
Кроме указанных выше, также производятся радиаторы с патрубками, расположенными на нижней стороне. Он соединяет клапан с термостатом, контролирующим температуру воздуха в помещении. Патрубки, заглушки, а также кран Маевского входят в состав каждого биметаллического радиатора.Плюс предполагается наличие набора кронштейнов для установки батареи на стену.
Недостатки биметаллических радиаторов.
Самым ощутимым недостатком этих аккумуляторов можно назвать их высокую стоимость. Это относительно выше чугунных радиаторов.
Еще одним недостатком является также то, что при воздействии и воды, и воздуха одновременно стальные сердечники труб могут подвергаться коррозии. И это происходит, когда во время ремонта либо происходит авария с отопительной системы. Частый стальной сердечник может ржаветь ржавчиной от присутствия в воде антифриза, который можно добавлять в системы отопления небольших домов. В этих случаях от биметаллических секционных батарей следует отказаться — лучше приобрести целые, либо полностью алюминиевые радиаторы.
Также есть вариант радиаторов с медным сердечником и алюминиевым корпусом. Оксидная пленка на медных трубах достаточно прочная – защищает трубы от коррозии. Так же, как вариант, можно вместо медного сердечника использовать и нержавеющий.
Биметаллические радиаторы отопления: особенности, виды, как выбрать
5 (100%) Голосов: 3
Сегодня для отопления в доме используются различные типы радиаторов. Наибольшей популярностью пользуются биметаллические батареи, в которых объединены свойства стали и алюминия. В статье рассмотрим конструктивные особенности, плюсы и минусы таких батарей, а также ответим на вопрос: как выбрать биметаллический радиатор?

Биметаллические радиаторы отопления
Как устроены биметаллические радиаторы
Как уже было сказано, в основе аккумуляторов от Bimetal было два материала: сталь и алюминий. Внутренняя часть конструкции (трубы), по которой осуществляется процесс движения теплоносителя, обычно выполняется из нержавеющей стали (иногда из меди). Этот металл очень прочен и не поддается негативному воздействию агрессивной среды нагретого теплоносителя.
Узнать цену и купить отопительное оборудование и сопутствующие товары можно у нас. Пишите, звоните и приезжайте в один из магазинов вашего города. Доставка по всей территории РФ и стран СНГ.
Внешняя сторона изготовлена из алюминия и представляет собой кожух с оребрением.Алюминий отличается высокой теплопроводностью, максимально быстро замешивается и воздух в помещении начинает мгновенно прогреваться.
Устройство биметаллическое Радиаторы
Внутренняя и внешняя части каждой секции обедаются друг другом. Этот процесс выполняется под давлением или точечной сваркой. С помощью стальных ниппелей и термостойких прокладок, способных переносить максимальную температуру не более 200°С, секции собираются в батарею.
То, что в конструкции биметаллического радиатора присутствуют детали из стали, обусловлено рядом положительных характеристик, которыми обладает этот металл:
сталь
способна выдерживать перепады давления;
Сталь
отличается высокой устойчивостью к электрохимическому воздействию, при этом внутренние алюминиевые поверхности быстро ржавеют, в связи с этим срок службы невелик.
Однако, в свою очередь, алюминий характеризуется высокой тепловой инерцией. С одной стороны, это достоинство, а с другой стороны, своего рода недостаток.Алюминиевые поверхности очень быстро реагируют даже на минимальные изменения температуры. Благодаря этому свойству можно очень быстро регулировать температурные параметры отапливаемого помещения.
Благодаря высокой теплоотдаче алюминий потребляет меньше теплоносителя, при этом количество тепла, чем теплота, идентично тому, что поступает от чугунных радиаторов. Именно поэтому размеры биметаллических радиаторов отопления более компактны, а форма очень привлекательна.
Плюсы и минусы
Купив установку из биметалла, ваша система отопления будет обеспечена множеством положительных моментов:
Прежде всего, это долгий срок службы.Благодаря высокому качеству конструкции, в которой сочетаются два хороших материала, такие радиаторы могут эффективно работать 30-50 лет.
Прочность и надежность. Эти качества обеспечивает стальной сердечник, выдерживающий высокое рабочее давление и гидравлические удары.
Биметаллические радиаторы отопления подходят для любой системы отопления, даже с некачественным теплоносителем.
Высокая теплоотдача — еще одно немаловажное положительное качество. Благодаря тому, что внешний корпус выполнен из алюминия, тепло по комнате распространяется очень быстро.Стандартные модели, у которых расстояние между осями составляет 500 мм, имеют теплоотдачу до 190 Вт, что значительно больше, чем у радиаторов, выполненных только из одного металла.
Благодаря встроенному можно контролировать и регулировать температуру нагрева.
Внешне биметаллические батареи очень привлекательны. Различные цветовые и дизайнерские решения позволяют каждому подобрать радиатор на свой вкус.
Как видим, у биметаллических радиаторов большое количество преимуществ, которые определяют широкий спрос на такую продукцию.Однако есть и недостатки, на которые нельзя не обратить внимание при выборе:
Различные коэффициенты расширения стали и алюминия. В связи с этим после длительной эксплуатации в контуре отопления могут появиться шумы и экраны, а также будет ниже прочность конструкции.
В процессе монтажа радиаторов к системе центрального отопления могут быстро забиваться теплопроводящие трубы. Это связано с тем, что они имеют небольшой диаметр.Учитывая эту особенность, лучше предупредить и установить фильтр грубой очистки.
Высокая цена биметаллических радиаторов.
Разновидности биметаллических радиаторов
Радиаторы из биметалла бывают двух видов: монолитные и секционные.
Секционные, сооруженные из секций, каждая из которых внутри горизонтальных отрезков труб с двух сторон имеет разнонаправленную резьбу, через нее ввинчены соединительные ниппели с уплотнительными прокладками.
Именно такая конструкция и выполняет один из важнейших недостатков биметаллических аккумуляторов.Минус заключается в том, что на стыках очень часто появляются дефекты, например, от некачественной охлаждающей жидкости. В результате срок эксплуатации радиаторов сокращается.
Также в местах соединения секций могут наблюдаться протечки при высоких температурах. Во избежание таких неприятных моментов создана еще одна технология производства биметаллических радиаторов отопления. Суть его заключается в том, что изначально делается цельный сварной коллектор из стали, затем он помещается в специальную форму и под действием высокого давления поверх него заливается алюминий.Такие радиаторы называются монолитными.
Оба варианта имеют свои преимущества и недостатки. О недостатках секционных нам уже рассказывали, но их преимущество в том, что при повреждении одной секции достаточно просто заменить ее. Но если пробой или протечка произойдут в монолитной конструкции, придется приобретать новый радиатор.
Проведем сравнительный анализ монолитных и секционных биметаллических радиаторов.
Стоимость монолитного радиатора выше, чем секционного, примерно на 20%.
Выбор биметаллических радиаторов отопления
Выбирая биметаллические батареи, следует обратить внимание на ряд критериев, от которых будет зависеть эффективность эксплуатации.
Дизайн
Как уже отмечалось, радиаторы бывают монолитные и секционные. Для того, чтобы подобрать наиболее оптимальный вариант для конкретной системы отопления, необходимо знать, какое рабочее давление в системе. Если он подвергается воздействию мощных гидроударов, лучше отдать предпочтение монолитным моделям.Во всех остальных случаях рекомендуется приобретать секционные, так как они намного дешевле.
Чтобы приобрести устройство более надежное, следует знать, что оно бывает двух видов. Первый вид выполнен из стального каркаса, другой снабжается только армированными стальными каналами, по которым движется теплоноситель.
Лучшей долговечностью и надежностью обладают аккумуляторы, относящиеся к первому типу. В таких конструкциях теплоноситель не контактирует с алюминиевым сплавом, вследствие чего риск коррозии минимален.
Основными признаками, характеризующими первый тип, являются вес и стоимость. Производят их такие фирмы: Роял Термо Билайнер, Глобал Стайл, Рифар (модель Монолит) и отечественная компания Сантехпром БМ.
Другой тип радиаторов называется полуцилиндрическими. Основные характеристики таких устройств: высокая теплоотдача и более низкая цена. Самые популярные устройства марок Gordi, Sira и Rifar, за исключением модели Monolit.
Расстояние до брони
Большинство выпускаемых моделей биметаллических радиаторов одинаково функциональны. Однако расстояние между осями в моделях разное. Стандартные расстояния между осями: 35 и 50 см.
Можно найти радиаторы, у которых зазор равен 20 см, эта длина считается минимальной. Аккумуляторы с таким расстоянием выпускают фирмы: Sira, Bilux и Rifar. Максимальное расстояние 80 см, такие модели есть у производителя Sira.
Материал изготовления
Важно, чтобы радиатор хорошо противостоял воздействию агрессивной среды в случае, если охлаждающая жидкость не качественная и содержит большое количество щелочи и кислоты.В основном это свойственно батареям в многоквартирных домах.
Важно, чтобы внутренние каналы были из одного металла, желательно из нержавейки.
Толщина стенки внутренней трубы должна быть 3-3,5 мм.
Качество и эластичность прокладок играет очень важную роль. Именно они влияют на надежность соединений, поэтому обычно резиновые или силиконовые. Чтобы проверить качество уплотнительного кольца, достаточно согнуть его пальцами. Если прокладка жесткая и неэластичная, то это свидетельствует о ее низком качестве.
Если секция секционная, то она должна быть обращена к ниппелю. Важно, чтобы они были изготовлены из качественной стали. О низком качестве этих деталей свидетельствует мягкость металла. Если он некачественный, то крючки для ключа точно будут боятся и в этом случае ниппель нужно будет подрезать шлифовальной машинкой и доставать его частями из отверстий секций.
Ширина передней части края радиатора должна быть более 70 см.В случае, если этот показатель ниже, это отразится на передаче тепла радиатора в минус. Самое оптимальное соотношение размеров сечения в секции – 80*80 мм. С такими показателями теплоотдача точно будет высокой.
Толщина выступающих ребер также свидетельствует о качестве. Этот показатель должен быть не ниже 1 мм.
Гарантия
Срок гарантии также говорит о качестве товара. Если производитель дает пожизненный срок службы всего 1-2 года, это означает, что вероятность того, что радиаторы будут работать с высоким КПД невелика, т. к. срок эксплуатации качественного изделия составляет 20-30 лет.
Технические характеристики
В технических характеристиках аккумуляторов указаны габариты. Высота радиаторов от 20 до 80 см. Чтобы подобрать радиатор нужного размера, необходимо учесть расстояние между основанием окна и полом и отнять от этого числа 20 см. Ширина находится в прямой зависимости от места установки устройства.
Еще одним важным показателем является рабочее давление, которое колеблется в пределах 15-35 атм.Для централизованных систем отопления лучше выбирать максимальные значения, для автономных.
Одним из важнейших и существенных критериев, влияющих на эффективность радиаторов, является — мощность. Этот показатель определяется исходя из мощности одной секции (указывается в техподдержке).
Расчет секций биметаллических батарей отопления
Для эффективного обогрева 1 м² площади необходимо 100 Вт тепловой энергии. Для расчета площади комнаты необходимо ширину умножить на длину.
N = S * 100 / p n — Количество секций радиатора, S — площадь помещения, м², P — удельная тепловая мощность одной секции.
Воспользуйтесь калькулятором расчета необходимого количества секций биметаллического радиатора.
Установка радиаторов отопления из биметалла
Устанавливать батареи из биметалла необходимо в соответствии с указаниями, указанными в паспорте устройства.
Для того чтобы подключить радиатор своими руками, надо учесть ряд факторов:
местом для батареи лучше выбрать середину окна;
установка
производится исключительно в горизонтальном положении;
от стены до батареи нужно выдерживать расстояние 3-5 см.Если расположить радиатор слишком близко к стене, то результатом будет неравномерное распределение тепла;
расстояние до подоконника должно быть 8-12 см, если меньше, то это негативно скажется на теплоотдаче батарей;
расстояние от пола до батареи — 10 см.
Монтаж всех элементов системы осуществляется в полиэтиленовую упаковку радиатора. Запрещено удалять этот пакет до завершения процесса установки.
Порядок производства монтажа биметаллических радиаторов отопления:
изначально необходимо сделать на стене разметку предполагаемого места, куда будут крепиться кронштейны;
затем записываются скобки;
устанавливаются батареей;
далее радиатор необходимо подключить к патрубкам;
затем монтируется термостатический клапан или кран;
в верхней части батареи установлен воздушный клапан.
Производители
В настоящее время на рынке отопительного оборудования можно встретить большое количество различных моделей биметаллических радиаторов, выпускаемых как российскими, так и зарубежными производителями. Рассмотрим основные характеристики самых популярных моделей.
Модель Расстояние между осями, мм Размер секции: Ширина * Высота * Глубина (мм) Максимальное рабочее давление, бар Теплосиловая часть, Вт
Рифар (Россия)
Рифар Форза 350. 350 415*90*80 20 136
Рифар Форза 500 500 570*100*80 20 202
Рифар Монолит 350. 350 415*100*80 100 136
Рифар Монолит 500. 500 577*100*80 100 194
Глобал Радиатори (Италия)
Стиль 350. 350 425*80*80 35 125
Стиль 500. 500 575*80*80 35 168
Стиль Плюс 350. 350 425*80*95 35 140
Стиль Плюс 500. 500 575*80*95 35 185
ROYAL THERMO (Италия)
Билайнер InOx 500. 500 574*80*87 20 171
Билайнер 500. 500 574*80*87 20 171
ТЕНРАД (Германия)
ТЕНРАД 350. 350 400*80*77 24 120
ТЕНРАД 500. 500 550*80*77 24 161
ГОРДИ (Китай)
ГОРДИ 350. 350 412*80*80 30 460
ГОРДИ 500. 500 572*80*80 30 181
Сира Индустри (Италия)
Гладиатор 200. 200 275*80*80 30 90
Гладиатор 350. 350 275*80*80 30 140
Гладиатор 500. 500 423*80*80 30 185
Лтиз (Украина)
Альтермо ЛРБ 500 575*82*80 18 169
Альтермо Рио 500. 500 570*82*80 18 166
Грандини (Италия)
Грандини 350. 350 430*80*82 16 130
Грандини 500. 500 580*80*80 16 167
Таким образом, качественные биметаллические радиаторы отопления способны эффективно работать в течение длительного периода времени.
Устройство
, характеристики и нюансы выбора Как выглядят биметаллические батареи
Биметаллические радиаторы отопления в последнее время стали неотъемлемой частью системы отопления. Планируя капитальный ремонт жилого или офисного помещения, нельзя оставить без внимания работы по обновлению отопительных приборов. Наиболее прогрессивным и экономичным является использование биметаллических радиаторов, способных равномерно подавать тепло, а также привлекательных с точки зрения современной интерьерной эстетики.
Все чаще мы видим, как меняются квартиры соотечественников. Ремонт приобретает более широкое понятие, чем банальное замазывание трещин. Повышенное внимание уделяется дизайну. Даже при выборе обычных батарей для квартиры владельцы склонны покупать биметаллические радиаторы отопления с лаконичным привлекательным внешним видом.
Почему биметаллические радиаторы отопления? — ты спрашиваешь. D Реальность, здравый смысл и разумные цены делают этот продукт самым востребованным радиатором. А мы постараемся раскрыть все плюсы и минусы, при этом не забывая учитывать и внутреннее наполнение устройств.
Равномерное распределение тепла с помощью биметаллических радиаторов отопления
Биметаллические радиаторы отопления в современных отопительных приборах
Чугунные радиаторы давно вытеснены биметаллическими батареями отопления. От постсоветских моделей их отличает красивый дизайн, легкость и защита от коррозии. Репутация самых лучших и надежных батарей для отопления квартиры настолько велика, что с этим не спорят даже отчаянные скептики.
Само название батарей говорит о том, что биметаллические радиаторы отопления состоят из двух разных металлов. проходит по стальным трубам, наименее подверженным коррозии. Сталь упакована в алюминий, который имеет хорошие свойства рассеивания тепла и красивый внешний вид.
Обратите внимание, что помимо стали, система медных труб может быть запакована производителем в алюминий. Эта конструкция незаменима, если в системах, где они используются, установлены батареи для квартиры. Наличие гликольсодержащих теплоносителей потребует от владельца остановить свой выбор на биметаллических радиаторах отопления на моделях, где в качестве сердцевины используется медь, так как она более устойчива в столь агрессивной среде.
В продаже можно найти и полуметаллические варианты. Здесь внутреннее наполнение радиатора представлено двойным сердечником. Горизонтальные элементы изготовлены из алюминия, а вертикальные – из стали. Это увеличивает рассеивание тепла, но снижает долговечность.
Внутреннее заполнение биметаллических радиаторов отопления
Как мы уже отмечали, биметаллические радиаторы отопления включают в свою конструкцию два металлических элемента, кроме того, они выполнены в цельнометаллическом корпусе или содержат цельные секции. Несмотря на то, что существуют полуметаллические варианты, однако, биметаллические радиаторы отопления имеют основное деление всего на две категории:
модификация сталь плюс алюминий;
модификация медь плюс алюминий.
Радиатор категории «сталь плюс алюминий» , включает в себя две стальные трубы, проходящие горизонтально наподобие коллектора, они соединены друг с другом вертикальными колоннами, вмонтированными в них. Теплоноситель течет внутри стальных труб, не касаясь алюминий.
Конструктивное решение позволяет использовать все прелести алюминиевого радиатора, дополнительно рассчитывая на рабочую температуру +110 С при давлении до 40 бар. Герметизация стыков секций позволяет исключить протечки при условии отсутствия открытого брака.К достоинствам секционных моделей биметаллических радиаторов отопления добавляется легкое увеличение количества секций по желанию потребителя.
Медь плюс алюминий исполнение не предполагает секционное моделирование, биметаллические радиаторы отопления с медным сердечником всегда выполняются в цельном и неразъемном корпусе. Внутри алюминиевого корпуса находится катушка из медного сплава. Паяный змеевик, способный работать при рабочем давлении 50 бар.
Преимущества не только в повышенном рабочем давлении, эффективность теплопроводности медного металла выше, соответственно радиаторы имеют повышенную тепловую эффективность.Важнейшим преимуществом биметаллического радиатора отопления с медным сердечником является его малая подверженность возникновению в нем карбонатных отложений при коррозии.
Радиатор отлично подойдет для системы, где в состав охлаждающей жидкости входят различные антифризы. В этой батарее теплоноситель контактирует только с медью. Кроме всего прочего, биметаллические радиаторы отопления с медными трубами имеют низкий коэффициент шероховатости, что благоприятно сказывается на работе насосной группы.
Что выбрать — секцию или монолит?
При покупке биметаллических радиаторов следует обратить внимание на конструктивные особенности.Наиболее распространены секционные радиаторы, так как они появились на рынке одними из первых. Такие радиаторы потребуют обжимных мероприятий, так как есть вероятность протечек из-за недостаточно надежных соединений.
Последние модификации уже выгодно отличаются своей солидностью. Теплоноситель представляет собой цельный блок из меди или стали, залитый в алюминиевый кожух. Именно такие батареи для квартиры стоит выбирать, так как их производительность намного выше, чем у секционных радиаторов.Несмотря на то, что тепловая мощность этих разновидностей практически одинакова, у монолитных рабочее давление выше в 5 раз.
Качество всегда стоит дороже, поэтому необходимо учитывать возможности собственного бюджета. Если цена не имеет значения, то дома лучше установить монолитные биметаллические батареи отопления. А типы конструкции и модификации аккумуляторов можно подобрать на любой вкус.
Использование биметаллических радиаторов отопления становится все более популярным не только для частных домов и квартир, но и на предприятиях и в офисах компаний.
Рост популярности обусловлен высокой эффективностью этих устройств и привлекательностью их внешнего дизайна. Биметаллические радиаторы прекрасно вписываются в интерьер любого стиля, не нарушая его гармонии и красоты.
Биметаллические радиаторы: преимущества и недостатки
Если сравнивать с алюминиевыми аналогами, то биметаллические радиаторы немного уступают им по теплоотдаче. Но они значительно превосходят их по прочности и сроку службы.Биметалл менее подвержен коррозии и способен выдерживать высокое давление воды (до 24 бар). Что касается цены, то она заметно выше, чем у алюминиевых радиаторов. Однако биметаллический вариант прослужит не менее 25 лет и полностью оправдает высокую стоимость.
Купить биметаллические радиаторы для дома или офиса
Специализированные магазины
сегодня предлагают широкий выбор моделей от самых разных производителей, поставляющих на потребительский рынок отличную продукцию. Это такие фирмы, как Global, Rifar, Sira и многие другие.
Желающим купить биметаллические радиаторы для дома или офиса следует учитывать площадь помещения и приобретать достаточное количество секций, ведь их количество влияет на КПД устанавливаемого радиатора. В данной статье мы не будем описывать расчет количества секций, во-первых, это уже сделано, а во-вторых, мы размещаем видеоролик, где расчет количества секций в радиаторах отопления изложен в аж как можно подробнее:
Правила ведения переговоров
Чтобы биметаллические радиаторы служили долго, их следует приобретать в магазинах с солидной репутацией. Перед покупкой будет совершенно полезно:
произвести математические расчеты, которые помогут согласовать метраж комнат и количество секций в батарее;
учитывать особенности выбранной модели;
изучить отзывы потребителей;
взвесьте свои финансовые возможности.
Радиаторы отопления Sira (Сира) (биметаллические)
Отечественный потребитель хорошо знаком с надежной, практичной и качественной продукцией корпорации Syrah, известного итальянского производителя систем отопления.Они изготовлены из стали и предназначены для обогрева различных общественных, складских и жилых помещений.
Всю модельную линейку биметаллических радиаторов отопления, помимо традиционно высоких характеристик, отличает актуальный стильный дизайн, позволяющий использовать изделие без малейшего вреда для дизайна интерьера. Межцентровое расстояние такой модели всего 30 см, а ее глубина 9,5 см. Также радиаторы отопления Sira (биметаллические) обладают отличными техническими свойствами и исключительными эксплуатационными характеристиками.
№
Надежность продукции Sira подтверждается многолетней эффективной эксплуатацией в бытовых условиях и обусловлена многоуровневым контролем всех производственных процессов и этапов. Итак, каждая секция биметаллического радиатора отопления SIRA? отдельное испытание подвергается конкретному изделию, а собранное отопительное устройство обжимается сжатым воздухом.
Вся линейка продукции Syrah отлично противостоит пневматическим и гидроударам, что делает ее устойчивой к перепадам давления.Отличительной чертой такого радиатора обоснованно считается его высокая теплоотдача и долгий надежный срок службы.
Отсутствие сварных швов биметаллических радиаторов отопления Сира, что достигается литьем конструкций под давлением, определяет герметичность изделий. Охлаждающая жидкость циркулирует по специальному внутреннему каналу из первоклассной коррозионностойкой стали.
Радиаторы отопления Sira (биметаллические) не требуют оперативного ремонта или дополнительного обслуживания. Максимальный комфорт и уют в помещениях, отапливаемых отопительными приборами Сира, достигается за счет нулевого уровня шума внутри самого прибора и возможности быстро и гибко регулировать температурный режим.
Особый упор итальянский производитель концерн « Sira Group» делает на безопасность собственной продукции, которая обеспечивается отсутствием острых углов и всевозможных заусенцев. Отличительной чертой биметаллических радиаторов отопления Sira является их должный КПД.Таким образом, минимальное количество теплоносителя и высокая теплоотдача каждой конструкции позволяют оптимизировать расход энергоносителя.
Популярный биметаллический радиатор отопления Syrah
Самой популярной на рынке остается серия Sira RS BIMETALL. Модели Sira RS 300, Sira RS 500 Число указывает на высоту секции, соответствует размерам высоты — 372 мм и 565 мм при одинаковой ширине — 80 мм и глубине — 95 мм.
Удобные габаритные размеры позволяют устанавливать радиатор в помещениях с разной высотой подоконных проемов. Стандартная секционная сборка поставляется в четных вариантах с завода. Любые изменения индивидуального запроса вносятся продавцом. При желании в пределах разумного можно заказать биметаллический радиатор отопления подходящей длины. Разумный лимит Компания « Sira Group» ограничивает регламент сборки не более чем 20 разделами.
Биметаллические радиаторы отопления марки Sira допускается подключать как в гравитационную, так и в принудительную систему схем. Диапазон кислотности охлаждающей жидкости не должен превышать (6.5-9 рН). Расчетная температура не должна превышать 110 градусов.
Цугунов Антон Валерьевич
Время чтения: 9 минут

Часто бывает так, что хозяев по каким-либо причинам не устраивает установленная система отопления или просто в квартире требуется замена устаревших советских батарей. Снять старое оборудование несложно, а вот выбрать новое, как правило, сложно. Далеко не каждое эстетическое изделие способно десятилетиями выдерживать давление городской теплосети. Поэтому специалисты советуют выбирать биметаллические радиаторы, не уступающие чугунным по надежности и сравнимые с ними по долговечности.
Что такое биметаллический радиатор?
Как видно из названия нагревательного прибора, он сделан из двух разных по своим свойствам металлов. Корпус выполнен из алюминия, обладающего хорошим теплоотводом и небольшим весом. Для повышения нагревательных свойств внешней части батареи имеют форму, обеспечивающую свободную циркуляцию воздушных потоков.
Внутри радиатора находится стальной или медный сердечник, по которому циркулирует горячая вода или другая жидкость. Материал труб очень прочный, поэтому способен выдержать давление теплоносителя до 100 атмосфер (некоторые модели), и нагрев до 135°С.
Биметаллическое изделие сочетает в себе прочность стали и превосходную теплопроводность алюминия.
Внимание! На рынке представлены полуметаллические радиаторы, которые оснащены только вертикальными стальными армирующими трубками. В данном случае остальная часть выполнена из алюминия. Такие батареи отличаются более высокой теплоотдачей по сравнению с биметаллическими, что является плюсом, и существенно дешевле. Однако установка таких изделий в централизованную сеть не рекомендуется из-за их низкой прочности и долговечности.
Преимущества биметалла
Популярность современных биметаллических радиаторов не случайна. Их отличает набор уникальных свойств и преимуществ.
Продуманная конструкция корпуса обеспечивает максимальную теплопередачу и свободную циркуляцию воздуха по принципу конвекции.
Радиаторы собираются из секций, что позволяет легко собирать или укорачивать их в зависимости от потребностей домовладельцев.
Монолитные конструкции отличаются высочайшей стойкостью к гидроударам, полным исключением протечек и сроком службы до 100 лет.
Биметаллические батареи отличаются привлекательным дизайном, представлены в различных цветовых решениях и покрыты двухслойным лакокрасочным составом, защищенным от повреждений и выгорания.
Алюминиевый корпус быстро нагревается и так же быстро остывает, что делает его тонким.
Стальной или медный коллектор биметаллических радиаторов способен постоянно выдерживать реактивный теплоноситель.
Внимание! Для предотвращения коррозии необходимо регулярно выпускать воздух, чтобы предотвратить длительный контакт кислорода с внутренней частью прибора.
Приборы демонстрируют высокую термостойкость и способны выдерживать даже 130°С.
Продуманная система подключения делает установку очень простой.
Критерии выбора биметаллической батареи
Чтобы правильно выбрать радиатор, следует исходить из нескольких основных критериев:
Основные материалы (сталь, медь).
Конструкция батареи (монолитная, секционная).
Значение межцентровых расстояний.
Производитель.
Основным недостатком монолитного биметалла является его высокая стоимость.
Межцентровое расстояние — это расстояние между расположением нижнего и верхнего коллекторов.Как правило, параметр указывается в миллиметрах. Доступны стандартные размеры от 200 до 800 мм. Этих вариантов обычно бывает достаточно, чтобы подобрать радиаторы под проводку, установленную в помещении.
Чаще на рынке встречаются изделия с расстоянием между жилами 500 и 350 мм. Эти размеры являются стандартными для большинства современных новостроек. Сложности возникают при поиске узких 200мм батарей, которые хорошо подойдут для маленькой кухни или туалета, а широкие 800мм изделия обычно изготавливаются только на заказ.
Выбор производителя
Поскольку биметаллические радиаторы стоят дорого и устанавливаются на долгие годы и даже десятилетия, важно приобрести действительно качественный товар от проверенного и надежного производителя. Хорошо зарекомендовали себя следующие фирмы:
Глобальный;
Сира;
Рифар;
СТАУТ;
Королевский.
Внимание! Продукция европейских брендов, как правило, отличается высоким качеством сборки и материалов изготовления.Тем не менее, он не всегда приспособлен к особенностям бытовых систем отопления.
Глобальный
Модели радиаторов итальянского производителя хорошо зарекомендовали себя и в СНГ. Внутренняя часть аккумуляторов изготовлена из легированной стали, внешняя – из алюминиевого сплава. Они обладают всеми преимуществами высококачественного биметалла. К недостаткам можно отнести незначительное падение теплоотдачи при уменьшении степени теплоносителя.
Максимальная рабочая температура 110°С, давление 35 атм.Ассортимент представлен следующими моделями с межосевым расстоянием 350 и 500 мм:
Глобальный СТИЛЬ 350/500. Теплоотдача 1 секции — 120 и 168 Вт соответственно.
Глобал СТИЛЬ ПЛЮС 350/500. Мощность секции — 140/185 Вт.
Global STYLE EXTRA 350/500. Теплоотдача одной секции — 120/171 Вт.
Сира
Итальянский бренд позиционирует свою продукцию как продукцию премиум-класса. Он выделялся на рынке своим высоким качеством и привлекательным дизайном, основанным на плавных округлых формах.Кроме того, в линейке есть модели с довольно редким межосевым расстоянием 200 и 800 мм. Максимальная температура теплоносителя –110°С, давление 30 атм.
Модельный ряд включает следующие модификации:
Sira Gladiator 200/350/500 (межосевое расстояние) — 92/140/185 Вт (мощность секции).
Sira RS Bimetal 350/500/800 — 145/201/282 Ш.
Сира Али Металл 500 — 187 Вт.
В линейку входят следующие популярные модели:
База Рифар 500.Теплоотдача одного элемента — 136/204 Вт.
Рифар Форза 350/500 — 136/202 Ш.
Рифар Монолит 350/500 –134/194 Вт.
Рифар Альп 500 — 191 Ш.
Радиаторы STOUT
Отдельного внимания заслуживает отечественный бренд STOUT, который еще не так широко распространен на рынке, но уже заслужил множество положительных отзывов пользователей. Аккумуляторы имеют лучшие эксплуатационные характеристики: максимальное рабочее давление — 100 атм, температура — 135°С.
Радиаторы этой марки имеют множество преимуществ:
Производство на крупнейшем и известном отечественном заводе «РИФАР».
Контроль на каждом этапе производства.
Опрессовка максимальным давлением до и после покраски.
Доступная цена, которая достигается не за счет снижения качества, а за счет оптимизированных логистических процессов и сотрудничества с проверенными поставщиками.
Количество секций от 4 до 14, что позволяет устанавливать радиаторы в любом месте.
Правильная геометрия каждой секции, обеспечивающая максимально возможный уровень теплоотвода.
Приспособлены для работы как в центральных, так и в автономных системах отопления.
Гарантия производителя 10 лет, страховка на 1 000 000 евро в Ингосстрахе.
В линейку входят 2 модели:
STOUT Space 350 с секцией рассеивания тепла 130 Вт;
STOUT Space 500 с секцией рассеивания тепла 180 Вт.
Роял термо
Еще одна итальянская марка радиаторов, отличающаяся широким ассортиментом и оригинальным дизайном.Особенно интересно выглядит модель PianoForte. Есть возможность заказать радиаторы различных цветов. Конструкция батарей выполнена по запатентованной технологии Power Shift: в вертикальном коллекторе установлены дополнительные ребра для увеличения теплоотдачи.
По сравнению с другими брендами радиаторы этой фирмы рассчитаны на более низкое рабочее давление – 20 бар. Температура охлаждающей жидкости тоже не слишком высокая – 90°С.
Популярные модели:
Royal Thermo BiLiner 350/500 — 117/171 Вт;
Royal Thermo Revolution Bimetall 500 — 116/168 Вт;
Royal Thermo Vittoria 350/500 — 114/167 Вт;
Royal Thermo PianoForte 500 — 185 Вт
Сравнение цен
Для объективности приводим модели радиаторов сопоставимой мощности с межосевым расстоянием 500 мм.
Радиаторы с межосевым расстоянием 350 мм:
Для информации. Некоторые поставщики соглашаются смонтировать или снять с радиатора необходимое количество секций по желанию заказчика.
Стоит ли покупать?
Биметаллические батареи – лучшее решение для современной квартиры. Их относительно высокая цена компенсируется длительным сроком службы, экономией за счет простой регулировки, надежностью и гарантией защиты от протечек и разрывов при гидроударах.Если цены европейских брендов «кусаются», можно выбрать радиаторы российских производителей по более доступной стоимости, с гарантией и страховкой. Еще несколько советов по выбору — в видео ниже.

(голосов: 3 , средний рейтинг: 5,00 из 5)
Биметаллические батареи сегодня занимают одно из лидирующих мест по популярности. Они уступают в этом положении, наверное, только обычным чугунным радиаторам, да и то, скорее, только из-за крайней распространенности последних, приверженности многих потребителей устоявшимся традициям, своеобразной «инерции мышления». .
Биметаллические радиаторы все чаще выбирают для установки в контур отопления как частного дома, так и городской квартиры, так как, в отличие от алюминия и стали, обладают выраженной устойчивостью к высоким барическим нагрузкам и температурам. Однако при выборе этих отопительных приборов очень важно не нарваться на некачественные подделки или не приобрести продукцию производителя, еще не прошедшего проверку временем. Поэтому рассмотрим сформулированный таким образом вопрос: «биметаллический рейтинг производителей» — поскольку этот критерий выбора имеет далеко не второстепенное значение.
Очень сложно дать точную оценку всем биметаллическим радиаторам, представленным в продаже. Поэтому в публикации будут рассмотрены лишь несколько компаний, но уже завоевавших непререкаемый авторитет качеством своей продукции.
Общие сведения о биметаллических радиаторах
Прежде чем перейти к рассмотрению продукции различных производителей, следует уделить несколько минут внимания конструкции этих отопительных приборов.В этом стоит разобраться, хотя бы для того, чтобы не приобретать алюминиевые батареи по стоимости биметаллических, так как внешне они очень похожи, но производительность совсем на другом уровне, а разница в цене немалая.
Их внешний теплообменный кожух имеет практически одинаковую форму и изготовлен из одного и того же материала — алюминия. Но на этом основное сходство заканчивается.
Модели биметаллических батарей
можно условно разделить на две части – внутреннюю, выполненную из стали, и внешнюю, теплообменную, алюминиевую – отсюда и название.Стальные вертикальные каналы каждой из секций состоят из труб, соединенных сваркой в нижней и верхней частях с горизонтальными секциями большего диаметра, которые при сборке батареи образуют коллекторы. Вся эта трубчатая стальная конструкция предназначена для циркуляции теплоносителя.
Секции могут быть собраны в единую батарею при помощи резьбового соединения, реже используется заводская сварка. В зависимости от типа этого соединения батарея может быть секционной, разборной, а может представлять собой модульную цельную конструкцию.Сплошной блок может включать в себя несколько (например, 3÷4) секций, но при необходимости к нему вполне можно добавить необходимое количество секций, либо собрать батарею из нескольких таких блоков.
Стальные воздуховоды
отличаются гораздо более высокой стойкостью к агрессивным компонентам теплоносителя системы центрального отопления, чем цельноалюминиевые радиаторы. Поэтому допустимый кислотно-щелочной показатель (pH) теплоносителя может лежать в расширенном диапазоне, от 5 до 11 единиц – такие показатели алюминиевым батареям и не снились.
Внутренние стальные трубы являются своеобразным «каркасом» биметаллического радиатора, что делает всю конструкцию более жесткой и прочной. Сталь, особенно если она имеет защитное покрытие, или если для изготовления каналов используется качественная нержавеющая сталь, инертна к коррозионным процессам, а соединение таких труб способно выдерживать повышенное давление.
Аккумуляторы этого типа обладают отличным теплоотводом, и это связано с тем, что сталь способна при прогреве аккумулировать и удерживать тепло, а алюминиевый внешний кожух достаточно большой площади, благодаря высокой теплопроводности этот металл, может эффективно передавать тепловую энергию в помещения.
Вас может заинтересовать информация о том, как рассчитывается
Практически все современные конструкции биметаллических устройств снабжены дополнительными ребрами – «лепестками», образующими конвекционные каналы. И чем их больше, тем больше площадь теплообмена и выше теплоотдача от нагревателя. Причем эти элементы настроены таким образом, что конвекционные потоки теплого воздуха направляются в сторону помещения.
Качественные биметаллические радиаторы должны быть рассчитаны на давление не менее 40 бар, поэтому при их выборе следует уделять этому параметру особое внимание.Обычно указывается, что он используется при тестировании продукта. Не стоит удивляться такому высокому показателю – такое давление вполне может быть спровоцировано в системе центрального отопления гидроударом.
Кстати, биметаллические радиаторы полностью раскрывают свои эксплуатационные возможности именно в условиях высокого давления и температуры нагрева, поэтому они предпочтительнее для систем центрального отопления. А если такой тип батареи планируется для автономной системы, то в ней придется установить мощный водяной насос, который будет создавать необходимое давление для циркуляции теплоносителя.
Вам может быть интересна информация о том, что такое
Популярные производители биметаллических радиаторов
На российском рынке представлена продукция различных производителей, как отечественных, так и зарубежных, и их продукция различается между собой как по своим характеристикам, так и по уровню цен. Чтобы дать представление об этих параметрах, ниже будет рассмотрен ряд моделей биметаллических радиаторов производства разных фирм.
И начать стоит с самого доступного варианта.
Компания ВАРМА
ВАРМА — российско-китайская компания, выпускающая секционные литые биметаллические радиаторы. Производственные мощности расположены в Китае, но оснащены качественным европейским оборудованием, а технический контроль выпускаемой продукции осуществляется российскими специалистами.
Данная продукция полностью соответствует ГОСТ 31311-2005 и всем другим стандартам системы центрального отопления России.
Батареи биметаллические «ВАРМА» предназначены для установки в автономных схемах частных домов и многоэтажных квартир, подключенных к теплоцентралям.
Модели
WARMA BIMETALL выпускаются в двух версиях — WB350 и WB500. Они отличаются межосевым расстоянием и, соответственно, некоторыми другими эксплуатационными параметрами. Основные характеристики этих аккумуляторов приведены в таблице ниже.
Стальной сердечник этих радиаторов выполнен из углеродистой стали — его вертикальный канал имеет толщину стенки 2 мм и внутренний диаметр 20 мм, а толщина стали горизонтальных коллекторных секций секций 4 мм.
Производитель заявляет следующие технические и эксплуатационные характеристики своей продукции:
Наименование параметра Модель радиатора «WARMA BIMETALL», числовые параметры
WB350 ВБ500
Рабочее давление, атм. 25 25
Испытательное давление, атм. 40 40
130 180
110 110
Водородный показатель, рН 6-10,5 6-10,5
Объем секции, л 0,17 0,23
Масса секции, кг 1,45 1,64
Межосевое расстояние, мм 350 500
Высота секции, мм 410 560
Глубина сечения, мм 80 80
Ширина секции, мм 80 80
1 1
Цвет радиатора Белый Белый
Гарантия 10 лет 10 лет
Чтобы потребителю было проще определиться с выбором количества секций радиатора «ВАРМА», необходимого для обогрева помещения определенной площади, производитель представляет таблицы с указанием рекомендуемого решения.
Модель WB350 высотой 410 мм, глубиной 80 мм и межосевым расстоянием 350 мм, собирается в батареи из разного количества секций и имеет следующие возможности обогрева в сборе:
Количество секций в батарее, шт. Ширина радиатора, мм Теплоотдача от батареи, Вт Площадь помещения, м2
4 320 520 5 ÷ 6
5 400 650 6 ÷ 7
6 480 780 8
7 560 910 9
8 640 1040 10
9 720 1170 11 ÷ 12
10 800 1300 13
11 880 1430 14
12 960 1560 15 ÷ 16
Модель WB500, имеющая высоту 560 мм, глубину 80 мм и межосевое расстояние 500 мм, состоящую из цельной конструкции, также из разного количества секций, имеет более высокую теплоотдачу. перевод, который составляет:
Количество секций в батарее, шт. Ширина радиатора, мм Теплоотдача от батареи, Вт Площадь помещения, м2
4 320 720 7
5 400 900 9
6 480 1080 10 ÷ 11
7 560 1260 12 ÷ 13
8 640 1440 14
9 720 1620 16
10 800 1800 18
11 880 1980 19 ÷ 20
12 960 2160 21 ÷ 22
Чтобы больше не возвращаться к этому вопросу, сразу следует отметить, что такой подход к определению количества секций радиатора только по площади помещения весьма приблизителен.При этом не учитываются многие другие особенности помещения и способ установки батарей. Поэтому в приложении к этой статье будет удобный универсальный калькулятор, позволяющий с высокой точностью рассчитать количество секций радиатора любой марки.
Стоимость одной секции радиатора «ВАРМА» около 450 ÷ 500 руб. для модели WB300, 600 ÷ 630 руб. для модели WB500. Уровень цен, конечно, может несколько различаться в разных регионах страны.
Радиаторы Könner
«Könner» — несмотря на явно немецкоязычное название, под этой торговой маркой зарегистрирована российская компания. Его продукция (опять же полностью российский дизайн) ничем не уступает по качеству другим европейским аналогам, так как разработана на основе современных технологий и с учетом особенностей регионов России. Основные производственные мощности Könner расположены в Китае.
Компания начала свою работу по производству чугунных батарей около 25 лет назад, но чутко реагируя на запросы рынка, занялась разработкой и производством более современных отопительных приборов.Так, уже в начале 2000-х в строительные магазины России стали поступать алюминиевые и биметаллические радиаторы собственной разработки. За этот короткий промежуток времени продукция стала достаточно популярной благодаря доступной цене и высокому качеству.
Инженеры компании, зная особые специфические условия российской системы центрального отопления, усовершенствовали и адаптировали технические характеристики устройств, конструкция которых была взята за основу.Именно поэтому данные модели радиаторов выгодно отличаются от других зарубежных аналогов. Благодаря своей надежности радиаторы Könner подходят для установки как в центральные, так и в автономные системы отопления.
Отопительные приборы этой марки обладают высокими антикоррозийными характеристиками, обладают хорошей устойчивостью к нагрузкам давлением, спокойно выдерживают гидроудары. Своей надежностью радиаторы обязаны прочным трубам, вертикальным трубам и горизонтальному коллектору, которые изготовлены из высоколегированной стали и являются основой конструкции.Литой под давлением алюминиевый корпус с большой площадью контакта для отличного отвода тепла.
Высокое качество продукции Könner подтверждено международными сертификатами ISO и полным соответствием отечественному ГОСТ 31311-2005, раздел «Приборы отопительные». Продукция этого производителя неоднократно занимала первые места в РФ по потребительскому спросу.
Технические характеристики данных изделий представлены в таблице:
Название параметра Модель радиатора «Könner», числовые параметры
350 500
Рабочее давление, атм. 30 30
Испытательное давление, атм. 44 ÷ 45 44 ÷ 45
Теплопередача одной секции, Вт 140 190
Максимальная температура охлаждающей жидкости, ˚С 110 110
Водородный показатель, рН 7-9,5 7-9,5
Объем секции, л 0,14 0,18
Масса секции, кг 1.35 1,75
Межосевое расстояние, мм 350 500
Высота секции, мм 413 560
Глубина сечения, мм 80 80
Ширина секции, мм 80 80
Входной диаметр, дюйм G 1 дюйм G 1 дюйм
Цвет радиатора Белый Белый
Гарантия 15 лет 15 лет
Биметаллические радиаторы Könner доступны в секционном и блочном исполнении.Блок может включать от 4 до 12 секций. Средняя цена за одну секцию от 400 до 500 рублей. Выгоднее приобрести блочный вариант – цены на блок снижаются по мере увеличения количества секций и даже могут быть меньше 400 рублей за секцию.
Радиаторы «ТЕНРАД»
«TENRAD» — компания по производству радиаторов, основана в 2005 году в Германии в городе Дрезден. Предприятие было организовано молодыми талантливыми инженерами, работающими в направлении проектирования систем отопления.
Как и многие другие фирмы, производство этих отопительных приборов, благодаря благоприятным условиям на рынке труда, располагалось в КНР. Завод по производству радиаторов ТЭНРАД оснащен собственной химико-технологической лабораторией, современными комплексами для литья металла Farm New Brass, роботами-манипуляторами разработки немецкой компании Kuka и линиями для покраски кузова производства Швейцарии. Все это оборудование превратило небольшую фабрику в высокотехнологичное предприятие, ничем не уступающее ведущим европейским заводам.Производство радиаторов осуществляется под неусыпным контролем немецких технологов головной компании «TENRAD».
Стенки коллектора радиатора ТЕНРАД БМ имеют толщину 3,6 мм на горизонтальных каналах и 1,8 мм на вертикальных. Ребра, установленные в три ряда, создают два конвекционных зазора в верхней части радиатора, через которые нагретый воздух поступает в помещение. Радиаторы покрываются качественными лакокрасочными составами в два слоя, а наружный состоит из напыляемого эпоксидно-полиэфирного, что соответствует требованиям СанПиН 2.1.2.729-99 и РД 52.04.186-89, устанавливающих гигиеническую безопасность материалов. Кроме того, продукция ТЭНРАД ВМ соответствует ГОСТ 31311-2005, что подтверждает ее адаптацию к российским системам отопления.
Цены на биметаллические радиаторы ТЕНРАД
биметаллические радиаторы TENARD
Технические характеристики данных устройств следующие:
Наименование параметра Модель радиатора «ТЕНРАД ВМ», числовые параметры
ВМ350 ВМ500
Рабочее давление, атм. 24 24
Испытательное давление, атм. 36 36
Теплопередача одной секции, Вт 120 161
Максимальная температура охлаждающей жидкости, ˚С 120 120
Водородный показатель, pH 5 ÷ 11 5 ÷ 11
Объем секции, л 0,15 0,22
Масса секции, кг 1.22 1,45
Межосевое расстояние, мм 350 500
Высота секции, мм 400 550
Глубина сечения, мм 77 77
Ширина секции, мм 80 80
Входной диаметр, дюйм G 1 дюйм G 1 дюйм
Цвет радиатора Белый Белый
Гарантия 50 лет 50 лет
Средняя стоимость радиаторов ТЭНРАД ВМ от 620 до 720 рублей за секцию, но может варьироваться в большую или меньшую сторону, в зависимости от региона страны.Вы можете купить батареи уже собранными в блоки по 4 ÷ 12 секций.
Радиаторы биметаллические «Радена»
Radena — итальянская компания с офисом, конструкторским бюро и испытательными лабораториями, расположенными в Италии, но сама продукция также производится в Китае, на заводе WANGDA Group, под пристальным контролем итальянских специалистов.
Радиаторы этой марки имеют достойное качество и хорошую адаптацию к российским сетям теплоснабжения, поэтому найти негативные отзывы о них сложно.На нашем рынке продукция представлена с 2010 года, и за это время завоевала широкую популярность, несмотря на достаточно высокую цену. Это объясняется тем, что покупателей привлекает качество и надежность этих радиаторов.
Модельный ряд представлен тремя наименованиями — с разным межосевым расстоянием: 150, 350 и 500 мм.
Конструктивные особенности этих радиаторов включают следующее:
Самоцентрирующиеся прокладки, устанавливаемые между секциями, выполнены из графита, поэтому при сборке и разборке батареи не будет перекосов.В результате достигается высокая степень герметизации и отсутствие протечек в местах соединений.
Резьба на соединениях секций абсолютно ровная и никогда не заполнялась краской.
Торцы радиаторов идеально зачищены и готовы к установке.
Качественная оригинальная упаковка надежно защищает продукцию от повреждений при транспортировке.
Эта марка радиаторов относится к тем изделиям, которые отличаются повышенной теплопроводностью и прочностью.Все материалы изготовления полностью соответствуют экологическим европейским стандартам.
В этой таблице представлены технические характеристики моделей Radena разного размера:
Наименование параметра Модель радиатора «Радена», числовые параметры
Биметаллическая сталь CS 150 «Биметалл CS 350» Биметаллическая сталь CS 500
Рабочее давление, атм. 25 25 25
Испытательное давление, атм. 40 40 40
Теплопередача одной секции, Вт 120 135 185
Максимальная температура охлаждающей жидкости, ˚ С 110 110 110
Водородный показатель, рН 6,0 ÷ 10,5 6,0 ÷ 10,5 6,0 ÷ 10.5
Объем секции, л 0,1/0,13 0,16 0,22
Масса секции, кг 0,88/1,19 1,43 1,85
Межосевое расстояние, мм 150 350 500
Высота секции, мм 241 403 552
Глубина профиля, мм 120 85 85
Ширина секции, мм 74 80 80
Входной диаметр, дюйм G 1 дюйм G 1 дюйм G 1 дюйм
Цвет радиатора Белый Белый Белый
Гарантия 15 лет 15 лет 15 лет
Все поверхности этих радиаторов, как внутренние, так и внешние, перед покраской проходят специальную антикоррозийную обработку.После этого их погружают в ванну с красящим составом, после чего хорошо просушивают и проходят второй этап, в ходе которого напыляется верхний слой высокопрочного эпоксидного покрытия.
Цена на радиаторы «Радена» с разным межосевым расстоянием может отличаться не только в зависимости от этого параметра, но и от региона, где они приобретаются. Так, «CS150» — 420÷500 руб.; «CS350» — 600÷800 руб.; «CS500» — 645÷850 руб.
Радиаторы «Рифар»
Рифар – известный отечественный производитель, специализирующийся на изготовлении алюминиевых и биметаллических аккумуляторов.Биметаллические нагреватели оснащены внутренним монолитным коллектором из стали и заключены в алюминиевый корпус. Батареи выпускаются с нижним и боковым подключением, трех типоразмеров.
Производственные мощности расположены в России, в городе Гай Оренбургской области. Оснащение автоматизированных линий от начала и до конца всей технологической цепочки находится на ультрасовременном уровне.
Отопительные приборы данной марки соответствуют европейскому качеству и российским нормативным документам ГОСТ 31311-2005, ТУ 4935-004-41807387-10.Этот вариант радиаторов в основном предназначен для установки в многоэтажных жилых и офисных зданиях, так как они обладают высокими прочностными и эксплуатационными характеристиками, подходящими для бытовых систем отопления.
Рифар Монолит выпускается двух типоразмеров — с межосевым расстоянием 500 и 350 мм. В связи с тем, что данная линейка Rifar явно устойчива к коррозионным процессам, жилищно-управляющие компании часто рекомендуют ее для установки в квартирах многоэтажных домов.
Технические и эксплуатационные характеристики радиаторов Rifar Monolit следующие:
Наименование параметра Модель радиатора «Рифар Монолит», числовые параметры
350 500
Рабочее давление, атм. 98 98
Испытательное давление, атм. 148 148
Теплопередача одной секции, Вт. 134 196
Максимальная температура охлаждающей жидкости, ˚С 135 135
Водородный показатель, рН 7 ÷ 9 7 ÷ 9
Объем секции, л 0,18 0,21
Масса секции, кг 1,5 2
Межосевое расстояние, мм 350 500
Высота секции, мм 415 577
Глубина сечения, мм 100 100
Ширина секции, мм 80 80
Входной диаметр, дюйм G 1″, опционально 1/2″ и 3/4″ G 1″, опционально 1/2″ и 3/4″
Цвет радиатора Белый Белый
Гарантия 50 лет 50 лет
Средняя цена на бытовые радиаторы «Рифар Монолит» достаточно высока и составляет примерно 715 – 850 рублей, но также может варьироваться и отличаться для отдельных регионов.
Еще одна модельная линейка биметаллических батарей от этой компании – «Рифар База Венти». Он, в свою очередь, подразделяется на три варианта, которые имеют межосевое расстояние 200, 350 и 500 мм.
По цветовому качеству и дизайну модели этой серии более эстетичны, чем модели Рифар Монолит, однако значительно уступают им по своим техническим и эксплуатационным характеристикам. Поэтому производитель дает гарантию на эти изделия всего 10 лет, а эксплуатационный период оценивается в 25 лет.
Цены на биметаллические радиаторы Radena
биметаллические радиаторы Radena
Здесь следует отметить, что производитель четко предупреждает, что данный вариант батарей больше подходит для автономных систем отопления, так как все показатели рассчитаны именно на него. Например, для радиаторов Rifar Base Venti требуется чистый теплоноситель, который может быть обеспечен только в автономной системе. Кроме того, испытательное и рабочее давление этих отопительных приборов в несколько раз ниже, чем у «Рифар Монолит».
Итак, основные технические и эксплуатационные характеристики этой линии следующие:
Наименование параметра Модель радиатора «Rifar Base Venti», числовые показатели параметров
200 350 500
Рабочее давление, атм. 20 20 20
Испытательное давление, атм. 30 30 30
Теплопередача одной секции, Вт 104 136 204
Максимальная температура охлаждающей жидкости, ˚С 135 135 135
Водородный показатель, pH 7 ÷ 8,5 7 ÷ 8,5 7 ÷ 8,5
Объем секции, л 0,16 0,18 0,2
Масса секции, кг 1.02 1,36 1,92
Межосевое расстояние, мм 200 350 500
Высота секции, мм 261 415 570
Глубина сечения, мм 100 90 100
Ширина секции, мм 80 80 80
Входной диаметр, дюйм G 1 дюйм G 1 дюйм G 1 дюйм
Цвет радиатора Белый Белый Белый
Гарантия 10 лет 10 лет 10 лет
Стоимость радиаторов этой линейки достаточно высока, она составляет 725 ÷ 900 рублей за секцию, но также может варьироваться.
Радиаторы биметаллические «Фондиталь»
Компания «Фондиталь» была основана в 1970 году в городе Уэстон, итальянской провинции Брешиа, и с момента своего основания занимается проектированием и производством систем отопления. За годы работы и постоянного развития небольшое предприятие выросло в крупную компанию с несколькими крупными производственными мощностями. На сегодняшний день «Фондиталь» является одним из мировых лидеров в разработке и производстве приборов и аксессуаров для систем отопления.Из теплообменных устройств этот производитель в основном выпускает алюминиевые радиаторы, но есть в его ассортименте и биметаллическая модель, которая довольно популярна среди потребителей.
Биметаллическая модель «Фондиталь» имеет название, говорящее само за себя — «Алюсталь», и предназначена для установки в системе центрального отопления многоэтажных домов.
«Фондиталь-Алюсталь» характеризуется следующими технико-эксплуатационными показателями:
Название индикатора Числовые значения параметров
Рабочее давление, атм. 40
Испытательное давление, атм. 60
Теплопередача одной секции, Вт 190
Максимальная температура охлаждающей жидкости, ˚С 110
Водородный показатель, рН 7-10
Объем секции, л 0,14
Масса секции, кг 1,23
Межосевое расстояние, мм 500
Высота секции, мм 559
Глубина сечения, мм 80
Ширина секции, мм 97
Входной диаметр, дюйм G 1 »
Цвет радиатора Белый
Гарантия с момента установки 20 лет
Радиаторы «Фондиталь-Алюсталь» могут быть модульными, а представленные на рынке батареи могут включать от 4 до 14 секций, к которым вполне могут быть добавлены дополнительные блоки или отдельные секции.Устройства достаточно дорогие: средняя стоимость одной секции в разных регионах страны составляет 740÷950 рублей.
Производитель предоставляет гарантию на бесплатное устранение всех видов производственного брака сроком на 20 лет с момента установки. Однако такая гарантия действует только в том случае, если монтаж осуществляется квалифицированным специалистом с соблюдением всех условий монтажа, указанных производителем в паспорте изделия.
Радиаторы биметаллические фирмы «Глобал»
Итальянская компания «Глобал» была основана в 1971 году и можно сказать, что она стояла у самых истоков разработки и начала производства алюминиевых радиаторов.Пройдя долгий путь от небольшой мастерской, где сборка производилась вручную, до промышленных автоматизированных мастерских, сегодня компания «Глобал» выпускает не только алюминиевые варианты отопительных приборов, но и четыре модели биметаллических радиаторов разного размера.
Компания имеет собственную испытательную лабораторию, в которой все сырье, поставляемое на предприятие, проходит строгий контроль качества. Постоянно ведется разработка новых моделей и улучшение технических и эксплуатационных характеристик уже существующих образцов продукции.Компания Global выдала сертификацию на производство радиаторов по европейским стандартам ISO 9002 и ISO 9001-2000, а в 1996 году продукция этого производителя была также сертифицирована в российской системе ГОСТ. Из года в год растет спрос на отопительные приборы этой компании, что говорит о высоком доверии потребителей к продукции под логотипом Global.
Основные характеристики биметаллических радиаторов производства компании приведены в таблице:
Наименование параметра Модель радиатора «Global», числовые параметры
«Стиль» 350/500 «Стиль Экстра» 350/500 «Стиль Плюс» 350/500 «Сфера» 350/500
Рабочее давление, атм. 35 35 35 35
Испытательное давление, атм. 52 52 52 52
Теплопередача одной секции, Вт 125/168 120/171 140/185 119/165
Максимальная температура охлаждающей жидкости, ˚С 110 110 110 110
Водородный показатель, рН 6.5 ÷ 8 6,5 ÷ 8 6,5 ÷ 8 6,5 ÷ 8
Объем секции, л 0,16/0,18 0,17/0,21 0,17/0,19 0,16 ÷ 0,20
Масса секции, кг 1,50/1,87 1,42/1,87 1,50/1,94 1,40/1,87
Межосевое расстояние, мм 500/350 500/350 500/350 500/350
Высота секции, мм 425/575 418/568 425/575 418/568
Глубина сечения, мм 80 80 95 80
Ширина секции, мм 80 80 80 80
Входной диаметр, дюйм G 1 дюйм G 1 дюйм G 1 дюйм G 1 дюйм
Цвет радиатора 8 цветов 8 цветов 8 цветов 8 цветов
Гарантия 20 лет 20 лет 20 лет 20 лет
Цветовая гамма биметаллических радиаторов «ГЛОБАЛ» шире, но расцветка выпускаемых моделей часто выполняется по желанию потребителей, при этом стандартный цвет для батарей остается глянцево-белым.
Радиатор биметаллический «GLOBAL STYLE PLUS» 500 — 7 секций в базовом цвете
Все радиаторы проходят двухэтапный процесс покраски. Первый этап заключается в погружении изделий в специальную ванну и называется анафорезом. Второй этап включает напыление на подготовленные поверхности красящего вещества на основе эпоксидных смол с добавлением красящего пигмента.
Как видно из таблицы выше, компания GLOBAL производит четыре модели биметаллических радиаторов Style, Style Extra, Style Plus и Sfera.Каждая из моделей доступна в двух версиях — с межосевым расстоянием 350 и 500 мм. В таблице также указана разница в некоторых параметрах радиаторов этого производителя — так проще ориентироваться при выборе аккумуляторов для конкретных условий.
Обратите внимание на гарантийный срок — 20 лет. Это еще раз говорит о том, что производитель полностью уверен в качестве своей продукции.
Цена на радиаторы GLOBAL достаточно высока (самая высокая из всех рассмотренных в данной публикации), однако она оправдана надежностью, долговечностью и экономичностью устройств.Так, средняя стоимость одной секции отопительного прибора начинается от 800 и доходит до 1200 рублей. Подробнее о цене можно узнать по этой ссылке
Приложение: Как самостоятельно рассчитать количество секций биметаллического радиатора
Часто практикуемый метод расчета, исходя из 100 Вт тепловой энергии на квадратный метр площади, точностью не отличается – каждое из помещений имеет свои особенности, которые также необходимо учитывать.Поэтому возьмем на себя смелость предложить читателю более точный алгоритм, который реализован в программе калькулятора ниже.
Необходимые комментарии к программе расчета
Несколько кратких пояснений по расчетам:
На общую величину теплопотерь влияет наличие и количество стен, соприкасающихся с улицей, а также их расположение по сторонам света и по отношению к господствующим зимним ветрам. В программе предусмотрены соответствующие поля для ввода этих данных.
При определении минимальных зимних температур будут учитываться климатические особенности региона. В этом случае следует указать не аномальные, а вполне обычные для вашего региона морозы в самую холодную декаду зимы.
Параметр утепления стен может вызвать вопросы. Здесь лучше подходить с позиции, что полностью утепленной считается стена, теплоизоляция которой проведена в полном объеме на основании выполненных теплотехнических расчетов.Неутепленных стен в жилых домах быть вообще не должно — никакое отопление при таком подходе просто не поможет: в помещении все равно будет холодно, а стены сырые.
Особенности помещения, то есть его высота и близость снизу и сверху, напрямую влияют на необходимое количество тепловой энергии для прогрева объема помещения и восполнения потерь тепла через перекрытия.
После ввода параметров окон программа рассчитает процент остекления (от площади помещения) и введет соответствующий поправочный коэффициент.Аналогичный подход – если есть регулярно открываемые двери на улицу или неотапливаемый балкон.
Наконец, на общую теплоотдачу от радиаторов отопления существенное влияние оказывает схема их подключения к контуру и особенности их расположения на стене. Все это учитывается алгоритмом расчета.
Внимание! Программа способна производить два итоговых значения.
— Если выбран расчет для неразборной модели радиатора, то следует учитывать результат «А» — необходимая суммарная мощность радиатора для данного помещения, выраженная в киловаттах.
Вас может заинтересовать информация на что ориентироваться при выборе
Цены на популярные биметаллические радиаторы отопления
— Если целью является расчет количества секций сборно-разборного радиатора, то после выбора этого пути появится дополнительное поле, в которое необходимо ввести паспортную мощность одной секции выбранной модели (в ваттах) . Сумма берется из позиции «Б» — это необходимое количество секций, округленное до ближайшего целого числа.
Поделись статьей с друзьями:
Похожие статьи
Радиатор отопления Радиатор биметаллический HERTZ 500/80
Годовая экономия
Годовая экономия: 200 грн / 200 кВтч *
Годовой базовый уровень энергии для отопления 22 944 кВтч/год
Годовой энергии после замены Радиатор биметаллический ГЕРЦ 500/80
Ваши годовые сбережения
*Отказ от ответственности:
1.Включение технологий, оборудования и материалов в Селектор технологий основано исключительно на квалификации в соответствии с «Минимальными стандартами энергоэффективности»** компании IQ Energy и не означает одобрения производителей или поставщиков этих продуктов со стороны ЕБРР. Несмотря на то, что были предприняты все усилия для представления правильных и актуальных данных, ЕБРР не несет ответственности за точность представленных данных.
**Включенные технологии ‎были оценены как обеспечивающие повышение энергоэффективности как минимум на 20 % по сравнению со средним рыночным показателем
2.Экономия рассчитана на ремонт среднестатистического жилья или замену среднестатистического оборудования в Украине. Фактическая экономия отдельных проектов реконструкции/оборудования может отличаться от указанной экономии из-за конкретных климатических условий, размера жилья/оборудования, поведения потребителей и т. д. Отображаемые меры по повышению энергоэффективности влияют на счета (экономию) отдельных домохозяйств только в том случае, если доступен биллинг на основе потребления.
3. Несмотря на то, что мы приложили разумные усилия для применения актуальных цен на энергию при расчете экономии в гривнах, мы не берем на себя ответственность за точность каких-либо оценок экономии, указанных на этом Сайте.
4. Все цены, отображаемые в нашем Селекторе технологий, предоставляются поставщиками в качестве ориентировочных розничных цен и должны использоваться только в справочных целях. Фактические цены продавцов/продавцов могут отличаться от цен на нашем веб-сайте по разным причинам, не зависящим от программы IQ Energy. Программа IQ Energy не несет никакой ответственности за информацию о ценах на какой-либо конкретный продукт. Пожалуйста, уточняйте у поставщиков актуальные цены на интересующую вас продукцию и технологии.
Основные принципы однотрубных паровых радиаторов
В однотрубных паровых установках пар поступает от котла к радиаторам, где вытесняет холодный воздух, выталкивая его наружу через вентиляционное отверстие на радиаторе. Вентиляционное отверстие закрывается автоматически, когда радиатор наполняется паром. Затем тепловая энергия пара передается в помещение, при этом пар охлаждается и конденсируется в воду, которая скапливается на дне радиатора. Затем этот конденсат снова стекает по той же единственной трубе.
Из-за того, что пар и вода текут в противоположных направлениях по одной и той же трубе, диаметр этой трубы обычно превышает 1 дюйм. Таким образом, однотрубные радиаторы легко отличить по единственной, довольно большой трубе, соединенной с ними, всегда на снизу и вентиляционное отверстие, прикрепленное к противоположной стороне, как правило, на половине высоты радиатора (см. ниже).
Просмотрите нашу коллекцию паровых радиаторов здесь.
Ознакомьтесь с введением в двухтрубные паровые системы здесь.
Компоненты однотрубного парового радиатора
Впускной или регулирующий клапан должен иметь большое внутреннее отверстие: минимум 1 дюйм для радиаторов мощностью 5000 БТЕ или меньше; не менее 1-¼ дюйма больше. На однотрубном паровом радиаторе он должен быть полностью открыт или полностью закрыт. Дросселирование клапана (оставление его наполовину открытым) может привести к очень шумному паровому удару. Тепло от однотрубного парового радиатора регулируется за счет ограничения воздуха, который может выйти.

Клапан однотрубного парового радиатора должен быть полностью открыт или полностью закрыт, но ни в коем случае не между ними.

Пароотводные отверстия позволяют воздуху выходить из радиатора, но автоматически закрываются, когда радиатор заполняется паром. Вентиляционный клапан использует два механизма. Первый представляет собой биметаллическую полосу, сделанную из двух разных металлов, поскольку пар нагревает клапан, он заставляет один металл изгибаться больше, закрывая клапан, и настроен на пружинное закрытие чуть ниже точки кипения. Второй механизм представляет собой привод, заполненный водой и спиртом, температура кипения которого чуть ниже температуры пара.Когда жидкость внутри актуатора закипает, он расширяется и тем самым закрывает вентиляционное отверстие, не давая пару выйти из радиатора.
Добавление термостатического клапана между радиатором и вентиляционным отверстием позволяет регулировать температуру, ограничивая выход воздуха и, следовательно, попадание пара. Для паровых радиаторов с термостатическим управлением требуется вакуумный выключатель, чтобы конденсат всегда мог вернуться в котел. Радиаторы Castrads для однотрубного пара в стандартной комплектации поставляются с одной трубой.
Какие радиаторы использовать с однотрубным паром?
Чугун действительно является проверенным временем материалом для парового отопления. Пар подвергает систему большой нагрузке: большие перепады температуры заставляют металл расширяться и сжиматься при каждом цикле нагрева; кислотные или щелочные условия в зависимости от химического состава воды; и, если система плохо спроектирована или обслуживается, сильные удары от парового молота. Чугун также образует пассивное покрытие от ржавчины, защищающее большую часть материала от дальнейшего окисления.Все это противоречит использованию стальных тонкостенных радиаторов со сварными соединениями, они просто недолговечны.
Мы предлагаем только чугунные радиаторы для паровых систем, а не стальные. Когда речь идет о соединениях клапана на паре, мы рекомендуем только резьбовые механические соединения со стальной или латунной трубой. В то время как компрессионные фитинги идеально подходят для гидравлических систем, мы предпочитаем проверенное временем и надежное резьбовое соединение.
Просмотрите наш выбор паровых радиаторов здесь.
Клапан какого размера?
Мы рекомендуем 1-дюймовый вентиль для радиаторов до 5000 БТЕ или меньше и 1-¼-дюймовый вентиль выше.Читайте также: Как это работает: Водяное отопление.
Дальнейшее чтение
Дэн Холохан: Новый взгляд на утерянное искусство парового отопления
Дэн Холохан: Озеленение пара
Какие радиаторы лучше: алюминиевые или биметаллические? Понять
Большинство городских квартир в России подключены к системе центрального водяного отопления. Из-за отсутствия необходимых средств работа всей тепловой инфраструктуры недостаточно эффективна. С учетом того, что повсеместно используются устаревшие чугунные радиаторы, не позволяющие получить достаточно комфортную температуру, на данный момент широкое распространение получили новые типы батарей отопления, предназначенные для работы в системах водяного отопления.И тогда возникает вопрос, какие радиаторы лучше — алюминиевые или биметаллические? Необходимо разобраться в этом вопросе.
С виду алюминиевые радиаторы отопления очень утилитарны, они имеют строгую прямоугольную форму, а вся внешняя поверхность представляет собой большой теплоотвод. Эффективность теплоотдачи повышается за счет наличия внутри радиаторов еще нескольких пластин. Если говорить о том, какие радиаторы лучше – алюминиевые или биметаллические, то следует отметить, что почти все алюминиевые батареи состоят из стандартных секций, в количестве 6-12.Общая мощность зависит от количества секций, что необходимо учитывать при проектировании системы отопления для конкретной квартиры. Привлекательность внешнего вида гарантируется за счет использования высококачественной порошковой эмали. Эти характеристики позволяют им достаточно гармонично вписаться в интерьер.
Если разобраться, какие радиаторы лучше — алюминиевые или биметаллические, то следует сказать, что у первых высокая теплопроводность, поэтому они быстро прогревают помещение.Однако при выключении обогрева они так же быстро остывают, так как теплоемкость алюминия очень мала. Самым серьезным недостатком таких аккумуляторов являются высокие требования к качественному составу теплоносителя. У радиаторов импортного производства это проявляется наиболее сильно. Отечественные производители с ситуацией в нашей стране хорошо знакомы, поэтому стараются учесть все эти особенности. В системе центрального отопления в теплоносителе много механических примесей, оказывающих сильное абразивное воздействие на алюминий.Если говорить о выборе алюминиевых или биметаллических радиаторов, то следует упомянуть о необходимости установки локальных систем фильтрации. В этом случае вы можете гарантировать безопасность работы.
Если разобраться в вопросе, чем отличаются биметаллические радиаторы от алюминиевых, то следует сказать, что первые были призваны сохранить все достоинства вторых, при этом с целью получения коррозионностойкой и механически изнашиваемой батареи. Внешне они ничем не отличаются.Отличие заключается в использовании двух металлов – высокопрочной стали и алюминия, отлично проводящего тепло. По теплоотдаче биметаллические радиаторы почти не уступают алюминиевым, но способны выдерживать большее давление, а к качеству теплоносителя менее требовательны. Именно поэтому их все чаще используют в квартирах.
Отвечая на вопрос о том, какие радиаторы лучше — алюминиевые или биметаллические, нельзя однозначно сказать, что одни одни. При соблюдении определенных условий можно одинаково эффективно использовать оба типа.
Чем отличаются алюминиевые радиаторы от биметаллических и какие лучше?
После окончания отопительного сезона на первый план выходит вопрос о смене радиаторов. Если в вашей квартире прохудились чугунные батареи, то пора отправить их на заслуженный отдых, установив вместо них современные модели. Частные застройщики, обустраивая систему отопления, часто не могут определиться, какие радиаторы лучше – алюминиевые, биметаллические, чугунные, ведь каждая из этих моделей имеет свои достоинства и недостатки.Потребитель может растеряться, услышав рекомендации продавцов в магазинах соответствующих товаров. Если решать и этот вопрос, то стоит сравнить алюминиевые и биметаллические радиаторы.
Сравнение алюминиевых и биметаллических батарей
Алюминиевые радиаторы хорошо и аккуратно смотрятся, имеют несколько секций, которые соединяются между собой ниппелями. Между секциями есть прокладки, они обеспечивают необходимую герметичность. С внутренней стороны есть ребра, они увеличивают площадь рекуперации тепла до 0.5 м ² . Такие аккумуляторы производятся по одной из существующих на сегодняшний день технологий. Например, метод экструзии позволяет получать более дешевые и легкие изделия, но их качество нельзя назвать высоким. Сегодня в Европе уже отказались от этой техники.
Если вы задумались над вопросом, чем отличаются радиаторы отопления биметаллические от алюминиевых, то стоит обратить внимание на то, что последние могут быть выполнены даже методом литья. Изделия дороже, но прослужат дольше.Биметаллические батареи изготавливаются из двух разных металлов. Корпус имеет ребра, основу которых составляет алюминиевый сплав. Внутри корпуса находится сердцевина из труб, по ним течет горячая вода. Такие трубы изготавливаются из меди или стали, однако первый вариант сегодня встречается все реже. Многие потребители также задумываются над тем, как узнать, алюминиевый ли перед ними радиатор или биметаллический. Диаметр последних меньше по сравнению с алюминиевыми моделями. Поэтому выше вероятность их засорения.Когда потребители рассматривают преимущества биметаллических радиаторов перед алюминиевыми, они в первую очередь отмечают более привлекательный внешний вид. Ведь все составляющие таких изделий спрятаны внутри, поэтому дизайн способен удовлетворить самые изысканные запросы.
Какие батареи лучше в вопросе рекуперации тепла
Если решать чем отличаются алюминиевые радиаторы от биметаллических, то стоит их сравнить еще и по интенсивности тепловыделения. Алюминиевые радиаторы в этом вопросе рвутся вперед.Одна секция способна отдать около 200 Вт тепловой энергии и более. Половина тепла отдается в виде излучения. Другая половина — конвекция. Ребра батареи позволяют увеличить теплоотдачу. Алюминию в этом вопросе нет равных. Кроме всего прочего, у него минимальная тепловая инерция. Если включить эти батареи, то уже через 10 минут в помещении дома или квартиры будет тепло.
Если речь идет о частном строительстве, то можно хорошо сэкономить на алюминиевых радиаторах.Сегодня становятся популярными алюминиевые и биметаллические радиаторы отопления, характеристики которых представлены в статье. Последние отличаются тепловыделением, которое зависит от производителя и модели. Этот параметр будет ниже по сравнению с алюминиевым радиатором. Это связано с тем, что сердечник из стали снижает теплоотдачу, что на 1/5 меньше, чем у алюминиевой батареи того же размера.
Различия между алюминиевыми и биметаллическими батареями с точки зрения их способности выдерживать гидроудары
Этот алюминий является вторым выпуском вместе взятых.Рабочее давление у него не такое высокое, оно варьируется от 6 до 16 атмосфер, а в некоторых моделях этот параметр достигает отметки в 20 атмосфер. Если устанавливать такие радиаторы как составляющую центрального отопления, то изделия могут просто не выдержать воздействия высокого давления. Гидравлический удар может привести к тому, что батарея лопнет, а в квартире получится горячий потоп. Поэтому не стоит рисковать установкой алюминиевого радиатора в квартире многоэтажного дома.
Если вам интересно, чем отличаются биметаллические радиаторы от алюминиевых, то стоит сравнить эти изделия по способности выдерживать высокие нагрузки.Биметаллические батареи имеют прочный стальной сердечник, он подготовлен к напору. Такие изделия способны выдерживать давление от 20 до 40 атмосфер. Поэтому можно утверждать, что биметаллические радиаторы более надежны при нестабильном давлении, когда есть вероятность гидравлического удара.
Для справки
Вышеупомянутый параметр важен, если вы выбираете батарею для квартиры, отапливаемой центральной системой. Если вы планируете купить радиатор для частного дома, то этот параметр нельзя назвать минусом, ведь в локальной сети нет избыточного давления.
Какой радиатор выбрать с точки зрения охлаждающей жидкости?
Довольно часто владельцы недвижимости и квартир задавались вопросом, чем алюминиевые радиаторы отличаются от биметаллических. Этот вопрос также следует рассмотреть с точки зрения теплоносителя. Алюминий способен вступать в химические реакции, поэтому вода для него просто клад. В нем содержится столько химических примесей, что стенки батареи в процессе эксплуатации могут подвергаться коррозии. Поэтому, если ph-уровень протекающей в системе воды превышает 8 единиц, то стоит ждать беды.Однако, используя центральное отопление, следить за этими параметрами просто невозможно.
Даже в ходе химической реакции алюминий способен выделять водород, что создает пожароопасную ситуацию. Поэтому необходимо время от времени стравливать воздух из таких радиаторов. Менее требовательны к качеству воды стальные трубы, расположенные в сердцевине биметаллического изделия. Это связано с тем, что сталь не так химически активна, как алюминиевые сплавы. Коррозия доберется до такого материала, но произойдет это не так скоро.Помимо прочего, производители покрывают поверхность защитным слоем, иногда в процессе изготовления используется нержавеющая сталь, но это удорожает радиаторы.
Подбор радиаторов по температуре теплоносителя
Монтаж алюминиевых, биметаллических обшивок радиаторов сегодня производится достаточно часто. Однако перед приобретением таких изделий следует поинтересоваться, какие из них способны работать под воздействием воды внушительной температуры. Алюминий способен выдерживать 110°С, что является средним показателем.У биметаллических радиаторов эта характеристика достигает 130°С, поэтому эти изделия выигрывают.
Надежность и долговечность
Если вы задумываетесь над вопросом, чем отличаются алюминиевые радиаторы от биметаллических, то следует в первую очередь понимать, что алюминиевые изделия будут разрушаться при гидроударах, коррозии и частой, а также при внушительной смене температур. Поэтому в вопросе надежности лидерами снова являются изделия из двух металлов, они сочетают в себе лучшие качества каждого материала.Такие изделия готовы служить более 20 лет, разумеется, в данном случае речь идет о качественном товаре торговых марок, зарекомендовавших себя на рынке. Алюминиевые радиаторы отличаются вдвое меньшим сроком службы. После установки они готовы служить 10 лет.
Сравнение по простоте монтажа
Биметалл и алюминий достаточно просты, удобная установка, меньше весят, если сравнивать с чугунными. Для крепления нет необходимости использовать мощные скобы, даже гипсокартонная стена сможет выдержать небольшой вес.Если поставляемые трубы пластиковые, то для выполнения монтажных работ понадобятся только фасонные элементы и набор ключей. Но как показывает практика, биметаллические батареи монтировать все же проще, так как сталь не поддается деформации, в отличие от алюминия, который относится к мягким металлам.
Сравнить цены
Если перед вами встал вопрос, чем отличаются алюминиевые радиаторы от биметаллических, стоит рассмотреть эти изделия еще и в вопросе цены. Второй вариант на 1/5, а иногда и на 1/3 дороже алюминиевых изделий.Эта разница весьма значительна, поэтому биметалл сегодня не так распространен среди частного потребителя, потому что доступен далеко не всем. Биметаллические инструменты обладают более высоким гидравлическим сопротивлением, поэтому на перекачку воды требуется больше энергии, это удорожает эксплуатацию.
Выбор радиатора для конкретной системы отопления
Рассмотрев основные характеристики радиаторов, можно сделать вывод, какая модель подходит для конкретной системы. Если вы пользуетесь центральным отоплением, то давление в нем может резко меняться, иногда отметка доходит до запредельных значений, при этом происходят гидроудары.Температура не будет стабильной, она может меняться в течение отопительного сезона и даже в течение суток. Состав охлаждающей жидкости не чистый, содержит химические примеси, абразивные частицы, о приемлемом уровне ph тоже не может быть и речи. Исходя из всего этого, можно утверждать, что лучше всего отказаться от алюминиевых аккумуляторов в таких системах.

	Биметаллические радиаторы		Алюминиевые радиаторы	Примечания (редактирование)
	Полностью биметаллический	Частичная балка ll	Алюминиевые радиаторы	Примечания (редактирование)
«Чистый» Китай	7-10$		6-7$	Определить из какого материала коллекторы можно только визуально
Рифар (Россия)		12$-14$	12$	Rifar производит биметалл только неполного сечения. Только «Монолит» полный, но он не наборный, а сварной. И по частям не продаются
Радена (Италия + Китай)	12-14$		10-11$
Сира (Италия + Китай)	16-18$	14-15$	10-11$	Полностью биметаллическая только одна модель Ali Metal
Ферроли	18-19$	16$	10-11$
Глобальный	19$		10-11$	Выпускаются только полностью биметаллические батареи

	Биметаллические радиаторы		Алюминиевые радиаторы	Примечания
	Полностью биметаллический	Частичная бимета lL	Алюминиевые радиаторы	Примечания
«Чистый» Китай	7-10$		6-7$	Определите, из какого материала сделаны коллекторы, только визуально
Рифар (Россия)		12$-14$	12$	Ryfar производит секционный только неполный биметалл. Полный только «Монолит», но он не типовой, а сварной. И одна секция не продается
Радена (Италия + Китай)	12-14$		10-11$
Сира (Италия + Китай)	16-18$	14-15$	10-11$	Полный биметалл Только одна модель Ali Metal
Ферроли.	18-19$	16$	10-11$
Глобальный	19$		10-11$	Изготавливаются только полностью биметаллические батареи

Модель	Расстояние между осями (мм)	Размеры секции: Ширина × Высота × Глубина (мм)	Максимальное рабочее давление (бар)	Тепловая мощность секции (Ватт)	Объем теплоносителя в секции ( литров)	Масса секции (кг)	Максимальная температура охлаждающей жидкости (°C)
Рифар (Россия)
«Рифар Форза 350»	350	415 × 90 × 80	20	136	0. 18	1,36	135
«Рифар Форза 500»	500	570 × 100 × 80	20	202	0,2	1,84	135
«Рифар Монолит 350»	350	415 × 100 × 80	100	136	0,18	1,5	135
«Рифар Монолит 500»	500	577 × 100 × 80	100	194	0.2	2/0	135
«Глобал Радиатори» (Италия)
«СТИЛЬ 350»	350	425 × 80 × 80	35	125	0,16	1,56	110
«Стиль 500»	500	575 × 80 × 80	35	168	2	1.97	110
«СТИЛЬ ПЛЮС 350»	350	425 × 80 × 95	35	140	0,17	1,5	110
«СТИЛЬ ПЛЮС 500»	500	575 × 80 × 95	35	185	0,19	1,94	110
«РОЯЛ ТЕРМО» (Италия)
«Билинер InOX 500»	500	574 × 80 × 87	20	171	0. 2	2,0	90
«Билинер 500»	500	574 × 80 × 87	20	171	0,2	2,0	90
«ТЕНРАД» (Германия)
«ТЕНРАД 350»	350	400 × 80 × 77	24	120	0.15	1,22	120
«ТЕНРАД 500»	500	550 × 80 × 77	24	161	0,22	1,44	120
«ГОРДИ» Китай
«ГОРДИ 350»	350	412 × 80 × 80	30	160	0.21	1,4	110
«ГОРДИ 500»	500	572 × 80 × 80	30	181	0,3	1,7	110
SIRA INDUSTRIE (Италия)
«Гладиатор 200»	200	275 × 80 × 80	30	90	0. 1	0,65	110
«Гладиатор 350»	350	275 × 80 × 80	30	140	0,13	0,85	110
«Гладиатор 500»	500	423 × 80 × 80	30	185	0,42	0,6	110
ООО «Лтиз» (Украина)
Альтермо LRB	500	575 × 82 × 80	18	169	0.15	2,5	130
«Артермо Рио»	500	570 × 82 × 80	18	166	0,15	2	130
«Грандини» (Италия)

Модель	Расстояние между осями, мм	Размер секции: Ширина * Высота * Глубина (мм)	Максимальное рабочее давление, бар	Теплосиловая часть, Вт
Рифар (Россия)
Рифар Форза 350.	350	4159080	20	136
Рифар Форза 500	500	57010080	20	202
Рифар Монолит 350.	350	41510080	100	136
Рифар Монолит 500.	500	57710080	100	194
Глобал Радиатори (Италия)
Стиль 350.	350	4258080	35	125
Стиль 500.	500	5758080	35	168
Стиль Плюс 350.	350	4258095	35	140
Стиль Плюс 500.	500	5758095	35	185
ROYAL THERMO (Италия)
Билайнер InOx 500.	500	5748087	20	171
Билайнер 500.	500	5748087	20	171
ТЕНРАД (Германия)
ТЕНРАД 350.	350	4008077	24	120
ТЕНРАД 500.	500	5508077	24	161
ГОРДИ (Китай)
ГОРДИ 350.	350	4128080	30	460
ГОРДИ 500.	500	5728080	30	181
Сира Индустри (Италия)
Гладиатор 200.	200	2758080	30	90
Гладиатор 350.	350	2758080	30	140
Гладиатор 500.	500	4238080	30	185
Лтиз (Украина)
Альтермо ЛРБ	500	5758280	18	169
Альтермо Рио 500.	500	5708280	18	166
Грандини (Италия)
Грандини 350.	350	4308082	16	130
Грандини 500.	500	5808080	16	167

Наименование параметра	Модель радиатора «WARMA BIMETALL», числовые параметры
	WB350	ВБ500
Рабочее давление, атм.	25	25
Испытательное давление, атм.	40	40
	130	180
	110	110
Водородный показатель, рН	6-10,5	6-10,5
Объем секции, л	0,17	0,23
Масса секции, кг	1,45	1,64
Межосевое расстояние, мм	350	500
Высота секции, мм	410	560
Глубина сечения, мм	80	80
Ширина секции, мм	80	80
	1	1
Цвет радиатора	Белый	Белый
Гарантия	10 лет	10 лет

Количество секций в батарее, шт.	Ширина радиатора, мм	Теплоотдача от батареи, Вт	Площадь помещения, м2
4	320	520	5 ÷ 6
5	400	650	6 ÷ 7
6	480	780	8
7	560	910	9
8	640	1040	10
9	720	1170	11 ÷ 12
10	800	1300	13
11	880	1430	14
12	960	1560	15 ÷ 16

Количество секций в батарее, шт.	Ширина радиатора, мм	Теплоотдача от батареи, Вт	Площадь помещения, м2
4	320	720	7
5	400	900	9
6	480	1080	10 ÷ 11
7	560	1260	12 ÷ 13
8	640	1440	14
9	720	1620	16
10	800	1800	18
11	880	1980	19 ÷ 20
12	960	2160	21 ÷ 22

Название параметра	Модель радиатора «Könner», числовые параметры
	350	500
Рабочее давление, атм.	30	30
Испытательное давление, атм.	44 ÷ 45	44 ÷ 45
Теплопередача одной секции, Вт	140	190
Максимальная температура охлаждающей жидкости, ˚С	110	110
Водородный показатель, рН	7-9,5	7-9,5
Объем секции, л	0,14	0,18
Масса секции, кг	1.35	1,75
Межосевое расстояние, мм	350	500
Высота секции, мм	413	560
Глубина сечения, мм	80	80
Ширина секции, мм	80	80
Входной диаметр, дюйм	G 1 дюйм	G 1 дюйм
Цвет радиатора	Белый	Белый
Гарантия	15 лет	15 лет

Наименование параметра	Модель радиатора «ТЕНРАД ВМ», числовые параметры
	ВМ350	ВМ500
Рабочее давление, атм.	24	24
Испытательное давление, атм.	36	36
Теплопередача одной секции, Вт	120	161
Максимальная температура охлаждающей жидкости, ˚С	120	120
Водородный показатель, pH	5 ÷ 11	5 ÷ 11
Объем секции, л	0,15	0,22
Масса секции, кг	1.22	1,45
Межосевое расстояние, мм	350	500
Высота секции, мм	400	550
Глубина сечения, мм	77	77
Ширина секции, мм	80	80
Входной диаметр, дюйм	G 1 дюйм	G 1 дюйм
Цвет радиатора	Белый	Белый
Гарантия	50 лет	50 лет

Наименование параметра	Модель радиатора «Радена», числовые параметры
	Биметаллическая сталь CS 150	«Биметалл CS 350»	Биметаллическая сталь CS 500
Рабочее давление, атм.	25	25	25
Испытательное давление, атм.	40	40	40
Теплопередача одной секции, Вт	120	135	185
Максимальная температура охлаждающей жидкости, ˚ С	110	110	110
Водородный показатель, рН	6,0 ÷ 10,5	6,0 ÷ 10,5	6,0 ÷ 10.5
Объем секции, л	0,1/0,13	0,16	0,22
Масса секции, кг	0,88/1,19	1,43	1,85
Межосевое расстояние, мм	150	350	500
Высота секции, мм	241	403	552
Глубина профиля, мм	120	85	85
Ширина секции, мм	74	80	80
Входной диаметр, дюйм	G 1 дюйм	G 1 дюйм	G 1 дюйм
Цвет радиатора	Белый	Белый	Белый
Гарантия	15 лет	15 лет	15 лет

Наименование параметра	Модель радиатора «Rifar Base Venti», числовые показатели параметров
	200	350	500
Рабочее давление, атм.	20	20	20
Испытательное давление, атм.	30	30	30
Теплопередача одной секции, Вт	104	136	204
Максимальная температура охлаждающей жидкости, ˚С	135	135	135
Водородный показатель, pH	7 ÷ 8,5	7 ÷ 8,5	7 ÷ 8,5
Объем секции, л	0,16	0,18	0,2
Масса секции, кг	1.02	1,36	1,92
Межосевое расстояние, мм	200	350	500
Высота секции, мм	261	415	570
Глубина сечения, мм	100	90	100
Ширина секции, мм	80	80	80
Входной диаметр, дюйм	G 1 дюйм	G 1 дюйм	G 1 дюйм
Цвет радиатора	Белый	Белый	Белый
Гарантия	10 лет	10 лет	10 лет

Наименование параметра	Модель радиатора «Global», числовые параметры
	«Стиль» 350/500	«Стиль Экстра» 350/500	«Стиль Плюс» 350/500	«Сфера» 350/500
Рабочее давление, атм.	35	35	35	35
Испытательное давление, атм.	52	52	52	52
Теплопередача одной секции, Вт	125/168	120/171	140/185	119/165
Максимальная температура охлаждающей жидкости, ˚С	110	110	110	110
Водородный показатель, рН	6.5 ÷ 8	6,5 ÷ 8	6,5 ÷ 8	6,5 ÷ 8
Объем секции, л	0,16/0,18	0,17/0,21	0,17/0,19	0,16 ÷ 0,20
Масса секции, кг	1,50/1,87	1,42/1,87	1,50/1,94	1,40/1,87
Межосевое расстояние, мм	500/350	500/350	500/350	500/350
Высота секции, мм	425/575	418/568	425/575	418/568
Глубина сечения, мм	80	80	95	80
Ширина секции, мм	80	80	80	80
Входной диаметр, дюйм	G 1 дюйм	G 1 дюйм	G 1 дюйм	G 1 дюйм
Цвет радиатора	8 цветов	8 цветов	8 цветов	8 цветов
Гарантия	20 лет	20 лет	20 лет	20 лет
