Выжить зимой без отопления в нашей стране практически невозможно, потому ее устройству уделяют много времени, сил и средств. Наиболее распространенный у нас вид обогрева — водяное (жидкостное) отопление. Его составная часть — теплоноситель. Как выбрать теплоноситель для системы отопления, как его закачать — в статье.
Что такое теплоноситель и каким он должен быть
Содержание статьи
Теплоноситель в жидкостной отопительной системе — это то вещество, посредством которого тепло переносится от котла к радиаторам. В наших системах качестве теплоносителя используется вода или особые незамерзающие жидкости — антифризы. При выборе необходимо руководствоваться несколькими критериями:
- Безопасность. Время от времени в отоплении возникают протечки или они требуют обслуживания и ремонта. Чтобы ремонтные работы не были опасными, теплоноситель должен быть безвредным.
- Безвредным для составляющих системы отопления.
- Должен иметь высокую теплоемкость, чтобы эффективно переносить тепло.
- Иметь длительный срок эксплуатации.
Теплоноситель для систем отопления выбирают по условиям эксплуатации
С учетом этих требований наиболее подходящая жидкость для система отопления — вода. Она безопасна, безвредна, имеет высокую теплоемкость, а строк эксплуатации неограничен. Но в тех системах отопления, где велика вероятность простоя зимой, вода может сослужить плохую службу. Если она замерзнет, разорвет трубы и/или радиаторы. Потому в таких системах применяют антифризы. При отрицательных температурах они теряют текучесть, но оборудование не рвут. Так что выбрать теплоноситель для системы отопления с этой точки зрения легко: если система находится все время под присмотром и работоспособном состоянии, использовать можно воду. Если дом временного проживания (дача) или он надолго может оставаться без присмотра (командировки, зимний отпуск), если в регионе возможно частое и/или длительное отключение электроэнергии, лучше в систему заливать антифриз.
Особенности использования воды в качестве теплоносителя
С точки зрения эффективности переноса тепла вода — идеальный теплоноситель. Она имеет очень высокую теплоемкость и текучесть, что позволяет доставлять тепло к радиаторам в требуемом объеме. Какую воду заливать? Если система закрытого типа, заливать можно воду прямо из крана.

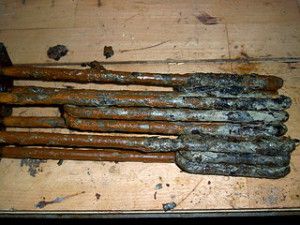

Да, водопроводная вода неидеальна по составу, в ней содержатся соли, некоторое количество механических примесей. И да, они осядут на элементах системы отопления. Но это произойдет один раз: в закрытой системе теплоноситель циркулирует годами, подпитка небольшим количеством требуется очень редко. Потому никакого ощутимого вреда некоторое количество осадка не принесет.
Вода как теплоноситель для систем отопления почти идеальна
Если отопление открытого типа требования к качеству воды, как к теплоносителю, намного выше. Тут происходит постепенное испарение воды, которое периодически восполняется — воду доливают. Таким образом получается, что концентрация солей в жидкости все время увеличивается. А это означает, что и осадок на элементах тоже накапливается. Именно поэтому в системы отопления открытого типа (с открытым расширительным бачком на чердаке) заливается очищенная или дистиллированная вода.
В данном случае лучше использовать дистиллят, но достать его в требуемом объеме бывает проблематично, да и дорого. Тогда можно заливать очищенную воду, которая пропущена через фильтры. Наиболее критично наличие большого количества железа и солей жесткости. Механические примеси тоже ни к чему, но с ними бороться проще всего — несколько сетчатых фильтров с ячейкой разных размеров помогут отловить большую их часть.

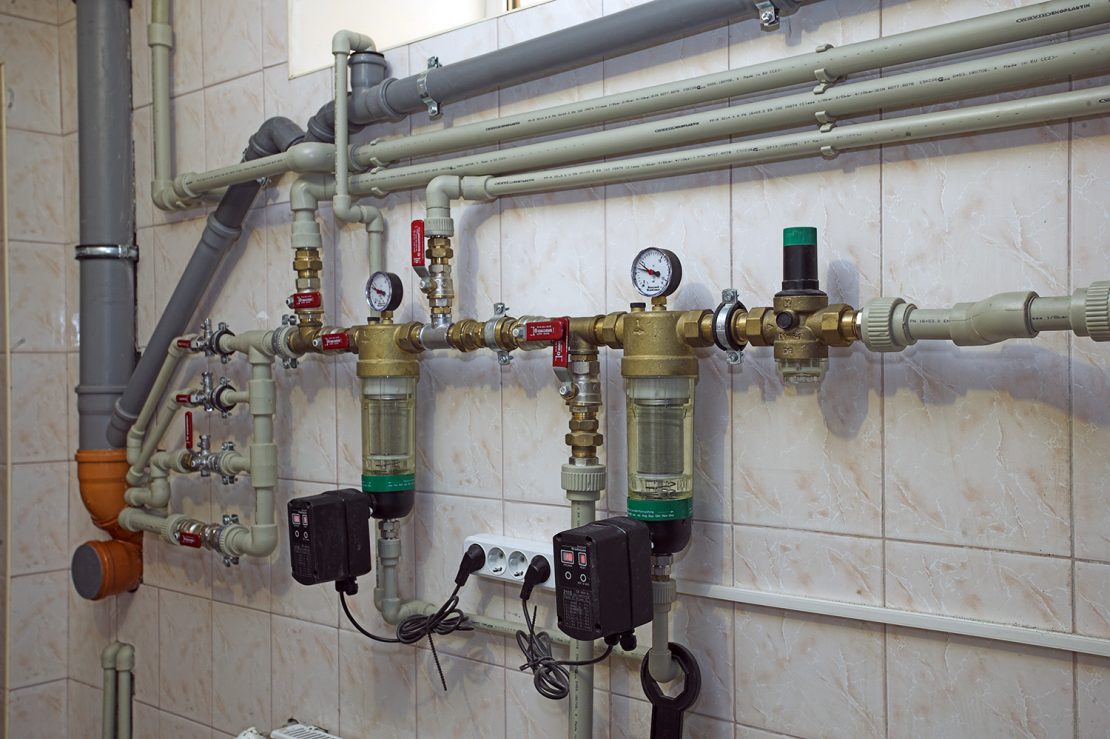

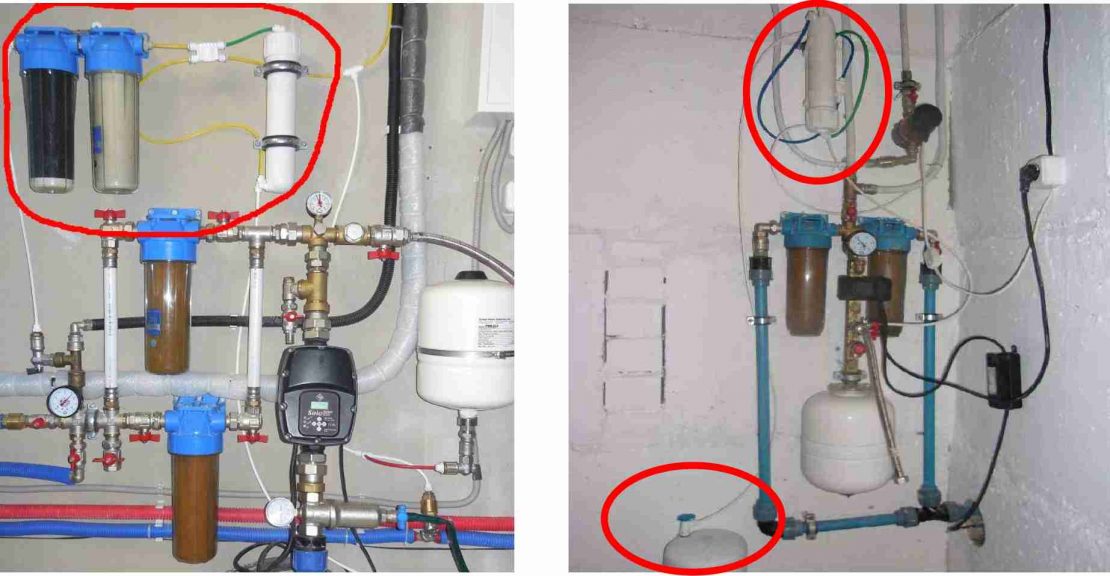

Чтобы не покупать очищенную воду или дистиллят, ее можно подготовить самостоятельно. Во-первых, налить и отстоять, чтобы осела большая часть железа. Отстоявшуюся воду аккуратно перелить в большую емкость и прокипятить (крышкой не закрывать). Этим удаляются соли жесткости (калия и магния). В принципе, уже такая вода неплохо подготовлена и ее можно заливать в систему. А доливать потом уже или дистиллированной водой или питьевой очищенной. Это уже не так бьет по карману, как первоначальная заливка.
Антифризы для отопления
В системы отопления кроме воды заливают специальные незамерзающие жидкости — антифризы. Обычно это водные растворы многоатомных спиртов. Не так давно на нашем рынке появился антифриз на основе глицерина. Так что теперь типов незамерзающих жидкостей для систем отопления три.
Виды незамерзающих жидкостей и их свойства
Антифризы есть на основе двух веществ: этилен-гликоля и пропилен-гликоля. Первый более дешев, замерзает при более низких температурах, но очень токсичен. Отравиться можно не только выпив, но даже просто замочив руки или надышавшись парами. Второй незамерзающий теплоноситель для системы отопления — на основе пропилен-гликоля.Он более дорог, но безопасен. Иногда он даже используется как пищевая добавка. Его минус (кроме цены) — он теряет текучесть при более высоких температурах чем пропилен-гликоль.
Этилен-гликолевый теплоноситель очень ядовит
Несмотря на высокую токсичность чаще покупают этилен-гликолевые теплоносители. Связано это, скорее всего, с ценой — пропилен-гликоль дороже раза в два. Но этилен-гликолевые антифризы в чистом виде еще и химически активны, могут вспениваться, имеет повышенную текучесть. С пеной и активностью борются присадками, а повышенная текучесть никак не корректируется. В паре с токсичностью она — опасное сочетание. Если есть где-то малейшая возможность, этот антифриз протечет. А так как и его пары ядовиты, ни к чему хорошему это не приведет. Поэтому, если есть возможность, используйте пропилен-гликоль.
| Название | Вещество | Вес | Диапазон рабочих темпеартур | Начало кристализации | Температура термического разложения | Срок службы | Возможность разведения водой | Цена |
|---|---|---|---|---|---|---|---|---|
| Dixis (Диксис) 65 | моноэтиленгликоль | 10 кг | -65°С ~ +95°С | -66°С | + 111°C | 10 лет | да | 850 руб |
| Тёплый Дом — Эко | пропиленгликоль | 10 кг | -30°С до +106°С | -30°C | +170°С | да | 1050 руб | |
| Dixis TOP (Диксис ТОП) -30 | пропиленгликоль | 10 кг | -30°С до +100°С | — 31°C | +106°С | 3 года | да | 960 руб |
| ANTIFROST на основе глицерина | глицерин | 10 кг | -30°С до +105°С | 4 года | нет | 700 руб | ||
| PRIMOCLIMA ANTIFROST на основе пропиленгликоля | пропиленгликоль | 10 кг | -30°С до +106°С | -30°C | +120°С | 5 лет | да | 762 руб |
| ТЕРМАГЕНТ 30 | этиленгликоль | 10 кг | -20°С до +90°С | -30°C | +170°С | 10 лет | нет | 650 руб |
| Теплоком (глицериновый) | глицерин | 10 кг | – 30°С до +105°С | 8 лет | нет | 780 руб |
Еще один важный недостаток — этилен-гликоль очень плохо реагирует на перегрев, а перегрев наступает при довольно низкой температуре. Уже при +70°C образуется большое количество осадка, который оседает на элементах системы отопления. Отложения снижают теплоотдачу, что снова ведет к перегреву. В связи с этим в системах с котлами на твердом топливе такие антифризы не используют.
Пропилен-гликоль, наоборот, химически почти нейтрален. Он меньше всех теплоносителей реагирует с другими веществами, перегрев наступает при более высоких температурах и приводит не к таким последствиям.
Пропилен-гликолевый теплоноситель безопасен , но стоит дороже и замерзает при более высоких температурах
В конце прошлого столетия был разработан антифриз для систем отопления на основе глицерина. Он — это нечто среднее между этиленовыми и пропиленовыми теплоносителями. Он безопасен для человека, но не очень хорошо влияет на прокладки, также плохо реагирует на перегрев. По цене и температурным характеристикам он примерно в том же диапазоне, что и пропиленовые теплоносители (смотрите таблицу).
Особенности систем с антифризом в качестве теплоносителя
При проектировании системы отопления надо изначально принимать во внимание теплоноситель. Это связано с более низкой теплоемкостью незамерзающих жидкостей, а также другими их свойствами. Если все оборудование было рассчитано на воду, а зальют в нее антифриз, могут возникнуть следующие проблемы:
- Не хватит мощности и в доме будет холодно. Это связано с более низкой теплопроводностью антифризов. Решить эту проблему можно малой кровью — увеличить скорость движения теплоносителя, поставив более мощный циркуляционный насос. Но по-хорошему, требуется увеличение количества секций радиаторов.
- В системах закрытого типа может недостаточным оказаться объем расширительного бачка. Это связано с тем, что при нагревании незамерзайки расширяются больше, чем вода. Выход — поставить еще один бачок. Суммарный объем должен быть чуть больше требуемого (объем можно взять из таблицы).
Объем расширительного бачка для разных типов теплоносителя
- Если использованы обычные резиновые прокладки, при использовании этилен-гликоля или глицерина они через некоторое непродолжительное время разрушатся и потекут. Потому перед заливкой антифриза во всех разъемных соединениях прокладки заменяют на паронитовые или тефлоновые.
Как вы поняли, лучший теплоноситель для системы отопления — вода. Она и лучше по характеристикам и в разы дешевле. Если же отоплению грозит разморозка, приходится заливать антифризы, но не автомобильные, а специальные — для отопления. В этом случае, при наличии достаточного количества средств, лучше использовать пропилен-гликоль. Этиленовые незамерзайки — крайний случай. Они пригодны в системах закрытого типа, в которых установлены специальные прокладки и автоматизированные котлы, которые не допустят перегрева.

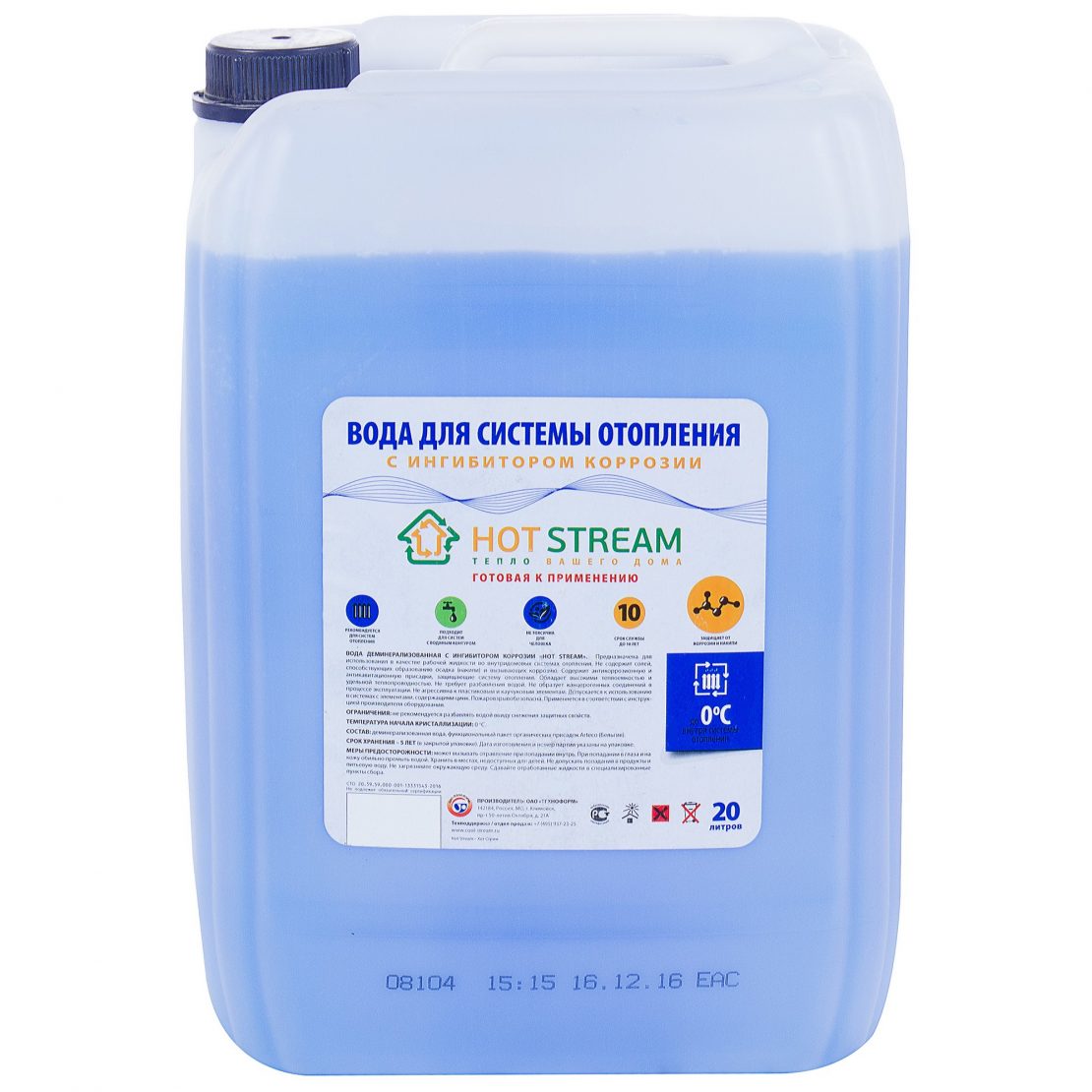

Чтобы покупателям было проще ориентироваться, в теплоносители добавляют красители. В этиленовые — красные или розовые, в пропиленовые — зеленый, в глицериновые — голубой. Через некоторое время цвет может стать нет таким интенсивным или пропасть совсем. Это происходит из-за термического разрушения красителей, но на свойства самого антифриза не влияет.
Как закачать теплоноситель
Проблемы обычно возникают только с системами закрытого типа, так как открытые заполняются через расширительный бак. В него просто наливается теплоноситель для системы отопления. Он под действием силы гравитации растекается по системе. Важно чтобы при заполнении системы все воздухоотводчики были открыты.
Открытая система отопления заполняется через расширительный бак
Есть несколько способов заправить закрытую систему отопления теплоносителем. Есть способ заполнения без использования техники — самотеком, есть с погружным насосом типа «Малыш» или специальным, с помощью которого делают опрессовку системы.
Заливаем самотеком
Этот способ закачать теплоноситель для системы отопления хоть и не требует оборудования, но уходит на него много времени. Приходится долго выжимать воздух и так же долго набирать нужное давление. Его, кстати, накачиваем автомобильным насосом. Так что оборудование все-таки потребуется.
Находим самую высокую точку. Обычно это какой-то из газоотводчиков (его снимаем). При заполнении открываем кран для спуска теплоносителя (самая низкая точка). Когда через него побежит вода, система заполнена.
При таком способе можно шланг подключить от водопровода, можно подготовленную воду налить в бочку, поднять ее выше точки входа и так залить ее в систему. Также заливается и антифриз, но при работе с этиленгликолем потребуется респиратор, защитные резиновые перчатки и одежда. При попадании вещества на ткань или другой материал он тоже становится токсичным и подлежит уничтожению.
Следить за давлением надо по манометру
Когда система заполнена (из крана для слива побежала вода), берем резиновый шланг длиной порядка 1,5 метров, крепим его к входу в систему. Выбираем вход так, чтобы виден был манометр. В этой точке устанавливаем обратный клапан и шаровый кран. К свободному концу шланга крепим легко снимающийся переходник для подключения автомобильного насоса. Сняв переходник, в шланг наливаем теплоноситель (держим поднятым вверх). Заполнив шланг, при помощи переходника подсоединяем насос, открываем шаровый кран и насосом закачиваем жидкость в систему. Надо следить чтобы не закачивался воздух. Когда почти вся содержащаяся в шланге вода закачана, кран закрывается, операция повторяется. На небольших системах чтобы получить 1,5 Бар, придется повторять ее 5-7 раз, с большими придется возиться дольше.
Заливаем с помощью погружного насоса
Для создания рабочего давления теплоноситель для системы отопления можно закачивать маломощным погружным насосом типа Малыш. Его подключаем к самой низкой точке (не точка слива системы). Насос подключаем через шаровый кран и обратный клапан, на точке слива системы ставим шаровый кран.
Теплоноситель наливаем в емкость, опускаем насос, включаем его. В процессе работы постоянно добавляем теплоноситель — насос не должен гнать воздух.
В процессе следим за манометром. Как только его стрелка сдвинулась с нулевой отметки — система заполнена. До этого момента ручные воздухоотводчики на радиаторах могут быть открыты — через них будет выходить воздух. Как только система заполнилась, их надо закрыть.
Далее начинаем поднимать давление — продолжаем насосом качать теплоноситель для системы отопления. Когда оно достигнет требуемой отметки, насос останавливаем, шаровый кран закрываем. Открываем все воздухоотводчики (на радиаторах тоже). Воздух выходит, давление падает. Снова включаем насос, докачиваем немного теплоносителя, пока давление не достигнет проектного значения. Снова спускаем воздух. Так повторяем до тех пор, пока их воздухоотводчиков не перестанет выходить воздух.
Далее можно запустить циркуляционный насос, снова стравить воздух. Если при этом давление осталось в пределах нормы, теплоноситель для системы отопления закачан. Можно запускать ее в работу.
Используем насос для опрессовки
Заполняется система так же, как и в описанном выше случае. При этом насос используется специальный. Он обычно ручной, с емкостью, в которую заливается теплоноситель для системы отопления. Из этой емкости жидкость закачивается через шланг в систему. Взять его можно на прокат в фирмах, которые торгуют трубами для водопровода. В принципе, имеет смысл его купить — если использовать будете антифриз, его придется периодически менять, то есть снова надо будет заполнять систему.
Это ручной насос для опрессовки, с помощью которого можно закачать теплоноситель для системы отопления
При заполнении системы рычаг идет более-менее легко, при подъеме давления работать уже тяжелее. Манометр есть как на насосе, так и в системе. Следить можно там, где удобнее. Далее последовательность такая же, как описано выше: накачали до требуемого давления, спустили воздух, снова повторили. Так до тех пор, пока воздуха в системе не останется. После — тоже запускаем циркуляционник минут на пять (или систему целиком, если насос в котле), стравливаем воздух. Тоже повторяем несколько раз.
Система водяного отопления названа так лишь потому, что в качестве теплоносителя в ней используется вода. Но с недавних пор ей нашелся конкурент — антифриз. Незамерзайка стала потихоньку отодвигать воду, хотя последняя является дешевым и доступным теплоносителем, с которым вроде бы проблем нет. Но одна все-таки присутствует. И чаще эта проблема возникает по безалаберности хозяина загородного дома, который, уезжая на зимний период в город, забывает слить воду из отопительной системы. При низких температурах она замерзает, а это трубы, котел и радиаторы, которые лопаются, как стеклянные. Итак, будем разбираться, зачем нужен антифриз для системы отопления загородного дома, с его разновидностями, плюсами и минусами.
Антифриз для отопления различных марок от разных производителей
Содержание статьи
1 Почему не вода, а антифриз в качестве теплоносителя
2 Виды антифриза для отопления дома, какой лучше и их технические характеристики
2.1 Этиленгликоль для системы отопления
2.2 Теплоноситель пропиленгликоль для системы отопления
2.3 Глицерин для отопления
3 Что залить в систему отопления частного дома: преимущества и недостатки антифризов
4 Антифриз красный, зеленый, синий: в чем разница
5 Незамерзающая жидкость для отопления «Теплый дом»
5.1 Разновидности антифриза «Теплый дом»
6 Как заполнить антифризом систему отопления закрытого типа
6.1 Онлайн-калькулятор расчета общего объема системы отопления
7 Какой тип радиаторов подходит в систему отопления с антифризом
8 Сколько стоит и где можно купить антифриз для системы отопления загородного дома
Почему не вода, а антифриз в качестве теплоносителя
В первую очередь надо понимать, что теплоноситель системы водяного отопления должен обладать следующими качествами:
стопроцентная теплоотдача;
продолжительное время он должен сохранять свои физико-химические свойства, в основном это касается текучести;
оптимально, если теплоноситель при нагреве не будет на стенках оборудования и трубной разводки оставлять накипь;
идеально, если он не будет при минусовых температурах замерзать.
Вода, как теплоноситель, под некоторые требования явно не попадает. У нее хорошая теплопроводность и текучесть, но что касается образования накипи, то здесь большая проблема. Растворенный внутри нее соли — это и есть будущая накипь. Конечно, можно залить в отопительную систему дистиллированную воду, но и она при низких температурах замерзнет. В этом плане незамерзающая жидкость для системы отопления — идеальный вариант, который подходит под все выше обозначенные требования.
Лопнувший радиатор после замерзания воды
С антифризом всем нам приходилось сталкиваться, когда проводится подготовка автомобиля к зиме. И основное его качество — это низкая температура замерзания: -65°С. Такое свойство незамерзайки получила за счет присутствие в структуре жидкости специальных активных компонентов. При этом она легко смешивается с водой, что дает возможность не полностью заполнять систему отопления антифризов, а в определенной концентрации. Конечно, при этом температура замерзания жидкости повысится, но -65°С — это не тот предел, который требуется для суровых российских зим. Достаточно будет и -40°С.
В таблице ниже показано процентное смешивание воды с антифризом, и как это влияет на температуру замерзания и кипения.
Соотношение воды и антифриза
Температура замерзания, °С Температура кипения, °С 50% воды и 50% антифриза
-40 +115 30% воды и 70% антифриза
-65 +135 Смешивать антифриз надо только с чистой водой
Виды антифриза для отопления дома, какой лучше и их технические характеристики
Производители сегодня предлагают достаточно широкий выбор незамерзающих жидкостей. Все они отличаются друг от друга присадками, которые вносятся в материал. Именно присадки и создают антифризу определенные качества и свойства. Что касается системы отопления с антифризом для дачи или загородного дома, то основные требования к материалу таковы:
не воздействовать на внутренние металлические поверхности нагревательных котлов и радиаторов в плане образования коррозии;
растворять в себе побочные продукты нагрева теплоносителя;
защищать различные прокладки и манжеты из синтетических материалов и обеспечивать их долгосрочную эксплуатацию.
Внимание! Решение использовать антифриз в отоплении собственного дома должно учитывать в обязательном порядке соответствие требованиям отопительного нагревательного элемента. А точнее, его технологическим процессам. При этом обязательно учитываются и другие технические характеристики всей системы.
Заливать незамерзающую жидкость надо с учетом технических характеристик системы отопления
Присадки — это всего лишь добавки. Основное же вещество, из которого изготавливают незамерзайку, то есть база жидкости — это три материала: этиленгликоль, пропиленгликоль, триэтиленгликоль, он же технический глицерин.
Этиленгликоль для системы отопления
Этиленгликоль относится к категории многоатомных спиртов и является их двухатомным представителем. По сути, это бесцветная жидкость, немного маслянистая, без запаха. А вот вкус у нее сладковатый.
При этом это ядовитое вещество и сильно токсичное. Опасно оно и в виде жидкости, и в парообразном состоянии. Отравление им может привести к летальному исходу. Именно поэтому этиленгликоль можно использовать только в закрытых отопительных системах с одноконтурным котлом.
Молекулярная структура этиленгликоля
Внимание! Производители настенных отопительных котлов запрещают использовать антифриз данного типа в системах, где устанавливаются их изделия. Во всяком случае, они снимают с себя всю ответственность, если потребитель пренебрегает данным требованием.
Что касается технических характеристик, то:
рабочая температура от -65°С до +110°С;
цвет — красный;
можно разбавлять водой;
купить антифриз для системы отопления можно в канистрах емкостью 10, 20 и 50 литров.
Несколько слов о соотношении смешивания. Этиленгликоль в этом плане, если так можно выразиться, «демократичный» вариант. То есть, при любом соотношении он не меняет своих качеств. Единственное — меняется температура замерзания. К примеру, если разбавить его 1:1, то температура замерзания -50°С. Если 1:7, то -20°С.
Незамерзающая жидкость на основе этиленгликоля в разной таре
Теплоноситель пропиленгликоль для системы отопления
Надо отметить, что это вещество — тот же двухатомный спирт, и по внешнему виду и консистенции от этиленгликоля его не отличить. Но при большой схожести это неядовитый и не токсичный материал. Его широко используют в пищевой и парфюмерной промышленности. Если обратите внимание на пищевые добавки, которые указываются на упаковке продуктов, то он обозначается так — Е-1520.
Единственный недостаток пропиленгликоля — его высокая текучесть. Если найдется в замкнутой системе хотя бы одна очень маленькая дырочка, он через нее весь вытечет. Добавим к минусам быструю воспламеняемость — уже при температуре +421°С.
Антифриз на основе пропиленгликоля
Теперь технические характеристики.
Характеристика
Единица измерения
Значение
Сравнение с водой
Плотность
кг/м³ 1037
1000
Теплопроводность
Вт/м К 0,218 0,6 Удельная теплоемкость
Дж/кг К 2483
4187
Динамическая вязкость
МПа с 56 0,894 Температура замерзания
°С -60 100 Температура кипения
°С +187 +100 Сравнивая данные параметры между собой, можно сделать следующие выводы:
Плотность у двух жидкостей практически одинаковая, а значит, статические нагрузки система отопления при заполнении антифризом не несет;
Температура кипения незамерзайки не должна сбивать с толку, потому что у антифриза теплоемкость почти в два раза ниже, чем у воды. То есть, на ее закипание уходит столько же тепловой энергии, как и на воду с ее температурой +100°С. Просто именно при этом показателя вода начинает бурлить, а у пропиленгликоля бурление наступает при +187°С.
По температуре замерзания незамерзайка для системы отопления частного дома лучше. При этом она не расширяется, как вода, а значит, если даже отопление замерзло, то трубы, котел и радиаторы не будут разорваны.
Пониженная удельная теплоемкость — это плюс с одной стороны, который обозначен быстрым нагревом жидкости. С другой стороны это минус, потому что это не дает антифризу аккумулировать в себе тепловую энергию в достаточном количестве.
Теплопроводность слабая по сравнению с водой. Это говорит о том, что нагревать антифриз придется дольше.
А вот высокая динамическая вязкость — это большой минус для циркуляционного насоса. Чтобы прогнать по отоплению такой вязкости материал прибору придется работать под нагрузкой. А это снижение его эксплуатационного ресурса.
С плюсами бороться никто не будет, а вот с отрицательными характеристиками справиться может только вода. Просто антифриз надо разбавлять ею в определенных пропорциях. Правда, от этого снижается температура замерзания и кипения, но эти показатели можно корректировать. Так что это не большая проблема.
Внимание! Пропиленгликоль нельзя использовать в отопительных системах, где присутствуют элементы с цинковым покрытием. Он этот металл разъедает.
Основная масса производителей отопительных котлов не против, если в системах, где будут использоваться их приборы, применялся пропиленгликоль. Но надо обязательно прочитать в паспорте, если такая пометка или, наоборот, может быть есть предупреждение, что использовать нельзя. Купить пропиленгликоль для отопления можно в любом магазине в пластиковой таре по 10, 20, 50, 200 или 1000 литров.
Незамерзайка на основе пропиленгликоля в разной таре
Глицерин для отопления
Триэтиленгликоль — это все тот же многоатомный спирт, только трехатомного вида. Если говорить о его качествах и свойствах, то он практически ничем не отличается от пропиленгликоля. Он также безопасен, его используют в пищевой промышленности (Е-422). Это вязкая жидкость с невысокой теплопроводностью. Единственное отличие — температурный режим, который варьируется в диапазоне от -30°С до +105°С.
Чтобы добиться желаемого результат в плане температуры замерзания, глицерин смешивают с водой.
Молекула глицерина — трехатомный спирт
Что залить в систему отопления частного дома: преимущества и недостатки антифризов
В принципе, выбор, как таковой, определяется лишь опасностью использования незамерзайки. На основе этиленгликоля жидкость опасная, поэтому ее и заливают только в закрытые отопительные сети. При этом очень важно строго соблюдать правила безопасности работы с ней. Но тут необходимо учитывать и температуру замерзания жидкости. Чем они ниже, тем выше концентрация антифриза по отношению к воде.
Концентрат незамерзающей жидкости, который надо разбавлять водой
Кроме того, сам антифриз продается или в виде концентрата, который и надо разбавлять, или в виде готовой жидкости. Если вы не хотите связываться с процессом смешивания, то приобретайте готовую жидкость. Главное — обращайте внимание на температуру замерзания. И еще один момент, который часто берут во внимание, выбирая незамерзайку — цена. Жидкости на основе этиленгликоля стоят дешевле.
Антифриз красный, зеленый, синий: в чем разница
Итак, все незамерзающие жидкости — это водный раствор многоатомного спирта. В своем содержании по отношению к общему составу антифриза — это 80%. Остальные это присадки. Именно они и окрашивают жидкость в разные цвета.
В синий цвет незамерзающую жидкость окрашивает тосол. Правда, если необходимо добиться, чтобы антифриз имел температуру замерзания в пределах от -30°С до -40°С. Если требуется ниже -65°С, то цвет будет красным. То есть, от количества вносимого в раствор тосола меняется и цвет всей жидкости.
Антифриз синего цвета
Тосол — присадка первого поколения, которая изготавливается из неорганических соединений. То есть, это стопроцентная химия. Отсюда и небольшой срок эксплуатации — 3 года.
Зеленый антифриз поступает в продажу под маркой G11. Хотя не все производители предлагают данный оттенок. Есть и желтый, и красный. Но основная масса европейских производителей предлагают именно зеленый окрас. Эта присадка второго поколения, в которой смешаны и неорганические, и органические вещества. К последним относится карбоновая кислота, от концентрации которой зависит качество самой присадки. Что касается плюсов и минусов, то их можно распределить так.
Преимущества
Недостатки
Снижается коррозия металла за счет обволакивания внутренних поверхностей защитной пленкой.
Защитная пленка — это снижение теплоотдачи.
Температура замерзания -65°С.
Пленка со временем осыпается и образует налет.
Температура закипания +115°С.
Срок службы — не более 3 лет.
Красные присадки — это последнее поколение, в состав которых входит только карбоновая кислота. Вот их преимущества и недостатки.
Плюсы
Минусы
Не образуют пленку на стенках котлов, труб и радиаторов, отсюда высокая теплоотдача.
К сожалению, данная присадке не является антикоррозийной. С коррозией она борется, но только, если она уже образовалась.
Локализуют очаги коррозийных участков.
Негативно не воздействуют на резиновые и пластиковые уплотнители.
Срок эксплуатации — 5 лет.
Незамерзающая жидкость для отопления «Теплый дом»
Антифриз «Теплый дом ЭКО» — это бренд отечественной компании «ХимАвто». Рекламируют незамерзайку не зря. Она обладатель достаточно большого списка достоинств, при невысокой цене материала.
Достоинства
Недостатки
Диапазон температур от -30°С до +106°С.
Не рекомендуется использовать, если в систему отопления установлен пиролизный котел.
Не ядовитый и не токсичный.
Не взаимодействует с резиной, паранитом, пластиком, льном и другими материалами для герметизации соединений.
В составе незамерзайки присутствуют соли, которые могут стать причиной образования накипи.
Срок службы — 10 лет.
Можно использовать в любых отопительных системах с любыми котлами, даже двухконтурными.
Нельзя смешивать антифриз «Теплый дом» с другими видами незамерзающих жидкостей.
Жидкость полностью соответствует требованиям пожарной безопасности.

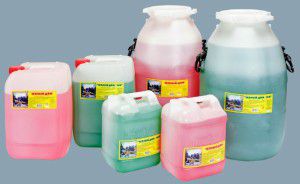

Антифриз «Теплый Дом»
Разновидности антифриза «Теплый дом»
Сегодня производитель предлагает четыре разновидности данного антифриза:
«Теплый дом ЭКО-20». Это жидкость зеленого цвета на основе пропиленгликоля. Можно использовать в любых отопительных сетях, даже с двухконтурными котлами.
«ЭКО-30». Антифриз красного цвета на основе этиленгликоля. Если котел электрический, то жидкость надо разбавлять водой. Лучше использовать для одноконтурных котлов.
«ЭКО-30» только зеленого цвета на основе пропиленгликоля.
«ЭКО-65» красного цвета, в основе этиленгликоль.
Числовые обозначения — это температура закипания. Сегодня производитель предлагает и концентраты, и разбавленные дистиллированной водой готовые растворы.
Как заполнить антифризом систему отопления закрытого типа
С водой понятно, как ее заливать в систему отопления. Обычно для этого делают стационарную трубную подводку, соединяющую отопление и водопровод. Между ними ставится вентиль, которым перекрывается подача воды. Открыли вентиль — начали заполнять систему, пока она полностью не наполнится.

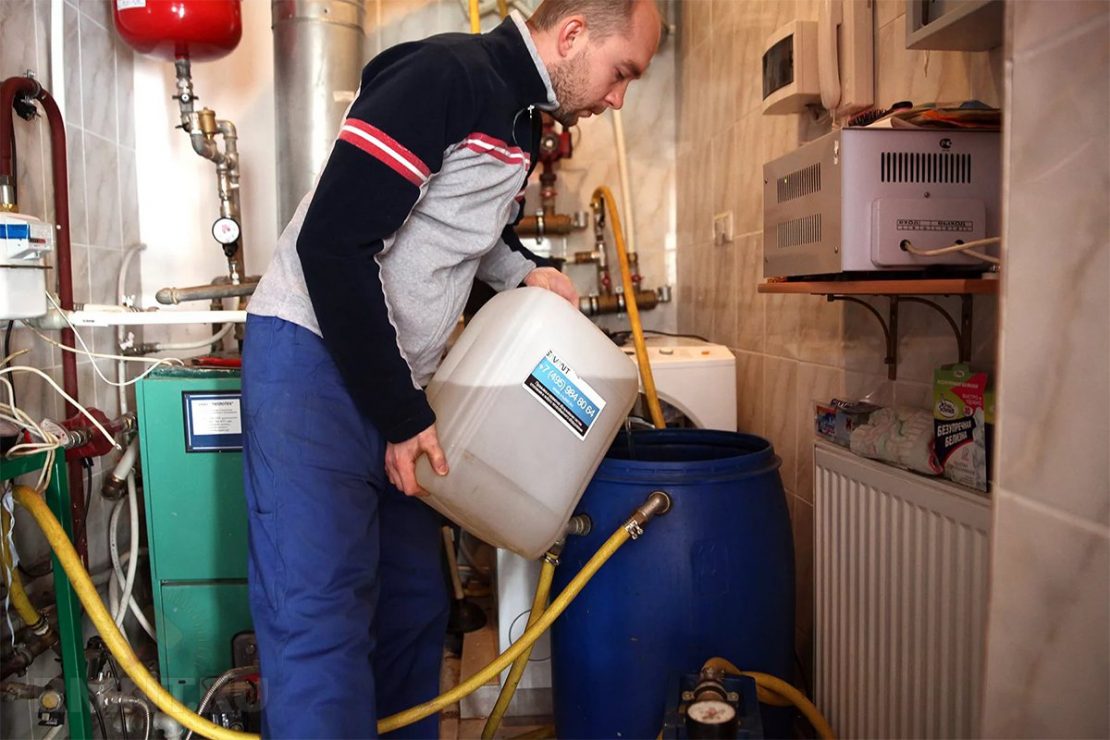

Заполнение системы отопления дома антифризом с помощью насоса
С антифризом труднее, потому что он приходит в дом в таре. А значит, есть два способа, как это сделать.
Использовать бытовой насос, один патрубок которого через шланг соединяется с тарой, в ней расположена незамерзающая жидкость, другой подключается к отопительной системе дома.
Вливать незамерзайку с самой высокой точки трубной разводки, врезав в нее трубу с воронкой.
Первый вариант предпочтительнее, потому что это быстро и несложно. А сложностей будет немало. Итак, на что обратить внимание, заливая антифриз.
Если отопление уже эксплуатировалось, то всю систему надо предварительно промыть раствором кальцинированной соды, а затем ч
Добрый день!
Вопрос достаточно сложный и «лучшего» по всем показателям теплоносителя наверно нет. Давайте разбираться по существу.
Итак, лучшим теплоносителем для котла и системы отопления является вода. Она обладает оптимальной теплоемкостью, при соблюдении параметров не агрессивна для материалов системы отопления и уплотнений, обладает прогнозируемым незначительным тепловым расширением и т.д.
Однако, у нее есть один, но существенный недостаток — при отрицательных температурах вода замерзает и расширяется, что влечет за собой разрушение элементов системы отопления — труб, радиаторов, теплообменников котлов, насосов и т. д.
Вроде ответ на поверхности — жидкости с низкой температурой замерзания или в простонародье антифризы. Т.к. физические свойства антифризов отличаются от воды, то для системы отопления накладывается ряд изменений — требуется более производительный насос, более объемный расширительный бак, немного большего размеры радиаторы и т.д.. Это всё решаемые вопросы, тем более на этапе проектирования системы отопления. Казалось бы идеал найден.
Но есть и минусы:
антифризы более текучие на соединениях — т.е. там где вода бы не потекла, антифриз может на соединении дать утечку. Причем утечки грязномасленичные и трудно удаляемые в отличии от воды;
антифириз обладает сроком службы — входящие в состав ингибиторы коррозии и другие составляющие со временем разрушаются и требуется контроль и своевременная замена теплоносителя;
антифриз не дает 100% защиты всего дома — низкозамерзающий теплоноситель защит систему отопления, однако остается не защищенная система водоснабжения — теплообменник, бойлер, трубы, запорная арматура, насосы, смесители, а также система канализации — водозапорная арматура унитаза и сам бачек, гидрозатворы унитазов, ванн, моек, душевых, а также бытовая техника — стиральная и посудомоечная машины.
Получается, если вы выбираете низкозамерзающий теплоноситель, вы должны обеспечить слив всех остальных систем жизнедеятельности дома.
А существует ли альтернатива?
Мы считаем да. Это система отопления на воде с системой дистанционного контроля и управления через смс/интернет, например, Bosch Zont BT-2 (www.bosch-climate.ru/bosch-products/controls-and-modules/inside-temperature-controls/opentherm.html). Отсутствуя на объекте, вы можете установить экономный режим работы, задав температуру воздуха 10-12 градусов, обеспечив низкий расход энергоносителя (газ, дизель, электричество и т.д.).
В случае внештатной ситуации (пропадание электричества, падение давления теплоносителя, пропадание газа, ошибка котла) BT-2 известит вас и продолжит информировать вас о текущей температуре воздуха в помещении через приложение на смартфоне. На основании этих данных, как быстро или медленно дом теряет тепло, какая уличная температура, вы можете спрогнозировать как быстро может наступить точка замерзания и принять решение — все бросить и срочно ехать устранять проблему (самостоятельно или силами службы сервиса, особенно, если в котельной есть отдельный вход) или можно спокойно доработать до конца недели и приехать устранять причину аварийной ситуации.
Также эту систему можно использовать и с антифризом, а при внештатной ситуации обеспокоиться только об водоснабжении и канализации.
Как видите в современном мире есть возможность выбора и решение есть, пожалуй, в любой жизненной ситуации.
С уважением, ООО «Бош Термотехника».
Чаще всего теплоносителем в домашних автономных системах отопления выступает вода. Это дешевый и доступный ресурс, который быстро нагревается и при обеспечении равномерности циркуляции доносит тепло до всех элементов теплосистемы. Но вода для отопления может быть избыточно жесткой, мягкой и потому требуется предварительная подготовка носителя перед заливом в систему. Рассмотрим варианты подготовки и способы очистки в домашних условиях с применением различных приборов.
Какую воду можно применять для системы отопления?
Вопреки расхожему мнению, талая и дистиллированная жидкость не совсем подходят для заливки в качестве теплоносителя – избыточная мягкость жидкости так же вредна, как и жесткость. Рассматривая, какой должна быть вода для системы отопления, следует знать – содержание солей, элементов тяжелых металлов больше максимального предела, механических примесей и взвесей в жидкости недопустимо.
Если не подготовить носитель, конструкция быстро выйдет из строя по причинам:
- разрушения стенок трубопровода, котла из-за реакции химически активных компонентов;
- образования коррозии, слоев накипи на внутренних стенках элементов.
Зарастание туннелей трубы приводит к снижению скорости циркуляции теплоносителя, неравномерности прогрева приборов, повышению расхода топлива и уменьшению теплоотдачи. Поэтому теплоноситель следует подготовить прежде, чем заливать в систему. Планы по подготовке включают проведение химического анализа. Это можно сделать тестовыми наборами для аквариумов или отнести пробы в химическую лабораторию. Второй вариант надежнее, дает более детальный анализ и позволяет подобрать систему для более качественной очистки.
Для забора пробы вода наливается в бутылку или банку объемом не менее 1,5 л. Не рекомендуется брать бутылки из-под сладкой газировки, чая и других напитков кроме воды. Струю сначала сливают 10-15 минут, затем можно брать пробу воды. Пролив нужен для того, чтобы в бутылку не попала застоявшаяся в трубах жидкость – такая проба грозит ошибочными результатами.
А вот для предупреждения попадания кислорода в бутылку, жидкость наливается тонкой струйкой так, чтобы она стекала по стенке тары. Налить под горлышко, плотно закрыть крышкой, отвезти в сертифицированную лабораторию и дождаться результатов. Если нет возможности отдать пробу на анализ сразу, разрешается хранить воду в холодильнике до 2-х суток. Главное – не ставить бутылку в морозилку, чтобы не изменился химический состав пробы.
Рекомендуем к прочтению:
Химический состав воды для отопления
После определения состава теплоносителя, следует привести значение компонентов к показателям, установленным стандартами:
- Растворенного кислорода не более 0,05 мг/м3. Если кислорода нет, то это хороший показатель.
- Уровень кислотности (pH) 8,0-9,5.
- Содержание примесей железа в пределах 0,5-1 мг/литр.
Концентрация взвесей механического типа должна быть нулевой, а вот мелкие мягкие частицы попадаются в любом случае, от них придется избавляться с помощью фильтровального оборудования. Важно просмотреть содержание болезнетворных бактерий, которые ухудшают качество теплоносителя, образуя на стенках внутреннего туннеля пленку.
Если вода без солей, но с высокой кислотностью, то носитель спровоцирует образование коррозии, в то же время минимальное содержание солей в жидкости снижает скорость процесса ржавления. Однако избыток солей провоцирует отложения накипи, но при этом естественным путем понижает кислотность теплоносителя, которая приводит к коррозии. Поэтому важно достигать баланса содержания веществ без полного их удаления из жидкости.
Важно! Результаты анализа по кислотности следует рассматривать с возможностью повышения температуры теплоносителя. При увеличении нагрева уровень кислотности изменяется, потому в холодном носителе этот параметр должен находиться в минимальных пределах.
Методы и способы подготовки воды
Подготовка воды для системы отопления может производиться следующими способами:
- добавлением присадок, химических реагентов, изменяющих состав жидкости;
- очисткой с помощью фильтровального оборудования;
- техникой каталитического окисления для устранения излишков железа путем выведения их в осадок;
- смягчением при обработке электромагнитными волнами;
- термической обработкой – дистилляцией, замораживанием, кипячением;
- отстаиванием жидкости для устранения осадочных включений;
- деаэрацией для выведения лишнего кислорода, углекислого газа.
Рекомендуем к прочтению:
Выбор зависит от компонентного состава теплоносителя, но фильтры устанавливаются всегда. Для потоков с большим включением механических частиц требуются мощные приборы с увеличенным количеством слоев кварцевого песка, активированного угля или керамзита. А воду с малозаметными взвесями (мягкими) пропускают через фильтры с промывными или сменными картриджами.
Важно! Длительная термическая обработка может вывести оксид углерода и смягчить воду, но кипячение не избавляет от карбоната кальция, который способствует образованию накипи.
Как подготовить воду в домашних условиях
К основным проблемам, которые нужно решить, относятся – смягчение, обезжелезивание, обессоливание и устранение твердых и мягких вкраплений. Выбирая методы и способы, следует помнить – повышенная кислотность требует ощелачивания (пригодится сода), высокое содержание щелочей – окисления (хлор).
А теперь рассмотрим еще варианты, доступные для выполнения в домашних условиях:
- Самый простой способ, как умягчить воду для системы отопления, прокипятить. Но убрать различные соединения таким образом не получится, поэтому специалисты советуют применять ингибиторные фильтры для нейтрализации накипи. Фильтровальное оборудование помогает исключить из теплоносителя едкий натр, кальцинированную соду, известь.
- Вариант очистки без реагентов – магнитные умягчители. Приборы с магнитом выделяют из воды элементы магния, кальция, меняя форму молекул и заставляя компоненты выпадать в осадок. Но способ эффективен, если прогрев теплоносителя не поднимается выше отметки +70 С.
- Если в систему заливается дистиллированная вода для отопления или талая, дождевая, то такую жидкость нужно поставить на отстаивание минимум на 3-4 дня. Затем проверить уровень pH, который должен располагаться в пределах не ниже показателя в 6,5 единиц.
Важно! При формировании магистрали из труб без оцинковки уровень pH в теплоносителе должен быть в пределах 7-8 единиц.
- Чтобы вывести из жидкости избыток железа, воду отстаивают. В процессе проникновения кислорода в воду начинается процесс коррозии, металл выпадает в ржавый осадок. Для выполнения работ потребуется большая тара объемом не менее 300 л, компрессор для нагнетания кислорода. Срок отстаивания зависит от концентрации элементов железа. После завершения процедуры вода для котла отопления проверяется экспресс-тестом и можно заливать теплоноситель в систему.
- Если нужен вариант, как смягчить воду для отопления своими руками и одновременно вывести избыток железа, подойдет метод обратного осмоса и применение фильтров с ионообменными смолами.
Совет! Чтобы предупредить повышение концентрации железа в воде, достаточно добавить в воду хлорку (50 мг/1 л). Но способ подходит для трубопроводов, выдерживающих воздействие хлора.
Для устранения мелких и крупных механических вкраплений применяются фильтры различного типа. Чтобы убрать из воды марганец, следует применять те же способы, что и для выведения железа. А снизить риск размножения болезнетворных бактерий поможет облучение жидкости УФ-лучами, хлорирование.
На заметку! Если нет времени на проверку состава, отстаивание и другие этапы обработки, пригодится вода без газа из бутылок. Бутилированная вода в системе отопления – оптимальный выход для закрытых конструкций. Важно лишь проверить уровень pH на допустимые нормативы.
Умягчение и обезжелезивание теплоносителя необходимы для продления срока работы теплосистемы. Способы домашней обработки пригодны для выведения небольшого количества избыточных компонентов, однако если вода считается очень жесткой или содержит много железа, необходимо ставить качественное фильтровальное оборудование. Подбор приборов производится только после определения химического состава воды.
Автономные системы отопления в загородных домах могут работать на различных принципах. Очень популярной конструкцией для создания частных отопительных систем является оборудование с жидким теплоносителем.
Частный дом с незамерзающей жидкостью в системе отопления
Она состоит из нагревательного котла, системы трубопроводов и отопительных радиаторов.
Обычно в качестве теплоносителя используется обычная вода. Для того, чтобы предотвратить образование накипи в такую «техническую» воду зачастую добавляют химические присадки. Но такая система требует постоянного нагрева – в случае замерзания воды внутри трубопроводной системы последняя выходит из строя. Для того, чтобы обеспечить возможность пауз в работе используется незамерзающая жидкость для отопления.
Почему в системе отопления лучше использовать незамерзающую жидкость, а не воду?
Незамерзающая жидкость (или антифриз) в системе отопления существенно упрощает работу с оборудованием. Если вы используете в качестве теплоносителя обыкновенную воду, то отопительную систему приходится оборудовать дополнительными устройствами, например крана для выпуска воздуха из расширительного бачка. Кроме того, в варианте не постоянно используемого загородного дома – воду в отопительную систему придется сливать или заливать при каждом посещении, иначе зимой она просто замерзнет.
С одной стороны вода обладает большей теплоемкостью и при перемещении по трубопроводам системы отопления дольше сохраняет тепло. Именно это обуславливает более широкое применение воды, как теплоносителя в частных загородных домах.
Можно ли использовать антифриз?
схема теплоснабжения с антифризом вместо воды
Антифризы или незамерзающие жидкости известны практически каждому. Они широко используются в системах охлаждения автомобилей в зимний период. В автомобильном двигателе антифриз переносит излишнее тепло от двигателя, охлаждая его. При этом даже в самые сильные морозы он не замерзает. Именно эти свойства – способность переносить тепло даже в самые низкие температуры и обусловили использование антифризов для строительства систем отопления. Особенно актуально применение такого теплоносителя в системе, часть трубопровода которой проходит по открытой местности.
Хорошей особенностью «незамерзайки» является и то, что она меньше, чем обычная вода провоцирует образование коррозии на внутренней поверхности трубопроводных систем. Еще одним несомненным плюсом является отсутствие в незамерзающих жидкостях взвешенных растворов известняка – таким образом вы можете не беспокоиться по поводу возможного образования накипи.
Существует несколько модификаций незамерзающих жидкостей, которые можно использовать в отопительных системах .Выбор конкретной разновидности производится с учетом климатических условий и конфигурации системы отопления вашего дома.
Что такое промывочная жидкость для отопительной системы и нужно ли ее промывать?
Кроме собственно теплоносителя – при эксплуатации отопительной системы вам придется еще приобрести жидкость, предназначенную для промывки трубопроводом и радиаторов отопления.
Конечно, в крайнем случае можно провести промывку внутренней поверхности труб и обычной водопроводной водой, но лучше это сделать все-таки с помощью специальных жидкостей, в которые введены специальные химические добавки.
промывка отопления
Альтернативным вариантом промывки может являться использование воды с добавленным в нее раствором каустической соды. Такая смесь заливается в систему отопления и примерно в течении часа остается внутри ее. Раствор соды вступает в контакт с накипью на внутренней поверхности системы и растворяет ее. Кроме того, раствор соды растворит участки с коррозией.
Как выбрать жидкость для отопительной системы?
- Прежде всего необходимо определить рабочие параметры системы. Здесь вам будут важны два крайних значения – максимальная температура теплоносителя при нагреве в котле и минимальная температура окружающего воздуха.
- Далее вам необходимо внимательно изучить технические характеристики вашей отопительной системы. Собственно, основное внимание нужно обратить на характеристики теплообменника в котле. Некоторые производители могут не допускать использование незамерзающих жидкостей.
- И, наконец, после определения допустимости использования незамерзающей жидкости и ее возможных температурных параметров – приступайте непосредственно к выбору марки жидкости, делая упор на ее наименьшую токсичность. Все-таки отопительная система будет расположена в жилом помещении, и возможные утечки жидкости не должны приводить к отравлениям.
Использование спирта в качестве теплоносителя
Как бы не кощунственно это звучало для мужского уха – но допускается использование спирта в качестве теплоносителя. Спирт не замерзает и может использоваться в широком диапазоне температур. Естественно в таком качестве используется технический спирт, который для человека является смертельным ядом. Однако многие производители котлов и теплообменников критические относятся к использованию в качестве теплоносителя таких жидкостей как бишофит или этиленгликоль.
бишофит
Минусом использования чистого спирта в качестве теплоносителя является его высокая испаряемость – примерно пять литров за год у вас будет испаряться через микроскопические поры в системе.
Какую марку антифриза выбрать?
Немаловажным фактором при выборе незамерзающей жидкости для отопительной системы станет подбор совместимости жидкости с материалом изготовления трубопроводной системы. Так, в качестве материала изготовления труб в системах отопления могут использовать полипропилен, алюминий, сталь или чугун. С каждым из материалом определенные марки незамерзающих жидкостей могут вести себя по-разному.
незамерзайка «Теплый дом»
Кроме того очень важен и максимальный температурный режим, которому будет подвергаться жидкость-теплоноситель. Этот параметр во многом зависит от топлива, используемого в отопительной системе. Так жидкие сорта топлива, например солярка имеют гораздо большую температуру горения, нежели обычные березовые дрова. Соответственно и жидкость-теплоносителя в таких системах будет нагреваться в большей степени.
При использовании антифриза необходимо учитывать и его повышенную текучесть и проницаемость, вызванную небольшим коэффициентом поверхностного натяжения. Вследствие этого антифризы могут просачиваться буквально сквозь мельчайшие поры в соединениях. Таким образом использование антифриза предусматривает тщательную ревизию всех соединительных узлов в системе отопления вашего дома.
Учтите, что разные марки антифризов от разных производителей могут иметь разный химический состав. «Антифриз» — это просто общее название рода незамерзающих жидкостей. Соответственно поведение каждой жидкости с индивидуальным химическим составом будет также индивидуальным.
Последствия применения незамерзайки с этиденгликолем
Очень часто в состав незамерзающей жидкости производителями вводится этиленгликоль. Помните, что этиленгликоль представляет собой агрессивное и ядовитое химическое вещество. Вследствие этого при эксплуатации систем отопления с теплоносителем-антифризом необходимо соблюдать ряд мер безопасности. В любом случае при использовании незамерзающих жидкостей система теплоснабжения и система горячего водоснабжения вашего дома должны быть физически разделены, чтобы не допустить смешивания используемых в них жидкостей. В крайнем случае, при реальной возможности попадания теплоносителя в систему горячего водоснабжения необходимо использовать пропиленгликоль. Он обладает меньшей эффективностью, чем этиленгликоль, но гораздо менее токсичен.
Перед первой заливкой незамерзающей жидкости в отопительную систему не забудьте провести промывку внутренней поверхности трубопроводов.
Как производят антифриз?
Основным компонентом незамерзающих жидкостей является обычная вода. И от ее качества и чистоты во много зависит эффективность работы отопительной системы. Дело в том, что мельчайшие примеси загрязнения в воде являются теми участками, вокруг которых начинается ее замерзание. Хорошо очищенная, дистиллированная вода не замерзает даже при небольших минусовых температурах.
Кроме того, примеси в воде – это и есть накипь, которая образуется на внутренних стенках трубопроводах. Чем чище будет вода, используемая при производстве незамерзающей жидкости – тем меньше вероятность образования накипи, тем меньше
Для снижения негативных эффектов при производстве «незамерзайки» используются различные химические присадки. Они полностью растворяются в воде и препятствуют началу коррозии металлических поверхностей, играя в происходящих химических реакциях роль ингибиторов.
Какие присадки добавляются в незамерзающую жидкость?
Среди химических присадок, используемых при производстве «незамерзаек» можно выделить следующие:
- Ингибиторы, то есть вещества, тормозящие химические реакции с металлом. К нем можно отнести силикаты и фосфаты.
- Гибридные присадки, выполняющие одновременно несколько функции. Эти смеси бывают на органической и на неорганической основе.
- Добавки на основе карбосиликатов. Это довольно свежее решение в этой отрасли и оно имеет широкую перспективу в развитии.
Преимущества и недостатки теплоносителя на основе антифризов
Самым главным преимуществом жидкостей на основе антифризов при их использовании в отопительных системах является из способность сохранять текучее состоянии при отрицательных температурах. Даже при очень низкой температуре такая жидкость не становится твердым веществом а образует субстанцию, напоминающую кашицу, которая не сможет повредить трубопроводы и оборудование вашей системы. Кроме того, при низкой температуре и частичном замерзании антифриз не увеличивается в размерах. После повышения температуры он полностью восстанавливает свои свойства.
Но за такую эффективность при низких температурах антифризу приходится расплачиваться пониженной теплоемкостью, которая снижена на величину до 15 процентов относительно обычной воды. Это приводит к повышенному расходу энергоносителей для нагрева жидкости в отопительной системы. Также при использовании «незамерзаек» придется использовать более мощные радиаторы отопления, с большим количеством секций. Антифриз более вязок, чем вода и перемещать его по системе придется более мощными насосами.
Учтите, что после заполнения системы отопления незамерзающей жидкостью ей необходимо дать выстояться в течении двух-трех часов. За это время из жидкости выйдет присутствующий в ней воздух. Только после этого в системе можно создавать рабочее давление.
Чтобы избежать подсоса воздуха в жидкость в ходе работы системы – в ней необходимо установить расширительный бачок. По сравнению с системами, работающими на воде бачок должен иметь больший объем, что связано с большим коэффициентом расширения от тепла для «незамерзаек». Также незамерзающая жидкость может иметь склонность к вспениванию, что также должно компенсироваться бачком расширения.
При эксплуатации отопительной системы с антифризом недопустимо допускать ее перегрева, что может привести к необратимым последствиям и потребовать полной замены жидкости в системе.
Обучающее видео по незамерзающим жидкостям для систем отопления в частных домах
Содержание статьи:
Во время работы системы отопления возможно замерзание теплоносителя. Это приводит к созданию аварийных ситуаций. Избежать их можно только заменив воду в магистралях на специальный состав, температура замерзания которого значительно ниже 0°С. Можно ли сделать подобную незамерзающую жидкость для систем отопления дома своими руками?
Делаем антифриз самостоятельно
Замерзание воды – главная причина использования антифриза
Следует сразу отметить, что обыкновенная вода является лучшим типом теплоносителя. Она обладает достаточной теплоемкостью, имеет оптимальную плотность, доступную стоимость. Поэтому если вероятность воздействия отрицательных температур на теплоснабжение минимальна – лучше всего использовать дистиллированную воду.
Но при невозможности соблюдения этого условия потребуется специальная жидкость незамерзающая для котлов отопления. Она представляет собой раствор, в котором вода занимает до 70% от общего объема. Остальное это добавки, которые снижают порог кристаллизации до -60°С. В их состав входит:
- Основной компонент – этиленгликоль, пропиленгликоль или глицерин. Эта незамерзающая жидкость для системы отопления дома имеет высокий коэффициент вязкости, что и приводит к желаемому эффекту;
- Присадки. Именно благодаря им незамерзающая жидкость для водяного отопления не пенится, и при повышении температуры не образует кристаллический осадок.
Устройство для заливки незамерзающей жидкости
Проблема самостоятельного изготовления подобного состава заключается в правильном подборе последнего компонента. Все производители не разглашают полный перечень компонентов. Но даже зная как сделать правильный состав, в домашних условиях это сделать невозможно – для этого понадобится специальное оборудование и соблюдение технологии изготовления.
Как самому сделать незамерзающую жидкость для отопления, и к каким последствиям может привести ее применение?
- Повышение уровня пены во время нагрева теплоносителя повлечет за собой быстрое образование осадка на стенках труб и радиаторов;
- Уменьшение теплоотдачи самодельной незамерзающей жидкости. Это станет причиной существенного снижения КПД отопления;
- Изготовленная незамерзающая жидкость для отопления своими руками может негативно воздействовать на стальные элементы системы из-за большого содержания кислорода. Ускорятся процессы коррозии.
Любая незамерзающая жидкость для печного отопления или твердотопливного котла не должны стать причиной появления этих нежелательных эффектов. Поэтому для сохранения безопасности системы рекомендуется использовать только качественную незамерзающую жидкость для водяного отопления от надежного производителя.
Перед применением антифриза следует ознакомиться не только с его составом и рекомендациями по применению, но и тщательно изучить инструкцию котла отопления. В ней должны быть указаны типы теплоносителя, которые можно заливать.
Виды незамерзающей жидкости для отопления
Заводской антифриз для отопления
Определившись, что незамерзающие теплоносители для системы отопления должны быть только заводского качества – можно приступать к выбору определенного состава. Он должен быть адаптирован к определенной схеме теплоснабжения, а его эксплуатационные показатели не могут ухудшать параметры системы.
Перед тем как залить в систему отопления незамерзающую жидкость нужно узнать – не будет ли она негативно воздействовать на компоненты теплоснабжения. Для этого следует ознакомиться с инструкцией по применению, которая обязательно должна прилагаться. Также важно обращать внимание на основной компонент жидкости незамерзающей для котлов отопления. От этого зависит не только состояние компонентов теплоснабжения, но и условия эксплуатации:
- Этиленгликоль. Характеризуется высокой токсичностью. Поэтому может быть применен только в замкнутых схемах. Могут возникнуть сложности при заливке в систему отопления этого типа намерзающей жидкости. В парообразном состоянии опасен для здоровья человека;
- Пропиленгликоль. Фактически является пищевой добавкой, поэтому допускается применение как в открытой, так и в закрытой системах отопления. В отличие от этиленгликоля температура кристаллизации на уровне +80°С, что дает возможность использовать ее для работы твердотопливных высокотемпературных котлах. Единственный недостаток – высокая стоимость;
- Глицерин. Наиболее популярный вид незамерзающей жидкости для печного отопления. Его эксплуатационные качества несколько ниже, чем у пропиленгликоля. Однако наряду с этим стоимость глицериновых антифризов на порядок меньше. К недостаткам можно отнести большую текучесть. Это может отразиться на герметичности трубопроводов. Выход – замена резиновых прокладок на паронитовые.
В настоящее время применение незамерзающая жидкость для системы отопления дома на основе глицерина является оптимальным вариантом.
| Наименование | Состав | Цена, руб/л |
| Теплый дом -30°С | Пропиленгликоль | 65 |
| Dixis -65 | Глицерин | 75 |
| Технология Уюта -65 | Этиленгликоль | 120 |
Производители предлагают 2 типа незамерзающих теплоносителей для системы отопления – в состоянии готовом к использованию и концентрат. Для больших схем теплоснабжения выгоднее приобретать именно концентрат. Однако при этом усложняется процесс заполнения системы.
При приобретении готовой к использованию жидкости нужно обращать внимание на нижний критический уровень температуры замерзания. Он может быть от -25°С до -65°С.
Особенности заливки антифриза в систему отопления
ручной насос для опрессовки и заполнения отопления антифризом
Для того чтобы не делать самому незамерзающую жидкость для отопления и при этом рисковать работоспособностью всей системы – необходимо приобрести уже готовый состав. Однако помимо этого следует ознакомиться с технологией заливки.
Если в системе есть старый теплоноситель – его следует слить. При этом рекомендуется проверить его состояние. Степень загрязнения укажет на актуальность проведения комплексной очистки. Она выполняется до того как залить в систему отопления антифриз. Последующие этапы работы заключаются в выполнении таких пунктов:
- Если до этого использовался антифриз – обязательно выполняется полная промывка системы. В противном случае смешивание двух разных незамерзающих жидкостей для печного теплоснабжения может привести к нежелательным химическим реакциям;
- Закрытая система. В ней точка заливки должна находиться ниже всех остальных приборов отопления. С помощью насосного оборудования выполняется заполнение незамерзающей жидкостью системы отопления частного дома. Важно, чтобы давление в трубах не превышало значение 3 атм;
- Открытая система. Для нее использование незамерзающей жидкости для водяного отопления не рекомендуется. Постоянный контакт с воздухом может привести к значительному повышению вспенивания. Заливка выполняется через верхний расширительный бачок;
- Тестирование отопления. Температура в системе повышается постепенно. Одновременно с этим проверяется герметичность всех узлов, а также отсутствие посторонних шумов при циркуляции теплоносителя.
Во время эксплуатации потребуется доливать незамерзающую жидкость для отопления самостоятельно. Поэтому рекомендуется приобретать ее с запасом – на 15-20% больше от рассчитанного объема системы.
Нельзя самому сделать незамерзающую жидкость для теплоснабжения. Также не рекомендуется применение автомобильных антифризов, так как они в большинстве случаев сделаны на основе небезопасного пропиленгликоля.
Ограничения по применению антифриза в теплоснабжении
Повреждения ТЭНа электрокотлов из-за неправильно подобранной незамерзающей жидкости
Несмотря на все свои положительные стороны не каждая жидкость незамерзающая подойдет для котлов отопления. Неправильное использование может привести к постепенному разрушению теплообменника и быстрому выходу из строя дорогого оборудования.
Помимо этого есть ряд других ограничений, которые нужно учитывать при использовании незамерзающего теплоносителя отопительных систем:
- Многие модели двухконтурных котлов не предназначены для антифриза. Он может попасть в систему ГВС, что является нежелательным фактором;
- Незамерзающая жидкость негативно воздействует на оцинкованную поверхность. Происходит быстрое разрушение защитного слоя и как следствие – выход элемента отопления из строя;
- Так как вязкость у антифриза намного выше, чем у воды – нужно доукомплектовать отопление мощными циркуляционными насосами. Чем ниже критический уровень температуры замерзания – тем большая производительность должна быть у насосов;
- Замену антифриза следует выполнять четко по рекомендации производителя. Он со временем теряет свои свойства, что напрямую сказывается на эксплуатационных показателях системы отопления.
Концентрат незамерзающей жидкости разбавляется только дистиллированной водой. Обыкновенная проточная для этого непригодна – большое количество сторонних элементов может вызвать нежелательную химическую реакцию.
В видеоматериале подробно рассказывается о параметрах выбора антифриза для систем теплоснабжения:
Для правильной и эффективной работы системы отопления необходимо использовать подходящий теплоноситель. Существует несколько видов жидкостей для системы отопления, наиболее популярный из которых – обычная вода. Хоть вода и самый дешевый теплоноситель для системы отопления, применять ее можно не всегда. Так как эта жидкость замерзает даже при небольшом морозе, существует риск разрыва труб при расширении. Поэтому в домах, которые отапливаются нерегулярно, применяют другие жидкости в качестве теплоносителя.
Свойства теплоносителя
Хороший теплоноситель для систем отопления должен обеспечивать максимальную эффективность работы отопительного котла, и переносить за определенное количество времени как можно большее количество тепла.
Основные характеристики теплоносителя:
- эффективность поставки тепла; этот показатель определяет КПД системы;
- защита от коррозии и смазка элементов системы отопления;
- температура замерзания;
- вязкость теплоносителя;
- безопасность жидкости в эксплуатации.
На выбор вида теплоносителя влияет также стоимость продукта. Даже идеальный по всем показателям теплоноситель для системы отопления цена которого очень высока, не будет востребован у потребителей, так как не обеспечит быструю окупаемость системы.
Основные виды теплоносителей, которые используются в нашей стране – вода и антифриз.
От того, какой вы решите купить теплоноситель для систем отопления в своем доме, зависит конструкция всей системы и ее эффективность. Например, для частного дома может использоваться отопление с насосной циркуляцией. Рассмотрим подробнее, какие преимущества и недостатки имеет антифриз или вода в системе отопления, и что следует выбирать для частного домовладения.
Вода – доступный теплоноситель
Большинство потребителей используют в качестве теплоносителя простую воду. Это обусловлено ее низкой ценой, абсолютной доступностью, и хорошими показателями теплоотдачи. Большое преимущество воды – ее безопасность для людей и окружающей среды. Если по каким либо причинам произойдет утечка воды, ее уровень можно легко восполнить, а вытекшую жидкость устранить привычным способом.
Особенность воды состоит в том, что она расширяется при замерзании, и может повредить радиаторы и трубы. Если вы не знаете, какой выбрать теплоноситель для системы отопления в доме, учтите ситуации, связанные с отсутствием отопления. Воду в качестве теплоносителя можно выбирать только в том случае, когда система отопления работает бесперебойно и постоянно.
Не стоит производить заполнение системы отопления теплоносителем из-под крана. Водопроводная вода содержит слишком много примесей, которые со временем осядут в трубах и могут стать причиной их поломки. Особенно опасны для систем отопления примеси солей и водород. Соли вступают в реакцию с металлическими поверхностями и провоцируют процесс коррозии. Для того чтоб повысить качество воды, необходимо сделать ее более «мягкой», устранив примеси. Этого можно достигнуть двумя способами: температурным воздействием, или с помощью химической реакции.
Температурное воздействие предполагает обычное кипячение. Кипятить воду нужно в металлической емкости без крышки, желательно с большой поверхностью дна. В процессе нагрева углекислый газ будет выделяться в воздух, а соли осядут на дно. Химическое устранение примесей происходит за счет реакции с кальцинированной содой и гашеной известью. Эти вещества делают соли нерастворимыми в воде, и они выпадают в виде осадка. Перед тем, как залить в систему отопления теплоноситель, его необходимо профильтровать, чтоб осадок не препятствовал ее нормальной работе.
Идеально подходит для систем отопления дистиллированная вода. Дистиллят лишен всяких примесей и не нуждается в дополнительной обработке. Такую воду необходимо покупать в магазине, так как она производится только промышленным способом.
Антифриз – незамерзающий теплоноситель
Специальный незамерзающий теплоноситель для систем отопления, который не боится минусовых температур, и не расширяется при охлаждении, называется антифриз. Он обладает всеми необходимыми свойствами для эффективной работы отопления, препятствует коррозии металла, не содержит в своем составе вредных солей и газов, и продлевает срок службы отопительных приборов.
Заливая антифриз в систему отопления, вы можете спокойно оставлять дом зимой на долгое время.
Даже если жидкость в ваше отсутствие замерзнет, она перейдет в кашицеобразное состояние, и никоим образом не повредит элементам отопительной системы. Когда вы вернетесь, и включите котел, теплоноситель для отопления опять превратиться в жидкость без потери технических свойств. Это идеальный вариант для владельцев загородных домов, а также тех людей, которые часто отлучаются из дома.
Из чего состоит антифриз?
Самый распространенный теплоноситель для системы отопления отзывы о котором преимущественно положительные, — состав на основе этиленгликоля. Это вещество чаще всего применяется для изготовления незамерзающей жидкости.
Этиленгликоль обладает несколькими преимуществами:
- выдерживает температуру до -70 градусов;
- не замерзает и не расширяется при охлаждении;
- не вызывает коррозию и оставляет накипь;
- может быть разбавлен водой в случае вытекания жидкости.
Гликолевые теплоносители для систем отопления цена на которые вполне доступна, содержат различные присадки, которые смазывают систему отопления и продлевают срок ее эксплуатации. Имеет антифриз на этиленгликоле и свои недостатки. Среди них можно выделить следующие:
- меньшая теплоотдача по сравнению с водой. Эти показатели на 15% меньше, чем у воды, а значит, система будет работать менее эффективно;
- высокая вязкость вещества. Этиленгликоль – довольно густая жидкость, для ее циркуляции необходима мощная помпа, и отдельный насос для закачки теплоносителя в систему отопления под давлением;
- текучесть антифриза. Несмотря на свою вязкость, теплоноситель на основе этиленгликоля обладает большой текучестью. Он способен протекать через самые мелкие отверстия, куда не протечет обычная вода, поэтому прежде чем купить антифриз для отопления, систему необходимо тщательно герметизировать;
- необходимость установки расширительного бака. Так как этиленгликоль сильно расширяется при нагреве, необходимо предусматривать резервуар для излишков жидкости, а также специальные радиаторы отопления для антифриза, которые имеют большую емкость;
- необходимость полной замены жидкости через 3-5 лет эксплуатации. Антифриз необходимо полностью сливать и менять на новый соответственно с рекомендациями производителя. При этом необходимо полностью промыть систему, включая котел. Если этого не сделать вовремя, этиленгликоль превратится в агрессивную среду, разъест трубы и радиаторы.
К недостаткам этиленгликоля следует отнести и его токсичность. Нельзя допускать попадания вещества на кожу и вдыхать его пары. Несмотря на то, что такой теплоноситель применяется только в системах закрытого типа с одноконтурным котлом, этот факт существенно влияет на выбор антифриза для отопления жилых помещений.
Кроме этиленгликоля, существует еще ряд веществ, на основе которых может быть изготовлена незамерзающая жидкость для системы отопления. Каждый владелец сам решает, какой антифриз для отопления лучше подойдет для его дома, учитывая технические характеристики и особенности тех или иных жидкостей.
Рассмотрим наиболее популярные из них:
- Солевые растворы. Обыкновенная кухонная соль значительно понижает градус замерзания воды, но, добавляя ее в систему, вы провоцируете возникновение коррозии. Ржавление труб изнутри приводит к уменьшению срока их эксплуатации и загрязнению системы, поэтому солевые растворы применяются крайне редко.
- Глицерин. Состав на основе глицерина обладает всеми необходимыми качествами для эффективной работы отопления. Он обеспечивает хорошую теплоотдачу, не вредит трубам и полностью безопасен. Не позволяет повсеместно использовать такой антифриз для отопления дома цена материала. Глицерин используют в чистом, неразбавленном виде, и стоит он очень дорого.
- Спиртовой теплоноситель. Обычный этиловый спирт разбавляется с водой для достижения более низкого градуса замерзания. Дополнительную защиту для системы обеспечивают специальные присадки, которые производители добавляют в продукт. Этот вид теплоносителя используется мало, так как спирт обладает летучестью, а его пары взрывоопасны. Это же касается такого материала как солярка для отопления цена которого невысока, но эксплуатационные характеристики оставляют желать лучшего.
- Масло. Масляные радиаторы отличаются очень высокой теплоотдачей. Они стабильны при высоких температурах, что применяется в основном для производственных нужд. В быту масляные теплоносители не нашли широкого применения, несмотря на свои положительные стороны. При монтаже масляных радиаторов следует учитывать, что масло разъедает резину, поэтому все уплотнители должны быть выполнены из маслостойкого материала.
Выбираем антифриз
Выбор того или иного теплоносителя зависит от нескольких факторов. Для кого-то важны его технические характеристики и стоимость, другие беспокоятся о безопасности и удобстве. Многие опираются на то, какие имеют теплоносители для систем отопления отзывы потребителей.
Стоит отметить, что выбирать жидкость для отопления следует заранее, так как от этого будет зависеть конструкция самой системы. Для расчета количества жидкости, необходимой для обогрева, можно воспользоваться специальными формулами. Но лучшим вариантом будет обратиться к специалистам, особенно, если ваш дом имеет большую площадь и несколько этажей. Специалисты также могут промыть систему отопления, если это потребуется. Квалифицированные инженеры подберут наиболее подходящий тип отопления, который будет обеспечивать вас теплом с наименьшими затратами.
90000 Thermal Fluid Heating Systems | Sigma Thermal 90001 90002 Sigma Thermal offers various types of thermal fluid heaters as well as complete thermal fluid systems. 90003 90002 90005 90005 90003 90002 A thermal fluid system is more than just a heater, and all the components of the system must work together in harmony for proper performance. 90003 Purchasing a complete thermal fluid system from Sigma Thermal will ensure that your system operation functions reliably.90002 Thermal fluid heating is a type of indirect heating in which a liquid phase heat transfer medium is heated and circulated to one or more heat energy users within a closed loop system. Thermal oil, glycol, and water are common heat transfer mediums for these systems. 90003 90002 Standard and custom heaters are available in gas-fired, oil-fired, electric and biomass-fired configurations. While the basic components of a complete thermal fluid system are the same, the heater designs vary considerably based on the fuel source.For detailed information on specific heater designs please select from one of the heater options below. 90003 90002 If you would like to speak with a thermal fluid systems expert or if you already understand your needs, contact us or, submit an RFQ to our application engineers today. 90003 90002 90003 90018 Thermal Fluid Heater Options 90019 90018 Typical Applications 90019 90022 90023 Tank heating 90024 90023 Suction heating 90024 90023 Reactor vessel heating 90024 90023 Process reboilers 90024 90031 90022 90023 Platen / Press heating 90024 90023 Ovens and fryers 90024 90023 Natural gas heating 90024 90023 Jacketed vessel heating 90024 90031 90022 90023 Indirect steam generators 90024 90023 In line liquid heating 90024 90023 In line gas heating 90024 90023 Heated molds or dies 90024 90031 90022 90023 Crude oil heating 90024 90023 Calendar roll heating 90024 90023 Building heaters 90024 90023 Autoclaves 90024 90031 90002 90003 90018 Thermal Fluid Options 90019 90066 Thermal Oil 90067 90002 Thermal oil offers the user the capability of high-temperature operation (up to 600F with organic thermal oils and 800F with certain synthetics) at very low pressures.Due to the low operating pressure and properties of thermal oil, most heaters are built to ASME Section VIII, and a licensed boiler operator is not typically required. 90003 90002 Many people around the world refer to these systems by different names. The phrases thermal oil heater, thermal oil system, thermal oil boiler, thermal fluid heater, thermal fluid system, thermal oil boiler, hot oil heater, hot oil system, and hot oil boiler generally all refer to the same type of closed-loop liquid phase heat transfer system.Note that many people use the terms thermal oil boiler or thermal fluid boiler even though most systems do not involve any type of vaporization. 90003 90066 Hot Water & Water-Glycol 90067 90002 Due to its superior thermophysical properties, water is an ideal heat transfer medium. Closed loop liquid phase hot water or glycol solution systems are an excellent choice for indirect process heating up to approximately 300F. Because the water is used in a closed loop with no direct feed water source, heaters are typically built to ASME Section VIII and do not require a licensed boiler operator.Heaters can be built to ASME Section I when required. 90003 90018 Complete Thermal Fluid Systems and Custom Engineering 90019 90002 For customized needs, Sigma Thermal offers engineered thermal fluid heaters and complete thermal fluid systems. With a broad range of design capabilities, Sigma Thermal can create a complete system to support any application. 90003 90002 90081 90081 90003 90084 Examples 90085 90022 90023 Dow A / Therminol VP-1 Vaporizer 90024 90023 Pump Skid Packaging 90024 90023 Temp Control Skid Packages 90024 90023 Tanks & Vessels 90024 90023 Exhaust Stacks 90024 90023 Ladders & Access Platforms 90024 90023 Fuel Train & Valve Manifolds 90024 90031 90018 Economizers 90019 90002 With the typical elevated operating temperatures associated with thermal oil systems, it can be difficult to obtain high efficiencies in the heater alone.Sigma Thermal offers a wide variety of economizers to fit your process requirements, increase your thermal efficiencies, and lower your operating costs. 90003 90084 90107 90107 Common Waste Heat Consumers 90085 90022 90023 Combustion Air Pre-heat 90024 90023 Boiler Feedwater 90024 90023 Steam Ejectors 90024 90023 ORC Generators 90024 90031 90022 90023 ORC Generators 90024 90023 Building Comfort Heat 90024 90023 Wash Water Pre-heat 90024 90023 General Process Heat 90024 90031 .90000 Heat Transfer Fluids for Solar Water Heating Systems 90001 90002 You are here 90003 90004 Illustration of a solar water heater.90005 90004 Heat-transfer fluids carry heat through solar collectors and a heat exchanger to the heat storage tanks in solar water heating systems. When selecting a heat-transfer fluid, you and your solar heating contractor should consider the following criteria: 90005 90008 90009 Coefficient of expansion — the fractional change in length (or sometimes in volume, when specified) of a material for a unit change in temperature 90010 90009 Viscosity — resistance of a liquid to sheer forces (and hence to flow) 90010 90009 Thermal capacity — the ability of matter to store heat 90010 90009 Freezing point — the temperature below which a liquid turns into a solid 90010 90009 Boiling point — the temperature at which a liquid boils 90010 90009 Flash point — the lowest temperature at which the vapor above a liquid can be ignited in air.90010 90021 90004 For example, in a cold climate, solar water heating systems require fluids with low freezing points. Fluids exposed to high temperatures, as in a desert climate, should have a high boiling point. Viscosity and thermal capacity determine the amount of pumping energy required. A fluid with low viscosity and high specific heat is easier to pump, because it is less resistant to flow and transfers more heat. Other properties that help determine the effectiveness of a fluid are its corrosiveness and stability.90005 90004 90025 Types of Heat-Transfer Fluids 90026 90005 90004 The following are some of the most commonly used heat-transfer fluids and their properties. Consult a solar heating professional or the local authority having jurisdiction to determine the requirements for heat transfer fluid in solar water heating systems in your area.90005 90008 90009 90032 Air 90033 90034 Air will not freeze or boil, and is non-corrosive. However, it has a very low heat capacity, and tends to leak out of collectors, ducts, and dampers. 90010 90009 90032 Water 90033 90034 Water is nontoxic and inexpensive. With a high specific heat, and a very low viscosity, it’s easy to pump. Unfortunately, water has a relatively low boiling point and a high freezing point. It can also be corrosive if the pH (acidity / alkalinity level) is not maintained at a neutral level.Water with a high mineral content (i.e., «hard» water) can cause mineral deposits to form in collector tubing and system plumbing. 90010 90009 90032 Glycol / water mixtures 90033 90034 Glycol / water mixtures have a 50/50 or 60/40 glycol-to-water ratio. Ethylene and propylene glycol are «antifreezes.» These mixtures provide effective freeze protection as long as the proper antifreeze concentration is maintained. Antifreeze fluids degrade over time and normally should be changed every 3-5 years. These types of systems are pressurized, and should only be serviced by a qualified solar heating professional.90010 90009 90032 Hydrocarbon oils 90033 90034 Hydrocarbon oils have a higher viscosity and lower specific heat than water. They require more energy to pump. These oils are relatively inexpensive and have a low freezing point. 90034 The basic categories of hydrocarbon oils are synthetic hydrocarbons, paraffin hydrocarbons, and aromatic refined mineral oils. Synthetic hydrocarbons are relatively nontoxic and require little maintenance. Paraffin hydrocarbons have a wider temperature range between freezing and boiling points than water, but they are toxic and require a double-walled, closed-loop heat exchanger.Aromatic oils are the least viscous of the hydrocarbon oils. 90010 90009 90032 Refrigerants / phase change fluids 90033 90034 These are commonly used as the heat transfer fluid in refrigerators, air conditioners, and heat pumps. They generally have a low boiling point and a high heat capacity. This enables a small amount of the refrigerant to transfer a large amount of heat very efficiently. Refrigerants respond quickly to solar heat, making them more effective on cloudy days than other transfer fluids.Heat absorption occurs when the refrigerant boils (changes phase from liquid to gas) in the solar collector. Release of the collected heat takes place when the now-gaseous refrigerant condenses to a liquid again in a heat exchanger or condenser. 90004 90005 90004 For years chlorofluorocarbon (CFC) refrigerants, such as Freon, were the primary fluids used by refrigerator, air-conditioner, and heat pump manufacturers because they are nonflammable, low in toxicity, stable, noncorrosive, and do not freeze.However, due the negative effect that CFCs have on the earth’s ozone layer, CFC production is being phased out, as is the production of hydrochlorofluorocarbons (HCFC). The few companies that produced refrigerant-charged solar systems have either stopped manufacturing the systems entirely, or are currently seeking alternative refrigerants. Some companies have investigated methyl alcohol as a replacement for refrigerants. 90005 90004 If you currently own a refrigerant-charged solar system and it needs servicing, you should contact your local solar or refrigeration service professional.Since July 1, 1992, intentional venting of CFCs and HCFCs during service and maintenance or disposal of the equipment containing these compounds is illegal and punishable by stiff fines. Although production of CFCs ceased in the U.S. 1996 року, a licensed refrigeration technician can still service your system. You may wish to contact your service professional to discuss the possible replacement of the CFC refrigerant with methyl alcohol or some other heat transfer fluid. 90005 90004 Ammonia can also be used as a refrigerant.It’s commonly used in industrial applications. Due to safety considerations it’s not used in residential systems. The refrigerants can be aqueous ammonia or a calcium chloride ammonia mixture. 90005 90010 90009 90032 Silicones 90033 90034 Silicones have a very low freezing point, and a very high boiling point. They are noncorrosive and long-lasting. Because silicones have a high viscosity and low heat capacities, they require more energy to pump. Silicones also leak easily, even through microscopic holes in a solar loop.90004 90005 90004 See solar water heating system maintenance and repair for more information about liquid heat-transfer fluids. 90005 90010 90021 90004 90025 Heat Transfer Fluids for Solar Water Heating Systems 90026 90005 .90000 Hot Water Heating System — Design Procedure 90001 90002 The design of a hot water heating system may follow the procedure as indicated below: 90003 90004 90005 Calculate the heat loss from the rooms 90006 90005 Calculate the boiler output 90006 90005 Select heater units 90006 90005 Select type, size and duty of circulation pump 90006 90005 Make pipe scheme and calculate pipe sizes 90006 90005 calculate expansion tank 90006 90005 calculate safety-valves 90006 90019 90020 1.Calculating Heat loss 90021 90002 Calculate transmission heat losses through walls, windows, doors, ceilings, floors etc. In addition heat loss caused by ventilation and infiltration of outdoor air must be calculated. 90003 90020 2. Boiler Rating 90021 90002 Boiler rating can be expressed as 90003 90028 90002 90030 B = H (1 + x) 90031 90030 (1) 90031 90003 90002 90030 where 90031 90003 90002 90030 B 90031 90030 = boiler rating (kW) 90031 90003 90002 90030 H 90031 90030 = total heat loss (kW) 90031 90003 90002 90030 x 90031 90030 = margin for heating up — it is common to use values in range 0.1 to 0.2 90031 90003 90057 90002 The correct boiler must be selected from manufacturing documentation. 90003 90020 3. Selecting Room heaters 90021 90002 Radiators and room heaters rating can be calculated as 90003 90028 90002 90030 R = H (1 + x) 90031 90030 (2) 90031 90003 90002 90030 where 90031 90003 90002 90030 R 90031 90030 = rating of heaters in room (W) 90031 90003 90002 90030 H 90031 90030 = heat loss from the room (W) 90031 90003 90002 90030 x 90031 90030 = margin for heating up the room — common values in the range 0.1 to 0.2 90031 90003 90057 90002 Heaters with correct ratings must be selected from manufacturing documentation. 90003 90020 4. Sizing Pumps 90021 90002 Capacity of circulation pumps can be calculated as 90003 90028 90002 90030 Q = H / (h 90103 1 90104 — h 90103 2 90104) ρ 90031 90030 (3) 90031 90003 90002 90030 where 90031 90003 90002 90030 Q 90031 90030 = volume of water (m 90119 3 90120 / s) 90031 90003 90002 90030 H 90031 90030 = total heat loss (kW) 90031 90003 90002 90030 h 90103 1 90104 90031 90030 = enthalpy flow water (kJ / kg) (4 .204 kJ / kg. 90119 o 90120 C 90031 90030 at 5 90119 o 90120 C, 90031 90030 4.219 kJ / kg. 90119 o 90120 C 90031 90030 at 100 90119 o 90120 C 90031 90030) 90031 90003 90002 90030 h 90103 2 90104 90031 90030 = enthalpy of return water (kJ / kg) 90031 90003 90002 90030 ρ 90031 90030 = density of water at pump (kg / m 90119 3 90120) (1000 kg / m 90 119 3 90120 at 5 90119 o 90120 C, 958 90031 90030 kg / m 90 119 3 90120 at 100 90119 o 90120 C) 90031 90003 90057 90002 For low pressure pumped circulation systems — LPHW ( 3) can be approximated to 90003 90028 90002 90030 Q = H / 4.185 (t 90103 1 90104 -t 90103 2 90104) 90031 90030 (3b) 90031 90003 90002 90030 where 90031 90003 90002 90030 t 90103 1 90104 90031 90030 = flow temperature (90119 o 90120 C) 90031 90003 90002 90030 t 90103 2 90104 90031 90030 = return temperature (90119 o 90120 C) 90031 90003 90057 90002 For low pressure pumped circulation systems — LPHW a head 90030 10 to 60 kN / m 90119 2 90120 90031 and major pipe friction resistance of 90030 80 to 250 N / m 90119 2 90120 90031 per meter pipe is common.90003 90002 For high pressure pumped circulation systems — HPHW a head 90030 60 to 250 kN / m 90119 2 90120 90031 and major pipe friction resistance of 90030 100 to 300 N / m 90119 2 90120 90031 per m pipe is common. 90003 90002 90239 The circulating force in a gravity system can be calculated as 90003 90028 90002 90030 p = hg (ρ 90103 1 90104 — ρ 90103 2 90104) 90031 90030 (4) 90031 90003 90002 90030 where 90031 90003 90002 90030 p = circulating pressure available (N / m 90119 2 90120) 90031 90003 90002 90030 h = height between center of boiler and center of radiator (m) 90031 90003 90002 90030 g = acceleration of gravity = 9.81 (m / s 90119 2 90120) 90031 90003 90002 90030 ρ 90031 90030 90103 1 90104 = density of water at flow temperature (kg / m 90119 3 90120) 90031 90003 90002 90030 ρ 90031 90030 90103 2 90104 = 90030 density of water 90031 at return temperature (kg / m 90119 3 90120) 90031 90003 90057 90020 5. Sizing Pipes 90021 90002 The total pressure loss in a hot water piping system can bed expressed as 90003 90028 90002 90030 p 90103 t 90104 = p 90103 1 90104 + p 90103 2 90104 90031 90030 (5) 90031 90003 90002 90030 where 90031 90003 90002 90030 p 90103 t 90104 90031 90030 = total pressure loss in the system (N / m 90119 2 90120) 90031 90003 90002 90030 p 90103 1 90104 90031 90030 = major pressure loss due to friction (N / m 90119 2 90120) 90031 90003 90002 90030 p 90031 90103 90030 2 90031 90104 90030 = minor pressure loss due to fittings (N / m 90119 2 90120) 90031 90003 90057 90002 The m ajor pressure loss due to friction may alternatively be expressed as 90003 90028 90002 90030 p 90103 1 90104 = il 90031 90030 (6) 90031 90003 90002 90030 where 90031 90003 90002 90030 i 90031 90030 = major pipe friction resistance per length of pipe (N / m 90119 2 90120 per meter pipe) 90031 90003 90002 90030 l 90031 90030 = length of pipe (m) 90031 90003 90057 90002 Friction resistance values for the actual pipes and volume flows may be obtained from the special charts made for the pipes or tubes.90003 90002 Minor pressure loss due to fittings as bends, elbows, valves and similar may be calculated as: 90003 90028 90002 90030 p 90103 2 90104 = ξ 1/2 ρ v 90119 2 90120 90031 90030 (7) 90031 90003 90002 90030 or as expressed as «head» 90031 90003 90002 90030 h 90103 loss 90104 = ξ v 90119 2 90120/2 g 90031 90030 (7b) 90031 90003 90002 90030 where 90031 90003 90002 90030 ξ 90031 90030 = minor loss coefficient 90031 90003 90002 90030 p 90103 loss 90104 90031 90030 = pressure loss (Pa (N / m 90119 2 90120), psi (lb / ft 90119 2 90120)) 90031 90003 90002 90030 ρ 90031 90030 = density (kg / m 90 119 3 90120, slugs / ft 90119 3 90120 ) 90031 90003 90002 90030 v 90031 90030 = flow velocity (m / s, ft / s) 90031 90003 90002 90030 h 90103 loss 90104 90031 90030 = head loss (m, ft) 90031 90003 90002 90030 g 90031 90030 = acceleration of gravity ( 9.81 m / s 90119 2 90120, 90030 90030 90030 90030 32.17 90031 90031 90031 90031 ft / s 90119 2 90120) 90031 90003 90057 90020 6. The Expansion Tank 90021 90002 When a fluid heats up it expands. The expansion of water heated from 90030 7 90119 o 90120 C to 100 90119 o 90120 C 90031 is approximately 90030 4% 90031. To avoid the expansion building up a pressure in the system exceeding the design pressure, it is common to led the expanding fluid to a tank — open or or closed. 90003 90485 Open expansion tank 90486 90002 An open expansion tank is only relevant for Low Pressured Hot Water — LPHW — systems.The pressure is limited by the highest location of the tank. 90003 90002 The volume of an open expansion tank should be the double of the estimated expansion volume in the system. The formula below can be used for a hot water system heated from 90030 7 90119 o 90120 C to 100 90119 o 90120 C (4%): 90031 90003 90028 90002 90030 V 90103 t 90104 = 2 0.04 V 90103 w 90104 90031 90030 (8 ) 90031 90003 90002 90030 where 90031 90003 90002 90030 V 90031 90103 90030 t 90031 90104 90030 = volume of expansion tank (m 90119 3 90120) 90031 90003 90002 90030 V 90031 90103 90030 w 90031 90104 90030 = volume of water in the system (m 90119 3 90120) 90031 90003 90057 90485 Closed expansion tank 90486 90002 In an closed expansion tank the pressure in the system is maintained partly by compressed air.The expansion tank volume can be expressed as: 90003 90028 90002 90030 V 90103 t 90104 = V 90103 e 90104 p 90103 w 90104 / (p 90103 w 90104 — p 90103 i 90104) 90031 90030 (8b) 90031 90003 90002 90030 where 90031 90003 90002 90030 V 90031 90103 90030 t 90031 90104 90030 = volume of expansion tank (m 90119 3 90120) 90031 90003 90002 90030 V 90031 90103 90030 e 90031 90104 90030 = volume by which water contents expands (m 90119 3 90120) 90031 90003 90002 90030 p 90031 90103 90030 w 90031 90104 90030 = absolute pressure of tank at working temperature — operating system (kN / m 90119 2 90120) 90031 90003 90002 90030 p 90103 i 90104 90031 90030 = absolute pressure of cold tank at filling — non operating system ( kN / m 90119 2 90120) 90031 90003 90057 90002 The expanding volume may be expressed as: 90003 90028 90002 90030 V 90103 e 90104 = V 90103 w 90104 (ρ 90103 i 90104 — ρ 90103 w 90104) / ρ 90031 90103 90030 w 90031 90104 90030 (8c) 90031 90003 90002 90030 where 90031 90003 90002 90030 V 90031 90103 90030 w 90031 90104 90030 = volume of water in the system (m 90119 3 90120) 90031 90003 90002 90030 ρ 90031 90103 90030 i 90031 90104 90030 = density of cold water at filling temperature (kg / m 90119 3 90120) 90031 90003 90002 90030 ρ 90031 90103 90030 w 90031 90104 90030 = density of water at working temperature (kg / m 90119 3 90120) 90031 90003 90057 90002 The working pressure of the system — 90030 p 90031 90103 90030 w 90031 90104 — should be so that the working pressure at highest point of the system corresponds to the boiling point 10 90 119 o 90120 C above the working temperature.90003 90028 90002 90030 p 90103 w 90104 = working pressure at highest point 90031 90003 90002 90030 + static pressure difference between highest point and tank 90031 90003 90002 90030 +/- pump pressure (+/- according the position of the pump) 90031 90003 90057 90020 7. Selecting Safety Valves 90021 90485 Safety valves for forced circulation (pump) systems 90486 90028 90002 90030 Safety valve settings = pressure on outlet side of pump + 70 kN / m 90119 2 90120 90031 90003 90057 90485 Safety valves for gravity circulation systems 90486 90028 90002 90030 Safety valve settings = pressure in system + 15 kN / m 90119 2 90120 90031 90003 90057 90002 To prevent leakage due to shocks in the system, it is common that the setting is no less than 90030 240 kN / m 90119 2 90120 .90031 90003.90000 fluid heating — Translation into French — examples English 90001 90002 90003 These examples may contain rude words based on your search. 90004 90002 90003 These examples may contain colloquial words based on your search. 90004 90002 Methods and systems for providing an impedance heat transfer 90009 fluid heating 90010 system in association with a parabolic trough solar concentrator are provided. 90004 L’invention porte sur des procédés et systèmes pour réaliser un système de 90009 chauffage de fluide 90010 à transfert de chaleur à impédance en association avec un concentrateur solaire à auge parabolique.90002 This 90009 fluid heating 90010 process is performed in the absence of an open flame. 90004 90002 The invention relates to a device and method for heating the passenger compartment of an automotive vehicle, including a heat-transport fluid circulation loop (16) between a heat-transport 90009 fluid heating 90010 system (1) and a heating radiator (11). 90004 Dispositif et procédé de chauffage d’un habitacle de véhicule automobile, comprenant un circuit de circulation d’un fluide caloporteur (16) entre un système de 90009 chauffage du fluide 90010 caloporteur (1) et un radiateur de chauffage (11).90002 if required, the number of rotation of the electric heater could be regulated by potentiometer installation in order to control 90009 fluid heating 90010 speed 90004 si nécessaire, le nombre de rotations du dispositif de chauffage électrique pourrait être régulé par une installation de potentiomètre afin de commander la vitesse de 90009 chauffage du fluide 90010 90002 in some embodiments, the heating element can be included in a 90009 fluid heating 90010 system 90004 dans certains modes de réalisation, l’élément chauffant peut-être intégré dans un système de 90009 chauffage par fluide 90010 90002 and a 90009 fluid heating 90010 device, and flexible connection tubes 90004 90002 90009 fluid heating 90010 device using thermal solar energy 90004 90002 the power 90009 fluid heating 90010 system also includes a water separating device 90004 le système de 90009 chauffage de fluide 90010 de puissance comporte également un dispositif de séparation d’eau 90002 90009 fluid heating 90010 system that uses recaptured waste heat energy of automobile engine 90004 système de 90009 chauffage de fluide 90010 qui utilise l’énergie thermique rejetée et récupérée d’un moteur automobile 90002 A 90009 fluid heating 90010 system for heating fluid flowing in a pipe to prevent freezing and ice build up.90004 L’invention concerne un système de 90009 chauffage de fluide 90010 destiné à chauffer un fluide s’écoulant dans une conduite afin d’empêcher le gel et l’accumulation de glace. 90002 device for decomposing organic halogen compound and 90009 fluid heating 90010 device 90004 dispositif de décomposition de composé halogène organique et dispositif de 90009 chauffage de fluide 90010 90002 the present invention relates to a novel high efficiency and low weight solar flat plate 90009 fluid heating 90010 device 90004 la présente invention concerne un nouveau dispositif de 90009 chauffage de fluide 90010 à haut rendement et faible poids équipé d’un collecteur solaire plat 90002 system for providing solar heating functionality to a 90009 fluid heating 90010 system 90004 système destiné à fournir une fonctionnalité de chauffage solaire à un système de 90009 chauffage de fluide 90010 90002 90009 fluid heating 90010 device and cleaning device with the same 90004 90002 heating element and 90009 fluid heating 90010 apparatus using the same 90004 90002 A working 90009 fluid heating 90010 system that utilizes solar energy and fuel-fired heaters to heat the working fluid is provided.90004 L’invention porte sur un système de 90009 chauffage de fluide 90010 de travail qui utilise des dispositifs de chauffage à énergie solaire et à combustible pour chauffer le fluide de travail. 90002 In another embodiment, the modular medical 90009 fluid heating 90010 system further includes an auxiliary heating unit (26) in electrical communication with the controller and in physical juxtaposition with the plurality of heating modules.90004 Dans un autre mode de réalisation, le système modulaire de 90009 chauffage de fluide 90010 médical comprend en outre une unité de chauffage auxiliaire (26) communiquant électriquement avec le dispositif de contrôle, et physiquement juxtaposée avec la pluralité de modules de chauffage. 90002 of a 90009 fluid heating 90010 pipe unit opening at both ends is arranged in an external pipe 90004 d’une unité à tuyau de 90009 chauffage de fluide 90010 ouverte aux deux extrémités est agencé dans un tuyau externe 90002 a modular 90009 fluid heating 90010 apparatus may be assembled from a plurality of modular heating components 90004 un appareil de 90009 chauffage de fluide 90010 modulaire qui peut être assemblé à partir de plusieurs éléments de chauffage modulaires 90002 the present invention relates to a heating element and a 90009 fluid heating 90010 apparatus using the heating element 90004 l’invention concerne un élément chauffant et un appareil de 90009 chauffage de fluide 90010 doté de cet élément chauffant .
