Нижнее подключение радиатора отопления к двухтрубной системе – Узел нижнего подключения радиатора — самостоятельный монтаж

Содержание

Подключение радиатора отопления к двухтрубной системе: разбор всех возможных способов

Схема отопительного контура с двумя трубами, на подачу и обратку, имеет массу преимуществ над аналогом с единственной магистралью циркуляции теплоносителя, поэтому она достаточно часто применяется при организации теплоснабжения.

Выполнить подключение радиатора отопления к двухтрубной системе можно несколькими способами. Метод подвода влияет на эффективность теплоотдачи батареи, поэтому вопросу его выбора стоит уделить особое внимание.

В статье мы обозначили плюсы и минусы двухтрубной системы отопления, описали специфику разных схем подсоединения трубопроводов, а также привели рекомендации по выбору оптимального варианта подвода исходя из типа радиатора и особенностей помещения.

Содержание статьи:

Чем хороша двухтрубная схема?

Существующие системы отопления делятся на три группы – однотрубные, двухтрубные и коллекторные. Самым дешевым в реализации является первый вариант. Однако наименее эффективна с точки зрения регулируемости теплоотдачи в комнатах и расхода тепловой энергии.

Максимальный эффект по этим показателям дает схема с . Но она и обойдется дороже всего в создании. Аналог с двумя трубами занимает некую середину между ними по стоимости и рабочим характеристикам.

Двухтрубная система по эффективности сильно превосходит однотрубную, а при правильном проектировании обходится в монтаже всего на 10–25 процентов дороже нее

В отопительной системе с двумя независимыми трубопроводами по одному из них теплоноситель, чаще всего вода,  подается к радиатору, а по другому – отводится. В результате каждая батарея в контуре получает практически одинаковый объем тепла для отдачи его в помещение.

В однотрубном аналоге теплоноситель подается в радиатор и отводится по одному общему трубопроводу отопления. В этом случае первый комнатный обогреватель от котла (бойлера) получает гораздо больше тепловой энергии, нежели последний в цепочке. И получается, что в дальней от водонагревателя комнате всегда прохладно, а в ближней к нему слишком жарко.

Базовое визуальное различие этих систем – наличие в однотрубной разводке байпаса рядом с батареей. Эта перемычка обеспечивает бесперебойную циркуляцию теплоносителя, когда требуется один из радиаторов полностью или частично отключить от отопления. В отопительном контуре с двумя трубами она просто не нужна.

Среди основных достоинств использования двухтрубной системы:

  • точность регулировки теплоотдачи по отдельным помещениям;
  • универсальность – подходит для любых домов;
  • независимость работы отдельных радиаторов от остальных;
  • возможность быстрой установки дополнительных батарей.

Однако за эффективность приходится платить увеличенной протяженностью . К каждому радиатору в такой  системе подводится пара трубопроводов с теплоносителем от котла – один на подачу нагретой воды, второй на обратку.

Частная ошибка при выборе между однотрубной и двухтрубной схемами – второй вариант по смете выходит в полтора-два раза дороже первого, что совершенно не так

Если труба одна, то она в проекте закладывается более широкой в сечении, нежели при двухтрубной разводке. В итоге, общая стоимость этих двух вариантов по материалам различается не столь сильно.

Но вот объемы монтажных работ действительно увеличиваются вдвое. Если монтаж производить своими руками, то этот момент не столь актуален. Однако если заказывать сборку системы на стороне, то заплатить за схему с двумя трубопроводами придется несколько больше. Но выйдет она точно не в два раза дороже.

Точки подсоединения труб к батарее

Прежде чем выбрать способ подключения радиатора к системе водяного обогрева, необходимо внимательно изучить сам отопительный прибор.

Он состоит из пары горизонтальных коллекторов, соединенных между собой вертикальными перемычками. Сверху на всю эту конструкцию надевается «кожух» в виде теплообменника с максимально возможной площадью контакта с воздухом вокруг.

Классический алюминиевый, стальной, биметаллический либо чугунный радиатор имеет четыре разъема подключения труб, но есть также варианты только с двумя патрубками

Для подсоединения рассматриваемого прибора к любой трубной системе отопления требуется лишь вход и выход. Четыре точки подключения в радиаторе производители делают ради универсальности. Так батарею можно подсоединить любым из существующих способов, закрыв просто два оставшихся входа-выхода заглушками.

Патрубки подсоединения труб отопления в радиаторе располагаются сбоку либо снизу. Боковое подключение является более практичным и наиболее распространенным.

Нижний аналог обычно выбирается из эстетических соображений. При нем трубопроводы можно смонтировать в полу, сделав их полностью незаметными. Интерьер в результате получается более красивым.

В радиаторах с разъемами для труб снизу внутри имеется специальная перемычка, которая заставляет теплоноситель циркулировать по всей площади обогревателя, а не уходить сразу на выход в обратку без отдачи тепла

Принципиальной разницы по теплоотдаче между «боковыми» и «нижними» радиаторами нет. Здесь более важен способ подключения трубопроводов с взаимным расположением относительно друг дружки подачи и обратки.

При этом приборы с трубами снизу рекомендуется подключать исключительно в системах с , а не . Во втором случае нагретой воде будет слишком сложно подниматься от входа вверх и нагревать батарею.

Способы подключения радиатора

От выбора схемы подсоединения отопительных трубопроводов напрямую зависит эффективность теплоотдачи радиатора. Если теплоноситель не циркулирует по всей его внутренней площади, а быстро выходит в обратку, то тепло батарея отдает по минимуму.

Самым эффективным способом подключения является диагональный. При нем вода внутри радиатора успевает на пути от входа к выходу охватить все секции, отдав каждой тепловую энергию

Подвести трубы с теплоносителем к радиатору можно тремя способами:

  • боковой односторонний – трубы расположены сбоку с одной стороны;
  • горизонтальный – нижний или верхний – трубы находятся на одном уровне по горизонтали относительно друг друга сверху или снизу батареи – одна подходит справа, а вторая слева;
  • диагональный перекрестный – трубы подсоединяются по диагонали.

В паспортах на радиаторы теплоотдача обычно указывается для диагонального способа подключения. При боковом подсоединении потери тепла будут достигать 10% от этого максимума. А при горизонтальном варианте они могут достигнуть и всех 20–25%.

Однако многое здесь зависит от количества секций и внутреннего устройства батареи. Плюс, немаловажную роль играет материал изготовления радиатора, а также место его размещения в помещении.

Подробная информация о выборе батарей представлена в .

Схемы разводки трубопроводов по подаче теплоносителя бывают:

  • с верхним подводом;
  • с нижним подводом.

Если система с естественной циркуляцией, то более эффективной и предпочтительной будет схема с верхней разводкой. Но при наличии  приемлемы оба варианта.

Непосредственно от способа подвода труб отопления зависит не сильно. Подача и обратка подсоединяются к батарее в соответствии с выбранной схемой. А оставшихся два отверстия закрываются краном Маевского и заглушкой.

Вариант #1 – с верхней разводкой

В этой схеме магистраль с теплоносителем к радиатору подходит сверху. Отводная труба может подключаться с этой же стороны, в боковом варианте, либо с другой (диагональный аналог). При этом движение воды в контурах подачи и обратки может быть попутным или встречным (тупиковым).

Если секций в радиаторе меньше десяти, то боковой способ подключения труб практически не уступает диагональному – но при большем их количестве в дальний от входа край батареи теплоноситель будет доходить только при сильном напоре в системе

При выборе верхнего подключения движение теплоносителя рекомендуется организовывать по попутной схеме. В этом случае обратный и подающий контуры получаются приблизительно одинаковой протяженности, что сильно упрощает балансировку всей системы.

Диагональный способ подсоединения труб с верхним подводом теплоносителя считается наиболее эффективным. Однако при грамотном проектировании остальные варианты также вполне применимы. А, зачастую, они еще и получаются более выгодными по цене. При этом все работы можно произвести самостоятельно.

На практике чаще используют тупиковую схему, так как она требует труб по метражу немного меньше.

Если дом небольшой – до 200 кв. м и хочется максимально сэкономить на системе отопления, стоит предпочесть именно схему с встречным движением нагретой воды. Здесь регулировка не так сложна и вполне реализуема. Но для большого коттеджа – в два-четыре этажа, лучше выбрать что-то иное.

Вариант #2 – с нижним подводом

В данном случае теплоноситель подводится снизу. Если такая разводка выстраивается в одноэтажном доме, то это позволяет избавиться от стояков. Обе трубы прокладываются от котла вдоль пола и не так коробят своим видом интерьер. Чем меньше в комнате трубопроводов, тем красивей все выглядит.

Главное достоинство нижнего подвода – отсутствие стояков, что немного уменьшает сумму сметы на обустройство отопительной системы в доме

Обратка может в такой схеме подключаться:

  • сбоку;
  • по горизонтали снизу;
  • по диагонали.

Если используется обычный радиатор, без специальной перегородки для более эффективной циркуляции теплоносителя внутри, то лучше всего выбрать диагональный способ подсоединения.

Однако гидравлическое сопротивление в таком случае выходит больше, чем при горизонтальном варианте. Здесь надо внимательно считать что выгодней, делая .

Нередко горизонтальный способ получается максимально эффективным по теплопотерям. Но это возможно только при наличии на входе между первой и второй секциями батареи заглушки, которая направляет теплоноситель вверх по всему радиатору. Так сопротивление выходит минимальным, а теплоотдача максимальной.

Нижний подвод рекомендуется выбирать только для циркуляционных систем отопления. При естественном движении теплоносителя в радиаторах будет постоянно скапливаться воздух, особенно при горизонтальном и боковом подключении трубопроводов.

Его придется постоянно спускать с помощью . А это дополнительные телодвижения, поэтому лучше изначально избавить себя от подобных забот.

Выводы и полезное видео по теме

Как следует подключать радиатор в двухтрубной системе:

Нюансы подсоединения батареи к подаче теплоносителя и обратке:

Монтаж радиатора в системе отопления с двумя трубами:

Подключая радиаторы, главное не забыть установить терморегуляторы на обоих трубопроводах для точной балансировки системы обогрева дома. Но еще важней, сделать хороший теплотехнический расчет для конкретного коттеджа с правильным выбором труб по сечению и количеству секций.

Этот момент лучше перепоручить профессионалу. Иначе придется переплачивать за лишние трубы и площадь радиаторов либо потом дополнять систему новыми элементами.

Поделитесь с читателями вашим опытом подключения радиаторов к двухтрубной системе отопления. Пожалуйста, оставляйте комментарии, задавайте вопросы по теме статьи и участвуйте в обсуждениях – форма для отзывов расположена ниже.

sovet-ingenera.com

Как правильно подключить радиатор отопления при двухтрубной системе

Правильное подключение радиаторов отопления при двухтрубной системе – залог уюта в доме. Сама по себе эта система позволяет распределять тепло по нескольким помещениям. Но ведь вам необходимо, чтобы радиаторы эффективно отапливали дом или квартиру!

Чтобы двухтрубная система хорошо работала и обеспечивала равномерный обогрев всего здания необходимо правильно подключить и рассчитать радиаторы. Немаловажен и тип подключения, а их существует несколько. В этой публикации мы расскажем об их преимуществах, недостатках и особенностях.

Схема двухтрубной системы

Основа двухтрубной системы отопления – две трубы. Через одну нагретая вода поступает в батареи, через другую охлажденная отводится из них. Нагрев производится любым источником тепла – тепловым насосом, бойлером, котлом.

Если подключение радиаторов отопления при однотрубной системе отопления – последовательное и вода по мере прохождения батарей остывает, то при двухтрубной – параллельное и прогрев более равномерный.

Отличие двухтрубной системы отопления от однотрубной в том, что она практически равномерно нагревает все радиаторы. Небольшие потери тепла возможны из-за расстояния от нагревательного прибора – чем дольше вода идет по трубе, тем больше она остывает.

Схема двухтрубной системы отопления.

Эффективное подключение радиаторов отопления

Есть четыре основных схемы подключения радиаторов отопления при двухтрубной системе:

  • Боковое;
  • Верхнее;
  • Нижнее;
  • Диагональное.

Некоторые радиаторы рассчитаны на определенные типы подключения, но есть такие, которые считаются универсальными.

Боковое подключение

При таком типе подключения вода в батарею отопления поступает и выходит с одной и той же стороны. При этом она медленнее проходит через секции, которые дальше от точек подключения. За счет этого температура в этом месте ниже и радиатор греет менее эффективно.

Цветами показано, насколько прогревается радиатор с боковым подключением.

Верхнее подключение

Если так подключить обычный радиатор, он будет малоэффективен. Теплая вода будет протекать в верхней его части и прогревать только ее.

При таком подключении радиатор практически не будет обогревать помещение.

Есть радиаторы, предназначенные для верхнего подключения. В них установлена заглушка, которая перенаправляет воду в нижнюю часть радиатора и она циркулирует как в диагональном. Такие радиаторы хорошо прогреваются по всей площади.

Радиатор с таким внутренним строением будет работать эффективно.

Нижнее подключение радиаторов отопления

Если так подключить обычный радиатор, основной поток воды будет проходить в его нижней части. Часть ее за счет естественной конвекции будет подниматься вверх и радиатор прогреется, но не полностью.

Радиаторы с нижним подключением не работают на полную мощность.

Существуют специальные радиаторы с заглушкой, расположенной по аналогии с батареями, предназначенными для верхнего подключения. Они более эффективны, чем обычные.

Диагональное подключение радиатора отопления

При таком способе подключения горячая вода распределяется равномерно по все поверхности радиатора. И обеспечивает равномерный прогрев по всей его площади.

Диагональное подключение — идеальный вариант для двухтрубной системы.

Как правильно подключить радиатор при двухтрубной системе?

У однотрубной системы есть один большой минус. Чем больше тепла использует первый радиатор, тем меньше тепла отдаст каждый последующий.

В двухтрубной системе отопления в каждый радиатор подается вода примерно одинаковой температуры, поэтому нужно использовать ее по максимуму.

Соответственно, для обычных радиаторов лучше всего использовать диагональную систему отопления, либо ставить радиаторы, специально предназначенные для верхней или нижней системы. От боковой системы подключения лучше отказаться.

Советы по подключению радиаторов

Больше влияние на качество обогрева помещений имеет правильная установка радиаторов. Если не соблюдать нормы и правила, тепло будет уходить в никуда, а обогрев дома будет неравномерным.

Некоторые устанавливают вентили для регулирования скорости подачи воды в отдельный радиатор. При полном или частичном перекрытии такого вентиля повышается нагрузка на остальную систему. В результате может произойти прорыв, или выйти из строя насос. Поэтому пользоваться таким способом регулировки температуры стоит аккуратно.

При прохождении по трубам, соединяющим радиаторы, вода остывает. Поэтому чем дальше расположен радиатор, тем хуже он греет. Можно подключить к нему дополнительные секции, но проще изолировать саму трубу.

Напоследок предложим вам видео, в котором профессионал расскажет о особенностях разных систем подключения.



Не забудьте поделиться публикацией в соцсетях!

vteple.xyz

Подключение радиаторов отопления: способы и схемы

Главная » Отопление » Возможные схемы подключения радиаторов отопления

Чтобы в доме было тепло, важно правильно разработать схему отопления. Одна из составляющих ее эффективности — подключение радиаторов отопления. Неважно чугунные, алюминиевые, биметаллические или стальные радиаторы вы собрались ставить, важно выбрать правильный способ их подключения.

Способ подключения радиатора влияет на его теплоотдачу



Виды систем отопления

Содержание статьи

Количество тепла, которое будет излучать радиатор отопления, не в последнюю очередь зависит от вида системы отопления и выбранного типа подключения. Чтобы выбрать оптимальный вариант, надо сначала разобраться с тем, какие именно системы отопления бывают и чем они отличаются.

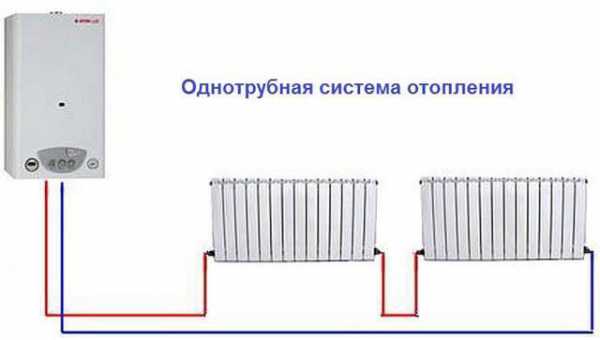

Однотрубные

Однотрубная система отопления  — наиболее экономичный вариант с точки зрения затрат при монтаже. Потому именно такой тип разводки предпочитают в многоэтажных домах, хотя и в частных такая система далеко не редкость. При такой схеме радиаторы включены в магистраль последовательно и теплоноситель проходит сначала через один отопительный пробор, затем поступает на вход второго и так далее. Выход последнего радиатора подключается ко входу котла отопления или к стояку в многоэтажках.

Пример однотрубной системы

Недостаток такого способа разводки — невозможность регулировки теплоотдачи радиаторов. Установив регулятор на любом из радиаторов, вы будете регулировать всю остальную систему. Второй значительный недостаток — разная температура теплоносителя на различных радиаторов. Те, которые находятся ближе к котлу, греются очень хорошо, которые дальше — становятся все холоднее. Это — следствие последовательного подключения радиаторов отопления.

Двухтрубная разводка

Двухтрубная система отопления отличается тем, что в ней имеется две нитки трубопровода — подающий и обратный. Каждый радиатор подключен к обеим, то есть получается, что все радиаторы подключены к системе параллельно. Это хорошо тем, что на вход каждого из них поступает теплоноситель одной температуры. Второй положительный момент — на каждый из радиаторов можно установить терморегулятор и с его помощью изменять количество тепла, которое он выделяет.

Двухтрубная система

Недостаток такой системы — количество труб при разводке системы больше почти в два раза. Зато систему легко можно сбалансировать.

Подробнее о системах отопления частного дома читайте тут.

Где ставить радиаторы

Традиционно радиаторы отопления ставят под окнами и это не случайно. Восходящий поток теплого воздуха отсекает холодный,  который поступает от окон. Кроме того теплый воздух обогревает стекла, не давая образовываться на них конденсату. Только для этого необходимо чтобы радиатор занимал не менее 70% ширины оконного проема. Только так окно не будет запотевать. Поэтому, При выборе мощности радиаторов, подбирайте ее так, чтобы ширина всей батареи отопления была не менее заданной величины.

Как расположить радиатор под окном

Кроме того необходимо правильно выбрать высоту радиатора и место для его размещения под окном. Его надо разместить так, чтобы расстояние до пола было в районе 8-12 см. Если опустить ниже, неудобно будет убирать, если поднять выше — ногам будет холодно. Также регламентировано расстояние до подоконника — оно должно быть 10-12 см. В этом случает теплый воздух свободно обогнет преграду — подоконник — и поднимется вдоль оконного стекла.

И последнее расстояние, которое надо выдержать при подключении радиаторов отопления — расстояние до стены. Оно должно быть 3-5 см. В таком случае вдоль задней стенки радиатора будут подниматься восходящие потоки теплого воздуха, скорость обогрева помещения улучшится.

Как монтировать и  подключать радиаторы отопления своими руками читайте тут.

Схемы подключения радиаторов

Насколько хорошо будут греться радиаторы зависит от того, как в них подавать теплоноситель. Есть более и менее эффективные варианты.

Радиаторы с нижним подключением

Все радиаторы отопления имеют два типа подключения — боковое и нижнее. С нижним подключением никаких разночтений быть не может. Есть всего два патрубка — входной и выходной. Соответственно, с одной стороны в радиатор подается теплоноситель, с другой отводится.

Нижнее подключение радиаторов отопления при однотрубной и двухтрубной системе отопления

Конкретно, куда подключать подающий, а куда обратный написано в инструкции по монтажу, которая обязательно должна быть в наличии.

Батареи отопления с боковым подключением

При боковом подключении вариантов намного больше: тут подающий и обратный трубопровод можно подсоединить в два патрубка, соответственно, вариантов четыре.

Вариант №1. Диагональное подключение

Такое подключение радиаторов отопления считают наиболее эффективным, его берут за эталон и именно так испытывают производители свои отопительные приборы и данные в паспорте по тепловой мощности — для такой подводки. Все остальные типы подключения менее эффективно отдают тепло.

Диагональная схема подключения радиаторов отопления при двухтрубной и однотрубной системе

Все потому, что при диагональном подключении батарей горячий теплоноситель подается на верхний вход с одной стороны, проходит через весь радиатор и выходит с противоположной, нижней стороны.

Вариант №2. Одностороннее

Как понятно из названия, подключаются трубопроводы с одной стороны — подача сверху, обратка — снизу. Этот вариант удобен, когда стояк проходит сбоку от отопительного прибора, что часто бывает в квартирах, потому именно такой тип подключения обычно и преобладает. Когда теплоноситель подводится снизу, такая схема используется нечасто — не очень удобно располагать трубы.

Боковое подключение для двухтрубной и однотрубной системы

При таком подключении радиаторов эффективность нагрева только чуть ниже — на 2 %. Но это только если секций в радиаторах немного — не более 10. При более длинной батарее ее дальний от край будет плохо греться или вообще останется холодным. В панельных радиаторах для решения проблемы ставят удлинители потока — трубки, которые доводят теплоноситель чуть дальше середины. Такие же устройства можно устанавливать в алюминиевые или биметаллические радиаторы, улучшая при этом теплоотдачу.

Вариант №3. Нижнее или седельное подключение

Из всех вариантов седельное подключение радиаторов отопления самое малоэффективное. Потери составляют примерно 12-14%. Но данный вариант самый незаметный — трубы обычно укладываются по полу или под ним и такой способ наиболее оптимальный с точки зрения эстетики.  А чтобы потери не влияли на температуру в помещении, можно радиатор взять чуть более мощный чем требуется.

Седельное подключение радиаторов отопления

В системах с естественной циркуляцией такой тип подключения делать не стоит, а вот при наличии насоса работает она неплохо. В некоторых случаях даже не хуже бокового. Просто при какой-то скорости движения теплоносителя возникают вихревые потоки, вся поверхность разогревается, повышается теплоотдача. Данные явления пока не изучены до конца, потому спрогнозировать поведение теплоносителя пока невозможно.

stroychik.ru

видео-инструкция по монтажу своими руками, особенности установки двух батарей к одному стояку, схема, цена, фото





Обычно система обогрева в частных домах является автономной, поэтому для ее организации требуется приобрести котел достаточной мощности и определить, какой должна быть теплоотдача радиаторов отопления. Потом уже дело остается за малым – нужно всего лишь с помощью трубопровода соединить отопительные приборы с котлом и заправить все теплоносителем. Наиболее оптимальной схемой подключения является двухтрубная, когда есть и подача, и обратка.

Схема подключения радиатора отопления двухтрубная система с нижней разводкой

Типы отопительных систем

Используют однотрубные и двухтрубные варианты, которые могут обладать как достоинствами, так и недостатками. Конструкция может монтироваться как с нижней разводкой, так и с верхней. Однако последняя применяется чаще всего, так как является более удобной и практичной.

Как вы знаете, принцип работы автономной системы обогрева заключается в постоянной циркуляции воды или другого теплоносителя от котла к устройствам и обратно. При этом он может передвигаться самотеком, либо в принудительном порядке, что достигается путем подключения насоса.

Чем отличаются между собой одно- и двухтрубные схемы обогрева

Двухтрубный вариант подключения

Рассмотрим ее особенности:

  1. Инструкция по монтажу схемы подразумевает наличие двух отдельных трубопроводов, к которым подключается каждое из устройств.
  2. При этом один водопровод является подающим, откуда поступает горячая вода, а другой – обратным, отдающим уже охлажденную воду.
  3. Так как пути, преодолеваемые теплоносителем, как в подающей трубе, так и в обратной, равны, их гидравлическое сопротивление одинаково. То есть такая схема гидравлически уравновешена, что делает ее применение наиболее оптимальным.

Правильное подключение радиаторов отопления при двухтрубной системе — диагональный метод

Совет: использование в данном случае диагонального метода подключения приборов отопления сделает работу системы более эффективной.

  1. Впрочем, схемы могут быть и тупиковыми, а это означает, что самый:
    • длинный путь проделывает уже остывшая вода, отходящая от последнего в цепи прибора отопления;
    • короткий — пролегает от первого.

По этой причине придется регулировать подачу горячей воды своими руками в каждой из батареи кранами или использовать термостатические клапаны.

Разводка

Схема может быть принудительной (встраивается насос) и самотечной, основное достоинство последней заключается в том, что она не требует наличия электричества. Для этого делается верхняя разводка, а приборы отопления, так же, как и в предыдущем случае, подключаются диагонально.

Принудительная двухтрубная схема подключения радиаторов отопления с котлом и насосом

Используется она чаще всего в небольших жилых домах, имеющих не больше двух этажей. Хотя она станет идеальной в населенных пунктах, испытывающих перебои с электроэнергией, используется не часто, что объясняется необходимостью применения большого количества материалов и неэстетичным внешним видом.

Используется не только в жилых домах, но и в любых других зданиях, вне зависимости от их назначения. Ее организация требует больших затрат материалов и сил, но все же преимущества такой системы неоспоримы.

В системе есть возможность автоматического регулирования температуры

Совет: вы сможете легко подобрать ее для любых строений, какими бы сложными они ни были.

На одной ветке возможно расположение большого количества устройств отопления, и это не потребует дополнительной установки гидравлических регуляторов давления. Подача воды и обратный отток в таких схемах подключаются отдельно, что позволяет регулировать обогрев всех помещений дома автоматически. В данном случае терморегуляторы не будут оказывать никакого влияния на другие приборы, а их цена лишь ненамного увеличит стоимость монтажа.

Диагональное подключение двух радиаторов отопления к одному стояку

Варианты подключения отопительных приборов к системе

Мы часто говорим слова – «подключить» и «присоединить», подразумевая выполнения одного и того же действия – соединить радиатор с трубопроводом отопительной системы.

Однако такой подход является дилетантским, так как между ними существует определенная техническая разница:

  • присоединить радиатор – подвести к нему тубу подающей магистрали и «обратки». Примером может служить к радиатору боковой вариант, когда трубы подходят к прибору с одной стороны сверху и снизу, или диагональный.
  • подключить отопительное устройство – создать узел соединения, в котором есть подача или обратка, а также используются регулирующие шаровые краны, клапана или другие подобные элементы.

Есть два основных варианта системы отопления, от которых зависит окончательная сборка отопительной схемы дома иди квартиры:

  1. Верхняя – подающая магистраль расположен выше верхнего уровня радиатора.
    В данном случае используют такие варианты присоединения радиатора:
    • одностороннее боковое (снизу и сверху) – способ наиболее эффективен при использовании в батарее не более 10 секций. В противном случае прогрев дальних происходит не полностью, из-за чего КПД устройства существенно снижается;

Одностороннее боковое подсоединение прибора с верхней разводкой системы

    • диагональное (сверху и снизу) может быть двух способов, каждый из которых считается самым эффективным при таком способе разводки. Вы можете использовать приборы с большим, чем 10, количеством секций и они все будут прогреваться максимально.
  1. Нижняя – подающая магистраль подходит к радиатору снизу, обычно применяется при установке насоса:
    • одностороннее боковое (сверху и снизу) – в данном случае, как и в предыдущем, максимальный эффект от такого способа можно получить только при количестве секций в отопительных приборах не более 10, иначе теплоноситель просто не успеет прогреть их;

Подсоединение боковое при нижней обвязке

    • диагональное (сверху и снизу) – эффект такой же, как и при верхней разводке;

Диагональный способ подсоединения при нижней обвязке

    • нижний способ – в этом случае подача подходит снизу к радиатору и выходит с другой стороны тоже снизу. Наибольший эффект будет только при установке насоса;

Как подключить нижним способом конечный радиатор

На фото — вариант подсоединения, когда обратное кольцо за отопительным прибором

Совет: производить закольцовку подачи и обратки дальше, чем установлен последний радиатор следует предельно осторожно, иначе это может повлиять на настройку всей отопительной системы.

Учтите:

  • при верхней разводке максимальный эффект вы получите при диагональном подсоединении приборов;
  • при нижней разводке и насосе самым эффективным вариантом будет нижний (снизу-снизу).

Вывод

Как видно из статьи, двухтрубный вариант подключения радиаторов к системе отопления является наиболее приемлемым почти со всех точек зрения, за исключением увеличения расходов на комплектующие. Они позволяют без труда произвести регулировку температуры теплоносителя для разных помещений, а также сделать необходимую балансировку, чтобы не произошел гидравлический удар.

Монтаж отопительных приборов к схеме не представляет сложностей, поэтому в частных домах его производят обычно самостоятельно. Видео в этой статье даст возможность найти дополнительную информацию по вышеуказанной теме.




gidroguru.com

Подключение радиатора отопления к двухтрубной системе

Подключение радиатора отопления к двухтрубной системе: типы отопительных систем и варианты подключения отопительных приборов

Обычно система обогрева в частных домах является автономной, поэтому для ее организации требуется приобрести котел достаточной мощности и определить, какой должна быть теплоотдача радиаторов отопления. Потом уже дело остается за малым – нужно всего лишь с помощью трубопровода соединить отопительные приборы с котлом и заправить все теплоносителем. Наиболее оптимальной схемой подключения является двухтрубная, когда есть и подача, и обратка.

Схема подключения радиатора отопления двухтрубная система с нижней разводкой

Типы отопительных систем

Используют однотрубные и двухтрубные варианты, которые могут обладать как достоинствами, так и недостатками. Конструкция может монтироваться как с нижней разводкой, так и с верхней. Однако последняя применяется чаще всего, так как является более удобной и практичной.

Как вы знаете, принцип работы автономной системы обогрева заключается в постоянной циркуляции воды или другого теплоносителя от котла к устройствам и обратно. При этом он может передвигаться самотеком, либо в принудительном порядке, что достигается путем подключения насоса.

Чем отличаются между собой одно- и двухтрубные схемы обогрева

Двухтрубный вариант подключения

Рассмотрим ее особенности:

  1. Инструкция по монтажу схемы подразумевает наличие двух отдельных трубопроводов, к которым подключается каждое из устройств.
  2. При этом один водопровод является подающим, откуда поступает горячая вода, а другой – обратным, отдающим уже охлажденную воду.
  3. Так как пути, преодолеваемые теплоносителем, как в подающей трубе, так и в обратной, равны, их гидравлическое сопротивление одинаково. То есть такая схема гидравлически уравновешена, что делает ее применение наиболее оптимальным.

Правильное подключение радиаторов отопления при двухтрубной системе — диагональный метод

Совет: использование в данном случае диагонального метода подключения приборов отопления сделает работу системы более эффективной.

  1. Впрочем, схемы могут быть и тупиковыми, а это означает, что самый:
    • длинный путь проделывает уже остывшая вода, отходящая от последнего в цепи прибора отопления;
    • короткий — пролегает от первого.

По этой причине придется регулировать подачу горячей воды своими руками в каждой из батареи кранами или использовать термостатические клапаны.

Разводка

Схема может быть принудительной (встраивается насос) и самотечной, основное достоинство последней заключается в том, что она не требует наличия электричества. Для этого делается верхняя разводка, а приборы отопления, так же, как и в предыдущем случае, подключаются диагонально.

Принудительная двухтрубная схема подключения радиаторов отопления с котлом и насосом

Используется она чаще всего в небольших жилых домах, имеющих не больше двух этажей. Хотя она станет идеальной в населенных пунктах, испытывающих перебои с электроэнергией, используется не часто, что объясняется необходимостью применения большого количества материалов и неэстетичным внешним видом.

Используется не только в жилых домах, но и в любых других зданиях, вне зависимости от их назначения. Ее организация требует больших затрат материалов и сил, но все же преимущества такой системы неоспоримы.

В системе есть возможность автоматического регулирования температуры

Совет: вы сможете легко подобрать ее для любых строений, какими бы сложными они ни были.

На одной ветке возможно расположение большого количества устройств отопления, и это не потребует дополнительной установки гидравлических регуляторов давления. Подача воды и обратный отток в таких схемах подключаются отдельно, что позволяет регулировать обогрев всех помещений дома автоматически. В данном случае терморегуляторы не будут оказывать никакого влияния на другие приборы, а их цена лишь ненамного увеличит стоимость монтажа.

Диагональное подключение двух радиаторов отопления к одному стояку

Варианты подключения отопительных приборов к системе

Мы часто говорим слова – «подключить» и «присоединить», подразумевая выполнения одного и того же действия – соединить радиатор с трубопроводом отопительной системы.

Однако такой подход является дилетантским, так как между ними существует определенная техническая разница:

  • присоединить радиатор – подвести к нему тубу подающей магистрали и «обратки». Примером может служить к радиатору боковой вариант, когда трубы подходят к прибору с одной стороны сверху и снизу, или диагональный.
  • подключить отопительное устройство – создать узел соединения, в котором есть подача или обратка, а также используются регулирующие шаровые краны, клапана или другие подобные элементы.

Есть два основных варианта системы отопления, от которых зависит окончательная сборка отопительной схемы дома иди квартиры:

  1. Верхняя – подающая магистраль расположен выше верхнего уровня радиатора. В данном случае используют такие варианты присоединения радиатора:
    • одностороннее боковое (снизу и сверху) – способ наиболее эффективен при использовании в батарее не более 10 секций. В противном случае прогрев дальних происходит не полностью, из-за чего КПД устройства существенно снижается;

Одностороннее боковое подсоединение прибора с верхней разводкой системы

    • диагональное (сверху и снизу) может быть двух способов, каждый из которых считается самым эффективным при таком способе разводки. Вы можете использовать приборы с большим, чем 10, количеством секций и они все будут прогреваться максимально.
  1. Нижняя – подающая магистраль подходит к радиатору снизу, обычно применяется при установке насоса:
    • одностороннее боковое (сверху и снизу) – в данном случае, как и в предыдущем, максимальный эффект от такого способа можно получить только при количестве секций в отопительных приборах не более 10, иначе теплоноситель просто не успеет прогреть их;

Подсоединение боковое при нижней обвязке

    • диагональное (сверху и снизу) – эффект такой же, как и при верхней разводке;

Диагональный способ подсоединения при нижней обвязке

    • нижний способ – в этом случае подача подходит снизу к радиатору и выходит с другой стороны тоже снизу. Наибольший эффект будет только при установке насоса;

Как подключить нижним способом конечный радиатор

На фото — вариант подсоединения, когда обратное кольцо за отопительным прибором

Совет: производить закольцовку подачи и обратки дальше, чем установлен последний радиатор следует предельно осторожно, иначе это может повлиять на настройку всей отопительной системы.

Учтите:

  • при верхней разводке максимальный эффект вы получите при диагональном подс

www.teplo-ltd.ru

схемы обвязки, монтаж батарей, как правильно подключить, подводка двухтрубная, как подсоединить однотрубное отопление, какое лучше, нижнее или верхнее


Содержание:


Правильная разработка схемы отопления – залог постоянного тепла в доме. Во многом эффективность работы отопительной системы определяется способом подключения радиаторов отопления, независимо от материала изготовления этих элементов.


Разновидности систем отопления


Вид отопительной системы и способ подключения оказывают большое влияние на количество тепла, отдаваемого радиатором. Чтобы сделать правильный выбор, необходимо изучить виды систем отопления, их основные отличия и узнать, как правильно подключить батарею отопления.

Однотрубная система


Самым экономичным вариантом с материальной стороны можно назвать однотрубную систему отопления. Такая разводка пользуется популярностью при монтаже отопительных систем в частном секторе и домах с большим количеством этажей. Согласно схеме однотрубной разводки радиаторы последовательно подключены к магистрали. Следовательно, горячая вода поступает в один радиатор, потом в другой и так далее. Выход последнего теплообменника в такой системе подключен на входе котла, а в многоэтажных домах – на стояке.



Основными недостатками однотрубного подключения радиаторов отопления являются отсутствие возможности регулировать теплоотдачу батарей и большая разница температуры первого и последнего радиатора, являющаяся следствием последовательного подключения теплообменников. Однако в обоих случаях существует способ их частичного устранения. Первая проблема решается с помощью регулятора, установленного на одной из батарей. Это устройство позволяет регулировать подачу тепла во всей системе. Во втором случае недостаток устраняется врезкой циркуляционного насоса.

Двухтрубная система


Конструкция двухтрубной системы предполагает использование двух ниток трубопровода, одна — подающая рабочую среду, другая – обратная. В такой системе радиатор имеет подключение к обеим ниткам. При параллельном подключении во входящее отверстие каждого радиатора поступает вода одинаковой температуры.



Преимуществом двухтрубной системы является возможность установки терморегуляторов на каждой батарее и вручную регулировать количество выделяемого тепла.


Недостатком двухтрубного подключения радиаторов можно назвать большой расход материалов при монтаже.

Расположение радиаторов


Традиционным вариантом расположения радиаторов является место под окном. Это объясняется следующим:

  • Во-первых, исходящий от батарей теплый воздух препятствует прохождению холода от оконного проема.
  • Во-вторых, обогрев стекол теплом от радиаторов препятствует образованию конденсата.



Однако для эффективной работы батареи должны занимать под окном более 70 процентов площади. Это следует помнить при подключении батарей отопления и схемы обвязки.


Помимо этого правильной должна быть высота батареи и место расположения элемента отопления под окном. Схема монтажа батарей отопления подразумевает соблюдение следующих условий:

  • Расстояние от пола до нижнего уровня радиатора должно составлять 8-12 см. При меньшем расстоянии могут возникнуть сложности с уборкой под батареей, увеличение просвета ведет к понижению температуры воздуха на полу.
  • Между подоконником и верхним уровнем радиатора также следует оставить пространство в 10-12 см. Это позволит теплому воздуху беспрепятственно обогнуть подоконник и подняться к оконному стеклу.
  • Большое значение имеет расстояние от стены до задней стенки батареи, оно должно составлять не меньше 5 см. В этом случае тепло может подниматься между стеной и батареей, увеличивая скорость обогрева комнаты.

Варианты подключения радиаторов отопления


Способ подачи теплоносителя оказывает достаточно большое влияние на степень нагрева радиаторов, поэтому важно знать, как правильно подсоединить радиатор отопления. Для этого могут использоваться несколько вариантов. Нужно лишь понять, какое подключение радиаторов отопления лучше именно в вашем случае.

Нижнее подключение батарей


Радиаторы, используемые в отопительных системах, можно разделить на два типа: с нижним и боковым подключением. Следовательно, необходимо выяснить, какое подключение радиаторов отопления лучше. Первый вариант можно назвать достаточно простым, так как у таких батарей имеется только два патрубка, один для подачи теплоносителя, другой – для отвода.  К каждому радиатору производитель прикладывает инструкцию, как правильно подсоединить батарею отопления. Там указано, какой патрубок является подающим, а какой обратным. Читайте также: «Как устроен узел нижнего подключения радиатора отопления, правила монтажных работ».


Боковое подключение


Этот вариант подключения считается более сложным, так как подача воды и ее возврат возможны по двум патрубкам. Следовательно, необходимо знать, как правильно подключить алюминиевый радиатор отопления.



В соответствии с этим монтаж выполняется несколькими способами:

  • При диагональном подключении горячая вода входит в радиатор через верхний патрубок с боку и, проходя через весь элемент отопления, выходит в нижний патрубок с другого боку. Таким способом радиаторы проходят испытание на заводе, он берется за основу при определении мощности приборов. Поэтому диагональное соединение батареи с трубами отопительной системы можно назвать самым эффективным, другие способы характеризуются меньшей производительностью.
  • Одностороннее подключение подразумевает присоединение подающей и обратной трубы с одной стороны. В верхний патрубок теплоноситель входит, а через нижний патрубок выходит. Такой способ идеален для квартир, в которых стояк отопительной системы располагается сбоку от теплообменников. При нижней подводке к радиатору отопления могут возникнуть сложности с монтажом и эксплуатацией. Недостатком такого подключения можно назвать плохое прогревание длинных радиаторов, однако для приборов с количеством секций не больше 10 одностороннее подключение также эффективно, как и предыдущий способ.
  • Седельное или нижнее подключение радиатора отопления к двухтрубной системе характеризуется наименьшей эффективностью, тепловые потери в этом случае могут составлять до 14%. Однако такой способ позволяет маскировать трубы системы под полом, следовательно, внешний вид помещения выглядит более эстетично.




Сократить потерю тепла помогают более мощные радиаторы. Не рекомендуется использовать седельное подключение в системах, где рабочая среда перемещается по трубам естественным образом. А вот в системах с принудительной циркуляцией теплоносителя схема подключения радиаторов отопления с нижним соединением неплохо функционирует. Циркуляционный насос, встроенный в систему отопления, заставляет воду двигаться быстрее, что приводит к возникновению вихревых потоков, разогревающих поверхность радиатора.


teplospec.com

Схемы и способы подключения радиаторов отопления

Без качественной отопительной системы ни один дом не будет максимально комфортным и уютным. Особенно, если он находится в России – ведь наша страна не отличается мягким климатом. Планируя отопительную систему в собственном доме и то, какая будет система подключения радиаторов отопления, мы стараемся сделать так, чтоб она хорошо обогревала дом или квартиру, была качественно выполнена и работала без сбоев.

Радиатор отопления

Но многие владельцы добавляют еще одно требование, которое, надо отметить, является вполне логичным. Система отопления должна быть еще и экономичной. То есть, и ее приобретение, и монтаж, и дальнейшая эксплуатация, и то, какое подключение радиаторов отопления лучше, не должны владельцу «влетать в копеечку», как принято говорить.

Одним из наиболее распространенных способов сэкономить на отопительной системе является приобретение и монтаж ее без привлечения специалистов.

И следует отметить, что даже те, кто никогда прежде не имел дела с отопительными системами, прекрасно справляются с подобной задачей. Конечно, чтоб все сделать правильно, необходимо ознакомится с некоторой информацией, в числе которой – схемы подключения радиаторов отопления. Рассмотрим же способы подсоединения радиаторов отопления и как лучше подсоединить радиатор отопления именно вам.

Принцип подключения радиаторов

Отопительные приборы могут подключаться к системе разными способами. Рассмотрим примеры подключения радиаторов отопления. Во многом выбор типа радиатора зависит от его размера и расположения относительно иных радиаторов системы, а также типа самой системы.

Существуют такие способы подключения радиаторов отопления: боковое, диагональное, радиаторы отопления с нижней подводкой, последовательное соединение радиаторов отопления и параллельное.

К наиболее распространенным можно отнести боковое подключение и радиаторы отопления с нижним подключением. Рассмотрим детальнее эти типы:

  • боковое подключение. Для такого метода характерно подключение подводящей трубы к верхнему патрубку, а отводящей – к нижнему. То есть, обе трубы – и подачи, и оттока теплоносителя, – расположены с одной стороны радиатора. Этот метод достаточно распространен по той причине, что позволяет добиться максимального прогрева радиатора, и соответственно – максимальной теплоотдачи. Однако радиаторы отопления с боковым подключением не следует применять для большого количества секций – в таком случае, последние могут быть недостаточно прогретыми. Однако если иного способа подсоединения нет, то для устранения проблемы следует воспользоваться удлинителем протока воды.
  • батареи отопления с нижней подводкой. Применяется такой вариант в том случае, если батареи отопления с нижней разводкой проходят под плинтусами или полом. Нижнее подключение называют самым красивым – батареи отопления с нижним подключением и подачи теплоносителя, и его оттока спрятаны под пол и подключаются к радиатору при помощи патрубков, направленных в пол.

Варианты подключения радиаторов отопления

Типы отопительных систем

На сегодняшний день существует достаточно большое количество видов отопительных систем. Каждая из них имеет свои особенности подключения радиаторов. Несомненно, если вы решили для установки батарей привлечь мастера – ему все это известно. А вот если вы планируете устанавливать радиаторы самостоятельно, то необходимо различать типы подключения радиаторов отопления – ведь вам нужно знать, какая именно система будет функционировать в вашем доме.

Однотрубная система

Такой тип отопления распространен в многоэтажных домах. Простота планирования и монтажа, а также минимальное количество используемых материалов делают ее весьма выгодной.

Рекомендуем к прочтению:

Но однотрубное подключение радиаторов отопления имеет весомый недостаток – отсутствует возможность корректирования подачи тепла (степень нагрева батарей). А в некоторых случаях это – весомый минус.

При этом теплоотдача системы рассчитывается еще при создании проекта отопления, и в дальнейшем в полной мере соответствует заданному параметру.

Однотрубная система отопления

Двухтрубное отопление

Принцип работы данной отопительной системы прост – по одному контуру к батарее подается нагретый теплоноситель. А отток охлажденного теплоносителя осуществляется по другому контуру. Все отопительные устройства в системе подключаются параллельно. Весомое достоинство двухтрубной отопительной системы состоит в том, что можно контролировать и в случае необходимости – корректировать уровень нагрева. Для этого на двухтрубное подключение радиаторов отопления – на отдельный радиатор ставятся специальные вентили. Важно помнить – при подключении радиаторов необходимо с точностью соблюдать все правила, указанные в СНиП 3.05.01-85.

Двухтрубное отопление

Где лучше устанавливать радиатор?

Отопительные радиаторы, устанавливаемые в любом помещении, помимо отопительной функции, имеют еще одну, не менее важную – защитную. То есть, поток теплого воздуха, идущий от отопительного прибора, создает своеобразный щит, который защищает помещение от проникновения холодного воздуха. И, в таком случае, не имеет значения, каким образом подключены радиаторы – параллельное подключение радиаторов отопления или это последовательное подключение радиаторов отопления.

Именно создание такого заслона от холода и заставляет нас устанавливать радиаторы там, где возможно просачивание холодного воздуха – в нише под окнами.

Поэтому – параллельное или последовательное подключение батарей отопления будет в таком случае – не имеет значение.

Установка батареи отопления под окном

Для того чтобы помещение было максимально защищено от холода, прежде чем приступать непосредственно к установке радиаторов, необходимо правильно определить места, где они будут располагаться. Это не лишняя мера предосторожности – ведь в дальнейшем изменить что-либо возможности не будет.

Еще одна важная особенность – вам следует не только знать, где именно расположить батареи, но и как это правильно сделать, а в дальнейшем – какая будет схема подсоединения радиаторов отопления.

В частности, есть несколько правил относительно того, на каком расстоянии от поверхностей должен быть установлен отопительный прибор:

Рекомендуем к прочтению:

  • от нижней точки подоконника до верхней точки радиатора должно быть не менее 10 см;
  • от поверхности пола до нижней точки радиатора должно быть не менее 12 см;
  • от задней стенки радиатора до стены должно быть не менее 2 см.

Требования к установке радиаторов отопления

Типы циркуляции теплоносителя и варианты подключения

Теплоноситель, которым в большинстве случаев выступает вода, может циркулировать в отопительной системе двумя способами – принудительно и естественно. Принудительная циркуляция подразумевает наличие в отопительной системе специального насоса, посредством которого и производится перемещение теплоносителя. Насос может быть элементом отопительного котла (то есть, он встроен вовнутрь) или же его устанавливают непосредственно перед нагревательным котлом – на трубу обрата. При разработке схема подключения батарей отопления должна заранее правильно определить место для насоса.

Система с естественной циркуляцией носителя – прекрасное решение для тех домов, в которых часто бывают перебои с электроэнергией. В основе движения теплоносителя – элементарные законы физики. В такой системе котел является энергонезависимым.

Во многом виды подключения радиаторов отопления зависят не только от типа циркуляции теплоносителя. Помимо этого, необходимо также учитывать продолжительность труб системы и особенность их расположения.

Одностороннее подключение

Данный тип подключения радиатора предполагает, что и труба подачи горячего теплоносителя, и труба обрата будут подключены к одной стороне батареи. Использование подобного принципа подключения является наиболее рациональным для одноэтажных домов. Особенно он подходит в том случае, если планируется подключение достаточно длинных радиаторов – до 14-15 секций. Однако в случае если число секций больше 15, возможно снижение эффективности обогрева – то есть, последние секции радиатора будут более холодные, чем те, которые ближе к трубам. Поэтому, в таком случае, следует выбирать иные варианты подключения радиаторов отопления.

Одностороннее подключение

Седельное и нижнее подключение

Подобное подключение подходит для тех систем, трубы которых вмонтированы под поверхность пола. В таком случае, над поверхностью будет лишь небольшой отрезок трубы, который подводится к нижнему патрубку. При этом подводящая труба монтируется с одной стороны радиатора, а отводящая – с другой. Недостатком такого метода подключение является существенная (до 15%) теплопотеря. В верхней части радиатор может прогреваться не полностью.

Нижнее подключение

Диагональное (перекрестное) подключение

Диагональное подключение радиаторов отопления рациональнее всего применять для радиаторов с большим количеством секций. Конструкция радиатора позволяет теплоносителю распределяться внутри секций максимально равномерно – это дает возможность получать максимальную теплоотдачу. Суть подключения проста – к верхнему патрубку подключается труба подачи нагретого теплоносителя. А к нижнему патрубку с другой стороны радиатора подводится труба обрата. Достоинством подобного типа подключения является минимальная теплопотеря – она составляет всего 2%.

Диагональное (перекрестное) подключение

От того, насколько правильно вы определите способы подключения батарей отопления к вашей отопительной системе, и будет зависеть качество обогрева помещения. Предложенные варианты подключения батарей отопления являются предельно простыми и максимально качественными.

otoplenie-doma.org

admin

Отправить ответ

avatar
  Подписаться
Уведомление о
