Кладка печи своими руками порядовка – пошаговое руководство, порядовка, схемы и чертежи

Содержание

Как сделать кирпичную печь своими руками, порядовки печей из кирпича

Сейчас выбор отопительных банных приборов очень велик. Но печь в баню из кирпича мастера по-прежнему считают лучшим вариантом. Кирпичные конструкции отличаются мягким теплом и продолжительной теплоотдачей. А в декоративном плане у них нет альтернатив – из кирпича можно сделать архитектурные шедевры.

Печная кладка сложнее обычной. Нюансов здесь немало, поскольку это не просто постройка, а вполне технологичное сооружение. От качества кладки и точности следования схеме зависят тепловые характеристики и срок эксплуатации печи, а также комфорт и безопасность пользователей.

Но кирпичную печь для небольшой бани своими руками сделать по силам даже относительно неподготовленному человеку. Достаточно обладать кое-какими навыками каменщика и минимальным набором инструмента.

Рисунок 1. Печка в бане

Выбор кирпича для банной печи

Для кладки печи подходят красный и шамотный кирпичи. Второй вариант гораздо предпочтительней. Этот материал делают из жаропрочной глины. Но стоит он значительно дороже обычного. Поэтому обычно сочетают оба материала. Участки, которые подвергаются особенно сильному нагреву, кладут из «шамота», а прочие зоны конструкции возводят из красного кирпича.

Рисунок 2. Шамотный  жаростойкий кирпич

На заметку! Кирпич должен быть полнотелым. Его маркируют литерой «М» и цифрами, указывающими предельно допустимую нагрузку на квадратный сантиметр. Минимальная марка для печной кладки – М150.

Чтобы результат оказался достойным, рекомендуется перед покупкой проверить кирпич на прочность. Целесообразно купить одну штуку и расколоть её. Качественный материал в месте скола характеризуется тональной однородностью и отсутствием посторонних вкраплений.

Важна и геометрия кирпича. Стандартные размеры – 250х120х65 мм. Допустимое отклонение – не более пары миллиметров. Кроме прочего, нужно обращать внимание на наличие или отсутствие слюдообразной плёнки, покрывающей материал. Её быть не должно – плёнка сильно ухудшает адгезию кирпича с кладочной смесью.

Кладка печи допускается из кирпича, отвечающего перечисленным требованиям. Высокая температура, как и температурные колебания, ошибок не прощают. Очень важно не полениться и не поскупиться, чтобы приобрести качественный материал, который не станет причиной проблем уже через пару лет.

Это интересно — делаем простую печь из кирпича своими руками.

Устройство фундамента под печку

Без фундамента можно делать только очень простые небольшие печи. Более-менее массивное сооружение нуждается в мощном основании.

Порядок создания фундамента:

  • роют котлован; глубина ямы зависит от климатических условий – дно ямы должно быть ниже точки грунтового промерзания; обычно копают на глубину 0,5-0,7 м; к основанию яма слегка расширяется – это компенсирует возможные сдвиги грунта;
  • на дно насыпают песок слоем в несколько сантиметров; тщательно увлажняют и трамбуют песок;
  • засыпают щебень – опять-таки, слоем в несколько сантиметров;
  • монтируют опалубку и арматуру;
  • заливают яму бетоном; верхняя точка смеси должна быть на несколько сантиметров ниже уровня пола;
  • после схватывания бетона удаляют опалубку;
  • делают гидроизоляцию, используя, к примеру, рубероид; материал должен полностью покрывать основу под печку; гидроизоляционные работы обязательны, поскольку без них влага может просочиться к кирпичу из грунта – это приведёт к постепенному разрушению кладочного материала.

Рисунок 3. Рубероид для фундамента

Фундамент под банную печь должен быть строго горизонтальным. Использование строительного уровня обязательно. После устройства основания ему необходимо дать выстояться хотя бы неделю. После этого можно приступать к печной кладке.

Выбор кладочной смеси

Для кладки печи нужно использовать жаропрочную смесь. Её можно купить в строительном супермаркете или приготовить самостоятельно. Заводской вариант отличается выверенным соотношением компонентов. Раствор, приготовленный своими руками – это экономия средств.

Для подобных работ используют смеси на основе глины. Последняя, в отличие от цемента, не боится высоких температур. Напротив, под воздействием жара материал крепчает. В ход идёт либо красная, либо шамотная глина. В этом случае показатели терморасширения у кирпича и смеси будут примерно одинаковыми. А это сделает конструкцию монолитной.

Глину перемешивают с песком. Количество последнего зависит от жирности глины. Поскольку в каждом случае параметры материалов индивидуальны, раствор рекомендуется тестировать. Проверяют качество смеси по-разному. Один из способов заключается в том, чтобы слепить несколько шариков и дать им высохнуть вдали от солнечных лучей. Подсохшие шары бросают с метровой высоты. Те из них, которые не разрушатся, покажут подходящие пропорции составляющих. Диапазон пропорций – от 1:1 до 1:2 в пользу песка.

Совет! Используйте песок с фракцией не более 1,5 мм. Предпочтительна миллиметровая фракция.

Смесь должны быть прочной и пластичной. Рекомендуемая толщина кладочного шва – 5 мм. Это вдвое меньше, чем при кладке обычной постройки. Практика показывает, что увеличение и уменьшение толщины стыков ведёт к снижению эксплуатационного периода печи в доме.

Принципы безопасности

Печное отопление должно отвечать определённым принципам безопасности. Их игнорирование может привести к крайне неприятным последствиям.

Одно из основных требований заключается в том, что между печью и горючими материалами (обычно это обшивка стен) минимальное расстояние – 30-40 см. Семейные парилки обычно не отличаются большими размерами, поэтому печь для бани не должна съедать пространство.

Для сокращения минимальной дистанции делают термоизоляционную прокладку. Например, из базальтовой ваты и стального листа. Или из кирпича. В этом случае допускается вдвое меньшее расстояние между отопительной конструкцией и стенами.

В защите нуждается и пол. Перед топкой рекомендуется настил металлического листа. Его монтаж делает искрение и выпадение остатков топлива из камеры безопасным.

Рисунок 4. Защитный металлический лист

Нужно помнить и о стыках между потолком/кровлей и дымоходом. Зазор между элементами тоже изолируют жаростойким материалом. Швы затем декорируют с помощью специальных – покупных или самодельных – накладок.

Схема кладки одного из вариантов банной печи

Сделать печь для бани можно в разном дизайнерском и техническом формате. Ниже схема одного из возможных проектов. Конструкция предполагает наличие встроенного гидробака. Сооружение подойдёт для загородного дома или для габаритной дачи. Для небольшой постройки лучше выбрать иной вариант, так как этот не самый экономный в плане площади.

Рисунок 5. Одна из вариаций расположения печки в банном пространстве

Размеры основания соответствуют количеству кирпичей – длина печи равна 5-ти, а ширина – 4-м кирпичам. В сантиметрах это – 129х102 см. Высота «прибора» – 210 см. Эти габариты и технические особенности конструкции позволяют эффективно обогревать парилку площадью 10-15 м2. Эффективно – значит, до 100 градусов в кульминационной фазе и до 40-50 – в фазе мытья.

Печь позволяет вмонтировать бак вместительностью 170-200 л. Отопительный эффект усиливается за счёт прокладки 6-ти труб в зоне гидробака. Они же делают более удобным размещение каменки. Согласно этому чертежу печи, выкладываемой своими руками, длина труб составляет 100-105 см. В процессе топки металлические элементы очень сильно нагреваются, что умножает и качество, и продолжительность теплоотдачи.

Пора приступать к кладке печи из кирпича.

Порядовка печной кладки

Порядовка подскажет, как сделать печь для вашей бани правильно. Схема следующая (номера списка соответствуют рядам кладки):

    1. Здесь всё просто – ряд образован сплошной кладкой.
    2. На втором ряду стартует формирование зольника. Здесь монтируют дверку его камеры. Каркас элемента должен на 10 мм быть меньше проёма под зольник. Разница необходима потому, что металлическая дверка обматывается шнуром из асбеста диаметром 5 мм. Со всех сторон дверца фиксируется проволокой. Последняя служит не только фиксатором, но и арматурой, которую после монтажа дверки обмазывают глиняной смесью.
    3. Кладка выполняется аналогичным образом – формируют камеру зольника.
    4. Шамотным кирпичом (на иллюстрации он жёлтого цвета) накрывают камеру зольника. «Шамот» одновременно служит основанием топливной камеры. На этом же ряду фиксируют решётку домашней банной печи. Для этого, скорее всего, потребуется индивидуальная подточка кирпичей.
    5. Периметр печки формируют из красного, а топливник – из шамотного жаростойкого кирпича. Топка будет полностью состоять из огнестойкого материала – это обязательное условие, иначе сооружение прослужит недолго.
    6. Продолжают кладку топливника и фиксируют дверку этой камеры.
    7. Кладку продолжают согласно иллюстрации.
    8. Порядок действий тот же.
    9. На этом ряду накрывают дверку топливной камеры.
    10. Шамотный кирпич кладут согласно схеме, образуя проёмы для труб, о которых было сказано в соответствующем разделе выше. Здесь же готовят место для гидробака. Затем на этом же ряду – после лёгкого схватывания смеси – монтируют трубы. Пространство между металлом и кирпичом нужно заделать жаростойким материалом – например, базальтовой ватой. После этого доходит очередь и до установки гидробака. Порядок действий хорошо проиллюстрирован.
    11. Трубы перекрывают красным кирпичом. Гидробак на иллюстрациях далее отсутствует, но это сделано в целях удобства читателей – так лучше видно кладку и соответствующие элементы. Но необходимо иметь в виду, что в реальном проекте бак должен присутствовать.
    12. Кладка становится выше.
    1. Порядок действий тот же – печь для бани растёт.
    2. Всё аналогично.
    3. Ещё один аналогичный ряд – над трубами уже 5 рядов красного полнотелого кирпича.
    4. Продолжается подъём стенок.
    5. Конструкция становится всё выше.
    6. Кладку выполняют таким же образом.

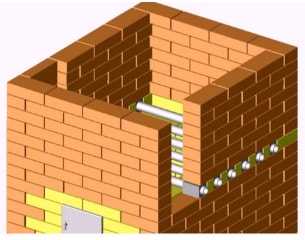

    7. Кладка растёт. На иллюстрации вновь отображена ёмкость для воды. Внутренний объём над металлическими трубами (на рисунке изображен красным прямоугольником) заполняют камнями.

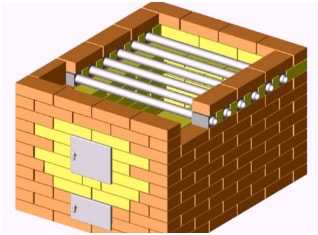

    8. Над ёмкостью фиксируют пару стальных полос. Они необходимы для того, чтобы гидробак можно было накрыть кирпичом.
    9. Накрывают кирпичом ёмкость. Оставляют, согласно схеме, пустое пространство. В процессе эксплуатации через этот проём будут подливать воду на камни.
    10. Кладку выполняют таким же образом.
    11. Действия печника аналогичны – печь из кирпича приобретает характерные очертания.
    12. Порядок действий не изменяется.
    13. Всё то же самое – кладка стала выше на ряд.
    14. Завершается кладка по той же схеме. В проём вставляют дверку, через которую будут подавать воду на каменку. Дверку удобнее было установить ранее. На этом этапе монтаж тоже возможен, и отсутствие элемента на иллюстрации было обусловлено комфортом читателей. После монтажа дверцы сверху аналогично укладывают стальную полосу – в уже известных целях.
    15. На этом ряду накрывают дверку камеры каменки. Стартуют подготовительные работы по печному перекрытию. Поскольку площадь, подлежащая перекрытию, большая и, с точки зрения кладки, неудобна, снова прибегают к помощи двух металлических полос. Толщина металла должна быть не менее 10 мм. Полосы укладывают не непосредственно на кирпич, а в заранее подготовленные выемки. Под металл нужно положить огнестойкие прокладки. Кроме того, полосы фиксируют к кирпичу с двухмиллиметровым зазором, компенсирующим терморасширение материала в процессе топки печи.
    16. Делают перекрытие сплошной кладкой. Исключение – отверстие под дымоход. Рядом с отверстием – небольшая выемка под металлическую заслонку, которую на этом же этапе и устанавливают.
    17. Порядок кладки аналогичный.
    18. Ничего не меняется, за исключением высоты конструкции.
    19. На этом ряду нужно построить основу дымоотводящего канала.
    20. Продолжают кладку дымохода. Это не последний ряд – количество оставшихся рядов зависит от высоты трубы, которая, в свою очередь, определяется особенностями бани.

Готовой печке нужно дать выстояться, как минимум, 5-7 дней. После этого потребуется несколько подготовительных топок. В этот период топить можно только щепой или бумагой – топливом, не создающим высокую температуру. Продолжительность таких топок около 15 минут.

Важно! В день не более одной растопки. Процедуру нужно повторять до тех пор, пока не перестанет образовываться конденсат, сигнализирующий об избытке влаге в сооружении.

Заключение

Принцип действия банных печей несложен. Сгорая, топливо образует разогретые газы, нагревающие печные стенки, камни и гидробак. Отработанные газы уходят через дымоотводящий канал.

Как выложить печку для дачи, не отличающейся большими размерами? Аналогично. Проект потребует небольшой коррекции, в соответствии с габаритами постройки. Или можно соорудить отопительный агрегат по иной схеме.

Качественная кладка сама по себе характеризуется наличием декоративной составляющей. Но, при желании, художественный эффект можно усилить. Отличным покрытием служит термостойкая плитка – керамический гранит, изразцы, клинкер. Облицовку можно выполнить самостоятельно, но если в своих силах уверенности нет, лучше позвать на помощь специалиста.

znatoktepla.ru

Детальная порядовка печи-камина с хлебной камерой

Начинающему мастеру-печнику всегда хочется сложить какую-нибудь диковинную печь. Желательно простую. А еще красивую и эффективную. Жаль, что порядовок таких конструкций существует не так уж и много.

Среди них выгодно выделяется печь-камин с хлебной камерой, работающая по схеме, популярной в странах Скандинавии. Схема не лишена недостатков, но обладает большой степенью универсализма. Есть отопительная массивная универсальная печь, декоративный камин, камера для выпечки хлеба. Простая конструкция, многофункциональность, относительная компактность. Хороший вариант для дачного дома, способный обогреть площадь примерно в 25-30 квадратных метров.

Предлагаем порядовку, позволяющую самостоятельно сложить печь, обладая лишь минимальными навыками печного ремесла. От исполнителя достаточно простого первичного навыка работы с глиной и кирпичом. Остальное просто.

Материалы для устройства печи-камина с хлебной камерой:

  • 1 — Печной кирпич — примерно 1100 шт. Если применить шамотный кирпич, то его потребуется примерно 150 единиц. (Количество кирпича дано без учета затрат на фундамент и дымовую трубу).
  • 2 — Вязальная проволока
  • 3 — Дверцы-чистки — 3 штуки
  • 4 — Топка поддувала с регулировкой воздуха
  • 5 — Каминная дверца для топки 500х500 мм
  • 6 — Базальтовый шнур — 2 комплекта
  • 7 — Задвижка трубы в кирпич — 3 штуки
  • 8 — Колосниковая решетка с рабочей площадью в один-два кирпича

Порядовка кладки печи-камина

Кладка своими руками не так уж и сложна, как может показаться на первый взгляд. Просто не бойтесь. И внимательно следите за порядовкой. Дальше будет просто.

Первый ряд выкладываем из расчета тело печи площадью 4х5 кирпичей и прибавляем припуск на плинтус. Хотя можно обойтись и без него. Но с ним как-то наряднее.

Вторым рядом уже выкладываем чистовой периметр печи:

Формируем внутренние каналы. На третьем ряду ставим чистки каналов и поддувальную дверцу. Их крепят на проволоку и глиняный раствор, без базальтового шнура:

Четвертым рядом добираем высоту дверец:

Пятым рядом перекрываем дверцы, ставим колосник. Если высота помещения позволяет, желательно сделать еще один ряд кладки — выйдет более массивный под. При применении шамотного кирпича самое время начать им кладку. Делаем из него только под. Внешние стены и перегородки каналов так и продолжаем вести керамическим кирпичом:

6 ряд — формируем лоток под дрова. Можно обойтись без скоса пода, как на рисунке, но так топливник будет лучше работать. Разделяем каналы. Малые каналы нисходящие. Большие — восходящие. Применяем косую перевязку. Можно без нее, но с ней надежнее. Если из соображений упрощения начнете применять косую перевязку редко, то ориентировать ее всегда стоит на внешнюю сторону, как на рисунке. Не связывая со стенками топки. Колосник максимально ближе к топочной дверце. Если его провалить глубже, к задней стенке топки, возможно дымление — завихрения воздуха заблокируют выход из топливника в дымовые каналы.

7 ряд. Ставится топочная дверца. Ее устанавливают на уплотнитель — базальтовый шнур, пропитанный глиняным раствором.

8-13 ряды. Поднимаем топку до высоты каминной дверцы:

14-15 ряды. Готовится место под лучковую перемычку. Многие предпочитают делать под нее скосы прямо по месту, выбирая кирпич болгаркой. Можно подпилить и заранее. Первый вариант более точный. Второй менее пыльный и грязный.


Перекрытие дверцы ставится толщиной в кирпич. Нельзя ставить на анкерах. Только лучковая или арка (если топочная дверца с аркой). Желательно вложить в кладочные швы проволоку:

16 ряд. Начинаем формировать под хлебной камеры. Перекрываем без железа, упрощенным клиновым перекрытием:

17 ряд. Наращиваем под хлебной камеры. Следим за перевязкой щелевого перекрытия:

18 ряд. Монтируем дверцу хлебной камеры. Ее, как и топочную, ставим на базальтовый шнур:

19 ряд. Продолжаем хлебную камеру. Открываем ход газам из хлебной камеры в нисходящие каналы:

20 ряд. Доводим вход в нисходящие каналы до высоты в два кирпича.

21-22 ряд. Перекрываем нисходящие каналы, формируем пяты под сводчатое перекрытие хлебной камеры.

23 ряд. Монтируем свод хлебной камеры. Оставляем канал каминного хода и закрываем его задвижкой с длинной ручкой.

Внимательно! Задвижка в процессе будет сильно греться! Поэтому ставим ее на асбест или базальт!

Свод придется подрезать по верху для выравнивания кладки. Или выкладывать еще один ряд — это если позволяет габарит помещения.

24 ряд. Перевязываем свод хлебной камеры. При наличии свободной высоты помещения можно выложить еще один ряд. Тут же показан минимум:

25-27 ряд. Формируем колпак над хлебной камерой. Столбики под перекрытие ставятся исходя из расположения дымовой трубы — ее место не регламентировано строго, она может быть установлена в любой точке печного перекрытия — надо отталкиваться от наиболее удобного прохождения кровли. Проще говоря: смотрим по балкам. Тут же ставится чистка — точку установки выбирают опять вновь по трубе — желательно как можно ближе к ней. На рисунке условно не показана:

28-30 ряд. Обязательные три ряда перекрытия. Далее труба. Задвижки дымового канала устанавливать исходя из соображений удобства эксплуатации — 2 шт. друг над другом для уменьшения теплопотерь:

Две задвижки ставим в трубу, друг над другом. Такое дублирование необходимо для формирования воздушной прослойки— как в двойном оконном остеклении. Лучше сохраняется тепло.

Для оживления кладки в процессе можно выпусками кирпича сделать на теле печи полочки. Только не увлекайтесь их сооружением — выступающие из массива элементы мешают конвекции вдоль тела печи:

Все будет выглядеть примерно так:

При первой растопке всегда открывайте задвижку, перекрывающую канал из хлебной камеры в трубу. Многие печники называют его «прямой ход». Эта манипуляция позволит прогреть трубу. В дальнейшем топка ведется обычным порядком. При работе в печном режиме задвижка эта всегда закрыта. Если мы эксплуатируем как камин, то она всегда открыта.

Доброго и уютного вам тепла в любое время года!

remsovet.com

Учимся складовать печь из кирпича своими руками

05.09.2014

Несмотря на многочисленность современных методов отопления, своей популярности не утрачивает печка. Ее по-прежнему можно встретить во многих загородных домах для поддержания уюта и создания благоприятной атмосферы.

Содержание статьи:

Однако печь будет служить долго и качественно, отдавая тепло, лишь в том случае, когда будут получены ответы на следующие вопросы:

  1. Где правильней разместить печку?
  2. Какие необходимы для работы материалы и инструменты?
  3. Каким должен быть раствор для печи?
  4. Как грамотно сделать кладку печи?

Где правильно разместить печку ?

Обдумывая как сложить печь своими руками, необходимо грамотно ее разместить. Для этого во внимание принимаются следующие условия:

  • Стенки дымового канала обязаны располагаться от деревянных конструкций на удалении не менее 40 см
  • Дымовую трубу разрешается выводить на одном уровне с коньковым выступом, если она располагается на удалении 1.5-3 м
  • Если расстояние от конькового выступа до дымовой трубы 1.5 м и менее, последняя должна быть выше на 0.5 м
  • Если трубу удаляют более чем на 3 м от конькового выступа, ее высота может делаться ниже, но при этом угол между скатом крыши и линий, которая соединяет верхний срез трубы и конек, не должен превышать 10 градусов

Читайте так же руководство, о том как самостоятельно сделать печь для бани

Основание дома и печи имеют свои специфические особенности, поэтому объединять их между собой не допустимо.

Материалы и инструменты

Не зависимо от вида выбранной печи, работы по их возведению очень похожи, а сами конструкции имеют незначительные функциональные различия между собой. С технической стороны они будут отличаться универсальностью, степенью отдачи и размерами.

Исходными строительными материалами для возведения кирпичной печей служат:

  • проволока
  • известь с песком
  • глина
  • кирпич

Приобретая последний, нужно убедить в правильной его форме и достаточном уровне обжига.

Для приготовления раствора можно использовать огнеупорную, красную или даже обыкновенную глину. Потребуется также вспомогательное оборудование, которое можно приобрести на рынках:

  • Необходимые дверцы и заслонки
  • Вьюшки и задвижки
  • Колосниковые решетки
  • Плиты с конфорками и т. д.

Кроме материалов и комплектующих для печи потребуется подготовить набор рабочих инструментов (уровень, отвес, молочную кисть, правило, молоток печника, уровень и т. д.).

Узнайте так же как сделать печь работающую на отработанном масле

Готовим раствор для кладки печи

Раствор для домашней кирпичной печки представляет собой глиняно-песчаную смесь. Песок необходимо просеять сквозь сито, чтобы размеры его ячеек не превышали 1.5 мм. Глина в это время должна вымачиваться в воде 2-3 суток. Не лишним будет пропустить через сито (3х3 мм) готовый раствор. Каждый печник выбирает пропорции для себя.

Смешав песок и глину, необходимо добавить воду и начинать перемешивать полученную смесь, покуда не образуется густота, подобная жирной сметане. Качественный раствор должен укладываться на кирпич сгустком и размазываться слоем 4-5 см (рекомендуемая толщина шва).

Порядовка печи из кирпича

Когда все необходимое собрано, а фундамент успел надежно застыть, приступают к решению основного вопроса как сложить печь своими руками – кирпичной кладке. Следует отметить, что вариантов порядовок огромное множество и далее будет рассмотрен только один — шведка. Она отлично подходит для отопления и приготовления пищи. Перед началом работ кирпич рекомендуется подержать в воде до 10 минут.

Вся информация о печи должна отображаться в чертежах. Они могут отражать как конструкцию целиком, так и отдельные ее части или вырезы. На каждый ряд даются горизонтальные размеры – порядовки.

Как вариант для отопления помещения можно воспользоватся электрокотлом узнать подробнее…

Самым важным является первый ряд – на нем необходимо строго контролировать углы, вертикаль и горизонталь. Допустив погрешности, даже незначительные глазу, они дадут о себе знать в будущем.

Поддувало в нише принято располагать с правой стороны. Но чтобы из него было легче удалять золу, в направлении камеры внутренние стороны счесываются под конус. Очень часто придется использовать не целый кирпич, а его определенную часть. Куски лучше нарезать специальным диском с алмазным напылением, но не отбивать молотком.

После установки поддувальной дверцы начинается кладка второго ряда. При это делается перевязка со смещением 30-50% для большей устойчивости конструкции.

Высота третьего ряда должна совпасть с верхним краем дверцы. При этом необходимо не забывать стесывать края кирпича, образуя конус внутри поддувала для более легкого удаления золы.

Ряд четвертый укладывается слева. Вначале монтируют дверку для чистки. Делается П-образный канал. Над зольником необходимо выложить квадратное отверстие, при этом перекрыв дверцу поддувала.

Пятый ряд практически не имеет никаких отличий от четвертого, но отверстие над зольником необходимо сузить еще немного.

Необходимо подготовить огнеупорный кирпич, прежде чем приступать к кладке шестого ряда (он будет на месте штриховки). Если такой возможности нет – сойдет и обычный. При этом на пятый ряд необходимо опереть колосниковую решетку. Между ней и кирпичами необходим компенсирующий незначительный зазор до 15 мм, который заполняется песком или залой.

В седьмом ряду необходимо перекрыть образованный ранее П-образный канал таким образом, чтобы он образовал три новых. На шестой ряд ставится дверца для топочной.

Восьмой и девятый ряды кладутся аналогично седьмому. Они должны достичь верха топочной дверки.

Чтобы дымовые газы плавно переходили в канал из топки, необходимо счесать кирпичи, которые перекрывают левый канал и перегородку топочной.

Выкладывая десятый ряд, необходимо следить за его строгой вертикальностью. Поверх него будет уложен варочный настил, который нельзя скосить, иначе готовить будет крайне неудобно. Топочная дверка полностью перекрывается и оставляется два строго квадратных канала.

Вопрос о том, как складывать кирпичную печь своими руками на половину решен. Варочный настил закрывает топочную камеру, опираясь на десятый ряд. Кромка кирпичей, которая будет с ним контактировать, должна очесываться, образуя зазор до 2 см. Тут же устанавливается небольшая дверка для топочной и выкладывается одиннадцатый ряд. Слева остаются два квадратных канала.

Двенадцатый и тринадцатый ряды укладываются практически одинаково. Основное отличие заключается в том, что вначале оба квадратных канала соединяются в единый, а в следующем ряду вновь делается их разделение.

Четырнадцатый ряд устанавливается по аналогии с предыдущим, но в нем один канал перекрывается заслонкой. В закрытом состоянии можно будет использовать варочную, не давая нагреваться печке.

В пятнадцатом ряду перекрывается задвижка, а в шестнадцатом накрывается дверца топочной камеры. Чтобы удалялись запахи и вентилировался варочный отдел, необходимо установить дверку между ним и уже закрытым задвижкой каналом.

В семнадцатом ряду необходим уложить стальные полосы над варочной, которые позволят перекрыть камеру. В обычной отопительной печи пришлось бы сооружать куполообразное перекрытие.

Последующие два ряда перекрывают варочную, но при этом оба квадратных канала остаются не тронутыми.

На поверхность варочной на ребро кладутся два кирпича, удаленные от задней стенки на 40 см. тут же монтируются дверцы для очистки и самоварной трубы. По аналогии укладывается следующий ряд.

В двадцать втором ряду необходимо перекрыть дверцы. Над варочной делается три продольных канала (11, 5 и 11 см соответственно), слева – все те же два квадратных. В двадцать третьем ряду продольные каналы перекрываются кирпичом, уложенным поперек. Аналогично делается следующий ряд.

По аналогии с двадцать вторым кладутся ряды 25-26.

В двадцать седьмом ряду нужно уложить на одинаковом расстоянии и удалении от стенок три кирпича. При этом остается лишь один квадратный канал. По аналогии укладываются следующие два ряда.

В тридцатом ряду необходимо полностью перекрыть тепловую камеру, оставив один дымовой канал, который перекрывается задвижкой. Последующие два ряда укладываются с небольшим смещением относительно друг друга. Три таких ряда гарантируют пожарную безопасность.

Остается обустроить простой дымоход для печи.

Подробная видео инструкция по кладке печи своими руками

В заключении

Приведенная порядовка печи «Шведки» одна из самых распространенных на сегодня. Она не только дает возможность отопить помещение, но и приготовить пищу. Все чаще такую конструкцию можно встретить в загородных дачных домах.

Но вопрос о том, как сложить печь своими руками оказался сложным и в своих усилиях уверенности нет – прежде чем приступить к работе, следует обратиться к печнику или человеку, который уже возводил подобные конструкции. Он наверняка даст множество ценных советов.

Вам может понравиться

v-teplo.ru

Русская печь своими руками — подробная порядовка и видеоинструкции

Чтобы выполнить работы по возведению любой кирпичной печи, рекомендовано тщательно изучить инструкцию и хорошенько разобраться в схемах, а еще лучше — пройти практику у опытного печника.

Русская печь своими руками

Русская печь своими руками

Русская печь своими руками может быть сложена под руководством квалифицированного мастера, который не позволит сделать ошибок при кладке и считывании порядовки. Нужно знать, что даже один-единственный неправильно положенный кирпич может испортить всю проделанную работу. Известны случаи, когда из-за такой оплошности приходилось проводить кладку заново, так как создавалась или очень сильная ненужная тяга, приводящая к перерасходу дров, или же она отсутствовала совсем.

Если, невзирая на все трудности и предостережения, все-таки решено примерить на себя роль печника, не совершив при этом «фатальных» ошибок, необходимо строго следовать правилам работы и самым серьезным образом подойти к выбору качественного материала.

Чтобы избежать претензий от пожарной инспекции, нужно знать, что все капитально устроенные отопительные приборы должны быть в полной мере соответствовать установленным параметрам (СНиП 41—01-2003).

Содержание статьи

Базовое строение русской печи

Русская печь может иметь разные модели, но она всегда является отопительно-варочной, и плюс к этому — обязательно имеет духовку и хотя бы небольшую лежанку.

Для того, чтобы начать работать над возведением подобного сооружения, нужно обязательно ознакомиться со строением печи, чтобы знать, как называется каждый ее отдел.

Общая схема традиционной русской печки

Общая схема традиционной русской печки

Базовая схема традиционной русской печи предполагает наличие следующих отделов:

1 – Подпечье устраивается для сушки дров про запас. Этот отдел имеется не во всех моделях печей, так как он недостаточно функционален.

2 – Холодную печурку тоже устраивают не всегда, но она характерна именно для русской печи. Этот отдел служит для хранения посуды.

3 – Шесток — это ниша перед горнилом. Именно здесь часто устраивается варочная плита, если печь имеет несколько другое строение. Если же плита отсутствует, в шестке оставляют приготовленную в горниле пищу, для того, чтобы она дольше оставалась горячей.

4 – Под — это дно горнила или варочной камеры. Этот печной элемент устраивают с небольшим уклоном к входу в камеру, для облегчения передвижения установленной в нее посуды. Кроме этого, поверхность этого элемента рекомендовано хорошо отшлифовать.

5 – Варочная камера или горнило, в традиционных печах в него закладывают дрова и ставят жаростойкую посуду, в которой готовят пищу. Свод камеры так же, как и под, делают с небольшим уклоном к входу. Такая конфигурация способствует скоплению под потолком горячего воздуха, а он хорошо прогревает лежанку и боковые стенки печи.

6 – Перетрубье – это ниша над шестком, над ней начинается дымоходная труба.

7 – Душник или самоварник устраивался ранее и предназначался для трубы от самовара, которую устанавливали в это отверстие. Самоварник выходит в дымоотводную трубу. Сегодня этот отдел в печи чаще всего не устраивают, так как в нем отсутствует надобность.

8 – Тепловой канал над шестком.

9 – Вьюшка – это окно с дверцей, которая перекрывает дымоход полностью. Через это отверстие добираются до заслонки, которая регулирует тягу, двигаясь по горизонтали. Заслонка представляет собой металлическую, хорошо обработанную по краям пластину. Сегодня этот элемент чаще заменяют специальной задвижкой.

10 – Место расположения заслонки.

11 – Лежанка расположена над горнилом, сзади дымохода. Во время топки этот отдел печи всегда хорошо прогревается. Ранее лежанку использовали в зимнее время, как кровать, поэтому она устраивалась достаточно больших размеров, так чтобы места хватало на нескольких человек.

В осовремененном варианте русской печи, порядовка которой будет представлена ниже, некоторые элементы традиционного строения заменены. Вместе с тем, новая модель стала более функциональна, так как в ней появилась варочная плита и водогрейный бак.

Современный вариант отличается от традиционного еще и тем, что в нем предусмотрено прогревание подтопочного отдела — благодаря этому печь значительно быстрее достигает нужной температуры, и от нее в помещения поступает большее количество тепла.

В статье будет рассмотрена более современная, усовершенствованная русская печка

В статье будет рассмотрена более современная, усовершенствованная русская печка

Наличие в конструкции разных отделов позволяет в летний период нагревать только варочную плиту для приготовления пищи, не отапливая всего строения полностью, что способствует и поддержанию нужного микроклимата в доме, и экономии топлива. В зимнее же время, когда прогреваются все каналы, печь становится многофункциональной — одновременно может быть духовкой, плитой, производить нагрев воды и помещения, а также быть теплой кроватью.

Такие изменения стали возможны при установке в конструкцию дополнительной «летней» заслонки для варочной камеры.

Современный вариант печи способен поддерживать комфортную температуру на площади, равной 35 ÷ 40 м².

Приступая к работе над русской печкой, необходимо провести подготовительные мероприятия, которые начинают с планирования места установки.

Выбор места для русской печки

Очень важным моментом является правильный выбор места, где будет возводиться сооружение. Если печь устанавливается в деревянном здании, то между ее стенками и стенами дома должно быть обязательно продумано расстояние, которое должно составлять не менее 200 мм. Кроме этого, деревянные стены необходимо обезопасить с помощью закрепления на них негорючего материала — чаще всего для этого используются асбестовые плиты. Этот зазор также обеспечит свободное проведение ревизии стен печи, которую нужно обязательно проводить перед началом каждого отопительного сезона.

Если же для постройки выбрано место между двумя комнатами, то проем в деревянной стене нужно обложить кирпичной кладкой, толщиной также не менее 200 мм. Дополнительно между кладкой и древесиной можно устроить прокладку из того же асбестового листа.

Инструменты для кладочных работ

Какая бы модель печи ни была выбрана, для ее кладки понадобятся одни и те же инструменты, которые подготовить нужно заранее.

Основные инструменты для проведения печных работ

Основные инструменты для проведения печных работ

1 – Мастерок или кельма необходимы для забора из емкости кладочного раствора и нанесения его на кирпичи, а также для подчистки кладки от излишка выступившей между швов смеси.

2 – Молоток-кирка понадобится для обтесывания и раскалывания кирпичей, так как в процессе работы придется подгонять отдельные элементы кладки или придавать им определенную форму.

3 – Расшивка нужна будет в том случае, если печь не будет отделываться декоративной плиткой, и кладка должна иметь идеально аккуратный вид. Этим инструментом оформляют горизонтальные и вертикальные швы.

4 – Шнур-причалку используют для контроля за ровностью рядов, но чаще в наше время при кладке стен печей мастера ограничиваются строительным уровнем и отвесом.

5 – Порядовка — очень полезное приспособление, которое поможет сохранить вертикальность кладки, а также соблюсти одинаковую толщину горизонтальных швов.

6 – Отвесом также измеряют вертикальность стены, и его удобство заключается в том, что он легко и быстро устанавливается в нужное место.

7 – Строительный уровень незаменим при работе над любой кладкой, поэтому он должен быть всегда под рукой, так как им проверяется ровность каждого уложенного ряда, когда еще есть возможность оперативно внести какие-либо изменения.

8 – Правило чаще всего используется только один раз, при выравнивании поверхности фундамента.

9 – Лопатка и емкость для замешивания раствора.

10 – Неплохо иметь также мерную планку, которой будет измеряться ширина швов.

Необходимые материалы

Для каждой модели печи закупается свое количество материалов, в зависимости от ее величины. Кроме кладки стенок и всех ее внутренних отделов (в соответствии с порядовкой) строительные материалы потребуются и для устройства фундамента, который должен быть выполнен очень надежно, так как русская печь – это достаточно массивное строение.

Не стоит экономить, покупая дешевые некачественные стройматериалы, если хочется, чтобы строение было и респектабельно на внешний вид, и эффективно работало непосредственно по своему назначению.

Ниже приведена таблица необходимых материалов для возведения русской печи размером 1600 мм в ширину, 2380 мм в длину и 1900 ÷ 2000 мм в высоту, которую часто называют «Теплушкой».

Наименование материалов и элементов Размер в мм Количество (шт., кг или м)
Закаленный красный кирпич М-200 250 × 120 × 65 1850 — 1860 шт.
Глина жирная 250 кг
Песок очищенный 300 кг
Варочная панель с двумя конфорками 400 × 700 1
Колосниковая решетка 200 × 280 2
Колосниковая решетка 250 × 380 1
Топочная дверца 250 × 210 1
Топочная дверца 250 × 180 1
Прочистная дверца 130 × 130 2
Прочистная дверца 130 × 200 1
Поддувальная дверца 250 × 150 1
Дымовая задвижка 180 × 260 1
Заслонка для горнила 380 × 450 1
Водогрейный бак 280 × 120 × 500 1
Стальной уголок 5 × 60 × 60 1,5 м
Стальная полоска 5 × 50 — 60 20 — 25 м
Стальной лист 5 мм 1

Чугунные и стальные фасонные детали для печки можно приобрести в специализированных магазинах

Чугунные и стальные фасонные детали для печки можно приобрести в специализированных магазинах

Кроме материалов для кладки печи, необходимо приобрести все необходимое и для устройства фундамента — щебень, доски для опалубки, песок, арматуру диаметром 8 ÷ 10 мм и цемент, количество этих материалов будет зависеть от глубины и ширины основы.

Фундамент для русской печки

Русская печка - весьма массивное сооружение, поэтому не обойтись без надежного фундамента для нее

Русская печка — весьма массивное сооружение, поэтому не обойтись без надежного фундамента для нее

Так как кирпичная русская печка является достаточно массивным сооружением, то основа под нее должна быть прочна и надежна. Поэтому обязательно необходим хороший фундамент, для которого придется рыть соответствующий котлован.

  • По размеру яма должна превышать периметр основания печи на 120 ÷ 150 мм в каждую сторону. Глубина котлована рассчитывается в зависимости от плотности и стабильности грунта, но средняя ее величина варьируется между 500 и 700 мм.
  • Дно готового котлована засыпают песком, который поливают водой и тщательно утрамбовывают, до достижения толщины этого гидроизолирующего слоя 150 ÷ 200 мм.
  • На песок засыпается щебень или битый кирпич, который также утрамбовывается. Этот слой должен составлять 100 ÷150 мм, а затем его нужно выровнять небольшим слоем песка, который также проливается водой и выравнивается.
  • Далее, на этот «пирог» настилается два слоя рубероида. Затем, на рубероид устанавливается опалубка, изготовленная из досок, а чтобы бетонный раствор монолитно заполнил короб и не утекал в зазоры между досками, стенки опалубки покрывают плотной полиэтиленовой пленкой.
  • Раствор изготавливают из цемента (одна часть), песка (три части), щебня (пять частей) и воды, с помощью которой смесь доводится до необходимой полужидкой консистенции.
  • В подготовленную опалубку заливается грубый раствор бетона, который изготавливают из гравия и цемента. Толщина первично залитого слоя должна составлять 200 ÷ 220 мм. Чтобы в залитом бетоне не образовалось воздушных пузырей, его несколько раз протыкают штыковой лопатой, одновременно утрамбовывая раствор.
  • Когда раствор начнет схватываться, в него устанавливают вертикально прутья арматуры, длиной на 50 ÷ 70 мм выше залитой поверхности.
  • Далее, заливается следующий слой раствора толщиной в 100 ÷ 150 мм. После его схватывания на поверхность укладывается арматурная сетка, и опалубка заполняется до верха раствором, а затем залитая поверхность разравнивается правилом, но установленному горизонту (обычно это – верхний обрез опалубки).
  • После полного застывания бетона и набора им необходимой прочности, поверхность накрывается еще одним слоем рубероида.

Раствор для кладки печки

Раствор для кладки печи должен быть эластичным и тонким, а при высыхании не давать трещин и хорошо герметизировать швы. Приготовить правильный раствор непросто, поэтому у каждого мастера печных дел есть свои секреты в подборе материалов и в замешивании смеси.

Сегодня в специализированных магазинах можно приобрести готовую жаростойкую смесь, предназначенную для кладки стен печей. Однако, как утверждают опытные печники, настоящий традиционный раствор из глины с добавлением песка куда предпочтительнее готовых смесей, изготовленных на основе цемента. Это действительно так по различным причинам, одна из которых — экологичность раствора.

Настоящие мастера никогда не променяют традиционный глиняный раствор на готовые жаростойкие цементные смеси

Настоящие мастера никогда не променяют традиционный глиняный раствор на готовые жаростойкие цементные смеси

Основная сложность самостоятельного изготовления глиняного раствора заключается в подборе глины, так как этот материал может быть чрезмерно жирным или наоборот, постным. Для раствора, который будет применяться для возведения печи, нужно выбирать жирную глину — именно она сделает смесь эластичной, что очень важно для получения качественных ровных и прочных швов.

Подобрать нужные пропорции для качественного раствора достаточно сложно, и этот процесс потребует определенного времени.

  • Для этого приобретенная глина должна быть, в первую очередь, тщательно очищена от различного мусора и инородных включений, а затем замочена на сутки в воде.
  • Далее, ее небольшие порции смешивают в разных пропорциях с песком. Из этой массы изготавливают лепешки толщиной в один сантиметр, после чего оставляют их сохнуть на два-три дня, предварительно записав, сколько частей глины и песка находится в каждой из пробных смесей.
  • Через указанное время нужно проверить, на какой из экспериментальных лепешек образуется меньше трещин — это значит, что весь раствор нужно замешивать именно в таких пропорциях.

Перед замешиванием всей массы, размоченную глину рекомендовано протереть через сетку, имеющую ячейки размером в 5 мм. Этот процесс сделает массу максимально однородной и избавит от проблем при кладке.

Для выкладывания топки очень часто в готовый глиняный раствор добавляется вместо песка шамотный порошок в пропорции один к трем ÷ четырем, то есть одна часть порошка на 3—4 части раствора глины.

Кладка русской печи

Чтобы печь была безопасна для жильцов дома, кладка должна быть абсолютно герметичной, поэтому нельзя брать некачественные кирпичи, имеющие трещины. Толщина швов между рядами должны варьироваться между 5 ÷ 8 мм. Не рекомендовано обмазывать стенки печи изнутри глиной, с целью добиться желаемой герметичности, так как раствор будет способствовать образованию сажных отложений и снижению теплопроводности.

Так называются грани кирпича

Так называются грани кирпича

Кладка производится в разных отделах печи в один кирпич (длина кирпича), в полкирпича (ширина кирпича) и в четверть кирпича (толщина кирпича).

Перевязка углов печи производится разными способами, в зависимости от толщины кладки, но основным принципом является переплетение ложка и тычка кирпича.

Перевязка углов при кладке печки

Перевязка углов при кладке печки

Перед кладкой керамический кирпич рекомендовано вымачивать, так как в этом случае он не будет впитывать воду из раствора, и поэтому кирпич и раствор будут сохнуть равномерно, показывая высокую взаимную адгезию и давая хорошую герметичность стенок.

Излишний раствор, выступивший из швов, необходимо удалять сразу, как снаружи, так и изнутри кладки — это обеспечит аккуратность и максимальную функциональность строения.

Наружные стены могут выкладываться в один или в полкирпича, внутренние же обычно — только в половину кирпича. Если наружные стены будут толстыми, то печь дольше будет прогреваться, и для ее нагрева потребуется большое количество топлива, поэтому полкирпича — это самый оптимальный вариант для кладки, как внутренних, так и наружных стен отопительного строения.

Узнайте два различных способа, как сделать облицовку печи керамической плиткой своими руками, из нашей новой статьи.

Порядовая кладка печки

Порядовку можно назвать основной инструкцией по кладке печи, которая подробно показывает, как должен лежать каждый кирпич в данном ряду, и какие из дополнительных элементов используются на конкретном этапе. Следуя в точности этой инструкции, можно не спеша самостоятельно «поднять» конструкцию печи. Единственное, чему рекомендовано поучиться — это правильно укладывать и выверять ряды кирпичей. Такие тренировки лучше всего предварительно проводить на сухих кирпичах, а затем уже – и с раствором.

Опытные печники советуют выкладывать каждый из рядов насухо — это позволит подогнать размеры всех кирпичей до необходимых именно в этом ряду, и не ошибиться в хитросплетениях внутренней кладки.

  • Первый ряд задает правильное направление, обеспечивает ровность и аккуратность всей постройки, поэтому прежде, чем начинать его кладку даже насухо, рекомендовано расчертить точное месторасположения внешних стен печи. Это можно сделать, используя длинную линейку, уголок и мел.

Первый ряд - сплошной. Он должен быть идеален, так как задаст ровность всей конструкции

Первый ряд — сплошной. Он должен быть идеален, так как задаст ровность всей конструкции

На размеченную поверхность сначала укладывают кирпичи внешней стенки, а затем заполняется внутреннее пространство между ними, следуя указанному в порядовке рисунку.

На втором ряду начинается выкладка внутренних отсеков

На втором ряду начинается выкладка внутренних отсеков

  • Со второго ряда начинают выкладываться стенки печи, оформляются внутренние каналы для прочистки, а также камера зольника.

Третий ряд - установка чугунных дверец

Третий ряд — установка чугунных дверец

  • На третьем ряду устанавливается две дверцы — поддувальной и прочистной камер. Закрепление дверец осуществляется с помощью стальной проволоки, которую прикручивают к ушкам, расположенным на чугунных дверцах, а ее концы укладывают в швы между кирпичами. До того, как дверцы будут полностью вмурованы в стенку, их временно подпирают с двух сторон кирпичами.

4 ряд - закрывается свод подового пространства

4 ряд — закрывается свод подового пространства

  • На четвертом ряду кладка перекрывает сверху входы во все внутренние каналы на стенках печи, образуя отверстия, и полностью оформляет потолок подового канала внутри строения.

Пятый ряд - устанавливается колосник большой и дверца малой топки

Пятый ряд — устанавливается колосник большой и дверца малой топки

  • На пятом ряду укладывается колосниковая решетка для большого топливника, и внутренняя кладка топки устанавливается без раствора. Очень часто для этой цели используют шамотный кирпич, разрезанный по толщине надвое. На этом же ряду устанавливается дверца малого топливника над подовым каналом.

Устанавливается водогрейный бак

Устанавливается водогрейный бак

  • В кладку шестого ряда входит установка водогрейного бака. Внутренний слой топки продолжают выкладывать шамотным кирпичом.

Седьмой ряд: стяжка полосой боковой стенки, установки колосника - в малую, и дверцы в большую топку

Седьмой ряд: стяжка полосой боковой стенки, установки колосника — в малую, и дверцы в большую топку

  • На седьмом ряду устанавливают колосниковую решетку в малый топливник и дверцу на большую топку. Правая стена стягивается стальной полоской, которая укладывается в шов и закрепляется на стенках специально устроенными на концах зацепками. Задняя стенка большой топки выкладывается кирпичом без раствора. На внешней стенке, на внутренней кладке между кирпичами устраиваются зазоры для лучшей теплоотдачи.

Кладка восьмого и девятого рядов

Кладка восьмого и девятого рядов

  • На восьмом и девятом ряду устанавливается и закрепляется дверца малой топки, а также продолжается выведение внутренних печных каналов.

Десятый ряд - укладка дна горнила. Водогрейный бак полностью перекрывается

Десятый ряд — укладка дна горнила. Водогрейный бак полностью перекрывается

  • На десятом ряду выкладывается дно варочной камеры (горнила) и объединяются своды двух топок — малой и большой. Отверстия каналов в задней части постройки, которые предназначены для движения нагретого воздуха, оставляются открытыми, и выводятся в варочную камеру. Также на этом ряду перекрывается водогрейный бак.

11-й ряд - все готово для установки варочной плиты

11-й ряд — все готово для установки варочной плиты

  • На одиннадцатом ряду, на край кладки, над двумя топками закрепляется заготовленный металлический уголок 50×50 мм — он станет хорошей основой для установки в том месте варочной плиты. Оставшееся открытым пространство большой топки сзади плиты накрывается колосниковой решеткой, которая не закрепляется.

12-й ряд: начало формирования дымохода и стенок горнила

12-й ряд: начало формирования дымохода и стенок горнила

  • На двенадцатом ряду начинают оформлять переднюю стенку варочной камеры и боковые стены варочной панели. С левой стороны плиты устанавливается горизонтально задвижка, которая будет служить заслонкой для варочной камеры. Левее задвижки начинается формирование низа дымохода. Заслонка и будет перекрывать отверстие между горнилом и дымоходом.

13-й ряд - продолжение кладки ввысь

13-й ряд — продолжение кладки ввысь

  • На тринадцатом ряду работа идет по той же конфигурации рисунка, который задан 12 рядом.

14-й ряд: формирование просвета дымоотводного канала

14-й ряд: формирование просвета дымоотводного канала

  • На четырнадцатом ряду формируется вход в дымоходную трубу, который будет открываться при сдвиге вертикальной задвижки, установленной для варочной камеры. Кроме этого, выводятся стенки горнила, и оформляется отверстие для заслонки

15-й ряд: начинается перекрытие свода варочной камеры

15-й ряд: начинается перекрытие свода варочной камеры

  • На пятнадцатом ряду кладка идет на сужение, перекрывая варочную камеру. Одновременно выводится дымоходная труба.

Обязательное усиление стенок металлическими полосками на 16-м ряду

Обязательное усиление стенок металлическими полосками на 16-м ряду

  • Скрепление боковых стенок металлическими полосами со стопорами, выводимыми на внешние стороны стен, происходит на шестнадцатом ряду, после того, как будет проведена кладка, повторяющая 15 ряд.

17-й ряд: после кладки - несколько операций с металлическими конструкциями

17-й ряд: после кладки — несколько операций с металлическими конструкциями

  • На семнадцатом ряду производится несколько значительных действий:

— устанавливается стяжка металлической полосой задней стенки печи;

— продолжается сужение свода варочной камеры и устраивается место для начала кладки свода;

— происходит дальнейшая кладка дымохода;

— над нишей, где установлена варочная плита, укладывается металлический уголок и полоса — они станут основой для кладки кирпичей, которая начнет создавать над плитой потолок.

18 ряд - наружные стенки и плюс выкладка куполообразного свода горнила

18 ряд — наружные стенки и плюс выкладка куполообразного свода горнила

  • На восемнадцатом ряду на заднюю часть печи, над горнилом, устанавливают шаблон (или же сваривается конструкция из металлических полос в форме арки). По шаблону выкладывается куполообразный свод варочной камеры. Кирпичи при этом устанавливаются на торцевую часть — ложок.

На установленный металлический уголок и полосу выкладывают ряд кирпичей, уложив их на широкую часть кирпича — постель.

Если выбирается для выведения свода шаблон из фанеры и бруска, то он изготавливается обязательно разборным, чтобы его можно было легко удалить после застывания раствора, скрепляющего кирпичи, формирующие арку. Из фанеры вырезаются две полукруглые детали, которые закрепляются съемными штырями к двум прямоугольным рамкам или брускам и выставляются на подложенные кирпичи.

Примерно конструкция выглядит таким образом.

Возможный вариант шаблона для кладки купола горнила

Возможный вариант шаблона для кладки купола горнила

Сверху полукружья покрываются настилом из узких досок, которые собраны между собой при помощи веревок, т.е. настил получится гибкий. После застывания раствора в кладке, подпирающие кирпичи убираются, конструкция опускается на дно варочной камеры, затем убирается гибкий настил, и вытаскиваются штыри, а затем и все элементы извлекаются из горнила.

Укрепление внутренней стенки полосой на 19-м ряду

Укрепление внутренней стенки полосой на 19-м ряду

  • На девятнадцатом ряду стенка над входом в варочную камеру укрепляется металлической полосой. Вокруг свода горнила возводится стенки, которые образуют пространство для засыпки.
  • На 20-м ряду пространство над горнилом заполняется чистым песком

    На 20-м ряду пространство над горнилом заполняется чистым песком

  • На 20-ом ряду, после возведения стенок выше свода на один ряд, пространство над варочной камерой засыпается песком, который осторожно уплотняется. Этот слой увеличивает теплоемкость горнила, что обеспечивает качественную выпечку хлеба.

21-й ряд: укладка основания будущей лежанки

21-й ряд: укладка основания будущей лежанки

  • Далее, на 21-ом ряду поверхность, засыпанная песком, вместе со стенками перекрывается кладкой, а в передней части идет сужение перетрубья.

22-й ряд - установка металлической панели с круглым отверстием

22-й ряд — установка металлической панели с круглым отверстием

  • На 22-ом ряду сужается перетрубье и устанавливается металлический элемент с круглым отверстием, который будет способствовать перенаправлению дыма, некоторым образом задерживая тепло.

23-й ряд - монтаж дверцы прочистного окошка для дымохода

23-й ряд — монтаж дверцы прочистного окошка для дымохода

  • На 23-ем ряду продолжает выводиться перетрубье, и устанавливается дверца для возможности прочистки дымохода.

24-й ряд: установка регулирующей заслонки

24-й ряд: установка регулирующей заслонки

  • На 24-ом ряду устанавливается задвижка на перетрубье, которая будет регулировать тягу в топках и горниле.

Кладка 25-го и 26-го рядов

Кладка 25-го и 26-го рядов

  • При кладке 25-го и 26-го рядов пространство над задвижкой еще больше перекрывается кладкой.

Перетрубье объединяется с дымоходом. Выше идет кладка трубы

Перетрубье объединяется с дымоходом. Выше идет кладка трубы

  • На 27-ом — 29-м  рядах перетрубье объединяется с дымоходом.
  • Далее, идет кладка дымоходной трубы и поднимается до того уровня, когда начинает формироваться разделка. Рекомендовано при прохождении дымоходом чердачного перекрытия делать кладку на цементном растворе.

Прохождение кирпичной трубы через потолочное перекрытие - разделка (распушка)

Прохождение кирпичной трубы через потолочное перекрытие — разделка (распушка)

  • После этого, проведя трубу через чердак, ее выводят на крышу, выкладывая выдру и делая вокруг надежную гидроизоляцию, которая закроет зазоры между дымоходом и кровельным материалом.
Видео: Порядовая кладка двух вариантов русской печи

Просушка выложенной печки

После завершения процесса кладки, печь нельзя сразу же топить в полную силу, так как в этом случае она будет просыхать неравномерно, и на поверхности стен появятся некрасивые разводы. Кроме этого, раствор на швах может пойти трещинами, и произойдет разгерметизация стенок.

Чтобы этого не произошло, печь должна пройти процесс естественной сушки в течение 10 ÷ 12 дней. При этом необходимо открыть все задвижки и дверцы. Для того, чтобы создать благоприятные условия для просушки печного сооружения, в данном случае в варочную камеру можно поместить обычную электрическую лампочку на 200 ÷ 250 Вт, на все время просыхания.

После завершения первого этапа сушки, можно переходить к принудительным мероприятиям — начинать протапливать печь небольшим количеством дров, при открытых дымовых задвижках, но с закрытыми топками.

Протапливают печь в течение 7 ÷ 10 дней по особой системе: в первые два дня используется для топки всего 3 ÷ 4,5 кг дров, каждый день прибавляя по 1 ÷ 1,5 кг топлива к первоначальному количеству, и так на протяжении всего время принудительной просушки.

Проверить готовность печи к полноценной работе можно следующим образом. Если после начала очередной топки через 1,5 ÷ 2 часа на металлических элементах не появятся капли конденсата, значит, можно смело проводить полноценную контрольную топку, используя достаточно много дров.

Если после длительной просушки и проведения контрольной топки все-таки появились незначительные трещинки в швах между рядов кладки, не стоит торопиться их заделывать. За ними нужно понаблюдать в течение отопительного сезона. В течение этого времени они или остановятся в одном положении, или еще немного расширятся. Только по окончания сезона отопления можно провести ремонт, заделав все появившиеся изъяны.

Меры безопасности при начале эксплуатации печки

Иметь в доме русскую печь — просто замечательно, так как она всегда считалась источником тепла и особого уюта. Однако, нужно помнить и о мерах безопасности, так как если их не соблюдать, печь может стать источником повышенной опасности.

Перед началом каждого отопительного сезона необходимо обязательно проводить тщательную ревизию всех швов кладки — они должны быть герметичны —  не иметь глубоких трещин. Заделывают появившиеся трещины раствором из глины с добавлением песка.

Если, после начала топки в помещении появится дым, значит, отсутствует нормальная тяга, и такую неисправную печь топить ни в коем случае нельзя. Нужно сразу же проверить, все ли задвижки на дымоходе открыты. Если дымоход полностью открыт, но дым продолжает идти в комнату, значит, необходима чистка дымоходных каналов.

Дымоход необходимо проверять и чистить не реже раза в год. Впрочем, если печь новая и используется качественное топливо, то дымоход, по сути, никак не должен беспокоить несколько лет. При возникновении задымления в этом случае есть риск того, что где-то неправильно выполнена кладка, и придется приглашать мастера для устранения проблем.

Если соблюдать правила безопасности и иметь хорошую вентиляционную систему в доме, печь не будет источником опасности, а станет верным помощником, который выручит во многих случаях. Кроме того, что у этого сооружения очень широкая функциональность, русская печь еще и создаст в доме неповторимый самобытный колорит и особый уют.

И в завершение статьи — еще один видеосюжет, подробно показывающий работу специалиста по профессиональной  кладке традиционной русской печки.

Видео:  Работа мастера по возведению русской печи

stroyday.ru

Кладка русской печи своими руками

Прежде чем разбираться со всеми нюансами технологического процесса, следует сразу же понять, что кладка русской печи требует не только хороших теоретических знаний в этой области, но и достаточной практики. Особенность конструкции и функционирования русской печи в том, что даже один-единственный неправильно уложенный кирпич в дальнейшем создаст множество проблем.

К примеру, отсутствие тяги (будут трудности с розжигом и горением) или ее избыток (в этом случае никаких запасов дров не хватит, чтобы обеспечить нормальный температурный режим в помещении).

Рекомендации

Правильное решение – пройти хотя бы небольшую стажировку у опытного печника. Или выполнять всю работу по кладке своими руками, но под «чутким руководством» профессионала. Лучше рассчитаться с ним за периодические консультации, чем разбирать готовую конструкцию и начинать все с нуля, если неправильно уложенный камень находится в одном из нижних рядов печи.

Непременное условие качественной кладки – выбор оптимальной схемы печи. Следует изучить все нюансы работы и оценить собственные возможности по ее выполнению своими руками.

Насколько это полезно, каждый решит для себя сам, но отметить стоит. На любой вид работы, сооружение или оборудование существует определенная нормативная документация (ТУ). Есть она и для печей. В СНиП № 41-01 от 2003 года отражены параметры обогревательных агрегатов (приборов), устанавливаемых капитально.

Собственник частного дома – сам себе хозяин, но если решено самостоятельно выложить печь в производственном, складском или ином помещении, учесть следует. Иначе могут возникнуть проблемы с пож/инспекцией.

Порядок работы по кладке русской печи

Определение места установки

Основных критериев два – материал, из которого возведено строение, и конфигурация помещения, в котором предполагается монтировать печь. Минимальное отстояние от стен – 20 см. При этом в месте установки печи их придется обезопасить от повышенного термического воздействия. Для этого на стенах закрепляются плиты (листы) из негорючих материалов, в основном, на основе асбеста. Как вариант – кирпичная кладка, закрывающая близлежащую стену.

Типовые габариты русской печи (см): 215 х 140 х 185. Для обогрева помещений общей площадью 35 – 40 «квадратов» вполне достаточно.

Подбор материалов

Часто встречаются рекомендации, что нужно использовать только огнеупорный кирпич. А рационально ли это, если максимальная температура поверхности печи в рабочем режиме на разных участках неодинакова, а такой кирпич стоит дороже аналогов? Там, где температура не достигает высоких значений (как в топке или канале дымоудаления), целесообразно использовать более дешевый материал.

Даже в целях экономии нельзя использовать кирпичи с дефектами. Малейшая щель – «лазейка» для угарного дыма. Вся кладка должна быть полностью герметичной.

Компоненты раствора

У каждого мастера-печника – свой рецепт. Раствор должен быть пластичным и мелкодисперсионным – это главное. Только в этом случае шов после отвердевания массы плотно заполнит все зазоры между кирпичами, будет тонким и не покроется трещинами. В продаже имеются готовые смеси, но их еще нужно правильно выбрать, плюс к этому – и заплатить. Еще один минус – они на основе цемента.

Профессионалы рекомендуют составлять смеси для кладки печи (читайте о растворе из глины здесь) самостоятельно, из песка и глины (2 к 1). Достаточная консистенция кладочного раствора проверяется просто. Шарик, скатанный из него, нужно бросить на твердую поверхность. Если прилипнет – норма, рассыплется – излишек песка. Можно поступить по другому – поэкспериментировать. В этом случае результат будет точнее.

Так как визуально не получится определить все характеристики глины и песка, составляется несколько смесей, в небольших количествах, с различным долевым соотношением компонентов, ориентируясь на указанную пропорцию. Из каждой готовятся растворы, из которых скатываются шарики. Через сутки оценивается их состояние. Лучшим составом считается тот, который после просыхания дал минимум трещин.

Чтобы получить хороший раствор для кладки, необходимо использовать глину категории «жирная». Любая другая не подойдет. Перед применением она вымачивается в воде не менее 24 часов и перетирается.

Перечень других комплектующих зависит от модификации печи, а размеры – от ее габаритов. Это панель варочная, дверцы (топочная, прочистная, поддувальная), решетка колосниковая (может быть несколько), заслонки (задвижки).

Кладка печи своими руками

Фундамент

С учетом большого веса русской печи фундамент для нее придется возводить отдельно (как и для камина). В процессе строительства это предусматривается проектом, а если печь решено поставить в уже эксплуатируемом здании, то придется разбирать полы.

 Для такой массивной конструкции монтируется плита, как уже отмечено, отдельная. Использовать даже сегмент фундамента строения для размещения на нем части печи запрещается!

Процесс кладки

Порядовка печи — кликабельно

Печь может быть чисто отопительной, банной, варочной, хлебной, уличной (к примеру, барбекю), хотя чаще всего используется комбинируемая схема.

Учитывая, что печь будем делать своими руками, рассмотрим один из самых простых и доступных в реализации вариант.

На схеме обозначена и сама печь, и ее порядовка – разобраться несложно. Но отдельные нюансы, для начала, отметить следует (по уровням).

Первый

Правильность его кладки на фундаменте определяет качество всей дальнейшей работы и эффективность функционирования печи. По готовому основанию производится разметка внешнего контура, и по ней укладывается кирпич. И только после того, как выложен весь периметр, производится заполнение внутреннего сектора.

Второй

В нем несколько кирпичей с тыльной стороны на раствор не сажаются. Потом, в процессе обслуживания дымохода, все сажа, которая будет соскребаться с его стенок, упадет вниз. Именно для того, чтобы ее можно было удалить из канала, в нижней части печи, в кладке, оставляется технологическое отверстие.

Оно закрывается кирпичами, но они располагаются с некоторым сдвигом вперед, из расчета, чтобы при необходимости их можно было легко вытащить. Вариант – вместо кирпичей ставится прочистная дверка. Назначение – аналогичное.

Третий

С этого ряда начинается установка дверки поддувальной камеры.

Чтобы дверки раньше времени (до фиксации кладкой) не «завалились», к их проушинам привязывается проволока, которая закладывается в швы. Получается временное крепление по принципу растяжки.

Если на примере первых уровней особенность кладки и принцип расшифровки порядовки понятен, то дальнейшая работа сложностей не вызовет. Все делается в соответствие со схемой.

Внешнее оформление печи

Вариантов много – оштукатуривание с дальнейшей окраской, облицовка плиткой, художественная роспись, украшение изразцами. Все зависит от возможностей и фантазии мастера.

Что учесть:
  • Обмазка кладки раствором изнутри не производится. Его слой ухудшит теплообмен и станет зоной отложения сажи. Чистка такой печи станет весьма проблемным мероприятием. Поэтому и выступившие излишки раствора в процессе кладки убираются сразу же.
  • Перед тем, как использовать кирпичи, их необходимо вымочить в воде примерно 4 часа. Искусственный камень впитает влагу, следовательно, процесс просыхания кирпичей и раствора будет характеризоваться равномерностью. Значит, и риск образования трещин или пустот в кладке будет практически сведен к нулю.
  • Как показывает практика, целесообразно кладку (как наружную, так и внутреннюю) вести в «½» кирпича. Такая особенность в дальнейшем обеспечит оптимальный расход топлива.
  • Выполняя кладку своими руками, каждый ряд сначала следует собрать «всухую». Это практикуют даже профессионалы. Почему? Такая подготовка позволяет проверить ровность кладки, подобрать все кирпичи по размеру и убедиться в отсутствии больших зазоров. Только после этого производится посадка камней на раствор.
  • В процессе эксплуатации печи при обнаружении щелей в кладке их необходимо заделывать сразу же. Чтобы не возиться с приготовлением раствора, можно купить готовую «ремонтную» смесь. Например, «Мертель шамотный».

masterim.guru

кладка 10 печей-каминов (обзор и порядовки)

Выбор лучшей печи с камином

Новый 2013 год предъявил печникам новые требования, сегодня все реже заказывают кладку простых отопительных печей и низкоэфективных каминов с нулевым КПД. Каждый второй владелец дачного дома или пригородного котеджа желает иметь универсальную, многофункциональную кирпичную печь-камин. Причин тому много одна из которых повышение уровня жизни и появившаяся тяга к эстетике открытого очага, способного просушить и освежить воздух в доме за несколько десятков минут. При этом отказываться от конфорта тепла печи и возможности готовки пищи на плите, сушке фруктов и выпечке хлеба в духовке никто и не думал отказываться.

osnovaremonta.ru

Спорить о приемуществах печи перед камином мы опытные печники можем до бесконечности, заказчику до этого нет дела если он хочет печь-камин, переубедить его врядли получиться. Если первое вполне ясно, то выбор наилучшей модели для конкретного помещения возникает постояно. В связи с этим я принял решение создать раздел в котором будут обьеденены  лучшие чертежи печей-каминов на все случаи жизни, с различными размерами и расположением элементов печи. Здесь есть варианты как от маленьких отопительных в 3х4 кирпича до огромных многофункциональных коллосов с большой чугунной плитой, духовкой и водогрейным котлом. Чертежи печей-каминов расположены в порядке популярности 1-лучший, 10-менее популярный. Читатели с помощью своих коментариев будут иметь возможность влиять на рейтинг представленой печи камина.

Порядовки 10 лучших печей-каминов

Еще раз хочу напомнить, что все чертежи печей этого раздела являються провереными десятками печников, и полностью соответствуют требованиям пожарной безопасности, условиям надежной тяги и долгой службой.

  1. Печь-камин отопительно-варочная, комбинированая(4,5х5,5 кирпича)
  2. Компактная печь-камин с плитой и духовкой (5х,25 кирпича)-2кВт
  3. Печь-камин В.Филипьева (4х4,5 кирпича)
  4. Многофункциональная печь с передней топкой и камином.(5х2,5 кирпича)
  5. Простая в кладке каминопеч с плитой 2,5 кВт теплоемкости ( 3х4,5 кирпича)
  6. Треугольная печь с открытым камином.
  7. Печь с камином и варочной плитой 4х8 кирпича.
  8. Каминопечь 4,5х3,5 кирпича со стеклянной дверцей.
  9. Печь камин с хлебопечкой 4,5х3,5 кирпича.
  10. Лучшая каминопечь для дачи 30-38 метров.(3х3,5 кирпича)
  11. Большая печь камин для отопления 70 метров(6х4,5 кирпича)

Помните что все варианты печей каминов представленных в этом разделе имеют высокую массу более 2 тон, и требуют отдельного фундамента, он должен иметь 2 слоя гидроизоляции, и глубину залегания 1-1,5 метра, поскольку он будет находиться в относительно защищенном от влаги места, допускаеться фундамент выложеный из силикатного или керамического кирпича на цементном растворе. О том как вести кладку дымовой трубы, выдры и распушки подробно описано в статье: Расчет сечения трубы для камина.

www.osnovaremonta.ru

Схемы кладки кирпичных печей: пошаговое видео руководство

Обогрев дома в зимнее время при помощи печного отопления подойдет тем, у кого есть загородный дом. Для квартир такой метод отопления не очень подходит. К сожалению, сложить печь своими руками будет довольно сложно, но, внимательно изучив схемы кладки кирпичных печей, это возможно. Если же хочется сэкономить свое время, лучше обратиться к профессионалу этого дела – печнику. Он подскажет, какая кладка подойдет в конкретном случае.

Основные типы и устройство кирпичных печей

1. Задвижка;
2. Чугунная плита;
3. Прочистная дверка;
4. Духовой шкаф;
5. Дверка топки;
6. Дверка поддувала.

Существует два основных типа кирпичных печей:

  1. Отопительные печи. Схема кирпичной кладки печи отопительной очень проста, из-за чего укладка не занимает много времени. Предназначаются только для обогрева помещения.
  2. Самый распространенный и востребованный тип печей – отопительно-варочные. Они позволяют, как обогревать дом, так и готовить еду.

Существует множество схем кирпичной кладки печей. Основными элементами конструкции любой печи являются:

  • Топливник – куда загружается топливо, используемое для обогрева дома. Размеры топливника зависят от того, какое топливо будет использоваться. Для его укладки используется только огнеупорный кирпич, так как он находится в прямом контакте с огнем.
  • Дымоход – предназначается для выведения дыма и газов, которые образуются в процессе горения. Его конструкция не должна иметь большого количества изгибов, по возможности, лучше сделать его полностью вертикальным. Чем меньше изгибов, тем лучше обогревается помещение.
  • Камера зольника или поддувало – также одна из важных частей конструкции печи. В зольник скапливается зола – продукт горения дров и угля. Через поддувало в топливник поступает воздух, вследствие чего улучшается тяга, а значит и качество обогрева жилища. Камера зольника находится под топливником, и имеет отдельную дверцу, для удобства вычищения золы.

Для конструкции отопительно-варочной печки характерно наличие варочной поверхности или даже духового шкафа.

Банная печь: особенности кладки

Чертежи банных печей из кирпича обычно составляются для конкретных случаев. Размеры таких печей напрямую зависят от размеров помещения, в котором будут установлены.

Отличительной особенностью конструкции печи для бани является наличие каменки. Это специально отделение в печи, с крышкой, через которую подается вода и идет закладка камней. Порядовка кладки печей своими руками должна быть оговорена с профессионалом, ведь для банных печей безопасность, прежде всего

1 — кирпичная печь на отдельном фундаменте,
2 — топливник, 3 — котел с водой, 4 — засыпка из валунов (каменка), 5 — задвижка, 6 — дверка для поддачи, 7 — полки, 8 — протекающий деревянный пол (дощатый, бревенчатый) по водозащищенным балкам.

При выборе проекта необходимо учитывать некоторые особенности в устройстве банных печей:

  1. Топливник в банной печи обязательно нужен большого размера. Дверца поддувала и оно само должны быть большими, чтобы обеспечить хороший приток воздуха в топливник.
  2. Колосники нужно укладывать вдоль канала поддувала, для лучшей тяги. Но из-за проблематичности приобретения длинных колосников, чаще всего приходится покупать небольшие колосники и укладывать поперек.
  3. Если легко воспламеняющиеся конструкции в помещении бани не защищены огнеупорными материалами, расстояние от них до печи должно быть больше 30 см.
  4. Если каменка располагается над топкой, высота последнего должна быть минимум 55 см. Это нужно для лучшего нагревания камней.
  5. Перед кладкой кирпичной банной печи на раствор, лучше выложить сначала ряды насухо. И только после их выравнивания, использовать смесь для кладки.
  6. Горизонтальность и вертикальность кладки можно проверять при помощи уровня. Если обнаружатся минимальные отклонения в кладке, их нужно исправить.
  7. Все дверцы должны быть качественно закреплены. Для этого при установке используется стальная проволока, которая крепится в специально проделанные углубления в кирпичах.
  8. В месте, где труба дымохода проходит через потолок или стену, должна быть изоляция из огнеупорного материала.
  9. При замешивании смеси для кладки используются только качественная глина и мелкий песок.

Печь квадратная с нижним прогревом

Печь квадратная с нижнем подогревом

Отличительной особенностью конструкции квадратной печи с нижним прогревом, является то, что высота топливного отдела является относительно высокой. По обе стороны от топливника симметрично расположены две пустоты для вывода газов в камеры, находящиеся сбоку, в наружных стенках печи. Из этих камер газы поступают в стояки и потом поднимаются вверх, где из полостей образован верхний колпак, состоящий из трех полостей П-образной формы. Данные камеры расположены параллельно друг к другу.

В верхнем отделе задней и средней полостей задерживается разогретый воздух, а остывшие продукты сгорания топлива выводятся через специальные отверстия в полость, которая соединена с дымоходом. После чего выводятся на улицу.

Для отопления помещения печью данного устройства можно применять любой вид угля и дров. Но, при использовании каменного угля и антрацита, стенки топки нужно укладывать из огнеустойчивого кирпича.

Схема кладки печи с нижним прогревом складывается из 3 колпаков: верхний отдел и 2 полости большого размера.

Кладка и особенности конструкции печи В. Е. Грум-Гржимайло

Печь конструкции В.Е. Грум-Гржимайло.

Особенностью устройства печи В. Е. Грум-Гржимайло, является то, что она имеет форму цилиндра и заключена в стальной футляр. В ней не происходит оборота газов. Движение газов в такой печи происходит под воздействием силы тяжести, а не при помощи тяги. Тяжелые холодные газы опускаются вниз, а легкие нагретые поднимаются вверх.

Конструкция данной печи состоит из двух частей:

  1. Верхняя камера, в которой не происходит оборот дыма. Она схожа с перевернутым стаканом или колпаком. Поэтому данные печи называются бесканальными и колпаковыми.
  2. Нижний отдел это топка, в перекрыше которой есть отверстие (хайло), для вывода дыма и газов в верхний отдел.

Нагретые дымовые газы не перемещаются из хайла в дымоход, они доходят до перекрыши, а после того как остынут, опускаются вниз, до основания топливника. Оттуда они попадут в дымоход и выведутся наружу.

Кирпичная кладка данной печи своими руками является достаточно простой. Преимуществом печи В. Е. Грум-Гржимайло является то, что она долго охлаждается и использует 80% тепла, которое вырабатывает топливо при горении.

Для печи конструкции В. Е. Грум-Гржимайло наиболее подойдут в качестве топлива антрацитный и каменный тощий уголь. При использовании деревянного топлива, щели между контрфорсами забиваются копотью. Чистка сажи достаточно сложный процесс, ведь через дверцы для прочистки трудно доставать во все щели.

Двухъярусная печь для дома: кладка и особенности

Схема выкладки двухъярусной печи для дома. Типовая.

Двухъярусная печь, по сути, представляет собой две абсолютно одинаковые печи, расположенные одна над другой. Для облегчения конструкции и экономии материалов, между печами производится выкладка с пустыми камерами. Кладка, заполняющая промежуток между двумя конструкциями, служит основанием для верхней.

Труба дымохода печки, которая находится внизу, проходит через верхнюю, поэтому у нее площадь нагрева, немного меньше. Дымоход верхней печки выведен отдельно. Укладка двухъярусной печи достаточно проста в исполнении. Дверцы для прочистки печей от сажи находятся: сзади – в нижней, и в боковой стене – в верхней конструкции. Как топливо, лучше всего использовать антрацитный или каменный уголь.

При перекрытии верхней части пустых камер часто используют железобетонную плиту. Благодаря чему, уровень прочности и устойчивости конструкции возрастает. Кладка кирпича для печи должна производиться очень аккуратно. Ведь, в случае неисправности, ремонт будет затруднен.

Печь двухъярусная идеально подойдет для двухэтажного загородного дома. Для её конструкции можно использовать схемы печей, которые выполнены в виде квадрата или прямоугольника.
Видео инструкция по кладке двухъярусной печи

Что лучше использовать для кладки: материалы и инструменты

Инструменты для кладки печей: а — мрлоток-кирочка;
б — печной молоток; в — правило; г — деревянная лопата;
д — строительный уровень; е — мочальная кисть; ж — плоскогубцы;
з — цикля; и — стукальце; к — чертилка; л — рашпиль;
м — угольник; н — отвес; о — кувалда; п — зубило;
р — кельма; с — расшивка

Для выкладки печей в большинстве случаев используется огнеупорный шамотный кирпич. Главным его преимуществом перед остальным кирпичом, является то, что он, хоть и долго нагревается, но очень долго держит тепло. Что позволяет помещению прогреваться равномерно и поддерживает постоянную температуру в нем.

При кладке шамотного кирпича, главное обращать внимание на качество материала. Если кирпич слишком сильно обожжен, его огнеупорность и качество снижается. Такой кирпич лучше всего использовать для выкладки основания печи. Для топливника он не очень подойдет, так как теплообмен будет нарушен.

Но, шамотный кирпич лучше всего подойдет для выкладывания частей, которые непосредственно контактируют с огнем. В качестве облицовочного материала подойдет керамический кирпич.

Для укладывания конструкции нельзя использовать силикатный кирпич. Он не держится на растворе, и при тепловых нагрузках впитывает в себя влагу.

Технология кладки кирпича не является сложной. Достаточно хорошо изучить эту тему, чтобы суметь сложить печь самостоятельно, или попросить помощи у специалиста.

Глина, кирпич и песок, используемые для кладки, должны быть очень качественными. Ведь печь, это устройство, которое создается на долгие годы, и её использование не должно быть огнеопасным.

Инструменты, которые понадобятся для кладки кирпичной конструкции:

  1. Мастерок, для выкладывания строительного раствора.
  2. Молоток-кирка, для выравнивания и раскалывания кирпича, если это понадобится.
  3. Лопата для замешивания строительного раствора.
  4. Разделки для выравнивания выпуклых и вогнутых швов.
  5. Инструмент-порядовка, для проверки ровности выкладывания рядов кирпича.

Основные принципы кладки кирпичных конструкций:

  • Кирпичи необходимо класть только по одному. Неопытным лучше выложить ряд без раствора и только потом использовать смесь.
  • Каждый кирпич тщательно очищается от пыли и крошки с помощью щетки.
  • Для лучшего приставания раствора керамический кирпич окунают ненадолго в воду.
  • Кирпич шамотный мочить водой нельзя ни в коем случае!
  • После укладывания, кирпич двигать и подстукивать нельзя, поэтому класть его нужно одним уверенным движением.
  • Если не получилось уложить кирпич сразу, то его снимают и очищают раствор.
  • Раствор, который счистили, использовать больше нельзя.



Сейчас все больше людей делают свой выбор в пользу печей в своих домах. Связано это, прежде всего, с экономичностью такого способа обогрева. Именно в погоне за экономией топлива и лучшей теплоотдачей, создаются все новые схемы конструкций печек. Самое главное, тщательно изучить и выбрать схему, которая подойдет для конкретного дома.

Минусом печи является необходимость постоянно поддерживать горение или тление в топке. Но, при использовании качественных материалов и выборе правильной схемы, которая подходит для дома, потребность в постоянном подкидывании топлива значительно снижается. Еще один минус, это невозможность использования печки летом для приготовления еды.

Для наглядного раскрытия темы, предлагаем к просмотру видео по кладке типовой печи своими руками:

Наши рекомендации:



Понравился пост? Поделись с друзьями и оцени публикацию. Тебе не трудно, а автору приятно. Спасибо.

Загрузка…

Подписывайся на наши новости Вконтакте!

stroykirpich.com

admin

Отправить ответ

avatar
  Подписаться
Уведомление о
