Печь на мазуте – Печь на отработанном масле своими руками

Содержание

Печь на отработанном масле своими руками

Недавно сам сделал печь на отработанном масле. Времени, как и денег, ушло немного. За фото не судите – делал наспех, поэтому особо аккуратничать было некогда. Также такую печь можно топить дровами – большая камера хорошо для этого подходит.

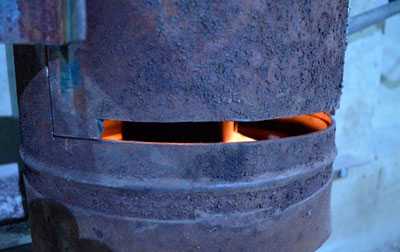

Вот такая печка на отработкеВот такая печка на отработкеОтработкаОтработка

Техника безопасности

Сразу начну с предупреждений и нравоучений. Перед началом работы трезво оцените свои возможности. Помните: такая печь является потенциально опасным оборудованием. Любые ошибки могут привести к трагическим последствиям. Но если вы все сделаете правильно, готовая самодельная печь на отработке ни в чем не будет уступать сертифицированному обогревателю заводского производства.

Печь я изготавливал сам. Специалистом в сфере отопительных систем я не являюсь и на подобное звание не рассчитываю, инструкцию подаю как есть, можете пользоваться строго под свою ответственность.

Единственное, что могу посоветовать из своего опыта: ни в коем случае не собирайте масляную печь не капельного типа. У подобных агрегатов резервуар для отработки расположен внизу основной части конструкции. Делать это не рекомендуется по той причине, что при нагревании масло становится пожароопасным и в целом непредсказуемым.

Также я не советовал бы вам собирать печку с открытой горелкой и пламенем.

Также я не советовал бы вам собирать печку с открытой горелкой и пламенемТакже я не советовал бы вам собирать печку с открытой горелкой и пламенем

Принцип работы самодельной печки на отработке

Моя печка на отработке работает по очень простому принципу. Производится розжиг. Топливо начинает гореть на поверхности корпуса и раскаляет печку. По ходу процесса через дымоотводящую трубу под воздействием тяги выводятся нефтяные пары.

Конструкция печки включает часть дымохода с множеством отверстий (обычно их до 50). Эта часть агрегата называется горелкой. В такой горелке нефтяные пары перемешиваются с кислородом, поступающим в дымоотводящую трубу под воздействием тяги. В результате их смешивания процесс горения начинает осуществляться гораздо чище и интенсивнее с выделением огромного количества тепла.

Принцип работы самодельной печки на отработкеПринцип работы самодельной печки на отработке

Из чего собирать печь?

Для сборки подобной печки я подготовил следующее:

  • баллон от газа на 50 литров;
  • стальную трубу. Лучше всего использовать трубу диаметром 10 см. На корпус, горелку и дымоход хватило двух метров изделия;
  • стальной уголок. Всего у меня ушло немного больше метра уголка на 5 см. Из него я делал подставку под печку, различные внутренние детали теплообменника и дверные ручки;
  • лист стали. На заглушки и днище верхней камеры ушло около 50 см2 4-миллиметрового листа;
  • тормозной диск. Я использовал чугунный диск от машины. Главное, чтобы по размеру он свободно входил в баллон;
  • пустой баллон от фреона. Подойдет стандартный баллон. Главное, чтобы игольчатый вентиль работал. Его я использовал для изготовления топливного бака;
  • кусок шланга для подачи топлива;
  • пару хомутов;
  • кусок полудюймовой трубы. По ней в печку будет подаваться масло;
  • вентиль на полдюйма;
  • петли.

Изготовление корпуса

Из этого баллона буду делать печкуИз этого баллона буду делать печку

Я использовал б/у-шный баллон. Газа в нем уже не было, но на всякий случай я открыл вентиль и оставил баллон так на улице на ночь.

Потом я осторожно и медленно просверлил в днище баллона отверстие. Чтобы не появлялись искры, я предварительно смочил сверло маслом.

Отверстие Отверстие

Потом я заполнил баллон водой и слил ее – это убрало остатки газа. Работайте аккуратно, старайтесь не разлить газовый конденсат, т.к. воняет он очень сильно и очень долго.

Потом я вырезал пару проемов. В верхнем проеме я сделаю камеру сгорания и поставлю теплообменник, в нижнем будет горелка с поддоном. Камера вверху специально сделана такой большой, чтобы при необходимости ее можно было топить дровами, прессованными брикетами и т.п.

Показано, как режу баллон
Показано, как режу баллонПоказано, как режу баллонПоказано, как режу баллонПоказано, как режу баллонПоказано, как режу баллонПоказано, как режу баллонПоказано, как режу баллонВ итоге вот что вышлоВ итоге вот что вышло

Потом я еще раз промыл вскрытый газовый баллон от газового конденсата.

Дно камеры топливника и горелка

Затем я сделал дно для верхнего отсека печки. Для этого использовал лист стали 4-миллиметровой толщины.

Из стали дно вырезалИз стали дно вырезалПримеряю дно. Все вырезано аккуратно и соединяется почти без зазоров
Примеряю дно. Все вырезано аккуратно и соединяется почти без зазоровДонце на местеДонце на месте

Горелку решил делать 20-сантиметровой – этого хватит.

Это будет горелкаЭто будет горелкаСверлю отверстияСверлю отверстияПодшлифовалПодшлифовал

По окружности сделал множество отверстий, чтобы воздух мог спокойно попадать к топливу. Когда все отверстия были готовы, я отшлифовал внутреннюю часть горелки. Вы тоже обязательно сделайте это, т.к. на торчках и прочих дефектах начнет активно собираться сажа.

Сначала я вварил горелку в днище верхней камеры, а затем установил их на положенное место. На такую полку печки можно спокойно укладывать древесину. Актуально для случаев, когда нет возможности пополнить запасы отработки.

Сначала я вварил горелку в днище верхней камеры
Сначала я вварил горелку в днище верхней камерыУстановил горелку Установил горелку

Изготовление поддона для отработки

Поддон сделал из чугунного автомобильного тормозного диска. Чугун отличается хорошей жаропрочностью, поэтому решил взять именно его.

Вот из этого диска и буду делать поддонВот из этого диска и буду делать поддон

Внизу приварил днище.

Стальной круг - это днищеСтальной круг — это днищеПриварил дноПриварил дно

Сверху приварил крышку. В ней вы можете видеть ответную часть горелки и проем. Через проем в печку поступает воздух. Я сделал его широким – так лучше. С узким проемом воздушная тяга может быть недостаточно сильной, из-за чего масло не сможет попадать в поддон.

Дальше сделал муфту. Она в моей печке соединяет поддон и горелку. С муфтой обслуживать печку будет намного легче. При необходимости я могу доставать поддон и чистить горелку снизу.

Дальше сделал муфтуДальше сделал муфтуМуфтаМуфтаСтавлю муфту на местоСтавлю муфту на местоСтавлю муфту на местоСтавлю муфту на место

Муфту сделал из 10-сантиметровой трубы, просто разрезав ее по продольной грани. Проем в муфте не заваривал – необходимости в этом нет.

Цены на популярные модели сварочных аппаратов

Сварочные аппараты

Обеспечение подачи масла

В отверстие вставлю трубкуВ отверстие вставлю трубкуЧерез трубку будет капать отработка
Через трубку будет капать отработкаТрубку прихватил сваркойТрубку прихватил сваркойПодрезал трубкуПодрезал трубку

Дальше я работал над системой подачи масла. Для этого взял кусок трубы и приварил его к поддону посредством предварительно подготовленного отверстия. Трубу я заранее подрезал, чтобы струя отработки могла нормально проходить через проем в поддоне.

Это аварийный вентиль и трубка, которая ведет к бакуЭто аварийный вентиль и трубка, которая ведет к баку

Провел трубку к баку и поставил вентиль.

Обустройство дымохода

Делаю дымоходДелаю дымоход

Дымоотводящую конструкцию я сделал из 10-сантиметровой трубы. Ничего сверхъестественного – трубу просто приварил к отверстию в центре верхушки корпуса.

Дымоход вывел на улицу к крыше через стену. К стене прикрепил кусок металлического листа для противопожарной защиты. Саму трубу лучше пропускать через стену в специальном огнеупорном стакане.

Тут видно, как труба проходит через стенуТут видно, как труба проходит через стенуДымоход, вид с улицыДымоход, вид с улицы

Сборка теплообменника

Печку делал для обогрева гаража. Водяных батарей у меня в гараже нет, так что я решил, что лучше, чтобы сразу подогревался и циркулировал воздух. Если же у вас есть водяные батареи, то можете отказаться от воздушного теплообменника и просто пустить 4-5 водяных змеевиков через верхнюю камеру, подключив их параллельно. В таком случае конструкцию надо дополнить циркуляционным насосом и вентилятором. Подобное оснащение позволит обогревать печкой хоть весь дом, надо лишь комнату для установки печки выделить.

Сборка теплообменникаСборка теплообменника

Вернемся к моему теплообменнику. Его я установил между дымоотводящей трубой и горелкой печки – тут тепла больше всего. К теплообменнику приварил железную пластину. Благодаря ей будет лучше удерживаться пламя. Также она поспособствует распределению огня внутри корпуса печки.

Внутри теплообменника поставил воздушный завихритель. Каких-то инженерных изысков в таком завихрителе нет, зато со своей задачей он справляется на все сто. При работе на максимальной мощности металл корпуса раскаляется до алого цвета, а нагретый выходящий воздух пробивает даже через перчатку. Сам завихритель можете увидеть на фотографии.

Делаю завихрительДелаю завихрительДелаю завихрительДелаю завихрительДелаю завихрительДелаю завихрительПоставил завихритель Поставил завихритель

Дальше я взял канальный вентилятор и поставил его с одной стороны теплообменника. Кстати, к вентилятору можно подключить термореле для автоматизации. Это позволит самостоятельно устанавливать температуру и экономить ресурсы. Я, например, решил использовать термореле от Autonics – у меня оно просто валялось без дела. Но можно взять и какую-то бюджетную модельку, к примеру, Vemer KLIMA. Его я тоже опробовал, функционирует отлично.

Сделал наддувСделал наддувВот что получаетсяВот что получается

Тепло концентрируется в отсеке топливника.

Бак для масла

Бак для маслаБак для масла

Для изготовления бака я взял баллон от фреона. Можете за копейки купить его на любом СТО либо в пункте приема металла. Главное, чтобы игольчатый вентиль этого баллона был в исправном состоянии. С его помощью в будущем вы сможете точно контролировать объем подаваемого топлива.

Бак для маслаБак для масла

Бак соединил с печкой с помощью шланга. Шланг подключил к вентилю. Сам бак закрепил в перевернутом положении.

Для заливки отработки вырезал в баке отверстие.

Обустройство дверец

Печка почти готова. Остаются последние штрихи. В дверке нижней камеры я вырезал проем, через который воздух может свободно поступать к поддону и горелке печки.

ЗазорЗазор

Проем в верхней дверце оснастил упорными пластинами для дополнительной герметизации.

Приклепал упорные пластиныПриклепал упорные пластины

Для верхней дверки собрал простой замок. В процессе нагревания корпус печки «ведет». Чтобы камера сгорания оставалась герметичной, верхняя дверка должна закрываться максимально надежно. Для этого я и сделал замок.

Простой замокПростой замок

К стене привинтил несколько кусков металлического уголка.

На прикрученный уголок установил печку. Это и удобно (при необходимости можно будет намного легче проводить ревизию), и функционально (потери тепла в грунт уменьшаются).

Установил печкуУстановил печку

Как разжигать и останавливать печь?

После множества экспериментов я нашел самый простой и эффективный способ розжига такой печки. Сначала я наливаю в поддон масло. Его не должно быть слишком много. Достаточно, чтобы масло перекрывало дно поддона.

Потом я беру кусок поролона и тщательно смачиваю его бензином или растворителем. Пропитанный поролон кладу в поддон так, чтобы нижняя часть куска погрузилась в масло.

Потом я поджигаю поролон. Он устойчиво горит, даже если тяга становится чересчур сильной. В результате поверхность поддона разогревается до необходимой температуры.

Затем я осторожно открываю вентиль бака с топливом так, чтобы оно начало течь очень тонкой струйкой. Регулируйте подачу отработки максимально осторожно и медленно.

Печка постепенно войдет в рабочий режим. Периодически следите за уровнем отработки в поддоне.

Чтобы остановить такую печку, достаточно попросту перекрыть вентиль на баке с маслом, а потом, когда прекратит течь масло, перекрыть и аварийный вентиль. Печь полностью потухнет в течение 3-5 минут и корпус начнет остывать.

Как чистить печь?

Первая чисткаПервая чистка

По ходу работы в горелке, дымоотводящей трубе и поддоне печи будет собираться нагар. Естественно, печку можно чистить только после ее остывания.

При чистке я обычно придерживаюсь следующей последовательности:

  • беру пару-тройку горстей чистого песка либо мелкой щебенки и поочередно забрасываю их в выход дымоотводящей трубы со стороны улицы;
  • убираю песок или щебенку с сажей из дымоотводящей трубы сквозь верхнюю камеру;
  • с помощью прутка смахиваю гарь со стенок горелки печки в нижний поддон;
  • достаю сам поддон и вытрушиваю отходы.

Надеюсь, мой опыт станет вам полезен, и вы сможете так же просто, как и я собрать печку на отработанном масле.

Удачной работы!

Видео – Печь на отработанном масле своими руками

Видео — Различные печи на отработанном масле

Видео — Различные печи на отработанном масле

Видео — Различные печи на отработанном масле

stroyday.ru

как сделать печку с водяным контуром своими руками

Содержание статьи:

Отработкой называется уже использованное моторное, индустриальное или трансмиссионное масло и мазут, в больших объемах скапливающиеся на автопредприятиях, в пунктах СТО и в ведомственных гаражах. Они находят применение в качестве дешевого и достаточно эффективного топлива. Такой прием позволяет сэкономить немалые средства, к тому же теплоотдача от отработки по мощности соответствует действию электрообогревателя в 15 кВт. Расход сжигаемого горючего в этом случае составляет примерно 0,5-2 литра в час.

Разновидности и устройство печи

Печь на отработке применяется для отопления хозяйственных построек

Классическая печь на отработке, предназначенная для эксплуатации в гараже или мастерской, может быть изготовлена несколькими способами. Известно три типа конструкций, в которых применен данный вариант получения тепловой энергии:

  • Устройство прямого горения. Масляные пары дожигаются в ней в специальной перфорированной трубе открытого исполнения.
  • «Капельный» агрегат на отработанном масле с дожигающей камерой закрытого типа.
  • Печь, известная как горелка Бабингтона.
Капельное устройство
Открытая камера сгорания
Горелка Бабингтона

С практической точки зрения интерес представляют только первые две позиции. Последний же образец из-за своей сложности не рассматривается.

Устройство масляных печей, применяемых в качестве отопителей служебных и технических помещений, будет рассмотрено на примере пиролизной конструкции. Она представляет собой квадратную или цилиндрическую емкость, частично заполняемую отработанной соляркой или мазутом и оснащенную особой воздушной заслонкой. В верхней ее части предусмотрена труба с отверстиями, сквозь которые за счет естественной тяги всасывается наружный воздух. Еще выше расположена камера, используемая для дожигания топлива. В ней предусматривается специальная перегородка, посредством которой происходит отбор тепла от жидкого продукта горения.

Преимущества и недостатки

Отработанное масло стоит дешево, поэтому устройство обходится без лишних затрат

К достоинствам самодельных печей на отработанном масле относят:

  • годятся для обогрева закрытых пространств;
  • допускается эксплуатировать в технических помещениях, для обогрева небольших теплиц и других с/х построек;
  • просты в обустройстве и эксплуатации;
  • независимость от электричества.

К многочисленным минусам таких конструкций относят:

  • Для стабильной работы печи требуется постоянная воздушная тяга. В ее отсутствие агрегат начинает коптить и постепенно гаснет.
  • Попадая в масло, антифриз или водяные капли приводят к образованию опасных брызг в топливнике, что чревато возможностью пожара.
  • Конструкции отличаются слишком большим расходом горючего – до 2 литров/час при относительно низком показателе теплоотдачи.
  • Неразъемный корпус чистить от сажи очень сложно.

Не допускается применять отработку, имеющую посторонние примеси, которые повышают взрывоопасность жидкости. Дымоход и сам агрегат нуждаются в постоянной чистке от остатков продуктов сгорания (сажи). При интенсивном горении топлива печь очень сильно гудит.

Печи «капельного» типа

Принудительная циркуляция воздуха производится с помощью электрического вентилятора

Основное отличие капельных печей от пиролизных отопителей заключается в следующем:

  • Особой конструкции труба с перфорацией помещается в стальном корпусе, изготовленном из газового баллона или трубы подходящего диаметра.
  • Топливо в зону сжигания поступает в виде мелких капелек, которые затем свободно разбрызгиваются по дну чаши, находящейся под дожигателем.
  • Для повышения эффективности в таком агрегате предусматривается принудительный наддув воздуха, для чего в него встраивается электрический вентилятор.

Указанная схема построения печки на отработанном масле лишена многих недостатков, имеющихся у пиролизных агрегатов, но с другой стороны она нуждается в сетевом питании.

Сфера использования

Использование печки для обогрева теплицы

Печка на отработке согласно принципу своего функционирования относится к универсальным устройствам. В ряде промышленных областей эти агрегаты используются в качестве калориферов и тепловых пушек.

Для отопления частных жилых помещений эти устройства применяются очень редко, поскольку небезопасны в эксплуатации. Из-за наличия раскаленных металлических поверхностей воздух постоянно пересушивается.

Для производственных помещений печи на отработанных смазочно-горючих продуктах подходят просто идеально, поскольку их основной плюс – быстрый нагрев окружающего воздуха за счет хорошей теплопередачи. Эти обогревающие устройства традиционно применяются для оперативного отопления следующих объектов:

  • огородных теплиц;
  • общественных и личных гаражей;
  • строительных площадок в зимнюю пору;
  • ремонтных мастерских и СТО, а также автомобильных моек.

Модернизированные обогревающие конструкции, оснащенные змеевиком, допускается интегрировать в водяную отопительную систему.

Как и из чего сделать печь своими руками

После сварки баллон необходимо покрасить термостойкой краской

Самый простой способ, позволяющий изготовить печь на отработанном масле своими руками, – использовать для этого подручные средства. В качестве корпуса, в который помещается емкость для заливки отработки, берется старый газовый баллон, предварительно очищенный от остатков голубого топлива. Помимо него для изготовления по чертежам печи на отработке своими руками потребуются:

  • Обычная стальная труба с типовым диаметром порядка 10 см для обустройства элементов корпуса, горелки и дымохода достаточно двух метров.
  • Стальной уголок на 5 см, который подготавливается из расчета чуть больше метра. Он необходим для изготовления подставки под печку, а также для деталей теплообменника и на дверные ручки.
  • Листовая стальная заготовка, идущая на заглушки и днище верхней камеры. Для этого потребуется около 50 см листа толщиной 2-4 мм.
  • Оставшийся от автомобиля тормозной диск, свободно помещающийся внутри баллона.
  • Пустая емкость из-под фреона стандартного объема с работающим игольчатым вентилем (клапаном) для изготовления топливного бака.

Из вспомогательных деталей потребуются кусочек шланга для подачи топлива, а также пара хомутов и небольшой отрезок полудюймовой трубы. По нему в печку предполагается подавать саму отработку.

Порядок сборки

Вариант из металлических листов с термостойкой краской

Описание порядка самостоятельной сборка печи сводится к следующей последовательности действий:

  1. В днище подготовленного баллона проделывается сквозное отверстие.
  2. По его бокам вырезаются два проема, расположенные один над другим.
  3. Между ними из 4-хмиллиметровой стали приваривается площадка по форме баллона, служащая дном верхнего отсека. Но прежде в нем высверливается несколько отверстий, обеспечивающих доступ воздуха к маслу.
  4. В этой части печи вмонтируется камера сгорания вместе с теплообменником, а в нижнем отсеке – горелка с поддоном.
  5. Горелка крепится прямо на днище верхней камеры с наружной стороны, а поддон нижней части конструкции делается на основе чугунного тормозного диска, снизу к нему приваривается дно.
  6. Сверху конструкция закрывается крышкой с отверстием, через которое имеется доступ воздуха к ответной части горелки.

По завершении основных работ переходят к изготовлению муфты, соединяющей поддон с горелкой. Систему подачи масла делают на основе трубы, приваренной к поддону, подготовив предварительно отверстие соответствующего размера. Далее остается установить на трубе вентиль и подвести ее к баку с топливом.

Отводящую дым конструкцию лучше всего сделать из 10-сантиметровой трубы, привариваемой сбоку верхней камеры ближе к крышке. Дымоход выводится через стену и крышу прямо на улицу. Труба перед этим помещается в огнеупорный стакан.

Эксплуатация печи на отработанном масле

Печку необходимо оградить от соседних объектов огнеупорным материалом

В процессе эксплуатации печи на отработке важно всегда помнить о необходимости соблюдения правил техники безопасности при работе с легковоспламеняющимися веществами. В данном случае топливо сгорает в открытом виде, что чревато непредсказуемыми последствиями. Соблюдение правил ТБ сводится к следующим моментам:

  • Во время эксплуатации агрегат размещается на высоких подставках с опорой на поверхности из негорючих материалов.
  • Если поблизости находятся другие предметы или стены, их следует закрыть или отделать жаростойким материалом.
  • Не допускается разжигать и использовать печь на сильных сквозняках, способных перебросить пламя на другие легковоспламеняющиеся объекты.
  • Для загрузки в топку используется только хорошо очищенное от примесей масло или мазут.
  • Не разрешается доливать отработанное топливо при его интенсивном горении.

Рабочая емкость при розжиге печи заполняется отработкой хотя бы на две трети полного объема. Поверх добавляется несколько миллилитров растворителя или бензина, что позволит усилить испарения и спровоцировать загорание смеси.

Для поджигания печки используются специальный фитиль либо свернутая в трубку зажженная бумага, подносимые в отверстие для заливки топлива.

strojdvor.ru

Обогреватель на отработанном масле своими руками, печь на мазуте

Как работают самодельные масляные печи
Плюсы и минусы таких печей
Область применения
Печь на отработанном масле из трубы своими руками
Самодельная мини печь на отработке
Чудо печь на отработке
Заводские агрегаты с наддувом
Чертежи и схемы

Пожалуй, нет такого человека, который бы не пытался сэкономить на топливе для отопления. Это возможно, если использовать отопительные печи на отработанном масле. В них можно подавать любое масло, способное гореть: трансмиссионное, дизельное, машинное, кондитерское и растительное. И в результате, с печью не возникнет никаких проблем. Ниже мы расскажем о том, как соорудить самодельную печь на отработанном масле, используя для этого самые дешевые подручные материалы.

Как работают самодельные масляные печи

При поджоге любого отработанного масла оно будет сильно чадить и неприятно пахнуть. В связи с этим, прямое горение не применяется. Вначале летучие элементы испаряют, после чего сжигают. Такой подход ложится в основу работы печи данной конструкции.

Бывают масляные печи с двумя камерами сгорания. Нижняя камера предназначена для нагрева топлива с последующим его испарением. Горючие пары направляются вверх, насыщаясь кислородом при прохождении через трубу с отверстиями. Попадая в верхнюю часть трубы, смесь воспламеняется, а ее догорание происходит во второй камере. При этом высвобождается большее количество тепла при меньшем количестве дыма.

Второй способ расщепления тяжелого топлива на легко воспламеняемые составляющие является эффективнее, но и более сложным в исполнении. Для получения нужного по эффективности испарения в нижней камере монтируют металлическую чашу. После ее раскаливания, отработанное масло испаряется.

Чтобы процесс горения получался предельно эффективным, масло в нижнюю камеру нужно подавать малыми порциями, тоненькой струйкой или капельным методом. Такую технологию называют капельной подачей(детальнее: "Как сделать печь на отработке капельного типа своими руками – пошаговое руководство"). Такие печи имеют несколько вариантов исполнения, некоторые из которых мы опишем далее.

Плюсы и минусы таких печей

Основным плюсом масляных печей является то, что они могут использовать в качестве топлива отработанное масло, которое было бы утилизировано. При правильной технологии изготовления печи после сгорания масла в атмосферу практически не выбрасывается вредных элементов.

Дополнительно можно отметить такие достоинства:

  • простота конструкции;
  • высокая эффективность;
  • минимальные затраты на оборудование и топливо;
  • возможность использования масел любого происхождения;
  • масло может содержать до 10 % грязных примесей.

Однако присутствуют и значительные отрицательные качества. Во-первых, если не соблюдать технологию, то топливо будет загораться частично. В результате, вредные испарения могут накапливаться в помещении, что может грозить опасными последствиями для человека. Поэтому обязательным условием является оборудование комнаты с масляным котлом системой вентиляции.

Стоит выделить такие дополнительные минусы:

  • для получения достаточной тяги дымоход должен быть не менее 500 см в высоту;
  • крышу и дымовую трубу следует каждый день обслуживать;
  • сложный розжиг: вначале нужно раскалить чашу, а уже после подавать топливо;
  • сложность в изготовлении котла с возможностью подогрева воды.

Ввиду описанных выше особенностей, в качестве отопления жилых домов такие печи практически не используются.

Область применения

Печи отопления на отработанном масле простых конструкций направлены на нагрев воздуха. Они еще именуются тепловыми пушками, теплогенераторами или калориферами. Они способны пересушивать воздух, поэтому для обогрева жилых помещений практически не используются. Основное их назначение – обогрев технических помещений, таких как: автомойки, СТО, гаражи, цеха, а также склады, на которых отсутствуют горючие вещества.

Если печь доработать, установив змеевик для подогрева воды, или соорудить водяную рубашку, то ее уже можно будет использовать как водяной отопительный агрегат.

Так как вы интересуетесь вопросом, как сделать масляную печь своими руками, ниже приведем подробную инструкцию этого процесса.

Печь на отработанном масле из трубы своими руками

Легче всего корпус для печи изготовить из газового или кислородного баллона, трубы или бочки с толстыми стенками(прочитайте: "Как сделать печь на отработке из газового баллона – теория и практика"). Такой агрегат будет способен выдать максимум 15 кВт тепла. Превысить этот порог не удастся, так как вследствие нарушения теплового режима котел начнет чадить, а это достаточно опасно.

Вначале нам нужно создать корпус – делается это в такой последовательности:

  1. Берем трубу сечением 21 см с толщиной стенки 1 см и высотой 78 см.
  2. Для изготовления дна берем листовую сталь толщиной более 0,5 см. После вырезания дна диаметром 21,9 см привариваем его с одной стороны.
  3. Далее к дну приваривают ножки, которые можно изготовить из болтов.
  4. Теперь нужно сделать смотровое окошко, которое располагают на расстоянии 8 см от дна. Оно необходимо для наблюдения за разгоранием чаши на старте. Размеры окошка определяют исходя из личных предпочтений. Дверцу изготавливают из отрезанного куска трубы, к которому приваривают тонкий буртик. Чтобы дверца закрывалась герметично, по ее периметру укладывается асбестовый шнур.
  1. Дымоотводящую трубу сечением 10,8 см и стенками с толщиной в 0,4 см приваривают с противоположной стороны корпуса, в 7-10 см от верха.

Изготавливаем крышку:

  1. Берем кусок металла толщиной 0,5 см и вырезаем из него круг диаметром 22,8 см.
  2. По краю круга привариваем буртик из 3 миллиметрового металла высотой 4 см.
  3. В центре крышки проделываем отверстие сечением 8,9 см, а сбоку прорезаем отверстие диаметром 1,8 см. Второе отверстие необходимо для получения дополнительного смотрового окошка. Для него необходима крышка, которая является еще и предохранительным клапаном.

Теперь, для печи на отработке с наддувом необходимо сделать трубу для транспортировки воздуха и топлива:

  1. Потребуется труба сечением 8,9 см, толщиной стенок 0,3 см и длиной 76 см.
  2. Просверливаем 9 отверстий по окружности, при этом от края нужно отступить 5 см, а их диаметр должен составлять 0,5 см.
  3. Отступив вверх 5 см, проделываем еще два ряда, по 8 штук, отверстий сечением 0,42 мм.
  4. Еще через 5 см высверливают 9 отверстий в четвертом ряду сечением 0,3 см.
  5. С той же стороны по краю делают 9 прорезей толщиной 0,16 см и высотой 3 см. Для этого можно воспользоваться болгаркой.
  6. С противоположного торца трубы, отступив от края 0,5-0,7 см, делаем отверстие сечением 1 см.
  7. В подготовленное отверстие заводим трубу подачи топлива. Толщина ее стены должна составлять 0,1 см, а сечение должно быть 1 см. Она должна быть в один уровень с трубой для подачи воздуха. Ее изгиб и длина определяются расположением емкости для топлива.
  8. Труба для подачи воздуха и топлива приваривается к крышке. Ее нужно выставить таким образом, чтобы от нее до основания корпуса оставалось 12 см.

Пришло время для печки на отработке с наддувом сделать чашу для топлива:

  1. Сначала берем трубу сечением 13,3 см и толщиной стенок 0,4 см, отрезаем кусок длиной 3 см.
  2. Теперь из 2 миллиметровой листовой стали вырезаем круг диаметром 21,9 см.
  3. Приварив ее к куску трубы, получим чашу, в которую будем подавать топливо.

Начинаем собирать гаражную печь на отработке:

  1. Отступаем от дна корпуса 7 см и монтируем внутри него чашу.
  2. Монтируем крышку вместе с приспособлением для подачи топлива.
  3. Устанавливаем дымоход на дымовой патрубок. Дымоход должен быть расположен строго по вертикали, даже незначительные уклоны запрещены. Часть трубы, которая остается в помещении, можно не изолировать, а ту часть, которая выходят на улицу, лучше утеплить.

После того как установлена масляная форсунка для печки и маслоблок, переходят к испытаниям. Сперва в чашу закладывают некоторое количество бумаги, добавляют горючую жидкость и поджигают. К подаче масла переходят после того, как бумага практически догорит.

С учетом расхода топлива 1-1,5 литра в час, можно будет отопить до 150 квадратных метров помещения.

Масляный обогреватель своими руками на отработанном масле

Самодельная мини печь на отработке

Довольно легко соорудить мини-печь на отработке своими руками. Такие печи имеют небольшие размеры и массу всего в 10 кг, при этом они потребляют около 1,5 литра топлива в час с выделением 5-6 кВт тепла. При увеличении мощности выше этих показателей печь может взорваться. Это незаменимая мини-печка на отработке для гаража(прочитайте: "Как сделать мини печь на отработке – устройство, варианты конструкции"). Она даст возможность быстро прогреть помещение при сильных морозах. Она не только компактная, но еще и очень экономична, поэтому ее еще называют гаражной.

Емкость для топлива этой печки имеет дно и верхушку в виде стандартного 50 литрового газового баллона. В итоге мы имеем очень надежные конструкции. Резервуар может быть изготовлен из другой схожей емкости с похожими размерами: диаметр 20-40 см при высоте около 35 см.

Помимо емкости для топлива потребуется соорудить трубу с толщиной стенок как минимум 4 мм для смешивания топлива с воздухом. Конусы могут быть сварены из конструкционной стали толщиной 4 мм и более.

Имеющиеся в чертеже размеры печи могут быть отредактированы в ту или иную сторону, но не более чем на 2 см. Особое внимание стоит уделять свариванию швов в воронках.

Длина дымовой трубы не должна превышать 350 см, в противном случае, вследствие чрезмерной тяги топливо начнет поступать в трубу, из-за чего увеличится расход топлива и ухудшиться теплоотдача.

Вокруг верхушки дожига в печи на отработке с водяным отоплением делают несколько витков из стальной трубки, по которой подают в воду. Чтобы снизить падение температуры газов, змеевик прячут под теплоотражающим стальным кожухом. Подающаяся снизу холодная вода после прохождения через спираль нагревается и попадает в систему. Читайте также: "Как работает печь на отработке с водяным контуром – устройство, как сделать своими руками".

Чудо печь на отработке

Такой вариант печи довольно популярен для установки на дачах и в гаражах. Она имеет маленькую удобную печку, оснащенную круглыми или квадратными зонами горения. Конструкция печи столь удачна, что существует даже промышленные варианты ее исполнения. В продаже можно встретить такую печь с названием Рица.

Заводские агрегаты с наддувом

Бывают не только сделанные своими руками печи на отработке с наддувом, но и те, что изготавливаются на предприятиях. Существуют импортные варианты и российские. Импортные котлы работают на жидком топливе. Благодаря принципу наддува, масло в них распыляется на мельчайшие капельки, которые поджигаются уже после соединения с воздухом. Печи импортного изготовления работают по тому же принципу, однако они обустроены особой горелкой, в которой топливо вначале прогревается, а уже потом распыляется.

В российских печах чаще всего применяется первый принцип, при котором на раскаленную чашу подается топливо, которое позже, превращаясь в газ, соединяется с воздухом и зажигается.

Такой принцип работы имеют устройства со следующими названиями:

  • Геккон. Изготавливается во Владивостоке. Бывают мощностью 15, 30, 50 и 100 КВт/час. Такие печи могут нагревать воду, поэтому их можно встраивать в водяные отопительные системы.
  • Тайфун. Реализует такие печи фирма «Беламос». Они предназначены для нагрева воздуха. Предложены две модели – Тайфун ТМ 15 и ТГМ 300, которые способны выдавать 20-30 КВт/час.
  • Елочка-Турбо. Можно приобрести печь мощностью 15 и 30 кВт. Они также предназначены для разогрева воздуха, однако присутствует возможность сделать водяную рубашку.
  • Тепламос. Бывают мощностью от 5 до 50 кВт/час. Являются тепловыми пушками. Для их запуска вначале разогревают при помощи электричества плазменную чашу, а уже после достижения определенной температуры переходят к подаче топлива и воздуха в область горения.

Чертежи и схемы

Разработано огромное количество различных чертежей для сооружения масляных печей. Рассмотрев хотя бы несколько из них более подробно, вы сможете получить представление об их конструкции, чтобы создать безопасную и эффективную печь на отработке самостоятельно.

Существуют некоторые виды систем воздушного отопления, в которых воздух подогревается мазутными горелками. Комнатный термостат системы воздушного отопления выставляется на определенную температуру, и он активирует горелку. В горелочном приборе есть реле, которое связывает его с тепловым датчиком в газоходе.

Также есть датчики, реагирующие на свет исходящий от работающей горелки в топке. При срабатывании датчика сигнал поступает на реле, которое включает вентилятор нагнетающий воздух в теплообменник и короба, распределяя его по всем помещениям дома.

Схема стандартной мазутной печи

Из чего состоит типичная мазутная печь (схема):

  • воздушный фильтр;
  • двигатель для вентилятора;
  • теплообменник;
  • топка;
  • блок управления;
  • зона нагнетания воздуха;
  • точка подключения газохода;
  • люк для доступа к фильтру и вентилятору;
  • газоход;
  • крышка для доступа к горелке;
  • глазок для наблюдения за факелом;
  • кнопка аварийного выключения;
  • трансформатор для системы зажигания горелки;
  • мазутная горелка;
  • топливный насос.

Принцип работы мазутной горелки

Блок мазутной горелки для подогрева бойлера или воздуха обычно устанавливают на болтах вне печи. Когда помещение нуждается в тепле, нагнетательный вентилятор (воздуходувка) начинает подавать воздух сквозь воздушную трубу и лопасти на змеевик под большим давлением.

В это же время из топливного бака мазут начинает подаваться насосом в сопло, где распыляется в туман. В этом месте образуется так называемая горючая смесь, т.е. пары топлива смешанные с воздухом. Высоковольтное устройство, соединенное с трансформатором зажигания производит искру между своими электродами и поджигает горючую смесь.

Схема мазутной горелки и принцип ее работы. Основные элементы:

  • электродвигатель;
  • трансформатор зажигания;
  • электроды;
  • воздушная трубка с зажиганием и соплом;
  • засос воздуха;
  • горелочная воздуходувка;
  • дефлектор;
  • запорный вентиль для управления подачей топлива;
  • линия подачи топлива от бака;
  • топливный фильтр;
  • насос;
  • внутренняя часть воздуходувки;
  • линия подачи мазута к соплу.

Существует два типа горелок: горелки, которые работают под давлением и испарительные горелки. Горелки, работающие под давлением, разделяют на горелки с высоким и низким давлением.

Горелки высокого давления

В горелках с высоким давлением топливо поступает из бака, проходя через фильтр и клапан регулирующий давление горелки. Как только давление достигает отметки 100 фунтов на квадратный дюйм, клапан открывает топливу путь к соплу, в котором оно распыляется и смешивается с воздухом, образуя горючую смесь.

Между специальными электродами проскакивает электрическая искра, и смесь поджигается в топке, высвобождая огромное количество тепловой энергии.

Жидотопливная мазутная горелка Lamborghini Calor из модельного семейства PNZ.

Топливный насос прекращает работу, как только получает сигнал от комнатного термостата. Такой сигнал подается, если термостат фиксирует достижение заданной температуры в помещении. Насос перестает подавать топливо в сопло и факел угасает.

В случае если в начале работы горючая смесь не зажглась, топливный насос отключается реле в газоходе.

После такой остановки включение реле нужно произвести вручную. Повторное включение вручную нужно делать всего один раз. Если насос отключается во второй раз, нужно вызвать мастера.

Горелки низкого давления

Горелка низкого давления работает практически по такому же принципу, как и горелка высокого давления. Единственным отличием является то, что распыленное топливо смешивается с воздухом внутри сопла, а в топку поступает уже готовая горючая смесь.

Двухступенчатая мазутная горелка Riello PRESS.

Испарительная горелка работает по следующему принципу: лужица топлива поджигается электрической дугой и под воздействием высокой температуры топливо начинает испаряться. Воздух нагнетается к месту сгорания топлива.

Видео испытаний горелки нового типа

Эта чудо-горелка, показанная на видео, может работать на практически любых горючих жидкостях, от нефти до мазута и даже масла. Заказать такую горелку можно, перейдя по ссылке на само видео, где в описании указаны необходимые координаты.

Обслуживание мазутной горелки

Признаком правильно работающей горелки является конусообразный факел пламени желтого цвета с оранжевой каймой исходящий из ее сопла.

Мазутная горелка Weishaupt MS RMS 30-70.

При установке горелочного оборудования большинство компаний предлагает заключить контракт на сервисное обслуживание вашей покупки, и было бы глупо отказываться от услуг специалистов, так как большинство регулировочных и ремонтных работ в горелке самостоятельно вы не сможете осуществить. Хотя время от времени достаточно общие профилактические работы все же можно и нужно проводить самостоятельно.

Регулярная чистка

С периодичностью раз в один-два месяца занимайтесь чисткой вентиляторов, двигателей, заборных отверстий и измерительной аппаратуры.

Ротационная мазутная горелка РМГ-1 для котельной.

Поскольку разные конструкции горелок значительно отличаются между собой, перед началом работы ознакомьтесь с руководством по эксплуатации фирмы-производителя и выясните, как получить доступ к нуждающимся в очистке устройствам. Во время очистки используйте мягкую кисть и пылесос.

Работайте щеткой только в тех местах, где не нанесете повреждения. Если нужно почистить устройства, подключенные к электрической сети, сначала отключите их.

Как можно очистить мазутную горелку. Основные элементы:

  • пружинные контакты электродов;
  • крышка кожуха для воздуходувки;
  • для удаления пыли используйте кисточку;
  • воздуходувка;
  • электроды зажигания;
  • труба подачи топлива;
  • трансформатор системы зажигания;
  • забор воздуха;
  • фильтр грубой очистки для топливного насоса.

Если в двигателе вашей горелки есть точки, нуждающиеся в смазке, их нужно смазывать не более чем двумя каплями масла 20W. Масло должно быть лишено детергентных присадок.

Не реже чем раз в год нужно снять и почистить сопло и устройство зажигания. Поскольку в разных моделях горелочных устройств разные способы демонтажа и чистки таких элементов, перед тем как приступить к процессу их очистки выясните все подробности у производителя. А вообще лучше для такой работы пригласить специалиста. Такую чистку желательно проводить перед первым запуском системы вначале отопительного сезона осенью.

Схема зажигательного прибора горелки:

  • кабели от трансформатора зажигания и от линии подачи топлива;
  • дефлектор;
  • электроды зажигания;
  • сопло;
  • воздушная труба.

Замена топливного фильтра в горелке

Исходя из рекомендаций фирмы-изготовителя, периодически меняйте топливный фильтр тонкой очистки. Перед тем как приступить к замене перекройте подачу топлива при помощи вентиля и отключите все устройство от электрической сети. Чтобы снять старый фильтр, заведите под него емкость и, открутив верхний болт, снимите крышку с фильтра.

Отсоедините корпус фильтра от крышки, потянув его вниз. Если прокладка залипла, попробуйте осторожно отделить ее. Во время работы постарайтесь не повредить и не деформировать арматуру топливоподачи. Крышку и внутреннюю поверхность корпуса нужно почистить. Также если вы устанавливаете новый фильтр, рекомендуется поменять прокладку.

Замена фильтра тонкой очистки системы подачи топлива. Элементы фильтра:

  • крышка;
  • крышка зафиксированная болтом;
  • топливный провод;
  • фильтрующий элемент;
  • прокладка монтируется внутри крышки;
  • крепежный болт;
  • корпус топливного фильтра.

Если в насосе вашей горелки есть фильтр грубой очистки, его также нужно почистить. Для этого нужно снять болты, которые удерживают крышку, и вынуть сетку с прокладкой.

Печка на отработке своими руками: чертежи, видео и пошаговое фото

Но перед этим подставьте емкость, куда будет стекать топливо.

Чтобы обезжирить сетку, замочите ее в растворителе. Если после этой процедуры она не очистилась достаточно, освободите ее ячейки от грязи при помощи мягкой щетки. Если сетка окажется поврежденной, ее обязательно следует заменить. Во время сборки также необходимо заменить прокладку. Ознакомьтесь подробнее с руководством по эксплуатации и попробуйте найти в нем рекомендации по очистке насосного фильтра.

Замена фильтра грубой очистки топлива. Элементы:

  • заборное устройство для подачи воздуха;
  • насос;
  • фильтр для грубой очистки.

Если вы пригласили техника, для каких-либо работ с горелкой, заодно попросите его проверить регулятор тяги. Это нужно для того чтобы проверить температуру и плотность дыма в трубе и кроме того узнать содержание двуокиси углерода. Мастер отрегулирует этот регулятор так, чтобы работа устройства была наиболее эффективной. Современные модели горелочных устройств намного эффективнее, чем старые.

interio-style.ru

Печка на отработке своими руками: чертежи, видео и эксплуатация

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Для отопления технических помещений вроде гаражей, мастерских и хозяйственных блоков может быть изготовлена печка на отработке своими руками. Чертежи, видео и дополнительные сведения о процессе создания позволят лучше понять основные принципы сооружения подобной конструкции.

Содержание статьи

Положительные и отрицательные качества

Прежде чем приступить к работам, рекомендуется ознакомиться с плюсами и минусами печей, работающих на представленном виде жидкого топлива. Оценив положительные и отрицательные моменты, можно решить, стоит ли заниматься самостоятельным изготовлением отопительной конструкции.

Конфигурация конструкций может быть весьма разнообразна

Перечисление основных достоинств

В первую очередь предлагается рассмотреть список главных преимуществ:

  • приемлемый расход топлива;
  • быстрый розжиг;
  • относительно простое устройство;
  • возможность создания водяного контура;
  • вполне компактные размеры,
  • простота эксплуатации.

Печь работает на отработанном масле

Полезная информация! При необходимости печь, функционирующую на отработанном масле, можно внедрить в систему водяного отопления, расположив трубопроводы для теплоносителя в определенных местах.

Несколько незначительных недостатков

Не стоит забывать и о минусах, которые подобные печи все же имеют. Первый из них заключается в быстром остывании конструкции. Нормальный обогрев обеспечивается только во время сжигания топлива. Однако для подсобных помещений этот недостаток не является существенным.

Основные элементы отопительной конструкции данного типа

Другим минусом является необходимость в частой чистке дымохода и самой масляной камеры. Однако на самом деле все зависит от времени эксплуатации конструкции. В гаражах и мастерских печи не топятся постоянно.

Об основных типах конструкций

Сделать в домашних условиях можно не все типы печей на отработке своими руками. Чертежи, видео и технические данные для отдельных видов конструкций будут являться бесполезным приложением, что связано с их сложным устройством. Самостоятельно можно изготовить лишь обычные пиролизные горелки, которые собираются на базе готовых емкостей или с применением металлических листов.

Размеры конструкции для обогрева достаточно компактны

Что касается моделей с капельной подачей жидкого топлива, то вряд ли стоит пытаться сделать их самостоятельно. Подобные конструкции отличаются экономичным расходом топлива, но сложны в изготовлении. Кроме того, они чувствительны к качеству используемого топлива.

Более сложная модель, работающая на отработке

Печка на отработке своими руками: чертежи, видео и другая полезная информация

Хотя во многих специализированных магазинах есть печка на отработке, купить ее стремятся не все потребители. Многие из них стараются найти более экономичное решение, которое заключается в самостоятельном сооружении конструкции. Она собирается из недорогих элементов.

Массивная конструкция на металлических ножках

Изготовление печи на отработанном масле своими руками: чертежи конструкций из газового баллона

В качестве основы для будущей конструкции можно взять ненужный баллон для газа. Его стенки являются довольно толстыми, поэтому прогорать будут очень долго. Кроме того, такая емкость имеет подходящую форму. Из дополнительных материалов понадобятся металлические трубы, уголки и листы.

Чертежи для самостоятельного изготовления

Внутренне пространство должно быть разделено на две камеры сгорания. Одна будет находиться внизу, а другая – вверху. С нижней стороны сваркой крепятся ножки из металлических уголков. К крышке верхней камеры тем же способом присоединяется перегородка. Ее следует располагать ближе к дымоходу.

Из стального листа вырезаются две окружности. Первая из них будет выступать в качестве съемной крышки, предназначенной для нижней камеры. Вторая окружность позволит создать днище верхнего отделения. В заготовках по центру проделываются отверстия, соответствующие диаметру дымохода.

В соединительной трубе сверлится 48 отверстий, восемь из них делается по кругу, а шесть – по высоте. Их диаметр должен составлять 9 мм. Это необходимо для камеры дожигания, в которой горящие пары будут насыщаться кислородом. На завершающем этапе к конструкции подсоединяется дымоходная труба.

В трубе должны быть проделаны специальные отверстия

В готовых чертежах печки на отработанном масле можно найти конкретные размеры тех или иных деталей. Если же они не указаны, то необходимо самостоятельно произвести измерения.

Создание печи на отработанном масле с водяным контуром из листов металла

Выше рассказывалось об устройстве конструкции из готовой емкости в виде газового баллона. Однако многие хотят узнать, как сделать печку на отработке из обычных листов металла непосредственно с водяным контуром. Толщина стали для стенок должна составлять 4 мм, а для крышек и дна – 6 мм.

Стационарная конструкция для обогрева из стальных листов

Из отдельных листов выкраиваются заготовки по чертежам. Они вырезаются при помощи болгарки, после чего свариваются друг с другом по периметру. Швы после изготовления в обязательном порядке проверяются на герметичность. В крышке нижнего отделения делается отверстие 6х6 мм для заливки топлива.

Используемые листы должны иметь достаточную толщину

В соединительном трубопроводе сверлятся отверстия, как и в случае с конструкцией из газового баллона. К верхней крышке прикрепляется дымоход.

Дополнительный чертеж для изготовления конструкции

Основные правила эксплуатации и обслуживания

Чтобы обезопасить себя при использовании самодельной печи, а также продлить срок службы конструкции, необходимо придерживаться некоторых правил:

  • запрещается заполнять жидким топливом нижнее отделение более чем на 66 процентов;
  • для розжига необходимо сначала воспламенить бумажный лист, после чего опустить его в нижний резервуар;
  • необходимый режим работы выставляется путем регулирования специальной заслонки;
  • при эксплуатации не допускается применять иные виды жидкого топлива, конструкция предназначена исключительно для отработки;
  • нельзя оставлять разожженную печь без присмотра на длительный промежуток времени;
  • следует избегать крепления конструкции к стенам строения и использования высоких подставок;
  • запрещается располагать печь непосредственно под полками или другими предметами, которые могут упасть;
  • не следует держать в непосредственной близости от отопительного устройства горючие вещества;
  • помещение, в котором будет эксплуатироваться печка, должно иметь хорошую вентиляцию;
  • в масло не должна попадать вода, в противном случае оно будет вспениваться и потихоньку выплескиваться наружу;
  • контактирующие поверхности помещения должны быть выполнены из негорючих материалов;
  • чистка внутренних частей конструкции допускается любым удобным способом;
  • не нужно доливать топливо после розжига, залитая порция отработки должна полностью выгореть.

Придерживаться следует примерно таких размеров

Обратите внимание! При отсутствии лишних денежных средств изготавливается печка на отработке своими руками. Чертежи, видео и прочие сведения необходимы для полного ознакомления с процессом сооружения.

Конструкция должна подвергаться регулярной чистке

Подведение итогов

После изучения представленных материалов можно увидеть процесс изготовления самодельной печи на видео. Отработка для такой конструкции является основным и единственным видом жидкого топлива. При правильной сборке обогревательные сооружения способны служить относительно долго. Однако многое зависит от качества применяемых материалов в каждом конкретном случае.

Видео: печь на отработке своими руками!



Экономьте время: отборные статьи каждую неделю по почте

homemyhome.ru

схема, устройство, чертежи масляной печки

Количество автомобилей на наших дорогах растет из года в год. Повышается и уровень вредных выхлопных газов в атмосфере, увеличивается масса изношенных шин и запчастей на свалках. Однако, один вид автомобильных отходов все же может принести реальную пользу. Это отработка масла из двигателя и прочих узлов и агрегатов, применяющаяся многими автолюбителями и даже домовладельцами в качестве энергоносителя для обогрева гаражей и домов. Главную роль здесь играет печь на отработанном масле, чаще всего – самодельная. Цель нашей статьи – рассказать об устройстве подобных печек и способах их изготовления в домашних условиях.

Печь на отработке для гаража

В широких кругах автовладельцев этот простой агрегат хорошо известен. С его помощью можно успешно отапливать небольшие помещения, где нет высоких требований к чистоте или эстетике. Это гаражи, небольшие дачные домики, мастерские и прочие аналогичные строения.

Показанные  на рисунке самодельные печи на отработанном масле имеют следующие достоинства:

  • простота конструкции и дешевизна;
  • нетребовательность к качеству топлива;
  • хорошая теплоотдача;
  • отопитель спокойно переносит периодические растопки в зимнее время;
  • компактность и мобильность;
  • отсутствует необходимость проведения монтажных работ.

Для того чтобы простая масляная печка функционировала надежно и устойчиво, требуется только одно — дымоходная труба с хорошей тягой.

Из недостатков необходимо отметить низкий КПД самого агрегата и присутствие неприятного запаха паров масел, появляющихся на некоторых режимах работы. Также стоит отметить разные загрязнения в виде пятен на полу или одежде, неизбежно возникающие при прямом контакте с автомобильной отработкой. Впрочем, повысить эффективность работы печки вполне по силам каждому домашнему мастеру, об этом будет сказано ниже.

Устройство и принцип работы печки

Агрегат состоит из двух бачков – верхнего и нижнего, соединенных между собой перфорированной трубой. При этом верхний бачок смещен относительно поперечной оси нижнего. В идеале форма этих емкостей – цилиндрическая, но, как показывает практика, печка с прямоугольными бачками работает ничуть не хуже. Для установки на пол конструкция имеет ножки. Ниже на схеме показано устройство печи:

Аппарат работает по принципу пиролизного сжигания тяжелого топлива. Как известно, температура воспламенения машинного масла достаточно велика, поэтому в домашних условиях можно его сжечь, если только обратить в пары. Чтобы этого достичь, нижний бак заполняется отработкой через воздушное отверстие примерно наполовину, после чего производится розжиг. Тут не обойтись без легкого топлива наподобие бензина или растворителя.

Горение бензина вызывает нагрев отработанного масла и его испарение, вследствие чего пары воспламеняются и печка постепенно переходит в рабочий режим. В нижнем баке, являющимся одновременно камерой сгорания, происходит первичное сжигание топлива с подачей воздуха через отверстие. Интенсивность процесса регулируется заслонкой, перекрывающей поток воздуха. Расход топлива на максимуме составляет 2 л / час, в режиме поддержания температуры – 0.5 л / час.

Самодельный отопитель на отработанном масле оборудован вертикальным газоходом с множеством отверстий для прохода вторичного воздуха. Попавшие в перфорированную трубу продукты горения вперемешку с масляными парами успешно дожигаются в ней, а также внутри верхнего бачка. Затем дымовые газы огибают перегородку и покидают печь через патрубок дымохода. Их температура достаточно велика, и чтобы не потерять львиную долю тепла вместе с газами, рекомендуется выполнить такие мероприятия:

  • проложить дымоходную трубу вдоль стены через все отапливаемое помещение с уклоном в сторону печи, способ проверенный, стенки трубопровода отдают много тепла в пространство комнаты;
  • сразу за патрубком газохода установить водяной контур – экономайзер, подключив к нему пару отопительных батарей и небольшой бак – аккумулятор.

 Печь на отработке с водяным контуром может работать лишь в условиях постоянного обогрева здания. В случае периодического протапливания систему придется заполнить антифризом. Зато КПД установки вырастет с безнадежных 40%, как у буржуйки, до оптимистичных 50—55%.

Как изготовить?

Любой домашний мастер, владеющий техникой и приемами сварочных работ, может спокойно и быстро изготовить этот незамысловатый агрегат. Вначале следует сделать заготовку материалов, ориентируясь на чертежи печи, работающей на отработанном масле:



Следуя столь подробному руководству, остается только взять и выполнить сборку заготовленных деталей. Для работы потребуется стандартный набор инструментов и приспособлений:

  • сварочный аппарат;
  • угловая шлифовальная машина;
  • дрель с набором сверл;
  • комплект слесарного инструмента;
  • измерительные приспособления.

По окончании сборки важно проверить обе емкости на герметичность и качество сварочных швов, поскольку масляная отработка со временем может просочиться через мельчайшие дефекты и поры. Выполнить это своими руками несложно, существует множество способов. Можно промазывать швы керосином и определять наличие дефектов визуально, либо намыливать стыки и подавать внутрь баков сжатый воздух.

Чтобы обогревать помещения средней площади, мощность масляной печи нужно увеличивать, предложенной выше простой конструкции будет недостаточно. Используя этот принцип работы, мощность нельзя наращивать бесконечно, но все же варианты есть. Например, печь с двумя камерами дожигания, отдельным топливным баком и выдвижной топкой, что представлена ниже:

Масляная печь с принудительным нагнетанием воздуха

Снабдить теплом целый частный дом площадью порядка 100 м2 может печка, работающая на масле и снабженная принудительным нагнетанием воздуха в зону горения. Ее преимущества очевидны:

  • большая мощность;
  • высокий КПД сжигания топлива;
  • можно добиться хорошего КПД использования теплоты сгорания путем автоматизации агрегата;
  • экономичность.

Конечно, в изготовлении такая печь несколько сложнее, кроме того, появляется прямая зависимость работы отопителя от надежности электроснабжения. В районах, где часты отключения электроэнергии, придется принять меры по обеспечению бесперебойной работы печи с помощью различных генераторов.

Конструкция печи с наддувом

Наддувная самодельная печка на отработке представляет собой цилиндрический сосуд закрытого типа, внутри которого расположена хорошо нам знакомая камера дожигания в виде трубы с отверстиями. В нижней части сосуда находится дверца для доступа к топке и розжига. Патрубок дымохода приварен к верхней части цилиндра, а принудительная подача воздуха в трубу с отверстиями через верхнюю крышку либо простой врезкой сквозь боковую стенку.

Отработанное масло располагается на самом дне сосуда и подается по мере необходимости в автоматическом режиме. Способы подачи могут быть различными: из емкости погружным насосом либо посредством поплавкового механизма, кому что больше нравится. Выше на рисунке показана схема печки с нагнетанием воздуха, водяной рубашкой и топливоподачей с помощью поплавкового клапана.

Отработанное масло на дне емкости разжигается путем добавления небольшого количества бензина или растворителя, затем включается вентилятор-нагнетатель. После прогрева топливо начинает активно выделять пары, что сжигаются с избытком кислорода. В результате образуется мощный факел пламени, распространяющийся во все стороны, как видно на фото.

Совет. Данная конструкция печи имеет одну особенность: от сильного пламени низ сосуда раскаляется докрасна. Когда нужно обогревать одно помещение, то напротив этой зоны снаружи ставят вентилятор обдува. Если же речь идет об отоплении дома, то печь снабжают водяной рубашкой.

Продукты горения, покидающие тело печи, имеют очень высокую температуру (иногда до 400 ºС), как и в предыдущем случае. С целью недопущения выброса тепла и повышения КПД агрегата дымоход надо обязательно снабдить водяным теплообменником, подключенным к системе отопления через накопительный бак. Тогда можно добиться показателя эффективности печи порядка 80—85%.

Рекомендации по изготовлению

Чтобы сделать печь на отработке с наддувом, проще всего взять старый баллон из-под пропана. В нем надо вырезать проемы для дверцы и дымохода, а также врезать трубу для подачи воздуха. Диаметр последней не имеет решающего значения, в нашем случае подойдет размер 50 мм. Отверстия в трубе надо проделать диаметром 9 мм по такой же схеме, как и в обычной печке. Кроме того, придется отрезать верх баллона и выполнить крышку с уплотнением из асбестового шнура. Для удобства не помешает приварить к ней ручки. Как это все реализовано на практике, можно посмотреть на видео:

Чтобы печь на отработке, сделанная своими руками, могла работать в разных режимах и поддавалась регулировке, ее снабжают соответствующей автоматикой. Для этого приобретают контроллер с датчиками температуры и связывают его по схеме с вентилятором. Тогда появится возможность устанавливать необходимую температуру нагрева и управлять ею, снижая при необходимости производительность нагнетателя.

Для справки. Зачастую такая конструкция изготавливается без принудительной подачи воздуха. Работа агрегата полностью зависит от силы тяги в дымоходе, а регулирование происходит вручную, заслонкой.

Заключение

Нельзя сказать, что самодельная масляная печь – это очень простое устройство и сделать его раз плюнуть. Но, с другой стороны, никаких особенных сложностей здесь нет, серьезно повозиться придется лишь с наддувной версией печи на отработке. Много времени отнимет изготовление водяной рубашки или теплообменника на дымоход, да еще монтаж и настройка автоматики.

cotlix.com

делаем своими руками из газового баллона

Печи на отработке отличаются простой конструкцией и работают на дешевом топливе — отработанном масле. Наиболее стабильной и безопасной работы можно добиться, если сконструировать капельную подачу масла из выносного бака. Печи капельного типа легко сделать своими руками из бросовых материалов и металлолома.

Конструкция

Печь обычно состоит из цилиндрического корпуса или имеет прямоугольную форму. Внутри расположена топочная камера. В нижней ее части находится емкость для отработанного масла и отверстие для подсоса воздуха.

При нагревании масло начинает испаряться, и его пары смешиваются с находящимся в камере воздухом. Эта смесь поднимается под воздействием конвекции вверх по топке, где и сгорает с выделением большого количества тепловой энергии.

В верхнюю часть корпуса можно встроить воздушный или водяной теплообменник, это позволит полнее и равномернее обогреть всю площадь помещения или смонтировать контур горячего водоснабжения.
Капельная подача осуществляется по металлической трубке, подведенной к масляному испарителю. Другой конец трубки выведен наружу и подсоединен с помощью гибкого шланга к баку.

В верхней части печи находится дымовой патрубок, подсоединяемый к дымоходу. Температура вверху печи, даже оснащенной теплообменником, высока, поэтому дымоход должен монтироваться со строгим соблюдением правил пожарной безопасности.

Не рекомендуется делать печь с капельной подачей в открытом исполнении! Масло может воспламениться!

Чертежи печи на отработке с капельным поливом приведены на рисунке.

Из чего можно сделать?

Благодаря простой конструкции печь на отработке с капельной подачей масла можно сделать своими руками практически из любого материала: листового железа, старой бочки, газового баллона. Единственное условие — стенки не должны быть тоньше 4 мм, в противном случае корпус поведет при топке.

Простой и надежный способ — сделать своими руками печь из газового баллона. Его корпус прочен и способен выдерживать большое давление и нагрев, а размеры как раз подходят для печки, способной отопить гараж, мастерскую или небольшой частный дом. Такая печь на отработке, при аккуратном исполнении, безопасна, ее легко чистить и растапливать. Работа печи показана в видео.

Смотреть видео: печь на отработке

Необходимые материалы

    Для сборки печи капельного типа, работающей на отработанном масле, понадобятся:
  • газовый баллон на 50 литров — б/у, но без повреждений корпуса;
  • труба металлическая Ø100, с толщиной стенки не менее 3,5 м — около двух метров;
  • обрезки металлического равнополочного уголка 40-50 мм для теплообменника, подставки и других мелких деталей;
  • листовая сталь 4 мм, тоже можно использовать обрезки подходящего размера;
  • чугунный тормозной диск от легкового автомобиля;
  • отработанный баллон от фреона стандартного размера с рабочим игольчатым вентилем;
  • металлическая труба ½ дюйма — около полуметра;
  • шланг подходящего диаметра, который можно надеть на трубу ½ дюйма и хомуты;
  • вентиль шаровый на ½ дюйма;
  • дверные петли и задвижка для дверцы топки.

Для воздушного теплообменника также потребуются канальный вентилятор и трубы подходящего диаметра. Можно использовать гофротрубу или комплектующие для дымохода.

Подготовка баллона

Газовый баллон, даже после длительного проветривания, содержит газовый конденсат. Чтобы его удалить, необходимо снять с него редуктор и вентиль и выставить на свежий воздух на пару суток.

После этого в дне баллона очень аккуратно сверлят отверстие. Чтобы избежать искр, сверло нужно смочить маслом. Сверлится отверстие в толстом металле плохо, поэтому лучше начать со сверла меньшего диаметра, а потом рассверлить его до необходимого. В итоге должно получиться отверстие диаметром 10-16 мм.

Просверленный баллон заполняют водой и, после выдержки в течение суток, сливают ее. Конденсат имеет резкий и крайне неприятный запах, поэтому сливать его нужно аккуратно и вдали от жилых объектов. Можно повторить процедуру, чтобы промыть баллон как следует.

Корпус печи

Баллон условно разделяют на две неравные части: нижняя — на 1/3 высоты, и верхняя — на 2/3. В обеих частях вырезают проёмы, по ширине примерно на четверть окружности. Выполнение проёмов показано на фото.

Вырезают отверстия с помощью болгарки, стараясь делать ровный срез — вырезанные куски металла потом будут использованы для изготовления дверок.

Внутреннее пространство баллона еще раз промывают водой под напором из шланга. Это поможет окончательно смыть остатки газового конденсата.

Отсеки печи необходимо разделить металлической вставкой. Ее вырезают своими руками из листового металла 4 мм по размеру баллона.

Этот круг образует дно камеры сгорания паров масла. Камера в результате получается достаточно большого размера, что позволяет использовать печь для топки дровами или брикетами, а также сжигать в ней мусор. Примеряют дно на место и при необходимости подгоняют его.

Горелку делают своими руками из отрезка трубы Ø100 мм, длина — 20 см. В нем. с помощью дрели и сверла по металлу. делают отверстия диаметром 10 мм.

Отверстия располагают по окружности в шахматном порядке примерно до середины горелки.
Внутреннюю часть трубы после рассверловки отверстий тщательно шлифуют, чтобы не осталось заусенцев. На них в процессе эксплуатации печки будет оседать сажа и копоть.

Горелку устанавливают в предыдущую деталь — дно верхней камеры, после чего проваривают стык с помощью сварочного аппарата.

Полученную деталь устанавливают на место — в корпус печи между камерами. Ставят ее перфорированной частью вниз. Отверстия предназначены для свободного подсоса воздуха.

Поддон для отработки, образующий дно нижней камеры, выполняют своими руками из автомобильного тормозного диска подходящего диаметра. Можно взять использованный диск. Чугун — жаропрочный материал, к тому же конструкция диска позволяет утяжелить нижнюю часть печи и сделать ее более устойчивой.

К нижней части диска приваривают заглушку, чтобы закрыть отверстия. Ее вырезают из листового металла 4 мм.

Из него же делают верхнюю крышку с проемом. Форма проема должна позволять приварить ответную часть горелки и оставить свободный доступ воздуху.

К крышке приваривают низ горелки — кусок трубы Ø100 мм, длина — 10 см.

Для стыковки частей горелки используют муфту. Ее можно сделать своими руками из трубы Ø100 мм, разрезанной вдоль и слегка разогнутой. Муфта необходима для того, чтобы сделать конструкцию горелки разъемной. Подняв ее, можно вынуть поддон для масла и прочистить его, а также удалить сажу с верхней части камеры и горелки.

Система подачи масла

В печах капельного типа, сделанных своими руками, подача масла производится от внешнего бака с помощью настраиваемой капельницы. В рассматриваемой конструкции печи в качестве капельницы используют использованный баллон из-под фреона. Главное условие — исправность его игольчатого клапана.

В нижней части баллона вырезают отверстие такого размера, чтобы было удобно заливать отработку из канистры или другой емкости. Можно установить на заливное отверстие сетку, она будет выполнять функцию фильтра грубой очистки. Бак для масла должен располагаться выше уровня печи, поэтому к корпусу можно приварить кронштейны для подвеса. К вентилю баллона подсоединяют шланг с помощью хомута.

В корпусе печи делают отверстие, располагая его со стороны установки масляного бака. Диаметр отверстия должен позволять закрепить полдюймовую трубу для подачи масла.

От трубы отрезают кусок нужной длины и на одном конце нарезают резьбу, а другой срезают под углом так, чтобы направить струйку масла точно в проем в поддоне.

Трубу приваривают к корпусу. Шов зачищают.

На другой конец трубы, оснащенный резьбой, накручивают шаровый вентиль. При сборке к вентилю подключают сгон с надетым на него свободным концом масляного шланга.

Теплообменник

В этой печи теплообменник — не обязательный элемент. Если необходимо отапливать небольшое помещение без перегородок, достаточно будет тепла от стенок печи. Но для большей эффективности рекомендуется сделать воздушный или водяной теплообменник, размещенный в верхней камере.

В качестве теплообменника используют отрезок трубы Ø100 мм такой длины, чтобы ее концы выходили за пределы корпуса на 10-20 см с обеих сторон. В корпусе с противоположных сторон делают два отверстия, в которые пропускают эту трубу. Закрепляют ее сваркой.

Над теплообменником приваривают рассекатель пламени из листового железа. Он будет разбивать пламя на языки, благодаря чему теплоотдача на стенки и трубу теплообменника увеличится.

Внутрь воздушного теплообменника устанавливают завихритель. Он необходим для ускорения воздушных потоков и лучшего теплосъема. Его делают из стальной полосы или уголка, разделенных на отогнутые лопасти.

К трубе теплообменника подключают воздуховоды. Их можно сделать из неутепленной трубы дымохода и соответствующих угловых элементов. С одной стороны в воздуховод врезают канальный вентилятор. Вентилятор можно включить в сеть напрямую или через контакты термореле, установив его на корпус вентилятора и настроив температуру опытным путем.

Дверцы и запорная арматура

Из отрезанных на первом этапе фрагментов баллона делают дверцы, приварив к ним петли и задвижку.

На нижней дверке выполняют отверстие для улучшения подачи воздуха. Удобнее делать его в нижней части.

Для герметизации верхней дверки делают упорные пластины из стальной полосы. Их садят на заклепки.

Замок двери может иметь совершенно любую конструкцию, его можно сделать своими руками, так как открывают дверь нечасто, только для удаления сажи или при топке печи твердым топливом.

Дымовая труба и дымоход

Дымовой патрубок из обрезка трубы Ø100 мм приваривают к верхней части газового баллона, предварительно вырезав отверстие подходящего диаметра. Внутреннюю поверхность дымового патрубка зачищают от окалины, чтобы избежать осаждения копоти.

Дымоход делают из нержавеющей сэндвич-трубы, собирая ее из нужных элементов. Его можно вывести как через перекрытия, так и через стену.

Дымовые газы в печи на отработке имеют высокую температуру, из-за чего труба дымохода может прогореть! Нельзя использовать неизолированную трубу и стеновые проходки во избежание пожара!

Видео: мини-печь капельного типа

Видео: печь «Инферно», часть 1 и часть 2

Розжиг и эксплуатация

Разжечь холодную печь на отработке — непростая задача. Пары масла горят только в нагретом состоянии. Поэтому приходится разжигать ее с помощью других горючих жидкостей — бензина, спирта. Их наливают тонким слоем поверх масла в поддоне и поджигают.

При горении они нагревают верхний слой отработки, начинается испарение масла, и печь запускается в рабочем режиме. После этого открывают вентиль на шланге подачи масла и настраивают его поступление в печь. Для остановки печи достаточно перекрыть вентиль. Подача топлива прекратится и, как только масло в поддоне прогорит, печь погаснет.

Чистку печи от нагара и сажи делают с помощью металлических ершей или мелкого гравия, закидывая его в дымовую трубу. Проходя по стенкам дымохода, гравий отбивает сажу, и она падает внутрь топочной камеры. Открывают дверку и выметают сажу щеткой. Потом вынимают поддон, вычищают из него осадок и упавшую сажу, гравий и другие загрязнения.

При правильной эксплуатации и соблюдении пожарной безопасности печь из газового баллона способна служить долгие годы. Ее не рекомендуется ставить в жилом помещении из-за неприятного запаха, сопровождающего горение отработки, но можно установить ее в котельной и подключить водяной контур. В этом случае печь капельного типа может использоваться для отопления частного дома.

gidpopechkam.ru

масляное отопление своими руками, отопитель и обогреватель, котел в мазуте, как сделать

Вместо дровяных буржуек для отопления можно использовать масляную печку. Отопительная котельная не имеет особых сложностей при постройке, а ее использование абсолютно безопасное. Главное соблюдать определенные правила техники безопасности.

Особенности, плюсы и минусы масляных печек

Масляная печка работает на отработках нефтеперерабатывающей промышленности. Это экономично выгодное отопление. Для масляных печей не применяют дизель, бензин, растворитель, керосин и другие легковоспламеняемые вещества.

Печки на отработанном масле работают способом прямого нагрева воздуха, который находится в системе. Агрегат имеет 2 отсека горения. Первый используется для сгорания масла. В итоге появляются горючие пары. Они направляются во второе отделение и смешиваются с воздухом. Газы сгорают, и выделяется много тепла.

Для дома такие конструкции не используются. Они отлично обогреют подсобные помещения, гаражи, теплицы.

Правильная работа печи обеспечивается при хорошем притоке воздуха. Первая камера оборудуется специальной заслонкой. Она применяется для контроля подачи кислорода. Соединение двух камер проходит с помощью трубы. В ней проделывают дырки размером в 1 см для подачи воздуха во второй отсек.

Плюсы масляных печей:

  1. Безопасность, так как горят только пары, а не масла;
  2. Простой монтаж и использование;
  3. Не возникает копоть и гарь при эксплуатации прибора;
  4. Дешевизна, так как можно сделать из подручных материалов своими руками.

Из минусов отмечают повышенные требования к хранению топлива. Масла сохраняют в отапливаемых помещениях, так как при низких температурах материал теряет свои свойства. Для топки следует применять исключительно отфильтрованное масло, которое потребуется приобретать отдельно. Если взять обычную отработку, то в домашних условиях невозможно достичь требуемой чистоты вещества.

Для обогрева гаража можно также использовать печку на отработке. как ее установить читайте на сайте:  https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/otoplenie/pech-dlya-garazha

Разновидности выполнения котлов на мазуте

Простую печку можно изготовить самостоятельно. Есть несколько вариантов выполнения задуманного. Каждый характеризуется своими особенностями, преимуществами и недостатками.

Разновидности котлов на мазуте:

  • Из газового баллона или стальных листов;
  • Система с дополнительным наддувом;
  • Печь с капельной подачей топлива.

Легче всего выполнить печку из газового баллона, толстых труб или стальных листов. Дополнительный наддув имеет некоторые сложности при оборудовании, так как требует монтаж вентилятора. Он используется для подачи кислорода во второй отсек. Оптимально установить такой котел в гараже, мастерской.

Вентилятор контролирует качество сгорания газов и позволяет равномерно распределить тепло по помещению. Это отличный вариант для быстрого нагрева помещения.

Капельная подача горючего сложно выполняется человеком без определенных знаний и умений. Здесь нужны профессиональные чертежи. Но если выполнить все работы, то получиться достаточно экономичная и эффективная чудо-печь.

Принцип работы отопления на отработанном масле

Компактные печи помогут сэкономить на отоплении в хозяйственных помещениях. Вариантов оборудования печи может быть несколько. Правильный монтаж требует серьезного подхода и глубокого изучения работы котла.

Устройство и принцип работы печи на отработках:

  1. Загрузочный бункер представлен камерой в нижней части печи. Он соединяется с баком и образует отверстие для подачи воздуха.
  2. Камера сгорания газов находится посередине конструкции. На вид это труба с отверстиями, через которые проходит кислород.
  3. Дожигания газов происходит в верхней камере. К данному отсеку подключается дымоход, который отводит продукты переработки топлива.

Отопительные котлы на отработанном масле обладают множеством плюсов. О том, как правильно выбрать конструкцию котла и собрать ее своими руками, вы сможете узнать из статьи: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/kanalizatsiya/kotel-na-otrabotannom-masle

Для масляных печей потребуется оборудовать дымоход длиной 4 м. Монтаж предусматривает только вертикальное положение. Это обусловлено тем, что при сгорании газов выходит много копоти, которая оседает на стенках дымохода. При горизонтальном размещении будет быстрее проходить засорение. А это может привести к попаданию угарных газов в дом и отравлению. В доме разрешаются небольшие изгибы конструкции, но на улице дымоход располагается только вертикально. На конце дымохода устанавливают крышку.

Для полного сгорания газов требуется строго следовать инструкции.

При оборудовании водяной рубашки для печи следует применять жароустойчивую сталь толщиной не менее 4 мм. Верхняя часть нагревается больше всего. Значение доходит до 750 градусов. Поэтому для контура в этой части приходится применять достаточно плотную сталь.

Отопление на отработанном масле своими руками из газового баллона

Проще всего выполнить печь из газового баллона. В итоге получаются прочные и долговечные конструкции. Баллон имеет толстые стенки, которые прослужат долгое время. Такой прибор может отопить площадь до 90 кв м.

Для работы потребуется цельный баллон на 50 л с толщиной стенок 1,5 см. Больший показатель негативно скажется на прогревании оборудования.

Печь из баллона не требует принудительной циркуляции воздуха. Газы в камерах перемещаются путем самотека. Такой котел может быть водогрейный. Чертежи простой системы находятся в свободном доступе. Для сооружения отопительного прибора потребуется сам баллон, труба для дымохода, дрель, сварка с электродами, болгарка с кругами для отрезки и шлифовки, термоустойчивая краска по металлу.

Этапы возведения котла из баллона:

  1. С помощью болгарки срезается верхняя часть конструкции;
  2. Затем снизу привариваются ножки длиной 20 см;
  3. В верхней части оборудуется отверстие, в которое вставляется труба, соединяющаяся с дымоходом;
  4. Делается еще одно отверстие с оборудованной заслонкой;
  5. В отрезанной части монтируются отверстия размером около 6 см, которые используются для заливки топлива.

Завершающим этапом станет покраска конструкции термоустойчивой краской. Порядок выполнения монтаж работ не имеет особых трудностей. Наверху конструкции можно соорудить небольшую площадку, которую можно использовать для хозяйственных нужд (нагрева воды). Оптимальная форма площадки – круглая или прямоугольная.

Все рекомендации по изготовлению пиролизного котла своими руками вы найдете в следующем материале: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/kanalizatsiya/piroliznyj-kotel-svoimi-rukami

Как сделать масляную печку из стальных листов

Альтернативой баллону являются стальные листы. Это популярный вариант для гаража или мастерской. Это не только отличный обогреватель, но и плита для готовки. Особенно порадуют небольшие размеры печки.

Выполнение заготовок для печи из стальных листов:

  1. Для начала следует ознакомиться с чертежами.
  2. Для крышки и дна берется материал толщиной 6 мм. Для стенок достаточно 4 мм. Выполнить заготовки можно, используя болгарку.
  3. Из стали в 4 мм вырезается полоска, которая в ширину составляет 11, 5 см. Образует кольцо с диаметром 34 см. Путем сварки получается труба для резервуара.
  4. Дальше делается круг, выполняющий роль крышки. К ней крепятся уголки из металла.
  5. Из стали 6 мм толщиной вырезают два круга размером 35 см.
  6. В центре кружка предусматривается отверстие для дымохода. Рядом вырезается еще одна дыра для подачи топлива.

Затем оборудуется нижняя часть бака. Вырезается круг из стали толщиной 6 мм. Следует отступить пару сантиметров от края и сделать отверстие для дымохода. Его оборудуют из полоски стали длиной 13 см. В итоге получится труба с 10 см диаметром. Далее оборудуется перегородка. Перегородка устанавливается в круг с диаметром 35 см.

Дальше следует вернуться к первой трубе, которая уже выполнена. Снизу на ней просверливают отверстия. Данную трубу можно соединять с крышкой. Труба должна занимать строго вертикальное положение.

Сварка трубы и крышки не происходит. Достаточно обеспечить плотную стыковку.

Потом соединяют без сварки 2 части емкости. Для уплотнения используется специальное кольца. Затем приваривают к трубе с отверстиями конструкцию для заливки топлива, а с другой стороны – соединенную кольцами емкость. Отверстие заливки оборудуется небольшой крышечкой. Завершающий этап – установка дымохода.

О том, какие трубы лучше выбрать для установки дымохода, читайте в нашей статье: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/otoplenie/truby-dlya-dymokhoda

Техника безопасности при отоплении на отработанном масле

Печь на отработанном масле может нести некоторые риски пожароопасности. Именно поэтому использование конструкции имеет ряд требований и правил. Важно ознакомиться с ними для безопасной эксплуатации конструкции.

Нюансы техники безопасности:

  1. Перед началом использования потребуется проверить работоспособность конструкции;
  2. Во время работы не требуется доливать масло;
  3. Когда устройство остынет, можно добавлять топливо;
  4. Не нужно размещать возле печи легковоспламеняемые материалы;
  5. На печку не должны попадать посторонние предметы.

Лучше всего такие мазутные буржуйки использовать в гаражах. Это экономный вариант отопления. При желании можно подключить к системе водонагреватель или оборудовать место для готовки.

Очень важно придумать качественное отопление гаража. Самые экономичные способы отопления гаражного помещения описаны в этой статье: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/otoplenie/otoplenie-garazha-samyj-ekonomnyj-sposob

Принцип работы печки на отработанном масле (видео)

Котлы на отработке для частного дома представляют собой экономный обогреватель для хозяйственных помещений. Самодельные конструкции отлично впишутся в гараж, мастерскую и любое другое хозяйственное помещение. Для постройки понадобится старый газовый баллон или металлические листы.

homeli.ru

admin

Отправить ответ

avatar
  Подписаться
Уведомление о
