Печи и котлы для дома – Печь с котлом водяного отопления своими руками: конструктивные особенности

Содержание

Печь с котлом водяного отопления своими руками: конструктивные особенности

Отличный вариант организации автономной системы отопления в частном доме или бане – стационарная печь с котлом водяного отопления.

Подобное устройство отличается практичностью и экономичностью, высокой теплоотдачей и КПД, что позволяет эффективно отапливать помещения различной площади в короткий промежуток времени.

Подобную систему достаточно просто организовать собственноручно, не привлекая дорогостоящих специалистов.

Содержание статьи

Конструктивные особенности печи с контуром

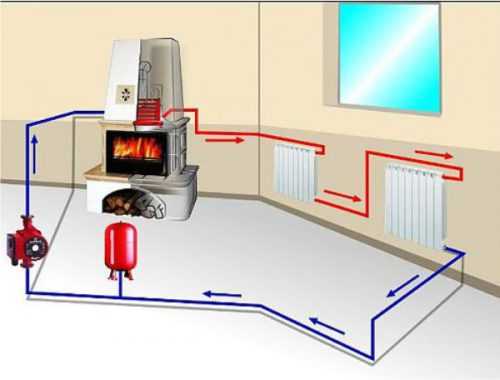

Печка с отопительным контуром обеспечивает равномерный и быстрый нагрев помещения благодаря теплоносителю (вода или другая жидкость), который находится внутри системы. Тепловая энергия, выделяемая при топке, используется для обогрева помещения и нагрева воды в системе.

Отопительное оборудование такого типа оснащается металлическим нагревательным контуром. Он представляет собой резервуар со штуцерами и подведенными к ним трубами.

Современные печи с контуром для отопления выполняются из металла или огнеупорного кирпича, с различным размещением каменки, а также с водяной емкостью.

Конструктивно печной котел представлен двумя видами:

  • Котел в дымоходе. Подобное устройство отличается высокими эксплуатационными характеристиками, продолжительным сроком службы и простотой использования. Единственный недостаток конструкции – невозможность обогреть большие помещения.
  • Котел в топке. Он предназначается для обогрева больших площадей, отличается доступностью и долговечностью. К недостаткам можно отнести близкий контакт с открытым огнем, что приводит к сильному перегреву и разрушению металлических элементов конструкции. Кроме того, высокая температура отопительного контура приводит к быстрому образованию сажи и снижению КПД устройства.

Разновидности теплообменников для печи

При создании автономной системы отопления используется два типа теплообменников: плоские и трубчатые.

Теплообменник плоского типа

Печные котлы с теплообменником плоской конфигурации – практичный вариант для загородных домов, частных дач и бань. Их легко изготавливать, устанавливать и обслуживать.

Такие устройства монтируются вертикально и горизонтально, имеют высокий коэффициент полезного действия. Плоская конструкция котла отличается большим объемом камеры, что обеспечивает быстрый нагрев воды, необходимой для отопления и проведения водных процедур.

Существенным недостатком оборудования является снижение тепловой отдачи от стеновых конструкций печи. Теплообменник представлен в П-образной форме, монтируется по всему периметру топки. Это приводит к снижению температуры нагрева внешних стен печи и увеличению времени на обогрев помещения. Это проблематично только в тех случаях, когда отопительная печь установлена внутри жилых помещений, где процесс топки осуществляется постоянно.

Увеличить скорость нагрева плоского котла можно несколькими способами: удлинить каменку и расположить ее над топкой или использовать дымоход из металла, предварительно увеличив его длину.

Теплообменник трубчатого типа

Трубчатый котел в печку отличается типом и размерами конструкции, способом монтажа. При необходимости ремонта или замены теплообменник можно легко демонтировать из печи.

Чтобы изготовить трубчатый регистр для печи из кирпича, используются бесшовные водяные трубы, поэтому он считается самым надежным, безопасным и долговечным.

При выборе или изготовлении теплообменника нужно помнить, что его конструкция и габариты должны полностью соответствовать форме топки, что позволит нагревать максимальное количество воды. Качественно выполненный регистр обеспечивает большую площадь теплового обмена.

Основные эксплуатационные характеристики печей

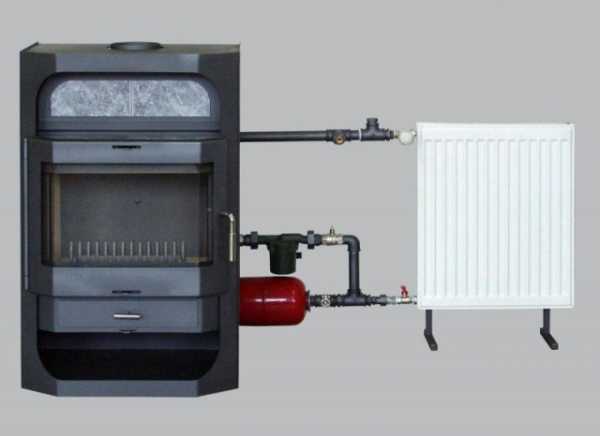

Обустроенная печь с котлом водяного отопления своими руками предназначена для выполнения двух важных функций: обогрева помещений и нагрева воды. К тому же она может быть оборудована варочной поверхностью и духовкой, что позволит использовать ее для приготовления еды.

Отопительное оборудование обладает рядом преимуществ:

  • Традиционная печь за 1 час работы выделяет до 7 тысяч Ккал тепловой энергии, которой достаточно для обогрева дачного домика. Котел отопления имеет более высокий КПД, что позволяет обогреть большой жилой дом и баню. При этом низкий расход топлива приводит к существенной экономии.
  • Комбинированная система отопления, состоящая из печи и котла, обеспечивает максимальную производительность при минимальных расходах.
  • Основным топливом является древесный уголь, дрова или пеллеты. Подобные материалы доступны в цене, удобны в транспортировке и хранении.
  • Печи, оснащенные водяным контуром, не требуют беспрерывной топки. Достаточно одной закладки топливного материала в сутки, чтобы обеспечить быстрый прогрев помещений и горячее водоснабжение.
  • КПД комбинированных устройств по сравнению с традиционными печами достигает 85 %.
  • Организовать автономную систему отопления, комбинированную, с водяным контуром, под силу любому домовладельцу, подготовив необходимые инструменты и материалы.

Правила безопасности эксплуатации печей с водяным контуром

Чтобы обеспечить исправную работу печи с котлом, рекомендуется соблюдать важные правила безопасности, а также рекомендации по уходу за оборудованием:

  • Устройства с водяным отоплением должны эксплуатироваться под надзором человека. Это относится к закладке топлива и регулярной чистке камеры от сажи и золы.
  • Безопасная работа печи предусматривает контроль над дымоотводными каналами. Перед началом топки необходимо проверять техническое состояние каналов и положение задвижек. В момент разведения огня задвижки должны быть полностью открытыми.
  • Подобная система рекомендована к использованию в зимний период, когда требуется обеспечить быстрый нагрев помещений и горячее водоснабжение. Использование печи с водяным контуром летом только для приготовления пищи и подогрева воды нерационально. В этом случае рекомендуется выбрать более экономные тепловые источники.
  • Открытый огонь приводит к чрезмерному нагреву печной конструкции, что может стать основной причиной поломки теплообменника.
  • При использовании самодельной системы отопления можно установить насосную установку для нагнетания жидкости и приборы для контроля над уровнем давления.

Возведение кирпичной печи с отопительным котлом

Строительные работы начинаются после подготовки типового проекта и изготовления теплообменника, по габаритам которого выполняется кирпичная кладка печи.

Печь с водяным контуром может размещаться в удобном для эксплуатации и обслуживания месте.

После строительства фундамента готовится порядовка печи с учетом водяного контура – план расположения поддувальной и топливной камеры, дымоотвода и варочной поверхности (если она присутствует).

Для возведения печи с котлом используется жаростойкий кирпич без сколов, трещин и повреждений.

Возведение печи проводится поэтапно:

  1. Подготовка печного раствора из глины, песка и воды. Можно приобрести готовую смесь, но опытные мастера замешивают раствор для кирпичной кладки собственноручно.
  2. На фундамент укладывается слой гидроизоляции из рубероида или пленки.
  3. На гидроизоляцию равномерно наносится печной раствор и укладывается начальный кирпичный ряд. Далее согласно схеме выполняются последующие ряды, а в топку монтируется теплообменник.
  4. Обустраивается зольник и топочное отделение. Правильность кладки проверяется строительным уровнем.
  5. Фиксируется дверка в топочное отделение, выкладывается печной свод и дымоотвод. Для обкладки внутренних стен топки и дымоотвода применяются скругленные кирпичи.
  6. После завершения кладки выполняется монтаж водяного контура. К теплообменнику подводятся водяные трубы, соединенные с радиатором отопления. Монтируется расширительный резервуар, а готовая система наполняется водой или другой жидкостью.

Завершающий этап – декоративная отделка печи штукатурным составом или изразцами, а также тестовая топка, чтобы выявить и устранить недостатки конструкции.

Экономичную печь с отопительным контуром можно возвести собственноручно. Такая конструкция безопасна, практична и долговечна, с высоким КПД, к тому же независима от централизованных источников энергии.

sdelatbanyu.ru

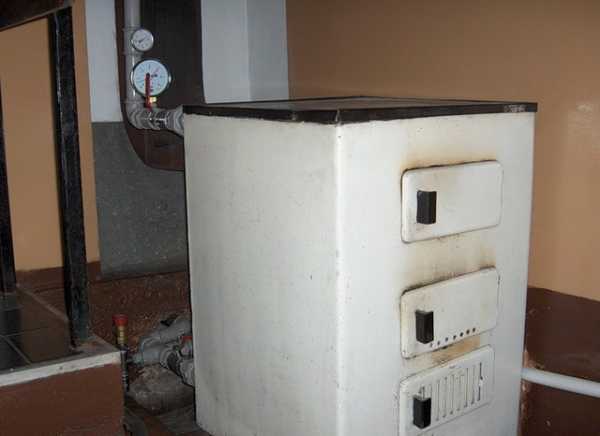

Печи или котлы для отопления дачного дома

Отопление загородного дома — это условие комфортного отдыха там не только летом, но и зимой. Конечно, идеальный вариант отопления представляется городскому жителю в виде центральной системы отопления, но это роскошь для большинства садовых товариществ, дачных поселений и даже коттеджных поселков.
Именно поэтому вопрос отопления частного дома владельцы решают самостоятельно, неизбежно сталкиваясь с вопросом о том, какая печь лучше для дома и какой водяной котел стоит предпочесть?

Варианты источников отопления могут быть различными, но традиционно выбор делается либо в пользу водяного котла, либо в пользу печей. Существуют различные варианты масляных радиаторов и тепловых пушек, однако эти варианты не настолько популярны и зачастую применяются в качестве временных мер.

Котлы для отопления дачного дома могут использовать в качестве источника энергии различные виды топлива — газ, электричество, твердое или жидкое топливо. Однако принцип работы этих устройств во всех случаях одинаков: в специальном баке нагревается вода (или другой тип теплоносителя), которая циркулирует по отопительному контуру, нагревая батареи.

Отопительные котлы различают по следующим параметрам: мощности устройства, типу используемого топлива, стоимости, количеству используемых контуров отопления.

  • Мощность устройства

Без знания этого параметра невозможно подобрать эффективную модель котельной установки. Стандартно принято считать, что 1 кВт котла способен обогреть 10 м2 площади дома.

  • Тип используемого топлива

В качестве топлива для этих отопительных приборов могут выступать любые источники: газ, дрова, уголь, масло, керосин, электричество. Выбор делается в зависимости от того, какой источник энергии доступен в каждом конкретном случае.

  • Стоимость котельных установок

Наиболее доступные котлы для отопления дачного дома производятся отечественными производителями. Котлы, находящиеся в среднем ценовой диапазоне, делают в Словакии, Корее и Чехии. Наиболее дорогие модели производятся в Швеции и Германии.

  • Количество контуров

По количеству контуров котлы бывают одноконтурные и двухконтурные. Одноконтурные котлы для отопления дачного дома предназначены для отапливания помещений, однако неспособны без вспомогательных устройств (бойлеров косвенного нагрева) готовить воду для ГВС.

Двухконтурные котлы способны обогревать помещение и одновременно готовить воду для системы ГВС.

При решении вопроса в пользу котлов, следует иметь в виду, что на зиму из системы сливается вся вода, поэтому если планируется приезжать на дачу раз в неделю, то вариант с заполнением системы отопления водой и последующим сливом вряд ли можно назвать удобным и эффективным.

Отопление с помощью печей

Отопительные печи представляют собой устройства, способные нагреваться и излучать тепло. Чтобы решить, как выбрать печь для дома, следует иметь представление об основных типах печей, их достоинствах и недостатках. Обогрев с помощью печей носит название воздушного отопления, в то время как отопление с помощь котлов — водяного. Источником энергии для печей традиционно служат дрова и уголь.

Промышленные образцы печей способны работать на отходах производств и на газу. Помимо этого промышленные модели печей могут быть оборудованы специальными воздуховодами для передачи тепла к нужным помещениям.

Такая система позволяет обогревать помещения в доме равномерно, в то время как традиционная печь страдает неравномерным прогревом помещений.

Однако при грамотном подходе к вопросу традиционную кирпичную печь можно разместить настолько удобно, что она будет отапливать все помещения дома одновременно, включая комнаты на верхних этажах.

Печи могут быть произведены на промышленных производствах, а могут быть сложены силами печных мастеров или собственноручно хозяевами жилища. В зависимости от этого, различают три основных типа печных конструкций: из кирпича, из стали, из чугуна. Решение вопроса о том, как выбрать печь для дома будет зависеть в первую очередь от того, из какого материала она будет исполнена.

  • Кирпичные печи

Эти печи долгое время игнорировались дизайнерами и архитекторами, однако в последнее время лидируют по количеству установок, составляя достойную конкуренцию устройствам из металла. Преимущества печей заключаются в том, что кирпич является очень теплоемким материалом и способен, набрав тепловую энергию за 2-3 часа топки, отдавать ее на протяжении суток.

Благодаря этому кирпичную печь достаточно топить всего один раз за сутки. Среди минусов устройства значатся высокая стоимость строительства, медленная скорость нагрева (2-3 часа) и относительно большие габариты конструкции.

  • Чугунные печи

Чугунные печи камины (для дачи, загородного дома постоянного проживания) находятся на втором месте после кирпичных по способности аккумулировать тепло. Среди прочих достоинств чугунных агрегатов следует сказать о том, что они просто устанавливаются владельцем дома, имеют доступную стоимость и представлены покупателям в огромном количестве стилистических, функциональных и конструктивных решений.

Обогрев дома с их помощью происходит очень быстро — уже через 20 минут после растопки помещение будет иметь комфортную температуру. Среди недостатков устройств, следует отметить то, что они неспособны равномерно обогреть все помещения дома, после нагрева имеют высокую температуру с внешней стороны. Кроме того, чугунные печи камины для дачи могут легко треснуть, если на их раскаленный корпус попадет холодная вода.

  • Стальные печи

Стальные печи имеют легкий вес и компактные размеры. Их очень легко устанавливать, они мгновенно нагреваются и являются достаточно теплопроизводительными. Производителями предлагаются стальные печи, имеющие различный дизайн, мощность и стоимость. Последняя новинка среди металлических печей — возможность длительного горения.

Такая функция используется в том случае, когда требуется поддерживать достигнутую температуру. Благодаря тому, что в момент длительного горения топливо не столько горит, сколько тлеет, одной закладки дров хватает на 5-7 часов обогрева. Главный минус стальных печей заключается в том, что они неспособны накапливать тепло, а это значит, что как только в печи закончится топливо, помещение будет очень быстро терять температуру.

Печи являются экологичным и автономным решением для обогрева загородной недвижимости. Выбор того или иного варианта зависит от площади объекта и от того, какое количество времени планируется проводить на даче зимой.

Какая печь лучше для дома, в котором зимой ночевать не планируется?В таком случае нет смысла ставить кирпичную печь, так как пока она растопится и начнет активно отдавать тепло, хозяева уже покинут помещение.

Оптимальным решением для непродолжительных зимних посещений будет печь из чугуна или стали.

kotlobzor.ru

Как сделать печь со встроенным котлом своими руками

Такие печи целесообразно ставить в больших банях, имеющих отдельную душевую, комнату отдыха, раздевалку и т. д. Они позволят во время топки парной создать комфортную температуру в остальных помещениях. Решать вопросы с выбором типа котла и его линейными размерами нужно еще во время проектирования печи, при этом следует учитывать все особенности ее эксплуатации и конструктивные изменения. Сделать точный расчет тепловой мощности самодельного котла практически невозможно, слишком много существует индивидуальных факторов.

Как сделать печь со встроенным котлом

Содержание материала

Краткий обзор вариантов печей с встроенным котлом

Печи для бани могут быть металлическими и кирпичными, с различным расположением каменки, с наличием котла подогрева воды для мытья. По размерам нет никаких ограничений, конкретные параметры выбираются с учетом размеров помещений, материалов строительства бани и климатической зоны проживания. Рассмотрим конструктивные особенности двух видов печей с отопительными котлами.

  1. Отопительный котел встроен в дымоход. Преимущества – длительное время эксплуатации, относительно низкие температуры нагрева положительно влияют на устойчивость металлических конструкций. Кроме того, такая установка отопительного котла не влияет на скорость обогрева парной, тепло из топки полностью передается на стенки печки, показатели теплоотдачи не изменяются. Недостаток – низкая продуктивность и небольшая площадь контакта отопительного котла с горячими газами не позволяют эффективно обогревать большие помещения.

    Варианты теплообменников для дымоходов

  2. Отопительный котел располагается непосредственно в топке.
    Преимущества – обогреваются большие по площади помещения, отопление функционирует сразу после начала топки печи, появляется возможность использования различных типов теплообменников.
    Недостатки – прямой контакт с огнем металлических элементов теплообменника негативно влияет на показатели их физической прочности. Стенки теплообменника имеют относительно низкую температуру, это способствует появлению конденсата влаги, а к влажным поверхностям прилипает большое количество сажи. Налет сажи толщиной в один миллиметр понижает коэффициент полезного действия теплообменника приблизительно на 10%. Приходится его часто чистить или мириться с недостаточным нагревом воды в котле. Еще один недостаток – возрастают габариты топки и как следствие, общие размеры печки. Не в каждой бане есть возможность устанавливать большие печки.

    Стальной теплообменник в печи

    Установка теплообменника в топку. Фото

Несколько слов следует сказать о типах теплообменников, это очень интересный вопрос, ошибки во время выбора инженерной конструкции могут иметь весьма печальные последствия.

Виды теплообменников, их преимущества и недостатки

Самостоятельно можно изготовить два вида теплообменников: плоские и трубчатые. Для того чтобы было легче принимать взвешенное решение, нужно ознакомиться с их эксплуатационными характеристиками и особенностями.

Трубчатый и плоский теплообменники

Плоские теплообменники

Довольно распространенный вид, часто используются во время строительства печей различного назначения, и не только для бани.

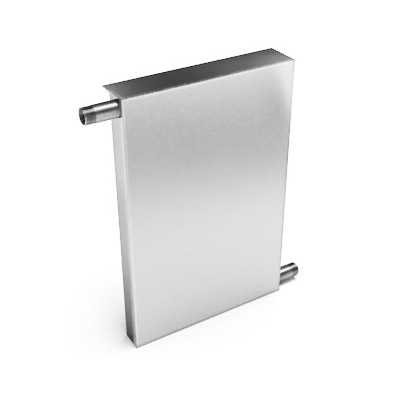

Плоский теплообменник

Плоский теплообменник

Преимущества

Самые простые в изготовлении, поверхности легко очищаются от налипшей сажи, допускается установка как в вертикальном, так и в горизонтальном положении, имеют довольно высокий КПД.

Теплообменник плоский, установлен вертикально

Плоские котлы, в отличие от трубчатых, могут иметь большой объем, что в некоторых случаях позволяет делать забор горячей воды для мытья из системы отопления.

Встраиваемый теплообменник

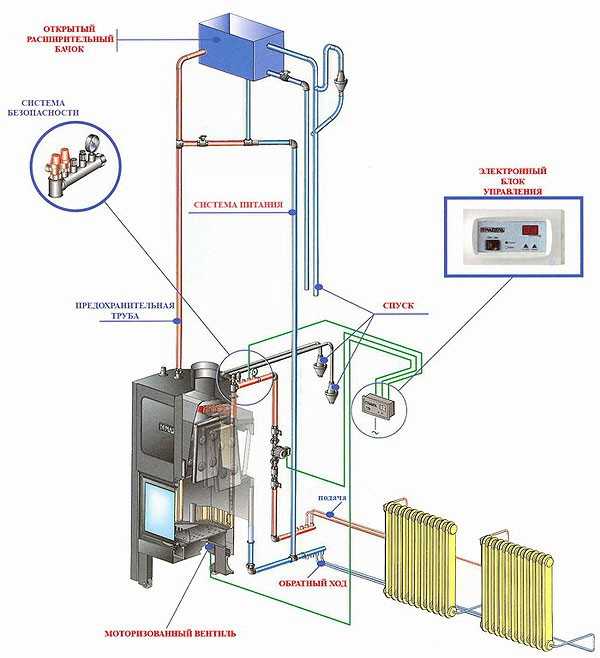

Устанавливается расширительный бачок с увеличенными линейными размерами, в который постоянно добавляется вода после понижения уровня ниже критического.

Открытый расширительный бак для отопления

Вариант довольно удобный, решает сразу несколько задач. Но есть одно обязательное условие – в бане в зимний период времени температура в бане не должна понижаться до минусовых значений. Если условие не соблюдается, то воду следует заменить морозостойким теплоносителем.

Теплоноситель для систем отопления

Недостатки

На них следует остановиться подробнее, многие строители не уделяют им должного внимания. Главный недостаток – резко снижается теплоотдача стенок печки. Дело в том, что плоские теплообменники изготавливаются в виде буквы П, устанавливаются по периметру топки, кроме дверки. Это значит, что внешние стенки печки имеют низкую температуру, нагрев не превышает +40÷50°. Такие параметры значительно увеличивают время прогрева парной, подготовка по приему водных процедур занимает много времени. Есть еще более странные предложения – для увеличения срока эксплуатации котла делать между ним и топкой футеровку.

Футеровка теплообменника

Не спорим, дополнительный ряд кирпичей защитит теплообменник от негативного воздействия прямого пламени. Только какой ценой? Время начала эффективной работы отопительной системы намного увеличится, а обогрев печкой парной в разы уменьшится. Для того чтобы париться в парной и обогреть комнату отдыха и душевую придется много часов топить печь. На разговоры о том, что котел долго держит тепло, не обращайте внимания, никой выгоды от этого нет. Никто не может отменить законы физики. Раз печь с котлом долго держит тепло, значит, она столь же долго нагревается. Время уходит на прогрев большой массы кирпичей. Кроме того, внешние стенки банной печки остаются холодными. Такой вариант еще можно себе представить во время устройства печи для обогрева жилых помещений, но для бань категорически не рекомендуем его использовать.

Кирпичная печь в бане, сделанная своими руками

В жилых домах печка топится постоянно и увеличение времени нагрева помещений на несколько часов никакой роли не играет. Как, кстати, и время остывания воды в котле.

Практический совет. Если вы планируете в банной печи устанавливать плоский котел по сторонам топки, то продумайте, за счет чего удастся ускорить прогрев парной. Есть несколько вариантов, Можно значительно увеличить каменку, расположить ее непосредственно над топкой. Другой вариант – использовать дымоход для обогрева помещений. Делать его только металлическим, немного увеличить длину за счет различных колен и т. д. Сразу заметим, что перечисленные варианты, кроме положительных сторон, имеют и отрицательные. Нужно на месте самостоятельно сориентироваться и принимать взвешенные решения.

Трубчатые теплообменники

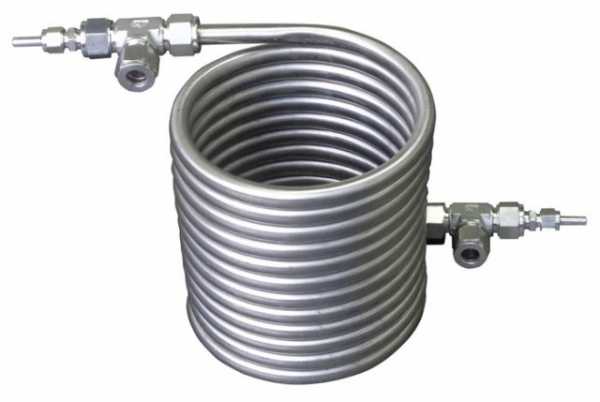

Трубчатые теплообменники (устанавливаются непосредственно в топку)

Наиболее удачное решение, могут быть различных размеров и форм, от довольно простых до сложных.

Простой регистр

Такие регистры изготавливаются с различными размерами, могут устанавливаться как с одной стороны топки, так и с двух или трех. Теплообменники легко обслуживаются, при возникновении аварийных ситуаций их можно вынуть из печи без разборки кирпичной кладки. Практики не советуют гнаться за слишком сложными конструкциями теплообменников, такие стремления часто приносят результат, обратный ожидаемому.

Трубчатый теплообменник «паук»

Очень важно. Для изготовления теплообменников применяйте только бесшовные трубы. Отличить их от шовных довольно просто – у них нет продольной линии сварки. Шовные трубы при нагреве могут давать трещины, как следствие – полная замена теплообменника с обязательной разборкой печи.

Почему мы рекомендуем ставить в печь трубные теплообменники? По двум равнозначно важным причинам.

Первая. Длина окружности трубы C = π×d.

Формула длины окружности

Труба стальная ГОСТ 12132-66 50 мм

К примеру, труба диаметром 50 мм в развернутом состоянии имеет длину окружности 3,14×50= 157 мм. Занимает всего 50 мм по длине места в топке, а обогревается в три раза больше поверхности. Для того чтобы эффективность плоского теплообменника была такой же, как и у трубчатого, его размеры должны быть в три раза больше. С этим все понятно, но не все однозначно. Трубы нельзя крепить вплотную друг к другу, а зазор между ними уменьшает эффективную площадь теплообмена, это существенно нивелирует преимущество. Но даже при таком устройстве трубчатые теплообменники эффективнее плоских.

Пример трубчатого теплообменника в печи

Вторая. Об этой причине никто не вспоминает, а она имеет большое значение. За счет наличия зазоров между трубами теплообменника появляется возможность не только очищать трубы от сажи, хотя и это очень важно. Есть еще один плюс – открытый огонь через зазоры напрямую нагревает стенки печки, парная быстро прогревается. Плоские теплообменники полностью изолируют стенки печки от огня со всеми негативными последствиями.

Имеющиеся зазоры позволяют печи быстрее прогреваться

Надеемся, что мы убеди вас делать трубные теплообменники, пусть они и намного сложнее в изготовлении. Не имеете достаточного опыта сделать его самостоятельно – обратитесь за помощью к квалифицированному сварщику, а сами займетесь установкой готового изделия в топку. Можете быть уверенными, что некоторое удорожание выполнения работ окупится в полной мере за счет надежности и эффективности функционирования котла.

Если у вас нет опыта, доверьте сварку профессионалу

Видео – Котел для твердого топлива

Использование в качестве котлов старых чугунных радиаторов

Есть и такие советы. Отдельные секции радиаторов собираются в батареи, количество секций ничем не ограничивается. Батареи вмуровываются в топку и отопление помещений бани решено. Все красиво и на первый взгляд вполне убедительно.

Использование в качестве котлов старых чугунных радиаторов

Что по этому поводу говорят профессионалы?

  1. Во-первых, чугунные радиаторы имеют очень большой вес, это значительное увеличение нагрузки на небольшие банные печки.

    Чугунный радиатор очень тяжелый

    Некоторые из них строятся на половых балках перекрытия, увеличивать вес конструкции невозможно. Нужно делать бетонный фундамент, а это обходится дорого.

  2. Во-вторых, такие радиаторы можно устанавливать только в каменных печках, а трубчатые или плоские теплообменники универсального применения, могут монтироваться как в кирпичных, так и в металлических печках.

    Схема печи с чугунным радиатором в качестве теплообменника

    Схема подключения теплообменника

  3. В-третьих, чугун крайне негативно реагирует на открытое пламя, устанавливать в топке котлы из чугунных радиаторов инженерами не рекомендуется. Где тогда их устанавливать, в дымоходе? Большой вопрос.
  4. В-четвертых. Чугунные радиаторы имеют много различных ребер для увеличения площади теплообмена, поверхность неровная и т. д. Такие особенности конструкции способствуют ускоренному отложению на них сажи, ее наличие становится причиной резкого понижения эффективности функционирования. Кроме того, очистить поверхности радиаторов не просто трудно, а невозможно.

    На чугунных радиаторах быстро откладывается сажа

Практический совет. Если у вас после ремонта старой отопительной системы остались чугунные батареи, то сдайте их в пункт приема металлолома, а на вырученные деньги купите металлические трубы, не пытайтесь экономить себе в убыток.

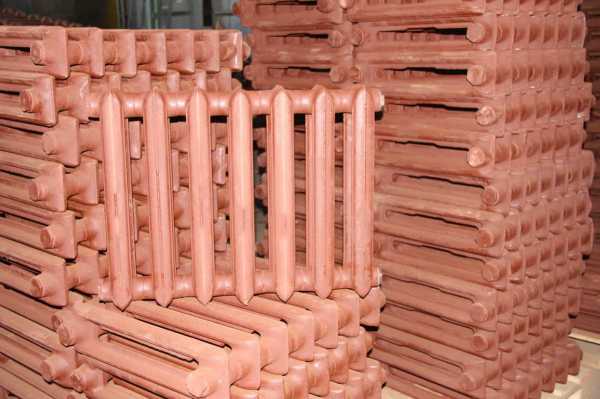

Чугунный радиатор

Как вмуровывать радиатор в печь

Мы постараемся дать пошаговую инструкцию кладки печи, подробную универсальную порядовку рассказать невозможно, слишком много существует вариантов как по размерам и типам теплообменников, так и по характеристикам печей. Но зная общие принципы, этапы и особенности можно будет делать печи по индивидуальным чертежам. Исходные данные. Печь кирпичная с верхним расположением каменки, котел плоский или трубчатый с размещением в топке, фундамент бетонный армированный, дымоход кирпичный или совмещенный с трубчатым.

Основание для печи

Шаг 1. Изготовьте котел (теплообменник) понравившегося типа, габариты согласовывайте с размерами печки и топки. Занесите в помещение кирпичи, дверки поддувала и топки, шибер, элементы каменки. Приготовьте раствор для кладки. Для кладки можно использовать только глину с песком или добавлять еще немного цемента для прочности. Оба варианта почти равнозначны, но мы советуем второй – уменьшаются риски вымывания раствора в швах печи из-за попадания воды.

Теплообменник чугунный – фото

Шаг 2. Проверьте горизонтальность фундамента, при необходимости выровняйте его. Разброс по горизонтали менее одного сантиметра – не обращайте внимания, такие погрешности без проблем ликвидируются во время кладки кирпичей за счет разности толщины раствора.

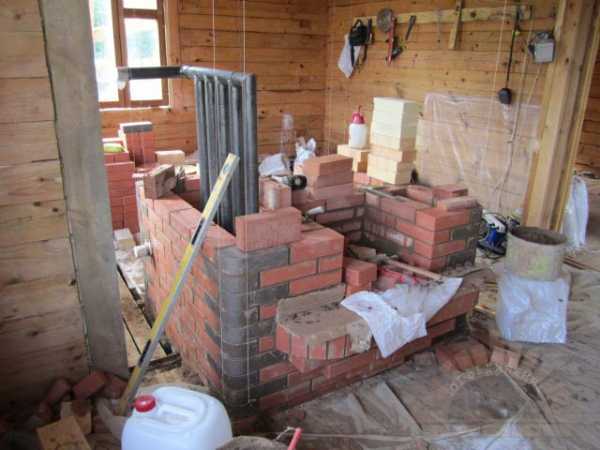

Схема кладки печи и установки теплообменника в ней

Шаг 3. Без раствора выложите кирпичами основание печи, еще раз проверьте правильность сделанных расчетов. На порядовке основания уже можно приблизительно разметить количество кирпичей для топки, толщину стен, конкретное место расположения котла.

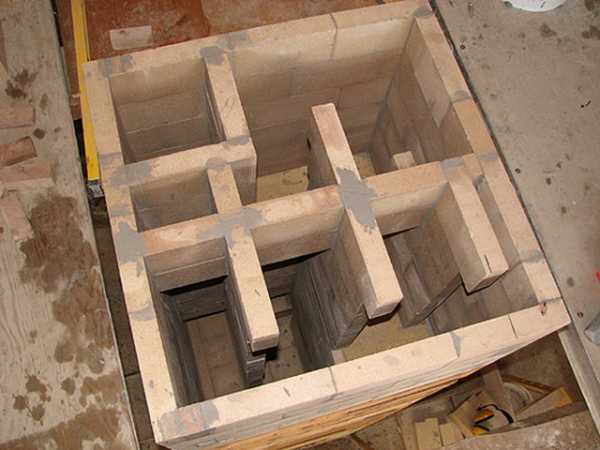

Пример кладки первых рядов

Шаг 4. Кладите первый ряд на раствор, он будет сплошным. Второй ряд уже должен учитывать расположение и размеры поддувала.

Практический совет. Есть варианты современных печей, способных длительное время поддерживать горение дров. В таких конструкциях зольник с колосниками в большинстве случаев не делается, интенсивность сгорания топлива регулируется количеством подаваемого воздуха через специальные продухи. Мы не советуем для бани использовать этот вариант. Длительное горение топлива не увеличивает его теплоотдачу, а растягивает ее во времени. Печь будет длительное время теплой, но горячей никогда. А парную нужно максимально быстро прогревать до высокой температуры.

Шаг 5. Для высоты зольника достаточно три ряда кирпичей, конкретные размеры нужно согласовывать с размерами дверцы. Под колосник следует выбирать боковины кирпичей, делайте это болгаркой с алмазным диском. Последний ряд под колосники лучше класть из огнеупорного кирпича. Всю внутреннюю поверхность топки и несколько первых рядов дымохода делайте из огнеупорного материала. Если нет возможности – не расстраивайтесь. Практика показывает, что печи из обыкновенного кирпича не рассыпаются 5÷8 лет. И это при ежедневной топке. О сколько раз в год будет топиться печь в бане? Прибавьте к этому защиту стенок топки котлом, выполните простейшие арифметические расчеты, полученный результат успокоит вас.

Начало кладки печи – выложена часть топливника и установлен колосник

Первые ряды печки сделаны, пора приступать к укладке котла (теплообменника). Это уже более сложный процесс, требует повышенной внимательности.

Кладка котла (теплообменника)

Топка печки должна вмещать котел и по объему позволять делать одновременно несколько закладок дров.

Шаг 1. Поставьте бак на верхний ряд кирпичей. Отрегулируйте его положение с таким расчетом, чтобы пришлось подрезать минимальное количество кирпичей. Если вы сделали теплообменник плоским в виде буквы П, то постарайтесь его разместить в максимальной близости к внешним стенкам. Одновременно посмотрите на положение входных/выходных патрубков, их длина должна быть примерно на 5÷10 см больше толщины топки. Не делайте плоский теплообменник с верхней нагревающейся поверхностью, это намного усложнит процесс нагрева каменки до высоких температур. Ее придется делать в дымоходе, а достичь большой температуры нагрева в этом месте довольно трудно. Кроме того, ограничивается объем камней, что непременно уменьшит скорость нагрева парной и длительность поддержания необходимой температуры.

Внутри шамотного ядра установлен теплообменник

Шаг 2. Начинайте обкладывать котел кирпичами. Для плоского котла можно использовать обыкновенные красные кирпичи, температура нагрева стен будет минимальной. Для трубчатых теплообменников лучше использовать по периметру топки огнеупорный материал. Мы уже упоминали одно из важных преимуществ котлов такого типа – внешние поверхности печки могут сильно нагреваться. Это значит, что боковины топки следует защищать от теплового разрушения.

Шаг 3. Через два ряда начинайте оставлять отверстие под дверку топки, размеры стандартные или отрегулируйте самостоятельно. Переднюю стенку топки следует делать также и шамотного кирпича.

Шаг 4. Если печка большая, то делайте каналы для очистки и закрывайте их дверцами, для небольших конструкций это необязательно. Периодическую очистку можно без проблем сделать через монтажное место установки каменки. Убираются камни, вынимается металлическая плита, на которой они лежали, и открывается доступ для полного удаления из печки сажи.

Шаг 5. Кладите ряды кирпичей по высоте котла, постоянно проверяйте уровнем их положение. Если вы правильно делаете перевязку и соблюдаете пространственное положение кирпичей, то швы между ними будут постоянно одинаковыми по толщине. На уровне дверки топки нужно положить металлическую полоску для закрытия кирпичами ее верхней части.

Шаг 6. Начинайте подготовку к установке каменки. Располагаться каменка может на толстом (примерно 4÷5 мм) стальном листе, размеры должны отвечать размерам топки с установленным в ней теплообменником. Если трудно достать такой металл, то можно приобрести в магазине варочную чугунную плиту с комплектом колец для закрытия отверстий.

Важно. Размеры варочных плит стандартные, не всегда соответствуют размерам сделанного вами котла. Если плита немного больше, то нет проблем, сделайте в кирпичах углубления по толщине металла и ставьте плиту. Если она меньше, то нужно суживать просвет над топкой. Делать это следует за несколько рядов, конкретное количество зависит от величины плиты и топки.

Кирпичи не должны выступать более одной трети длины, только в таком положении их можно надежно зафиксировать следующим рядами. Не получается так? Тогда используйте металлические пластины или прутки, вмуровывайте их в шов и кладите на них часть выступающих кирпичей. Во время кладки боковых поверхностей топки делайте отверстия под трубы теплообменника.

Перекрытие

Шаг 7. Начинайте класть дымоход. Место его расположения должно определяться перед началом кладки печи. Размеры внутреннего прохода обязаны обеспечивать постоянную и достаточную тягу.

Труба и ее части

Порядовка выдры и распушки дымовой трубы сечением 270х140 мм

Выбор длины дымовой трубы

Важно. Обращайте внимание, чтобы дымоход не располагался под балками потолочного перекрытия или стропилами. Это большая ошибка, для ее исправления придется потерять много времени.

В дымоходе следует обязательно поставить шибер. При желании можно не делать весь дымоход из кирпича, а после шибера установить металлическую трубу.

Видео – Отопительная печь

Видео – Проект кирпичной печи для бани + порядовка

Финишные работы и практические советы

Осталось сделать каменку. Для этого нужно изготовить небольшое ограждение из металлической проволоки по периметру стального листа или варочной плиты. Высота ограждения примерно 25÷30 см. Чем больше будет камней, тем дольше в парной будет поддерживаться оптимальная температура.

Каменка – фото

Настоятельно советуем подбирать металлический лист или варочную плиту с размерами, превышающими котел. Это позволит в случае необходимости вынимать его из печки без снятия кирпичей.

Чтобы во время демонтажа не мешали патрубки входа/выхода теплоносителя, сделайте на торцах резьбовые соединения. Приварите к выходам теплообменника гайки соответствующего диметра и газовым ключом закручивайте патрубки. Для герметизации желательно применять алюминиевые или бронзовые шайбы. Если их нет, то можете пользоваться любыми другими уплотнителями. Соединение патрубков с теплообменником выполняется в недоступном для огня месте, температура нагрева резьбового соединения не будет превышать +60÷70°С.

Способ нарезки резьбы плашками

Схема подключения патрубков к теплообменнику

Баня используется периодически, в зимнее время вода в системе отопления может замерзать. Чтобы исключить разрывы системы отопления применяйте в качестве теплоносителя антифриз. Категорически запрещается заменять его соляркой.

Отопление бани такими котлами не может быть естественным за счет разности температуры, в обязательном порядке нужно устанавливать циркуляционный насос. К выбору насоса следует подходить очень внимательно. Нужно смотреть не только на его технические характеристики, но и на возможность работать с антифризом. Дело в том, что не все резиновые сальники могут работать с таким жидкостями, требуется специальная маслоустойчивая резина. Поинтересуйтесь этим вопросом у реализаторов.

banya-expert.com

Котел или печь – что выбрать для отопления дома

Для небольшого загородного дома всегда, как мне кажется, останется актуальным вопрос, что выбрать для отопления – котел или печь.

Когда дом большой, от 100-120 квадратных метров, отапливать его печью становится затруднительно. Особенно, если дом выстроен в 2 этажа и поделен перегородками на отдельные комнаты.

В этом случае для отопления дома разумно ставить котел с жидкостной системой отопления или отапливать дом любыми видами конвекторов – газовыми или электрическими.

Если по границе участка проходит газовая магистраль, к которой можно подключиться за небольшие деньги, то вопрос с установкой котла вообще становится решенным и не подлежащим серьезному обсуждению.

Такого удобства, которое предлагает газовое отопление, не даст вам ни один другой вид отопления, кроме электрического.

Однако при нынешних тарифах на электричество топиться электрическими котлами или конвекторами могут себе позволить только люди с постоянным хорошим денежным доходом.

А вот в случае, когда дом имеет небольшую общую площадь, от 40 до 100 квадратных метров, вопрос, что поставить для его отопления, остается открытым.

Отопление дома печью – плюсы и минусы

В случае, когда дом представляет собой открытое пространство, не поделенное перегородками на отдельные помещения, можно и нужно рассмотреть вопрос отопления дома печью – кирпичной или металлической.

  • Про кирпичные печи, которые служат нашим предкам не одну сотню лет, написано немало хорошего и плохого. Основной плюс ирпичных печей – относительно равномерная теплоотдача и «мягкое» тепло.
  • Основной плюс металлических печей, стальных и чугунных, это их стоимость по сравнению с кладкой настоящей кирпичной печи и скорость монтажа.

Достаточно сказать, что чугунную или металлическую печь можно запустить всего за один день – от покупки утром и до первой протопки вечером этого же дня.

Покупаете готовый тепловой агрегат из стали или чугуна, привозите, монтируете основание, обеспечиваете противопожарную защиту стен и перекрытий, монтируете стальной дымоход. Можно топить печь.

В случае, когда вы используете керамический дымоход, монтаж металлической печи или камина будет длиться чуть дольше.

Основной минус металлической печи – это большая пожарная опасность, стенки такой печи нагреваются сильно, окружающие предметы или стены из сгораемых материалов могут воспламениться при нарушении требуемых расстояний и материалов защиты стен и проходки перекрытий.


Основной минус кирпичной печи – чрезвычайно сложно найти в наше время грамотного печника, который сложит вам действительно хорошую кирпичную печь.

Тем не менее, кирпичная печь, и металлические печи и камины имеют один большой общий плюс – они греют воздух в доме и не требуют монтажа системы отопления. То есть при монтаже кирпичной или металлической печи вам не понадобятся трубы, радиаторы, запорная арматура, группа безопасности и расширительный бак.

Для небольшого загородного дома этот момент будет для многих сограждан определяющим.

Также не потребуется беспокоиться о том, что в морозы, когда вас нет дома, в случае каких-либо неполадок, система отопления замерзнет.

Отопление дома котлом – плюсы и минусы

Если у вас есть возможность поставить газовый, электрический, пеллетный или дизельный котел, то вы сможете наладить систему отопления дома с автоматическим регулированием температуры. Ни одна печь не в состоянии работать в полностью автоматическом режиме, в отличие от указанных выше видов котлов.

Если вы постоянно проживаете в своем загородном доме, то котел позволит вам запускать систему отопления осенью, и выключать ее весной. А в промежутке между запуском и остановкой СО минимально ее контролировать. Такой режим функционирования обеспечат вам электрический, газовый и дизельный котлы.

В случае с пеллетным котлом вам придется загружать топливом бункер с частотой от 1 раза в сутки до 1 раза в месяц в зависимости от объема бункера и степени автоматизации котла. Пеллетные котлы, оборудованные автоматическим удалением золы, позволят вам совершать «походы» в котельную не чаще 1 раза в месяц.

Что же выбрать для отопления дома – котел или печь?

Если вы бываете в своем загородном доме наездами, на выходные или во время отпуска, то особой альтернативы у вас нет – придется ставить печь для отопления дома. Поскольку в случае с котлом, вам придется все время контролировать работоспособность системы отопления и следить за тем, чтобы СО не замерзла.

Можно дополнить систему воздушного топления дома, коей является любая печь, другими теплогенераторами воздушного отопления – электрическими или газовыми конвекторами.

Для установки электрических конвекторов вам понадобятся выделенные мощности по электричеству в приличном объеме. А газовые конвекторы могут питаться как от магистрального газа, так и от «баллонного» сжиженного газа.

В случае же, если вы постоянно проживаете за городом в своем доме, то установка котла и монтаж жидкостной системы отопления являются самой разумной альтернативой печному отоплению.

Владимир Толбухин, 2015.


dompraktika.ru

Печное отопление частного дома: какой вариант устройства выбрать

Печное отопление частного дома и до сегодняшних дней является одним из самых популярных во всех российских регионах. Ранее для отопления большого дома использовалось несколько печей, которые устанавливались в разных комнатах, но это не самый экономный вариант, так как требует большого количества твердого топлива.

Печное отопление частного дома — эскиз

Сегодня благодаря разработанным современным схемам, а также тому, что в продаже появилось множество различных современных видов печей, организовать отопление стало намного проще. Оно бывает разных видов и с применением различного топлива. Чтобы выбрать для своего дома самый приемлемый вариант, который будет подходить по всем параметрам, нужно рассмотреть некоторые виды поближе и узнать их принцип работы.

Выбор системы отопления в зависимости от размера дома

  • Для маленьких, хорошо утепленных домов, состоящих из одной-двух комнат и кухни, вполне будет достаточно одной отопительно-варочной печи, сложенной из кирпича.
  • Для более крупных строений необходимо хорошо продумать систему отопления таким образом, чтобы от одной печи можно было отопить весь дом. Для этого используется отопление с помощью водяного или парового контура.
  • Для одноэтажного строения такой контур может быть подключен к кирпичной печи или же изготовленной из чугуна. При устройстве системы в двух— или трехэтажном доме, скорее подойдет чугунная печь-котел.

Следующее, с чем нужно определиться — это вид топлива. Система может отапливаться дровами, углем, торфом, газом, дизельным топливом, электричеством или несколькими из них. От этого выбора будет зависеть, какую печь отопления приобретать.

Кирпичная печь

Итак, как говорилось выше, для небольшого строения достаточно построить одну печь, которая будет отапливаться дровами или углем.

Модель печи нужно выбрать таким образом, чтобы она могла не только отопить помещения, но и быть помощницей в приготовлении пищи.

Чтобы это отопительное сооружение не приносило каких-либо неудобств и было максимально эффективным, для него нужно выбрать подходящее место. Удачно поставленная печь сможет без труда согреть две комнаты и кухню.

Такая печь с успехом обогреет несколько смежных помещений

Например, эта представленная на рисунке модель будет удачным вариантом для обогрева трех помещений. Нужно знать, что теплоотдача от печи зависит от площади поверхности строения, т.е. если в комнату выходит одна сторона печи, она будет полностью обогрета. Кроме этого, массивная конструкция намного дольше остывает. Натопив строение с вечера, можно быть уверенным, что оно будет до утра отдавать тепло в комнату.

Печь нужно закладывать при строительстве дома, но ее фундамент должен быть отделен от общего фундамента строения. Возможно установить кирпичную печь и в уже выстроенном доме, но это будет сделать сложнее, так как придется поднимать часть пола и проделывать отверстие в потолке и кровле для устройства дымохода.

Общая схема устройства печного отопления дома

На данной схеме хорошо видно конструкция постройки, устройство фундамента, каналы дымохода и прохождение трубы через перекрытия со всеми необходимыми параметрами, которых нужно придерживаться.

Какого размера дом можно отопить с помощью кирпичной печи с водяным контуром?

Кирпичную печку можно приспособить и для отопления больших площадей, если при ее постройке около топки поместить теплообменный элемент, через который будет проходить теплоноситель, нагреваясь и далее циркулируя в разведенной по дому системе отопления. В данном случае, возможно, потребуется подключить водяной насос, который будет ускорять движение теплоносителя в системе.

Самодельный эффективный теплообменник

Теплообменные элементы могут быть разных форм, на фото представлен один из них. Он вмуровывается в конструкцию печи около топочной камеры, чтобы, проходя через него, вода быстро нагревалась и поступала в трубы и батареи.

Трубы входа и выхода из теплообменника выводятся из конструкции печи наружу, и к ним подключается контур отопления. Далее система заполняется водой, которая и будет исполнять роль теплоносителя.

Разводку можно выполнить металлопластиковыми или полипропиленовыми трубами

В данном случае для разводки и подключению к контуру использованы металлопластиковые трубы.

Схема дровяной печи с водяным контуром отопления

На этой схеме теплообменник расположен над топкой и показан в виде решетки красного цвета. Синей линией отмечен остывший теплоноситель, который проходит через циркуляционный насос и поступает в теплообменник — эта часть контура называется обраткой. Красной линией отмечена нагретая вода, поступающая в радиаторы.

Также в отопительном контуре устанавливается мембранный бак, который может быть расположен в любом доступном месте контура, но желательно его установить на трубе обратки.

Мембранный бак

Его еще называют расширительным баком закрытого типа. На его верхней части находится ниппель, через него в верхнюю камеру закачивается воздух. При нагреве воды в системе она расширяется, и ее избыток поднимается в бак, растягивая мембрану. При остывании и соответствующем падении давления, вода дожимается обратно в систему. Таим образом сглаживаются возможные скачки давления в трубах, сводится к минимуму риск разрушения целостности системы от перегрева.

Видеозарисовка: интересный вариант печи-камина с контуром отопления

Чугунная печь

Чугунные печи хотя и имеют небольшой размер, способны обогреть достаточно большую комнату объемом до 80—90 куб. метров. Этот вариант будет идеален для дачного домика, так как в приборе предусмотрена функция варочной плиты. Благодаря изящному дизайну, сегодня их с удовольствием устанавливают и в дорогих особняках, так как они являются украшением интерьера.

Чугунная отопительная печь

Лучший вариант из всех чугунных моделей — это печь длительного горения. Она способна долгое время отдавать тепло в помещение при том, что закладка дров в нее производится один раз за все время топки. Такой эффект достигается за счет внутренней конструкции печи, которая позволяет уменьшить активное пламя до медленного тления.

Котел-печь длительного горения может иметь и водяной контур.

Чугунные печи с водяным контуром

Печи из чугуна, имеющие водяной контур, производятся разной мощности и рассчитаны на отопления различной площади. Некоторые из них способны обогреть двух— и трехэтажный дом. Устройство отопительного контура производится по той же системе, что и у кирпичных печей.

Чугунная печь длительного горения с контуром отпления

Производятся печи из чугуна и комбинированного типа, т.е. имеющие электрический подогрев, который включается автоматически, при снижении температуры тлеющих дров. Такая комбинация функций печи поможет всегда поддерживать систему отопления в нужном температурном режиме.

Одна из возможных схем отопления двухэтажного частного дома

Чугунные котлы-печи могут быть предусмотрены и для двухконтурной системы отопления, т.е. плюс к теплу в доме хозяева будут иметь еще и подогретую воду.

Что нужно учесть при выборе и устройстве печи?

Выбирая, какая отопительная печь будет установлена в доме, нужно правильно сформулировать требования к ней, и, опираясь на них, приобретать или возводить отопительный прибор.

  • Прогреваемость всей конструкции кирпичной печи очень важна. Поэтому если решено устанавливать такую печь, нужно выбрать правильный проект и обеспечить идеальное возведение строения.
  • Экономичность работы отопительной системы также будет зависеть от конструкции и разводки водяного контура, а также выбора радиаторов для системы отопления. Существуют схемы печей, которые могут работать в летнем и зимнем режиме — этот фактор тоже способствует экономной работы прибора.
  • К части экономии можно отнести и долгое остывание печи, что позволит использовать меньшее количество топлива.
  • Важным моментом является простота в эксплуатации и техническом обслуживании.
  • Конструкция должна соответствовать всем правилам пожарной безопасности по своему месторасположению и монтажу.
  • Правильно выполненная конструкция будет иметь требуемую тягу, что обезопасит дом от попадания в помещения угарного газа.
  • Печь должна быть расчитана на длительные период эксплуатации.
  • Конечно же, неплохо было бы, чтобы печь стала настоящим украшением дома, а не только была функциональной лишь с практической точки зрения.

Положительные и отрицательные моменты печного отопления в частном доме

В большинстве случаев печное отопление устраивается в случае необходимости, при отсутствии магистрального природного газа. Но отопление с помощью печи имеет свои достоинства и недостатки, о которых тоже неплохо было бы знать.

Какие недостатки?

К отрицательным моментам можно отнести:

  • Достаточно долгое нагревание печи, а значит — и помещений. Это происходит из-за длительного прогревания стенок и теплоносителя в системе.
  • Не очень высокий КПД кирпичного строения. Чтобы его увеличить, приходится устраивать более высокий дымоход, делать его лабиринтного типа, чтобы тепло дольше оставалось внутри конструкции.
  • Кирпичная печь занимает достаточно большую площадь, но только при таких масштабах она способна обогреть несколько комнат одновременно.
  • В отличие от отопления природным газом печь должна на протяжении всей ее топки находиться под присмотром, так как кирпичные варианты требуют постоянного добавления топлива. Чугунные печи длительного горения являются исключением, так как закладка дров производится один раз за сеанс топки.

Положительные моменты

Есть у печного отопления немало и положительных качеств, которые часто бывают решающими в выборе именно его для устройства в частном доме.

  • Автономность, а значит — надежность. Дом будет всегда обогреет, даже при отключении электричества и воды.
  • Доступность по цене возведения и эксплуатации конструкции.
  • Экономичность в приобретении топлива и отсутствие счетов за магистральное снабжение газом или горячей водой, которые, к сожалению,
  • Простота в эксплуатации — печь не требует программирования, а если возникают проблемы, то их вполне можно устранить самостоятельно, без привлечения специалистов.
  • Так как печь для своей эксплуатации не требует проведения коммуникаций, ее можно установить или возвести в доме, расположенном в любом регионе и населенном пункте.

Видео: как самостоятельно построить печь с отопительным контуром

В связи с тем, что и на сегодняшний день не везде проведены газовые магистрали, печное отопление остается актуальным и незаменимым. Запастись топливом заранее и поддерживать огонь в печи — это все, что требуется от хозяина дома с печным отоплением. Поэтому в некоторых домах даже при наличии газового отопления не спешат избавиться от надежных кирпичных строений, а также устанавливают чугунные печи-камины для создания в доме не только теплой, но и уютной атмосферы.

kamin-expert.ru

Отопление частного дома дровами: котлы, печи

Содержание статьи:

Несмотря на большой выбор энергоносителей, дрова в некоторых случаях остаются самым актуальным типом топлива. Они обладают хорошей теплоотдачей, доступной стоимостью и не выделяют вредных химических веществ. Для того чтобы сделать отопление частного дома дровами необходимы котлы, печи и другие комплектующие.

Преимущества и недостатки дровяного отопления

Одним из определяющих преимуществ, которым обладает водяное отопление на дровах, является полная независимость от электроэнергии. Для нормальной работы теплоснабжения не понадобится подключение к электросети. Контроль за параметрами системы осуществляется с помощью механических компонентов.

Дровяное отопление

Для правильной организации понадобится составить корректную схему. Она должна включать в себя не только элементы поддержания комфортного уровня температуры (батареи, радиаторы, трубы), но и характеристики котла теплоснабжения. Если планируется воздушное отопление на дровах или его водяной аналог – следует приобретать современное оборудование.

Этот тип топлива при классической схеме горения быстро отдает теплоту. Поэтому необходимо использовать все факторы, увеличивающие теплоотдачу одной закладки дров. Для этого приобретают пиролизные котлы длительного горения.

Если выполнить вышеописанное условие, то отопление загородного дома дровами будет иметь следующие положительные качества:

  • Минимальные расходы на закупку топлива. Но это может быть актуально только в тех регионах, где хорошо организовано снабжение дровами;
  • Доступная стоимость оборудования. Исключение составляет отопление на дровах в частном доме с помощью котлов длительного горения;
  • Не нужно оформлять разрешение на установку теплоснабжения этого вида.

Недостатком является необходимость иметь большой запас топлива. Так как его свойства напрямую зависит от условий внешней среды – для хранения следует соблюдать определенный температурный режим и влажность. При этом котел для отопления частного дома на дровах не должен находиться в одном помещении с топливом.

Так как при сгорании выделяется большое количество сажи, очистку дымохода необходимо осуществлять один раз в 2 года. В противном случае уменьшится его проходной диаметр, снизятся показатели тяги.

Дровяные печи

Изначально использовались печи для отопления на дровах. Это большие конструкции, состоящие из специального огнеупорного кирпича. Для увеличения теплоотдачи дымоходная система должна иметь сложные каналы. Проходя по ним горячий воздух прогревал внутренние стенки в доме. Для небольших зданий не было необходимости устанавливать трубопроводы и радиаторы. Правильно сделанная печь воздушного отопления на дровах могла обеспечить комфортный уровень температуры.

Кирпичная дровяная печь

При выборе такого типа теплоснабжения необходимо правильно составить схему укладки. Для этого лучше всего использовать стандартные проекты. Они гарантируют корректную работу конструкции, высокий уровень теплоотдачи. Также немаловажным преимуществом является возможность изготовления печи водяного отопления на дровах. В топочную камеру во время укладки устанавливают теплообменник. В дальнейшем он будет соединяться с общей системой теплоснабжения.

При этом можно самостоятельно выбрать его объем, конструкцию и материал изготовления. Последнему фактору нужно уделить особое внимание, так как паровое отопление на дровах характеризуются высокими показателями температуры. Лучше всего зарекомендовали себя огнеупорные сорта стали, толщина стенки которых от 1,5 мм и более.

Существует несколько вариантов, как можно сделать отопление частного дома дровами своими руками:

  • Печь с топкой без дополнительных функций. Она представляет собой простую конструкцию, состоящую из камеры сгорания, зольника и дымохода. Характеризуется небольшими размерами, обустраивается для дач и загородных домов с малой площадью;
  • Печка с духовкой и варочной поверхностью. Обладает более сложной конфигурацией, чем вышеописанная модель. Помимо камеры сгорания, зольника и дымохода в конструкции присутствует духовка и варочная поверхность, имеющие прямой контакт с топкой.

Для последнего варианта важно правильно подобрать схему кладки. Пошаговая инструкция позволит выполнить весь объем работ самостоятельно, без привлечения специалистов.

Во время обустройства воздушного отопления на дровах делают отдельный фундамент. Это объясняется большой массой конструкции.

Его верхняя плоскость должна находиться ниже уровня чистого пола на 5-7 см. Габариты фундамента должны быть больше размеров печи для отопления дома на дровах на 5-6 см.

Топка изготавливается из специального шамотного огнеупорного кирпича. Нередко температура в камере сгорания печи воздушного отопления на дровах достигает +500°С. Этот материал рассчитан на такое термическое воздействие.

Характеристики котлов на дровах

Лучшими характеристиками обладает котел парового отопления на дровах. Его габаритные размеры намного меньше, чем у печи, а мощности их сопоставимы. Установка не требует больших усилий. Вместо трудоемкой кладки печей воздушного отопления на дровах достаточно правильно расположить котел, и выполнить его подключение к теплоснабжению.

Схема твердотопливного котла длительного горения

Классическая схема котла для отопления частного дома на дровах включает в себя камеру сгорания, сборник золы и дымоход. Т.е. этим она не отличается от печи. Намного практичнее использовать котлы парового отопления на дровах длительного горения.

Их принцип работы заключается в выделении основного объема тепловой энергии не за счет сгорания твердого топлива, а дровяного газа. Он выделяется в процессе тления и поступает в камеру дожига. Здесь происходит нагнетание воздуха и воспламенение газа. Для такого водяного отопления на дровах свойственен высокий показатель КПД.

Помимо этого фактора можно выделить следующие особенности, характерные только для отопления на дровах в частном доме с помощью котлов длительного горения:

  • Долгое время работы при одной закладке топлива. Если соблюдать условия эксплуатации, то котел будет способен работать в оптимальном режиме от 6 до 10 часов на одной партии топлива;
  • Низкотемпературный режим работы. При организации отопления загородного дома дровами с пиролизным котлом чаще всего максимальная температура воды составляет +65°С. Это обусловлено относительно низкой теплоотдачей. Поэтому необходимо позаботиться о хорошем утеплении дома;
  • Дымоходная система. Так как температура угарных газов относительно низка – труба не будет достаточно хорошо прогреваться. Поэтому отопление на дровах своими руками комплектуется утепленным дымоходом. В противном случае конденсат будет попадать в котел.

Если необходимо организовать теплоснабжения для небольшого дома, то оптимальным вариантом может быть небольшая конструкция с варочной поверхностью. В ней не обязательно должен быть теплообменник. Самодельный котел отопления на дровах изготавливается по заранее составленным чертежам.

При выборе заводских моделей необходимо обращать внимание на материал изготовления. Чаще всего котлы для теплоснабжения частного дома на дровах изготавливают из жаропрочной стали. При интенсивной эксплуатации рекомендуется приобретать модели с чугунным теплообменником.

Котел с чугунным теплообменником

Для правильного выбора котла для парового теплоснабжения на дровах необходимо учитывать следующие факторы:

  • Номинальная мощность оборудования. Рассчитывается заранее, исходя из тепловых потерь дома, его площади и объема;
  • Общая масса конструкции. Пол в котельной должен выдержать вес с учетом загрузки топлива и наполненного теплообменника;
  • Устройство контроля работы. Для правильной организации отопления загородного дома с помощью дров в конструкции котла должны быть установлены датчики давления и температуры. Для автоматического регулирования интенсивности горения в некоторых моделях предусмотрен механизм открытия/закрытия дверцы зольника. Он контролирует объем притока воздуха для поддержания процесса горения.

Можно сделать воздушное теплоснабжение на дровах. Существует 2 способа организации такого отопление. Первый заключается в приобретении котла с воздушными трубками. Он рассчитан для поддержания комфортной температуры в небольшом помещении. Второй вариант более трудоемок. В отопление загородного дома с помощью дров поверх котла или печи устанавливают воздушную камеру. К ней подключены системы трубопроводов, по которым горячий воздух поступает в комнаты дома.

Дрова должны храниться в отдельном помещении. Их важность не может превышать 8%. В противном случае ухудшатся показатели теплоотдачи.

Правила установки дровяного отопления

Монтаж отопления на дровах своими руками осуществляется по заранее составленной схеме. В качестве исходника используется план дома, на котором отмечается месторасположение котла, труб и радиаторов. Помимо них в водяной системе теплоснабжения обязательно устанавливаются воздухоотводчики, спускные клапаны и расширительный бак.

Схема водяного отопления

Важно соблюдать все правила безопасности. Они отличаются в зависимости от того, какое оборудование используется для отопления частного дома дровами своими руками. Печи устанавливаются в жилых комнатах.

Поэтому там необходимо обеспечить хороший уровень вентиляции. В процессе эксплуатации парового отопления на дровах возможно попадание в помещение небольшой части угарных газов. Вентиляция необходима для их своевременного удаления.

Для водяного теплоснабжение на дровах с помощью котла обустраивают отдельное помещение. Котельная может располагаться как в доме, так и в пристройке. Основные требования для этого типа теплоснабжения на дровах в частном доме заключается в следующем:

  • Обязательное естественное освещение вместе с искусственным;
  • Использование негорючих материалов в зоне расположения котла;
  • Минимальная высота дымохода должна составлять 3,5 м;
  • Если используется самодельный котел отопления на дровах – дополнительно монтируются вытяжные каналы. В отличие от заводских моделей, самодельная конструкция не может обеспечить хорошую степень притвора дверцы к топке. Это может стать причиной высокой концентрации угарного газа.

Для парового теплоснабжения на дровах важно правильно выбрать месторасположение печи или котла. Теплые воздушные потоки должны циркулировать по всем помещениям в доме. Для печи обустраивается груба, которая способствует лучшему тепловому распределению.

Если планируется монтаж воздушного котла типа Buderus – для него необходимо сделать основание высотой от 10 до 30 см. Подобный вид теплоснабжение частного дома дровами можно сделать своими руками. Необходимо лишь соблюдать вышеописанные рекомендации.

Для аккумулирования тепловой энергии поверхность печи воздушного теплоснабжения на дровах облицовывают силикатным кирпичом или керамической плиткой. Они концентрируют тепло, не дают наружным стенкам нагреться до высокой температуры.

Самодельный дровяной котел

Для отопления небольшого служебного или хозяйственного помещения можно сделать самодельный котел своими руками. Чаще всего это актуально для организации теплоснабжения гаража, небольшого производственного цеха или склада. Изготовление печей для отопления на дровах делается с помощью подручных материалов.

Схема самодельной печи на дровах

В качестве каркаса используется стальная бочка, толщина стенки которой не должна быть меньше 1 мм. Дополнительно потребуются трубы круглого сечения, дверцы для поддувала и камеры сгорания.

Для сбора конструкции понадобится сварочный аппарат, болгарка с диском по металлу, измерительный инструмент. Предварительно с поверхности заготовок удаляется краска. Зачем на них наносится разметка. Детали изготавливаются согласно чертежу.

Во время установки теплоснабжения на дровах своими руками учитываются следующие нюансы:

  • Топка и зольник должны быть герметичны;
  • Диаметр дымоходной трубы составляет 50 мм;
  • Небольшой вес конструкции дает возможность установить ее на ножках. Это уменьшит тепловые потери и повысит безопасность эксплуатации.

Особое внимание уделяется качеству сварных швов. Предварительно необходимо подобрать правильную марку электродов.

В видеоматериале можно знакомиться с подробной инструкцией по изготовлению пиролизного котла на дровах:

strojdvor.ru

Кирпичная печь с котлом водяного отопления дома, камин

Печное отопление в качестве главного источника тепла человечество использует с самых давних времен. Обычно такой тип отопительной системы использовали в деревенских домах. Такое отопление было достаточным для обогрева дома с небольшой площадью. На сегодняшний день многие отстраивают себе частные дома с большой площадью и не всегда печное отопление способно обеспечить эффективный обогрев всего дома. Для домов с большой площадью хорошим решением будет установка таких устройств, как печь с котлом водяного отопления. Такая система является эффективной, а красивый камин с котлом водяного отопления послужит еще и для эстетических целей.

Печь с котлом водяного отопления

Преимущества совмещенной системы и недостатки

Печка с котлом отопления каменка традиционного типа состоит из таких компонентов, как колосники, дымоотводный канал, зольник и камера для топки. Эти атрибуты классической деревенской печи знакомы любому жителю деревни. Что касается современных печек, то визуально они почти полностью идентичны, однако они обладают несколько иными характеристиками:

  • Простая деревенская печь за час работы выделяет не более 6500 Ккал тепла. Этого количества тепла хватит на обогрев дома с небольшой площадью. Данный метод отопления идеально подойдет для дачного домика.
  • Если печное отопление скомбинировать с водяным, то производительность повысится в несколько раз. Также можно будет обогреть и большую площадь дома. При этом будет сжигаться то же самое количество твердого топлива. Кроме этого, в атмосферу будет выбрасываться не так много отработанных газов, что позволит повысить экономичность системы.
  • Для того чтобы добиться еще более высокой эффективности, можно совместить  такие две отопительные системы, как конвекционную и водяную. Во время одновременной работы двух систем будет суммироваться их производительность. За один час работы такой тандем будет вырабатывать до 21000 Ккал. Такого количества тепла хватит для обогрева дома с площадью до 300 кв. метров.
  • Важным преимуществом такой отопительной системы можно назвать доступность топлива. Обычно для работы такой отопительной системы применяются дрова или дрова и уголь. Такое топливо является наиболее доступным и стоит относительно недорого.

Дрова являются самым доступными топливом для отопления

  • Печь с котлом водяного отопления не нуждается в постоянной топке. Чтобы такая система функционировала, потребуется закладывать топливо всего 2 раза в день. Независимо от того, какая температура на улице, в доме можно будет создать наиболее оптимальный для вас микроклимат.
  • КПД обычной деревенской печи достигает максимальной отметки в 50%. В случае если скомбинировать две отопительные системы, то этот показатель повысится до отметки в 85%. С учетом того, что для организации отопительной системы используется печь на дровах, то такой показатель является идеальным.

Есть у печного отопления и свои недостатки. Такая печь-котел для отопления дома может быть монтирована не только в дачном или деревенском доме, иногда ее устанавливают в загородных домах, относящихся к элитной категории. Иногда такие печные котлы отопления могут выполнять не только роль источника тепла, но и декоративную задачу.

Печь может быть прекрасным украшением дома

Нормы безопасности

Эксплуатация дровяных печей требует соблюдения некоторых правил и норм безопасности:

Рекомендуем к прочтению:

  • Печи с котлом водяного отопления должны постоянно контролироваться человеком. Для нормальной работы системы потребуется не только добавлять дрова или уголь в печь, но также периодически производить очистку зольной камеры.
  • Следует уделить внимание и таким компонентам печи с водяным котлом отопления, как задвижки дымоходного канала. Их нужно поставить в открытое положение до того момента, как будет разжигаться очаг.

Заслонки в печи с водяным контуром

Такую отопительную систему можно  использовать только в холодное время года. В летнее время использовать такую печь для приготовления пищи будет не слишком целесообразным. Если необходимо готовить пищу, то следует поискать другой тип отопительной системы.

Иногда для организации системы отопления используют дровяные кирпичные печи с котлом отопления, созданные народными умельцами или любителями.

Не всегда такие печи обладают хорошим качеством. Любой перегрев или другая внештатная ситуация может привести к тому, что потребуется ремонт печи, иногда достаточно серьезный. Так как пламя огня обладает высокой температурой, оно постепенно нарушит целостность печных стенок. Поэтому в любом случае наступит такой момент, когда потребуется поменять теплообменник. Для того чтобы осуществить замену данного компонента, придется разобрать часть кладки.

Самодельная печь

Если вы установили систему отопления самодельного типа, то ее можно дополнить насосом, который обеспечит принудительную циркуляцию, или снабдить систему устройствами, которые будут контролировать уровень давления.

Монтаж котла

Во время подготовки и реализации проекта по комбинированию двух отопительных систем необходимо обратить внимание на некоторые нюансы. Печной котел отопления может различаться по таким параметрам, как материал изготовления, тип главного компонента и другим.

Рекомендуем к прочтению:

Если не обращать внимание на наиболее важные строительные и технические требования, то можно получить бракованную систему. Теплообменник должен полностью находиться в топке. Котел в печь для отопления обычно имеет П-образную форму, а изготавливается он из железа листового типа.

Теплообменник водяного контура печи

Особого внимания требуют такие моменты:

  • Размер котла. Некоторые думают, что для обогрева дома с большой площадью потребуется и массивный самодельный котел отопления в печь. Однако котел обладает довольно скромными размерами. Обычно котел имеет такие габариты, как 75х50х30. Поверхности такого котла хватит для обогрева дома с площадью до 200 кв. метров. Чтобы увеличить в полтора раза производительность такого котла, можно снабдить его насосом принудительной циркуляции.
  • Форма котла. От формы котла зависит, насколько большую площадь он сможет обогреть. Лучше всего котел установить в центр очага горения. Если его расположить таким образом, то можно добиться наибольшей эффективности системы отопления.

Котлы которые устанавливаются в печь имеют разную форму

  • Особенности. Нужно оставить маленький зазор между поверхностью котла и стенками печи. Наиболее идеальным будет расстояние в 0,5 см.

Кладка и кирпич

Печники всегда пользовались большим спросом. Все специалисты и мастера в данной области должны соблюдать некоторые важные правила:

  • Для изготовления топочной камеры необходимо использовать только те материалы, которые обладают высокой огнеупорностью. Открытый огонь может нанести вред даже такому материалу, как камень или кирпич. Это может заметно снизить устойчивость и прочность всей конструкции.
  • Не стоит экономить на кладке стенки из кирпича.
  • Особое внимание необходимо уделить герметичности швов. Даже небольшая щель опасна для здоровья людей, так как через нее может проходить угарный газ.

Можно обустроить две камеры, одну предназначенную для обогрева, а другую для приготовления пищи. Такая хитрость позволит использовать кирпичный котел отопления и в летнее время.

otoplenie-doma.org

admin

Отправить ответ

avatar
  Подписаться
Уведомление о
