Строим печь для дома своими руками схема – : Rmnt.ru

Содержание

материалы и технология возведения конструкций с плитой

С древних веков в домах присутствовали отопительно-варочные печи. Они выступали в качестве главной составляющей любого сельского дома. В наши дни люди, проживающие в частных домах в городе, также не отказываются от установки этого сооружения. Оно не потеряло своей функциональности, поэтому активно используется многими.

Даже если в доме имеется система отопления, работающая на газе или за счет электроэнергии, у многих нет желания включать его на полную мощность в осенние дни, когда в доме становится прохладно. В этом случае обеспечить комфортный микроклимат в жилище поможет печь. Достаточно забросить в топку несколько поленьев и довольно быстро в жилище станет тепло.

Если вы решили обзавестись этим сооружением в своем доме, то к задаче его строительства необходимо подходить со всей серьезностью, поскольку печь строится с расчетом, что будет служить в течение десятилетий. При этом не имеет значения, строите вы печь для обогрева своими руками или печь с плитой. Поэтому, если во время строительного процесса будут допущены ошибки, исправить их потом будет крайне сложно.

Говоря про печи отметим, что они разделяются на сооружения для одно- и двухэтажных домов. Главное различие между ними – высота. Возводимое сооружение может иметь плиту или же использоваться только для обогрева. Во втором случае плита в ней как составной элемент отсутствует. Высота печи, сооружаемой своими руками, зависит от количества рядов в схеме. Далее мы подробно рассмотрим, как построить печь с плитой своими руками в частном доме.

Материалы для кладки

Расчет материалов – это крайне важный момент при кладке печи своими руками. Кроме этого, качество сооружения влияет на срок его службы. Печь с плитой, которую мы рассматриваем в этой статье, обычно имеет размеры 90 × 90 см в основании. Что касается её высоты, сооружение не доходит своей верхней точкой до потолочного перекрытия первого этажа на 2,1 м.

Перед тем как приступать к работам по строительству печи своими руками, необходимо приобрести материалы в достаточном количестве, которые будут использоваться при её сооружении. Во время проведения работ необходимы:

  • красный кирпич М150 в количестве 1085 шт.;
  • силикатный кирпич для сооружения топки150 шт. Вместо него можно использовать шамотный;
  • песок – 80-100 ведер;
  • глина –200 кг;
  • уголок 50×50 мм и 40х40 мм;
  • стальная проволока 2 мм — 25 м;
  • металлический лист 4 мм 1,5 × 1,5 м;
  • рубероид -3 м;
  • асбестовый шнур 5 мм — 10 м;
  • материал для изоляции стен.

Сооружение фундамента также требует подготовки соответствующих материалов:

  • песок;
  • цемент;
  • арматура;
  • щебень;
  • доски для опалубки.

Кроме этого, для строительства полноценной печи с плитой своими руками, которую можно будет использовать для обогрева жилища и приготовления пищи, потребуется приобрести чугунные детали:

  • колосниковая решетка -1 шт.;
  • варочная панель с двумя конфорками -1шт.;
  • задвижки- 3 шт.;
  • две дверцы для топочной камеры и поддувальни по 1 шт.;
  • дверцы для чистки- 5 шт.

После того как материалы подготовлены и в распоряжении строителя имеются нужные инструменты, можно переходить к активной фазе работ.

Фундамент

Принимая тот факт, что возводимое сооружение имеет большую массу, при устройстве фундамента своими руками выполняют его заглубление не менее, чем на 80 см. Однако, при ведении фундаментных работ во внимание следует принимать климатические особенности местности проживания, а также глубину промерзания. Узнать про это можно у местных строителей. Учитывая все эти моменты, сооруженная своими руками печь по выбранной схеме прослужит долго.

Котлован под устраиваемый фундамент должен иметь квадратную форму. Что касается его размеров, то они должны быть 1,2 × 1,2 м. Его легко можно вырыть своими руками, прибегнув к ручному инструменту – лопате.

После завершения землекопных работ дно ямы утрамбовывается. Затем на её дне устраивается подушка из песка, для которой важно выдержать оптимальную толщину слоя, равную 10-15 см. Далее насыпается щебень слоем 15 см, который после его укладки нужно утрамбовать, а после этого установить опалубку. Это нужно делать с расчетом, что она пройдет через всю толщину фундамента.

Заливка фундамента под будущую печь выполняется в несколько приемов. Первые слои могут состоять из раствора, который сделан из цемента и гальки. Верхний слой нужно заливать бетоном, изготовленным из песка и цемента. Принимая во внимание вес сооружения, застывание фундамента должно происходить длительное время, не менее трех недель. Это важно, ведь иначе печь, сооруженная своими руками даже в соответствии с выбранной схемой, простоит недолго. Трещина, возникшая в фундаменте, приведет к необходимости выполнения ремонта.

Когда основание печи с плитой набрало достаточную прочность, опалубку снимают, а верхнюю часть фундамента застилают гидроизолирующим материалом – тремя слоями рубероида. Первая кладка кирпича своими руками будет производиться далее на нем.

Кладка печи своими руками

В сравнении с каминной, конструкция печи с плитой своими руками является более сложной. Поэтому схема сооружения должна неукоснительно соблюдаться.

Ввиду того, что по площади фундамент больше основания, на гидроизоляции следует выполнить разметку. После этого можно переходить к кладке первого ряда.

Если используется вертикальная схема кладки рядов, то необходимо помнить, что дымоходные каналы не должны быть слишком узкими. Их минимальный размер — 13 × 13 сантиметров.

Порядовая схема выкладки отопительно-варочной печи предполагает следующее: уже с первых рядов кладки, в её схеме должна быть предусмотрена камера поддувала. Когда начинают кладку второго ряда, выполняется установка поддувальной дверцы, которую перед тем, как установить в предназначенный для неё проем, обматывают асбестовым шнуром.

При установке дверцы к ней приматывается проволока, которая зажимается между двух кирпичей. Когда выполнено её полное обрамление кладкой, проволоку отгибают в стороны.

Когда доходят до кладки четвертого ряда печи, на нем обозначают отверстия, предназначенные для циркуляции огретого воздуха. На пятом выполняется укладка колосниковой решетки топки. При сооружении стенки топки и её порога допустимо применять силикатный кирпич.

Установка топочной дверцы выполняется на шестом ряду. Её так же, как и обдувальню, оборачивают асбестовым шнуром.

С 6 по 10 ряды необходимо особое внимание обращать на форму отверстий, которые обеспечат движение воздуха внутри конструкции. Десятый ряд, если есть такая возможность, необходимо скрепить рамой, сваренной из уголка. На 11-м ряду на предварительно уложенную прокладку из асбеста размещают варочную панель.

Уголок укладывается на семнадцатом ряду. На него ляжет 18-й ряд кладки, который станет завершением обрамления камеры над плитой.

На 19-20-х рядах кладки формируется сушильная камера. На 19-м ряду выполняют установку дверцы для чистки.

Еще раз металлический уголок укладывают на 24-м ряду кладки. На нем будет выложен сплошной ряд кирпича, который станет потолком сушилки.

Дверцу для чистки устанавливают на 25-м ряду.

На 30-м ряду выполняется установка двух задвижек.

Все последующие ряды вплоть до 38-го выполняют по схеме, а следующие формируют часть печи, которая идет на второй этаж. Отметим, что эта часть печи имеет другую нумерацию в порядовке. Её кладка осуществляется по следующей схеме:

  • установка дверцы выполняется на 2-3-м ряду. Она используется для чистки;
  • установка дымоходной задвижки осуществляется на 27-м ряду;
  • часть печи, установленная на втором этаже, должна иметь форму широкого дымохода. Он должен быть снабжен задвижкой и камерой. Постепенно ее сменяет узкая труба, которая начинается на уровне 32-го ряда.

Далее труба идет на чердак, а потом на крышу выводится оголовок.

На верхнюю часть трубы одевают зонтик, что исключает попадание вовнутрь неё пыли и влаги.

Схемы печей

Печи, которые сооружаются в частных домах своими руками, в настоящее время можно разделить на две группы:

  • устройства современного образца;
  • конструкции устаревшего типа.

Сооружения устаревшего типа построить своими руками не проблема. Однако, они обладают несовершенной конструкцией, поэтому чаще всего в домах ставят печи с плитой, которые отличаются своей функциональностью.

Если вы решили возвести в своем доме печь с плитой или просто сооружение для обогрева своими руками, то вам со всей серьезностью необходимо подойти к задаче их выбора. Ознакомление с преимуществами печей разных конструкций позволит сделать правильный выбор. Если в частном доме уже имеется печь с плитой старого образца, то в этом случае нет необходимости возводить сооружение «с нуля». Достаточно переделать её и в вашем распоряжении будет оборудование для обогрева и приготовления пищи.

Чтобы избежать ошибок во время процесса переделки, следует сначала ознакомиться с видео и различными инструкциями, как эту работу делают профессионалы. Также во время работ необходимо использовать чертежи. Применяя полученные знания, вы сможете получить хороший результат по завершении работ – у вас будет печь с плитой, построенная своими руками.

Двухъярусные печи для дома

Один из распространенных видов печей – двухъярусная. Если говорить про её устройство, то, отметим, что она состоит из двух конструкций — одна стоит на другой. Каждая из частей этого сооружения имеет размеры 165х51х238 см. При работе печи теплоотдача в нижней части составляет 3200 ккал/ч, а в верхней — 2600 ккал/ч.

При строительстве такого сооружения своими руками две конструкции разделяют между собой посредством кладки из кирпича с пустотами. Это позволяет снизить вес печи и сэкономить при её строительстве некоторое количество материала. Выкладка, которая используется для заполнения пространства между верхней и нижней печью, также выступает и в качестве основания для первой конструкции.

И у верхней печи, и у нижней, конструкция абсолютно одинаковая. В рассматриваемом случае реализована бесканальная система дымооборотов. Оказавшись в топливнике, газы движутся в верхний колпак, который снабжен специальной насадкой. После остывания газов происходит их опускание на дно до уровня топливника. Далее они уходят в дымовую трубу через подвертку.

У нижней печи дымовая труба проходит в верхней части, поэтому поверхность нагрева меньше. В составе верхней конструкции имеется отдельная дымовая труба . Процесс её кладки не содержит сложных моментов. Простой является и схема движения газов. В задней стенке имеется дверца, через которую должна выполняться прочистка нижней конструкции. Прочистка верхней конструкции должна осуществляться через дверцу, расположенную в боковой стене. В качестве топлива для двухъярусной печи можно использовать либо каменный уголь, либо антрацит. Каждая из труб, создаваемых в этой печи, дополнительно оборудуется задвижкой.

Плиту из железобетона часто используют для перекрытия верхней части пустот. Такой вариант перекрытия обеспечивает устойчивость, а кроме этого делает конструкцию печи в целом более стабильной. При выполнении кладки такого объема ошибки должны быть исключены. Ведь в случае их возникновения ремонт будет крайне затруднительным.

С большим вниманием следует подходить к устройству дымовой трубы, расположенной в нижней конструкции печи. Если в кладке будут иметь место неплотности, то в этом случае можно столкнуться с пропусканием тепла из стены, которая разделяет трубы на втором этаже. Отметим, что происходить это будет и при закрытых дымовых задвижках.

Печи с плитой или любого другого вида можно объединить в любой массив вне зависимости от того, квадратная у них форма или прямоугольная. Вид топлива тоже не имеет особого значения. Для загородного дома печь, сооруженная своими руками, может стать идеальным вариантом обогрева.

Квадратные печи с нижним прогревом

Печь такой конструкции имеет размеры 102х102х238 см. Если говорить о её теплоотдаче во время работы, то она составляет 4200 ккал в час.

Большую высоту в конструкции этой печи имеет одна из важных её частей – топливник. Симметричное расположение характерно и для его боковых отверстий, которые служат для удаления газа через боковые камеры стенок печи, расположенных по бокам сооружения. Попав туда, газ опускается по камерам, соединение которых обеспечивается специальным каналом, располагающимся под топливником.

В стояки газы попадают из каждой боковой камеры через нижние подвертки. Потом они поднимаются в боковые камеры, расположенные вверху. Все вместе они образуют верхний колпак, имеющий в своем составе три полости П-образной формы.

Полости располагаются параллельно относительно друг друга. Попав вверх, газ будет задерживаться в средней и задней полостях колпака, а после своего охлаждения переходить в переднюю плоскость по нижней части. С дымовой трубой насадного типа соединяется передняя плоскость. Оттуда газ будет уходить в атмосферу.

В конструкции этой печи предусмотрено три колпака: верхний и 2 большие камеры. Если говорить о виде топлива, которое можно использовать в сооружении этой конструкции, отметим, что оно может быть любым. Для выкладки стенок топливника при строительстве печи следует использовать огнеупорный кирпич.

Печь в доме – хорошее подспорье в деле создания комфортного микроклимата с минимальными затратами. Она может выступать в качестве главной системы обогрева жилища или использоваться в качестве дополнительного источника тепла. Строительство этого сооружения необязательно поручать специалисту. Вы сами сможете построить печь в своем доме, если изучите все нюансы возведения печи. Качественное выполнение работ позволит получить печь, которая будет хорошо отдавать тепло и прослужит десятилетия.

Оцените статью: Поделитесь с друзьями!

kotel.guru

схемы кладки, чертежи, фото, видео

Для устройства печного обогрева небольших загородных коттеджей или дачных домиков с целью экономии материалов и средств есть смысл подобрать проекты отопительных печей из кирпича малых габаритов и простых в исполнении. Тогда, приобретя в соответствии с проектом стройматериалы, можно приняться за дело самостоятельно, предварительно изучив, как выполняется кладка печей своими руками.

Отопительно-варочная печь

Какой тип печки выбрать?

В самом начале необходимо определиться, какая будет конструкция печи в вашем доме. Для этого нужно изучить существующие виды печей для дома и выбрать для себя подходящий вариант из предлагаемого перечня:

  • Голландские печки канального типа и им подобные занимают меньше всего места, наиболее просты в строительстве и нетребовательны к материалам. Работают больше в режиме медленного горения или тления, КПД невелик – 40%.
  • Камерно-канальная шведская кирпичная печь для дома эффективнее «голландки», ее КПД составляет до 60%, пространства она занимает также немного, но несколько сложнее в исполнении. Кроме того, стройматериалы следует подбирать весьма тщательно.
  • Русские печки самые эффективные, их КПД достигает 75%, но кладка печи чрезвычайно сложна, обойтись без опытного специалиста не получится.
  • Отопительно-варочная печь со встроенным водяным теплообменником – наиболее простой вариант отопителя. На ее возведение уйдет меньше всего материалов, а простота конструкции позволяет выполнить все работы своими руками даже новичку, нужен только серьезный и скрупулезный подход.

Совет. Если у вас полностью отсутствует опыт кладочных работ, то для самостоятельной постройки лучше выбрать «голландку» либо варочную плиту, строительство печей – «шведок» несколько сложнее и требует наличия опыта в этом деле. Что же до русской печки, то самостоятельно браться за нее не рекомендуется.

Далее, следует понять, где и сколько места вы готовы выделить под строительство, а также количество отапливаемых печью помещений. Если домик небольшой, то источник тепла можно разместить в простенке между комнатами, чтобы каждая прогревалась от задней или боковой стенки печи из кирпича. На рисунке представлены примеры размещения различных отопителей внутри здания.

Варианты размещения печей

На первой схемеслева  показано размещение печи для дома из кирпича с лежанкой в спальне и обогревом других смежных комнат: гостиной, прихожей и санузла. На второй схеме видно, где можно поставить отопительно-варочную плиту с подогревом воды для ГВС. Между двумя спальнями предполагается построить отопитель типа «голландки» с выводом загрузочной камеры в гостиную. На третьей схеме изображен пример дачного домика, где та же плита обогревает кухню и санузел, а в гостиной устроен камин.


Принцип, по которому происходит размещение и строительство печи, прост: прямой обогрев от ее стенок должен захватить возможно большее количество помещений, а когда так не получается, то лучше использовать схемы печей со встраиваемым водогрейным змеевиком. В этом случае остальные комнаты будут обогреваться радиаторами отопления.

Кладочный кирпич

Чтобы печь из кирпича, сделанная своими руками, работала эффективно и долговечно, необходимо для ее постройки выбрать соответствующие строительные материалы, в частности, кирпич. От этого выбора зависит не только прочность и долговечность строения, но и его теплофизические свойства, обеспечивающие комфорт в вашем жилище.

Особенно важно правильно подобрать качественные материалы, если вы задумали сложить печь «шведку». Для «голландки» же требования к качеству кирпича и кладочного раствора не столь высоки.

Раньше кирпичные печи целиком складывали из красного глиняного кирпича, теперь же их применяется 2 вида:

  • красный керамический марки 150;
  • огнеупорный шамотный.

В прошлые времена размеры кирпича печного и обычного строительного были разными. Если размеры строительного одинарного составляют 250 х 125 х 65 мм, то печной камень был габаритами 230 х 114 х 40 мм или 230 х 114 х 65 мм. В наше время размеры для удобства унифицировали, поэтому подбор сводится к оценке качества материала. Вот некоторые рекомендации по приобретению материала, из которого осуществляется кладка отопительных печей из кирпича:

  • Камни следует приобретать одного типоразмера.
  • Нельзя использовать пустотелый кирпич, а тем более силикатный. Нужен только полнотелый керамический камень.
  • Для облицовочной кладки лучше брать камни с декоративной фактурой, если не планируется отделывать стены дополнительно кафелем или другим облицовочным материалом.
  • В камере сгорания кладка кирпича должна быть огнеупорной, из шамотного камня.

Инструкция по выполнению работ

После того как выбрана схема отопительной печи, под нее требуется устройство фундамента. Исключение – малые «голландки» и отопительно-варочные плиты, не оказывающие большой нагрузки на полы. Последние можно возводить прямо от цементной стяжки пола, выполнив все мероприятия по тепло- и гидроизоляции, рассмотренные ниже.

Пример начала кладки печи

В остальных случаях отопительная печь должна покоиться на фундаменте, лучше всего – монолитном железобетонном. Его размеры делают на 50 мм больше габаритов самого строения, толщина плиты – 100—150 мм, в зависимости от нагрузки. Фундамент выполняют отдельно стоящим, не контактирующим с основанием здания.

До того как сделать печь из кирпича, фундаментной плите надо выстояться не менее 2 недель, после чего поверх нее укладывают гидроизоляцию (рубероид в 2—3 слоя), а следом листы асбеста или базальтового картона для тепловой изоляции. Затем ложится лист кровельной стали и войлочная подстилка, от которой начинается кладка печки. Подстилку вначале надо намочить, а после укладки дать ей присохнуть к металлу. Теперь можно приступать непосредственно к возведению стенок.

Прежде всего следует разобраться, с чего начать кладку. Для этого существуют специальные схемы, на них подробно отражается каждый ряд камней, начиная от основания и заканчивая дымоходной трубой. Когда вы выбрали определенный тип источника тепла и отыскали либо приобрели проектную документацию для его возведения, то в ней обязательно изображена порядовая кладка печей данного вида. Ниже в качестве примера приведена порядовка малой «голландки» размером 520 х 520 мм.

Схема кладки голландской печи

Далее, нужно приготовить раствор для кладки печей из белой или желтоватой глины с добавлением кварцевого песка в пропорции 1 : 1. При этом не рекомендуется использовать воду с повышенным содержанием солей кальция и магния (жесткую воду). Перед приготовлением глину замачивают в воде и оставляют на сутки, после чего пропускают сквозь сито с ячейкой 3 х 3 мм. Этот процесс производится способом протирания, поскольку смесь глины с водой иначе через сито не пропустить. Потом добавляется песок и делается замес с постепенным доливанием воды. Окончательный раствор по консистенции должен напоминать густую сметану.

Название сторон кирпича

Стороны кладочного камня имеют свои названия, они и определяют тип кладки. Традиционная кладка печей из кирпича – ложковая и тычковая. Это значит, что с фронтальной стороны стены мы можем видеть стороны камня с соответствующими названиями. Постельная кладка встречается крайне редко, а для возведения печек не допускается вовсе. Стену выстраивают с перевязкой, то есть, вертикальные швы между камнями не должны совпадать.

Примеры перевязки кирпичной кладки

Процесс начинают с первого ряда и далее, постоянно сверяясь со схемой, где изображена порядовая кладка. В этой работе не нужна спешка, упор следует делать на качество. Новичку лучше предварительно каждый ряд прокладывать на сухую, без раствора, опираясь на чертежи. Убедившись в правильности укладки, наносить на кирпичи раствор и класть их окончательно.

Лишнюю глину убирать, добиваясь толщины шва не более 3 мм и не менее 2 мм. В отдельных местах можно делать утолщения шва до 5 мм. Камень необходимо ставить сразу на место, перемещение и пристукивание не допускается. Излишки глиняной смеси, снятые с камней, нельзя использовать снова.

Дополнительная инструкция для кладки, которой надо следовать, для удобства приведена в виде краткого перечня:

  • Каждый камень ставят, опирая его на 2 других.
  • Первый и последний ряды выполняют тычковыми.
  • Чтобы избежать расслоения, вертикальные швы заполняют раствором.
  • Кирпичи каждого последующего ряда должны перекрывать камни предыдущего не менее чем на ¼ длины.
  • Не допускается совпадения тычковых и ложковых рядов.
  • Подрубленные стороны камней ставят внутрь, а не наружу стены.


Чтобы выложить кирпичную печь самостоятельно, потребуется много личного времени и терпения. Здесь не бывает неответственных узлов или частей, каждый кирпич имеет значение. Если подойти к вопросу тщательно и ответственно, то результатом будет здоровое тепло и комфорт в вашем жилище.

cotlix.com

Кладка печей своими руками из кирпича: фото, схемы

Кирпичная кладка своими руками для отопления дома и дачи

Построить печь для дома из кирпича своими руками вполне под силу даже начинающему каменщику. В связи с обилием и доступностью информации достаточно только выбрать подходящую конструкцию с порядовкой и подробным описанием всех этапов работы, запастись терпением и делать кладку аккуратно и внимательно. Рассмотрим подробно, как построить печь своими руками из кирпича.

Печь начинается с фундамента

Даже маленькая кирпичная печь своими руками выложенная на даче или в бане, весит более тонны. Поэтому ставить ее нужно не на пол, а на свой собственный фундамент.

Верхний срез фундамента совпадает с уровнем чернового пола. Нужно обратить особое внимание на то, чтобы верхняя плоскость была идеально горизонтальной. Это позволит избежать перекоса кладки и сильно упростит работу печника.

Подготовка фундамента под кирпичную печь

На фундамент для гидроизоляции укладывается два слоя рубероида, пергамина или прочной строительной пленки. Поверх гидроизоляции укладывается стальной лист и слой теплоизолятора (чтобы тепло не уходило в фундамент). На весь этот «пирог» для будущей печи из кирпича своими руками ложатся кирпичи первого слоя кладки.

Приготовление раствора для печной кладки

В отличие от обычной стенки, печка из кирпича своими руками строится не на цементном, а на глиняно-песчаном растворе. Составы растворов для шамотного и керамического кирпича сильно отличаются.

Раствор для шамотного кирпича готовится на основе белого каолина или шамотного мергеля. Минералы характеризуются высокой огнеупорностью и выдерживают температуру выше 1500 градусов. Сухую кладочную смесь для приготовления огнеупорного кладочного раствора обычно приобретают в торговых сетях.

Раствор для керамического кирпича готовится на основе обычной глины, которую можно найти в своей местности. Глина для печей также продается во многих строительных супермаркетах.

Готовим раствор для печи из кирпича своими руками

На 100 шт. кирпича потребуется около 40 кг глины. Пропорции глины и песка определяются путем пробных замесов. Делается это следующим образом:

  • Глину на сутки замачивают в холодной воде.
  • Замес разделяют на 5 частей и в каждую добавляют соответственно четверть, половину, три четверти или равную весовую часть песка.
  • Все получившиеся пробы вымешивают снова до полной однородности и дают постоять 3-4 часа, чтобы сошли излишки влаги.

Проводим испытание проб:

  • раскатываем их в колбаски толщиной 1-1,5 см и оборачиваем вокруг любого круглого предмета диаметром 5 см.
  • В случае, когда на пробе образовались трещины более 2 мм — раствор не годен.
  • При глубине трещинок до 2 мм — раствор пригоден для тех частей печи, где температура нагрева не превышает 300 градусов.
  • Если поверхность пробы не потрескалась или покрылась мелкой сеткой — такой раствор вполне пригоден, чтобы сделать печь своими руками.

Поскольку стоимость песка гораздо ниже стоимость хорошей печной глины, суть проб сводится к определению максимально возможной доли наполнителя в растворе.

Не бойтесь попросить совета

Опытные печники гораздо точнее определяют нужную консистенцию раствора, просто разминая его в руках. Поэтому, при наличии возможности, рекомендуем обратиться к ним за советом.

Кирпичная печь для дома своими руками видео

Технология кладки кирпича

Предоставленная ниже схема печи отличается своей простотой и очень высокой доступностью повторения при высоком проценте успешного результата. Печь из кирпича своими руками имеет маленькие размеры и подойдет в качестве источника тепла для одной комнаты или небольшого садового домика. Площадь, отводимая под печь — всего 0,4 кв. м. На постройку идет очень малое количество кирпича, поэтому и вес она имеет очень небольшой.

Схема печи из кирпича для дачи

Кладка печи начинается с первого ряда. Для обеспечения идеально горизонтальной плоскости под кирпич можно насыпать тонкий слой речного мытого или горного песка. Песок сгладит разницу в толщине кирпичей, и заодно будет выполнять функцию дополнительного теплоизолятора.

Кладка печей своими руками

Основы выбора строительного материала

Толщина раствора между кирпичами должна быть 2-3 мм. Более толстый шов быстро выкрашивается. Для кладки нужно выбирать самые ровные кирпичи с одинаковыми размерами — так как неровности нельзя компенсировать раствором!

На втором ряду устанавливаем дверку поддувала. Для компенсации тепловых расширений ее оборачивают по периметру асбестовым шнуром. Крепление дверки осуществляется стальной проволокой, закрепленной в кладке. Чтобы проволока не мешала — в кирпиче болгаркой под нее вырезают канавки.

Третий ряд выкладывается уже из шамотного кирпича. Колосники на него ставятся уже после схватывания глины.

Кладка печей четвертого ряда укладывается на ребро. Если колосники не вписываются в свободное пространство — кирпич нужно подрезать по месту, обеспечив зазоры по 3 мм со всех сторон.

При кладке печи из кирпича важно знать!

Задний «вышибной» кирпич ставится без раствора. Он нужен для прочистки каналов.

На пятом ряду, аналогично поддувалочной, устанавливается топочная дверка. Пятый ряд выкладываются плашмя, и эти выступающие кирпичи играют роль наружного теплообменника.

Седьмой — девятый ряды выкладываются снова плашмя. Поверх девятого ряда укладывается чугунная варочная поверхность. Для прокладки между металлом и кирпичом также используют асбестовый или стекловолоконный шнур.

Стекловолоконный термостойкий шнур для уплотнения

Применение шнура для уплотнения кладки

Без уплотнительного шнура дым будет попадать в помещение, а глиняный раствор быстро выкрошится от тепловых расширений чугунной плиты.

Последние три ряда формируют место для установки легкого дымохода. На предпоследнем ряду устанавливается металлическая задвижка. Ее тоже следует отделить от камня асбестовым шнуром.

После полной просушки кладки вытаскивается «вышибной» кирпич и из канала удаляется строительный мусор. Чтобы песок из-под печки не высыпался — по ее периметру прибивают плинтус.

Печи из кирпича для дачи видео

Выбираем трубы для дымохода

Дымоходом для данной печки послужит любая металлическая или асбестоцементная труба с каналом около 200 кв. см, что соответствует 11,5 см диаметра для круглого сечения. Высота верхнего обреза трубы над уровнем колосника топочной камеры — не менее 4 м. Высота части, выступающей над кровлей — не менее полуметра. Если печь дымит при первых запусках — трубу можно нарастить на 25-50 см.

Печи своими руками: чертежи размещения дымохода

Отделка кирпичной печи

Готовая кладка печи своими руками белится снаружи простой меловой побелкой или тонкой штукатуркой. В качестве связующего можно добавить в воду жирного молока. А предотвратить выступание желтизны поможет обычная синька.

Если вы решаете, как сложить печь более высокого уровня — выбирайте один из доступных вариантов ее облагораживания:

  • обкладывание декоративным фасадным кирпичом или печными изразцами;
  • наружный металлический экран;
  • декоративная расшивка или окраска швов теплостойкой краской.

Отделка печи из кирпича своими руками

Обкладывание кирпичом и изразцами следует предусмотреть заранее, поскольку в процессе строительства наружные элементы перевязываются с кладкой. Эта работа требует большого опыта и ее лучше доверить профессиональным печникам. Металлический экран лучше установить не вплотную, а на некотором расстоянии от тела печи. Тогда он будет играть роль воздушного конвектора, что существенно повысит скорость обогрева помещения.

Итог

Зная, как построить печь в доме своими руками, вы сможете обеспечить доступным отоплением любое небольшое помещение. Накопленный опыт при первом строительстве станет основой для дальнейшего совершенствования этого востребованного мастерства.

vsadu.ru

Сложить печь своими руками: чертежи, схемы, виды

Печка – это лучший способ обогрева здания площадью до 100 квадратных метров. Она дает живое тепло, которое нельзя сравнивать с современными чиллер-системами и воздушными пушками. За столетия эксплуатации каминопечей мастера выявили все недостатки конструкций и смогли их устранить. Самостоятельная кладка печи доступна каждому человеку, но необходимо знать массу нюансов и хитростей, чтобы печка или камин были действительно функциональными, а не просто занимали место в доме. Данная статья полностью посвящена теме о том, как построить печь своими руками. Кроме подробной инструкции вы найдете рекомендации и советы опытных печников для улучшения эффективности конструкции.

Виды печек

Сложить печь – дело нехитрое, но прежде чем начать, нужно определиться с типом сооружения. Он выбирается в зависимости от требуемых опций, наличия свободного места в доме, а также по другим параметрам. После создается схема печки с нужными размерами и примечаниями – именно по этой схеме будет происходить последующая кладка печи.

  • Отопительная. Ее название полностью описывает назначение. Это заурядная печка, которую проще всего сложить. Она характеризуется наиболее простой конструкцией по сравнению со следующими подтипами. Зачастую оборудована лежанкой.

    Отопительная печь для дачи

  • Отопительно-варочная. В этом разряде печек для дома добавляется второстепенная опция – приготовление пищи в горшочках или кастрюлях. Полноценной плиты такая конструкция не заменит, но вполне справится с задачей экономии газа.

    Отопительно-варочная печка

  • Комбинированная. Это многофункциональный агрегат, который располагается на кухне дома, и снабжен духовым шкафом или полностью рабочей плиткой для готовки. Проекты печей такого типа достаточно сложны и рекомендуются к возведению исключительно мастерами.
  • Печи-камины. Сложить такую печку своими руками тоже несложно, но есть определенные требования к ее внешнему виду. Фасад должен быть красивым и аккуратным, его задачей, кроме обогрева, является и украшение дома. Камины занимают намного меньше места и просты в розжиге, поэтому их популярность растет.

    Печь-камин из кирпича

Это не все виды печей, но наиболее распространенные перечислены. Далее речь пойдет о том, как сложить печь отопительного разряда.

Где разместить конструкцию

Многие чертежи печей рассматривают только пристенные варианты ввиду того, что проведение печной трубы проще соорудить внутри уже готовой стены. Однако существует масса вариантов, где проекты печей конструируются прямо посреди дома. Этот способ подходит только в том случае, когда требуется сложить печь в большом помещении – на малой территории она будет не только мешать, но и портить вид, также не исключено, что проходящие мимо люди будут постоянно обжигаться.

Пристенная кладка печей хороша по-своему – при таком планировании ощущается значительная экономия пространства, упрощается монтаж, снижаются расходы на отделку печи, но даже маленький сквозняк будет способствовать тому, что температура на уровне ног будет низкой. Эту проблему можно решить посредством устройства теплых полов или водяного контура.

Схема печки должна предусматривать не только саму конструкцию, но и отделы для хранения дров, угля и иного топлива. При чистке и частом розжиге возможно попадание в окружающую среду сажи и копоти, вследствие чего не рекомендуется размещать оборудование в непосредственной близи спален и гостиных. Стандартным местом, где можно сложить печь своими руками, является кухня. В этой части дома редко вешают ковры или ставят дорогую мебель, полы, как правило, покрыты линолеумом, а стены моющимися материалами.

Примечание: Отделка печи производится плиткой или кирпичом, но никак не обоями или пластиковыми панелями.

Плиты должны быть керамическими или каменными, в противном случае возможно возгорание, ведь даже наружная часть печной конструкции имеет высокую температуру при работе.

Из чего состоит печь

Сегодня даже проекты печей разрабатываются дизайнерами, поэтому внешний вид может быть совершенно разным, но внутренние составляющие сложно чем-то заменить. Обратите внимание на этот раздел, изучив его подробно вы уже наполовину будете знать, как сложить печь своими руками.

Топка

Она же теплообменник. Представляет собой главную часть любой обогревательной конструкции. В нее загружается печное топливо, там же производится розжиг и горение. Размеры топки прямо пропорциональны площади дома, который нужно топить. Минимальный размер стороны квадратного теплообменника составляет 40 см, максимальный редко превышает 1 метр. Кладка сердца печки своими руками возможна только при наличии огнеупорного кирпича – постоянный сильный нагрев заставит растрескаться обычные строительные материалы. Толщина стенок должна равняться половине кирпича.

Топка кирпичной печи

Зольник

Это часть конструкции, которая на схеме печки расположена в самом низу под теплообменником. Она необходима для сбора отработанных материалов горения, зачатую ее комбинируют с отсеком для подачи воздуха. Нельзя сказать, что это ошибка, но так печной мусор может распространиться по дому. Многие проекты печей предусматривают наличие специальной трубки для подачи кислорода, поэтому на схемах изображается одна дверца, ведущая в зольник.

Дымоход

Перед тем, как сложить печь своими руками, подумайте каким образом планируется отведение копоти, ведь для монтажа дымоотвода требуется частичная разборка крыши и ее последующая герметизация. Некоторые умельцы используют вместо кирпичного дымохода гофротрубы, схожие по внешнему виду с трубами от старых вытяжек. Такие материалы не приспособлены для чистки и постоянного нагрева, они больше подходят для периодической эксплуатации, поэтому дымоход для дома лучше сложить из стандартных кирпичей.

Труба для выпуска отработанного газа должна быть по возможности прямой и без стыков. Это упростит ее очистку. Если не удается все сделать самому, то стоит подключить к делу помощников-специалистов. Печной мастер не возьмет много денег, но поможет предотвратить утечку угарного газа, сделает так, чтобы трубы и сама конструкция не дымили.

Дымоход из кирпича

Нюансы строительства

Чтобы сложить долговечную печку нужно иметь достаточно знаний об ее устройстве, упростит процесс применение хитростей бывалых печников.

  1. Чтобы не тратить много времени на отделку, достаточно красиво выложить печь из кирпича. Чтобы куски раствора не портили внешний вид используйте строительный скотч, который впоследствии отклеивается вместе с грязью. Придать печи оригинальный фасад можно с помощью блоков разного цвета, скругленных болгаркой.
  2. Применяйте покупные растворы. Они содержат качественный заполнитель и вяжущее, к тому же производятся с использованием современных агрегатов и добавок, что улучшает их технологические свойства.
  3. Разница в термоустойчивости между шамотом и силикатными блоками составляет 550 градусов, чтобы облицовка не разрушалась топку нужно обогнуть листом базальта.
  4. Многие чертежи и схемы печей указывают на необходимость эксплуатации металлических уголков. С их помощью гораздо проще построить печку своими руками или сложить теплообменник. К тому же уголки помогают верно ориентировать все ряды кладки по разметке.
  5. Для создания швов одной и той же толщины можно применять железные пруты – они выкладываются на нижний ряд и заливаются раствором, после чего прижимаются верхним слоем.
  6. Сложить арку печи или камина удобно при помощи шаблонов из гипсокартона или других плотных материалов. Для формовки кирпичей используйте разный насадки.
  7. Кладку печной трубы производите по уровню и отвесу. Даже незначительный крен на 5-6 градусов способен разрушить все ваши старания.
  8. Закупайте заранее весь нужный строительный материал. Нет ничего хуже, чем в разгар процесса ехать в супермаркет за несколькими сверлами или кирпичиками.
  9. Не торопитесь и не приступайте к выполнению работ по сборки печи в плохом настроении — раздражение и спешка не лучшие советчики в строительном деле.
  10. Чаще сверяйтесь со схемами и не допускайте отклонений от разработанной конструкции.
  11. Пользуйтесь качественными инструментами и строительными материалами — это повысит безопасность работ и улучшит качество камина или печки.

Отбор печного материала

Выбираем кирпич

Примечание: Среди всего многообразия строительных материалов, чтобы построить печь своими руками нужно выбирать кирпич марок М250-500.

Кирпич марки М250

Такое сырье дороже обычного, но, как уверяют специалисты, гораздо лучше справляется с многочисленными циклами нагрева-охлаждения. К тому же для отделки печи может понадобиться дополнительная формовка кирпичей болгаркой или шлифовальной машиной. Изделия марок М100-200 крошатся при обработке, так как содержат слишком много глины. Ими можно выложить какие-либо декоративные элементы после того, как сделана печка.

Создаем раствор

Для того, чтобы сложить печку своими руками, понадобится термоустойчивый раствор с большим запасом прочности. Смесь для кладки печи можно сделать самому или купить в строительном универмаге. Вам понадобится нормальная глина, чистый песок и отстоянная вода. Перед тем, как сложить печь рассчитайте примерное количество раствора – на сто кирпичей уходит 3 ведра смеси.

Подготовка проста: замочите 1 объем глины в воде, превышающей количество в три раза. Оставьте водяной раствор на 3-4 часа. По истечению времени всыпьте просеянный песок до консистенции густой сметаны. Производить замешивание необходимо в чистой емкости с помощью лопаты или дрели-миксера. Не применяйте цементный раствор для постройки печи своими руками – он начнет трескаться уже через несколько недель эксплуатации от постоянного перепада температур.

Этапы кладки

Мы разобрались с теоретической частью, пришло время и для практической работы. Так как выложить печку довольно нелегко, придется запастись терпением и быть готовым к незначительным переделкам. Постройка печи своими руками начинается с расчистки места на фундаменте. Если дом возведен недавно и еще нет полной отделки, то будет в разы проще – не придется демонтировать облицовку или плитку. Произведите точные замеры в соответствии с вашими чертежами и схемами и начинайте класть печку.

Порядовка печки 1 частьПорядовка печки 2 часть

  • Закладка блоков производится по разметке на свежий раствор. Первым создается отдел зольника и колпаковая выемка. Не забывайте спланировать размещение дверок перед тем, как выложить печку. В печах и каминах затворки и люки должны иметь термоустойчивые ручки, металлическую основу и петли крепления. Самому довольно сложно монтировать дверцы на раствор или с помощью сварки, поэтому применяется крепление проволокой, для того, чтобы между кладкой и заглушками не оставалось выемок, нужно заранее сделать пазы в кирпичах и подогнать их по размерам.
  • Выкладывайте порядовку до тех пор, пока не достигнете уровня расположения решетки для топлива. Установите и закрепите ее. Внутренняя часть теплообменника складывается из шамотного кирпича, что увеличивает ее срок службы.
  • Топка закрывается сверху примерно на 12-15 ряду. Если вы хотите не только выложить печку, но и сделать ее многофункциональной – установите в верхней части стальной лист с конфорками для варки. Помните о создании отдушин и люка для добавления дров.
  • Далее следует заняться монтажом верхнего колпачного прохода, по которому будет подниматься дым. Впоследствии в верхней части этого хода устанавливается металлическая или асбестовая труба, но закончить дымоход кирпичам – намного разумнее, так как он не прогорит со временем.
  • Все стыки плотно заделываются раствором – смесь всегда должна быть свежей, поэтому не нужно заводить сразу целое корыто. Оно засохнет еще до нанесения на кладку.
  • Отделка печи является последним этапом и не является обязательной, если конструкция расположена в техническом или промышленном помещении. Для отделки печи подойдет силикатный кирпич или керамзитовые плиты. Если вы сооружали камин, то портал для него стоит выполнить из гипса или мрамора. В последнем случае стоит учитывать большой вес камня, который может дать усадку фундамента.

Этих данных достаточно для того, чтобы домашний мастер смог самостоятельно сложить печку или камин. Ответственно подходите к процессу и помните о технике безопасности.

opechi.com

Кирпичная отопительная печь своими руками: порядовка, кладка

Печное отопление вовсе не собирается изживать себя. Дровяные печки из кирпича продолжают строить не только хозяева деревенских домов, но и владельцы больших загородных коттеджей. Другой вопрос – сколько стоит нанять мастера-печника для постройки да прикупить необходимые материалы. Единственный способ сэкономить – сложить кирпичную печь своими руками, изучив технологию строительства по схемам – порядовкам, представленным далее в статье. Конечно, возведение русской или двухколпаковой печки с лежанкой новичку не под силу, но источник тепла простой конструкции вы одолеть сумеете.

 Проекты простых кирпичных печей

Первое, чем следует озаботиться, — подобрать проект домашнего отопителя, способного удовлетворить ваши потребности в тепле. Мы предлагаем 3 варианта несложных конструкций, проверенных в работе многолетней практикой:

  • отопительная печка канального типа, так называемая голландка;
  • варочная плита с духовкой и бачком, подключаемым к водяному отоплению или ГВС;
  • шведка — комбинированный обогреватель с нишей для сушки вещей.

Канальная печка — голландка

Самостоятельно сложить голландку, изображенную на картинке, достаточно просто. Она отличается небольшими размерами в плане, зато в высоту ее можно класть бесконечно, внутренние вертикальные каналы при этом удлиняются. Это позволяет обогревать двух — либо трехэтажный домик малой площади или дачу, если построить голландку с проходом сквозь перекрытия. Канальная печка успешно сжигает дрова различного качества и удовлетворительно отапливает помещения, хотя экономной ее не назовешь.

Справка. Голландка быстро прогревается, а после затухания недолго отдает тепло, длительность горения с одной закладки тоже оставляет желать лучшего. Ее сильная сторона – простота возведения и нетребовательность к топливу.

Плита, показанная на фото, – удобный вариант для дачного домика или небольшого жилища в деревне, в том числе для использования в летний период. Бак, установленный на пути раскаленных дымовых газов, способен подавать горячую воду для системы отопления либо хозяйственных нужд.

Шведские печи из кирпича объединяют в себе достоинства двух предыдущих отопителей. Вдобавок они экономичны, долго отдают накопленное тепло и одинаково хорошо работают на дровах и угле. Но кладка шведки не в пример сложнее варочной плиты плюс требуется больше кирпича и покупной железной фурнитуры.

Шведская печь, встроенная между стенами

Чертежи и порядовки печек

Рекомендации по размещению

Любая кирпичная печь передает теплоту в помещение двумя путями: с помощью инфракрасного излучения от горячих стенок и через нагрев воздуха, циркулирующего в комнате (конвекция). Отсюда вывод: для эффективного обогрева необходимо, чтобы отопитель или хотя бы его часть находилась в отапливаемом помещении. Учитывая это требование, дадим несколько советов по выбору места для строения в сельском доме и на даче:

  1. Если нужно обогревать одну большую комнату, то печку лучше выложить посередине, с небольшим смещением в сторону наружной стены, откуда идет холод.
  2. Для отопления 2—4 смежных помещений сооружение надо размещать по центру здания, демонтировав часть межкомнатных перегородок.
  3. Предположим, к залу примыкает 1—2 небольших комнатки. Туда можно провести водяное отопление с радиаторами и циркуляционным насосом, подключенное к печному теплообменнику или баку.
  4. Не планируйте ставить отопитель вплотную к наружным стенам. Прогревать их бессмысленно, часть тепла просто уйдет на улицу.
  5. Варочная поверхность и духовка должны выходить на кухню, а груба – в гостиную или спальню.

Совет. Размещая обогреватель по центру частного дома, проследите, чтобы будущий дымоход не попадал в конек крыши. Лучше сместить строение на 20—40 см и вывести трубу через один из скатов кровли.

Перегородки и полы из дерева или другого сгораемого стройматериала, находящиеся ближе 500 мм от тела печи, впоследствии нужно защитить листами металла. Под них желательно уложить слой базальтового картона. В каменном доме эти предосторожности касаются только деревянных элементов кровли, расположенных рядом с дымоходом.

Заготовка материалов и комплектующих

Основной стройматериал, из которого строится печка своими руками, — это красный керамический кирпич. Он должен быть качественным и обязательно полнотелым, камни с пустотами внутри в печном деле не применяются, разве что для строительства уличных мангалов и барбекю.

Совет. Голландка настолько нетребовательна к качеству материалов, что ее можно сделать из красного кирпича, бывшего в употреблении. Только по завершении кладки ее придется облагородить, например, обложить кафельной плиткой или придумать красивый изразцовый декор.

Чтобы сложить малогабаритную печь – голландку, необходимо подготовить такие материалы и фурнитуру:

  • красный обожженный кирпич – минимум 390 шт.;
  • решетка колосниковая размером 25 х 25 см;
  • дверца загрузочная 25 х 21 см;
  • маленькие дверки прочистки и поддувала 14 х 14 см;
  • металлическая заслонка 13 х 13 см.

Примечание. Как было сказано в первом разделе, голландку можно выложить любой требуемой высоты. Указанного количества кирпичей хватит на сооружение в одноэтажном частном доме.

Перечень комплектующих и стройматериалов для варочной плиты:

  • полнотелый керамический кирпич – 190 шт.;
  • колосниковая решетка 25 х 5 см;
  • двухконфорочная чугунная плита размером 53 х 18 см с дисками;
  • дверка топливной камеры 25 х 21 см;
  • металлический бак – котел габаритами 35 х 45 х 15 см;
  • духовой шкаф 32 х 27 х 40 см;
  • дверцы для прочистки 13 х 14 см – 2 шт.;
  • дымоходная задвижка;
  • стальной уголок 30 х 30 х 4 мм – 4 м.

Чтобы сэкономить средства, изготовление бака для подогрева воды вы можете взять на себя – попросту сварить его из металла толщиной 3, а лучше – 4 мм. Есть и другой вариант: вместо бака поместить внутрь печи змеевик, сваренный своими руками из стальной трубы диаметром 25—32 мм. Но надо помнить, что в таком водяном контуре требуется организовать постоянную циркуляцию с помощью насоса, иначе металл быстро прогорит.

Для возведения отопительно-варочной шведской печи вам потребуется такой же комплект материалов, как для плиты. Только уголок возьмите больше – 50 х 50 мм, купите стальную полосу 40 х 4 мм и заготовьте огнеупорный (шамотный) кирпич на кладку топливника. Для установки фурнитуры отыщите мягкую проволоку из стали диаметром до 2 мм.

Совет по кладочному раствору. Приготовление природной глины, на которую опытные печники производят укладку кирпичей, — процесс длительный и непростой. Поэтому новичкам рекомендуется использовать готовые глиняно-песчаные смеси для возведения печей, имеющиеся в продаже.

Закладка фундамента

Перед тем как сложить печь, необходимо подготовить прочное основание. Сооружение довольно тяжелое, поэтому ставить его прямо на полы, даже залитые цементной стяжкой, недопустимо. Фундамент печки – строение обособленное, не соприкасающееся с основанием здания. Если вы строите кирпичный отопитель поблизости от стен либо возводите угловой камин, нужно сделать отступ не менее 150 мм, чтобы между фундаментами оставался минимальный просвет 10 см.

Если полы в доме залиты стяжкой, то для устройства печного фундамента рекомендуется соблюдать следующую пошаговую инструкцию:

  1. Демонтируйте участок стяжки и выройте котлован, выступающий за габариты печи на 50 мм в каждую сторону. Глубина зависит от мощности верхнего слоя просадочного грунта.
  2. Насыпьте песчаную подушку высотой 100 мм и утрамбуйте ее. Доверху заполните яму бутовым камнем или битым кирпичом, после чего залейте жидким цементным раствором.
  3. После застывания проложите гидроизоляционный слой из рубероида и установите опалубку, выступающую над стяжкой, как это показано на чертеже.
  4. Приготовьте бетон и залейте фундаментную плиту. Для прочности туда можно заложить арматурную сетку.

Спустя 3 недели (время полного затвердевания бетонной смеси) положите на готовое основание лист кровельной стали, а сверху – войлок, пропитанный глиняным раствором либо базальтовый картон. После этого можно начинать класть тело печи.

Схема устройства основания при деревянных полах

Чтобы правильно заложить фундамент печи под деревянные полы, используйте тот же алгоритм, только вместо бетонной плиты выложите стенки из красного кирпича (можно б/у) до уровня напольного покрытия. Пустоту внутри засыпьте бутом или щебнем и забетонируйте сверху. Дальше – лист металла, промоченный глиной войлок и сплошной первый ряд печной кладки. Получить больше информации по теме вы сможете, просмотрев видеоматериал по теме:

Правила возведения печки

Отопительная либо варочная печь складывается на глиняно-песчаном растворе без добавления цемента, способствующего растрескиванию. Для его приготовления воспользуйтесь инструкцией на упаковке, дабы соблюсти пропорции глины и воды. Распечатайте порядовку на бумаге и приступайте к самой кладке, руководствуясь такими правилами:

  1. Сначала каждый ряд ложится насухо, чтобы подогнать или подрезать камни при необходимости.
  2. Перед тем как положить кирпичи на раствор, погружайте их в ведро с водой.
  3. Толщина слоя раствора между кирпичами – не более 5 мм. Допускается легкое пристукивание камней, а вот двигать их в горизонтальной плоскости после укладки не стоит.
  4. Каждые 2 ряда выполняйте проверку вертикали отвесом и горизонтали строительным уровнем.
  5. Излишки раствора, выдавленные наружу, снимайте мастерком. Внутри топливника и газовых каналов кладка печи протирается влажной тряпкой по мере возведения.
  6. Чтобы установить дверцы и другую фурнитуру, привяжите к ней проволоку (есть специальные отверстия), а снаружи сделайте подпорку. В местах соприкосновения с кирпичом бак и дверцы обмотайте асбестовым шнуром, а щели забейте раствором.

В первых рядах кирпич укладывается всплошную

Важный момент. Первым рядом считается тот, что указан в порядовке. Но есть еще «нулевой» ряд, укладываемый всплошную на фундамент независимо от конструкции печи.

Фурнитура и бак ставится с подмоткой асбестовым шнуром

Глиняно-песчаный раствор не отвердевает, а сохнет, причем это происходит довольно медленно – 2—3 суток, а то и больше. Раньше печку разжигать нельзя, если не хотите переделывать растрескавшуюся кладку. Как правильно строится кирпичная печь, рассказано на видео:

Заключение

Не думайте, что с первого раза вам удастся сложить из кирпича приличную печку. Возможно, она будет выглядеть неказисто, а после растопки кое-где потрескается. Это все некритично, трещины заделываются тем же раствором, а кладку можно снаружи украсить путем отделки кафелем или окрашивания. Важно другое: печь должна хорошо греть и не дымить в помещение сквозь мелкие щели, ранее незаметные. Первый розжиг выявит все дефекты, а ваша задача – успешно их устранить, для чего рекомендуется просмотреть вторую часть видео:

qustu.com

Печь из кирпича для дома на дровах

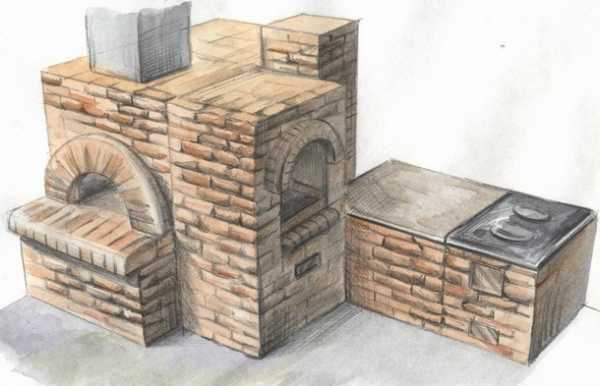

Рисунок 1 – Печь с камином и плитой


Печь является очень популярным вариантом отопления частных домов. Конечно, сейчас существует множество разнообразных вариантов отопления, но все равно печь остается очень популярным вариантом обогрева дома, его отдельных комнат. Кроме этого, на печи можно готовить пищу, использовать ее в качестве сушилки, парилки в бане, сделать лежак и спать на ней. Кроме этого можно придумать еще ряд применений и воплотить их в жизнь.

Каковы преимущества печей из кирпича?

Она имеет ряд положительных моментов и во многих ситуациях выигрывает по сравнению с конкурентами. Вот основные плюсы этого варианта:



  1. Этот вариант отопления является экологически чистым: при кладке печи используются только строительные материалы природного происхождения, при нагревании они не выделяют никаких вредных веществ и канцерогенов.
  2. После протопки печь достаточно долго держит тепло.
  3. Ее можно гармонично вписать в интерьер помещения.
  4. Она является многофункциональным изделием – помимо обогрева помещений, на ней можно готовить пищу, использовать ее в качестве сушилки, а целебные свойства лечебного сна на печи и вовсе общеизвестны.

На что нужно обратить внимание при выборе параметров печи и ее расположения?

Печь является многофункциональным элементом, с ее помощь можно поддерживать уют в помещении, готовить еду, обогреваться, сушиться и т.п. Поэтому к выбору габаритов печи и ее размещению в доме нужно подойти максимально серьезно и ответственно. Чем больше будет печь, тем больше она будет давать тепла, и дольше будет остывать после того, как протопка будет завершена. Если в доме несколько раздельных комнат расположенных друг напротив друга, то целесообразно расположить печь таким образом, чтобы ее боковые стороны, отдающие максимальное количество тепла, смотрели в стороны этих комнат. Не секрет, что боковые стороны печи выделяют в 3-4 раза больше тепла, чем лицевая и тыльная стороны. Это нужно учитывать при проектировании расположения печи в помещении.

Какой кирпич нужно использовать при строительстве печи?

Различные части печи выкладываются разным кирпичом, в зависимости от температур, которые будут на него воздействовать:
1. Нижние ряды печи, которые не будут подвергаться воздействию высоких температур, а также части дымохода, температура дыма в которых не будет превышать 80 градусов, можно выложить из строительного красного кирпича.

Рисунок 2 – Красный кирпич

2. Красный печной керамический кирпич. Имеет лучшие характеристики. Печной кирпич выдерживает без разрушения воздействие высоких температур вплоть до 800 градусов. Этим кирпичом выкладывают топочную часть.
3. Шамотный кирпич. Этим кирпичом выкладывается внутренняя часть топочной камеры. Он выдерживает воздействие температур до 1600 градусов. Отличается высокой теплоемкостью и теплопроводностью.

Рисунок 3 – Шамотный кирпич



Нельзя выкладывать топочную только шамотным кирпичом. Он очень быстро нагревается, то столь же быстро и остывает. Для того чтобы печь долго отдавала тепло, наружный слой топочной нужно выложить печным кирпичом.



Какой раствор нужен для скрепления кирпича?

Различные части печи выкладываются разными видами кирпича. Раствор в разных частях также будет различен:

  1.  Цементно-песчаный. Части печи, которые выкладываются обычным красным кирпичом, кладут на обычный раствор.
  2.  Раствор на основе цемента М400. Раствор на основе цемента этой марки и высококачественного горного песка используется при строительстве тех частей печи, где температура будет не выше 250 градусов.
  3. Глиняный раствор. Также замешивается с горным песком. Впрочем, дорогой горный песок можно заменить песком из молотого печного или шамотного кирпича.
    Очень важным компонентом раствора является глина. Лучше всего использовать красную печную. В застывшем виде она не должна крошиться и осыпаться.
    Раствор должен быть средней густоты – вроде густой сметаны по консистенции. Толщина слоя должна быть минимальной – не более 5 мм. Это нужно для того, чтобы драгоценное тепло от печи не уходило слишком быстро.

Как сложить печь своими руками?

Чтобы выполнить эту работу лучше всего, конечно, прибегнуть к услугам квалифицированного профессионала – печника, однако это не панацея. Работу можно выполнить и своими силами. Нужно лишь запастись знаниями и смело приступать за работу.
Укладку можно разделить на этапы. Предлагаем пошаговую инструкцию.

Этап 1 – Выбор места для печи

Первым делом нужно выбрать место, где она будет стоять. Это должно быть место ближе к центру помещения, чтобы при нагреве печи она равномерно отдавала свое тепло даже в самые удаленные уголки помещения. Расположение печи должно быть таким, чтобы она не мешала проходу, не загораживала свет. Рядом с печью не должно быть никакой мебели и горючей утвари, которые могут воспламениться при сильном нагреве печи и вызвать пожар. Также место, где она установлена, должно быть таким, чтобы возле нее было удобно работать: закладывать дрова, доставать и выбрасывать пепел, работать на плите и т.д. Также рядом с печью должно быть место для складирования небольшой охапки дров, чтобы в любой момент можно было добавить парочку полешин в огонь.

Этап 2 – Выбор габаритов печи

Здесь все просто: чем больше печь, тем больше тепла она будет отдавать, тем дольше она будет остывать и отдавать тепло в помещение большее количество времени. Однако такую печь нужно дольше разогревать и нужно больше дров на протопку.
Маленькую быстрее топить, но и тепла от нее будет меньше и отсывать она будет быстрее.

Этап 3 – Выбор кирпича и его количества

Далее нужно выбрать кирпич, из которого будет выкладываться печь. Лучше всего брать красный. Количество кирпича определяется путем умножения количества кирпичей в ряду на количество рядов. Также нужно учесть возможные погрешности и дополнительные ответвления при кладке.

Этап 4 – Подготовка площадки

Если печь будет массивной и тяжелой, то желательно делать отдельный фундамент под нее. Если нет, то нужно подготовить ровную чистую поверхность, застелить ее рубероидом. При необходимости, можно сделать опалубку из досок. Первый ряд задает тон всем будущим работам, поэтому все должно быть сделано на совесть.

Этап 5 – Кладка первого ряда – подтопочной части

Первый ряд – это основание будущей конструкции. Поэтому к нему нужно подойти очень ответственно. Вооружаемся уровнем, при необходимости, делаем опалубку. Лучше всего сначала выложить первый ряд без раствора и посмотреть что получилось, а потом уж скрепить кирпичи раствором.Рисунок 4 – Укладка первого ряда

Этап 6 – Установка поддувала

После укладки двух рядов нужно установить поддувальную дверцу и сделать полость, в которую будет ссыпаться пепел из камеры сгорания. Для крепления дверцы каленая проволока закрепляется одним концом в специальные отверстия в дверце, другой конец фиксируется между кирпичами на растворе.Рисунок 5 – Установка дверцы поддувала

Этап 7 – Выкладка жаровой части

Жаровая выкладывается из жаропрочного печного и шамотного кирпича. Также нужно установить колосники, через которые пепел будет ссыпаться вниз.Рисунок 6 – Установка колосника

Этап 8 – Установка дверцы топочной камеры

Важный этап строительных работ. Устанавливается по аналогии с дверцей поддувала. Дверца топочной должна быть максимально надежно закреплена, т.к. она будет открываться и закрываться в течение долгих лет.Рисунок 7 – Установка дверцы растопочной камеры



Этап 9 – Укладка рядов топочной части

Далее укладываются ряды топочной части. Последний ряд кирпичей над варочной плитой можно уложить плашмя, чтобы увеличить поверхность для варочной плиты и увеличить тем самым надежность конструкции.

Этап 10 – Установка плиты

Плита должна быть уложена ровно, все швы и стыки должны быть очень хорошо промазаны раствором и быть герметичными, чтобы при горении печи дым через щели не шел в помещение, а языки пламени не попадали на варочную поверхность.Рисунок 8 – Установка плиты



Этап 11 – Укладка дымохода

Различные части дымохода, на которые будут воздействовать разные температуры, снова выкладываются разными типами кирпича. В процессе кладки дымохода нужно не забыть про вьюшку и задвижку дымохода. Вьюшка устанавливается по аналогии с поддувальной дверцей. Для задвижки должна быть предусмотрена узкая прорезь в дымоходе.Рисунок 9 – Установка задвижки дымохода

Когда печь горит, задвижка выдвинута и дает дыму выходить через трубу на улицу, когда она не эксплуатируется или протопка завершена, задвижка находится в задвинутом положении.

Этап 12 – Вывод дымохода через кровлю

Один из наиболее сложных и ответственных этапов. Труба, через которую дым будет удаляться наружу дома, может быть следующих видов:

  1. Асбоцементная – один из дешевых и доступных вариантов.
  2. Металлическая.
  3. Нержавейка.
  4. Кирпичная. Кладка печи продолжается и после дымохода, который плавно переходит в трубу и выходит над кровлей.
  5. Керамическая труба – дорогой вариант.
  6. Вермикулитовая труба – новое современное решение.

Рисунок 10 – Вывод трубы наружу



Необходимый инструмент, материалы и приспособления для работы

Для выполнения работ понадобится следующий инструмент:

  1. Мастерок.
  2. Кирка.
  3. Строительный уровень.
  4. Совковая лопата.
  5. Отвес.
  6. Шпатель.
  7. Рулетка.
  8. Плоскогубцы.
  9. Болгарка.
  10. Решето.

Рисунок 11 – Инструмент, необходимый для строительных работ
Также понадобятся следующие материалы и приспособления:

  1.  Кирпич (печной, строительный, шамотный).
  2.  Доски для опалубки.
  3.  Рубероид.
  4.  Задвижка дымохода.
  5.  Дымоходная вьюшка.
  6.  Форма для замешивания раствора.
  7.  Поддувальная дверца.
  8.  Дверца топочной.
  9.  Цемент.
  10.  Горный песок.
  11.  Красная глина.
  12.  Вода.

Заключение

Укладка печки в своем частном доме – очень большая и ответственная работа. Сперва нужно разработать проект, выбрать место, убедиться в надежности фундамента, или сделать новый фундамент под печь. Нужно правильно выбрать габариты печи исходя из размеров помещения и предназначения печи, правильно расположить ее в доме относительно комнат. Для укладки печи нужно подготовить разные виды кирпича, замесить качественный раствор. После выполнения всех работ нужно протопить печь и посмотреть, как она работает, исправно ли работают плита, задвижка, дверцы, герметично ли сложена конструкция и т.п. В случае нахождения мелких недоработок их нужно будет устранить как только протопка будет завершена и печь остынет.

jsnip.ru

Кладка печей – советы мастеров, инструкции с порядовкой

Печь приносит уют и комфорт, поэтому редко какой частный дом обходится без нее. Услуги профессиональных печников стоят достаточно дорого и не всем по карману. Мы расскажем, как правильно выстроить кирпичную печку.

1

Виды печей – классификация в зависимости от параметров

Кладка печей – непростое дело, но справиться с ней может каждый, обладающий знаниями и терпением. Выбирая печь, учитывают параметры, по которым они классифицируются. Первым делом обращают внимание на ее назначение. Отопительные печи предназначены только для отопления, могут аккумулировать тепло и отдавать его длительное время. Для этого внешние стены выкладывают в полкирпича, а то и целый. Они медленно прогреваются и медленно остывают, нагреваются несильно, массивные, большой расход кирпича. Устраивают также отопительные печи быстрого прогрева, которые менее массивны, хорошо отдают тепло, но быстро остывают.

Разные виды печей из кирпича

Самый распространенный в России вид – отопительно-варочные печи. Они не только обогреют помещение, но и приготовят пищу. Кроме чугунной плиты, почти всегда имеют духовой шкаф. Кроме того, в них могут быть встроены: котел водяного отопления, емкость для нагрева воды, ниши для сушки, лежанки. Русская печь из этого вида имеет камеру для выпечки хлеба, пирогов. Отличаются от обычных кухонных плит большим КПД, высокой теплоемкостью, долго держат тепло, тяга стабильная.

Для большей теплоотдачи к обычным кухонным плитам подсоединяют отопительный щиток. Это самое дешевое строительство относительно материальных затрат и труда: понадобится до 200 кирпичей, обогреет небольшую комнату. Очень хороший вариант для маленьких дач. Плита, кроме отопительного щитка, может быть оборудована духовкой, котлом водяного отопления, емкостью для подогрева воды.

2

Топливник – теплоотдача и  топливо влияют на устройство

Самое простое устройство у отопительной печи, которая имеет две части: топливник и дымообороты. Другие типы печей содержат дополнительные устройства. Основная частью любой печи – топливник. К нему предъявляются определенные требования, в частности, должен быть достаточных размеров: за одну закладку вмещать почти все топливо. Воздух должен поступать в необходимом объеме, постоянно должна поддерживаться высокая температура.

При недостаточных размерах топливника наблюдается низкая теплоотдача. Ширина зависит от требуемой теплоотдачи: до 1тыс. ккал – 12см, до 3 тыс. – 27 см, если больше – до 50 см. Для удобства размеры топливника принимают кратными кирпичу. Длину делают от 26 см до 51 см, самый длинный предназначается для дров. Используемое топливо влияет на высоту: 6–15 рядов (42–100 см). Колосник укладывается на ряд или два ниже дверцы, чтобы не выпадали угли. Часто делают наклон задней части выше переда для более качественного горения.

Топливники: а – дровяные; б – торфяные; в – каменноугольные.

Для топливника применяется шамотный кирпич, которым его выкладывают или футеруют изнутри. Общая толшина стенок не менее ⅟2 кирпича. Топливник, выполненный в виде свода, улучшает качество горения. В дровяном топливнике хорошо сгорает топливо всех видов. Для угля требуются усиленные колосники толщиной 4 см и хороший поддув, для чего размеры колосника равняются длине зольника под топливником.

3

Дымообороты  – достоинства и недостатки разных систем

Дымооборотная система повышает КПД – газы при движении из топливника по каналам и камерам отдают тепло стенкам. Важно соблюдать соотношение между объемом топливника и внутренней поверхностью дымооборотов. При излишке площади газовых каналов, температура настолько понижается, что появляется конденсат. Малая внутренняя площадь понижает КПД – горячие газы улетают в трубу.

Наилучшим образом тепло усваивается при соотношении площадей  наружных стен печки, отдающих тепло, и внутренней части дымооборотов 1:3.

Сечение, число и расположениедымооборотов определяют их внутреннюю площадь. Каналы лучше сложить кратными по размерам кирпичу, они должны обеспечить свободный проход газов. Сечение должно соответствовать тепловой производительности печи: она дымит при недостаточном сечении и плохо разогревается при чрезмерном. Сечение 170–250 см2 применяют при теплоотдаче печей 3 тыс. ккал и меньше, от 3 до 5 тыс. ккал – до 300 см2.

Дымообороты могут иметь каналы (один и больше) и быть бесканальными.

Различные виды дымооборотов: а – многооборотный вертикальный; б – многооборотный горизонтальный; в – однооборотный вертикальный; г – многоканальный однооборотный; д – бесканальный.

В составе однооборотной системы один канал подъемный и столько же или несколько параллельных опускных. Параллельные каналы обладают низким сопротивлением газам, массив печи прогревается более равномерно. Однооборотная система имеет недостаток, который проявляется в значительно большем прогреве верхней части, чем нижней. В небольших печах он компенсируется значительным прогревом топливниковых стенок. Для больших печей применяют схему, по которой горячие газы идут по каналам снизу, таким образом, обеспечивается нормальный прогрев помещения.

Многооборотная система состоит из последовательно расположенных вертикальных или горизонтальных каналов. Первый недостаток подобной системы  том, что газам приходится в многочисленных поворотах испытывать немалое сопротивление. Второй недостаток в разительно неодинаковом прогреве стенок первого и последнего канала, что часто вызывает растрескивание кладки. Вертикальные каналы обеспечивают хорошую теплоотдачу, горизонтальные – тягу, что выручает при трубе недостаточной высоты.

Противопожарная безопасность требует, чтобы верх перекрытия печи находился от потолка из горючих материалов в  40 см. Отрезок дымовой трубы от печи до разделки в потолке называют шейкой, ее наименьшая высота – три ряда кирпичей. Шейка – место для установки задвижек или вьюшек, которые закрывают по окончанию горения. Если установить такие приборы ниже, теряется много тепла. Газы выбрасываются наружу по дымовой трубе, об устройстве которой будет рассказано ниже.

4

Выбор печи – экономия, теплоотдача, простота и дизайн

Определяясь с конструкцией печи, учитывают ее способность удовлетворять определенные требования. Важную роль играет экономичность, когда малый расход топлива обеспечивает приемлемую температуру в помещении. Мало кто хочет топить печку даже дважды в сутки, поэтому предпочтение отдается конструкциям, которые равномерно отдают тепло на протяжении 24 часов. К таким относятся печи, хорошо прогревающиеся в нижней части.

Максимальная температура поверхности не должна превышать 95°, иначе будет чувствоваться запах гари. Простота конструкции, соответствие противопожарным требованиям также играют немаловажную роль. И, наконец, дизайн печи должен соответствовать общему эстетическому виду помещения.

Выбор печи

Но самое важное требование, предъявляемое к любой печи – возможность прогревать все помещения. Для этого определяют теплопотери, исходя из объема, размера окон и дверей, особенностей материала, из которого построен дом. Расчеты показывают, что каждый м3 помещения с кирпичными стенами при средней зимней температуре -25° теряет 60 ккал/ч. Один квадратный метр печи способен отдать 500 ккал/ч.

При расчетах сначала определяем теплопотери дома. Предположим, у вас обычная кирпичная дача 7×9 с высотой потолков 2,5 м. Всего 4 отдельных комнаты, которые планируется обогревать одной печью, установленной посреди помещения. Сначала определяем кубатуру: 7×9×2,5=157,5. Умножаем на теплопотери одного куб. метра: 157,5×60=9450. Значит, необходима печь с теплоотдачей 1000 ккал/ч, некоторый запас всегда нужно делать. Более простой расчет исходит из того, что один квадратный метр площади пола, которую занимает печка, обогревает 30–35 м2 помещения.

5

Размещение – как определить наилучшее место

Расположение печи выбирается каждым по своему усмотрению, но, все-таки, следует учитывать общие рекомендации. В первую очередь, печка в доме должна отдавать максимум тепла. Если планируется обогрев одной комнаты, печь устанавливают на небольшом удалении от стены, минимум 15 см, но можно расположить и вплотную к стенам. Тогда энергию тепла отдадут две стороны из четырех. На схемах а,б видны варианты расположения с воздушным зазором у стены, который еще называется отступкой.

Если печная конструкция будет обогревать две смежных комнаты, то наиболее эффективный вариант, когда ее построить в перегородке (тот же рисунок, в). Возможен обогрев и трех смежных комнат, как на рисунке г. Печь расположена также во внутренней перегородке, общей для всех трех комнат. В одной комнате находится одна сторона печи, на остальные – по две. На рисунках д,е показаны варианты, когда топка расположена на веранде или в подсобке. Это хороший вариант для небольших домов.

В жилище из четырех комнат печь рекомендуется установить в месте соединения двух внутренних перегородок, чтобы в каждую из комнат выходила одна стенка отопительного устройства. Такой вариант предоставляет возможность топить с кухни, гостиной, веранды, не занося мусор в спальню. Груба с лежанкой отлично подходит для дачи с несколькими комнатами. Лежанку выводят в любое помещение, которое предпочитает владелец.

6

Устройство фундамента– надежного основания для печи

После определения с конструкцией и выбора места, можно начинать воплощение проекта в жизнь. Начинаем с фундамента, который лучше делать одновременно с фундаментом здания. В случае постройки печи в уже возведенном доме, разбираем пол и делаем заливку. Ставить, даже самую маленькую и легкую печь на деревянном полу, не имеет смысла. Всего через несколько лет даже самые толстые доски и лаги начинают портиться, проседать, печь придется перестраивать.

Размер фундамента делают больше габаритов печи на 30 см во все стороны.

Делать фундамент под кирпичную печь обязательно. Он не должен контактировать с фундаментом стен, между ними обеспечиваем зазор не меньше 5 см. Пространство между двумя фундаментами заполняем теплоизоляционным материалом. Раздельные фундаменты обеспечат независимое осаживание стен здания и печи. Если соединить оба фундамента, это часто приводит к перекосу.

Устройство фундамента печи

Чтобы меньше тепла от печи уходило в землю, на бетон сверху укладываем теплоизоляцию. Она может быть следующей: сначала плита минволокна или базальтового утеплителя, затем на выбор фольга, жесть. Сверху опять утеплитель, на него – листовой металл. Войлок вымачиваем в глиняном молоке и венчаем им слой утепления. Когда он высохнет, начинаем кладку. Такая надежная теплоизоляция предохранит от теплопотерь даже в самых суровых условиях.

7

Глиняный раствор для кладки – секреты приготовления

Печи из кирпича выкладывают на глиняно-песчаном раствор. Глина обладает уникальными свойствами, превращаясь в камень после воздействия огня, отлично сцепляется с кирпичом. Чтобы добиться от нее достижения максимальных качеств, раствор следует готовить из предварительно подготовленных ингредиентов с оптимальным соотношением.

Вначале удаляем из глины примеси. Измельчаем и помещаем в продолговатую емкость, сосредоточив только в одном конце. Ту часть емкости, где находится глина, немного приподнимаем, снизу наливаем немного воды. Понемногу берем лопаткой глину и перемешиваем с водой до образования однородного пастоподобного вещества. Его перекладываем в другую посуду, пока не наберется необходимый объем раствора.

Глиняный раствор для кладки

Купленную сухую глину замачиваем в широкой и глубокой посуде. Засыпаем 10–20 см, покрываем полностью водой. Через сутки размешиваем, при необходимости добавляем воду и снова оставляем на сутки. Когда получится пастоподобная смесь, печной раствор считается готовым. Для прочности в раствор добавляем немного соли: до 250 г на ведро. Масса должна сползать с мастерка без следов. На поверхности раствора не должна появляться вода, если такое случается, в раствор добавляем промытый песок.

На 50 штук уложенного плашмя кирпича понадобится ведро раствора при толщине швов 3–5 мм.

Раствор должен быть необходимой пластичности и жирности. Чтобы определить качество раствора, берем глину в пяти одинаковых порциях. В четыре добавляем разное количество песка: 0,25, 0,5, 1, 1,5, а пятую оставляем без добавления песка. Замешиваем из каждой части раствор, делаем из них блинчики и высушиваем. Определяем качество на ощупь и по внешнему виду. Если блинчик крошится, в нем излишек песка, в растрескавшемся его мало. Если образец не трескается и однородный, в нем оптимальное соотношение составляющих частей. Именно в такой пропорции готовим раствор.

8

Кладка кирпичных печей – советы опытного мастера

В кладке кирпичных печей своими руками есть много секретов, которые знают только опытные мастера, и неизвестные новичкам. Прежде всего это касается выбора кирпича. Используется керамический кирпич марки не ниже М-250, который более дорогой обычного М-100, М-150, но более однородный, способен выдержать постоянное нагревание и охлаждение. Из него можно делать декоративные элементы, обычный кирпич для этого малопригоден.

Внутренние стенки топливника выкладываются огнеупорным кирпичом, который выдерживает 1200°. Но за ним находится керамический кирпич, способный выдержать только 650°. При сильном нагреве топливника температура передается на него, сокращая срок службы. Чтобы продлить жизнь красного кирпича в топливнике, его изолируют от огнеупорного базальт картоном 5 мм.

Кладка кирпичных печей

Много времени занимает контроль раствора на облицовочном ряду. Чтобы работа шла быстрее, на лицевую часть кирпича наклеивают малярный скотч, который затем снимают. Облицовочный ряд выходит красивым и аккуратным. Опытные печники советуют не заморачиваться с приготовлением глиняно-песчаного раствора, а покупать готовую песчаную смесь для печей. Она фасуется по 5, 10 и 25 кг.

Любую перемычку, надпечье и другие элементы удобнее выкладывать, если использовать металлический уголок. Его выкладывают изнутри, прижимая кирпич с двух сторон. Длина уголка не должна превышать 0,8 м, иначе он может провиснуть от нагрева. Избегайте применения уголков с лицевой стороны. Кроме того, что это некрасиво, существует большая вероятность получить ожог при случайном касании к нему. Вместо уголков с лицевой стороны применяют шпильки 16 мм с резьбой, которыми фиксируют лицевую отделку.

Продлить срок службы печи можно, если упрятать всю фурнитуру в пазы с глубиной, равной толщине изделий.

Каждый печник стремится выложить ряд с идеально ровным швом, но не у всех это получается. Существует простой прием: на каждый ряд укладывают металлические пруты 8 мм, лучше прямоугольные. Между двумя прутками укладывают раствор, затем кирпичи. Когда последний кирпич уложен, пруты снимают. Кирпичи нельзя осаживать, иначе кладка пойдет волнами. Прутки перед употреблением смазывают машинным маслом, чтобы легче вынуть из кладки. Их длина не должна превышать 1 м, иначе повредится кладка, когда их вытягивать.

9

Дымовая труба  – как обеспечить безопасность и хорошую тягу

На печи в доме обычно устанавливают насадную трубу, которая состоит из шейки, распушки у потолка, стояка на чердаке, выдры у крыши и оголовка. Распушка предохраняет деревянные изделия потолка и крыши от нагрева и возможного загорания при топке. В этих местах трубу делают утолщенной, постепенно напуская кирпичи. Можно использовать металл для поддержки кирпичных рядов, но они не должны перекрывать внутреннюю часть дымохода.

В месте прохода стояка через крышу делают выдру, которая не даст дождю и снегу проникнуть на чердак сквозь щели. Их закрывают кровельной сталью – воротником, концы которого запускают под выступы выдры. Венчает дымовую трубу оголовок. Его высота определяется местом расположения на крыше. Посредине конька и при удалении от него не более 1,5 м, он должен выступатьнад коньком на 0,5 м. На расстоянии от конька до 3 м верх оголовка ровняют с коньком. При большем удалении следует обеспечить высоту под углом не более 10° по отношению к коньку.

Дымовая труба призвана обеспечить хорошую тягу. Она повышается при увеличении температуры выходящих газов, но так поступать экономически нецелесообразно, поэтому трубу выгоняют на необходимую высоту, которая должна составлять 5–6 м от колосника до верха оголовка. Повышает тягу также оштукатуренная внутренняя поверхность, отсутствие щелей в кирпичной кладке. Чтобы устранить влияние ветра, способного помешать тяге, на оголовок устанавливают дефлектор.

10

Шведка – оптимальный вариант отопительно-варочной печи

Конструкция проверена веками, малогабаритная и экономная. При размерах 880×1010 мм и высоте 2170 мм способна обогреть более 30 м2. Обычно топку с плитой располагают на кухне, а задняя стенка печи выходит в жилое помещение. Она прекрасно работает на дровах, угле и брикетах. Летом рекомендуется топить небольшими порциями крупного угля или пеллетами, дрова в жаркую погоду горят слишком быстро. Расход угля в отопительный сезон 1,5 тонны.

Для постройки запасаемся:

  • кирпичом М-150 – 570 штук;
  • 200 кг сухого раствора;
  • 1,7 м стального уголка 40×40;
  • 0,65 м стальной полосы 5×50;
  • кровельным железом дляустановки перед топкой;
  • плоским шифером, чтобы перекрыть варочную камеру.

Понадобятся стандартные приборы для печи: колосник, дверца для топливника, поддувальная, чугунная плита с конфорками, задвижки – 2, прочистки – 3. Порядовка шведской печи с варочной плитой представлена ниже.

Важным конструктивным элементом является духовка, которая играет роль автоматического переключателя между летним и зимним ходом. Она работает в качестве аэродинамической преграды для газов, отходящих из топливника. Газы задерживаются в нем, полностью сгорая под варочной поверхностью. В каналы дымооборота выходят горячими, хорошо прогревают печь. По этой причине самую удаленную от топки стенку иногда делают двойной и размещают в ней теплообменник с баком для горячей воды.

Чрезмерный прогрев варочной поверхности не наблюдается, горячий воздух из ниши уходит в помещение. Летом кухня при правильной топке нагревается не больше, чем от газовой плиты. Топливо в небольших количествах летом хорошо прогревает варочную поверхность, так как газы задерживаются духовкой. Конфорка слева нагревается больше, справа – меньше, но достаточно для варки.

11

Голландка  – малогабаритное печное устройство с высокой теплоотдачей

Это уникальное простое сооружение колоссальной эффективности. По сравнению с классической русской печью у нее более скромные габариты и меньшая толщина стенок, что способствует быстрому прогреву. Даже владельцев стильных современных коттеджей она привлекает своим изяществом и эффективностью. При кладке голландской печи возможны любые вариации, что не окажет негативного влияния на ее эффективность.

Это чисто отопительная печь, но, при желании, ее можно оснастить варочной плитой. Самая маленькая конструкция 0,5×0,5 м, для самой массивной понадобится всего 650 кирпичей, в том числе 200 огнеупорного. Основной материал – кирпич любого качества, что не отражается на ее устойчивости и функциональности. Но для топливника обязательно применять огнеупорный кирпич. Прогревается быстро, остывает медленно, топливо расходуется экономно. Голландка способна обогреть до 70 м2.

Как видно из схемы, печь голландка не имеет колосника, топливо загружается в топку, интенсивность горения низкая. Эффективность достигается за счет особого устройства дымооборотов. Газы из топливника поднимаются по первому каналу и через второй канал возвращаются обратно. Там опять нагреваются и уходят в третий канал. В четвертом и пятом канале повторяется такой же принцип, и только по шестому каналу газы уходят в дымоход.

Если у вас есть желание установить варочную поверхность,  на уровне 9-го и 10-го рядов кирпичи смещаем немного назад, обустраиваем отверстие топливника. По верху 9-го ряда укладываем асбестовый шнур, сверху устанавливается плита. На малогабаритных печах устанавливают дымоход из металла, чтобы не утяжелять конструкцию кирпичным.

Самостоятельное обустройство печей возможно, если следовать рекомендациям опытных мастеров. Не следует заниматься самодеятельностью, пошаговая инструкция должна соблюдаться неукоснительно. Печь – устройство повышенной опасности, и грубое нарушение технологии может привести к трагедии.

obustroen.ru

admin

Отправить ответ

avatar
  Подписаться
Уведомление о
