Абиссинская скважина как определить водоносный слой – —

Содержание

Что это — абиссинская скважина? Плюсы и минусы

Абиссинская скважина, которую нередко называют еще «скважиной-иглой», — доступный вариант организации надежного водоснабжения на загородном участке. Без воды в доме о комфорте не может быть и речи. Но если другие источники недоступны, копать колодец довольно тяжело, а бурение артезианской скважины требует еще и применения дорогой специальной техники, обустройство «иглы» может стать бюджетным, но продуктивным способом обеспечения живительной влагой не только загородного дома, но и дачного участка, и бани.

Что такое абиссинская скважина?

Такое экзотическое название получил упрощенный вариант автономной скважины, доходящей только до верхних водоносных пластов. Автором изобретения стал американский инженер Нортон, решивший проблему обеспечения водой английских солдат во время военных действий в эфиопской пустыне – тогдашней Абиссинии — в 1860-е годы. Появившись впервые на территории Эфиопии в XIX веке, абиссинская скважина востребована и сегодня благодаря простоте, производительности и долговечности.

Конструкция абиссинки

Основная конструкция устройства состоит из водозаборной трубы, заглубленной в водоносный пласт на 10-15 метров, и ручного поршневого насоса или электрической насосной станции, крепящихся сверху. Труба имеет диаметр 2,5-4 сантиметра и может быть изготовлена из металла или пластика. К нижней части трубы крепится конусовидный наконечник, который и называют «иглой», а чуть выше находится фильтр, через который происходит забор воды. С помощью абиссинки можно получать до 5 кубометров воды в час. Ее производительность зависит от того, насколько насыщен водоносный слой.

Вода не накапливается в скважине, а поступает в водозаборный ствол при создании в нем разряжения с помощью насоса. Сам источник подпитывается через нижние и верхние почвенные слои. Химические особенности водоносного пласта влияют на долговечность скважины. Для этого показателя важна и эффективность фильтра трубы.

Фильтры для скважины

Фильтры для абиссинки можно купить или изготовить своими руками. Для самостоятельной установки рекомендуется использовать полутораметровую толстостенную оцинкованную трубу. С двух сторон у нее нарезается резьба и на основание навинчивается заостренная «игла» — наконечник в форме конуса или пирамиды, задача которого – раздвигать грунт при углублении. Для прочности эти элементы можно проварить в месте соединения. Диаметр наконечника в широкой части должен быть больше диаметра трубы на 2-3 сантиметра.

В шахматном порядке, начиная с полуметра от основания (место для отстойника под песок), через каждые 3-5 сантиметров в трубе просверливаются несколько десятков 10-миллимитровых отверстий. Затем этот участок с отверстиями обвивается нержавеющей проволокой (рекомендованный диаметр – 1,5 миллиметра, расстояние между витками – 4 миллиметра), а сверху – в два слоя наматывается сетка из нержавейки с небольшими отверстиями, не пропускающая песок и глину. Ее можно закрепить нержавеющими хомутами или приварить припоем без свинца. Для более эффективной фильтрации применяется и геотекстиль, который после обмотки трубы также крепится стальными хомутами.

При изготовлении фильтра следует соблюдать необходимые технологии. В противном случае при наличии большого количества примесей в водоносном слое скважина может заилиться, качество воды снизится, и установка быстро выйдет из строя.

Плюсы и минусы абиссинской скважины

Устройство широко распространено и практически универсально, но у него есть свои плюсы и минусы.

Преимущества скважины

Абиссинская скважина имеет ряд достоинств, позволяющих эффективно использовать ее при отсутствии других видов водоснабжения. Среди основных плюсов установки:

  1. Простота монтажа. Скважина устанавливается на относительно небольшую глубину, кроме того, устроить ее можно не только в любом месте на участке, но и в ограниченном пространстве – гараже, подвале или подполе дома.
  2. Быстрота установки. Работы можно провести всего за несколько часов.
  3. Легкость изготовления. Не нужна тяжелая буровая спецтехника, не требуются подъездные пути для транспорта.
  4. Дешевизна. Необходимые составляющие установки можно приобрести в любом строймагазине, а все работы по обустройству скважины провести своими руками.
  5. Долговечность. При грамотной установке и регулярной эксплуатации скважина может прослужить несколько десятков лет, поставляя воду до тех пор, пока она собирается в пласте.

Недостатки скважины

Кроме достоинств, у скважины есть и ряд недостатков. К ним относят то, что устраивать «иглу» можно не всегда и не везде. На некоторых участках от нее лучше отказаться. Минусы абиссинки:

  1. Установка на песок. Если на участке много камней, есть толстые глиняные и известняковые пласты, устанавливать скважину финансово нецелесообразно или невозможно.
  2. Необходимость регулярного использования скважины во избежание заиливания. Однако проблема решается прочисткой трубы с помощью специального приспособления — желонки.
  3. Необходимость использования для водоподъема насосной станции. Погружной насос не подходит для установки в скважину маленького диаметра. «Игла» может заглубляться на 10-15 метров, но расстояние до зеркала воды от верхней точки скважины не должно быть более 8-9 метров. При превышении этой величины насосную станцию нужно будет ставить ниже, понадобится кессон на улице или в подполе придется рыть приямок. Если расстояние до водоносного слоя более 20 метров, поднять воду с глубины будет невозможно, так как насосная станция с этой задачей не справится.

Условия обустройства абиссинской скважины

Перед устройством абиссинской скважины следует оценить возможность ее установки. Заранее выясняется ряд вопросов:

  1. Глубина, на которой залегает водоносный пласт. Необходимо хотя бы примерно оценить вероятную глубину залегания пласта и выяснить вид грунта на участке. По возможности нужно ознакомиться с состоянием скважин на соседних участках, получить информацию от соседей о перепадах уровня зеркала воды, изучить геодезические карты или провести разведочное бурение. Следует обратить внимание на растения рядом с участком. Указывать на близкое расположение воды могут ежевика, брусника, багульник или черемуха. Определиться с наличием водоносных пластов помогают и биолокационные рамки из лозы, меди или алюминия.
  2. Оценка качества воды. Следует поинтересоваться, нет ли поблизости источников химического или бактериального загрязнения, выяснить расположение сточных ям и септиков.
  3. Место установки скважины. Скважину несложно обустроить в техническом помещении или в самом доме. В этом случае зимой скважина не будет промерзать, а оборудование вместе с насосной станцией будет защищено от любых неблагоприятных природных условий. На участке «иглу» лучше ставить ближе к дому. В этом случае воду можно провести в дом, прокопав под магистраль траншею, оборудовав кессон либо дополнительное укрытие с утеплением.
  4. Оценка дебита «иглы». Показатель зависит от насыщенности водоносного слоя. Следует ориентироваться на уровень воды в колодцах на участках, расположенных неподалеку. Желательно узнать, пересыхают ли они в летние месяцы.

Водоотдачу установленной скважины можно определить, засекая время наполнения определенной мерной емкости, например, 10-литрового ведра. Проводя откачку, следует несколько раз с промежутком в четверть часа проделать эту операцию, вывести среднее значение и определить удельный дебит «иглы».

Благоприятный прогноз на высокую производительность абиссинской скважины там, где водонесущий слой обнаруживается в жиле с крупным песком. При малой мощности и слабой водоотдаче слоя может понадобиться дополнительная установка накопительного резервуара для воды емкостью 500-1000 литров.

Способы обустройства абиссинской скважины

При наличии комплекта оборудования абиссинку возможно самостоятельно обустроить на участке всего за один день. Скважина может заглубляться в грунт разными способами. Два основных метода:

  • забивание «иглы» вручную стальной «бабой» или прутком;

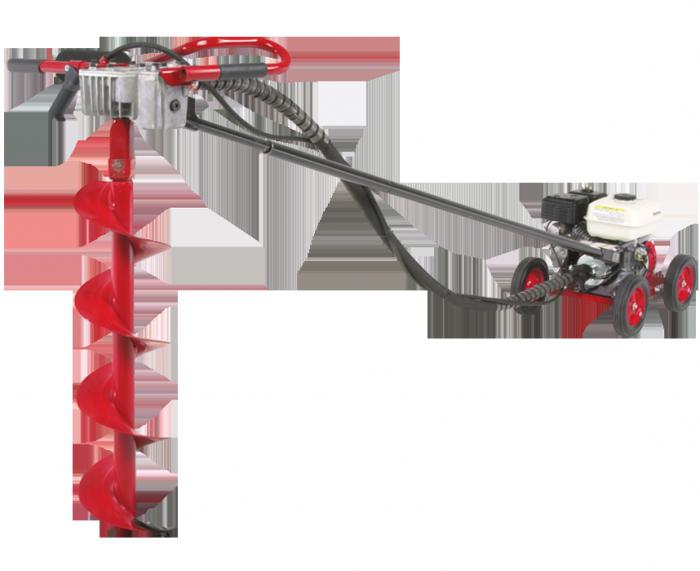

  • бурение с помощью шнековой установки.

Сюжет о бурении колодца в доме можно посмотреть в видеоролике:

Забивание скважины: ручные способы

Поскольку для бурения необходимо наличие спецоборудования, что не всегда доступно и экономически оправдано, при самостоятельной установке удобнее воспользоваться ручными методами.

Забивание стальной «бабой»

В качестве «бабы» может использоваться тяжелая (40-50 кг) металлическая чушка с отверстием в центре. Удары осуществляют, поднимая ее и резко опуская вниз. Поднимают «бабу» за ручки по бокам или с помощью специального приспособления в виде блоков и пропускаемых через них веревок. «Баба» насаживается на трубу, а упором при ударе для нее служит крепящийся на трубе «подбабок» в виде специального хомута, стянутого болтами.

Также удары могут наноситься по специальной насадке, накрученной на оголовок трубы, однако следует учитывать, что в этом случае большая нагрузка ложится на резьбу. Энергия удара далее передается заостренному наконечнику-игле, постепенно углубляющемуся в землю до уровня водоносного слоя. К погружающейся вниз трубе с помощью муфт присоединяются дополнительные секции. При навинчивании колен рекомендуется использовать прочные стальные муфты и уплотнительную паклю.

Забивание прутком

Многие предпочитают забивать скважину другим способом – с помощью штанги, размещенной внутри металлической трубы. Такой метод чаще используется, если диаметр забиваемой трубы больше дюйма. Примечательно, что этот способ успешно опробован умельцами и при забивании полипропиленовой, армированной стекловолокном трубе.

В качестве арматуры для забивания используется толстый металлический пруток, бьющий изнутри по тыльной стороне заостренного наконечника. В этом случае следует обратить внимание на прочность крепления наконечника к головной части трубы с фильтром.

При таком методе рекомендуется сначала выкопать небольшую яму и установить в нее первую секцию трубы с наконечником. Далее над конструкцией размещается тренога с блоком, через который на тросе в трубу опускается стальная штанга. Вес такого прутка — порядка 40 кг. Если этого веса недостаточно, дополнительно по мере углубления «иглы» наращиваются новые секции штанги. К недостатку этого способа относят невозможность его использования в ограниченном пространстве.

Контроль и прокачка скважины

Контролировать глубину погружения «иглы» можно с помощью «манерки» — трубы меньшего диаметра с загнутым или заваренным концом, которую опускают на шнуре в скважину, чтобы проверить, можно ли зачерпнуть воды. Кроме того, контроль проводится с помощью заливаемой внутрь скважины воды. Как только фильтр достигнет водоносного пласта, вода будет уходить из трубы, издавая характерный шум. «Иглу» после этого можно опустить еще на метр, чтобы фильтр полностью вошел в водоносный слой. Далее следует попробовать прокачать скважину ручным насосом, а после можно подключать и электрическое насосное устройство.

В первых литрах воды, выкачиваемых после забивки скважины, будут содержаться песок и взвеси. Однако после того, как «игла» прокачается в достаточной мере (порядка 500-1000 литров), и вокруг ее фильтра образуется водяная линза, качество выкачиваемой воды достигнет приемлемого для питья уровня.

Если работы по установке абиссинской скважины выполнены правильно и с учетом особенностей местности, затраченные средства быстро окупятся, а источник водоснабжения прослужит долгие годы.

Видеоролик о сравнении абиссинской и обычной скважин:

zapodlico.ru

На какую глубину необходимо делать абиссинскую скважину?

Известная с давних времен абиссинская скважина пользуется популярностью и в наши дни. Подкупает она компактностью, доступной ценой, быстротой и простотой монтажа. И хоть она  не предназначена для полного водоснабжения крупных объектов, но с подачей воды для дачи или небольшого дома справится без труда.

Делается она с помощью трубы диаметром 2-3 дюйма, нижней части которой придают форму иглы и впоследствии обматывают фильтром грубой очистки (специальная мелкоячеистая сетка). Скважину под эту трубу можно предварительно сделать буром. Некоторые предпочитают делать скважину забивным методом, но в этом случае есть риск повредить трубу, если на ее пути попадется крупный камень. Также стоит учитывать, что воды на приемлемой глубине не окажется. В этом случае достать глубоко забитую трубу будет практически нереально.

Глубина абиссинской скважины

Чаще всего глубина не превышает 10-15 метров. Но иногда достигает и 40-50 м, правда бывает это крайне редко, ведь зеркало воды должно находиться не более чем на 8 метрах. Теория допускает нахождение зеркала на 10 метрах, но на практике с десяти метров достать воду практически не возможно. Все потому, что поверхностные насосы рассчитаны на добычу воды с глубины менее 10 метров, в то время как ручным помповым насосом можно выкачивать воду с 6-7 метров. А погруженные насосы не применяют из-за малого диаметра отверстия.

Водоносный слой абиссинского колодца

То, на какую глубину делать абиссинскую скважину, зависит от почвы и глубины залегания водоносного слоя. Все это можно выяснить с помощью геологоразведки, но к ее услугам прибегают редко из-за высокой стоимости. Чаще всего расположение и предполагаемую глубину абиссинской скважины определяют самостоятельно.

Максимальная глубина абиссинской скважины зависит еще и от того, на какой водоносный слой ее ставить. Желательно это делать на второй, из-за того, что в первом водоносе качество воды не всегда приемлемое. Да и дебет воды на втором слое обычно больше.

Но это не всегда возможно из-за состава почвы и глубины залегания второго водоносного слоя. Если вы все-таки решили добраться до второго, то переживать о глубине зеркала воды не стоит, так как вода в трубе будет находиться на уровне первого водоносного слоя.

Как определить водоносный слой?

Можно конечно подключить насос и попробовать покачать (вода должна идти свободно), но это не очень удобно. Проще проверить наличие водоноса поглощением — просто налить воду в трубу. Если фильтр достиг водоноса, то вода будет уходить, а если нет, то вода пойдет через верх.

Водоносные слои грунта

При достижении водоноса, скважину обычно пробуривают еще на 30-40 см. После этого промывают с помощью насоса. Это делается для того, чтобы очистить фильтр от песка и налипшей в процессе бурения глины.

Дополнительная информация в этом видео.

kvarremontnik.ru

Как определить что попал в водоносный слой. Основы бурения. определение водоносов. Артезианские глубоководный пласты.

Земля — планета воды. Если хотите независимости, то вам нужна своя вода. Если вам нужна вода — не обойтись без бурения скважины на своем участке.
Для водозабора существуют два типа скважин: фильтровые — «на песок» и более глубокие — «на известняк, их иногда называют «артезианскими» скважинами, хотя профессора считают, что артезианские скважины — это скважины с «самоизливом» (по названию французской провинции Артуа, где такие скважины были впервые пробурены).

Когда имеется буровое оборудование, очень заманчиво получить право на работу с буровыми скважинами. Однако скважины следует тщательно размещать так, чтобы бурение происходило только там, где существует высокая вероятность успешного проникновения в водоносные образования, и скважины могут эффективно использоваться, поддерживаться и защищаться от загрязнения. Хотя каждая скважина не приведет к хорошей скважине, передовое планирование с сообществом позволит максимально увеличить количество успешных скважин и минимизировать затраты на бурение.

Бурение фильтровой (песчаной) скважины ведется на ближайший водоносный горизонт, залегающий в песчаных грунтах, и глубина ее составляет обычно 15-30 м. Бурение скважины производится достаточно быстро — в течение одного-двух рабочих дней.

Однако эти скважины имеют тенденцию к заиливанию, и срок эксплуатации их напрямую зависит и от мощности водоносного горизонта, от интенсивности эксплуатации: чем чаще скважиной пользуются, тем дольше она служит (на практике до 15 лет, чаще — 5-8 лет).

Чтобы успешно разместить водные скважины, участвующие должны знать что-то о местах, где происходят подземные воды и как они туда попали. Аэрофотоснимки, геологические отчеты, каротажные диаграммы и топографические карты полезны при изучении этих факторов. Там, где это возможно, следует привлекать специалистов для использования геофизических методов для определения условий недр. Однако, как правило, лучший источник информации для размещения в салоне — это люди, которые вырыли местные колодцы и личную инспекцию колодцев в этом районе.

Хотя это может занять много времени, это очень важно и способствует пониманию местных условий недр и выбору лучшего места для успешных колодцев. Там, где имеются выкопанные скважины, можно определить глубину для воды, геологии и ожидаемого количества и качества воды. Только после того, как будут пробурены многочисленные колодцы, таким образом, бурение должно проводиться в районах, где мало информации, или где подземные условия препятствуют строительству колодцев с ручным колодцем.

Бурение глубоких («артезианских») скважин (на известняк) производится до водоносного слоя, залегающего в известняке на глубинах 30-200 м, и отличаются не только своей глубиной и производительностью (до 100 м3/час), но и сложностью бурения. Такие скважины бурятся обычно большего диаметра и большей глубины, чем «скважины на песок». Этим обусловлено и большое количество обсадных колонн в скважине, и более высокая стоимость, т.к. цена погонного метра бурения скважины напрямую зависит от диаметра обсадных труб и, следовательно, их стоимости. Продолжительность работ по бурению скважины увеличивается до 5 и более дней, в зависимости от породы и глубины. Цена бурения скважины на известняк выше, однако срок службы значительно дольше — 50 и более лет, так как фильтром в таких скважинах является сама водоносная порода (известняк) и заиливания не происходит.

Количество воды, подаваемой водоносным горизонтом, так же важно, как и его качество. Единственный способ узнать, сколько воды доступно, — это прокачка скважин. Однако приблизительная оценка урожайности может быть достигнута путем идентификации почвы и горных пород, которые составляют водоносный горизонт.

Большинство песчаных и гравийных отложений содержат значительное количество питьевой воды. Однако количество воды, которое действительно может накачиваться, зависит от того, насколько толстые эти отложения и их проницаемость. В целом, чем больше размер зерна и чем больше осадка, тем выше выход водоносного горизонта.

Каков диаметр скважины?

Для частных скважин на песок: 127-133 мм. Для скважины на известняк диаметр колонны в верхней части может варьироваться от 127 до 324 мм в зависимости от производительности насоса, глубины и конструкции скважины. Объем водопотребления при бурении промышленной скважины диктует гораздо большие диаметры.

В течение сухого сезона осмотр показаний грунтовых вод, рассматривая выравнивание курганов и зеленую растительность в разгар засушливого ландшафта. Ежегодные растения, такие как травы и папоротники, не являются хорошими показателями, потому что они приходят и уходят с годами. Тем не менее, круглогодичные тростники и широкие листовые деревья и кустарники, такие как кедр и ива, как правило, растут там, где вода находится близко к поверхности. Некоторые деревья индикаторов воды в Западной Африке — Даниэлла, Капок и Баобао.

Стол воды обычно следует за поверхностью земли. В то время как самые низкие районы, как правило, являются лучшими местами для бурения, гарантируют, что сайт имеет хороший доступ, не подвергаются затоплению и не находятся вблизи от загрязненных поверхностных водоемов. Присутствие зон разлома воды может быть обнаружено с помощью поверхностных признаков, таких как мелкие линейные впадины и резкие изменения в выравнивании долины. Часто эти особенности трудно увидеть в поле, но становятся очевидными при просмотре с воздуха.

Какие трубы в скважине?

Как правило, стальные («черные»). Сталь Ст20, цельнотянутые бесшовные. Соединения резьбовые или сварные. Оцинкованные трубы для обсадной колонны скажины не пригодны — со временем в воде появляются вредные соединения цинка.

Нужен ли пластик?

Вопрос, конечно, интересный… С одной стороны, конечно — прогрессивные технологии, но с другой — статистики по пластиковым трубам нет, они появились не так давно, и как поведут себя через 40 лет — неизвестно, а черная труба — предсказуема: ее срок службы при толщине стенки 5 мм — 50 лет (при скорости коррозии 0,1 мм в год).

Что такое «обустройство»?

Успешные скважины часто пробурены вблизи рек; Подземные воды могут быть доступны, даже если река временно сухая. Надежные скважины даже были расположены вблизи широких песчаных русел реки, которые активны раз в 5-10 лет. Вода, взятая из колодцев, расположенных на расстоянии не менее 15 м от реки, обычно чище и прохладнее, чем вода, взятая из реки. Если после строительства скважина вода остается мутной, почвы могут обеспечивать недостаточную фильтрацию, и загрязняющая речная вода может поступать в скважину.

Как скоро заилит скважину, ес

bulding.ru

Как определить глубину залегания питьевой воды при бурении скважины

Классификация скважин

В соответствии с тремя водоносными слоями, выделяют три вида скважин:

На песок

Используется шнековое бурение до первого по пути следования бура водоносного пласта. Обычная глубина скважины на песок 15–30 метров. Сама конструкция представляет собой длинную трубу сечением от 10 см. На конце труба перфорирована и обмотана мелкоячеистой сеткой галунного плетения. Фильтр устанавливают в слое крупнозернистого песка.

Дебет скважины на песке, то есть объем извлекаемой воды за единицу времени, составляет около 0,5-1,2 м³/час. Срок эксплуатации этого вида скважины достаточно небольшой — 5–10 лет в случае постоянного пользования. Если бурить ее на нежилой даче или в доме с сезонным проживанием, устройство придет в негодность уже за 2–3 года.

Артезианская

Скважины на известняк могут достигать 100 метров в глубину. Цель бурения — достичь пласта пористого водоносного известняка, несущего очень чистую питьевую воду. Последняя проходит природную минерализацию, а потому является полезной для здоровья. Представляет собой длинную закрытую обсадную трубу, чтобы внутрь не попадала верховодка, и перфорированный фильтр для забора жидкости.

Абиссинский колодец

Наиболее простой и дешевый вид скважин. Имеет другое название «скважина-игла». Представляет собой длинную дюймовую трубу с иглообразным наконечником и фильтром для забора воды. Углубляют методом бурения или забивания в почву на 8-30 метров. Извлечение воды происходит при участии насоса, который не поднимает воду с глубины более 8 метров. Подходит для участков с легкими почвами без камней. Пьезометрический уровень не должен превышать 8 метров.

Требования к составу воды

Согласно санитарным нормам, питьевая вода не должна содержать взвешенных веществ, химических соединений и микроорганизмов выше предельно допустимых значений. Но полностью очищенная от примесей дистиллированная вода не усваивается организмом. Питьевая вода обязана иметь определенную степень минерализации.

С другой стороны, производители оборудования выдвигают требования и к технической, и к бытовой воде. Например, при использовании водонагревательного оборудования, стиральных и посудомоечных машин приветствуется применение максимально мягкой воды, то есть с минимальным содержанием минеральных солей. Только так удастся минимизировать выпадение осадка на водонагревательных спиралях бытовой техники.

Из-за различия в требованиях к питьевой и бытовой воде в коттеджах часто устанавливают комплекс оборудования для подготовки технической воды для всего дома и местные фильтры для очистки воды для питья.

Возможна и альтернативная ситуация, когда для очистки скважинной питьевой воды нормального качества ставят местные фильтры против накипи перед тем или иным оборудованием.

В любом случае рекомендованный метод очистки определяют по результатам анализа воды.

Виды пластика

Гофрированные трубы для колодца выполняются из разных материалов. В их основу обычно закладываются природные или синтетические соединения. Они подвергаются высокому нагреву. В результате материалы становятся жидкими. После остывания они приобретают окончательную форму. Полезные свойства разных материалов обуславливаются особенностями технологии их изготовления. Их отливают при разных температурных режимах и условиях внешней среды.

Среди большинства используемых материалов следует выделить:

  • Поливинилхлорид. Он является термопластичным полимером, который отличается высокой устойчивостью воздействию химических веществ. Материал трудно воспламеняется на открытом пространстве. Однако нередко из ПВХ изготавливаются пластиковые водомерные колодцы, требующие повышенной защиты от окружающих воздействий.
  • Полиэтилен. Он представляет собой популярный полимер этилена. Изделия из него имеют высокую плотность. Материал не подвержен воздействию агрессивных сред, он не способен вступать в реакцию с различными щелочами и солями.
  • Полипропилен. Этот материал образуется способом полимеризации пропилена в присутствии катализаторов. Такой материал обладает высокими температурными характеристиками плавления, в сравнении с полиэтиленом. Все изделия, которые из него выполняются, могут выдерживать кипячение и стерилизацию паром.

Такие материалы повсеместно применяются при создании пластиковых колодцев. Большое количество полезных свойств таких материалов обеспечивает их популярность. Именно поэтому пластик используется все чаще. Его применяют не только для устройства колодцев для воды, но и канализационных коммуникаций. Для водоснабжения пластиковые изделия подходят идеально.

Бурение и определение необходимой глубины скважины

В этом случае землевладельцы принимают единственно верное решение – бурение скважины непосредственно на участке или в районе легкого и беспрепятственного доступа. Если вы не готовы выполнить эту задачу своими руками, то вам придется обращаться к специалистам.

В любом случае в деле бурения, вне зависимости от способа выполнения работ, самым первым и, конечно же, ценообразующим фактором является вопрос — на какую глубину забивать скважину.

Подземные воды

Рассмотрим четыре основные типа подземных вод:

  1. Первый — верховодка, встречается на небольшой глубине до 3,5-4 м.

Этот верхний водоносный слой наполняется за счет дождевых и талых вод, и в связи с этим характерна:

  • Высокой степенью загрязнения, так как фактически смывает с поверхности почвы всю грязь и, просачиваясь сквозь верхние слои грунта, скорее дополнительно загрязняется, нежели очищается фильтрованием.
  • Почти полным исчезновением в засушливую пору и в морозы. Без постоянного наполнения часть воды из верховодки просачивается глубже, а часть высыхает.
  1. Второй – грунтовые воды, находятся, как правило, на глубине около 10 м. Отличительной особенностью грунтовых вод является присутствие под слоем вод мощного гидроупорного пласта. Его роль могут выполнять глинистые или каменистые прослойки, препятствующие просачиванию воды в ниже лежащие слои, что обеспечивает наполнение пласта грунтовых вод даже в периоды засухи.

Грунтовые воды, залегающие на глубине 8-10 м уже довольно чистые, отфильтрованные в пути через слои разнообразного грунта.

  1. Третий – межпластовые воды, располагаются, как правило, на глубине в промежутке от 10 до 100 м. Само название этого типа вод подсказывает, что они залегают между двумя водоупорными слоями грунта. Верхний водоупорный слой может иметь невысокую степень проницаемости, что обеспечивает дополнительное пополнение межпластовых вод за счет просачивания из двух верхних водных пластов.
  2. Четвертый — артезианские воды, залегают чуть ниже 100 м от поверхности земли. Однако в отдельных случаях могут встречаться и на 50 метровой глубине. Для добычи артезианской воды бьется глубинная скважина. Естественно, что это самая чистая вода.

Инструкция о том, как узнать глубину скважины, на которую необходимо бурить, проста — воду какого качества вы хотите получить на выходе до такой прослойки и бурите.

Разведывательное бурение

Теперь о том, как проверить глубину скважины на конкретном участке. Для выяснения этой величины выполняют разведывательные работы, т.е. пробное бурение.

Самый беспроигрышный способ, как измерить глубину скважины, это ведение подробного журнала бурения в котором отмечается:

  • Залегание грунтов разных групп.
  • Глубина водоносных слоев.
  • Степень поглощения оборотной воды.
  • Глубина вымывания грунта.

Организация поиска воды

Схема устройства трубчатого колодца для воды.

Прежде чем приступить к рытью скважины, убедитесь в том, что у вас на участке проходят грунтовые воды, и определите глубину залегания водоносного слоя, его качественные и количественные характеристики и характер грунтовой породы, отделяющей его от поверхности земли. Выделяется 3 типа грунтовых вод. Один из них располагается достаточно высоко к поверхности земли.

Использовать его в водоснабжении нельзя, так как он плохо очищен. Таким образом, при строительстве скважин этот слой должен быть изолирован от просачивающейся грязной воды, которая поступает в землю вместе с различными осадками. И если в этом сезоне их количество невелико, то данный слой грунтовых вод полностью исчезает (особенно во время засухи или зимой).

Самым близким (к поверхности земли) водоносным слоем является тот, что проходит под землей постоянно. Как и первый тип грунтовых вод, данные подземные воды не находятся под давлением, их уровень в скважине устанавливается в одном положении с уровнем в породе водоносного слоя. В грунтовых водах источники представлены в тех областях, где эти водоносные слои расположены на поверхности земли.

Они характеризуются прохладной кристально чистой водой с приятным вкусом. Артезианская вода отличается от первых двух давлением. Эти слои лежат на большой глубине, при бурении скважины в это водохранилище вода заливается под собственным давлением, часто даже в процессе рытья или бурения из скважины бьет фонтан.

Организация на территории участка колодца для скважины.

Самый простой способ выбрать место для будущего колодца — постараться узнать, был ли где-нибудь неподалеку другой колодец. Если да, то лучше устанавливать новое сооружение именно в том месте. В противном случае при поиске воды необходимо будет участие гидрологов, владеющих данными о водоносных слоях в этом районе.

Выполнение работ по строительству скважин должно проводиться в соответствии с доказательствами того, что именно в данном месте можно найти пресную воду нужного качества. Таким образом, данный этап относится к наиболее трудоемким в процессе строительства колодца и к дорогим способам обнаружения водоносного слоя в земле.

Оно должно быть не менее 25 м от самой скважины. Достаточно часто люди пытаются вырыть колодец на берегу рек, на склонах оврагов. Это бесполезно, потому что именно в них будут стекать грунтовые воды.

Как определить глубину залегания воды

Нужно узнать, где именно и как пробурить скважину для воды. Есть много эффективных методов поиска жидкости. Например, можно определить по перепаду высот. Это возможно в том случае, если неподалеку располагается колодец или другой водоем. Следует взять обычный барометр. Он будет замерять давление. Глубину залегания подземных вод можно определить, замерив давление на берегу водоема и в месте предполагаемого места бурения. Перепад на половину мм рт. ст. говорит о глубине залегания воды на 6 м.

Водяной пласт можно выявить при помощи силикагеля. Литр шариков нужно поместить в глиняный горшок. Перед этим силикагель нужно хорошо просушить в духовке. Посуду с веществом необходимо взвесить. Затем горшок следует завернуть в материал и закопать в месте предполагаемого бурения на глубину в половину метра. Лучше поместить такие горшки в нескольких местах. Через сутки можно откопать горшки и вновь взвесить. После этой процедуры можно определить, где осуществлять бурение скважин на воду. Тот горшок, который стал тяжелее всех, впитал больше влаги. Значит, в том месте вода располагается ближе всего.

Как выяснить глубину будущего колодца

Все имеющиеся на сегодня способы обнаружения воды с поверхности не могут дать абсолютной точности определения глубины, и при этом они обычно недешевы, и порой, достигают суммы, превышающей сооружение самого колодца. По этой причине фактическую глубину колодца и его главные свойства можно узнать лишь во время его сооружения. Все становится намного проще, когда поблизости уже есть несколько колодцев. В данном случае у соседей можно поинтересоваться какую глубину имеют их колодцы, и какое количество Ж/Б колец заполнено водой, с учетом особенностей ландшафта. Если рельеф местности выше, то и колодец придется выкапывать чуть глубже.

Что касается «разведки бурением», то такое мероприятие практикуется довольно редко, поскольку – это недешевое «удовольствие». Кроме того, такой метод не гарантирует 100% точности в определении глубины залегания подземных вод. А еще при бурении есть большой риск повредить водоупорный слой, и вода в строящемся колодце может слиться с водами другого горизонта, из-за чего в нее попадут примеси металлов и она приобретет некоторую жесткость. Вблизи колодца ни при каких обстоятельствах не следует ни бурить, ни рыть, поскольку такие действия могут повредить глиняный слой. В случае если под водоупором выявится песок, вода может попросту уйти.

Варианты устройства шахтного колодца

Разные виды колодцев для воды на картинках выглядят практически одинаково. Верхняя часть сооружения во многом является декоративным элементом. Функциональное назначение – защита ствола и водного зеркала от попадания различного сора: пыли, листьев, веток или фруктов, если рядом растет дерево.

На практике каждый вид имеет свои особенности – в первую очередь, конструктивные. Разнятся материалы, применяемые для сруба, а в шахтных колодцах – устройства ствола. Основное требование – долговечность. Срок службы источника может составлять 30-50 лет и более. Хороший уход, периодическое откачивание воды и своевременная чистка дна – залог многолетней «доставки» воды из недр.

Прежде для шахты использовали дерево – липу, дуб, сосну. Применяется биоматериал и сегодня, но первенство принадлежит кирпичу и бетону.

Кирпичная шахта

Для выкладывания шахты используется только высококачественный кирпич, не подверженный воздействию внешней среды. К особенностям относится выполнение облицовочных работ после полного выкапывания ствола. Следовательно, при значительной глубине колодца использование данного материала невозможно.

Обязательное требование – круглая форма шахты. Таким образом снижается давление грунта на стенки сооружения. При приготовлении раствора необходимо использовать только экологичные материалы, иначе в воду попадут вредные примеси.

Бетонная шахта

Бетонный ствол – наиболее рациональный и распространенный способ устройства колодезной шахты. Обычно используют кольца серийного производства. Оптимальный диаметр – до 1 м.

Дополнительное удобство обеспечивается за счет того, что по мере углубления в грунт кольца «надеваются» одно на другое. Это позволяет без труда уходить «в недра» на нужную глубину, которая может достигать 20-25 м. Для надежности кольца соединяют между собой, чтобы предотвратить нарушение вертикали ствола.

Если колодец неглубокий, применяется монолитная заливка бетоном.

Сооружение колодца

Выкапывание ямы для колодца шахтного типа

Строительство колодца начинаем с выкапывания ямы. При этом её диаметр должен быть больше на полметра, чем диаметр колец. Это нужно для устройства уплотняющей засыпки из песка и гравия по периметру сооружения.

Оптимальными для шахтного сооружения считаются кольца диаметром 100 см и высотой 25-50 см. Конструкции большего размера сложно самостоятельно (без использования техники) опускать и поворачивать. Для облегчения копки и устройства колодца над ямой устанавливают треногу. С её помощью удобно поднимать землю и опускать бетонные кольца.

Копание ствола и установка колец

Укладка железобетонных колец в яму колодца

Работу ведут в таком порядке:

  1. Копать яму удобней лопатой с коротким черенком, поскольку пространство очень тесное. Выкопав яму глубиной 50 см, производят монтаж первого кольца. Для его подъёма и опускания используют лебёдку. Под своим весом кольцо будет постепенно проседать.
  2. Откопав ещё 25 см в глубину, выполняют монтаж следующего кольца. Между собой кольца соединяют металлическими скобками.
  3. Таким образом продолжают вести работу по откопке ямы и установке колец до тех пор, пока не доберутся до водоносного горизонта – дно ямы начнёт заполняться мутной водой. Обычно на это уходит от 5 до 7 дней.

Сооружение водоприёмника и фильтра

Пример водяного фильтра из речной гальки на дне колодца

Согласно СНиП все колодцы должны быть оборудованы фильтром. Это позволит эффективно очистить воду и сделать её пригодной для питья. Для устройства донного фильтра делают следующее:

  1. Откачивают мутную воду со дна колодца.
  2. Углубляют дно ямы на 150 мм. Хорошо разравнивают поверхность и убирают грязь.
  3. Затем на дно высыпают чистый речной песок. Высота слоя равна 250 мм.
  4. Сверху делают слой из мытого раствором хлорной извести щебня или гравия высотой 200 мм.
  5. Последним слоем будет крупный мытый щебень. Его высота составляет 200 мм.

Гидроизоляция

Требования СНиП предусматривают обязательное устройство наружной и внутренней гидроизоляции ствола шахтного колодца. Для герметизации швов между железобетонными кольцами можно использовать специальные составы, жидкое стекло или приготовить смесь из клея ПВА и цемента.

Для лучшего проникновения смеси сначала все швы промазывают жидким раствором клея, а потом при помощи шпателя наносят более густую смесь.

Наружная гидроизоляция нужна для защиты от попадания талой воды, осадков и верховодки. Наружную поверхность бетонных колец обрабатывают приникающей гидроизоляцией. Иногда для этих целей используются два слоя рубероида с обмазкой мастикой. Некоторые мастера для наружной изоляции применяют полиэтиленовую плёнку. Её обматывают оголовок сооружения.

Вокруг верхних колец оставляют траншею глубиной 1,5-2 м и шириной 50 см, в которую плотно  утрамбовывают глину. Поднявшись на уровень поверхности земли, глиняный замок сооружают с уклоном от стенок колодца. Это позволит осадкам не собираться у сооружения. Для более эффективной гидроизоляции вокруг оголовка бетонируют отмостку.

Оголовок

Пример деревянного оголовка для защиты шахты колодца

Согласно СНиП оголовок колодца должен быть высотой не менее полуметра. Обычно его делают из тех же бетонных колец, но для повышения эстетической привлекательности сооружение обкладывают камнем, кирпичом, штукатурят или обшивают брусом.

Делая монтаж оголовка, не забудьте о таких важных моментах:

  • Для сохранения чистоты воды обустройте крышу с хорошим свесом.
  • На дверцу в крыше лучше повесить замок. Это защитит ваших любопытных детей от падения в колодец.

Механическое бурение колонковое, роторное и шнековое

Механические установки для бурения разнообразны, но самым эффективным является колонковый способ. Таким методом можно получить скважину глубиной до 1 км. Получается канал при помощи бура, который имеет алмазные насадки. Но есть у колонкового бурения и недостаток: диаметр отверстия составляет всего лишь 16 см.

Роторный способ подразумевает применение долота, которое закрепляется на буровом снаряде. Чаще всего используется бурение скважины шнеком. Установка представляет собой стержень, который имеет резец на конце. Лопасти удаляют грунт на поверхность. Работа осуществляется быстро и без использования специальной техники.

Таким образом, становится ясно, что скважина на воду, глубина которой более 20 метров, может получиться только при применении сложных установок. Самостоятельно можно пробурить неглубокое отверстие, сравнимое с колодцем.

Как правильно установить деревянный каркас под колодец

Для неглубоких скважин (до 6 м) с прочными стенками (без коллапса и набухания) и небольшим притоком воды последовательность операций является следующей: рытье скважины сразу на всю глубину, затем в нижней части шахты выставляются опорные рамы. В некоторых случаях в нижней части шахты размещены нарезанные бревна нужной длины (шпалы).

Если глубина скважины превышает 6 м, то удобнее монтировать каркас поочередно. Здесь последовательность работы такова: рытье колодца осуществляется на глину от 3 до 6 м, а после этого в него помещается каркас — 3 ряда сруба опускаются на землю, затем идет отступ примерно 25 см (выемку выполняют в середине бревенчатых стен, не касаясь углов).

Со всех сторон подкладываются небольшие клинья, затем выкапываются углы, в которые вкладываются уже бревна, которые и держат стенки колодца, пока вырывается яма нужной глубины. Так постепенно достигают дна колодца и укрепляют стенки его до конца.

В тех ситуациях, когда рытье ям под колодец осуществляется в рыхлых почвах, бывает, что бревна или шпалы не входят в скважину, а осыпающаяся земля не позволяет протолкнуть их глубже. Чтобы справиться с этим, следует осадить нужное бревно, ударив верхнее звено сруба.

Если этот метод оказывается неэффективным, попробуйте на верхнее звено положить еще одно, после этого весь колодец накрывается досками или сбитым из них щитом. А затем нужно будет поставить на данное сооружение какой-нибудь груз, чтобы он своим весом постепенно погружал сруб в яму.

Если и этот способ не помогает (такие случаи редко, но встречаются), необходимо увеличить нижнее звено этого сруба. Поэтому первое звено всегда лучше делать на полный размер скважины, не оставляя никаких зазоров. Благодаря своим габаритам оно несколько расширит отверстие и утрамбует рыхлую почву по бокам. Особенно подходящим это является для возведения колодцев для очень глубоких скважин.

Народные способы определения водоносного горизонта

Произвести своими силами разведку в поиске водоносного горизонта для бурения неглубокой выработки или скважины-иглы можно, даже если на прилегающих участках нет никаких ориентиров.

Ориентация по природным признакам

Признаками наличия в почве водоносной жилы могут стать:

  • Наблюдение за поведением животных и насекомых. Столбы мошкары вьются в том месте, где есть источник воды, а рыжие муравьи, напротив, стараются поселиться от него подальше.
  • Большое распространение в округе влаголюбивых растений.

Индикаторами близкого расположения подземных вод из травянистых растений выступают крапива, хвощ, осока, щавель, камыш. Древовидные растения со стержневым корнем такие, как черемуха, ива, береза, черный тополь, сарсазан укажут, что вода залегает на глубине до 7 метров.

В жаркий полдень животные роют землю в поисках прохлады в тех местах, где подземные воды близко располагаются к поверхности

Для почвы, под толщей которой проходит источник, характерна повышенная влажность. Она непременно будет испаряться, образуя поутру облака тумана; нужно лишь понаблюдать за местностью.

Обратите внимание также на рельеф. Замечено, что водоносы залегают практически горизонтально

Поэтому в районе впадин вероятность залегания воды всегда выше.

С помощью биолокационных рамок

Не утрачивает популярности и старинный метод, основанный на биолокационном эффекте, при котором человек реагирует на наличие в земле воды и других тел, создающих в ее толще неоднородности различных конфигураций и размеров.

При поиске воды на участке биолокационным способом указателем выступает проволочная рамка либо же древесная ветка с развилкой, находящаяся в руках человека-оператора. Она способна определить наличие водоносного пласта, невзирая даже на отделяющий от воды слой грунта.

Биолокация – способность рамок приходить в движение под воздействием внешних факторов, например, вибрировать и приближаться друг к другу над местами, где бьют ключи

Биолокационные рамки можно выполнить из калиброванной алюминиевой, стальной или медной проволоки диаметром в 2-5 мм. Для этого концы отрезков проволоки длиной в 40-50 см загибают под прямым углом, придавая им Г-образную форму. Длина чувствительного плеча будет составлять 30-35 см, а рукоятки 10-15 см.

Задача оператора – обеспечить свободное вращение «инструмента». Чтобы облегчить себе задачу, на загнутые концы проволоки надевают деревянные ручки.

Согнув руки под прямым углом и взяв инструмент за деревянные ручки, нужно слегка их наклонить от себя, чтобы проволочные стержни стали как бы продолжением рук.

Для достижения цели нужно сознательно настроиться и четко формулировать перед собой задачу. После этого нужно лишь медленно передвигаться по участку и наблюдать за вращением рамок.

В том месте участка, где скрыты подземные воды, стержни рамки скрестятся между собой. Оператор должен отметить эту точку и продолжить исследования, но уже двигаясь в перпендикулярном направлении относительно изначальной линии движения. В точке пересечения найденных отметок и будет располагаться искомый источник.

Биолокационные рамки среагируют, соединившись между собой концами в том месте, где на участке проходят водоносные жилы

Считается, что лучшее время для поиска воды путем биолокации является лето или ранняя осень. Наиболее благоприятные периоды:

  • с 5 до 6 утра;
  • с 16 до 17 дня;
  • с 20 до 21 вечера;
  • с 24 до 1 часу ночи.

Г-образные рамки удобно использовать в полевых условиях, но при отсутствии ветра. Для работы с инструментом нужен опыт и сноровка. Ведь отклонение рамки может зависеть даже от эмоционального состояния оператора.

По этой же причине перед работой с рамками лучше воздержаться от употребления алкогольных напитков. Перед тем, как приступать к поиску, нужно научиться работать с биолокатором и «слышать» его. Благодаря этому в процессе поиска воды для скважины оператора не будет отвлекать даже наличие на участке закрытых водопроводов.

Но стоит отметить, что народные способы не могут дать 100% гарантию получения ожидаемого результата. Ведь даже при удачном исходе всегда есть риск получения скважины с малой производительностью.

Разновидности колодцев для снабжения питьевой водой

Водозаборные объекта бывают:

  1. Трубчатыми;
  2. Шахтными.

Трубчатое сооружение – это, проще говоря, колонка, или абиссинский колодец, который все видели и пользовались в поселках городского типа или деревнях. Для подъема воды на поверхность используется ручной насос, а это означает, что вода, которая поступает из трубчатого колодца, залегает неглубоко. Это – быстровозводимая конструкция, на ее обустройство уйдет максимум 2 рабочих дня, и делается такой колодец бурением скважины или уплотнением грунта забиванием трубы. То есть, конечный результат обустройства трубчатого колодца – стандартная скважина небольшой глубины, которую затем обустраивают фильтрами грубой очистки и насосом, часто электрическим, а не ручным.

При бурении скважины в слабом или рыхлом грунте, а также при глубоком бурении скважину укрепляют обсадными трубами, чтобы стенки отверстия не осыпались и не загрязняли питьевую воду. Обычно обсадные трубы берут небольшого диаметра, поэтому их соединяют между собой резьбовым соединением, что позволяет добиться большой герметизации стыков скважин.

Схема колодца шахтного исполнения

Разновидности трубчатых абиссинских шахтных колодцев:

  1. Колодец мелкого заглубления (глубина шурфа — ≤ 40 м). Колодец ≤ 9 м глубиной обустраивают забивкой трубы, которая сразу будет работать как обсадная. Но это можно сделать в рыхлом (песчаном, супесчаном) грунте;
  2. Сооружение глубокого заглубления (≥ 40 м). Шурф глубиной ≤ 50 м делают ударно-канатным способом, колодцы глубиной ≥ 50 м — колонковым или роторным способами.

Технические требования к колодцам просты:

Именно из-за мелкой глубины такое сооружение не рекомендуется бурить рядом с ватерклозетами, сточными канавами, септиками и выгребными ямами. Также следует (по возможности) бурить на самом высоком участке двора.

Поэтому, прежде, чем бурить шурф для колодца по трубчатому типу, необходимо провести геологические и геодезические исследования грунта. Результат исследований помогут не только определить местоположение скважины, но и выбрать способ бурения, размер трубы, тип грубого фильтра, модель насоса, и т.д.

Варианты обустройства шахтных колодцев

Использование пластиковых труб большого диаметра для обустройства колодцев

Гофрированные пластиковые трубы большого диаметра для колодцев на воду получают все большее распространение. Этому способствуют те преимущества, которые имеет пластик по сравнению с другими материалами. Колодец из пластиковых труб не уступает другим таким же колодцам на воду по обязательным требованиям, предъявляемых к ним.

Пластиковые трубы для воды изготавливаются из таких материалов:

  • Поливинилхлорид (ПВХ), чаще всего применяется непластифицированный поливинилхлорид (нПВХ). Конструкция из такого материала сохраняет свою форму в различных условиях эксплуатации;
  • Полиэтилен низкого давления (ПНД). Сохраняет свои свойства при низких температурах;
  • Композит (например, полимерпесчаный полимер).

Типоразмеры

Большими считаются трубы с внешним диаметром более 500 мм. Классы жесткости:

  • SN2 (для закладки в грунт на глубину до 2 метров) – диаметр 600, 900, 1500 мм;
  • SN4 (закладка от 2 до 4 метров) – диаметр 680, 970, 1600 мм;
  • SN6 (от 4 до 6 метров) – диаметр 700, 1000, 1800 мм;
  • SN8 (от 6 до 8 метров) – диаметр 700, 1000, 1800 мм;
  • SN12 (от 8 до 12 метров) – диаметр 800, 1200, 2200 мм;
  • SN14 (от 12 до 16 метров) – диаметр 850, 1300, 2400 мм;

Преимущества

Перфорированные пластиковые трубы для воды часто применяются при устройстве колодцев. Такие конструкции отличаются следующими свойствами:

  • Герметичность . Резьбовые соединения элементов, которые гарантируют водонепроницаемость конструкции. Не требуется применение дополнительной гидроизоляции. Пластиковые стенки трубы для колодцев, в отличие от бетонных, не впитывают воду из стенок шахты;
  • Эластичность . Конструкция выдерживает подвижность грунта, сохраняя свою герметичность;
  • Стойкость к органическим, химическим веществам и агрессивным средам. Трубы для колодцев не гниют, химически инертны, на стенках не остается налета, они не боятся коррозии;
  • Вариативность . Пластиковые элементы имеют широкий диапазон размеров и форм. Они могут быть укомплектованы различными типовыми элементами: крышками, лестницами, днищами, переходами и т.д.;
  • Легкость . Трубы для колодца имеют небольшой вес, легко соединяются и монтируются. Вес конструкции составляет всего 40-55 кг, в то время как бетонная конструкция весит 500-1000 кг. При монтаже не нужно использовать спецтехнику. Это значительно упрощает работу, снижает стоимость строительства;
  • Неприхотливость . Не требуют техобслуживания и ремонта;
  • Экологичность . Могут использоваться в качестве материала для источника питьевой воды, так как пластик не выделяет вредных для человека веществ;
  • Устойчивость к перепадам температур. Труба сохраняет свои свойства в диапазоне температур от -55 до +95°С. Трубы не проводят статического электричества;
  • Невысокая цена и большой (50-70 лет) срок эксплуатации;
  • Сопротивляемость к выталкиванию из земли. Благодаря гофрированной поверхности, конструкция хорошо держится в шахте.

Прочность пластика ниже бетона, поэтому их запрещено применять в пучинистых и тяжело-пучинистых грунтах.

Применение труб большого диаметра

Благодаря такому большому количеству преимуществ, пластиковые трубы большого диаметра получили широкое распространение при строительстве:

  • питьевых колодцев – герметичные стенки исключают поступление грязной грунтовой воды и влаги со стенок ствола шахты, питьевая вода не загрязняется;
  • скважин на воду;
  • канализационных емкостей – пластмасса устойчива к агрессивным средам, поэтому для таких сооружений они вне конкуренции;
  • смотровых , поворотных и переливных резервуаров.

Кроме этого, они могут быть использованы для ремонта старых бетонных колец. Такая труба в колодец не может быть использована в районах с сейсмичностью более 7 баллов или температурах почвы ниже -55°C.

Установка пластикового питьевого колодца

Прежде всего, нужно определиться с местом бурения и глубиной колодца на воду. После приобретения трубы нужной длины (с учетом 50 см на оголовок) и диаметра, можно приступать к копке.

  1. Ручным или механизированным способом выкапываем шахту, формируем дно;
  2. Подготавливаем трубу в колодец. Внизу ее, на расстоянии полметра во впадинах гофры, сверлим отверстия диметром 5-10 мм. Затем этот участок обматываем двумя слоями геотекстиля или полимерной фильтрованной сеткой. Закрепляем все это проволокой;
  3. Устанавливаем днище;
  4. Трубу для колодца опускаем в шахту и соединяем с днищем;
  5. Засыпаем затрубное пространство песком и мягкой глиной, трамбуем;
  6. Оголовок утепляем пенополистиролом;
  7. Монтируем погружной насос и раскачиваем колодец с водой;
  8. Устанавливаем крышку;
  9. Декорируем питьевой колодец.

Вода такого водозаборного узла соответствует всем нормам и стандартам: ГОСТу 2874-82 и СанПин 4630-88.

Facebook

Twitter

Вконтакте

Одноклассники

aqueo.ru

как работает абиссинская скважина, глубина бурения


Содержание:


Самым бюджетным вариантом организации автономного водоснабжения загородного дома является абиссинский колодец. На его обустройства уходит на порядок меньше времени и сил, чем в случае с артезианской скважиной или классическим колодцем.


абиссинская скважина

Принцип работы абиссинки


Абиссинский колодец является упрощенной разновидностью скважины, которая извлекает воду из проходящего сверху первого или второго водоносного горизонта. Устроена абиссинская скважина очень просто. Главным элементом конструкции является колонна с набором газоводопроводных труб из стали, которые соединены между собой. На конце колонны имеется простейший фильтр и металлическая насадка. Выработка внешне очень похожа на известный инструмент портного – иглу. Ее так и называют – скважина игла.


Чаще всего для погружения колонны в толщу земли применяется банальное забивание: именно так обустраивают абиссинские колодцы сельские шабашники. Забивание производится до погружения наконечника внутрь водоносного слоя. Для частичного заглубления применяется шнековое бурение, однако аренда ручной или механической установки на порядок увеличивает расходы на проведение работ. Впервые использование абиссинской скважины зафиксировано во время колониального конфликта между Великобританией и Эфиопией в 1867-68 годах. Автором изобретение стал инженер из США Нортон: таким образом была решена проблема обеспечения английских подразделений водой во время военных действий в пустыне.


скважина абиссинский колодец


Конструкция, обеспечивающая подачу живительной влаги на поверхность земли, монтировалась в краткий промежуток времени. По мере передвижения войск, скважину иглу можно было быстро собирать и передвигать на месте нового привале. Гидротехнические сооружения данного типа отличались мобильностью, дешевизной и простотой устройства. Именно эти характеристики способствовали большой популярности абиссинок в среде военных, путешественников и геологов.


В России эта необычная идея перекочевала практически сразу по завершению конфликта в Эфиопии. Эту конструкцию для подачи воды с небольшой глубины описал К. И. Маслянников в своей книге о революционных на то время гидротехнических сооружениях. Первые пять пробных абиссинских скважин были пробиты недалеко от Царского Села. Две из них смогли предоставить пригодную для употребления воду. Остальные колонны застряли в известняке, так и не достигнув водоносного слоя. Подача воды из скважины абиссинский колодец осуществлялась со скоростью 10л/минуту. Мутная жижа, которая шла в начале, примерно через 30 минут заменялась прозрачной и чистой водой.


абиссинская скважина глубина


С помощью скважины иглы можно преодолеть только начальные водоносные горизонты, находящиеся у поверхности. Как следствие, полученная таким образом влага обычно применяется в технических целях – полив огорода, уборка территории, замешивание различных строительных растворов и т.п. Чтобы довести качество воды до возможности использования ее для питья и готовки еды, в состав колонны вводят систему грубых и тонких фильтров, которые очищают влагу от различных механических и химических примесей.

Конструктивные особенности


За 150 лет своего существования абиссинская буровая установка практически осталась в первоначальном состоянии. Были периоды, когда о ней вообще забывали, несмотря на выдающиеся эксплуатационные характеристики. В первую очередь выделяют простоту конструкции и высокую скорость организации скважины. Классические трубные и шахтные колодцы в этом отношении заметно отстают.


Схема абиссинки включает в себя два основных узла:

  1. Буровой снаряд. Он состоит из пробивающего землю наконечника и ствола, который наращивается по мере заглубления. Внутри колонны имеется канал для подачи воды на поверхность земли. Она состоит из набора труб, а не цельного стержня.
  2. Копер. Комплексный элемент, включающий металлический треножник и тяжелую болванку (она выполняет функцию ударника). Треножник в верхней точке оснащен парой блоков, через которые протянуты веревки: на них висит болванка.


бурение абиссинского колодца


Чтобы переместить болванку в верхнюю точку конструкции, веревки нужно натянуть. Их ослабление провоцирует стремительное обрушение груза вниз на размещенную под ним платформу, которая выполняет роль наковальни. Повторяя раз за разом это действие, добиваются постепенного заглубления колонны в землю. Платформа включает в себя два симметричных элемента. По площади соприкасающаяся с болванкой поверхность молота превосходит площадь платформы.


Погрузившийся в почву отрезок ствола освобождают от наставки (платформы). На него одевают сверху следующую часть колонны винтовым способом. После этого наковальню устанавливают на верхушку. Процедура заглубления колонны проводится до момента погружения нижней части скважины иглы внутрь водоносного горизонта. Это слой нуждается не просто в пробивке, но и заглублении в него как минимум на 1 м. Согласно нормативам, горизонт должен быть пересечен на 2/3 его мощности. Как правило, при проведении самостоятельного бурения провести необходимые расчеты практически нереально. Для этого потребуется специальные гидрогеологические изыскания.


абиссинская скважина в доме


По ходу процедуры необходимо периодически проверять, не появилась ли вода. Профессионалы используют для определения уровня воды в горизонте довольно простой прибор, который способен обеспечить необходимые замеры при глубине абиссинской скважины в пределах 15-ти м. Речь идет о полом металлическом цилиндре (его называют «хлопушкой»). Внешне прибор напоминает перевернутый стальной стакан, для фиксации которого к рулетке используется петля.


Во время контакта нижней части хлопушки с поверхностью воды раздается характерный хлопок: это является признаком того, что водоносный слой достигнут. Простейшую самодельную хлопушку изготовляют из крупной гайки, подвешенной плашмя на тонкий трос. В идеале гайку заменяют увесистым конусом из металла или пластика: он должен быть открытым из двух сторон. Иногда народные умельцы применяют еще одно остроумное приспособление для контроля бурение. В этом случае внутрь колонны помещается простая полимерная труба. На факт появления воды внутри шахты укажет хлопок.

Как изготовить колонну для абиссинской скважины


Отечественная промышленность не производит комплектацию для абиссинских колодцев. Все необходимые элементы приходится заказывать в мастерской или изготовлять собственноручно.


Для изготовления скважины иглы потребуются следующие материалы:

  • Трубы ВГП с толстыми стенками (маркировка должна содержать термин «усиленные»). Предпочтения необходимо отдавать изделиям с наружным диаметром 25-40 мм. Важно учитывать, что при увеличении сечения ствола для его забивания в землю придется прикладывать больше усилий. Дебит скважины вообще не зависит от толщины колонны.
  • Стальной наконечник. Его вытачивают на токарном станке. Оптимальная длина насадки – 10-12 см; диаметр должен превосходить сечение трубы на 1-2 см. Это даст возможность избегать излишнего трения земли о колонну по ходу забивки. Форма наконечника может быть конической или пирамидальной. Главное, не использовать для этого сваренные трубки в виде клина.
  • Сетка из стали, для изготовления которой применяется плотное галунное плетение. Из нее изготовляют дополнительный фильтр для защиты от попадания в колонну мелких песчинок и взвесей глины.


как работает абиссинская скважина


Колонну лучше всего изготовлять из бесшовного трубопроката, заливание которого обычно происходит без трещин. Труба рассекается на отдельные части длиной 1,2 – 1,5 м. На языке бурильщиков они называются штангами. Указанные размеры, как показывает практика, наиболее удобны при проведении бурильных работ. Точные параметры определяются на основании данных о предполагаемой глубине шахты. Последняя насадка должна иметь длину 1 м: ее применяют для финального заглубления в горизонт.


По мере заглубления по направлению к водоносу колонна постепенно наращивается через последовательное навинчивание отрезков трубы. Коммутация отдельных частей осуществляется винтовым способом: необходимую для этого сантехническую резьбу нарезают с помощью специальных приспособлений (достаточно по 7 витков). Для усиления коммутации применяются стальные муфты. Чтобы соединение было герметичным, резьба прокладывается сантехнической паклей.


бурим абиссинскую скважину


На начальный отрезок ствола приваривается наконечник и монтируется простейший фильтр. Этот блок будет отвечать за приемку воды. Нижнюю часть колонны оснащают серией отверстий диаметром 8-10 мм: сверлить рекомендуется в шахматном порядке. Шаг между условными горизонтальными рядами выбирается в районе 50 мм: слишком близкое расположение может уменьшить прочность колонны. Расстояние от конца иглы до первой линии отверстий – 15 см: это дает возможность сохранить необходимую жесткость наконечника. По линии коммутации первого и второго звена колонны монтируется простейший обратный клапан. Обычно речь идет о шарике, через который вода может проходить только в сторону насоса.

Модификация фильтра


С помощью упомянутого выше фильтра, получается создать защиту только от гравия и мелкой гальки. Что касается мелкого мусора, то он успешно преодолевает такое препятствие. По этой причине перфорированный отрезок трубы нуждается в некоторой доработке.


Технология модификации:

  1. На трубу нужно намотать нержавеющую проволоку. Это позволит сделать площадь фильтровальной поверхности более обширной. Оптимальная дистанция между витками –3-5 мм.
  2. Поверх оснащенной проволокой трубы намотать нержавеющую сетку. Ее фиксируют методом пайки к стенкам колонны. Разрешается применять только оловянный припой, т.к. свинцовые материалы содержат вредные для здоровья примеси. Попав в воду, они ухудшают ее качество.


абиссинский колодец


Некоторые специалисты для усиления эффекта дополняют модернизацию фильтра за счет наружной укладки нержавеющей катанки. Есть у этого решения и противники: по их мнению, наружные витки на первом участке во время заглубления обязательно открепятся, создав дополнительные препятствия при осуществлении забивки.


В целом же усовершенствование фильтра дает возможность увеличить качество добываемой воды и защитить скважину от заиливания.


По ходу модернизации необходимо придерживаться следующих правил:

  • Запрещается изготавливать сетчатый фильтр из латунной сетки. То же самое касается изделий из других цветных металлов. Если их спаять со сталью, получится гальваническая пара: она достаточно быстро выйдет из строя под воздействием коррозии.
  • Сечение перфорированного участка, оснащенного дополнительным фильтром, должно слегка уступать диаметру наконечника. В противном случае возникнет реальная угроза по ходу забивки отсоединения фильтра от трубы.
  • Не желательно применять для изготовления буровой колонны и начального патрубка чугунные изделия: они слишком хрупкие для водоприемной части.
  • Соединительные муфты должны быть максимально прочными. Лучше всего отдавать предпочтение надежной сертифицированной продукции, а не самодельным вариантом с некачественной резьбой. В случае разгерметизации соединений потребуется демонтаж иглы и еще одна проходка скважины.

В каких случаях используется абиссинский колодец


Чтобы обзавестись на своем участке абиссинским колодцем, кроме собственного желания и знания конструкции водозаборной установки, потребуется проведение геологических исследований. Очень важно, чтобы совпали необходимые условия для проведения бурильных мероприятий. Различные грунты отличаются по своим физико-механическим характеристикам. Имеется в виду их плотность, структура, степень твердости, химический состав и т.д.


Специальные таблицы содержат классификацию «буримости» грунтовых пород. Чтобы пройти песчаник и песок, используется различная комплектация инструментов и технологий бурения. Для проходки скального песчаника обычно применяют колонковую трубу, оснащенную коронкой из твердых сплавов. Водовмещающие пески хорошо поддаются ударно-канатному методу, для чего используется желонка.


абиссинский колодец


Исходя из физико-механических характеристик, используется следующая классификация пород по степени их буримости:

  • Твердые или скальные. Они склонны к раскалыванию, дроблению и медленному разрушению по ходу бурения абиссинского колодца. Процедуру данного типа необходимо осуществлять с высокой скоростью и давлением. В состав поверхностных твердых пород входят отложения известняков, песчаников, мергелей, доломитов и т.п.
  • Пластичные. При разрезании этих пород ножом или буром не возникает никаких проблем. То же самое относится к использованию наконечника абиссинской иглы. Пластичные грунты включат в себя глину, суглинки, мягкие супеси.
  • Сыпучие. Их особенностью является сложность удержания формы, из-за наличия в составе почвы несоединенных между собой частиц. Если в толще пылеватого грунта появляется много воды, он начнет «плыть». Сыпучие породы включают в свой состав все типы песков, гравий, гальку, дресвяно-щебнистые и другие схожие почвы.


абиссинский колодец


Как правило, обычный владелец загородного участка не располагает необходимым бурильным оборудованием для проходки упомянутых выше пород. Исключение составляют только пластичные и сыпучие разновидности. Использовать для проходки твердых слоев наконечник абиссинской иглы нецелесообразно.


Если на пути шахты встретился крупный валун, лучше передвинуться в сторону для нового бурения, благо разборка водозаборной установки не занимает много времени. Попытки разбить большие камни, как правило, заканчиваются неудачей. Кроме ограничений по буримости, во время проведения работы необходимо учитывать высоту водоносного слоя на участке. Проблема заключается в ограниченности по высоте подъема воды (до 8 м), на который способны поверхностные насосы. Никакое другое помповое оборудование не в состоянии извлекать воду из тонкоствольной выработки.


Некоторые модели поверхностных насосов по документам способны поднимать жидкость на высоту 10 м. Однако важно помнить об обычных потерях давления внутри шахты и о том, что часть транспортируемой воды проходит в горизонтальном направлении. В пересчете на высоту каждые 10 м такого участка отнимают у глубины всасывания 1 м. Кроме того, согласно инструкции, поверхностные помпы должны устанавливаться в закрытых помещениях (а это еще дополнительное расстояние от точки водозабора).


В тех случаях, когда абиссинская скважина в доме является единственным возможным вариантом добычи воды, а водоносный слой расположен на глубине 12-15 м, для поднятия жидкости применяют эрлифт или ручную помпу. Данные приспособления в состоянии поднимать воду на указанную высоту. Еще одним способом решения проблемы излишнего заглубления водоносного слоя является обустройство приямка. Для этого в самом начале забивки выкапывается шурф метровой глубины. Ширина ямы должна быть такой, чтобы в ней свободно помещалась лопата. Штанги погружают в таком случае, начиная со дна шурфа. По завершению работ проводится монтаж насоса в приямке.

Самостоятельные геологические изыскания


Несмотря на видимую простоту бурения абиссинской скважины, перед началом забивки необходимо тщательно подготовиться. Речь идет не только о приобретении всей необходимой комплектации штанг и стартовых звеньев с фильтром. Копер можно взять в аренду или изготовить самостоятельно.


Что касается геологических исследований, то действовать рекомендуется следующим образом:

  • Некоторые данные об уровне грунтовки можно взять у соседей. Как правило, практически на каждом загородном участке имеется колодец или скважина. В качестве измерительного инструмента глубины зеркала обычно используют самодельную хлопушку. Кроме того, соседская скважина или колодец могут иметь технический паспорт с указанием всех нужных параметров. Там же можно узнать о специфике грунтовой породы.
  • На равнинах пласты пород имеют практически горизонтальную ориентацию, с небольшими изгибами. Это дает возможность уровню грунтовой воды сохранять примерно одинаковую отметку. Обычно различия глубины возможны только там, где рельеф местности содержит перепады.
  • Важно помнить, что абиссинская скважина питается жидкостью из верховодки. Иногда удается достать до следующего водоносного слоя пласта, расположенного под глиной или суглинком. Скальные водоупоры в этом случае исключены. Это обеспечивает нестабильность уровня воды в шахте: на этот показатель будут влиять такие факторы, как атмосферные осадки или весеннее снеготаяние. В засушливые периоды высота зеркала будет существенно снижаться. Информацию о перепадах уровня также можно выяснить у владельца уже существующего колодца или скважины.


абиссинский колодец


Вопрос о геологических исследованиях является достаточно серьезным. Есть местности, где добыча воды осуществляется из крупных песков с большим числом крупных валунов. Дробление или извлечение подобных препятствий не всегда возможно, поэтому буровикам приходится сдвигать место выработки в сторону. Забивать колонну в таких условиях нет смысла, т.к. она скорее всего будет повреждена. Если опыт соседнего участка показал, что данная местность изобилует трещиноватыми доломитами, песчаниками и известняками, то от использования скважины-иглы лучше отказаться.


Если принимается решение во время сооружения абиссинского колодца использовать приямок, важно собрать информацию о структуре почвы и состоянии ее слоев. Это относится только к породам, расположенным на глубине шурфа. Присутствие в шахте сложных супесей, суглинков и чередующихся слоев требует дополнительного укрепления приямка. Шурфы в песках обычно усиливают дощатыми щитами или бетонной заливкой. Песчаная шахта демонстрирует неустойчивость, с постоянной угрозой обрушения и засыпания точки водозабора. Как правило, под завалом остается дорогостоящее насосное оборудование.


абиссинский колодец


Точная информация о состоянии верхних слоев необходима также в тех случаях, когда начальная выработки будет преодолеваться шнеком. Подобная технология на порядок увеличивает скорость проведения работ, однако и риски создает довольно большие. Чтобы песчаные стенки не обваливались, используют обсадную трубу: как результат, экономический эффект от использования абиссинского колодца уменьшается.

Итоги

Самым простым и недорогим способом получить воду из близкорасположенных водоносных слоев является обустройство абиссинского колодца. Для реализации подобного проекта не понадобится специальная дорогостоящая техника. Как правили, бурильные работы выполняются самостоятельно. Перед началом обустройства необходимо выяснить, как работает абиссинская скважина. Это даст возможность правильно оценить условия местности и специфику залегающих на участке грунтов. Если все сделать правильно, затраченные средства полностью окупятся в течении небольшого времени, а сам абиссинский колодец прослужит также долго, как и любой другой источник воды.


kanalizaciyadoma.com

Абиссинская скважина в колодце | ••• САЙТ ЧАСТНЫХ МАСТЕРОВ •••

Абиссинскую скважину также называют скважиной-иглой из-за маленького диаметра, 25-40 мм.

Эту технологию бурения начали использовать американцы ещё в начале 19 века. Но на весь мира она стала известна в середине позапрошлого столетия, когда англичане проводили военную операцию в пустынной Эфиопии. Добывая воду, они научились рыть неглубокие узкие скважины с помощью бурового снаряда Нортона. Эфиопия тогда называлась Абиссинией, поэтому и колодцы стали именовать «абиссинскими». Рассмотрим подробнее преимущества этого вида скважин.

Мини скважина в колодце

Абиссинская скважина в колодце

Абиссинскую скважину забивают как на поверхности, так и внутри старого колодца. Вот почему хозяева частных домов и дач выбирают скважину-иглу:

Её возможно сделать своими руками. А если вы приглашаете мастеров, это обойдётся дешевле, чем рыть новый колодец или углублять его скважинами с обсадной трубой.

Абиссинская скважина, забитая с соблюдением всех правил, обеспечит вас чистой водой. В неё не будут попадать талые и дождевые потоки (хотя, конечно, внутрь скважины ставится фильтр).

Средний срок службы абиссинских колодцев – 30-40 лет. Кстати, в Эфиопии ещё остались действующие скважины со времён «абиссинской операции» англичан!

Недостатки абиссинских скважин

  •  Она требовательна к водоносному горизонту – слою грунта, где содержится вода. Скважину-иглу имеет смысл пробивать только в грунте, состоящем из крупнозернистого песка или щебёнки. Гораздо сложнее бурить абиссинский колодец, если почва каменистая. В этом случае вам понадобится помощь профессиональных бурильщиков и спецоборудование.
  •  Ограничения по выбору насосов. Из-за маленького диаметра в абиссинскую скважину не поместится погружной насос. Поэтому используются поверхностные помпы, ручные или электрические, но они менее продуктивны.
  •  Абиссинской скважиной нужно пользоваться постоянно, иначе она заиливается. Эта проблему устраняют, прочищая скважину желонкой.

Абиссинская скважина в колодцеУстановите фильтры глубокой и тонкой очистки воды

Место для бурения скважины-иглы

  1. В первую очередь нужно выяснить, как глубоко на вашем участке находятся водоносные горизонты. «Абиссинская» технология позволяет бурить неглубокие скважины, 10-15 метров. Поэтому, если вода в вашем районе залегает ниже, чем на 15 метров, выберите другой вид колодца.
  2. Узнать о глубине залегания водных пластов возможно, изучая геодезические карты. Поможет и общение с соседями, владельцами скважин и колодцев.
  3. Затем оцените почву, и в зависимости от её состава, решайте, делать ли скважину самостоятельно или прибегать к услугам мастеров-бурильщиков.

Где не рекомендуется бурить скважину-иглу

Абиссинская скважина в колодце

  • На холмах и склонах (из-за риска оползней)
  • Ближе, чем в 1 километре от кладбищ, скотомогильников итп
  • Ближе чем 15 метров от жилого дома, сарая и других построек, (грунт может дать усадку)
  • Ближе, чем в 30 метрах от выгребной ямы
  • Ближе, чем в 3 км от заводов, отстойников и химического производства

Если ваш старый колодец находится в опасной зоне, лучше забросить его и пробурить другой источник воды.

Бурение абиссинских скважин в колодце

Абиссинская скважина в колодце

Теперь подробнее остановимся на технологии бурения скважины-иглы. В общих чертах это заглубление в землю буровой колонны методом ударного бурения.

Бурение скважины в колодце происходит по тому же принципу, что и бурение «абиссинки» с поверхности. Разница лишь в том, что буровая колонна для забивной скважины в колодце длиннее.Также скважины в колодце удобнее бурить, используя буровую вышку-треногу.

Важная деталь: обсадная труба при бурении абиссинской скважины не используется.

Инструменты для бурения скважины-иглы

Бурильный инструмент для абиссинского колодца состоит из следующих деталей:

  • Буровой снаряд Нортона, представляющий собой трубу с фильтром и острым наконечником
  • Буровая колонна из труб
  • Нижний хомут
  • Чугунная или бетонная баба
  • Канат
  • Шкив
  • Верхний хомут

5masterov.ru

Абиссинская скважина. Личный опыт. — wainn — LiveJournal

Ситуация была следующая: есть домик в деревне, деревня в 350 км. от Санкт-Петербурга. Поскольку жена с двумя детьми собралась в деревню на лето, встал вопрос водоснабжения. Местные жители решают данный вопрос несколько специфично — соседи носят воду либо с колонки — метров 150 под горку, либо с реки — метров 70, но в горку, достаточно крутую. У одних соседей есть колодец на 5 колец.
Копать колодец своими силами для меня не реально по времени и по трудозатратам, да покупка и доставка колец туда и их выгрузка стоит каких то неадекватных денег — получалась около 50 тысяч. Копать колодец наемной рабочей силой или делать скважину бурильными установками стоило еще дороже от 60 тысяч.
Погуглив вычитал про абиссинские скважины, которые теоретически можно сделать самому и достаточно быстро. По цене все вместе с оборудованием для бурения, комплектом труб, фильтром, бабкой для забивания, ручным насосом и доставкой в Санкт-Петербург выходило в районе 20 тысяч.
Все приобрел, покупал тут http://www.skvajina.com/Samostoyat/abissin.html с доставкой транспортной компанией, ручного насоса у них не было в наличии — пришлось поискать в питере.

Сам процесс:
Начал с заготовки колышков для отметки мест будущего бурения:

Сами места искал использовав рамки сделанные из электродов:

100_2671

После нахождения мест определял глубину нахождения воды, для этого использовал свое обручальное кольцо:

100_2675

Супруга выбрала из предложенных ей мест одно. Достал бурильное оборудование:

100_2680

Начал бурить:

100_2681

Старший ребенок иногда подходил и просил дать повертеть)

100_2685

За 3 часа пробурил метра 4, дальше пошел мокрый песок, который мгновенно замывал отверстие(, обсадных труб у меня не было, соответственно тупо вертел и вычищал грунт из бура, за последующие часов 6 смог пробурить еще только 1 метр. Итого стало 5 метров. Руки отваливались — постоянно дергать бур со штангами наверх. Соответственно плюнул и достал фильтр и трубы:

100_2684

Свинтил фильтр и две трубы по 2 метра газовыми ключами:

100_2688

Погрузил эту конструкцию в пробуренное отверстие, пару раз ударил бабкой, которая после тягания бура показалась просто не подъемной)

100_2689

Залил в трубу литров 30 воды, вода бодро ушла, накрутил насос и покачал залитую воду).

100_2692

На этом работы прекратил поскольку время было топать спать, да и не хотелось греметь бабкой посреди спящей деревни).

На следующий день был вынужден сделать перерыв — в деревне был вепcский праздник,

100_2703

да и я был занят младшим ребенком.

100_2707

Вепcский праздник принес приятный сюрприз, в виде друга с супругой, которые приехали нас навестить)

100_2714

Ребята молодцы — захватили палатку), поскольку домик у нас совсем маленький — на 2 комнаты, но мы не паримся особо, поскольку это все дело наживное)

100_2716

Вернулся к скважине через день вместе с другом,

100_2725

и с кучей зрителей, в виде соседских детей, которые в кадр не попали и главным зрителем удобно расположившимся у места работ,

100_2739

100_2721

и даже успевавшим в процессе работ принимать пищу:

100_2727

Поскольку колодец у соседей на 5 колец, решили добавлять метровые трубы. Навинтили первую и забили, через каждые пол метра заливали в трубу воду и пробовали качать ручным насосом. Когда навернули вторую метровую трубу и стали качать пошла вода, по ощущениям явно не та что мы заливали в трубу.

100_2741

Выкачав около 100 литров желтой воды, решили добить еще сантиметров на 50 ибо качать насосом, который установлен на метровой высоте не очень удобно. Забили, в итоге в земле оказалось 7 метров конструкции. Начали прокачивать — вода постепенно меняла свой цвет, литров через 400 стала как водопроводная, осадка не дает, при кипячении цвет не меняет, хлопьями не выпадает.

100_2743

100_2744

Как замерять водоотдачу я не знаю, но ручным насосом не особо напрягаясь 10 литровое ведро наполняется меньше чем за минуту. Как итог все довольны — жена тем, что у нее есть вода, я тем, что смог добыть эту воду) и интересно провел время. Перед отъездом чутка облагородил — сделал деревянный настил и к нему прикрепил ручной насос. В планах сдать воду на анализ и установить вместо ручного насоса насосную станцию или совместить их.

УПД 1. Поскольку, при возвращении в город, захватил с собой 5 литровую темную бутылку из под пива с водой из скважины — с утра пораньше метнулся в СЭС, сдал воду на анализы химический и бактериологический — жду три дня).

УПД 2. Анализ не порадовал — 24 термоустойчивые калориферные бактерии. Правда мне сказали, что:
1. Нефиг везти на анализ воду из только что пробуренной скважины, поскольку водоносы при бурении смешиваются.
2. Нефиг возить воду в пивных бутылках.
3. Невиг воду держать всю ночь в машине — нужно было в холодильник хотя бы поставить.

В общем странно — много кто пил сырую и кипеченую — последствий не было. Но перед консервацией скважины на зиму залью туда пару бутылок белизны, и следующим летом заранее возьму в СЭС стерильную тару.

УПД 3.
Летом 2017 купил пустую бутылку из под разливного пива сдал воду на новый анализ. Результат порадовал:

вода1
вода2

Воду можно пить сырой)

wainn.livejournal.com

admin

Отправить ответ

avatar
  Подписаться
Уведомление о
