как работает абиссинская скважина, глубина бурения

Содержание:

Самым бюджетным вариантом организации автономного водоснабжения загородного дома является абиссинский колодец. На его обустройства уходит на порядок меньше времени и сил, чем в случае с артезианской скважиной или классическим колодцем.

Принцип работы абиссинки

Абиссинский колодец является упрощенной разновидностью скважины, которая извлекает воду из проходящего сверху первого или второго водоносного горизонта. Устроена абиссинская скважина очень просто. Главным элементом конструкции является колонна с набором газоводопроводных труб из стали, которые соединены между собой. На конце колонны имеется простейший фильтр и металлическая насадка. Выработка внешне очень похожа на известный инструмент портного – иглу. Ее так и называют – скважина игла.

Чаще всего для погружения колонны в толщу земли применяется банальное забивание: именно так обустраивают абиссинские колодцы сельские шабашники. Забивание производится до погружения наконечника внутрь водоносного слоя. Для частичного заглубления применяется шнековое бурение, однако аренда ручной или механической установки на порядок увеличивает расходы на проведение работ. Впервые использование абиссинской скважины зафиксировано во время колониального конфликта между Великобританией и Эфиопией в 1867-68 годах. Автором изобретение стал инженер из США Нортон: таким образом была решена проблема обеспечения английских подразделений водой во время военных действий в пустыне.

Конструкция, обеспечивающая подачу живительной влаги на поверхность земли, монтировалась в краткий промежуток времени. По мере передвижения войск, скважину иглу можно было быстро собирать и передвигать на месте нового привале. Гидротехнические сооружения данного типа отличались мобильностью, дешевизной и простотой устройства. Именно эти характеристики способствовали большой популярности абиссинок в среде военных, путешественников и геологов.

В России эта необычная идея перекочевала практически сразу по завершению конфликта в Эфиопии. Эту конструкцию для подачи воды с небольшой глубины описал К. И. Маслянников в своей книге о революционных на то время гидротехнических сооружениях. Первые пять пробных абиссинских скважин были пробиты недалеко от Царского Села. Две из них смогли предоставить пригодную для употребления воду. Остальные колонны застряли в известняке, так и не достигнув водоносного слоя. Подача воды из скважины абиссинский колодец осуществлялась со скоростью 10л/минуту. Мутная жижа, которая шла в начале, примерно через 30 минут заменялась прозрачной и чистой водой.

С помощью скважины иглы можно преодолеть только начальные водоносные горизонты, находящиеся у поверхности. Как следствие, полученная таким образом влага обычно применяется в технических целях – полив огорода, уборка территории, замешивание различных строительных растворов и т.п. Чтобы довести качество воды до возможности использования ее для питья и готовки еды, в состав колонны вводят систему грубых и тонких фильтров, которые очищают влагу от различных механических и химических примесей.

Конструктивные особенности

За 150 лет своего существования абиссинская буровая установка практически осталась в первоначальном состоянии. Были периоды, когда о ней вообще забывали, несмотря на выдающиеся эксплуатационные характеристики. В первую очередь выделяют простоту конструкции и высокую скорость организации скважины. Классические трубные и шахтные колодцы в этом отношении заметно отстают.

Схема абиссинки включает в себя два основных узла:

1. Буровой снаряд. Он состоит из пробивающего землю наконечника и ствола, который наращивается по мере заглубления. Внутри колонны имеется канал для подачи воды на поверхность земли. Она состоит из набора труб, а не цельного стержня.
2. Копер. Комплексный элемент, включающий металлический треножник и тяжелую болванку (она выполняет функцию ударника). Треножник в верхней точке оснащен парой блоков, через которые протянуты веревки: на них висит болванка.

Чтобы переместить болванку в верхнюю точку конструкции, веревки нужно натянуть. Их ослабление провоцирует стремительное обрушение груза вниз на размещенную под ним платформу, которая выполняет роль наковальни. Повторяя раз за разом это действие, добиваются постепенного заглубления колонны в землю. Платформа включает в себя два симметричных элемента. По площади соприкасающаяся с болванкой поверхность молота превосходит площадь платформы.

Погрузившийся в почву отрезок ствола освобождают от наставки (платформы). На него одевают сверху следующую часть колонны винтовым способом. После этого наковальню устанавливают на верхушку. Процедура заглубления колонны проводится до момента погружения нижней части скважины иглы внутрь водоносного горизонта. Это слой нуждается не просто в пробивке, но и заглублении в него как минимум на 1 м. Согласно нормативам, горизонт должен быть пересечен на 2/3 его мощности. Как правило, при проведении самостоятельного бурения провести необходимые расчеты практически нереально. Для этого потребуется специальные гидрогеологические изыскания.

По ходу процедуры необходимо периодически проверять, не появилась ли вода. Профессионалы используют для определения уровня воды в горизонте довольно простой прибор, который способен обеспечить необходимые замеры при глубине абиссинской скважины в пределах 15-ти м. Речь идет о полом металлическом цилиндре (его называют «хлопушкой»). Внешне прибор напоминает перевернутый стальной стакан, для фиксации которого к рулетке используется петля.

Во время контакта нижней части хлопушки с поверхностью воды раздается характерный хлопок: это является признаком того, что водоносный слой достигнут. Простейшую самодельную хлопушку изготовляют из крупной гайки, подвешенной плашмя на тонкий трос. В идеале гайку заменяют увесистым конусом из металла или пластика: он должен быть открытым из двух сторон. Иногда народные умельцы применяют еще одно остроумное приспособление для контроля бурение. В этом случае внутрь колонны помещается простая полимерная труба. На факт появления воды внутри шахты укажет хлопок.

Как изготовить колонну для абиссинской скважины

Отечественная промышленность не производит комплектацию для абиссинских колодцев. Все необходимые элементы приходится заказывать в мастерской или изготовлять собственноручно.

Для изготовления скважины иглы потребуются следующие материалы:

• Трубы ВГП с толстыми стенками (маркировка должна содержать термин «усиленные»). Предпочтения необходимо отдавать изделиям с наружным диаметром 25-40 мм. Важно учитывать, что при увеличении сечения ствола для его забивания в землю придется прикладывать больше усилий. Дебит скважины вообще не зависит от толщины колонны.
• Стальной наконечник. Его вытачивают на токарном станке. Оптимальная длина насадки – 10-12 см; диаметр должен превосходить сечение трубы на 1-2 см. Это даст возможность избегать излишнего трения земли о колонну по ходу забивки. Форма наконечника может быть конической или пирамидальной. Главное, не использовать для этого сваренные трубки в виде клина.
• Сетка из стали, для изготовления которой применяется плотное галунное плетение. Из нее изготовляют дополнительный фильтр для защиты от попадания в колонну мелких песчинок и взвесей глины.

Колонну лучше всего изготовлять из бесшовного трубопроката, заливание которого обычно происходит без трещин. Труба рассекается на отдельные части длиной 1,2 – 1,5 м. На языке бурильщиков они называются штангами. Указанные размеры, как показывает практика, наиболее удобны при проведении бурильных работ. Точные параметры определяются на основании данных о предполагаемой глубине шахты. Последняя насадка должна иметь длину 1 м: ее применяют для финального заглубления в горизонт.

По мере заглубления по направлению к водоносу колонна постепенно наращивается через последовательное навинчивание отрезков трубы. Коммутация отдельных частей осуществляется винтовым способом: необходимую для этого сантехническую резьбу нарезают с помощью специальных приспособлений (достаточно по 7 витков). Для усиления коммутации применяются стальные муфты. Чтобы соединение было герметичным, резьба прокладывается сантехнической паклей.

На начальный отрезок ствола приваривается наконечник и монтируется простейший фильтр. Этот блок будет отвечать за приемку воды. Нижнюю часть колонны оснащают серией отверстий диаметром 8-10 мм: сверлить рекомендуется в шахматном порядке. Шаг между условными горизонтальными рядами выбирается в районе 50 мм: слишком близкое расположение может уменьшить прочность колонны. Расстояние от конца иглы до первой линии отверстий – 15 см: это дает возможность сохранить необходимую жесткость наконечника. По линии коммутации первого и второго звена колонны монтируется простейший обратный клапан. Обычно речь идет о шарике, через который вода может проходить только в сторону насоса.

Модификация фильтра

С помощью упомянутого выше фильтра, получается создать защиту только от гравия и мелкой гальки. Что касается мелкого мусора, то он успешно преодолевает такое препятствие. По этой причине перфорированный отрезок трубы нуждается в некоторой доработке.

Технология модификации:

1. На трубу нужно намотать нержавеющую проволоку. Это позволит сделать площадь фильтровальной поверхности более обширной. Оптимальная дистанция между витками –3-5 мм.

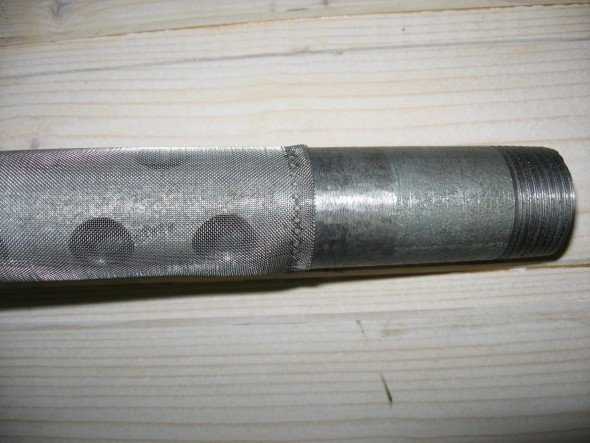

2. Поверх оснащенной проволокой трубы намотать нержавеющую сетку. Ее фиксируют методом пайки к стенкам колонны. Разрешается применять только оловянный припой, т.к. свинцовые материалы содержат вредные для здоровья примеси. Попав в воду, они ухудшают ее качество.

Некоторые специалисты для усиления эффекта дополняют модернизацию фильтра за счет наружной укладки нержавеющей катанки. Есть у этого решения и противники: по их мнению, наружные витки на первом участке во время заглубления обязательно открепятся, создав дополнительные препятствия при осуществлении забивки.

В целом же усовершенствование фильтра дает возможность увеличить качество добываемой воды и защитить скважину от заиливания.

По ходу модернизации необходимо придерживаться следующих правил:

• Запрещается изготавливать сетчатый фильтр из латунной сетки. То же самое касается изделий из других цветных металлов. Если их спаять со сталью, получится гальваническая пара: она достаточно быстро выйдет из строя под воздействием коррозии.
• Сечение перфорированного участка, оснащенного дополнительным фильтром, должно слегка уступать диаметру наконечника. В противном случае возникнет реальная угроза по ходу забивки отсоединения фильтра от трубы.
• Не желательно применять для изготовления буровой колонны и начального патрубка чугунные изделия: они слишком хрупкие для водоприемной части.
• Соединительные муфты должны быть максимально прочными. Лучше всего отдавать предпочтение надежной сертифицированной продукции, а не самодельным вариантом с некачественной резьбой. В случае разгерметизации соединений потребуется демонтаж иглы и еще одна проходка скважины.

В каких случаях используется абиссинский колодец

Чтобы обзавестись на своем участке абиссинским колодцем, кроме собственного желания и знания конструкции водозаборной установки, потребуется проведение геологических исследований. Очень важно, чтобы совпали необходимые условия для проведения бурильных мероприятий. Различные грунты отличаются по своим физико-механическим характеристикам. Имеется в виду их плотность, структура, степень твердости, химический состав и т.д.

Специальные таблицы содержат классификацию «буримости» грунтовых пород. Чтобы пройти песчаник и песок, используется различная комплектация инструментов и технологий бурения. Для проходки скального песчаника обычно применяют колонковую трубу, оснащенную коронкой из твердых сплавов. Водовмещающие пески хорошо поддаются ударно-канатному методу, для чего используется желонка.

Исходя из физико-механических характеристик, используется следующая классификация пород по степени их буримости:

• Твердые или скальные. Они склонны к раскалыванию, дроблению и медленному разрушению по ходу бурения абиссинского колодца. Процедуру данного типа необходимо осуществлять с высокой скоростью и давлением. В состав поверхностных твердых пород входят отложения известняков, песчаников, мергелей, доломитов и т.п.
• Пластичные. При разрезании этих пород ножом или буром не возникает никаких проблем. То же самое относится к использованию наконечника абиссинской иглы. Пластичные грунты включат в себя глину, суглинки, мягкие супеси.
• Сыпучие. Их особенностью является сложность удержания формы, из-за наличия в составе почвы несоединенных между собой частиц. Если в толще пылеватого грунта появляется много воды, он начнет «плыть». Сыпучие породы включают в свой состав все типы песков, гравий, гальку, дресвяно-щебнистые и другие схожие почвы.

Как правило, обычный владелец загородного участка не располагает необходимым бурильным оборудованием для проходки упомянутых выше пород. Исключение составляют только пластичные и сыпучие разновидности. Использовать для проходки твердых слоев наконечник абиссинской иглы нецелесообразно.

Если на пути шахты встретился крупный валун, лучше передвинуться в сторону для нового бурения, благо разборка водозаборной установки не занимает много времени. Попытки разбить большие камни, как правило, заканчиваются неудачей. Кроме ограничений по буримости, во время проведения работы необходимо учитывать высоту водоносного слоя на участке. Проблема заключается в ограниченности по высоте подъема воды (до 8 м), на который способны поверхностные насосы. Никакое другое помповое оборудование не в состоянии извлекать воду из тонкоствольной выработки.

Некоторые модели поверхностных насосов по документам способны поднимать жидкость на высоту 10 м. Однако важно помнить об обычных потерях давления внутри шахты и о том, что часть транспортируемой воды проходит в горизонтальном направлении. В пересчете на высоту каждые 10 м такого участка отнимают у глубины всасывания 1 м. Кроме того, согласно инструкции, поверхностные помпы должны устанавливаться в закрытых помещениях (а это еще дополнительное расстояние от точки водозабора).

В тех случаях, когда абиссинская скважина в доме является единственным возможным вариантом добычи воды, а водоносный слой расположен на глубине 12-15 м, для поднятия жидкости применяют эрлифт или ручную помпу. Данные приспособления в состоянии поднимать воду на указанную высоту. Еще одним способом решения проблемы излишнего заглубления водоносного слоя является обустройство приямка. Для этого в самом начале забивки выкапывается шурф метровой глубины. Ширина ямы должна быть такой, чтобы в ней свободно помещалась лопата. Штанги погружают в таком случае, начиная со дна шурфа. По завершению работ проводится монтаж насоса в приямке.

Самостоятельные геологические изыскания

Несмотря на видимую простоту бурения абиссинской скважины, перед началом забивки необходимо тщательно подготовиться. Речь идет не только о приобретении всей необходимой комплектации штанг и стартовых звеньев с фильтром. Копер можно взять в аренду или изготовить самостоятельно.

Что касается геологических исследований, то действовать рекомендуется следующим образом:

• Некоторые данные об уровне грунтовки можно взять у соседей. Как правило, практически на каждом загородном участке имеется колодец или скважина. В качестве измерительного инструмента глубины зеркала обычно используют самодельную хлопушку. Кроме того, соседская скважина или колодец могут иметь технический паспорт с указанием всех нужных параметров. Там же можно узнать о специфике грунтовой породы.
• На равнинах пласты пород имеют практически горизонтальную ориентацию, с небольшими изгибами. Это дает возможность уровню грунтовой воды сохранять примерно одинаковую отметку. Обычно различия глубины возможны только там, где рельеф местности содержит перепады.
• Важно помнить, что абиссинская скважина питается жидкостью из верховодки. Иногда удается достать до следующего водоносного слоя пласта, расположенного под глиной или суглинком. Скальные водоупоры в этом случае исключены. Это обеспечивает нестабильность уровня воды в шахте: на этот показатель будут влиять такие факторы, как атмосферные осадки или весеннее снеготаяние. В засушливые периоды высота зеркала будет существенно снижаться. Информацию о перепадах уровня также можно выяснить у владельца уже существующего колодца или скважины.

Вопрос о геологических исследованиях является достаточно серьезным. Есть местности, где добыча воды осуществляется из крупных песков с большим числом крупных валунов. Дробление или извлечение подобных препятствий не всегда возможно, поэтому буровикам приходится сдвигать место выработки в сторону. Забивать колонну в таких условиях нет смысла, т.к. она скорее всего будет повреждена. Если опыт соседнего участка показал, что данная местность изобилует трещиноватыми доломитами, песчаниками и известняками, то от использования скважины-иглы лучше отказаться.

Если принимается решение во время сооружения абиссинского колодца использовать приямок, важно собрать информацию о структуре почвы и состоянии ее слоев. Это относится только к породам, расположенным на глубине шурфа. Присутствие в шахте сложных супесей, суглинков и чередующихся слоев требует дополнительного укрепления приямка. Шурфы в песках обычно усиливают дощатыми щитами или бетонной заливкой. Песчаная шахта демонстрирует неустойчивость, с постоянной угрозой обрушения и засыпания точки водозабора. Как правило, под завалом остается дорогостоящее насосное оборудование.

Точная информация о состоянии верхних слоев необходима также в тех случаях, когда начальная выработки будет преодолеваться шнеком. Подобная технология на порядок увеличивает скорость проведения работ, однако и риски создает довольно большие. Чтобы песчаные стенки не обваливались, используют обсадную трубу: как результат, экономический эффект от использования абиссинского колодца уменьшается.

Итоги

Самым простым и недорогим способом получить воду из близкорасположенных водоносных слоев является обустройство абиссинского колодца. Для реализации подобного проекта не понадобится специальная дорогостоящая техника. Как правили, бурильные работы выполняются самостоятельно. Перед началом обустройства необходимо выяснить, как работает абиссинская скважина. Это даст возможность правильно оценить условия местности и специфику залегающих на участке грунтов. Если все сделать правильно, затраченные средства полностью окупятся в течении небольшого времени, а сам абиссинский колодец прослужит также долго, как и любой другой источник воды.

kanalizaciyadoma.com

На какую глубину необходимо делать абиссинскую скважину?

Известная с давних времен абиссинская скважина пользуется популярностью и в наши дни. Подкупает она компактностью, доступной ценой, быстротой и простотой монтажа. И хоть она  не предназначена для полного водоснабжения крупных объектов, но с подачей воды для дачи или небольшого дома справится без труда.

Делается она с помощью трубы диаметром 2-3 дюйма, нижней части которой придают форму иглы и впоследствии обматывают фильтром грубой очистки (специальная мелкоячеистая сетка). Скважину под эту трубу можно предварительно сделать буром. Некоторые предпочитают делать скважину забивным методом, но в этом случае есть риск повредить трубу, если на ее пути попадется крупный камень. Также стоит учитывать, что воды на приемлемой глубине не окажется. В этом случае достать глубоко забитую трубу будет практически нереально.

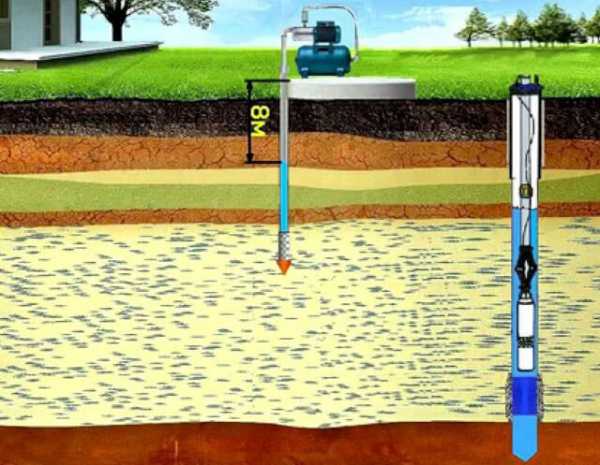

Глубина абиссинской скважины

Чаще всего глубина не превышает 10-15 метров. Но иногда достигает и 40-50 м, правда бывает это крайне редко, ведь зеркало воды должно находиться не более чем на 8 метрах. Теория допускает нахождение зеркала на 10 метрах, но на практике с десяти метров достать воду практически не возможно. Все потому, что поверхностные насосы рассчитаны на добычу воды с глубины менее 10 метров, в то время как ручным помповым насосом можно выкачивать воду с 6-7 метров. А погруженные насосы не применяют из-за малого диаметра отверстия.

Водоносный слой абиссинского колодца

То, на какую глубину делать абиссинскую скважину, зависит от почвы и глубины залегания водоносного слоя. Все это можно выяснить с помощью геологоразведки, но к ее услугам прибегают редко из-за высокой стоимости. Чаще всего расположение и предполагаемую глубину абиссинской скважины определяют самостоятельно.

Максимальная глубина абиссинской скважины зависит еще и от того, на какой водоносный слой ее ставить. Желательно это делать на второй, из-за того, что в первом водоносе качество воды не всегда приемлемое. Да и дебет воды на втором слое обычно больше.

Но это не всегда возможно из-за состава почвы и глубины залегания второго водоносного слоя. Если вы все-таки решили добраться до второго, то переживать о глубине зеркала воды не стоит, так как вода в трубе будет находиться на уровне первого водоносного слоя.

Как определить водоносный слой?

Можно конечно подключить насос и попробовать покачать (вода должна идти свободно), но это не очень удобно. Проще проверить наличие водоноса поглощением — просто налить воду в трубу. Если фильтр достиг водоноса, то вода будет уходить, а если нет, то вода пойдет через верх.

Водоносные слои грунта

При достижении водоноса, скважину обычно пробуривают еще на 30-40 см. После этого промывают с помощью насоса. Это делается для того, чтобы очистить фильтр от песка и налипшей в процессе бурения глины.

Дополнительная информация в этом видео.

kvarremontnik.ru

Как узнать глубину скважины: 10 способов и средств для определения глубины воды | 5domov.ru

Важнейшим параметром скважины на воду является ее глубина. Этот показатель напрямую влияет на уровень качества воды и расценки на буровые работы. Прейскурант компаний, предоставляющих подобные услуги, ориентирован на уровень заглубления, и хозяева участка не хотят платить за несуществующие метры. В тех случаях, когда скважина обустраивается своими силами, знание точной глубины помогает выбрать оптимальную помпу для выкачивания воды.

Что влияет на глубину скважины

На уровень заглубления гидротехнического сооружения влияет то, как в данной местности располагаются водоносные слои. Также большое значение имеет функция, которую будет выполнять добытая вода. Чтобы поливать огород и сад, можно брать жидкость верхних грунтовых вод: они могут располагаться на расстоянии 4-6 м от поверхности земли. Пригодные для питья горизонты находятся на порядок глубже (от 15 м).

Виды скважин в зависимости от их глубины

Существует три основных вида скважин:

1. Абиссинская (8-12 м). Простейшее гидротехническое сооружение, подходящее для самостоятельного обустройства на даче или загородном доме. Шахта входит в первый водоносный слой, и обычно используется для полива и технических целей. Если применить систему фильтров, такой водой можно восполнять и бытовые нужды.
2. Песчаная (15-30 м). Средний уровень дебита скважины на песок – 1 м³/ч, что позволяет обеспечить водой загородный дом или дачу средних размеров. Эту воду можно пить, однако потребуется периодическая чистка источника от заиливания.
3. Артезианская (70-100 м). Высокое качество извлекаемой таким образом жидкости объясняется наличием многослойной естественной фильтрации. Радует также дебит – от 3 м³/ч. Артезианская вода очень востребована в медицинской сфере благодаря наличию в ее составе полезных минералов. Вложенные финансы полностью окупаются долговечностью артезианского источника: обычно он служит не менее 60 лет.

Приглашенные для работы профессионалы, как правило, уже обладают данными прошлых геологических разведок, и могут заранее сообщить информацию о приблизительной глубине будущей скважины.

5domov.ru

Абиссинская скважина. Личный опыт. - wainn

Ситуация была следующая: есть домик в деревне, деревня в 350 км. от Санкт-Петербурга. Поскольку жена с двумя детьми собралась в деревню на лето, встал вопрос водоснабжения. Местные жители решают данный вопрос несколько специфично - соседи носят воду либо с колонки - метров 150 под горку, либо с реки - метров 70, но в горку, достаточно крутую. У одних соседей есть колодец на 5 колец.
Копать колодец своими силами для меня не реально по времени и по трудозатратам, да покупка и доставка колец туда и их выгрузка стоит каких то неадекватных денег - получалась около 50 тысяч. Копать колодец наемной рабочей силой или делать скважину бурильными установками стоило еще дороже от 60 тысяч.
Погуглив вычитал про абиссинские скважины, которые теоретически можно сделать самому и достаточно быстро. По цене все вместе с оборудованием для бурения, комплектом труб, фильтром, бабкой для забивания, ручным насосом и доставкой в Санкт-Петербург выходило в районе 20 тысяч.
Все приобрел, покупал тут http://www.skvajina.com/Samostoyat/abissin.html с доставкой транспортной компанией, ручного насоса у них не было в наличии - пришлось поискать в питере.

Сам процесс:
Начал с заготовки колышков для отметки мест будущего бурения:

Сами места искал использовав рамки сделанные из электродов:

После нахождения мест определял глубину нахождения воды, для этого использовал свое обручальное кольцо:

Супруга выбрала из предложенных ей мест одно. Достал бурильное оборудование:

Начал бурить:

Старший ребенок иногда подходил и просил дать повертеть)

За 3 часа пробурил метра 4, дальше пошел мокрый песок, который мгновенно замывал отверстие(, обсадных труб у меня не было, соответственно тупо вертел и вычищал грунт из бура, за последующие часов 6 смог пробурить еще только 1 метр. Итого стало 5 метров. Руки отваливались - постоянно дергать бур со штангами наверх. Соответственно плюнул и достал фильтр и трубы:

Свинтил фильтр и две трубы по 2 метра газовыми ключами:

Погрузил эту конструкцию в пробуренное отверстие, пару раз ударил бабкой, которая после тягания бура показалась просто не подъемной)

Залил в трубу литров 30 воды, вода бодро ушла, накрутил насос и покачал залитую воду).

На этом работы прекратил поскольку время было топать спать, да и не хотелось греметь бабкой посреди спящей деревни).

На следующий день был вынужден сделать перерыв — в деревне был вепcский праздник,

да и я был занят младшим ребенком.

Вепcский праздник принес приятный сюрприз, в виде друга с супругой, которые приехали нас навестить)

Ребята молодцы - захватили палатку), поскольку домик у нас совсем маленький - на 2 комнаты, но мы не паримся особо, поскольку это все дело наживное)

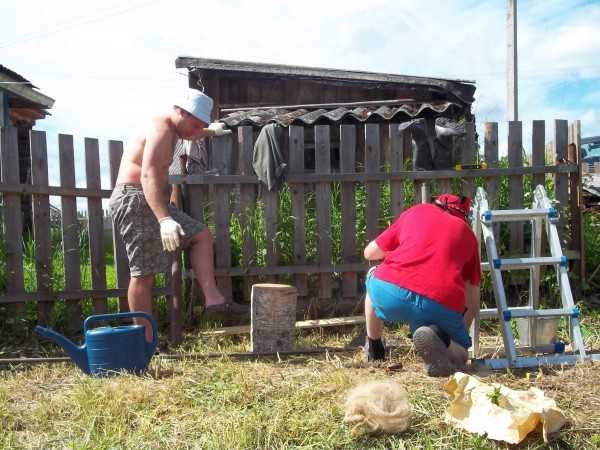

Вернулся к скважине через день вместе с другом,

и с кучей зрителей, в виде соседских детей, которые в кадр не попали и главным зрителем удобно расположившимся у места работ,

и даже успевавшим в процессе работ принимать пищу:

Поскольку колодец у соседей на 5 колец, решили добавлять метровые трубы. Навинтили первую и забили, через каждые пол метра заливали в трубу воду и пробовали качать ручным насосом. Когда навернули вторую метровую трубу и стали качать пошла вода, по ощущениям явно не та что мы заливали в трубу.

Выкачав около 100 литров желтой воды, решили добить еще сантиметров на 50 ибо качать насосом, который установлен на метровой высоте не очень удобно. Забили, в итоге в земле оказалось 7 метров конструкции. Начали прокачивать - вода постепенно меняла свой цвет, литров через 400 стала как водопроводная, осадка не дает, при кипячении цвет не меняет, хлопьями не выпадает.

Как замерять водоотдачу я не знаю, но ручным насосом не особо напрягаясь 10 литровое ведро наполняется меньше чем за минуту. Как итог все довольны - жена тем, что у нее есть вода, я тем, что смог добыть эту воду) и интересно провел время. Перед отъездом чутка облагородил - сделал деревянный настил и к нему прикрепил ручной насос. В планах сдать воду на анализ и установить вместо ручного насоса насосную станцию или совместить их.

УПД 1. Поскольку, при возвращении в город, захватил с собой 5 литровую темную бутылку из под пива с водой из скважины - с утра пораньше метнулся в СЭС, сдал воду на анализы химический и бактериологический - жду три дня).

УПД 2. Анализ не порадовал - 24 термоустойчивые калориферные бактерии. Правда мне сказали, что:
1. Нефиг везти на анализ воду из только что пробуренной скважины, поскольку водоносы при бурении смешиваются.
2. Нефиг возить воду в пивных бутылках.
3. Невиг воду держать всю ночь в машине - нужно было в холодильник хотя бы поставить.

В общем странно - много кто пил сырую и кипеченую - последствий не было. Но перед консервацией скважины на зиму залью туда пару бутылок белизны, и следующим летом заранее возьму в СЭС стерильную тару.

УПД 3.
Летом 2017 купил пустую бутылку из под разливного пива сдал воду на новый анализ. Результат порадовал:

Воду можно пить сырой)

wainn.livejournal.com

Как выбрать место для абиссинского колодца

Как выбрать место для будущего абиссинского колодца (скважины иглы)?

Нужно ли ходить с рамками или с лозами, чтобы определить лучшую точку для скважины?

По нашей практике мы скажем однозначно — лозоходство — это распространенное заблуждение. Не может быть «чудодейственный родник» в какой то одной точке вашего участка, а в других — нет. Родники в одной точке выходят только на склонах или в  низине под склонами. А на равнине — нет. На равнине водоносный слой либо есть на всем участке (или на большей площади), либо его вообще нет. Так что ходить с рамкой — бессмысленное занятие. Если же кто то вам предложит походить с лозой по участку, то спросите у него — а он гарантирует, что на найденном месте будет вода? Скорее всего он этого гарантировать не сможет.

Представляете, если мы походим по участку с рамками, а потом разведочное бурение покажет отрицательный результат. С какими глазами потом брать деньги за разведочное бурение?

Дело иногда доходит до абсурда — один «Лозоходец» предложил одной бабушке найти воду. Походил по участку, нашел место, вбил колышек, сказал: «Здесь будет вода!». Взял 5000р. и исчез.

Если вы все таки хотите найти место с помощью биолокации — то это вы можете сделать своими силами.

Мы же место определяем по другому.

Как же узнать — благоприятное место для скважины иглы или нет?

1. Поспрашивайте соседей об их источниках воды. Если у них уже есть скважины игольчатого типа, то вам повезло — у вас тоже получится! Если же соседей нет (новые наделы) или соседи не знают про такие скважины — расстраиваться рано. Возможно вы в этой деревне/поселке будете первым, кто сделает абиссинский колодец!
2. Грунт. Если грунт песок (начинается сразу под плодородным слоем) — то скважина игла почти у вас в кармане. На песках получается почти всегда. Песок — это пористая порода, которая пропускает воду. Там где после песка начинается водоупор (глина) — там и будет водоносный слой. Т.к. вода проходя через песок встречает препятствие в виде глины и начинает мигрировать. В этот слой и надо вогнать фильтр-иглу.
3. Если сверху идет глина — отчаиваться рано. Часто верхняя глина идет только 3-5 метров, а под ней находится хороший водоносный песок.
4. Наличие песка на дне окрестных колодцев. Если у соседей на дне колодца песок — дача вам улыбнулась. А еще лучше если окрестные колодцы затягивает снизу песком. Тогда вы сможете сделать абиссинский колодец, а соседу порекомендовать в дно колодца забить наш фильтр — и запесочивание колодца не страшно.
5. Как ведет себя вода в окрестных колодцах в зависимости от времени года. Если у соседей  колодце по весне вода вровень с землей, а в августе сильно падает — это плохо. Значит грунт глинистый и вероятность абиссинской скважины очень низкая. Если же вода и весной и летом примерно на одном и том же уровне — это очень хорошо. Значит пористая порода(песок, гравий) в этом грунте есть и забивная скважина игла у вас получится!
6. Как быстро окрестные колодцы наполняются. Если из колодца выкачать кольцо воды (примерно 0,6 м3) а оно снова наполняется быстро — за час, то это благоприятные грунты для абиссинской скважины. Если же после выкачивания кольцо наполняется за сутки — то увы, водонос здесь слабый и получается на этих грунтах только колодцы или глубинные скважины.

Если вы заказываете наши услуги, то мы приезжаем на ваше место, бурим шнеками и дальше уже определяем точно — получится абиссинский колодец или нет.

www.skvajina.com — профессиональное бурение абиссинских скважин, разведочное бурение.

skvajina.com

Абиссинский колодец своими руками - технология создания с видео

Абиссинские колодцы были изобретены примерно два столетия тому назад и до сих пор пользуются популярностью. Основное преимущество такого колодца – чистая вода без избытка минералов, не загрязнённая сточными водами, спорами и верховодкой. Давайте узнаем, как организовать его на участке своими руками.

Понятие и устройство абиссинского колодца

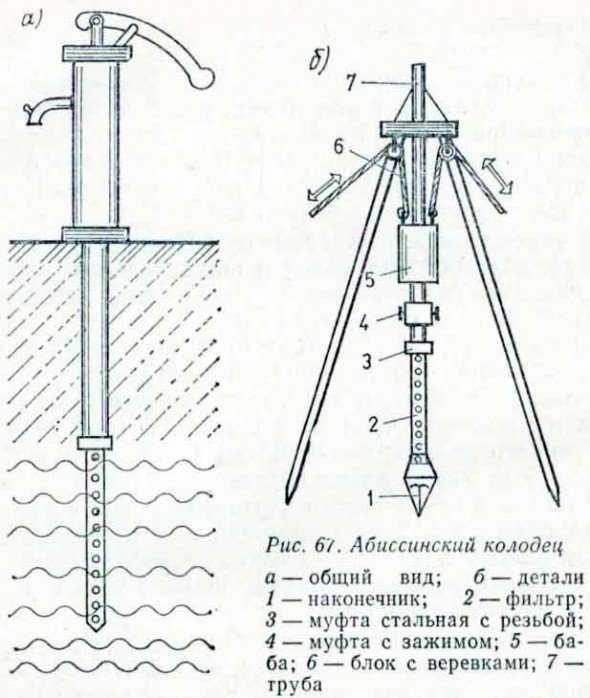

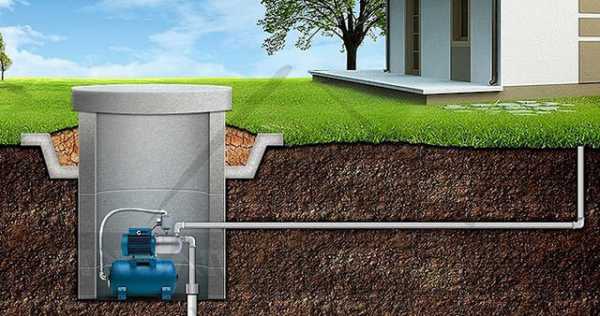

Схематическое изображение общего вида и конструктивных деталей абиссинского колодца

Абиссинский колодец представляет собой так называемую скважину-иглу, заглублённую в землю без обсадной трубы. При профессиональном обустройстве колодцев подобные скважины практически не используют из-за сложности их бурения на значительную глубину. Но в том случае, когда колодец достигает только первого водоносного слоя, скважина-игла считается оптимальным вариантом благодаря своей низкой стоимости, простоте выполнения и эффективности.

Абиссинские колодцы иногда также называют трубчатыми или забивными колодцами. Все эти термины являются синонимами и обозначают один и тот же тип конструкции.

Абиссинский колодец состоит из следующих конструктивных элементов:

• наконечника – металлического острия, которое производится из закалённой стали;
• фильтра;
• приёмного клапана;
• магистрали, предназначенной для вывода воды на поверхность. Магистраль чаще всего включает в себя несколько труб;
• соединительных муфт;
• резиновых уплотнителей;
• поршневого насоса ручного типа;
• бетонных колец.

Принцип работы абиссинского колодца достаточно прост. Для получения воды землю прокалывают специальной трубой до уровня расположения первого водоносного слоя. Диаметр такой трубы составляет 1 дюйм, а для облегчения вбивания её в землю труба оснащена острым наконечником. При устройстве скважины-иглы нет необходимости использовать трубы большего диаметра, показателя в 1-1,5 дюйма вполне достаточно.

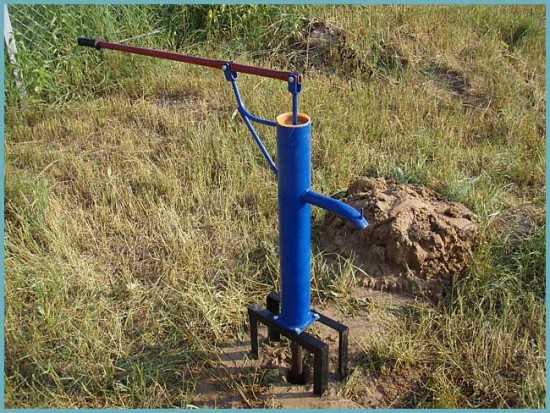

После заглубления трубы в грунт, к ней прикрепляют самовсасывающий насос, который работает по принципу вакуума. Если одна скважина не даёт достаточного количества воды, рядом с ней создают ещё одну такую же.

Плюсы и минусы скважины-иглы

Скважина-игла занимает совсем мало места на приусадебном участке

У забивных колодцев есть множество положительных характеристик:

1. Такие конструкции просты в установке, не составит труда сделать их своими руками.
2. Абиссинские колодцы не занимают много места и могут расположиться даже на небольшом участке.
3. Вбить или пробурить скважину можно без использования специальной техники.
4. Насос для скважины можно установить не только под открытым небом, но и в помещении, где он будет лучше защищён от негативных погодных факторов.
5. Забивные колодцы делаются довольно быстро, весь процесс занимает не больше суток.
6. Длительный срок эксплуатации конструкции – ещё одно из её преимуществ.
7. Абиссинский колодец позволяет получать чистую воду, не засорённую стоками и прочими загрязнениями.
8. Подача воды из скважины осуществляется непрерывно.
9. Неоспоримым преимуществом колодца является его дешевизна.
10. Ещё один плюс заключается в том, что при необходимости колодец можно демонтировать и перенести на другое место.

Подобная конструкция не лишена недостатков, среди которых можно выделить такие:

1. Диаметр скважины-иглы очень мал, значит, оснастить её погружным насосом не представляется возможным.
2. Если вода залегает на значительной глубине, её подъём на поверхность затрудняется из-за повышенного давления. В подобном случае вакуумный насос может быть неэффективным.
3. При вбивании иглы есть риск неправильно рассчитать глубину расположения водоносного слоя.
4. Иногда на пути скважины попадается твёрдый предмет, который невозможно обойти или пробить, к примеру, крупный камень или сгусток плотной глины.

Что нужно учитывать при создании колодца

К сожалению, обустроить абиссинский колодец можно не на любом участке. Причина тому в некоторых ограничениях, касающихся глубины водоносного слоя, типа грунта, количества воды и её качества. Разберёмся с этим более подробно:

1. Абиссинский колодец бурят до первого водоносного слоя, но глубина его залегания не должна превышать 8 м. Если вода находится глубже, поднять её наверх без мощного насоса будет затруднительно, а скважину-иглу можно оборудовать только ручным поршневым насосом. Чтобы понять, насколько глубоко проходит водоносный слой, возьмите 15-метровую верёвку с грузом и проверьте несколько колодцев, расположенных по соседству.
2. Не менее важным фактором является состав почвы на участке. Пробурить скважину в мягком и лёгком песчаном грунте не составит никакого труда, тогда как на тяжёлую глинистую почву придётся потратить больше усилий. Если же земля на участке каменистая и содержит множество крупных валунов, возможно, от создания абиссинского колодца лучше вообще отказаться.
3. При обустройстве скважины-иглы следует обратить внимание и на то, соответствует ли вода санитарным нормам. Дело в том, что в верхний водоносный слой часто попадают различные загрязнения, источниками которых являются соседские выгребные ямы, поля, насыщенные нитратами и пестицидами, расположенные поблизости заводы и фабрики и т.п. Наиболее уязвимым становится водоносный горизонт, расположенный на глубине до 15 м. Качество воды следует проверить ещё до начала бурения скважины, а для этого образцы жидкости можно взять из соседних колодцев. Воду нужно сдать на химический и бактериологический анализы, причём делать это лучше в конце весны, когда грунт насыщен максимальным количеством удобрений.
4. Ещё один параметр, который стоит принимать во внимание – это дебит скважины. Дебит – это предельный объём воды, который можно получить из скважины за 1 час. При обустройстве абиссинского колодца этот показатель будет зависеть от насыщенности водоносного горизонта. Забивная скважина способна давать от 0,5 до 4 м³ воды в час, и если кто-то поблизости уже имеет на своём участке абиссинский колодец, лучше выяснить, на какой объём воды можно рассчитывать.

Сбор фильтр-иглы

Фильтр-иглу для забивной скважины можно сделать из металлической либо пластиковой трубы диаметром от 1 до 1,5 дюймов. Выбранную трубу нарезают на отдельные фрагменты длиной по 1-2 м. В процессе забивания колодца трубу постепенно наращивают с использованием резьбовых соединений. Чтобы уплотнить места стыков, используют льняную паклю, силиконовый герметик, масляную краску или любой другой подходящий материал. Нередко для уплотнения применяют специальные муфты.

Места соединения труб должны быть надёжно зафиксированы и изолированы, поскольку от их герметичности напрямую зависит работоспособность абиссинского колодца.

Чтобы труба лучше проникала в почву, её конец нужно оснастить фильтр-иглой. Такая игла не только поможет трубе легче войти в землю, она также защитит колодец от ила и обеспечит чистоту подаваемой воды. Иглу желательно делать из того же материала, из которого выполнена сама труба.

Рассмотрим подробнее этапы создания металлической фильтр-иглы:

1. Возьмите металлическую трубу и проделайте в ней отверстия диаметром от 5 до 8 мм. Отверстия должны быть расположены в шахматном порядке.

   Выберите трубу подходящего диаметра и просверлите в ней отверстия

2. Поверх отверстий припаяйте нержавеющую сетку, которая будет служить фильтром.

   Поверх перфорации прикрепите сетку

3. К концу трубы приделайте острый наконечник, по диаметру чуть больший, чем сама труба. Эта разница в размерах нужна для того, чтобы труба свободно проникала в почву вслед за наконечником.

   Припаяйте к концу трубы острый наконечник

Припаивать все металлические детали желательно только чистым оловом без примеси свинца. Свинец отравляет воду и делает её опасной для здоровья.

Фильтр-игла для абиссинской скважины из пластиковой трубы делается следующим образом:

1. Подготовьте армированную полипропиленовую трубу диаметром 1-1,5 дюйма.
2. Вставьте внутрь трубы сетку, которая будет играть роль фильтра. Чтобы сетка держалась надёжно, зафиксируйте её методом вплавления.
3. Сделайте на трубе перфорацию, прорезав щели ножовкой по металлу.

Создать фильтр-иглу своими руками несложно, тем более что все необходимые материалы и инструменты продаются в строительных магазинах. Но если вы хотите упростить себе задачу, купите готовый комплект для абиссинской скважины.

Технология создания скважины

Абиссинский колодец обустраивают двумя способами: забивкой или бурением скважины. Для осуществления первого метода применяют так называемую забивную бабу, а в процессе работы в трубу периодически льют воду. В тот момент, когда вода резко уйдёт в грунт, трубу вкапывают ещё на 50 см, а затем монтируют насос. Забивной способ хорош в том случае, когда вы создаёте колодец самостоятельно, но метод этот не лишён недостатков. Во-первых, если на пути трубы попадётся валун, игла может полностью испортиться. Во-вторых, при забивании колодца можно пропустить водоносный слой.

Второй способ, предполагающий бурение скважины, требует помощи мастеров и привлечения специального оборудования, зато при осуществлении этого метода вы гарантировано найдёте воду в колодце.

Забивать скважину-иглу можно несколькими способами:

1. При помощи скользящей бабки и подбабка – специальной детали, которая плотно охватывает трубу и не соскальзывает вниз. В процессе забивания иглы рабочий поднимает бабку и с силой опускает её вниз, на подбабок. Деталь постепенно перемещают вверх по трубе и работают таким же способом до тех пор, пока не будет найден водоносный слой.
2. Второй метод создания абиссинского колодца – забивка торцевой бабкой с заглушкой. В подобном случае удар приходится на верхнюю часть трубы, заглушка же устанавливается на торце для того, чтобы обезопасить резьбу от повреждения. Этот способ хорош тем, что позволяет использовать максимальную силу удара.
3. Забивать скважину можно и при помощи штанги. В этом случае нет опасности согнуть трубу, а сам процесс происходит легче и быстрее. Забивную штангу можно сделать из шестигранника или круглого прута. Отдельные части прутков скручивают между собой с помощью резьбового соединения. Чтобы после окончания работы штангу можно было извлечь из земли, длина её должна быть большей, чем глубина залегания водоносного слоя.

Забивание абиссинского колодца своими руками: порядок работ

1. Перед началом процесса определите глубину залегания водоносного слоя. Для этого пройдите по соседним дворам и посмотрите, на каком уровне находится вода в близлежащих колодцах. Если колодцев поблизости нет, можно сделать так называемую разведочную скважину на свободном участке земли.

   Перед началом забивки колодца определите глубину водоносного слоя

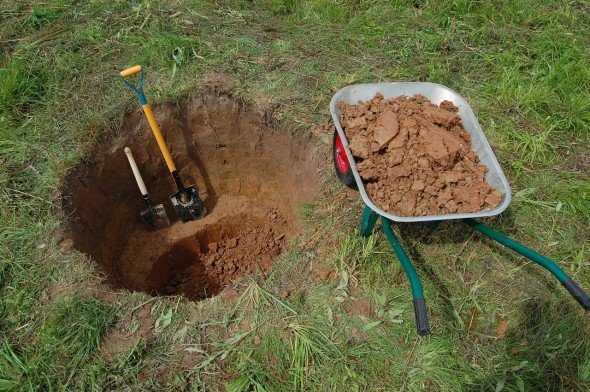

2. На выбранном месте выройте яму глубиной примерно в 1 м. Если колодец будет находиться в подвале дома, то яму можно и не выкапывать. Затем при помощи садового бура выньте из скважины верхний слой грунта.

   Перед бурением скважины выкопайте яму глубиной до 1 м

3. Забивайте в землю трубу одним из выбранных способов или используйте бур. Постепенно наращивайте основную трубу дополнительными отрезками, чтобы достичь нужной глубины забивания.

   Для создания колодца проще всего использовать ручной бур

4. Как только скважина дойдёт до водоносного слоя, пустите через неё воду под высоким давлением, чтобы промыть фильтр от земли. После этого установите в колодец поршневой насос и удалите всю мутную воду.

   Абиссинский колодец нужно промывать, пока вода не станет чистой

5. Чтобы в колодец не попадали стоки, осадки и прочие загрязнения, забетонируйте пространство вокруг него цементным раствором. Если нужно, вы также можете подключить абиссинскую скважину к системе водоснабжения дома.

   Забетонируйте или закройте камнями площадку вокруг скважины-иглы

Для создания скважины-иглы можно использовать ручной самодельный бур, работать с ним будет проще и быстрее, чем забивать скважину штангой или бабкой. Ширина бура должна быть такой же, каким будет диаметр будущей скважины. В процессе работы бур постепенно наращивают дополнительными штангами, соединяя их между собой муфтами. На верхний конец штанги прикрепляют ворот и начинают бурение.

По мере продвижения вглубь почвы, бур периодически поднимают, чтобы очистить его от набранной породы. Если абиссинская скважина имеет значительную глубину, для извлечения бура пользуются лебёдкой.

Видео: создание абиссинского колодца своими руками:

Создать абиссинский колодец своими руками несложно, а сам процесс не займёт много времени. Пробурить или забить скважину на своём участке можно всего за один день, зато после этого вы будете всегда пользоваться чистой водой.

postroika.biz

Абиссинская скважина своими руками » SanDizain.ru

Счастливым обладателям участков, на которых по всем техническим требованиям может быть оборудована абиссинская скважина, стоит смело использовать возможность устройства полноценного автономного водоснабжения.

Абиссинский колодец сегодня стал одним из самых популярных вариантов в решении вопроса водоснабжения для частного дома или дачного участка, благодаря огромному количеству преимуществ, среди которых основополагающими стали удобство и дешевизна. Кроме этого, сделать абиссинский колодец своими руками можно даже без специальной квалификации и оборудования. Главное, точно следовать технологии.

Конструкция абиссинского колодца

Классическая конструкция абиссинской скважины представляет собой герметично соединенные отрезки труб по 1-2 метра диаметром 1 дюйм.

Схема устройства абиссинского колодца

В нижней части колодца-иглы должен быть фильтр. Это отрезок трубы длиной около 110 см, к которому снизу приварен металлический наконечник в виде конуса. Диаметр наконечника должен быть больше диаметра трубы не менее чем на 20 мм и желательно, чтобы он был выполнен из того же материала. Чуть выше конуса на трубе проделывают отверстия в шахматном порядке диаметром 5-8 мм, расстояние между ними должно быть такое, чтобы прочность трубы не была нарушена.

Поверх отверстий накладывают мелкую сетку из нержавейки. Ее привязывают хомутами через каждые 10 см или обматывают проволокой, концы которой припаивают к трубе. В данном случае для припоя рекомендуют использовать только олово, поскольку свинец может загрязнять питьевую воду. В заводских вариантах фильтра-иглы сетка она может находиться внутри трубы, но в домашних условиях это сделать сложнее и не стоит затраченных усилий. В среднем колодец такого типа способен давать от 0,5 до 4 м3 воды/час.

Выбор места для скважины

Выбор места для бурения абиссинской скважины

Для начала необходимо определить уровень залегания грунтовых вод и собственно возможность организации скважины.

• Самым простым способом будет измерение глубины колодцев в окрестностях при
  помощи веревки с грузом.
• Более надежный, но трудоемкий вариант – пробное бурение. Также сможет помочь анализ
  растительности и качество его роста.
• Там, где преобладают влаголюбивые растения с глубокими корнями, грунтовые воды
  расположены не глубоко.

Глубина и месторасположение скважины

Скважина игла предназначена для забора воды из первого водоносного слоя. Это значит, что ее глубина не может превышать 15 м. Расположена она может быть как на участке, так и в подвале жилого дома, но не ближе чем 25 м от источников загрязнения (компостных ям, мусорных куч, септика), 300 м от кладбища и не на склоне холма.

Преимущества и недостатки абиссинского колодца

Абиссинский колодец на приусадебном участке

Абиссинская скважина неспроста считается наиболее выгодным способом обеспечить чистой водой загородный дом или дачный участок, но кроме многочисленных плюсов стоит обратить внимание и на недостатки такого варианта.

Преимущества:

• Обойдется колодец игла дешевле любых других вариантов;
• Не потребуются какие-либо документы и дальнейшая оплата за пользование чистой
  водой;
• Скважина не оказывают значительного влияния на фундамент ближайших построек;
• Продолжительность эксплуатации до 20 лет. По истечении этого срока понадобится либо замена фильтра, либо пробивание новой скважины рядом;
• Вода, как правило, чистая и не требует установки особых фильтрационных систем;
• Быстрый монтаж. Даже если строить абиссинский колодец своими руками, на работы уйдет не более одного дня.

Вода из абиссинского колодца после прокачки

Недостатки:

• Нужны определенные геологические условия;
• Существует некоторая вероятность ошибиться и пропустить водоносный слой, но такая оплошность легко решается вытаскиванием иглы.
• В редких случаях вода в верхнем может оказаться непригодной для питья. Поэтому, чтобы работа не была проделана даром, лучше заранее взять пробу из соседних колодцев и сдать ее на химический и бактериологический анализ.

Способы погружения колодца-иглы в грунт

Бурение или забивание абиссинских колодцев осуществляют одним из нескольких способов.

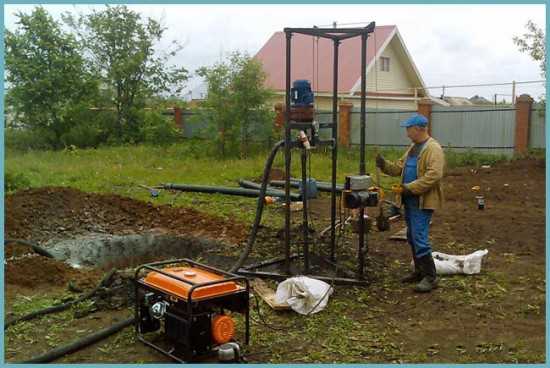

Процесс бурения абиссинской скважины

• Изначально они строились только методом забивания трубы в грунт при помощи кувалды. Позже изобрели приспособление под названием «бабка». Но выбирая такую технику важно понимать, что процесс забивания предполагает сильную нагрузку на резьбовые соединения между тубами, из-за чего они могут потерять герметичность, а это в свою очередь приведет загрязнению скважины сточными водами.
• Также выполняют бурение ударной буровой установкой абиссинских скважин. Конструкция приспособления представляет собой треногу с подвешенным на тросе грузом. Поднимают его вручную или при помощи электролебедки на определенную высоту, затем опускают в свободное падение, позволяя, опустится на забивную трубу.
• Более современным вариантом является бурение скважины несколько большего диаметра, чем труба с фильтром, которая потом подгружается в подготовленный проход. Просверлить отверстие можно специальной установкой или вручную, используя усовершенствованный садовый бур. Его обновление сводится к удлинению штанги. Подбирают трубу соответствующего диаметра и режут ее на отрезки по 1-1,5 м. Соединяют их резьбовыми муфтами или перекрестными болтами, добавляя дополнительный элемент по мере погружения бура в грунт.

Технология обустройства абиссинского колодца

Начинают работу с определения места. Далее вырывают яму объемом около одного кубического метра, в середине которой и будет находиться скважина.
После этого приступают к забиванию трубы. По мере погружения иглы вокруг нее подсыпают и утрамбовывают грунт. К уже вбитому отрезку трубы прикручивают следующий, обеспечивая необходимую длину. Соединяют трубы, как правило, резьбовыми муфтами.
Самое сложное в процессе вбивания попасть всем фильтром в водоносный горизонт. Если наполнить трубу водой, и она уйдет быстро, значит, фильтр достиг зеркала, но бурение или забивание прекращают, только когда конус достигнет водонепроницаемой почвы. Если после заметного возрастания, скорость ухода воды снова падает, фильтр необходимо немного поднять.

После того как фильтр погрузился в водоносный слой, трубу промывают водой под давлением и избавляются от глины. После прочистки в скважину устанавливают обратный клапан и насос, которым выкачивают мутную воду. Чаще устанавливают электрический агрегат или ручной поршневой. Площадку вокруг колодца бетонируют.

Важно! В только что сделанной в скважине вода может оставаться немного мутной из-за примеси глины, прозрачной она станет в течении суток.

Абиссинский колодец может использоваться в зимнее время. Если он оборудован не в подвале дома, а на участке, вокруг скважины сооружают кессон, который, как и трубы подачи воды, обязательно утепляют.

Особенности работ при шнековом бурении

Если для устройства скважины выбран способ предварительного бурения, то перед установкой трубы в подготовленный колодец рекомендуют насыпать каменной крошки, которая будет служить дополнительным фильтром для воды и предотвратит заиливание. Трубу устанавливают, засыпают землей. Сразу бетонировать не рекомендуют, грунт со временем осядет и придется еще пару раз подсыпать землю.

Бурение абиссинской скважины: видео

sandizain.ru
