Мощность электрического тока — Основы электроники

Обычно электрический ток сравнивают с течением жид­кости по трубке, а напряжение или разность потенциалов — с разностью уровней жидкости.

В этом случае поток воды, падающий сверху вниз, несет с собой определенное количество энергии. В усло­виях свободного падения эта энергия растрачивается беспо­лезно для человека. Если же направить падающий поток во­ды на лопасти турбины, то последняя начнет вращаться и сможет производить полезную работу.

Работа, производимая потоком воды в течение определен­ного промежутка времени, например, в течение одной секун­ды, будет тем больше, чем с большей высоты падает поток и чем больше масса падающей воды.

Точно так же и электрический ток, протекая по цепи от высшего потенциала к низшему, совершает работу. В каждую данную секунду времени будет совершаться тем больше рабо­ты, чем больше разность потенциалов и чем большее количе­ство электричества ежесекундно проходит через поперечное сечение цепи.

Мощность электрического тока это количество работы, совершаемой за одну секунду времени, или скорость совершения работы.

Количество электричества, проходящего через поперечное сечение цепи в течение одной секунды, есть не что иное, как сила тока в цепи. Следовательно, мощность электрического тока будет прямо пропорциональна разности потенциалов (на­пряжению) и силе тока в цепи.

Для измерения мощности электрического тока принята еди­ница, называемая ватт (Вт).

Мощностью в 1 Вт обладает ток силой в 1 А при разности потенциалов, равной 1 В.

Для вычисления мощности постоянного тока в ваттах нуж­но силу тока в амперах умножить на напряжение в вольтах.

Если обозначить мощность электрического тока буквой P, то приведенное выше правило можно записать в виде формулы

P = I*U. (1)

Воспользуемся этой формулой для решения числового при­мера.

Требуется определить, какая мощность электрического тока необходима для накала нити радиолампы, если напряжение накала равно 4 в, а ток накала 75 мА

Определим мощность электрического тока, поглощаемую нитью лампы:

Р= 0,075 А*4 В = 0,3 Вт.

Мощность электрического тока можно вычислить и другим путем. Предположим, что нам известны сила тока в цепи и сопротивление цепи, а напряжение неизвестно.

В этом случае мы воспользуемся знакомым нам соотноше­нием из закона Ома:

U=IR

и подставим правую часть этого равенства (IR) в формулу (1) вместо напряжения U.

Тогда формула (1) примет вид:

P = I*U =I*IR

или

Р = I²*R. (2)

Например, требуется узнать, какая мощность теряется в реостате сопротивлением в 5 Ом, если через него проходит ток, силой 0,5 А. Пользуясь формулой (2), найдем:

P= I

2*R = (0,5)²*5 =0,25*5 = 1,25 Вт.

Наконец, мощность электрического тока может быть вычислена и в том слу­чае, когда известны напряжение и сопротивление, а сила тока неизвестна. Для этого вместо силы тока I в формулу (1) подставляется известное из закона Ома отношение U/R и тогда формула (1) приобретает следующий вид:

Р = I*U=U²/R (3)

Например, при 2,5 В падения напряжения на реостате сопро­тивлением в 5 Ом поглощаемая реостатом мощность будет равна:

Р = U²/R=(2,5)²/5=1,25 Вт

Таким образом, для вычисления мощности требуется знать любые две из величин, входящих в формулу закона Ома.

Мощность электрического тока равна работе электрического тока, производимой в течение одной секунды.

P = A/t

ПОНРАВИЛАСЬ СТАТЬЯ? ПОДЕЛИСЬ С ДРУЗЬЯМИ В СОЦИАЛЬНЫХ СЕТЯХ!

Похожие материалы:

Добавить комментарий

Вычисляем мощность переменного и постоянного электрического тока по формуле

При проектировании электрооборудования и расчёте кабелей и пусковой и защитной аппаратуры важно правильно рассчитать мощность и ток электроаппаратуры. В этой статье рассказывается о том, как найти эти параметры.

Формулы расчёта электрической мощности

Что такое мощность

При работе электронагревателя или электродвигателя они выделяют тепло или выполняют механическую работу, единица измерения которой – 1 джоуль (Дж).

Одна из основных характеристик электрооборудования – мощность, показывающая количество тепла или произведённой работы за 1 секунду и выражающаяся в ваттах (Вт):

1Вт=1Дж/1с.

В электротехнике 1Вт выделяется при прохождении тока в 1А при напряжении 1В:

1Вт=1А*1В.

Согласно закону Ома, найти мощность можно также, зная сопротивление нагрузки и ток или напряжение:

P=U*I=I*I*R=(U*U)/R, где:

• P (Вт) – мощность электроприбора;
• I (А) – ток, протекающий через устройство;
• R (Ом) – сопротивление аппарата;
• U (В) – напряжение.

Номинальной называют мощность при номинальных параметрах сети и номинальной нагрузке на валу электродвигателя.

Для того чтобы узнать количество электричества, потреблённого за весь период работы, её необходимо умножить на время, которое аппарат работал. Поучившаяся величина измеряется в кВт*ч.

Расчёт в сетях переменного и постоянного напряжения

Электросеть, питающая электроприборы, может быть трёх видов:

• постоянное напряжение;
• переменное однофазное;
• переменное трёхфазное.

Для каждого вида при расчётах используется своя формула мощности.

Расчёт в сети постоянного напряжения

Самые простые расчёты производятся в электросети постоянного тока. Мощность электроаппаратов, подключённых к ней, прямо пропорциональна току и напряжению и, чтобы найти её, используется формула:

P=U*I.

Например, в электродвигателе с номинальным током 4,55А, подключённом к электросети 220В, мощность равна 1000 Ватт, или 1кВт.

И, наоборот, при известных напряжении сети и мощности ток рассчитывается по формуле:

I=P/U.

Однофазные нагрузки

В сети, в которой отсутствуют электродвигатели, а также в бытовой электросети можно пользоваться формулами для сети постоянного напряжения.

Интересно. В бытовой электросети 220В ток можно вычислить по упрощённой формуле: 1кВт=5А.

Мощность переменного тока вычисляется сложнее. Эти аппараты, кроме активной, потребляют реактивную энергию, и формула:

P=U*I

показывает полную потребляемую энергию устройства. Для того чтобы узнать активную составляющую, нужно учесть cosφ – параметр, показывающий долю активной энергии в полной:

Ракт=Робщ*cosφ=U*I*cosφ.

Соответственно, Робщ=Ракт/cosφ.

Например, в электродвигателе с Ракт 1кВт и cosφ 0,7 полная энергия, потребляемая устройством, будет 1,43кВт, и ток – 6,5А.

Треугольник активной, реактивной и полной энергии

Расчет в трехфазной сети

Трёхфазную электросеть можно представить как три однофазных сети. Однако в однофазных сетях используется понятие «фазное напряжение» (Uф), измеряемое между нулевым и фазным проводами, в сети 0,4кВ, равное 220В. В трёхфазных электросетях вместо «фазного» применяется понятие «линейное напряжение» (Uлин), измеряемое между линейными проводами и в сети 0,4кВ, равное 380В:

Uлин=Uф√3.

Поэтому формула для активной нагрузки, например, электрокотла, выглядит так:

P=U*I*√3.

При определении мощности электродвигателя необходимо учитывать cosφ, выражение приобретает следующий вид:

P=U*I*√3*cosφ.

На практике этот параметр обычно известен, а узнать необходимо ток. Для этого используется следующее выражение:

I=P/(U*√3*cosφ).

Например, для электродвигателя 3кВт (3000Вт) и cosφ 0,7 расчёт получается таким:

I=3000/(380*√3*0,7)=5,8А.

Интересно. Вместо вычислений можно считать, что в трёхфазной сети 380В 1кВт соответствует 2А.

Лошадиная сила

В некоторых случаях при определении мощности автомобилей пользуются устаревшей единицей измерения «лошадиная сила».

Эту единицу ввел в обращение Джеймс Уайт, в честь которого названа единица мощности 1 Ватт, в 1789 году. Его нанял один пивовар для постройки парового двигателя для насоса, способного заменить лошадь. Чтобы определить, какой необходим двигатель, взяли лошадь и запрягли её качать воду.

Считается, что пивовар взял самую сильную лошадь и заставил её работать без отдыха. Реальная сила лошади меньше в 1,5 раза.

В разных странах соотношение 1ЛС и 1кВт немного отличается друг от друга. В России принято считать 1ЛС=0.735кВт, и автомобильный двигатель в 80ЛС соответствует электродвигателю 58,8кВт.

Лошадиная сила

Знание того, как определить мощность и как узнать ток электроприборов, необходимы для проектирования электросетей, расчета кабелей и пускорегулирующей аппаратуры.

Видео

Оцените статью:

Закон Ома.

Закон Ома.

Программа КИП и А

В программу «КИП и А», в разделе «Электрика» включен блок расчета закона Ома для постоянного и переменного тока. Сначала немного теории..

Для постоянного тока

Закон Ома определяет зависимость между током (I), напряжением (U) и сопротивлением (R) в участке электрической цепи. Наиболее популярна формулировка:

Сила тока в участке цепи прямо пропорциональна напряжению и обратно пропорциональна электрическому сопротивлению данного участка цепи, т.е.

I = U / R	где	I — сила тока, измеряемая в Амперах, (A)
		U — напряжение, измеряемое в Вольтах, (V)
		R — сопротивление, измеряется в Омах, (Ω)

Закон Ома, является основополагающим в электротехнике и электронике. Без его понимания также не представляется работа подготовленного специалиста в области КИП и А. Когда-то была даже распространена такая поговорка, — «Не знаешь закон Ома, — сиди дома..».

Помимо закона Ома, важнейшим является понятие электрической мощности, P:

Мощность постоянного тока (P) равна произведению силы тока (I) на напряжение (U), т.е.

P = I × U	где	P — эл. мощность, измеряемая в Ваттах, (W)
		I — сила тока, измеряемая в Амперах, (A)
		U — напряжение, измеряемое в Вольтах, (V)

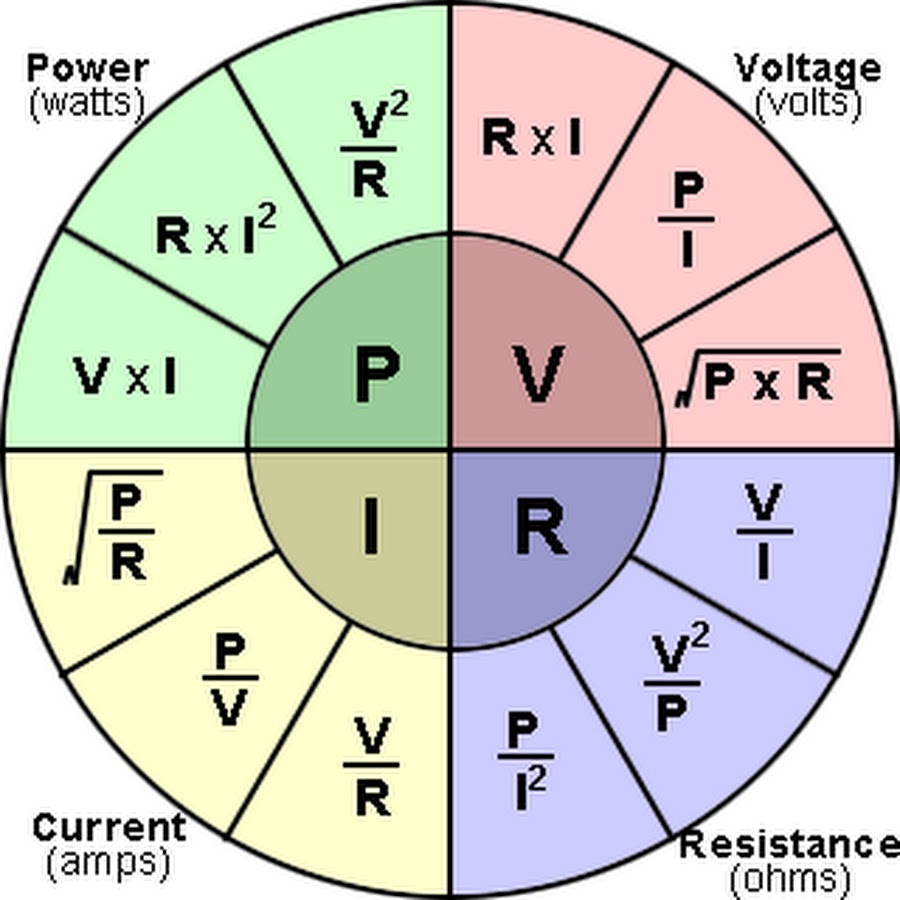

Комбинируя эти две формулы, выведем зависимость между силой тока, напряжением, сопротивлением и мощностью, и создадим таблицу:

Сила тока,	I=	U/R	P/U	√(P/R)
Напряжение,	U=	I×R	P/I	√(P×R)
Сопротивление,	R=	U/I	P/I²	U²/P
Мощность,	P=	I×U	I²×R	U²/R

Практический пример использования таблицы: Покупая в магазине утюг, мощностью 1 кВт (1 кВт = 1000 Вт), высчитываем на какой минимальный ток должна быть рассчитана розетка в которую предполагается включать данную покупку:
Несмотря на то, что утюг включается в сеть переменного тока, пренебрегаем его реактивным сопротивлением (см. ниже), и используем упрощенную формулу для постоянного тока. Находим в таблице I = P / U. Получаем: 1000 кВт / 220 В (напряжение сети) = 4,5 Ампера. Это и есть минимальный ток, который должна выдерживать розетка, при подключении к ней нагрузки мощностью 1 кВт.

Наиболее распространенные множительные приставки:

• Сила тока, Амперы (A): 1 килоампер (1 kА) = 1000 А. 1 миллиампер (1 mA) = 0,001 A. 1 микроампер (1 µA) = 0,000001 A.
• Напряжение, Вольты (V): 1 киловольт (1kV) = 1000 V. 1 милливольт (1 mV) = 0,001 V.
  1 микровольт (1 µV) = 0,000001 V.
• Сопротивление, Омы (Om): 1 мегаом (1 MOm) = 1000000 Om. 1 килоом (1 kOm) = 1000 Om.
• Мощность, Ватты (W): 1 мегаватт (1 MW) = 1000000 W. 1 киловатт (1 kW) = 1000 W. 1 милливатт (1 mW) = 0,001 W.

Для переменного тока

В цепи переменного тока закон Ома может иметь некоторые особенности, описанные ниже.

Импеданс, Z

В цепи переменного тока, сопротивление кроме активной (R), может иметь как емкостную (C), так и индуктивную (L) составляющие. В этом случае вводится понятие электрического импеданса, Z (полного или комплексного сопротивления для синусоидального сигнала). Упрощенные схемы комплексного сопротивления приведены на рисунках ниже, слева для последовательного, справа для параллельного соединения индуктивной и емкостной составляющих.

Последовательное включение R, L, C
Параллельное включение R, L, C

Также, полное сопротивление, Z зависит не только от емкостной (C), индуктивной (L) и активной (R) составляющих, но и от частоты переменного тока.

Импеданс, Полное сопротивление, Z
При последовательном включении R, L, C	При параллельном включении R, L, C
Z=√(R2+(ωL-1/ωC)2)	Z=1/ √(1/R2+(1/ωL-ωC)2)
где,
ω = 2πγ — циклическая, угловая частота; γ — частота переменного тока.

Коэффициент мощности, Cos(φ)

Коэффициент мощности, в самом простом понимании, это отношение активной мощности (P) потребителя электрической энергии к полной (S) потребляемой мощности, т. е.

Cos(φ) = P / S

Он также показывает насколько сдвигается по фазе переменный ток, протекающий через нагрузку, относительно приложенного к ней напряжения.
Изменяется от 0 до 1. Если нагрузка не содержит реактивных составляющих (емкостной и индуктивной), то коэффициент мощности равен единице.

Чем ближе Cos(φ) к единице, тем меньше потерь энергии в электрической цепи.

Исходя из вышеперечисленных понятий импеданса Z и коэффициента мощности Cos(φ), характерных для переменного тока, выведем формулу закона Ома, коэффициента мощности и их производные для цепей переменного тока:

I = U / Z	где	I — сила переменного тока, измеряемая в Амперах, (A)
		U — напряжение переменного тока, измеряемое в Вольтах, (V)
		Z — полное сопротивление (импеданс), измеряется в Омах, (Ω)

Производные формулы:

Сила тока,	I=	U/Z	P/(U×Cos(φ))	√(P/Z)
Напряжение,	U=	I×Z	P/(I×Cos(φ))	√(P×Z)
Полное сопротивление, импеданс	Z=	U/I	P/I²	U²/P
Мощность,	P=	I²×Z	I×U×Cos(φ)	U²/Z

Программа «КИП и А» имеет в своем составе блок расчета закона Ома как для постоянного и переменного тока, так и для расчета импеданса и коэффициента мощности Cos(φ). Скриншоты представлены на рисунках внизу:

Закон Ома для постоянного тока
Закон Ома для переменного тока
Расчет полного сопротивления
Расчет коэффициента мощности Cos(φ)



Формула мощности тока в физике

Содержание:

Электрический ток, на каком угодно участке цепи совершает некоторую работу (А). Допустим, что у нас есть произвольный участок цепи (рис.1) между концами которого имеется напряжение U.

Работа, которая выполняется при перемещении заряда равного 1 Кл между точками A и B (рис.1) будет равна U. В том случае, если через проводник протекает ток силой I за время равное $\Delta t$ по указанному выше участку пройдет заряд (q) равный:

$$q=I \Delta t(1)$$

Следовательно, работа, которую совершает электрический ток на данном участке, равна:

$$A=U \cdot I \cdot \Delta t(2)$$

Надо отметить, что выражение (2) является справедливым при I=const для любого участка цепи (в таком участке могут содержаться проводники 1–го и 2–го рода). {2}}{P_{2}}}$$

Читать дальше: Формула напряжения электрического поля.

напряжение, сопротивление, ток и мощность

Основные электрические величины: напряжение, сопротивление, ток и мощность

В этой статье рассмотрим основные электрические величины: напряжение, сопротивление, ток и мощность.

В электротехнике не имеет смысла говорить просто «электричество». Здесь всегда необходимо конкретизировать, о чем именно идет речь. Мы можем иметь ввиду электрический заряд конденсатора, напряжение в розетке, ток текущий по проводам, либо например мощность, которую намотал за месяц электросчетчик в нашей квартире.

В любом случае, нет такой величины как электричество, есть величина «количество электричества», правильно называемая электрическим зарядом, который измеряется в кулонах. Это электрический заряд — движется по проводам, накапливается на пластинах конденсатора, периодически присутствует на клеммах (минимум — на фазном проводе) розетки, движется в форме тока при совершении электрической сетью работы. Основные электрические величины так или иначе связаны с зарядом. Об этих величинах мы сегодня и поговорим.

Напряжение

Электрическое напряжение U измеряется между двумя точками цепи. Чтобы в замкнутой цепи начало присутствовать устойчивое переменное или постоянное напряжение, необходим источник тока, который смог бы обеспечить поддержание этого напряжения на концах цепи. Данный источник будет служить источником ЭДС — электродвижущей силы, которая так же как и напряжение измеряется в вольтах.

Если к замкнутой цепи присоединен такой источник, то, во-первых, напряжение будет присутствовать между клеммами источника, то есть на концах цепи, а во-вторых, на концах всех участков данной цепи, если ее условно поделить на части.

В каждый момент времени электрическое напряжение, действующее на том или ином участке цепи, может иметь другую величину, нежели в предыдущий момент, если цепь питается от источника переменной ЭДС, либо ту же величину, если это — источник постоянной ЭДС, а цепь, соответственно, является цепью постоянного тока.

Напряжение на концах цепи постоянного тока подобно разности высот на склоне горы, а заряд в данных условиях — словно поднятая на высоту вода, только применительно к электрическому полю эта разность называется разностью (электрических) потенциалов, поскольку здесь не идет речи о гравитационном поле.

Разность потенциалов между двумя точками равна 1 вольту, если для перемещения заряда величиной 1 кулон из одной точки в другую над ним надо совершить работу величиной 1 джоуль. Вольт также равен электрическому напряжению, вызывающему в электрической цепи постоянный ток величиной в 1 ампер при мощности в 1 ватт, но об этом далее.

Ток

Когда на концах участка цепи (проводника) присутствует электрическое напряжение, то есть когда имеет место разность электрических потенциалов, — это значит, что в проводнике (по длине рассматриваемого участка) действует электрическое поле. Электрическое поле действует силовым образом на заряженные частицы.

В металлах, например, свободные электроны являются носителями отрицательного заряда, и могут приходить в поступательное движение, если вдруг оказываются во внешнем электрическом поле, источником которого служит в данном случае источник ЭДС. Когда электроны приходят в движение под действием электрического поля, они становятся движущимся зарядом, то есть электрическим током I.

Количество заряда измеряется в кулонах, а ток характеризует скорость перемещения заряда через поперечное сечение проводника (за единицу времени). Когда через поперечное сечение проводника за одну секунду проходит электрический заряд в один кулон, ток в проводнике равен 1 амперу. В аналогии с водой — чем больше воды проходит через сечение трубы за секунду — тем больше ток.

Сопротивление

Под действием электрического напряжения, заряд движется через поперечное сечение проводника, образуя ток, но движется он не беспрепятственно. Поскольку мы начали рассматривать металлический проводник, то с ним и продолжим.

Электроны в проводнике, двигаясь под действием электрического поля, натыкаются на препятствия внутри проводника — на атомы кристаллической решетки, а также друг на друга, из-за хаотической составляющей (тепловой) движения электронов и колебаний атомов.

Эти препятствия оказывают своего рода сопротивление, замедляют электроны, уменьшают ток по сравнению с тем, до какой величины он мог бы развиться если бы этих препятствий не было. Но такого рода сопротивление R в реальных проводниках (цепях) всегда есть.

Данная величина называется в электротехнике электрическим сопротивлением. Электрическое сопротивление измеряется в омах. Один Ом равен электрическому сопротивлению участка электрической цепи, между концами которого протекает постоянный электрический ток величиной в 1 ампер при напряжении на концах 1 вольт.

Чем больше сопротивление, характеризующее данный проводник, тем меньшим будет ток при одном и том же напряжении на концах этого проводника. Данная зависимость называется законом Ома для участка электрической цепи: величина тока в участке цепи прямо пропорциональна напряжению на концах этого участка и обратно пропорциональна электрическому сопротивлению данного участка цепи.

Мощность

Говоря об электрической цепи, напряжении, сопротивлении и токе, нельзя не завершить тему основных электрических величин рассказом об электрической мощности P. Когда под действием напряжения в цепи устанавливается и продолжает течь ток, источник ЭДС совершает работу A над цепью.

По сути, работа совершается электрическим полем над электрическим зарядом, который в этом поле перемещается. Количество совершенной работы зависит от разности потенциалов, которую преодолел заряд и от величины этого заряда. Чем быстрее выполнялась работа — тем выше мощность процесса.

В случае с током мы говорим обычно о мощности источника, выполнившего работу, а также о мощности потребителя (цепи). Электрическая мощность, потраченная на совершение полезной работы, измеряется в ваттах. Для любого вида энергии, не только для электрической, 1 ватт определяется как мощность, при которой за 1 секунду времени совершается работа в 1 джоуль.

Ранее ЭлектроВести писали, что количество энергетического угля, сжигаемого в Индии для производства электроэнергии, резко сократилось в сентябре и октябре.

По материалам: electrik.info.

Как узнать амперы зная мощность и напряжение

Особенности расчета мощности по току и напряжению

Чтобы электропроводка и все электрическое оборудование, которое имеется в доме, работало исправно и правильно, необходимо правильно сделать вычисление мощности по току и электронапряжению, поскольку при неправильно подобранных показателях может возникнуть короткое замыкание или возгорание. Как сделать расчёт потребляемой мощности по току и напряжению, как вычисляется сила тока, формула через мощность и напряжение и другое, далее.

Как узнать силу тока, зная мощность и напряжения

Чтобы ответить на вопрос, как определить ток, необходимо поделить электронапряжение на общее число ватт. При этом сделать все необходимые вычисления можно самостоятельно, а можно прибегнуть к специальному онлайн-калькулятору.

Узнать потребление электроэнергии по токовой силе резистора можно умножением первой на сопротивление, выражаемое в Омах. В итоге, получится значение, представленное в вольтах, перемноженных на ом. Получится ампер.

Обратите внимание! Если нет сопротивления, нужно поделить ваттный показатель на токовую энергию, то есть следует поделить ватты на амперы и получится значение электроэнергии в вольтах. Понять мощностное показание через величину электричества с электронапряжением, можно умножив соответствующие показания с устройства.

Формулы для расчета тока в трехфазной сети

Подсчитать токовую энергию в трехфазной сети сложно, поскольку вместе одной фазы есть три. К тому же, сложность заключается в использовании нескольких схем соединения. Трудность состоит в симметрии или ее отсутствии во время распределения нагрузки по фазам.

Для определения силы тока в трехфазной сети, нужно общее число ватт поделить на показатель 1,73, перемноженный на напряжение и косинус мощностного коэффициента, который отражает активную и реактивную составляющую сопротивления нагрузки. Что касается однофазной сети, то из выражения для подсчета убирается показатель 1,73. Остается формула I = P/(U*cos φ).

Как рассчитать ампераж

Ампераж является значением электротока, которое выражена в амперах. Рассчитать ампераж можно так: I=P/U.

Расчет потребляемой мощности

Электромощность является величиной, которая отвечает за факт скорости изменения или передачи электрической энергии. Есть полная и активная мощностная нагрузка, а также активная и реактивная. Полная вычисляется так: S = √ (P2 + Q2), где P является активной частью, а Q реактивной. Для нахождения потребляемого мощностного показателя необходимо знать число электротока, которое потребляется нагрузкой, а также питательное напряжение, которое выдается при помощи источника.

Что касается бытового определения потребляемой электрической энергии, необходимо вычислить общее количество ватт питания электрических приборов и паспортные данные номинальной силы электротока котла. Как правило, все электрические приборы работают с переменным током и напряжением в 220 вольт. Для вычисления тока проще всего воспользоваться амперметром. Зная первый и второй параметры, реально узнать величину потребляемой энергии.

Стоит указать, что измерить мощность через напряжение или сделать расчет мощности по сопротивлению и напряжению возможно не только формулой, но и прибором. Для этого можно воспользоваться мультиметром с токоизмерительными клещами или специализированным измерителем — ваттметром.

Обратите внимание! Оба работают по одному и тому же принципу, указанному в руководстве по их эксплуатации.

Мощность, ток и напряжение — три составляющие расчета проводки в доме. Узнать все необходимые параметры в любой сети просто при помощи формул, представленных выше. От этих значений будет зависеть исправность работы всей домашней электрики и безопасность ее владельца.

Расчет электрических цепей онлайн и основная формула расчета

Наверное, каждый кто делал или делает ремонт электрики сталкивался с проблемой определения той или иной электрической величины. Для кого-то это становится настоящим камнем преткновения, а для кого-то все предельно ясно и каких-либо сложностей при определении той или иной величины нет. Данная статья посвящена именно первой категории – то есть для тех, кто не очень силен в теории электрических цепей и тех показателей, которые для них характерны.

Итак, для начала вернемся немного в прошлое и постараемся вспомнить школьный курс физики, касательно электрики. Как мы помним, основные электрические величины определяются на основании всего одного закона – закона Ома. Именно этот закон является базой проведения абсолютно для любых расчетов и имеет вид:

Отметим, что в данном случае речь идет о расчете самой простейшей электрической цепи, которая выглядит следующим образом:

Подчеркнем, что абсолютно любой расчет ведется именно посредством этой формулы. То есть путем не сложных математических вычислений можно определить ту или иную величину зная при этом два иных электрических параметра. Как бы там ни было, наш ресурс призван упростить жизнь тому кто делает ремонт, а поэтому мы упростим решение задачи определения электрических параметров, вывив основные формулы и предоставив возможность произвести расчет электрических цепей онлайн.

Как узнать ток зная мощность и напряжение?

В данном случае формула вычисления выглядит следующим образом:

Расчет силы тока онлайн:

(Не целые числа вводим через точку. Например: 0.5)

Как узнать напряжение зная силу тока?

Для того, чтобы узнать напряжение, зная при этом сопротивление потребителя тока можно воспользоваться формулой:

Расчет напряжения онлайн:

Если же сопротивление неизвестно, но зато известна мощность потребителя, то напряжение вычисляется по формуле:

Определение величины онлайн:

Как рассчитать мощность зная силу тока и напряжения?

Здесь необходимо знать величины действующего напряжения и действующей силы тока в электрической цепи. Согласно формуле предоставленной выше, мощность определяется путем умножения силы тока на действующее напряжение.

Расчет цепи онлайн:

Как определить потребляемую мощность цепи имея тестер, который меряет сопротивление?

Этот вопрос был задан в комментарие в одном из материалов нашего сайта. Поспешим дать ответ на этот вопрос. Итак, для начала измеряем тестером сопротивление электроприбора (для этого достаточно подсоединить щупы тестера к вилке шнура питания). Узнав сопротивление мы можем определить и мощность, для чего необходимо напряжение в квадрате разделить на сопротивление.

Формула расчета сечения провода и как определяется сечение провода

Довольно много вопросов связано с определением сечения провода при построении электропроводки. Если углубиться в электротехническую теорию, то формула расчета сечения имеет такой вид:

Конечно же, на практике, такой формулой пользуются довольно редко, прибегая к более простой схеме вычислений. Эта схема довольно проста: определяют силу тока, которая будет действовать в цепи, после чего согласно специальной таблице определяют сечение. Более детально по этому поводу можно почитать в материале – «Сечение провода для электропроводки»

Приведем пример. Есть бойлер мощностью 2000 Вт, какое сечение провода должно быть, чтобы подключить его к бытовой электропрводке? Для начала определим силу тока, которая будет действовать в цепи:

Как видим, сила тока получается довольно приличной. Округляем значение до 10 А и обращаемся к таблице:

Таким образом, для нашего бойлера потребуется провод сечением 1,7 мм. Для большей надежности используем провод сечением 2 или 2,5 мм.

Рекомендуем ознакомиться:

Как рассчитать амперы

При создании и ремонте электрической сети питания необходимо уточнение базовых параметров: тока, напряжения, мощности, сопротивления. Такие действия выполняют перед подключением нагревательных приборов, станков, других мощных потребителей. В данной публикации рассказано о том, как рассчитать амперы и другие характеристики без ошибок.

Электрический ток

Для простоты электрические параметры часто объясняют на примере перемещения воды по трубам. Данным термином, выраженным в амперах (А), обозначают скорость передвижения электронов в проводнике. Препятствия для жидкости создают малые размеры и дистанция транспортной системы. На сопротивление электрическому току оказывают влияние:

• наличие свободных электронов, химическая чистота материала;
• площадь поперечного сечения (длина) провода;
• температурные условия.

О напряжении, токе и мощности

Продолжив аналогии с водой, напряжение можно сравнить с давлением в магистрали. По мере увеличения разницы потенциалов (вольтаж) получают большую силу электрического тока при остальных равных условиях. Если подключить в цепь лампу накаливания, будет видно, как соответствующим образом изменяется свечение спирали.

Мощность – это комплексный показатель, определяющий потребляемую энергию. Его рассчитывают с учетом приложенного напряжения и тока в цепи.

Как рассчитать число ампер в сети

На практике применяют разные схемы вычислений. В частности, пользуются автоматизированными программами (калькуляторами). Такие инструменты предлагают бесплатно специализированные сайты в режиме онлайн. Ниже представлены формулы и примеры, которые помогут рассчитывать электрические параметры самостоятельно.

Как узнать ток, зная мощность и напряжение

Источник питания постоянного тока (аккумулятор) обеспечивает напряжение на выходе 12 Вольт. Известна мощность потребления – 2 Вт. Как рассчитать ампераж, показано на примере:

К сведению. Для удобства на практике применяют дробные и кратные величины. В данном примере – 167 мА (миллиампер).

Как узнать напряжение, зная силу тока

Выше показано, как посчитать амперы, зная мощность и напряжение. Эту же формулу используют для обратного действия. Если сила тока равна 200 мА, при мощности 2 Вт в точках измерения, прибор покажет следующее напряжение:

U = P/I = 2/0,2 = 10 V.

Как рассчитать мощность, зная силу тока и напряжение

Результат можно вычислить с помощью следующего примера:

P = I*U = 0,2 * 10 = 2 Вт.

В левой части рисунка приведена формула для расчета механической мощности:

• А – полезная работа в Джоулях;
• t – временной период, за который выполнена эта операция.

Как определить мощность цепи, имея тестер сопротивления

В реальных условиях существенное влияние оказывает электрическое сопротивление проводника. Выбрав соответствующий режим, можно узнать действительное значение с помощью мультитестера. Переключатель устанавливают в положение, которое соответствует определенному диапазону. Переходят от больших значений к малым до появления индикации на экране.

При R=20 Ом, зная силу тока I= 200 мА, мощность вычисляют по следующей формуле:

P = I2*R = 0,04*20 = 0,8 Вт.

При необходимости уточняют напряжение:

U = I*R = 0,2*20 = 4 V.

Формула расчета сечения провода

Площадь сечения цилиндрического проводника вычисляют по стандартной геометрической формуле подсчета:

где:

К сведению. Для измерения провода используют микрометр или штангенциркуль.

При отсутствии специализированных инструментов узнавать размер можно с применением подручных средств. Взяв карандаш или другую подходящую основу с одинаковой шириной по продольной оси, наматывают последовательно провод. Приложив конструкцию к линейке, уточняют длину. Делением на количество витков получают диаметр проводника. Далее пользуются рассмотренной выше формулой.

Таблица ватт ампер для выбора сечения проводников по максимальному току (суммарной мощности потребления)

Как узнать амперы зная мощность и напряжение

Причиной написания данной статьи явилась не сложность этих формул, а то, что в ходе проектирования и разработки каких-либо схем часто приходится перебирать ряд значений чтобы выйти на требуемые параметры или сбалансировать схему. Данная статья и калькулятор в ней позволит упростить этот подбор и ускорить процесс реализации задуманного. Также в конце статьи приведу несколько методик для запоминания основной формулы закона Ома. Эта информация будет полезна начинающим. Формула хоть и простая, но иногда есть замешательство, где и какой параметр должен стоять, особенно это бывает поначалу.

В радиоэлектронике и электротехнике закон Ома и формула расчёта мощности используются чаше чем какие-либо из всех остальных формул. Они определяют жесткую взаимосвязь между четырьмя самыми ходовыми электрическими величинами: током, напряжением, сопротивлением и мощностью.

Закон Ома. Эту взаимосвязь выявил и доказал Георг Симон Ом в 1826 году. Для участка цепи она звучит так: сила тока прямо пропорциональна напряжению, и обратно пропорциональна сопротивлению

Так записывается основная формула:

Путем преобразования основной формулы можно найти и другие две величины:

Мощность. Её определение звучит так: мощностью называется произведение мгновенных значений напряжения и силы тока на каком-либо участке электрической цепи.

Формула мгновенной электрической мощности:

Ниже приведён онлайн калькулятор для расчёта закона Ома и Мощности. Данный калькулятор позволяет определить взаимосвязь между четырьмя электрическими величинами: током, напряжением, сопротивлением и мощностью. Для этого достаточно ввести любые две величины. Стрелками «вверх-вниз» можно с шагом в единицу менять введённое значение. Размерность величин тоже можно выбрать. Также для удобства подбора параметров, калькулятор позволяет фиксировать до десяти ранее выполненных расчётов с теми размерностями с которыми выполнялись сами расчёты.

Когда мы учились в радиотехническом техникуме, то приходилось запоминать очень много всякой всячины. И чтобы проще было запомнить, для закона Ома есть три шпаргалки. Вот какими методиками мы пользовались.

Первая — мнемоническое правило. Если из формулы закона Ома выразить сопротивление, то R = рюмка.

Вторая — метод треугольника. Его ещё называют магический треугольник закона Ома.

Если оторвать величину, которую требуется найти, то в оставшейся части мы получим формулу для её нахождения.

Третья. Она больше является шпаргалкой, в которой объединены все основные формулы для четырёх электрических величин.

Пользоваться ею также просто, как и треугольником. Выбираем тот параметр, который хотим рассчитать, он находиться в малом кругу в центре и получаем по три формулы для его расчёта. Далее выбираем нужную.

Этот круг также, как и треугольник можно назвать магическим.

Расчет электрического тока по мощности: формулы, онлайн расчет, выбор автомата

Проектируя электропроводку в помещении, начинать надо с расчета силы тока в цепях. Ошибка в этом расчете может потом дорого обойтись. Электрическая розетка может расплавиться под действием слишком сильного для нее тока. Если ток в кабеле больше расчетного для данного материала и сечения жилы, проводка будет перегреваться, что может привести к расплавлению провода, обрыва или короткого замыкания в сети с неприятными последствиями, среди которых необходимость полной замены электропроводки – еще не самое плохое.

Знать силу тока в цепи надо и для подбора автоматических выключателей, которые должны обеспечивать адекватную защиту от перегрузки сети. Если автомат стоит с большим запасом по номиналу, к моменту его срабатывания оборудование может уже выйти из строя. Но если номинальный ток автоматического выключателя меньше тока, возникающего в сети при пиковых нагрузках, автомат будет доводить до бешенства, постоянно обесточивая помещение при включении утюга или чайника.

Формула расчета мощности электрического тока

Согласно закону Ома, сила тока(I) пропорциональна напряжению(U) и обратно пропорциональна сопротивлению(R), а мощность(P) рассчитывается как произведение напряжения и силы тока. Исходя из этого, ток в участке сети рассчитывается: I = P/U.

В реальных условиях в формулу добавляется еще одна составляющая и формула для однофазной сети приобретает вид:

а для трехфазной сети: I = P/(1,73*U*cos φ),

где U для трехфазной сети принимается 380 В, cos φ – это коэффициент мощности, отражающий соотношение активной и реактивной составляющих сопротивления нагрузки.

Для современных блоков питания реактивная компонента незначительна, величину cos φ можно принимать равной 0,95. Исключение составляют мощные трансформаторы (например, сварочные аппараты) и электродвигатели, они имеют большое индуктивное сопротивление. В сетях, где планируется подключение подобных устройств, максимальную силу тока следует рассчитывать с использованием коэффициента cos φ, равного 0,8 или рассчитать силу тока по стандартной методике, а потом применить повышающий коэффициент 0,95/0,8 = 1,19.

Подставив действующие значения напряжения 220 В/380 В и коэффициента мощности 0,95, получаем I = P/209 для однофазной сети и I = P/624 для трехфазной сети, то есть в трехфазной сети при одинаковой нагрузке ток втрое меньше. Никакого парадокса тут нет, так как трехфазная проводка предусматривает три фазных провода, и при равномерной нагрузке на каждую из фаз она делится натрое. Поскольку напряжение между каждым фазным и рабочим нулевым проводами равно 220 В, можно и формулу переписать в другом виде, так она нагляднее: I = P/(3*220*cos φ).

Подбираем номинал автоматического выключателя

Применив формулу I = P/209, получим, что при нагрузке с мощностью 1 кВт ток в однофазной сети будет 4,78 А. Напряжение в наших сетях не всегда равно в точности 220 В, поэтому не будет большой ошибкой силу тока считать с небольшим запасом как 5 А на каждый киловатт нагрузки. Сразу же видно, что в удлинитель, промаркированный «5 А», утюг мощностью 1,5 кВт включать не рекомендуется, так как ток будет в полтора раза превышать паспортную величину. А еще сразу можно «проградуировать» стандартные номиналы автоматов и определить, на какую нагрузку они рассчитаны:

• 6 А – 1,2 кВт;
• 8 А – 1,6 кВт;
• 10 А – 2 кВт;
• 16 А – 3,2 кВт;
• 20 А – 4 кВт;
• 25 А – 5 кВт;
• 32 А – 6,4 кВт;
• 40 А – 8 кВт;
• 50 А – 10 кВт;
• 63 А – 12,6 кВт;
• 80 А – 16 кВт;
• 100 А – 20 кВт.

С помощью методики «5 ампер на киловатт» можно оценить силу тока, возникающую в сети при подключении бытовых устройств. Интересуют пиковые нагрузки на сеть, поэтому для расчета следует использовать максимальную потребляемую мощность, а не среднюю. Эта информация содержится в документации на изделия. Вряд ли стоит самому рассчитывать этот показатель, суммируя паспортные мощности компрессоров, электродвигателей и нагревательных элементов, входящих в устройство, так как есть еще такой показатель, как коэффициент полезного действия, который придется оценивать умозрительно с риском сильно ошибиться.

При проектировании электропроводки в квартире или загородном доме не всегда доподлинно известны состав и паспортные данные электрооборудования, которое будет подключаться, но можно воспользоваться ориентировочными данными обычных для нашего быта электроприборов:

• электросауна (12 кВт) — 60 А;
• электроплита (10 кВт) — 50 А;
• варочная панель (8 кВт) — 40 А;
• электроводонагреватель проточный (6 кВт) — 30 А;
• посудомоечная машина (2,5 кВт) — 12,5 А;
• стиральная машина (2,5 кВт) — 12,5 А;
• джакузи (2,5 кВт) — 12,5 А;
• кондиционер (2,4 кВт) — 12 А;
• СВЧ-печь (2,2 кВт) — 11 А;
• электроводонагреватель накопительный (2 кВт) — 10 А;
• электрочайник (1,8 кВт) — 9 А;
• утюг (1,6 кВт) — 8 А;
• солярий (1,5 кВт) — 7,5 А;
• пылесос (1,4 кВт) — 7 А;
• мясорубка (1,1 кВт) — 5,5 А;
• тостер (1 кВт) — 5 А;
• кофеварка (1 кВт) — 5 А;
• фен (1 кВт) — 5 А;
• настольный компьютер (0,5 кВт) — 2,5 А;
• холодильник (0,4 кВт) — 2 А.

Потребляемая мощность осветительных приборов и бытовой электроники невелика, в целом суммарную мощность осветительных приборов можно оценить в 1,5 кВт и автомата на 10 А на группу освещения достаточно. Бытовая электроника подключается к тем же розеткам, что и утюги, дополнительные мощности резервировать для нее нецелесообразно.

Если просуммировать все эти токи, цифра получается внушительная. На практике, возможности подключения нагрузки ограничивает величина выделенной электрической мощности, для квартир с электрической плитой в современных домах она составляет 10 -12 кВт и на квартирном вводе стоит автомат номиналом 50 А. И эти 12 кВт надо распределить, учитывая то, что самые мощные потребители сосредоточены на кухне и в ванной комнате. Проводка будет доставлять меньше поводов для беспокойства, если разбить ее на достаточное количество групп, каждая со своим автоматом. Для электроплиты (варочной панели) делается отдельный ввод с автоматом на 40 А и устанавливается силовая розетка с номинальным током 40 А, ничего больше туда подключать не надо. Для стиральной машины и другого оборудования ванной комнаты делается отдельная группа, с автоматом соответствующего номинала. Эту группу обычно защищают УЗО с номинальным током на 15% большим, чем номинал автоматического выключателя. Отдельные группы выделяют для освещения и для настенных розеток в каждой комнате.

На расчет мощностей и токов придется потратить некоторое время, но можно быть уверенным, что труды не пропадут даром. Грамотно спроектированная и качественно смонтированная электропроводка – залог комфорта и безопасности вашего жилища.

Как узнать амперы зная мощность и напряжение. Соотношение ватта и ампера

Как правильно рассчитать мощность ИБП если указаны Вольт Амперы (ВА). Вольт-Амперы или ВА — это единица измерения полной электрической мощности. Полная электрическая мощность — это геометрическая сумма активной и реактивной мощности. Что же такое активная и реактивная мощность вы сможете подробно узнать из стати приведенной ниже, которая инженерным языком это подробно объясняет. На практике используют коэффициент 0,6-0,8 (в основном 0,6).

Мощность ИБП в вольт-амперах = 1000 ВА

Мощность ИБП в ваттах 1000 * 0,6 = 600 Вт

Величина коэффициента зависит от типа источника бесперебойного питания и производителя. Современные ИБП, благодаря новым технологиям, могут давать коэффициент 0,9.

Вольт-амперы или ВА — это единица измерения полной электрической мощности. Полная электрическая мощность — это геометрическая сумма активной и реактивной мощности. Что же такое активная и реактивная мощность? Активная мощность — характеризует скорость необратимого превращения электрической энергии в другие виды энергии (например, световую или тепловую). К активным видам потребителей можно отнести все виды электроламп, и нагревательные элементы. Реактивная мощность — характеризуется скорость передачи электроэнергии от источника тока к потребителю и обратно. К реактивным видам потребителей можно отнести все виды электродвигателей.

Полная мощность будет равняться S2=A2+R2, именно эта мощность и указывается в качестве характеристики дизельной электростанции. Как перевести эти загадочные Вольт-амперы в привычные нам киловатты? Для дизельных электростанций малой и средней мощности существует определенный поправочный коэффициент, который составляет 0,8.

Пример: возьмем дизельную электростанцию J 88K/Nexys, ее мощность в кВА в режиме основного использования составляет 80 кВА, в режиме резервного использования — 88 кВА (о основной и резервной мощности можно прочитать в словаре). Соответственно, мощность в киловаттах в ре

В вольтамперах (VА) измеряют полную мощность.

В ваттах — активную.

В ВАРах — реактивную.

Связь между ними через сдвиг фазы между током и напряжением. Поэтому перевести нельзя — это разные величины. Если нагрузка активная — то полная мощность равна активной. Если нагрузка чисто реактивная (например конденсатор с малыми потерями), то активная мощность будет равна нулю, а полная вполне себе ненулевая. Если на бесперебойнике написано 650 ВА, значит такой и может быть полная потребляемая мощность.

Школьную программу физики большинство из нас помнит, как правило, образно. Многие сакральные термины и магические единицы с годами наш мозг позабыл, в силу отсутствия необходимости в данной информации. Однако физические формулы в нашем обиходе, хоть и очень редко, но бывают весьма полезны даже на бытовом уровне, к примеру, в минуты раздумий над тем, как перевести ватты в амперы и для чего это нужно. Попробуем найти ответы на эти вопросы вместе.

Что такое ватты и амперы?

Термин ватт довольно часто вспоминается при походах в отделы с бытовой техникой или даже при покупке обычных лампочек. Данным термином принято измерять единицы мощности и не только те, которые относятся к электрическому току. Ампер, в сою очередь, термин чисто электротехнический и представляет собой единицу измерения силы электрического тока.

Зачем переводить ватты в амперы?

Все это необходимо делать, в первую очередь для того, чтобы узнать, возможно ли подключение мощной бытовой техники к конкретной розетке в силу того, что бытовая техника в своем описании использует термин мощности – ватт, а линии электропередачи проектируются и строятся под определенную силу тока – амперы.

Как перевести ватты в амперы — инструкция.

Необходимая нам формула выглядит следующим образом:

Здесь применяются обозначения следующих показателей:

• P – мощность (Вт),
• I – сила тока (А),
• U – напряжение сети (В – вольты).

Про напряжение отметим, что в бытовой электросети напряжение в чаще всего встречающихся однофазных линиях равно 220 В.

Как и в любой другой формуле, зная два показателя из трех, последний третий показатель («неизвестная») находится очень легко. Исходя поставленного в начале вопроса, нам необходимо найти силу тока (амперы), зная мощность (ватты). Следовательно, приведенная выше формула преобразится в следующий вид: I=P/U .

Небольшой пример-задача о том, как переводятся ватты в амперы и зачем.

Имеется кухня. На кухне установлена группа розеток. Вся эта группа розеток выключается автоматом в электрическом щитке, на котором есть обозначение 16А. В розетки на кухне подключены следующие приборы: микроволновка (1000 Вт), электрический чайник (2000 Вт), духовой шкаф (1500 Вт). Вопрос в следующем, выдержит ли линия, если включить все эти приборы одновременно?

Имея автомат выключения на 16А надо полагать, что предельным значением для нас будут служить эти данные, сила тока в данном участке цепи не должна превысить 16А. Сперва складываем мощности, в сумме получаем 4500 Вт. Далее по нашей формуле получаем силу тока (амперы): 4500/220=20,45 А. Соответственно, если включить электрочайник, микроволновку и духовой шкаф на полную мощность, то предохранительный автомат на 16А попросту «выбьет».

Отсюда вывод: очень полезно иногда задумываться на тем, как перевести ватты в амперы, и потом применять произведенные расчеты на практике, особенно во время ремонта, например, для закладки (как в нашем примере) дополнительной электрической линии, позволяющей развести нагрузку по разным проводам, либо для перекладывания линии, используя другие провода, рассчитанные на большую силу тока.

Видео.

В большинстве электроприборов техническая информация относительно работы от электрической сети представлена в ваттах и киловаттах. Однако электрические счетчики, розетки и автоматические выключатели маркируются с помощью Амперов. В связи с этим для человека, не знакомого с деталями работы электрических сетей и оборудования, могут возникнуть сложности в понимании того, соответствует ли фактическая нагрузка расчетной и, как следствие, в выборе подходящего предохранителя.

Ватты в амперы или наоборот

Ампер – это единица измерения силы тока, а ватт – мощности (тепловой, механической или электрической). В связи с тем, что работа электрических приборов тесно связана с обоими понятиями и величинами, они выражаются в определенных соотношениях друг к другу. Однако это не значит, что можно напрямую перевести ватты в амперы или наоборот. Однозначного, прямого коэффициента на который можно было бы умножить, или разделить имеющееся число, нет. Некоторые электрики-любители этого не понимают и пребывают в нерешительности, так что вникайте и разбирайтесь дальше , господа. В данном случае принято выражать одни показатели через другие. Для того чтобы понять, как это происходит, посмотрим, как мощность и сила тока соотносятся друг к другу в различных электрических сетях.

Как переводить

Основная формула, отражающая зависимость показателей электрического тока друг от друга выглядит следующим образом: P = U*I, где U обозначает напряжение в вольтах, I – силу тока в амперах, а P – мощность в ваттах. Всем известное соотношение из школьной физики, которое иногда люди забывают. Собственно зная это соотношение, можно провести все дальнейшие операции самостоятельно, однако есть некоторые тонкости, о которых мы расскажем ниже.

Выражение мощности

Теоретически для получения той или иной величины необходимо лишь преобразовать формулу. К примеру, для нахождения напряжения: U=P/I. К примеру, в России бытовые электросети находятся под напряжением в 220 В. При мощности равной, допустим, 220 Вт, сила тока составит 1 А (220/220). Однако данный расчет верен только для сети с постоянным напряжением .

Если мы переводим амперы в ватты в сети с переменным напряжением, следует использовать его фактическое, действующее значение. Чаще всего именно и указывается в качестве номинального. Если известно только амплитудное значение, его следует привести к действующему с помощью деления на 1,41 (округленное число, но его достаточно для бытовых расчетов, квадратный корень из двух). А затем, используя формулу, вычислить мощность.

Выражение силы тока

Часто при выборе подходящей розетки, вилки, автоматического выключателя, счетчика и другого аналогичного оборудования, возникает необходимость найти силу тока в сети. Для этого формула преобразуется к следующему виду: I=P/U. Учитывая, что мощность зачастую указывается в киловаттах, этот показатель следует перевести в ватты, умножив на 1000.

Если напряжение указано в киловольтах, его не всегда можно преобразовать в вольты путем умножения. Это связано с тем, что этот показатель нередко округляется. К примеру, значение 0,4 кВ используется как в России, так и в Европе, однако обозначает фактическое напряжение в 380 В и 400 В соответственно. Это значит, что европейские нагрузки сохранят работоспособность в российских сетях при сниженном напряжении, но обратное – не гарантируется.

Инструкция по переводу амперов в ватты (киловатты)

Вроде на первый взгляд, перевод амперов в ватты, кажется простой задаче, начинаешь изучать предмет и понимаешь, что не все так просто. Но стоит начать это делать, как вы поймете, что все опять становится простым и понятным.

Для проведения этой несложной операции необходимо (это конечно в идеале, так сказать по учебнику) наличие:

• тестера;
• электротехнического справочника;
• токоизмерительных клещей;
• калькулятора.

Порядок действий (стоит помнить, что механизм для переменного и постоянного тока отличается, в нашем же случае рассказывается об электрике в доме, где используется переменный ток):

1. Узнайте напряжение рабочей сети с помощью тестера.
2. В сети с переменным током, измерьте величину тока с помощью токоизмерительных клещей (существуют токоизмерительные клещи и для постоянного тока).
3. Для сетей с однофазным переменным напряжением нужно умножить величину U на силу тока и коэффициент мощности. Результат произведения – потребляемая мощность прибора в ваттах.
4. При трехфазном переменном напряжении. Необходимо умножить коэффициент мощности на произведение величины тока и напряжения каждой из фаз. Сумма полученных значений и будет равна мощности электроустановки. При симметричном распределении нагрузки на фазы активная мощность вычисляется умножением фазного напряжения и тока на утроенный коэффициент мощности.

Исходя из силы тока, протекающей по проводке, необходимо подбирать кабель с учетом сечения. Слишком тонкие провода будут нагреваться при перегрузке, что может, в лучшем случае, привести к выходу их из строя, а в худшем – к возникновению пожара. Медные провода выдерживают значительно большую нагрузку в сравнении с алюминиевыми, однако и это не причина для того, чтобы подавать на них предельную нагрузку.

Основные электротехнические формулы. Мощность. Сопротивление. Ток. Напряжение. Закон Ома.

	Навигация по справочнику TehTab.ru:  главная страница  / / Техническая информация / / Физический справочник / / Электрические и магнитные величины / / Понятия и формулы для электричества и магнетизма.  / / Основные электротехнические формулы. Мощность. Сопротивление. Ток. Напряжение. Закон Ома. Основные электротехнические формулы. Мощность. Сопротивление. Ток. Напряжение. Закон Ома. Цепь постоянного тока (или, строго говоря, цепь без комплексного сопротивления) Применимость формул: пренебрегаем зависимостью сопротивлений от силы тока. P = мощность (Ватт) U = напряжение (Вольт) I = ток (Ампер) R = сопротивление (Ом) r = внутреннее сопротивление источнка ЭДС ε = ЭДС источника Тогда для всей цепи: I=ε/(R +r) — закон Ома для всей цепи. И еще ниже куча формулировок закона Ома для участка цепи : Электрическое напряжение: U = R* I — Закон Ома для участка цепи U = P / I U = (P*R)1/2 Электрическая мощность: P= U* I P= R* I2 P = U 2/ R Электрический ток: I = U / R I = P/ E I = (P / R)1/2 Электрическое сопротивление: R = U / I R = U 2/ P R = P / I2 НЕ ЗАБЫВАЕМ: Законы Кирхгофа они же Правила Кирхгофа для тока и напряжения. Цепь переменного синусоидального тока c частотой ω. Применимость формул: пренебрегаем зависимостью сопротивлений от силы тока и частоты. Напомним, что любой сигнал, может быть с любой точностью разложен в ряд Фурье, т.е. в предположении, что параметры сети частотнонезависимы — данная формулировка применима ко всем гармоникам любого сигнала. Закон Ома для цепей переменного тока: где: Естественно, применительно к цепям переменного тока можно говорить и об активной/реактивной мощности. U = U0eiωt  напряжение или разность потенциалов, I  сила тока, Z = Re—iφ  комплексное сопротивление (импеданс) R = (Ra2+Rr2)1/2  полное сопротивление, Rr = ωL — 1/ωC  реактивное сопротивление (разность индуктивного и емкостного), Rа  активное (омическое) сопротивление, не зависящее от частоты, φ = arctg Rr/Ra — сдвиг фаз между напряжением и током. Дополнительная информация: Электростатика. Закон Ома. Законы Кирхгофа они же Правила Кирхгофа для тока и напряжения. Формулы. Электрическое сопротивление проводника при постоянном токе, зависимость сопротивления проводника от температуры, индуктивное и ёмкостное (реактивное) сопротивление, полное реактивное сопротивление, полное сопротивление цепи при переменном токе Коэффициент мощности (cos φ, косинус фи ), Полная (кажущаяся), активная и реактивная мощность электродвигателя=электромотора и не только его. Коэффициент мощности для трехфазного электродвигателя.
Нашли ошибку? Есть дополнения? Напишите нам об этом, указав ссылку на страницу.
TehTab.ru Реклама, сотрудничество: [email protected]	Обращаем ваше внимание на то, что данный интернет-сайт носит исключительно информационный характер. Информация, представленная на сайте, не является официальной и предоставлена только в целях ознакомления. Все риски за использование информаци с сайта посетители берут на себя. Проект TehTab.ru является некоммерческим, не поддерживается никакими политическими партиями и иностранными организациями.

Что такое амперы, ватты, вольт и омы?

В электрической системе увеличение тока или напряжения приведет к увеличению мощности. Допустим, у вас есть система с 6-вольтовой лампочкой, подключенной к 6-вольтовой батарее. Выходная мощность лампочки составляет 100 Вт. Используя уравнение I = P / V , мы можем рассчитать, какой ток в амперах потребуется, чтобы получить 100 ватт от этой 6-вольтовой лампы.

Вы знаете, что P = 100 Вт, а V = 6 В. Итак, вы можете изменить уравнение, чтобы найти I и подставить числа.

I = 100 Вт / 6 В = 16,67 А

Что произойдет, если вы используете 12-вольтовую батарею и 12-вольтовую лампочку, чтобы получить мощность 100 Вт?

I = 100 Вт / 12 В = 8,33 ампер

Итак, последняя система вырабатывает ту же мощность, но с половиной тока. Преимущество заключается в использовании меньшего тока для получения того же количества энергии. Сопротивление в электрических проводах потребляет мощность, а потребляемая мощность увеличивается по мере увеличения тока, проходящего по проводам.Вы можете увидеть, как это происходит, немного изменив два уравнения. Что вам нужно, так это уравнение мощности с точки зрения сопротивления и тока. Давайте изменим первое уравнение:

I = V / R можно переформулировать как V = I * R

Теперь вы можете подставить уравнение для V в другое уравнение:

P = V * I, подставив V, мы получим P = I * R * I, или P = I ² * R

Это уравнение говорит вам о том, что мощность, потребляемая проводами, увеличивается, если сопротивление проводов увеличивается (например, если провода становятся меньше или изготовлены из менее проводящего материала). Но он резко возрастает, если ток, протекающий по проводам, увеличивается. Таким образом, использование более высокого напряжения для уменьшения тока может сделать электрические системы более эффективными. КПД электродвигателей также повышается при более высоких напряжениях.

Это повышение эффективности — вот что побудило автомобильную промышленность рассмотреть вопрос о переходе с 12-вольтовых электрических систем на 42-вольтовые системы в 1990-х годах. По мере того, как все больше автомобилей поставлялись с электрическими удобствами — видеодисплеями, обогревателями сидений, «умным» климат-контролем, им требовались толстые пучки проводов для обеспечения достаточного тока.Переключение на систему с более высоким напряжением обеспечит большую мощность при более тонкой проводке.

Переключения не произошло, потому что автопроизводители смогли повысить эффективность с помощью цифровых технологий и более эффективных электрических насосов на 12 вольт. Но в некоторых новых моделях используются гибридные системы с отдельным 48-вольтовым генератором для питания расширенных функций, таких как отключение на холостом ходу, при одновременном повышении общей эффективности системы.

Чтобы узнать больше об электричестве и связанных темах, воспользуйтесь ссылками на следующей странице.

Расчет электроэнергии | Закон Ома

Узнайте формулу мощности

Мы видели формулу для определения мощности в электрической цепи: умножая напряжение в «вольтах» на ток в «амперах», мы получаем ответ в «ваттах». Давайте применим это к примеру схемы:

Как использовать закон Ома для определения силы тока

В приведенной выше схеме мы знаем, что у нас напряжение батареи 18 В и сопротивление лампы 3 Ом.Используя закон Ома для определения силы тока, получаем:

Теперь, когда мы знаем ток, мы можем взять это значение и умножить его на напряжение, чтобы определить мощность:

Это говорит нам о том, что лампа рассеивает (выделяет) 108 Вт мощности, скорее всего, в форме света и тепла.

Повышение напряжения батареи

Давайте попробуем взять ту же схему и увеличить напряжение батареи, чтобы увидеть, что произойдет.Интуиция подсказывает нам, что ток в цепи будет увеличиваться с увеличением напряжения, а сопротивление лампы останется прежним. Аналогично увеличится и мощность:

Теперь напряжение батареи 36 вольт вместо 18 вольт. Лампа по-прежнему обеспечивает электрическое сопротивление 3 Ом для прохождения тока. Текущий сейчас:

Это понятно: если I = E / R, и мы удваиваем E, а R остается неизменным, ток должен удвоиться.Действительно, есть: теперь у нас 12 ампер тока вместо 6. А что насчет мощности?

Как повышение напряжения батареи влияет на мощность?

Обратите внимание, что мощность увеличилась так, как мы могли подозревать, но она увеличилась немного больше, чем ток. Почему это? Поскольку мощность является функцией напряжения, умноженного на ток, а напряжение и ток удвоены по сравнению с их предыдущими значениями, мощность увеличится в 2 x 2 или 4 раза.

Вы можете проверить это, разделив 432 Вт на 108 Вт и убедившись, что соотношение между ними действительно равно 4. Снова используя алгебру для управления формулой, мы можем взять нашу исходную формулу мощности и изменить ее для приложений, в которых мы не знаем и того, и другого. напряжение и ток: если мы знаем только напряжение (E) и сопротивление (R):

Если мы знаем только ток (I) и сопротивление (R):

Закон Джоуля против.Закон Ома

Историческая справка: именно Джеймс Прескотт Джоуль, а не Георг Саймон Ом первым открыл математическую связь между рассеиваемой мощностью и током через сопротивление. Это открытие, опубликованное в 1841 году, имело форму последнего уравнения (P = I ² R) и широко известно как закон Джоуля.

Однако эти уравнения мощности настолько часто связаны с уравнениями закона Ома, связывающими напряжение, ток и сопротивление (E = IR; I = E / R; и R = E / I), что они часто приписываются Ому.

ОБЗОР:

• Мощность измеряется в Вт , обозначается буквой «W».
• Закон Джоуля: P = I ² R; P = IE; P = E ² / R

СВЯЗАННЫЕ РАБОЧИЕ ЛИСТЫ:

Попробуйте наш калькулятор закона Ома в разделе «Инструменты».

Электрические формулы

Общие электрические единицы, используемые в формулах и уравнениях:

• Вольт — единица электрического потенциала или движущей силы — потенциал требуется для передачи одного ампера тока через один ом сопротивления
• Ом — единица сопротивления — один ом — это сопротивление, обеспечиваемое прохождению одного ампера при подаче одного вольт
• ампер — единицы тока — один ампер — это ток, который один вольт может передать через сопротивление в один ом
• Ватт — единица электрической энергии или мощности — один ватт равен произведению одного ампера на один вольт — один ампер тока, протекающего под действием силы одного вольта, дает один ватт энергии
• Вольт ампер — произведение вольт и ампер как показывают вольтметр и амперметр — в системах постоянного тока вольт-ампер равен ваттам или передаваемой энергии — в системах переменного тока — вольт с и амперы могут быть или не быть на 100% синхронными — при синхронности вольт-амперы равны ваттам на ваттметре — когда несинхронные вольт-амперы превышают ватты — реактивная мощность
• киловольт-ампер — один киловольт-ампер — кВА — равен 1000 вольт ампер
• Коэффициент мощности — отношение ватт к вольт-амперам

Электрический потенциал — закон Ома

Закон Ома можно выразить как:

U = RI (1a)

1 U =

= P / I (1b)

U = (PR) ^1/2 (1c)

Электрический ток — закон Ома

I = U / R (2a)

I = P / U (2b)

I = (P / R) ^1/2 (2c)

Электрическое сопротивление — закон Ома

R = U / I (3a)

R = U ² / P (3b)

R = P / I ² (3c)

Пример — закон Ома

Батарея 12 В обеспечивает питание до сопротивления 18 Ом .

I = (12 В) / (18 Ом )

= 0,67 (A)

Электроэнергия

P = UI (4a)

P = RI ² (4b)

P = U ² / R (4c)

где

P = мощность (Вт, Вт, Дж / с )

U = напряжение (вольт, В)

I = ток (амперы, А)

R = сопротивление (Ом, Ом)

Электрический Энергия

Электрическая энергия — это мощность, умноженная на время:

W = P t (5)

, где

W = энергия (Ws, Дж)

t = время (с)

Альтернатива — мощность может быть выражена

P = Вт / т (5b)

Мощность — это потребление энергии за счет времени.

Пример — потеря энергии в резисторе

Батарея 12 В подключена последовательно с сопротивлением 50 Ом . Мощность, потребляемая резистором, может быть рассчитана как

P = (12 В) ² / (50 Ом)

= 2,9 Вт

Энергия, рассеиваемая за 60 секунд , может быть рассчитана

W = (2,9 Вт) (60 с)

= 174 Вт, Дж

= 0.174 кВт

= 4,8 10 ^-5 кВтч

Пример — электрическая плита

Электрическая плита потребляет 5 МДж энергии от источника питания 230 В при включении в течение 60 минут .

Номинальная мощность — энергия в единицу времени — печи может быть рассчитана как

P = (5 МДж) (10 ⁶ Дж / МДж) / ((60 мин) (60 с / мин))

= 1389 Вт

= 1.39 кВт

Ток можно рассчитать

I = (1389 Вт) / (230 В)

= 6 ампер

Электродвигатели

КПД электродвигателя

μ = 746 P / P _{input_w} (6)

где

μ = КПД

P _{л.с. )}

или альтернативно

μ = 746 P _л.с. / (1.732 VI PF) (6b)

Электродвигатель — мощность

P _{3-фазный} = (UI PF 1,732) / 1000 (7)

где

P _{3-фазный} = электрическая мощность трехфазного двигателя (кВт)

PF = коэффициент мощности электродвигателя

Электрический двигатель — ток

I _{3-фазный} = (746 P _л.с. ) / (1 .732 В μ PF) (8)

где

I _{3-фазный} = электрический ток 3-фазный двигатель (амперы)

PF = коэффициент мощности электродвигателя

Лучше ли большее напряжение для газонного оборудования?

По мере того, как уход за газонами и OPE (наружное электрооборудование) продолжают переход на более беспроводные продукты, ориентироваться в ландшафте становится непросто. Большие газовые двигатели означают большую мощность.Похоже, что более высокое напряжение батареи — это то, что профессионалы и потребители считают эквивалентным измерением. Однако проблема не так проста. Чтобы разрешить спор, давайте подробнее рассмотрим вольты, амперы и сопротивление.

Вольт и Ампер

Ни вольт, ни ампер не описывают мощность сами по себе. Это название относится к ваттам, и расчет довольно прост:

Вольт (В) x Амперы (А) = Ватты (Вт)

Допустим, нам нужно 2200 Вт для работы газонокосилки. Есть несколько способов добраться туда.

• 36 В x 61,1 A = 2200 Вт
• 56 В x 39,3 A = 2200 Вт
• 108 В x 20,4 A = 2200 Вт

Пока вы можете потреблять от батареи достаточно тока (ампер), вы может получить такое же количество мощности из многих напряжений.

Таким образом, теоретически более высокое напряжение само по себе не означает большей мощности.

Краткое примечание о вольтах
Числа напряжения, такие как 40 В, 80 В и 120 В, часто представляют пиковые (максимальные) вольты.Это напряжение, которое вы можете измерить прямо на зарядном устройстве. Как только вы начнете их использовать, они установятся на свое номинальное напряжение: 36 В, 72 В и 108 В. Как только вы это поймете, вы увидите, что 18 В = 20 В максимум, 36 В = 40 В максимум и так далее. В Pro Tool Reviews есть более подробная статья под названием 20V Max Vs 18V: Setting the Record Straight.

[amazon_link asins = ‘B01JEMNPSS, B015PVD9ME, B01FAW5MKK, B01ESFQOXO, B073R8DFJF’ template = ‘ProductCarousel’ store = ‘opereviews-2077’ marketplace = ‘US’ link_idd = ‘e9224e1] Присоединяйтесь к сопротивлению

Когда энергия достигает двигателя, наше уравнение V x A = W описывает, сколько мощности он получает.Однако сопротивление сводит на нет уравнение и не дает ему быть простым делом.

Возьмем для примера топливопровод. Более тонкая трубка ограничивает легкость попадания топлива в двигатель. Аналогичная проблема существует и с электрической энергией.

Более тонкая проволока и материалы более низкого качества ограничивают поток электронов. Толстая проволока и материалы более высокого качества позволяют электронам плавно течь. Возможно, вы столкнулись с падением напряжения при использовании слишком тонкого удлинителя на электроинструментах на 15 ампер. Или вы могли заметить, что ваш свет мигает, когда в вашем доме включается кондиционер.

Именно здесь в игру вступает парень по имени Ом . Он отвечает за уравнение сопротивления и единицу под названием «Ом».

Ом обнаружил, что сопротивление больше влияет на ток (амперы или амперы), чем на напряжение. Если вы попытаетесь передать одно и то же количество энергии через два разных напряжения, более высокое напряжение имеет меньшее сопротивление.

Краткое исследование

Вольт ² / Сопротивление = Ватты
(В ² / R = W)

или

Ток ² x Сопротивление = Ватты
(I ² x R = W)

Примечание. В законе Ома для обозначения тока используется «I» вместо «A».

Давайте вернемся к нашему примеру с 56 В и посмотрим, как все меняется, когда мы применяем закон Ома.

56 В x 39,3 A = 2200 Вт

В этом примере сопротивление равно 1,42 Ом. (56 В / 39,3 А = 1,42 Ом)

Увеличение напряжения

Вот что происходит, когда мы увеличиваем напряжение на 20% (67,2 В):

(67,2 В x 67,2 В) / 1,42 Ом = 4514,4 Вт

A Увеличение напряжения на 20% дает увеличение мощности на 105% при том же сопротивлении.

Увеличение тока

Теперь вернемся назад и вместо этого увеличим ток на 20%.

47,2 ампер x 47,2 ампер x 1,42 Ом = 3119,0 Вт

Это 20% увеличение тока позволило нам увеличить мощность только на 42%. Дело в том, что для получения большей выходной мощности требуется большее увеличение тока, чем увеличение напряжения.

Назад к обсуждению

Одно из последствий сопротивления — это снижение энергии. Система с более высоким напряжением более эффективна, чем система с более низким напряжением, поскольку она испытывает меньше потерь энергии из-за сопротивления при том же количестве потребляемой мощности.

Это все хорошо, но что, если вы можете снизить сопротивление, чтобы обеспечить более эффективную передачу энергии в системах с более низким напряжением?

Можно!

Аккумулятор на 18 В — отличный тому пример. Используя литий-ионные элементы 18650 и технологию стандартных корпусов, эти блоки обеспечивают мощность 800 Вт. Это означает, что производители уверены, что пропускают через него до 44,4 ампер тока и рассчитывают, что он прослужит 3 года или более.

Когда они модернизируют блоки для использования литий-ионных элементов 21700, большее количество медных компонентов и более толстые провода обеспечивают меньшее сопротивление.Теперь эти блоки достигают мощности до 1440 Вт. Вы получите такое же точное напряжение, но с током 80 ампер. Это на 80% больше энергии!

Теперь удвойте это количество, чтобы покрыть систему на 36 В, и в этом пакете доступно 2 880 Вт — более чем достаточно для нашей газонокосилки на 2200 Вт.

Примечание автора: Типичная домашняя электрическая розетка работает от 120 вольт и 15 ампер. Посчитайте, и вы можете получить только 1800 Вт из вашей домашней розетки. Батареи могут помочь вам продвинуться дальше! Единственным препятствием остается время выполнения.

Не забывайте емкость аккумулятора

То же уравнение, которое мы используем для мощности, работает и с потенциальной мощностью. Просто возьмите номинальное напряжение аккумулятора и умножьте его на общее количество ампер-часов батареи, чтобы получить ватт-часы. Это общее количество энергии в батарее.

• 18V x 9Ah = 162Wh
• 36V (40V Max) x 5Ah = 180Wh
• 56V x 2.5Ah = 140Wh
• 72V (80V max) x 2.0 Ah = 144 Wh

топливо доступно в системе с более низким напряжением.Конечно, это не всегда так, но теперь у вас есть ключ, чтобы открыть для себя реальный потенциал!

Заключительные мысли

В целом, более низкое сопротивление систем с более высоким напряжением делает их более электрически эффективными и более простыми в сборке. Системы OPE, которые действительно конкурируют по производительности при более низких напряжениях, должны снижать свое сопротивление за счет лучшей конструкции аккумуляторных батарей и / или использовать для этого модернизированные литий-ионные элементы.

Дело в том, что на некоторых уровнях легче работать с более высоким напряжением.Само собой разумеется, что вы можете даже отказаться от компонентов более низкого качества, выбрав этот путь. Чтобы иметь достаточно мощности, чтобы конкурировать с системами с более высоким напряжением, системы с более низким напряжением должны создавать лучший аккумулятор. По всей видимости, в результате им также придется создать более качественную систему.

Рассматривая доступные варианты, помните, что напряжение — это еще не все. По нашему опыту, беспроводные продукты OPE в диапазоне от 36 до 54 В (от 40 до 60 В) обладают достаточной мощностью для выполнения своей работы.Подойдет и более высокое напряжение.

Только не гонитесь за максимально возможным числом.

Опасности поражения электрическим током

С электричеством связано множество опасностей. Случайное поражение электрическим током может вызвать сильные ожоги, повреждение внутренних органов и даже смерть. Интересно, что хотя большинство людей думают об электричестве с точки зрения напряжения, наиболее опасным аспектом поражения электрическим током является сила тока, а не напряжение.

Напряжение в зависимости от силы тока

Напряжение и сила тока — это две меры электрического тока или потока электронов.Напряжение является мерой давления , которое позволяет электронам течь, в то время как сила тока является мерой объема электронов. Электрический ток в 1000 вольт не более смертоносен, чем ток в 100 вольт, но крошечные изменения силы тока могут означать разницу между жизнью и смертью, когда человек получает электрический шок.

Хотя физика сложна, некоторые эксперты используют аналогию с текущей рекой, чтобы объяснить принципы работы электричества.В этой аналогии напряжение приравнивается к крутизне или наклону реки, а сила тока приравнивается к объему воды в реке. Электрический ток с высоким напряжением, но очень низкой силой тока можно рассматривать как очень узкую небольшую реку, текущую почти вертикально, как крошечная струйка водопада. У него будет мало возможностей действительно навредить вам. Но большая река с большим количеством воды (сила тока) может утопить вас, даже если скорость течения (напряжение) относительно невысока.

Из этих двух сила тока — это то, что действительно создает риск смерти, что становится ясно, когда вы понимаете, насколько мало силы тока необходимо, чтобы убить.

Влияние силы тока на поражение электрическим током

Различная сила тока по-разному влияет на человеческий организм. В следующем списке описаны некоторые из наиболее распространенных последствий поражения электрическим током при различных уровнях силы тока. Чтобы понять, что это за величина, миллиампер (мА) равен одной тысячной ампера или ампера. Стандартная бытовая цепь, питающая ваши розетки и переключатели, имеет ток 15 или 20 ампер (15 000 или 20 000 мА).

• От 1 до 10 мА : Поражение электрическим током практически отсутствует.
• от 10 до 20 мА : Болезненный шок, но мышечный контроль не теряется.
• от 20 до 75 мА : Серьезный шок, включая болезненный толчок и потерю мышечного контроля; пострадавший не может отпустить проволоку или другой источник шока.
• от 75 до 100 мА : Может произойти фибрилляция желудочков (нескоординированное подергивание желудочков) сердца.
• 100-200 мА : Возникает фибрилляция желудочков, часто приводящая к смерти.
• Более 200 мА : возникают тяжелые ожоги и сильные мышечные сокращения. Могут быть повреждены внутренние органы. Сердце может остановиться из-за того, что грудные мышцы оказывают давление на сердце, но этот эффект зажима может предотвратить фибрилляцию желудочков, значительно повышая шансы на выживание, если пострадавшего исключить из электрической цепи.

Это дает вам представление о том, насколько опасна домашняя электропроводка, которую мы считаем само собой разумеющейся, когда провода проходят 15 000 или 20 000 мА.

Остаться в безопасности

Лучший способ предотвратить поражение электрическим током — это следовать стандартным процедурам безопасности для всех всех электромонтажных работ. Вот некоторые из самых важных основных правил безопасности:

• Отключите питание : Всегда отключайте питание цепи или устройства, с которыми вы будете работать. Самый надежный способ отключить питание — это выключить автоматический выключатель цепи в бытовом щите (коробке выключателя).
• Проверка питания : После отключения автоматического выключателя проверьте проводку или устройства, с которыми вы будете работать, с помощью бесконтактного тестера напряжения, чтобы убедиться, что питание отключено. Это единственный способ убедиться, что вы отключили правильную цепь.
• Используйте изолированные лестницы : Никогда не используйте алюминиевые лестницы для электромонтажных работ. Для безопасности всегда используйте изолированные лестницы из стекловолокна.
• Оставайтесь сухими : Избегайте влажных помещений при работе с электричеством.Если вы находитесь на открытом воздухе в сырых или влажных условиях, наденьте резиновые сапоги и перчатки, чтобы снизить вероятность поражения электрическим током. Подключите электроинструменты и приборы к розетке GFCI (прерыватель цепи замыкания на землю) или удлинителю GFCI. Вытрите руки перед тем, как взяться за шнур.
• Публикация предупреждений : Если вы работаете с сервисной панелью или цепью, поместите предупреждающую этикетку на лицевую сторону панели, чтобы предупредить других, чтобы они не включали какие-либо цепи. Перед повторным включением питания убедитесь, что никто другой не контактирует с цепью.

Законы Ома и Ватта | SpazzTech

Что такое закон Ома и закон Ватта ?:

Закон Ома определяет одно из самых фундаментальных соотношений в электронике. Это соотношение между напряжением, током и сопротивлением. Закон Ватта определяет еще одно из самых фундаментальных соотношений в электронике. Это соотношение между мощностью и величинами, определенное законом Ома. Мы не сможем углубиться в электронику, пока эти концепции не будут поняты.

Вольт:

Единицей измерения параметра напряжения является вольт. Символ, который используется для обозначения вольт, — это буква «V». В зависимости от ситуации используются как верхний, так и нижний регистры. Символом параметра напряжения также является буква «V». Если бы электрическая цепь представляла собой садовый шланг, напряжение было бы аналогично давлению в шланге. Единица V равна количеству энергии в Джоулях, необходимой для перемещения одного кулона электронов между двумя точками.Напряжение иногда называют «потенциалом», потому что оно может перемещать эти электроны.

Ампер или Ампер:

Единицей измерения параметра тока является ампер. Ампер часто сокращают до ампер. Символ, используемый для обозначения усилителя, — это буква «А». В зависимости от ситуации используются как верхний, так и нижний регистр. Символ, используемый для представления параметра тока, — это буква «I». Если бы электрическая цепь представляла собой садовый шланг, ток был бы подобен скорости потока воды в шланге.Единица A равна количеству кулонов, проходящих через контур за одну секунду.

Ом:

Единицей измерения параметра сопротивления является ом. Для обозначения сопротивления используется символ Ω. Символ, используемый для обозначения параметра сопротивления, — это буква «R». Если бы электрическая цепь была садовым шлангом, сопротивление было бы любым клапаном или другим ограничением в шланге. Единица Ω равна сопротивлению, которое существует, когда 1 А протекает между двумя точками с напряжением 1 В между этими двумя точками.Это составляет основу форм закона Ома, приведенных в следующем разделе.

Формы закона Ома:

Мощность:

Единицей измерения мощности в электронике чаще всего является ватт. Символ, используемый для обозначения ватта, — это заглавная буква «W». По сути, мощность — это скорость выполнения работы. Фактически, один ватт равен одному джоулю в секунду. Из определений, данных для вольт и ампер, приведенных выше, мы можем сказать, что один ватт также равен одному вольту, умноженному на один ампер, потому что вольт — это мера джоулей на кулон, а ампер — мера кулонов в секунду.Кулоны сокращаются, и у нас остаются джоули в секунду.

Формы закона Ватта:

Объединенная взаимосвязь закона Ома и закона Ватта Настенная диаграмма:

Объединив закон Ома и закон Ватта, нам нужно знать только две величины, чтобы определить две другие. Эти величины представляют собой напряжение (В) в вольтах, ток (I) в амперах, сопротивление (R) в омах и мощность (P) в ваттах. Все отношения между этими количествами приведены в таблице ниже.

© SpazzTech LLC, 2014-2017. Все права защищены

Вт и вольт-ампер — что такое кВА и как она рассчитывается?

Вы когда-нибудь задумывались, почему некоторые номинальные мощности выражаются в Ваттах, некоторые — в АМПЕРАХ или АМПЕР, некоторые — в ВОЛЬТАХ, а некоторые — в кВА? На этой странице простым языком объясняется разница между номинальными значениями мощности и описывается, когда каждый из них следует использовать в вашем центре обработки данных и при планировании сетевой архитектуры.

КВА — это просто 1000 вольт ампер. Вольт — электрическое давление. ампер — электрический ток. Термин, называемый полной мощностью , (абсолютное значение комплексной мощности, S) равен произведению вольт и ампер.

С другой стороны, ватт (Вт) — это мера реальной мощности. Реальная мощность — это количество фактической мощности, которая может быть получена из цепи. Когда напряжение и ток в цепи совпадают, реальная мощность равна полной мощности.Однако по мере того, как волны тока и напряжения совпадают в меньшей степени, передается меньше реальной мощности, даже если в цепи по-прежнему течет ток. Различия между реальной и полной мощностью и, следовательно, ваттами и вольтами ампер возникают из-за неэффективности передачи электроэнергии.

Результирующая неэффективность электрической передачи может быть измерена и выражена в виде отношения, называемого коэффициентом мощности . Коэффициент мощности — это отношение (число от 0 до 1) активной и полной мощности.В случае коэффициента мощности 1,0 реальная мощность равна полной мощности. В случае коэффициента мощности 0,5 активная мощность примерно вдвое меньше полной мощности.

Развертывание систем с более высоким коэффициентом мощности приводит к меньшим потерям электроэнергии и может помочь повысить эффективность использования энергии (PUE). Большинство источников бесперебойного питания (ИБП) будут указывать средний коэффициент мощности и нагрузочную способность ИБП в реальном времени в дополнение к кВА.

Пример: У вас есть ИБП на 500 кВА (полная мощность) с 0.9 коэффициент мощности. Итоговая реальная мощность составляет 450 киловатт.

Некоторые полезные коэффициенты преобразования и формулы

• ВА = Напряжение x Ампер
• Вт = Напряжение (среднеквадратичное значение) x Ампер (среднеквадратичное значение) x Коэффициент мощности (PF) ( трехфазная цепь умножила бы напряжение на квадратный корень из 3 или приблизительно 1,732)
• 1 BTU (британская тепловая единица) = Вт x 3,413
• 1 BTU = 1055.
