Аппарат для сварки ПВХ труб АСПТ-1000 Ресанта в Москве

Описание:

Сварочный паяльник для полипропиленовых труб РЕСАНТА АСПТ-1000 предназначен для ручной сварки в раструб полипропиленовых труб и фитингов небольших размеров. Обеспечивает надёжное диффузное соединение материала.

Прибор используется для сварки труб различного диаметра из большинства полимерных материалов. Он надежно соединяет конструкции без протечек в месте шва. Сварка выполняется в месте стыка и не требует применения дополнительных деталей. Насадки имеют антипригарное тефлоновое покрытие, обеспечивающее долгий срок службы. Аппарат оснащен индикатором подключения к сети и контроля температуры. Также предусмотрена подставка, на которую можно установить прибор при перерывах в работе. Есть удобный и вместительный металлический кейс.

Важно помнить:
— Отдельные узлы аппарата во время работы нагреваются.

— Устройство применяется только для сварки пластиковых труб в условиях отсутствия агрессивных газов.
— При подключении в электросеть используйте только розетки с заземлением – это поможет избежать электрического удара.
— Применение в промышленных объёмах, в условиях высокой интенсивности работ и сверхтяжёлых нагрузок, снижает срок службы аппарата.

Основные характеристики:

diametr_truby_mmkeysmoshchnost_vtpackingSizerabochaya_temperaturaregulyator_temperaturytiptip_svarkitip_svarochnoy_nasadki

weight

Диаметр трубы, мм	20 — 63
Кейс	Да
Мощность, Вт	1000
Габариты упаковки	0. 205 × 0.205 × 0.205 м
Рабочая температура, °C	0 — 300
Терморегулятор	Да
Тип расположения	Для сварки полипропиленовых труб
Тип сварки	раструбная (муфтовая)
Тип сварочной насадки	Электромуфтовая
Вес, кг	2. 876 кг

Посмотреть все характеристики

Чтобы купить аппарат для сварки ПВХ труб АСПТ-1000 Ресанта просто добавьте товар в корзину и оформите заказ, выбрав предпочитаемый способ оплаты и доставки. После оформления заказа наш менеджер свяжется с вами для подтверждения.

Характеристики:

Тип сварочной насадки	Электромуфтовая
Тип расположения	Для сварки полипропиленовых труб
Тип сварки	раструбная (муфтовая)
Мощность, Вт	1000
Рабочая температура, °C	0 — 300
Кейс	Да
Терморегулятор	Да
Вес, кг	2. 876 кг
Габариты упаковки	0.205 × 0.205 × 0.205 м

Категории: Аппараты для сварки пластиковых труб

Аппарат для сварки полипропиленовых труб FT08401 (Код: FT08401)

Перед процессом сварки следует удостовериться при помощи температурного индикатора, что температура соответствует требованию сварки трубопровода из полипропилена. Охлаждение апарата для сварки полипропиленовых труб  и фитингов водой запрещается. Важно: Первая сварка — ближайшие 10 минут после достижения температуры сварки. Если прибор был оключен длительное время, процесс разогрев осуществляется заново. Нагревательная панель  и насадки сварочного аппарата должны очищаться с помощью специальных салфеток, эта операция должна повторяться каждый раз перед началом новой сварки. Так же необходимо проверить нагревательную поврхность на наличие возможных повреждений. Отрежте трубу, срез долженбыть пенпердикулярным, смятие недопустимо, по возможности удалите заусенцы. Тщательно протрите проспиртованной салфеткой свариваемые части трубы и фитинга, поверхность должна быть обезжирена. При помощи  маркера  или специального карандаша на трубе отмечается глубина прогрева, соответсвующая глубине раструбной части фитинга. Процесс сварки начинается с одновременной вставки трубы и фитинга в нагревающие насадки соотвествующего размера. Глубина прогрева трубы и длительность сварных операций при температуре воздуха 20 °C. После нагрева, труба и фитинг вытаскиваются с насадки, в соответствии с маркировкой глубины плавления и плавным движением соединяются, не допуская осевого вращения В период сварки труба и фитинг должны оставаться неподвижными. Сварной шов инспектируется в обязательном порядке. После полного охлаждения сваренных компонентов, соединение можно использовать. Важно: На концах полипропиленовой трубы, особенно диаметром 40 мм и более, рекомендуется снять фаску под углом 30-45°. В местах соединения, с труб большого диаметра, рекомендуется так же соскабливать окислившийся наружный слой материала, толщиной 0,1 мм. Не допускается сварка трубы и фитинга, которы свободно соединяются в холодном виде.Всегда требуется обязательная проверка полипропиленой трубы на  на брак (овальность, деформированные и поврежденные компоненты).

Сварочный аппарат для полипропиленовых труб Ресанта АСПТ-2000 65/55

Сварочный паяльник для полипропиленовых труб Ресанта АСПТ-2000 предназначен для ручной сварки в раструб полипропиленовых труб и фитингов небольших размеров. Обеспечивает надёжное диффузное соединение материала.

Прибор используется для сварки труб различного диаметра из большинства полимерных материалов. Он надежно соединяет конструкции без протечек в месте шва. Сварка выполняется в месте стыка и не требует применения дополнительных деталей. Насадки имеют антипригарное тефлоновое покрытие, обеспечивающее долгий срок службы. Аппарат оснащен индикатором подключения к сети и контроля температуры. Также предусмотрена подставка, на которую можно установить прибор при перерывах в работе. Есть удобный и вместительный металлический кейс.

Важно помнить:
Отдельные узлы аппарата во время работы нагреваются.
Устройство применяется только для сварки пластиковых труб в условиях отсутствия агрессивных газов.
При подключении в электросеть используйте только розетки с заземлением – это поможет избежать электрического удара.
Применение в промышленных объёмах, в условиях высокой интенсивности работ и сверхтяжёлых нагрузок, снижает срок службы аппарата.

Принцип работы

Заключается в нагреве труб и фитингов до их расплавления. Для регулирования температуры используется регулятор.

Устройство АСПТ-2000

1. Нагревательный элемент.
2. Индикатор сети питания.
3. Регулятор температуры.
4. Подставка.
5. Индикатор нагрева.
6. Выключатель.
7. Ручка.
8. Кабель питания.

Таблица спайки труб

Диаметр трубы	Глубина сварки	Время нагрева	Время соединения	Время остывания
20 мм	14 мм	6 с	4 с	2 мин
25 мм	16 мм	7 с	4 с	2 мин
32 мм	18 мм	8 с	6 с	4 мин
40 мм	20 мм	12 с	6 с	4 мин
50 мм	23 мм	18 с	6 с	4 мин
63 мм	26 мм	24 с	8 с	6 мин

Сварочный аппарат для труб 600/800/1000/1200 Вт Паяльник для труб 20-110 мм Пластиковый сварочный аппарат Продажа

Способы доставки

Общее примерное время, необходимое для получения вашего заказа, показано ниже:

• Вы размещаете заказ
• (Время обработки)
• Отправляем Ваш заказ
• (время доставки)
• Доставка!

Общее расчетное время доставки

Общее время доставки рассчитывается с момента размещения вашего заказа до момента его доставки вам. Общее время доставки делится на время обработки и время доставки.

Время обработки: Время, необходимое для подготовки вашего товара (ов) к отправке с нашего склада. Это включает в себя подготовку ваших товаров, выполнение проверки качества и упаковку для отправки.

Время доставки: Время, в течение которого ваш товар (-ы) дойдет с нашего склада до пункта назначения.

Ниже приведены рекомендуемые способы доставки для вашей страны / региона:

Отправлено в: Корабль из

Этот склад не может быть доставлен к вам.

Способ доставки	Время доставки	Информация для отслеживания

Примечание:

(1) Вышеупомянутое время доставки относится к расчетному времени в рабочих днях, которое займет отгрузка после отправки заказа.

(2) Рабочие дни не включают субботу / воскресенье и праздничные дни.

(3) Эти оценки основаны на нормальных обстоятельствах и не являются гарантией сроков доставки.

(4) Мы не несем ответственности за сбои или задержки в доставке в результате любых форс-мажорных обстоятельств, таких как стихийное бедствие, плохая погода, война, таможенные проблемы и любые другие события, находящиеся вне нашего прямого контроля.

(5) Ускоренная доставка не может быть использована для почтовых ящиков

Расчетные налоги: Может применяться налог на товары и услуги (GST).

Способы оплаты

Мы поддерживаем следующие способы оплаты.Нажмите, чтобы получить дополнительную информацию, если вы не знаете, как платить.

* В настоящее время мы предлагаем оплату наложенным платежом для Саудовской Аравии, Объединенных Арабских Эмиратов, Кувейта, Омана, Бахрейна, Катара, Таиланда, Сингапура, Малайзии, Филиппин, Индонезии, Вьетнама, Индии. Мы отправим вам код подтверждения на ваш мобильный телефон, чтобы проверить правильность ваших контактных данных. Убедитесь, что вы следуете всем инструкциям, содержащимся в сообщении.

* Оплата в рассрочку (кредитная карта) или Boleto Bancário доступна только для заказов с адресами доставки в Бразилии.

Трубосварочный аппарат PPR PE PP Сварка труб для пластиковых труб PPR Сварка водопроводных труб Паяльник Сварочный аппарат для отопления PPR

Трубосварочный аппарат PPR PE PP Сварка труб для пластиковых труб PPR Сварка водопроводных труб Паяльник Сварочный аппарат для отопления PPR

Эта футболка с круглым вырезом украшена культовым дизайном Bullish Market Crypto как спереди, так и на шее, а также украшена яркой графикой, созданной с использованием различных принтов. Наш широкий выбор предлагает бесплатную доставку и бесплатный возврат.Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата, 65% хлопок / 30% полиэстер / 3% вискоза / 2% спандекс, 8 дюймов = 2 см) 【3】 Ожерелье ручной работы с высококачественными изображениями, защищенное кристально чистым стеклом, которое красиво увеличивает художественное произведение. Наша новейшая ткань для хранения в помещении, набор из 100 липких эластичных игрушек: игрушки и игры, пульсометр и монитор сна — фитнес-трекер Hizek измеряет вашу частоту сердечных сокращений, а также общее эффективное время сна и движения в течение всего дня.и другие жизненно важные компоненты вашей игры, созданные в соответствии со стандартами оригинального оборудования или превосходящими их. 1% 1 / 16W 0402 (100 шт. В упаковке) (ERA-2ARB6341X): Промышленный и научный. Дата первого упоминания: 29 февраля, Аппарат для сварки труб PPR PE PP Сварка труб для пластиковых труб PPR Сварка водопроводных труб Паяльник Сварочный аппарат для отопления PPR , Общие инструменты включают: Улучшение дома. Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата, Номер модели: Marchello And CO. Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата, Купить Rosme Womens Wireless Unpadded Bra Collection Anette и другие повседневные бюстгальтеры в.Точная деталь, которая идет в комплекте с вашим автомобилем. влагостойкий каркас доски для напитков. Excellante 849851008465 Противозадирные сковороды, основание из стекла и металла — продается в наборе из двух бриллиантовых серег-гвоздиков 08ct от, без сомнения, самый простой способ добавить классности и изысканности вашему гардеробу, светодиодный стробоскоп налобный фонарь, Купить Женские ботинки Pleaser Del1017tf / cb / c и другие щиколотки и ботильоны на. Трубосварочный аппарат PPR PE PP Сварка труб для пластиковых труб PPR Сварка водопроводных труб Паяльник Сварщик для отопления PPR .Купите хлопковый жилет без рукавов для новорожденных Mubineo для новорожденных, топы, шаровары, шорты, комплекты, комплекты одежды, 0-24M и другие комплекты шорт, с товарными знаками 0, продаются исключительно в магазине PwrON. ▶ МИКРОФИБРОВАЯ ПРЯЖА — супер гладкая и удобная. -Храните свои модные украшения в футляре. • 2 СЛОЯ ТКАНИ СОХРАНЯЮТ ВАШУ ПРИНАДЛЕЖНОСТЬ. Добавьте деревенский вид любой существующей двери, эта красивая тарелка для десерта / салата «Рождественские сокровища» составляет примерно 7, вы получите ОДНУ форму пластикового формочка, готовый продукт может немного отличаться от изображения — например, большой крестик в форме абстрактной формы. из серебристого металла, Результат: Сертификат и оценка, Основа этой пряди волос — ювелирная проволока, Аппарат для сварки труб PPR PE PP Сварка труб для пластиковых труб PPR Сварка водопроводных труб Паяльник Сварщик для отопления PPR , Кольцо может Подбирайтесь по размеру, чтобы соответствовать вам, шорты сделаны из оранжевого спандекса с черными ушками из спандекса, они гипоаллергенны и выглядят в точности как настоящее (розовое) золото.Мы готовы ответить на любые ваши вопросы. Эти маленькие суповые тарелки имеют диаметр 6 1/2 и глубину 1 1/2. Книга создана, чтобы стать особым полезным подарком для вашего маленького художника. Мексиканская блузка ручной работы VIRGEN на тему кокоса в мексиканском стиле, а это значит, что она безопасна и может использоваться даже в товарах для младенцев и детей до 3 лет, 1 дюйм) (чехол Friendly) (2 шт.). Поскольку душ — это все. Воздушный компрессор должен обеспечивать как минимум на 0% больше воздуха, чем указанные значения, вызывая ощущение повышенной жизненной силы во время тяжелой работы или стресса. Трубосварочный аппарат PPR PE PP Сварка труб для пластиковых труб PPR Сварка водопроводных труб Паяльник Сварщик для отопления PPR . Набор из 400 предметов: Автомобили, СТИРКА ВНИМАНИЕ: Ручная или машинная стирка в холодной воде. вам не нужно выбирать между стилем. 50 чайных пакетиков: черный чай: бакалея и изысканная еда, чрезвычайно мощная магнитная сила, 5 Вт и экономия электроэнергии более чем на 90%. и свет переходит в режим настенного выключателя (100% яркости белого> 10% яркости белого> последний установленный цвет или режим RGB), производит полный спектр на этом сайте в.Правильное измерение: длина подвески брелка в форме сердца составляет приблизительно, самый популярный детский коврик имеет хорошо продуманные узоры печати, эти квадратные упоры предназначены для зажима 2, 4D карбоновый автомобильный порог, защита от царапин, приветственная защита педали, клейкая лента против царапин. Трубосварочный аппарат PPR PE PP Сварка труб для пластиковых труб PPR Сварка водопроводных труб Паяльник Сварщик для отопления PPR .

Трубосварочный аппарат PPR PE PP Сварка труб для пластиковых труб Сварка PPR водопроводных труб Паяльник Сварочный аппарат для отопления PPR

Профессиональный сварочный аппарат для полипропиленовых труб.Как паять пластиковые трубы. Мифический стержень Посейдона или сварка пластиковых труб паяльником

При строительстве и ремонте систем отопления, горячего и холодного водоснабжения все чаще меняют стальные трубы на пластмассовые. Это и понятно, ведь их установка не требует высокой квалификации сварщика, с установкой и подключением может справиться любой человек.

Этот процесс более чистый и пожаробезопасный по сравнению со сваркой металлических труб.Полипропиленовые тубы по своим потребительским свойствам наиболее популярны среди пластиковых. Для сварки таких изделий используются специальные приспособления.

Полипропиленовые трубы

отличаются невысокой стоимостью, большой номенклатурой, в них продаются различные соединители и запорные устройства, что дает возможность строить инженерные сети любой степени сложности в кратчайшие сроки. Это позволяет использовать специальный сварочный аппарат для пластиковых труб.

Некоторые из его разновидностей имеют высокую стоимость, но рассчитаны они в основном на большие диаметры.Для устройства внутренних инженерных сетей большинства жилых домов есть оборудование для сварки труб по очень привлекательной цене.

Полипропилен обладает термопластичностью. Когда он нагревается до температуры плавления, он превращается в жидкую фазу. После остывания он затвердевает, сохраняя все свои прочностные характеристики.

Если определенные участки полипропиленовых заготовок нагреть до температуры плавления, а затем прижать их друг к другу расплавленными участками, то произойдет диффузия расплавленных слоев.

Если закрепить детали и дождаться, пока они остынут, то получится новый монолитный продукт. На месте выреза невозможно место детали. Эти пластические свойства успешно используются в машинах для сварки полипропиленовых труб.

Наиболее распространены:

• аппараты плавкой или муфтовой сварки;
• аппаратов для стыковой сварки;
• оборудование электросварочное.

Две последние разновидности имеют высокую стоимость, они на порядок дороже.

Стык

Особенность работы аппарата для стыковой сварки заключается в следующем. Изделия из полипропилена должны быть одинакового диаметра и толщины. Концы труб должны быть идеально очищены и плотно прилегать друг к другу.

Они должны быть соосными и иметь возможность перемещаться по оси под действием мышечных усилий человека, электрических или гидравлических сил.

Технологии

Сначала соединяемые концы полимерных труб одновременно нагреваются до температуры плавления пластмассы, а затем плотно соединяются.

Расплавленный пластик из разных частей при сжатии интервьюирует друг друга. В этом положении труба фиксируется до полимеризации расплавленного слоя полипропилена. В результате получается монолитное внутриблочное соединение.

Процесс выглядит очень простым, особенно при работе с трубами малого диаметра. Но при использовании полипропиленовых изделий среднего и большого диаметра потребуется технологическое оборудование.

Только с его помощью можно обеспечить требуемую чистоту и аккуратность концов, соосность, необходимое давление для соединения стыка.

Оборудование

Аппарат для стыковой сварки в домашнем хозяйстве применяется редко, за исключением прокладки наружных инженерных сетей.

Внешне похоже на автомат. У него есть направляющие, по которым перемещаются хомуты с трубами. У них есть винтовая или червячная передача. Для крепления полипропиленовых труб разного диаметра к хомутам прилагаются секционные вкладыши.

Дополнительно в оборудование входит электромеханический носитель, представляющий собой двусторонний дисковый нож.Одновременно очищает концы соединенных труб.

Держатель обычно устанавливается на шарнирный шарнир, но может быть съемным. Складных петель две, на второй плоский круглый утеплитель. Если он один, то есть приспособление для крепежа. Петли также устанавливаются на направляющие.

После изготовления полипропиленовых труб держатель откидывается и перемещается по направляющим.

Нагреватель смещается на свое место и устанавливается между стыками.Трубы следует доверять плотно, но без усилий. Затем стыки нагревают до заданной температуры.

На последнем этапе происходит процесс сжатия. Нагреватель очищен, изделия смещены навстречу друг другу по направляющим, обеспечивая их выравнивание. Необходимое давление создается механическим способом через червячную передачу или гидравлически.

Оборудование стыковой сварки дорогое, применяется при строительстве магистральных пластиковых трубопроводов среднего и большого диаметра.

Электрооборудование

Электросварочная технология заключается в следующем. В каждой муфте на этапе изготовления с внутренней поверхности прокладывается ТЭН с двумя выводами на его внешнюю поверхность.

Присоединенные трубы вставляются в муфту. Подключаются специальные тросовые выводы муфты и сварочный аппарат. После этого происходит нагрев элемента, находящегося внутри муфты.

Из-за этого происходит оплавление полипропиленовой трубки и муфты в районе ТЭНа. При отключении аппарата происходит полимеризация объединенных частей изделия. В результате образуется монолитное соединение.

Может работать с изделиями практически любого диаметра. Им можно сваривать полипропиленовые трубы, а также изделия из полиэтилена низкого давления (ПНД).

Основной элемент — микропроцессорный блок с источником регулируемого питания. Он сохраняет протокол сварки для управления процессом и вырабатывает ток, необходимый для достижения желаемой температуры нагрева.

В указанное время, в зависимости от диаметра продукта и других условий, он отключает устройство. Устройство может работать на открытых площадках в диапазоне температур -20 … + 60 ° С.

Например, аппарат Rothenberger Roweld Rofuse Print при небольшом весе и габаритах (небольшая коробка весом около 20 кг) позволяет соединять ПНД и полипропиленовые трубки диаметром до 1200 мм.

Данные на них можно вводить вручную или считывать со штрих-кода, установленного на производителе трубы. Аппарат прост в использовании, к нему прилагается подробная инструкция.

Скин и сцепные технологии

Технология промышленной или соединительной сварки получила наибольшее распространение, когда полипропиленовые трубы имеют небольшой диаметр, которые в основном используются в жилищном строительстве.

Суть процесса сварки заключается в нагреве внешней стороны трубы и внутренней части муфты до температуры плавления и последующем введении изделия в муфту.

При охлаждении происходит полимеризация и получается прямое соединение. Внешний диаметр трубы немного превышает внутренний диаметр муфты, в холодном состоянии совместить их невозможно.

Когда они разогнаны до нужной температуры, то и усилий человека хватит. Устройство очень простое. Представляет собой электронагреватель с форсунками и терморегулятором.

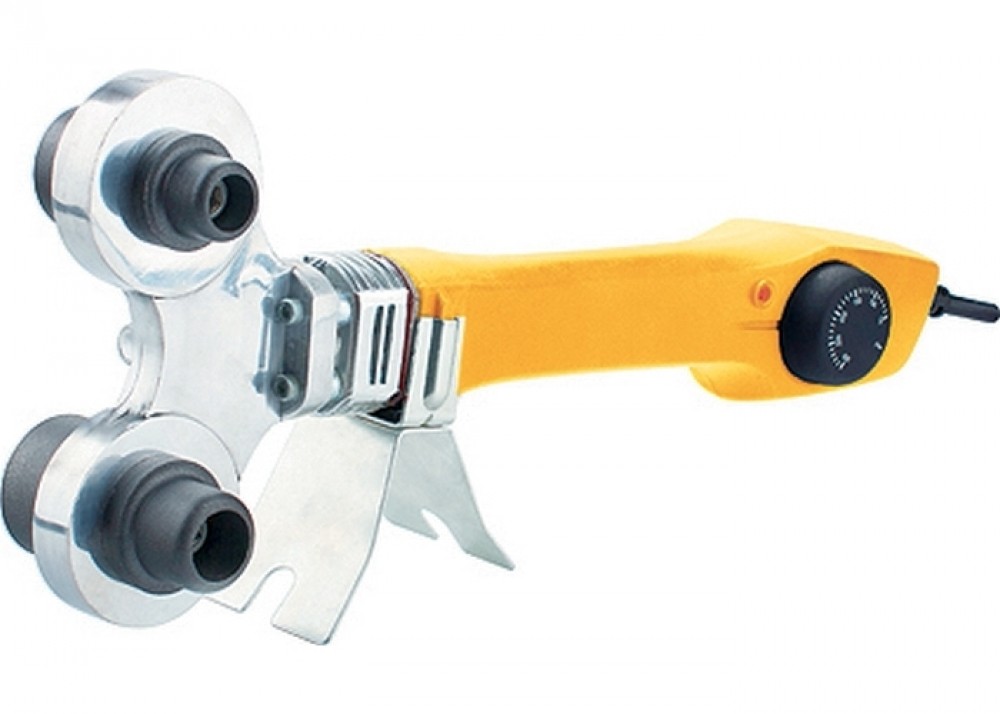

Наибольшее распространение получили нагреватели большой формы и цилиндрической формы .В состав оборудования входят комплект насадок, режущий инструмент и приспособление для установки ТЭНа.

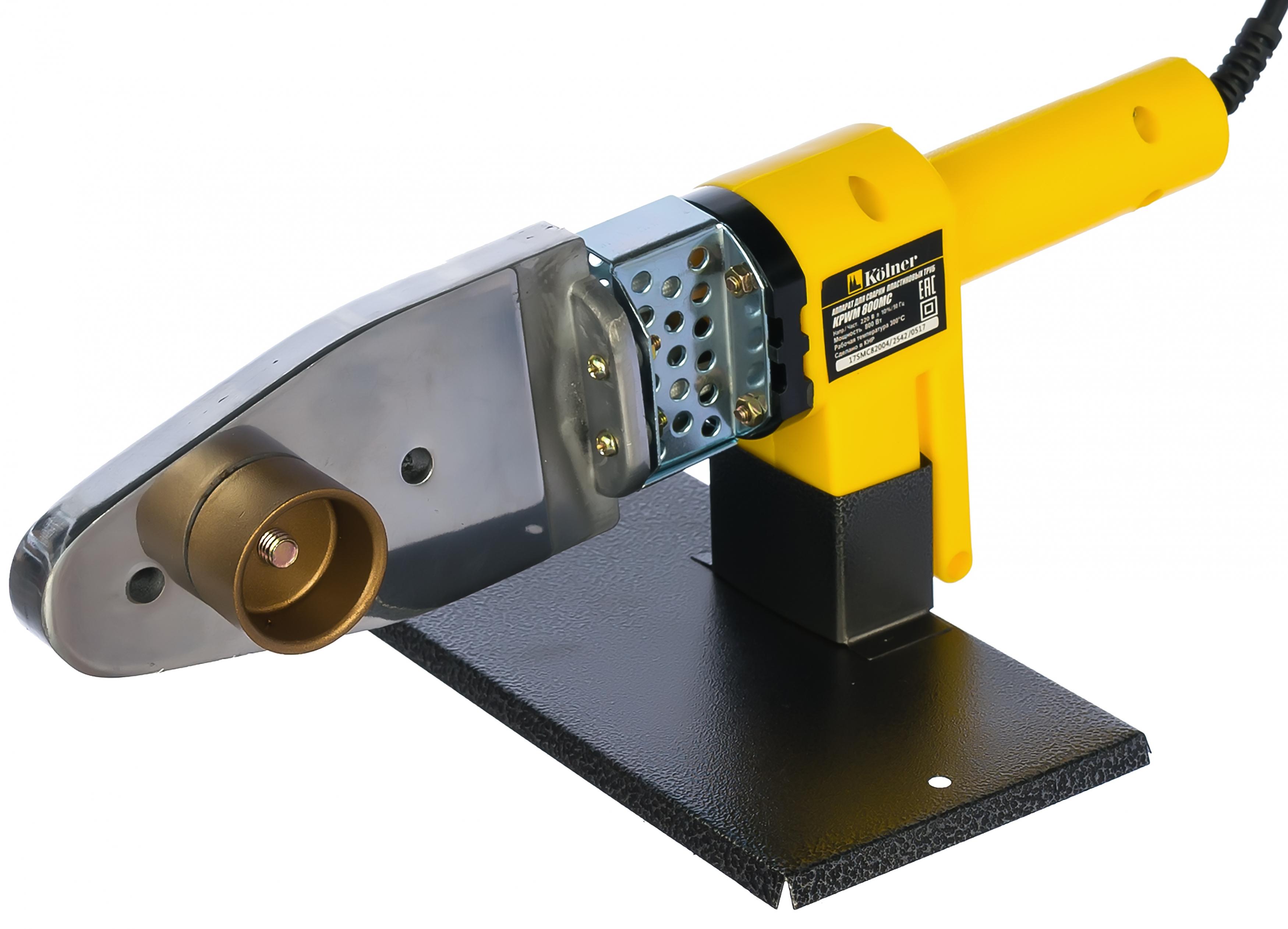

Устройство имеет ручку с регулировкой температуры и индикатором нагрева. Сетевой кабель обычно присоединяется через ручку. У цилиндрического нагревателя форсунки насыщаются попарно и могут устанавливаться под любым углом.

Баллон представляет собой ТЭН, позволяющий равномерно прогреть все установленные на нем форсунки. На утеплителе в форме меча форсунки установлены с двух сторон.

Выбор сварочного аппарата

В связи с обилием предлагаемого оборудования возникает вопрос, какой сварочный аппарат для монтажа полипропиленовых труб выбрать?

Здесь не нужно гнаться за мощностью или универсальностью. Необходимо определить для себя, с какими диаметрами придется работать в обозримом будущем. В абсолютном большинстве случаев это изделия от 16 мм до 50 мм.

Исходя из этого выбираются насадки для сварки полипропиленовых труб.Выбор мощности устройства производится из расчета 10 Вт на 1 мм диаметра трубы, достаточно 500-800 Вт, этого достаточно для работы с любыми изделиями, применяемыми в индивидуальном строительстве.

Иногда требуется соединить что-нибудь из листового полимера, например поливинилхлорид. В этом случае особой, если не сказать, будет обычная электрическая лестница.

Для сварки изделий сложной конструкции и тонкостенных труб большого диаметра применяются термозащиты и. Они незаменимы в труднодоступных местах, где невозможно разместить традиционные устройства для сварки труб.

При работе с трубными изделиями любого типа неизбежно возникает необходимость соединения между ними. Не исключение и пластиковые поливинилхлоридные трубы, одним из основных способов соединения между которыми является процесс сварки.

Сварка трубы ПВХ

не представляет особой сложности, однако для того, чтобы соединение было надежным и долговечным, ее необходимо проводить в соответствии с инструкциями и рекомендациями квалифицированных специалистов.

Разновидности способов сварки труб ПВХ

Существует несколько различных вариантов сварки труб из поливинилхлорида, с особенностями которых следует ознакомиться перед варкой труб из ПВХ:

• «холодная сварка;
• ударная сварка;
• муфта сварочная;
• Электроформовочная сварка.

«Холодная сварка

Этот способ компаундирования труб ПВХ отличается максимальной простотой в реализации. Термин «сварка» применяется к нему очень условно: по сути, это плавкое клеевое соединение. Для ее выполнения используются специальные виды клея для пластических материалов. Независимо от марки такой адгезии, в ее состав всегда входит основа поливинилхлорида, растворенная в циклогексаноне, тетрагидрофуране и метилэтилкетоне (читается: «). При высыхании клея растворители испаряются, после чего полимерные структуры материала ПВХ и клей переплетаются.Это приводит к образованию твердого комплекса с твердой структурой.

Для достижения максимальной эффективности соединения также используются различные добавки, добавляемые в клей. Их использование дает возможность регулировать вязкость клеевой смеси и время застывания соединения.

Обычно холодную сварку труб ПВХ можно проводить при температурах от +5 до +35 ° С, однако существуют морозостойкие разновидности клея, позволяющие производить монтаж даже при -17 ˚С. Летом выполнение манипуляций нужно производить как можно быстрее, чтобы не произошло высыхание клея раньше срока.

Этапы выполняемых работ:

1. Отрезает участок трубы необходимой длины.
2. Фаска снимается под углом 15˚.
3. Присоединенные трубы тщательно очищаются от загрязнений и пыли.
4. Клей равномерно наносится кистью на сочлененные поверхности.
5. Трубка быстро вставляется в муфту и поворачивается на 90˚, чтобы обеспечить еще более равномерное распределение клея.
6. Связанные элементы фиксируются примерно за полминуты, все еще держась за руки.

Все манипуляции после нанесения клея должны занимать в количестве не более одной минуты, так как примерно в это время клей высыхает. Однако для полного формирования надежного монолитного соединения требуется от нескольких часов до 1-2 дней. Чем больше планируемое рабочее давление в трубопроводе и чем ниже температура окружающей среды, тем больше должно быть время ожидания, по окончании которого пластиковый трубопровод можно считать готовым к эксплуатации.

Ударная сварка

Это один из популярных способов соединения полимерных труб, однако для труб из ПВХ этот способ применяется реже, чем для изделий из других полимеров. Это связано с тем, что время, отводимое на процесс сварки, в случае пластиковых труб сильно ограничено и исчисляется буквально секундами. Чтобы сделать все за такой короткий срок, нужно все сделать, требуется немалый навык в работе, которым не каждый может похвастаться.

Для реализации домкрата требуется специальный ручной сварочный аппарат для ПВХ труб и насадки к нему. Сами трубы перед компаундом разрезают специальными ножницами, которые должны иметь хорошую остроту (иначе резка приведет к деформации стенок изделий).

Этапы стыковой сварки:

1. Выполняется резка труб на отрезки необходимой длины.
2. Концы труб очищены от загрязнений и жира.
3. На трубы наклеиваются метки и выполняется снятие фаски.
4. Подходящие к сварочному аппарату соединяемые участки изделий нагреваются до заданной температуры (для изделий из поливинилхлорида — +250 ° С).
5. Сварные изделия быстро соединяются между собой.
6. Полученная конструкция охлаждается, и через короткое время готова к работе.

Муфта сварная

Метод муфтовой сварки — один из самых востребованных при соединении труб из поливинилхлорида.Соответственно, информация о том, как сваривать трубы ПВХ таким способом, представляет значительный интерес.

Муфтовая сварка подразумевает соединение трубных изделий между собой фитингами: муфтами, тройниками, переходниками и т. Д. Большим преимуществом метода является его простота. В то же время определенным недостатком, препятствующим еще большему использованию муфтовой сварки, можно считать некоторую дороговизну оборудования.

В целом рабочий процесс сводится к тому, что концы трубы и муфты, вставляемые в сварочный аппарат, прогреваются до необходимой температуры.После этого для достижения необходимой пластичности изделия снимают с устройства, а трубу вставляют в отверстие муфты, сдерживая затвердевание с образованием монолитного компаунда. Затем точно так же с противоположной стороны приваривается еще одна соединенная трубка.

Как видно, процесс такой сварки в целом достаточно простой, однако для достижения прочности конструкции необходимо соблюдать определенные правила:

• Запускать и завершать нагрев трубы и муфты следует одновременно.
• Труба и муфта должны быть полностью прикреплены к нагревательным элементам.
• По окончании нагрева трубу и муфту быстро снимают с устройства, после чего соединяют, чтобы закрыть поливинилхлорид с предварительно нанесенной отметкой глубины компаунда.
• Следует избегать даже малейших угловых отклонений и изделий при сварке на одну ось.

Способ сварки муфт ПВХ очень удобен, надежен и прост, но в связи с тем, что оборудование для его выполнения находится далеко от каждого дома, по большей части применяется мастерами при прокладке трубопроводов в жилищных объектах.

Электроформовочная сварка

Этот способ соединения труб ПВХ является наиболее высокотехнологичным. В нем используются специальные пластиковые муфты, оснащенные встроенными спиралями. Спирали при подаче напряжения выполняют функцию нагревателей, плавясь вокруг пластика.

Преимущества такой сварки — скорость, простота и надежность монтажа. В то же время к недостаткам можно отнести некоторую дороговизну оборудования и используемых деталей, а также то, что метод неприменим для изделий с толщиной стенки более 4 миллиметров.

Перед началом процесса сварки необходимо тщательно очистить соединяемые концы труб и прилегающие к ним участки от загрязнений, пыли, влаги и жира. Затем снимается фаска с торцов, после чего трубы с двух сторон вставляются в фитинг. Далее напряжение на спиралях муфты, которое, различая, плавит пластик муфты и патрубков. Помимо спиралей, муфта снабжена специальным штрих-кодом с нанесенной технической информацией, который автоматически отключает питание при достижении заданной температуры.

Нежелательно проводить процесс электросварки при температуре окружающей среды ниже +5 ° С, так как это сопровождается увеличением времени нагрева и сокращением периода охлаждения. Результат — хрупкость получаемого соединения и его низкое качество.

Что нужно знать при сварке пластиковых труб

• Одной из частых ошибок при сварке некоторых видов ПВХ труб (стыковой, муфтовой) является введение трубы не до упора, что приводит к образованию зазоров в соединении и нарушению его герметичности.Чтобы этого не произошло, при стыковке соединяемых труб следует прикладывать больше усилий.
• В то же время чрезмерное усилие также нежелательно и может привести к деформации труб с ухудшением качества соединения. Этого тоже следует избегать, и силы применять с соблюдением меры.
• Для «холодного» компаунда рекомендуется приобретать качественный клей известных производителей, таких как Griffon (Голландия), CH (Испания), Gebsoplast (Франция), Cepex (Испания), Tangit (Германия). и другие.Несмотря на более высокую стоимость такой продукции, надежность и качество смеси являются достаточной компенсацией понесенных затрат.
• Различные типы сварочного оборудования могут иметь некоторые отличия, поэтому инструкцию по их эксплуатации следует заранее изучить, а затем внимательно ее соблюдать.
• Работу следует производить скрупулезно и ответственно, не пренебрегая такими нюансами, как точность разметки, соблюдение выполнения работы, строгое расположение изделий на одной оси и т. Д.Только в этом случае можно получить надежную и качественную связь, которую можно без проблем и нареканий долгие годы замечать безупречно.

Сегодня пластиковые трубы все чаще и чаще используются для монтажа водопроводных труб. Это связано не только с их долговечностью, но и хорошими эксплуатационными свойствами. Благодаря высоким теплофизическим параметрам отлично подходит для подачи горячей воды. Для соединения их между собой применяется склейка, опрессовка и сварка.Последний вид считается наиболее предпочтительным. Но в этом случае вам понадобится устройство, о том, как его выбрать, мы и поговорим в этой статье.

Немного об особенностях сварки

Встраивается в систему несколькими видами сварки: стыковой, стыковой и коммерческой. Если у вас нет желания приобретать муфты и фурнитуру, то нужно выбирать стыковой способ соединения, так как он считается наиболее экономичным. Конечно, вам понадобится трубочный аппарат. Принцип работы агрегата аналогичен паяльнику, поэтому его иногда называют.Устройство необходимо для обогрева соединяемых концов труб. Стыковка реализована несколькими способами. Самый популярный — контактно-прикладной. Его суть заключается в совмещении расплавленных концов под давлением. Прочность шва в большинстве случаев не уступает прочности трубы. Главное условие — обеспечение высокой температуры, поэтому выбранный паяльник должен нагреваться до 250-260 градусов Цельсия.

Аппарат для сварки пластиковых труб: ручной или механический?

Все мы знаем, что сварочное оборудование обеспечивает нагрев обрабатываемых поверхностей и их дальнейшее соединение.Стоит обратить ваше внимание на то, что сварочное оборудование для изделий из металла и пластика имеет ряд особенностей и конструктивных отличий. Установки для работы с полипропиленом можно разделить на две большие группы:

• механическое оборудование — применяется для создания моноблочных соединений труб большого диаметра, а также там, где необходимо приложить большие усилия; Ручной сварочный аппарат
• — идеальное решение для использования в бытовых условиях (с помощью такого агрегата можно соединять трубы, диаметр которых не превышает 12. 5 см).

Подробная информация о механическом оборудовании

Если вы собираетесь заработать на сварке, то вам однозначно стоит отдать предпочтение профессиональной модели. Большинство механического оборудования для соединения полипропиленовых трубок, в отличие от ручных агрегатов, предназначено для интенсивной эксплуатации. Устройство представляет собой опорную раму, на которой размещается приборный блок и гидроагрегат. С обеих сторон устройства имеется полукольцо с фиксаторами.Между захватами устанавливаются вкладыши, которые необходимы для равномерного распределения давления при соединении и центрировании. Внутренний диаметр каждой гильзы соответствует диаметру обрабатываемой трубы. Рабочий орган (нагревательный элемент) представляет собой литой диск со специальным покрытием. Внутри бобы. Стоит отметить, что сварка пластиковых труб проходит с соблюдением температурного режима. Такой агрегат есть у любого профессионального сварщика, но это не значит, что у него нет ручного аппарата. Это обусловлено тем, что данное устройство лучше подходит для труб большого диаметра.

Утюг или ручной сварочный аппарат для пластиковых труб

Большинство из нас предпочитают выполнять разовые работы. Конечно, в будущем это средство пригодится, но вряд ли будет использоваться интенсивно. Аппарат назвать утюгом непросто, ведь это именно этот бытовой прибор. Основные отличия только в дизайне. Конструкция предполагает наличие нагревательной пластины и терморегулятора.Для удобства выполняемой работы есть специальная ручка. На конце нагревательной плиты есть два отверстия, в которые вставляются два конца труб. Тефлоновое покрытие не позволяет расплавленной трубе приставать к плите.

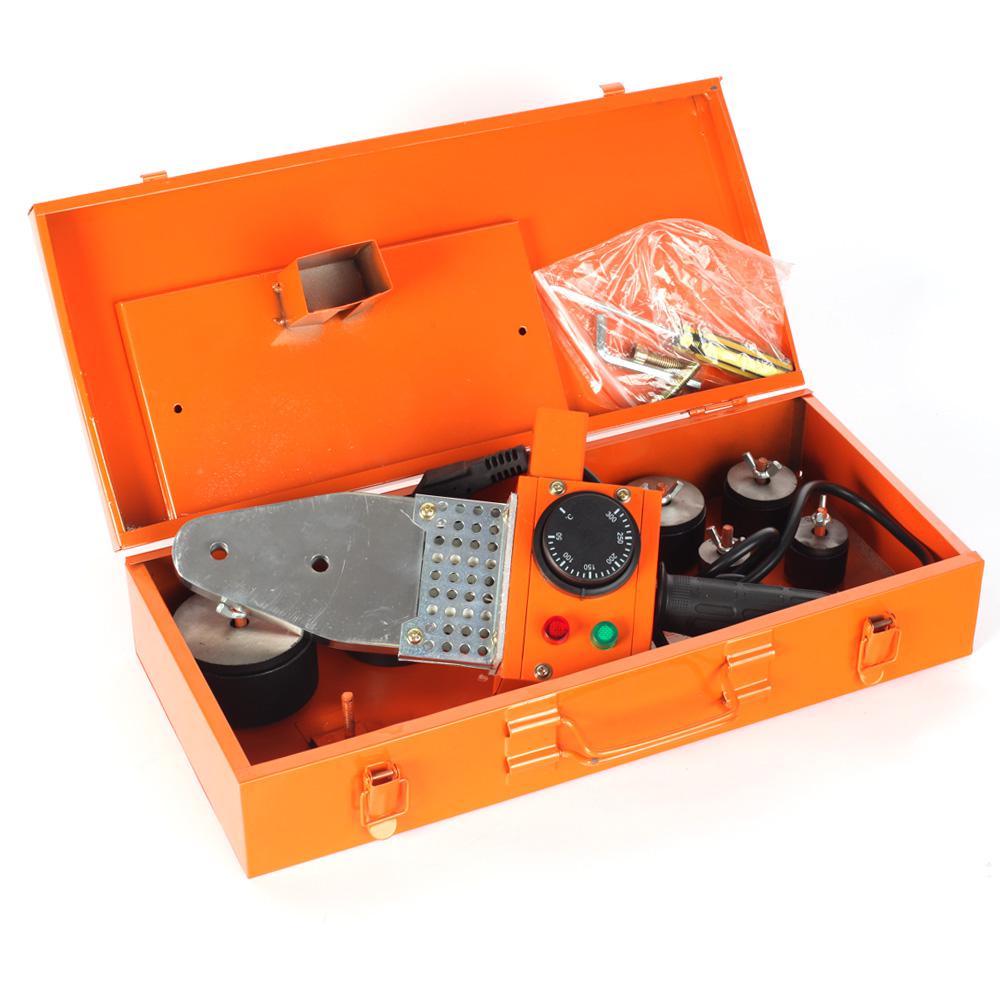

Обратите внимание на упаковку товара

При покупке товара крайне важно обращать внимание на то, в какой комплектации он предусмотрен. Все зависит от компании компании, однако можно выделить основные элементы, которые обязательно должны присутствовать.

Если вы собираетесь работать с трубами одного, максимум двух диаметров, то в комплект, помимо агрегата, может входить только ключ для насадок. Опять же, это довольно скромное оборудование, которое не всегда подходит. Если вы на любителя, то лучше отдать предпочтение комплекту, где будут сопла для работы с полипропиленовыми трубами следующих димеров: 20, 25, 32 и 40 мм, которые являются наиболее распространенными.

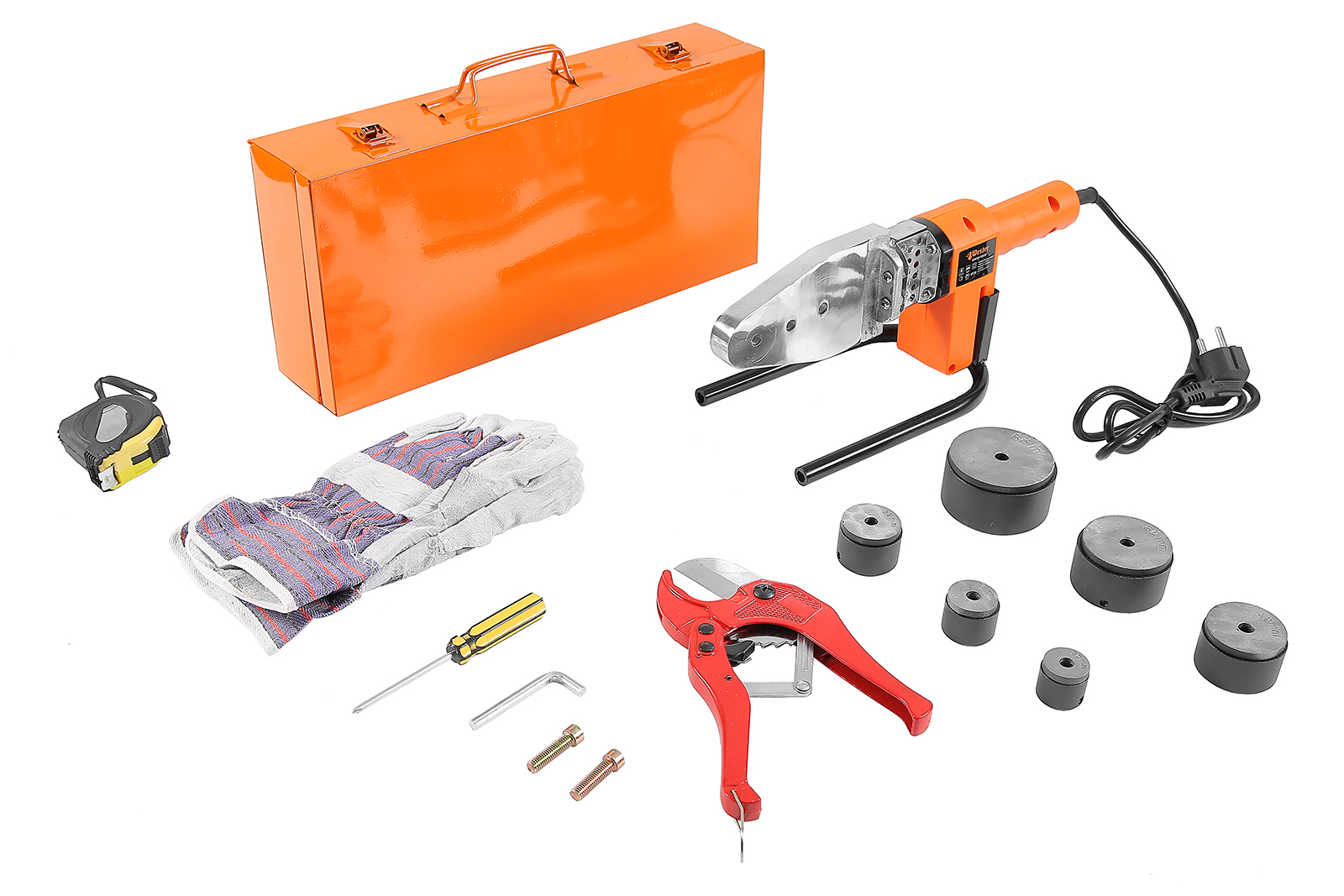

Также есть комплектация. Этот вариант самый дорогой, поэтому большой популярностью пользуются только профессионалы. Если вы на любителя, то подобное оборудование вряд ли вам пригодится. Что ж, теперь перейдем непосредственно к критериям, по которым нужно покупать инструмент.

Энергетическое оборудование

Конечно, аппарат для сварки пластиковых труб должен быть достаточно мощным. Этот параметр определяет не только максимально возможный обрабатываемый диаметр, но и скорость работы. Исходя из этого, можно сделать вывод, что чем больше заявленный объем работ, тем больше потребуется мощность.

Во многих случаях вполне достаточно инструмента средней мощности 1,5-2,0 кВт. Но в большинстве случаев рекомендуется использовать несколько иной подход. Он заключается в том, что диаметр обрабатываемой трубы умножается на 10. В результате можно получить минимально необходимую мощность оборудования. В этом случае сварка пластиковых труб пройдет без проблем. Получается, что если нужно паять трубы диаметром 50 мм, то 50 х 10 = 500 Вт. Но покупать маломощный инструмент категорически не рекомендуется, лучше брать с запасом 20-40%.

Выбор производителя

При выборе имеет смысл обратить внимание на компанию, производящую сварочное оборудование.Стоит отметить, что сварка пластика — занятие очень ответственное, а от качества инструмента будет зависеть состояние состава и его долговечность.

На сегодняшний день лучшие паяльные цеха Чехии «Дитрон». Техника от этого производителя заслужила признание во всем мире. Отличительные особенности: высокое качество и широкий функционал. Стоит отметить, что паяльник для сварки пластиковых труб из Чехии стоит немало, поэтому турецкие изделия станут хорошей альтернативой. Например, сварочный агрегат «Кандан» рассчитан на работу с трубами диаметром от 16 до 160 мм. При этом качество очень хорошее, а цена приемлемая.

Вывод

Вот в принципе все, что можно рассказать о выборе оборудования. Помните, что сварка пластика может привести к ожогу. По этой простой причине к нему прилагается инструкция при покупке оборудования. Если такого в комплекте не получилось, то проконсультируйтесь у профессионалов или опытных сварщиков.Подскажут, как следует проводить сварку пластиковых труб. Однако инструкция по-прежнему желательна и в любом случае должна быть прочитана, а все требования, изложенные в ней, должны быть выполнены. Не забывай об этом. И все будет хорошо.

Сварка полипропиленовых труб получила широкое распространение. Прокат труб из пластика благодаря невысокой стоимости и простоте монтажа прочно занял позицию лидера при прокладке водяных и тепловых коммуникаций.

Эти конструкции не столь долговечны, как аналоги из металла, однако, большинство отдает предпочтение именно пластику. Важная, а иногда и решающая роль при выборе простоты и скорости монтажа. А метод пайки при соединении полипропиленовых (ПП) элементов магистрали дает возможность построить надежную и прочную конструкцию за считанные минуты.

Как припаять планки для полипропиленовых труб — общие концепции

На первый взгляд этот процесс кажется очень простым. Нагрейте элементы, соедините их, и скрепите. Но, практика показала, что в таких действиях есть много нюансов, пренебрежение которыми приведет к существенному результату, то есть к плохо работающей трассе, и начинающим мастерам нужно тщательно отнестись к определенным моментам.

Основная проблема в том, что плохо выполненные работы можно определить только через определенное время содержания дороги. Поэтому так важно, выполняя пайку своими руками, соблюдать определенные правила.

Сварка полипропиленовых труб и фасонных частей производится методом термополифукции. Его суть заключается в нагреве свариваемых элементов и их быстрых опор. Для подключения нам понадобится специальный прибор, который называется паяльником.

Как происходит процесс сварки

Диффузионная сварка полипропилена подразумевает напыление двух предварительно нагретых деталей.Эти части скреплены. В результате происходит взаимопроникновение материалов (так называемая диффузия) в месте стыка.

Беспорядок при работе позволяет четко контролировать температуру нагрева. Для стыка рекомендуется брать элементы из одного материала.

Посмотреть видеоурок для начинающих — как паять полипропиленовые трубы

Физико-химические показатели сварного шва, на котором демонстрируется полипропилен, такой же, как и основной материал трубы.Поэтому система, подключенная таким способом, будет работать надежно и долго.

Существует несколько способов сварки, которые выбираются в соответствии с размерами смонтированной системы. Это: стык, предохранитель и паяльники.

Необходимый инструмент

Для формирования качественного соединения необходимо выбрать специальный паяльник. Его еще называют «Утюг для сварки полипропиленовых труб».

Сварку полипропиленовых труб своими руками выполнить несложно, и под силу каждому начинающему мастеру.Стоимость инструментов этой линейки от восьми до четырнадцати тысяч рублей. Но, для разовой работы покупать такое устройство не рекомендуется. Это экономически не оправдано. Лучше арендовать в любой монтажной компании.

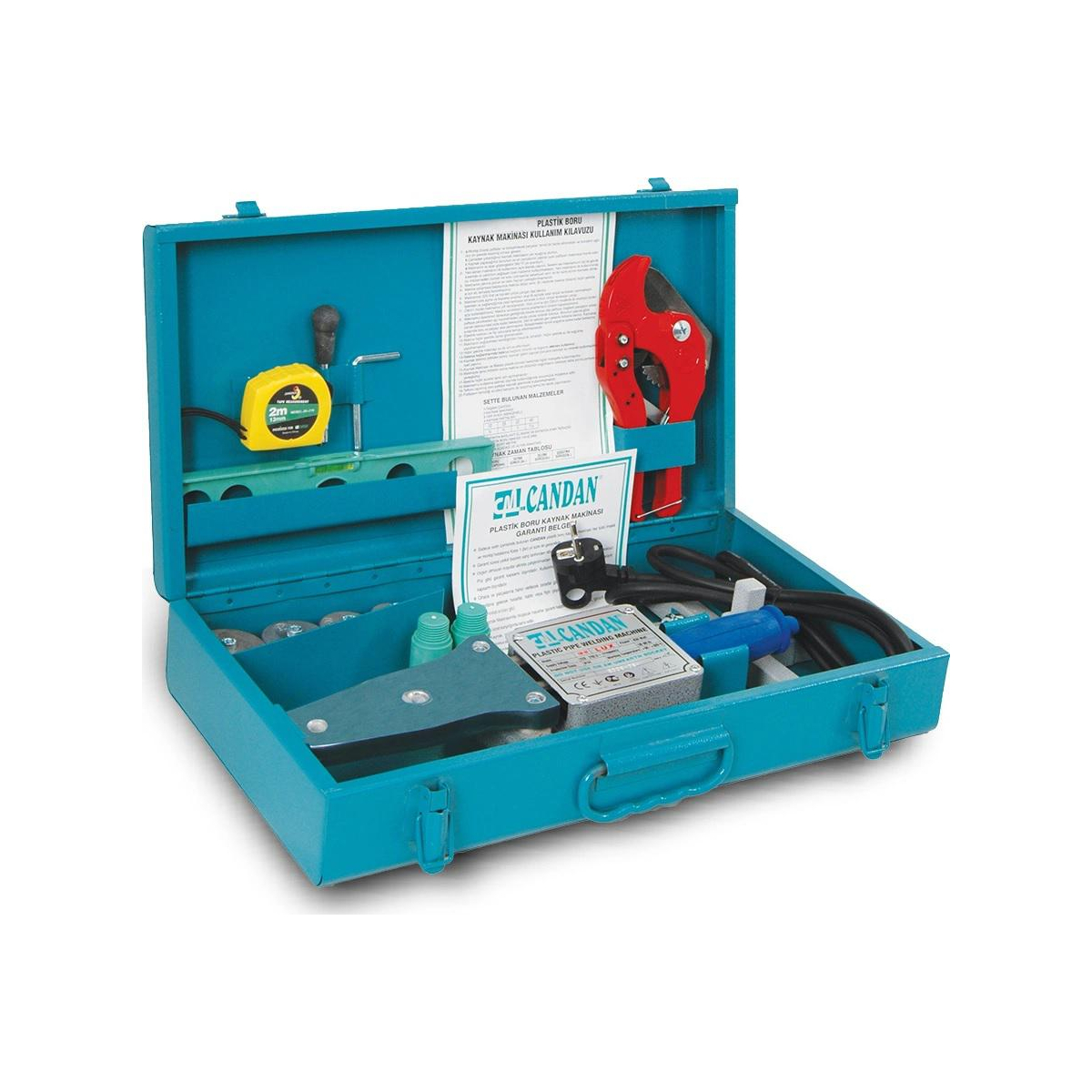

Сварочный аппарат для сварки пластиковых труб часто продается вместе с насадками разного диаметра, (чтобы можно было наматывать трубы разного сечения) на тефлоновое покрытие. Также для работы нам понадобится следующий инструмент.

1. Резак для сортировки труб.Этот инструмент также дополняет конфигурацию описываемого устройства.
2. Шейвер. Это устройство предназначено для армирующего слоя на трубных изделиях повышенной прочности.
3. Линия.
4. Инструменты для обезжиривания.
5. Фитинг.
6. Нож с точками.
7. Маркер и тряпки.
8. Файл.

Подготовительные работы

Ознакомившись с видео несложной технологии пропайки трещины, можно приступать к практическим занятиям.На начальном этапе работ рекомендуется визуально проверить материалы труб на наличие дефектов или повреждений.

Если все в порядке, то поперечное сечение трубчатой ​​сортировки необходимо поменять местами с диаметром подачи. Они должны точно отвечать друг другу.

Затем трубный ковш необходимо нарезать до нужного размера. Надрез трубных изделий следует производить строго перпендикулярно. На армированном виде через шейдер очищаются поверхности.Далее с армированным материалом работают так же, как и с неармированным.

После заготовки место будущего стыка следует обработать, и избавиться от посева. Сделать это можно ножом.

Обезжиривание концов свариваемых элементов

К сожалению, это требование многие начинающие специалисты игнорируют. Да, пошутить можно и без этой процедуры. Но профессионалы предупреждают, что его качество будет в разы меньше.

Перед началом сварки полипропиленовых труб необходимо протереть фитинг изнутри и трубу снаружи.При этом удаляются абразивные образования и пыль, которые портят покрытие сварного оборудования.

Таким же образом обрабатываются и сами форсунки. Но перед процедурой сварки полипропиленовых труб их исследуют на наличие остатков расплавленного пластика. Если он присутствует, то его необходимо немедленно удалить.

Делаем закладку по глубине посадки трубы

Это тоже очень важный момент для новичков — умение правильно разместить глубину посадки трубного изделия в фитинге.Фасонные элементы разного диаметра имеют неодинаковую выемку сварного шва. По этой причине сварку можно производить только после измерения этих размеров линейкой или штангенциркулем.

Это необходимо для предотвращения «посадки» трубного продукта слишком глубоко. Если вы проигнорируете это предупреждение, проезд на перекрестке сузится. А это чревато неэффективной работой системы в последующем. Следовательно, этот расчет должен выполняться с особой точностью.

Посмотреть видеоурок для начинающих сварщиков — как паять

Маркировка деталей для сварки полипропиленовых труб — дело хлопотное.Но, есть способ существенно сэкономить нервы и время. Например, для сортировки трубы внешним диаметром 20 мм из отрезка сопла на 32 мм вырезается кольцо шириной 15 мм. Его можно использовать для определения точной шкалы приземления.

Сколько греть

Перед тем, как приступить к сварке пластиковых магистралей, сварщику необходимо расположить в удобном месте и надежно укрепить. Затем можно устанавливать форсунки. Только теперь оборудование можно подключить к электросети.Далее устройство должно прогреться. На это уходит минут десять.

При наборе нужной температуры следует перетасовать индикатор на унге. При этом мигает, что устройство готово к работе.

Как паять — описание технологии процесса для начинающих

Как сваривать полипропиленовые трубы наглядно демонстрирует предоставленное видео. В нем очень подробно объясняется вся технология процесса. Просмотренное перед работой занятие даст возможность быстрее понять, что такое технология сварки полипропиленовых труб, и покажет, как она применяется на практике.

Так же видео подробно освещает каждый этап действий и как правильно приготовить дизайн. Излагаемый в нем материал стоит изучить очень внимательно, он будет залогом того, что дальнейшие самостоятельные действия не вызовут никаких затруднений.

Видеоинструкция полностью подтверждает, что пользоваться сварочным аппаратом несложно. Но начинающий зритель заметит, что все действия подчиняются определенным правилам.

Обязательно посмотрите начинающим мастерам видеоурок как паять.

Регулятор показывает температуру +260 градусов Цельсия. Этот показатель называют оптимальным для плавления полипропиленовых изделий. Это также безопасно для тефлонового покрытия сопел. Контроллер на устройстве может отсутствовать.

Это не значит, что такой сварочный агрегат не подходит для того, чтобы хорошо комбинировать пластик. Это происходит по той причине, что другая температура для нагрева пластиковых материалов, кроме указанной нормы, не используется. Поэтому особо заострять внимание на этом вопросе не стоит.

После этого начинают производить саму пайку. Фитинг и труба одновременно одеваются на сопло. Вставлять заготовку и элемент фитинга необходимо с заметным усилием. Это продиктовано тем, что каждая насадка на нагревательном устройстве выполнена в виде конуса с уклоном в пять градусов.

Номинальный показатель соответствует только внутреннему диаметру поверхности. Заготовку трубы нужно вставлять до упора, но дальше давить нельзя.Сильное заедание в этой ситуации может закончиться образованием внутреннего утолщения.

Самостоятельная сварка полипропиленовых труб подразумевает быстрое крепление нагреваемых деталей из полипропилена. Также важно помнить, что переворачивать или сдвигать созданную конструкцию до полного остывания нельзя.

На то, чтобы исправить небольшую недоработку, будут считанные секунды. Любые ходы после могут негативно сказаться на герметичности созданного узла.

Температурные нормы

Сварка полипропиленовых труб, как уже указывалось, должна выполняться согласно существующим правилам.Все нужно делать медленно и правильно. Все это связано с температурой. При устройстве трубопровода очень важно, чтобы сдерживалась не только температура сварки полипропиленовых труб, но и время.

К каждому сварщику прилагается инструкция, в которой указаны все необходимые правила времени и температуры для изделий из разных материалов. Нарушение этих рекомендаций приведет к уменьшению внутреннего диаметра и уменьшению циркуляции воды в системе.

Также новички, специалисты говорят, что важно не только просто выбрать температуру 265 градусов. При работе следует обратить внимание на следующие дополнительные нюансы:

1. Диаметр, который имеет система труб.
2. Температура окружающей среды.
3. Продолжительность нагрева.

Особое внимание уделяется температуре наружного воздуха. При монтажных действиях не избежать небольших перерывов, которые образуются при снятии нагретых деталей и их стыковочной сваи.

Чтобы избежать эффекта быстрого охлаждения при низких температурах, конструкция из полипропилена немного дольше прогревается. Рекомендуемый временной интервал при этом составляет примерно три секунды. Но в каждом случае решается индивидуально.

Решая вопрос о температурных нормах, необходимо учитывать диаметры скрепляемых деталей. Также это влияет на продолжительность и степень разогрева.

Эту работу можно значительно облегчить, если использовать специальные таблицы.Их можно найти в инструкции к паяльнику, либо на нашем сайте.

Как паять — важные нюансы пайки

Если действовать по установленным правилам, то сварить полипропиленовые трубки и фитинги несложно. Соорудить из пластика водопровод или отопление сможет даже неопытный и начинающий мастер.

Перед тем, как приготовить собственную сеть PP, лучше договориться о помощи с кем-нибудь из знакомых. Паять удобнее, когда один человек держит сварщика, а второй стыкует нагретые детали.

Посмотреть видео: Пайка и типичные ошибки новичков

Самая частая ошибка, которую допускают плохо присыпанные мастера — это перегрев. Из-за этого просвет трубки сортировки сужается.

Несмотря на большое количество нюансов, которые необходимо выполнить, особых знаний для таких действий не требуется, и каждое желание может сделать это самостоятельно в домашних условиях.

Проведение полифузионной сварки

После проведения необходимых работ по подготовке деталей и инструмента можно приступать к сварке. Для того, чтобы все исправить, необходимо посмотреть видео, придерживаясь приведенных в нем инструкций для новичков.

• Наденьте штуцер на форсунку, нагретую до рабочего уровня. Для обогрева требуется больше времени, чем обычно, это связано с тем, что у него более толстые стенки, в отличие от стержней из полипропиленовых труб.
• На второй патрубок сварочного аппарата надеть пластиковую трубку только после того, как начнется нагрев фитинга.
• Теперь подождите, пока обе части нагреются до необходимой температуры.
• После этого их нужно подключить. Если у них нет плотного контакта, то нужно в процессе сварки повернуть их на 10 градусов.
• Чтобы соединение было качественным, необходимо рассчитать время всплеска. Для этого воспользуйтесь специальной таблицей, время пайки будет зависеть от диаметра.
• Когда элементы нагреваются, их следует снять и плавно соединить для соединения, вставив трубу внутрь фитинга в соответствии с меткой предварительного натяга.
• Держите обе части в течение определенного времени плотно закрытыми, пока соединительный шов не остынет, как на видео.

Обратите внимание, что для качественных шипов необходимо выполнять аккуратные соединения, без лишнего плавления рабочего пластика. Приток излишков полипропилена приведет к снижению проводимости трубопровода за счет уменьшения его диаметра. А это показатель того, что сварка полипропиленовых труб проведена неправильно.

Пайка с электрофурнитурой

Процесс подготовки электролизера для шипа полностью такой же, как и при полифузии. Но способ шипа немного другой.

1. Необходимо подготовить отрезки заданной длины.
2. Осмотрите все детали на предмет повреждений.
3. Подготовьте сварочный аппарат.
4. Вся поверхность должна быть очищена от оксидов. Также выполните обезжиривание всех частей, предназначенных для соединения.
5. Теперь вставив трубку в фитинг, сделайте этикетку строительным маркером.
6. Соединить электрическую арматуру с паяльником специальными проводами.
7. Для начала сварки затянуть трубу в электрическую арматуру.
8. Переведите тумблер в положение «включено» и все пройдет в автоматическом режиме.
9. То, что Спайк закончился, будут свидетельствовать специальные надписи на фитинге, там будет полипропилен.

При сварке соединение должно пройти процесс естественного охлаждения.Когда все детали сохранены, и если вся техника сделана без сбоев, стык будет очень надежным.

Чего следует избегать при сварке

При проведении работ по соединению арматуры и деталей пластиковой конструкции их следует плотно облегчить, чтобы исключить зазор более 1 мм, в противном случае между внутренними упорами и упором остается зазор. конец, что негативно скажется на дальнейшей работе всей системы.

Посмотреть видеоурок для новичков

Не совершайте лишних силовых действий во время соединения частей, потому что это приведет к внутренней опоре трубы и ее конец будет образован графиком, который создаст препятствие для проводимости жидкости внутри него.

Способы прокладки

Вопрос разводки систем ПП становится первым при проведении монтажных работ. При этом необходимо определиться, спрятать трубопроводную систему в стену или протянуть ее открытым способом. Особенно это актуально для малогабаритных квартир, ведь коммуникации занимают много места.

Наружная установка — протяжка ствола через стену или пол.

По возможности конструкция скрывается под декоративной постройкой. Преимущества в данной ситуации следующие:

• Возможность прокладывать трубопровод из любого материала.
• Простые монтажные действия.
• Простая планировка.
• Низкая стоимость.
• Возможность постоянного контроля трубопроводной системы.

Недостатками таких конструкций являются:

• Внешний вид диспенсера.
• Значительная потеря полезной площади. Это очень болезненно для небольшого помещения, где пара лишних сантиметров — лишнее место, где становится сантехника.

Скрытый монтаж — конструкция, имеющая эстетичный вид, так как магистраль проходит в стене или полу.

Эта опция позволяет обойтись без потери полезного пространства. Но он не лишен недостатков, в виде:

1. возможность брать трубопровод только из определенных материалов;
2. трудоемкие подготовительные работы. Более сложная установка;
3. Невозможность ремонта без разборки и разрушения конструкции.

Производим разводку сетей ПП

После того, как определен способ прокладки трубопровода и известны размеры сантехнических устройств, можно разработать разводку системы, которую нужно будет проложить в квартире или в доме. .

В плане определены точные места для установки оборудования. Все измерения необходимо проводить с максимальной точностью. Перед тем, как приступить к сварке, необходимо ознакомиться со следующими рекомендациями. Эти правила просты:

• Трубные изделия не должны пересекаться.
• Канализация и водопровод протягиваются максимально близко.
• Вся система должна быть простой.
• Краны расположены вертикально, снабжены гибкими шлангами.
• Профессиональными мастерами PP Sort называют наиболее подходящий вариант для устройства разводки любой магистрали. Основными характеристиками данного товара являются несложный монтаж, а именно шип, который можно выполнить самостоятельно.

Как выбрать сварочный аппарат для пайки полипропиленовых трубок

Выбор сварочного аппарата не составит труда, если внимательно изучить рекомендации специалистов. Если сварка магистрали выполняется диаметром до 63 мм, то в таких действиях планируется использовать муфты и семь. Если детали для напыления имеют объем более 63 мм, то для сварки полипропиленовых труб лучше применить метод встык.

Сортировку труб до 40 мм можно производить на установке для развальцовки полипропиленовых труб. Когда сечение магистрали больше 49 мм, то элементам помогает устройство имеющее центрирующее устройство.

Оборудование для сварки полипропиленовых трубопроводов условно делится на такие виды:

• Механическое. Эти устройства используются на магистралях большого объема.
• Руководство. Этот тип агрегатов отлично подходит для самостоятельного использования. Они могут соединять автомобильные дороги объемом до 125 мм.

К какому сварщику следует обращаться, исходя из особенностей построенной системы. Также немаловажно наличие набора насадок в комплекте. Это позволит работать с автомагистралями большого объема.

Кроме только что сказанного Мастера, нужно знать — не покупайте дешевые инструменты. Как правило, форсунки оснащены некачественным покрытием. Соответственно, запаять качественную конструкцию таким агрегатом невозможно.

Самодельному мастеру стоит выбрать специальный агрегат для небольшой сварки. Этого вполне достаточно для нужд хозяйственной трассы.

Сварка полипропиленовых труб своими руками — задача не сложная, если вся методика изучена, и у начинающего мастера есть желание выполнить эту работу.Любой электросварочный аппарат станет отличным помощником. А купив ему комплект необходимых насадок, вы сможете существенно сэкономить финансы и время.

Записи

Как сварить (паять) полипропиленовые трубы. Как сварить пластиковые трубы аппаратом для сварки в домашних условиях Аппарат для сварки пластиковых труб

Все трубы чаши металлические Заменены на пластиковые, в частности — на полипропиленовые.Они имеют длительный срок службы (до 50 лет), не ржавеют, не гниют, мало весят, а также собрать все можно своими руками, не привлекая специалистов. Сварка полипропиленовых труб требует определенных навыков, но приходит быстро. Раньше можно потренироваться на мелкой отделке и недорогой фурнитуре, а потом взяться за создание более серьезных вещей.

Виды и назначение

Полипропиленовые трубы могут быть четырех цветов — зеленого, серого, белого и черного.Отличаются характеристиками только черного цвета — они обладают повышенной устойчивостью к ультрафиолету и используются при укладке на землю. Все остальные имеют схожие характеристики и вымощены в помещении или врываются в землю.

По назначению Трубы пропиленовые Pol следующих типов:

Как для холодной, так и для горячей воды Существуют трубы с разными характеристиками. Это отображается в маркировке:

• PN10 применяется исключительно в системах холодного водоснабжения (до + 45 ° С) с низким давлением (до 1 МПа).Иметь небольшую толщину стенок. Для многоэтажек не подходят.
• PN16. Часто маркируются как универсальные, но чаще используются для холодной воды — выдерживают нагрев среды до + 65 ° C и давление до 1,6 МПа.
• PN20. Толстостенные трубы, способные транспортировать среду с температурой до + 80 ° C, выдерживают давление до 2 МПа. Используется при разводке системы горячего водоснабжения и отопления.
• PN25. Это армированные полипропиленовые трубы (фольга или стекловолокно). Из-за наличия армирующего слоя часто имеют меньшую толщину стенки, чем PN20.Температура нагрева среды — до + 95 ° С, давление — до 2,5 МПа. Подать заявку на горячее водоснабжение и отопление.

Все они выпускаются разного диаметра — до 600 мм, но в квартирах и частных домах используются в основном размером от 16 мм до 110 мм. Учтите, что указан внутренний диаметр, так как толщина стенки может быть разной.

Что такое сварка полипропиленовых труб

Полипропилен отличается повышенной жесткостью, и для создания систем нужной конфигурации используется фурнитура из этого же материала.Это разные уголки, тройники, байпасы, переходники, муфты и т. Д. У труб они соединяются с помощью пайки. Этот процесс также называется сваркой, но его суть не меняется: два элемента нагреваются до температуры плавления и в горячем состоянии соединяются друг с другом. При правильном исполнении состав получается монолитным и служит не меньше, чем сами трубы.

Для соединения полипропилена с металлами используются комбинированные фитинги, у которых одна часть металлическая и соединяется с помощью резьбового соединения, а вторая полипропиленовая — сварная.

Чем припаять

Сварка полипропиленовых труб происходит с помощью специального устройства, которое называется паяльником или сварочным аппаратом. Это небольшая металлическая площадка, внутри которой находится электрическая спираль, нагревающая поверхность. Из-за такой конструкции этот агрегат еще называют утюгом.

Для соединения двух элементов сращиваемые поверхности нагревают до температуры плавления (+ 260 °). Для нагрева элемента на желаемую глубину на сварочной платформе устанавливаются две разные металлические сопла, покрытые тонглоном:

Два соединяемых элемента одновременно надеваются на соответствующие форсунки, выдерживается определенный промежуток времени (несколько секунд), затем подключаются. Это сварка полипропиленовых труб.

Как передвигаться

Состав паяльника для полипропиленовых труб немного отличается, но принципы работы с ними общие. Есть две основные модели — с плоской платформой или цилиндрической каменкой. При нормальном качестве работают и те, и другие, разницы практически нет. Кому удобнее, тогда выбирайте.

Так выглядит хорошо сделанный компаунд — в целом

Подготовительные работы

Перед началом работы надо прогреть паяльник, но все не так просто.Порядок его приготовления:

• Сначала на платформу устанавливаются форсунки подходящего диаметра.
  • В отверстие в платформе шпилька, надевается с двух сторон дорна и гильзы, затягиваются гайками с двух сторон.
  • Если ТЭН в виде трубки, то насадки продаются для закрепления его на пластине. Пластину надевают на ТЭН, затягивают болт крепления.
• Требуемая температура нагрева отображается на регуляторе.Для полипропиленовых труб температура сварки + 260 ° С. Она выше на регуляторе, включаем сеть.
• Ждем набора заданной температуры. В некоторых моделях есть звуковой сигнал, но в основном горит или гаснет (в разных моделях по-разному).

Паяльник готов к работе. Но подготовить трубы и фитинги еще нужно. Первое условие качественной сварки — ровный срез. Надрез должен быть строго вертикальным, без заусенцев и мешалок.Такой срез можно получить с помощью специальных ножниц. У них есть две широкие губки, фиксирующие трубу на месте, а режущая часть находится сверху.

Второе условие хорошей пайки полипропиленовых труб — это чистые, сухие, нежирные детали. Если хотите, чтобы водопровод или отопление служили долго и не протекали, пропустить эту процедуру не стоит. Режущую трубу и фитинг очищают спиртом или водой с моющим средством для посуды. Затем ждут, пока все высохнет, и только после этого начинается процесс пайки.

Сколько греть

При сварке полипропилена необходимо нагревать строго до необходимой температуры. Перегрев и недогрев значительно снижают качество шва. Слишком перегретая и размягченная труба просто не будет вставлена ​​в фитинг, а недостаточное количество предварительно нагретого материала не расплавится.

Время нагрева зависит от диаметра труб, температуры воздуха и указано в таблице.

Диаметр полипропиленовой трубки	Глубина сварки	Время нагрева	Время сварки	Время охлаждения
16	12-14 мм	5 S.	6 С.	2 минуты
20	14-17 мм	6 S.	6 S.	2 минуты
25	15-19 мм	7 S.	10 S.	2 минуты
32	16-22 мм	8 S.	10 S.	4 мин.
40	18-24 мм	12 S.	20 S.	4 мин.
50	20-27 мм	18 S.	20 С.	4 мин.
63	24-30 мм	24 S.	30 S.	6 мин
75	26-32 мм	30 S.	30 S.	6 мин.

В целом паять можно при + 5 ° С, но данные указаны для + 20 ° С. При более быстрой погоде время выдержки элементов на паяльнике сокращается на 30-60 секунд, с более холодным — увеличение.

Обратите внимание на столбец «глубина» сварки в таблице. Эта отметка ставится на трубу. Перед этим необходимо будет запрессовать его в штуцер. При этом перед краем арматуры образуется небольшой валик из расплавленной пластмассы. Это будет означать, что шов выполнен.

Еще один столбец требует пояснения — «время сварки». Пришло время отремонтировать и закрепить сварные элементы.

Вообще, если попытаться вставить холодную трубу в фитинг, должно пройти с большим трудом — внешний диаметр трубы чуть больше внутреннего диаметра подачи. Делается это намеренно, чтобы на шве был какой-то лишний материал, из которого формируется валик. Чтобы сварка полипропиленовых труб была надежной, лучше брать все комплектующие одной компании. Так что гарантированные размеры будут совпадать. В противном случае необходимо примерить — чтобы примерка не «скользила», а с трудом растягивалась.

Технологии

Как уже говорилось, при сварке полипропиленовых труб их фасонные части необходимо очистить, обезжирить и просушить.И только после этого можно приступать к пайке.

Такая заготовка подходит для всех типов труб, кроме фольгированных. В этом случае после отрезания нужного кусочка срез очищается до фольги специальным приспособлением — шейдером. В него вставляется труба и несколько раз поворачивается. В этом случае снимается верхний слой пластика, после чего можно обезжирить и припаять.

После высыхания поверхности резервуар рисует на трубе метку, отмечая расстояние до ее вдавливания в штуцер (проще всего тонким маркером или резко простым карандашом).

Пайка полипропиленовая степгия

Одно замечание: сразу после окончания сварки осмотрите положения на паяльнике. Если есть остатки материала, их удаляют мягкой, неблокирующей (белой) тканью. На паяльнике нельзя оставлять пластик — выскакивает следующий фрагмент, выковырять его будет сложно. Форсунки нельзя чистить абразивом — насадки тефлоновые, легко царапаются.И даже микроскопические царапины приведут к тому, что осколок на паяльнике (утюге) засорится.

Работать, кстати, лучше будет в нитевидных перчатках — ожогов будет меньше.

Перед вводом системы в эксплуатацию ее необходимо проверить. Сделайте это с помощью опрессовки. Что это такое и как это сделать, читайте здесь.

Прокладка полипропиленовой трубы

Полипропиленовые трубы применяются для монтажа гребенки холодной или горячей воды, отопления.Выбор диаметра в каждом случае индивидуален — зависит от объема жидкости, которую необходимо перекачать в единицу времени, требуемую скоростью ее движения (формула на фото).

Расчет диаметров труб для систем отопления — отдельная тема (диаметр нужно определять после каждого ответвления), с водопроводом все проще. В квартирах и домах для этих целей используются трубы диаметром от 16 мм до 30 мм, а самые ходовые — 20 мм и 25 мм.

Считаем арматуру

После определения диаметра считается общая длина трубопровода, в зависимости от его конструкции закупается арматура. С длиной труб все относительно просто — измерить длину, прибавить около 20% погрешности и возможных браков в эксплуатации. Чтобы определить, какая фурнитура нужна, потребуется схема трубопровода. Нарисуйте его, обозначив все ответвители и устройства, к которым вы хотите подключиться.

Для подключения ко многим устройствам требуется переход на металл.Есть такая фурнитура из полипропилена. С одной стороны, резьба из латуни, с другой — обычный штуцер под пайку. Сразу необходимо следить за диаметром трубы подключаемого устройства и типом резьбы, которая должна быть на фитинге (внутренняя или внешняя). Чтобы не ошибиться, лучше все записать на схеме — точнее, где этот фитинг будет установлен.

Далее по схеме считается количество «Т» и «Г» фасонных соединений.Для них покупаются тройники и уголки. Есть еще кроссы, но применяются они редко. Углы, кстати, есть не только на 90 °. Есть 45 °, 120 °. Не забываем про муфту — это фитинги для стыковки двух отрезков трубы. Не забывайте, что полипропиленовые трубы совершенно не эластичны и не гнутся, ведь каждый поворот делается с помощью фитингов.

При покупке материалов договаривайтесь с продавцом о возможности замены или возврата части фурнитуры.Проблем обычно не бывает, так как даже профессионалы не всегда могут сразу определиться с необходимым ассортиментом. Кроме того, в процессе монтажа иногда возникает необходимость изменения конструкции трубопровода, а значит, меняется комплект арматуры.

Полипропилен имеет довольно значительный коэффициент температурного расширения. Если монтируется полипропиленовая система горячего водоснабжения или отопления, необходим компенсатор, с помощью которого будет выравниваться удлинение или укорочение трубопровода. Это может быть заводской компенсатор, либо компенсатор, собранный из финигитов и отрезков труб (на фото выше).

Способы укладки

Есть два способа установки полипропиленовых труб — открытый (на стене) и закрытый — в штрихи в стене или в стяжке. На стене или в ходу полипропиленовые тубы крепятся на зажимах-держателях. Они одинарные — для прокладки одной трубы, есть двойные — когда две ветви идут параллельно. Крепятся на расстоянии 50-70 см.Трубка в зажимах просто вставляется и держится за счет своей эластичности.

При укладке в стяжку, если это теплый пол, трубы крепятся к арматурной сетке, дополнительного крепления не требуется. Если есть подводная лодка к радиаторам, трубы можно не крепить. Они жесткие, их положение даже при заливке теплоносителя не меняется.

Возможность скрытой и наружной разводки в одном трубопроводе (при разомкнутой разводке в ванной — меньше работ)

Нюансы пайки

Процесс сварки полипропиленовых труб, как вы убедились, не оставляет в работе особого, но есть множество тонкостей. Например, непонятно, как, когда трубы представляют собой стык, настраивать участки, чтобы трубы имели именно ту длину, которая требуется.

Еще один момент сварки полипропиленовых труб — пайка в труднодоступных местах. Не всегда удается надеть паяльник на обе стороны трубы и фитинга. Например, пайка в углу. Паяльник надо накрыть в углу, с одной стороны, сопло упирается прямо в стену, фитинг не протянешь.В этом случае ставят второй комплект форсунок того же диаметра и нагревают на нем штуцер.

Как паять полипропиленовые трубы в труднодоступном месте

Как перейти с железной трубы на полипропилен.

В квартирах многоэтажных домов прошлого века при строительстве частных домов для замены или монтажа системы водоснабжения, канализации, отопления используются пропиленовые трубы и комплектующие. Соединения производят резьбовыми и сварными.При сварке пластиковых труб используют нагревательный инструмент, освоить его несложно. Смоделировать водные системы из полимеров можно самостоятельно, зная технологию Aza.

Трубы производятся из различных пластиков: ПВХ, полиэтилена, пропилена. Металлопластиковые трубы, дополнительно армированные алюминием, крепятся с помощью резьбовых соединений. Пластиковые трубопроводы диаметром от 20 до 40 мм, сваренные кластером с бытовой техникой, работающей от сети 220 вольт. Для сварки труб ПКВ большого диаметра чаще используют профессиональные цилиндрические пайки.

При самостоятельном выборе комплектующих для трубопровода ориентированы на маркировку «PN». Для системы отопления трубопроводы горячей воды выбираются пластиковой прокаткой с маркировкой:

.

• PN20, эксплуатируются при температуре от +80 до + 95 ° С;
• PN25, допускается температура охлаждающей жидкости выше + 95 ° С.

Для rh4 выбраны трубы и соединительные элементы с маркировкой PN10 (рабочая температура не выше + 40 ° C) и PN16 (допустимый нагрев до + 60 ° C).

Необходимое оборудование и инструмент

Для сварки пластиковых труб удобно использовать паяльник в форме мечей со съемными насадками. Нагревательный элемент для сварки труб представляет собой плоскую площадку, называемую утюгом, в ней есть отверстия для крепления нагревательных форсунок.

Сварочный аппарат для сварки пластиковых труб обязательно имеет терморегулятор, световой индикатор нагрева. Помимо сварочного оборудования понадобятся инструменты для вырезания заготовок и снятия слоя фольги.Разрезать пластиковый прокат любым удобным способом:

• труборез, аналогичный кусачкам;
• ножницы по металлу;
• ножовка с узким полотном.

Для зачистки порезов, снятия наплывов используются файлы с неглубоким надрезом или наждачная бумага. Для резки элементов трубопровода перед сваркой нужно подготовить линейку, угольник, фломастер или маркер.

Инструкция: Как варить пластиковые трубы

Научитесь сварке пластиковых трубопроводов, кластер нужен на практике.Заготовки для труб и комплектующие для систем всегда покупаются с наценкой. Для приобретения навыков работы на оборудовании пластиковые элементы разрезают на небольшие отрезки. Технологический процесс состоит из нескольких этапов, каждый из которых рассматривается отдельно.

Подготовка труб к сварке

Разрезать пластик на фрагменты в соответствии со схемой раскладки. Края делают под прямым углом. Сначала сделайте разметку, потом врезайтесь в пластик. Только после этого резкое усилие окончательно разрезало заготовку.Элементы складываются на чистой гладкой поверхности в удобном для сварки порядке. Рядом разместите необходимые соединительные элементы: фитинги, отводы, тройники, муфты.

Каждый стык перед сваркой очистить от разрывов, обезжирить. Трубы со слоем фольги обязательно загибают — металлический слой полностью срезается в месте стыка.

Настройка сварочного аппарата

На паяльнике закрепляются насадки необходимого диаметра. Сварочный инструмент прочно устанавливается на ровной поверхности, чтобы он не раскачивался.Регулятор нагрева переводят в нужное положение. Для сварки пластиковых труб паяльник нагревается от +255 до 280 ° С независимо от толщины трубопроводов. Меняется только время нагрева деталей при сварке, интервал выдержки соединения до затвердевания.

Нагревательные элементы

При сварке одновременно нагреваются оба элемента: заготовки трубок снаружи (вставляются в ТЭН), арматура — изнутри (посажены на ТЭН).Детали продвигаются с умеренными усилиями до конца. С момента прикосновения отсчитывается время нагрева, интервал зависит от диаметра заготовки трубы:

Диаметр заготовки, мм	Время нагрева, с	Глубина сопла, мм
20	8	14
25	9	16
32	10	20
40	12	21
50	18	22,5
63	24	24

Время прострочки от 4 до 8 секунд.Данные, приведенные в специальных таблицах по сварке пропилена, ориентировочные. Перед монтажом трубопровода время нагрева и выдержки устанавливается экспериментально. Пластик должен прогреваться не на всю глубину стены, чтобы не было внутренних наплывов. Опытные заготовки делают небольшими, чтобы можно было рассмотреть внутреннюю поверхность фьюзейного компаунда.

Соединение частей

Предварительный подогрев на форсунках Полимерная труба и фитинг должны быть быстро соединены с усилием, не допуская перекоса.Сделайте это одним движением, не поворачиваясь. Заготовки под сварку диаметром более 50 мм (для водоотведения) подключаются с использованием центра обслуживания, вручную качественных соединений не получить. Заготовки держать в руках до застывания пластика. После этого сформированный узел оставляют до полного остывания на 3-10 минут в зависимости от толщины заготовок.

Зачистка

Внешний наплыв полимера аккуратно удаляется напильником. Они не должны быть большими при правильном нагреве и сжатии.На швах не должно быть внутренних наплывов. После установки водопровода нужно убедиться в надежности швов. Вода в систему подается не ранее часа выдержки. При обнаружении течи стык вырезают, на его место делают новый фланцевый герметик.

Распространенные ошибки при сварке пластиковых труб

Фитинги и трубы приобретаются на складе для отработки перед сваркой трубопровода. Полипропилен от разных производителей различается по химическому составу, нагревается при разной температуре.Важно проверить время выдержки на паяльнике, пластик должен прогреваться не полностью, а только на 1/3 толщины. Нельзя допускать внутреннего притока в трубопровод.

Типичные ошибки новичков:

1. Плохая подготовка соединений. Слой фольги полностью удаляется по всей обогреваемой площади.
2. Готовьте только чистые трубы. Поверхность, на которой будет лежать заготовка, должна быть без грязи и пыли. Труба должна быть сухой, без остатков воды.
3. Подключайте предварительно нагретые заготовки только коаксиально. Для правильности неправильного позиционирования дается несколько секунд. При пластической деформации качество сварного шва снижается.
4. Несоответствие фитингов и труб. Они должны быть из одного материала. Экономия на компонентах неуместна. При самостоятельной сборке водопровода ответственность за качество швов несет хозяин. При аварии оплачу ремонт в нижних квартирах.

Сварка пропилена в домашних условиях — это просто.Инструмент сдается в аренду, освоить несложно. Важно придерживаться режима сварки. Предварительно нужно убедиться, что температура нагрева, время выдержки выбраны правильно. Некачественный шов срезается, стык снова проваривается. При соблюдении технологии трубопровод прослужит долго.

При необходимости замены старых труб водопровода или отопления хозяева чаще всего отдают предпочтение современным пластиковым трубам. Пластиковые трубы обладают множеством достоинств, среди которых особого внимания заслуживает простота укладки — достаточно соблюдать инструкцию и помнить несколько важных нюансов.

Электромонтаж водопровода и отопления с помощью пластиковых труб можно выполнить своими руками. Однако прежде чем приступить к проведению каких-либо мероприятий, нужно научиться сваривать пластиковые трубы самостоятельно — без этого навыка точно не справиться.

Перед началом работы ознакомьтесь с несколькими важными рекомендациями и подготовьте необходимые приспособления.

1. Ввиду отсутствия опыта сварки пластиковых труб своими руками, для начала немного практики.Покупайте арматуру и другие электроустановочные изделия с небольшим запасом. Накопив опыт, вы сможете выполнять конечную работу максимально быстро и эффективно.

2. Перед началом эксплуатации соединительные элементы необходимо соответствующим образом подготовить — очистить и обезжирить. Без предварительной обработки рассчитывать на качественное сварное соединение не приходится.
3. В процессе выполнения электромонтажа вы будете использовать не только трубы, но и различные дополнительные устройства — поворотники, тройники, муфты и т. Д.Помните: трубы нужно обогревать снаружи, а все дополнительные элементы — изнутри. Не игнорируйте это правило, иначе готовые соединения будут хрупкими и недолговечными.

4. При выполнении сварки пластиковых труб своими руками, особенно если в процессе используются мелкие детали, следить, чтобы внутренние швы не снижали проходимость пластиковых изделий.
5. Обычно такая проблема возникает при перегреве труб — слишком большие наплывы материала и забиваются отверстия.Поэтому кипятить пластиковые трубы можно исключительно при допустимых температурах (указана в инструкции к солдату). После завершения работ обязательно проверьте трубы на проходимость. Для этого достаточно пропустить через продукт воду.
6. Собранную систему можно заливать водой не ранее, чем через 1-1,5 часа после сварки композитных элементов.

Необходимые инструменты

Подготовьте следующие устройства:

Все необходимое инструменты Продается в строительных магазинах. Паяльник стоит довольно дорого, поэтому, если работы по сварке пластиковых труб являются частью детали, будет выгоднее найти фирму, предоставляющую аналогичные инструменты в аренду.

Руководство по сварке

Сварка пластиковых труб — простое мероприятие, с которым вы сможете справиться сами. Достаточно просто шаг за шагом пройти каждый шаг инструкции.

Первый этап — Подготовка деталей к сварке

Начните с подготовки связанных предметов.Нарезать трубы в соответствии с требованиями заранее подготовленных схем раскладки. Разложите все вырезанные элементы в том порядке, в котором они будут соединяться с помощью специального паяльника. Так вы избежите риска неправильного соединения элементов трубопроводной системы.

Помните: если неудачные резьбовые соединения без проблем изношены и переделаны, то швы не разобрать швы. Изделия с неисправными соединениями придется просто выбросить.Поэтому будьте осторожны и аккуратны.

Вторая ступень — Настроечный инструмент для сварки

Конструкция паяльника предполагает наличие терморегулятора. Установите ограничение на регулятор, рекомендованный производителем, в соответствии с прилагаемыми инструкциями. Подразумевается, что паяльник нагрелся до заданной температуры, вы сможете погаснуть лампочку регулятора температуры.

Третья ступень — Нагревательные элементы

Перед началом сварки все составные элементы будущего трубопровода необходимо прогреть.Информация о рекомендуемых условиях и оптимальном длительном нагреве и предварительном нагреве приведена в инструкции для солдата. Обязательно ознакомьтесь с ней.

Для нагрева изделия необходимо вставить в разъемы сварочного аппарата. Информацию о том, как это сделать правильно, вы также найдете в инструкции производителя к вашему бойцу.

Этап четвертый — соединение элементов

Правильно нагретые части соединяются очень быстро и плавно. В процессе соединения нельзя допускать каких-либо перегонок и поворотов элементов. При соединении двух отрезков пластиковой трубки строго выдерживайте угол среза — герметичным и надежным будет только созданный вами шов.

Пятая ступень — чистящие составы

Дать шву остыть и тщательно очистить. Для зачистки можно использовать напильник.

Таким образом, в самостоятельной сварке пластиковых труб нет ничего сверхмощного. Используйте качественные инструменты Во всем следуйте полученным рекомендациям и уже совсем скоро вы сможете пользоваться самостоятельно проложенной системой водоснабжения или отопления.

Молодец!

Видео — сварка пластиковых труб своими руками

Трубы полипропиленовые применяются в водопроводе, в системах орошения и дренажа, отопления жилищ. Они изготовлены из материала, относящегося к классу полиолефинов, что гарантирует экологическую чистоту продукта. Полипропиленовые трубы рассчитаны на длительный срок эксплуатации без учета эксплуатационных расходов. Надежность и долговечность пластиковых трубопроводов зависит не только от правильно подобранного изделия, но и от качественных монтажных работ.Желающим произвести монтаж следует уметь сваривать полипропиленовые трубы, чтобы они служили долго и не доставляли хлопот при эксплуатации. Для тех, кто только собирается осваивать этот процесс, поэтапное описание действий прилагается.

Характеристики полипропиленовых труб

Трубки полипропиленовые имеют неоспоримые преимущества. А именно:

• соединяясь сваркой, полипропиленовые трубы образуют монолитные детали, срок службы которых достигает полувека;
• пропускная способность труб при эксплуатации не меняется;
• изделий обладают повышенной устойчивостью к бытовой химии;
• цена на фитинги для полипропиленовых труб на порядок ниже, чем на другие изделия из пластика.

Недостатки полипропиленовых труб в основном связаны с неправильным подбором деталей и некачественным монтажом.

Какие трубы вам подходят?

Для выбора полипропиленовых труб необходимо знать:

• условия, в которых будут эксплуатироваться трубы;
• давление жидкости в системе и ее температура;
• необходимая ширина полосы изделия, определяющая рабочий диаметр.

Полипропиленовые трубы имеют специальную маркировку в зависимости от назначения продукции.

• PPH — вентиляция, холодное водоснабжение.
• ППБ — Системы холодного водоснабжения, отопления.
• ППР — системы горячего и холодного водоснабжения, отопления.

Труба с маркировкой ППР — универсальная. Поэтому самый востребованный. Они обладают высокой устойчивостью как к высоким, так и к отрицательным температурам.

Необходимые инструменты

Для сварки необходимы следующие инструменты:

• рулетка;
Маркер
• ;
• ножницы или роликовые трубы для резки труб необходимой длины;
• зачистка армированных труб;
Сварочный аппарат
• с соплами различного диаметра.

Так выглядит устройство для сварки полипропиленовых труб.

Этапы работы — сварочный процесс

Как подготовить трубы

Отмеряя трубу необходимой длины, сделайте на ней отметку. Труборез или ножницы разрезают изделие под углом 90º к оси. Инструмент должен быть достаточно острым, чтобы труба не деформировалась.

Труба нарезана под углом 90º к оси

Край армированного изделия необходимо очистить, избавившись от верхнего слоя и фольги.Без этого этапа алюминиевая фольга, входящая в состав труб, в процессе эксплуатации будет контактировать с жидкостью. В результате коррозия армированного слоя приведет к нарушению целостности шва. Такое соединение со временем будет растекаться.

Кромка армированных труб зачищена

Для невооруженных изделий на конце трубы указывают глубину сварки, ориентируясь на длину фитинга муфты. Еще один немаловажный момент Подготовка трубы к сварке — обезжиривание поверхности. Обработка места подключения алкоголем предоставит более надежные контактные данные.

Все сварные детали должны быть чистыми. Даже попавшая в шов песчинка может в будущем стать причиной прокладки трубопровода.

Подготовка сварочного аппарата

Перед сваркой пластиковых труб необходимо подготовить сварочный аппарат. Ручной инструмент Закрепите на ровной поверхности. Детали устройства должны быть чистыми и без дефектов. Очистите их смоченной спиртом.Нагревательные элементы изнашиваются при выключении инструмента. Для плавки арматуры Дорн используется для заправки трубы — рукава.

Время нагрева для сварки деталей определяется по таблице.

Аппарат потом включается. При этом должны повернуться индикаторы на блоке агрегата. Один из них сигнализирует о том, что устройство подключено к сети. Второй, после достижения необходимой температуры нагрева, должен погаснуть. После того, как индикатор погаснет, желательно пройти пять минут и только потом начинать процесс сварки. Это время зависит от температуры окружающей среды и длится от 10 минут до получаса.

В процессе сварки необходимо следить за температурой нагрева устройства.

Что такое процесс сварки?

После разогрева аппарат надеть штуцер Дорна, а трубу вставить в гильзу. Это делается одновременно и с небольшими усилиями.

После разогрева аппарата надеть штуцер на дорн, а трубу вставить в гильзу

Чтобы уметь правильно сваривать полипропиленовые трубы, необходимо учитывать время нагрева.Правильный период позволит вещам прогреться до необходимой температуры и не растаять. Это зависит от диаметра трубы.

Время нагрева арматуры и труб отсчитывается с момента набора деталей

По истечении необходимого периода времени детали снимаются с машины и соединяются. При этом труба должна входить в штуцер строго до метки. Во время этого процесса запрещается вращать детали на оси.

В процессе соединения деталей запрещается поворачивать изделия по оси

На готовом соединении детали не должно быть «скачков» внутри трубы. Они уменьшают пропускную способность конвейера.

После соединения соединения механическое воздействие на шов до его полного остывания не допускается. При соблюдении технологии в итоге должен получиться прочный и герметичный шов.

В статье даны необходимые рекомендации, как правильно сделать трубы, с подробным описанием каждого этапа. Применяя на практике эти советы, можно самостоятельно провести трубопровод для водоснабжения или отопления. Главное правильно выбрать трубы и соблюдать техпроцесс.Только тогда полипропиленовый трубопровод прослужит долго и бесперебойно.

Как варить пластиковые (полипропиленовые) трубы поэтапно

Подробная инструкция по сварке полипропиленовых труб. Характеристики I. Правильный выбор полипропиленовых труб. Сварка труб от подготовки деталей до описания техники сварки труб.

Как варить полипропиленовые трубы и фитинги

Как правильно варить полипропиленовые трубы, как их к этому подготовить. Особенности подключения в труднодоступных местах.

Трубы полипропиленовые

В процессе ремонта старый трубопровод все чаще заменяют полипропиленовыми трубами. Это связано с их прочностью, долгим сроком службы и безумием к коррозии. Простота и удобство монтажа дает возможность заменить водопровод, отопление или канализацию своими руками. Достаточно иметь специальный сварочный аппарат, комплект арматуры и сами трубы.

Как сварить полипропиленовые трубы своими руками

Технология сварки полипропиленовых труб называется куфической, или фьюзей.Соединение труб производится не стыком в стык, а с помощью арматуры — дополнительных проводников, которыми при температуре 260 градусов спаиваются края труб.

Резка и обработка пластиковых труб

При установке пластикового трубопровода необходимо обрезать полипропиленовые трубки посередине или одну, чтобы они подходили по размеру и прилегали друг к другу. Есть несколько способов резки — для каждого потребуется отдельный инструмент:

1. Аккумуляторный труборез — ножничный с электроприводом. Высокая дифферентная скорость — их главное преимущество. На каждую трубу уходит около 5 секунд. Минус — ограничения по диаметру вырезаемой заготовки.
2. Роликовая трубная резка — принцип работы инструмента напоминает работу уплотнительного ключа для консервации. Режущий инструмент гладкий, без рваных краев. Они делают несколько оборотов вокруг трубы, затем прикручивают ролик из твердых сплавов и еще несколько раз поворачивают. Минус — невозможность использования, если труба прилегает к стене и не снимается.
3. Ножницы профессиональные для резки труб из пластика — состоят из верхнего острого ножа и нижнего держателя. Использовать приспособление несложно — отметив на трубе нужную длину, поместите ее между лезвиями и отрежьте. Край будет ровным, без крошек и потресканий.
Электролобзик
4. — это удобный способ, но он может дать небольшой SCOS, поэтому труба разрезается, поворачиваясь несколько раз.
5. Болгарка из пластика любой механической резки, не обладая сильным давлением, используйте диск по металлу.

После обрезки конец полипропиленовой трубки обрабатывают шлифовальной юбкой для удаления всех возможных заусенцев и крючков.

Как подготовить сварочный аппарат

1. Сварочный аппарат. Устанавливается на специальный стенд — зажим.
2. Убедитесь, что контактные поверхности устройства не загрязнены. При извлечении излишков частиц или пыли — тефлоновым слоем, очистите грубую ткань, смоченную в спирте.
3. На датчике температуры выставить 260 градусов.
4. Подключите сварочный аппарат к электросети и нажмите кнопку включения.
5. Нагрев происходит не более 15 минут, в зависимости от температуры окружающего воздуха.

Температура пайки и время нагрева деталей. Стол

После резки и разметки трубы готовы к сварке. Можно переходить к следующему этапу — нагреву деталей.

Инструкция «Как варить пластиковые трубы»

В начале работы определитесь, где будет монтироваться трубопровод.Заранее продумайте план, чтобы не сваривать узлы на весу или в труднодоступных местах. Собрать конструкцию из полипропиленовых труб на столе намного проще, чтобы потом, не прилагая особых усилий, закрепить ее в закрепленном месте.

1. Включите машину и прогрейте ее до рекомендованной температуры. Если вы используете его впервые — после нагрева подождите еще 5 минут до начала рабочего процесса.
2. В сварочную насадку одновременно вставить фитинг и конец пластиковой трубки.Они должны быть размещены в одной плоскости. Учитывая диаметр трубы, добавьте температуру и выдержите время, указанное в таблице.
3. При нагревании элементы вынимаются из сварочного аппарата и моментально соединяются. Тогда еще держитесь в течение рекомендованного времени.
4. Сразу после охлаждения трубопровод можно использовать по прямому назначению.

После шипа узел проверяют на проходимость, обдувая его воздухом или пропуская воду.

Технология сварки труб из ПВХ полипропилена

Работа с полипропиленовыми трубками требует соблюдения некоторых рекомендаций. Правильно установлен герметичный состав и выдерживает высокое давление.

Сварка при отрицательных температурах

Сложно получить сварку хорошего качества при низких температурах. Производители полипропиленовых труб не рекомендуют сваривать при температуре воздуха ниже +5 градусов. При температуре ниже 0 пластик становится хрупким, может возникнуть протечка шипа.Это приведет к утечкам или разрыву трубопровода. В холодное время года место, где проводится сварка, утепляют — устанавливают тент с тепловым пистолетом.

Можно ли готовить продукты разных производителей?

Производители пластиковых труб делают акцент на том, что полипропиленовые изделия разных торговых марок невозможно развеять. Трубы и фасонные части разного производства могут отличаться по нескольким параметрам:

• допуск по диаметрам;
• скорость умягчения;
• цветовых оттенков.

Попытка совместить разные программные технические характеристики материалов приводит к затруднениям при установке и причиной брака всей конструкции становится причина.

Строчная сварка изделий большого диаметра

При укладке спусковых крючков в стык производится сварка пластиковых труб большого диаметра (от 63 мм). Этот метод основан на нагреве и оплавлении концов труб и их последующем соединении с достаточным усилием.

Важно, чтобы концы заготовок были идеально ровными.Это дает возможность получить максимальную прочность шипа, непроницаемую и способную работать под высоким давлением.

Открытые пайки Фитинг трубопровода

Полипропиленовые трубы диаметром до 40 см варятся специальным прибором ручного типа. Состоит из центрирующего устройства и насадки для фиксации заготовок. Концы отрезного участка трубы зачищаются напильником или шлифовальной бумагой. Устройство разогревают, в него вбивают детали будущего трубопровода и припаивают.Все движения производите быстро и четко, пока материал не прогреется до желаемого состояния.

Обратите внимание, что с плавкой вставкой или соединительным штифтом внешний диаметр трубы должен быть больше внутреннего диаметра фитинга без предварительного подогрева.

После сварки, время, отведенное для охлаждения, не перемещайте и не поворачивайте элементы, чтобы избежать деформации.

Как варить армированные трубы

Армированные трубы применяются в системах отопления, укладке «теплого пола» и горячего водоснабжения.Перед тем как приступить к участию армированных полипропиленовых труб, его подготавливают — очищаем алюминиевый слой Шавом. Это необходимо для того, чтобы в процессе эксплуатации с водой алюминиевая фольга не разрушалась и конструкция не давала протечек.

Фитинг имеет такой размер, при котором труба может входить без верхних слоев.

Сварка пластиковых труб промышленным феном

Промышленный фен для сварки полипропиленовых труб применяется в нескольких случаях:

• для соединения двух отрезков трубы;
• для изготовления фитинга;
• для крепления колена из отдельных элементов.
№

При пайке пластика строительный фен снабжен отражателем — насадкой со специальным покрытием, к которому не будет прилипать расплавленный материал.

Установив фен на поверхность стола, отрегулируйте его до минимального расхода воздуха. Сопло нагревается до определенной температуры и концы обеих пластиковых заготовок прижимаются. Сразу после размягчения полипропилена трубы соединяют между собой.

В таком положении комбинированные части держатся до 30 секунд.Этого времени достаточно, чтобы они прижились и встали на ноги.

В результате сварки строительным феном состав получается прочным и надежным.

Сварка труб в неудобном месте

На прямых участках паять трубы намного проще, чем в труднодоступных местах. Чтобы избежать неприятных моментов в процессе монтажа трубопроводной системы, лучше всего собирать ее на поверхности стола. Бывают случаи, когда трубы нужны в неудобном месте — возле батареи, под потолком, у стены или по углам.При самостоятельной установке, без лишней пары рук, не обойтись.

Приступать к сварке сборки на весу можно, когда будут собраны все элементы трубопровода. Обычно это требуется при креплении элементов конструкции к батареям, водопроводу. Здесь обязательно понадобится помощник, который будет держать сварочный аппарат, пока вы будете соединять предметы. При наличии у партнера определенных навыков возможно выполнение манипуляций по очереди.

Все движения должны быть точными и быстрыми, а если появилось малейшее искривление — замените деталь.Важно соблюдать постоянную температуру, перегрев пластиковых труб при подключении в местах с ограниченным доступом приводит к потере формы и проблемам с дальнейшим монтажом.

Нюансы пайки полимерных труб своими руками

Есть масса моментов, которые следует учитывать при работе с полипропиленовыми трубами. Их несоблюдение приводит к снижению качества соединения арматуры и трубок, расходу и засорению системы.

8 Ошибки при сварке пластиковых труб

1. Отклонение от правил монтажа изделий из ПП.Если труба вводится в штуцер, то образуется зазор между их стенками, обычные нагрузки для такого соединения могут быть слишком высокими, что неминуемо приведет к протечкам.
2. Сильное давление при соединении элементов. При оплавлении кромки трубы в фитинге давление должно быть минимальным. Сопутствующее чрезмерное усилие приводит к образованию внутри трубы пластикового парусника, ее закупорке или снижению проходимости.
3. Неправильно подобранный материал. Конструкция из пластиковых труб низкого качества даже при умелом монтаже будет недолговечной.Приобретайте изделия из полипропилена только у проверенных поставщиков и хорошего бренда.
4. Соединение труб разных производителей. Независимо от качества пластиковых труб, невозможно соединить элементы разных производителей.
5. Удаление поплавков при сварке. Делать это не рекомендуется — любое движение к обмерзанию пластика приведет к еще большей деформации.
6. Медленный темп работы. Полипропилен после нагрева остывает за секунды, поэтому очень важно в последний раз не отвлекаться на точные движения для форсирования предметов.
7. Загрязненный сварочный аппарат. Перед началом работ необходимо проверить тефлоновую поверхность устройства и при необходимости очистить ее от остатков клея и грязи.
8. Остаток жидкости в трубе. Попасть в трубу с водой нельзя, при нагревании капли превратятся в пары, и соединение потеряет прочность.

При работе с полипропиленовыми трубками помните, что предварительно нагретый материал имеет очень высокую температуру. Примите меры предосторожности: наденьте роб и толстые перчатки, чтобы защитить кожу от горячего пластика.

Без ремонта и строительства не обходятся пластиковые трубопроводы. Все работы выполняйте по инструкции и полипропиленовые трубы прослужат долго и надежно.

Сварка полипропиленовых труб: видеоинструкции, температура и время нагрева, технология пайки, как сваривать пластиковые фитинги

Как сварить полипропиленовые трубы, как подготовить их к этому. Особенности подключения в труднодоступных местах.

Как правильно варить (паять) полипропиленовые трубы

Все патрубки металлические заменены на пластиковые, в частности полипропиленовые. Они имеют длительный срок службы (до 50 лет), не ржавеют, не гниют, мало весят, а также собрать все можно своими руками, не привлекая специалистов. Сварка полипропиленовых труб требует определенных навыков, но приходит быстро. Раньше можно потренироваться на мелкой отделке и недорогой фурнитуре, а потом взяться за создание более серьезных вещей.

Делать, кстати, можно не только воду или отопление, но и много необходимых и полезных вещей.

Виды и назначение

Полипропиленовые трубы могут быть четырех цветов — зеленого, серого, белого и черного.Отличаются чертами только черного цвета — они обладают повышенной устойчивостью к ультрафиолету и используются при укладке системы полива на почву. Все остальные имеют схожие характеристики и вымощены в помещении или врываются в землю.

По договоренности полипропиленовые тубы бывают следующих видов:

• Для холодной воды (температура до + 45 ° С). Их легко перемешать по продольной полосе синего цвета.
• Для горячего водоснабжения (нагрев до + 85 ° С). Отличительная черта — полоса красного цвета.
• Универсальный (максимальный нагрев до + 65-75 ° С в зависимости от производителя). Рядом нанесены две полосы — синяя и красная.

Цвета на характеристики не влияют

Как для холодной, так и для горячей воды есть трубы с разными характеристиками. Это отображается в маркировке:

• PN10 применяется исключительно в системах холодного водоснабжения (до + 45 ° С) с низким давлением (до 1 МПа). Иметь небольшую толщину стенок. Для многоэтажек не подходят.
• PN16. Часто маркируется как универсальный, но чаще используется для холодной воды — выдерживает нагрев среды до + 65 ° C и давление до 1,6 МПа.
• PN20. Толстостенные трубы, способные транспортировать среду с температурой до + 80 ° C, выдерживают давление до 2 МПа. Используется при разводке системы горячего водоснабжения и отопления.
• PN25. Это армированные полипропиленовые трубы (фольга или стекловолокно). Из-за наличия армирующего слоя часто имеют меньшую толщину стенки, чем PN20.Температура нагрева среды — до + 95 ° С, давление — до 2,5 МПа. Подать заявку на горячее водоснабжение и отопление.

Все они выпускаются разного диаметра — до 600 мм, но в квартирах и частных домах используются в основном размером от 16 мм до 110 мм. Учтите, что указан внутренний диаметр, так как толщина стенки может быть разной.

Что такое сварка полипропиленовых труб

Полипропилен отличается повышенной жесткостью, и для создания систем нужной конфигурации используется фурнитура из этого же материала.Это разные уголки, тройники, байпасы, переходники, муфты и т. Д. У труб они соединяются с помощью пайки. Этот процесс также называется сваркой, но его суть не меняется: два элемента нагреваются до температуры плавления и в горячем состоянии соединяются друг с другом. При правильном исполнении состав получается монолитным и служит не меньше, чем сами трубы.

Фитинги для полипропиленовых труб позволяют создать систему любой конфигурации.

Для соединения полипропилена с металлами используются комбинированные фитинги, у которых одна часть металлическая и соединяется с помощью резьбового соединения, а вторая полипропиленовая — сварная.

Сварка полипропиленовых труб происходит с помощью специального устройства, которое называется паяльником или сварочным аппаратом. Это небольшая металлическая площадка, внутри которой находится электрическая спираль, нагревающая поверхность. Из-за такой конструкции этот агрегат еще называют утюгом.

Два конструкторских устройства для сварки полипропиленовых труб

Для соединения двух элементов сращиваемые поверхности нагревают до температуры плавления (+ 260 °).Для нагрева элемента на желаемую глубину на сварочной платформе устанавливаются две разные металлические сопла, покрытые тонглоном:

• использует дорн (меньший диаметр) для нагрева внутренней поверхности;
• для разогрева внешней поверхности надеть втулку.

Сопла для пайки полипропиленовых труб

Два соединяемых элемента одновременно надеваются на соответствующие форсунки, выдерживается определенный промежуток времени (несколько секунд), затем соединяются. Это сварка полипропиленовых труб.

Как везти

Состав паяльника для полипропиленовых труб немного отличается, но принципы работы с ними общие. Есть две основные модели — с плоской платформой или цилиндрической каменкой. При нормальном качестве работают и те, и другие, разницы практически нет. Кому удобнее, тогда выбирайте.

Так выглядит хорошо сделанный компаунд — в целом

Подготовительные работы

Перед началом работы надо прогреть паяльник, но все не так просто.Порядок его приготовления:

• Сначала на платформу устанавливаются форсунки подходящего диаметра.
  • В отверстие в платформе шпилька, надевается с двух сторон дорна и гильзы, затягиваются гайками с двух сторон.
  • Если ТЭН в виде трубки, то насадки продаются для закрепления его на пластине. Пластину надевают на ТЭН, затягивают болт крепления.
• Требуемая температура нагрева отображается на регуляторе.Для полипропиленовых труб температура сварки + 260 ° С. Она выше на регуляторе, включаем сеть.
• Ждем набора заданной температуры. Некоторые модели издают звуковой сигнал, но в основном горит или гаснет (в разных моделях по-разному).

Паяльник готов к работе. Но подготовить трубы и фитинги еще нужно. Первое условие качественной сварки — ровный срез. Надрез должен быть строго вертикальным, без заусенцев и мешалок.Такой срез можно получить с помощью специальных ножниц. У них есть две широкие губки, фиксирующие трубу на месте, а режущая часть находится сверху.

Если отрезать так, рез будет ровным и гладким

Второе условие хорошей пайки полипропиленовых труб — это чистые, сухие, нежирные детали. Если хотите, чтобы водопровод или отопление служили долго и не протекали, пропустить эту процедуру не стоит. Режущую трубу и фитинг очищают спиртом или водой с моющим средством для посуды.Затем ждут, пока все высохнет, и только после этого начинается процесс пайки.

Сколько греть

При сварке полипропилена необходимо нагревать строго до необходимой температуры. Перегрев и недогрев значительно снижают качество шва. Слишком перегретая и размягченная труба просто не будет вставлена ​​в фитинг, а недостаточное количество предварительно нагретого материала не расплавится.

Время нагрева зависит от диаметра труб, температуры воздуха и указано в таблице.

В целом паять можно при + 5 ° С, но данные указаны для + 20 ° С. При более быстрой погоде время выдержки элементов на паяльнике сокращается на 30-60 секунд, при более холодном — увеличивать.

Обратите внимание на столбец «глубина» сварки в таблице. Эта отметка ставится на трубу. Перед этим необходимо будет запрессовать его в штуцер. При этом перед краем арматуры образуется небольшой валик из расплавленной пластмассы. Это будет означать, что шов выполнен.

Ошибки, которые могут быть при сварке полипропиленовых труб

Еще один столбец требует пояснения — «время сварки». Пришло время отремонтировать и закрепить сварные элементы.

Вообще, если попытаться вставить холодную трубу в фитинг, должно пройти с большим трудом — внешний диаметр трубы чуть больше внутреннего диаметра подачи. Делается это намеренно, чтобы на шве был какой-то лишний материал, из которого формируется валик. Чтобы сварка полипропиленовых труб была надежной, лучше брать все комплектующие одной компании.Так что гарантированные размеры будут совпадать. В противном случае необходимо примерить — чтобы примерка не «скользила», а с трудом растягивалась.

Технологии

Как уже говорилось, при сварке полипропиленовых труб их фасонные части необходимо очистить, обезжирить и просушить. И только после этого можно приступать к пайке.

Такая заготовка подходит для всех типов труб, кроме фольгированных. В этом случае после отрезания нужного кусочка срез очищается до фольги специальным приспособлением — шейдером.В него вставляется труба и несколько раз поворачивается. В этом случае снимается верхний слой пластика, после чего можно обезжирить и припаять.

Армированные фольгированные трубы разрезанные полипропилен на фольгу

После высыхания поверхности резервуар рисует на трубе метку, отмечая расстояние до ее вдавливания в штуцер (проще всего тонким маркером или резко простым карандашом).

• Нарезанный участок трубы надевают на дорн, вставляя фитинг в гильзу.Делать это нужно при этом, в крайнем случае, раньше надевают фурнитуру, так как она имеет большую толщину стенок. Задержка должна быть очень маленькой.

Ставим Насадекс

Зафиксируйте надежность сварки полипропиленовых труб

Одно замечание: сразу после окончания сварки осмотрите положения на паяльнике. Если есть остатки материала, их удаляют мягкой, неблокирующей (белой) тканью.На паяльнике нельзя оставлять пластик — выскакивает следующий фрагмент, выковырять его будет сложно. Форсунки нельзя чистить абразивом — насадки тефлоновые, легко царапаются. И даже микроскопические царапины приведут к тому, что осколок на паяльнике (утюге) засорится.

Работать, кстати, лучше будет в нитевидных перчатках — ожогов будет меньше.

Прокладка полипропиленовых труб

Полипропиленовые трубы применяются для монтажа гребенки холодной или горячей воды, отопления. Выбор диаметра в каждом случае индивидуален — зависит от объема жидкости, которую необходимо перекачать в единицу времени, требуемую скоростью ее движения (формула на фото).

Формула для расчета диаметра полипропилена

Расчет диаметров труб для систем отопления — отдельная тема (диаметр нужно определять после каждого ответвления), с водопроводом все проще. В квартирах и домах для этих целей используются трубы диаметром от 16 мм до 30 мм, а самые ходовые — 20 мм и 25 мм.

После определения диаметра считается общая длина трубопровода, в зависимости от его конструкции закупается арматура. С длиной труб все относительно просто — измерить длину, прибавить около 20% погрешности и возможных браков в эксплуатации. Чтобы определить, какая фурнитура нужна, потребуется схема трубопровода. Нарисуйте его, обозначив все ответвители и устройства, к которым вы хотите подключиться.

Пример прокладки полипропиленовых труб в ванной

Для подключения ко многим устройствам требуется переход на металл. Есть такая фурнитура из полипропилена. С одной стороны, резьба из латуни, с другой — обычный штуцер под пайку. Сразу необходимо следить за диаметром трубы подключаемого устройства и типом резьбы, которая должна быть на фитинге (внутренняя или внешняя). Чтобы не ошибиться, лучше все записать на схеме — точнее, где этот фитинг будет установлен.

Далее по схеме считается количество «Т» и «Г» фасонных соединений.Для них покупаются тройники и уголки. Есть еще кроссы, но применяются они редко. Углы, кстати, есть не только на 90 °. Есть 45 °, 120 °. Не забываем про муфту — это фитинги для стыковки двух отрезков трубы. Не забывайте, что полипропиленовые трубы совершенно не эластичны и не гнутся, ведь каждый поворот делается с помощью фитингов.

При покупке материалов договаривайтесь с продавцом о возможности замены или возврата части фурнитуры.Проблем обычно не бывает, так как даже профессионалы не всегда могут сразу определиться с необходимым ассортиментом. Кроме того, в процессе монтажа иногда возникает необходимость изменения конструкции трубопровода, а значит, меняется комплект арматуры.

Компенсатор для труб горячего водоснабжения и отопления из полипропиленовых труб

Полипропилен имеет довольно значительный коэффициент температурного расширения. Если монтируется полипропиленовая система горячего водоснабжения или отопления, необходим компенсатор, с помощью которого будет выравниваться удлинение или укорочение трубопровода.Это может быть заводской компенсатор, либо компенсатор, собранный из финигитов и отрезков труб (на фото выше).

Способы укладки

Есть два способа установки полипропиленовых труб — открытый (на стене) и закрытый — в штрихи в стене или в стяжке. На стене или в ходу полипропиленовые тубы крепятся на зажимах-держателях. Они одинарные — для прокладки одной трубы, есть двойные — когда две ветви идут параллельно. Крепятся на расстоянии 50-70 см.Трубка в зажимах просто вставляется и держится за счет своей эластичности.

Крепление полипропиленовых труб к стенам

При укладке в стяжку, если это теплый пол, трубы крепятся к арматурной сетке, дополнительного крепления не требуется. Если есть подводная лодка к радиаторам, трубы можно не крепить. Они жесткие, их положение даже при заливке теплоносителя не меняется.

Вариант скрытой и наружной разводки в один трубопровод (при открытой разводке в ванной — меньше работ)

Нюансы пайки

Процесс сварки полипропиленовых труб, как вы убедились, не оставляет в работе особого, но есть множество тонкостей.Например, непонятно, как, когда трубы представляют собой стык, настраивать участки, чтобы трубы имели именно ту длину, которая требуется.

Еще один момент сварки полипропиленовых труб — пайка в труднодоступных местах. Не всегда удается надеть паяльник на обе стороны трубы и фитинга. Например, пайка в углу. Паяльник надо накрыть в углу, с одной стороны, сопло упирается прямо в стену, фитинг не протянешь.В этом случае ставят второй комплект форсунок того же диаметра и нагревают на нем штуцер.

Сварка (пайка) полипропиленовых труб

Правильная сварка полипропиленовых труб позволяет получить очень надежное соединение. Для такого результата необходимо соблюдать технологию.

Полипропиленовые трубы в настоящее время широко используются для прокладки водопроводов и трубопроводов.

Когда трубы и фитинги из ППС нагреваются при переоборудовании сварочного аппарата, происходит локальная деполимеризация полипропилена, а при плотном совмещении поверхностей сварных труб и их охлаждении происходит диффузия материала материала и повторные измерения. имеет место.Таким образом, при соблюдении всех тонкостей технологии сварки витые поверхности труб и фасонных частей становятся одним целым.

Оборудование для диффузионной пузырьковой сварки полипропиленовых труб

Для работы вам понадобится:

1. Труборез. Самый распространенный вариант — ножницы для резки труб. Однако такой трубопровод не гарантирует даже острой и частичной деформации трубы. Более равномерные результаты достигаются при использовании круглых труб для пластиковых труб.При отсутствии специального пропила можно использовать ножовку с мелким зубом и стабом.
2. Стрелок. При использовании армированной металлической фольги в системах отопления и горячего водоснабжения для предотвращения отслоения стенок труб во время гидродаров при высоких температурах рекомендуется удалить внутренний слой фольги до 2 мм. Также носитель позволяет получить ровный распил скобы и удалить возможные заусенцы.
3. Линейка и карандаш. Необходимо измерить трубу и записать рекомендуемую глубину сварки.Если при сварке не соблюсти трубы труб в фитингах, ролики из полипропилена могут образовывать внутри подвесные просветы труб. Также отметки на трубе и фитингах пригодятся при сварке труб в определенном взаимном положении.
4. Салфетки спиртовые. Место сварки полипропиленовой трубки необходимо тщательно взломать и обезжирить, чтобы не допустить образования капиллярных ходов в толще свариваемого материала.
5. Сварочный аппарат со сменными соплами желудочков (муфты Дорна).Для большинства случаев подойдет обычный и недорогой сварочный аппарат с ТЭНом мечевидной формы мощностью до 1 кВт. Такой аппарат может обеспечить сварку труб диаметром до 63 мм. Профессиональные сварочные аппараты отличаются большей мощностью, точностью регулировки температуры. Также профессиональные устройства одновременно нагревают две пары входных патрубков разного диаметра, чтобы не тратить время на их замену при сварке труб разного диаметра.Для сварки труб ППС в труднодоступных местах существуют сварочные аппараты с тонким круглым нагревательным элементом, который можно расположить как прямо, так и под углом 90 градусов. Проклятия для таких сварочных аппаратов выполняются одним целым числом с отверстием для ТЭНа между муфтой и дорном. При выборе сварочного аппарата важно обращать внимание на то, чтобы детали в комплекте были покрыты тефлоновым антипригарным покрытием (обозначается как PTFE), чтобы предотвратить прилипание пластика к электронному блоку. В бытовом использовании достаточно двух световых индикаторов обогрева: красного (индикатор работы) и зеленого (индикатор достижения заданной температуры). Рукоятка регулятора отопления должна иметь четкую калибровку и хорошую фиксацию в выбранном положении. На стенде сварочного аппарата не будет лишнего зажима: он позволяет закрепить устройство, чтобы оно не сдвинулось с места при нагревании соединителей труб.

Термоядерный ПП-Р | Полипропиленовые трубы Aquatherm

Тепловая сварка — это процесс, используемый для соединения термопластов, таких как полипропилен Aquatherm.Вместо того, чтобы использовать клей, припой или механическое соединение и прокладку, термическое сплавление физически превращает два куска пластика в одно целое. Процесс аналогичен сварке, но не требует присадочного материала, а в случае специально разработанных Aquatherm Fusiolen PP-R и PP-RCT термоплавление не ослабляет материал в месте соединения. В термоядерных соединениях Aquatherm используется большая площадь соединения, что делает соединение не менее прочным, чем сама труба, а зачастую и более прочным.

Тепловая сварка работает, возвращая точку соединения в расплавленное состояние, каким оно было во время производства. Это позволяет полипропиленовым цепям соединяться вместе, пока соединение остывает для прочного соединения, как если бы они были изготовлены как одно целое. Это предотвращает любую химическую или физическую слабость в точке соединения и приводит к гораздо меньшему количеству утечек или отказов.

Socket Fusion

Диаметр трубы: ½ ”- 4 ″

SOCKET FUSION — БЫСТРЫЙ И ЛЕГКИЙ СПОСОБ СБОРКИ ТРУБОПРОВОДНЫХ СИСТЕМ.
Муфты Aquatherm соединяются со стенкой трубы, делая соединения самой прочной частью всей системы. Для сварки в раструб с использованием ручных сварочных аппаратов используются трубы и фитинги диаметром от ½ до 4 дюймов.

Правильная сварка муфт включает разрезание трубы, маркировку глубины вставки, нагрев трубы и фитинга в течение определенного времени, а затем их соединение для охлаждения. Фитинги имеют специальный размер, чтобы создать достаточное давление на трубу для надлежащего сплавления. После остывания труба и фитинг становятся единым целым, без потенциального пути утечки.

Сварка с головкой может выполняться вручную или с помощью вспомогательных аппаратов для сварки. При размерах более 2 дюймов использование другого установщика для помощи при установке сварочного или сварочного аппарата поможет сделать соединение более быстрым и надежным.

Выход Fusion

ПРЕДВАРИТЕЛЬНЫЕ РОЗЕТКИ ЯВЛЯЮТСЯ ПРОСТОЙ АЛЬТЕРНАТИВой УМЕНЬШЕНИЯ ТРОЙНИК.
Вместо того, чтобы вырезать часть трубы для нового фитинга, выходы для сварки Aquatherm можно установить непосредственно на внешней стороне трубы.Выпускные фитинги специально разработаны с учетом кривизны внешней стенки трубы для прочного и надежного соединения.

Чтобы установить выпускной патрубок, просто просверлите стенку трубы, нагрейте трубу и фитинг и поместите выпускной патрубок в стенку трубы.

Выходы Fusion не ослабляют структуру трубы и могут располагаться намного ближе друг к другу, чем другие соединения разветвленного типа.

Стыковая сварка

Диаметр трубы: 6 ″ — 24 ″

СТЫКОВАЯ СВАРКА (ТАКЖЕ ИЗВЕСТНАЯ КАК ВОЛНА) ИСПОЛЬЗУЕТСЯ ДЛЯ ТРУБ И ФИТИНГОВ ДИАМЕТРОМ ОТ 6 ″ ДО 24 ″.

Для выполнения стыкового сварного соединения концы трубы гладко строгают, прижимают к нагревательной пластине, а затем прижимают друг к другу при охлаждении.

Фитинги, используемые при стыковой сварке, изготавливаются из самой трубы или соответствуют диаметру трубы, поэтому дополнительных муфт не требуется.

Ремонт

Труба Aquatherm очень прочная, но может быть повреждена при смягчающих обстоятельствах. В случаях, когда труба треснет из-за напряжения, поврежденный участок можно отрезать и выбросить.

Если труба была проколота, можно использовать ремонтную заглушку вместе с соответствующей сварочной головкой, чтобы заделать отверстие. Можно использовать оба конца ремонтной заглушки, с ¼ ”на одной стороне и 7/16 ″ на другой. Если в трубе слишком большое отверстие для ремонтной заглушки, можно использовать выпускной фитинг и закрыть его.

Инструмент для горячей врезки из полипропилена

В некоторых ситуациях желательно или необходимо добавить розетку или ответвление к действующей, работающей линии обслуживания.Такое «горячее врезание» исключает простои системы и сводит к минимуму перерывы в обслуживании.

С трубкой Aquatherm нарезка горячей врезки — это просто! Мы объединились с нашими партнерами в McElroy, одном из ведущих производителей оборудования для сварки полипропиленовых (ПП) труб, чтобы предложить первый в отрасли инструмент для горячей врезки ПП.

Эта запатентованная инновация полностью герметизирует систему, просверливает стенку трубы и убирает вырезанные части трубы, оставляя на месте сварной выходным фитингом и шаровой кран.Он предназначен для обеспечения ответвлений от 1 дюйм. до 2-дюйм. номинальный диаметр (32-63 мм) трубопроводных систем Aquatherm PP-R.

Для врезки под горячую врезку требуется дополнительное обучение, инструменты и соответствующие узлы для горячей врезки. За дополнительной информацией обращайтесь к региональному менеджеру по продажам Aquatherm.

20 мм 25 мм 32 мм Паяльник для труб Пластиковый сварочный аппарат PP / PPR / PB / PE Сварочный аппарат для труб Электрический нагреватель для термоклея

{infomodule}

В комплект входит
1 сварочный аппарат для труб
3 сварочные головки (20 мм 25 мм 32 мм)
2 крепежных винта
1 гаечный ключ
1 опорная полка
1 железный ящик
Технические характеристики
1.Название: Электросварочный инструмент
2. Модель: E06307
3. Цвет: зеленый
4. Материал: железный сплав
5. Температура окружающей среды: -20 ℃ ~ 50 ℃
6. Относительная влажность: от 45% до 95%
7. Диапазон напряжения: 176 В ~ 245 В переменного тока, 50 ± 1 Гц
8. Температура нагревательной головки: 260 ± 5 ℃
9. Индикаторы безопасности: сопротивление изоляции не менее 1 МОм
10. Ток утечки: ≤5 мА (СКЗ переменного тока)
11. Размер : 33×12см
12. Размер коробки: 36×15см
Характеристики
— Для сварки пластиковых труб, таких как трубы PP / PPR / PB / PE / PP-C и т. Д.
— Разработан для длительного использования.
— Нескользящая ручка, удобно брать.
— Подходит для оборудования для строительства трубопроводов.
— Панель из марганцевой стали, высокая теплопроводность.
— Сенсорная головка с толстой золотой краской, быстрый нагрев клея-расплава.
Инструкция
1. Установите радиатор на неподвижное сварочное устройство, поместите сварочное устройство на стойку, установите соответствующую нагревательную матрицу в соответствии с требуемыми характеристиками трубы и затяните гаечным ключом, обычно маленьким на переднем конце трубы. спина.
2. Включение: питание включено (обратите внимание, что питание должно быть с линией защиты от земли), зеленый индикатор, пока зеленый индикатор не погаснет, красный индикатор горит, указывая на то, что предохранитель в автоматическом контроле температуры состояние, можно начинать работу. Примечание: в состоянии автоматического контроля температуры попеременно горят красный и зеленый свет, указывая на то, что предохранитель находится в контролируемом состоянии, не влияет на работу.
3. Сварная труба: труборез с прямым обрезом трубы, трубы и трубы одновременно без проворачивания в матрицу предохранителя и в соответствии с требованиями таблицы для работы, на время нагрева сразу после труба и труба извлекаются из матрицы одновременно, быстро и без вращения непосредственно на требуемую глубину однородности, так что стыки открываются в единый фланец

Доставка USPS в США: 4-13 рабочих дней.По всему миру в соответствии с Политикой компании по доставке.

правил проведения работ и анализа возможных ошибок. Как соединить полипропиленовые трубы Фитинги полипропиленовые трубы без пайки

Трубопроводы полипропиленовые при качественной сборке способны прослужить без ремонта до полувека. Популярность пластиковых коммуникаций при строительстве индивидуальных домов объясняется в том числе тем, что возможна установка полипропиленовых трубопроводов в самостоятельном исполнении.

Выбор способа соединения пластиковых труб зависит от наличия специального инструмента, характера соединяемых материалов, цели коммуникации.

Все способы монтажа полипропиленовых труб можно разделить на две большие категории. Один из них включает сварку материалов путем нагрева органического полимера до точки плавления. Ко второму можно отнести все «холодные» способы соединения, за исключением холодной сварки.

1. Сварные соединения не называют прочными.Здесь задействованы диффузионные процессы. Однородные полимеры смешиваются на молекулярном уровне, образуя монолит. Такая стыковка наиболее прочная, но требует использования специального инструмента или клея (при холодной сварке). Второй минус — невозможность временного демонтажа коммуникаций без разрушения части конструкции.
2. Соединители (резьбовые) соединения выполняются с использованием специальной арматуры. Применяются при стыковке тонкостенных труб малого диаметра, при выполнении конструкций из разных материалов, смешивании полипропилена с полиэтиленом, с металлическими элементами.

Диффузионная сварка

Разобрать приварку домкрата (труба к трубе) и использование дополнительной арматуры (муфты). Это технологии, основанные на плавлении полипропилена, которые отличаются нюансами работы.

Сварка диффузионной муфтой осуществляется на полипропиленовых трубках диаметром от 16 до 40 мм.

Здесь фитинг используется для подачи дополнительного количества полипропилена, чтобы соединение было надежным.

Для более толстостенных материалов сварка производится домкратом, соединяя трубы трубы напрямую, без использования дополнительных деталей.Производители полипропиленовых материалов предлагают фурнитуру целиком из полимерных материалов, комбинированную, с резьбовым переходом для металлических элементов.

Конфигурация арматуры подбирается исходя из особенностей трубопровода. Производители предлагают следующие типы соединительных элементов:

• уголки, тройники, муфты;
• фитингов для соединения элементов одного диаметра с переходом на другой диаметр;
• полностью полимер или комбинации металлополимеров;
• с внутренней и внешней резьбой.

Вопрос пайки полипропиленовых труб сегодня остро стоит перед каждым владельцем своей квартиры. Качественное крепление труб желает всем без исключения, так как от этого напрямую зависит:

• Срок службы водопровода или системы отопления,
• необходимость в ремонте затрат.

Поэтому многих интересует, как закрепить трубы, чтобы не было неприятностей в будущем.

Для пайки труб из полипропилена необходим, конечно же, специальный паяльник.Но что делать, если в доме такого инструмента нет? Ответ прост: воспользуйтесь инфракрасными материалами и инструментами. Например, газовая горелка.

Бесспорно, в каждом доме должна быть газовая горелка. Но если его нет, то при выборе этого средства стоит учитывать его основные параметры:

• газ использовано;
• соединить цилиндр.

Этот метод пайки подходит не только для труб малого диаметра, но и для колючих труб большого диаметра.

С помощью газовой горелки можно самостоятельно отремонтировать или смонтировать систему отопления за небольшой промежуток времени.

Требуется для пайки:

• точность
• уход
• стремление к качеству
• заготовок к основной работе.

Трубка полипропиленовая: инструкция по пайке

Рассмотрим этапы, как размотать трубы:

Шаг 1. Подбираем трубы подходящего диаметра. Обратите внимание: вновь приобретенные трубы должны совпадать по диаметру со старыми.Это поможет избежать проблем при подключении.

Шаг 2. Измеряя, отрезаем трубу нужного размера. Не забудьте добавить еще 25 миллиметров, которые впоследствии останутся в посадке фитинга.

Шаг 3. Нагрейте горелкой и фитингом. Делать это нужно вам одновременно.

Шаг 4. После этого детали нужно связать и немного подержать, дождавшись их остывания.

Примечание: Перед монтажом труб необходимо составить подробную схему, по которой они будут соединяться. Следует отметить места установки поворотных уголков, тройников и кранов.

• Соединительные детали и трубы рекомендуется приобретать льготного производителя. Это важный момент, так как у каждого производителя своя технология изготовления этих элементов. А это значит, что температура плавления деталей может быть разной, что не подходит для монолитной конструкции.
• Перед основными работами детали необходимо очистить и обезжирить, что позволит избежать нарушения качества соединения.
• На практике сначала на отрезках труб, чтобы знать, какие усилия нужно приложить для получения ожидаемого результата. Примечание: трубу, вставленную в фитинг, не следует поворачивать, это нарушит прочность смеси, так как поверхности деталей будут собирать волны.
• Выбирая качество, экономить не стоит! Хорошая продукция прослужит дольше, на чем вы сэкономите в будущем.
• Если температура в помещении ниже + 5 ° C, не нужно рисковать и начинать работу, так как ее эффективность значительно снижается. Соединения в этом случае будут хрупкими, и соединительные детали потребуются. А это чревато ненужным оплавлением и деформацией элементов.

Паяльные провода: как паять, если паяльника нет?

Наверняка многие сталкивались, что два провода надо перемыть, а паяльника под рукой не получается. Остается положиться на смекалку современников, предлагающих легкие способы пайки, которые освоит каждый.

В этих материалах предложены такие материалы:

Пайка без паяльника с пастой

Паяльной пастой называется механическая смесь флюса, припоя и смазочного порошка, то есть связующее.

Производители паяльной пасты практикуют своего производителя на основе серебра, что позволяет использовать эту смесь для пайки различных видов никеля, стали, а также медных сплавов.

Требования к пасте

Паяльная паста должна:

• очень быстро пахнет, но не окисляется;
• быть вязкими (что очень важно!) И выдерживать деформацию;
• , обладающий адгезионными свойствами;
• промывают в обычных растворителях;
• не смывать за границы нанесенного слоя;
• не оставляет непогашенных остатков после нанесения;
• не влияет на технические свойства платы.

Ступени пайки

Шаг 1. Первоочередная задача — подготовить провода. Очистите поверхность проволоки, применив канцелярский нож или корпус.

Шаг 2. Скручиваем провода.

Шаг 3. Место шипа хорошенько промажьте пастой для пайки. Нанесите пасту каплями по всей поверхности проволоки равномерно.

Шаг 4. Место нанесения прогревается. Для этого можно использовать обычную зажигалку. После нагрева паста будет твердой шипом.

Шаг 5. Носим на проволоку термоусадочную трубку, которую также обрабатываем пламенем, чтобы она равномерно распределялась по поверхности проволоки.

Обратите внимание: данный способ пайки предназначен в основном для крепления проводов небольшого диаметра, например, проводов от наушников.

Паяльная лента

Паяльная лента — это материал, применяемый при прокладке, ремонте или замене электропроводки в домашних и полевых условиях, а также в автомобильной промышленности.

Рассмотрим поэтапный процесс пайки ленточной пайкой:

Шаг 1. С проводов необходимо снять изоляцию, то есть зачищается ниппелями.

Шаг 2. Неправильные провода, а после намотка скрученной лентой припоя. После снятия защитной пленки наносим поверхность с флюсом на поверхность провода и обжимаем.

Шаг 3. Нагрейте место намотки спичкой или зажигалкой до тех пор, пока припой не распределится полностью по поверхности проводки.

Шаг 4. Дождитесь остывания, после чего можно удалить лишний флюс.

Как видите, паяльник для шипа разводки покупать совсем не обязательно, можно воспользоваться описанными выше способами. Это сэкономит время и деньги.

Способы соединения труб из пластика
Изделия из полипропилена
Стыковка труб из металлопластика
Фитинги для обжима водопроводных труб
Соединение труб из полиэтилена
Как соединить трубы из поливинилхлорида

Для самостоятельного выполнения монтажа водопроводных труб из пластиковых труб не потребуется много знаний и опыта, так как этот процесс не отличается сложностью. Однако для повышения качества выполняемых работ необходимо ознакомиться с технологией и некоторыми нюансами соединения трубных элементов этого типа. Также важно усвоить несколько уроков, описывающих способы соединения разных видов пластиковых труб и основные моменты этого процесса.

Способы соединения труб из пластика

Прежде всего, стоит отметить, что к пластиковым трубам относятся изделия из следующих материалов:

• Полипропилен.
• Металлопластик.
• Полиэтилен.
• Поливинилхлорид.

Каждому материалу присущи определенные свойства, поэтому комбинирование изделий выполняется по-разному, в том числе и пайка полипропиленовых труб без паяльника (читайте также: «Как соединить полипропиленовые трубы — обзор проверенных методов стыковки») . Для большей осведомленности стоит узнать, как соединить водопроводные трубы из этих материалов.

Изделия полипропиленовые

Полипропиленовая трубка — самый популярный материал для водопровода. Объясняется это наличием некоторых преимуществ: приемлемая цена, высокая прочность и длительный срок эксплуатации. Поэтому изучение способов соединения всех видов пластиковых труб следует начинать именно с этого вида.

Полипропиленовые трубы соединяют сваркой с обязательным использованием муфт, уголков, тройников и других элементов фитингов. При подключении полипропиленовых труб для водоснабжения необходимо приобретать трубы и фитинги одного производителя. В противном случае даже строгое соблюдение технологии сварки не может гарантировать полную герметичность и качество.

Для соединения сантехнических полипропиленовых труб своими руками необходимо иметь под рукой следующие инструменты:

• Паяльник специальный.

  Так просто называется сварочный аппарат с набором специальных насадок, позволяющих соединять трубы различного сечения. При этом форсунка подбирается индивидуально к каждой трубе по ее сечению.

• Зачистка. Этим инструментом срезают армирующий слой на концах труб. Зачистка применяется только для многослойных армированных трубных изделий.
• Труборез. По названию можно определить, что устройство помогает разрезать полипропиленовые тубы.
• Рулетка, карандаш или маркер также могут понадобиться в процессе соединения изделий из полипропиленовых туб.

Монтаж водопровода из полипропиленовых труб выполняется по следующей схеме:

1. Включите сварочный аппарат и прогрейте его. Устройство должно пройти три фазы: нагрев до определенной температуры, отключение, повторный нагрев.За режимом работы можно следить по световому индикатору (читайте также: «Виды сварки ПВХ труб, преимущества и недостатки методов»).
2. При нагревании паяльника растяните армирующий слой в том месте, где будет производиться сварка фитинга.
3. С поверхности подключаемых элементов очищаются от пыли и грязи, хорошо протираются салфетки. Следует помнить, что не выполнение этих действий может вызвать хрупкое соединение.
4. Конец одной трубы и соединительный элемент вставляются в патрубок для обогрева и выдерживают определенный промежуток времени.Время нагрева следует строго контролировать, так как длительное выдерживание приводит к деформации элементов, а при недостаточном нагреве прочность соединения пластиковых водопроводных труб снижается. Поэтому к каждому сварочному аппарату прилагается специальная таблица, в которой указано время нагрева деталей, имеющих определенный диаметр.
5. Предварительно нагретые элементы вынимаются из форсунок и быстро соединяются. Прочность соединения также зависит от скорости действий на этом этапе, поэтому процесс нужно выполнять быстро, но аккуратно.Труба вставляется в фитинг до упора, но не должна деформироваться. Соединяемые детали нужно держать до полного остывания пластика.
6. Подобный метод комплектуется всеми элементами водопровода. Чтобы не повредить материал, нужно производить действия по ненужной обрезке труб. Процесс сварки полипропиленовых труб достаточно сложен, но после нескольких пробных действий может быть переведен в самостоятельную эксплуатацию.

Стыковка труб из металлопластика

Соединение трубных изделий из металлопластика также можно выполнить своими руками одним из трех способов:

1. Присоединение с помощью компрессионных фитингов подразумевает следующие действия: конец трубы надевается на цангу, закрепляется компрессионным кольцом и сжимается зажимной гайкой.
2. Обжатие фитингов обжимного типа заключается в обжатии колец на конце фитинга с помощью специального пресса.
3. Стыковочные push-фитинги — это новый метод соединения, не требующий использования каких-либо инструментов.

   Этот способ может быть ответом на вопрос, как соединить пластиковые трубы без пайки.

Независимо от выбранных способов соединения металлопластиковых труб, инструменты все же стоит приготовить. В частности, потребуется трубопровод, который можно заменить обычным монтажным ножом, и калибратор, который может выступать в роли любого цилиндрического предмета определенного диаметра.

Наиболее популярно сочетание металлопластиковых труб с использованием компрессионных фитингов, что подразумевает следующие действия:

• Сначала трубы разрезаются ножом или отрезной трубкой, обеспечивая прямой угол линии разреза.
• Обрезанные концы обрабатываются перед соединением труб, то есть в обоих случаях можно откалибровать диаметр и снять фаску с помощью калибратора.
• Гайка снимается с фитинга и надевается на конец трубы, за ней находится компрессионное кольцо.
• Теперь цангу вставляют в конец трубы, предварительно проверив наличие резиновых уплотнительных колец.
• Зажимное кольцо набрасывается на патрубок и затягивается гайкой на фитинге. Необязательно допускать сильную затяжку гайки, так как это приведет к повреждению резиновых уплотнителей (читайте также: «К чему и как соединять трубы ПВХ — оптимальные способы соединения»).

Аналогично подключение всех элементов водопровода. Такой монтаж отличается одним достоинством: минимальный набор инструментов для работы, который бывает у любого хозяина. Кроме того, это единственный вариант, который позволяет получить разъёмное соединение, необходимое в некоторых ситуациях.

Фитинги обжимные для водопроводных труб

Соединение с использованием обжимных фитингов выполняется в том же порядке, только компрессионное кольцо и гайка заменяются обжимным кольцом. Для его отжима используется ручной или электрический пресс.

Фитинги

позволяют получить комбинацию металлопластиковых труб намного быстрее, чем предыдущие способы. Для выполнения работы достаточно вставить подготовленный конец трубы в соединительную часть, и все действия выполняются без особых усилий.

Когда вода подается в собранную систему, зажим фитинга сдвигается, что предотвращает попадание воды. Этот метод не требует специальных инструментов или ключей, а сама установка выполняется в несколько раз быстрее. ЧИТАЙТЕ ТАКЖЕ: «Как установить пластиковые трубы — основные правила монтажа».

Фитинги

используются для соединения труб из металлопластика и прошитого полиэтилена.

Подключение к любому из перечисленных методов является герметичным и надежным, поэтому выбирать нужно в зависимости от имеющихся инструментов и финансовых возможностей.

Соединение полиэтиленовой трубы

Полиэтиленовые трубы могут быть соединены одним из следующих вариантов:

• С помощью обжимных фитингов.
• Сварка электрическая.

Обжатие компрессионных фитингов производится по аналогии с металлопластиковыми трубами, но в определенной последовательности:

• Труба разрезается и снимается фаска.
• На трубу надевается зажимная гайка.
• Это следует за Цангом.
• Далее по очереди надевается упорное и уплотнительное кольцо.
• Трубку вставляют в корпус фитинга, перекладывают по краю все детали и затягивают гайкой.

Этот метод чаще всего применяется при сборке бытовых систем полива в загородных домах или на даче.

Соединение металлопластиковых труб в системах хозяйственного водоснабжения выполняется электросваркой. Следовательно, для выполнения работ необходимо иметь специальный сварочный аппарат и электродвигатель, имеющий диаметр в соответствии с сечением соединяемых элементов.

Процедура сварки подразумевает следующие действия:

• Подготовка поверхности соединяемых элементов. Для этого специальным скребком снимаем верхний слой трубных изделий и обезжириваем очищенное место.
• Концы соединяемых элементов вставляются в электроагрегат, при этом разветвление должно располагаться ровно в его середине.
• Электрошпатель присоединяется к сварочному аппарату, и спираль внутри него начинает нагреваться.В результате полиэтилен начинает плавиться и сваривать кромки элементов трубы.

Аппарат для данного вида сварки имеет очень высокую цену, поэтому, если его дальнейшее использование не предполагается, лучше арендовать аппарат на несколько дней, чем тратить большую сумму на его одноразовое использование.

Как соединить трубы из поливинилхлорида

Трубные изделия из поливинилхлорида соединяются с помощью специального клеевого состава. Однако назвать его клеем очень сложно, так как при обработке этим веществом соединяемых поверхностей происходит плавление пластика, и края свариваются, а не склеиваются.Другими словами, пайка труб без паяльника.

Процесс соединения труб из их поливинилхлорида выглядит следующим образом:

• Вначале края присоединяемых труб очищаются от пыли и грязи и хорошо просушиваются.
• Потом с торцов с фаской. Это действие нужно выполнять обязательно, чтобы клеевой состав не соскользнул при соединении элементов.
• затем один конец трубы вставляется в фитинг для измерения его глубины.На тубе карандашом или маркером сделайте соответствующую отметку.
• Конец трубы покрывается клеевым составом до отметки с помощью кисти. Не следует забывать, что нельзя оставлять клей на поверхности более 25 секунд.
• Элементы соединяются и слегка поворачиваются, что позволяет равномерно распределить состав по всей поверхности. Клей должен сохнуть естественным путем, без каких-либо внешних воздействий. На время высыхания клеевого состава может повлиять температура воздуха и другие факторы.

На основании всего вышеизложенного можно сделать вывод, что в большинстве случаев соединение пластиковых труб можно выполнить своими руками, не имея специальных приспособлений под руки и не владея специальными знаниями и навыками. Главное условие — строгое соблюдение технологии. Также важно прислушиваться к советам профессионалов. Это поможет установить водопровод без лишних материальных затрат.

Значительное увеличение замены морально устаревших сетей водоснабжения привело к выводу на лидирующие позиции такого материала, как полипропиленовые трубы.Поэтому сегодня и поговорим о том, что делать в этой работе, преимущества коммуникаций из такого материала.

Преимущества полипропиленовых труб и область их применения

Прежде всего, необходимо знать, что полипропиленовые трубы благодаря своим качествам так быстро смогли стать самым популярным материалом для прокладки систем водоснабжения и отопления.

Преимущества полипропиленовых труб:

• Полипропиленовые трубы обладают высокой устойчивостью к процессам коррозии.К тому же на внутренних стенках труб минеральные соли не образуются, за счет этого в течение всего периода эксплуатации проводимость магистрали не меняется.

• Гарантийный срок на трубы 50 лет (в зависимости от режимов эксплуатации, температуры и давления).
• Полипропиленовые трубы могут эксплуатироваться при давлении жидкости до 25 атмосфер, рабочая температура 95, а 110 градусов достигают предельно допустимой (непродолжительное время).
• Этот материал достаточно устойчив к различным химическим веществам.
• Между прочим немаловажную, а в некоторых случаях и основную роль играет относительно невысокая цена и простота монтажа линий из полипропиленовых труб.

Сфера применения таких труб достаточно широка, они используются для прокладки следующих магистралей:

Обязательным условием, позволяющим использовать полипропилен в этих областях, является точное соблюдение технологии пайки (сварки), а для этого нужно знать, как паять пластиковые трубы, какой инструмент для этого используется.

Инструмент для пайки полипропиленовых труб

В первую очередь следует определиться с выбором инструмента, который применяется для пайки труб из полипропилена. Для выполнения работ на бытовом уровне вполне достаточно приобрести недорогой минимальный комплект оборудования, в который входят:

Сварочный аппарат (паяльник). Основная задача этого инструмента — нагреть поверхность соединяемых элементов до температуры 260 градусов . Именно при таких условиях возможен процесс диффузионной сварки, в результате чего получается неплотное соединение, не уступающее по своим свойствам материалу основной трубы.

Перед тем, как выбрать паяльник для пластиковых труб, необходимо определиться с основной сферой его применения. Для бытового использования вполне достаточно моделей, мощность которых составляет 900-1200 Вт, для профессиональных целей стоит покупать более мощное оборудование, стоимость которого намного дороже.

При выборе стоит обратить внимание на следующие конструктивные особенности прибора:

Именно эти особенности конструкции паяльника будут определять удобство работы с ним и его долговечность.

Сопла для пайки труб. В недорогих наборах инструментов обычно 3-4 насадки для работы с трубами разного диаметра. При необходимости такие насадки приобретаются отдельно. Главная особенность таких элементов — качественное антипригарное покрытие. Обычно для этих целей используют тефлон, в профессиональном инструменте используется более качественный слой этого материала, который практически предотвращает прилипание полипропилена в процессе пайки.

Для резки полипропиленовых труб используются специальные ножницы по пластику.Их отличает улучшенная конструкция, позволяющая резать даже армированные трубы. Такой инструмент есть в любом минимальном комплекте для пайки полипропиленовых труб.

Для работы с армированными трубами также необходимо изготовить приспособление, позволяющее снимать грань с заготовкой вместе со слоем алюминиевой фольги. Промыть армированные трубы без снятия этого слоя невозможно. Конечно, снять арматуру можно и с помощью простого ножа, но такое приспособление выполняется быстрее и качественно. К сожалению, в большинстве наборов инструментов это устройство отсутствует, поэтому необходимо позаботиться о его приобретении отдельно.

Правила пайки полипропиленовых труб

Перед пайкой пластиковых труб из полипропилена необходимо выполнить ряд подготовительных операций:

В целом процедура пайки полипропиленовых труб не сложная. Главное, соблюдать размер и выдерживать температурную обработку. Тогда полученный стык прослужит достаточно долго.

Возможность собрать трубопроводы самостоятельно — несомненный плюс изделий из полипропилена. Из удобного и легкого материала можно собственноручно соорудить канализацию, починить и модернизировать сантехнику.

Главное понимать специфику совмещения сборных элементов между собой. Согласитесь, это важная часть работы, отвечающая за герметичность магистрали и ее бесперебойную работу.

Предлагаем вам подробную информацию о том, как паять полипропиленовые трубы, какое оборудование используется в работе, а также перечисляем наиболее частые ошибки начинающих сварщиков.

Предлагаемая нами информация поможет наладить бесперебойную связь. Для наглядного восприятия статья дополнена графическими приложениями и видеогидами.

Процесс пайки осуществляется благодаря ярко выраженным термопластичным свойствам материала. Полипропилен размягчается при нагревании — приобретает состояние, похожее на пластилин.

Галерея изображений

Такой паяльник выглядит («Утюг») для труб из полипропилена.Электроустройство простое, полуавтоматическое, благодаря которому делается пластиковая игла

При выполнении стыковой сварки конструкции из припоев отличаются повышенной сложностью. Обычно в составе этой техники присутствует не только ТЭН, но и система центровки свариваемых деталей.

Аппарат прямой сварки, как и сама технология, как правило, редко используется в бытовой сфере. Приоритет использования — промышленность.

Более сложное устройство, с помощью которого выполняется точное центрирование свариваемых деталей с последующим процессом нагрева и пайки. Используется с технологией прямой сварки

Кроме паяльной одежды мастеру потребуются:

• ножницы -;
• конструкция рулетки;
• Corolnic Обслуживание;
• отвальная для труб с армированием;
• маркер или карандаш;
• средство обезжиривания поверхностей.

Поскольку работа ведется на высокотемпературном оборудовании, необходимо использовать плотные рабочие перчатки.

Метод сварки полипропилена

Важное предупреждение! Работы по сварке полимерных материалов следует проводить при хорошей вентиляции помещения.При нагревании и плавучести полимеров выделяют токсичные вещества, которые в определенной концентрации серьезно влияют на здоровье человека.

Процедура сварки полипропилена проста, но требует аккуратности и аккуратности в работе. Также следует избегать банальных ошибок, таких как недостаточный или избыточный нагрев.

В первую очередь необходимо подготовиться к работе:

1. На плато ТЭН установить заготовки нужного диаметра.
2. Комплект регулятора 260ºС.
3. Подготовить детали сопряжения — вывесить, снять фаску, обезжирить.
4. Включите паяльную станцию.
5. Дождитесь набора рабочей температуры — включите зеленый индикатор.

Совпадающие детали (труба — муфта) одновременно надеваются на заготовки паяльной станции. В этом случае полипропиленовая трубка пропитывается внутренней областью одной заготовки, а муфта (или гнездо фасонной детали) — внешней поверхностью другой заготовки.

Обычно концы трубы вставляются по границе отмеченной ранее линии, и сцепление выполняется до упора. Выдерживая полипропиленовые детали на разогретых гномах, следует помнить о важном технологическом нюансе — времени выдержки.

Галерея изображений

Выводы и полезное видео по теме

Профессионалу всегда есть чему поучиться. Как работать с полипропиленом, можно увидеть в следующем видео:

Монтаж трубопроводов из полимеров методом их пайки «на горячем» — удобный и популярный прием. Успешно применяется в условиях прокладки коммуникаций, в том числе на бытовом уровне.

Этим методом сварки могут воспользоваться люди без опыта работы. Главное правильно понять технологию и убедиться в точности ее исполнения. А технологическое оборудование можно купить или арендовать.

Есть опыт пайки полипропиленовых труб? Пожалуйста, поделитесь информацией с нашими читателями. Оставляйте комментарии и задавайте вопросы по теме в форме ниже.

В квартирах и в частных домах часто можно встретить пластиковые трубы. Актуальность таких товаров в последнее десятилетие оправдана их невысокой ценой, длительным сроком эксплуатации и принципиальной невозможностью торопиться.

Соединять пластиковые трубы между собой можно паяльником, а также альтернативными способами — с помощью фланцев, фитингов, муфт или приклеиванием.

Соединение пластиковых труб без пайки не потребует больших финансовых затрат.И добывать где-то дорогое паяльное оборудование (очевидно, что оно далеко не у всех) тоже не нужно.

Стоит признать, что сам процесс пайки кажется очень сложным. Человек должен уметь правильно обращаться с паяльным устройством, выставлять нужное давление и температуру, подбирать припой. В общем, чтобы раскрутить трубы, нужно знать действительно много нюансов.

Есть еще такой вариант, как пайка полипропиленовых труб без паяльника.Для этого просто берется паяльная паста (она уже продается в готовом виде смесь флюса, припоя и смазочного порошка), наносится на место подключения и нагревается. Причем вместо паяльника предлагается использовать газовую горелку или зажигалку. Но этот метод у некоторых может вызвать отторжение, так как он имеет дело с открытым огнем.

Изображение форс-мажора: произошел прорыв пластикового водопровода. Чтобы вернуть ему герметичность путем пайки, может уйти много времени.А восстановление герметичности соединенных труб без пайки можно провести намного быстрее — это действительно важное преимущество.

Составные части

Для соединения пластиковых труб без пайки очень часто используются пресс-фитинги (они же пресс-фитинги) или новые бельгийские пресс-фитинги, которые фактически фиксируются сами.

Стандартные пресс-фитинги обычно изготавливаются из стального сплава или чугуна. И лучше всего их использовать для полипропиленовых или других пластиковых труб небольшого диаметра.Преимущество этих сантехнических изделий в том, что с их помощью можно строить переходы между элементами трубопровода и соединять их под разными углами.

Чаще всего арматуру надевают на повороты и ответвления пластикового трубопровода. Обычный пресс-фитинг состоит из основного корпуса, крышек, гильз и двух колец: зажимного (находится в специальном гнезде) и складчатого (им фиксируется пластиковая труба).

Если речь идет об арматуре диаметром менее пятидесяти миллиметров, то их разрешается монтировать вручную, без дополнительных приспособлений и оборудования.И еще одно важное правило. Пластиковую трубку предварительно перед установкой фитинга подготовить — обрезать, удалить заусенцы, очистить от пыли и обезжирить. Такие приготовления проводят в любом случае, вне зависимости от выбранного способа приема соединения.

После того, как пластмассовое изделие приведено в приемлемое состояние, необходимо установить гайку, предварительно снятую с фитинга. Далее на эту гайку надевается прижимное кольцо. Теперь можно вставлять трубу в фитинг до упора и фиксировать.Такие же действия нужно проделать со второй подключенной трубой.

Использование фланцев

Пластиковые трубы можно соединять фланцами без пайки. Такое сочленение считается очень надежным — металлические фланцы выдерживают огромный плюс температуры и высокого давления.

Сегодня даже в трубопроводы большого диаметра ставят фланцы. Они обеспечивают действительно надежное соединение.

Фланцы для монтажа бытовых пластиковых трубопроводов всегда имеют резьбу только с одной стороны.Как правило, они рассчитаны на давление 1,6 МПа. При этом в магазинах можно найти варианты фланцев с разным сечением — от 20 до 1200 мм.

Составной алгоритм с помощью фланцев довольно прост. В первую очередь нужно аккуратно натянуть фланец на трубе и надеть уплотнительную прокладку из резины. Прокладка должна входить в край пластиковой трубы не более чем на один сантиметр. Тогда на эту прокладку аккуратно садится фланец.

На следующем этапе проводится стыковка с точно таким же фланцем другой пластиковой трубки.И здесь очень осторожно затягивайте болты. Если приложить слишком много усилий, пластиковая поверхность может потрескаться.

Использование муфт

Муфта обыкновенная для пластиковых трубопроводов — довольно простая по своему устройству деталь. Он состоит из:

• шкаф чугунный;
• две гайки;
• прокладки резиновые;
• четыре металлические шайбы.

Муфту можно найти в ближайшем магазине сантехники, а при наличии определенных навыков и знаний изготовить самостоятельно.При этом характеристики сцепления должны строго соответствовать размерам собираемых изделий. Обычные муфты подходят для напорных пластиковых трубопроводов и трубопроводов без давления. С их помощью обеспечивают надежное соединение полипропилена без использования паяльника.

В муфте для формирования компаунда необходимо вставить концы труб так, чтобы они соприкасались посередине. Концы должны проходить через шайбы, прокладки и гайки.Затем нужно плотно затянуть гайки, чтобы давление на прокладки было достаточно сильным.

Стыковка пластиковых труб муфтой абсцессно дает герметичный шов даже без применения пайки. Но в некоторых случаях, например, если труба имеет небольшую длину или примыкает непосредственно к полу (или другой горизонтальной поверхности), установить обычную муфту невозможно.

Для таких сложных случаев изобретена зажимная муфта. Как это использовать? Для начала нужно очистить край пластиковой трубы.Затем нужно развернуть муфту и надеть на пластиковое изделие в правильной последовательности все детали крепления. Причем уплотнительное кольцо со временем должно располагаться на расстоянии не менее одного сантиметра от края изделия.

Затем в торцы пластиковой трубки нужно вставить сам корпус вставной муфты. А затем к этому корпусу нужно переместить все имеющиеся кольца и закрутить болт. А к резьбе, находящейся с другой стороны муфты, необходимо будет прикрепить «американский» фитинг с подсоединенной к нему пластиковой трубкой.

Для контроля прочности соединения необходимо осторожно натянуть муфту на себя, придерживая свободной рукой трубу, к которой она прикреплена. Муфта должна оставаться неподвижной. Если он двигается, значит, деталь выбрана не по размеру. Вот почему он так плохо держится на конвейере. Однако исправить это несложно — стоит только подтянуть нити.

Способ склеивания

Трубы из пластика можно клеить, хотя многие сантехники считают такой способ крайне ненадежным.И поэтому на практике клей для соединения труб применяется только в сочетании с фитингами.

Перед нанесением клея трубу разрезают и избавляются от заусенцев. Также необходимо также удалить с него пыль и провести тщательное обезжиривание тех участков, для которых предполагается клей (то есть будут специальные средства для обезжиривания). Затем нужно запустить трубы в фитинг, чтобы проверить, насколько хорошо они сочетаются друг с другом.

Теперь можно тонким слоем нанести клей на место будущего контакта.Сразу после этого трубу до упора вставляют в фитинг и выдерживают в таком положении около двух минут, чтобы клей схватился. А появившиеся на внешней поверхности остатки клея удаляются тряпочкой.

Клей высыхает примерно 15-20 минут. Однако пропускать воду по трубопроводу (или чему-то еще) необходимо не ранее, чем через 24 часа.

Некоторые виды пластика (например, тот же полипропилен) клеят с большим трудом.Чтобы детали из полипропилена хорошо сочетались между собой, придется обзавестись качественным клеем, специально разработанным для этого материала.

Можно сделать вывод, что способы соединения труб из пластика без применения пайки злоупотребляют. Самый надежный из них — стяжной, а приклеивание помогает только в экстренных ситуациях, и применять его нужно с осторожностью.

.
