Инструкция по эксплуатации для водонагревателя Ariston SG

Инструкция по эксплуатации для водонагревателя Ariston SG 15/30/50/80/100

Комплектующие для водонагревателя

ТЭНы для водонагревателя

Терморегуляторы для водонагревателя

Аноды для водонагревателя

Клапаны для водонагревателя

Модель клапана	фото
Предохранительный клапан для водонагревателя для Ariston SG 100 PL

Водонагреватель Ariston SG 15/30/50/80/100

Поздравляем Вас с приобретением электрического водонагревателя компании “Мерлони Термосанитари. ” Данный аппарат является высоконадежным продуктом, соответствующим европейским стандартам качества. Он прост в обращении, имеет высокие потребительские свойства и будет служить Всем долго. Надеемся, что Вы останетесь довольны его работой.

Мы просим Вас внимательно прочитать данную инструкцию для обеспечения корректной установки и эксплуатации водонагревателя.

1. ОБЩИЕ СВЕДЕНИЯ

1.1. Комплект поставки и назначение

1.1.1. Водонагреватель

1.1.2. Предохранительный клапан

1.1.3. Кронштейн (для моделей до 30 л включительно)

1.1.4. Инструкция по установке и эксплуатации

1.1.5. Гарантийный талон (выдает продавец)

1.1.6. Заводская упаковка

Аппарат предназначен для нагрева объема воды до заданной температуры и дальнейшего поддержания температуры в автоматическом режиме.

Время нагрева воды зависит от мощности нагревательного элемента и от объема водонагревателя. Примеры.

1) Время нагрева водонагревателя емкостью 15 литров с нагревательным элементом (ТЭНом) на 1.2кВт с 15°С до 60°С составляет примерно 45 мин. 2) Время нагрева водонагревателя емкостью 100 литров с нагревательным элементом (ТЭНом) на 1.5кВт с 15°С до 60°С составляет примерно 3 часа 50 мин.

1.2. Принцип работы и основные элементы

(смотрите рисунки на последней странице)

Вода в водонагревателе нагревается до заданной температуры. При открытии крана горячей воды в водонагреватель через трубку подачи холодной воды начинает поступать холодная вода. Холодная вода, поступающая снизу, вытесняет ранее нагретую воду через трубку горячей воды, идущей из верхней точки аппарата. Таким образом, горячая вода, начиная с верхней части бака, поступает потребителю, а снизу водонагреватель заполняется холодной водой. Нагревательный элемент (ТЭН) снова начинает нагревать воду до заданной температуры. В термоэлектрических моделях нагрев воды в водонагревателе может также осуществляться с помощью встроенного змеевика, который подсоединяется к отопительной системе.

Основными элементами водонагревателя являются:

1) Внутренний бак — выполнен из стали и защищен от коррозионного воздействия воды либо мелкодисперсной эмалью, либо эмалью с повышенным содержанием титана. ( в зависимости от модели).

2) Теплоизоляция — выполнена из пенополиуретана, обеспечивает минимальные потери тепла даже при отключенном водонагревателе.

3) ТЭН (рис.3 и 4 — позиция R)

4) Регулятор — задает желаемую температуру воды и находится в зависимости от модели либо снаружи, либо под крышкой.

5) Термостат — отслеживает заданную температуру с помощью управления включением-выключением ТЭНа

6) Предохранительный клапан (рис.1 — позиция 3) — устанавливается на входе в водонагреватель и выполняет функции предотвращения возврата воды в магистраль водоснабжения и защиты внутреннего бака от давления свыше 8 бар (атм.)

7) Магниевый анод (рис.3 и 4 — позиция N) — дополнительная защита внутреннего бака от коррозии.

1.3. Характеристики

Внимание. Производитель оставляет за собой право менять указанные ниже характеристики в зависимости от запросов конкретных регионов.

А). Модели емкостью от 10 до 30 литров включительно.

Модель		Над раковиной Под раковиной	Над раковиной Под раковиной	Над раковиной
Емкость	л	10	15	30
Масса	кг	6,2	7	10,8
Время нагрева на АТ-45°С	мин	30	45	70
Ток	А	5,2/6,5	5,2/6,5	6,5
Мощность	Вт	1200/1500	1200/1500	1500
Напряжение	В	230+10%(50/60 Гц)
Давление воды	бар	максимальное 8

В). Настенные модели емкостью от 50 до 200 литров включительно.

Емкость электрических моделей	л	50	80	100	120	150	200
Емкость термоэлектрических моделей	л	—	79	99	—	—	—
Масса эмалированных моделей	кг	22	25,5	31	33	45	54
Масса термоэлектрич. эмал. моделей	кг		28	33,5	—	—	—
Время нагрева на АТ- 45 °С (SG/TI)	ч	2,2/1,5	3,5/3,0	3,4	3,2	3,5	4,2
Ток	А	5,2/6,5	5,2/6,5	6,5	13	8,9	11,3
Мощность	кВт	1,2/1,5	1,2/1,5	1,5	3	2	2,6
Напряжение(см. фирменную табличку)	В	230±10%(50/60 Гц)
Давление воды	бар	максимальное 8

С). Напольные модели емкостью от 200 до 500 литров включительно.

Емкость моделей	л	200	300	500
Масса эмалированных моделей	кг	50	71	135
Масса термоэлектрич. эмал. моделей	кг	—	75	—
Время нагрева на АТ- 45 °С	ч	3,8	5,8	4,8
Ток	А	13	13	26
Мощность	кВт	3	3	6
Напряжение (см. фирменную табличку)	В	230(1 ф)/400(3ф)±10%(50/60 Гц)
Давление воды	бар	максимальное 8

Все водонагреватели имеют сертификаты соответствия Госстандарта России (АЯ46).

2. УСТАНОВКА

Для установки приобретенного оборудования Вы можете воспользоваться платными услугами специалистов сервисных центров, указанных в приложении к гарантийному талону, которые проведут все необходимые работы для нормального использования продукции.

Вы можете также воспользоваться услугами любых других квалифицированных специалистов. Однако, в этом случае фирма «Merloni TermoSanitari» не несет ответственности за ущерб, нанесенный неверной установкой и пренебрежительным отношением к рекомендациям данного руководства, а именно:

1) Электрическое подсоединение должно выполняться в соответствии с правилами раздела «2.

3. Электрическое подсоединение».

2) Предохранительный клапан, входящий в комплект поставки, нельзя заглушать или заменять.

3) Установку рекомендуется производить с помощью специалистов, имеющих необходимую квалификацию.

Для удобства установки непосредственно под раковиной модели 10 и 15 л, имеющие в обозначении букву “S”, имеют подвод труб сверху.

Чтобы уменьшить потери тепла по длине труб, аппарат следует устанавливать как можно ближе к месту отбора горячей воды. Для облегчения ухода за аппаратом следует оставить место для свободного доступа к электрическим частям (примерно 0,5 м).

Для водонагревателей большой емкости (от 200 литров), у которых имеется вывод для рециркуляции, в случае удаленных мест отбора горячей воды рекомендуется организовать рециркуляцию.

2.1. Крепление водонагревателя

2.1.1. К стене

A). Модели емкостью от 10 до 30 литров включительно.

Прикрепите кронштейн, входящий в комплект поставки, к стене. Арматура должен выдержать двойной вес заполненного водой водонагревателя.

Наденьте нагреватель на выступы кронштейна и, слегка надавив вниз, насадите на них.

B). Настенные модели емкостью от 50 до 200 литров включительно.

Кронштейны для крепления к стене должны выдерживать вес, троекратно превышающий вес нагревателя, заполненного водой. Рекомендуется использовать металлический крепеж диаметром 10 мм (шурупы, винты, крюки и т.д.)

2.1.2. Установка на полу

Напольные водонагреватели от 200 до 500 литров устанавливаются только на полу и имеют ножки в комплекте поставки. Во избежание опрокидывания аппарата установите ножки симметрично таким образом, чтобы вес водонагревателя равномерно распределялся по трем точкам опоры. Зафиксируйте ножки, привинтив их к стенкам водонагревателя.

2.2. Подсоединение к системе водоснабжения

Подсоединяемые к водонагревателю шланги и соединения должны выдерживать как рабочее давление, так и температуру не ниже 80°С.

2.2.1. Стандартное подсоединение (рис. 1)

При стандартном подсоединении водонагреватель работает под давлением, определяемым давлением в магистрали.

Условные обозначения на рис. 1

(1) — Вход холодной воды (синее кольцо)

(2) — Тройник

(3) — Сливной кран

(4) — Предохранительный клапан

(5) — Подсоединение к водопроводной сети

Подсоединение входной трубы водонагревателя к системе водоснабжения осуществляется через предохранительный клапан (позиция 4 — рис.1), входящий в комплект поставки.

Для удобства обслуживания, при подсоединении к системе водоснабжения, рекомендуется между входной трубой водонагревателя и предохранительным клапаном добавить тройниковый отвод, к которому подсоединить кран для слива воды (позиция 3 — рис.1) из водонагревателя (во избежание случайных открываний лучше, если он будет открываться при помощи специального ключа).

Во избежание поломки при завинчивании предохранительного клапана не применяйте больших усилий.

Предохранительный клапан выполняет две функции:

— пропускает воду только в одном направлении (является обратным клапаном).

— при давлении выше 8 бар стравливает воду через отверстие сбоку.

(откалиброван на 8 бар).

Появление водяных капель из отверстия предохранительного клапана во время нагрева воды является естественным процессом и связано с расширением воды в баке при нагревании. Отверстие клапана советуем подсоединить отводной гибкой трубкой к системе слива.

Ни в коем случае нельзя закрывать отверстие клапана!

Если давление воды в магистрали превышает 5 бар (атмосфер), следует после водяного счетчика поставить редуктор давления.

2.2.2. Подсоединение «с открытым выходом» (рис. 2).

Условные обозначения на рис. 2

(1) — Выход горячей воды

(2) — Вход холодной воды

(3) — Кран разбора горячей воды

(4) — Подача холодной воды

(5) — Кран разбора холодной воды

(6) — Смеситель

При использовании электрического водонагревателя для одной точки потребления возможно применение схемы «с открытым выходом».

Для этого необходимо использовать соответствующие вентили и осуществить подсоединение согласно схеме на рис. 2. Установка предохранительного клапана не обязательна. Для предотвращения возврата воды в систему водоснабжения желательна установка обратного клапана. Примечание. Данная схема применяется редко, так как при этом невозможно использовать стандартный смеситель.

2.2.3. Подсоединение к открытому резервуару с водой (дачный вариант).

Вода поступает в водонагреватель самотеком из резервуара. Для этого тройник развода воды из резервуара на водонагреватель и прочие нужды должен быть выше верхней точки водонагревателя.

2.3. Электрическое подсоединение

Электропитание подводится непосредственно к клеммам термостата с помощью кабеля расчетного сечения (например, трехжильным медным кабелем 3×1,5 мм²), при этом обязательно заземление. Заземляющий провод подсоединяется к клемме с символом . A). Для моделей емкостью от 10 до 30 литров включительно питающий кабель должен быть проведен в отверстие, находящееся сзади аппарата, и соединен с клеммами термостата и клеммой заземления.

B). Для моделей емкостью от 50 до 500 литров включительно питающий кабель подводится к клеммам термостата и клемме заземления через предусмотренное отверстие в пластмассовой крышке водонагревателя. Прикрепите кабель к крышке с помощью имеющегося зажима.

Для отключения нагревателя от сети следует использовать двухполюсный выключатель (желательно автомат) с расстоянием между разомкнутыми контактами не менее 3 мм.

(Питающий кабель и двухполюсный выключатель не входят в комплект поставки).

Удостоверьтесь в том, что напряжение в сети соответствует значению, указанному на фирменной табличке нагревателя (шильдике).

3. ВКЛЮЧЕНИЕ И РАБОТА

3.1. Ввод в действие

Убедитесь, что фланец электронагревателя от центрован. Если он немного сдвинут, откорректируйте его положение, ослабив и завинтив гайку (гайки).

Непосредственно перед включением заполните водонагреватель, открыв вентиль магистрали холодного водоснабжения и кран горячей воды для вытеснения воздуха. После заполнения водонагревателя закройте кран горячей воды, осмотрите аппарат и убедитесь, что он не протекает.

Включите водонагреватель. Для моделей емкостью от 10 до 30 литров необходимо включить выключатель непосредственно самого аппарата. Для Регулирующий термостат контролирует работу аппарата.

В режиме нагрева горит лампочка-индикатор.

В процессе работы трубка подвода холодной воды может нагреваться.

Перед каждым последующим включением убедитесь, что водонагреватель заполнен водой, открыв кран горячей воды и убедившись, что вода течет.

3.2. Регулировка температуры

Для термостата, максимальная уставка по температуре лежит в пределах от 68 до 75 °С. Температуру молено регулировать, вращая ручку, соединенную с термостатом (для моделей, где эта ручка имеется) или вращая отверткой регулировочный винт термостата (для моделей, где ручки нет — для этого необходимо снять пластмассовую крышку).

Рекомендуем установить регулятор в положение “Е”, При отсутствии внешнего регулятора это примерно 75% от максимума. В этом случае аппарат работает в экономичном режиме, значительно снижается скорость образования накипи.

A). Для моделей емкостью от 10 до 30 литров включительно.

Увеличение температуры достигается поворотом винта по часовой стрелке, а уменьшение — против часовой стрелки.

B). Для моделей емкостью от 50 до 500 литров включительно.

Уменьшение температуры достигается поворотом винта по часовой стрелке, а увеличение — против часовой стрелки (как показано графически на указателе уровня нагрева или отмечено знаками «+» и «-»).

3.3. Если аппарат не находится под присмотром в течение продолжительного времени, то следует отключить водонагреватель от электрической сети и перекрыть кран в магистрали холодного водоснабжения,

3.4. Отключение на зиму

Если аппарат не будет использоваться в течение зимнего периода (например, на даче), то во избежание замерзания воды в водонагревателе следует слить всю воду из аппарата. Для этого следует отключить водонагреватель от электрической сети, перекрыть кран в магистрали холодного водоснабжения, открыть кран на выходной трубе аппарата и слить воду из входной трубки (отвинтив предохранительный клапан или открыв кран тройникового отвода).

Модели 10 UR и 15 UR надо снять со стены и перевернуть для слива воды.

4. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И ТЕКУЩИЙ РЕМОНТ (рис. 3 и 4)

Условные обозначения на рис. 3 и 4 N — Магниевый анод R — Нагревательный элемент Z — Фланец

Текущий ремонт а техническое обслуживание рекомендуется выполнять специалистам, имеющим необходимую квалификацию.

4.1. Замена отдельных частей

Перед проведением любой операции по ремонту или обслуживанию отключите прибор от электрической сети!

А.) Для моделей емкостью от 10 до 30 литров включительно.

Чтобы иметь доступ к термостату, следует отвинтить и снять переднюю крышку водонагревателя. Термостат снимается после откручивания двух фиксирующих винтов (без слива воды из бака). Чтобы заменить неисправную лампочку-индикатор, следует снять термостат, открутив два фиксирующих винта, отсоединить клеммы и вывинтить лампочку из гнезда.

Б.) Для моделей емкостью от 50 до 500 литров включительно.

Чтобы иметь доступ к термостату, следует отвинтить и снять пластиковую крышку водонагревателя.

Термостат небольшим усилием снимается с клемм нагревательного элемента (без слива воды из бака). Чтобы заменить неисправную лампочку-индикатор, следует после снятия пластиковой крышки, отсоединить клеммы и вынуть лампочку из гнезда. В моделях емкостью 500 л перед снятием пластиковой крышки необходимо снять регулировочную ручку; снять термостат с крепежной пластины, отвинтив винты крепления, вынуть датчики из гильзы.

4.1.2. Замена нагревательного элемента.

Перед проведением работ с нагревательным элементом необходимо опорожнить аппарат. Для этого перекрыть кран в магистрали холодного водоснабжения, открыть кран на выходной трубе аппарата и слить воду из входной трубки (отвинтив предохранительный клапан или открыв кран тройникового отвода). Модели 10 UR и 15 1Ж надо снять со стены и перевернуть.

А). Для моделей емкостью от 10 до 30 литров включительно. (И модели SG 50,80,100)

Снимите переднюю пластиковую крышку.

Отсоедините клеммы питания и клемму заземления, отверните гайку.

Снимите фланцевый держатель, затем, удерживая плоскогубцами болт, нажмите на фланец по направлению внутрь.

Теперь фланец можно вытащить, повернув его на 90°.

Нагревательный элемент соединен с фланцем.

Устанавливая все на место, убедитесь, что фланцевая прокладка, термостат и нагревательный элемент установлены верно.

Б). Для моделей емкостью от 50 до 500 литров включительно, (кроме моделей SG 50,80,100) Снимите пластиковую крышку.

Отсоедините клеммы питания и клемму заземления.

При креплении фланца пятью болтами открутите болты и выньте фланец.

При креплении фланца зажимом и болтом отвинтите гайку и, надавив на фланец движением, направленным внутрь аппарата, выньте фланец, повернув на 90°.

Нагревательный элемент соединен с фланцем.

Устанавливая все на место, убедитесь, что фланцевая прокладка, термостат и нагревательный элемент установлены верно. Для горизонтальных моделей ТЭН нужно монтировать повернутым вниз (рис. 3 поз, R).

4.1.3. Замена резиновой прокладки.

При демонтаже фланца желательно заменять резиновую прокладку (рис.4 поз-Z) на новую.

4.2. Регулярное обслуживание

Примерно раз в 2 года рекомендуется удалять накипь с нагревательного элемента (сроки зависят от жесткости воды).

Накипь можно осторожно соскребать с демонтированного нагревательного элемента, чтобы не повредить его защитную поверхность, либо обрабатывать нагревательный элемент веществами, предназначенными для удаления накипи.

Для дополнительной защиты от коррозии водонагреватели компании «Мерлони Термосанитари» оснащены магниевыми анодами увеличенного размера. При агрессивных свойствах воды магниевый анод изнашивается за 1-2 года. Необходимо ЕЖЕГОДНО проверять состояние магниевого анода “N”. При сильном изнашивании магниевый анод “N” необходимо заменить! Гарантия на бак при изношенном магниевом аноде (остаточная длина менее 5 см) недействительна. Для замены магниевого анода следует вынуть фланец нагревательного элемента, отвинтить старый магниевый анод и прикрутить новый.

Выполнение правил регулярного обслуживания позволит Вам обеспечить долгий срок службы водонагревателя.

4.3. При срабатывании двухполюсного защитного устройства

В случае перегрева воды термический предохранитель (в соответствии с нормами C.E.I.) разрывает электрическую цепь со стороны обоих подводов к нагревательному элементу. В этом случае следует определить причину перегрева и произвести ручной перезапуск термостата, нажав кнопку перезапуска, расположенную на термостате (или, в случае неисправности, заменить термостат).

4.4. Полезные советы

4.4.1. Прежде, чем вызывать мастера по первому подозрению в неисправности, проверьте сначала, не является ли причиной отказа в работе отсутствие света или воды,

4.4.2. Если из кранов не течет горячая вода, проверьте сначала, отвечает ли подсоединение к водоснабжению и электрической сети требованиям, изложенным в соответствующих разделах данного руководства. Проверьте надежность контактов между клеммами и соответствующими зажимами термостата.

Если всё в порядке, значит могло сработать двухполюсное защитное устройство (см. предыдущий раздел).

4.4.3. Перед тем, как производить любые действия по уходу, ремонту или очистке, отключите нагреватель от электросети и водоснабжения.

4.4.4. Если не включается лампочка-индикатор, а аппарат нагревает воду, проверьте исправность лампочки (пункт 4.1.1.).

4.4.5. Если предохранительный клапан снабжен ручкой для слива воды из водонагревателя, то рекомендуем во избежание засорения хотя бы один раз в месяц промывать предохранительный клапан. Для этого надо поднять ручку несколько раз.

4.4.6. Не рекомендуется снимать накипь с внутренней поверхности бака, тле. слой накипи является дополнительной защитой бака от коррозии.

4.4.7. При подсоединении к системе водоснабжения следует избегать прямого контакта двух разных металлов (например, при использовании медных труб). Для этой цели используются подсоединительные диэлектрические переходники, которые можно приобрести в авторизованных сервисных центрах.

5. ТЕРМОЭЛЕКТРИЧЕСКИЕ МОДЕЛИ.

(для моделей емкостью от 50 до 300 литров включительно.)

Все основные положения данного руководства верны и для термоэлектрических моделей. Дополнительной операцией для этого типа водонагревателей является подсоединение их к сети центрального отопления.

Подсоедините верхний вывод водонагревателя к восходящей цепи системы центрального отопления, а нижний — к нисходящей цепи, использовав 2 вентиля.

Нижний вентиль рекомендуем использовать для отключения аппарата от системы центрального отопления, когда система отопления не работает.

(Вентили для подсоединения к сети центрального отопления в комплект поставки не входят.)

6. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА.

6.1. Гарантийный срок

Гарантийный срок на внутренний стальной бак составляет не менее 3-х лет, зависит от модели и указан в гарантийном талоне.

Гарантийный срок на остальные элементы составляет 1 год.

6.2. Основные условия осуществления гарантийного ремонта

При наступлении гарантийного случая следует отключить электропитание от аппарата, перекрыть подачу воды и вызвать мастера. При самовольном демонтаже аппарата, повлекшем невозможность установления причины неисправности, сервисный центр имеет право отказать в гарантийном ремонте.

6.2.1. Гарантийный ремонт осуществляется при наличии гарантийного талона, правильно заполненного и заверенного печатью торгующей организации.

6.2.2. В период гарантийного срока осуществляются бесплатно: гарантийные работы по ремонту, включая выезд специалиста и замену запчастей,

6.2.3. Более детально условия гарантии указаны в гарантийном талоне.

6.2.4. Адреса сервисных центров указаны в приложении к гарантийному талону.

6.2.5. При отсутствии у торгующей организации гарантийных талонов или нарушении сервисным центром условий гарантии, просим обращаться в Московский филиал ООО “Мерлони Термосанитари Русь”:

водонагреватели, запчасти.

накопительный электрический бойлер, инструкция по эксплуатации

Комфортную жизнь современного человека нельзя представить без горячей воды. А коммунальщики не очень беспокоятся о ее подаче, особенно в летнее время. Поэтому каждый стремится самостоятельно позаботиться о благополучии в своем доме. В настоящее время многие люди стали использовать водонагреватели. Они экономичные и практичные. Самыми популярными на сегодняшний день считаются водонагреватели марки Ariston.

Особенности

Основной чертой водонагревателей является встроенный внутри бак, в котором вода довольно долгое время держит заданную программой температуру. Такой вид нагревателей подойдет людям, у которых часто бывают проблемы с горячей водой. Самым распространенным считается водонагреватель объемом в восемьдесят литров. Он работает на одном ТЭНе и имеет мощность 1,5 кВт. Соответственно, воду до максимальной температуры в семьдесят пять градусов он сможет подогреть за три часа. Такого нагревателя достаточно будет для семьи, состоящей из трех человек. Модель Ariston, имеющая емкость в 120 л, имеет мощность в 1,8 кВт. Как можно понять, вся линейка очень экономичная, но в то же время не очень быстрая.

Но также не совсем удобно размещена и ручка регулятора, находящаяся на самом дне бака. И даже если конструкция имеет всего пять режимов нагревания, заглядывать вниз необходимо постоянно, дабы контролировать процесс подогрева и остывания воды.

Конечно, внешне такой водонагреватель от этого только выигрывает, но удобство в эксплуатации намного важнее. Кстати, стоит отметить, что включение и отключение самого бойлера, делается тоже при помощи поворотной ручки. Такой подход к оформлению приводит к тому, что на виду у всех находится только световой индикатор и термометр. Но, несмотря на мелкие недочеты, вся техника фирмы Ariston, имеет много преимуществ. Водонагреватели не являются исключением из правил.

Стильный дизайн поможет украсить любой интерьер помещения.
Каждая модель создается по новым технологиям.
Водонагреватели этой фирмы имеют большой срок службы. Это достигнуто за счет того, что внутренние стороны накопительного бака покрыты слоем современного материала, защищающего его от появления ржи и налета.

Дополнен рассекателями, которые предотвращают смешивание холодной и подогретой воды.
Водонагреватель Ariston благодаря встроенным датчикам контроля температурного режима имеет защиту от перегрева. Гарантией безопасного использования является защитное устройство, которое может сработать при любых перепадах напряжения. Даже если в самой системе отсутствует вода, то не стоит беспокоиться о том, что он сам включится, ведь в нем имеется специальная защита.
Нагреватели этой фирмы помогают сэкономить потребление газа и электроэнергии. Этому способствует теплоизоляция, сохраняющая воду в горячем состоянии долгое время.
Многие из моделей оснащены защитой от появления каких-либо бактерий. Таким образом, вода получается уже очищенной.

Но при создании водонагревателей невозможно обойтись и без недостатков. Их немного, и главная проблема состоит в том, что некоторые детали конструкции время от времени выходят из строя. Очень часто ломается магниевый анод, и тогда водонагреватель нужно сдавать на ремонт. И также может выйти из строя предохранительный клапан. Все это стоит довольно дорого.

Виды

Продукцию фирмы Ariston можно разделить на следующие виды:

напольный котел;
конденсационный котел;
бойлер, имеющий косвенный нагрев;
проточный водонагреватель, работающий на газе;
накопительный водонагреватель, работающий на газе;
электрический нагреватель, имеющий накопительную функцию.
нагреватель, имеющий тепловой насос.

Каждый из приборов оснащен элементами нагрева, разными аксессуарами, и устройствами управления. Каждая модель водонагревателя имеет технические характеристики.

ABS VIS EVO PW D

Такой водонагреватель отличается электрическим способом обогрева. Он имеет трубчатый элемент нагревателя, напорный тип бака, электронное управление, вертикальную и горизонтальную установку, а также настенный способ крепления.

Ariston Regent 80

Этот агрегат немногим отличается от предыдущей модели. Кроме настенного крепления, сюда можно добавить механическое управление, а также автоматическое включение и выключение. Форму водонагреватель имеет цилиндрическую.

ABS PRO ECO INOX PW 80 V

Если заняться расшифровкой аббревиатуры, то ABS обозначает, что это устройство, которое отключает накопительный водонагреватель в тех случаях, когда бывают перепады напряжения. PRO значит, что водонагреватель имеет цилиндрический корпус, предназначающийся для вертикальной установки.

ECO – это маркировка, которая уведомляет, что внутренние стенки бака имеют антибактериальную защиту, а также функцию очистки воды от разных химических примесей.

INOX значит, что для внутренней отделки колбы используется нержавеющая сталь, это позволят дать гарантию на период до семи лет. PW обозначает, что водонагреватель имеет экономичный электроблок в полтора киловатта, а также дополнен еще одним ТЭНом на один киловатт. Это, конечно, дает большую нагрузку на электросеть, но в то же время 80 литров воды нагревается гораздо быстрее.

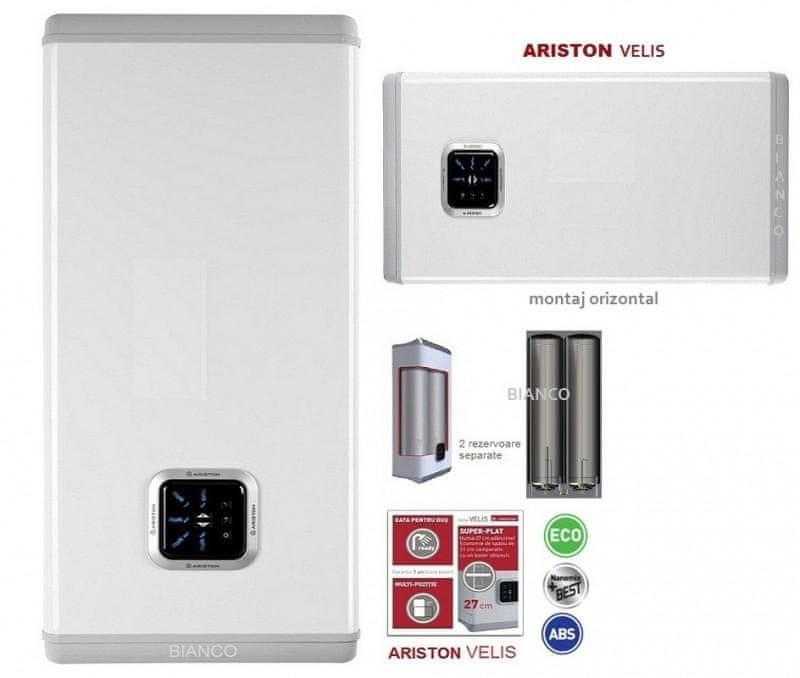

Водонагреватель Ariston VELIS INOX

Конструкция такой модели состоит из нержавеющих элементов. На электрошнуре установлена система защиты. Но также такая модель имеет предохранитель, который не допускает запуск нагревателя, когда емкость пустая. Это уже довольно надежная защита от распространенных поломок. Форма водонагревателя плоская. ТЭН изготовлен из меди самого высокого качества. Мощность такой модели доходит до 2,5 киловатт, поэтому проводка должна соответствовать.

Водонагреватель Ariston ABC VELIS PW

Такая модель имеет отключающее накопительное устройство, что позволяет оставлять водонагреватель без присмотра. И также есть дополнительная функция, обеспечивающая антибактериальную защиту. Снаружи бак защищает слой нержавеющей стали.

Ariston PRO ECO INOX PW V SLIM

Такой водонагреватель имеет мощность до полутора киловатт. Корпус покрыт нержавеющей сталью. Диаметр такой модели всего 35,3 сантиметра, а изнутри бак покрыт антибактериальным защитным слоем. Этот водонагреватель не займет много места и сэкономит электроэнергию.

Ariston ABS PRO ECO INOX PW

Такая модель имеет довольно узкую цилиндрическую форму, поэтому водонагреватель с легкостью установится в любом месте. Он управляется при помощи электроники. С одной стороны, это очень хорошо, но с другой – если произойдет сбой системы, придется перенастраивать все по-новому.

Все его части как внутренние, так и внешние, имеют покрытие из нержавеющей стали. Благодаря многим положительным качествам он долго служит, имея срок гарантии до семи лет.

Ariston ABS PRO R INOX

Водонагреватель состоит из механического термостата, к тому же имеет магниевый анод, защищающий его от разных бактерий. Нагревательная регулировка располагается извне, а не внутри. Приятно радует то, что это самая экономичная модель.

Ariston ABS PRO ECO PW SLIM

Такая модель имеет очень узкую форму самого водонагревателя. Дополняют такую простую и лаконичную конструкцию все необходимые защитные системы. А также он экономичен в плане потребления электроэнергии.

Ariston ABS PRO ECO PW

Нагреватель этого типа прекрасно подходит как для кухни, так и для ванной комнаты. Он имеет все системы защиты, в его конструкцию входит дополнительный нагревательный элемент, что позволяет быстрее справляться с подогревом воды.

Ariston ABS PRO R SLIM

Довольно удобная цилиндрическая форма позволяет установить водонагреватель в любой угол помещения. Он является самым бюджетным вариантом и имеет диаметр до 350 миллиметров. Быстро нагревается, имеет все виды защиты, в его состав входит предохранительный клапан.

Из всех предложенных моделей от известного бренда можно смело покупать практически любую. Все они радуют своим качеством, и служат очень долго.

Схема подключения

Любой водонагреватель, кажущийся, на первый взгляд, простым, имеет простое и внутреннее устройство. Размеры его могут быть как цилиндрической, так и плоской формы. Любой водонагреватель состоит из:

бойлера, то есть внутреннего бака;
корпуса, которым обрамлен бойлер;
ТЭНа, нагревающего воду, которая поступила в бак, их может быть даже два, что способствует быстрому нагреву воды;
слой теплоизоляции, находящейся между корпусом и бойлером, позволяющий воде долгое время оставаться теплой;
патрубок с рассекателем;
магниевый анод, предотвращающий отложение минеральных солей на стенках внутри бака;
индикатор напряжения;
терморегулятор;
термометр.

Правила использования

Чтобы произвести правильный монтаж водонагревателя, необходимо строго следовать инструкции. Ее чтение поможет не только изучить все его тонкости, но также продлить его рабочее состояние.

Перед тем как приступать к работам, следует для начала выбрать место, где водонагреватель будет установлен. Оно должно находиться недалеко от ванной или душевой кабинки, чтобы теплопотери не были большими.
Далее нужно будет следить, чтобы бак был заполнен водой, когда включается и выключается. Первое включение обязательно должно происходить при полном баке.
Когда нагреватель уже подключен к сети, на панели его управления должны вывестись показатели температуры. В инструкции говорится, что если цифры мигают, это значит, что водонагреватель еще в отключенном состоянии. Чтобы он включился, необходимо нажать кнопку включить\выключить, которая находится в левом углу вверху.
На пульте управления находится кнопка, задающая мощность. Она регулирует силу напряжения от 1500 до 2500 Ватт.

Температуру можно регулировать с помощью кнопки, на которой написано плюс и минус.
После установки программы, водонагреватель запоминает ее и работает в уже заданном режиме. Если же бойлер был выключен, то настройки автоматически сбрасываются.
Если повреждены любые элементы питания, необходимо произвести их замену. Покупать их нужно у того же производителя, что и водонагреватель.
Планируя не использовать нагреватель длительное время, особенно в зимний период, его нужно подготовить к «застою». Для этого нужно слить воду, оставляя его пустым.
Время от времени нужно производить очистку водонагревателя изнутри от грязи. Чтобы правильно это сделать, нужно иметь определенные навыки. Поэтому стоит обратиться к специалистам.

Работу по подключению тоже стоит доверить специалистам. Предварительно нужно внимательно осмотреть предохранительный клапан. Он не должен иметь никаких изъянов. Если же они имеются, необходимо заменить деталь, которая повреждена.
А также стоит проверить, работает ли заземление.
В конце инструкции говорится об очень хорошей функции, которая защищает водонагреватель от бактерий. Так как горячая среда является прекрасным местом для их размножения. При ее включении нагреватель повысит температуру больше чем 65 градусов, что не позволит бактериям существовать. Эту функцию нужно включать один раз на месяц, этого уже будет достаточно.

Возможные неисправности

Покупая водонагреватель Ariston, необходимо знать, какие его места самые уязвимые. Первое – это терморегулятор, приборы датчиков, нагревательные элементы, переключатели. Но также очень часто ремонтируют изоляционные прокладки и клапаны.

Если небрежно обращаться с водонагревателем, может нарушиться целостность бака. А он ремонтируется только в сервисе. Чтобы определить неисправности в водонагревателе, нужно понять, имеются ли изменения в его работе. Это может быть сильное шипение в процессе работы. И также часто период нагревания воды значительно увеличивается. Признаком поломки может быть и то, что учащается включение и выключение прибора или часто мигают лампочки.

Чтобы этого не случилось, нужно каждые полгода чистить ТЭН от налета в качестве профилактики, иначе он превратится в камешек.

Чтобы не обращаться в сервисный центр при небольшой поломке, можно сделать ремонт своими руками. Делается это не так уж сложно. Сначала нужно обесточить и прибор, и все помещение. Затем необходимо слить воду. Это делается при помощи шланга, имеющего диаметр немного меньше, чем отверстие, предназначенное для сброса жидкости. Сливочный шланг нужно положить прямо в унитаз. Далее перекрывается подача холодной воды. Затем нужно отсоединить шланг от клапана с холодной водой.

Этот шланг нужно подключить к крану и также опустить в унитаз. Далее разобрать водонагреватель и снять ТЭН, крепление которого находится на гайке с пластиной или шайбой. Вытянув ТЭН, нужно очень тщательно осмотреть те места, где есть накипь. Там, где она имеется, необходимо сделать чистку, но очень аккуратно, чтобы не навредить бак. После того как накипь удалена, бак нужно облить чистой водой. Если ТЭН находится в рабочем состоянии, его можно чистить таким же способом. После этого в обратном порядке все шланги и запчасти водонагревателя нужно установить на место.

Самым бюджетным средством для очистки накипи считается лимонная кислота, которую нужно развести в воде. Ее необходимо залить в бак и оставить там на сутки. Замена деталей должна происходить только на оригинальные запчасти. Это гарантирует стабильную работу водонагревателя.

Советы и рекомендации

Чтобы определиться с выбором водонагревателя Ariston, нужно знать, каким должен быть «идеальный» бойлер, и искать именно эти функции и характеристики в описаниях.

В водонагревателе должен быть магниевый анод, который защитит его от накипи и не допустит коррозии.
Оборудование, имеющее вертикальное исполнение, стоят намного дешевле варианта в горизонтальном исполнении, что важно для тех, у кого на первом месте экономия.
Те водонагреватели, которые сделаны из нержавейки или из титана, прослужат дольше всего. Однако, и цена у них выше.
Нужно, чтобы был перепускной клапан, который необходим для сброса лишнего давления, которое возникает в результате разницы коэффициентов теплового расширения металла и воды.

Водонагреватель Ariston объемом 80 литров позволит с комфортом оборудовать загородный дом или квартиру. Он прост в применении и получает в основном хорошие отзывы от покупателей. К тому же его подключение можно произвести самостоятельно, если внимательно прочитать инструкцию. Но, устанавливая нагреватель своими руками, нужно помнить о том, что от правильной установки во многом зависит дальнейшая эксплуатация прибора. Поэтому лучше не экономить на установке, и пригласить специалистов. Это поможет продлить срок службы нагревателя, а также сбережет нервы хозяина.

О том, как установить Ariston своими руками, смотрите в следующем видео.

Руководство пользователя проточного электрического водонагревателя Ariston

Проточный электрический водонагреватель Ariston Руководство пользователя

БЫСТРЫЙ ЭЛЕКТРИЧЕСКИЙ ВОДОНАГРЕВАТЕЛЬ

ОБЩИЕ ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ

ВНИМАНИЕ!

Это руководство является неотъемлемой частью продукта. Осторожно храните его вместе с прибором и передавайте следующему пользователю / владельцу в случае смены собственности.
Внимательно прочтите инструкции и предупреждения в этом руководстве, они содержат важную информацию, касающуюся безопасной установки, использования и обслуживания.
Устройство должно быть установлено и введено в эксплуатацию квалифицированным специалистом в соответствии с местным законодательством и правилами техники безопасности и охраны труда. Перед открытием клеммной колодки необходимо отключить все силовые цепи.
ЗАПРЕЩАЕТСЯ использовать прибор для каких-либо иных целей, кроме предусмотренных для него. Производитель не несет ответственности за ущерб, возникший в результате неправильного или неправильного использования или несоблюдения инструкций, приведенных в данном руководстве.
Неправильная установка может привести к материальному ущербу и травмам людей и животных; производитель не несет ответственности за последствия.
ЗАПРЕЩАЕТСЯ оставлять упаковочные материалы (скобы, полиэтиленовые пакеты, пенополистирол и т. Д.) В недоступном для детей месте — они могут стать причиной серьезных травм.
Устройство не предназначено для использования лицами младше 8 лет, с ограниченными физическими, сенсорными или умственными способностями или не имеющими необходимого опыта и знаний, если они не находятся под наблюдением или не следуют инструкциям по безопасному использованию устройства и указанным опасностям. такое использование. НЕ позволяйте детям играть с прибором. Чистка и техническое обслуживание пользователем не могут выполняться детьми без присмотра.
Любой ремонт, техническое обслуживание, сантехническое и электрическое подключение должны выполняться квалифицированными специалистами с использованием только оригинальных запасных частей. Несоблюдение приведенных выше инструкций может поставить под угрозу безопасность прибора и освободить производителя от любой ответственности за последствия.
Температура горячей воды регулируется термостатом, который также действует как предохранительное устройство, предотвращающее опасный перегрев.
Электрическое подключение должно быть выполнено, как указано в данном руководстве.
Если устройство оборудовано шнуром питания, его может заменить только авторизованный сервисный центр или профессиональный техник.
Обязательно сливайте воду из прибора, когда он не работает или находится в зоне с отрицательными температурами.
Не оставляйте легковоспламеняющиеся материалы в контакте с прибором или поблизости от него.

ОБЩИЕ СТАНДАРТЫ БЕЗОПАСНОСТИ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Технические характеристики указаны на заводской табличке (заводская табличка находится с правой стороны водонагревателя).

Данные о потребляемой мощности в таблице и другая информация, приведенная в листе технических данных (Приложение A к настоящему руководству), определены в соответствии с Директивами ЕС 812/2013 и 814/2013.

Продукты без этикетки и паспорта для водонагревателей и солнечных батарей, указанные в постановлении 812/2013, не предназначены для использования в таких сборках.

В изделиях, оснащенных ручкой регулятора, термостат расположен в

Изделие следует подключать только к источнику питания с соответствующим сопротивлением системы не более 0. 237 Ом.

Поставщиком электроэнергии могут быть наложены ограничения на использование оборудования, при этом фактическое полное сопротивление системы в точке интерфейса в помещении пользователя превышает 0.237 Ом.

Этот прибор соответствует международным стандартам электробезопасности IEC 60335-1 и IEC 60335-2-35. Маркировка CE на приборах, если они есть, подтверждает их соответствие следующим Директивам ЕС, из которых она удовлетворяет основным требованиям:

— LVD Low Vol.tage Директива: EN 60335-1, EN 60335-2-35, EN 60529, EN 62233, EN 50106.

— Электромагнитная совместимость ЭМС: EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, EN 61000-3-11 и EN 61000-3-12.

— Продукты, связанные с ERP Energy: Eu812, Eu814, EN50193-1-2013

ИНСТРУКЦИЯ ПО УСТАНОВКЕ

Устройство должно быть установлено и введено в эксплуатацию квалифицированным специалистом в соответствии с установленными правилами и местными правилами охраны труда и техники безопасности.

Открутите четыре винта, расположенные сверху и снизу устройства, и снимите крышку с основания.
Прикрепите основание горизонтально к стене или боковой стороне шкафа, заземляющий провод должен быть подключен к устройству, входные и выходные водяные трубы находятся на нижней / нижней стороне устройства. Используйте 4 прилагаемых крепежных винта.
Используйте входящий в комплект водяной фильтр и PRD на впускном водопроводе (см. Прилагаемую отдельную схему на стр. 9).
Подсоедините входящий водяной трубопровод (только холодный) к входному водопроводу в нижней левой части, а выходящий водяной трубопровод к выходному водяному трубопроводу в нижнем правом углу. Откройте кран подачи воды и проверьте, нет ли утечки воды из агрегата.
Перед выполнением каких-либо операций отключите прибор от электросети с помощью внешнего выключателя, затем подключите кабель питания к прибору. Прибор должен быть заземлен, а заземляющий кабель (обозначен буквой на рисунке) должен быть прикреплен к клемме, отмеченной символом. .
Включите агрегат и убедитесь, что он работает должным образом.
Снова прикрепите крышку к основанию с помощью 4 винтов.
Требуется, чтобы в цепь был включен прерыватель цепи замыкания на землю / прерыватель цепи утечки на землю.
Убедитесь, что предохранительный клапан (поставляется с изделием) установлен правильно перед впускной трубой.
Требуется установить ограничитель потока (АЭРАТОР) на раковине или душевой кабине.
ВНИМАНИЕ: БЛОК ДОЛЖЕН БЫТЬ ЗАЗЕМЛЕН НАДЛЕЖАЩИМ
ДАННЫЙ ОБОГРЕВАТЕЛЬ ДОЛЖЕН ИМЕТЬ СОБСТВЕННУЮ ЦЕПЬ, ИСПОЛЬЗУЯ ПРАВИЛЬНО НОМИНАЛЬНЫЙ ВЫКЛЮЧАТЕЛЬ И ПОДХОДЯЩИЙ ПРОВОД, СМОТРИТЕ ТАБЛИЦУ РЕКОМЕНДУЕМЫХ КАБЕЛЕЙ.

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

Ваш новый проточный водонагреватель активирован. Поверните ручку на одну из 3-х уровней мощности (Низкая, Средняя, Высокая), продукт включится и откроет кран с горячей водой. Нагревательный элемент будет работать и нагревать воду только тогда, когда вода течет через прибор. Для активации системы мгновенного нагрева необходимо, чтобы через прибор проходил не менее 2.1 литра в минуту. Пропустите воду через нагреватель на несколько минут.
Обязательно время от времени очищайте распылительную головку от отложений, чтобы обеспечить плавный поток воды.
Обязательно время от времени очищайте входящий фильтр для воды.
Обязательно устанавливайте проточный водонагреватель в отапливаемом месте. Устройство нельзя устанавливать в местах, где температура может резко упасть и может возникнуть опасность образования льда.
Пользователь может регулировать температуру горячей воды, регулируя установленную мощность агрегата. Пользователь может выбрать до 4-х позиций настройки позиции:
Питание — нагревательный элемент выключен
Низкий — включается только 1-й нагревательный элемент.
Med — Включается только 2-й нагревательный элемент.
Высокий — 1-й и 2-й нагревательные элементы включаются и работают вместе.

ТРЕБОВАНИЯ К УСТАНОВКЕ

Требуется отдельная электрическая линия.
Б. Устройство должно быть подключено к отдельному автоматическому выключателю.
C. Рекомендуемый электрический кабель для питания устройства см. В таблице I (на следующей странице).

МОНТАЖ

Устройство с 220-240 В от 7 кВт до 12 кВт и 400-415 В, 3 фазы

ПРЕДУПРЕЖДЕНИЕ!
ПЕРЕД НАЧАЛОМ ЛЮБЫХ РАБОТ ПО ЭЛЕКТРОУСТАНОВКЕ УБЕДИТЕСЬ, ЧТО ВЫКЛЮЧАТЕЛЬ НАХОДИТСЯ В ПОЛОЖЕНИИ «ВЫКЛЮЧЕНО», ЧТОБЫ ИЗБЕЖАТЬ ОПАСНОСТИ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ.

Таблица I: Рекомендуемый кабель

Закройте крышку Ступеньки

Этот продукт соответствует Директиве
WEEE 2012/19 / EU.

Символ перечеркнутой корзины для бумаги на приборе указывает на то, что по окончании срока службы изделие следует утилизировать отдельно от обычного бытового мусора, его необходимо утилизировать в центре по утилизации отходов со специальными помещениями для электрических и электронными приборами или возвращены продавцу при покупке нового продукта для замены.

Пользователь несет ответственность за утилизацию продукта по окончании его срока службы в соответствующем центре утилизации отходов.

Центр по утилизации отходов (который с помощью специальных процессов обработки и переработки эффективно разбирает и утилизирует устройство) помогает защитить окружающую среду, перерабатывая материал, из которого изготовлен продукт.

Для получения дополнительной информации о системах утилизации отходов посетите местный центр утилизации отходов или продавца, у которого был приобретен продукт.

Размеры товара

Решение Проблем

Ariston Thermo SpA,
Viale Aristide Merloni, 45
60044 Fabriano (AN)
Тел. (+ 39) 0732.6011
ariston.com

Проточный электрический водонагреватель Ariston Руководство пользователя — Оптимизированный File
Проточный электрический водонагреватель Ariston Руководство пользователя — Оригинал File

Связанные руководства / ресурсы

Аристон (водонагреватели): инструкция.

Ariston — накопительный водонагреватель
В момент прихода холодов, всё чаще вспоминаются тёплое лето и жаркое солнце, когда спасаясь от жары, мы спешили к кондиционеру или принимали холодный душ. Бороться же с холодом нам помогает горячая вода в кранах, которая, увы, появляется либо в разгар отопительного сезона, либо не появляется вовсе.
В некоторых городах проблемы с горячей водой могут быть круглый год, поэтому оптимальным решением в таких случаях будет водонагреватель или по-другому бойлер (boiler – котёл). Разница между этими понятиями не так существенна, главное, чтобы это оборудование выполняло свою функцию и не давало нам замёрзнуть в зимний период.
В этой статье, мы попробуем разобраться как выбрать водонагреватель, на что обратить внимание, познакомимся с особенностями его покупки для городских и частных домов.
Сегодня в магазинах представлен колоссальный ассортимент всевозможных обогревательных приборов, поэтому мы рассмотрим наиболее популярный и оптимальный вариант для российского рынка (с точки зрения цены и качества) – линейку водонагревателей/бойлеров Ariston.
Всего можно обозначить два типа водонагревателей – проточный и накопительный. Поэтому для начала определимся, какой именно тип нам нужен и рассмотрим оба варианта.
Проточный водонагреватель
Главное отличие таких агрегатов в том, что они нагревают воду в тот момент, когда она проходит через нагревательные ТЭНы. Одно из самых весомых преимуществ – это более или менее компактные размеры из-за отсутствия собственного бака и скорость нагрева.
Если говорить о минусах, то, пожалуй, один из главных – это колоссальные энергозатраты проточных приборов. «Аристон» — водонагреватели, инструкция к которым говорит, что они могут потреблять от 5 до 30 кВт в зависимости от модели. Поэтому стоит особое внимание уделять электропроводке и контролю за энергозатратами.
Для некоторых потребителей в условиях жёсткой экономии такие «запросы» – непозволительная роскошь, поэтому в магазинах такой тип обогревателей не пользуется хорошим спросом. Даже почти мгновенный нагрев воды (7 литров за минуту), несоизмерим с энергозатратами. Вдобавок ко всему производители рекомендуют устанавливать такое оборудование только при наличии хорошего напора воды.
Ценовая политика проточных нагревателей зависит от выбранной мощности и наличия дополнительной электроники, поэтому в некоторых случаях проточный прибор может стоить немногим больше накопительного агрегата «Аристон».
Водонагреватели, цена которых варьируется в пределах 2000-4000 р. (Ariston Bravo, Ariston Slim), оснащены штатным набором электроники и прекрасно подходят для среднестатистической семьи, а модели дороже 5000 р. (Ariston Fast Evo, Ariston Professional) имеют более совершенные датчики, регуляторы и другой полезный функционал. Своё применение они нашли в больших семьях и на спецпредприятиях.
Накопительный водонагреватель
Накопительные водонагреватели – это именно те агрегаты, которые в народе называют «бойлерами». По своим энергозатратам они разительно отличаются от вышеописанного типа и их мощность варьируется от 1,5 до 3 кВт. Соответственно чем больше этот показатель, тем быстрее будет нагреваться вода в баке. Яркий представитель накопительного типа – водонагреватель «Аристон» Pro Eco (Ariston Pro Eco PW 15-120, Ariston Pro Eco Slim P 15-80, Ariston Pro Eco ABS V 20-120).
Принцип работы таких нагревателей гораздо проще, нежели проточных. В большой бак, закреплённый на стене, поступает холодная вода, затем она нагревается до указанной температуры, и на выходе вы получаете горячую воду.
ТЭН для водонагревателя «Аристон» расположен внутри бака, и в зависимости от модели, он (ТЭН) может быть «сухим» или «мокрым».
«Сухой» ТЭН
В этом случае элемент располагается таким образом, что в процессе работы он не касается воды, и это значительно увеличивает его срок службы, защищённость от накипи и практически исключает поражение током.
Единственным минусом можно обозначить дороговизну «сухого» ТЭНа (в 1,5-2 раза дороже «мокрого»), и соответственно сумма на его ремонт также увеличивается.
«Мокрый» ТЭН
«Мокрый» элемент, как можно догадаться по названию, расположен в воде, а значит проблема с накипью для него становится на первое место. Чревато это тем, что после образования накипи, уменьшается теплопроводность ТЭНа, а время на нагрев растёт вместе с энергозатратами.
Стоит модель с таким элементом недорого, поэтому всегда находит своего потребителя, тем более что ремонт водонагревателей «Аристон» с «мокрым» ТЭНом может позволить себе любой владелец бойлера.
Ещё одна важная деталь любого накопительного нагревателя – магниевый анод, позволяющий снизить отрицательное влияние поступающей воды на ТЭН и стенки водонагревателя.
Магниевый анод
Анод похож на простой металлический штырь. Его главным функциональным преимуществом является магниевый сплав, равномерно нанесённый на элемент. Толщина слоя колеблется в пределах 20-30 мм для моделей «Аристон». Водонагреватели, инструкция к которым чётко обозначает местоположение магниевого анода, за счет этого элемента в значительной мере защищены от образования коррозийных налётов на внутренней стороне бака.
Если анод не установлен в вашем бойлере или требует замены, то настоятельно рекомендуется пригласить специалиста для монтажа/демонтажа элемента, который также может проверить степень его износа и провести сопутствующие процедуры по замене или ремонту.
ТЭН для водонагревателя «Аристон» и магниевый анод имеют специфический срок годности, зависящий от нагрузки и окружающей среды, но менять элементы и чистить внутренние стенки бойлера рекомендуется не реже одного раза в 14-18 месяцев. В противном случае велик риск разрушения стенок нагревателя ржавчиной изнутри, и однажды бак может просто лопнуть.
Но не всегда замена магниевого анода может решить проблему увеличения срока годности. Всё дело в нашей воде и её качестве, которое оставляет желать лучшего. Нередки случаи, когда элементы бойлера просто не могут справиться с плохо отфильтрованной водой и тогда приходится менять водонагреватель целиком. Средний срок эксплуатации бойлера варьируется в пределах 5-7 лет непрерывной работы, при условии, что были произведены все необходимые ремонтные процедуры во время пользования.
Объём водонагревателя
Советовать что-то конкретное здесь очень сложно, потому как всё целиком зависит от типа и размера помещения, где будет установлен бойлер. Основные факторы – это количество человек, которые будут пользоваться прибором и то, сколько вы готовы потратить на электроэнергию в месяц. К примеру, водонагреватель «Аристон» 15 литров (Ariston ABS Pro R 15, Ariston Slim Eco PW 15) вполне подойдёт для 1-2 человек при условии нечастого использования.
Нелишним элементом в вашем нагревателе будет специальный регулятор, отвечающий за нагрев воды. В стандартных моделях он выглядит как «колёсико», а в линейках подороже используются клавиши вместе с дисплеем, показывающим текущее состояние агрегата. Узнать оснащение модели поможет любой консультант сети «Аристон».
Водонагреватели, инструкция к которым настоятельно рекомендует оснащать ваш агрегат возможностью выключения (если таковая отсутствует), не будет в таком случае включаться при малейшем изменении температуры, что в значительной мере поможет сэкономить вам электроэнергию и продлит срок эксплуатации устройства.
Сделать такой выключатель можно и самому, достаточно лишь иметь небольшие знания в этой области и обзавестись автоматом (пакетником).
Во время длительного отъезда или отсутствия, лучше всего слить воду с бойлера во избежание поломки или затопления соседей. Сделать это несложно, водонагреватель «Аристон» 15 литров (Ariston INOX PW 15, Ariston VLS QH 15) и модели большего объёма, оснащены специальным отверстием в кране.
Литраж бойлера
Что касается конкретного литража бака, то не все покупатели представляют какой именно объём им нужен. С одной стороны, кажется, что чем больше квартира, тем больше должен быть и объём, но с другой стороны, с этим можно согласиться лишь отчасти. Выбирая максимальный литраж, вы редко будете использовать его по максимуму, тем более что такой объём требует значительных затрат и сложен в обслуживании.
Оптимальным вариантом для простых квартир будет водонагреватель «Аристон» 80 литров (Ariston INOX PW 80, Ariston VLS QH 80, Ariston ABS Slim 80). Его объёма более чем достаточно для того, чтобы набрать ванную, получив при этом вполне приемлемую температуру.
А если речь идёт только о душе, то 4 члена семьи смогут воспользоваться горячей водой без проблем. Тем более что 120-литровый бойлер будет стоить почти в два раза дороже 80-литрового, и не каждое помещение пригодно для установки бака такого объёма.
Мощность водонагревателя
На прилавках фирменных магазинов чаще всего встречаются модели с мощностью в 1,5–2 кВт. Такое потребление оптимально для стандартной проводки, независимо от того какую именно модель вы используете – газовый водонагреватель «Аристон» или электрический.
Но во избежание каких-либо проблем перед покупкой агрегата стоит проконсультироваться со специалистом, который, в свою очередь, проверит ваше номинальное напряжение и собственно саму проводку. Средняя скорость нагрева (80 литров) составляет порядка 3 часов до максимальной температуры. Меньший объём (15-20 литров) прекрасно подойдёт для кухни и нагреется за 1 час.
Внутреннее покрытие
Электрический водонагреватель «Аристон» оснащается двумя видами покрытий – эмалированным и нержавеющим. Преимущества, так же как и недостатки есть у обоих видов. «Нержавейка» вроде как и посерьёзней, но качество сварочных швов всегда оставляет желать лучшего, а эмалированное покрытие подвержено повышенному износу при высоких температурах, поэтому нагревать такой бойлер выше 60 градусов не рекомендуется.
Тип расположения
Вопрос относительно расположения бойлера возникает в помещениях, где пространство сильно ограничено. Самые популярные агрегаты – это модели с вертикальным типом расположения, занимающие пространство комнаты вдоль стены. Ещё одним плюсом таких моделей является увеличение КПД за счёт большего времени на остывание воды.
Горизонтальный тип бойлеров встречается реже. К примеру, взять «Аристон» (водонагреватели). Инструкция к ним прямо говорит, что данные агрегаты уступают вертикальным по эффективности сохранения температуры нагретой воды. Стоят они немного дешевле и имеют весьма специфический процесс монтажа.
Монтаж водонагревателя
В большинстве случаев, бойлеры размещают либо в ванной комнате, либо в туалете. Так как вес нагревателя может достигать 30 кг, то стену, как и крепёж, стоит подбирать с умом. Ремонт водонагревателей «Аристон» подразумевает собой снятие агрегата, поэтому как монтаж, так и демонтаж настоятельно рекомендуется доверить специалистам.
Самое сложное в процессе монтажа – это электропроводка, которую иной раз приходится дополнительно удлинять, т. к. штатный кабель оказывается почти всегда коротким. В остальном всё проходит довольно быстро и без дополнительных затрат.
инструкции к рименению, техническое обслуживание и ремонт
Комфортное проживание в многоэтажном доме можно обеспечить наличием собственно системой подогрева воды. Все бойлеры работают от электричества и удобны в эксплуатации. На производительность этих систем влияют следование инструкции, качественное техобслуживание и качественное подключение.
Бойлеры компанииИсточник https://kvanta.ru
Как включить водонагреватель Аристон
После монтажа бойлера можно приступить к его включению.
Как включаем прибор для первого раза:
Осмотрите трубки ввода в аппарат и найдите обратный клапан. При давлении больше нормы из него будет капать вода.
Включите вентили на вводе и выводе воды из системы. наполните бак. Когда вода начала течь из вывода, значит емкость устройства заполнилась.
Просмотрите трубы на наличие протечек.
Включите аппарат в сеть.
Выставите необходимую и комфортную для вас температуру. Лучше всего выставлять воду на 60-65 градусов.
Важно! Не включайте устройство пока бак пустой. Это может привести к поломке ТЭНа.
Как включить бойлер аристон после зимы
Если водонагреватель находился в выключенном состоянии несколько недель или месяцев, то перед включением его необходимо обработать средством, которое защитит от коррозии.
КУПИТЬ бойлеры по выгодным ценам
Включаем бойлерИсточник https://boilervdom. ru
Дальше включение устройства будет таким же как при первичном включении:
Перекрываем подход теплой жидкости.
Запускаем холодную воду в ёмкость.
Полностью заполняем бак.
Открываем кран с выходом кипятка из системы.
Спускаем воздух до момента равномерной струи.
Включаем электросеть.
Выставляем параметры температуры
Как использовать бойлер от Аристон
После процедуры первого запуска надо настроить и оставить устройство на несколько часов, чтобы он нагрел содержимое до максимума.
Все, что касается моментов пользования системой можно найти в инструкции, а мы дадим несколько рекомендаций для Вас:
Выберете оптимальную температуру жидкости.
Запрещено включение аппарата с пустым баком.
Раз в две недели включайте нагревательную систему на максимум приблизительно на два-три часа. Это будет полезно и для очистки жидкости от содержания вредных частиц.
Установите сетчатый фильтр для холодной воды.
Как правильно включить водонагреватель Аристон после установки
Важно ответственно подойти к этому моменту. Есть пару требований, которые стоит соблюсти при включении аппарата:
Категорически нельзя чтобы температура помещения с устройством была ниже 5 градусов.
Проверьте, что есть бак наполнен
Обеспечьте постоянное питание без прыжков в напряжении.
После подключения к сети на приборе должны засветиться лампочки с температурными режимами. Теперь нажимаем кнопку Power и у вас включиться дисплей. Следующим этапом надо отрегулировать температурный режим и мощность нагрева.
Рабочая панель бойлера Источник https://boilervdom.ru
Важно! Сохраните выбранные настройки, чтобы при дальнейших запусках устройство автоматически включало их.
Есть приборы, которые имеют включенный режим «Экономия энергии». Вы можете выключить эту функцию, зайдя в настройки устройства.
Бойлер Аристон: эксплуатация и техобслуживание
Чтобы аппарат по нагреванию воды служил продолжительно и безотказно, следует соблюдать главные правила по его эксплуатации и вовремя обеспечивать прибор техническим обслуживанием и ремонт.
Важно! Когда аппарат выходит из строя, увеличивается риск поражения током.
Монтаж водонагревателя АристонИсточник https://1-teplodom.ru
Установка прибора уже считается началом использования системы. Поэтому воспользуйтесь услугами профессионалов для качественного монтажа прибора.
Для того чтобы бойлер служил эффективно, следуйте таким правилам по эксплуатации:
НЕ включайте систему пока бак не заполниться полностью;
НЕ допускать повреждения электрических кабелей;
убедитесь, что аппарат заземлен.
Совет! Если заметили неполадку, то сразу выключите прибор из сети.
Устройство необходимо обеспечивать техническим обслуживанием, так как жидкость, поступающая в бак, низкого качества. Стоит также проводить регулярную очистку нагревательного аппарата и внутренней поверхности накопителя.
Для комплексного планового техобслуживания необходимо:
убрать жидкость из бака:
отсоединить сантехническую арматуру;
демонтировать корпус;
очистить ТЭН и внутреннею поверхность бака;
оценить состояние магниевого анода и, при необходимости, заменить.
Соблюдая эти рекомендации, вы обеспечиваете долгую и качественную работу водонагревателя.
Термодатчики водонагревателя АристонИсточник https://masterok-remonta.ru
Инструкция для бойлера Аристон 80 литров
Водонагреватели данного объёма приобретаются для пользования на каждый день большой семьей. Чтобы аппарат эффективно и долго прослужил важно установить его в соответствии с правилами и следовать указанным инструкциям:
Включать и отключать устройство только, когда оно наполнено полностью.
При нахождении неисправной детали, сразу ее замените.
Устройство и принципы работы водонагревательной системы Аристон
Бойлер Аристон состоит из герметичной конструкции, в которой присутствуют такие элементы:
накопительная емкость;
элемент нагревания;
магниевый или цинковый электрод;
блок настройки и управления;
кожух.
Внутренняя поверхность ёмкости обязательно должна быть покрыта средствами от коррозии. Также присутствует воздушная прослойка между кожухом и контейнером для замедления процесса остывания и экономии электричества.
Детальная конструкция бойлераИсточник https://masterok-remonta.ru
Нагревательные элементы бойлера делятся на два типа: «мокрые» и «сухие». Первыми называются ТЭНы, которые вступают в контакт с жидкостью. На нем через некоторое время работы образуется налет от накипи. Его необходимо чистить во время техобслуживания системы.
Водонагреватели Аристон различаются по двум видам механизма: электронный и механический. Цифровая система привлекает своим внешнем видом и точностью настроек, но очень чувствительна к колебаниям напряжения. А механическая система имеет не большие отклонения в точности регулировки, однако намного надежнее электронных моделей.
Лучшие модели бойлеров от компании Аристон
Компания выпускает большое количество моделей с разными характеристиками. Поэтому предоставим описание самых востребованных моделей компании Аристон.
ABS VLS (VELIS) EVO PW 50 — накопительный аппарат. Его емкость 50 л. Обладает функцией быстрого нагревания. Имеет электронный термометр, которые предохраняет от включения с пустым баком.
NTS 80V 1.5K SU 3700366 — по объему вмещает 80 л воды. Устройство оснащен круглой школой для регулирования температуры.
Как выбрать бойлер
<noscript><img src='/800/600/https/oldi.by/upload/iblock/6af/3p33tfxviz7chmn4n3l3jf33b4kj70gp.png' /></noscript> youtube.com/embed/c8X7kdNbTAU» frameborder=»0″ allowfullscreen=»»/>
ABS VLS EVO INOX PW 80 D — это электрический накопительный водонагреватель с объемом 80 л. Резервуар сделан из двух емкостей по 40 литров. Оснащен функцией ускоренного нагрева, так как состоит из двух нагревательных элементов.
ABS PRO R 100 V — электрический накопительный аппарат по объему составляет 100 литров. В модели установлена система безопасности ABS — защита от перенагревания. Также есть функция экономии электроэнергии. Есть возможность установить в вертикальном положении.
ABS ANDRIS LUX 30 — электрическая накопительная система с объёмом в 30 литров. В данной модели можно подключить трубы снизу.
Как включить бойлер после того, как его установили?
После установки водонагревательного аппарата необходимо его включить. Для этого выполняем такие этапы:
перекрыть вентиль кипятка;
открыть вентиль холодной воды;
наполнить емкость жидкостью;
дождаться выхода воздуха;
установить температуру;
включить к сети систему;
дать время чтобы содержимое нагрелось.
Более детальную информацию можно посмотреть в видео. Как включить бойлер

Как выбрать объем для бойлера
При выборе водонагревателя подумайте о том для чего он будет использоваться и сколько человек он должен обеспечить теплой водой.
На одного человека будет достаточно бойлера на 30 литров. Для двух человек надо водонагреватель с емкостью в 50 литров. Если рассматривать вариант семьи до 4 человек, то лучше брать бойлер на 80 л. А для небольших ресторанов или частных коттеджей лучше обрести водонагреватель на 100 литров.
Схема бойлера на 50 литров марки Аристон
Бойлер работает за счет встроенного нагревателя — ТЭНа. Поэтому схема нагрева системы такова:
Сначала холодная жидкость поступает в водонагреватель.
Дальше происходит нагревание содержимого в баке.
Устройство, после достижения нужной температуры, отключается самостоятельно.
Потеря тепла в установке с объёмом 50 литров составляет 12 градусов за 24 часа. Данная цифра рассчитана при условии хорошей теплоизоляции.
Схема бойлера на 50 литровИсточник https://boilervdom.ru
Почему выбирают газовый бойлер аристон
Некоторые люди отдают предпочтение газовым нагревательным системам. Так как хотят тратить меньше электроэнергии. Данный вид устройства быстрее доводит воду до нужной степени тепла. Но у него есть особенности в установке. Проточные бойлеры на газе могут быть установлены только при наличии хорошего напора в квартире. Газовые модели хорошо подойдут для среднестатистической семьи.
Советы по эксплуатации бойлера
Важно соблюдать все инструкции и своевременное техобслуживание, чтобы продлить работу нагревателя.
Перед тем как включить систему к сети наполните емкость.
Первый раз нагрейте содержимое до максимальной температуры. А также прогревайте его до максимума раз в 2 недели.
Установите дополнительный фильтр чтобы очищать холодный напор.
Обзор водонагревателя ariston velis pw 50
Модель ariston velis pw 50 имеет два нагревательных элемента и систему безопасного отключения воды. На нём есть цифровой дисплей, который позволяет легко запрограммировать систему. Объем емкости бака — 50 литров, содержимое в емкости достигает до 80 градусов.
Детальнее можно узнать о модели ariston velis pw 50 в видео. Обзор водонагревателя ariston velis pw 50

Что делать если водонагреватель не включился
Самое первое, что нужно сделать – это выключить аппарат из сети. И убедиться на наличие напряжения в нагревателе с помощью тестера. Это позволит определить наличие перебитого кабеля.
Подсказкой о том, что случилось с устройством может стать код ошибки на дисплее, тогда его надо сверить с инструкцией.
Как определить неисправность бойлера
Неисправность водонагревателя можно заметить по первым признакам в изменении в работе. Несколько главных признаков:
странное шипение в момент работы;
увеличился срок нагрева содержимого;
прибор стал чаще включаться и выключаться.
Для чего созданы бойлеры Аристон
Аппараты марки Аристон созданы для нагревания и поддержания необходимой температуры воды. Систему устанавливают, если есть перебои с центральной подачей кипятка.
Обязательно ли устанавливать магниевый анод в водонагреватель
Магниевый анод необходим чтобы защитить бак от агрессивного воздействия электрохимических процессов во время нагревания жидкости.
Магниевые аноды Источник https://kotel.guru
Благодаря магнию налет становиться мягче и легче убирается со стенок бака и ТЭНа. А чем больше налета на нагревательном элементе, тем тяжелее он будет нагревать содержимое и быстрее выйдет из строя.
Специалисты рекомендуют обеспечить бойлер магниевым анодом и менять его раз в год во время техобслуживания системы.
Магниевый анод для водонагревателей ariston, thermex и других брендов
Магниевый анод находиться в каждом бойлере марки ariston, thermex. Он представляет из себя своеобразную защиту от химических реакций и предотвращает образование коррозии. Благодаря магниевому аноду увеличивается срок службы аппаратуры.
Ремонт водонагревателя аристон своими руками
Водонагреватели Аристон очень легки для починки без помощи мастера. Но для этого надо следовать правилам ремонта. Что делаем:
выключаем прибор из розетки;
сливаем содержимое;
перекрываем холодную струю;
снимаем и вытаскиваем ТЭН;
убрать накипь с ТЭНа и бака, и обливаем их чистой водой;
установить ТЭН на место.
Совет! Самый простой и дешевый способ чтобы снять накипь – это использовать лимонную кислоту, разведенную в кипятке. Для этого надо раствор залить в бак и оставить на сутки.
Накипь на ТЭНеИсточник https://glav-dacha.ru
Монтаж бойлера
Перед установкой аппаратуры прочитайте внимательно инструкцию по креплению и подключению.
Очень важно для начала убедиться в том, что мощность электропроводки соответствует необходимой нагрузке. Лучше всего использовать отдельный кабель к электросети от щитка.
Не используйте детали, которые имеют дефекты или поврежденные участки резьбы.
Крепить необходимо на металлические анкерные болты с диаметром от 10 мм, так как бойлер тяжелый.
Все необходимые трубопроводы должны крепиться в точности по схеме с инструкции.
Запускать аппаратуру можно только при наполненном баке.
При правильном подключении включаться индикаторы.
Место для нагревателя должно выбираться по таким критериям:
температура воздуха НЕ ниже 5 градусов;
надежная защита от конденсата и сырости;
отсутствие соприкосновения с влагой.
Как подключить водонагреватель АристонИсточник https://kvanta.ru
Коротко о главном
Автономные нагреватели необходимы в каждой квартире. Они обеспечивают удобством и комфортом для проживания, так как подают горячую воду в необходимом количестве и с нужной степенью теплоты.
Благодаря своей простоте в использовании и долгой гарантии в работе они пользуются большим успехом среди покупателей. Важно помнить о соблюдении всех инструкций по установки, эксплуатации и техобслуживанию. Это в свою очередь продлит срок качественной работы системы нагревания.
Как думаете вы сможете установить бойлер самостоятельно или всё же обратитесь к профессионалу?
Проточный электрический водонагреватель Ariston Руководство пользователя
Проточный электрический водонагреватель Ariston Руководство пользователя
БЫСТРЫЙ ЭЛЕКТРИЧЕСКИЙ НАГРЕВАТЕЛЬ
ОБЩИЕ УКАЗАНИЯ ПО БЕЗОПАСНОСТИ
ВНИМАНИЕ!
Это руководство является неотъемлемой частью продукта. Осторожно храните его вместе с прибором и передавайте следующему пользователю / владельцу в случае смены собственности.
Внимательно прочтите инструкции и предупреждения в этом руководстве, они содержат важную информацию, касающуюся безопасной установки, использования и обслуживания.
Устройство должно быть установлено и введено в эксплуатацию квалифицированным специалистом в соответствии с местным законодательством и правилами техники безопасности и охраны труда. Перед открытием клеммной колодки необходимо отключить все силовые цепи.
ЗАПРЕЩАЕТСЯ использовать прибор для каких-либо иных целей, кроме предусмотренных для него. Производитель не несет ответственности за ущерб, возникший в результате неправильного или неправильного использования или несоблюдения инструкций, приведенных в данном руководстве.
Неправильная установка может привести к материальному ущербу и травмам людей и животных; производитель не несет ответственности за последствия.
ЗАПРЕЩАЕТСЯ оставлять упаковочные материалы (скобы, полиэтиленовые пакеты, пенополистирол и т. Д.) В недоступном для детей месте — они могут привести к серьезным травмам.
Устройство не предназначено для использования лицами младше 8 лет, с ограниченными физическими, сенсорными или умственными способностями или не имеющими необходимого опыта и знаний, если только они не находятся под наблюдением или не следуют инструкциям по безопасному использованию устройства и опасностям. дежурный по такому использованию. НЕ позволяйте детям играть с прибором.Чистка и техническое обслуживание пользователем не должны выполняться детьми без присмотра взрослых.
Любой ремонт, техническое обслуживание, сантехническое и электрическое подключение должны выполняться квалифицированными специалистами с использованием только оригинальных запасных частей. Несоблюдение приведенных выше инструкций может поставить под угрозу безопасность прибора и освободить производителя от любой ответственности за последствия.
Температура горячей воды регулируется термостатом, который также действует как предохранительное устройство, предотвращающее опасный перегрев.
Электрическое подключение должно выполняться, как указано в данном руководстве.
Если устройство оборудовано шнуром питания, его может заменить только авторизованный сервисный центр или профессиональный техник.
Обязательно сливайте воду из прибора, когда он не работает или находится в зоне с отрицательными температурами.
Не оставляйте легковоспламеняющиеся материалы в контакте с устройством или поблизости от него.
ОБЩИЕ СТАНДАРТЫ БЕЗОПАСНОСТИ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Технические характеристики указаны на паспортной табличке (паспортная табличка находится с правой стороны водонагревателя).
Данные о потребляемой мощности в таблице и другая информация, приведенная в листе технических данных (Приложение A к настоящему руководству), определены в соответствии с Директивами ЕС 812/2013 и 814/2013.
Продукты без этикетки и паспорта для водонагревателей и солнечных батарей, указанные в постановлении 812/2013, не предназначены для использования в таких агрегатах.
В изделиях, оснащенных ручкой регулятора, термостат находится в положении <готовность к использованию, указанном в Техническом паспорте (Приложение A), в соответствии с которым производитель заявляет соответствующий класс энергопотребления.
Изделие следует подключать только к источнику питания с соответствующим системным импедансом не более 0,237 Ом.
Ограничения на подключение могут быть наложены органом снабжения на использование оборудования при фактическом соответствующем системном импедансе в точке интерфейса в помещении пользователя, превышающем 0,237 Ом.
Этот прибор соответствует международным стандартам электробезопасности IEC 60335-1 и IEC 60335-2-35. Наличие маркировки CE на приборах подтверждает их соответствие следующим директивам ЕС, из которых оно удовлетворяет основным требованиям:
— Директива LVD по низковольтному оборудованию: EN 60335-1, EN 60335-2-35, EN 60529 , EN 62233, EN 50106.
— Электромагнитная совместимость ЭМС: EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, EN 61000-3-11 и EN 61000-3-12.
— Продукты ERP для энергетики: Eu812, Eu814, EN50193-1-2013
ИНСТРУКЦИИ ПО УСТАНОВКЕ
Устройство должно быть установлено и введено в эксплуатацию квалифицированным специалистом в соответствии с установленными правилами и местными правилами охраны здоровья и безопасности.
Открутите четыре винта, расположенные сверху и снизу устройства, и снимите крышку с основания.
Закрепите основание горизонтально к стене или боковой стороне шкафа, заземляющий провод должен быть подключен к устройству, впускные и выпускные водопроводные трубы находятся на нижней / нижней стороне устройства. Используйте 4 прилагаемых крепежных винта.
Используйте прилагаемый водяной фильтр и PRD на впускном водопроводе (см. Прилагаемую отдельную схему на стр. 9).
Подсоедините линию входящей воды (только холодную) к входной водяной трубе в нижней левой части, а выходную водяную линию — к выходной водяной трубе в нижней правой части.Откройте кран подачи воды и проверьте, нет ли утечки воды из агрегата.
Перед выполнением каких-либо операций отключите прибор от электросети с помощью внешнего выключателя, затем подключите кабель питания к прибору. Устройство должно быть заземлено, а заземляющий кабель (обозначен буквой на рисунке) должен быть прикреплен к клемме, отмеченной символом.
Включите агрегат и убедитесь, что он работает должным образом.
Снова прикрепите крышку к основанию с помощью 4 винтов.
Требуется, чтобы в цепь был включен прерыватель цепи замыкания на землю / прерыватель цепи утечки на землю.
Убедитесь, что предохранительный клапан (поставляется с изделием) установлен правильно перед входной трубой.
Требуется установка ограничителя потока (АЭРАТОРА) на раковину или душ.
ВНИМАНИЕ: БЛОК ДОЛЖЕН БЫТЬ ЗАЗЕМЛЕН НАДЛЕЖАЩИМ.
ДАННЫЙ ОБОГРЕВАТЕЛЬ ДОЛЖЕН ИМЕТЬ СОБСТВЕННУЮ ЦЕПЬ, ИСПОЛЬЗУЮЩУЮ ВЫКЛЮЧАТЕЛЬ И ПОДХОДЯЩИЙ ПРОВОД, СМОТРИТЕ ТАБЛИЦУ РЕКОМЕНДУЕМЫЙ КАБЕЛЬ.
ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ
Ваш новый проточный водонагреватель активирован потоком. Поверните ручку на одну из 3-х уровней мощности (Низкая, Средняя, Высокая), продукт включится и откроет кран горячей воды. нагревательный элемент будет работать и нагревать воду только при протекании воды через прибор. Для активации системы мгновенного нагрева необходимо, чтобы через прибор проходил не менее 2,1 литра в минуту. Пропустите воду через нагреватель на несколько минут.
Обязательно время от времени очищайте распылительную головку от отложений, чтобы обеспечить плавный поток воды.
Обязательно время от времени очищайте входящий водяной фильтр.
Обязательно устанавливайте проточный водонагреватель в отапливаемом месте. Устройство нельзя устанавливать в местах, где температура может резко упасть и может возникнуть опасность образования льда.
Пользователь может регулировать температуру горячей воды, регулируя установленную мощность агрегата. Пользователь может выбрать до 4 позиций настройки:
Power — Нагревательный элемент выключен
Low — Включается только 1-й нагревательный элемент.
Med — Включается только 2-й нагревательный элемент.
High — 1-й и 2-й нагревательные элементы включаются, работают вместе.
ТРЕБОВАНИЯ К УСТАНОВКЕ
Требуется отдельная электрическая линия.
B. Устройство необходимо подключить к отдельному автоматическому выключателю.
C. Рекомендуемый электрический кабель для питания устройства, см. Таблицу I (на следующей странице).
УСТАНОВКА
Устройство на 220–240 В от 7 до 12 кВт и 3 фазы 400–415 В
ВНИМАНИЕ!
ПЕРЕД НАЧАЛОМ ЛЮБЫХ РАБОТ ПО УСТАНОВКЕ УБЕДИТЕСЬ, ЧТО АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ НАХОДИТСЯ В ПОЛОЖЕНИИ «ВЫКЛЮЧЕНО» ВО ИЗБЕЖАНИЕ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ
Таблица I: Рекомендуемый кабель
Этот продукт соответствует Директиве
WEEE 2012/19 / EU.
Символ перечеркнутой корзины для бумаги на приборе указывает на то, что по окончании срока службы изделие следует утилизировать отдельно от обычного бытового мусора, его необходимо утилизировать в центре утилизации отходов с специализированные помещения для электрических и электронных приборов или возвращенные продавцу при покупке нового продукта для замены.
Пользователь несет ответственность за утилизацию продукта по окончании его срока службы в соответствующем центре утилизации отходов.
Центр утилизации отходов (который с помощью специальных процессов обработки и переработки эффективно разбирает и утилизирует устройство) помогает защитить окружающую среду за счет вторичного использования материала, из которого изготовлен продукт.
Для получения дополнительной информации о системах утилизации отходов посетите местный центр утилизации отходов или продавца, у которого был приобретен продукт.
Размеры продукта
Устранение неисправностей
Ariston Thermo S.p.A.,
Viale Aristide Merloni, 45
60044 Fabriano (AN)
Тел. (+39) 0732.6011
ariston.com
Руководство пользователя проточного электрического водонагревателя Ariston — оптимизированный файл
Проточный электрический водонагреватель Ariston Руководство пользователя — Исходный файл
Сопутствующие руководства / ресурсы
Ariston 7 гал.
6-летний мини-электрический водонагреватель на 120 вольт мощностью 1500 Вт: инструкции / сборка
СТРАНИЦА 1
COMMON SENSE HEAT & HOT WATER TECHNOLOGY Merloni TermoSanitari SpA Viale Aristide Merloni, 45 60044 Fabriano (AN) Тел. .0732.6011 Телефакс. 0732.602331 http://www.mtsgroup.com Электронная почта: [email protected] Controlled Energy Corp. 340 Mad River Park Waitsfield, VT 05673 866-330-2729 www.controlledenergy.com/tech 029.1.60.542.1.05 1203 Litograf srl Jesi MTS ИСПОЛЬЗУЕТ ПЕРЕРАБОТАННУЮ БУМАГУ Electric Mini Tank Водонагреватели GL 2.
СТРАНИЦА 2
9.1.60.542.1.04 libretto 19-01-2004 9:35 Pagina 1 ВАЖНЫЕ ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ ВНИМАНИЕ! Чтобы снизить риск возгорания, поражения электрическим током или травм, необходимо соблюдать следующие правила, в том числе: 1.2. 3. 4. 5. 6. 7. 8. 9. ПРОЧИТАЙТЕ ВСЕ ИНСТРУКЦИИ ПЕРЕД ИСПОЛЬЗОВАНИЕМ НАГРЕВАТЕЛЯ. Этот водонагреватель необходимо заземлить. Подключайте только к правильно заземленной розетке. См. «ИНСТРУКЦИИ ПО ЗАЗЕМЛЕНИЮ» в «ИНСТРУКЦИЯХ ПО УСТАНОВКЕ».
СТРАНИЦА 3
29.1.60.542.1.04 либретто 19.01.2004 9:35 Pagina 2 РИС. 1/1 Клапан сброса температуры и давления, 3/4 NPT, наружная резьба, выход горячей воды, 1/2 NPT, вход холодной воды, 1/2 NPT, наружная, линия нагнетания клапана сброса температуры и давления для слива, 3/4 NPT, внутренняя резьба для предохранительного клапана. ИЗ ГЛ 2.5 — GL 4 РИС.
СТРАНИЦА 4
29.1.60.542.1.04 либретто 19-01-2004 9:35 СТРАНИЦА 3 РАЗМЕРЫ ДЛЯ GL 2.5 — GL 4 РИС. 2/1 14 ”10 1/4” 6 ”3 3/4” 5 1/2 ”1” 1/2 NPT НАРУЖНЫЙ 12 1/4 ”7 1/2” GL 2,5 3 1/2 ”3” 14 ” 2 1/2 ”GL 4 РИС. РАЗМЕРЫ 2/2 ДЛЯ GL 6+ (ГОРИЗОНТАЛЬНАЯ УСТАНОВКА) 3 ”17 1/2” 11 1/2 ”3/4 NPT НАРУЖНАЯ 14 1/2” 8 1/2 ”4 1/2” 17 1/2 ”РИС. .
СТРАНИЦА 5
29.1.60.542.1.04 libretto 19-01-2004 9:35 Pagina 4 Общие замечания ВНИМАНИЕ! Производитель не несет ответственности за повреждения, вызванные неправильной установкой или несоблюдением инструкций в этой брошюре. Перед подключением к электросети соблюдайте инструкции по установке. ВНИМАНИЕ! На заводе-изготовителе термостат предварительно настроен в диапазоне от 41 ° C (105 ° F) до 45 ° C (113 ° F).
СТРАНИЦА 6
29.1.60.542.1.04 libretto 19-01-2004 9:35 Pagina 5 Если вы хотите установить устройство вертикально, с подключением трубопроводов сверху, убедитесь, что кран на сторона заглушена, входящий в комплект поставки клапан сброса температуры и давления необходимо установить сверху.См. Расположение предохранительного клапана T&P на рис. 2/3. ИНЖИР. 3/1 C V W F G РИС. 3/2 H Z F E X Y T A МОДЕЛЬ GL 2.5 — GL 4 Водонагреватели GL 2.5 и GL 4 могут быть установлены под раковиной.
СТРАНИЦА 7
29.1.60.542.1.04 либретто 19-01-2004 9:35 Pagina 6 Напольный обогреватель может устанавливаться на полу. Трубные соединения Подсоедините впускной патрубок холодной воды к впускному патрубку (отмечен синим кольцом), а выпускной патрубок горячей воды — к выпускному патрубку (обозначен красным кольцом).
СТРАНИЦА 8
29.1.60.542.1.04 libretto 19-01-2004 9:35 Pagina 7 3. Теперь крышку (C Рис. 3/1) можно снять, потянув за ее левый край. При сборке действуйте в обратном порядке, стараясь вставить язычок крышки в прорезь. ИНЖИР. 4 B D Инструкции по техническому обслуживанию Примечание. Не пытайтесь ремонтировать водонагреватель самостоятельно. Обратитесь за помощью к обслуживающему персоналу. Всегда отключайте электропитание обогревателя перед обслуживанием или сливом воды из обогревателя.
СТР.9
29.1.60.542.1.04 libretto 19-01-2004 9:35 Pagina 8 Удаление нагревательного элемента 1. Выключите питание и слейте воду из нагревателя (см. Предыдущий раздел). 2. Снимите переднюю крышку, отсоедините клеммы X, Y и T (рис. 3/2). 3. Отвинтите 4 гайки крепления нагревательного элемента F (рис. 3/2). 4. Снимите элемент. G (рис. 5/1). ИНЖИР. 5/1 N G РИС. 5/2 Удаление накипи с нагревательного элемента Накипные отложения могут повлиять на нагревательную способность элемента. Сильная накипь может даже вызвать возгорание элемента.
СТР.10
29.1.60.542.1.04 libretto 19-01-2004 9:35 Pagina 9 Замена нагревательного элемента 1. Выключите питание и слейте воду из нагревателя (см. Слив воды из нагревателя). 2. Снимите нагревательный элемент (см. Раздел «Снятие нагревательного элемента»). 3. Установите новый элемент с прокладкой, убедившись, что прокладка и элемент расположены правильно. Затяните стопорные гайки и подсоедините провода. 4. Наполните бак водой перед включением питания. Замена термостата 1. Выключите электропитание. 2.
СТРАНИЦА 11
10
СТРАНИЦА 12
ARISTON • ОГРАНИЧЕННАЯ 6-ЛЕТНЯЯ ГАРАНТИЯ ПОКРЫТИЯ ARISTON ЧЕРЕЗ ЕГО U.S. DISTRIBUTOR BOSCH WATER HEATING. (Далее BOSCH) гарантирует этот водонагреватель Владельцу (далее «Владелец») водонагревателя на первоначальном месте установки от дефектов материалов и изготовления в течение периодов, указанных ниже. ГАРАНТИЙНЫЙ СРОК 1.
СТР. 13
BBT North America Corporation Группа компаний Bosch Merloni TermoSanitari SpA Viale Aristide Merloni, 45 60044 Fabriano (AN) Тел. 0732.6011 Телефакс. 0732.602331 http://www.mtsgroup.com Электронная почта: marketing @ it.mtsgroup.com Bosch Water Heating 340 Mad River Park Waitsfield, VT 05673 Телефон 800-642-3111 Факс (802) 496-6924 [email protected] 029.1.60.542.1.05 1203 Litograf s.r.l.
Инструкция по установке косвенного нагревателя Ariston
Ariston — косвенный бренд из Италии, которому доверяют и выбирают вьетнамцы. Но знаете ли вы, как установить Аристон в качестве косвенного обогревателя?
Как установить водонагреватель Ariston косвенно
Чтобы помочь пользователям легко представить себе, как установить косвенный водонагреватель TipsMake.com поделится следующим видео:
1. Видеоурок по установке косвенного водонагревателя Ariston
2. Инструменты, которые необходимо подготовить для установки косвенного водонагревателя
Перед установкой водонагревателя косвенного нагрева необходимо внимательно прочитать инструкции по эксплуатации, прилагаемые к машине. Водонагревателей обычно в наличии:
Клапан предохранительный
Крюк для подвешивания
Статистика
Также вам необходимо приобрести некоторые другие аксессуары, такие как:
2 трубы для мягкой воды
Двойная нержавеющая сталь, Т-образный соединитель с внутренней резьбой, дренажный клапан для обслуживания
Кружевная лента
В процессе установки у вас не может не хватить карандашей, электрических маркеров, отверток, гаечных ключей, ручных сверл, 10-миллиметровых сверл и микрометров (определение горизонтальности станка) для проверки электричества и стенного сверла.
3. Эксплуатация перед установкой косвенного нагревателя Ariston
После того, как вы подготовили аксессуары, которые необходимо установить, выньте водонагреватель из картонной коробки и поместите его на губку или полиэтиленовый пакет, чтобы не поцарапать.
Шаг 1: Сначала возьмите кружевную ленту, намотанную на резьбу на входе воды, чтобы избежать утечки воды в стыках.
Шаг 2: Затем добавьте водосливной клапан к водозаборному отверстию, отмеченному зеленым, чтобы слить всю воду из резервуара при необходимости технического обслуживания.При установке выпускного клапана также необходимо обмотать шнурок лентой, чтобы предотвратить протекание воды.
Шаг 3: Затем превратите предохранительный клапан в герметичный выпускной клапан. Если вы не устанавливаете клапан для слива воды, поверните предохранительный клапан прямо на входе воды в машину.
4. Произвести установку косвенного нагревателя
Шаг 1: Сначала измерьте расстояние до установки входных и выходных водяных линий на стене для установки косвенных водонагревателей.Затем с помощью линейки нарисуйте горизонтальную линию для облегчения идентификации.
Шаг 2: Возьмите карандаш, чтобы отметить расположение вешалки на школе.
Шаг 3: Используйте дрель, чтобы просверлить отверстия в стене, затем вставьте дюбель в отверстие и затяните крепежный винт на стене.
Шаг 4: Затем снимите изоляцию в подвешенном положении, чтобы сделать установку машины на стене более надежной.
Вытаскиваете 2 водопровода:
Первая резьба соединяется с верхней частью выпускного отверстия для воды, отмечая красный цвет и резервуар для воды внутренней системы водоснабжения.
Оставшееся волокно — помечено синим цветом для прямого подключения к одностороннему клапану и головке подачи воды в систему водоснабжения.
После 4 шагов установка водонагревателя завершена.
5. Проверить работу водонагревателя
Шаг 1: Разблокируйте головку подачи воды для подачи воды к машине.Затем откройте шланг для слива воды, чтобы отвести пар в бутылку. Когда вы видите, что вода выходит из сливного шланга, это значит, что она находится в резервуаре для горячей и холодной воды. Затем заблокируйте промывочный клапан и отрегулируйте температуру, чтобы машина начала нагреваться.
Шаг 2: Когда вода в кувшине, проверьте концы резьбы еще раз, чтобы увидеть, есть ли утечка воды? Если все еще нужно использовать клей для кружева снова.
Шаг 3: Проверьте противоударную систему ELCB, нажав серую кнопку, если индикатор не горит, водонагреватель безопасен.Затем снова нажмите кнопку Reset. В порядке.
Теперь водонагреватель непрямого действия Ariston для вашей семьи готов к работе!
Примечание при выборе места установки косвенного водонагревателя
Водонагреватель косвенного действия следует установить в пустой стене в ванной, чтобы было безопаснее пользоваться.
Ни в коем случае не устанавливайте водонагреватель возле душа, чтобы не принимать душ в водяной бане.
Не размещайте обогреватель внутри ванной комнаты.
Для бутылок с горячей водой необходимо установить отдельные водопроводы и водопроводы.
Желаю Вам удачной установки водонагревателя косвенно Аристон!
«Аристон» (водонагреватели): инструкция.
Аристон
С приходом холодов все чаще вспоминают теплое лето и жаркое солнце, спасаясь от жары, мы спешили к кондиционеру или принимали холодный душ.Бороться с холодной нам помогает горячая вода в кранах, которая, увы, либо появляется в разгар отопительного сезона, либо не появляется вовсе.
В некоторых городах проблемы с горячей водой могут быть круглый год, поэтому лучшее решение в таких случаях — водонагреватель или бойлер (бойлер). Разница между этими понятиями не столь значительна, главное, чтобы данное оборудование выполняло свою функцию и не позволяло нам замерзать зимой.
В этой статье мы постараемся разобраться, как выбрать водонагреватель, на что обратить внимание, познакомимся с особенностями его покупки для городских и частных домов.
Сегодня в магазинах представлен огромный ассортимент всевозможных отопительных приборов, поэтому мы рассмотрим самый популярный и оптимальный вариант для российского рынка (по соотношению цены и качества) — линейку водонагревателей / бойлеров Ariston.
Всего можно обозначить два типа водонагревателей — проточные и накопительные. Поэтому для начала определяем, какой тип нам нужен, и рассматриваем оба варианта.
Проточный водонагреватель
Основное отличие таких агрегатов в том, что они нагревают воду в тот момент, когда она проходит через нагревательные элементы.Одно из самых существенных преимуществ — более-менее компактные габариты из-за отсутствия собственного бака и скорости нагрева.
Если говорить о недостатках, то, пожалуй, один из основных — это колоссальные энергозатраты проточных устройств. «Аристон» — водонагреватели, в инструкции к которым написано, что они могут потреблять от 5 до 30 кВт в зависимости от модели. Поэтому особое внимание следует уделить электропроводке и контролю энергопотребления.
Для некоторых потребителей в условиях жесткой экономии такие «запросы» являются неприемлемой роскошью, поэтому в магазинах такой вид обогревателей не пользуется спросом.Даже почти мгновенный нагрев воды (7 литров в минуту) несоизмерим с затратами энергии. К тому же всем производители рекомендуют устанавливать такое оборудование только при наличии хорошего напора воды.
Ценовая политика проточных нагревателей зависит от выбранной мощности и наличия дополнительной электроники, поэтому в некоторых случаях проточный прибор может стоить немного больше, чем накопитель Ariston.
Водонагреватели, цена которых варьируется от 2000 до 4000 руб.(Ariston Bravo, Ariston Slim), оснащены полным набором электроники и отлично подходят для среднестатистической семьи, а модели стоят дороже 5000 р. (Ariston Fast Evo, Ariston Professional) имеют более совершенные датчики, регуляторы и другой полезный функционал. Они нашли свое применение в многодетных семьях и на специальных предприятиях.
Накопительный водонагреватель
Накопительные водонагреватели — это именно те агрегаты, которые в народе называют «бойлерами». По затратам на электроэнергию они разительно отличаются от описанного выше типа и их мощность варьируется от 1. От 5 до 3 кВт. Соответственно, чем выше это значение, тем быстрее будет нагреваться вода в баке. Репрезентативным представителем накопительного типа является водонагреватель Ariston Pro Eco (Ariston Pro Eco PW 15-120, Ariston Pro Eco Slim P 15-80, Ariston Pro Eco ABS V 20-120).
Принцип работы таких обогревателей намного проще проточных. Холодная вода поступает в большую емкость, закрепленную на стене, затем нагревается до заданной температуры, а на выходе вы получаете горячую воду.
Нагреватель для водонагревателя Ariston располагается внутри бака и в зависимости от модели может быть «сухим» или «мокрым».
Сухой ТЭН
При этом элемент размещается таким образом, чтобы во время работы он не касался воды, а это значительно увеличивает срок его службы, защиту от накипи и практически исключает поражение электрическим током.
Единственный недостаток — дороговизна «сухого» ТЭНа (в 1,5-2 раза дороже «мокрого»), соответственно увеличивается и сумма на его ремонт.
Мокрый ТЭН
«Мокрый» элемент, как можно догадаться по названию, находится в воде, а потому проблема с накипью для него выходит на первое место.Это чревато тем, что после образования накипи теплопроводность ТЭНа уменьшается, а время нагрева увеличивается с затратами энергии.
Есть модель с таким элементом недорого, поэтому всегда находит своего покупателя, тем более что ремонт водонагревателей Ariston с «мокрым» ТЭН может позволить себе любой владелец бойлера.
Еще одна важная деталь любого накопительного водонагревателя — магниевый анод, позволяющий снизить негативное влияние поступающей воды на водонагреватель и стенки водонагревателя.
Магниевый анод
Анод похож на простой металлический стержень. Его главное функциональное преимущество — это равномерно нанесенный на элемент магниевый сплав. Толщина слоя у моделей Ariston составляет 20-30 мм. Водонагреватели, в инструкции к которым четко указано расположение магниевого анода, благодаря этому элементу в значительной степени защищены от образования коррозионных отложений внутри емкости.
Если анод не установлен в вашем котле или нуждается в замене, настоятельно рекомендуется пригласить специалиста для установки / снятия элемента, который также может проверить степень его износа и сопутствующие процедуры для замены или ремонта.
Нагреватель для водонагревателя Ariston и магниевый анод имеют определенный срок хранения, в зависимости от нагрузки и окружающей среды, но рекомендуется менять элементы и чистить внутренние стенки котла не реже одного раза в 14-18 месяцев. . В противном случае велик риск разрушения стенок нагревателя ржавчиной изнутри, и однажды бак может просто лопнуть.
Но не всегда замена магниевого анода может решить проблему увеличения срока хранения.Все дело в нашей воде и ее качестве, что оставляет желать лучшего. Нередки случаи, когда элементы котла просто не справляются с плохо отфильтрованной водой и тогда приходится менять водонагреватель целиком. Средний срок службы котла составляет от 5 до 7 лет непрерывной работы при условии выполнения всех необходимых ремонтных работ в процессе эксплуатации.
Объем водонагревателя
Посоветовать здесь что-то конкретное очень сложно, ведь все полностью зависит от типа и размеров помещения, где будет установлен бойлер.Основными факторами являются количество людей, которые будут использовать устройство, и то, сколько вы готовы тратить на электроэнергию в месяц. Например, водонагреватель Ariston ABS Pro R 15 объемом 15 литров, Ariston Slim Eco PW 15, подходит для 1-2 человек при условии его нечастого использования.
В вашем водонагревателе лишним элементом станет специальный регулятор, отвечающий за нагрев воды. В стандартных моделях он выглядит как «колесо», а в линейках дороже используются клавиши и дисплей, показывающий текущее состояние агрегата.Узнать комплектацию модели поможет любой консультант сети Ariston.
Водонагреватели
, инструкция к которым настоятельно рекомендует оборудовать ваш агрегат функцией отключения (если ее нет), не будут активироваться при малейшем изменении температуры, что значительно поможет вам сэкономить электроэнергию и продлить срок службы. устройства.
Вы можете сделать этот переключатель самостоятельно, просто немного познав в этой области, и получите автомат (пакет).
При длительном отъезде или отсутствии воду из котла лучше всего слить, чтобы не допустить поломки или затопления соседей. Сделать это несложно, водонагреватель Ariston 15 литров (Ariston INOX PW 15, Ariston VLS QH 15) и более крупные модели оснащены специальным отверстием в кране.
Вместимость бойлера
Что касается удельной емкости бака, не все покупатели точно представляют, какой объем им нужен. С одной стороны, кажется, что чем больше квартира, тем больше объем, но с другой стороны, это можно принять лишь частично.Выбирая максимальную вместимость, вы редко будете использовать ее по максимуму, тем более что такой объем требует значительных затрат и сложен в обслуживании.
Оптимальный вариант для простых квартир — водонагреватель Ariston 80 литров (Ariston INOX PW 80, Ariston VLS QH 80, Ariston ABS Slim 80). Его объема более чем достаточно, чтобы собрать ванную комнату, получив при этом вполне приемлемую температуру.
А если только о душе, то 4 члена семьи без проблем смогут пользоваться горячей водой.Причем 120-литровый котел будет стоить почти вдвое дороже 80-литрового котла, и не в каждом помещении подойдет установка резервуара такого объема.
Водонагреватель мощность
На полках брендовых магазинов часто встречаются модели мощностью 1,5-2 кВт. Такой расход оптимален для штатной разводки вне зависимости от того, какую модель вы используете — газовую колонку Аристон или электрическую.
Но во избежание проблем перед покупкой агрегата стоит проконсультироваться со специалистом, который, в свою очередь, проверит ваше номинальное напряжение и саму проводку.Средняя скорость нагрева (80 литров) составляет около 3 часов до максимальной температуры. Меньший объем (15-20 литров) отлично подойдет для кухни и нагреется за 1 час.
Внутреннее покрытие
Водонагреватель электрический «Аристон» имеет два вида покрытий — эмалированное и нержавеющее. Как достоинства, так и недостатки есть у обоих видов. «Нержавеющая сталь» кажется более серьезной, но качество сварных швов всегда оставляет желать лучшего, а эмалевое покрытие подвержено повышенному износу при высоких температурах, поэтому нагревать такой котел выше 60 градусов не рекомендуется.
Тип размещения
Вопрос о расположении котла возникает в помещениях с ограниченным пространством. Самыми популярными агрегатами являются модели с вертикальным типом расположения, занимающие пространство комнаты вдоль стены. Еще один плюс таких моделей — повышение КПД за счет большего количества времени на охлаждение воды.
Горизонтальный тип котлов встречается реже. Например, возьмем «Аристон» (водонагреватели). В инструкции к ним прямо сказано, что эти агрегаты уступают вертикальным по эффективности сохранения температуры нагретой воды.Стоят они немного дешевле и имеют очень специфический процесс установки.
Установка водонагревателя
В большинстве случаев бойлеры размещаются либо в ванной, либо в туалете. Поскольку вес утеплителя может достигать 30 кг, то стену, как и крепеж, следует подбирать с умом. Ремонт водонагревателей «Аристон» подразумевает демонтаж агрегата, поэтому как установку, так и демонтаж настоятельно рекомендуется доверить специалистам.
Самая сложная часть в процессе установки — это электропроводка, которую иногда приходится удлинять, так как стандартный кабель почти всегда короткий.В остальном все проходит довольно быстро и без дополнительных затрат.
Ariston (водонагреватели): инструкция. Ariston
В момент прихода холодов все чаще вспоминаю теплое лето и жаркое солнце, спасаясь от жары, мы спешили к кондиционеру или принимали холодный душ. Хорошо справиться с холодом нам помогает горячая вода в кранах, которая, увы, появляется либо в середине отопительного сезона, либо не появляется вовсе.
В некоторых городах проблемы с горячей водой могут быть круглый год, поэтому лучшим решением в таких случаях является водонагреватель или другой бойлер (котел-бойлер). Разница между этими понятиями не так уж и важна, главное, чтобы эта техника выполняла свою функцию и согревала нас зимой.
В этой статье мы постараемся разобраться, как выбрать водонагреватель, на что обратить внимание, познакомимся с особенностями его покупки для города и частного дома.
Сегодня в магазине представлен огромный ассортимент всевозможного отопительного оборудования, поэтому мы рассматриваем самый популярный и лучший вариант для российского рынка (с точки зрения цены и качества) — ассортимент водонагревателей / бойлеров. Аристон.
Можно выделить два типа водонагревателей — проточные и накопительные. Итак, сначала определитесь, какой тип нам нужен, и рассмотрите оба варианта.
Бесконтактный водонагреватель
Основное отличие этих агрегатов в том, что они нагревают воду в тот момент, когда она проходит через ТЭНы. Одно из важнейших преимуществ — более-менее компактные размеры из-за отсутствия бака и скорости нагрева.
Рекомендуется
Наиболее эффективные методы проращивания семян
Несмотря на то, что метод рассады в овощеводстве является очень трудоемким процессом, его использует большинство садоводов. Посадка семян в открытый грунт — простой и удобный метод, но эффективен только в определенных климатических зонах. I …
Светоотражающая краска. Область применения
Когда автомобили начали заполнять дороги, их популярность начала набирать светоотражающая краска. Благодаря этой краске, как водителям, так и пешеходам становится намного легче избегать аварий в темное время суток. Назначение краски Светоотражающая краска — лакокрасочный материал, из …
Если говорить о минусах, то, пожалуй, один из главных — это огромные потоки энергии устройства.«Gucci» — водонагреватели, в заявлении которых указано, что они могут потреблять от 5 до 30 кВт в зависимости от модели. Поэтому необходимо уделять особое внимание электромонтажу и контролировать затраты на электроэнергию.
Для некоторых потребителей в условиях жесткой экономии такие «запросы» — излишество, поэтому в магазинах этот тип обогревателей не пользуется спросом. Практически мгновенная горячая вода (7 литров в минуту) соизмерима с мощностью. К тому же производители рекомендуют устанавливать такое оборудование только при хорошем напоре воды.
Ценообразование безрезервуарных нагревателей зависит от мощности и наличия дополнительной электроники, поэтому в некоторых случаях проточный прибор может стоить немного дороже прогрессивной сборки «Gucci».
Водонагреватели, цена которых колеблется в пределах 2000-4000 р. (Bravo Ariston, Ariston Slim), оснащены стандартным набором электроники и отлично подходят для средней семьи, а модели стоят дороже 5000 р. ( Ariston Fast Evo, Ariston Professional) имеют улучшенные датчики, регуляторы и другой полезный функционал.Свое применение они находят в многодетных семьях и спецпредприятии.
Водонагреватель
Накопительный водонагреватель — это те агрегаты, которые в народе называют «бойлерами». По потребляемой мощности они сильно отличаются от описанного выше типа, а их толщина составляет от 1,5 до 3 кВт. Соответственно, чем выше показатель, тем быстрее будет нагреваться вода в баке. Яркий представитель накопительного типа — водонагреватель «Gucci» Pro Eco (Ariston Pro Eco PW 15-120, Ariston Pro Eco Slim P 15-80, Ariston ABS Pro Eco V 20-120).
Принцип работы таких обогревателей намного проще, чем беговых. В большой бак, установленный на стене, поступает холодная вода, а затем она нагревается до заданной температуры, и на выходе вы получаете горячую воду.
ТЭН для водонагревателя «Gucci» расположен внутри бака и в зависимости от модели он (тэн) будет «сухим» или «мокрым».
«Сухой» десяток
В этом случае элемент расположен так, что в процессе работы он не соприкасается с водой, а это значительно увеличивает срок его службы, а защиту от накипи и практически исключает опасность удара током.
Единственным недостатком можно выделить высокую стоимость «сухого» тэна (в 1,5-2 раза дороже «мокрого»), а значит, и объем ремонта увеличивается.
«Мокрая» десятка
«Мокрая» стихия, как можно догадаться по названию, — это вода, поэтому масштаб проблемы становится на первое место. Это чревато тем, что после образования накипи уменьшается проводимость тэна, а время нагрева увеличивается с увеличением мощности.
Модель изделия стоит недорого, поэтому всегда находит потребителя, тем более что ремонт водонагревателей «Гуччи» с «мокрой» Тэн может позволить себе любой владелец бойлера.
Еще одна важная деталь любого накопительного нагревателя — магниевый анод для уменьшения негативного воздействия поступающей воды на нагреватель и настенный нагреватель.
Магниевый анод
Анод похож на простой металлический штифт. Его главное функциональное преимущество — равномерное нанесение магниевого сплава на элемент. Толщина слоя варьируется в пределах 20-30 мм для моделей «Gucci». Водонагреватели, в заявлении которых четко указано расположение магниевого анода, за счет этого элемента в значительной степени защищены от образования коррозионных отложений внутри резервуара.
Если анод не установлен в вашем котле или требует замены, настоятельно рекомендуется пригласить специалиста для установки / снятия элемента, который также может проверить степень износа и провести соответствующие процедуры для замены или ремонта.
Нагревательный элемент для водонагревателя «Gucci» и магниевый анод имеют определенный срок хранения, который зависит от нагрузки и окружающей среды, но для замены элементов и очистки внутренних стенок бойлера рекомендуется не реже одного раза. каждые 14-18 месяцев.В противном случае есть риск разрушения стенок утеплителя ржавчиной изнутри, а одна емкость может просто лопнуть.
Но не всегда замена магниевого анода может решить проблему увеличения срока хранения. Все дело в нашей воде и ее качестве, что оставляет желать лучшего. Бывают случаи, когда элементы бойлера просто не справляются с плохо отфильтрованной водой и тогда приходится полностью менять водонагреватель. Средний срок службы котла колеблется в пределах 5-7 лет непрерывной работы при условии выполнения всех необходимых процедур обслуживания во время использования.
Объем бака
Посоветовать что-то конкретное очень сложно, так как это полностью зависит от типа и размера установленного котла. Основные факторы — количество людей, которые будут пользоваться устройством, и сколько вы готовы тратить на электроэнергию в месяц. Например, водонагреватель «Gucci» 15 литров (Ariston ABS Pro R 15, Eco Slim Ariston PW 15) вполне подойдет для 1-2 человек при нечастом использовании.
Полезным элементом в вашем водонагревателе является специальный контроллер, который отвечает за нагрев воды.В стандартных моделях он выглядит как «колесо», а в рядах более дорогих клавиш рядом с дисплеем отображается текущее состояние агрегата. Ознакомиться с оборудованием модели поможет любой консультант сети «Gucci».
Водонагреватели, заявление, в котором настоятельно рекомендуется оборудовать ваш агрегат с возможностью выключения (если оно отсутствует), в таком случае не будет включаться при малейшем изменении температуры, что значительно поможет вам сэкономить электроэнергию и продлить срок службы. срок службы устройства.
Чтобы сделать такой коммутатор, вы можете владеть им, вам достаточно лишь немного знаний в этой области и получить машину (командный файл).
При длительном отъезде или отсутствии воду из котла лучше всего слить во избежание порчи или затопления соседей. Для удобства водонагреватель «Gucci» на 15 литров (PW 15 INOX Ariston, Ariston VLS QH 15) и модели с большей емкостью снабжен специальным отверстием в смесителе.
Емкость бойлера
Что касается конкретного вытеснительного бака, не все клиенты представляют точное количество, которое им нужно.С одной стороны, кажется, что чем больше квартира, тем больше должен быть объем, но с другой стороны, можно согласиться с этим лишь частично. Выбирая максимальное смещение, вы редко будете использовать его по максимуму, настолько, что этот объем будет дорогостоящим и сложным в обслуживании.
Лучшим вариантом для простых квартир станет водонагреватель «Gucci» 80 литров (INOX PW 80 Ariston, Ariston VLS QH 80, Ariston ABS Slim 80). Его объема более чем достаточно, чтобы приготовить ванну, при этом получая очень разумную температуру.
Но если мы говорим только о душе, 4 члена семьи могут без проблем наслаждаться горячей водой. Тем более, что 120-литровый водогрейный котел будет стоить почти вдвое дороже 80-литрового и не каждое место подойдет для установки резервуара такого объема.
Мощность нагревателя
На полках брендовых магазинов самые распространенные модели мощностью 1,5-2 кВт. Такой расход оптимизирован для стандартной транзакции, независимо от того, какую модель вы используете — газовый водонагреватель «Gucci» или электрический.
Но во избежание каких-либо проблем перед покупкой агрегата следует проконсультироваться со специалистом, который, в свою очередь, проверит ваше номинальное напряжение и фактическую проводку. Средняя скорость нагрева (80 литров) составляет около 3 часов до максимальной температуры. Меньшее количество (15-20 литров) отлично подойдет для кухни и прогреется в течение 1 часа.
Внутреннее покрытие
Водонагреватель электрический «Gucci» имеет два вида покрытий — эмалированное и нержавеющее. Преимущества и недостатки обоих типов.«Нержавеющая» вроде как посерьезнее, но качество сварки всегда оставляет желать лучшего, а эмалевое покрытие подвержено повышенному износу при высоких температурах, поэтому нагревать котел выше 60 градусов не рекомендуется.
Расположение
Вопрос относительно расположения котла возникает в местах, где пространство очень ограничено. Самые популярные агрегаты — модели с расположением вертикального типа, занимающие пространство комнаты вдоль стены. Еще одним преимуществом этих моделей является повышение эффективности за счет более длительного охлаждения воды.
Котлы горизонтального типа встречаются реже. Например, возьмите Gucci (GPS). В мануале прямо сказано, что эти агрегаты уступают вертикальным по эффективному сохранению температуры нагретой воды. Они немного дешевле и имеют очень специфический процесс установки.
Водонагреватель Установка
В большинстве случаев бойлеры размещают либо в ванной, либо в туалете. Так как вес каменки может достигать 30 кг, стену и крепеж следует выбирать с умом.Ремонт водонагревателя «Гуччи» подразумевает снятие сборки, поэтому сборка и разборка настоятельно рекомендуется профессионалам.
Самая сложная часть процесса установки — это проводка, которую иногда необходимо дополнительно удлинить, так как обычный кабель почти всегда бывает коротким. В остальном все идет довольно быстро и без дополнительных затрат.
Prisma инструкция на водонагреватель ariston
Водонагреватель Изготовлено Merloni TermoSanitari ™ -siaro nas Технический MOPF wprou | Heieu | Оо данные Утверждены BEAB BBA Вместимость I: jo | 15 30 Ток A 13 13 Напряжение Vw: 240 (50 Гц) 240 (50 Гц) Потребляемая мощность Вт: 3000 3000 Бар давления воды в водопроводе: подходит для давления воды в водопроводе 6 бар макс.12 бар с P.редуктор Предохранительный клапан TIP “C / бар: 90/7 90/7 Вес с водой, кг: 18 [24 45 Защита от влагостойкость DRIPPROOF 6 é рейтинги СЕРВИСНЫЙ КЛАПАН ЛИНИЙНЫЙ ФИЛЬТР РЕДУКТОР ДАВЛЕНИЯ 3,5 бар ОБРАТНЫЙ КЛАПАН РАСШИРИТЕЛЬНЫЙ БАК 3,5 бар (предварительная нагрузка) РАСШИРИТЕЛЬНЫЙ КЛАПАН 6бар Этот прибор: — соответствует требованиям E-E.C. директива 82/499 о радиопомехах. — одобрено WRC. Инструкции для пользователя ПОЖАЛУЙСТА, СОХРАНИТЕ ДАННЫЙ БУКЛЕТ ДЛЯ БУДУЩЕГО ИСПОЛЬЗОВАНИЯ. Нагреватель изолирован по высоким стандартам, поэтому его можно оставлять включенным постоянно.Температура воды можно отрегулировать, повернув ручку на передней панели водонагревателя, подождите полчаса на температура для стабилизации между настройками. Максимальная температура достигается при полностью повернутой ручке. по часовой стрелке. Метка «E» на ручке термостата указывает на настройку «экономия» и корректировку. выдерживает температуру воды от 55 до 60 ° C.В регионах с жесткой водой рекомендуется не более 60 ° C. Deg C для температуры воды. Неоновая лампа показывает, когда нагревательный элемент включен. рабочий, под контролем термостата.Если обогреватель не работает нормально, позвоните ваш утвержденный установщик. В случае сомнений позвоните ARISTON BATHROOMS limited 0494-459711. Предупреждения о безопасности 1) Не используйте обогреватель, если вы подозреваете, что он замерз, подождите, пока вода в системе снова не потечет. 2) Если вода вытекает из клапана сброса температуры / давления или расширительного клапана, если установлен, отключите электричество, закройте сервисный клапан и вызовите утвержденного установщика 3) Не пытайтесь ремонтировать обогреватель самостоятельно, это приведет к аннулированию гарантии, вызовите утвержденного установщика. 4) Не закрывайте выходное отверстие предохранительного клапана температуры / давления в верхней части нагревателя.Как работает ТЭН (рис. 1) Беднее И CUI ЕМКОСТЬ ДЛЯ ВОДЫ ДЛЯ ТЕРМОСТАТА наш ВХОД И ВЫХОД Нагревательный элемент управляется термостатом капиллярного типа, который чувствует температуру воды. Рабочую температуру можно регулировать. регулируется ручкой на передней панели обогревателя. HP 10 0 HP 10 U HP 15.0 HP 15 U HP 30 0 ТЕМПЕРАТУРА И ДАВЛЕНИЕ, ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН (7 бар ~ 90 ° C) ВХОД И ВЫХОД МАГНИЙ. АНОД: ЕМКОСТЬ ДЛЯ ВОДЫ КАРМАН ДЛЯ ТЕРМОСТАТА НАГРЕВАТЕЛЬНЫЙ ЭЛЕМЕНТ И ОТРЕЗАТЬ Инжир.1 Помимо термостата есть термовыключатель, настроенный на отключите питание элемента, если термостат выходит из строя и вода температура поднимается слишком высоко, после срабатывания предохранителя его можно только сбросить вручную (утвержденным установщиком — см. техническое обслуживание) Магниевый анод предотвращает коррозию водяного контура. тейнер Клапан сброса температуры / давления в верхней части нагревателя является безопасным ти устройство для поддержки термостата и термовыключателя. Работает по сен- спеть избыточную температуру / давление воды и выпустить горячую воду в сливную воронку и слив.Обогреватель будет работать только в вертикальном положении, так как нагревательный элемент установлен. форма для нагрева воды на дне резервуара, входная труба должна подать холодную воду на дно резервуара, а выход для горячей воды забирает воду сверху резервуара. При нагревании вода расширяется, в небольшом закрытом водонагревателе этого это расширение обычно может быть возвращено обратно в холодную воду. ter сети, как указано в Положении о водоснабжении (Постановление 91). Если это невозможно, установщик установит комплект холодной воды. контролирует.Инструкции по установке для утвержденного установщика Мы рекомендуем, чтобы этот блок устанавливался утвержденным ин- Сталлер невентилируемых систем водяного отопления. Установщик должен проконсультироваться с местным управлением по водоснабжению для подтверждения. т ция максимального давления подачи воды. а) УСТАНОВКА И КРЕПЛЕНИЕ ВНИМАНИЕ: После распаковки обогревателя будьте осторожны, чтобы не повредить его. клапан сброса температуры и давления в верхней части обогреватель! Должен быть предусмотрен слив для воды, сбрасываемой через предохранительный клапан. клапаны.Доступ к обогревателю обычно не требуется на повседневной основе. Требуется подача холодной воды от 1 до 12 бар. Максимальное давление на выходе из редуктора составляет 3,5 бар. Требуется однофазный источник питания 240 В переменного тока мощностью 3 кВт. Нагреватель поддерживается на крючковом кронштейне, входящем в комплект поставки обогревателя. (при необходимости убедитесь, что нагреватель надежно прижат к кронштейну. забивая крючки в пенопласт). б) САНТЕХНИКА Модели объемом 30 и 15 литров подходят для установки до 5 — 3 раковин с обыкновенные краны и 6 — 4 с кранами соответственно.Аналогично 10 литровому подходит для 2-х и 3-х моек. ПРЕДУПРЕЖДЕНИЯ: Выход из клапана сброса температуры / давления. нельзя использовать для каких-либо других целей. Будьте очень осторожны, чтобы стружка не попала в водные пути, так как это может пара срабатывания предохранительного клапана. Подсоедините трубу подачи холодной воды к правой трубе 1/2 ”с маркировкой синий, на обогревателе. Подсоедините выпускную трубу горячей воды к левой трубе 1/2 ”, отмеченной красным. на обогревателе. AW.R.C. одобренную уплотнительную ленту из ПТФЭ можно использовать для: водонепроницаемые переходники.Соединить 15 мм. медная труба к выпускному патрубку температуры предохранительный клапан в верхней части нагревателя для отвода горячей воды в безопасное, но видимое место, например овраг под рядом раковин. Воздушный перерыв должен должен быть включен в эту выпускную трубу рядом с нагревателем в качестве меры предосторожности. от засора трубы может быть труба должна иметь непрерывный нисходящий уклон и не быть длинным. более 9 м. прямое или эквивалентное сопротивление с изгибами. изготовление олова
Водонагреватели Ariston PRO 30 R / 3 (SG 30 OR)

9067
Технические характеристики водонагревателя
Тип водонагревателя накопительный
Накопительный
Электрический способ нагрева Нагревательный элемент трубчатый
Топливный бак 30 литров
Способ подачи воды давление
Максимальная температура отопительной воды +75 ° C.
Номинальная мощность 1,5 кВт
Напряжение сети 220
Функции на лампе, индикаторе нагрева
Защита Ограничение температуры нагрева, магниевый анод
Бак для внутреннего покрытия эмаль
Степень защиты от воды 4
Установка вертикально, нижняя подводка, способ крепления: стена
Размеры (Ш x В x Г)
Вес 12.8 кг
Дополнительная информация установка над раковиной
В комплекте: инструкция по сборке, инструкция по эксплуатации, гарантийный талон марки Ariston распечатка продавца списка сервисных центров.
На фото: водонагреватель Ariston PRO 30 R / 3 (SG 30 OR).
Средняя розничная цена: 4485.00 ք
Описание и характеристики товара основаны на информационных сайтах производителей.

alexxlab
Навигация по записям
Пред.
След.
Разное
Что такое фанкойл: как устроен, виды и принцип работы
alexxlab
17.01.2022
0
Разное
Направляющие для теплого пола: Шина для укладки тёплого пола 0,5 м пластик
alexxlab
15.01.2022
0
Разное
Вывоз холодильников на утилизацию бесплатно: О компании «Утилизатор 24»
alexxlab
14.01.2022
0
Разное
Рейтинг полотенцесушителей: 12 Лучших Полотенцесушителей – Рейтинг 2021 года
alexxlab
13.01.2022
0
Разное
Как лучше отапливать гараж: самый экономный способ из всех вариантов
alexxlab
13.01.2022
0
Разное
Коробки для электропроводки: Купить Распределительные и монтажные коробки по выгодной цене в Санкт-Петербурге
alexxlab
12.01.2022
0
Добавить комментарий Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Комментарий *
Имя *
Email *
Сайт

Рубрики
Вентиляция
Вытяжка
Как выбрать
Камин
Котел
Обогреватели
Отопление
Пвх
Печь
Радиатор
Ремонт
Системы отопления
Разное
Карта сайта
