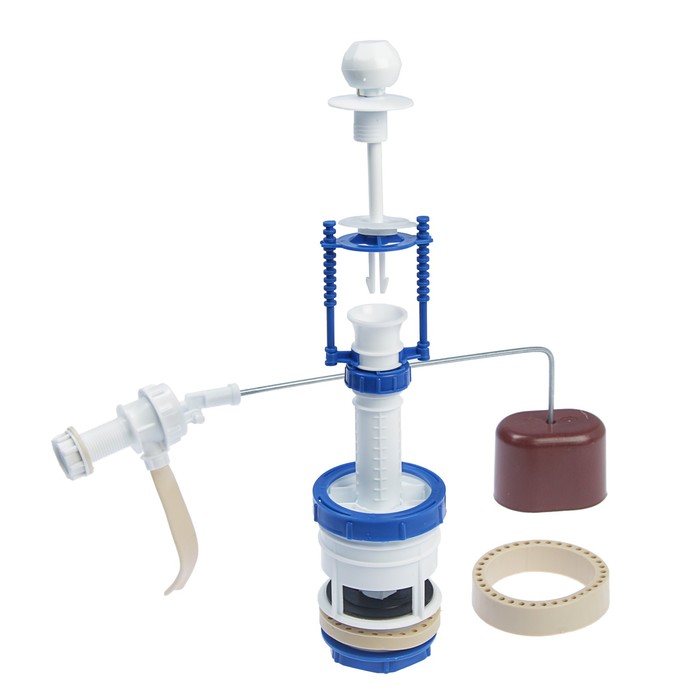

Арматура смывного бачка: Арматура универсальная с нижним подводом WC АБ-63.3 хромированная кнопка

Содержание

Спускная арматура сифонного типа для смывных бачков | Архив С.О.К. | 2014

Работа спускной арматуры может быть основана на различных принципах, которые определяют качество ее характеристик, срок службы, надежность, ремонтопригодность, удобство монтажа в смывные бачки различной конфигурации, удобство регулировки, стабильность эксплуатационных характеристик во времени, а также технологичность изготовления и стоимость. Автор планирует, что настоящая статья будет первой, в которой будет изложено устройство, работа, достоинства и недостатки существовавшей и применяющейся в настоящее наполнительной арматуры.

Из-за объективных требований, ограничивающих объем подобных статей, настоящая статья будет посвящена описанию и сравнению по основным показателям только спускных арматур, работа которых основана на использовании сифонного эффекта. Спускные арматуры с клапанными запорными элементами будут рассмотрены в последующих номерах этого журнала. Исторически сложилось так, что первые смывные бачки серийно выпускаемых унитазов располагались на высоте от 900 до 1900 мм от уровня пола до днища бачка.

Вода из смывного бачка в унитаз поступала с помощью трубы, наружный диаметр которой обычно составлял не более 50 мм. Такие высокорасполагаемые бачки часто встречаются и в настоящее время. Некоторые зарубежные фирмы для удовлетворения вкусов некоторой части потребителей выпускают их и сейчас. При этом учитывается не только ретроэстетика, но и отличные характеристики по среднему расходу на смыв.

Последний прямо пропорционально определяет качество смыва унитаза. Хорошее качество смыва в унитазах с высокорасполагаемыми смывными бачками получается благодаря сифонному эффекту в трубе, по которой вода из бачка поступает в унитаз. Под собственным весом эта вода с большой скоростью устремляется вниз — в чашу унитаза. Задачей спускной арматуры является организация начала спуска и обеспечение герметичного удержания воды в бачке после его опорожнения и последующего наполнения до заданного уровня.

Поэтому все спускные арматуры сифонного типа отличаются только по способу организации начала спуска и обеспечению герметичности наполненного смывного бачка. На рис. 1 приведена принципиальноконструктивная схема когда-то массово выпускавшегося сифонного спускного устройства с клапанным пуском. На дне 1 чугунного смывного бачка закреплен также выполненный из чугуна сифон 2, содержащий патрубок с седлом 3.

Клапан 4, выполненный также из чугуна, с уплотняющей резиновой прокладкой 5 в исходном положении перекрывает доступ воды в сливную трубу 6. В верхней части сифона 2 внутренняя перегородка 7 служит для этой же цели, если наполнительная арматура может обеспечить заданный уровень заполнения бачка.

В случае же, если клапан наполнительной арматуры в результате поломки или по другим причинам не может обеспечить заданного уровня наполнения бачка, то уровень воды в бачке поднимется, и вода через перегородку 7 будет поступать в сливную трубу 6, предотвращая тем самым затопление помещения. Начальный момент спуска воды обеспечивается за счет кратковременного подъема клапана 4 вместе с уплотняющей прокладкой 5 вверх.

Чтобы не усложнять схему, на ней не приведен механизм подъема клапана 4. Обычно его верхний конец шарнирно связывается с концом длинного плеча рычага первого рода, а к концу короткого плеча крепится шнур или цепочка с рукояткой на свободном конце. Ось рычага кинематически связана с бачком. При принудительном опускании вниз рукоятки пускового устройства клапан 4 вместе с прокладкой 5 поднимется вверх.

Вода из бачка начнет поступать в сливную трубу 6, заполняя ее. После отпускания рукоятки клапан 4 под собственным весом опустится вниз и прокладка 5 прижмется к седлу 3. В результате вода из бачка перестанет поступать в сливную трубу 6 через клапан, состоящий из эластичной прокладки 5 и седла 3, а будет «высасываться» из бачка через сифон 2 благодаря сифонному эффекту в сливной трубе 6, предварительно заполненной водой в начальный момент спуска.

Спуск воды из бачка будет продолжаться до тех пор, пока уровень воды не опустится до уровня среза нижней заборной части сифона 2. В этот момент смывное устройство начинает издавать громкие «мелодичные» низкочастотные звуки. После опорожнения сливной трубы смывной бачок снова наполняется водой до заданного уровня. Недостатков у смывных бачков с данной спускной арматурой (рис. 1) было более чем достаточно.

Например, в последний момент спуска арматура издавала сравнительно громкие звуки, извещавшие окружающих о завершении посетившим туалетную комнату естественных надобностей. Кроме того, после непродолжительного времени эксплуатации нарушалась герметичность запорного клапана и вода сначала тонкой струйкой, а затем в виде уже сравнительно большой струи постоянно поступала из бачка в чашу унитаза.

Для этого существовали две причины. Во-первых, быстрое разрушение рабочей поверхности седла 3 под действием воды, так как оно изготавливалось из чугуна. Во-вторых, прокладка 5 изготавливалась из резины, которая под действием воды разбухала, а ее пропитанная водой с различными солями структура разрыхлялась, из нее вымывались частицы разложившейся резины. Поэтому все отечественные бачки с использованием спускной арматуры, приведенной на рис. 1, постоянно «текли».

Этот недостаток усугублялся еще и тем, что в качестве наполнительной арматуры применялась арматура с латунным корпусом и резиновой уплотняющей прокладкой. Латунное седло также сравнительно быстро разрушалось за счет кавитационных процессов, а также из-за вымывания цинка из латуни под действием хлора и солей, растворенных в воде. Разрушалась также и резиновая уплотняющая прокладка. Все это вместе приводило к огромным непроизводительным расходам воды за счет утечек через разрушающиеся запорно-регулирующие органы спускной и наполнительной арматуры.

Кроме того, это раздражало пользователей унитазами настолько, что при существовавшем сантехническом обслуживании многие освоили технологию самостоятельного ремонта арматуры смывных бачков. Что же касается непроизводительных потерь объемов воды, то это проблемой не считалось, так как потребители платили за воду незначительные деньги. Индивидуальных водосчетчиков в то время практически не существовало, и практически все оплачивалось за государственный счет.

В это же время за рубежом стали появляться более совершенные конструкции спускной арматуры сифонного типа, в которых для увеличения безремонтного срока службы и с целью избавления от «вечно текущей» клапанной системы использовались более современные подходы к конструированию подобной арматуры. На рис. 2 приведена принципиальноконструктивная схема клапанно-поршневой спускной арматуры сифонного типа, когда-то получившая широкое распространение за рубежом.

Эта спускная арматура включает в себя сифонное колено 1, выполненное из пластмассы (материала более технологичного и стойкого к разрушительному воздействию воды), и объединенное с цилиндром 2. Через верхнее отверстие цилиндра 2 проходит шток 3, жестко связанный с поршнем 4, выполненным также из пластмассы. Над отверстиями в средней части поршня 4 установлен клапан 5, выполненный в виде тонкостенного диска из листа резины.

Эластичный клапан 5 вместе с периферийными частями в отверстиях диска поршня 4 выполняет роль обратного клапана.

Длинная часть сифонного колена 1 крепится в отверстии дна 6 смывного бачка. В исходном положении, когда смывной бачок заполнен до заданного уровня, вода из бачка не может вытекать в чашу унитаза, даже если клапан 5 не может обеспечить идеальной герметичности, так как в этой конструкции обратный клапан не является клапаном запорным.

При кратковременном подъеме штока 3 вверх поднимется вверх и поршень 4, который благодаря наличию обратного клапана вытеснит воду из полости цилиндра 2 в сифонное колено 1, и она попадет в вертикальную часть трубы, соединяющей смывной бачок и чашу унитаза. После заполнения живого сечения сливной трубы водой возникнет сифонный эффект и вода из смывного бачка через обратный клапан в поршне 4 будет сливаться в унитаз для смыва.

После опорожнения смывного бачка через обратный клапан пойдет уже не вода, а воздух, и слив воды из бачка прекратится. Бачок снова наполнится водой до заданного уровня и будет готов к следующему спуску воды, а поршень 4 под собственным весом опустится в нижнее положение.

К недостаткам спускной арматуры, приведенной на рис. 2, можно отнести наличие трущихся поверхностей элементов пускового устройства, сравнительно большое количество сложных деталей, а также то, что эластичный элемент обратного клапана выполнен из недостаточно стойкой к воздействию воды резины.

Кроме того, по сравнению с современной спускной арматурой клапанного типа у штока 3 очень большая величина рабочего хода, которая составляет величину более 50 мм. В современной спускной арматуре ход кнопки пуска составляет величину порядка 10 мм. Желание упростить конструкцию спускной арматуры и уменьшить количество ее деталей привело отечественных специалистов к созданию очень любопытной, но не очень удачной спускной арматуры сифонного типа.

Ее принципиально-конструктивная схема приведена на рис. 3. Это так называемая «спускная арматура с гибким сильфоном». В спускной арматуре с гибким сильфоном сливная труба 1 закреплена в отверстии дна 2 смывного бачка. К верхнему торцу сливной трубы 1 крепится сильфон 3, выполненный из пластмассы, например, из полиэтилена.

Верхняя часть сильфона жестко связана с патрубком 4, выполненным в виде отрезка трубы, изогнутого под прямым углом.

К основанию патрубка прикреплен рычаг 5 с противовесом 6 на свободном конце рычага. Шнур 7 связан с противовесом 6 и выведен через боковую стенку смывного бачка через специальную пластмассовую втулку наружу, а на свободном конце шнура закреплена рукоятка для обеспечения пуска воды из смывного бачка. Спуск воды в этом устройстве осуществляется следующим образом. При вытягивании шнура 7 из бачка с помощью опускания вниз рукоятки сильфон 3 изогнется, патрубок 4 наклонится, и вода из бачка через горловину патрубка 4 по сильфону 3 потечет в сливную трубу 1.

После заполнения живого сечения сливной трубы 1 проявится сифонный эффект и вода из смывного бачка начнет активно вытекать в чашу унитаза. Опускание вниз рукоятки пуска производится кратковременно. После отпускания рукоятки пуска сильфон какое-то время останется в наклоненном состоянии по двум причинам. Во-первых, процесс спуска полного полезного объема смывного бачка длится около четырех секунд.

Удержание рукоятки пуска занимает одну-две секунды. За оставшиеся дветри секунды сильфон не успевает распрямиться из-за реологических свойств пластмассы, из которой он изготовлен. На скорость распрямления пластмассового сильфона оказывает также влияние и температура воды, которая может колебаться от +1 до +50 °C. Нижнее значение температуры воды наблюдается на нижних этажах зданий, а ее верхнее значение — в южных районах, где она может достигать даже +70 °C.

В итоге, при средних и пониженных температурах сильфон 3 вообще может не распрямиться до конца, а при повышенных температурах он может распрямиться преждевременно, и объем воды на спуск может значительно уменьшиться по сравнению с нормативным (менее 6 л). Последнее может существенно ухудшить качество смыва унитаза. Для предотвращения подобных явлений и служит противовес 6.

Он дольше удерживает сильфон в наклоненном положении и обеспечивает его более эффективное распрямление. На основании результатов эксплуатационных испытаний спускной арматуры с гибким сильфоном выявились ее следующие недостатки:

  • нестабильность основных характеристик спускной арматуры в разное время года и при использовании в различных климатических условиях;
  • пластмассовые сильфоны из-за образования трещин в местах изгибов быстро выходят из строя, особенно интенсивно они разрушаются в зимнее время;
  • поскольку шнур 7 постоянно трется о стенки отверстия в направляющей пластмассовой втулке со сравнительно острыми краями, то он очень быстро перетирается и требует замены — это очень ощущалось, когда производители заменили шнур на капроновую леску.

Таким образом, погоня за простотой конструкции и желание сильно снизить себестоимость спускной арматуры привели к значительному экономическому ущербу для государства. Желание избавиться от недолговечных сифонов и резиновых клапанов, разрушаемых водой, заставляет специалистов работать над совершенствованием спускной арматуры сифонного типа.

Специалисты мечтают создать потенциально абсолютно надежную спускную арматуру, не требующую никакого ремонта в продолжении всего срока эксплуатации. В результате они почти добились желаемого результата. На рис. 4 приведена принципиальноконструктивная схема спускной арматуры сифонного типа с поплавковым пуском. Особенность этой арматуры заключается в том, что поплавок, необходимый для осуществления начала спуска, используется и как поплавок наполнительной арматуры, которая на рис. 4 изображена вместе со смывным бачком.

Здесь в дно бачка 1 вмонтирован сифон 2. Пусковое устройство 3 жестко связано с поплавком 4. В продольный паз пускового устройства входит рычаг 5, который жестко связан с валом 6 наполнительной арматуры 7. Свободный конец вала 6, выходящего из наполнительной арматуры 7, размещен в отверстии втулки 8, закрепленной на внутренней поверхности стенки бачка 1. Работает смывной бачок вместе с сифонной спускной арматурой и арматурой наполнительной следующим образом.

В исходном положении бачок заполнен водой до нормативного уровня. Поплавок 4 находится в верхнем положении, как и конец рычага 5. Поэтому наполнительный клапан закрыт и вода из водопроводной сети в бачок не поступает. При нажатии на пусковое устройство 3 поплавок 4 опустится вниз. Это приведет к подъему уровня воды в смывном бачке 1, а также в сифонном устройстве 2. В результате сифон «зарядится» и начнется процесс «высасывания» воды из бачка 1 в спускную трубу, что обеспечит интенсивную подачу воды в чашу унитаза на смыв до полного опорожнения смывного бачка.

Одновременно с опусканием поплавка 3 происходит поворот вала 6 через рычаг 5 и наполнительная арматура 7 обеспечивает поступление воды из водопроводной системы в бачок 1. После завершения слива воды из бачка начинается заполнение смывного бачка новой порцией воды. Поплавок 4 вместе с уровнем воды в бачке поднимается вверх, и в верхнем положении поплавка наполнительный клапан 7 перекроет поток воды из водопроводной сети и обеспечит готовность бачка к очередному ее спуску в чашу унитаза.

Несмотря на то, что данная рассматриваемая спускная арматура, схема которой приведена на рис. 4, состоит из элементов, не подверженных износу (сифон 2 с поплавком 4 и устройством пуска 3), она сопряжена с работой наполнительной арматуры 7, которая в приведенном сочетании со спускной арматурой в настоящее время еще не отличается высокой степенью надежности. Кроме того, в реальной конструкции подобного смывного бачка уровень воды в нем не превышал 150 мм, что требовало установки смывного бачка на высоте не менее 400 мм над полочкой унитаза.

При этом диаметр спускной трубы должен быть не менее 40 мм. Выше 400 мм бачок поднимать нельзя, так как потребителю необходимо легко дотянуться до пускового устройства 3. Из-за большого размера поплавка для пуска необходимо приложить достаточно большое усилие для опускания поплавка на глубину до 60 мм. Несмотря на то, что подобные смывные бачки даже выпускались серийно, в практике жилищного хозяйства они так и не прижились.

Однако желание сделать абсолютно надежные спускные устройства не покидает создателей спускной арматуры. Поскольку у спускной арматуры сифонного типа есть предпосылки для получения такого результата, то инженерная мысль продолжает развиваться в этом направлении. Следует также отметить, что вся история техники говорит о том, что ее совершенствование в основном идет по эволюционному пути.

Этот факт вытекает даже из анализа материалов настоящей статьи. Например, В. П. Румянцев приступил к совершенствованию спускной арматуры сифонного типа в то время, когда промышленность стала выпускать смывные бачки высотой более 300 мм. В них уровень воды в смывном бачке уже составлял 200–250 мм.

В результате оказалось, что спускная арматура сифонного типа, спроектированная под такие (высокие) бачки при установке их на полочки чаш унитазов уже могла обеспечить расходы на смыв до 1,7 л/с, что укладывается в требования ГОСТ 21485–94 и подтверждено результатами экспериментальных исследований макетов. Схема спускной арматуры сифонного типа, которую можно устанавливать на полочки чаш унитазов, приведена на рис. 5.

Переливная труба 1, переходящая в нижней части в сливную трубу, вместе со стаканом 3 закреплена в донном отверстии смывного бачка 2. Стенки стакана 3 охватываются с некоторым зазором двумя коаксиально расположенными и жестко связанными в верхней части перемычкой 6 цилиндрами 4 и 5. С помощью ребер 7 цилиндр 5 жестко связан с наружным стаканом 8. Последний снабжен поплавком 9 и стержнем пуска 10.

Этот стержень имеет центральное отверстие. Обычно оно заглушено, но если его открыть, то можно остановить спуск воды из бачка на любой стадии спуска. При нажатии на стержень пуска 10 наружный стакан 8 вместе с коаксиально расположенными цилиндрами 4 и 5 опустится вниз, и вода по зазору между цилиндрическими стенками наружного стакана 8 и цилиндра 5 начнет поступать в переливную трубу 1, а затем в сливную трубу, обеспечивая возникновение сифонного эффекта вплоть до полного опорожнения смывного бачка.

Попадание воздуха из бачка в сливную трубу прерывает сифонный эффект, после чего вода из водопроводной сети будет поступать в смывной бачок через наполнительную арматуру. Подъем уровня воды в смывном бачке благодаря поплавку 9 поднимет вверх и подвижную систему, состоящую из стакана 8 и цилиндров 4 и 5. Благодаря воздушной пробке в верхней части между цилиндрами 4 и 5 вода из смывного бачка не будет поступать в переливную трубу 1.

Следует отметить, что рабочий ход стержня пуска 10 составляет примерно 60 мм. Усилие же нажатия на стержень пуска составляет величину не более 3 Н. Это на порядок меньше, чем усилие, которое необходимо приложить для пуска спускной арматуры, приведенной на рис. 4, при том же рабочем ходе пускового устройства. В заключение статьи автор хочет поблагодарить начальника испытательного центра «Сантехоборудование» НИИ сантехники Ю. В. Вихрова и инженера В. П. Румянцева за консультативную помощь, оказанную автору при работе над настоящей статьей.

Устройство и конструктивные особенности наполнительной арматуры смывных бачков.

Наполнительная арматура есть в каждом доме, присутствует в любом унитазе. Однако по причине сложности ее современных модификаций детально разбираются в ней не все, но многие уверены, что «кое-что в ней понимают». Поэтому в последнее время появился ряд мифов об особенностях наполнительной арматуры, которые будут разрушены в данной статье.

Конструктивные особенности наполнительной арматуры существенно влияют на такие показатели, как удобство монтажа и регулировки, надежность работы арматуры, срок ее службы, уровень шума при наполнении бачка водой, интервалы времени между профилактическими прочистками. Они также влияют на скорость наполнения смывного бачка, на возможность появления утечек воды в канализацию при ночном повышении давления в водопроводной сети, а также на возможность появления звуковых излучений даже тогда, когда арматура не наполняет водой смывной бачок. От конструктивных особенностей наполнительной арматуры зависит и возможность подсоса воды из смывного бачка в водопроводную сеть, а также подсоса в нее воздуха из туалетной комнаты. Как известно, в воздухе туалетной комнаты может содержаться опасная для здоровья микрофлора.

Наполнительная арматура есть в каждом доме, а иногда и не одна. Она есть в любом унитазе. С ней знакомы практически все. Однако по причине сложности современной наполнительной арматуры детально разбираются в ней не все, но многие считают, что «кое-что в ней понимают». Поэтому в последнее время появился ряд мифов об особенностях наполнительной арматуры, которые здесь будут разрушены. Для этого требуется детальное и глубокое изучение конструктивных особенностей современной и предшествующей ей наполнительной арматуры.

Еще недавно наполнительная арматура была простой, но она по разным причинам быстро выходила из строя. Однако благодаря ее простоте некоторые потребители мелкие неисправности устраняли сами. Если же не устранялись такие неисправности, как утечка воды в унитаз, то это никого не волновало. Индивидуальных водосчетчиков в жилом секторе, как правило, не было. Убытки же от непроизводительных потерь воды дотировались государством. Сейчас все изменилось. Повальная установка водосчетчиков в жилом секторе заставляет потребителя бережно относиться к расходованию воды, так как за ее потребляемые объемы он расплачивается из собственного кармана. Теперь потребитель, у которого установлены водосчетчики, не будет остужать арбуз водопроводной водой или полоскать белье проточной водой, бросив в таз с бельем душевую сетку смесителя.

Взаимосвязь геометрии наполнительных арматур и смывных бачков

Изложение конструктивных особенностей наполнительной арматуры возможно только с учетом конструктивных особенностей смывного бачка, в который монтируется эта арматура. Поэтому следует начинать «издалека». Сначала для подачи воды в чашу унитаза применялись высокорасполагаемые бачки с боковой подводкой воды. Такие смывные бачки, подвешенные к стене над унитазом примерно на уровне чуть более одного метра, за счет сифонного эффекта в трубе, соединяющей смывной бачок и чашу унитаза, обеспечивают большие средние расходы на смыв. Это существенно улучшает качество смыва содержимого унитаза. Первые, а также все последующие высокорасполагаемые смывные бачки выполнялись с боковым подводом воды.

Сложности доступа к высоко расположенному бачку для ремонта привело к созданию среднерасполагаемых смывных бачков, закрепляемых на стене над унитазом на высоте примерно 0,8 м. На величине среднего расхода на смыв это отражается не очень заметно. Поэтому и в конструкции смывного бачка практически ничего не меняется.
Со временем бачки вообще стали устанавливать на полочку унитаза. Получился компакт-унитаз — очень удобный для обслуживания. В самом смывном бачке несколько изменилось только дно, так как этот бачок необходимо крепить к полочке унитаза. Правда, при этом несколько ухудшились показатели качества смыва содержимого унитаза. Однако со временем эту проблему удалось решить за счет совершенствования конструкции элементов всего канала, по которому вода поступает из бачка в чашу унитаза, а также с помощью других технических решений, улучшающих качество смыва.

Принципиально-конструктивная схема смывного бачка с боковой подводкой воды приведена на рис. 1.

В старых смывных бачках отверстия для монтажа спускной и наполнительной арматуры не размещались в одной продольной плоскости. Поэтому подвижные элементы наполнительной арматуры не касались элементов спускной арматуры. Это объяснялось тем, что имелась возможность смывные бачки делать достаточно широкими. Однако с появлением компакт-унитазов, для увеличения среднего расхода на смыв, высоту смывных бачков стали увеличивать, чтобы увеличить перепад давлений на спускном отверстии клапана. Простой подъем вертикальных стенок бачка привел бы к увеличению его керамической массы, то есть к увеличению материалоемкости, а также к увеличению полезного объема смывного бачка, который не должен быть больше 6&ndash8 л. Поэтому при увеличении высоты бачков для снижения материалоемкости и полезного объема уменьшают их длину и ширину. Высота старых бачков составляла 250&ndash400 мм, теперь высота бачков доходит до 450 мм.

На рис. 2 приведена конструктивная схема слегка уменьшенного в длину, но сильно уменьшенного в ширину смывного бачка. В результате стандартную наполнительную арматуру приходится подгонять под реальную геометрию бачка. На рис. 2 для этой цели фигурно изогнут металлический рычаг наполнительной арматуры. Однако поперечный люфт поплавка вместе с рычагом не всегда гарантирует возможность «некасания» рычага и корпуса спускной арматуры.
Следует отметить, что металлический рычаг сначала выполнялся из дефицитной латуни, а теперь — в основном из оцинкованной стали. Изготовление таких рычагов — процесс достаточно трудоемкий. Поэтому сейчас иногда изготавливают рычаги аналогичного назначения из пластмассы с соответствующими фигурными изгибами.

Несмотря на такую убедительную базу причин уменьшения длины и ширины смывных бачков, некоторые производители арматуры для смывных бачков искренне поддерживают миф о том, что в этом виноваты только дизайнеры. Ведь производителям арматуры приходится ее совершенствовать с учетом изменения геометрии смывных бачков, а это — большие затраты.

Одно из новых направлений в части размещения наполнительной арматуры сводится к попытке разместить наполнительную арматуру между боковой стенкой бачка и спускной арматурой. Это иногда удается сделать в удлиненных смывных бачках, как показано на рис. 3. Достигается это тем, что в связи с уменьшением длины большого плеча для наполнительной арматуры прямого действия приходится уменьшать и длину малого плеча рычага. Это приводит к ограничению рабочего хода уплотнительной прокладки до величины в пределах 1 мм, а также к увеличению габаритов поплавка и к необходимости решать проблему защиты рабочего зазора клапана от абразивных механических частиц. Они всегда содержатся в водопроводной воде из-за применения стальных труб, причем ржавчина с их внутренних стенок генерирует относительно крупные твердые механические частицы, приводящие к негерметичности запорного элемента арматуры, а также к разрушению рабочих поверхностей уплотнительных прокладок клапанов.

В старой наполнительной арматуре с боковой подводкой при длине большого плеча рычага, равной 280 мм, длина малого плеча составляла 10&ndash21 мм. Поэтому зазор между торцом сопла и уплотнительной прокладкой составлял примерно 3 мм, что соизмеримо с диаметром отверстия сопла. В результате проблем с защитой рабочего зазора клапана от механических загрязнений почти не возникало. В результате появился миф о том, что в арматуру прямого действия фильтры устанавливать не надо. Опыт эксплуатации показывает, что это не так. Фильтр хотя бы грубой очистки (до 0,7 мм) необходим для нормальной и долговременной работы наполнительной арматуры прямого действия.

Механизмы, направляющие поплавки наполнительной арматуры.

Наполнительная арматура прямого действия для бачков с боковой подводкой воды имеет определенные уже устоявшиеся размеры. Рабочее давление в водопроводной сети может достигать величины порядка 1,0 МПа. На это давление рассчитывается и вся отечественная наполнительная арматура. Реальные устоявшиеся габариты такой арматуры отражены на рис. 4а, на котором приведена принципиально-конструктивная схема наполнительной арматуры прямого действия боковой подводки. Для уменьшения количества деталей с целью снижения себестоимости здесь применяется один качающийся рычаг 1, на котором закреплен поплавок 2. Вылет поплавка от стенки 3 бачка составляет величину порядка 145-155 мм. Если диаметр спускной арматуры принять равным 100 мм, и она размещена в центре бачка, то такая наполнительная арматура требует, чтобы длина бачка была бы не менее 420 мм. Бачки такой длины промышленность уже почти не выпускает. Их можно встретить теперь только у потребителей, которые приобрели их лет 15-20 назад.

Кроме большой величины вылета поплавка в этой арматуре есть еще один не очень существенный недостаток. По мере опускания поплавка 2 по рычагу 1 уменьшается усилие Рд как следствие разложения подъемной силы поплавка Рп. Это видно из рис. 4а. Может так случиться, что при необходимости обеспечить минимальный уровень воды в смывном бачке и повышенном давлении в водопроводной сети арматура не будет закрываться до конца. Сейчас длина выпускаемых промышленностью бачков с боковой подводкой воды составляет 350-380 мм. Поэтому для них нужна наполнительная арматура с вылетом поплавка в пределах 100-110 мм. В настоящее время уже реализовано одно из технических решений, позволяющее выполнить наполнительную арматуру прямого действия для бачков с боковой подводкой и с вылетом поплавка в пределах 100 мм.

На рис. 4б приведена принципиально-конструктивная схема наполнительной арматуры, в которой связь между поплавком и уплотняющей прокладкой клапана осуществляется с помощью параллелограммного направляющего механизма.

Благодаря параллелограммному направляющему механизму поплавок 6 перемещается в основном вертикально, а его расположение относительно штанги 5 никак не сказывается на усилии от подъемной силы поплавка, передаваемой штанге. Поэтому поплавок 6 в соответствии с рис. 4 можно разместить слева от штанги 5. Это приводит к существенному уменьшению длины вылета поплавка по сравнению с арматурой, конструктивная схема которой приведена на рис. 4а. Существенные проблемы, связанные с размещением арматуры с боковой подводкой в бачке, а также желание убрать из поля зрения штуцер наполнительной арматуры (вместе с подводкой) вынудили создателей наполнительной арматуры разрабатывать конструкции наполнительной арматуры с нижней подводкой воды. Один из вариантов датчика уровня наполнения бачка для данной арматуры приведен в виде принципиально-конструктивной схемы на рис. 5.

Несмотря на простоту, такая конструкция имеет ряд недостатков, один из которых сводится к следующему. Эта конструкция является, по сути дела, датчиком уровня воды в смывном бачке. В момент закрытия клапана арматуры поплавок 3 находится в верхнем, частично утопленном положении. По отношению к стойке он слегка перекошен и в соответствии с рис. 5 стойка 2 контактирует с левой верхней кромкой отверстия поплавка и с правой нижней кромкой этого отверстия. Этот сопровождается появлением сил контактного трения, которые уменьшают подъемную силу поплавка, направленную на преодоление силы давления воды в отверстии сопла на уплотняющую прокладку.

Пока арматура новая и на ее контактирующих поверхностях не отложились соли, присутствующие в воде, подъемная сила поплавка легко справляется с силами, препятствующими закрытию клапана наполнительной арматуры. Однако по прошествии некоторого времени контактирующие поверхности арматуры покрываются довольно жесткими солями, например кальция, что приводит к существенному увеличению сил контактного трения. Особенно эти отложения интенсивно нарастают в месте, где находится уровень заполненного водой бачка. В результате из-за недопустимо большой силы трения после закрытия клапана вода может просачиваться в бачок, приводя к непроизводительным утечкам. Это явление увеличения сил контактного трения особенно заметно проявляется в арматурах с гидравлической задержкой момента закрытия клапана, устройство и работа которых будет изложена ниже.

Существенного снижения сил контактного трения можно добиться, произведя некоторые изменения в направляющем механизме поплавка, как показано, например, на рис. 6. Здесь отверстие в поплавке 3 для стойки 2 смещено ближе к тяге 5, а стойка выполнена не прямой, а ступенчатой. Преимущества этой конструкции видны из сравнения величины горизонтальных сил, приведенных на рис. 5 и 6. Однако с этой точки зрения более эффективным является техническое решение задачи, приведенное на рис. 7.

На рис. 7 приведена принципиально-конструктивная схема наполнительной арматуры прямого действия нижней подводки с параллелограммным направляющим механизмом. По количеству деталей эта конструкция не отличается от конструкций, приведенных на рис. 5 и 6. Однако в ней отсутствуют проблемы с увеличением сил контактного трения из-за отложения солей на подвижных деталях.

Клапаны наполнительных арматур боковой подводки — 1 часть

Долгие годы в нашей стране массово выпускались наполнительные арматуры боковой подводки с металлическим корпусом и металлическим рычагом. Конструкция корпуса такой арматуры с «начинкой» и смежными деталями приведена на рис. 8. Поплавок на рисунке не показан. Однако когда бачок опорожнен, поплавок под действием собственного веса опускается вниз, рычаг 6 вместе с ним поворачивается вокруг оси 5, отодвигая от седла корпуса шток 2 вместе с прокладкой 3. После этого через сопло вода поступает в сливной патрубок и по противошумной трубке 7 — в смывной бачок.

По мере заполнения бачка поплавок поднимается вместе с уровнем воды и перемещает прокладку 3 в сторону сопла. По мере уменьшения зазора между торцом сопла и уплотнительной прокладкой в нем (в зазоре) происходят сложные процессы.

На рис. 9а сопло, прокладка и зазор между ними приведены в увеличенном виде. На участке входа воды в зазор поток сжимается (сужается), а скорость потока резко увеличивается, и давление в нем падает до значений, при которых вода превращается в пар. Однако при движении дальше по кольцевому зазору скорость воды резко падает и давление в струе, попавшей в это место, снова увеличивается. Пузырьки водяного пара в этом месте схлопываются. Этот процесс сопровождается характерным повышенным шумом и повышением температуры (в точках схлопывания пузырьков), которая может достигать более 1000 °C. Если этот пузырек смыкается на какой-либо поверхности, то эти поверхности разрушаются. Разрушается не только рабочая поверхность резины уплотнительной прокладки, но и рабочая поверхность латунного седла. В темноте участок, в котором схлопываются пузырьки пара, виден, так как этот участок светится. Миллионы схлопывающихся пузырьков быстро разрушают рабочие поверхности клапана (седло + прокладка). Причем интенсивность разрушения с возрастанием давления в водопроводной сети увеличивается.

Шум, производимый миллионами схлопывающихся пузырьков водяного пара, имеет характерный звук. Поэтому иногда такой звук называют кавитационным шумом, а весь процесс появления пузырьков и их схлопывания называется кавитацией.

Как бороться с кавитационным разрушением рабочих поверхностей клапанов? Есть три пути. Первый — подбор материала, слабо подверженного кавитационному разрушению. К таким материалам относятся нержавеющие стали и некоторые виды пластмасс. Второй путь — это создание условий для предотвращения падения давления ниже критического с точки зрения парообразования. В этом случае в сливной гидролинии устанавливаются гидродроссели. За счет ограничения расхода жидкости гидродросселем давление в проточной части увеличивается, и таким образом частично ликвидируются проблемные области, в которых давление может упасть до критического. Повышение давления в сливной гидролинии является также мощным средством снижения уровня шума, создаваемого водой при течении через резко сужающиеся каналы при повышенных давлениях в водопроводной сети. И, наконец, третий путь — это создание условий для схлопывания пузырьков водяного пара в точках, достаточно удаленных от рабочих поверхностей элементов запорного устройства.

На рис. 9б приведено седло, прокладка и зазор между ними в увеличенном масштабе. В отличие от клапана, изображенного на рис. 9а, здесь седло выполнено из пластмассы и имеет ножеобразную форму с притупленной вершиной. Острой эту кольцеобразную вершину выполнять нельзя, ибо она будет сильно врезаться в рабочую поверхность резиновой прокладки и разрушать ее. Кроме того, в пластмассе сложно выполнить острые кромки, так как при остывании в форме она усаживается, и кромки получаются слегка скругленными. Вообще, вопрос со скруглением кромок седла очень сложный. Поэтому однозначную рекомендацию можно дать только для конкретной конструкции запирающего клапана. Ниже некоторые из них будут изложены.

Долгое время корпус и некоторые другие детали делали только из латуни, но когда убедились, что кавитация быстро разрушает латунные седла, и подметили, что пластмассовые седла «держатся» сравнительно долго, то создали комбинированную конструкцию. Она приведена в разрезе на рис. 10 и состоит из латунного штуцера 1, вворачиваемого по резьбе во втулку 2, и пластмассового седла 3, которое размещено между штуцером и втулкой. Резиновая прокладка 4, латунный шток 5, латунная ось 6, латунный рычаг 7 и резиновая противошумная трубка 8 остались такими же, как и в конструкции, приведенной на рис. 8. Таким образом, была соблюдена технологическая и производственная преемственность.

Однако к этому времени пластмассы показали свою эффективность с точки зрения механизации процесса изготовления, малого времени, необходимого для изготовления деталей, и сравнительно низкой их стоимости. Поэтому производители арматуры начали выпускать целиком пластмассовую наполнительную арматуру, но с металлическим рычагом.

Клапаны наполнительных арматур боковой подводки — 2 часть

Одна из первых конструкций отечественных пластмассовых головок наполнительной арматуры приведена на рис. 11. Она практически воспроизводит металлическую конструкцию, приведенную на рис. 8, с той лишь разницей, что корпус головки выполнен из двух скрепленных резьбовым соединением деталей: штуцера 1 с соплом и насадки 2. Шток 3 выполнен пластмассовым, а уплотнительная прокладка 4 — резиновая. Ось 5, как и рычаг 6, уже выполняются из оцинкованной стали, а не из латунного прутка. Противошумная трубка также изготовлена из резины.

Важным требованием, предъявляемым к наполнительной арматуре, является недопущение подсоса воды из смывного бачка в водопроводную сеть, если в последней давление упадет ниже атмосферного. Это случается в моменты перекрытия стояков подачи воды в квартиры. В последнее время появилось новое требование: в подобных ситуациях не допускается и попадание воздуха из туалетной комнаты в водопроводную сеть.

В конструкции, приведенной на рис. 8, в случае падения давления в водопроводной сети до вакуумных значений подсоса воды в водопроводную сеть не произойдет. Этому способствует внушительный зазор между корпусом 1 и штоком 2, который обеспечит «воздушный разрыв потока воды».

Однако воздух из туалетной комнаты будет неограниченно поступать в осушенную полость водопроводной системы. В пластмассовой головке, приведенной на рис. 11, для этих целей (защита от возможности подсоса воды из бачка в водопроводную сеть) предусмотрена щель между сливным патрубком и противошумной трубкой. Пластмасса легко позволяет это сделать. Кроме того, пластмассовые изделия позволяют выполнять ответственные поверхности с относительно высокой точностью. Поэтому в рассматриваемой конструкции (рис. 11) уже можно установить по плотной посадке трубку 8 (ламинарный гидродроссель), которая позволяет уменьшить давление в сопле за счет дросселирования потока и тем самым несколько снизить интенсивность кавитационных процессов.

Рассматриваемая арматура доставила много хлопот потребителям из-за плохой работы, связанной со следующими неприятностями. Во-первых, стальная проволока в качестве оси абсолютно непригодна. Под активным воздействием водопроводной воды она быстро разрушается и рычаг 6 выпадает из зацепления со штоком 3. Стальной оцинкованный рычаг 6 тоже подвергается коррозии, но в значительно меньшей степени, так как он не находится непосредственно в воде. Кроме того, этот рычаг достаточно толстый (его диаметр 4&ndash5 мм). Поэтому до полного разрушения, как ось, он «не доживает». Разрушается в основном тело короткого плеча рычага. Во-вторых, в погоне за снижением себестоимости, детали наполнительной арматуры часто изготавливались из вторичных пластмасс, а стенки, например, штуцера в области конусной его части, не выдерживали силового воздействия воды под давлением, трескались, а иногда и разрушались. В-третьих, не удовлетворяли потребителей и показатели арматуры по уровню шума. Кроме того, элементы запорно-регулирующего органа не были защищены от загрязняющих воду частиц. Все это привело к рождению легенды о том, что металлическая арматура надежнее и долговечнее пластмассовой.

Эту легенду разрушает приведенная на рис. 12 очень «живучая» наполнительная арматура, выпускаемая ООО «ИнкоЭр», и в каталогах обозначаемая как Бм. Она, конечно, имеет некоторые недостатки, но для бюджетной арматуры они не столь существенны.

Это арматура боковой подводки прямого действия. Она также относится к арматурам с клапанами противодавления.

В чем ее преимущества перед приведенными выше арматурами? Главное — она более долговечна. Для этого существует много причин. Прежде всего, ее корпус 1 выполнен из первичного полипропилена с толщиной стенок, выдерживающих долговременное воздействие давления воды до 1,5 МПа. Кроме того, в штуцере корпуса установлен фильтр 2 грубой очистки. Важно также и то, что уплотняющая прокладка выполнена в виде мембраны 3 и изготовлена не из резины, а из пластиката типа ПВХ. В отличие от резины он не подвержен разрушительному воздействию воды и содержащихся в ней примесей. Тот факт, что ось 10 выполнена из полипропилена в виде стержня диаметром 4 мм, не влечет проблем, связанных с ее поломкой. В предыдущих конструкциях, в которых ось и рычаг выполнены металлическими, это случается часто. Даже ось, выполненная из латунной проволоки, в месте контакта с металлическим рычагом постепенно утончается и разрушается. Причиной этому служит окисление водой цинковой составляющей латуни. В результате окисления цинка медь латуни становится пористой, так как теряет цинковую составляющую, скрепляющую сплав. Поверхность отверстия в рычаге под ось, контактирующей с окисленной поверхностью латунной оси, постепенно соскабливает окислы цинка и пористую медь, которые потоком воды из поверхностей касания вымываются.

Мембрана 5 в центральной рабочей части имеет конусообразный выступ, который существенно снижает уровень кавитационного шума. Реально его величина не превышает 35 дБ(А), в то время как у предыдущих арматур он приближается к 50 дБ(А), а иногда даже превышает это значение.

Конусообразный выступ, снижая уровень шума, уменьшает зазор между поверхностью конуса и кромками отверстия сопла до 0,8 мм. Поэтому применение фильтра с размерами ячеек 0,6 × 0,6 мм здесь очень оправдано.

Следует также отметить еще одну причину необходимости присутствия фильтра 2, который должен быть установлен в любой наполнительной арматуре. Из стояков водопроводной системы в трубы разводки квартир часто (особенно это заметно на нижних этажах зданий) проникают различные частицы. Как уже отмечалось, среди них встречаются и крупные частицы ржавчины с внутренней поверхности труб стояков, которые могут перекрыть даже отверстия сопл запорно-регулирующих устройств наполнительной арматуры. В практике Московского водопровода случалось так, что в отверстие сопла наполнительного клапана попадали куски поролона и напрочь забивали его. Этот поролон вместе с потоком воды приходил из нового городского водовода. Часто при прокладке новых труб большого диаметра, чтобы прочистить их внутренние стенки используют поролоновый цилиндр и, подав в эту трубу воду, прогоняют упомянутый цилиндр-пыж по трубе. На выходе этот пыж, естественно, принимает форму шара. Оставшиеся в трубе поролоновые «ошметки» как легкая фракция захватываются водой и разносятся по потребителям.

В водопроводной воде, приходящей из стояков, встречаются сгустки различных волокон, например, льна. Кроме того, часто встречаются кусочки резины, а иногда простая металлическая стружка. Если на входе в арматуру нет фильтра, то упомянутые твердые частицы могут привести к нарушению целостности рабочих поверхностей запорных органов и тогда замены старой арматуры на новую не избежать. При наличии же фильтра, даже «забитого» грязью, отказа арматуры не произойдет (только уменьшится интенсивность наполнения бачка). Для этого случая предусмотрена возможность открутить накидную гайку гибкой подводки со штуцера арматуры, извлечь из штуцера фильтр, промыть его и, если нужно, прочистить некоторые его ячейки и снова установить на место. Без сомнения этот процесс менее затратный, чем покупка новой и замена наполнительной арматуры. Таким образом, легенда о ненужности установки фильтра в наполнительной арматуре прямого действия является несостоятельно.

*Чупраков Ю.И. Устройство и конструктивные особенности наполнительной арматуры смывных бачков // Журнал С.О.К., №8/2013
Автор Ю.И. Чупраков, Журнал С.О.К. август 2013

Арматура для смывного бачка IDDIS F012400-02К нижний подвод,2-уровневая,тип B трапец резин. 20шт/уп

Арматура для смывного бачка, двухуровневая IDDIS F012400-02К

Все подвижные части водосливной арматуры находятся внутри защитного корпуса и изготовлены из высококачественного ABS-пластика, который обладает высокой стойкостью к механическим и физическим воздействиям.

На корпус водосливной арматуры IDDIS вынесены простые регулировки, которые позволяют контролировать уровень наполнения бачка и расход воды при смыве. Стандартные настройки полного и частичного слива уже произведены на заводе.

Фильтр-вставка 200 мкм, которым оборудован впускной клапан, защищает механизм арматуры для бачка унитаза от попадания посторонних частиц, что гарантирует его длительную и бесперебойную работу.

Запирающая прокладка арматуры сделана из силикона. В отличии от резиновой, силиконовая прокладка отличается боле качественными функциональными свойствами: она не имеет механической памяти и не деформируется, что обеспечивает её плотное прилегание и препятствует протеканию воды.

Конструкция арматуры обеспечивает лёгкую установку и регулировку арматуры для унитаза — это позволяет установить изделие самостоятельно.

Оптимальный расход воды за счёт возможности индивидуальной настройки двухуровневой арматуры. С нижним подводом воды (тип Б).

Комплектация: трапецивидная резиновая прокладка, пластиковые крепления-болты (2 шт.), паспорт изделия.

Сделать покупку данной продукции достаточно просто — выбираете кол-во товара, нажимаете кнопку «В корзину». В верхней части сайта есть блок «Корзина» — в нём нажимаете на ссылку «Оформить заказ». Попадаете на страничку оформления заказа и в ней указываете свои данные.

Если вам по каким-то причинам не подошёл этот товар, мы предлагаем вам выбрать и купить арматуру для бачка в Екатеринбурге иной модели или другого производителя, не покидая нашего сайта uetk.ru (уэтк.рф). Выбрать другие модели можно в разделе арматура для смывного бачка.

Гарантия на данную продукцию — 7 лет.

Как выбрать арматуру для сливного бачка унитаза?

Как выбрать арматуру для сливного бачка унитаза?

Одной из самых важных составляющих сливного бачка, является арматура, от нее зависит срок службы любого бачка. Как правило, все унитазы оборудованы комплектом арматуры, но, когда бачок перестает справляться со своей работой, приходиться решать проблему, приобретая запасные части.

Современная арматура унитаза бывает разной по дизайну, и довольна проста в монтаже, поэтому, при необходимости вы можете установить ее самостоятельно.

Арматура различается, по способу приведения в действие сливного механизма, она бывает:

  1. Штоковой (вытяжная) – сейчас встречается редко, для слива просто поднимается ручка (дергается веревка), запирающий элемент открывает сливное отверстие, и вода поступает в чашу с отходами;
  2. Кнопочной (нажимная) – наиболее популярный вариант с кнопочным сливом.

В зависимости от особенностей устройства поплавка бывают:

  1. Мембранный. Чаще всего используются в современных бачках. Вместо прокладки установлена мембрана из резины или силикона. Она надежно перекрывает доступ лишним объемам воды. Служит очень долго, поэтому считается наиболее правильным выбором;
  2. Поршневые клапаны – поплавок сцеплен с поршнем специальным рычагом, который передвигает поршень по горизонтали. На нижнем конце поршня приклеена прокладка, которая закрывает подачу воды, когда достигнут оптимальный уровень;

Но как же правильно выбрать нужную именно нам арматуру?

Во-первых, необходимо оценить размеры и параметры чаши, бачка унитаза, чтобы выбрать арматуру, которая подходит именно для вашего вида.

Во-вторых, уровень качества пластика, это важный показатель, который влияет на изнашиваемость изделия.

В-третьих, важный критерий в выборе сливной арматуры — это доступность замены отдельных ее частей, их простота в эксплуатации;

В-четвертых, производитель. Особое внимание уделяйте проверенным временем брендам, которые зарекомендовали себя на рынке. Ниже представлены наиболее популярные производители.

Компания «АНИ ПЛАСТ» — это российский производитель водосливной арматуры. На сегодняшний день занимает лидирующую позицию в сегменте недорогой и одновременно высококачественной продукции. Ассортимент компании позволяет удовлетворить потребности потребителей во всех группах товара данного направления сантехнического оборудования. Продукция компании «АНИ пласт» получила широкое признание у специалистов в области сантехники.

Компания «УКЛАД» — это также российский производитель арматуры, который предлагает, как универсальные виды арматуры, подходящие для широкого ряда унитаз

Мы пишем о жизни нашей компании, о новинках продукции, даем советы. Подпишитесь на рассылку

Благодарим Вас за то, что на нас подписались!

клапаны для сливного бачка с боковой подводкой воды, запорная арматура для смывного бачка и ее монтаж

Многие люди задаются вопросом, что такое арматура для унитаза. Все основные функции исправного унитаза сводятся к тому, как вода из его бочка сливается, а как набирается. Правильная регуляция воды в бачке унитаза – вот за что отвечает арматура. В этой статье мы ответим на вопрос, как правильно выполнить её установку и рассмотрим все нюансы, которые помогут читателям разобраться в теме выбора арматуры для унитаза с боковой подводкой.

Особенности

В настоящее время уровень комфортабельности дома характеризуется наличием в нём обустроенного санузла. Поломка или плохая работа сливного бачка сразу же дают о себе знать и доставляют много неприятностей. Чтобы арматура для унитаза служила долго и не требовала ремонта, стоит уделить особое внимание её выбору.

Давайте разберёмся в том, какие виды арматуры бывают вообще, что такое боковая подводка и каковы её особенности.

Для бачка унитаза характерен какой-то определённый способ подачи воды. По этому признаку различают два вида бачков унитаза – с боковой и нижней подводкой.

В бачки с нижней подводкой вода из шланга поступает снизу, а с боковой – сбоку, шланг расположен над верхней границей воды, поэтому такую подачу воды ещё называют верхней.

Перечислим главные отличия унитаза с боковой подводкой от унитаза с нижней.

  • Нужно понимать разницу не только во внешнем виде этих устройств, но и в процессах их срабатывания. Так, боковая подводка для бачка сразу же берёт верх своей понятной структурой, в которой легко разобраться и которую легко чинить. А вот для установки компактной, но более сложной конструкции в бачке с нижней подачей воды, может потребоваться опыт.
  • Цена на рынке арматуры с боковой подводкой значительно ниже, потому что то, что чаще ломается, соответственно, чаще требует ремонта. Нижняя подводка долговечна, хотя никто не исключает возможности брака.
  • В сравнении с нижней подводкой, боковая проигрывает тем, что обладает плохой шумовой изоляцией, когда бачок унитаза наполняется водой. Унитазы с нижней подачей отличаются тем, что вода набирается без звука.
  • Такие бачки производятся чаще отечественными производителями. Объяснить это можно разным родом воды: арматура с нижней подачей пригодна для контакта с водой без любых примесей, предварительно отфильтрованной. Бачки отечественные по этой причине не засоряются, а иностранные производители делают ставку на очищенную воду.
  • Место подключения к водопроводу не требует уплотнения и не протекает. К сожалению, почти во всех моделях для бачков с нижней подводкой существует проблема слабой фиксации гайки и, как следствие, протечки.
  • В бачках с боковой подачей воды расположение арматуры очень удобно, поэтому преимуществ в приобретении такого вида больше, чем недостатков. Соответственно, не приходится сталкиваться с различными трудностями в эксплуатации конструкции с неудобным для коррекции устройством арматуры.
  • Для того чтобы бачок набрался полностью, требуется время. Штоковый клапан может препятствовать поступлению воды, так что прежде чем её уровень дойдет до максимального значения, потребуется несколько минут.
  • Штанга в арматуре может открепиться, поэтому возможна утечка из-за постоянного ненужного притока воды в бачок.

Обзор видов

Арматура для унитаза с боковой подводкой бывает двух видов – запорная и сливная.

Верхняя подводка представляет собой запорную арматуру, функцией которой является набор воды в сливной бачок, её наполнение после спуска и последующее прекращение ненужной подачи. Вообще, запорная арматура подразделяется на нижнюю и боковую (верхнюю). Об особенностях и отличиях боковой арматуры для сливного бачка мы уже рассказали выше.

Сливная арматура, так же, как и запорная, работает автоматически, то есть в исправном механизме мы даже не замечаем процессов, которые происходят внутри унитаза. Запорная и сливная арматуры для смывного бачка выполняют свои функции сообща, вот почему важно следить за состоянием всех составных частей. Сливная арматура отвечает за спуск воды из смывного бачка.

Таким образом, при активации сливной функции отключается возможность повторного её запуска до момента, пока не наберётся нужное количество воды при помощи запорной арматуры.

Важным элементом запорной арматуры для унитаза с боковой подводкой воды является впускной клапан, так как он является одним из звеньев в конструкции для осуществления её работы.

Нажимные клапаны используются для того, чтобы спустить воду нажатием на кнопку. Такие клапаны подразделяются на впускные и выпускные. Впускной клапан также называется «заливной», «наливной», потому что он отвечает за команды подачи воды и прекращения набора сливного бачка. Выпускной нужен для регуляции набора воды в смывной бачок.

Наливные клапаны изготавливаются из пластика или из пластика с содержанием стальных или латунных элементов.

Для унитазов с подводом воды сбоку бывают клапаны, которые крепятся к стенке бачка. Также производят так называемые клапаны «два в одном». Они могут присоединяться как сбоку, так и снизу, и таким образом подойдут не только для арматуры с верхней, но и с нижней подводкой.

Бачки унитаза бывают оснащены двумя или одной кнопками для смыва. При наличии двухуровневого режима можно при помощи одной кнопки воспользоваться функцией большого смыва, а второй – функцией малого. Одноуровневый нажимной механизм имеет опцию, называемую «стоп».

При однорежимном клапане бачок оснащён только одной кнопкой, вторым нажатием которой останавливается поступление воды в унитаз.

Современные механизмы впускного клапана работают вместе с поплавком. Так, в зависимости от вида поплавка, наливные клапаны бывают кройдонными, поршневыми и мембранными. Рассмотрим каждый из них подробнее.

  • Кройдонные клапаны самые дешёвые. Их конструкция в наши дни уже выходит из моды. Рычаг с поплавком движется перпендикулярно поршню и седлу.
  • Поршневые клапаны также теряют свою актуальность, потому что излишне шумят, когда в смывной бачок унитаза набирается вода. Рычаг поднимается вертикально, поршень с уплотнением регулирует поступление жидкости.
  • Новые мембранные клапаны не такие шумные, быстро набирают воду, но механизм находится под постоянным давлением и для него подходит только отфильтрованная жидкость.

Советы по выбору

Чтобы быть уверенным в качестве арматуры, нужно совершать покупки только в магазинах с проверенной продукцией. Стоит выбирать арматуру известных производителей, потому что такая техника соответствует запросам современных потребителей и служит долго. Стоит отдавать предпочтение оригинальной продукции.

Нельзя приобретать арматуру, предварительно не проверив полноту её комплектации. Хорошо выслушать советы специалистов, они могут помочь выбрать наиболее оптимальный вариант материала элементов, который будет наиболее устойчив к различным нагрузкам.

Покупайте только цельные части, не имеющие изъянов вроде неровной поверхности и прочих деформаций.

Не нужно гнаться за многофункциональными механизмами. Они сложно устроены и легко ломаются, а смысл правильного подбора арматуры для унитазов состоит в том, чтобы она прослужила долго, и в том, чтобы не возникло трудностей при ремонте.

Нюансы установки

Установка арматуры сливного бачка на первый взгляд кажется сложной. Но когда мы вызываем сантехника, с удивлением через несколько минут слышим, что всё готово. На самом деле, монтаж всей конструкции — дело простое и недолгое, если всё делать, соблюдая основные правила.

Что же лежит в «волшебном чемоданчике» профессионального сантехника? Для монтажа арматуры нам понадобятся трубный ключ, уплотнительная лента, патрубки, резиновые прокладки с разным диаметром.

Чтобы выполнить монтаж правильно, следуем такому алгоритму действий:

  • снимаем гайку, на прокладке устанавливаем сливной механизм;
  • наливной клапан устанавливаем сбоку, сверху на прокладку, предварительно убирается гайка;
  • гайки хорошо затягиваются;
  • проверяем уплотнительные кольца;
  • устанавливаем максимальный уровень воды в сливном бачке: передвигаем поплавок вверх, оставляем до края 5 см;
  • переливная трубка находится выше максимального уровня воды на 2 см;
  • устанавливаем нажимной механизм арматуры, кнопку.

Всё, наша арматура унитаза установлена и готова к использованию.

Сборка и установка арматуры для унитаза – в следующем видео.

Детали бачка для унитаза | Запчасти для туалетов | Туалетная фурнитура

Просмотрите нашу подборку принадлежностей для унитаза и найдите детали для бачка унитаза от многих проверенных брендов. Если вам нужно новое уплотнение бачка унитаза, детали смыва унитаза или мойка бачка, у нас есть из множества высококачественных продуктов на выбор. Имея варианты на любой бюджет или дизайн ванной комнаты, вы обязательно найдете нужные детали туалетной системы, когда будете делать покупки на Toolstation. Фитинги для цистерн У нас есть множество различных фитингов для бачков, от сифонов для унитаза до уплотнений бачка и деталей для ручек унитаза.Независимо от того, устанавливаете ли вы новую систему или заменяете старую арматуру унитаза, мы поможем вам. Запчасти для туалетов Всегда хорошо иметь запасные части для унитаза, потому что никогда не знаешь, когда в домашней водопроводной системе может возникнуть проблема, которую нужно быстро устранить. В Toolstation мы храним множество различных запчастей для унитазов. От кнопочных деталей унитаза до деталей бачка унитаза — вам никогда не придется оставаться без основных запасных частей для ванной комнаты, которые могут понадобиться в экстренной ситуации.

Результатов не найдено

Фильтровать по

Просмотрите наш ассортимент принадлежностей для унитаза и найдите детали для бачка унитаза от многих проверенных брендов. Если вам нужно новое уплотнение бачка унитаза, детали смыва унитаза или мойка бачка, у нас есть из множества высококачественных продуктов на выбор. Имея варианты на любой бюджет или дизайн ванной комнаты, вы обязательно найдете нужные детали туалетной системы, когда будете делать покупки на Toolstation. Фитинги для цистерн У нас есть множество различных фитингов для бачков, от сифонов для унитаза до уплотнений бачка и деталей для ручек унитаза. Независимо от того, устанавливаете ли вы новую систему или заменяете старую арматуру унитаза, мы поможем вам.Запчасти для туалетов Всегда хорошо иметь запасные части для унитаза, потому что никогда не знаешь, когда в домашней водопроводной системе может возникнуть проблема, которую нужно быстро устранить. В Toolstation мы храним множество различных запчастей для унитазов. От кнопочных деталей унитаза до деталей бачка унитаза — вам никогда не придется оставаться без основных запасных частей для ванной комнаты, которые могут понадобиться в экстренной ситуации.
