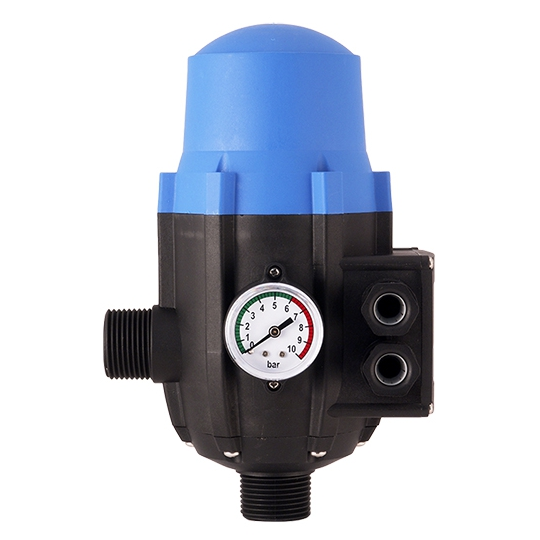

Блок автоматики Джилекс: схема, устройство, подключение.

— —

Блок автоматики (автоматическое устройство) позволяет автоматизировать работу электронасоса, запуск при понижении давления (при открытии кранов) или остановку при отсутствии течения воды в системе трубопроводов (закрытие кранов).

Помимо этого блок автоматики защищает электронасос от работы в сухую (при отсутствии воды в системе трубопроводов).

Автоматика Джилекс разработана для эксплуатации только чистой воды без содержания твердых включений.

Содержание статьи

• Принцип работы
• Схема подключения
• Регулировка и запуск
• Стоимость
• Неисправности и ремонт

При наличии твердых частиц (загрязнений) в перекачиваемой среде необходимо установить фильтры на входе в блок автоматики.

Автоматика Джилекс запускает электронасос в течении 20-25 секунд, после подсоединения к питающей сети. Последующие запуски электронасоса происходят при достижении стартового давления (падения давления под действием открытого крана).

В отличие от системы КРАБ (системы с реле давлением-баком) условие остановки электронасоса не диктуется достижением определенного давления в системе, а определяется понижением потока до минимального значения.

Когда блок автоматики определяет такое условие он выполняет остановку электронасоса с задержкой от 7 до 15 секунд. Интервал в 7-15 секунд установлен из соображения сокращения частоты срабатывания электронасоса в условиях малого течения воды.

Технические характеристики блока автоматики:
  Напряжение – 220 — 240 В;
  Максимальный ток – 10 А;
  Пусковое давление – 1,5 – 3,5 атм;
  Максимальный расход воды – 80 л/мин;
  Максимальное допустимое давление – 10 атм;
  Максимальная температура воды – 60 °С.

Подключение автоматики Джилекс

Монтируя блок автоматики Джилекс убедитесь в том, что на одной из двух его сторон установлен манометр. Манометр монтируется при помощи кольцевого уплотнения и двух крепежных винтов.

Выбран расположение манометра наиболее удобное для Вас заглушите отверстие с противоположной стороны при помощи винта без использования какого-либо уплотнения.

Установите устройство автоматики Джилекс в любом месте, расположенном между подачей насоса и первой точкой водоразбора (краном).

Блок автоматики Джилекс должен быть смонтирован таким образом, чтобы входное отверстие (с резьбой 1 дюйм) соединялось с направлением выхода потока воды из насоса, а боковое выходное отверстие (наружная резьба 1 дюйм) соответствовало направлению потока воды в трубопроводе.

Проверьте герметичность всех соединений.

Автоматика Джилекс для насоса рассчитана на давление до 10 бар. При использовании насоса с максимальным давление более 10 бар необходимо установить редуктор давления на входе в блок автоматики.

Электрическое подключение автоматики Джилекс необходимо выполнять руководствуясь схемой расположенной на кожухе монтажной платы (эта схема подключения автоматики джилекс представлена на рисунке рядом).

При использовании блока автоматики Джилекс с трехфазными или однофазными электронасосами у которых коммутируемый ток более 10 А следует использовать электромагнитный пускатель.

Необходимо использовать электрокабель с термической стойкостью не менее 99 °С.

Стартовое давление, при котором включается автоматика джилекс для насоса составляет 1,5 атм. Это давление считается оптимальным для большинства случаев использования.

Значение стартового давления может быть изменено с помощью регулировочного винта, размещенного на верхней части блока автоматики с маркировкой + или — .

Согласно стандартам стартовое давление должно быть на 0,2 атм больше чем минимальное требуемое давление в системе, а давление которое создает электронасос должно быть на 0,8 атм. больше чем стартовое давление блока автоматики Джилекс 9001.

Пример 1.

Требуемое давление в системе – 2 атм, тогда стартовое давление – 2,2 атм., а минимально создаваемое давление насосом – 3 атм.

Пример 2.

Требуемое давление в системе – 2,6 атм, тогда стартовое давление – 2,8 атм., а минимально создаваемое давление насосом – 3,6 атм.

Регулировка автоматики Джилекс по значению стартового давления выполняется в случае:
  расстояние по вертикали между блоком автоматики и первой точкой водоразбора (краном) превышает 15 метров водяного столба (максимальная высота подъема воды составляет 30 метров. )
  если применяются насосы под нагрузкой, т.е. в случае когда давление нагрузки (подпор насоса) прибавляется к давлению насоса. Максимальное давление не должно превышать 10 бар.

Запуск и регулировка блока автоматики Джилекс 9001.

Перед пуском насоса в работу убедитесь, что в трубопроводе есть вода. В случае если уровень заливаемой воды ниже уровня, на котором размещен насос, необходимо установить обратный клапан на всасывающем трубопроводе. Для исключения перегрева и поломки насоса из-за работы всухую (не гарантийный случай).

Перед пуском заполните водой трубопровод и рабочую камеру насоса.

Запустите насос подав питание на блок автоматики Джилекс («СЕТЬ»). После остановки насоса откройте кран, расположенной в самой верхней точки вашей системы трубопроводов.

Установка считается правильной в том случае, если насос работает непрерывно и на выходе из крана регулярный поток воды.

В случае отсутствия потока воды можно продлить работу электронасоса удерживая нажатой кнопку «СБРОС» в течении промежутка времени превышающего хронометраж блока автоматики.

Если даже в этом случае поток воды отсутствует необходимо отключить питание электронасоса и повторить процедуру монтажа с начала.

Срабатывание индикатора «ЗАЩИТА» происходит при выключении электронасоса и говорит об опасности сухого хода. После того, как Вы удостоверитесь в том, что всасывающая магистраль заполнена водой запустите электронасос нажав кнопку «СБРОС».

Стоимость блока автоматики Джилекс

Неисправности и ремонт

Как и любое технически сложное оборудование автоматика джилекс может выходить из строя в случае неправильной эксплуатации или некорректного монтажа. Далее мы приводим наиболее частые проблемы и неисправности и методы их устранения.

Неисправность: Электронасос не включается.

Причина 1: Отсутствует напряжение в сети.

Решение: Проверить наличие напряжения в сети.

Причина 2: Большая разница высот между блоком автоматики и одной из точек водоразбора (краном).

Решение: Поворачивать регулировочный винт в направлении стрелки + для увеличения давления срабатывания.

Причина 3: Нет воды во всасывающем трубопроводе.

Решение: Проверить наличие воды и перезапустить блок автоматики.

Причина 4: Сбой в работе электроники.

Решение: Отключить питание, подождать 10 – 20 секунд и снова включить питание.

Причина 5: Поломка электронасоса.

Решение: Обраться в сервисный центр.

Неисправность: Срабатывает защита от сухого хода при наличии воды в системе.

Причина 1: Слишком высокое или слишком низкое напряжение питания.

Решение: Проверить напряжение в сети.

Причина 2: Очень высокое давление срабатывания.

Решение: Уменьшить давление срабатывая поворачивая винт против часовой стрелки. Нажать кнопку «СБРОС» и удостовериться в том, что при остановке не загорается индикатор «ЗАЩИТА».

Неисправность: Электронасос часто включается и выключается.

Причина: Утечка воды в системе трубопроводов.

Решение: Найти и устранить утечку.

Неисправность: Электронасос не выключается.

Причина 1: Попадание воздуха во всасывающую магистраль.

Решение: Продуть всасывающую магистраль.

Причина 2: Большие потери воды в системе.

Решение: Проверить трубопровод на наличие утечек и устранить их.

Причина 3: Насос не выдает необходимое давление.

Решение: Проверить, чтобы максимальное рабочее давление насоса было на 0,8 атм. выше, чем стартовое давление настройки блока автоматик.

Причина 4: Сбои в работе электроники.

Решение: Отключить питание, подождать 10 – 20 секунд и снова включить питание.

Вместе со статьей «Блок автоматики Джилекс: схема, устройство, подключение.» читают:

Автоматика Джилекс (блок) для насоса: регулировка

Содержание

1. Особенности блока контроля
   1. Принцип действия прибора
   2. КАК УСТРОЕН БЛОК АВТОМАТИКИ JELEX (ДЖИЛЕКС)? (ВИДЕО)
2. Правильный монтаж устройства
3. Совместимые с блоком насосные аппараты
4. Какие ещё варианты автоматики есть у компании Джилекс?
   1. Реле давления РДМ-5
   2. Поплавковый выключатель

Механизмы автоматики для насоса используются при обеспечении автономной работы устройств с настройкой подходящего режима. Кроме того, качественная автоматизация обеспечивает защиту насосов от сухого хода и экономит расход электроэнергии. Такой подход позволяет продлить срок эксплуатации дорогостоящего насосного оборудования.

Особенностью автоматики от компании Джилекс является возможность использовать устройства, как с фирменными моделями, так и с аппаратами других производителей. К тому же, недорогое оборудование отличается рядом других полезных свойств.

1 Особенности блока контроля

Основным элементом автоматизации процесса перекачивания компании является блок автоматики Джилекс. Такое устройство подключается напрямую к насосному аппарату и реагирует на уровень давления в системе.

Состоит Джилекс блок из пластикового корпуса с металлической крышкой.  Внутри корпуса расположена пружина, электронный блок, укомплектованный реле давления и подвижный механизм, смыкающий контакты при снижении давления. Для внешнего контроля за работой устройства в боковую поверхность блока вмонтирован манометр.

Характеристики блока автоматики Джилекс

Прибор рассчитан на работу на основе насосной станции или другого поверхностного насоса, перекачивающего чистую воду. Использование при незначительном содержании абразивных примесей также возможно, но в этом случае аппарат комплектуется дополнительным фильтром.
к меню ↑

1.1 Принцип действия прибора

Автоматика Джилекс функционирует автономно от обычной электрической сети. По прошествии 30 секунд после установки и подключения блока, он включается и работает в течении нескольких секунд. Дальше аппарат отключается и активируется только в случае изменения давления в линии.

Когда кран на точке водопотребления открывается, давление в трубе начинает быстро снижаться. В этом случае блок сразу же включается и при достижении минимального показателя напора активирует электронасос. Прибор закачивает воду, пока давление снова не выровняется (когда кран закрывается). После того, как кран перекрывается, устройство работает еще 5-20 секунд, продолжая закачивать в линию воду. Такая мера является предосторожностью, на случай если напор в системе падает ниже нормы и устройство не способно отследить уровень давления.
к меню ↑

1.2 КАК УСТРОЕН БЛОК АВТОМАТИКИ JELEX (ДЖИЛЕКС)? (ВИДЕО)

к меню ↑

2 Правильный монтаж устройства

Автоматика Джилекс 9001 устанавливается в линию снабжения в комплекте с дополнительным оборудованием. Поэтому важным этапом является правильная установка и настройка всех комплектующих. Установка блока автоматики прессконтроль от Джилекс проводится в следующем порядке:

1. Прежде всего, если приобретена модификация без измерительных приборов, следует приобрести манометр и установить его на боковую панель. Механизм необходим для контроля и управления за блоком.
2. Сам автоматический аппарат врезается в магистраль водопровода на участке между точкой водопотребления (краном) и насосным прибором. Устанавливается блок исключительно в вертикальном положении, синей металлической крышкой вверх. При этом входное отверстие аппарата (указано в инструкции) должно находится со стороны выпуска насоса. Выводящее отверстие проводит воду дальше в линию снабжения.
3. После того, как управляющий аппарат вмонтирован в линию, необходимо тщательно осмотреть все стыки и соединения на герметичность. Если найдены погрешности при установке, их следует заделать герметиком или соединительными элементами.
4. Подключение блока к сети проводится строго по указанной в инструкции схеме. При этом если устройство комплектует насос с током более 10 ампер, дополнительно устанавливается магнитный пускатель. Основным требованием к электрическому кабелю, используемому с прибором, является повышенная стойкость к высоким температурам.

Схема монтажа системы водоснабжения с автоматикой Джилекс

При необходимости линия снабжения дополняется фильтрами для очистки воды и ресивером для выравнивания давления в системе.

После того как все комплектующие вмонтированы в магистраль, необходимо проверить устройство. Для этого впуск насоса по трубопроводу заполняется жидкостью и включается насос. На блок сразу же загорается один из индикаторов. Это свидетельствует о том, что есть контакт между блоком и насосным аппаратом. В течении нескольких десятков секунд прибор работает а дальше выключается.

После того, как аппарат отключается необходимо открыть один из кранов (если есть разноуровневые, то желательно самый верхний). При этом есть два варианта:

1. В первом случае вода пойдет из крана непрерывным, бесперебойным потоком. Блок включается, и насосное устройство работает на протяжении всего периода использования крана. В этом случае монтаж прибора произведен правильно.
2. Если поток воды не стабилен или вообще отсутствует, можно попробовать перезапустить прибор кнопкой «Перезагрузка». Кнопка нажимается и удерживается до того времени пока насосное устройство не сработает. Если же и в этом случае ничего не поменялось, проводится тщательный осмотр устройства и всей линии, а при необходимости – демонтаж и регулировка.

к меню ↑

3 Совместимые с блоком насосные аппараты

Автоматика от Джилекс является универсальным прибором. С его помощью может регулироваться работа насосных аппаратов от различных производителей. Касательно принципа действия, такой механизм для выравнивания давления устанавливается на вибрационный, центробежный, вихревой, шнековый насос.

Наиболее эффективно прибор работает в комплекте с насосными аппаратами, которые отвечают следующим характеристикам:

• сила тока в диапазоне 6-10 А;
• производительность устройства до 100 л/мин;
• напряжение не выше 250 В;
• максимальный предел температуры перекачиваемой жидкости – 75 градусов;
• подключение к трубе с сечением 1 дюйм.

к меню ↑

4 Какие ещё варианты автоматики есть у компании Джилекс?

Помимо блока автоматики, компания производит и менее популярные варианты автоматизации для насосной техники. Одним из таких вариантов является установка Джилекс Краб. Устройство отвечает за стабильное давление в магистрали снабжения, производит запуск и выключение насоса при необходимости. Кроме того, фильтрующий элемент очищает поток от твердых включений.

Джилекс Краб  состоит из таких комплектующих:

Комплект для водоснабжения КРАБ-50 (бак, реле, фильтр)

• полимерный гидрораспределитель;
• бак-ресивер с объемом 24 или 50 л, покрытый антикоррозийной эмалью;
• электрическое реле давления;
• фильтр со сменным картриджем, отвечающий за очистку водного потока от примесей;
• манометр;
• два электрических кабеля;
• специальный кронштейн для фиксации агрегата на стену.

Аппарат работает на основе стандартной электрической сети на 220 В. Подходит для одновременного подключения 2-3 точек водозабора. Регулируемое реле позволяет установить еще перед началом работы уровень давления, который будет поддерживать прибор. Как и предыдущий тип устройств, Краб 50 является универсальным аппаратом и подходит для подключения на скважинные насосы любого производителя.
к меню ↑

4.1 Реле давления РДМ-5

Более простым вариантом автоматизации насосной станции является установка на нее специального реле РДМ-5. Компактный прибор монтируется в магистраль и соединяется с насосным аппаратом с помощью электрического кабеля. Провод фиксируется на контакты реле.

Принцип действия устройства заключается в следующем. Аппарат реагирует на уровень давления в линии. Если показатель ниже установленного значения – контакты соединены, ток подается на точку забора воды и жидкость заполняет трубопровод, пока давление не нормализуется. Когда уровень давления приходит в норму (данный показатель также выставляется пользователем) – контакты расходятся. Подача тока на скважинный аппарат прерывается и он выключается.

Минимальный и максимальный показатели, при которых срабатывает насосное устройство, выставляются пользователем. Осуществить их настройку можно с помощью двух гаек, которые фиксируют степень напряжения пружины. Более крупная гайка при вращении против часовой стрелки выставляет максимальный показатель давления, гайка поменьше при вращении позволяет настроить разницу между максимальным и минимальным показателем.

РДМ-5 рассчитано на использование исключительно в воде. Рабочее напряжение для аппарата составляет 220-230 В. Температура перекачиваемой жидкости – 0-40 градусов. Реле фиксируется на трубопровод с сечением ¼ дюйма. Обязательным условием при использовании РДМ-5 является качественное заземление.
к меню ↑

4.2 Поплавковый выключатель

Для дренажных, фекальных и поверхностных насосов для воды наиболее дешевым и практичным способом автоматизации является поплавковый выключатель. По сфере использования такие устройства делятся на легкие и тяжелые. Легким поплавком комплектуются дренажные модели, тяжелые поплавки устанавливаются на станции водоснабжения и водяные насосы.

Автоматика Джилекс в системе водоснабжения

Состоит конструкция из электрического кабеля длиной 3,5,8 или 10 м и пластикового поплавкового механизма. Внутри поплавка расположены два контакта, рычаг переключения и шарик, меняющий положение рычага. По количеству проводов выделяются двух и трехпроводные поплавки.

В варианте с двумя проводами, они напрямую подсоединены к контактам поплавка. Когда такой механизм поднимается с уровнем воды до обозначенного уровня, рычаг давит на контакты, они смыкаются и подают энергию на насос.

В моделях с тремя проводами поддерживается возможность включать точку забора в крайнем верхнем и в крайнем нижнем положениях. Для этого один провод идет на один из контактов, а два других провода в зависимости от положения выходят на второй контакт.

Принцип действия такого поплавкового механизма заключается в том, что устройство автоматически включает насос, когда уровень воды поднимается до выставленного показателя. В случае с двухпроводным устройством, поплавок наоборот размыкает контакты и отключает устройство, когда вода падает ниже нормы.

 Главная страница » Насосы

как сделать своими руками

Чтобы выбрать оптимальный вариант насоса для забора воды, владельцам дачных участков приходится учитывать множество факторов. Согласитесь, не хочется оказаться в ситуации, когда после покупки дорогостоящего оборудования окажется, что его производительности недостаточно.

Мы поможем решить этот вопрос. Расскажем, по каким критериям мы выбираем поверхностные насосы для дачи. Здесь вы узнаете, как подключить насосный агрегат, какое оборудование понадобится, если вы решили автоматизировать откачку воды из колодца или колодца.

В представленной для ознакомления статье подробно описаны конструктивные особенности поверхностных насосов и специфика эксплуатации. Материал сопровождается тематическими фото и видео, которые помогут сделать все правильно.

Содержание статьи:

• Особенности работы поверхностных насосов
• Как устроена насосная станция?
• Резервуарная система
• Где лучше установить насос?
• Процедура подключения насоса
  • Этап 1. Подготовка материалов и инструментов
  • Этап №2. Монтаж устройства на базе
  • Этап №3. Монтаж подводящего шланга
  • Этап №4. Подключение к системе водоснабжения
  • Этап №4. #5. Проверка системы
• Выводы и полезное видео по теме

Особенности работы поверхностных насосов

Поверхностные насосы, как следует из названия, монтируются на поверхность. Это относительно недорогие и достаточно надежные устройства, хотя для очень глубоких скважин они не подходят.

Редко встретишь, которая может подавать воду с глубины более 10 метров. И это только при наличии эжектора, без него показатели еще ниже.

Поверхностные насосные станции имеют широкий спектр применения; качают воду из различных источников глубиной не более 10 м

Если на даче есть скважина или колодец подходящей глубины, можно смело выбирать для участка поверхностный насос.

Можно взять модель с относительно небольшой производительностью для полива или более мощное устройство, которое эффективно обеспечит водой частный дом. Удобство поверхностных насосов очевидно: прежде всего, это легкий доступ для регулировки, обслуживания и ремонта.

Кроме того, установка такого насоса на первый взгляд выглядит очень просто. Установите насос в подходящем месте, опустите шланг в воду, а затем подключите устройство к сети. Если насос нужен только для полива, вы можете приобрести и доставить его без дополнительных элементов.

Фотогалерея

Фото

Вариант 1: забор воды из скважины

Вариант 2: откачка воды из игольчатого колодца

Вариант 3: откачка из глубокой скважины

Вариант 4: откачка из открытого водоема

Для оптимизации работы устройства рекомендуется позаботиться об устройстве автоматического управления. Такие системы могут отключать насос при возникновении опасной ситуации, например, если в него не поступает вода.

«Сухой ход» не рекомендуется почти для всех моделей поверхностных насосов. Также можно автоматизировать отключение насоса, если время полива истекло, необходимый объем заполнен и т.д.

Как устроена насосная станция?

Для организации автономной или скважины следует приобрести дополнительные элементы и объединить их в полноценную насосную станцию. Помимо насоса вам понадобится гидробак, а также реле давления. Это реле включает и выключает насос в зависимости от того, пустой или полный гидробак.

На схеме показан подробный порядок подачи воды в частный дом из скважины с использованием поверхностного насоса в составе насосной станции

В результате в доме всегда будет иметься определенное количество воды, а работа насоса вхолостую полностью устраняется. Это значительно продлевает ресурс его работы. Кроме того, компенсирует возможный гидроудар, что положительно сказывается на состоянии системы водоснабжения в целом.

Также рекомендуется приобрести манометр (если бак им не оборудован). Конечно, вы можете приобрести насосную станцию, оснащенную всеми необходимыми комплектующими. Порядок установки станции промышленного производства и собранной самостоятельно не слишком отличается.

Поверхностные насосы часто применяются в составе насосной станции вместе с гидроаккумулятором и реле давления, что автоматизирует работу этого комплекса устройств

Гидроаккумулятор или гидробак представляет собой емкость, оснащенную специальной резиновой мембраной. По мере наполнения резервуара эта мембрана растягивается, а при опорожнении сжимается. Такое устройство считается высокоэффективным для .

Баковая система

В качестве альтернативы гидроаккумулятору можно рассмотреть обычный бак, например, из пластика. Это может быть любая подходящая емкость, которая обеспечит потребности семьи в воде. Обычно такой накопительный бак устанавливают как можно выше, чтобы обеспечить достаточный напор воды в системе водоснабжения дома.

Следует учитывать, что возрастет нагрузка на стены и перекрытия. Для расчетов следует помнить не только вес накопившейся жидкости (вес воды в 200-литровом баке будет, конечно, 200 кг).

Учитывать вес самого бака. Общий вес связан с несущей способностью дома. Если на этот счет возникают сомнения, лучше обратиться за консультацией к опытному инженеру.

Галерея изображений

Фото

Этап 1: Для предотвращения обратного потока перекачиваемой воды после выключения насоса в контуре на входе в насос устанавливается обратный клапан

Этап 2: Конструкция отрезков трубы, тройник и обратный клапан устанавливаются на скважинно-игольчатые

Этап 3: Монтаж насосной станции производят с уклоном 1 мм в сторону источника, что необходимо для отвода воды перед консервацией

Этап 4: Перед первым пуском насосного оборудования, он должен быть заполнен водой и к нему подсоединен напорный шланг, по которому вода будет передаваться в систему водоснабжения

Этап 5: Перед эксплуатацией источника необходимо промыть его путем многократной откачки воды с включением грунта, осыпавшегося в ствол при строительстве скважины

Этап 6: При откачивании мутной воды с явным содержанием песчинок , операции промывки следует повторить.

Шаг 7: При появлении из колодца чистой воды без помутнений и включений промывку прекращают. Если планируется использовать для питья, берется проба и отправляется в СЭС на анализ

Шаг 8: Напорный шланг подключается к накопительному баку необходимого объема. По желанию владельцев система комплектуется автоматикой

Установка обратного клапана на напорный трубопровод

Установка конструкции с клапаном на скважину-иглу

Подключение поверхностного насоса к скважине

Откачка Абиссинский колодец после подключения насоса

Промывка игольчатого колодца перед эксплуатацией

Откачка воды при промывке абиссинского колодца

Результат промывки игольчатого колодца

Подключение водопровода к приводу

Для автоматизации работы насоса с самодельным накопительным баком можно использовать поплавковый датчик. Это относительно простое приспособление, многие умельцы изготавливают его сами. В баке установлен поплавок, с помощью которого информация об уровне воды поступает на автоматический выключатель.

Когда количество воды в баке достигает минимального уровня, насос включается и работает до тех пор, пока бак не наполнится. После этого насос автоматически отключается. Экономичным вариантом домашнего водоснабжения считается накопительный бак, так как стоимость такого комплекса устройств ниже, чем у насосной станции промышленного производства.

Поверхностный насос на даче можно использовать для различных целей, например, для наполнения накопительной емкости водой, для полива и т.д.

Где лучше установить насос?

Самым важным моментом при установке поверхностного насоса или насосной станции является выбор правильного места.

Вот несколько требований, которые помогут вам найти правильное место для вашего насосного оборудования:

• чем ближе устройство к источнику воды, тем стабильнее будет его забор;
• устройство (или комплект устройств) должно быть защищено от непогоды в специальном помещении, головке, бункере и т.п.
• необходимо защитить насос от замерзания в зимние холода;
• место установки оборудования должно проветриваться во избежание повышенного уровня влажности, вызывающего коррозионные процессы;
• Следует позаботиться о достаточном пространстве не только для размещения насоса или всей станции, но и для проведения необходимого технического обслуживания, настройки, ремонта и т. п.;
• место должно быть либо далеко от жилых помещений, либо дополнительно изолировано от шума, так как поверхностное насосное оборудование работает достаточно громко.

Не всегда есть возможность соблюсти все эти условия, но делать это нужно изо всех сил. Поверхностный насос обычно устанавливают как можно ближе к источнику воды.

В связи с небольшой глубиной всасывания, в среднем 8 — 10 м, глубинные насосы рекомендуется устанавливать на кратчайшем расстоянии от источника воды

Для защиты устройства от внешних факторов его можно размещать в таких местах, как:

• специальный деревянный ящик;
• удобное устьевое устье;
• вырытая в земле полость;
• внутри просторного колодца;
• котельная расположенная рядом с источником воды и т.п.

Конечно, каждый участок индивидуален, решение нужно принимать в зависимости от ситуации. Насос углубляется в землю, если необходимо защитить устройство от мороз, но других вариантов нет. Вам придется вырыть довольно просторную и глубокую яму, она должна быть ниже уровня промерзания почвы.

Конечно, если дача используется только в теплое время года, требования к установке насоса могут быть не такими суровыми. Проблема зависания автоматически исчезает.

Но насос все равно надо надежно спрятать от дождя. При консервации дачного участка на зимний период, конечно же, поверхностный насос нужно снимать, чистить и хранить в подходящих условиях.

Если вы решили установить поверхностный насос или насосную станцию ​​в подвале, убедитесь, что он не промерзнет во время мороза

Если источником воды является колодец из бетонных колец достаточно большого диаметра, можно разместить насос прямо в нем. В этом случае ничего копать не нужно, понадобится небольшой прочный плот, способный выдержать вес насоса. Плот опускается прямо на поверхность водного зеркала, поверх него закрепляется насос.

Преимущество такого решения в том, что немного увеличится глубина погружения шланга, т. е. забор будет сделан с большей глубины. Но следует учитывать возможные проблемы.

Для обслуживания и ремонта оборудования его придется выводить на поверхность. Возрастает риск электрического контакта с водой. Но в целом такой вариант вполне приемлем.

При необходимости установки поверхностного насоса в составе насосной станции требования к выбору подходящего места будут примерно такими же. Хотя следует помнить, что габариты всего комплекса устройств несколько больше, чем у обычного насоса. Чаще всего станцию ​​устанавливают в благоустроенном районе устья.

Удобным местом для установки поверхностного насоса считается котельная: обычно в этом помещении уже устроена хорошая звуко- и теплоизоляция

Идеальным местом является котельная, уже благоустроенная для работы отопительного оборудования. Насосные станции устанавливаются и в подвале многоквартирного дома, но такое помещение придется тщательно подготовить: утеплить и обеспечить отопление, чтобы не допустить замерзания воды и т. д.

Станцию ​​можно поставить в колодец, но это вызовет дополнительную проблему. Для регулировки оборудование придется выводить на поверхность. Цифры, которые получаются при работе насоса на поверхности, могут измениться при его опускании вниз. Это затрудняет регулировку реле давления.

На этой диаграмме наглядно показана процедура расчета максимального погружения шланга поверхностного насоса. Необходимо учитывать расстояние, разделяющее зеркало воды и уровень подачи воды, а также пространство между источником воды и насосным оборудованием

За неимением лучшего поверхностные насосы иногда устанавливают непосредственно в жилых помещениях: в прихожей, кладовой, санузле и т. д. Так техника не промокнет и не замерзнет, ​​но шум от ее работы точно будет мешать жильцам дома.

Этот вариант можно считать только временным, при первой же возможности следует установить насос или станцию ​​в более подходящее место.

Выбирать место для поверхностного насоса следует еще до его покупки. При установке такого оборудования следует придерживаться правила «1:4». Это должно быть отношение глубины забора воды к горизонтальному расстоянию до насоса.

Если вода поступает с глубины двух метров, то горизонтальный участок до оборудования должен быть не более восьми метров. Если это соотношение не соблюдается, например, расстояние до насоса больше, рекомендуется брать трубы на четверть дюйма шире рекомендуемых производителем размеров.

Фотогалерея

Фото

Шаг 1: Для обеспечения загородного дома водой в необходимом объеме необходимо рассчитать потребности и взять агрегат с запасом на потери в трубопроводе

Шаг 2: Нам нужно запастись газовым ключом, герметиком, льняной обмоткой, обратным клапаном, переходниками, пластиковым уголком и шаровым краном

Шаг 3: Для подключения шарового крана к выходу насоса имеется переходник с льняной обмоткой и герметиком б/у

Шаг 4: Переходник для подключения шарового крана устанавливается на выходе из насоса, соединение затягивается газовым ключом

Шаг 5: Чтобы после выключения агрегата в его рабочей части оставалась вода, а На входе в насос устанавливается обратный клапан диаметром равным диаметру патрубка

Шаг 6: На рабочем месте устанавливается собранная секция водопровода с насосной станцией. Насос должен быть заполнен водой через выпускное отверстие 9.0003

Шаг 7: После заполнения водой воронка снимается и подсоединяется напорный шланг, соединенный с гидравлическим баком. Последующее включение и выключение насосной станции происходит автоматически

Шаг 8: Убедившись в исправности агрегата, можно уделять ему меньше внимания. Реле автоматически запускает и останавливает отстой после забора воды из системы и пополнения

Автономная насосная станция

Заготовка инструмента, запчастей, расходных материалов

Особенности уплотнительных соединений при подключении крана

Подключение переходника к выходу

Установка обратного клапана на вводной блок

Подготовка насосной станции к предстоящим работам

Перекачка воды из источника в гидроаккумулятор

Принцип автоматизации циклов включения/выключения

Процедура подключения насоса

Хотя считается, что с установкой поверхностных насосов хлопот меньше, чем с монтажом Все же не стоит относиться к этому вопросу легкомысленно. Учет ряда важных моментов при установке насоса поможет повысить его эффективность и предотвратить возможные поломки.

Нюансы установки насосной станции поверхностного типа Джилекс Джамбо 70/50. Такое оборудование должно располагаться в отапливаемых или утепленных нежилых боксах

Шаг 1. Подготовка материалов и инструментов

Для подключения , для начала запастись соответствующими материалами.

Вот примерный перечень необходимых предметов:

• соединительный штуцер, который устанавливается между насосом и шлангом;
• шланг для забора воды из источника;
• шланг или трубы для подключения насоса к накопительному баку;
• шланг для полива;
• обратный клапан с фильтром;
• специальный адаптер для второго выхода;
• соединительная арматура;
• крепеж и т.д.

Если вы устанавливаете систему с гидроаккумулятором, вам также потребуются реле давления и манометр. Если вы решили использовать только накопительный бак, вам следует приобрести или изготовить поплавковый датчик.

От инструмента могут понадобиться различные ключи, а также насадки для работы с крепежом. Пригодятся рулетка, строительный уровень, материалы для изоляции резьбовых соединений, паяльник для полипропиленовых водопроводных труб и т.д.

Шаг №2. Установка устройства на основе

Перед тем, как подключать какие-либо элементы к насосу, необходимо установить его на прочное и ровное основание. Это важный момент.

Даже небольшая нестабильность или перекат могут привести к значительному снижению производительности устройства. Основание может быть выполнено из бетона, кирпича или даже массива дерева.

Для установки поверхностного насоса необходимо сначала найти прочное и ровное основание. Его можно сделать из кирпича, дерева, бетона или, как в этом случае, использовать металлические скобы

Главное, чтобы она была прочной и ровной. Анкерные болты обычно используются для фиксации насоса в устойчивом положении.

В корпусе устройства предусмотрены специальные отверстия для креплений. Иногда под корпус насоса монтируется большая резиновая прокладка. Он играет роль амортизатора и гасит вибрации при работе двигателя.

Шаг № 3. Установка подающего шланга

Затем установите подающий шланг. К его дну прикрепите надетое на ситечко ситечко. В качестве крепежа используется втулка с наружным резьбовым соединением.

Насосы с обратным клапаном и фильтром грубой очистки изготавливаются на промышленных предприятиях. Чтобы не возиться с этой частью установки системы, можно купить такой готовый шланг.

Специалисты настоятельно рекомендуют установку защитных элементов, таких как обратный клапан и фильтр грубой очистки при подключении поверхностного насоса.

Но, по отзывам опытных мастеров, самостоятельное изготовление шланга с клапаном обойдется намного дешевле. При соблюдении технологии монтажа всех элементов такое устройство будет не менее надежным, чем модель промышленного производства. Иногда монтируют два обратных клапана: один на конце шланга, другой рядом с гидроаккумулятором.

Верхняя часть шланга соединяется с насосом с помощью штуцера. Вместо шланга можно использовать полипропиленовую водопроводную трубу диаметром 32 мм. После этого шланг погружают в воду так, чтобы обратный клапан был погружен в нее не менее чем на 30 см.

Для подключения обратного клапана к системе с поверхностным насосом необходимо использовать специальные фитинги и переходники, например такие, как показано на фото (+)

Обратный клапан, а также фильтр, защищающий его, являются необходимыми элементами. Клапан предохраняет насос от холостого хода, так как не дает воде выливаться обратно после выключения насоса. Фильтр необходим для защиты устройства от загрязнения.

Шаг №4. Подключение к водопроводу

Затем подключить насос к гидроаккумулятору или накопительному баку. Следует помнить, что горизонтальная часть шланга должна иметь небольшой уклон. Часто гибкий подвод к баку и переходник, а также другие элементы системы монтируются на резьбовых соединениях. При этом необходимо позаботиться о надлежащей герметизации с помощью ФУМ-ленты или других подходящих уплотнителей.

После этого накопительный бак или станция подключаются к . При укладке труб также следует помнить о правильном уклоне. Важным моментом является изоляция труб, проложенных в земле. На сегодняшний день существует широкий выбор подходящих обогревателей, остается только выбрать и использовать подходящий.

Для монтажа той части водопровода, которая подключается к насосной станции, потребуется комплект фитингов, трубы ПВХ, а также специальное приспособление для пайки этих труб

Только после того, как все устройства будут собраны в общую магистрали и подключенного к водопроводу внутри дома, можно проверить работу системы.

Неправильный запуск поверхностного насоса может привести к его быстрой поломке. Подробности этого процесса изложены в инструкции производителя, которую следует внимательно изучить.

Этап № 5. Проверка системы

Как правило, перед запуском поверхностные насосы заполняются водой через отверстие. Вода должна заполнять не только насос, но и участки магистрали до и после насоса. Затем заливное отверстие следует закрыть. Рекомендуется сразу записывать показания давления в гидроаккумуляторе и в системе.

Перед установкой поверхностный насос необходимо заполнить водой через специальное заливное отверстие. Не включайте такой насос в режиме сухого хода.

Эта информация может пригодиться при дальнейшей настройке системы. Возможно, нужно накачать немного воздуха в гидробак или прокачать его.

После этого насос подключают к сети и включают, чтобы накопительный бак или гидроаккумулятор наполнились водой. Немедленно проверьте все соединения на герметичность и при необходимости отремонтируйте.

Если вы используете самодельный бак, не помешает проверить его целостность. Вода может просачиваться через незамеченные ранее щели. Эта проблема также должна быть решена немедленно. Если система собрана правильно, и ничего никуда не течет, остается только настроить аппаратуру управления.

После этого нужно проверить работу автоматических систем. Для этого откройте воду и наблюдайте за процессом. При пустом накопителе насос должен включаться автоматически и снова выключаться, когда бак наполняется до установленного уровня.

Обычно насос автоматически отключается, когда давление в системе приближается к трем атмосферам. После этого вода сливается до тех пор, пока насос снова не заработает.

На этом этапе следует зафиксировать реальный и сравнить его с рекомендациями производителя. При обнаружении существенных различий необходимо настроить работу всех устройств на приемлемый уровень. После настройки тест повторяется.

Выводы и полезное видео по теме

Подробно о том, как правильно подключить поверхностный насос в составе насосной станции, изложено в следующем видео:

Здесь наглядно показан порядок подключения поверхностного насоса для полива представлены:
