Нужно блоки отопления делить по какому-то общему принципу, например кухня – прихожая – санузел или гостиная – спальня. Можно также поделить 1 этаж – 2 этаж.

Можно также установить балансировочные клапана на каждую батарею, но во-первых, это дорого, во вторых трудоемко. Также необходимо установить балансировочный клапан на коллекторы теплого пола. Причем если теплые полы должны работать в разных условиях, то нужно их также разбить на блоки, и на каждый блок установить балансировочный клапан.

Балансировка

Регулировку балансировочных клапанов можно выполнять двумя способами:

1. Способ, при котором регулируется отдельно каждый клапан, и затем поочередно корректируется и замеряется давление на его выходе. Это самый простой, и в то же время самый трудоемкий, способ регулировки. Сначала нужно установить все клапана на какое-то минимальное значение и потом выставлять одно, за ним второе, третье и т.д., при этом учитывая, что при регулировке одного меняются условия работы остальных. Поэтому потом опять нужно вернуться к первому клапану, и так до того момента, пока не получится желаемый результат.
2. При втором способе все отопление изначально разбивается на блоки, по принципу поддержания в этом блоке одинаковых условий по отоплению. Затем общую мощность системы отопления принимают равной 100%, а мощность каждого блока берется как какой-то процент от общего. Например, кухня с прихожей должны брать 20%. Соответственно и корректируют клапана на это значение.

В балансировочном клапане предусмотрены места для установки датчиков. К этим датчикам можно подключить специальный электронный прибор для контроля над работой клапана. Использование такого прибора намного облегчает процесс балансировки системы отопления.

Электронное устройство для контроля работы балансировочного клапана

С помощью этого прибора при подключении к датчикам балансировочного клапана можно замерять расход, напор и температуру воды на выходе клапана.

Варианты применения клапанов

Балансировка системы отопления – не единственная область применения балансировочных клапанов. Они успешно используются при наличии в системе буферной емкости, для того чтобы поддерживать в системе оптимальную температуру 60°С. При этом температура теплоносителя на выходе котла должна быть чуть выше, чтобы обеспечить нормальную работу клапана. Также можно использовать его для работы бойлера косвенного нагрева – поддерживать в нем оптимальную температуру.

Монтаж. Видео

Про монтаж балансировочного клапана в систему отопления расскажет видео ниже.

Балансировка системы отопления, в принципе, способна сэкономить до 40% энергоресурсов. Учитывая то, что стоимость балансировочных клапанов сравнительно небольшая, их установка окупится в ближайшее время. Это если еще не учитывать, что условия отопления станут более комфортными.

Facebook

Twitter

Вконтакте

Одноклассники

Подробно про балансировочный клапан для отопления

Часто бывает, что теплоноситель некачественно распределяет тепло между помещениями. Там, где есть его недостаток, воздух не прогревается, а там, где переизбыток – слишком душно. Чтобы вернуть все на круги своя, систему нужно сбалансировать с помощью гидравлической регулировки.

Равномерное распределение тепла по зданию – один из факторов, влияющих на беспрерывную качественную работу системы.

Многие считают, что балансировка помещений необходима только в многоэтажных домах. Это далеко не так.

Тепло распределяется неправильно и в небольших зданиях. Не всегда помогают и регуляторы температур (читайте: что это такое и зачем они нужны). Поэтому, единственным выходом является установка балансировочного клапана.

Так происходит потому, что теплоноситель движется по пути наименьшего сопротивления. Сначала он заполняет пространство вблизи нагревающей системы. Дальние участки не нагреваются, потому что жидкость остыла на предыдущих этапах. Это чревато перерасходом энергии.

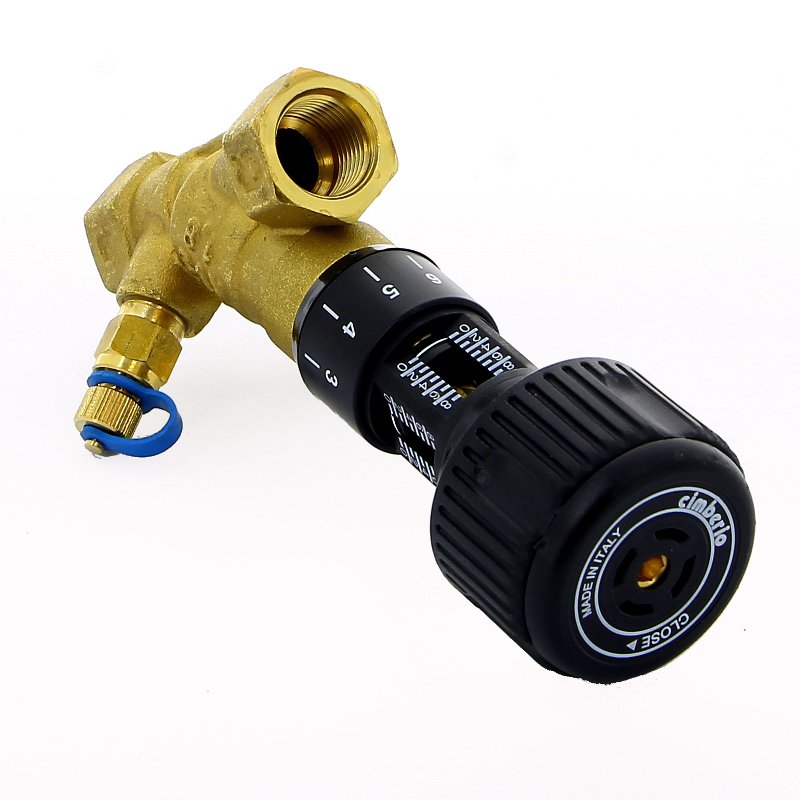

Так выглядит ручной клапан

Ручной балансировочный клапан для системы отопления решает эту проблему.

Устройства существуют двух типов:

• Ручные (детальнее читайте тут) — используются для настройки отдельных участков и системы в целом. Они измеряют давление в контрольных точках и способны отключать некоторые элементы.
• Автоматические — устанавливаются в паре на входном и обратном контуре. Не требуют постоянных перенастроек, в случае, если в первой установке были настроены правильно.

Монтаж и настройка балансировочных клапанов

Установка клапана происходит в соответствии с инструкцией.

Важно учесть некоторые рекомендации:

• Клапан устанавливается на подающей трубе, где прежде нужно установить сетчатый фильтр (подробнее про место установки читайте тут).
• По обе стороны от устройства устанавливаются нанометры.
• Если в инструкции не указано обратное, то конструкцию можно устанавливать в любом положении.
• Стрелка обязательно должна совпадать с потоком жидкости в трубопроводе.
• Корпус клапана не должен испытывать дополнительных нагрузок: растяжения, сжатия или кручения.
• Место установки должно быть легкодоступным.
• Необходимо выдерживать прямые участки до и после установки клапана: от 2 до 10 диаметров устройства.

Важно: для тех, кто делает установку впервые лучше пользоваться наглядными видеоматериалами.

Устройство, монтаж и настройка показаны на видео ниже.

Важно: для точных параметров используйте таблицу настройки балансировочных клапанов.

При настройке необходимо сбалансировать все модули на каждом участке. В результате, система имеет минимальные потери.

Затем необходимо переключить на расчетную скорость движения и провести настройку общего расхода. В итоге, тепло будет расходоваться равномерно.

Когда монтаж осуществляется на уже смонтированном стояке, нужно делать врезку. При этом, необходимо предусмотреть пространство для установки. Обрезать следует участок, длина которого равняется клапану со встроенным патрубком. На концах трубы должен быть зазор для резьбы.

Последовательность действий такова:

1. Нарезать трубную резьбу. С одной стороны минимум 7 витков, с другой – от 14 до 20.
2. Уплотнить резьбу на патрубке и вкрутить клапан.
3. Гайку и бочонок необходимо накрутить на длинную резьбу, чтобы они полностью сели.
4. Уплотнить соединение на противоположном конце патрубка льном. Бочонок накрутить на патрубок.
5. На длинной резьбе получиться зазор между бочонком и гайкой. Его необходимо обмотать льном и закрутить гайку.

Для блокировки снимается верхняя рукоятка до щелчка. Затем он пломбируется пластиковой стяжкой, которая есть в комплекте. Эти меры необходимы для предотвращения несанкционированных изменений настроек.

Балансировочный клапан для однотрубной системы отопления

Проект определяет тип системы отопления для каждого дома. Они делятся на однотрубные и двухтрубные.

Первые характеризуются тем, что отопительные приборы подключены последовательно. Вторые – тем, что приборы подключены параллельно.

Схема однотрубной системы отопления

При установке балансировочного клапана для однотрубной системы отопления важно учесть его расположение на проекте. Именно в этом месте он должен быть установлен. С противоположной стороны стояка устанавливается запорный вентиль или шаровой кран.

Применение клапана балансировки в однотрубной системе

Производители, которым можно доверять

На российском рынке представлены модели балансировочных клапанов разных производителей. Среди них вы найдете как зарубежные, так и отечественные.

Самые популярные торговые марки — это Herz, Danfoss, Гранбаланс, ОВК-Автоматика, Barollex, СОМАР. Каждый из них имеет свои характеристики. Выбор лучшей модели зависит от индивидуальных особенностей помещения и ваших потребностей.

Балансировочный клапан Danfoss используют как для отопительной системы, так и для охлаждения, подогрева полов. Устройства являются многофункциональными. С помощью ручных конструкций отключают некоторые элементы и очищают их от теплоносителя. Они являются важной составляющей трубопроводной системы. Благодаря ним теплоноситель функционирует правильно и срок службы труб значительно продлевается.

При покупке обращайте внимание на способность функционировать именно в вашем доме. Они классифицируются в зависимости от типа дома: многоэтажка, коттедж, одноэтажный дом. Если имеются сомнения, доверьте покупку сантехнику, который будет его устанавливать.

Обратите внимание, что на рынке часто представлены трехходовые клапаны, которые не могут стабилизировать температуру на выходе. Это краны, которые меняют потоки.

Перед покупкой оцените характеристики и убедитесь в исправности и функциональности конструкции.

Надеемся, что материал был вам полезен. Если не сложно, поделитесь им в социальных сетях – пусть и другие почитают.

Хорошего вам дня!

Ручной балансировочный клапан – назначение, монтаж

Балансировочный клапан – это конструкция, предназначенная для регулировки проходимого теплоносителя. Потребление жидкости изменяется в зависимости от давления. Чем оно выше, тем больше жидкости потребляется.

Устанавливаются приборы на стояках, коллекторах и тепловых пунктах. Баланс системы обеспечивает беспрерывную работу.

Устройства подразделяются на два вида:

• Ручной (статический) — применяется как диафрагма. Используют в конструкциях, где нет машинального устройства или регулятор не разрешает ограничить расходование ресурса. Они являются конструкциями вентильного типа.
• Автоматические (динамические) поддерживают потребление в стояках и давление.

Подробно о ручном оборудовании

Ручной балансировочный клапан предназначен для использования в трубопроводе, он обеспечивает расчетное распределение воды. Он позволяет регулировать пропускную способность и защищает от несанкционированного изменения настроек.

Также он перекрывает поток жидкости по трубопроводу. Это обеспечивает стабильную работу и предотвращает порыв труб, поломку обогревательных элементов и насосов.

Ручной запорно-балансировочный клапан может перекрывать систему. Некоторые ручные клапаны устанавливаются в паре с запорными. С их помощью производят гидравлическую балансировку, а также отключают отдельные ее элементы. Устанавливаются такие клапаны лишь на некоторые системы.

Конструкция представляет собой устройство вентильного типа. Шпиндель перемещается с помощью рукоятки. На ней есть шкала с количеством оборотов, начиная от закрытого положения. Для предотвращения максимального подъема под крышкой используется шток. Его задача не допустить перенастройку. Измерительные устройства подключаются с помощью ниппелей.

Для максимально длительной службы конструкции рекомендуется применять теплоноситель, соответствующий стандартам.

Читайте – какой теплоноситель выбрать для системы отопления?

На входе желательно установить сетчатый фильтр для предотвращения засорения. Размер ячейки сетки должен быть не больше 0,5 мм.

Принцип работы ручного балансировочного клапана следующий. При возрастании давления в системе детали меняют проходное значение. После изменения сопротивления давление нормализируется.

Преимущества такого устройства:

• легкая настройка и ее блокировка;
• удобная цифровая шкала на рукоятке;
• внутренний дренажный кран для двустороннего слива;
• возможность открытия и закрытия с помощью шестигранного ключа;
• в некоторых моделях рукоятка снимается в стесненных условиях.

Важно: рукоятку снимают при разблокированных настройках. Для этого нужно выставить настройку 0.0.

Как выбрать и установить ручной балансировочный клапан?

Ручной балансировочный клапан по ГОСТу обладает такими техническими характеристиками:

• DN – номинальный диаметр отверстия в патрубках;
• PN – номинальное давление, которое обеспечивает бесперебойную эксплуатацию;
• авторитет —  отвечает за регулирующую способность;
• способность пропуска Kvs  — равняется расходу воды через конструкцию;
• расходное значение;
• логарифмическая расходная характеристика;
• параболическая расходная характеристика.

При выборе балансировочного клапана учитывается диаметр трубопровода. Присоединяется он с помощью патрубки на внутренней резьбе.

Монтаж происходит как в горизонтальном, так и в вертикальном положении. Перед установкой нужно промыть трубопровод.

Необходимо оставлять прямые участки до и после установки прибора. До устройства это расстояние равняется пяти диаметрам трубы, после – двум. Если этого не произойдет, погрешность составит до 20%.

Важно: при установке движение воды и направление стрелки должно совпадать.

Ручной балансировочный клапан бывает муфтовый и фланцевый.

В первой случае, он крепится с помощью внутренней резьбы к арматуре. Во втором — с помощью болтов.

Чтобы настроить конструкцию на необходимую пропускную способность поднимите шпиндель на необходимую высоту. Верхнее значение фиксируется с помощью заворачивания штока-ограничителя до упора. Крышка гнезда штока может быть опломбирована с целью ограничить несанкционированные изменения настроек.

Наглядно процесс установки и настройки ручного балансировочного клапана показан на видео ниже. Обязательно с ним ознакомьтесь.

Просмотрев видеоролик, становится понятен способ функционирования этого устройства. Мы видим этапы работы, последовательность выполнения и показатели за которыми необходимо следить. Ими можно смело руководствоваться при установке балансировочного клапана, если вы делаете это впервые.

Настройка конструкции на определенный расход происходит с помощью вращения рукоятки. Перед перекрытием заблокируйте настройку, нажатием на рукоятку. При повороте рукоятки на 90˚ происходит перекрытие потока.

Схемы установки ручного сбалансированного клапана

Можно выделить следующие:

• Для наружных сетей используют дроссельные сети. С их помощью ограничивают напор и перерасход теплоносителя. Нельзя использовать ручной клапан, если в теплосетях установлены устройства, регулирующие подачу теплоносителя, в зависимости от потребности в тепле.
• Разветвленные системы охлаждения, отопления и водоснабжения с помощью этих устройств решают проблему избытка напора.

Схема работы балансировочного клапана приведена ниже.

Схема правильного включения оборудования

При разветвлении часто бывает, что идет перерасход жидкости в одном направлении. В противовес, в другом — маленький расход.

Чтобы выровнять давление, устанавливается специально это устройство. В результате — везде имеется средний расход. Устройство не используют при маленьком контуре схемы.

Купить ручной балансировочный клапан можно в специализированных интернет магазинах, также многие компании сами рекламируют их.

Вашему вниманию предоставлены модели как ручной, так и автоматической работы. Приемлемые цены, широкий ассортимент и высокое качество – обращайте свое пристальное внимание на эти характеристики.

Надеемся, что материал был вам полезен. Будем сильно признательны, если поделитесь статьей в социальных сетях. Для этого нужно нажать на кнопки, расположенные ниже.

Хорошего вам дня!

Балансировочный клапан для системы отопления: устройство и виды

Проводя систему отопления в жилище, каждый хозяин хочет создать комфортный для проживания микроклимат. Иногда случаются моменты, когда и проектные работы выполнены, и установка произведена качественно, а радиаторы прогреваются неравномерно.

Чтобы избежать подобного нюанса, нужно оснащать отопительную систему балансировочным клапаном.

Современная разработка документации предусматривает наличие этого устройства в проекте.

Посмотрите видео о работе балансировочного клапана

— устройством автоматизации ввода;

— терморегуляторами для радиаторов.

В процессе эксплуатации отопительной системы возникают предпосылки, указывающие на необходимость модернизации:

— в случае изменения конструкции трубопровода;

— при замене радиаторов с другими параметрами;

— при некачественном монтаже контура;

— при выявлении ошибки в проектных расчётах.

Устройство балансировочного клапана

Устройство балансировочного клапана для системы отопления включает следующие элементы:

• седло;

• золотник;

• шпиндель резьбовой;

• неподвижная резьбовая гайка;

• регулировочная ручка.

Работа запорной арматуры заключается в регулировке рукоятки, вследствие чего меняется сечение между золотником и седлом. За счёт контроля давления теплоноситель начинает двигаться по контуру равномерно, сохраняя заданный температурный режим.

Все радиаторы прогреваются одинаково. На обратку поступает вода всего на несколько градусов ниже, чем выходит с теплообменника, что соответствует нормальному процессу. Образно работу клапана можно сравнить с обычным краном, но настройка происходит более точно и плавно.

Виды

Выпускается балансировочная арматура в двух видах, каждый из которых имеет свое назначение и особенности эксплуатации.

• Статические (ручные) модели применяются для однотрубных систем и устанавливаются в основном в частные дома. Среди преимущественных качеств:

— регулирует работу всего контура или отдельного его участка;

— контролирует давление;

— оснащение арматурой позволяет производить ремонт на определённом участке без отключения всей системы;

— делает расход теплоносителя рациональным;

— низкая стоимость.

— ограниченные параметры настройки;

— установка предусмотрена только в однотрубных системах.

• Автоматическими клапанами достигаются расширенные возможности и функции. Ими оснащают двухтрубные системы сразу двумя экземплярами: на входе контура и обратке. Оба клапана соединяются тонкой трубочкой для регулировки перекрывающего вентиля.

Суть работы автоматики заключается в качественной первичной настройке. Если её выполнить правильно, дальше устройство будет работать автоматически, придерживаясь заданного режима. Единственным минусом клапана является отсутствие возможности использования его в системах, имеющих динамический режим.

Виды балансировочных клапанов и их выбор

Классифицируется балансировочная арматура по следующим направлениям:

• в качестве рабочей среды используются: пар, раствор гликоля, вода;

• область применения: отопительное оборудование, кондиционирование помещения, в водоснабжении, при охлаждении;

• вид установки: фиксированный, регулируемый;

• назначение: для изменения давления, температуры нагрева, расхода теплоносителя;

• место монтирования: врезка в подающую трубу, обратку, байпас;

• специфика установки: посадка на внутреннюю/внешнюю резьбу, в виде конуса, фланца.

• проектные расчётные данные;

• параметры трубопровода;

• показатель потерь давления на участке разветвления;

• разность давления на выходе из теплообменника и на обратке.

Также нужно обратить внимание на наличие оригинала сертификата качества, репутацию производителя и отсутствие видимых повреждений.

Производители-лидеры

• Danfoss, Дания;

• Giacomini, Италия;

• Meibes, Германия;

• Herz, Австрия.

Цена балансировочной арматуры может зависеть от нескольких факторов:

— сложности технической конструкции;

— производительности устройства;

— функциональных качеств;

— способа установки.

Сделанный выбор в пользу надёжного производителя, грамотная установка и настройка даст возможность сэкономить средства на оплату счетов за отопление.

выбо для многоэтажного или частного дома

Балансировочный клапан (кран) предназначен для четкой гидравлической балансировки нескольких гидравлических контуров, например, отопления, охлаждения, инженерной системы, использующей особые тепловые насосы и солнечные батареи. Балансировочный кран гарантирует простой и точный метод контроля допустимого расхода на теплоносителях, при этом значительно повышая эффективность системы отопления.

Главная задача устройства

Основной целью использования балансировочных кранов является одинаковое распределение отопления по всем секторам трубопровода. Это устройство дает возможность нормализовать затраты тепла так, чтобы ко всем батареям приходило необходимое количество горячей жидкости. Балансировка системы отопления с помощью данного клапана позволяет обеспечить равномерную подачу тепла во все помещения здания.

В отличие от клапанов другого вида, этот работает на значительно более жестких настройках с сильными скачками давления и высокими скоростями рабочей среды.

Конструкция

Данное устройство выпускают на основе шарового крана с определенными дополнениями. Конструкцию могут дополнять следующие устройства:

• специальный фиксатор подготовленного положения;
• индикатор для затвора;
• патрубок, на поверхности которого устанавливается кран;
• измерительная диафрагма для более точного расчета расхода.

Корпус клапана изготавливают из стали, латуни или силумина. Устройство уплотнителя может представлять собой мембранную систему. Краны с уплотнителем из мембраны не нуждаются в техобслуживании, но стоимость на них значительно выше.

Затвор клапана и его седло отвечают за расход рабочей жидкости через балансировочный клапан. Шток вентиля может быть как поднимающимся, так и опускающимся, косым или прямым. Особенность поднимающегося штока следует учитывать при покупке балансировочного крана.

Схема использования в отопительной системе.

Шток с косой формой отличается меньшим сопротивлением гидравлики, если сравнить его с другими похожими клапанами. Балансировочные краны такого вида характеризуются чрезвычайно высокой четкостью управления, плавной настройкой и отличными расходными характеристиками.

Характеристики

Кроме функции регулирования расхода теплоносителя, балансировочный вентиль может оснащаться дополнительными устройствами и настройками. Например, с возможностью регулирования плавной или ступенчатой настройки расхода, дренажным устройством, с блокировкой предварительной настройки, фильтром для использования в старых системах, перепускным клапаном, температурным предохранителем.

Виды балансировочных кранов.

Все типы балансировочных кранов обладают следующими характеристиками:

• температура работы вентиля может изменяться от -20 до +120 градусов;
• можно напрямую считать информацию, не используя других приборов;
• минимальная длина, нужная для монтажа.

Использование балансировочного вентиля в различных типах строений

Балансировка необходима в любой системе отопления. В зависимости от количества контуров системы отопления монтируется необходимое количество балансировочных клапанов. Чем больше площадь строения, тем больше контуров отопления. От типа отопления зависит и порядок использования оборудования для балансировки.

Применение балансировочного клапана в частном доме

Существует мнение, что балансировку отопления нужно производить лишь в больших многоэтажных домах. Однако системы отопления частного дома могут также иметь сложную схему, включающую несколько контуров, в каждом из которых необходимо создать и поддержать определенный режим работы. Для этого в каждый из подающих трубопроводов монтируются балансировочные краны.

Схема реализации в частном домостроении.

Применение клапана в многоэтажном строении

При устройстве отопления многоэтажного дома применяются как ручные, так и автоматические балансировочные клапаны. Они врезаются в стояки системы в целях поддержания постоянного расхода теплоносителя.

В современном многоэтажном строительстве балансировочный клапан используется всегда, чем больше отапливаемых помещений в строении, тем большее количество клапанов необходимо монтировать.

Принцип работы данного гидравлического устройства не зависит от того, в частном доме он установлен или смонтирован в качестве составляющей схемы отопления многоэтажного жилого дома. Для любой отопительной системы он полезен тем, что позволяет экономить до 40 % тепла. Если учесть, что стоимость данного оборудования составит не больше 1% от всей стоимости монтажа отопления, становится понятным необходимость и распространенность его использования.

Как настроить балансировочный клапан для системы отопления

Балансировочный клапан — вид специальных устройств, которые позволяют регулировать систему отопления, обеспечивая ее гидравлическую балансировку. Такая настройка выполняется с целью обеспечения в каждой ветке системы постоянного значения расхода теплоносителя, достаточного для подачи необходимого количества теплоты к каждому подключенному радиатору. Это позволяет устранить ситуацию, когда одни отопительные приборы прогреваются сильнее, а другие — слабее. Установка таких устройств на каждом контуре позволяет снизить уровень затрат на отопления до 30%. Однако для этого нужно знать, как настроить балансировочный клапан. Только при его правильной настройке достигается такой положительный эффект. Ошибки при регулировке приводят к разбалансировке системы и нарушению нормальной подачи тепла к радиаторам.

Требования по установке балансировочных клапанов

Чтобы корректно настроить балансировочный клапан, необходимо, прежде всего, его правильно установить. Регулирующие устройства устанавливают на вновь вводимых системах отопления. В этом случае монтаж производится в соответствии с разработанным проектом. Оснащения такой арматурой уже функционирующей системы предусматривается только в том случае, если существуют проблемы, связанные с ее разбалансированностью. Если такие проблемы отсутствуют, то монтировать клапаны нет необходимости.

Ручной балансировочный клапан монтируется на обратной ветви вблизи от ее соединения с обратной магистралью. Если используют автоматический клапан, дополнительно на подающей магистрали устанавливается регулятор перепада давления. Регулятор перепада соединяется с балансиром при помощи капиллярной трубки.

Правильная установка балансировочного клапана возможна при соблюдении следующих требований:

• Обязательно должно быть соблюдено направление установки. На корпусе клапана имеется стрелка, направление которой при установке должно соответствовать направлению потока теплоносителя.

• При монтаже не допускается попадание внутрь устройства каких-либо загрязнителей.

• Чтобы предотвратить возникновение турбулентности в контуре, прямой участок трубы перед балансировочным вентилем должен составлять в длину не менее 5 ее диаметров, а после вентиля — не менее 2 диаметров.

• При монтаже автоматического балансира должен быть предусмотрен дополнительный штуцер, который позволит обеспечить первоначальное заполнение отопительного контура при полностью закрытом клапане.

Как правильно настроить балансировочный клапан в системе отопления

Перед регулировкой производится измерение давления теплоносителя до и после клапана при помощи манометров, подключенных к измерительным штуцерам устройства. Полученная разница показывает перепад давления, на основании значения которого определяется фактический расход теплоносителя в контуре. Для этого используются таблицы, которые прилагаются к устройству. Чтобы привести значение расхода в соответствии с расчетным, необходимо повернуть рукоятку балансировочного клапана на соответствующее количество оборотов. При этом изменяется диаметр условного прохода, что приводит к уменьшению или увеличению расхода теплоносителя.

Также существует другой метод настройки, который демонстрирует максимальную эффективность, если балансировочный клапан установлен на каждом радиаторе. Перед первым запуском системы все вентили открываются максимально. После выхода системы на рабочий режим производится измерение температуры поверхности каждого радиатора при помощи контактного термометра. Разница температур устраняется при помощи балансировочных клапанов. При этом вентили последних радиаторов в контуре не трогают, а закручивают вентили на батареях, расположенных ближе к подаче. Величина оборотов закручивания увеличивается по мере приближения к источнику. Таким образом, необходимо добиться, чтобы разница температур в радиаторах была минимальной. Примерно через 20 минут, после адаптации системы к выставленным настройкам, нужно провести повторные контрольные замеры.

Что такое балансировочный клапан? (с изображением)

Балансировочный клапан — это измерительное и регулирующее устройство. Балансировочные клапаны используются в системах трубопроводов под давлением, например в системах отопления, вентиляции и кондиционирования воздуха и в системах перемещения газа. Балансировочный клапан использует в своей конструкции несколько ключевых компонентов для выполнения своих функций в системе.

Основное назначение балансировочного клапана обычно состоит в том, чтобы создать постоянное выходное давление в системе из-за несовместимого входного давления из другой системы. Это создает баланс для потока материала, перемещаемого через систему под давлением в целом.В большинстве случаев клапаны этого типа также используются как средство создания стабильного потока материала в нестабильной системе. Иногда для облегчения этой цели балансировочный клапан должен выпускать заданное количество материала, если давление в системе растет слишком быстро.

Балансировочные клапаны обычно должны изготавливаться из материалов, которые никоим образом не реагируют на проходящий через них материал.Это означает, что балансировочный клапан не должен ржаветь, разъедать или накапливать остатки любого материала, прошедшего через него. Скорее, клапаны — это в основном пассивные клапаны, в которых есть набор винтов, которые определяют точку, в которой клапан должен отводить давление из системы к внешнему источнику.

Поскольку существует большая потребность в долговечности, клапаны этого типа часто изготавливаются из латуни или меди. Они также могут иметь силиконовые или резиновые прокладки или уплотнительные кольца, расположенные внутри них. Прокладки или уплотнительные кольца помогают правильно запечатать клапаны, если клапан необходимо закрыть.

Клапаны часто имеют входное отверстие, которое немного или сильно смещено относительно выходного порта.Это обеспечивает мгновенное сопротивление входящему материалу. Сопротивление помогает клапану создавать постоянный выходной поток.

Обычно есть пара винтов, которые выступают из одного плеча клапана. Обычно они выходят из центра устройства под углом, перпендикулярным входу и выходу клапана. Эти два винта регулируются, что позволяет им определять допустимые входные и выходные давления материала.

Напротив пары регулируемых винтов обычно находится выпускной клапан.Это действует как отрыгивающее отверстие для материала, который проходит через систему и направляется в клапан под слишком высоким давлением. Когда давление, определяемое винтами, превышается, выпускной клапан открывается на достаточно долгое время, чтобы позволить достаточному количеству материала выйти без нарушения потока в системе.

Что такое клапан баланса давления? (с иллюстрациями)

Клапан выравнивания давления — сложное водопроводное устройство, которое реагирует на изменение давления подаваемой воды. Обычно в клапан подаются как горячая, так и холодная вода, и его задача заключается в обеспечении того, чтобы объем воды, выходящей из него, представлял собой постоянную смесь этих двух источников, даже если давление подачи двух источников изменяется. Это очень важно, чтобы поддерживать постоянную температуру душа даже при отсутствии водоснабжения.

Резкие перепады температуры воды в душе могут быть опасными, и были случаи, когда температура воды менялась от нормальной до обжигающей. Резкие перепады температур в другом направлении также вызывают проблемы: люди поскользнулись и упали, пытаясь избежать внезапно очень холодного душа. Эти проблемы усугубляются, когда речь идет о очень молодых или очень старых людях.

Поскольку клапаны выравнивания давления могут предотвратить ожоги, они теперь необходимы во всех новых домах.Домовладельцы также могут заменить клапан в более старом доме, но, вероятно, потребуется помощь сертифицированного сантехника. В старых домах новый клапан может работать не очень хорошо, если поток воды недостаточен из-за засорения водопроводных труб или плохого давления воды, связанного с возрастом водопроводной системы. Сертифицированный сантехник может помочь в таких ситуациях, потому что он или она сможет заранее определить масштаб проблемы и то, что потребуется для обеспечения функционального решения.

Для максимального комфорта под душем домовладельцы могут также рассмотреть возможность установки термостатического клапана. Они стоят дороже, но обеспечивают гораздо лучший контроль температуры. Большим недостатком клапана баланса давления является то, что он может обеспечивать ограниченное регулирование расхода. Термостатический клапан может обеспечивать полный диапазон регулирования расхода, при этом обеспечивая воду постоянной температуры.

Что такое запорный клапан? (с изображением)

Запорный клапан — это технически любой клапан, способный блокировать движение в одном или нескольких направлениях. На практике большинство людей называют запорный клапан клапаном, который может предотвратить движение или позволить движение происходить без ограничений. Это означает, что клапан не должен влиять на движение в выключенном положении и полностью блокировать движение во включенном положении. Это определение отделяет его от некоторых стандартных типов клапанов и полностью удаляет односторонние клапаны из группы.Наиболее распространенный тип блока клапана простой задвижки, хотя существуют сотни различных вариаций.

Задвижка имеет кожух, немного превышающий размер трубы, к которой она подсоединена, и регулирующий шток, который выступает сбоку.В клапан встроен затвор, который можно поднимать и опускать с помощью внешнего источника управления. Этот тип клапана является обычным для многих различных видов оборудования и может управляться вручную или с помощью автоматизированной системы, подключенной непосредственно к клапану.

В самом широком смысле, почти любой тип клапана может быть запорным клапаном.Все, что нужно сделать клапану, — это время от времени предотвращать движение хотя бы в одном направлении, и он подходит. Поскольку это, по сути, любой клапан, существует тенденция сужать термин до более избранной группы.

В более узком смысле клапан должен выполнять две функции.Когда клапан открыт, он не должен влиять на движение текущего материала. Когда он закрыт, он должен полностью препятствовать перемещению материала через клапан.

Позволяя материалу проходить через открытый запорный клапан, некоторые общие типы клапанов исключаются из группы.Например, шаровой клапан обычно имеет две камеры, и материал течет через них. Даже в открытом состоянии текущие вещества нарушаются в процессе перехода из одной камеры в другую. Второе ограничение удаляет обратные клапаны и другие односторонние клапаны из списка, поскольку материал блокируется только в одном направлении.

Это определение является скорее практическим, чем фактической спецификацией.Поскольку истинное значение запорного клапана настолько широко, различные отрасли промышленность и процессы имеют свои специфические значения для их оборудования. В результате, это не редкость для одной отрасли, чтобы вызвать тип конкретного клапана запорного клапана, а другие нет.

Типы клапанов, их применение и критерии выбора

Эта статья посвящена клапанам, а также различным типам клапанов и фитингов.Клапаны — это механические или электромеханические устройства, которые используются для управления движением жидкостей, газов, порошков и т. Д. По трубам или трубкам, из резервуаров или других контейнеров. В большинстве случаев клапаны полагаются на какой-либо механический барьер — например, тарелку, шар, диафрагму — который можно вставлять и удалять из потока проходящего материала. Некоторые клапаны спроектированы как двухпозиционные, другие позволяют очень точно контролировать прохождение среды.

Изображение предоставлено: cherezoff / Shutterstock.com

Выбор материала играет важную роль при выборе клапанов, чтобы гарантировать совместимость смачиваемых частей клапана с проходящей через него жидкостью или порошком. Размер определяется диаметром трубы или трубопровода, расходом и шириной между фланцами для трубопроводной арматуры, устанавливаемой в качестве замены.

Типы клапанов и их применение

Аэрозольные клапаны

используются для дозирования содержимого аэрозольных баллончиков.Они состоят из двух основных компонентов: корпуса и штока. Основные характеристики включают предполагаемое применение, тип привода, тип выхода, размер клапана и материалы конструкции. Распространение средств массовой информации также может быть рассмотрено. Аэрозольные клапаны дозируют жидкости, кремы и мази, газы, чистящие средства и любой другой продукт, упакованный в аэрозольный баллончик.

Клапаны Air Logic

Air Logic представляют собой механические или электромеханические устройства, используемые для регулирования потока воздуха в пневматических системах, и могут использоваться вместо электрического управления в таких случаях, как опасная атмосфера или когда электрическое управление нецелесообразно.Основные характеристики включают тип привода, количество портов, материалы конструкции, скорость переключения, размер резьбы порта, номинальное давление и входное напряжение. Клапаны с воздушной логикой применяются в пневматических системах в качестве аварийных остановов, пилотных клапанов, одноразовых клапанов и т. Д.

Балансировочные клапаны

используются для управления потоком жидкости путем равномерного разделения потока на несколько ветвей потока. Основные характеристики включают количество портов, портовые соединения, размер клапана и материалы конструкции.Балансировочные клапаны используются в основном в системах отопления, вентиляции и кондиционирования воздуха и гидравлических системах. Например, их можно использовать в коммерческих системах отопления / охлаждения для регулирования температуры воды при различных условиях нагрузки. Их также можно использовать для создания уравновешивающей силы для цилиндров двустороннего действия.

Шаровые краны

— это четвертьоборотные клапаны со сферами с отверстиями, которые поворачиваются в потоке трубы, чтобы блокировать или пропускать поток. Доступны специальные конструкции, позволяющие регулировать поток.Основные характеристики включают количество портов, конфигурацию портов, соединения портов, размер клапана и материалы, из которых изготовлен корпус клапана, его седло, уплотнение и набивка штока. Шаровые краны используются практически везде, где необходимо перекрыть поток жидкости, от линии сжатого воздуха до гидравлической системы высокого давления. Шаровые краны могут обеспечить низкие потери напора, так как порт может точно соответствовать диаметру трубы. Шаровые краны также обеспечивают лучшее уплотнение, чем дисковые затворы, но их покупка и обслуживание могут быть более дорогими.Обычно они приводятся в действие с помощью рычага, который обеспечивает визуальную индикацию состояния клапана.

Изображение предоставлено: Марина Демкина / Shutterstock.com

Заглушки

или линейные заглушки — это механические устройства, используемые для остановки потока через трубопровод. Они используются в основном в нефтегазовой промышленности как средство изоляции участков трубопровода.Эти клапаны также известны как жалюзи для трубопроводов. Основные характеристики включают тип клапана, тип привода, соединения порта, размер клапана, а также материал корпуса клапана, его седла, уплотнения и футеровки. Заглушки широко распространены на судах и морских платформах. Они обеспечивают видимую и немедленную индикацию того, является ли труба открытой или закрытой, и используются для изоляции частей трубопровода для проведения технического обслуживания.

Дисковые затворы

— это четвертьоборотные клапаны, в которых используются центральные круглые заслонки, которые поворачиваются в поток и выходят из него.Основные характеристики включают соединение порта, размер клапана и материалы, из которых изготовлен корпус клапана, его седло, уплотнение, диск и набивка штока. Поворотные дисковые затворы используются на очистных сооружениях, электростанциях и технологических установках для запирания, регулирования и отключения и особенно популярны в трубопроводах очень большого диаметра. Как правило, дисковые поворотные затворы меньше по размеру и дешевле, чем шаровые краны той же мощности, поэтому их трудно эксплуатировать при высоком давлении и потоке. Кроме того, они более подвержены утечкам, чем шаровые краны, и имеют более высокие потери напора.

Изображение предоставлено: Yuthtana artkla / Shutterstock.com

Клапаны с картриджем

используются для управления потоком в гидравлических и пневматических гидравлических системах. Их конструкция картриджа позволяет подключать их к общим коллекторам и, таким образом, экономить вес и стоимость по сравнению с дискретным монтажом клапана. Ключевые характеристики включают предполагаемое применение, тип клапана, тип привода, количество портов, размер клапана и материалы корпуса клапана, его седла, уплотнения, футеровки и набивки штока.Картриджные клапаны могут использоваться в любом из распространенных гидравлических приложений, для которых служат обычные гидравлические или пневматические клапаны, включая проверку, управление направлением, управление потоком, логику, управление давлением, управление двигателем и т. Д.

Клапаны кожух

используются исключительно в нефтегазовой промышленности для обеспечения доступа к обсадным трубам скважин. Основные характеристики включают предполагаемое применение, тип привода, соединения портов, размер клапана и материалы конструкции.

Обратные клапаны

позволяют жидкости проходить через них только в одном направлении.Обратные клапаны подъемного типа имеют такую ​​же конструкцию, как и шаровые клапаны, и используют шар или поршень, часто поддерживаемый пружиной, которая открывается при определенном давлении, но закрывается при понижении давления, что предотвращает обратный поток. Эти клапаны часто подходят для приложений с высоким давлением. Вариант является остановкой обратного клапана, который удваивает как запорный клапан.

используются шарнирные заслонки, дисковые пластины или пластины, которые часто с пружинным приводом закрываются от отверстий при уменьшении давления.Эти устройства могут быть эффективны при низком давлении. Обратный клапан с наклонным диском несколько изменяет тему, слегка откидывая заслонку внутрь, чтобы снизить давление, необходимое для открытия. В обратных клапанах типа «бабочка» или «двойная дверца» используются две полукруглые заслонки или пластины, которые шарнирно закреплены на центральной линии порта клапана и открываются ниже по потоку в направлении потока.

Резиновые обратные клапаны также доступны и включают в себя такие конструкции, как откидные и утиные. Обратные клапаны используются в газопроводах, для подачи воздуха и с насосами — везде, где жидкость должна двигаться в одном направлении.Они могут быть уменьшены в размерах, изготовлены из пластика и могут иметь множество специальных функций, например, металлические седла.

Клапаны для новогодней елки

Christmas Tree — это механические устройства, используемые для управления потоком среды, поступающей из скважин или других систем. Основные характеристики включают предполагаемое применение, количество портов, а также номинальные значения давления и температуры. Клапаны «новогодние елки» используются в основном в нефтяных и газовых скважинах и обычно устанавливаются на устье скважины для перекрытия или регулирования потока среды.Обычно они изготавливаются на заказ.

Кран клапаны

используются для опорожнения резервуаров и т.п. и часто имеют резьбовые средства для открытия и закрытия. Они также используются в качестве запорных устройств низкого давления, где обычно используют четвертьоборотный рычаг. Основные характеристики включают тип клапана, соединения порта, размер клапана и материалы конструкции. Крановые клапаны используются в различных сферах применения, включая радиаторы, обогреватели, резервуары, бойлеры, лабораторную посуду, воздушные системы, резервуары, бочки и т. Д.

Мембранные клапаны

используются гибкие мембраны для перекрытия потока в трубах. Подобно пережимным клапанам, диафрагма полностью изолирует приводные средства от технологической жидкости, что является преимуществом для клапанов в санитарных условиях. Основные характеристики включают конфигурацию порта, соединения порта, размер клапана, среду и материал уплотнения. Мембранные клапаны используются в основном в фармацевтической, косметической, пищевой и полупроводниковой промышленности. Иногда регулирующие клапаны, приводимые в действие пневматическими диафрагмами, неправильно называют «мембранными клапанами».Предупреждаем читателя делать это различие.

Дисковые клапаны

— это механические устройства, используемые для управления потоком через трубу. Дисковый клапан состоит из круглой плоской пластины, установленной на конце штока, который входит в трубу под углом 45 градусов к продольной оси трубы. Поворот штока на полукруг открывает или закрывает трубу. Дисковые клапаны почти всегда используются в пищевой промышленности. Основные характеристики включают тип клапана, тип привода, соединения портов, размер клапана и материалы конструкции.Дисковые клапаны используются в пищевой, фармацевтической и молочной промышленности для перекрытия жидких, порошковых или пищевых суспензий, где санитария имеет решающее значение.

Двухблочные и выпускные клапаны

— это механические или электромеханические устройства, состоящие из двухрядных запорных клапанов и одинарных спускных клапанов в обычных корпусах клапанов и используемые для изоляции трубопроводов жидкости от давления на входе. Основные характеристики включают предполагаемое применение, тип привода, тип соединения порта, коэффициент расхода, среду, номинальное давление, а также характеристики.Двойные запорные и спускные клапаны используются в основном в системах управления технологическим процессом с целью перекрытия входного давления и стравливания жидкости и / или давления в системе. Они могут управляться вручную или с помощью электромеханического привода. Среда может включать воду, химические вещества, газы, масло, пар или другие подобные жидкости.

Клапаны двигателя

Двигатель Клапаны используются в двигателях для уплотнения между камерами сгорания и впускной или выпускной системами.Основные характеристики включают предполагаемое применение, диаметр головки и штока, а также материал. Открытие и закрытие клапанов двигателя контролируется серией кулачков и пружин. Они доступны в нескольких материалах и различных типах в зависимости от области применения, включая автомобили, грузовики, мотоциклы и т.д.

Клапаны смесителя

используются для управления потоком жидкости в бассейны или раковины и обычно не имеют выпускных соединений, хотя некоторые из них оснащены резьбой для подсоединения шланга, часто называемой нагрудником для шланга или патрубком.Основные характеристики включают тип клапана, тип привода, соединения порта, размер клапана и материал, из которого изготовлен корпус клапана, включая его седло, уплотнение, футеровку и набивку штока. Другой аспект — тип монтажа.

Смесительные клапаны используются в лабораториях на барабанах в качестве заглушек для шлангов и могут быть изготовлены из недорогих материалов, которые можно утилизировать после опорожнения содержимого контейнера.

Поплавковые клапаны

— это механические устройства, в которых используются полые сферы или другие формы, установленные на рычагах или направляющих, которые открывают и закрывают впускные отверстия для жидкости.Поплавковый клапан используется в основном для поддержания жидкости в резервуаре на определенном уровне. Основные характеристики включают предполагаемое применение, соединения портов, размер клапана, размер поплавка и материалы, из которых изготовлен корпус клапана, его уплотнение и поплавок. Поплавковые клапаны используются в унитазах ванных комнат для пополнения уровня воды после смыва и во многих системах контроля уровня в резервуарах.

Задвижки

используются в основном для блокировки потока жидкости и с меньшей вероятностью будут использоваться для регулирования потока.В задвижке используется пластинчатый барьер, который можно опустить в поток, чтобы остановить поток. Его работа аналогична работе шарового клапана, за исключением того, что шибер обеспечивает меньшее ограничение потока, чем затвор шарового клапана, когда вентиль находится в полностью открытом положении. Основные характеристики включают конфигурацию порта, соединения порта, размер клапана и материалы, из которых изготовлен корпус клапана, его седло, уплотнение, футеровка и набивка штока. Задвижки могут использовать заглушки клиновидной формы или параллельные пластины. Заглушки обычно уплотняют как верхнюю, так и нижнюю стороны клапана, в то время как пластины обычно уплотняют только верхнюю сторону клапана.Клинья могут иметь множество вариантов конструкции, которые уменьшают или компенсируют износ уплотняющих поверхностей. Хотя преимуществом задвижек является их меньшая потеря напора при открытии по сравнению с шаровыми задвижками, они не подходят для дросселирования и могут не обеспечивать принудительную отсечку, которую обеспечивают шаровые краны. Задвижки используются на очистных сооружениях, электростанциях и технологических установках для отсечки и изоляции.

Задвижки обычно бывают с выдвижным и невыдвижным штоком.Преимущество клапанов с выдвижным штоком состоит в том, что они позволяют легко увидеть, открыт или закрыт клапан. Преимущество клапанов с невыдвижным штоком или NRS заключается в том, что шток защищен от воздействия коррозии или других условий окружающей среды крышкой клапана. Никакая конструкция не оказывает большого влияния на фактическую функцию клапана.

Клапаны запорные

, названные в честь их корпусов сферической формы, которые когда-то были обычным явлением, также названы в честь использования в них шарообразного диска, который ограничивает поток, закрываясь против ограничивающего отверстия.Диск открывается и закрывается с помощью маховика на клапанах с ручным управлением и с помощью привода и скользящего вала на автоматических клапанах. Основные характеристики включают тип клапана, конфигурацию порта, соединения порта, размер клапана и материалы, из которых состоит корпус клапана, такие как его седло, уплотнение, футеровка и набивка штока. Проходные клапаны используются для отсечки и регулирования, например, на очистных сооружениях, предприятиях пищевой промышленности и технологических предприятиях. Наиболее распространенной разновидностью является клапан Z-образного типа, названный так из-за пути, по которому жидкость проходит через корпус клапана.Эти два поворота под прямым углом, которые жидкость должна совершить через клапан, объясняют относительно высокие потери напора в конструкции. Менее ограничивающая конструкция — это клапан Y-образного типа, который ориентирует шток клапана под углом 45 ° к корпусу клапана. Другой стиль — угловой клапан, который поворачивает поток на 90 °.

Форма диска может быть изменена для создания клапана, который быстро переходит в режим полного потока, или, используя более коническую конструкцию плунжера, можно создать клапан, который может точно регулировать поток.

Проходные клапаны могут уплотняться против потока жидкости или вместе с ним, в зависимости от требований установки (т.е.е. при закрытии при отказе или при открытии при отказе), и выбор играет важную роль в выборе размера привода. Как и задвижки, шаровые краны могут быть с выдвижным штоком или NRS.

Изображение предоставлено: Surasak_Photo / Shutterstock.com

Изображение предоставлено: PHOTOCREO Михал Беднарек

Гидравлические клапаны

— это механические или электромеханические устройства, используемые для управления потоком жидкости в гидравлических силовых системах.В мобильных системах они часто приводятся в действие вручную, а в стационарных — электрически. Основные характеристики включают тип клапана, тип привода, соединения портов, количество портов, конфигурацию портов, материалы конструкции и номинальное давление. Гидравлические клапаны используются на строительных машинах — экскаваторах, погрузчиках и т. Д., А также в большом количестве стационарных систем, таких как прессы и прессы.

Игольчатые клапаны

используются для измерения расхода жидкости через трубки или порты.Поток регулируется путем вставки или извлечения сужающегося штока в или из аналогичного сужающегося отверстия, создавая очень точный способ регулирования потока жидкости через отверстие. Основные характеристики включают тип клапана, соединения портов, размер клапана и материалы, из которых изготовлен корпус клапана, включая его седло, уплотнение, футеровку и набивку штока. Игольчатые клапаны используются в вакуумных системах и для систем измерения, где требуется точное регулирование расхода. Из-за большого числа оборотов, необходимых для закрытия игольчатого клапана, они не идеально подходят для использования в запорных системах.

Пережимные клапаны

— это механические устройства, используемые для регулирования потока жидкости и сухого продукта по трубам. В пережимном клапане используется гибкая трубка, которая служит каналом, который может быть зажат за счет использования давления воздуха или жидкости на его внешнюю поверхность. Он также может приводиться в действие механически. Основные характеристики включают размер клапана и материал, из которого изготовлена ​​трубка. В пережимном клапане сама трубка является единственным материалом, контактирующим с продуктом в трубе.Пережимные клапаны используются для регулирования потока и отключения пищевых суспензий, сухих продуктов, песка, гравия и т. П.

Поршневые клапаны

— это механические устройства, используемые для управления потоком жидкости через трубу. В поршневом клапане используется цилиндрическая заглушка для перекрытия потока через клапан и обычно используется для изоляции. Основные технические характеристики включают размер клапана, соединения портов и материалы корпуса клапана, такие как его седло, уплотнение, футеровка и набивка штока.Поршневые клапаны используются для изоляции в паровых, конденсатных и других жидкостных системах.

Пробковые клапаны

— это четвертьоборотные клапаны, используемые для регулирования потока жидкости через трубу. Плунжерный клапан сужает поток аналогично шаровому клапану, используя пробку с отверстиями, а не шар с отверстиями, который поворачивается в потоке потока, чтобы сузить или разрешить поток. Основные характеристики включают тип клапана, конфигурацию порта, соединения порта, размер клапана и материалы, из которых изготовлен корпус клапана, а также его седло, уплотнение, футеровку и набивку штока.Разъемные клапаны используются для запорного и используются в качестве регулирующей арматуры для химической промышленности процесса, перерабатывающих заводов и очистных сооружений, например. Различают плунжерные клапаны со смазкой, которые впрыскивают смазку между плунжером и корпусом клапана, чтобы действовать как герметик, и несмазываемые клапаны, которые вместо этого полагаются на полимерную втулку для уплотнения и уменьшения трения.

Тарельчатые клапаны

— это механические или электромеханические устройства, используемые для управления потоком воздуха в пневматические цилиндры.Термин «тарельчатый клапан» также описывает разновидность обратного клапана. Клапаны двигателя также иногда называют тарельчатыми клапанами. Основные характеристики включают тип клапана, размер клапана, материалы конструкции, коэффициент расхода и номинальное давление. Тарельчатые клапаны используются в пневматических системах и могут управляться пилотным воздухом или электрически с помощью соленоида.

Предохранительные клапаны

Изображение предоставлено Дмитрием Приданниковым / Shutterstock.ком

защищают находящиеся под давлением системы, такие как котлы или трубопроводы, от условий избыточного давления, обычно с помощью подпружиненной диафрагмы. Они могут сбрасывать внутреннее давление, а также внешнее давление, вызванное, например, образованием вакуума внутри резервуара. Основные характеристики включают тип клапана, соединения портов, размер клапана, номинальное давление, предполагаемое применение и материалы конструкции.

Предохранительные клапаны используются в пневматических компрессорах, на газопроводах и в криогенных системах — короче говоря, в любом месте, где могут возникать условия повышенного или пониженного давления.Клапаны сброса давления и вакуума работают автоматически, но могут иметь ручные средства срабатывания для проверки. На конденсаторах используются атмосферные предохранительные клапаны. Клапан управления помпажем — это своего рода предохранительный клапан, предназначенный для уменьшения повреждения гидравлических систем в результате явления, известного как гидравлический помпаж.

Поворотные и бункерные клапаны

иногда называют поворотными воздушными шлюзами и используются в основном для дозирования порошков и других сухих текучих продуктов. Клапаны бункера тесно связаны между собой и используются для выдачи сухих продуктов из бункеров и аналогичных контейнеров для сухого хранения.

Электромагнитные клапаны

— это электромеханические устройства, которые используются в основном в масляных и воздушных системах для дистанционной остановки и запуска потока жидкости. Они зависят от электромеханических соленоидов для прямого или управляемого управления. Обычно они не используются для пропорционального регулирования расхода. Основные характеристики включают тип клапана, количество портов, конфигурацию портов, соединения портов, размер клапана, материалы конструкции, номинальное давление и входное напряжение. Электромагнитные клапаны используются для приведения в действие гидравлических домкратов, управления гидроцилиндрами на грузовиках и управления потоком воды, масла или растворителей через системы трубопроводов.Они также широко используются в пневматических системах. Электромагнитный запорный клапан предназначен для блокировки воздушного клапана в нужном положении без необходимости поддержания питания на соленоиде.

Изображение предоставлено asharkyu / Shutterstock.com

Использование клапанов и их A pp l ic ations and Industries

За некоторыми исключениями (например, топливные клапаны самолетов или клапаны охлаждения) клапаны не относятся к отрасли; они могут использоваться в широком спектре отраслей, включая химическую переработку, производство продуктов питания и напитков, транспортировку газа, горнодобывающую промышленность, нефть и газ, а также производство электроэнергии.

Некоторые из них предназначены для гидравлических систем, включая соленоидные, тарельчатые, гидравлические, картриджные и воздушные логические клапаны. Другие предназначены для общих трубопроводных применений или небольших жидкостных систем и включают в себя пробки, поршни, пережимные, шаровые, запорные, дисковые, диафрагменные, дроссельные и шаровые клапаны. Кроме того, существуют клапаны, предназначенные для автоматического срабатывания в определенных случаях, включая предохранительные и обратные клапаны.

Некоторые клапаны настолько распространены, что сгруппированы по функциям, например, клапаны подачи воды в котел и регулирующие клапаны продувки, клапаны крана, поплавковые клапаны, двойные запорные и спускные клапаны, зонные клапаны HVAC или обратные клапаны слива пола.Некоторые клапаны настолько специализированы, что могут иметь только одно или два применения, например, поворотные соленоидные клапаны, используемые в экскаваторах, или обратные клапаны сброса, используемые в канализационных системах и на кораблях.

Что касается трубопроводной арматуры, многие могут рассматриваться как подходящие для блокировки или дросселирования. Шаровой кран лучше подходит для двухпозиционных приложений, чем для регулирования потока. То же самое с задвижками и поршневыми клапанами. Для регулирования потока предпочтительными вариантами являются шаровые затворы и дроссельные заслонки, из которых особенно распространены шаровые клапаны.Шаровые краны могут быть спроектированы так, чтобы потери на трение через открытый клапан были не больше, чем те, которые могут возникнуть в трубе такого же диаметра (что в некоторых случаях также делает их пригодными для скребков). Клапаны других типов обычно приводят к некоторым потерям в клапане из-за необходимости размещать компоненты клапана, приводные валы и т. Д. Непосредственно в потоке и / или из-за необходимости изменить направление потока жидкости.

Размеры трубопроводной арматуры обычно соответствуют размеру фланца для различных стандартных размеров труб и давления, т.е.например, 150 фунтов на квадратный дюйм, 300 фунтов на квадратный дюйм и т. д. В стандарте ANSI B16.10 указаны габаритные размеры для фланцевых и приварных концевых клапанов из железа, работающих в паре, гидравлике и при высоких температурах.

Большинство трубопроводных клапанов доступны с ручными рычагами или маховиками, которые могут быть адаптированы к приводам зубчатого типа более крупных размеров и оснащены электрическими или электропневматическими приводами для автоматического управления. Клапаны, оснащенные такими приводами, иногда называют регулирующими клапанами или клапанами, регулирующими поток, поскольку с автоматическим приведением в действие они могут быть интегрированы в контуры управления, используемые для автоматизации процесса.Фраза «регулирующий клапан» иногда используется для описания клапанов, используемых, например, в гидравлических и пневматических гидравлических системах для приведения в действие гидроцилиндра. То есть любой клапан может быть регулирующим.

Изображение предоставлено: история инженера / Shutterstock.com

Любые клапаны, оснащенные автоматическими приводами, могут считаться регулирующими клапанами, поскольку они предположительно будут связаны с удаленными контроллерами процесса.Тот же самый клапан без приводов по-прежнему будет шаровым клапаном, задвижкой и т. Д., Хотя и с ручным управлением с помощью маховика или рычага. Многие регулирующие клапаны сохраняют некоторую форму ручного управления, с помощью которого клапан можно открывать и закрывать. Некоторые клапаны считаются регулирующими клапанами, если они имеют механические средства измерения расхода, давления и т. Д. И могут регулировать клапан, например, с помощью пилотов. В меньших типоразмерах электромагнитные клапаны работают как регулирующие клапаны. Многие производители предлагают интегрированные комбинации клапанов и приводов, например шаровые краны с электроприводом.

Материал клапана может играть важную роль при выборе клапана, особенно когда речь идет о работе с агрессивными жидкостями, абразивными шламами, пищевыми продуктами и т. Д. Проблемы с материалами касаются не только смачиваемых частей, но также могут распространяться и на материалы корпуса клапана. Например, клапаны, используемые для пищевой промышленности, должны противостоять щелочным химическим веществам и обычно требуют нержавеющей стали даже для внешних частей, которые не контактируют с продуктом. Некоторые клапаны имеют футеровку для повышения их устойчивости к коррозионным жидкостям и т. Д.Обратные клапаны иногда покрывают PTFE для улучшения работы и износостойкости. Клапаны меньшего размера выпускаются из множества пластиков и находят применение во многих лабораторных применениях. Например, шаровые краны доступны из латуни, нержавеющей стали, полипропилена и других пластиков. Так называемые санитарные клапаны оснащены быстроразъемными фланцами, чтобы их можно было легко снять с трубопровода для внутренней дезинфекции, и они особенно популярны в конструкциях с шаром, дроссельной заслонкой и заглушкой.Сами клапаны часто имеют функции, позволяющие быстро разобрать и собрать. Двумя популярными типами клапанов, в которых не используются металлические части, контактирующие с жидкостью, являются мембранные и пережимные клапаны. Вместо этого приводы работают с гибкими, обычно резиновыми элементами, которые открывают и закрывают проходы клапана и устраняют необходимость вставлять металлические части в поток жидкости и уплотнения, которые идут вместе с ними.

Гидравлические и пневматические клапаны, используемые в гидравлических системах, представлены, например, гидравлическим регулирующим клапаном, используемым для направления потока жидкости к гидроцилиндру, гидравлическому двигателю или аналогичному компоненту.Типичный гидрораспределитель может иметь три положения — например, вперед, нейтраль и назад — и с их помощью цилиндр может выдвигаться и втягиваться. Часто клапаны имеют некоторую степень управления потоком для изменения скорости, с которой движется управляемое устройство. Распространенное название некоторых гидравлических и пневматических клапанов — золотниковые клапаны из-за золотникового элемента, который перемещается внутри корпуса клапана для открытия и закрытия портов. Другой вид — это гидравлический переключающий клапан, названный так потому, что он позволяет оператору переключаться между системами, которые не используются одновременно, уменьшая количество дискретных компонентов, необходимых для любой данной системы.Воздушный клапан с электромагнитным приводом использует соленоид для открытия небольшого пилотного клапана, который, в свою очередь, открывает (или закрывает) выходные порты клапана. Такие воздушные клапаны используются в автоматизированном оборудовании всех видов, например, для управления цилиндрами, вращающимися устройствами и инструментами на конце руки. Воздух также используется во взрывоопасных зонах для безотказной работы полноразмерных клапанов, таких как пневматические запорные клапаны резервуаров, используемые на резервуарных парках.

Типы клапанов — выбор C Обсуждение

При выборе трубопроводной арматуры важно учитывать, будет ли она использоваться для операций пуска-останова или для дросселирования.Гидравлический удар — то есть скачок давления или изменение количества движения, вызванные внезапной остановкой движущейся жидкости или изменением направления — который может возникнуть в результате таких операций, может вызвать повреждение клапанов и задействованного оборудования. Выбор конструкции клапана, которая сводит к минимуму гидравлический удар, может снизить уровень повреждения системы и ее компонентов, а также снизить риск полного отказа.

Еще одно важное соображение — это природа жидкости, которая будет проходить через клапан. Жидкости, содержащие твердые частицы, могут оказывать абразивное воздействие на клапаны, механизмы которых подвергаются воздействию жидкости, например дроссельный клапан.И для этих жидкостей шаровой клапан является лучшим выбором из-за непрерывного пути, по которому он проходит к жидкости. Коррозионные жидкости, такие как хлор, еще больше усложняют выбор материалов.

Активация — еще одна тема, которая может вызывать или не вызывать озабоченность. Простому шаровому крану в небольшой лаборатории или в жилых помещениях может не потребоваться ничего, кроме четвертьоборотного рычага. Для большой задвижки в технологическом трубопроводе может потребоваться электрический или пневматический привод и вся электроника, связанная с управлением им.

Срабатывание клапана зависит от типа клапана. Например, шаровые краны обычно открываются и закрываются с помощью рычага, потому что шар поворачивается только на четверть оборота между двумя положениями. В шаровом клапане часто используется маховик, который работает с ходовым винтом, чтобы поднимать и опускать плунжер шарового клапана из отверстия и в отверстие. В больших клапанах редуктор может дополнять маховик, чтобы предоставить оператору некоторое механическое преимущество при открытии или закрытии клапана. Трубопроводные клапаны обычно относятся к одному из этих двух типов.

Изображение предоставлено: RachenStocker / Shutterstock.com

Важным моментом при замене клапана является расстояние между фланцами, которое хорошо видно на изображении выше. Обычно клапан должен размещаться в пространстве между неподвижными трубами, поэтому этот размер может иметь решающее значение, если модификации существующих трубопроводов нежелательны и их следует избегать.Некоторые производители предлагают свои клапаны в качестве прямой замены размеров клапанов других типов.

Клапаны большего размера обычно используют стандартные фланцы ASME для своих соединений. В меньших размерах соединения могут варьироваться от санитарных (типа Tri-Clamp) до компрессионных.

Порты и пути относятся к количеству проходов в клапан, а для большинства трубопроводных клапанов их два. Шаровые краны обычно доступны с тремя или более отверстиями и используют шар с L-образным проходом.

Гидравлические клапаны обычно управляются автоматически на стационарных промышленных машинах и вручную на мобильных машинах. Картриджи доступны для любого места проведения. Гидравлические клапаны часто устанавливаются в общих коллекторах или собираются вместе в виде блоков клапанов, чтобы упростить водопровод и уменьшить занимаемое пространство. Некоторые гидравлические клапаны выполнены в виде моноблоков, что означает, что корпус нескольких клапанов выполнен как единое целое.

Пневматические логические клапаны представляют собой аналогичную версию гидравлических клапанов, в которых в качестве жидкости используется воздух (вместо масла), и они так же широко используются на заводе / производстве, как гидравлические клапаны в мобильных системах.Многие из тех же соображений, что и для гидравлических клапанов, совпадают с миром воздушных логических клапанов.

Типы клапанов и фитингов — важные атрибуты

Коэффициент расхода (Cv)

Cv относится к потоку через корпус клапана и представляет количество галлонов воды в минуту при 60 ^o F, которое может пройти через клапан при перепаде давления на клапане 1 фунт / кв. Это распространенный метод сравнения характеристик клапана.

Размер клапана

Размеры клапана в дюймах и миллиметрах обычно соответствуют размеру труб, с которыми они работают.Размер фланцев и т. Д. Обычно зависит от размера клапана.

Номинальное давление

часто имеют номинальные характеристики в соответствии с классами ANSI 150 фунтов на квадратный дюйм, 300 фунтов на квадратный дюйм и т. Д., Что соответствует стандартным характеристикам трубопроводов. Внутренние шаровые краны могут быть рассчитаны на давление до 600 фунтов на квадратный дюйм.

Соединения портов

Настоящее соединение относится к соединениям на корпусе клапана, которые позволяют вставлять его в трубопровод, не раздвигая трубы. Это обычное явление для небольших шаровых кранов, в которых соединения труб часто имеют резьбу.Односторонние клапаны имеют это соединение только с одной стороны. Компрессионные фитинги также применяются в основном к небольшим клапанам, используемым с трубками из меди, пластика и т. Д. Фланцы являются обычными соединениями портов в больших клапанах. Соединения могут быть спаяны во многих клапанах меньшего размера, используемых для водоснабжения. Пластиковые клапаны могут иметь патрубки для сварки растворителем.

Другие характеристики клапана

Клапаны часто считаются непроницаемыми для пузырей — описание клапанов, которые не допускают прохождения жидкости при закрытии.Некоторые конструкции более склонны к пузырьковой герметичности, чем другие, особенно те клапаны, которые предназначены для двухпозиционного режима работы, по сравнению с теми, которые используются в основном для регулирования потока.

Все о клапанах — ресурсы

T ra d e Ассоциации

Коды и стандарты

слишком много, чтобы их перечислить, но читатель может обратиться к различным организациям по стандартизации, таким как ASME, ANSI и API, за их исчерпывающими собраниями стандартов трубопроводов и клапанов.Выборка включает:

ASME F885 Размеры корпуса бронзового шарового клапана

ASME F1098 Размеры дроссельной заслонки

API 594 Обратные клапаны межфланцевого типа

ANSI B16.10 Торцевые и конечные размеры клапанов из черных металлов

Сводка

Это руководство дает общее представление о клапанах, их выборе и использовании в различных средах. Для получения дополнительной информации о сопутствующих продуктах обратитесь к другим нашим руководствам или посетите платформу Thomas Supplier Discovery Platform, чтобы найти потенциальные источники или просмотреть подробную информацию о конкретных продуктах.

Другие артикулы клапана

Больше от Насосы, клапаны и аксессуары
