Как сделать выбор ИБП для твердотопливного котла, несколько полезных советов

Содержание

1. Нужен ли бесперебойник для твердотопливного котла
2. Каких видов бывают ИБП для котлов на твердом топливе
3. Как выбрать ИБП для твердотопливного отопительного котла
4. Какой марки лучше ИБП подобрать к котлу на твердом топливе
5. Нужен ли ИБП, если у ТТ котла есть стабилизатор?

Современные твердотопливные котлы позволили максимально автоматизировать процесс отопления. Обогрев стала регулировать чувствительная автоматика, что сделало оборудование энергозависимым. В случае отключения электроэнергии, перестает работать: подача топлива, контроль нагнетания кислорода в топку, циркуляционный насос, система, предотвращающая закипание теплоносителя.

ИБП для твердотопливного котла является необходимостью, позволяющей подготовиться к форс-мажорным обстоятельствам, в виде скачков напряжения или внезапного отключения электричества.

Нужен ли бесперебойник для твердотопливного котла

Все зависит от того, насколько ТТ котел является энергозависимым. Системы отопления с естественной циркуляцией теплоносителя и простейшей конструкцией водогрейного оборудования, обычно работают без электричества и не нуждаются в бесперебойнике. Но для других моделей подключение к электросети через ИБП является необходимостью.

• Для котла на пеллетах – оборудование снабжено чувствительной автоматикой, контролирующей скорость подачи пеллет на горелку. Внутри большинства моделей установлен циркуляционный насос, а также система самостоятельной очистки горелочного устройства и дымохода от сажи. Отключение пеллетного котла от электричества приводит к остановке процесса отопления.

• Для дровяного котла – энергонезависимые модели не нуждаются в подключении ИБП. Исключение составляют ситуации, когда уже после установки котла принимается решение о дополнительном монтаже циркуляционного насоса.
  Современные модели имеют встроенный водяной контур, насосное оборудование, систему, предотвращающую перегрев теплоносителя, а также автоматику, управляющую забором воздуха и системой дымоотведения. Чем больше электрических модулей установлено в котле на дровах, тем насущнее потребность в ИБП.

• Для пиролизного котла – принцип работы пиролиза связан с необходимостью создания оптимальных условий для выработки газа. Большинство из пиролизных котлов используют автоматику, позволяющую увеличить время автономной работы от одной закладки дров до нескольких суток. Нагнетание воздуха и работа системы дымоотведения перестает работать после отключения электричества, поэтому котел пиролизного типа нуждается в альтернативном источнике электроэнергии.

• Для угольного котла – современные модели снабжены автоматической подачей топлива в камеру сгорания, присутствует сложная система безопасности.

Обеспечить длительную бесперебойную работу твёрдотопливного котла при отключении электричества возможно только с помощью ИБП. Подключение автомобильных аккумуляторов или генератора может привести к выходу из строя регулирующей автоматики.

Защита твердотопливного котла бесперебойным питанием с чистой синусоидой. На первый взгляд, подобрать источник бесперебойного питания ИБП для твёрдотопливного котла отопления достаточно просто. Но стоит учесть, что большинство производителей не изготавливают станции, конкретно для котельного оборудования. Обычный бесперебойник хорошо защищающий компьютер, оргтехнику и другие бытовые приборы не подойдет для подключения к котлу.

Практика показывает, что единственные приборы, способные предоставить гарантируемую защиту и предотвратить выход из строя автоматики и электроники котельного оборудования, это ИБП с чистой синусоидой на выходе. В технической документации прямо указано, насколько выбранный блок соответствует данному параметру.

Каких видов бывают ИБП для котлов на твердом топливе

Источники бесперебойного питания бывают трех видов. Как уже отмечалось, для автономной работы и обеспечения безопасности электроники отопительного оборудования, не подойдут любые станции UPS. При подборе бесперебойника следует учитывать технические параметры:

• Бюджетный ИБП – простейшая Off-line модель, имеющая привлекательную стоимость, но не обеспечивающая безопасность автоматики котла. Принцип работы устройства достаточно простой. При достижении критических отметок в напряжении, срабатывает переключатель и переводит электронику котельного оборудования на работу от аккумуляторов.
• Линейно интерактивный ИБП с аккумулятором для котла на твёрдом топливе. Эти модели не намного дороже, чем предыдущие, но имеют лучшие характеристики, что позволяет их использовать для защиты отопительного оборудования. Блок UPS питания идет в комплекте со встроенным стабилизатором напряжения, что и является главным преимуществом модели.
• ИБП on-line – наиболее приемлемый вариант. Единственным недостатком модуля является высокая стоимость. Технические и производственные характеристики обеспечивают максимальную защиту оборудования от скачков напряжения, а также поддерживают работу котла в автономном режиме до нескольких суток.

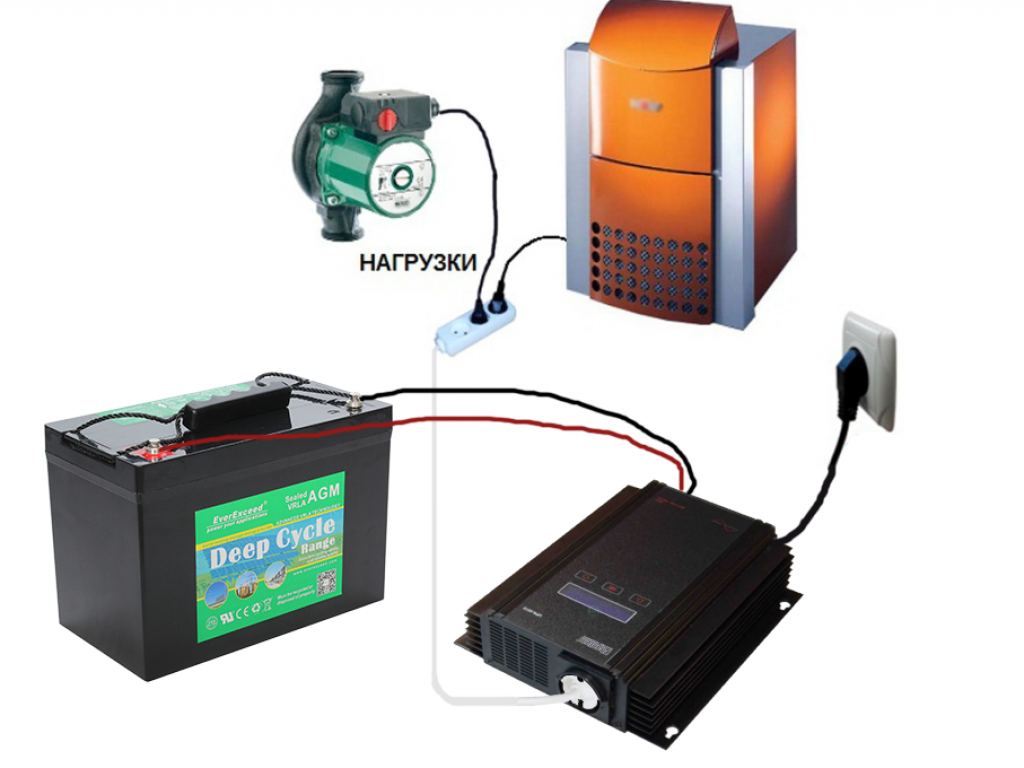

  Работа твердотопливного котла от бесперебойника с двойным преобразованием происходит следующим образом. В корпусе находится инвертор, преобразующий переменный ток в постоянный. После преобразования осуществляется еще одна трансформация и на выход подается переменное напряжение со стабильной частотой, запитывающее автоматику котла. Существует возможность установить параметры, оптимальные для работы котельного оборудования.

Как выбрать ИБП для твердотопливного отопительного котла

Система бесперебойного питания для твердотопливного котла должна не только поддерживать автономную работу котельного оборудования, но и обеспечивать защиту электроники. При выборе наиболее подходящего UPS для котельной, необходимо обращать внимание именно на эти два критерия:

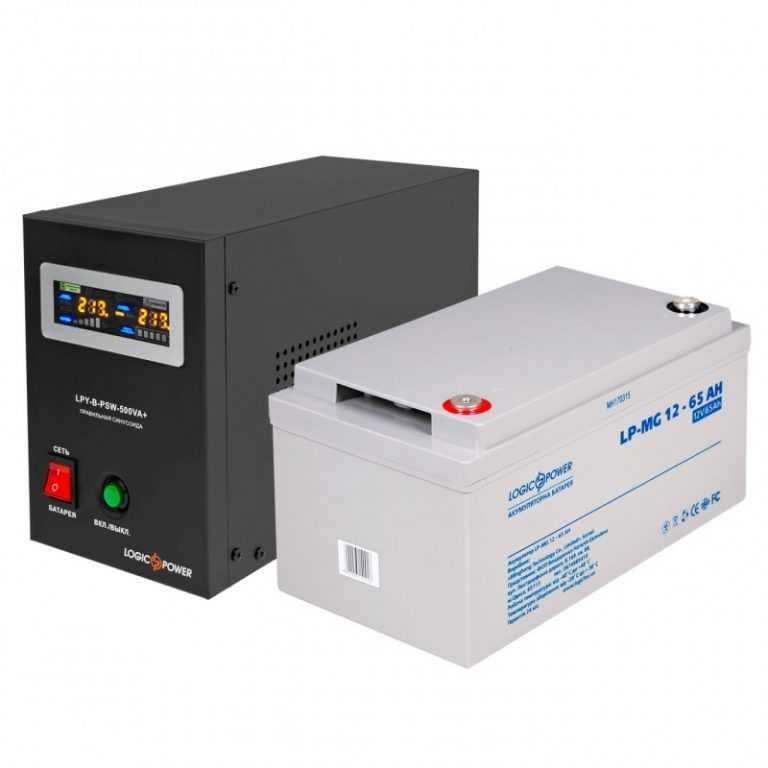

• Время автономной работы при отключении электричества. Выбирая аккумулятор, потребуется обратить внимание на их емкость и питание. Если котельная устанавливается внутри жилого дома, для бесперебойника лучше аккумулятор закрытого типа. Установка батареи на 100 А/ч обеспечит автономную работу котла в течение 6-8 часов.
• Защита от колебаний напряжения. Установка UPS к твёрдотопливному котлу имеет еще одну цель. Необходимо защитить все узлы, потребляющие электроэнергию от выхода из строя.
  Практика показывает, что только подключение ТТ котла через бесперебойник Online может обеспечить такую защиту. Устройство работает по принципу двойного преобразования. Поэтому на автоматику котла подается напряжение с устойчивой частотой и чистой синусоидой.

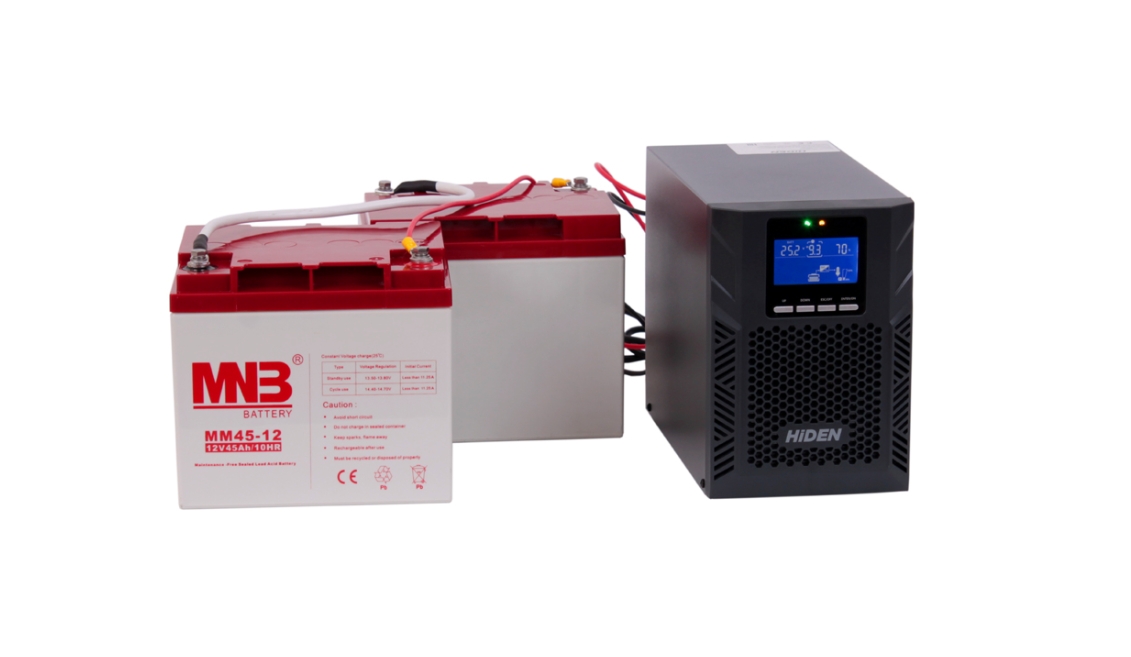

Модели с маркировкой LT имеют функцию, позволяющую подключать несколько аккумуляторных батарей одновременно (схема подключения ИБП к АКБ, указана в технической документации). Благодаря увеличенному количеству АКБ, автономная работа ИБП может длиться до нескольких суток.

Какой марки лучше ИБП подобрать к котлу на твердом топливе

Перед тем как окончательно выбрать UPS, стоит обратить внимание на отзывы, об использовании различных бесперебойников для твёрдотопливных котлов. Для нужд котельных чаще всего используют следующие марки оборудования:

1. CyberPower.
2. Inelt.
3. Helior.
4. Skat UPS.
5. Teplocom.
6. Штиль.

Каждая из вышеперечисленных моделей заслужила определенную репутацию и может устанавливаться для нужд котельной. Лучше отказаться от приобретения китайского оборудования, а отдать предпочтение надежной европейской или отечественной технике.

Нужен ли ИБП, если у ТТ котла есть стабилизатор?

Стабилизатор выполняет только одну необходимую задачу – защищает автоматику и электронику от скачков напряжения в сети. Но при отключении электричества, стабилизатор не может обеспечить автономную работу котельного оборудования, что является критичным для некоторых видов котлов.

Устройство бесперебойного питания для пеллетных котлов является единственным способом обеспечить автономную работу системы после отключения электричества. Горелка и шнековая подача гранул функционируют только при наличии питания в сети. После отключения электроэнергии, ИБП подает напряжение от аккумуляторов, что позволяет продолжить работу котла, но уже в автономном режиме.

И наоборот, бесперебойное электропитание для котлов на дровах может не иметь необходимости. Некоторые модели работают по принципу обычной дровяной печки, а принудительная циркуляция теплоносителя заменяется естественной, благодаря байпасу, установленному на трубопроводе отопления.

Что такое ИБП для твердотопливного котла?

Автор:
Сергей Куртов

Время прочтения: 5 мин

Дата публикации: 04-10-2022

Рейтинг статьи: (2199)

Содержание

Источник бесперебойного питания — устройство, необходимое, для обеспечения стабильной, бесперебойной работы оборудования, не взирая на перебои с энергообеспечением.

В связи с постоянно повышающейся стоимостью энергоносителей, в частности пригодного газа и электроэнергии, население Украины пытается экономить свои кровно заработанные. А зная, как сильно подорожал природный газ с 1 апреля 2015 года, вопрос экономного обогрева частного дома, вышел на первое место. И здесь, самым экономичным, экологичным, и одновременно не очень затратным вариантом, является установка отопления с применением твердотопливного котла. В этой статье мы рассмотрим , как обеспечить стабильную работу твердотопливного котла.

Почему это важно?

Специфика работы твердотопливного котла такова, что ему постоянно необходима работа насоса, который отводит от него тепло, и подает это тепло на радиаторы отполения. И если, на какоето время, насос остановится, температура воды в рубашке охлаждения твердотопливного котла резко повышается, что может привести или к взрыву котла, или к срабатыванию специально предназначеных для таких ситуаций защитных устройств, что чревато сбросом воды из системы отопления в помещение. Сами понимаете, ни первое, ни второе, ничего хорошего, для вашего жилища не предвещает.

Как избежать подобных ситуаций ?

Для предотвращения нештатных ситуаций, насос твердотопливного котла, обязательно должен быть подключен через источник бесперебойного питания. Современные ИБП способны поддерживать энергообеспечение от нескольких минут до нескольких суток. Рекомендуем проконсультироваться с нашими специалистами, они помогут подобрать ИБП необходимой мощности,  и аккумуляторную батарею необходимой ёмкости. Система бесперебойного питания должна поддерживать минимальное время автономии, достаточное для прогорания твердого топлива в топке. Это позволит обезопаситься от закипания жидкости в твердотопливном котле.

Современные твердотопливные котлы, для обеспечения высокого КПД и комфортной работы, имеют нагнетатели, платы управления, шнэки автоподачи, электро-клапана, и прочую автоматику. Для стабильной работы автоматики, тоже потребуется источник бесперебойного питания в паре с аккумуляторной батареей.

Чтобы избежать проблем в зимний период, рекомендуем заблаговременно, до начала отопительного сезона, позаботиться о подборе ИБП и аккумуляторной батареи нужной ёмкости. Сейчас на рынке представлено великое множество различных видов ИБП, разобраться в которых, не имея специальных знаний, достаточно сложно. Специалисты нашего магазина проконсультируют Вас, подберут несколько вариантов, рассчитают необходимую ёмкость аккумуляторных батарей. Источники бесперебойного питания и аккумуляторные батареи всегда в наличии у нас на складе. Мы оперативно доставим оборудование к Вам на объект, выполним монтаж, и, при необходимсоти, осуществим запуск. Сотрудничая с нами, вы можете быть уверены в стабильной работе вашего оборудования.

КАТАЛОГ АККУМУЛЯТОРНЫХ БАТАРЕЙ >>>>>

Видео-обзор ИБП RUCELF серии UPI V2.0:

Ещё по теме

Источник бесперебойного питания ИБП

ИБП — источник бесперебойного питания для газового котла

Источник бесперебойного питания. Нужен или нет?

Источники бесперебойного питания SinPro

Зоны сброса перегрева для твердотопливных водогрейных котлов —

Скотт Николс 24 июня 2019 г. 6 августа 2019 г. Общая информация, советы по установке, технология

Все твердотопливные водогрейные котлы должны быть установлены с возможностью отвода тепла с использованием электроэнергии или без нее. В необычном случае температура котла превышает заданную температуру и температура продолжает расти, зона сброса перегрева может быть единственным средством предотвращения производства пара котлом. Как правило, перегрев происходит во время перебоев в подаче электроэнергии или при отказах оборудования, таких как отказ циркуляционного насоса или системы управления. Чрезмерная тяга дымоходов также может привести к продолжению горения огня в котле, который обычно горит только с принудительной или искусственной тягой. Человеческий фактор – еще одна типичная причина перегрева твердотопливных котлов. Например, если вы забудете закрыть дверцу котла, это может привести к отключению всех типичных средств контроля горения.

Современные твердотопливные котлы, включая нисходящие, газифицирующие и дровяные котлы, менее склонны к перегреву, чем старые дровяные котлы с естественной тягой, но даже современные дровяные котлы могут перегреваться. Монтажники часто могут утверждать, что они имеют многолетний опыт работы с котлами с нисходящей тягой, но не видели и не слышали о случаях перегрева. Это может привести к самодовольству. Однако перегрев – одно из самых страшных событий, с которыми может столкнуться владелец твердотопливного водогрейного котла. Производство пара в водогрейном котле опасно и является неконтролируемым явлением. По этим причинам следует предотвращать перегрев, даже если он никогда не ожидается.

Существуют различные способы охлаждения вышедшего из-под контроля котла. Наиболее типичным методом охлаждения водогрейного котла является создание потока через водяную рубашку котла для отвода тепла. Поток можно создать обычными средствами, например, с помощью циркуляционного насоса. Поток также может быть создан с помощью гравитации. В Европе типично использовать термически активированный клапан, который открывается и пропускает холодную питьевую воду, находящуюся под обычным бытовым давлением, через охлаждающий змеевик, установленный в водяной рубашке котла. Полученная нагретая вода затем стекает в канализацию. Вода продолжает течь через водяную рубашку котла в слив до тех пор, пока котел не остынет настолько, чтобы клапан снова закрылся.

Типовая проводка зоны сброса

Если происходит перегрев и есть электроэнергия, температурный выключатель, такой как аквастат, запускает циркуляционный насос в заданной тепловой нагрузке/зоне тепла. Тепло поступает к радиаторам и рассеивается в воздухе. Однако в случае современного дома, в котором используются PEX или резиновые трубы, большая часть сантехники может не справиться с температурой воды 210 ° F или выше, что обычно наблюдается в котле с перегревом. Если существующие зоны не рассчитаны по температуре для использования в качестве зоны сброса, можно добавить выделенную цельнометаллическую зону сброса. Независимо от типа сантехники, используемой в доме, наличие электричества дает установщикам возможность точно определить размер зоны сброса, поскольку потоки можно легко рассчитать на основе номинальных характеристик циркуляционного насоса и потерь напора в контуре.

Кроме того, при использовании циркуляционных насосов зоны сброса могут располагаться в удобных и эффективных местах, не зависящих от самотечного течения перегретой воды.

Другое дело перегрев при отключении электроэнергии. Во время отключения электроэнергии циркуляционные насосы перестают работать, что, вероятно, приводит к потере потока через котел. Большинство современных котлов на дровах имеют усовершенствованные регуляторы воздуха для горения в сочетании с достаточным объемом воды в рубашке котла, чтобы предотвратить образование пара при отключении мощности. Тепло от остаточных источников, таких как горящая древесина, горячий огнеупор и/или решетки, редко вызывает перегрев. Однако, если имеется продолжительный источник тепла и отсутствует поток воды для охлаждения котла, вода в рубашке котла может достичь чрезмерно высоких температур.

Можно предотвратить перегрев с помощью самотечных зон сброса перегрева, но использование этих зон требует осторожности. К счастью, поток без использования энергии возможен, потому что горячая вода поднимается, а холодная падает по трубам.

В замкнутом контуре подъем и опускание нагретой и охлажденной воды создает постоянный ток и устойчивый поток. Создание контура, который течет естественно и адекватно, чтобы предотвратить перегрев, требует осторожности. Вот несколько основных ингредиентов:

1. Линии подачи и возврата не должны быть перекрыты или существенно ограничены при отключении питания. Чем больше диаметр труб в зоне сброса тепла, тем лучше для потока. Потери напора должны быть снижены везде, где это возможно. Котлы, установленные в котельных или хозяйственных постройках, удаленных от отопительной нагрузки, должны иметь выделенную зону сброса, расположенную у котла.
2. По крайней мере отходящая линия подачи должна быть металлической, чтобы предотвратить плавление при перегреве.
3. Трубопровод подачи в зону сброса должен быть направлен вверх к радиатору(ам) с низким ограничением, например плинтусным конвекторам чугунного радиатора, расположенного над котлом. Поскольку панельные радиаторы часто монтируются с отдельными радиаторными вентилями, их не рекомендуется использовать в зонах гравитационного сброса.
   Обратный трубопровод должен быть максимально наклонен вниз.
4. Излучающее устройство должно быть достаточно большим без использования вентиляторов и циркуляционных насосов для адекватного рассеивания тепла и предотвращения перегрева котла.
5. Радиатор(ы) должен(ы) располагаться так, чтобы достаточное количество воздуха могло циркулировать по поверхностям для охлаждения.
6. В радиаторе(ах) не должны использоваться индивидуальные механические термостаты, которые уменьшают расход.
7. Размещение радиатора(ов) зоны сброса в зоне, где может ощущаться перегрев, может помочь оператору котла контролировать перегрев котла и предотвратить будущие события. Когда область, в которой находится зона перегрева, становится некомфортно горячей, оператор узнает о наличии проблемы.
8. Устройство продувки воздухом должно быть расположено в верхней точке специально построенной зоны сброса. Поскольку в зоне не будет активной циркуляции, удаление воздуха из зоны часто будет затруднено, если вообще возможно, без средств для удаления воздуха во время установки. Зона сброса с воздушными карманами не будет циркулировать.

Некоторые из этих восьми пунктов будут очевидны, но установщики допускают несколько распространенных ошибок. Во многих случаях в качестве радиатора зоны сброса выбирают ребристую трубу плинтуса. Монтажники часто монтируют ребристую трубу под лагами пола в подвале или наверху стены рядом с котлом. Это неправильное предположение, что эта ребристая труба будет обеспечивать нормальную номинальную мощность при установке на потолке.

Типовая зона свалки плинтуса

Радиаторы плинтуса часто переоценивают на 15 % из-за устаревшего рейтинга, который давал радиаторам плинтуса «премиум» мощность по сравнению с обычно более высокими чугунными радиаторами, поскольку радиаторы плинтуса расположены ближе к полу, где воздух кулер. Когда более холодный воздух проходит через радиатор, большая разница температур между воздухом и горячей водой увеличивает теплопередачу. Этот рейтинг отмечен в рейтингах I=B=R в литературе по системным платам. Рейтинги плинтусов следует делить на 1,15, потому что коэффициент премиальности на самом деле не доказан лабораторно.

Во-вторых, когда ребристая труба установлена ​​близко к потолку, она также теряет способность рассеивать тепло, так как не находится на уровне пола, а низкотемпературный воздух проходит через ребра. Вопреки своему названию, плинтусные радиаторы на самом деле являются плинтусными конвекторами и используют движение воздуха снизу вверх для отдачи тепловой энергии. Номинальные значения мощности плинтуса I=B=R обычно рассчитываются для пара с температурой 215°F и комнатной температуры 65°F. Коэффициент 0,69 применяется для уменьшения мощности для горячей воды. Этот фактор еще более усиливается за счет более высоких температур окружающей среды, которые можно обнаружить у радиатора, прикрепленного к потолку в котельной. Предполагая температуру воды 180°F, но при температуре на высоте потолка 100°F, а не 65°F, применяется коэффициент 0,41. При температуре окружающей среды 65°F коэффициент равен 0,69.

. Таким образом, при повышенной температуре потолка производительность ребристых труб плинтуса снижается на 41 % по сравнению с предполагаемой температурой пола 65 °F. до 180°F.

Наконец, скорость потока через ребристую трубу, основанная на гравитации, будет неизвестна. По сравнению с зоной с циркуляционным насосом с механическим приводом, петля с пассивными ребристыми трубами обычно будет иметь сравнительно низкий расход, что еще больше снижает потенциальную производительность. Этот фактор является относительно небольшим фактором по сравнению с температурой. Для расхода ½ галлона в минуту коэффициент равен 0,9.31 или около 93% от того, что будет на выходе при 3 галлонах в минуту или более.

Остальные 7 «основных ингредиентов» говорят сами за себя, но не менее важны. К счастью, современные дровяные котлы почти никогда не перегреваются. Плоды особой заботы о зонах сброса тепла во время установки могут никогда не быть реализованы. Прискорбный парадокс, поскольку зоны сброса часто остаются неиспользованными в течение всей жизни, многие монтажники никогда не узнают, будет ли то, что они установили, работать должным образом, если котел перегреется.

Это одна из причин того, что зоны сброса плохо изучены. Возможностей для обучения очень мало. В идеале существующая зона тепла с нормальной циркуляцией адекватного размера, хорошо подходящая для температуры выше 180°F и расположенная в жилом помещении, но над котлом, лучше всего подходит для зоны сброса. Дизайн зон свалки — это не только наука, но и искусство. Почти каждая установка будет отличаться. Просто установите ребристую трубу плинтуса длиной ¾ дюйма и предполагайте, что она будет излучать 550 БТЕ/фут. может привести к неприятностям. По сравнению со всей установкой зона свалки относительно недорога и может никогда не использоваться, но всегда должна быть тщательно спроектирована и реализована.

Обеспечение бесперебойной работы котла центрального отопления в течение всего отопительного сезона

С каждым годом растет количество потребителей, сталкивающихся с периодическими перебоями в подаче электроэнергии и отключениями в зимнее время. Хотя такие проблемы, как правило, длятся короткое время и не представляют большой угрозы в городах, они могут оказаться серьезной проблемой для людей, живущих в сельской местности. Тем не менее, обеспечение бесперебойного доступа к электроэнергии в здании, в котором мы живем, имеет большое значение для нашего комфорта и безопасности. Имея это в виду, инвестирование в подходящий ИБП, который удовлетворит наши потребности, является отличной идеей.

По мере развития технологий мы все больше и больше зависим от эффективной работы энергосистемы. Временные сбои в электросетях особенно тяжелы для владельцев котлов центрального отопления, водогрейных каминов и автоматических систем управления отоплением — установок, необходимых для комфорта человека, особенно в зимнее время. Владельцы так называемых умных домов также могут пострадать от последствий отключения электроэнергии. Компоненты бытовых систем отопления и передовых систем управления зданием должны быть не только постоянно под напряжением, но и очень чувствительны к любым помехам в электросети. Даже если сбой питания носит временный характер, он может вывести устройства из строя, что приведет к значительным финансовым потерям.

Решение?
Специализированные ИБП EVER SPECLINE
предназначены для автоматизированных систем отопления дома

В основном предназначены для защиты бытового оборудования от опасностей, вызванных неправильной работой электросети. Они защищают подключенное оборудование от спадов и провалов напряжения в сети, исключают возможность повреждения, возникающего из-за перенапряжения в сети, и обеспечивают синусоидальность входного напряжения. ИБП SPECLINE являются более эффективной и безопасной альтернативой популярным генераторам электроэнергии, которые во многих отношениях неудобны и не могут работать.

ИНВЕСТИЦИИ В ТЕПЛОВЫЕ ИБП SPECLINE В СИСТЕМАХ ЦЕНТРАЛЬНОГО ОТОПЛЕНИЯ

ИБП SPECLINE и SPECLINE Pro дополняют отопительные установки на базе газовых котлов и различных типов котлов, работающих на жидком или твердом топливе. Блоки ИБП гарантируют, что нагревательные устройства будут продолжать генерировать тепло даже в случае сбоя питания, который потенциально может парализовать работу защищаемых устройств.
