Биогазовая установка своими руками для дома видео: Биогазовая установка для частного дома своими руками

Содержание

Биогазовая установка для частного дома своими руками

Рачительный хозяин мечтает о дешевых энергоресурсах, эффективной утилизации отходов и получении удобрений. Домашняя биогазовая установка своими руками – это недорогой способ воплощения мечты в реальность.

Самостоятельная сборка такого оборудования обойдется в разумные деньги, а вырабатываемый газ станет хорошим подспорьем в хозяйстве: его можно использовать для приготовления пищи, отопления дома и других нужд.

Давайте попробуем разобраться в специфике работы этого оборудования, его преимуществах и недостатках. А также в том, возможно ли самостоятельно построить биогазовую установку и будет ли она эффективна.

Содержание статьи:

Специфика получения биогаза

Биогаз образуется в результате брожения биологического субстрата. Его разлагают гидролизные, кислото- и метанообразующие бактерии. Смесь вырабатываемых бактериями газов получается горючей, т.к. содержит большой процент метана.

По своим свойствам она практически не отличается от природного газа, который используется для промышленных и бытовых нужд.

При желании каждый владелец дома может приобрести биогазовую установку промышленного изготовления, но это дорого, а окупаются вложения в течение 7-10 лет. Поэтому имеет смысл приложить усилия и сделать биореактор своими руками

Биогаз – экологически чистое топливо, а технология его получения не оказывает особого влияния на окружающую среду. Более того, в качестве сырья для биогаза используют отходы жизнедеятельности, которые нуждаются в утилизации.

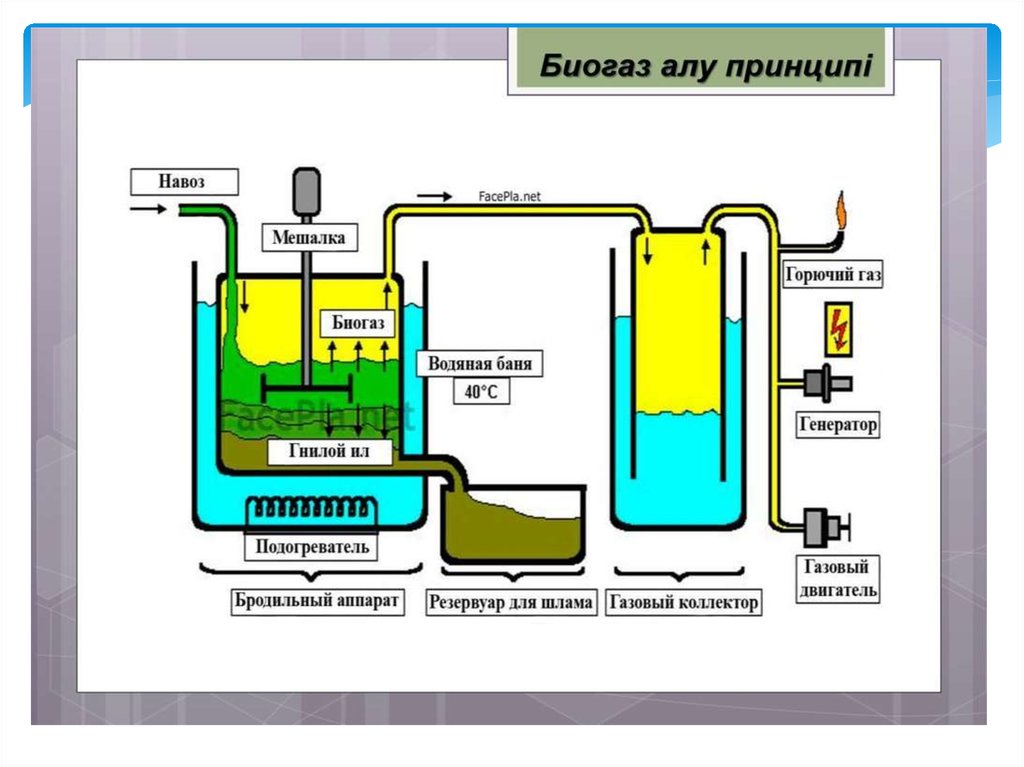

Их помещают в биореактор, где происходит переработка:

  • в течение некоторого времени биомасса подвергается воздействию бактерий. Срок брожения зависит от объема сырья;
  • в результате деятельности анаэробных бактерий выделяется горючая смесь газов, в состав которой входят метан (60%), углекислый газ (35%) и некоторые другие газы (5%). Также при брожении в небольших количествах выделяется потенциально опасный сероводород. Он ядовит, поэтому крайне нежелательно, чтобы люди подвергались его воздействию;
  • смесь газов из биореактора очищается и поступает в газгольдер, где хранится до момента использования по назначению;
  • газ из газгольдера можно использовать точно так же, как природный.
    Он поступает к бытовым приборам – газовым печам, отопительным котлам и т.п.;
  • разложившуюся биомассу необходимо регулярно удалять из ферментатора. Это дополнительные трудозатраты, однако усилия окупаются. После брожения сырье превращается в высококачественное удобрение, которое используют на полях и огородах.

Биогазовая установка выгодна для владельца частного дома только в том случае, если у него есть постоянный доступ к отходам животноводческих ферм. В среднем из 1 м.куб. субстрата можно получить 70-80 м.куб. биогаза, но выработка газа идет неравномерно и зависит от многих факторов, в т.ч. температуры биомассы. Это осложняет расчеты.

Биогазовые установки идеально подходят для фермерских хозяйств. Отходы жизнедеятельности животных способны дать достаточно газа для полноценного обогрева жилых помещений и хозяйственных построек

Чтобы процесс получения газа был стабильным и непрерывным, лучше всего строить несколько биогазовых установок, а субстрат в ферментаторы закладывать с разницей во времени.

Такие установки работают параллельно, а сырье в них загружают последовательно.

Это гарантирует постоянную выработку газа, благодаря чему можно добиться его непрерывного поступления к бытовым приборам.

В идеале биореактор должен подогреваться. Каждые 10 градусов тепла увеличивают выработку газа вдвое. Хотя обустройство подогрева требует вложений, это окупается большей эффективностью конструкции

Самодельное , собранное из подручных материалов, обходится гораздо дешевле установок промышленного производства. Его эффективность ниже, но вполне соответствует вложенным средствам. Если есть доступ к навозу и желание приложить собственные усилия для сборки и обслуживания конструкции, это очень выгодно.

Преимущества и недостатки системы

Биогазовые установки имеют немало преимуществ, но и недостатков хватает, поэтому перед началом проектирования и строительства следует все взвесить:

  • Утилизация отходов. Благодаря биогазовой установке можно получить максимум пользы от мусора, от которого все равно пришлось бы избавляться.
    Эта утилизация менее опасна для окружающей среды, чем закапывание отходов.
  • Возобновляемость сырья. Биомасса – это не уголь и не природный газ, добыча которых истощает запасы ресурсов. При ведении сельского хозяйства сырье появляется постоянно.
  • Относительная небольшое количество СО2. При получении газа окружающая среда не загрязняется, а вот при его использовании в атмосферу выделяется небольшое количество двуокиси углерода. Оно не опасно и не способно критично изменить экологию, т.к. его поглощают растения в процессе роста.
  • Умеренное выделение серы. При сгорании биогаза в атмосферу попадает небольшое количество серы. Это негативное явление, однако его масштабы познаются в сравнении: при сжигании природного газа загрязнение окружающей среды окислами серы гораздо больше.
  • Стабильная работа. Производство биогаза более стабильно, чем работа или ветряков. Если энергией солнца и ветра нельзя управлять, то биогазовые установки зависят от деятельности человека.
  • Можно использовать несколько установок. Газ – это всегда риски. Чтобы снизить потенциальный ущерб в случае аварии, можно рассредоточить по участку несколько биогазовых установок. Если правильно спроектировать и собрать систему из нескольких ферментаторов, она будет работать стабильнее, чем один крупный биореактор.
  • Выгоды для сельского хозяйства. Для получения биомассы высаживают некоторые виды растений. Можно выбрать такие, которые улучшают состояние грунта. Например, сорго снижает эрозию почвы, улучшает ее качество.

У биогаза есть и недостатки. Хотя это относительно чистое топливо, оно все же загрязняет атмосферу. Также могут возникать проблемы с поставками растительной биомассы.

Безответственные владельцы установок нередко заготавливают ее так, что истощают землю и нарушают экологический баланс.

Расчет рентабельности установки

В качестве сырья для производства биогаза обычно используют коровий навоз. Одна взрослая корова может дать его столько, чтобы обеспечить 1.

5 м.куб. топлива; свинья – 0.2 м.куб.; курица или кроль (в зависимости от массы тела) – 0.01-0.02 м.куб. Чтобы понять, много это или мало, можно сравнить с более привычными видами ресурсов.

Галерея изображений

Фото из

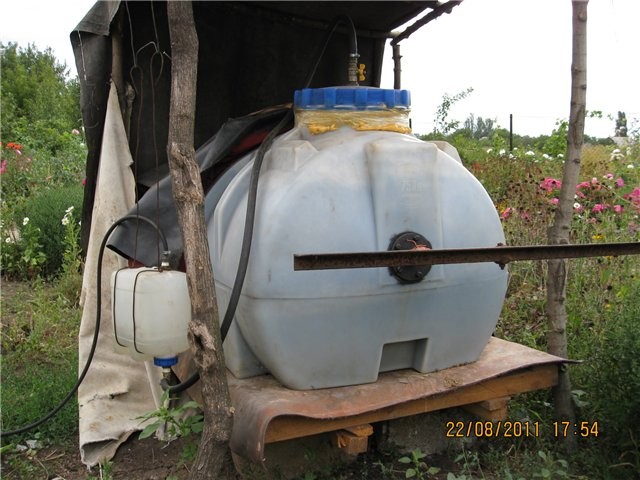

Устройство биореактора из утепленной пластиковой емкости

Удобный транспорт для перевозки субстрата

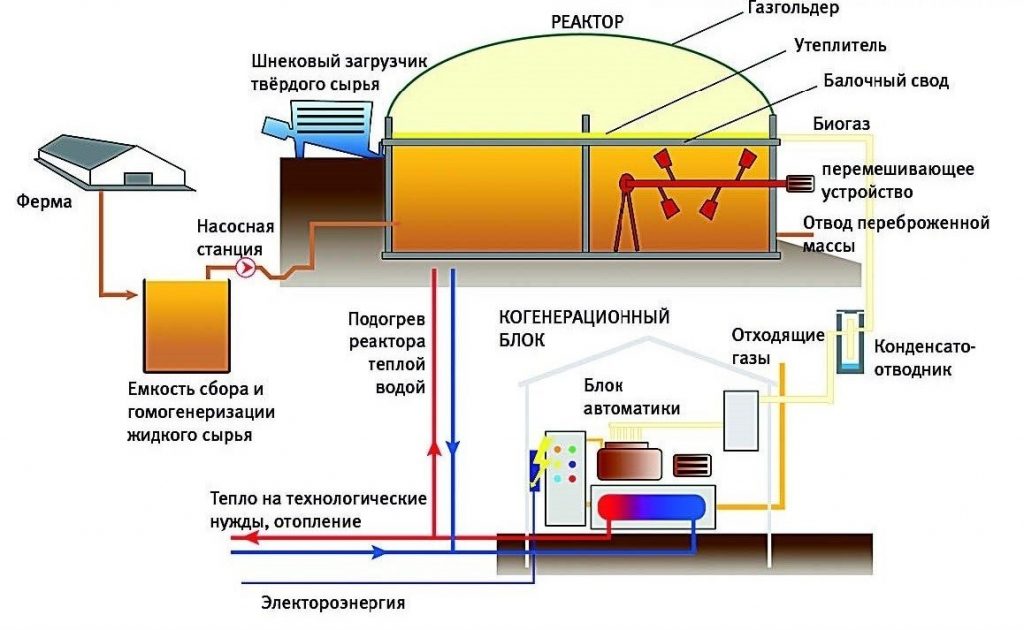

Компактная установка промышленного производства

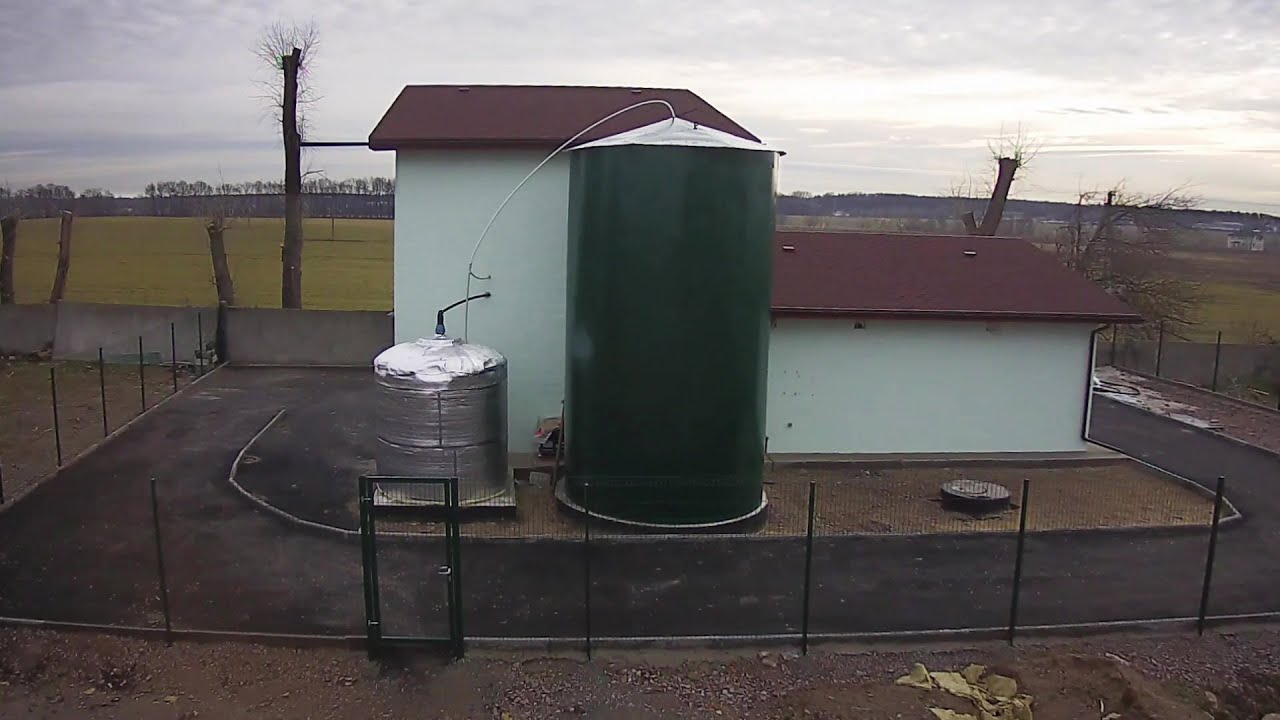

Биогазовая установка на молочной ферме

1 м.куб. биогаза обеспечивает такое же количество тепловой энергии, как:

  • дрова – 3.5 кг;
  • уголь – 1-2 кг;
  • электричество – 9-10 кВт/ч.

Если знать примерный вес сельскохозяйственных отходов, которые будут доступны в течение ближайших лет, и количество необходимой энергии, можно просчитать рентабельность биогазовой установки.

Один из главных недостатков добычи биогаза – запах. Возможность использования небольших компостных куч – это большой плюс, но придется терпеть неудобства и тщательно контролировать процесс, чтобы не спровоцировать распространение болезнетворных микроорганизмов

Для закладки в биореактор готовят субстрат, в который входят несколько компонентов в таких пропорциях:

  • навоз (лучше всего коровий или свиной) – 1. 5 т;
  • органические отходы (это могут быть перегнившие листья или другие компоненты растительного происхождения) – 3.5 т;
  • подогретая до 35 градусов вода (количество теплой воды рассчитывают так, чтобы ее масса составляла 65-75% от общего количества органики).

Расчет субстрата сделан для одной закладки на полгода, если исходить из умеренного потребления газа. Примерно через 10-15 дней процесс ферментации даст первые результаты: газ появится в небольших количествах и начнет заполнять хранилище. Через 30 дней можно ожидать полноценной выработки топлива.

Оборудование для производства биогаза пока еще не особенно распространено в нашей стране. Во многом это связано с плохой информированностью людей о преимуществах и особенностях работы биогазовых систем. В Китае и Индии многие небольшие фермерские хозяйства оборудованы кустарными установками для получения дополнительного чистого топлива

Если установка работает правильно, объем биогаза постепенно будет увеличиваться, пока субстрат не перегниет. Производительность конструкции напрямую зависит от скорости брожения биомассы, которая в свою очередь связана с температурой и влажностью субстрата.

Инструкция по самостоятельному строительству

Если нет опыта в сборке сложных систем, имеет смысл подобрать в сети или разработать самый простой чертеж биогазовой установки для частного дома.

Чем проще конструкция, тем она надежнее и долговечнее. Позже, когда появятся навыки строительства и обращения с системой, можно будет переделать оборудование или смонтировать дополнительную установку.

В дорогих конструкциях промышленного производства предусмотрены системы перемешивания биомассы, автоматического подогрева, очистки газа и т.д. Бытовое оборудование не так сложно. Лучше собрать простую установку, а потом добавить элементы, в которых возникнет необходимость

При расчете объема ферментатора стоит ориентироваться на 5 м.куб. Такая установка позволяет получить количество газа, необходимое для обогрева частного дома площадью 50 м.

кв., если в качестве источника тепла используют газовый котел или печь.

Это усредненный показатель, т.к. калорийность биогаза обычно не выше 6000 ккал/м.куб.

Чтобы процесс ферментации протекал более-менее стабильно, нужно добиться правильного температурного режима. Для этого биореактор устанавливают в земляной яме или заранее продумывают надежную теплоизоляцию. Постоянный подогрев субстрата можно обеспечить, если под основание ферментатора подвести трубу водяного отопления

Строительство биогазовой установки можно разделить на несколько этапов.

Этап 1 – подготовка ямы под биореактор

Практически вся биогазовая установка находится под землей, поэтому многое зависит от того, как была вырыта и отделана яма. Есть несколько вариантов укрепления стенок и герметизации ямы – пластик, бетон, полимерные кольца.

Оптимальное решение – покупка готовых полимерных колец с глухим дном. Они обойдутся дороже подручных материалов, зато не потребуется дополнительная герметизация.

Полимеры чувствительны к механическим нагрузкам, зато не боятся влаги и химически агрессивных веществ. Они не подлежат ремонту, но при необходимости их легко будет заменить.

От подготовки стен и днища биореактора зависит интенсивность брожения субстрата и выход газа, поэтому яму тщательно укрепляют, утепляют и герметизируют. Это самый сложный и трудоемкий этап работ

Этап 2 – обустройство газового дренажа

Покупка и монтаж специальных мешалок для биогазовых установок – дорогое удовольствие. Систему можно удешевить, обустроив газовый дренаж. Он представляет собой вертикально установленные полимерные , в которых проделано множество отверстий.

При расчете длины труб дренажа следует ориентироваться на запланированную глубину заполнения биореактора. Верхние части труб должны быть выше этого уровня.

Для газового дренажа можно выбрать металлические или полимерные трубы. Первые прочнее, а вторые устойчивее к химическим воздействиям. Лучше отдать предпочтение полимерам, т. к. металл быстро проржавеет и сгниет

В готовый биореактор можно сразу загрузить субстрат. Его накрывают пленкой, чтобы выделяющийся в процессе ферментации газ находился под небольшим давлением. Когда будет готов купол, это обеспечит нормальную подачу биометана по отводящей трубе.

Этап 3 – монтаж купола и труб

Завершающий этап сборки простейшей биогазовой установки – это монтаж купольной верхней части. В самой высокой точке купола устанавливают газоотводящую трубу и протягивают ее к , без которого не обойтись.

Емкость биореактора закрывают плотной крышкой. Чтобы предотвратить смешивание биометана с воздухом, обустраивают гидрозатвор. Также он служит для очистки газа. Нужно предусмотреть спусковой клапан, который сработает, если давление в ферментаторе будет слишком высоким.

Более подробно отом, как сделать биогаз из навоза читайте  .

Свободное пространство биореактора в какой-то мере выполняет функции хранилища газа, однако этого недостаточно для безопасной работы установки. Газ должен потребляться постоянно, иначе возможен взрыв от избыточного давления под куполом

Способы подогрева биореактора

Микроорганизмы, перерабатывающие субстрат, есть в биомассе постоянно, однако для их интенсивного размножения нужна температура 38 градусов и выше.

Для подогрева в холодный период можно использовать змеевик, подсоединенный к системе отопления дома, или электрические нагреватели. Первый способ экономически выгоднее, поэтому чаще используют именно его.

Биогазовую установку необязательно заглублять в землю, есть и другие варианты обустройства. Пример работы системы, собранной из бочек, приведен в видеоролике ниже.

Проще всего обустроить подогрев снизу, проложив трубу от системы отопления, но эффективность работы такого теплообменника относительно низка. Лучше обустроить внешний обогрев, в идеале – паром, чтобы биомасса не перегревалась

Выводы и полезное видео по теме

Хотя в сборке и обустройстве биогазового оборудования нет ничего сложного, нужно быть предельно внимательным к деталям. Ошибки недопустимы, т.к. могут привести к взрывам и разрушениям. Предлагаем видеоинструкции, которые помогут разобраться в устройстве установок, правильно их собрать и дополнить полезными приспособлениями для более удобного использования биогаза.

В видеоролике рассказано, как устроена и работает стандартная биогазовая установка:

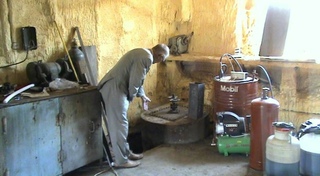

Пример самодельной биогазовой установки. Видеоурок по обустройству системы своими руками:

Видеоинструкция по сборке биогазовой установки из бочки:

Описание процесса изготовления мешалок для субстрата:

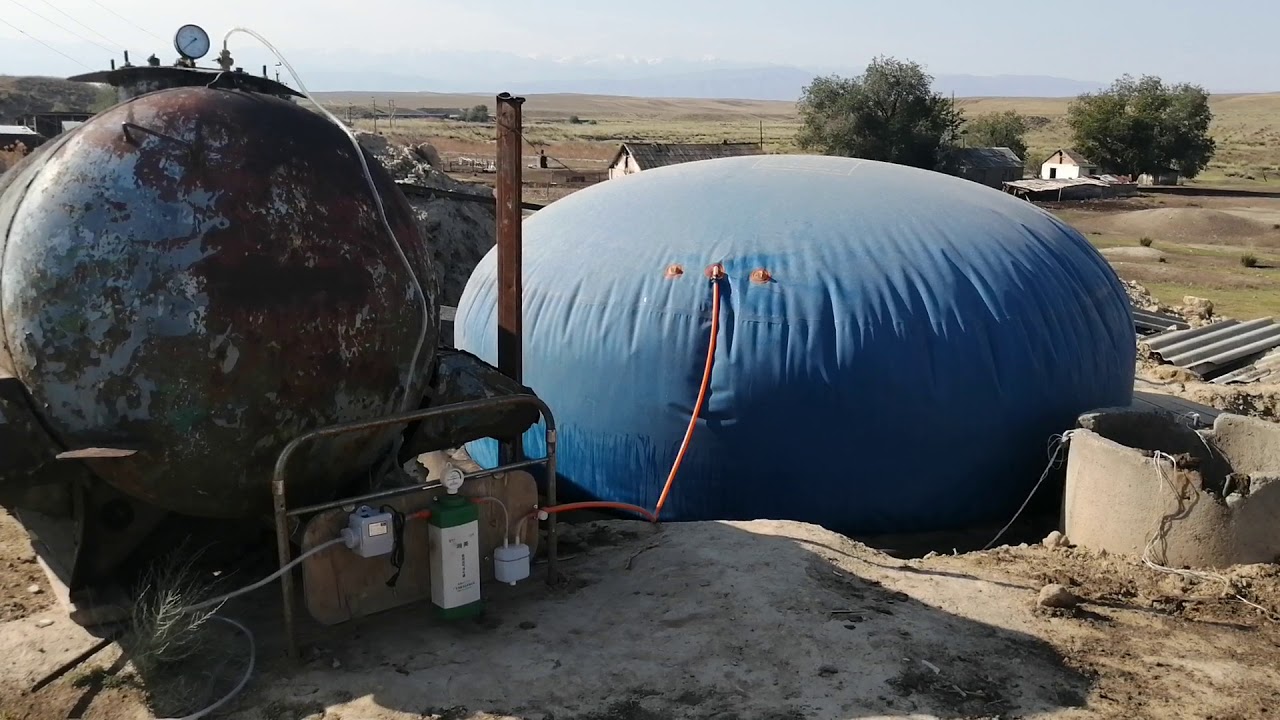

Подробное описание работы самодельного газового хранилища:

Какой бы простой ни была биогазовая установка, выбранная для частного дома, не стоит на ней экономить. Если есть возможность, лучше купить разборный биореактор промышленного производства.

Если нет – изготовить из качественных и устойчивых материалов: полимеров, бетона или нержавеющей стали. Это позволит создать по-настоящему надежную и безопасную систему газоснабжения дома.

Появились вопросы по теме статьи, нашли недочеты или есть ценная информация, которой вы можете поделиться с нашими читателями? Пожалуйста, оставляйте свои комментарии, задавайте вопросы, делитесь опытом.

Биогазовая установка своими руками - газ из отходов


Как сделать биогазовую установку своими руками для дома.

Этот газ можно получать из навоза, помёта, а так же из различных отходов.

Домашний биогаз решает несколько задач:
Получение энергии и удобрения, утилизация отходов.

Биогаз — газ, получаемый водородным или метановым брожением биомассы. Метановое разложение биомассы происходит под воздействием трёх видов бактерий. В цепочке питания последующие бактерии питаются продуктами жизнедеятельности предыдущих. Первый вид — бактерии гидролизные, второй — кислотообразующие, третий — метанообразующие. В производстве биогаза участвуют не только бактерии класса метаногенов, а все три вида.

Состав биогаза:
50—87 % метана, 13—50 % CO2, незначительные примеси h3 и h3S. После очистки биогаза от СО2 получается биометан. Биометан — полный аналог природного газа, отличие только в происхождении.

Из чего сделана и как устроена биогазовая установка:

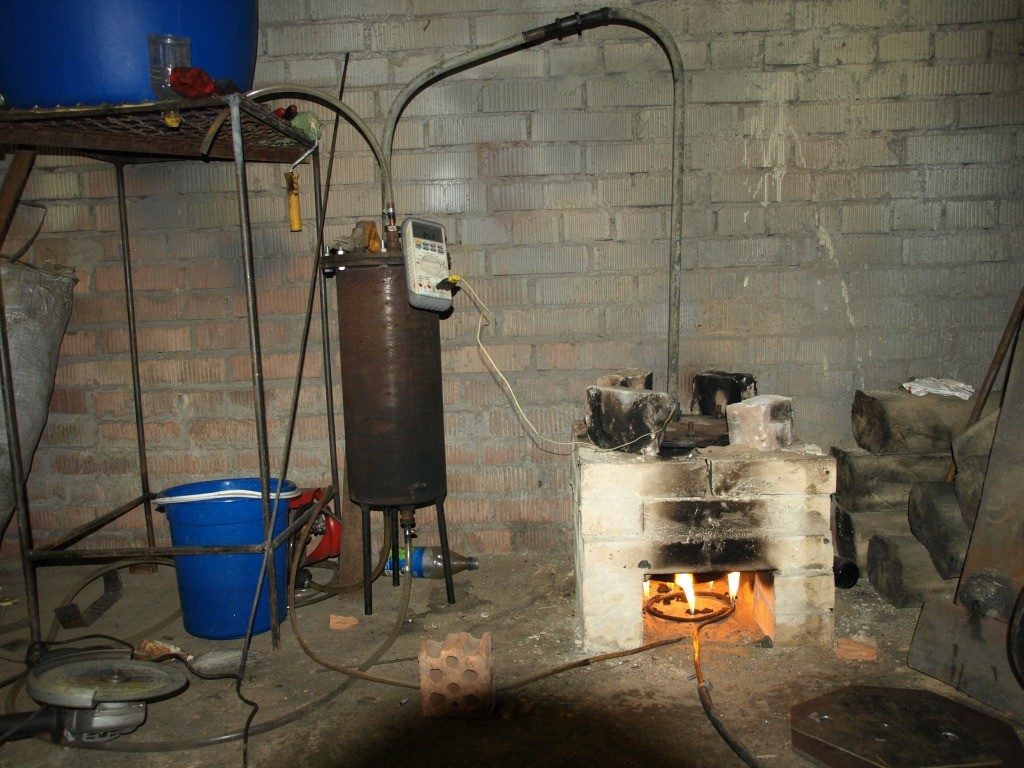

Как горит биогаз:

Система очистки биогаза:

Заполнение пропанового баллона биогазом:

Плюсы и минусы биогаза:

Получаем эффективное удобрение после выработки биогаза:

Сколько выделяется биогаза из 200 литровой бочки:

Электричество их биогаза:

[media=https://youtu.be/I3oRe5L6jF4]

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Биогазовая установка своими руками

Рост цен на энергоносители заставляет задуматься о возможности обеспечить себя ими самостоятельно. Один из вариантов — биогазовая установка. С ее помощью из  навоза, помета и растительных остатков получают биогаз, который после очистки можно использовать для газовых приборов (плиты, котла), закачивать в баллоны и использовать его как топливо для автомобилей или электрогенераторов. В общем — переработка навоза в биогаз может обеспечить все потребности дома или фермы в энергоносителях.

Постройка биогазовой установки — способ самостоятельного обеспечения энергоресурсами

Содержание статьи

Общие принципы

Биогаз — продукт, который получается при разложении органических веществ. В процессе гниения/брожения выделяются газы, собрав которые, можно обеспечить нужды собственного хозяйства. Оборудование, в котором происходит данный процесс называю «биогазовая установка».

В некоторых случаях выход газа чрезмерный, тогда его запасают в газгольдерах — для использования в период его недостаточного количества. При грамотной организации процесса газа может быть слишком много, тогда его излишки можно продавать. Еще один источник дохода — перебродившие остатки. Это высокоэффективное и безопасное удобрение — в процессе сбраживания погибает большинство микроорганизмов, семена растений теряют свою всхожесть, яйца паразитов становятся нежизнеспособными. Вывоз на поля таких удобрений положительно влияет на урожайность.

Условия для выработки газа

Процесс образования биогаза происходит за счет жизнедеятельности разного рода бактерий, которые содержатся в самих отходах. Но для того чтобы они активно «работали» необходимо им создать определенные условия: влажность и температуру. Для их создания строятся биогазовая установка. Это комплекс устройств, основа которого — биореактор, в котором и происходит разложение отходов, который сопровождается газообразованием.

Организация цикла переработки навоза и растительных отходов в биогаз

Различают три режима переработки навоза в биогаз:

  • Психофильный режим. Температура в биогазовой установке от +5°C до +20°C. При таких условиях процесс разложения идет медленно,газа образуется намного, его качество низкое.
  • Мезофильный. На этот режим установка выходит при температуре от +30°C до +40°C. В этом случае активно размножаются мезофильные бактерии. Газа при этом образуется больше, процесс переработки занимает меньше времени — от 10 до 20 дней.
  • Термофильный. Эти бактерии размножаются при температуре от +50°C. Процесс идет быстрее всего (3-5 дней), выход газа — самый большой (при идеальных условиях с 1 кг завоза можно получить до 4,5 литров газа). Большинство справочных таблиц по выходу газа от переработки даны именно для этого режима, так что при использовании других режимов стоит делать корректировку в меньшую сторону.

Сложнее всего в биогазовых установках реализуется термофильный режим. Тут требуется качественная теплоизоляция биогазовой установки, подогрев и система контроля за температурой. Зато на выходе получаем максимальное количество биогаза. Еще одна особенность термофильной переработки — невозможность дозагрузки. Остальные два режима — психофильный и мезофильный — позволяют ежедневно добавлять свежую порцию подготовленного сырья. Но, при термофильном режиме, малый срок переработки позволяет разделить биореактор на зоны, в которых будет перерабатываться своя доля сырья с разными сроками загрузки.

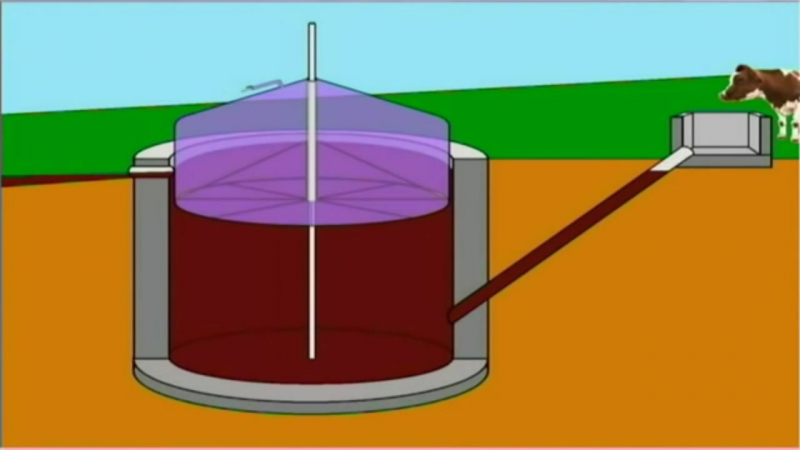

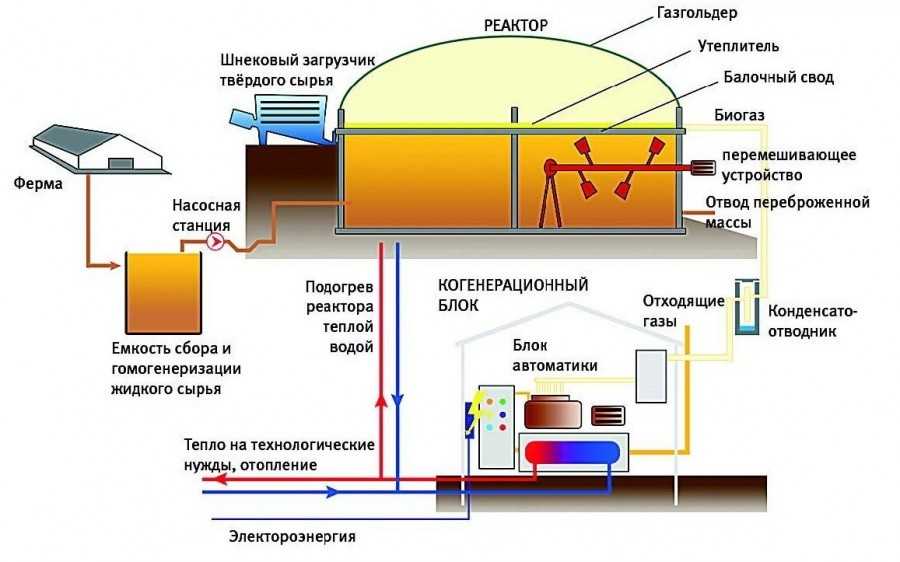

Схема биогазовой установки

Основа биогазовой установки — биореактор или бункер. В нем происходит процесс брожения, в нем же скапливается полученный газ. Также есть бункер загрузки и выгрузки, выработанный газ выводится через вставленную в верхнюю часть трубу. Далее идет система доработки газа — ее очистка и повышение давления в газопроводе до рабочего.

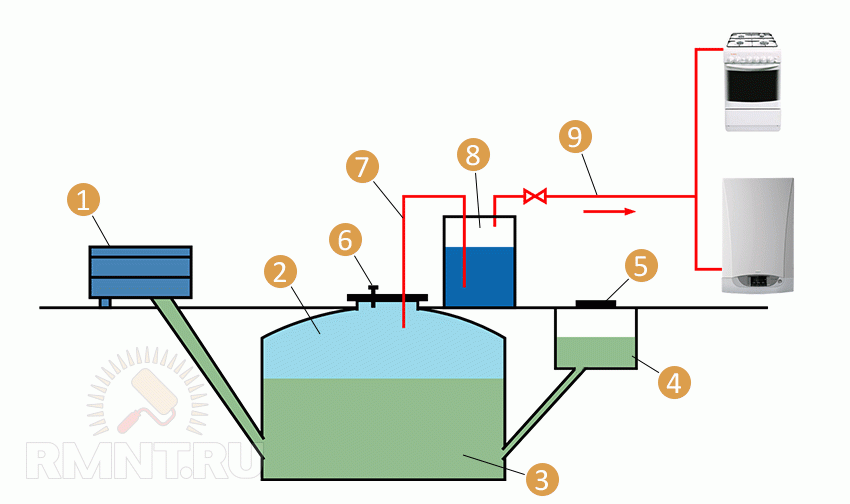

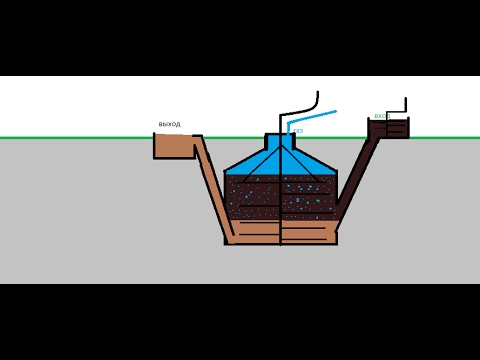

Схема установки для переработки навоза в биогаз

Для мезофильных и термофильных режимов необходима также система подогрева биореактора — для выхода на требуемые режимы. Для этого обычно используются газовые котлы, работающие на произведенном топливе. От него система трубопроводов идет в биореактор. Обычно это полимерные трубы, так как они лучше всего переносят нахождение в агрессивной среде.

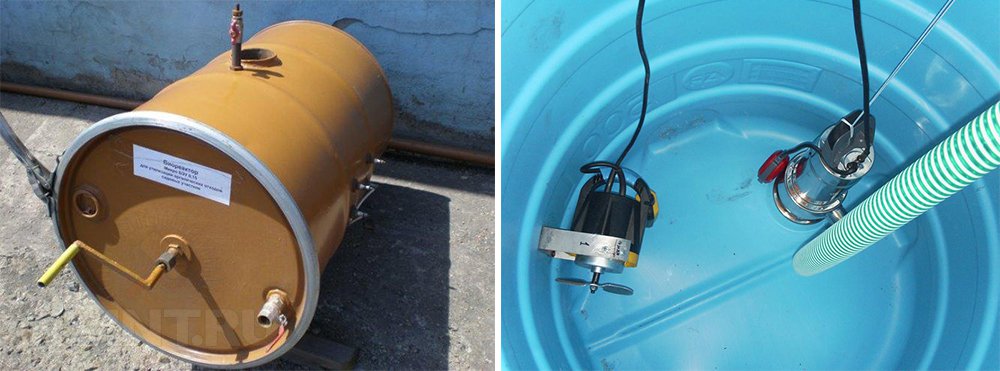

Еще биогазовая установка нуждается в системе для перемешивания субстанции. При брожении вверху образуется твердая корка, тяжелые частицы оседают вниз. Все это вместе ухудшает процесс газообразования. Для поддержания однородного состояния перерабатываемой массы и необходимы мешалки. Они могут быть механическими и даже ручными. Могут запускаться по таймеру или вручную. Все зависит от того, как сделана биогазовая установка. Автоматизированная система более дорога при монтаже, но требует минимума внимания при эксплуатации.

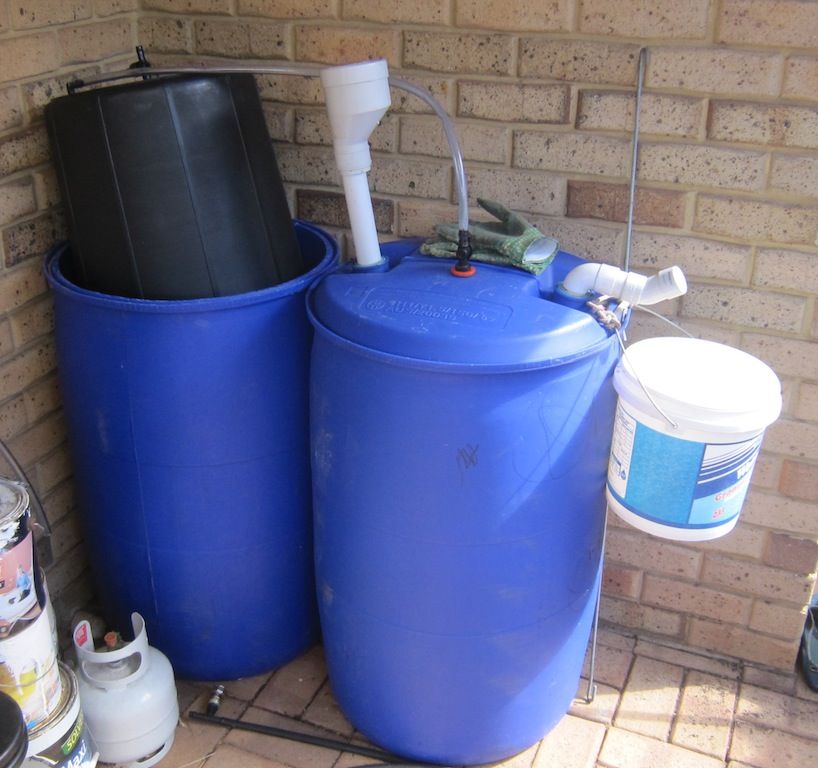

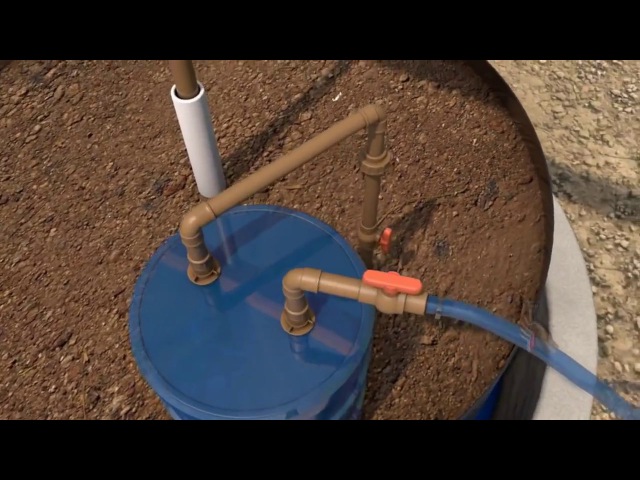

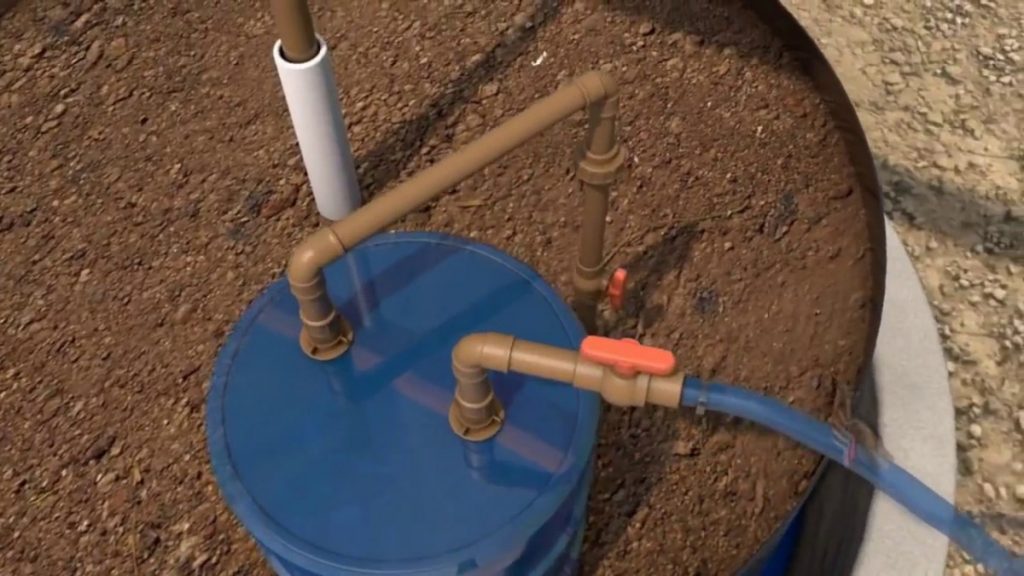

Простейшая биогазовая установка из пластиковой бочки

Биогазовая установка по типу расположения может быть:

  • Надземной.
  • Полузаглубленной.
  • Заглубленной.

Более затратны в установке заглубленные — требуется большой объем земельных работ. Но при эксплуатации в наших условиях они лучше — проще организовать утепление, меньше расходы на подогрев.

Что можно перерабатывать

Биогазовая установка по сути всеядна — перерабатываться может любая органика. Подходит любой навоз и моча, растительные остатки. Негативно влияют на процесс моющие вещества, антибиотики, химия. Их поступление желательно минимизировать, так как они убивают флору, которая занимается переработкой.

Сколько можно получить биогаза из различных отходов

Идеальным считается навоз КРС, так как в нем содержатся микроорганизмы в большом количестве. Если в хозяйстве нет коров, при загрузке биореактора желательно добавить некоторую часть помета, для заселения субстрата требуемой микрофлорой. Растительные остатки предварительно измельчаются, разводятся с водой. В биореакторе смешиваются растительное сырье и экскременты. Такая «заправка» перерабатывается дольше, но на выходе при правильном режиме, имеем наибольший выход продукта.

Определение местоположения

Чтобы минимизировать затраты на организацию процесса, имеет смысл расположить биогазовую установку неподалеку от источника отходов — возле построек, где содержится птица или животные. Разработать конструкцию желательно так, чтобы загрузка происходила самотеком. Из коровника или свинарника можно проложить под уклоном трубопровод, по которому навоз будет самотеком поступать в бункер. Это существенно облегчает задачу по обслуживанию реактора, да и уборку навоза тоже.

Наиболее целесообразно расположить биогазовую установку так, чтобы отходы с фермы могли поступать самотеком

Обычно строения с животными находятся на некотором отдалении от жилого дома. Потому выработанный газ нужно будет передавать к потребителям. Но протянуть одну газовую трубу дешевле и проще, чем организовывать линию по транспортировке и загрузке навоза.

Биореактор

К емкости для переработки навоза предъявляются довольно жесткие требования:

  • Она должна быть непроницаемой для воды и газов. Водонепроницаемость должна действовать в обе стороны: жидкость из биореактора не должна загрязнять почву, а подземные воды не должны изменять состояние сбраживаемой массы.
  • Биореактор должен обладать высокой прочностью. Он должен выдерживать массу полужидкого субстрата, давление газа внутри емкости, действующее снаружи давление грунта. В общем, при строительстве биореактора необходимо уделить особое внимание его прочности.

    Для домашнего использования и сезонного производства биотоплива (в теплое время года) в малых объемах подойдет пластиковый бак с крышкой

  • Удобство обслуживания. Более удобные в использовании цилиндрические емкости — горизонтальные или вертикальные. В них перемешивание можно организовать по всему объему, в них не образуется застойных зон. Прямоугольные емкости проще в реализации при строительстве своими руками, но в них в углах часто образуются трещины, там же застаивается субстрат. Перемешивать его по углам очень проблематично.

Все эти требования по строительству биогазовой установки должны выполняться, так как они обеспечивают безопасность и создают нормальные условия для переработки навоза в биогаз.

Из каких материалов можно сделать

Стойкость к агрессивных средам — это основное требование к материалам, из которых можно сделать емкость. Субстрат в биореакторе может иметь кислую или щелочную реакцию. Соответственно материал, из которого изготавливают емкость, должен хорошо переносить различные среды.

Этим запросам отвечают не так много материалов. Первое что приходит на ум — металл. Он прочен, из него можно сделать емкость любой формы. Что хорошо, что использовать можно готовую емкость — какую-то старую цистерну. В этом случае строительство биогазовой установки займет совсем немного времени. Недостаток металла — он вступает в реакцию с химически активными веществами и начинает разрушаться. Для нейтрализации данного минуса металл покрывается защитным покрытием.

Отличный вариант — емкость биореактора из полимера. Пластик химически нейтрален, не гниет, не ржавеет. Только надо выбирать из таких материалов, которые выносят заморозку и нагрев до достаточно высоких температур. Стенки реактора должны быть толстыми, желательно армированными стекловолокном. Такие емкости недешевы, зато они служат долго.

Построить биореактор для выработки биогаза можно и из кирпича, но его надо хорошо заштукатурить с использованием присадок, обеспечивающих гидро- и газо- непроницаемость

Более дешевый вариант — биогазовая установка с емкостью из кирпича, бетонных блоков, камня. Для того чтобы кладка выдерживала высокие нагрузки, необходимо армирование кладки ( в каждом 3-5 ряду в зависимости от толщины стены и материала).  После завершения процесса возведения стен для обеспечения водо- и газо- непроницаемости необходима последующая многослойная обработка стен как изнутри, так и снаружи. Стены штукатурят цементно-песчаным составом с добавками (присадками), обеспечивающими требуемые свойства.

Определение размеров реактора

Объем реактора зависит от выбранной температуры переработки навоза в биогаз. Чаще всего выбирается мезофильная — ее легче поддерживать и она предполагает возможность ежедневной дозагрузки реактора. Выработка биогаза после выхода на нормальный режим (порядка 2 дней) идет стабильно, без всплесков и провалов (при создании нормальных условий). В этом случае имеет смысл рассчитать объем биогазовой установки в зависимости от количества навоза, образующегося в хозяйстве за сутки. Все легко подсчитывается, исходя из среднестатистических данных.

Порода животных Объем экскрементов за суткиИсходная влажность
КРС55 кг86%
Свинья 4,5 кг86%
Куры0,17 кг75%

Разложение навоза при мезофильных температурах идет от 10 до 20 дней. Соответственно, объем рассчитывается умножением на 10 или 20. При расчете необходимо учитывать количество воды, которое необходимо для приведения субстрата к идеальному состоянию — его влажность должна быть 85-90%. Найденный объем увеличивают на 50%, так как максимальная загрузка не должна превышать 2/3 по объему резервуара — под потолком должен скапливаться газ.

Например, в хозяйстве 5 коров, 10 свиней и 40 кур. За сути образуется 5 * 55 кг + 10 * 4,5 кг + 40 * 0,17 кг = 275 кг + 45 кг + 6,8 кг = 326,8 кг. Чтобы привести куриный помет к влажности 85% необходимо добавить чуть больше 5 литров воды (это еще 5 кг). Итого общая масса получается 331,8 кг.  Для переработки за 20 дней необходимо: 331,8 кг * 20 = 6636 кг — около 7 кубов только под субстрат. Найденную цифру умножаем на 1,5  (увеличиваем на 50%), получаем 10,5 куб. Это и будет расчетная величина объема реактора биогазовой установки.

Загрузка и выгрузка

Люки загрузки и разгрузки ведут непосредственно в емкость биореактора. Для того чтобы субстрат равномерно распределялся по всей площади, делают их в противоположных концах емкости.

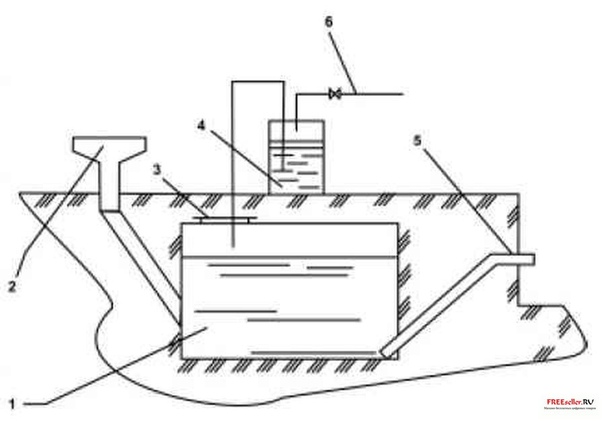

Схема биогазового реактора без пологрева

При заглубленном способе установки биогазовой установки, загрузочные и разгрузочные трубы подходят к корпусу под острым углом. Причем нижний конец трубы должен находится ниже уровня жидкости в реакторе. Таким образом исключается попадание воздуха в емкость. Также на трубах ставят поворотные или отсечные задвижки, которые в нормальном положении закрыты. Открываются они только на время загрузки или выгрузки.

Так как в навозе могут содержаться крупные фрагменты (элементы подстилки, стебли травы и т.д.), трубы малого диаметра будут часто забиваться. Потому для загрузки-выгрузки они должны быть диаметром 20-30 см. Монтировать их необходимо до начала работ по утеплению биогазовой установки, но после того, как емкость установлена на место.

Формы биореакторов и варианты расположения люков загрузки и разгрузки

Наиболее удобный режим работы биогазовой установки — с регулярной загрузкой и выгрузкой субстрата. Данная операция может проводится раз в сутки или раз в двое суток. Навоз и другие компоненты предварительно собираются в накопительной емкости, где доводятся до требуемого состояний — измельчаются, при необходимости увлажняются и перемешиваются. Для удобства в данной емкости может быть механическая мешалка. Подготовленный субстрат выливается в приемный люк. Если расположить приемную емкость на солнце, субстрат будет предварительно нагреваться, что уменьшит затраты на поддержание требуемой температуры.

Глубину установки приемного бункера желательно рассчитать так, чтобы отходы стекали в него самотеком. То же касается выгрузки в биореактор. Лучший случай, если подготовленный субстрат будет двигаться самотеком. А отгораживать его на время подготовки будет заслонка.

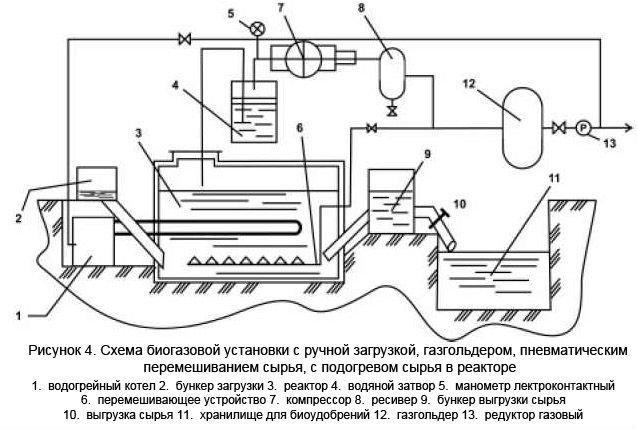

Биогазовая установка с мешалкой и подогревом

Для обеспечения герметичности биогазовой установки, люки на приемном бункере и в зоне выгрузки должны иметь герметизирующий резиновый уплотнитель. Чем меньше будет в емкости воздуха, тем чище будет газ на выходе.

Сбор и отвод биогаза

Отведение биогаза из реактора происходит через трубу, один конец которой находится под крышей, второй обычно опущен в гидрозатвор. Это емкость с водой, в которую выводится полученный биогаз. В гидрозатворе есть вторая труба — она находится выше уровня жидкости. В нее выходит уже более чистый биогаз. На выходе их биореактора устанавливается отсечной газовый кран. Лучший вариант — шаровый.

Какие материалы можно использовать для системы передачи газа? Гальванизированные металлические трубы и газовые трубы из ПНД или ППР. Они должны обеспечивать герметичность, швы и стыки проверяются при помощи мыльной пены. Весь трубопровод собирается из труб и арматуры одного диаметра. Без сужений и расширений.

Очищение от примесей

Примерный состав получаемого биогаза такой:

Примерный состав биогаза

  • метан — до 60%;
  • углекислый газ — 35%;
  • другие газообразные вещества (в том числе и сероводород, придающий газу неприятный запах) — 5%.

Для того чтобы биогаз не имел запаха и хорошо горел, необходимо удалить из него углекислый газ, сероводород, пары воды. Удаление углекислого газа происходит в гидрозатворе, если на дно установки добавить гашеную известь. Такую закладку придется периодически менять (как станет газ гореть хуже — пора менять).

Осушение газа можно сделать двумя способами — сделав в газопроводе гидрозатворы — вставив в трубу изогнутые участки под гидрозатворы, в которых будет скапливаться конденсат. Недостаток такого способа — необходимость регулярного опорожнения гидрозатвора — при большом количестве собранной воды она может заблокировать проход газа.

Второй способ — поставить фильтр с силикагелем. Принцип тот же, что и в гидрозатворе — газ подается в силикагель, отводится осушенный из-под крышки. При таком способе осушения биогаза, силикагель приходится периодически осушать. Для этого его требуется прогреть некоторое время в микроволновке. Он нагревается, влага испаряется. Можно засыпать и снова использовать.

Фильтр для очистки биогаза от сероводорода

Для удаления сероводорода используется фильтр с загрузкой из металлической стружки. Можно в емкость загрузить старые металлические мочалки. Очищение происходит точно также: газ подается в нижнюю часть заполненной металлом емкости. Проходя, он очищается от сероводорода, собирается в верхней свободной части фильтра, откуда выводится по через другую трубу/шланг.

Газгольдер и компрессор

Прошедший очистку биогаз поступает в емкость для хранения — газгольдер. Это может быть герметичный полиэтиленовый мешок, пластиковая емкость. Основное условие — газонепроницаемость, форма и материал не имеют значения. В газгольдере хранится запас биогаза. Из него, при помощи компрессора, газ под определенным давлением (задается компрессором) поступает уже к потребителю — на газовую плиту или котел. Этот газ также может использоваться для выработки электроэнергии при помощи генератора.

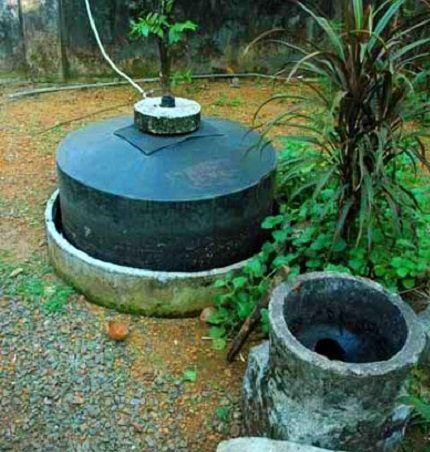

Один из вариантов газгольдеров

Для создания стабильного давления в системе после компрессора желательно установить ресивер — небольшое устройство для нивелирования скачков давления.

Устройства для перемешивания

Чтобы биогазовая установка работала в нормальном режиме, необходимо регулярное перемешивание жидкости в биореакторе. Этот несложный процесс решает множество задач:

  • перемешивает свежую порцию загрузки с колонией бактерий;
  • способствует высвобождению выработанного газа;
  • выравнивает температуру жидкости, исключая более прогретые и более холодные участки;
  • поддерживает однородность субстрата, предотвращая оседание или всплытие некоторых составляющих.

Обычно небольшая самодельная биогазовая установка имеет механические мешалки, которые приводятся в движение при помощи мускульной силы. В системах с большим объемом приводить в движение мешалки могут моторы, которые включаются таймером.

Виды мешалок для биореакторов

Второй способ — перемешивать жидкость, пропуская через нее част выработанного газа. Для этого после выхода из метатенка ставится тройник и часть газа полается в нижнюю часть реактора, где через трубку с дырками выходит. Эту часть газа нельзя считать расходом, так как он все равно снова попадает в систему и, в результате, оказывается в газгольдере.

Третий способ перемешивания — при помощи фекальных насосов перекачивать субстрат их нижней части, выливать его вверху. Недостаток этого способа — зависимость от наличия электроэнергии.

Система подогрева и теплоизоляция

Без подогрева перерабатываемой жижи размножаться будут психофильные бактерии. Процесс переработки в этом случае займет от 30 дней, а выход газа будет небольшим. Летом, при наличии теплоизоляции и предварительном подогреве загрузки возможен выход на температуры до 40 градусов, когда начинается развитие мезофильных бактерий, но зимой такая установка практически неработоспособна — процессы протекают очень вяло. При температуре ниже +5°C они практически замирают.

Зависимость сроков переработки навоза в биогаз от температуры

Чем греть и где расположить

Для получения лучших результатов используют подогрев. Наиболее рациональный — водяной подогрев от котла. Работать котел может на электричестве, твердом или жидком топливе, также можно запустить его на вырабатываемом биогазе. Максимальная температура, до которой требуется греть воду — +60°C. Более горячие трубы могут вызвать налипание на поверхность частиц, что приведет к снижению эффективности обогрева.

Можно использовать и прямой подогрев — вставить ТЭНы, но во-первых, сложно организовать перемешивание, во-вторых, на поверхности будет налипать субстрат, снижая теплоотдачу, ТЭНы будут быстро перегорать

Обогреваться биогазовая установка может с использованием стандартных радиаторов отопления, просто трубами, закрученными в змеевик, сварными регистрами. Трубы использовать лучше полимерные — металлопластиковые или полипропиленовые. Подходят также трубы из гофрированной нержавейки, их проще укладывать, особенно в цилиндрических вертикальных биореакторах, но гофрированная поверхность провоцирует налипание осадка, что не очень хорошо для теплоотдачи.

Чтобы снизить возможность осаждения частиц на греющих элементах, их располагают в зоне мешалки. Только при этом надо все спроектировать так, чтобы мешалка не могла задеть трубы. Часто кажется, что лучше нагреватели расположить снизу, но практика показала, что из-за осадка на дне такой обогрев неэффективен. Так что более рационально располагать нагреватели на стенках метатэнка биогазовой установки.

Способы водяного обогрева

По способу расположения труб обогрев может быть наружным или внутренним. При внутреннем расположении обогрев эффективен, но ремонт и обслуживание нагревателей невозможны без останова и откачки системы. Потому подбору материалов и качеству выполнения соединений уделяют особое внимание.

Обогрев повышает производительность биогазовой установки и сокращает сроки переработки сырья

При наружном расположении обогревателей, требуется больше тепла (затраты на подогрев содержимого биогазовой установки намного выше), так как много тепла уходит на обогрев стенок. Зато система всегда доступна для ремонта, а прогрев более равномерный, так как греется среда от стенок. Еще один плюс такого решения — мешалки не могут повредить систему обогрева.

Чем утеплять

На дно котлована насыпается сначала выравнивающий слой песка, затем теплоизоляционный слой. Это может быть глина, перемешанная с соломой и керамзитом, шлаком. Все эти компоненты можно смешать, можно насыпать отдельными слоями. Их выравнивают в горизонт, устанавливают емкость биогазовой установки.

Бока биореактора можно утеплять современными материалами или классическими дедовскими методами. Из дедовских методов — обмазка глиной с соломой. Наносится в несколько слоев.

Для утепления биореакторов используют современные материалы

Из современных материалов можно использовать экструдированный пенополистирол высокой плотности, газобетонные блоки малой плотности, вспененный пенополиуретан. Наиболее технологичен в данном случае пенополиуретан (ППУ), но услуги по его нанесению недешевы. Зато получается бесшовная теплоизоляция, которая минимизирует затраты на обогрев. Есть еще один теплоизоляционный материал — вспененное стекло. В плитах он очень дорог, но его бой или крошка стоит совсем немного, а по характеристикам он почти идеален: не впитывает влагу, не боится замерзания, хорошо переносит статические нагрузки, имеет низкую теплопроводность.

Биогазовая установка в домашних условиях

Привет всем читателям и посетителям блога «построить дом». Помнится в одной из статей, где мы с вами «изобретали» электростанцию на солнечных батареях, я обещал вам рассказать о получении биогаза в домашних условиях. Что ж, обещал значит надо выполнять, дабы не быть посланным в одно из нехороших мест.

Что мы знаем о биогазовой установке? На данный момент многие об этом имеют лишь отдаленное представление, а большинство вообще ничего не знают о том что это такое – все представление о снабжении энергией своего дома, сводится к тому чтобы своевременно оплачивать счета за газ, или другие энергоносители. Однако, бесконечное повышение стоимости на энергоносители, побуждает некоторые пытливые умы искать альтернативные решения, и искать способы производства, например оборудования для добычи биогаза в домашних условиях, из органических отходов. Причем есть и такие Кулибины, которые ухищряются сделать сразу 2 в 1 – совмещать септик с биогазовой установкой. Думаете шутка? Отнюдь. В нашем мире и не такое возможно.

Итак, биогазовая установка позволит получить не только дешевую энергию для приготовления пищи и обогрева дома, но и высококачественное удобрение.

Домашний биогазовый завод на навозе – схема

Биогаз из органических отходов

Получение биогаза из отходов относится к экологически чистому виду топлива. По своим характеристикам он практически ни в чем не уступает природному газу. Вот только извлекается не из земли, а путем брожения органических отходов.

Представить технологию извлечения биогаза можно следующим образом: в специальном сборнике, именуемом биореактором, осуществляется процесс переработки и брожения отходов. В результате этого совершается выделение смеси газов, состоящей из 60 % метана, 35 % – углекислого газа и оставшиеся 5 % – прочих газообразных веществ. Добытый газ постоянно отводится из биореактора и после очистки используется в бытовых целях.

Схема принципа действия биогазовой установки

Отработанные отходы, превратившиеся в первосортное удобрение, периодически извлекаются и вывозятся на поля.

На заметку: исследования показали, что поле обработанное удобрениями, перебродившими анаэробным методом дает урожай на 20-30 % больше, нежели поле удобренное обычным способом.

Биогазовые установки для дома – купить или же сделать самому?

Если крупные фермеры могут себе позволить купить биогазовую установку созданную в промышленных условиях, то мелкие предприятия, а уж тем более частные домовладельцы скорее смогут не купить, а смонтировать своими руками менее мощные установки, функционирующие по тому же методу, из подручного материала. Но сперва необходимо понять, каких именно размеров, а главное какого типа установку вы хотите получить на своем участке.

Схема установки для получения биогаза для предприятий, ферм

Типов установок, как и видов брожения органических веществ всего два – с поступлением воздуха (аэробный) и без него (анаэробный). При аэробном брожении в процессе распада биомасс водород окисляется до воды, а углерод – до углекислого газа. Причем в этот момент выделяется большое количество тепловой энергии – бродящая биомасса сильно нагревается.

При анаэробном брожении 60-70 % углерода превращается в метан, а оставшаяся его часть – в водород, углекислоту и азот. Для сжигания метана хорошо подходит обычная газовая конфорка.

Биогазовый заводик у колхозного амбара

Аэробный метод получения энергии легче и проще анаэробного. Он не требует производства герметичных бродильных камер и контроля. Аэробные установки называются БТС (биотермические станции). А анаэробные – БЭС (биоэнергетические или биогазовые станции). В качестве сырья для брожения годятся любой органический сельскохозяйственный продукт. Одна израильская компания, например, представила компактную установку по добыванию биогаза, функционирующую исключительно на фруктовых и овощных очистках.

Биогазовая установка для дома компании HomeBioGas

Разработанная израильской компанией HomeBioGas биогазовая установка по выработке газа в домашних условиях, при своих скромных габаритах (123 х 165 х 100 см) и массой не более 40 кг может обеспечить работу одной плиточной горелки на максимальном огне в течение часа.

Homebiogas – биогазовая установка Израильской компании

Кроме того, эта установка вырабатывает до 8 литров жидких удобрений в сутки при максимальной загрузке танка (6 кг).

По подсчетам в год одно небольшое агрохозяйство при помощи этой установки способно переработать около тонны органических отходов. Правда установка рассчитана на работу при среднесуточной температуре от +20оС. Я же, хочу рассказать, как создать домашнюю биогазовую установку прекрасно работающую в климатической зоне центральной России. В принципе в ней ничего особо сложного нет.

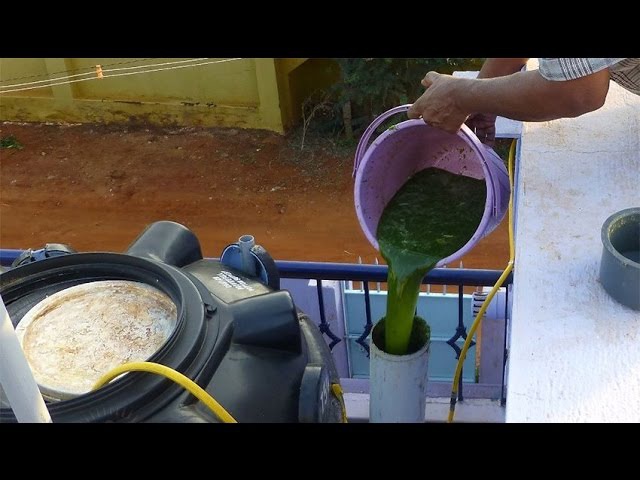

Домашняя биогазовая станция

Если обладатели установки хотят, чтобы она каждые сутки приносила по 0,7-0,9 м3 биогаза (вполне хватит на приготовления пищи для двух человек), то поступать нужно следующим образом.

  1. Загрузить камеру брожения объемом 1 м3 мелконарезанными и разведенными в воде органическими отходами (напомню – фруктовые и овощные очистки) в весовых соотношениях 1 : 10 – 1 : 5.
  2. Герметично закрыть ее и обеспечить подачу постоянной температуры от +25 до +30оС.

Для поддержания в камере постоянной температуры, через нее необходимо пропустить змеевик с горячей водой, прогреваемой посредством газа, вырабатываемого этой же установкой. На линии газопровода нужно установить два крана: один у газовой плиты, другой – на выходе из реактора.

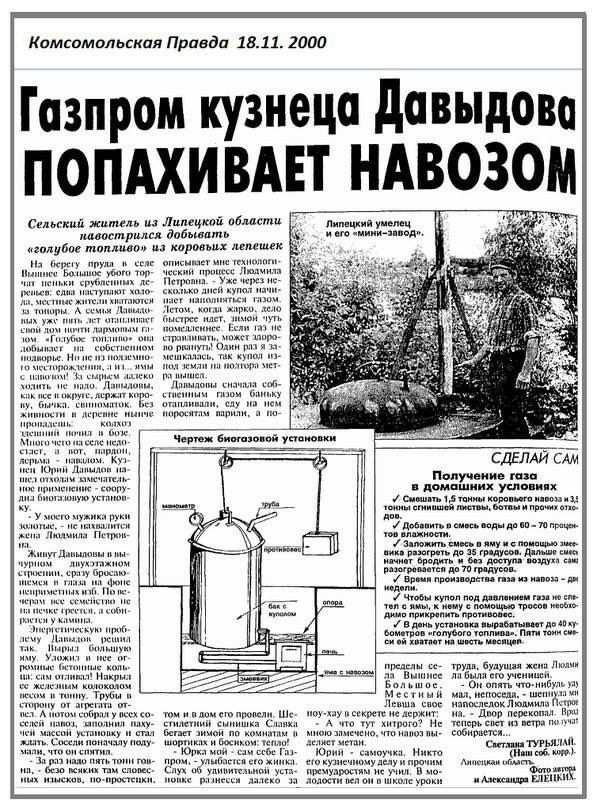

На заметку: а вот наш смекалистый сельский народ уже давно задумывается, а некоторые и воплотили в жизнь, получение газа для отопления дома из собственных каловых масс – то бишь совмещают септик с биогазовой установкой. Если хорошо порыться в интернете, можно схемы даже найти.

Газосборник либо газгольдер – второй по значимости, после бродильни, элемент биогазовой установки. Он представляет из себя два стальных сосуда (один из которых перевернут вверх дном), беспрепятственно входящих друг в друга. Во внешний сосуд заливается вода, образуя гидравлический затвор для биогаза, поступающего в полость перевернутого сосуда. Кольцевой зазор между стенками сосудов примерно 50 мм. Объединить оба резервуара можно при помощи трубок диаметром ½ дюйма. Такой же газопровод забирает газ из перевернутого сосуда и доставляет метан к обычной газовой плите. Снаружи газгольдер рекомендуется обложить утепленным шатром.

А что делать зимой?

Зимой эта биогазовая станция может работать только в самых южных районах страны. Потому как в условиях севера в это время обогрев для поддержания брожения потребует немного больше газа, чем она сможет выработать.

Принципиальная схема биогазовой установки работающей на навозе

Но зимнее время можно использовать с пользой – для сбора и загрузки камеры сухой биомассой. Тогда при наступлении теплого сезона вам не придется терять время на запуск установки – вы заполните реактор водой либо навозной жижей, и через три-четыре дня вы начнете получать биогаз в домашних условиях. Представляете сколько мы с вами этой биогазовой станцией «убили зайцев».

Ну, вот вроде бы и все, что хотел вам рассказать о добываемом биогазе в домашних условиях. Не говорите только никому. Иначе останетесь без отходов (шучу). На этом пока все, до новых статей.

принцип работы, схемы и расчет

Одна из задач, которую приходится решать в сельском хозяйстве — утилизация навоза и растительных отходов. И это довольно серьезная проблема, которая требует постоянного внимания. На утилизацию уходят не только время и силы, но и приличные суммы. Сегодня есть, как минимум, один способ, позволяющий эту головную боль превратить в статью дохода: переработка навоза в биогаз. В основе технологии лежит природный процесс разложения навоза и растительных остатков за счет содержащихся в них бактерий. Вся задача в создании особых условий для наиболее полного разложения. Эти условия — отсутствие доступа кислорода и оптимальная температура (40-50oC).

Все знают, как чаще всего утилизируют навоз: складывают в кучи, потом, после ферментации, вывозят на поля. В этом случае образовавшийся газ выделяется в атмосферу, туда же улетает и 40% содержащегося в исходном веществе азота и большая часть фосфора. Получающееся в результате удобрение далеко не идеально.

Как можно организовать переработку навоза в биогаз

Для получения биогаза необходимо чтобы процесс разложения навоза проходил без доступа кислорода, в закрытом объеме. В этом случае и азот, и фосфор остаются в остаточном продукте, а газ скопится в верхней части емкости, откуда его легко выкачать. Получаются два источника прибыли: непосредственно газ и эффективное удобрение. Причем удобрение высшего качества и безопасное на 99%: большая часть болезнетворных микроорганизмов и яйца гельминтов погибают, содержащиеся в навозе семена сорных трав теряют всхожесть. Существуют даже линии по расфасовке этого остатка.

Второе обязательное условие процесса переработки навоза в биогаз — это поддержание оптимальной температуры. Содержащиеся в биомассе бактерии, при низких температурах малоактивны. Они начинают действовать при температуре среды от +30oC. Причем в навозе содержатся бактерии двух типов:

  • мезофильные — они размножаются при температуре от +30oC до +40oC;
  • термофильные — для их активного роста необходима температура от +50oC до +60oC.

    Сравнительная таблица затрат и эффективности мезофильного и термофильного разложения навоза. Как видите, денег нужно на старте в три-четрые раза больше, но на выходе получаете больше в десять раз

Термофильные установки с температурой от +43oC до +52oC являются наиболее эффективными: в них навоз обрабатывается 3 дня, на выходе с 1 литра полезной площади биореактора получается до 4,5 литров биогаза (это максимальный выход). Но на поддержание температуры в +50oC требуются значительные расходы энергии, что не в каждом климате рентабельно. Потому чаще биогазовые установки работают на мезофильных температурах. В этом случае время переработки может составлять 12-30 дней, выход — примерно 2 литра биогаза на 1 литр объема биореактора.

Состав газа меняется в зависимости от сырья и условий переработки, но примерно он следующий: метан — 50-70%, двуокись углерода — 30-50%, а также содержится небольшое количество сероводорода (менее 1%) и совсем небольшой количество аммиака, водорода и соединений азота. В зависимости от конструкции установки в биогазе могут содержаться в значительном количестве пары воды, что потребует их осушения (в противном случае он просто не будет гореть). Как выглядит промышленная установка продемонстрировано в видео.

Это можно сказать целый завод по выработке газа. Но для частного подворья или небольшой фермы такие объемы ни к чему. Простейшую биогазовую установку легко сделать своими руками. Но вот вопрос: «Куда дальше направлять биогаз?» Теплота сгорания получаемого в результате газа от 5340 ккал/м3 до 6230 ккал/м3 (6,21 — 7,24 кВт.ч/м3). Потому его можно подавать на газовый котел для выработки тепла (отопление и горячая вода), или на установку по выработке электричества, на газовую печку и т.д. Вот как использует навоз от своей перепелиной фермы Владимир Рашин — конструктор биогазовой установки.

Получается, что имея хоть какое-то более-менее приличное количество скота и птицы, можно самому полностью обеспечить потребности своего хозяйства в тепле, газе и электричестве. А если установить на автомобили газовые установки, то и топливом для автопарка. Учитывая, что доля энергоносителей в себестоимости продукции 70-80% вы сможете только на биореакторе сэкономить, а потом и заработать множество денег. Ниже приведен скриншот экономического расчета рентабельности биогазовой установки для небольшого хозяйства (по состоянию на сентябрь 2014). Хозяйство мелким не назовешь, но и не крупное однозначно. Просим прощения за терминологию — это авторский стиль.

Это примерный расклад требуемых затрат и возможных доходов Схемы самодельных биогазовых установок

Возможно, вам будет интересно прочитать о том, как использовать солнечную энергию для отопления дома.

Схемы самодельных биогазовых установок

Простейшая схема биогазовой установки — это герметичная емкость — биореактор, в который сливается подготовленная жижа. Соответственно есть люк загрузки навоза и люк выгрузки переработанного сырья.

Простейшая схема биогазовой установки без «наворотов»

Емкость заполняется субстратом не полностью: 10-15% объема должно оставаться свободным для сбора газа. В крышку бака встраивается труба для отведения газа. Так как в полученном газе содержится довольно большое количество водяных паров, гореть в таком виде он не будет. Потому необходимо его для осушения пропустить через гидрозатвор. В этом нехитром устройстве большая часть водяного пара сконденсируется, и газ уже будет хорошо гореть. Потом газ желательно очистить от негорючего сероводорода и только потом его можно подавать в газгольдер — емкость для сбора газа. А оттуда уже можно разводить к потребителям: подавать на котел или газовую печь. Как сделать фильтры для биогазовой установки своими руками              смотрите в видео.

Большие промышленные установки размещают на поверхности. И это, в принципе, понятно — слишком велики объемы земельных работ. Но в небольших хозяйствах чашу бункера закапывают в землю. Это во-первых, позволяет снизить затраты на поддержание требуемой температуры, а во-вторых, на частном подворье и так достаточно всяких устройств.

Емкость можно взять готовую, или в вырытом котловане сделать из кирпича, бетона и т. д. Но придется в этом случае позаботиться о герметичности и непроходимости воздуха: процесс анаэробный — без доступа воздуха, потому необходимо создать непроницаемую для кислорода прослойку. Сооружение получается многослойным и изготовление такого бункера длительный и затратный процесс. Потому дешевле и проще закопать готовую емкость. Раньше это обязательно были металлические бочки, часто из нержавейки. Сегодня с появлением на рынке емкостей из ПВХ можно использовать их. Они химически нейтральны, имеют низкую теплопроводность, длительный срок эксплуатации, и стоят в разы дешевле нержавеек.

Биореактор не обязательно закапывать. Это очень неплохой вариант, и обслуживать его удобно. Но зимой придется еще дополнительные меры по утеплению принимать. А газ отводится в специальные мешки-газгольдеры

Но описанная выше биогазовая установка будет иметь малую производительность. Для активизации процесса переработки необходимо активное перемешивание массы, находящейся в бункере. В противном случае на поверхности или в толще субстрата образуется корка, которая замедляет процесс разложения, газа на выходе получается меньше. Перемешивание проводится любым доступным способом. Например, таким, как продемонстрировано в видео. Привод при этом можно сделать любой.

Есть еще один способ перемешивания слоев, но немеханический — барбитация: вырабатываемый газ под давлением подают в нижнюю часть емкости с навозом. Поднимаясь вверх, пузырьки газа будут разбивать корку. Так как подается все тот же биогаз, то никаких изменений условий переработки не будет. Также этот газ нельзя считать расходом — он снова попадет в газгольдер.

Как говорилось выше, для хорошей производительности необходима повышенная температура. Чтобы не особенно тратиться на поддержание этой температуры необходимо позаботиться об утеплении. Какого типа теплоизолятор выбирать, конечно, дело ваше, но сегодня самый оптимальный — пенополистирол. Он не боится воды, не поражается грибками и грызунами, имеет длительный срок эксплуатации и отличные показатели по теплоизоляции.

Для увеличения температуры субстрата подойдет любая технология обогрева. Важно добиться требуемой температуры. От этого зависит эффективность установки

Формы биореактора могут быть разные, но чаще всего встречается цилиндрическая. Она неидеальна с точки зрения сложности перемешивания субстрата, но используется чаще, потому что у людей накоплен большой опыт построения подобных емкостей. А если такой цилиндр разделить перегородкой, то можно использовать их как два отдельных резервуара, в которых процесс смещен по времени. При этом в перегородку можно встроить нагревательный элемент, таким образом решив проблему поддержания температуры сразу в двух камерах.

Если обычный цилиндр разделить вертикальной перегородкой, получить можно две камеры для переработки

В самом простом варианте самодельные биогазовые установки — это прямоугольной формы яма, стенки которой сделаны из бетона, а для герметичности обработаны слоем стеклопластика и полиэфирной смолы. Такая емкость снабжается крышкой. Она крайне неудобна в эксплуатации: трудно реализуется и подогрев, перемешивание и отведение сбродившей массы, добиться полной переработки и высокой эффективности невозможно.

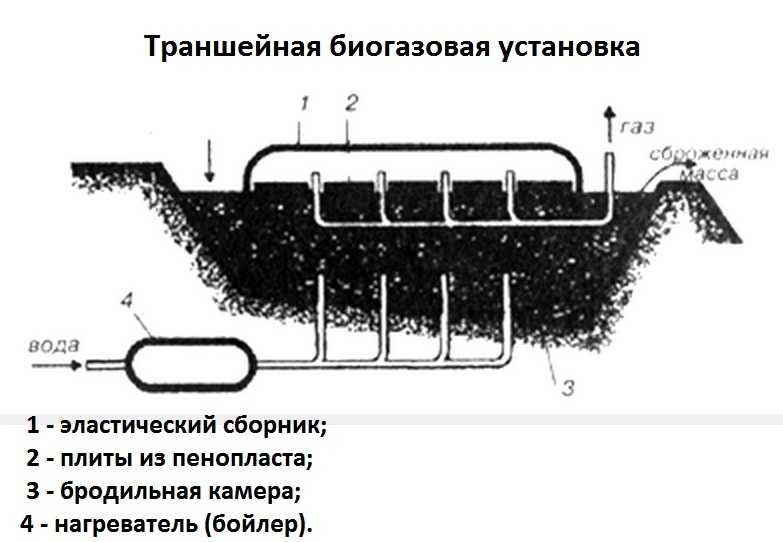

Биогазовая установка своими руками: чертежи установки траншейного типа

Чуть лучше обстоит дело с траншейными биогазовыми установками переработки навоза. Они имеют скошенные края, что облегчает загрузку свежего навоза. Если сделать дно под уклоном, то в одну сторону самотеком будет смещаться сбродившая масса и отбирать ее будет проще. В таких установках нужно предусмотреть теплоизоляцию не только стен, но и крышки. Подобная биогазовая установка своими руками реализуется несложно. Но полной переработки и максимального количества газа в ней не добиться. Даже при условии подогрева.

С основными техническими вопросами разбирались, и вы теперь знаете несколько способов того, как построить установку для получения биогаза из навоза. Остались технологические нюансы.

Что можно перерабатывать и как добиться хороших результатов

В навозе любого животного имеются необходимые для его переработки организмы. Было обнаружено, что в процессе сбраживания и в выработке газа участвует более тысячи различных микроорганизмов. Важнейшую роль при этом играют метанобразующие. Также считается, что все эти микроорганизмы в оптимальных пропорциях находятся в навозе КРС. Во всяком случае, при переработке этого вида отходов в сочетании с растительной массой, выделяется самое большое количество биогаза. В таблице приведены усредненные данные по наиболее распространенным видам сельскохозяйственных отходов. Примите во внимание, что такое количество газа на выходе можно получить при идеальных условиях.

Количество биогаза, которое можно получить из различного сырья

Для хорошей продуктивности необходимо поддерживать определенную влажность субстрата: 85-90%. Но воду при этом нужно использовать не содержащую посторонних химических веществ. Негативно на процессы влияют растворители, антибиотики, моющие средства и т.д. Также для нормального протекания процесса в жиже не должны содержаться крупные фрагменты. Максимальные размеры фрагментов: 1*2 см, лучше более мелкие. Потому если вы планируете добавлять растительные ингредиенты, то необходимо их измельчать.

Важно для нормальной переработки в субстрате поддерживать оптимальный уровень рН: в пределах 6,7-7,6. Обычно среда имеет нормальную кислотность, и лишь изредка кислотообразующие бактерии развиваются быстрее метанобразующих. Тогда среда становится кислой, выработка газа снижается. Для достижения оптимального значения в субстрат добавляют обычную известь или соду.

В таблице указаны составы, повышающие количество выделяющегося газа

Теперь немного о времени, которое необходимо на переработку навоза. Вообще время зависит от созданных условий, но первый газ может начать поступать уже на третьи сутки после начала сбраживания. Наиболее активно газообразование происходит при разложении навоза на 30-33%. Чтобы можно было ориентироваться по времени, скажем, что через две недели субстрат разлагается на 20-25%. То есть, оптимально переработка должна продолжаться месяц. В этом случае и удобрение получается наиболее качественным.

Расчет объема бункера для переработки

Для небольших хозяйств оптимальной является установка постоянного действия — это когда свежий навоз поступает небольшими порциями ежедневно и такими же порциями удаляется. Для того чтобы процесс не нарушался доля ежесуточной загрузки не должна превышать 5% от перерабатываемого объема.

Самодельные установки по переработке навоза в биогаз — не вершина совершенства, но достаточно эффективны

Исходя из этого, вы легко определите требуемый объем резервуара для самодельной биогазовой установки. Вам нужно суточный объем навоза с вашего хозяйства (уже в разведенном состоянии с влажностью 85-90%) умножить на 20 (это для мезофильных температур, для термофильных придется умножать на 30). К полученной цифре нужно добавить еще 15-20% — свободное пространство для сбора биогаза под куполом. Основной параметр вы знаете. Все дальнейшие расходы и параметры системы зависят от того, какая схема биогазовой установки выбрана для реализации и как вы все будете делать. Вполне можно обойтись подручными материалами, а можно заказать установку «под ключ». Заводские разработки обойдется от 1,5 млн. евро, установки от «Кулибиных» будут дешевле.

Юридическое оформление

Согласовывать установку придется с СЭС, газовой инспекцией и пожарниками. Вам понадобятся:

  • Технологическая схема установки.
  • План размещения оборудования и составляющих с привязкой самой установки, местом установки теплового агрегата, места прокладки трубопроводов и энергомагистралей, подключения насоса. На схеме должны быть обозначены громоотвод и подъездные пути.
  • Если установка будет находиться в помещении, то необходим также будет план вентиляции, которая будет обеспечивать не менее чем восьмикратный обмен всего воздуха в помещении.

Как видим, без бюрократии и тут не обойтись.

Имея источник энергии им грех не воспользоваться

Напоследок немного о производительности установки. В среднем за сутки биогазовая установка выдает объем газа в два раза превышающий полезный объем резервуара. То есть, 40 м3 навозной жижи дадут в сутки 80 м3 газа. Примерно 30% уйдет на обеспечение самого процесса (главная статья расходов — подогрев). Т.е. на выходе вы получите 56 м3 биогаза в день. Для покрытия потребностей семьи из трех человек и на отопление среднего по размерам дома требуется по статистике 10 м3. В чистом остатке у вас 46 м3 в день. И это при небольшой установке.

Итоги

Вложив некоторое количество средств в устройство биогазовой установки (своими руками или под ключ), вы не только обеспечите собственные нужды и потребности в тепле и газе, но и сможете продавать газ, а также получающиеся в результате переработки высококачественные удобрения.

Биогазовая установка сделать самому своими руками для отопления



Биогазовая установка сделать самому своими руками для отопления li { font-size:1.06rem; } }.sidebar .widget { padding-left: 20px; padding-right: 20px; padding-top: 20px; }::selection { background-color: #4f4f4f; } ::-moz-selection { background-color: #4f4f4f; }a,.themeform label .required,#flexslider-featured .flex-direction-nav .flex-next:hover,#flexslider-featured .flex-direction-nav .flex-prev:hover,.post-hover:hover .post-title a,.post-title a:hover,.sidebar.s1 .post-nav li a:hover i,.content .post-nav li a:hover i,.post-related a:hover,.sidebar.s1 .widget_rss ul li a,#footer .widget_rss ul li a,.sidebar.s1 .widget_calendar a,#footer .widget_calendar a,.sidebar.s1 .alx-tab .tab-item-category a,.sidebar.s1 .alx-posts .post-item-category a,.sidebar.s1 .alx-tab li:hover .tab-item-title a,.sidebar.s1 .alx-tab li:hover .tab-item-comment a,.sidebar.s1 .alx-posts li:hover .post-item-title a,#footer .alx-tab .tab-item-category a,#footer .alx-posts .post-item-category a,#footer .alx-tab li:hover .tab-item-title a,#footer .alx-tab li:hover .tab-item-comment a,#footer .alx-posts li:hover .post-item-title a,.comment-tabs li.active a,.comment-awaiting-moderation,.child-menu a:hover,.child-menu .current_page_item > a,.wp-pagenavi a,.entry.woocommerce div.product .woocommerce-tabs ul.tabs li.active a{ color: #4f4f4f; }.themeform input[type="submit"],.themeform button[type="submit"],.sidebar.s1 .sidebar-top,.sidebar.s1 .sidebar-toggle,#flexslider-featured .flex-control-nav li a.flex-active,.post-tags a:hover,.sidebar.s1 .widget_calendar caption,#footer .widget_calendar caption,.author-bio .bio-avatar:after,.commentlist li.bypostauthor > .comment-body:after,.commentlist li.comment-author-admin > .comment-body:after,.themeform .woocommerce #respond input#submit.alt,.themeform .woocommerce a.button.alt,.themeform .woocommerce button.button.alt,.themeform .woocommerce input.button.alt{ background-color: #4f4f4f; }.post-format .format-container { border-color: #4f4f4f; }.sidebar.s1 .alx-tabs-nav li.active a,#footer .alx-tabs-nav li.active a,.comment-tabs li.active a,.wp-pagenavi a:hover,.wp-pagenavi a:active,.wp-pagenavi span.current,.entry.woocommerce div.product .woocommerce-tabs ul.tabs li.active a{ border-bottom-color: #4f4f4f!important; } .search-expand, #nav-topbar.nav-container { background-color: #282828}@media only screen and (min-width: 720px) { #nav-topbar .nav ul { background-color: #282828; } } #header { background-color: #dddddd; } @media only screen and (min-width: 720px) { #nav-header .nav ul { background-color: #dddddd; } ]]>

DIY биогазовых генераторов для дешевой домашней энергии: плюсы и минусы

Электроэнергия и энергия могут быть очень дорогими, а счета за электроэнергию съедают большую часть домашнего бюджета и могут быстро накапливаться. Таким образом, строительство биогазового генератора своими руками в качестве независимого источника энергии на вашем участке - гораздо более дешевый вариант, чем полагаться на дорогостоящие источники питания от вашей местной энергетической компании.

Просто работающий биогазовый генератор!

Кроме того, биогазовый электрогенератор может поддерживать питание вашего дома и имущества, в то время как другие жители района на время остаются без электричества, особенно после стихийных бедствий / чрезвычайных ситуаций, таких как повреждения и отключения, вызванные ураганами, торнадо, землетрясениями, пожарами наводнения и т. д.

Благодаря отличному, эффективному, самодельному биогазовому генератору типа «Сделай сам» в качестве независимого источника энергии у вас обязательно будет более дешевый, безопасный и более надежный способ питания вашего дома.

Таким образом, то, что вам нужно, - это наиболее эффективный план здания и проект домашнего биогазового генератора. Наряду с самым дешевым и доступным сырьем, которое вы можете найти у себя дома, на ферме или в любом хозяйственном магазине, вы сможете построить свой собственный независимый источник энергии.

Что такое генератор биогаза?

Биогазовый генератор - один из лучших, наиболее экономичных и экологически безопасных способов производства электроэнергии для домашнего потребления.Он работает, разрушая биомассу (материал растительного происхождения, такой как овощи, дерево или материал животного происхождения) , органические отходы, навоз, сточные воды и другие зеленые отходы с помощью процесса, называемого анаэробным сбраживанием.

Биогаз также можно производить с помощью другого процесса, называемого ферментацией. Теперь разложение биоразлагаемого органического материала происходит в резервуаре биогазового реактора. В ходе этого процесса производится биогаз, который затем используется в качестве биотоплива для выработки энергии для приготовления пищи, отопления, освещения, электроники и даже для транспортных целей.

В качестве предостережения не пытайтесь использовать обработанные неорганические продукты в качестве источника биогазового топлива и держитесь подальше от таких вещей, как гниющее мясо или мертвая рыба. Вместо этого придерживайтесь органических веществ растительного происхождения и овощей, чтобы максимально эффективно использовать биотопливный электрогенератор.

Хотите узнать, как снизить счет за электроэнергию на 70% или более ... Щелкните здесь.

Что такое биогаз?

Прочтите несколько интересных фактов о биогазе и его составе.

Краткие сведения:

  • Факт: Биогаз состоит из примерно 60% метана и примерно 35% углекислого газа, а остальные составляют азот, водород, сероводород, кислород и некоторые примеси.
  • Факт: Биогаз является экологически чистым топливом и считается климатически нейтральным, поскольку не способствует глобальному потеплению.
  • Факт: Пищевые отходы, такие как остатки пищевых отходов, старые овощи, гнилой картофель, использованные чайные пакетики, листья, сорняки и даже обрезки травы после стрижки газона, могут быть использованы как органические отходы, подлежащие разложению. производство биогаза.

Биогазовый электрогенератор в вашем доме: каковы плюсы и минусы?

Так каковы преимущества и недостатки биогазового генератора? Что ж, у него масса преимуществ перед другими видами генераторов.А именно, что это намного дешевле, эффективнее и очень рентабельно. На постройку домашнего биогазового генератора у вас не потребуются большие деньги. Так что он попадет в категорию дешевых генераторов. А с точки зрения площади в квадратных футах, когда он полностью построен, ему не нужно много места.

Еще одно огромное преимущество генератора биомассы (другое название генератора биогаза) , , как мы упоминали ранее, заключается в том, что, имея эффективный план чертежа генератора биогаза, вы можете построить его самостоятельно дома из легкодоступного сырья по адресу: дешевая стоимость, при минимальных усилиях.

Очень важно помнить, что биогаз, производимый биогазовым варочным котлом, невероятно легковоспламеняющийся. Поэтому убедитесь, что не курите и не допускаете никакого огня или открытого огня, например, от свечей или спичек. Если вам нужен свет, чтобы видеть при чистке резервуара или добавлении органических отходов / материалов, используйте фонарик. Следует избегать открытого огня или искр вблизи открытого резервуара биогазового реактора.

Еще одно большое преимущество постройки и владения собственным домашним генератором биогаза состоит в том, что в вашем доме есть безопасный резервный источник, по сути, бесплатной энергии от действительно дешевого генератора.Кстати, есть и другие типы дешевых органических генераторов для автономной выработки электроэнергии в домашних условиях, например, прерийный генератор. Обзор генератора прерий будет позже, а пока мы сосредоточимся на биогазе. У них обоих есть общие черты. Например, в случае отключения электроэнергии и отключения электроэнергии из-за стихийных бедствий или чрезвычайных ситуаций, таких как метель или шторм, в вашем доме все равно будет тепло и электричество, потому что вы спланировали и установили источник питания, независимо от вашей местной энергетической компании. сетка.

В то время как другие люди без генераторов, которые полагаются исключительно на сеть местной энергокомпании, окажутся в темноте и в холоде, если электричество отключится. Иногда долго ждал восстановления подачи электроэнергии. Между тем, у вас и вашей семьи будет тепло, сила и душевное спокойствие.

И на всякий случай, если в вашем районе пропадет электричество из-за непогоды летом или из-за молний, ​​торнадо, наводнений и ураганов, у вас все равно будет кондиционер. Кроме того, вся еда в вашем холодильнике или морозильной камере не испортится из-за отсутствия электричества.

Вот краткое изложение плюсов и минусов использования биогаза.

Плюсы биогаза:

  • Использование биогаза обходится дешево, что становится все более важным, поскольку цены на нефть и природный газ растут с каждым годом.
  • Может использоваться в небольшой среде.
  • Вы можете бесплатно избавиться от органических отходов, одновременно производя бесплатную электроэнергию.
  • Вы можете построить биогазовый генератор самостоятельно дома.
  • Вы можете стать энергонезависимым, то есть больше не полагаться на местную энергетическую компанию.
  • Биогаз безвреден для окружающей среды и не способствует глобальному потеплению.
  • Он заправляется обычными и легко доступными органическими веществами, такими как гниющие фрукты и овощи, листья и обрезки травы, которые обычно продаются бесплатно или по очень низкой цене.
  • Биогаз - это экологически чистый и возобновляемый источник топлива.
  • Может храниться длительное время.
  • Вам больше не придется беспокоиться о потере питания или перебоях в электроснабжении.
  • Требует очень низких затрат на обслуживание (мой любимый).
  • Простота сборки и эксплуатации.

Минусы биогаза:

  • Ваши органические отходы потребляются, поэтому их нельзя использовать для других целей, таких как компост или удобрение сельскохозяйственных культур. Это если вы управляете фермой.
  • Работа с метаном может быть опасной, поэтому необходимо держать генератор вдали от открытого огня или огня и не курить рядом с ним.
  • Вам необходимо находиться в хорошо вентилируемом помещении или на открытом воздухе из-за риска удушья из-за нехватки кислорода.
  • Может вырабатывать электроэнергию медленнее, чем генераторы природного газа.

Видео о самодельном биогазовом генераторе

Итак, если вы ищете способ дешево и экономически эффективно обеспечить электроэнергией свой дом и готовы выполнить некоторые работы своими руками, тогда создайте биогаз. генератор в вашей собственности - отличный способ пойти. Чтобы узнать больше о том, как построить собственный биогазовый генератор дома и не зависеть от энергии, нажмите эту кнопку ниже.

Хотите узнать, как снизить счет за электроэнергию на 70% или более ... Щелкните здесь.

Как сделать собственный газ за 7 простых шагов с помощью генератора биогаза

Выращивание собственного газа - это инновация, разработанная людьми в слаборазвитых странах. Мы рассмотрим, как они производят биогаз, и как вы можете это сделать.

Для стран Юго-Восточной Азии и Африки отключения электроэнергии, наводнения и отказ от газа и электроэнергии - это просто еще одна часть повседневной жизни.Чтобы компенсировать это, их обычные творения считаются инновациями для тех из нас, кто живет в более развитых странах, и ищет способ создать экологически чистую энергию и вести такой образ жизни вне сети. Я путешествовал по ряду стран Юго-Восточной Азии, и один из предметов домашнего обихода, который мне особенно понравился, - это самодельный биогазовый дигестор.

Сделать биогазовую установку невероятно просто. Я проделал это с очень маленьким контейнером в качестве теста, и он работал достаточно хорошо, хотя в моем устройстве баллон использовался только как способ удерживать небольшую порцию газа без давления на баллон.Путешествуя и увидев их в действии, я нашел это видео, на котором изображены некоторые изобретательные дети, которые сделали гораздо более крупное видео из школьного проекта.

Его дешево производить, легко хранить, и единственным выходом является удобрение с высоким содержанием питательных веществ. Это изменит правила игры. Итак, давайте посмотрим, как это работает и как вы можете сделать свой собственный за 7 простых шагов.

Что такое биогаз?

Биогаз - это побочный газ, образующийся при разложении лома и отходов в замкнутом пространстве без кислорода.В генераторе биогаза процесс, вызывающий образование газа, называется анаэробным сбраживанием. Если это заставляет вас думать о своем желудке, тогда это должно быть, потому что это именно то, что есть, разложение материала в области без кислорода, точно так же, как ваш желудок делает с вашей едой.

Типы материалов или топлива в данном случае, которые вы можете использовать для производства биогаза, бесконечны, потому что это действительно желудок, который обрабатывает все органическое. Самый важный ингредиент для использования в генераторе биогаза - это навоз.Это производит самый высокий уровень метана, и поэтому есть очень веские аргументы в пользу использования биогаза на фермах с крупным рогатым скотом, поскольку при этом коровий навоз используется из возобновляемых источников энергии.

Другие материалы, которые вы можете бросить в свой биогазовый генератор, могут быть любыми органическими материалами. Например, вы можете использовать траву, остатки мяса, старые кухонные отходы, лапшу, хлеб - все, что у вас есть, можно использовать.

7 шагов для создания собственного биогаза

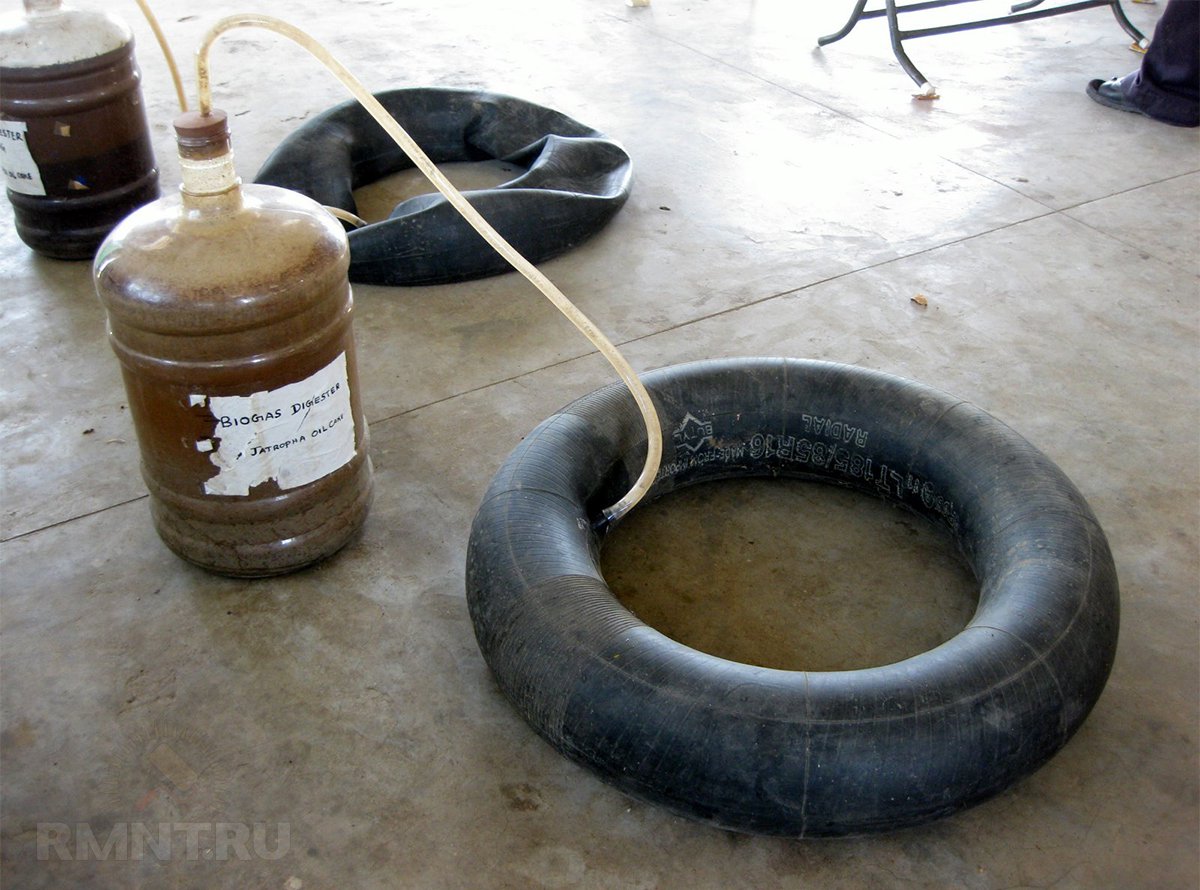

Для начала вам понадобятся материалы.Некоторые из них, возможно, уже есть дома, некоторые вам, возможно, придется забрать в магазине или в Интернете.

  • Контейнер: я бы взял с собой одну из тех 20-литровых офисных бутылок-кулеров для воды, если вы можете ее достать. Это наименьший размер, который я бы порекомендовал, поскольку мой эксперимент с маленьким воздушным шаром был бессмысленным, кроме как испытанием. В Юго-Восточной Азии, кажется, очень много бочек с водой. Я бы сказал, купите один из них, если вы хотите запустить большой запас газа, в противном случае средний контейнер был бы просто 5-галлонной бутылкой с водяным охлаждением.
  • Шланг из ПВХ для соединения биогазового дигестора с газгольдером и вентилем
  • Труба ПВХ
  • Газовый кран
  • Тройник (должен иметь три точки подключения)
  • Воронка (для отходов и навоза)
  • Газгольдер: в большинстве биогазовых реакторов, которые я видел, используются автомобильные камеры (то, что вы использовали бы в воде, когда плаваете). Это может быть небезопасно в зависимости от того, где вы его храните, так как в конечном итоге он будет заполнен газом и станет легковоспламеняющимся предметом.Вы должны быть внимательны к тому, где вы его разместите, поскольку это проблема безопасности.
  • Супер клей или герметик
  • Пила для резки труб ПВХ
  • Черная краска для емкости с водой от солнечных лучей

Необходимо измерить трубу ПВХ по высоте контейнера. Отметьте его и отпилите на той же высоте, что и на фото выше. Это будет входная труба.

Если вы используете 5-галлонную бутылку-кулер для воды, вы также можете засыпать ингредиенты через верхнюю часть, а затем держать крышку сверху.Поначалу, когда вы добавляете туда навоз и воду, это будет лучшее место для этого.

Вам также необходимо измерить выходную трубу, которая будет проходить через контейнер горизонтально. Измерьте трубу из ПВХ на половине ширины контейнера. Таким образом, вы можете использовать его как выход из средней точки контейнера.

Отметьте контур трубопровода из ПВХ на верхней части контейнера и на боковой стороне контейнера. Что касается впускной трубы, вы хотите, чтобы она располагалась сверху, между серединой и внешней стороной контейнера.Выходное отверстие должно быть примерно в 10 см от верхнего края бутылки. Вы можете использовать картинку ниже как ссылку.

После того, как вы сделали отметки, вырежьте их. Это можно сделать разными способами в зависимости от материала, с которым вы работаете. В видео, которое я использовал в качестве демонстрации, дети использовали паяльник, однако дрель тоже подойдет.

Когда вы вставляете впускную трубу (сверху), убедитесь, что внизу осталось 2-3 дюйма свободного пространства.Таким образом, входящие отходы могут стекать через трубу, и если есть какие-либо засоры, у вас есть место, чтобы протолкнуть содержимое вниз через входную трубу.

Вам также нужно будет проделать тот же процесс для подачи газа, это будет сделано в положении, аналогичном показанному ниже. Как только это будет сделано, пропустите трубопровод.

После того, как вы пропустили трубы, нам нужно герметизировать наш контейнер. Таким образом, мы должны использовать герметик, такой как резиновый клей или, как в этом примере, суперклей с песком.

Убедитесь, что открытые концы ваших труб закрыты крышками. Мы хотим открывать их только тогда, когда мы загружаем отходы во впускную трубу или выливаем удобрения из выпускной трубы.

Не забудьте закрыть шланг подачи газа.

Помните тот T-Valve, который у нас был в списке оборудования? Используйте это на конце вашего газового шланга. Вам также понадобятся еще два куска шланга из ПВХ. Один из них подключается к шине или к тому месту, где вы хотите хранить запас газа, а другой - к клапану.

Клапан - это конец, который вы будете использовать для готовки или сжигания, если вы используете его только для питательных веществ в удобрении. Для некоторых людей наличие этого у кухонного окна означает, что они могут подавать газ через окно в походную плиту или боковую горелку, чтобы, когда они захотят готовить, газ был готов к работе.

Присоедините среднюю часть Т-образного клапана к шлангу, который соединяется с трубкой. На трубке должен быть воздушный ниппель, который можно использовать для подачи газа.Просто оставьте это включенным, и он будет заполнен через неделю, в зависимости от материалов, которые вы используете для переваривания биогаза.

Один из способов состоит в том, чтобы поставить деревянную доску на трубу и, в конце концов, положить на нее камень. Дополнительный вес поддерживает давление газа в трубке, так что, когда вы будете готовы готовить на своем газе, вы можете медленно отпустить клапан для хорошей подачи газа.

Последний шаг, используйте свое топливо. Я не зря поместил сюда эту картинку коровьего фекалия, это лучший вид топлива для нашего биогазового реактора.Если у вас нет коров, вы можете использовать любой другой навоз. Даже куриный помет достаточно хорош, чтобы заставить бактерии работать в нашем варочном котле.

Еще одна хорошая идея - покрасить емкость для воды в черный цвет. Это предотвращает попадание солнечного света в контейнер, который иначе вызвал бы образование водорослей, производящих кислород. Мы этого не хотим. Нам нужна темная безкислородная среда, такая как наш желудок, чтобы происходило все хорошее.

Когда вы используете свое топливо, я бы посоветовал смешать 1 кг навоза с 1 литром воды.Дайте ему постоять два дня, прежде чем добавлять что-либо, например, остатки пищи или что-нибудь еще.

В качестве небольшого проекта вы можете попробовать его практически без каких-либо затрат, а затем увеличить размер, как только вы станете более уверенным в процессе. Вы можете увеличить размер до нужного вам размера. Как вы можете видеть на видео ниже, в африканских деревнях используются гораздо более крупные системы, работающие на тех же принципах, что и эта, для подачи газа и газа для всей деревни. И не забывайте эту сочную розетку, которая отлично работает с урожаем.

Если вам понравилась эта статья, вы можете подписаться на «Руководство по подготовке» для моего еженедельного информационного бюллетеня Sunday Six, где я каждое воскресенье отправляю шесть пунктов о подготовке, выживании и самодостаточности. Если вы заядлый садовник, почему бы не посмотреть, как я выращиваю овощи, у себя на подоконнике.

О, и не забудьте поделиться этим со всеми, кого хотите вдохновить.

Домашние биогазовые и биодизельные установки

Вы можете производить энергию из биогаза с помощью генератора метана своими руками.
Производство метана из навоза с использованием ваших собственных небольших отходов для производства биогазового реактора возможно для многих небольших хозяйств.
Что такое биогазовая энергия?
Энергия биогаза питается за счет сжигания метана, образующегося при разложении органических отходов. Малый биогазовый генератор
Метан газ - химически Ч5. Он бесцветный, без запаха и, конечно же, легковоспламеняющийся. Метан широко используется в качестве основного компонента электросети. натуральный газ.
Всякий раз, когда органические материалы разлагаются бактерии анаэробно (т.е. в отсутствие кислорода) метан и углекислый газ.
Планы малых генераторов метана из навоза в энергию доступны здесь.
Источники энергии биогаза
Просто о любых органических отходах можно разложить как генератор метана - растительные (мягкий материал лучше древесного) и отходы животного происхождения, и даже человеческие отходы.
На муниципальном уровне свалки действуют как биогазовые варочные котлы и потрясающие генераторы метана. Даже в Перте В Австралии компании активно собирают этот метан для производства экологически чистое биогазовое электричество.
На самом деле, потому что несгоревшие выбрасываемый в атмосферу метан - мощный парниковый газ, 10% наше личное влияние на климат происходит из-за пищевых отходов, которые мы оставляем в наших мусорных баках, которые разлагаются на свалке.
В мелкомасштабные отходы в энергетическую ситуацию можно произвести метан из навоза или даже канализации. А энергия биогаза постоянно производятся в пищеварительных системах, таких как ваша и коровья ... да, пердит тоже метан!
Посмотрите это видео, чтобы узнать, как сделать простой домашний варочный котел:

Плюсы и минусы систем генераторов метана
Преимущества
• Хорошо использует органические отходы.Вы можете получить топливо из сточных вод. ил и животный навоз в первую очередь, а также предотвращают сток и метан выбросов в то же время - и вы все равно получите удобрения в конце процесс.
• Это чистый, легко контролируемый источник возобновляемой энергии.
• Использует метан, мощный парниковый газ.
• Снижает уровень патогенов (возбудителей болезней) в отходах.
• Остатки являются ценным органическим удобрением.
• Простота сборки и эксплуатации.
• Низкие требования к обслуживанию.
• Может эффективно использоваться для приготовления пищи, отопления, газового освещения, абсорбционных холодильников и газовых двигателей.
• Без запаха (если нет утечки, о которой вы все равно захотите узнать и немедленно устранить!).
Недостатки
• Наиболее практично для производства и использования у источника отходов. Это связано с тем, что энергия, необходимая для сжатия газа для транспортировки, или преобразовать его в электричество чрезмерно, снижая эффективность производство энергии из биогаза.
• В целях безопасности необходимо соблюдать основные меры предосторожности (см. Ниже).
Мелкомасштабные отходы для получения энергии Системы генерации метана
Энергия биогаза
Каждый килограмм биоразлагаемого материала дает около 0.4 м³ (400 л) газа.
Так на практике, при использовании небольших отходов в энергетические системы, если у вас есть домашний скот, а также кухонные и человеческие отходы, которые вы можете приготовить и для освещения нужно легко:
• 2 газовых контура на пару часов в день будут использовать от 1 до 2 м³
• Для газового освещения требуется около 0,1 м3 (100 л) в час.
Управление любым двигателем (например, генератором или насосом), однако, выходит за рамки бытового. (Лучше пойти на водорослевое биодизель!)

Какого размера требуется метановый генератор?
Если производя метан из навоза, собирайте навоз в течение нескольких дней, чтобы определить среднесуточное производство навоза.Исходя из этого, соответствующие размер установки биогазового варочного котла можно рассчитать.
Например, где Доступно 55 кг помета в сутки, имеется гарантия на установку 8 м3; где это всего 6 кг навоза в день, достаточно 1 м3 растения.
Для семьи из 8 человек с небольшим количеством животных (скажем, 8-10 коров) в Индии обычно используется варочный котел объемом 10 м³ с хранилищем газа на 2 м³.
Идеальные температуры для производства метана из навоза
Как как долго вы оставляете материал в варочном котле, зависит от температуры (От 2 недель при 50 ° C до 2 месяцев при 15 ° C).В среднем около 1 месяца - поэтому оцените, сколько материала вы будете добавлять каждый день, и умножьте это на 30 для расчета размера варочного котла.
При анаэробном пищеварении происходит между 32 ° F (0 ° C) и 150 ° F (65 ° C), оптимальной температурой диапазон активности микробов, вырабатывающих метан, составляет от 85 ° F (29 ° C) до 95 ° F (35 ° С).
При температурах ниже 60 ° F (16 ° C) добыча газа незначительна. В более холодном климатических условиях размещение варочного котла в теплице и, возможно, использование некоторых метана для обогрева системы - возможные стратегии.
Системы генерации метана
• Биогазовый реактор компонент системы, в котором животные, люди и другие органические отходы вводятся, как правило, в виде суспензии с водой для разложения анаэробно.
• Контейнер для хранения используется для хранения производится газ, из которого он подается на сжигание в качестве топлива. Переменная объемное хранение (например, гибкий мешок или плавающий барабан) проще и дешевле и более энергоэффективны, чем баллоны высокого давления, регуляторы или компрессоры.
• Когда варочный котел опорожняется, отработанные сточные воды сушатся для последующего повторного использования в качестве удобрения.
Типы биогазовых котлов
два основных типа варочных котлов - варочные котлы непрерывного и периодического действия. Варочные котлы непрерывного действия имеют постоянный расход материала, а варочные котлы извлекают газ из содержащейся партии материала, который затем опорожняется и добавляется новая партия.
Как дрова для варки дефицит, миллионы малых варочных котлов непрерывного действия используются в развивающихся странах, особенно в Индии и Китае.Варочные котлы имеют тенденцию быть более крупными в развитых странах, принимая навозные жижи и человеческие канализация.
Конструкция генератора метана
The Indian цилиндрическая конструкция ямы стала популярной во всем мире благодаря его надежности и простоте. Он состоит из двух основных частей: резервуар для жидкого навоза и закрытый газовой крышкой или барабан для улавливания газа освобожден от шлама.
Дигестор периодического действия биогаза бытового масштаба

Небольшой экспериментальный биогазовый реактор в Редфилде.Отходы сбрасываются в масляную бочку, крышка неопрена поднимается при наполнен газом, газ сбрасывается в емкость (перевернутый пластиковый барабан с гидрозатвор), который поднимается по мере поступления большего количества газа. Когда газ заполнен, его можно отводить и использовать с маленьким газовым кольцом.

Варочные котлы периодического действия на базе контейнера (см. Фото выше) возможны в бытовых масштабах.
Мини-метаногенератор пр.
Инструкция по изготовлению мини-генератора метана (костюм для образования проект) находятся в «Руководстве по производству метана-биогаза», которое вместе с Кучи других бесплатных электронных книг по устойчивому образу жизни можно бесплатно получить здесь.

Methane Safety
Нравится электричество и другие энергетические системы, безопасность обычно гарантируется так долго поскольку риски понятны и соблюдаются разумные меры предосторожности.
Опасность пожара или взрыва
Метан, очевидно, легко воспламеняется и даже может быть взрывоопасным. Имея это в виду ...
• Зона метантенка генератора должна хорошо вентилироваться для предотвращения скопления захваченных газов.
• Вблизи варочного котла не допускается использование открытого огня, электрические оборудование должно быть подходящего качества, обычно «взрывозащищенное», и Другими источниками искр являются любые инструменты из железа или стали или другие предметы, электроинструменты, обычные электрические выключатели, мобильные телефоны и статические электричество держали на безопасном расстоянии.
Пламегаситель должен быть встроены в линию подачи, которая должна быть не менее 20 м долго. Инструкции по созданию пламегасителя можно найти Вот.

Риск удушья
Биогаз вытесняет воздух, снижая уровень кислорода, поэтому любая зона варочного котла должна хорошо вентилироваться.
Болезнь
Пока отработанный шлам потерял много патогенных микроорганизмов, много микробная активность на производстве энергии биогаза!
Так что избегайте контактировать с содержимым варочного котла и тщательно вымыть после работы вокруг генератора метана (особенно перед едой или питьем).

взято с http://www.small-farm-permaculture-and-sustainable-living.com/methane_generator.html

Биогазовая установка: новости, фотографии, последние заголовки новостей о биогазовой установке

НОВОСТИ БИОГАЗОВОГО ЗАВОДА

Давить на газ: теперь женский кооператив по переработке навоза в Гуджарате

26 декабря 2019 г. 4:58

NDDB планирует распространить модель Муджкува на другие деревни, используя при этом существующую сеть молочных кооперативов для продажи своих биоматериалов фермерам в разных регионах.

Больница Святого Семейства запускает биогазовую установку стоимостью 13 лакхов

3 июня 2018 г. 3:25

Преобразование кухонных отходов в газ для приготовления пищи

От отходов к богатству: для этих семей СНГ теперь является альтернативным топливом

1 марта 2018 г. 9:37

Деревня в Пенджабе показывает способ доставки измеренного по трубам биогаза из помета на кухни.

Колледж Массачусетского технологического института установил биогазовую установку для переработки отходов столовых

26 апреля 2014 г. 3:36 утра

Мощность завода по выработке энергии эквивалентна примерно 1.5 коммерческих баллонов LPG.

Код KCB для биогазовой установки, агентству поручено обеспечить безопасность

14 сентября 2011 г. 3:26 утра

Должностные лица заявили, что совет по расквартированию одобрил проект в пользу Mailhem Engineers по цене 89 лакхов на строительство и пятилетнее обслуживание биогазовой установки.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
