Блок питания для галогенных ламп: Блок питания для галогенных ламп

Содержание

Блок питания для галогенных ламп

Галогеновые лампы с каждым днем все активнее применяются в украшении различных торговых комплексов и витрин. Яркая цветовая гамма, насыщенность в передаче изображения придают им все большую популярность. Срок их службы намного больше, чем у обычных ламп. При этом они могут длительно работать без выключения. В галогенках используются нити накала, но процесс свечения, в сравнении с лампами накаливания, у них отличается благодаря наполнению баллона особым составом. Такие лампочки используются в различных светильниках, люстрах, кухонной мебели и бывают 220 и 12 вольтовые. Блок питания для галогенок напряжением 12 вольт необходим, потому что при прямом их включении в электрическую сеть произойдет короткое замыкание.

Технические характеристики

Вольтаж галогенок бывает не только 220 и 12 вольт. В продаже можно найти лампочки на 24 и даже на 6 вольт. Мощность тоже может быть различной – 5, 10, 20 ватт. Галогеновые лампы от 220 В включаются прямо в сеть. Тем, которые работают от 12 В, необходимы специальные устройства, преобразующие ток из сети для 12 вольт, – так называемые трансформаторы или специальные блоки питания.

Двенадцативольтовые галогенки работают очень хорошо. Раньше, в 90-е годы, применялся трансформатор больших размеров на 50 Гц, который обеспечивал работу только одной галогеновой лампы. В современном освещении применяются импульсные высокочастотные преобразователи. По размерам очень маленькие, но могут потянуть 2 – 3 лампы одновременно.

На современном рынке встречаются как дорогие, так и дешевые блоки питания. В процентном соотношении дорогих продается около 5 %, а дешевки намного больше. Хотя, в принципе, дороговизна – это еще не гарантия надежности. В крутых преобразователях, к сожалению, не используются высококачественные детали, а лишь применяются хитроумные схемные «навороты», способствующие нормальной работе блока питания хотя бы в течение гарантийного срока. Как только он заканчивается, устройство сгорает.

к содержанию ↑

Классификация

Трансформаторы бывают электромагнитными и электронными (импульсными). Электромагнитные доступны по цене, надежны, их можно сделать при желании своими руками. У них есть и свои минусы – приличный вес, большие габаритные размеры, повышение температуры при длительной работе. А перепады напряжения значительно сокращают срок работы галогеновых ламп.

Электронные трансформаторы весят намного меньше, у них стабильное напряжение на выходе, они сильно не нагреваются, могут иметь защиту от КЗ и плавный пуск, увеличивающий срок эксплуатации лампы.

к содержанию ↑

Трансформаторы для галогеновых ламп

Разбор будет проведен на примере блока питания фирмы «Ферон Герман Технолоджи». На выходе этот трансформатор имеет ни много ни мало – 5 ампер. Для такой небольшой коробочки значение потрясающее. Корпус сделан герметичным способом, с отсутствием всякого рода вентиляции. Наверное, поэтому некоторые экземпляры таких блоков питания плавятся от высокой температуры.

Схема преобразователя в первом варианте очень простая. Настолько минимален набор всех деталей, что вряд ли из нее можно что-то выкинуть. При перечислении видим:

  • мост из диодов;
  • RC цепь с динистором, чтобы запустился генератор;
  • генератор, собранный на полумостовой схеме;
  • трансформатор, понижающий входное напряжение;
  • низкоомный резистор, который служит в качестве предохранителя.

При большом перепаде напряжения такой преобразователь на 100% «сдохнет», приняв весь «удар» на себя. Все выполнено из довольно дешевого набора деталей. Лишь к трансформаторам нет никаких нареканий, потому что они сделаны на совесть.

Второй вариант выглядит очень слабым и недоработанным. В эмиттерные цепи вставлены резисторы R5 и R6 для ограничения тока. При этом совершенно не продумана блокировка транзисторов в случае резкого повышения тока (ее просто нет!). Сомнение вызывает электрическая цепь (на схеме она красным цветом).

Фирма «Ферон Герман Технолоджи» выпускает галогеновые лампы мощностью до 60 ватт. Сила тока блока питания на выходе получается 5 ампер. Это многовато для такой лампочки.

При снятии крышки обратите особое внимание на размеры радиатора. Для выходных 5 ампер они очень маленькие.

к содержанию ↑

Расчет мощности трансформатора для ламп и схема подключения

Продаются сегодня различные трансформаторы, поэтому существуют определенные правила подбора необходимой мощности. Не стоит брать трансформатор слишком мощный. Он будет работать практически вхолостую. Недостаток мощности приведет к перегреву и дальнейшему выходу устройства из строя.

Рассчитать мощность трансформатора можно самостоятельно. Задачка скорее математическая и по силам каждому начинающему электрику. Например, необходимо установить 8 точечных галогенок напряжением 12 В и мощностью 20 ватт. Общая мощность при этом составит 160 ватт. Берем с запасом на 10 % примерно и приобретаем мощностью 200 ватт.

Схема №1 выглядит примерно таким образом: на линии 220 стоит одноклавишный выключатель, при этом оранжевый и синий провод подсоединяются ко входу трансформатора (первичные клеммы).

На линии 12 вольт все лампы подключаются к трансформатору (на вторичные клеммы). Соединяющие медные провода обязательно должны иметь одинаковое сечение, иначе яркость у лампочек будет разная.

Еще одно условие: провод, соединяющий трансформатор с галогеновыми лампами, должен быть длиной не менее 1,5 метров, лучше, если 3. Если сделать его слишком коротким, он начнет греться, и яркость лампочек снизится.

Схема №2 – для подключения галогеновых светильников. Здесь можно поступить по-другому. Разбить, к примеру, шесть светильников на две части. Для каждой установить понижающий трансформатор. Правильность такого выбора обусловлена тем, что при поломке одного из блоков питания вторая часть светильников все-таки будет продолжать работать. Мощность одной группы составляет 105 ватт. С небольшим коэффициентом запаса получаем, что приобрести необходимо два трансформатора на 150 ватт.

Совет! Каждый понижающий трансформатор запитайте своими проводами и соедините их в распределительной коробке. Места соединения оставьте в свободном доступе.

к содержанию ↑

Переделка блока питания своими руками

Для работы галогенных ламп начали применяться импульсные источники тока с высокочастотным преобразованием напряжения. При домашнем изготовлении и налаживании довольно часто сгорают дорогостоящие транзисторы. Так как питающее напряжение в первичных цепях достигает 300 вольт, то к изоляции предъявляются очень высокие требования. Все эти трудности вполне можно обойти, если приспособить готовый электронный трансформатор. Он применяется для питания 12-вольтовых галогенок в подсветке (в магазинах), которые запитываются от стандартной электросети.

Существует определенное мнение, что получить самодельный импульсный блок питания – дело нехитрое. Можно лишь добавить выпрямительный мост, сглаживающий конденсатор и стабилизатор напряжения. На самом деле все обстоит куда сложнее. Если к выпрямителю подключить светодиод, то при включении можно зафиксировать только одно зажигание. Если выключить и включить преобразователь в сеть снова, повторится еще одна вспышка. Чтобы появилось постоянное свечение, необходимо к выпрямителю подвести дополнительную нагрузку, которая, отбирая полезную мощность, превращала бы ее в тепло.

к содержанию ↑

Один из вариантов самостоятельного изготовления импульсного блока питания

Описываемый блок питания вполне можно изготовить из электронного трансформатора мощностью 105 Вт. Практически этот трансформатор напоминает компактный импульсный преобразователь напряжения. Для сборки дополнительно понадобится согласующий трансформатор Т1, сетевой фильтр, выпрямительный мост VD1-VD4, выходной дроссель L2.

Схема двухполярного блока питания

Такой аппарат стабильно функционирует длительное время с усилителем низкой частоты мощностью 2х20 ватт. При 220 В и силе тока 0,1 А выходное напряжение будет 25 В, при увеличении силы тока до 2 ампер напряжение падает до 20 вольт, что считается нормальной работой.

Ток, минуя выключатель и предохранители FU1 и FU2, следует на фильтр, защищающий цепь от помех импульсного преобразователя. Середину конденсаторов С1 и С2 соединяют с экранирующим кожухом блока питания. Потом ток поступает на вход U1, откуда с выходных клемм пониженное напряжение подается на согласующий трансформатор Т1. Переменное напряжение с другой (вторичной обмотки) выпрямляет диодный мост и сглаживает фильтр L2C4C5.

к содержанию ↑

Самостоятельная сборка

Трансформатор Т1 изготавливается самостоятельно. Число витков на вторичной обмотке влияет на выходное напряжение. Сам трансформатор выполнен на кольцевом магнитопроводе К30х18х7 из феррита марки М2000НМ. Первичная обмотка состоит из провода ПЭВ-2 диаметром 0,8 мм, сложенного вдвое. Вторичная обмотка состоит из 22 витков провода ПЭВ-2, сложенного вдвое. При соединении конца первой полуобмотки с началом второй получаем среднюю точку вторичной обмотки. Дроссель также изготавливаем самостоятельно. Его наматывают на таком же ферритовом кольце, обе обмотки содержат по 20 витков.

Выпрямительные диоды располагаются на радиаторе площадью не менее 50 кв.см. Обратите внимание, что диоды, у которых аноды соединены с минусовым выходом, изолируются от теплоотвода слюдяными прокладками.

Сглаживающие конденсаторы С4 и С5 состоят из трех параллельно включенных К50-46 емкостью по 2200 мкФ каждый. Такой способ применяется, чтобы снизить общую индуктивность электролитических конденсаторов.

На входе блока питания лучше будет установить сетевой фильтр, но возможна работа и без него. Для дросселя сетевого фильтра можно использовать ДФ 50 Гц.

Все детали блока питания располагаются навесным монтажом на плате из изоляционного материала. Полученная конструкция помещается в экранирующий кожух из тонкой листовой латуни или луженой жести. В нем не забудьте просверлить отверстия для вентиляции воздуха.

Правильно собранный блок питания не нуждается в налаживании и начинает сразу же работать. Но на всякий случай можно проверить его работоспособность с помощью подключения на выход резистора сопротивлением 240 Ом, мощностью рассеяния 3 Вт.

к содержанию ↑

Рекомендации по использованию трансформатора

Понижающие трансформаторы для галогенных ламп во время работы выделяют очень большое количество тепла. Поэтому необходимо соблюдать несколько требований:

  1. Запрещается подключение блока питания без нагрузки.
  2. Размещайте блок на негорючей поверхности.
  3. Расстояние от блока до лампочки не менее 20 сантиметров.
  4. Для лучшей вентиляции установите трансформатор в нише объемом не менее 15 литров.

Блок питания необходим для галогеновых ламп, работающих от напряжения 12 вольт. Он является своеобразным трансформатором, понижающим входные 220 В до нужных значений.

Блок питания для галогенных ламп - классификация, расчет и подключение

Блоки питания для галогенных ламп 12в

Галогеновые лампы с каждым днем все активнее применяются в украшении различных торговых комплексов и витрин. Яркая цветовая гамма, насыщенность в передаче изображения придают им все большую популярность. Срок их службы намного больше, чем у обычных ламп. При этом они могут длительно работать без выключения. В галогенках используются нити накала, но процесс свечения, в сравнении с лампами накаливания, у них отличается благодаря наполнению баллона особым составом. Такие лампочки используются в различных светильниках, люстрах, кухонной мебели и бывают 220 и 12 вольтовые. Блок питания для галогенок напряжением 12 вольт необходим, потому что при прямом их включении в электрическую сеть произойдет короткое замыкание.

Технические характеристики

Вольтаж галогенок бывает не только 220 и 12 вольт. В продаже можно найти лампочки на 24 и даже на 6 вольт. Мощность тоже может быть различной – 5, 10, 20 ватт. Галогеновые лампы от 220 В включаются прямо в сеть. Тем, которые работают от 12 В, необходимы специальные устройства, преобразующие ток из сети для 12 вольт, – так называемые трансформаторы или специальные блоки питания.

Двенадцативольтовые галогенки работают очень хорошо. Раньше, в 90-е годы, применялся трансформатор больших размеров на 50 Гц, который обеспечивал работу только одной галогеновой лампы. В современном освещении применяются импульсные высокочастотные преобразователи. По размерам очень маленькие, но могут потянуть 2 – 3 лампы одновременно.

На современном рынке встречаются как дорогие, так и дешевые блоки питания. В процентном соотношении дорогих продается около 5 %, а дешевки намного больше. Хотя, в принципе, дороговизна – это еще не гарантия надежности. В крутых преобразователях, к сожалению, не используются высококачественные детали, а лишь применяются хитроумные схемные «навороты», способствующие нормальной работе блока питания хотя бы в течение гарантийного срока. Как только он заканчивается, устройство сгорает.

Классификация

Трансформаторы бывают электромагнитными и электронными (импульсными). Электромагнитные доступны по цене, надежны, их можно сделать при желании своими руками. У них есть и свои минусы – приличный вес, большие габаритные размеры, повышение температуры при длительной работе. А перепады напряжения значительно сокращают срок работы галогеновых ламп.

Электронные трансформаторы весят намного меньше, у них стабильное напряжение на выходе, они сильно не нагреваются, могут иметь защиту от КЗ и плавный пуск, увеличивающий срок эксплуатации лампы.

Трансформаторы для галогеновых ламп

Разбор будет проведен на примере блока питания фирмы «Ферон Герман Технолоджи». На выходе этот трансформатор имеет ни много ни мало – 5 ампер. Для такой небольшой коробочки значение потрясающее. Корпус сделан герметичным способом, с отсутствием всякого рода вентиляции. Наверное, поэтому некоторые экземпляры таких блоков питания плавятся от высокой температуры.

Схема преобразователя в первом варианте очень простая. Настолько минимален набор всех деталей, что вряд ли из нее можно что-то выкинуть. При перечислении видим:

  • мост из диодов;
  • RC цепь с динистором, чтобы запустился генератор;
  • генератор, собранный на полумостовой схеме;
  • трансформатор, понижающий входное напряжение;
  • низкоомный резистор, который служит в качестве предохранителя.

При большом перепаде напряжения такой преобразователь на 100% «сдохнет», приняв весь «удар» на себя. Все выполнено из довольно дешевого набора деталей. Лишь к трансформаторам нет никаких нареканий, потому что они сделаны на совесть.

Второй вариант выглядит очень слабым и недоработанным. В эмиттерные цепи вставлены резисторы R5 и R6 для ограничения тока. При этом совершенно не продумана блокировка транзисторов в случае резкого повышения тока (ее просто нет!). Сомнение вызывает электрическая цепь (на схеме она красным цветом).

Фирма «Ферон Герман Технолоджи» выпускает галогеновые лампы мощностью до 60 ватт. Сила тока блока питания на выходе получается 5 ампер. Это многовато для такой лампочки.

При снятии крышки обратите особое внимание на размеры радиатора. Для выходных 5 ампер они очень маленькие.

Расчет мощности трансформатора для ламп и схема подключения

Продаются сегодня различные трансформаторы, поэтому существуют определенные правила подбора необходимой мощности. Не стоит брать трансформатор слишком мощный. Он будет работать практически вхолостую. Недостаток мощности приведет к перегреву и дальнейшему выходу устройства из строя.

Рассчитать мощность трансформатора можно самостоятельно. Задачка скорее математическая и по силам каждому начинающему электрику. Например, необходимо установить 8 точечных галогенок напряжением 12 В и мощностью 20 ватт. Общая мощность при этом составит 160 ватт. Берем с запасом на 10 % примерно и приобретаем мощностью 200 ватт.

Схема №1 выглядит примерно таким образом: на линии 220 стоит одноклавишный выключатель, при этом оранжевый и синий провод подсоединяются ко входу трансформатора (первичные клеммы).

На линии 12 вольт все лампы подключаются к трансформатору (на вторичные клеммы). Соединяющие медные провода обязательно должны иметь одинаковое сечение, иначе яркость у лампочек будет разная.

Еще одно условие: провод, соединяющий трансформатор с галогеновыми лампами, должен быть длиной не менее 1,5 метров, лучше, если 3. Если сделать его слишком коротким, он начнет греться, и яркость лампочек снизится.

Схема №2 – для подключения галогеновых светильников. Здесь можно поступить по-другому. Разбить, к примеру, шесть светильников на две части. Для каждой установить понижающий трансформатор. Правильность такого выбора обусловлена тем, что при поломке одного из блоков питания вторая часть светильников все-таки будет продолжать работать. Мощность одной группы составляет 105 ватт. С небольшим коэффициентом запаса получаем, что приобрести необходимо два трансформатора на 150 ватт.

Совет! Каждый понижающий трансформатор запитайте своими проводами и соедините их в распределительной коробке. Места соединения оставьте в свободном доступе.

Переделка блока питания своими руками

Для работы галогенных ламп начали применяться импульсные источники тока с высокочастотным преобразованием напряжения. При домашнем изготовлении и налаживании довольно часто сгорают дорогостоящие транзисторы. Так как питающее напряжение в первичных цепях достигает 300 вольт, то к изоляции предъявляются очень высокие требования. Все эти трудности вполне можно обойти, если приспособить готовый электронный трансформатор. Он применяется для питания 12-вольтовых галогенок в подсветке (в магазинах), которые запитываются от стандартной электросети.

Существует определенное мнение, что получить самодельный импульсный блок питания – дело нехитрое. Можно лишь добавить выпрямительный мост, сглаживающий конденсатор и стабилизатор напряжения. На самом деле все обстоит куда сложнее. Если к выпрямителю подключить светодиод, то при включении можно зафиксировать только одно зажигание. Если выключить и включить преобразователь в сеть снова, повторится еще одна вспышка. Чтобы появилось постоянное свечение, необходимо к выпрямителю подвести дополнительную нагрузку, которая, отбирая полезную мощность, превращала бы ее в тепло.

Один из вариантов самостоятельного изготовления импульсного блока питания

Описываемый блок питания вполне можно изготовить из электронного трансформатора мощностью 105 Вт. Практически этот трансформатор напоминает компактный импульсный преобразователь напряжения. Для сборки дополнительно понадобится согласующий трансформатор Т1, сетевой фильтр, выпрямительный мост VD1-VD4, выходной дроссель L2.

Схема двухполярного блока питания

Такой аппарат стабильно функционирует длительное время с усилителем низкой частоты мощностью 2х20 ватт. При 220 В и силе тока 0,1 А выходное напряжение будет 25 В, при увеличении силы тока до 2 ампер напряжение падает до 20 вольт, что считается нормальной работой.

Ток, минуя выключатель и предохранители FU1 и FU2, следует на фильтр, защищающий цепь от помех импульсного преобразователя. Середину конденсаторов С1 и С2 соединяют с экранирующим кожухом блока питания. Потом ток поступает на вход U1, откуда с выходных клемм пониженное напряжение подается на согласующий трансформатор Т1. Переменное напряжение с другой (вторичной обмотки) выпрямляет диодный мост и сглаживает фильтр L2C4C5.

Самостоятельная сборка

Трансформатор Т1 изготавливается самостоятельно. Число витков на вторичной обмотке влияет на выходное напряжение. Сам трансформатор выполнен на кольцевом магнитопроводе К30х18х7 из феррита марки М2000НМ. Первичная обмотка состоит из провода ПЭВ-2 диаметром 0,8 мм, сложенного вдвое. Вторичная обмотка состоит из 22 витков провода ПЭВ-2, сложенного вдвое. При соединении конца первой полуобмотки с началом второй получаем среднюю точку вторичной обмотки. Дроссель также изготавливаем самостоятельно. Его наматывают на таком же ферритовом кольце, обе обмотки содержат по 20 витков.

Выпрямительные диоды располагаются на радиаторе площадью не менее 50 кв.см. Обратите внимание, что диоды, у которых аноды соединены с минусовым выходом, изолируются от теплоотвода слюдяными прокладками.

Сглаживающие конденсаторы С4 и С5 состоят из трех параллельно включенных К50-46 емкостью по 2200 мкФ каждый. Такой способ применяется, чтобы снизить общую индуктивность электролитических конденсаторов.

На входе блока питания лучше будет установить сетевой фильтр, но возможна работа и без него. Для дросселя сетевого фильтра можно использовать ДФ 50 Гц.

Все детали блока питания располагаются навесным монтажом на плате из изоляционного материала. Полученная конструкция помещается в экранирующий кожух из тонкой листовой латуни или луженой жести. В нем не забудьте просверлить отверстия для вентиляции воздуха.

Правильно собранный блок питания не нуждается в налаживании и начинает сразу же работать. Но на всякий случай можно проверить его работоспособность с помощью подключения на выход резистора сопротивлением 240 Ом, мощностью рассеяния 3 Вт.

Рекомендации по использованию трансформатора

Понижающие трансформаторы для галогенных ламп во время работы выделяют очень большое количество тепла. Поэтому необходимо соблюдать несколько требований:

  1. Запрещается подключение блока питания без нагрузки.
  2. Размещайте блок на негорючей поверхности.
  3. Расстояние от блока до лампочки не менее 20 сантиметров.
  4. Для лучшей вентиляции установите трансформатор в нише объемом не менее 15 литров.

Блок питания необходим для галогеновых ламп, работающих от напряжения 12 вольт. Он является своеобразным трансформатором, понижающим входные 220 В до нужных значений.

Трансформатор электронный OSRAM HTN-75W 220-12V для гал.

Блок питания герметичный 35 W 12V

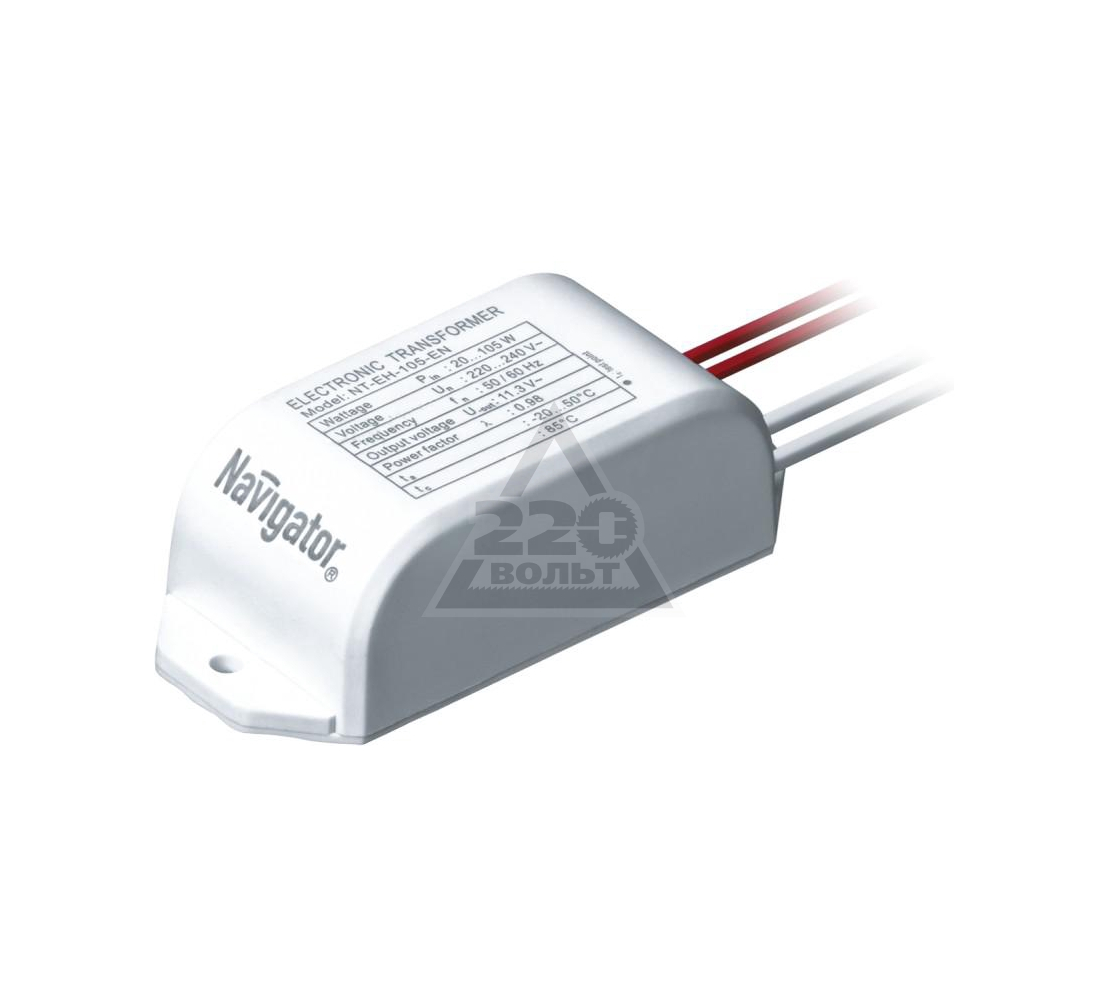

Трансформатор для галогенных ламп Navigator 60W (Вт) Вт.

Блок питания для светодиодной ленты ARJ-KE40300 (12W, 3.

Трансформатор электронный OSRAM HTM-150W 220-12V для га.

Блок питания узкий для светодиодной ленты Ecola LED str.

Трансформатор электронный OSRAM HTM-70W 220-12V для гал.

230 В Мощность нагрузки: от 1 до 53 Вт Напряжение на выходе: 12 В Макс. ток нагрузки: 5 А Степень пыле-влагозащиты: IP 44

Блок питания PowerLight 12V / 60W интерьерный, slim

Блок питания для светодиодной ленты 12 вольт IP66 60 вт.

Блок питания 12В 40Вт Gauss 202023040

GSlight Блок питания для светодиодных лент 12V 200W IP2.

Блок питания для светодиодной ленты GAUSS LED STRIP PS.

При замене галогеновых ламп на 12В в точечных светильниках светодиодными часто возникает вопрос: «нужно ли менять источник питания?». Для галогенок использовали электронные трансформаторы с выходным напряжением 12 вольт, а для светодиодных ламп продаются специальные блоки питания (БП) с выходным напряжением также 12 вольт. В чем же их различие и взаимозаменяемы ли они? Давайте разбираться!

Что такое электронный трансформатор?

Электронным трансформатором называют схему импульсного источника питания на основе трансформатора и высокочастотного генератора на полупроводниковых ключах. Они питаются от сети 220В переменного тока, а на их выходе переменное напряжение с действующим значением порядка 12В.

Структурная схема устройства изображена на рисунке ниже.

Здесь мы видим, что питание 220В сначала поступает на выпрямитель, после чего выпрямленное пульсирующее с частотой 100Гц напряжение поступает на узел силовых ключей и генератора, рассмотрим пример типовой принципиальной электрической схемы электронного трансформатора.

Здесь изображена типичная автогенераторная двухтактная схема. Её особенностью является то, что для работы ключей в режиме коммутации (переключений) на высокой частоте им не требуется ШИМ-контроллеров или других специализированных ИМС. Говоря простыми словами работа автогенератора заключается в переключении транзистора в результате напряжений, наводимых на обмотках импульсного трансформатора и положительной обратной связи.

Что мы видим на схеме? Первое что бросается в глаза – отсутствие диодного моста на выходе, а значит, что выходное напряжение переменное, а также отсутствие цепей, предназначенных для стабилизации выходного напряжения. Вы можете подробнее ознакомится с принципом их работы посмотрев видео:

Подобная схема лежит и в основе большинства зарядных устройств для мобильных телефонов, ЭПРА для питания люминесцентных ламп, в том числе в энергосберегающих или компактных люминесцентных лампах в некоторых вариациях и некоторыми доработками.

Рассмотрим выходные осциллограммы.

Здесь видно, что переменное напряжение амплитуда которого пульсирует от нуля до + и – 17Вольт. Такие изменения амплитуды с течением времени – повторяют пульсации выпрямленного сетевого(100Гц). Получается интересная ситуация – есть высокочастотное выходное напряжение, изменяющееся с частотой в десятки тысяч герц, при этом его амплитуда изменяется от 0 до 17 вольт с частотой в 100 Гц или выпрямленные 50 Гц. Если растянуть ось времени и рассмотреть форму на уровне периодов, то картинка примет следующий вид.

Здесь видно, что сигнал по форме далёк от синусоиды, а скорее прямоугольник с небольшим уклоном в сторону заднего фронта.

Блоки питания для светодиодных ламп 12В

Их часто называют блоками питания для светодиодных лент, фактически для подключения и лент и ламп нужен любой источник постоянного стабилизированного напряжения 12В с минимальными пульсациями. На практике в современном мире используются импульсные источники питания, рассмотрим типовую схему.

Или другой вариант:

Что общего у этих двух, казалось бы, разных схем? Они построены на интегральном ШИМ-контроллера который управляет силовыми ключами – транзисторами, они могут быть и полевыми, и биполярными. Кроме того, в выходном каскаде схемы вы видите выпрямитель и конденсаторы для сглаживания пульсаций (фильтр). Всё это значит, что на выходе мы получаем стабилизированный DC источник питания. Величина его пульсаций будет зависеть от нагрузки и ёмкости фильтрующих конденсаторов.

Её также можно реализовать на автогенераторной схеме, подобной электронному трансформатору, добавив цепи обратной связи для стабилизации выходного напряжения. В результате получится схема наподобие такой.

Аналогичная конструкция используется в упомянутых выше зарядных для мобильны телефонов здесь за стабилизацию отвечает цепочка обратной связи на 11 вольтовом стабилитроне VD9 и транзисторной оптопаре U1.

Принцип работы подобных ИИП мы рассматривали в статье ранее — Схемотехника блоков питания светодиодных лент.

5 особенностей и отличий БП для LED-лент и ламп от электронных трансформаторов для галогенных ламп

Итак, подведем итоги и ответим на вопрос: «почему нельзя питать светодиодные лампы от электронного трансформатора?». Для этого мы перечислим основные особенности этих источников питания и требования для работы светодиодных изделий.

1. Для включения светодиодных лент и ламп на 12В нужно постоянное напряжение. Так как у светодиодов нелинейная вольтамперная характеристика – они очень чувствительны к отклонениям напряжения питания от номинального, и при его превышении быстро выйдут из строя.

2. Электронные трансформаторы выдают пульсирующее переменное высокочастотное напряжение. Величина всплесков и пиков может достигать и 40 вольт в некоторых случаях. Это может привести к выходу из строя светодиодов или драйверов, встроенных в LED-лампу, а также к их нестабильной работе.

3. У электронных трансформаторов есть такая характеристика как минимальная нагрузка (смотрите рисунок ниже). Это значит, что, если подключить нагрузку меньше указанной на блоке питания он может либо не запуститься, либо выдавать большие пульсации, а также отключаться или другим образом отклоняться от нормального режима работы. Это критично, поскольку галогенные лампы потребляют в разы большую мощность, чем светодиодные, поэтому электронный трансформатор может проявлять себя подобным образом.

Мощность указана от 20 до 105 Вт, что говорит об ограничении по минимальной подключаемой мощности.

4. У блоков питания для ламп на 12В выходное напряжение и постоянное, и стабилизированное при этом.

5. Для питания галогеновых ламп не разницы в роде тока (постоянный или переменный), которым её будут питать. Важно действующее значение напряжения на ней. Поэтому они подойдут под оба варианта источников питания.

Заключение

Нельзя использовать электронный трансформатор для питания светодиодных изделий. Подбирайте блок питания с постоянным стабилизированным выходным напряжением. В противном случае ваши светильники и лампы могут выйти из строя. Также будьте внимательны – сейчас популярны светильники, предназначенные для питания источником постоянного тока – драйвером, это отдельный вид устройств! Об этом читайте здесь — В чем отличие блока питания от драйвера для светодиодов

Трансформаторы для галогенных ламп 12 вольт

Чем отличается блок питания для светодиодных ламп и электронный трансформатор для галогенных ламп

При замене галогеновых ламп на 12В в точечных светильниках светодиодными часто возникает вопрос: «нужно ли менять источник питания?». Для галогенок использовали электронные трансформаторы с выходным напряжением 12 вольт, а для светодиодных ламп продаются специальные блоки питания (БП) с выходным напряжением также 12 вольт. В чем же их различие и взаимозаменяемы ли они? Давайте разбираться!

Что такое электронный трансформатор?

Электронным трансформатором называют схему импульсного источника питания на основе трансформатора и высокочастотного генератора на полупроводниковых ключах. Они питаются от сети 220В переменного тока, а на их выходе переменное напряжение с действующим значением порядка 12В.

Структурная схема устройства изображена на рисунке ниже.

Здесь мы видим, что питание 220В сначала поступает на выпрямитель, после чего выпрямленное пульсирующее с частотой 100Гц напряжение поступает на узел силовых ключей и генератора, рассмотрим пример типовой принципиальной электрической схемы электронного трансформатора.

Здесь изображена типичная автогенераторная двухтактная схема. Её особенностью является то, что для работы ключей в режиме коммутации (переключений) на высокой частоте им не требуется ШИМ-контроллеров или других специализированных ИМС. Говоря простыми словами работа автогенератора заключается в переключении транзистора в результате напряжений, наводимых на обмотках импульсного трансформатора и положительной обратной связи.

Что мы видим на схеме? Первое что бросается в глаза – отсутствие диодного моста на выходе, а значит, что выходное напряжение переменное, а также отсутствие цепей, предназначенных для стабилизации выходного напряжения. Вы можете подробнее ознакомится с принципом их работы посмотрев видео:

Подобная схема лежит и в основе большинства зарядных устройств для мобильных телефонов, ЭПРА для питания люминесцентных ламп, в том числе в энергосберегающих или компактных люминесцентных лампах в некоторых вариациях и некоторыми доработками.

Рассмотрим выходные осциллограммы.

Здесь видно, что переменное напряжение амплитуда которого пульсирует от нуля до + и – 17Вольт. Такие изменения амплитуды с течением времени – повторяют пульсации выпрямленного сетевого(100Гц). Получается интересная ситуация – есть высокочастотное выходное напряжение, изменяющееся с частотой в десятки тысяч герц, при этом его амплитуда изменяется от 0 до 17 вольт с частотой в 100 Гц или выпрямленные 50 Гц. Если растянуть ось времени и рассмотреть форму на уровне периодов, то картинка примет следующий вид.

Здесь видно, что сигнал по форме далёк от синусоиды, а скорее прямоугольник с небольшим уклоном в сторону заднего фронта.

Блоки питания для светодиодных ламп 12В

Их часто называют блоками питания для светодиодных лент, фактически для подключения и лент и ламп нужен любой источник постоянного стабилизированного напряжения 12В с минимальными пульсациями. На практике в современном мире используются импульсные источники питания, рассмотрим типовую схему.

Или другой вариант:

Что общего у этих двух, казалось бы, разных схем? Они построены на интегральном ШИМ-контроллера который управляет силовыми ключами – транзисторами, они могут быть и полевыми, и биполярными. Кроме того, в выходном каскаде схемы вы видите выпрямитель и конденсаторы для сглаживания пульсаций (фильтр). Всё это значит, что на выходе мы получаем стабилизированный DC источник питания. Величина его пульсаций будет зависеть от нагрузки и ёмкости фильтрующих конденсаторов.

Её также можно реализовать на автогенераторной схеме, подобной электронному трансформатору, добавив цепи обратной связи для стабилизации выходного напряжения. В результате получится схема наподобие такой.

Аналогичная конструкция используется в упомянутых выше зарядных для мобильны телефонов здесь за стабилизацию отвечает цепочка обратной связи на 11 вольтовом стабилитроне VD9 и транзисторной оптопаре U1.

Принцип работы подобных ИИП мы рассматривали в статье ранее — Схемотехника блоков питания светодиодных лент.

5 особенностей и отличий БП для LED-лент и ламп от электронных трансформаторов для галогенных ламп

Итак, подведем итоги и ответим на вопрос: «почему нельзя питать светодиодные лампы от электронного трансформатора?». Для этого мы перечислим основные особенности этих источников питания и требования для работы светодиодных изделий.

1. Для включения светодиодных лент и ламп на 12В нужно постоянное напряжение. Так как у светодиодов нелинейная вольтамперная характеристика – они очень чувствительны к отклонениям напряжения питания от номинального, и при его превышении быстро выйдут из строя.

2. Электронные трансформаторы выдают пульсирующее переменное высокочастотное напряжение. Величина всплесков и пиков может достигать и 40 вольт в некоторых случаях. Это может привести к выходу из строя светодиодов или драйверов, встроенных в LED-лампу, а также к их нестабильной работе.

3. У электронных трансформаторов есть такая характеристика как минимальная нагрузка (смотрите рисунок ниже). Это значит, что, если подключить нагрузку меньше указанной на блоке питания он может либо не запуститься, либо выдавать большие пульсации, а также отключаться или другим образом отклоняться от нормального режима работы. Это критично, поскольку галогенные лампы потребляют в разы большую мощность, чем светодиодные, поэтому электронный трансформатор может проявлять себя подобным образом.

Мощность указана от 20 до 105 Вт, что говорит об ограничении по минимальной подключаемой мощности.

4. У блоков питания для ламп на 12В выходное напряжение и постоянное, и стабилизированное при этом.

5. Для питания галогеновых ламп не разницы в роде тока (постоянный или переменный), которым её будут питать. Важно действующее значение напряжения на ней. Поэтому они подойдут под оба варианта источников питания.

Заключение

Нельзя использовать электронный трансформатор для питания светодиодных изделий. Подбирайте блок питания с постоянным стабилизированным выходным напряжением. В противном случае ваши светильники и лампы могут выйти из строя. Также будьте внимательны – сейчас популярны светильники, предназначенные для питания источником постоянного тока – драйвером, это отдельный вид устройств! Об этом читайте здесь — В чем отличие блока питания от драйвера для светодиодов

Алексей Бартош

Схема подключения точечных светильников 220В и 12В

Комментарии: 15

  • Владимир

    Здравствуйте! В вашей таблице (с опечаткой «длинНа кабеля, м») следовало бы на мой взгляд добавить ещё прочерки. Например, в столбце 0,75мм2 для протекающего тока 8А указана длина 2.1м. То есть, при напряжении сети 220В — соответствующая мощность потребителя составляет: 220В*8А=1,76кВт, что соответствует, например, мощности утюга. При этом такой двухметровый провод будет хорошо нагреваться даже при метровой его длине, хоть в воздухе, хоть замурованный в штроб. Вообще же, таблица не для 12В, а для любого напряжения, которое здесь ни причём, так как на проводе рассеивается мощность, пропорциональная квадрату тока, умноженному на сопротивление провода. Именно поэтому производители бытовой техники используют сетевые провода короткой длины, так как при большой длине придётся использовать бОльшее сечение. Не лишним было бы напомнить, что желательно использовать МЕДНЫЕ МНОГОЖИЛЬНЫЕ провода. И ещё позвольте заметить на Ваше » Кроме этого, при напряжении 12 вольт, стало возможным сделать нити накаливания у ламп толще, рассчитанных на больший ток, а следовательно более надежных и долговечных». Это ни в какие ворота. Сайт Ваш содержательный, картинки очень хорошего качества. К сожалению, бОльшая часть читателей живут не в новостроечных квартирах со щитком с «автоматами» и УЗО. Хорошего Вам всего!

  • RozetkaOnline.ru

    Добрый день Владимир, спасибо за ваше мнение, за замечания и самое главное за опечатку, сам я ее проглядел, исправлю обязательно.
    Таблица выбора длины кабеля представлена только для напряжения 12В, зачем умножать на 220в ? 🙂
    Про многожильные провода, я с вами не согласен, наоборот, лучше выбирать МОНОжильные, электропроводка делается именно ими.
    По поводу нитей накаливания у 12В ламп, готов выслушать ваше мнение, мою позицию, описанную здесь, готов подтвердить ссылками на подобную информацию, с других источников в интернете, если у вас есть подтверждение обратному, с удовольствием бы об этом прочитал…
    И я считаю, что каждый должен стремится к электо-безопасности, комфорту и полной защите в своем жилище, следовать современным нормам и правилам, по этому стараюсь описывать это в своих статьях…
    Еще раз спасибо за такое содержательное сообщение, заходите еще!

  • Владимир

    Здравствуйте! Учитывая «пожелания трудящихся» («заходите ещё! на сайт»).
    1. «По поводу нитей накаливания у 12В ламп, готов выслушать ваше мнение»). У 12В-ламп накаливания (ЛН) толщина (диаметр) нити накаливания (НН) и должна быть больше при одинаковой мощности, чем у более высоковольтных ЛН (закон Ома пока не отменён). Вольфрам имеет чешуйчатую структуру (видел в микроскопе вольфрамовую проволоку различных диаметров), приводящую к локальным трещинам. Для получения видимого света в ЛН вольфрамовая НН раскаляется до «белого каления», что вызывает усиленное испарение участков НН. Если в одной части НН диаметр уменьшится, то соответственно увеличится сопротивление (и падение напряжения), что приведёт к более интенсивному испарению вольфрама на этом утончённом участке. ********* Лирическое отступление: очень давно (ещё при СССР`е) знакомые ребята рыболовы-любители «доставали» ГДР`овскую леску, имеющую равномерную толщину по длине, ибо помнили, где тонко, там и рвётся.************** Кроме «чешуек» имеются пустоты микроскопических размеров, благодаря которым толщина НН ещё больше уменьшается. Понятно, что если диаметр НН низковольтной ЛН больше, то эти пустоты влияют меньше. Априори утверждать, что более толстая НН более надёжна, несерьёзно: чем больше диаметр НН, тем дольше она разогревается (стало быть, утончённые участки дольше и интенсивнее испаряются). Это особенно заметно при подаче напряжения на НН, которая в холодном состоянии имеет сопротивление, по крайней мере, в 6 раз выше, чем в установившемся режиме. Приходилось видеть процесс изготовления ЛН. Так там — все ЛН обязательно проверялись на включение при повышенном напряжении питания. Но это когда было-то? (при СССР). Понятно, что сейчас эту проверку для бытовых ЛН наш капиталист ни в какую (себе в убыток) не будет проводить. Он согласует свои ТУ (технические условия) или даже вместо ГОСТ появится стандарт РФ (ГОСТ Р ….) с облегчёнными требованиями. Далее, если запитывать 12В ЛН через «импульсный трансформатор», (которому «по барабану» повышенное питающее напряжение), то перепады сетевого напряжения 220В (кстати, обычно, в сети это напряжение завышено в допустимых 10%, то есть до 242В), что благоприятствует пониженному ресурсу работы (долговечности) привычных ЛН). Не говоря уже о факторах недобросовестного и некачественного изготовления самОй 220В-лампы, в том числе в чистоте заполняющих колбу ЛН смеси инертных газов. Сомневаюсь, что проводился тщательный анализ факторов сгорания 220В-ламп в части: сгорания от разгерметизации (попадания воздуха, при этом колба ЛН становится белого цвета), внутреннее замыкание части спирали (в высокоомных, маломощных 220В-лампах накальная нить представляет собой спираль бОльшего диаметра, навитую из спирали меньшего диаметра) и вышеупомянутые факторы. Понимаю, что основные посетители сайта ребята, у которых почему-то оказались включены последовательно люстра и бра и лампочки «горят в пол-накала». Но ведь такие за чистую монету примут – раз написано что НН толще у 12В-лампы, стало быть и её ресурс выше. А факторов-то несколько. Конечно, добросовестные осрамовские производители используют все технические и технологические новшества, отсюда и качество. Да и прогресс технический на месте не стоит.
    2. По поводу «Таблица выбора длины кабеля представлена только для напряжения 12В, зачем умножать на 220в ?» Подсчёт для 220 В я привёл для наглядности. Судите сами: нагрузка 8 Ампер и сечение всего 0,75 квадрата и 2 метра длины, тут неважно, сколько вольт, здесь «амперы рулят». На небольшой длине эти 0,75 квадрата куда бы ни шло, кабель не будет заметно нагреваться. Сравните, к примеру, сечение провода сетевого шнура для э/чайника 1-х киловаттного и диаметр «волоска» стеклянного предохранителя на 5 Ампер, и не сгорает, потому как длина (а, стало быть, и сопротивление) его небольшая. Для меня – Таблица выбора длины кабеля для 12 Вольт (при указанной максимальной длине для соответствующего сечения) звучит, как «карандаш для 2-го класса» или «глобус Магаданской области».
    3. По поводу «каждый должен стремится к электо-безопасности» согласен на 100%. С начала своей трудовой деятельности, когда были обязательными экзамены по «ПТБ и ПЭ электроустановок», заучил как молитву, что вся техника безопасности построена на крови и смертельных случаях. Единственно, не согласен с отсутствием «Ь» в слове «стремитЬся».
    И, самое главное, с праздником Нового года!!!

  • Владимир

    Здравствуйте! По поводу «…следовать современным нормам и правилам… «. Писал выше, чтО за СОВРЕМЕННЫЕ нормы и правила. Например, в строительстве от непредвиденного (???) снега (а мы – не африканские жители) то обрушится крыша в аквапарке, гипермаркете и прочих людных местах с человеческими жертвами, то после взрыва газового баллона возле подъезда куча вырванных «с корнем» стеклопакетов, а совковые (прогнившие, деревянные) стоЯт, сволочи. Почему мне Медведев (предыдущий президент) указывает, какого типа осветительными приборами и каким «неправильным» спектром их излучения мне пользоваться. Не потому ли, что сейчас в РФ выработка электроэнергии значительно ниже, чем в РСФСР (а это 20 лет назад), кстати, не помню точно, но население РФ потребляет всего 11% от общего потребления электроэнергии. И вот идут хвалебные оды, сначала «экономкам», затем светодиодным лампам. Детей учил: если к тебе обращается незнакомый дяденька, то ЕМУ ЧТО-ТО ОТ ТЕБЯ НУЖНО! Не надо объяснять, что рекламируют товар (скидки) только с одной целью – обогатиться за счёт покупателя (потребителя). А зомбировать они мастера. Как сказал мой шеф: » Если мне подсунули оптовую партию подгнивших помидоров, я вынужден всячески расхваливать товар и сбыть его, иначе я прогорю». Успехов и здоровья Вам!

  • RozetkaOnline.ru

    Владимир, спасибо за такой развернутый ответ, приятно с вами вести разговор!
    По поводу того, что более толстая спираль у 12В ламп, только один из факторов повышающих долговечность, я с вами полностью согласен, остальные факторы тоже приведены в статье.
    Общую статью, про расчет и выбор сечения кабеля я обещаю написать, понимая ее важность в электромонтаже… Вот там подробно планирую расписать для сети 220в… просто здесь, чтоб не загромождать, таблица только для 12В представлена, чтоб не засорять лишней в данной момент информацией статью, для того кто просто хочет раскидать свет 🙂
    Про правописание мягкого знака в суффиксах -ться, -тся глаголов, хорошо знаю, но в торопях пропустил, я всего лишь человек, строго не судите 🙂
    Я считаю, что у нас никогда не переведутся думающие люди, каждый сам выберет или экономия на потреблении энергии (хотя нас насильно уже к этому подталкивают) или ставить 95-99 ватный лампы накаливания, которые пока не запрещены 🙂 Лично мне очень импонируют светодиодные технологии во всем. . от тв до фонариков…
    История в тему: Несколько месяцев назад нашли на одном из объектов лампы накаливания на 200Вт штук 10 сразу, большие такие, вы должны хорошо их помнить, но под стандартный -е27 цоколь… Воткнули сразу их везде на объекте — сказка 🙂 От энергосберегающих бытовых 0ламп, которые вроде как так же должны светить — ощущений таких нет.
    И по поводу «заходите ещё! на сайт» — предложение актуальное и бессрочное!! С наступающим вас новым годом!

  • Владимир

    Здравствуйте!
    Читаешь ваши страницы,- всё очень лихо получается при сверлении отверстий в бетоне (буром или коронкой), как в фильме «Будуар для Наташи Королёвой» или как в «Квартирном вопросе». И ни слова, что для «лихого» сверления нужны навыки (опыт), которые нАчисто отсутствуют у начинающих, которые в большинстве случаев уверены, чем сильнее жмёшь, тем правильнее и отверстие за 1 проход (чего возиться!). Приходилось сверлить бетонный пол, стену, потолок. Так вОт: напарник смотрел со стороны и всегда подсказывал, куда я «ушёл от перпендикуляра». Да и сам процесс сверления (а сверление — это разновидность резания) различных материалов требует знания, какие обороты и подачу выбрать. Например, при сверлении кафель+бетон (например, розетка для «стиралки») советуют вначале алмазной коронкой просверлить кафель, забывая отметить, что этот инструмент эффективен только на больших оборотах, хорошем нажиме и обязательном непрерывном водяном охлаждении. Вот у Вас есть статья, где сверлится в потолок. Не мешало бы обязательно отметить, что нужен «намордник» и «окуляры».
    Ваше «…готов подтвердить ссылками на подобную информацию, с других источников в интернете». А у меня другое отношение к сайтам. Считаю, что любая статья в интернете в первую очередь отражает позицию её автора. Есть и заказные статьи. Хоть в Вики, хоть в матерщиной Лурке. Мимоходом,- почитал в Вики одну и ту же статью, но на разных языках, — писали разные люди, да и в деталях хорошие отличия.
    На одном из сайтов электрика прочёл по поводу энергосберегаек, что совсем скоро (!) у них габаритные размеры существенно уменьшатся. Не будет этого. Чтобы существенно уменьшить, следует изменить принцип работы, а это уже будет не люминесцентная энергосберегайка. При сравнении советской лампы дневного света, например 40 Вт, и осрамовской с такими же установочнымы размерами, у последней не 40Вт, а 36 Вт. А только из-за того, что у последней диаметр меньше. А это наталкивает на мысль, что мощность такой лампы пропорциональна ПЛОЩАДИ люминофора. Вот и приходится производителям придавать причудливые спиралевидно-гнутые формы энергосберегайкам. А если «мощА» побольше, то имеем комбинацию из нескольких ламп, соединённых последовательно (не впихивать же в «юбку» под патроном несколько электронных трансформаторов). То есть тут не до уменьшения габаритных размеров энергосберегаек.
    Кстати, пишу здесь не для опубликования (хотя «хозяин — барин»). Бывает же так: читаешь, возникают ассоциации совсем на другую тему, глядишь, и что-то учтёшь в последующих статьях сайта. Не критикан я и ни в одном интернет-сообществе не состою. В личку Вам не пишу (форма обратной связи), второй день нет настроения с волгоградскими терактами. Хорошего Вам всего!

  • RozetkaOnline.ru

    В своей работе я использую кроме защитных очков и маски еще и шумоизоляционные наушники, а еще перчатки и еще различные приспособления для защиты здоровья, но я считаю в бытовых условиях, чтоб установить люстру — просверлив при этом 2 отверстия — это необязательно.
    Я думаю многим будет интересно прочитать «размышления на тему» близкую к статье, по этому публикую, вопросы затрагиваются довольно интересные, так же как и вы или я может думать множество людей… А как известно в споре рождается истина, чем точнее и полнее будут материалы, тем они соответственно полезнее. Мне со своей «колокольни»
    не все видно, интересно мнение других… Кто-то же чего-то не понял или не согласен с чем-то, ну и просто закрывает страницу, оставшись «неудовлетворенным», хотя гораздо правильнее на мой взгляд спросить или оставить свое мнение…

  • Ильнур

    Здравствуйте!Подскажите мне пожалуйста как правильно подключить точечьные светильники светодиодные в количестве 30 штук по 2W или 3W каждый. Какую схему подключения использовать,каково сечения провод и т.д. Включаются все одновременно.Заранее спасибо.

  • RozetkaOnline.ru

    Здравствуйте Ильнур, все зависит от необходимой вам схемы управления, если они будут подключаться к одноклавишному выключателю, то схема максимально простая, подключайте их последовательно.
    вот схема http://rozetkaonline.ru/images/Podkluchenie_ustanovka_rozetok/shema_podkluchenia_tochechnih_svetilnikov/shema_podkluchenia_tochechnogo_2_rozetkaonline.jpg
    подходящая вам, светодиодные лампы, подключаются к 220в, и сами уже преобразуют питание до нужного. По этому делайте подключения по схеме указанной мной выше, только у вас будет не 1 а 30 светильников… ОТ первого светильника подключайте второй, от второго третий и т.д. не обязательно к каждому тянуть отдельный провод от распределительной коробки.

  • Айдар

    Добрый день! Все очень понятно и ясно описано. Спасибо. Скиньте, пжл, cхему или ссылку на схему для подключения точечных светильников в (ванной) комнате: 4 светильника, из них 2 — на одну клавишу и 2 — на вторую клавишу двухклавишного выключателя. Как лучше всего параллельно соединить 2 светильника(через одного) между собой, чтобы они переключались от одной клавиши переключателя и чтобы меньше было проводов. И второй вопрос. Существуют ли светодиодные лампы к встраиваемым светильникам Feron DL 11-MR16 (230 В и 50 Гц)? Нужен ли трансформатор для их подключения к сети переменного тока, как например, при подключении галогенных ламп? Спасибо.

  • RozetkaOnline.ru

    Добрый день Айдар, схема для вас подойдет вот эта —
    http://rozetkaonline.ru/images/Podkluchenie_ustanovka_rozetok/shema_podkluchenia_tochechnih_svetilnikov/shema_podkluchenia_tochechnogo_3_rozetkaonline.jpg
    Самый простой и экономичный по проводам способ прокладки в этом случае следующий, от распределительной коробки кидаете один трехжильный кабель на первые два светильника, при этом на первом достаточно сделать петлю нужной длины и продолжить провод до второго (последовательное подключение) и так же сделать на вторые два светильника, так же заводите в распредкоробку питающий кабель и трехжильный кабель кидаете до выключателя, далее подключаете по схеме, если нужно могу точнее расключение объяснить в коробке.
    По поводу светильников, если я правильно нашел в интернете модель, тип цоколя у них G5.3, светодиодные лампы такие есть, вот тут можете о совместимости немного прочитать
    http://rozetkaonline.ru/poleznie-stati-o-rozetkah-i-vikluchateliah/item/35-zamena-lamp-na-svetodiodnye
    В любом специализированном магазине спросите светодиодные лампы под цоколь g5.3 вам покажут какие есть, найти такие не проблема.

  • RozetkaOnline.ru

    Да, Айдар, ваше второе сообщение тоже получил и прочитал, выкладывать его сюда не стану, но я с вами согласен, спасибо!

  • андрей

    вечер,добрый! Вопрос:-можно ли подключить электронный трансформатор , чтобы он был постоянно в 220в , а на выходе через двойной выключатель сделать 2 пары лампочек на 12в?? заранее спасибо

  • RozetkaOnline.ru

    Добрый вечер, Андрей! Можно и так сделать, если я вас правильно понял сперва поставить трансформатор а там уже разорвать плюс выключателями ? Работать будет, только аккуратно с длинной проводов пользуйтесь таблицей http://rozetkaonline. ru/images/Podkluchenie_ustanovka_rozetok/shema_podkluchenia_tochechnih_svetilnikov/shema_podkluchenia_tochechnogo_12v_4_rozetkaonline.jpg

  • RozetkaOnline.ru

    Для работы светильников, заземление не нужно. Оно требуется для безопасности. А подключать необходимо параллельно. Два проводка люстры к этим двум из потолка и так же два провода пойдут на споты.

можно ли использовать для светодиодных ламп, в чем отличия от блока питания

Галогенка: как это работает

Устройство галогенной лампы сравнимо с конструкцией лампы накаливания. Здесь тоже присутствует колба, внутри нее находится нить накаливания. Все это размещено на цоколе. Основное отличие заключается в составе газа, наполняющего колбу. Значимым недостатком лампы накаливания считается ее недолговечность и повышенная энергоемкость. Это объясняется достаточно просто.

Чтобы увеличить интенсивность светового потока, приходится повышать температуру тела накаливания. Что в свою очередь увеличивает расход энергии. При нагревании вольфрам, из которого изготовлена нить накаливания, начинает испаряться.

Атомы оседают на внутренней части колбы. В результате со временем количество выдаваемого лампой света неизменно уменьшается. Чем выше рабочая температура лампы накаливания, тем этот процесс протекает быстрее.

Галогенные лампы лишены этих недостатков за счет того, что внутри колбы находится так называемая галогенная добавка. К газовому наполнению в них добавляется бром или йод. Нить накаливания для таких ламп производится из специальных марок вольфрама и имеет форму спирали. При нагреве вольфрам начинает испаряться и соединяется с присутствующими внутри колбы летучими галогенами.

Галогенные лампы — усовершенствованные приборы накаливания. Их принцип действия одинаков. Однако состав газа, наполняющего колбу, значительно отличается, что и объясняет разницу в эксплуатационных характеристиках

В результате образуются галогениды вольфрама, которые не оседают на стенках оболочки. Они возвращаются на нить накала, где разлагаются на вольфрам и галогены, после чего цикл повторяется. Таким образом в процессе работы колба остается прозрачной, а спираль не перегорает, что значительно продлевает эксплуатацию галогенных ламп.

Использование так называемого галогено-вольфрамового цикла заметно увеличивает срок службы ламп и предотвращает потемнение внутренней части колбы

Колбы приборов малых размеров могут наполняться ксеноном, который в разы повышает светоотдачу и яркость лампы.

Как функционируют

Конструктивно все осветительные элементов с нитью накала одинаковы и состоят из цоколя, тела накала с нитью и колбы из стекла. Но галогенные лампы отличаются содержанием йода или брома.

Их функционирование происходит следующим образом. Атомы вольфрама, из которых состоит нить, высвобождаются и вступают в реакцию с галогенами – йодом или бромом (это не позволяет им осаждаться внутри на стенках колбы), создавая поток света. Наполнение газом значительно продлевает срок эксплуатации источника.

Далее происходит обратное развитие процесса – высокая температура заставляет распадаться новые соединения на составные части. Вольфрам высвобождается на поверхности тела накала или возле него.

Этот принцип действия делает световой поток более интенсивным и удлиняет срок службы галогеновой лампы (12 вольт или выше – неважно, утверждение справедливо для всех видов)

Стоимость и качество

Цена на светодиодные лампочки с цоколем g4 напрямую зависит от интенсивности излучаемого потока света и объема потребления энергии.

Данные источники света производятся многими компаниями. Самыми надежными из них, чьи товары имеют множество положительных отзывов, являются Ocram, Philips, Ecola, Эра и другие.

Отдавая предпочтение продукции неизвестных торговых марок, вы рискуете получить лампы низкого качества, чьи реальные параметры не будут соответствовать заявленным. При этом длительность эксплуатации таких источников света намного меньше, чем у продукции проверенных производителей.

Таким образом, рекомендуется приобретать товары известных компаний

Однако, и между ними необходимо делать тщательный выбор, обращая внимание на параметры и качество сборки. Наиболее высокой стоимостью отличается продукция компаний Osram, Philips и Navigator

Дорогие источники света не отличаются высокой интенсивностью светового потока, однако цветовая передача у таких устройств значительно выше. Кроме того, угол излучения у данных осветительных элементов отличается от дешевых устройств: он колеблется от 280 до 360 градусов.

Приобретая лампы с цоколем g4, необходимо определиться, во-первых, с целью использования данного устройства, а также с источником питания, куда будет подключен прибор. Для покупки качественного и долговечного товара рекомендуется отдать предпочтение известным торговым маркам. Основные положения, изложенные в нашей статье, помогут вам сделать правильный выбор.

Основные виды галогенных ламп

В зависимости от внешнего вида и способа применения галогенные лампы делятся на несколько основных видов:

  • с внешней колбой;
  • капсульные;
  • с отражателем;
  • линейные.

С внешней колбой

С вынесенной или внешней колбой галогенная лампа ничем не отличается от стандартных «лампочек Ильича». Они могут подключаться непосредственно в сеть 220 вольт и иметь любую форму и размеры. Отличительной чертой является наличие в стандартной стеклянной колбе маленькой галогеновой лампочки с колбой, выполненной из жаропрочного кварца. Применяются галогенные лампы с вынесенной колбой в различных светильниках, люстрах и других приборах освещения с цоколем Е27 или Е14.

Капсульные

Капсульные галогенные лампы имеют миниатюрные размеры и применяются для организации подсветки интерьера. Они имеют небольшую мощность и часто используются с цоколями G4, G5 в сети постоянного тока с напряжением 12 – 24 вольт и G9 в сети переменного тока 220 вольт.

Конструктивно такая лампа имеет тело накала, расположенное в продольной или поперечной плоскости, а на задней стенке колбы нанесено отражающее вещество. Такие устройства ввиду малой мощности и размеров не требуют специальной защитной колбы и могут монтироваться в светильниках открытого типа.

С отражателем

Устройства с отражателем имеют конструкцию для направленного излучения света. Галогенные лампы могут иметь алюминиевый или интерференционный рефлектор. Самый распространённый из этих двух вариантов – алюминиевый. Он перераспределяет и фокусирует тепловой поток и световое излучение вперед, благодаря чему световой поток направляется в нужную точку, а лишнее тепло отводится, защищая пространство и материалы вокруг лампы от перегрева.

Интерференционный отражатель отводит тепло внутрь лампы. Галогенные лампы с отражателем могут иметь различные конфигурации формы и размеров, а также имеют разные углы излучения света.

Линейные

Самый старый вид галогенных ламп, который используется с середины 60-х годов 20 века. Линейные галогенные лампы имеют вид вытянутой трубки, на концах которой расположены контакты. Линейные лампы имеют различные размеры, а также высокую мощность и в основном применяются в различных прожекторах и уличных осветительных приборах.

Галогенные лампы с покрытием по технологии IRC

IRC-галогенные лампы – это специальный вид такого рода осветительных устройств. IRC означает «инфракрасное покрытие». Они имеют особое покрытие на колбе, которое свободно пропускает видимый свет, но препятствует прохождению инфракрасного излучения.  Состав покрытия направляет это излучение обратно к телу накала в связи с чем повышается коэффициент полезного действия и эффективность работы галогенной лампы, улучшает равномерность свечения и светоотдачу.

Применение IRC-технологии позволяет снизить потребление электрической энергии такими устройствами до 50% и существенно влияет на энергоэффективность осветительного прибора. Ещё одним достоинством является увеличение срока службы практически в 2 раза, в сравнении со стандартными галогенными лампами.

Галогенные люстры

Галогенные люстры – это цельные устройства, которые основаны на множестве параллельно подключенных друг к другу галогенных ламп. Такие люстры имеют совершенно различные внешний вид и конфигурацию, а благодаря маленькому размеру галогенных ламп – имеют эстетичный вид и равномерное свечение.

В магазинах можно встретить галогенные люстры с питанием от 220 вольт переменного тока, а также низковольтные варианты для применения в системах постоянного тока или с использованием с блоками питания.

Переделка блока питания своими руками

Для работы галогенных ламп начали применяться импульсные источники тока с высокочастотным преобразованием напряжения. При домашнем изготовлении и налаживании довольно часто сгорают дорогостоящие транзисторы. Так как питающее напряжение в первичных цепях достигает 300 вольт, то к изоляции предъявляются очень высокие требования. Все эти трудности вполне можно обойти, если приспособить готовый электронный трансформатор. Он применяется для питания 12-вольтовых галогенок в подсветке (в магазинах), которые запитываются от стандартной электросети.

Существует определенное мнение, что получить самодельный импульсный блок питания – дело нехитрое. Можно лишь добавить выпрямительный мост, сглаживающий конденсатор и стабилизатор напряжения. На самом деле все обстоит куда сложнее. Если к выпрямителю подключить светодиод, то при включении можно зафиксировать только одно зажигание. Если выключить и включить преобразователь в сеть снова, повторится еще одна вспышка. Чтобы появилось постоянное свечение, необходимо к выпрямителю подвести дополнительную нагрузку, которая, отбирая полезную мощность, превращала бы ее в тепло.

Один из вариантов самостоятельного изготовления импульсного блока питания

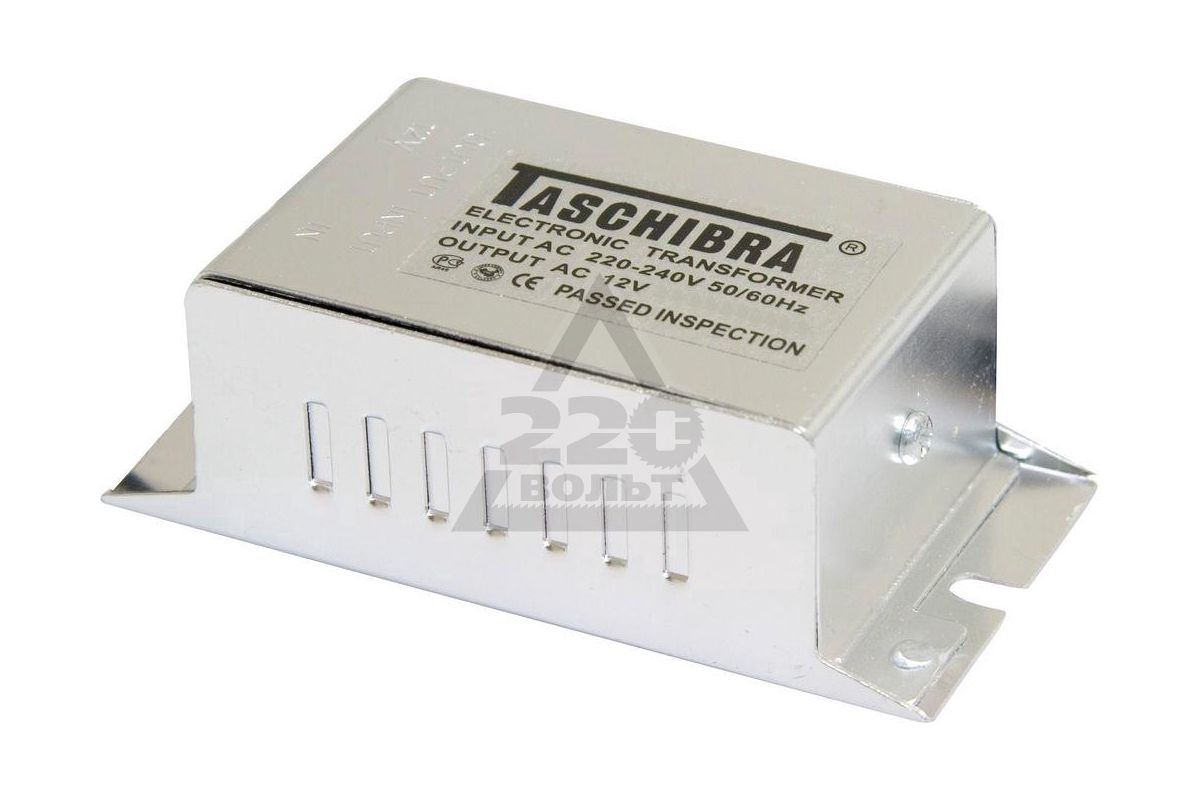

Описываемый блок питания вполне можно изготовить из электронного трансформатора мощностью 105 Вт. Практически этот трансформатор напоминает компактный импульсный преобразователь напряжения. Для сборки дополнительно понадобится согласующий трансформатор Т1, сетевой фильтр, выпрямительный мост VD1-VD4, выходной дроссель L2.

Схема двухполярного блока питания

Такой аппарат стабильно функционирует длительное время с усилителем низкой частоты мощностью 2х20 ватт. При 220 В и силе тока 0,1 А выходное напряжение будет 25 В, при увеличении силы тока до 2 ампер напряжение падает до 20 вольт, что считается нормальной работой.

Ток, минуя выключатель и предохранители FU1 и FU2, следует на фильтр, защищающий цепь от помех импульсного преобразователя. Середину конденсаторов С1 и С2 соединяют с экранирующим кожухом блока питания. Потом ток поступает на вход U1, откуда с выходных клемм пониженное напряжение подается на согласующий трансформатор Т1. Переменное напряжение с другой (вторичной обмотки) выпрямляет диодный мост и сглаживает фильтр L2C4C5.

Самостоятельная сборка

Трансформатор Т1 изготавливается самостоятельно. Число витков на вторичной обмотке влияет на выходное напряжение. Сам трансформатор выполнен на кольцевом магнитопроводе К30х18х7 из феррита марки М2000НМ. Первичная обмотка состоит из провода ПЭВ-2 диаметром 0,8 мм, сложенного вдвое. Вторичная обмотка состоит из 22 витков провода ПЭВ-2, сложенного вдвое. При соединении конца первой полуобмотки с началом второй получаем среднюю точку вторичной обмотки. Дроссель также изготавливаем самостоятельно. Его наматывают на таком же ферритовом кольце, обе обмотки содержат по 20 витков.

Сглаживающие конденсаторы С4 и С5 состоят из трех параллельно включенных К50-46 емкостью по 2200 мкФ каждый. Такой способ применяется, чтобы снизить общую индуктивность электролитических конденсаторов.

На входе блока питания лучше будет установить сетевой фильтр, но возможна работа и без него. Для дросселя сетевого фильтра можно использовать ДФ 50 Гц.

Все детали блока питания располагаются навесным монтажом на плате из изоляционного материала. Полученная конструкция помещается в экранирующий кожух из тонкой листовой латуни или луженой жести. В нем не забудьте просверлить отверстия для вентиляции воздуха.

Правильно собранный блок питания не нуждается в налаживании и начинает сразу же работать. Но на всякий случай можно проверить его работоспособность с помощью подключения на выход резистора сопротивлением 240 Ом, мощностью рассеяния 3 Вт.

Галогенные лампы низкого напряжения

Все лампочки галогенного типа можно разделить на две большие группы: высокого и низкого напряжения. Первые работают от сетевого напряжения в 220 В, вторые могут функционировать только при наличии более низкого напряжения. Это дает им целый ряд преимуществ:

  • Длительный срок эксплуатации до 5000 часов.
  • Великолепная цветопередача и высокое качество света.
  • Небольшие размеры.
  • Неизменно высокая яркость света.
  • Повышенная прочность за счет кварцевой оболочки.
  • Экономичность, которая достигается хорошей световой отдачей.

Однако есть у таких ламп некоторые особенности, многие склонны считать их недостатками. Прежде всего, они могут работать только с низким напряжением 12 В, но есть и другие разновидности для 6 В и 24 В. Для того, чтобы подключить такую лампу к сети необходимо использовать понижающий трансформатор. Последний нужно правильно подобрать, иначе источники света не смогут нормально функционировать.

Галогенные лампы низкого напряжения нельзя включать в сеть. Они могут работать только с пониженным напряжением. поэтому нуждаются в подключении через трансформатор. Пример такого подключения показан на схеме

Трансформатор может быть электромагнитным или электронным. Второй тип отличается компактностью и при этом высокими эксплуатационными характеристиками. Чаще всего трансформаторы должны быть установлены скрыто. Так бывает при обустройстве подсветки на потолке или внутри мебели. В таком случае нужно помнить, что в процессе работы прибор выделяет тепло, поэтому надо оставить достаточно свободного объема для его рассеивания.

Кроме того, малое рабочее напряжение предполагает значительное увеличение силы тока, проходящего через провода. Она может быть в 18 раз больше, чем та, что при аналогичном напряжении возникает в сети на 220 В. Это требует грамотного расчета сечения и длины используемых проводов и высокого качества их контактов.

Даже небольшие ошибки в расчетах приведут к существенному уменьшению яркости свечения ламп. Все эти особенности заметно усложняют процесс монтажа 12 В галогенок. Однако грамотный расчет и правильная установка гарантируют их беспроблемную эксплуатацию.

Все разновидности галогенных ламп одинаково чувствительны к загрязнениям на колбе. Наличие грязных участков вызывает перераспределение тепла и выход лампы из строя

Есть у приборов и бесспорные недостатки. К ним относят большое количество выделяемого при работе тепла, что кроме всего прочего заметно снижает КПД устройства. Помимо этого корпус лампы нежелательно трогать руками. Даже небольшие загрязнения вызывают перераспределение температуры внутри колбы, что приводит к ее почернению и последующему выходу лампы из строя.

Срок службы

Китайская Clearlight, барахло

Не смотря на обещания производителей, улучшенные галогенки работают не долго. Например, Philips Night Braker повышенной яркости максимум 6 месяцев.  Китайские аналоги 1-2 месяца.

Стандартные модели, которые штатно устанавливаются на автомобильных заводах, имеют срок работы 800-1000 часов. Срок эксплуатации может сократить плохой контакт по линии питания. Не все фары абсолютно герметичны, на Дастере они часто потеют, конденсат скапливается на стекле. Влага попадает на электрическое контакты и они закисают, гниют провода и отваливаются. Всё это не лучшим образом сказывается на ресурсе.

С этим я хорошо ознакомился, когда покупал фары с цоколями h2, h5, H7, h21 для тестирования светодиодных автоламп. Особенно слабы копии от  китайского бренда Depo, который выпускает копии  фар и фонарей. Металл низкого качества, половина контактов быстро заржавела и сгнила.

Обзор видов и характеристик

По типу источника питания различают две группы ламп: низковольтные (12V) и аналоги для подключения напрямую к сети 220V. Разница между ними заключается в том, где располагается драйвер/блок питания: внутри конструкции или является отдельным узлом. Разнятся такие лампочки еще и по мощности. Диапазон значений нагрузки: от 0,4 до 7,8 Вт. Причем исполнения с дробной (1,5W; 1,2W) и целой величиной (2W; 3W; 5W) в равной степени популярны.

https://youtube.com/watch?v=3xKagVDvPm4

Еще одним фактором, на основании которого делается отличие между лампами G4, является форма колбы. Так, распространены открытые источники света, аналоги с колбой разных форм и уплощенные лампочки в форме диска (таблетки). Количество диодов может разниться также как их тип.

SMD диоды, отличающиеся компактностью, высоким коэффициентом яркости, мощностью и широкой диаграммой направленности.

Чаще используются светодиоды SMD, их размеры зашифрованы в обозначении: 3528, 2835, 5050, 5630 и пр. Чем больше габариты источника света, тем более яркий свет он обеспечит.

Основные технические характеристики лампочек с держателем G4:

Таблица цветовой температуры

Для упрощения понимания, какой свет обеспечивает лампа G4, нередко указывается принадлежность к теплым или холодным оттенкам.

Видео о подключении

Перед подключением советуем посмотреть хорошее видео для закрепления полученных знаний. Автор подробно и доступным языком рассказывает, как подключить светодиод к 12 вольтам от блока питания компьютера, как рассчитать резистор и другие нюансы.

В заключении можно сказать, что при подключении сверхъярких светодиодах нужно принимать во внимание следующие соображения:

  • важнейшим параметром светодиода является его рабочий ток;
  • на гасящих резисторах бесполезно рассеивается энергия;
  • применяя последовательное подключение можно уменьшить потери, одновременно уменьшив количество и мощность применяемых резисторов;
  • в бортовой сети автомобиля не 12 Вольт, а несколько больше, и для надежной работы подключаемых светоизлучающих диодов нужно обязательно учитывать этот фактор.

Запомнив все вышеперечисленные аспекты подключения, Вы с легкостью запитаете любой светодиод, в любом количестве, от любого источника питания постоянного тока 12 Вольт.

Поделиться с друзьями:

Совсем недавно мы рассказывали, как разобрать светодиодную лампу. В этой статье мы покажем, что находится внутри, как это устроено и как работает.

Как ты, наверное, уже знаешь, лампочки эти бывают на 220 и 12 вольт. Последние сделаны в качестве энергосберегающей альтернативы галогенкам, и это неудивительно, ведь КПД хороших светодиодов выше, чем оный у лампочек накаливания, даже галогенных.

Но не всё так плохо. Более честные последователи дядюшки Ляо смекнули, что если взять несколько мощных светодиодов, посадить их через термопасту на радиатор и приделать импульсный преобразователь-стабилизатор, то всё это вполне может уместиться в привычные габариты.

Китайская промышленность бодро откликнулась на такую потребность и начала клепать микросхемы одну за другой. Одним из примеров вышесказанного является данный экземпляр лампочки.

Заявленная мощность — аж 5 или 6 ватт (производитель сам не определился), 25 светодиодов форм-фактора 5050. Рассеивающие линзы лампы изготовлены из пластика, радиатор — литьё из отходов алюминия и кремния (силумин).

В цоколе расположен вполне честный импульсный преобразователь на микросхеме CSC8513. Информации о ней в интернете немного, но известно, что она предлагается как замена более известной BP3122. Впрочем, на обе есть даташиты.

Вывод: микросхема CSC8513 вполне пригодна для драйвера светодиодов мощностью 5-6 ватт. Внешний транзистор и радиаторы ей не требуются.

Следующие схемы светодиодных ламп предназначены для работы от переменного напряжения 12 вольт. именно его выдаёт трансформатор для галогенок. В связи с этим на входе каждого драйвера имеется мостик, собранный из четырёх диодов, предположительно — Шоттки. Дальше — самый обыкновенный, понижающий или повышающий преобразователь, в зависимости от количества светодиодов и схемы их соединения: параллельное, последовательное или смешанное.

Схема на микросхеме XL6001, информации по ней предостаточно:

Схема на популярной MC34063, из даташита:

Как видим, ничего нового революционного здесь нет. Радует то, что адепты дядюшки Ляо применяют высокоэффективные драйверы, выполняя их на компактных двухсторонних печатных платах, способных поместиться в малюсенький цоколь.

02.03.2015 9zip.ru Авторские права охраняет Роскомнадзор

Сколько LED можно подключить к 12В?

Очевидно, что по простейшей схеме к источнику 12 Вольт можно подключить сколько угодно. Главное, чтобы у подключаемого источника питания хватало мощности. Однако мы видели, что при такой схеме подключения много энергии расходуется бесполезно.

Простейшим выходом из этой ситуации является снижение мощности рассеиваемой на токоограничивающем резисторе. Для снижения бесполезно рассеиваемой мощности, несколько светодиодов подключают последовательно и питают через один гасящий резистор. В этом случае падение напряжения на сопротивлении оказывается значительно меньше. Следовательно, существенно снижаются потери энергии. Расчет сопротивления для последовательного подключения светоизлучающих диодов выполняют по формуле:

Где n – количество последовательно подключенных LED.

В случае источника 12 Вольт разумно подключать последовательно три светодиода и один гасящий резистор. Падение напряжения на светодиодах не превысит 10.5 Вольта и на долю резистора останется всего 1,5 Вольт.

Такое техническое решение широко применяют, когда количество подключаемых к 12 Вольтам светодиодов кратно трем. Т. е. так можно подключить 6, 9, 12, …, 3N LED. Например, так поступают производители светодиодных лент. В них светодиоды сгруппированы по три и питаются через одно общее сопротивление.

Если нужно подключить 4 светодиода к 12 Вольтам, то целесообразно сгруппировать их по 2, и каждую пару питать через токоограничивающий резистор.

Последовательно следует подключать светодиоды с одинаковым рабочим током. Иначе разные приборы будут светить с различной яркостью или будет превышен ток какого-либо LED, и он выйдет из строя.

Что касается подключения светодиодов «рассчитанных на 12 В» то лучше установить их «рабочее напряжение» опытным путем. Для этого их надо подключить к лабораторному блоку питания и, постепенно поднимая напряжение, контролировать потребляемый ток. Напряжение, при котором рабочий ток будет достигнут, можно использовать для расчета токоограничивающего резистора.

Виды и устройство трансформаторов

Понижающие трансформаторы для люстры предназначены, в первую очередь, для защиты источников света от резких скачков энергии. Используются они в основном для маленьких лампочек, рассчитанных на напряжение от 6 до 24 вольт. На сегодняшний день выпускается два типа:

  • Тороидальный (электромагнитный).
  • Импульсный (электронный).

Первый тип отличается простой конструкцией и обладает неплохими показателями мощности. Однако следует помнить и о довольно серьезных недостатках — большие масса и габариты. Не стоит забывать также о нагреве обмоток трансформатора, что негативно влияет на срок службы галогенных ламп. В результате устройства тороидального типа крайне редко используются в жилых помещениях.

Электронные девайсы обладают большим количеством положительных качеств, что способствует более широкому распространению. По сути, их единственным недостатком является сравнительно высокая стоимость. В то же время наличие у некоторых моделей дополнительного функционала, например, встроенной защиты от короткого замыкания, способствует увеличению срока эксплуатации.

Именно импульсные девайсы используются в ситуациях, когда лампы необходимо разместить в стенах или мебели. В отличие от тороидальных устройств, импульсные трансформируют энергию благодаря полупроводниковым радиодеталям. Использовать электронный трансформатор для галогенных ламп необязательно, но желательно. Это связано с увеличением срока работы осветительных элементов.

Монтаж галогеновых светильников

Рассмотрим, как установить такую модель; пошаговая инструкция:

  1. Отключите питание в квартире или непосредственно на светильнике, который заменяете. Дайте торшеру остыть;
  2. Снимите закаленное стекло крышки над галогеновой лампой. Возможно, Вам придется убрать зажимы или винты, которые держат стеклянную крышку;
  3. Проследите за тем, чтобы маркировка на купленной лампе была такой же, как и старой;
  4. При помощи хлопковой ткани снимите старую лампу. В большинстве случаев нужно немного нажать на светильник и вынуть патрон.
  5. Не трогая руками новую лампочку, аккуратно вставьте её на место старой;
  6. Теперь осталось только закрутить винты и стеклянную крышку и провести тест на работу.

Отличия в монтаже таких галогеновых ламп для дома – это причина наличия кварцевого напыления. Если Вы потрогаете его руками – то нарушите структуру. Светильник не будет работать, либо при работе взорвется и может навредить Вам осколками и газом, поэтому будьте осторожны.

Фото — Галогеновые лампы с цоколем g9

Многие хозяева считают, что это отличная альтернатива домашней иллюминации светодиодами или натриевыми лампами. Купить галогеновые лампы для дома можно в любом магазине электрических приборов, самые лучшие отзывы про линейные (длинные) модели фирмы Delux G9, немецкие наружные Osram Night Breaker и Люмиум. Также продажа производится непосредственно в дилерских центрах этих компаний.

Особенности конструкции и принцип работы

Лампы G4 нашли свое применение не только в условиях быта, но и на промышленных объектах. К главным сферам использования можно отнести:

Интерьер помещений

В данном случае рассматриваемые осветительные элементы могут участвовать в организации освещения подвесных конструкций. А отсутствие перегрева допускает их эксплуатацию с натяжными потолками.

Декорирование

Лампы с цоколем g4 зачастую выступают в качестве украшения разнообразной мебели.

Многие автомобили и мотоциклы оснащены системой подсветки и освещения, где задействованы лампы G4.

Основной характерной чертой всех таких лампочек является их маленький размер. Чем сильнее создаваемый световой поток, тем большее количество диодов содержит в себе осветительный элемент. Из-за небольших габаритов лампы все ее чипы сконцентрированы на поверхности корпуса.

Несмотря на возможность подключения к источнику питания в 220 вольт, наибольшей популярностью пользуются низковольтные изделия (12 вольт). Форма таких ламп может быть представлена в виде кукурузы, свечки, а также представлять собой капсулы, расположенные на поверхности платы.

Цоколь данного источника света содержит пару контактов из проволоки, а дистанция между ними зашифрована в наименовании лампочки (g4).

Принцип работы рассматриваемого осветительного элемента такой же, как и у других светодиодных ламп. Вследствие воздействия сети в 12 вольт в полупроводниковом кристалле происходят определенные процессы, что приводит к выработке энергии света из электрического эквивалента.

Также данные лампы отличаются преобразованием переменного тока в постоянный. Такой процесс осуществляется при помощи специального драйвера, который может быть встроен в источник либо находится за его пределами. Конструкция лампочек g4 не предусматривает наличие драйвера, и он устанавливается отдельно.

Трансформатор для галогенных ламп

Самые эффективные галогенные лампы с питанием 12В. Однако для них необходимы адаптеры на 12В. В качестве источников питания используют тороидальные трансформаторы и надежные электронные трансформаторы для галогенных ламп.

Электронный трансформатор для галогенных ламп

Блоки питания преобразователей напряжения имеют лучшие характеристики, они более экономичны и не выделяют столько тепла как тороидальные трансформаторы, потому что работают в импульсном режиме.

Преимущества электронного трансформатора для галогенных ламп

Блоки электронных трансформаторов питания имеют:
– небольшой вес,
– хорошую защиту при коротких замыканиях, высоких температур,
– невысокий уровень шума,
– высокую стабильность при работе без нагрузки,
– мягкий запуск, запуск импульсного трансформатора благоприятно сказывается на длительности эксплуатации ламп,
– небольшую степень нагревания, что дает возможность такие источники питания использовать в натяжных потолках, мебели.

Лучший вариант трансформатора для галогенных ламп

Подключить к сети галогенные лампы можно и без трансформаторов, подобрав их число для напряжения 220 вольт и соединив последовательно. Например, для ламп 12 вольт и напряжения сети 220 вольт, необходимо соединить последовательно 20 штук галогенных ламп.

Монтажная схема подключения двух групп галогенных ламп через один выключатель

Но в этом случае срок службы лампы уменьшается. Можно поставить тороидальный трансформатор с мощностью соответствующей числу ламп. Однако лучшим вариантом будет выбор импульсного трансформатора с защитой от перегрузки, превышения температуры и короткого замыкания.

Этот электронный трансформатор значительно увеличит срок жизни галогенных ламп. Адаптеры импульсные также подбирают по общей мощности подключаемых ламп с запасом на 30 – 40 ватт.

Подключение в сеть трансформаторов для галогенных ламп

Подключать трансформаторы можно через выключатели освещения, автоматические выключатели для отдельных групп светильников. Длина проводов к отдельным источникам освещения не должна превышать 3 метра медного провода сечением от 1,5 мм², иначе свечение ламп будет различным.

Электрическая схема подключения двух групп галогенных ламп на два выключателя

Лучше провода устанавливать одинаковые для всех ламп в пределах трех метров, если длина провода предполагается больше 3 метров, тогда нужно увеличить сечение провода.

Если в комнате установлено 10 ламп, их нужно разделить на две группы, для которых применить свой автоматический выключатель и отдельный блок питания для галогенных ламп. При отказе одного электронного трансформатора, второй будет работать.

Как выбирать трансформатор для галогенной лампы на 12 вольт?

Низковольтные источники света на сегодняшний день приобрели достаточно широкую популярность. Встраиваемые осветительные приборы с галогенными лампами часто встречаются в офисных помещениях, строениях частного сектора, в квартирах многоэтажек, в подсветке витрин магазинов и многих других местах, где требуется освещение.

Главным достоинством такого осветительного прибора является длительный эксплуатационный ресурс и безопасность при использовании светильника, которая обусловлена низким уровнем напряжения. Но для подключения галогенных ламп на 12 вольт обязательно наличие правильно выбранного трансформатора.

Низковольтный галогенный светильник может работать от сети переменного тока только через специальный адаптер питания — понижающий трансформатор. На сегодняшний день самыми популярными считаются электромагнитный и электронный трансформаторы для галогенных источников света.

Электромагнитное адаптирующее устройство отличается большими габаритами и весом из-за чего ограничивается его сфера применения. Такие приборы малоэффективны и сильно чувствительны к изменениям напряжения в сети переменного тока. В свою очередь, электронные устройства для галогенных ламп на 12 вольт более безопасны и имеют много дополнительных функций: они снабжаются устройством защиты от перегрева, колебаний напряжения и имеют функцию мягкого пуска ламп, сильно повышающую их срок службы.

Особенности трансформаторов для галогенных светильников

Чтобы качественно контролировать работу галогенного осветительного прибора обязательно используют трансформатор, понижающий выходное напряжение до 12 вольт. Благодаря этому достигается защита ламп от перенапряжения и скачков электроэнергии.

Такие преобразователи нормализируют входящее электричество и выдают на выходе нужный уровень напряжения от 6 до 24 вольт в зависимости от используемой галогенной лампы. На сегодняшний день существует два основных типа понижающих трансформаторов в зависимости от конструктивного исполнения прибора:

  • тороидальные обмоточные преобразователи;
  • электронные или импульсные понижающие трансформаторы.

Стандартные обмоточные трансформаторы считаются самыми доступными и простыми в плане эксплуатации, а также обладают хорошими мощностными показателями. К такому прибору легко подключить галогенный источник света.

Принцип работы такого преобразователя основан на электромагнитной взаимосвязи катушек прибора. Но из-за использования последних такой трансформатор имеет серьёзные недостатки — большой вес, достигающий нескольких килограмм и габариты, которые занимают много места. Именно по этой причине такие устройства понижающее напряжение не получили широкого применения в быту.

Плюс ко всему электромагнитное преобразующее устройство сильно греется в процессе работы что, может негативно отразиться на галогенных лампах. Помимо этого, перегрев тороидальных обмоточных трансформаторов может приводить к скачкам напряжения в доме, тем самым пагубно сказываясь на других бытовых устройствах.

В свою очередь, низковольтные импульсные преобразователи, которые также называют электронными трансформаторами, получили максимально широкий спектр применения как в быту, так и на производстве. Такая популярность в первую очередь обусловлена незначительной массой и габаритами прибора. Помимо этого, такой прибор качественно понижает напряжение, при этом не нагреваясь в процессе работы. К единственным недостаткам такого трансформатора для галогенных ламп на 12 вольт можно зачислить достаточно высокую стоимость прибора.

В последнее время на рынке электроники появились импульсные понижающие трансформаторы, которые ещё на стадии производства оснащаются встроенной защитой от короткого замыкания и перенапряжения, что значительно продлевает срок службы как преобразователя, так и источников света.

Такие электронные преобразователи зачастую используют для монтажа галогенных источников света в мебельной промышленности или подвесных потолках. По принципу работы такой трансформатор отличится от обмоточного аналога тем, что преобразование энергии достигается за счёт полупроводниковых устройств и электронных запчастей.

Особенности выбора трансформатора

В процессе выбора трансформатора для галогенных светильников на 12 вольт обязательно учесть определённые факторы. В первую очередь определяют тип устройства: электронный или электромагнитный адаптер. В последнее время предпочтение отдают электронным преобразователям для галогенных источников света, которые благодаря своей незначительной массе и габаритам могут использоваться в любой сфере электротехники.

Главным параметром понижающего трансформатора вне зависимости от типа устройства является мощность прибора. Из-за того, что в большинстве случаев используется параллельная схема подключения галогенных ламп, то мощностные показатели трансформатора должны приравниваться к суммарной мощности всех осветительных приборов. Например, если подключается две лампы по 40 Вт, то мощность преобразователя составляет 80 Вт плюс запас 10-15%.

Естественно, приобретение трансформатора с чрезмерным мощностным запасом нецелесообразно по той простой причине, что в значительной степени возрастает стоимость прибора. Помимо этого, такое несоответствие приводит к поломке преобразователя, а часто и галогенных ламп. Каждый адаптер имеет минимальные показатели нагрузки, необходимые для стабильной работы прибора.

Выходные параметры напряжения трансформатора должны соответствовать номинальным показателям галогенных ламп. Стандартные источники света выпускаются с номинальными параметрами напряжения 6, 12 и 24 В. Но самую большую популярность получили 12 вольтовые источники света. Если галогенное освещение монтируется в помещениях с высокой влажностью, то нужно приобретать преобразователь, имеющий гальваническую развязку.

Для подключения к адаптеру большого числа осветительных приборов на 12 вольт не всегда целесообразно использовать один дорогой прибор с большими мощностными показателями. Зачастую лучше приобрести несколько бюджетных устройств с меньшей мощностью и использовать их для подключения отдельных групп галогенных источников света.

Такой вариант более практичен, так как в случае выхода из строя одного из нескольких адаптеров гореть не будет только одна группа светильников, в то время как все остальные лампы будут и дальше освещать квартиру. При этом замена одного маломощного прибора для ламп будет значительно дешевле, чем покупка дорогостоящего мощного понижающего трансформатора, так как его цена пропорциональна его мощностным показателям.

Особенности установки трансформатора

Для подключения нескольких галогенных источников света на 12 вольт к одному понижающему трансформатору используют несколько популярных вариантов:

  • в разрыв одноклавишного выключателя;
  • с помощью объединения галогенных ламп в отдельные группы.

В стандартной схеме подключения оранжевый и синий провода подсоединяются на первичные зажимы L и N входа преобразователя. В свою очередь, галогенные лампы подсоединяются на вторичные клеммы выхода понижающего трансформатора. При этом прокладка проводов должна выполняться медными кабелями соответствующего сечения, что обеспечит минимальные потери энергии.

Чтобы достичь равномерности свечения галогенных источников света их подключение производится идентичными проводниками по параллельной схеме. При этом сечение проводов должно составлять минимум 1,5 мм квадратных. Если необходимо подключение большого количества групп, параллельно соединённых галогенных ламп, а клемм на выходе понижающего преобразователя недостаточно, то в магазинах электрических запчастей продаются дополнительные клеммы, главное, чтобы хватило мощности прибора.

Также немаловажное значение играет длина проводки в идеале она должна составлять не более 3 м. Такие параметры считаются оптимальными для снижения энергопотерь и предотвращения нагрева проводников. Очень длинная проводка сильно греется, отдавая часть тепла галогенным светильникам, которые по этой причине могут часто выходить из строя или иметь разную степень свечения. В ситуации, когда уменьшение длины электрических проводов по какой-либо причине невозможно, увеличивают сечение последних.

Правила подключения преобразователя напряжения

Процедура подключения галогенных ламп к понижающему трансформатору подразумевает соблюдение определённых правил электромонтажа освещения.

  1. При параллельной схеме подключения галогенных ламп должна соблюдаться одинаковая длина и сечение электрических проводников, идущих непосредственно к разным источникам света. Иначе 12 вольтовые лампы будут иметь разную степень свечения, и освещение в помещении будет неравномерным.
  2. По причине того, что галогенная лампа сильно греется, минимальное расстояние источника света до понижающего трансформатора должно быть больше 20 см.
  3. Если используется электронный преобразователь напряжения, то максимальная длина проводки от прибора к лампам не должна превышать 5 м. При этом, чем больше длина проводки, тем больше должно быть её сечение. В противном случае провода попросту начнут греться, а этот крайне нежелательно.
  4. Недопустимо производит монтаж трансформатора на легковоспламеняющихся поверхностях без использования дополнительной защиты из негорючих материалов.

Только придерживаясь вышеперечисленных несложных правил подключение галогенных ламп на 12 вольт к понижающему трансформатору будет выполнено с соблюдением всех требований безопасности.

Низковольтные галогенные светильники или лампа 220 вольт

Естественно, многие небезосновательно утверждают, что проще для освещения в квартире использовать стандартные лампы накаливания 220 вольт. Отчасти это, верно, но, несмотря на первичные затраты на установку преобразователя для подключения низковольтных светильников такое освещение обладает целым рядом преимуществ.

В первую очередь, эксплуатационный ресурс и надёжность галогенного светильника с лихвой перекроют затраты на установку трансформатора. Плюс, ко всему благодаря тому, что современные адаптеры оснащаются дополнительными системами защиты от перепада напряжения и короткого замыкания 12 вольтовые источники света будут работать намного дольше, чем стандартные лампы накаливания 220 вольт.

cxema.org - Переделка электронного трансформатора

Электронный трансформатор - сетевой импульсный блок питания, который предназначен для питания галогенных ламп 12 Вольт. Подробнее о данном устройстве в статье «Электронный трансформатор (ознакомление)». Устройство имеет достаточно простую схему. Простой двухтактный автогенератор, который выполнен по полумостовой схеме, рабочая частота порядка 30кГц, но этот показатель сильно зависит от выходной нагрузки. Схема такого блока питания очень не стабильна, не имеет никаких защит от КЗ на выходе трансформатора, пожалуй именно из-за этого, схема пока не нашла широкого применения в радиолюбительских кругах. Хотя в последнее время на разных форумах наблюдается продвижение данной темы. Люди предлагают различные варианты доработки таких трансформаторов. Я сегодня попытаюсь все эти доработки совместить в одной статье и предложить варианты не только доработки, но и умощнения ЭТ.

В основу работы схемы углубляться не будем, а сразу приступим к делу.  Мы попытаемся доработать и увеличить мощность китайского ЭТ Taschibra на 105 Ватт.

Для начала хочу пояснить, по какой причине я решил взяться за умощнение и переделку таких трансформаторов. Дело в том, что недавно сосед попросил сделать ему на заказ зарядное устройство для автомобильного аккумулятора, который был бы компактным и легким. Собирать не хотелось, но позже я наткнулся на интересные статьи в которых рассматривалась переделка электронного трансформатора. Это натолкнуло на мысль - почему бы не попробовать?

Таким образом, были приобретены несколько ЭТ от 50 до 150 Ватт, но опыты с переделкой не всегда завершались успешно, из всех выжил только ЭТ на 105 Ватт. Недостатком такого блока является то, что трансформатор у него не кольцевой, в связи с чем неудобно отмотать или домотать витки. Но другого выбора не было и пришлось переделать именно этот блок.

Как нам известно, эти блоки не включаются без нагрузки, это не всегда является достоинством. Я планирую получить надежное устройство, которое можно свободно применять в любых целях, не боясь, что блок питания может перегореть или выйти из строя при КЗ.

Доработка №1


Суть идеи заключается в добавлении защиты от КЗ, также устранения вышеуказанного недостатка (активация схемы без выходной нагрузки или с маломощной нагрузкой).

Глядя на сам блок, мы можем увидеть простейшую схему ИБП, я бы сказал, что схема не до конца отработана производителем. Как мы знаем, если замкнуть вторичную обмотку трансформатора, то меньше, чем за секунду схема выйдет из строя. Ток в схеме резко возрастает, ключи в миг выходят из строя, иногда и базовые ограничители. Таким образом, ремонт схемы обойдется дороже стоимости (цена такого ЭТ порядка 2,5$).

Трансформатор обратной связи состоит из трех отдельных обмоток. Две из этих обмоток питают базовые цепи ключей.

Для начала удаляем обмотку связи на трансформаторе ОС и ставим перемычку. Эта обмотка включена последовательно с первичной обмоткой импульсного трансформатора. Затем на силовом трансформаторе мотаем всего 2 витка и один виток на кольце (трансформаторе ОС). Для намотки можно использовать провод с диаметром 0,4-0,8мм.

Далее нужно подобрать резистор для ОС, в моем случае он на 6,2 ОМ, но резистор можно подобрать с сопротивлением 3-12 Ом, чем выше сопротивление этого резистора, тем меньше ток защиты от КЗ. Резистор в моем случае использован проволочный, чего делать не советую. Мощность этого резистора подбираем 3-5 ватт (можно использовать от 1 до 10 ватт).

Во время КЗ на выходной обмотке импульсного трансформатора ток во вторичной обмотке падает (в стандартных схемах ЭТ при КЗ ток возрастает, выводя из строя ключи). Это приводит к уменьшению тока на обмотке ОС. Таким образом, прекращается генерация, сами ключи запираются.

Единственным недостатком такого решение является то, что при долговременном КЗ на выходе, схема выходит из строя, поскольку ключи греются и достаточно сильно. Не стоит подвергать выходную обмотку КЗ с длительностью более 5-8 секунд.

Схема теперь будет заводиться без нагрузки, одним словом мы получили полноценный ИБП с защитой от КЗ.

Доработка №2


Теперь постараемся, в какой-то мере сгладить сетевое напряжение от выпрямителя. Для этого будем использовать дроссели и сглаживающий конденсатор. В моем случае использован готовый дроссель с двумя независимыми обмотками. Данный дроссель был снят от ИБП DVD проигрывателя, хотя можно использовать и самодельные дросселя.

После моста следует подключить электролит с емкостью 200мкФ с напряжением не менее 400 Вольт. Емкость конденсатора подбирается исходя из мощности блока питания 1мкФ на 1 ватт мощности. Но как вы помните, наш БП рассчитан на 105 Ватт, почему же конденсатор использован на 200мкФ? Это поймете уже совсем скоро.

Доработка №3


Теперь о главном - умощнение электронного трансформатора и реально ли это? На самом деле есть только один надежный способ умощнения без особых переделок.

Для умощнения удобно использовать ЭТ с кольцевым трансформатором, поскольку нужно будет перемотать вторичную обмотку, именно по этой причине мы заменим наш трансформатор.

Сетевая обмотка растянута по всему кольцу и содержит 90 витков провода 0,5-0,65мм. Обмотка мотается на двух сложенных ферритовых кольцах, которые были сняты от ЭТ с мощностью 150 Ватт. Вторичная обмотка мотается исходя от нужд, в нашем случае она рассчитана на 12 Вольт.

Планируется увеличить мощность до 200 Ватт. Именно поэтому и нужен был электролит с запасом, о котором говорилось выше.

Конденсаторы полумоста заменяем на 0,5мкФ, в штатной схеме они имеют емкость 0,22 мкФ. Биполярные ключи MJE13007 заменяем на MJE13009.

Силовая обмотка трансформатора содержит 8 витков, намотка делалась 5-ю жилами провода 0,7мм, таким образом, имеем в первичке провод с общим сечением 3,5мм.

Идем дальше. Перед и после дросселей ставим пленочные конденсаторы с емкостью 0,22-0,47мкФ с напряжением не менее 400 Вольт (я использовал именно те конденсаторы, которые были на плате ЭТ и которые пришлось заменить для увеличения мощности).

Далее заменяем диодный выпрямитель. В стандартных схемах применяются обычные выпрямительные диоды серии 1N4007. Ток диодов составляет 1 Ампер, наша схема потребляет немало тока, поэтому диоды стоит заменить на более мощные, во избежание неприятных результатов после первого включения схемы. Можно использовать буквально любые выпрямительные диоды с током 1,5-2 Ампер, обратное напряжение не менее 400 Вольт.

Все компоненты, кроме платы с генератором смонтированы на макетной плате. Ключи были укреплены на теплоотвод через изоляционные прокладки.

Продолжаем нашу переделку электронного трансформатора, дополнив схему выпрямителем и фильтром.

Дросселя намотаны на кольцах из порошкового железа (сняты от компьютерного БП), состоят из 5-8 витков. Намотку удобно сделать сразу 5-ю жилами провода с диаметром 0,4-0,6мм каждая жила.

Сглаживающий конденсатор подбираем с напряжением 25-35 Вольт, в качестве выпрямителя применен один мощный диод шоттки (диодные сборки из компьютерного блока питания). Можно использовать любые быстрые диоды с током 15-20 Ампер.

АКА КАСЬЯН

ac220v to ac12v 20w-50w g4 галогенная лампа источник питания светодиодный драйвер электронный трансформатор продажа

Способы доставки

Общее примерное время, необходимое для получения вашего заказа, показано ниже:

  • Вы размещаете заказ
  • (Время обработки)
  • Отправляем Ваш заказ
  • (время доставки)
  • Доставка!

Общее расчетное время доставки

Общее время доставки рассчитывается с момента размещения вашего заказа до момента его доставки вам.Общее время доставки делится на время обработки и время доставки.

Время обработки: Время, необходимое для подготовки вашего товара (ов) к отправке с нашего склада. Это включает в себя подготовку ваших товаров, выполнение проверки качества и упаковку для отправки.

Время доставки: Время, в течение которого ваш товар (ы) дойдет с нашего склада до места назначения.

Рекомендуемые способы доставки для вашей страны / региона указаны ниже:

Отправлено в: Корабль из

Этот склад не может быть доставлен к вам.

Способ доставки Время доставки Информация для отслеживания

Примечание:

(1) Вышеупомянутое время доставки относится к расчетному времени в рабочих днях, которое займет отгрузка после отправки заказа.

(2) Рабочие дни не включают субботу / воскресенье и праздничные дни.

(3) Эти оценки основаны на нормальных обстоятельствах и не являются гарантией сроков доставки.

(4) Мы не несем ответственности за сбои или задержки в доставке в результате любых форс-мажорных обстоятельств, таких как стихийное бедствие, плохая погода, война, таможенные проблемы и любые другие события, находящиеся вне нашего прямого контроля.

(5) Ускоренная доставка не может быть использована для почтовых ящиков

Расчетные налоги: Может применяться налог на товары и услуги (GST).

Способы оплаты

Мы поддерживаем следующие способы оплаты.Нажмите, чтобы получить дополнительную информацию, если вы не знаете, как платить.

* В настоящее время мы предлагаем оплату наложенным платежом для Саудовской Аравии, Объединенных Арабских Эмиратов, Кувейта, Омана, Бахрейна, Катара, Таиланда, Сингапура, Малайзии, Филиппин, Индонезии, Вьетнама, Индии. Мы отправим на ваш мобильный телефон код подтверждения, чтобы проверить правильность ваших контактных данных. Убедитесь, что вы следуете всем инструкциям, содержащимся в сообщении.

* Оплата в рассрочку (кредитная карта) или Boleto Bancário доступна только для заказов с адресами доставки в Бразилии.

Лучшее соотношение цены и качества галогенные блоки питания 12 В - Выгодные предложения на галогенные блоки питания 12 В от мировых продавцов галогенных блоков питания 12 В

Отличные новости !!! Вы попали в нужное место для галогенного блока питания 12 В. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях.Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший галогенный блок питания на 12 В вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели галогенный блок питания 12 В на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в галогенном блоке питания 12 В и думаете о выборе аналогичного продукта, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести 12v halogen power supply по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Светодиодный драйвер MR16 делает светодиодные лампы MR16 совместимыми с большинством электронных трансформаторов - Примечание по применению


Автор: Суреш Харихаран, директор и определение продукта

Аннотация: Существуют различия в работе низкочастотных трансформаторов переменного тока и электронных трансформаторов, питающих ток лампы MR16, а также различия в потребляемом токе галогенных ламп MR16 и светодиодных ламп MR16.Эти контрасты обычно препятствуют работе светодиодной лампы MR16 с большинством электронных трансформаторов. В этой статье объясняется, как драйвер светодиода высокой яркости (HB), оптимизированный для ламп MR16, позволит светодиодным лампам быть совместимыми с большинством электронных трансформаторов.

Аналогичная версия этой статьи появилась на Display Plus 7 июля 2012 г. и на немецком языке в Elektronikpraxis 1 октября 2012 г.

Введение

В этой статье обсуждаются различия в работе низкочастотных трансформаторов переменного тока и электронных трансформаторов, подающих ток на лампы MR16.Это также объясняет различия в потребляемом токе галогенных ламп MR16 и светодиодных ламп MR16. Эти различия важны, поскольку потребляемый ток обычно не позволяет светодиодной лампе MR16 работать с большинством электронных трансформаторов. В этой статье будет показано, как драйвер светодиода высокой яркости (HB), оптимизированный для ламп MR16, позволит светодиодным лампам быть совместимыми с большинством электронных трансформаторов. Однако в этой статье не рассматривается работа без мерцания комбинации диммера и электронного трансформатора для светодиодных ламп MR16.

Важность резистивных нагрузок и электронных трансформаторов

Галогенные лампы MR16 обычно работают от низковольтного источника переменного тока, обычно генерируемого низкочастотным трансформатором переменного тока или высокочастотным электронным трансформатором. В большинстве приложений MR16 высоковольтный переменный ток, предоставляемый электроэнергетическими компаниями, преобразуется в низковольтный переменный ток с помощью высокочастотного электронного трансформатора или низкочастотного магнитного трансформатора. Высокочастотный электронный трансформатор имеет первичную обмотку, которая подключается непосредственно к 120/230 В переменного тока.Он использует высокие частоты переключения для обеспечения низкого напряжения (12 В переменного тока), которое подается на галогенную лампу MR16.

Низкочастотный трансформатор переменного тока громоздкий, тяжелый и занимает много места. Для сравнения, электронный трансформатор мал и компактен и предназначен для питания резистивной нагрузки с типичной потребляемой мощностью, превышающей 20 Вт. Когда электронный трансформатор питается от 120/230 В переменного тока, большинство из них не будет работать, если резистивная нагрузка на выходе настроена на потребление менее 20 Вт.

Обычные галогенные лампы MR16 потребляют более 20 Вт мощности от источника переменного тока при нормальных условиях эксплуатации, поэтому они хорошо работают с электронными трансформаторами. Однако светодиодным лампам MR16 требуется всего 7 Вт мощности для обеспечения такой же светоотдачи, как у галогенных ламп MR16 мощностью 35 Вт.

Резистивные нагрузки и яркость

Галогенная лампа MR16 действует как нелинейная резистивная нагрузка. Когда лампа холодная, сопротивление невелико, и она потребляет большие токи, которые поддерживают работу электронных трансформаторов. Как только лампа загорается, нить накала нагревается и ее сопротивление увеличивается. Типичная галогенная лампа мощностью 35 Вт потребляет 35 Вт мощности при 120/230 В переменного тока, когда она питается от электронного или магнитного трансформатора.Поскольку галогенная лампа представляет собой резистивную нагрузку, яркость будет уменьшаться, если напряжение в сети упадет от номинального; яркость увеличивается при повышении напряжения в сети от номинального.

Яркость увеличивается, яркость уменьшается - это не постоянная операция, требуемая сегодня для большинства приложений. Тем не менее, можно поддерживать яркость светодиодной лампы MR16 постоянной, когда линия изменяется около номинального входного напряжения. Но светодиодные лампы MR16 не являются резистивной нагрузкой, чего требуют электронные трансформаторы.Следовательно, режим нагрузки светодиодной лампы MR16 необходимо отрегулировать, чтобы она могла потреблять мощность, необходимую для обеспечения желаемой светоотдачи и поддержания электронного трансформатора в рабочем состоянии.

Оптимизация светодиодной лампы для постоянной токовой нагрузки

Схема драйвера светодиодной лампы MR16 может быть отрегулирована таким образом, чтобы она потребляла нагрузку постоянного тока с выхода электронного трансформатора. К выходу электронного трансформатора нельзя добавлять емкость, так как это может помешать светодиодной лампе MR16 работать в качестве нагрузки постоянного тока.Кроме того, ток, потребляемый светодиодной лампой MR16, должен нарастать до запрограммированного тока с очень высокой скоростью. В частности, он должен перейти к запрограммированному значению в пределах 3 или 4 мкс. Если он будет расти медленнее, чем это, то электронный трансформатор может перестать переключаться.

Новый дизайн драйвера светодиодов HB обеспечит бесперебойную работу большинства электронных трансформаторов со светодиодными лампами MR16. Ток, потребляемый лампой MR16, регулируется действующим напряжением, приложенным к лампе. Когда напряжение низкое, лампа MR16 потребляет определенное количество тока.Чтобы поддерживать постоянную входную мощность, этот ток будет уменьшаться при увеличении входного напряжения RMS.

Этот светодиодный драйвер HB включает в себя полевой МОП-транзистор с сопротивлением 0,2 Ом, 48 В, подходящий для большинства приложений. Его можно настроить на напряжение цепочки светодиодов от 6 до 40 В. Если количество светодиодов в цепочке больше 6, то драйвер можно использовать в конфигурации повышения. Менее 6 светодиодов следует использовать в конфигурации SEPIC. В этой статье мы обсуждаем только конфигурацию наддува. На рисунке 1 показана схема конфигурации наддува.


Рис. 1. Схема драйвера светодиодов MAX16840 HB в повышенной конфигурации для светодиодных ламп MR16. Эта конфигурация обеспечивает хорошую совместимость с электронными трансформаторами.

Совместимость светодиодной лампы MR16 с электронным трансформатором

MAX16840 использует режим среднего тока для управления входным током. Напряжение на резисторе измерения тока R3 регулируется напряжением на выводе REFI; среднее напряжение на резисторе R3 регулируется для каждого цикла переключения напряжением на выводе REFI.Частота переключения внутренне установлена ​​на 300 кГц. Максимальное напряжение на R3 ограничено 200 мВ, поэтому ток не может превышать 0,2 / R3. Мостовой выпрямитель обеспечивает выпрямленное входное напряжение на выводе 3 диодного моста D2. Это выпрямленное напряжение теперь усредняется R7 и C7. Постоянное напряжение на C7 преобразуется в ток резистором R8. Схема токового зеркала, состоящая из Q2, R10 и R19, будет создавать сток тока на выводе REFI, где ток, потребляемый Q2B, = V C7 / R8.Следовательно, напряжение на выводе REFI будет (50 мкА - В C7 / R8) × R4, где 50 мкА - это внутренний источник тока, присутствующий на выводе REFI. Значения R8 и R4 регулируются таким образом, что входная мощность изменяется в пределах ± 5% для входного напряжения, которое, в свою очередь, изменяется в пределах ± 10% от номинального. Такая конструкция обеспечивает практически постоянную входную мощность при изменении линейного напряжения ± 10%.

Повышающий индуктор настроен на 100 мкГн, чтобы обеспечить низкие пульсации входного тока и улучшить совместимость с электронными трансформаторами.В течение каждого полупериода выпрямленного напряжения, которое появляется на выводе 3 диодного моста, входной ток будет уменьшаться до нуля, когда напряжение с электронного трансформатора близко к нулю. Для правильной работы важно, чтобы ток, потребляемый лампой MR16, повышался до запрограммированного значения тока на выводе REFI в одном из циклов переключения электронного трансформатора. Если ток, потребляемый лампой, намного ниже, чем ток, необходимый для поддержания работоспособности электронного трансформатора, светодиодная лампа начнет мигать. При использовании здесь индуктора 100 мкГн току потребуется некоторое время, чтобы подняться с нуля. Таким образом, некоторые электронные трансформаторы могут перестать переключаться, а затем перезапускаться, создавая мерцание.

Чтобы решить эту проблему, эта схема имеет дополнительную нагрузку, состоящую из R18, D7, C14, Q4, D8, R17, R11, R13 и Q3. Эта схема добавляет 5 Ом к электронному трансформатору, но только на время приблизительно от 80 до 90 мкс за полупериод выпрямленной синусоидальной волны переменного тока, которая обычно имеет частоту 100 Гц / 120 Гц.Нагрузка снимается, как только ток в катушке индуктивности нарастает достаточно высоко, чтобы трансформатор оставался в рабочем состоянии. Мощность, рассеиваемая этой дополнительной нагрузкой, мала.

Есть другой способ решить проблему: уменьшить усилитель индуктивности до 10 мкГн, работать на высоких частотах переключения и убрать дополнительную нагрузку. Высокие частоты переключения вызовут более высокие потери переключения, но не потребуют дополнительной нагрузки. Оба вышеупомянутых метода являются собственностью Maxim Integrated.

MAX16840 имеет вывод EXT для управления внешним транзистором, когда напряжение на выводе IN меньше 5 В. Внутренний полевой МОП-транзистор будет в выключенном состоянии. Вывод EXT включает Q5, и к выходу мостового выпрямителя добавляется нагрузка 5 Ом. Когда напряжение на выводе IN превышает 5 В, эта нагрузка отключается. Этот подход полезен, когда электронный трансформатор работает с диммерами по задней кромке. При использовании некоторых комбинаций электронного трансформатора и диммера трансформатор не переключается должным образом, когда диммер установлен на минимальную светоотдачу.Это происходит, когда на трансформатор подается переменный ток, когда диммер установлен на минимум. Схема Q5, R20 и вывода EXT на MAX16840 решает эту проблему, добавляя к электронному трансформатору нагрузку 5 Ом. Эта нагрузка снимается, как только светодиоды загораются и загораются, потому что контакт IN напрямую подключен к выходному напряжению повышения.

Демонстрация совместимости с электронными трансформаторами

Здесь показаны рабочие характеристики светодиодной лампы MR16 мощностью 6 Вт при питании от различных электронных трансформаторов.Boost MR16 тестировался с 7 светодиодами на выходе. В таблицах 1 и 2 приведены характеристики с различными трансформаторами.

Таблица 1. Испытательные данные для электронных трансформаторов 230 В переменного тока / 50 Гц

Таблица 2. Испытательные данные для трансформаторов 120 В переменного тока / 60 Гц

Характеристики диммирования (, рисунки 2, с по , 11, ) были протестированы с помощью диммера LET75 и Lutron ® SELV-303P.


Рисунок 2.Входной ток при питании от LET75 без диммера на 120 В переменного тока.


Рис. 3. Входной ток при питании от LET75 при 120 В переменного тока без диммера. Этот сигнал получен с временной разверткой 40 мкс и ясно показывает дополнительную нагрузку, добавленную схемой, состоящей из Q3 и Q4. Эта нагрузка снимается после первых 80 мкс на каждом полупериоде сигнала переменного тока.


Рис. 4. Форма волны входного напряжения на плату MR16 при питании от LET75 при 120 В переменного тока.


Рис. 5. Форма волны входного напряжения на плату MR16, питаемую от LET75 при 120 В переменного тока.


Рис. 6. Форма кривой тока светодиода при питании от LET75 при 120 В переменного тока.


Рис. 7. Форма кривой тока светодиода при питании от LET75 с диммером по заднему фронту при 120 В переменного тока. Диммер установлен на максимальную светоотдачу.


Рис. 8. Форма кривой тока светодиода, когда диммер установлен близко к его середине.


Рис. 9. Форма сигнала входного тока, когда диммер установлен близко к середине диммера.


Рис. 10. Форма кривой тока светодиода, когда диммер установлен на минимальный световой поток.


Рис. 11. Форма кривой входного тока, когда диммер установлен на минимальную светоотдачу.

Заключение

Используя светодиодный драйвер HB, оптимизированный для MR16 и других ламп на 12 В переменного тока, вы можете сделать светодиоды MR16 совместимыми с электронными трансформаторами.Здесь продемонстрирован светодиодный драйвер MAX16840. Однако следует отметить, что необходимо проверять характеристики каждой отдельной комбинации электронного трансформатора и диммера.

Тестирование показывает, что некоторые комбинации диммера и электронного трансформатора работают удовлетворительно. Симисторные диммеры неправильно работают с электронными трансформаторами, поскольку они не предназначены для работы с емкостными нагрузками. Фильтр электромагнитных помех в электронном трансформаторе в сочетании с другими конденсаторами на входе электронного трансформатора создает звон при работе с диммером.Этот звонок, в свою очередь, вызывает мерцание, когда выход электронного трансформатора подключен к светодиодной лампе с использованием MAX16840 в данной конфигурации.

Allight является зарегистрированным товарным знаком Allight Pty Ltd. Corporation.

Conrad является зарегистрированным товарным знаком Conrad Electronic SE Corporation Fed Rep Germany.

GE является зарегистрированным товарным знаком и зарегистрированным знаком обслуживания компании General Electric.

Halloform является зарегистрированным товарным знаком Lorentzen, Uwe-Jens, Fed Rep Germany.

Hera является зарегистрированным товарным знаком Hera GmbH & Co.

Lightech является зарегистрированным товарным знаком Lightech Electronic Industries Ltd.

Lutron является зарегистрированным товарным знаком Lutron Electronics Co., Inc.

Nora Lighting является зарегистрированным товарным знаком компании Nora Lighting, Inc.

NVC является зарегистрированным товарным знаком Huizhou NVC Industrial Development Co., Ltd.

OPPLE является зарегистрированным товарным знаком Guangdong Opple Lighting Co. , Ltd.

OSRAM является зарегистрированным товарным знаком Osram GmbH.

Philips является зарегистрированным товарным знаком Koninklijke Philips Electronics N.V. Ltd.

WAC является зарегистрированным товарным знаком Wangs Alliance Corp.

Связанные части
MAX16840 Светодиодный драйвер со встроенным МОП-транзистором для MR16 и других входных ламп переменного тока 12 В Образцы

© 27 марта 2013 г., Maxim Integrated Products, Inc.
Содержимое этой веб-страницы защищено законами об авторском праве США и других стран.Для запросов на копирование этого контента свяжитесь с нами.
APP 5372: 27 марта 2013 г.
ПРИМЕЧАНИЕ ПО ПРИМЕНЕНИЮ 5372, AN5372, AN 5372, г. APP5372, Appnote5372, Appnote 5372

SMPS Схема трансформатора галогенных ламп

Электронный галогенный трансформатор является одним из лучших заменителей традиционного светового трансформатора для галогенных ламп. Его также можно использовать с негалогеновыми лампами и любыми другими резистивными нагрузками, которые не работают от ВЧ-тока.

Написал и представил: Dhrubajyoti Biswas

Принцип работы галогенной лампы

Электронный трансформатор галогенной лампы работает по принципу импульсного источника питания.Он не работает от вторичного выпрямителя, как импульсный источник питания, для которого не требуется постоянное напряжение.

Более того, у него нет возможности сглаживания после сетевого моста, и это просто из-за отсутствия электролита, применение термистора не применяется.

Устранение проблемы с коэффициентом мощности

Конструкция электронного галогенного трансформатора также устраняет проблему с коэффициентом мощности. Разработанная с MOSFET в качестве полумоста и управляющей схемой IR2153, схема оснащена верхним драйвером MOSFET, а также имеет собственный RC-генератор.

Схема трансформатора работает на частоте 50 кГц, а напряжение на первичном импульсном трансформаторе составляет около 107 В, что измеряется согласно следующему расчету, указанному ниже:

Uef = (Uvst-2). 0,5. √ (t-2.deadtime) / t

[Здесь Uvst - это входное линейное напряжение, а результирующее мертвое время в IR2153 установлено равным 1. Значение 2us и t указано как период, особенно в отношении 50 кГц.].

Однако при замене значения формулой: U = (230-2).0,5. √ (20-2,1,2) / 20 = 106,9В, на диодном мосту напряжение уменьшается на 2В. Кроме того, он разделен на 2 на емкостном делителе, который состоит из конденсаторов 1u / 250 В, что снижает эффективное значение в мертвом времени.

Проектирование ферритового трансформатора

Трансформатор Tr1, с другой стороны, представляет собой импульсный трансформатор, размещенный на ферритовом сердечнике EE или E1, который можно арендовать от SMPS [AT или ATX].

При проектировании схемы важно помнить, что сердечник должен иметь поперечное сечение 90 - 140 мм2 (прибл.). Кроме того, количество оборотов также должно регулироваться в зависимости от состояния лампы. Когда мы пытаемся определить расчетную мощность трансформатора, мы обычно принимаем во внимание, что первичная скорость - это эффективное напряжение 107 В в случае выходной линии 230 В.

Трансформатор, производный от AT или ATX, обычно дает 40 витков на первичной обмотке и далее подразделяется на две части, по 20 витков на каждой первичной обмотке - одна находится под вторичной, а другая - выше той же.В случае, если вы используете 12 В, я бы рекомендовал использовать 4 витка, а напряжение должно быть 11,5 В.

Для вашего примечания, коэффициент трансформации рассчитывается простым методом деления: 107 В / 11,5 В = 9,304. Также во вторичной части значение равно 4t, поэтому первичное значение должно быть: 9,304. 4т = 37т. Однако, поскольку нижняя половина первичной обмотки остается в 20z, лучшим вариантом будет намотка верхнего слоя на 37t - 20t = 17t.

И если вы сможете отследить исходное количество витков на вторичной обмотке, вам будет намного проще.Если вторичный установлен на 4 витка, просто раскрутите 3 витка от верха первичного, чтобы получить результат. Одна из самых простых процедур для этого эксперимента - использовать лампу на 24 В, хотя вторичная обмотка должна быть 8-10 витков.

МОП-транзистор IRF840 или STP9NK50Z без радиатора может быть использован для получения выходного напряжения 80–100 В (прибл.).

Другой вариант - использовать модель MOSFET STP9NC60FP, STP11NK50Z или STP10NK60Z. Если вы хотите увеличить мощность, используйте радиатор или полевой МОП-транзистор с большей мощностью, например 2SK2837, STB25NM50N-1, STP25NM50N, STW20NK50Z, STP15NK50ZFP, IRFP460LC или IRFP460.Обязательно учтите, что напряжение должно быть Uds 500 - 600V.

Также следует проявлять осторожность, чтобы не допустить длинного провода к лампе. Основная причина в том, что высокое напряжение может привести к падению напряжения и вызвать помехи, в основном из-за индуктивности. И последнее, о чем следует помнить: нельзя измерить напряжение с помощью мультиметра.

О Swagatam

Я инженер-электроник (dipIETE), любитель, изобретатель, разработчик схем / печатных плат, производитель. Я также являюсь основателем сайта: https: // www.homemade-circuits.com/, где я люблю делиться своими новаторскими идеями и руководствами по схемам.
Если у вас есть какие-либо вопросы, связанные со схемами, вы можете взаимодействовать с ними через комментарии, я буду очень рад помочь!

Учебный курс Фрэнка

Галогенные лампы

Лампочки в целом
Лампочка создает не только свет, но и много тепла. Только 5% входящая энергия используется для излучения света. Остальное тепло. Итак КПД стандартной лампочки очень низок.
Чтобы улучшить это энергоэффективность (точнее, световой эффективность) в настоящее время промышленность предлагает различные типы лампочек или различные технические решения для получения света (галогенные лампы, энергетические лампы накаливания, светодиодные лампы, люминесцентные лампы . ..)

Лампы реагируют как PTC. Это означает, что резистор очень низкий на первый момент после включения. На этот короткий момент лампочка намного более высокий ток, чем обычно.Вот почему большинство лампочек получают сломался при включении. Дорогие галогенные лампочки с электронным регулировка яркости очень часто также имеет функцию плавного запуска, которая ограничивает этот входной импульсный ток.
Срок службы лампочек
Продолжительность жизни зависит от напряжения. Чем выше напряжение, тем короче продолжительность жизни. В регионах с большим количеством периодов перенапряжения имеют более высокий расход лампочек.

На графике вы можете увидеть зависимость от напряжения и срока службы.
При напряжении 100% ожидаемый срок службы также составляет 100% (графики пересечение). Если я увеличу напряжение всего на 10%, ожидаемый срок службы падает до 1/3 (при напряжении 110%).
Или если бы я мог уменьшить напряжение на 10%, лампочка проживет 4 раза дольше (400% при напряжении 90%).
Кстати яркость лампочки сильно не изменится. Видеть желтый график.

Галогенная лампа
Преимущества по сравнению с обычной лампой: меньше размер, больше эффективность (ярче при меньшей мощности) и более высокая цветовая температура (свет светлее), чем обычная лампочка.
Галогенные лампы в основном делаются на 6В, 12В, 24В. Чтобы включить лампы нужен трансформатор. Исправление не требуется, потому что лампы работают от переменного и постоянного тока. В настоящее время промышленность также производит лампы. для прямого использования 230 В.
Обычно мощность составляет 10 Вт, 20 Вт, 50 Вт и 100 Вт.

В медицинской технике используются галогенные лампы в микроскопах, щелевых лампах, эндоскопы и спектрометры.
Также возможно, что в испарителях можно встретить галогенные лампы. В в этом случае лампочка используется как нагревательный элемент.

Проблемы и решения
Новую лампочку не следует проверять с основным напряжением в магазине - только омметром. Когда лампочка нагревается, она чувствительна к вибрации.

Любые загрязнения поверхности, особенно отпечатки пальцев, могут повредить кварцевый конверт, когда колба нагревается. Загрязняющие вещества создадут горячий пятно на поверхности лампы, когда лампа включена. Эта крайность, локализованное тепло вызывает изменение кварца, что приводит к утечке газа и колбы будет уничтожен.
С галогенными лампами следует обращаться, не касаясь прозрачного кварца. используя чистую бумажную салфетку или осторожно придерживая фарфоровую основу.Если кварц загрязнен, его необходимо очистить спиртом и высушить. перед использованием.

Дополнительной проблемой могут быть соединительные штыри. Никогда не сгибайте булавки. Тормозятся легко.
Поскольку штифты часто покрываются серебром, штифты бывших в употреблении и даже новых луковицы очень часто окисляются. Тщательно очистите штифты стаканом. фибровая щетка или стальная вата. Не забудьте очистить поверхность лампы после этой работы.

Рассмотрите возможность снижения напряжения источника питания, если это возможно.Ожидаемая продолжительность жизни увеличится, особенно когда вы часто проблемы с перенапряжениями.
Снижение с 12 В до 11,4 В (5%) удвоит ожидаемый срок службы. В потеря яркости практически незаметна.

Электронный трансформатор 60Вт для галогенных ламп

ЛОГИСТИЧЕСКИЕ ДАННЫЕ

Доступно в окне дисплея: да

Кол-во в упаковке: 1

Единица измерения коробки: ММ

Высота: 32. 000

Широкий: 42.000

Глубина: 125. 000

Объем коробки: 168000.000

Единица измерения объема ящика: MMQ

Вес нетто коробки: 0. 085

Удельный вес коробки: КГМ

Код EAN: 8421053037614

Доступен в нескольких коробках: Нет

Единица измерения нескольких коробок: ММ

Единица измерения количества упаковки в нескольких коробках: ООН

Удельный вес многократной коробки: КГ

В наличии на поддоне: Нет

Низковольтные галогенные трансформаторы света [адаптер переменного тока 12 В]

Hatch PS1260 (12 обозначает 12 вольт, 60 обозначает 60 Вт) может использоваться с любыми галогенными лампами Hera на 12 вольт. Его также можно использовать с галогенными лампами других производителей на 12 В. Но для наших пояснений мы будем обращаться только к Hera Lighting.

ПЯТЬ 12-вольтных трансформаторов Hera прошлого были: E60T и OMN60LT, которые выпускались с 1990-х по 2004 год. Если у вас есть один из них, у вас очень старый трансформатор. И многие из них до сих пор используются. У нас есть клиенты, которые постоянно ищут замену этим двум. По прошествии 20 с лишним лет многие из них достигают конца своей жизни. Примерно в 2004 году эти два трансформатора были заменены обновленными версиями, которые были всего 1/2 дюйма в высоту, и их легче было спрятать под шкафами, где обычно устанавливаются светильники.Старые высокие трансформаторы были сплющены и растянуты немного дольше. Так были созданы UE-E60FT и UC-60FT. Оба они были трансформаторами на 60 Вт и работали точно так же, как и предыдущие модели. Hera также представила UK-120-TW в то же время, потому что они предлагали много комплектов из 5 ламп, а трансформатор на 120 Вт был способен управлять до шести из 20 ватт галогенных ламп. UK-120-TW технически был сдвоенным на 60 Вт. Он имел две клеммные колодки и ограничение по 60 Вт с каждой стороны.

Итак, ПЯТЬ трансформаторов Hera были: E60T, OMN60LT, UE-E60FT, UC-60FT и UK-120-TW. Все эти трансформаторы работали одинаково. В премиальные модели была добавлена ​​функция RFI, но все они работали со всеми галогенными и ксеноновыми фарами Hera. У всех был одинаковый клеммный блок «папа / мама» на выходе трансформатора. Все выдавили 11,5 вольт, чтобы скромные шипы не доходили до огней. (Hatch PS1260 также имеет выходное напряжение 11,5 В.) Все трансформаторы Hera имеют защиту от перегорания и перегрузки.Эти две защиты значительно продлили срок службы трансформатора. Если трансформатор станет слишком горячим, он выключится вместо того, чтобы перегореть. Если вы попытались подключить более 60 Вт нагрузки, трансформаторы отказывались включаться. По сути, у них были правила, и они заставляли вас им следовать.

Для приложений с несколькими трансформаторами, если два трансформатора будут установлены слишком близко друг к другу, тепло от одного может заставить другой отключиться.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
