Устройство бойлера для нагрева воды

Горячая вода в квартире или доме всегда была неотъемлемой частью комфорта, без которого современный человек не представляет своей жизни.

Устройство бойлера для нагрева воды — фото

Нередки случаи, когда горячую воду в квартирах отключают, а в частном секторе хозяин вообще сам должен позаботиться об ее наличии. Помочь в этом вопросе могут водонагревательные приборы. Устройство бойлера для нагрева воды может быть самым разным, но главная отличительная особенность его от проточных нагревателей – наличие аккумулирующего резервуара, в котором постоянно находится запас подогретой, готовой к использованию воды.

Современные накопительные водонагреватели могут быть прямого или косвенного действия. В качестве источника энергии бойлеры прямого нагрева могут использовать электричество или природный газ. В системах косвенного нагрева теплообмен происходит от системы отопления дома или от других источников тепловой энергии (например, солнечных водонагревателей).

Рассмотрим различные схемы устройства современных бойлеров.

Бойлеры прямого нагрева

В таких системах передача тепловой энергии идет непосредственно на нагреваемую для дальнейшего бытового использования воду. Они могут быть электрическими или газовыми.

Электрический бойлер прямого нагрева

Компоновка, расположение, размещение входных и выходных патрубков, система контроля и автоматики от производителя к производителю может существенно различаться, однако принципиальная схема – едина. На рисунке приведен ее общий упрощенный вид:

Электрический бойлер прямого нагрева — схема

• Вся конструкция собрана в металлическом корпусе (1), имеющем то или иное внешнее декоративное исполнение. Внутри расположен бак для воды (2), а пространство между ним и внешним корпусом заполнено термоизоляционным материалом (3), чаще всего – пенополиуретаном.
• Подача холодной воды осуществляется через заборный патрубок (4), на который ставится обратный клапан и предохранительный клапан, срабатывающий при превышении давления внутри бойлера. Труба подачи (10) обычно, во избежание образования турбулентных потоков воды, оснащается сетчатым распылителем.
• Через шнур питания (5) на нагревательный элемент — ТЭН (9) подается переменный ток. Устройство обязательно снабжается системой контроля температуры и терморегулятором, позволяющим выставить требуемый уровень нагрева воды и производить автоматическое отключение подачи электропитания при достижении необходимой температуры.
• Патрубок (6) подключается к системе горячего водоснабжения — через него подогретая вода через трубку (8) из верхней части бойлера поступает на точки потребления. Необходимое давление поддерживается постоянно открытой подачей холодной воды – она пополняет бак по мере расхода, и он всегда остается наполненным.
• Воздушный клапан (7) служит для стравливания воздуха при первоначальном заполнении бойлера водой – он не дает образоваться воздушной подушке.

Чтобы в баке с водой не возникало гальванической коррозии, в нем располагают анод, выполненный из магния. Его электропотенциал меньше, чем у корпуса бака или поверхности нагревательного элемента, поэтому разрушительные процессы коррозии будут воздействовать именно на него. Периодически, по мере коррозии и зарастания, анод заменяют на новый.

 Подобная схема проста, и является наиболее распространенной среди бытовых бойлеров. Подобные устройства, как правило, недороги, что обуславливает их популярность у потребителей. Главный недостаток – ТЭН работает непосредственно в нагреваемой проточной воде, что ведет к достаточно быстрому его зарастанию растворенными в ней минеральными отложениями.

Газовый бойлер прямого нагрева

Газовый бойлер достаточно прост по принципу своего действия и имеет следующее общую компоновку:

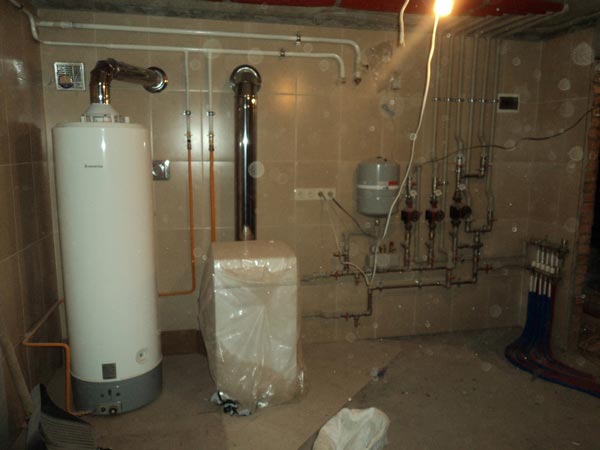

Газовый накопительный водонагреватель

• В металлическом корпусе (чаще всего – из нержавеющей стали), имеющем надежную термоизоляцию, расположен бак для воды.
• Через патрубок (1) в нижнюю часть емкости подается холодная вода. В верхней части бака вварен патрубок для забора подогретой воды с последующей ее раздачей на точки потребления.
• Газовая горелка находится под донной частью емкости (4), ее закрывает от воды полукруглая панель, играющая роль теплообменника.
• Вторым теплообменником является труба для отвода продуктов сгорания – она проходит через емкость с водой. Отвод газов производится через обычный дымоход или систему коаксиального типа (в зависимости от модели бойлера – с открытой или закрытой камерой сгорания).
• Магниевый анод (5) служит для сбора накипи – его необходимо регулярно менять, по мере зарастания.
• Бойлер обязательно снабжен системой автоматического контроля – термостатом (3), для отслеживания уровня температуры, клапаном для перекрытия подачи газа при достижении установленного уровня нагрева воды, устройством пьезорозжига – для автоматического запуска газовых горелок при остывании жидкости по мере ее расхода.

Бойлер, работающий на газе, имеет высокую производительность, он значительно экономичнее электрического. Однако есть у него и существенные недостатки – он требует обязательного дымохода, и его установка сопряжена с процессом согласования проекта с контролирующими органами технадзора. Кроме того, такие бойлеры прямого нагрева – намного дороже электрических.

Бойлеры косвенного нагрева

Главное принципиальное различие – подогреваемая для бытовых нужд (так называемая, санитарная) вода не имеет непосредственного контакта с электрическими или газовыми устройствами нагрева. Передача тепла идет за счет подключения к системе отопления дома (или иным источникам горячей котловой воды).

Такой бойлер устанавливают чаще всего в комплексе с одноконтурным отопительным котлом. Этот тип бойлера может иметь объем, измеряемый десятками или сотнями литров, и какой из них выбрать — будет зависеть от количества домочадцев. Производятся модели напольного исполнения, или которые крепятся к стене горизонтально или вертикально на специальные кронштейны.

По организации теплообмена они могут иметь совершенно различную компоновку:

Бойлер со спиралевидным теплообменником

Этот бойлер устроен следующим образом:

Бойлер косвенного нагрева с теплообменником — змеевиком (фото в разрезе)

• Внутри термоизолированного корпуса помещён объемный бак для санитарной волы. В его полости установлен теплообменник (2), имеющая форму змеевика.
• Через патрубки 3 и 4 производится циркуляция теплоносителя – горячей технической воды, получаемой от одноконтурного котла. Тепло передается санитарной воде, поступление которой осуществляется в нижнюю часть емкости через входной патрубок (1).
• Отвод нагретой санитарной воды осуществляется из вехней части бака через патрубок (5).

Змеевик в некоторых моделях расположен ближе к нижней части емкости, куда опускается холодная вода, а в других — равномерно распределен по всему баку, что позволяет быстрее нагреть весь объем жидкости.

Производятся бойлеры, в конструкцию которых входят две трубки теплообменника. Через один контур проходит теплоноситель, нагретый котлом, а по второму — от других возможных источников тепла, например, от солнечных водонагревателей.

Схема «бак в баке»

Другой вариант бойлера косвенного нагрева не имеет внутри змеевиков с теплоносителем, а устроен несколько иначе. Он состоит из двух емкостей, которые установлены одна в другую. Естественно, бак, который расположен внутри, имеет меньший объем – он явлеятся аккумулятором нагретой санитарной воды.

Косвенный нагрев по принципу «бак в баке»

На схеме хорошо видно внутреннее строение данной модели.

• Через трубу 1, осуществляется подача во внутренний бак холодной санитарной воды.
• Патрубки 2 и 4 подключены к системе отопления – по ним циркулирует котловая горячая вода.
• Внутренний бак (3) изготавливается из нержавейки.
• Через патрубок 5 идет забор согретой воды для бытового потребления.

Положительные качества бойлеров косвенного нагрева:

• Хорошая производительность прибора, если теплообменник имеет достаточную площадь, и бойлер подключён к котлу высокой мощности.
• Экономия электроэнергии и отсутствие нагрузки на электросеть.
• Теплоноситель не контактирует с санитарной водой. Через теплообменник проходит специально подготовленная вода, которая содержит минимум солей.
• Возможность переключить бойлер на разные источники энергии, например, в зимнее время он может работать от отопительного котла, а в летнее — от солнечной батареи.

Однако, есть и недостатки:

• При нагреве воды в бойлере, снижается температура в системе отопления.
• Это — достаточно дорогостоящее оборудование, по сравнению с бойлером прямого нагрева.
• Весь комплекс занимает достаточно много места, т.е. для него лучше отвести отдельное помещение, что не всегда возможно.

С устройством бойлера для нагрева воды косвенного действия можно подробнее ознакомиться, посмотрев приложенный к статье видеоматериал:

Видео — обзор возможностей бойлера косвенного нагрева

Бойлеры комбинированного действия

Удачным вариантом являются бойлеры, которые сочетают в себе оба принципа. Они подключаются к контуру отопления, но их конструкция подразумевает и наличие собственного нагревательного элемента. Для примера – схема устройства нагревательного бойлера SMART компании ACV:

Примерная схема бойлера комбинированного нагрева

• В ударопрочном полипропиленовом кожухе (10) установлен стальной наружный бак (8) из листовой тали с надежной пенополиуретановой термоизоляцией (3). Он служит для циркуляции воды из системы отопления, подводимой от котла через патрубки (11).
• Внутри него размещен бак для санитарной воды из нержавеющей стали (9). В него предусмотрен вход воды из ГВС (14) и отвод ее к точкам потребления через трубку (2).
• В верхней части расположена крышка (7) с ручным воздухоотводом (1) – для первоначального заполнения системы.
• Внутри внешнего бака размещен ТЭН мощностью от 2 до 6 кВт (5) – он будет включаться по команде автоматического контроллера, если термостат (4) фиксирует недостаточность нагрева через систему внешнего теплообмена. В летний период, когда система отопления выключена, ТЭН будет являться основным источником тепловой энергии.
• Панель управления оснащена необходимыми устройствами регулировки – температуры нагрева санитарной воды, таймером включения ТЭНа (например, для его использования по льготному ночному тарифу).

Подобная конструкция бойлера является наиболее универсальной, и сочетает положительные качества всех упомянутых выше систем. Пожалуй, единственный недостаток такого водонагревателя – достаточно высокая цена.

Выбирая водонагреватель, просчитайте все за и против каждого варианта, посмотрев на характеристики каждого из них. Важно также обратить внимание на размер выбираемого прибора и продумать место, которое он должен занять.

С каким устройством горячая вода не закончится

Содержание:

1. 1. Холостякам и молодоженам
2. 2. Для тесного семейного круга
3. 3. Хватит на всех любимых
4. 4. Много людей – производительный бойлер

Готовка, стирка, уборка – горячая вода необходима для огромного количества дел. Вот еще и после прогулки собаке нужно помыть лапы, и неплохо бы самому отдохнуть, удобно устроившись в ванне… хорошо, когда никаких проблем с ГВС нет. Тем не менее, раз в год ЖЭК проводит ремонтные работы и подготовку к отопительному сезону. Как известно, горячей воды в этом время нет.

К счастью, всегда есть выход. Во-первых, вы можете присмотреться к проточным водонагревателям, представленным на нашем сайте. А владельцы котлов отопления могут установить бойлер косвенного нагрева, который будет обеспечивать их семью горячей водой в течение всего года.

Хотите узнать, какой агрегат нужен именно Вам? Для того чтобы сделать правильный выбор, необходимо учитывать не только количество водозаборных точек в квартире или частном доме, но еще и количество людей, которых необходимо обеспечить горячей водой. Именно от этого зависит, насколько объемный бойлер Вам нужен.

Холостякам и молодоженам

Если в квартире или доме, где живет один-два человека есть несколько водозаборных точек, которым они могут пользоваться одновременно (например душ и кран на кухне), то вполне хватит бойлера на 40-80 литров. Этого объема достаточно для того, что бы ежедневно принимать душ или мыть животных.

Бойлер Baxi Luna UB Inox 80 рассчитан на единовременный нагрев 80 литров жидкости.

Устанавливается этот итальянский водонагреватель только в вертикальном положении на полу, занимают немного места.

Расположить его можно слева или справа от котла отопления.

Стоит отметить, что прослужит он очень долго, так как изнутри покрыт материалом, защищающим устройства от коррозии.

Если вы знаете, что давление воды в системе «скачет», это отличный вариант, так как Luna UB Inox 80 способен выдерживает большой напор.

По принципу работы этот бойлер косвенного нагрева схож с проточным водонагревателем, поэтому, пользователям не придется ждать, пока вода нагреется в баке. Агрегат Baxi за десять минут нагреет 80 литров жидкости до температуры 55°, так что воду можно не экономить.

Для тесного семейного круга

Всем известно, как сильно увеличивается время, затрачиваемое на стирку и уборку, если в доме есть дети. Для семьи из трех-четырех человек достаточно бойлера, объемом 100-120 литров.

В нашем магазине они представлены моделями Vaillant VIH R 120 305940 и Protherm WH B100Z 1165. Выбрав немецкую технику Вайлант, Вы получите не только производительный, но еще и безопасный агрегат. Установить его можно на полу, а благодаря регулируемым по высоте ножкам, сделать это можно на удобном для Вас уровне.

Он защищен от коррозии и накипи, а значит, прослужит очень долго, даже если вода в Вашем регионе очень жесткая.

С ним вся ваша семья будет обеспечена большим количеством горячей воды, даже если вы будете одновременно использовать две водозаборные точки. Это значит, что напор горячей воды не ослабнет, и она не остынет, даже если кто-то из членов семьи принимает ванну, а кто-то другой в это время моет посуду.

Чуть меньшим объемом обладает чешский бойлер, производства компании Протерм. В отличие от предыдущего устройства, WH B100Z 1165 можно установить как на полу, так и на стене, стоит лишь закрепить его с помощью кронштейнов. Это позволит заметно сэкономить свободное пространство, так как разместить его можно над котлом отопления. Несмотря на то, что его мощность меньше, чем у немецкого бойлера, продукция Протерм выигрывает в ширине диапазона нагрева температуры. Вы можете с легкостью настроить его, при этом он будет греть воду и поддерживать ее температуру с точностью до 1 градуса.

И тот и другой бойлер – выбор практичных, ведь каждый их представленных агрегатов способен обеспечивать семью горячей водой в течение долгих лет. При этом Вам не придется ждать, пока она нагреется, так как происходит это очень быстро.

Хватит на всех любимых

Ситуация, знакомая многим владельцам накопительных водонагревателей: к тому моменту, когда несколько членов семьи (например трое) примут душ, остальным уже просто не останется воды. Придется ждать, пока «новая порция» жидкости нагреется, для того, чтобы наконец расслабиться под горячим душем.

С бойлерами такого не произойдет, стоит лишь обратить внимание на агрегаты, объемом около 150 литров.

Этого количество вполне хватит, чтобы семья из 4-6 человек не чувствовала недостатка в горячей воде.

Baxi Premier plus 150 – качественный итальянский бойлер, который, в отличие от всех вышеперечисленных агрегатов, может работать с котлом любого вида. Вы можете подключить его не только к газовому, но и твердотопливному, комбинированному или электрическому отопительному оборудованию, а значит, перебоев с горячей водой не будет не только в городских квартирах, но и в частных домах, придорожных гостиницах, дачах.

Даже если по каким-то причинам котел, работающий на природном газе или твердом топливе, откажет, это не станет причиной для волокиты с нагревом воды в тазах. Вы сможете подключить к этому бойлеры ТЭН, и он будет нагревать воду вместо змеевика. Если в вашем частном доме или квартире две ванные комнаты, в которых одновременно открыты краны, напор воды не ослабнет, и она будет горячей все время.

Высокая надежность и большой срок службы обеспечены конструктивными особенностями нагревательного элемента и самого бака (он выполнен из нелегированной стали, а значит, коррозия ему не страшна).

Вы можете использовать его и в проточном режиме, и тогда вас удивят его возможности: более 700 литров горячей воды в минуту.

Кстати, по качеству ему не уступает немецкий бойлер Vaillant VIH R 150 305941. Он чуть менее мощный, чем Premier plus 150, но зато способен выдерживать куда большее давление воды.

Для многих пользователей важен вес оборудования. VIH R 150 305941 окажется намного более «легким на подъем», так как более, чем на 100 кг легче итальянского аналога.

В качестве защиты бака от разрушительного влияния воды используется не только магниевый анод, но еще и внутреннее эмалевое покрытие. Пользователь может быть на 100% уверен, что агрегат не выйдет из строя долгие годы.

Много людей – производительный бойлер

Специально для владельцев коттеджей, с несколькими ванными комнатами, а также для организаций, существуют агрегаты, объемом от 200 литров. С их помощью можно обеспечить горячей водой здание в несколько этажей.

Одним из таких «силачей» является Vaillant VIH R 200 305942. Как и все остальное оборудование этого производителя, бойлер устанавливается на полу, но пользователь может регулировать высоту ножек агрегата.

Особого внимания заслуживает высокий уровень безопасности. Производитель позаботился об всем, устройства автоматического отключения не позволят ему работать «в холостую», в термоизоляционном материале нет никаких вредных соединений (фтора, хлора, углерода), которые часто использовались в старых водонагревателях. В воде без вредных примесей не страшно мыть фрукты и овощи.

Vaillant VIH R 300 10003077 отличается высокой производительностью (бак рассчитан на 300 литров воды), стильным дизайном и небольшими размерами. Он прост в управлении, так как все необходимые регуляторы вынесены на переднюю панель.

Возможность точного поддержания заданной температуры воды, широкий рабочий диапазон, надежность, только качественные детали и комплектующие, — все это делает эту модель водонагревательной техники невероятно востребованной и популярной у покупателей.

Чаще всего, VIH R 300 10003077 устанавливают в школах, детских садах, офисных зданиях и торговых центрах, так как они способны обеспечить горячей водой очень большое количество человек.

Вы можете предусмотреть отключение горячей воды и подготовиться к ежегодным профилактическим и ремонтным работам. Установив бойлер косвенного нагрева, вы обеспечите себя и своих близких горячей водой, и избавитесь от дискомфорта и неудобств.

Заказать любой из перечисленных, а также многие другие бойлеры косвенного нагрева, Вы можете на нашем сайте. Мы предоставляем не только широкий ассортимент этой техники, но также грамотные консультации квалифицированных специалистов и доставку точно в срок. Кроме того, Вам не придется решать, кому доверить установку оборудования, ведь этим могут заняться мастера из нашего Сервисного центра.

Бойлер для нагрева воды ГВС

Слово «Бойлер» в переводе на русский язык означает котел, т.е. то, что греет воду. Мы же, как обычно идем своим путем и на отечественном рынке отопления бойлер для нагрева воды – это устройство для приготовления только горячей воды для системы водоснабжения. Котлом же принято считать устройство для приготовления технической для обеспечения нужд отопления. В данной статье мы расскажем подробнее о том, какие бывают бойлеры, а так же как выбрать прибор соответствующий обслуживаемому объекту и предполагаемым условиям эксплуатации.

В данной статье мы не будем рассматривать приборы промышленного класса, им будет посвящена отдельная статья, здесь скажем, что они бывают двух типов трубчатые и пластинчатые. И те и другие являются водонагревателями проточного типа и используются на объектах с повышенным потреблением горячей санитарной воды, жилые многоэтажные дома, больницы, объекты соцкультбыта. Мы остановимся на тех, которые обеспечивают горячим водоснабжением загородный дом, коттедж или дачу.

Бойлеры для приготовления воды ГВС делятся на два основных типа: проточные и накопительные. В свою очередь накопительные водонагреватели бывают прямого и косвенного нагрева.

Бойлеры прямого нагрева – это, как правило, емкости, где вода нагревается электрическим тэном, либо вмонтированной газовой или иной горелкой, а также дровами – знаменитый «Титан». Бойлеры косвенного нагрева представляют собой систему, где вода нагревается с помощью пара илитеплоносителя, нагретого котлом.

Если ваша дача оборудована системой холодного водоснабжения (ХВ), есть простое решение для обеспечения приготовления воды ГВС. Установите электрический бойлер накопительного типа, в простонародье «водонагреватель», и вот Вы уже с горячей водой. Её объем  зависит от объема бака и мощности ТЭН. Плюс в том, что мощность ТЭНа в таких устройствах, как правило, 1,5-2 кВт, что немаловажно в условиях невысокой установочной мощности электросети в большинстве садовых товариществ. Минус в том, что нагревается такая установка, как правило, 4-6 часов, а электричество является довольно дорогим топливом.

Если к вашей даче проведен газ вы счастливый человек! Как и в приведенном выше примере помимо газа необходима так же ХВ. Если эти коммуникации в наличии горячую воду можно приготовить с помощью газового накопительного бойлера, их еще почему-то называют «Бойлер нагрева». Плюс данного прибора в большопроизводительности при небольших расходах на топливо. Минус в том, что он требует устройство дымохода и согласования установки с газовщиками.

Если Вы являетесь владельцем дачи или загородного дома, в котором имеется газ, холодная вода, отопление, также несколько ванных комнат, душевых и туалетов, в этом случае Вам просто необходим бойлер для приготовления горячей воды косвенного нагрева. В данном приборе санитарная вода нагревается теплоносителем, который поступает из Вашего котла отопления или из теплоцентрали, если таковая имеется.

По своей конструкции бойлеры косвенного нагрева делятся на два основных типа: «бочка в бочке» и с вмонтированным змеевиком, либо несколькими змеевиками. В первом случае, емкость с санитарной водой омывает, нагретый в котле,теплоноситель. Во втором случае, теплоноситель циркулирует через змеевик, расположенный в баке с санитарной водой, нагревая её. Так же на рынке встречаются комбинированные приборы, в которых можно дополнительно вмонтировать электрический ТЭН, что удобно в том случае, если сломался котел или проблемы с газом, в этом случае без горячей воды не останетесь.

Корпус бака, как правило, утеплен снаружи и держат тепло как термос. Внутренние емкости, где находится санитарная вода, сделаны у разных производителей из разных материалов. Элита отопления Buderus и Viessmann, например, имеют на этот счет прямо противоположную точку зрения. Будерус считает, что качественная горячая вода может быть только в бойлере, покрытом изнутри специальной запатентованной эмалью, а Висманн, что внутренняя емкость должна быть из медицинской нержавейки, хотя эмалью тоже пользуются. Можно сделать вывод, что нет одного наилучшего решения, главное чтобы прибор был качественным.

Судить не берусь, но горячее водоснабжение в загородном доме должно быть! И подбирать бойлер должен специалист, а вот задачу по количеству воды и ее температуре необходимо ставить самому Хозяину дома (ну если жены рядом нет).
