1. ДВА В ОДНОМ. МИНИМУМ ЗАТРАТ.  И отопление, и приготовление горячей воды. Котел в отопительный период в основном режиме работает на радиаторы и теплый пол, но как только вы открыли горячую воду на смесителе, котел переключается на нагрев контура ГВС. Закрыли кран – котел переключился на отопление.

2. ЭКОНОМИЯ МЕСТА.

3. ЭКОНОМИЯ ГАЗА. Котел нагревает ГВС только когда есть расход горячей воды.

1. МАЛЫЙ ОБЪЕМ КИПЯТКА. Большинство двухконтурных котлов с проточным нагревом ГВС стабильно дают кипяток ТОЛЬКО НА 1 ТОЧКУ. Если одновременно идет разбор на 2х точках и более – котел не справляется. Температура кипятка не стабильна по этой же причине.

2. ВРЕМЯ ОЖИДАНИЯ. Если санузел удален от котла – требуется подождать определенное время после открытия крана пока пойдет горячая вода.

3. ПОВЫШЕННЫЕ ТРЕБОВАНИЯ К КАЧЕСТВУ ИСХОДНОЙ ХОЛОДНОЙ ВОДЫ. Существенный риск зарастания теплообменника ГВС котла солями жесткости.

1. ЗАПАС КИПЯТКА ОДНОРОДНОЙ ТЕМПЕРАТУРЫ. Используя бойлер, вы получаете комфортный режим ГВС. Горячей воды достаточно на несколько точек одновременно и она одной температуры.

2. ВРЕМЯ ОЖИДАНИЯ. Если смонтирован контур рециркуляции –  вы получаете кипяток практически мгновенно после открытия крана горячей воды.

3. ВОЗМОЖНОСТЬ установки ПОЛОТЕНЦЕСУШИТЕЛЕЙ на контур рециркуляции.

1. ДОПОЛНИТЕЛЬНЫЕ ЗАТРАТЫ: стоимость бойлера + дополнительный насос на рециркуляцию + трубы и фитинги + расширительный бак и группа безопасности бойлера + стоимость монтажных работ. Все вместе это минимум 50 т.р. плюсом к вашей смете.

2. ДОПОЛНИТЕЛЬНОЕ МЕСТО. Под бойлер и все остальное.

3. Дополнительный расход газа на поддержание заданной температуры горячей воды в бойлере.

Наши рекомендации: если в доме проживает более 2х человек, есть место и возможность для установки – скорее всего Вам нужен бойлер.

Принимая решение о приобретении и установке бойлера вы должны понимать все плюсы и минусы, с которыми вы столкнетесь.

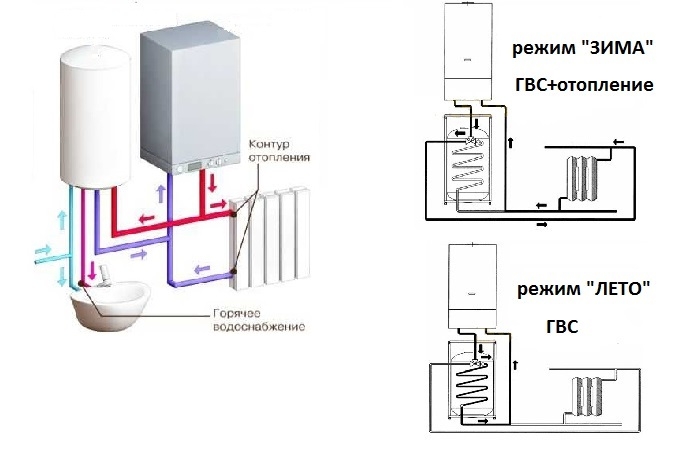

Одноконтурный и двухконтурный газовый котел с бойлером косвенного нагрева

Схемы подключения бойлера к котлу

Перед тем как подключить бойлер косвенного нагрева, разрабатывают исполнительную схему подсоединения и параметры монтажа БКН. Они зависят от модификации устройства, схемы котлоагрегата и системы теплоснабжения в домовладении.

Наиболее часто применяют комплект подключения бойлера БКН для двухконтурных агрегатов и с трехходовыми клапанами.

Обвязка с насосами циркуляции котловой воды

Схема с 2-мя циркуляционными электрическими насосами применяется для временного нагрева ГВС, например, при сезонной работе БКН и при использовании в выходные дни. Кроме того этот вариант применим, когда задается температура ГВС ниже чем Т теплоносителя на выходе из котла.

Она выполняется с двумя насосными агрегатами, первый размещают на подающей трубе перед БКН, второй — на контуре для отопления. Циркуляционная линия контролируется электронасосом через термодатчик.

По его электросигналу насос ГВС будет включен в работу только при падении температуры ниже установленного размера. Трехходовой клапан в этом варианте отсутствует, обвязка выполняется посредством обычных монтажных тройников.

Обвязка с энергонезависимым котлоагрегатом

Это схема применяется для энергонезависимого котлоагрегата, работающего с естественной циркуляцией теплоносителя, поэтому, чтобы обеспечить требуемый гидравлический режим и теплоноситель смог циркулировать и через котлоагрегат и радиаторы в комнатах. Эта схема для настенных модификаций, которые допускают установку на уровне 1 м от “О”-отметки в топочной.

Напольные модели в такой схеме будут иметь низкие скорости циркуляции и нагрева. Может сложиться такая ситуация, что необходимого уровня нагрева достигнуть не получится.

Такую схему применяют только для аварийных режимов, когда отсутствует электроэнергии. В обычных энергозависимых режимах в схему устанавливают циркуляционные электронасосы для обеспечения требуемой скорости движения теплоносителя.

Обвязка с 3-х ходовым клапаном

Это наиболее распространённый вариант обвязки, так как он допускает параллельный режим функционирования и отопления и ГВС. Схема имеет довольно простое исполнение.

БКН устанавливается рядом с котлоагрегатом, на подающей линии монтируется циркуляционный электронасос и трехходовой клапан. Вместо одного источника могут использоваться группа однотипных котлов.

Трехходовой клапан выполняет функции переключателя режимов и контролируется термореле. При снижении температурного режима в баке, срабатывает термодатчик, подающий электрический сигнал на трехходовой клапан, после чего он переключает направление движения греющей воды с отопления на ГВС.

По сути, это схема работы БКН с приоритетом, обеспечивающая быстрый нагрев ГВС при полностью отключенных в этот период радиаторов. После достижения температуры, переключается трехходовой клапан, и котловая вода попадает в систему отопления.

Схема с линией рециркуляции

Рециркуляция теплоносителя применяется, когда существует контур в котором должна все время циркулировать горячая вода, к примеру, в полотенцесушителе. Эта схема имеет большие преимущества, поскольку не дает застаиваться воде в трубах. Пользователю услуг ГВС не нужно будет сливать в канализацию значительные объемы воды, чтобы в смесителе появилась горячая вода. Следовательно, рециркуляция экономит расходы на услуги водоснабжения и ГВС.

Современные большие установки БКН поставляются на рынок с уже встроенной системой рециркуляцией, другими словами в них обустроены готовые патрубки для подключения полотенцесушителя. Многие для этих целей приобретают дополнительный небольшой бак, подключаемый к основному БКН через тройники.

Можно ли подключить бойлер к двухконтурному котлу

Это вариант выполняется с применением схемы подключения бойлера косвенного нагрева с гидрострелкой для конструкций с рабочим объемом, превышающим 220 л и многоконтурными схемами отопления, к примеру, в многоэтажном доме с системой “теплый пол”.

Гидрострелка — это инновационный узел современной внутридомовой системы теплоснабжения, который упрощает эксплуатацию и ремонт водонагревателя, поскольку не требуется выполнять монтаж рециркуляционных электронасосов на каждую линию нагрева.

Она повышает систему безопасности, поскольку препятствует возникновению гидроудара, поскольку поддерживает равное давление среды в контурах двухконтурного котлоагрегата.

Устройство

При любом виде внешних источников тепловой энергии работа бойлера проходит одинаково, за редким исключением. И даже частные новации отдельных фирм, защищаемые патентным правом, не меняют сути давно устоявшейся схемы. Поступившая из какого-либо источника порция носителя тепла идет по змеевику, встроенному в накопитель. Циркуляция поддерживается за счет насоса. При близком контакте с трубками или резервуаром, где находится изначально более холодная вода, происходит ее нагрев.

Поскольку даже один джоуль тепла, напрасно излученный наружу, сказывается крайне отрицательно на работе системы, ее обязательно оснащают теплозащитой. В качестве непроницаемого для оттока тепла материала обычно выбирают полиуретан или полистирол. Поступление новых доз холодной воды закономерно происходит из общей системы водоснабжения. Каждая новая порция проходит через специально разработанные патрубки. Как только цикл движения в змеевике завершен, теплоноситель поступает в нагревательную систему дома — для этого предусматривается совершенно особый патрубок.

Дальше уже начинаются определенные различия: хотя большинство бойлеров проектируется в расчете на подачу холодной воды по нижнему ходу, есть и такие, в которых она поступает через верх. В подобной конструкции жидкость должна сначала полностью пройти через систему до самого нижнего пункта. Вариаций с выводом подогретого теплоносителя заметно меньше, почти в 100% случаев его выводят сверху. Трудно найти причину, по которой следовало бы поступить иначе. Ведь верхнее расположение позволяет подавать горячую воду максимально долго, пока в емкости есть хотя бы небольшая ее порция.

Чтобы змеевик занимал максимально большое пространство в пределах корпуса, его обычно делают в форме спирали. Когда теплоноситель пройдет несколько циклов по этой трубе, температура становится равной прогреву жидкости в самом бойлере. По команде специального реле останавливается специальная цепь, питающая насос. При последующем охлаждении теплоносителя до установленного значения, реле дает другую команду — замкнуть цепь — и прогрев возобновляется. Преимущества подобного устройства довольно хорошо известны. Все эти моменты должны быть учтены до начала работ.

Схемы подключения бойлера к одноконтурному котлу

Существует три способа подключения бойлера к котлу.

Прямое включение водонагревателя в систему отопления

В данном варианте БКН включается в систему отопления, последовательно или параллельно с другими радиаторами. Самая простейшая и неэффективная схема, не рекомендуется к использованию и дана для справки.

Фото 1. Схема прямого включения водонагревающего газового одноконтурного котла к отопительной системе.

Если температура котла установлена ниже 60 °C, эта схема становится ещё менее экономичной, а вода нагревается очень долго.

Увеличение температуры

В схему подключения добавляется трёхходовой клапан — специальное устройство, которое переключает движение теплоносителя при понижении температуры в баке водонагревателя на ГВС и наоборот.

Таким образом, если вода для ГВС остывает, отопление временно отключается.

Вся мощность котла перенаправляется на ГВС.

Температура на приборе в этой схеме выставляется выше (обычно 80–90 °C).

А температура отопления регулируется трёхходовым клапаном.

Справка! Температура котла должна быть выставлена на 5 °C выше требуемой воды в ГВС.

Использование термостата в водонагревателе и автоматики

Если в БКН установлено термореле (устройство, подающее сигнал при достижении заданной температуры), а на контроллере котла есть контакты для подключения термостата бойлера, то эта схема является самой предпочтительной.

В этом случае электронике котла известно о температуре воды в системе ГВС, и она сама решает, куда направить его мощность: на нагрев воды в БКН или на отопление.

Фото 2. Термостат для водонагревателя в систетме отопления, с ним можно узнать данные о температуре воды.

Пример подсоединения БКН к одноконтурному котлу

Шаг 1. Первым делом нужно смонтировать всю систему отопления и подключить ее к распределяющей коллекторной системе и котлу отопления.

Вначале монтируется вся система отопления

Шаг 2. Далее требуется установить и надежно закрепить на своем месте в помещении сам бойлер. Здесь используется напольный вариант, который установлен на небольшую платформу недалеко от котла отопления.

Следующий этап — установка бойлера

Шаг 3. На корпусе БКН должно быть установлено термореле, которое поможет установить нужную температуру воды.

Термореле для установки температуры

Шаг 4. Позади самого бойлера нужно подключить все коммуникации. Это трубы подачи и вывода воды. К самому верхнему выходу нужно подключить через запорный кран вывод горячей воды на потребление.

Вывод горячей воды подключен через запорный кран

Шаг 5. Забор подогретой воды в данной модели бойлера может осуществляться сверху бойлера или сзади от самого верхнего вывода. Здесь нужно в верхний вывод установить воздухосбросный кран Маевского.

Воздухосбросный кран Маевского

Шаг 6. Следующий выход – это подключение рециркуляции горячей воды

Здесь важно смонтировать обратный клапан, непосредственно сам насос для рециркуляции и шаровой кран. Таким способом оборудованная система при наличии шарового крана позволит, если вдруг потребуется, отключить поток воды и починить или заменить насос

Оборудование  выключается, когда жидкость прогрелась до нужной пользователю температуры. При остывании воды насос снова будет включаться. В целом, рециркуляция требуется для того, чтобы из бойлера всегда моментально подавалась горячая вода, без стекания небольшого количества остывшей. Также она дает возможность подключения полотенцесушителей.

Подключение рециркуляции горячей воды

Шаг 7. Ниже оборудования для рециркуляции требуется подсоединить непосредственно подачу воды от труб отопления к контуру змеевика внутри бойлера. Также монтируется насос, обратный клапан и запорный кран.

Насос и запорный кран

Шаг 8. Внизу нужно подключить трубы обратки, которые выведут воду, поступающую от системы отопления, назад из камеры бойлера.

Подключены трубы обратки

Шаг 9. Охлажденная вода попадает в камеру бойлера через самую нижнюю трубу. Тут нужно смонтировать кран, далее – предохранительный клапан, а также специальный расширительный бак. Последний элемент нужно покупать именно тот, который подходит для водоснабжения, а не для отопления.

Как подключается нижняя трубаРасширительный бак

Шаг 10. После места подсоединения расширительного бачка требуется установить в этой части коммуникаций также обратный клапан.

Еще один обратный клапан

Шаг 11. На слив бака также следует установить запорный кран и вывести слив в канализацию.

Запорный кран на слив бака

Видео – Обвязка одноконтурного котла и бойлера

Подключить бойлер КН далеко не так просто, как кажется. Притом основная сложность заключается именно в сопряжении всех показателей приобретенного оборудования. А в остальном, куда и как подключать трубы подачи и обратки и остальные, разобраться не так уж сложно. Но при отсутствии должного опыта лучше самим не заниматься установкой бойлера, а пригласить специалистов.

Типы

Производители водонагревательных устройств не скупятся на разработку суперсовременных моделей, верно сориентировшись в наметившемся несколько лет назад интересе населения к автономным устройствам отопления и горячего водоснабжения частных жилищ.

В настоящее время существуют два типа одноконтурных отопительных устройств:

• напольные;
• настенные.

Напольные варианты более мощные, но для их размещения нужны отдельные помещения в виде пристройки. Настенный водонагреватель – компактный, малогабаритный, устанавливается на стене. Именно поэтому первые из названных моделей получили распространение среди владельцев загородных и городских частных домов, дач и коттеджей, а настенные котлы нашли своих почитателей в городских районах.

И те и другие котлы имеют простое и понятное устройство, привлекательный внешний вид, высокую степень безопасности. Составлять собственное мнение о том, какие из них лучше, нужно только в зависимости от стоящих перед ними задач. Иногда выгодней приобрести одноконтурный настенный агрегат с меньшей мощностью, но которой хватит для полноценной отопительной системы дома, и произвести несложную обвязку для подключения настенной конструкции к колонке, служащей для нагрева холодной воды для собственных нужд (колонка может быть электрической или газовой). Обвязочный комплект шлангов можно приобрести отдельно.

Отличительные черты бойлера косвенного нагрева

Бойлер – это большая бочка, главной функцией которой является накопительная. Он бывает различного объема и формы, но назначение его от этого не меняется. Без бойлера может возникнуть проблема при использовании, например, сразу двух душевых или душа и кухонного крана.

Если бытовой 2-контурный котел мощностью 24-28 кВт выдает на проток всего 12-13 л/мин, а для одной душевой требуется 15-17 л/мин, то при включении любого дополнительного крана возникнет дефицит водоснабжения. Котлу просто не хватит рабочей емкости, чтобы обеспечить горячей водой несколько точек.

Если в доме установлен большой резервуар-хранилище, даже при нескольких одновременно включенных точках водоразбора все будут обеспечены горячей водой

Все накопительные бойлеры можно разделить на 2 большие категории:

• прямого нагрева, создающие запас горячей воды при помощи нагревательного элемента – например, электрического ТЭНа;
• косвенного нагрева, подогревающие воду уже горячим теплоносителем.

Существуют и другие виды бойлеров – например, обычные накопительные водонагреватели. Но косвенно получать энергию и нагревать воду могут только объемные накопители.

БКН, в отличие от энергозависимого оборудования, работающего на электрическом, газовом или твердом топливе, использует тепло, вырабатываемое котлом. Проще говоря, для его функционирования не нужна дополнительная энергия.

Конструкция БКН. Внутри резервуара находится змеевик – стальной, латунный или медный трубчатый теплообменник, выполняющий функцию нагревательного элемента. Тепло внутри бака сохраняется по принципу термоса

Накопитель легко вписывается в систему ГВС, при этом не вызывает проблем в процессе эксплуатации.

Пользователи видят в использовании БКН немало преимуществ:

• агрегат не требует электрического питания и выигрывает с экономической стороны;
• горячая вода всегда «наготове», не нужно пропускать холодную и ждать, когда она нагреется;
• могут свободно работать несколько точек водораздачи;
• стабильная, не падающая в процессе потребления температура воды.

Недостатки тоже имеются: высокая стоимость агрегата и дополнительное место в котельной.

Объем накопительного резервуара выбирают, ориентируясь на количество постоянно проживающих в доме человек. Самые маленькие бойлеры рассчитаны на 2-х потребителей, поэтому при выборе можно отталкиваться от объема в 50 л

По всем характеристикам БКН подходит для того, чтобы его применять в паре с газовым котлом. Более того, это является одним из лучших решений для оборудования системы подготовки горячей воды для частного дома с большим количеством проживающих.

Но котлы бывают разными, поэтому рассмотрим и приемлемые варианты, и те, где могут возникнуть проблемы.

Нюансы обвязки

Несмотря на то, что обвязка подбирается индивидуально, есть несколько общих положений, которых нужно придерживаться:

1. Котел для схем с естественной циркуляцией отопления устанавливают ниже уровня радиаторов.
2. Основание для установки напольных агрегатов должно быть из негорючих материалов.
3. Помещения котельных оснащаются вентиляцией и освещением.
4. Обвязку котлоагрегата выполняют с включением коаксиального дымохода.
5. После сборки и установки агрегата и дымовентиляционных систем устанавливают группу безопасности: контрольный манометр, клапан для сброса давления и далее воздухоотводчик.
6. Расширительный бак устанавливают между гидрострелкой и котлоагрегатом.

Подключение настенного котла

Этот тип котлоагрегата позволяет выполнить установку на стене в кухне. Конструкционно он выполнен таким образом, что необходимая обвязка уже осуществлена заводом-изготовителем, а элементы ее поставляется в комплекте. В зависимости от разновидности агрегата, они могут быть одно или двухконтурные, поэтому число труб для обвязки может отличаться.

Обвязка настенного газового котла

Алгоритм обвязки двухконтурного газового котла:

1. Удаляют заглушки с патрубков.
2. Устанавливают сетчатый фильтр на обратке, для удаления грязи и взвешенных веществ.
3. Устанавливают фильтр очистки воды от солей жесткости, его можно установить на общем вводе водопроводной воды.
4. При обвязке настенного газового котла устанавливают запорно-регулирующую арматуру с разъемными соединениями, например, «американки».
5. Патрубки холодной воды, располагаются с левой стороны относительно центра котла, а горячей – с правой.
6. Выполняют подключение котла к газовой магистрали с привлечением аттестованного специалиста, окончательный допуск котла будет выдаваться представителем горгаза, после пробного пуска котельного оборудования.
7. При обвязке двухконтурного газового котла уплотнения резьбовых газовых соединений выполняют только паклей.
8. Устанавливают специальный фильтр на кране-отсекателе газа.
9. Котел подключают к газовой магистрали гофрированным шлангом и накидной гайки с паранитовой прокладкой.

Подключение напольного газового котла

Эта схема требует отдельного помещения для размещения котла, поскольку напольные модели крупногабаритные и зачастую имеют открытую конструкцию топки, работающую с естественной циркуляцией по газовоздушному тракту. Также в схему включают насос для циркуляции теплоносителя, особенно для обвязки двухконтурного газового котла и для многопланового уровня отопления: этажность, разные виды отопления – радиаторная и «теплый пол».

Схема для двухконтурного нагрева (отопление и ГВС) состоит из 5 труб: 1- газ, 4- водяной теплоноситель. Первая подключается к горелочному устройству шаровым краном.

Схема подключения водяного теплоносителя при обвязке напольного газового котла:

• Вход бойлера отопления;
• выход бойлера отопления;
• вход теплообменника ГВС;
• выход теплообменника ГВС.

Распределение потоков воды автоматическое, выполняется трехходовым краном, гидравлической стрелкой либо балансировочными кранами.

Для обвязки напольного газового котла с разветвленными сетями отопления, и большой протяженности, рекомендуется обвязывать 2 коллектора, с автономным насосом, например, один для низкотемпературного теплоносителя до 50 С системы «теплый пол», а другой до 90 С для обычных радиаторов.

Для снижения температуры коллектор может укомплектовываться смесителем или трехходовым краном с сервоприводом, установленным между подачей и обраткой на гребенке. Датчики позволяют устанавливать различную температуру в контурах.

Таким образом, для того чтобы правильно обвязать котел потребуется не только опыт монтажных работ, но и четкое выполнение государственных правил эксплуатации и требований завода-изготовителя.

Принцип работы двухконтурного газового котла

Теперь мы приступим к разбору принципа работа газового двухконтурного котла. Назначение отдельных узлов и модулей мы выяснили, теперь эти знания помогут нам понять, как работает все это оборудование. Рассматривать принцип работы будем в двух режимах:

• В режиме обогрева;
• В режиме генерации горячей воды.

В режиме обогрева котел обеспечивает ваш дом теплом.

Сразу отметим тот факт, что работа в двух режимах сразу невозможна – для этого в двухконтурных котлах предусмотрен трехходовой клапан, направляющий часть теплоносителя в контур ГВС. Давайте рассмотрим принцип работы при обогреве, а потом узнаем, как работает техника в режиме горячего водоснабжения.

В режиме обогрева двухконтурный котел работает так же, как и самый обычный проточный нагреватель. При первом включении горелка работает довольно долго, поднимая температуру в контуре отопления до заданной отметки. Как только будет достигнут необходимый температурный режим, подача газа отключится. Если в доме установлен датчик температуры воздуха, то автоматика будет учитывать его показания.

На работу газовой горелки в двухконтурных котлах может влиять и погодозависимая автоматика, контролирующая температуру уличного воздуха.

Тепло от работающей горелки нагревает теплоноситель, который гоняется по отопительной системе в принудительном режиме. Трехходовой клапан находится в таком положении, чтобы обеспечить нормальное прохождение воды через основной теплообменник. Продукты сгорания удаляются двумя способами – самостоятельно или с помощью специального вентилятора, располагающегося в верхней части двухконтурного котла. Система ГВС при этом находится в отключенном состоянии.

Работа в режиме подачи горячей воды

Что касается контура горячего водоснабжения, то он запускается в тот момент, когда мы поворачиваем ручку водопроводного крана. Появившийся ток воды приводит к срабатыванию трехходового клапана, который отключает отопительную систему. Одновременно с этим происходит розжиг газовой горелки (если на тот момент она была отключена). Спустя несколько секунд из крана начинает течь горячая вода.

При переходе в режим подачи горячей воды, контур отопления полностью отключается.

Давайте разберем принцип работы контура ГВС. Как мы уже говорили, его включение приводит к отключению работы отопления – здесь может работать только что-то одно, или ГВС или отопительная система. Управляет всем этим трехходовой клапан

Он направляет часть горячего теплоносителя во вторичный теплообменник – обратите внимание, что никакого пламени на вторичке нет. Под действием теплоносителя теплообменник начинает греть протекающую через него воду

Схема несколько сложноватая, так как здесь задействуется малый круг циркуляции теплоносителя. Подобный принцип работы нельзя назвать самым оптимальным, зато двухконтурные газовые котлы с раздельными теплообменниками могут похвастаться нормальной ремонтопригодностью. Каковы особенности котлов с комбинированными теплообменниками?

• Более простая конструкция;
• Высока вероятность образования накипи;
• Более высокий КПД у ГВС.

Как мы видим, недостатки плотно переплетаются с достоинствами, но раздельные теплообменники ценятся больше. Конструкция несколько усложняется, зато здесь отсутствует накипь

Обратите внимание, что в момент работы ГВС протекание теплоносителя по отопительному контуру останавливается. То есть, его длительная работа способна нарушить тепловой баланс в помещениях

Как только мы закрываем кран, происходит срабатывание трехходового клапана, и двухконтурный котел переходит в режим ожидания (или сразу же включается подогрев чуть остывшего теплоносителя). В таком режиме оборудование будет находиться до тех пор, пока мы снова не откроем кран. Производительность некоторых моделей достигает до 15-17 л/мин, что зависит от мощности используемых котлов.

Достоинства, недостатки, виды оборудования

Чем же хорош такой бойлер? Самое главное, что воду в нем можно нагревать без излишних затрат. То есть оплачивать электроэнергию или газ дополнительно не придется, в отличие от тех же бойлеров прямого нагрева, которые имеют в своей конструкции специальные нагревательные элементы типа горелок. Бойлер КН использует уже готовый ресурс нагревательной системы в доме.

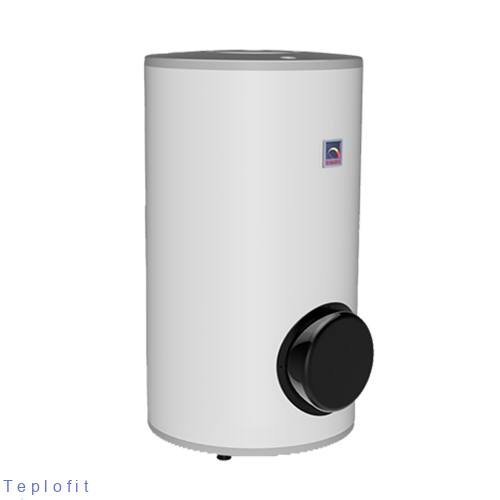

Водонагреватель косвенного нагрева

Данный аспект также позволяет говорить о пониженной нагрузке на электросеть в доме. При этом производительность у бойлера достаточно высока, он безопасен и способен служить долгие годы без нареканий, ведь внутренняя его часть даже защищена от контакта с проточной водой. Вода из такого бойлера поступает к потребителю сразу же, как только оказывается нужна.

Минусы, конечно, у оборудования есть. Это, прежде всего, высокая стоимость – стоит дороже, чем бойлер прямого нагрева. Также стоит понимать, что вода в нем нагревается дольше, но зато и дольше сохраняется горячей. Да и места такой бойлер занимает немало, лучше вообще ставить его в отдельном помещении. И еще один основной недостаток – в летнее время, чтобы нагреть воду, придется запускать отопительный котел.

Обустраивая систему ГВС в частном доме, хозяину зачастую приходится определиться, что лучше — бойлер косвенного нагрева или двухконтурный котел

Таблица. Виды бойлеров КН.

Вид
Описание
Со встроенным управлением
Такие нагреватели подключают к котлам, не имеющим управления. Обычно они оснащены специальным датчиком, позволяющим контролировать температуру воды, а также позволяют точно контролировать включение и отключение подачи жидкости в так называемый змеевик – в контур теплоносителя. Такой бойлер подключить легко – достаточно лишь подсоединить подачу и обратку воды от обогрева дома, а также подключить подачу остывшей жидкости и раздачу подогретой горячей.
Без встроенного управления
Такие баки обычно подключают к системе, оснащенной автоматизированным котлом

Важно при установке задуматься о монтаже датчика температуры и установить его в корпус, далее – подключить к котлу.
Настенный
Как не трудно догадаться, такой бойлер крепится на стене. Обычно он небольшой по размерам, так что много воды в нем не нагреется

Важно понимать, что бойлер – конструкция не из легких, и стена, на которой он будет крепиться, должна быть прочной.
Напольный
Этот вариант ставится на пол и может иметь различные размеры и вместимость. В жилых домах используется редко – такой бойлер чаще можно увидеть в производственных помещениях. Ставят его в отдельную комнату.
Вертикальный
Наиболее распространенный вариант, так как позволяет грамотно сэкономить пространство в помещении. Но такой бойлер не отличается большой вместимостью.
Горизонтальный
Это обычно достаточно большой бойлер, в который войдет много воды. Часто используется на предприятиях.

Использование бойлера косвенного нагрева и электрокотлаКак подбирается мощность котла?

Как подключить имеющийся двухконтурный котёл к бойлеру

Те, кто проживает в частном доме, вынуждены самостоятельно решать проблему обеспечения горячей водой. Обычно в частных домах система отопления и горячего водоснабжения организована от котла отопления, так как мало где налажено это централизовано. Горячая вода должна поступать одновременно и в радиаторы, и в краны, поэтому к котлу отопления обязательно подключение бойлера.

Какие котлы рекомендовано использовать

Для отопления и организации ГВС можно использовать двухконтурные и одноконтурные котлы с бойлерами.

Если у вас в частном доме одна или две точки разбора, много воды не требуется. В этом случае агрегат будет находиться внутри дома и ваш выбор — двухконтурный котёл.

А вот для организации ГВС и отопления в большом, двухэтажном доме с котельной на улице нужен только одноконтурный котёл с бойлером. Это обойдётся дороже, но если организуете ГВС в частном жилом коттедже, не экономьте на этом, всё равно придёте к такому решению.

Двухконтурные котлы не предназначены для нескольких санузлов, а ещё они должны находиться непосредственно рядом с местом использования воды, иначе теплопотери будут большие.

Преимущества двухконтурного котла

Если вы хотите наладить ГВС в небольшом частном доме или на даче, то вполне можно использовать двухконтурный агрегат.

Двухконтурный котёл даёт 20 литров горячей воды в минуту. Он простой и экономный. Для того чтобы в доме была горячая вода, надо просто подвести к нему трубу с холодной водой, и тогда с другой стороны горячая вода будет на выходе.

В продаже есть агрегаты с уже встроенными бойлерами. Двухконтурный котёл со встроенным бойлером обеспечит вам стабильный нагрев воды и наладит отопление дома. Но, надо понимать, что объём такого накопителя ограничен функциональными возможностями, он небольшой. Даже в напольных котлах объём не превышает 150 литров, а в настенных и того меньше.

В таких комплектациях система отопления является вторичной функцией, первоначальное место занимает горячая вода и это относится к недостаткам этой схемы. Когда будет использоваться горячая вода по назначению, то она не будет поступать в трубы отопления в качестве теплоносителя. За это время температура в помещениях может понизиться на несколько градусов, хотя это не критично.

Одновременно не получится нагреть воду и пустить теплоноситель в батареи отопления.

Дополнительное подключение бойлера косвенного нагрева

В тех частных домах, где уже имеется двухконтурный котёл и менять его на одноконтурный не представляется возможным, увеличить количество горячей воды можно с помощью подключения дополнительного бойлера косвенного нагрева.

Это более трудоёмкий процесс, возможно, вам потребуются дополнительные приборы, которые должны управлять потоками горячей воды и отопления, ведь они есть не во всех двухконтурных агрегатах. Приобрести такие приборы для подключения бойлера вполне реально, но, понятно, что такая установка будет стоить дороже.

Ещё несколько лет назад такое подключение было проблемой, теперь в продаже свободно найдёте комплект для объединения двух приборов

Подключая косвенный бойлер к двухконтурному котлу, вы решаете проблему рециркуляции. То есть, приходя домой, вы сможете включить кран и оттуда потечёт сразу же горячая вода. А при постоянном проживании в частном доме, это очень важно. И хотя двухконтурный котёл дешевле, но не экономьте на комфорте, бойлер косвенного нагрева нужен обязательно.

Советы по установке

Подключение водонагревателя к двухконтурному термоблоку будет происходить в несколько этапов.

Первоначально необходимо установить бойлер, затем соединить все приборы в единую систему и подключить двхконтурный котёл.

Бойлер и котёл обязательно устанавливать рядом, чтобы их можно было связать автоматическим устройством. К такому подключению потребуется и циркуляционный насос.

В случае если подключаете бойлер, то котёл должен быть газовым или твердотопливным, но не электрическим, иначе бойлер будет забирать на себя большое количество электрической энергии, больше половины. В этом случае возникнут проблемы с теплом.

Удачи в решении проблем!

Что выбрать двухконтурный, одноконтурный котел и колонку/бойлер

12.11.2020

Сегодня многие сталкиваются с проблемой выбора газового отопительного оборудования, и один из частых вопросов: что же купить, котел для отопления и ГВС, котел плюс колонку или котел с бойлером?

Выбираем: двухконтурный котел или одноконтурный котел и водонагреватель?

Цифры в платежных квитанциях не радуют с каждым годом. Подсчитывая расходы, практически каждый второй человек задается вопросом – как экономнее и эффективнее решить 2 глобальные задачи для каждой семьи – ГВС и отопление в холодный период года.
Что выбрать котел обеспечивающий одновременно ГВС и отопление или агрегат с одним контуром в сочетании со сторонним водонагреватель?

Двухконтурная система отопления и ГВС

Двухконтурный котел – это оборудование, которое предназначено для нагрева горячей воды для потребительского пользования и отопления помещения.
На сегодняшний день современные газовые котлы стали довольно технологическим оборудованием, их КПД может превысить 110. Из – за постоянного роста цен на газ – современные производители проводят массу обновлений для большей экономии, дабы сохранить своего потребителя. Модулируемая мощность газовой горелки, все возможные датчики комнатной и наружной температуры воздуха и много другое.

Существуют 2 основных типа двухконтурных котлов:

• со встроенным теплообменников для горячей воды и отопления
• со встроенный баком для ГВС.

За счет своей компактности и функциональности – решает сразу 2 задачи, котлы газовые двухконтурные очень популярны в новостройках Украины. Они идеально подходят для 2-3 комнатных квартир с 2-3 водоразборными точками. Важно отметить, что газовому двухконтурному котлу необходимо время на приготовления первых порций горячей воды для бытовых нужд.

Настенный газовый котел со встроенным бойлером – альтернатива двухконтурным газовым котлам. С одной стороны, есть постоянный запас горячий воды. Уменьшается время на ожидание и расхода воды. С другой стороны, производитель все же нацелен сохранить компактность агрегата, поэтому обеспечить большим объемом бойлера – нет физической возможности. Как правило, это от 40 – 80 литров.

WaterStore рекомендует двухконтурные газовые котлы проверенных производителей:

Одноконтурный котел в сочетании со сторонним водонагревателем

Электрический котел

Конечно, если у вас нет доступа к газу, то единственным выбором для отопления и водоснабжения остается электрокотел и электрический проточный нагреватель или накопительный бойлер. ,
Важнейшим требованием для использования электроприборов (котел, водонагреватель) – усиленная электросеть. Если при включении электрического чайника – свет тускнеет, такая проводка не потянет.

Электрические котлы отличаются более простой конструкцией, меньшими габаритами. Производительность и эффективность на уровне с двухконтурными котлами. Современные проточные водонагреватели занимают мало места, отличаются достаточно надежной механикой. Часто в коттеджных домах, электрические котлы используется как дополнение к газовой отопительной системе. На случай холодных зим, с рекордно низкими температурами.

Проточный или накопительный электрический водонагреватель?

Проточный водонагреватель «электрическая колонка» начинает готовить воду моментально, как только вы включите кран на водоразборной точке. Правда сразу на несколько точке, проточной колонки может не хватить.
Бойлер электрический конструктивно подразумевает накопительный бак. В нем «хранится» определенный объем воды. Как только он израсходуется, датчик температуры дает команду включить бойлер в режим обогрева. Важно понимать, за счет того, что в баке постоянно находится вода – отложение солей и много иных примесей неизбежно. Поэтому, своевременная очистка бойлера не только продлит срок службы самого бака, но и предоставит возможность пользоваться чистой водой, без неприятного запаха.

Для оперативной подачи горячей воды, электро колонка потребляет достаточно большое количество электроэнергии от и нередко требует 3‑х фазной напряжения в сети.
В то время как мощность электрического бойлера колеблется между 1 и 3 кВт.

WaterStore рекомендует одноконтурные газовые котлы проверенных производителей:

Подведем итоги:

Выбор газового котла — с одним или двумя контурами

Поделиться в соц. Сетях:

Самый принципиальный вопрос при выборе газового котла — приобретать одноконтурный или двухконтурный.

Как правило, с требуемой мощностью вопросов не возникает, с производителем, а также с типом камеры сгорания — закрытой или атмосферной — выбор не составляет труда.Но полезен ли второй контур котла и в каких случаях, и как его правильно использовать … или лучше одноконтурный.

Как работает и работает двухконтурный котел

Двухконтурные котлы дороже, так как имеют дополнительный теплообменник. Это пластинчатое устройство, в котором нагретый теплоноситель передает тепло воде, используемой для горячего водоснабжения. Таким образом, мы можем подавать холодную воду из водопровода в двухконтурный котел, а на выходе получаем горячую.Учитывая, что мощность отопительных котлов становится все более солидной — 15 — 25 кВт, получаем вполне неслабый проточный нагреватель.

Какая мощность нужна для горячего водоснабжения

Ориентировочная пропускная способность проточных труб для нагрева воды «нормальной водопроводной» температуры до «горячей».

• 10 кВт — прием скромной душки, или смесителя на кухне уже предусмотрен.
• 15 кВт — более впечатляющий душ.
• 20 кВт — получить маленькую баню можно за разумные сроки — 15-20 минут.
• 25 кВт — ванна побольше, водные процедуры бодрее.

Как видите, двухконтурный котел малой мощности как бы совсем не интересен. Ниже представлена ​​типовая схема подключения котла с двумя контурами.

Как работает одноконтурный котел

В одноконтурном котле может быть еще и дополнительное оборудование, помимо только контура теплоносителя для отопления.Это контур управления бойлером косвенного нагрева.

Когда вода в бойлере ГВС остывает, автоматика переключает теплоноситель с выхода «отопление» на «бойлер», и теплоноситель циркулирует по змеевику котла до тех пор, пока вода в последнем не нагреется до заданной температуры.

Но, не обязательно, чтобы внутри одноконтурного газового котла всегда была такая схема — выбор не обязателен. Цепь управления бойлером косвенного нагрева может быть смонтирована отдельно от бойлера, снаружи и, в принципе, подключена к любому домашнему теплогенератору.

Итак, мы видим, что для организации горячего водоснабжения, при одноконтурном котле, бойлере косвенного нагрева необходимо использовать дорогостоящее оборудование. А также его обвязка в виде насоса, расширительного бачка.

Недостатки горячего водоснабжения от двухконтурных и одноконтурных котлов

Недостатки двухконтурного котла в плане создания горячего водоснабжения более чем существенны.

• Низкий расход воды достаточной температуры.Слишком долгое наполнение ванны.
• При непостоянной подаче воды горячая вода может обжечься. Температура воды нестабильна, горит, то холодно — всегда меняется давление воды в водопроводе, особенно существенно он меняется при регулировке расхода краном «более-менее».
• Котел включается каждый раз при открытии клапана — повышенный износ.

Как-то все это можно исключить, если просто включить в контур водоснабжения горечи электрокотел, который будет нагревать охлаждающую воду, а также даст сразу большой расход, при этом газовый котел будет сознательно отключен на экономия моторных ресурсов.

Недостаток одноконтурного котла:

• Повышенная цена на оборудование горячего водоснабжения, громоздкость оборудования и сложность монтажа.

Но при этом бойлер с подогревом горячей воды, обычно 120 — 200 литров, сразу наполняет ванну, а мощная стабильная горячая вода всегда и строго заданной температуры, а самый дешевый — с газовым отоплением.

Сложный выбор

Ясно одно — одноконтурный котел дешевле двухконтурного, но с дополнительным оборудованием для горячего водоснабжения намного дороже.К тому же эта техника занимает место, ее нужно где-то размещать, и зачастую в небольшой квартире для нее нет отдельной площади. Также при установке горячее водоснабжение обычно не устанавливают сами, нужно пригласить квалифицированного слесаря. Но за счет дополнительных сотен долларов и всех этих неприятностей всегда есть «море» горячей воды.

С двухконтурным во всем проще — при покупке явно сэкономили, потом к бойлеру подключили шланг и из него сразу течет струйка нагретой воды, то горячая, то не очень… Стоит ли …

Купить бойлер косвенного действия для двухконтурного котла «если что …»

Иногда думают, что можно сразу сэкономить и взять двухконтурный, а потом, если он не понравится, купить косвенный бойлер и подключить его к другому контуру … Ошибка в том, что это технически сложно подключить ко второму контуру газового котла косвенный бойлер, но даже если вам это удастся, то он не нагреет бойлер до приемлемой температуры.Этот контур предназначен для прямого нагрева воды и все … Котел можно, конечно, подключить, но в первый контур с теплоносителем, а потом весь контур управления котлом повесить на стены, что недешево, получены переплаты за бездействующий второй теплообменник.

Один из вариантов — два в одном

Можно обратить внимание на то, что существуют модели одноконтурных газовых котлов в одном корпусе с бойлером косвенного нагрева и контуром горячего водоснабжения. Это значительно экономит место и упрощает домашнюю установку. На полу по газовому проекту устанавливается прибор, похожий на холодильник …

принцип работы, инструкция и схема. Разница между одноконтурными и двухконтурными котлами Что такое двухконтурный котел

Двухконтурные котлы

Корейские котлы отопления

Не зависеть от качества центрального отопления и горячего водоснабжения достаточно просто.Стоит только установить котел дома и самостоятельно регулировать температуру и продолжительность отопительного сезона. И если в многоквартирных домах установка автономного отопления из соображений безопасности может быть запрещена в зависимости от этажности, то в одноэтажных коттеджах и частных домах это лучшее решение проблемы отопления и горячего водоснабжения.

Главное в автономной системе отопления конечно котел. Их несколько видов. В качестве топлива они используют как традиционное топливо — газ и уголь, так и альтернативное топливо — щепу и брикеты. Наиболее предпочтительны для установки в коттедже одно- и двухконтурные котлы.

Одноконтурные отопительные котлы

одноконтурный котел с подключенным котлом, горячая вода идет от котла

Преимущества одноконтурного котла:

• Такие котлы оборудованы автоматической системой безопасности. Именно он позволяет выбрать оптимальный режим работы оборудования и расхода топлива.
• На базе одноконтурных котлов можно создавать самые разные системы отопления с разной разводкой в ​​помещениях. Правильный выбор позволяет увеличить срок эксплуатации котла, а также улучшить его технические характеристики.
• В новые модели одноконтурных котлов интегрированы датчики погодорегулирования. Это означает, что в зависимости от температуры наружного воздуха регулируется подача топлива к горелке, и поэтому температура в подающем трубопроводе понижается или повышается.
• Простота конструкции делает модели одноконтурных котлов очень надежными и простыми в управлении и регулировании.

Двухконтурный котел

Есть два типа двухконтурных котлов: с одним и двумя теплообменниками. В первом случае теплоноситель проходит через теплообменник для нужд отопления. Если необходимо нагреть холодную воду, подача теплоносителя в теплообменник перекрывается, и открывается подача холодной воды на отопление. Это не очень удобно, особенно в холодное время года.

Более популярны котлы с двумя теплообменниками. Они работают независимо друг от друга. В одном теплообменнике нагревается отопительная вода, а в другом — холодная для нужд горячего водоснабжения. Современные двухконтурные котлы оснащены стальными нагревателями, которые нагревают воду за короткий промежуток времени.

котел двухконтурный, горячая вода идет от котла

• Покупка такого котла обойдется дешевле, чем комплект, состоящий из одноконтурного котла и бойлера.
• Котел достаточно компактный.
• Вода не накапливается в накопительном баке, но нагревается именно то количество воды, которое необходимо в данный момент. Это снижает потери тепла из-за охлаждения.

Как выбрать котел подходящей мощности

Производители котлов — какая модель лучше?

Это Германия, Италия, Корея и Россия. Все котлы имеют некоторые отличия, связанные с техническими характеристиками работы, а также существенные различия в стоимости.
Немецкие отопительные котлы.

Еще одна немецкая компания, производящая котлы высокого класса — company viessmann . Они специализируются на производстве как одно-, так и двухконтурных котлов. Их оборудование отличается прекрасными сборочно-техническими характеристиками. По заявленным характеристикам КПД таких котлов достигает 93%. Кроме того, инженеры компании разработали уникальную конструкцию дымохода, предотвращающую конденсацию дымовых газов в трубе и, как следствие, их замерзание.

Итальянские котлы отопления

Baxi на рынке отопительного оборудования несколько лет.За это время специалисты постоянно разрабатывают и внедряют новые решения. В котлах пятого поколения установлена ​​горелка атмосферного типа, которая работает практически бесшумно. Техника Baxi представлена ​​широким ассортиментом продукции мощностью от 10 до 80 кВт. Котлы имеют относительно небольшие размеры и большой КПД — до 90%.

Корейские котлы отопления

Navien — лидер среди производителей котлов. Выпускает котлы, работающие на другом виде топлива с другим количеством контуров. Оборудование оснащено горелочными устройствами, которые работают даже при низком давлении природного газа. Кроме того, в котел встроен стабилизатор напряжения, который защищает систему от перегрузок.

Компания «Олимпия» специализируется на производстве двухконтурных котлов, оборудованных системой погодорегулирования.Диапазон мощностей моделей этой марки достаточно широк, что позволяет подобрать котел для помещения любого размера. Все модели котлов оснащены новейшей системой автоматики, которая позволяет плавно контролировать работу оборудования и даже защитить систему от замерзания.
Котлы бытовые.

Котельное оборудование «Данко» регулярно получает хорошие отзывы пользователей и экспертов. Из представленного компанией модельного ряда в диапазоне от 7 до 15 кВт выбрать котел для отопления небольшого загородного дома или квартиры несложно, если у вас есть разрешение. Котел укомплектован газовым фильтром, стальным теплообменником и экономичной микровзрывной горелкой.

Еще одно предприятие-производитель конкурентоспособного котельного оборудования — ОАО «Боринское ИШМА БСК». Отличительной особенностью этих котлов является то, что они доступны со встроенным циркуляционным насосом. При этом работа котла возможна как с работающим насосом, так и без него. Это очень удобно при частых перебоях в подаче электроэнергии.

На что обращать внимание при покупке котла

1. Горелка.От этого зависит экономичность работы котла. Важно, что конструкция горелки способствует качественному смешению газа и воздуха, а значит, полному сгоранию топлива без химического недожога. Наиболее экономичными считаются автоматические горелки со встроенным вентилятором. Перед подачей в топку газ смешивается с воздухом, а затем подается в котел. Недостатком этой горелки является дополнительный шум, создаваемый вентилятором.
2. Теплообменник. Качество передачи тепла от продуктов сгорания к среде зависит от материала теплообменника. Лучшим выбором станет теплообменник из стали или меди. Они отличаются высокой теплопроводностью и устойчивостью к агрессивным воздействиям окружающей среды. Кроме того, следует учитывать, что под воздействием высоких температур и коррозии его элементы часто выходят из строя. Чем известнее будет марка котла, тем проще будет подобрать деталь для замены.
3. Электроника и автоматика. Котел оснащен датчиками и позволяет регулировать работу всего несколькими кнопками, прост и удобен в использовании.Но стоит учесть, что при отключении питания сработает защита котла и подача топлива в него прекратится. Следует выбирать оборудование, на котором в любых случаях можно вручную управлять его работой.
№

Из заданного вопроса понятно, что коттедж предполагается отапливать. То есть объект находится за городом, вдали от магистралей с горячим водоснабжением.Горячая вода всегда нужна для различных хозяйственных нужд, поэтому скорость и доступность отопления не для всех последняя ценность. Особенность двухконтурного газового котла в том, что он выполняет две функции: он обогревает помещение и нагревает воду для водоснабжения. Он выполняет обе эти задачи независимо друг от друга.

Устройство и принцип работы двухконтурного настенного газового котла

Практически все газовые котлы имеют подобное устройство. В любом из них есть горелка, теплообменник и электронная автоматика.Горелка расположена в камере сгорания, которая может быть как открытой, так и закрытой. Второй более практичный и безопасный. Горелка создает пламя с заданной электроникой интенсивности. Это пламя нагревает теплообменник, в котором циркулирует вода. Автоматика поддерживает параметры горения, запрограммированные пользователем, и выполняет аварийное отключение агрегата в случае технических проблем, включая перегрев, снижение или повышение давления в системе.

Двухконтурный котел отличается от одноконтурного только устройством теплообменника.Во втором он выглядит как единая трубка с ребрами жесткости, внутри которой течет вода из системы отопления и нагревается пламенем. В двухконтурном котле теплообменник сдвоенный, что позволяет использовать энергию не только для отопления, но и для нагрева воды в водопроводе. Контур отопления работает непрерывно, если его не выключать, что бывает летом. Водяной контур активируется при открытии крана горячей воды на раковине или в душе.

Следует учитывать, что двухконтурные котлы имеют проточную систему водоснабжения, поэтому дождаться полного ее нагрева потребуется всего несколько секунд.

Преимущества двухконтурного настенного котла

Двухконтурные котлы имеют ряд преимуществ:

1. Использование газа для отопления и нагрева воды. Это намного дешевле электричества. Для частного дома или дачи — лучшей идеи не придумаешь.
2. Простая установка, которую специалист произведет очень быстро. При желании его даже можно установить самостоятельно.
3. Минимум неудобств в эксплуатации. Четкий контроль может освоить каждый.Это проще, чем пульт от телевизора.
4. Превосходная эффективность. При небольших размерах и небольших затратах на газ котел способен обогреть большие площади помещения.
5. На рынке представлено огромное количество котлов разной мощности, что позволяет выбрать лучший.

В заключение можно добавить, что двухконтурный котел умеет автоматически переключаться между отоплением и водоснабжением. Вот что такое двухконтурный газовый котел. Выбирать такой котел или нет — решать пользователю.

Можно ли отапливать дом и подавать горячую воду в кран? Да, если это устройство — двухконтурный котел со встроенным бойлером (он же «встроенный бойлер для горячей воды»).

На фото:

Схема «двухконтурного» котла: одна часть отвечает за нагрев воды в системе отопления, другая — за горячую воду из-под крана.

Понятие «двухконтурный котел» подразумевает, что агрегат работает на нужды сразу двух систем: горячего водоснабжения (ГВС) и отопления.Однако многие модели устроены по принципу приоритета горячей воды. То есть, когда вода начинает расходоваться (открывается водопроводный кран), мощность котла перераспределяется в пользу контура ГВС. Теплоноситель в системе отопления не нагревается.

Однако в такой схеме работы нет ничего плохого: даже при активном использовании воды в течение некоторого времени температура в доме упадет не более чем на 1-3 градуса.

Котлы двухконтурные бытовые и напольные.

Котел настенный двухконтурный Обладает относительно невысокой мощностью и производительностью. Его преимущества — компактность и небольшой вес. Настенные двухконтурные котлы хорошо подходят для небольших домов с 2-3 точками розлива.

Система приготовления горячей воды в этих устройствах аналогична проточным водонагревателям: также в них используется пластинчатый теплообменник, нагреваемый за счет работы газовой или дизельной горелки. Есть накопительные модели двухконтурных котлов: внутри котла установлена ​​небольшая емкость в несколько десятков литров.Однако объем бака встроенного котла невелик. Такой агрегат, в отличие от проточного, не в состоянии полностью удовлетворить потребности большой семьи в горячей воде. Двухконтурный котел накопительного типа можно установить только в загородном доме.

На фото:

Настенный двухконтурный котел разместится в небольшом помещении и не испортит интерьер своим внешним видом.

Котел напольный двухконтурный имеет гораздо более вместительный накопительный бак для системы горячего водоснабжения.Однако его емкость редко превышает 100–150 литров (иначе корпус устройства был бы непомерно большим).

Горячая вода готовится так же, как и в водонагревателях косвенного нагрева. Двухконтурный уличный котел позволяет удовлетворить потребности семьи из 4-6 человек, несмотря на то, что в доме 2-3 санузла. При большем количестве точек водозабора запасов воды от встроенного котла будет недостаточно. В этом случае необходимо будет использовать дополнительные водонагреватели или полностью отказаться от двухконтурного котла, остановив свой выбор на автономной схеме ГВС на базе отдельного водонагревателя.

На фото:

Напольный двухконтурный котел придется вынести в отдельное хозяйственное помещение, но при этом он будет обеспечивать водой и теплом весь дом.

Что лучше: иметь автономную систему горячего водоснабжения и отопления или купить двухконтурный котел?

Преимущества двухконтурного котла:

• Экономия места.
• Снижение затрат на установку оборудования и обслуживание.Значительно дешевле обслуживание только одного устройства (пусть и комбинированного).
• Две системы ГВС и отопления будут работать на одной топливной трубе, дымоходе. Им нужен только один набор средств автоматизации, контроля и безопасности.
• Все включено. В большинстве случаев такие агрегаты поставляются в комплекте со всеми необходимыми дополнительными устройствами (трубопроводами) — циркуляционными, расширительными баками и т. Д.
• Летом не «топит» . Двухконтурный котел очень просто перевести из режима «отопление и горячая вода» в режим «только горячая вода».

Недостатки двухконтурного котла:

• Низкая производительность по горячей воде в двухконтурном котле любого типа.
• Заставляет экономить воду. Из-за жесткого ограничения ее объема горячую воду приходится расходовать очень экономно.
• Горячая вода / отопление = непропорционально. Если вы увеличите емкость бака, вам понадобится более мощный (более дорогой) котел. И это совершенно неоправданные затраты. Ведь четверти номинальной мощности устройства иногда хватает на обогрев дома.

В статье использованы изображения sankon. com.ua, sogreemdom.com,

Комментарий в ФБ Комментарий в ВК

Также в этом разделе

Большой или маленький? Электрический или газовый? Текущий или кумулятивный? Выбор водонагревателя — дело ответственное, от него зависит комфорт вашей жизни.

Водонагреватели делятся на проточные и накопительные. Оба газовые и электрические. У каждого типа свои принципы работы и технические нюансы. Какой выбрать?

Что нужно знать об электрических проточных водонагревателях? Какую модель выбрать: давление или гравитацию? Вам нужны фильтры и качественная теплоизоляция устройства?

Выбрать водонагреватель — проточный или накопительный, газовый или электрический? Мы ценим особенности.Разбираемся, какая модель оптимальна для вашего дома.

Устройство обрастало новыми функциями, датчиками безопасности и другими функциями, повышающими комфорт использования устройства. Изучаем технические нюансы, чтобы выбрать подходящую модель.

Теплогенераторы в нашем доме помимо отопления предназначены для нагрева воды в системе горячего водоснабжения (ГВС). Потребитель может выбирать между двумя наиболее распространенными вариантами отопительного оборудования: это одноконтурные котлы спаренные с отдельным накопительным водонагревателем (бойлером) косвенного нагрева емкостью 100-300 л и более или комбинированные двухконтурные отопительные котлы. .

Для того, чтобы понять, что такое хорошие и не очень двухконтурные отопительные котлы, их характеристики и возможности стоит сравнить с альтернативной системой: одноконтурный котел и котел. Стоит отметить, что производители предлагают и отопительные котлы со встроенным бойлером косвенного действия, которые иногда условно называют двухконтурными, но находят гораздо меньшее применение, поскольку объем бойлера небольшой (всего 15-60 литров), а цена наоборот довольно высока.Единственное их серьезное преимущество перед вариантом с отдельным водонагревателем — компактность.

Котел со встроенным бойлером (он внизу) нельзя подвешивать над столешницей на кухне, по размерам он сопоставим с холодильником. Но все же он не такой громоздкий, как водонагреватель на сотни литров

Минусы двухконтурных котлов

Сразу оговоримся: перечисленные ниже недостатки присущи двухконтурным котлам в разной степени в зависимости от конструкции теплообменника.В лучших (более дорогих) моделях они сведены к минимуму.

• При использовании двухконтурного котла необходимо соблюдать заранее установленный баланс потребления горячей воды и газа. Мощность струи ограничена, уменьшение расхода горячей воды без регулировки газа приводит к заметному повышению ее температуры.

Рекомендуется использовать только один кран за раз, открывая горячую воду на установленный максимум (в этой конструкции поток регулируется и ограничивается на линии ГВС самого котла), иначе может произойти перегрев.Если открыть горячую воду в несколько кранов, то температура воды в них может сильно различаться, в ближнем к котлу будет слишком жарко, в дальнем — холодно.

Бойлер косвенного нагрева большой мощности, интегрированный в систему с одноконтурным котлом, способен обеспечить несколько водовыпусков горячей водой без скачков температуры; все миксеры можно использовать одновременно.

• При изменении давления в водопроводе температуру нагрева (баланс расхода воды и газа) двухконтурного устройства придется заново регулировать.
• Теплообменники ГВС двухконтурных котлов склонны к накоплению солевых карбонатных отложений при условии использования жесткой воды. Это может привести к снижению производительности или даже отказу теплообменника.

Выход — установить дорогую станцию ​​умягчения воды или регулярно проводить очистку от накипи специальными реагентами, что тоже стоит денег и довольно хлопотно.

В котле косвенного накопления солей не происходит; температура катушки не поднимается выше уровня, на котором они осаждаются.

• Первые минуту или половину после включения смесителя холодная вода напрасно будет течь из крана, пока теплообменник не нагреется. Системы с накопительным котлом на потребление воды более экономичны.

Сам котел тоже не обеспечивает мгновенную подачу горячей воды, но при наличии обратного контура и принудительной циркуляции в системе ГВС всегда будет тепло.

Плюсы двухконтурных котлов

• Имея два теплообменника, двухконтурный котел способен одновременно нагревать теплоноситель и горячую воду, чего не могут одноконтурные.
• При обслуживании ГВС двухконтурный котел немного экономичнее по потреблению газа.
• Двухконтурный теплогенератор дороже одноконтурного, но заметно дешевле комплекта из одноконтурного и встроенного котла большой мощности.
• Настенный двухконтурный котел имеет компактные размеры и, в отличие от громоздкого набора котел + накопительный водонагреватель, занимает минимум места, может быть установлен как в топке, так и на кухне, в других нежилых помещениях. помещения при определенных условиях.

Хотя по комфорту двухконтурные котлы существенно проигрывают системам с бойлером косвенного нагрева, компактность и относительная дешевизна обеспечивают им стабильную популярность. Это наиболее практичный вариант для квартиры или небольшого частного дома с локальным отоплением. Правда, бойлер со встроенным бойлером предпочтительнее, но стоит он гораздо дороже.

Котлы газовые двухконтурные

В отличие от одноконтурных газовых котлов, оборудованных одним теплообменником, в двухконтурных два.По конструкции дополнительные теплообменники для ГВС можно разделить на три типа:

• Отдельный дополнительный первичный теплообменник. Первичный — означает, что нагрев происходит непосредственно пламенем. По сути, это уменьшенный аналог теплообменника отопления. Такая конструкция больше всего отличается указанными выше недостатками. Но это самый простой и дешевый вариант, к тому же в случае выхода из строя одного из теплообменников каждый из них ремонтируется или заменяется независимо от другого.

Первичный теплообменник газового теплогенератора по конструкции очень похож на автомобильный радиатор

• Битермический теплообменник представляет собой «трубу в трубе» и также является первичным. По внешней части трубы циркулирует теплоноситель, по внутренней — для горячего водоснабжения. Такая схема обеспечивает более стабильный температурный режим, но при этом обходится дороже в обслуживании и ремонте таких котлов.

Такая форма битермической трубы обеспечивает ее жесткость при равномерном нагреве.

• Вторичный теплообменник получает тепло не от сгорания топлива, а от теплоносителя, нагретого в теплообменнике первичного нагрева.

Пластинчатые теплообменники ГВС. Охлаждающая жидкость циркулирует по двум трубам, горячая вода проходит через пару других, и множество тонких стальных пластин передают тепло

Во вторичном теплообменнике нет необходимости сильно «зажимать» поток воды, поэтому при такой конструкции использование одновременного использования нескольких смесителей не приводит к большой разнице температур в кранах, перепады температуры не такие резкие. Кроме того, вторичный теплообменник в некоторых моделях может быть интегрирован в систему циркуляции ГВС.Увы, за комфорт приходится платить, аналогичные котлы стоят дороже.

Схема двухконтурного котла в режиме отопления и ГВС. Обратите внимание, что при приготовлении горячей воды отопление временно отключается, как и в системе с бойлером косвенного нагрева

Двухконтурные котлы на другие виды топлива

• Жидкостные двухконтурные отопительные котлы, т.к. Как правило, имеют автономный первичный теплообменник для горячего водоснабжения, реже вторичный.Соответственно и у системы есть те же плюсы и минусы. Также есть варианты со встроенным бойлером.

Водяной змеевик горячего водоснабжения жидкотопливного теплогенератора работает автономно от отопления

• Твердотопливные двухконтурные отопительные котлы, несмотря на серьезную конструктивную разницу в отношении газа и жидкого топлива , осуществляйте нагрев ГВС по аналогичному принципу с использованием отдельного (первичного) теплообменника или встроенного (вторичного) змеевика или в небольшом встроенном бойлере-накопителе.Вторичный теплообменник и бойлер можно подключить к системе циркуляции горячей воды. К сожалению, твердотопливный котел не может полностью обеспечить стабильную температуру из-за общей неравномерности тепловыделения, за исключением пеллетных котлов с автоматической загрузкой топлива.

В большинстве твердотопливных двухконтурных котлов с бойлером-накопителем горячей воды вода в баке нагревается непосредственно за счет первичного тепла

• Современные двухконтурные электрические котлы отопления оснащены вторичным теплообменником и горячей водой. циркуляционный насос воды, поэтому режим их использования достаточно комфортный, хотя и не дотягивает до уровня котельная система + бойлер косвенного нагрева.Увы, электричество для отопления стоит дорого.

Для приготовления горячей воды в двухконтурных электрокотлах также используются пластинчатые теплообменники.

Как подключить оборудование

Схема подключения двухконтурного отопительного котла определяется не видом топлива, на котором работает теплогенератор, а типом системы отопления (с принудительной или естественной циркуляцией, одноконтурной). контурный или двухконтурный и др.), котельное оборудование. Например, двухконтурные газовые и электрические котлы для отопления дома с вторичным теплообменником часто уже оснащены насосами, что позволяет сразу подключить их к системе циркуляции как отопления, так и ГВС.Жидкостные и твердотопливные котлы, часто не имеющие насосов, при необходимости устанавливаются отдельно.

Двухконтурный котел с теплообменником первичного типа, помимо вводов подающей и обратной линий отопления, имеет еще два подключения: вход для холодной воды и выход для уже нагретой.

Схема подключения двухконтурного газового котла к отоплению и ГВС без циркуляции. Следует стремиться к тому, чтобы длина трубопроводов горячей воды от теплогенератора до смесителя была как можно равной, это снизит разницу температур при одновременном использовании нескольких кранов.

Обвязка двухконтурного котла отопления, схема которого предусматривает возможность подключения к ГВС с циркуляцией, будет немного отличаться; добавлено подключение обратной магистрали (циркуляционной линии) горячего водоснабжения.

Схема подключения твердотопливного котла с накопительным котлом и циркуляцией горячей воды. Обратите внимание, что обратные клапаны устанавливаются на линиях подачи холодной и горячей воды.

Подключение котла отопления — серьезная задача.Для всех типов теплогенераторов это означает проектирование и монтаж трубопроводов, интеграцию котла в систему отопления. А что касается газового оборудования, он также подключен к газопроводу подачи природного газа, для чего требуются специальные разрешения и лицензии. Работа в котельной технически сложнее прокладки отопительных коммуникаций в помещении, ошибка в расчетах и ​​установке может привести к сбоям в работе системы и даже серьезной аварии. Чтобы быть уверенным в надежности и безопасности отопления дома, ответственную работу следует доверить сертифицированным специалистам.

Видео: двухконтурный котел отопления

Но также для бытовых / гигиенических целей. Обе проблемы решает котел. Рассмотрим устройство одноконтурного и двухконтурного газового котла, плюсы и минусы обеих конструкций.

Особенности котлов

Чем отличается одноконтурный газовый котел от двухконтурного? Одноконтурный отвечает только за отопление: один или несколько трубопроводов обеспечивают радиаторы и / или теплоноситель.

Проблема горячего водоснабжения требует отдельного решения.Есть два возможных решения, о них ниже.

Что означает двухконтурный газовый котел: есть возможность использовать один и тот же агрегат для нагрева воды для отопления и для хозяйственных нужд (). Это связано с наличием сдвоенного теплообменника или двух отдельных теплообменников в конструкции котла.

Теплообменники двухконтурные бывают проточные и котельные. Проточные, как правило, маломощные, подходят для домов или квартир с небольшим количеством пользователей.

включает резервуар для воды объемом до 180 литров.Вода в таких котлах нагревается как в накопительном, так и в проточном режиме. В проточной воде холоднее, потому что не успевает нагреться.

Вторым конструктивным отличием двухконтурных агрегатов является конструкция теплообменника. Комбинированный теплообменник состоит из двух емкостей разного размера, встроенных друг в друга. Вода во внутреннем баке, предназначенном для нужд горячей воды, нагревается теплоносителем во внешнем (отопительном) теплообменнике. В случае отдельных теплообменников эти два бака расположены рядом.

Главное, чем одноконтурный котел отличается от двухконтурного: использование горячей воды из котла никак не влияет на процесс нагрева. В двухконтурных моделях приоритет ГВС следующий: когда требуется горячая вода для душа или кухни, котел переключается на их обслуживание, а теплоноситель в отопительные контуры не подается.

Переключение контура осуществляется трехходовым клапаном, который реагирует на открытие / закрытие крана горячей воды: в открытом положении крана клапан переключает котел на подачу горячей воды, в закрытом положении — в контур отопления.Обе цепи не могут работать одновременно.

Второе ограничение — количество точек розыгрыша. Котел качественно работает на горячей воде, если их не больше двух, а расстояние до обоих небольшое. Когда есть две точки (душевая кабина и смеситель для кухни), они стараются разместить агрегат между ними. При большом расстоянии от бойлера до крана горячей воды ждать придется долго.

Одноконтурный или двухконтурный отопительный котел — в чем разница? В одноконтурной модели над горелкой расположен только один теплообменник ().

Проблема с ГВС в этом случае может быть решена одним из двух способов:

• установка бойлера косвенного нагрева;
• установка отдельного отопителя;

При использовании бойлера косвенного нагрева принцип работы одноконтурного котла становится аналогичным работе двухконтурного: движение теплоносителя между контурами регулируется специальным клапаном (). В этом случае трубопровод ориентируют таким образом, чтобы теплоноситель при необходимости мог попасть из котла в отопительный контур, минуя котел.

Очки за и против

Что лучше для частного дома — одноконтурное или двухконтурное? Обе модели могут обеспечить дом горячей водой. В каких случаях лучше отдать предпочтение тому или иному варианту?

Отличия одноконтурного газового котла от двухконтурного:

• низкая цена. Покупка и установка одноконтурного котла обойдется дешевле, чем двухконтурного;
Тепловой КПД
• выше, особенно если вы приобретаете напольную модель ().Напольные котлы изготавливаются из чугуна, дольше удерживает тепло, чем стальные;
На
• мощность меньше — для работы второго контура при покупке котла приходится закладывать дополнительно около 25% мощности;
• , если проблемы отопления и горячей воды решаются раздельно (для производства горячей воды используется не бойлер, а отдельный водонагреватель), то вместо воды в отопительном контуре можно использовать незамерзающую жидкость.

Когда нужно определиться, что лучше — одноконтурный котел с котлом или двухконтурный, учитывается главное преимущество последнего — компактность.Он занимает намного меньше места, чем одноконтурный котел + бойлер (или автономный отопитель). Это важно для небольшого дома или квартиры.

А вот двухконтурный котел лучше всего использовать в большом доме и маленькой семье. Чем больше дом, тем длиннее отопительные контуры, тем выше инерционность системы. В длинном контуре охлаждающая жидкость охлаждается медленнее, чем в коротком (это неизбежно при включении горячей воды). Соответственно, чем больше пользователей, чем чаще он включается, тем дольше отключается нагрев.

Plus двухконтурная модель — контуры можно использовать индивидуально. Например, летом отопление не нужно, котел может работать только на горячей воде.

Чтобы определиться, выбрать ли котел газовый двухконтурный или одноконтурный, нужно учесть другие недостатки двухконтурных моделей :

• Температура нестабильная, особенно при двух точках забора воды. Давление тоже нестабильное. Может быть недостаточно напора или вода в кране / душе будет недостаточно горячей;
Теплообменник
• dHW страдает от накипи.Некоторые модели трудно чистить;
• не используйте для отопления антифриз, только воду;
• Если семья большая, потребность в горячей воде высока. Собственной мощности котла недостаточно, и вам все равно придется дополнять систему котлом. Одноконтурный котел с бойлером или двухконтурный котел с бойлером занимает одинаково много места, поставить систему на кухне не получится, придется выделить место под котельную.

Наконец, одноконтурный котел и двухконтурный котел различаются по оснащению.Дополнительным преимуществом двух контуров перед одним является то, что в комплект обычно входит все необходимое: насос, трехходовой клапан, расширительный бак.

Одноконтурный котел часто продается в стандартной комплектации: котел, насос и другие необходимые элементы системы нужно покупать отдельно. Установить двухконтурный котел проще, чем одноконтурный котел и бойлер.

Видео о выборе между одноконтурным котлом и двухконтурным.

Подключение котла к двухконтурному котлу.Схема подключения бойлера косвенного нагрева

Котел косвенного нагрева устанавливается совместно с одноконтурными газовыми и твердотопливными котлами, тепловыми насосами, солнечными коллекторами. Для нормальной работы водонагревателя необходим трубопровод в соответствии с инструкцией производителя.

Подключение бойлера косвенного нагрева к одноконтурному котлу требует особых навыков, четкого понимания внутреннего устройства емкостного накопителя. Есть несколько вариантов обвязки, что позволяет учесть технические условия эксплуатации БКН.

Фитинг для обвязки БКН

1. обеспечить непрерывную циркуляцию теплоносителя от котла к водонагревателю;
2. предотвращает гидравлический и тепловой удар;
3. поддерживать заданную температуру нагрева воды в автоматическом режиме.
№

• Расширительный бак диафрагменный — предназначен для компенсации теплового расширения в системе горячего водоснабжения и предотвращения аварийных ситуаций. При подключении БКН устанавливается с группой безопасности. Расширительный бак должен вмещать не менее 10% от общего объема бойлера косвенного нагрева.
• Клапан предохранительный — необходим для аварийного слива воды из БКН. Если давление поднимается слишком высоко, он открывается и выпускает воду из бойлера. Клапан используется во время обслуживания для заполнения резервуара химическими реагентами, удаляющими накипь.
• Группа безопасности для бойлера косвенного нагрева — включает манометр, предохранительный клапан и воздухоотводчик.Агрегат предназначен для нормализации давления в системе горячего водоснабжения и предотвращения гидравлического удара. Установка группы безопасности и расширительного бака — требование, предъявляемое производителями к трубопроводу БКН.
• Датчик температуры котла — подключен к циркуляционному насосу, регулирующему давление в змеевике. Погружной термостат работает по принципу реле. При достижении достаточного нагрева воды датчик подает сигнал на отключение насосного оборудования. Вода перестает нагреваться.После остывания автоматика котла начинает циркуляцию.
• Клапан трехходовой — работает как смесительный узел, открывая и закрывая подачу воды в котел от системы отопления. Существуют простые механические устройства и прецизионные трехходовые клапаны с сервоприводом.
• Циркуляционный насос — в зависимости от выбранной схемы трубопроводов устанавливается один или два модуля. Насос используется для создания постоянного давления и рециркуляции в системе ГВС.

Материал трубопровода БКН

• Холодная вода — может быть установлена ​​обычная вода, полипропиленовая труба . .. Материал подходит для пайки всей системы холодной воды.
• ГВС — температура ГВС, подаваемая потребителю, поддерживается на уровне 65-70 °.Допускается использование полипропилена со стекловолоконным (армированным) или алюминиевым армированием, предназначенного для горячего водоснабжения.
  Другой вариант: выполнить обвязку медной трубы … При прокладке с медной трубой обязательно использовать теплоизоляцию. Медь — хороший проводник тепла, что неизбежно приведет к снижению температуры нагретой воды при транспортировке к конечному потребителю. Теплоизоляция труб защитит от потери тепла.

Место установки котла сразу за котлом отопления, перед радиаторами и теплыми полами … Данная схема подключения обусловлена ​​тем, что для нагрева горячего водоснабжения теплоноситель должен быть нагрет до 90-95 ° C. В зоне между котлом и котлом наблюдается серьезная тепловая нагрузка. Этот участок трубопровода рекомендуется выполнять из стальной или медной трубы.

Варианты обвязки бойлера косвенного нагрева

Еще один важный фактор, который следует учитывать при выборе типа подключения, — это волатильность. Есть такие, в которых циркуляция воды и теплоносителя происходит независимо, а также схемы с созданием принудительного давления (откачка).Последний не может работать без электричества. Производители БКН в инструкции по эксплуатации указывают рекомендуемую схему обвязки, что также учитывается при подключении.

Трубопровод БКН с трехходовым клапаном

Преимущества решения:

• быстрое приготовление горячей воды;
• экономия при постоянном использовании котла;
• возможность автоматизации нагрева воды.

Схема трубопровода с двумя насосами

Циркуляционный насос накопителя подключен к датчику температуры. Когда температура нагрева ГВС падает, выдается сигнал активации. Создается давление, достаточное для изменения движения теплоносителя и направления его через БКН. Для нормального функционирования системы необходим точный расчет насоса для бойлера косвенного нагрева.

Гидравлическое соединение стрелка

Обвязка требует предварительных грамотных теплотехнических расчетов. Схема подключения сложная, поэтому для реализации лучше обратиться за помощью к профессионалу.

Обвязка в гравитационной системе

Гравитационная система имеет ряд недостатков, связанных с особенностями ее работы. Вода нагревается медленнее, температура нагрева и подачи воды в бак будет меньше, чем в системах с принудительной циркуляцией.Главное преимущество: возможность работать при отсутствии электричества. При частых отключениях электроэнергии в сети гравитационная система вне конкуренции.

Установка рециркуляции ГВС с БКН

При повторном открытии крана из него сначала вытекает уже остывшая вода, что снижает комфортность использования бойлера.Рециркуляция необходима для обеспечения мгновенного поступления горячей воды к потребителю. Дополнительным плюсом является возможность подключения полотенцесушителя.

Схема обвязки бойлера косвенного нагрева с рециркуляцией практически не отличается от обычного подключения. Разница в том, что тройник, подключенный к обратному трубопроводу, устанавливается перед самим смесителем или краном. Линия рециркуляции ГВС через бойлер косвенного нагрева будет работать исключительно с применением насосного оборудования.

Рециркуляция имеет ряд недостатков:

• снижение температуры нагрева ГВС;
• повышенные затраты на топливо;
• волатильность.

• При открытии крана двухконтурный котел нагревает теплообменник ГВС, расходуя на него максимальное количество тепловой энергии.Катушке нужно время, чтобы нагреться. По этой причине горячая вода поступает к пользователю не сразу после открытия крана, а через некоторое время (срок зависит от удаленности точки забора и мощности котла).
• Частые запуски и остановки подачи горячей воды создают нагрузку на нагревательные элементы, что может привести к быстрому выходу оборудования из строя.

Главный недостаток схемы: зависимость работы БКН от производительности котла. Этот параметр влияет на скорость приготовления горячей воды. Теплоотдача в этом случае будет ниже.

БКН лучше изначально подключать к одноконтурному котлу.Подключение к двухконтурному котлу малоэффективно и применяется в основном в случае необходимости модификации существующей системы отопления и горячего водоснабжения.

Если вы не знаете, как подключить бойлер косвенного нагрева к двухконтурному котлу, схема на этой странице поможет вам разобраться с этим вопросом.

Самая простая схема подключения бойлера косвенного нагрева к двухконтурному котлу подразумевает использование второго котлового контура для нагрева горячей воды для ГВС.

В случае, когда у вас нет БКН, горячая вода нагревается в «проточном» режиме.Если нужен «накопительный» режим, то вариант только один — использование БКН, так как в самом котле нет накопительных баков, нет накопителя горячей воды.

При этом двухконтурный котел, схема которого приведена на этой странице, реализован так же, как если бы это был одноконтурный котел.

Возникает вопрос — зачем тогда использовать двухконтурный котел? Ответ не очевиден. Но у кого-то может быть такая ситуация, что уже стоит двухконтурный котел а есть БКН.И при этом человек хочет реализовать систему ГВС в «накопительном» режиме.

Схема подключения бойлера косвенного нагрева к двухконтурному котлу

Итак, вот простая схема подключения бойлера косвенного нагрева к двухконтурному котлу, когда у вас есть возможность реализовать режим «накопительный» для системы ГВС даже при использовании двухконтурного котла.

Подробнее по этой теме на нашем сайте:

1.
   Если у вас бойлер косвенного нагрева, то схема подключения к газовому котлу позволит вам получать горячую воду для системы горячего водоснабжения…
2.
   Раз уж про эту чешскую марку мы уже начали писать, стоит хотя бы один бойлер косвенного нагрева «разобрать на винты» …
3.
   Для правильной работы БКН нужна рабочая схема подключения бойлера косвенного нагрева. При этом будет работать и обогрев, и горячий …
4.
   Самая простая и правильная схема отопления частного дома газовым котлом представлена ​​на этой странице. Так как это для газовых котлов…

Котлы косвенного нагрева в частных домах можно дополнить как газовыми, так и твердотопливными или дизельными котлами. Установка такого оборудования может сделать жизнь в загородном доме намного комфортнее. В отличие от двухконтурных котлов, котлы способны обеспечить максимально равномерный нагрев воды.

Что такое бойлер косвенного нагрева и как он работает

Агрегаты данного типа имеют относительно простую конструкцию. Это бойлер косвенного нагрева, небольшая утепленная металлическая «бочка», покрытая изнутри двумя слоями эмали.В таких агрегатах в качестве нагревательного элемента используется обычный змеевик.

Холодная вода поступает в бойлер косвенного нагрева снизу, поднимается по спирали, нагревается и выходит через верхнюю трубу. За нагрев самого змеевика в таких устройствах отвечает система обогрева системы обогрева. Горячая вода из котла подается в змеевик сверху и отводится из него снизу.

Каких правил нужно соблюдать при подключении

Обвязка бойлеров косвенного нагрева своими руками выполняется с соблюдением следующих рекомендаций: на трубах подвода теплоносителя к змеевику и отвода его устанавливаются отводы

• ;
• на входе холодной воды в установке установлен обратный клапан;
• в трубопроводе котла, расширительный бак обязателен.

Отводы на трубах, соединяющих водонагреватели с котлом, устанавливаются для облегчения ремонта в случае необходимости. Снять агрегат при наличии такой фурнитуры можно будет в любой момент позже, не выключая основное оборудование. Обратный клапан при установке котла, он используется для того, чтобы горячая вода не попала в «холодную» воду при падении давления в системе.

Расширительный бак в трубопроводе блоков косвенного нагрева служит для предотвращения разрыва их корпуса во время работы.Ведь, как известно, вода при нагревании способна довольно сильно расширяться. Следовательно, давление внутри блока может достигать высоких пределов.

Основные этапы установки

Обвязка водонагревателя, следовательно, должна включать следующие этапы:

• подключение агрегата к водопроводу из колодца;
• врезка линии подачи нагретой воды потребителям;
• подключение змеевика к трубам подачи и отвода теплоносителя котла;
• установка расширительного бачка и группы безопасности.

Одновременно с котлом в котельных обычно устанавливают систему рециркуляции, что увеличивает удобство использования системы горячего водоснабжения.

Поэтапный монтаж котла в системе отопления принудительного типа

В сетях этого типа обвязка агрегатов косвенного нагрева выполняется по следующей схеме:

• после циркуляционного насоса трехходовой клапан врезается в подающую трубу; №
• датчик температуры нагрева воды ввинчивается в втулку на корпусе котла;
• один из выходов трехходового клапана соединен с патрубком котла, принимающим теплоноситель;
• в обратный трубопровод врезается тройник;
• тройник соединен с выходом теплоносителя змеевика;
• — за тройником установлен клапан;
• На трубе горячей воды рядом с котлом монтируется расширительный бак.

Датчики косвенного нагрева обычно поставляются с одноконтурными котлами … Когда вода в котле остывает, они просто переключают трехходовой клапан для подачи теплоносителя в его змеевик. В результате котел переходит в режим нагрева горячей воды. Система отопления временно отключена.

Как только температура воды в котле достигает определенного значения, трехходовой клапан переключает котел обратно в режим отопления помещения.

Этапы установки водонагревателя с насосом

Иногда бойлеры косвенного нагрева при подключении к системе дополняются собственными циркуляционными насосами.Обычно такая схема обвязки применяется, когда агрегат устанавливается не рядом с котлом, а на некотором расстоянии от него.

В данном случае монтаж осуществляется по следующей технологии:

• сверху к змеевику котла подключается труба, подводящая теплоноситель от котла;
• участок обратной линии котла врезается в линию подачи холодной воды к котлу;
• перед этими секциями в трубе холодной воды монтируется обратный клапан;
• — на обратной линии ТЭН установлен насос;
• труба подключена к змеевику;
• Установлен расширительный бачок.

Трехходовой клапан в такой схеме, как видите, не используется. Котловой контур подключается через обычные тройники. В этом случае насосы и датчик температуры отвечают за переключение потока, который замыкает, в зависимости от степени нагрева воды, контакты насоса котла или бойлера.

Пошаговая обвязка в гравитационных системах

Установка водонагревателя в сетях данного типа производится таким образом, чтобы он располагался над радиаторами.Поэтому для гравитационных систем покупают обычно не напольные, а настенные подвесные котлы.

Включает в себя правильную установку водонагревателей в сетях с естественной циркуляцией теплоносителя в следующие этапы:

• змеевик котла подключается к питанию от котла с помощью трубы большего диаметра, чем в системе отопления;
• далее, на этом участке между котлом и водонагревателем врезается подача в систему отопления; №
• между котлом и результирующим ответвлением монтируется термостатическая головка с патч-датчиком, питаемая от аккумуляторов;
• котел подключается к котлу обратной магистралью;
• в обратную трубу прорезана линия отвода остывшей охлаждающей жидкости от радиаторов;
• Расширительный бак установлен ближе к котлу на обратной линии.
№

Вода при использовании такой схемы нагревается за счет разницы в сечении подводящих труб котла и системы отопления. Водонагреватель в этом случае в приоритете. Как только вода в бойлере нагревается до определенной температуры, срабатывает датчик и трубопровод закрывается. В результате в систему отопления начинает поступать вода.

Можно подключить к двухконтурным котлам

Довольно удобно использовать двухконтурные котлы, способные нагревать воду как в системе отопления, так и в системах горячего водоснабжения в загородных домах.Однако у этого оборудования есть один довольно серьезный недостаток. При использовании в качестве водонагревателя двухконтурного котла вода из кранов ГВС может быть как слишком горячей, так и холодной. Оборудование этого типа, как уже было сказано, не способно обеспечить его равномерный нагрев.

Исправить ситуацию в этом случае можно с помощью бойлера. Подключение такого оборудования к двухконтурным котлам, конечно, разрешено. Обвязка водонагревателя такими агрегатами выполняется в обычном порядке.В этом случае на самом котле трубы, отвечающие за ГВС, просто накладываются внахлест.

Установка бойлера косвенного нагрева в коллекторную сеть

В таких современных системах водонагреватели тоже очень часто используются. Котлы монтируют в коллекторных сетях, как правило, на гребенке как можно ближе к подаче. То есть там, где температура охлаждающей жидкости самая высокая.

Бойлеры косвенного нагрева подключаются в такие системы по следующей схеме:

• подвод от гребенки системы отопления подключается к водонагревателю;
• обратка, расширительный бачок, группа безопасности подключены;
• Подводящий и отводящий патрубки водопровода смонтированы.

При установке подводящего трубопровода змеевика в коллекторных системах запорная арматура обязательна.

Инструкция по установке рециркуляции

Часто бывает так, что сантехника располагается в доме на значительном удалении от котла или на верхних этажах. В этом случае хозяевам дома для получения горячей воды обычно приходится ждать, пока застаивается и остыла в трубах стоки из кранов в ванных комнатах. А это, конечно, неудобно и не особо экономично.

Исправить эту ситуацию можно, встроив в загородный дом системы рециркуляции. Монтаж такой сети примерно такой:

• максимально близко к потребителю, в трубу горячего водоснабжения врезается тройник;
• к тройнику присоединяется труба необходимой длины;
• Удлиненная линия подключена к котлу через рециркуляционную трубу;
• рядом с котлом на патрубке в цепь врубается дополнительный насос не слишком большой мощности.

При использовании такой схемы вода в трубах между котлом и потребителем после включения насоса в электросеть не будет застаиваться и, соответственно, будет охлаждаться. То есть жильцы дома смогут пользоваться горячей водой сразу после откручивания кранов.

Отопительное оборудование сейчас достаточно разнообразное. Но разобраться во всех его тонкостях крайне важно, иначе можно допустить фатальные ошибки … В полной мере это относится к системам накопления воды, которые нагревают ее косвенным способом.

Особенности:

Основная особенность схемы подключения любого бойлера косвенного нагрева (марку и модель здесь можно не учитывать) в том, что у него нет своего теплового узла. Вода забирает тепло от внешних систем отопления.

Они могут получать тепловую энергию за счет:

• сжигания минерального или ископаемого топлива;
• влияние электрического сопротивления;
• контакт с системой центрального отопления;
• скопление солнечных лучей.

Устройство

С любым типом внешних источников тепловой энергии котел работает одинаково, за редким исключением. И даже частные инновации отдельных компаний, охраняемые патентным законодательством, не меняют сути устоявшейся схемы. Часть теплоносителя, полученная от любого источника, проходит по змеевику, встроенному в накопитель. Циркуляция поддерживается насосом. При тесном контакте с трубами или резервуаром, в котором изначально находится более холодная вода, она нагревается.

Поскольку даже один джоуль тепла, напрасно излучаемый наружу, оказывает крайне негативное влияние на работу системы, она должна быть оборудована тепловой защитой. В качестве жаростойкого материала обычно выбирают полиуретан или полистирол. Поступление новых доз холодной воды естественно происходит из общей системы водоснабжения. Каждая новая порция проходит через специально разработанные насадки. Как только цикл движения в змеевике завершается, теплоноситель поступает в систему отопления дома — для этого предусмотрена совершенно специальная труба.

Далее, уже начинаются определенные различия: хотя большинство котлов предназначены для подачи холодной воды ниже по потоку, некоторые из них подходят выше по потоку. В этой конструкции жидкость сначала должна полностью пройти через систему до самой нижней точки. Вариации с выходом нагретого теплоносителя заметно меньше, почти в 100% случаев он снимается сверху. Трудно найти причину, по которой должно было поступить иначе. Ведь верхнее расположение позволяет подавать горячую воду как можно дольше, главное, чтобы в емкости оставалась хотя бы небольшая порция.

Чтобы катушка занимала максимально возможное пространство внутри корпуса, ее обычно делают в форме спирали. Когда теплоноситель проходит по этой трубе несколько циклов, температура становится равной нагреву жидкости в самом котле. По команде специального реле останавливается специальная цепь, питающая насос. При последующем охлаждении теплоносителя до заданного значения реле подает другую команду — замкнуть контур — и нагрев возобновляется.Преимущества такого устройства достаточно хорошо известны. Все эти моменты необходимо учесть перед началом работы.

Принцип установки

Если вам нужно смонтировать бак емкостью до 200 литров, это может быть настенный продукт. Для его крепления предусмотрены специальные скобы, которые должны располагаться на ровных и прочных вертикальных поверхностях. Обычные перегородки из гипсокартона для монтажа даже такого «легкого» привода малопригодны.Выбирать нужно между экономией на обустройстве внутреннего пространства и экономией на котле. Напольную технику предпочтительнее удовлетворить потребности большого домохозяйства, иногда даже устанавливают изделия емкостью более тысячи литров и выделяют для них специальную котельную.

В частных домах можно ограничиться бойлерами косвенного нагрева, которые накапливают от 250 до 300 литров воды. Точный выбор мощности должен основываться на фактических и прогнозируемых потребностях.При подключении к двухконтурному котлу, оборудованному встроенным насосом, автоматика котла сама берет на себя координацию работы клапана по сигналам термостата. Это очень важно, ведь двухконтурный отопительный прибор, в отличие от одноконтурного, должен подавать горячую жидкость как в систему отопления, так и в контур горячего водоснабжения.

Если установлен трехходовой клапан, водонагреватель будет иметь преимущество в системе перед контуром отопления.Такой подход допустим при установке бака. большая емкость … К сведению: аналогичный способ подключения практикуется и с принудительным использованием жесткой воды, что затрудняет нормальное использование системы ГВС. Хотя, конечно, гораздо правильнее было бы позаботиться о размягчении поступающего теплоносителя. Но иногда приходится неохотно подстраиваться под это.

Проблемы могут возникнуть из-за того, что значительный расход горячей воды может усложнить работу этого контура.В этом случае метод получения тепла, в том числе с помощью пеллетного или другого твердотопливного котла, не имеет значения. И тут на помощь приходит котел, который сглаживает колебания в двух контурах. Благодаря ему даже интенсивный расход теплоносителя мало влияет на повседневную жизнь людей. Установщики должны подумать, какая функция будет иметь наивысший приоритет.

Подключение бойлеров косвенного нагрева к одноконтурному котлу можно производить при помощи пары насосов.Затем потоки воды с их помощью распределяются по двум трубопроводам. Обычно предполагается, что сначала будет контур горячей воды. Соответственно настроен и алгоритм работы котла совместно с одноконтурным устройством. Чтобы потоки жидкости разного нагрева не меняли основные параметры друг друга, перед обоими насосами должен быть установлен обратный клапан. Горячая вода подается исключительно от бойлера.

Крепление

Качественная обвязка котла, подключенного к двухконтурному котлу, подразумевает стыковку водонагревателя с одним из теплообменников.Кольцевая система образуется при сообщении входного патрубка котла с начальным звеном теплообменника. Все устроено таким образом, что вода, поступающая из водопровода, проходит через теплообменник котла. Он пойдет прямо к котлу, а оттуда попадет в линию горячего водоснабжения. Подключить электрокотел можно примерно так же, но водопровод подключается к первой трубе второго агрегата, отводящего тепло, а вторая труба уже подключена к котлу.

Водонагреватель рекомендуется устанавливать как можно ближе к источнику энергии, чтобы упростить их подключение с помощью автоматики. Когда устройство смонтировано, настала очередь стыковки. Важно: правильно установленный и подключенный водонагреватель должен отбирать только определенное количество тепла. Чрезмерно высокий расход может парализовать систему отопления. Решить эту проблему чаще всего можно, установив автоматически управляемый циркуляционный насос своими руками или с помощью профессионалов.

Только на самом последнем этапе монтируется термоблок. Практически всегда рекомендуется иметь квалифицированный монтаж схемы. Нюанс в том, что бойлеры косвенного нагрева с блоком управления необходимо подключать исключительно к системам отопления, получающим воду от неуправляемых котлов.

Требуется только:

• подтянуть подающие и приемные ходы;
• состыковать привод с водопроводом; №
• надеть на верхний выход гребешок, распределяющий горячую воду;
• Наполните резервуар и немедленно начните нагрев.

Самые простые котлы взаимодействуют в основном с автоматизированными источниками тепла. Во время установки придется позаботиться о подключении датчика, измеряющего силу нагрева. Этот датчик предполагается связать со строго определенным входом в котел. Допускается подключение котлов независимо от сети к автономным котлам, но это сразу усложняет работу и требует особой схемы. Следует учитывать, что можно нагреть воду внутри бойлера немного слабее, чем нагретую жидкость в змеевике.

Следовательно, когда котел переведен в режим малого нагрева и может подавать теплоноситель, нагретый до 40 градусов, только ТЭНы комбинированного типа смогут поднять температуру выше. В них всегда есть электрический нагревательный элемент, который помогает добавить тепла. Если при настройке системы управления рециркуляцией приоритет отдается нагреву горячей воды в кране, то движение всего теплоносителя направляется через накопительно-обменный блок. В результате значительно сокращается общее время, необходимое для получения жидкости требуемой температуры.

Как показывает практика, если проектировщики и установщики котельной отдадут предпочтение варианту с приоритетом, можно обеспечить комфортные условия для жителей. Чтобы прогреть весь объем жидкости в емкости, нужно от 20 до 40 минут. А если говорить о стабилизации температуры на фоне расхода теплоносителя, то это время сокращается в несколько раз. Даже небольшое жилище вряд ли успеет достаточно остыть, чтобы его обнаружили находящиеся в нем.Но от установленного котла и котла зависит очень многое: их мощность должна совпадать, и в идеале рекомендуется устанавливать котел с запасом мощности 25% и более.

Чтобы гарантировать стабильную работу устройств, подключенных к коллекторам, распределяющим горячую воду, необходимо дополнить выход из котла специальным расширительным баком. Рекомендуемое значение составляет 10% от основного резервуара, чтобы уменьшить влияние теплового расширения. Все подключенные ветви должны быть оборудованы запорными клапанами шарикового типа.С их помощью любому узлу удается в нужный момент отключиться от линии и проверить или отремонтировать.

Линии, по которым проходит жидкость, обычно оснащены обратными клапанами. С их помощью предотвращается обратный поток теплоносителя, повышается удобство и безопасность монтажа. Иногда возникает необходимость поставить рядом с котлом котел, на приточной среде которого установлен насос, обеспечивающий циркуляцию. В таком варианте очень важно предусмотреть отдельный контур, по которому вода будет поступать в ТЭН от бойлера.По сути, создается параллельный тип подключения.

Если и в котле, и в бойлере есть насос, то сразу после циркуляционного насоса необходимо установить трехходовой вентиль, один канал подключается к патрубку водонагревателя. Это обеспечивает нормальную работу обогрева. На обратном трубопроводе до точки входа в котел необходимо установить тройник. И уже в этом тройнике подключается патрубок, который забирает жидкость из теплообменника. Такая простая система легко и изящно решает поставленные задачи.

Как только датчик подает сигнал о том, что температура теплоносителя опускается ниже установленной отметки, клапан направляет свежий поток в котел. При этом система отопления останавливается. Когда нормальное значение восстанавливается, тот же клапан переключается обратно. Минимальное количество компонентов снижает риск поломки. А простота исполнения позволяет быстро найти проблему, если она все же появится.

При использовании котла независимо от электросети добиться приоритета котла не так просто, как в других вариантах.Водонагреватель рекомендуется размещать выше по отношению к полу помещения, чем радиаторы. Желательно, чтобы самая нижняя точка настенной модели также была приподнята над котлом. Но точно соблюдать такое требование возможно только в отдельных случаях. Когда он выполнен частично, все же стоит поднять привод на максимально возможную высоту.

Устанавливая котел на пол, сразу уменьшите скорость нагрева жидкости. Хуже того, нижняя часть емкости в принципе не может нормально прогреться в этом режиме. Если подключить котел по классической системе, то любое отключение электроэнергии лишит вас доступа к горячей воде. Проблему можно решить, используя для контура, подключенного к водонагревателю, трубу большего диаметра, чем на нагревательном звене. Сразу в начале ветви нагрева ставится термостатическая головка и накладывается датчик. Энергия поступает от батарей.

Котел косвенного нагрева устанавливается совместно с одноконтурными газовыми и твердотопливными котлами, тепловыми насосами, солнечными коллекторами.Для нормальной работы водонагревателя необходим трубопровод в соответствии с инструкцией производителя.

Подключение бойлера косвенного нагрева к одноконтурному котлу требует специальных навыков, четкого понимания внутреннего устройства накопительного бака. Есть несколько вариантов обвязки, что позволяет учесть технические условия эксплуатации БКН.

Фитинг для обвязки БКН

1. обеспечить непрерывную циркуляцию теплоносителя от котла к водонагревателю;
2. предотвращает гидравлический и тепловой удар;
3. поддерживать заданную температуру нагрева воды в автоматическом режиме.
№

• Расширительный бак диафрагменный — предназначен для компенсации теплового расширения в системе горячего водоснабжения и предотвращения аварийных ситуаций.При подключении БКН устанавливается вместе с группой безопасности. Расширительный бак должен вмещать не менее 10% от общего объема бойлера косвенного нагрева.
• Клапан предохранительный — необходим для аварийного слива воды из БКН. Если давление поднимается слишком высоко, он открывается и выпускает воду из бойлера. Клапан используется во время обслуживания для заполнения резервуара химическими реагентами, удаляющими накипь.
• Группа безопасности для бойлера косвенного нагрева — включает манометр, предохранительный клапан и воздухоотводчик.Агрегат предназначен для нормализации давления в системе горячего водоснабжения и предотвращения гидравлического удара. Установка группы безопасности и расширительного бака — требование, предъявляемое производителями к трубопроводу БКН.
• Датчик температуры котла — подключен к циркуляционному насосу, регулирующему давление в змеевике. Погружной термостат работает по принципу реле. При достижении достаточного нагрева воды датчик подает сигнал на отключение насосного оборудования. Вода перестает нагреваться.После остывания автоматика котла начинает циркуляцию.
• Клапан трехходовой — работает как смесительный узел, открывая и закрывая подачу воды в котел от системы отопления. Существуют простые механические устройства и прецизионные трехходовые клапаны с сервоприводом.
• Циркуляционный насос — в зависимости от выбранной схемы трубопроводов устанавливается один или два модуля. Насос используется для создания постоянного давления и рециркуляции в системе ГВС.

Материал трубопровода БКН

• Холодная вода — можно установить обычную полипропиленовую трубу. Материал подходит для пайки всей системы холодной воды.
• Подача горячей воды — температура подаваемой потребителю горячей воды поддерживается на уровне 65-70 °. Допускается использование полипропилена со стекловолоконным (армированным) или алюминиевым армированием, предназначенного для горячего водоснабжения.
  Другой вариант — использовать обвязку для медных труб. При прокладке медной трубой обязательно использовать теплоизоляцию. Медь — хороший проводник тепла, что неизбежно приведет к снижению температуры нагретой воды при транспортировке к конечному потребителю. Теплоизоляция труб защитит от потери тепла.

Место установки котла — сразу за котлом отопления, перед радиаторами и теплым полом. Такая схема подключения обусловлена ​​тем, что для нагрева горячего водоснабжения необходимо нагреть теплоноситель до 90-95 ° С. В зоне между котлом и котлом наблюдается серьезная тепловая нагрузка. Этот участок трубопровода рекомендуется выполнять из стальной или медной трубы.

Варианты обвязки бойлера косвенного нагрева

Еще один важный фактор, который следует учитывать при выборе типа подключения, — это волатильность. Есть такие, в которых циркуляция воды и теплоносителя происходит независимо, а также схемы с созданием принудительного давления (откачка).Последний не может работать без электричества. Производители БКН в инструкции по эксплуатации указывают рекомендуемую схему обвязки, что также учитывается при подключении.

Трубопровод БКН с трехходовым клапаном

Преимущества решения:

• быстрое приготовление горячей воды;
• экономия при постоянном использовании котла;
• возможность автоматизации нагрева воды.

Схема трубопровода с двумя насосами

Циркуляционный насос накопителя подключен к датчику температуры. Когда температура нагрева ГВС падает, выдается сигнал активации. Создается давление, достаточное для изменения движения теплоносителя и направления его через БКН. Для нормального функционирования системы необходим точный расчет насоса для бойлера косвенного нагрева.

Гидравлическое соединение стрелка

Обвязка требует предварительных грамотных теплотехнических расчетов. Схема подключения сложная, поэтому для реализации лучше обратиться за помощью к профессионалу.

Обвязка в гравитационной системе

Гравитационная система имеет ряд недостатков, связанных с особенностями ее работы. Вода нагревается медленнее, температура нагрева и подачи воды в бак будет меньше, чем в системах с принудительной циркуляцией.Главное преимущество: возможность работать при отсутствии электричества. При частых отключениях электроэнергии в сети гравитационная система вне конкуренции.

Установка рециркуляции ГВС с БКН

При повторном открытии крана из него сначала вытекает уже остывшая вода, что снижает комфортность использования бойлера.Рециркуляция нужна для обеспечения мгновенного горячего водоснабжения потребителя. Дополнительным плюсом является возможность подключения полотенцесушителя.

Схема обвязки бойлера косвенного нагрева с рециркуляцией практически не отличается от обычного подключения. Разница в том, что тройник, подключенный к обратному трубопроводу, устанавливается перед самим смесителем или краном. Линия рециркуляции ГВС через бойлер косвенного нагрева будет работать исключительно с применением насосного оборудования.

Рециркуляция имеет ряд недостатков:

• снижение температуры нагрева ГВС;
• повышенные затраты на топливо;
• волатильность.

• При открытии крана двухконтурный котел нагревает теплообменник ГВС, расходуя на него максимальное количество тепловой энергии.Катушке нужно время, чтобы нагреться. По этой причине горячая вода поступает к пользователю не сразу после открытия крана, а через некоторое время (срок зависит от удаленности точки забора и мощности котла).
• Частые запуски и остановки подачи горячей воды создают нагрузку на нагревательные элементы, что может привести к быстрому выходу оборудования из строя.

Главный недостаток схемы: зависимость работы БКН от производительности котла. Этот параметр влияет на скорость приготовления горячей воды. Теплоотдача в этом случае будет ниже.

БКН лучше изначально подключать к одноконтурному котлу.Подключение к двухконтурному котлу малоэффективно и применяется в основном в случае необходимости модификации существующей системы отопления и горячего водоснабжения.

Непрямые водонагреватели: краткое описание котлов

Хотите знать, чем отличаются косвенные водонагреватели от стандартных водонагревателей резервуарного типа? Все дело в котле!

Вашему предприятию требуется горячая вода, и у нагревателя резервуарного типа и косвенного нагрева воды будут свои преимущества и недостатки. Добавление резервуара косвенного нагрева к отопительному котлу для создания «комбинированной системы» может обеспечить дополнительную мощность и сэкономить место, но традиционная установка водонагревателя может создать меньше головной боли в долгосрочной перспективе.Мы рассмотрим некоторые ключевые факторы, которые необходимо учитывать, в том числе основные различия между двумя системами, чтобы помочь вам решить, должен ли ваш котел также работать как часть вашей коммерческой системы водяного отопления.

Полный текст читайте здесь!

Когда дело доходит до нагрева воды в коммерческих целях (например, в ресторанах, гостиницах и многоквартирных домах), в большинстве случаев вы все равно увидите то, что мы называем стандартной установкой для водонагревателя резервуарного типа в «котельной». «Возможно, вы знакомы с принципом работы водонагревателя резервуарного типа по опыту работы в вашем офисе или дома, но существует множество различий между типами коммерческих водонагревателей, что делает этот тип установки чрезвычайно универсальным вариантом для различных применений. Независимо от размера или конфигурации, классический водонагреватель резервуарного типа в основном состоит из одного или нескольких коммерческих водонагревателей в стандартных или высокоэффективных вариантах, которые нагревают и хранят горячую воду для вашего здания.

Несмотря на то, что это все еще наиболее распространенная установка, не всегда доступна опция , только для подачи горячей воды в смесители. Другой тип коммерческой установки для нагрева воды, завоевавший популярность, — это система косвенного нагрева воды или комбинированная система , более известная как , поскольку она объединяет косвенный бак с нагревательным котлом (водяным или паровым) , а также обеспечивают не только тепло, но и горячую воду для дома.

Отопительный котел и его верный помощник, косвенный резервуар

Чтобы понять, как работает эта система, полезно иметь некоторые базовые знания о котлах . Как и водонагреватели, котлы также производят горячую воду, но они не могут ее хранить , а горячая вода (или пар), которую они производят, может использоваться для различных целей — наиболее типичным применением является отопление помещений (также известное как Hydronic. отопление ). Бойлеры для водяного отопления, используемые только , для отопления помещений, не нуждаются в месте для хранения горячей воды, потому что вместо этого она отправляется в систему для обогрева здания, обычно с использованием радиаторов для распределения тепла по всему зданию (известное как лучистое тепло ).В здании с лучистым теплом вода нагревается котлом до точки чуть ниже точки кипения и течет по постоянному контуру от котла к трубам, в радиаторы и обратно в котел для повторного нагрева (это известно как замкнутой системы ).

Когда бойлер используется как для водяного отопления, так и для водяного отопления и , это называется комбинированной системой. Комбинированная система отопления состоит из двух основных компонентов:

1. A Hydronic (горячая вода или пар) Отопление бойлер .Основная часть этой системы, обеспечивающая отопление здания. Размеры коммерческих котлов могут варьироваться от 2 на 2 дюйма до более 5 футов в высоту и более 8 футов в длину, в зависимости от вашего применения и конфигурации.
2. Бак косвенного нагрева воды для горячего водоснабжения здания. Бак косвенного нагрева визуально похож на стандартный водонагреватель, но без механических кишок, необходимых для нагрева только воды, поэтому ему нужен бойлер.

Это означает, что отопительный котел является обязательным условием при рассмотрении косвенного водонагревателя в качестве опции для горячего водоснабжения.Непрямой водонагреватель похож на коляску на мотоцикле, отключающую мощность основного устройства для получения дополнительной бонусной функции.

Водонагреватели непрямого действия названы буквально — они не нагревают воду напрямую, как стандартные водонагреватели, поэтому у них нет собственных элементов управления, но они также представляют собой нечто большее, чем просто резервуары для хранения воды. Как и стандартный водонагреватель, водонагреватель косвенного действия имеет собственный вход для холодной воды и заполняется свежей питьевой водой из городской системы водоснабжения.Но косвенный нагреватель полностью управляется котлом и подключен к нему через замкнутый водопровод , проходящий между ними. Труба проходит от котла к резервуару косвенного нагрева, где он соединяется со змеевиком теплообменника, который представляет собой металлическую трубу, закрученную, как штопор, внутри резервуара, окруженную водой для бытового потребления, которую необходимо нагреть. Другой конец змеевика соединяется с другой трубой, идущей обратно к котлу, создавая замкнутый контур. (См. Диаграмму.)

Таким образом, вода в этом вторичном контуре постоянно нагревается котлом почти до кипения, течет в косвенный резервуар и через спиральную трубу теплообменника в виде штопора внутри резервуара.Затем тепло передается от этой сверхгорячей воды в спиральной трубе к окружающей более холодной воде в косвенном баке, в то время как вода внутри змеевика возвращается в бойлер для повторного нагрева. Конструкция змеевика обеспечивает большую площадь поверхности, максимизируя теплопередачу, чтобы вода, содержащаяся в резервуаре косвенного нагрева, становилась достаточно ГОРЯЧЕЙ, чтобы обеспечить достаточное количество горячей воды для бытового потребления для раковин, посудомоечных машин и кранов. (Хотя в большинстве случаев термин «водонагреватель» является избыточным, в случае косвенного бака это очень верно! Бачок косвенного нагрева на самом деле является «нагревателем горячей воды », использующим горячей воды для нагрева холодная вода !)

Требования к комбинированной системе отопления

Преимущества системы косвенного нагрева воды в основном сводятся к энергоэффективности, стоимости и компактности, но практичность комбинации system действительно зависит от вашей текущей системы.Ранее мы использовали аналогию, согласно которой добавление косвенного водонагревателя к бойлеру было сродни добавлению коляски к мотоциклу для получения дополнительной функциональности. Давайте рассмотрим это дальше, чтобы объяснить, почему водонагреватели косвенного нагрева все еще занимают такую ​​нишу на современном рынке. Если у вас даже нет мотоцикла, то иметь коляску было бы бесполезно и глупо. Точно так же, если у вас нет водогрейного котла, то водонагревателю непрямого действия не к чему подключаться в качестве источника тепла, поэтому его бессмысленно рассматривать.

Если у вас до есть мотоцикл, то добавление коляски может быть вариантом, если ваш существующий автомобиль может справиться с добавлением и делать это эффективно. Итак, если в вашем доме уже установлен бойлер для водяного тепла (часто это бывает в многоквартирных домах), то добавление косвенного водонагревателя для создания комбинированной системы может быть рентабельным и эффективным вариантом для нагрева воды. Но наличие существующего бойлера для водяного тепла не обязательно означает, что ваш бойлер подходит для этого типа системы.

Проще говоря, не все водогрейные котлы достаточно эффективны, чтобы их можно было использовать для нескольких целей. Технически водонагреватели косвенного нагрева могут быть модернизированы на более старые котлы стандартной эффективности (атмосферные с КПД 78-86%), но это может сократить срок службы вашего бойлера, заставив его работать круглый год для обеспечения горячей водой, и это обычно не дает никаких преимуществ по сравнению со стандартным водонагревателем, который может достичь такого же или более высокого уровня эффективности.

На самом деле, лучшее время для начала изучения комбинированной системы — это покупка нового водонагревателя с повышенным КПД , будь то замена старого существующего агрегата или просто новая сборка с нуля. Итак, если вы начинаете с чистого листа и устанавливаете новую котельную систему, косвенный бак — довольно недорогое дополнение, которое может сэкономить вам деньги в будущем за счет повышения эффективности ваших операций по нагреву воды.
