Бойлер косвенного нагрева подключение: Схемы обвязки бойлера косвенного нагрева
обвязка конструкции с рециркуляцией, как подключить к одноконтурному и двухконтурному варианту
Отопительное оборудование сейчас довольно разнообразно. Но разбираться во всех его тонкостях крайне важно, потому что иначе можно допустить фатальные ошибки. В полной мере это относится и к накопителям воды, нагревающим ее по опосредованной методике.
Особенности
Главная особенность схемы подключения любого бойлера косвенного нагрева (марку и модель тут можно не учитывать) — то, что он лишен собственного нагревательного блока. Вода берет тепловой заряд от внешних нагревательных систем.
Они могут получать тепловую энергию за счет:
- сжигания минерального или органического топлива;
- эффекта электрического сопротивления;
- контакта с системой центрального отопления;
- аккумуляции солнечных лучей.

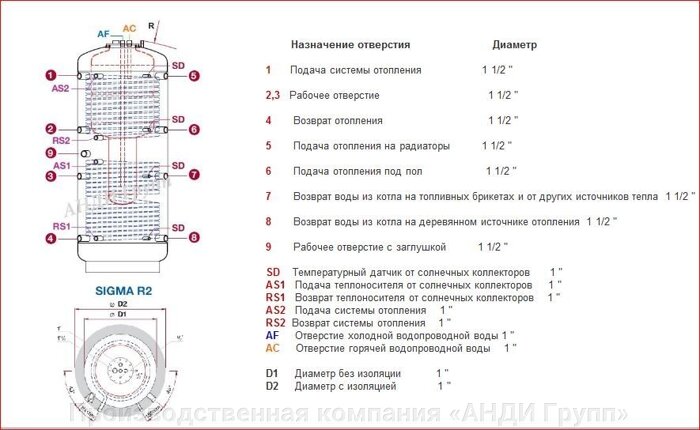

Устройство
При любом виде внешних источников тепловой энергии работа бойлера проходит одинаково, за редким исключением. И даже частные новации отдельных фирм, защищаемые патентным правом, не меняют сути давно устоявшейся схемы. Поступившая из какого-либо источника порция носителя тепла идет по змеевику, встроенному в накопитель. Циркуляция поддерживается за счет насоса. При близком контакте с трубками или резервуаром, где находится изначально более холодная вода, происходит ее нагрев.
Поскольку даже один джоуль тепла, напрасно излученный наружу, сказывается крайне отрицательно на работе системы, ее обязательно оснащают теплозащитой.
В качестве непроницаемого для оттока тепла материала обычно выбирают полиуретан или полистирол. Поступление новых доз холодной воды закономерно происходит из общей системы водоснабжения. Каждая новая порция проходит через специально разработанные патрубки. Как только цикл движения в змеевике завершен, теплоноситель поступает в нагревательную систему дома — для этого предусматривается совершенно особый патрубок.Дальше уже начинаются определенные различия: хотя большинство бойлеров проектируется в расчете на подачу холодной воды по нижнему ходу, есть и такие, в которых она поступает через верх. В подобной конструкции жидкость должна сначала полностью пройти через систему до самого нижнего пункта. Вариаций с выводом подогретого теплоносителя заметно меньше, почти в 100% случаев его выводят сверху. Трудно найти причину, по которой следовало бы поступить иначе. Ведь верхнее расположение позволяет подавать горячую воду максимально долго, пока в емкости есть хотя бы небольшая ее порция.
Чтобы змеевик занимал максимально большое пространство в пределах корпуса, его обычно делают в форме спирали. Когда теплоноситель пройдет несколько циклов по этой трубе, температура становится равной прогреву жидкости в самом бойлере. По команде специального реле останавливается специальная цепь, питающая насос. При последующем охлаждении теплоносителя до установленного значения, реле дает другую команду — замкнуть цепь — и прогрев возобновляется. Преимущества подобного устройства довольно хорошо известны. Все эти моменты должны быть учтены до начала работ.
Принцип установки
Если требуется смонтировать бак вместимостью до 200 л, это может быть изделие настенного исполнения. Для его крепления предусматриваются кронштейны особого рода, которые должны располагаться на ровных и крепких вертикальных поверхностях. Обычные перегородки из гипсокартона для монтажа даже такого «легкого» накопителя малопригодны. Нужно выбирать между экономией на обустройстве межкомнатного пространства и экономией на бойлере. Напольные аппараты предпочтительны для удовлетворения потребностей крупных домохозяйств, порой даже ставят изделия вместимостью свыше тысячи литров и отводят для них особое котельное помещение.
В частных домах можно ограничиться бойлерами косвенного нагрева, накапливающими от 250 до 300 л воды. Точный выбор емкости должен производиться с учетом реальных и прогнозируемых потребностей. При подключении к двухконтурному котлу, оборудованному встроенным насосом, координацию работы клапана по сигналам от термостата берет на себя сама автоматика котла. Это очень важно, потому что двухконтурный нагревательный аппарат, в отличие от одноконтурного, должен подавать горячую жидкость как в систему отопления, так и в водопроводный контур горячего водоснабжения.
Если смонтировать трехходовой клапан, водонагреватель получит преимущество в системе по сравнению с нагревательным контуром. Такой подход приемлем, когда установлен бак большой емкости. К сведению: подобный способ подключения практикуется и при вынужденном использовании жесткой воды, затрудняющей нормальное применение системы ГВС. Хотя конечно, гораздо правильнее было бы позаботиться об умягчении поступающего теплоносителя. Но иногда приходится поневоле приспосабливаться к нему.
Подсоединение бойлеров косвенного нагрева к одноконтурному котлу может быть произведено с использованием пары насосов. Тогда потоки воды с их помощью распределяются по двум трубопроводам. Обычно подразумевается, что на первом месте будет контур горячего водоснабжения. Соответствующим образом настраивают и алгоритм работы бойлера в связке с одноконтурным аппаратом. Чтобы разные по нагреву жидкостные потоки не меняли основные параметры друг друга, обоим насосам должен предшествовать возвратный клапан.
Горячая вода подается исключительно из бойлера.Монтаж
Качественная обвязка бойлера, присоединенного к двухконтурному котлу, подразумевает стыковку водонагревателя с одним из теплообменников. Образуется кольцевая система, когда вводной патрубок бойлера сообщается с начальным звеном теплообменника. Все проектируется таким образом, чтобы вода, поступающая из водопровода, миновала теплообменник котла. Она станет проходить сразу в бойлер, а уже оттуда будет проникать в трассу ГВС. Подключить электрический бойлер можно примерно по той же схеме, но водопровод связывается с первым патрубком второго узла, обменивающего тепло, а второй патрубок уже присоединяют к бойлеру.
Рекомендована установка водонагревателя как можно ближе к источнику энергии, чтобы упростить их связку при помощи автоматики. Когда устройство смонтировано, наступает очередь стыковки. Важно: правильно смонтированный и подсоединенный водонагреватель обязан забирать лишь некоторую долю тепла. Чрезмерно большой его расход способен парализовать отопительную систему. Решить такую проблему чаще всего удается, если установить своими руками или с помощью профессионалов насос циркуляционного хода с автоматическим управлением.
Только в самую последнюю очередь монтируют термический блок. Почти всегда рекомендуется поручать сборку контура специалистам. Нюанс состоит в том, что бойлеры косвенного нагрева, имеющие управляющий блок, должны подсоединяться исключительно к отопительным системам, получающим воду от неуправляемых котлов.Требуется только:
- подтянуть подающий и забирающий ходы;
- состыковать накопитель с водопроводом;
- поставить на верхний вывод гребенку, распределяющую горячую воду;
- наполнить резервуар и немедленно приступить к прогреву.
Простейшие бойлеры взаимодействуют преимущественно с автоматизированными источниками тепла.
Потому, когда котел переведен в низкий нагревательный режим и может подавать теплоноситель, прогретый до 40 градусов, поднять температуру выше сумеют только нагреватели комбинированного типа. В них обязательно включается электрический нагревательный элемент, который помогает добавить тепло. Если при настройке системы, управляющей рециркуляцией, первенство отдается прогреву горячей воды в кране, перемещение всего теплоносителя направляется через обменный узел накопителя. В результате заметно сокращается общий расход времени на получение жидкости с требуемой температурой.
Как показывает практика, если проектировщики и монтажники котельной отдают предпочтение именно варианту с приоритетом, удается обеспечить комфортные условия для жильцов. Чтобы прогреть весь объем жидкости, находящийся в баке, должно тратиться от 20 до 40 минут. А если говорить про стабилизацию температуры на фоне расхода теплоносителя, это время сокращается еще в несколько раз. Даже маленькое жилище вряд ли успеет остыть настолько, чтобы это было обнаружено находящимися в нем. Но многое зависит от установленного котла и бойлера: их мощность должна совпадать, а в идеале рекомендуется ставить котел с резервом силы от 25%.
Чтобы гарантировать стабильное действие аппаратов, подсоединяемых к гребенкам, распределяющим горячую воду, требуется дополнить вывод из бойлера особым расширяющим баком. Рекомендуемая величина — 10% от главного резервуара, помогает погасить воздействие температурного расширения. Все подсоединяемые ветви полагается оборудовать отсекающими кранами шарового типа. С их помощью любой узел удается в нужный момент отсоединить от магистрали и проверить или починить.
Трубопроводы, по которым жидкость подается, обычно оснащаются возвратными клапанами. С их помощью предотвращается противоположный ход теплоносителя, повышается удобство и безопасность монтажа. Бывает необходимо поставить бойлер около котла, на подающем окружении которого смонтирован насос, обеспечивающий циркуляцию. В подобном варианте очень важно обеспечить обособленный контур, по которому вода будет поступать в нагреватель из котла. По сути, создается параллельный тип подключения.
Если насос есть и в котле, и в бойлере, сразу за циркуляционным насосом должен быть смонтирован трехходовой клапан, один канал его подсоединяют к патрубку водонагревателя. Так обеспечивается нормальная работа отопления. На возвратную трубу до точки вступления в котел должен быть установлен тройник. А уже в этот тройник подсоединяют патрубок, оттягивающий жидкость из теплообменника. Подобная простая система легко и изящно решает поставленные задачи.
Как только датчик подает сигнал о падении температуры теплоносителя ниже установленной отметки, клапан перебрасывает свежий поток в бойлер. При этом отопительная система останавливается. Когда восстанавливается нормальное значение, тот же клапан производит обратное переключение. Минимальное количество компонентов сокращает риск поломки. А простота исполнения позволяет быстрее отыскать неполадку, если она все же появится.
Когда используется независимый от энергетических сетей котел, обеспечение приоритета бойлера достигается не так легко, как в других вариантах. Рекомендуют ставить водонагреватель выше по отношению к полу помещения, чем радиаторы. Целесообразно, чтобы нижняя точка настенной модели была поднята еще и над котлом. Но точно соблюсти подобное требование получается лишь в отдельных случаях. Когда оно исполняется частично, стоит все же поднять накопитель на такую большую высоту, которая только возможна.
Поставив бойлер на полу, сразу сокращают скорость прогрева жидкости. Что еще хуже, нижняя часть емкости в принципе неспособна в таком режиме прогреваться нормально. Если подсоединить бойлер по классической системе, то любое отключение электричества лишит доступа к горячей воде. Решить проблему можно, используя для контура, связанного с водонагревателем, более крупную трубу, чем на отопительном звене. Сразу в начале ответвления отопительного характера ставится головка термостата и накладывается датчик. Энергия дается батарейками.
Без постоянной рециркуляции неспособны работать системы, в которых присутствует водяной полотенцесушитель. Польза такого контура состоит в том, что вода при открытии горячего крана поступает моментально. Но общий расход вырастает, и экономичность системы оказывается под большим вопросом. Что еще хуже, рециркуляция создает проблему смешивания разнородных слоев жидкости. Однако раз уж решено использовать полотенцесушитель на воде, это единственно возможный выбор.
Выбирая бойлеры Protherm косвенного типа, можно объединить их в одну систему с газовыми либо работающими на электрической энергии одноконтурными котлами моделей «Скат». Все больше растет и популярность водонагревателей, связанных с солнечным коллектором. Подобное решение позволяет даже в зимний период обеспечивать себя с минимальными издержками как теплом, так и горячей водой. Одноконтурный вариант подразумевает размещение коллектора под баком, а сам бак сообщается гидравлически с низовым патрубком коллектора и с верхним выводом из него.
Советы и рекомендации
Чтобы оценить, хватит ли, скажем, бойлера косвенного нагрева на 200 литров, требуется выяснить:
- сколько точек разбора воды будет использоваться;
- какова их отдельная и общая потребность;
- насколько быстрым должен быть прогрев воды в каждом кране;
- до какой температуры должна прогреваться жидкость.
Те же 200 л могут закрыть все потребности семьи на 5 человек. При этом потребуется ставить котел с минимальной мощностью от 33 кВт.
Профессиональный расчет также должен учитывать:
- площади теплообменников;
- тепловую емкость воды;
- длину змеевика и его конфигурацию;
- потребление тока (если установлен ТЭН).
О том, как правильно подключить бойлер косвенного нагрева к одноконтурному котлу, смотрите в следующем видео.
Схема подключения бойлера косвенного нагрева
Многие жители частных домов и квартир хотят иметь горячую воду круглосуточно, для того чтобы можно было без особых проблем использовать ее в самых разнообразных целях. Наиболее практичны при эксплуатации и для системы ГВС – бойлеры косвенного нагрева. Они способны обеспечить дом горячей водой в большом количестве, при этом экономя энергию.
Водонагреватели косвенного нагрева не имеют собственного теплоисточника, а используют энергию от внешней системы отопления. Поэтому специалисты рекомендуют выбирать специальную схему подключения к каждому из источников. Водонагреватель имеет специальную обвязку, которую необходимо использовать при подсоединении оборудования к системе отопления. Итак, если аппарат подсоединяется к центральному водопроводу, необходимо:
- Холодную воду подавать через низ устройства
- Для горячей воды, следует обеспечить выход с верхней части бака
- В середине оборудования расположить рециркуляционную точку
Контур должен подсоединятся так, чтобы теплоноситель осуществлял движение сверху вниз, подача горячего теплоносителя направляется по верхнему патрубку. Такое соединение позволяет достичь более высокого КПД. Производитель рекомендуют подключать таким способом косвенный Drazice OKC 100 навесной вертикальный+тен 220в.
Подключение с помощью трехходового клапана состоит из двух контуров:
- отопительный контур
- нагревательный контур бойлера (система горячего водоснабжения)
Трехходовой клапан обеспечивает распределение теплоносителя между контурами. Главное достоинство такого подключения в направлении нагрева накопителя, а контур отопления играет второстепенную роль. Управление клапаном осуществляется автоматически. Встроен термостат, который в момент остывания воды переключает клапан, вода из контура обогрева идет в контур бойлера. Таким образом, можно подключать водонагреватель косвенный KHT BT-00-400 без теплообменника.
Когда температура достигает нужного уровня, термостат переключает клапан в обратное положение. Такой вид подключения наиболее популярен, так как способен обеспечить большой поток воды в доме.
Двухнасосная схема подключения:
- Такая схема обеспечивает перемещение потока теплоносителя по разным транспортным магистралям при помощи циркуляционных насосов. Котел и бойлер будут подключаться параллельно, а для фгкционирования будет задействовано по циркуляционному насосу, вся система контролируется термодатчикам нагревателя.
- Для того чтобы не было влияния между потоками теплоносителя после каждого насоса устанавливают обратный клапан.
- Для избежание влияния между потоками теплоносителя, после каждого насоса рекомендовано устанавливать обратный клапан.
Специалисты рекомендуют подключать бойлер косвенного нагрева Reflex AF 200/1M по такой схеме.
Также специалисты рекомендуют также подключать оборудование с использованием гидравлической стрелки. Такая схема подходит для поддержания равновесия потоков теплоносителя с применением циркуляционных насосов в различных местах системы частенько используют гидравлические распределители, а также гидравлическую стрелку. Систему возвратной циркуляции рекомендуют использовать, если в резервуаре нагревателя будет находиться третий вход. Цель схемы: увеличение скорости подачи горячей воды, то есть вода будет подаваться моментально, как только открывается кран. Такая схема помогает избежать перерасхода воды.
Подключение косвенного бойлера к газовому котлу в Санкт-Петербурге
Подключение бойлера косвенного нагрева
Если у вас есть газовый котел (настенный либо напольный), бойлер косвенного нагрева поможет решить проблему с горячим водоснабжением с наименьшими затратами. Он обеспечит все точки водоразбора горячей водой, нагретой с помощью газового котла.
От системы отопления горячая вода подается к змеевику, который находится внутри косвенного бойлера. Поэтому нагрев происходит за счет передачи тепловой энергии от одной жидкости к другой. Нагретая вода циркулирует в баке косвенного бойлера с помощью подключения к циркуляционному насосу, что позволяет равномерно нагреть весь объем воды.
Для снижения теплопотерь бак оснащается изоляционными материалами. В качественном бойлере теплопотери могут составлять не более 3–4 ℃.
Компания «GAZМонтаж» включила в свой ассортимент бойлеры косвенного нагрева; мы также предлагаем профессиональные услуги по подключению устройства к газовому котлу в вашем доме.
Установка к системе отопления бойлера косвенного нагрева даст вам несколько преимуществ:
- Универсальность: бойлер косвенного нагрева можно подключить к котлу любого типа, в том числе к газовому.
- Надежность: в бойлере отсутствуют потенциальные точки отказа.
- Автономность от отопления: ремонт косвенного бойлера можно проводить, не останавливая работу отопительной системы, поэтому вам не придется жертвовать комфортом.
У бойлеров косвенного нагрева достаточно большая вместительность: для бытовых бойлеров – до 300 л. И этого вполне достаточно для обслуживания дома.
Двухконтурный котел отличается высокой производительностью, однако если случится поломка, он остановит работу всей отопительной системы. Одноконтурный котел с косвенным бойлером – отличный во всех отношениях вариант.
Вы можете заказать консультацию по телефону 8 (812) 670 56 00 или
Виды оборудования
Сам по себе бойлер косвенного нагрева – это цилиндрическая емкость в теплоизолирующем кожухе. Конструкция оснащена патрубками для подключения теплоносителя, входа холодной и выхода горячей воды. В некоторых моделях предусмотрена возможность подключения к линии рециркуляции.
Функционируют бойлеры косвенного нагрева при помощи следующих видов оборудования:
- Трубный теплообменник: в емкость с водой помещен змеевик, через который пропущен теплоноситель.
- Бак в баке: емкость с водой окружена теплоносителем со всех сторон.
В некоторых моделях опционально имеется электрический нагреватель, который обеспечит доступ горячей воды при отказе отопительной системы. В некоторых моделях предусмотрено подключение к автоматике газового котла, а в большинство встроены температурные датчики.
Наименование | Раздел | Ед. изм. | Цена |
---|---|---|---|
Пуско-наладка газового настенного котла | Монтаж систем отопления | шт | 4500 |
Установка радиатора на подготовленное место | шт | 2990 | |
Установка газовой колонки | Установка водонагревателей | шт | 3000 |
Установка настенного котла с обвязкой | Монтаж систем отопления | шт | 9000 |
Установка радиатора с прокладкой к нему трубы | Монтаж систем отопления | шт | 4500 |
Выгоды сотрудничества
Персонал компании «GAZМонтаж» сформирован из специалистов с опытом не менее 5 лет. Наши инженеры ежегодно сдают пять квалификационных экзаменов, чтобы доказать соответствие предоставляемых услуг стандартам.
Мы предлагаем монтаж косвенного бойлера любого типа. С нами выгодно сотрудничать по следующим причинам:
- Абсолютная легальность услуг: право на проведение строительных работ, монтаж и пуско-наладочные работы нашей компании дает лицензия СРО 4540.01-2015-7806210084-С-250.
- 100% компетентность: наши сотрудники ежегодно проходят обучающие курсы у производителей газового оборудования, поэтому знают все тонкости своей работы.
- Экономия времени и денег: заказывать товары и услуги для отопительной системы лучше в одном месте – обратившись к нам, вы получите исправно работающий бойлер косвенного нагрева очень быстро и по выгодной цене как за сам агрегат, так и за работу по его установке.
Дополнительно
Подключение и схемы обвязки бойлера косвенного нагрева
Для того, чтобы не было проблем с горячей водой, никаких внезапных отключений, перебоев устанавливают бойлер косвенного нагрева. Кроме нагрева воды к его функциям относится и обогрев жилых помещений. Это может быть не только загородный дом, как считают многие. Бойлер можно установить и в квартире, на производственной площадке. Спектр применения очень широк.
Но, эффективность монтажа такой системы определяется схемой обвязки, причём её установкой не обязательно заниматься профессионалам. Монтаж и обвязку можно выполнить самому. Необходимо лишь разбираться в непростой схеме обвязки.
Правила подключения
Система косвенного нагрева – это ещё один контур, помимо имеющегося, который производит, нагрев дополнительной емкости, которую и называют бойлером. В него подается самая обычная вода из водопровода, которая нагревается при помощи змеевика. В такой системе нет прямого взаимодействия между теплоносителем и получаемой горячей водой. Поэтому она получила название косвенной.
До того, как приступить к монтажу, не лишним будет ознакомиться с некоторыми правилами.
- Вода должна входить в нижнюю часть бойлера. А выход необходимо делать из верхней.
- Циркуляция теплоносителя такой системы должна идти сверху вниз.
Если использовать эти правила, то система будет работать с максимальным КПД.
В нижеследующем видео наглядно показаны некоторые варианты обвязки бойлера косвенного нагрева.
Виды обвязки
Под обвязкой бойлера косвенного нагрева имеют ввиду соединение трубопроводов самого котла с водоснабжением. От того, как будет проведена установка, зависит работа системы в целом.
Обвязка с помощью сервопривода и трехходового распределительного клапана
Это наиболее простой способ обвязки. Его применяют, когда расходуется большое количество воды.
Котёл соединяется с основным контуром и дополнительным. Первый используется для распределения тепла в батареи, второй контур нагревает воду в самом котле. Для грамотного разделения потоков подсоединяют трехходовый распределительный клапан.
Терморегулятор наблюдает за температурой воды в баке, и когда она доходит до заданной величины, подается сигнал сервоприводу. А он уже отправляет поток нагретой воды в главный контур, для отопления. Если температура воды опять снизится, произойдет переключение в обратную сторону и теплоноситель вернется в змеевик.
Самый важный момент настройки – температуру, которая задаётся на терморегуляторе, необходимо установить выше той температуры, которая установлена в нагревателе! По-другому не получится нагреть воду до отметки, на которой произойдет переключение в отопительный контур.
Обвязка с двумя насосами
Ещё один вариант обвязки – с параллельным использованием двух насосов. Один монтируется на отопительный контур, другой на горячее водоснабжение. Управление насосами также, как и первом случае доверено терморегулятору. Именно он производит переключение режима работы.
Качество отопления при этом остается на высоком уровне. Главное – при обвязке двумя насосами обязательно смонтировать обратные клапаны на выходе из каждого. Делается это, чтобы не произошло перемешивание встречных потоков внутри теплоносителя.
Обвязка с гидравлической стрелкой
Если в отопительной системе множество ответвлений, таких как многоконтурная система батарей или отдельная ветка на тёплый пол, тогда имеет смысл воспользоваться таким видом обвязки. Чтобы избежать трудностей с системой, в которой каждый из контуров оснащен собственным насосом рециркуляции, используют гидравлический распределитель.
Гидрострелка должна уравновесить давление в каждом направлении и предотвратить тепловой удар. Что касается этого вида обвязки, то здесь возможны трудности. Поэтому такую задачу, как монтаж и последующую наладку такой системы лучше доверить профессионалам.
Рециркуляция теплоносителя
В том случае, если горячая вода нужна как можно быстрее, то правильнее будет применить систему рециркуляции. За счет того, что в системе образуется кольцевая магистраль теплоносителя. Постоянное движение воды по ней приводит к нагреву. Именно поэтому время ожидания горячей воды сводится к минимуму.
Чтобы обеспечить непрерывное движение воды, в такую систему устанавливают рециркуляционный насос. Такой поток горячей воды необходимо смонтировать так, чтобы он проходил через установки, которым постоянно нужен нагрев. Полтенцесушитель – пример такого прибора.
Подключение бойлера к газовому котлу
Для правильного функционирования бойлера с газовым котлом в его составе есть датчик температуры. Чтобы они работали совместно подключают трёхходовой клапан. Клапан регулирует поток между главным контуром и контуром ГВС.
К одноконторному газовому котлу
Для такого соединения применяют обвязку с двумя насосами. Именно она способна прийти на замену схеме с трехходовым датчиком. Главное – разделить потоки теплоносителя. В таком случае правильнее будет сказать о синхронной работе двух контуров.
К двухконтурному газовому котлу
Основным в этой схеме подключения станут два магнитных клапана. Суть такая – бойлер используется, как буфер. Холодная вода поступает из водопроводной сети. Клапан для входа ГВС перекрыт. Если его открыть, то вначале будет поступать вода из буфера, которым является бойлер. В буфере находится нагретая вода, потребление которой регулируется вместимостью бойлера и установленной температурой.
Схема с применением гидроколлектора
Чтобы уравнять потоки теплоносителя в системах с использованием нескольких контуров есть приспособление называемое распределитель или ещё его называют гидравлический коллектор. Он то и позволяет сбалансировать разные давления в контурах. Его можно и исключить, но это вызовет дополнительные трудности, связанные с добавлением в схему балансировочных вентилей. А это затрудняет монтаж и наладку всей системы.
Обвязка твердотопливного котла с бойлером косвенного нагрева
Соединение водонагревателя с твердотопливным котлом решает сразу две задачи:
- получение горячего водоснабжения;
- получение способа сброса теплоносителя в случае аварии.
Благодаря тому, что такой системе на батарее размещён термостатический вентиль, повышается комфорт. Но возникает опасность перегрева котла. Эта же угроза возникает при перебоях с энергоснабжением. Если установлен бойлер увеличенной емкости, этот процесс не представляет никакой опасности. Потому что лишнее тепло расходуется на нагрев воды в водонагревательном баке. Соответственно, для нормальной работы этой системы нужен бойлер с естественной вентиляцией.
Один из вариантов обвязки твердотопливного котла с бойлером смотрите в следующем видео.
Частые ошибки при монтаже
При монтаже или в процессе наладки нужно постараться избежать ряда ошибок:
- Бойлер и котёл установлены далеко друг от друга. Их установка должна быть произведена не только как можно ближе друг к другу. Но, и для упрощения монтажа, правильно выставлены патрубки.
- Неверное соединение трубопровода с теплоносителем.
- Неграмотный монтаж циркуляционного насоса.
Грамотный монтаж, наладка и настройка гарантируют стабильное горячее водоснабжение и позволят всем системам и приборам работать в нормальном режиме. Что позволит не допустить износа деталей и сэкономить на преждевременном ремонте.
Существующие схемы подключения бойлера косвенного нагрева
Если вы заботитесь об экономичной и эффективной организации отопления и горячего водоснабжения (ГВС) в доме, то неизменно придёте к тому, что вам необходимо подключение бойлера косвенного нагрева.
Если вы находитесь на начальном этапе строительства своего дома, то вам стоит детально продумать систему обеспечения дома теплом и составить схему.
Но можно включить необходимое оборудование в уже существующую систему, это не потребует масштабной перестройки, будет более экономично.
Как организовать отопление и ГВС в доме
Для того чтобы в доме совместно существовали отопление и горячая вода, причём в нескольких местах, можно обеспечить это несколькими способами.
- Установить двухконтурный котёл.
- Одноконтурный котёл и бойлер косвенного нагрева (БКН).
- Также возможно подключать бойлер косвенного нагрева к двухконтурному котлу.
Любой вариант будет зависеть от конкретных условий и оборудования. Но если начинаете с нуля, то советую остановиться на варианте с одноконтурным котлом и БКН, это эффективно и менее энергозатратное. Быстрота подачи горячей воды зависит от качества котла, чем он лучше, тем скорость выше.
Кстати, в тех местах, где нет горячей воды, а только отопление, некоторые устанавливают бойлеры косвенного нагрева в систему отопления, без использования котла, и в отопительный сезон они имеют ещё и горячую воду.
Внутреннее устройствоПринцип работы
Принцип работы бойлера косвенного нагрева основан на эффекте термоса. Сам он не нагревает воду, в отличие от прямого нагрева. Внутри находится теплообменник, по которому проходит теплоноситель (вода или антифриз), нагревающий, в свою очередь, воду, находящуюся внутри бойлера. Прибор имеет два контура: один для отопления, другой для нагрева воды.
Полезные качества
Объём прибора может быть разный от 30 до 1500 литров, он зависит от его назначения. Агрегаты объёмом до 200 литров выпускаются настенными, больше – напольными. Как правило, 200-литрового бойлера хватает для того, чтобы удовлетворить потребности одной семьи в горячей воде. Коэффициент полезного действия у этого прибора высокий и составляет около 90%.
Современные модели снабжены дополнительными электрическими элементами, ТЭНами, или имеют возможности для их подключения. Это позволяет использовать их в качестве дополнительного источника нагрева воды и отключать котёл в жаркие месяцы, что значительно увеличивает службу котла.
Рециркуляция
У БКН имеется третий вход, предназначенный для организации, так называемой рециркуляции, он находится посередине или чуть выше.
С помощью рециркуляции вы сможете получить горячую воду из крана моментально. Рециркуляция получается при постоянном потоке горячей воды по замкнутому контуру. Для того чтобы получить такой контур, часто используют полотенцесушитель. Хотя можно подключить непосредственно к трубе исключая полотенцесушитель.
Недостатки, о которых надо знать
Но всегда чем-то приходится жертвовать. Даже у такого замечательного прибора, имеются свои недостатки.
- Большой размер, который требует отдельного помещения.
- Если будете устанавливать в уже имеющуюся систему, то потребуются дополнительные финансовые затраты.
При покупке учитывайте мощность котла, водонагреватель должен забирать только 50% вырабатываемой энергии, остальная будет уходить на отопление.
Подключение
При непосредственном подключении надо соблюдать следующие правила:
- Устанавливать только на ровную поверхность. Если делаете монтаж на стену, то она должна быть кирпичной, для крепления использовать только анкерные болты или скобы.
- Давление в самой системе не должно превышать параметры водонагревателя.
- При установке напольного водонагревателя монтаж необходимо произвести так, чтобы бойлер находился выше котла, чем ниже он расположен, тем дольше нагревается вода. Для соблюдения такого условия делается подиум высотой в 10 см.
- Если выполняете монтаж водонагревателя самостоятельно, помните, что патрубки входа и выхода должны быть направлены в сторону котла.
- Монтаж обычно выполняется совместно с другим оборудованием, находящимся в котельной. Безусловно, монтаж осуществляют с соблюдением техники безопасности, если необходимо, то делается заземление.
Возможные схемы подключения
Устройства работают так, что холодная вода подаётся в нижнюю часть прибора, а выводится из верхней его части, в то время как теплоноситель, наоборот, двигается сверху вниз.
Существует несколько вариантов обвязки (подключения) бойлера косвенного нагрева.
Трёхходовой клапан и сервопривод
Эффективно в том случае, если будет востребовано большое количество воды, для более комфортного проживания, или в тех местах, где жёсткая вода. Жёсткая вода затруднит использование системы с двухконтурым котлом, он быстро выйдет из строя. Такая схема обязательно предусматривает наличие циркуляционного насоса и расширительного бака. Могут быть использованы и настенные и напольные котлы. В некоторых настенных котлах есть уже встроенный насос.
Создаётся два контура отопления. Один обогревает помещения, другой воду в бойлер. Для того чтобы распределить потоки, устанавливают трёхходовой клапан, управляемый при помощи термостата. Очень важна в этом случае правильная настройка термостата. Температура воды в баке должна быть ниже, чем температура теплоносителя, иначе не произойдёт распределение потоков. Ниже приведена примерная схема такого подключения:
Применён трехходовой клапанДва циркуляционных насоса
Схема актуальна в том случае, если используется два котла Управление двумя контурами отопления осуществляется циркуляционными насосами. На каждый контур по насосу. Для того чтобы контуры не смешивались, устанавливают обратный клапан. При таком способе подключения главную роль играет контур, предназначенный для бойлера, поэтому насос, обслуживающий БКН должен быть установлен перед насосом, обеспечивающим отопление. Регулировку работы насосов осуществляет термодатчик.
Схема подключения элементов с использованием двух насосов показана ниже:
В схему включены два насосаГидравлическая стрелка
Такая схема используется в более сложных системах обеспечения ГВС и организации отопления, с использованием радиаторов отопления, системы тёплого пола, тёплых стен. Для распределения может служить коллектор и гидравлическая стрелка раздельно или совмещённый модуль. Можно обойтись без гидравлической стрелки, только с коллектором, тогда необходима установка вентилей, которые будут осуществлять балансировку давления в системе. Но для более равномерной работы системы и продления срока службы котла гидравлическая стрелка нужна. Для настройки такой сложной системы требуется практический опыт и знания специалиста.
Более сложная схема подключения с коллектором:
Используется коллекторНесколько фирм, изготавливающих бойлеры косвенного нагрева
Торговых марок, выпускающих такие агрегаты на рынке достаточно. Это: Viessmann, Drazice, Lapesa, Vaillant, Gorenje, Baxi, Protherm WHB, Galmet, и другие.
Drazice – одна из наиболее популярных марок, цена и качество по отзывам пользователей отменное. Drazice – это чешская фирма. Хорошие Vaillant, Viessmann, Lapesa, но это уже дороже. А вот чешская Drazice неплохой бюджетный вариант. Это не в плане рекламы, а просто моё мнение.
Монтаж и подключение бойлера косвенного нагрева в Москве
Установка бойлера косвенного нагрева Baxi
от 6 490 руб
Установка бойлера косвенного нагрева Buderus
от 6 490 руб
Установка бойлера косвенного нагрева Protherm
от 6 490 руб
Установка бойлера косвенного нагрева Vaillant
от 6 490 руб
Бойлер косвенного нагрева — водонагреватель с особой конструкцией, не имеющий собственных ТЭНов, и использующий для нагрева воды инженерные сети: котёл или централизованную отопительную систему в доме. Благодаря своему устройству такое оборудование способно обеспечить горячей водой все точки разбора с одинаковым напором и температурой. Однако при выборе такой конфигурации следует точно рассчитывать мощности используемого теплоносителя. Так как именно он, поступая по змеевику во внутреннюю полость бака, будет отдавать тепло нагреваемой жидкости. Если производительности системы недостаточно, достичь необходимого температурного режима будет невозможно.
Услуга.
от 2 490 руб
Монтаж и подключение бойлера косвенного нагрева до 50 литров (настенный)
шт.
от 6 490 руб
Монтаж и подключение бойлера косвенного нагрева от 50 до 100 литров (настенный)
шт.
от 7 990 руб
Монтаж и подключение бойлера косвенного нагрева от 100 до 300 литров (настенный)
шт.
от 9 490 руб
Монтаж и подключение бойлера косвенного нагрева до 100 литров (напольный)
шт.
от 9 990 руб
Монтаж и подключение бойлера косвенного нагрева от 100 до 300 литров (напольный)
шт.
от 11 490 руб
Монтаж и подключение бойлера косвенного нагрева от 300 и до 500 литров (напольный)
шт.
от 14 990 руб
Монтаж и подключение бойлера косвенного нагрева более 500 литров (напольный)
шт.
от 24 990 руб
Монтаж гидроаккумулятора
шт.
от 2 990 руб
Монтаж теплоаккумулятора
шт.
от 2 490 руб
Демонтаж бойлера косвенного нагрева
шт.
от 1 490 руб
Наша галерея работ
Специалисты компании «Ру-Сантехник» выполняют профессиональную установку бойлера косвенного нагрева различных типов и мощностей. Мы имеем самый богатый опыт в реализации подобных проектов и обслуживании систем отопления в целом. Каждый мастер — квалифицированный исполнитель, за плечами которого сотни успешно выполненных подключений в домах Москвы и Московской области. Для ознакомления с полным перечнем услуг по данному направлению, а так же ценами вы, можете во вкладке «Прайс-лист». Здесь же указаны цены на мероприятия без учёта материалов и оборудования.
Особенности монтажного процесса и эксплуатации
Монтаж и подключение бойлера косвенного нагрева в Москве возможно только при наличии стабильной централизованной отопительной системе или мощного газового или электрического котла. Если производительности инженерной сети достаточно для обслуживания такого оборудования, пользователь получает целый ряд преимуществ:
- Минимальная нагрузка на электросеть;
- Экономия ресурсов за счёт низкой стоимости теплоносителя;
- Возможность подавать горячую воду на все пункты разбора одновременно;
- Большой резервуар для хранения и нагрева.
При установке бойлера косвенного нагрева специалистами компании «Ру-Сантехник» используется действенный и проверенный алгоритм, разбивающий процедуру на несколько ключевых этапов:
- Выезд мастера для проведения контрольных замеров, составления схемы разводки, создания сметы.
- Утверждение статьи расходов с заказчиком, закупка необходимых материалов, выбор оборудования с нашей помощью.
- Подготовка места под монтажные работы (стена или пол, в зависимости от приобретённой конфигурации).
- Монтаж самого косвенного бойлера на выбранной площадке.
- Врезание водонагревателя в отопительную систему, установка циркуляционного насоса, расширительного бака, трёхходового крана и обратного клапана для защиты от противотока (такой набор вспомогательных элементов необходим для подключения устройства с приоритетным нагревом воды).
- Подключение бойлера к водопроводу через верхнее или нижнее выходное отверстие (зависит от модели).
- Проведение пусконаладочных мероприятий, сдача в эксплуатацию.
При типе подключения с приоритетом нагрева воды весь теплоноситель при открывании крана в пункте разбора будет направлен в змеевик, обеспечивая максимально интенсивную отдачу тепловой энергии. В это время отопительная система ненадолго отключается.
Сложности установки и дальнейшее использование
При установке бойлера косвенного нагрева в Москве могут возникнуть некоторые трудности, например, если устройство рассчитано на работу сразу от нескольких котлов и содержит не один змеевик, схема подключения усложняется. Но для наших специалистов это не будет проблемой. Также при покупке оборудования необходимо обращать внимание на его производительность. Запас мощности централизованной или автономной системы отопления должен быть на 25-30% выше номинальных показателей водонагревателя. Только в этом случае можно получить интенсивный и равномерный нагрев даже для длительного использования воды из горячего крана.
Наша компания осуществляет установку и подключение бойлеров косвенного нагрева различных типов, мощностей и объёмов. Мы работаем с системами автономного и централизованного отопления, дорабатываем инженерные сети после других мастеров, допустивших ошибки в процессе монтажа. Каждый заказчик, доверившись нам, получает:
- Самые низкие цены на обслуживание;
- Квалифицированную помощь в подборе оборудования;
- Техническую поддержку 365 дней в году без праздников и выходных;
- Официальную гарантию на все виды работ до 5 лет.
Для заказа профессиональных услуг «Ру-Сантехник» достаточно позвонить по указанным на сайте телефону +7(495) 772-76-51 или заполнить онлайн-форму с информационными полями. Оператор свяжется с вами для подтверждения заявки, выяснит контактную информацию и согласует время прибытия мастеров. Монтажные работы доступны для жителей Москвы и всех населённых пунктов Московской области. Кроме того, есть опция оформления срочного заказа с выполнением подключения день в день.
-
Какого производителя бойлера косвенного нагрева вы посоветуете?
Мы советуем приобретать бойлеры косвенного нагрева производства компаний Baxi, Protherm, Gorenje, Vaillant, Drazice, Thermex.
-
Даете ли вы гарантии?
Да, срок гарантии составляет до двух лет на работу мастера.
-
Вызов мастера платный?
Да, если вы вызываете мастера исключительно для консультации. Если вы заказали услуга, вызов будет бесплатным.
-
Из чего складывается стоимость?
Стоимость работ зависит от количества подключаемой техники, объема работ, необходимости доработки коммуникаций.
Как подключить бойлер своими руками: электросеть и водопровод
Плюс некоторых бойлеров в том, что они питаются прямо от котла. То есть достаточно иметь только одну розетку на тандем. Однако рециркуляционного насоса ветки горячего водоснабжения это не касается. Отдельно запитывается и тот, что работает на змеевик, если котел находится далеко. Да еще термостат нужно не обидеть. А в свете того, что многие бойлеры имеют встраиваемый ТЭН и вовсе получается, что нужно хорошенько продумать, как подключить бойлер своими руками к розетке. Об этом и многом другом будем сегодня говорить на протяжении обзора.
Подключение бойлера косвенного нагрева к электрической сети
В любом случае придется подключить насос рециркуляции горячей воды. Дело в том, что бойлер косвенного нагрева обычно ставится в частном домовладении, где имеется полотенцесушители. Рециркуляция нужна для того, чтобы вода была одинаковой температуры по всей ветке. В квартире это не так актуально из-за малой протяженности, а что касается длинных трубопроводов коттеджей, то здесь совсем иной расклад. Вот почему без насоса не обойтись. Он обычно имеет два типа управления: (См. также: Установка водонагревателя своими руками)
- Встроенный термостат, который оценивает температуру на входе. К этому времени вода уже обежала контур и вернулась к насосу, который работает на втяжку и отделятся от бойлера обратным клапаном. Последнее необходимо для удобства обслуживания. В этом случае рециркуляционный насос работает до тех пор, пока вода не станет приемлемой температуры. Для этого питание электрической сети ему требуется постоянно. У многих возникает вопрос, как определяет прибор, что пора снова работать. Мы считаем, что, во-первых, управление может быть смешанным, то есть параллельно с термостатом работает и таймер, во-вторых, прибор может терпеливо дожидаться, пока температура на входе его не упадет. В этом свете понятно, зачем нужен обратный клапан, и почему рециркуляционный насос всегда ставится на входе: в противном случае вода из бойлера, расширяясь, будет проникать в термостат, за счет чего нарушается правильный режим работы. Последний метод не самый лучший, где-нибудь на ветке вода может остывать быстрее, нежели в подвале. Нужно принять это к сведению и не отапливать подпол слишком сильно, если в нем базируется подобное оборудование.
- Второй метод регулировки работы насоса рециркуляции ГВС заключается во встроенном таймере. Прибор работает по циклам вне зависимости от температуры воды. Это помогает как-то подобрать подходящий режим, однако метод не столь адаптивен, как предыдущий. То есть при колебаниях температуры окружающей среды может возникать нестабильность. При этом придется удлинять относительное время работы рециркуляционного насоса в общем цикле, либо оборудование станет тратить лишнюю электроэнергию, гоняя горячую воду по кругу без толка. В этом случае также питание необходимо непрерывное.
Совсем по другому работает контур змеевика бойлера косвенного нагрева. Обычно имеется два способа, которые применяются в тех или иных случаях: (См. также: Как правильно подключить водонагреватель накопительный)
- Змеевик бойлера косвенного нагрева сажается прямо на котел. Это одноконтурная модель. Внутри такого котла имеется трехходовой клапан, который переключает режим работы. Чтобы заправлять всем этим, бойлер косвенного нагрева должен обзавестись термостатом, который далеко не всегда идет в комплекте. Датчик измеряет температуру внутри резервуара, если она падает ниже заданной, то на котел подается сигнал. В этом случае фаза проходит через реле термостата и возвращается на трехходовой клапан. Вот почему некоторые бойлеры и питаются электричеством от котла. Никаких особых вилок у них нет. От этого же термостата может работать и внутренний ТЭН, который подключается параллельно трехходовому клапану. Это очень удобно в том смысле, что и заземлять прибор не нужно.
- Иногда удобно брать теплоноситель для змеевика бойлера косвенного нагрева из системы отопления. В этом случае нет надобности привязываться к котлу, однако появляется другая проблема – энергопотребление. Любые мощные приборы подключаются через устройство дифференциальной защиты. В этом случае бойлер косвенного нагрева не должен стать исключением. У него имеется термостат, через который ведутся все связи. Устанавливается рециркуляционный насос. Если в предыдущем случае всю работу по прокачке воды брал на себя котел, то теперь эта задача ложится на отдельное оборудование, которое стоит денег. Бойлер косвенного нагрева не назовешь дешевым решением проблемы. Фаза рециркуляционного насоса проходит через реле термостата. Поэтому до двигателя ведется монтаж трехжильным проводом, а от него до измерителя температуры уже двухжильным. В последнем случае фаза идет на реле и возвращается к насосу. До него одна жила идет на заземление. Аналогично включается ТЭН, если таковой имеется. Можно приобрести и спираль с собственным термостатом. Здесь имеются варианты, от которых будет зависеть и схема подключения бойлера косвенного нагрева к электрической сети.
С электричеством разобрались, не забывайте, что розетки там, где имеется вода в каком-либо виде, не должны быть ниже класса защиты корпуса ip24, в частности, многие водонагреватели выпускаются в исполнении ip25. Но вообще рекомендуется вилки не использовать для мощных потребителей. В месте стыка образуется повышенное сопротивление, которое может послужить источником возгорания. С этой точки зрения гораздо надежнее колодки и все прочее в том же духе. Сечение провода берется в зависимости от мощности. Есть такой отличный сайт компании ЭВАН, где не только продается профессиональное оборудование для отопления, но и указывается каким кабелем вести подключение. Причем деление приборов идет на однофазные и трехфазные. Очень удобно, когда не нужно искать специальные справочники. (См. также: Как подключить бойлер к водопроводу)
Устройство защитного отключения (то самое дифференциальное) часто входит в состав водонагревателя. Если у котла уже имеется такое, то ставить дополнительно ничего не нужно. У бойлера на 99,9% такого приспособления не имеется. Если собираетесь подрубить его к сети электрической, позаботьтесь о безопасности. Это значит, что нужно не только правильно выбрать предохранители, но и УЗО поставить. В общем-то предохранители сгорят через какое-то время при пробое, но до тех пор уже может произойти несчастный случай. Пока еще не нашли 100-процентного способа уберечься от пробоя ТЭНа без использования устройства дифференциальной защиты.
Подключение бойлера косвенного нагрева к водопроводу
А теперь пара слов о том, как подключить бойлер к водопроводу. Мы уже затронули два контура рециркуляции, которые являются типичными. Так что добьем эту тему до конца и перейдем к тракту наполнения свежей водой. Иногда контуров бывает и более двух, но все они функционируют по одной и той же схеме. Будь то котел, тепловой насос или солнечный коллектор, не имеет разницы. Подключение бойлера косвенного нагрева идет по одному и тому же пути:
- Насос всегда работает на закачку, если это правило нарушить, то нужно хотя бы обосновать, зачем. В частности, обслуживать оборудование станет сложнее.
- Между насосом и бойлером ставится обратный клапан (это касается и ветки заполнения свежей водой).
(См. также: Как сделать заземление для водонагревателя своими руками)
Контур рециркуляции горячей воды обычно замыкается на специальный вход. Он может быть расположен в самом низу или где-нибудь посередине. Это зависит от величины и конструкции бойлера. Так, например, у бойлеров косвенного нагрева Бош, которые работают в паре с солнечным коллектором и котлом одновременно, термостат стоит в верхней части, и обратная ветвь тоже явно расположена не на дне. Этим учитывается тот простой факт, что Солнце светит далеко не всегда, поэтому нижний змеевик часто холодный. А если расход воды идет интенсивно, то внизу получится пониженная температура, тогда как наверху еще имеется предостаточно для мытья.
Что касается змеевика, то для него все проще. Вход и выход системы рециркуляции расположены друг над другом, да еще и рядом совсем. Перепутать их сложно. Подключение может вестись на ¾ дюйма. Подробнее об этом можно почитать в инструкции на конкретный бойлер косвенного нагрева. Рециркуляционный насос для теплоносителя можно брать меньшей мощности, и он не требует никаких внутренних средств регулировки, потому что будет работать от термостата бойлера косвенного нагрева. В этом смысле такое оборудование более дешевое. Многие радиолюбители уже возмечтали изготовить таймер для рециркуляционного насоса самостоятельно. Что ж, дело это хорошее, и мастер осилит его легко и просто.
В этом случае подключить бойлер к электросети можно и через таймер. Главное точно знать нужные параметры. Измерить температуру обратной ветви тоже несложно. Обычный резистивный мост поможет включать насос вовремя. (См. также: Как подключить накопительный водонагреватель)
Подключение бойлера косвенного нагрева к забору воды необходимо проводить через гидроаккумулятор, а также обратный и перепускной клапаны. Это позволит уберечь оборудование от лишних стрессов. Чем больше емкость расширительного бака, тем и насос на подкачке будет включаться реже. Параллельно перепускному клапану желательно установить манометр для контроля. Периодически проверяйте работоспособность, стравливая немного воды. Обратный клапан будет запирать бойлер косвенного нагрева, а вода расширяется при росте температуры. Эти факты могут привести к деформации бака неправильно присоединенного оборудования.
Схема подключения газового бойлера не существует в природе. Бывают только газовые котлы с баком! На этом все.
Как работают водонагреватели косвенного нагрева?
Бытовые системы горячего водоснабжения являются одними из самых важных и основных устройств, необходимых современному обществу. Доступно множество конфигураций системы ГВС, каждая из которых обладает уникальными характеристиками, а также существуют различные источники тепла. Независимо от настройки системы, энергоэффективность является важным аспектом, который следует учитывать: более эффективные обогреватели имеют повышенную цену, но дополнительные затраты многократно возмещаются в течение срока их службы в виде экономии энергии.
В следующей таблице приведены наиболее распространенные типы систем горячего водоснабжения. В этой статье речь пойдет о последнем типе: безрезервуарные змеевики и косвенные водонагреватели.
Тип системы ГВС | Описание |
Обычные водонагреватели | Использует резервуар (резервуар для хранения), наполненный горячей водой, для подачи ее по мере необходимости. |
Водонагреватели без резервуаров или по требованию | Нагревает воду прямо по мере ее прохождения через агрегат, без использования накопительного бака. |
Водонагреватели с тепловым насосом | Использует обратный цикл охлаждения для нагрева воды. Тепло получается из наружного воздуха или грунтовых вод и подается в воду, используемую сантехническими приборами. |
Солнечный водонагреватель | Использует солнечный коллектор для нагрева воды без потребления топлива или электроэнергии.В зависимости от высоты крыши могут потребоваться небольшие расходы на перекачку. |
Бесконтактные змеевики и водонагреватели косвенного нагрева | Использует систему отопления помещения для системы горячего водоснабжения. |
Каковы наиболее распространенные конфигурации системы ГВС?
Что касается коммерческого водяного отопления (многоквартирные дома, рестораны, гостиницы и т. Д.), В 99% случаев вы увидите одну из двух распространенных схем в котельной:
- Первый — это то, что мы называем стандартной установкой водонагревателя резервуарного типа. Он включает в себя большой водонагреватель промышленного назначения или несколько водонагревателей меньшего размера, размер которых соответствует конкретному применению.
- Вторая типовая конфигурация — это бойлер (водяной или паровой), работающий в тандеме с теплообменником и баком для горячей воды, обычно называемый системой косвенного нагрева горячей воды. В этой системе коммерческий котел обеспечивает нагрев воздуха в здании, а также обеспечивает горячую воду для кранов и арматуры здания через теплообменник.Водонагреватели косвенного нагрева наиболее эффективно работают в холодное время года, когда система отопления используется регулярно; с другой стороны, котел отопления помещения вынужден работать с частичной нагрузкой, когда требуется горячая вода в летние месяцы.
Системы косвенного нагрева воды могут работать на природном газе, масле, пропане или электричестве (в зависимости от того, какой источник тепла используется в котле отопления помещения). Водонагреватель косвенного действия также может дополнять солнечный коллектор, обеспечивая дополнительное отопление, которое невозможно обеспечить только за счет солнечного излучения. Эффективность водонагревателей косвенного нагрева зависит в основном от двух факторов: эффективности изоляции бака и эффективности котла, к которому он подключен.
Принцип действия водонагревателей косвенного нагрева
Водонагреватели косвенного нагрева используют уже работающий котел для обогрева помещения, чтобы согреть ваше здание. Резервуар для косвенной воды расположен рядом с бойлером и соединен замкнутым водяным контуром, который проходит между обоими частями оборудования.Когда труба входит в резервуар для косвенной воды, она скручивается, как змеевик, чтобы увеличить площадь теплопередачи, а затем выходит обратно. Таким образом, горячая вода проходит от котла по спиральной трубе в косвенном баке и возвращается обратно в котел. Этот процесс продолжается до тех пор, пока вода в баке не достигнет необходимой температуры, и ее можно будет подавать к сантехнике.
Подтипы систем косвенного нагрева воды
Системы косвенного нагрева воды можно разделить на три подтипа, в зависимости от того, как они справляются с протекающей через них водой.
- Системы накопительного бака аналогичны обычным водонагревателям в использовании бака для горячей воды. Однако вместо того, чтобы поддерживать высокую температуру резервуара с помощью прямого источника тепла, вода постоянно циркулирует между резервуаром и теплообменником. Эти системы лучше всего подходят для применений, где потребляются большие объемы воды, но где спрос непостоянен.
- Безбаковые системы лучше подходят для применений, где потребность в горячей воде постоянна в течение длительных периодов времени, и нет необходимости поддерживать полный бак.Поскольку резервуар для хранения не используется, эта конфигурация системы более доступна, поэтому ее следует рассматривать, когда это возможно.
- Гибридные системы без резервуара и без резервуара подходят, когда в одном здании требуются две разные температуры воды для разных применений. Система накопительного бака может использоваться для подачи воды с одной температурой, в то время как вода из бака рециркулирует через безбаковый нагреватель, чтобы подавать ее с еще более высокой температурой.
Определение размеров косвенного водонагревателя
Чтобы выбрать водонагреватель косвенного нагрева, важно определить потребность в горячей воде и то, как она меняется по часам.Общая потребность определяет требуемую мощность водонагревателя косвенного нагрева, а почасовой режим определяет, имеет ли смысл использовать несколько устройств. Если есть определенные часы, когда потребность в горячей воде особенно высока, общая требуемая мощность нагревателя может быть чрезмерной. В этих случаях имеет смысл использовать резервуар для горячей воды и заполнять его до часов пик, тем самым уменьшая требуемую мощность нагревателя. Вместо того, чтобы использовать большой и дорогой нагреватель, который работает только в часы пик, имеет смысл заранее заполнить накопительный бак достаточным количеством горячей воды, используя меньшие устройства.
Формула расчета тепловой энергии
Для расчета тепловой мощности косвенного водонагревателя необходимы следующие данные:
- Требуемая температура горячей воды (° F)
- Температура подаваемой воды (° F)
- Расход (галлонов в минуту)
Как только указанная выше дата становится доступной, используется следующая формула:
- Тепловая мощность (БТЕ / ч) = Повышение температуры (° F) x Расход (галлонов в минуту) x Удельная теплоемкость (БТЕ / галл ° F)
В качестве примера предположим следующие данные:
- Требуемая температура = 140 ° F
- Температура подачи = 40 ° F
- Расход = 300 галлонов в минуту
- Удельная теплоемкость = 8. 33 БТЕ / гал ° F
С учетом вышеприведенных данных тепловложение, необходимое для воды, составляет:
- Тепловая мощность = 100 ° F x 300 галлонов в минуту x 8,33 БТЕ / галлон ° F = 249 900 БТЕ / ч
Однако это тепло, подводимое к воде. Поскольку ни одна система не является идеальной, необходимо учитывать эффективность косвенного водонагревателя. Предполагая, что эффективность системы составляет 80%,
- Тепловая нагрузка = Тепловая мощность / КПД = 249 900 БТЕ / ч / 0,80
- Тепловая нагрузка = 312 375 БТЕ / ч
Определение размеров расширительного бака
Подача холодной воды в косвенный нагреватель может содержать обратный клапан, редукционный клапан или предохранитель обратного потока, создавая «закрытую систему».По мере расширения нагретая вода создает давление в замкнутой системе, и это может вызвать пропускание воды через предохранительный клапан T&P (температура и давление). Чтобы этого не произошло, в магистраль подачи холодной воды необходимо установить расширительный бачок. Установите расширительный бак на 10% мощности водонагревателя или в соответствии с рекомендациями производителя.
Преимущества косвенного водонагревателя
Если у вас уже есть большой котел в эксплуатации, добавление косвенного водонагревателя для создания комбинированной системы является жизнеспособным вариантом для рассмотрения.
- Резервуар непрямого действия — довольно недорогое дополнение.
- Непрямые цистерны не требуют дополнительного источника топлива.
- Резервуары непрямого действия служат дольше, чем стандартные газовые водонагреватели резервуарного типа.
Обычные водонагреватели изнашиваются быстрее, потому что они подвергаются прямому воздействию пламени на дне резервуара. Кроме того, они также должны обрабатывать дымовые газы. Частое воздействие высоких температур вызывает расширение и сжатие, а также механическую нагрузку на сварные соединения.Со временем сварные швы начинают трескаться, и тогда требуется их замена.
В баке непрямого действия разница температур намного меньше. Труба с горячей котловой водой быстро нагревает воду в косвенном баке, тогда как вода в стандартном водонагревателе бакового типа нагревается дольше и подвергается более резким перепадам температур. С спиральной трубой внутри резервуара непрямого действия не происходит частого теплового расширения, что снижает механическую нагрузку на резервуар.Меньшая нагрузка на бак означает меньшую частоту замен и больше денег, которые останутся в вашем кармане.
На что следует обратить внимание при выборе водонагревателей косвенного нагрева
Какую бы систему водяного отопления вы ни выбрали, всегда нужно учитывать разные затраты. Когда вы выбираете комбинированную систему, даже если котел уже установлен в вашем здании, вы должны взять на себя расходы на дополнительные трубопроводы и насосы, плюс электричество для работы этих насосов, в дополнение к самому косвенному резервуару.Однако после первоначальных вложений комбинированная система должна прослужить довольно долго.
Водонагреватели косвенного нагрева также страдают отсутствием резервирования. Если ваш котел не работает, вы теряете и отопление помещения, и горячую воду. Летний режим также очень неэффективен, поскольку котел не обеспечивает обогрев помещения и должен работать лишь на часть своей полной мощности. В идеале котел должен иметь возможность работать с частичной нагрузкой летом — убедитесь, что он не установлен на 100% мощности, когда присутствует только нагрузка на ГВС.
Если вы управляете коммерческой недвижимостью и пытаетесь выбрать между комбинированными или раздельными системами отопления помещений и горячего водоснабжения, наша лучшая рекомендация — получить профессиональную консультацию. Только эксперт может точно проанализировать ваши тепловые нагрузки, чтобы определить, какая конфигурация лучше всего подходит для вашего применения.
% PDF-1.5 % 126 0 объект > эндобдж xref 126 79 0000000016 00000 н. 0000002874 00000 н. 0000002976 00000 н. 0000003619 00000 н. 0000003875 00000 н. 0000004374 00000 п. 0000004624 00000 н. 0000005081 00000 н. 0000005193 00000 п. 0000005307 00000 н. 0000005666 00000 н. 0000005714 00000 н. 0000005751 00000 п. 0000006161 00000 п. 0000006636 00000 н. 0000007288 00000 н. 0000007794 00000 н. 0000008043 00000 н. 0000008375 00000 н. 0000009014 00000 н. 0000009815 00000 н. 0000010670 00000 п. 0000011489 00000 п. 0000012370 00000 п. 0000013126 00000 п. 0000013974 00000 п. 0000014609 00000 п. 0000014636 00000 п. 0000014663 00000 п. 0000015039 00000 п. 0000015177 00000 п. 0000015314 00000 п. 0000015446 00000 п. 0000015851 00000 п. 0000016271 00000 п. 0000016298 00000 п. 0000016887 00000 п. 0000017792 00000 п. 0000018584 00000 п. 0000018654 00000 п. 0000018902 00000 п. 0000019186 00000 п. 0000020708 00000 п. 0000020788 00000 п. 0000020856 00000 п. 0000020936 00000 п. 0000038167 00000 п. 0000074453 00000 п. 0000074567 00000 п. 0000075383 00000 п. 0000075647 00000 п. 0000078296 00000 п. 0000080420 00000 п. 0000080490 00000 п. 0000080570 00000 п. 0000095628 00000 п. 0000109067 00000 н. 0000109337 00000 н. 0000121899 00000 н. 0000122360 00000 н. 0000122854 00000 н. 0000122970 00000 н. 0000125239 00000 н. 0000125586 00000 н. 0000125995 00000 н. 0000136313 00000 н. 0000136573 00000 н. 0000137007 00000 н. 0000146141 00000 н. 0000146216 00000 н. 0000146606 00000 н. 0000146654 00000 н. 0000160697 00000 н. 0000376175 00000 н. 0000376626 00000 н. 0000380043 00000 н. 0000381325 00000 н. 0000432239 00000 н. 0000001876 00000 н. трейлер ] / Назад 1721579 >> startxref 0 %% EOF 204 0 объект > поток hb«b«d03 0 шт.
Почему выбирают косвенное отопление воды для бытовых нужд?
Проверка водонагревателей прямого нагрева
Неудивительно, что технологические достижения в области нагрева воды позволили производителям разработать высокоэффективные коммерческие котлы, обеспечивающие всесторонний комфорт нагрева. Использование коммерческих котельных платформ для производства тепла в зданиях и горячего водоснабжения стало тенденцией в отрасли, но что это означает для коммерческих единиц?
Использование котла для производства горячей воды может сократить срок службы теплового двигателя, если не позаботиться о неблагоприятных условиях воды. Типичные установки водогрейных котлов достигают максимальной эффективности в промежуточные месяцы года, когда котел работает стабильно, вырабатывая как комфортное тепло , так и горячую воду .Однако в теплые месяцы коммерческий котел вынужден работать только тогда, когда требуется горячая вода. Как изменяющиеся водные нагрузки, так и меняющиеся температуры могут стать трудноуправляемыми и вызвать термический шок на приборе с прямым огнем. Кроме того, в этой конфигурации теплообменник может подвергаться воздействию неблагоприятного качества воды . Если надлежащая водоподготовка не применяется, высокие уровни накипи и коррозии могут сократить ожидаемый срок службы двигателя.
Зачем отделять бойлер от системы горячего водоснабжения?
Водонагреватели косвенного действия сыграли важную роль в индустрии HVAC.Эти водонагреватели используют внешний источник тепла, такой как бойлер, для производства горячей воды для бытовых нужд в оборудовании в здании. Водонагреватель подключен к котлу через замкнутый водяной контур, позволяя горячей котловой воде перемещаться между тепловым двигателем котла и косвенным теплообменником горячей воды, отдельно от контура бытовой воды. Такая конфигурация предотвращает попадание жесткой воды на поверхность нагрева с самой высокой температурой (тепловой двигатель котла), что продлевает срок службы обеих систем отопления за счет смягчения быстро меняющихся температур, достигающих непосредственно котельного оборудования, и уменьшения теплового удара.
Эффективность водонагревателя косвенного нагрева зависит от эффективности и производительности внешнего источника тепла. Водонагреватели косвенного действия не требуют дополнительного источника топлива для работы, что упрощает подключение газа в вашем доме. Кроме того, к одному тепловому двигателю котла можно присоединить несколько теплообменников для достижения различных рабочих температур и приспособления к различным нагрузкам. Площадь поверхности теплообменника также может быть увеличена, чтобы обеспечить более низкие температуры топки котла, увеличивая ваш потенциал конденсации в любом рабочем режиме и максимизируя эффективность конденсационного котла .
Решения P-K
Комбинация высокоэффективного коммерческого бойлера и водонагревателя косвенного действия может быть долгосрочным вложением средств. Patterson-Kelley предлагает несколько вариантов, которые поддерживают косвенный нагрев воды и могут продлить срок службы вашей системы отопления.
Конденсационный водонагреватель непрямого действия P-K MACH ® ‘n’ Roll вырабатывает как горячую воду для бытового потребления, так и комфортное тепло. Этот агрегат отделяет горячую воду от теплообменника котла за счет включения секции косвенного теплообменника.Эта комбинация увеличивает срок службы обеих систем.
Насосный агрегат Duration ™ III — отличный вариант для косвенного нагрева воды и может быть легко добавлен к любой другой системе комфортного отопления P-K. Установка комбинации из нескольких блоков Duration ™ III может отлично подойти для зданий, требующих различных нагрузок и различных температур. P-K Compact ® и Duration ™ III Instantaneous идеально подходят для больших котельных контуров и могут быть легко активированы в зонах, где требуется горячее водоснабжение.
Домашний энергосберегающий прибор
Вернуться к без сожалений Индекс ремоделирования
- Труба горячей воды (к кранам)
- Тепловая ловушка
- Вход холодной воды
- Бак для хранения горячей воды
- Теплообменник (заполненный котловой водой)
- Накопленная горячая водопроводная вода
- Насос
- Труба водяного отопления (к радиаторам дома)
- Котел для домашнего отопления
Источник энергии | Газовый котел | Масляный котел |
---|---|---|
Рекомендуемый минимальный КПД | . 83 EF | .85 EF |
Максимально возможный КПД | .90 EF | .88 EF |
Ожидаемый срок службы | 30 лет | 30 лет |
Приблизительная стоимость установки (помимо затрат на водяной котел) | 600–900 долл. США | 600–900 долл. США |
Если у вас есть бойлер или тепловой насос для отопления дома, вы можете использовать его для подачи горячей воды в так называемой комбинированной или косвенной системе.Эти системы более эффективны, чем отдельные системы, поскольку они устраняют дополнительные потери в режиме ожидания другого резервуара или агрегата.
Котлы
Срок службы бойлера почти в три раза превышает срок службы стандартного водонагревателя. Резервуары для хранения горячей воды в этих системах также имеют тенденцию хорошо стоять; они обычно изготавливаются из прочных материалов (например, нержавеющей стали) и не подвергаются прямому возгоранию.
Все компоненты косвенной системы очень просты, поэтому обслуживание несложно.Основная механическая часть — это насос, который перекачивает воду между накопительным баком и теплообменником. Отдельной горелки для горячей воды нет, что снижает теплопотери в доме и повышает безопасность.
Особенности
Водонагреватель косвенного действия может быть добавлен к существующему бойлеру. Однако лучше установить ее одновременно с заменой системы отопления, поскольку новую систему можно покупать с учетом нагрева воды.
Меры предосторожности
Обратитесь к местным властям.В некоторых областях требуется теплообменник с двойными стенками между водопроводной водой и котловой водой, чтобы обеспечить безопасную водопроводную воду.
Если вы строите систему из компонентов, убедитесь, что вы работаете с подрядчиком, имеющим опыт проектирования. Очень легко получить слишком горячую воду, если система не соответствует размеру.
Убедитесь, что все компоненты косвенной системы хорошо изолированы, включая накопительный бак, теплообменник (если он находится за пределами накопительного бака) и все трубы, по которым вода подается к котлу и накопительному резервуару и из них.Если вы заменяете котел в процессе установки, см. Главу 8: Отопление.
Калибр
Для определения размера комбинированной системы вам необходимо будет работать с вашим подрядчиком и представителем производителя. Обычно для водопроводной воды можно использовать резервуар меньшего размера, потому что котел для отопления помещений нагревает воду очень быстро и требует меньших запасов.
Тепловые насосы и рекуператоры тепла
Другой тип комбинированной системы отопления и нагрева воды — это кондиционеры и тепловые насосы. Рекуператор тепла или пароохладитель может перемещать отработанное тепло от кондиционера, воздушного теплового насоса или грунтового теплового насоса в резервуар для воды.
Реклаймерлучше всего работает в домах, в которых много используется кондиционер (или охлаждающая функция теплового насоса), так что выделяется достаточно тепла, чтобы оправдать установку рекуператора. Но тепловые насосы также могут обеспечивать нагрев воды зимой, когда потребности в отоплении дома не так велики.
В среднем экономия составляет около 25% по сравнению с водонагревателями с электрическим сопротивлением, но в некоторых случаях она может достигать 60%.Однако тепловые насосы с рекуператорами тепла не имеют рейтинга Energy Factors, поэтому их сложно сравнивать с другими типами водонагревателей.
Вентиляционные системы рекуперации тепла
Вентиляционные системы рекуперации тепла основаны на технологии тепловых насосов. Они полезны в домах с центральной механической вентиляцией (см. Главу 6: Вентиляция и контроль влажности). Теплый влажный воздух поступает из кухни, ванной комнаты или прачечной. Тепловой насос забирает тепло и влагу из этого воздушного потока и передает тепло горячей воде для бытового потребления.Эта система обеспечивает механическую вентиляцию, а также горячую воду. Энергопотребление обычного электрического водонагревателя можно сократить на 40%, если дополнить его системой рекуперации тепла вентиляции.
Системы рекуперации тепла сточных вод
Система рекуперации тепла сточных вод восстанавливает часть тепла от горячей воды, которая стекает в канализацию. В некоторых системах горячие сточные воды хранятся в накопительном баке, где тепловой насос может отводить тепло. Затем тепло повторно вводится в поток горячей воды для бытового потребления.Хотя это позволяет сэкономить много энергии для нагрева воды, стоимость этих систем в целом была непомерно высокой.
Новое поколение систем рекуперации тепла сточных вод избавляется от теплового насоса. Вместо этого входящая холодная вода проходит по змеевику трубы вокруг канализации. По мере того, как теплая вода стекает, она передает свое тепло через стенки трубы воде, идущей к водонагревателю. Это сокращает объем работы водонагревателя, экономя до 40% энергии водонагревателя.
Отопление дома водонагревателем
В то время как большинство комбинированных систем начинаются с домашнего бойлера или теплового насоса, другие используют водонагреватель для производства тепла как для водопроводной воды, так и для дома. Это вариант, только если ваш дом очень хорошо герметичен и хорошо изолирован, или если вы живете в мягком климате. Горячая вода используется для нагрева фанкойлов системы отопления вашего дома, а затем тепло распределяется по каналам, как в стандартной печи.
Этот тип системы требует наличия высокоэффективного водонагревателя и фанкойла. Он может работать, если вам требуется менее 75 000 БТЕ / ч теплопроизводительности вашего дома. (Чтобы узнать это, попросите вашего подрядчика по отоплению произвести расчет тепловой нагрузки.) См. Главу 8: Отопление для получения дополнительной информации.
Выдержка с разрешения компании Home Energy по ремонту без сожаления (1997)
Схема подключенияи особенности использования
Установленный в коттедже мощный газовый котел легко решит проблему отопления и снабжения дома горячей водой.Но количество подогреваемой жидкости для гигиенических и бытовых нужд ограничено и не всегда устраивает хозяев. Для компенсации его дефицита устанавливается БКН — бойлер косвенного нагрева для газового котла.
Рассмотрим особенности и функциональные возможности накопителя, а также выясним, как лучше использовать его в паре с газовым котлом, чтобы результат был максимально эффективным.
Содержание статьи:
- Отличительные особенности бойлера косвенного нагрева
- Аппаратура газового отопления + БКН
- Схема подключения 1-хконтурного котла
- Две установки с двухконтурным котлом
- Как сделать обвязку без ошибок?
- Выводы и полезное видео по теме
Отличительные особенности бойлера косвенного нагрева
Котел — это большая бочка, основная функция которой — накопитель. Он бывает разных размеров и форм, но это не меняет его предназначения. Без бойлера проблема может возникнуть при использовании, например, двух душевых кабин или сразу душа и смесителя на кухне.
Если бытовой двухконтурный котел мощностью 24-28 кВт выдает всего 12-13 л / мин на поток, а на одну душевую требуется 15-17 л / мин, то при включении любого дополнительного крана появляется будет дефицит водоснабжения. Котлу просто не хватает работоспособности для обеспечения горячей водой нескольких точек.
Если в доме установить большой накопительный бак, даже с несколькими одновременно включенными водопроводными точками, горячей водой будут обеспечены все
Все водогрейные котлы можно разделить на 2 большие категории:
- прямой нагрев, создание подачи горячей воды с помощью ТЭНа — например, ТЭНа;
- косвенный нагрев, нагрев воды горячим теплоносителем.
Есть и другие типы котлов — например, накопительные водонагреватели.Но косвенно получать энергию и нагревать воду могут только объемные аккумуляторы.
БКН, в отличие от энергозависимого оборудования, работающего на электричестве, газе или твердом топливе, использует тепло, вырабатываемое котлом. Проще говоря, он не требует дополнительной энергии для работы.
Дизайн БКН. Внутри бака находится змеевик — трубчатый теплообменник из стали, латуни или меди, выполняющий роль нагревательного элемента. Тепло внутри бака хранится как термос
.Накопитель легко встраивается в систему ГВС, не доставляет проблем при эксплуатации.
Пользователи видят много преимуществ в использовании BKN:
- Агрегат не требует электроэнергии и имеет экономическую выгоду;
- горячая вода всегда «готова», не нужно пропускать холодную воду и ждать, пока она нагреется;
- несколько точек водораспределения могут работать беспрепятственно;
- стабильная температура воды, не снижающаяся при потреблении.
Есть и минусы: дороговизна агрегата и дополнительное место в котельной.
Объем накопительного бака подбирается исходя из количества постоянно проживающих в доме людей. Самые маленькие котлы рассчитаны на 2 потребителей, поэтому при выборе можно отталкиваться от объема
л.По всем характеристикам БКН подходит для использования в паре с газовым котлом. Более того, это одно из лучших решений для оборудования системы приготовления горячей воды для частного дома с большим количеством жителей.
Но котлы разные, поэтому рассмотрим как приемлемые варианты, так и те, где могут возникнуть проблемы.
Газовое отопительное оборудование + БКН
На дачном участке не обязательно устанавливать сложную систему коммуникаций для летнего отдыха, а для постоянного проживания на даче — просто необходимо. Не нужно думать, нужен ли вам дополнительный котел для газового котла — конечно, он окажется очень полезным приобретением, существенно повышающим комфорт проживания в доме.
Разберем основные схемы подключения БКН, чтобы не допустить ошибок, которые возможны при самостоятельной установке оборудования.
Схема подключения одноконтурного котла
Одноконтурные агрегаты выполняют одну из заявленных производителем функций: либо обеспечивают нагрев воды для горячего водоснабжения, либо отапливают дом — а второй вариант гораздо чаще используется в быту.
Комбинированное решение — 1-контурный газовый котел + БКН — одно из лучших для небольшого коттеджа.
Схема подключения БКН к газовому котлу. Нагрев воды для отопления и горячего водоснабжения происходит синхронно, после чего распределяется по двум ветвям — на радиаторы отопления и котел
.Процесс нагрева происходит по следующей схеме:
- холодная вода поступает в котел, где нагревается до необходимой температуры (например, + 80 ° С) газовой горелкой;
- нагретый теплоноситель поступает в отопительный контур — в радиаторы — и в накопительный водонагреватель теплообменника, т.е.е. паровой котел;
- из-за повышения температуры теплообменника вода в котле нагревается и при открытии кранов течет к потребителю.
При реализации данной схемы газового 1-хконтурного котла с косвенным бойлером первостепенное значение имеют технические данные — мощность и расход теплоносителя.
В среднем вода в бойлере, если он ранее не работал, нагревается с нуля до приемлемой температуры за 5-15 минут, то есть ждать долго не будет. Обычно агрегат находится в рабочем состоянии, поэтому всегда есть доступ к нагретой воде.
Разберем особенности обвязки рассматриваемых устройств.
Для начала нужно выбрать наиболее удобное место для установки — чаще всего это котельная, отдельное нежилое помещение. Лучше размещать агрегаты на близком расстоянии друг от друга — так процесс нагрева будет быстрее, и расходуется меньше материалов.
Напольная установка предполагает такую установку, при которой расстояние до ближайших препятствий или устройств будет не менее 0.5 м — потребуется для обслуживания или осмотра агрегата
Обвязка происходит с двух сторон: погрузка и подача воды.
Рекомендуется устанавливать на выходе мембранного расширительного бака котла для компенсации теплового расширения и стабилизации работы системы. Все контуры должны быть оборудованы шаровыми кранами и обратными клапанами, регулирующими направление потоков теплоносителя.
Не лишним будет установка фильтров — вода в систему подается иначе, и при аварии может попасть песок или другой мусор, который может загрязнить теплоноситель и вывести оборудование из строя.
Обязательный элемент — циркуляционный насос, подающий воду под необходимым давлением. Он устанавливается на трубе между котлом и котлом, и управляется одним из способов: либо термостатом накопителя, либо датчиком температуры в котле
.Запорные клапаны установлены с обеих сторон насоса. Такой же кран есть на входе холодной воды в котел.
На патрубке котла устанавливается тройник со сливным вентилем, а на обеих трубах — запорная арматура, чтобы агрегат всегда можно было отсоединить от котла для чистки или другого обслуживания.На подаче перед запорным вентилем должен быть установлен воздухоотводчик.
Оптимальный вариант — подключение с помощью трехходового термостатического клапана, который организует отвод теплоносителя из котла и делит его на два потока — на котел и сектор отопления. С его помощью можно регулировать температуру: если для радиаторов подходит нагрев до + 80-90 ° С, то для теплых полов лучше ограничиться до + 45 ° С.
Если нет трехходового клапана, то два циркуляционных насоса, один из которых обслуживает БКН, другой предназначен для отопительной ветви.
Схема подключения котла к гелиосистеме. Взаимодействие с солнечным коллектором требует устройства отдельного замкнутого контура с теплообменником и датчиками температуры
Иногда используются контуры с рециркуляцией теплоносителя — например, для постоянного поддержания полотенцесушителя в «рабочем» состоянии. Нагретая вода циркулирует по замкнутому контуру, предотвращая охлаждение трубы. Циркуляционный насос — обязательный элемент, а обратный клапан не нужен.Минус такой системы летом — перерасход энергии.
При переходе газового котла на «летний режим» контур отопления просто отключается — газовая горелка нагревает теплоноситель для котла. Но есть другой выход — просто выключите газовый котел и используйте только котел. Это возможно, если привод дополнительно укомплектовать автономным источником нагрева — ТЭНом.
Две установки с двухконтурным котлом
Владельцев газового отопительного оборудования также интересует, как работает бойлер косвенного нагрева с 2-х контурным газовым котлом. Специалисты считают, что взаимодействие агрегатов возможно, но результат зависит от схемы подключения: с одним из них они просто не рассчитаны на работу друг с другом.
Интеграция котла в контур ГВС
Сначала рассмотрим вариант, когда котел интегрирован в контур ГВС. С гидравлической точки зрения все выглядит правильно. Трехконтактный механический термостат, установленный в корпусе котла, замыкает цепь питания насоса при понижении температуры.
Он, в свою очередь, начинает перекачивать воду, которая циркулирует по контуру между двумя теплообменниками: нагревается от газовой горелки, а затем перемещается в змеевик БКН.
Проще говоря, оба устройства выполняют свои функции: котел прекращает нагрев и начинает нагревать воду для ГВС, а котел пытается нагреть содержимое своего «Накопителя»
Проблема возникает именно из-за несоответствия температурных параметров. Предположим, что изначально температура наполнения котла + 15˚С, а рекомендуемая температура нагрева воды в котле + 60˚С — автоматический ограничитель уже не позволяет.
Разница между двумя заданными параметрами 45 ° значительна, поэтому теплообмен в котле достаточно интенсивный. Но температура начинает повышаться, и когда она достигает + 40˚С, разница уже намного меньше — всего 20˚. Соответственно замедляется теплообмен.
Не забывайте, что вода продолжает циркулировать между двумя устройствами. На газовую горелку котла начинает поступать не 15-градусный теплоноситель из системы холодного водоснабжения, как рекомендует производитель, а 40-, а затем и 50-градусный теплоноситель от котла.
В результате температура жидкости мгновенно взлетает до + 60˚С, срабатывает датчик, горелка отключается, так как запрограммирована на безопасные для потребителей параметры.
В котле вода начинает остывать — датчик снова включается, и процесс циркуляции возобновляется. И так постоянно. Это приводит к тому, что вода в бойлере не достигает желаемой температуры, но остается недостаточно горячей, что не подходит для использования в ГВС.
Процесс взаимодействия двух агрегатов мог иметь место, если горелка котла нагревала теплоноситель до + 80˚C, но это запрещено инструкцией для защиты пользователей от ожогов.
Еще одна причина не использовать БКН и контур ГВС газового котла на паре — невозможность нагрева воды в котле до температуры выше + 60˚С. Это связано с санитарными нормами.
Примерно раз в неделю аппарат заполняется горячей водой с температурой около 70-75 ° C, чтобы бактерии легионеллы, колонии которых напоминают слизь, не размножались в резервуаре.Большое количество бактерий в воде приводит к развитию аллергии и других заболеваний
Можно сделать вывод, что сразу по двум, но существенным причинам схема совмещения газового котла и БКН через контур горячего водоснабжения признана неэффективной и небезопасной. Если у вас уже есть двухконтурный котел, просто используйте его по прямому назначению: один контур используйте для системы отопления, второй — для ГВС.
Взаимодействие БКН с отопительным контуром
Второй вариант — это взаимодействие БКН с отопительным контуром.Техническое решение отлично работает, если мощности газового котла не хватает, и это единственный действенный способ подключения БКН к 2-хконтурному котлу.
Не трогаем контур ГВС, а используем только ответвление, отвечающее за отопление — то есть идущее на радиаторы и систему «теплый пол». Трубу, ведущую к котлу, необходимо подключить сразу под котлом, после крана
.При электронном управлении нужно настроить котел на нагрев воды до + 70 ° С — именно такой теплоноситель поступит в котел, где и будет происходить дальнейшая регулировка температуры.Расположенный в котле термостат включит насос при понижении температуры, а при достижении необходимого значения выключит его.
С механическим управлением газового котла все происходит иначе. Второй термостат — котел подключается к термостату котла, и тогда первое устройство может управляться вторым. Например, если на втором выставить температуру + 80 ° С, то первому, рабочему, потребуется нагревать воду до + 80 ° С, независимо от того, какая температура на нем выставлена.
Когда вода в бойлере нагревается до заданной температуры, второй термостат разрывает цепь, а первый, расположенный на бойлере, снова становится «ведущим». Если в этот момент выставить температуру + 40 ° C, то она упадет до 40.
Как сделать обвязку без ошибок?
Для того, чтобы оба агрегата — и газовый котел, и БКН — работали безупречно и на протяжении всего срока службы, важно правильно выполнить обвязку, то есть выставить группу безопасности и другие предметы.
Галерея изображений
Фото из
Аккумулятор необходим для того, чтобы котел не страдал от теплового расширения воды в момент, когда она достигает своего пика нагрева. Баки для систем отопления и горячего водоснабжения бывают разные — учтите это при покупке
Устанавливается сразу на выходе для обеспечения полного слива воды из теплообменника для проведения профилактических или ремонтных работ.
При первом запуске агрегата воздух удаляется из системы с помощью вентиляционного отверстия.В дальнейшем кран пригодится для ввода котла в работу после простоя
Главное достоинство циркуляционного насоса — это немедленная подача подогретой хозяйственной воды к потребителю в краны — этого не нужно ждать для нагрева
Расширительный бак котла
Вентиляционное отверстие для удаления воздушных карманов
Циркуляционный насос горячей воды
При установке фильтра грубой очистки обязательно проверьте его расположение — на корпусе есть стрелка, указывающая направление движения воды.
Такой фильтр нельзя устанавливать вертикально, так как в результате крупные частицы скапливаются в трубе, а не в самом фильтре. Чистку можно проводить только смывом под давлением — так можно испачкать всю котельную.
Расширительный бак нужно устанавливать не отдельно, а между котлом и обратным клапаном, иначе он будет бесполезен и не будет выполнять свои функции.
Выводы и полезное видео по теме
Как сделать обвязку для 1-хконтурного котла с БКН:
О нюансах подключения бойлера косвенного нагрева:
Практическое подключение газового котла к БКН:
Рекомендуем привлекать специалистов к установке и подключению котла, чтобы в будущем не столкнуться с проблемами отопления или ГВС только из-за неправильной прокладки трубопроводов или отсутствия важных элементов в системе.Не забывайте про инструкции производителя, в которых часто указываются нюансы работы агрегата с тем или иным устройством.
Водонагреватели Top Performer Plus
Commerical Top Performer Plus вспомогательное средство для калибровки
ПРИМЕЧАНИЕ: Вся следующая таблица размеров Top Performer основана на выделенной мощности котла 137 000 БТЕ на бак при постоянной температуре 180 ° F. котловая вода с минимальным расходом 6 галлонов в минуту.ВАЖНАЯ ИНФОРМАЦИЯ: Ни один из приведенных ниже примеров размеров не учитывает ванны типа «джакузи».Если они есть, их нужно рассматривать отдельно.
КВАРТИРЫ:
Для одно- и двухванных, многоэтажных и садовых типов, включая душевые, туалеты, раковины, посудомоечные и стиральные машины. Стиральные машины могут быть как в отдельных квартирах, так и в центре города.ПРИМЕНЕНИЕ | ТРЕБОВАНИЕ |
До 12 квартир | 1 S70DTPP |
от 13 до 28 квартир | 2 S70DTPP |
29-48 квартир | 3 S70DTPP |
от 49 до 72 квартир | 4 S70DTPP |
ДОМА ПРЕПЯТСТВИЯ:
На основе ванн и душевых, умывальников, отстойных раковин, кухонного оборудования с питанием для пациентов и целей общей уборки в здании. Не включает оборудование для стирки и гидротерапии.ПРИМЕНЕНИЕ | ТРЕБОВАНИЕ |
До 27 коек | 1 S70DTPP |
От 28 до 60 коек | 2 S70DTPP |
От 61 до 98 коек | 3 S70DTPP |
от 99 до 148 коек | 4 S70DTPP |
ДВИГАТЕЛИ:
Включая ванны / душевые, туалеты и генеральную уборку.Питание и стирка не включены.ПРИМЕНЕНИЕ | ТРЕБОВАНИЕ |
До 20 номеров | 1 S70DTPP |
от 21 до 46 комнат | 2 S70DTPP |
от 47 до 79 комнат | 3 S70DTPP |
от 80 до 116 номеров | 4 S70DTPP |
117-180 номеров | 5 S70DTPP |
ЖЕНСКОЕ ОБЩЕЖИТИЕ:
Включает души, туалеты, отстойные раковины и стиральные машины. Не включает использование горячей воды для общественного питания.ПРИМЕНЕНИЕ | ТРЕБОВАНИЕ |
До 26 студентов | 1 S70DTPP |
от 27 до 60 студентов | 2 S70DTPP |
от 61 до 102 студентов | 3 S70DTPP |
От 103 до 148 студентов | 4 S70DTPP |
МУЖСКИЕ КОЛЛЕДЖИ ОБЩЕЖИТИЯ:
Включает то же, что и женский.ПРИМЕНЕНИЕ | ТРЕБОВАНИЕ |
До 31 студента | 1 S70DTPP |
от 32 до 70 студентов | 2 S70DTPP |
От 71 до 116 студентов | 3 S70DTPP |
117-180 студентов | 4 S70DTPP |
СТАРШАЯ ШКОЛА:
Дневное использование в старших классах средней школы с 9 или 10 по 12 для душевых, туалетов, посудомоечных машин, кухонь и общей уборки. Дневное использование в младших классах средней школы с 7 по 8 или 9 будет таким же, как и в старших классах, за исключением случаев, когда душ не включен. В этом случае неполные средние школы будут следовать рекомендациям, данным для начальных школ.ПРИМЕНЕНИЕ | ТРЕБОВАНИЕ |
До 160 студентов | 1 S70DTPP |
от 161 до 374 студентов | 2 S70DTPP |
375-613 студентов | 3 S70DTPP |
614 до 865 студентов | 4 S70DTPP |
НАЧАЛЬНАЯ ШКОЛА:
Горячая вода для туалетов, столовой, кухни и для генеральной уборки.Без душа. Также используйте этот стол для младших классов средней школы без душа.ПРИМЕНЕНИЕ | ТРЕБОВАНИЕ |
До 280 студентов | 1 S70DTPP |
от 281 до 565 студентов | 2 S70DTPP |
Рейтинг в БТЕ для первого часа — 180 ° F
Модель: S35TPP
С расходом 6 галлонов в минуту при температуре котла 180 ° FПовышение температуры воды ° F: | 100 | 90 | 80 | 70 | 60 | 50 | 40 |
---|---|---|---|---|---|---|---|
БТЕ / час. В танк | Рейтинг в первый час (галлонов) | ||||||
150000 | 161 | 175 | 194 | 217 | 248 | 292 | 357 |
140000 | 161 | 175 | 194 | 217 | 248 | 292 | 357 |
130000 | 161 | 175 | 194 | 217 | 248 | 292 | 357 |
120000 | 161 | 175 | 194 | 217 | 248 | 292 | 357 |
110000 | 161 | 175 | 194 | 217 | 248 | 292 | 357 |
100000 | 153 | 167 | 184 | 206 | 236 | 277 | 339 |
141 | 153 | 169 | 189 | 215 | 252 | 308 | |
80000 | 129 | 140 | 153 | 171 | 195 | 228 | 277 |
70000 | 116 | 126 | 138 | 153 | 174 | 203 | 246 |
60000 | 104 | 112 | 123 | 136 | 153 | 178 | 215 |
Модель: S50TPP
С расходом 6 галлонов в минуту при температуре котла 180 ° FПовышение температуры воды ° F: | 100 | 90 | 80 | 70 | 60 | 50 | 40 |
---|---|---|---|---|---|---|---|
БТЕ / час. В танк | Рейтинг в первый час (галлонов) | ||||||
150000 | 184 | 199 | 218 | 243 | 276 | 322 | 392 |
140000 | 184 | 199 | 218 | 243 | 276 | 322 | 392 |
130000 | 184 | 199 | 218 | 243 | 276 | 322 | 392 |
120000 | 184 | 199 | 218 | 243 | 276 | 322 | 392 |
110000 | 175 | 190 | 208 | 231 | 262 | 306 | 371 |
100000 | 163 | 177 | 193 | 214 | 242 | 282 | 341 |
152 | 163 | 178 | 197 | 223 | 258 | 312 | |
80000 | 140 | 150 | 163 | 180 | 203 | 235 | 282 |
70000 | 128 | 137 | 149 | 163 | 183 | 211 | 252 |
60000 | 116 | 124 | 134 | 147 | 163 | 187 | 223 |
Модель: S70TPP
С расходом 6 галлонов в минуту при температуре котла 180 ° FПовышение температуры воды ° F: | 100 | 90 | 80 | 70 | 60 | 50 | 40 |
---|---|---|---|---|---|---|---|
БТЕ / час. В танк | Рейтинг в первый час (галлонов) | ||||||
160000 | 241 | 261 | 285 | 317 | 359 | 418 | 507 |
150000 | 241 | 261 | 285 | 317 | 359 | 418 | 507 |
140000 | 234 | 253 | 276 | 307 | 347 | 404 | 489 |
130000 | 222 | 239 | 261 | 289 | 327 | 379 | 458 |
120000 | 210 | 226 | 246 | 272 | 307 | 355 | 428 |
110000 | 197 | 212 | 231 | 255 | 286 | 331 | 398 |
100000 | 185 | 199 | 216 | 237 | 266 | 307 | 367 |
173 | 185 | 200 | 220 | 246 | 282 | 337 | |
80000 | 161 | 172 | 185 | 203 | 226 | 258 | 307 |
70000 | 149 | 158 | 170 | 185 | 206 | 234 | 276 |
60000 | 137 | 145 | 155 | 168 | 185 | 210 | 246 |
Модель: S70DTPP
С расходом 14 галлонов в минуту при температуре котла 180 ° FПовышение температуры воды ° F: | 100 | 90 | 80 | 70 | 60 | 50 | 40 |
---|---|---|---|---|---|---|---|
БТЕ / час. В танк | Рейтинг в первый час (галлонов) | ||||||
200000 | 292 | 317 | 349 | 390 | 444 | 520 | 634 |
1 | 292 | 317 | 349 | 390 | 444 | 520 | 634 |
180000 | 282 | 306 | 337 | 376 | 428 | 500 | 610 |
170000 | 270 | 293 | 322 | 358 | 407 | 476 | 579 |
160000 | 258 | 280 | 306 | 341 | 387 | 452 | 549 |
150000 | 246 | 266 | 291 | 324 | 367 | 428 | 519 |
140000 | 234 | 253 | 276 | 306 | 347 | 403 | 488 |
130000 | 222 | 239 | 261 | 289 | 327 | 379 | 458 |
120000 | 209 | 226 | 246 | 272 | 306 | 355 | 428 |
110000 | 197 | 212 | 231 | 255 | 286 | 331 | 397 |
100000 | 185 | 199 | 216 | 237 | 266 | 306 | 367 |
173 | 185 | 200 | 220 | 246 | 282 | 337 | |
80000 | 161 | 172 | 185 | 203 | 226 | 258 | 306 |
Модель: S80HX с катушкой 1 дюйм
С расходом 14 галлонов в минуту при температуре котла 180 ° FПовышение температуры воды ° F: | 100 | 90 | 80 | 70 | 60 | 50 | 40 |
---|---|---|---|---|---|---|---|
БТЕ / час. В танк | Рейтинг в первый час (галлонов) | ||||||
160000 | 245 | 265 | 290 | 323 | 366 | 426 | 516 |
150000 | 245 | 265 | 290 | 323 | 366 | 426 | 516 |
140000 | 234 | 253 | 277 | 307 | 347 | 404 | 489 |
130000 | 222 | 239 | 261 | 290 | 327 | 380 | 459 |
120000 | 210 | 226 | 246 | 272 | 307 | 355 | 428 |
110000 | 198 | 212 | 231 | 255 | 287 | 331 | 398 |
100000 | 185 | 199 | 216 | 237 | 266 | 307 | 368 |
173 | 185 | 201 | 220 | 246 | 283 | 337 | |
80000 | 161 | 172 | 185 | 203 | 226 | 258 | 307 |
70000 | 149 | 158 | 170 | 185 | 206 | 234 | 277 |
60000 | 137 | 145 | 155 | 168 | 185 | 210 | 246 |
Модель: S120HX с катушкой 1 дюйм
С расходом 14 галлонов в минуту при температуре котла 180 ° FПовышение температуры воды ° F: | 100 | 90 | 80 | 70 | 60 | 50 | 40 |
---|---|---|---|---|---|---|---|
БТЕ / час. В танк | Рейтинг в первый час (галлонов) | ||||||
160000 | 285 | 305 | 330 | 363 | 406 | 466 | 556 |
150000 | 285 | 305 | 330 | 363 | 406 | 466 | 556 |
140000 | 274 | 293 | 317 | 347 | 387 | 444 | 529 |
130000 | 262 | 279 | 301 | 330 | 387 | 444 | 529 |
120000 | 250 | 266 | 286 | 312 | 347 | 395 | 468 |
110000 | 238 | 252 | 271 | 295 | 327 | 371 | 438 |
100000 | 225 | 239 | 256 | 277 | 306 | 347 | 408 |
213 | 225 | 241 | 260 | 286 | 323 | 377 | |
80000 | 201 | 212 | 225 | 243 | 266 | 298 | 347 |
70000 | 189 | 198 | 210 | 225 | 246 | 274 | 317 |
60000 | 177 | 185 | 195 | 208 | 225 | 250 | 286 |
Номинальные значения БТЕ для первого часа при 200 ° F
Модель: S35TPP
С расходом 6 галлонов в минуту при температуре котла 200 ° FПовышение температуры воды ° F: | 100 | 90 | 80 | 70 | 60 | 50 | 40 |
---|---|---|---|---|---|---|---|
БТЕ / час. В танк | Рейтинг в первый час (галлонов) | ||||||
150000 | 194 | 212 | 235 | 264 | 303 | 357 | 439 |
140000 | 194 | 212 | 235 | 264 | 303 | 357 | 439 |
130000 | 191 | 208 | 231 | 259 | 298 | 351 | 431 |
120000 | 178 | 195 | 215 | 242 | 277 | 326 | 400 |
110000 | 166 | 181 | 200 | 224 | 256 | 302 | 370 |
100000 | 153 | 167 | 184 | 206 | 236 | 277 | 339 |
141 | 153 | 169 | 189 | 215 | 252 | 308 | |
80000 | 129 | 140 | 153 | 171 | 195 | 228 | 277 |
70000 | 116 | 126 | 138 | 153 | 174 | 203 | 246 |
60000 | 104 | 112 | 123 | 136 | 153 | 178 | 215 |
Модель: S50TPP
С расходом 6 галлонов в минуту при температуре котла 200 ° FПовышение температуры воды ° F: | 100 | 90 | 80 | 70 | 60 | 50 | 40 |
---|---|---|---|---|---|---|---|
БТЕ / час. В танк | Рейтинг в первый час (галлонов) | ||||||
150000 | 218 | 238 | 262 | 293 | 334 | 392 | 478 |
140000 | 211 | 229 | 252 | 282 | 321 | 377 | 460 |
130000 | 199 | 216 | 238 | 265 | 302 | 353 | 430 |
120000 | 187 | 203 | 223 | 248 | 282 | 329 | 400 |
110000 | 175 | 190 | 208 | 231 | 262 | 306 | 371 |
100000 | 163 | 177 | 193 | 214 | 242 | 282 | 341 |
152 | 163 | 178 | 197 | 223 | 258 | 312 | |
80000 | 140 | 150 | 163 | 180 | 203 | 235 | 282 |
70000 | 128 | 137 | 149 | 163 | 183 | 211 | 252 |
60000 | 116 | 124 | 134 | 147 | 163 | 187 | 223 |
Модель: S70TPP
С расходом 6 галлонов в минуту при температуре котла 200 ° FПовышение температуры воды ° F: | 100 | 90 | 80 | 70 | 60 | 50 | 40 |
---|---|---|---|---|---|---|---|
БТЕ / час. В танк | Рейтинг в первый час (галлонов) | ||||||
183000 | 285 | 310 | 341 | 380 | 433 | 507 | 617 |
180000 | 282 | 307 | 337 | 376 | 428 | 501 | 610 |
170000 | 270 | 293 | 322 | 359 | 408 | 476 | 580 |
160000 | 258 | 280 | 307 | 341 | 387 | 452 | 549 |
150000 | 246 | 266 | 291 | 324 | 367 | 428 | 519 |
140000 | 234 | 253 | 276 | 307 | 347 | 404 | 489 |
130000 | 222 | 239 | 261 | 289 | 327 | 379 | 458 |
120000 | 210 | 226 | 246 | 272 | 307 | 355 | 428 |
110000 | 197 | 212 | 231 | 255 | 286 | 331 | 398 |
100000 | 185 | 199 | 216 | 237 | 266 | 307 | 367 |
173 | 185 | 200 | 220 | 246 | 282 | 337 | |
80000 | 161 | 172 | 185 | 203 | 226 | 258 | 307 |
70000 | 149 | 158 | 170 | 185 | 206 | 234 | 276 |
60000 | 137 | 145 | 155 | 168 | 185 | 210 | 246 |
Модель: S70DTPP
С расходом 14 галлонов в минуту при температуре котла 200 ° FПовышение температуры воды ° F: | 100 | 90 | 80 | 70 | 60 | 50 | 40 |
---|---|---|---|---|---|---|---|
БТЕ / час. В танк | Рейтинг в первый час (галлонов) | ||||||
250000 | 349 | 381 | 420 | 471 | 539 | 634 | 776 |
240000 | 349 | 381 | 420 | 471 | 539 | 634 | 776 |
230000 | 343 | 374 | 413 | 462 | 529 | 622 | 761 |
220000 | 331 | 360 | 397 | 445 | 509 | 597 | 731 |
210000 | 319 | 347 | 382 | 428 | 488 | 573 | 700 |
200000 | 306 | 333 | 367 | 410 | 468 | 549 | 670 |
1 | 294 | 320 | 352 | 393 | 448 | 525 | 640 |
180000 | 282 | 306 | 337 | 376 | 428 | 500 | 610 |
170000 | 270 | 293 | 322 | 358 | 407 | 476 | 579 |
160000 | 258 | 280 | 306 | 341 | 387 | 452 | 549 |
150000 | 246 | 266 | 291 | 324 | 367 | 428 | 519 |
140000 | 234 | 253 | 276 | 306 | 347 | 403 | 488 |
130000 | 222 | 239 | 261 | 289 | 327 | 379 | 458 |
120000 | 209 | 226 | 246 | 272 | 306 | 355 | 428 |
110000 | 197 | 212 | 231 | 255 | 286 | 331 | 397 |
Модель: S80HX с катушкой 1 дюйм
С расходом 14 галлонов в минуту при температуре котла 200 ° FПовышение температуры воды ° F: | 100 | 90 | 80 | 70 | 60 | 50 | 40 |
---|---|---|---|---|---|---|---|
БТЕ / час. В танк | Рейтинг в первый час (галлонов) | ||||||
200000 | 290 | 315 | 347 | 387 | 441 | 516 | 629 |
1 | 290 | 315 | 347 | 387 | 441 | 516 | 629 |
180000 | 283 | 307 | 337 | 376 | 428 | 501 | 610 |
170000 | 270 | 293 | 322 | 359 | 408 | 477 | 580 |
160000 | 258 | 280 | 307 | 342 | 388 | 453 | 550 |
150000 | 246 | 266 | 292 | 324 | 368 | 428 | 519 |
140000 | 234 | 253 | 277 | 307 | 347 | 404 | 489 |
130000 | 222 | 239 | 261 | 290 | 327 | 380 | 459 |
120000 | 210 | 226 | 246 | 272 | 307 | 355 | 428 |
110000 | 198 | 212 | 231 | 255 | 287 | 331 | 398 |
100000 | 185 | 199 | 216 | 237 | 266 | 307 | 368 |
173 | 185 | 201 | 220 | 246 | 283 | 337 | |
80000 | 161 | 172 | 185 | 203 | 226 | 258 | 307 |
70000 | 149 | 158 | 170 | 185 | 206 | 234 | 277 |
60000 | 137 | 145 | 155 | 168 | 185 | 210 | 246 |
Модель: S120HX с катушкой 1 дюйм
С расходом 14 галлонов в минуту при температуре котла 200 ° FПовышение температуры воды ° F: | 100 | 90 | 80 | 70 | 60 | 50 | 40 |
---|---|---|---|---|---|---|---|
БТЕ / час. В танк | Рейтинг в первый час (галлонов) | ||||||
200000 | 330 | 355 | 387 | 427 | 481 | 556 | 669 |
1 | 330 | 355 | 387 | 427 | 481 | 556 | 669 |
180000 | 323 | 347 | 377 | 416 | 468 | 541 | 650 |
170000 | 310 | 333 | 362 | 399 | 448 | 517 | 620 |
160000 | 298 | 320 | 347 | 382 | 428 | 493 | 590 |
150000 | 286 | 306 | 332 | 364 | 408 | 468 | 559 |
140000 | 274 | 293 | 317 | 347 | 387 | 444 | 529 |
130000 | 262 | 279 | 301 | 330 | 387 | 444 | 529 |
120000 | 250 | 266 | 286 | 312 | 347 | 395 | 468 |
110000 | 238 | 252 | 271 | 295 | 327 | 371 | 438 |
100000 | 225 | 239 | 256 | 277 | 306 | 347 | 408 |
213 | 225 | 241 | 260 | 286 | 323 | 377 | |
80000 | 201 | 212 | 225 | 243 | 266 | 298 | 347 |
70000 | 189 | 198 | 210 | 225 | 246 | 274 | 317 |
60000 | 177 | 185 | 195 | 208 | 225 | 250 | 286 |
Изображение большего размера Изображение большего размера с более подробной разводкой Косвенное Нагреватель и бойлер. .. На рис. 1 показан обзор работы бойлера и косвенного нагревателя. Цель: Отопление дома плюс горячая вода. котел перегревает горячую воду на газе или масле со скоростью 150 000–300 000 + БТЕ в час при диапазоне температур, который может достигнуть почти кипящей воды 200F (смертельная температура для людей, бактерии, омары и т. д.). «Водонагреватель — прибор для подачи горячей воды в жилые дома.
или коммерческое использование, кроме отопления помещений котел выполняет две функции. При подключении к
типичный бойлер, косвенный нагреватель может поставлять сверхбольшой объем
питьевая горячая вода (200-400 галлонов в час) в зависимости от рейтинга BTU
котел, характеристики системы, установка термостата, температура
входящая холодная вода, размер косвенного нагревателя и т. д. Есть
представляют собой различные типы конструкций водонагревателей косвенного нагрева, которые получают горячую
вода из внешнего источника тепла …. например, геотермальный контур,
солнечная система на крыше, дровяная печь-котел и т. д. Водонагреватель косвенного действия необходим для любой системы
в котором не циркулирует чистая питьевая вода, для
пример
солнечная система сбора на крыше, в которой используется гликоль (смертельный антифриз)
в циркуляционном контуре, чтобы предотвратить замерзание. Ресурс
Прочтите о водонагревателях с гликолем Косвенный
обогреватель подает в дом питьевую (питьевую) воду. Зачем использовать косвенный бак с теплообменником для подачи горячей воды в дом? 2) супер нагретую горячую воду из котла нельзя пускать в бытовую воду трубы, давление в которых может превышать номинальное давление, и температуры может превышать номинальную мощность резервуара или превышать стандарты безопасности в жилых помещениях для ошпаривание (максимум 150 для бытовых обогревателей). Очень горячая вода (140-180F +) может убить и / или вызвать серьезные ожоги. Типичный температура ванны в душе составляет 104F и редко бывает намного выше. Типичный установка термостата косвенного нагрева может быть 120-135F, что означает, что холодная вода смешивается с горячей водой на душевом клапане до температуры 104F температура.Руководство по каждому продукту для бытовых водонагревателей рекомендую настройку термостата 120. Смесительный клапан должен быть установлен для любая установка термостата выше 120F. Ресурс: Преимущества смесительного клапана Котловой контур — это «замкнутая система», и должен иметь гарантии минимизировать высокое давление и предотвратить взрыв резервуаров и трубы, содержащие перегретую горячую воду. Котел ДОЛЖЕН устанавливаться, обслуживаться и т.д. лицензированным сантехником с опытом работы в сфере котлов из-за высокого давления и температуры от котла… Проект не для дома своими руками. Ресурс Схема труб на 3 котла Типовая Инструкции по косвенному обслуживанию котла: Руководство по косвенному обслуживанию Руководство по эксплуатации котла Руководство по установке / обслуживанию котла Установка / обслуживание промышленного котла Какой размер необходим косвенный нагреватель Бойлер и непрямые — это действительно «бесконечный запас горячей воды» … доставляет 400+ галлонов горячего воздуха при непрерывном розливе, прежде чем станет слишком холодным к использовать. | Изображение большего размера Конденсация обогреватели… Начиная с энергетического стандарта 2015 года, любое домашнее хозяйство, нуждающееся в газовой воде обогреватель объемом более 50 галлонов, необходимо обратить внимание на покупку двух обогревателей, или рассмотрите конденсационный нагреватель. Polaris относится к классу воды нагреватели называют «конденсационными» из-за количества тепла, рециркулируемого из дымохода и получаемого конденсированного кислого водяного пара, который должен быть направленным в слив пола. Полярная звезда
обогреватель
… … водонагреватель Polaris со сверхнизким выбросом вредных веществ
Горелка 100000-199000 БТЕ в час и 444 резервуара из нержавеющей стали и тепла
теплообменник, не требует анодного стержня и имеет размер 34 и 50 галлонов. 50 галлон от 100000 до 199000 БТЕ в час Polaris примерно такого же размера, как и обычный жилой водонагреватель (Диаметр 22 дюйма), но может поставить больше горячей воды, чем водонагреватели на 40 000 БТЕ. Например, 50
галлон 100000 БТЕ Polaris обеспечивает ориентировочно 100 галлонов в первый час …
это означает, что он будет поставлять 100 галлонов горячей воды за один непрерывный розлив
до температуры воды
становится непригодным для использования. Восстановление 129 галлонов в час.(В зависимости от температуры
входящая холодная вода и настройка термостата). компромисс для конденсационных нагревателей, таких как Polaris, — более высокая стоимость, больше дорогой ремонт, крупнее газопровод и расход газа, более сложная установка (мощность прямая вентиляция), потребность в чистая электроэнергия и выделенная цепь 120 вольт, плюс скачок напряжения защита для защиты сложных электронных элементы управления подвержены скачкам напряжения и т. д. Конденсационный нагреватель Polaris использует
воздуходувка для всасывания воздуха в горелку в нижней части водонагревателя
через всасывающую трубу снаружи. Поставка природного газа или
пропан
газ
смешивается с воздухом внутри горелки, расположенной в нижней части резервуара для воды.
После сжигания топлива вентилятор выталкивает горячие побочные продукты сгорания.
через спиралевидный теплообменник, расположенный внутри бака
перед тем, как нажать на выхлоп
побочный продукт из резервуара и вверх по вентиляционной трубе, выходящей через боковую стенку или
окончания на крыше.Вентиляционная труба типичная
2-3 дюйма ПВХ, как указано в руководстве. Ресурсы: |
