Как устроен бойлер — конструкция, схема, принцип работы

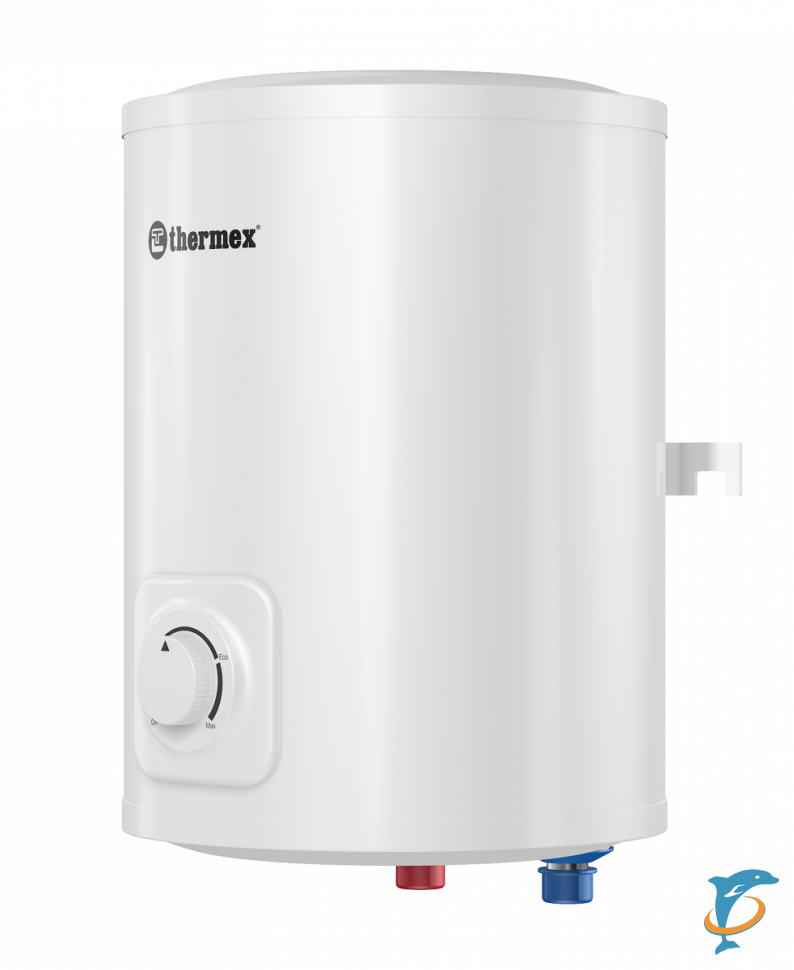

Электрический водонагреватель накопительного типа, или, по-простому, бойлер, давно и прочно вошел в нашу жизнь, обеспечивая дополнительный комфорт и позволяя не зависеть от коммунальных систем горячего водоснабжения. Это простое устройство в автоматическом режиме поддерживает необходимую температуру воды, имея при этом ее определенный запас. Выпускаемые промышленностью приборы имеют разнообразную форму, размеры и внешний дизайн. Несмотря на кажущиеся различия, в своей основе все водонагреватели имеют схожую конструкцию и единый принцип работы. Однако, делая выбор между той или иной моделью бойлера, следует не только понимать, как он устроен, но и разбираться в особенностях исполнения некоторых его компонентов. [contents h3 h4]

Конструкция бойлера

Основные составляющие бойлера

По сути, любой водонагреватель такого типа представляет собой большой термос, имеющий внутри трубчатый электронагреватель (ТЭН), поэтому конструкция всех бойлеров имеет такие элементы:

внешний корпус с деталями, позволяющими крепить устройство на стену или пол;
внутренний бак;
теплоизоляционную прослойку между внутренней емкостью и корпусом;
трубчатый электронагреватель;
термостат с возможностью регулировки температуры нагрева;
предохранительный клапан;
защитный магниевый анод;
схема управления и индикации.

При выборе бойлера нельзя не заметить большую разницу в цене даже между разными моделями одного производителя. Она обусловлена, прежде всего, технологией и материалом изготовления внутреннего бака, а также наличием электронного блока управления и индикации.

Эти параметры задают удобство пользования прибором, а также длительность его службы.

Корпус

Корпуса водонагревателей имеют как строго цилиндрическую, так и овальную и даже прямоугольную форму, разнообразную расцветку и дизайн оформления. Часто на внешней стороне кожуха крепится термометр для наблюдения за работой устройства, а также регуляторы или управляющие элементы. Материалом изготовления корпусов служит стальной лист или пластик.

Особенности вертикального и горизонтального бойлеров

Для установки бойлера, в конструкции корпуса имеются крепления, в зависимости от типа размещения (настенная или напольная схема установки). Пространство между корпусом водонагревателя и внутренним баком заполнено теплоизоляционным материалом – чаще всего в его роли выступает плотный полиуретан.

Внутренний бак

Конструкция внутренней емкости бойлера должна соответствовать критерию повышенной коррозионной стойкости и при этом противостоять постоянным температурным перепадам, поэтому данному элементу производители уделяют немало внимания, разрабатывая новые покрытия бака и применяя способы его защиты.

Стальные баки с покрытием из стеклоэмали или стеклофарфора

Такое покрытие получают напылением защитного слоя с последующим его обжигом при высокой температуре (до 850^оС). Стеклоэмаль не способна к окислению, поэтому абсолютно не корродирует. К тому же, ее гладкая поверхность противостоит образованию накипи.

Фото внутреннего эмалированного бака водонагревателя

Парадоксально, но основной недостаток такого покрытия проистекает из его достоинства – высокая твердость слоя малопластична и со временем постоянные перепады температуры воды приводят к образованию микротрещин в его слое, которые в итоге способствуют разрушению бака.

Производители постоянно ищут новые составы для покрытий такого типа. К примеру, добавление титанового порошка уравняло температурные коэффициенты расширения стеклофарфора и стали, несколько улучшив стойкость слоя к растрескиванию. Немного уменьшить вредное влияние температурного воздействия можно, установив температуру воды в бойлере не выше 70

оС, хотя все равно хотя бы раз в месяц придется прогреть устройство максимально, для соблюдения санитарных правил. Другим недостатком стеклофарфорового покрытия бака можно считать увеличенный вес бойлера. Компании, выпускающие водонагреватели с емкостями данного типа, дают гарантию на свою продукцию не более 3 лет.

Стальные баки с титановым напылением

Напылением титанового порошка на внутреннюю часть бака достигается отличная коррозионная стойкость. При этом данный тип покрытия имеет высокую прочность и механическую стойкость, имея слабые места лишь на сварочных стыках. Гарантия на устройство с таким баком составляет до 10 лет, что является громадным преимуществом, даже если учитывать его довольно высокую стоимость.

Нержавеющие внутренние баки

Такие емкости лишены недостатков двух предыдущих элементов. Нержавеющая сталь, как и титан, способна противостоять влиянию примесей, находящихся в воде, а также коррозии. Есть мнение, что нержавеющая сталь придает воде своеобразный запах и вкус, появляющиеся во время ее нагрева, однако это лишь домыслы, абсолютно не подтвержденные научными исследованиями. Известно, что «нержавейка» не вступает в химическую реакцию с водой. На такие баки изготовители также дают до 10 лет гарантии, однако они являются самыми дорогостоящими. Баки из нержавеющей стали, а также с титановым напылением больше подвержены образованию накипи, нежели стеклофарфоровые, но это нисколько не умаляет их достоинств. Во внутреннем баке установлены трубки подвода холодной воды и отвода горячей, а также электронный блок нагрева и защиты.

Блок нагрева и защиты

Элементы, отвечающие за нагревание воды до определенной температуры, а также защищающие от разрушений металл внутреннего бака, установлены на металлическом фланце, присоединяемом посредством уплотнителя к внутреннему баку устройства.

Пример исполнения блока управления

Для нагрева воды используются ТЭНы различной мощности. В зависимости от принципа нагрева, различают:

«мокрые» ТЭНы, которые непосредственно контактируют с водой, поэтому неизбежно покрываются накипью, которую необходимо периодически удалять, иначе из-за перегрева ТЭН выйдет из строя;
нагреватели «сухого» типа. Лишены этого недостатка, так как установлены в металлической трубке, которая и осуществляет контакт с жидкостью. Такая схема позволяет избавиться от накипи не только на нагревателе, но и на трубке, покрытой слоем стеклофарфора.

Некоторые модели бойлеров комплектуются несколькими нагревателями. Такая конструкция позволяет осуществлять ступенчатую регулировку нагрева, а также уменьшает количество циклов включения для каждого из них (скачки напряжения во время включения приборов влияют на их долговечность).

Совместно с ТЭНами на фланце установлен терморегулятор и магниевый стержень (анод).

Термостат отвечает за включение нагревательного элемента при снижении температуры воды ниже установленной потребителем. Применяются терморегуляторы как механического типа, так и электронные приборы, работающие совместно с электронным блоком управления. Часто в устройство терморегулятора входит схема защитного отключения ТЭНа при отсутствии воды в баке. Магниевый электрод призван уменьшить обмен ионами металлических составляющих внутри бойлера, отдавая взамен свои частицы. Такая схема уменьшает эффект вымывания электронов из элементов конструкции и они корродируют в значительно меньшей мере. Сам же магниевый стержень при этом довольно быстро разрушается и требует периодической замены (при утончении до 10 мм или уменьшении длины до 200мм). Схема управления и индикации предоставляет дополнительные удобства при пользовании водонагревателем, имея функции точной регулировки температуры воды, включения нагрева по времени, поддержание разной степени нагрева в зависимости от времени суток.

Принцип работы накопительных водонагревателей

Схема работы бойлеров построена на принципе разделения слоев воды с разной температурой. Как известно, теплые слои жидкости находятся вверху. Их отбор из водонагревателя осуществляется через трубку отвода горячей воды, длина которой позволяет использовать верхний, наиболее теплый ее слой. Холодная же вода, наоборот, поступает в нижнюю часть бака, туда, где установлены водонагреватели. К тому же, на короткой подводящей трубке установлен рассекатель, не позволяющий жидкости проистекать струей и тем самым способствовать перемешиванию теплой и холодной воды.

Особенность теплой жидкости подниматься вверх не позволит использовать бойлер вертикальной конструкции, расположив его параллельно земле. На это стоит обратить пристальное внимание, выбирая тип устройства под свои нужды.

Нагрев холодной воды осуществляет ТЭН (один или несколько). За ее температурой следит термостат. При достижении заданной температуры, он размыкает электрическую цепь питания нагревателя.

Принцип работы бойлера

Хорошая теплоизоляция позволяет поддерживать нужную температуру воды, затрачивая минимум энергии на ее постоянный подогрев.

В случае применения нескольких нагревателей, для поддержания температуры на заданном уровне используется один ТЭН. Остальные включаются при сильном расходе, многократно повышая мощность нагрева. Такая схема повышает экономичность и надежность прибора.

Отобранная сверху теплая вода постоянно замещается вновь нагреваемой жидкостью, которая подается из магистрали. Так устроен процесс непрерывного нагрева. При большом расходе температура воды на выходе из бойлера со временем падает, поэтому необходимо выбирать объем накопителя, исходя из величины горячего водоразбора.

Возможен вариант отказа термостата, при этом вода может закипеть, вследствие чего до опасного уровня повышается давление во внутреннем баке. Для предотвращения аварии, на трубку подачи холодной воды установлен предохранительный клапан – при достижении предельной величины давления он открывается, тем самым сбрасывая часть жидкости в подающую магистраль. Этот же клапан используют для слива воды из прибора во время профилактических работ.

Подробное видео по устройству бойлера представлено ниже:

Не стоит пренебрегать проведением периодических профилактических мероприятий, заключающихся в чистке бойлера от накипи и ржавчины. Они позволят прибору работать надежно и эффективно, а также уберегут вас от незапланированных трат.

Принцип работы и устройство накопительного водонагревателя (бойлера)

При отсутствии в квартире горячего водоснабжения на помощь приходят бытовые накопительные водонагреватели (или бойлеры, это одно и тоже). Существует множество моделей отличающихся мощностью, емкостью бака, типом нагрева. Самыми востребованными считаются бойлеры накопительного типа, работающие от электричества или газа.

Устройство и общий принцип работы накопительного водонагревателя

Общее устройство водонагревателя накопительного типа одинаково для любых моделей. Бойлер состоит из емкости для воды, которая заключается в декоративный кожух, а между ними проложен утеплитель. Получается подобие термоса. Основное различие накопительных бойлеров в том, какой у них стоит нагреватель: электрический ТЭН или газовая горелка.

Существуют накопительные водонагреватели косвенного нагрева, где подогревателем служит змеевик, подключенный к системе отопления. Такие бойлеры оказались практически не востребованы. Отопление работает не круглый год, а, значит, человек не имеет возможности летом пользоваться горячей водой.

Различаются нагреватели накопительные по типу монтажа. Вертикальные бойлеры занимают много места, из-за чего их ставят в просторном помещении. Для маленькой комнаты больше подходит горизонтальный водонагреватель. Последний вариант неудобен в плане пользования. У горизонтального бойлера происходит быстрое смешивание горячего и холодного слоя воды. В итоге при открывании крана идет кипяток, а примерно через минуту начинает течь более прохладная вода.

Общее устройство бойлера

Давайте рассмотрим, как выглядит схема обычного водонагревателя накопительного типа:

Основой бойлера служит бак. В бытовых моделях его емкость ограничивается 300 л. Производят бак из нержавейки или стали. Чтобы металл не ржавел, в качестве внутреннего покрытия применяют стеклоэмаль, стеклофарфор или титановое напыление.
Бак для воды заключен во внешний декоративный корпус. Он бывает из нержавейки, обычной стали с эмалированным покрытием или пластика.
Между накопительным баком и наружным корпусом пространство заполнено теплоизоляционным материалом – пенополиуретаном.
Лицевая область наружного корпуса водонагревателя оснащена термометром.
Сердцем накопительного бойлера служит нагреватель. Электрический водонагреватель работает от встроенного элемента – ТЭНа (трубчатый электронагреватель). Газовые накопительные водонагреватели комплектуются горелкой и дымоходом.
В нижней части накопительного бойлера выходят патрубки горячей и холодной воды. На патрубке холодной воды устанавливают предохранительный, а также обратный клапан. Первый – открывается от превышения давления воды внутри бака. Второй – не дает уйти воде из бака при отсутствии давления в водопроводе. Патрубок горячей воды соединен с трубкой забора.
Электронный блок предназначен для управления работой накопительного водонагревателя. Он получает сигнал от термостата, датчики которого установлены внутри бака.
Магниевый анод защищает стальной бак бойлера от электрохимической коррозии, отдавая ионы.

Монтаж и эксплуатация любого накопительного водонагревателя не вызывает затруднения у пользователя. Прибор кронштейнами крепят к стене. Подающий трубопровод может быть подключен только к водопроводу с холодной водой. В этом и заключается принцип работы бойлера, так как в нем нагревается именно холодная вода. Если вход накопительного водонагревателя подключить к централизованному ГВС квартиры, то корректное достижение температуры после подачи в бак горячей воды станет невозможным.

Принцип работы

Основной принцип работы накопительного водонагревателя заключается на послойном разделении жидкостей разных температур. По закону физики теплая вода находится вверху, а холодная снизу. Для полного представления, как работает бойлер, рассмотрим по порядку все действия:

При открывании водопроводного крана начинается расход воды. Верхние слои горячей жидкости из бака бойлера через трубку забора направляются в трубопровод.
Давление внутри бака водонагревателя становится меньше, чем в подающем водопроводе. Обратный клапан открывается и начинается подпитка холодной воды. Когда давление водопровода и внутри бака сравняется, обратный клапан закрывается. Во время подпитки холодная вода не смешивается с горячей благодаря рассекателю, установленному на конце подающего патрубка.
О поступлении внутрь бака водонагревателя холодной воды сигнализирует датчик. Он дает команду блоку управления включить подогрев.
На ТЭН подается электроэнергия, и вода греется до заданной температуры. У газового водонагревателя вместо электричества на горелку подается газ. Когда вода нагреется до нужной температуры, термостат отключает нагревательный элемент.

В работе накопительного водонагревателя происходит непрерывный цикл. Забранную горячую жидкость постоянно замещает холодная вода. Теплоизоляция под кожухом предотвращает быстрое остывание. Вода остается теплой в течение 2–3 суток.

Бойлер нужно правильно подобрать по мощности и объему. При большом разборе воды маломощная модель не справится с прогревом. На выходе жидкость не будет соответствовать заданной температуре.

Устройство и принцип работы электрического бойлера

Электрические водонагреватели считаются самыми востребованными у жильцов квартир и частных домов. Популярность обусловлена простотой монтажа и эксплуатации. На схеме в разрезе показано устройство накопительного водонагревателя. Давайте рассмотрим, как выглядит электрический бойлер изнутри:

Рассматривать устройство накопительного электрического водонагревателя начнем с бака. Он бывает круглой или овальной формы. Заключен бак в декоративный кожух. Внутреннее пространство между двумя емкостями заполнено пенополиуретаном.
Особенностью устройства электрического водонагревателя является наличие ТЭНа. Элемент установлен снизу бака бойлера на фланцевом соединении.
Включением и выключением ТЭНа управляет термостат. Любой водонагреватель накопительный работает без превышения максимально допустимой температуры. У электрических бойлеров этот показатель равен 75^оС.
Водонагреватель имеет защиту. В случае выхода из строя термостата ТЭН будет обесточен при достижении критической температуры воды 85^оС.
Забор горячей воды осуществляется через трубку, конец которой выведен к верхней части бака бойлера. Для подпитки холодной воды снизу бака вмонтирован патрубок.
Магниевый анод защищает корпус бака от коррозии. По истечении 2–3 лет элемент разрушается и его нужно менять.
О работе водонагревателя сигнализирует индикаторная лампочка.

Зная, как устроен бойлер, можно разобраться с его работой. Холодная вода поступает внутрь бака бойлера через патрубок. Датчик посылает сигнал блоку управления, который с помощью термостата подает напряжение на ТЭН. Вода нагревается до заданной температуры. Датчик подает новый сигнал, и термостат прерывает подачу напряжения. После забора горячей воды цикл повторяется.

Разновидности ТЭНов

По принципу действия ТЭНы одинаковы. Нагревательным элементом выступает спираль. А вот по исполнению ТЭНы отличаются и делятся на два вида:

Мокрый ТЭН состоит из спирали, герметично запаянной внутри медной трубки. В качестве наполнителя используют кварцевый песок. Он играет роль изолятора и предотвращает прикасание спирали к внутренним стенкам медной трубки. Достоинство мокрого ТЭНа в низкой стоимости. Недостаток – большой размер и низкий показатель электробезопасности. При повреждении медной трубки или прикосновения к ней спирали возникает пробой. В результате человек, пользующийся горячей водой, получает удар током.
так обычно выглядит мокрый ТЭН
Cухой ТЭН по принципу работы аналогичен, но он не контактирует с водой. Спираль заключена внутрь диэлектрической колбы, имеющей оболочку. Последняя и соприкасается с водой. Диэлектрическая колба предотвращает контакт спирали с наружной оболочкой. Сухой ТЭН считается полностью безопасным в плане поражения человека электрическим током. Пробой невозможен. При выходе из строя ТЭНа просто сгорает спираль.
так выглядит сухой ТЭН

Накопительный водонагреватель с сухим ТЭНом стоит дороже, но он безопаснее и отличается длительным сроком эксплуатации. Компактные размеры позволяют вмонтировать в бойлер два нагревателя. Самым надежным считается сухой ТЭН, наборной корпус которого сделан из стеатита.

Устройство и принцип работы газового прибора для нагрева воды

По устройству и принципу работы газовый бойлер немного отличается от своего электрического собрата. Газовому водонагревателю присущ все тот же бак, заключенный в кожух с утеплителем из пенополиуретана. Защитой служит анод. Подача холодной и забор горячей воды происходит через вмонтированные в бак трубки. Включением и выключением подогрева управляет термостат. На этом все сходства заканчиваются. Руководствуясь схемой, более подробно рассмотрим устройство бойлера, чтобы выявить основные отличия газового прибора:

Основным отличием от электрического бойлера является наличие газового устройства для нагрева воды – горелки.
Подключение к газовой магистрали осуществляется через блок. Внутри него установлен редуктор, который соединен трубкой с форсункой горелки.
Конструкция бака накопительного водонагревателя существенно отличается от электрического аналога наличием дымохода. Он состоит из стальной трубы, вертикально вваренной через весь бак. Сверху дымоход соединен с вытяжным колпаком. По нему осуществляется отвод продуктов сгорания на улицу.
Внутри дымохода вмонтирован рассекатель. Его пластины забирают тепло отводящихся газов и отдают воде. Получается двойной обогрев: от горелки и рассекателя.
Из-за разницы температур холодной воды и пламени горелки в дымоходе образуется конденсат. Для его сбора под горелкой установлено кольцо.

Работает газовый водонагреватель по аналогичному принципу, что и электрический бойлер. Отличие только в том, что электронный блок с термостатом управляют работой горелки. При понижении температуры на форсунку подается газ и происходит розжиг. Когда температура воды достигнет заданных параметров, происходит отключение горелки.

Газовые водонагреватели пользуются малым спросом из-за сложности установки. Потребуется составлять проект, а монтаж разрешен только специалистам газовой службы. Однако неоспоримым плюсом является экономия из-за более низкой цены на газ.

Из двух рассмотренных вариантов первое место отдают электрическим накопительным водонагревателям. Прибор можно самостоятельно установить в любом месте. Главное, обеспечить бесперебойную подачу холодной воды под давлением.

Устройство и принцип работы бойлера для нагрева воды: как работает накопительный водонагреватель

В нынешнее время автономное горячее водоснабжение в квартирах и частных домах становится все более популярным. Централизованное ГВС стало дорогим и неэкономичным, оттого оно постепенно уходит в прошлое. На смену ему приходят водонагреватели различных конструкций, самые распространенные из них – аппараты накопительного типа. В данной статье мы как раз и рассмотрим устройство и принцип работы бойлера для нагрева воды.

Виды накопительных водонагревателей

На данный момент существует несколько разновидностей агрегатов для автономного горячего водоснабжения. Все они созданы с одной целью, но достигают ее по-разному, то бишь, с использованием различных энергоносителей. Домовладелец имеет возможность выбрать тот, что оптимально подходит ему по всем параметрам.

Итак, на современном рынке предлагаются нагревательные бойлеры следующих видов:

электрические накопительные нагреватели;
бойлеры косвенного нагрева;
газовые бойлеры;
проточные нагреватели.

Примечание. В прямом переводе с английского слово «бойлер» означает «котел». Это значит, что к ним относятся не только накопительные, но и всяческие проточные водонагреватели. Не принимать их во внимание будет некорректным по отношению к пользователям.

Электрические бойлеры

Это самый распространенный вид аппаратов для ГВС, чаще всего применяющийся в квартирах и небольших частных домах. Причина такой популярности — относительно невысокая стоимость и простота установки, для которой не требуется никаких разрешительных документов. Аппараты довольно надежны в эксплуатации и удовлетворяют большинству требований пользователей. Чтобы понимать принцип действия водонагревателя, рассмотрим его устройство, показанное на рисунке:

Агрегат представляет собой бак, обычно – круглой или овальной формы, заключенный в слой теплоизоляционного материала (как правило – пенополиуретан), прикрытого декоративным кожухом. Сама емкость может быть сделана из таких материалов:

сталь с эмалированным покрытием;
нержавеющая сталь;
пластик.

Электрический ТЭН, размещенный в нижней части бака, нагревает воду до температуры, ограничиваемой термостатом. Ее максимальное значение, принятое во всех электрических бойлерах, равно 75 ºС. Пока нет водоразбора, устройство электрического бойлера предусматривает поддержание установленной температуры в режиме автоматического включения и выключения ТЭНа. Последний имеет дополнительную защиту от перегрева и в нештатной ситуации автоматически отключится при достижении температуры воды 85 ºС.

Примечание. Оптимальный режим работы для бойлера – это нагрев до 55 ºС. В таком режиме аппарат обеспечивает нужное количество воды для ГВС и в то же время экономит электроэнергию. К сожалению, часто накопительный водонагреватель работает на максимальной мощности из-за того, что в зимнее время из водопровода поступает слишком холодная вода и ТЭН в экономичном режиме не успевает ее прогревать.

Водоразбор происходит через трубку, выведенную в верхнюю зону бака, где вода самая горячая. В то же время подпитка холодной водой предусмотрена в нижнюю часть бойлера, где установлен ТЭН. Для защиты стальных баков от электрохимической коррозии устройство водонагревателя включает в себя магниевый анод. С течением времени он разрушается, а потому требует замены приблизительно 1 раз в 2—3 года.

Бойлеры косвенного нагрева

Эти аппараты не производят тепловую энергию самостоятельно, хотя некоторые модели имеют встроенный ТЭН для поддержания температуры воды в разных ситуациях. В обычном режиме бойлер готовит воду для ГВС, подогревая ее змеевиком с протекающим по нему теплоносителем. Ниже на схеме показано устройство бойлера косвенного нагрева:

В утепленный бак большой емкости (бывает до 1000 л) встроен змеевик с подведенным к нему теплоносителем от котла. Как и в электрическом бойлере, подача холодной воды осуществляется в нижнюю часть емкости, отбор горячей – из верхней части. Агрегат способен обеспечить значительный расход горячей воды, а потому применяется в частных домах с большим числом потребителей.

Обычный обмен теплом между средами с разной температурой – это и есть принцип работы бойлера косвенного нагрева. Но чтобы получить воду из крана с температурой 55 ºС, котел должен нагревать теплоноситель минимум до 80 ºС, это один из недостатков данного водонагревателя. Второй недостаток – длительное время загрузки бака большой емкости, так что в случае интенсивного водоразбора проживающим в доме людям надо приспособиться пользоваться ГВС по определенному графику.

Как и электрические бойлеры, водонагреватели косвенного нагрева оснащены магниевым анодом для защиты стального бака от коррозии. Боле сложные и дорогие модели оборудованы двумя змеевиками, через один протекает теплоноситель от котла, а второй можно присоединить к альтернативному источнику тепловой энергии. Им может служить другой котел либо солнечный коллектор. Для поддержания температуры в разных ситуациях в верхнюю зону емкости встраивается ТЭН с термостатом.

Агрегаты косвенного нагрева производятся в настенном и напольном исполнении, могут работать с любыми источниками тепловой энергии. Производители котельного оборудования часто предлагают их в связке с двухконтурными котлами. В этом случае теплогенератор поддерживает температуру отопления и загружает бойлер, поочередно переключаясь между этими двумя системами.

Газовые накопительные водонагреватели

Эти аппараты конструктивно и внешне напоминают электрические бойлеры. Все тот же подвешиваемый на стену бак, покрытый слоем утеплителя, только внизу установлена газовая горелка, а вверху имеется патрубок дымохода. Газовый бойлер работает по такому же принципу, только источником тепла служит горелка, нагревающая емкость с водой. Устройство водонагревателя показано на схеме:

Как видно на рисунке, нагрев осуществляется не только от горелки, но и путем отбора тепла продуктов горения. Это достигается за счет стального газохода с рассекателями, проходящего вертикально сквозь емкость и обменивающегося теплом с водой. Работой горелки управляет электронный блок, чья задача – потушить или разжечь ее при достижении установленной температуры либо ее понижении. Как водится, для защиты корпуса конструкция бойлера предусматривает магниевый анод.

Данный тип водонагревателей не слишком популярен из-за сложностей при оформлении и подключении газоиспользующих установок. Кроме того, для эксплуатации газового бойлера понадобится полноценный дымоход, выполнить это требование не всегда возможно или слишком дорого.

Достоинство накопительных водонагревателей состоит в том, что они сходу могут выдать большой расход воды для ГВС, но в течение ограниченного промежутка времени. После этого им требуется перерыв для приготовления очередной порции воды.

О проточных нагревателях воды

В отличие от накопительных бойлеров принцип работы проточного водонагревателя состоит в том, чтобы не заблаговременно, а быстро прогревать проточную воду по мере необходимости.

Источниками тепла служат те же электрические ТЭНы и газовые горелки, только включаются они после того, как в доме открывается кран горячей воды. К таким нагревателям относятся:

газовые колонки;
проточные электронагреватели.

Примечание. Иногда для обеспечения ГВС частного дома применяется пластинчатый бойлер, представляющий собой водоводяной теплообменник. Как и бойлер косвенного нагрева, он передает энергию теплоносителя воде, только делает это в проточном режиме.

Конструкция газовой колонки довольно сложна, а потому заслуживает отдельной темы. Электрический же водонагреватель прост: в нем проточную воду греет мощный ТЭН. Обладая таким достоинством, как небольшие размеры, аппарат имеет слишком высокую потребляемую мощность и оттого сфера его применения ограничена. Устройство проточного электрического бойлера показана на рисунке:

Преимущество проточных водогрейных аппаратов состоит в том, что нагретую воду они могут подавать без подготовки и в течение неограниченного времени. Зато имеет пределы ее расход, что важно при большом количестве потребителей.

Заключение

Если распределить все перечисленные приборы по популярности, то первое место уверенно займут электрические бойлеры, причины этому понятны. На втором месте находятся газовые колонки, третье остается за бойлерами косвенного нагрева.

как устроен бойлер и как работает

Решая проблему наличия горячей воды в дачном или частном доме либо в городской квартире, очень часто останавливаются на покупке бойлера. Чтобы подобрать подходящий вариант такой техники, следует понимать, как устроен бойлер и по какому принципу он функционирует.

Что такое бойлер?

Так называют разновидность водонагревателей накопительного типа. В бойлере непрерывно нагревается вода для обеспечения квартиры или частного дома. Для нагрева такой аппарат может использовать газ, электроэнергию либо другие виды топлива.

Устройство в зависимости от вида

Прямого нагрева

Энергоноситель, который поступает в такие аппараты, тратится лишь на нагрев воды внутри устройства. Это означает, что приборы такого типа сами производят тепло, которое нагревает воду. Они бывают газовыми, когда для нагрева используется газовая горелка, а также электрическими, то есть с нагревом от ТЭНа.

По своей конструкции такие бойлеры представляют собой емкость (бак с водой), вокруг которой имеется термоизоляция и внешний корпус с панелью управления. Помимо нагревательного элемента (горелки или ТЭНа) в таких приборах имеются анод из магния, терморегулятор, группа безопасности и патрубки (входной и выходной).

Косвенного нагрева

Такой тип бойлеров устанавливают в домах или квартирах с автономным водяным отоплением, предусматривающим наличие одноконтурного котла. Температура воды внутри бойлера с косвенным типом нагрева повышается не вследствие непосредственного воздействия источника энергии, а в результате теплообмена с отопительным контуром.

Конструкция бойлера этого типа включает корпус, внутрь которого помещен внутренний бак, отделенный от внешнего кожуха слоем термоизоляции. Вода из труб холодного водоснабжения поступает внутрь бака по входящему патрубку, а выводится после открывания крана горячей воды через трубу, расположенную в верхней части прибора.

Отдельно в аппарате имеется теплообменник, который в большинстве моделей представлен змеевиком. Он может быть равномерно расположенным внутри бака или находиться в нижней его части. Обе трубы такого теплообменника подсоединяются к отопительному котлу.

Теплоноситель из котла передвигается по теплообменнику, нагревая воду в баке посредством теплопередачи, а затем выводится через отдельный патрубок, возвращаясь к котлу. Такой теплообменник чаще всего один, но есть модели с несколькими теплообменниками, которые можно подключить не только к газовому котлу, но и к другому источнику.

Также существуют бойлеры косвенного нагрева без змеевика, конструкцию которых называют «бак в баке» из-за наличия внутри бака такого бойлера еще одного бака. Санитарная вода в таком приборе нагревается во внутреннем баке, а теплоноситель перемещается между стенками внутреннего бака и внешними стенками.

В некоторых моделях бойлеров данного типа может присутствовать патрубок рециркуляции. Обязательными элементами всех таких приборов являются магниевый анод и группа безопасности, а также термодатчик. В крупных бойлерах емкостью свыше 150 литров нередко предусматривается ревизионное окно.

Комбинированные

Такие бойлеры совмещают в себе два предыдущих типа нагревательных устройств. По своей конструкции они представлены аппаратами с косвенным нагревом, но отличаются дополнительной установкой ТЭНа, позволяющей использовать прибор, как накопительный электрический бойлер прямого нагрева. Это особенно востребовано для летнего периода, когда одноконтурный котел отключен.

Устройство в зависимости от типа энергии

Электрические

Такие бойлеры наиболее распространены и представлены в широком ассортименте. Для своей работы они используют электричество, поэтому основной деталью таких приборов является ТЭН. Именно эта деталь нагревает воду, набранную в бак аппарата. ТЭН может быть расположен непосредственно в воде либо быть помещенным в капсулу и не контактировать с водой напрямую (такой ТЭН называют «сухим»).

Рядом с ТЭНом присутствует термодатчик, контролирующий его работу через электромеханический или электронный термостат. Эти детали обеспечивают поддержание температуры воды внутри бака на нужном уровне. Как только вода немного остывает, термодатчик передает команду по электрической цепи на термостат, в результате чего ТЭН начинает нагревать воду.

Бак электрического бойлера с внешней стороны окружен слоем теплоизоляционного материала, а также декоративным корпусом из пластика или стали. Холодная вода попадает внутрь аппарата через патрубок, расположенный в нижней части бойлера. По мере нагрева жидкость поднимается в верхнюю часть прибора, откуда отбирается через выходной патрубок после включения крана с горячей водой.

Внутри большинства электрических бойлеров имеется магниевый анод. Из-за его более низкого электрического потенциала такой анод привлекает свободные ионы тех солей, которые растворены в водопроводной воде. В результате накипь откладывается на аноде вместо того, чтобы атаковать ТЭН и стенки бака. Со временем анод разрушается, поэтому при регулярном обслуживании электрического бойлера его заменяют новым.

На входе электрического бойлера обязательно монтируется группа безопасности с предохранительным клапаном. Его наличие важно для защиты бойлера от избыточного давления. Если давление внутри бака повышается, клапан сбрасывает его и тем самым препятствует повреждению прибора.

Подробнее, о бойлерах данного типа, смотрите в нижеследующем видео.

Газовые

Данный вид накопительных нагревателей не так распространен, как электрические бойлеры, из-за сложностей установки (нужно согласование, наличие дымоотвода, хорошей вентиляции, регистрации).

Работают такие нагревательные приборы на природном газе. В их конструкции выделяют водяной бак, входящую трубу подачи холодной воды и патрубок отвода горячей воды. Корпус аппарата достаточно толстый и отделен от водяного бака слоем теплоизоляции для длительного поддержания температуры нагретой воды.

Теплообмен в газовых бойлерах происходит через нижнюю стенку водяного бака, поскольку под ней находится камера сгорания с расположенной в ней газовой горелкой. Также тепло передается воде внутри бака от центрального канала, по которому продукты сгорания из камеры горелки выводятся к дымоходу.

Управление в таком бойлере происходит посредством температурного датчика и термостата. Эти элементы фиксируют температуру воды и при необходимости отключают подачу газа к горелке или включают ее. Также в газовых бойлерах есть группа безопасности, основной деталью которой выступает аварийный клапан для сброса избыточного давления.

Чтобы внутри аппарата на его стенках не откладывалась накипь, конструкция газового бойлера включает магниевый анод. Со временем он «съедается», поэтому требует замены.
