СЕТОДИОДНЫЕ ЛАМПЫ, СВЕТИЛЬНИКИ, ЛЕНТЫ Наконец то решился собрать в кучу все, что имеется на сегодня по поводу светодиодов, светодиодных ламп и матриц освещения. Разумеется на полноту предлагаемой информации притендовать не могу, тем не менее используя и свой собственный опыт и опыт жителей интеренета постараюсь все упорядочить. Светодиод — низковольтный прибор. Обычный светодиод, применяемый для индикации, потребляет от 2 до 4 В постоянного напряжения при токе до 50 мА. Светодиод, который используется для освещения, потребляет такое же напряжение, но ток выше — от нескольких сотен мА до 1А в проекте. В светодиодном модуле отдельные светодиоды могут быть включены последовательно, и суммарное напряжение оказывается более высоким (обычно 12 или 24 В). При подключении светодиода необходимо соблюдать полярность, иначе прибор может выйти из строя. Напряжение пробоя указывается изготовителем и обычно составляет более 5В для одного светодиода. Яркость светодиода характеризуется световым потоком и осевой силой света, а также диаграммой направленности. Существующие светодиоды разных конструкций излучают в телесном угле от 4 до 140 градусов. Цвет, как обычно, определяется координатами цветности и цветовой температурой, а также длиной волны излучения. Для сравнения эффективности светодиодов между собой и с другими источниками света используется светоотдача: величина светового потока на один ватт электрической мощности.  Также интересной маркетинговой характеристикой оказывается цена одного люмена.В рабочих режимах ток экспоненциально зависит от напряжения и незначительные изменения напряжения приводят к большим изменениям тока. Поскольку световой выход прямо пропорционален току, то и яркость светодиода оказывается нестабильной. Поэтому для светодиодов необходимо стабилизировать ток. Кроме того, если ток превысит допустимый предел, то перегрев светодиода может привести к его ускоренному старению. Для начала стоит разобраться из чего же состоят светодиодные лампы. Разумеется из цокля, корпуса и светорасеивателя. Разумеется, что внутри каждой лампы есть не много электроники. Не смотря на свою простоту данный «драйвер» имеет существенный недостаток — он стабилизирует напряжения, а для светодиодов необходим стабилизатор тока. Для расширения диапазона питающих напряжений можно использовать аналог стабилитрона на транзисторе. В этом случае выделяемое тепло якобы стабилитроном может быть гораздо больше, поскольку максимальное тепло популярных стабилитронов 1,5 Вт, а транзистор в корпусе ТО-126 может расеивать до 10-15 Вт, в корпусе ТО220 до 20 Вт, а с радиатором еще больше. Следовательно можно увеличить емкость конденсатора для сохранения работоспособности при пониженном напряжении питания, а при повышенном тепло все равно будет успевать отводится на радиатор транзистора. Схема драйвера приобретает следующий вид: Положение может исправить введение в данную схему стабилизатора тока. Но это все любительские схемы, а это значит, что имеет смысл посмотреть, что творят инженеры заводов — производителей светодиодных ламп. Врать не буду — обзор не мой, но уровень подхода автора заставил аплодировать стоя. Оригинал статьи ТУТ, у себя я лишь помещую выжимку: Контроллер построен на микросхеме SM7525, дает на выходе 49.3V 0.106A. Не понравилось в конструкции лампы то, что контроллер установлен наполовину в цоколь, наполовину в алюминиевом радиаторе, но никакой изоляции между радиатором и платой контроллера нет.
Пульсации светового потока почти такие же, как и у ламп PC73C и PC74C (9% на частоте 50 кГц). Контроллер дает на выходе 21.2V, 0.29A. Температура радиатора возле светодиода 66°C, температура поверхности светодиода 133°C (!).
Схема построена по принципу обратноходового однотактного преобразователя, очень похожа на схему с контроллером BP2831A. Резисторы RS1 и RS2 задают ограничение по выходному току, резистор R4 скорее всего (по аналогии с контроллером BP2831A) задает порог защиты по напряжению. Цепочка D1R5R6C4 служит для демпфирования высоковольтных выбросов напряжения на стоке ключевого транзистора микросхемы. Лампа Ecola 7w 4200K GU10 Лампа не предназначена для разборки, но если Вы все же на это решились, то начинать нужно с матового защитного стекла. Оно приклеено по краям мастикой к алюминиевому радиатору. Отклеить стекло очень сложно, не повредив его (у меня не получилось). Под стеклом прячется печатная плата на алюминиевой основе, на которой стоят 14 светодиодов, включенных последовательно. Печатная плата прижата к радиатору стопорным кольцом, и место контакта платы и радиатора промазано теплопроводящей пастой. Печатная плата односторонняя, и довольно тонкая (0.6 мм), что служит улучшению теплообмена между светодиодами и радиатором. Пластмассовый цоколь крепится к радиатору двумя саморезами, головки которых незаметны под мастикой.  Вокруг контроллера со всех сторон пластмасса, поэтому замыкания исключены.
Конструкция в целом очень аккуратная и продуманная, и не удивительно, что контроллер совсем не излучает радиопомех, и пульсации светового потока не улавливаются фотоприемником (их просто нет!). Контроллер построен на микросхеме BP2831A, схема очень простая. Свет излучают 3 включенных последовательно светодиода. Радиатор сделан так, что служит и корпусом лампы, и рефлектором. Температура платы возле светодиода 60°C. Спереди имеется защитное стекло с тремя линзами, которое крепится на винтах.
К сожалению, лампа не может похвастаться низким уровнем радиопомех, и световой поток на выходе имеет большие пульсации на частоте 67. Контроллер построен на микросхеме BP2832A, дает на выходе 59V, 0.096A. Температура платы возле светодиода 83oC, т. е. светодиоды имеют не самый лучший тепловой режим.
Микросхема BP2832A по цоколевке полностью совпадает с микросхемой BP2831A (да и по параметрам они отличаются только мощностью, BP2832A мощнее). Поэтому принципиальная схема контроллера отличается от схемы BP2831A (применена в лампе Ecola 7w 4200K GU10) только наличием дополнительных фильтрующих элементов (C1, L1). К сожалению, при попытке сковырнуть крышку я случайно ударил отверткой по поверхности светодиода, в результате в нем получился обрыв. Поэтому измерять параметры контроллера пришлось с похожим многосегментным светодиодом из другой лампы.
Схема традиционная, с дополнительными фильтрующими элементами входного тока Rf1, C1, L1.
После небольшого разбирательства выяснилось, что цена прямо пропорциональна качеству и далеко не все продавцы пишут истинные параметры светодиодов. Насобиралось у меня немного китайских светодиодов smd5730, решил рассказать вам немного о них. Всего у меня 4 разных светодиода. Первые — неплохие, китайские светодиоды, они уже обозревались здесь. Вторые — самые дешевые 5730 на aliexpress. Я их покупал по $ 1.15 за 200шт. Третьи и четвертые с самой обычной метровой светодиодной линейки на алюминиевой подложке, купленной в оффлайне за 2$, холодной и теплой цветовой температуры. Как только алюминиевая подложка нагрелась, снимаю светодиоды пинцетом, и убираю ее с утюга. Намазываю еще раз флюсом, прохожусь по контактам паяльником, для того, что бы на них набралось немного припоя. Потом сверху кладу новые светики и акуратно кладу линейку обратно на утюг. Как только припой расплавился, линейку акуратно, что бы светодиоды не «уплыли», убираю. После того как кусочек линейки остыл, хорошенько протираю его изопропиловым спиртом, что бы смыть остатки паяльной пасты. Припаиваю провода. Получается как-то так: Когда «подопытные» готовы — проверяю как они светят. Взял чистый белый лист бумаги, Он будет служить фоном. На фотоаппарате выставил ручной баланс белого по листу бумаги. Настройки экспозиции в ручном режиме, для того что бы можно было оценить яркость разных диодов. Кусочки линейки прикладываю перпендикулярно листу бумаги, подав на них напряжение 12в, и фотографирую. Как видите, разница большая. Кристаллы у диодов тоже разные: Итоги: Однако далеко не всем нужны именно 5730, поэтому немного порывшись по отзывам перепроверил данную мне ссылку и выяснилось, что на Али есть МАГАЗИН ПРОИЗВОДИТЕЛЯ светодиодов, и светодиоды там весьма приличного качества. Разумеется, что подобная матрица решает далеко не все задачи и в некоторых случая SMD светодиоды будут удобней, тем не менее наличие матриц существенно упрощает изготовление самодельных светильников. Эти лампы могу отличаться и по габаритам и по мощности, но как правило у них аналогичная начинка — конденсаторный баласт, диодный мост, электролит и несколько токоограничивающи резисторов, т.е. схема еще проще, чем показанная на втором рисунке этой страницы. Кто то из производителей об этом умалчивает, а кто то не скрывает всю примитивность драйвера и показывает это прямо на странице продажи: Естественно, что яркость свечения данной светодиодной лампы будет на прямую зависеть от сетевого напряжения 220 вольт — меньшее напряжение уменьшит яркость, большее увеличит яркость и увеличит нагрев светодиодов, что соответсвенно уменьшит из ресурс работы. Как видно из фотографий лампы имеют полноценные блоки питания и гарантируют создание оптимальных режимов работы светодиодов. Однако увеличение электроники внутри данного светильника не безвозмездное — данные лампы стоят как миниму в полтора раза дороже, но эти деньги не будут выброшены на ветер — в межсезонье обычно сетевое напряжение плавает в дольно большом диапазоне и отсутствие изменения освещености в помещении будет только радовать. Кроме этого стабилизированное питание самих светодиодов значительно увеличчивает их ресурс работы — при перегреве светодиоды довольно быстро выходят из строя, а это чревато покупкой новой лампы. Адрес администрации сайта: [email protected]
|
Разумеется, что С1 должен быть пленочным.
Однако проблема будет решена не полностью — на транзисторе все равно будет выделяться тепло, которое придется рассеивать, а значит придется использовать радиатор повышенной площади (мощным светодиодам тоже нужен радиатор). В конечнои итоге схема линейного драйвера для светодиодов приобретает вид:
5 кГц
По уровню радиопомех это очень хороший контроллер, помех почти нет. Пульсации светового потока незначительные, и они на высокой частоте 86 кГц.
Благодаря ссылке подписчика была найдена довольно ИНТЕРЕСНАЯ СТАТЬЯ как раз на эту тему. Вкратце статья выглядит так:
Перед этим, конечно же, диоды промазал флюсом.
Не забываю померить ток. Получилось так:
.. Не отличались. Совсем не давно нашел довольно интересный магазин, специализирующийся именно на светодиодных лампах и просмотрев несколько позиций товаров пришел к выводу, что эти лампы вполне приличного качестве — положительных отзывов порядка 95-98% в среднем. Разумеется, что всем угодить трудно. Цены тоже вполне приемлемы — светодиодная лампа на 7 Вт стоит 1,2$. МАГАЗИН ЗДЕСЬ.
Например подавляющее большинство светодиодных ламп имеющих внешний вид, приведенный на фото ниже догловечностью отличаться не будет, особенно в тех случаях, когда в сети 220 вольт хронически повышенное напряжение:
Обычно и продавцы и производители хотят подчернуть то, что их лампы отличают от так называемого ширпотреба и показывают то, что стоит внутри лампы, и именно и радиатор для светодиодов, и драйвер, и иногда даже работы лампы в проверочных стендах, демонстрирующию силу света, отдаваемую их изделием:
Ремонтируем светодиодную лампу самостоятельно
Предыстория
Несколько лет назад были приобретены 4 светодиодные лампочки модели GL5.5-E27 изготовленные под брендом Estares. Две из них неплохо эксплуатировались в прихожей, где освещение горит по нескольку часов в день с периодическими переключениями, одна в ванной комнате и еще 1 в туалете, где режим эксплуатации отличается более частыми коммутациями, чем продолжительностью работы.
Но, невзирая на отличие в условиях эксплуатации, по истечении трех лет, все лампочки практически одновременно стали мигать через несколько минут после включения.
Причина этого явления известна — светодиоды постепенно выходят из строя из-за повышенного тока, протекающего через них. Производитель, чтобы лампа светила ярче использует драйвер с максимально допустимым для данного типа светодиодов выходным током.
Как следствие светодиоды при работе нагреваются выше допустимой для данного типа светодиодов температуры, и соответственно быстрее деградируют. При этом яркость свечения лампы со временем начинает уменьшаться, это видно не вооруженным глазом. Сопротивление светодиодов также снижается и достигает того предела, при котором начинает срабатывать защита драйвера от перегрузки и короткого замыкания, это и вызывает мигание лампочки.
Ради интереса и экономии ради было принято решение попытаться осуществить ремонт этих светодиодных ламп, а именно заменить деградировавшие светодиоды на новые и посмотреть, что из этого получится.
Разборка светодиодной лампы
Обычным канцелярским ножом с узким лезвием очень аккуратно подрезаем клей, крепящий стеклянный плафон лампы к пластиковому корпусу. Плафон не придавливаем, он очень хрупкий и легко ломается. После подрезания клея плафон легко снимается.
Весь клей, а его там не мало, с обеих частей разобранной светодиодной лампы лучше удалить.
Он нам не понадобится.
Что мы видим. На тонкой плате установлено шесть светодиодов, хотя возможна установка еще трех. Очевидно, что мы имеем дело с уже классическим подключением светодиодов к драйверу, такое же применяется в светодиодных лентах, по три последовательных светодиода. То есть, в данную лампу возможно установить всего 9 светодиодов, три группы по три светодиода в каждой. Это снизит нагрузку на светодиоды и продлит срок службы светодиодной лампы.
Плата прижата саморезами к пластиковому корпусу, в котором имеются вентиляционные отверстия, через алюминиевый радиатор.
Отпаиваем провода от платы и разбираем этот слоеный пирог. Термопаста между платой и радиатором отсутствует. Вопрос нужна ли она там риторический.
Под радиатором обнаруживаем плату драйвера. Обратите внимание на обесцвечивание красного плюсового провода. Это явно вызвано повышенной температурой.
В принципе дальше разбирать светодиодную лампу смысла нет, можно просто проверить работоспособность драйвера.
При подаче на вход драйвера напряжения 220 В переменного тока, на выходе должно быть около 9 В постоянного.
Соблюдайте правила электробезопасности!
Лирически-теоретическое отступление
Но если есть большое желание посмотреть, а что там и как, то аккуратно поддеваем отверткой цоколь лампы по периметру и скручиваем цоколь по резьбе. Поддеваем торцовый контакт и вытаскиваем его. После этого плата драйвера свободно извлекается.
На фото провод идущий к торцовому контакту отсутствует.
Как видим, производитель не был оригинален и использовал типовой драйвер светодиодной лампы на микросхеме BP3122. .

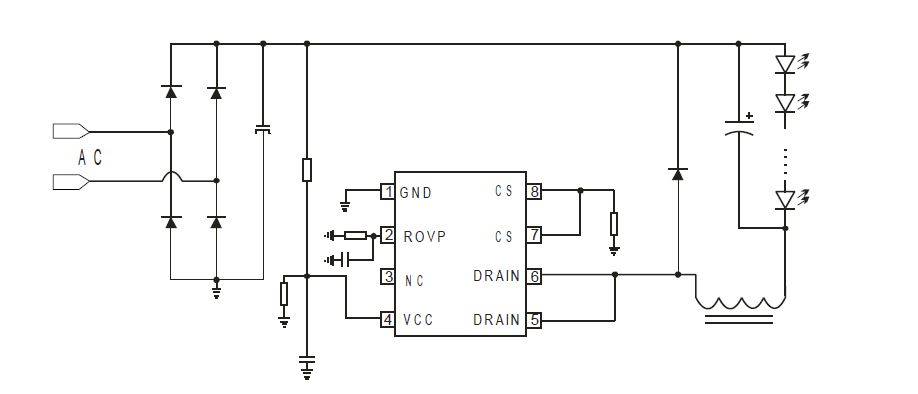

Типовая схема применения BP3122 следующая:
Данная микросхема была специально разработана для применения в драйверах светодиодных ламп и представляет собой микросхему управления импульсным источником питания. Ее применение позволяет значительно сократить размер драйвера, а как следствие и его стоимость, за счет сокращения применяемых дополнительных компонентов.
Рекомендуемая производителем микросхемы выходная мощность не более 6 Вт при входном напряжении 230 В ±15% и 5 Вт в диапазоне входных напряжений переменного тока от 85 до 265 В. В микросхеме реализована защита от перегрузки и короткого замыкания, защита от перегрева, а также защита от перенапряжений. С механизмом самовозврата при устранении неисправности.
Уровень стабилизированного выходного тока определяется типом применяемого трансформатора, а именно соотношением витков первичной Np и вторичной Ns обмоток, и пиковым током в MOSFET, который в свою очередь, зависит от сопротивления задающего резистора, подключенного к входу CS микросхемы.
Стабилизация тока, на выходе исследованного драйвера, осуществляется на уровне 350 мА.
Ремонт светодиодной лампы
Для замены деградировавших, на AliExpress были заказаны новые светодиоды у этого продавца.
Отпаять старые светодиоды с платы проще всего посредством фена паяльной станции (температура около 300 °С).
Можно и паяльником, но придется повозиться, изготовив специальную «вилочку для пайки светодиодов». Плата весьма теплоемкая и отбирает часть тепла на себя, поэтому паяльник менее 100 Вт можно даже не рассматривать.
Убрав старые светодиоды, не прекращая подогрева снизу платы, наносим на места пайки флюс, при необходимости припой, и размещаем новые светодиоды, соблюдая полярность.
Предварительно, выводы новых светодиодов также не помешает залудить. А для удобства их последующего позиционирования на плате, отметить, например анод, маркером.
Номинальные данные приобретенных светодиодов: ток 150 мА, напряжение 3,0 – 3,2 В, теплого, белого свечения 2800 – 3500 К.
Сборка осуществляется в обратном порядке. При наличии термопасты наносим ее на обратную сторону платы.
После этого работоспособность светодиодной лампы можно проверить, включив ее на несколько часов.
Не смотрите на горящие светодиоды не защищенным глазом, это опасно для зрения.
Накройте их листом бумаги!
Если все нормально, все группы светодиодов светятся равномерно и не мигают, можно приклеить на место стеклянный плафон. Лучше использовать для этого клей типа «Момент». Термоклей не годится, при нагреве лампы во время работы, он может расплавиться и плафон отклеиться и упадет.
После высыхания клея светодиодная лампа снова будет служить вам верой и правдой. Ну а если вдруг, что, вы уже знаете, как ее починить.
Список файлов
BP3122-EN-DS-Rev-1-1.pdf
Описание микросхемы BP3122
- Загрузок: 2532
- Размер: 427 Kb
Алгоритм поиска неисправности в драйвере LED лампы или Эркюль Пуаро отдыхает / Хабр
Недавно один знакомый попросил меня помочь с проблемой. Он занимается разработкой LED ламп, попутно ими приторговывая. У него скопилось некоторое количество ламп, работающих неправильно. Внешне это выражается так – при включении лампа вспыхивает на короткое время (менее секунды) на секунду гаснет и так повторяется бесконечно.
Он дал мне на исследование три таких лампы, я проблему решил, неисправность оказалась очень интересной (прямо в стиле Эркюля Пуаро) и я хочу рассказать о пути поиска неисправности.
LED лампа выглядит вот так:
Рис 1. Внешний вид разобранной LED лампы
Разработчик применил любопытное решение – тепло от работающих светодиодов забирается тепловой трубкой и передается на классический алюминиевый радиатор. По словам автора, такое решение позволяет обеспечить правильный тепловой режим для светодиодов, минимизируя тепловую деградацию и обеспечивая максимально возможный срок службы диодов. Попутно увеличивается срок службы драйвера питания диодов, так как плата драйвера оказывается вынесенной из теплового контура и температура платы не превышает 50 градусов Цельсия.
Такое решение – разделить функциональные зоны излучения света, отвода тепла и генерации питающего тока – позволило получить высокие эксплуатационные характеристики лампы по надежности, долговечности и ремонтопригодности.
Минус таких ламп, как ни странно, прямо вытекает из ее плюсов – долговечная лампа не нужна производителям :). Историю о сговоре производителей ламп накаливания о максимальном сроке службы в 1000 часов все помнят?
Ну и не могу не отметить характерный внешний вид изделия. Мой «госконтроль» (жена) не разрешил мне ставить эти лампы в люстру, где они видны.
Вернемся к проблемам драйвера.
Вот так выглядит плата драйвера:
Рис 2. Внешний вид платы LED драйвера со стороны поверхностного монтажа
И с обратной стороны:
Рис 3. Внешний вид платы LED драйвера со стороны силовых деталей
Изучение ее под микроскопом позволило определить тип управляющей микросхемы – это MT7930. Это микросхема контроля обратноходового преобразователя (Fly Back), обвешанная разнообразными защитами, как новогодняя елка – игрушками.
В МТ7930 встроены защиты:
• от превышения тока ключевого элемента
• понижения напряжения питания
• повышения напряжения питания
• короткого замыкания в нагрузке и обрыва нагрузки.
• от превышения температуры кристалла
Декларирование защиты от короткого замыкания в нагрузке для источника тока носит скорее маркетинговый характер 🙂
Принципиальной схемы на именно такой драйвер добыть не удалось, однако поиск в сети дал несколько очень похожих схем. Наиболее близкая приведена на рисунке:
Рис 4. LED Driver MT7930. Схема электрическая принципиальная
Анализ этой схемы и вдумчивое чтение мануала к микросхеме привело меня к выводу, что источник проблемы мигания – это срабатывание защиты после старта. Т.е. процедура начального запуска проходит (вспыхивание лампы – это оно и есть), но далее преобразователь выключается по какой-то из защит, конденсаторы питания разряжаются и цикл начинается заново.
Внимание! В схеме присутствуют опасные для жизни напряжения! Не повторять без должного понимания что вы делаете!
Для исследования сигналов осциллографом надо развязать схему от сети, чтобы не было гальванического контакта.
Для этого я применил разделительный трансформатор. На балконе в запасах были найдены два трансформатора ТН36 еще советского производства, датированные 1975 годом. Ну, это вечные устройства, массивные, залитые полностью зеленым лаком. Подключил по схеме 220 – 24 – 24 -220. Т.е. сначала понизил напряжение до 24 вольт (4 вторичных обмотки по 6.3 вольта), а потом повысил. Наличие нескольких первичных обмоток с отводами дало мне возможность поиграть с разными напряжениями питания – от 110 вольт до 238 вольт. Такое решение конечно несколько избыточно, но вполне пригодно для одноразовых измерений.
Рис 5. Фото разделительного трансформатора
Из описания старта в мануале следует, что при подаче питания начинает заряжаться конденсатор С8 через резисторы R1 и R2 суммарным сопротивлением около 600 ком. Два резистора применены из требований безопасности, чтобы при пробое одного ток через эту цепь не превысил безопасного значения.
Итак, конденсатор по питанию медленно заряжается (это время порядка 300-400 мс) и когда напряжение на нем достигает уровня 18,5 вольт – запускается процедура старта преобразователя.
Микросхема начинает генерировать последовательность импульсов на ключевой полевой транзистор, что приводит к возникновению напряжения на обмотке Na. Это напряжение используется двояко – для формирования импульсов обратной связи для контроля выходного тока (цепь R5 R6 C5) и для формирования напряжения рабочего питания микросхемы (цепь D2 R9). Одновременно в выходной цепи возникает ток, который и приводит к зажиганию лампы.
Почему же срабатывает защита и по какому именно параметру?
Первое предположение
Срабатывание защиты по превышению выходного напряжения?
Для проверки этого предположения я выпаял и проверил резисторы в цепи делителя (R5 10 ком и R6 39 ком). Не выпаивая их не проверить, поскольку через обмотку трансформатора они запараллелены. Элементы оказались исправны, но в какой-то момент схема заработала!
Я проверил осциллографом формы и напряжения сигналов во всех точках преобразователя и с удивлением убедился, что все они – полностью паспортные.
Никаких отклонений от нормы…
Дал схеме поработать часок – все ОК.
А если дать ей остыть? После 20 минут в выключенном состоянии не работает.
Очень хорошо, видимо дело в нагреве какого-то элемента?
Но какого? И какие же параметры элемента могут уплывать?
В этой точке я сделал вывод, что на плате преобразователя имеется какой-то элемент, чувствительный к температуре. Нагрев этого элемента полностью нормализует работу схемы.
Что же это за элемент?
Второе предположение
Подозрение пало на трансформатор. Проблема мыслилась так – трансформатор из-за неточностей изготовления (скажем на пару витков недомотана обмотка) работает в области насыщения и из-за резкого падения индуктивности и резкого нарастания тока срабатывает защита по току полевого ключа. Это резистор R4 R8 R19 в цепи стока, сигнал с которого подается на вывод 8 (CS, видимо Current Sense) микросхемы и используется для цепи ОС по току и при превышении уставки в 2.4 вольта отключает генерацию для защиты полевого транзистора и трансформатора от повреждений.
На исследуемой плате стоит параллельно два резистора R15 R16 с эквивалентным сопротивлением 2,3 ома.
Но насколько я знаю, параметры трансформатора при нагреве ухудшаются, т.е. поведение системы должно быть другим – включение, работа минут 5-10 и выключение. Трансформатор на плате весьма массивный и тепловая постоянная у него ну никак не менее единиц минут.
Может, конечно в нем есть короткозамкнутый виток, который исчезает при нагреве?
Перепайка трансформатора на гарантированно исправный была в тот момент невозможна (не привезли еще гарантированно рабочую плату), поэтому оставил этот вариант на потом, когда совсем версий не останется :). Плюс интуитивное ощущение – не оно. Я доверяю своей инженерной интуиции.
К этому моменту я проверил гипотезу о срабатывании защиты по току, уменьшив резистор ОС по току вдвое припайкой параллельно ему такого же – это никак не повлияло на моргание лампы.
Значит, с током полевого транзистора все нормально и превышения по току нет.
Это было хорошо видно и по форме сигнала на экране осциллографа. Пик пилообразного сигнала составлял 1,8 вольта и явно не достигал значения в 2,4 вольта, при котором микросхема выключает генерацию.
К изменению нагрузки схема также оказалась нечувствительна – ни подсоединение второй головки параллельно, ни переключение прогретой головы на холодную и обратно ничего не меняло.
Третье предположение
Я исследовал напряжение питания микросхемы. При работе в штатном режиме все напряжения были абсолютно нормальными. В мигающем режиме тоже, насколько можно было судить по формам сигналов на экране осциллографа.
По прежнему, система мигала в холодном состоянии и начинала нормально работать при прогреве ножки трансформатора паяльником. Секунд 15 погреть – и все нормально заводится.
Прогрев микросхемы паяльником ничего не давал.
И очень смущало малое время нагрева… что там может за 15 секунд измениться?
В какой-то момент сел и методично, логически отсек все гарантированно работающее.
Раз лампа загорается — значит цепи запуска исправны.
Раз нагревом платы удается запустить систему и она часами работает — значит и силовые системы исправны.
Остывает и перестает работать — что-то зависит от температуры…
Трещина на плате в цепи обратной связи? Остывает и сжимается, контакт нарушается, нагревается, расширяется и контакт восстанавливается?
Пролазил тестером холодную плату — нет обрывов.
Что же еще может мешать переходу от режима запуска в рабочий режим?!!!
От полной безнадеги интуитивно припаял параллельно электролитическому конденсатору 10 мкф на 35 вольт по питанию микросхемы такой же.
И тут наступило счастье. Заработало!
Замена конденсатора 10 мкф на 22 мкф полностью решило проблему.
Вот он, виновник проблемы:
Рис 6. Конденсатор с неправильной емкостью
Теперь стал понятен механизм неисправности. Схема имеет две цепи питания микросхемы. Первая, запускающая, медленно заряжает конденсатор С8 при подаче 220 вольт через резистор в 600 ком.
После его заряда микросхема начинает генерировать импульсы для полевика, запуская силовую часть схемы. Это приводит к генерации питания для микросхемы в рабочем режиме на отдельной обмотке, которое поступает на конденсатор через диод с резистором. Сигнал с этой обмотки также используется для стабилизации выходного тока.
Пока система не вышла в рабочий режим — микросхема питается запасенной энергией в конденсаторе. И ее не хватало чуть-чуть — буквально пары-тройки процентов.
Падения напряжения оказалось достаточно, чтобы система защиты микросхемы срабатывала по пониженному питанию и отключала все. И цикл начинался заново.
Отловить эту просадку напряжения питания осциллографом не получалось — слишком грубая оценка. Мне казалось, что все нормально.
Прогрев же платы увеличивал емкость конденсатора на недостающие проценты — и энергии уже хватало на нормальный запуск.
Понятно, почему только некоторая часть драйверов отказала при полностью исправных элементах.
Сыграло роль причудливое сочетание следующих факторов:
• Малая емкость конденсатора по питанию. Положительную роль сыграл допуск на емкость электролитических конденсаторов (-20% +80%), т.е. емкости номиналом 10 мкф в 80% случаев имеют реальную емкость около 18 мкф. Со временем емкость уменьшается из-за высыхания электролита.
• Положительная температурная зависимость емкости электролитических конденсаторов от температуры. Повышенная температура на месте выходного контроля — достаточно буквально пары-тройки градусов и емкости хватает для нормального запуска. Если предположить, что на месте выходного контроля было не 20 градусов, а 25-27, то этого оказалось достаточно для практически 100% прохождения выходного контроля.
Производитель драйверов сэкономил конечно, применив емкости меньшего номинала по сравнению с референс дизайн из мануала (там указано 22 мкф) но свежие емкости при повышенной температуре и с учетом разброса +80% позволили партию драйверов сдать заказчику.
Заказчик получил вроде бы работающие драйверы, которые со временем стали отказывать по непонятной причине. Интересно было бы узнать – инженеры производителя учли особенности поведения электролитических конденсаторов при повышении температуры и естественный разброс или это получилось случайно?
Светодиодные лампы нового типа(?)
Данные лампочки необычны тем, что в качестве светодиодов используется не привычный прямоугольный кристалл на радиаторе, а светодиод сделан в виде нити ( LED Filament Lamp ), что делает их похожими на обычные лампы накаливания. Свет по заверению продавца идет на 360 градусов, не знаю на сколько это правда, но визуально очень похоже. Решил купить данный тип ламп, после того как увидел их на выставке. Покупка осуществлялась через посредника YoyBuy ( услуги склада ). Всего было куплено 14 ламп и спустя 13 дней посылка оказалась у меня ( от склада посредника до меня за 10 дней + 3 дня на доставку от продавца на склад и подготовку к отправке ). Коробка, которая пришла от продавца с TaoBao была обернута в пупырку и помещена в еще одну картонную коробку.
Коробка в коробке
Все пустоты были проложены газетой, а сами лампочки были упакованы в индивидуальные картонные коробочки.
Лампа в коробочке
Общий вид
Подробнее о купленных лампах:
8W E27, 8 нитей, 9 штук
6W E27, 6 нитей, 1 штука
4W E14 ( свеча ), 4 нити, 2 штуки
4W E14, 4 нити, 2 штуки
Реальное потребление ламп имеет некий разброс с заявленным ( измерялось с помощью мультиметра Fluke 88 ):
8W - ток потребления 0,028-0,031А, реальное потребление около 6.5Вт
6W - ток потребления 0,026А, реальное потребление 5.7Вт ( лампа всего одна )
4W - ток потребления 0,015-0,022А, реальное потребление около 4.1Вт
п.с.: хотя из-за типа нагрузки, результат скорее всего не точен.
Источник питания в лампах — импульсный. Его видно в лампе 8W, а вот в остальных честно сказать не пойму куда они его впихнули 🙂
Конструкция лампы очень интересная… помимо того, что светодиодные нити напоминают обычную лампу накаливания, так еще и колба лампы не имеет отверстий! Вакуум там или закачен какой-то газ не знаю, но это необычно для светодиодных ламп, которые я видел ранее.
При работе лампа почти не нагревается ( за 50 минут работы на на ощупь около 40 градусов ) об этом есть информация и на странице продавца.
Лампа в действии! 8W E27
Фотография не передает конечно, но на вид ватт 60-70
Про стоимость подробнее:
8W лампа $7.63 ССЫЛКА
6W лампа $5.67 ССЫЛКА
4W лампа ( свеча ) $4.86 ССЫЛКА
4W лампа $4.86 ССЫЛКА
Стоимость услуг посредника YoyBuy:
Отправка посылки весом 1.42кг — $28.94
Осмотрев внимательнее все лампы обнаружил, что у одной отвалилась точечная сварка одной группы нитей =( Видимо от тряски или некачественной сварки. Припаять не разбивая колбы в виду её герметичности не было возможности.
отвалился контакт
Было решено приварить отпавший контакт лазером прямо через стекло колбы ( луч фокусируется только внутри и таким образом не страдает внешняя колба )!
Восстановленный контакт
На фото видно место где была старая сварка и где новая 🙂 Лампа заработала без проблем.
Сколько они вообще будут жить и стоило ли тратить столько денег, покажет время. А пока всё.п.с: если есть какие то вопросы, то постараюсь дополнить обзор. ссылка на посредника ТУТ ( реферальная, наверное дадут их yoybuy баллы )
Небольшое обновление обзора:
Видео снятое на iPhone 5s в режиме 120 кадров в секунду ( лампа 6W, E27 ). Снималось горизонтально, но почему-то youtube то привью то само видео переворачивает:
А давайте её разберем!
Фотографии снятия цоколя и платы питания
Высверливаем стопоры:Откручиваем цоколь:
Вид на колбу снизу:
Вид на цоколь сверху, виден герметик:
Плата питания
Фотографии сторон
На плате видны диодный мост ( MB6S от компании Vishay) и сам источник тока ( BP2831A от компании Bright Power Semicondactor ), на другой стороне три электролита емкостью 2.
2uF на 400В, две индуктивности и диод. Схема включения стандартная с сайта производителя: СХЕМА. Производитель заявляет КПД 91.5%.
СКАЧАТЬ ПРАЙС В EXEL. . FE005AJ3-C DIP6,50x26x10mm Lucent,IN48V,0,19A—>OUT+5V,0,9A,-5V,0,2A 350,00р. 1 шт. Добавить в корзину TMA0505D SIP5 Traco,IN4,5—5,5V—>OUT+5V,0,1A,-5V,0,1A,1W,защита от КЗ 785,00р. 12 шт. Добавить в корзину TMA2405D SIP5 Traco,IN4,21,6—26,4V—>OUT+5V,0,1A,-5V,0,1A,1W,защита от КЗ 600,00р. 89 шт. Добавить в корзину резистор переменный 3ноги;25мм,22ком,вал 35х6мм с шлицом под отвёртку,под гайку,линейный,СП3-30А,0,25Вт,20%,91г 50,00р. 73 шт. Добавить в корзину набор пассиков 2х2мм для видео универсальный,10пассиков диам 16,22,43,55,76,95,124,134,146,156мм нет в наличии . Добавить в корзину набор пассиков 1,2х1,2мм для DVD универсальный,10пассиков диам 13,77,91,99,114,127,131,140,145,150мм 150,00р.  47 шт. Добавить в корзину 0,01mF x 250V,5%,P:4mm,JFA,CL11,JB,6,5×10,5×4,аналог К73-9,импорт 100шт по 7р 10,00р. 757 шт. Добавить в корзину 0,01mF x 2000V,5%,P:22,5mm,JFP CBB81 JB,25×8,5×13,5,импорт аналог К78-2 100шт по 15р 20,00р. 53 шт. Добавить в корзину 0,015mF x 250V,5%,P:5mm,JFA,CL11,JB,6×3,5×9,аналог К73-9,импорт JFA02E153J050000B 100шт по 5р 10,00р. 966 шт. Добавить в корзину 0,022mF x 630V,5%,P:7,5mm,JFA,CL11,JB, 10x12x5,5 ,аналог К73-9, JFA02J223J075000B 100шт по 5р 10,00р. 896 шт. Добавить в корзину 0,022mF x 630V,5%,P:7,5mm,JFA,CL11,JB, 10x12x5,5 ,аналог К73-9, JFA02J223J075000B цена за 1шт при количестве 1000шт 2,00р. 1000 шт. Добавить в корзину 0,1mF x 100V,CL21,импорт,5%,JFB,12×10мм,JB,металл.полиэстер,аналог к73-17 JFB02A104K100000B упак 1000шт по 6р 10,00р. 483 шт. Добавить в корзину 0,1mF x 400V,10%,P:10mm,JFB,CL21,12×4,5×9,JB,аналог К73-17,импорт 100шт по 12р 20,00р. 663 шт. Добавить в корзину 0,1mF x 1000V,5%,P:27mm,JFP,CBB81,24x18x10,JB,аналог К78-2,импорт JFP03A104J225000B 40,00р. 417 шт. Добавить в корзину 0,22mF x 100V,10%,P:10mm,JFB,CL21,13x7x11,JB,аналог К73-17,импорт 100шт по 8р 10,00р. 852 шт. Добавить в корзину 0,22mF x 630V,10%,P:20mm,JFL,CL21,22x7x14,JB,аналог К73-17,импорт 100шт по 10р 20,00р. 249 шт. Добавить в корзину 0,33mF x 400V,+-10%,P:15mm,JFB,CL21,17x7x12,JB, аналог К73-17,импорт JFB02J334K150000B 20,00р. 413 шт. Добавить в корзину 0,33mF x 630V,+-10%,P:20mm,JFB,CL21,22x7x12,JB, аналог К73-17,импорт JFB02J334K200000B 20,00р. 126 шт. Добавить в корзину 0,68mF x 630V,10%,P:20mm,JFB,CL21,22x10x17,JB,аналог К73-17,импорт 100шт по 15р 20,00р. 297 шт. Добавить в корзину 1,5mF x 400V,10%,P:22,5mm,JFB,CL21,25x12x19,JB,аналог К73-17,импорт 20,00р. 89 шт. Добавить в корзину 1,5mF x 400V,10%,P:22,5mm,JFB,CL21,24x10x16,JB,аналог К73-17,импорт JVB02G155K225000B цена за 1шт при количестве 200шт 14,00р. 200 шт. Добавить в корзину 1,5mF x 630V,10%,P:27,5mm,JFB,CL21,31×16,5×25,JB,аналог К73-17,импорт 25,00р. 49 шт. Добавить в корзину 2,2mF x 630V,10%,P:27,5mm,JFB,CL21,27x14x24,5,JB,аналог К73-17,импорт JFB02J225K275000B 40,00р. 126 шт. Добавить в корзину 4,7mF x 100V,10%,P:31mm,JFB,CL21,34,5х10х19,JB,аналог К73-17,импорт JFB02A475K310000B 30,00р. 47 шт. Добавить в корзину 4,7mF x 100V,10%,P:31mm,JFB,CL21,34,5х10х19,JB,аналог К73-17,импорт JFB02A475K310000B цена за 1шт при количестве 100шт 19,00р. 100 шт. Добавить в корзину светодиоды диам5мм инфракрасные,TSAL6200,60mW,940nm,Vishay подходит для фотоприёмника 1836,4836,1736,31236,36кГц 1,5V 100mA 20,00р. 62 шт. Добавить в корзину светодиоды ЧИП 3030,3х3мм,белые холодные—6000K,1W,2,9-3,6V,350mA,80-90lm,узкий плюс,используются для подсветки LCD телевизоров,62-113TUN2C/S5000-00F/TR8-T 10,00р. 45 шт. Добавить в корзину светодиоды ЧИП 3030,3х3мм,белые холодные—6000K,1,8W,6.0-6.6V,350mA,190-200lm,узкий плюс,используются для подсветки LCD телевизоров,PT30W45 10,00р. 528 шт. Добавить в корзину светодиоды ЧИП 3528 1210 , 3,5х2,8мм,белые холодные—7000K,1W, 3-3,6V, 250mA,100lm, широкий плюс,используются для подсветки LCD телевизоров,LATWT470RELZK 10,00р. 1526 шт. Добавить в корзину светодиоды ЧИП 3528 1210 , 3,5х2,8мм,белые холодные—7000K,1W, 6V, 150mA,96lm, узкий плюс,используются для подсветки LCD телевизоров,2835BPWS2-C 30,00р. 92 шт. Добавить в корзину светодиоды ЧИП 3535, 3,5х3,5мм,белые холодные—12000K,1W, 6V,150mA,110-120lm,широкий плюс,используются для подсветки LCD телевизоров 40,00р. 183 шт. Добавить в корзину светодиоды Samsung ЧИП 3535, 3,5х3,5мм,белые холодные—7000K,1W, 3,0-3,4V, 350mA,100-110lm,узкий плюс,используются для подсветки LCD SPBWh2332S1BVC1BIB 10,00р. 356 шт. Добавить в корзину светодиоды LG Innotek Корея ЧИП 3535, 3,5х3,5мм,белые холодные—11000K,2W, 5,8-6,2V,150mA,150lm,широкий плюс,используются для подсветки LCD LATWT391RZLZK 10,00р. 384 шт. Добавить в корзину светодиоды ЧИП 3535, 3,5х3,5мм,белые холодные,2W, 6V, 150mA,135lm,узкий плюс,используются для подсветки LCD телевизоров,LATWT391RZLZK,SBWVL2S0E 15,00р. 872 шт. Добавить в корзину светодиоды ЧИП 4014, 4,0х1,4мм,белые холодные—24-26lm, 3-3,1V, 60mA, узкий плюс, используются для подсветки LCD телевизоров 20,00р. 463 шт. Добавить в корзину светодиоды ЧИП 4014, 4,0х1,4мм,белые холодные—7000K, 6-6,8V, 160mA,узкий плюс,используются для подсветки LCD телевизоров 10,00р. 469 шт. Добавить в корзину светодиоды ЧИП 5630, 5,6х3,0мм,белые холодные—5000K, 3-3,4V,широкий плюс, 150mA,используются для подсветки LCD телевизоров 20,00р. 414 шт. Добавить в корзину светодиоды ЧИП 5630, 5,6х3мм,белые холодные—6000K,1W, 5,9-6,1V,широкий плюс, 150mA,100lm,используются для подсветки LCD телевизоров 20,00р. 109 шт. Добавить в корзину светодиоды ЧИП 5630, 5,6х3мм,белые холодные—6000K,1W, 5,9-6,1V,узкий плюс, 150mA,100lm,используются для подсветки LCD телевизоров 30,00р. 176 шт. Добавить в корзину светодиоды ЧИП 7032 боковые, 7х3,2мм,белые холодные, 9V, 0,7W,350mA,узкий плюс,используются для подсветки LCD телевизоров 50,00р. 100 шт. Добавить в корзину светодиоды ЧИП 8520, 8,5х2,0мм,белые холодные—7000K, 2.8-3.6V, 0,7W,180mA,используются для подсветки LCD телевизоров,SBWAA240E 30,00р. 65 шт. Добавить в корзину светодиод мощный,белый,LXHL-W1E,Luxeon,Emitter,1W 350mA 100-110Lm,140град,6500-7000k 3,0-3,2V 20,00р. 127 шт. Добавить в корзину светодиод мощный,белый,SPHWHTS5D103S0QRh4,Sunnix,1W 3,5V,350mA 7x7x4,8mm 90Lm,55град,2pin 50,00р. 23 шт. Добавить в корзину светодиод мощный,белый холодный,10вт,HL010W,6000к,яркость 1000лм,питание 30-36в,ток 350ма,угол 140°,размер матрицы 10х10мм 300,00р. 2 шт. Добавить в корзину светодиод мощный,белый тёплый,10вт,HL010WW,3000к,яркость 800лм,питание 30-36в,ток 350ма,угол 140°,размер матрицы 10х10мм 300,00р. 15 шт. Добавить в корзину светодиод мощный,белый холодный,20вт,HL020W,6000к,яркость 2000лм,питание 30-36в,ток 700ма,угол 140°,размер матрицы 25х25мм,общий размер 40х40мм 450,00р. 2 шт. Добавить в корзину светодиод мощный,белый тёплый,20вт,HL020WW,3000к,яркость 1500лм,питание 30-36в,ток 700ма,угол 140°,размер матрицы 25х25мм,общий размер 40х40мм 450,00р. 3 шт. Добавить в корзину светодиод мощный,белый нейтральный,20вт,HL020WN,4500к,яркость 1700лм,питание 30-36в,ток 700ма,угол 140°,размер матрицы 25х25мм,общий размер 40х40мм 450,00р. 4 шт. Добавить в корзину светодиод мощный,белый холодный,30вт,HL030W,6000к,яркость 3000лм,питание 30-36в,ток 1050ма,угол 140°,размер матрицы 25х25мм,общий размер 40х40мм 560,00р. 4 шт. Добавить в корзину светодиод мощный,белый тёплый,30вт,HL030WW,3000к,яркость 2500лм,питание 30-36в,ток 1050ма,угол 140°,размер матрицы 25х25мм,общий размер 40х40мм 560,00р. 5 шт. Добавить в корзину светодиод мощный,белый нейтральный,30вт,HL030WN,4500к,яркость 2700лм,питание 30-36в,ток 1050ма,угол 140°,размер матрицы 25х25мм,общий размер 40х40мм 560,00р. 3 шт. Добавить в корзину светодиод мощный,белый холодный,50вт,HL050W,6000к,яркость 5000лм,питание 30-36в,ток 1750ма,угол 140°,размер матрицы 25х25мм,общий размер 40х40мм 700,00р. 4 шт. Добавить в корзину светодиод мощный,белый тёплый,50вт,HL050WW,3000к,яркость 4500лм,питание 30-36в,ток 1750ма,угол 140°,размер матрицы 25х25мм,общий размер 40х40мм 700,00р. 6 шт. Добавить в корзину светодиод мощный,белый нейтральный,50вт,HL050WN,4500к,яркость 4700лм,питание 30-36в,ток 1750ма,угол 140°,размер матрицы 25х25мм,общий размер 40х40мм 700,00р. 1 шт. Добавить в корзину лампа,габариты,1,5W,12V,T10-1,5W-W,белая,с пластиковым цоколем,барракуда трёхкристальная,№СВА6 нет в наличии . Добавить в корзину лампа,габариты,1,5W,12V,T10-1,5W-W,белая,с метал цоколем,барракуда трёхкристальная,№СВА6А 130,00р. 7 шт. Добавить в корзину 24LEDW,для подсветкиLCD,лента гибкая,белый-холодный,12V,180mA,300мм,24светодиода,шаг нарезки 35мм,27565 400,00р. 12 шт. Добавить в корзину 60LED3528B,IP65,burette,синий,12V,в залитом силиконе,на белом фоне,шаг нарезки 5см,в одном метре 60светодиодов,цена указана за 1метр 240,00р. 7 шт. Добавить в корзину 60LED3528R,IP65,burette,красный,12V,640nm,в залитом силиконе,шаг нарезки 5см,в одном метре 60светодиодов,цена указана за 1метр 300,00р. 14 шт. Добавить в корзину 60LED3528WB,IP65,burette,белый-холодный,12V,в залитом силиконе,на белом фоне,шаг нарезки 5см,в одном метре 60светодиодов,цена указана за 1метр 200,00р. 17 шт. Добавить в корзину 60LED5050WB,IP65,burette,белый-холодный,12V,в залитом силиконе,на белом фоне,шаг нарезки 5см,в одном метре 60светодиодов,цена указана за 1метр 300,00р. 5 шт. Добавить в корзину 60LED5050R,IP65,burette,красный,12V,72W,640nm,в залитом силиконе,шаг нарезки 5см,в одном метре 60светодиодов,цена указана за 1метр 400,00р. 10 шт. Добавить в корзину PVC,oval,1M,Y,жёлтая,12V,IP68,боковая лента в силиконе,96светодиодов диам5мм на метр,цена указана за 1метр 1 190,00р. 3 шт. Добавить в корзину динамики,диам36мм,0,25W,8ом,пластм корпус,KPSP3643PN-08/0,25,KEPO,TRP36N-A 100,00р. 86 шт. Добавить в корзину ЖК дисплей Wh2602B-NYG-CT,Winstar,ЖКИ симв,16×2,STN Желт-Зел.Positive/ReFlective,без подсветки,размеры80×36мм,видим.обл.66×16мм,VDD = 5V,6o`cl,-20…70 С 950,00р. 4 шт. Добавить в корзину ЖК дисплей Wh2602B-YYH-CTK,Winstar,ЖКИ симв,16×2,STN Желт-Зел.Positive/ReFlective,LED подсветка,размеры80×36мм,видим.обл.66×16мм,VDD = 5V,6o`cl,-20…70 С 820,00р. 2 шт. Добавить в корзину ЖК дисплей Wh2602C-YGH-CTK,Winstar,ЖКИ симв,16×2,STN Желт-Зел.Positive/TransFl,LED подсветка,размеры80×36мм,видим.обл.66×16мм,VDD = 5V,6o`cl,-20…70 С 950,00р. 1 шт. Добавить в корзину термостат,KSD301,65градусов,10A,250V,2pin,нормально замкнутый,подвижный фланец,горизонтальные ноги,LBHL 45,00р. 49 шт. Добавить в корзину термостат,KSD301,65градусов,10A,250V,2pin,нормально замкнутый,неподвижный фланец,горизонтальные ноги,FBHL 70,00р. 1 шт. Добавить в корзину термостат,KSD301,65градусов,10A,250V,2pin,нормально замкнутый,подвижный фланец,вертикальные ноги,LBHL 80,00р. 9 шт. Добавить в корзину термостат,KSD301-P,75градусов,16A,250V,2pin,нормально замкнутый,подвижный фланец,горизонтальные ноги,LBHL 90,00р. 5 шт. Добавить в корзину термостат,KSD301-P,80градусов,16A,250V,2pin,нормально замкнутый,подвижный фланец,горизонтальные ноги,LBHL 60,00р. 54 шт. Добавить в корзину термостат,KSD301-P,80градусов,16A,250V,2pin,нормально замкнутый,с кнопкой,подвижный фланец,вертикальные ноги,LBHL 80,00р. 15 шт. Добавить в корзину термостат,KSD301,90градусов,10A,250V,2pin,нормально замкнутый,подвижный фланец,горизонтальные ноги,LBHL 60,00р. 16 шт. Добавить в корзину термостат,KSD301,90градусов,15A,250V,2pin,нормально замкнутый,неподвижный фланец,горизонтальные ноги,FBHL 70,00р. 17 шт. Добавить в корзину термостат,KSD301,90градусов,16A,250V,2pin,нормально замкнутый,подвижный фланец,горизонтальные ноги,LBHL 60,00р. 42 шт. Добавить в корзину термостат,KSD301,100градусов,10A,250V,2pin,нормально замкнутый,с кнопкой,подвижный фланец,горизонтальный ноги 90,00р. 19 шт. Добавить в корзину термостат,KSD301,100градусов,16A,250V,2pin,нормально замкнутый,с кнопкой,подвижный фланец,вертикальные ноги KSD301-100-16A-LBVL-C-M-M 50,00р. 27 шт. Добавить в корзину термостат,KSD302,100градусов,16A,250V,2pin,нормально замкнутый,неподвижный фланец,вертикальные ноги,керамика,FBVL нет в наличии . Добавить в корзину термостат,KSD301,105градусов,10A,250V,2pin,нормально замкнутый,подвижный фланец,горизонтальные ноги,LBHL 50,00р. 18 шт. Добавить в корзину термостат,KSD301,105градусов,10A,250V,2pin,нормально замкнутый,подвижный фланец,вертикальные ноги,LBVL 80,00р. 1 шт. Добавить в корзину термостат,KSD301-P,105градусов,16A,250V,2pin,нормально замкнутый,неподвижный фланец,вертикальные ноги,керамика,пластмасса 80,00р. 3 шт. Добавить в корзину термостат,KSD301-P,110градусов,16A,250V,2pin,нормально замкнутый,подвижный фланец,горизонтальные ноги,LBHL 70,00р. 38 шт. Добавить в корзину термостат,KSD302,130градусов,16A,250V,2pin,нормально замкнутый,неподвижный фланец,вертикальные ноги,керамика,FBVL нет в наличии . Добавить в корзину термостат,KSD301,140градусов,16A,250V,2pin,нормально замкнутый,подвижный фланец,горизотальные ноги,LBHL 50,00р. 75 шт. Добавить в корзину термостат,KSD301,140градусов,16A,250V,2pin,нормально замкнутый,с кнопкой,подвижный фланец,вертикальные ноги 80,00р. 19 шт. Добавить в корзину термостат,KSD301,150градусов,16A,250V,2pin,нормально замкнутый,неподвижный фланец,вертикальные ноги,керамика,пластик,FBVL нет в наличии . Добавить в корзину термостат,KSD301,180градусов,10A,250V,2pin,нормально замкнутый,подвижный фланец,горизонтальные ноги,LBHL 60,00р. 11 шт. Добавить в корзину термостат,KSD301-C,200градусов,16A,250V,2pin,нормально замкнутый,подвижный фланец,горизотальные ноги,керамика 80,00р. 21 шт. Добавить в корзину термостат,KSD301,240градусов,10A,250V,2pin,нормально замкнутый,подвижный фланец,горизонтальные ноги,LBHL,керамика 80,00р. 45 шт. Добавить в корзину термостат,KSD301,240градусов,16A,250V,2pin,нормально замкнутый,подвижный фланец,горизонтальные ноги,керамика 120,00р. 6 шт. Добавить в корзину термостат,KSD301,240градусов,16A,250V,2pin,нормально замкнутый,неподвижный фланец,вертикальные ноги,FBVL,керамика 120,00р. 17 шт. Добавить в корзину видеоголовка HITACHI,VT-10..,22…,41…,5…,710,P-50,VT-M72…,82…,92…,2HD 2 000,00р. 2 шт. Добавить в корзину |
Tny17606 схема включения – Цифровой тюнер DVB-2 Strong SRT8500 — не включается – Delvik.ru – Доска объявлений Перми
Цифровой тюнер DVB-2 Strong SRT8500 — не включается
Дефект нередкий даже у совершенно новых тюнеров Strong SRT8500 .
Горит зелёный светодиод и больше никаких признаков жизни. Не реагирует на кнопки, не выдаёт картинку и звук.
Прошивать бесполезно. В данном случае присутствует отвал шаров под процессором.
Технология мало отличается от описанной здесь http://www.vseprosto.net/2013/02/propajka-chipseta-noutbuka-v-kolxoznyx-usloviyax/
Разница только в температуре.
Лечится прогревом на температуре около 280 градусов.
Возможно можно было попробовать и ниже, но дуть приходилось с некоторого расстояния с насадкой около 1 см диаметром.
Старайтесь аккуратно, чтобы не деформировать пластмассу картоприёмника.
Грел в общем счёте около 5 минут с нижним подогревом, до тех пор пока не началось обильное испарение флюса.
После плавного остывания, тюнер практически сразу включился и обновился. Включать лучше с предварительно всунутой антенной, чтобы избежать проблем с обновлением.
Обновление в подобных тюнерах вещь довольно интересная. Вы не можете отказаться от обновления программного обеспечения. Для меня это означает, что не вы управляете тюнером, и смотреть вы будете то, что интересно дяде с деньгами, а не вам лично.
Я так думаю народ ещё ждёт большой подарок от наших щедрых рукойводителей в виде платных каналов. Недаром же в тюнере присутствует место под карточку.
Самоубийство тюнеров, не единственная причина из гибели. Помогают и энергетики. Пара тюнеров не включались после перепада напряжения.
Схема кликабельна и неплохо читается.
Во втором не обошлось без спецэффектов. К микросхеме присоединились пара диодов, предохранитель, и сетевой конденсатор 10 мкф х 400 вольт.
Микросхема TNY176PN имеет аналоги и легко меняется на TNY275PN без всяких переделок.
www.vseprosto.net
Импульсный источник питания 12W на микросхеме TNY278P (TinySwitch-III).
Введение:
Данный документ описывает источник питания с универсальным входом, 12V, 1А, построенный по обратноходовой топологии на базе микросхемы TNY278P (семейство TinySwitch-III, Power Integrations).
Документ содержит полную спецификацию на источник питания, его схему, перечень элементов, параметры и конструкцию трансформатора, а также замеры, произведенные во время работы опытного образца.
Внешний вид платы:
Рис.1 Внешний вид печатного узла (сверху).
Рис. 2 Внешний вид печатного узла (снизу).
Спецификация на источник питания:
Параметр |
Обозначение |
Мин. |
Норма |
Макс. |
Ед. Изм. |
Вход: Напряжение Частота Потребление на Х/Х (без дополнительной обмотки). Потребление на Х/Х (с дополнительной обмоткой). |
Vin fline
|
85 47
|
50/60
|
265 64 0. 0.05 |
VAC Hz W W |
Выход Выходное напряжение Выходная пульсация Выходной ток. Полная выходная мощность Продолжительная выходная мощность |
Vout Vripple Iout
Pout |
11
1
12 |
12
|
13 100
|
V mV A W |
КПД При полной нагрузке Среднее требуемое КПД при нагрузке 25%, 50%, 75% и 100% от Pout |
n ncec |
75 71. |
% % |
||
Уровень ЭМИ Безопасность |
Удовлетворяет требованиям: CISPR22B/EN55022B, IEC950, UL1950 класс 2. |
||||
| Рабочий температурный диапазон | Tamb |
0 |
_ |
50 |
C |
15
3Схема источника питания:
Рис. 3 Схема источника питания.
Описание работы схемы:
1) Входной выпрямитель и фильтр.
Переменное напряжение со входа выпрямляется диодами D1-D4. Конденсаторы С1 и С2 фильтруют выпрямленное напряжеие. Дроссель L1 вместе с конденсаторами С1 и С2 формируют П-образный фильтр для подавления дифференциальной помехи со входа.
2) Работа микросхемы TNY278P.
Микросхема TNY278P (U1) включает в себя генератор, контроллер, цепи запуска и защиты, а также мощный MOSFET транзистор.
Один контакт первичной обмотки силового трансформатора T1 подключен к положительному контакту конденсатора С2, когда как другой контакт этой обмотки подключен на пин DRAIN микросхемы U1. При начале рабочего цикла – контроллер отпирает MOSFET транзистор, через обмотку начинает расти ток, запасая энергию в сердечнике трансформатора. Когда ток достигает порогового значения, контроллер запирает MOSFET. Благодаря фазировке обмоток и полярности выпрямительного диода, запасенная в сердечнике энергия через выходной диод переходит в выходной конденсатор. При выключении MOSFET транзистора индукция рассеяния трансформатора провоцирует бросок тока через транзистор. Амплитуда этого броска лимитируется цепью RCD, состоящей из D5, C4 и R2. Резистор R2 ограничивает обратный ток через D5 в момент отпирания MOSFET транзистора.Это позволяет использовать в качестве диода D5 дешевый низкоскоростной диод.
Использую релейный метод управления (вкл/выкл) – U1 пропускае рабочие циклы для управления выходным напряжением на основе сигнала обратной связи на пин EN/UV. Перед тем, как запустить очередной рабочий цикл – микросхема проверяет сигнал на пине EN/UV и принимает решение будет сделан рабочий цикл или нет. Если ток через пин EN/UV меньше 115 uA, следующий рабочий цикл начинается и заказнчивается, когда ток через MOSFET достигает порога ограничения тока. Порог ограничения тока устанавливает контроллер, взависимости от мощности, потребляемой нагрузкой. При снижении потребления тока нагрузкой, соответственно падает порог ограничения.Это гарантирует то, что в любом случае при любой нагрузке рабочая частота будет находиться выше звукового диапазона. Кроме этого, если трансформатор при изготовлении пропитывается лаком, то звуковой шум практически исчезает.
3) Выходное выпрямление и фильтрация.
Диод D7 выпрямляет выход трансформатора T1. Пульсации выходного напряжения сведены к минимуму благодаря использованию Low ESR конденсатора С10.
Высокочастотные шумы подавляются фильтром L2 C11.
4) Цепь обратной связи.
Уровень выходного напяжения определяется напряжением на диоде Зенера VR3, R6 и светодиодом оптопары U2. Величина резистора R4 рассчитывается исходя из условий тока через VR3 на уровне 0,5 mA. Резистор R6 ограничивает максимальный ток во время изменения нагрузки. Номиналы R4 и R6 могут быть незначительно изменены для точной подстройки порога выходного напряжения. Когда выходное напряжение превышает выходной порог, светодиод U2 начинает светить, При этом на первичной стороне, фототранзистор U2 открывается и замыкает ток EN/UV на землю. Как говорилось ранее, перед каждым циклом микросхема проверяет уровень тока EN/UV. Если он больше 115 uA – соответственно следующий рабочий цикл пропускается. При таком варьировании рабочих циклов величина выходного наряжения поддерживается на требуемом уровне с хорошей точностью. Если требуется большая точность в установке выходного напряжения, вместо VR1 можно использовать микросхему TL431.
5) Помехоподавление.
Входной Пи фильтр – С1, L1 и C2 снижает уровень дифференциальной помехи. Специальная технология намотки трансформатора (E-Shield) используется, чтобы подавить синфазную помеху. Резистор R2 и конденсатор С4 подавляют высокочастотный “звон” в момент, когда силовой транзистор запирается. Если рассмотреть все вышеописанное и прибавить к этому функцию помехоподавления frequency jitter, то мы получим великолепный характеристики ЭМИ.
6) Выбор уровня ограничения тока.
Применив микросхему семейства TinySwitch-III, мы имеем возможность устанавливать необходимый нам уровень тока через силовой транзистор микросхемы U1. Это делается варьированием номинала конденсатора на пине BP/M (для более полной информации необходимо ознакомиться с документом Datasheet на конкретную микросхему).
– При установке конденсатора номиналом 0.1uF – выбирается стандартный уровень ограничения тока микросхемы. Применяется для обычных мощностей в закрытом адаптере.
– При установке конденсатора номиналом 1uF – уровень ограничения тока понижается, что в свою очередь понижает потери и повышает КПД.
– При установке конденсатора номиналом 10uF – уровень ограничения тока повышается, что увеличивает мощностные характеристики микросхемы (Рекомендуется для применения при открытом корпусном исполнении, либо в закрытом, но если нагрузка источника краткосрочна).
Пример печатной платы источника питания:
Рис.4 Пример PCB печатной платы.
Перечень элементов.
Номер |
Кол-во |
Обозначение |
Номинал |
Описание |
part number |
Производитель |
1 |
1 |
C1 |
6. |
6.8 µF, 400 V, Electrolytic, (10 x 16) | EKXG401ELL6R8MJ16S |
United |
2 |
1 |
C2 |
22 uF |
22 µF, 400 V, Electrolytic, Low ESR, 901 m., (16 x 20) |
EKMX401ELL220ML20S |
United |
3 |
1 |
C4 |
10 nF |
10 nF, 1 kV, Disc Ceramic | 5HKMS10 |
Vishay |
4 |
1 |
C5 |
2.2 nF |
2.2 nF, Ceramic, Y1 | 440LD22 |
Vishay |
5 |
1 |
C7 |
100 nF |
100 nF, 50 V, Ceramic, X7R | B37987F5104K000 / ECUS1h304KBB |
Epcos/ |
6 |
2 |
C6,C8* |
1 uF |
1 µF, 50 V, Electrolytic, Gen. Purpose, (5 x 11) |
EKMG500ELL1R0ME11D |
United |
7 |
1 |
C9* |
10 uF |
10 µF, 50 V, Electrolytic, Gen. Purpose, (5 x 11) |
EKMG500ELL100ME11D |
United |
8 |
1 |
C10 |
1000 uF |
1000 µF, 25 V, Electrolytic, Very Low ESR, 21 m., (12.5 x 20) |
EKZE250ELL102MK20S |
United |
9 |
1 |
C11 |
100 uF |
100 µF, 25 V, Electrolytic, Very Low ESR, 130 m., (6.3 x 11) |
EKZE250ELL101MF11D |
United |
10 |
4 |
D1 D2 D3 D4 |
1N4007 |
1000 V, 1 A, Rectifier, DO-41 | 1N4007 |
Vishay |
11 |
1 |
D5 |
1N4007GP |
1000 V, 1 A, Rectifier, Glass Passivated, 2 us, DO-41 |
1N4007GP |
Vishay |
12 |
1 |
D6 |
UF4003 |
200 V, 1 A, Ultrafast Recovery, 50 ns, DO-41 |
UF4003 |
Vishay |
13 |
1 |
D7 |
BYV28-200 |
200 V, 3. 5 A, Ultrafast Recovery,25 ns, SOD64 |
BYV28-200 |
Vishay |
14 |
1 |
F1 |
3.15 A |
3.15 A, 250V,Fast, TR5 | 3701315041 |
Wickman |
15 |
2 |
J1 J4 |
– |
Test Point, Black, Thru-hole mount | 5011 |
Keystone |
16 |
1 |
J2 |
– |
Test Point, White, Thru-hole mount | 5012 |
Keystone |
17 |
1 |
J3 |
– |
Test Point, Red, Thru-hole mount | 5010 |
Keystone |
18 |
1 |
JP1 |
– |
Wire Jumper, Insulated, 24 AWG | KSW24W-0100 |
OK Indust. |
19 |
1 |
L1 |
1 mH |
1mH, 350 mA | HTB2-102-281 |
CUI |
20 |
1 |
L2 |
Ferrite Bead |
3.5 mm x 7.6 mm, 75 . at 25 MHz, 22 AWG hole, Ferrite Bead |
2743004112 |
Fair-Rite |
21 |
1 |
R1 |
1 KOhm |
1 k., 5%, 1/4 W, Carbon Film | CFR-25JB-1K0 |
Yageo |
22 |
1 |
R2 |
100 Ohm |
100 ., 5%, 1/4 W, Carbon Film | CFR-25JB-100R |
Yageo |
23 |
1 |
R3 |
47 Ohm |
47 . , 5%, 1/8 W, Carbon Film |
CFR-12JB-47R |
Yageo |
24 |
1 |
R4 |
2 KOhm |
2 k., 5%, 1/8 W, Carbon Film | CFR-12JB-2K0 |
Yageo |
25 |
1 |
R5* |
3.6 MOhm |
3.6 M., 5%, 1/2 W, Carbon Film | CFR-50JB-3M6 |
Yageo |
26 |
1 |
R6 |
390 Ohm |
390 ., 5%, 1/8 W, Carbon Film | CFR-12JB-390R |
Yageo |
27 |
1 |
R7 |
20 Ohm |
20 . , 5%, 1/4 W, Carbon Film |
CFR-25JB-20R |
Yageo |
28 |
1 |
R8* |
21 KOhm |
21 k., 1%, 1/4 W, Metal Film | MFR-25FBF-21K0 |
Yageo |
29 |
1 |
RV1 |
275 VAC |
275 V, 45 J, 10 mm, Radial | V275LA10 |
Littlefuse |
30 |
1 |
T1 |
EE25 Core |
Bobbin, EE25, Vertical, 10 pins Complete Assembly |
YW-360-02B |
Yih-Hwa |
31 |
1 |
U1 |
TNY278P |
TinySwitch-III, TNY278P, DIP-8C | TNY278P |
Power |
32 |
1 |
U2 |
PC817A |
Optocoupler, 35 V, CTR 80-160%, 4-DIP |
ISP817A, PC817X1 |
Isocom, |
33 |
1 |
VR1 |
P6KE150A |
150 V, 5 W, 5%, TVS, DO204AC (DO-15) |
P6KE150A |
Vishay |
34 |
1 |
VR2 |
1N5255B |
28 V, 500 mW, 5%, DO-35 | 1N5255B |
Microsemi |
35 |
1 |
VR3 |
BZX79-B11 |
11 V, 500 mW, 2%, DO-35 | BZX79-B11 |
Vishay |
8 uF
Трансформатор.
1) Схема электрическая.
Рис.5 Электрическая схема трансформатора.
2) Электрическая спецификация.
| Электрическая прочность | 1 с., 60Hz, с пинов 1-5 на пины 6-10. | 3000 VAC |
| Индуктивность первичной обмотки | Пины 1-3, все обмотки разомкнуты, на 100 KHz, 0.4VRMS. | 1050uH, +/- 10% |
| Резонансная частота | Пины 1-3, все обмотки разомкнуты. | 500 KHz (Мин.) |
| Индукция рассеяния первичной обмотки | Пины 1-3, пины 6-8 закорочены, на 100 KHz, 0.4VRMS. | 50 uH (Макс.) |
3) Схема построения трансформатора.
Рис. 6 Схема построения трансформатора.
Диаграммы работы источника питания.
1) КПД
Рис.7 Зависимость КПД от выходного тока, комнатная температура, 60 Hz.
Для справки – с 1 июля 2006 года в США все выпускаемые и продаваемые источники питания должны соответствовать стандартам, установленным организацией СЕС (California Energy Comission) – Калифорнийской комиссией по энергетике, которая определяет тенденции развития энергетики США.
По требованиям СЕС – Среднее КПД источника питания по 4м замерам (25%,50%,75%,100% от максимальной мощности) должен быть равен или выше 71.3%.
По проделанным замерам ИП на микросхеме TNY278P:
Процент от полной нагрузки |
КПД (%) |
|
115 VAC |
230 VAC |
|
25 |
75 |
74.5 |
50 |
78.5 |
78.8 |
75 |
78.8 |
78.5 |
100 |
78 |
79. |
| Среднее значение КПД | 77,6 |
77,7 |
| Требования СЕС | 71,3 |
|
1Как мы можем видеть, КПД источника питания на базе микросхемs TNY278P (Power Integrations) – полностью удовлетворяет требованиям СЕС и следовательно имеет право на производство и продажу на рынке США.
2) Потребление источника питания на холостом ходу (Резистор R8 – не установлен).
Рис. 8 Зависимость потребляемой мощности на холостом ходу от входного напряжения, комнатная температура, 60Hz.
3) Потребление источника питания на холостом ходу (Резистор R8 – установлен).
Рис.9 Зависимость потребляемой мощности на холостом ходу от входного напряжения, комнатная температура, 60Hz.
4) Зависимость выходной мощности от входной мощности в 1,2,3 Вт.
Рис.
10 Зависимость выходной мощности от входного напряжения (при Pin=1,2,3W).
5) Нестабильность выходного напряжения.
Рис. 11 Нестабильность выходного напряжения, комнатная температура.
6) Тепловые характеристики.
Температура замерялась с помощью Т-образных термопар. Термопары были подсоединены на пин SOURCE миросхемы U1 и на катод выходного выпрямительного диода. Кроме этого другие 2 термопары были приклеены к корпусу выходного конденсатора и на поверхность обмоток трансформатора T1.
Источник питания был помещен в короб для предотвращения движения воздуха. Короб был помещен в термошкаф. Температура внутри шкафа установлена в 50С. Замеры были проведены после 1 часа работы источника питания.
Температура (С). |
||
| Элемент | 85 VAC |
265 VAC |
| Окружающая среда | 50 |
50 |
| TNY278P (U1) | 96,1 |
92,8 |
| Трансформатор (T1) | 77,8 |
80 |
| Выходной выпрямитель (D7) | 101 |
100 |
| Выходной конденсатор (С10) | 68,2 |
66,8 |
Рис.
12 Тепловая карта работы ИИП.
Автор документа – Департамент по применению Power Integrations.
Более подробную информацию вы можете узнать, прочитав оригинал.
Перевел и подготовил – Бандура Геннадий (Bandura (at) macrogroup.ru).
Менеджер по направлению Power Integrations
Компания Макро Групп (Эксклюзивный дистрибьютор Power Integrations на территории России и СНГ).
www.macrogroup.com
www.qrz.ru
Микросхемы маломощного высоковольтного импульсного преобразователя серии TNY2xx
Эти микросхемы выпускаются компанией POWER Integrations и являются высокоэффективным обратноходовым преобразователем с выходной мощностью 1…20Вт. Электрические характеристики микросхем приведены в табл. 1.3, мощность указана из расчета, что микросхема будет стоять в закрытом корпусе адаптера, без радиатора, при температуре окружающей среды +50 °С и находится на пороге срабатывания термозащиты.
Таблица 1.3. Микросхемы высоковольтного импульсного преобразователя серии TNY2xx
Микро | Семейство | Выходная | Максимальный | Сопротивление Частота | ||
схема |
| мощность, Вт, | ток стока, мА | канала, Ом | генера | |
|
| при входном |
| (при 25 ЖС) | тора, | |
|
| напряжении, В |
|
| кГц | |
|
| 230 | 85…265 |
|
|
|
TNY253 | TinySwitch | 0…4 | 0…2 | 150 | 35 | 44 |
TNY254 |
| 2…5 | 1…4 | 255 | 31 | 44 |
TNY255 |
| 4… 10 | 3,5…6,5 | 280 | 23 | 130 |
TNY256 | TinySwitch Plus | 8… 15 | 5… 10 | 500 | 16 | 130 |
TNY263 | TinySwitch II | 5 | 3,7 | 210 | 33 | 132 |
TNY264 |
| 5,5 | 4 | 250 | 28 | 132 |
TNY265 |
| 8,5 | 5,5 | 275 | 19 | 132 |
TNY266 |
| 10 | 6 | 350 | 14 | 132 |
TNY267 |
| 13 | 8 | 450 | 7,8 | 132 |
TNY268 |
| 16 | 10 | 550 | 5,2 | 132 |
TNY274 | TinySwitch III | 6 | 5 | 250 | 28 | 132 |
TNY275 |
| 8,5 | 6 | 275 | 19 | 132 |
TNY276 |
| 10 | 7 | 350 | 14 | 132 |
TNY277 |
| 13 | 8 | 450 | 7,8 | 132 |
TNY278 |
| 16 | 10 | 550 | 5,2 | 132 |
TNY279 |
| 18 | 12 | 650 | 3,9 | 132 |
TNY280 |
| 20 | 14 | 750 | 2,6 | 132 |
TNY375 | TinySwitch-PK | 8,5 | 6 | 355 | 19 | 264/132 |
TNY376 |
| 10 | 7 | 455 | 14 | 264/132 |
TNY377 |
| 13 | 8 | 585 | 7,8 | 264/132 |
TNY378 |
| 16 | 10 | 715 | 5,2 | 264/132 |
TNY379 |
| 18 | 12 | 845 | 3,9 | 264/132 |
TNY380 |
| 20 | 14 | 975 | 2,6 | 264/132 |
При наличии теплоотвода эта цифра будет в 1Д.
.2 раза выше. Основная сфера применения микросхем серии TNY2xx – малогабаритные зарядные устройства, подпитка компьютерного и другого оборудования в ждущем (Stand By) режиме, маломощные цифровые устройства с сетевым питанием.
Выпускаются микросхемы в корпусе DIP (TNY2xxP), корпусе DIP для поверхностного монтажа (TNY2xxG), микросхема TNY256Y- в корпусе ТО-220-5, расположение выводов показано на рис. 1.28.
Рис. 1.28. Расположение выводов микросхем TNY2xx
Особенности микросхем семейства TinySwitch
Особенности микросхем семейства TinySwitch таковы:
• встроенный силовой транзистор, его максимально допустимое обратное напряжение 700 В;
• очень низкое собственное энергопотребление – менее 0,06 Вт при входном напряжении 230 В;
• встроенные защита от перегрева и ограничитель выходного тока;
• малоинерционная цепь обратной связи, благодаря чему снижаются пульсации выходного напряжения.
Дополнительно в микросхемы семейства TinySwitch Plus встроена схема автоматического рестарта при коротком замыкании выхода (32 мс работает, если выход коротко замкнут, – отключается на 128 мс, после чего снова повторяет попытку старта).
Благодаря этому выход микросхемы из строя, даже при длительной работе в состоянии короткого замыкания выхода, практически невозможен.
TinySwitch II
Вдобавок ко всему вышеперечисленному в микросхемах семейства TinySwitch II:
• повышена до 132 кГц рабочая частота – это позволило использовать трансформатор гораздо меньших размеров;
• добавлена схема джиттера (диапазон рабочей частоты в пределах 128… 136 кГц) – благодаря этому заметно снизился акустический «звон» от работающего преобразователя;
• удален вывод 6, поэтому расстояние между высоковольтным выводом стока и остальными выводами увеличилось до 5…7,5 мм – то есть уменьшились требования к точности и качеству изготовления печатной платы;
• в схему питания микросхемы добавлен защитный стабилитрон, благодаря чему она стала более надежной.
TinySwitch III
В микросхемах третьего поколения семейства TinySwitch III улучшены все вышеперечисленные параметры и добавлен регулируемый ограничитель тока: при емкости конденсатора на выводе BP 0,1 мкФ максимальный выходной ток микросхемы соответствует указанному в табл.
1.3, при емкости этого конденсатора 1 мкФ максимальный выходной ток уменьшается до тока «младшей» микросхемы (то есть, например, TNY276 превращается в TNY275), а при емкости 10 мкФ – увеличивается до тока у старшей (TNY276 превращается в TNY277; кроме TNY274, у которой ток остается уменьшенным). Это позволяет более точно подстроить ток ограничения, не покупая другую микросхему. Однако сопротивление канала выходного транзистора при этом не изменяется, поэтому более «слабые» микросхемы при подобном «разгоне» греются чуть сильнее.
Типовая схема включения микросхем всех семейств показана на рис. 1.29.
На рис. 1.30 представлена схема включения TNY254 в качестве преобразователя напряжения от телефонной линии, которую можно использовать и при решении других задач радиолюбителя.
Рис. 1.29. Типовая схема включения микросхем всех рассмотренных семейств
Особенности включения микросхем семейства TinySwitch
Отличительная особенность микросхем этого семейства – для питания цепи обратной связи (оптрона) не нужен дополнительный источник питания: микросхема генерирует этот ток (240 мкА) сама.
В итоге третья обмотка трансформатора, имеющаяся почти во всех импульсниках на микросхемах других производителей или на транзисторах, не нужна – то есть получается экономия и на обмотках, и на внешних деталях (не нужны дополнительные диод и конденсатор), и на размере и сложности платы.
Выпрямленное сетевое напряжение сглаживается конденсатором С1 и через первичную обмотку трансформатора Т1 поступает на вывод стока встроенного в микросхему DA1 транзистора. Благодаря встроенной схеме питания (ее выход – вывод BP, подключать к этой ножке другие нагрузки запрещено!) напряжение на фильтрующем конденсаторе СЗ возрастает до рабочих 5 В, после чего начинается генерация. Напряжение на выходе преобразователя возрастает, когда оно достигает напряжения стабилизации стабилитрона, – начинает светиться светодиод оптрона V01, его фото.транзистор шунтирует вход EN на корпус, и генерация срывается. Как и большинство аналогичных микросхем, эти микросхемы работают в старт-стопном режиме и не имеют ШИМ.
На элементах VD2-R2-C2 собрана схема ограничителя выбросов (soft clamp) в момент выключения транзистора, она обязательна для надежной работы любого подобного устройства. Диод VD2 может быть любым быстродействующим высоковольтным, его можно заменить на 1N4937 или UF4006, конденсатор С2 – пленочный или керамический с рабочим напряжением от 400 В. Сопротивление резистора R1 для микросхем с выходной мощностью менее 5 Вт можно увеличить до 150 кОм, для микросхем с мощностью более 20 Вт – желательно уменьшить до 75 кОм.
Для еще большей экономии потребляемого тока, увеличения быстродействия и уменьшения помех в микросхемах TNY256 и старше между положительным выводом конденсатора С1 и входом EN микросхемы нужно поставить резистор сопротивлением 2…4 МОм. Одновременно активируется защита от работы при пониженном напряжении питания (undervoltage) – при указанных сопротивлениях резистора микросхема будет выключаться, соответственно, при напряжении ниже 100…200 В.
Рекомендуемый вариант печатной платы устройства показан на рис.
1.31.
Рис. 1.31. Рекомендуемый вариант печатной платы устройства
Дополнительную информацию по микросхемам этого семейства можно получить по ссылке http://www.powerint.com.
nauchebe.net
cxema.org – Блок питания на TNY266PN
Блок питания на TNY266PN
А началось всё так: поставил я как то раз заряжать телефон. Заряжается долго, мне это не понравилось, дай, думаю, сделаю зарядку помощнее. Стал думать, как бы мне сделать компактную и мощную зарядку, да чтоб напряжение было стабилизированным, не проседало под нагрузкой. Линейные стабилизаторы сразу отбросил, так как при токе в 3А они будут греться, значит придётся ставить радиатор, а это уже не компактно. Да и КПД ниже. Сначала решил делать полумостовой блок питания с обратной связью, ибо большая мощность, но сразу отказался от этой затеи из-за больших размеров. В конце концов пришел к выводу, что надо делать обратноходовый бп, они неболших размеров и стабилизированные. Так как мне нужна была мощность в 15 Ватт, была выбрана микросхема TNY266PN.
В идеале надо брать микросхему по мощнее, либо не нагружать эту впритык, так как всегда нужен запас по мощности, но у меня была только такая, поэтому решил на ней и сделать. Схему взял из даташита, но немного изменённую:
Итак, какие можно призвести замены? Во-первых можно увеличить ёмкость фильтрующего конденсатора до 22 мкФ (на плате место предусмотрено), во вторых конденсатор снаббера можно ставить и на 2 кВ и на 1 кВ (но не желательно). Резистор, который стоит параллельно ему тоже можно изменять от 180 до 470 кОм. Конденсатор между 1 ножкой микросхемы и минусом любой на напряжение от 50 В (в моём случае керамика) и ёмкость от 100 нФ. Оптрон любой с транзисторным выходом (у меня CNY17-2). Диод шоттки на выходе на ток от 3 А, можно поставить два параллельно, но на плате мето не предусмотрено, да и указанный на схеме 1N5822 отлично справляется. Стабилитрон любой на 3.9 В и мощность от 1 Вт. Подстроечный резистор нужен для выставлнения 5В на выходе, резистор на 220 Ом необходимо подбирать самому.
Ах да, мост на входе можно ставить любой от 0.5 А, но лучше на 1А.
Теперь самое весёлое – трансформатор, вернее дроссель, как его правильно следует называть, т.к. в нём запасается энергия. Я гнался за компактностью и взял сердечник от старой энергосберегающей лампы, он как раз с магнитным зазором. Рабочая частота микросхемы 132 кГц. Рассчитывать нужно индивидуально под каждый сердечник по специальной программе, но если кому интересно, у меня на сердечнике E16/8/6.5 первичка намотана 140 витков проводом 0.2 мм, вторичка 6 витков сдвоенным проводом 0.8 мм. Важно мотать обе обмотки в одну сторону. Вот что у меня получилось:
Вот что показывает осцилограф:
Как видно, есть небольшие пульсации, но это в принципе терпимо для такого блока пиатния.
Теперь немного о готовом изделии. Плюсы данной конструкции во-первых в её простоте, во-вторых в надежности – при перегрузке/кз напряжение сбрасывается почти до нуля, тем самым спасая микросхему от выхода из строя.
Это я узнал, случайно закоротив выходы бп. Минус этой микросхемы в том что сопротивление канала внутреннего полевого транзистора 14 ом, из-за чего она нагревается при больших нагрузках.
Вот, пожалуй всё, что я хотел сказать про этот блок питания, хороший он или нет, решать вам. Если возникнет желание собрать, печатную плату я прилагаю. Если возникнут вопросы, задавайте их мне на почту Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра. или на форум.
Печатная плата
- < Назад
- Вперёд >
vip-cxema.org
Блок питания на TinySwitch / Силовая электроника / Сообщество EasyElectronics.ru
Для зарядника для шуруповерта потребовался блок питания 20-21В с выходным током 0.4А, причем в корпусе родного (дабы в родной кейс лез без проблем). Что ж, требованиям опять-таки больше всего удовлетворяет импульсник, так что вперед!После изрядного количества экспериментов, в которых питальники грелись, пускали Хоттабыча либо не выдавали нужной мощности пришлось-таки почитать Семенова 🙂 В результате определилась топология (флайбэк) и основа — микросхема из серии TinySwitch II фирмы Power Integrations (PI).
Фирма специализируется на разработке и выпуске микросхем для всевозможных источников питания и делает весьма интересные вещички. Серия TinySwitch же представляет собой линию контроллеров сетевого источника питания по топологии флайбэк со встроенным высоковольтным MOSFET ключом.
Внимание!
Большая часть схемы находится под опасным для жизни напряжением!Запрещается:
- Лезть во включенное в сеть устройство руками, паяльником и прочими предметами.
- Лезть в устройство ранее, чем через 5 минут после отключения от сети.
- Пользоваться устройством без надежного изолирующего корпуса.
- Питать от него устройства, не имеющие двойной изоляции, без использования УЗО.
Топология флайбэк
Флайбэк, или обратноходовый преобразователь — одна из топологий однотактных импульсных преобразователей, в которой фазы накопления и отдачи энергии трансформатором разделены во времени (энергия отдается трансформатором в нагрузку во время обратного хода, отсюда и название Fly Back).
Работает схема довольно просто.
В первой фазе — накопления энергии — транзистор открывается и в трансформаторе, как в дросселе, накапливается энергия (точнее, он дроссель и есть, но я буду называть его трансформатором). При этом ток линейно растет (ну, по крайней мере если сердечник не насытится, но это уже не рабочий режим, поэтому допускать его не следует), напряжение с вторичной обмотки приложено к диоду VD1 в обратном направлении и поэтому ток в выходной цепи поддерживается только конденсатором Cout. Приложенное к VD1 напряжение, кстати, равно Uout + W2 * Uin / W1, что следует учитывать при выборе диода.
Во второй фазе — передачи энергии — транзистор закрывается, ток через первичную обмотку прекращается и напряжение на W2 меняет полярность. Диод открывается и трансформатор сбрасывает накопленную энергию в нагрузку. Вообще, по принципу работы флайбэк больше похож на step-up, чем на все остальные трансформаторные преобразователи (мост, полумост, прямоход, пуш-пул).
Кроме того, так же, как и step-up, флайбэк может выдать на выходе напряжение, ограниченное только утечками, при отсутствии нагрузки. Именно поэтому неуправляемых флайбэков не бывает вообще, даже дешевые китайские зарядки на одном транзисторе имеют целых два кольца ОС. Выходное напряжение в фазе передачи трансформируется в первичную обмотку и прикладывается к транзистору, суммируясь с индуктивным выбросом от индуктивности рассеяния (это та часть накопленной энергии, которая не может быть сброшена через вторичную обмотку, т.к. накоплена в не связанном с ней магнитном поле), что приводит к необходимости включения специальной цепи ограничения напряжения на VT1, причем эта цепь должна стравливать только выброс от индуктивности рассеяния, но не трансформированное напряжение вторичной обмотки. Последнее, как правило, выбирается в районе 200В, так что на транзисторе при штатной работе напряжение 500-550В.
К плюсам флайбэка относятся:
- Принципиально ограниченная передаваемая мощность — поэтому режим КЗ большинству флайбэков не вреден.
Кроме того, из-за этого свойства несложный флайбэк может использоваться как источник тока для зарядки NiCd/NiMH аккумов или питания мощных СИДов даже без обратной связи из вторичной цепи. - Простота схемы — при малых мощностях (до 50-200 Вт) флайбэки оказываются самыми дешевыми схемами. Да и заставить их работать тоже несложно.
Кроме того, из-за этого свойства несложный флайбэк может использоваться как источник тока для зарядки NiCd/NiMH аккумов или питания мощных СИДов даже без обратной связи из вторичной цепи.- Трансформатор работает в режиме дросселя — потому его габариты больше, чем в схемах с нормальным трансформатором. Кроме того, с повышением мощности режим ключевого транзистора становится все тяжелее. Поэтому на большие мощности флайбэки не делают — они становятся слишком большими и дорогими.
- Трансформатор работает в режиме однополярных токов и потому требует введения зазора или сердечника из специального материала (микропорошковые и подобные, обычно кольца). Это не очень удобно для радиолюбителей, тем более что зазор нужно выдерживать достаточно точно, а его величина редко превышает доли миллиметра.
Описание микросхемы
В качестве основы блока выбрана микросхема TNY266PN.
Она относится к серии TinySwitch II и выбрана по принципу «чтобы поддерживалась PI Expert 7, была в магазине и обеспечивала достаточную мощность». Первый пункт отметает все TinySwitch I (сцуко PI пиарит новые серии методом выпиливания поддержки старых из PI Expert, а найти старые версии оказалось не столь просто), второй отметает TNY265, которая вообще-то по третьему пункту проходила. Микросхемы в серии TinySwitch II отличаются только предельной мощностью нагрузки — она определяется токоограничителем внутри микросхемы.Выпускается микросхема в нескольких корпусах, в том числе в SOP7 и DIP7 (это SOP8/DIP8 соответсвенно с выпиленной ножкой за номером 7). Выводов у микры всего 4, однако один из них — S — выведен на целых четыре ножки. Через них и осуществляется отвод тепла, так что запаивать их следует в полигон без термоперехода. D выведен на 8-ю ножку, так что отсутствующая 7-я увеличивает зазор между ним и S. EN/UV — ОС и управление функцией UVLO (UnderVoltage LockOut). Последний, BP — для кондера, фильтрующего питание микросхемы, кроме того, через него можно подавать внешнее питание на микросхему, это позволяет снизить потребляемую при отсутствии нагрузки мощность в пять раз, до 50 мВт.
Плюсы микросхемы:
- Почти все необходимое — внутри, включая высоковольтный (700В) ключ.
- Всевозможные встроенные защиты, заметно усложняющие сжигание микросхемы экспериментами.
- Отсутствие необходимости в обмотке питания МС.
Работает микросхема довольно просто. ШИМ имеется только токовый — т.е. выходной транзистор открывается по тактовому импульсу, а закрывается либо по таймауту (ограничение максимального рабочего цикла Dmax), либо при достижении током стока максимального значения (оно определяет максимальную мощность источника, именно его значением и отличаются разные МС серии). Стабилизация выходного напряжения выполняется в ключевом режиме — как только вывод EN/UV придавливается к земле — преобразование прекращается, и возобновляется при отпускании. Порог переключения задан по току — отключается при вытекающем из пина EN/UV токе более 240 мкА. Этот же вывод отвечает за функцию UVLO — для ее включения его нужно подтянуть резистором к питанию микросхемы.
В принципе, можно покурить даташит и посчитать схему самому. Но проще воспользоваться PI Expert’ом, тем более мои познания на тот момент были недостаточны для ручного расчета.
Расчет схемы в PI Expert
Прежде всего определимся с трансформатором. Дело в том, что его обычно приходится откуда-то выдергивать, а не покупать тот, что программа посчитает нужным. Я выбрал сердечник EE19, на котором был намотан дроссель в ЭПРА от КЛЛ на ватт 20 чтоли.
Далее определимся с микросхемой. Можно покурить даташит и выбрать там подходящую по мощности МС, можно запустить встроенный в программу Product Selector Guide. Первый путь (в сочетании с прайсом Промэлектроники) определил выбор как TNY266PN. Так что тыкаем New и начинаем отвечать на вопросы визарда.
Прежде всего выберем семейство микросхем TinySwitch-II:
На второй страничке в общем-то ничего интересного — там предлагается выбрать параметры входного напряжения. К нашим реалиям больше всего подходит «AC Defaults -> Single 230V».
А вот на следущей страничке нужно указать параметры выходных напряжений и режим стабилизации — CV (стабилизация напряжения) или CV/CC (стабилизация напряжения с ограничением тока, для зарядников).
На следущей страничке — параметры проекта. Здесь надо поставить галочки SI-Units (чтобы оно выдавало результаты в системе СИ, а не всяких там дюймах) и Show Settings for New Design (здесь можно уточнить задание для программы). При желании можно отметить Use Shield Windings, это уменьшит помехи, но усложнит конструкцию трансформатора.
Появится окошко настроек оптимизации. Здесь можно настроить некоторые фильтры, ограничивающие выбор вариантов, которые проверит программа в поисках наиболее оптимального. Основное — лишить ее выбора в плане сердечника. Еще можно указать пределы по количеству витков в основной выходной обмотке.
После этого программа немного подумает и выдаст табличку наиболее удачных результатов. Выбираем какой понравится и жмем ОК.
Вот теперь мы возвращаемся в основное окно программы и видим нечто вроде этого.
Однако, микросхему программа выбрала не ту, да и некоторые другие детали тоже не устраивают. Так что прежде всего идем в PI Device -> PI Device Selection и меняем на TNY266. Теперь нужно повторить оптимизацию проекта. Для этого жмем Start Optimization на тулбаре или в меню Active Design. В результате транс поменялся на 83/17 витков. Это уже чуть проще намотать.
После этого можно последовательно пройтись по пунктам в дереве слева и поменять некоторые значения.
В разделе Specifications и Design врядли придется что-то менять, там данные, скормленные мастеру. Разве что Stacking — оно определяет, будут ли использоваться обмотки с отводами (Stacking) или независимые (Floating).
В Input Stage можно поменять детальки на те, что есть. Например, отказаться от двухступенчатого фильтра и поставить конденсатор на 10 мкФ, вместо предложенного на 6.8, потому как есть в загашнике.
Два раздела после PI Device позволяют поиграться с ручной оптимизацией трансформатора.
Пока пропустим.
Output Stage чуть интересней. Тут выбран диод MUR115 — обычный кремниевый диод. А хотелось бы шоттки. Если потыкаться с выбором диода, то выяснится, что нужен он аж на 100В. Изначально там такого не было, но изучение прайса Промэлектроники выдало диод 11DQ10 (1.1A, 100V). Добавляем его в библиотеку (об этом чуть позже) и указываем программе. Теперь сообщает, что Design Passed (т.е. не содержит ошибок), но появилось замечание о малом запасе по напряжению диода.
Далее. Мне так и не удалось заставить PI Expert сгенерировать те же результаты, что и в прошлый раз, когда я собственно источник и расчитывал. Поэтому схема отличается от посчитанного. К тому же, там PI Expert не имеет претензий к выбранному диоду, а транс имеет 85/13 витков.
Теперь, имея результаты расчета, можно погулять по вкладкам, посмотреть расчитанные значения и нарисовать полную схему.
Окончательная схема
По сравнению с блоксхемой:
- Появился предохранитель. Абсолютно необходимая вещь для всех сетевых источников.
- Резистор UVLO разделен на 2. Это сделано из соображений снижения напряжения на нем.
- Добавился конденсатор C3. Точно не знаю, зачем он нужен, но вроде уменьшает помехи и препятствует возникновению большого напряжения между обмотками, которое может пробить трансформатор. Должен быть класса Y1. Не знаю, правда, какие это параметры, поэтому заменил обычной высоковольтной керамикой на 3 кВ.
Абсолютно необходимая вещь для всех сетевых источников.Трансформатор
Изготовление трансформатора — одна из самых важных частей работы. От этого зависит безопасность блока и будет ли он вообще работать.
Итак, прежде всего безопасность. Поскольку намотать с предлагаемыми PI Expert’ом отступами возможности нет — вторичку следует мотать если и не рекомендуемым TIW (Triple Insulated Wire — провод в тройной изоляции, двухслойная лаковая плюс ПВХ), то хотя бы просто изолированным проводом, между обмотками проложить изоляцию (2-3 слоя толстой ленты ФУМ), озаботиться изоляцией выводов первички от витков вторички.
Нелишне пропитать обмотки лаком — это не только обеспечит дополнительную изоляцию, но и будет препятствовать писку трансформатора (частота включения/выключения генерации, за счет чего стабилизируется выходное напряжение, часто оказывается в слышимом диапазоне). Снаружи вторичную обмотку тоже следует обмотать ФУМ или изолентой.
Следущий вопрос — зазор. Его нужно выдерживать с достаточной точностью. Можно, конечно, взять микрометр и попытаться подобрать прокладку толщиной 0.127/2 мм (0.063 мм, ага), но это довольно сложно. Лучше подбирать зазор контролируя индуктивность первички L-метром. Можно подбирать прокладку, можно немного сточить центральный керн одной из половинок на мелкой наждачке. Я делал по второму варианту. Он, правда, необратим, так что если БП внезапно станет не нужен и отправится в разборку — убрать зазор из сердечника уже будет нельзя.
После подгона зазора сердечник склеивается (лучше суперклеем, он хорошо выгорает при температуре жала паяльника, что облегчает разборку трансформатора, если что), обматывается изолентой и заливается лаком, чтоб не болтался.
Настройка
Не требуется. Разве что подобрать стабилитрон для получения нужного напряжения на выходе.Печатка
Не дам. Она сильно неоптимальная и вообще выполнена в ворде(!) и нарисована маркером. А вот вопросам трассировки в даташите уделен целый раздел.
- Одноточечная земля (или как ее там). Дорожки от конденсатора ВВ выпрямителя (C2) и конденсатора на пине BP (C4) должны соединяться только в одной точке — на пине Source микросхемы.
- Теплоотвод. Ножки Source выполняют роль теплоотвода, поэтому должны паяться к полигону максимально возможной площади. То же относится и к полигонам, к которым паяются выводы (оба) выходных диодов (VD4).
- Петли импульсных токов. Для минимизации излучения помех следует минимизировать площадь, охватываемую петлями, образованными цепями C2-T1.W1-U1.D/S и W2-VD4-C5/6.
- Ограничитель выбросов. Цепочку VD2-VD3 следует подключать к трансформатору и микросхеме максимально короткими дорожками.
- Пин EN/UV. Следует располагать резистор R2 максимально близко к нему. Также, не следует забывать о напряжении на резисторах. Так, резисторы мощностью 0.25Вт расчитаны на напряжение до 200В. Именно поэтому их два, соединенных последовательно.
- Y-конденсатор. Его (C3) следует подключать короткими дорожками прямо к соответсвующим выводам трансформатора.
- Оптопара. Дорожку от оптопары до пина EN/UV следует делать предельно короткой (не более 12.7мм) и не ближе, чем 5.1мм к пину Drain (и соединенным с ним дорожкам).
- Входной и выходной конденсаторы. Они должны быть разведены так, чтобы у тока не было обходных путей вокруг их пинов. То есть, линия должна проходить от выпрямителя через пин конденсатора (сужаясь при этом до ширины пятака) и затем идти на нагрузку. Пайка конденсаторов С2 и С5/6 к полигону нежелательна, а на аппендиксах — и подавно. Кроме того, минусовую ножку С5/6 следует подключать максимально короткой дорожкой прямо к ножке трансформатора, но не к линии Y-конденсатора.
Следует располагать резистор R2 максимально близко к нему. Также, не следует забывать о напряжении на резисторах. Так, резисторы мощностью 0.25Вт расчитаны на напряжение до 200В. Именно поэтому их два, соединенных последовательно.Девайс в сборе
Россыпь деталюшек. Оптопара SMD. Это я зря. У нее пины расположены с точностью до наоборот по сравнению с тем, как надо. В результате — две перемычки. Расположена она как раз между ними.
we.easyelectronics.ru
Микросхема bp2832a схема включения
Светодиоды – наиболее оптимальный источник освещения. Они экономичны, долговечны, их спектр наиболее близок к естественному свету, поэтому наиболее комфортен для человека. Повсеместному распространению их препятствует лишь достаточно высокая стоимость, но даже при этом за время эксплуатации они окупятся многократно.
Иногда они выходят из строя раньше окончания эксплуатационного периода. Ну, не предусмотрел производитель, что напряжение в сети будет прыгать сильнее курса евро на валютной бирже. Никому не придёт в голову ремонтировать сгоревшую лампочку накаливания. Да и ремонт энергосберегающей лампы по стоимости будет часто сопоставим с покупкой нового экземпляра, поскольку большая часть её стоимости именно блок управления.
А вот выбрасывать перегоревшую светодиодную лампу однозначно не стоит. Электронные компоненты платы питания стоят значительно дешевле самих светодиодов, которые «ломаются» крайне редко.
Причины выхода из строя светодиодной лампы
При перепаде напряжения чаще всего сгорает микросхема – драйвер питания. Выход из строя диодного моста либо сглаживающего конденсатора скорее казуистика.
В промышленных лампах чаще всего в качестве высоковольтного драйвера питания используют микросхему bp2831. Её задача – обеспечить стабильное напряжение, подаваемое на светодиоды.
Вот классическая схема питания для таких ламп. Понятно, что номинал радиодеталей может незначительно различаться, но общий принцип схемы будет одинаковым.
Назначение управляющих выводов:
VCC – положительный полюс питания;
GND – земля;
ROVP – ограничение напряжение;
CS – ограничение тока;
DRAIN – выход диммированного сигнала.
Эта микросхема представляет собой ШИМ-контроллер, управляющий сигнал, которого коммутируется через мощный мосфетовский полевой транзистор.
Вот так она выглядит на плате
Размещение bp2831 на платеАналоги bp2831a
Существует несколько распространённых микросхем для создания драйверов питания светодиодов, например bp3122, bp2832, bp2833. Следует отметить, что принцип работы у всех вариантов одинаковый, есть лишь небольшие различия в подключениях вывода.
Схема включения bp3122
Схема включения bp2831
Схема включения bp2832a
Схема включения bp2833
Различаются эти микросхемы лишь мощностью выходного каскада.
Как подобрать нужную микросхему для драйвера питания?
Часто бывает, что при перегреве микросхемы маркировка на ней выгорает. Тогда потребуется произвести расчёт приблизительной мощности устройства.
Определяем мощность лампы.
Вариант 1.
Смотрим маркировку на корпусе лапы в районе цоколя. Если она стёрлась, а в люстре несколько таких лампочек, скорее всего они одинаковой мощности. В том случае, когда ни на одной лампе не удалось обнаружить маркировку, сравните их яркость с обыкновенными лампами накаливания. Мощность светодиодной лампы приблизительно в пять раз меньше мощности аналога с нитью накаливания.
Вариант 2. Считаем количество светодиодов. Если их очень много – это cmd3528 с напряжением питания 3,3В и силой тока 20мА. Около 20 небольших — cmd 5050 на 3,3В и 60мА, крупные светодиоды — cmd5730 на 3,3В и 0,15А.
Соответственно мощность лампы = количество светодиодов * 3,3В * силу тока одного светодиода.
Светодиоды могут иметь последовательное соединение, либо несколько параллельных цепочек.
Внимательно осмотрите монтажную плату. Если на ней последовательно соединено по 22 элемента, напряжение питания цепочки – 72В, когда по 11 – 36В.
Соответственно, сила тока в цепи – номинальный ток диода * количество параллельных цепочек.
Понравилась статья? Расскажите о ней! Вы нам очень поможете:)
svetodiodinfo.ru
ШИМ, DC-DC аналоги и замена с переделкой и без. – Систематизированная полезная информация
ШИМ, DC-DC аналоги и замена с переделкой и без. – Систематизированная полезная информация – KenotronTVJump to content PVV61 96- Общительный
- Участники
- 96
- 139 posts
- Город : Казань
- Род занятий: ремонт TV и мониторов
- Программатор: SUPERPRO 500P
- Осциллограф: C1-73
- Сама Доброта
- Участники
- 41
- 104 posts
- Город : Краснодар
- Род занятий: Телемастер
- Программатор: Чиппрог
- Осциллограф: Oscill
- Администратор
- Administrators
- 837
- 4,994 posts
- Website URL: https://kenotrontv. ru/
- Город : Ростов на Дону
- Род занятий: Администратор
- Программатор: EZP2010, Postal, RT809H
- Осциллограф: нет
ru/- Администратор
- Administrators
- 837
- 4,994 posts
- Website URL: https://kenotrontv.ru/
- Город : Ростов на Дону
- Род занятий: Администратор
- Программатор: EZP2010, Postal, RT809H
- Осциллограф: нет
- Администратор
- Administrators
- 837
- 4,994 posts
- Website URL: https://kenotrontv.ru/
- Город : Ростов на Дону
- Род занятий: Администратор
- Программатор: EZP2010, Postal, RT809H
- Осциллограф: нет
- Администратор
- Administrators
- 837
- 4,994 posts
- Website URL: https://kenotrontv. ru/
- Город : Ростов на Дону
- Род занятий: Администратор
- Программатор: EZP2010, Postal, RT809H
- Осциллограф: нет
ru/- Администратор
- Administrators
- 837
- 4,994 posts
- Website URL: https://kenotrontv.ru/
- Город : Ростов на Дону
- Род занятий: Администратор
- Программатор: EZP2010, Postal, RT809H
- Осциллограф: нет
- Администратор
- Administrators
- 837
- 4,994 posts
- Website URL: https://kenotrontv.ru/
- Город : Ростов на Дону
- Род занятий: Администратор
- Программатор: EZP2010, Postal, RT809H
- Осциллограф: нет
- Администратор
- Administrators
- 837
- 4,994 posts
- Website URL: https://kenotrontv. ru/
- Город : Ростов на Дону
- Род занятий: Администратор
- Программатор: EZP2010, Postal, RT809H
- Осциллограф: нет
ru/- Администратор
- Administrators
- 837
- 4,994 posts
- Website URL: https://kenotrontv.ru/
- Город : Ростов на Дону
- Род занятий: Администратор
- Программатор: EZP2010, Postal, RT809H
- Осциллограф: нет
- Администратор
- Administrators
- 837
- 4,994 posts
- Website URL: https://kenotrontv.ru/
- Город : Ростов на Дону
- Род занятий: Администратор
- Программатор: EZP2010, Postal, RT809H
- Осциллограф: нет
- Администратор
- Administrators
- 837
- 4,994 posts
- Website URL: https://kenotrontv. ru/
- Город : Ростов на Дону
- Род занятий: Администратор
- Программатор: EZP2010, Postal, RT809H
- Осциллограф: нет
ru/- Администратор
- Administrators
- 837
- 4,994 posts
- Website URL: https://kenotrontv.ru/
- Город : Ростов на Дону
- Род занятий: Администратор
- Программатор: EZP2010, Postal, RT809H
- Осциллограф: нет
- Администратор
- Administrators
- 837
- 4,994 posts
- Website URL: https://kenotrontv.ru/
- Город : Ростов на Дону
- Род занятий: Администратор
- Программатор: EZP2010, Postal, RT809H
- Осциллограф: нет
- Администратор
- Administrators
- 837
- 4,994 posts
- Website URL: https://kenotrontv. ru/
- Город : Ростов на Дону
- Род занятий: Администратор
- Программатор: EZP2010, Postal, RT809H
- Осциллограф: нет
ru/- Администратор
- Administrators
- 837
- 4,994 posts
- Website URL: https://kenotrontv.ru/
- Город : Ростов на Дону
- Род занятий: Администратор
- Программатор: EZP2010, Postal, RT809H
- Осциллограф: нет
- Администратор
- Administrators
- 837
- 4,994 posts
- Website URL: https://kenotrontv.ru/
- Город : Ростов на Дону
- Род занятий: Администратор
- Программатор: EZP2010, Postal, RT809H
- Осциллограф: нет
kenotrontv.ru
Драйвер светодиодаBP2831A, Драйвер светодиода, Драйвер светодиода Tridonic, Драйвер светодиода Wipro, एलइडी ड्राइवर в Malad West, Mumbai, Pulsar Electronics Private Limited
О компании
Год основания1988
Юридический статус фирмы Limited Company (Ltd.
/Pvt.Ltd.)
Характер деятельностиПроизводитель
Количество сотрудников от 11 до 25 человек
Годовой оборотRs. 10–25 крор
IndiaMART Участник с марта 2007 г.
GST27AAACP6232E1ZP
Мы, Pulsar Electronics Pvt Ltd, основаны в 1988 году, и уже почти 32 года мы являемся надежным поставщиком электронных компонентов, светодиодных чипов и базовых продуктов IOT на индийском рынке. Мы являемся премиальным партнером для компании-производителя светодиодных чипов Lumileds из США ( Также ранее известный как Philips Lumileds), у нас есть более 500 уважаемых клиентов с различными приложениями, такими как огнестойкие, промышленные, магазины и розничные продажи, а также корпоративные, такие как Wipro, Indianbull, Trilux, Bajaj, Crompton, syska, Panasonic LED и шины 2 компании, такие как Hybec, GLS-SPA, Lightbook и т. д.
Другие основные линии для распространения, как показано ниже, Maxtor, Herculux, Cheerzing и другие дистрибьюторы линейки продуктов для индийского рынка.
Мы верим в создание спроса, мы идентифицируем возможности и чем проектируем, чтобы выиграть для большинства OEM и корпораций.
Что мы делаем Универсальное решение от компонентов до продукта
- Поставка электронных компонентов и производство товаров для Интернета вещей и светодиодного освещения.
- Определите грядущие технологии и создайте продукт на основе передовых технологий, чтобы всегда быть первопроходцами на рынке.
- Мы проводим исследования и разработки (НИОКР) в соответствии с потребностями клиентов
- Мы делаем OEM в соответствии с потребностями клиента
- Помогите клиенту продать конечный продукт
- Проектное товарищество или совместное предприятие для реализации проекта
- GSM/GPRS-модем Pulsar
- Сельскохозяйственный насос и стартер
- Распределение и передача энергии
- Системы контроля трансформаторов ( TMU )
- Солнечный уличный фонарь с контроллером солнечной зарядки MPPT
- Умное уличное освещение и система удаленного мониторинга
- Продукты IOT, модули GSM/GPRS, модули Wi-Fi – Bluetooth
- Интеллектуальный модуль для светодиодного освещения
- Умная лампочка Wi-Fi/RGB
- Светодиодное освещение (решение на уровне микросхем, светодиоды для садоводства)
- Силиконовый материал – Maxtor
- Мини-прожектор
- Светодиодный светильник COB Down
- Светодиодный фонарь GIMBLE
- Светодиодная лампа глубокой вытяжки 2X2 с подсветкой
Видео компании
BP2831A Другие компоненты БПС | Весвин Электроникс Лимитед
Электронный компонент BP2831A запущен в производство компанией BPS, входящей в состав Other Components.
Каждое устройство доступно в небольшом корпусе SOP-8 и рассчитано на расширенный диапазон температур от -40°C до 105°C (TA).
- Категории
- Другие компоненты
- Производитель
- БПС
- Номер детали Весвин
- В2320-БП2831А
- Статус без содержания свинца / Статус RoHS
- Без свинца / Соответствует RoHS
- Состояние
- Новое и оригинальное — заводская упаковка
- Статус запаса
- Запасы на складе
- Минимальный заказ
- 1
- Расчетное время доставки
- 1 февраля — 6 февраля (выберите ускоренную доставку)
- Модели EDA/CAD
- BP2831A от SnapEDA
- Условия хранения
- Сухой шкаф и комплект защиты от влаги
Ищете BP2831A? Добро пожаловать в Весвин.
ком, наши продажи здесь, чтобы помочь вам. Вы можете узнать о наличии компонентов и ценах на BP2831A,
просмотреть подробную информацию, включая производителя BP2831A и таблицы данных. Вы можете купить или узнать о BP2831A прямо здесь и прямо сейчас.
Veswin является дистрибьютором электронных компонентов для товарных, распространенных, устаревших / труднодоступных электронных компонентов. Весвин поставляет промышленные,
Коммерческие компоненты и компоненты Mil-Spec для OEM-клиентов, CEM-клиентов и ремонтных центров по всему миру.Мы поддерживаем большой склад электронных компонентов,
который может включать BP2831A, готовый к отправке в тот же день или в кратчайшие сроки. Компания Veswin является поставщиком и дистрибьютором BP2831A с полным спектром услуг для BP2831A.
У нас есть возможность закупать и поставлять BP2831A по всему миру, чтобы помочь вам в цепочке поставок электронных компонентов.
в настоящее время!
- Q: Как заказать BP2831A?
- О: Нажмите кнопку «Добавить в корзину» и перейдите к оформлению заказа.
- В: Как оплатить BP2831A?
- A: Мы принимаем T/T (банковский перевод), Paypal, оплату кредитной картой через PayPal.
- В: Как долго я могу получить BP2831A?
- О: мы отправим через FedEx, DHL или UPS, обычно доставка в ваш офис занимает 4 или 5 дней.
Мы также можем отправить заказной авиапочтой. Обычно доставка в ваш офис занимает 14-38 дней.
Пожалуйста, выберите предпочтительный способ доставки при оформлении заказа на нашем сайте. - В: Гарантия на BP2831A?
- A: Мы предоставляем 90-дневную гарантию на наш продукт.
- В: Техническая поддержка BP2831A?
- О: Да, наш технический инженер поможет вам с информацией о распиновке BP2831A, примечаниями по применению, заменой, техническое описание в формате pdf, руководство, схема, аналог, перекрестная ссылка.
СЕРТИФИКАЦИЯ ИСО
Регистрация ISO дает вам уверенность в том, что системы Veswin Electronics являются точными, всеобъемлющими и соответствуют строгим требованиям стандарта ISO. Эти требования гарантируют долгосрочное стремление Veswin Electronics к постоянным улучшениям.
Примечание. Мы делаем все возможное, чтобы на нашем веб-сайте отображались правильные данные о продуктах.Пожалуйста, обратитесь к техническому описанию/каталогу продукта, чтобы получить подтвержденные технические характеристики от производителя перед заказом. Если вы заметили ошибку, пожалуйста, сообщите нам.
Время обработки: стоимость доставки зависит от зоны и страны.
Товары пересылаются почтовыми службами и оплачиваются по себестоимости.
Товары будут отправлены в течение 1-2 рабочих дней после оплаты.
Доставка может быть объединена при покупке большего количества.
Другие способы доставки могут быть доступны при оформлении заказа — вы также можете сначала связаться со мной для получения подробной информации.
ПРИМЕЧАНИЕ. Все основные кредитные и дебетовые карты через PayPal. (AMEX принимается через Paypal).
Мы также можем принять банковский перевод. Просто отправьте нам электронное письмо с URL-адресами или номером детали продукта.Укажите адрес доставки и предпочтительный способ доставки. Затем мы отправим вам полные инструкции по электронной почте.
Мы никогда не храним данные вашей карты, они остаются в Paypal.
- Мы предоставляем 90 дней гарантии;
- Будет применяться предотгрузочная инспекция (PSI);
- Если некоторые из товаров, которые вы получили, не имеют идеального качества, мы ответственно организуем возврат или замену. Но предметы должны оставаться в своем первоначальном состоянии;
- Если вы не получили товар в течение 25 дней, просто сообщите нам об этом, будет выдан новый пакет или замена.
- Если ваш товар значительно отличается от описания нашего продукта, вы можете A: вернуть его и получить полный возврат средств или B: получить частичный возврат средств и сохранить товар.
- Налоги и НДС не будут включены;
- Для получения более подробной информации, пожалуйста, просмотрите нашу страницу часто задаваемых вопросов.
Но предметы должны оставаться в своем первоначальном состоянии;В Чувашию доставили за шесть дней.
Стоимость 35,54 руб. На работоспособность не проверял.Опубликовано: 09 мая 2020 г.
Стоимость 35,54 руб. На работоспособность не проверял.Комментарий
BP2831B Листы данных | Интегральные схемы (ИС) Интегральные схемы (ИС) SOP-8 — Apogeeweb
Главная  Интегральные схемы (ИС) BP2831B Листы данных | Интегральные схемы (ИС) Интегральные схемы (ИС) СОП-8BP2831AJ Листы данных | Интегральные схемы (ИС) Интегральные схемы (ИС) СОП-8
BP2831C Листы данных | Интегральные схемы (ИС) Интегральные схемы (ИС) SOP8
- By apogeeweb,  BP2831B, BP2831B Datasheet, BP2831B PDF, BusBoard Prototype Systems
| Изображение: | |
| Артикул производителя: | БП2831Б |
| Категория продукта: | Интегральные схемы (ИС) |
| На складе: | № |
| Производитель: | Прототипные системы BusBoard |
| Описание: | Интегральные схемы (ИС) SOP-8 |
| Технический паспорт: | н/д |
| Упаковка: | СОП-8 |
| Минимум: | 1 |
| Время выполнения заказа: | 3 (168 часов) |
| Количество: | По заказу |
| Отправить запрос: | Расследование |
| Производитель: | БПС |
| Упаковка: | Лента и катушка (TR)/обрезная лента (CT)/лоток/трубка |
| RoHs Статус: | Без свинца/Соответствует RoHS |
| Упаковка/футляр: | СОП-8 |
Описания
Для этой детали пока нет соответствующей информации.
Детали BP2831B производства BPS можно приобрести на веб-сайте Apogeeweb Electronics. У нас вы сможете найти самые разнообразные виды и номиналы электронных деталей от ведущих мировых производителей. Компоненты BP2831B компании Apogeeweb Electronics тщательно подобраны, проходят строгий контроль качества и успешно соответствуют всем требуемым стандартам.
Статус производства, отмеченный на Apogeeweb.com, предназначен только для справки.
Если вы не нашли то, что искали, вы можете получить более ценную информацию по электронной почте, такую как количество BP2831B на складе, льготная цена и производитель.
Мы всегда рады услышать от вас, поэтому не стесняйтесь обращаться к нам.
BP2818 с деталями штифта производства BPS. BP2818 доступен в упаковке SOP8, является частью интегральных схем.
BP2822 с руководством пользователя производства BPS. BP2822 доступен в корпусе DIP-8, является частью интегральных схем.
BP2831 с принципиальной схемой производства BPS. BP2831 доступен в упаковке SOP-8, является частью микросхемы.
BP2831A с моделями EDA/CAD производства BPS. BP2831A доступен в корпусе SOP8 и является частью микросхемы.
Экологическая и экспортная классификации Для этой детали пока нет соответствующей информации. |
BP3319 — Jotrin Electronics
Детали BP3319 производства BPS можно приобрести на веб-сайте Jotrin Electronics.
У нас вы сможете найти самые разнообразные виды и номиналы электронных деталей от ведущих мировых производителей.
Компоненты BP3319 компании Jotrin Electronics тщательно подобраны, проходят строгий контроль качества и успешно соответствуют всем требуемым стандартам.
Статус производства отмечен на Jotrin.com только для справки.
Если вы не нашли то, что искали, вы можете получить более ценную информацию по электронной почте, такую как количество запасов BP3319, льготная цена и производитель.
Мы всегда рады услышать от вас, поэтому не стесняйтесь обращаться к нам.
BP33-12H-B7 с деталями контактов, включая серию BP, они предназначены для работы с гайкой и болтом, тип разъема M5, номинальное напряжение указано в примечании к техническому описанию для использования в 12 В, что предлагает такие функции размера, как размер 8.33″ Д x 5,14″ Ш x 6,67″ В (211,5 мм x 130,5 мм x 169,5 мм), химический состав батареи предназначен для работы со свинцово-кислотными (VRLA), а также с размером ячейки батареи 12 В, устройство также можно использовать емкостью 33 Ач
BP33-12S-B7 с руководством пользователя, которое включает номинальное напряжение 12 В, они предназначены для работы с гайкой и болтом, тип разъема M6, размеры указаны в примечании к техническому описанию для использования в 7,74 «Д x 5,14» Ш x Устройство высотой 6,16 дюйма (196,5 мм x 130,5 мм x 156,5 мм), которое предлагает такие функции серии, как BP, емкость рассчитана на работу в 33 Ач, а также химический состав свинцово-кислотного аккумулятора (VRLA), устройство также может использоваться как 12 В.
