ЗАПОМНИТЕ! Горизонтальное бурение методом оборотной воды непригодно для каменистых грунтов.

Если же применение горизонтальных мини-буровых установок по каким-то еще причинам невозможно, то бурение горизонтального направления проводится обычным ручным буром, без использования аппарата с электроприводом.

На видео принцип действия мини-буровой установки:

машины для бурения скважин и самоходные ПБУ, на базе КамАЗа и «Урала», на гусеничном ходу и другие модели

Для выполнения буровых работ в условиях плотной застройки или на участках со сложным рельефом можно использовать мобильные буровые установки. При хорошей производительности они имеют компактные габариты и могут применяться не только при бурении скважин для воды, но и при ведении малоэтажного строительства.

Особенности

• на базе автомобильного шасси КамАЗа, УАЗа, «Урала», ГАЗа;
• на гусеничном ходу;
• на пневмоходу платформы «Беркут»;
• прицепные модели;
• на базе экскаватора.

• от двигателя транспортной платформы;
• от палубного двигателя.

К преимуществам мобильных буровых установок можно отнести:

• наличие гидравлической трансмиссии, которая позволяет осуществлять бесступенчатое регулирование частоты оборотов бура с определенным крутящим моментом;
• простоту ремонтных работ, которые сводятся к замене гидравлической аппаратуры благодаря отсутствию механического КПП;
• возможность плавного регулирования частоты вращения бурового инструмента с помощью пульта без потерь крутящего момента;
• оригинальную конструкцию вращающегося механизма, не воспринимающую динамические нагрузки, возникающие в результате работы пневмоударника, что позволяет увеличить ресурс механизма;
• высокая скорость вращения, позволяющая повысить производительность бурильных работ за счет быстрой сборки и разборки инструмента.

Представленный обзор модификаций МБУ поможет разобраться в специфике и назначении такого бурильного оборудования и сделать правильный выбор.

Обзор моделей

Все эти агрегаты объединяет компактный размер и приемлемая производительность. Они могут работать в различных климатических и погодных условиях на всех видах почв. При проведении бурения не требуется специальных навыков. Устройства просты в управлении и не требуют сложного технического обслуживания. Установки, отличающиеся компактными габаритами и маневренностью, могут быть оснащены комплектом бурового инструмента, которым можно проводить «сухое», наклонное бурение скважин, а также бурить скважины с использованием технологии продувки и промывки.

На базе КамАЗа

На базе КамАЗ были созданы ямобуры или БКМ, которые имеют большой радиус бурения и широкий функционал:

• буровую установку;
• кран-манипулятор;
• инструменты для проведения погрузо-разгрузочных работ.

Универсальность такого механизма позволяет выполнять большое количество различных работ в ходе строительства, в энергетике, транспортной сфере, при обустройстве дворовых территорий, установке и демонтаже рекламных конструкций.

На гусеничном ходу

Мобильные бурильные установки такого типа отличаются повышенной устойчивостью во время работы с высокопрочными породами грунта, которую создает особая конструкция с центром тяжести, расположенным в нижней части механизма. Агрегат отличается высокой проходимостью и дизельным двигателем, обеспечивающим автономную работу. Наличие специальных гусениц с резиноармированным покрытием позволяет использовать компактные и маневренные бурильные установки на гусеничном ходу и в условиях города.

На автомобильном шасси

Возможности «Урала» позволяют использовать буровое оборудование на территориях с рельефным ландшафтом. Установки для бурения на базе «Урала» становятся лучшим выбором для проведения работ в отдаленных районах и труднодоступных местах, куда сложно доставить оборудование из-за бездорожья. Они помогут повысить скорость доставки буровых на объекты, увеличив производительность бригад, осуществляющих услуги бурения скважин на воду.

На базе автомобиля УАЗ

Такие модели подходят для использования в городских условиях, когда бурение нужно проводить в условиях плотной застройки. АО «МОЗБТ» разработал несколько буровых установок на базе УАЗ «Фемер» и на пикапе УАЗ- «Патриот», которые отличаются мобильностью и хорошей маневренностью. Платформа для бурения находится в кузове пикапа. Для перевода ее в рабочее состояние не требуется много времени и специального обучения.

На базе экскаватора

Это специальная мачта МКЭ-new, которую можно в короткие сроки установить на экскаватор вместо ковша и стрелы. Система крепления, созданная на основе кронштейнов и цилиндров, позволяет бурить скважины под разным углом, не опасаясь того, что экскаватор может перевернуться во время работы. Для перемещения буровой установки на новый участок работ достаточно просто сложить механизм.

При необходимости вместе с буром можно использовать навесной молот, если требуется забивать сваи под фундамент при ведении индивидуального строительства.

На базе трактора

Буровые установки, созданные на базе тракторов МТЗ-80 и 82, представляют мобильную спецтехнику на колесных шасси. Они могут использоваться в сельском хозяйстве и одноэтажном строительстве, в коммунальном хозяйстве, при благоустройстве городских территорий. Буровые установки устанавливаются на колесное шасси тракторов и могут использоваться как в условиях города, так и сельской местности.

Они могут бурить скважины и ямы глубиной до 3 метров с помощью простого или телескопического шнека без последующей очистки. В комплекте могут идти специальные насадки, с помощью которых можно выполнять погрузо-разгрузочные работы, или различные виды бурового механизма, позволяющего проводить промывку или продувание скважины.

Прицепные

Есть модели, в которых прицеп используется в качестве опоры при бурении скважин на воду. Есть механизмы, как МГБУ-310, в которых прицепная часть используется только для транспортировки бурового механизма, а на время работ на платформе остается только пластиковая емкость с водой для бурения и мотопомпа, по которой подается вода на инструмент при бурении скважины методом промывки.

В комплект поставки такого оборудования входят:

• бурильная установка;
• прицеп;
• мотопомпа;
• бак для воды;
• 28 штанг, длина которых составляет 1,8 м;
• 2 бура в форме лопасти.

Размеры этой МБУ небольшие, доставить прицеп с оборудованием на место выполнения бурильных работ сможет даже легковой автомобиль.

Параметры выбора

Основным параметром выбора такого оборудования являются:

• глубина бурения скважин;
• учет особенностей местности, в которых придется использовать такое оборудование;
• особенности грунта;
• мощность двигателя;
• грузоподъемность буровой установки;
• коэффициент использования рабочего времени;
• техническая и экономическая эффективность;
• безопасность работы с таким оборудованием.

Разнообразие моделей мобильных буровых установок позволяет небольшой компании или индивидуальному предпринимателю выбрать для бурения скважин современное, высокопроизводительное и простое в использовании компактное буровое оборудование, которое поможет механизировать ряд трудоемких рабочих операций в различных сферах деятельности.

Самодельная буровая установка своими руками от производителя

Приобретайте комплектующие и самостоятельно собирайте буровую установку по нашим чертежам

Малогабаритная буровая установка состоит из элементов, часть которых легко изготовить самостоятельно при помощи болгарки, сварочного аппарата, дрели и простого набора ручного инструмента. Но самые важные элементы, такие как вертлюг и замки буровых штанг требуют для изготовления высокоточных станков с ЧПУ, мы предлагаем приобрести у нас.

Бурение скважин — вечный бизнес!

Потребность в воде, пока живо человечество, не пропадет никогда. Даже собственная скважина на собственном участке это решение проблемы для человека на несколько лет, максимум десятилетий, в течении которых скважина приходит в негодность и приходится снова вызывать буровиков для бурения очередной скважины.

Если вас хотя бы однажды уже интересовала проблема водоснабжения, например для дачного домика, то со стоимостью работ по бурению скважин на воду вы так же знакомы. Даже, когда для бурения скважины используются малогабаритные буровые установки, стоимость скважины достаточно ощутима, не говоря уже о буровых на базе грузовых машин. Но вы прекрасно понимаете, что себестоимость производства работ на нашей буровой установке значительно ниже, чем бурение на машине, в чем и заключается её огромное преимущество.

Изготовленная своими руками переносная буровая установка для добычи воды по стоимости обойдется дешевле, а значит, экономическая эффективность ее работы будет более высокой.

У вас возник вопрос для чего вам установка?

1. с помощью малогабаритной буровой установки на воду вы обеспечите себя и всех своих родных очень удобным бесплатным источником воды в загородных домах и на дачах
2. у вас появится новый постоянный или дополнительный источник дохода
3. всего за один рабочий сезон вы не только вернете себе вложенные в нее средства, но и приумножите их в несколько раз.

Вы сомневаетесь? Заказов на работу оборудования из-за его компактности гораздо больше, чем на бурение скважин автомобильными установками и недостатка в них у вас не будет. Буровые работы тесно связаны с неизменно высоким спросом в летний период и неизбежным его падением в зимний сезон. Если даже за окном зима, вы сможете собрать установку, а работы начать уже весной и все средства, вложенные в компактные переносные мини буровые установки, окупятся после первых же нескольких пробуренных скважин.

Следующий вопрос, который возникает:

Как сделать буровую установку самостоятельно?

В работе простой установки применяется принцип бурения скважины с одновременной промывкой ее специальным буровым раствором. На приведенной здесь схеме показано устройство буровой установки с основными узлами и деталями, из которых она состоит, а также порядок их крепления на каркасе рамы. Раму по нашим подробным чертежам совсем не сложно изготовить на месте. Остальные элементы требуют специальной обработки на токарных станках с ЧПУ, и самостоятельно изготовить их не имея например токарного станка — невозможно.

Самодельная буровая установка на 50000руб
дешевле многих интернет предложений!

Эти детали мы предлагаем приобрести у нас:

Вертлюг

Вертлюг — одна из самых важных частей оборудования. Через него подается буровой раствор от насоса внутрь штанг. Самостоятельное его изготовление не рекомендуется из-за требуемой высокой точности обработке деталей. При превышении допустимого зазора между стаканом и валом, соединение деталей будет негерметичным и следовательно, не исключена возможность протечки промывочного раствора на первой же скважине.

Буровые штанги

Буровые штанги — предназначены для передачи вращательного момента от двигателя непосредственно к буру и подачи раствора в скважину. Обычно бывают размером 1- 1,8 м и наращиваются постепенно, по мере прохождения породы. Между собой буровые штанги соединяются при помощи специальных буровых замков с трапецеидальной резьбой.

Лопастной бур

Лопастной бур — основной инструмент для разрушения породы. При бурении в грунтах I и IV категории это самая оптимальная конструкция бура.

Для того, чтобы работала собранная своими руками легкая буровая установка понадобится еще мотор-редуктор, мотопомпа, рукава для мотопомпы, шланг для раствора. Их легче приобрести на месте, получив при этом возможность пользоваться услугами гарантийного ремонта и обслуживания. Основные же детали оборудования мы предлагаем вам приобрести у нас с гарантией качества изготовления и надежности для долгосрочной эксплуатации.

О составе самого необходимого комплекта, без затрат на ненужные мелочи мы охотно проконсультируем вас при покупке у нас основных элементов оборудования. На нашем форуме вместе с единомышленниками вы узнаете как сделать буровую установку самостоятельно. Подробные чертежи по изготовлению рамы для крепления оборудования и инструкции по его сборке будут в вашем распоряжении абсолютно бесплатно. На каждой схеме есть подробное описание деталей и рекомендации по сборке.

Надеемся, что изготовленная по нашим чертежам самодельная буровая установка для бурения скважин, своей безотказной работой доставит вам не только моральное удовлетворение, но ощутимое материальное вознаграждение. Продажа узлов деталей для сборки установок осуществляется нами круглогодично. Звоните! Телефон наших менеджеров (4832)36-60-95 или пишите на электронный адрес sales@t-trust. ru, наши консультанты всегда к вашим услугам. Начните свой бизнес по бурению скважин одним звонком!

Города, в которые осуществляем доставку: Абакан, Алматы, Альметьевск, Армавир, Архангельск, Астрахань, Ачинск, Балаково, Барнаул, Белгород, Белогорск, Березники, Бийск, Биробиджан, Благовещенск, Братск, Брянск, Великий Новгород, Владивосток, Владимир, Волгоград, Волжский, Вологда, Воронеж, Глазов, Димитровград, Екатеринбург, Златоуст, Иваново, Ижевск, Иркутск, Ишимбай, Йошкар-Ола, Казань, Калуга, Кемерово, Кипарисово, Киров, Киселевск, Клинцы, Комсомольск-на-Амуре, Кострома, Краснодар, Красноярск, Курган, Курск, Лабытнанги, Липецк, Магадан, Магнитогорск, Махачкала, Миасс, Москва, Мурманск, Набережные Челны, Находка, Нерюнгри, Нефтекамск, Нижневартовск, Нижний Новгород, Нижний Тагил, Новокузнецк, Новороссийск, Новосибирск, Новый Уренгой, Ноябрьск, Омск, Орел, Оренбург, Орск, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Прокопьевск, Псков, Пятигорск, Ростов-на-Дону, Рубцовск, Рязань, Салават, Салехард, Самара, Санкт-Петербург, Саранск, Саратов, Северодвинск, Смоленск, Сочи, Ставрополь, Стерлитамак, Сургут, Сыктывкар, Таганрог, Тамбов, Тверь, Тольятти, Томск, Тула, Тюмень, Улан-Удэ, Ульяновск, Усть-Илимск, Уфа, Хабаровск, Ханты-Мансийск, Чайковский, Чебоксары, Челябинск, Череповец, Чита, Шарья, Шахты, Южно-Сахалинск, Якутск, Ярославль, Абакан, Актау, Актюбинск (Актобе), Анадырь, Анапа, Астана, Атырау, Балхаш, Белорецк, Волжск, Забайкальск, Зеленоград, Калининград, Караганда, Кокчетав (Кокшетау), Кустанай (Костанай), Кызыл-Орда, Минск, Наб. Челны, Ниж.Новгород, Ниж.Тагил, Нов. Уренгой, Норильск, Октябрьский, Павлодар, Петропавловск (Казахстан), Рыбинск, Семипалатинск (Семей), Старый Оскол, Сызрань, Талды-Курган, Тараз, Уральск, Уссурийск, Усть-Каменогорск (Оскемен), Чимкент (Шымкент),Чистополь, Энгельс

Бур

Гидравлические буровые установки для бурения скважин

Гидравлические буровые установки для бурения скважин тяжелой, средней, легкой и самоходной серии.

Гидравлические буровые установки для бурения скважин тяжелой, средней, легкой и самоходной серии предназначены для бурения геофизических и структурно-поисковых скважин на нефть и газ, разведки месторождений твердых полезных ископаемых, разведки строительных материалов и подземных вод, бурения для инженерно-геологических изысканий, водозаборных и взрывных скважин, бурения вертикальных и наклонных скважин, бурение скважин с промывкой и продувкой.

Гидравлические буровые установки

Гидравлическая буровая установка URB-174 тяжелой серии, ее возможности, технические характеристики

Гидравлическая буровая установка GBU-80L средней серии, ее технические характеристики

Гидравлическая буровая установка GBU-22LP легкой (мобильной) серии, ее технические характеристики

Гидравлическая буровая установка SBU-80LS самоходной серии, ее технические характеристики

Гидравлические буровые установки:

Гидравлические буровые установки представлены тяжелой, средней и малой серией. Соответственно гидравлические буровые установки URB-174, GBU-80L и их вариантами.

Гидравлическая буровая установка URB-174 тяжелой серии:

Гидравлическая буровая установка URB-174 применяется:

– бурения геофизических и структурно-поисковых скважин на нефть и газ,

– разведки месторождений твердых полезных ископаемых,

– разведки строительных материалов и подземных вод,

– бурении в целях проведения инженерно-геологических изысканий,

– бурения водозаборных и взрывных скважин.

Возможности гидравлической буровой установки URB-174:

– установка производит бурение скважин вращательным способом,

– бурение с продувкой (монтируется компрессор),

– бурение с промывкой (монтируется буровой насос),

– бурение шнеками,

– комбинированное бурение,

– быстрый переход с одного способа бурения на другой.

Технические характеристики гидравлической буровой установки URB-174:

Характеристики:	Значение:
Тип установки	навесная на шасси Амур-531300, Урал, КамАЗ, МТЛБ и приводится в действие от двигателя автомобиля.
Работает на бензине или солярке
Крутящий момент	2010 Н/м
Глубина бурения	с промывкой – 300 метров
	с продувкой – 30 метров
	с шнеком – 30 метров
Масса	до 10100 кг.

А так же бывают гидравлические станции для промышленного оборудования или их еще называют – маслостанции, которые могут быть: с ручным управлением, с электроуправлением, высокого давления и др.

Гидравлическая буровая установка GBU-80L средней серии:

Гидравлическая буровая установка GBU-80L применяется для:

– бурения вертикальных скважин,

– бурения наклонных скважин,

– бурения с промывкой и продувкой.

Технические характеристики гидравлической буровой установки GBU-80L:

Характеристики:	Значение:
Тип установки	малогабаритная на прицепе
Крутящий момент	960 Н/м
Тип двигателя	бензиновый
ДВС	ВАЗ-2106
Мощность установки	80 л.с.
Тип привода подачи каретки	цилиндр
Глубина бурения	с промывкой – 150 метров
	с продувкой – 50 метров
	с шнеком – 25 метров
Масса	до 750 кг.

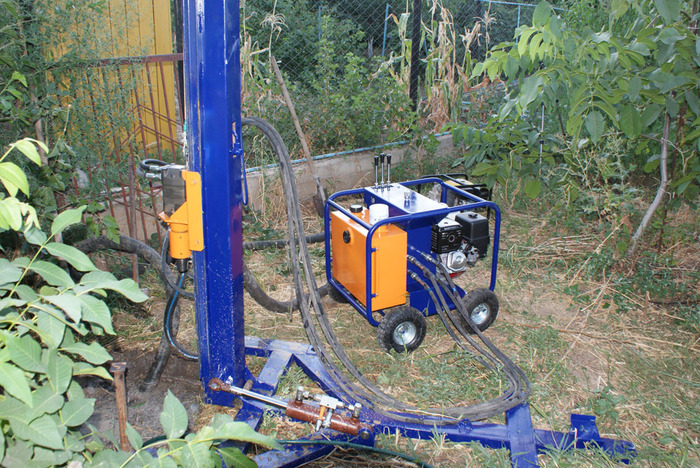

Гидравлическая буровая установка GBU-22LP легкой (мобильной) серии:

Гидравлическая буровая установка GBU-22LP применяется для:

– бурения вертикальных скважин,

– бурения наклонных скважин,

– бурения с промывкой и продувкой.

Технические характеристики гидравлической буровой установки GBU-22LP:

Характеристики:	Значение:
Тип установки	малогабаритная переносная
Крутящий момент	850 Н/м
Тип двигателя	бензиновый
ДВС	Lifan 22 л. с.
Мощность установки	22 л.с.
Тип привода подачи каретки	цилиндр
Глубина бурения	с промывкой – 90 метров
	с продувкой – 30 метров
	с шнеком – 25 метров
Масса	до 250 кг.

Гидравлическая буровая установка SBU-80LS самоходной серии:

Гидравлическая буровая установка SBU-80LS применяется для:

– бурения вертикальных скважин,

– бурения наклонных скважин,

– бурения с промывкой и продувкой.

Технические характеристики гидравлической буровой установки SBU-80LS:

Характеристики:	Значение:
Тип установки	малогабаритная на гусеничном ходу
Крутящий момент	1450 Н/м
Тип двигателя	бензиновый
ДВС	ВАЗ-2106
Мощность установки	80 л.с.
Тип привода подачи каретки	цилиндр
Глубина бурения	с промывкой – 150 метров
	с продувкой – 50 метров
	с шнеком – 25 метров
Масса	до 900 кг.

Примечание: описание технологии на примере установок: URB-174, GBU-80L, GBU-22LP, SBU-80LS и др.

Похожие записи:

карта сайта

автобуровая установка для бурения скважин
бурение скважин на воду под воды на песок малой мини мобильной самоходной переносной малогабаритной буровой установкой малыми малогабаритными буровыми установками обсадной трубы
сколько стоит самодельная мобильные мини лучшая гидравлическая буровая установка для бурения нефтяных скважин под сваи столбы воду купить своими руками
самоходные электрические современные самодельные гидравлические мини буровые установки для бурения скважин для свай на воду под воду цена
виды буровых установок для бурения скважин
установка для горизонтального бурения скважин
установки бурения нефтяных и газовых скважин
буровая установка гидравлическая малогабаритная
гидравлическая система схема буровой установки

Коэффициент востребованности 963

Обзор мобильных установок для бурения

Процедура бурения используется для извлечения из недр жидких и газообразных полезных ископаемых, так что в основном ее применяют в горнодобывающей отрасли. Но при помощи скважин можно получать также и артезианскую воду, которая по всем своим характеристикам будет превосходить любые другие гидрологические ресурсы, поставляемые людям коммунальными хозяйствами.

Поэтому многие частные лица устраивают на своих приусадебных участках не просто колодцы, а именно скважины, для чего им требуются мобильные буровые установки. Без них будет невозможно добраться до нужной глубины, а артезианская вода обычно залегает не менее, чем на стометровом горизонте. Поэтому нужны машины, способные проникать в недра земли столь глубоко.

Конструктивное устройство мобильных установок

Термин «мобильная» означает, что оборудование можно быстро переместить с одного места на другое без применения дополнительной тяжелой техники. Поэтому становится сразу понятно, что агрегат обязательно установлен на колесное шасси, благодаря которому его можно возить за собой в любую местность. В зависимости от габаритов прибора он может быть смонтирован на «Газель», один из серийных грузовиков или даже на специальную тележку, если его размеры будут совсем мизерными.

Более предпочтительными выглядят самоходные установки, потому что они ездят вместе с автомобилем и можно легко управлять их местоположением. А вот тележку придется таскать вручную или подключать к этому делу транспорт, но все равно будет очень сложно правильно подогнать ее на место работы с первого раза. Нужно будет обладать хорошей сноровкой и ловкостью действий.

Сверху колесного шасси устанавливается надстройка, которая играет роль бурового аппарата. По конструкции она состоит всего из трех основных узлов:

• •    силового агрегата, который служит для создания крутящего момента;
• •    передающего звена, через которое энергия идет от двигателя к сверлу;
• •    непосредственного бурового механизма, осуществляющего разработку.

Двигатель по стандартной схеме вырабатывает кинетическую энергию, которая затем передается на соответствующие механизмы, доходит до буровой коронки и заставляет ее крутиться с определенной частотой. Такая схема проявила себя максимально простой и надежной, так что нет никакого смысла ее менять. Единственное направление, в котором идут работы — уменьшение потерь энергии при ее передачи с целью увеличения КПД.

Наиболее востребованной моделью на текущий момент в данной нише является мобильная буровая установка на воду. Ее используют не только в частных хозяйствах, но и на предприятиях для добычи воды из минеральных источников. Устройство ценится за небольшие габариты и хорошие технические характеристики, которые позволяют ему легко справляться с поставленными задачами.

Покупка целой машины для одной лишь скважины будет нерентабельной, но если поставить это дело на поток, то можно легко окупить свои вложения всего за один сезон. Многие соседи наверняка захотят тоже получать у себя на участке артезианскую воду, чтобы употреблять ее в качестве основного источника жидкости.

Основные виды мобильных агрегатов для бурения

На сегодняшний день многие компании занимаются разработкой и выпуском серийных агрегатов, так что выбор у пользователей достаточно широк. Что касается цен, то традиционно самым доступным на рынке будет Китай. При этом его устройства довольно неплохо проявляют себя в деле, так что не стоит их сразу списывать со счетов. Стоит обратить внимание на следующие модели, которые можно найти в продаже:

• •    Мобильная буровая установка ZJ 30, предназначенная для разработки нефтяных месторождений. Устанавливается на мощное грузовое шасси с колесной формулой 14х8. Является очень удачным решением, когда нужно совместить скорость разработки скважин с качеством добычи нефти. Полностью соответствует ГОСТам РФ и функционирует уже на нескольких нефтедобывающих точках.
• •    Мобильная буровая установка ZJ 40 из более поздней серии отличается от предшественницы многочисленными улучшениями и доработками. Если говорить максимально проще, то она стала функциональнее, мощнее, надежнее и эффективнее.
• •    Отечественная мобильная буровая установка МБУ 125 с колесной формулой 12х12 на сегодня является одной из самых мощных передвижных платформ для добычи нефти. Она может бурить скважины до 5,4 километров в глубину, что является недосягаемым значением для большинства аналогов.

Как видно из списка, возможно и бурение скважин мобильными буровыми установками на нефть. Конечно, этот процесс будет намного эффективнее с использованием стационарных вышек, но если нужно откачать небольшие залежи, да еще и на малых и средних глубинах, то использование капитального объекта будет нерентабельным.

А вот передвижная установка подойдет в самый раз. Она можно подъехать на нужно место, осуществить все операции и уехать дальше. Не придется несколько раз проводить процедуру монтажа и демонтажа, а перевод из транспортного состояния в рабочее займет считанные минуты и осуществится автоматически.

Оказание услуг для населения

Если вдруг человека заинтересует аренда мобильных буровых установок, то сегодня можно найти большое количество компаний, оказывающих подобную услугу. Можно будет выбрать из доступного автопарка самую подходящую модель и оформить договор. Во многих случаях арендодатель предоставляет и своего специалиста, чтобы тот следил за соблюдение всех эксплуатационных правил обращения с техникой.

Если же есть желание купить агрегат, то нужно учитывать, что цена мобильных буровых установок будет довольно «кусачей».

Классификация буровых установок: типы и виды

Совокупность техники для проведения комплекса бурильных работ попадают под общий технический термин – классификация буровых установок. Типология оборудования различает главные параметры для эксплуатации конструкций:

• Вид работ.
• Технические параметры процесса (метод бурения).
• Используемое питание.
• Способ передвижения.
• Место применения.

Виды буровых установок

Комплекс устройства и смежных агрегатов для оборудования скважин используется в таких промышленных сферах, как:

• нефтедобывающая и газодобывающая отрасль;
• строительство;
• горнодобывающая отрасль;
• при геологоразведке.

В научных исследованиях применяются установки, модифицированные под добычу геологических образцов.

Буровые установки комплектуются в зависимости от следующих параметров:

• назначения скважины;
• с учетом климатических зон;
• параметров грунта.

В строительстве и при некоторых методах геологоразведки используют передвижные или самоходные буровые установки.

Переносные комплексы или отдельные конструкции применяются при геологоразведке в горных массивах.

В зависимости от технических параметров работ, свайные установки классифицируются по типу привода, или способом питания на следующие подгруппы:

• Дизельные – конструкции небольшой мощности, осуществляют бурение до 100 м, отличаются высокой мобильностью.
• Электрические – небольшая мощность техники позволяет в короткие сроки устанавливать артезианские скважины.
• Электрогидравлические – использование распространенного типа питания, позволяет применять технику во всех сферах.
• Дизельно-электрические – применяется в оборудовании высокой мощности для использования в твердых, горных породах на значительную глубину (до 6 тыс. м).

В зависимости от климатической зоны, агрегаты имеют категорию: плавучие буровые (предназначены для работ на воде), наземные.

Классифицирование установок по методу бурения

Для механического разрушения породы используется несколько способов бурения.

Буровые машины

Шнековое. Технический параметр работ подразумевает резцовое разрушение породы буровым механизмом с одновременным выбросом ее на поверхность.

Шарошечное. Разрушение породы происходит ударным способом, при котором порода истирается и выносится на поверхность воздушным потоком.

Ударно-вращательный способ бурения осуществляется машинами с установленным пневматическим ударником. Выброс породы происходит за счет работы дополнительного оборудования – компрессора.

Виды буровых установок, используемых для определенных пород

Для проделывания скважин, технически подходящих к конкретному типу породы, используют несколько видов механизмов.

Установки вращательного типа бурения. К забою машины установлен вращающийся механизм, который вырезает породу. В качестве ударника используется утяжеленная коронка или долото.

Вращательно-ударные установки. Вырезка породы осуществляется одновременным вращением забоя и ударными тактами. Долото или ударная болванка имеет армирующий усилитель. В некоторых случаях устанавливается алмазная коронка.

Ударный (снарядный) способ. Для проделывания отверстий в рыхлых, осадочных породах, применяют метод на основе ударов по установленному забою. Метод ударного бурения используется для получения отверстий не более 100 м.

Схема ударного бурения

Конструкции вибрационного типа. Через магистрали двойных труб подается вибрация от генератора, который является вторичной машиной бурового модуля. Виброзонд осуществляет вырезку породы и по смежным механизмам выбрасывает ее наверх.

Комплекс огнеструйного бурения. Для установки скважины в твердых, кристаллических горных породах, используют газовые струи для разрушения основы грунта. Установка приводится в рабочее состояние с помощью газа, который производит горение в недрах.

Разрядно-импульсное бурение производит разрушение и выброс породы с помощью электроимпульсов. Применяется при глубинной работе.

Взрывное бурение применяют при геологоразведке в горных массивах и труднодоступных местах.

Классификация по типу бурового вращателя

В зависимости от специфики вращательного механизма, конструкции подразделяются на несколько видов.

Шпиндельный механизм вращателя. Машины с такой модификацией вращателя считаются технически устаревшими, используются для комплектации скважин до 200 м в небольших промышленных предприятиях.

Установка роторного вращателя позволяет эксплуатировать комплекс в осадочных и горных породах на глубину выше средней.

Подвижный вращатель – современная технология, применяемая во всех отраслях, позволяет получать отверстия как при сверхглубоком, так и при поверхностном бурении.

Виды выполняемых работ

В зависимости от параметров выполняемых задач, эксплуатируемое оборудование имеет подкатегории:

• эксплуатационная техника;
• разведывательные устройства;
• машины для технических и вспомогательных процессов.

Типы скважин

Эксплуатационные комплексы используются на предварительных заборах породы для дальнейших работ и исследований грунта. При инженерных работах параметр скважин имеет незначительную глубину.

Разведывательные машины используются для геологических поисков полезных ископаемых. В геологоразведке применяют для нахождения нефти и газа.

В этих же процессах для исследования водяных пластов и бурения артезианских скважин.

Вспомогательное оборудование используется для проделывания скважин под сваи в строительстве при укладке фундамента различной глубины и назначения.

Классификация установок по глубине выполняемых работ

Комплексы буровых установок по глубине проделанной скважины подразделяются на:

• Машины поверхностной (неглубокой) глубины до 600 м.
• Машины средней глубины скважин до 6 тыс. м.
• Глубинные комплексы более 6 тыс. м.

Каждая машина может оснащаться электрическим, гидравлическим или дизельным приводам. Метод получения скважин зависит от комплектации машины под вид конкретной работы.

Наземные буровые модули устанавливаются непосредственно на грунт, независимо от того предусмотрена ли транспортная опора или агрегат переносной.

Морские комплексы устанавливаются на плавучие опоры с разными схемами монтажа к подводному дну. Амортизационные комплектующие позволяют эксплуатировать при значительном колебании поверхности.

Типы морских платформ

Классифицирование по способу передвижения

Буровые комплексы имеют типологию по способу передвижения.

Переносные

Малогабаритная переносная буровая установка «Вектор ВР-2.120»

Техника небольших размеров используется для бурения до 200 м. Эти машины имеют небольшой вес (до 1000 кг), быстро комплектуются на участке, не требуют наличия сертификатов соответствия при буровых работах. Поскольку все элементы агрегата разбираются, переносятся и собираются на месте непосредственно – второе название малогабаритных установок – переносные буровые.

Чаще всего используется электрический привод, поскольку необходимое питание составляет 220 V. Такие агрегаты наиболее распространены при бурении водяных колодцев и артезианских скважин.

Переносные ручные

Разновидность малогабаритного оборудования используется для ремонта скважин, при мелком строительстве для отверстий под сваи и столбы, при монтаже отопительных систем.

Ручная буровая установка

Самоходные

Агрегат располагается на транспортном средстве большой грузоподъемностью. Оснащена установка рамой и кабиной. Для передвижения данного вида оборудования не требуется дополнительного транспорта.

Универсальная буровая установка ПБУ-2

Агрегат устанавливается на основу гусеничных тракторов, вездеходов, как наиболее распространенный вариант, используется рама КАМаЗ. При использовании установки при водном бурении используются катера или другой водный транспорт.

Самоходные буровые установки применяются в промышленной сфере для установки свай при промышленном строительстве, при добыче нефти и газа, реже в мелком хозяйстве. Используется гидравлическая или механическая система, при питании от двигателя буровой, электродвигатель или гидромотор.

К преимуществам самоходных буровых установок можно отнести следующие критерии:

• Возможность использования в труднопроходимой и горной местности, за счет монтажа установки на соответствующую основу.
• Использование канатного способа для скважин.
• Установку не нужно демонтировать после использования.
• Возможность эксплуатации в качестве стационарного агрегата.
• Более дешевый ремонт, в сравнении со стационарными машинами.

К самоходным агрегатам относят класс гидравлических машин. Преимущество гидравлической системы состоит в том, что агрегат не нуждается в электропитании. Бурение осуществляется за счет веса утяжеленного бура.

Стационарные

Буровые агрегаты, оборудованные дополнительными опорами и монтажными элементами. Изготавливаются по типу блочного модуля, применяются при нефтедобыче и газодобыче. Модули оснащаются вышками с электронным управлением буровых работ.

В качестве дополнительных блоков в модули устанавливаются системы очистки, обогревательные установки и прочее оборудование. Для производства нефтяных скважин в условиях пониженных температур, разрабатываются стационарные буровые с дополнительными блоками питания для поддержания рабочей температуры.

Видео: Буровые установки

Буровая установка Буровая установка Буровая установка Буровое оборудование по конкурентоспособным ценам

Строительная буровая установка | Строительная буровая установка

Grill Rock Drill Company является крупным дистрибьютором бурового инструмента и принадлежностей. Роторные и тросовые, скважинные и перфораторы, мы продаем, обслуживаем и ремонтируем все типы бурового инструмента и принадлежностей.

Все наши строительные буровые установки являются высокопроизводительными, современными и идеальными для множества применений, включая строительное бурение, газоснабжение, водоснабжение и множество других сложных и уникальных строительных буровых установок. Все продукты, которые мы предлагаем, когда речь идет о строительной буровой установке, являются лучшими на текущем рынке, одна из них — буровая установка Gill Beetle Drill.

Gill Beetle Drill — это доступный и универсальный вариант для всех типов строительных буровых установок и один из самых популярных, когда речь идет о оборудовании, используемом для строительных буровых установок.Наша буровая установка Gill Beetle Drill предлагает следующие преимущества, которые удобно перечислены ниже;

• Простота в эксплуатации и обслуживании, регулярное обслуживание и ремонт могут выполняться владельцем или оператором.
• Легко транспортируется.
• Экономичный расход топлива.
• Просверливает отверстия диаметром от 4 до 24 дюймов.
• На гусеничном ходу.
• Имеет дополнительную двухскоростную поворотную головку.
• Низкие эксплуатационные расходы, наличие новых, бывших в употреблении и арендуемых опций.

Компания Grill Rock Drill Company предлагает ряд буровых инструментов нестандартной конструкции, которые подходят для любых нужд и подходят для любой строительной буровой установки ;

• Ребристый прямой стабилизатор
• Ребристая спиральная стабилизированная
• Над стабилизатором молота
• Головки фрикционные
• Овершоты
• Рыболовные копья
• Бурильная труба
• Поворотный адаптер
• Открытая боковая розетка для троса
• Кнопка и вертлюг
• Желонка в стиле дротика

Мы также предлагаем контрактное бурение, аренду, обслуживание и поддержку, когда дело касается всех наших строительных буровых установок. В дополнение к полной линейке новых сверл Gill Beetle Drills, среди других наших продуктов, связанных с инструментами и оборудованием для строительных буровых установок, мы также предлагаем;

• Бурение по контракту с нашей командой, обученной работе с буровыми установками.
• Парк сверл Gill Beetle Drill и воздушных компрессоров, специально подобранных для работы, должен быть полностью удовлетворен.
• Ремонт на месте или на месте и полное обслуживание всего необходимого и используемого бурового оборудования.
• Б / у Gill Beetle Drills и воздушные компрессоры выставленные на продажу.
• Посуточная, еженедельная, ежемесячная и / или долгосрочная аренда всей строительной буровой установки

Здесь, в Grill Rock Drill, наша цель — построить прочные, длительные отношения с нашими клиентами, основанные на честности, порядочности и доверии. Чтобы узнать больше об услугах, которые мы предлагаем, или разработать специальное оборудование, свяжитесь с нами. Наша опытная команда готова удовлетворить ваши потребности в горнодобывающей промышленности, строительстве и бурении.

Подземное бурение — Подземные буровые установки

• Английский
• Испанский
• Польский
• Русский

• Домашняя страница
• Компания
• Продукты
• Сервис
• Новости
• Список литературы
• ТЕНДЕРЫ
• Контакт
• Карьера

• Jesteś tutaj:
• Горные машины
• Буровые установки

Узнать больше

Гидравлическая буровая установка | Буровик. biz

12 000 долларов США

Буровая установка предназначена для бурения скважин с промывкой или шнеком. Компактная конструкция позволяет устанавливать буровую установку на любое шасси: от двухколесных прицепов до грузовиков.
Металлическая конструкция выполнена с большим запасом прочности и способна выдерживать значительные нагрузки.
Мачта поворачивается в рабочее положение с помощью гидроцилиндра и может быть разобрана для облегчения транспортировки.Связь с буровой установкой выполнена из массивных деталей. Для дополнительной жесткости конструкции используется хомут. Нагрузка передается на раму буровой установки.

Подача масла

В нашей буровой установке используется двухветвевой контур подачи масла.

Один насос управляет гидравлическим двигателем, второй насос управляет гидравлическим цилиндром для опускания и подъема инструмента. Это обеспечивает постоянство параметров во время работы.При увеличении давления на долото гидравлический двигатель будет вращаться с постоянной скоростью и обеспечивать неизменный крутящий момент.
Для охлаждения гидравлического масла используется теплообменник. Установлен датчик, запускающий вентилятор, обеспечивающий ускоренное охлаждение.

Двигатель

Вы можете выбрать дизельный или бензиновый двигатель

Узел вращения

Вы можете выбрать тип сверления (в комплект входит 1 опция):

1) Вращатель для промывочного бурения

Гидромотор с вертлюгом для бурения скважин промывным методом.Гидравлический мотор позволяет плавно регулировать скорость вращения и обеспечивает высокий крутящий момент. Вертлюг жестко соединен с рамой. Он выдерживает вес инструментов и способен выдерживать сильные удары и вибрации.

2) Вращатель для шнекового бурения

Гидравлический двигатель и опорный блок с шестигранным соединением. В нем используется более мощный гидравлический двигатель с меньшей скоростью вращения.

Вы можете купить оба вращателя и быстро заменить их в полевых условиях.Механизм крепления представлен в виде двух пальцевых фиксаторов. Блок может заменить один человек. Для присоединения двигателя используются быстросъемные гидравлические соединения.

Инструменты
