Что такое печи с двойным дожигом. Устройство и преимущества

В настоящее время на рынке можно встретить огромное количество отопительных печей и каминов, при этом продавцы, расхваливая свой товар, расскажут Вам о большом количестве дополнительных функций, таких как длительное горение, подвод воздуха или даже — двойной дожиг. А что такое двойной дожиг? Какие преимущества он дает и так уж ли он необходим владельцу печи или камина? В данной статье мы постараемся ответить на все вопросы касающихся функции двойного дожига дымовых газов в современных печах и каминах.

Сам термин дожиг дымовых газов подразумевает, что догорают какие-то дымовые газы. Что это, и о каких газах речь? Возможно, для кого то будет неожиданностью, но при сгорании твердого топлива, например дров – горят газы! Да именно газы, образуются в процессе сгорания дров, и с участием содержащегося в воздухе кислорода обеспечивают пламя с выделением тепла.

Как работает печь с двойным дожигом

Так, что же из себя представляет печь с двойным дожигом, и как она обеспечивает этот дожиг дымовых газов? Прежде всего, особенностью таких печей является особая конструкция топки, в которой специальным образом происходит забор дополнительного воздуха, потоки которого распределяются по системе каналов, нагреваются и подаются в камеру сгорания.

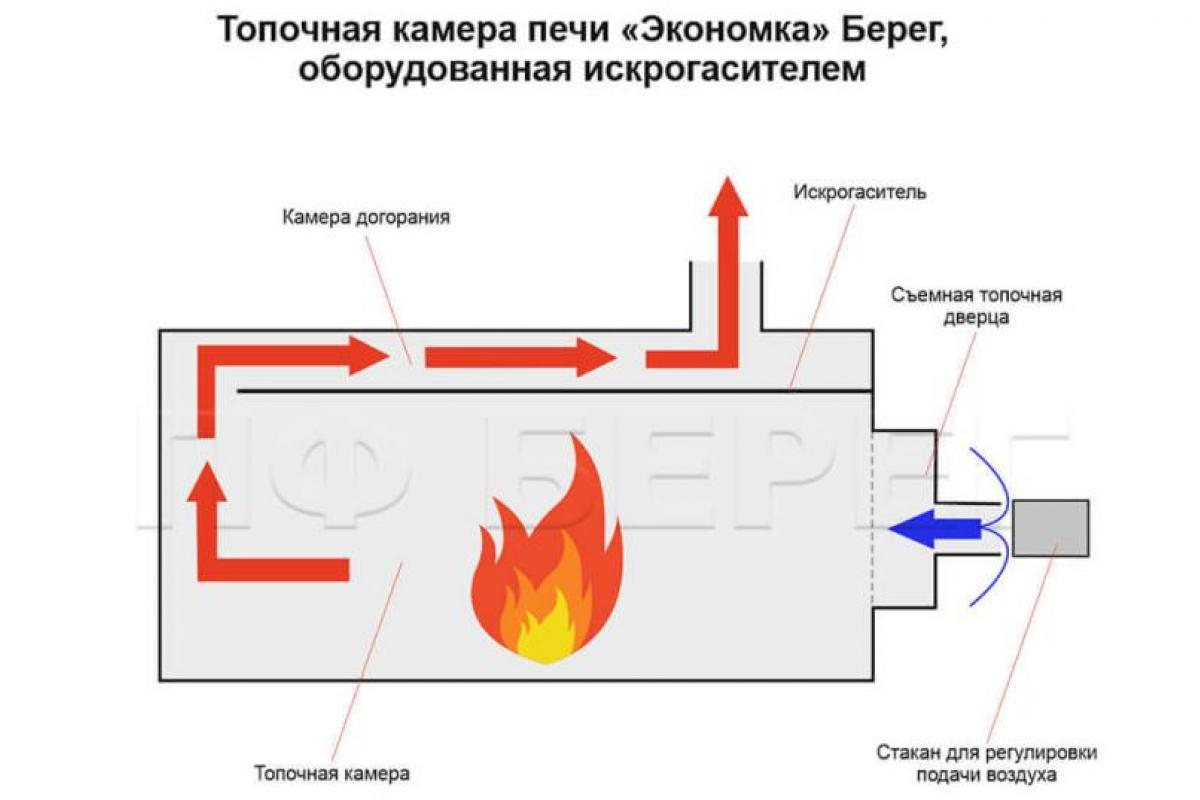

Распределение потоков воздуха в печах каминах с двойным дожигом

Условно, по этапно, процесс двойного дожига можно описать так:

1. Дополнительный воздух поступает через отверстия забора воздуха
2. Проходя через каналы вдоль стенки топочной камеры воздух нагревается, в результате нагрева образуется давление
3. Предварительно нагретый воздух, через ряд отверстий в верхнем уровне камеры сгорания подается в топку печи
4. Смешиваясь с дымовыми газами, обеспечивает их более полное сгорание.

На приведенном ниже видео показан процесс двойного дожига в современных датских печах каминах Morso серии 7110. На данном видео ролике Вы можете увидеть подачу в камеру сгорания дополнительно подогретого воздуха через два ряда отверстий в топке данной печи.

Как отличить печь с двойным дожигом от обычной печи

Конечно, можно положится на слова продавца о наличии данной функции у понравившейся печи или камина. Однако не стоит забывать, что продавец прежде всего планирует заработать, продав Вам товар, пускай даже не самого высочайшего качества, пользоваться сам он им не намерен. По этому, не стоит покупать печь для своего дома абы где, а только в местах с хорошей репутаций, где продавцам можно доверять.

Визуально, наличие функции двойного дожига можно определить заглянув в топку печи. У печей с функцией длительного горения в верхней части топки можно увидеть ряд отверстий для подачи предварительно нагретого воздуха.

Ряд отверстий для подачи дополнительного воздуха в топку печи при двойном дожиге

Однако, следует учитывать, что некоторые недобросовестные производители, просто создают отверстия в топке печи, эмитируя наличие функции двойного дожига. Поэтому, прежде чем выбрать и купить печь камин, лучше обратить внимание на репутацию производителя.

Преимущество печей с функцией длительное горение

Печи с функций длительное горение, несомненно имеют ряд преимуществ перед обычными печами:

• Красивое горение – печи с двойным дожигом, как правило обеспечивают более красивое сгорание. Пламя в такой печи более объемно, имеет завораживающую красивую форму.
• Эффективность печи – такие печи более эффективно используют топливо (дрова), которые сгорают практически полностью, оставляя минимум золы. Дополнительный воздух в топке печи, смешиваясь с дымовыми газами, обеспечивает их более полное сгорание. Так достигается максимальная высокая температура и теплоотдача камина.
• Сохранность дымохода. В печах с двойным дожигом образуется и попадает в дымоход минимальное количество сажи и копоти. В печах с обычным режимом горения напротив, образуется большое количество сажи, которая попадая в дымоход смешивается с влагой, образует агрессивную среду и приводит к его коррозии. Дымоход при использовании печей длительного горения будет служить более длительное время.
• Экологичность. Топливо в печах с двойным дожигом, сгорает практически полностью, с минимальными выбросами в атмосферу продуктов сгорания, и практически не загрязняют окружающую среду. Жители Российской Федерации не предают большого значения экологической безопасности, а к примеру в странах Евросоюза – установлены зоны контроля дымовых выбросов, где запрещено использовать печи без двойного дожига. И многие производители отказываются от производства старых моделей печей и каминов без двойного дожига.

Буржуйка на отработанном масле своими руками: инструкция + чертежи

При работе любых механизмов используют технические масла. Во время употребления по прямому предназначению они не сжигаются и сохраняют горючесть. Вместо утилизации, альтернативным вариантом их повторного применения является буржуйка на отработанном масле, изготовить которую можно своими руками.

Давайте попробуем разобраться, как работает буржуйка и какие материалы потребуются для ее изготовления. Также мы расскажем о популярных моделях самодельных печек и поделимся секретами их успешной эксплуатации.

Принцип действия буржуйки

Работа буржуйки основана на явлении пиролиза. У такой печи, где топливом является отработка масла, есть 2 основных отделения: бак и камера сгорания, находящиеся на разных уровнях. Первое предназначено для заливки отработки и ее сгорания.

В другом отделении, расположенном выше, происходит дожиг продуктов горения отработки, смешанных с воздухом. На первом этапе температура относительно умеренная, а на втором намного выше — до 800⁰.

При изготовлении такой печи главная задача — сделать так, чтобы воздух поступал в оба отделения. В первую камеру он попадает через отверстие, предназначенное для загрузки жидкого топлива. Отверстие оборудовано специальной заслонкой, посредством которой регулируют объем подачи воздуха.

Несмотря на то что конструкция печи очень простая, к дымоходу буржуйки предъявляются повышенные требования. Для эффективного отведения продуктов сгорания нужно заготовить прямую трубу диаметром более 10 см и длиной более 400 см. Изгибы и горизонтальные участки крайне нежелательны. Кроме прямого предназначения труба также выполняет роль остаточного теплообменника

Доступ воздуха во второй бак обеспечивают отверстия диаметром около 9 мм. КПД правильно собранной буржуйки достигает 90%. Визуально разные буржуйки могут отличаться друг от друга как формой, так и размером, но принцип действия один.

Мощность печи-буржуйки пропорциональна объему нижнего бака. Чем он объемней, тем реже придется добавлять отработку. Иногда эту емкость делают очень массивной, вмещающей около 30 л использованного масла.

Усовершенствование простой конструкции печки на отработке предоставило возможность изобрести агрегат для обустройства гаража, в котором приятно будет помыть руки горячей водой, или небольшой частной баньки:

Галерея изображений

Фото из

Увеличенная камера дожига отработки

Нижняя камера в виде выдвижного ящика

Удобная схема для заливки отработки

Практичный бак для горячей воды

Как правильно эксплуатировать печь на масле

Буржуйку на масле можно приобрести на рынке или изготовить самому. Такие конструкции употребляют приблизительно 2 л отработки в час. Это достаточно экономично выгодное оборудование. Но для эффективного использования требуется соблюдать определенные правила. Во время эксплуатации могут возникнуть определенные трудности.

Проблемы при использовании масляных печек:

• Неравномерный обогрев комнаты;
• Масло закипает;
• Слишком быстро сгорает топливо.

Первую проблему можно решить, подключив ко второму отсеку специальный лабиринт. От него отводится труба с вентилятором на конце. Это позволит направлять нагретый воздух в правильном направлении.

При изготовлении печи следует предусмотреть проблемы выгорания масла. При больших размерах бака топливо сгорает быстрее. Для предотвращения закипания используется масло, которое отстояло определенное время.

При правильном оборудовании и использовании печи, конструкция обеспечит теплом все помещение. Простое устройство можно сделать самостоятельно. А все проблемы связанные с котлом можно предотвратить на этапе изготовления.

Создание печи-буржуйки из газового баллона

Еще один вариант конструкции печи на отработке — это самостоятельно изготовленная буржуйка на базе 50-литрового газового баллона. В дополнение к этому основному элементу нужно приготовить 2 стальные трубы со стенкой около 4 мм и диаметром 10 см. Одна из них будет выводить горящие газы, а вторая — исполнять роль теплообменника.

К этому следует добавить 4 мм стальной лист для козырька над теплообменником и перегородки, разграничивающей испаритель и камеру сгорания. Для самой испарительной камеры понадобится тормозной диск от автомобиля с таким диаметром, чтобы он без усилий вошел в баллон. Отрезок 0,5-дюймовой трубы нужен для транспортировки масла в камеру сгорания.

Из бывшего в использовании баллона получается отличная буржуйка. Хотя газа в нем и нет, но лучше перестраховаться — подержать баллон некоторое время на улице с открытым вентилем. Вокруг выходного отверстия наносят мыльную пену. Когда она прекратит пузыриться, вентиль скручивают, если он съемный, если нет, конденсат сливают другим способом

Кроме этого, следует иметь в запасе равносторонний стальной уголок с полкой 50 мм и длиной более 1 м, вентиль 0,5 дюйма, хомуты для герметизации — 2 шт. , шланг, любой баллон, оснащенный игольчатым вентилем.

Работу по созданию буржуйки выполняют в определенном порядке. Сначала баллон переворачивают вверх дном и сверлят в нем небольшое отверстие. От искрения предохранит такая мера, как смачивание сверла и места сверления маслом.

Вентиль демонтируют при помощи газового или разводного ключа. После освобождения сосуда от всех остатков, его можно резать, выполнять сварку

Освобождают емкость от газового конденсата. Сливают его осторожно в стороне от жилья, т.к. его неприятный запах сохраняется долго. Затем заготовку наполняют водой, после чего ее снова сливают, удаляя, таким образом, остатки газа. Поскольку смесь взрывоопасна, поблизости не должно быть источника открытого пламени.

Вырезают в корпусе баллона 2 прямоугольника одинаковой ширины, равной 1/3 диаметра заготовки. Высота нижнего прямоугольника 20 см, второго, расположенного на 5 см выше первого, 40 см. Чтобы разделить камеры, из листа вырезают круг диаметром равным внутреннему диаметру сосуда.

В его середине делают отверстие под трубу диаметром 10 см. Эта деталь отделит камеру сгорания от теплообменника.

Изготавливают горелку из трубы длиной 20 и диаметром 10 см. Нижнюю ее часть перфорируют, проделывая отверстия диаметром около 2 см. Зачищают внутреннюю часть от заусенцев, иначе они будут собирать на себе копоть, что значительно сузит отверстие впоследствии.

Надевают на горелку ранее вырезанный круг, располагая его точно посредине, приваривают. Конструкцию помещают внутрь печки и выполняют сварочный шов по окружности баллона.

Наваривают дно и крышку на тормозной автомобильный диск. Это будет поддон или чаша испарителя. Для подачи топлива в крышке оставляют проем, через который в буржуйку будет поступать воздух. Проем делают довольно широким, иначе уменьшится тяга, и масло не попадет в чашу.

Наваривают патрубок на верх крышки. Из трубы диаметром 10 см делают муфту, которая соединит чашу с горелкой.

Собирают систему подачи топлива, для чего:

• делают в поддоне приемное отверстие;
• вставляют в него под углом около 40⁰ отрезок водопроводной трубы 0,5 дюйма;
• приваривают трубу к корпусу печи;
• прикручивают к трубе аварийно-резервный вентиль, роль которого исполняет обыкновенный водопроводный кран.

Изготавливают теплообменник из трубы сечением 10 см. Его врезают горизонтально в корпус буржуйки, а на конце монтируют отражатель. Устраивают надув путем установки канального вентилятора на конце теплообменника. Воздух, прогоняемый по теплообменнику с его помощью, имеет большую скорость.

Для того чтобы сделать систему более управляемой, ее автоматизируют путем подключения термореле к канальному вентилятору. Такое решение позволяет задавать необходимую температуру

Внутрь теплообменника помещают завихритель воздуха, состоящий из треугольных зубьев, соединенных между собой сваркой. Из трубы сечением 10 см делают дымоотвод.

Ее вваривают в отверстие, находящееся в верхней части корпуса печи и выводят через стену к крыше здания.

Участок трубы, проходящий через ограждающую конструкцию лучше поместить в огнеупорный стакан, а у места входа нужно прикрепить металлический лист

Дальше занимаются изготовлением бака для масла. Если есть свободный от фреона баллон с исправным игольчатым вентилем, то он вполне подойдет для этой цели. Сосуд и печь-буржуйку соединяют шлангом, подключенным к вентилю. Для заливки отработанного масла в корпусе бака делают отверстие.

Чтобы обеспечить доступ воздуха к горелке и чаше испарителя в дверце нижнего отсека выбирают паз. К проему дверцы верхней камеры крепят упорные пластины, что обеспечивает надежную герметизацию камеры сгорания. С этой же целью дверку дополнительно оснащают замком.

Теперь даже при деформации корпуса буржуйки в результате сильного нагрева, герметичность камеры сгорания не будет нарушена.

Остается приварить к корпусу ножки из отрезков уголка и поставить печь вертикально. Кроме буржуек в вертикальном исполнении, из баллона изготавливают и горизонтально расположенные печки. Их устройство аналогично.

Изготовление капельной печи

Это более прогрессивная версия отопителя на отработанном масле, а главное, — более безопасная. К тому же в нем оптимизирован процесс сжигания топлива, отсюда и повышенная эффективность. Правда, изготовить своими руками капельную буржуйку для сжигания отработки гораздо сложнее, тут потребуется больше материалов и приспособлений. В частности, нужно приспособить подходящую емкость под отдельный маслобак и установить туда насос для подачи топлива.

Примечание. Есть вариант установки топливного бака выше уровня печи с тем, чтобы масло поступало по трубке самотеком.

Самодельная буржуйка капельного типа действует следующим образом. На дне вертикального корпуса круглой формы (часто делается из газового баллона) расположена чаша, где и происходит процесс горения. К чаше подведена трубка, из которой капает отработанное масло.

Сверху внутрь топливника входит труба со множеством отверстий или прорезей, предназначенных для подачи вторичного воздуха и пиролизного дожигания паров. Отсюда и название этого элемента – дожигатель. Как сделать подобную буржуйку на отработке для гаража, детально показано на чертеже:

В конструкции печки, изображенной на чертеже, предусмотрена подача горючего по принципу самотека, а воздух внутрь топливника поступает естественным образом, за счет тяги в дымоходе. Под такую работу рассчитано также количество и диаметр отверстий. Важно, что трубка топливоподачи проходит внутри дожигателя, что позволяет заранее подогреть отработку перед сгоранием.

Важно. В верхней части отопителя делается небольшое отверстие с крышкой. Оно играет роль смотрового окошка и взрывного клапана безопасности, в случае сильного хлопка внутри печки эта крышка просто отлетит в сторону, а корпус не разорвет.

Усовершенствованная капельная буржуйка для гаража имеет принудительную подачу отработанного масла и нагнетание воздуха вентилятором. При этом труба дожигателя не пронизывает верх печки, а входит в нее сбоку, через патрубок дымохода. А вот трубка из нержавейки, подающая топливо в зону горения, прокладывается прямо сквозь корпус к чаше. Как это сделано на практике, хорошо видно на фото:

Здесь внедрена хорошая мысль – в качестве взрывного клапана поставить плиту с конфорками. Также изменена и конструкция дожигателя. Вместо множества отверстий по всей длине канала, на конце трубы с помощью болгарки сделаны косые прорези. Причем продвинутые мастера делают величину этих прорезей регулируемой, дабы управлять потоком вторичного воздуха. Первичный же воздух поступает к чаше через нижнее отверстие в трубе.

В результате получается ровный и мощный факел пламени, бьющий во все стороны и нагревающий корпус агрегата докрасна. Представьте, что расход масла в отопителе, показанном на фото, составляет не более 1 литра в час, при этом буржуйки вполне хватает для отопления средних размеров гаража. Тем домашним умельцам, что желают глубже вникнуть в тему эффективного сжигания отработанного масла, рекомендуется посетить специализированный форум termoportal.ru.

Буржуйка плюс водяной контур

Любому дому не помешает наличие аварийного источника тепла. В его роли может выступить обыкновенная, но немного модернизированная, буржуйка. Усовершенствовать печь можно двумя способами — надеть на трубу горелки водяную рубашку или обернуть ее корпус змеевиком из медных трубок.

Витки змеевика размещают на расстоянии около 5 см от перфорированного корпуса буржуйки и подсоединяют к общей системе отопления. Вокруг змеевика устанавливают отражающий экран. Для его изготовления используют листовой алюминий, оцинкованную сталь, жесть.

Водяная рубашка — это бак на верхней камере буржуйки. В его корпусе должно быть 2 штуцера — один для подвода, а другой для отвода воды. В целом конструкция напоминает самовар. Объем водяной рубашки зависит от длины отопительной системы и способа циркуляции теплоносителя.

Практически вопрос устройства водяного контура решают путем установки емкости непосредственно на буржуйке. Через выход в систему отопления в последнюю попадает горячая вода. Пройдя по кругу, она обдает тепло помещению и возвращается обратно в емкость

Если в систему вмонтирован насос, объем бака небольшой, а при естественной циркуляции он имеет внушительные габариты. Чтобы контролировать параметры воды, на бак устанавливают манометр и термометр.

Устройство и принцип действия

Сегодня самодельные буржуйки, предназначенные для сжигания отработки, строятся преимущественно по двум схемам:

• с вторичной камерой, предназначенной для дожигания пиролизных газов;
• с пламенной чашей и капельной подачей масла.

Надо сказать, что теплонегераторы первого типа изначально спроектированы под жидкое топливо, тогда как доставка отработки в зону сжигания позволяет создавать теплогенераторы, использующие как машинное масло, так и дрова.

Простота и высокая тепловая эффективность двухкамерных буржуек вывела их на первое место по популярности среди домашних умельцев. Сегодня мы расскажем об особенностях их устройства и научим, как изготовить компактный отопительный прибор своими руками.

Конструкция буржуйки двухобъёмного типа

Конструктивно теплогенератор состоит из двух располагающихся друг над другом плоских баков. Их полости соединяются посредством перфорированной трубы большого диаметра. Нижняя ёмкость имеет окно, предназначенное для заправки агрегата маслом. Кроме того, проём позволяет подаваать воздух в зону первичного горения и регулировать его количество поворотной заслонкой.

Верхний бак играет двойную роль — конвекционного теплообменника и камеры для дожигания летучих углеводородов. Чтобы снизить скорость потока уходящих газов, внутри ёмкости установлена металлическая перегородка, а для удаления продуктов сгорания в верхнюю часть бака вмонтирован патрубок для подключения дымохода.

Не стоит удивляться, что столь простая конструкция может сжигать отработку ничуть не хуже специализированных печей заводского изготовления. Ознакомившись с принципами работы буржуйки, вы сможете понять, почему это происходит.

Как уже говорилось ранее, агрегат функционирует на принципах пиролизного сжигания тяжёлых нефтяных фракций. Поскольку температура воспламенения отработанного автомобильного масла достаточно велика, залитую в нижний бак жидкость поджигают, воспользовавшись смоченной в бензине тряпкой. Как только отработка воспламенится, воздушную заслонку прикрывают — зазор должен быть таким, чтобы обеспечить ровное, устойчивое горение. Нагрев масла способствует активному выделению и воспламенению горючих газов, что позволяет прибору быстро перейти в рабочий режим. Таким образом происходит первичное сжигание отработанного горючего, которое при максимально открытой воздушной заслонке вызывает расход жидкости до 2 литров в час. Что же касается работы печи в экономичном режиме, то он потребует не более 0.5 литров отработки в час.

Благодаря дожиганию пиролизных газов конструкция отличается производительностью и экологичностью

Самодельная буржуйка оборудована вертикальной перфорированной трубой неспроста — в её отверстия активно засасывается вторичный воздух. Благодаря насыщению масляных паров кислородом, они сгорают с выделением большого количества тепла. Не менее важная роль отводится и верхнему баку. Его стенки раскаляются докрасна, поэтому теплопередача осуществляется не только конвекцией, но и излучением. Кроме того, высокая температура способствует дожиганию пиролизных газов. Кстати, для того чтобы предотвратить их преждевременный выброс в дымовую трубу, на пути потока и установлена та самая стальная перегородка. Ударяясь в неё, продукты сгорания снижают скорость и перемешиваются, а характер движения приобретает турбулентный характер. За счёт этого достигается полный распад устойчивых химических соединений на углекислый газ и воду.

Правильно работающая буржуйка является экологически чистым агрегатом, поэтому снаружи помещения о её работе можно судить лишь о шевелении горячего воздуха над верхним срезом дымохода.

Чтобы ещё больше повысить теплоотдачу агрегата, необходимо отобрать остаточное тепло уходящих газов. В этих целях вдоль всей стены помещения прокладывают дымоход, который имеет небольшой уклон в сторону выходного патрубка печи.

Капельная буржуйка на отработке

Самостоятельно можно изготовить и экономичную модель капельной буржуйки. Для корпуса подойдет металлическая бочка небольшого объема или другая, имеющаяся в хозяйстве, емкость. В корпусе делают отверстие, через которое будет поступать масло.

Далее берут горелку вместимостью около 2 л, подсоединяют к ее шлангу медную трубку длиной 1 м, а затем складывают вдвое.

Такой агрегат, работающий на отработанных нефтепродуктах, может коптить, поэтому комната, в которой он установлен должна иметь хорошую вентиляцию

В емкости проделывают отверстие по диаметру трубки. Самой трубке придают форму буквы «Г», а горелку подвешивают.

Особенности печей, использующих отработанное масло, их достоинства и недостатки

Печь на отработке является компактным, экономичным агрегатом

Печи, которые в качестве топлива используют отработанное машинное масло, практически не отличаются от других буржуек по простоте конструкции и неприхотливости к материалам изготовления. Что же касается способа сжигания топлива, то процессы, которые при этом протекают, связаны с особенностями используемого горючего.

Прежде всего, необходимо отметить, что современное машинное масло представляет собой многокомпонентное вещество с высоким содержанием химических соединений. В процессе использования смазочная жидкость дополнительно насыщается продуктами распада автомобильного топлива, вследствие чего становится чрезвычайно опасной для окружающей среды. Простое сжигание отработки в открытом пламени неэффективно и недопустимо — горит она неважно, образуя едкий дым, в котором кроме сажи присутствуют ещё и различные канцерогенные соединения. Совсем иная ситуация происходит с летучими углеводородами, на которые распадается автомобильное масло, нагретое до высокой температуры. Газообразные вещества легко воспламеняются и при сгорании выделяют большое количество тепловой энергии.

Отработку можно брать у знакомых или покупать на автосервисе

В зависимости от способа подачи отработанного масла в зону горения, буржуйки делятся на несколько типов:

• с пиролизным сжиганием;
• с использованием наддува и распыления горючего;
• с капельной подачей.

Не следует воспринимать буржуйку как печь, предназначенную исключительно для монтажа в небольших технических и подсобных помещениях. С помощью обогревающих приборов, оборудованных воздушным коллектором или водяной рубашкой, можно строить полноценные системы отопления жилых домов.

Схема печи с капельной подачей отработанного масла

Широкий модельный ряд самодельных жидкотопливных буржуек, который начинается простыми мобильными печами и заканчивается стационарными теплогенераторами, обуславливает их использование как в домашнем хозяйстве, так и на производстве. Сегодня оборудованием, работающим на отработанных смазочных материалах, отапливаются:

• жилые дома;
• автомастерские и гаражи;
• цеха небольших производств;
• мастерские;
• складские помещения;
• овощехранилища и теплицы.

Конечно же, идеальным вариантом является монтаж жидкостных теплогенераторов в автомастерских. Это позволит не только бесплатно обогревать помещения, но и дополнительно экономить средства на утилизации слитого масла. Тем не менее такая буржуйка будет полезной и в небольшом частном гараже — стоимость отработки значительно дешевле других видов топлива.

Как и любой другой самодельный теплогенератор, печь на отработке имеет свои достоинства и недостатки. К плюсам этих конструкций относится:

• невысокая стоимость топлива. Отработку можно слить с собственного авто, взять у знакомых или буквально за бесценок покупать на станциях техобслуживания автомобилей;
• высокая теплоотдача, которая способствует быстрому нагреву помещения сразу же после розжига;
• КПД до 90%;
• автономность;
• работа в течение длительного времени при установке объёмных баков с горючим;
• нетребовательность к материалам изготовления;
• возможность оснащения водяным контуром или воздушным теплообменником;
• простота эксплуатации;
• утилизация топлива без опасности загрязнения окружающей среды.

Если говорить о минусах агрегатов, работающих на отработке, то они присущи всем буржуйкам. Во-первых, это низкая теплоёмкость сооружения. Температура в помещении начнёт падать сразу же после угасания пламени. Во-вторых, потребуется установка длинного дымохода, а это значит, что чистить его понадобится намного чаще. В третьих, раскалённые стенки диффузора и теплообменника не позволяют устанавливать прибор непосредственно в доме — понадобится специальная пристройка. Нельзя не отметить и тот факт, что применение жидкого топлива повышает требования к безопасности эксплуатации — потребуется быть предельно аккуратным и внимательным.

Переделка твердотопливной буржуйки под отработку

Когда в хозяйстве уже есть буржуйка, но не устраивает то, что работает она на твердом топливе, можно выполнить ее модернизацию и она станет универсальной. Для этого изготавливают приставку, напоминающую по своей конструкции печку на обработке в ее нижней части.

Здесь тоже есть перфорированная труба, но не прямая, а согнутая под прямым углом. Ее подсоединяют к боковой стенке печи, которая и выполняет роль камеры окончательного сгорания. Если дверцу буржуйки заварить и сделать в ней отверстие для вхождения трубы, то печь будет работать только на отработке.

Модернизация этой печи заключается не только в дополнении ее специальной приставкой, но и в оригинальном решении обезопасить расположенные поблизости предметы от возгорания, используя принцип конвекции. Для этого к боковой стенке печи были приварены трубы. Поступающий в них снизу холодный воздух охлаждает конструкцию

Чтобы можно было использовать для отопления не только техническое масло, но и дрова, делают две сменные дверцы. Стандартную навешивают, когда планируется закладка дров, а модернизированную с соответствующим отверстием — когда печь будет функционировать на отработанном масле.

Предлагаем также прочесть статью о том, как собрать буржуйку на отработанном масле из трубы – для ознакомления с материалом, переходите по ссылке.

Универсальные конструкции

Обратите внимание! Универсальные печки подразумевают возможность применения разных видов топлива — жидкого и твердого.

Печка на масле
Как правило, применяются дрова и отработанное масло в зависимости от доступности того и другого. Такая печь легко строится на основе традиционной модели, а в схему вносятся минимальные изменения.

Нижняя часть корпуса — традиционная дровяная печь с колосниками, зольником и дымоходом. Сверху дополнительно устанавливается еще один бак, куда будет заливаться жидкое топливо. Нижняя камера соединяется с камерой вторичного сгорания. С этой целью можно использовать обычную трубу с отверстиями для подачи воздуха, впоследствии соединенную с дымоходом.

Эксплуатация универсальной печи очень проста. При использовании твердого топлива масляный бак убирается, и буржуйка работает, как традиционный агрегат. «Скормить» такой печке можно что угодно. Она отлично будет работать не только на дровах, но и на угле, торфе и даже бросовом топливе. Обратный переход на жидкое топливо выполняется путем установки бака на место. После этого открываются отверстия, обеспечивающие подачу воздуха, и печь полностью готова к использованию.

Для удобства обслуживания буржуйки лучше сделать верхнюю часть съемной. Особенность этих печей заключается в том, что они склонны к засорению сажей и другими продуктами сгорания. Загрязнения необходимо удалять не только из доступных мест, но и из дымохода, бака для масла и зольника.

Секреты успешной эксплуатации буржуйки

Чтобы работа буржуйки, работающей на отработанном масле, была эффективной и безопасной, нужно придерживаться нескольких советов. Масло перед использованием должно отстояться. Заливать его в бак для масла нужно на 2/3 объема последнего.

В целях безопасности все элементы буржуйки следует регулярно прочищать. Для упрощения этой задачи ее верхний модуль должен быть съемным. Это обеспечит доступ в камеру, где происходит сгорание смеси. Для удаления сажи со стенок дымохода, его следует простукивать.

Чтобы продлить эксплуатационный срок камеры сгорания и печи в целом ее необходимо покрасить, используя краски, устойчивые к высоким температурам. Устанавливать буржуйку следует на негорючую основу. Нельзя размещать ее на сквозняке, под воздействием которого пламя может вырваться наружу.

Особенности эксплуатации

Отработанное масло заливают в проем топливного бака (много не наливать, достаточно трети топлива от всего объема камеры). Потом поджигают тряпку, смоченную керосином, или полоску спрессованной газеты и подносят к масляной поверхности.

Полное воспламенение всей жидкости происходит примерно через 3-5 минут, после следует прикрыть заслонку (оставив в ней щель в пару сантиметров). Полностью дверцу закрывать нельзя, иначе пламя не будет гореть.

Чтобы потушить буржуйку, надо закрыть воздухоотводную заслонку полностью, подождать минут 15. Если надо быстро погасить печь, то следует воспользоваться порошковым огнетушителем или песком. Водой гасить нельзя.

В жилых комнатах буржуйку на отработанном масле ставить запрещается из-за выделяемой окиси. Помещения, где ставится печка, должны быть хорошо проветриваемые. При частом использовании буржуйки со временем внутри бака будет скапливаться шлам, поэтому 1-2 раза в полгода устройство необходимо очищать. Для этого трубу и верхнюю часть отсоединяют и через просвет счищают нагар любой щеткой с жесткой щетинкой.

Как переделать дровяную буржуйку для работы на жидком топливе

Нередко нужды в изготовлении нового отопительного прибора нет, потому что в помещении уже установлена простая буржуйка на дровах. Для того чтобы получить возможность время от времени сжигать в ней отработку, агрегат следует немного переделать. В этом случае поступают так:

• к днищу топливной камеры крепят толстостенную металлическую чашу — она будет служить испарителем;
• в боковой стенке проделывают отверстие, сквозь которое в топку заводят сопло;
• на небольшом удалении от буржуйки крепят ёмкость для масла. Её высота от уровня топки должна составлять не менее 1 м;
• от сопла к ёмкости с отработкой проводят шланг, на который монтируют шаровой кран. Он будет регулировать подачу топлива в камеру сжигания.

В качестве испарителя буржуйки можно использовать тормозной диск от легкового автомобиля, если предварительно заварить имеющиеся отверстия.

Дровяная буржуйка, переделанная для работы на отработанном автомобильном масле

Приступая к розжигу, в чашу помещают смоченную в керосине тряпку. После этого открывают подачу отработки и поджигают закладку. Масло будет самотёком поступать к соплу и капать на поверхность металлического диска, постепенно разогревая его до рабочей температуры. Как только чаша прогреется до 400–450 °С, капли отработки будут мгновенно превращаться в газ, сгорая с выделением большого количества тепла.

Чтобы повысить производительность универсальной буржуйки, её оборудуют канальным вентилятором. Принудительная подача воздуха в топку будет способствовать более полному сжиганию и уменьшению расхода топлива.

Модель дровяной буржуйки, выполненная из бака ресивера

Хорошим вариантом для устройства печи послужит и бак-ресивер. Он уже оснащен крышкой люка, которая послужит альтернативным вариантом топочной дверцы. Для удобства загрузки дров потребуется лишь оснастить ее ручкой. Снизу бака нужно вырезать отверстие для извлечения остатков горючих материалов. Более подробноизучить схему дровяной буржуйки, а также найти исчерпывающие ответы на многие вопросы можно у нас на сайте.

[Фото 6 Конструкция для бака-ресивера предназначена для приема как жидкой, так и газообразной среды.]

Данная модель отопительной системы не имеет сложностей при изготовлении, но потребуется принимать меры осторожности при эксплуатации. Минусом такого варианта служит неудобство при очищении зольника.

[Фото 7 В баке устанавливается колосниковая решетка, служащая распределителем секций печи.]

Еще одним неплохим вариантом можно считать мини-буржуйку, сделанную самостоятельно из легированной стали. На изображении можно увидеть схему-чертеж самой простой модели печного устройства, которую можно сделать из листового металла, с необходимой размерной сеткой всех элементов. За счет оснащения двумя перегородками, создающими лабиринт в камере, что позволяет добиться медленного горения дров, печь извлекает максимальное КПД из топливных материалов.

В дополнение к данной статье советуем ознакомиться на нашем сайте с чертежами коптильной кирпичной конструкции.

[Фото 8 Листовой металл хорошо поддается сгибанию, поэтому при его использовании, печка может обрести самые различные модификации.]

Плюсы и минусы буржуйки на масле

Для буржуйки потребуется переработанное масло. Это недорогое, но эффективное топливо. При этом легковоспламеняющие вещества такие, как бензин, дизель, растворитель и керосин использовать нельзя.

Принцип работы заключается в прямом нагреве воздуха, который находится в печи. Конструкция состоит их двух камер. В первой сгорает масло, а во второй – пары, которые смешиваются вместе с воздухом. Температура горения паров достаточно высокая, а это тепло передается печке и помещению.

Среди преимуществ буржуйки на масле стоит отметить небольшую цену и длительный срок службы

Масляные печи для обогрева жилых помещений не используют. Такие конструкции актуальные для гаражей и других подсобных зданий.

Буржуйка работает за счет притока воздуха. В первой камере находится специальная заслонка, которая контролирует подачу кислорода. Соединения между камерами выполняется за счет трубы с отверстиями.

Преимущества масляных печей:

• Безопасная эксплуатация за счет сгорания пара, а не масел;
• Доступный монтаж;
• Простое использование;
• Дешевая стоимость оборудования и топлива.

Недостатки касаются требований к топливу. Так горючее необходимо хранить в отапливаемой комнате. При холоде масло теряет свои свойства и становится непригодным к использованию. Отработки нужно приобретать отдельно, так как топливо должно быть отфильтрованным. В домашних условиях это проделать невозможно.

Последовательность действий

Будущий вариант печной конструкции представляет из себя камеру, с двумя отсеками. В верхней части будет производится сгорание горючих материалов, нижняя — выступает в роли зольника. Установка металлической решетки способствует разделению отсеков. Также конструкция оснащается двумя дверцами, одна служит для затворки окна топочного отсека, вторая – для очистки зольника. Верхняя часть мини-печи дополнительно оборудуется патрубком, служащим дымоотводной трубой. Далее приведем несколько актуальных вариаций сборки компактной печи-буржуйки.

Рекомендуем более подробно изучить материал по теме на нашем сайте: «Пошаговая инструкция по сборке буржуйки с двухзонной топкой.»

Баллон, являющийся емкостью печной конструкции будет иметь горизонтальную загрузку топлива. Потребуется пустой баллон из-под газа. Нет необходимости разделять его на 2 зоны, достаточно приварить в нижней части зольную камеру, что позволит значительно увеличить рабочий объем конструкции. Следующий шаг – вырезка окна для топочного отсека.

[Фото 3 В нижней части корпуса баллона просверливают люфты, через которые в отсек для золы будет попадать отработанное топливо.]

Дверца для топочного отдела приобретается отдельно и монтируется в заранее подготовленные люфты. После окончания работ по привариванию зольника следует приступать к опорам для буржуйки. С помощью сварочного аппарата к дну баллона необходимо прикрепить трубы, длину которых можно выбрать из индивидуальных предпочтений. На обратной стороне нужно сделать горловину для крепления патрубка (дымоотводной трубы).

Рекомендуем более подробно изучить материал по теме: «Самостоятельное изготовление буржуйка из дисков» на нашем сайте.

Если же свободное пространство ограничено, лучше остановиться на вертикальной модели конструкции. В этом случае разделение баллона на 2 отсека будет обязательным. Внутри, на боковых стенках нужно приварить крепежные элементы, на которых будет устанавливаться разделительная решетка. Верх изолируется листом металла, который может дополнительно выполнять роль варочной плиты.

[Фото 4 Вертикальная модель мини-буржуйки экономит свободное пространство и позволяет использование в качестве плиты для разогрева пищи.]

Совет! Не рекомендуется для дна топочной камеры использовать тонкий металл, который в процессе частой эксплуатации быстро потеряет необходимые свойства. Чугунная решетка – это самый оптимальный вариант. Для заглушки можно использовать котелок из чугуна, который возможно дополнительно приспособить в качестве емкости для разогрева жидкости.

[Фото 5 Казан с алюминиевой крышкой послужит идеальным вариантом заглушки.]

Для крепления дымоотвода потребуется в задней части, под углом 90о,приварить патрубок, к которому нужно подсоединить дымовую трубу.

Конструкция буржуйки

Исторически печь-буржуйка отличалась низким КПД и большим расходом топлива. Современные же буржуйки имеют мало общего со своими «прародителями». Как изменилась конструкция устройства?

На фото:

По красоте внешнего оформления некоторые современные буржуйки поспорят с каминами.

История и современность. Буржуйка долгие годы была по сути своей топкой с трубой. Примитивная конструкция буржуйки представляла собой ящик или цилиндр из металла с ножками, дверцей и патрубком для дымохода.

Следствием примитивного устройства был низкий КПД печи.

Современная буржуйка — это полноценный обогревательный прибор. Решена проблема большого потребление топлива при малой теплоотдаче, снижена пожароопасность печи. Теперь буржуйка эффективно обогревает помещение площадью более 60 кв. м и поддерживает тепло в течение длительного времени, что стало возможным благодаря новым опциям и улучшенной конструкции печи.



4 новшества в топке

1.Жаропрочная облицовка. Топка буржуйки по-прежнему выполняется из стали или чугуна. Однако ее стенки и основание изнутри облицовывают специальными пластинами из шамота или других материалов. Пластины защищают металл от перегрева и дольше сохраняют тепло.

На фото:

Круглая чугунная топка этой печи-буржуйки изнутри выложена шамотным кирпичом, что позволяет ей дольше сохранять тепло.

Зольник печи-буржуйки. Конструкция зольника&nbsp– короба для сбора золы, образующейся в результате прогорания топлива,&nbsp– у печи и камина почти не отличаются.

Это такой же выдвижной металлический ящик.

На фото: модель JABERG от фабрики Cheminees Philippe.

2.Дожиг. Верхняя часть топки (свод) современной буржуйки достаточно высокая, благодаря этому в ней можно устанавливать систему повторного дожига дымовых газов. Это позволяет увеличить КПД и уменьшить температуру дыма, поступающего в трубу.

3.Медленное горение. Дверцы герметично закрываются специальным запором, позволяющим избежать задымления помещения. Благодаря задвижкам, которые устанавливаются на воздухозаборные отверстия на дверцах топки и зольника, большая часть буржуек сегодня может работать в режиме медленного горения. Регулируя эти задвижки, можно также контролировать интенсивность поступления воздуха, а, следовательно, горения.

4.Стеклянное окошко. В основании современной буржуйки размещается колосниковая решетка, а под ней — зольник. Топка и зольник закрыты дверцами. Дверца топки часто изготавливается не полностью из металла, а со вставкой из жаропрочного стекла.

На фото:

Дверца со вставкой из жаропрочного стекла позволяет наблюдать игру пламени в топке.



Дымоход печи-буржуйки

Разделение на две части. Изначально дымоход представлял собой обычную металлическую трубу, подсоединенную к топке. При разогреве печи усиливалась тяга, а дымовые газы, вырывающиеся из топки в дымоход, получали значительное ускорение. Это влекло за собой большую потерю тепла и быстрое изнашивание дымохода, что являлось наиболее частой причиной пожаров. Процесс был даже назван термином «эффект буржуйки».

В настоящее время дымоход состоит из двух частей: теплообменной и выводящей. Теплообменная часть находится внутри печи и, в зависимости от формы буржуйки, представляет собой «дымовой мешок» или коленный дымоход. Выводящая часть выглядит как металлическая труба, которая выводится на улицу, либо подключается к существующему дымовому каналу. В устье трубы встраивается заслонка, перекрывающая дымоход по окончании горения.

На фото:

В широких печах обычно устраивается так называемый «дымовой мешок», он же «колпак» или «дымовая камера». Сквозь отверстие в боковой стенке топки дым проходит не сразу в трубу, а в камеру и уже оттуда&nbsp– в дымоход. Попадая в такой «колпак», дымовые газы существенно замедляют движение, благодаря чему возрастает количество тепла, которое они передают стенкам печи.



Внешнее оформление буржуйки

Замысловатый декор. Дизайн металлической печи неотделим от ее конструкции, ведь корпус является лицевой стороной топки и теплообменной частью дымохода. Если старинные буржуйки — это неприглядного вида печи, то современные модели могут украсить гостиную загородного дома. Чугунные печи покрываются цветной глазурью, декорируются художественным литьем (Godin, Seguin). Для стальных печей используют декоративные накладки и специальные жаростойкие краски.

На фото:

Облицовка керамическими изразцами делает готовые печи особенно декоративными и позволяет им аккумулировать больше тепла и отдавать его по окончании горения.

---

В статье использованы изображения morsoeusa.com

---

Двойной дожиг в камине и печи. Дожигание дымовых газов

Двойной дожиг – это система вторичной подачи воздуха в камеру сгорания через отдельный канал воздуховода топки, которая создана для повышения КПД отопительного устройства, более экологического и чистого сжигания твердого топлива.

Содержание статьи

Технология двойного дожига

В некоторых источниках пишут, что технология «двойного дожига» или «система чистого горения» была изобретена во Франции в конце XIX века, Жаном-Батистом Андре Годэном, основателем известнейшей каминной династии. Прошло уже больше столетия, и каминное производство за это время шагнуло далеко вперед, а суть метода двойного дожига до сих пор не изменилась. Она состоит в подводе дополнительной порции кислорода в верхнюю часть пламени. Это позволяет догорать мелким частицам топлива, которые содержатся в дыме, что не только увеличивает КПД отопительного прибора, но и сокращает выброс токсичных газов в окружающую среду.

Жиклеры подачи вторичного воздуха в каминной топке Spartherm

Сохранение экологии за последние годы стало очень важным. Отопительные приборы на твердом топливе, как и автомобильный транспорт, являются одними из основных источников загрязнения воздуха, поэтому увеличение их количества необходимо компенсировать технологиями, уменьшающими их негативное влияние на экологию.

Устройство топки с системой чистого горения

Схема горения и движения воздуха в камине

1. Патрубок дымоотвода
2. Выход и горение вторичного воздуха
3. Топочная камера
4. Подача первичного воздуха
5. Подача вторичного воздуха в топку
6. Принудительная вентиляция
7. Патрубок соединения с забором внешнего воздуха
8. Забор воздуха
9. Канал подачи вторичного воздуха
10. Дефлектор с «форсунками» для вторичного дожига

Дожигание газов в дровяных печах и каминах

Горение в топке камина — это химическая реакция взаимодействия топлива (дров) и окислителя (кислорода) при высоких температурах, сопровождаемая выделением большого количества тепла.

При розжиге, да и в дальнейшей работе камина или печи, первичный воздух поступает через колосник и систему обдува стекла. На поднимающейся дым и языки пламени через отверстия тыльной стенки топки дозировано подается предварительно прогретый кислород, который при высокой температуре воспламеняет угарный газ и мельчайшие частицы несгоревшего топлива. Визуально это напоминает огненный вихрь или горелку с форсунками. В некоторых моделях каминных топок и печей можно наблюдать пиролизный процесс горения.

Так работает система дожига дымовых газов в печи

Стоит отметить, что дожиг дымовых газов в не прогретой топке попросту не работает.  Это можно визуально определить по так называемым жиклерам, через них «не выходит огонь».

На процесс чистого горения положительно влияет значительное повышение температуры горения за счет футеровки камеры сгорания такими огнеупорами как шамот, вермикулит и различными видами огнеупорного бетона и керамики.

Согласно европейским нормам экологии производители каминного и печного оборудования в технических характеристиках изделия помимо значения КПД указывают данные таких параметров, как эмиссия угарного газа и массовая доля твердых частиц в дымовом газе.

Сравнивая эти показатели, можно увидеть разницу в качестве работы устройств. К сожалению, не все покупатели обращают на это свое внимание и вопрос экологии у них стоит явно не на первом месте. Такие технологичные топки стоят дороже обычных, и зачастую вопрос цены остается решающим фактором при выборе оборудования.

Видео: дожиг дымовых газов в камине

Печь с дожигом газов

Принцип действия этой системы в отопительных печах такая же, как и в каминах, разве что топочная камера поменьше. А вот в банной печи она устроена похоже, но несколько иначе и гораздо проще. Воздух, поступающий через зольный ящик под колосниковую решетку и в специальный приставной канал на тыльной стенке, одновременно охлаждает ее и дожигает дымовые газы.

Канал подачи вторичного воздуха в банной печи Kastor

Кирпичная печь с камерой дожига

В кирпичной печи можно также смастерить такую систему. Для этого в верхнюю часть топочной камеры, возле каминного зуба (что это такое читайте здесь) нужно подвести стальную трубу с множеством небольших отверстий для выхода воздуха. Если воздух подается с одного края трубы, а второй расположен в непосредственно топке, то его необходимо заглушить. Отверстия нужно сверлить вдоль трубы на равных расстояниях и в одном направлении.

Вот отличное видео, в котором показано, как можно это сделать своими руками.

Опасность неполного сгорания топлива

Если при горении в топке недостаточно кислорода, то процесс горения будет неполным и в дыме вместо углекислого газа (СО2) будет образовываться опасный для здоровья угарный газ (CO), без цвета и запаха. Угарный газ, попадая в организм через легкие, проникает в кровь и, при больших концентрациях (70%), может вызвать кому или смерть. Причем, первые симптомы отравления могут быть неявными и часто принимаются за обычное недомогание.

Как определить неполное сгорание

Определить неполное горение можно по белому цвету дыма, выходящего через дымовую трубу. В случае полного сгорания дым будет прозрачным, а при сжигании влажных дров — черным.

По черному дыму можно определить неполное сгорание топлива

Для того чтобы исключить риски, связанные с неполным горением, применяется технология «двойного дожига». Она не только минимизирует опасность отравления человека угарным газом, но и значительно увеличивает тепловую эффективность камина, а также сокращает расход дров.

Как еще можно улучшить работу камина и печи

Следует отметить, что забор воздуха для процесса горения из помещения, где установлен камин, может сказаться на самочувствии находящихся там людей, особенно при герметично закрывающихся окнах и дверях. Поэтому многие производители рекомендуют производить забор воздуха для камина извне, используя гофрированный воздуховод, подсоединяемый к печам в предназначенных для этого местах.

Воздуховод подачи воздуха в каминную топку

При установке соединительной трубы важно помнить, что если забор воздуха производится не с улицы, а из смежного помещения, то им не может быть гараж или котельная.

В нашем каталоге вы можете самостоятельно ознакомиться и купить каминную топку или печь с системой «вторичный дожиг», либо позвонить нам для получения более подробной консультации о каминах с этой технологией.

Автор статьи: Песков Игорь.

Пиролизная печь из газового баллона. Особенности изготовления

Конструкция пиролизной печи непростая. При изготовлении своими руками важно не только выдержать габариты, не менее важны пропорции элементов и узлов. Простое условие — использовать исключительно сухое топливо — не так уж просто реализовать. Но это требование — основное для корректной работы пиролизной печки, поскольку эксплуатация данного агрегата на влажном топливе смысла не имеет. Пиролизная печка не зря имеет еще одно название — углевыжигательная. Требований к конструкции много, и необходимо учесть каждое.

Принцип действия пиролизных печек сложный, основан на нескольких теплотехнических процессах, которые реализуются одновременно и связаны между собой. КПД пиролизных печей высокий — от 90%, на такое не способна ни одна твердотопливная печь.

Кратко о пиролизе: это процесс разложения топлива на твердую и газообразную фазу под действием высоких температур при дефиците кислорода без дополнительных реагентов. Образующийся газ — генераторный, или пиролизный — при смешивании с воздухом сгорает с огромным тепловыделением. Таким образом, выделение тепла удваивается. Отходы от сжигания топлива при этом минимальны: небольшое количество тончайшего зольного остатка.

Основной химический элемент, который поддерживает горение — это кислород, содержащийся в воздухе. При дозированном недостатке кислорода горение переходит в другой процесс — тлеющий. Тепла при этом выделяется достаточно для обогрева помещения, а результаты пиролиза — генераторные газы — выводятся в специальный отсек, где организован приток воздуха, и сжигаются с выделением значительного количества тепловой энергии.

Основные плюсы пиролизных печей:

• Высокий КПД — от 90% и более.
• Экономичность по топливу — одной закладки достаточно на 12-24 часа.
• Современные модели пиропечей заводского производства работают на одной топливной закладке более 48 часов.
• Минимум участия человека, упрощенная эксплуатация. Исключаются ночные дежурства.
• С точки зрения экологии — чем меньше продуктов горения уходит в атмосферу, тем лучше. Пиролизная печь дает минимум угарного газа и твердых дымовых частиц. Практически весь СО сгорает.
• При наличии грамотных чертежей для изготовления пиропечки своими руками и качественного точного исполнения реально получить агрегат, работающий с практически полным сжиганием сухого топлива. Золы и сажи крайне мало, все сгорает без остатка, и в чистках печи и дымохода необходимости нет.
• Можно использовать дешевое топливо — высушенные отходы деревообработки, легкую растительную биомассу, листву, ветки, солому и пр.

Минусы пиролизных печек при изготовлении своими руками:

• Габариты печки значительные
• Сборка намного сложнее, чем в случае обычного водогрейного котла или буржуйки
• Требуется только сухое топливо. Если применять горючее с влажностью более 20%, то пиролизный процесс не будет проходить правильно и в полной мере; а возможно, перейдет в сушку с выделение пара и смолы с сажей, оседающих на стенках топливного отсека и дымохода, а затем — в обычное быстрое горение «синим пламенем».

Устройство и работа самодельной пиропечки

Принципиальных отличий в работе пиролизных печей разных конструкций нет — топливная закладка тлеет в топливном отсеке, при регулируемом поступлении воздуха — чтобы процесс не прекращался, и не больше. Генераторные газы должны уходить вниз, поскольку топка конструкционно выше отсека, где эти газы должны скапливаться. Данное расположение — классическое, но в самодельных пиропечках расположение камер дожига и топочную камеру меняют местами, для снижения сложности сборки.

Чтобы пиролизный газ мог уйти из топочного отсека в каналы, расположенные во внутреннем пространстве между стенами печи и топки, требуется избыточное давление. Для создания этого давления в топочный отсек подают первичный воздух. Вторичный воздух подают в отсек, куда опускаются пиролизные газы, поскольку без воздуха они гореть не будут. Воздушно-газовая смесь, которая образуется в результате смешивания пиролизного газа и вторичного воздуха, является горючей смесью. Но пропорция газа и вторичного воздуха должна быть точной, иначе смеси при сжигании не отдаст всю энергию, а отходы в виде копоти будут. Заключительный этап — выведение продуктов горения через дымоход на улицу.

Для изготовления пиролизной печки важно, чтобы металл выдерживал высокие температуры длительное время. Минимальная толщина жаропрочной легированной стали — 8 мм. Возможно изготовление пиропечек из бывших в употреблении газовых баллонов, поскольку они толстостенные, цельные и подходят по габаритам. Но форма баллона определяет несколько другое взаимное расположение топки и камеры дожига пиролизного газа — газ сгорает в верхнем уровне баллона. Такое перераспределение отделов дает упрощение сборки печки из баллона. Не обязательно располагать камеру дожига в верхнем или нижнем ярусе, возможно и боковое расположение. Главным условием пиролизного процесса является разложение горючего и отведение газа от твердой фазы, а место, где газ будет сожжен, не так важно. Что касается тлеющего процесса, то он может проходить как в нижнем уровне топливной закладки, так и в верхнем. поджигают топливо в зависимости от расположения отсека — или снизу, или с верху.

Каналов, в которые отводятся из топливной камеры генераторные газы, должно быть не один, а несколько. В каналах газ насыщается кислородом, и количество каналов назначается в зависимости от объема получаемых пиролизных газов. Топливная закладка всегда одного объема.

Изготовление пиролизной печки из газового баллона

1. Во внутреннем пространстве баллона требуется установить перегородки для отделения камеры сжигания пиролизного газа, количество — по выбранному чертежу печки. Используют листовую сталь. Диаметр вырезанных кругов должен соответствовать диаметру внутри баллона. В кругах вырезают сегменты — менее, чем половина круга.
2. Детали перегородок устанавливают внутри баллона, закрепляя к внутренним поверхностям на сварке. В готовой конструкции ориентация перегородок должна быть точной — все сегментные вырезы должны с точным смещением находиться один над другим, образуя многоступенчатую камеру-змеевик. По этому змеевику генераторный газ будет проходить в направлении дымохода, смешиваться с воздухом и догорать с полным выделением тепла.
3. В первом отсеке-этаже камеры сжигания газа необходимо высверлить небольшие отверстия диаметром 4-5 мм, сверлом по металлу.
4. Последний отсек змеевика подсоединяют к патрубку, от которого пойдет дымоход. Приваривают патрубок с боковой или с верхней стороны баллона, к предварительно вырезанному отверстию.
5. Топочный отсек формируют, устраивая прямоугольный вырез для дверцы, необходимой для закладки горючего. Дверца должна обеспечить герметичное закрывание топки, для этого нужно, чтобы она точно прилегала к стенке печки.
6. Колосниковую решетку возможно выполнить из арматурных стержней, или из листовой стали, засверлив отверстия.
7. Под дверцей топочного отдела просверливают отверстия, через которые в камеру будет подаваться первичный воздух.

В данной конструкции топливная закладка поджигается с верху, а воздух проникает в область тления сквозь уложенные топливные брикеты. Количество воздуха незначительно, а топливо не сможет гореть пламенем, возможен только тлеющий процесс. Можно применять в пиролизных печках не только покупные брикеты или гранулированное пеллетное топливо. Используют также мелкофракционный уголь, опилки и стружку, мелкорубленную солому, листья или стебли, желательно после прессования. Главное, чтобы топливо имело влажность не выше 20%.

Упрощенную конструкцию пиролизной печки можно сделать с тросовым распределителем воздуха или прессом. Загружают такую печь свыше, чем половина объема. В качестве пресса служит стальной круг, усиленный деталями из швеллера. Посредством пресса прижимают топливную закладку, не позволяя ей разгораться. Швеллеры образуют постоянный зазор от стенок пресса и верхом топливной закладки. В процессе уменьшения количества топлива при медленном тлеющем сжигании пресс опускается. Каналы для прохода пиролизного газа в область сжигания в данном варианте будут образованы зазором между внешней окружностью пресса и стенкой баллона. Закладка топлива в подобную конструкцию может обеспечить длительное горение — до десяти часов, смотря по полученному объему топливного отсека.

Печка буржуйка «Кормилица» с конвекцией+ вторичный дожиг печных газов, сталь 4мм

Печь отопительная с варочной поверхностью «Кормилица с конвекцией»  усовершенствована и оснащена системой двойного дожига печных газов.

Принцип работы печной топки с системой двойного дожига.
 Подача первичного воздуха на горение происходит через колосниковую решетку, при этом дым, содержащий мельчайшие частицы несгоревшего топлива поднимается выше в топочную камеру. Чтобы добиться полного сгорания дров, применяется технология «двойного дожига», когда во вторую камеру печи, через эжекторы вторичного воздуха, подается дополнительный кислород. Вторичный воздух, проходя по каналам между стенками корпуса и раскаленной топочной камерой, нагревается и попадает в камеру сгорания через специальные отверстия в трубке-дефлекторе. Визуально вся вторичная топочная камера объята пламенем. Благодаря этому достигается не только незабываемый эффект живого огня, но и сжигается взвесь несгоревшего топлива и оксида углерода. Система двойного дожига позволяет уменьшить количество вредных выбросов в атмосферу и самое главное — сохранить больше тепла в доме.

На полюбившеюся Большую буржуйку «Кормилицу» установлен конвекционный кожух который позволяет увеличить площадь обогрева в среднем до 120 квадратных метров .
 Мы готовы предложить Вам отличное решение — отопительно-варочная печь, способна не только давать тепло но и обеспечить приготовление сразу нескольких блюд.
Печь изготовлена из котловой стали толщиной 4 мм. В верхней части топки жестко вварена металлическая пластина, которая функционально служит не только ребром жёсткости, она также направляет пламя жаровни на варочные конфорки.
Также печь снабжена поворотной заслонкой (шибер), расположенной в оголовке дымохода (Ø110мм). Шибер выполняет функции регулятора тяги, то есть выступает в роли регулирующей заслонки. Поворачивая ручку шибера можно увеличивать или уменьшать сечение дымового канала, тем самым регулировать интенсивность горения в топке.
Размеры варочной поверхности 40Х60 и высота 80 см. Печь оснащена тремя варочными конфорками, состоящими из съемных наборных колец,  которые поднимаются при помощи кочерги (идет в подарок к печке). Вы можете расположить на поверхности различную по диаметру посуду от 40 до 60 см. непосредственно на живой огонь.
По обе стороны печи, на всю длину, жестко вварены два декоративных поручня, которые  помогут Вам при транспортировке и монтаже (вес печи более 80кг.)
Другой особенностью печи является очень плотное пролегание топочной дверцы к корпусу. Это обеспечивается за счет внутреннего вкладыша дверцы, предотвращающего подсос воздуха и за счет ручки, которая, является одновременно щеколдой, входящей в зацеп, сделанного в виде клина. Большая площадь дверцы позволяет загружать в печь паленья диаметром до 25 см и длинной до 50 см.
Зольный ящик, как и чугунная колосниковая решётка выполнены на всю длину печи, что позволяет кислороду по всей площади горения проникать в топку для лучшего сжигания топлива. А в тоже время отработанная зола беспрепятственно просыпается в зольный ящик.
В нижней части печи расположена довольно вместительная дровница, которая позволит Вам высушить  заготовленные для следующей закладки в печь, дрова либо поможет просушить обувь после зимней прогулки.

Благодаря конвекции эта модель способна обогреть помещение 120 кв.м.





Печь длительного горения своими руками | Дожиг пиролизных газов | смотреть видео онлайн

Видео по запросу:

Установка инжектора в печь длительного горения, или проще говоря в парогенератор, на котором я произвож

Решил переделать дровяную печь (буржуйка) и сделать вторичный дожиг ( вторичное горение ) добавил заслон

Как сделать своими руками печь, у меня показано в другом видео youtube

Заявить о наличии дожига мало, нужно его еще и сделать ru/

Целесообразно ли использовать систему дожига пиролизных газов в печи, если наибольшее выделение их в п

Экономичность любого оборудования зависит от качества сгорания. Мы все привыкли видеть раскаленные ды

Супер Печь буржуйка из газовых баллонов. КПД не 100% ,но за счёт дожигателя — КПД стало больше!!! Вторичный в

ссылки- 0 камин теория горения …

3D-графика, анимация, визуальные эффекты,монтаж — facebook

Да, буржуйка советского производства работает в пиролизном режиме, что дает возможность значительно эк

После 10 лет интенсивной эксплуатации своей самодельной печи прогорел отбойник, разделяющий печь на две

Работы с печкой не кончаться не когда))). Появилась одна не доработка с дожигателем пиролизных газов.

Печка-камин-булерьян, можно добавить и паровое отопление.

Печь отапливает дом площадью более 400 кв. метров.

На видео наглядно показан принцип действия вторичного дожига, позволяющего максимально использовать т

СУПЕР ПЕЧЬ-КОТËЛ сверхдлительного горения с водяным контуром! 25 часов на одной загрузке! Да да, именно 25

При простом сжигании мусора решил показать как происходит вторичный дожиг газов.

Всё что касается создания печки» Godzilla» от А до Я.

В этом видео я рассказываю как я переделал буржуйку, которая эксплуатировалась как печь медленного гор

В этом видео я рассказываю как я переделал буржуйку, которая эксплуатировалась как печь медленного гор…

В этом видео я рассказываю как я переделал буржуйку, которая эксплуатировалась как печь медленного гор…

В этом видео я рассказываю как я переделал буржуйку, которая эксплуатировалась как печь медленного гор. ..

В этом видео я рассказываю как я переделал буржуйку, которая эксплуатировалась как печь медленного гор…

Последовательность изготовления металла в течение недели печи для дома. Критерии выбора металлических печей для дома. Основные конструктивные особенности

Современный радиатор не всегда подходит для частного дома или дачи, поэтому лучший вариант — металлическая печь, которую можно сделать своими руками. Это небольшое отопительное оборудование, работающее на дровах.

Создать отопительную систему несложно, в отличие от тех, где требуются определенные навыки. Необходимо лишь определить тип конструкции, устанавливаемой на деревянный пол, проконсультироваться у специалиста , а также соответствовать некоторым требованиям:

• Умение работать с некоторыми инструментами.
• Понять и прочитать чертежи правильно , так как установка производится по разработанной схеме. Иначе сделать отопительный агрегат просто не получится.
• Следуйте последовательным этапам производства.
• Соблюдайте правила техники безопасности .
• Уметь выполнять кулинарные работы.

Существует несколько распространенных конструкций дровяных печей. Одни эффективны, другие экономичны. Рассмотрим, как можно сделать самодельные печи из металла.

Дровяная печь

Это и домашний самый простой. При необходимости можно подготовить место для казана на агрегате. Для сборки понадобятся металлические листы, толщина которых превышает миллиметра. Это нужно для того, чтобы стены выдерживали воздействие высоких температур. Поэтому срок эксплуатации отопительного оборудования зависит от толщины металла.

Для трубы нужно подготовить трубу диаметром от 10 сантиметров .Еще нужно приобрести или сделать особенное самостоятельно. Установка конструкции на деревянный пол возможна только при наличии железных уголков, которые будут выполнять роль надежных ножек. Перед сборкой необходимо найти или самостоятельно подготовить чертежи со всеми необходимыми размерами . Также нужно определиться с мощностью печи для дачи или загородного дома.

Необходимо разметить листы металла и вырезать их из заготовки, согласно схеме, своими руками с помощью болгарки.Вся система отопления состоит из следующих частей:

• Из подготовленного металлического листа следует вырезать три пары : верхняя крышка и низ агрегата, торцы, боковые стенки.
• На небольшом расстоянии от края заглушки нужно сделать специальное отверстие для крепления насадки. Он должен иметь длину примерно 2,5 сантиметра и ширину 10 сантиметров. Для обеспечения герметичности необходимо аккуратно проводить операции по приготовлению, чтобы шов был сплошным.
• Ножки приварены по нижним углам, длиной до 15 сантиметров , чтобы столярку можно было положить на деревянный или бетонный пол.
• С одной стороны торцевой стены нужно подготовить отверстие для двери, а чуть ниже — под вентилятор .
• С внутренней стороны к стенкам приварены небольшие уголки, которые предназначены для поддержки решетки.

Когда все детали готовы, следует приступить к сборке конструкции на полу для дачи и частного дома.Обязательно соблюдайте последовательность соединения заготовок. Решетка для дров устанавливается перед прикреплением крышки. Дверь навесная последняя из всех . Если правильно подготовить чертежи и постепенно собирать элементы, установка не займет много времени .

Читайте также: Как сделать русскую печь

Аппарат длительного горения

Такая конструкция отопления уникальна и эффективна для дачи частного дома. Подобные отопительные приборы можно установить и на деревянный пол.При необходимости можно подготовить место для казана. Дровяная печь очень экономичная , так как одна закладка обогревает дом целый день. Это связано с тем, что внутри здания низкая концентрация кислорода, в результате чего древесина нагревается медленнее, а эффективно обогревает комнату .

Чтобы собрать духовку своими руками, необходимо уметь выполнять операции по приготовлению пищи, а также подготовить следующие материалы:

• Труба диаметром 50 сантиметров .Для дачи или дачи подойдет дома круглая емкость.
• Труба к трубе диаметром 10 см .
• Канал.
• Металлические листы толщиной 4 мм .

Для начала необходимо отрезать трубу или. После этого из листа металла нужно вырезать три круга: для днища, крышки и пресса (с меньшим диаметром). В последнем круге необходимо сразу сделать отверстие диаметром 10 сантиметров, к которому приваривается труба длиной до 40 сантиметров для подачи свежего воздуха.Затем нужно провести варку и прикрепить к блинчику каналы. В процессе сжигания топлива пресс будет медленно опускать .

На следующем этапе вам нужно приварить пол и проделать два отверстия сбоку для вентилятора и дверцы . В верхней части сбоку нужно проделать отверстие под трубу длиной до 30 сантиметров. Внутри нужно уложить решетку.

После этого на деревянный пол помещения (коттеджа или дома) устанавливается система отопления.Дровяную печь нужно поставить вертикально и перед решеткой вставить подготовленный пресс, после чего следует крышка, в центре которой должно быть отверстие для трубы , приваренной к прессу . Затем крышка приваривается к основанию . На завершающем этапе устанавливается нагнетатель и дверь. Система отопления готова к эксплуатации.

Краткое содержание статьи

Печное отопление остается наиболее доступным вариантом отопления частного дома.Удобен для сезонного проживания или отдыха за городом в выходные дни, может использоваться как вспомогательный или основной источник тепла. На смену массивным кирпичным конструкциям пришли компактные стальные и чугунные очаги. В этом обзоре представлены 8 лучших линеек моделей печей и каминов, пользующихся спросом в СНГ.

Цель статьи: предоставить полную информацию о популярных моделях печей для дома и дачи. Материал будет интересен тем, кому необходимо отапливать от 50 до 150 м² площади или от 100 до 300 м³ жилой площади.

Образовательная программа по выбору печи

Времена буржуазии давно прошли, и теперь с десяток производителей предлагают продуманные конструкции печей на любой вкус. Не требуют усиления фундамента и облицовки, являются самостоятельными конструкциями. Чтобы быть в теме, предлагаем краткую информацию о типах печного оборудования — поможет не выглядеть непрофессионалом при общении с продавцами.

Критерии выбора

Критерии	Сорта	Банкноты
мощность, кВт	от 6 и выше	Для обогрева 10 м² потребуется 1 кВт мощности.Однако эти условные расчеты уместны только при высоте потолков до 2,5 м, а также при полной теплоизоляции здания. Выбирают не столько по площади, сколько по обогреваемому объему.
Отапливаемый объем, м³	от 60 лет и старше	Это более точная характеристика печи с учетом объема отапливаемого помещения. Достаточно умножить длину на ширину и высоту комнаты, чтобы узнать ее объем. Некоторые модели печей привязаны к определенному объему, другие позволяют варьировать мощность за счет изменения интенсивности горения.Первый вариант нужно подбирать строго для помещения, второй — без точной привязки, главное, чтобы расчетное значение для отапливаемого помещения попадало в диапазон отапливаемого объема.
Материал	сталь	+ большой выбор; + доступные цены; + ремонтопригодный; + легче чугуна; — быстро остывает; — сталь выгорает, подвержена коррозии
	чугун	+ дольше сохраняют тепло; + большой выбор дизайнерских решений; + прочнее стали; + выдерживает высокие температуры; + не подвержен коррозии; — тяжелее стали; — дороже стали; — выбор моделей меньше
Дизайн	излучающий	Инфракрасный обогреватель используется в большинстве моделей. В этом случае помещение обогревается за счет естественной циркуляции воздуха. Сначала отапливаются ближайшие стены, пол, предметы интерьера, а уже от них — воздух вокруг. + простота конструкции; — неравномерный обогрев помещения, рядом с духовкой намного теплее, чем в других частях помещения
	конвекция	За счет кожуха и отверстий в его верхней и нижней частях создается конвекционный поток, обеспечивающий интенсивный теплообмен. + быстрый обогрев помещения; + равномерное распределение температуры воздуха; — мощные потоки теплого воздуха уносят с собой пыль; — кожух увеличивает размер конструкции; — стоимость выше по сравнению с обычными моделями
	с теплообменником	Водяная рубашка позволяет напрямую передавать тепло теплоносителю, который циркулирует в системе водяного отопления.
	с варочной панелью	Некоторые модели имеют конфорку для разогрева пищи на верхней плоскости. Он может быть сплошным в виде круглого утолщения из чугуна или разборным. Во втором случае упрощает чистку топки, но снижает ее герметичность.
Двери	глухой	Массивные стальные или чугунные двери — прочный и доступный вариант, но нельзя любоваться пламенем огня и визуально контролировать ход горения, не открывая дверь.
	прозрачный	Стекло в дверце увеличивает функциональность каминной печи.Он становится источником лучистого тепла и дополнительного освещения. Легче контролировать степень сгорания топлива. Однако стекло может треснуть, покрыться копотью. Следует выбирать модели, в которых стекло крепится к двери по всему периметру проема, а не точечно. В этом случае он будет нагреваться равномерно и меньше риск растрескивания. Обратите внимание на функцию «чистое стекло», благодаря которой стекло менее подвержено загрязнению сажей за счет особой циркуляции воздуха возле двери.
Расположение	бесплатно	Зависит от геометрии корпуса и его дизайна. Большинство вариантов со свободным расположением. Такие модели предназначены для обогрева одной комнаты. Угловые модели имеют треугольную или трапециевидную форму основания для максимально плотного монтажа при свободном угле. Для обогрева двух смежных комнат используются модели со сквозными воздуховодами, по которым проходит воздух, обогревающийся от стен топки.
	угловой
	в стене
Время горения	периодический	3-4 часа.Подходит, если вы используете печное отопление как вторичный источник тепла для постоянного проживания в частном доме или как основной источник для сезонного проживания на даче.
	длинный	6-8 часов. Благодаря тонкой регулировке подачи воздуха, наличию форсунок для полного дожига топлива доступен режим тления — поддерживается постоянная температура топки и, как следствие, комнатная температура.
Присоединение к дымоходу	сзади	Первый изгиб дымохода при неумелой эксплуатации топки перегреется. Но можно обеспечить нормальный слив пирогенной жидкости, не допуская попадания ее в топку.
	сверху	Дымоход выводится через потолок на крышу или через колено вдоль стены. Обеспечивает максимальное тяговое усилие по сравнению с дымоходом сопоставимой высоты и задним подключением. По сравнению с задним подключением, при подключении сверху печка выглядит более громоздкой.
	сзади или сверху	Подключиться можно разными способами.В этом случае альтернативное подключение будет заглушенным.
Защита топки	отсутствует	Оборудование из стали с коротким сроком службы на несколько лет. На такие решения можно делать ставку, чтобы сэкономить при редком использовании в стране. Или в чугунных изделиях — не нужно.
	элементы из стали или чугуна	Сменные металлические панели защищают материал печи от возгорания.
	кирпич шамотный	Термостойкий материал, защищающий стальную печь от прямого воздействия горячих углей.

Что еще важно?

Основное топливо для каминных печей — дрова. Бревна могут иметь разные размеры, и это нужно учитывать. Чем больше их размер, тем проще и быстрее подготовить дрова и положить их в топку. Производитель обычно указывает максимально допустимую длину поленьев, и лучше, если в вашей духовке это значение будет не менее 300 мм. Если вы идете в магазин, обязательно возьмите с собой рулетку. С его помощью можно не только оценить размер загруженных дров, но и оценить объем топки, который производители часто не указывают в спецификации.

Поворотный стол с моделями духовок

Модель, страна производства	Отапливаемый объем, м³	Линейные характеристики	Диапазон цен, руб.
1.	100, 150 и 200	Стальной корпус Несколько модификаций разной мощности; Есть модели с варочной панелью; Длительное горение до 8 часов; Конвекционный теплообмен; Защита топки;	13000-21000
2.	100 и 200	Стальной корпус Варочная панель; Конвекционный теплообмен; Присоединение к дымоходу сверху или сзади	12000-17000
3.	150, 200 и 250	Корпус чугун Топка большая; Теплообмен излучением; Большое стекло в двери; Система прозрачного стекла	41000-64000
4.	90-195 и 105-225	Стальной корпус Множество вариантов облицовки; Футеровка шамотным кирпичом; Есть модели с варочной панелью	18000-27000
5.	98-200	Стальной корпус Внешняя подача воздуха по отдельной трубе; Футеровка шамотной керамикой; Есть поворотная модель; Система прозрачного стекла	69000-77000
6.	135, 190 и 250	Корпус чугун Подкладка огнеупорными керамики; Система «чистое стекло»; Внешняя подача воздуха	32000-61000
7.	150-320 и 300	Корпус чугун Длительное горение до 10 часов; Система прозрачного стекла	77000
8.	172, 200 и 258	Корпус чугун Конвекционный теплообмен;	84000-127000

1.Пожарная батарея (TMF, Россия)

Компания «Термофор» (после ребрендинга в 2017 году — ТМФ) — новосибирский производитель печного оборудования для дома, дачи и бани. Позиционирует себя №1 в России. Одним из ноу-хау компании является разработка стальной печи Fire-Battery. По заявлению производителя, при создании этой модели длительного горения были учтены все недостатки существующих конструкций. Выпускается в четырех вариантах: базовая модель без дополнительных идентификаторов — с чугунной горелкой, стеклом в дверце; Свет — самая простая модель, без варочной панели и смотрового стекла в дверце.Оба варианта могут иметь дополнительный водяной теплообменник для нагрева воды, тогда топка обозначается соответственно как Fire Battery B или Fire Battery Light B. Мощность оборудования варьируется в зависимости от размера корпуса и количества секций слота. конвектор, которых может быть 5, 7, 9 или 11 штук

Фишка модели — точная регулировка тяги и специальный фиксатор в зольнике, предотвращающий неконтролируемый забор воздуха. Можно ввести режим тления, при котором работа печи от одной загрузки растягивается до 8 часов.Есть жиклер для обеспечения полного сгорания топлива. Дымоход выводится либо назад, либо сразу вверх. Модель долговечна, так как обеспечивает съемную защиту топки — в ее нижней части над чугунной решеткой установлены наклонные промежуточные стальные листы.

* В скобках указаны затраты на модификации основной модели (легкая — без варочной панели / Б — с бачком-теплообменником / светлая Б)

Впечатления от приложения. Популярность данной модели объясняется просто — явных недостатков у нее нет. Но при этом поддерживает длительное горение до 8 часов; в качестве топлива можно использовать любые древесные отходы. Компактный, подходит для установки даже в небольшом помещении. Быстро нагревает расчетный объем воздуха: от 0 ° C до + 25 ° C за 40-50 минут. Выдерживает серьезные нарушения режимов работы, не рекомендованных производителем. Известны случаи, когда такую ​​печь покупали на один сезон и прогревали до предела, нагревая вдвое больший объем, чем указано в паспорте.Однако модель живучая и ремонтопригодная. В модификации с варочной панелью возможен дым от чугунного блина. Это наблюдается на стадии возгорания при открытом зольном ящике. Проблемы в эксплуатации могут быть вызваны неправильной установкой дымохода и использованием сырых дров.

Посмотрите видеообзор Thermofor Fire-battery 7B:

2. Матрица (Теплодар, Россия)

Российская компания «Теплодар» специализируется на производстве стальных котлов и топочного оборудования для бань и саун, домов и дач. Работает с 1997 года. Самая популярная модель печи называется «Матрица». Доступен в двух вариантах: для отопления 100 и 200 м³. Это дровяные печи длительного горения, которые в режиме тления на одной закладке дров работают до 8 часов. Кожух щелевого конвектора обеспечивает эффективный отвод тепла, равномерно распределяя воздух по помещению. Двери в обеих моделях оснащены термостойким стеклом. Есть форсажные камеры (форсунки) для поддержания режима тления, поворотная заслонка, позволяющая вывести дымоход вверх или назад.Для приготовления пищи предусмотрена крытая плита.

Впечатления от приложения. Как и в случае с большинством других печей, первую топку рекомендуется делать на улице, чтобы прогоревшая краска не заполнила комнату едким дымом. Не все прислушиваются к рекомендациям производителя, поэтому возникает недовольство посторонним запахом. Модель удачная в плане дизайна, быстро нагревает воздух в помещении расчетного объема: за полчаса температура меняется от 0 ° C до + 28 ° C, на улице -3 ° C. Для поддержания температуры днем ​​+ 20 ° С при -20 ° С на улице достаточно использовать всего 8-10 поленьев для модели Матрикс-100. Компактная версия объемом 200 кубометров имеет большое стекло в дверце, которое не пачкается при использовании сухой древесины.

Посмотрите на Теплодар Матрикс-100 в работе:

3. Ardenfire (МЕТА, Россия)

GC Meta специализируется на производстве печей, печей, облицовки и аксессуаров для печного оборудования. Это российский производитель, 20 лет на рынке.В интересующий нас ассортимент каминов входят изделия из стали и чугуна. Последние выпускаются отдельной линейкой Ardenfire, в частности, Marseille моделей 7, 10 и 14. Несмотря на то, что компания российская, все комплектующие поставляются из-за границы — только сборка и тестирование в Российской Федерации. Итак, чугунные детали из Франции, уплотнительные шнуры из Германии, стекла для установки в двери из Японии. Среди особенностей марсельской модели: большие стекла в дверях с системой чистых стекол, в качестве топлива можно использовать дрова и бурый уголь, есть вторичный дожигатель.

Впечатления от приложения. Мощные чугунные печи, которые легко впишутся в интерьер загородного дома. Топка большая, подходят дрова стандартного размера. Тепло от тела передается за счет излучения, поэтому помещение нагревается не так быстро, как в конструкциях с конвекционными элементами. Длительного горения не предусмотрено, но из-за массивности топки остывает за 2-3 часа при среднем времени горения 2 часа на одной закладке. Конструкция простая, но большая площадь остекления двери придает ей особый шарм за счет чарующего вида горящих поленьев.

Посмотреть модель Marseille 14 в работе:

4. Бавария (Экокамин, Россия)

Российская компания «Бавария» называет себя лидером по производству печного оборудования. Работают с 2000 года. Специализация: топки, обычные и изразцовые печи. Завод предлагает 3 линейки продукции, самая популярная из которых — Бавария. Это сталеплавильные печи с шамотной футеровкой. Они могут быть стандартными или угловыми, с варочной панелью и без нее, с облицовкой керамической плиткой или плиткой. В ассортименте этой линейки — продукция стоимостью от 16 до 75 тысяч рублей.

Впечатления от приложения. Компактные размеры, лаконичный дизайн, подходящий для любого загородного дома, интересное решение для облицовки, плитку можно подобрать по вкусу. Отапливает остывший дом на 50 квадратов до + 7 ° С при -15 ° С на улице за 2 часа. Максимальное время горения на одной вкладке — 6 часов. Удобно реализована возможность подключения дымохода позади или сверху печи. Однако не стоит рассчитывать на эффективное использование плиты, ведь она очень медленно нагревается.

Смотрите видеообзор угловой модификации Ecokamin Bavaria с печкой:

5. Андорра (THORMA, Словакия)

Словацкая компания Torma может похвастаться более чем 100-летней историей производства сталеплавильных и чугунных печей. Продукция находится в среднем и премиальном ценовом сегменте. В ассортименте печей-каминов наиболее популярна модель Andorra цилиндрической формы. Это стальная печь с шамотной футеровкой и чугунной решеткой. В качестве топлива можно использовать древесину или брикеты из бурого угля.Есть внешний воздухозаборник через отдельный патрубок, есть функция длительного горения. Особого внимания заслуживает поворотная модель Exclusive: печь можно вращать вокруг своей оси и наблюдать за пламенем из любой точки комнаты.

Впечатления от приложения. Обе модификации имеют функцию длительного горения, при которой доступ кислорода в камеру сгорания ограничен. Доступен в черном и сером цветах. Чаще всего обсуждается поворотная модель Exclusive, которую можно поставить на стыке двух зон, например, гостиной и кухни.В этом случае реальный угол поворота составляет 90 градусов, т.е. печь не может быть полностью расширена, и в этом нет необходимости, учитывая лаконичность конструкции задней стенки. Механизм поворота — пошаговый, требуется усилие и использование специальной ручки, закрепленной под топкой — не вращайте рабочую топку за корпусом. Горение красиво, чему способствует большое стекло в дверце. Печь средних размеров, стекло не покрывается копотью из-за зазора между ним и зоной горения.

Обязательно ознакомьтесь с подробным обзором Andorra Exclusive:

6. Koza K (Кратки, Польша)

Продукция польского производителя Kratki известна в Европе с 1998 года. Спустя пару лет ее начали активно продвигать в СНГ. На сегодняшний день оборудование этой ТМ доступно в 56 странах мира. Ассортимент включает камины, отдельно стоящие печи, биокамины и аксессуары для всего вышеперечисленного. Одна из самых популярных моделей — это Koza K, чугунное оборудование в викторианском стиле.Производитель предлагает несколько разновидностей каждой из моделей: с декорированными дверцами, из стали или чугуна, с турбиной, водяным контуром, термостатом или без них. Внутри топка полностью выложен огнезащитных керамика. Есть система «чистое стекло» от копоти и патрубок для подачи воздуха извне — удобная функция, если важно не сушить воздух в отапливаемом помещении.

Впечатления от приложения. Важным достоинством линейки является внешний вид.Большая топка на 9-10 поленьев, большой стакан, поддерживающий чистоту. Изделия изготавливаются из чугуна, поэтому к выходу в рабочий режим нужно быть готовым в течение часа. Это компенсируется инерционностью системы; на одной таблетке можно поддерживать комфортную температуру в помещении в течение 5-6 часов. Если сам корпус массивный и в его прочности сомневаться не приходится, то на его фоне качество фурнитуры среднее. Задвижки изготавливаются из тонкой стали, дверная ручка со временем перестает надежно сидеть на месте.Есть вероятность, что через пару лет оборудование придется менять, но все зависит от характера операции.

Посмотреть обзор k9 — самый старый из вышеперечисленных:

7. Томера, Улисс (Супра, Франция)

Французская компания Supra специализируется на оборудовании для отопления на дровах с 1878 года. Именно этот производитель является пионером в конструкции камеры сгорания печи с регулируемым горением. Supra предлагает чугунные и стальные печи и камины для отопления частных домов любого размера.На наш взгляд попались две чугунные модели, имеющие схожий дизайн, но отличающиеся деталями. Оба имеют цилиндрическую форму с вытянутым стеклом метровой длины в дверце. Длительное горение до 10 часов, предусмотрена система чистого стекла. Покрытие корпуса — черная эмаль, устойчивая к истиранию.

Впечатления от приложения. Томера — очень популярная модель из чугуна, поэтому в сети есть масса положительных отзывов о ее эксплуатации. Хвалят не только внешний вид, компактность и теплоотдачу, но и возможность использовать длинные бревна, а также брикеты.Какие проблемы могут возникнуть, так это транспортировка печи от станка к ее месту в доме, если это планируется своими силами. Печь очень тяжелая, ее лучше носить вчетвером, используя специальные ремни. Были случаи, когда изделие роняли, а чугун этого не терпит, трескается. Что касается длительного горения, то реальные показатели находятся на уровне 6-7 часов. Например, полная закладка на ночь горит с 23 часов до 5 утра при температуре наружного воздуха -25 ° С.

Посмотрите видеообзор Supra Tomera:

8. Гиза (Ла Нордика, Италия)

Итальянская компания La Nordica была основана в 1968 году и работает на рынке дровяного отопления последние 50 лет. Продукция поставляется в 50 стран мира. В ассортименте производителя ультрасовременные, классические и рустикальные модели — для отопления, приготовления пищи, нагрева воды.

В нашей коллекции 3 модели с женскими именами. Все они изготовлены из чугуна и, что довольно редко, в Isetta и Isotta реализован конвективный теплообмен: между топкой и корпусом есть пространство для циркуляции воздуха.Еще одна особенность — это боковая загрузочная дверца в моделях Isetta и Isotta! В то же время Джульетта — самая простая из ассортимента, подходящая для сезонного использования на даче.

Впечатления от приложения. Такие печи принимаются за внешний вид и удобство эксплуатации. Они дороже альтернативных вариантов из-за итальянского происхождения, но это полностью оправдано для тех, кто хочет решить проблему отопления загородного дома на ближайшие 10 лет. В топку можно бросать поленья длиной до 400 мм, при этом полной закладки хватает на 4-5 часов для поддержания комфортной температуры -15 ° С на улице.Помещения прогреваются быстро: Isotta на 9 кВт в отапливаемом доме площадью 100 м² поднимает температуру с + 5 ° C до + 25 ° C за 1–1,5 часа при -5 ° C на улице. Из минусов можно назвать только верхнее подключение дымохода.

Посмотрите короткое видео о работе Isotta:

Выбор редакции

Если приоритетными качествами являются быстрый нагрев воздуха в помещении, длительное горение до 8 часов и возможность гибкого выбора оборудования, обратите внимание на ассортимент печей Thermophore Fire Battery .Младшая модель на 100 м³ стоит от 13 тысяч рублей. Все модели линейки компактны и относительно легки.

Нужна чугунная печь, которая станет не только источником тепла, но и стильным предметом интерьера? Обратите внимание на польские изделия от Kratki. Линия Koza K включает модели разного размера и исполнения. Самая популярная модификация —

.

Металлические печи появились очень давно. У каждой нации есть подобный юнит, имеет свою форму, а также область применения.Только компоненты остаются неизменными. Металл состоит из зольника, клапана в трубе, дымохода и камеры сгорания. Конечно, на данный момент есть кирпичные и каменные конструкции. В любом случае духовки служат не только для обогрева помещения, но и для приготовления пищи. В некоторых подразделениях эти функции совмещены. Конечно, при выборе возникает вопрос, какая металлическая печь лучше для дома?

Знакомство с техникой

Очаг позволяет сделать дом не только теплым, но и уютным.Однако у кирпичных печей есть много недостатков. Прежде всего, они долго нагреваются и обогревают только то помещение, в котором находятся. Чтобы в доме было тепло, нужно подождать несколько часов.

Металлические печи для дачи — отличный вариант. Такие агрегаты способны обогреть большие площади всего за полчаса. Очень часто такое оборудование используется как дополнительный или резервный источник тепла. Стоит отметить, что металлические печи довольно легко демонтируются и при необходимости их можно перенести на другое место.

Разновидности металлических печей

Многие считают, что такие агрегаты выпускаются лишь в нескольких вариантах, но это не так. В первую очередь, металлическая печь для дома — это оборудование длительного горения. Агрегат может работать несколько часов без особого расхода топлива. Такие печи можно разделить на несколько групп в зависимости от материала, из которого они изготовлены:

1. Чугун.
2. Сталь.

Кроме того, металл можно нагревать или готовить.

Металлическая печь для отопления дома: преимущества

Такие агрегаты часто устанавливают в больших помещениях, где стандартный просто не справляется с отоплением. Стоит отметить, что это оборудование способно выделить за один час около 500 Вт тепла. Поэтому металлическую печь затопляют всего несколько раз в течение дня, даже в очень сильный мороз.

Такие агрегаты — настоящая находка для тех, чей дом расположен достаточно далеко от центрального отопления и газопровода.Такое оборудование устанавливается в домах, где происходят отключения электроэнергии. Металлическая печь в деревянном доме позволяет поддерживать комфортную температуру в любом помещении. Конечно, для обогрева большого коттеджа такого оборудования будет недостаточно. Тепла хватит лишь на одну достаточно большую комнату. В этом случае дымоход при необходимости можно отобразить в обычном окне.

КПД металлических печей довольно низкий. Однако более современные модели печей оснащаются специальными, способными поддерживать комфортную температуру в помещении, при этом в продолжительном режиме.

Кроме того, есть модели длительного горения. В таких агрегатах древесина не горит, а постепенно тлеет. Это позволяет отапливать комнату один-два раза в день.

На что стоит обратить внимание

Для решения проблемы отопления частного дома или дачи многие устанавливают печи из кирпича. Такие агрегаты имеют достаточно большие габариты и при необходимости их нельзя перемещать и перемещать. Именно по этой причине стали популярными металлические печи. Выбирая такое изделие, нужно обращать внимание не только на его характеристики и особенности, но и на потребности тех, кто будет проживать в комнате.Среди широкого ассортимента отопительного оборудования большим спросом пользуются бытовые приборы, отопительно-кухонные, отопительные и специализированные агрегаты.

Характеристики модели

Каждая из этих моделей имеет свои особенности. Например, металлические отопительные печи предназначены исключительно для обогрева помещений. Некоторые модели имеют больше возможностей. Например, они предназначены не только для отопления дома. С их помощью можно готовить еду. Бытовая техника устанавливается не только в жилых помещениях, но и в банях, теплицах и гаражах.Выбирая отопительное оборудование, необходимо учитывать его возможности и предназначение.

Еще немаловажно, насколько быстро работает печь и в доме становится тепло. Этот показатель является одним из основных при выборе отопительного оборудования для загородного дома или дачи. Металлические печи достаточно быстро нагревают воздух. В кратчайшие сроки в доме становится уютно и тепло.

Отопительно-варочные плиты

Отопительно-варочная модель считается просто идеальной для дачи, так как с ее помощью можно не только отапливать дачу, но и готовить на ней еду.Однако при покупке такого оборудования необходимо заранее рассчитать теплоотдачу и определить необходимую мощность. Эти показатели в основном зависят от размеров помещения. Также следует учитывать самую низкую температуру воздуха, которая присуща тому участку, где находится дом.

При расчетах не забываем о том, как и где будет располагаться отопительное оборудование. Выбирая агрегат, не забывайте обо всех характеристиках. Установка металлической печи в доме занимает немного времени и не требует особых затрат.

Печи металлические «Бренерань»

На данный момент печи металлические для дачи и дома выпускают многие производители. Конечно, чтобы сделать правильный выбор, стоит ознакомиться со всеми предложениями на рынке современного отопительного оборудования. Ведь ассортимент таких агрегатов достаточно широк. Всю продукцию можно разделить на качественную и дорогую, производства зарубежных производителей, а также оборудование местного производства, имеющее средние характеристики и достаточно высокую стоимость.Выбор напрямую зависит не только от требований, но и от суммы, которую вы можете потратить на плиту.

Продукция бренда Breneran внешне напоминает цилиндрическую емкость, которая окружена трубами достаточно большого диаметра. Стоит отметить, что такая металлическая печь для дома способна работать после первой закладки топлива длительный период времени. Большой диаметр труб точно на выходе позволяет при необходимости оборудовать агрегат воздуховодами.Это позволит обогреть соседние помещения.

Недостатки печей Бренерана

Такая металлическая печь для дома считается идеальной, если нужно отапливать только одну комнату. Эксплуатация такого оборудования вызывает определенные трудности, если необходимо отапливать сразу несколько помещений. В этом случае наблюдаются большие тепловые потери.

Еще один недостаток такого оборудования — непродуманная конструкция. Во время работы таких печей в помещении ощущается неприятный запах, который возникает в результате попадания конденсата и других веществ в отдельную емкость.Это связано с расположением тройника с и трубы. В отряде Бренеран они расположены на задней стене. Специалисты рекомендуют создавать принудительную вытяжку в помещении, где стоит аналогичная печь. Также решить проблему можно, установив духовку в отдельном специально оборудованном помещении.

Металлические печи

пользуются большой популярностью благодаря невысокой стоимости, широко используются для отопления коттеджей, бань, подсобных помещений, гаражей.

Например, на сайте компании Теплодар https: // www.teplodar.ru/catalog/otopitelnie-pechi-kaminy/ имеется 6 печей для отопления дома и коттеджа по цене 6 760 руб.

Но сделать можно самому, это не так уж и сложно. Конечно, они имеют как преимущества по сравнению с печами из кирпича, но есть и недостатки.

Особенности конструкции

Самая простая конструкция металлической печи — это так называемая буржуйка. Его конструкция довольно проста: металлический ящик на ножках и дверце, патрубок для отвода продуктов сгорания.Главный недостаток этой печи — большой расход топлива и низкая теплоотдача. А еще большой минус — опасность возгорания.

Русское название печи основано на ассоциации с карикатурой на буржуа, изображенного в виде человека с толстым животом.

https://en.wikipedia.org/wiki/%D0%91%D1%83%D1%80%D0%B6%D1%83%D0%B9%D0%BA%D0%B0

Простая печь «буржуйка»

Современные металлические печи намного безопаснее буржуйки.«Их производство осуществляется из листовой стали толщиной до 4-5 мм. В конструкции предусмотрена специальная камера для укладки камней. В качестве накопителя тепла планируется оборудовать бак для воды объемом до 70 литров. Для равномерного прогрева печи, а также снижения ее пожароопасности рекомендуется огородить топку жаропрочным кирпичом.

Некоторые образцы современных печей

Преимущества

• Металл довольно прочный, но при этом более податливый материал, позволяющий придать ему любую форму.Он способен выдерживать большие перепады температур и большие нагрузки при эксплуатации изделия.
• Стоит отметить высокий КПД металлической печи, достигающий 95%.
• Теплопроводность металла высокая; соответственно топка нагревается и довольно быстро нагревается помещение.
• Прочность металла с уменьшением толщины только растет, в отличие от керамики.
• Вес печи на порядок, а иногда и больше, ниже каменной или кирпичной, что, в свою очередь, позволяет отказаться от устройства громоздкого монолитного фундамента.
• Низкая стоимость вырабатываемого тепла (в металлических печах в 10–20 раз ниже, чем в кирпичных) — еще один плюс в копилку преимуществ этого типа печей.
• Немаловажным фактором является транспортабельность такой печи и простота установки на место, нужно просто принести дымоход.
• За ненадобностью легко хранить до следующего отопительного сезона.

недостатки

• Наверное, самый основной недостаток — печь не «дышит».«Хотя кирпичная печь впитывает влагу во время охлаждения, она поддерживает оптимальную влажность. Небольшое «дыхание» печи появится после облицовки кирпичом, но исчезнет подвижность, а габариты увеличатся.
• Из-за низкой теплоемкости металла передача тепла после сгорания топлива обычно не превышает 2-3 часов.
• Большой недостаток металлической печи — срок ее службы. При рабочих температурах металл активно вступает в реакцию с влагой, содержащейся в воздухе, и в результате быстро корродирует.Срок службы металлической печи обычно не превышает двадцати лет. Но это полностью компенсируется простой и недорогой заменой топки и дешевым топливом.

Виды

На данный момент на рынке представлены металлические печи для дома двух видов из чугуна и стали. Чугунная печь для теплопередачи располагается между кирпичом и сталью. Вариант чугунной печи для самостоятельного изготовления отпадает сразу, так как необходимо организовать процесс литья чугуна, что в принципе невозможно на дачном участке.Для этого понадобится специальное оборудование. А вот и печь из листового металла, которую можно построить своими силами, а в некоторых случаях практически не тратя денег.

Печь для литья чугуна

Образец сборной сталеплавильной печи.

Печь для листового металла

Принцип действия и устройство

Рассмотрим общую схему работы печей. Основные применяемые схемы на рисунках:

Схемы принципа работы печей

Видеосистема

В топке камерной системы продукты сгорания отводятся в газовую камеру и там выгорают.Поток воздуха формируется естественным образом. В камерных печах, предназначенных для бытового использования, топка и дожигатель находятся в одном модуле — тигле. Для полного дожигания газов камера должна быть со сводчатыми стенками. Хороший пример камерной системы — русская печь. При некотором улучшении камерные печи становятся достаточно эффективными.

Система каналов

В канальной системе организовано принудительное движение газов от очага возгорания по каналам внутри печи к дымоходу.Продукты сгорания, умирая и проходя по каналам, остывают, отдавая тепло печи. КПД такой печи составляет около 60%, а чтобы газы начали выгорать, необходимо предварительно довести печь до рабочей температуры 400 градусов.

Система звонков

В этой системе газы расположены под куполом вытяжки и горят, спускаются по стенкам печи, отдавая оставшееся тепло. В этой системе, чтобы запустить горение газов, необходимо прогреть небольшой участок купола.КПД в печах этого типа может достигать 70% и выше.

Схемы металлических печей и улучшений

Общеизвестно, что металл быстро нагревается, но и быстро остывает, его низкая теплоемкость делает его неважным теплоаккумулятором, но если учесть некоторые свойства материала, то классические схемы можно применить к металлическим печам и получить больше всего из них, так как тепловые потери за счет отопления сведены к минимуму. Рассмотрим две схемы.

Схемы металлических печей

Камера (A)

Типичный представитель — буржуйка.Его прототипы, комнатные печи, использовались в 19 веке и были чрезвычайно прожорливы с точки зрения топлива. Во времена разрухи и потрясений после революции «буржуйка» улучшилась и получила свое нынешнее название.

Сделаны следующие улучшения:

1. Для регулировки мощности теплоотдачи в тигель вставлялась решетка и продувалась дверцей.
2. Диаметр дымохода 9-10 миллиметров на 0,23 килокалории тепловой энергии.
3. Малая высота дымохода, до 3 метров от плоскости решетки.
4. Начало дымохода до 1–1,5 м выполнено вертикально и покрыто теплоизоляционным негорючим материалом.
5. Далее дымоход продолжился горизонтальным участком — боровом — длиной не менее 2,5 м, его вставили в окно и добавили еще один вертикальный участок 1-1,5 метра для обеспечения тяги.

Канал (B)

Буржуйку легко приспособить под канальную схему. Общим с кирпичной печью, конечно же, будет только внешний вид. Каналы будут малопригодны из-за высокой теплопроводности металла, от исходной системы останется только горизонтальный участок, разделяющий дожигатель и топку. Дополнительный воздух для сжигания газа поступает через отверстия на варочной панели или через отдельный регулируемый воздуховод. Выход дымохода горизонтальный.

Результатов улучшения:

1. Благодаря дожиганию газов в локализованном месте КПД вырос до 70–80%
2. Выделенная тепловая энергия увеличилась в 2-3 раза.
3. Печь нетребовательна к тяговым и дымоходным характеристикам, ведет себя как простая буржуйка: повышенная тяга, повышенное горение и разрежение среды в дожигателе газа. Поступает больше вторичного воздуха, и газы полностью выгорают.
4. Поскольку основная мощность вырабатывается в дожигателе, печь может работать в двух режимах: пламенный и длительный.
5. Хорошая теплоотдача от топки через довольно тонкую перегородку дает необходимую температуру в камере дожигания для зажигания несгоревших газов, поэтому топка практически мгновенно переходит в рабочий режим.
6. Раздельная подача воздуха в топку и дожигатель позволяет настроить топку практически на любое твердое топливо.
7. Мощность теплопередачи печи легко регулируется уровнем подачи воздуха на воздуходувке. В классической буржуйке регулировка мощности воздуха очень ограничена.
8. Благодаря форсажной камере под варочной панелью держится температура в пределах 250-300 градусов, что для приготовления достаточно комфортно.
9. Высокая тепловая энергия от печи позволяет равномерно и быстро прогреть помещение.
10. На входе в дымоход также можно поставить контур теплообмена для горячего водоснабжения.
11. Используя качественные дрова или уголь, чистить дымоход придется раз в 5 лет.

Чертеж и расчет параметров

Какого размера будет печь и как она будет выглядеть, каждый решает сам. Люди с инженерным мышлением и практическими навыками могут вносить свои собственные корректировки в простейший проект, чтобы улучшить и упростить систему.

Эскиз и чертеж буржуйки:

Чертеж буржуйки

Материалы и инструменты

• Чертеж и эскиз будущей конструкции с размерами.
• Листовой металл толщиной 4–5 мм.
• Уголки стальные.
• Трубы стальные диаметром 15–20 мм или фасонные части диаметром 10–12 мм для решетки.
• Металлическая труба диаметром 180 мм.
• Дуговая сварка, электроды 3.
• Угловая шлифовальная машина (шлифовальная машина) с отрезным кругом, молотком, рулеткой, карандашом или маркером.

Как сделать печь из металла своими руками: пошаговые инструкции

1. Корпус печи будет собираться из прямоугольных стальных листов, сваривая их встык. Берем болгарку и вырезаем пять прямоугольников по размерам, указанным на чертеже. С лицевой частью займемся позже, так как там будет дверца для топки и воздуходувки.

   Раскрой стальных листов

2. Для начала нужно приварить бортики к низу. Сначала подставляем одну боковую панель на нижнюю, контролируя с квадратом прямой угол между плоскостями, и захватываем стык в нескольких точках сваркой. Вторую боковину делаем по аналогии с первой. Проверяем прямые углы, соответствие ширины дна расстоянию между боковыми стенками вверху, где будет находиться варочная панель. Убедившись, что все правильно, полностью свариваем стыки.
3. Привариваем заднюю стенку к боковым панелям и днищу. Размечаем изнутри боковые стенки для дымохода топки и зольника по чертежу для трех зон. Между топкой и зольником будет колосниковая решетка, на которую прямо закладывается топливо.Для ее крепления на внутренней поверхности боковин на высоте 10-15 см от низа на всю длину панелей приваривают уголки. Углы приваривать полкой вниз.

   Приварка стен и углов к ним

4. Переходим к изготовлению решетки. Из требуемых материалов: резка водопроводных труб диаметром 15–20 мм и длиной, равной или превышающей (срезанный избыток) внутренней ширины печи. Вместо труб отлично подойдут фитинги диаметром 10-12 мм.Арматура или две стальные прутки диаметром 15–20 мм или полосы из толстой (4–5 мм) стали по длине печи.
5. Ставим арматуру (трубки) на стержни с шагом 3-5 см и надежно привариваем.

   Производство колосниковой решетки

6. Решетка должна быть съемной, чтобы она не приваривалась к углам. Необходимость снятия решетки возникает при чистке и ремонте плиты или замене самой решетки.

   Съемные элементы — решетка и отражатель

7. Далее привариваем два стержня (кусок арматуры) в верхней части печи для установки отражателя.Он будет разделять топку с дожигателем и дымоходом и является съемным. Подробнее на рисунке:

   Расположение основных элементов в топке

8. Длина отражателя должна составлять 10/11 длины буржуйки, чтобы получился зазор для выхода дыма. Его желательно сделать из металла толще, так как он будет прогреваться намного сильнее других элементов конструкции.
9. Приступаем к отделочным работам. В крышке привариваем отверстие необходимого размера и сечения для дымохода, также это можно сделать уже на собранной конструкции. Привариваем крышку к корпусу печки. Затем нужно вырезать две перемычки. Один узкий, а другой широкий (точные размеры зависят от конкретных размеров печи). Узкая приварена на уровне решетки для разделения дверок топки и зольника, а широкая — вверху к боковинам и крышке.

   Разделительные перемычки для приготовления пищи

10. Топку лучше делать практически на всю ширину печи, как для удобства укладки дров, так и для легкого снятия зеркала и решетки.Для зольницы можно сделать ее поужей. Изготавливаем шторы из трубок и прутьев.

    Двери на готовую печь

11. Дверные ручки могут быть изготовлены из металлических листов или из обрезков труб. Как вариант, можно использовать такую ​​же универсальную арматуру. Готовые ручки фиксируем сваркой. Думаю с изготовлением защелки на дверь сложностей возникнуть не должно.

    Духовка почти готова

12. Закончив сборку, следует подумать о опорах печки.Ножки можно сделать из отрезков трубы нужной высоты. Также опоры можно сделать регулируемыми по высоте; для этих целей к концу трубки приваривается гайка (внутренний диаметр гайки и трубки должны соответствовать друг другу) и ввинчивается болт.
13. Приступаем к изготовлению дымохода. Для его изготовления подойдет труба диаметром 15–20 см. Выводим конец трубы за пределы помещения через отверстие в стене или крыше. Углы в трубе должны составлять 45 градусов, то есть на всем протяжении должно быть полное отсутствие горизонтальных участков.Внизу дымохода делаем поворотную заслонку. Его можно сделать из куска листовой стали, диаметр вырезаемого демпфера должен быть немного меньше диаметра трубы. В трубе просверливаем отверстие под ручку регулировки заслонки, для этого подойдет стальная планка. К отверстию в крышке привариваем гильзу из отрезка трубы 15–20 см, по диаметру она должна быть немного меньше диаметра дымохода, чтобы максимально облегчить монтаж или демонтаж дымохода.Осталось только установить буржуйку и испытать.

Фотогалерея: процесс изготовления печи

Дымоход в сборе Дымоход установлен на печь

Футеровка

Металлические печи часто облицовывают кирпичом снаружи и внутри. Но есть две причины, по которым этого не следует делать:

1. Кирпич имеет достаточно низкую теплопроводность и высокую теплоемкость. Тепло, полученное при сгорании топлива в топке, просто улетает в трубу вместе с дымом.не успев утеплить металлические стенки буржуйки.
2. Поверхность печи лишена доступа воздуха, что значительно ускоряет выгорание стен и опасность попадания в помещение угарного газа, опасного для здоровья и жизни человека.

Выбор и подготовка места установки

Под этот тип печки монолитный фундамент возводить не нужно из-за их небольшого веса. При выборе места установки следует руководствоваться такими параметрами, как удаленность от дверей и окон (для меньших потерь тепла) и удобство удаления дымохода из помещения.В гаражах и подсобных помещениях, как правило, бетонный пол, поэтому ничего укладывать не нужно. В помещениях с деревянным полом на месте установки следует уложить лист асбеста или жести и закрепить по периметру саморезами. На стены возле места установки во избежание теплопотерь можно приклеить фольгированный утеплитель.

Туалетный

Для украшения буржуйки можно использовать шамотные тарелки или декоративные металлические тарелки, а можно просто покрасить печь специальными термостойкими красками на свой вкус, предварительно очистив поверхности наждачной бумагой.

Эксплуатация

Некоторые требования для безопасной эксплуатации, при соблюдении которых вы обезопасите себя и своих близких:

• Печь должна всегда стоять на огнеупорном основании.
• Все легковоспламеняющиеся предметы и жидкости должны находиться на безопасном расстоянии 80–100 см от печи.
• Не стоит за один раз полностью забивать топку дровами.
• Всегда следите за тем, чтобы дверца печи была закрыта при использовании печи.
• Регулярно проверяйте дымоход на предмет протечек, чтобы дым не попадал в комнату.
• Не оставляйте работающую духовку без присмотра на долгое время.
• Не пытайтесь прикасаться к корпусу печи во время ее работы во избежание ожогов.

Очистка и техническое обслуживание

При интенсивной эксплуатации печи в дымоходном канале откладываются сажа и грязь, которые постепенно накапливаются, сужают просвет канала, что влечет за собой снижение тяги и общей проектной эффективности. Достаточно один раз в год проверять дымоход на загрязнение и при необходимости очищать его от копоти.Очистить дымоходную трубу можно несколькими способами:

• Механический, кисть или щетка.
• Химическое средство, сжигающее картофельную кожуру в печи, в то время как выделяемый крахмал размягчает сажу, и она уходит.

Для наилучшей производительности вы можете комбинировать эти два метода. Со стен топки нагар лучше всего удалять щеткой по металлу. Зеркало и решетку легко снять для замены или мелкого ремонта.

Видео: как самому сделать буржуйку

Сделать печь из металла своими руками не так сложно, как может показаться поначалу. Конечно, такая конструкция не единственный в своем роде вариант, но уже проверенный и надежный.

Дровяные печи для отопления частного дома всегда были самыми популярными, так как этот вид топлива на сегодняшний день является наиболее доступной ценой во многих регионах страны. Кроме того, многие домовладельцы просто не представляют загородную жизнь без горящих в топке поленьев, с их потрескивающим и лесным ароматом. Кроме того, дрова — это самый чистый природный топливный материал с экологической точки зрения, что также не ставится на последнее место при выборе отопительного прибора.

Еще одна, часто уже вынужденная причина популярности дровяных обогревателей — это отсутствие газа, а иногда и отключения электричества на дачных участках. Другие виды топлива, например угольное солярка, покупать и хранить довольно хлопотно.

Сегодня продается большое разнообразие. чугунные печи, которые имеют достаточно компактные размеры и зачастую — оригинальную конструкцию. При желании можно найти самую простую и доступную модель или остановить свой выбор на более дорогих, выполненных в определенном стиле.

Помимо чугунных печей, кирпичные дома часто по старинке устанавливают в загородных домах. Несмотря на наличие других, более современных отопительных приборов и топлива, многие владельцы частных домов не спешат отказываться от традиционных печей.

Критерии выбора обогревателя

Выбирая чугунную или кирпичную печь для конкретного дома, важно обращать внимание не только на ее внешний вид, но и на основные технические и эксплуатационные характеристики.

• Размер устройства — это первое, на что обращаешь внимание, ведь если площадь дома небольшая, не каждая плита подойдет именно по этому параметру.
• Прежде чем определиться с конкретной моделью, необходимо определить для нее конкретное место в доме. Это нужно для того, чтобы выбрать место расположения трубы. Если приобретается чугунный вариант печи, выпускной патрубок может располагаться на верхней или задней панели прибора.Дымоход, проходя через мансардный этаж и конструкцию крыши, не должен спотыкаться о балку или стропильную ногу.
• Третье, что нужно точно определить — это тепловая мощность нагревательного прибора, то есть для какой отапливаемой площади рассчитана печь.
• Важно наличие в конструкции печи дополнительных элементов, таких как варочная поверхность, бак для нагрева воды и духовой шкаф.
• Размер и материал изготовления топливного люка тоже иногда играют важную роль, так как благодаря этим элементам современная печь вполне может стать камином.

Выпускаются печи с чугунными дверцами, которые, обогревая и стены, передают тепло в помещение. Еще одним вариантом может быть широкая стеклянная дверь, которую даже не нужно открывать, чтобы любоваться видом горящего пламени. Особенно такие модели будут кстати в загородных загородных домах, где часто отключается электроснабжение. Вечером печь со стеклянной дверцей не только согреет дом, но и в какой-то мере осветит одну из комнат.

Печи стальные и чугунные

Если раньше металлические печи в основном изготавливались самостоятельно из подручных материалов, то сегодня в специализированных магазинах чугунные печи можно найти на любой вкус — это могут быть самые простые устройства, агрегаты длительного горения и даже со встроенным водяным контуром. Что собой представляет каждый из вариантов — более подробно нужно разбираться на конкретных примерах.

Печь простой конструкции

Стальная печь Gnome

Самый доступный вариант для загородного дома — это довольно популярная печь-камин «Гном», топить которую можно дровами или брикетами. Такой утеплитель может обогреть дом объемом до 85 ÷ 95 м³.

Одна из самых простых металлических печей — «гном»

Сделайте несколько модификаций этого устройства.Некоторые из них имеют съемные горелки, другие — сплошную панель. Сама печь состоит из двух камер — топки и нагнетателя, со стальными дверцами на одних моделях Gnome и стеклянными дверцами на других, а зольник выполнен в виде ящика.

Образцы чертежей «гнома»

Стенки каменки, как и решетка, изготовлены из высококачественной стали. Наружная поверхность покрыта термостойкой краской, защищающей металл от коррозии. Компактные размеры печи позволяют использовать ее даже в небольших помещениях.

Важным моментом является то, что под такую ​​буржуйку нет необходимости возводить фундамент — его легко выдержит даже деревянный пол, если в целях пожарной безопасности уложить на него лист металла толщиной 5 мм или уложить лист асбеста.

Печь предназначена для вертикального присоединения к дымоходу.

В таблице приведены некоторые технические характеристики «Гнома»:

Наименование характеристик	Значения
Тепловая мощность	5 кВт
Варочная панель	Без конфорок
Диаметр дымохода	110 мм
Строительная высота	656 мм
Ширина	304 мм
Глубина печи	475 мм
Вес инструмента	30 кг

Недостатком печей с простой топочной конструкцией является то, что нагретый воздух сразу уходит в трубу, стало возможно, стальной корпус долго не сохраняет тепло и достаточно быстро остывает. Поэтому, чтобы поддерживать тепло в помещении, отопление потребуется практически постоянно, особенно если дом плохо утеплен и температура зимой невысокая. Купив эту печь, вы не сможете сэкономить на топливе.

Цены на печки популярные

плита gourmet gnome

Лучше всего то, что «Гном» с простой конструкцией топки подходит для загородного дома, эксплуатируемого с весны до осени, так как его мощности хватает для приготовления пищи, теплой воды и обогрева дома холодными ночами.

Буржуйка чугунная

Более практичный вариант буржуйки с простой конструкцией топки — это чугунная конструкция.

Главное преимущество заключается именно в материале изготовления. Чугун быстро нагревается и очень долго держит тепло, отдавая его в помещение. Благодаря очень маленьким размерам, этот агрегат способен отапливать помещение площадью 90 ÷ 120 м³.

Корпус печи снабжен ребристыми боковыми стенками, что увеличивает площадь нагреваемой поверхности, а значит, и общую теплоотдачу. Вес чугунного устройства намного больше, чем у стального — в два, а то и в два с половиной раза, поэтому для его установки необходимо подготовить жесткое, надежное и термостойкое основание.

Параметры такой печи представлены в таблице:

Наименование характеристик	Значения
Тепловая мощность	6,5 кВт
Варочная панель	с одной конфоркой
Диаметр дымохода	110 мм
Строительная высота	560 мм
Ширина	352 мм
Глубина печи	540 мм
Вес инструмента	75 кг

Водогрейные печи

Эта металлическая печь более универсальна, чем первый вариант, так как имеет водяной контур, с помощью которого можно отапливать несколько комнат достаточно большой площади.Но для этого придется удлинить трубы до соответствующих участков комнаты и установить радиаторы отопления.

Система отопления подключена к водяному контуру печи и заполнена теплоносителем. Когда топка топится, вода в контуре циркулирует, проходя через радиаторы, нагревает их, а они, в свою очередь, передают тепло в помещения. Иногда при большой длине контура в систему встраивают специальные, которые придают теплоносителю необходимое давление.Такая система циркуляции называется принудительной, и она более эффективна, так как намного быстрее нагревает помещение.

Для некоторых моделей печей внешний насос не нужен, так как они имеют встроенную автоматику, помогающую поддерживать нужную температуру в контуре. Когда теплоноситель нагревается до заданной температуры, автоматика прекращает циркуляцию, а при остывании снова начинает свое движение через встроенный в топку теплообменник.

Цены на популярные печи водяного контура

Печи водяного контура

Топка в этой печи, как правило, имеет конструкцию, рассчитанную на длительное горение — это позволяет сделать большую кладку дров и достаточно долго не подходить к устройству. поскольку сгорят не только сами дрова, но и продукты сгорания, поднимающиеся в верхнюю часть топливной камеры. Благодаря этой системе горение твердого топлива не интенсивное, поэтому одной закладки хватит надолго, чтобы полностью обогреть дом.

Каминная печь «Печора-Аква» производства Беларуси имеет встроенный водяной контур и конструкцию длительного горения.

Топка устройства изготовлена ​​из жаропрочной стали толщиной 4 мм.Кроме того, топливная камера изнутри облицована шамотными пластинами, защищающими металл от выгорания, что увеличивает срок службы устройства. Все соединения отдельных элементов в одной конструкции заделаны термостойким шнуром, предотвращающим утечку тепла через стыки.

Схема и габариты печи-камина «Печора-Аква»

На печь установлено термостойкое стекло, выдерживающее температуру 650 ÷ 700 градусов, но ручка, установленная в дверце, не нагревается до уровня, который может вызвать ожог кожи.

В этих устройствах, а также в моделях с водяным контуром осуществляется пошаговое сжигание топлива, поэтому помещения будут отапливаться гораздо дольше, чем при установке топки с топочной простой конструкцией.

Первые потери тепла происходят непосредственно при сгорании дров, уложенных в печь. Особый режим дозированной подачи кислорода вызывает только гниение древесины с выделением из нее пиролизных газов. Эти газы содержат горячие углеводородные компоненты, которые сжигаются во второй камере — именно здесь происходит наиболее интенсивное выделение полезного тепла.

Цены на печи длительного горения

печи длительного горения

Особая конструкция устройства, продуманная система подачи воздуха, отвода и дожигания продуктов сгорания накаливания позволяют отапливать помещение одной закладкой дров от девяти до двенадцати часов.

Каминная печь длительного горения «Волга»

В качестве примера можно рассмотреть бытовую каминную печь «Волга», которая имеет большую камеру сгорания и выдвижной зольник.Печь оснащена стеклянной дверцей и закрепленными вокруг нее прозрачными окнами, что расширяет обзор пламени, горящего внутри печи.

Размеры и расположение каминной печи «Волга»

В нижней части топки предусмотрена ниша для сушки и хранения дров, а в верхней части — панель для подогрева кофе или чая.

При компактных размерах обладает довольно высокими техническими характеристиками:

Наименование характеристик	Значения
Тепловая мощность	9 кВт
Варочная панель	отсутствует
Диаметр дымохода	150 мм
Строительная высота	1022 мм
Ширина	550 мм
Глубина печи	490 мм
Вес инструмента	155 кг
КПД	До 85%

Металлическая печь для обогрева и приготовления пищи

Говоря о металлических дровяных печах, нельзя не упомянуть отопительные и варочные модели, так как они полностью обеспечивают тепло частного дома и удобства для приготовления пищи.Эти устройства производятся как с водяным контуром, так и без него.

Визуально оценив этот вариант, можно понять, что печь довольно компактна и эстетична, благодаря разработанному для нее дизайну и цветовой гамме. Она отлично впишется в интерьер кухни, привнесет в нее особый стиль уюта и домашнего тепла.

Печь многофункциональна, поэтому решит многие проблемы частного дома. Так как он оборудован духовкой, появляется возможность печь пирог или хлеб, готовить рагу.Варочная панель отлично заменит газовую или электрическую — она ​​никогда не выйдет из строя, если будет хороший запас дров. будет работать автономно вне зависимости от того, есть ли электричество, или оно было отключено по какой-то причине.

В качестве примера варианта нагрева и приготовления пищи можно рассмотреть печь «La Nordica», изображенную на фото.

Этот обогреватель имеет в своей конструкции встроенный водяной контур, поэтому с легкостью может обогреть не только одну комнату, но и весь дом. Кроме того, печь оснащена дожигателем пиролиза, что позволит использовать одну закладку дров в течение 8 ÷ 12 часов.Установка шамотных пластин на стенках печи способствует сохранению тепла внутри корпуса — они при нагревании также будут отдавать теплообменнику тепловую энергию. а значит, хорошо отапливать дом объемом до 440 м³.

Также в конструкции предусмотрена ниша для сушки дров. Заложив в топку одну партию топлива, нишу сразу можно заполнить дровами, принесенными из уличных бревен. Пока полдня горящее в печи топливо будет обогревать дом, следующая партия просохнет и приготовится к следующей закладке.

Технические характеристики данной отопительно-варочной плиты представлены в таблице:

Наименование характеристик	Значения
Тепловая мощность топки	15,5 ÷ 19,4 кВт
Мощность на отопительную воду	9 ÷ 11 кВт
Мощность нагрева	6,5 ÷ 8,5 кВт
Варочная панель	С одной горелкой
Диаметр дымохода	150 мм
Строительная высота	852 мм
Ширина	1017 мм
Глубина печи	662 мм
Вес инструмента	155 кг
КПД	До 79 ÷ 80%
Объем теплообменника	14 литров
Рабочая температура охлаждающей жидкости, поступающей в контур.	70 ÷ 75 градусов
Размер топки	265 × 285 × 400 мм
Размер печи	330 × 300 × 410 мм
Размер двери	220 × 265 мм

Печь отделана керамической плиткой, но есть модели с отделкой из натурального камня. Само устройство выполнено из высококачественной стали, а рамы и пластины теплообменника — из чугуна.

Конструкция этой печи предусматривает регулировку первичного и вторичного воздуха.

Видео — Монтаж печи-камина «Бавария»

Вас может заинтересовать информация о том, что такое

Обжиговые печи

Печи из кирпича не теряют своей популярности на протяжении веков. В последнее время появилось большое количество разнообразных моделей, которые предназначены для обогрева помещений разной площади. Например, будет рассмотрено несколько вариантов.

Духовка «Малютка»

Данная модель печи отлично подойдет для частного загородного дома. Его автор В. Атамас завершил закладку этого «малыша» всего за один день. Несмотря на небольшие габариты, плита не только сможет обогреть комнату, но и даст возможность приготовить обед или тёплую воду, так как оснащена варочной панелью с одной горелкой. Важным преимуществом его является то, что, не занимая много места, он отдает в комнату много тепла, что позволяет в короткие сроки утеплить дом.

При небольших габаритах «малышка» имеет хороший функционал

Важным моментом в процессе возведения «малыша» является то, что после завершения кладки с его задней стены снимается один кирпич из самого нижнего ряда.Через образовавшуюся внутри постройки щель удаляют упавший на дно печи раствор и влагу, а после этого кладут на место кирпич.

Сложенная «малышка»

Построив топку, перед ее топкой кладут металлический лист, который следует найти на кирпичах здания до дверцы воздуходувки — для этого лист нужно будет согнуть. Со всех остальных сторон печь обшивается плинтусом. Все эти меры сделаны для того, чтобы при высыхании раствора и давлении всего тела на его нижний слой из него не высыпался песок.

После этого провести тестовую топку с трубочкой или бумагой. Далее духовку нужно хорошо просушить, открыв все защелки и дверцы — этот процесс занимает 7-8 дней.

Рекомендуется немедленно отбелить плиту, так как побелка станет индикатором дыма, который может просочиться через швы, если они сделаны не очень хорошо. На белой поверхности появляются черные полосы, тянущиеся от шва вверх. Если такие проявления образовались, то шов в этом месте нужно будет очистить и снова тщательно отремонтировать.

Полная штукатурка и декоративная отделка выполняются после эксплуатации печи от двух до трех месяцев.

Вырезы «малышка»

«Детский» дымоход можно подключить к уже построенной корневой трубе, если в доме уже есть другая топка. При его отсутствии трубу придется полностью выложить из кирпича и пропустить через мансардный этаж и крышу. Еще одним вариантом может быть встроенная металлическая труба, которую можно пропустить через крышу или стену.

Характеристики «детской» печи:

Наименование характеристик	Значения
Возврат тепла	1210 Вт
Варочная панель	с одной горелкой
Размер канала дымохода	100 × 100 мм
Высота трубы	725 мм
Ширина	505 мм
Глубина печи	737 мм
Вес печи	360 ÷ 370 кг
КПД	до 70 ÷ 75%

Для сборки «малыша» необходимо подготовить следующие материалы:

Название позиции	Размер в мм	Кол-во в шт.
Красный кирпич	—	62
Кирпич шамотный SHA-8	—	37
Чугунная противопожарная дверь	210 × 250	1
Чугунная дверца вентилятора	140 × 140	1
	350 × 200	1
	410 × 340	1
Клапан дымохода	130 × 250	1
	500 × 700	1

Некоторые мастера модернизируют «малышку», добавляя в конструкцию дополнительные полезные элементы, например, бак с горячей водой или духовку.

«Малышка» дополнена баком с горячей водой

Печь «Малютка»

Еще один вариант компактной печи для частного жилого дома — печь «крошка», которая может стать хорошим подспорьем не только в летнее время года, но и зимой.

Печь для крошки — отличный вариант для тесных помещений

К сожалению, не только весной и осенью на даче бывает сыро и холодно, но и летом это не редкость.Именно тогда печь станет незаменимым помощником, который не позволит сырости проникнуть в помещения дома, создаст комфортные условия для того, чтобы переждать дождливый период.

Печь «крошка» часто называют «простачкой», так как она не имеет сложной конструкции, и ее вполне можно попробовать построить даже при отсутствии опыта в роли каменщика. Он не занимает много места, но принесет большую пользу.

Автор печи — А.Сушкова, решившего совместить в нем компактность и функциональность. Поэтому «крошка» подходит не только для дачи, но и для дома, используемого для жилья круглый год, как дополнительный утеплитель. Конечно, отапливать большую площадь одной такой печью не получится, но две небольшие комнаты она обогреет легко, так как рассчитана на 19 ÷ 20 квадратных метров. м. площадь дома.

«Малютка» имеет следующие технические характеристики:

Наименование характеристик	Значения
Тепловая эффективность с одноразовой топкой	1760 Вт
У трехкамерной топки	2940 Вт
Варочная панель	с одной горелкой
Размер канала дымохода	100 × 100 мм
Высота трубы	2030 мм
Ширина и длина у основания	640 × 770 мм или 3 × 2.5 кирпичей
Глубина печи	746 мм
Масса печи	1260 ÷ 1280 кг
КПД	До 70 ÷ 75%

Когда топка находится рядом с топкой, ее нижняя часть хорошо прогревается, а верхняя часть, «колпак», замедляет остывание печи. Кроме того, в конструкции есть «летний» ход, который облегчает растопку и позволяет эксплуатировать плиту для приготовления пищи без обогрева помещения.

Печь спроектирована в трех вариантах, но чаще всего применяется третий, улучшенный.

Принципиальная схема улучшенной «Крошки»

В данном варианте топки варочная панель и камера сгорания расположены с одной стороны конструкции — с торца. Топка облицована шамотным огнеупорным кирпичом, что гарантирует долговечность печи без ремонта. Кроме того, такой вариант облицовки позволяет использовать, помимо дров, торф, брикеты и даже добавлять уголь в качестве топлива.

Вас может заинтересовать информация о том, как построить

Нижний ряд под печку выполнен выступающим на 30 мм. Раскладывается по всему периметру конструкции — как бы разделяет топку на две части — топливную и воздух-газовую. В верхней части есть каналы, по которым циркулирует нагретый воздух.

Этот вариант «крошки» оборудован дверцей с огнеупорным стеклом, что позволяет использовать печь как камин — это особенно удобно, если дом имеет небольшую площадь и невозможно установить массивную конструкцию полноценный камин в нем.

Для кладки печи «крошка» необходимо подготовить следующие элементы и материалы:

Название позиции	Размер в мм	Кол-во в шт.
	—	352
— в том числе фигурные (закругленные)	—	124
Кирпич шамотный SHA-8	—	21
Дверца стекловаренной печи в чугунной раме (ДП-308-1С)	210 × 250	1
Чугунная дверца вентилятора	140 × 140	1
Решетка чугунная	350 × 250	1
Чугунная печь с одной горелкой	410 × 340	1
Клапан дымохода	130 × 250	1
Листовой металл для настилов	500 × 700	1
Уголок стальной	40 × 40 × 5 × 520	4

Проект и заказ еще одной, полностью миниатюрной отопительной печи — в видео представлены:

Видео: малогабаритная отопительная печь из кирпича

Печь «Шведская»

«Шведский» можно назвать самым любимым вариантом установки, так как он оборудован не только варочной панелью, но и духовкой.Имея такую ​​конструкцию, необходимый запас топлива к ней и необходимые продукты, можно зимовать, как говорится, даже не выходя из дома — печь накормит и обогреет.

Шведские печи универсальны

Представленная шведская печь предназначена для обогрева дома площадью 45 м². Его основные характеристики представлены в таблице:

Наименование характеристик	Значения
Тепловая отдача с двукратной топкой	4600 Вт
Варочная панель	Двойная или без конфорок
Размер канала дымохода	100 × 250 мм
Высота трубы	2017 мм
Ширина и длина у основания	1280 × 890 мм или 3.5 × 5 кирпичей
Глубина печи	500 мм
Масса печи	2900 ÷ 2920 кг
КПД	до 70 ÷ 75%

Футеровка шамотным кирпичом проводится вокруг печи и топливной камеры, но не связана с основными стенками топки. «Сухие» швы устроены с учетом возможности расширения материалов при перепадах температур. Проем варочной камеры может быть выполнен в виде арки или иметь прямоугольную форму — это будет зависеть от желания мастера, так как этот элемент не играет большой роли в эффективности нагревательного устройства.Арочная конструкция камеры более сложная, и для ее снятия требуется специальный деревянный шаблон и 17 кирпичей, которым придают особую форму.

Схема духовки — «Шведы»

Для сборки данной версии «Шведа» необходимо подготовить:

Название позиции	Размер в мм	Кол-во в шт.
Кирпич красный (без дымохода)	—	755
Кирпич шамотный SHA-8	—	63
Дверца топочная чугунная или с огнеупорным стеклом ДТГ-3 «Ками»	210 × 250	1
Чугунная дверца вентилятора	140 × 250	1
Дверь чугунная	140 × 140	5
Решетка чугунная	252 × 250	1
Чугунная печь без горелки или с двумя горелками	410 × 710	1
Духовка	310 × 262 × 500	1
Клапаны дымохода:
— «летний режим»	130 × 250	1
— варочная камера	130 × 130	1
— дымоход печи	130 × 250	1
Листовой металл для настилов	500 × 700	1
Уголок стальной	40 × 40 × 4 × 880	2

В любом случае, если предпочтение отдается кирпичной отопительной установке, то необходимо четко соблюдать рекомендации по ее кладке, а также строго соблюдать схему «порядка», которую нужно будет найти именно для выбранная модель печи.

Буржуйка может быть больше, чем просто теплым воспоминанием во втором доме

ЕСТЬ некоторые старые вещи, которые вам не нужны рядом с вашим загородным домом, например, старинная печь или стареющий холодильник. Но дровяная печь конца 1800-х годов — это совсем другое дело.

Пэтти Рис, которая живет в Мишн-Хиллз, штат Канзас, и которая вместе со своим мужем Джерри часто убегает во второй дом примерно в 150 милях к западу, в районе Флинт-Хиллз, недавно вспоминала, как она обратилась к этой вспышке жара от прошлое.

«Несколько лет назад, когда мы совсем недавно поженились, мы были в гостях у родителей моего мужа в Орегоне и наткнулись на небольшой магазин, в котором была дровяная печь», — сказала она. «Мы влюбились в это». Та самая буржуйка сейчас обогревает одну из хозяйственных построек их загородного дома. Фактически, им это так понравилось, что они установили еще три. «Я люблю разжигать огонь утром, когда мы встаем», — сказала она. «Это очень уютное тепло».

Буржуйка (также называемая круглым дубом) — одна из более чем дюжины типов популярных дровяных или угольных печей, которые были сделаны из чугуна в конце 1800-х — начале 1900-х годов.Выполняя поиск в Интернете на таких сайтах, как www.millcreekantiques.com и www.goodtimestove.com, вы также увидите различные формы, такие как цилиндр, доильная и каменные печи. Однако самые изысканные никелированные детали были на пузатиках и цилиндрах.

При покупке старой печи — есть и ее копии, и современные модели — необходимо изучить некоторые особенности. «Зайдите с фонариком, чтобы убедиться, что на плите нет трещин и что все детали на месте, — сказал Ричард Ричардсон, владелец Good Time Stove в Гошене, штат Массачусетс.Если деталей нет или они сгорели, узнайте, можно ли и где (и за сколько) их заменить. Вам также нужно будет переустановить дверцу и закрыть швы, чтобы печь была герметичной. Профессиональные реставраторы сделают это перед продажей печи, но если вы покупаете на таких сайтах, как eBay или Craigslist, предупреждал г-н Ричардсон, задавайте вопросы. Однако по большей части, добавил он, чугунные дровяные печи — это прочное оборудование.

Стив Ханд-младший, владеющий антиквариатом Mill Creek Antiques в Паксико, Кан., согласился: «Существует заблуждение, что эти печи неэффективны. Это не так. Эти люди покупают печи, от которых зависело их бабушка и дедушка, чтобы согреться холодными зимами в неизолированном доме. Так что качество очевидно, иначе печи не было бы 100 лет спустя ».

При его установке нужно будет подумать, где и как. Проконсультируйтесь с местными правилами пожарной безопасности, но печь, вероятно, должна находиться на расстоянии не менее 36 дюймов от стен. Вам также понадобится выход для дыма.

«Мы предлагаем им купить печь, а затем связаться со своим подрядчиком и построить дымоход», — сказал г-н Хунд. «Это может быть каменная кладка или изолированная труба». Различия? «Стальная труба дешевле; кладка, вероятно, прослужит дольше ». Затем подумайте о том, чтобы добавить потолочные вентиляторы, чтобы рассеять тепло.

Если вам не нравится рубить дрова, не волнуйтесь. «У нас есть люди, которые не могут сжигать дрова или уголь, но при этом хотят ценить атмосферу», — сказал Ричардсон. «Поэтому мы переводим его на газ.«Вместо бревен, керамические кирпичи или кирпичи из лавового камня, вставленные в печь, помогают излучать тепло.

Это решение было именно тем, что нужно Даниэле Канилья для своего дома с двумя спальнями в Сандпойнте, штат Айдахо, который она иногда сдает в аренду. «Если бы не было других людей, я бы осталась с деревом», — сказала она. «Он более привлекательный и излучает теплое сияние».

Ее арендаторы соглашаются. «Они говорят, что это потрясающе, — сказала она, — и это многое добавляет к характеру дома. Они в восторге от этого.Он чем-то отличается от обычного камина. Это добавляет характера и тепла ».

Однако есть некоторые оговорки. Если вы не подготовите свой дом к зиме, вам все равно может понадобиться печь, чтобы трубы не замерзли (как это делают Рисы в Канзасе). Тогда есть цена. По оценкам г-жи Канилья, она потратила 2700 долларов на буржуйку Jacobs Art 1897 года, но доставка и установка почти удвоили стоимость. «Я оплачивала фрахт, ящик, грузчиков», — сказала она. «Я мог бы развести обычный камин на свои деньги.

Тем не менее, она довольна своим выбором. И вы не можете назначить цену за стиль — или можете? «Это придает моему дому характер и ценность», — сказала она. «Я поставил ее на рынок сбыта в прошлом году, просто чтобы проверить рынок и увидеть реакцию, и людям понравилась печь».

Уфимка своими руками из газового баллона. Как сделать буржуйку из газового баллона? Двери буржуйки

Если вы обратите внимание, сколько стоит чугунная или стальная печь на дровах, то быстро поймете, что покупать ее для обогрева гаража или дачи с теплицей не всегда оправдано.Более доступный вариант — буржуйка из газового баллона длительного горения, сделанная своими руками или сваренная мастером на заказ по вашим чертежам. Наша цель — помочь с выбором дизайна, описать технологию изготовления буржуйки и ее монтажа, вплоть до устройства дымохода.

Подбираем дизайн дровяной печи

Устаревшее и неэффективное отопительное оборудование постепенно уходит в прошлое, что сказывается на самодельных печах.В наше время никому не нужны примитивные железные ящики с трубой и дверцами, пожирающие дрова без хорошего теплоотвода. Современная буржуйка должна быть экономной и хорошо обогревать помещение. Поэтому передовые мастера постоянно работают над улучшением сталеплавильных печей.

Для наиболее эффективной работы дровяного обогревателя необходимо решить 2 вопроса: как увеличить КПД печи, печи и время горения от одной загрузки, не увеличивая количество и стоимость используемых материалов.Представляем 3 варианта самоделок, где эти задачи успешно решены и реализованы:

• печь трехходовая из двух пропановых баллонов;
• буржуйка пиролизная с воздушно-топочным теплообменником и вторичной камерой;
• очень популярной конструкцией является «Бубафоня» с верхним сжиганием дров из газового баллона.

Для справки. Первые 2 единицы были разработаны, изготовлены и протестированы нашим специалистом, любезно предоставившим свои фото и видео.

Если вы дружите со сварочным аппаратом и имеете необходимый инструмент, то технических проблем с изготовлением не возникнет. Ниже мы представим чертежи и объясним технологию, как сделать буржуйку из газового баллона по всем трем вариантам. Но для начала сделайте свой выбор, прочитав обзор этих печей.

Чтобы сделать печь, вам понадобится сварочный аппарат, болгарка, слесарный и измерительный инструмент. Хомутов понадобится несколько, минимум 2 штуки

Буржуйка трехходовая — принцип работы и плюсы с минусами

Мастер присвоил этой самодельной печи игривое название «Коллайдер» из-за необычного внешнего вида и хорошей теплоотдачи.Эта дровяная печь состоит из двух стандартных пропановых баллонов емкостью 50 литров, сваренных друг с другом под углом 90 °, как показано на рисунке. Принцип работы следующий:

1. Первый бак, уложенный горизонтально, играет роль топки, соответственно оборудован дверцами и решетками. В него кладут внушительную порцию дров и поджигают.
2. Вторая емкость представляет собой воздушный теплообменник с внутренними перегородками, которые замедляют поток дымовых газов и заставляют их трижды менять направление и отдавать больше тепла.В конечном итоге продукты сгорания покидают каменку через дымоход.
3. Для увеличения поверхности нагрева обе части корпуса снабжены дополнительными ребрами жесткости.
4. Ниже к топке приварен зольник из листового металла, дверца которого регулирует подачу воздуха для горения.

Чертеж самодельного трехходового обогревателя в разрезе по дереву

Примечание. С таким же успехом вместо баллонов можно использовать стальную трубу для буржуйки диаметром 300 мм и тонкими стенками (4-5 мм).

Расчетная мощность «Коллайдера» 10 кВт при КПД около 55%, что позволяет отапливать помещение площадью до 100 м² — коттедж, теплицу или большой гараж (бокс ). Практические испытания показали, что в режиме поддержания тепла в отапливаемом помещении одной загрузки дров хватает на 1,5-2 часа. Если использовать отопительный прибор в доме меньшей площади (25-50 м²), то продолжительность горения увеличится до 3-4 часов. Кто разбирается в теме, тот поймет, что для самодельной буржуйки это хорошая экономичность.

Фотография готовой печи «Коллайдер» с теплообменными ребрами

Оборотная сторона этой печи длительного горения одна — странный внешний вид. Но это компенсируется многочисленными преимуществами:

• простота изготовления;
• быстрый прогрев и достойное время работы с 1 закладкой твердого топлива;
• дешевая конструкция, достаточно только купить удобные ручки и даже трубу для буржуйки, если нет баллонов с пропаном;
№
• из-за размеров топки в топку кладут длинные (80 см) и массивные поленья, что способствует продолжительности горения;
• можно сделать агрегат с варочной панелью, как показано на фото.

«Коллайдер», как и любой самосварной газовый баллон из газового баллона, можно дополнить установкой водяного контура, регулирующего воздушную заслонку в дверце зольника и внешнего нагнетательного вентилятора. Размеры печи меняют в любую сторону, выбирая резервуары меньшей емкости или трубы другого диаметра.

О работе буржуйки, используемой для обогрева помещения кафе 100 м², рассказывается в видео:

Обзор двухкамерной печи пиролиза

Эта небольшая дровяная печь из газового баллона объемом 24 литра получила название Пятерочка по количеству трубок воздушного теплообменника.Он действует по такому принципу:

1. Как и в предыдущем случае, уложенный на бок цилиндр служит камерой сгорания, а к нему снизу крепится зольник. Роль решетки выполняют прорези в стенке сосуда.
2. В верхней части бака сделано отверстие, к которому примыкают 5 вертикальных трубок теплообменника. Горячие дымовые газы движутся по ним и тем самым передают часть тепла помещению.
3. Из теплообменника продукты сгорания попадают во вторичную камеру, где нагретый воздух отдельно подается через отдельную трубку.Благодаря этому горючие газы, образующиеся в топке, сжигаются и выделяют дополнительное тепло, а затем отправляются в дымоход.

Чертеж пиролизной буржуйки длительного горения с газовым дожиганием

Результаты практических испытаний каменки следующие: помещение площадью 30 м² отапливается при 20 ° С в течение 1 часа, после Одна кладка дерева длится 1,5-2 часа, в зависимости от режима работы. Расчетная мощность — 5 кВт. Как видите, в такой конструкции время горения сокращено за счет уменьшения топки, но печь очень компактна и помещается в любом помещении.Да и греет неплохо.

Наконечник. Хотите увеличить продолжительность горения в среднем до 4 часов? Затем изучите чертеж еще одного варианта, на котором изображена такая же пиролизная буржуйка, сделанная своими руками из газового баллона на 50 литров. Устройство отопительных агрегатов идентично, разница только в объеме баков, используемых в качестве топки.

Так выглядит двухкамерная самодельная духовка. Сверху приварены 2 планки — можно поставить кастрюлю или чайник с водой

Благодаря эффективному сжиганию дров печка Пятерочка экономичнее Коллайдера, хотя и сложнее в сборке.По стоимости материалов разница между ними небольшая — в первых 2 баллона, во втором — 5 труб диаметром 57 мм и длиной 40 см. Отдельное преимущество печи — это возможность сжигать мокрые дрова и любой мусор после нагрева без потери интенсивности нагрева. Остальные преимущества такие же — невысокая стоимость, простота использования и возможность модернизации.

Еще один хороший совет. Естественно, если после замены небольшого баллона на стандартный (50 л) вы захотите увеличить мощность ТЭНа и добавить еще 2-3 трубы к теплообменнику.Помните, что проходное сечение и тяга в дымоходе должны соответственно увеличиваться. В противном случае вы потратите впустую материалы и время, потому что из-за недостаточной тяги внешние секции останутся холодными, а мощность печи не увеличится.

Увеличенный вариант Пятерочки из большого баллона на 50 л

Печь верхнего горения «Бубафоня»

По большому счету, «Бубафоны» нельзя отнести к буржуазным, так как они принципиально иные по принципу работы. Но игнорировать эту печь невозможно из-за ее широкой популярности, из-за продолжительности горения от 1 загрузки дров от 6 до 10 часов.В то же время каменка славится множеством недостатков, о которых мы поговорим дальше.

Алгоритм работы печи длительного горения «Бубафоня», представленной на чертеже, следующий:

1. Топка представляет собой стоячий вертикальный пропановый баллон на 50 литров. Через отверстие в верхней крышке входит патрубок подачи воздуха, заканчивающийся толстым металлическим диском. Снизу к нему крепятся стальные полосы, распределяющие воздух во все стороны.
2. Когда топка доверху заполнена дровами, тяжелый диск прижимает их вниз и заставляет прогибаться при горении.Розжиг также осуществляется сверху, и только потом спускается труба с грузом.
3. Подача воздуха для горения регулируется заслонкой, установленной на верхнем конце трубы. В боковой стенке емкости под самой заглушкой врезается дымоходная труба.

Чертеж верхней топки и расположение воздухораспределителей

Примечание. Место, где труба проходит через крышку, не загерметизировано, и вторичный воздух засасывается, помогая сжигать горючие газы над диском при правильном прогреве печи.

Сильные стороны Bubafoni — это приличное время работы, простота и возможность переоборудования в котел верхнего горения (печь с водяной рубашкой изготавливается, как описано в). Но слабые места заставили многих владельцев гаражей отказаться от такой буржуазии:

• печь нельзя загрузить, пока не сгорит все топливо;
• от блокировки заслонки топка не тухнет и будет долго тлеть, потому что в нее попадает вторичный воздух;
• без хорошей тяги, обогреватель дымит в комнату;
• в режиме медленного горения печка немного греется, а дымоход интенсивно забивается сажей;
• для возврата в нормальный режим агрегат должен хорошо прогреться, что потребляет ¼ топлива.

Слева на фото — крупный план воздушной заслонки, справа — самодельные ребра теплообменника из профилей для монтажа гипсокартона

Справочно. Чтобы сжечь сажу в дымоходе, необходимо при каждой растопке прогонять «Бубафон» на максимальном режиме.

Наконец, немного подсластите пилюлю. Несмотря на все недостатки, печь длительного горения из газового баллона не теряет популярности, к тому же успешно работает на опилках и различных горючих отходах.

Инструкция по приготовлению плиты своими руками

Перед тем, как приготовить дровяную печь длительного горения, необходимо подготовить все необходимые электроинструменты:

• инвертор сварочный;
Болгарка
• , она же болгарка угловая;
Сверло
• с набором сверл.

Примечание. Не будем здесь перечислять молотки с плоскогубцами, так как в доме хорошего хозяина всегда есть полный набор инструментов.

Конечно, вам понадобится старый баллон с пропаном, из которого нужно выкрутить вентиль и обязательно перед резкой залить водой. Дело в том, что пропан тяжелее воздуха и его остатки не уйдут из емкости самостоятельно. Чтобы вытолкнуть их оттуда, достаточно использовать воду. Порядок дальнейшей работы зависит от выбранной конструкции.

Собираем печь трехходовую

Помимо баллонов, для изготовления буржуйки необходимо подготовить следующие материалы:

• Листовой металл толщиной 2 мм уйдет в зольную камеру и ребра, 3 мм на двери;
• кусок круглой трубы диаметром 100 мм — на трубу дымохода;
• уголки или профильные трубы для ног;
• асбест, а лучше — шнур асбестографитовый на уплотнитель двери;
Стальной профиль
• 20 х 20 мм или арматура того же сечения — для усиления решетки.

Стыковка двух цилиндров (слева) и приварка дверной коробки (справа)

Наконечник. Ручки — замки с красивыми подушечками из эбонита купить проще, чем тратить время на самодельные. Чтобы придать печи современный вид, приобретите термостойкую краску (продается в аэрозольных баллончиках).

Чтобы стержни не гнулись от высокой температуры, их нужно укрепить сварными профилями.

В первую очередь распилить металл на заготовки по размерам, указанным на чертеже печи длительного горения, представленном в предыдущем раздел.Технология изготовления печи следующая:

1. В конце первого цилиндра прорежьте отверстие под дверцу и отверстие в стене для выхода газов. У второй емкости отпиливаем дно, а в конце проделываем отверстие под 100 мм трубу. Сделайте на стенках полукруглые вырезы, чтобы один цилиндр плотно прилегал к другому.
2. Прорежьте прорези решетки. С внешней стороны к нему приварите усилители из профиля 20 мм.
3. Изготовить зольник и дверные коробки, приварить их к кузову.Заодно установите ножки.
4. Приварите двери и заделайте стыки с рамой. Установите створки и ручки.
5. Используйте стенки отрезного цилиндра в качестве перегородок, приварив их внутри вертикального резервуара.
6. Соедините две емкости друг с другом сваркой. Установить дымоходную трубу и ошпарить.
7. Присоедините ребра теплообмена к обоим корпусам. На этом плита готова.

Несколько слов о том, как сделать плотные дверцы для печи длительного горения.Технология проста: из узких стальных полос, приваренных к внутренней поверхности полотна, формируется канал, куда впоследствии набивается графитно-асбестовый шнур. Главное, четко определить расположение паза. По окончании весь металл необходимо обезжирить и покрасить в 3 слоя с перерывами на просушку.

Наконечник. Перед покраской желательно расплавить сварную печь, чтобы выгорела вся старая краска.

Изготовление печи пиролизной двухкамерной

Схема сборки этой высокоэффективной буржуйки во многом схожа с «Коллайдером», используется всего 1 баллон с газом, а трубы диаметром 57 и 20 мм добавлены из материалов (в теплообменник и подача вторичного воздуха соответственно).Порядок действий следующий:

1. В баке прорезать отверстия для загрузочной дверцы и под установку теплообменника. Размеры платформы для него — 260 х 200 мм.
2. Сделайте зольник и установите двери, как описано выше. Привариваем ножки.
3. Сделайте теплообменник, разрезав трубы в шахматном порядке между двумя листами металла. Соблюдайте межцентровые расстояния, указанные на рисунке.
4. Согните трубу 20 мм под углом 90 ° и приварите ее к теплообменнику.Присоедините последний к отверстию, вырезанному в цилиндре.
5. Приварите вторичную камеру к дымоходу. Используйте в качестве крышки полукруглую заготовку, которая раньше была стенкой цилиндра. Обогреватель готов.

Ступени сборки дверцы топки — по центру укладывается негорючий утеплитель, по краям графитовый шнур

Примечание. При использовании стандартного баллона алгоритм работы не меняется, нужно только зольник сделать больше (размер указан на чертеже).

Немного о том, как правильно подать воздух во вторичную камеру печи длительного горения. Перед установкой конец трубки необходимо заглушить, а по бокам сделать 5-6 надрезов в виде буквы V. Затем труба вставляется в отверстие в верхней части теплообменника и ошпаривается. Если вы сделаете буржуйку своими руками из трубы, взятой вместо баллона, вам потребуется сварить заднюю стенку и переднюю панель из металла толщиной не менее 4 мм.

Такие прорези нужно сделать по бокам трубки — через них воздух проходит во вторичную камеру

Фото процесса сборки буржуйки

Устанавливаем обрамление дверок духовки

Привариваем зольник из листового металла

Режем решетки и укрепляем их профилем для сварки

Привариваем зольную камеру к цилиндру

Ставим ручки и замки на двери

Вырезаем отверстия под трубы во фланцах теплообменника

Делаем буржуйку на видео

Отопитель в сборе «Бубафоня»

Технология изготовления этой печи — одна из самых простых.Возьмите газовый баллон на 50 литров, отрежьте верхнюю часть по заводскому шву, а затем выполните следующие действия:

1. Сварите решетку из арматуры периодического профиля диаметром 20-24 мм и установите по чертежу. Вырежьте отверстие внизу и установите дверцу зольной камеры.
2. В отрезном колпачке проделайте отверстие для воздуховода и приварите снаружи стальную полосу для уплотнения цилиндра.
3. Прикрепите дисковый груз с приваренными диффузорами к одному концу 57-миллиметровой трубы с помощью сварки и установите воздушную заслонку на другой.
4. Установить трубу дымохода.
5. Вставить воздуховод в топку и надеть крышку.

Фактически 3 части — это вся печь Бубафоны

Для справки. В печи типа «Бубафоня» многие домашние мастера не ставят решетку и дверцу зольника. Это упрощает работу, но усложняет операцию: после сжигания дров необходимо переворачивать корпус, чтобы вытряхнуть золу.

Монтаж решетки из арматурных стержней

Как установить буржуйку и дымоход

При размещении дровяных обогревателей важно соблюдать правила пожарной безопасности. Особенно это касается печей нашего специалиста, у которых верхняя часть может раскалиться докрасна при максимальных условиях эксплуатации. Вот требования:

1. В гараже или в загородном доме из кирпича или других негорючих материалов минимальное расстояние до стен помещения не нормируется. Но любые горючие предметы или конструкции должны находиться не ближе 50 см от корпуса печи.
2. В теплице буржуйку нельзя ставить близко к растениям и стеклянным наружным стенам.
3. В деревянном доме полы под печью застелены металлическим листом, выступающим из печи на 700 мм. Ближайшие стены также покрыты металлом для предотвращения возгорания.

Отдельный вопрос, из чего сделать дымоход для печи. Алюминиевая гофра точно не подходит, так как температура газов на выходе достигает 200-400 ° С, в зависимости от режима работы. Какие варианты действительны:

• труба стальная обыкновенная с тонкими стенками;
• дымоход из кровли или нержавеющей стали;
• Изолированный дымоход сэндвич.

Дымоходный канал лучше проложить под углом (слева), чем просто вертикально (справа)

Наконечник. Лучше брать последний вариант дымохода — двустенную трубу с утеплителем из базальтового волокна посередине.

Для обеспечения хорошего сцепления верх трубы размещают на высоте 4 м или более, если измерять от решетки. Буржуйка Bubafony особенно требовательна к сквозняку; для него следует сделать отвод газов повыше, чтобы потом не возникало вопросов, почему печь дымит в комнату.В идеале вертикальный участок дымохода должен заканчиваться сборником конденсата, хотя многие домашние мастера этого правила не придерживаются.

Кстати, правильный дымоход позволяет повысить КПД печки-буржуйки. Это достигается двумя способами:

1. В гараже или теплице дымоход удлиняют и укладывают под углом, а другим концом помещения выходит на крышу, как показано выше на фото. Таким образом, горящие продукты сгорания будут давать больше тепла внутреннему воздуху.
2. На вертикальном участке дымохода устанавливается теплообменник, подключаемый к системе водяного отопления дома или коттеджа. Минус: из дымоходного канала печи длительного горения нужно будет почаще удалять сажу.

Схема подключения водяного теплообменника, стоящего на дымоходе

Теплообменник самоварного типа, установленный на дымоходе, нельзя подключать напрямую к водопроводной сети. Существует опасность закипания охлаждающей жидкости и поломки трубопровода.Лучше использовать схему подключения через емкость с водой — теплоаккумулятор, который также можно сделать своими руками из газового баллона. С описанием и чертежами его конструкции вы можете.

Буржуйка — небольшая самодельная металлическая печь, получившая распространение в первой половине ХХ века. Позже, с появлением централизованного теплоснабжения, его популярность упала. Вторая волна его массового использования пришлась на годы Великой Отечественной войны, а третья — в 90-е годы того же века для отопления загородных домов.Сегодня буржуйки чаще используются в гаражах или подсобных помещениях. В чистом виде, без переделок, они неэкономичны: горючее «поедают» как буржуйские, но если перестать «кормить», быстро остывают. Самый простой вариант сделать — это газовая плита из газового баллона. Обшивка уже готова, нужно лишь вырезать отверстия для заливки горючего и зольника, прикрепить к ним дверцы, приварить ножки и дымоход (диаметром 150 мм и не меньше).

Цилиндр в такой духовке можно ставить вертикально или горизонтально.Он быстро нагревается, но также остывает сразу после того, как топливо перестает гореть. Тем не менее, для того, чтобы быстро убрать гараж или дачу от минусовых температур или растопить в осенне-весеннюю погоду — отличный вариант.

Какой цилиндр взять для печки?

Понятно, что за кузов пойдет газовый баллон. Но они бывают разных размеров. Самый маленький из 5 литров не стоит использовать для изготовления печей: слишком малы объемы и он не может ничего нагреть.Также есть баллоны на 12 и 27 литров. Из них получится маломощный агрегат для очень маленького помещения: больше 3 и 7 Киловатт тепла из них получить нельзя. В принципе, это может быть пеший вариант, но вес будет солидным.

Оптимальный вариант стационарной буржуйки в гараже или на даче — газовый баллон на 50 литров. Высота 850 мм, диаметр — 300 мм. Объем и толщина стенок достаточно велики, чтобы сжечь любое топливо. При этом он не очень тяжелый, с ним можно работать в одиночку.Буржуйка из пропанового баллона на 50 литров — лучший вариант.

Промышленные газовые баллоны емкостью 40 литров имеют примерно такой же объем, диаметр менее 250 мм, высоту больше, стенки толще. Фреоновую баллонную плиту, с той же мощностью, которую можно получить из нее, сделать будет сложнее: масса большая, а она длинная. Укорочив высоту примерно до 700 мм, можно сделать небольшую толстостенную буржуйку, которая будет немного дольше греться, но немного лучше «удержит» тепло.

Важно! При работе с газовыми баллонами соблюдайте технику безопасности!

Как безопасно разобрать газовый баллон: безопасность смотрите в этом видео.

Из чего и как сделать двери

Двери для буржуйки можно купить литые. На нагнетатель потребуется небольшая высота и побольше — для укладки топлива. Есть уже готовые блоки — проточная дверца с нагнетателем в одной конструкции. В этом случае в вырезанное по размеру отверстие вваривается размерная сварная рама из углов, и к ней уже прикручивается отливка.Чтобы не выдувать трещины, по периметру выреза под дверь приваривается небольшой бортик — 1-2 см полоска металла.

Двери нельзя покупать, а использовать вырезанный кусок стены из воздушного шара. Тогда вам понадобятся какие-то петли или детали от замены. С петлями все понятно: размечаем места, привариваем. Есть такой интересный вариант самодельных петель: несколько звеньев толстой цепочки.

К такой двери нужно будет приварить защелку.

С решеткой или без?

В самом простом варианте решетки нет. Если цилиндр маленький или расположен горизонтально, то изолировать часть внутри проблематично. В этом случае конструкция буржуйки из баллона довольно проста: корпус, поставленный на ножки, имеет одну дверцу, в верхней части приварена труба для подключения дымохода. Все. Вся печка.

На фото выше представлены примеры таких простых духовых шкафов. В них для улучшения теплоотдачи к корпусу снаружи приваривают полосы металла.В верхней части, помимо дымовой трубы, есть еще один выход — на него устанавливается крышка, и этот выход используется как плитка для приготовления, подогрева чая.

Если вы все-таки хотите сделать решетку в буржуйке из горизонтально установленной емкости, придется сварить нижний поддон для сбора золы. Ниже представлен рисунок и фото практической реализации.

В вертикальном исполнении печи чаще всего устанавливают от баллона. В этом случае место выделить проще.Обычно внутрь сваривают прутки толстой арматуры: чугунную решетку подходящего размера найти сложно. Но этот вариант плох, потому что фурнитура быстро выгорает, а ремонт усложняется: старую фурнитуру снимают, новую приваривают. Можно внутри приварить куски толстого уголка или арматуры (как на фото), отдельно сварить решетки из арматуры и по углам уложить отдельно.

В этом видео рассказывается о том, как своими руками сделать печь из газового баллона — решетки делают из арматуры.

Лучшее рассеивание тепла

Самая большая проблема буржуазии — неэффективное использование тепла. Большая его часть буквально летит в дымоход. Этот недостаток эффективно устраняется в топках с дожиганием дымовых газов типа (также, кстати, может изготавливаться из газового баллона) и.

Вариант буржуйки из пропановых баллонов с вторичным дожиганием по КПД выше, чем у «обычных» моделей.

Еще один способ улучшить теплопередачу — удлинить дымоход, тем самым увеличивая количество тепла, которое остается в помещении.При проектировании такого ломаного дымохода лучше избегать горизонтальных участков, а особенно участков с отрицательным уклоном.

Эта газовая баллонная печь работает на дровах. Повышенный отвод тепла за счет длинного сломанного дымохода

Еще один вариант использования тепла дымовых газов — это приварить вертикальную дымовую трубу к горизонтально расположенному корпусу цилиндра. За счет большей площади теплопередача будет выше. Только необходимо будет создать хорошую тягу, чтобы дым не уходил в комнату.

Вы можете делать это так же, как в банных печах: оберните сетку вокруг металлической трубы, в которую можно насыпать камни. Они будут отбирать тепло от трубы, а затем передавать его в комнату. Но. Во-первых, пока камни не нагреются, воздух будет медленно прогреваться. Во-вторых, подходят не все камни, а только круглые, которые лежат вдоль рек. Причем равномерно окрашен без включений. Других нельзя уснуть: они могут взорваться от высоких температур не хуже, чем осколочный снаряд, или испустить радон, который в значительных концентрациях очень вреден.

Но у этого решения есть свои преимущества: во-первых, труба не горит. Камни излучают даже тепло. Во-вторых, после того, как плита погаснет, они будут поддерживать температуру в помещении.

Часто нужно быстро утеплить комнату. Для этого можно использовать обычный вентилятор, который будет обдувать корпус и / или трубу печи. Но ту же идею можно реализовать и в стационарном варианте: в буржуйку в верхней части вварены сквозные трубы.С одной стороны, к ним крепится вентилятор (термостойкий, лучше — с несколькими скоростями, чтобы можно было регулировать температуру).

Еще один вариант, позволяющий добиться активного движения воздуха по стенкам корпуса и не использовать вентилятор: сделать кожух вокруг корпуса на расстоянии 2-3 см, но не сплошным, а с отверстиями снизу и сверху. . По такому принципу работают или металлические печи для бани.

Один из вариантов такого кожуха вокруг горизонтально расположенного цилиндра виден на фото ниже.Через щели, которые находятся внизу, всасывается холодный воздух, находящийся у пола. Проходя по раскаленному корпусу, он нагревается и выходит сверху.

Принцип не нов, но не менее эффективен. Как выглядит готовая печь с таким кожухом, смотрите фото ниже.

Вот еще один кожух, сделанный вокруг буржуйки из горизонтально расположенного цилиндра. Обратите внимание на нестандартное крепление двери.

Самодельный котел из газового баллона для нагрева воды можно сделать по такому же принципу: вокруг баллона приварить водяную рубашку, и подсоединить к радиаторам.Только не забывайте, что в системе должен быть расширительный бачок объемом 10% от общего рабочего объема.

Как сделать буржуйку из газового баллона и как ее улучшить вы теперь знаете. Посмотрите еще одно видео об интересном варианте комбинированной печи для дачи или гаража из кирпича и газового баллона.

С наступлением холодов актуальным становится вопрос утепления. Это особенно важно для комнат, которые вы посещаете время от времени. Сюда входят гаражи, мастерские и подсобные помещения, где было бы нецелесообразно устанавливать стационарную систему.В некоторых случаях это совершенно невозможно, но если вам не удается обойтись без отопления, вы можете сделать печь из газового баллона своими руками.

Рекомендуется использовать один из двух вариантов, первый предполагает создание системы на электричестве, а второй на твердом топливе. К последним можно отнести буржуйку, создать которую сможет даже неопытный домашний мастер. Основным элементом этой конструкции будет выступать корпус, в нем необходимо будет проделать два отверстия, через которые внутрь будет проходить топливо.В системе обязательно должен быть вентилятор и дымоход. Последний элемент часто подключается к отсеку, в котором собирается зола. Для облегчения очистки духовку придется оборудовать в этом месте другую дверцу.

Если делать печь из газового баллона своими руками, то дымоход не следует укладывать коротким путем, при этом большая часть тепла будет улетучиваться наружу. Такой подход нельзя назвать рациональным, поэтому специалисты советуют оборудовать трубу ломанной формы. Так вы сможете повысить эффективность обогревателя.В качестве топлива можно использовать уголь, дрова, старую одежду и даже бытовой мусор. Буржуйка также привлекает мастеров своей простотой, а также универсальностью, ведь с ее помощью можно не только обогревать помещения, но и готовить еду.

Подготовка к работе

Если вы собираетесь делать плиту из газового баллона своими руками, то необходимо предварительно подготовить емкость к работе. Эту процедуру нужно проводить обязательно, иначе газ может взорваться от искры, возникающей в процессе резки.Мастер должен открутить вентиль и дать уйти оставшемуся газу. После этого емкость следует перевернуть и слить конденсат. Его запах нельзя назвать приятным, поэтому стоит собрать остатки в сосуд.

Баллон устанавливается вертикально и заполняется водой, это удалит оставшийся газ внутри, после того, как баллон перевернут на бок, что позволит жидкости стечь, теперь баллон можно начинать резать. Перед началом работ важно определиться, как будет располагаться буржуйка: горизонтально или вертикально.

Первый вариант печи

Духовка из газового баллона своими руками на дереве может быть изготовлена ​​на основе горизонтальной конструкции. Первоначально необходимо будет отрезать верхнюю часть цилиндра, а затем установить ее внутрь. Его следует делать из арматуры, размещая элементы змейкой. Монтаж колосниковой решетки сопровождается сваркой, после которой можно делать лицевую часть печи. На стальном листе нужно очертить контур круга, диаметр которого будет равен внешнему контуру цилиндра.Затем деталь вырезается, а внутри круга намечаются два прямоугольных отверстия. Первый нужен для подачи топлива, а второй будет действовать как нагнетатель.

Основная ступень

Если вы сделаете печь из газового баллона своими руками, то можете рассмотреть фото в статье. С помощью болгарки или стамески необходимо будет вырезать намеченные отверстия, о которых шла речь выше. Готовый чехол следует укрепить сваркой штор и установить на них двери.Последние следует заделать асбоцементным шнуром. На этом можно считать, что лицевая часть печи готова, можно приступать к работе с тыльной стороной. На этом этапе предусматривается обустройство дымохода, для чего нужно сделать отверстие размером, равным диаметру трубы. В нем устанавливается дымоход нужной формы, который должен быть выполнен из толстостенной трубы.

Изготовление вертикальной печи

Если вы сделаете печь из газового баллона своими руками, вам пригодится пошаговая инструкция.Если вам нужно выполнить вертикальную конструкцию, можно использовать один из двух способов. Первые предусматривают внушительный объем работ, они связаны с резкой, однако этап монтажа будет сопровождаться меньшими трудностями. Если вы решили выбрать именно такой способ, то с помощью болгарки нужно избавить емкость от верха. Второй способ сэкономит время, электроды и силы, но его нельзя назвать удобным. В этом случае верх должен быть на месте.

Какой бы метод вы ни выбрали, спереди вам нужно будет вырезать большое отверстие для горения.Ниже находится отверстие меньшего размера для очистки и продувки. При изготовлении плиты из газового баллона своими руками на длительное горение применяется та же технология. Отверстия могут иметь произвольные размеры. На следующем этапе подготавливаются решетки к монтажным работам, в первом случае эти элементы опускаются через верх, но вторая технология не дает возможности установить решетки таким образом, необходимо будет вводить их снизу. , что крайне неудобно.

Герметичность и установка дымохода

Если он будет из газового баллона, то на следующем этапе нужно установить завесы, а затем приварить их к отверстиям.Двери проклеены асбоцементным шнуром, что гарантирует отличную герметичность. Не забывайте, что еще предстоит проделать дыры для дымохода. Через отверстие, которое находится в верхней крышке, будут выпускаться выхлопные газы и подаваться кислород. Его размеры должны соответствовать диаметру трубы. Можно предусмотреть боковой дымоудаление. В этом случае нужно поработать сбоку корпуса. Специалисты в некоторых случаях советуют оснастить колено, но можно сделать вывод совершенно прямой.Если цилиндр лишился верхней части, то дымоход можно установить сверху.

Производственная печь

Плиту своими руками из газового баллона на тренировке легко сделать. Его конструкция несложная. Можно использовать листовой металл, для этого нужно сделать две камеры сгорания, к одной из которых прикреплены ножки. Два отсека соединены трубкой с отверстиями, и установка этого элемента осуществляется на верхней камере. Все эти работы подразумевают использование сварочного аппарата и наличие определенных навыков мастера.Если вы хотите сократить время, можно использовать газовый баллон. Он имеет толстые стены и обеспечит пожарную безопасность. Подачу воздуха в одну из камер необходимо сделать регулируемой; для этого устанавливается заслонка, которую при необходимости можно открыть. Камера, куда будет подавать отработанное масло, должна получиться разборной, чтобы ее можно было очистить. Дымоход располагается вертикально, наклонных и горизонтальных участков быть не должно. Для хорошей тяги дымоход нужно подбирать так, чтобы его длина составляла четыре метра и более.

Технология работы

При изготовлении печки из газового баллона в конце прогона необходимо отрезать нижнюю и верхнюю части от бака, получившиеся половинки составят основу разборной камеры сгорания. Нижняя часть должна быть оборудована металлическими ножками, а в верхней части проделывается отверстие, в которое устанавливается труба с регулировочной пластиной. В центральной части должно быть отверстие, к которому приваривается труба, соединяющая два отсека. В соединительном элементе необходимо проделать отверстия для воздуха.Средняя часть бака пойдет на изготовление вторичной камеры сгорания, которая крепится к соединительной трубе. Завершающим этапом станет изготовление и установка дымохода, что может быть проблематично из-за внушительной длины детали.

Если вы будете делать печь из газового баллона своими руками, то размеры следует выбирать самостоятельно, эти параметры не так важны по той причине, что конструкция легко регулируется. В гаражах и мастерских, а также в подсобных помещениях в редких случаях бывают идеально ровные полы.Чтобы правильно установить духовку и обеспечить ее пожарную безопасность, необходимо сделать ножки регулируемыми по высоте.

Если вы заметили, что масло брызгает из камеры сгорания, необходимо остановить прибор, дождаться полного остывания поверхностей и слить топливо. В отсеке должно быть не более 2/3. Если добыча закипает, необходимо уменьшить подачу воздуха с помощью регулировочной заслонки. Для достаточно интенсивной тяги нужно периодически чистить бак и дымоход.Избавиться от нагара верхней части изделия удастся постукиванием.

Вывод

Изготовление и эксплуатация такого нагревательного прибора очень дешево. Это также связано с тем, что отработанное масло можно легко купить или практически бесплатно взять на СТО. Если вы автолюбитель, то для масла у вас может быть специальный бак, в который вы будете собирать добычу, полученную в теплое время года.

Частный дом отапливается, как правило, автономной системой отопления.Но хозпостройки и гаражи не нужно отапливать круглосуточно, и в то же время без тепла обойтись совершенно невозможно, особенно зимой в гараже при работе с автомобилем. По временному варианту можно обогреть подсобное помещение или гараж электрическим обогревателем, но такое решение приводит к затратам, так как электричество сегодня является дорогим ресурсом.

А вот вариант маленькой твердотопливной печки будет не только экономичнее, но и удобнее, так как небольшая печка своими руками или печь-ракета совершенно энергонезависимая, компактная и мобильная.Самая простая печь в изготовлении из газового баллона на пропане емкостью 50 литров, так как почти не требует шовной сварки.

Пропановые баллоны сделаны из толстой стали, и печь, в основе которой лежит газовый баллон, очень скоро перегорит. Для успеха вам понадобится сварочный аппарат и мастерство сварщика, так как вам потребуются качественные характеристики и хорошая сварка швов. Сварные швы бывают сплошными, а не прерывистыми, так как конструкция должна быть полностью герметичной, это главное требование к печке-буржуйке.

Работа и строительство

Про дизайн — радует своей простотой. Количество дверей — две: зольник, он же нагнетательная камера, и топка. Дымоход можно прорезать в задней или верхней части корпуса цилиндра.

По принципу действия сложностей тоже немного: на решетку кладут топливо, поджигают и наблюдают стремительный нагрев металлического баллона. Свойство металлов быстро нагреваться и так же быстро отдавать тепло и охлаждаться хорошо известно, поэтому вам придется наблюдать за печью и периодически закладывать дрова в топку.По КПД данного агрегата — он невысокий, а дров нужно много. А вот твердотопливные печи и дровяные кушать любые — здесь нет капризов, это одно из преимуществ такой конструкции. всеядная буржуазия — общеизвестный факт, подходят не только бревна, торф и уголь, но и много видов бытового мусора, бумаги и тряпки, столярных отходов и т. д.

Два важных момента: первое — металлические печи много работают эффективнее, если они облицованы кирпичом, а можно использовать обычный керамический кирпич (не огнеупорный), а кладку выполнить с добавлением глины в раствор.Обязательным условием является наличие воздушного зазора 50 — 100 мм между горячим металлом и кирпичной кладкой.

Второй момент — для увеличения теплоотдачи буржуйки монтаж дымохода должен производиться не вертикально, а под углом, длину дымохода увеличивать, проводя его по стенам и потолку. Такой сломанный дымоход поспособствует более полному сгоранию топлива, в том числе и небольшого остатка. Для получения экономайзера выход дымоходной трубы из корпуса печи делают вертикальным, как и положено по правилам теплотехники, но при этом труба идет под углом или в виде ломаных отрезков.В этом случае раскаленные дымовые газы не смогут сразу улететь на улицу, но почти все тепло отдадут помещению. Конечно, такая печь с дымоходом будет стационарной.

Работы по изготовлению печки из баллона

Прежде всего, бывший пропановый баллон освобождается от всегда присутствующих остатков газа. Осторожно открутите клапан и направьте струю в обратном направлении. Газовая струя видна глазу, а когда она высыхает, необходимо слить из баллона конденсат — крайне неприятное вещество с резким неприятным запахом.Переворачивая емкость и сливая конденсат в ненужную емкость, а затем утилизируя ее, можно избавиться от ненужного запаха. Следует следить за тем, чтобы конденсат не попадал на пол или мебель в доме, так как избавиться от этого запаха будет сложно. Лучше всего готовить емкость не в помещении, а подальше от всех построек.

После освобождения баллона его снова переворачивают и в вертикальном положении заполняют водой под горлышком.Вода вытеснит последние остатки газовой смеси. Затем баллон кладут на бок и сливают воду. После этого баллон полностью безопасен и к нему можно применять электрическую или газовую сварку, а также резку болгаркой.

Буржуйка из баллона, как и все другие модели буржуйок, бывает вертикальной и горизонтальной. Второй считается самым простым, традиционным и «технологичным» в исполнении.

Краткая технологическая последовательность горизонтальной буржуйки:

• Срезать крышку баллона.Инструмент — Болгарка
• Проделайте отверстие для установки дымохода в задней или верхней части корпуса. Диаметр сопла может быть в пределах 80 — 120 мм.
• Для передней стенки печи потребуется металлический лист определенной толщины. Не менее 4 мм и достаточно большого размера, чтобы вырезать круг диаметром, равным диаметру цилиндра. Для воздуходувки он — зольник, а для камеры сгорания по кругу вырезают болгаркой или долотом два прямоугольных отверстия. Аккуратно вырежьте, чтобы получилась основа для дверей.Окно печи можно заделать, уложив изнутри асбошноровый шнур по контуру отверстия. После приваривания петель к вырезанным прямоугольникам получаются дверцы.
• Арматурные стержни, изогнутые змейкой, могут служить решеткой. Прикрепите получившуюся решетку к внутренней поверхности цилиндра для сварки — это упрощенный метод. Немного сложнее, но практичнее для дальнейшей эксплуатации будет поставить решетку на приваренные к боковым частям цилиндра уголки.
• Ножки для печки — очень важный элемент. Ножки можно изготавливать из стальной трубы, достаточного диаметра 32 — 50 мм. Ножки также можно приварить снаружи емкости.
• В последнюю очередь выполняется стыковая сварка, соединяющая баллон и переднюю часть печи с отверстиями для печи и нагнетателя.
• Печь будет готова после подключения дымохода из стальной трубы. Первая печь покажет герметичность конструкции. Как правило, при аккуратном исполнении и хорошем проплавлении шва печь работает исправно.

Вертикальную буржуйку из баллона сделать можно двумя способами. Принципиальных отличий от горизонтального исполнения нет, разве что ножки не требуются для вертикальной установки.

1. Способ первый: труднее резать и сваривать, но удобнее в монтажных работах. Начало работы — как при изготовлении горизонтальных буржуй. Крышка цилиндра срезается и внутрь устанавливается решетка из стальной арматуры. Сбоку прорезаны отверстия под нагнетательную и топочную камеры.
2. Второй способ: резать металл практически не нужно, а вот печь собрать сложнее. Крышка не прорезается, а решетка фурнитуры устанавливается через щелевое отверстие топочной камеры. Работать в таких стесненных условиях очень неудобно, а вот плита почти прочная.

Изготовление баллонной ракетной печи

Отличия буржуйской и струйной печей:

• Ракетная печь имеет более высокий КПД. Причина — особая организация движения раскаленных дымовых газов, в том числе угарного газа CO, внутри топки, в данном случае цилиндра.Траектория этого движения особенно длинная и сложная, а теплоотдача соответственно выше. Ракетная печь из того же баллона на 50 литров сможет обогреть помещение большей площади по сравнению с буржуйским вариантом.
• Конструкция ракетной печи дополнена внутренней частью — квадратной трубой, снятой снизу со стального бака. На концах труба не закрывается, а ее внешняя часть служит камерой сгорания, а внутри образуется открытый дымоходный канал, по которому нагретый воздух поступает в цилиндр.
• Дымоход подключается не на верхнем, а на нижнем уровне конструкции, так как потоки горячих дымовых газов, дыма и нагретого воздуха также пойдут сверху вниз и полностью заполнят баллон.

Ракетная печь намного сложнее буржуйки; Для этого потребуются дополнительные узлы и детали. Снять дымоход снизу сложнее, а установка квадратной трубы внутри цилиндра и обеспечение потока воздуха на двух уровнях, первичном и вторичном потоках, усложняет изготовление.Ракетные печи из баллонов сделать проще, так как есть готовый герметичный корпус из толстой стали заводского изготовления. Резка требуется только для устройства отверстий для подключения дымохода и под дверцу камеры сгорания.

Топка ракетной топки выполняется как для топок длительного горения, методом нагрева до «теплой трубы». Первым делом необходимо заложить легкое горючее топливо (бумага, солома, ветки и листья). Когда дымоход прогреется, сделайте закладку на топливо из угля или дров.Ракетные печи получили свое название отчасти благодаря своим характеристикам — при неправильной эксплуатации (очень сильная тяга с открытым нагнетателем) можно получить поток огня сверху и звук, напоминающий турбинный или, как говорят, взлет ракеты.

Ракетная печь требует особого подхода, так как на каждый вид топлива нужна экспериментальная настойка. Чтобы определить режим печи, в начале процесса полностью откройте дверцу нагнетателя и наблюдайте. Как только печка переходит в нормальный режим — начинает «гудеть», постепенно закрывается заслонка воздуходувки, уменьшая подачу воздуха и тягу.Когда печка перестает гудеть и «шуршит», зазор между дверцей нагнетателя и корпусом остается в определенном положении.

Можно было комфортно работать круглый год, должна быть система отопления. Чаще всего в гаражах можно встретить так называемые буржуйки. Такие печи изготавливаются быстро и просто из минимального количества материалов. Некоторые буржуйки служат не только для обогрева, но и для приготовления пищи.

В статье будет рассмотрен пример создания буржуйки для гаража из обычного газового баллона.

Материалы и инструмент для изготовления:
— газовый баллон;
— болгарка;
— ножовка по металлу;
— молоток;
— сварка;
— лист бумаги, маркер;
— трубы для дымохода;
— петли для подвесных дверей.

Шаг первый. Подготовка к воздушному шару

Опасно!

Перед тем, как приступить к созданию буржуйки из газового баллона, нужно ее обезвредить, так как при резке она может взорваться.Чтобы обезвредить воздушный шар, автор рекомендует сжечь его на костре в безлюдном месте.

Чтобы сжечь баллон, сначала нужно открутить вентиль и спустить весь газ. Также баллон можно перевернуть и слить из него оставшийся газ. Далее нужно снять вентиль. Для этого берется ножовка и с ее помощью делается надрез в основании клапана глубиной около 2 мм. Затем клапан сбивается точным ударом молотка.

При стрельбе баллон ставится горизонтально и засыпается дровами, которые затем поджигаются.По словам автора, такой способ обжига безопасен, так как баллон постепенно нагревается и пламя не проникает. Но все же после того, как дрова будут подожжены, желательно отойти на безопасное расстояние.

Step Two Hood
После того, как цилиндр остынет, можно смело приступать к работе, теперь он уж точно не взорвется. Для начала вам понадобится мел и болгарка. В верхней части емкости нужно мелом прорисовать дырочку для будущей вытяжки. Диаметр отверстия должен быть таким, чтобы потом к этому месту можно было приварить трубу для вытяжки.Отверстие и труба должны быть такими, чтобы обеспечивать хорошую тягу печи, иначе дым уйдет в гараж.

Шаг третий Изготовление топки и зольника
Теперь нужно снова вооружиться мелом и определить место под топкой и зольником. Оба эти отсека будут расположены на дне контейнера. Затем с помощью болгарки можно вырезать два отверстия. В результате останутся два куска металла, их нужно законсервировать, так как из них будут сделаны дверцы для печки.

В то же время зольник будет работать как нагнетатель для лучшего горения.

Шаг четвертый Изготовление колосниковой решетки
Эта решетка устанавливается в цилиндре между топкой и зольником. На него будут уложены дрова. Такой мангал можно купить или сделать своими руками. Для его изготовления подойдет стальной уголок или металлические пластины. Еще можно проделать отверстия в стальной пластине подходящего размера. Далее внутри емкости приваривается решетка, как на фото.

Чтобы точно рассчитать размер при самостоятельном изготовлении решетки, дно емкости нужно положить на лист бумаги и затем обвести маркером или краской. Получившийся круг нужно вырезать, в результате получится выкройка.

Шаг пятый Завершающий этап сборки
На заключительном этапе буржуйка уже полностью собрана. Здесь уже нужно поработать над сваркой.Двери навешиваются сваркой. Как вариант, вы также можете использовать дрель и болты с гайками, но это более длительный процесс.

Также нужно помнить о сборке и сварке дымохода, он собирается из труб подходящего диаметра. Чтобы получить как можно больше тепла, дымоход нужно сделать максимально длинным. Будет здорово, если вы пропустите его по всей длине гаража. К верхней части баллона приваривается дымоход.

Вот и все, буржуйка почти готова.В принципе, его уже можно попробовать растопить. Если тяга слабая, можно попробовать удлинить трубу вверх. Также к буржуйке можно приварить металлические ножки, если это необходимо, в крайнем случае можно поставить и на кирпичи.

Еще автор решил усовершенствовать буржуйку, чтобы она могла нагревать чайник или готовить что-нибудь поесть. Для этих целей в верхней части была встроена горелка. Он сделан из задних тормозных барабанов от автомобиля.

В качестве дров для такой печи годится все, что горит. Автор чаще всего использует старые деревянные оконные рамы, которые выбрасываются в большом количестве. Их древесина часто бывает сухой, и такое топливо дает много тепла. Буржуйка прогревается за 20 минут. Чтобы буржуйка была красивее, ее можно покрыть термостойкой краской или грунтовкой.

.
