Чем обжимают интернет кабель: Как обжать кабель RJ-45 своими руками: пошаговая инструкция

Содержание

что это? Схемы и способы обжима витой пары

Так как сайт у нас о Wi-Fi роутерах, и прочему сетевому оборудованию, то я просто должен был подготовить статью о витой паре – кабеле, которым соединяется сетевое оборудование между собой. С помощью которого подключаются компьютеры и другие устройства к маршрутизаторам и модемам. А еще, кабелем который называется витая пара, скорее всего у вас подключен интернет от оборудования провайдера до вашего маршрутизатора, или напрямую к компьютеру. Так же, практически все производители роутеров, кладут в комплект со своими устройствами сетевой кабель небольшой длины. Он нужен для подключения к маршрутизатору разных устройств (ПК, ноутбук, телевизор, игровая приставка и т. д.).

В современном мире развитие технологий передачи данных происходит по-настоящему высочайшими темпами. Вполне можно сказать «со скоростью света», ведь никого уже не удивишь передачей информационных потоков при помощи оптического волокна. Но при всех положительных функциональных характеристиках подобных кабелей связи у них есть несколько серьезных недостатков.

Ключевыми из них являются дороговизна и хрупкость.

На данный момент необходимо очень сильно постараться, чтобы найти человека, который абсолютно не представляет, что такое Интернет или никогда им не пользовался. У огромного количества людей стоит дома персональный компьютер с доступом ко «всемирной паутине». Но чтобы «подвести» Интернет к домашнему ПК необходимо использовать удобный, надежный, а главное крепкий кабель. Вот тут на выручку уже много лет приходит кабель, получивший непонятное, на первый взгляд, название – витая пара.

Что такое витая пара?

Витая пара – это особый вид сетевого кабеля. Его основу составляют одна или несколько пар изолированных, а также скрученных между собой проводников (от их количества зависит категория кабеля). Количество витков на определенную единицу длины минимальное, но достаточное для того, чтобы значительно уменьшить взаимные наведения при передаче сигнала. Сверху витая пара, как правило, покрыта защитной пластиковой оболочкой.

В последнее время этот вид кабеля связи стал самым распространенным при создании локальных и структурированных кабельных сетей. Это произошло благодаря его дешевизне и легкости прокладки.

Основным недостатком витой пары является значительное затухание сигнала (до уровня не распознаваемости) на расстояниях свыше 100 метров. Но этот недостаток легко ликвидируется с помощью повторителей.

Виды

В зависимости от того, есть защита или нет, а также ее качества, различают несколько видов кабелей созданных по этой технологии:

  • неэкранированная витая пара (UTP) – не используется никаких дополнительных защитных приспособлений;
  • экранированная витая пара (STP) – используется медная сетка;
  • фольгированная витая пара (FTP) — используется алюминиевая фольга;
  • экранированная фольгированная витая пара (SFTP) — используется медная сетка и алюминиевая фольга.

При этом в некоторых видах экранированного кабеля могут использовать защиту вокруг каждой пары. Такой вид экранирования обеспечивает значительно лучшую защиту от различного рода наведений, как внутренних, так и внешних.

Категории кабеля «витая пара»

Всего на данный момент существует около 15 категорий витой пары. Они нумеруются от САТ 1 до САТ 8.2. В большинстве случаев категория имеет прямую зависимость от количества используемых пар для передачи информации, а также от количества витков, которые используются на единицу длины. Категории кабеля четко описаны в Американском стандарте проводки в коммерческих строениях.

Опишем кратко каждую из категорий:

  • САТ 1 – всем известный телефонный кабель. В нем используется только одна пара. Применим исключительно для передачи голоса и создания подключений с помощью модема.
  • САТ 2 – устаревший тип кабеля, состоящий из 2-х пар проводников. Он поддерживал передачу данных на скоростях менее 4 Мбит/сек. Часто использовали его в сетях token ring. Сейчас редко используется в некоторых телефонных сетях.
  • САТ 3 – улучшенная версия предыдущего 2-х парного кабеля. Создана для обеспечения передачи данных на скоростях до 10 Мбит/сек. Сейчас очень часто продолжает встречаться в телефонных сетях.
  • САТ 4 – еще один неиспользуемый на сегодня вид кабеля. Состоит из 4-х пар, имеет скорость передачи до 16 Мбит/сек.
  • САТ 5 – именно кабели этой категории чаще всего и называют «витая пара» в классическом ее понимании. Состоит из 4-х пар. Скорость передачи варьируется от 100 Мбит/сек (используются 2 пары) до 1000 Мбит/сек (используются 4 пары).
  • САТ 5е – улучшенная версия обычной 5 категории. Также состоит из 4-х пар. Кабель имеет те же скоростные характеристики, что и витая пара предыдущей категории. Сейчас эта категория является самой распространенной.
  • САТ 6 – для передачи используется 4 пары, которые позволяют повысить скорость передачи до 10000 Мбит/сек.
  • САТ 6а — для передачи используется 4 пары, которые позволяют повысить скорость передачи до 10 Гбит/сек.
  • САТ 7 — для передачи используется 4 пары, которые позволяют повысить скорость передачи до 10 Гбит/сек. Кабель этой категории должен быть экранированным.
  • САТ 8 – находится на данный момент в разработке. Предположительно позволит передавать информационный поток со скоростью до 40 Гбит/сек. Должен иметь общий экран или экран для каждой пары.

Количество пар в одном кабеле может доходить до 100 штук! Посмотрите, как могут выглядеть разные виды (UTP, F/UTP, S/FTP, SF/UTP, U/FTP) и категории (от Cat.3 до Cat.7A) в телекоммуникационном каталоге LAN-ART.

Там же опубликованы фотографии бухт, на которые наматывается провод, можно узнать цену и характеристики товаров.

Способы и схемы обжима витой пары

Очевидно, что для присоединения кабеля к различной компьютерной технике или же к коммутаторам и маршрутизаторам, витая пара должна оканчиваться удобными и стандартизированными разъемами. В данном виде кабеля связи используется разъем RJ-45 (правильное название 8Р8С, но мы будем использовать привычное).

Для того, чтобы сеть, построенная на витой паре, работала правильно, необходимо в соответствующем порядке соединить контакты в коннекторах RJ-45. Сделать это необходимо, как с одного, так и с другого конца кабеля. Для удобства обжима все провода помечены стандартизированными цветами. Естественно, что обжимать кабель, при наличии достаточных знаний, можно и на собственное усмотрение, но для того, чтобы не было путаницы при объединении сетей лучше воспользоваться стандартными схемами обжима. Их существует всего две: прямой порядок обжима и кроссовый порядок обжим (перекрещенный).

  1. Первая схема обжима (прямой) используется при соединении разнотипного оборудования, например, сетевая карта ноутбука и коммутатор.
  2. Вторая схема обжима (кроссовый, или перекрестный) используется при соединении однотипного оборудования, например, двух ноутбуков (иногда для соединения компьютера с некоторыми старыми видами коммутаторов и хабов).

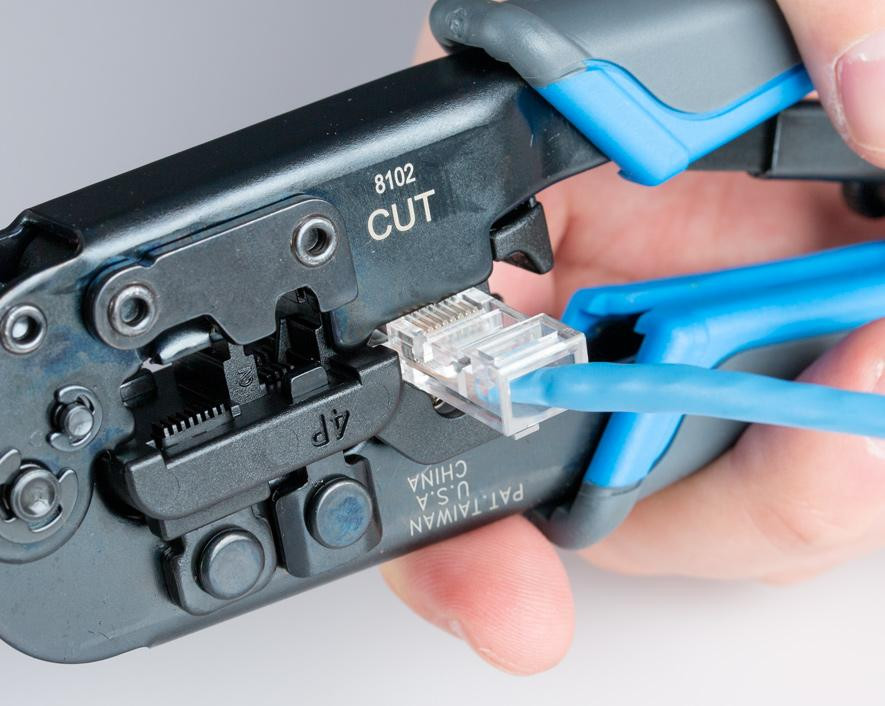

Для обжима кабеля используют специальное приспособление – кримпер (щипцы). Об этом я писал в статье: как обжать витую пару в RJ-45? Сетевой кабель своими руками.

А теперь непосредственно о порядке обжима. Рассмотрим схемы обжима витой пары категории 5, как самой распространенной на данный момент.

Схема обжима прямого кабеля

Такой кабель самый распространенный. Он подходит для подключения компьютеров, ноутбуков, телевизоров и т. д., к роутерам и другим сетевым устройствам.

  • Первый вариант (тип Т586A): одна сторона имеет следующий порядок контактов (от 1 до 8) – бело-зеленый, зеленый, бело-оранжевый, синий, бело-синий, оранжевый, бело-коричневый, коричневый. Другая сторона имеет такой же порядок контактов. Лучше всего использовать это вариант.
  • Второй вариант (тип Т568B). Одна сторона имеет следующий порядок контактов (от 1 до 8) – бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый, коричневый. Другая сторона имеет такой же порядок контактов.

Кроссовый кабель: схема обжима

  • Одна сторона имеет следующий порядок контактов (от 1 до 8) – бело-зеленый, зеленый, бело-оранжевый, синий, бело-синий, оранжевый, бело-коричневый, коричневый.
  • Другая сторона имеет следующий порядок контактов (от 1 до 8) — бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый, коричневый.

Для изготовления гигабитного кроссового кабеля (с поддержкой скорости до 1 Гбит/с), нужно использовать немного другую схему:

  • Один конец кабеля: бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый, коричневый.
  • Другой конец кабеля: бело-зеленый, зеленый, бело-оранжевый, бело-коричневый, коричневый, оранжевый, синий, бело-синий.

Развитие технологий передачи данных не стоит на месте. Теоретически возможно, что скоро витая пара станет устаревшим типом кабеля, но на данный момент – это самый используемый, надежный и дешевый вид сетевого кабеля.

варианты и порядок обжима коннектора для интернета

Ошибки при обжатии

Для начала нужно убедиться, что проблема заключается именно в сетевом кабеле.

Для этого подключите его к любому другому гаджету, если имеется такая возможность.

Проверьте само подключаемое устройство при помощи другого соединителя. Может быть проблема с ним.

Если оно работает исправно, разберитесь, верно ли расположены провода, соответствуют ли они порядку в цветовом оформлении, в ячейках.

Хорошо ли они прижаты до контактов переходника. Если обнаружили неточность – нужно отрезать коннектор и проделать подключение еще раз.

Следует иметь специальные приспособления – коннектор и кримпер, для работы.

Если полученное изделие не привело к появлению интернета на компьютере, попробуйте поджать контакты сильнее.

Как правильно обжать интернет кабель

Как обжать кабель интернета: Делаем сеть в домашних условиях

8.2 Total Score

Довольно просто

Исходя из статьи, обжать шнур самостоятельно  вполне реально и совсем не сложно. Перед тем, как преступить к работе, следует знать, что будет соединять полученное изделие.

От этого напрямую зависит тип кабеля и вариант проделанной работы. Нынешние технологии дошли до того, что устройство само определит нужный вид подключения и подстроит параметры, если мастер сделает ошибку и выберет несоответствующий тип подключения.

Простота реализации

7

Экономия времени

8.5

Экономия средств

9

 |

Конструкция коннектора для сетевого кабеля

Чаще всего для организации компьютерных сетей применяется интернет коннектор типа RJ 45, хотя есть еще и немало других — RJ 11 (для телефонных линий), RJ 12 и так далее, но самым распространенным является именно первый тип. Конструкция этих шнуров, несмотря на различные предназначения, схожа.

Состоит коннектор RJ 45 из пластмассового корпуса, в который встроены специальные контактные ножи. Последние отличаются золотистым напылением на металле, а их количество напрямую зависит от типа шнура и стандарта коннектора, с которым в паре он используется.

Конструкция коннектора

Контактные ножи при сборке штекера отпрессовываются вовнутрь корпуса, так как он изготавливается под давлением методом литья. Кроме этого, в коннекторе есть элементы, надежно фиксирующие шнур и предотвращающие разрыв контактов. Внешний вид напоминает прямоугольный колпачок с защелкой, чтобы кабель надежно фиксировался в розетке или в разъеме сетевой карты.

Важно! Для экранированного кабеля используется другой специальный коннектор. Его отличие от обычного заключается в том, что он также обладает дополнительной экранирующей защитой

как обжать витую пару, способы интернет-подключения

Для организации локальной сети используются проводные сегменты. Они представляют собой разные кабели, на концах имеющие так называемые коннекторы. Для небольших офисных или домашних проводных сетей используют кабель rj 45. Обжать его можно и в домашних условиях, нужно только лишь иметь представление о некоторых тонкостях этой процедуры.

Схемы обжима rj 45

Коннекция элементов локальной сети друг с другом производится с помощью сетевых кабелей, именуемых «витая пара» с разъёмами на концах rg45. Главной отличительной чертой витых пар является плотная внешняя изоляция в виде полихлоридной плёнки, позволяющая уменьшить риск механических повреждений кабеля. Также выпускаются кабеля такого типа с фольгированным экраном, что уменьшает влияние на проходящий по жилам сигнал чужеродных электромагнитных полей.

Технология распиновки витой пары

Распиновка rj45 для ethernet требует определённых знаний и навыков. Важно помнить, что сама последовательность действий при обжиме витых пар остаётся неизменной, а чередуются только цвета подключаемых проводков кабеля. Последовательность действий:

  1. Вначале срезается внешний изолирующий слой кабеля. Для удобства развода жил срез делается на удалении в 50 мм от края кабеля.
  2. Разматываются скрутки всех пар кабеля и располагаются так, чтобы отсутствовало их пересечение между собой.
  3. Выстраиваются разноцветные жилки в нужный цветовой ряд и обрезаются строго под углом 90 градусов на расстоянии 3 см от основания общего кабеля.
  4. Выполняется вставка жил в корпус вилки rj45. При этом сам пластиковый коннектор необходимо держать таким образом, чтобы зажимная клипса была расположена снизу. Каждая жилка должна попасть в соответствующий канал коннектора rj45 в нужной цветовой последовательности. Это важно, так как неправильная последовательность проводков при обжиме приведёт к неработоспособности участка сети с таким кабелем.
  5. С небольшим усилием кабель стоит прижать к коннектору, чтобы убедиться в плотном прижатии торцов проводков к краю вилки rg.
  6. Выполняется обжимка всех вставленных жил специальным приспособлением либо небольшой отвёрткой каждой жилки по очереди.

Результатом этой работы будет надёжное закрепление жил витой пары в вилке rj45. Можно проверить качество крепления проводков в коннекторе оттягиванием в противоположные стороны с усилием самого кабеля и закреплённой вилки.

Распиновка и монтаж розетки

Для распиновки розетки rj45 понадобятся те же инструменты, что и для опрессовки вилки. Главное, соблюсти правильность подсоединения проводящих жил по цвету. Схема действий:

  1. Удаляется внешняя обмотка витой пары на расстоянии 10 см от края для удобства работы.
  2. Разматываются скрутки и располагаются в один ряд в нужной цветовой последовательности. Также стоит добиться того, чтобы от края среза до кончиков проводков они не перекрещивались между собой.
  3. В зависимости от схемы подключения (комп к компу либо комп к свичу и т. д. ), выполняется распиновка кросс или стандарт. На rj45 розетках имеется соответствующая маркировка.
  4. Приложив основу оплётки к плате, вставляют проводки в дальние разъёмы. Расстояние от оплётки до разъёма не должно быть больше 30 мм.
  5. Вставленные жилы обжимают либо специальным инструментом или маленькими ножницами с таким усилием, чтобы послышался характерный щелчок.

При монтаже розетки на стену важно следовать правилу, по которому розеточные разъёмы должны быть направлены вниз. Причин такого расположения несколько:

  • во-первых, оно защищает от попадания пыли или влаги сверху;
  • во-вторых, при быстром и неаккуратном подключении к розетке с нижней позиции меньше шансов сорвать розеточное гнездо;
  • и, в-третьих, с точки зрения эстетики, такой вид монтаж не сильно бросается в глаза и меньше портит интерьер комнаты.

Правильная распиновка ethernet и удачный монтаж розетки позволит создать надёжную коннекцую в локальной сети на долгое время.

Интернет-подключение стандартным способом

При подключении сетевой карты компьютера к интернету используется функционирование витых пар на приём и передачу информации. При этом выполняется распиновка rj45 по цветам для интернета. Используются 2 пары жил, подключённые к хабу и компу по принципу симметричной трансформаторной схемы. Такая распиновка позволяет избежать ошибок при монтаже или распайке витой пары и осуществляет неплохое подавление помех и наводок.

А если возникает необходимость в дополнительной линии или повреждены используемые пары, то без потери качества сигнала есть возможность увеличить количество линий в 2 раза или же перепрессовать коннектор с повреждённых пар на целые провода.

Распиновка интернет-кабеля 8 проводов не представляет собой особых трудностей. Необходима лишь внимательность и аккуратность. Для сокращения времени на монтаж локальной сети стоит использовать специальные инструменты и тестер для проверки правильности обжимки коннекторов витой пары.

Как правильно обжать сетевой (интернет) кабель

Эта статья будет полезна для тех, кто хочет обжать кабель витой пары самостоятельно своими руками.

Содержание

  • Как обжать сетевой кабель 8 и 4 жил
  • Как обжать интернет кабель в домашних условиях

Как обжать сетевой кабель 8 и 4 жил

Чтобы не осталось вопросов, к каждому шагу этой инструкции приложены фотоиллюстрации, таким образом вы сможете увидеть все действия своими глазами.

Подготовьте необходимые инструменты и расходные материалы: кримпер (клещи обжимные), кабельный тестер RG45, съемник изоляции, UTP-кабель, коннекторы RG45.

Если вы еще не приобрели кабель витой пары, то посмотрите какой кабель UTP выбрать. Конец кабеля необходимо выровнять, для этого отрежьте его.

Снимите изоляцию с помощью съемника. Для этого раскройте съемник и в подходящий разъем полукруга вставьте сетевой кабель отступив на 1-1,3 см от края, проверните по кругу съемник для резки изоляции.

Снимите изоляцию, потянув конец наружу.

Распределите витые пары по цвету на четыре стороны. Нить, которая осталась посередине лучше отрезать, чтобы в дальнейшем не мешала.

Последовательно распределяем цвета по указанной на картинке схеме для 8 жил или 4 жил

Неровные жилы подрезаем, чтобы выровнять.

Вставляем жилы кабеля в коннектор RG45. Убедитесь, что цвета имеют туже последовательность.

Жилы должны дойти до конца стенки, то есть упереться в тупик.

Теперь вставьте до конца коннектор с незафиксированным кабелем в разъем RG-45 кримпера и сильно сдавите рукоять.

Если взглянуть со стороны, то можно увидеть, что сетевой кабель сдавлен на месте входа в коннектор, тем самым создается фиксация. Каждая жила зажата резцовыми зубьями.

В случае, если необходимо обжать интернет кабель с другой стороны, проделываем аналогичные действия.

Обжатые кабеля необходимо проверить. Оба обжатых конца вставляем в кабельный тестер RG45, включаем его. Если позиции 1-8 одновременно загораются и сверху, и снизу, то все в порядке. Если какая-то позиция не загорается параллельно, то пережмите еще раз, надавив на рукоять обжимки сильней.

Бывают случаи, что концы одного сетевого кабеля находятся в разных помещениях, в таком случае, для проверки качества обжима используйте дополнительный модуль. Один конец кабеля подключите в нужный разъем основного тестера, другой в дополнительный модуль, включите. В обоих устройствах должны последовательно загораться лампочки 1-8 позиций.

Как обжать интернет кабель в домашних условиях

Забегая вперед отмечу, что данный метод не является надежным, так как качество кустарного обжима не гарантирует хорошую связь между жилами и резцами коннектора.

А теперь давайте рассмотрим, как обжать интернет кабель в домашних условиях без обжимки. Необходимые инструменты: ножницы, канцелярский нож, отвертка.

Поднесите канцелярский нож к концу сетевого кабеля отступив 1,3-1,5 см, проверните нож вокруг кабеля слегка надавив, чтобы образовался надрез на поверхности изоляции.

Снимите изоляцию, вытянув его в сторону конца кабеля.

Разведите витые пары на четыре стороны, нить отрежьте.

Выставьте последовательно жилы по цветам, как указано в схеме ниже для 8 жил (до 1Гб/с) и 4 жил (до 100Мб/с). Выравните их ножницами оставив 1 см и вденьте в коннектор.

Убедитесь, что они дошли до конца своего пути и уперлись в стенку.

Надавите плоской отверткой на зажим во входной части коннектора, чтобы зафиксировать кабель. Затем каждый резец необходимо равномерно вдавливать, чтобы он врезался в жилу.

Если требуется обжать второй конец, делаете все по аналогии. Проверить качество обжима можно лишь подключив кабель между двумя устройствами, например, между роутером и компьютером. Как уже говорил, качество является не надежным, но что поделать, когда все приходится делать в домашних условиях и нет инструмента обжимки.

Лучшее «Спасибо» — ваш репост

Как обжать витую пару

Опубликовано: 15.03.2013

В сегодняшней статье я расскажу о том, как правильно обжать сетевой кабель “витая пара” и какие инструменты и аксессуары для этого понадобятся. Конечно, до сих пор встречаются умельцы, которые могут это сделать с помощью ножа и отвертки, но хороший системный администратор должен иметь определенный набор инструментов, позволяющих выполнить обжим гораздо качественнее.

Итак, мы готовы приступить к обжиму сетевого кабеля. Что нам понадобится?

1. Кабель типа витая пара пятой категории:2. Коннекторы RJ-45 (две штуки). Также для увеличения влаго- и пылезащиты контактной площадки коннектора можно использовать специальный пластиковый колпачок (но не обязательно):3. Обжимной инструмент (его еще называют обжимные клещи или кримпер):Внешний вид инструмента может отличаться лишь некоторыми деталями, но, как правило, с его помощью можно производить обжим, используя сетевой коннектор RJ-45 и телефонный коннектор RJ-11. Кроме того, в нем имеется площадка с резаками, с помощью которых можно обрезать кабель.

4. Инструмент для снятия внешней изоляции – стриппер. Иметь его, конечно, желательно, но не обязательно, т.к. в большинстве кримперов уже есть встроенное лезвие для снятия изоляции:

Теперь нам нужно определиться со схемой обжима. Существует два варианта обжима коннектора на кабеле “витая пара”:

  • для создания прямого кабеля – используется для соединения компьютера с коммутатором;
  • для создания перекрёстного кабеля (называемого кроссовер) – используется для соединения двух компьютеров напрямую без коммутатора, а также для соединения между собой некоторых старых моделей коммутаторов.

При создании прямого кабеля развести цвета по парам можно в соответствии с двумя стандартами: T568A и T568B. Оба эти стандарта используются при обжиме витой пары для соединения компьютера и коммутатора и абсолютно равнозначны. Однако в России более широкое распространение получил стандарт T568B.
Я покажу вам схемы обжимки прямого кабеля по обоим стандартам, но помните, что на практике чаще используется схема T568B (я ее даже сделаю более крупной).

Вариант по стандарту T568A

Вариант по стандарту T568B

При создании перекрёстного кабеля (crossover) цветовая последовательность проводников будет выглядеть следующим образом:

Итак, имея перед собой схему обжима и весь необходимый инструмент, приступаем к обжимке сетевого кабеля. Необходимо выполнить следующую последовательность действий:

1. Аккуратно обрежьте конец кабеля. При этом лучше всего пользоваться резаком, встроенным в обжимные клещи.
2. Снимите с кабеля изоляцию. Это можно сделать с помощью все того же обжимного инструмента, либо с помощью стриппера:3. Разведите и расплетите проводки:Затем выровняйте их в один ряд, при этом соблюдая цветовую последовательность. Вам необходимо разложить провода по цветам в соответствии со стандартом T568B.

4. Обкусите проводки так, чтобы их осталось чуть больше сантиметра:5. Вставьте проводки в разъем RJ-45. Помните, что коннектор вы должны расположить отверстием вниз и защелкой от себя:6. Проверьте, правильно ли вы расположили проводки.
7. Убедитесь, чтобы все провода полностью вошли в разъем и уперлись в его переднюю стенку.
8. Поместите коннектор с установленной парой в обжимные клещи, затем плавно, но сильно произведите обжим:На этом обжатие кабеля “витая пара” закончено. Хотя в статье я постарался как можно подробнее описать весь процесс, как говорится: “Лучше один раз увидеть, чем сто раз услышать”. Поэтому в завершение, предлагаю вам посмотреть видеоролик по данной теме. Видео хоть и не сопровождается словесным комментарием, но все равно наглядно демонстрирует весь процесс обжимки кабеля “витая пара” с помощью кримпера. В конце ролика автор проверяет работоспособность кабеля с помощью LAN-тестера.
