Чем соединить трубы между собой: Как соединить трубы ПВХ. Способы соединения пластиковых труб

Содержание

Как соединить 2 одинаковых по размеру куска профильной трубы между собой без сварки | Дачный СтройРемонт

Недавно на металлобазе знакомый показал хитрый и надежный способ соединения двух отрезков профильной трубы между собой без сварки. Хочу рассказать вам про него, может быть кому-то он пригодится в ситуации, когда сварочного аппарата нет под рукой, а соединение будет необходимо.

Я для примера взял отрезки профильной трубы размером 40 на 40 мм.

На одной из труб делаем отметку мелом или маркером на расстоянии 80 – 90 мм от края трубы поперек со всех 4-х сторон.

Далее на каждой из сторон делаем по 2 отметки, отступив от ребер трубы 2 – 3 мм. Что бы было понятнее, на фото они сделаны черным маркером, так как белого рядом не оказалось.) В редакторе я выделил данные линии реза красным.

Теперь с помощью «болгарки» делаем пропилы по линиям, отмеченным черным маркером. Итого получается 8 резов. И так на каждой из сторон профильной трубы.

Убираем тонкие рёберные «хвостики».

После чего должна получится примерно такая заготовка, как на фотографии выше.

Теперь загоняем нашу заготовку во второй кусок профильной трубы с помощью молотка.

Должно получиться нечто подобное.

Конечно, по-хорошему, сейчас бы обварить это соединение сварочкой, и получилось бы просто идеально.)) Но тогда бы потерялся смысл нашей статьи и смысл данного соединения.

Поэтому сверлим отверстие и соединяем куски наших труб болтом.

И сейчас предвидя вашу критику, хочу сказать, что данное соединение выдерживает нагрузку более 100 кг. Но несмотря на это, хочу предостеречь вас от использования такого соединения при повышенных нагрузках. В таких случаях лучше подстраховаться, и обварить соединение с помощью сварочного аппарата.

А данное соединения можно использовать в экстренных случаях и не в нагруженных конструкциях. Помните, что жизнь прекрасна и дается она только один раз.))

Спасибо за прочтение статьи и до скорых встреч!

Буду очень рад вашему простому лайку 👍 и подписке на наш канал. ))

Как соединить трубы без сварки и резьбы: хомуты для металлических изделий

Andrey

27219 0 8

Вопрос соединения труб без сварки всегда является актуальным, так как сварочный аппарат имеется далеко не у каждого домашнего мастера, да и не все умеют им пользоваться. В то же время ни один трубопровод не вечен, поэтому такая потребность может возникнуть на даче, в частном доме или в квартире в любой момент. Ниже я поделюсь с вами некоторыми секретами специалистов, которые позволяют выполнять подобные соединения без сварки.

Сборка трубопровода без сварки

Металлические

Прежде всего следует сказать, что все существующие трубы можно условно поделить на два вида:

  • металлические;
  • пластиковые.

Как правило, больше всего проблем возникает со стыковкой металлических труб, поэтому вначале рассмотрим способы именно их соединения.

Итак, существует несколько вариантов герметичной стыковки:

Варианты соединения металлических труб без сварки

Ниже подробней ознакомимся с каждым из этих вариантов.

Плашки для нарезания резьбы

При помощи резьбовой муфты

Чаще всего металлические трубы без сварки можно состыковать при помощи резьбового соединения. В этом случае, соответственно, требуется нарезка резьбы. Следует отметить, что это не такая сложная процедура, как многим может показаться на первый взгляд.

Для нарезки резьбы вам понадобится электрический резьбонарезатель или плашки для ручного выполнения этой операции. Так как цена электрического инструмента очень высокая, ниже я расскажу, как выполнить работу вручную:

  1. прежде всего, нужно очистить от краски поверхность, которая подлежит нарезке резьбы. Если на ней имеются наплывы металла, к примеру, оставшиеся после сварки, их надо сточить;
  2. далее нужно снять с торца наружную фаску при помощи напильника;
  3. затем на подготовленный конец детали надо надеть лерку (плашку) и сделать пол оборота. При этом необходимо следить, чтобы плашка наделась строго перпендикулярно оси;
  4. далее надо выполнить четверть оборота назад;
  5. по такому принципу нарезается резьба на необходимую длину. В процессе нарезки резцы нужно смазывать специальной жидкостью или любой другой смазкой;
  6. затем по такой же схеме выполняется нарезка резьбы на другой соединяемой детали трубопровода.

Для муфтового монтажа на одно трубе длина резьбы должна быть в несколько раз длинней, чем на другой, чтобы на нее можно было накрутить муфту с гайкой.

Схема резьбового монтажа при помощи муфты

После нарезки резьбы можно своими руками выполнить муфтовое соединение, которое выполняется следующим образом:

  1. на длинную резьбу накручивается гайка и затем муфта;
  2. на второй конец детали накручивается гайка;
  3. далее трубы соединяются, и с длиной резьбы сворачивается муфта, в результате чего она начинает накручиваться на вторую деталь с короткой резьбой. Данную процедуру нужно выполнять до тех пор, пока место стыка не окажется примерно посередине муфты;
  4. затем с двух сторон накручиваются гайки. Прежде чем их затянуть, между муфтами и гайками следует намотать паклю для гидроизоляции соединения.

Данное соединение получается надежным и долговечным. Однако, далеко не всегда имеется возможность нарезки резьбы. Если, к примеру, трубопровод расположен близко к стене, выполнить эту операция вряд ли удастся.

Поэтому далее я расскажу, как осуществить надежное соединение металлических труб без сварки и резьбы.

На фото – муфта Гебо

Соединение муфтой Гебо

Муфта Гебо («гебу» или «гебра») представляет собой специальный компрессионный фитинг. С его помощью можно выполнить соединение стальных труб без резьбы и сварки очень быстро, причем для этого не понадобятся какие-либо специальные инструменты.

Схема установки муфты Гебо

Схема ее использования предельно простая:

  1. на трубу надеваются детали в такой последовательности:
    • гайка;
    • зажимное кольцо;
    • прижимное кольцо;
    • уплотняющее кольцо;
    • муфта;
  1. затем надо надеть муфту до половины и затянуть гайку;
  2. далее вторая деталь соединяется с фитингом в такой же последовательности.

Надо сказать, что данный фитинг существует как в виде муфты, так и в виде тройника. Это позволяет использовать его в тех случаях, когда нужно выполнить врезку, к примеру, в стояк для выполнения разводки.

Что касается надежности, то это зависит от качества монтажа. Если работа выполнена правильно, то данный монтаж получается надежным и долговечным.

Ремонтно-монтажная обойма

Ремонтно-монтажная обойма

Выполнить соединение труб без сварки и резьбы можно также с использованием ремонтно-монтажной обоймы. Этот фитинг представляет собой муфту или тройник, который состоит из двух частей. Обе половинки стягиваются между собой при помощи болтов.

Следует отметить, что ремонтно-монтажные обоймы предназначены, прежде всего, для выполнения временных ремонтов, к примеру, в случае возникновение трещин. Однако, в экстренных ситуациях с их помощью можно выполнить и стыковку труб, особенно, если трубопровод не будет работать под высоким давлением.

В этом случае инструкция по монтажу выглядит следующим образом:

  1. прежде всего участки деталей трубопровода, на которые будет надеваться фитинг, нужно очистить от краски, ржавчины и всевозможных неровностей, чтобы наружная их поверхность была абсолютно гладкой;

Схема монтажа ремонтно-монтажной обоймы

  1. затем на трубу нужно надеть резиновый уплотнитель. Разрез уплотнителя надо промазать силиконовым герметиком. Следует отметить, что уплотнитель должен полностью охватывать трубы, чтобы не оставалось зазора.
  2. далее обе половинки фитинга надеваются на резиновый уплотнитель и стягиваются болтами, как показано на схеме.

Данный способ, как мы видим, также является предельно простым. По такому же принципу осуществляется соединение хомут-муфтой. Разница заключается лишь в том, что она затягивается с одной стороны, а не двух.

Надо сказать, что если использовать хомуты для труб – соединение труб без сварки получается еще более надежным, чем с использованием монтажно-ремонтной муфты.

Если вам нужно выполнить соединение профильных труб без сварки для сборки какой-либо конструкции, можно также воспользоваться специальными профильными хомутами.

Пример соединения профилей хомутом

Пластиковые

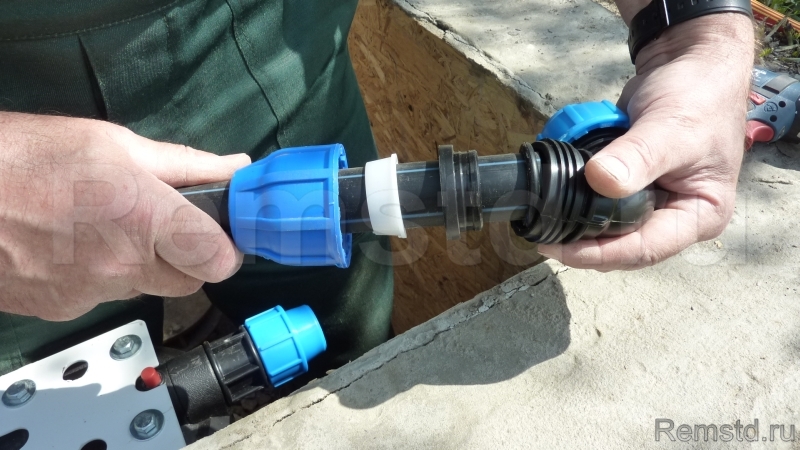

Если вам нужно собрать пластиковый трубопровод, можно воспользоваться компрессионными фитингами, которые работают по тому же принципу, что и муфта Гебо. Чаще всего таким способом соединяют металлопластиковые и ПВХ трубы.

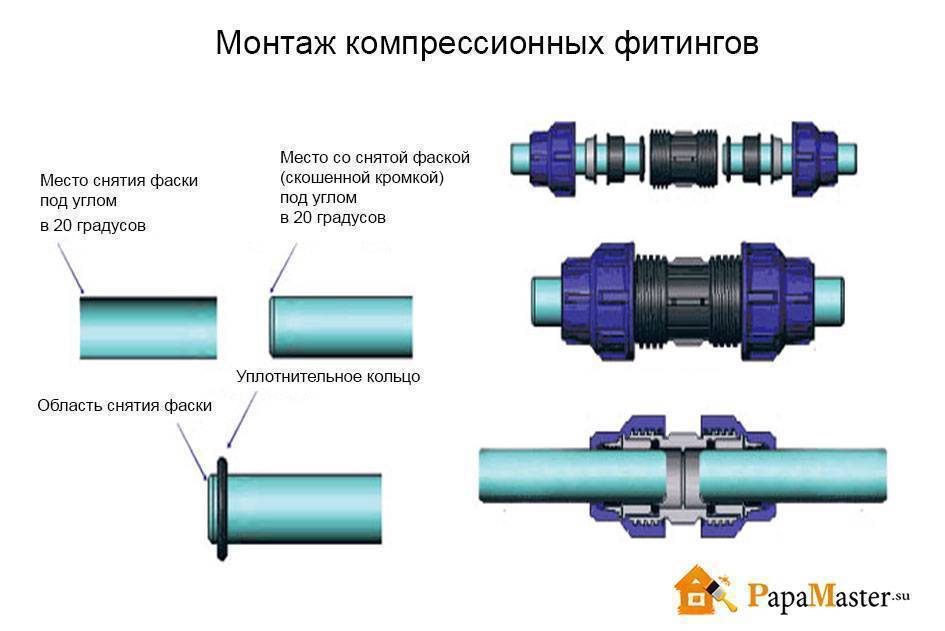

Схема монтажа компрессионного фитинга

Также иногда для этих целей используют специальный клей. Процесс монтажа в этом случае осуществляется предельно просто:

  1. места стыка намазываются специальным клеем;
  2. затем детали проворачиваются на пол оборота;
  3. в таком положении их следует удерживать, пока не застынет клей.

Надо сказать, что подобное соединение получается достаточно прочным, так как клей растворяет смежные поверхности, и, по сути, сваривает их.

Схема склеивания деталей трубопровода

Для сборки металлопластиковых трубопроводов используют также обжимные фитинги. Однако, для этого нужен специальный инструмент, который позволяет их спрессовывать.

Для выполнения временного ремонта, также можно использовать хомуты, описанные выше.

Вот, пожалуй, и все наиболее эффективные способы соединения труб без сварки, с которыми я хотел вас ознакомить.

Вывод

Как мы выяснили, помимо сварки существует ряд других способов, при помощи которых можно выполнить ремонт или даже монтаж трубопровода. Причем, некоторые из них позволяют получить не менее надежное и долговечное соединение. Единственное, в любом случае работу необходимо выполнять очень аккуратно, в соответствии с приведенными выше рекомендациями, чтобы трубопровод получился герметичным.

Дополнительную информацию содержит видео в этой статье. Если у вас возникли сложности в процессе соединения труб, задавайте вопросы в комментариях, и я обязательно постараюсь вам помочь.

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен 25 июля 2016г.

Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора — добавьте комментарий или скажите спасибо!

Как без сварки соединять трубки под любым углом


При необходимости стыковать 2 трубы одинакового диаметра под углом, не имея при этом сварки, можно воспользоваться одной хитростью, которая позволит решить задачу достаточно надежно и красиво.
Этот способ применим практически везде, кроме сборки несущих конструкций. Им можно соединять трубы из любых металлов.

Материалы на одно соединение:


  • трубы одинакового диаметра;
  • толстая металлическая пластина;
  • болт М6;
  • гайка М6;
  • шайбы М6 – 2 шт.

Процесс соединения труб без сварки


Торцы соединяемых труб обрезаются под нужным углом.

При стыковке вплотную, между ними не должно оставаться зазоров.

После этого из металлической пластины нужно вырезать 2 одинаковые заготовки в виде полос, ширина которых позволит войти им внутрь трубок. Чем длиннее будут полосы, тем надежней соединения. На наждачном станке необходимо сделать на половину длины каждой заготовки проточку, сняв металл до середины сечения. После этого у края сточенных сторон сверлятся сквозные отверстия сверлом 6 мм, а сами торцы обтачиваются под круг. На ребрах заготовок делаются отверстия тонким сверлом. Затем детали скручиваются между собой коротким болтиком. С обеих сторон под них подкладываются шайбы. В результате получается шарнир в виде угольника.


Сделанный угольник вставляется в трубки, и они стыкуются. Следует выставить его угол, так, чтобы их торцы сошлись ровно. После этого нужно снять одну трубку, и штангенциркулем замерить расстояние от края оставшейся трубы до отверстия в ребре угольника.

На основании сделанных замеров ставятся метки на трубках, и они просверливаются. Используется такое же сверло, как и при сверлении ребер шарнирного механизма. Здесь важно семь раз отмерить, и один раз просверлить.


Засверленные трубки обратно устанавливаются на угольник. После этого через их отверстия в отверстия шарнира забиваются штифты. Заблокировав угольник, выступающую часть штифтов можно обломить или обрезать. В результате трубки получают неподвижное соединение.



Данное соединение удерживает трубки достаточно жестко. Этот метод крепления просто находка при необходимости стыковать алюминиевые трубы. Место стыка при таком способе выглядит идеально, даже лучше заводской сварки. Единственный недостаток метода в его сложности в сравнении со сваркой или пайкой.

Смотрите видео

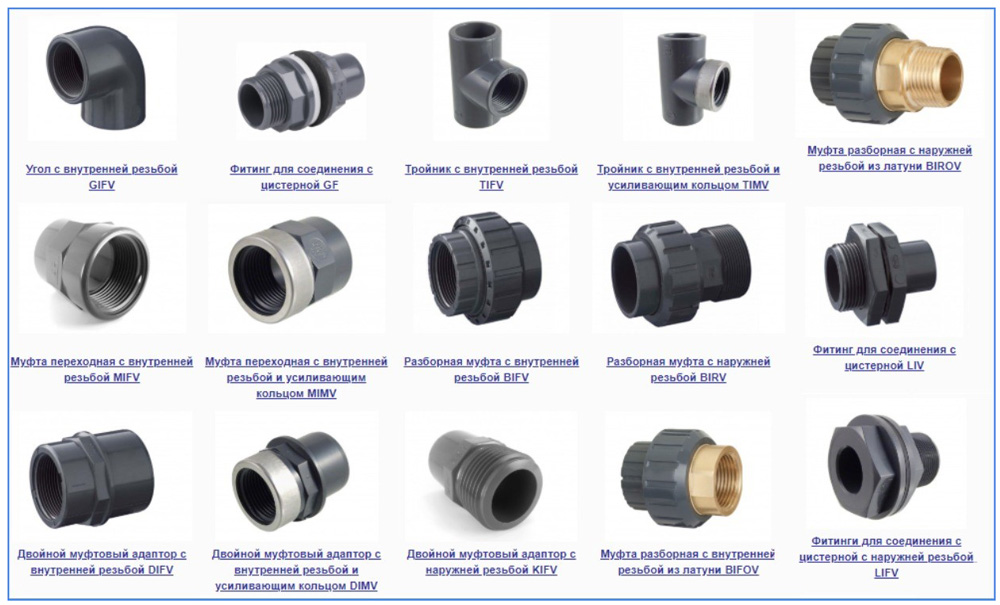

Описание 20 типов сантехники (с фотографиями)

Для обычного домовладельца может быть непростой задачей узнать, какой сантехнический фитинг куда подходит. Существует множество различных типов, размеров и материалов, которые следует учитывать. Какие из них вам нужны, зависит от работы.

Если вам нужны дополнительные указания, вы обратились по адресу. Мы познакомим вас с 20 наиболее распространенными типами сантехнической арматуры.


Различная сантехника

1. Адаптер


Адаптер имеет охватываемый и охватывающий концы, причем охватываемый имеет резьбу снаружи, а охватывающий — внутри.

Они используются для соединения труб разного диаметра или даже для превращения патрубка в патрубок и наоборот.

Существует три типа адаптеров: наружная, внутренняя и с прямой резьбой. Если один из концов переходника без резьбы, его нужно приварить или припаять к трубе.

Переходники

незаменимы, когда речь идет о удлинении или завершении участков трубопровода. Герметичные адаптеры могут выдерживать высокое давление, обычно используемое в газовых и водопроводных трубах. Они также обеспечивают плавный переход от трубопровода к трубной системе.

Вы можете найти адаптеры из различных материалов, в том числе:

  • Сталь.
  • Алюминий.
  • Резина.
  • Латунь.
  • Медь.
  • Чугун.
  • Полимеры.

2. Ниппель

Ниппель трубный – один из самых популярных видов фитингов; это тоже очень важно. Он соединяет трубы с такими приборами, как водонагреватели, и соединяет два прямых участка трубы.

Ниппельный фитинг имеет два охватываемых конца и изготавливается из различных материалов и отделки, например:

  • Латунь.
  • Алюминий.
  • Медь.
  • ПВХ.
  • Углеродистая сталь.
  • Нержавеющая сталь.

Существует пять типов трубных ниппелей, в том числе:

  • Приварной ниппель: Используется для соединения трубных фитингов. Они прочны и могут использоваться при экстремальных скачках давления, вибрациях и изменениях.
  • Шестигранный ниппель: Имеет два резьбовых конца и шестигранный центр. Доступны в различных материалах, длинах и резьбах.
  • Обжимной ниппель: Используется для подачи жидкости через трубы одного размера в трубы другого размера.
  • Бочкообразный ниппель: Короткий трубчатый ниппель с внешней конической резьбой на каждом конце и без резьбы между ними.
  • Закрытый ниппель: С резьбой на обоих концах. Также называется «бегущей соской».

Перед покупкой трубного ниппеля важно учитывать материал, толщину и диаметр, чтобы убедиться, что вы выбрали правильный фитинг.



3. Союз

Соединительные фитинги

состоят из трех частей: гайки, охватываемой части и охватываемой части. Они предназначены для соединения двух труб с возможностью разъединения без повреждения или деформации труб. Их удобно использовать при обслуживании или плановых заменах в будущем.

Трубные соединения

доступны в широком ассортименте прочных материалов, таких как:

  • Чугун.
  • Никель.
  • Латунь.
  • Бронза.
  • Пластик.
  • Резина.

Одним из многих преимуществ соединительных фитингов является простота их установки.

Они используются в различных промышленных и коммунальных приложениях, таких как технологические трубопроводы и системы сточных вод. При покупке соединительного фитинга подумайте, какой тип и размер вам нужен.

4. Колючка

Фитинги

Barb, как правило, на одном конце имеют охватываемую часть, а на другом — конический и ребристый конус.Они предназначены для захвата внутренней части трубы и герметизации соединения.

При вставке зазубренного фитинга шланг или трубка сначала расширяются, а затем расслабляются. Когда трубка или шланг расслабляются и возвращаются к своему первоначальному размеру, соединение герметизируется и его становится трудно разъединить. Фитинги с шипами обычно используются в системах управления газом, воздухом и жидкостью при низком давлении.

Для водопроводных соединений используются пластиковые штуцеры для холодной воды. Латунные шипы используются для переноски горячей воды.Перед покупкой штуцера обратите внимание на следующее:

  • Совместимость материалов.
  • Одинарная или многозубчатая.
  • Жесткость трубки или шланга.
  • Внутренний диаметр шланга или трубки.

5. Муфта

Муфты очень похожи на штуцеры. Однако их невозможно отсоединить без повреждения труб.

Муфты

могут использоваться для соединения двух труб одинакового размера и диаметра. Они также обычно используются для изменения размеров труб; для этого обычно используется переходник для раструба, поскольку он соединяет большую трубу с меньшей.

Вы найдете муфты с внутренней резьбой или без резьбы. Муфты без резьбы используются либо для пайки меди, либо для сварки пластика растворителем.

Есть еще два основных типа муфт:

  • Сжатие: Соединяется между двумя трубами с помощью прокладок или резиновых уплотнений на обоих концах. Уплотнения предотвращают протечки.
  • Скольжение: Обычно используется для ремонта определенной длины поврежденной трубы.

Соединительные фитинги доступны из различных материалов; в том числе:

  • АБС.
  • Хромированная латунь.
  • Латунь.
  • ХПВХ (хлорированный поливинилхлорид).
  • ПВХ.
  • Нержавеющая сталь.

6. Крестовина

Как следует из названия, крестовины представляют собой четырехходовые фитинги, представляющие собой комбинацию двух тройников (см. ниже). Они состоят из одного входа и трех выходов и часто имеют приваренные растворителем раструбы или концы с внутренней резьбой.

Крестовины не так популярны, как тройники. Причина в том, что они могут нагружать трубы при изменении температуры из-за четырех открытых путей.

Крестовины в основном используются в сантехнике, где тепловое расширение не является проблемой, например, в спринклерных системах пожаротушения.

Эти типы фитингов доступны из следующих материалов:

  • Латунь.
  • Сталь.
  • Нержавеющая сталь.
  • Податливый.
  • ПВХ.

7. Тройники

Тройник

представляет собой трехходовой фитинг. Они выглядят как муфта с выходом посередине. Это короткие трубы с «ответвлением» под углом 90 градусов в центре.

Существует два основных типа тройников:

  • Прямой тройник: Используется в установках, где участок трубопровода имеет тот же размер, что и тройник.
  • Тройник-переходник: Используется, если отвод тройника меньше, чем отводящая труба.

Доступны тройники из различных материалов:

  • АБС.
  • Хромированная латунь.
  • Латунь.
  • Медь.
  • ХПВХ.
  • ПВХ.
  • Нержавеющая сталь.

8. Тройник седла

Тройники-седла очень похожи на настоящее седло. Они доступны только из ПВХ и используются для добавления тройника к существующей трубе без необходимости резки или повторной пайки.

Чаще всего используются в ирригационных системах, когда необходимо добавить новую линию дождевателей. Седельные тройники «защелкиваются» на трубу с помощью клея. После того, как клей осядет, просверливается новое отверстие.

9.

Уайс

Wyes выглядят как буква «Y.«Они обычно используются в дренажной арматуре и имеют отвод под углом 45 градусов.

Наклон ответвления предназначен для уменьшения турбулентности и трения. Они соединяют вертикальные водосточные трубы с горизонтальными.

Соединения в виде звездочки доступны в следующих вариантах:

10. Фланцы

Фланец – это круглый фитинг, используемый для соединения труб. Трубы либо навинчиваются, либо привариваются к середине фланца, а затем герметизируются. Отверстия снаружи используются для болтов.

Фланцы

в основном используются в промышленности из-за их способности выдерживать высокое давление. Вы также можете найти фланцы в бытовых насосных системах.

В домашних условиях фланцы из ПВХ используются при креплении унитазов к полу. Их также называют «закрытыми» фланцами.

Предлагаются из нескольких материалов:

  • Медь.
  • Податливый.
  • ПВХ.
  • Латунь.

11. Колена

Коленчатые фитинги изогнуты и в основном используются для изменения направления потока.В основном они изготавливаются под углами 45 и 90 градусов и могут иметь пот или резьбу.

Концы коленчатого фитинга могут быть выполнены под сварку встык, с резьбой или с раструбом. Уменьшающее колено — это когда два конца различаются по размеру.

Отводы изготавливаются из следующих материалов:

  • Латунь.
  • Хромированная латунь.
  • ХПВХ.
  • Медь.
  • АБС.
  • ПВХ.
  • Нержавеющая сталь.

12. Крышки

Колпачки используются для закрытия конца открытой трубы и являются непроницаемыми для жидкостей и газов.Крышка может быть прикреплена к концу трубы с помощью внутренней резьбы (внутренняя резьба) или раструба, сваренного растворителем.

Внешняя сторона колпачка может быть квадратной, круглой, прямоугольной, I- или U-образной; у некоторых даже будет рукоятка.

Крышки доступны в различных материалах:

  • АБС.
  • Медь.
  • ХПВХ.
  • Латунь.
  • Хромированная латунь.
  • ПВХ.
  • Податливый.
  • Нержавеющая сталь.

13. Заглушки

Заглушки

используются аналогично заглушкам, но устанавливаются не на трубу, а внутрь.Обычно они имеют резьбу, чтобы можно было снять заглушку для будущего использования трубы.

Предлагаются во многом из тех же материалов, что и колпачки:

  • АБС.
  • Медь.
  • Латунь.
  • Нержавеющая сталь.

14. Втулки

Втулки выглядят как маленькие винты. Они в основном используются для соединения труб разных размеров, уменьшая большой фитинг до маленькой трубы. Они могут иметь резьбу внутри и снаружи; Тем не менее, это не всегда так.

Втулочные фитинги

меньше, чем штуцеры и муфты, и поэтому часто используются в одних и тех же ситуациях.

Этот тип фитинга доступен в:

  • Латунь.
  • Хромированная латунь.
  • ХПВХ.
  • Медь.
  • АБС.
  • ПВХ.
  • Податливый.

15. Механическая втулка

Механическая муфта соединяет две трубы с помощью винта или другого устройства и проста в установке.

Втулка обычно изготавливается из резины и вставляется в зажим из нержавеющей стали.Зажим сжимает резину, что создает герметичное уплотнение.

Этот тип фитинга является слегка гибким и может использоваться при перекосах в труднодоступных местах.

16. Клапан

Клапан используется для регулирования или остановки потока газа или жидкости. Клапаны обычно классифицируются по применению, например:

  • Изоляция: Используется для временного отключения части трубопроводной системы. Обычно оставляют полностью открытым или закрытым и могут оставаться на месте в течение многих лет до замены.
  • Дросселирование: Используется для контроля давления жидкости. Разработан, чтобы противостоять износу и нагрузкам; однако в конечном итоге они могут выйти из строя. Обычно устанавливаются вместе с запорным клапаном на случай неисправности.
  • Невозвратный: Также называемые обратными клапанами, они обеспечивают свободный поток жидкости в одном направлении, но предотвращают обратный поток. Часто используется в канализационных и дренажных системах.

Клапаны в основном изготавливаются из металлов, таких как:

  • Бронза.
  • Чугун.
  • Литая сталь.
  • Нержавеющая сталь.
  • Углеродистая сталь
  • используется для высокого давления или высоких температур.

17. Переходник

Редуктор предназначен для уменьшения расхода. Он бывает двух типов:

  • Концентрический переходник: Похож на конус. Предназначен для соединения двух секций трубы на одной оси. Обычно используется при изменении диаметра трубы.
  • Эксцентриковый переходник: Используется в системах трубопроводов, в которых передняя труба больше, чем нижняя.

Переходники изготавливаются из различных материалов, таких как:

  • Углеродистая сталь.
  • Сплав.
  • Нержавеющая сталь.

18. Чистка

Прочистной фитинг имеет съемные детали, которые обеспечивают доступ к стокам без необходимости отсоединения сантехнических приборов. Прочистка позволит шнеку (разновидность дрели) войти и очистить забитый слив.

Важнейшие элементы очистки размещены в доступных местах, поскольку шнек не является самым длинным инструментом.Более крупные сантехнические системы имеют несколько прочисток, которые будут размещаться через равные промежутки времени.

Прочистки в основном изготавливаются из ПВХ.

19. Тройник комбинированный

Тройники комбинированные имеют плавно изогнутую центральную ветвь. Они используются в стоках, чтобы обеспечить плавный, слегка изогнутый путь, чтобы уменьшить вероятность засорения. Кривая также облегчает сантехнику проталкивание инструмента в виде змеи.

Эти фитинги изготавливаются из ПВХ.

20. Тройник отвода

Этот тип тройника в основном используется в напорных водяных системах отопления.Он отводит часть потока от основной линии в боковую ветвь, соединенную с теплообменником.

Он предназначен для обеспечения постоянного потока через основную линию, даже если ответвление перекрыто.

Установка тройника отвода может быть сложной задачей. На нем имеется маркировка направления, которой необходимо следовать. Если он установлен наоборот, он не будет работать должным образом.

Отводные тройники изготавливаются из материалов, аналогичных обычным тройникам:

  • Нержавеющая сталь.
  • АБС.
  • Латунь.
  • Хромированная латунь.
  • Медь.
  • ПВХ.

Типы сантехнических фитингов Часто задаваемые вопросы

Где можно купить сантехнику?

Сантехническую арматуру

можно приобрести в местных магазинах скобяных изделий и расходных материалов. Вы также можете найти широкий ассортимент фурнитуры в Интернете на таких сайтах, как Amazon, Home Depot, Lowe’s и eBay.

Как найти правильный фитинг?

Вы можете сделать это, задав себе простой вопрос: Зачем мне это нужно?

Фитинги

— это то, что объединяет трубы с различными вариантами применения в наших домах.Некоторые предназначены для перенаправления, другие для увеличения длины.

Размер — еще один важный фактор. Фитинги обычно измеряются по внутреннему диаметру (ID) и внешнему диаметру (OD) соответствующего соединения. Обычно это измеряется в дюймах или миллиметрах.

Внутренний диаметр относится к полой части фитинга. Наружный диаметр включает толщину стенки (1) .

Что такое сантехника?

Сантехника подключается к водопроводной системе для подачи и отвода воды.Это могут быть ванны, душевые кабины, кухонные раковины и смесители.

Типы трубопроводных систем

«более новых» дома в США (построенных в середине 1970-х годов) оснащены пластиковыми трубами и фитингами. Используемые материалы имеют рейтинг Американского общества испытаний и материалов.

Эта рейтинговая система может использоваться для устройств под давлением, таких как системы распределения холодной и горячей воды, питьевой воды и ирригационных систем. Его также можно использовать для систем без давления, таких как дренажные, канализационные и ливневые системы.

В старых домах (до 1960 г.) для дренажных, канализационных и вентиляционных систем (DWV) использовались чугунные или оцинкованные стальные трубы. Системы DWV предназначены для удаления сточных вод, предотвращая попадание потока канализационных газов в дома.

Сегодня в домах используются ПВХ (поливинилхлорид) и медные трубы. Эти материалы прочны, долговечны и, самое главное, просты в установке (2) .

Руководство по материалам для сантехнических фитингов

Использование правильного материала может означать разницу между отсутствием беспокойства и отсутствием утечек.Знание того, какие материалы и где используются, может помочь вам быстро найти подходящую фурнитуру для вашего дома.

  • Чугунные фитинги: Могут использоваться в системах DWV и обычно черного цвета.
  • ПВХ сортамент 40: Используется в системах DWV, ирригации и наружных применениях, таких как бассейны и спринклеры. Материал можно использовать и в системах под давлением. Его нельзя использовать для сжатых газов или воздуха.
  • ПВХ сортамент 80: Может использоваться в системах под давлением.Его можно использовать для жидкостей под давлением, но не для газов или воздуха.
  • Медь: Используется для распределения горячей и холодной воды в системах под давлением.
  • Акрилонитрил-бутадиен-стирол (АБС): Обычно используется в системах DWV в западной части США.
  • Латунь: Смесь металлических сплавов, таких как медь и цинк, латунь является обычным материалом для фитингов. Он используется в системах под давлением, в основном для питьевой воды и горячего водоснабжения (3) .
  • ХПВХ (хлорированный поливинилхлорид): Обычно используется для питьевой воды при более высоких температурах (до 200 градусов). Он может выдерживать более высокие температуры по сравнению с ПВХ (4) .

Фитинги

Купить трубы

несложно — все, что вам нужно знать, это их длину и материал. Однако фурнитура — это совсем другая история. Крайне важно, чтобы вы использовали правильную фурнитуру для разных областей.

Материал также играет важную роль, поскольку неправильный выбор может привести к утечкам или сбоям в работе вашей системы.Следуя нашему руководству по типам сантехнической арматуры, вы должны чувствовать себя немного увереннее в следующий раз, когда будете искать сантехнику.

Вы занимаетесь сантехникой дома? Какой тип фурнитуры вы предпочитаете использовать? Дайте нам знать в комментариях ниже.

Как соединяются трубы | СТРОЙКА

Трубы можно соединять с помощью различных фитингов и способов.

Существует несколько способов соединения труб, и они обычно называются соединениями труб или фитингами.Соединения и стыки устанавливаются, когда необходимо изменить направление трубопровода, выполнить соединение с сантехническим оборудованием (например, раковиной, унитазом и т. д.) или когда необходимо соединить трубы другого размера или из другого материала. Различные системы используются для соединения различных материалов. Неправильно установленные или подключенные трубы могут привести к аннулированию гарантии и стать причиной шума или повреждения.

Системы соединения медных труб

Раньше медь соединялась каким-либо типом сварки припоем, но этот метод был в значительной степени вытеснен механическими соединениями в жилищном строительстве.Текущие методы соединения меди:

  • Латунные компрессионные — Это металлические компрессионные фитинги из латуни или хромированной латуни. Труба вставляется в фитинг, и когда гайки затягиваются на резьбовой части фитинга, оливка (металлическое кольцо, используемое в сантехнике для уплотнения латунных компрессионных соединений) внутри фитинга создает уплотнение.
  • Муфты из латуни — Трубы вставляются в конец соединения, где оно прочно фиксируется с помощью захватного кольца из нержавеющей стали.
  • Латунные обжимные соединители — Муфты увеличенного размера надеваются на две соединяемые секции трубы. Затем втулки проталкиваются вверх до места соединения, где они закрепляются с помощью обжимного инструмента.

Системы соединения пластиковых труб

Горячие и холодные трубы (напорные системы)
Каждый поставщик/торговая марка предлагает ряд утвержденных соединительных систем. Важно, чтобы ваш сантехник использовал рекомендуемую производителем систему соединения, чтобы гарантировать, что ваша гарантия остается в силе.Это касается как систем горячего, так и холодного водоснабжения, а также газораспределения.

Сантехнические и ливневые системы (безнапорные)

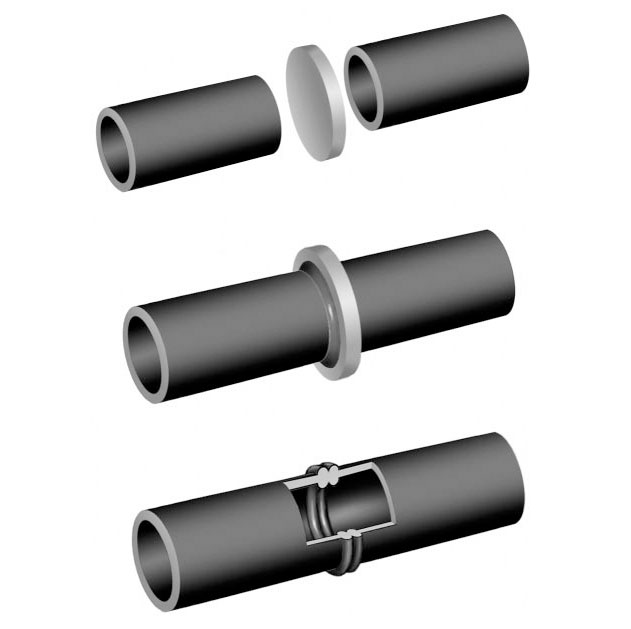

Наиболее распространенным методом соединения этих систем является сварка растворителем, при которой сантехник использует систему из двух частей; сначала на место стыка наносится чистящая грунтовка, а затем наносится растворяющий клей. Затем две трубы и фитинги соединяются вместе, образуя уплотнение.

Сантехнический наконечник
  • Убедитесь, что ваш сантехник использует соответствующие кронштейны для надежного крепления трубопровода к конструкции здания таким образом, чтобы снизить риск гидравлического удара.Если вы проводите трубопровод через металлический каркас здания, убедитесь, что сантехник устанавливает подходящие резиновые втулки, которые отделяют трубу от каркаса, так как это значительно снизит вероятность передачи шума.

Как соединить трубы из ПВХ без фитингов — Модернизированный дом

Фитинги для труб из ПВХ — это удобный инструмент. Они облегчают точное и надежное соединение труб из ПВХ. Прежде всего, они также эффективны для разборки труб из ПВХ, избавляя от многих хлопот в процессе отсоединения.

А если у вас нет фурнитуры? Есть ли другой способ соединения труб из ПВХ без использования этих фитингов? Есть несколько эффективных методов, каждый из которых имеет свои преимущества и недостатки .

Подготовить фитинги

Прежде чем мы пойдем дальше, важно отметить, что у вас всегда должны быть фитинги для труб, когда это возможно. Они были созданы специально для этого использования, и без них процесс становится немного сложнее.

Даже если вам удастся подключить трубы из ПВХ, остается вопрос их удаления. Для некоторых из этих методов имейте в виду, что удаление труб из ПВХ может оказаться гораздо более сложным, чем их соединение.

Наиболее эффективная альтернатива использованию трубоукладчиков — использование промышленного клея или жидкого бетона. При правильном соединении клей должен надежно удерживать соединения труб вместе .

Шаг 1: сделайте надрезы

Если вы планируете соединить стыки ПВХ без использования фитингов, крайне важно, чтобы разрезы были прямыми.Когда концы труб имеют квадратную форму и плотно прилегают к фитингам, это обеспечивает достаточную площадь контакта для работы жидкого цемента.

Он не только обеспечивает надлежащую адгезию, но и делает внутреннюю поверхность трубы более гладкой, что обеспечивает лучшее качество потока воды. Вариантов выполнения вырезов очень много. Подойдет торцовочная пила, но есть и специальные резаки для ванн, специально предназначенные для создания точных квадратных разрезов.

Для достижения наилучших результатов используйте пилу шириной 3-4 дюйма с мелкими зубьями.Держитесь подальше от ножовок, потому что лезвия узкие и могут блуждать. Если вы выполняете много сантехнических работ, приобретите специальный труборез. Если нет, то подойдет и пила с мелкими зубьями.

Шаг 2. Отшлифуйте заусенцы

Одна из наиболее распространенных ошибок при монтаже труб заключается в том, что они не удаляют заусенцы. Удаление заусенцев – это удаление любых незакрепленных или зазубренных кусков материала с концов трубы . Отшлифовав концы трубы, вы создадите гладкую поверхность для сцепления.

Не торопитесь и правильно отшлифуйте наждачной бумагой с зернистостью 80. Если внутри трубки скапливается какой-либо мусор, возможно, она не закреплена должным образом. Именно это приводит к протечкам и другим повреждениям труб из ПВХ.

Шаг 3: пометьте трубы

Это важный шаг, потому что клей, который вы используете, скорее всего, высохнет всего за несколько секунд. Если вы потратите это время на выстраивание вещей и попытки выяснить, где они должны соединяться, вы получите засохший бетон еще до того, как соедините их.

Заранее отметьте выравнивание на соединениях из ПВХ, чтобы сэкономить время и нервы. Если вам нужно, вытащите уровень торпеды, чтобы получить более точное выравнивание. Вы будете использовать эти метки для обозначения точки соединения, и вы сможете нанести клей на место, не беспокоясь о том, что он сначала высохнет .

Шаг 4: Нажмите и поверните

Когда метки установлены и готовы к работе, пора наносить клей. Нанесите ровный слой жидкого цемента на любую из сопрягаемых поверхностей.Нанесение его на одну поверхность стыков может оказаться недостаточно прочным для полного сцепления.

Также рекомендуется предварительно протереть поверхности стыков. Это предназначено для очистки любой дополнительной грязи или мусора, которые могут собираться на поверхности, препятствуя чистой и ровной посадке. Когда вы уверены, что поверхности чистые, нанесите на них ровный слой жидкого цемента. Сохраняйте его даже потому, что вы не хотите, чтобы лишний цемент попадал в водопровод.

Когда у вас есть клей, выровняйте фитинг с вашими метками, но убедитесь, что они находятся примерно на четверть оборота от того места, где они будут скручиваться. Вдавливая трубу на место, поверните последнюю четверть. Скручивание помогает равномерно распределить клей, обеспечивая более прочное соединение .

Более творческий метод

Использование жидкого цемента вместо фитингов имеет серьезные недостатки. Наиболее очевидная причина заключается в том, что после того, как жидкий цемент закрепился, его может быть довольно трудно отделить.Имейте это в виду, потому что, если придет время, когда вам нужно заменить этот сустав, это может сделать день тяжелой работы.

Таким образом, чтобы избежать использования этих сильных клеев, любители могут искать более творческий способ правильной сборки труб после использования фитингов. Имейте в виду, что это временные решения. Если вы хотите более долговечное решение, либо возвращайтесь с фитингами, либо используйте жидкий цемент, чтобы правильно все закрепить.

Сверление и установка штифтов

Если вы хотите проявить творческий подход, попробуйте соединить нужные части вместе и просверлить отверстие с обеих сторон.Когда вы прошли весь путь, используйте скользящий штифт в только что созданном отверстии. Дело в том, что если вам нужно удалить это соединение, все, что нужно сделать, это потянуть за штифт и отсоединить соединение.

На самом деле это удивительно эффективная мера для удержания сопрягаемых частей в неподвижном состоянии. Прежде всего, это лучше всего подходит для реализации соединений, которые могут нуждаться в частой деконструкции. При использовании жидкого цемента или другого промышленного клея может даже оказаться невозможным разъединить два соединения без их полной замены.

Сверление и штифты могут быть не самым эффективным методом долгосрочных решений. Есть более прочные и долговечные методы, которые прослужат гораздо дольше.

Использование крепежа

Возможно, вы хотите выполнить соединение без фитингов, но хотите вернуться позже, чтобы прикрепить их. Вы можете надежно, но временно выполнить эти соединения, используя какой-либо крепеж, в основном винты.

Преимущество этого метода в том, что он позволяет использовать фитинги позже или изменить положение соединения по любой причине.Это обеспечивает гибкость и простоту удаления в дальнейшем.

Однако есть оговорки. Во-первых, он не такой прочный, как метод жидкого цемента. Во-вторых, это не будет работать для ваших внутренних компонентов. Это относится к купольным крышкам и муфтам .

Чтобы снять это, вставьте трубу в соединительную деталь и с помощью молотка убедитесь, что она полностью встала на место. Отсюда просверлите отверстие диаметром 1/8 дюйма примерно на полпути к месту соединения, а затем используйте отвертку или дрель и винт с резьбой, длина которого достаточна для того, чтобы войти в созданное вами отверстие.

Райан Вомельдорф

Райан Уомелдорф имеет более чем десятилетний опыт писательского мастерства. Он любит вести блог о строительстве, сантехнике и других домашних темах. Райан также любит хоккей и всю жизнь является фанатом спорта Баффало.

Недавно опубликовано

ссылка на Как долго живут заборы? (Винил, Дерево, Железо, Алюминий) ссылка на «Какой высоты должен быть мой забор?» (конфиденциальность, заборы перед домом и двором)

Соединение труб и баз данных | Справочный центр Pipefy

Приблизительное время прочтения: 4 минуты

Используйте подключения к базе данных для автоматического обмена информацией в каналах без необходимости делать это вручную.

Это решение специально разработано для процессов, требующих совместной работы и интеграции между различными командами.

В этой статье вы узнаете:

  1. Как соединить каналы и базы данных

  2. Как подключить базу данных к полю канала

📌 Прежде чем вы начнете создавать базу данных, которую вы хотите подключить. Щелкните здесь, чтобы узнать, как создать базу данных.

1. Как соединить трубы и базы данных

  • Перейдите к трубе, где вы хотите установить соединение

  • Нажмите на кнопку инструментов , расположенную в верхней правой части экрана

  • 3 Выберите Соединения

  • Выберите базу данных, которую вы хотите подключить

  • Определите функцию подключения:

  • Затем выберите количество записей: Single или несколько .

  • Здесь также можно выбрать некоторые дополнительные параметры в соответствии с потребностями вашего процесса. Это могут быть:

    • Создание подключенных карт является обязательным условием для перехода этой карты к следующему этапу

    • Создание подключенных карт является обязательным требованием для родительской карты перемещение этой карты на следующую фазу

    • Все подключенные карты должны быть завершены, прежде чем можно будет сделать родительскую карту

    • Автозаполнение позволяет автоматически заполнять поля

Готово! Ваш канал и ваша база данных связаны.

С этого момента вы найдете это соединение внутри каждой карты вашей трубы, во всех фазах , в совершенно новой кнопке в верхнем левом углу.

Нажав на эту кнопку, вы сможете искать или создавать записи в своей таблице в соответствии с ранее выбранными настройками.

2. Как подключить базу данных к полю канала

При установке этого соединения записи вашей базы данных будут появляться только в определенной фазе канала .

  • Выберите фазу, на которую вы хотите добавить поле с подключением к базе данных

  • Нажмите кнопку с тремя точками , а затем нажмите кнопку редактирования фазы

  • 4
  • 4 к полям подключения и выберите подключение к базе данных

  • Создайте метку поля , выберите, какую таблицу (базу данных) вы хотите подключить, функцию поля , и количество записей .Вы также можете добавить некоторые дополнительные правила здесь. Нажмите на , сохраните .

  • Теперь при каждом открытии карточки в фазе с полем соединения вы найдете все записи подключенной базы данных.

📌 Помните: При создании соединения между каналом и базой данных вы автоматически разрешаете доступ к информации в подключенном канале/базе данных и ко всем существующим картам/записям.

Узнайте, как максимально эффективно использовать нашу платформу, пройдя бесплатные курсы Pipefy University.

Присоединяйтесь к сообществу Pipefy, чтобы задавать вопросы, делиться идеями, оставлять отзывы о нашем продукте и общаться с другими участниками.

Подключить PEX к медному проводу, заменить медный провод на PEX

Владельцы недвижимости зависят от водопроводных систем, обеспечивающих подачу чистой воды ко всем приборам. Хотя водопровод является одной из самых важных систем в домашней инфраструктуре, трубы устанавливаются в основном за стеной, что затрудняет определение проблемы, которую необходимо решить, пока не стало слишком поздно. Если вы работаете над реконструкцией или переделкой, требующей замены меди на PEX, SharkBite может помочь упростить эту работу.

Зачем переходить с меди на PEX

Десятилетия назад медь была наиболее широко используемым типом труб для многих сантехнических применений. На самом деле, если вы были сантехником до 2000 года, вы могли использовать медь вместо опасной оцинкованной трубы, которая, как известно, подвергается коррозии.

Сегодня соединение меди с PEX является обычным явлением при новом строительстве, реконструкции и ремонте из-за гибкости, доступности и долговечности PEX при экстремальных температурах.

Меньше точек подключения = меньше рисков

Гибкость трубы

PEX позволяет легко сгибать углы, уменьшая количество необходимых точек соединения. Это снижает затраты на проект для сантехников и сводит к минимуму точки отказа системы.

Более низкая, более стабильная стоимость

Сам

PEX также стоит значительно меньше, чем медная труба. Например, трубка SharkBite PEX диаметром 1/2 дюйма стоит примерно в четыре раза дешевле меди. А поскольку SharkBite PEX имеет фиксированную стоимость, сантехникам не нужно беспокоиться о ежедневных колебаниях цен, как в случае с медью.

Прочный и морозостойкий

Долговечность

PEX делает его более надежным для домовладельцев. Поскольку это не жесткая труба, она будет расширяться в условиях замерзания, а не трескаться, уменьшая утечки и повреждения водой. Он также невосприимчив к коррозии и накоплению минералов, и на него не влияет электролиз, который может вызвать небольшие утечки в медных трубах. SharkBite PEX-B, в частности, обладает самой высокой стойкостью к хлору и шестимесячной устойчивостью к ультрафиолетовому излучению для предотвращения преждевременного выхода из строя.

Читать: Как SharkBite пригодится при ремонте кухни и ванной комнаты.

Традиционные методы перехода с PEX на медь по сравнению с SharkBite

Традиционно подключение PEX к меди зависит от конца трубы, к которой вы подключаетесь. При работе с трубой с резьбой можно навинтить на конец трубы переходник с резьбой, закрепить его гаечным ключом и соединить PEX с другой стороны. Если труба не имеет резьбы, вы можете использовать переходник с наружной или внутренней резьбой.Этот метод требует припаивания адаптера к медной трубе перед установкой PEX на другой конец и закрепления обжимом.

Есть лучший способ.

Традиционные методы перехода становятся сложными и трудоемкими, особенно при работе в ограниченном пространстве. Упростите свой процесс, аккуратно установив медь SharkBite на фитинг PEX примерно за 3 секунды. При правильной установке подключение не прервется, и вам не придется использовать клей, специальные инструменты или открытый огонь.

Линейка продуктов SharkBite Brass Push-to-Connect предназначена для соединения двух труб из PEX, меди, CPVC, PE-RT и/или SDR-9 HDPE в любой комбинации. Одним из основных преимуществ системы SharkBite является то, что для успешной установки не требуются специальные инструменты, обжим, клей или пайка, что значительно упрощает процесс перехода трубы.

Кроме того, этот фитинг не вызывает коррозии меди, а внутреннее уплотнительное кольцо помогает сделать соединение водонепроницаемым.Эта арматура может быть установлена ​​во влажных трубопроводах, за стеной и под землей, и на нее распространяется 25-летняя гарантия.

Читать: См. внутреннюю часть фитинга SharkBite

Как перейти с меди на PEX с помощью фитингов SharkBite

Подключить SharkBite к меди легко с помощью наших латунных вставных фитингов. Просто отрежьте медную трубу, отметьте нужную глубину вставки и полностью наденьте муфту на трубу. Повторите этот процесс для конца PEX, и ваше подключение будет завершено.

Некоторые сантехнические материалы нельзя смешивать

Если вы выполняете какие-либо работы по реконструкции или ремонту водопроводной системы в старом доме, можно с уверенностью сказать, что вы столкнетесь с необходимостью перехода от старого типа трубы к одному из современных материалов. Это может быть переход от резьбовых оцинкованных водопроводных труб к медным или от старых чугунных канализационных труб к сегодняшним ABS.

К счастью для всех нас, эти переходы достаточно распространены, поэтому на рынке есть ряд фитингов, которые делают соединения разнородных труб быстрыми, простыми и безопасными.Фитинги легко доступны в домашних центрах, хозяйственных магазинах и розничных магазинах сантехники.

МЕДНАЯ ТРУБА К СТАЛЬНОЙ ТРУБЕ С РЕЗЬБОЙ

Если вы просматривали раздел сантехники в домашнем центре, вы, несомненно, заметили, что есть резьбовые фитинги для медных труб, которые можно припаять прямо к концу трубы, и они будут навинчиваться непосредственно на старые оцинкованные водопроводные линии с резьбой. Так в чем проблема?

Проблема в том, что цинк, используемый для оцинковки водопроводных труб с резьбой, плохо уживается с медью.Если вы сделаете прямое соединение, эти два материала вступят в химическую реакцию, которая разъедает соединение и в конечном итоге приведет к тому, что оно начнет протекать.

Для безопасного соединения меди и оцинкованной стали у вас есть два варианта. Поскольку латунь не вступает в реакцию ни с медью, ни с цинком, один из способов состоит в том, чтобы убедиться, что у вас есть резьбовой внутренний конец как на медной, так и на стальной трубе, а затем соединить их, просто вставив между ними короткий латунный ниппель с резьбой. .

Второй метод заключается в использовании специального переходного фитинга, называемого диэлектрическим соединением.Диэлектрический штуцер имеет на одном конце стальной фитинг с внутренней резьбой, который навинчивается на стальную трубу. На другом конце имеется медный скользящий фитинг с внутренней резьбой (без резьбы), который припаивается к медной трубе. Две половины соединения затем соединяются с помощью контргайки и двух изолирующих шайб, которые предотвращают контакт медной половины со стальной половиной. Фитинги стоят менее 10 долларов, и не только легче выполнить переход, но и остается стык в линии, который можно разобрать позже, если вам нужно выполнить другие работы на линиях.

ПЛАСТИКОВАЯ ТРУБА К МЕДНОЙ ИЛИ СТАЛЬНОЙ ТРУБЕ

Соединить пластиковые трубы, такие как АБС или ПВХ, с металлическими трубами, такими как медь или оцинкованная сталь, очень просто. Химические вещества, используемые при производстве любой из этих труб, не вступают в реакцию друг с другом, поэтому вам не нужно беспокоиться о факторе коррозии.

Соединение между пластиком и металлом — это просто вопрос выбора резьбового фитинга соответствующего размера и конфигурации для выполнения перехода.Помните, что сначала на конец медной трубы необходимо припаять резьбовой фитинг с наружной или внутренней резьбой.

Например, предположим, что вы устанавливаете новую раковину и хотите использовать 1 1/2-дюймовый сифон из АБС-пластика, соединенный с 2-дюймовой стальной трубой с внутренней резьбой, которая в настоящее время находится в стене. Фитинги для пластиковых труб доступны как с резьбой (доступны как наружная, так и с внутренней резьбой) или с проскальзыванием (без резьбы для клеевых соединений). Сначала выберите 2-дюймовый фитинг из АБС-пластика с наружной резьбой на одном конце и скользящим соединением с внутренней резьбой на другом и ввинтите фитинг в существующую стальную трубу. Приклейте к нему 2-дюймовый переходник с наружной резьбой и 1 1/2 дюйма с внутренней резьбой, затем приклейте 1 1/2-дюймовую ловушку.

При выполнении переходов пластик-металл оберните резьбу тефлоновой лентой, чтобы герметизировать соединение, а также облегчить сборку. Не используйте смазку для труб на этих соединениях, так как это может повредить пластик. Кроме того, для герметизации будет достаточно двух витков ленты — большее количество слоев может создать нагрузку на соединение и фактически привести к его течи.

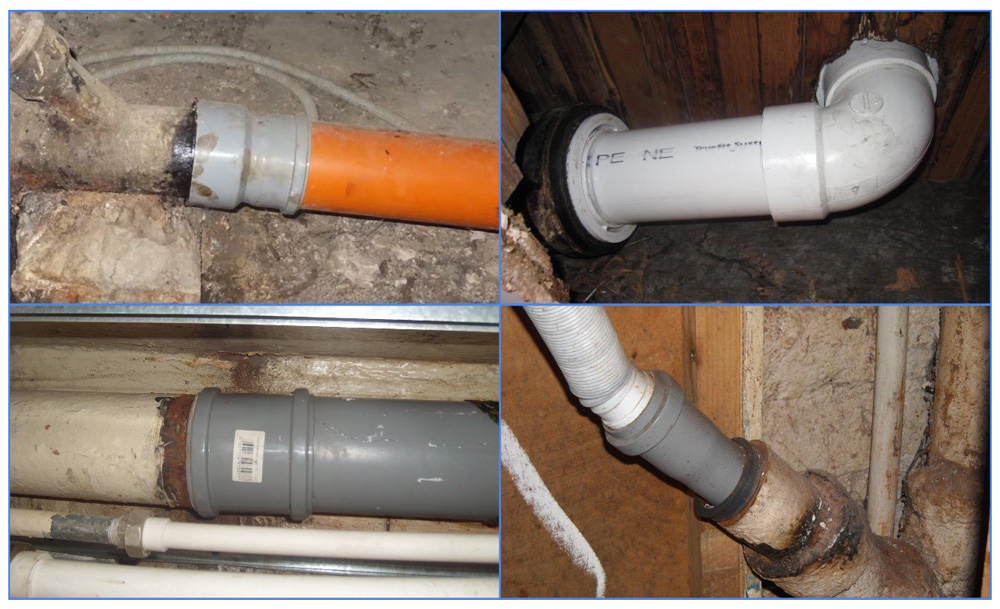

ПЛАСТИКОВАЯ ТРУБА К ЧУГУННОЙ ТРУБЕ

Также широко доступны переходные фитинги

для адаптации трубы из АБС к чугуну.Фитинг, называемый ленточным хомутом, представляет собой просто толстую резиновую трубку с винтовым хомутом на каждом конце. Чтобы использовать фитинг, наденьте один конец на внешнюю сторону чугунной трубы, а другой конец на пластиковую трубу, затем с помощью отвертки затяните зажимы на обоих концах.

Это лишь несколько примеров из сотен доступных переходных фитингов. Просто определите тип и размер труб, которые вы пытаетесь соединить, и ваш дилер поможет вам выбрать наилучший тип фитинга для работы.

Вопросы по реконструкции и ремонту? Напишите Полу по адресу [email protected]

***

Каково ваше мнение? Оставьте свои комментарии ниже или отправьте письмо в редакцию. Чтобы связаться с автором, нажмите на подпись в верхней части истории.

Замена медных труб и фитингов на штуцеры для сантехнических труб — Учебник по ремонту дома

Как заменить старые медные трубы и фитинги без пайки?

Что еще более важно, можете ли вы сделать это, не имея кучу денег, времени или опыта сантехника?

Эти вопросы возникли у меня после того, как я заметил в потолке нашего подвала старый, ржавеющий медный запорный вентиль.В прошлом я платил сантехникам от 90 до 160 долларов за замену однофутовых секций медных труб.

Вы можете легко отремонтировать медные трубы и запорные клапаны с помощью самого лучшего запаса сантехники: вставных трубных соединителей SharkBite.

Я без проблем использовал продукты SharkBite в нескольких арендованных домах, а также в своем собственном доме. Новичок в сантехнике может использовать соединители для труб SharkBite и может отказаться от использования сантехника для основного ремонта. Я люблю своих сантехников, но если я смогу накопить немного денег на обучение моей дочери в колледже, я это сделаю.

Если вы умеете пользоваться рулеткой, маркером и резаком для медных труб, вы справитесь с этим проектом.



Начало работы с заменой медных труб

Вот необходимые материалы:

Я гарантирую, что это простая задача, и вы будете очень довольны результатами. Если у вас нет времени делать что-либо еще, вам следует посмотреть видео, потому что оно показывает, насколько легко использовать фитинги SharkBite.

Давайте погрузимся.

Демонтаж старого запорного клапана, труб и фитингов

Во-первых, перекрыть воду в доме на водопроводе. Затем слейте воду из самой нижней точки.

Я сливаю воду из труб, включив воду в баке для стирки. Вам нужно будет сделать это только для холодной воды, если труба, над которой вы работаете, обеспечивает внешнюю часть вашего дома.

Возьмите контейнер, в который можно собрать лишнюю воду, вытекающую из перерезаемой трубы.

Для фитинга SharkBite

требуется 1 дюйм трубы для хорошего соединения. Имейте это в виду, вырезая старые трубы и фитинги.

Старый проржавевший запорный клапан, который нужно было заменить, находился в потолке нашего подвала между двумя балками. Несмотря на то, что мне понадобился всего 1 дюйм для нового клапана SharkBite, я измерил 1 1/2 дюйма от балки, чтобы обеспечить дополнительную амортизацию. Вы можете сделать отметку маркером, чтобы указать, где вы хотите разрезать медную трубу.

Используйте резак для медных труб AutoCut, чтобы сделать первый разрез в старой медной трубе.

Я ОБОЖАЮ этот инструмент, потому что все, что вам нужно сделать, это защелкнуть его на старой трубе, закрыть заслонку и вращать, пока не будет завершена резка.

Вода будет стекать из первого разреза старой трубы. Соберите его в небольшой контейнер.

Теперь пришло время измерить, где должен пройти второй разрез.

Для подсоединения нового запорного клапана SharkBite к старой медной трубе используйте фитинг SharkBite Slip End. Этот трубный соединитель отличается от традиционного SharkBite.Вставьте медную трубу в него на 3 дюйма. Это очень полезно, когда вам нужно заменить трубы и соединители в середине медной линии.

В моем случае старый запорный вентиль был зажат между двумя балками. Я измерил 1 1/2 дюйма от балки для первого разреза.

Для второго разреза я измерил и сделал отметку на расстоянии 3 1/2 дюйма от второй балки слева от старого клапана. Это гарантировало, что будет достаточно места для фитингов Slip End.

Отрежьте медную трубу по этой второй отметке с помощью инструмента AutoCut.

Старый запорный клапан и труба удалены, пришло время использовать SharkBites!!!

Использование самого лучшего запаса сантехники: вставные соединители SharkBite для труб

Найдите конец первого разреза, который вы сделали, и измерьте его с точностью до 1 дюйма.

Сделайте отметку маркером.

Наденьте запорный клапан SharkBite на медную трубу до плотного прилегания и заподлицо с 1-дюймовой меткой.

Эти же запорные вентили можно использовать для смесителей для душа.

БАМ!! Вы подключили запорный клапан менее чем за 1 минуту.

Клапан будет вращаться свободно, так что не пугайтесь и не беспокойтесь, что он установлен неправильно.

Теперь пришло время надеть фитинг скользящего конца.

Посмотрите на второй разрез, который вы сделали в медной трубе, и измерьте его в 1 дюйм.

Снова сделайте отметку маркером.

Наденьте фитинг с скользящим концом на медную трубу, пока он не совпадет с отметкой острия.

Теперь измерьте расстояние между фитингом скользящего конца и запорным клапаном. Добавьте к этому измерению 2 дюйма. Это общая длина медной трубы, которая вам нужна.

Посмотрите это видео, чтобы увидеть, насколько прост весь этот процесс даже для новичка (и нет, это не опечатка).

Все расходные материалы, которые я использовал, предназначены для медных труб диаметром 1/2 дюйма.

Мой сантехник рекомендует использовать медь типа L, потому что у нее более толстая стенка, чем у типа M.Вы можете увидеть тип, посмотрев сбоку на медную трубу.

Один из наших фанатов заметил: если ваши трубы правильно заземлены, SharkBite разрушит этот эффект заземления.

Вам придется добавить медный соединительный кабель.

Подсоедините соединительный кабель к медным трубкам слева и справа от фитинга SharkBite с помощью зажимов, чтобы обеспечить повторное заземление трубы. Спасибо, Скотт, что указал на это!!!

Что дальше

SharkBites великолепны, особенно если вам нужно устранить точечную утечку в медной трубе.

Если вы занимаетесь ремонтом ванной комнаты и вам нужна помощь, присоединяйтесь к одному из наших онлайн-курсов — они сделают ремонт вашей ванной комнаты намного проще!

Дайте мне знать, если у вас есть какие-либо вопросы, и я сделаю все возможное, чтобы помочь.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
