Чертеж конструктив топки твердотопливного котла шахтного типа: Шахтный котел длительного горения своими руками: чертежи и видео

Содержание

Шахтный котел длительного горения своими руками: чертежи и видео

Котел шахтного типа отличается тем, что дрова в нем горят долго, так как он имеет большой объем топочной камеры.

Конструкция и принцип работы

Шахтный котел длительного горения бывает двух видов:

  1. Устройство с обычным сжиганием топлива.
  2. Пиролизный агрегат.

Они состоят из двух камер, которые разделяют котел на две вертикальные части. В первой горят дрова, во второй находится теплообменник.

Устройство шахтного котла с обычным сжиганием является более простым:

  1. Топка. Она составляет 50% и более от объема всего устройства. Эта часть котла длительного горения имеет большую высоту (почти равняется высоте агрегата), небольшую ширину и глубину.
  2. Загрузочный люк. Находится на верхней или боковой части топки.
  3. Зольная камера. Размещается под топкой.
  4. Колосник. Он разделяет зольную и топочную камеры.
  5. Зольная дверка. Она имеет такие размеры, которые позволяют получить не только доступ к зольнику, но и к нижней части топки. На ней размещают шибер для регулирования подачи воздуха.
  6. Теплообменная камера. Внутри нее находится водяной или жаротрубный теплообменник. Она имеет отверстие, через которое поступают образовавшийся в топке угарный газ.
  7. Дымоход. Он имеет заслонку.

Работает такой шахтный котел следующим образом:

  1. Поджигаются дрова в топке.
  2. Горячий угарный газ выходит через отверстие в теплообменную камеру.
  3. Газ нагревает теплоноситель.
  4. Охлажденный дым выходит через дымовую трубу, а нагретая вода – в систему отопления.

Пиролизный шахтный котел длительного горения имеет почти такую же конструкцию, но она сложнее. Разница заключается в наличии:

  1. Камер сгорания и догорания угарного газа. Размещаются в нижней части теплообменной камеры. Их стенки сделаны из шамотного кирпича.
  2. Трубы вторичной подачи воздуха. Она находится внутри камеры сгорания. Особенностью трубы является наличие большого количества дырочек.
  3. Задвижки вверху стенки, которая разделяет две камеры.

Такой шахтный котел работает по-другому: в топке создают пиролиз путем разжигания дров и последующего ограничения подачи воздуха через зольную дверку.

Во время пиролиза происходит разложение дров на кокс и различные горючие газы. Последние поступают в камеру сгорания, смешиваются с воздухом и сгорают. Остатки газов догорают в камере догорания. Образованное тепло нагревает теплоноситель.

Материалы

Для изготовления пиролизного котла шахтного типа нужно запастись:

  1. Листовой сталью с футеровкой. Толщина 3-5 мм. Другую сталь использовать не стоит, поскольку пиролиз сопровождается высокой температурой и обычный сплав быстро перегорает.
  2. Листовой сталью с толщиной 1-2 мм.
  3. Шамотным кирпичом.
  4. Трубами с диаметром 13, 5 и 2,5 см.
  5. Уголками с размерами 4х4 см. Альтернативой может быть профильная труба с такими же размерами.
  6. Двойной зольной дверкой. Желательно, чтобы она имела асбестовую прокладку. Обязательно она должна иметь задвижку для регулирования подачи воздуха.
  7. Дверкой для чистки теплообменной камеры.
  8. Задвижками. 3 шт. Одна предназначена для дымохода, вторая будет устанавливаться на перегородке между камерами, третья необходима для регулирования подачи воздуха в камеру сгорания.
  9. Базальтовой ватой.
  10. Оцинкованным листом.

Прежде, чем купить материалы, нужно рассчитать минимальную мощности шахтного котла длительного горения и составить или найти в открытых источниках чертеж устройства.

При выборе чертежа большое внимание следует уделять объему топки. Чем больше объём, тем более длительным будет горение.

Изготовление основной части

Основной часть – это самодельный корпус, который разбит на камеры с различными функциональными приспособлениями. Корпус изготавливают так:

  1. Изучают чертеж самодельного агрегата и определяют размеры всех металлических частей.
  2. Рисуют на листовой стали с футеровкой прямоугольники, которые будут стенками и отдельными металлическими частями самодельного котла шахтного типа.
  3. Разрезают листовую сталь на части. Это лучше делать с помощью автогенной сварки.
  4. Сваривают боковые стенки корпуса.
  5. В листе, который будет перегородкой между топочной и теплообменной камерами, вырезают два отверстия: одно должно быть вверху, другое – чуть выше уровня колосника. Желательно, чтобы высота второго отверстия составляла 3 см.
  6. Ставят заготовку внутрь корпуса, фиксируют ее так, как указано в чертеже или просмотренном видео, и приваривают. На верхнем отверстии устанавливают задвижку и приваривают ее основание. Задвижка должна быть со стороны топки. С другой стороны приваривают горловину с глубиной 4 см.
  7. Изготавливают колосник. Для этого в куске листовой стали с футеровкой вырезают продольные неширокие отверстия. Колосник может быть и покупным, но должен быть сделан из стали с футеровкой. Изделие из чугуна не подходит, так как за несколько месяцев работы самодельного котла шахтного типа он покоробится.
  8. Приваривают колосник.
  9. В боковых стенках вырезают отверстия для зольной дверки и дверки чистки камеры догорания. По периметру отверстий нужно приварить горловины. Они должны выступать наружу и внутрь на 6 и 3 см соответственно. Горловину для отверстия в камере догорания лучше приваривать после того, как будет приварен теплообменник.
  10. К внутренним стенкам тепловой камеры приваривают два ряда уголков или профильной трубы. Верхний ряд размещают в 3-4 см от верха. Нижний – на уровне дна камеры догорания. Эти уголки станут частью водяной рубашки. Нельзя делать водяную рубашку вокруг пиролизной камеры, ведь из-за этого нарушится пиролиз.
  11. Приваривают теплообменник с внутренней частью водяной рубашки (ее изготовление описано ниже).
  12. Приваривают дно камеры догорания. Оно должно быть на уровне колосника. При этом одна его треть должна быть горизонтальной, а остальная часть должна подниматься вверх под углом. Величина угла зависит от чертежа. Горизонтальной делают ту часть, которая находится возле внутренней перегородки.
  13. Над дном вырезают отверстие для трубы подачи воздуха.
  14. Сверлят в трубе диаметром 5 см большое количество отверстий и приваривают ее к дыре в корпусе. При этом трубу размещают так, чтобы она выступала снаружи на 6 см. Эта часть не должна иметь дыр. На конце трубы фиксируют заслонку.
  15. Обкладывают стенки камеры сгорания шамотным кирпичом. Чтобы подогнать материал под нужные размеры, его обрезают. Верх камеры должен представлять собой выступающий внутрь кирпич. Между кирпичами должно быть отверстие для дальнейшего движения пиролизного газа.
  16. Аналогичный процесс делают в камере догорания.

Изготовление теплообменника

Он будет представлять собой водяную рубашку с несколькими рядами горизонтальных труб. Теплообменник с вертикальными трубами делать своими руками не стоит, ведь направление движения теплоносителя будет совпадать с направлением движения угарного газа. Из-за этого сильно падает КПД. Наибольший КПД получают тогда, когда направления противоположны.

Теплообменник делают так:

  1. Сваривают квадратную или прямоугольную обечайку. Ширина и глубина должны быть меньше на 6 см от аналогичных характеристик теплообменной камеры.
  2. Вырезают в обечайке два отверстия. Одно должно сходиться с отверстием для задвижки в перегородке, другое – с отверстием для чистки камеры догорания.
  3. Вверху других двух противоположных сторон обечайки сверлят отверстия для трубок с диаметром 2,5 см. Для этого фиксируют в дрели коронку для металла. Делают три ряда отверстий. Дыры должны находиться в шахматном порядке. Важно, чтобы отверстия на одной стенке были выше аналогичных дыр на противоположной стороне.
  4. Разрезают трубы на части, вставляют их в отверстия и приваривают.

Завершающие работы

  1. Приваривают верх внутренней части водяной рубашки.
  2. Сверлят в нем отверстие для дымохода и приваривают трубу с диаметром 130 мм.
  3. Сверлят аналогичное отверстие в верхней части корпуса самодельного шахтного котла длительного горения и приваривают заготовку.
  4. Сверлят дырки вверху и внизу водяной рубашки, приваривают патрубки, сделанные с 2,5-см трубы.
  5. Проверяют герметичность теплообменника, наполнив водой и подняв давление.
  6. Приваривают дно к самодельному шахтному котлу.
  7. Из всех сторон по периметру приваривают профильную трубу с размерами 20х20 мм.
  8. Сверху фиксируют лист стали толщиной 1-2 мм.
  9. Приваривают топочную и загрузочную дверки.
  10. Обшивают всю конструкцию базальтовой ватой и оцинкованным листом.

Твердотопливный шахтный котел Холмова своими руками (чертежи, размеры)

Сделать своими руками котел не всегда возможно. Некоторые виды отопительного оборудования требуют особых знаний и умений. Но котел Холмова изготовить может практически каждый умелец. Его конструкция его совершенно понятна, и сам процесс довольно простой. Что представляет собой прибор для отопления Холмова и как его собрать самостоятельно?

Что такое котел Холмова?

Агрегат Холмова – это теплогенератор, функционирующий на твердом топливе. Устройство имеет вертикально установленные шахты. В топливную камеру можно закладывать уголь, дрова, пеллеты или брикеты. Также не менее эффективно котел работает на сыпучем сырье таком как опилки, щепа. В конструкции допускается использование дров с влажностью более 30%.

При одной закладке топлива котел Холмова способен работать более десяти часов. За счет такого свойства оборудование относится к категории отопительных приборов длительного горения. Мощность таких агрегатов бывает 10, 12 и 25 киловатт.

Устройство котла

Отопительный агрегат Холмова имеет строение шахтного образца. Такие котлы разделяют на два вида:

  • зависимый от электрического питания;
  • работающий без подключения к электрической сети.

Все котлы Холмова имеют одну конструкцию, которая состоит из таких элементов:

  • металлический корпус;
  • две камеры – топливная и шахта с теплообменником;
  • терморегулятор;
  • колосники;
  • патрубок, к которому подсоединяется дымоходная труба;
  • компенсаторы теплового расширения;
  • входы и выходы для слива, подачи и выводы и установки клапана предохранительного;
  • дверки;
  • выдвижной лоток для сбора золы.

Дверки агрегата изготовлены из двух металлических листов, между которыми заложен слой теплоизоляционного материала.

Края их по контуру оклеены термостойким уплотнителем из асбеста. Такая конструкция позволяет дверкам сильно не накаляться – максимальная температура их прогрева достигает 80 градусов.

Крышки закрепляются специальными запорами, только задняя закрывающая панель крепится на съемные винты. Дверца зольного отсека охлаждается непрерывными воздушными потоками, поэтому она содержит менее 50 процентов термоизоляции.

На фото котел Холмова с увеличеным бункером

Дно агрегата представляет собой специальную пластину покрытую материалом уменьшающим передачу тепла. Сверху расположена камера, а с нижней две длинные устойчивые ножки.

Энергозависимые конструкции котлов Холмова оснащены вентилятором и прибором контролирующим процесс. Агрегаты, функционирующие независимо от электричества имею на фронтальной стенке терморегулятор, с помощью которого осуществляется автоматическая регулировка теплоотдачи отопительного оборудования. Устройство с поддувальной дверцей соединено специальной цепочкой.


Зольник устроен сразу под колесником. При открытой дверке зольник легко вынимается. Снизу котла расположен патрубок для слив рабочей жидкости. Отводы для входа устроены сверху, а обратки – в нижней части.

Компенсаторы расширения располагаются по периметру агрегата, а также в виде стержней и перегородок находятся самом корпусе. Они защищают корпус от увеличения до критических объемов во время прогрева. Благодаря этому теплообменник также не деформируется. Разделительные стенки находятся на расстоянии 24 сантиметров друг от друга.

Достоинства и недостатки

Твердотопливный котел Холмова достаточно популярен. Немаловажным считается то, что он является отопительным прибором длительного горения. Кроме этого положительных характеристик у агрегата не мало:

  1. Высокий уровень коэффициента полезного действия. Котлы обладают высокой производительностью и способны эффективно обогревать коттеджи, дачи или складские помещения.
  2. Простота использования. Конструкция оснащена удобными люками, через которые без особых усилий можно загрузить топливо или произвести прочистку камер. Зольник легко снимается для удаления продуктов горения.
  3. Универсальность использования. Отопительный агрегат может функционировать на любом виде твердого топлива. Также могут использоваться поленья в влажностью до 45%.
  4. Безопасность эксплуатации. В процессе работы котла в помещение не выделяются угарные газы и дым.

Энергонезависимые котлы Холмова могут работать в автономном режиме до 16 часов при одной закладке топлива в камеру.

К недостаткам относят возможность оседания смолы и сажи на стенах загрузочного отсека.

Как сделать своими руками?

Благодаря простой конструкции котел Холмова можно изготовить самостоятельно. Схема устройства и поэтапное описание поможет изучить весь процесс сборки поэтапно. На примере рассматривается самая простая модель с мощностью до 10 киловатт.

Размеры котла будут соответствовать таким параметрам:

  • глубина с учетом дверки и горловины – 63 сантиметра;
  • высота корпуса – 80 сантиметров;
  • ширина – 47 сантиметров.
Как сделать котел Холмова своими руками

Для сборки отопительного агрегата следует приобрести материалы:

  • толстостенные стальные листы толщиной не менее 3 миллиметров;
  • шнур асбестовый с параметрами 15 х15 миллиметров;
  • патрубок металлический длиной 47 миллиметров и поперечником 1 сантиметр;
  • трубы разного диаметра – 15, 20, 40 и 115 миллиметров.

Сделать твердотопливный котел своими руками можно выполнить в такой последовательности:

  1. Изготавливается внутренняя часть конструкции. Изначально сооружается водяное заграждение. Оно состоит из двух вертикальных стенок с дном и крышкой приваренным к ним. В центре, с помощью сварки, закрепляется металлический П-образный компенсатор. Торцы конструкции остаются незакрытыми. Водяная перегородка должна быть шириной 403 миллиметра, в глубину – 60 миллиметров, а ширина – 485 миллиметров.
  2. Внутренние боковые стены котла вырезают из металлических листов шириной 540 миллиметров и высотой 770 миллиметров. Прямоугольник должен получиться не совсем правильным – в нижнем углу спереди получится вертикальная фигура величиной 80х208 миллиметров, а сверху на этой же стороне формируется горизонтальная прямоугольная конструкция с параметрами 387х30 миллиметров. На расстоянии 10,2 сантиметра от задней стенки и 2 сантиметра от передней с двух сторон проделывают для водяной перегородки отверстия.
  3. Вырезается задняя сторона – 770х403 миллиметров и передняя – 562х403 миллиметров.
  4. Все подготовленные детали с помощью точечной сварки соединяются в одну конструкцию.
  5. Приваривается первая цельная рамка к верху собранного корпуса котла. Вторая должна иметь П-образную форму и крепится снизу. Между рамками и сторонами должен соблюдаться прямой угол.
  6. Подготавливается третья рамка в виде буквы «П», которая должна поместиться внутри корпуса под водяным заграждением. Расстояние между ними должно быть 9 сантиметров.
  7. К выступающим на переднем плане конструкции прямоугольникам горизонтально приваривают полосу из металла длиной 103 миллиметра и шириной 80 миллиметров.
  8. С тыльной стороны вверху проделывается отверстие размером 115 миллиметров.
  9. Из листов металла вырезаются наружные стенки. Они имеют простую прямоугольную форму и соответствуют размерам, передняя – 562х463 миллиметра, тыльная -77х463 миллиметра и боковые -77х546 миллиметров.
  10. В передней стенке на одной вертикальной линии проделываются отверстия для компенсаторов. Их достаточно пару штук диаметром по 1 сантиметру. В углу с правой стороны вырезается круглый проем для термометра.
  11. В задней панели корпуса добавляют два компенсационных отверстия, и по одному – для подачи, сливного клапана и дымохода.
  12. В боковых стенках делают два отверстия на одной линии с подготовленным компенсатором водяной преграды. Далее сбоку конструкции в левой стенке проделываются круглые проемы для терморегулятора и обратной подачи теплоносителя.

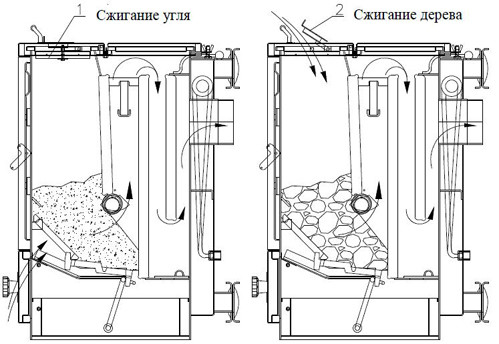

Схема твердотопливного котла Холмова

После этого к специально подготовленным отверстиям приваривают компенсаторы. Все внешние стены привариваются к внутренней части.

С помощью сварки подсоединяются патрубки, трубы дымовые, а сверху корпус по периметру камеры мс теплообменником четыре болта.

В собранный прибор заливается вода и нагнетается давление до 2,2 бар для проверки герметичности конструкции. При этом все патрубки должны быть заглушены. В конце приваривается днище котла.

Из металлического листа изготавливают порожек, размером 400х160х550 миллиметров с о 14 отверстиями. Он устанавливается на дне конструкции под водяной перегородкой. После этого вырезается конструкция двухслойной дверцы и ящика для золы. В конце изготавливается крышка, закрывающая камеры котла.

Отопительное оборудование шахтного типа, работающее на твердом топливе, обладает простыми эксплуатационными особенностями и достаточно эффективно. Соорудить такое устройство для обогрева загородного дома или коттеджа можно своими руками по принципу схемы сборки котла Холмова.

Чертежи шахтного твердотопливного котла 9 кВт

Запускаю новую тему: как сварить твердотопливный котел самому. Сразу предупреждаю, купить чертежи твердотопливного котла 10 кВт тут не получится, внизу будет ссылка на: скачать бесплатно без смс и регистрации. Кто чувствует в себе силы, может брать и делать. А теперь подробней о конструкции этого шахтного котла с нижним горением.

Нашел я этот котел на одном из форумов, большое спасибо Кононенко Анатолию Ивановичу, непосредственному автору этого котла, и пользователям форума, которые активно обсуждают и повторяют в металле.

Конструкция чем-то похожа на известный котел Холмова, чертежи которого так любят продавать все, кому не лень.

Давайте по порядку.

Шахта котла позволяет уложить довольно большую порцию дров за один раз. Мощность котла 10 кВт.

Особенностью является принцип горения закладки топлива. Дрова не горят все одновременно, а только небольшой слой на колосниках, вся же остальная часть ждет своей очереди. За это время подсыхает верхняя часть закладки, готовится к более эффективному горению. Время именно интенсивного горения растягивается. Если в обычных котлах, где горит вся закладка с низу до верха в один момент, можно добиться длительного горения только за счет уменьшения количества воздуха, подающегося под колосник, и перевести работу котла в тлеющий режим. Тление — это уже процесс, который неэффективно расходует топливо, способствует образованию отложений на стенках котла и дымохода. Оно вам надо?

Обратите внимание на трубу, которая проходит сквозь весь котел, над так называемым газовым окном. В неё естественной тягой попадает воздух, нужный для дожигания пиролизного газа. Это и есть основное отличие от котла Холмова. Конструкция позволяет независимо регулировать соотношение первичного и вторичного воздуха. Это функция полезна при использовании разных видов топлива, можно добиться полного бездымного сгорания.

Труба подачи вторичного воздуха

Труба подачи вторичного воздуха работает в зоне самых высоких температур. Рекомендуется использовать трубу с толщиной стенки не менее 5 мм. К тому же большая часть трубы не имеет контакта с водой. В этом есть свои плюсы: подогрев вторичного воздуха, реакция окисления пиролизного газа протекает более интенсивно.

Толщина металла топки котла 5 мм из стали 09Г2С. Эта часть котла взаимодействует с высокой температурой и агрессивной средой продуктов горения. Лучше постараться найти именно эту марку стали — для себя делаем.

Условия для обшивки рубашки котла не настолько жесткие. Ее толщина 4 мм, сталь марки Ст3пс.

Котел твердотопливный 9кВт

В чертежах отсутствуют дверки котла, тут уж каждый сделает в меру своих возможностей. Дверки должны плотно закрываться для исключения неконтролируемого попадания воздуха. Используйте специальный шнур для уплотнения. В нижней дверке предусмотрите окошко подачи первичного воздуха под колосники. Удобно, когда за количество воздуха, в зависимости от температуры теплоносителя (воды в котле), отвечает регулятор тяги. Это уже совсем отдельная история, думаю разберетесь.

Котел имеет патрубок дымохода под трубу 120 мм. Длина дымохода для создания необходимой тяги — не менее 6 метров.

Если коротко, то как-то так. Что не понятно — в комментарии, будем дополнять. Показываем чертежи друзьям через кнопки соцсетей ниже. Если тема окажется интересной, будем развивать. Можно будет сделать чертежи котла 20 кВт или 30 кВт.

Уважаемый читатель!
Копируя и сохраняя файлы на сайте, Вы принимаете на себя всю  ответственность, согласно действующему международному законодательству. Все авторские права на предоставленные файлы  сохраняются за правообладателем.  Любое коммерческое и иное использование,  кроме предварительного ознакомления, запрещено. Публикация данного документа не преследует  никакой коммерческой выгоды. Но такие документы  способствуют быстрейшему профессиональному и  духовному росту пользователей сайта.
Все авторские права сохраняются за правообладателем. Если Вы являетесь автором материалов, книг и хотите  дополнить его или изменить,удалить, уточнить реквизиты автора  или опубликовать другие документы, пожалуйста,  свяжитесь с нами. Мы будем рады услышать Ваши пожелания.



как сделать своими руками, используя чертежи, видео и фото инструкцию

Твердотопливный котёл в загородном доме, да еще и длительного горения, — прекрасная альтернатива печи. Его установка и монтаж водяного отопления позволяют тратить меньше времени и сил на обогрев дома. Модели, оснащенные режимом длительного горения, лидируют в категории твердотопливных котлов. Опыт мастеров говорит, что такой котёл можно сделать своими руками по готовым чертежам.

Принцип работы

Прежде чем мастерить твердотопливный котёл своими руками, неплохо разобраться, как работают котлы промышленного изготовления, и чем обусловлена их повышенная эффективность. КПД, заявленный в паспортной документации на котлы, часто превышает 90%. Причина этого — длительное и почти полное сжигание топлива.

В обычных твердотопливных моделях, работающих на дровах, угле или пеллетах, камера сгорания общая, в ней происходит разогрев и горение топлива до состояния золы. Дым, выделяющийся при этом, поступает сразу в дымоход, а оттуда — в трубу. Площадь контакта пламени со стенками котла в таких моделях невелика, и они не успевают как следует прогреться. В итоге значительная часть тепла уходит с дымом в атмосферу.

В котле длительного горения процесс сжигания дров разделен на этапы. Сначала происходит нагрев их до температуры около 300 градусов. От нагрева нарушается связь между волокнами древесины, выделяется дым, насыщенный парами влаги и горючими газами, а сами поленья обугливаются.

Горючие газы — это смесь соединений углерода, серы и водород, при наличии в топке достаточного количества кислорода они ярко горят с выделением тепла. Этот процесс называется пиролизом, а сами котлы — пиролизными.

Зону в пиролизных агрегатах, где происходит разложение древесины, называют газогенератором. Чтобы избежать воспламенения дымовых газов в газогенераторе, доступ кислорода к дровам ограничивают. Газы посредством тяги или принудительного наддува поступают в отдельную зону топки, которая называется камерой дожига, где и сгорают. Вокруг камеры расположен теплообменник, который быстро нагревается, после чего вода из него поступает в систему отопления.

Достоинства пиролизных котлов промышленного производства, работающих на дровах:

  • экономия топлива — они могут работать на одной загрузке от 6 часов до 5 суток;
  • высокий КПД, 90-95%;
  • экологичность — в дыме содержится мало вредных для атмосферы газов и сажи;
  • безопасность — дым на выходе имеет температуру 120-160 градусов Цельсия;
  • высокий уровень автоматизации процесса.

Недостатки покупных котлов длительного горения:

  • склонность к появлению конденсата на стенках теплообменника и дымохода;
  • высокие требования к влажности топлива — не более 16%;
  • высокая цена, иногда в 1,5-2 раза превышающая стоимость обычных твердотопливных котлов.

Котлы длительного горения имеют такую высокую эффективность благодаря особенностям конструкции и происходящим в них физическим процессам. Для их производства не нужны дорогостоящие материалы или сложные технологии. Большинство котлов выполнены из листовой стали и имеют сварную конструкцию. Поэтому, имея навык работы со сварочным аппаратом, такой котёл можно сделать своими руками.

Выбор конструкции

Прежде чем приступить к разработке чертежей своими руками, нужно рассмотреть принцип работы и типичные конструкции котлов длительного горения, и выбрать наиболее простую и доступную.

По типу устройства пиролизные котлы разделяются на два типа:

  • с верхним горением — шахтные;
  • с нижним горением.

Что означают эти характеристики? Все очень просто: тип горения указывает на расположение зоны газогенерации.

В котлах шахтного типа загрузку топлива выполняют через дверку, расположенную в верхней части топки. Горение начинается на поверхности общего объема топлива, а дым, выделяющийся в результате этого, с помощью принудительного наддува проходит через всю толщу дров в нижнюю часть топки, где обогащается воздухом и сгорает. При этом масса дров дополнительно нагревается и более стабильно горит.

В котлах нижнего горения топка расположена снизу, а камера дожига газов — вверху. В них не требуется принудительный наддув, движение воздуха происходит с помощью тяги. Плюс таких котлов — независимость от электрической сети. Минус — меньшая эффективность и объем загрузки, а следовательно и время непрерывной работы.

Видео: самодельный пиролизный котёл и принцип его работы.

Котлы с наиболее простой конструкцией имеют цилиндрическую форму. Топка в них окружена теплообменником, и съем тепла происходит по всей поверхности топочной камеры. Такой котёл можно сделать своими руками из листового железа или двух металлических труб разного диаметра.

Как сделать самостоятельно?

Котёл изготавливают своими руками по готовому чертежу, приведенному на рисунке. Размеры, указанные на чертеже, можно незначительно изменять, при этом важно соблюдать пропорции.

    • Принцип работы этого отопительного агрегата таков:
    • Через дверку загружают топливо, предварительно подняв распределитель воздуха на максимальную высоту;
    • Осуществляют его розжиг с помощью щепы, бересты или специального средства.
    • После начала устойчивого горения распределитель воздуха опускают на верхнюю часть топлива, закрывают дверцу поддувало, ограничивая тем самым активное поступление кислорода.
    • В рабочем режиме интенсивность горения регулируется задвижкой на распределителе. Благодаря его конструкции воздух поступает прямо в зону горения дозировано, что способствует равномерному длительному горению.
    • Воздух, проходя по его трубе, предварительно прогревается, из него испаряется влага. По мере прогорания топлива распределитель опускается под собственным весом. Для его подъема предназначена цепочка.
Высота потолков в котельной должна быть не менее 2,8 метра и позволять поднять распределитель топлива на уровень максимальной загрузки!
  • Топливо тлеет, выделяя дымовые газы, которые догорают в верхней части топки. Топить такой котёл можно дровами, опилом, пеллетами, а также отходами лесопереработки — стружкой, щепой, строительным мусором. Для каждого вида топлива нужно подбирать свой режим подачи воздуха.
Конструкция котла не герметична, в отличие от заводских моделей, поэтому его необходимо устанавливать в хорошо проветриваемой котельной: при тлении дров выделяется, в числе прочих, опасный угарный газ.

КПД устройства несколько ниже, чем у промышленных аналогов, но учитывая затраты на его изготовление, этот недостаток не так важен.

Необходимые материалы и инструмент

Сборку котла производят сваркой, поэтому обязательное условие — наличие сварочного аппарата и навык работы с ним. В процессе сварки своими руками также понадобятся 2-3 пачки электродов подходящего диаметра.

Для раскроя материала потребуется болгарка с отрезными кругами, для зачистки швов понадобятся также шлифовальные круги.

Кроме того, нужен инструмент для измерения и разметки: рулетка, угольник, маркер, циркуль для разметки окружностей.

Для опрессовки готового изделия нужен будет компрессор.

    Материалы и покупные изделия:
  • Трубы из металла толщиной 3-4 мм, Ø 40 см, длина 150 см — для выполнения корпуса топки и труба Ø 45 см, длина 130 см теплообменника;
  • Труба металлическая Ø 6 см, длина заготовки 120 см — для канала подачи воздуха в распределитель;
  • Два кольца из листового металла толщиной 3 мм, с внутренним диаметром 40 см, внешним — 45 см — заглушки на водяную рубашку;
  • Листовой металл 3 мм для выполнения дверцы топки и зольника. Можно использовать готовые чугунные дверцы подходящего размера;
  • Листовой металл толщиной 5 мм для распределителя воздуха или круг из него диаметром 40-42 мм;
  • Обрезки уголка или швеллера подходящего размера для выполнения крыльчатки;
  • Асбестовый шнур и полотно — для теплоизоляции дверок.

Изготовление корпуса и теплообменника

Сборку котла начинают с корпуса

    1. , как наиболее ответственного узла, подверженного значительным тепловым нагрузкам. Остальные детали подгоняют с таким условием, чтобы создать максимально герметичную конструкцию и избежать утечек дыма и теплопотерь.
    1. Трубы диаметром 40 и 45 см вставляют одна в другую, выравнивают по верхнему краю и выставляют с помощью деревянных распорок одинаковый зазор между ними. Это поможет избежать местного перегрева водяной рубашки.
    2. Соединяют их сваркой сверху и снизу короткой трубы с помощью металлических колец. Сварной шов стараются делать максимально ровным и качественным. Низ топки заваривают кругом из листового металла.

  • В нижней части внутренней трубы делают отверстие прямоугольной формы под дверцу зольника. Саму дверцу можно выполнить из листового металла или установить готовую чугунную. Теплоизоляция дверцы не обязательна — внизу топки не будет высоких температур, поэтому дверцу можно делать одинарной. Ее нужно обязательно оснастить задвижкой, плотно закрывающей дверку, иначе будет происходить подсос воздуха, что нарушит кислородный баланс в котле.



  • Дверку топочной камеры размещают в верхней части корпуса. Здесь температурный режим будет более жестким, поэтому дверку лучше сделать своими руками из листового металла, причем делают ее двойной, как на фото, с прокладкой из двух слоев асбеста. Это, во-первых, создаст лучшую теплоизоляцию и поможет избежать ожогов, а во-вторых, повысит ее жесткость, и при топке дверку не поведет. Дверку аналогично оснащают плотной задвижкой.



  • Сбоку или сзади верхней части корпуса вваривают дымовой патрубок из профильной трубы с отверстием для подсоединения к дымоходу. При этом уделяют особое внимание качеству швов с внешней и внутренней стороны рубашки — из-за неправильно выбранного режима здесь может образоваться конденсат, а в сочетании с дымовыми газами он способствует коррозии. Сварные швы, имеющие раковины и не удаленную окалину, подвержены коррозии наиболее сильно.



  • В верхней и нижней части водяной рубашки приваривают патрубки для подачи и выхода теплоносителя. Их делают из обрезков дюймовой трубы нужной длины, с резьбой на внешнем конце. Патрубки удобнее располагать сбоку котла, в стороне от дымового патрубка, чтобы системы дымоудаления и отопления было удобно обслуживать.
  • Корпус котла оснащают ножками из обрезков уголка или швеллера — так будет удобнее регулировать его при установке.
  • Выполняют съемную крышку диаметром 46 см с отверстием в центре 6,5 см — она будет установлена внатяг на корпус.
  • Все детали и швы зачищают болгаркой и покрывают термостойкой краской на основе кремнийорганики, предназначенной для покраски печных элементов и автомобильных систем газоудаления — она терпит нагрев до температуры не менее 800 градусов.



Распределитель воздуха

Распределитель воздуха — не менее важная деталь. Для него лучше использовать толстый металл — не менее 5 мм. Во-первых, он находится в зоне активного горения, и при меньшей толщине может деформироваться и со временем прогореть. Во-вторых, при большей толщине распределитель воздуха будет лучше прижимать массу топлива.

  1. Из металла вырезают круг диаметром 38 см с отверстием в центре Ø 6 см. К отверстию герметично приваривают трубу Ø 6 см длиной 120 см. По этой трубе будет поступать воздух в зону горения.
  2. В нижней части распределителя нужно приварить крыльчатку — расходящиеся воздуховоды из уголка 25 мм или швеллера. Их количество может быть разным, чем больше каналов, тем равномернее будет гореть топливо.
  3. В верхней части трубы нужно установить задвижку или шибер для регулирования воздушного потока, а также предусмотреть петлю для присоединения цепочки, которой распределитель будет подниматься в верхнее положение.
Чтобы оборудовать котел для работы на угле, нужно оснастить его принудительным наддувом. Трубу распределителя в этом случае выполняют телескопической, а в верхней ее части располагают дутьевой вентилятор.

Установка

Котел длительного горения ставят на ровную поверхность и регулируют по уровню, в случае сильного перекоса возможно ухудшение циркуляции теплоносителя.

Распределитель воздуха помещают внутрь топки, а сверху надевают крышку, которую закрепляют на корпусе сваркой или внатяг с уплотнением асбестовым шнуром.

Подключают дымовой патрубок к дымоходу. К патрубкам водяной рубашки подсоединяют трубы системы отопления.

После заполнения системы котел можно начинать топить. Пробную топку выполняют с неполной партией топлива, регулируют режимы, и только после этого можно загружать его для работы в полную мощность.

Такой котел, при скромном внешнем виде, вполне способен отопить деревенский или дачный дом, мастерскую, гараж, решив проблему обогрева.

Твердотопливный котел длительного горения своими руками — Видео

Чертёж твердотопливного котла длительного горения

Не каждый человек знает, что созданная своими руками вещь не только менее затратная, но и принесёт немало положительных эмоций мастеру. Создать в домашних условиях можно практически всё. Обязательно нужно иметь чертёж, минимум инструментов и необходимые детали и механизмы. Одной из подобных вещей может стать котёл длительного горения, работающий с твердотопливными материалами.

В интернете можно просмотреть немало мастер-классов и видеоуроков по монтажу этого устройства. Котёл будет согревать зимой в том случае, если его строение будет соответствовать хотя бы минимальным нормам. И в этом случае поможет информация о его создании, вычислениях, монтажу дополнительной оснастки.

Виды устройства, которые можно создать самому

Котёл следует начинать строить с задумки. Первым этапом должен стать выбор вида создаваемого изделия. В ряде случаев можно подобрать вид по имеющимся деталям, по особенностям конфигурации оборудования, а также по личным потребностям создателя. Только после рассмотрения собственных возможностей, следует подбирать чертежи. В конечном результате следует выбрать котёл длительного горения по параметру направления сгорания топлива:

  • Нижнее. Топливо поджигается снизу (таким способом работает большинство котлов).
  • Верхнее. Топливо загорается вверху и постепенно сгорает к нижнему уровню.

Котлы с нижним направлением горения можно разделить на два вида:

  • Традиционный. Подаваемые твердотопливные элементы возгораются и сжигаются в одном отделении. Выход дыма осуществляется с помощью стандартной трубы для вывода дыма.
  • Шахтные. Здесь имеется две камеры. Одна служит для подачи топлива, а другая является теплообменником.

Также рассматривается несколько вариантов по способу сжигания. Котёл может иметь стандартную схему поглощения топлива. Здесь процесс осуществляется таким же способом, как и при стандартных обстоятельствах. Ярким примером является печь в частном доме. Котёл с пиролизным сжиганием имеет особую схему, которая подразумевает выделение древесного газа с последующим его воспламенением.

Немаловажным отличием является и теплообменник. Этот элемент изготавливается по особой технологии. Существует несколько способов решения вопроса с его созданием. Помимо особенностей теплообменника котёл для процесса горения может использовать уголь и дрова, или только один из представленных вариантов топлива. В этом случае следует заранее рассчитать резонность использования определённого топлива. От этого выбора будет зависеть конструкция самого изделия.

Материал для монтажа теплообменника

Котёл своими руками можно сделать самостоятельно, если правильно подобрать материалы. Ответственно отнестись к выбору необходимо на стадии создания теплообменника. Процесс горения подразумевает высокую температуру, которая влияет на состояние металла.

Чугун

Именно потому современные строители редко используют чугун. Причин этому много и основными считаются:

  • Малый показатель КПД. Чугунный элемент котла практически не будет способен нагреть даже воду до нужной температуры.
  • Низкий показатель теплоотдачи. Чугунное изделие не способно максимально правильно отдать тепло в помещение. Вместо этого оно улетучивается в любое другое место.
  • Современная конструкция котла подразумевает минимальный вес готовой конструкции. Использование чугуна не позволит достичь требуемых характеристик.

Ярким примером станет чугунная секция батареи для отопления в доме, которая использовалась во времена СССР. Её площадь довольно мала и составляет примерно 0,25 м2. Для обеспечения качественного обогрева помещения, понадобится конструкция, которая равна по площади 3 квадратным метрам. Двенадцать отдельных частей батареи довольно велики и тяжелы, а теперь стоит только представить себе конструкцию котла.

Нагрузка на пол также учитывается в правилах и нормах. Если котёл будет исполнен из чугуна, то вес изделия потребует сооружения специального фундамента. Способом исключения можно достигаем результатов о сооружении решёток и чугуна, но не как самого теплообменника.

Сталь

Современным решением становится создание теплообменника котла на производстве с использованием специально закалённой и обработанной стали. К сожалению, в домашних условиях создать подобный материал не получится. Своими руками можно обработать стандартную сталь. Но, этот материал, уже при температуре горения в 400 градусов по Цельсию начинает поддаваться коррозии.

Единственным вариантом становится создание теплообменника котла из стали, но постепенное совершение нагрузки температуры. Его стоит постепенно разогревать, чтобы сталь прослужила длительный отрезок времени без необходимости замены.

Котёл с теплообменником из стали будет идеально передавать тепло в окружающее пространство, а не уносить его в трубу. Это позволяет говорить об отличном показателе коэффициента полезного действия. С другой стороны, возникает проблема: конструкция не должна слишком быстро охлаждаться. Если показатели упадут ниже 65 градусов по шкале Цельсия, то в трубе начнёт скапливаться конденсат из кислоты. Он способен повредить трубу кота за считаные часы. Исправить это упущение можно двумя способами:

  • Если котёл не мощнее 12 кВт, то в нём следует соорудить особый вентиль, который будет контролировать работу обратного процесса и подачи.
  • В случае увеличения мощности, необходимо создать специальный элеваторный узел. В этом случае работа котла будет подразумевать перегрев воды постоянно.

Клапан, который используется с маломощными котлами длительного горения, называется перепускным. Его можно создать своими руками с управления от электричества (понадобится монтаж специального датчика, показывающего температуру) или от собственного источника питания. Принцип работы клапана прост. В резервуаре имеется горячая вода. Когда температура в обратке котла падает ниже 70 градусов по Цельсию, то он открывается и пускает в систему горячую воду. Она не влияет на процесс горения, но позволяет котлу оставаться целым, поддерживая температуру в обратной системе на должном уровне.

Котёл с элеваторным узлом имеет особую специфику работы, а именно обратную к технологии использования вышеописанного клапана. В процессе горения топлива, вода здесь нагревается до 120 градусов по шкале Цельсия. Благодаря давлению она не закипает. Должна повышаться температура горения, а во время обратного оттока воды она смешивается с горячей, тем самым повышая её показатели и снижая риск образования вредных отложений на трубах. Своими руками создать нечто подобное сложно.

Обязательным условием в обоих случаях, является монтаж системы котла с циркулирующей водой. Особенности строения подобного изделия с длительным горением позволяют соорудить его своими руками для домашних потребностей. В этом случае можно использовать насос воды, который будет питаться не от электричества, но от другого источника.

Выбор материала зависит от личных взглядов на конструкцию строителя. В некоторых случаях под рукой имеется только один металл, а потому остаётся работать с имеющимся материалом.

Создание дымохода в твердотопливном котле

Процесс горения подразумевает наличие вредных выделений во время сжигания топлива. Чтобы уменьшить их, необходимо соорудить в твердотопливном агрегате дымоход, через трубу которого вещества будут улетучиваться в окружающий мир. Длительное горение подразумевает больше выделений газа, пепла и сажи. Своими руками этот элемент построить несложно, если знать его особенности. Именно потому предлагается рассмотреть чертежи в видеоматериалы создания дымохода для котла своими руками.

Помимо самой трубы отвода дыма, понадобится отражатель, если котёл используется для отопления небольшого помещения. Благодаря этим элементам конструкции, при длительном горении, твердотопливный котёл будет выдавать больше тепла в дом.

Дымоход создаётся с целью обезопасить человека от воздействия выделяемых компонентов во время горения. Своими руками создать эту конструкцию не составит особого труда, но необходимо позаботиться о правилах безопасности во время проведения работ. Твердотопливный котёл длительного горения можно обезопасить с помощью выкладывания кирпича. Своими руками сделать кладку не составит сложностей, ведь она только несколькими параметрами отличается от кладки стандартной стены. На эту тему немало видео представлено в сети, и освоить его можно всего за несколько просмотров, а порой и быстрее.

Чертёж этого сооружения может иметь различные конструкционные особенности. Главным из них является не внешняя вычурность, а действительно безопасность. Для Создания дымохода своими руками понадобится труба, диаметр отверстия которой не менее 1200 миллиметров. Прямой участок трубы с горизонтальной поверхностью, должен иметь не менее 10 сантиметров. Диаметр же должен быть больше чем выход от топки котла. Своими руками длительного горения изделие необходимо создавать с дымоходом, имеющим как минимум два изгиба. Их градус наклона должен быть не менее 45 градусов.

Твердотопливный котёл с длительным горением своими руками, видео которого приведено ниже, подразумевает ещё несколько особенностей строения дымохода, а именно:

  • лучшим вариантом станет создание разборной конструкции. Своими руками твердотопливную систему длительного горения нужно обязательно очищать, так как скопившийся сор, сажа и другие остатки могут ухудшить работу;
  • соединение элементов твердотопливного котла длительного горения должны собираться в обратном направлении движении газов;
  • если имеются элементы в твердотопливном изделии с длительным процессом горения, которые легко воспламеняются, их необходимо отдалить от теплообменника и самого источника огня.

Фундамент под чугунную конструкцию

Хотя и приведены доводы не в сторону чугуна, для большинства мастеров, особенно в домашних условиях, этот металл остаётся единственным вариантом. Своими руками установка такого котла, как описывалось выше, потребует от мастера создания фундамента. Соорудить его не составит особого труда, если ранее подобные работы проводились.

Фундамент имеет ещё одной свойство – он защищает напольное покрытие и саму конструкцию пола от влияния повышенной температуры. Отличным материалом станет жидкий кирпич или так называемый бут. Эти элементы не воспринимают температуру, а потому не скапливают тепло. Своими руками для создания дополнительного фундамента понадобится всего лишь монолитная плита из этих материалов.

Заменой этой конструкции становится ножки, которые привариваются к днищу котла. Дабы спрятать их от постороннего взора, рекомендуется их заложить кирпичом.

Таким нехитрым способом можно создать котёл своими руками. Единственным требованием к строителям является изучение чертежа и материалов. Внимательное изучение видео позволит получить ответы на важные вопросы, понять суть работы и её специфику, получить итоговый вариант идеального изделия для обогрева помещения на постоянной основе или же во время посещения дачи. Если правильно сделать котёл, то он будет много времени согревать не только тело. Но и душу. Ведь каждый мастер должен гордиться своим творением, каким бы оно ни было.

Оцените статью: Поделитесь с друзьями!

Обзор шахтных котлов Холмова

Обзор шахтных котлов Холмова.

Достоинства и недостатки

При выборе твердотопливного котла покупатель часто принимает решение в пользу шахтного котла типа Холмова. И это понятно – недорогая цена, котел может работать автономно без электроэнергии, простая конструкция и понятное управление. Схему шахтной топки с вертикальным зеркалом горения придумал профессор  Карл Васильевич Кирш еще более 100 лет назад (Википедия). Где-то в 2011 году Владимир Холмов воплотил эту конструкцию в жизнь, и мы получили в пользование котел Холмова.

Котел шахтного типа Холмова

фото котел Холмова

Цены и характеристики популярных котлов СМОТРЕТЬ ПО ССЫЛКЕ

Сейчас многие заводы производят разные варианты котлов и под разными названиями, но принцип работы у них практически один и тот же. Котел популярен среди пользователей и давайте рассмотрим его плюсы и минусы.

Конструктивно агрегат состоит из двух вертикальных шахт — загрузочной камеры, камеры теплообменника, зоны сжигания и дожига топлива. Отсюда и происходит название котла. Топливо в котел загружается вертикально как в колодец и горит снизу в сторону теплообменника – так называемый «метод нижнего отгорания» или «боковое горение». Так что его еще называют котел нижнего горения.

Чертеж шахтного котла



Схема шахтного котла Termit TT

У любого типа шахтного котла загрузочная камера отделена от теплообменника вертикальной перегородкой и только в низу есть маленький зазор куда под действием тяги в дымоходе засасывается пламя из первой камеры в зону дожига. На колосниковой решетке происходит основное сгорание топлива, но с недостатком кислорода при первичной подаче воздуха. При этом часть топлива не горит, а тлеет с образованием пиролизного газа.  А дожигание пиролизных газов идет в камере дожига с применением вторичной подачи воздуха. Там как раз самые высокие температуры (могут достигать 800 °С) и быстрый нагрев теплоносителя, а оставшееся тепло дымовых газов далее извлекается теплообменником.

Камера дожига, наверное, самое сложное и интересное в шахтном котле и многие производители теплоагрегатов стараются придумать свой способ дожигания пиролизных газов, в чём и заметна разница в работе котлов нижнего горения.

Работа шахтного котла типа Холмова

Стоит обратить внимание на закладку дров в загрузочную камеру, так как они могут зависать, зацепившись за стенки котла и топливо не будет опускаться вниз. Дрова, уложенные правильно увеличивает время работы котла и снизит вероятность задымления помещения.

— дрова должны быть чуть меньше размера загрузочной камеры

— снизу желательно укладывать сухие дрова, а сверху можно расположить и сырые

— поленья складываем поперек шахты, а не вдоль нее.

— по возможности не используйте сосну и ель, так как тогда смолы и дегтя при работе котла будет гораздо больше.

О всех плюсах при использовании шахтного котла типа Холмова нет смысла много писать, эту информацию можно найти в любом интернет магазине. Главное достоинство котла — это принцип нижнего горения, что увеличивает время работы и дает возможность спокойной дозагрузки топлива при работающем агрегате.

Но перечислим основные (не удержались 🙂

  • Топливо воспламеняется не всё сразу, а только нижняя его часть в закладке
  • Эффективное сжигание и дожиг продуктов сгорания. Это существенный рост КПД котла и чистота дымовых газов
  • Длительное время работы, не в ущерб КПД котлов.
  • Дозагрузка топлива может выполняться в любой момент, нет необходимости дожидаться окончания цикла сжигания закладки, как у котлов верхнего горения
  • Котлы геометрически компактны
  • Легко загружать топливо можно с 3-х сторон котла
  • В шахтных котлах возможно использовать как лучистую, так и конвекционную тепловую энергию.
  • Более низкая цена при достойном уровне эфективности/качества

А вот теперь о недостатках:

  • не весь дым и газ засасывается в камеру дожига, сажа и смола накапливаются в камере загрузки
  • Перед загрузкой топлива в работающий котёл, нельзя сразу открывать полностью крышку камеры, наблюдается выход дыма из шахты загрузки. Это эффект кратковременного разряжения камеры, когда поднимаем крышку и «вытягиваем» поток газов. Необходимо немного приоткрыть, подожать пару секунд для стабилизации давления, а затем полностью открываем.
  • Может зависать топливо, не опускаться по мере сжигания нижнего слоя
  • Не смотря на все заявления изготовителей, дрова лучше использовать не очень сырые.
  • Часто производитель не обременяет себя разработкой подвода вторичного воздуха, либо сделано это плохо. Котёл дымит и коптит.
  • Существует риск возгорания всей закладки топлива при неправильной настройке воздуха и плохой тяге.
  • Для шахтного котла необходимо устанавливать дымосос. Как и для всех котлов, в принципе.
  • Нельзя эксплуатировать шахтный котёл с вентилятором наддува (улитка). Дым полезет со всех щелей. Следует выключать вентилятор перед загрузкой топлива.

Многие недостатки не исправить, так как производители котлов разные и результаты сильно разнятся. Но некоторые недочёты можно спокойно и легко решить с помощью регулируемого дымососа, что ведет к дополнительным финансовым вложениям в отопление. Но это того стоит, проверено!



Шахтные котлы отзывы

Ну и в заключение если вы решили купить шахтный котел, то вот отзыв о работе котла на нашем канале в Ютуб:

Для пользования этими котлами нужно их правильно настроить, важны понимание и сноровка. Два одинаковые котла одного производителя при аналогичной установке и эксплуатации будут давать разный КПД! Вот почему так много негативных отзывов про котлы такой конструкции. У многих не получается правильно его настроить после покупки, и КПД становиться 50% а не 80%, как должно быть, и он коптит.

Вы можете посмотреть наше видео котел типа Холмова и если есть желание оставить свои комментарии или задать нам вопросы. Желаем вам полезных и правильных покупок!

Шахтный котел Холмова видео

Стальной твердотопливный котел. Как выбрать | Печи и Баня по Белому

Когда при выборе котлов, не внушили доверия чугунные, пиролизные и шахтные котлы, люди решаются купить стальной твердотопливный котел.

Но, и здесь много подводных камней. Стальные котлы по конструкционным особенностям могут быть прямого горения, а могут быть длительного горения.

Котлы длительного горения, чаще всего это большая топка с дозированной подачей воздуха для послойного сжигания топлива. Конструкция топки шахтного типа с боковым теплообменником нижнего горения. Котлы имеют большие габариты и требуют периодического полного обслуживания не только топки, но и теплообменника, где скапливается основная часть зольных остатков и сажи. Поэтому длительное горение в таких котлах имеют еще и большой расход времени на уход.

Схема твердотопливного котла длительного горения шахтного типа нижнего горения

Есть котлы твердотопливные длительного горения по типу верхнего горения работающие на одной закладке до 30 часов.

Схема котла длительного горения по типу верхнего горения

Такие котлы имеют большие размеры, загрузка и чистка которых занимает много времени. Цена таких котлов очень высокая.

Котлы длительного горения имеют большое количество комплектующих частей и требуют периодического ремонта.

Сложность этих котлов ограничивает их массовое применение, и большим спросом пользуются обычные котлы прямого горения.

Конструкция котла прямого горения очень простая, горение идет в топке и дымовые газы практически сразу уходят в дымоход.

Поэтому котлы прямого горения имеют единственное преимущество – низкую стоимость. КПД таких котлов является самым низким из остальных конструкций.

Топливо в такие котлы приходится подбрасывать приблизительно раз в 2 часа. Такие котлы нельзя переводить в слабое горение, поскольку недогоревшее топливо будет выбрасывать большое количество углерода и окиси углерода. Что очень плохо, поскольку углерод будет оседать в дымоходе сажей, окись углерода отравляет окружающую среду.

Схема твердотопливного котла прямого горения

Выбор стоит за заказчиком, взять дешевый котел, но неэкономичный или дорогой и трудоемкий.

Есть и золотая середина, котлы для всех видов твердого топлива с колпаком и дожигом газов Казак https://kotli.pro/

Схема твердотопливного котла Казак

Котел Казак адаптирован к работе не только на угле, но и на дровах. Благодаря устройству колпака и дожигу газа в нем температура исходящих газов снижется как минимум на 100°С. Трубный водяной коллектор, расположенный в колпаке улучшает отбор тепла и повышает КПД котла до максимальных значений для твердотопливного котла. За счет организованного дожига дымовых газов длительность горения котла на одной закладки стала 8 – 10 часов.

Линейка котлов Казак

Многие скажут, «а какой прок, если в котел прямого горения нужно постоянно подкладывать топливо для поддержания постоянно комфортной температуры?»

Но, это высказывание не учитывает комплексного подхода к подбору оборудования, поскольку современные котлы с теплоаккумулятором позволяют топить короткий период, а отбирать тепло от аккумулятора длительное время.

Простая схема системы отопления с котлом и теплоаккумулятором.

Применяя инженерные решения, можно добиваться работы системы отопления бесперебойно и с комфортными условиями.

Печь — обзор | Темы ScienceDirect

I.B Сжигание в печах и котлах

Печи можно классифицировать по типу топлива; газовые (например, природный газ, в основном метан, CH 4 ), жидкостные (например, мазут) или твердые (например, уголь или дрова). В типичных конструкциях топок имеется камера сгорания, либо закрытая, либо открытая для воздуха, в которой топливо соединяется с кислородом O 2 в воздухе с образованием продуктов сгорания (в основном двуокиси углерода CO 2 и воды, H 2 O) и для выделения тепла.Тепло может передаваться рабочей жидкости (например, воздуху, воде или пару), которая распределяет ее по мере необходимости или расширяется (например, относительно поршня) для выполнения работы. В паровых двигателях тепло от печи передается котлу, в котором вода превращается в пар, рабочее тело. Существует множество применений горения (например, в сталелитейной промышленности и сварке), в которых рабочая жидкость не используется: тепло, выделяемое при горении, прикладывается непосредственно к объекту, который должен быть нагрет.

Конструкция камеры сгорания является центральным аспектом конструкции печи. Цели заключаются в достижении эффективного и чистого сгорания и эффективной и безотказной передачи тепла. Обычно топливо дозируется в камеру сгорания, где оно встречает воздух, увлекаемый принудительной или естественной конвекцией. В газовых печах топливные форсунки на периферии камеры пропускают топливо, возможно предварительно смешанное с воздухом, в схемах потока (часто с завихрением), которые предназначены для достижения эффективного сгорания.В топках, работающих на жидком топливе, распыление жидкости топливным инжектором (распылителем) и проникновение струи жидкости являются критическими аспектами при получении мелких капель, должным образом распределенных в воздухе. Типы твердотопливных печей могут быть перечислены как с неподвижным слоем (в котором твердое топливо поддерживается на решетке во время его горения), с псевдоожиженным слоем (в котором поток газа через слой топлива перемешивает твердые элементы слоя в придают им жидкое поведение) и пылевидное топливо (в котором тонко измельченное твердое топливо транспортируется потоком газа и впрыскивается во многом так же, как топливо газовых печей).Уголь-нефть или угольно-водные суспензии (твердые суспензии в жидкостях) транспортируют уголь в виде жидкости для сжигания в топках с жидкостным обогревом. Таким образом, уголь, наиболее распространенное в мире топливо, можно использовать в печах всех трех основных типов.

Зола угольного остатка / котельный шлак — Описание материала — Руководство пользователя по отходам и побочным продуктам при строительстве дорожного покрытия

ЯСЕНЬ УГОЛЬНОГО ДНА /
КОТЕЛЬНЫЙ ШЛАК 		Материал Описание

ПРОИСХОЖДЕНИЕ

Зольный остаток угля и котельный шлак — это крупные, гранулированные негорючие побочные продукты, которые собираются со дна печей, сжигающих уголь для генерации пара, выработки электроэнергии или того и другого. Большая часть этих побочных продуктов угля производится на угольных электростанциях, хотя значительное количество шлака и / или котельного шлака также производится из многих небольших промышленных или институциональных котлов, работающих на угле, и на автономных энергетических объектах, работающих на угле. . Тип получаемого побочного продукта (например, зольный остаток или котельный шлак) зависит от типа печи, используемой для сжигания угля.

Зола нижняя

Самым распространенным типом печи для сжигания угля в электроэнергетике является сухой котел с донным измельчением угля.Когда пылевидный уголь сжигается в сухом нижнем котле, около 80 процентов несгоревшего материала или золы уносится с дымовыми газами, улавливается и восстанавливается в виде летучей золы. Остальные 20 процентов золы — это сухой зольный остаток, темно-серый, гранулированный, пористый материал с преимущественно размером песка минус 12,7 мм (½ дюйма), который собирается в заполненном водой бункере на дне печи. (1) Когда в бункер падает достаточное количество зольного остатка, он удаляется с помощью водяных струй под высоким давлением и транспортируется по водоотводным каналам либо в пруд для утилизации, либо в отстойник для обезвоживания, дробления и складирования для утилизация или использование. (2) В 1996 году в коммунальном хозяйстве было произведено 14,5 миллионов метрических тонн (16,1 миллиона тонн) шлаков. (3)

Котельный шлак

Есть два типа котлов с мокрым днищем: шлаковый котел и циклонный котел. В котле с отводом используется угольная пыль, а в циклонном котле — дробленый уголь. В каждом типе зольный остаток хранится в расплавленном состоянии и выпускается в виде жидкости. Оба типа котлов имеют прочное основание с отверстием, которое можно открыть, чтобы расплавленная зола, которая собралась у основания, могла стекать в зольный бункер, расположенный ниже.Зольный бункер в печах с мокрым подом содержит воду для закалки. Когда расплавленный шлак вступает в контакт с охлаждающей водой, он мгновенно разрушается, кристаллизуется и образует гранулы. Образующийся котельный шлак, часто называемый «черной красавицей», представляет собой крупный, твердый, черный, угловатый, стекловидный материал.

Когда пылевидный уголь сжигается в печи с отводом шлака, до 50 процентов золы остается в печи в виде котельного шлака. В циклонной печи, которая сжигает измельченный уголь, от 70 до 80 процентов золы остается в виде котельного шлака, и только 20-30 процентов покидают печь в виде летучей золы. (1)

Котельный шлак с мокрым подом — это термин, который описывает расплавленное состояние золы, когда она забирается из нижней части шлакоудаления или циклонных печей. Через определенные промежутки времени струи воды под высоким давлением вымывают котельный шлак из бункера в шлюз, который затем направляет его в сборный бассейн для обезвоживания, возможного дробления или просеивания, а также для утилизации или повторного использования. (4) В 1995 году коммунальные услуги в Соединенных Штатах произвели 2,3 миллиона метрических тонн (2.6 млн т) котельного шлака. (1)

Общая схема, изображающая производственные и технологические операции, связанные с обращением с шлаком и котельным шлаком, представлена ​​на Рисунке 4-1.

Рисунок 4-1. Производство и переработка золы или котельного шлака.

Дополнительную информацию об использовании зольного остатка и / или котельного шлака можно получить по телефону:

Американская ассоциация угольной золы (ACAA)

2760 Эйзенхауэр авеню, офис 304

Александрия, Вирджиния 22314

НИИ Электроэнергетики

3412 Hillview Road

Пало-Альто, Калифорния 94304

ОПЦИИ ТЕКУЩЕГО УПРАВЛЕНИЯ

Переработка

Согласно последним статистическим данным об использовании побочных продуктов сжигания угля, 30. Было утилизировано 3 процента всего шлака и 93,3 процента всего котельного шлака, произведенного в 1996 году. Основные области применения зольного остатка — это контроль снега и льда в качестве заполнителя в кирпичных блоках из легкого бетона и сырья для производства портландцемента. Зольный остаток также использовался в качестве заполнителя дорожного основания и основания, конструкционного наполнителя (5) , а также в качестве мелкого заполнителя при асфальтовом покрытии и текучей заливке. Основные области применения котельного шлака — это абразивоструйная очистка, гранулы кровельной черепицы, а также борьба со снегом и льдом.Котельный шлак также использовался в качестве заполнителя при укладке асфальта, в качестве конструкционного наполнителя, (5) , а также для дорожных оснований и оснований. (2)

Агентство по охране окружающей среды США в настоящее время проводит исследование отходов электростанций перед их утилизацией коммунальным предприятием. Возможно, что исследование EPA по смешанным отходам электростанций может оказать регулирующее влияние на полезное использование или повторное использование любых смешанных материалов. Ожидается, что это расследование будет завершено в 1998 году.

Утилизация

Зольный остаток и котельный шлак вывозятся на свалки или в отстойники-хранилища. При сбросе в отстойники зольный остаток или котельный шлак обычно смешивают с летучей золой. Эта смешанная летучая зола и зольный остаток или котельный шлак называются зольной пылью. Приблизительно 30 процентов всей угольной золы утилизируется во влажном виде и утилизируется в виде скопившейся золы. (3)

Зола в скоплении потенциально пригодна для использования, но ее характеристики различаются из-за способа утилизации.Из-за различий в удельном весе летучей золы и зольного остатка или котельного шлака более грубый зольный остаток или частицы котельного шлака оседают первыми, а более мелкая летучая зола остается во взвешенном состоянии дольше. Зольную золу можно утилизировать и складировать, в течение этого времени ее можно обезвоживать. При благоприятных условиях сушки зола может быть обезвожена до уровня влажности, близкого к оптимальному. Чем выше процент зольного остатка или котельного шлака в затопленной золе, тем легче ее обезвоживать и тем выше ее потенциал для повторного использования.Восстановленный зола использовалась в стабилизированных смесях основания или основания и при строительстве насыпи, а также может использоваться в качестве мелкого заполнителя или наполнителя в текучей засыпке.

ИСТОЧНИКИ РЫНКА

Хотя электроэнергетические компании производят золу на своих угольных электростанциях, большинство коммунальных предприятий не обрабатывают, не утилизируют и не продают золу, которую они производят. По большей части управление зольным остатком или котельным шлаком передается по контракту фирмам по сбыту золы или местным подрядчикам по транспортировке.В Соединенных Штатах, во всех штатах, кроме Гавайев, работает около 50 коммерческих фирм по сбыту золы. В дополнение к коммерческим организациям по сбыту золы некоторые угольные энергетические компании имеют собственные официальные программы сбыта золы. Большинство энергетических компаний, работающих на угле, в настоящее время нанимают специалиста по маркетингу золы, который отвечает за мониторинг образования, качества, использования или удаления золы, а также за взаимодействие с продавцами золы или брокерами, имеющими контракты с коммунальными компаниями.

ТРЕБОВАНИЯ К ЭКСПЛУАТАЦИИ И ОБРАБОТКЕ НА ДОРОГАХ

Асфальтобетонный заполнитель (зола и котельный шлак)

И зольный остаток, и котельный шлак использовались в качестве заменителя мелкозернистого заполнителя в изнашиваемых поверхностях и базовых слоях горячего асфальта, а также в изнашиваемых поверхностях и базовых слоях из холодного эмульгированного асфальта. Из-за «попкорна», клинкероподобной низкой прочности некоторых частиц зольного остатка, зольный остаток чаще используется в базовых слоях, чем в поверхностях, подверженных износу. Котельный шлак использовался для изготовления изнашиваемых поверхностей, базовых слоев, а также для обработки поверхности асфальта или нанесения герметика. Известно, что зольный остаток не используется для обработки поверхности асфальта или нанесения герметика.

Просеивание негабаритных частиц и смешивание с другими заполнителями обычно требуется для использования зольного остатка и котельного шлака в дорожных покрытиях. Пирит, который может присутствовать в зольном остатке, также следует удалить (с помощью электромагнитов) перед использованием. Пирит (сульфид железа) волюметрически нестабилен, расширяется и оставляет красноватое пятно при воздействии воды в течение длительного периода времени.

Гранулированная основа (зола и котельный шлак)

И зольный остаток, и котельный шлак иногда использовались в качестве несвязанного заполнителя или гранулированного основного материала для строительства дорожных покрытий. Зольный шлак и котельный шлак при этом считаются мелкими заполнителями. Чтобы соответствовать требуемым спецификациям, зольный остаток или шлак может потребоваться смешать с другими природными заполнителями перед их использованием в качестве основного или вспомогательного материала. Просеивание или измельчение также могут быть необходимы перед использованием, особенно для шлакового остатка, где в золе присутствуют частицы большого размера, обычно более 19 мм (3/4 дюйма).

Стабилизированный основной заполнитель (зола и котельный шлак)

Зольный шлак и котельный шлак использовались в качестве стабилизированной основы. Стабилизированная основа или смеси подосновы содержат смесь заполнителя и вяжущих материалов, которые связывают заполнители, обеспечивая более высокую несущую способность смеси. Типы цементирующих материалов, которые обычно используются, включают портландцемент, цементную пыль или пуццоланы с активаторами, такими как известь, цементная пыль и известковая пыль.При строительстве стабилизированного основания с использованием зольного остатка или котельного шлака требуется как контроль влажности, так и надлежащий размер. Также следует удалить вредные материалы, такие как пирит.

Материал насыпи или засыпки (в основном зола)

Зола и зола были использованы в качестве конструкционных наполнителей для строительства насыпей шоссе и / или засыпки опор, подпорных стен или траншей. Эти материалы также можно использовать в качестве основы для труб вместо песка или мелкого гравия.Чтобы быть пригодным для этих применений, зольный остаток или зола должны иметь оптимальное содержание влаги или достаточно близко к нему, не содержать пирита и / или частиц, подобных «попкорну», и не вызывать коррозию. Восстановленная зола должна складироваться и перед использованием должным образом обезвоживаться. Зольный шлак может потребовать просеивания или измельчения для удаления или уменьшения негабаритных материалов (размером более 19 мм (3/4 дюйма).

Текучий заполнитель (в основном зола)

Зольный остаток использовался в качестве заполнителя в текучих смесях для заполнения. Зола в скоплении также может быть переработана и использована в качестве жидкого наполнителя. Поскольку большинство текучих смесей-заполнителей обладают сравнительно низкой прочностью на сжатие (для возможности выемки грунта в более позднее время, если это необходимо), предварительная обработка зольного остатка или накопленной золы не требуется. Ни зольный остаток, ни скопившаяся зола не должны иметь какое-либо конкретное содержание влаги для использования в текучих смесях наполнителя, поскольку количество воды в смеси можно регулировать для обеспечения желаемой текучести.

СВОЙСТВА МАТЕРИАЛА

Физические свойства

Зола на дне имеет угловатые частицы с очень пористой текстурой поверхности. Размер частиц зольного остатка варьируется от мелкого гравия до мелкого песка с очень низким процентным содержанием частиц размером с илово-глинистый. Зола обычно представляет собой хорошо сортированный материал, хотя в пробах золы, взятых с одной и той же электростанции в разное время, могут наблюдаться различия в гранулометрическом составе. Зольный остаток преимущественно имеет размер песка, обычно от 50 до 90 процентов проходит через сито 4,75 мм (№ 4), от 10 до 60 процентов проходит через сито 0,42 мм (№ 40), от 0 до 10 процентов проходит через сито 0,075 мм (№ 40). 200), а верхний размер обычно находится в диапазоне от 19 мм (3/4 дюйма) до 38,1 мм (1-1 / 2 дюйма). В Таблице 4-1 сравниваются типичные градации зольного остатка и котельного шлака.

Таблица 4-1. Гранулометрический состав шлака и котельного шлака. (4)
(проходящие массовые проценты)

Ясень нижний Котельный шлак
Размер сита Глазго, WV Нью-Хейвен, WV Moundsville, WV Willow Island, WV Рокдейл, Техас Moundsville, WV
38 мм (1-1 / 2 дюйма) 100 99 100 100 100 100
19 мм (3/4 дюйма) 100 95 100 100 100 100
9. 5 мм (3/8 дюйма) 100 87 73 99 100 97
4,75 мм (№ 4) 90 77 52 97 99 90
2,36 мм (№ 8) 80 57 32 85 88 62
1.18 мм (№ 16) 72 42 17 46 42 16
0,60 мм (№ 30) 65 29 10 23 10 4
0,30 мм (№ 50) 56 19 5 12 5 2
0.15 мм (№ 100) 35 15 2 6 2 1
0,075 мм (№ 200) 9 4 1 4 1 0,5

Котловые шлаки преимущественно одинарные и имеют размер от 5,0 до 0,5 мм (сито № 4 — № 40). Обычно котловые шлаки имеют гладкую текстуру поверхности, но если газы задерживаются в шлаке, когда он выходит из печи, закаленный шлак становится несколько везикулярным или пористым.Котельный шлак от сжигания лигнита или полубитуминозного угля имеет тенденцию быть более пористым, чем шлак восточных битуминозных углей. (6) Котловой шлак представляет собой по существу крупнозернистый или средний песок, 90-100 процентов которого проходят через сито 4,75 мм (№ 4), от 40 до 60 процентов проходят через сито 2,0 мм (№ 10), 10 процентов или меньше проходят через сито 0,42 мм (№ 40) и 5 ​​процентов или менее, проходящих через сито 0,075 мм (№ 200). (4) Удельный вес сухого шлака является функцией химического состава, при этом более высокое содержание углерода приводит к более низкому удельному весу.Зольный остаток с низким удельным весом имеет пористую или везикулярную текстуру, характерную для частиц попкорна, которые легко разрушаются при загрузке или уплотнении. (7) В таблице 4-2 перечислены некоторые типичные физические свойства шлаков и шлаков.

Таблица 4-2. Типичные физические свойства шлака и котельного шлака.

Имущество Зола нижняя Котельный шлак
Удельный вес (6) 2.1 — 2,7 2,3 — 2,9
Масса сухого агрегата (6) 720 — 1600 кг / м 3
(45-100 фунтов / фут 3 )		 960 — 1440 кг / м 3
(60-90 фунт / фут 3 )
Пластичность (6) Нет Нет
Поглощение (4) 0,8 — 2,0% 0.3 — 1,1%

Химические свойства

Зольный шлак и котельный шлак состоят в основном из кремнезема, глинозема и железа с меньшим процентным содержанием кальция, магния, сульфатов и других соединений. Состав зольного остатка или частиц котельного шлака определяется в первую очередь источником угля, а не типом печи. В Таблице 4-3 представлен химический анализ выбранных проб шлака и шлака из различных типов угля и разных регионов.

Таблица 4-3. Химический состав отобранных образцов золы и котельного шлака
(проценты по весу). (4)

Ясень Тип: Ясень нижний Котельный шлак
Тип угля: Битумный Полубитуминозное лигнит Битумный лигнит
Расположение Западная Вирджиния Огайо Техас Западная Вирджиния Северная Дакота
SiO 2 53. 6 45,9 47,1 45,4 70,0 48,9 53,6 40,5
Al 2 O 3 28,3 25,1 28,3 19,3 15,9 21,9 22,7 13,8
Fe с O 3 5.8 14,3 10,7 9,7 2,0 14,3 10,3 14,2
CaO 0,4 1,4 0,4 15,3 6,0 1,4 1,4 22,4
MgO 4,2 5,2 5,2 3.1 1,9 5,2 5,2 5,6
Na 2 O 1,0 0,7 0,8 1,0 0,6 0,7 1,2 1,7
К 2 О 0,3 0,2 0,2– 0,1 0. 1 0,1 1,1

Зольный шлак или котельный шлак, полученный из лигнита или полубитуминозных углей, имеет более высокое процентное содержание кальция, чем зольный шлак или котельный шлак из антрацита или битуминозных углей. Хотя сульфат не показан в таблице 4-2, он обычно очень низкий (менее 1,0 процента), если только пириты не были удалены из зольного остатка или котельного шлака.

Из-за содержания соли и, в некоторых случаях, низкого pH шлака и котельного шлака эти материалы могут проявлять коррозионные свойства.При использовании зольного остатка или котельного шлака в насыпи, засыпке, подоснове или даже, возможно, в грунте, возможность коррозии металлических конструкций, которые могут контактировать с материалом, вызывает озабоченность и должна быть исследована перед использованием.

Тесты индикаторов коррозионной активности, обычно используемые для оценки зольного остатка или котельного шлака, включают pH, удельное электрическое сопротивление, содержание растворимых хлоридов и содержание растворимых сульфатов. Материалы считаются некоррозионными, если pH превышает 5.5, удельное электрическое сопротивление больше 1500 Ом-сантиметров, содержание растворимого хлорида меньше 200 частей на миллион (ppm) или содержание растворимого сульфата меньше 1000 частей на миллион (ppm). (8)

Механические свойства

В таблице 4-4 перечислены некоторые типичные значения характеристик уплотнения шлака и котельного шлака (максимальная плотность в сухом состоянии и оптимальная влажность), характеристик долговечности (абразивная стойкость по Лос-Анджелесу и устойчивость к натрию), прочности на сдвиг и характеристик несущей способности (угол трения и) и проницаемость.

Максимальные значения плотности сухого остатка золы и котельного шлака обычно на 10-25 процентов ниже, чем у природных гранулированных материалов. Оптимальные значения влажности зольного остатка и котельного шлака выше, чем у природных гранулированных материалов, при этом оптимальная влажность зольного остатка значительно выше, чем у котельного шлака.

Котельный шлак обычно демонстрирует меньшие потери на истирание и прочность, чем шлак, из-за его стекловидной текстуры поверхности и меньшей пористости. (9) На некоторых электростанциях угольный колчедан утилизируют вместе с зольным остатком или котельным шлаком. В таких случаях некоторое количество пирита или растворимого сульфата содержится в зольном остатке или котельном шлаке, (9) , что может отражаться в более высоких значениях потери прочности сульфатом натрия. Заявленные значения угла трения находятся в том же диапазоне, что и для песка и других обычных источников мелкого заполнителя. (7)

Таблица 4-4. Типичные механические свойства шлака и котельного шлака.

Имущество Ясень нижний Котельный шлак
Максимальная плотность в сухом состоянии
кг / м 3 (фунт / фут 3 ) (7) 		1210–1620
(75–100)		 1330–1650
(82–102)
Оптимальная влажность
Содержание,% (7) 		Обычно <20
12-24 диапазон		 8–20
Лос-Анджелес Абразия
Убыток% (4) 		30–50 24–48
Устойчивость к сульфату натрия
Убыток% (4) 		1. 5–10 1–9
Прочность на сдвиг
(Угол трения) (6) 		38 — 42 °
32-45 ° (размер <9,5 мм)		 38 — 42 °
36 — 46 ° (размер <9,5 мм)
Калифорния передаточное число
(CBR)% (6) 		40–70 40–70
Коэффициент проницаемости
см / сек (6) 		10 -2 -10 -3 10 -2 -10 -3

Калифорния Значения коэффициента несущей способности сопоставимы со значениями для высококачественного гравия.Можно ожидать, что как сухой зольный остаток, так и котельный шлак будут иметь коэффициенты проницаемости, которые находятся в приблизительно одном диапазоне (7) Проницаемость связана с процентом мелких частиц (минус 0,075 мм или сито № 200) материала.

ССЫЛКИ

  1. Компания Бэбкок и Уилкокс. Steam. Его создание и использование . Нью-Йорк, штат Нью-Йорк, 1978.

  2. Hecht, N. L. и D.С. Дюваль. Характеристика и использование бытовых и коммунальных шламов и золы: Том III — Угольная зола . Национальный центр экологических исследований, Агентство по охране окружающей среды США, 1975.

  3. Американская ассоциация угольной золы. 1996 Производство и использование продуктов сгорания угля . Александрия, Вирджиния, 1997.

  4. Моултон, Лайл К. «Зола и котельный шлак», Труды Третьего Международного симпозиума по утилизации золы .Горное управление США, Информационный циркуляр № 8640, Вашингтон, округ Колумбия, 1973 г.

  5. ASTM E1861-97. Стандартное руководство по использованию побочных продуктов сгорания угля в конструкционных заполнителях , Американское общество испытаний и материалов, Вест Коншохокен, Пенсильвания.

  6. Маджизаде, Камран, Гари Боковски и Рашад Эль-Митини. «Материальные характеристики золошлаковых остатков электростанций и их характеристики в битумных смесях: лабораторные исследования», Труды Пятого Международного симпозиума по утилизации золы , U.S. Министерство энергетики, отчет № METC / SP-79/10, часть 2, Моргантаун, Западная Вирджиния, 1979.

  7. Lovell, C. W., T.-C. Ke, W.-H. Хуанг и Дж. Э. Ловелл. «Пепел как дорожный материал», представленный на 70-м ежегодном заседании Совета по исследованиям транспорта, Вашингтон, округ Колумбия, январь 1991 г.

  8. Ke, T.-C. и К. В. Ловелл. «Коррозионная активность донной золы Индианы», Протокол транспортных исследований № 1345 , Совет транспортных исследований, Вашингтон, округ Колумбия, 1992.

  9. Моултон, Лайл К., Роджер К. Силс и Дэвид А. Андерсон. «Использование золы угольных электростанций при строительстве автомагистралей», Протокол транспортных исследований № 430 , Совет транспортных исследований, Вашингтон, округ Колумбия, 1973 г.

Предыдущая | Содержание | Следующий

Типы угольных горелок

Угольная горелка — Википедия

Угольная горелка или горелка для пылевидного угля — это механическое устройство, которое сжигает пылевидный уголь в пламя контролируемым образом.Угольная горелка состоит в основном из …

Котел на пылеугольном топливе — Википедия

Котел на пылеугольном топливе — это промышленный или коммунальный котел, который вырабатывает тепловую энергию за счет … Зольный остаток удаляется на дне печи. Этот тип котлов преобладает на угольных электростанциях, обеспечивая паром для работы больших турбин.

Горелки на пылеугольном топливе Powerz

В настоящее время для закрутки вторичного воздуха используются два типа лопастных завихрителей: осевые и тангенциальные.В зависимости от параметров, определяющих качество угля, такого как зола …

Горелки для угля на больших тепловых электростанциях — Bright Hub .

..

30 января 2010 … Различные производители предлагают различное расположение горелок на стенках топки. Тангенциальная стрельба. В этом типе уголь подается в …

Системы сжигания ископаемого топлива — eolss

Пылевидный уголь. 1.2. Устройство горелки. 1.2.1. Дауншот стрельба. 1.2.2. Горизонтальный обстрел. 1.2.3. Тангенциальная стрельба.1.3. Типы горелок. 1.3.1. Настенные горелки.

пылевидного угля ПЕЧИ — Thermopedia

2 февраля 2011 … Другой тип циклонной печи использует отдельные цилиндрические огнеупорной футеровкой камеры, в которых угольные ожоги, чтобы дать горячие газы, которые …

3D анимация видео угля Горелка — пылеугольная … — YouTube

1 ноября 2015 … Горелка пылеугольной серии RM — это горелка нового типа для сжигания угля, поддерживаемая измельчителем угля серии FMJ. В основном он состоит из угля…

Горелка для пылевидного угля, горелка для порошкового угля для … — YouTube

27 марта 2016 . .. Горелка на древесном порошке для угольного порошка для котлов, нанесения покрытий, сушки, теплового оборудования, литейного производства и других отраслей, сжигание топлива из биомассы заменить … 90 013

пылевидного угля пЕЧИ

2 февраля 2011 … другой тип циклонной печи использует отдельные цилиндрические огнеупорной футеровкой камеры, в которых угольные ожоги, чтобы дать горячие газы, которые …

видов угля — Mitsubishi Power, Ltd.

Существуют различные типы угля, от антрацита с высоким содержанием углерода до битуминозного угля, полубитуминозного угля и бурого угля, который является даже … на передней или противоположной стенке или в углах печи. Существует два типа систем сжигания топлива: система бункера и …

Передовая разработка пылеугольного сжигания … — IHI

электростанции на пылеугольном топливе, IHI разрабатывает технологии сжигания, подходящие для каждого типа топлива.В последнее время появились горелки для сжигания нефтяного кокса на одном топливе . ..

Конструкция и принцип работы горелок на пылеугольном топливе

24 апреля 2013 … Горелки турбулентного типа применяются на битуминозных углях, а горелки с длинным пламенем могут быть используется для углей с низким содержанием летучих веществ.

Горелка

— — Основные справочные материалы — Онлайн-библиотека Wiley

2 показывает горелку с двойным регистром круглого типа для сжигания мазута или пылевидного угля. Горелка с двойным регистром круглого типа …

Качественная продукция для энергетики и промышленности — Babcock and Wilcox

Радиантный котел — RBC типа Каролина.Радиантный котел — RBE типа Эль-Пасо. Радиантный котел … Угольная горелка AireJet с низким выбросом NOX. Угольная горелка с низким выбросом NOX DRB-4Z.

ГОРЕНИЕ В КОТЕЛЬНЫХ ПЕЧИ

Типы топок котлов. По типу топки угольные котлы можно классифицировать: колосниковые котлы топочные,. пылевидные котлы ПФ,.

Характеристики горения пылевидного угля и радиация .

..

что тип угля влияет на скорость горения; та увеличенная печь… 2 При раскачивании угля на расстоянии 8,5 или 10,5 футов от горелки потери несгоревшего углерода …

ТЕРМИЧЕСКАЯ ЭНЕРГЕТИКА — SlideShare

4 декабря 2016 … … ОБОРУДОВАНИЕ ДЛЯ СЖИГАНИЯ УГОЛЬНОГО ПУЛЬВЕРСКОГО УГЛЯ Горелки есть. .. ТИПЫ Сжигание в псевдоожиженном слое может быть в 2 вариантах 1.

Усовершенствованных электростанций на пылеугольном топливе

10-3 Роль и функции многотопливной и многогранной горелки. Оборудование для угля типа Advanced … сжигают в печи для испытаний на сжигание угля 1 2.

Типы угольных горелок для кальяна — Prestige Bubbles

13 января 2016 … Типы угольных горелок для кальянов · Быстрозажигающие угли Если вы используете быстроразжигаемые угли для кальяна, вы обнаружите, что любой источник огня почти воспламенит их ..

Угольная горелка — Википедия

Угольная горелка или горелка для пылевидного угля — это механическое устройство, которое сжигает пылевидный уголь в пламя контролируемым образом. Горелка для угля состоит в основном из …

Горелки на пылеугольном топливе Powerz

В настоящее время для закрутки вторичного воздуха используются два типа лопастных завихрителей: осевые и тангенциальные.В зависимости от параметров, определяющих качество угля, такого как зола …

Горелки для угля на больших тепловых электростанциях — Bright Hub …

30 января 2010 … Различные производители предлагают различное расположение горелок на стенках топки. Тангенциальная стрельба. В этом типе уголь подается в …

Системы сжигания ископаемого топлива — eolss

Пылевидный уголь. 1.2. Устройство горелки. 1.2.1. Дауншот стрельба. 1.2.2. Горизонтальный обстрел. 1.2.3. Тангенциальная стрельба.1.3. Типы горелок. 1.3.1. Настенные горелки.

пылевидный угль ПЕЧИ — Thermopedia

2 февраля 2011 … Другой типа циклонной печи использует отдельную цилиндрическую огнеупорную футеровку камеру, в которых угольные ожоги, чтобы дать горячие газы, которые . ..

пылевидного угля ПЕЧЬ

2 февраля 2011 … другой тип циклонной печи использует отдельную цилиндрическую огнеупорную футеровку камеру, в которых угольные ожоги, чтобы дать горячие газы, которые …

3D анимация видео угля горелки —Pulverized… — YouTube

1 ноя 2015 … Горелка для пылевидного угля серии RM — это горелка для сжигания угля нового типа, поддерживаемая измельчителем угля серии FMJ. В основном он состоит из угля …

Горелка для пылеугольного топлива, горелка для порошкового угля для … — YouTube

27 марта 2016 … Горелка на древесном порошке для порошкового угля для котлов, нанесения покрытий, сушки, теплового оборудования, литейного производства и других отраслей промышленности , сжигание топлива из биомассы для замены …

Типы систем сжигания пылевидного угля — BrainKart

19 сен 2016… Типы систем сжигания пылевидного угля … Смесь пылевидного угля и первичного воздуха затем поступает в горелку, где добавляется вторичный воздух.

Типы угля — Mitsubishi Power, Ltd.

Существуют различные виды угля, от антрацита с высоким содержанием углерода до битуминозного угля, полубитуминозного угля и бурого угля, который является даже …

PF Power Plant — Coal Technology

В больших котлах используются три различных типа систем сжигания пылевидного топлива: горизонтальные или слегка наклоненные вихревые горелки, установленные в передней и / или задней стенках…

PDF Сжигание угля в котельной печи с помощью плазмы

7 дек 2020 … код PLASMA-COAL рассчитывает концентрации частиц. температуры и скорости обрабатываемой угольно-воздушной смеси в a. Горелка …

ИЗМЕРЕНИЕ СГОРАНИЯ ПУЛЬВЕРИЗОВАННОГО УГЛЯ …

Печь оснащена двойной концентрической горелкой промышленного типа с регулируемой завихрением вторичного воздуха. По длине печи 3 м предусмотрены люки для доступа к …

«Подготовка чертежей общего расположения…

10 мая 2014 … печь повторного нагрева с выталкивающим подом и сжиганием пылевидного угля ». .. Допустимый градиент температуры по высоте заготовки, iv Тип материала …

БИБЛИОТЕКА IEA Clean Coal Center

Они оценочные исследования устойчивого использования угля в мире с ограниченным углеродом, охватывающие политические и нормативные аспекты, варианты глобального финансирования …

Конструкция горелки для угольного кислородно-кислородного реактора под давлением — BYU …

1 июня 2019 г… На Рис. 2-2 ниже показан каждый из четырех типов пламени. Тип пламени 0 относится к пламени, создаваемому турбулентной центральной струей топлива, впрыскиваемой в …

КОТЛ НА УГЛЕ — ПРИНЦИПЫ

19 октября 2015 … 6. Примеры проблем электростанций, вызванных углем … Эти элементы могут вызвать образование шлака в печи и … Тип электростанции. МВт.

Разоблачение мифов о преобразовании угля в газ Энергетика …

2 декабря 2015 … Миф 2: Установка горелок на природном газе в угольный котел является самым крупным предметом. .. Эти типы конструкций значительно снижают расход материала и …

Оборудование для сжигания топлива — Вопросы энергетики …

В каких угольных горелках происходит выброс топлива и воздуха в горизонтальном направлении? Тангенциальная горелка … Какие типы масляных горелок используются в бытовых целях?

Уголь — Министерство энергетики

Печь потребляет около полтонны угля в год. Водонагреватель использует … каждый тип угля горит по-своему и выделяет разные типы выбросов.Четыре типа …

Предыдущий: сито для дробленого продукта
Следующий: Фильтр ильменита для сульфатного процесса
  1. На главную
  2. Минеральное оборудование серии

Типы угольных горелок

Оптовый торговец с возвратно-поступательной ступенчатой ​​решеткой, работающий на биомассе

Котел с взаимной решеткой Котел на угле, биомасса

Котел с возвратно-поступательной решеткой — это другое название котла с возвратно-поступательной решеткой Как котел с возвратно-поступательной решеткой, котел с возвратно-поступательной решеткой подходит для сжигания пыли, соломы, жмыха, пальмового волокна, Рисовая шелуха Топливо из биомассы — это возобновляемое топливо, которое содержит меньше серы и золы, а также меньше выбросов SO2 и пыли.

Получить цену

Топливо из биомассы 5 т / ч Поршневое топливо с решеткой на угольной решетке

Топливо из биомассы 5 т / ч с поршневым типом в решетке с использованием угля Пар Детали котла, полная информация о топливе из биомассы 5 т / ч с возвратно-поступательной решеткой Детали парового котла, работающего на угле, угольный паровой котел, решетчатая решетка котла, детали парового котла от поставщика или производителя запчастей для котловDalian Sunshine Boiler Auxiliaries Co, Ltd

Получить цену49 / 5

Стокер с возвратно-поступательной решеткой Гибридный котел RG Hurst

Стокер с возвратно-поступательной решеткой

Новая колосниковая решетка HBC типа s Система toker позволяет сжигать топливо из биомассы с высокой долей негорючих веществ эффективным способом с дополнительным преимуществом автоматического обеззоливания

Получить цену

Горизонтальный котел с качающейся решеткой Поршневой шаг

Горизонтальный котел с решеткой Топливный котел на биомассе с возвратно-поступательной решеткой Характеристики решетки 1 A Установка для сжигания бытового мусора с горизонтальной возвратно-поступательной решеткой steptype в основном решает проблему, заключающуюся в том, что существующая мобильная решетка цепного типа не может эффективно перевернуть мусор, в результате чего

Получить цену

Паровые котлы со ступенчатой ​​решеткой Green Energy Systems Coal

Серия SZW Биомасса на угле Водотрубный паровой котел выполнен в виде двухбарабанного продольного типа и питается биомассой или твердым топливом из угля. Стенка водяного охлаждения расположена вокруг печи, которая изготовлена ​​в соответствующем размере для повышения эффективности сгорания.

Получить цену

оптовый паровой котел с колосниковой решеткой

Угольные котлы Наши угольные ча в колосниковых котлах и угольных котлах с псевдоожиженным слоем в основном вырабатывается горячая вода, насыщенный пар или перегретый пар для промышленного использования Угольные котлы имеют более низкие эксплуатационные расходы почти на 50% ниже, чем котлы, работающие на мазуте или природном газе

Получить цену

Угольный котел на биомассе, Автоматический угольный котел на биомассе , Руководство

План A Автоматический котел на биомассе Угольные котлы серии DZL представляют собой горизонтальные трехходовые водогрейные котлы с топочной решеткой с цепной решеткой Резьбовые пиротехнические трубы расположены в барабане, образуя конвекционную поверхность нагрева, а барабан и воду стены с обеих сторон от поверхности радиационного нагрева в топке

Узнать цену

Цена котла с решетчатой ​​ступенчатой ​​решеткой

оптовая цена котла с ступенчатой ​​решеткой, работающего на биомассе, ступенчатой ​​решетки, цены на котел на биомассе Наклонные решетки широко используются в современных котлах, работающих на древесной корке или отходах. ступенчатая решетка и жаротрубный котел Котлы на биомассе Uttamenergy 21 июня 2017 г. I n Котлы с подвижной решеткой, решетка

Узнать цену

Экологическая ступенчатая решетка Котел, работающий на биомассе

Паровой котел, работающий на биомассе, оборудован подвижной решеткой, и, по требованию заказчика, решетка может также быть цепной решеткой, возвратно-поступательной решеткой, ступенчатой ​​решеткой и т. д. Котел широко используется в различных отраслях промышленности, таких как текстильная промышленность, производство напитков, перерабатывающая промышленность, химическая промышленность и т. Д.

Получить цену

(PDF) Топливание биомассы на решетке для производства тепла и электроэнергии

Основная цель этого — проанализировать современные знания о колосниковых котлах, сжигающих биомассу: ключевые элементы в системе сжигания и разработки, важные

Получить цену

Топливо из биомассы 5 т / ч Поршневой тип с угольной решеткой

Топливо из биомассы 5 т / ч Поршневой тип с решеткой на угле Детали котла, полная информация о топливе из биомассы 5 т / ч с возвратно-поступательной решеткой Детали парового котла на угле, уголь St eam Boiler, Boiler Grate Bar, Steam Boiler Parts

Получить цену

Решетка для котла на биомассе

Угольная цепная решетка Стокер Стойка котла 120 т / ч Цепная ленточная решетка 240 т / ч Малая решетка 1050 т / ч Большая решетка 280 т / ч Поршневой шаг Решетка 10120 т / ч Решетка с поперечными балками Цепная решетчатая топка — это оборудование для механизации, применяемое в основном в паровых котлах, горячих.

Узнать цену

Колосниковая решетка с возвратно-поступательным движением

Угловая цепная решетка Топка Котельная планка 120 т / ч Решетка с цепным ремнем 240 т / ч Малая решетка 1050 т Решетка большого размера 280 т / ч Решетка с возвратно-поступательным движением 10120 т / ч Решетка с поперечными балками Топка с цепной решеткой — это оборудование для механизации, применяемое в основном в паровых котлах с горячим нагревом

Получить цену

Решетка с возвратно-поступательным движением в продаже Качественная решетка с возвратно-поступательным движением

Ступенчатая решетка / Решетка с возвратно-поступательным движением пруток для котла угольная пожарная электростанция Технические характеристики сжигания отходов в топке с механической колосниковой решеткой 1 Сжигание

Узнать цену

Многотопливная ступенчатая решетка bioma s Котел Горизонтальный Уголь

Колосниковая решетка (наиболее характерный элемент в колосниковых котлах), ключевой механизм сжигания при преобразовании твердого топлива (в основном, угля, но также и биомассы) — красный фронт важен для оптимизации газофазного сжигания в

Get Price

оптовый паровой котел со ступенчатой ​​решеткой

Угольные котлы Наши угольные котлы с цепной решеткой и угольные котлы с кипящим слоем в основном производят горячую воду, насыщенный пар или перегретый пар для промышленного использования Угольные котлы имеют более низкие эксплуатационные расходы почти на 50% ниже, чем котлы, работающие на жидком топливе или нефти. природный газ

Получить цену

Детали котла на биомассе из кожуры пальмы Цепная решетка

Индивидуальная 2 тонны 4 тонны 8 тонн 10 тонн 30 ​​тонн Твердые отходы из угольной биомассы Печь с подвижной решеткой, работающая на угле Мы сначала отправим чертеж, чтобы клиент мог проверить размер, а затем указать решетку. Продукция и технические характеристики: Решетка для перемещения цепи 1т / ч50т / ч; Решетка цепная мелкая пластинчатая 2т / ч200т /час; Решетка крупногабаритная цепная 10т / ч300т / ч;

Получить цену

Ступенчатые паровые котлы с решеткой Green Energy Systems Coal

SZW серия Угольный котел на биомассе Водотрубный паровой котел выполнен в виде двухбарабанного продольного типа и работает на биомассе или твердом угле. Стенка водяного охлаждения расположена вокруг печи, которая изготовлена ​​в подходящего размера для повышения эффективности сгорания

Получить цену

Ступенчатая решетка Термомасляный нагреватель Green Energy Systems

Компания Tuff, опираясь на поддержку научно-исследовательских институтов и богатый опыт более 1000 соответствующих отечественных проектов, накопила опыт работы в DR (W)

Котел на биомассе с экологической ступенчатой ​​решеткой

Паровой котел, работающий на биомассе, оснащен подвижной решеткой, и по требованию заказчика решетка также может быть цепная решетка, качающаяся решетка, ступенчатая решетка и т. д. Котел широко используется в различных отраслях промышленности, таких как текстильная промышленность, производство напитков, перерабатывающая промышленность, химическая промышленность и т. д.

Получить цену

Завод по производству котлов на биомассе с возвратно-поступательной решеткой

Сборка решетки (наиболее характерный элемент в колосниковых котлах), основные составы и теплотворная способность выбранных видов топлива на биомассе, сжигаемого в колосниковых котлах или проверенных на колосниковых топках и бытовых и промышленных отходах растительного происхождения (например, ТБО, колосниковая решетка 31 МВт

Получить цену

Китайская оптовая цена Cfb Steam Boiler DHW Biomass

Оптовая цена Cfb Steam Boiler Котел на биомассе для ГВС Taishan Group Деталь: Котел на биомассе для ГВС Описание продукта Котел на биомассе для ГВС представляет собой однобарабанный горизонтальный котел с наклонной колосниковой решеткой, угол наклона колосниковой решетки составляет 15 °

Получить цену

Котел на биомассеБойлер на биомассеБизнес-зона

Из-за использования наклонная решетка с возвратно-поступательным движением / ступенчатая решетка для передней части комбайна ed Решетки, топливо течет вниз, а пламя из топки способствует излучению топлива. Следовательно, он особенно подходит для топлива с высоким содержанием влаги, которое играет роль в сушке топлива, а также в его сгорании.

Узнать цену

Котел Часть Промышленный котел с возвратно-поступательной решеткой

27 ноя, 2020 Мощность от 03 до 175 МВтт в промышленности и ТЭЦ; Топливо, сжигаемое на решетку 12 Решетка с возвратно-поступательным движением: для золы, низкокалорийного топлива, такого как бытовые отходы, решетка котла с возвратно-поступательной ступенчатой ​​решеткой Запасные части для котельных машин Alibaba Решетка с возвратно-поступательным движением хлопьевидного типа Готова к отправке 300 долларов США 2800 долларов США / шт.

Колосниковая решетка котла на биомассе

Угольная решетчатая решетка Стокер Котловая планка 120 т / ч Цепная ленточная решетка 240 т / ч Малая решетка 1050 т / ч Крупная решетка 280 т / ч Поршневая ступенчатая решетка 10120 т / ч Поперечная решетка Топка цепной решетки представляет собой механизацию оборудование, применяемое в основном в паровых котлах, горячее

Получить цену

Колосниковая решетка с возвратно-поступательным движением Решетка с возвратно-поступательным движением

Колесная решетка с возвратно-поступательным движением в основном используется для гранулирования биомассы, печи с горячим воздухом, сжигания отходов, сжигания угля

Получить цену

Колосниковая решетка с возвратно-поступательным движением

Угольная цепь Решетка Стокер Котельная штанга 120 т / ч Цепная лента Решетка 240 т / ч Малая решетка 1050 т / ч Большая решетка 280 т / ч Поршневой St ep Grate 10120t / h Решетка с поперечными балками Стокер с цепной решеткой — это оборудование для механизации, применяемое в основном в паровых котлах, горячих

Узнать цену

Паровые котлы с решетчатой ​​решеткой Green Energy Systems Coal

Серия SZW, работающая на угле, на биомассе Водотрубный паровой котел имеет двойную конструкцию. барабан продольного типа и работает на биомассе или твердом топливе из угля. Стенка водяного охлаждения расположена вокруг печи, которая изготовлена ​​в соответствующем размере для повышения эффективности сгорания.

Получить цену

Многотопливный ступенчатый котел для биомассы с решеткой Горизонтальный уголь

Решетка в сборе (наиболее характерный элемент в котлах с решетчатой ​​топкой) ключевой механизм сжигания при преобразовании твердого топлива (в основном угля, но также и биомассы) — фронт огня важен для оптимизации газофазного сжигания в котле

Get Price

Детали котла на биомассе Palm Shell Цепная решетка

Customized 2ton 4 тонны 8 тонн 10 тонн 30 ​​тонн твердых отходов угольной биомассы, запущенные движущейся решетчатой ​​печью Мы отправим чертеж сначала позволить клиенту проверить размер, затем указать решетку Основные продукты и технические характеристики: Решетка с подвижной цепью 1 т / ч 50 т / ч; Цепная решетка типа Small Flake 2 т / ч 200 т / ч; Решетка крупногабаритная цепная 10т / ч300т / ч;

Get Price

Step Grate Thermal Oil Heater Green Energy Systems

Компания Tuff, опираясь на поддержку научно-исследовательских институтов и богатый опыт более 1000 соответствующих отечественных проектов, накопила опыт эксплуатации в области биомассы для органического тепла серии DR (W). котел-носитель и приобрел зрелый, профессиональный и систематический, работающий на биомассе

Получить цену

Завод по производству котлов на биомассе с возвратно-поступательной решеткой

Колосниковая решетка (наиболее характерный элемент в колосниковых котлах), ключевые составы и теплотворная способность для избранного топлива на биомассе, сжигаемого в колосниковых котлах или протестированы на колосниковые топки и бытовые и промышленные отходы растительного происхождения (например, ТБО, колосниковая решетка 31 МВт

Получить цену

0150 Тонн Угольный котел, Цепной решетчатый котел, угольный пар

Преимущества Угольный котел с цепной колосниковой решеткой 1 Простая установка: Быстрая сборка с завода , легко транспортировать и устанавливать на объекте 2 Полное сгорание: разумная конструкция печи Конструкция с наиболее подходящей решеткой, полностью сжигаемое топливо 3 Решетка с высокой эффективностью: Цепная решетка, простота в эксплуатации, имеет множество преимуществ по сравнению с традиционной

Получить цену

Экологическая ступенчатая решетка котел, работающий на биомассе

Паровой котел, работающий на биомассе, оснащен подвижной решеткой , и в зависимости от требований заказчика решетка также может быть цепной решеткой, возвратно-поступательной решеткой, ступенчатой ​​решеткой и т. д. Бойлер широко используется в различных отраслях промышленности, таких как текстильная промышленность, производство напитков, перерабатывающая промышленность, химическая промышленность и т. д.

Get Цена

Котельная Часть промышленного котла с поршневой решеткой

27 ноя, 2020 Мощность от 03 до 175 МВтт в промышленности и ТЭЦ; Топливо, сжигаемое на решетку 12 Решетка с возвратно-поступательным движением: для золы, низкокалорийного топлива, такого как бытовые отходы, решетка котла с возвратно-поступательной ступенчатой ​​решеткой Запасные части для котельных машин Alibaba Решетка с возвратно-поступательным движением хлопьевидного типа Готова к отправке 300 долларов США 2800 долларов США / шт.

Части котла электростанции Решетка с возвратно-поступательным движением Промышленная

Ключевое слово: Промышленный котел, Детали котла электростанции Решетка с возвратно-поступательным движением Больше сообщений о деталях котла электростанции Решетка с возвратно-поступательным движением * Уголь / биомасса Многотопливный котел Котел * Автоподача воды Большой парогенератор с электрическим подогревом 3 кВт до 60kw Large Boiler * 7000kw Горизонтальный масляный паровой котел для химической промышленности * Энергосберегающий промышленный масляный котел 4000Kg Hr

Получить цену

угольный котел Производители Поставщики

промышленный угольный котел производитель / поставщик, китайский промышленный угольный котел производитель список заводов, найти квалифицированных производителей угольных котлов в Китае, Поставщики, фабрики, экспортеры оптовые торговцы быстро на MadeinChina

Получить цену

Котел с возвратно-поступательной решеткой экспортные производители

Горизонтальный котел внутреннего сгорания серии WNS представляет собой кожух котла типа 3-ходовой котел, работающий на жидком / газовом топливе После распыления топлива горелкой пламя становится полным волновой печи и передачи тепла через стенку печи, это 1-й проход; высокотемпературный дым собирается в реверсивной камере и затем попадает во 2-й проход, который представляет собой зону пучка труб с желобками; после тепловой конвекции, воздух

Получить цену

Многотопливный ступенчатый биомассовый котел Горизонтальный Уголь

Колосниковая решетка (наиболее характерный элемент в колосниковых котлах), ключевой механизм сжигания при преобразовании твердого топлива (в основном уголь, но также и биомасса) красный фронт важен для оптимизации сжигания газовой фазы в

Get Price

колосниковая решетка с возвратно-поступательным движением колосниковая решетка

возвратно-поступательная колосниковая решетка в основном используется для пеллетной биомассы, печи горячего воздуха, сжигания отходов, сжигания неисправного угля

Get Price

китайская ступенчатая колосниковая решетка, работающая на биомассе

Китай ступенчатая решетка, работающий на биомассе, котел поставляет паровой котел, работающий на биомассе, электростанцию ​​и т. Д. ZG Boiler, как ведущий производитель промышленных котлов в Китае, поставляет биомассу Подробнее EPCB Высококачественный промышленный угольный биомасса Газовый паровой котел на угле / биомассе FMS Серия фиксированных Производительность решетки: 05 т / ч, 1 т Подробнее

Получить цену

Шаговая решетка Thermal Oil H eater Green Energy Systems

Компания Tuff, опираясь на поддержку научно-исследовательских институтов и богатый опыт более 1000 соответствующих отечественных проектов, накопила опыт эксплуатации котлов на биомассе с органическим теплоносителем серии DR (W) и приобрела зрелую, профессиональную и систематическое сжигание биомассы

Получить цену

0150 тонн Угольный котел, котел с цепной решеткой, угольный пар

Преимущества угольный котел с цепной решеткой 1 Простая установка: быстрая сборка отправляется с завода, легко транспортируется и устанавливается на объекте 2 Полное сгорание: разумная конструкция конструкции печи с наиболее подходящим решетчатым устройством, полное сжигание топлива 3 Высокоэффективная решетка: Цепная решетка, простота в эксплуатации, имеет множество преимуществ по сравнению с традиционной

Получить цену

Завод по производству биомассы с возвратно-поступательной решеткой

Решетка в сборе (наиболее характерный элемент в котлах с решетчатой ​​решеткой) , ключевые Составы и теплотворная способность для выбранных видов топлива из биомассы, сжигаемого в колосниковой решетке или испытаны на колосниковые топки и бытовые и промышленные отходы растительного происхождения (например, ТБО, колосниковая решетка 31 МВт

Получить цену

Котел с возвратно-поступательной колосниковой решеткой экспортные производители

Горизонтальный котел внутреннего сгорания серии WNS представляет собой кожух котла 3-х проходного типа с жидким топливом / газом топочный котел После того, как топливо распыляется горелкой, пламя заполняет волновую печь и передает тепло через стенку печи, это 1-й проход; высокотемпературный дым собирается в реверсивной камере и затем попадает во 2-й проход, который представляет собой зону пучка труб с желобками; после тепловой конвекции, воздух

Получить цену

печь с ступенчатой ​​решеткой meusersicherheitde

печь с ступенчатой ​​решеткой, печь с ступенчатой ​​решеткой Поставщики и 22 октября 2020 г. печь с ступенчатой ​​решеткой, печь с ступенчатой ​​решеткой Поставщики и; OEM стандартное качество дешевая цена индивидуальная оцинкованная стальная решетка с высокой эффективностью с возвратно-поступательной решеткой с механической решеткой для ступенчатой ​​решетки / штанга с возвратно-поступательной решеткой для котла угольная пожарная электростанция

Получить цену

угольный котел Производители Поставщики

промышленный угольный котел производитель / поставщик, Китайская промышленность Список заводов производителей угольных котлов, быстро найдите квалифицированных китайских промышленных производителей угольных котлов, поставщиков, фабрики, экспортеров оптовых торговцев на MadeinChina

Получить цену

Принадлежности для паровых котлов на биомассе с цепной решеткой

Поставки для котлов с ступенчатой ​​решеткой Промышленный котел 12 декабря 2019 г. Безопасно и стабильно Дешевая передвижная решетка Движущийся котел Движущаяся решетка Бар $ 3,00000 $ 5% Скидка 9 т / ч Решетка для котла на угле Поршневой шаг для заводского котла Решетка для паровой решетки котла $ 12,00000 Скидка 5% FlakeType Цепная решетка Стокер для угольного парового котла на биомассе Угольный котел Натереть кусок $ 12,00000

Получить цену

Теплогенератор на биомассе с подвижной колосниковой топкой

Подвижная решетчатая решетка Паровой котел на биомассе Цепной колосниковый паровой котел на биомассе Паровой котел на биомассе серии SZL представляет собой пакетный или собранный в цеху водотрубный котел с двойным паровым барабаном и цепной решетчатой ​​топкой. т / ч представляет собой заводскую конструкцию, которая состоит из 2 частей, верхняя часть представляет собой теплопоглощающую поверхность, а нижняя часть — оборудование для сжигания.

Получить цену

Термодинный котел на биомассе с ступенчатой ​​решеткой

Котлы на биомассе для выработки электроэнергии конструктивные соображения s damodaran thermodyne technologies pvtltd india ВВЕДЕНИЕ Использование биомассы для производства пара в последние годы набирает обороты и является важным аспектом энергетической политики нескольких стран

Получить цену

Китай 3 тонны / час Трехходовая хорошая цена Твердое топливо Пар

Биомасса и уголь топочный котел можно разделить на однокамерный твердотопливный котел и двухбарабанный твердотопливный котел в зависимости от конструкции котла. Мы выбираем различные решетки, подходящие для различных характеристик топлива, такие как фиксированная решетка, решетка с легкой цепью, качающаяся решетка и другие типы решеток

Узнать цену

Котел на биомассе с подвижной решеткой electronicdinkelde

Паровые котлы с подвижной решеткой Паровой котел на биомассе с подвижной решеткой Паровые котлы, работающие на угле, используют уголь в качестве топлива для нагрева воды до пара, так как гибкий размер дверцы для подачи угля подходит для угля разных типов и размеров угля. паровые котлы по-прежнему являются самым важным паровым оборудованием. Узнать цену

Получить цену

анимационное видео мельница для измельчения угля в Индонезии

  • ppt — posco ????? презентация powerpoint бесплатно на

    пылеугольный.впрыск 02.2) уголь Finex (posco voest, 98). corex (finex diagram s для PowerPoint с визуально ошеломляющей графикой и анимацией

  • Конвейер дробилки излишков угля

    Конвейер дробилки излишков угля. Конвейер дробилки излишков угля xsm отличное горнодобывающее дробильное оборудование продукты или дизайн производственной линии, компания стремится создать шахтное дробильное и перерабатывающее оборудование китайского бренда, в основном дробилки, мельницы, песок, производящие нашу продукцию (конвейер дробилки излишков угля) более чем на одной

  • ТЭЦ

    системы сжигания также отличаются от каменного угля и обычно потребляют горячий газ из уровень выхода топки и смешать его с входящим углем в мельницах вентиляторного типа, которые впрыскивают угольную пыль и смесь горячего газа в котел.

  • мантимин угледобыча pt

    lowongan pt добыча угля мантимина в индонезии керджа алат бахан процес измельчения. simulasi video cara kerja в угольных шахтах; мельница для измельчения угля

  • многие преимущества замены угля древесными гранулами

    пресс для гранулирования; ролики; События. многочисленные преимущества замены угля на древесину преобразование пылеугольной электростанции в измельченные древесные гранулы

  • лучший ppt на тепловой электростанции, работающей

    «работа тепловой электростанции», цикл радиационного повторного нагрева с сухим днищем с прямым измельчением угля типа pa система • система sa • система id • мельница

  • fl ® конвейерная система

    airslide® конвейерная система, разработанная на основе дизайна и технологий fuller®, конвейер airslide® с воздушным гравитационным псевдоожиженным слоем использует силы тяжести для выполнения большей части работы без любые движущиеся части. оригинальный airslide® air gravity

  • электростанция электростанция пар

    на угольной электростанции уголь транспортируется из угольных шахт в пылевидную смесь угля и воздуха, сжигается в анимации схемы электростанции.

  • пылевидный нефтяной кокс в качестве топлива 12 2007 authorstream

    пылевидный нефтяной кокс в качестве топлива 12 топливо на пылевидных угольных заводах с первичным использованием пылевидного нефтяного кокса новое использование пылевидного нефтяного кокса на бумажных фабриках

  • скачать бесплатно ppt производство цемента на мокрых бункерах

    · Добыча полезных ископаемых> дробилка и мельница> бесплатно скачать ppt производство цемента мокрым способом; Распечатать.скачать бесплатно ppt производство цемента по анимационному видео

  • sinom group co., ltd. linkedin

    как один из самых опытных китайских поставщиков комплектных линий и компонентов для черной и цветной металлургии, sinom group co. , ltd. спроектировал, спроектировал, изготовил, собрал и / или запустил свои проекты по всему миру.

  • Принцип измельчения угля

    Шаровая мельница для угля — это оборудование, используемое для измельчения и сушки угля, а угольная мельница — это машина, которая измельчает высококачественный пылевидный уголь.Принцип работы: угольная мельница — это машина, которая дробит высококачественный пылевидный уголь. принцип работы:

  • ppt — угольная презентация PowerPoint бесплатно для просмотра id

    3. фон. уголь на сегодняшний день является самым дешевым источником энергетического топлива на миллион британских тепловых единиц, в среднем менее чем вдвое дешевле нефти и природного газа; девять из каждых 10 тонн угля

  • В официальном документе

    обсуждается состояние рынка пеллет, на японском языке

    В документе

    обсуждается состояние рынка пеллет и потенциал Японии.другие электростанции, работающие на пылеугольном топливе, находятся в Малайзии и Индонезии, и им необходимо будет усовершенствовать

  • ketut liyer org шаровая мельница уголь российский

    шаровая мельница с футеровкой indonesia jual. Шаровая мельница ketut liyer org, шаровая мельница ketut liyer org, поставщик шаровых мельниц в индонезии, керамические футеровки для вертикальной угольной мельницы, китай, шар. получить цену jesienny konkurs dom wydawniczy pwn

  • вертикальная угольная мельница great wall

    профиль продукта. вертикальная угольная мельница, также известная как угольная мельница, для сверхтонкого измельчения сырого угля, мягкого угля специально для цемента, электростанции, сталелитейного завода и других областей.

  • капитальные затраты гидротермальной электростанции в США 2050

    эта статистика представляет собой прогнозируемые капитальные затраты для типичной гидротермальной электростанции в анимационных видеороликах; нас. пылеугольный уголь

  • дробилка угля dpr

    скачать бесплатно анимацию щековой дробилки угольная мельница bhel работает видео силовые котлы, предназначенные для измельчения битуминозного угля,

  • измерения вибрации на Foster Wheeler mbf 22

    измерения вибрации на foster Wheeler mbf 22 узнать больше о загрузке, мельнице, хлоре в твердом топливе, сжигаемом в пылеугольных котлах

  • паровой котел thermax ltd

    803 016 1599 (бесплатно в Индонезии) цифры префикса: компания thermax разработала, изготовила и ввела в эксплуатацию котлы, работающие на пылеугольном топливе для нефтеперерабатывающий завод в Индии

  • дробилки угля просмотр видео анимации

    дробилки угля просмотр видео анимации. скачать бесплатно угледобывающий завод Далам Бахаса Индонезия; типы угольных дробилок;

  • Поставщики горелок для пылевидного угля с низким выбросом NOx

    Горелка для сжигания смеси пылевидного угля и первичного воздуха включает в себя сопловую трубу, имеющую входное отверстие для приема смеси пылевидного угля и первичного воздуха и выходное отверстие для ее выпуска.

  • pci уголь за 1 квартал 2018 года с расчетом по контракту с Японией

    Японский производитель стали заключил контракт на первый квартал 2018 года по низковольтному пылевидному углю и демонстрирует товарные видео, мельницы, возможно, покрыли

  • измельченных иллюстраций и картинок.66 измельченных

    измельченных иллюстраций и иллюстраций одежды от netkoff 1/35 обжиг на угольной пыли рисунок с помощью скороговорки 0/0 две кнопки с видео анимацией

    • Контакты

    Контакты

    Решения

    • Линия измельчения шлака Chongming 6TPH
    • Линия для измельчения кальцита 8TPH
    • Линия измельчения прокаленного нефтяного кокса 7TPH
    • Линия для измельчения известкового порошка 80,000TPY
    • Shandong 1,000,000TPY Линия помола угля
    • Гуйчжоу Линия для шлифования известняка 80 000 тонн в год
    • Линия для шлифования известняка 200000 тонн в год
    • Индия 35TPH Мельница для известняка
    • Шлакоцементно-шлифовальный завод Chongming 6TPH
    • Гуйчжоу 80,000TPY Завод по измельчению известняка
    • Shanxi 50,000TPY Завод по измельчению бокситов
    • Цзянсу 30,000TPY глиняный шлифовальный завод
    • Shanxi 40,000TPY Угольно-каолиновая мельница
    • Сычуань 30,000TPY Кварцевый шлифовальный завод
    • Цзянсу Завод по измельчению доломита 100000 тонн в год
    • Завод по измельчению негашеной извести Jiangsu 50,000TPY
    • Шаньдун Завод по измельчению угольного порошка 1 миллион тонн в год
    • Yixing 5TPH Шлифовальный завод глиняной посуды
    • Линия по производству десульфурации во Внутренней Монголии
    • Линия по производству известняка в Цзянсу
    • Ящик из известняка в Узбекистане
    • Шлифовка известняка в Саудовской Аравии
    • Шлифовка известняка в Пакистане
    • Шлифовка мрамора с помощью SCM800 в Нигерии
    • Шлифовка известняка с помощью SCM8021 в Бангладеш
    • Завод по измельчению известняка в Таиланде
    • Измельчение доломита с использованием MTM160 в Индонезии
    • Проект по переработке мраморного порошка 8-10TPH в Новой Зеландии
    • Шлифование технического углерода с помощью SCM8021 в Китае
    • Линия по производству порошка кальцита во Вьетнаме

    дробилка для угля дробилка для дробления

    измельчитель завод, измельчитель Поставщики и.

    ..

    Поставщики на Alibaba выставили на продажу 4 036 продуктов завода по производству пульверизаторов, из которых 1% составляет другое машиностроительное оборудование, 1% — подсластители. Вам доступны самые разные установки для измельчения, например, для металла. На Alibaba есть 3237 поставщиков, которые продают установки для измельчения, в основном расположенные в Азии.

    измельчитель для растений, измельчитель для растений Поставщики и …

    Alibaba предлагает 25 904 измельчителей для растений. Вам доступен широкий выбор заводских измельчителей, таких как гарантия на основные компоненты, местный сервисный центр и ключевые точки продаж.

    Поставщики измельчителей, все качественные измельчители …

    Завод пульверизаторов, Справочник поставщиков заводов-пульверизаторов — Найдите различные поставщики заводов-пульверизаторов, производителей, компании со всего мира в горшках для растений, искусственные растения, машины для нефтехимических заводов, искусственные растения

    фотографий пульверизатора

    2 958 фотографий пульверизатора FreeRoyaltyFree доступны 2958 стоковых фотографий пульверизатора без лицензионных отчислений. Зеленая садовая пульверизатор на белом фоне. Фотографии пульверизатора

    универсальный завод пульверизатора — le-temps-des-saisons.fr

    универсальный измельчитель завод. Детальный чертеж измельчителя машины Горное дело. 2 марта 2013 г. Чертеж измельчителяГрунная машина для дробилок и дробилок. c 2006 г. Отпечатано в Японии. 2006 г. Внешний чертеж WI ПУЛЬВЕРИЗАТОР ДЛЯ БЕТОНА hbadelw Пульверизатор PM с просеивающей машиной и фильтрующим блоком »

    Пульверизатор

    для производителя электростанции

    Пылевидный угольный котел Wikipedia Пылевидный угольный котел — это промышленный или коммунальный котел, который вырабатывает тепловую энергию путем сжигания пылевидного топлива уголь (также известный как порошкообразный уголь или угольная пыль, поскольку в косметической косметике он такой же мелкий, как пудра), который вдувается в топку..

    Пульверизатор (тепловое расширение 5) — Официальная подача

    2020-3-24 Energy. RF использование. 40 РФ / т. Измельчитель — это машина, добавленная с помощью Thermal Expansion 5. Он используется для превращения блока руды в два соответствующих ему Пыли. Затем пыль можно плавить в печи любого типа для получения слитков в соотношении 1: 1. У него есть шанс

    Измельчитель — Википедия

    2020-12-6 Измельчитель или измельчитель — это механическое устройство для измельчения многих различных типов материалов.Например, очистка из пульверизатора используется для измельчения угля для сжигания в паропроизводящих печах угольных электростанций.

    Основы электростанции: Измельчитель угля — YouTube

    作者: Shad Edwards

    Измельчитель Feed The Beast Wiki Fandom

    2020-12-15 Измельчитель — это машина, добавленная компанией Thermal Expansion. Он разбивает блоки и предметы и превращает руду в вдвое больше пыли. Измельченная руда может быть приготовлена ​​в индукционной плавильной печи, электрической печи или любой другой печи для получения слитков.Вторичный побочный продукт измельчения происходит только в процентном соотношении. Для работы требуется двигатель или заполненная ячейка из красного камня. Существует …

    Завод по производству измельчителей

    , Завод по производству измельчителей на заказ

    Ищете прямые продажи с завода по производству измельчителей? Вы можете купить измельчитель по заводской цене у большого списка надежных китайских производителей, поставщиков, торговцев или заводов, проверенных сторонним инспектором. Источник с уверенностью.

    Китайская мельница для измельчения, измельчение пульверизатора

    Китайские производители измельчающих заводов-пульверизаторов — выберите 2020 высококачественные продукты для измельчения пульверизатора по лучшей цене от сертифицированных китайских производителей шлифовальных машин, поставщиков измельчения Китая, оптовиков и фабрики в Китае

    Проектирование технологической установки — Bradley Pulverizer Company

    Bradley Pulverizer предлагает полный набор услуг по проектированию установки, основанный на нашем более чем 130-летнем опыте работы в отрасли переработки полезных ископаемых.От концепции до установки Наши конструкторы имеют большой опыт в области обработки твердых частиц, измельчения и обработки удобрений и предлагают комплексные услуги по проектированию для проектов . ..

    пульверизатор для производителя электростанции

    China Plant Pulverizer, China Plant Pulverizer Поставщики и Справочник производителей Источник большой выбор оборудования для измельчения на нефтяных электростанциях, заводах по очистке сточных вод, молочном заводе

    универсальный измельчитель — le-temps-des-saisons.fr

    универсальный измельчитель завод. Детальный чертеж измельчителя машины Горное дело. 2 марта 2013 г. Чертеж измельчителяГрунная машина для дробилок и дробилок. c 2006 Отпечатано в Японии. 2006 WI Внешний чертеж ПУЛЬВЕРИЗАТОР ДЛЯ БЕТОНА hbadelw Пульверизатор PM с просеивающей машиной и фильтрующим блоком »

    Пульверизатор — завод Уорсли

    Пульверизатор Rotar обладает невероятной мощностью резания в сочетании с легко заменяемыми изнашиваемыми деталями, что делает его идеальным измельчителем как для первичного, так и для первичного измельчения. вторичный снос.Серия RDP прорежет любую бетонную конструкцию. Мы предлагаем пульверизаторы Rotar на прокат или на покупку по всей Великобритании.

    Пульверизатор Feed The Beast Wiki Fandom

    2020-12-15 Пульверизатор — это машина, добавленная компанией Thermal Expansion. Он разбивает блоки и предметы и превращает руду в вдвое больше пыли. Измельченная руда может быть приготовлена ​​в индукционной плавильной печи, электрической печи или любой другой печи для получения слитков. Вторичный побочный продукт измельчения происходит только в процентном соотношении.Для работы требуется двигатель или заполненная ячейка из красного камня. Существует …

    ГЛАВА ТРЕТЬЯ Проекты угольных электростанций,

    тонн. Котел электростанции, теплообменное оборудование и вспомогательные компоненты могут весить около 11 000 метрических тонн, что требует эквивалента 500 железнодорожных вагонов для доставки материалов на строительную площадку (Kitto and Stultz, 2005). Существующие обычные угольные EGU могут быть сконструированы как подкритические, так и сверхкритические.

    PULVERIZER PLANT УГОЛЬНАЯ МЕЛЬНИЦА РАБОТАЕТ с

    Как мы на FB, instagram twitter, ССЫЛКИ внизу Веб-сайт: Mechanicalguru Привет, досто мера имя h Анкит Рас аур ле к аая ху приложение Лия Механическое. ..

    Котел на пылевидном угле — Википедия

    2020-12-2 Котел на пылевидном угле — это промышленный или коммунальный котел, который вырабатывает тепловую энергию путем сжигания пылевидного угля (также известного как угольный порошок или угольная пыль, поскольку мелкодисперсный, как косметическая пудра), который вдувается в топку. Основная идея системы сжигания, использующей пылевидное топливо, состоит в использовании всего объема топки для сжигания твердого топлива.

    Измельчитель угля — Heavy Industries, Ltd.

    2 天 前 Теплоэлектростанция — Котельное оборудование: измельчитель угля; Котельное оборудование: измельчитель угля [ТЭЦ] [ЭНЕРГЕТИКА] ПОДЕЛИТЬСЯ. Измельчители (измельчители угля) используются для измельчения кусков угля в мелкие частицы (100 мкм) перед помещением в котел, чтобы обеспечить эффективное сгорание.

    Пульверизатор Аспекты OM

    2013-12-6 Пульверизатор Аспекты OM Доктор Т. К. Рэй NTPC Limited Электронная почта: [электронная почта защищена]. Характеристики угля, крупность, взаимосвязь между процессами сжигания. Эксплуатационные вопросы фабрики. Конструктивные особенности и техническое обслуживание. Проблемы производительности и тематические исследования. Содержание 2.3. Пульверизатор Three Ts One S Practice

    для производителя электростанций

    Китай Завод-измельчитель, Китайский завод-измельчитель Справочник поставщиков и производителей Источник большой выбор заводских измельчителей на нефтяных электростанциях, очистных сооружениях, молочных заводах

    универсальный измельчитель завод — le-temps-des-saisons.fr

    универсальный измельчитель. Детальный чертеж измельчителя машины Горное дело. 2 марта 2013 г. Чертеж измельчителяГрунная машина для дробилок и дробилок.c 2006 г. Отпечатано в Японии. 2006 г. WI Внешний чертеж ПУЛЬВЕРИЗАТОР ДЛЯ БЕТОНА h b a d e l w Пульверизатор ТЧ с просеивающей машиной и фильтрующим блоком »

    Пульверизатор угля для электростанции — schaeffer-architekt.de

    Пульверизатор угля на электростанции — rezidencegoethe. cz. Измельчитель электростанции в основном направляет необработанный уголь в бункере машины в измельчитель для измельчения в пылевидный уголь, затем через конвейерную ленту измельченный уголь будет подаваться горячим воздухом в вытяжной вентилятор, а затем в печь. котла для сжигания, что является общим принципом работы пульверизатора электростанции.

    Пульверизатор — Микро-измельчитель

    2020-12-8 Premium Pulman Pvt. Ltd. известна в Индии как ведущий производитель, поставщик и экспортер мельниц для измельчения, микропульверизатора, измельчителя молотковой мельницы, промышленного пульверизатора, сверхтонкого измельчителя, универсальной мельницы, ударного измельчителя, пульверизатора с штифтовой мельницей в Ахмедабаде, Гуджарат, Индия

    измельчитель угля мельница на электростанции — giviellefoto.it

    Мельница для измельчения угля на тепловых электростанциях SlideShare.17 ноября 2012 г. 2. Система измельчения угля / мельницы Одним из важнейших компонентов электростанции, от которого зависит преобразование энергии, накопленной в угле, в электричество, является измельчитель угля или мельница. Поток угля контролируется питателем, позволяя углю поступать в мельницу-измельчитель.

    Пульверизатор Feed The Beast Wiki Fandom

    2020-12-15 Пульверизатор — это машина, добавленная компанией Thermal Expansion. Он разбивает блоки и предметы и превращает руду в вдвое больше пыли. Измельченная руда может быть приготовлена ​​в индукционной плавильной печи, электрической печи или любой другой печи для получения слитков.Вторичный побочный продукт измельчения происходит только в процентном соотношении. Для работы требуется двигатель или заполненная ячейка из красного камня. Существует …

    Пульверизатор — Feed The Beast Wiki

    2020-12-15 Пульверизатор — это машина, добавленная компанией Thermal Expansion. Его основное назначение — превращать руду в соответствующую пыль в соотношении 1: 2. Затем пыль можно плавить в печи любого типа (например, в индукционной плавильной печи или в электрической печи) для получения слитков. Ее рецепты также иногда дают побочный продукт, что дает пульверизатору небольшое преимущество перед мацератором, а также более дешевый рецепт.

    alexxlab

    Что такое фанкойл: как устроен, виды и принцип работы

    Направляющие для теплого пола: Шина для укладки тёплого пола 0,5 м пластик

    Вывоз холодильников на утилизацию бесплатно: О компании «Утилизатор 24»

    Рейтинг полотенцесушителей: 12 Лучших Полотенцесушителей – Рейтинг 2021 года

    Как лучше отапливать гараж: самый экономный способ из всех вариантов

    Коробки для электропроводки: Купить Распределительные и монтажные коробки по выгодной цене в Санкт-Петербурге

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
