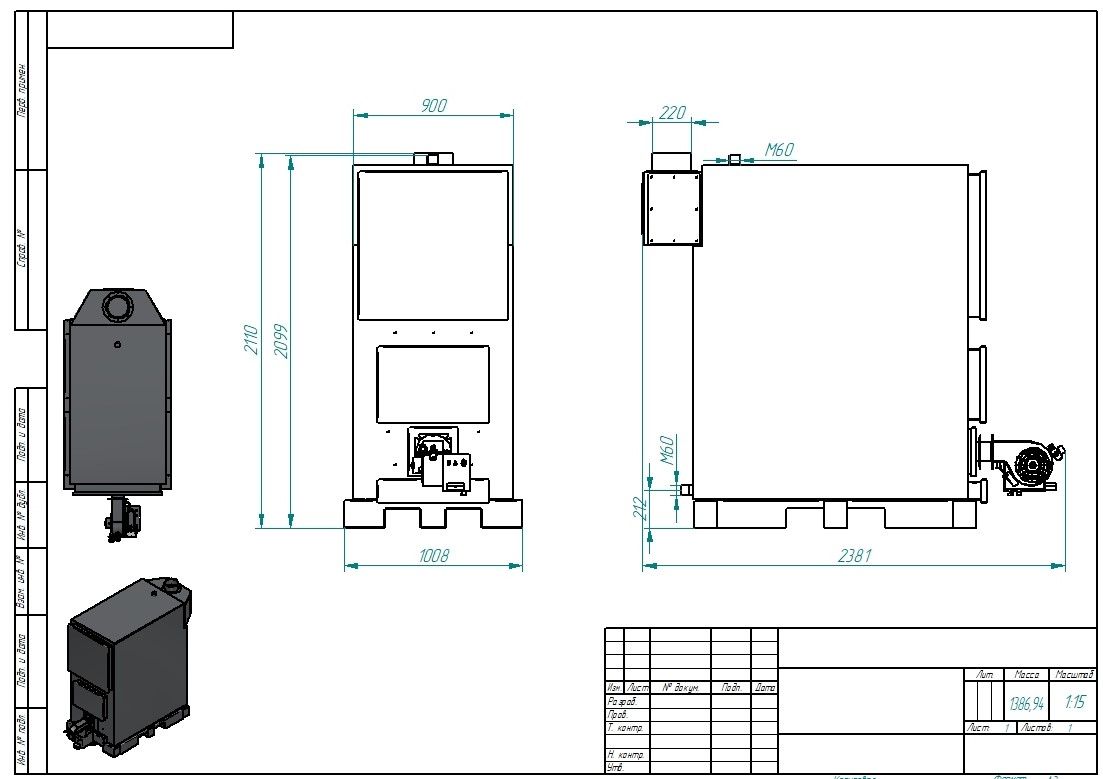

Чертежи котлов: Чертежи котлов на твердом топливе своими руками

Содержание

Топ-20 горнолыжных курортов России, куда поехать покататься на горных лыжах

Горнолыжные курорты в России ничуть не уступают европейским. В преддверии новогодних каникул предлагаем ознакомиться с рейтингом на 2020-2021 год и выбрать направление для отдыха, где можно покататься на лыжах и на сноуборде.

Популярные горнолыжные курорты

Снег, горы, лес и чистый зимний воздух – великолепная программа на праздничные дни.

Красная Поляна

Этот горнолыжный курорт расположен недалеко от Сочи. В кластер Красная Поляна входят четыре комплекса: Роза Хутор, Горки Город, Горная Карусель, Газпром со склонами Лаура и Альпика.

Сезон длится с декабря по апрель, но знаменитый краснополянский пухляк, как утверждают знающие люди, реальней всего поймать именно в феврале и марте. На новогодние каникулы здесь устраивают сумасшедшие фейерверки.

Роза Хутор

Тут, по отзывам туристов, лучшая инфраструктура среди всех горнолыжных курортов.

Здесь три уровня – Роза Долина, Роза Плато и Роза Пик. Последний находится на высоте 2300 метров, и вид, открывающийся отсюда, забыть невозможно.

Горки Город

Кроме спуска на лыжах или сноуборде здесь масса других зимних развлечений. Катание на собачьих упряжках, тюбинг, прогулки на снегоступах, каток – скучать не придётся никому.

Горная Карусель

Является частью комплекса Горки Город. Здесь тринадцать канатных подъёмников и тридцать шесть трасс различного уровня сложности. В Горной Карусели действует карта ски-пасс Горки Города.

Газпром

На этом курорте любят кататься молодожёны и влюблённые. По вечерам двенадцать трасс освещаются мягким романтичным светом, а их общая протяжённость превышает двенадцать километров.

Склон Лаура облюбовали новички, ширина трасс здесь достигает 66 метров, что гарантирует безопасность и комфорт начинающим лыжникам. Кроме того, имеются детские учебные склоны «Морозко», где малыши от пяти лет с опытными инструкторами учатся стоять на лыжах и сноубордах.

А вот на склоне Альпика новичков обычно не встретишь – трассы здесь сложные, хотя и безопасные для профессионалов.

Домбай

На территории Карачаево-Черкесской республики расположен один из самых престижных горнолыжных курортов. Здесь можно покорять заснеженные склоны с декабря по апрель. Средняя дневная температура около -5°C, что обеспечивает комфортное катание.

Для любителей внетрассового спуска несколько маршрутов на северной стороне горы Мусса-Ачитара. Можно подняться на вертолёте на самую вершину горы и устроить себе незабываемый суперэкстремальный спуск.

Эльбрус-Азау и Чегет

В природном парке «Приэльбрусье» располагается горнолыжный курорт Эльбрус-Азау, где сезон длится с ноября по май. Совсем рядом находится ещё один комплекс – Чегет. Оба курорта объединяют потрясающие ландшафты и вид на Кавказский хребет.

Здесь можно не только наслаждаться чудесными широкими трассами, но и полетать на параплане или совершить конную прогулку.

Архыз

В самом живописном районе Карачаево-Черкесской республики расположился горный курорт Архыз. Тут очень солнечно, так как хребет Абишира-Ахуба защищает Архыз от северного холодного ветра, и зима проходит без сюрпризов в виде оттепелей или дождей. Катаются здесь с декабря по апрель, но иногда сезон заканчивается раньше, уже в конце марта. Лучшие месяцы, по мнению опытных туристов – январь и февраль.

Подъёмники называются очень романтично – «Млечный путь», «Лунный экспресс».

Совет: не забывайте оформить страховку. Эвакуация пострадавших в посёлок платная, а медпункт принадлежит частному лицу.

Хибины

Здесь один из самых продолжительных сезонов катания – с октября по июнь. За зимний период накапливается много снега, а солнце в ложбины не проникает даже летом, так что трассы великолепные.

Внизу расположено озеро Большой Вудьявр и город Кировск. Сюда часто приезжают на новогодние каникулы, чтобы насладиться зрелищем северного сияния.

Кировск

В Мурманской области, рядом с Хибиногорским массивом, располагается курорт с забавным названием «Кукисвумчорр». Тут катаются почти что круглый год, без оглядки на календарь, потому как за полярным кругом нет недостатка в снеге. В середине декабря начинается полярная ночь, и светло будет только два часа в день, но катанию это не помеха — все трассы превосходно освещаются.

Шерегеш

Кемеровская область давно уже привлекает любителей горнолыжного отдыха. Шерегеш – отличный комплекс с развитой инфраструктурой, пригодный для катания с середины ноября по май. Туристы отмечают, что снег здесь сухой и пышный, благодаря чему трассы хорошо сохраняют свою форму. Стоит пересмотреть своё расписание, чтобы отыскать в нём лазейку для пары-тройки дней в горнолыжном раю.

Горный воздух

Горнолыжная база «Горный воздух» – одна из самых качественных «горнолыжек». Расположен в центре Сахалина, в городе Южно-Сахалинске. Катаются здесь с декабря по апрель, наслаждаясь мягкой зимой с обилием снега.

Бобровый лог

Находится в Восточной Сибири, практически в центре Красноярска, поэтому с размещением проблем не возникнет. С ноября по апрель четырнадцать спусков к услугам туристов, причём девять из них сертифицированы Международной федерацией лыжного спорта и пригодны для спортсменов-профессионалов. Оттепелей здесь почти не бывает, что гарантирует стабильность снежного покрова.

Сорочаны

Этот горнолыжный курорт радует жителей Москвы и Подмосковья с декабря по апрель. Здесь можно кататься до двух часов ночи, поэтому у молодёжи Сорочаны чрезвычайно популярны. Одиннадцать трасс и шесть подъёмников обеспечат всех желающих отличным настроением и бодростью.

Игора

Ещё один горнолыжный комплекс, расположенный вблизи крупного мегаполиса и радующий всех жителей и гостей Ленинградской области с декабря по март. Особенно популярно это место в новогодние каникулы, в праздники здесь жизнь просто кипит. Для тех, кто желает сэкономить, совет: остановиться можно в Санкт-Петербурге, а не в отеле самого комплекса, так выйдет значительно дешевле.

Абзаково

Уютный, небольшой курорт с очень доступными ценами расположен в республике Башкортостан. Сезон катания здесь длится с ноября и до конца апреля. Желающие могут кататься не только на горных, но и на беговых лыжах.

Здесь нет чёрных трасс и трасс для фрирайда, так что среди туристов в основном новички.

Белокуриха

Горнолыжный курорт Белокуриха, что в Алтайском крае, включает в себя пять комплексов. Тут со всех сторон горы, так что климат мягкий и комфортный для катания. Сезон начинается в декабре и заканчивается в конце марта.

Завьялиха

Сезон в Челябинской области длится с конца ноября по середину апреля. Рядом находится национальный парк «Зюраткуль», а снег здесь невероятно пушистый. По сравнению со многими другими «горнолыжками», цены тут весьма бюджетные.

Белорецк

На Урале, на горе Мраткино имеется ещё один популярный горнолыжный курорт – Белорецк. Изюминка комплекса – трассы расположены прямо в сосновом лесу. Абзаково совсем недалеко, так что желающие могут совместить знакомство с двумя горнолыжными комплексами и сравнить трассы.

Байкальск (гора Соболиная)

Гора Соболиная относится к хребту Хамар-Дабан и с ноября по май покрыта ровным слоем снега. Тут расположен семейный уютный курорт, где каждый найдёт себе занятие. Самая популярная трасса – «Пологая», с неё открывается невероятный вид на Байкал.

Хвалынск

На севере Саратовской области, в четырёх километрах от центра города Хвалынск, расположен комплекс «Хвалынский». Кроме активных видов отдыха здесь имеются уникальные термы – спа-бассейн под открытым небом, из которого открывается панорамный вид на волжские берега. Сюда можно приехать на Новый год всей семьёй, чтобы совместить активный отдых с расслаблением. Сезон длится с декабря по март.

Холдоми

Один из самых красивых курортов Хабаровского края доступен для горнолыжного отдыха с ноября по май. Местные жители и гости в праздничные и выходные дни могут насладиться неспешным спуском по освещённой до самого позднего вечера трассе протяжённостью 1850 метров.

Холдоми находится среди лиственных и хвойных лесов, поэтому воздух здесь необычайно свежий.

Губаха

На горе Крестовая, в Пермском крае, расположился комплекс «Губаха». Здесь имеется школа с профессиональными инструкторами, которые научат и детей, и взрослых необходимым премудростям. Тут девятнадцать трасс, работающих с декабря по март, особенно хвалят «Сюрприз».

Кант

Стоит упомянуть горнолыжный центр «Кант», который располагается в Москве. Здесь не найти умопомрачительных видов на горы и ущелья, зато тут целых девять трасс для новичков. Ни на одном крупном курорте нет такого бережного отношения к начинающим горнолыжникам. Школа «Нагорная» научит и ребёнка, и взрослого не бояться спуска на горных лыжах и управлять скоростью на любой трассе. Сезон длится с декабря по март.

Цветовые обозначения горнолыжных трасс

В зависимости от сложности трассы, ей присваивается определённое цветовое обозначение. Подобная практика обеспечивает безопасность. Обязательно проверяйте маркировку трасс на каждом конкретном курорте. Порой они имеют некоторые отличия, поэтому стоит разобраться в нюансах заблаговременно.

Синяя трасса

Предназначена для тех, кто только что научился стоять на лыжах или доске. Здесь нет уклона, так что иногда приходится отталкиваться от поверхности. На синей трассе не набрать скорость, опасность врезаться в кого-нибудь тут минимальная.

Зелёная трасса

Это предельно простой, широкий и пологий спуск для начинающих. На некоторых горнолыжных курортах зелёные и синие трассы совмещены, так как практически не отличаются. Иногда такая трасса называется беговой, потому что двигаться по инерции здесь не получится – приходится отталкиваться.

Красная трасса

Красные трассы предназначены только для опытных лыжников и сноубордистов. Угол наклона на таком спуске варьируется от 30 до 40°, в связи с чем развивается приличная скорость. Препятствия, повороты, скоростные участки – всё это подвластно только опытным райдерам.

Чёрная трасса

Это уже экспертный уровень. Даже среди профессиональных лыжников не каждый предпочитает чёрные склоны. Здесь трассу не обрабатывают ратраком (снегоуплотнительная машина), поэтому всевозможных сюрпризов в виде ухабов, сугробов целинного крутого снега и резких поворотов с перепадами склона достаточно.

В Штатах есть ещё одна классификация – двойные чёрные трассы. В народе их называют «widowmaker» (создатель вдов).

Лучшие трассы для новичков

Таблица составлена на основании отзывов туристов и может послужить маленькой подсказкой.

Название курорта Названия и номера трасс
Губаха Турист, Учебная
Абзаково №1, №5, №7
Красная Поляна, Газпром Склон Лаура
Сорочаны №1, №2, №3
Белокуриха Зеленый спуск №5, Катунь
Эльбрус-Азау Гара-Баши
Архыз №6, №8, №10
Белорецк Ю5, С1

Лучшие трассы для профессионалов

В таблице упоминаются трассы, предназначенные для опытных лыжников и сноубордистов.

Название курорта Названия и номера трасс
Бобровый лог №1, №1, №5, №6
Шерегеш Сектор А
Красная Поляна, Газпром Склон Альпика
Домбай 4-я и 5-я очередь ККД
Большой Вудъявр 15, 16
Холдоми Анаконда
Архыз №14
Губаха Обратка Чегета



Пиролизный котел своими руками: чертежи + пошаговая инструкция

Говорят, что все новинки – это хорошо забытое старое. Не является исключением и создание отопительный систем на базе пиролизного горения. Первые заводы, использующие технологию пиролиза были построены еще в 70-е годы позапрошлого 19-го века.

Самодельный пиролизный котел

До сих пор эта технология широко применяется и у нас и за рубежом для переработки нефти. Собственно «пиролиз» — это процесс химического разложения органики под действием высокой температуры. В устройствах, использующих твердое органическое топливо (как правило, дрова) твердая часть и выделяющиеся из него при температурном разложении газы сгорают отдельно, что существенно повышает эффективность таких котлов.

Несмотря на сложное название и мудреное описание процесса вы вполне можете построить пиролизный котел своими руками, для этого вам потребуется листовая сталь, сварочный аппарат и чертежи, которые вы можете взять на нашем сайте.

Суть процесса пиролиза

В пиролизных котлах на твердом топливе используются такие типы органики, которые при температурном разложении дают большой выход летучих горючих веществ. Такие котлы работают не только на дровах (и всех видах топлива из древесины, таких как пеллеты или топливные брикеты), но и на угле, вплоть до коксующихся марок, температура горения которых достигает очень больших значений!

тление топлива

Топливо в пиролизных котлах размещается на колоснике. После поджига загруженной партии топлива, закрывается плотная дверка и начинает работать дымосос. Вследствие этого в камере сгорания поднимается высокая, до 800 градусов температура, однако в ней отсутствует кислород из воздуха для обычного интенсивного горения. Вместо этого органическое топливо тлеет и обугливается, при этом выделяются летучие газы, преимущественно углеводороды.

Под действием конвекции летучие горючие газ поступают в подколосниковое пространство. Вместе с ними мигрирует и азот, находящийся в первично имеющемся воздухе в топке. Под решеткой колосника к смеси газов подмешивается кислород из вторичного контура подачи воздуха. Получившая смесь уже имеет способность к сгоранию. Она сгорает, выполняя полезную функцию (например, нагревая воду в теплообменнике), а кроме того выделившееся тепло поступает обратно к органическому топливу и поддерживает процесс тления.

Основные характеристики пиролизных котлов

Основными чертами котлов, работающих на технологии пиролиза являются следующие:

  1. Возможность изготовления из недорогих конструкционных материалов.
  2. Длительное время одного цикла пиролиза, достигающего около 30 часов,
  3. Полная взрыво и пожаро-безопасность.
  4. Простота конструкции, доступная для самостоятельного изготовления.
  5. Широкий спектр используемого древесного топлива (от классических дров до пеллет).
  6. Высокая экологичность котлов, низкое количество продуктов сгорания.

Как часть нужно подкидывать дровишки?

В обычную печь вам придется загружать топливо минимум через каждые два часа. Причиной этому является большая интенсивность горения топлива в печах такой конструкции. Большая часть тепла при этом в прямом смысле «вылетает в трубу». КПД таких котлов минимален, кроме того, в нем остается много остатков, которые приходится регулярно выгребать.

А вот если ограничить приток кислорода, то период горения значительно увеличивается. При этом тепло выделяется не только при самом процессе тления-пиролиза, но и от сгорания выделившихся газов. Вследствие этого время работы от одной загрузки может увеличиваться до суток и более.

Процесс изготовления пиролизного котла своими руками

Сразу отметим, что пиролизные котлы можно использовать не только для отопления. Но и для прямого обогрева небольших помещений, например сарая с живностью или гаража.

Нюансы с топливом

Приятная новость для владельцев автомобилей: ваш котел можно будет «кормить» не только дровами, но и отработанным машинным маслом. Цена такого топлива просто смехотворная, а в пиролизном котле он будет гореть не хуже, чем обычные дрова. Но есть нюанс: котел, «питающийся» отработкой должен иметь специальную конструкцию.

Схема пиролизного котла на отработке

Создать такой котел очень просто. В нем имеется две емкости: нижняя, в которую загружается топливо и где собственно и проходит процесс пиролиза и верхнюю воздушную камеру.

Простейшая пиролизная печь на отработке

В нижнюю часть вваривается труба с толстыми стенками, в которой проделываются отверстия. Собственно в этой трубе и происходит дожигание паров из «отработки».

Схема пиролизной печи

В верхней воздушной камере монтируются перегородки, которые направляют горячий воздух по извилистому маршруту, этим достигается повышенная отдача тепла от верхней камеры в помещение.

Подробное описание конструкции пиролизного котла

Через приваренный к верхней камере дымоход продукты сгорания удаляются в атмосферу.

Такую печь можно несколько усовершенствовать. Для этого рядом с нижней емкостью монтируется дозаправочный бак, соединенные с ней трубой. Дозаправка происходит по принципу сообщающихся сосудов.

Но, обратите внимание, в такую печку категорически не допускается попадание воды. Ее нельзя размещать в месте, где возможно выпадение атмосферных осадков. При попадании воды тлеющее масло вспенивается и резко расширяется в объеме. Это может привести даже к разрывк окнструкции.

Также при создании такой печи обратите внимание, что высота дымохода должна составлять не менее двух метров.

Если вы оснастите верхнюю камеру такой печи водяной рубашкой, то она вполне может нагревать проходящий через нее поток воды. Также верхний бак может нагревать и проходящий воздух.

промышленные пиролизные котлы

Пиролизный котел для древесных отходов

Возможно, у вас на участке накопилось много древесных отходов: щепок, опилок, стружки. Для того, чтобы эффективно сжигать такой «мусор» можно построить специальный котел. Такое устройство также станет незаменимым помощником в деревообрабатывающих цехах.

самодельный пиролизный котел из бочки

Для создания такой печи тратится минимум материалов и а ее конструкция чрезвычайно проста.

Запасемся следующими материалами:

  1. Металлическая бочка емкостью в 200 литров, у которой нужно вырезать верхнюю крышку.
  2. Крышка с бортиком, точно подходящая к горловине бочки.
  3. Круглый поршень с сечением, чуть меньшим внутреннего сечения бочки. Его нужно изготовить из массивной заготовки или искусственно утяжелить.
  4. Труба с сечением 10 сантиметров и длиной, сантиметров на 20 больше, чем высота бочки.
  5. Дымоходная труба с сечением около 10 сантиметров и длиной не менее 40 сантиметров.

В плотно подогнанной по размеру наружной крышке вырезается отверстие с сечением, чуть большим, чем у трубы, обозначенной в п «4», она же – «воздуховодная труба». Дымоходная труба вваривается в верхнюю часть боковой поверхности бочки.

Схема пиролизного котла из бочки

Воздуховодная труба плотно приваривается к поршню. На верхнем торце воздуховодной трубы размещают подвижную заслонку, регулирующую объем подаваемого воздуха. К нижней части поршня привариваем ребра, которые будут утрамбовывать топливную массу.

подгонка верхней крышки

Закладываем в бочку любое сухое древесное топливо. Грузить можно все, что угодно, вплоть до бумаги и шишек. Стоит отметить, что сухость исходного топлива очень критична для пиролизных котлов. Наполняем бочку на 2\3 ее высоты. Сверху на дрова укладываем щепки или бумагу и поджигаем их. Не возбраняется плеснуть несколько капель бензина. После того, как топливо загорелось – вставляем поршень с воздуховодной трубой, закрываем бочку верхней крышкой. Топливо будет постепенно прогорать и под собственным весом поршень будет опускаться.

По тяжестью поршня и без достаточного доступа кислорода топливо в бочке будет медленно тлеть. Выделяемый при пиролизе газ будет проникать в верхнюю часть бочки, где также будет сгорать. Наиболее будет нагреваться как раз верхняя часть бочки, в этой части температура воздуха может достигать 900 градусов. Такая температура полностью выжигает даже сажу.

внешний вид поршня и воздуховода

При хорошей регулировке и сухом топливе такая пиролизная печка может непрерывно работать на одной закладке до 30 часов.

Горизонтальная версия пиролизного котла

200-литровую металлическую бочку можно превратить и в горизонтальный котел. Как и вертикальном варианте – в такой печи будут присутствовать камера тления и камера дожига выделяющихся газов.

горизонтальная пиролизная печь

В принципе, такой котел можно приобрести и в уже готовом виде. Современная промышленность предлагает массу вариантов таких устройств на любой вкус и кошелек.

промышленная пиролизная печь

Дополнительное оснащение пиролизных котлов

Помимо нагрева окружающего воздуха пиролизные котлы могут выполнять и много другой полезной работы. Прежде всего, конечно, они могут подключаться к системам отопления с воздушным или жидким теплоносителем.

пиролизный котел с конвекцией

Так, большой популярностью пользуются конвекционные печи. В них применяется принцип конвекции воздуха. Для этого на котле размещаются специальные изогнутые воздуховоды. Их нижние патрубки забирают холодный воздух, а через верхние патрубки выходит уже горячий.

самодельный пиролизный котел с конвекцией

Ну и конечно же, никто вам не мешает оборудовать любой котел трубопроводом-теплообменником, который будет нагревать воду для системы теплоснабжения или для система горячего бытового водоснабжения.

И в заключении можете посмотреть краткий видеоурок, описывающий изготовление и эксплуатацию пиролизного котла.

Видео: Пиролизный котел своими руками

Котел отопления своими руками чертежи

Котел отопления своими руками: необходимые чертежи и особенности изделий

Самостоятельно изготовить отопительный котел не такое простое дело, как пишут об этом на многих сайтах. Человек решивший сделать котел своими руками должен обладать определенной квалификацией и навыками, иметь необходимые инструменты и материалы, а также уметь создавать на котлы отопления самодельные чертежи, по которым будет изготовляться изделие. Человеческими руками созданы сложнейшие технические конструкции на Земле, поэтому нет ничего удивительного в том, что котлы отопления самодельные по своим техническим данным значительно лучше заводских изделий.

Предприятие создается для того, чтобы получать прибыль, поэтому разрабатывается такая конструкция изделия, которая обладает минимальной себестоимостью при заданных технических параметрах. Но для самостоятельного изготовления чаще всего выбирается сталь более высокого качества и толщины. Обычно никто не экономит и приобретается высококачественная арматура, фитинги и насосы. И на создаваемый котел отопления своими руками чертежи используются либо уже испытанных моделей, либо разрабатываются свои уникальные.

Самодельные электрические котлы отопления

Обладая навыками работы с металлом, имея необходимый материал и инструмент легче всего изготовить самодельные электрокотлы – электродные или ТЭНовые. Если в качестве преобразователя электроэнергии применен ТЭН, то нужно изготовить или подобрать корпус из стали, в которые он будет установлен. Все остальные комплектующие – регуляторы, датчики, термостат, насос и расширительный бак приобретаются отдельно в специализированных магазинах. Электрические котлы можно использовать в закрытых или открытых системах отопления.

Что нужно и как сделать электрокотел отопления своими руками 220в эффективным и надежным?

Нужна емкость из стали, в которую помещаются один или несколько ТЭНов в соответствии с чертежами или эскизами на создаваемое изделие. Еще на этапе проекта на котлы отопления своими руками чертежи должны предусматривать возможность оперативной и легкой замены сгоревшего ТЭНа. Например, корпус можно изготовить из стальной трубы диаметром 220 мм с длиной корпуса около 0,5 м. К торцам трубы привариваются фланцы с патрубками подачи и «обратки» и посадочными местами, в которые устанавливаются ТЭНы. Циркуляционный насос. расширительный бак и датчик давления присоединяются к обратке.

Особенности электропитания электрических котлов

ТЭНы потребляют значительную мощность, обычно более 3 кВт. Поэтому для электрических котлов нужно создать отдельную линию электропитания. Для агрегатов мощностью до 6 кВт применяется однофазная сеть, а при больших значениях мощности необходима трехфазная сеть. Если снабдить самодельный котел отопления ТЭНом с терморегулятором и подключить его через защиту УЗО, то это идеальный вариант. При установке обычных ТЭНов термостат приобретается и устанавливается отдельно.

Электродные котлы отопления

Котлы этого типа подкупают чрезвычайной простотой. Он представляет собой емкость, в которой установлен электрод, вторым электродом служит корпус котла. В емкость вварены два патрубка – подачи и обратки, через которые электродный котел присоединяется к отопительной системе. КПД электродных котлов близок, как и у других типов электрокотлов, к 100% и его реальная величина – 98%. Известный электродный котел «Скорпион» объект жарких дискуссий. Мнения чрезвычайно разнообразные, от чрезмерного восхищения до полного отрицания применения для контуров отопления.

Считается, что электродные котлы были спроектированы для отопления подводных лодок. И действительно, изготовление котлов отопления требует минимума материалов, морская вода с растворенными солями – отличный теплоноситель, а корпус подводной лодки, с которым соединена система отопления, является идеальным заземлением. На первый взгляд – это отличный контур отопления, но можно ли его применить для отопления жилищ и как сделать электрокотел отопления своими руками, повторив устройство котла «Скорпион»?

Электродный котел Скорпион

В электродных котлах теплоноситель нагревает ток, проходящий между двумя электродами котла. Если в систему залить дистиллированную воду, то электродный котел работать не будет. В продаже имеется специальный солевой раствор для электродных котлов с удельной проводимостью порядка 150 ом/см. Конструкция агрегата настолько проста, что сделать электрокотел Скорпион своими руками, при наличии необходимых навыков, довольно просто.

Основой котла служит стальная труба диаметром до 100 мм и длиной до 300 мм.

К этой трубе привариваются два патрубка для подключения к системе отопления. Внутри прибора находится изолированный от корпуса электрод. Корпус котла играет роль второго электрода, к нему подключается нулевой провод и защитное заземление.

Недостатки электродных котлов

Основной недостаток электродных котлов – необходимость применения солевых растворов, которые неблагоприятно сказываются на батареях и трубопроводах отопления. Система отопления в течение нескольких лет может потребовать полной замены радиаторов, особенно алюминиевых (более подробную информацию о которых вы прочитаете здесь ), и трубопроводов. Циркуляционные насосы, которые рассчитаны на работу с антифризом или чистой водой подвергаются большой опасности. Второй огромный недостаток – электродные котлы требуют идеального защитного заземления корпуса, иначе они представляют огромную опасность поражения электротоком. В зарубежных странах продавать и устанавливать подобное оборудование запрещено!

Самодельные твердотопливные котлы отопления

Спрос на твердотопливные котлы в связи с подорожанием газа и электроэнергии растет, соответственно растет и их цена. Альтернатива – самостоятельное изготовление котлов отопления. ведь они обойдутся дешевле, а работать будут не хуже заводских изделий.

В домашних условиях сделать чугунную топку невозможно, поэтому для изготовления применяют сталь.

Если есть возможность, то лучше применить жаропрочную легированную сталь (нержавейку) с толщиной не менее 5 мм. Экономить на металле не стоит, т. к. котел делается для себя, на долгие годы. Можно взять за основу готовые чертежи или сделать их самостоятельно.

Особенности изготовления газовых котлов

Теоретически сделать котел отопления газовый своими руками не представляет особой сложности для людей, которые умеют работать с металлом и имеют необходимые навыки и инструменты. Газовые котлы относятся к изделиям повышенной опасности, поэтому на
самодельные газовые котлы отопления нужно получить разрешение для установки в газовой службе, для которого необходим сертификат на изделие.

Следует учитывать, что получение сертификата дело довольно затратное и малейшее отклонение от установленных норм и правил ведет к отказу. Стоит ли рисковать? К тому же современными СНИиП изготовление своими руками котлов отопления работающих на газе запрещено!

Рекомендуем к прочтению

Сконструированный своими руками котел отопления Как сделать индукционный котел своими руками? Самодельные котлы отопления на твердом топливе: пошаговая инструкция сборки и особенности Как сделать самодельный электрокотел для отопления?

© 2016–2017 — Ведущий портал по отоплению.
Все права защищены и охраняются законом

Копирование материалов сайта запрещено.
Любое нарушение авторских прав влечет за собой юридическую ответственность. Контакты

Котел отопления своими руками

Центром отопительной системы в частном доме является отопительный котел. Именно он выделяет энергию, которая в дальнейшем преобразуется, поступает в теплоноситель и нагревает отопительные радиаторы. В этой статье мы расскажем как сделать котел отопления своими руками, как сварить котел для отопления частного дома, а также предоставим чертежи и фото инструкции.

Виды отопительных котлов

Котлы, работающие на газу

Перед началом самостоятельного изготовления котла, необходимо определиться с его видом, который зависит от типа топлива, нагреваемого тепловой носитель. При желании можно соорудить котел, работающий от любого топлива. Найти необходимую информацию можно на ресурсах интернета. Однако прежде чем сделать выбор, стоит иметь представление о преимуществах и недостатках самых известных из них.

  1. Котлы для отопления, работающие на газу. Данный вид не стоит пытаться изготовить своими руками, так как к ним предъявляется очень много требований, которые вы вряд ли сможете удовлетворить. Ну и не менее важная причина – это высокая вероятность взрыва в ходе эксплуатации. Монтаж газового котла запрещен в подвальном помещении дома.
  2. Для изготовления электрического котла вам не потребуется профессиональных навыков и наличия множества материалов. Нельзя не отметить огромный недостаток – высокие цены на электрическую энергию. Это является идеальным вариантом для периодического обогрева домика на даче, но для постоянного использования электрический котел очень дорог.
  3. Котел с жидким топливом вполне подходит для изготовления своими руками, но стоимость топлива и особенности настройки форсунок могут вызвать немалые сложности в ходе работ.
  4. Среди всех перечисленных вариантов самым оптимальным можно назвать котел, работающий на твердом топливе, в качестве которого можно успешно использовать дрова.

Котел для системы водяного отопления

Всем известно, что дрова имеют высокую скорость сгорания, а соответственно не успевают обогреть помещение до нужной температуры при первоначальном КПД. Для того чтобы оптимизировать этот процесс, стоит рассмотреть два способа самостоятельного сооружения котлов на твердом топливе.

Пиролизный вариант котла

Котел такого вида адаптирован под сжигание дров, его дополнительное название – газогенераторный котел. Суть его работы состоит в том, что сгорание дров и выходящих из них летучих веществ осуществляется отдельно. Благодаря пиролизному процессу таким котлам удается сохранять оптимальный температурный режим теплового носителя длительностью от 6 до 12 часов, не подкладывая дрова.

Принцип работы пиролизного котла Работа пиролизного котла не может осуществляться без электрической энергии, которая обеспечивает работу вентилятора поддерживающего процесс горения принудительным способом.

Размеры таких конструкций составляют 1,5×0,75×1,7 м. Объем емкости для воды – 500 литров с обеспечиваемой мощностью 50 кВт. Габариты установки могут варьироваться исходя из индивидуальных потребностей.

Как правило, для самостоятельного изготовления конструкции вам потребуется стальной лист толщиной 4-6 мм, чугунный лист 1 см, труба из стали с толщиной стен 4 мм, электроды для сварки и сварочный аппарат. Также запаситесь центробежным вентилятором, колосниковой решеткой, совпадающей с размером камеры горения, автоматическое устройство для регулирования температурного режима, асбестовый лист и уплотнительный шнур.

По окончании процесса изготовления должна быть произведена обвязка котла отопления своими руками с соблюдением технологических требований.

Пеллетный тип котла

Принцип работы пеллетного котла

Этот вид котельной установки более автоматизирован и менее прихотлив в уходе в процессе эксплуатации. Пеллеты представляют собой гранулированную древесину, для изготовления которой используются опилки и стружка. Поскольку этот материал сыпучий, их подача в камеру для сгорания осуществляется автоматически с помощью шнека, или бункера.

Пеллеты У вас могут возникнуть трудности при изготовлении такого котла из-за отсутствия определенного электрического оборудования: электрического двигателя для обеспечения работы шнека, или бункерной заслонки.

Работа пеллетного котла выполняется таким способом, при котором отпадает необходимость в растопке или добавлении топлива. На это влияют габариты бункера. Благодаря принципу работы котельной установки можно контролировать количество выделяемого тепла, за счет количества подаваемых пеллет в топку.

Эти два вида котлов являются оптимальными для собственноручного изготовления. На каком из них останавливать свой выбор, решать вам. Это определяется многими факторами, главным из которых является необходимость в тепле и наличии определенного вида топлива, которое вы будете применять.

При любом варианте необходимо строго следовать технологии и соблюдать правила безопасности.

Посмотрите, как можно самостоятельно сделать котел длительного горения:

В этом видео демонстрируется твердотопливный котел шахтного типа с теплоаккумулятором:

Схемы и чертежи

Устройство печки медленного горения

Устройство пеллетного котла

Чертеж твердотопливного котла

Чертеж с размерами для создания твердотопливного котла

Чертеж пиролизного котла Viessmann на 25-40 кВт

Viessmann на 65 и 80 кВт

Чертеж котла для самостоятельного изготовления

Печь медленного горения

Чертеж печи на отработке

Простой и безопасный банный котел

Сварочные работы при изготовлении котла

Изготовление котла в домашних условиях

Переделка сейфа в печку

Печь-камин с режимом тления до 8 часов

Печка медленного горения из газового баллона

Самодельная металлическая печь

Надёжный и экономичный твердотопливный котёл

Котел отопления на отработанном масле

Выполненный из бочки

Испытание самодельного котла длительного горения

Котел отопления своими руками — чертежи

Самодельный — не значит ущербный. В который паз мы убеждаемся в том, что отсутствие свободного времени и определенных навыков сильно бьют по нашему карману. Это замкнутый круг, но мы в принципе, не об этом. Даже такие сложные и ответственные устройства, как отопительные котлы, могут быть собраны самостоятельно, целиком и ли частично. У них может быть несовершенная кривая КПД или слабенький внешний вид, но все они работают. Они отапливают дома если не как основное отопительное оборудование, то как запасное или вспомогательное. Некоторые варианты для решения задач по отоплению своими руками мы предложим сегодня.

Котлы отопления для дома

Несмотря на то что нефть стремительно падает в цене, на простых людях это не отражается никак в лучшем случае. То же происходит и с другими источниками энергии, кроме солнечной, но это отдельная история. Любое топливо стоит денег и перед тем как устроить систему отопления в частном доме своими руками, стоит определиться с видом топлива. Лучше всего, если это будет универсальная система, которая может использовать для обогрева максимальное количество источников энергии.

Абсолютно доступных и дешевых вариантов отопления очень мало. Если рассматривать котлы, которые работают на твердом топливе. как универсальные устройства для получения тепла, то и они имеют свои ограничения в использовании, а твердое топливо не такое дешевое, как кажется. Уголь, дрова, брикеты — все это нужно покупать в большом количестве и где-то складировать, привозить, причем складировать так, чтобы топливо не потеряло своих свойств.

Электричество и газ, как традиционные виды топлива

Электричество наиболее доступный вид энергии, в том смысле, что не электрифицированных районов осталось очень мало. Цены на электрическую энергию заставляют крепко подумать о том, насколько целесообразно делать ее основным видом топлива. Хотя современные электрокотлы позволяют хорошо экономить и тариф можно выбрать наиболее оптимальный, но качество электричества, которое подается в наши дома, оставляет желать лучшего, а перебои и нестабильность подачи могут заставить мерзнуть «без света» неделями.

Природный газ тоже можно считать относительно доступным, а беды у него такие же, как у электричества — нестабильность подачи, отвратительное качество, низкое давление и огромные цены. Ни один человеческий газовый котел не станет работать на таком топливе длительное время, а ремонт газового оборудования — дело длительное и очень дорогое. Поэтому и газу однозначно доверять тепло в своем доме нельзя.

Альтернативные источники тепла и сухой остаток

Самые разные альтернативные источники энергии можно рассматривать только, как дополнение к основным видам топлива. Солнечная энергия бесплатна, но цены на оборудование и конвекторы — заоблачные. Определенный интерес представляют в этом плане тепловые насосы, но простая семья из пяти человек физически не может позволить себе инвестировать в будущее 25-30 тысяч евро, хотя здесь больше дело в приоритетах — средний семейный автомобиль стоит примерно столько же. Что в итоге?

  1. Газ. Дорогой, подача нестабильная, качество не позволит установить технологичный экономный газовый котел отопления.
  2. Электричество. Подача нестабильная, напряжение тоже непостоянное, стоит дорого, но есть практически в каждом доме и даже в самой глуши. Электрические котлы отопления наиболее часто применяются также и для горячего водоснабжения. Также есть возможность устанавливать современные ионные экономичные отопительные станции.
  3. Жидкое топливо. Бесперспективный метод отопления, поскольку тенденция к сокращению использования нефтепродуктов через десяток-другой лет коснется не только фондовых бирж, но и Ракукинского сельсовета. Котлы на жидком топливе обычно рассматриваются как вспомогательное отопительное оборудование и для временного отопления. Они неудобны в эксплуатации, чадят, КПД не самый высокий.
  4. Твердое топливо. Пока это единственный, если не альтернативный, то дополнительный способ организовать автономное отопление. Твердотопливный котел отопления своими руками чертежи разных конструктивных вариантов, мы приводим, как иллюстрацию доступности такого метода.
  5. Альтернативные методы отопления. Для нашей страны первой половины ХХI века — это остается фантастикой, очень привлекательным и интересным материалом для изучения, но возможности реализовывать большинство схем получения альтернативной энергии нет.

Котлы отопления на дровах

Дровяной котел в самом простом и доступном варианте можно выполнить по принципу двух цилиндров, один из которых помещен внутрь второго. Цилиндр малого диаметра при этом будет предназначен для топки, а в большем цилиндре находится теплоноситель. Реализовать его можно так же просто, как выглядит описанная схема.

В пространство между трубами заливается вода или антифриз, к этому резервуару подключаются два патрубка, а внутренний объем будет предназначен для топки дровами. Такая схема работает как на дровах, так и на опилках или щепках, но особенно результативного КПД ждать от такого котла не стоит.

Пиролизный котел своими руками

Самый эффективный из котлов, которые работают на твердом топливе. Суть его работы заключается в том, чтобы достичь такой температуры внутри камеры сгорания, чтобы топливо (дрова, опилки, тырса, брикеты) не сгорало сразу, а разлагалось под воздействием температуры в пределах 300-600 градусов. Если удастся добиться этих условий, тогда во время работы в топке будет выделяться пиролизный газ, который и есть основное топливо для такого котла.

Дерево начинает разлагаться под влиянием температуры, но полноценно гореть оно не сможет из-за малого объема кислорода. Если открыть дозированную подачу воздуха, тогда появится возможность регулировать температуру работы аппарата. Чертеж такого устройства мы привели на страничке, но даже если купить пиролизный котел, то он окупится буквально за сезон. Другое дело, что выполнить его своими руками не так просто, как дровяной.

Котел на жидком топливе своими руками

Жидкотопливные котлы работают на отработанном моторном масле, мазуте, солярке и прочими отходами перегонки нефти. Он довольно экономичный, поскольку в принципе негорючее, точнее, слабо горючее жидкое топливо сгорает не само по себе, а сгорают его пары. Газы образуются в результате попадания капель топлива на раскаленную плоскость и точно так же, как и в дровяных котлах, сгорая, нагревают теплоноситель.

Эти виды котлов для отопления не единственные из возможных вариантов для постройки своими руками. Они просто самые простые, которые показывают, что если есть умелые руки и желание, можно не просто здорово экономить на оборудовании, но и рассчитать оптимальный котел, который будет соответствовать всем запросам по топливу, объему отапливаемого помещения и может прослужить не меньше, чем заводское оборудование. Не мерзните зимой, удачных экспериментов!

Источники: http://spetsotoplenie.ru/kotly-otopleniya/ustanovka-kotlov-otopleniya-svoimi-rukami/kotel-otopleniya-svoimi-rukami-neobhodimye-chertezhi-i-osobennosti-izdelij.html, http://kakpravilnosdelat.ru/kotel-otopleniya-svoimi-rukami/, http://nashprorab.com/kotel-otopleniya-svoimi-rukami-chertezh/

Делаем твердотопливный котел своими руками


Несмотря на кажущуюся сложность, изготовление твердотопливного котла своими руками, вполне осуществимый проект, позволяющий сократить расходы на приобретение оборудования, практически вдвое. Потребуется правильно подобрать тип оборудования, конструкцию и выполнить все необходимые нюансы, связанные с производственным процессом.

При соблюдении рекомендаций, можно получить котел, практически не отличающийся теплотехническими характеристиками от модели, собранной в заводских условиях.

Выбираем тип изготавливаемого котла

Практически все самодельные котлы отопления на твердом топливе для частного дома, являются просто хорошей копией того оборудования, что выпускается на заводах отечественных и зарубежных производителей. Хотя полностью воссоздать технологический процесс без специального оборудования невозможно, при изготовлении используются схемы и чертежи уже готовых моделей.

При выборе типа котла, обращают внимание на КПД, требования, предъявляемые к качеству топлива и другие характеристики. Все популярные конструкции, делятся на два вида, по особенностям расположения топочной камеры.

Шахтный с вертикальной загрузкой

Такая конструкция, впервые стала использоваться в котлах длительного горения отечественных производителей. В устройстве шахтного оборудования имеются следующие особенности:

  • Используется принцип нижнего горения. В конструкции предусматриваются две дверцы: топочная и загрузочная.
  • Топливо загружается в вертикальную топочную камеру. Размеры топки рассчитываются таким образом, чтобы поленья свободно опускались вниз, по мере прогорания нижнего слоя.
  • Воздух подается сразу с двух сторон. Первый воздушный поток направляется сверху топочной камеры вниз, второй, распространяется внизу под колосниками и направлен к встроенному дымовому каналу.

Шахтный твердотопливный котел работает по принципу длительного горения, с применением газогенерации или пиролиза. Изготовление модели данного типа трудоемко и требует проведения грамотных теплотехнических расчетов. На выходе, получается котел с КПД около 88%, неприхотливостью к качеству дров (допускается влажность до 42%).

Горизонтальный с боковой загрузкой

Конструкция с боковой загрузкой является классической и чаще всего, именно ее выбирают при самодельном изготовлении твердотопливного котла. По внутреннему устройству, модель напоминает обычную дровяную печь.

Самодельный твердотопливный отопительный котел с водяным контуром, использующий боковую загрузку, имеет следующие особенности:

  • Вместительная топочная камера – объем топки рассчитывают таким образом, чтобы обеспечить работу котла от одной закладки, в течение 4 часов.
  • Топочная камера должна отделяться от зольного ящика, решеткой. В котлах, для сжигания угля, используются металлические или чугунные колосники. Дверка зольного ящика используется для регулировки интенсивности горения. Открытием и закрытием изменяются параметры тяги.
  • Система дымоотведения – в зависимости от используемого принципа горения, изготавливается прямой или ломаный дымоходный канал.

Котлы с боковой загрузкой и горизонтальной топкой, имеют простую конструкцию, наиболее подходящую для самостоятельного производства.

Определяем тип горения топлива

Длительность горения топлива в самодельном твердотопливном котле, зависит от выбранной конструкции агрегата. Принято различать два основных используемых принципа работы:

  1. Классическое горение.
  2. Длительное горение.


При наличии необходимых инженерных навыков, возможно изготовить агрегат, способный проработать от одной закладки в течение нескольких суток.

Обычное классическое горение

Изготовление котла на твердом топливе с классическим горением своими руками, отличается простотой. Конструкция напоминает ту, что используется в дровяных печах и состоит из следующих частей:

  1. Топочная камера.
  2. Зольник.
  3. Система дымоотведения.
  4. Теплообменник.

В котлах, в качестве водяного контура, зачастую используется обычный змеевик. Особенностями внутреннего устройства классических твердотопливных котлов является:

  • Скорость сгорания – от одной закладки, котел продолжает работать максимум 4 часа.
  • КПД – классические модели малоэффективны. При работе, практически четвертая часть получаемого тепла, попросту уходит в дымоходную трубу.
  • Тип топлива – классические котлы способны использовать любой вид твердого топлива: уголь, дрова, брикеты и т.п. Допускается сжигание дров с повышенной влажностью.


Затраты на изготовление классического твердотопливного котла меньше, чем на производство пиролизной модели, практически вдвое.

Длительное горение с пиролизом

Сделать своими руками твердотопливный котел длительного горения возможно, но, для этого потребуется провести грамотные теплотехнические расчеты и подобрать подходящий чертеж. Процесс пиролиза невозможен без двух составляющих:

  1. Высокой температуры горения.
  2. Ограниченного притока воздуха.


Чтобы обеспечить необходимые условия, устанавливается механический регулятор горения, а также, обкладывают камеру сгорания, шамотным кирпичом, для уменьшения теплопотерь. Подробные рекомендации относительно изготовления, находятся в статье «Изготовление пиролизного котла своими руками», расположенной на сайте.

КПД заводского котла длительного горения с пиролизом, достигает 92%. При самостоятельном производстве, коэффициент полезного действия несколько ниже, 86-88%.

Из какого металла лучше сделать котел

От выбора металла, зависит время эксплуатации котла. При производстве в заводских условиях, существуют строгие требования, относительно типа используемого материала для каждой части котла. Строгие требования предъявляются к составу металла, толщине стали и другим характеристикам.

Подобным нормам, должен соответствовать и материал, используемый при самостоятельном изготовлении агрегата. При выборе учитывают эксплуатационные особенности, термическое и механическое воздействие и многие другие аспекты. Для производства котла применяют сталь и чугун.

Чугун

Чугун имеет хорошие теплотехнические характеристики: устойчив к перегреву и выгоранию, долгое время сохраняет тепло. Срок эксплуатации котла, изготовленного из данного металла, составляет не менее 25 лет. Недостатком чугуна является подверженность к гидравлическим и механическим ударам, растрескивание нагретой поверхности при резком охлаждении.

Изготовление котла из чугуна в домашних условиях, невозможно. Теплообменник и другие части котла, производятся литьевым методом в плавильнях. Создать подобные условия и изготовить чугунные детали, нереально.

При изготовлении твердотопливного котла своими руками, можно использовать уже готовые элементы конструкции, изготовленные из чугуна: дверцы, колосники и т. д.

Сталь

В отличие от чугуна, сталь хорошо поддается обработке. Для производства, применяется металл, раскатанный в листы. Марки используемой стали, в зависимости от изготавливаемого узла:

  • Топочная камера – обычная сталь не способна выдержать прямое воздействие огня и высокой температуры. Применение металла с низким содержанием углерода, приводит к быстрому прогоранию стенок.
    На заводском производстве, для изготовления топки, используют сталь с добавлением молибдена или хрома. Толщина листа не менее 5 мм. Этого же правила придерживаются и при самостоятельном изготовлении.
  • Теплообменник – прямого воздействия пламени на металл не оказывается, поэтому, для производства допускается углеродистая сталь, толщиной 3 мм. Для обеспечения необходимой жесткости через 10-15 см привариваются металлические ребра, придающие конструкции прочность.


Сталь удобна в обработке, но имеет недостатки, связанные с эксплуатацией:

  • Предельная нагрузка давления в системе отопления – при увеличении нагрузки свыше 2 мБар, стенки теплообменника выгибаются, со временем теряют прочность.
  • Срок эксплуатации стальной топки, не больше 10-15 лет.

В виду сложности обработки чугуна, при самостоятельном изготовлении котла, применяется исключительно жаропрочная толстостенная сталь.

Тип теплообменника самодельного котла

От того, как сконструирован теплообменник, зависит КПД и остальные теплотехнические характеристики котла: время прогревания помещения, возможность работы в режиме пиролиза и т. п. Устройство рассчитывается для максимальной аккумуляции вырабатываемого тепла с наименьшими теплопотерями и передачи энергии теплоносителю.

В котлах используется две базовых конструкции теплообменника, отличающихся показателями энергоэффективности. Традиционно, это «водяная рубашка» и змеевик.

Внешняя водяная рубашка

Если необходимо увеличить КПД, уменьшить вероятность перегрева теплоносителя, за счет более равномерного прогрева, используется теплообменник в виде водяной рубашки.

Принцип «рубашки» основан на том, что жидкая среда, буквально окружает всю топочную камеру. Независимо от интенсивности горения и степени горения огня, осуществляется нагрев теплоносителя. В моделях длительного горения пиролизного типа, теплообменник дополнительно окружает ломаный дымовой канал, что увеличивает КПД, приблизительно на 5%.

У данной конструкции есть свои недостатки:

  1. Ограничения по давлению в системе отопления.
  2. Большие затраты, связанные с ремонтом и обслуживанием.


При изготовлении в домашних условиях, теплообменник «водяная рубашка», требует больших материальных затрат и высокого качества проведения сварных работ. Некачественные сварочные швы, дадут течь уже через несколько недель эксплуатации и приведут к остановке агрегата.

Встроенный змеевик

В классических моделях котлов, в виде теплообменника, чаще всего используют обычную изогнутую трубку – змеевик. Нагрев осуществляется проточным способом. Теплоэффективность встроенного змеевика меньше чем у водяной рубашки.

Данное решение имеет следующие особенности:

  • На эффективность нагрева влияет интенсивность горения.
  • Использование змеевика, требует тщательного контроля над температурой нагрева теплоносителя. При перегреве происходит нарушение герметизации змеевика.
  • Змеевик можно установить в любую модель, независимо от размеров самодельного котла.
  • Второй змеевик, может использоваться для нагрева горячей воды.


Установка встроенного змеевика требует меньших материальных затрат. Водяной контур данного типа, проще в обслуживании, но имеет меньшую теплоэффективность.

Из чего лучше сделать колосники

В стальных котлах, традиционно используются металлические колосники. Сталь не лучшим образом реагирует на чрезмерный нагрев. Поэтому, после нескольких лет эксплуатации, решетку приходится менять. При усовершенствовании твердотопливного котла, стальные колосники часто заменяют на чугунные.

Преимуществ у данного решения несколько:

  • Чугун устойчив к выгоранию и деформации – температура плавления не менее 1500°С, что невозможно достичь в бытовых условиях. Чугунные колосники проработают практически без деформации 20-25 лет.
  • Применение угля, приводит к усиленному сажеобразованию, что в сочетании с влагой, оставшейся в топливе, образовывает конденсат – сильную кислоту, разъедающую металл. Чугун устойчив к воздействию кислот, чего нельзя сказать о стали.


{banner_downtext}
Колосники из чугуна, несколько увеличивают общий вес котла, что необходимо учитывать при выборе материала.

Материалы для внешней теплоизоляции котла

При сжигании твердого топлива, рабочая температура нагрева, достигает 550°С, у пиролизных агрегатов, превышает 600°С. Теплоизоляция котла, служит для обеспечения безопасности эксплуатации и снижения теплопотерь к минимуму.

При проведении изоляционных работ используют следующие материалы:

  • Первичная теплоизоляция – рекомендуется обложить топочную камеру шамотным кирпичом.
  • Вторичная изоляция – стенки и дно котла, обкладываются базальтовым негорючим теплоизоляционным материалом. Толщина плиты, варьируется от 4 до 8 см, в зависимости от мощности агрегата.

Базальтовый утеплитель способен выдерживать нагрев, до 1200°С. Большинство производителей твердотопливного оборудования, использует именно такую изоляцию в конструкции котла.

Правильная краска для покраски корпуса котла

Окрашивание корпуса выполняется порошковыми термостойкими красками. Главными требованиями, предъявляемыми к ЛКМ, являются:

  1. Устойчивость к механическим повреждениям.
  2. Стойкость к термическому воздействию.
  3. Отсутствие шелушения, спустя несколько лет эксплуатации.
  4. Хорошая адгезия.


Современные лакокрасочные материалы, способны выдерживать прямое воздействие огня без потери защитных свойств. При выборе, ориентируются на порошковые краски, прямо предназначенные для окрашивания котлов.

Изготовление твердотопливного котла требует тщательного планирования и теплотехнических расчетов, использования грамотных чертежей, а также, правильного подбора комплектующих и расходных материалов. При соблюдении рекомендаций, у котла, изготовленного своими руками, будут хорошие теплотехнические характеристики и параметры.

как сделать, чертежи, как сварить агрегат отопления для дома

Система отопления частного дома – это сложная схема разводки труб, сердцем которой является отопительный котел. В нем нагревается теплоноситель, который под действием законов физики или при помощи циркуляционного насоса перемещается по трубам, попадает в радиаторы, где отдает свое тепло, и остывшим возвращается опять в котел. И процесс этот повторяется до бесконечности.

Современный рынок котельного и отопительного оборудования предлагает сегодня огромный ассортимент нагревательных приборов. К сожалению, цена многих моделей не всем по карману. Поэтому перед частью потребителей встает вопрос, можно ли сделать котел отопления своими руками, будет ли этот самодельный прибор работать так же эффективно, как заводские аналоги? Сделать котел можно, если вы хороший сварщик и работать он будет не хуже.

Виды отопительных котлов

В первую очередь необходимо определиться, какой котел нужен для вашего дома. Это будет зависеть от того топлива, которое будет использовано для растопки. Отсюда и классификация:

  • газовые;
  • электрические;
  • твердотопливные;
  • жидкотопливные.

Электрические

Любой из этих котлов можно изготовить своими руками. Самый простой из них – электрический. По сути, это бак, в который вмонтирован ТЭН. Из бака еще выходят два патрубка, соединяемые с контурами подачи и обратки. Нет ни дымохода, ни камеры сгорания, все просто.

Электрические котлы всем хороши, но есть у них два недостатка. Первый: электроэнергия – самое дорогое топливо. Второй: при падении напряжения в сети (а это случается с завидным постоянством) котел перестает работать корректно. Снижается его мощность, падает температура теплоносителя.

Газовые

Конструкции остальных видов более сложные. И они все практически схожи между собой с некоторыми отличиями. Что касается газового котла, то для его установки потребуется разрешение газовой службы.

Представители этой организации могут такой отопительный агрегат не принять к установке. В первую очередь потребуют провести его опрессовку в своей лаборатории.

Наличие акта – это гарантия, что разрешение вам все-таки дадут.

Котлы на жидком топливе

Эксплуатация этого варианта связана с большими трудностями. Во-первых, придется строить отдельно стоящий склад около дома, где будет храниться топливо. В нем все должно соответствовать требованиям пожарной безопасности.

Во-вторых, от склада до котельной придется тянуть трубопровод. Его обязательно утепляют. В-третьих, в котле этого типа устанавливается специальная горелка, которую надо отрегулировать. Сделать это не так просто в плане настройки.

Твердотопливные

Именно этот вид котлов сегодня своими руками чаще всего производят домашние мастера. Для небольших дач и коттеджей это оптимальный вариант. Тем более дрова на сегодняшний день самый дешевый вид топлива.

О том, как сделать котел, работающий на твердых видах топлива, для отопления дома и будем говорить ниже.

Что понадобится?

Как было сказано выше, чтобы сварить отопительный агрегат, вы должны быть хорошим сварщиком. Работа на уровне любителя здесь не подойдет.

Инструменты

Что требуется для проведения этой работы. Из инструментов вам понадобятся:

  • электросварочный аппарат;
  • газовый резак;
  • болгарка;
  • молоток;
  • рулетка;
  • маркер или мел.

Материалы

Из материалов:

  • труба бесшовная диаметром 425 мм;
  • труба диаметром 100 мм;
  • труба диаметром 25 мм;
  • металлический лист толщиною 4 мм;
  • два сгона диаметром 25 мм;
  • небольшие петли;
  • уголок 25 мм;
  • арматура диаметром 8 мм.

Проект

Многие новички ищут чертежи котлов в Интернете или специальной технической литературе и уже по ним проводят работу. В принципе, это правильный путь.

Самое главное, найти чертежи, в которых указаны размеры отопительного прибора.

Изготовление корпуса

Итак, в первую очередь подготавливаются детали будущего агрегата. Из трубы 425 мм будет изготавливаться корпус отопительного прибора. Для небольшого отопительного котла высота в 1,0-1,2 м с учетом небольшого диаметра – это оптимальный вариант.

Режем трубу по этим размерам с помощью газового резака. Края обрабатываем болгаркой.

Отверстия для топки и поддувала

Теперь необходимо в корпусе вырезать два отверстия: под топку и для поддувала. Они должны быть прямоугольными. Для топки подойдет размер 20х10 см, для поддувала 20х3 см. Они располагаются один над другим, топочное отверстие выше.

Расстояние от края трубы до поддувала в пределах 5-7 см. Между отверстиями расстояние – 5 см. Края отверстия обрабатываются болгаркой. Вырезанный кусок стенки трубы для топки будет использован в качестве дверцы. Его края также зачищаются.

Отверстия для патрубков

С помощью резака вырезаются еще два отверстия под патрубки подачи и обратки диаметром 25 мм. Отверстия располагаются друг напротив друга. При этом отверстие обратки вырезают сбоку котла над топкой: от топочного отверстия на расстоянии 15 см.

На расстоянии 5 см только от верхнего края корпуса вырезается отверстие для подачи теплоносителя. Тут же к этим отверстиям можно приварить два сгона.

Внутренние детали

Из металлического листа вырезаются три блина: два диаметром 425 мм, один диаметром 412 мм. Последний будет установлен внутрь корпуса, а так как толщина стенки трубы составляет 6 мм, то на диаметр выпадает 12 мм, плюс 1 мм на свободное вхождение.

В одном из блинов диаметром 425 мм и в круге 412 мм по центру вырезается отверстие диаметром чуть больше 100 мм. Готовится дымоход из трубы 100 мм. Для этого режется отрезок 120-130 мм. Из трубы 25 мм нарезаются кусочки длиною по 50 мм для ножек котла. Из арматуры делается решетка для зольника, за основу берется размер внутреннего диаметра корпуса.

Сборка отопительного агрегата

В первую очередь к блину 412 мм приваривается дымоход. Затем внутри корпуса на высоте 30-35 см от топочного отверстия необходимо приварить временные упоры. Это может быть проволока или арматура. На них сверху опускается блин с дымоходом.

Основные стыки

А вот теперь самый важный момент – надо сварить между собой блин и корпус котла. Проварить шов надо обязательно с двух сторон и сделать это необходимо качественно. Этот стык есть сопряжение топки и водяного бака.

Далее на торчащий из котла дымоход надевается блин 425 мм. Здесь необходимо хорошо проварить два стыка: между внешними краями блина и корпусом котла, между дымоходом и металлическим кругом.

Топочный отсек

Следующий этап касается топочной камеры. С обратной стороны от дымохода внутрь корпуса вставляется готовая решетка из арматуры.

Затем из уголка 25 мм вырезаются болгаркой несколько кусков, которые привариваются внутрь котла между топочным отверстием и поддувалом. Это будут упоры, на которые ляжет решетка.

Нижняя часть корпуса

И последнее. Необходимо приварить блин 425 мм к нижнему краю корпуса, приварить к нему четыре ножки из трубы 25 мм высотою по 5 см. Далее привариваются петли, на которые навешивается дверца топки.

Конструкция для задвижки поддувала

Конструкция может быть разной: в виде обычной дверцы, в виде шибера (это заслонка, которая перемещается в плоскости отверстия), в виде поворотной заслонки с отверстиями в корпусе. Продаются готовые изделия, которые просто привариваются по месту.

Можно сварить цельную конструкцию своими руками и прикрепить ее к котлу. Из всех предложенных вариантов самый простой – это или дверца, или шибер.

Тестирование и подключение к системе

Твердотопливный котел для отопления дома готов. Теперь необходимо его проверить. Для этого на один из сгонов накручивается заглушка, а во второй заливается вода. Если через сварные швы вода не проходит, то сварка была проведена на высоком уровне.

Опасаться, что во время работы отопительный агрегат потечет, не стоит. Готовый агрегат подключается к системе отопления загородного дома. То есть, соединяются сгоны с патрубками подачи и обратки теплоносителя.

Монтаж дымохода

Проводится монтаж дымохода. Обратите внимание, что этот элемент прибора должен выходить вертикально вверх. Если так расположить его не удается, то отводов должно быть минимальное количество.

В неотапливаемом чердаке его придется утеплить.

Первая растопка

Очень важно правильно провести первую топку. При этом нельзя использовать большое количество топлива. Небольшая закладка должна протопить сам агрегат, особенно это касается дымохода. При резком повышении температуры на его стенках может образоваться конденсат, который превратится в деготь, сужая диаметр. А это понижение тяги, которая отвечает за корректную работу отопительного прибора.

Регулировка зазора

В процессе топки регулируется зазор в поддувало. Надо найти оптимальный размер, который обеспечит топочную камеру необходимым количеством свежего воздуха (кислорода).

Обязательно обращайте внимание на высоту закладки. Ее верхний край должен располагаться на расстоянии 20 см от внутреннего блина. Это расстояние обеспечит оптимальное сжигание дров или угля. При этом дым и угарные газы беспрепятственно будут выводиться через дымоходную трубу.

Принцип работы

По сути, традиционный твердотопливный котел работает как обычная печка. Здесь также есть топка, в которой горят дрова (уголь, пеллеты и другие виды твердого топлива). Выделяемая энергия нагревает теплоноситель, расположенный в емкости над камерой сгорания.

Нагрев теплоносителя в этой конструкции производится и от внутреннего блина, и от дымохода, который пронизывает насквозь емкость с водой. При этом корпус котла также нагревается, что создает аккумулирующий эффект, сдерживающий быстрое остывание при выключении агрегата.

Нагретый теплоноситель поднимается вверх и выходит через верхний патрубок в подающий контур системы отопления. Охлажденный теплоноситель поступает в котел через нижний патрубок, соединенный с обратным контуром.

Другие варианты

Твердотопливный котел для отопления дома может быть изготовлен в виде куба из металлического листа толщиною 4 мм. Это более сложная конструкция, в которой придется собирать отдельную топочную камеру. Получится, что в корпус котла устанавливается камера сгорания. А между стенками двух конструкций будет циркулировать теплоноситель. Это более эффективный вариант, но сложный в изготовлении. В нем много сварных швов, что снижает надежность и безопасность эксплуатации.

Котел твердотопливный длительного горения своими руками чертежи

Итак, вы задумали сделать котел твердотопливный длительного горения своими руками, но чертежи отсутствуют. Мы облегчаем вам задачу – чертежи твердотопливного котла своими руками мы предоставляем совершенно бесплатно! Никаких перечислений денег, никаких сомнительных смс и всего прочего, к чему нас уже давно приучил интернет.

Чертежи твердотопливного котла шахтного типа, которые мы предлагаем скачать на нашем сайте, помогут вам изготовить отопительный прибор, который уже зарекомендовал себя весьма положительно. В том, что его возможно выполнить своими руками, вы убедитесь сами, просмотрев чертежи и внимательно изучив инструкцию.

Чертежи твердотопливного котла шахтного типа

Котел твердотопливный длительного горения своими руками имеет следующие параметры:

  • Мощность: 6 (мин.) – 25 (макс.) кВт;
  • Размеры: ширина – 500 мм, длина – 800 мм, высота – 1300 мм;
  • Объём шахты: 150 л;
  • Продолжительность горения: минимальный показатель 5 часов, максимальная продолжительность составляет 23 часа;
  • Вид топлива: дрова.

Это самые главные показатели для ознакомления – более подробную информацию вы прочитаете в инструкции.

Твердотопливный котел своими руками: преимущества чертежей

Чертежи твердотопливного котла своими руками вам наверняка понравятся и придутся по душе:

  • Вы получаете общие сведения по работе устройства;
  • Рекомендации по чистке;
  • Список необходимых материалов, которые понадобятся для изготовления твердотопливного котла шахтного типа;
  • Перечень применяемого инструмента;
  • Все необходимые размеры деталей и их количество;
  • Подробную инструкцию по сборке твердотопливного котла своими руками;
  • Рекомендации по улучшению и модернизации агрегата.

Важно! Чертежи твердотопливного котла шахтного типа содержат фото, которые помогут лучше понять конструкцию и принцип монтажа.

Взамен мы ничего не просим. Комментарий с благодарностью и одно нажатие на рекламный блок – этого вполне достаточно, если посчитаете данный отопительный прибор шахтного типа полезным и нужным для себя.

чертежи

Каталог Кларксона
1.20 Inc. Почтовые расходы Великобритании
2,00 Inc. Почтовые расходы Европы
3,00 Inc. Почтовые расходы других стран


Мастерские чертежи.

WE 2

Высокоскоростной высокоскоростной сверлильный станок.

WE 3

Универсальные поворотные тиски для скамьи.

WE 4

WE 5

WE 6

WE 7

ЗН 8

Приставка для пиления и опиловки токарного станка.

Ножовка с электроприводом.

Револьвер задней бабки с 6 позициями инструмента.

M. E. Пистолет-распылитель Mark II.

Головка для сверления и торцевания.

ЗЭ 9

Гибочные валки.(Шестерни доступны у нас).

WE 11

Легкий вертикально-фрезерный станок.

ЗЭ 12

Фрезерная насадка для звеньев шестерни клапана.

WE 19

Шлифовальный шаблон для спиральных сверл.

WE 21

Малая полировальная машина.

ЗЭ 22

Универсальный инструмент для колонн.

ЗН 23

Втягивающая верхняя направляющая.

WE 38

Быстрая замена Toolpost.

ЗЭ 40

Прибор для измерения твердости.


Чертежи тягового двигателя.

(Обратите внимание, что TE3 - TE10 являются точными только общими схемами.)

TE 3

TE 4

TE 5

TE 5a

TE 5b

TE 6

TE 7

TE 8

Двигатель для 5-тонного парового трактора Marshall в масштабе 2 ".Подробные сведения о тракторе см. В TE7. Автор У. Дж. Хьюз.

TE 9

ПРИЕМНЫЙ ШОУМАН ДОРОЖНЫЙ Локомотив 7 Н.H.P. Масштаб 1 1/2 "У. Дж. Хьюза.

Соединение выкупа 6 N.H.P. Масштаб 1 1/2 "У. Дж. Хьюза.

Котел перегревателя для 3-дюймового тягового двигателя. Мартин Эванс.

TE 14

Паровой каток Avelling & Porter Compound.2 "Тип шкалы AD, описанный Дж. Хэнингом в" M.E ", т. 140–141.

TE 15

Принадлежности для моделей тяговых двигателей в масштабе 1 1/2 дюйма.Лампы, лопаты, ведра и т. Д.

LO 29

Паровой тормоз подходит для 5 "G.Locos. Мартин Эванс.

LO 30

Механический лубрикатор с двумя поршнями для локомотивов масштаба от 1 до 1 1/2 дюйма.Мартин Эванс.

LO 33

Механический лубрикатор с одинарным поршнем для 5 "G.Локос и "Светлячок".

LO 34

Механический лубрикатор для 2 1/2 "и малых 3 1/2" G.Locos. Мартин Эванс.

LO 35

Смазка с двумя поршнями для локомотивов масштаба от 1 до 1 1/2 дюйма.Альтернативный дизайн к L30.

LO 36

Ручные насосы для локомотивов 3 1/2 "и 5", описанные Мартином Эвансом в "M.E "Том 127.

Форсунки для локомотивов колеи 3 1/2 и 5 дюймов

Легковой автомобиль с тележкой

для колеи 5 дюймов Мартин Эванс.

Стандартные фитинги для локомотивных котлов в масштабе 3/4 ". Автор: Мартин Эванс." M.E "Том 129.

Механический лубрикатор с регулируемой мощностью.Для локомотивов масштаба от 3/4 "до 2".

LO 48

Стандартная котельная арматура для локомотивов калибра 5 дюймов.Регулятор, датчик воды и коллектор и т. Д.

LO 84

Тормоз Вестингауза.Детали резервуара насоса, тормозного клапана, двигателя и тормозного цилиндра тендера

LO 86

Вертикальный испытательный котел.Показано поперечное сечение топки котла, трубной плиты и перегревателя.

M70

Вакуумные тормоза.Хорошо зарекомендовавшая себя конструкция рабочего тормоза Брайана Хьюза. 3 чертежа

TE 18

Саффолкский паровой дноуглубительный трактор 3 дюйма со стальным котлом.

Б.Б.

Двигатель комплексной пахоты Fowler класса BB с медным котлом, масштаб 2 дюйма.

Дополнительные листы для комбинированного пахотного двигателя Fowler класса AA7.

Молочный двигатель. Вертикальный одноцилиндровый портативный. Котел медный, масштаб 2 ".

TE 27

Ruston Proctor 3-тонный паровой трактор S / C класса SD, масштаб 2 дюйма.

Котлы.

ДГ

Сентинел Д.G. Медь, масштаб 2 ".

В.М.

Вертикальная многотрубная медь диаметром 5 дюймов.

H.С / 1

Горизонтальный центральный дымоход 5 1/2 дюйма, медь.Паяльная лампа или газовое зажигание.

H.С / 2

Горизонтальный центральный дымоход 5 1/2 дюйма, медь.Сжигание угля.

Орудия 2 "шкала.

TE 21

Рэнсомз Трэшер класса А, масштаб 2 дюйма.

RSJ / P / 1

Т.2

Т. 3

Т.4

TE 25

TE 26

TE 29

Стандарты сварки стальных котлов.

    Все эти орудия, используемые с двигателями, перечисленными в списке
    , выполняют ту же работу, что и полноразмерный снаряд.
    Подробный список чертежей для каждого из вышеперечисленных двигателей
    доступен по запросу.


Чертежи локомотивов.

КАРИБУ 3 1/2 "

BUFFALO 3 1/2 "

FIREFLY 5 "

FIREFLY 3 1/2 "

MABEL 3 1/2 "

ХЕЙЛАН ЛАССИ 3 1/2 "

RAINHILL 3 1/2 "

РАКЕТА СТИФЕНСОНА 1 1/2 "= 1'-0"

GREENE KING 3 1/2 "

LO 40

LO 41

LO 32

LO 31

LO 97

LO 66

LO 67

LO 958

LO 950

Чертежи локомотивов малой колеи.

Следующие конструкции предназначены для локомотивов «Живого пара» для
Строителя с ограниченными возможностями. Они слишком малы, чтобы их можно было рассматривать в качестве серьезных пассажирских самосвалов.

Southern Belle

Роял шотландский

Зеленая стрела

LO 948

LO 937

LO 939

Масштабные чертежи.

Теперь у нас есть масштабные чертежи BR с деталями для 4 локомотивов.

Чертежи котла dwg Скачать бесплатно для Windows

19 DRAWstitch LTD.121 Условно-бесплатное ПО

DRAWings - это программа, которая позволяет вам выполнять вышивки на вашем компьютере.

MiTek Australia Ltd. 19 Бесплатное ПО

PosiStruts - идеальное решение для полов и кровли.

Google 15 Бесплатное ПО

Выбирайте из множества форм для создания диаграмм и диаграмм.

4 ЭТО Условно-бесплатное ПО

Это программное обеспечение моделирует котел с одной горелкой, работающий на топливном газе.

Aquanet International Ltd Бесплатное ПО

Модель котла

Aquanet иллюстрирует работу парового котла.

5 Конвертер AutoDWG DWG 518 Условно-бесплатное ПО

DWG DXF Converter позволяет вам конвертировать файлы DWG в файлы DXF.

1 Программное обеспечение DWG TOOL 68 Условно-бесплатное ПО

DWG to SVG Converter MX - это конвертер DWG в SVG.

2 Любой конвертер DWG 526 Условно-бесплатное ПО

Позволяет конвертировать чертежи DWG и DXF в файлы DWF.

11 SkySof Software Inc.2783 Бесплатное ПО

Вы можете просматривать, редактировать, печатать, конвертировать и сохранять файлы чертежей AutoCAD.

10 Программное обеспечение AutoDWG 3 182 Условно-бесплатное ПО

Эта программа предназначена для просмотра, просмотра, измерения и печати файлов DWG / DXF / DWF.

70 deskDOC Software Inc.689 Условно-бесплатное ПО

Идеальный конвертер DWG в PDF для бизнеса.

3 Так что подумайте 433 Условно-бесплатное ПО

Sothink PDF to DWG Converter может конвертировать файлы PDF с чертежами в файлы DWG.

88 Open Files Inc. 80 Условно-бесплатное ПО

DWG Open File Tool открывает чертежи DWG и восстанавливает информацию в чистые файлы.

4 ООО «Визуальные Технологии Целостности». 1,182 Условно-бесплатное ПО

Преобразование файлов PDF в редактируемые чертежи САПР форматов DWG, DXF и HPGL.

3 Lindab IT-центр 168 Бесплатное ПО

Он позволяет пользователям открывать чертежи DWG, созданные с помощью CADvent, в AutoCAD.

94 DWGLab Inc. 270 Условно-бесплатное ПО

Any DWG & DXF to PDF Converter конвертирует чертежи AutoCAD в векторные файлы PDF.

CA Desgn Association 20 Условно-бесплатное ПО

Он может конвертировать чертежи AutoCAD DWG и DXF в PDF.

1 FocusCAD Inc 40 Условно-бесплатное ПО

Быстрое и простое пакетное преобразование чертежей AutoCAD DWG / DXF / DWF в файлы изображений.

28 FocusCAD Inc 67 Условно-бесплатное ПО

Быстрое и удобное пакетное преобразование чертежей AutoCAD DWG / DXF / DWF в PDF.

1 Benzsoft Corporation 558 Условно-бесплатное ПО

Он конвертирует один из трех популярных форматов чертежей САПР: DXF, DWG и DWF.

59 Benzsoft Corporation 37 Условно-бесплатное ПО

Решение для просмотра, печати, проверки, редактирования, изменения, защиты, преобразования DWG DXF DWF чертежей.

Скачать бесплатно чертеж котла

dwg для Windows

Aquanet International Ltd Бесплатное ПО

Модель котла

Aquanet иллюстрирует работу парового котла.

FireCAD Технологии 23 Условно-бесплатное ПО

Это простое, но мощное приложение для проектирования водотрубных котлов.

3 Д-р Зелько Варга 18 Бесплатное ПО

Это инструмент, предназначенный для термодинамических расчетов котлов, работающих на ископаемом топливе.

51 Fabricant par défaut 4 449 Бесплатное ПО

Drawing for Children - это приложение для рисования, специально разработанное для детей.

5 Конвертер AutoDWG DWG 518 Условно-бесплатное ПО

DWG DXF Converter позволяет вам конвертировать файлы DWG в файлы DXF.

1 Программное обеспечение DWG TOOL 68 Условно-бесплатное ПО

DWG to SVG Converter MX - это конвертер DWG в SVG.

2 Любой конвертер DWG 526 Условно-бесплатное ПО

Позволяет конвертировать чертежи DWG и DXF в файлы DWF.

11 SkySof Software Inc. 2783 Бесплатное ПО

Вы можете просматривать, редактировать, печатать, конвертировать и сохранять файлы чертежей AutoCAD.

10 Программное обеспечение AutoDWG 3 182 Условно-бесплатное ПО

Эта программа предназначена для просмотра, просмотра, измерения и печати файлов DWG / DXF / DWF.

70 deskDOC Software Inc. 689 Условно-бесплатное ПО

Идеальный конвертер DWG в PDF для бизнеса.

2 AutoDWG 1,683 Условно-бесплатное ПО

DWGSee - это программа для просмотра, измерения и печати файлов чертежей AutoCAD (DWG / DXF).

5 A9Tech, Inc.80 Условно-бесплатное ПО

Эта программа поддерживает форматы чертежей DWG и DXF.

80 iCADsales.com 46

AutoCAD DWG для просмотра чертежей с разметкой, черчением, рендерингом и выводом в PDF!

41 год Системы ACAD 357 Бесплатное ПО

CAD Version Converter позволяет выполнять пакетное преобразование файлов чертежей AutoCAD (DWG и DXF) между разными....

114 Dassault Systemes 14 036 Условно-бесплатное ПО

Создавайте, редактируйте, просматривайте и помечайте любые 2D-чертежи и файлы DWG.

Программное обеспечение Thegrideon 22 Условно-бесплатное ПО

Усовершенствованный инструмент восстановления пароля для файлов чертежей AutoCAD DWG.

1 Любой конвертер DWG 371 Условно-бесплатное ПО

Конвертер DWG DXF, пакетное преобразование DWG в DXF, DXF в DWG без использования CAD.

FireCAD Технологии 23 Условно-бесплатное ПО

Программа

Водотрубный котел предназначена для двухбарабанных водотрубных котлов.

Дэвид Н. Французский металлург Демо

Интеграция непревзойденного опыта инспекции коммунальных котлов.

14 Autodesk 1,272 Бесплатное ПО

DWG TrueView: бесплатное приложение для просмотра и печати файлов DWG и DXF.

Котлы с газификацией древесины - DOKOGEN

Котлы с газификацией древесины DC25GD

Котлы с экологической газификацией древесины

G enerator D Котлы okogen отличаются особой камерой, которая с обеих сторон выложена деталями специальной керамической формы, с воздухозаборниками в нижней части и керамическим соплом и в нижней камере со сферическими керамическими деталями. Задний дымоход оборудован трубчатым теплообменником.

Газификация древесины (обратное горение) с последующим сжиганием древесного газа в керамической камере сгорания обеспечивает оптимальное сжигание всех горючих компонентов. Подача воздуха и процесс горения регулируются вытяжным вентилятором. Это обеспечивает быстрое зажигание и хорошее сгорание котла с момента розжига. Температура пламени 1000 - 1250 ° С.

Обратное горение (газификация) и керамическая камера сгорания обеспечивают практически полное сгорание с минимумом вредных выбросов.Котлы соответствуют европейским нормам для экологически чистой продукции и относятся к 5 классу стандарта котлов ČSN EN 303-5 . Отвечает самым строгим требованиям ЕС - ECODESIGN 2015/1189.

Преимущества котлов с газификацией древесины ATMOS
  • Возможность сжигания больших кусков дерева
  • Большой топливный бак - долгое время горения
  • Трубчатый теплообменник
  • Высокая эффективность более 90% - первичный и вторичный воздух предварительно нагревается до высокой температуры
  • Экологическое горение - котел класс 5 - ČSN EN 303-5, ECODESIGN 2015/1189
  • Вытяжной вентилятор - золоудаление без пыли, котельная без дыма
  • Охлаждающий контур для защиты от перегрева - без риска повреждения котла
  • Вытяжной вентилятор автоматически выключается при догорании топлива - термостат выхлопа (дымовых газов)
  • Удобное золоудаление - большое пространство для золы (при сжигании дров необходимо очищать его раз в неделю)
  • Малый размер и небольшой вес
  • Высокое качество
Вид на верхнюю загрузочную камеру Размеры заливного отверстия

Вид на нижнюю камеру сгорания Пламя в нижней камере сгорания

Трубчатый теплообменник Вытяжной вентилятор и дымовая труба

Установка

Котлы

ATMOS необходимо подключать через LADDOMAT 22 или терморегулирующий клапан (трехходовой клапан, управляемый приводом), чтобы обеспечить поддержание минимальной температуры воды, возвращающейся в котел, на уровне 65 ° C.Температура воды на выходе из котла должна постоянно поддерживаться в пределах 80–90 ° C.
Стандартная конфигурация всех котлов включает контур охлаждения для предотвращения перегрева. Рекомендуем устанавливать котлы с накопительными баками.

МОДЕЛЬ КОТЛОВ DCxxGD ПРЕДНАЗНАЧЕНА ДЛЯ ПОДКЛЮЧЕНИЯ ТОЛЬКО К НАКОПИТЕЛЬНЫМ БАКАМ ДОСТАТОЧНОЙ МОЩНОСТИ С МИНИМАЛЬНОЙ МОЩНОСТЬЮ 55 ЛИТРОВ НА 1 кВт УСТАНОВЛЕННОЙ МОЩНОСТИ КОТЛА.

Laddomat 22 и терморегулирующий клапан Контур охлаждения котла

Подключение котла к Laddomat 22 и накопительным бакам

Подключение котла с регулятором ACD 01 и накопительными баками

Регламент котлов

Электрический - механический - мощность котла регулируется с помощью регулирующей воздушной заслонки с регулятором тяги типа FR 124, которая автоматически открывает или закрывает предохранительный клапан в зависимости от заданной температуры воды на выходе (80-90 ° C ).При настройке регулятора мощности следует уделять особое внимание, поскольку регулятор выполняет еще одну важную функцию, помимо регулирования мощности - он также защищает котел от перегрева. Регулирующий термостат, расположенный на панели котла, регулирует вытяжной вентилятор в соответствии с заданной температурой (80 - 85 ° C). На регулирующем термостате следует установить температуру на 5 ° C ниже, чем на регуляторе тяги FR 124.

Котлы также оборудованы термостатом отходящих газов, который служит для отключения вытяжного вентилятора после сгорания древесины.

Котел работает на пониженной мощности даже без вентилятора - нагрев не пропадает при отключении электроэнергии. При мощности до 70% от номинальной мощности котел может работать без вентилятора (для котлов DCxxGD мы не рекомендуем работу при выключенном вытяжном вентиляторе).

Регулирующая заслонка воздуха Вытяжной вентилятор и дымовая труба

Панель управления со стандартным регулированием


Каждый котел может быть оснащен эквитермальным регулированием ATMOS ACD 01 для управления системой отопления в зависимости от наружной температуры, температуры в помещении и времени.Эта регулировка позволяет управлять котлом с вентилятором и многими другими функциями.

Пульт управления с эквитермическим регулированием ATMOS ACD 01

Технические характеристики

Ключ с чертежами котла

1. Корпус котла 18 Термометр
2. Дверца загрузочная (верхняя) 19. Воздуховод - воздуховод
3. Дверь зольника (нижняя) 20. Главный выключатель
4. Вытяжной вентилятор (S) 22. Регулятор тяги - Honeywell FR 124
5. Термостойкая фасонная деталь - сопло 23. Контур охлаждения, защищающий от перегрева
6. Панель управления 24. Регулирующий термостат вентилятора (котел)
7. Защитный термостат 25. Дверное наполнение - Сибрал
8. Регулирующая заслонка 26. Уплотнение двери - шнур 18 x 18
9. Термостойкая фасонная деталь - для типа GD - сторона зоны горения 27. Термостат дымовых газов
10. Термостойкая фасонная деталь - для типа GD - сферическое пространство 30. Конденсатор вытяжного вентилятора
11. Уплотнение - форсунка - 12 x 12 (14 x 14) 33. Трубчатый теплообменник
12. Термостойкая фасонная деталь - полумесяц
13. Клапан розжига К Горловина дымохода
14. Термостойкая фасонная деталь - для типа GD - задняя грань сферического пространства L выход воды из котла
15. Крышка для чистки М подвод воды в котел
16. Каркасный щит N заправочный клапан
17. Тяга клапана зажигания P трубная втулка - втулка датчика регулирующего клапана контура охлаждения
Размеры котла
Тип котла DC18GD DC25GD DC30GD DC40GD DC50GD
А 1281 1281 1281 1435 1435
B 820 1020 1020 1120 1120
С 680 680 680 680 680
D 945 945 945 1095 1095
E 150/152 150/152 150/152 150/152 150/152
F 87 87 87 82 78
G 185 185 185 185 185
H 1008 1008 1008 1152 115
.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
