Четырехтрубные фанкойлы: Виды фанкойлов | Атек

Содержание

Виды фанкойлов | Атек

Компания Атек предлагает услуги по поставке, установке и последующему обслуживанию фанкойлов и другого климатического оборудования. На все предоставляемые виды фанкойлов распространяется гарантия, в течение действия которой нами будет выполнен полный комплекс работ по обеспечению работоспособности и бесперебойного функционирования поставляемого оборудования.

Фанкойл представляет собой систему, основными компонентами которой являются теплообменник и вентилятор. Агрегат предназначен для охлаждения или обогрева помещения. По типу подключения к гидравлической системе различают два вида фанкойлов: двух- и четырехтрубные.

Двухтрубный фанкойл

Оборудован одним теплообменником и выполняет функции охлаждения или обогрева воздуха. Двухтрубный фанкойл имеет только один водяной контур и испаритель. Поэтому режим функционирования агрегата (охлаждение или обогрев) обусловлен температурой теплоносителя и не может быть изменен мгновенно по желанию пользователя.

Двухтрубные устройства представлены в продаже в двух исполнениях: канальные и кассетные. Способ установки фанкойла определяет их деление на настенные и напольно-потолочные. Каждая конфигурация устройства имеет свои преимущества и недостатки в расположении, монтаже и эксплуатации. Выбор подходящего вида фанкойла обусловлен особенностями помещения, потребностями находящихся в нем людей и, соответственно, комплексом предъявляемых требований к оборудованию.

Четырехтрубный фанкойл

Имеет в своей конструкции дополнительный теплообменник и способен получать тепло от независимого источника, вследствие чего его работа становится изолированной от чиллера. Это дает некоторые функциональные преимущества при использовании климатической системы с четырехтрубным агрегатом, основное из которых – возможность произвольного переключения режимов охлаждения и обогрева по необходимости.

Данная возможность обусловлена наличием двух испарителей и контуров, в одном из которых постоянно происходит циркуляция холодной воды, а в другом - горячей.

Удобство выбора режимов дополняется наличием дистанционного пульта управления с функциями установки температуры, скорости вращения вентилятора и прочими дополнительными полезными функциями.

Какие виды фанкойлов выбрать

Подбор чиллеров, фанкойлов и другого климатического оборудования необходимо осуществлять на основе особенностей обслуживаемого помещения: его типа, размеров, назначения и пр. На основе этих данных можно прийти к выводу, что двухтрубные устройства рационально использовать в промышленных помещениях и жилых домах сезонного типа применения.

Более сложные и функциональные четырехтрубные фанкойлы универсальны и могут быть использованы везде, где необходим контроль за микроклиматом: жилые дома, магазины, рестораны, гостиницы, офисные помещения, общественные учреждения и пр. Установка фанкойла данного типа

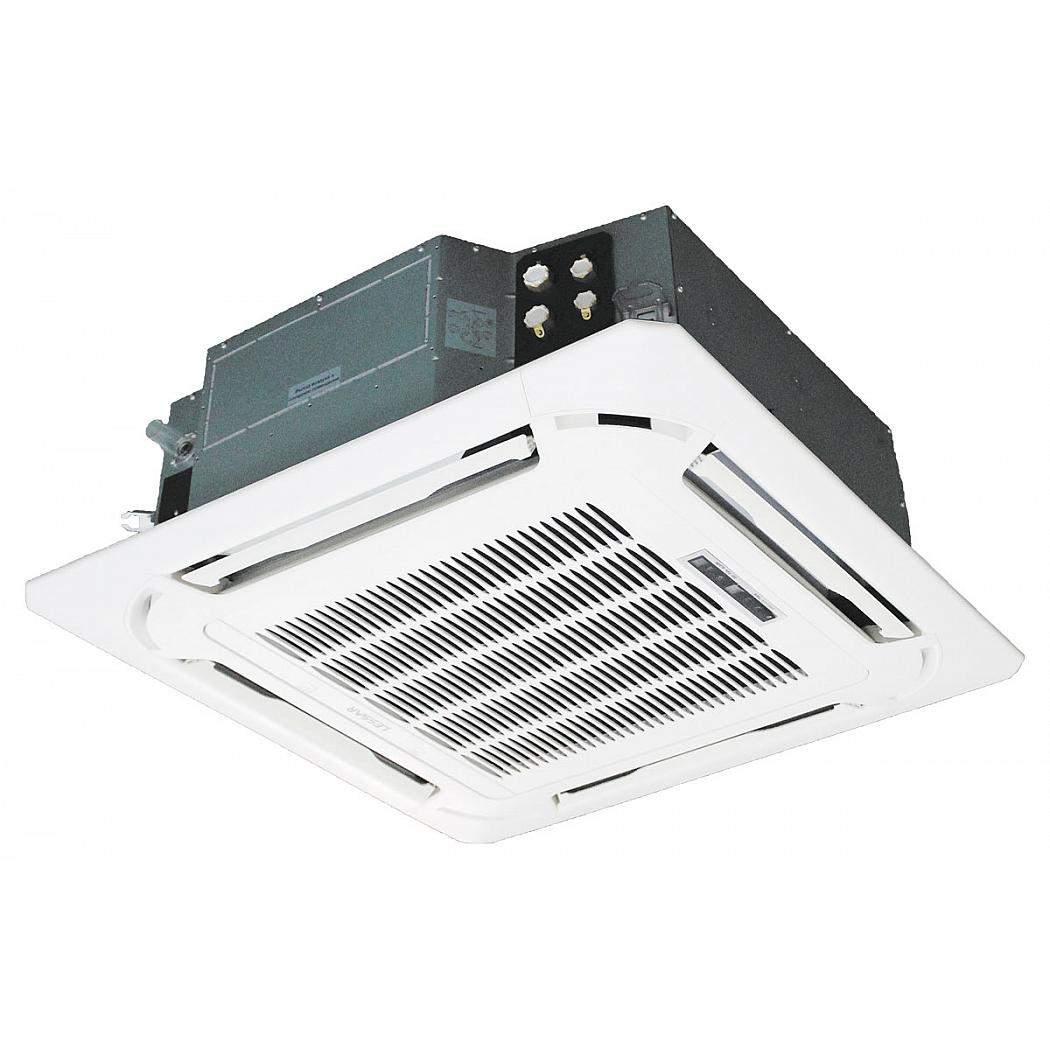

Четырехтрубный кассетный фанкойл Daikin FWF04BF для работы на обогрев и охлаждение

Четырехтрубный кассетный фанкойл Daikin FWF04BF оснащен двумя независимыми теплообменниками, один из которых может быть подключён к чиллеру, а другой, например, к отопительному контуру с котлом или другим источником тепла.

Благодаря этому их можно эксплуатировать независимо - часть на отопление, часть на нагрев. Чтобы исключить работу одного фанкойла одновременно в двух режимах, нужно отклучать незадействованную секцию теплообменника от своего контура при помощи клапана с приводом. .
Монтируется вентиляторный доводчик (иногда так еще называют фанкойлы) Daikin FWF04BF в межпотолочное пространство или в ячейки евро потолков.

Декоративная панель - Daikin BYFQ60B, как и пульты управления, приобретается отдельно.

Принцип работы четырехтрубного кассетного фанкойла тот же, что и у сплит системы кассетного типа. Единственное отличие в том, что в работе фанкойла принимает участие еще одна установка - чиллер, которая является поставщиком энергоносителя: воды или любой другой незамерзающей жидкости. Функционирует четырех трубный фанкойл в режимах: нагрев, охлаждение и вентиляция.

Также хочется отметить и еще некоторые отличительные характеристики установки:

  • наличие в стандартной комплектации дренажного насоса (высота подъема конденсата - 75 см), который значительно облегчает выбор места и сам процесс монтажа фанкойла
  • возможность подмеса свежего воздуха, но при установке специального дополнительного комплекта KDDQ44XA60
  • равномерное распределение исходящего воздушного потока
  • низкий уровень шума и высокая степень экономичности в работе

    Эксплуатируется вентиляторный доводчик Daikin FWF04BF в помещениях различного типа, особенно удобен монтаж на объектах с ограничением в потреблении электроэнергии.

    Дополнительно к фанкойлу Daikin FWF04BF в нашем интернет магазине можно приобрести:

  • декоративную панель с современным дизайном и направляющими воздух заслонками
  • пульты ДУ: настенный - BRC315D и беспроводной - BRC7E530
  • 3-ходовой клапан EKMV3C09B7
  • комплект для организации подмеса свежего воздуха

Четырехтрубные фанкойлы. Четырехтрубные фанкойлы Дополнительные возможности кассетных фанкойлов

Фанкойлы GENERAL VENT стандартно комплектуются 4-х трубными теплообменниками. Все агрегаты оснащаются одним вентилятором и имеют компактную конструкцию.Корпус агрегата изготовлен из оцинкованного стального листа с двух сторон оклеенного негорючей термоизоляцией толщиной 3мм, что обеспечивает надежную тепло и шумоизоляцию. Лицевая панель изготовлена из высококачественного ударопрочного пластика и оснащена автоматически управляемыми жалюзи и инфракрасным приемником. Стандартный цвет - белый (RAL9010).

Дополнительно 4-х трубные фанкойлы GENERAL VENT могут оснащаться электрическим нагревателем мощностью от 1 до 4 кВт, сетевой картой RS-485 для подключения к системе диспетчеризации здания, а также настенным пультом управления. Внутри корпуса размещены следующие элементы конструкции фанкойла:

  • медно-алюминиевые 3-х рядные теплообменники;
  • центробежные вентиляторы с асинхронным или ЕС электродвигателем;
  • воздушный фильтр класса EU3;
  • дренажная помпа;
  • дренажный поддон для сбора конденсата;
  • дополнительный дренажный поддон для смесительного узла;
  • блок автоматики;
  • электрокоммутационный блок.

Преимущества

Представляют собой фактически внутренние блоки кондиционирования, которые используются совместно с чиллерами (охладителями воды). По своей конструкции они схожи с внутренними блоками фреоновых систем, однако работают без фреона. Четырехтрубный фанкойл от двухтрубного отличается наличием двух водяных охладителей. Такие устройства разумно использовать в зданиях, где можно использовать воду из системы отопления. Поскольку температура воды достигает 90 градусов, подогрев может осуществляться с помощью теплообменника меньшего размера.

Сколько теплообменников в четырехтрубном фанкойле?

Особенности

Управление фанкойлом осуществляется независимо от чиллера. Достаточно отслеживать только расход и температуру подаваемой и возвращаемой воды. Поскольку фанкойл 4 трубный имеет это существенное отличие от фреоновых систем, нет ограничений в выборе для пользователя. Вы можете оценить разнообразие в нашем интернет-магазине, где представлены модели климатического оборудования.

Более высокая температура хладоносителя - 7/12 градусов требует большего расхода воздуха при охлаждении. В связи с этим воздух на выходе из фанкойла имеет высокую температуру, что ограничивает конденсацию влаги на теплообменнике. Это снижает риск возникновения сквозняков и улучшает комфортабельность в помещении.

Характеристики

Фанкойлы 4-х трубные могут использоваться и в качестве кондиционера, и как обогреватель. Для того чтобы сэкономить пространство в помещении, достаточно установить агрегат за подвесным потолком(кассетный). С помощью декоративной панели вы сможете закрыть все провода и не нарушить общую стилистику помещения.

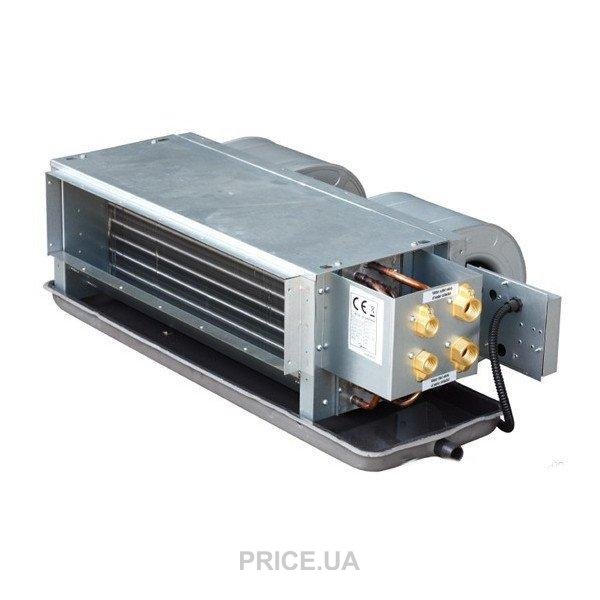

Канальный 4-х трубный

Безопасный для окружающей среды 4-х трубный фанкойл имеет электродвигатель переменного тока. Различные модели делятся на устройства с 3-х и 5-ти скоростными двигателями, которые отличаются низким энергопотреблением. Это свойство можно использовать при кондиционировании помещений большой площади: гостиниц, торговых центров и больших залов.

Клапан управления

Выбирая четырехтрубные фанкойлы в интернет-магазине сайт, вы всегда можете обратиться к квалифицированным консультантам. Специалисты помогут выбрать наиболее подходящий вариант согласно требованиям и типу помещения. Выгодные условияпокупки помогут сделать выбор осознанно.

Как купить?

Хотите купить 4-х(четырех) трубный фанкойл в офис или на производство? Сомневаетесь в выборе? Мы с радостью Вас проконсультируем, подберем нужную модель, если необходимо сделаем проект по вентиляции и кондиционированию и конечно произведем качественный монтаж точно в срок!

Существуют 2-трубные и 4-трубные фанкойлы. Помимо очевидной разницы в количестве подводимых к ним трубопроводов они отличаются и функционалом.

2-трубные фанкойлы

Рисунок 1. Схема холодоснабжения с использованием 2-трубных фанкойлов

Самая простая схема холодоснабжения – схема с использованием 2-трубных фанкойлов. В этом случае по одной трубе идет вода к фанкойлам (прямой поток), а по другой трубе – вода от фанкойла к чиллеру (обратный поток). Схема с использованием 2-трубных фанкойлов представлена на рисунке 1.

При этом, как видно из схемы, в этой системе фанкойлы могут работать или все на обогрев, или все на охлаждение. Собственно, это однообразие и является основным недостатком схемы с 2-трубными фанкойлами.

Единственное, что можно предпринять для одновременного охлаждения и нагрева – организация двух магистральных стояков. Как известно, южная часть здания всегда прогревается сильнее, чем северная, поэтому в переходные периоды может настать момент, когда южной стороне здания всё ещё нужен режим охлаждения, а северной уже необходим режим обогрева.

В этом случае, здание делится на две зоны, в каждой из которых устанавливают свой двухтрубный стояк. В один стояк идет холодная вода от чиллера, а в другой - горячая вода от системы отопления.

Все остальные способы организации одновременного охлаждения и нагрева связаны с использованием 4-трубных фанкойлов.

4-трубные фанкойлы

Схема с 4-трубными фанкойлами – это целиком двухконтурная схема с двумя теплообменниками в каждом фанкойле. Каждый теплообменник фанкойла подключается к своей системе - один к трубопроводу с холодной водой, другой - к трубопроводу с горячей водой.

Соответственно, без лишних потерь эффективности некоторые фанкойлы могут работать на охлаждение, в то время как оставшиеся – на отопление. Такая система позволяет максимально гибко и эффективно управлять климатом в здании.

По количеству теплообменников фанкойлы бывают: с одним теплообменником и двумя теплообменниками. Они называются, соответственно, двухтрубные и четырехтрубные фанкойлы (по количеству трубок, необходимых для подсоединения данного фанкойла).


Пактически всегда каждый теплообменник соединяется с отдельным действующим контуром, который обеспечивает подачу охлажденной или нагретой воды. В четырехтрубном фанкойле оба теплообменника могут работать одновременно в одном режиме (холод или тепло), а также в различных режимах (один на тепло, другой на холод) и, конечно, один может работать, а другой - не работать. Такое разнообразие в работе четырехтрубного фанкойла зависит от того, для каких целей, и к какому контуру каждый теплообменник подключен. Как пример, можно привести следующий способ подключения: один теплообменник к чиллеру, который работает только на охлаждение, а второй теплообменник - к системе центрального отопления - на тепло.

Актуальные 4х трубные серии:

  • Четырехпоточные компактные кассетные фанкойлы DF-300-500QAE-P4

Четырехтрубные фанкойлы серии DF-QB-P4

DF-QB-P4 - серия четырехтрубных кассетных фанкойлов в сверхтонком корпусе. Высота корпуса составляет всего лишь 250мм. Поэтому фанкойлы DF-QA-P4 могут быть смонтированы в условиях ограниченного пространства между основным и подвесным потолком. Минимальное расстояние между основным и подвесным потолком соответствует 330мм.

В состав стандартной комплектации четырехтрубных кассетных фанкойлов входят следующие устройства:

  • Инфракрасный пульт дистанционного управления MD-R51 . Элегантный дистанционный пульт управления позволяет включать и выключать фанкойл, выбирать одну из трех скоростей вращения вентилятора, включать режим автожалюзи и изменять угол наклона воздушных заслонок, выбирать режимы охлаждения либо нагрева.
  • Многофункциональный блок автоматики осуществляет управление работой вентилятора дренажного насоса, трех-ходового клапана регулирования производительности. Блок имеет защитные функции, позволяющие предотвращать выход из строя компонентов, а также любые аварийные случаи.
  • Дренажный насос позволяет осуществлять подъем конденсата на высоту до 500-750мм.
  • Электрический привод воздушных заслонок.
  • Воздушный фильтр с классом очистки G2

Дополнительные возможности кассетных фанкойлов

  • Использование дополнительного проводного пульта дистанционного управления. Проводной дистанционный пульт управления MD-KJR-10, MD-KJR-12 поставляется опционально. Дополнительно он имеет функции создания и программирования временных интервалов работы фанкойла.
  • Использование трех-ходового клапана регулирования производительности и дополнительного дренажного поддона для трех-ходового клапана.
  • Подключение фанкойлов к системе группового или центрального управления. Система группового управления Dantex позволяет осуществлять управление до 256 единиц фанкойлов, подключенных к одной группе. Также существует возможность интеграции группы фанкойлов к системе комплексной диспетчеризации здания.

Четырехтрубные фанкойлы серии DF-QA-P4

Кассетные фанкойлы серии DF-QA-P4 это компактные и элегантные устройства, которые можно использовать для охлаждения и нагрева воздуха в общественных и административных помещениях офисов, ресторанов, магазинов и.т.д. Они могут быть установлены в подвесных потолках типа армстронг, либо подвесных потолках другой конструкции. Габаритные размеры корпуса и декоративной панели соответствуют размером стандартной евро-ячейки подвесного потолка АРМСТРОНГ. Серия DF-QA-P4 включает четыре типоразмера и охватывает диапазон хладопроизводительности от 3 до 5 кВт.

Тематические материалы:

Обновлено: 12.06.2019

103583

Если заметили ошибку, выделите фрагмент текста и нажмите Ctrl+Enter

Вентиляторные доводчики 2-х и 4-х-трубные - особенности и описание

Одно- и двухконтурная система кондиционирования

Фанкойлы – это аппараты для охлаждения/обогрева помещения. Их основными составляющими являются вентилятор и испаритель (теплообменник). Классификация устройств очень разнообразна, благодаря чему возможно их применение практически во всех отраслях. По подключению к гидравлической системе машины делят на двухтрубные (одноконтурные) и четырехтрубные (двухконтурные).

Принцип работы одноконтурного фанкойла

Схема подключения двухтрубной системы, оснащенной одним водяным контуром, включает один испаритель. Фанкойл полностью зависим от режима функционирования чиллера. Такой аппарат может или охлаждать, или нагревать воздух в помещении. Его работа полностью зависима от показателей температуры теплоносителя, которые не могут меняться сразу, в зависимости от потребностей пользователя.



Двухтрубный фанкойл может быть кассетным или канальным. В зависимости от места монтажа блоки делятся на напольно-потолочные и настенные. Выбор оборудования будет зависеть от потребностей потребителя, размеров и назначения помещений, требований к функциям. Одноконтурную систему более целесообразно применять в зданиях, которые предполагают сезонную эксплуатацию.

Принцип работы двухконтурного фанкойла

При установке четырехтрубного фанкойла, система дополняется еще одним теплообменником. Плюсом такого устройства является возможность его подключения не только к чиллеру, но и к альтернативному тепловому источнику (чаще всего это система отопления здания). При этом пользователь может самостоятельно и оперативно менять режим работы установки с охлаждения на обогрев.

Особенность схемы заключается в том, что она оснащается двумя испарителями и двумя водяными контурами. В одном постоянно перемещается теплая вода, в другом – холодная. При необходимости, потребитель с помощью пульта управления задает необходимую температуру, меняет режим работы вентилятора или выбирает другие необходимые функции.

Широкие возможности эксплуатации двухконтурной установки позволяют применять ее круглогодично. Данное оборудование отлично справляется с задачей регулировки микроклимата в частных домах, в офисах и магазинах, в производственных и общественных зданиях.

Компания «Смарт Трэйдинг» предоставляет возможность подбора, доставки и монтажа фанкойлов от лучших мировых производителей по приемлемым ценам. Ознакомьтесь с каталогом продукции и задайте интересующие вопросы профессиональным менеджерам.

Выбираем фанкойл - Ventall

Узнать стоимость

Фанкойлами называются внутренние блоки систем кондиционирования чиллер-фанкойл, широко использующиеся в производственных помещениях. Принцип работы такой системы состоит в том, что чиллер охлаждает воду, которая затем подается по магистралям в фанкойл, вентилятор которого разносит охлажденный жидкостью воздух по помещению.

Системы чиллер-фанкойл являются универсальными, так как могут не только охлаждать воздух, но и нагревать его. Одной из замечательных особенностей этого оборудования является его возможность охлаждать одни помещения и обогревать другие в одно и тоже время. Управление устройством осуществляется при помощи пульта ДУ.

В Советском Союзе у фанкойла было интересное название – вентиляторный доводчик. Согласно ГОСТу 1976 года определена задача фанкойла – смешивание рециркуляционного воздуха со свежим. Именно этот процесс советские инженеры и называли «доведением». На самом деле, фанкойлы работают отдельно от приточно-вытяжных систем, хотя и «доводят» воздух до нужной температуры.

Устройство фанкойла

В упрощенном виде фанкойл состоит из следующих узлов:

  • вентилятор;
  • теплообменник;
  • подсистема автоматической регулировки;
  • воздушный фильтр.

Классификация фанкойлов происходит по месту их размещения. Устройства могут быть настенными, напольными, канальные, потолочные, кассетные. Фанкойлы могут не иметь корпуса и монтироваться за деталями отделки и подвесными потолками. Также эти агрегаты могут быть как горизонтального, так и вертикального исполнения.

Специалисты различают двух- и четырехтрубные фанкойлы. Первые рассчитаны только на охлаждение воздуха, а вторые могут быть использованы и для обогрева. Именно четырехтрубные модели позволяют использовать систему для обогрева и отопления одновременно в разных помещениях. Четырехтрубные устройства сложнее, функциональнее и, поэтому, их цена выше, чем у двухтрубных.

В системе чиллер-фанкойл охлаждением занимается чиллер – крупногабаритное промышленное устройство, размещаемое на крыше здания, в специально отведенном помещении или на чердаке. Чиллер работает в комплексе с насосной группой, которая нагнетает охлажденную жидкость в фанкойл.

Плюсы фанкойлов

Системы с фанкойлами имеют ряд неоспоримых преимуществ, перед другими видами систем:

  • Масштабируемость. Существует возможность постепенно наращивать мощность системы по мере необходимости;
  • Свободное регулирование температуры в различных помещениях в самом широком диапазоне;
  • Универсальность. В отличие от обычных систем кондиционирования, расстояние между отдельными блоками системы неограниченно, а для разводки используются обычные теплоизолированные водопроводные трубы;
  • Возможность увязать несколько отдельных систем и управлять ими с одного пульта.

Применение фанкойлов

Область применения фанкойлов очень широка. Эти устройства можно встретить в производственных цехах, государственных учреждениях, офисах компаний, супермаркетах, ресторанах. Основными характеристиками этих агрегатов являются: мощность, схема подключения, объем воздушного потока, холодопроизводительность. Во многих случаях важны также габариты фанкойлов и их исполнение – напольное, настенное или другое.

Производители

Фанкойлы выпускаются многими известными и не очень компаниями, среди которых такие известные бренды как Daikin, Carrier, Royal Clima и другие. Приобретение фанкойла, как и любого другого серьезного оборудования, лучше всего доверить профессионалу, который сможет правильно подобрать устройство, опираясь на Ваши потребности и особенности помещения.

Фанкойлы четырехтрубные, двухтрубные в Ростове на Дону, Таганроге

Фанкойлы — это система микроклимата, которая состоит из теплообменника и вентилятора. Это английское название, которое состоит из слов fan — вентилятор и coil — теплообменник. Некоторые произносят это название как фанкойл, некоторые — фэнкойл или фенкойл. Еще одно распространенное название - вентиляторный доводчик или местный неавтономный кондиционер.

Фанкойлы — это универсальные агрегаты, которые забирает воздух из помещения с помощью вентилятора, подают его на теплообменник, где охлаждают или подогревают. Они могут забирать свежий воздух из приточной установки или кондиционера. Иными словами, фанкойлы могут охлаждать, нагревать или вентилировать воздух.

Чаще всего в комбинации с ними используют чиллеры. К одному устройству можно подключить до нескольких десятков фанкойлов, которые будут работать независимо друг от друга. При этом, вместо фреона в системе терморегуляции используется обычная вода. Фанкойлы бывают напольные, настенные, кассетные, канальные, подпотолочные, а также бытового и промышленного исполнения. Чаще всего установку фанкойлов производят в крупных магазинах, торговых центрах. Если Вам нужны услуги по проектированию и монтажу вентиляционного оборудования - обращайтесь к нашему партнеру в Москве - компании "Рембренд". Это высококвалифицированные специалисты, имеющие большой опыт в ремонте, строительстве и комплексом обслуживании торговых помещений.

В системе многозального кондиционирования основная термическая обработка воздуха происходит в вентиляторных доводчиках - фанкойлах. Центральный кондиционер лишь подает в помещения требуемое санитарными нормами количество приточного воздуха и в холодный период увеличивает его влагосодержание.

Температуру воздуха в каждом помещении поддерживает система управления.

По сути дела мы имеем две независимые системы управления микроклиматом помещения. При изменении температуры система управления изменяет частоту вращения вентилятора и расход теплоносителя через теплообменник.

В фанкойлах с двумя теплообменными аппаратами один предназначен для горячей, а второй — для холодной воды. Другое название - четырехтрубные фанкойлы (четырехтрубная система). В один при этом подается теплоноситель от чиллера, а во второй - горячая вода из системы центрального отопления . При использовании четырехтрубной системы фанкойлы зимой работают как радиаторы центрального отопления (поэтому их надо устанавливать под окнами).

Фанкойлы

Фанкойлы с одним теплообменником могут быть подключены к системе централизованного теплоснабжения или работать только с охлаждением воздуха. Еще их называют двухтрубные фанкойлы (двутрубная система) - в ней используются фанкойлы с одним теплообменником, в который поступает холодный или горячий теплоноситель (от чиллера с тепловым насосом).

Фанкойлы, установленные под окном, могут работать в качестве отопительного прибора системы отопления. Однако в странах с холодным климатом, где продолжительность отопительного сезона велика, их использование нецелесообразно вследствие относительно малого срока службы вентиляторной группы (8-10 лет) по сравнению со сроком эксплуатации здания (50 лет).

Как правило, температура холодной воды, подаваемой к фанкойлам, составляет 1. .. 12° С. При этом температура воздуха снижается до 13-14° С, а влагосодержание соответственно уменьшается до 9,5-10 г/кг, что оптимально для систем кондиционирования I класса. Фанкойлы оснащены поддоном для сбора конденсата и удаления его через дренажную систему.

Данное оборудование – это альтернатива «фреоновому» кондиционированию. Фанкойлы представляют собой внутренние блоки, использующие в качестве хладагента воду, которая с помощью насосной станции поступает по системе теплоизоилированных соединений от холодильной машины.

ООО «Планета Кондиционеров» предлагает купить холодильное оборудование высокого качества в городах:

  • Ростов на Дону;
  • Таганрог;
  • Новочеркасск;
  • Шахты.

виды фанкойла, типы и характеристики

Фанкойл представляет собою холодильную установку, выполненную из теплообменника и вентилятора. В настоящее время данные установки активно используются в кондиционированных системах для зданий. Фанкойл способен работать и в комбинированных системах, помогая не только охлаждать воздух, но и подогревать его. Работа установки очень простая: вентилятор вращается и помогает поднимать воздух на теплообменник из помещения. Во время подачи воздух нагревается или охлаждается. Данный процесс полностью зависит от температуры хладоносителя.

Чтобы фанкойл в кондиционируемой системе работал без сбоев, необходимо наличие чиллера – холодильной машины, способной изменять температуру применяемой жидкости (в зависимости от системы применяется тосол или обыкновенная вода). Именно данная жидкость нужной температуры, обработанная в холодильной машине, поступает через теплообменник холодильной системы и влияет на температуру воздуха, который проходит на него.

Фанкойлы подсоединяются к гидравлическим конструкциям тепло- и холодоснабжения двумя способами. Они делятся на двух- и четырехтрубные и зависят от схемы подключения. Двухтрубный фанкоил используется в кондиционированных системах, помогающих охлаждать воздух. Если применяются реверсивные чиллеры, то двухтрубные фанкойлы могут работать на подогрев воздуха зимой и охлаждение его летом. Четырехтрубные фанкойлы имеют пару теплообменника и способны работать на нагрев воздуха и на его охлаждение.

Все модели различаются конструктивными особенностями – вертикальные, канальные, горизонтальные и кассетные. Выбор фанкойлов производится из-за особенностей обслуживаемого помещения, размеров, типа и назначения. Двухтрубные фанкойлы лучше всего применять в жилых домах сезонного применения. Четырехтрубные фанкойлы универсальны и используются в зданиях самого разного типа.

Наша компания предлагает вам комплексное обслуживание чиллеров и фанкойлов в Казани.

Сравнение двух труб и четырех труб для системы распределения охлажденной воды в здании

Фанкойлы в больших жилых и коммерческих зданиях могут быть установлены как с двумя, так и с четырьмя трубами, в зависимости от потребностей здания, и прежде чем выбрать тип системы для установки, вы должны знать плюсы и минусы каждого типа. фанкойла.

Двухтрубная система водяного охлаждения

Двухтрубные системы охлажденной воды ОВКВ достаточно энергоэффективны.В двухтрубной системе к воздухообрабатывающим установкам, чиллеру и котлу подключены только две трубы. Одна труба используется для водяного контура, а другая труба - для контура конденсатора. Летом двухтрубная система ОВК вручную переключается на охлаждение, а зимой - на отопление. Для обслуживающего персонала это часто означает соблюдение определенных дат переключения в календаре.

Плюсы с двумя трубками
  • Отлично подходит для кондоминиумов, апартаментов и отелей
  • Менее затратная установка, чем четырехтрубная система
  • Достаточно энергоэффективный
  • Простой дизайн
Двухтрубные минусы
  • Невозможно одновременно нагревать и охлаждать
  • необходимо вручную переключить с нагрева на охлаждение и наоборот
  • Сезонные колебания температуры могут создавать неудобства в здании

Четырехтрубная система HVAC

Четырехтрубные системы HVAC часто называют водяными тепловыми насосами, и они более универсальны, чем их двухтрубные аналоги. Это связано с тем, что четырехтрубные системы содержат отдельную систему труб для нагревательной части устройства и систему труб для охлаждающей части устройства. Поскольку системы отопления и охлаждения работают на двух отдельных системах трубопроводов, блок HVAC может одновременно нагревать и охлаждать, и нет необходимости переключать блок с нагрева на охлаждение или охлаждения на нагрев до сезонных изменений. Это также означает, что если наступит не по сезону теплая или холодная погода, система HVAC сможет поддерживать надлежащую температуру в помещении, чтобы ваши жители чувствовали себя комфортно.

Профи с четырьмя трубками

  • Может одновременно нагревать и охлаждать
  • Может быть адаптирован к зданию
  • Нет необходимости переключать систему вручную

Конус для четырех труб

  • Установка дороже, чем двухтрубная
  • Может быть дороже в обслуживании
  • Правильная калибровка необходима для поддержания энергоэффективности

Меньшее здание? Рассмотрим системы с тепловым насосом воздух-вода

Если у вас небольшое здание всего в пару этажей или одноэтажное здание, вам может понадобиться третий вариант. Для этих зданий может быть более экономичным выбрать систему теплового насоса воздух-вода. Коммерческие тепловые насосы типа "воздух-вода" хорошо подходят для зданий с большим количеством отдельных пространств, таких как квартиры, отели и кондоминиумы. Эти блоки состоят из более крупного наружного блока и небольших внутренних блоков, которые можно спрятать за плиткой потолка.

Тепловой насос Плюсы

  • Может быть жидким или воздушным
  • Однотрубная система
  • Меньшие внутренние блоки

Расход теплового насоса

  • Неэффективен при очень низких температурах
  • Не может быть энергоэффективным в очень больших помещениях

Двух- и четырехтрубные системы отопления, вентиляции и кондиционирования воздуха и тепловые насосы «воздух-вода» с компанией Althoff of Chicago

Когда дело доходит до выбора правильной системы HVAC для нужд вашего высотного здания, вы можете рассчитывать на наших специалистов по HVAC в Чикаго, которые расскажут вам обо всех плюсах и минусах каждой системы. Мы также можем ответить на все ваши вопросы о двухтрубных фанкойлах и четырехтрубных фанкойлах, а также о тепловых насосах воздух-вода. В общем, если у вас есть большое здание с большой площадью в квадратных футах или большое высотное здание, вам может быть лучше выбрать четырехтрубную систему. Небольшие здания и здания с несколькими этажами могут лучше выбрать двухтрубную систему или систему с тепловым насосом воздух-вода.

Чтобы узнать больше о наших услугах HVAC и о том, как мы можем помочь оптимизировать вашу систему, позвоните нам по телефону 800-225-2443.Мы обслуживаем весь Чикаго и большую часть Чикаго.

Сравнение двухтрубных и четырехтрубных систем отопления, вентиляции и кондиционирования воздуха с водяными тепловыми насосами

Во многих системах отопления, вентиляции и кондиционирования воздуха используются гидравлические трубопроводы в качестве средства обогрева и охлаждения помещений. Отдельные фанкойлы обслуживают каждую зону, в то время как центральный чиллер и котел принимают на себя общие нагрузки HVAC по мере необходимости. Возможны две основные конфигурации системы: один и тот же гидравлический трубопровод может использоваться для обеих функций, или отдельные гидравлические трубопроводы могут использоваться для нагрева и охлаждения.

  • Двухтрубная система: При использовании общих гидравлических трубопроводов для обогрева и охлаждения каждый фанкойл имеет только одну подающую трубу и одну обратную трубу.
  • Четырехтрубная система: Если отопление и охлаждение имеют отдельные гидравлические трубопроводы, фанкойлы имеют две подающие и две возвратные трубы.

Как и в большинстве инженерных решений, каждая конфигурация системы имеет свои достоинства и недостатки. В этой статье будет представлен обзор двухтрубных и четырехтрубных систем и будет сравниваться их с более современной альтернативой: тепловыми насосами с водяным источником.


Наши инженеры MEP могут найти лучшую конфигурацию HVAC для вашего здания.


Двухтрубные системы отопления, вентиляции и кондиционирования воздуха

В двухтрубной системе используется половина гидравлических трубопроводов, необходимых для четырехтрубной системы, что приводит к более низким затратам и более короткому времени установки. Система также более компактна, что снижает требования к занимаемой площади в механических помещениях. Техническое обслуживание двухтрубной системы также упрощается благодаря уменьшенному количеству трубопроводной арматуры и клапанов.

Основным ограничением двухтрубной системы HVAC является недостаточная эксплуатационная гибкость. Гидравлический трубопроводный контур, проходящий через здание, подключается либо к котлу, либо к чиллеру в зависимости от общих потребностей, и все участки здания должны работать в одном и том же режиме; обогрев одних участков и охлаждение других невозможен при такой конфигурации системы.

Двухтрубные системы отопления, вентиляции и кондиционирования воздуха - отличный выбор для тропического климата, где здания часто работают в течение всего года без отопления помещений.В этих случаях котел обычно не используется, если он не требуется для горячей воды, но в этом случае это совершенно другая строительная система.

Четырехтрубная система отопления, вентиляции и кондиционирования воздуха

В данной конфигурации системы используется вдвое больше трубопроводов, чем в двухтрубной системе отопления, вентиляции и кондиционирования воздуха, поэтому она дороже и требует больше времени для установки. Кроме того, четырехтрубная система требует больше места для размещения двух контуров гидравлических трубопроводов, проходящих через здание. Увеличение количества приспособлений, клапанов и точек подключения также приводит к более требовательной системе с точки зрения обслуживания.

Однако четырехтрубные системы HVAC предлагают характеристики производительности, недоступные для двухтрубной системы. Например, фанкойлы могут обеспечивать одновременное охлаждение и осушение за счет одновременного использования теплообменников с охлажденной и горячей водой:

  • Змеевик с охлажденной водой используется с максимальной производительностью, чтобы удалить как можно больше влаги из воздуха, даже если воздух охлаждается ниже требуемой температуры.
  • Любое чрезмерное охлаждение затем компенсируется нагревательной спиралью, обеспечивая подачу воздуха приемлемой температуры и влажности.

Двухтрубная система не допускает такой гибкости, поскольку температура и влажность воздуха фиксируются при прохождении через фанкойл. Повышенное осушение требует большего охлаждения, а более высокая температура воздуха приводит к более высокой влажности.

Еще одно важное преимущество четырехтрубной системы состоит в том, что разные участки здания могут охлаждаться или нагреваться одновременно. Это просто вопрос использования соответствующего гидравлического контура в фанкойлах, обслуживающих эти зоны.

Как двухтрубные и четырехтрубные системы используют энергию

В Нью-Йорке в большинстве случаев охлаждение помещений осуществляется с помощью электричества, а для отопления помещений обычно используется природный газ или мазут. Поскольку электричество в Нью-Йорке очень дорогое, одна тонна-час охлаждения обычно дороже, чем одна тонна-час отопления. По этой причине модернизация системы охлаждения, как правило, дает более высокий доход на каждый потраченный доллар, и компании по управлению недвижимостью могут в первую очередь сосредоточиться на них, чтобы максимизировать отдачу от инвестиций.

Конечно, из приведенного выше правила могут быть исключения. Если в здании есть современный высокоэффективный чиллер и старый котел, стоимость тонно-час отопления может быть выше. Энергетический аудит - лучший способ определить наиболее рентабельную модернизацию здания.

Водяные тепловые насосы: лучшие характеристики обеих систем

Если в системе используются тепловые насосы с водяным источником вместо фанкойлов, она может предложить преимущества четырехтрубной системы, полагаясь на один гидравлический трубопроводный контур.Водяные тепловые насосы могут работать как в режиме охлаждения, так и в режиме нагрева с общим водяным контуром.

  • Тепловые насосы отбирают тепло из зон, требующих охлаждения, и тепло отводится в водяной контур.
  • Обогрев помещения возможен одновременно, и эта тепловая энергия может извлекаться из того же водяного контура тепловыми насосами в режиме отопления.

При такой конфигурации системы тепловая и охлаждающая нагрузки уравновешивают друг друга, что приводит к гораздо более высокой эффективности работы. Чиллер и котел никогда не должны работать одновременно: чиллер работает, когда нагрузка охлаждения выше, а котел работает, когда нагрузка отопления выше.

Чтобы еще больше снизить эксплуатационные расходы, можно использовать высокоэффективные котлы и чиллеры, но учтите, что эффективность указывается по-разному для каждого типа оборудования:

  • Газовые или мазутные котлы используют показатель годовой эффективности использования топлива (AFUE), который указывается в процентах. Например, газовый котел с AFUE 95% отдает 95% тепла сгорания воде, протекающей в гидравлических трубопроводах.
  • Чиллеры
  • используют коэффициент энергоэффективности (EER), чтобы сообщать о своей эффективности в стандартных условиях испытаний, и интегрированный коэффициент энергоэффективности (IEER), чтобы отражать свою эффективность после учета сезонных факторов и изменчивости нагрузки. EER и IEER - это не процентные значения, а, скорее, отношение мощности охлаждения в британских тепловых единицах в час к потребляемой электроэнергии в ваттах - аналогично значению расхода бензина в автомобиле.

Самые эффективные котлы на рынке имеют AFUE выше 95%, в то время как самые эффективные чиллеры с водяным охлаждением имеют EER выше 20.Чиллеры с воздушным охлаждением менее эффективны, чем их аналоги с водяным охлаждением.

Также возможно использование геотермального теплового насоса для замены котла и чиллера. Эти агрегаты столь же эффективны, как чиллер с водяным охлаждением, и могут соответствовать эксплуатационным расходам газового котла в режиме отопления, даже если они работают с электричеством. Однако для работы тепловых насосов с грунтовым источником необходимы определенные условия грунтовых вод. Они могут быть отличным выбором в новых конструкциях, где не были установлены чиллер и бойлер, или когда чиллер и бойлер старые и неэффективные.Если существующие охладитель и бойлер уже эффективны, модернизация до теплового насоса с грунтовым источником может оказаться нецелесообразной с финансовой точки зрения.

Сравнение систем отопления, вентиляции и кондиционирования воздуха

Водные и геотермальные тепловые насосы

Системы водяных и геотермальных тепловых насосов состоят из отдельных комплектных блоков, передающих тепло через одно- или двухтрубный водяной контур. Каждый блок может использоваться в режиме обогрева или охлаждения круглый год, а температура контура поддерживается с помощью комбинации котла / градирни или контура с заземлением.Каждая зона полностью контролирует свой режим нагрева / охлаждения, и каждый блок не зависит от других. Это означает, что выход из строя одного блока не влияет на всю систему. Управление может быть таким простым, как одно устройство и один термостат. Системы водяных и геотермальных тепловых насосов являются наиболее энергоэффективными, экономичными и компактными из всех систем в отрасли.

Фанкойлы

Системы фанкойлов состоят из воздухообрабатывающих агрегатов с водяным теплообменником, подключенных через двух- или четырехтрубный изолированный водяной контур.Для фанкойлов требуются сложные чиллеры и бойлеры для обеспечения текучей среды водяного контура в определенном диапазоне температур (например, холодная вода для охлаждения и горячая вода для отопления). Двухтрубные фанкойлы имеют серьезный недостаток, поскольку управление по существу ограничено любым режимом, в котором сейчас установлена ​​система (например, охлаждение или нагрев). Может быть установлена ​​четырехтрубная версия, для которой одновременно требуется наличие как охлажденной, так и нагретой воды. Для четырехтрубных систем также требуется вдвое больше трубопроводов и в два раза больше циркуляционного оборудования, чем для двухтрубной системы, что делает четырехтрубную систему одной из самых дорогих в установке.

Переменный объем воздуха (VAV)

Переменный объем воздуха, или VAV, является одним из наиболее распространенных типов систем HVAC, используемых сегодня в крупных коммерческих зданиях. Типичная система обычно состоит из большого кондиционера, центральной системы воздуховодов и относительно большого помещения для оборудования. Кондиционированный воздух распределяется по всему зданию через центральную систему воздуховодов и регулируется с помощью заслонок в каждом помещении.

Системы VAV обычно имеют более высокую первоначальную стоимость, чем тепловые насосы с водяным источником, и могут иметь аналогичные эксплуатационные расходы, что приводит к общему увеличению затрат за жизненный цикл.

Rooftop

Rooftop системы похожи на VAV-системы в том, что они используют центральную систему воздуховодов для распределения кондиционированного воздуха в пространстве здания. Однако вместо одного центрального блока система состоит из нескольких блоков, которым можно поручить различные требования к кондиционированию. Для крышных систем обычно требуется дополнительное структурное усиление, а также краны или другое подъемное оборудование для размещения блоков. Управление в определенной зоне ограничено текущими настройками системы (т.Расходы на установку на крыше от низких до умеренных, но эксплуатационные расходы обычно на 50% выше, чем у тепловых насосов с водяным источником тепла. Кроме того, системы подвергаются воздействию стихий и повреждений и вандализма.

Экономия

Посетите локатор сбережений DSIRE ™, чтобы узнать, какие федеральные, местные и коммунальные льготы по энергоэффективности доступны в вашем регионе.

фанкойлов, Bethesda & Rockville, MD | Замена, ремонт и установка

Также оказывает услуги по техническому обслуживанию фанкойлов в Чеви-Чейз, Потомак и прилегающих районах

Зависите ли вы от теплового насоса, чтобы поддерживать комфортную температуру в доме в Мэриленде в течение всего года? В таком случае фанкойл играет важную роль в вашей повседневной жизни. Фанкойл - это внутренний компонент системы теплового насоса, включающий вентилятор и нагревательный или охлаждающий змеевик. Поскольку каждый тип фанкойла предназначен для определенного хладагента, фанкойл должен быть той же марки, что и тепловой насос.

Фанкойл с регулируемой скоростью может повысить уровень комфорта в вашем доме за счет улучшения контроля влажности и температуры нагрева. Кроме того, энергоэффективные фанкойлы могут улучшить воздушный поток, что поможет сэкономить энергию на охлаждении.

Если вы заинтересованы в установке нового высокоэффективного фанкойла у себя дома в округе Монтгомери, Мэриленд или Северо-Западный Вашингтон, округ Колумбия , позвоните по телефону 240-399-5051 и запишитесь на прием!

Как работает фанкойл?

Фанкойл работает, сначала получая горячую или холодную воду от центральной станции.Затем фанкойл циркулирует воду через змеевик, чтобы нагреть или охладить участок за счет теплопередачи. Фанкойлы обычно имеют свои собственные внутренние термостаты, которые можно подключить для работы с дистанционным термостатом.

Существует два типа фанкойлов: двухтрубные фанкойлы и четырехтрубные фанкойлы.

  • Двухтрубные фанкойлы имеют две трубы - одну подающую и одну обратную. В зависимости от времени года подающая труба закачивает в агрегат горячую или холодную воду.
  • Четырехтрубные фанкойлы имеют две подающие и две возвратные трубы, что позволяет горячей и холодной воде поступать в здание одновременно. Поскольку часто необходимо одновременно нагревать и охлаждать разные участки здания, четырехтрубные фанкойлы являются наиболее часто используемыми фанкойлами.

Мощность фанкойла можно регулировать путем управления скоростью вентилятора, дросселирования потока воды в змеевике, включения и выключения вентилятора или включения и выключения электрических катушек.Как правило, фанкойлы имеют панели управления, которые позволяют управлять всем этим индивидуально.

Ремонт и замена фанкойлов

Вентилятор теплового насоса загрязнен или поврежден? Ваши охлаждающие трубы замерзли из-за грязных или засоренных воздушных фильтров? Мы можем отремонтировать или заменить ваш фанкойл, чтобы ваш тепловой насос был максимально эффективным и эффективным.

Если вы живете в округе Монтгомери, штат Мэриленд или на северо-западе Вашингтона, округ Колумбия, и собираетесь установить новый фанкойл для своего теплового насоса или хотите заменить существующий фанкойл, позвоните Джеймсу А.Пшеница и сыновья сегодня. Наши обученные специалисты по HVAC являются экспертами по фанкойлам и тепловым насосам и могут диагностировать и устранить любую проблему, которая может у вас возникнуть. Если вам нужен новый фанкойл для теплового насоса, наши специалисты по HVAC могут показать вам наш ассортимент фанкойлов и помочь вам выбрать тот, который лучше всего соответствует потребностям вашего дома в отоплении и охлаждении.

Стоимость замены фанкойла

Стоимость услуги по замене фанкойла будет зависеть от ряда факторов. Наши специалисты будут рады поговорить с вами по телефону, чтобы лучше узнать стоимость ваших услуг.Позвоните нам по телефону 240-399-5051 сегодня!

Заинтересованы в других услугах HVAC в Мэриленде?

Наши услуги выходят далеко за рамки простого ремонта фанкойлов. Если у вас возникли трудности с вашей системой HVAC и вы заинтересованы в замене, ремонте и / или техническом обслуживании HVAC, узнайте больше о наших услугах и свяжитесь с нами прямо сейчас!

Готовы поговорить с нашими профессионалами из Мэриленда? Позвоните по телефону 240-399-5051 или заполните контактную форму онлайн.

Мы не можем найти эту страницу

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}} *

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings. COLLECTION_DESCRIPTION}} {{addToCollection.description.length}} / 500 {{l10n_strings.TAGS}} {{$ item}} {{l10n_strings.ТОВАРЫ}} {{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings.LANGUAGE}} {{$ select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings. AUTHOR}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$ select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}

Что нужно знать перед ремонтом фанкойла

Если у вас мало опыта в технических деталях вашей системы кондиционирования воздуха, вас может шокировать, когда механик по кондиционерам скажет вам, что вам нужен ремонт фанкойла летом в Сан-Диего .Что это вообще такое? К счастью для вас, есть простой способ объяснить концепцию фанкойла и то, как он работает. Прочтите этот текст, и вы больше не будете ничего не знать о внутренней работе вашего переменного тока.

Фанкойл

Это простое отопительное или охлаждающее устройство. Он состоит из вентилятора, который создает воздушный поток, и змеевика, который действует как теплообменник. Что такое теплообменник? Проще говоря, это устройство, передающее тепло между жидкостями. Это может показаться сложным, но это довольно просто.

Устройство получает горячую или холодную воду (в зависимости от того, хотите ли вы охладить или согреть место) от центрального блока. Затем он распределяется по змеевику вентилятором, регулирующим температуру воздуха и, в некоторых случаях, влажность.

По сути, подумайте о своей машине. Вы знаете, как охлаждающая жидкость охлаждает двигатель? Это действительно просто. Охлаждающая жидкость проходит через двигатель, забирает тепло от двигателя, охлаждая его. Затем нагретая охлаждающая жидкость проходит рядом с охлаждающим вентилятором, и круг начинается заново.

Где используется этот фанкойл?

Благодаря своей простой конструкции фанкойл очень универсален. Он используется в системах HVAC для домов, коммерческих и промышленных объектов. Он также встречается в устройствах переменного тока для вторичного рынка автомобилей. HVAC - это аббревиатура от «Отопление, вентиляция и кондиционирование воздуха»; никаких дополнительных объяснений там не требуется. Причина, по которой этот тип кондиционирования воздуха так популярен, заключается в его простоте и относительно более низкой стоимости по сравнению с другими типами кондиционирования воздуха.

Все ли фанкойлы одинаковы?

Как и в случае с большинством технологий, базовая конструкция имеет множество различных версий.Что касается контроля температуры, у вас есть термостаты со встроенными термостатами, которые будут включать и выключать вентилятор, и те, у которых есть ручной переключатель. По монтажной позиции у вас бывают потолочные и напольные. Что касается выходной мощности, у вас есть множество вариантов, в зависимости от области, которой необходимо управлять.

Однако наиболее важным разделением является двухтрубный и четырехтрубный фанкойл . У первого всего две трубы. Один из них - подающая труба , а другой - обратная труба .В зависимости от времени года и термостата в нем циркулирует горячая или холодная вода. Четырехтрубные агрегаты могут выполнять обе задачи одновременно, если это необходимо по какой-либо причине. Представьте, что у вас есть тропическая оранжерея, в которой вам просто нужно поддерживать тепло и влажность, даже если на улице лето. Остальной дом, естественно, нужно охладить. Вы можете сделать и то, и другое одновременно с помощью всего одной системы кондиционирования, при условии, что вы используете четырехтрубную.

Итак, что с этим может пойти не так?

Конечно, у этого метода кондиционирования есть свои недостатки.Первый из них - это уровень шума. Некоторые младшие устройства могут быть довольно громкими . Эта ошибка зависит от качества компонентов и не присуща системе. Поскольку в системе используется вода (или другая жидкость), есть вероятность утечки . И наконец, как и в случае с любой другой электрической системой, могут возникнуть электрические и механические проблемы.

Что мне делать?

Ответ прост; Если вам нужен ремонт фанкойлов в Сан-Диего, проконсультируйтесь с PCE, экспертами по всем вопросам механики.

TOP 10 FAN COIL FAQ’S

1. Фанкойл - один из самых простых в понимании устройства в сфере HVAC. В основном это небольшой вентилятор с загнутыми вперед лопатками, змеевик, а иногда и фильтр. Все они имеют прямой привод. Нажмите ЗДЕСЬ, чтобы увидеть полную линейку фанкойлов Capital Coil.

2. Фанкойлы работают от 200 до 2200 куб. Футов в минуту, то есть от 0,5 до 5,5 тонн. Все, что больше этих размеров, требует ременного привода… который действительно является полноценным устройством для обработки воздуха.

3. Фанкойлы отличает то, где и как они будут установлены. Будет ли устройство спрятано под потолком или, может быть, в шкафу? Или это будет выставлено на всеобщее обозрение? Будет ли он иметь воздуховод или просто вытягивать воздух из помещения, в котором находится? Это вещи, которые определяют конфигурацию устройства и то, какой стиль выбрать. Но у каждого устройства есть 3 общих элемента: вентилятор, змеевик и иногда фильтр.

4.Некоторые устройства имеют (2) катушки. Один для обогрева и один для охлаждения. Очевидно, что для каждого змеевика существует отдельное соединение подачи и возврата, и эти блоки известны как 4-трубные фанкойлы. Многие устройства используют один и тот же змеевик как для нагрева, так и для охлаждения, и эти устройства представляют собой двухтрубные фанкойлы.

5. Установки бывают горизонтальными или вертикальными, в зависимости от ориентации и потока воздуха. Типичный фанкойл в гостиничном номере представляет собой вертикальный блок со смесью воздуха, поступающего извне, и воздуха, рециркулирующего в комнате.Воздух поступает в нижнюю часть устройства и втягивается через вентилятор вверх. Это делает устройство вертикальным. Многие агрегаты расположены горизонтально, при этом воздух входит в заднюю часть агрегата и проходит через агрегат горизонтально.

6. Почти все фанкойлы имеют 3 скорости или бесконечную скорость в зависимости от элементов управления. Высокая скорость дает больше BTU, но при этом больше шума. Поскольку это устройство с прямым приводом, при уменьшении скорости вы также снижаете производительность.

7.Катушки в блоках обычно представляют собой трех- или четырехрядные змеевики. Обычно чаще всего используются 3 строки, но если вам нужна дополнительная производительность, лучше всего использовать 4 строки. Производительность всегда определяется аспектом охлаждения.

8. Фанкойлы иногда имеют короткие протяженности воздуховодов, и на агрегат оказывается статическое давление. Статическое давление снижает количество кубических футов в минуту и ​​БТЕ, которые может дать вам фанкойл. Это верно как для горизонтальных, так и для вертикальных устройств. Большинство представлений, перечисленных в диаграммах, которые вы увидите, являются выступлениями без статики.

9. Системы управления фанкойлами зачастую сложнее и дороже самих агрегатов. Есть балансировочные клапаны, запорные клапаны, штуцеры, Y-образные фильтры, заглушки p / t, вентиляционные отверстия, шаровые краны, термостаты, конденсатные поплавковые выключатели и разъединители.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
