Чиллера: Устройство и принцип работы чиллера

Содержание

Как работает чиллер. Объяснено для чайников с картинками.

Принцип работы чиллера во многом сходится с механизмом стандартного кондиционера. В двух агрегатах задействован парокомпрессионный холодильный цикл, который и обеспечивает охлаждение жидких веществ. Все холодильные машины схожи по своему строению, отличается только модель и способ охлаждения.

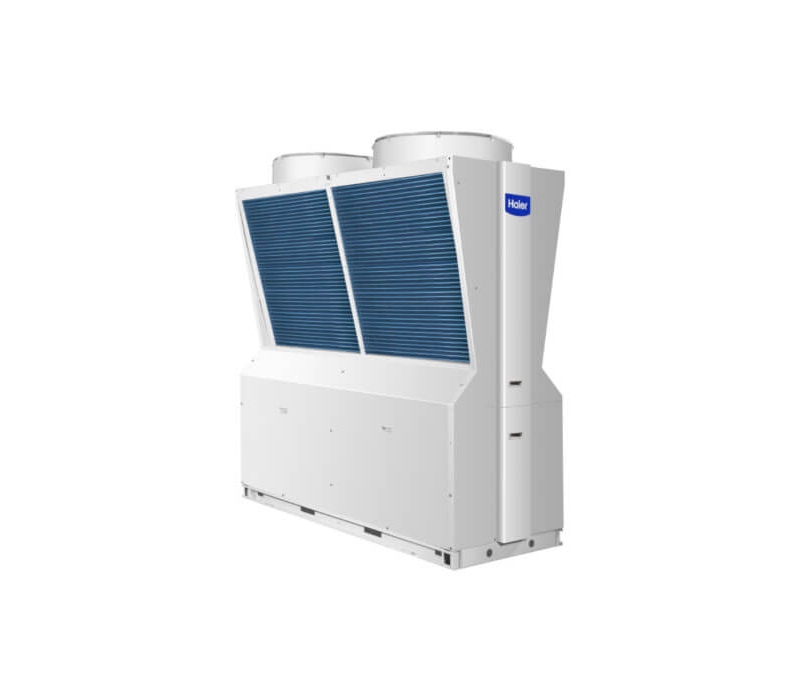

Устройство чиллера

Агрегаты, вырабатывающие холод, имеют в своем строении следующие элементы:

  • конденсатор;
  • компрессорная установка;
  • Специальный теплообменник фреон-вода;
  • испаритель.

В отличие от кондиционера или холодильника, чиллер охлаждает не воздух, а вещества, которые предназначены для перенесения холода, например, вода или гликолевый раствор. А уже охлажденные жидкости переносятся по трубам к тому месту, где требуется холод.

Принцип работы чиллера для чайников

Например, в кондиционере циркулирует фреон. Охлажденный газ проходит через радиатор внутреннего блока. Радиатор внутреннего блока обдувается воздухом. В результате воздух охлаждается, а фреон нагревается и уносится в компрессор.
В чиллере вместо фреона — вода. Холодная вода проходит через радиатор внутреннего блока. Радиатор внутреннего блока обдувается теплым воздухом из комнаты. Воздух охлаждается, а вода нагревается и уносится обратно в чиллер.

Теплообменник чиллера фреон-вода

Теплообменник для чиллера устроен таким образом, что внутри него существует два контура:

  • В первом контуре циркулирует фреон;
  • Во втором — жидкость (например, вода).

Оба контура теплообменника соприкасаются между собой через металлические стенки, но фреон и вода, естественно, между собой не перемешиваются. Для большей эффективности, движение происходит навстречу друг другу.

В теплообменнике фреон-вода происходит следующее:

  • Жидкий фреон через ТРВ (терморегулирующий вентиль) попадает в свой контур теплообменника. В процессе он расширяется, в результате происходит отбор тепла от стенок, охлаждая их и нагревая фреон.
  • Вода проходит по своему контуру теплообменника и ее температура падает за счет охлажденных стенок, которые охладил фреон.
  • Далее, фреон уносится в компрессор, а холодная вода — по назначению (для охлаждения чего-либо).
  • Цикл повторяется.

Компрессор для чиллера

Компрессор является главной частью любой кондиционерной машины, внутри него активизируются основные процессы агрегата, поэтому на работу этого элемента уходит значительная часть энергии. Компрессорная установка нацелена на сжатие паров действующего вещества прибора (фреона). После того, как пар перешел в сжатое состояние, а давление внутри агрегата повысилось, начинается процесс конденсации.

Современные компрессоры нацелены на всестороннюю экономию энергии, они оснащены инновационными деталями, которые помогают сохранить энергетическую эффективность и оптимизировать управление прибором. Принцип работы системы чиллер фанкойл заключается в рациональном расходе энергии, а также минимизации шума при работе агрегата.

Такие современные приборы отличаются:

  • высокой эффективностью;
  • минимальным шумовым уровнем;
  • многофункциональностью;
  • компактными размеров и форм;
  • универсальностью;
  • минимальными вибрационными движениями;
  • удобством при использовании.

Принцип работы чиллера фанкойл основан на использовании минимального количества энергии и максимальной выдаче тепловых результатов.

Чиллер с выносным конденсатором

Существуют виды охлаждающих приборов, которые можно использовать удаленно от места нахождения конденсатора. Принцип работы чиллера с выносным конденсатором основан на высокой мобильности и универсальности. Такие приборы имеют элементарное строение и простую схему эксплуатации.

Выносной конденсатор чиллера может работать на двух типах вентиляторов:

  • центробежные;
  • осевые.

Благодаря универсальности, удобству и высокой эффективности такие аппараты используются повсеместно для производственных нужд.

Единственное ограничение — чиллер с выносным конденсатором может быть использован только для охлаждения. Задействовать обратный холодильный цикл для нагрева жидкости не получится.

Абсорбционный чиллер фанкойл

Абсорбционные приборы отличаются от стандартных чиллеров строением и схемой эксплуатации. Принцип работы абсорбционного чиллера основывается на использовании раствора бромида лития (LiBr), который поглощает испарения внутри агрегата, переходя в состояние разбавленного вещества. Полученный раствор отправляется в генератор, где нагревается и выпаривается под воздействием пара или выхлопных газов. Раствор бромида лития (LiBr) возвращается в свое прежнее состояние, и направляется к своим истокам – в абсорбер. Тем временем полученный пар из воды подходит к конденсатору, чтобы замкнуть цикличный процесс и повторить процедуру вновь. Аппараты на абсорбционной системе охлаждения используются в производственных сферах для выполнения масштабных работ.

Видео о принципе работы чиллера

Чиллер Геймплей

Охладитель Рекламное изображение.

Изменения

6.30 примечаний к патчу (14 ноября 2018 г.) )
Игровой процесс
  • Эмоции, перевязки, использование зелья щита и другие действия, отменяемые движением, теперь можно использовать под действием Chillers.

Примечания к патчу 6.10 (16 октября 2018 г. ) )
Исправление ошибок
  • Анимационные хлопки больше не появляются в воздухе после использования ловушки-охладителя.

6.01 Примечания к патчу (3 октября 2018 г.) )
Оружие + Предметы
  • Обычная ловушка.
  • Можно разместить на полу, стене или потолке.
  • Выпадает стопками по 3 штуки в сундуках с сокровищами, ящиках с припасами, торговых автоматах, ламах с припасами и добыче на этажах.
  • Применяет ледяные ноги к друзьям или врагам, заставляя их скользить с низким трением.

Патч 7.00 (6 декабря 2018 г.)

Сводчатые предметы

Примечания

2. У этой ловушки будет столько здоровья, сколько зависит от поверхности, на которой она установлена.
6 7
9 v · D · ·
Wildlife
Wolf * Boar • Курица • лягушка
6 6
Hop Rocks (сезон 4, X)  •  Разломы (сезоны 5, 6, 7, 8, 9, X, C2 S3, C2 S4)  •  Shadow Stones (сезон 6, X)  •  Ziplines (сезон 7, 8, 9, X , C2 S1, C2 S2, C2 3, C2 S4, C2 S5, C2 S6)  •  Вулканы (8-й сезон, 9-й сезон)  •  Слипстрим (9-й сезон, X)  •  Секретные проходы (C2 S2, Ch3 S3, Ch3 S4, C2 S5, C2 S6) • Whirlpool (C2 S3) • Кристалл нулевой точки (CH3 S5) • Bounty доски (CH3 S5, C2 S6)

увеличить эффективность чиллера за счет снижения лифта

Неэффективные чиллеры могут создать реальную финансовую проблему в теплое время года, и не только потому, что вы больше используете оборудование. Избыточная подъемная сила может расходовать энергию HVAC, даже если вы этого не осознаете.

Лифт означает разницу температур между горячей водой, выходящей из конденсатора, и холодной водой, выходящей из чиллера для циркуляции по зданию.

Другими словами, подъем показывает, какую работу должен выполнить компрессор чиллера, чтобы избавиться от тепла и охладить хладагент до желаемой температуры. Меньшее усилие компрессора означает, что ваш чиллер потребляет меньше энергии, что в конечном итоге экономит ваши деньги.

Понимание чиллера

По-настоящему понять подъемник означает сначала понять основы того, как чиллеры обмениваются теплом, чтобы охлаждать ваше здание.

Возвратная вода здания поступает в испаритель, где охлаждается жидким хладагентом, объясняет Брант Холеман (на фото) , инженер-механик и координатор отдела ввода в эксплуатацию в RTM Engineering Consultants. Хладагент поглощает тепло из воды, и охлажденная вода циркулирует в вашем здании, чтобы охладить его.

[См. также: Trending: Индивидуальное управление HVAC ]

Тем временем нагретый хладагент испаряется в компрессоре, который сжимает пары хладагента обратно в жидкость и направляет его в конденсатор.

Конденсатор охлаждает жидкий хладагент посредством процесса отвода тепла, который зависит от наружных вентиляторов и змеевиков для чиллеров с воздушным охлаждением, градирни или сухого охладителя для агрегатов с водяным охлаждением. Конденсатор использует расширительный клапан, чтобы регулировать количество холодного хладагента, выбрасываемого в испаритель для удовлетворения ваших потребностей в охлаждении.

Подъем определяется путем вычитания температуры охлажденной воды, поступающей в ваше здание (обычно 42-46 градусов по Фаренгейту), из температуры воды, выходящей из конденсатора для охлаждения градирней или вентиляторами (обычно около 85 -95 градусов по Фаренгейту). По словам Хоулмана, подъемная сила может варьироваться от 5 до 50 градусов по Фаренгейту в зависимости от оборудования и условий проектирования.

Термин подъем также может использоваться для описания рабочего давления чиллера вместо его температуры.

«Обычные потери энергии в чиллере связаны с небольшими дополнительными потерями от различных компонентов, из которых состоит чиллер, но самая большая из них — это избыточная подъемная сила», — объясняет Хоулман. «Это может быть связано с первоначальным проектным планом, или, возможно, вы не используете чиллер в полной мере, потому что у вас есть определенные организационные цели, или у вас есть уставки, которые вы привыкли использовать на других объектах по привычке или по старому опыту. эксплуатационные вопросы. Иногда люди снижают температуру охлажденной воды, потому что они пытаются подать самую холодную воду в змеевики для контроля влажности.”

Стратегия № 1: Сброс температуры охлажденной воды

Один из способов уменьшить подъемную силу – сбросить температуру подачи охлажденной воды, которая охлаждает ваше здание. Увеличение этого числа всего на 2 градуса по Фаренгейту означает, что ваш компрессор не должен работать так интенсивно и часто, что позволяет экономить энергию, объясняет Хоулман.

[По теме:  3 совета по интеграции более эффективных средств управления HVAC ]

Один из способов сделать это — изменить положение регулирующего клапана охлаждающего змеевика.Клапаны ограничивают поток охлажденной воды через каждый змеевик.

Холеман рекомендует, чтобы стратегия сброса была сосредоточена на том змеевике, который находится в помещении с наиболее критичным спросом на охлаждение — например, в школе во время обеда наибольший спрос будет исходить из столовой, поскольку именно там находится больше всего учеников. Увеличьте температуру подачи всего на несколько градусов, затем посмотрите на положение змеевика.

«Что мы собираемся сделать, так это дать команду системе автоматизации здания или системе управления чиллером открыть клапан кафетерия, насколько это возможно. Как только он достигнет 100-процентного положения, мы откроем другие клапаны, чтобы они могли продолжать работать с более теплой водой», — объясняет Хоулман.

[ Технология интеллектуальных датчиков: снижение энергопотребления в системах отопления, вентиляции и кондиционирования воздуха ]

«Если мы используем более теплую воду, нам потребуется больше ее для выполнения той же работы по кондиционированию. В схеме сброса охлажденной воды, подобной этой, вы также хотите установить некоторые верхние и нижние границы. Может быть, вы не хотите, чтобы температура подаваемой воды поднималась до 60 градусов, потому что это не очень хорошо работает для контроля влажности, поэтому вы бы сказали: «Я не хочу, чтобы температура была ниже 42 градусов или теплее, чем 48 или 50.«Все, что имеет смысл для вашего объекта», — говорит он.

Стратегия № 2: Сброс конденсатора

Еще один вариант — нацелиться на воду, поступающую в конденсатор, объясняет Хоулман.

«Это сводится к тому, чтобы включить больше вентиляторов или построить большую башню, когда вы только начинаете проектировать», — говорит Хоулман.

«В зависимости от ваших расчетных условий вы можете снизить температуру того, что выходит из конденсатора, но отвести такое же количество тепла.Это будет более эффективно, потому что 80 градусов возвращаются к конденсатору с меньшей подъемной силой. Предполагая тот же расход, если я могу получить более холодную воду из своей градирни, потому что она более прочная или потому что влажный термометр наружного воздуха низкий, я могу снизить эту высоту на 5 градусов. Это меньше работы, которую должен выполнять компрессор».

Программное обеспечение для автоматизации, как правило, позволяет вам указать вашей системе охлаждения увеличить скорость вращения вентилятора или включить большее количество вентиляторов по мере увеличения температуры наружного воздуха по влажному термометру, чтобы компенсировать дополнительное тепло и влажность, добавляет Хоулман.

Было ли это полезно? Посмотрите этот онлайн-курс Buildings Education с Брантом Хоулманом по запросу и получите кредиты CE: Добейтесь лучшего контроля за охлаждением

«Если мы контролируем скорость вентилятора градирни, это не меняет заданное значение, а просто регулирует скорость вентилятора в зависимости от способности испарять воду в атмосферу», — говорит Хоулман.

Он продолжает: «Если вы находитесь в Майами, вам будет труднее испарять воду в наружный воздух, чем если вы находитесь в горах.Если вы игнорируете влажный термометр наружного воздуха в отношении вашей стратегии сброса, а не скорости вращения вентилятора или работы градирни, а просто температуры, которую вы возвращаете в свой конденсатор, это более совместимо в разных регионах».


Две отобранные статьи для дальнейшего чтения:

Конденсаторы с водяным охлаждением и корпус чиллера Основные принципы

Конденсаторы с водяным охлаждением и корпус чиллера представляют собой специализированные теплообменники. Они обмениваются теплом, отводя тепло от одной жидкости и передавая его другой жидкости.

Конденсатор с водяным охлаждением представляет собой теплообменник, отводящий тепло от паров хладагента и передающий его протекающей через него воде. Это достигается за счет конденсации паров хладагента на внешней стороне трубы. При этом пар конденсируется и отдает тепло воде, протекающей внутри трубы.

Охлаждающая бочка работает как раз наоборот. Баррель чиллера на самом деле представляет собой испаритель с непосредственным испарением. Бочки чиллера испаряют хладагент внутри трубы. Тепло отводится от воды, протекающей через внешнюю оболочку труб.

Конденсатор с водяным охлаждением является важным компонентом высокого уровня системы кондиционирования/охлаждения. Цилиндр чиллера является важным компонентом на стороне низкого давления системы.

Чтобы предсказать, как будет работать теплообменник, необходимо знать четыре основные вещи:

  1. Перепад температур (DT)
  2. Скорость и падение давления (V и DP)
  3. Обрастание
  4. Тип жидкости

Для конденсаторов DT представляет собой температуру конденсации минус температура поступающей воды. Для чиллеров DT – это температура воды на входе минус температура всасывания. Чем больше DT, тем выше скорость теплообмена в данный период времени, обычно выражаемая в БТЕ/ч.

Скорость — это скорость, с которой течет жидкость. Для любой жидкости существует идеальная скорость потока через теплообменник. При этой идеальной скорости потока жидкость смешивается сама с собой таким образом, что производит максимальное тепловыделение. Турбулентный поток заставляет более холодную жидкость постоянно контактировать с поверхностью нагрева.Если поток слишком медленный, может развиться ламинарное состояние. Это состояние, при котором нагревается только жидкость рядом с теплообменной стенкой, но за пределами этого очень тонкого слоя тепло не может проникнуть в остальную часть жидкости. Но — скорость должна быть ограничена другим условием, перепадом давления (DP). DP увеличивается со скоростью. После определенного момента количество энергии, затраченной на преодоление DP, будет больше, чем любая эффективность, полученная за счет увеличения скорости. Высокий перепад давления и высокая скорость также создают проблемы, которые значительно сокращают срок службы теплообменника.Ударная коррозия и эрозия сократят срок службы всего до нескольких месяцев, если это достаточно серьезно.

Загрязнение происходит из-за того, что большая часть воды не является чистой. Есть много материалов, растворенных или взвешенных в воде. Эти материалы покрывают поверхность труб и препятствуют передаче тепла. Даже со стороны хладагента масло может покрывать поверхности и действовать как изолятор между хладагентом и водой. Невозможно предотвратить все загрязнения, поэтому при расчете теплообменника необходимо учитывать коэффициент загрязнения.

Необходимо учитывать четвертый фактор, тип жидкости. Например, во многих чиллерах гликоли или солевые растворы используются при низких температурах. В связи с уменьшением коэффициентов теплопередачи рейтинги, основанные на воде, больше не действительны.

Калибровка конденсаторов с водяным охлаждением

Чтобы определить размер конденсатора с водяным охлаждением, мы должны сначала найти общую теплоту отвода для системы. Для системы кондиционирования воздуха или системы с высоким противодавлением размер конденсатора безопасно выбирать по номинальной мощности или тоннам холодопроизводительности.12 000 БТЕ/час — это нормальная цифра для одной тонны или лошадиной силы. К этому добавьте теплоту сжатия 3000 БТЕ/час, чтобы в сумме получить 15 000 БТЕ/час на тонну.

Для средне- и низкотемпературных систем возьмите фактическую нагрузку и добавьте 3000 БТЕ/ч на каждую лошадиную силу.

Например, трехтонная нагрузка при низкой температуре с компрессором мощностью 10 л.с. будет рассчитана:

 3 тонны = 36 000 БТЕ

3 000 x 10 = 30 000 БТЕ

 всего = 66 000 БТЕ.

Примечание:    В условиях средних и низких температур целесообразно добавить 10 % к расчетной нагрузке для условий протягивания вниз                                      В результате получается 6600 БТЕ. Следовательно, требуется конденсатор на 72 600 БТЕ/час .





Теперь конкретный конденсатор можно выбрать из каталога производителя.Многие каталоги будут основаны на стандарте ARI 20° DT между температурой поступающей воды и температурой конденсации. Это связано с тем, что 105°F используется для температуры конденсации конденсатора с водяным охлаждением. Предполагается, что температура воды градирни в конденсаторе составляет 85°F. Если DT значительно больше, чем 20°F, может подойти меньший по размеру и менее дорогой блок. Мы можем применить правило 8/10. На каждые 10% увеличения DT будет увеличиваться мощность на 8%.

Пример: если температура конденсации повышается до 109 °F, DT увеличивается на 20 % (4 °F – это 20 % от 20 °F).Это будет увеличение на 16% при заданном расходе воды (0,8 x 20% = 16%).

Если начальное DT меньше 20°F, можно использовать правило 9/10. На каждые 10% снижения начальной температуры будет падать мощность на 9%.

Например, температура конденсации падает до 101°F. Теперь у нас 20% снижение DT. Это снижение производительности на 18%, опять же при том же расходе. Это может привести к выбору более крупного и дорогого конденсатора.

Существуют ограничения в применении этих правил, и одно из них связано со скоростью воды. Скорость воды в кожухотрубных конденсаторах (самая популярная конструкция) не должна превышать 8 футов в секунду. Скорость зависит от конструкции и расхода воды. В каталогах производителей могут быть приведены графики производительности, на которых указано максимальное количество галлонов в минуту, которое может выдержать конкретный конденсатор. Если не указано иное, этот рейтинг должен быть менее 8 футов в секунду. Если есть сомнения, позвоните производителю.На самом деле, у большинства производителей конденсаторов, таких как Standard Refrigeration Co. , есть компьютерные программы для правильного подбора конденсатора с водяным охлаждением в соответствии с вашими спецификациями.

Также очень важно учитывать жидкости, с которыми будет работать конденсатор. Для работы с неагрессивными хладагентами и водой конденсаторы изготавливаются из стали и меди. Если планируется использовать аммиак, рассол или другие необычные растворы, проконсультируйтесь с производителем. В то время как конденсатор с водяным охлаждением в первую очередь является теплообменником, кожухотрубный конденсатор также является ресивером.При его выборе следует учитывать требования к откачке. Если системе требуется большая емкость ресивера, чем может обеспечить конкретный выбранный конденсатор, ресиверы могут быть подключены последовательно за конденсатором.

Большинство характеристик конденсаторов, напечатанных в каталогах производителей, учитывают «коэффициент загрязнения». Обычно он выражается как «коэффициент загрязнения 0,005». «Обрастание» — это покрытие стенок труб накипью и грязью. Это увеличивает сопротивление теплопередаче и снижает эффективность конденсатора.Полностью предотвратить загрязнение невозможно, поэтому в номиналах конденсаторов делается поправка на некоторое загрязнение. Условия воды сильно различаются, поэтому ответственность за чистоту конденсатора лежит на пользователе. Вообще говоря, если температура воды, выходящей из конденсатора, более чем на 10° выше температуры конденсации хладагента, конденсатор необходимо очистить.

Калибровка охладительных бочек

Бочки чиллера функционируют прямо противоположно конденсатору. Вместо того, чтобы использовать жидкость для охлаждения хладагента, чиллерная бочка использует хладагент для охлаждения жидкости.Это испаритель. Хладагент испаряется внутри труб по мере того, как вода течет через перегородку снаружи труб.

Размер корпуса чиллера зависит от тех же основных факторов, что и для конденсаторов: DT, скорость DP, загрязнение и типы жидкости, а также диапазон, приближение и перегрев. Диапазон – это разница между температурой воды на входе и температурой воды на выходе.   Подход – это разница между температурой воды на выходе и температурой хладагента.   Перегрев — это разница между фактической температурой насыщенного хладагента и температурой на всасывании.   Лучший способ определить размер бочки чиллера — по диапазону температур и скорости потока в галлонах в минуту. GPM следует преобразовать в фунты воды в час, умножив GPM на 500 (1 галлон воды равен 8,3 фунта. 8,3 x 60 = 498, округляя до 500).

Пример: температура воды на входе 55°F, требуемая температура воды на выходе 45°F.Таким образом, диапазон составляет 10°F. Скорость потока, 20 галлонов в минуту. 20 х 500 = 10 000 фунтов в час. 10 000 x 10 = 100 000 БТЕ в час.

Если жидкость не является водой, значение БТЕ должно быть скорректировано с учетом теплотворной способности жидкости, чтобы найти реальную нагрузку БТЕ. Обычная «жидкость» представляет собой смесь гликоля и воды. Поправочные коэффициенты производительности для растворов гликоля показаны на рис. 1 .

Рисунок 1.

Если мы выбрали бочку чиллера с производительностью 100 000 БТЕ/ч, но используемая жидкость представляет собой смесь гликоля и воды в соотношении 50/50, то бочка будет рассчитана только на 60 000 БТЕ/ч (100 000 x .60). Нам нужно будет выбрать бочонок чиллера большего размера, чтобы вернуться к требуемым 100 000 БТЕ/ч со смесью воды с гликолем 50/50.

Еще один способ определения размера бочки чиллера — по мощности компрессора. Бочка чиллера может делать только то, что может качать компрессор. Если производительность компрессора составляет 200 000 БТЕ/ч при определенной температуре всасывания и конденсации, цилиндр чиллера должен выдерживать такую ​​нагрузку.

Проще всего подобрать размер для кондиционера. Размер бочки может быть указан в номинальных тоннах.Рейтинги ARI для кондиционирования воздуха основаны на диапазоне 10 °, подходе 9 °, перегреве 7 ° и коэффициенте загрязнения 0,005.

Размеры бочек чиллера для систем кондиционирования, отличных от стандартных, требуют тщательного выбора.

Перепад температур состоит из двух разных компонентов:

  1.  Диапазон на DT между входящей и исходящей водой.

  2.  Подойдите к DT между температурой воды на выходе и температурой хладагента.

Это критично.Изменение температуры подхода может привести к драматическим результатам. Изменение подхода на один градус означает 15-процентное изменение производительности барабана чиллера. Разница в пять градусов может составить 300% изменение!  Бочка охладителя при температуре 10 °F и подходе 4 °F с номинальной мощностью 36 000 БТЕ будет составлять 164 000 БТЕ при подходе 12 °F. Но никто никогда не получает ничего даром. У подхода есть ограничения. Производительность компрессора упадет из-за снижения температуры всасывающего испарителя. Еще один риск при широком диапазоне температур — замерзание. Любая температура испарителя ниже точки замерзания может привести к замерзанию, которое разрушит корпус чиллера. Системы, которые работают при температуре ниже точки замерзания с гликолевыми смесями, должны заполняться вручную, чтобы предотвратить разбавление смеси в случае каких-либо утечек, чтобы температура замерзания оставалась низкой.

Кроме того, существует просто ограничение на количество теплопередачи, которая может происходить в любом теплообменнике. Существует только так много площади поверхности для работы.

Большинство производителей рассчитаны на перегрев 7 или 8°F, хотя некоторые используют перегрев 0°.В каталожной литературе это должно быть указано. Если есть сомнения, позвоните производителю.

Перегрев 3 °F соответствует примерно одному градусу приближения, и хотя это означает увеличение производительности на 15%, слишком низкий перегрев может повредить компрессор. Перегрев ниже 5°F является плохой практикой, и то только в том случае, если используется аккумулятор. (Аккумуляторы полезны для всех систем.)

Скорость потока в цилиндре чиллера должна быть менее 4,5 футов в секунду. Чрезмерная скорость повредит ствол чиллера.В каталогах большинства производителей скорость потока в галлонах в минуту указана с использованием 4,5 F.P.S.

Падение давления не более 8 фунтов на кв. дюйм допустимо. Если перепад давления выше 8 фунтов на кв. дюйм, выберите цилиндр охладителя другой модели, где перепад давления будет 8 или меньше 8 фунтов на кв.

На всех водяных охладителях должна использоваться надлежащая защита от замерзания. Всегда следует использовать термостат замораживания, установленный на 34°F на выходе из бочки чиллера. Замерзание является основной причиной выхода агрегата из строя. Конечно, если бочка чиллера расположена снаружи, где могут встречаться отрицательные температуры окружающей среды, необходимо применить какой-либо тип нагрева, например, нагревательную ленту, чтобы бочка не замерзла.

Выбор бочки для чиллера теперь очень прост. (Для следующего примера используйте «Каталог испарителей, холодильные камеры, переохладители, 1994-1995 гг.» компании Standard Refrigeration Company.)

Холодильная бочка имеет следующие характеристики:

  1. Должен выдерживать нагрузку 900 000 БТЕ/ч

  2. Доступен перепад давления 10 фунтов на кв. дюйм
  3. Без всасывающего аккумулятора
  4. Температура поступающей воды: 55°F
  5. Температура воды на выходе: 45°F
  6. Компрессор будет работать при температуре всасывания 34°F

У нас есть:             Диапазон =          10°F (55°F воды на входе — 45°F воды на выходе)

                           Подвод =     11°F (45°F воды на выходе – 34° температуры всасывания)

Холодильные бочки

обычно используются там, где время простоя обходится очень дорого.Быстрая ремонтопригодность является плюсом.

Конструкция бочки чиллера имеет важное значение. Охладительные бочки могут быть более чем одной циркуляционной бочки. Двухконтурная бочка имеет два входа и выхода для охлаждения. Каждая цепь может использоваться для отдельных, но схожих нагрузок. Счетверенные цепи рассчитаны на четыре отдельные и аналогичные нагрузки.

Бочки чиллера необходимо периодически очищать для правильной работы. Если цена барабана чиллера не является единственным соображением, рассмотрите возможность приобретения очищаемого ствола со съемными головками.Если цена является единственным важным параметром при выборе охладителя, «герметичные» или необслуживаемые охладители доступны в меньших размерах, примерно до 25 тонн.

Имея это в виду, мы будем использовать стандартную исправную бочку чиллера FSX.

Сначала найдите таблицу для диапазона FSX 10°. Под столбцом подхода 11°F опускайтесь до тех пор, пока не встретите соответствующие тонны. 900 000 ÷ 12 000 = 75 тонн. В данном случае это будет FSX 60, грузоподъемностью 77,2 тонны. Показанный перепад давления (DP) равен 9.90 фунтов на кв. дюйм при 185 гал/мин. (См. примечание на стр. 12 по определению скорости потока.) См. Рисунок 2 . FSX60 — лучший выбор, поскольку он соответствует всем спецификациям.

Рисунок 2.

Посмотреть:

Сначала максимально точно определите нагрузку. Во-вторых, узнайте условия эксплуатации — жидкости, производительность насоса, принадлежности системы, температуру окружающей среды и т. д. и оцените, как они могут повлиять на производительность. Затем выберите конденсатор или чиллер, который обеспечит хорошие результаты.Если вы сомневаетесь, обратитесь за помощью к производителю. Теперь у них у всех есть компьютерные программы, помогающие выбрать правильный продукт.

.
