Чиллеры что это: Принцип работы чиллеров | Как работает чиллер

Содержание

Принцип работы чиллеров | Как работает чиллер

Чиллер – это агрегат, предназначенный для охлаждения жидкости, которая используется в качестве теплоносителя систем кондиционирования. На сегодняшний день, самым распространенным видом таких агрегатов являются парокомпрессионные холодильные машины. Схема такого чиллера всегда включает в себя такие основные элементы, как компрессор, испаритель, конденсатор и расширительное устройство.

Принцип работы такой системы построен на поглощении и выделении тепловой энергии за счет изменения агрегатного состояния хладагента в зависимости от воздействующего на него давления. Наиболее важным элементом, от которого в первую очередь зависит работа чиллера, является компрессор, которых на сегодняшний день существует несколько типов:

  • роторные;
  • спиральные;
  • винтовые;
  • поршневые;
  • центробежные;

Главная задача компрессора заключается в том, чтобы сжимать пары хладагента, тем самым повышая давление, что необходимо для начала конденсации.
Далее, горячая парожидкостная смесь попадает в конденсатор (чаще всего воздушного охлаждения), который передает тепловую энергию во внешнюю среду. После того, как хладагент полностью переходит в жидкое состояние, он попадает на расширительное устройство (дроссель), которое расположено перед испарителем и понижает давление до такой степени, чтобы он начал вскипать. Проходя через испаритель, кипящий хладагент полностью переходит в газообразное состояние и поглощает тепловую энергию из теплоносителя, тем самым снижая его температуру.

Приведенная выше схема работы чиллера не изменяется в зависимости от его конструктивного исполнения, которых существует несколько вариантов:

  • моноблочные наружной установки;
  • моноблочные с центробежными вентиляторами;
  • с выносным конденсатором;
  • с конденсатором, охлаждаемым жидкостью.



Рисунок 1. Принципиальная схема чиллера с конденсатором воздушного охлаждения. 1- компрессор, 2-реле высокого давления, 3-клапан запорный, 4-клапан дифференциальный, 5-регулятор давления конденсации, 6-конденсатор воздушного охлаждения, 7-ресивер линейный, 8-клапан запорный, 9-фильтр-осушитель, 10-стекло смотровое, 11-клапан соленоидный, 12-катушка для клапана соленоидного, 13-вентиль терморегулирующий, 14-испаритель пластинчатый паяный, 15-фильтр-осушитель, 16-реле низкого давления, 17-клапан запорный, 18-датчик температуры, 19-реле протока жидкости, 20-щит электрический.

Какое бы исполнение вы ни выбрали, принцип работы чиллера всегда остается неизменным. Основополагающим моментом в проектировании оборудования такого типа, является соблюдение рекомендаций изготовителя к установке, в которых четко обозначены необходимый расход теплоносителя (охлаждаемой жидкости), допустимая наружная температура и количество тепловой энергии, которую необходимо отводить.

Виды схем установок охлаждения жидкости (чиллеры)

1. Схема непосредственного охлаждения жидкости.


2. Схема охлаждения жидкости с использованием промежуточного хладоносителя и вторичного теплообменного аппарата.


3. Схема охлаждения жидкости с использованием ёмкости-накопителя


4. Схема охлаждения жидкости с использованием промежуточного хладоносителя и открытого вторичного теплообменного аппарата.



Для того чтобы правильно подобрать чиллер, всегда следует обращаться к специалистам, которые хорошо представляют себе, какую именно конструктивную схему предложить для каждого конкретного случая, ведь несмотря на общий принцип работы, каждый элемент установки играет очень важную роль в функциональности системы в целом.



Чиллеры: назначение, виды и классификация

В соответствии со способом функционирования и получения холода чиллеры делят на два вида: абсорбционные и парокомпрессионные. Их основное назначение примерно одинаково – это подготовка и подача жидкого хладоносителя для систем кондиционирования, замораживания, вентиляции или для обеспечения правильного протекания технологических процессов. Также чиллеры применяют для нагревания теплоносителя в отопительных и вентиляционных комплексах. В последнем случае чаще всего используют абсорбционные аппараты, так как, они более эффективны при минусовых температурах внешней среды. Пароконденсационные холодильные машины считаются в настоящее время самой обширной и распространенной группой чиллеров.

Как работает чиллер

К главным элементам парокомпрессионной машины относят:

  • Компрессорный блок;
  • Испарительная камера;
  • Конденсатор;
  • Дроссельная заслонка.

Тепловая энергия отводится посредством перехода хладагента в жидкое состояние. В качестве рабочего вещества зачастую выбираются насыщенные фторсодержащие углеводороды, получившие техническое название «хладоны». Цикл функционирования начинается с нагнетания компрессором агента, находящегося в газообразном состоянии, в конденсатор. В нем под высоким давлением и при отводе тепловой энергии хладагент становится жидкостью. Затем уже жидкий фреон, проходя через терморегулирующий вентиль с более низким давлением частично преобразуется в пар. Одновременно с этим процессом существенно понижаются температурные показатели. Следующий этап – испарительная камера, в которой смесь жидкости и пара закипает и целиком превращается в пар. Этот элемент чиллера играет роль промежуточного теплообменного устройства, где тепло переходит от фреона к воде. Завершается цикл подачей жидкости нужной температуры на потребительское оборудование.

Систематизация чиллеров

Современные парокомпрессионные машины классифицируют по следующим критериям:

Способ охлаждения конденсатора:

  • Воздушное;
  • Водяное.

Тип исполнения:

  • Наружный;
  • Внутренний.

Особенности конструкции:

  • Применение технологии свободного охлаждения;
  • Наличие центробежного вентилятора;
  • Класс установленного компрессора.

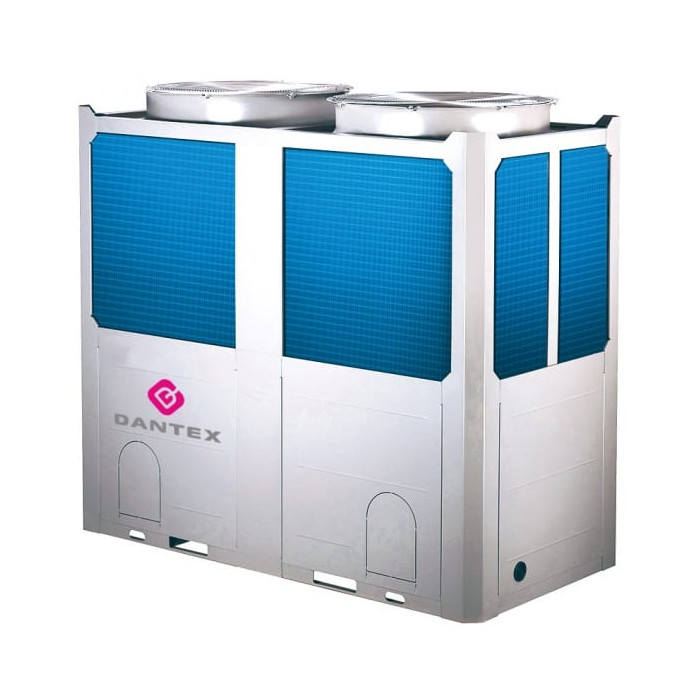

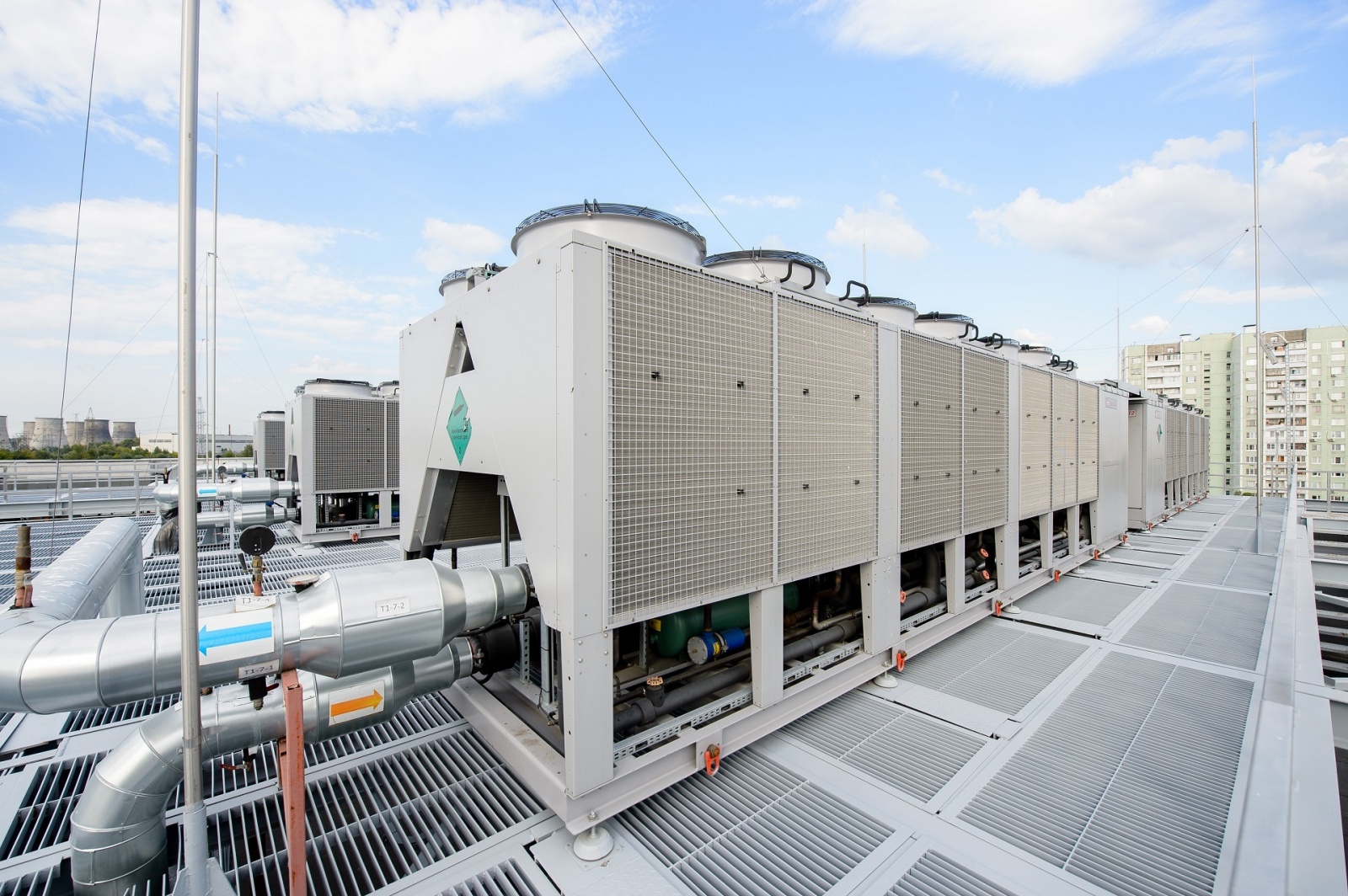

Чиллеры для монтажа снаружи зданий могут быть с одним блоком и воздушной системой охлаждения либо с несколькими блоками, включающими выносной испаритель. Они зачастую монтируются на крышах сооружений или на специально отведенной площадке возле основного строения.

Аппараты внутреннего использования различают:

  • С выносным конденсатором;
  • С водяным охлаждением;
  • С воздушным охлаждением и вентилятором центробежной конструкции.

Чиллеры для монтажа внутри зданий находятся в отдельных специализированных помещениях. За счет легкости в установке, комфортной эксплуатации и приемлемой стоимости наиболее распространены моноблочные агрегаты с воздушным принципом охлаждения.

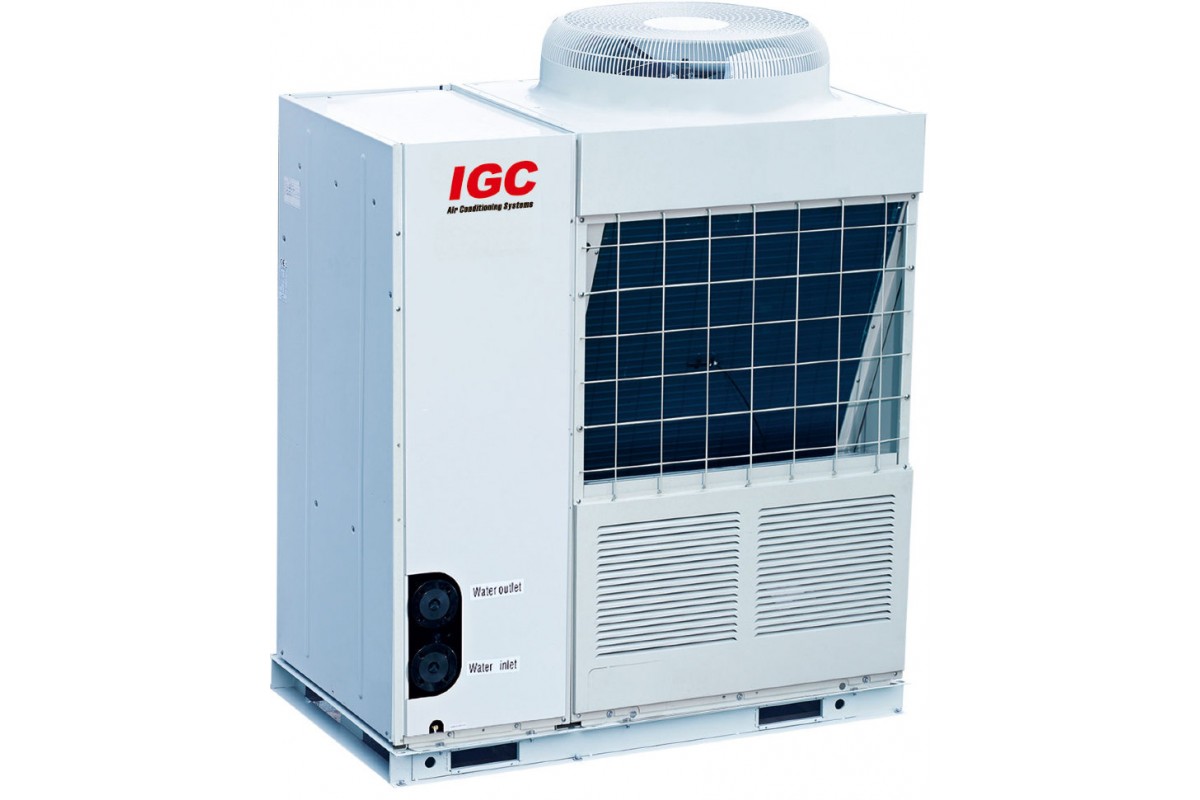

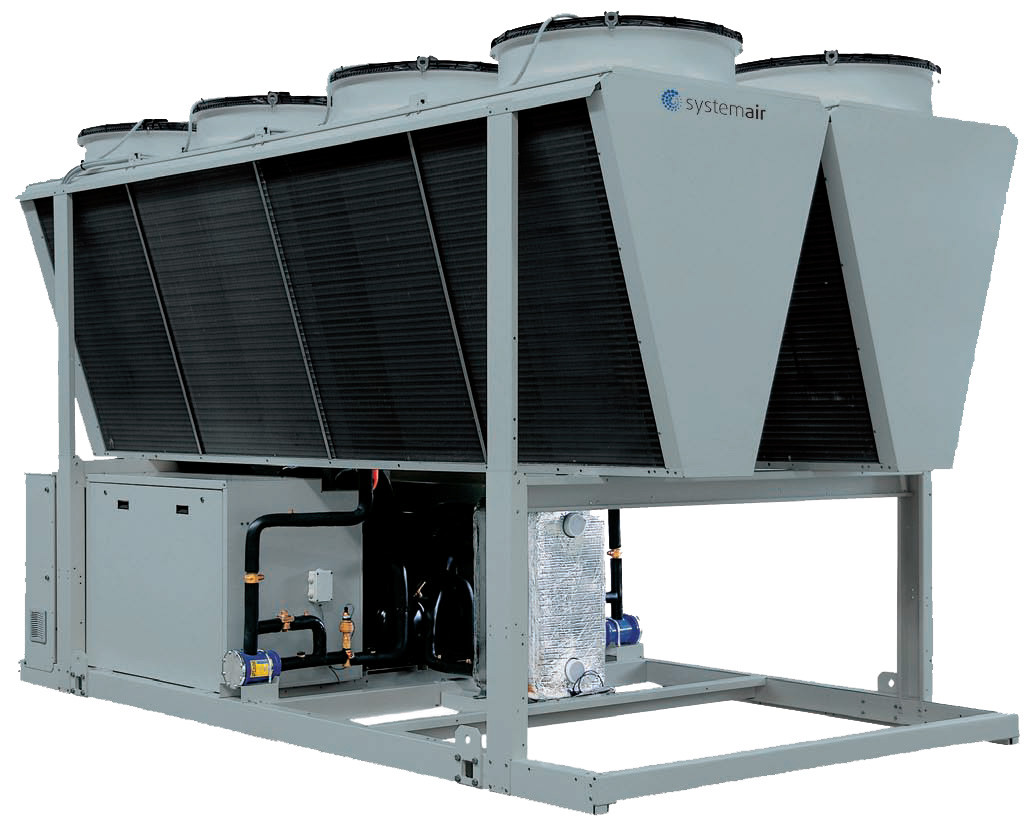

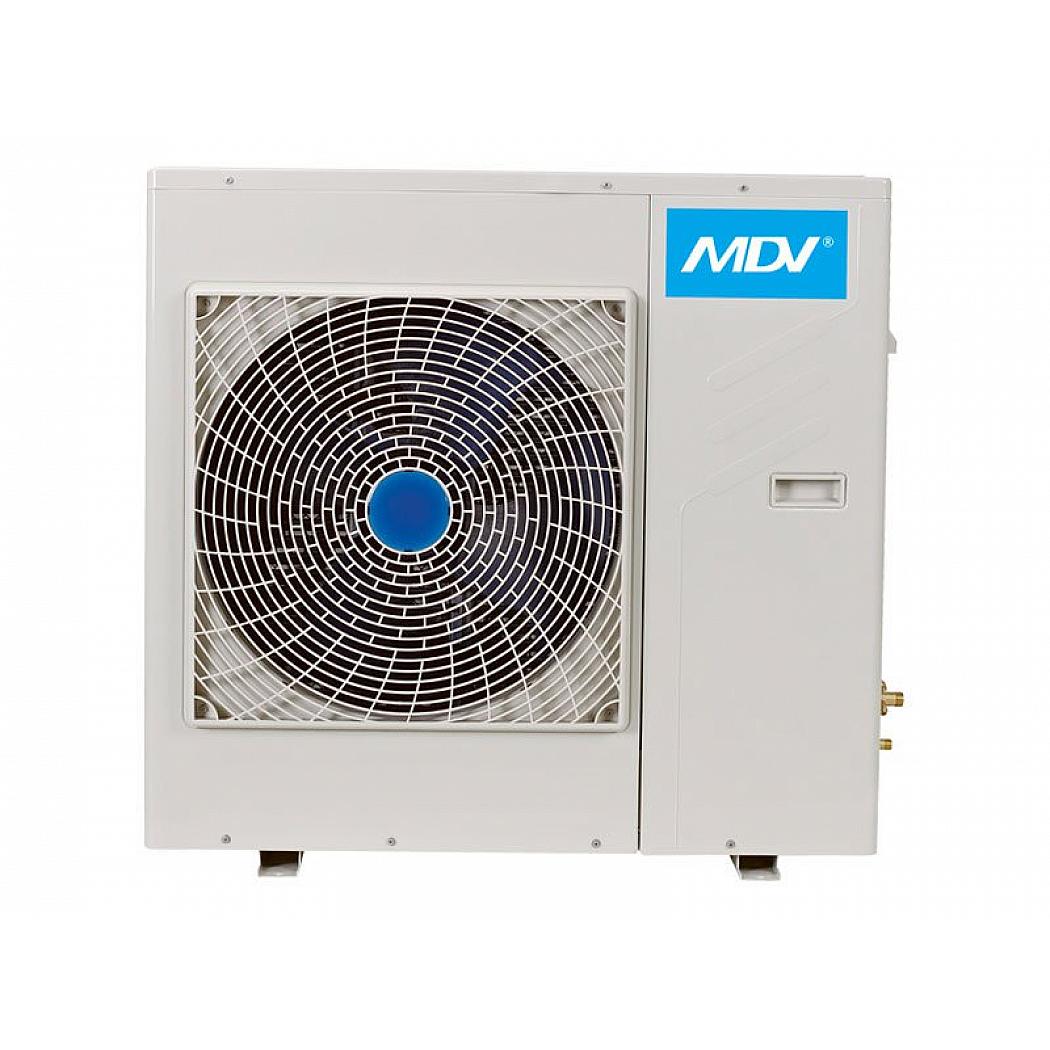

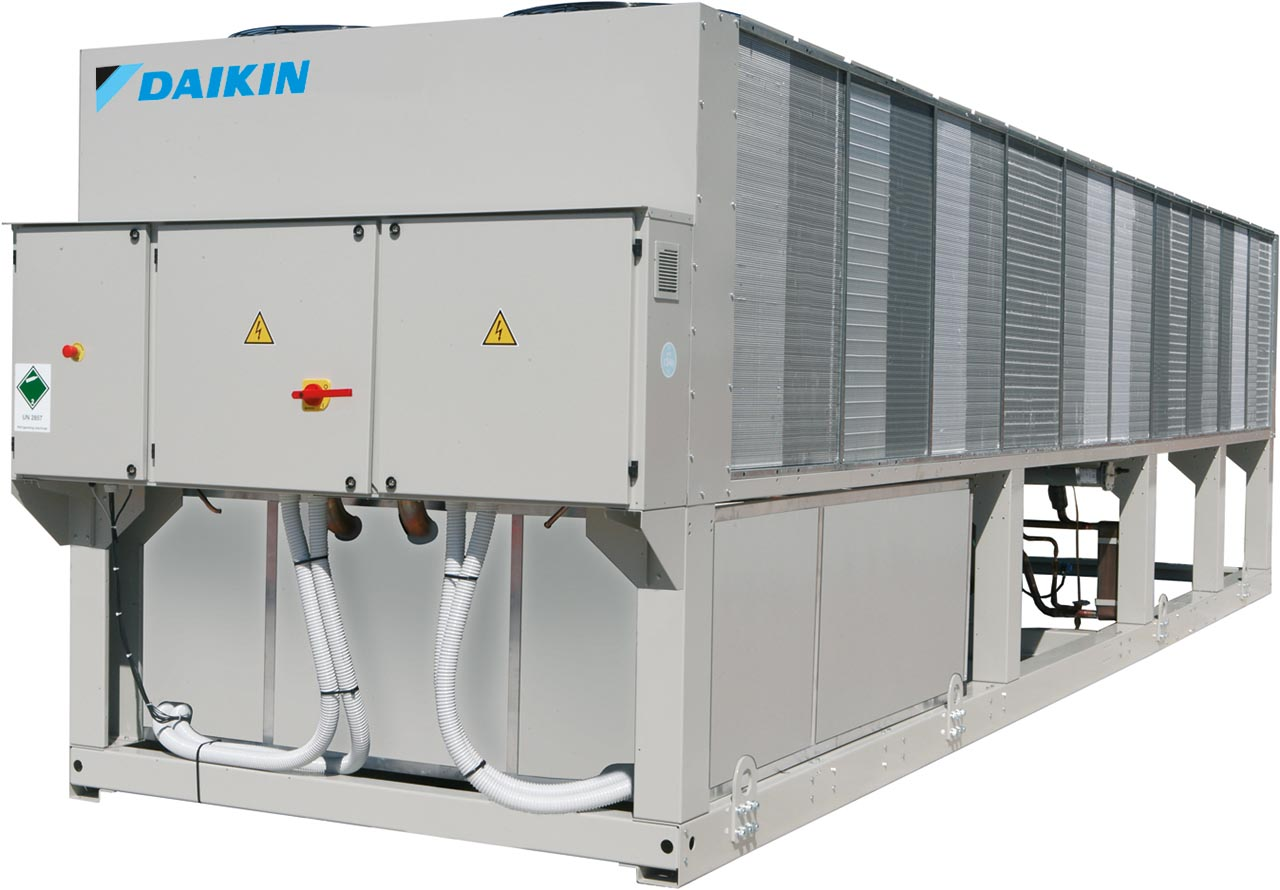

Моноблочные варианты с воздушным типом охлаждения

В крупных климатических системах с приточными станциями и модулях чиллер/фанкойл широко используются моноблочные охладители. Они бывают двух основных моделей:

  • С осевым расположением вентилятора;
  • С центробежными крыльчатками для внутренней установки.

Устройства с осевыми вентиляторами монтируются в закрытый корпус для установки во внешней части здания. При этом излишки тепла отводятся наружу.

Теплоносителем в таких моноблоках может выступать вода либо ее растворы с гликолем для бесперебойной работы при минусовых температурах. Если проектная документация исключает использование гликоля, то система дополняется отдельным теплообменником. В новой схеме температура раствора должна быть меньше на два градуса расчетного значения для потребительского контура. К примеру, для охлаждения воды в промежуточном теплообменном устройстве до температуры +10 °С нужно подать растворенный гликоль со значением +8 °С.

Внедрение в систему теплообменника-посредника позволяет безопасно использовать охладительное оборудование в морозную погоду. Из основных достоинств моноблоков с воздушным охлаждением можно выделить:

  • Простой монтаж на кровле здания или специальной площадке;
  • Удобство в эксплуатации, не требующей особых знаний и навыков;
  • Доступная стоимость;
  • Возможность использовать в любое необходимое время, поскольку агрегат уже заполнен хладоном и маслом;
  • Неограниченная протяженность магистрали, возможность высотных перепадов между источником и потребителем.

Модульные чиллеры характеризуются следующими преимуществами:

  • Способность ввода в эксплуатацию системы отдельными узлами;
  • Разнообразие вариантов подключения;
  • Экономия затрат на электроэнергию благодаря использованию необходимой мощности путем отключения автономных агрегатов.

Охладители с центробежными вентиляторами разработаны для монтажа внутри помещений. Внутри блока располагается один или несколько мощных вентиляторов, нагнетающих воздух с определенным напором для снижения температуры конденсатора и вывода излишков тепла наружу.

К основным положительным качествам чиллеров такой модификации можно отнести:

  • Использование в качестве хладагента воды в течение всего года;
  • Простота в обслуживании;
  • Длительная эксплуатация, достигаемая изоляцией от негативных воздействий окружающей среды.

Гидромодуль. Компактная насосная станция обеспечивает необходимый напор для перемещения хладоносителя от чиллера к фанкойлу. Гидромодульная конструкция состоит из циркуляционной помпы, расширительного резервуара, вентилей, накопительной емкости, автоматизированной системы регулировки и датчиков для защиты от выхода из строя.

Аккумулирующий бак используется для увеличения объема теплоносителя в магистрали. Он позволяет уменьшить число запусков компрессорной и насосной техники для оптимизации эксплуатационных качеств. Буферная емкость может встраиваться в гидромодуль либо приобретаться в качестве отдельного элемента.

Бесконденсаторные чиллеры

Холодильные машины с внешним конденсатором состоят из компрессора, испарителя и дроссельной заслонки. Все элементы располагаются в одном блоке и монтируются внутри помещения. При этом конденсатор размещается в отдельном корпусе и устанавливается за пределами здания.

Из основных преимуществ бесконденсаторных чиллеров можно выделить:

  • Всесезонное использование с хладагентом в виде воды;
  • Простое обслуживание и эксплуатация;
  • Незначительная нагрузка на кровлю;
  • Удлиненный срок службы;
  • Возможность установки конденсаторов в звукоизоляционном корпусе.

Основная холодильная машина находится в отапливаемой комнате и не подвергается прямому попаданию влаги и пыли. Отдавая предпочтение таким модификациям охладителей, необходимо принять во внимание ограничения по длине магистралей между чиллером и конденсирующим модулем, которое не должно превышать 30 м.

Чиллеры с гидроохлаждением конденсатора

В подобных модификациях конденсаторный блок охлаждается водой или ее раствором с гликолем. Такая система отличается высокой энергоэффективностью за счет использования дополнительного теплообменника в виде сухой или мокрой градирни. Из основных достоинств гидроохлаждаемых чиллеров можно выделить:

  • Отличная эффективность из-за использования доступного теплоносителя в виде воды;
  • Возможность круглогодичного пользования;
  • Простое обслуживание;
  • Длительный срок использования оборудования.

Выбор в пользу того или иного чиллера должен основываться на архитектурных особенностях здания, объеме кондиционируемых помещений и особенностях климата в данном регионе.

Что такое чиллер? Устройство, виды и применение — «Чиллер.com»



Чиллер – это современное оборудование, широко используемое в промышленности, бытовой сфере и других отраслях экономики. Основная функция этого оборудования – охлаждать жидкости и газы, используя свойства хладагента.

Чиллеры – это обширная группа промышленного оборудования, предназначенного для охлаждения различных сред. Чиллеры широко используются в условиях производств, а также применяются для поддержания комфортного микроклимата в жилых, офисных и торговых зданиях. Принцип их работы заключается в испарение и конденсации хладагента, циркулирующего в устройстве, за счет чего происходит генерация тепловой энергии или холода. Данный вид оборудования представляет собой энергосберегающую систему и отличается высокой производительностью. Что такое чиллер, в чем состоит принцип его функционирования, и в чем его преимущества – узнаете в этой статье.



Устройство чиллеров



Обязательные рабочие элементы оборудования — это компрессор, конденсатор, испаритель и теплообменник. Принцип работы чиллера основывается на способности некоторых газов принимать жидкое состояние, и выделять при этом большое количество тепловой энергии. В качестве теплоносителя может выступать вода, гликоль, различные растворы. Фреон используется как хладагент: компрессор сжимает фреон, переводя его из газообразного в жидкое состояние. После того, как газ полностью перейдет в жидкое состояние, он подается на дроссель – приспособление, необходимое для понижения давления. Температура жидкого фреона существенно повышается, а попадая в конденсатор, он отдает тепловую энергию воздушной смеси или воде. Охлажденный фреон попадает в испаритель, где он расширяется и вновь переходит в газообразное состояние, а температура его падает. В испарителе, который представляет собой герметичный резервуар, объем хладагента регулирует специальный вентиль. Далее фреон поступает в теплообменник и там охлаждает воду в магистрали. Такая последовательность циклов используется для охлаждения воздуха и жидкостей, обратная циркуляция сопровождается нагреванием воздушных и водных сред. Схема работы данного оборудования одинакова, независимо от модели и типа холодильной машины, ее эксплуатационных характеристик.

Устройства, представленные на рынке, различаются модификацией, производительностью, коэффициентом полезного действия, емкостью резервуара, типом охлаждения конденсатора, типом конструкции и вентилятора.

Принцип работы чиллера наглядно покан на видео модели Aytek Protech:

Виды чиллеров для охлаждения воды



Чиллеры с водяным охлаждением отличаются тем, что их конденсатор постоянно погружен в воду, этот вид оборудования отличается наибольшей эффективностью. Установка для охлаждения различного рода жидкостей является обязательным оборудованием для многих производств.

По типу конструкции холодильные машины делятся на:

— Абсорбционные;

— Со встроенным конденсатором;

— С выносным конденсатором.

Самой популярной и распространенной разновидностью этого типа оборудования является традиционный чиллер-моноблок. Данный тип устройств позволяет существенно экономить пространство, все элементы уже интегрированы в аппарат, и для его функционирования необходимо только влить воду. Еще одной разновидностью холодильной машины являются чиллеры с конденсатором выносного типа. Это оборудование можно присоединить к резервуарам с водой значительной емкости, и за счет этого увеличить его КПД.

Принцип работы чиллера абсорбционного типа заключается в использовании бросового тепла, неизбежно возникающего на различных производствах. Данный вид оборудования является наиболее перспективным, экологичным, его использование позволяет значительно сократить энергозатраты и уменьшить до минимума негативное воздействие на окружающую среду. Рабочим веществом в установках абсорбционного типа выступают многокомпонентные растворы. Чаще всего используются растворы аммиака и бромистого лития в воде, где первый раствор выступает в качестве хладагента, а второй – абсорбента. Такие устройства отличаются сроком службы более 20 лет, безвредностью для озонового слоя, возможностью распределения нагрузки, незначительным уровнем шума и вибрации, низкой себестоимостью вырабатываемого холода.



Сферы применения



Потребность в охлаждение воды присутствует во многих производствах:

— Машиностроение;

— Алкогольной промышленности;

— Металлообработке;

— Различных отраслях пищевой промышленности;

— Производстве резин и пластмасс;

— Химической промышленности

Технологические особенности производства многих напитков, фармацевтических растворов требует понижения температуры исходных жидкостей.



Кондиционирующее оборудование, созданное с использованием чиллера, применяется в медицине, коммунальной сфере и других отраслях экономики. По сравнению с мультизональными сплит-системами, чиллеры обладают следующими преимуществами:

— Имеют более длительный срок эксплуатации;

— Не ухудшают эстетику экстерьера здания;

— При утечке хладагента отсутствует риск ущерба здоровью людей;

— Имеют способность к масштабированию – к существующей системе легко добавляются новые блоки;

— Отличаются низкой стоимостью монтажа.

Данный вид оборудования способен поддерживать требуемый температурный режим в нескольких помещениях, в том числе – большой площади. В системе центрального кондиционирования холодильные машины имеют большое преимущество, в том числе, из-за значительной длины трасс.

Способность чиллеров охлаждать воду используется для поддержания температуры воды в бассейнах и создания ледовых площадок. В зависимости от объемов и специфики производства холодильные машины можно масштабировать, добиваясь еще большей производительности.

Надеемся, что после прочтения данной статьи у вас не осталось вопросов о том, что такое чиллер, и вы сможете выбрать нужный тип оборудования для своего производства.

что это такое, как его выбрать

Многие впервые сталкиваются с понятием «чиллер». Что это такое и почему сейчас изделиями с таким названием всё больше интересуются владельцы больших зданий, особенно в южных регионах страны? С самим изделием и его применением на практике познакомит вас в этом обзоре HouseChief.

Читайте в статье

Чиллер: что это такое, причём тут фанкойл

Начнём с терминологии. Chiller в переводе с английского означает холодильную машину, то есть попросту холодильник. Вот, казалось бы, и весь ответ, но нет: по факту – это не холодильник, а большой механизм, задача которого – поддерживать заданный микроклимат в больших помещениях и в отдельно взятых домах.

ФОТО: retail.ruОбеспечение микроклимата в большом помещении – главная задача чиллера ФОТО: avatars.mds.yandex.netСам по себе чиллер – это вроде кондиционера, состоящего из внутреннего и наружного блока

Внутренние блоки называют фанкойлами. Комбинируя их, можно добиться желаемого эффекта в здании практически любых размеров.

Регуляция температурного режима в помещении происходит в этом устройстве так же, как и в бытовом кондиционере, благодаря циркуляции хладагента. Теплоносителем в этом случае может быть вода или гликоль.

Устройство чиллера и принцип его работы

Чиллер, как и кондиционер, состоит из компрессора, испарителя, конденсатора и теплообменника. Работает эта система, как в любом холодильнике, методом сжатия фреона. За счёт того, что этот хладагент меняет своё состояние из жидкого в газообразное, он при таких трансформациях отдаёт своё тепло в воду или воздух.

ФОТО: equipnet.ruЧиллер может работать как на охлаждение, так и на обогрев, передавая тепловую энергию в фанкойлы по магистрали, это его особенность

Виды чиллеров и их отличительные особенности

Производители предлагают разные варианты таких холодильных машин. В продаже чаще всего встречаются вот такие модели:

  1. Чиллеры с воздушным охлаждением. Эти устройства в качестве теплообменника используют воду, так что проектные и монтажные работы не вызывают особых затруднений. Подобные преимущества не могут скрыть и недостатки кондиционирвоания системы с водяным содержимым: она может работать только при плюсовой температуре и считается очень шумной.
  2. Чиллеры с незамерзающими жидкостями. В магистрали этих систем заливают гликоль, который может дать температуру в 5-10ºС. Такие системы нет необходимости периодически опустошать, они не размораживаются и могут работать даже при минусовой температуре воздуха. В зимнее время такие чиллеры подсоединяют к сухим градирням. Но стоят такие системы намного дороже, потребляют много киловатт и требуют двойного гидравлического контура с дополнительной автоматикой.
  3. Чиллеры с градирнями. Такие конструкции дают возможность выбирать один из трёх режимов работы, регулируя расход электричества. Это один из самых экономичных вариантов, славящихся своей быстрой окупаемостью. В промежуточных теплообменниках в этой системе нет необходимости.
  4. Чиллеры с выносными конденсаторами – не самые популярные модели, которые невыгодны с точки зрения покупки и эксплуатации. Они успешно работают только в южных регионах, требуют большого количества хладагента и нуждаются в профессиональной установке и обслуживании.
  5. Чиллеры с сухой градирней и жидким охлаждением. Весьма дорогостоящее оборудование с высокими энергосберегающими показателями. Отличается бесшумной работой, круглогодичным функционированием и отсутствием необходимости в сезонном обслуживании.
  6. Центробежные чиллеры с испарительной градирней. Используются для больших зданий. Такие устройства поддерживают стабильную температуру теплоносителя и не нуждаются в капитальных затратах, но имеют довольно низкую производительность.
  7. Газовые чиллеры с водяным охлаждением. Топливом в этом контуре выступает природный газ, а значит, энергозатраты минимальны. Такие системы быстро окупаются и могут использоваться зимой для отопления.
ФОТО: static.tildacdn.comТакую систему нужно постоянно контролировать и следить за её содержимымФОТО: ereinsaat.com.trТакие устройства весят сравнительно немного и могут устанавливаться на крышах

За» и «против» использования чиллера

Итак, основная задача чиллера – обеспечение микроклимата в одном большом или в группе небольших помещений. Что в копилке преимуществ таких систем:

  • вариативность количества фанкойлов;
  • нет риска утечки хладагента;
  • не портится внешний вид здания;
  • сравнительно низкая цена монтажных работ.
ФОТО: proventilyaciyu.ruЧиллеры отличаются длительной эксплуатацией

Но есть у таких конструкций и свои недостатки. Среди них самый главный – высокая стоимость комплектующих и серьёзные затраты на обслуживание и профилактические работы.

Как выбрать чиллер?

Владельцы крупных торговых и офисных зданий заинтересованы в максимальной выгоде от такой покупки. На что следует обратить внимание?

Первое – это, разумеется, производитель. Не стоит отдавать предпочтение более дешёвым, но менее надёжным изделиям китайского производства. Самое качественное холодильное оборудование производят в Италии.

ФОТО: cdn.fishki.netМногие европейские бренды с происхождением в Германии или Франции имеют своё производство именно в Италии

Качество сборки здесь всегда на высоте, и вопросы возникают только к технологическим и конструктивным различиям. Поэтому, если хотите убедиться в качестве – требуйте сертификат, подтверждающий происхождение изделия.

Второй критерий успешного выбора – надёжность дистрибьютора. Порядочная компания обеспечит вам квалифицированных специалистов по монтажу и запуску установки, Кроме того, ими же будет проводиться гарантийное и послегарантийное обслуживание.

При подборе оборудования всегда есть опасность «нарваться» на дельцов, которые будут рады всучить вам совсем не то, в чём вы реально нуждаетесь. Поэтому перед покупкой либо самостоятельно изучите технические критерии оборудования, либо найдите человека, который даст вам профессиональную и независимую консультацию.

ФОТО: static.tildacdn.comПорядочные поставщики, прежде чем рекомендовать вам какую-либо модель, ознакомятся с параметрами вашего здания и условиями его работы

Обязательно обсудите с поставщиком целесообразность дополнительных опций.

Не пожалейте времени на поиски заказчиков, которых уже обслуживал этот дистрибьютор и поинтересуйтесь у них мнением о фирме.

Разумеется, обязательно следует спросить о гарантии на изделие. Если она меньше 2 лет – не стоит связываться.

8 распространённых вопросов при выборе чиллера

Как выбрать тип чиллера?

Промышленные модели могу различаться местом установки моноблока: внутри или снаружи здания. При наружном монтаже, при всём удобстве такого выбора, потребуется незамерзающий теплоноситель или сезонный слив воды, а внутренний подразумевает затраты на оснащение здания приточно-вытяжной вентиляцией.

Какой должна быть мощность установки?

Для правильного вычисления мощности устройства потребуется выяснить много переменных: тип теплоносителя, его температура на точках входа и выхода, наружные рабочие условия эксплуатации. Не ориентируйтесь на стандартные показатели, которые указывают производители, на практике результаты всегда далеки от идеала.

ФОТО: pto-center.ruВоспользуйтесь услугами профессионалов в решении этого вопроса

Какой тип фреона лучше?

Для российских широт самым эффективным считается фреон марки R410А, на который давно перешли все ведущие производители этого оборудования. Для южных регионов можно посоветовать ещё R134А, который экономично расходует энергию, но только в тёплое время года, а в другие периоды его трудно назвать выгодным.

Какой лучше тип регулирующего вентиля: механический или электронный?

Электронный тип потребует от вас минимума внимания, и это вы ощутите практически сразу. Механические вентили дешевле, но постоянный контроль за ними доставит массу хлопот.

Оцинкованный или нет корпус?

Разумеется, оцинкованный лучше, только производители указываю это как дополнительную опцию.

Какой компрессор лучше?

У чиллеров встречаются компрессоры разной формы, самой эффективной считается спиральная, а на втором месте – винтовая. Именно такие устройства дают гарантию долговечности и требуют минимального обслуживания.

Какие теплообменники лучше?

Самыми эффективными считаются пластинчатые конструкции из нержавейки, которые хорошо поддерживают давление в системе и регулируют теплоотдачу. Кожухотрубные теплообменники делают только для специфических конструкций, испытывающих высокую нагрузку.

Это основные сведения о чиллерах. Если вас интересует этот вопрос более глубоко, то, начав с них, вы можете двигаться дальше, изучая техническую документацию. В завершение предлагаем вам наглядный видеоматериал о  принципах работы чиллера и напоминаем, что все интересующие вас вопросы вы можете задать в комментариях:

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Чиллер: что это, устройство, схема подключения и принцип работы чиллера

В коммерческих зданиях для поддержания заданных параметров микроклимата используются системы отопления, вентиляции и кондиционирования воздуха. Современные промышленные объекты нуждаются в эффективных решениях, направленных на повышение энергоэффективности и создания комфортной внутренней среды независимо от внешних условий. Чиллеры стали популярным решением на самых разнообразных коммерческих объектах, включая отели, рестораны, больницы, спортивные арены, промышленные и производственные предприятия и т. д.  Оборудование способствует передаче тепла из внутренней среды во внешнюю, а теплопередача зависит от физического состояния хладагента, циркулирующего в системе охлаждения.


Как работает чиллер?

Чиллер работает по принципу сжатия или поглощения пара. Он обеспечивает непрерывный поток охлаждающей жидкости к системы технологической воды. Насосная система обеспечивает циркуляцию воды или водно-гликолевого раствора от охладителя к процессу. Эта холодная жидкость поглощает тепло, а после, уже нагретая, возвращается в чиллер.

В установке используется механическая система охлаждения с компрессией пара, которая подключается к системе технологической воды через устройство, называемое испарителем. Хладагент циркулирует через испаритель, компрессор, конденсатор и расширительное устройство чиллера. Термодинамический процесс происходит в каждом из вышеперечисленных компонентов. Испаритель работает как теплообменник, так что тепло передается хладагенту. По мере передачи тепла он испаряется, превращаясь из жидкости с низким давлением в пар, в то время как температура снижается.

Затем хладагент поступает в компрессор, который выполняет несколько функций. Во-первых, он удаляет хладагент из испарителя и гарантирует, что давление в системе остается достаточно низким для поглощения тепла с правильной скоростью. Во-вторых, он повышает давление выходящего пара, чтобы его температура оставалась достаточно высокой для выделения тепла, когда он достигает конденсатора. Хладагент возвращается в жидкое состояние в конденсаторе. Скрытая теплота, выделяемая при переходе хладагента из пара в жидкость, отводится из окружающей среды воздухом или водой. Принцип действия системы с водяным контуром представлен на рисунке ниже.


Существует множество типов хладагентов и применений в зависимости от требуемых температур, но все они работают по основному принципу сжатия и фазового перехода из жидкого состояние в газообразное и обратно. Этот процесс называется цикл охлаждения. Он начинается с того, что в испаритель поступает смесь жидкости и газа под низким давлением. В испарителе тепло технологической воды или водно-гликолевого раствора приводит к кипению хладагента, который превращает его из жидкости низкого давления в газ низкого давления. Газ низкого давления поступает в компрессор, где сжимается до газа высокого давления. Газ под высоким давлением поступает в конденсатор, где окружающий воздух или вода конденсатора отводят тепло, чтобы охладить его до жидкости под высоким давлением. Жидкость под высоким давлением поступает к расширительному клапану, который контролирует количество жидкого хладагента, поступающего в испаритель, тем самым снова начиная цикл охлаждения. Принцип действия системы с воздушным охлаждением представлен на рисунке ниже.


Типы чиллеров

В чиллерах используются два типа конденсаторов: с воздушным и водяным контуром. Первый вид использует окружающий воздух для охлаждения и конденсации горячего газообразного хладагента обратно в жидкость. Он может быть расположен внутри чиллера или снаружи, но в конечном итоге он отводит тепло от чиллера в воздух. В конденсаторе с водяным охлаждением вода из градирни охлаждает и конденсирует хладагент.

Агрегаты с воздушным охлаждением напоминают «радиаторы», охлаждающие автомобильные двигатели. Они используют моторизованный вентилятор, чтобы нагнетать воздух через решетку линий хладагента. Для эффективной работы им требуется температура окружающей среды 35 ° C или ниже, если они специально не предназначены для жарких условий окружающей среды.

Конденсаторы с водяным охлаждением выполняют ту же функцию, что воздушные аналоги, но требуют двух этапов для завершения теплопередачи. Сначала тепло переходит от пара хладагента в воду конденсатора. Затем теплая вода перекачивается в градирню, где технологическое тепло в отводится в атмосферу.

Чиллеры с водяным охлаждением

У чиллеров с водяным охлаждением конденсатор соединен с градирней. Они используются для средних и крупных установок с достаточным водоснабжением. Могут обеспечить более стабильную производительность для коммерческого и промышленного кондиционирования воздуха из-за независимости от колебаний температуры окружающей среды. Размеры установки варьируются от небольших моделей емкостью 20 тонн до моделей на несколько тысяч тонн, которые охлаждают крупнейшие в мире объекты, такие как аэропорты, торговые центры и т.д.


Чиллеры с водяным охлаждением обычно располагаются внутри помещений в среде, защищенной от непогоды, что обеспечивает более длительный срок службы оборудования. Они представляют собой единственный вариант для крупных установок. Дополнительная система градирни потребует больших затрат на монтаж и обслуживание по сравнению с воздушными аналогами.

Чиллеры с воздушным охлаждением

В чиллерах с воздушным охлаждением используется конденсатор, охлаждаемый окружающим воздухом. Они нашли широкое применение в небольших или средних установках, где пространство ограниченно, а вода представляет собой ограниченный ресурс.


Типичная система имеет пропеллерные вентиляторы или механические циклы охлаждения, чтобы втягивать окружающий воздух через оребренный змеевик для конденсации хладагента, что обеспечивает передачу тепла в атмосферу.

Чиллеры с воздушным охлаждением обладают значительным преимуществом в виде более низких затрат на установку и обслуживание. Они занимают меньше места и располагаются вне помещения, что сокращает срок службы наружных элементов. Комплексный характер оборудования снижает затраты на техническое обслуживание. Их относительная простота в сочетании с меньшими требованиями к пространству дает большие преимущества во многих типах установок.

Виды компрессоров

Как известно, для точной работы графика нагрузки чиллера очень важен тип используемых компрессоров. Традиционно в чиллерах большой мощности использовались поршневые или роторно-винтовые компрессоры. Поршневой компрессор имеет много движущихся частей и, как следствие, низкий КПД из-за больших потерь на трение. При работе поршневых компрессоров наблюдается высокий уровень шума и вибрации, а также существует необходимость их регулярного обслуживания. Винтовые компрессоры, в свою очередь, имеют сложную конструкцию и, как следствие, очень высокую стоимость. Производство винтовых компрессоров малорентабельно.

Обслуживание таких компрессоров требует значительных затрат и требует высококвалифицированного персонала. В последние годы на рынке появились компрессоры спирального типа, лишенные специфических недостатков поршневых и винтовых моделей. Они обладают высокой энергоэффективностью, низким уровнем шума и вибрации и не требуют обслуживания. Компрессоры этого типа просты по конструкции, очень надежны и в то же время недорогие. Однако производительность спиральных компрессоров обычно не превышает 40 кВт.

Текущее и профилактическое обслуживание

Затраты на чиллер составляют значительную часть счетов за коммунальные услуги здания. Система будет работать более эффективно за счет надлежащего текущего обслуживания, оно включает в себя:

  • Осмотр и очистку змеевиков конденсатора. Теплопередача оказывает большое влияние на чиллерные системы и является основой для обеспечения эффективной работы оборудования. При плановом техническом обслуживании следует проверять змеевики конденсатора на предмет засорения и свободного прохода воздуха.
  • Заправка хладагента. Коэффициент охлаждения зависит от надлежащего уровня хладагента в системе. Поддержание требуемого количества хладагента может значительно повлиять на энергоэффективность за счет снижения затрат на охлаждение почти на 5-10%.
  • Поддержание воды в конденсаторе. Водяные контуры конденсатора, используемые с градирнями, должны поддерживать надлежащий расход воды в соответствии с проектом. Любой мусор, такой как песок, эрозионные твердые частицы и загрязняющие материалы, могут повлиять на нормальную работоспособность. Загрязнение или образование накипи препятствует потоку воды и сильно влияет на эффективность работы оборудования.


Автоматизация работы чиллера

Автоматизация и искусственный интеллект продолжает развиваться в повседневных практических приложениях. Такое оборудование, как чиллерные системы, выиграет от использования современного программного обеспечения, которое может обнаруживать потенциальные сбои до их возникновения. Прогнозируемое техническое обслуживание использует сбор и анализ рабочих данных системы, чтобы определить, когда следует предпринять действия по техническому обслуживанию до катастрофического отказа. Поскольку чиллеры являются сердцем большинства современных систем отопления, вентиляции и кондиционирования воздуха, предотвращение катастрофических отказов, приводящих к значительным «простоям», позволит сэкономить на расходах на аварийный ремонт, а также на репутации. Критическая роль, которую играет система чиллера, требует повышенного внимания. Автоматизация и система контроля минимизируют время простоя и повышают производительность оборудования.


При разработке современных климатических установок особое внимание уделяется проблеме энергосбережения. Количество энергии, потребляемой комплексом в течение годового жизненного цикла, является одним из основных критериев принятия решений при рассмотрении предложений, представленных на тендер. На сегодняшний день значительным потенциалом энергоэффективности является разработка и внедрение климатического оборудования, способного максимально точно покрывать график нагрузки в постоянно меняющихся условиях.

В то же время суточный график избытка тепла также неравномерно выражен с выраженным максимумом. Традиционно в чиллерах мощностью 20-80 кВт устанавливаются два идентичных компрессора и образуют два независимых контура хладагента. В результате машина может работать в двух режимах на 50% и 100% своей номинальной мощности. Новое поколение чиллеров холодопроизводительностью от 20 до 80 кВт позволяет осуществлять трехступенчатое регулирование мощности. В этом случае общая холодопроизводительность распределяется между компрессорами в соотношении 63% и 37%.

В чиллерах нового поколения оба компрессора подключены параллельно и работают в одном контуре хладагента, то есть имеют общий конденсатор и испаритель. Такое расположение значительно увеличивает эффективность преобразования энергии (KPI) контура хладагента при работе с частичной нагрузкой. Для таких чиллеров при 100% нагрузке и температуре наружного воздуха 25 ° C KPE = 4, а при 37% CPE = 5. Учитывая, что 50% времени блок работает с нагрузкой 37%, это дает значительную энергию. экономия.

Микропроцессорные контроллеры предназначены для эффективного внедрения в чиллеры новых решений, которые позволяют:

  • контролировать все параметры работы оборудования.
  • настроить заданную температуру воды на выходе из агрегата в соответствии с параметрами наружного воздуха, технологическим процессом или командами централизованной системы управления (диспетчера).
  • выбирает оптимальный шаг регулирования мощности.


Эффективность работы чиллера сильно влияет на эксплуатационные расходы здания. Текущее плановое обслуживание представляет собой минимум с точки зрения управления объектом. Для профилактического обслуживания и оптимизации холодильной системы требуются оперативные данные в режиме реального времени.

Чиллеры — что это такое

Скорее всего, не все люди знают, что такое чиллер. Сразу оговоримся – эта установка вряд ли пригодится в быту, а, скорее, на производствах и в больших офисах. Так что же это такое?

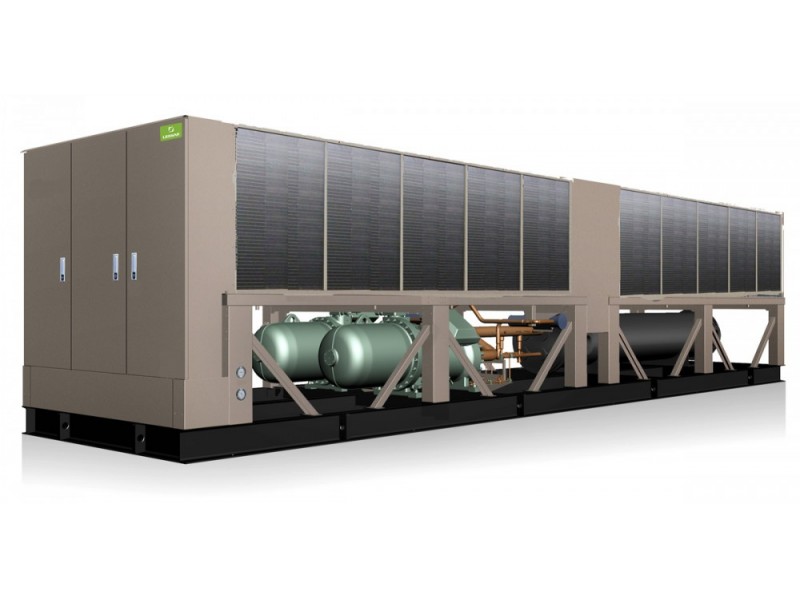

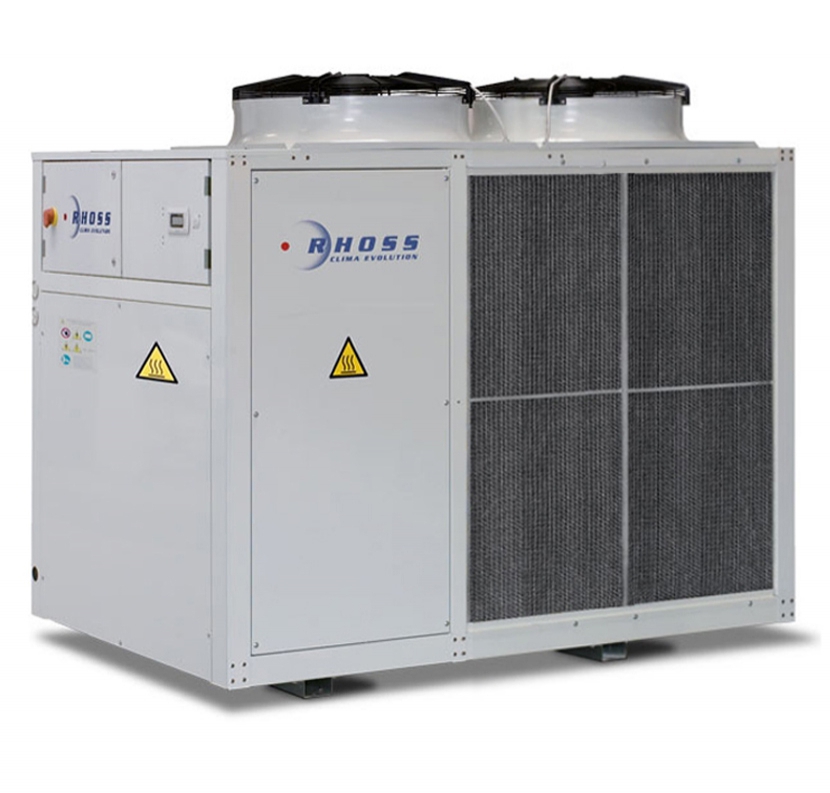

Chiller – современный холодильный прибор, применяемый для кондиционирования. Он охлаждает обычный теплоноситель, роль которого играют вода или тасол, и подает его в так называемые фанкойлы — теплообменники, по трубам. То есть, чиллер описание устройства которого интересно специалистам, используется для охлаждения. Перед тем, как его использовать, нужен расчет притока тепла при разных условиях в помещение.

Бывают эти холодильные машины с охлаждением конденсатора воздушным и водяным, они могут иметь встроенный гидравлический модуль в виде насосной станции.

Популярность

Чиллеры с успехом используются в разных отраслях:

  • в пищевой промышленности – на мясных и молочных комбинатах, производствах спиртных напитков и кондитерке, растительных масел и мороженого;
  • в химической промышленности;
  • в охлаждении реакторов;
  • в медицинской сфере – в охлаждении томографов, климатических камер, вибростендов, крови, а также производстве лекарств;
  • в металлообработке;
  • для кондиционирования помещений на производствах, серверов, торговых центров и т.д;
  • в переработке пластика они помогают охладить грануляторы, термоформовочные и другие станки и автоматы.

Огромные преимущества

Специалисты считают, что чиллеры с фанкойлами гораздо лучше, чем сплит-системы по следующим критериям:

  • масшатабами- холодильная машина может иметь сколько угодно теплообменников, все зависит от производительности первой;
  • всего один чиллер обеспечивает кондиционирование достаточно большого здания. Сам он занимает мало места, а фасад не портится множественными висящими кондиционерами;
  • нет ограничений расстояния между теплообменниками и основным чиллером – трубопроводы могут простираться на много метров, ведь теплоноситель теряет гораздо меньше, чем у газовых хладагентов;
  • разводка обходится недорого, так для устройства системы используются обычные трубы для воды и запорная арматура;
  • обеспечивают безопасность – чиллер устанавливают на крыше или вне здания на земле, поэтому летучие газы особенно никому не угрожают, растворяясь в открытом пространстве. Автоматическая запорная аппаратура предотвращается риск аварии труб разводки.

При этом система в составе чиллера и фанкойлов воздух не вентилирует, поэтому ее следует использовать в комбинации с приточно-вытяжной вентиляцией.

Смотрите также:

Как работает автономная канализация частного дома http://euroelectrica.ru/kak-rabotaet-avtonomnaya-kanalizatsiya-chastnogo-doma/.

Интересное по теме: Как работает электрокарниз для штор

Советы в статье «Монтаж систем охранной сигнализации» здесь.

Холодильные машины чиллеры Quantum Turbocor смотрим в видео:


По материалам: http://www.chillerprom.ru/good/2.htm

Схема чиллера, устройство чиллера.

Подробности

   Чиллер – это водоохлаждающая машина, предназначенная для снижения температуры воды или жидких хладоносителей. На этой странице будет подробно рассмотрена схема и устройство чиллера, а также как он работает.

   Работа чиллера основана на практически безостановочном цикле (в зависимости от вида потребителя). Принцип работы чиллера заключается в том, чтобы охладить, нагретую потребителем воду на несколько градусов и подать её в таком виде на потребитель или на промежуточный теплообменник, в котором вода (если её температура не позволяет пускать её на прямую в чиллер) охлаждается на, практически, любое количество градусов. Необходимое значение снижения температуры хладоносителя — задаётся будущим пользователем водоохладителя в зависимости от вида и характеристик хладоносителя, требуемых потребителем этого самого хладонгосителя. Оборудованием, которому требуется холодная энергия, передаваемая от водоохлаждающей машины к хладоносителю могут быть самые разнообразные потребители: станки, системы кондиционирования воздуха, термопластавтоматы, индукционные машины, масляные насосы, станки по изготовлению полиэтиленовой плёнки и другие системы, требующие требующие при своей работе постоянной подачи к ним охлаждённой воды. Разнообразные модификации и широкий диапазон холодопроизводительности позволяет использовать водоохладители, как для одного потребителя с очень маленьким тепловыделением, так и для предприятий с большим количеством станков большой выделяемой тепловой мощности. Помимо этого, охладители воды применяются в пищевой промышленности во многих технологических линиях по производству напитков и других продуктов, для обеспечения охлаждения льда катков и ледовых площадок, в металлообработке (индукционные печи), в исследовательских лабораториях (обеспечение работы испытательных камер) и т.д. и т.п.



Выбор водоохлаждающей машины – это серьезная задача, требующая таких специфических знаний как устройство чиллера, а так же принцип взаимодействия чиллера совместно с другими элементами общей схемы. Для принятия грамотного решения о том, какой охладитель оптимально впишется в схему совместной работы всех потребителей и самого охладителя — необходим большой опыт расчетов, подбора и последующего успешного внедрения комплекса оборудования на базе охладителей воды в технологический процесс, каким и обладают наши специалисты. Отдельной сферой является автоматизация чиллера, которая позволяет сделать работу устройства еще более эффективной, оптимизировав контроль и управление за всеми протекающими процессами. Конечно же, для того чтобы подобрать холодильный аппарат, нет необходимости знать все тонкости работы холодильной машины и автоматику чиллера, но основополагающие знания принципов помогут вам наиболее чётко сформулировать техническое задание для расчета и профессионального подбора всех элементов, из которых потом будет собрана совместная с потребителями схема чиллера.

Схема чиллера

   На приведённом ниже чертеже — будет разобрана схема чиллера, дано описание его элементов и их функциональная принадлежность. В результате чего Вам будет понятно устройство чиллера, как осуществляется работа чиллера и всех его элементов.



Принципиальная схема водоохладителя. Питер Холод — поставляет и монтирует водоохлаждающие машины и их обвязку «под ключ»

Водоохлаждающая машина работает по принципу сжатия газа с выделением тепла и его последующим расширением с поглощением тепла, т. е. выделением холода. Водоохлаждающая машина состоит из четырех основных элементов: компрессор, конденсатор, ТРВ и испаритель. Тот элемент, в котором вырабатывается холод называется — испаритель. Задача испарителя – отвести тепло от охлаждаемой среды. Для этого через него протекает хладоноситель (вода) и хладагент (газ, он же фреон). До попадания в испаритель газ в сжиженном виде находится под большим давлением, попадая в испаритель (где поддерживается низкое давление) фреон начинает кипеть и испаряться (отсюда название Испаритель). Фреон кипит и отбирает энергию у хладоносителя который находится в Испарителе, но отделен от фреона герметичной перегородкой. В результате этого хладоноситель охлаждается, а хладагент – повышает свою температуру и переходит в газо-образное состояние. После этого газообразный хладагент попадает в компрессор. Компрессор сжимает газообразный хладагент который при сжатии нагревается до высокой температуры в 80…90 ºС. В этом состоянии (горячий и под высоким давлением) фреон попадает в конденсатор, где за счёт обдува окружающим воздухом охлаждается. В процессе охлаждения газ — фреон конденсируется (поэтому блок, в котором происходит этот процесс называют — конденсатор), а при конденсации газ переходит в жидкое состояние. На этом цепь преобразования фреона из жидкости в газ и обратно подходит к своему началу. Начало и конец этого процесса разделяет ТРВ (термо- расширительный вентиль) который является по сути — большим сопротивление по ходу движения фреона из конденсатора в испаритель. Это сопротивление обеспечивает перепад давления (до ТРВ — конденсатор с высоким давлением, после ТРВ — испаритель с низким давлением). По пути движения фреона по замкнутому контуру есть ещё и второстепенные элементы, которые улучшают процесс и повышают эффективность описанного цикла (фильтр, вентили и соленоидные вентили и регуляторы, переохладитель, система добавления масла для компрессора и масло отделитель, ресивер и прочее).

Устройство чиллера

На схеме ниже — приведено изображение компактной машины по охлаждению воды — чиллер устройство, моноблочного исполнения в частично разобранном виде (сняты защитные боковины корпуса). На этом изображении хорошо видны все, указанные в схеме данной водоохлаждающей машины элементы, а так же элементы водяного контура, не попавшие в принципиальную схему (водяной насос, реле протока на трубопроводе подачи хладоносителя потребителю, водяной фильтр, манометр измерения напора хладоносителя, накопительная емкость для воды, фильтр на водяной линии).

Питер Холод — поставщик Промышленных водоохладителей и машин для систем кондиционирования. Мы готовы разработать и создать для вас чиллеры, подходящие для реализации ваших профессиональных задач. Также мы производим сервисное обслуживание, ремонт и автоматизацию чиллеров. Если вы желаете дистанционно управлять собственным оборудованием, или хотели бы защитить его от распространенных проблем, автоматика чиллеров позволит вам добиться всех этих целей. Наша команда готова к реализации проектов любого объема и сложности. Просто свяжитесь с нами удобным для вас способом, и мы проконсультируем вам по любом интересующему вопросу.

Как работает чиллер? | Принципы работы промышленного чиллера

Как работает чиллер? — Принципы работы промышленной чиллерной системы

Если на вашем предприятии используются технологические жидкости или тяжелое оборудование, выделяющее тепло, вам понадобится промышленная система охлаждения для охлаждения ваших процессов и внутренних компонентов оборудования. Понимание того, как работает промышленный чиллер, и знание различных типов доступных чиллеров поможет вам сделать правильный выбор для ваших потребностей в охлаждении.

Что такое чиллер?

Промышленный чиллер — это холодильная система, используемая для понижения температуры оборудования, производственных помещений и технологических жидкостей путем отвода тепла от системы и передачи его в другое место. Промышленные чиллеры необходимы для регулирования температуры в нескольких промышленных процессах, таких как литье под давлением, металлизация, добыча нефти и пищевая промышленность.

Принципы работы

Промышленные чиллеры работают по следующим принципам работы;

1.Изменение фазы

Жидкий хладагент претерпевает фазовый переход в газ при нагревании, а когда газообразный хладагент переохлажден, он снова конденсируется в жидкость.

2. Тепловой поток

Тепловая энергия всегда течет из области с высокой концентрацией в область с низкой концентрацией.

3. Температура кипения

Снижение давления над жидкостью снижает ее точку кипения, а увеличение давления увеличивает ее точку кипения.

Как работает чиллер?

Чиллеры состоят из четырех основных компонентов; испаритель, компрессор, конденсатор и расширительный блок.Каждая холодильная система содержит хладагент.

Процесс начинается с поступления хладагента низкого давления в испаритель. Внутри испарителя хладагент нагревается, что приводит к его фазовому превращению в газ. Газообразный хладагент попадает в компрессор, который увеличивает его давление.

Хладагент высокого давления поступает в конденсатор, который отводит тепло, используя охлаждающую воду из градирни или воздух из окружающей среды, конденсируя его в жидкость под высоким давлением.Затем конденсированный хладагент поступает в расширительный блок, который имеет клапан, который действует как дозирующее устройство, ограничивая поток хладагента в системе.

Следовательно, это снижает давление хладагента и снова запускает процесс охлаждения. Весь процесс известен как цикл охлаждения .

Типы промышленных чиллеров

В настоящее время используются три основных типа промышленных чиллеров: чиллеры с воздушным охлаждением, чиллеры с водяным охлаждением и абсорбционные чиллеры.Мы также кратко коснемся градирен (альтернативной или дополнительной системы охлаждения) и специальных охладителей, таких как гликоль и центробежные охладители.

Выбор подходящего чиллера для вашего приложения поможет вам сэкономить, сократить время простоя и повысить эффективность работы.

Чиллеры с водяным охлаждением

Чиллеры с водяным охлаждением используют воду из внешней градирни для отвода тепла от газообразного хладагента в конденсаторе до того, как он претерпит фазовый переход в жидкость.

Чиллеры с воздушным охлаждением

Вместо охлаждающей воды чиллеры с воздушным охлаждением используют окружающий воздух для отвода тепла от хладагента в конденсаторе.

Чиллеры с компрессорным паром

В чиллерах этого типа используются хладагенты для охлаждения технологических жидкостей и помещений. Компрессор используется в качестве движущей силы для перекачивания хладагента по системе.

Чиллеры с абсорбцией пара

Пароабсорбционные чиллеры не имеют компрессора. Скорее они используют источник тепла e.g., солнечная энергия или отработанное тепло для прогона охлаждающей жидкости через систему.

Как работает абсорбционный чиллер?

Процесс начинается с подачи жидкого хладагента в испаритель, который переводит его в газообразную форму. Газообразный хладагент поглощается концентрированным абсорбентом, таким как бромид лития или аммиак, который вырабатывается генератором. Разбавленный раствор поглощает охлаждающую жидкость, в то время как тепло поглощается охлаждающей водой.

Разбавленный раствор хладагента и абсорбента проходит через теплообменник в генератор, где он нагревается.Охлаждающая жидкость испаряется из раствора, конденсируется и снова отправляется на охлаждение. Теперь концентрированный абсорбент также перерабатывается.

Гликолевые чиллеры

Гликолевые чиллеры — это специальные типы чиллеров, в системе которых используется пропиленгликоль, антифриз. Они широко используются в пищевой промышленности, например, при производстве алкоголя и в системах охлаждения пивоварен.

Как работает гликолевый чиллер?

Режим работы гликолевых чиллеров такой же, как и у стандартных чиллеров.

Центробежные чиллеры

Центробежные чиллеры состоят из обычного испарителя, компрессора, конденсатора и расширительного устройства, но с дополнительными вращающимися крыльчатками, которые сжимают хладагент и перемещают его по системе. Они особенно полезны для средних и крупных операций охлаждения (от 150 до 6000 тонн охлаждения).

Градирни

Градирня — это большой теплообменник, который обеспечивает охлаждающую воду для отвода тепла от охлаждающей жидкости, которая использовалась для охлаждения оборудования, технологических жидкостей или зданий.Когда охлаждающая вода встречается с воздухом, небольшая ее часть испаряется, понижая ее температуру. Это известно как «испарительное охлаждение».

Обычно градирни удобно располагать возле водоемов, таких как озера и реки, чтобы обеспечить постоянную подачу воды для охлаждения. Во многих ситуациях вы можете соединить чиллер и градирню вместе для более эффективного промышленного охлаждения.

Использование промышленных чиллеров

Промышленные чиллеры могут использоваться для охлаждения в различных отраслях промышленности.Ниже приведены некоторые из наиболее распространенных приложений:

Пищевая промышленность

Промышленные чиллеры широко используются в производстве и переработке пищевых продуктов, где требуется высокая точность регулирования температуры. Например, охладители винных заводов используются для контроля температуры во время ферментации и хранения вина. Охладители для пекарен помогают с охлаждением миксера, охлаждением питьевой воды и охлаждающими резервуарами для дрожжей с рубашкой, которые являются критически важными компонентами хлебобулочных изделий.

Отделка металла

Контроль температуры играет важную роль в процессах отделки металлов, таких как гальваника или химическое нанесение покрытия, для удаления избыточного тепла, поскольку для склеивания металлов обычно требуются очень высокие температуры (несколько сотен градусов). В некоторых отраслях промышленности используются охладители для отделки металла для охлаждения анодирующей жидкости в теплообменнике или используют гликоль / воду в качестве охлаждающей среды для снижения температуры внутри резервуара.

Литье под давлением

Литье под давлением — это метод массового производства пластмассовых деталей с использованием машины для литья под давлением, гранул термопласта и пресс-формы. Процесс и плавление должны поддерживаться в точных температурных пределах, чтобы предотвратить такие проблемы, как трещины, коробление и внутренние напряжения в конечном продукте.

Чиллер для литья под давлением может подавать поток переохлажденной жидкости для охлаждения формы с идеальной скоростью для обеспечения оптимального качества продукта.

Системы космического охлаждения

На производственных предприятиях, которые выделяют много тепла от тяжелого оборудования, которое они используют, чиллер может помочь предотвратить экстремальные температуры в офисах и других рабочих помещениях. Они также помогают сэкономить на покупке отдельных систем HVAC для охлаждения.

Определение правильного размера чиллера для ваших нужд

Выбор чиллера подходящего размера имеет решающее значение для эффективного и рентабельного охлаждения процессов, оборудования и помещений.Простой в использовании инструмент для определения размеров чиллеров Cold Shot Chillers поможет вам быстро определить оптимальную мощность, тоннаж и размер чиллера.

Чиллеры с холодным охлаждением удовлетворят все ваши нужды!

Обладая более чем тридцатилетним опытом в производстве промышленных систем охлаждения, компания Cold Shot Chillers предоставляет охлаждающее оборудование и опыт для решения самых сложных задач технологического охлаждения.

Свяжитесь с нами сегодня в режиме онлайн или позвоните нам по телефону 1.800.473.9178 для получения дополнительной информации о наших продуктах и ​​услугах .

Что такое чиллер — Панасоник

Чиллер (устройство циркуляции охлаждающей воды) — это общий термин для устройства, которое регулирует температуру путем циркуляции жидкости, такой как вода или теплоноситель, в качестве охлаждающей жидкости, температура которой регулируется циклом хладагента. Помимо поддержания температуры различных промышленных устройств и лабораторных приборов, оборудования и аппаратов на постоянном уровне, он также используется для кондиционирования воздуха в зданиях и на заводах.Его называют «чиллером», потому что он часто используется для охлаждения.

Чиллер может непрерывно подавать охлажденную воду, циркулируя воду в охлаждающем устройстве. Он часто используется в качестве подходящего устройства для охлаждения тепловыделяющих деталей и оборудования для кондиционирования воздуха, такого как устройства лазерной обработки и высокочастотные нагревательные устройства при постоянной температуре, решает различные проблемы с охлаждением и может снизить эксплуатационные расходы при одновременном повышении энергоэффективности.

Отличия чиллера от морозильника

Роль чиллера заключается в основном в охлаждении, но морозильная камера выполняет аналогичную функцию.Различия между чиллером и морозильником чрезвычайно расплывчаты, и некоторые детали могут быть трудными для понимания. Однако, как вы можете понять по разным названиям, строго говоря, это разные устройства. Итак, в чем разница между чиллером и морозильником? Здесь мы объясним различия между ними.

Принципы чиллера и морозильника

Принципы работы чиллера и морозильника можно рассматривать как почти одно и то же.Поскольку оба используются для охлаждения предназначенных для них объектов, они оба обладают охлаждающей способностью. Основной принцип работы чиллера и морозильника — охладить объект и снизить температуру, поэтому в этом отношении нет большой разницы. Трудно отличить чиллер от морозильника, и легко запутаться, потому что принципы почти одинаковы. Нет сомнений в том, что это очень похожие устройства.
Однако, даже если принципы почти одинаковы, можно увидеть несколько отличий в механизмах охлаждения.Другими словами, если вы поймете механизмы, вы начнете видеть различия между чиллером и морозильником. Давайте подробно рассмотрим механизмы.

Отличия механизмов чиллера и морозильника

Сначала рассмотрим механизм чиллера. Принцип работы чиллера заключается в том, что жидкость, называемая хладагентом, циркулирующая внутри чиллера, охлаждает намеченный объект.Для производства хладагента используются различные жидкости, в том числе вода, но в любом случае этот хладагент отводит тепло от объекта и охлаждает его. Хладагент вращается внутри чиллера, и отвод тепла от объекта также означает, что температура хладагента повышается. Чтобы повторно использовать его, вам нужно снова снизить температуру, поэтому здесь используется вода или воздух. Температура охлаждающей жидкости снижается за счет использования воды или воздуха, забираемого извне, и охлаждающая жидкость, которая остыла, снова используется для охлаждения намеченного объекта.Таким образом обеспечивается непрерывное охлаждение намеченного объекта. С другой стороны, в морозильной камере охлаждение осуществляется путем создания холодного воздуха за счет обмена теплом между хладагентом и воздухом. Охлажденный воздух создается хладагентом без использования каких-либо жидкостей, таких как циркулирующая жидкость. Возможно, это легче представить, если вы подумаете об этом как о кондиционере. Таким образом, механизмы разные, хотя оба они используются для охлаждения. Если вы вспомните различия между этими механизмами, вам будет легче отличить чиллер от морозильника.
И чиллер, и морозильная камера используют компрессор. Компрессор может сжимать и выпускать газ.
Что касается их различий, то в случае чиллера, как правило, все оборудование, кроме конденсатора, содержится в одном корпусе, включая компрессор. Это уникальная особенность чиллера.
В случае морозильной камеры каждое устройство не упаковано как единая упаковка и находится в разъединенном состоянии. Эти незначительные различия используются для различения чиллера и морозильника.Вы должны понимать разницу между тем, содержится ли оборудование, включая компрессор, в одном корпусе или нет.

Использование в холодильной промышленности

В промышленной сфере для повышения качества и эффективности производства требуются высокоэффективные и высокоточные источники тепла, которые могут подавать большое количество воды при стабильной температуре воды. широкий спектр объектов, таких как фабрики, супермаркеты, развлекательные заведения, гидропоника и аквакультуры.Охлаждение, необходимое для производственного процесса, такое как подавление выделения тепла в производственных и обрабатывающих машинах, охлаждение продуктов и регулировка температуры воды, необходимая для производства, называется «технологическим охлаждением», и это особенно используется для заводов, которые производят охлажденную воду и низкую температурные источники тепла машины. Чиллер используется для охлаждения продуктов, машин и заводского оборудования в самых разных отраслях промышленности, и его содержимое примерно подразделяется на «охлаждение оборудования» и «охлаждение изделий».
Целью охлаждения оборудования является подавление тепловыделения из-за работы технологического оборудования и предотвращение сбоев и ухудшения точности обработки и используется в широком спектре приложений, таких как охлаждение оборудования для производства полупроводников, медицинского оборудования, такого как CT и МРТ, принтеры, станки для лазерной обработки и анализаторы компонентов.
С другой стороны, целью охлаждения изделий является охлаждение тепла, выделяемого при обработке продуктов, а также поддержание и охлаждение температуры, необходимой для обработки и хранения, и используется для охлаждения формованных пластмассовых изделий, изделий из металла, растворителей для нанесения покрытий, резки масло и резервуар для заваривания и приготовленные продукты.

Использование в чиллерах кондиционирования воздуха

В области кондиционирования воздуха обычно используют чиллер, который представляет собой охлаждающее устройство, для охлаждения, но в настоящее время он используется как устройство для охлаждения и нагрева.
Основной механизм состоит в том, чтобы генерировать как охлажденную, так и горячую воду путем теплообмена между охлаждающей водой градирни и хладагентом в охладителе, а функция нагрева и охлаждения реализуется путем транспортировки ее к терминалу нагрева и охлаждения.Чиллер и градирня — очень похожие устройства, но, строго говоря, у каждого из них своя роль. Функция градирни заключается в охлаждении охлаждающей воды в основном в оборудовании для кондиционирования воздуха. Охлаждающая вода с повышающейся температурой охлаждается за счет мощности наружного воздуха для понижения ее температуры.
С другой стороны, чиллеры также используются для охлаждения жидкости внутри машины, но их цель — не только охлаждение.
Чиллер предназначен для использования энергии наружного воздуха и воды для поддержания заданной температуры на постоянном уровне.Следовательно, его можно использовать для охлаждения или обогрева. Поскольку необходимо постоянно поддерживать постоянную температуру, это не ограничивается охлаждением. Конечно, он часто используется для охлаждения, но иногда он используется для обогрева, что является основным отличием чиллера от градирни. Зная эту разницу, вы сможете понять механизм и структуру градирни.

Градирни используются для кондиционирования воздуха в зданиях и используют наружный воздух для охлаждения охлаждающей воды.Охлаждающую воду можно повторно использовать, охлаждая ее, и вы можете продолжать использовать ее таким образом, чтобы обеспечить циркуляцию оборудования для кондиционирования воздуха и т. Д. Без градирни воду нельзя охлаждать, и когда температура охлаждающей воды постоянно растет, она становится непригодным для использования.

Чиллер забирает и охлаждает целевое устройство. Удаленное тепло должно отводиться самим чиллером, и в качестве метода отвода тепла есть те, которые используют хлорфторуглероды, называемые хладагентами, и те, которые состоят из водяных контуров, в которых циркулирует вода.Существуют различные способы охлаждения, например, с воздушным охлаждением и с водяным охлаждением.

Это тип системы, которая направляет ветер в теплообменник и охлаждает хладагент воздухом. Внутри чиллера есть встроенный двигатель вентилятора, и его легко установить, но поскольку выхлопное тепло генерируется в помещении, вытяжное оборудование может потребоваться в ограниченном пространстве. Сжатый в морозильной камере (компрессоре) газ охлаждается конденсатором (радиатором) и сжижается.Он состоит из цикла газообразного хладагента и цикла циркулирующей воды, а газообразный хладагент используется в качестве теплоносителя для охлаждения циркулирующей воды.
При пропускании сжиженного газа через расширительный клапан давление снижается, и он становится охлаждающим газом, а водяной охладитель (теплообменник) обменивается теплом с циркулирующей водой для охлаждения циркулирующей воды. Поскольку нет замерзания или засорения, уход за аквариумом прост. Кроме того, в случае чиллера с воздушным охлаждением теплота испарения из-за испарения дождевой воды снижает температуру радиатора, когда дождевая вода попадает в градирню во время дождя, и потому что температура падает из-за испарения дождевой воды вокруг чиллера с воздушным охлаждением эффективность охлаждения может поддерживаться независимо от повышения влажности, так что эффективность охлаждения повышается даже при высокой влажности.

Это тип системы, в которой для охлаждения воды используется градирня. Для холодильника требуется охлаждающая вода, но она дает такие преимущества, как отличная эффективность охлаждения и не выделяет тепло в помещении.
Чиллер с водяным охлаждением, который использует воду, которая активна в области крупномасштабного кондиционирования воздуха, в качестве хладагента, упоминается как естественный чиллер (абсорбционный чиллер) и принимается как холодильник с источником тепла для центрального кондиционирования воздуха. кондиционирования воздуха для средних и крупных зданий.Конфигурация системы состоит из испарителя, абсорбера, регенератора и конденсатора и производит охлажденную воду (горячую воду) с контролем давления за счет циркуляции хладагента, запечатанного в оборудовании (устройство циркуляции охлаждающей воды).
Это цикл охлаждения, но при изменении давления хладагента в оборудовании, охлажденная вода (горячая вода) получается путем изменения ее состава на газ и жидкость (скрытая теплопередача) внутри самолета. Его можно стабильно эксплуатировать в течение всего года, и возможна компактная конструкция, позволяющая устанавливать его в небольших помещениях.

Механизм абсорбционного чиллера

Абсорбционный охладитель охлаждает внутреннюю часть холодильника, используя свойство отвода тепла от окружающей среды, когда охлаждающее устройство окружено водным раствором естественного хладагента аммиака и водородом, и аммиак испаряется.Благодаря технологии, не требующей каких-либо приводных частей, таких как компрессоры и вентиляторы, используемые в обычных чиллерах, система охлаждения может работать без вибрации и шума.
Водно-аммиачный раствор хладагентов, используемый абсорбционным чиллером, представляет собой естественный хладагент с нулевым потенциалом разрушения озона (ODP) и потенциалом глобального потепления (GWP).
Помимо предоставления отличных решений для энергосбережения и защиты окружающей среды, он также способствует снижению корпоративных расходов.

Одной из основных особенностей является то, что он предлагает высокую степень свободы при проектировании места установки основного блока и системы водяных трубопроводов. В чиллере используется метод производства охлажденной воды и подачи воды в змеевик с охлажденной водой кондиционера, поэтому в зависимости от комбинации его можно использовать для различных целей, таких как большие мощности и большие пространства. С другой стороны, как правило, нет необходимости учитывать разницу в высоте трубы хладагента и ограничение длины трубы, как в случае типа с прямым расширением (кондиционер).
Кроме того, можно использовать пар и горячую воду, такие как заводское выхлопное тепло, и можно построить когенерационную систему, которая использует отходящее тепло (горячую воду) генератора.

При выборе чиллера важно согласовать функции, производительность и характеристики чиллера с условиями использования и статусом оборудования. Если пренебречь этой работой по согласованию, она может не продемонстрировать ожидаемую производительность при фактической эксплуатации, а также возможно, что охлаждаемое оборудование и сам чиллер могут вызвать проблемы.
Помимо проблем с заданной температурой и количеством тепла, которое необходимо охладить, высота подъема трубопровода, соединяющего охлаждаемые объекты и чиллер, может изменяться из-за толщины, длины и формы трубопровода, поэтому выбор типа чиллера является не так просто по сравнению с другим оборудованием.
Чтобы правильно выбрать чиллер, сначала определите температуру циркулирующей воды, а затем определите метод охлаждения из окружающей среды установки, будь то охлаждение с воздушным или водяным охлаждением.
После определения охлаждающей способности охлаждаемого оборудования и производительности насоса вы можете переходить к выбору чиллера. Важно сделать выбор при подтверждении условий использования с этими процессами.

Холодопроизводительность — важное значение, которое можно использовать в качестве ориентира для диапазона рабочих температур, определяющего, насколько чиллер с охлажденной водой может охладить намеченный объект (объект, который нужно охладить). Единица измерения холодопроизводительности чиллера является фиксированной и обычно выражается в Вт (ваттах).Однако легче рассчитать с помощью ккал / ч, поэтому мы будем использовать ккал / ч для объяснения здесь (1 кВт = 860 ккал / ч).
Различные условия фиксируются и рассчитываются в зависимости от того, какое это значение используется в качестве теплоносителя и какова его мощность. Однако есть и другие элементы, такие как самонагревание охлаждаемого объекта, большая разница с комнатной температурой и высокая степень эндотермии, так что, строго говоря, есть некоторые аспекты, которые трудно понять. но в качестве приблизительного метода расчета используется следующий метод.

Q: 0,07 x Cb x γb x Lbx (Tout - Tin)
Q: Холодопроизводительность (невозможная мощность) (кВт)
Cb: Удельная теплоемкость циркулирующей воды (кал / г ℃)
* Вода составляет прибл. 1,0 кал / г ℃
γb: Плотность циркулирующей воды (г / м³)
* Вода прибл. 1,0 г / м³
Lb: Объем циркулирующей воды (ℓ / мин)
Tout: Температура на выходе из нагрузки (℃)
Олово: Температура на входе нагрузки (℃)

Основы чиллеров — HVAC Investigators

Когда претензия о повреждении чиллера попадает на ваш стол, вы должны быть готовы к сопутствующим сложностям. Эти системы часто бывают сложными и специализированными в зависимости от пространства или оборудования, которое они охлаждают, а это означает, что они создают свои собственные проблемы для страховых агентов, таких как вы. Если вы не знакомы с этим сложным охлаждающим оборудованием и работаете над претензией, в которую входит такое оборудование, вам нужно знать основы.

Водопроводные трубы для чиллерной системы

Как работают чиллеры?

Чиллеры отводят тепло из помещения, в котором требуется климат-контроль, так же, как это делает традиционная сплит-система или агрегат, но для этого в них используется вода (или водный раствор) вместо воздуха.Есть два типа чиллеров: с водяным охлаждением и с воздушным охлаждением. Они работают одинаково на протяжении большей части процесса, пока хладагент не достигнет конденсатора, и оба они описаны в следующих разделах.

Чиллеры с водяным охлаждением

Схема A

Процесс охлаждения начинается, когда вода поступает в испаритель из первичного возврата, где тепло передается от воды хладагенту.

Охлажденная вода затем направляется в резервуар для воды через первичный источник (показан синим цветом , ), где водяной насос распределяет ее по различным помещениям с климат-контролем.Поскольку тепло всегда переходит от горячего к холодному, как указано во втором законе термодинамики, охлажденная вода поглощает тепло окружающей среды кондиционируемого помещения в устройстве обработки воздуха. Затем вентилятор нагнетает охлажденный воздух в пространство через воздуховоды. Затем более теплая вода возвращается в чиллер для повторного охлаждения.

Тем временем, тепло, поглощаемое хладагентом (путь, показанный в , зеленый ) в испарителе, необходимо передать, чтобы позволить хладагенту поглотить больше тепла.Хладагент с низким давлением и высокой температурой перемещается из испарителя в моторный компрессор, который увеличивает давление и температуру.

После этого хладагент поступает в конденсатор. В чиллерах с водяным охлаждением вода окружает трубы хладагента и забирает тепло (путь показан красным) . Затем вода перекачивается в градирню для отвода тепла. После конденсации хладагент проходит через расширительный клапан для снижения давления (и температуры), а затем возвращается в испаритель, где процесс начинается снова.

Чиллеры с воздушным охлаждением

Диаграмма B

Как и в чиллерах с водяным охлаждением, процесс начинается с первичного возврата, подающего теплую воду в чиллер. В испарителе тепло передается хладагенту, и вода проходит через первичный источник в охлаждаемое пространство. Хладагент проходит через компрессор, повышая давление и температуру, а затем достигает конденсатора. Здесь вентиляторы циркулируют наружный воздух через конденсатор, который поглощает тепло от хладагента (опять же, второй закон термодинамики диктует, что горячее переходит в холод), прежде чем отводить это тепло в окружающий воздух.Затем хладагент проходит через расширительный клапан (как и раньше) и возвращается в испаритель.

Где используются чиллеры?

Чиллеры

имеют несколько применений и иногда предпочтительнее традиционных сплит-систем или агрегатов, поскольку вода проводит тепло лучше, чем воздух. Это также объясняет, почему чиллеры с водяным охлаждением известны своей стабильностью и эффективностью по своим характеристикам и более длительным сроком службы, чем их аналоги с воздушным охлаждением. Чиллеры с водяным охлаждением распространены на средних и крупных объектах (при условии, что они имеют достаточное водоснабжение), таких как аэропорты, больницы, отели, торговые центры, коммерческие здания и т. Д. (На фото: портативный чиллер)

Чиллеры с воздушным охлаждением более распространены на предприятиях малого и среднего размера, где пространство и вода могут быть ограничены. Стоимость установки и обслуживания этих чиллеров ниже, чем у их аналогов с водяным охлаждением, но они обычно имеют более короткий срок службы. Эти чиллеры обычно используются в ресторанах, на корпоративных и спортивных мероприятиях, а также во временных сооружениях.

Чиллеры также часто используются в промышленных или медицинских целях.Монтажное оборудование, строительные площадки, лазеры, аппараты МРТ и различное другое мощное оборудование и объекты могут потребовать охладителей для поддержания приемлемой температуры.

Общие проблемы, влияющие на чиллеры

Коррозия

В чиллерах

используются металлические трубы (обычно из меди или углеродистой стали) для передачи воды между чиллером и помещением с климат-контролем. Простое присутствие кислорода в воде может вызвать коррозию, но если вода и трубы обрабатываются должным образом, это может значительно снизить риск.Однако при недостаточной очистке воды в систему могут попасть отложения, минералы и бактерии. Если есть накопление осадка или бактерий, которые вызывают дифференциацию уровней оксигенации, металлы могут начать коррозию. Кроме того, любая точка, где используются два разных металла, может подвергаться риску коррозии из-за их различных электрохимических свойств. Независимо от того, как происходит коррозия, она может вызвать утечки, которые повредят чиллер, снизят его эффективность и, возможно, повредят зону вокруг чиллера.

Компрессор для чиллера

Плохое обслуживание

Эти сложные машины требуют тщательного обслуживания, чтобы поддерживать их в рабочем состоянии. Если не предпринять надлежащих мер, чиллер может подвергнуться коррозии, засориться, потерять эффективность или испытать ряд других проблем. Например, если не проводится надлежащая очистка воды или если открытые градирни не очищаются, в систему могут попасть отложения или твердые частицы, что приведет к засорению труб и ухудшению теплопередачи.Конденсатор чиллера с воздушным охлаждением может забиться мусором или налипнуть на грязь, что также снижает эффективность.

Проблемы с электрикой

Электрические системы внутри чиллера тщательно спроектированы и не менее сложны, чем остальная часть машины. Их легко вывести из равновесия из-за скачков высокого напряжения или износа. Если возникает проблема с заземлением или сбой питания, чиллер может обнаружить это и выключиться. Перегрузка чиллера может вызвать его перегрев, что, скорее всего, приведет к выходу из строя.Провода и кабели могут ослабнуть или повредиться после технического обслуживания или из-за небрежности, что может привести к неисправности чиллера.

Мы можем помочь урегулировать претензии по чиллерам

Претензии к чиллеру — это не прогулка по парку — некоторые компоненты могут выйти из строя и привести к отказу всей системы, и источник не всегда может быть очевиден. Для правильного обращения с ними может потребоваться экспертное заключение. Если вы обрабатываете претензию по чиллеру, позвольте нам помочь! Наши обученные специалисты задокументируют повреждения, а наши специалисты составят исчерпывающий отчет с указанием повреждений, причин убытков и затрат, связанных с ремонтом или заменой.

Облегчите себе урегулирование претензий по чиллерам. Подайте заявку сегодня!

Как работает чиллер HVAC и почему он идеально подходит для лета!

Чиллеры с воздушным охлаждением воды, верхняя часть крыши

Летом всем нравятся прохладные напитки и прохладный воздух, и чиллер HVAC может дать вам и то, и другое! Прочтите эту статью, чтобы узнать, как именно работает чиллер HVAC!

Пока вы с нетерпением ждете жарких летних месяцев, вы, вероятно, получите свой кондиционер в отличной форме.

Но как вы когда-нибудь задумывались, как работает чиллер HVAC и почему это важно?

Если у вас нет, эта статья поможет вам узнать, как это сделать. Читайте дальше.

Что такое чиллер?

Назначение чиллеров, промышленных или HVAC, — отводить тепло из одного места в другое для охлаждения.

Чиллеры, как правило, используют воду или жидкость другого типа для ее обработки через часть оборудования, которую они пытаются охладить.

Насосный механизм в чиллерах перерабатывает воду или раствор гликоля и передает его в насосную систему для охлаждения желаемой зоны.

Чиллеры служат для охлаждения различных продуктов, а не только блоков HVAC. Они используются для охлаждения продуктов, оборудования, водоохладителей, литья под давлением, производства продуктов питания и напитков и многих других.

Что представляют собой компоненты чиллера HVAC?

Большинство чиллеров HVAC состоит из четырех компонентов: компрессора, испарителя, конденсатора и терморегулирующего клапана.

Компрессор: В большинстве компрессоров HVAC используется поршневой паровой насос, работающий от электродвигателя.

Испаритель: Назначение испарителя — отвод тепла от воды снаружи для охлаждения компонентов чиллера изнутри.

Конденсатор: Конденсатор передает тепло после того, как оно прошло через хладагент, для охлаждения внешней части системы.

Терморегулирующий клапан (дозатор хладагента): Этот клапан отвечает за поток и давление хладагента.

Как работает чиллер HVAC?

Чиллер HVAC работает, изменяя физическую форму хладагента, чтобы передать тепло из одного места в другое.

Во время процесса охладитель переходит с жидкости на газ, а после выделения тепла возвращается в жидкую фазу.

Цикл охлаждения чиллера HVAC

Компрессор> Конденсатор: Сначала компрессор перекачивает горячую жидкость или хладагент в конденсатор. Затем хладагент перемещается в холодную воду, расположенную снаружи компонента.

Конденсатор> Дозирующее устройство: Жидкость протекает через дозирующее устройство, где поток будет регулироваться.Жидкий хладагент должен упасть под давлением, чтобы снизить температуру кипения.

На этом этапе жидкость превращается в газ.

Дозирующее устройство> Испаритель: Следующая стадия превращения газа в пар. Когда хладагент превращается в пар, он поглощает тепло снаружи чиллера для охлаждения окружающей его области.

Испаритель> Компрессор: Теперь теплый газ перемещается от испарителя к компрессору. В компрессоре температура и давление снова слышат газ.

Затем хладагент поступает в конденсатор и выделяет тепло, и цикл начинается снова.

Вот как работает чиллер HVAC

Вы наслаждаетесь прохладным воздухом вашего блока HVAC в жаркие летние месяцы, но теперь вы знаете, как он работает.

Если у вас возникли проблемы с охладителем HVAC, вам может потребоваться ремонтная служба.

Свяжитесь с нами, чтобы запланировать обслуживание с Эйманом.

Чиллер Что это? — Dillett Mechanical — Коммерческое промышленное ОВК

Короткий ответ — это оборудование для подачи охлажденной воды.Но это еще не все.

Короткий ответ — это оборудование для подачи охлажденной воды. Но это еще не все. Чтобы обеспечить охлажденную воду, чиллер должен работать вместе с другим оборудованием. В следующем примере охлажденная вода подается чиллером с водяным охлаждением, работающим вместе с градирней и подающим охлажденную воду на технологическое оборудование. Мы хотели бы дать вам обзор того, как работает система и почему важно обслуживать оборудование.

В здании используются различные процессы, для которых требуется охлажденная вода. Вентиляционная установка, обеспечивающая охлаждение вашего офиса, — лишь один из примеров. В промышленном применении в некотором механическом оборудовании используется охлажденная вода для охлаждения частей оборудования во избежание перегрева.

Процедуры чиллера / градирни / технологического оборудования состоят из трех «контуров». Контур 1 Вода перекачивается из испарителя чиллера в технологическое оборудование и обратно.Контур 2 Тепло от охлажденной воды поглощается испарителем чиллера и отводится из конденсатора чиллера в воду градирни. Контур 3 Вода перекачивается из градирни в конденсатор чиллера и обратно.

Контур 1 От испарителя чиллера к технологическому оборудованию. Вода перекачивается между испарителем и технологическим оборудованием по замкнутой системе. Вода в системе с замкнутым контуром должна подвергаться химической обработке, но не требует такого же внимания, как система с открытым контуром между конденсатором чиллера и градирней.

Контур 2 Испаритель и конденсатор чиллера. Испаритель представляет собой теплообменник, в котором тепло, захваченное потоком технологической воды, передается потоку охлаждающей жидкости. По мере передачи тепла хладагент испаряется, превращаясь из жидкости с низким давлением в пар с низким давлением, в то время как температура технологической воды снижается до желаемой температуры воды на выходе.

Затем парообразный хладагент низкого давления поступает в компрессор, который выполняет две функции.Во-первых, он удаляет пары хладагента из испарителя и гарантирует, что давление / температура хладагента в линии хладагента испарителя остается достаточно низкой для поглощения технологического тепла с правильной скоростью.

Во-вторых, он повышает давление / температуру выходящего пара хладагента, чтобы гарантировать, что его температура достаточно высока для выделения тепла, когда он достигает конденсатора, где хладагент возвращается в жидкое состояние.

Контур 3 Градирня к конденсатору чиллера.Вода между градирней и конденсатором чиллера — это открытая система. Вода перекачивается из градирни в конденсатор чиллера для поглощения тепла, а затем возвращается в градирню, где тепло отводится в атмосферу.

Вода, которая подается из источника воды в градирню для поддержания надлежащего рабочего уровня, содержит минералы и отложения, обычно присутствующие в воде. Воздух проходит через воду, протекающую через градирню, для ускорения испарения, которое отводит тепло от воды.Минералы и отложения в водопроводе, в сочетании с мусором в воздухе, таким как пыль и грязь, со временем будут откладываться на трубках конденсатора, снижая его способность передавать тепло от хладагента конденсатора к воде градирни, что снижает мощность и эффективность чиллера. Чтобы восстановить более эффективный уровень обслуживания чиллера, необходимо ежегодно очищать трубы чиллера.

Если ваш чиллер отключен на зимние месяцы, сейчас самое время запланировать ежегодное техническое обслуживание.Что касается чиллеров, которые используются для процессов, которые выполняются круглый год, мы будем работать в соответствии с вашим графиком, чтобы найти наилучшее время для выключения чиллера для выполнения необходимого обслуживания, чтобы вернуть чиллер к оптимальной эффективности. Если у вас есть какие-либо вопросы по поводу вашего чиллера, градирни или технологического оборудования (или любого другого оборудования в этом отношении), не стесняйтесь обращаться к нам. Мы готовы ответить на все вопросы о вашем оборудовании.

Что такое чиллерные системы? — Группа Северн

Системы кондиционирования воздуха HVAC необходимы в коммерческих зданиях как средство создания охлаждающего эффекта.Цель состоит в том, чтобы компенсировать тепло, получаемое зданием из-за многих внутренних и внешних нагрузок. Некоторые из этих нагрузок для внешнего воздействия включают солнце, ветер и температуру наружного воздуха. К внутренним факторам относятся влажность от людей, освещение, электрическое или механическое оборудование.

Два типа чиллерных систем

Чиллерные системы устанавливаются в коммерческих зданиях для обеспечения надлежащего контроля температуры. Существует два типа чиллеров: чиллеры с водяным охлаждением и чиллеры с воздушным охлаждением. Обе системы охлаждения используются для охлаждения жидкостей или осушения воздуха как на коммерческих, так и на промышленных объектах.

Компоненты, из которых состоят чиллеры с водяным охлаждением и чиллеры с воздушным охлаждением, очень похожи. Каждый продукт содержит испаритель, конденсатор, компрессор и расширительный клапан. Основное различие заключается в том, используется ли вода или воздух для охлаждения конденсатора.

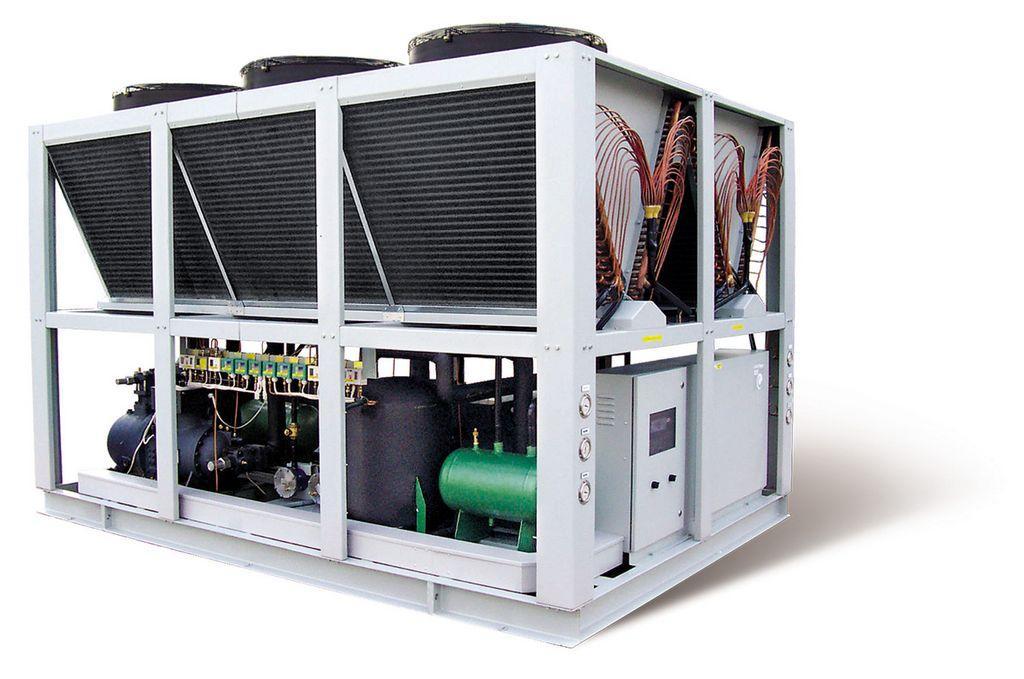

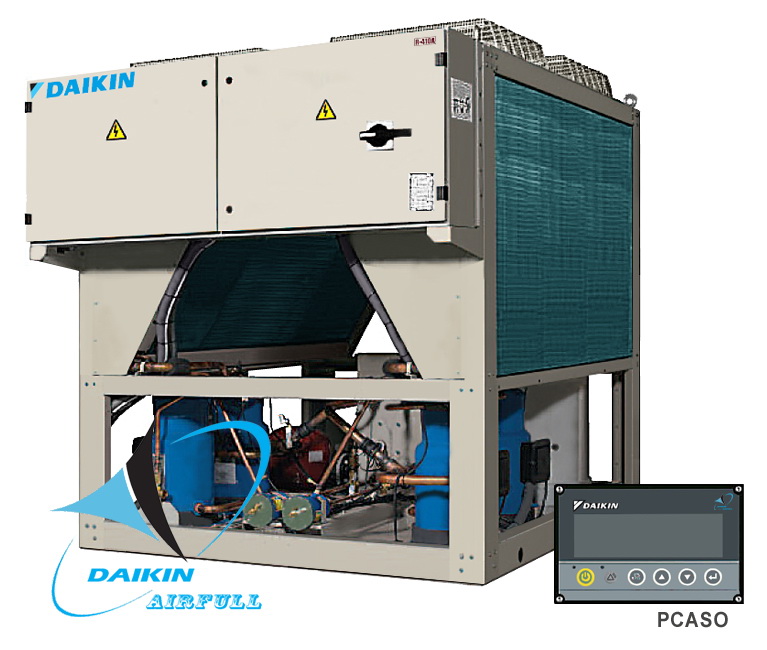

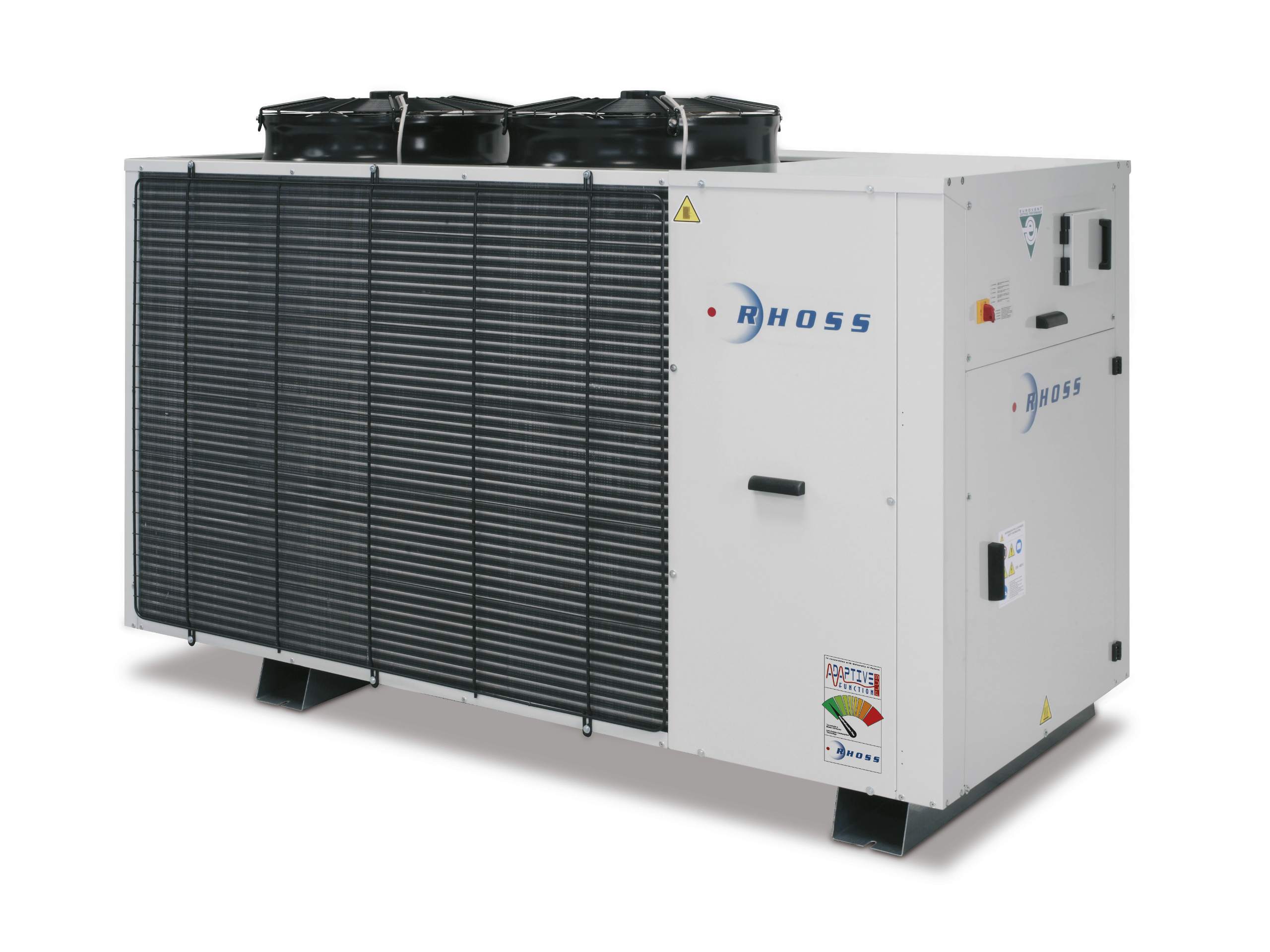

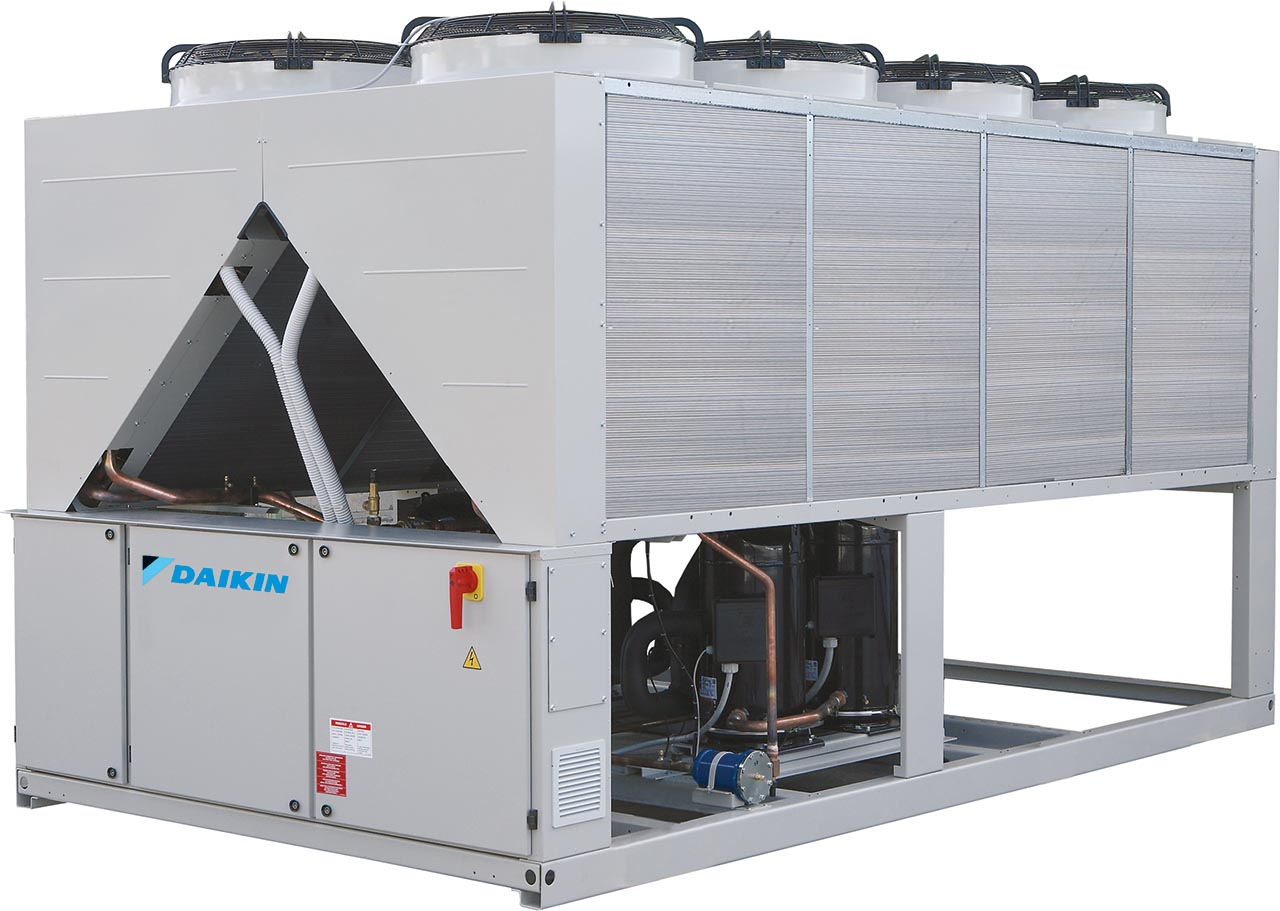

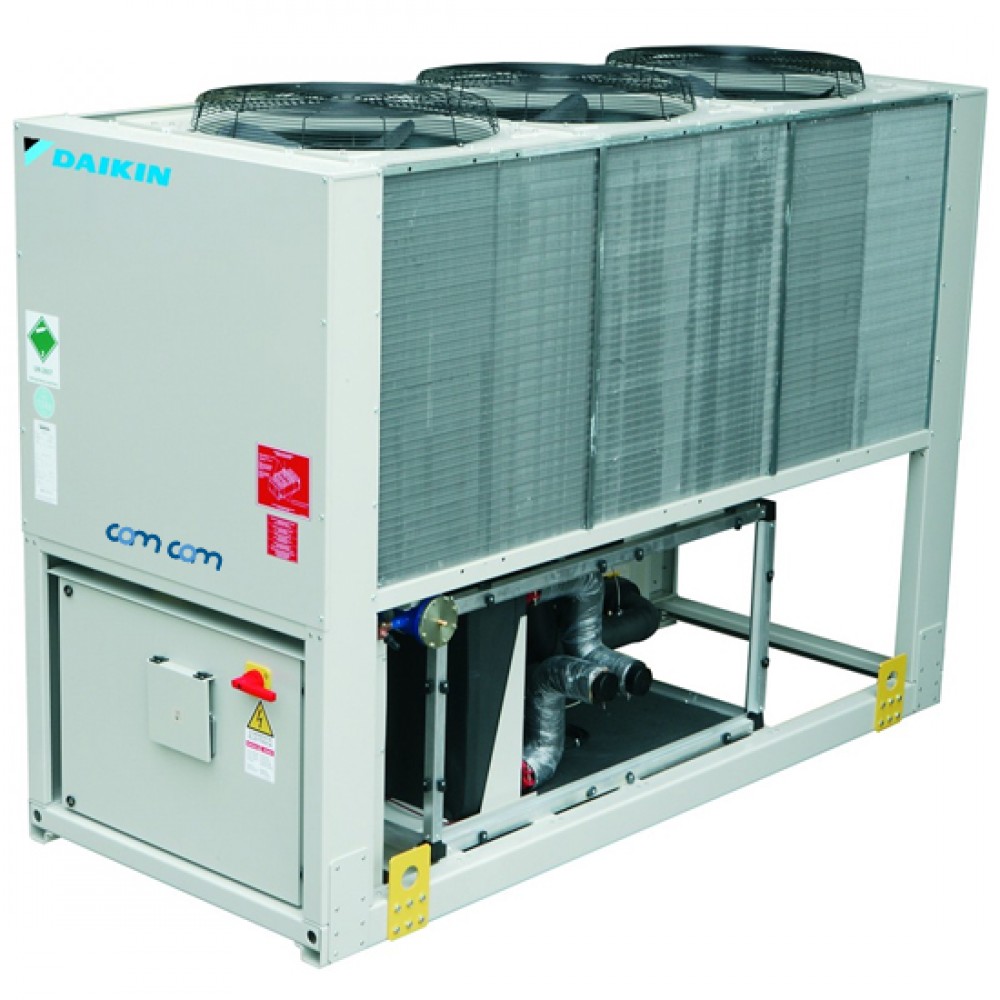

1. Чиллеры с воздушным охлаждением
Воздухоохладители

обычно дешевле в установке и не требуют градирен. Кроме того, они не работают так долго и менее эффективны, чем чиллеры.

Обычно чиллеры с воздушным охлаждением устанавливаются в небольших зданиях, поскольку для этих систем требуется больше воздуховодов, чем для чиллеров с водяным охлаждением.Блоки также содержат все свои компоненты, упакованные в один шкаф, называемый блоком охлаждения. Воздуховоды проходят через все здание в каждую зону от одного блока HVAC. Чиллеры с воздушным охлаждением, как правило, менее энергоэффективны, особенно когда точка между базой и обслуживаемой зоной находится на значительном расстоянии. Эффективность также снижается, если несколько участков обслуживаются одним агрегатом.

2. Чиллеры с водяным охлаждением

Если вам не хватает места и потока воздуха, чиллеры — отличное решение.Однако для чиллеров требуются градирни.

В более крупных коммерческих зданиях и различных кампусах зданий для охлаждения будет использоваться холодильная установка. В этих системах холодная вода генерируется и затем направляется по всему зданию в другие вентиляционные установки, обслуживающие отдельные жилые помещения, отдельные этажи или несколько этажей. Отдельные воздуховоды затем проходят от каждого воздухообрабатывающего устройства к зонам. Системы на основе охлажденной воды приводят к гораздо меньшему количеству внутренних воздуховодов, чем воздушные системы, потому что трубопроводы охлажденной воды используются для передачи тепловой энергии от точки выработки до точной точки использования.Кроме того, система на основе чиллера более эффективна с точки зрения использования пространства внутри здания, поскольку компоненты могут быть размещены в другом месте.

Преимущества чиллерной установки

Проще говоря, холодильная установка — это совокупность отдельных компонентов, выбранных для совместной работы в качестве системы. Хотя установка и немного сложнее в эксплуатации, холодильная установка более затратна по сравнению с блочными холодильными установками. Эти преимущества включают более высокую энергоэффективность, лучшую управляемость и более длительный срок службы.Кроме того, система на основе чиллера более эффективна с точки зрения использования пространства внутри здания, поскольку компоненты могут быть размещены в другом месте.

В больших коммерческих зданиях промышленные чиллеры обычно размещаются в помещениях с механическим оборудованием, в непосредственной близости от процесса, в котором они охлаждаются. Некоторые промышленные чиллеры могут располагаться непосредственно рядом с технологическим процессом, в зависимости от размера чиллера и компрессора. Архитекторы и инженеры могут спроектировать систему для размещения устройства на открытом воздухе.

Работаем с архитекторами и инженерами

Группа компаний «Северн» имеет опыт работы с инженерами и архитекторами, чтобы помочь в разработке наиболее эффективных систем отопления, вентиляции и кондиционирования воздуха в вашем здании. Независимо от того, является ли ваша структура одноэтажным торговым центром или многоэтажным городским зданием, мы можем сформулировать наиболее экономичное и энергоэффективное решение для ваших нормативных требований к микроклимату в помещении. Свяжитесь с нами, чтобы назначить консультацию.

доля Color Fire 12 февраля 2016

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
