Что такое агв в частном доме: что это такое, инструкция по монтажу газового котла своими руками, видео, цена, фото

Содержание

Газовые котлы АГВ для частного дома — технические характеристики

Массовая газификация, начатая в СССР в середине 60-х годов прошлого века, дала возможность владельцам частных подворий изменить способ отопления жилища. Для этого промышленностью страны выпускались газовые котлы, которые имели общее для всех моделей обозначение АГВ — аппарат (по другой версии «агрегат») газовый водогрейный. Особой популярностью пользовались газовые котлы из Жуковского — подмосковного города, тесно связанного с авиационной и космической промышленностью. Газовые котлы АГВ для частного дома выпускаются там до сих пор, их конструкция практически не претерпела изменений, а в названии появилась буква «О» — АОГВ.

Газовый котёл АГВ-80

В чем разница АГВ и АОГВ

Котлы АГВ из города Жуковского можно считать таким же техническим раритетом, как и автомобили УАЗ. Причем они схожи по надежности и неприхотливости в эксплуатации.

Первоначально выпускались газовые котлы АГВ-120 и АГВ-80. Цифра в аббревиатуре — это объем воды в литрах. Она характеризует мощность котла, что для рядового пользователя удобно, поскольку число совпадает с максимально возможной отапливаемой площадью.

Современные газовые котлы АОГВ (аббревиатура расшифровывается как «Агрегат Отопительный Газовый Водогрейный») — это более производительные устройства, мощность которых находится в пределах от 11,6 до 29 кВт. Цифра в их модельном индексе обозначает именно этот параметр, а для определения возможной отапливаемой площади ее надо умножить на 10. Их конструкция претерпела небольшие изменения. Например, жаровая труба сделана конусообразной и поделена на три секции (цифра 3 в индексе), что позволило повысить КПД устройства с 0,8 до 0,9. Кроме того, часть моделей оснащается дополнительным водяным контуром (водонагревателем), использующимся для горячего водоснабжения. О его наличии сообщает литера «К» в индексе — АКГВ.

Для удобства пользователей и расширения возможностей выбора, выпускаются котлы трех типов оснащения:

  • Эконом — вся арматура и автоматика российского производства.
  • Универсал — в наиболее ответственных узлах используется импортная автоматика.
  • Комфорт — вся арматура и автоматические приборы итальянского производства.

Таблица. Технические характеристики котлов АОГВ, которые производит Жуковский машиностроительный завод

ХарактеристикаМодель
АОГВ-11,6-3АОГВ-17,4-3АОГВ-23,3-3АОГВ-29-3
Мощность горелки (кВт)11,617,423,329
Отапливаемая Smax2)116174233290
ТопливоПриродный или сжиженный газ
Рабочее давление газа (Па)1274 — природный
2940 — сжиженный
КПД отопления (%)86888889
Рабочее давление в котле (кПа)100
Габариты (мм)850×310×4121050×420×480
Масса (кг)30
49
5255
Тип установкиНапольный
Диаметр газоотвода (мм)117135140
Диаметр магистралей (газ-отопление) в дюймах½ - ½¾ - 2

Конструкция АГВ

Газовый котел АОГВ имеет газотрубную конструкцию с вертикальным расположением жаровой трубы и устанавливается на пол. Круглая горелка располагается снизу. Воздух, потребный для горения, поступает через нижние отверстия в кожухе. Удаление продуктов горения происходит естественным путем, через трубу дымохода вверху, у основания которого находится колпак тягопрерывателя с дверцей.

Конструкция газового агрегата АГВ-80

Жаровая труба поделена на секции так называемыми турбулизаторами, которые провоцируют завихрение потока отходящих газов, снижают его скорость и увеличивают КПД устройства.

Патрубок подключения прямой магистрали системы отопления смонтирован на верхней крышке котла. Обратки — на боковой. Газовый котел АГВ-80 отличается от АГВ-120 тем, что топливная магистраль с запорной арматурой находится на внешней стороне и не имеет кожуха.

В комбинированных моделях (с литерой «К») имеется змеевик, обхватывающий жаровую трубу изнутри. Он обеспечивает подачу горячей воды в систему водоснабжения.

Автоматика котла прекращает подачу газа в трех случаях:

  1. При падении тяги.
  2. Падении давления в топливной магистрали.
  3. Отрыве пламени или произвольном прекращении горения.

Подключения к электрическим сетям не требуется, устройство полностью автономно. Кожух котла делается круглым или квадратным, что зависит от типа исполнения — «Эконом», «Универсал» или «Комфорт».

Конструкция газового агрегата АГВ-120

Принцип работы

Вода в котле циркулирует естественным путем — по термосифонному принципу. Нагрев происходит от жаровой трубы, по которой проходят горячие газы, исходящие от нижней горелки.

Основным запирающим элементом газовой магистрали является электромагнитный клапан, приводимый в действие термопарой. Чтобы зажечь горелку, надо нажать пусковую кнопку на нем и поднести открытый огонь к трубке запальника. В нагретой термопаре возникает ток, который приводит к срабатыванию электромагнитного клапана. После этого вручную открывается кран подачи газа к горелке, происходит розжиг котла.

Принцип работы котла АОГВ

Для контроля за температурой нагрева в верхней крышке котла имеется муфта, куда устанавливается термометр. Она поддерживается на одном уровне с помощью автоматического терморегулятора, в основе принципа работы которого лежит изменение длины металлического стержня (латунь) при нагревании. Для работы в заданном диапазоне температур его рычаг поворачивается всего на 14°, что является пассивной защитой от неквалифицированных действий.

Если вы хотите поднять верхний предел нагрева, сначала открутите стопорный винт на рычаге управления терморегулятора и поверните его против часовой стрелки, после чего снова закрепите и поверните в противоположную сторону. Конструкция не препятствует действиям, в результате которых вода в котле может закипеть. Поэтому будет лучше, чтобы их осуществлял специалист. Если у вас такового нет, ознакомьтесь с техническим описанием котлов АОГВ и правилами их эксплуатации, перейдя по этой ссылке.

Достоинства и недостатки

АГВ отопление с помощью котлов этого типа позволяет существенно повысить комфорт проживания. Как и любая техника, они имеют свой набор преимуществ и недостатков.

Плюсы

  • Энергонезависимость. Котлу не требуется подключение к электрическим сетям, он будет работать все время, пока в трубе есть газ.
  • Простота. Труба, горелка, бак. Эксплуатация возможна неквалифицированным персоналом, что снижает ее стоимость.
  • Оптимальный КПД — при больших значениях по трубе потечет конденсат, при меньших возрастут расходы на отопление.
  • Относительно небольшие размеры.
  • Приемлемая цена.

Минусы

  • Морально устаревшая конструкция.
  • Конденсация влаги из атмосферного воздуха на нижнем зеркале котла и течь, которая может погасить горелку. Эффект наблюдается до момента достижения теплоносителем температуры в 25-30
    0
    С.
  • Для полного прерывания подачи газа требуется, чтобы остыла термопара. На это уходит до минуты, что может стать фатальным при аварии.
  • Не слишком удачная эргономика — открыты трубопроводы, элементы управления. Трудно согласовать котел с дизайном интерьера.
  • Для розжига горелки необходимо обращение с открытым огнем, что само по себе опасно.

Нюансы выбора

Основным критерием при выборе котла является его мощность. А отличия по уровню технической оснащенности относятся к второстепенным и несущественным. Если модельный индекс содержит цифры, указывающие на объем водяного бака, как в случае с котлами АГВ-80 и 120, то делите их на два и получите оптимальное значение площади отапливаемого помещения. Значения мощности, выраженные в киловаттах, надо умножать на пять. Двукратный запас гарантирует, что в помещениях будет комфортно даже при экстремально низких температурах «за бортом», а также позволит компенсировать теплопотери, если дом ветхий или имеет конструктивные недостатки.

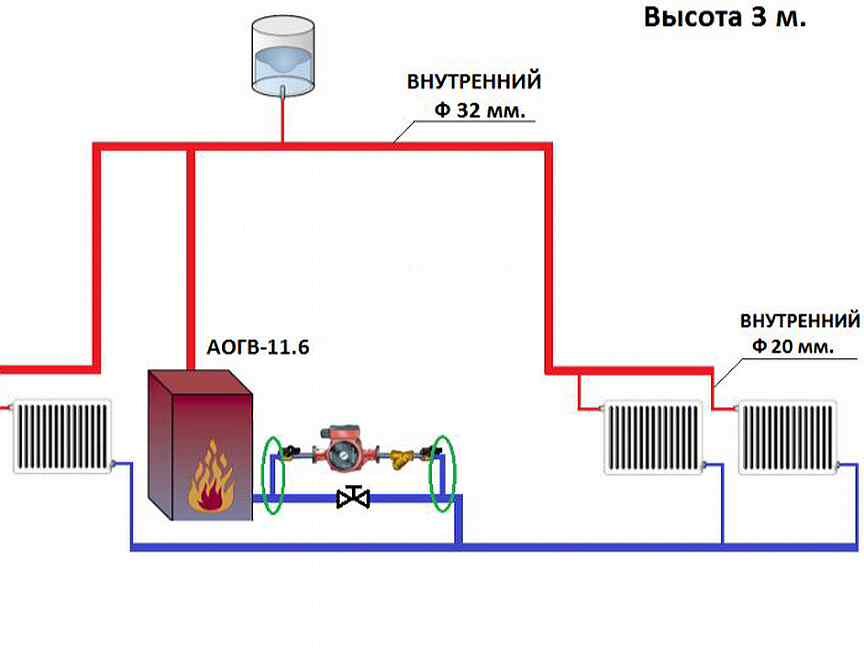

Схема АГВ отопления

АГВ отопление на основе котлов Жуковского механического завода может быть устроено в любом населенном пункте, если он имеет надежное обеспечение магистральным или сжиженным газом. Простота конструкции и независимость от качества электропитания делают их эксплуатацию вполне безопасной и относительно недорогой.

В чем заключается особенность газовых котлов АГВ в системе отопления, смотрите в видео:

АГВ котлы для загородного и своими руками система

Отопительные системы на газе отличаются высоким КПД, надежностью, эффективностью и безопасностью. При этом газовое отопление в частном доме может быть организовано несколькими способами. Причем владельцы домов могут выбирать недорогие и простые варианты отопления или более дорогостоящее оборудование, которое обеспечивает стабильность работы всей системы и ее экономичность.

Какое газоснабжение выбрать: централизованное или автономное?

Автономное газовое отопление подразумевает использование в качестве топлива газа. Без его сжигания отопить дом не получится. При этом может использоваться магистральный или сжиженный газ. Если населенный пункт находится далеко от газовой магистрали, то отличным вариантом станет обустройство газгольдера для хранения сжиженного газа.

По газопроводу подается только природный газ, который состоит из метана. Сжиженная разновидность – это смесь пропана и бутана, которая для хранения и транспортировки помещается в баллоны или газгольдеры. Причем давление в таких емкостях достигает 15-18 атм.

При отсутствии газоснабжения АГВ отопление обустраивают с использованием сжиженного газа. При этом топливо в баллонах вместительностью 50 л использовать невыгодно, потому что емкости придется менять каждые три дня. Намного выгоднее обустроить газгольдер, который вмещает 20 м³ газа. При выборе габаритов емкости учитывают не только отопление дома газом, но и расход топлива на газовую плиту и камин.

На заметку! Для дома площадью 150 м² достаточно газгольдера вместительностью 2-3 тыс. литров. При увеличении площади в два раза объем хранилища повышают до 8-9 тыс. литров.

Если учитывать стоимость подключения, то газопровод намного выгоднее, но эту схему можно реализовать только в газифицированных населенных пунктах. Однако при значительном удалении от магистрали установка газгольдера обойдется дешевле.

Другие особенности использования газгольдеров:

  • не нужно переживать о давлении газа в трубе;
  • простая эксплуатация;
  • нужно не забывать производить заправку;
  • периодически придется вызывать специалистов для проверки безопасности;
  • монтаж системы проходит за 3 дня;
  • при выборе котла отдайте предпочтение универсальным разновидностям, которые работают на сжиженном и природном газе, или тем, которые используют только СУГ (сжиженные углеводные газы).

Выбор котла на газе для отопления дома

АГВ газовые котлы для частного дома бывают настенные и напольные. Настенное оборудование более компактное, но ограничивается по мощности. Для большого по площади дома лучше выбрать напольную разновидность с повышенной мощностью.

Перед тем как выбрать АОГВ для частного дома, нужно определиться с материалом теплообменника. Он может быть чугунным, медным или стальным.

Их особенности следующие:

  1. Наибольшей популярностью пользуются стальные теплообменники, которые сделаны из нержавейки. Этот недорогой пластичный материал менее подвержен трещинообразованию. Однако он не защищен от коррозии при контакте с теплоносителем, которым является вода.
  2. Чугунные теплообменники более тяжелые, но менее подвержены коррозии, чем предыдущая разновидность. Такие устройства обычно применяются в напольных котлах из-за их значительного веса.
  3. Медный змеевик компактный и легкий, но самый дорогой.

Схема системы отопления с газовым котлом зависит от количества контуров в нагревательном оборудовании. Одноконтурные котлы используются только для отопления частного дома. Если нужно еще и подогревать воду для бытовых нужд, то понадобится двухконтурный котел.

На заметку! Для нагревания воды лучше использовать накопительный бойлер, а не проточный нагреватель, потому что он более экономичный.

Выбор камеры сгорания

Для сгорания газа в топке нужен доступ кислорода, который поступает с улицы или непосредственно из помещения, где установлен котел.

Рекомендуем к прочтению:

При этом камера сгорания в котле может быть одной из двух разновидностей:

  • Закрытые камеры подпитываются кислородом через щели между трубами разного диаметра. Для отведения продуктов горения есть специальный внутренний канал.
  • Открытые камеры забирают воздух в топку из комнаты через приточный клапан. Для удаления продуктов горения используется дымоход.

Камеры закрытой разновидности можно применять в помещении любых габаритов, а для удаления продуктов горения использовать коаксиальный дымоход в стене или крыше. Для работы открытой камеры нужна достаточная тяга, чтобы втягивать свежий воздух и удалять продукты горения. Для этого придется сооружать высокий дымоход.

Другие особенности котлов с атмосферной (открытой) горелкой:

  1. Прибор считается энергонезависимым, потому что в нем нет оборудования, потребляющего электрический ток, чего нельзя сказать об агрегатах с закрытой камерой, где для работы вентилятора требуется электричество.
  2. Для установки такого котла нужно выделить специальное помещение с хорошей вентиляцией, которое должно иметь отдельный выход на улицу.
  3. В таком помещении должен быть дымоход и принудительная вентиляционная система.

Конденсационные модели

Принцип работы конденсационных котлов основан на том, что пар, образующийся в результате сгорания газовоздушной смеси не удаляется через дымоход, а в процессе охлаждения отдает свое тепло обратке в отопительной системе.

Хоть температура теплоносителя при этом повышается незначительно, рекуператор выполняет функции дополнительного источника тепла. После этого конденсируемая жидкость отводится посредством специального патрубка в канализационную систему или отдельную емкость.

Внимание! Конденсат из котла является слабоконцентрированной кислотой, поэтому сбрасывать его в септик запрещено, иначе погибнут все бактерии. За час работы котла может образовываться до 4-6 л конденсата.

Что касается дымоотведения, то при использовании конденсационной модели котла применяют коаксиальный дымоход.

Газовое отопление с помощью камина

Цена устройства газового камина сравнима с его дровяными и электрическими аналогами, но стоимость такого отопления дома намного ниже.

Преимущества каминного отопления на газу:

  • не нужно постоянно вычищать золу, как при использовании дровяного камина;
  • не придется контролировать работу топки;
  • не нужно колоть дрова.

В зависимости от типа установки газовые камины бывают островные, пристенные и встраиваемые. Их внутреннее устройство с точностью повторяет газовый котел, у них есть автоматика, горелка и камера сгорания.

Отличия есть в принципах отопления дома. Отопление при использовании нагревательного котла происходит за счет подогрева теплоносителя, а нагревание дома от камина осуществляется за счет конвекции воздуха в районе лицевой панели и корпуса. Они нагреваются за счет горения топлива внутри прибора.

Рекомендуем к прочтению:

Схема водяного отопления загородного дома

Для обогрева загородных домов обустраиваются отопительные системы, в которых в качестве теплоносителя выступает вода или антифриз.

Система состоит из следующих комплектующих элементов:

  1. Водонагревательный котел (с двумя либо одним контуром).
  2. Полипропиленовые или металлические фитинги и трубопроводы.
  3. Байпасы, которые позволяют отключать отдельные радиаторы без остановки всей системы.
  4. Чугунные, стальные, биметаллические или алюминиевые батареи.
  5. Расширительный бак.
  6. Циркуляционный насос (только в системах с принудительной циркуляцией теплового носителя).
  7. Газовое нагревательное оборудование обязательно укомплектовывается системой безопасности, в которую входит термопара и электромагнитный клапан.

В зависимости от схемы разводки такие системы бывают однотрубные и двухтрубные. В первом случае отопительные приборы подключаются последовательно, поэтому температура теплоносителя в каждом последующем приборе снижается. Такая разводка подходит для небольших по площади одноэтажных домов.

При двухтрубной разводке к каждому радиатору подается теплоноситель с одинаковой температурой, что обеспечивает равномерное прогревание всего дома. При необходимости отдельные радиаторы можно отключать от общего контура. Эта разводка идеально подходит для большого по площади дома с несколькими этажами.

В зависимости от принципов тока теплоносителя системы бывают с принудительной и естественной циркуляцией. При принудительном токе за движение жидкости по трубам отвечает циркуляционный насос, а естественная циркуляция происходит за счет разной плотности холодной и горячей жидкости.

Важно! Если в системе два и более контуров, подсоединенных к общему коллектору, то обязательно устанавливают гидрострелку. Благодаря этому устройству исключаются перепады давления и гидроудары.

Расширительный бак может быть открытого и закрытого типа. Для систем с естественной циркуляцией применяют емкость открытого типа. Закрытый бак с двумя герметичными частями, разделенными мембраной, применяется в системах с принудительным током жидкости.

Для небольших одноэтажных построек достаточно систем с естественным током, а для построек с несколькими этажами придется установить насос. При этом протяженность циркуляционного контура ограничивается 30-ю метрами, потому что на большее расстояние насос не сможет подавать воду.

Также можно обустроить комбинированное отопление. В таких системах насос устанавливается на байпасе. Он запускается, если нужно быстро прогреть помещения. Если есть перебои с подачей электроэнергии, то простым переключением рычагов можно перейти на отопление с естественной циркуляцией.

Принципы организации газового отопления

Газовая система отопления частного дома обустраивается в несколько этапов:

  • Сначала изготавливается проект и утверждается в соответствующих инстанциях. Это можно доверить только лицензированным организациям, которые имеют разрешение на выполнение таких проектных работ.
  • После этого закупается необходимое оборудование и комплектующие элементы для системы газового отопления в частном доме.
  • Жилая постройка подключается к магистрали газоснабжения.
  • Производится установка котла, радиаторов отопления и трубопроводов.
  • Система заполняется теплоносителем.
  • Проводится пробный запуск и проверка работоспособности в разных режимах.

После получения всех необходимых документов покупку оборудования и монтаж системы можно выполнить самостоятельно при наличии опыта и необходимых приспособлений. Однако первый пробный запуск и настройку системы нужно проводить только в присутствии работника газовой службы. После этого составляется акт, куда заносятся важные данные об агрегате.

Установка аогв в частном доме своими руками

Установка напольного газового котла — как подключить котел правильно

Об обустройстве автономной газовой отопительной системы задумываются не только владельцы частных домовладений, но и квартир, расположенных в высотных зданиях-новостройках. Только конструкция теплоснабжения, где предусмотрена установка напольного газового котла или навесного теплоагрегата, способна обеспечить комфортное проживание. При этом автономный обогрев обойдется дешевле услуг централизованного обеспечения теплом.

Прежде, чем приступить к монтажу газового котла, потребуется получить специальное разрешение, но главное – это помнить, что от того, насколько правильно выполнены работы, зависит безопасность пребывания людей в доме. Всем домовладельцам следует помнить, что самостоятельное устройство напольного газового котла является делом ответственным и сложным, а оформление соответствующего разрешения обязательной процедурой.
Браться за установку газового напольного теплоагрегата можно только при условии, что имеются финансовые возможности приобрести двухконтурный котел с бойлером и автоматической регулировкой. Также потребуется помещение, позволяющее разместить там газовый напольный котел в соответствии с техническими условиями.

Устройство напольного газового котла

Желательно доверить монтаж напольного газового котла сертифицированным специалистам технических центров, специализирующихся на оказании данного вида услуг, поскольку тогда они оформят все требуемые документы, подготовят соответствующим образом помещение и дадут гарантию на выполненные виды работ.

Если рассматривать устройство простейшего газового котла, то оно несложное: газовая горелка и теплообменник. Не составит труда подключить к прибору воду, газ, дымоход и при необходимости электропитание. Основное требование: оформить все необходимые разрешения, иначе штрафных санкций не избежать.

Хорошим выбором для собственного дома является двухконтурный нагревательный прибор с бойлером и набором автоматики. В устройстве газового котла отопления такого типа имеется автоматическая система, укомплектованная микропроцессором и двойным термостатом, благодаря чему отслеживается температура воздуха на улице и в доме, а согласно параметрам установленных настроек, когда жильцы отсутствуют, температурный режим снижается до санитарного минимума.
В таком котле расход газа где-то на 30-70% меньше, чем в приборах с ручной или полуавтоматической регулировкой. Но у подобных теплоагрегатов все же имеется серьезный недостаток – при отсутствии электроснабжения автоматика не работает и котел функционирует в режиме минимального обогрева. Чтобы не было перебоя с теплоснабжением дома, потребуется организовать аварийное энергообеспечение, что приведет к дополнительным расходам.

Особенности монтажа напольного газового котла

Газовый котел вне зависимости от того, напольная или настенная модель, устанавливать следует согласно нормам и правилам:

  • монтаж напольного газового котла осуществляют в отдельном помещении, которое называется топочной или котельной, площадью не менее 4 «квадратов»;
  • высота потолков – от 2,5 метра;
  • объем помещения должен составлять более 8 м³ при мощности теплоагрегата до 30 кВт, 13,5 м³ при 31 — 60 кВт и 15 м³ при 61 — 200 кВт;
  • обязательно наличие открывающегося окна;
  • ширина двери в котельной не может быть менее 80 сантиметров;
  • отделка топочной должна производиться с использованием негорючих материалов;
  • недопустимо наличие в помещении фальшпола или фальшпотолка;
  • обязательным является обеспечение притока воздуха, поступающего через не закрывающуюся продушину, сечение которой равняется 8 см² из расчета на 1 кВт мощности агрегата.

Если котел обустроен замкнутой камерой сгорания, тогда объем топочной не подлежит нормированию. Вне зависимости от модели котла правила и требования необходимо соблюдать.

Выхлоп теплоагрегата, когда разрабатывается схема подключения напольного газового котла или настенного, выводят в отдельный газоход (прочитайте: «Схема подключения газового котла отопления на примерах»). Запрещается использовать для таких целей вентиляционные каналы, поскольку продукты сгорания могут проникнуть в другие комнаты дома, а в квартирах многоэтажных зданий – к соседям.
К другим требованиям относится:

  • соблюдение длины горизонтального участка газохода в пределах помещения котельной – не больше 3 метров. Углов поворота не может быть больше 3. У газохода должен быть вертикальный выход, поднимающийся над коньком кровли или над фронтоном плоской крыши не менее, чем на один метр. При монтаже дымохода для газового котла использовать следует только цельные материалы, устойчивые к химическим и термическим воздействиям, поскольку при остывании продукты сгорания образуют агрессивные вещества. Слоистые материалы, такие как асбоцементные трубы, можно применять, но если они будут располагаться на расстоянии более 5 метров от выхлопного патрубка;
  • прежде чем выполняется установка напольного газового котла, необходимо, чтобы котельная была правильно подготовлена (детальнее: «Правила установки газового котла отопления — инструкция по установке и подключению»). Пространство перед агрегатом оставляют свободным. На пол под теплоагрегат настилают прочный несгораемый металлический лист размером 1 на 1 метр. Асбоцемент использовать нельзя, поскольку ни пожарники, ни газовики его не признают – он через время истирается, а кроме того, по санитарным нормам в жилом помещении материалы, содержащие асбест, держать запрещается;
  • в котельной не может быть мест наподобие полостей, где смогут накапливаться продукты сгорания или опасная для жизни людей газовая смесь. В том случае, когда газовый прибор планируется использовать для обогрева дома, газовики в обязательном порядке проверят состояние отопительной конструкции в квартире или доме. На горизонтальных участках трубы должны располагаться под уклоном, который не превышает 5 миллиметров на погонный метр по направлению передвижения теплоносителя. В самой высокой точке системы теплоснабжения следует поставить расширительный бак и воздушный клапан. Отопительная конструкция должна выдерживать процесс опрессовки под нагрузкой, равной 1,8 бар.

Может показаться, что правила как подключить напольный газовый котел, жесткие, но газ является взрывоопасным топливом и поэтому все должно быть подсоединено в соответствии с требованиями.

Монтаж даже самой простой модели не разрешается в следующих случаях:

  • если квартира располагается в многоквартирном доме, где отсутствует магистральный газоход;
  • когда в кухне обустроен фальшпотолок, который жильцы не хотят убирать, или капитальная антресоль. Если днище антресоли сделано из картона или дерева, демонтировать ее просто.

В том случае, когда квартира не приватизирована, в ней можно монтировать лишь водогрейный котел, поскольку для газового прибора требуется отдельная котельная, а это означает проведение перепланировки, что вправе делать только владельцы жилья.

В собственном доме поставить разрешается любой котел, ведь топочное помещение может располагаться и вне строения. Желательно, чтобы котельная находилась снаружи здания, тогда у сотрудников надзорных инстанций будет меньше причин сделать замечание и проводить проверки. В отдельной пристройке допускается установка напольного газового котла высокой мощности, что позволяет отапливать не только жилые комнаты, но и хозяйственные помещения.
Для домовладения небольшого по площади оптимальным решением является монтаж настенного котла, поскольку для него не требуется кирпичный или бетонный поддон с 50-сантиметровыми бортами, как для напольного теплоагрегата. Читайте также: «Установка газового котла в частном доме – требования, правила монтажа и использования».

Подготовка к установке напольного котла

До того, как подключить напольный газовый котел, нужно подготовить инструменты, материалы. Также потребуется изучить инструкцию по установке агрегата и руководство по эксплуатации.

Из материалов и инструментов нужно иметь под рукой:

  • цемент и песок;
  • лопату;
  • емкость для приготовления раствора;
  • дрель;
  • молоток;
  • болты и гвозди;
  • деревянную окантовку;
  • трубы для газохода.

Начинать монтаж газового прибора можно только после подготовки места для его расположения. Напольный теплоагрегат необходимо устанавливать на бетонное основание. Стяжку можно заменить ровным металлическим листом. Его подкладывают под ножки котла так, чтобы он выступал на края агрегата минимум на 30 сантиметров. Напольный агрегат должен стоять абсолютно ровно.

В квартирах, расположенных в многоэтажных домах или в объектах индивидуальной застройки, устанавливают котлы с закрытой камерой сгорания, коаксиальный дымоход к ним выводят на улицу через стену помещения. Отверстие для газохода в зависимости от модели котла располагается либо на его задней стенке, либо на верхней панели. Как правило, оно находится сзади и таким образом дымоход можно легко вывести через стену.

Установка напольного газового котла

Когда основание подготовлено, на него помещают прибор так, чтобы расстояние между стеной и задней частью котла позволяло обслуживать и осматривать оборудование. Потом размечают место дымохода. Согласно правилам и требованиям, трубу дымоотвода размещают в стороне на расстоянии от 60 сантиметров и более от оконного проема. Объясняются такие требования необходимостью предотвратить попадание назад в помещение отработанных газов.

Нередко во многих квартирах, расположенных в многоэтажных домах старой застройки, а также на небольших по площади кухнях, газовое оборудование устанавливают непосредственно под окном. Если службы надзора разрешили такой вариант монтажа, дымоход нужно устанавливать подальше от форточки или открывающегося окна.
На месте, где отмечено расположение теплоагрегата, делают отверстие с таким диаметром, чтобы в него свободно прошла труба дымохода (прочитайте также: «Правильное устройство дымохода для газового котла своими руками»). Газовый котел помещают на место и монтируют его вместе с дымоходом. Трубу размещают с уклоном, направленным в сторону улицы. Величину уклона узнают из инструкции производителя, прилагаемой к оборудованию. Наклон трубы необходим, чтобы отводить конденсат из трубы, который образуется в результате разницы температур. Когда установка завершена, трубу дымохода закрепляют в отверстии стены и заделывают при помощи раствора (читайте ещё: «Диаметр дымохода для газового котла — схема и расчет размеров»).

В частных домах котел следует устанавливать в специальном углублении, сделанном ниже уровня пола глубиной 30 сантиметров. На дне кармана выполняют бетонную стяжку, а его стенки штукатурят и пользуются облицовкой из несгораемого материала.

Пример установки напольного газового котла на видео:

Правила установки газового котла в частном доме

Коровин Сергей Дмитриевич

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

Природный газ является наиболее удобным и доступным по цене видом топлива для работы отопительных котлов в домах частной застройки. Трубопроводная система подачи газообразного топлива на горелку, простой розжиг, контроль параметров и остановка делают эксплуатацию газовых отопительных установок простой и не требующей специального обучения. Возможность немедленного прекращения горения при аварийных ситуациях обеспечивает повышенный уровень безопасности во время работы установленного оборудования.

В то же время, существуют специальные требования к установке газового котла в частном доме. Их выполнение является обязательным для всех видов оборудования, с целью обеспечения минимальной степени риска при сжигании взрывоопасного топлива в жилых зданиях и отдельных сооружениях.

Требования к помещениям и воздухообмену

Важным достоинством частного дома, в отличие от городских квартир, является возможность выделения нежилого помещения для установки отопительного оборудования. В действующих нормативных документах приводится ряд требований к размерам и обустройству таких комнат. Основные из них:

  • общая площадь 4 м 2 или больше должна обеспечить возможность размещения котла на расстоянии 350 мм от наружной стены;
  • высота потолка не менее 2,5 метра;
  • уровень пола в топочной не ниже нулевой отметки здания;
  • ширина входной двери от 800 мм, при этом створка должна открываться наружу;
  • обязательное наличие застекленного окна, площадь которого определяется в зависимости от тепловой производительности газового котла;
  • норма освещения установлена 0,03 л/м 2 ;
  • минимальная площадь сечения воздушного канала приточной естественной вентиляции – 8 см 2 на каждый кВт мощности отопительного агрегата.

При организации подачи воздуха, необходимо учитывать его количество, используемое для сжигания газа и еще добавить трехкратный воздухообмен по объему помещения.

Все стены и внутренние перегородки должны быть выстроены из негорючих огнеупорных материалов с пределом огнестойкости не менее 45 минут. Планировка комнаты и устройство вентиляционных каналов не должны способствовать распространению пламени при пожаре.

Объем свободного пространства не занятого установленным оборудованием нормируется в зависимости от мощности установленных котлов:

  • для отопительных агрегатов до 30 кВт – на менее 7,5 м 3 ;
  • 60 кВт – 13,5 м 3 ;
  • более 60 кВт – 15 м 3 .

Монтаж газового котла в частном доме общей тепловой производительностью более 200 кВт запрещается. При этом мощность одного агрегата не должна превышать 100 кВт.

Отвод дымовых газов

Каналы и трубы, предназначенные для удаления продуктов сгорания газа, должны обеспечить нормальный режим горения в топке котла. В связи с этим:

  • поперечное сечение дымоотводящего канала не должно быть менее размеров присоединительного патрубка котла;
  • допускается уменьшать площадь сечения дымохода, если конструкцией отопительного агрегата предусмотрено принудительное удаление продуктов сгорания и подачи воздуха;
  • каналы могут быть расположены внутри капитальных стен и перегородок соответствующей толщины или быть к ним пристроенными;
  • материал для изготовления дымоходов должен быть несгораемым и неподверженным активной коррозии;
  • конструкция дымохода должна предусматривать наличие специального люка для очистки канала от сажи и устройства для слива образующегося конденсата;
  • высота дымовой трубы выше конька крыши или линии под углом 15° при удалении от него.

Все стыковые соединения элементов делаются герметичными и исключающими не только выход продуктов сгорания в помещения, но и возможность подсосов воздуха и уменьшения тяги.

Подготовительные мероприятия

Подготовка к установке газового котла в частном доме начинается с изучения нормативных требований, правил установки газового котла в частном доме, проектных решений по расстановке вспомогательного оборудования, технических характеристик и внутреннего устройства котлоагрегата.

Для разрешения на подключение отопительного котла к газопроводу и подачу газообразного подачу в жилой дом, владелец здания должен подать соответствующее заявление в местную газовую службу, где запрос будет рассмотрен специалистами в течение месяца.

После этого заявителю выдаются технические условия на подключение или мотивированный отказ до полного устранения существующих замечаний. Установка газового котла без получения и выполнения технических условий считается незаконной и может повлечь ответственность хозяина дома, уровень которой определяется последствиями содеянного.

Проект индивидуальной топочной разрабатывается с учетом всех выставленных в условиях технических требований и правил. Производится расчет тепловых потерь здания и определяется мощность котла с учетом расхода горячей воды на хозяйственные нужды.

Готовый проект должен быть согласован в специальной службе надзора газоснабжающей организации. Для этого в месте с ним в контролирующий орган направляется:

  • технический паспорт котла;
  • инструкция изготовителя по монтажу и эксплуатации отопительного агрегата;
  • копия сертификата на его соответствие действующим нормативным документам.

Следующий этап работ заключается в комплектации оборудования и необходимых материалов. Здесь следует обратить внимание на соответствие соединительных фитингов по размерам и шагу резьбы ответным соединениям котла, насосов, баков и другого оборудования предусмотренного проектными решениями.

Необходимо понимать, что оборудование топочной является частью системы отопления и не должно рассматриваться как отдельный изолированный участок дома.

Монтаж котлов в домах индивидуальной застройки

Способ размещения отопительного котла в жилом доме зависит от его конструкции и может быть напольным или настенным. Следует отметить, что напольные модели в большинстве случаев превышают по тепловой мощности навесные источники тепла.

Кроме этого, более свободная схема циркуляции теплоносителя в таких устройствах допускает их установку для работы в автономных системах отопления с естественной циркуляцией.

Монтаж напольных котлов в отдельной топочной

При необходимости установки источника тепла мощностью более 32 кВт, выбирают газовые котлы с установкой на пол, поскольку тепловая производительность серийных навесных моделей не превышает названной величины. Разработанные типовые схемы топочных, для домов частной застройки, предусматривают наличие:

  • расширительного бака;
  • нагревателя горячей воды для бытовых нужд;
  • емкостного или скоростного разделителя;
  • распределительной гребенки;
  • не менее двух циркуляционных насосов.

Кроме этого, требуется выполнение монтажа аварийных сбросных линий и предохранительных клапанов, срабатывающих при повышении давления в трубопроводах.

Работы по монтажу котла начинаются с подготовки кирпичных или бетонных оснований не только под него, но и под все баки, которые после наполнения водой станут довольно тяжелыми. После этого следует собрать распределительные гребенки и насосные блоки с запорной арматурой, и закрепить их на стене по проектной схеме.

Трубопроводная обвязка котла

Установить баки и котел на основания и, при наличии крепежных отверстий, зафиксировать положение с помощью анкерных болтов. Теперь можно приступать к работам по устройству дымохода и монтажу трубопроводов.

Один их циркуляционных насосов устанавливается на линии обратки между котлом и разделителем. Второй — на линии подачи после смешивания потоков теплоносителя в разделительной колонне. На линии выхода нагретой воды из котла должен быть установлен предохранительный сбросной клапан, который обеспечит защиту установленного оборудования при повышении давления.

Обратка.

Трубопроводы аварийного сброса нельзя подключать к бытовой пластиковой канализации, которая может быть повреждена при сливе кипящей воды. В качестве материала необходимо использовать металл. На подключении к водопроводу устанавливается регулятор подпитки отопительной системы, который в простом варианте представляет собой пропускной клапан регулирующий давление после себя.

Длина горизонтального участка дымохода на выходе не должна быть более двух диаметров заводского патрубка. После этого дымовая труба должна быть переведена в вертикальное или наклонное положение под углом не менее 30°. Если в паспортных данных агрегата температура уходящих дымовых газов превышает 85°, металлические дымоходы должны быть закрыты тепловой изоляцией.

Подключение газового котла в частном доме к газопроводу, продувку топливной линии и пробный пуск газа выполняют работники газоснабжающей организации. Эти работы допускается производить силами монтажной организации, но только в присутствии представителя контролирующей конторы.

Монтаж навесных настенных котлов

В отличие от напольных конструкций, навесные модели не требуют такой сложной трубопроводной обвязки и установки вспомогательного оборудования. Циркуляционный насос, расширительный бак, теплообменник для нагрева бытовой горячей воды и предохранительный клапан уже установлены внутри корпуса агрегата, который по устройству представляет собой компактную мини-топочную.

Однако мощность таких котлов обычно не превышает 32 кВт, что может обеспечить работу системы отопления в жилом доме до 300 м 2 . При этом если учитывать расход горячей воды в двухконтурных аппаратах, то отапливаемую площадь необходимо уменьшить на 25-40%. Зато для небольших зданий настенные газовые котлы являются наиболее оптимальным решением вопроса организации стабильной работы отопления.

Место установки котла

В массовой продаже представлены два типа навесных газовых котлов, которые различаются по способу организации подачи воздуха на горение и удаления дымовых газов. Их называют котлами с атмосферной и закрытой топкой. Во втором случае в конструкции агрегата предусмотрено наличие осевого вентилятора-дымососа и двойной коаксиальной дымовой трубы. Трубопроводная обвязка обоих типов конструктивно не отличается.

Коаксильный дымоход.

Место для установки котла выбирают в зависимости от его конструкции. Модели с атмосферной топкой нужно монтировать как можно ближе к вертикальному дымовому каналу, проходящему внутри стены. Агрегаты с закрытой топкой можно установить только на наружной стене или на перегородке примыкающей к ней для того, чтобы была возможность вывода коаксиальной трубы на улицу.

Краткая инструкция по монтажу

В каждую упаковку производители вкладывают монтажный или разметочный лист, на котором начерчены контуры котла, разметка всех подключений и точки установки крепежных деталей. Его наличие значительно упрощает выполнение работы. Порядок действий по установке следующий:

  1. закрепите на поверхности стены лист огнеупорного материала толщиной не менее 3 мм;
  2. на поверхность листа нужно наклеить монтажный лист;
  3. в крепежных отметках просверлить отверстия и установить анкерные навесные крюки, на которые будет повешен отопительный агрегат;
  4. повесить котел на стену;
  5. проверить зазор между котлом и стеной, при необходимости снять аппарат и закрутить или выкрутить крепления;
  6. ориентируясь на нанесенную разметку монтажного листа выполнить подключение газового котла к системе отопления и горячего водоснабжения;
  7. установить газоход на выходной патрубок и подвести его к дымовому каналу или вывести на улицу;
  8. подключить котел к электросети через стабилизатор напряжения или устройство бесперебойного питания;
  9. пригласить работников газовой службы и в их присутствии соединить агрегат с газопроводом.

Нормальная работа отопительных навесных устройств может быть обеспечена только при условии стабильного электроснабжения. Даже кратковременные сбои приведут к остановке работы котла и возможному повреждению электронного блока управления. Поэтому наличие защиты является обязательным.

Правила эксплуатации и обслуживание газового котла

Работа отопительного оборудования должна осуществляться при положительной температуре воздуха и нормальной влажности. Не реже двух раз в год необходимо проверять чистоту и работоспособность вентиляционной системы и дымоходов. В число основных мероприятий во время эксплуатации котла должны обязательно входить:

  • ежегодная чистка всех установленных фильтров;
  • контроль технической исправности блока управления;
  • осмотр теплообменника на наличие сажи;
  • проверка герметичности стыков и соединений газопровода путем обмыливания;
  • чистка горелки от нагара и пыли.

Все вышедшие из строя детали следует заменять новыми, а не пытаться их восстанавливать. Добросовестное отношение к выполнению всех необходимых технических мероприятий увеличит срок службы оборудования и обеспечит вашу безопасность.

Видео по теме

Установка газового котла своими руками

В последнее время для отопления загородных домов все чаще используются котлы, которые работают на природном газе. Принцип их функционирования заключается в нагревании теплоносителя. Газовые котлы имеют ряд преимуществ: экологичность, компактность, бесшумность, простота в эксплуатации, возможность установки в частном доме.

От производительности котла зависит степень обогрева всего дома. Но в то же время газ, который используется в качестве теплоносителя, является очень взрывоопасным веществом, поэтому к выбору данного оборудования нужно отнестись со всей серьезностью, а также при установке газового котла соблюдать существующие правила.

Установка газовых котлов своими руками – дело достаточно сложное, трудоемкое и ответственное. Сотрудники газоснабжающих организаций получают необходимые сертификаты, наличие которых, впрочем, только санкционирует доступ непосредственно к газопроводу.

А грамотному и трудолюбивому человеку все под силу! Тем более что с монтажом котла, подведением воды и подключением электричества может справиться практически любой мужчина.

К тому же самостоятельная установка отопительных приборов позволяет значительно сэкономить средства.

Вводное видео руководство

Основные виды

Газовые котлы классифицируются по различным признакам: назначению, производимой мощности, типу тяги и способу монтажа. Одноконтурные котлы устанавливаются исключительно для обогрева дома, двухконтурные позволяют не только прогреть помещения, но и обеспечить дом водой с возможностью ее подогрева.

Маломощные котлы регулируются по одноступенчатому принципу, агрегаты средней производительности – по двухступенчатому. В высокопроизводительных котлах обычно предусматривается модулированная регулировка мощности.

Котлы закрытого типа работают на вентиляционной тяге. Существуют также газовые котлы с естественной тягой – открытого типа, или атмосферные.

Установка газовых котлов в частном доме производится либо путем монтажа на стену, либо на пол. В первом случае используются медные теплообменники, а во втором – чугунные или стальные.

Оптимальным решением для применения в частном доме считается проточный двухконтурный котел с бойлером, работающий на автоматике. Он обеспечивает обогрев помещений в холодное время года и подогрев воды для приготовления пищи, мытья посуды, принятия душа.

Автоматическая система, включающая в себя двойной термостат и микропроцессор, значительно упрощает процесс регулировки оборудования, позволяет отслеживать температуру в помещениях и на улице, задавать программу для уменьшения подогрева до минимума, если в доме отсутствуют люди (например, в дневное время, когда все ушли на работу).

Установка котла с полностью автоматическим управлением поможет вам сэкономить от 30 % до 70 % топлива по сравнению с оборудованием на ручном или полуавтоматическом управлении.

В то же время при отсутствии электричества автоматическая домашняя котельная не сможет обеспечивать полноценный обогрев дома, поэтому при монтаже котла нужно предусмотреть и форс-мажорные ситуации.

При покупке газового котла обязательно проверьте наличие сертификата и комплектацию. Если необходимо, дополнительно приобретите крепежные элементы для монтажа агрегата на стену.

Требования и правила установки газового котла

Простой отопительный газовый котел можно смонтировать своими руками. Подключением сложного оборудования должны заниматься только специалисты. К тому же существуют определенные правила установки, применимые как к простейшим приборам, так и к газовым системам с ГВС.

В частности, выхлоп должен быть направлен в отдельный вертикальный газоход (не путать с дымоходом!) а продукты горения могут проходить не более трех изгибов или поворотов трубы. Норматив длины горизонтальной части дымохода составляет не более 3 м, а отрезка трубы, соединяющего дымоход с котлом — не более 25 см.

Требование к помещению

Особые требования предъявляются и к помещению, где газовое оборудование будет установлено (котельной, или топочной). Эти требования достаточно строги. Но их невыполнение приведет к штрафным санкциям со стороны проверяющих органов, а соблюдение поможет предотвратить несчастные случаи, ведь газ – это взрывоопасное, горючее вещество, с которым нужно обращаться очень осторожно.

Газовый котел может быть установлен в чулане, кухне, подвале или специальной пристройке, оборудованной вентиляцией и вытяжкой. При этом категорически запрещается монтировать газовое оборудование в туалете, ванной и жилых комнатах. Остальные требования зависят от типа котла.

Так, маломощный одноконтурный котел (до 60 кВт) разрешается устанавливать в любом помещении дома, кроме вышеперечисленных. Двухконтурные котлы нельзя устанавливать на кухне.

Если общая мощность оборудования находится в пределах 150 кВт, то помещение, где оно будет монтироваться, может располагаться на любом этаже дома. Установка в частном доме более мощных газовых котлов и оборудования (150-350 кВт) допускается только на первом и цокольном этажах.

Кроме этого, правила установки газового котла регламентируют размеры помещения котельной: 0,2 м3 на 1 кВт мощности оборудования при высоте потолков от 2,5 м, но не менее 15 м3 общего объема.

Стены должны иметь предел огнестойкости не менее 0,75 ч. Недопустим монтаж фальшпола и фальшпотолка. Ко всем приборам и вспомогательному оборудованию необходимо обеспечить удобный доступ для наладки, регулирования и обслуживания.

Также в котельную обязательно должен попадать естественный свет. Для этого в помещении необходимо сделать окно из расчета 0,03 м2 площади проема на 1 м3 объема котельной. В окне обязательно должна быть форточка.

Существуют определенные требования к ширине двери, ведущей в котельную – минимум 80 см. Обратите внимание, имеется в виду ширина именно дверного полотна, а не проема!

Кроме этого, необходимо оставить небольшой зазор в нижней части двери или оснастить ее вентиляционной решеткой. Также вентиляционную решетку можно сделать в стене, смежной с соседней комнатой. Сечение вентиляционной продушины рассчитывается исходя из мощности котла: 8 см2 на 1 кВт.

Если газовый котел устанавливается в цокольном этаже или подвале, помещение котельной должно быть оборудовано дополнительным выходом на улицу. Если газовый котел размещается в пристройке, она должна располагаться возле глухой стены жилого дома, на расстоянии не более 4 м до ближайшего окна, на высоте 8 м от окна до перекрытия (СНиП 41-01-2003 и МДС 41-2.2000).

Чертежи и схемы установки газового котла

Ниже представлено несколько схем установки газового котла и сопутствующего оборудования.

    Общая схема установки газового котла с системой ГВС.

Схема обвязки двухконтурного газового котла.

Схема обвязки котла в открытой системе.

Более подробную информацию можно найти в инструкции, которая прилагается к каждому прибору.

Процесс установки (монтажа) своими руками

Установка газовых котлов в частном доме начинается с оформления документов и заканчивается устройством дымохода. Для начала необходимо заключить договор на поставку природного газа в ваш дом. Затем следует обратиться в газопоставляющее предприятие и получить проект газификации дома и монтажа газового оборудования со схемой обвязки котла.

Самый простой котел, так называемая «водогрейка» состоит из газовой горелки и теплообменника. К нему подключается вода и газ, а выхлоп выводится в дымоход. Но даже на установку такой простейшей системы требуется получение соответствующего разрешения! Рассмотрим подробно процесс монтажа настенного и напольного газового котла более сложной конструкции.

Монтаж настенного котла

  1. Защищаем участок стены, где будет располагаться котел, слоем огнеупорного материала, оставляя между ним и стеной зазор в 4,5 см.
  2. Подготавливаем котел к монтажу. Под большим напором воды очищаем стенки входных трубок от мелкого сора, оставшегося после сборки.
  3. Устанавливаем на трубке для подачи воды фильтр и запорную арматуру – до и после фильтра.
  4. Монтируем дымоход. К этому устройству тоже предъявляются определенные требования: диаметр не меньше, чем указано в руководстве к газовому котлу; сечение аналогично дымоходному отверстию котла; возвышение над коньком крыши не менее чем на 0,5 м (раздел 6 СНиП 41-01-2003, раздел 4 и Приложение 6 МДС 40-2.2000). Лучше всего использовать стальной цилиндрический дымоход с отверстием для чистки.
  5. Проверяем тягу. В случае ее ухудшения автоматика, которой оснащаются современные котлы, должна прекратить подачу газа.
  6. При помощи стальной трубы и специального сгона для ее установки производим врезку котла в газопровод. Для выполнения этой работы необходимо пригласить специалистов газовой службы.
  7. Подсоединяем газовый котел к электропитанию и подключаем автоматическое устройство для защиты от перегрузок.

Возможно вас так же заинтересует статья о выборе теплоносителя для отопления

Установка напольного котла

  1. Сооружаем прочный постамент, способный выдержать тяжесть чугунного котла. В пристройке для этого заливаем бетонную стяжку, в других помещения на деревянный пол кладем кусок оцинкованного листового железа.
  2. Устанавливаем газовый котел своими руками, контролируя его положение при помощи уровня.
  3. Подсоединяем котел к дымоходу и, если он не оборудован принудительной вытяжкой, проверяем тягу.
  4. Соединяем котел с внутридомовой отопительной системой. При этом для защиты агрегата от засоров устанавливаем фильтр грубой очистки, располагая его после отводной линии, заполняющей систему водой, перед входом в котел обратной линии.
  5. Двухконтурный котел присоединяем к водопроводу, выполняя врезку ближе к дому, до начала разветвления.
  6. С помощью стальной трубы производим врезку котла в газовую магистраль, как и в предыдущем случае, при участии специалистов.

Видео руководство

Правила эксплуатации

В частных домах, впрочем, как и на любых других объектах, газовые котлы разрешается устанавливать и эксплуатировать только в сухих помещениях. Повышенная влажность препятствует рассеиванию инородных веществ в воздухе, в том числе паров газа. Поэтому столь строги требования, предъявляемые к топочным, и правила установки газовых котлов (см. выше).

Чтобы повысить производительность теплообменника, необходимо защитить его от попадания грязи и пыли при помощи фильтра грубой очистки. Чтобы повысить качество воды также нужно использовать фильтры.

Перед началом или в конце отопительного сезона рекомендуется выполнять техническое обслуживание газового оборудования. И, во избежание опасных ситуаций, делать это нужно регулярно!

Техническое обслуживание

В процессе технического обслуживания проверяется состояние дымохода и исправность работы вентиляции, осуществляется чистка и промывание фильтров, а также всей системы. Для этого можно использовать моющие средства, которые эффективно удаляют различные отложения.

Не следует забывать и о чистке горелки. Изношенные детали подлежат замене в обязательном порядке! Перед запуском системы необходимо тщательно проверить герметичность всех соединений.

Соблюдение установленных нормативов, грамотное подключение газового котла, эксплуатация в соответствии с правилами и своевременное техническое обслуживание позволит увеличить срок службы всей системы, снизив при этом количество потребляемого топлива.

Комментарии ВК:
Комментарии пользователей:

Вообще нюансов даже перед установкой есть очень много. Нужно знать изначально какие документы должны идти в обязательном порядке и это будет уже подтверждением, что поставщик официальный. Я детально все изучил по статье и теперь уже знаю как правильно делать покупку такого котла.

Детально рассказано, но все же найму работников

Статья хорошая! Автору СПС.
Вот вопрос -Мы купили дом с газовым отоплением…Система вывода отработанных газов -кирпичный дымоход.
Не очень удачно расположен +занимает много места,по сему есть мысль заменить на сендвич трубу и вывести через стену.Говорил с местным газовиком,он начал отговаривать,типа нужно будет заказывать проект …. Короче зарядил что-то в районе 30-35 тыр. За сим вопрос -Действительно ли нужен будет проект… (Дом деревянный,1-эт. АГВ «жуковский»)
Отпишитесь пожалуйста кто в теме по этому вопросу. Может есть какие-то тех.регламенты,нормативы?Или он просто голову парит?
Заранее спасибо!

В нашем городе самостоятельная установка газового котла запрещена. Когда мы приобрели новый дом и проводили в него газ, то вызывали работников горгаза и она самостоятельно нам устанавливали котел.

Сам работаю в горгазе и знаю на сколько опасно ставить котел только там, где вам удобно и не соблюдать правила. Отравиться угарным газом очень легко. Статья пригодится тем, кто устанавливает сам, хотя лучше обратиться к специалистам.

Котлы устанавливаются и на кухне (в том числе) причем независимо от количества контуров. Полно эксплуатируемых многоквартирных домов и новостроек с котлами и именно на кухне!

Как своими руками сделать монтаж газового котла безопасно и законно?

Газовое оборудование должно устанавливаться только квалифицированными специалистами, так как они имеют опыт в данной сфере и ознакомлены с актуальными стандартами и законодательными нюансами. К тому же, мало установить сам бойлер, нужно корректно подключить его к системе водоснабжения и газовым трубам. Если нет возможности вызвать мастера или хочется попробовать самостоятельно монтировать котёл – статья для вас.

Можно ли установить газовый котел самостоятельно?

Да, но строго рекомендуется обратиться к профессионалам за помощью, так как оформлять и регистрировать котёл будут сотрудники газовой службы, которые проведут проверку по факту соответствия правилам СНиП.

Если правила установки будут нарушены – котёл пометят как произвольно подключённый и откажут в регистрации. Если же установщик уверен в своих силах и прочёл актуальные СНиПы, то почему бы и не попробовать сэкономить?

Выбор и оборудование помещения под монтаж

Во многом выбор аппаратуры и аксессуаров зависит от СНиП 42-01-2002 «Газораспределительные системы». Это существенно сужает ассортимент выбора, так как конкретный котёл может не подойти для выбранного помещения из-за несоответствия площади и удельной мощности.

Раньше, например, нельзя было устанавливать котёл в подвале дома, а теперь можно, если дом одноквартирный.

Общие требования:

  • Комната должна быть хорошо проветриваемая;
  • В комнате должны быть оконные проёмы;
  • Площадь тем больше, чем больше мощность котла.

С чего начать установку?

  1. Для начала нужно наметить место установки на стене или на полу, в зависимости от типа котла.
  2. Проверить, достаточно ли деталей и прочих вспомогательных элементов. В общем, мысленно ставим котёл на будущее место эксплуатации.
  3. Просмотреть инструкцию к установке.

Требования к помещению

  1. Размеры комнаты для установки зависят от мощности котла. Минимальная площадь – 4 квадратных метра, а высота потолка – 2-2,5 метра.
  2. Дверной проём – не менее 80 сантиметров в ширину.
  3. Обязательно наличие окон. Минимальное требование для помещения в 4 квадрата – небольшая форточка, размером 0,15 квадратных метра.
  4. На каждый киловатт мощности аппарата должно приходиться по 8 кубических сантиметров вентиляции.
  5. Газовые трубы должны быть металлическими, другой материал не допускается.
  6. Диаметр дымохода должен зависеть от мощности. Минимальный диаметр – 13 см, при чём он не должен сужаться к верху и должен выступать над поверхностью крыши минимум на пол метра.
  7. В помещении должны находиться газовые датчики, а на самом котле клапан остановки подачи газа.
  8. Котёл должен быть оснащён датчиком расхода топлива.
  9. В многоквартирном доме можно устанавливать котёл везде, кроме подвала, а в одноквартирном рекомендуется установить в подвале.
  10. Блок питания котла (для автономных котлов) и система подачи электричества должны иметь теплоизоляционные и электроизоляционные экраны.

Как правильно установить оборудование

Чётко следуйте всем правилам и нормам СНиП 42-01-2002 «Газораспределительные системы», не отклоняясь от них.

Любая попытка сымпровизировать или изменить классическую технологию может быть замечена проверяющими.

А если это повлечёт аварию или убытки другим жильцам дома, владельцу грозит административное, а, в некоторых случаях и уголовное наказание.

  • Если котёл настенный, пол под ним должен быть идеально ровным, так как насос, качающий воду может повлечь вибрацию и смещение котла. Если вибрация будет сильной, газовые трубы или система водоснабжения может отсоединиться от котла, что приведёт к утечке газа или к потопу.
  • Если есть возможность изготовить подставку под котёл, это обезопасит конструкцию и усилит прочность сцепления с полом.
  • Если установить котёл возле плиты, бойлера или прочих нагревающихся элементов, то общая мощность термического поля между ними будет выше, чем показывают датчики, так как они замеряют данный только внутри самой системы. Данное правило не указано в СНиП, но часто является причиной преждевременного износа механизма или выхода из строя.

Документация

Необходимые документы:

  1. Сводка по расходу топлива конкретным аппаратом. Выполнить её могут как работники, которые устанавливают котёл, так и сам хозяин-установщик. В техническом паспорте устройства должны быть указаны данные по расходу электричества, газа и воды. В течение 14 дней работник газовой службы должен выдать предварительное согласие на установку агрегата.
  2. Проект монтажа, в котором указаны все пункты и шаги установки, схема подключения коммуникаций и вывода дымохода.
  3. Техническое условие, в котором указаны данные о монтаже и проведении коммуникаций к котлу.
  4. Сертификат прибора, просмотренный и заверенный газовщиками. Справку о стандартизации котла.

После согласования проекта можно приступать к установке. Профессионалы как правило ведут протокол установки, в котором отмечают базовые шаги, чтобы защитить себя на случай брака оборудования или несчастного случая, который повлёк убытки.

Протокол подписывается заказчиком (хозяином котла). Если выполняется самостоятельная установка, в протоколе нужно отмечать основные этапы, прописанные в инструкции к котлу. Если произойдёт авария во время установки или котёл не будет функционировать должным образом, протокол послужит юридической защитой.

Технология установки газового оборудования

Несмотря на то, что все котлы имеют схожую конструкцию и принцип работы, для напольных, настенных, автономных предусмотрены особые правила и нюансы установки.

Установка настенного котла
  1. Крепление настенных котлов выполняется при помощи специального кронштейна, который находится в комплекте с устройством. Материал кронштейна должен быть совместим с материалом стенки. Если те, что находятся в комплекте не совместимы со стеной (нужно уточнить это в спецификации к кронштейнам), нужно приобрести другие. Часто в комплекте с котлом предоставляется трафарет для точной разметки крепления.
  2. Система отопления может быть однотрубная или двухтрубная. Независимо от количества труб, сначала нужно удалить заглушки с патрубков устройства. На вход обратной подачи устанавливают специальный фильтр (сетчатый) для защиты от попадания пыли или грязи.
  3. Далее нужно загерметизировать все участки контакта (подойдёт как краска, так и силиконовый герметик)
  4. Аналогично прошлому пункту нужно снять заглушки. Затем трубу, подающую холодную воду нужно оборудовать фильтром, чтобы исключить шанс попадания грязи. Отсекающие краны должны иметь разъёмные соединения (в народе такие называют «американками»). Он делает процесс монтажа намного легче, а замена крана не доставляет проблем. Патрубки холодной воды располагаются слева, а горячей воды – справа.
  5. Кран, отсекающий подачу газа от магистрали, оборудуют специальным фильтром. Многие экономят на этом пункте, а зря, ведь деталь очень ответственная. Далее нужно надёжно загерметизировать стык и проверить качество при помощи воды или газового датчика. Резиновые шланги запрещены, разрешается использовать только гофрированные. Патрубок котла прикрепляют к шлангу и затягивают накидную гайку. Герметизация в таком случае гарантируется паранитовой прокладкой.
  6. Подключать прибор к сети нужно только тогда, когда конструкция предполагает закрытую топку. В большинстве приборов трёхпроводная система подключения. Для безопасного подключения нужно использоватьстабилизатор, который спасёт от скачков напряжения и продлит срок службы.
  7. Аппараты с закрытой топкой легче всего подключать к дымоходу. Для этого применяются коаксиальные трубы. Если в доме много квартир, то нужно подсоединиться к общему дымоходу, если дом частный – дымоход выводится через стенку. Далее нужно очистить дымоход от сажи и мусора. Дымоход нужно монтировать под небольшим наклоном относительно котла. На выходе должен быть строго вертикальный отрезок трубы, его длина до поворота должна быть больше двух диаметров трубы.
  8. Перед первым запуском нужно подождать, пока жидкость попадёт в систему. Оптимальное давление – 2 атмосферы. Пока набирается вода нужно проверить герметичность.

Монтаж напольного котла
  1. Для начала нужно подготовить огнеупорную плиту или аналогичный защитный экран на месте, где будет находиться котёл.
  2. Затем требуется подготовить отверстие, в котором будет располагаться дымоход. Туда нужно установить адаптер, который будет подключен к дымоходу. При монтаже напольного котла запрещается использовать гофрированные трубы.
  3. Выполняют крепление труб и коленьев. Дымоотвод располагают под небольшим углом, чтобы конденсат легко покидал систему. Конструкцию зажимают при помощи хомутов ( с шагом 2 м) и кронштейнов (с шагом 4 м). На конце дымохода устанавливают наконечник конусной формы, который спасает от попадания воды и грязи.
  4. Котёл подсоединяется к сливу и месту контакта системы отопления. Если котёл одноконтурный, то этот этап окончен, если двухконтурный, то нужно подключить и к водопроводу. Соединения герметизируют.
  5. Подключение к газовой системе начинается с соединения газовой трубы с котлом. Уплотняется соединение при помощи пакли. Обязательно нужно установить кран-отсечку для экстренного перекрытия газа. Рекомендуется использовать медные трубы, диаметром от 1,5 до 3,2 см. Обязательно нужно уплотнять соединение при помощи паронитовой прокладки.
  6. Далее котёл запускают при помощи стабилизатора, в присутствии работника газовой службы.

Вопрос дымохода

Как было сказано выше, дымоход должен выводиться наружу через стену или подключаться к общему. Если не оборудовать его колпаком, туда будет попадать воздух, вода, мусор, посторонние предметы, которые неизбежно приведут к засорению всех аппаратов, подключенных к нему. Даже при полной исправности котлов, подключённых к системе, забитый или загрязнённый дымоход повлияет на качество обогрева. Какие еще бывают причины неработоспособности котла — читайте здесь.

Заземление газовых котлов

Как сделать заземление:
  1. Нужно взять за основу контур в форме равнобедренного треугольника из 3х металлических стержней длиной 3 метра.
  2. Необходимо соединить проводники.
  3. При помощи омметра замерить сопротивление внутри контура (должно быть значение, близкое к 4 Ом). Если значение выше — к контуру можно добавить ещё один элемент.
  4. Продолжать нужно до тех порт, пока значение не будет максимально близко к 4 Ом.

Для заземления используют стержни и трубки, которые соединяются металлическими полосками. Их устанавливают в грунт вертикально, чтобы система работала даже зимой. Рекомендуется покрыть металлические элементы антикоррозионным раствором.

Пошаговое руководство в видео


Заключение

При монтаже и установке котлов нужно помнить, что это элемент повышенной потенциальной опасности, который может привести к аварии или травме. Выполнять установку нужно предельно внимательно, следуя инструкции, а лучше, под присмотром специалиста. Надеемся, что наша статья поможет вам избежать частых ошибок и сэкономить своё время.

Обогрев загородного дома АГВ: принцип работы и правила установки газового оборудования (с фото и видео)

В середине прошлого века отопление загородных домов было весьма затруднительным делом. Отопления не было даже в небольших поселках из-за отсутствия централизованной системы. Тогда для обогрева частных домов придумали специальный котел, который самостоятельно мог работать от газа и при этом не создавать больших хлопот.

Так и было разработано АГВ отопление. АГВ расшифровывается как аппарат газовый водонагревательный . Впоследствии изобретения АГВ обогрев загородного дома таким образом стал самым популярным. Его использовали как для отопления домов, так и для подачи в дома горячей воды. Такое отопление было очень выгодным, так как выполняло сразу же две функции и при этом хорошо экономило топливо.

Данный вид отопления больше всего подходил для загородных домов небольших размеров . Такие дома лучше всех обогревались с помощью АГВ отопления. Отопление работало весьма эффективно, а что самое главное, бесперебойно. Также такого рода отопление неприхотливо в обслуживании и пользоваться им мог любой.

Так выглядел отопительный аппарат в прошлом веке:

Однако, прошло уже 50 лет, а этот способ отопления до сих пор популярен. Тем более после его усовершенствования. Теперь агв имеет новый вид – наиболее компактный и современный. Усовершенствованный котел выглядит следующим образом:

Принцип работы данного отопления

Устройство агв отопления можно назвать простым и даже примитивным. Котел агв имеет большую схожесть с самоваром. В емкость котла заливается вода, которая и играет роль теплоносителя.

В этой емкости установлена труба, по которой идет тепло от сжигаемого газа в топке котла. Труба, в свою очередь, нагревает этим теплом залитую воду. От нагрева вода начинает двигаться вверх по контуру отопления.

Обновленное газовое отопление имеет автоматическую подачи и регулировку газа. Процесс контроля также весьма прост. Количество подаваемого газа зависит от показателей датчика, расположенного внутри котла. При достижении определенной температуры автоматически срабатывает специальная заслонка, которая перекрывает газ.

Автоматика такого котла отличается надежностью и эффективностью. В случае какой-то неполадки газ отключается с помощью автоматики, что предотвращает несчастные случаи.

Принцип агв отопления выглядит следующим образом:

Правила установки АГВ в частном доме

Установка данного вида отопления требует некоторых знаний, чтобы не совершить роковые ошибки. Ведь газовое оборудование опасная вещь. В случае если вы не уверены в своих силах, рекомендуется доверять установку агв отопления в руки специалистов. Однако, установка своими руками позволяет сэкономить на услугах специализированных компаний. Для желающих произвести установку своими руками в этой статье будет подробно описано, как правильно установить в загородном доме газовое оборудование агв.

Для установки агв отопления нужны различные приобретения, а именно покупка необходимых элементов. Приобрести следует следующие вещи:

  • газовый котел;
  • счетчики;
  • плита;
  • трубопроводы;
  • газовая горелка.

Для правильного использования и размещения необходимо знать некоторые рекомендации. Для некоторых элементов нужно определенное оснащение, а для других — отдельное помещение.

Котлы, газовое оборудование и плиты следует размещать в помещения, высота потолка которых составляет не менее 2.2 метра. В отдельных случаях установка газовых котлов возможна в помещение с высотой потолка два метра. Это зависит от размеров газового оборудования и самого котла.

Консоль для управления устройством нужно располагать напротив коридора или же рядом с входной дверью. А котлы и газовое оборудование при возможности желательно устанавливать в подвальном помещении.

Газовую плиту в деревянных домах необходимо устанавливать не ближе чем в трех метрах от стены . На деревянную стену следует установить защитный экран. В качестве экрана подойдет деревянная кладка или же несколько металлических листов. Таким образом, будет обеспечена пожарная безопасность.

На фото показан экран, установленный на стену:

Дымоход для агв должен иметь диаметр не менее 135 мм. Трубу дымохода необходимо выводить на улицу так, чтобы она была выше уровня кровельного материала. Внешнюю часть трубы и ту, которая будет расположена на чердаке, следует хорошо утеплить и изолировать. Также для дымохода желательно устанавливать специальный карман для мусора, который упал в трубу.

Отопление агв подключать имеют право только рабочие районного газового хозяйства. Они также возьмут ваше отопление на учет.

Таким образом, установить агв оборудование вполне возможно. Также вы можете посмотреть следующие видеоролики для уточнения своих вопросов.



Мы регулярно публикуем полезный контент про строительство домов — Ставьте лайк и подписывайтесь на канал!

Полезные статьи об отоплении дома , которые нужно обязательно прочесть:

Установка напольного газового котла своими руками: технические нормы и алгоритм работ

Автономная отопительная система – мечта многих домовладельцев. Большинство из них выбирает газовое отопление, значительным минусом которого считается обязательный монтаж оборудования силами сертифицированных специалистов. Однако контроль за действиями приглашенных работников все равно нужен, согласны?

У нас вы узнаете, как по строительным правилам должна производиться установка напольного газового котла. Мы расскажем, как необходимо подготовить помещение для установки генератора тепла, как грамотно организовать отвод продуктов сгорания. Наши советы помогут соорудить безопасную и эффективную систему.

Представленная к ознакомлению информация опирается на нормативные документы. Для оптимизации восприятия непростой темы текст дополнен полезными иллюстрациями и видео-инструкциями.

Подготовка к установке газового оборудования

Те, кто уверен, что установка газового отопительного прибора начинается с его покупки, сильно заблуждаются.

Начать предстоит со сбора разрешительной документации. Одновременно с получением необходимых бумаг следует заняться выбором и подготовкой места для установки отопительного агрегата, при этом надо учесть следующие нормативные требования:

Для того чтобы получить разрешение на установку отопительного оборудования, нужно пройти несколько этапов:

Шаг №1: Получение Технических условий и разрешения.

Нужно выяснить, возможна ли в принципе установка газового котла в конкретной квартире или в доме. Для этого в газовую службу подается заявление с просьбой провести такую процедуру. В нем обязательно указывается предполагаемый годовой объем потребления газа.

Документ будет рассмотрен и в результате заявитель получит разрешение на установку вместе с Техническими условиями или обоснованный отказ.

Шаг №2: Создание проекта будущей установки.

Для начала желательно определиться с маркой счетчика и котла, но приобретать их пока не стоит. После чего заказывается проект установки. Выполняется он на основании полученного ранее разрешения под конкретное оборудование.

В документе обязательно указываются схемы подключения оборудования, и прокладки магистрали внутри здания от точки подключения газовых коммуникаций. Заниматься проектом имеет право только лицензированная компания.

Шаг №3: Получение согласования с газовой службой.

Новый проект необходимо согласовать с газовой службой, которая обслуживает участок, на территории которого находится дом. На процедуру обычно уходит максимум три месяца и минимум неделя.

На этом этапе уже можно приобретать газовое оборудование, потому что в на согласование помимо проекта нужно предоставить такие документы:

  • технический паспорт газового котла;
  • сертификаты соответствия и санитарно-гигиенический;
  • инструкция по эксплуатации отопительного прибора;
  • заключение экспертизы о соответствии устройства всем техническим требованиям.

Получить эти документы очень просто. Завод-изготовитель в обязательном порядке прилагает их к своей продукции. По окончании процедуры проверки заявитель получает на руки согласованный проект, на который в этом случае будет поставлена специальная печать.

Если документ не согласован, обязательно должен быть составлен список мероприятий для корректировки проекта. После их проведения проводится повторное согласование.

Правила обустройства топочной комнаты

Согласно действующим СНиПам газовый котел устанавливается только в специально оборудованном помещении, которое называется топочная.

Пренебрегать этим правилом нельзя, поскольку газовый котел относится к категории потенциально опасного оборудования, и обращаться с ним следует крайне аккуратно. Иначе неизбежно последуют штрафные санкции и возможно возникновение аварийных ситуаций.

Для начала нужно рассчитать мощность газового котла, затем определить место для установки котла. Инструкции допускают размещение одноконтурных отопительных приборов мощностью не выше 60 кВт в любой комнате здания. Большинство напольных газовых агрегатов относится к одноконтурным, т.к. предназначены для обслуживания только систем отопления.

Двухконтурные модели любой мощности не могут быть установлены на кухне. Это котельные в миниатюре с вмонтированной группой безопасности и собственным расширительным баком. Для них обустраивается топочная. Если суммарная мощность оборудования не превышает 150 кВт, его можно монтировать на любом этаже.

Более мощные установки или группы приборов могут быть установлены только на первом этаже либо в цоколе. В любом случае газовые отопительные котлы запрещено устанавливать в жилых комнатах, ванных и в санузлах.

Помещение, предназначенное под топочную, должно иметь определенные размеры. Его минимальный объем можно рассчитать по формуле: 0,2 м³ умножить на 1 кВт мощности устройства, но не менее 15 м³.

Помимо этого к помещению предъявляется ряд требований:

  • минимальная ширина дверного проема должна составлять 80 см;
  • минимальная высота потолка – 2,5 м;
  • степень огнестойкости не меньше 0,75 часа;
  • наличие естественного освещения, которое рассчитывается так: 0,03 кв. м площади окна на каждый 1 кубометр объема топочной;
  • наличие газоанализатора, связанного с автоматическим клапаном, который перекроет подачу газа при утечке;
  • обустройство эффективной вентиляции;
  • дверь или стена, ведущие в соседнюю комнату, должны быть оборудованы вентиляционной решеткой, площадь которой определяют по формуле: на каждый киловатт мощности отопительного прибора приходится 8 кв. см конструкции;
  • обеспечение свободного доступа к отопительному устройству и вспомогательному оборудованию для осуществления ремонтных и обслуживающих работ.

Эти требования строго обязательны для выполнения в случае обустройства топочной комнаты для котла с открытой камерой сгорания. Для агрегатов с закрытой камерой площадь комнаты не важна и требования к вентиляции менее строгие, поскольку для своей работы они не используют воздух из помещения, а забирают его с улицы.

В топочной оборудуется газоход. Его горизонтальный участок в пределах помещения не должен превышать 3 м.

При этом количество поворотов не может быть больше трех. Вертикальный выход дымоотвода поднимают над уровнем плоской крыши или коньком скатной не меньше чем на метр. Материалы, из которых выполняется конструкция, должны проявлять устойчивость к агрессивным термическим и химическим воздействиям.

Многослойные материалы, к примеру, асбестоцементные трубы можно использовать только на участках, удаленных от выхлопного патрубка на расстояние больше 5 м.

В топочной комнате не должно быть полостей или ниш, образованных горизонтальными поверхностями. Здесь могут скапливаться продукты сгорания, что очень опасно для человека.

Пространство перед отопительным прибором должно быть свободным. Пол перед ним застилается металлическим листом, минимальный размер которого 1х1 м. Использовать для этих целей асбоцемент запрещено, поскольку он быстро истирается и вреден для здоровья человека.

Подготовка помещения к проведению монтажа

Перед началом монтажа отопительного прибора нужно закончить все работы, связанные с обустройством системы отопления, установкой радиаторов, разводкой водоснабжения и теплых водяных полов, если они присутствуют. Кроме того, должна быть полностью установлена электрика и канализация.

Помещение котельной тоже должно быть готово. Под газовый котел укладывается крепкий пол на основе цементной стяжки или готовится отдельный фундамент.

Последний вариант считается не самым лучшим. Перекрытия, пол и стены, если они декорированы горючими покрытиями, нужно дополнительно защитить от возможного возгорания.

Для этого используются негорючие накладки, выполненные из кровельной листовой стали, уложенной на огнеупорную прокладку, например, асбест. Толщина листа последнего не может быть меньше 3 мм.

При этом изоляция должна выступать за габариты корпуса устройства по всему периметру минимум на 100 мм. Минимальное расстояние от отопительного прибора до стены, выполненной из негорючих материалов, должно составлять 100 мм.

Регламентируется и расстояние от выступающих фрагментов арматуры, горелок и приборов автоматического регулирования до противоположной стены. Оно должно составить не менее 1 м.

Если пол выполнен из горючего материала, его следует защитить от возможного возгорания. Для этого используется площадка, выложенная из бетонных блоков. Ее высота должна быть не меньше 100 мм.

Сверху возвышение накрывается стальным листом, толщина которого составляет как минимум 0,8 мм. Возможно обустройство площадки под установку прибора из специальных огнеупорных плит.

Помимо этого желательно установить вспомогательное оборудование, иначе котел будет мешать сделать это. Оптимально заранее выполнить схему его размещения, чтобы продумать все нюансы расстановки.

Согласно этой схеме на стенах и полу намечаются крепежные отверстия, после чего выполняется установка необходимых устройств. Отопительный прибор устанавливается и подключается в последнюю очередь.

Дымоход: требования к обустройству

Перед тем, как своими руками провести монтаж напольного газового котла, следует подготовить дымоотвод. На подготовленное основание желательно выставить отопительный прибор, так, чтобы расстояние между его корпусом и стеной было достаточным для проведения осмотра и обслуживания устройства. После чего наметить место расположения дымохода.

Можно не ставить котел, а разметку провести на основании расчетов. При этом нужно учесть несколько нюансов.

Прежде всего, дымоход газового агрегата и отверстие под него должны точно соответствовать типу напольного котла. Так, для модификаций с открытой камерой сгорания устанавливается дымоотвод раздельного типа с сечением, соответствующим мощности прибора.

Например, для устройств с мощностью ниже 30 кВт диаметр трубы должен составлять не меньше 140 мм, для более мощных приборов от 40 кВт выбирается дымоотвод сечением от 160 мм.

Аппараты с закрытой камерой сгорания оснащаются специальными дымоходами коаксиального типа. В технической документации прибора производитель всегда указывает необходимый диаметр дымоотвода.

Помимо этого нужно помнить, что труба, которая будет соединять отопительный котел с дымоходом не должна быть длиннее 0,25 м. Обязательным является и обустройство закрывающегося отверстия, через которое будет прочищаться конструкция.

Дымоотвод от котла, установленной в одной из квартир многоэтажного дома, обязательно должен отводиться в общий дымоход. Если такой системы нет, газовые службы не выдают разрешение на установку котла. В частном доме все намного проще. Здесь может быть смонтирован дымоход практически любой конфигурации. Важно, чтобы он был безопасным и эффективным.

Согласно действующим нормам, труба дымоотвода не может быть смонтирована вблизи оконного проема. Минимальное расстояние между ними – 0,6 м. Это необходимо, чтобы исключить возможность возвращения отработанных газов в помещение.

На практике иногда надзорные службы разрешают устанавливать оборудование прямо под окнами. В этом случае необходимо сделать так, чтобы выхлопной патрубок был максимально удален от форточки или открывающейся оконной створки.

С особенностями использования стальных дымовых труб ознакомит фото-подборка:

Агв и газовые котлы для частного дома

При строительстве своего дома мы прежде всего заботимся о комфорте. Главной его составляющей является обеспечение своих родных теплом и горячей водой. В этом нам помогают автономные газовые водонагреватели – АГВ. В основе этой отопительной системы лежат газовые котлы, которые и производят тепло для частного дома.

Принцип работы системы АГВ

Автономные газовые водонагреватели (АГВ) стали распространяться в нашей стране с середины 50-х годов. Многие люди оценили качество и экономичность котлов. Особенно это отметили пользователи, установившие АГВ в частный дом, площадью свыше 100 кв. м. Такая система не нуждалась в постоянном контроле со стороны человека, а коэффициент полезного действия только увеличивался. Сместив печное отопление, газовый котел занял доминирующую позицию в теплоснабжении.

Газовый котел — довольно удобный механизм для организации отопления в частном доме

По своей конструкции аппарат имеет некоторые сходства с самоваром. С помощью газопровода в котел подается топливо, фитиль зажигает его и начинается процесс обогрева. В основную емкость котла подается нагреваемая вода, труба с горящим газом проходит через весь аппарат. Далее дело остается за термодинамикой.

Современные системы АГВ оснащены автоматикой. Такая модернизация позволяет экономить топливо в процессе отопления. В газовый котел устанавливают термодатчик. Он направлен на отслеживание температуры носителя. При достижении величины, которая была изначально определена пользователем, срабатывает заглушка, она перекрывает подачу газа практически полностью. Остается гореть только фитиль, который при понижении температуры снова зажжет подаваемый газ.

Двухконтурный газовый котел

Теплая вода самотеком попадает в систему обогрева. Проходя по радиаторным секциям, она отдает тепло и по возвратному патрубку возвращается в газовый котел. Теплоноситель, совершая обогрев помещения, движется по системе самотеком. Единственной движущей силой является разница высоты между нагревательным (газовый котел) и охладительным (радиатор) приборами.

В последнее время стали популярны котлы, оснащенные циркуляционным насосом. Он позволит увеличить скорость движения теплоносителя и уменьшить время, затрачиваемое на обогрев помещения, тем самым снижая расход топлива.

Достоинства и недостатки работы системы АГВ

Газовые котлы получили широкое распространение благодаря достоинствам в конструкции и принципам работы:

  • безопасность в эксплуатации при условиях установки квалифицированным специалистом;
  • АГВ не зависит от электрического тока;
  • автоматизация обогрева помещения;
  • простота в использовании и обслуживании;
  • возможность экономии теплоносителя и топлива.
Система автономного газового отопления частного дома

Казалось бы, что эта прекрасная система обеспечит идеальный обогрев. Но, как и у любой технической единицы у системы АГВ есть и недостатки:

  • массивные газовые котлы в большинстве устанавливаются на пол и требуют отдельного помещения;
  • большой диаметр труб замедляет обогрев помещения, но и остывает частный дом медленнее за счет этого;
  • в случае установки в жилом помещении, оборудование ухудшает дизайн.

Недостатки этой системы скорее эстетического характера, поэтому если установка АГВ осуществляется в частный дом, все они решаемы и незначительны.

Как выбрать котел для установки в частный дом

При выборе котла необходимо ознакомиться с паспортными данными каждого из «кандидатов» и сделать упор на соответствие нормам безопасности. Чтобы правильно выбрать газовый котел необходимо учесть некоторые нюансы:

  1. Размеры помещения, в котором предполагается обогрев. Это один из важнейших критериев при выборе системы АГВ. От обогреваемой площади зависит мощность котла. Существуют определенные стандарты при производстве водонагревателя. Грубый подсчет осуществляется путем простой формулы – 1 кВт мощности х 10 м2 помещения.

    Мощность котла выбирайте в соответствии с площадью дома

  2. Географическое расположение и климатические условия. Если ваш город расположен в холодном регионе, то к расчетной мощности котла необходимо прибавить 20-25% мощности.
  3. Учет теплопотерь используемых материалов и ветхости оконных и дверных блоков. Если система обогрева проектируется в старом здании, то к изначальной мощности АГВ необходимо прибавить 15-20%.
  4. Нагрузка системы. Здесь следует учесть количество контуров (циркуляционных колец) котла. Если планируется только обогрев помещения, то производится установка одноконтурного котла, а в случае подачи в частный дом горячей воды – двухконтурного.

Если учесть каждый из этих пунктов и ответственно подойти к проблеме отопления, то выбор котла для системы обогрева не составит труда. Для упрощения задачи можно воспользоваться консультацией специалиста.

Особенности монтажа системы АГВ

Установка газового котла в частный дом производится в отдельном помещении в нижней части постройки. Трубопровод подачи воды в систему отопления необходимо утеплить для уменьшения теплопотерь. Обратная часть в утеплении не нуждается.

Устройство АГВ

ОЧЕНЬ важно! Подключение и установка газового оборудования должна осуществляться ТОЛЬКО специалистами газовой службы. Они регистрируют данный аппарат и выполняют монтаж, соблюдая все правила установки.

Если сам газовый котел должны устанавливать только «газовщики», то трубопровод можно проложить и самостоятельно. Обратную его часть прокладывают на уровне пола. При установке «обратки» над дверными коробками могут послужить образованию воздушных пробок в системе.

Основной обогрев помещения осуществляется за счет прохождения теплоносителя через секции радиатора. Для того чтобы воздушные слои перемешивались их устанавливают под оконными блоками.

Подающий трубопровод устанавливается с учетом уклона. На каждый метр трубы уклон должен быть не меньше 1 см. Это также предотвратит систему от завоздушивания и позволит, в случае проведения ремонтных работ, слить воду из отопительной системы.

Совет! Моделировать обогрев помещения лучше в момент составления проекта дома еще до начала его строительства.

Следует уделить немало внимания системе вывода продуктов сгорания. Дымоходная труба выводится наружу на высоту не менее 30 см от кровли. Минимальный диаметр выводящей трубы должен быть не менее 135 мм. Чтобы дымоход не засорялся его дополнительно оборудуют камерой для сбора мусора.

Монтаж оборудования

При установке газового котла в отдельное помещение, необходимо оборудовать дополнительный (аварийный) выход. Это позволит спастись в случае форс-мажорной ситуации. Также можно обработать стены и потолок огнеупорными смесями.

Необходимо помнить, что продлить службу системы обогрева можно соблюдением температурного режима. Если теплоноситель будет прогреваться более чем на 50°C, на стенках труб и кожуха котла может появляться конденсат, способствующий внешней коррозии элементов отопительной системы. Также при достижении 50°C замедляется процесс циркуляции теплоносителя.

Стоимость и экономия

Средняя стоимость оборудования варьируется в широком ценовом диапазоне. Наиболее дешевые – модели, которые не оснащены автоматической системой отключения и тепловыми датчиками. Также цена зависит от объема основного бака и мощности аппарата.

Выбирайте надежную модель котла, которая будет работать исправно

Ответственные производители в перечень услуг включают обслуживание изготавливаемого оборудования, от этого также зависит формирование стоимости. Также на цену влияет использование различных материалов. Страна производитель и раскрученность бренда может повлиять на повышение рыночной стоимости продукта, но качество, как правило, у импортных котлов, особенно северных стран отличается.

Совет! Котлы отечественного производителя адаптированы под местные условия. При выборе этот факт тоже следует учесть.

При выборе оборудования не бросайтесь на продукт с низкой ценой. Стоимость каждого аппарата рассчитана и обоснована. К тому же через несколько лет окупится даже самый дорогой водонагреватель, при учете установленного на котел модернизирующего оборудования (автоматика, термодатчики и циркуляционный насос).

Как правильно выбрать газовый котел: видео

Газовые котлы для дома: фото

Установка газового котла - заказать монтаж котлов АГВ для частного дома в Киеве: цена подключения напольного

Газовое отопление одно из самых популярных. Оно эффективно, экономично и экологично. Важной частью такой отопительной системы является газовый котел. При подключении газовых котлов отопления необходимо соблюдать правила пожарной безопасности, ТБ инструкции. Монтаж котла отопления в частном доме зависит от вида оборудования: напольное или навесное, двухконтурное или одноконтурное, с открытой или закрытой камерой горения

Монтаж навесного котла

Газовый навесной котел устанавливается в цокольном, подвальном или любом другом бытовом помещении.  Работы по монтажу проводят как минимум два мастера.

Если стена, на которую будет выполнятся установка агв, из горючих материалов, то необходима прокладка из негорючего.  Для крепления применяют специальные кронштейны, входящие в комплект. После того как прибор закреплен, к нему подводится подающий и обратный трубопровод. При подключении двухконтурного, где вода нагревается для гвс, присоединяется и контур холодного водоснабжения. Устанавливается запорная арматура, фильтры, обратный клапан.

 Котлы с закрытой камерой сгорания имеют электронную систему защиты, поэтому необходимо подводка электричества. В помещении, где установлено оборудование должна быть хорошая вентиляция. Оборудование подключается к дымоходу. Приборы закрытого типа к коаксиальному, открытого - только к индивидуальному. Газ подключается сотрудниками газового хозяйства.

Монтаж напольного котла

Если нужно установить котел отопления большой мощности нагрева (более 150 квт), то лучше выбирать напольное исполнение. Монтаж начинается с устройства основания для газового котла. Оборудование устанавливается ровно горизонтально. Место расположение отопительного устройства, должно обеспечивать свободный доступ к нему. В этом случае обслуживание и замена котла будет удобнее.

Затем подводится к котлу:

  • обратный и подающий трубопровод теплоносителя;
  • контур холодного водоснабжения;
  • клапана, запорная арматура, фильтры.

 Потом он подключается к отоплению и газовой магистрали. Важно правильное соединение отопительного устройства к дымоходу. Напольный агрегат устанавливается в отдельном помещении.

Стоимость монтажа газового котла

Виды работ Ед. изм. Цена, грн.
Выезд мастера   бесплатно
Установка и подключение настенного газового котла до 32 кВт шт. от 2999
 Установка и подключение настенного газового котла от 32 кВт шт. от 4499
Установка и подключение напольного газового котла от 55 кВт шт. от 5499
Монтаж настенного котла до 32 кВт шт. от 1300
Установка котла газового навесного турбированного мощностью до 35 кВт шт. от 2000
Установка и подключение напольного газового котла до 55 кВт шт. от 3499
Монтаж напольного котла (имп.) до 20 кВт шт. от 1200
Монтаж напольного котла (имп.) 21 – 50 кВт шт. от 1250
Монтаж напольного одноконтурного котла (Украина) до 20 кВт шт. от 1200
Монтаж напольного одноконтурного котла (Украина) 21 – 50 кВт шт. от 1200
Установка котла газового одноконтурного парапетного мощностью до 35 кВт шт. от 2000
Монтаж напольного двухконтурного котла (Украина) до 20 кВт шт. от 1250
Монтаж напольного двухконтурного котла (Украина) 21 – 50 кВт шт. от 1300
Монтаж базового коаксиального дымохода для котла шт. от 850
Сборка и монтаж байпаса с насосом шт. от 600
Монтаж комнатного термостата шт. от 200
Установка бойлера косвенного нагрева до 200л. шт. от 800
Установка бойлера косвенного нагрева более 200л. шт. от 1400
Монтаж аккумулирующей (буферной)емкости до 400л. шт. от 1200
Монтаж аккумулирующей (буферной)емкости более 400л. шт. от 1600
Установка и подключение насосно-смесительного узла шт. от 500
Монтаж и подключение циркуляционного насоса шт. от 500
Монтаж расширительного бака шт. от 500
Установка регулятора давления шт. от 200
Снятие заглушек и заполнение системы водой система от 300

При монтаже котла цена зависит от вида оборудования, необходимость установки насоса. При определении стоимости установки напольных газовых котлов учитывается вид основания. Отдельно оплачивается устройство расширительного бака и дымохода. Обычно установка котла цены на расходные материалы не включает. Окончательную стоимость можно определить только после осмотра и составления сметы.

как правильно выбрать модель и обустроить систему

Содержание статьи:

Аббревиатура «АГВ» долгое время воспринималась как общее название всех отопительных котлов, работавших на газе. В действительности же это название торговой марки производства Жуковского машиностроительного завода (сейчас – ОАО «ЖМЗ»). Газовый водонагревательный аппарат представлял собой емкость с теплообменником, подогреваемым газом. Приборы устанавливали в домах, которые невозможно было подключить к системе централизованного теплоснабжения. АГВ-отопление стало популярным в советское время благодаря дешевизне и относительному удобству.

Отопление АГВ: что это такое и как работает

За прошедшие десятилетия появились новые модификации аппаратов, популярность модернизированных АГВ стала меньшей, чем в прошлом веке, но они по-прежнему широко применяются в качестве систем автономного обогрева домов. Котел подключают к батареям. Он обеспечивает дом теплом, при желании может быть использован для горячего водоснабжения.

Внешний вид первых моделей АГВ не отличался эстетичностью, зато они отлично справлялись с функцией отопления небольших домов

Принцип работы АГВ-отопления

Принцип работы аппарата очень прост: газ нагревает теплообменник, который в свою очередь передает тепловую энергию воде в емкости. Продукты сгорания выводятся наружу через дымоход. Отопительная система состоит из труб, верхней разводящей магистрали, обратки и расширительного бачка.

Циркуляция воды осуществляется естественным путем за счет разницы высоты и температуры. Более теплая вода поднимается в верх, поступает в радиаторы, где охлаждается, после чего опускается и возвращается в АГВ. Чтобы компенсировать разницу в объемах теплой и холодной воды, необходим расширительный бачок. Излишки из него вытекают через специальную переливную трубку. Это позволяет избежать избыточного давления в отопительной системе.

Автоматика и безопасность

АГВ снабжен несложной автоматикой, которая открывает клапан подачи газа. Срабатывает автоматика, когда температура воды в баке падает ниже заданного уровня или снижается давление в трубах, гаснет горелка, засоряется дымоход. В модели АГВ-80 предусмотрена простая система безопасности, благодаря которой сливается вода, если рвется мембрана. Это не очень удобно, т.к. в таких случаях нужно полностью менять клапан. В АГВ-120 проблема устранена: аппарат оборудован специальным баллоном с сильфонным регулятором температуры. Модернизированная модель более удобна, чем предыдущая, поскольку позволяет регулировать температуру воды, в АГВ-80 такой возможности нет.

Схема конструкции АГВ

Технические характеристики различных моделей АГВ

Из старых моделей всенародной любовью пользовался АГВ-80, позже – модель 120, сейчас устанавливают АОГВ-23,2-1 АКГВ-23,2-1. Информация об объеме теплоносителя и производительности содержится в самих названиях моделей. Например, в АГВ-80 объем воды составляет 80 литров, в названии АГВ-11 указана производительность – 11 киловатт. КПД современных аппаратов – от 75%. Производительность старых модификаций, в названии которых указан объем теплоносителя, составляет:

  • АГВ-50 – 5 киловатт;
  • АГВ-80 – 5.2 киловатт;
  • АГВ-120 – 10 киловатт.

Современные модели оснащают импортными датчиками и автоматикой Honeywell. Улучшено поджигание, теперь аппарат оснащен пьезоэлементом. Усовершенствован дизайн: новые модели хорошо выглядят, а покрытие корпуса стало более устойчивым к повреждениям. Появились модификации с водяным контуром, что позволяет обеспечить экономичное отопление и горячее водоснабжение. Так, модель АКГВ-23,2-1 положительно оценена отечественными потребителями.

Одна из самых первых моделей – АГВ-80

Преимущества газовых аппаратов

Экономичность. Сам аппарат российского производства обходится покупателю существенно дешевле, чем зарубежные аналоги. Это одно из важнейших достоинств. Отопление тоже обходится относительно дешево. Наши соотечественники, чтобы еще больше сократить расходы, устанавливают дополнительную автоматику, которая отключает насосы при прекращении нагрева воды.

Простота конструкции. Чем проще система, тем реже она ломается и требует ремонта. Конструкция АГВ проста, аппарат не нуждается в особом уходе, обслуживании. С ремонтом тоже не возникает особых сложностей, обходится он относительно недорого, запасные детали доступны.

Независимость от подачи электроэнергии. Аппарат не нуждается в электричестве для работы и поэтому никак не реагирует на его отключение.

Обратим внимание на недостатки

Громоздкость. Массивный котел занимает много места, а его ножки затрудняют уборку в той части помещения, где он установлен. Впрочем, проблема решается: появились современные модели для АГВ-отопления – настенные котлы. Поэтому указанный недостаток касается только напольных аппаратов.

Неудобство эксплуатации. Этот минус относительный, т.к. все познается в сравнении. Импортные аналоги проще в эксплуатации, чем российские.

Длительное время прогрева. Помещение прогревается довольно долго – это минус, зато и остывает долго, что уже можно считать достоинством.

Схема АГВ-отопления и горячего водоснабжения

АГВ-отопление в квартире

Постоянный рост коммунальных тарифов и непрозрачная система ценообразования привели к тому, что многие жильцы многоквартирных домов стали отказываться от централизованного теплоснабжения. В качестве альтернативы выбирают АГВ-отопление. Для установки газового аппарата требуется получить специальное разрешение компетентных служб. Как правило, его проще оформить, если квартира расположена в малоэтажном доме старой постройки, т.к. в них есть большие печные дымоходы. Возможен вариант установки съемного дымохода, который выводится наружу через отверстие в стене. Получить соответствующее разрешение на оборудование автономного отопления в квартире не просто, но возможно.

Внешний вид современной системы АГВ-отопления в квартире

Основной критерий выбора аппарата – мощность. При ее расчете обязательно нужно учитывать климатические условия и степень теплоизоляции помещения. Оптимальная удельная мощность АГВ для установки в южных регионах 0,7-0,9, для северных – 1,5-2 киловатт. Желательно также учитывать длину труб, коэффициент сопротивления материала. Это обычно затруднительно, поэтому лучше обратиться к специалистам, способным правильно рассчитать необходимые параметры.

Видео: отопление дома АГВ

Понравилась статья? Поделитесь с друзьями:

Установка газового котла на кухне в частном доме: требования и правила

Ваш репост изменит интернет 🙂

Установка газового котла на кухне допускается нормами и законами. Они содержатся в техническом кодексе (ТКП) Газораспределение и газопотребление. Строительные нормы проектирования. Установка этого оборудования на кухне имеет определенные особенности, которые стоит учесть заранее. Также разумнее всего начать составлять проект кухни ДО установки оборудования. Это даст возможность максимально рационально использовать пространство помещения, получить необходимое количества места для хранения и удобную планировку мебели.

Все фото в обзоре

Правила и требования


Существуют определенные условия для установки отопительного оборудования на кухне. Все они призваны обеспечить Вашу безопасность, поэтому пренебрегать ими ни в коем случае нельзя. Что необходимо соблюсти:

  • Для котла малой мощности не допускается установка в помещении меньше 18 м3. Обратите внимание, что речь идет об объеме помещения, а не его площади.
  • Важно обеспечить регулярный приток кислорода.
  • Должен быть организован выход продуктов горения. К дымоходу также предъявляются особые требования. С ними нужно ознакомится заранее.
  • Котел следует располагать рядом с окном, оборудованным фрамугой или открывающейся створкой.
  • Пол и стены должны быть негорючими. То есть обои на смежной стене ни в коем случае нельзя. Можно штукатурку или краску.
  • Расстояние от стен. При креплении на любой поверхности газовое оборудование не может крепиться ближе, чем на 2 см. Соответственно, если стены сделаны из горючих материалов, то даже с учетом облицовки, расстояние от котла до поверхности будет увеличено до 3-10 см, что зависит от постановки оборудования.

Особенности проектирования мебели при наличии газового котла

При проектировании кухонной мебели важно помнить о безопасном расстоянии до боковых стен корпусов - порядка 10 см с каждой стороны. Здесь правило “красота требует жертв” однозначно не действует.

Кроме этого, необходимо предусмотреть вентиляцию и постоянный приток свежего воздуха в комнату. И что еще немаловажно - удобный доступ для ежегодного обслуживания оборудования. Также разумно предусмотреть возможность быстрого разбора мебели, если что-то не так и нужен ремонт.

Подробнее о том, как проектировать мебель при наличии газового оборудования, можно прочитать здесь.

Оцените материал:

В нашем Instagram и Одноклассниках много интересных идей! Подписывайся 🙂

Что такое автомобили с автоматическим управлением?

Иногда называемые самоуправляемыми транспортными средствами или автономными управляемыми транспортными средствами, автоматизированные управляемые транспортные средства (AGV) представляют собой системы обработки материалов или грузовые носители, которые автономно перемещаются по складу, распределительному центру или производственному объекту без бортового оператора или водителя. В этом посте мы рассмотрим различные типы AGV, как они работают и их преимущества.

Приложения для AGV

Автоматизированные управляемые транспортные средства используются для задач, которые обычно выполняются вилочными погрузчиками, конвейерными системами или ручными тележками, перемещая большие объемы материала повторяющимся образом.

AGV используются во множестве приложений. Их часто используют для транспортировки сырья, такого как металл, пластик, резина или бумага. Например, грузовые автомобили AGV могут транспортировать сырье с места приема на склад или доставлять материалы непосредственно на производственные линии. Агрегаты AGV стабильно и надежно доставляют необходимое сырье без вмешательства человека, гарантируя, что производственные линии всегда будут иметь необходимые материалы без перебоев.

Помимо транспортировки сырья, грузовые автомобили AGV используются в незавершенных производствах и с готовой продукцией для поддержки производственных или производственных линий.Согласно Investopedia, термин незавершенное производство описывает «частично завершенные товары, которые обычно превращаются из сырья в готовый продукт за короткий период времени», например промышленные товары. В приложениях незавершенного производства AGV перемещают материалы или детали со склада на производственные линии или с одной рабочей станции на другую, обеспечивая повторяющееся и эффективное перемещение материалов на протяжении всего производственного процесса. Без AGV производственные процессы могут остановиться, когда на производственных линиях заканчиваются материалы.Производство затем откладывается, пока рабочий забирает необходимые материалы из хранилища и транспортирует их на производственную линию.

AGV также используются во входящей и исходящей обработке для пополнения запасов и для комплектования. Например, AGV можно использовать для транспортировки инвентаря из пунктов приема в места хранения или из пунктов долгосрочного хранения в пункты пересылки для пополнения запасов. Перемещение товарно-материальных ценностей из долгосрочного хранения в пункты отгрузки вперед гарантирует, что соответствующие запасы будут доступны для сборщиков, что делает процесс комплектования заказов более эффективным.AGV, такие как мобильные роботы для совместной работы, помогают в процессе комплектации, направляя сотрудников склада через задачи и доставляя отобранные заказы на рабочие станции упаковки и отгрузки.

Типы AGV

Существует несколько типов автоматизированных транспортных средств. Многие AGV похожи на другие транспортные средства, управляемые человеком, но предназначены для работы без прямого вмешательства человека или руководства.

Автоматические тележки с направляющими

Тележки с автоматическим управлением (AGC) - это самый простой тип AGV с минимальными функциями.Навигационные системы могут варьироваться от таких простых, как магнитная лента, до сложных навигационных систем на основе датчиков, которые используют ИИ для навигации в своей среде. Они могут транспортировать самые разные материалы, от мелких деталей до загруженных поддонов, и часто используются при сортировке, хранении и перегрузке.

Одним из примеров AGC является автоматизированный транспортировщик больничной тележки, используемый для эффективной транспортировки компактных грузов по всей больнице, таких как еда и пустые подносы для еды, чистое или загрязненное белье, биологически опасные отходы или стерильные принадлежности.Автоматические транспортировщики больничных тележек могут помочь снизить затраты на рабочую силу, поэтому сотруднику не нужно вручную перемещать тележку с места на место.

Вилочные автопогрузчики

Вилочные автопогрузчики или автопогрузчики с автоматическим управлением - еще один широко используемый тип автопогрузчиков. Они предназначены для выполнения тех же функций, что и вилочные погрузчики с ручным управлением (транспортировка поддонов), но без участия человека-оператора.

Буксировка AGV

Тягачи или буксирные тягачи с автоматическим наведением тянут за собой одно или несколько несамоходных грузовых автомобилей в составе поезда.Тягачи, которые иногда называются поездами без машиниста, передвигаются на колесах. Транспортные средства с автоматическим управлением буксирами часто используются для перевозки тяжелых грузов на большие расстояния. У них может быть несколько остановок для посадки и получения на определенном пути через склад или завод.

Погрузочно-разгрузочные устройства

Погрузочно-разгрузочные устройства для отдельных грузов переносят дискретные грузы, такие как отдельные объекты, или отдельные элементы, такие как поддон или бункер, который содержит несколько элементов.

Перевозчики тяжелых грузов

Для самых тяжелых грузов перевозчики тяжелых грузов представляют собой тип грузовых автомобилей, используемых в таких приложениях, как крупногабаритная сборка, литье и транспортировка рулонов и листов.Некоторые тяжеловесы обладают способностью самозагружаться и могут иметь стандартное, поворотное или всенаправленное рулевое управление.

Автономные мобильные роботы

Автономные мобильные роботы (AMR), как правило, более технологически продвинуты, чем другие типы AGV. В то время как многие AGV используют фиксированные навигационные системы, такие как провода или магнитная лента, многие AMR оснащены интеллектуальными навигационными возможностями, такими как датчики и системы камер, которые позволяют им обнаруживать препятствия и обходить их.Благодаря более совершенной технологии AMR могут динамически перемещаться по складу или другому объекту и планировать наиболее эффективные пути.

Как работают AGV

AGV - это самоходные транспортные средства, движение которых управляется программным обеспечением и датчиками. Большинство AGV движутся по определенным путям, но, как уже упоминалось, AMR обычно имеют более продвинутые технологии с возможностями динамической навигации.

Навигация AGV

Навигация AGV может управляться с помощью одного или нескольких из следующих механизмов:

  • Магнитная направляющая лента - некоторые AGV имеют магнитные датчики и следуют по маршруту с помощью магнитной ленты.
  • Проводная навигация - некоторые AGV следуют по проводным путям, проложенным в полу здания. Провод передает сигнал, который AGV обнаруживает через антенну или датчик.
  • Лазерная навигация по целям - с помощью этого метода световозвращающая лента крепится к таким объектам, как стены, стационарные машины и столбы. АГВ оснащены лазерным передатчиком и приемником. Лазеры отражаются от ленты в пределах прямой видимости и используются для расчета угла объекта и расстояния от AGV.
  • Инерциальная (гироскопическая) навигация - некоторые AGV управляются компьютерной системой с помощью транспондеров, встроенных в пол здания, для проверки правильности курса AGV.
  • Визуальное сопровождение - Никаких модификаций инфраструктуры для AGV с визуальным наведением не требуется. Камеры записывают объекты вдоль маршрута, а AGV полагаются на эти записанные объекты при навигации.
  • Географическое управление. Как и в случае с AGV с визуальным наведением, для AGV, использующих геологическое управление, никаких изменений инфраструктуры не требуется. AGV с геогидрометром распознают объекты в своей среде, чтобы определять их местоположение в режиме реального времени для навигации по объекту.
  • LiDAR - LiDAR (Light Detection and Ranging) - это сложная навигационная технология, использующая датчики, которые передают лазерные импульсы для измерения расстояния между роботом и объектами в его окружении.Эти данные собираются для создания карты окружающей среды с обзором в 360 градусов, позволяющей роботам перемещаться по объекту и избегать препятствий без необходимости в дополнительной инфраструктуре. 6 River Systems использует навигационную технологию LiDAR, чтобы их AGV могли перемещаться по складу, не требуя изменений в инфраструктуре, а также адаптироваться к новым условиям в случае изменения планировки пола склада.

Рулевое управление AGV

Рулевое управление AGV управляется дифференциальным управлением скоростью, управлением управляемым колесом или их комбинацией:

  • Дифференциальное управление скоростью - это наиболее распространенный тип рулевого управления, используемый AGV.Для управления дифференциальной скоростью используются два независимых ведущих колеса. Каждое ведущее колесо вращается с разной скоростью. Для движения вперед или назад оба привода работают с одинаковой скоростью. Самый простой вариант рулевого управления для AGV, регулировка дифференциальной скорости не требует дополнительных двигателей или механизмов рулевого управления. Он обычно используется для AGV, которые работают в ограниченном пространстве или для тех, которые работают рядом с машинами. Он не используется для буксировки, так как при повороте может привести к складыванию складного ножа.
  • Управление управляемым колесом - этот тип управления рулевым управлением аналогичен управлению в автомобиле или грузовике. При управлении управляемыми колесами ведущее колесо является поворотным. Управление управляемыми колесами более точное, чем регулирование дифференциальной скорости, и обеспечивает более плавный поворот. Он часто используется для буксировки, а также может управляться оператором.
  • Комбинированное рулевое управление - это комбинация управления дифференциальной скоростью и управления управляемыми колесами. Автомобили AGV, использующие комбинированное рулевое управление, имеют два независимых двигателя поворота / привода на диагональных углах AGV и поворотные ролики на двух других углах.AGV с комбинированным рулевым управлением могут поворачиваться в любом направлении, как автомобиль, а также двигаться в режиме дифференциального рулевого управления в любом направлении.

Управление движением AGV

Меры по управлению движением включают в себя зональный контроль, предотвращение столкновений или их сочетание:

  • Зональное управление - Простое в установке и легкое расширение, зональное управление является широко используемым методом управления движением для AGV. Беспроводной передатчик передает сигналы в определенных областях, а AGV содержит датчик, который принимает сигнал и передает его обратно в передатчик.Если зона свободна, посылается сигнал «очистить», который позволяет AGV войти в зону или пройти через нее. Если другой AGV находится в области, посылается сигнал «стоп», который предупреждает другие AGV, пытающиеся войти, о том, что область не очищена. В этом случае ожидающие AGV остановятся и будут ждать, пока первый AGV не выйдет из зоны и передатчик не отправит сигнал «очистить». Другой способ использования управления зоной - это оснащение каждого AGV собственным передатчиком, позволяющим ему посылать сигнал «не входить» другим AGV, приближающимся к зоне.
  • Предотвращение столкновений - AGV, использующие контроль зоны предотвращения столкновений, оснащены датчиками, которые передают сигнал и ждут ответа, чтобы определить, находится ли объект перед ним. Эти датчики могут быть звуковыми, которые работают как радар, или оптическими, в которых используются инфракрасные датчики. Оба работают одинаково. Датчики бампера - это еще один тип датчиков предотвращения столкновений. Многие AGV оснащены датчиками на бампере в качестве отказоустойчивых. Датчики бампера останавливаются, чтобы избежать столкновения, когда они ощущают физический контакт.
  • Комбинированное управление - AGV, использующие комбинированное управление, оснащены как датчиками контроля столкновений, так и датчиками зонального контроля, чтобы обеспечить более надежное предотвращение столкновений в любых ситуациях. Например, AGV может использовать зонное управление в качестве своей основной системы управления движением, но также иметь датчики предотвращения столкновений в качестве резервных на случай, если система зонального управления не сработает.

Преимущества AGV

AGV предлагают многочисленные преимущества при хранении и производстве.

Повышение эффективности и производительности

Поскольку AGV работают автономно, они повышают эффективность и производительность, а также предсказуемы и надежны при выполнении повторяющихся задач. Вагоны AGV устраняют ненужные прогулки, а также устраняют физический труд по транспортировке материалов. Они также задают темп и для рабочих, помогая сотрудникам выполнять задачи. AGV, такие как совместные мобильные роботы, направляют сотрудников через каждую задачу, уменьшая количество человеческих ошибок, что помогает повысить точность заказа и минимизировать потери и потерю продуктов.Используя ИИ для оптимизации маршрутов и определения приоритетов работы, мобильные роботы для совместной работы улучшают использование ресурсов.

Постоянные затраты

AGV обычно приобретаются на основе затрат на единицу или на период аренды, поэтому колебания затрат меньше по сравнению с человеческим трудом, которые могут колебаться в зависимости от рыночных условий и спроса.

Гибкость

Некоторые AGV предлагают гибкость, позволяющую легко менять маршруты (по сравнению с другими, которые требуют изменения маршрута направляющих проводов или другой инфраструктуры для корректировки маршрута транспортного средства).Автоматизированные транспортные средства также являются масштабируемым решением с возможностью добавления дополнительных единиц по запросу.

Требуется меньше места

По сравнению с другими решениями автоматизации, такими как конвейерные системы, для AGV требуется меньше места. Некоторые AGV меньше по размеру по сравнению с традиционным складским оборудованием, таким как вилочные погрузчики, что позволяет планировать пол с более узкими проходами и лучше использовать пространство.

Повышенная безопасность

Наконец, AGV представляют собой безопасное решение для автоматизации складов, распределительных центров и производственных предприятий.AGV оснащены датчиками для предотвращения столкновений. Усовершенствованные AGV, такие как AMR, имеют возможности интеллектуальной маршрутизации, которые позволяют им спланировать наиболее эффективный путь через склад или объект, уменьшая заторы в проходах и предотвращая травмы.

Автоматизированные управляемые транспортные средства разработаны специально для автоматизации задач, для которых не нужны люди. Они автоматизируют длительные прогулки по складам, задают темп рабочим и избавляют от тяжелых физических нагрузок, связанных с традиционно тяжелой работой.Chuck by 6 River Systems - это гибкое, масштабируемое и экономичное решение для складов и распределительных центров, предлагающее инновационные технологии, предназначенные для решения некоторых из самых серьезных проблем складского хозяйства.

Готова ли ваша операция к использованию AGV? Проконсультируйтесь с этим исследованием IDC, чтобы оценить уровень зрелости вашего склада или фулфилмент-центра.

Что такое автоматизированный управляемый автомобиль и каковы его преимущества?

Автоматизированные транспортные средства, также известные как AGV, представляют собой роботизированные транспортные средства с компьютерным управлением, используемые для внутренней и внешней транспортировки материалов.Это полностью автоматизированные погрузочно-разгрузочные машины. AGV используются для повторяющихся транспортных задач на складах и в производственных помещениях. Они работают на промышленных полах или тротуаре и запрограммированы на перевозку грузов в определенных местах.

Системы

AGV работают на колесах и, помимо самого транспортного средства, состоят из главного программного обеспечения, беспроводной связи, пользовательского интерфейса и аккумулятора с зарядным устройством.

Они используют беспроводную маршрутизацию, видео и датчики приближения для передвижения по окружающей среде.

Эти сложные системы гибки в том, что они предназначены для перемещения грузов различного типа, высоты, веса и ширины проходов. Когда важна экономия места, они работают очень хорошо.

Их автоматическое перемещение может быть достигнуто различными способами, такими как лазерная триангуляция, естественные элементы, оптические, инерционные, проволочные, магнитные ленты и магнитная сетка.

Зачем использовать AGV?

Независимо от того, находится ли ваша деятельность в Вашингтоне или Орегоне, транспортные средства с автоматическим управлением достаточно гибки, чтобы преуспеть во многих различных отраслях промышленности, от производства и складов до фармацевтики и автомобилестроения, и это лишь некоторые из них.Многие приложения могут быть выполнены в любое время дня и ночи, например, хранение продуктов, обработка поддонов, поиск товаров, доставка запчастей и загрузка грузовиков.

Кроме того, использование этих автоматизированных транспортных средств увеличилось за последние годы и включает в себя передовые технологии робототехники, которые больше не ограничиваются промышленной средой.

У этих автомобилей много преимуществ. Это уже не технология будущего. Они здесь и сейчас внедряются в успешные предприятия, которые оставляют конкуренцию позади.

Преимущества автомобилей с автоматическим управлением

Повышенная точность. В промышленных условиях многие ошибки могут быть результатом ошибок рабочего. Усталость, рассеянность или апатия могут способствовать снижению точности. При работе с автоматическими транспортными средствами этого не должно быть. Программирование предотвратит подобные ошибки. Все движения будут точнее.

При повышении эффективности точность инвентаризации становится более предсказуемой.Вы можете заказывать материалы по мере необходимости, чтобы сотрудники не теряли время или не заказывали ненужные вам товары. Будет заметно сокращение ошибок при сборке и доставке.

Снижение затрат. Затраты на рабочую силу снижаются, когда бизнесу не нужно платить сотрудникам за выполнение заданий. Снижение затрат на рабочую силу и текучесть кадров можно практически полностью исключить.

Затраты также снижаются за счет повышения безопасности на рабочем месте. Это включает в себя сниженные страховые ставки, штрафы OSHA и травмы рабочих.

Повышена и безопасность объектов. Структурный ремонт сокращается или исключается, потому что несчастных случаев с вилочными погрузчиками не происходит.

Затронуто и стоимость текущих помещений. Затраты на коммунальные услуги снижаются, поскольку они не требуют определенной температуры для работы и могут работать в условиях низкой освещенности. Снижается потребность в электричестве.

Повышенная безопасность. Аварии с вилочным погрузчиком могут остаться в прошлом. Повреждение оборудования, стоек и помещений может быть уменьшено или устранено.

AGV могут выполнять задачи, которые могут быть опасными для человека, включая опасные вещества, перемещение тяжелых материалов и работу при экстремальных температурах. Удаление человеческого фактора исключает вероятность несчастных случаев и травм.

Они работают плавно и управляемо, с предсказуемым и постоянным ускорением и ограниченными максимальными скоростями. Зарядка и обращение с аккумулятором могут происходить автоматически. Контролируемый износ деталей автомобиля при ускорении и замедлении минимален.

Автомобили

AGV постоянно следуют своим направляющим путем, останавливаясь, если они встречают что-то или кого-то на своем пути, и обеспечивают звуковые и визуальные предупреждения о своем присутствии. Безопасность персонала - приоритет.

Современные AGV оснащены сложными системами предотвращения столкновений, которые повышают безопасность объектов и людей.

Повышенная гибкость. Они могут взаимодействовать и работать в различных производственных операциях. Есть несколько вариантов AGV, включая индивидуальные решения, разработанные для приложений, которые определяют уникальные требования.

Они полезны не только для производства и складов, но и для распределительных центров, компаний по производству продуктов питания и напитков, фармацевтической, автомобильной, больничной, военной, транспортной и химической промышленности.

Системы

AGV можно легко настроить в соответствии с потребностями различных транспортируемых грузов.

Эти системы больше не используются просто для перемещения груза из одной точки в другую, хотя они делают это хорошо. Они стали частью более сложных операций, которые работают в самых разных сферах деятельности.Можно увидеть, как роботы распределяют лекарства в больнице, доставляют материалы на склад и покрывают территорию в качестве военного транспортного средства слежения. Возможности потрясающие.

Уменьшено повреждение конструкций и продукта. Человеческая ошибка, к сожалению, может привести к повреждению товара и несчастным случаям, которых можно избежать. Структурные затраты и замена продукта не обязательно должны быть частью уравнения затрат.

Согласованность планирования. Их результат можно каждый раз надежно вычислить и спрогнозировать.Благодаря этой надежности своевременная доставка может упростить операции, улучшить репутацию и оптимизировать результаты.

Более низкая стоимость, чем у стационарных систем автоматизации. Одна из причин, по которой заводы используют эти системы больше, чем в любой другой отрасли, заключается в том, что они выполняют те же функции, что и стационарные системы автоматизации, например конвейеры. Внедрение AGV обходится дешевле после установки и не мешает работе в течение этого времени.

Легко настроить рабочий процесс и изменить макет в соответствии с меняющимися потребностями вашего бизнеса.Их можно легко перепрограммировать, чтобы они пошли по новому пути.

Задача перемещения фиксированной конвейерной системы - непростая задача. Передовые технологии и беспроводная маршрутизация позволяют автоматизированным транспортным средствам быстро перепрограммировать, чтобы изменить их возможности. Это исключает затраты на переоборудование. Новые задачи, рабочие ячейки и направления могут быть реализованы быстро без установки физического оборудования.

Значительная экономия инвестиций - это средство заглянуть в будущее вашего бизнеса. Другой способ добиться этого - увеличить срок их службы, превышающий 10 лет.

Легко расширяется. По мере роста вашей компании вы всегда можете установить дополнительные AGV по мере необходимости. Иногда его называют «модульным системным элементом», который позволяет медленно развиваться в соответствии с вашими потребностями. Вы можете расширить свой набор и стать в основном или полностью автоматизированным по мере необходимости. Таким образом, вы инвестируете только в соответствии с требованиями бизнеса, что удобно и экономически выгодно.

Роботизированное навесное оборудование и новое погрузочно-разгрузочное оборудование могут быть легко включены в вашу полностью автоматизированную систему по мере роста и изменения вашей деятельности.

Повышение рентабельности. Ваш автопарк может работать 24 часа в сутки, 7 дней в неделю, если вы хотите. При снижении затрат и повышении производительности прибыль неизбежно возрастет. Им не нужен отпуск или отдых.

Они открывают новые возможности и возможности для рынка с каждым продвижением, которое они делают. Это самое динамичное погрузочно-разгрузочное оборудование, доступное сегодня

Благодаря доступным возможностям анализа данных и отслеживания предприятия могут оптимизировать процессы для экономии денег и более точного отслеживания запасов.

Более качественное выполнение задач. Эти роботизированные автоматизированные погрузчики для материалов сокращают неправильное обращение с грузами и поддонами, поэтому все решается последовательно. Более точное отслеживание грузов и паллет на объектах становится новой реальностью.

AGV бережно обрабатывают продукты, удаляя поврежденные продукты и отходы.

Поскольку они обеспечивают надежную и предсказуемую обработку материалов для произведенной продукции, резервное копирование производства больше не является проблемой. Производственная линия становится сбалансированной.

Будущее AGV в Вашингтоне и Орегоне

Нет сомнений в том, что автоматизированные транспортные средства скоро станут неотъемлемой частью автоматизированного рабочего оборудования. Есть причина, по которой многие компании из списка Fortune 500 включают эти системы в свою деятельность.

Есть ли на вашем предприятии автоматизация процессов, многосменное применение, повторяющиеся и стабильные нагрузки или повышенные требования к безопасности? Или у вас есть ситуация, когда использование ручного погрузчика либо нецелесообразно, либо просто полезно использовать автоматизацию? Свяжитесь с нами сегодня, чтобы обсудить любые вопросы или проблемы, которые могут у вас возникнуть в отношении AGV.Наш квалифицированный персонал всегда готов помочь определить, что лучше всего подходит для вашей работы.

BLEICHERT Automation GmbH & Co. KG

Автоматизированные транспортные средства: BLEICHERT Automation GmbH & Co. KG

JavaScript Scheint моментан в Ihren Browsereinstellungen deaktiviert zu sein .
Bitte nehmen Sie eine Änderung dieser Einstellung vor und laden Sie die Webseite neu, um deren volle Funktionalität zu ermöglichen.

Линейный портал

PR20

Цепной конвейер

для тяжелых условий эксплуатации

Роликовый конвейер

Роликовый конвейер

AL25K

Линейный портал

PR500

9203 Роликовый конвейер

Очень гибкие автомобильные системы, состоящие из модульных компонентов

  • Автоматизированная транспортировка независимо от размера груза
  • Для всех отраслей и продуктов
  • Высокая доступность при максимальной надежности
  • Автопарк может быть расширен в любое время
  • Стабильная конструкция обеспечивает долгий срок службы продукции
  • Непревзойденное соотношение цены и качества

AGV: высокоэффективные автоматизированные транспортные системы от BLEICHERT

Интеллектуальный способ оптимизации вашего внутреннего транспорта

Примеры автоматизированных транспортных средств для гибкости задачи по сборке

AGV в модульной конструкции позволяет создавать индивидуальные решения для любого размера компании и любого сектора промышленности

  • Современная интегрированная безопасность
  • с индивидуальной схемой энергоснабжения, навигации, управления транспортными средствами и централизованного управления системой в соответствии с требованиями вашей компании
  • расширение системы по запросу за счет нашей модульной конструкции

BLEICHERT предлагает различные навигационные системы, позволяющие найти индивидуальное решение:

Оптическая
AGV следует простой в нанесении оптической разметки пола.

Индуктивная
Отсутствие необходимости в техническом обслуживании и концепция без батарей, обеспечивающая высокую производительность и доступность, близкую к 100%.

Магнитные пятна
Маршрут движения AGV определяется магнитными маркерами, встроенными в пол.

Laser
AGV перемещается с помощью лазеров и отражателей, расположенных на высоте выше головы.

Бесплатная навигация
Современная навигация, навигация без необходимости использования внешних маркеров и любых других.Высокая гибкость и простота использования.

Основные модульные компоненты линейки BLEICHERT AGV-AGC

  • Шасси автомобиля с приводом, роликами и роликами
    блок, собранный в соответствии с требованиями для дополнительных перемещений (например, подъемные механизмы, транспортировка, хранение и демонтаж и т. Д.)
  • Энергоснабжение
    в зависимости от применения, например, индуктивный (бесконтактная передача энергии), от аккумулятора или комбинация обоих типов питания (гибридная технология)
  • Техника безопасности
    Примеры: переключающая заслонка, кромка безопасности, бампер, лазерный сканер
  • Навигация
    примеры: оптическое, индукционное, магнитное пятно, лазер и свободная навигация
  • Управление транспортным средством
    опционально с или без связи
  • Центральное управление системой
    (сложных систем) для администрирования и координации, логистики, периферийных устройств

Нажмите, чтобы узнать больше информация AGV

Щелкните для получения дополнительной информации AGC

С марта компания Seegrid получила 52 миллиона долларов на приобретение автомобилей AGV | 2020-09-15

Поставщик беспилотных транспортных средств Seegrid с марта получил инвестиционное финансирование в размере 52 млн долларов США для своих автоматизированных транспортных средств (AGV) в секторе обработки материалов, заявив, что планирует использовать дополнительный капитал для увеличения размера своего сотрудников, ускорить разработку новых продуктов и рассмотреть возможные стратегические приобретения.

Компания Seegrid, базирующаяся в Питтсбурге, ранее объявила о первом раунде финансирования в размере 25 миллионов долларов в марте, который был профинансирован ведущим инвестором G2VP LLC, частной инвестиционной фирмой из Менло-Парк, штат Калифорния. В настоящее время компания добавила на 27 миллионов долларов дополнительное финансирование от «ведущих инвесторов в области технологий и робототехники», в результате чего общий объем финансирования на сегодняшний день превысил 150 миллионов долларов.

Поддержка является последним источником быстрого роста компании Seegrid, которая в январе заявила, что увеличила численность сотрудников на 35% в 2019 году из-за растущего спроса на беспилотные автомобили в производстве, распределении и электронной коммерции.По словам компании, пандемия коронавируса усилила эту тенденцию.

«У Seegrid фантастический год. Мы ожидаем, что в этом году выручка снова удвоится, и мы наблюдаем рост потребительского спроса, поскольку пандемия Covid-19 побуждает многие компании активнее использовать автоматизацию в отрасли погрузочно-разгрузочных работ », - сказал генеральный директор Seegrid Джим Рок. «Благодаря этим инвестициям мы продолжим увеличивать нашу долю рынка, укреплять нашу позицию лидера рынка и еще больше разрушать производственную, складскую и логистическую отрасли.И, что наиболее важно, постоянная поддержка со стороны G2VP и наших новых инвесторов позволяет нам ускорить разработку новых продуктов и удовлетворить потребности клиентов в этом быстро меняющемся климате ».

Согласно компании Seegrid, ее набор безинфраструктурных управляемых транспортных средств (VGV), программного обеспечения для управления автопарком и действенной аналитики может помочь компаниям развернуть AGV и автономных мобильных роботов (AMR) для повышения безопасности и производительности в производстве, распределении и электронном производстве. исполнение коммерции.

Мы рады сообщить, что получили дополнительное финансирование от ведущих инвесторов в области # технологий и # робототехники! Подробности читайте: https://t.co/bcLAGwWiTP

- Seegrid Corporation (@Seegrid) 15 сентября 2020 г.

Решение проблемы городского транспорта с помощью автоматизированного управляемого транспортного средства

Решение Проблема городского транспорта с автоматизированным управлением Средство передвижения

Решение проблемы городского транспорта с помощью Автоматизированная управляемая машина (АГВ)


пользователем Джек Коуквелл
Август 1999

Я попытался решить транспортную проблема путем абстрагирования набора пользовательских требований к система пассажирского транспорта.При этом акцент делается не на проблемы транспортной системы, но на то, что требуется из них

Общеизвестно, что транспорт для западных индустриальное общество, и транспортная система сталкивается с серьезными проблемы. Сжигание ископаемого топлива на транспорте промышленности производит значительную долю зеленого домашние газы, вызывающие глобальное потепление. Застой в и вокруг городов снижает качество жизни города жителей и снижение способности общества к развитию.Спрос на транспорт растет, и ожидается, что увеличиваются по мере того, как люди становятся более богатыми. Большой недавно развивающиеся страны, которые только недавно начали принимать автомобиль и другие современные транспортные системы, могут только усугубляют глобальные проблемы загрязнения.

Предыдущие попытки помочь решить транспортную проблему разделили транспортную систему на большое количество отдельные проблемы, каждая из которых может быть решена особая технология.Перегрузку можно решить, построив больше дорог или треков, загрязнение может быть решено лучше технологии двигателей и повышенная эффективность, спрос может быть задушен пошлинами и налогами. Эти пластыри редко решают проблему в долгосрочной перспективе, так как спрос для транспорта оказывается ненасытным. Другие решения часто большие системы, требующие огромных вложений капитала и градостроительства и часто никогда не осуществляются.

Многие проблемы транспортной отрасли вызваны индивидуальными путешественниками на соответствующем транспорте решения для самих себя, которые в совокупности вызывают проблемы.Ярчайший пример - легковой автомобиль. После покупки экономика владения делает его самым дешевым и самым удобный вид транспорта для хозяина, но коллективно внешние эффекты заторов и загрязнения вызывают проблемы для общества в целом, многие из которых являются водителями автомобилей. Требования пользователей составлены таким образом, чтобы указать, что транспортная система обеспечивает необходимый транспорт, но в некотором смысле это позволяет избежать экономики собственности, которая портит социальную стоимость личного автомобиля.

Основные извлеченные требования пользователей:

дешево - если дорого, путешественники не воспользуются

экологически эффективный - система загрязнения не устойчивый и влияет на качество жизни

сейф - небезопасная система недопустима

доступно по запросу - в идеале путешественники не захотят ждать обслуживания

точка-точка (а не станция-станция) - путешественники могут не добраться до станции

поездки на расстояние до 10 миль (16 км) - существующие режимы может обеспечить более длительные поездки

компьютеризированная система ценообразования - для поддержки гибких цен на управлять спросом

совместимость с существующими режимами - поддержка не конкурируя с существующими режимами

Эскизный проект выводится из этих требований.Это это очень маленькое такси на одно или два места. Это автоматически управляемое транспортное средство (AGV), движущееся по обычной дороге поверхность, но без другого моторизованного движения. ( Для пример работы, см. Страница Parkshuttle). Имеет достаточное зрение, основанное возможности обнаружения препятствий для безопасного проезда в противном случае пешеходные зоны. Автомобиль следует простой визуальный след нарисован на дорожном покрытии. Намерение что пассажиры будут совершать короткие поездки на AGV, который перевезет их по небольшому городскому центру.На дольше поездки пассажир поедет на AGV в автобус, или железнодорожной станции, а в дальнем конце сесть на другой AGV до Пункт назначения. Использование компьютеров поможет путешественникам при планировании своего маршрута и системы в целом, чтобы избежать скопление и ожидание. Путешественники смогут заказать AGV, возможно, используя мобильный телефон, в любой момент визуального отслеживать.

Технология дешевого наведения и преодоления препятствий Обнаружение разработано, и простой демонстрационный прототип был построен.Я указал эскиз в полном размере который отвечает всем основным требованиям пользователя. Есть другие Системы AGV подходят для использования таким образом, но я считаю, что технология, которую я разработал, значительно дешевле.

Эту технологию AGV легче развернуть, чем большой свет железнодорожных сетей, так как единственная необходимая модификация пути - это визуальная разметка существующего дорожного покрытия. Это бы позволяют экспериментировать с небольшими пробными схемами на очень низкая стоимость и небольшие обязательства.Схемы можно опробовать в непиковое время, например, по выходным и ночам, и вернулся к нормальному движению в остальное время. Аналогичным образом успешное малое испытание можно быстро расширить, отметив больше места на дороге.

На практике такси AGV будет предоставлять другую услугу. в городских центрах и городских окраинах. В городских центрах пассажиров будут собирать и высадить на станциях. Этот необходимо, чтобы избежать проблем с остановкой AGV в загруженном маршруты забрать и положить.На городской окраине там будет меньше станций и меньше трафика AGV, поэтому это будет можно забрать и положить в любую точку сети. Это не могут ли фиксированные железнодорожные системы выполнять эту двойную роль? В окраины городского центра предоставление общественных транспорт становится редким и дорогостоящим, путешественники нужны машины для городских окраин, а затем использовать их как большую часть своих путешествий.


ДОМ


Последнее изменение: 18 августа 1999 г.

IRJET-Запрошенная вами страница не найдена на нашем сайте

IRJET приглашает статьи по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 2 (февраль-2021)

Отправить сейчас


IRJET Vol-8 Выпуск 2, Февраль 2021 г. Публикация продолжается...

Обзор статей


IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

Проверить здесь


IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы управления качеством.


IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 2 (февраль-2021 г.)

Отправить сейчас


IRJET, том-8, выпуск 2, февраль 2021 г. Публикация продолжается...

Обзор статей


IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

Проверить здесь


IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы управления качеством.


IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 2 (февраль-2021 г.)

Отправить сейчас


IRJET, том-8, выпуск 2, февраль 2021 г. Публикация продолжается...

Обзор статей


IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

Проверить здесь


IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы управления качеством.


IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 2 (февраль-2021 г.)

Отправить сейчас


IRJET, том-8, выпуск 2, февраль 2021 г. Публикация продолжается...

Обзор статей


IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

Проверить здесь


IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы управления качеством.


IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 2 (февраль-2021 г.)

Отправить сейчас


IRJET, том-8, выпуск 2, февраль 2021 г. Публикация продолжается...

Обзор статей


IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

Проверить здесь


IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы управления качеством.


IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 2 (февраль-2021 г.)

Отправить сейчас


IRJET, том-8, выпуск 2, февраль 2021 г. Публикация продолжается...

Обзор статей


IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

Проверить здесь


IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы управления качеством.


IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 2 (февраль-2021 г.)

Отправить сейчас


IRJET, том-8, выпуск 2, февраль 2021 г. Публикация продолжается...

Обзор статей


IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

Проверить здесь


IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы управления качеством.


IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 2 (февраль-2021 г.)

Отправить сейчас


IRJET, том-8, выпуск 2, февраль 2021 г. Публикация продолжается...

Обзор статей


IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

Проверить здесь


IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы управления качеством.


Kivnon предлагает заменить AGV и AMR на более новые

Источник: Kivnon

По мере того, как все больше складов, распределительных центров и других предприятий инвестируют в мобильных роботов, некоторые из них находятся в процессе обновления своего парка.Барселона, испанская компания Kivnon Logistics S.L. сегодня объявила о скидке с ограниченным сроком действия, чтобы побудить своих клиентов менять системы.

Компания заявила, что занимается проектированием, разработкой, производством и продажей автоматических управляемых транспортных средств (AGV) и сопутствующих товаров в течение 10 лет. Кивнон заявил, что продвижение призвано помочь компаниям «перейти к Индустрии 4.0».

«Кивнон» назван в честь греческого слова «движение». В 2014 году эта компания, финансируемая из частных источников, представила, как она утверждала, первые двунаправленные AGV для фармацевтической промышленности.Среди его клиентов Johnson Controls, Ford Almussafes в Испании, Renault и Nissan.

Любой AGV со скидкой 40%

Компания заявила, что предлагает скидку до 40% от официальной продажной цены при продаже автономного мобильного робота (AMR) AGV любой марки для нового робота Kivnon. Чтобы воспользоваться скидкой, срок действия которой истекает 31 декабря 2020 г., покупатели должны предоставить старые AGV при покупке нового автомобиля.

«С помощью этой инициативы группа Kivnon стремится облегчить обновление и приобретение самоуправляемых транспортных средств», - говорится в сообщении.«В Kivnon у нас есть широкий спектр самоуправляемых промышленных транспортных средств для перевозки всех видов товаров, которые способны перемещать грузы весом до 6000 кг [13 227 фунтов] с использованием технологий магнитной навигации или картографии, которые позволяют им адаптироваться к любой производственной среде и производственному процессу ».



Кивнон рекламирует пользовательский опыт

Компания добавила, что ее AGV были разработаны, чтобы быть удобными в использовании, простыми в установке и интуитивно понятными в эксплуатации.Его служба технической поддержки может проконсультировать и обучить клиентов тому, как использовать AGV или AMR.

Для получения дополнительной информации о плане продления AGV отправьте электронное письмо компании по адресу [email protected] или посетите ее веб-страницу.

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
