Что такое коаксиальный дымоход?

Содержание:

Что такое коаксиальный дымоход?

Преимущества такого дымохода

Особенности монтажа

Газовые котлы с коаксиальным дымоходом

Вывод

Любой человек хочет, чтобы в его доме было тепло. Ведь именно от этого зависит комфортное проживание всей семьи. Те, у кого нет централизованного отопления, должны сами о нём позаботиться. Кроме установки котла и других составляющих, приходится решать вопрос с дымоходом. Без него дым от сгорания топлива шёл бы прям в помещение. Раньше для этого использовали обычные трубы. Однако со временем изобрели коаксиальный дымоход. Что это за устройство? В чём его преимущество? Этим вопросам стоит уделить особое внимание.

Что такое коаксиальный дымоход?

Коаксиальный, значит один предмет в другом. Дымоход так назвали, потому что у него тоже одна труба, вмонтированная в другую.

Внутри они между собой не соприкасаются, а соединены перемычкой. Это устройство предназначено для газовых котлов, конвекторов, радиаторов, и других аппаратов с закрытой камерой сгорания. Коаксиальный дымоход имеет 2 задачи:

1. обеспечивает постоянный приход воздуха, для горения газа в камере,
2. выводит продукты сгорания топлива.

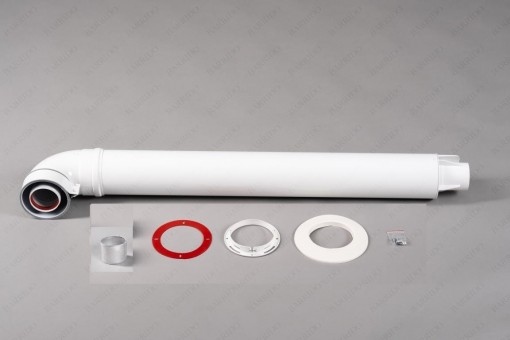

конструкция коаксиального дымохода

Принцип его работы понять несложно. По внешней трубе поступает воздух, а по внутренней выходят вредные вещества. Обычно эта конструкция около 2 м, и состоит она из следующих частей:

• прямые трубы – они формируют сам канал системы дымоотвода;
• сборник для конденсата – так как водяной пар скапливается в трубе, нужно не давать ему попасть в котёл;
• тройник – используется при соединении с котлом;
• колено, согнутое на 90% — эта часть помогает сделать повороты в дымоходе;
• прочистка – позволяет проводить регламентные работы;
• наконечник – защищает от осадков и ветра.

Это конструкция стандартного дымохода, но если его направленность горизонтальная, то чаще состав будет следующим:

• прямые трубы,
• согнутое колено,
• боковой наконечник.

Используется 3 вида стали для изготовления коаксиальных дымоходов:

1. нержавеющая,
2. кислостойкая,
3. оцинкованная.

Кроме этих вариантов, есть и комбинированные конструкции, где совмещены детали из разной стали. Благодаря тому, что устройство сделано из качественного материала, оно не подвергается разрушению. Это основные моменты, которые следует знать при выборе коаксиального дымохода.
Но чтобы он хорошо работал, стоит серьёзно подойти к приобретению оборудования.

Перед покупкой придётся учесть некоторые моменты:

• сделать подробный план магистрали с точными размерами,
• какой вид топлива,
• температура на улице,
• изолированность помещения,
• показатели котла, могут повлиять на выбор трубы,
• качество изделия,
• толщина стен.

Учтя всё это, удастся подобрать трубы подходящего диаметра, длины и так далее.

Преимущества такого дымохода

Есть множество аргументов, в пользу использования коаксиального дымохода.

• Одно из самых важных преимуществ состоит в том, что необходимый для горения газа кислород, берётся с улицы. Обычные котлы питаются воздухом из помещения, поэтому становится душно.
• Также уменьшаются теплопотери. Это происходит благодаря тому, что свежий воздух поступает по наружной трубе, которая нагревается от внутренней. Поэтому этот воздух тоже тёплый. Такая конструкция значительно уменьшает теплопотери отопительной магистрали.
• Экологичность процесса. Благодаря тому, что такой процесс имеет высокий КПД, газ в котле полностью сгорает. Из-за этого нет выбросов, вредящих атмосфере и человеку.
• Препятствует возгоранию. Также как внешняя труба нагревается, внутренняя охлаждается. Поэтому если с дымоходом будут соприкасаться легковоспламеняющиеся предметы, то не будет большой температуры для воспламенения.
• Людям не придётся дышать дымом или угарным газом. Всем неприятно, когда в доме появляется сильный запах дыма от печи. Это отрицательно влияет на организм человека. Но, так как этот дымоход подаёт необходимый для горения кислород, то все процессы происходят в закрытой камере. А значит, ничего не попадает в помещение, и не нужно дышать дымом или обустраивать вытяжку.
• Большой ассортимент. Выбор этого оборудования очень широкий. Поэтому можно подобрать его для системы любой мощности.
• Компактность. Коаксиальные дымоходы имеют небольшие размеры, благодаря чему не забирают много места от площади помещения.
• Монтаж. Установка этой конструкции очень лёгкая.

Итак, из перечисленных выше пунктов видно, насколько удобно пользоваться коаксиальным дымоходом.

Особенности монтажа

Говоря о монтаже этого оборудования, следует помнить, что есть 2 варианта – вертикальный и горизонтальный.

1. Вертикальный вывод трубы применяется, если нет возможности монтировать её в стене.
2. Горизонтальная установка осуществляется при условии, что котёл имеет принудительную вентиляцию. По правилам, максимальная длина, горизонтально установленного дымохода, должна быть не более 3 м. Но, перед её установкой, лучше ознакомиться с инструкцией от производителя.

стандартный и коаксиальный дымоход

Далее стоит рассмотреть основные принципы монтажа этого устройства.

• Сначала надо выбрать место для котла и трубы. Монтировать их следует одновременно. По отношению к котлу, дымоход должен находиться на 1―1,5 м выше. Если существует потребность, трубу можно удлинить до 3 м в высоту. А по отношению к земле конструкцию поднимают на 2 м. Также, нужно соблюсти расстояние не меньше 0,5 м от окон, вентиляционных отверстий и дверей. Окна, расположенные над дымоходом, должны находиться друг него на расстоянии 1 м.
  Никаких преград, наподобие стен, не должно быть ближе 1,5 м.
• Следующим шагом является проверка покупки. Следует убедиться, что все части устройства на месте. Иначе посреди процесса монтажа придётся бежать в магазин за недостающим элементом.
• Теперь можно приступить к самим работам. Сначала просверливается отверстие в стене. Его диаметр вымеряется по дымоотводу.
• Труба заводится в дыру, а затем соединяется с котлом, с помощью хомута. Собирая все части дымохода, необходимо соблюсти угол по отношению к земле. Это делается для того, чтобы стекал конденсат за здание, а не в котёл.
• Сделанное отверстие заделывается монтажной пеной вокруг дымохода.
• Для эстетического вида, на стыки одеваются различные насадки. Их можно прикрепить на жидкие гвозди или строительный клей.
• Если делается вывод трубы через крышу, тогда важно использовать изолирующие патрубки и негорючую изоляцию. Также не забыть оставить воздушную прослойку между перекрытием и дымоходом. Отверстие, через которое выведена труба, следует внимательно загерметизировать.
• Последним шагом будет проверочный запуск системы.

Очень важно, при монтаже дымоотвода, придерживаться техники безопасности. Так как трубы могут быть острыми, безопаснее работать в перчатках. Укреплять и герметизировать соединения можно исключительно огнеупорными материалами. Придерживаясь этих инструкций по установке и безопасности, получится сделать качественный выход для дыма.

Однако, есть проблема с которой всё равно можно столкнуться – замерзание дымоотвода. Если игнорировать эту возможность, то обмерзание может привести к поломке отапливающего агрегата. На данный момент эксперты считают, что проблема в неправильном теплотехническом расчёте. Так как КПД отопительного аппарата зависит от того, насколько нагретый подающий воздух, то конструкторы уменьшили диаметр трубы для выхода продукта сгорания. Этим они увеличили КПД. Однако, именно из-за этого, появляется больше конденсата во внутренней трубе, который впоследствии замерзает.

Чтобы избежать этой проблемы, советуется правильно подбирать диаметр и длину трубы.

Газовые котлы с коаксиальным дымоходом

Видя преимущества такого дымохода, многие хотят использовать именно его. Однако, для этого нужно правильно подобрать котёл, ведь чтобы пользоваться коаксиальным дымоходом, нужна закрытая камера сгорания в котле. Для этого подходят аппараты работающие на газе. Но стоит ли их приобретать? Чем они отличаются от обычных котлов?

выход коаксиального дымохода из стены дома

В наше время такое оборудование пользуется огромным спросом. В чём преимущество газового котла с закрытой камерой сгорания?

• Сегодня, для того чтобы установить котёл, по технике безопасности требуется специально отведённое место. Оно должно быть правильно оборудовано и иметь приточную вентиляцию. Если же в доме нет такого помещение, то необходимо либо сделать наружный дымоход, либо перепланировать дом. Оба таких варианта невыгодны с финансовой точки зрения. Поэтому решением такой проблемы будет котёл с закрытой камерой сгорания и коаксиальный дымоход. Таким образом, можно подчеркнуть, что это оборудование существенно сэкономит деньги.
• Установить такой котёл можно в любом месте дома, не зависимо от вентиляции. Единственным важным условием является расстояние от окна. Поэтому таким помещением может быть чердак, кухня, цокольный этаж и так далее. О многих котлах такого не скажешь.
• Монтаж дымохода. Это ещё один аргумент в пользу газового котла с закрытой камерой сгорания. Чтобы установить для него коаксиальный дымоход, не нужно иметь специальных навыков, а достаточно придерживаться инструкции.
• Ещё одним преимуществом такого аппарата, является высокий КПД. Этот момент очень важен с точки зрения экономии топлива. Как уже писалось выше, горячий воздух, выходящий из внутренней трубы, нагревает холодный воздух, который направляется к котлу по внешней трубе. Благодаря этому, не расходуется энергия на нагревание поступающего в аппарат воздуха. Вся теплоэнергия используется на теплоноситель.
• Этот процесс стоит рассмотреть и с обратной стороны. Наружная труба, забирая тепло у внутренней, охлаждает её. Таким образом, всё оборудование не нагревается до опасной температуры, которая может привести к пожару. Другие котлы с дымоходом не имеют таких противопожарных показателей.
• Благодаря высокому КПД, газовое оборудование имеет и высокие экологические характеристики. Ведь если весь газ внутри сжигается, посредством постоянного наличия кислорода в камере, значит, в атмосферу не выпускаются вредные вещества.
• Безопасность жильцов. Это ещё одно явное преимущество. Так как закрытая камера сгорания, в помещение не попадают ни газ, ни дым. К тому же исключается вероятность возгорания.

Неудивительно, что сегодня это оборудование имеет большой спрос на рынке.

Вывод

Какой можно сделать вывод из приведённой выше информации? Коаксиальный дымоход является очень практичным и полезным изобретением. В отличие от обычного, он выполняет 2 функции одновременно – вывод продуктов сгорания, и ввод в камеру необходимого для горения воздуха. Из перечисленных преимуществ особенно можно выделить высокий КПД, безопасность для людей и атмосферы, простота монтажа. Именно этого сегодня каждый человек ожидает от системы отопления. К тому же, этот дымоход совместим с самым популярным видом газового котла.

3D

Бесплатная программа теплый пол

Схема

Схема отопления 2-х этажного дома 110м2 | металлопластик | теплый пол

Схема отопления 3-х этажного дома 195м2 | двухтрубная система | металлопластик | газ | радиаторы

Схема отопления | 2-х этажный дом | однотрубная система | электрокотел | радиаторы

Схема отопления 2-х этажного дома 110м2 | металлопластик | теплый пол, радиаторы

Видео

Подключение радиаторов к металлопластику

Как собрать группу безопасности для отопления

Какой котел выбрать

Как устроена система отопления

Монтаж отопления двухтрубной системы из меди

Монтаж однотрубной системы отопления из полипропилена

Монтаж группы безопасности в системе отопления из металлопластиковых труб

Теплый пол, как устроено отопление

Подключение радиатора к двухтрубной системе из меди

Сборка радиатора верхнее подключение

Как подключить котел к металлопластиковым трубам

Герметизация соединений в системе отопления

Монтаж группы безопасности в системе отопления из медных труб

Монтаж циркуляционного насоса в системе отопления из полипропилена

принцип работы, преимущества и установка

Отопительное оборудование, работающее на твердом топливе или природном газе, требует установки системы отведения дыма и отработанных газов. В частных домах, где функционируют простые газовые или конденсационные котлы, камины или печи открытого/закрытого типа часто используют коаксиальный дымоход.

Как правило, он продается в комплекте с котлом, что гарантирует легкую установку и эффективную работу устройства. Но при желании коаксиальный дымоход можно изготовить самостоятельно для твердотопливной печи или камина, используя для этого подручные материалы.

Содержание

• Что такое коаксиальный дымоход
  • Принцип работы
• Преимущества и недостатки
• Виды труб для коаксиальных дымоходов
• Требования к установке
• Как установить коаксиальный дымоход своими руками
  • Инструкция по выводу дымохода через фасад здания
• Утепление коаксиального дымохода

Что такое коаксиальный дымоход

Коаксиальный дымоход – конструкция, состоящая из двух труб, одна из которых меньшего диаметра находится внутри другой. Иными словами, это дымоход с двумя осями, каждая из которых выполняет свою функцию в работе отопительной системы. Между внутренней и наружной частью дымохода имеется расстояние в несколько сантиметров.



Чаще всего коаксиальные дымоходы используются в системе газового котельного отопления.

Принцип работы

Коаксиальный дымоход работает по следующему принципу:

• внутренняя труба меньшего диаметра служит для отвода отработанных газов и продуктов горения топлива через патрубок котла;
• наружная труба обеспечивает приток в камеру сгорания свежего воздуха, насыщенного кислородом.

При прохождении по внешнему каналу к камере сгорания воздух с улицы нагреваются, соприкасаясь с горячей внутренней трубой. Это уменьшает потерю тепловой энергии котла на прогрев новой порции воздуха и снижает расход природного газа или твердого топлива. В свою очередь, воздушные массы охлаждают внутреннюю трубу коаксиального дымохода, защищая конструкцию от перегрева.

Преимущества и недостатки

Этот тип дымохода увеличивает КПД котельного оборудования и снижает расход топлива, а также улучшает показатели работы котла, обеспечивая полное сгорание. Коаксиальные дымоходы оптимально устанавливать в деревянных домах, т.к. они максимально защищены от возможного возгорания.

Недостатками коаксиального дымохода считается его стоимость, которая превышает стоимость обычных дымоходов, более сложная установка, а также необходимость учитывать многочисленные нормы и требования к монтажу в помещении.

Виды труб для коаксиальных дымоходов

Современные типы двухканальных дымоходов изготавливаются из металла и пластика. Каждый из материалов имеет свои достоинства и недостатки.

• Пластиковые дымоходы подходят для низкотемпературных конденсационных котлов. Сделанные из специального термоустойчивого пластика, они способны выдержать температуру до 200-205 градусов по Цельсию. Они наиболее доступны по цене, отличаются легкостью в монтаже благодаря малому весу конструкции. Главным недостатком пластиковых дымоходов является небольшой срок службы, ограничения в температурном режиме для котла, а также уязвимость к агрессивным компонентам в отработанных газах.
• Дымоходы из металла — нержавеющей стали или алюминия – отличаются длительным сроком эксплуатации (от 30 лет), стойкостью к химическому воздействию. Они способны выдержать температуру до 550 градусов по Цельсию. Недостатком металлической конструкции является склонность к образованию конденсата, из-за чего его приходится утеплять базальтовой ватой или другими теплоизоляционными материалами.

Требования к установке

Установку и эксплуатацию коаксиального дымохода регламентирует СНиП 2.04.08-87 и 2.04.05-91, где прописаны подходящие для подключения виды котельного оборудования, способы установки и нормы безопасности.

Имеет значение площадь отапливаемого помещения, планировка, тип стенового материала и другие факторы.

Основные параметры, регулирующие установку двухосного дымохода:

• при установке оголовка дымохода на фасаде здания его расположение не должно быть меньше 2 м над уровнем грунта;
• диаметр выходного отверстия в кирпичной стене должен быть больше сечения патрубка дымохода на 1 см, а в деревянной стене – на 5 см;
• труба в помещении должна находиться минимум в полуметре от оконных и дверных проемов;
• если дымоход проходит под окном, то расстояние между ними должно быть минимум 1 метр;
• зазор между трубой и деревянной стеной должен быть от 5 см;
• наружные постройки, дома соседей и другие объекты снаружи не должны находиться ближе, чем на 1,5 м;
• запрещается врезать коаксиальный дымоход газового котла в обычный;
• оголовок дымохода должен выступать над стеной здания не менее чем на 30 см;
• если прокладывается горизонтальным способом через смежное нежилое помещение, то его длина не должна превышать 3-5 м.

Важно! Установка и эксплуатация газового котельного оборудования, в том числе коаксиального дымохода, должна происходить с разрешения газовой службы. Специалисты должны проверить соответствие установки требованиям СНиП. При несоблюдении существующих норм газовая служба имеет право запретить эксплуатацию оборудования.

Как установить коаксиальный дымоход своими руками

Установка коаксиального дымохода бывает горизонтальной и вертикальной. При горизонтальном монтаже важно строго соблюдать требования, относящиеся к расстоянию между дымоходом и окном, а также соседними зданиями и сооружениями.

Внимание! Обязательное условие горизонтального подключения напольного котла через коаксиальный дымоход – выходное отверстие в стене должно быть выше патрубка котла минимум на 1 м. Для настенного котла это расстояние можно сократить до 0,5 м. Прямой вывод дымохода категорически запрещен.

Инструкция по выводу дымохода через фасад здания

Вертикальная установка – более простой способ монтажа конструкции, тогда как для горизонтального монтажа не всегда получается соблюсти все требования.

При вертикальной установке дымохода его максимальная высота не должна превышать 7 метров.

При выводе коаксиального дымохода через кровельный пирог приходится делать отверстия в перекрытии и внешнем слое кровли.

Обязательно использование изолирующих патрубков, исключающих нагрев кровли при контакте с трубой.

Алгоритм действий:

1. В стене делают круглое отверстие и вставляют в него изолирующую прокладку или асбоцементный патрубок.
2. В подготовленное отверстие помещается выходная часть трубы дымохода.
3. Труба соединяется с патрубком камеры сгорания, фиксируется с помощью хомута
4. Все элементы трубы соединяются между собой (обычно конструкция состоит из нескольких отрезков труб, колен и обжимных хомутов).
5. На внешнюю часть дымохода надевается защитная конструкция (флюгарка, дефлектор).

Внимание! Выходной участок дымохода должен быть установлен под небольшим наклоном (около трех градусов), чтобы конденсат имел возможность стекать. Согласно нормам СНиП, патрубок для отвода конденсата должен быть подсоединен к отводу дождевой воды.

Утепление коаксиального дымохода

При прохождении дымохода через отверстие в деревянной стене зазор между трубой нужно изолировать негорючим утеплителем – базальтовой ватой. В качестве альтернативы изолировать место прохода можно с помощью монтажной пены.

Сам оголовок, расположенный на открытом воздухе на улице, при отрицательных температурах зимой может промерзать, поэтому его необходимо утеплить. Но, по мнению многих специалистов по установке газового оборудования, утепление дымохода с наружной части не всегда решает проблему обледенения трубы.

Некоторые специалисты рекомендуют обрезать внутреннюю трубу, если он расположен под уклоном в сторону улицы.

Другое решение, позволяющее избежать образования наледи и снижения эффективности работы дымохода – установка трубы под наклоном в сторону котла вместе с конденсатоотводчиком. Благодаря такой конструкции вода не будет попадать в топку котла, но в то же время тепло от источника горения будет прогревать трубу, не давая конденсату замерзнуть.

Устройство, виды, установка и установка

Автономная система отопления, если она не работает на электричестве, не может обойтись без устройства, отводящего продукты сгорания. Если раньше это мог быть только традиционный дымоход, то сейчас появились другие варианты, более эффективные и практичные.

Монтаж коаксиального дымохода дает множество преимуществ, кроме того, его можно производить в уже построенном здании. Чем же так хорош дымоход коаксиального типа? Мы разберемся.

Содержание статьи:

• Коаксиальный дымоход: что это?
• Разновидности коаксиальных дымоходов
  • Наружные и внутренние системы
  • Неутепленные и утепленные устройства
  • Горизонтальный или вертикальный вывод
  • Коллективные и индивидуальные конструкции
• Почему выбирают коаксиальные системы?
• Особенности выбора размера устройства
• Монтаж дымохода с учетом нормативов
• Некоторые особенности монтажа
• Технология монтажа коаксиального дымохода
  • Монтаж внутренней системы
  • Наружный монтаж
• Выводы и полезное видео по теме

Коаксиальный дымоход: что это?

В технике понятие «коаксиальный» означает наличие двух любых объектов, расположенных так, что один находится внутри другого. Таким образом, дымоход коаксиального типа представляет собой двухконтурную конструкцию из труб разного диаметра.

Внутри большего элемента находится меньшая часть. Расстояние между ними строго одинаково по всей длине конструкции, включая все изгибы и колени.

Для этого между трубами расположены специальные перемычки. В разрезе такая система выглядит как пара концентрических колец. Канал дымоудаления представляет собой внутреннюю трубу меньшего размера.

Через зазор между двумя частями кислород, необходимый для поддержания горения, поступает в обогреватель с улицы. Таким образом, газы внутри системы движутся в противоположных направлениях.

Галерея изображений

Фото

Существенным преимуществом дымоходов коаксиальной конструкции является значительное уменьшение объемов каналов при сохранении стандартных характеристик

Коаксиальные дымоходы не захватывают воздух для горения из обрабатываемого помещения, не влияют на формирование в нем микроклимата

Одним из основных условий нормальной эксплуатации коаксиального дымохода является герметичность в месте присоединения наружного часть воздуховода и трубы

Горизонтальный участок трубы не должен проходить через жилое помещение, ее длина не должна превышать 3 м

При монтаже дымохода коаксиального типа следует учитывать рекомендации, приведенные в инструкции производителя системы строго соблюдать

При изготовлении коаксиальных дымоходных устройств допускается применение только негорючих материалов. Толщина внутренней трубы не менее 1 мм

Коаксиальные дымоходы не допускаются к установке в многоквартирных домах; использование разрешено только в частных малоэтажных домах

Для обеспечения безопасной эксплуатации наружная секция должна находиться на расстоянии не менее 0,5 м от оконных и дверных проемов. При использовании совместно с газовым котлом рекомендуется установить газовую сигнализацию

Преимущества дымоходов коаксиального типа

Конструктивные преимущества дымового канала

Герметичность воздуховода

Укладка горизонтального участка трубы

Соблюдение рекомендаций производителя по монтажу

Допустимые материалы при изготовлении дымохода

2 коаксиальные дымоходы

Условия для безопасного использования

Конструктивные особенности коаксиального дымохода позволяют сразу выполнять функции. Устройство обеспечивает бесперебойный приток воздуха, необходимый для поддержания процесса горения.

Кроме того, успешно удаляет продукты сгорания из котла. Длина конструкции обычно не превышает двух метров. Чаще всего монтируются системы, ориентированные горизонтально, но бывают и вертикальные варианты.

Коаксиальный дымоход называется системой «труба в трубе». Отвод продуктов сгорания от котла осуществляется через внутренний элемент, подача воздуха осуществляется через внешний

Дымоход коаксиального типа представляет собой систему модулей, что позволяет изготавливать дымоходы различной конфигурации с учетом архитектурных особенностей здания. Все элементы, входящие в систему, стандартизированы, что значительно упрощает их установку.

Дымоход коаксиального типа может быть ориентирован горизонтально или вертикально. На практике чаще встречаются смешанные конструкции с вертикальными и горизонтальными участками

Стандартный комплект состоит из нескольких модулей:

• Прямые трубы. Из прямых отрезков трубы формируется собственно дымоход.
• Тройник. Монтируется в систему только при использовании двух и более котлов.
• Соединительные элементы . Это отводы 90° и 45°, муфты.
• Устройство для слива конденсата. Такой комплект обязательно предусмотрен для каждой вертикально ориентированной зоны. Оснащен гидрозатвором, препятствующим снижению давления газовоздушной смеси в дымоходе.
• Элементы с ревизионным отверстием. Предназначены для осмотра и очистки системы.
• Выходной и входной патрубки. Поставляется в комплекте с головками для удаления продуктов сгорания и забора чистого воздуха. Выходной патрубок всегда монтируется на расстоянии от воздухозаборника, чтобы он не смешивался с выхлопными газами.
• Адаптер. Используется для подключения системы к котлу.
• Арматура для крепежа . К ним относятся кронштейны, зажимы и фланцы.
• Уплотнения. Устройства, необходимые для обеспечения герметичности прохода трубы через стену или крышу.
• Декоративные накладки. Фланцы, закрывающие проход ствола дымохода через строительные конструкции.


Для изготовления деталей коаксиальных дымоходов применяют оцинкованную или нержавеющую сталь. Он устойчив к высоким температурам, прочен и легок.

Некоторые модели изготавливаются из алюминиевых сплавов или термостойкой пластмассы. Уплотнители применяются для соединений из термостойких полимеров, способных выдерживать температуры порядка 230-250°.

Коаксиальные дымоходы представляют собой стандартизированные модули, которые можно легко собрать до нужного размера и конфигурации

Разновидности коаксиальных дымоходов

Существует несколько типов конструкции «труба в трубе». Мы подробно рассмотрим каждый из них.

Наружные и внутренние системы

Все коаксиальные дымоходы в зависимости от их расположения делятся на наружные и внутренние. Первые располагаются снаружи здания и закрепляются непосредственно на фасаде.

Учитывая, что такие конструкции несколько портят внешний вид здания, их стараются размещать на внутренних сторонах здания. Отличительной особенностью наружного дымохода является простота обслуживания и монтажа.

Внутренние конструкции монтируются в специально проложенных шахтах, которые проходят внутри здания и отделяются от жилых помещений. В некоторых случаях в качестве таких шахт могут использоваться традиционные дымоходы.

Важно, чтобы их конструкция и размеры полностью соответствовали современным требованиям пожарной безопасности. Внутренние системы достаточно сложны в обслуживании и установке.

Неутепленные и неутепленные приборы

В морозы, особенно в сильные морозы, канал подачи воздуха в систему может замерзнуть. При этом количество кислорода, поступающего в камеру сгорания, резко уменьшается, что приводит к ухудшению работы отопительного прибора.

В некоторых случаях и до его остановки. Поэтому там, где низкие температуры держатся довольно продолжительный период времени, а также там, где зимой часты сильные морозы, рекомендуется устанавливать утепленные системы.

Утепленные коаксиальные дымоходы характеризуются наличием еще одной трубы. Между ним и наружной частью проложен слой негорючего теплоизолятора, препятствующий промерзанию конструкции

Коаксиальный дымоход утепленного типа отличается от стандартного наличием еще одной трубы. Система выглядит как три части, встроенные друг в друга.

Свободное пространство между двумя крайними элементами изолировано. Для этого его заполняют любым подходящим утеплителем. Это надежно защищает воздушный канал от обледенения и замерзания.

Горизонтальный или вертикальный выход

Изначально коаксиальные дымоходы проектировались как горизонтально ориентированные системы, но на практике такое расположение не всегда возможно. Большинство дымоходов этого типа представляют собой смешанные конструкции.

Могут содержать как вертикально ориентированные, так и горизонтальные участки. Это связано с расположением обогревателя в здании. В некоторых случаях возможно использование вертикальных дымоходов, но только для котлов без принудительной тяги.

Коллективные и индивидуальные проекты

Для обслуживания одного обогревателя используются индивидуальные коаксиальные дымоходы. Это простые безветвевые системы, которые могут иметь различную конфигурацию.

Для работы с несколькими котлами монтируется коллективный дымоход. Это многоветвевая шахтная система. При этом каждая из ветвей выходит на один из теплогенераторов. Такая конструкция может быть только вертикальной.

Коллективный дымоход коаксиального типа характеризуется наличием нескольких теплогенераторов, соединенных с одной шахтой. Он может быть как внешним, так и внутренним

Почему выбирают коаксиальные системы?

Особенности конструкции коаксиального дымохода позволяют ему работать по принципу, отличному от традиционного дымохода. Для обеспечения горения в топку котла должен быть подан кислород, а продукты горения должны быть удалены.

Котлы, оборудованные отдельными дымоходами, забирают воздух из помещения, в котором они установлены. Это достаточно опасно для человека и требует постоянного проветривания помещения.

Выхлопные газы выводятся через естественную тягу. Устройства с коаксиальными дымоходами работают иначе. Такие дымоходы представляют собой комбинированную систему подачи воздуха и дымоудаления.

Тяга, необходимая для работы устройства, создается естественным путем или с помощью вентилятора, что позволяет использовать конструкции небольшой длины.

Весомым плюсом дымоходов коаксиальной конструкции является простота монтажа и возможность отвода продуктов горения ближайшим путем, например, через стену

Таким образом, полная изоляция отвода продуктов горения и подачи кислорода позволяет полностью исключить их влияние на состав воздуха в помещении, где установлен котел.

«Сжигание» кислорода не происходит, в результате чего помещение не требуется проветривать. Количество воздуха в камере сгорания оптимальное, что увеличивает процент сгорания топлива и, как следствие, котел работает более эффективно и экологично.

Горячий дым от обогревателя выводится через внутреннюю трубу. Он проходит внутри другого, по которому движется холодный воздух. Таким образом, отсутствует тепловое воздействие на стены и перекрытия, внутри которых проложен дымоход.

Это значительно повышает его пожаробезопасность, что очень важно для построек из дерева и других достаточно горючих материалов.

На рисунке схематично показано основное отличие коаксиальных дымоходов от традиционных. Первый забирает воздух на улице, второй — в помещении, что опасно для находящихся в нем

Коаксиальная система повышает КПД обогревателя. Это связано с тем, что воздух, подаваемый в топку, проходя через внутреннюю полость конструкции, нагревается от трубы, отводящей горячий дым.

Еще одним существенным преимуществом этого типа дымоходов является его компактность и относительно небольшие размеры, особенно по сравнению с традиционными дымоходами.

Было бы ошибкой думать, что у системы нет недостатков. Они есть. Прежде всего, это достаточно высокая стоимость такой конструкции. В среднем он на 40% дороже традиционного. Другая обусловлена ​​устройством дымохода коаксиального типа.

Трубы контактируют с горячим дымом и холодным воздухом, что неизбежно приводит к образованию конденсата, особенно в холодное время года. Таким образом, система нуждается в специальном сливе конденсата и дополнительном утеплении, что еще больше увеличивает ее стоимость.

Особенности выбора размера устройства

В технической документации, которая прилагается к дымоходу, обязательно указывается его диаметр. Обозначение представляет собой две цифры, записанные дробями.

Первый из них показывает диаметр внутренней трубы, второй — наружной. Подобрать нужный размер довольно просто. В паспорте должен быть указан котел, который будет подключаться к такому дымоходу.

Размеры дымохода коаксиального типа выбираются в строгом соответствии с типом котла и размером его выходной трубы. Вся необходимая информация должна быть в технической документации отопителя

Определяющим показателем в данном случае будет не только диаметр системы, но и ее длина. Последняя определяется как сумма длин всех участков дымохода.

Имеет ограничения, указанные в инструкции по установке, и измеряется в эквивалентных метрах. Кроме того, все эти нюансы указаны в таблице выбора, которую следует приложить к технической документации отопительного оборудования.

Установка дымохода в свете правил

Коаксиальная система дымоудаления может быть установлена ​​в частном или многоквартирном доме. Последнее также довольно распространено, особенно в связи с широким распространением в квартирах систем индивидуального отопления.

До 2012 года проектирование и монтаж коаксиальных дымоходов в многоквартирных и частных домах регламентировались одним СНиП и не различались.

В 2012 году принят свод правил СП 60.13330.2012 , который является актуализированной редакцией СНиП 41-01-2003 . В документе разделялись условия установки коаксиального дымохода в индивидуальном и многоквартирном доме. В последнем случае запрещается установка в квартирах индивидуальных дымоходов, как это было разрешено ранее, и предписывается установка коллективного дымохода.

Поэтому нужно быть очень внимательным и знать, что если проектировщики предлагают оборудовать индивидуальную вытяжку от теплогенератора, расположенного в одной из квартир многоквартирного дома, это противоречит действующим нормам.

Расстояние от конька крыши здания до поперечного сечения дымохода должно быть не менее 1,5 м. Аналогичное значение для частного дома – от 0,5 м.

Выходные отверстия коаксиальных дымоходов должны располагаться на достаточном расстоянии от окон, иначе дым будет попадать в помещение

Никаких специальных актов в отношении отдельных зданий не принято, поэтому считается, что их расположение не должно противоречить Требования, предъявляемые при установке дымоходов в многоквартирных домах. Согласно новой редакции СНиП, в частных домах можно устанавливать коаксиальные системы любого типа. В многоквартирных домах — только вертикальные.

Важный нюанс. Если до 2012 года в здании были установлены дымоходы, противоречащие действующей редакции, их можно оставить без изменений, если они не доставляют неудобств соседям.

Некоторые особенности установки

Для каждого котла направление канала отвода продуктов сгорания определяется индивидуально. Горизонтальные системы можно использовать только с устройствами принудительной вентиляции.

Ошибки в расчетах и ​​монтаже могут привести к замерзанию системы и замерзанию конденсата на выходе. В таких условиях котел не сможет работать

Но в этом случае максимальная длина такого участка не должна быть более 3 м. Бывает, что производитель устанавливает для своих котлов другие стандарты, поэтому следует ознакомиться с технической документацией устройства.

Конструкции вертикального типа для частных домов применяют только при наличии причин, препятствующих выходу дымохода через стену.

Это могут быть окна рядом с выходной трубой, узкая улица, на которой стоит здание и тому подобное. В некоторых случаях, если это очень необходимо, допускается наклонная установка коаксиальной трубы дымохода.

Варианты прохода коаксиального дымохода через строительные конструкции и расстояния между дымоходом и элементами дома приведены на основании многолетнего опыта эксплуатации

Система подключается к каменке с помощью тройника, колена или труба. При этом диаметры выпускного канала и выхода из котла должны совпадать.

При монтаже все последующие детали закрепляются в предыдущих так, чтобы не было препятствий, способных нарушить движение продуктов горения. Количество и вид элементов для сборки напрямую зависит от расположения отводящего патрубка.

Если он расположен сбоку, предполагается расположение системы горизонтально, если сверху — вертикально. Последний вариант проще в установке.

В процессе устройства коаксиального дымохода обязательно используются переходные узлы с жестким креплением стыков двух элементов хомутами. Некоторые «умельцы» предпочитают использовать самодельные варианты.

На рисунке показано устройство прохода горизонтального коаксиального дымохода через стену

Это могут быть переходники, изготовленные своими руками, ленточные намотчики или уплотнители-герметики. Такие вещи недопустимо использовать, потому что они крайне ненадежны. Система, собранная с использованием таких элементов, считается небезопасной в эксплуатации.

Кроме того, при монтаже соблюдаются следующие правила:

• Выходящий участок горизонтального дымохода должен быть наклонен на 3° вниз. На горизонтальном участке, входящем в общий участок дымохода, уклон выполняется в обратном направлении, т. е. уменьшается в сторону котла. Это необходимо для беспрепятственного отвода конденсата.
• На всем протяжении дымохода должно быть не более двух складок.
• Ревизионные люки, адаптеры и оборудование для слива конденсата должны быть легко доступны для периодического осмотра.
• Дымоход не может быть удален ниже уровня земли. При этом расстояние от выхода коаксиального дымохода до соседнего здания должно быть более 8 м. Если на трубе установлен дефлектор, это расстояние сокращается до 2 м для глухой стены и до 5 м для стены с оконными проемами.
• Если горизонтальный дымоход устанавливается в месте, где преобладают ветры, направление которых противоположно направлению дыма, на выходе из трубы необходимо установить экран из листа. Расстояние между ним и розеткой должно быть не менее 0,4 м.
• На коаксиальных дымоходах, возвышающихся менее чем на 1,8 м над землей, необходимо установить дефлектор. Он будет работать как защита от горячего дыма.

Все элементы конструкции должны плотно прилегать друг к другу. Каждая последующая деталь должна входить в предыдущую на расстоянии, равном не менее чем половине диаметра сечения швеллера.

Для обхода конструкции вокруг любого препятствия используются специально разработанные для этого колена. Угол их наклона может быть разным. При выводе системы через крышу необходимо соблюдать все требования пожарной безопасности.

Обустройство прохода коаксиального дымохода через крышу или сквозь стену должно производиться с точным соблюдением всех требований пожарной безопасности

Для этого применяются специальные теплоизоляционные трубы и негорючие теплоизоляционные материалы. Между трубой и потолком должен быть воздушный зазор.

Во избежание контакта дымохода с фрагментами кровельного пирога используется защитный кожух. Выход конструкции через крышу тщательно герметизируется. Стыки закрываются специальным фартуком.

Технология монтажа коаксиального дымохода

Процесс монтажа внешнего и внутреннего коаксиального дымохода отличается. Рассмотрим оба варианта.

Монтаж внутренней системы

В первую очередь проверяем соответствие диаметров выходного патрубка котла и дымохода. Затем начинаем готовить отверстие в стене, через которое будет выходить дымоход.

Его диаметр должен точно соответствовать размерам коаксиальной трубы. Сделав отверстие, можно приступать к монтажу конструкции. Он начинается с выходной трубы котла, к которой крепится соответствующий элемент дымохода.

Полученное соединение фиксируется хомутом и фиксируется с обеих сторон болтами. Далее последовательно собирается вся конструкция. Каждый элемент вставляется на место и закрепляется специальными зажимами для придания системе дополнительной надежности. Поверх креплений устанавливаются декоративные крепления, благодаря чему сохраняется привлекательный внешний вид конструкции.

Дымоход выходит через стену на улицу. При необходимости установить на выходной патрубок или дополнительную ветрозащиту. Участок прохода в стене заделан. При этом соблюдаются требования пожарной безопасности. На трубу надевается специальный защитный кожух. Стыки прохода герметизируются и закрываются фартуком.

Наружный дымоход коаксиального типа с вертикальной ориентацией. Такие системы достаточно просты в установке.

Наружная установка

Перед началом работ определите место выхода коаксиального дымохода и наметьте его расположение на стене здания. Затем в стене делается отверстие диаметром, соответствующим сечению канала дымохода.

Далее выполняются все внутренние работы. Начните с подключения трубы к нагревателю. Для этого используется одноконтурное колено и двухконтурный тройник.

Последний нужен для фиксации конструкции в вертикальном положении. Полученную конструкцию закрепляют на поверхности стены специальными скобами.

Далее все работы проводятся аналогично описанному выше способу. Секция выхода дымохода закрывается, и сборка трубы продолжается до нужной высоты. Конструкция крепится к стене струбцинами. Для соединения двухконтурных труб используются переходные узлы.

Выводы и полезное видео по теме

Устройство и монтаж коаксиального дымохода:

Установка дымохода коаксиального типа в деревянном доме:

Как самостоятельно установить коаксиальный дымоход:

Дымоход коаксиального типа является эффективным и практичным устройством, которое значительно повышает КПД каменки. Кроме того, он абсолютно безопасен в эксплуатации, компактен и прост в установке.

Единственным его существенным недостатком можно считать достаточно высокую стоимость обустройства такой системы, которая, однако, окупается при ее длительной эффективной работе.

Пожалуйста, оставляйте свои комментарии к статье, делитесь своим опытом использования и известными вам особенностями монтажа коаксиальных дымоходов, задавайте вопросы. Мы всегда готовы разъяснить непонятные моменты.

Что такое камин с прямой вентиляцией?

Что нужно знать о каминах с прямой вентиляцией

Большинство современных газовых каминов заводского или промышленного производства спроектированы как камины с прямой вентиляцией. Эти энергоэффективные вентиляционные системы заменили более устаревшие конструкции и являются основным видом каминов, установленных в домах, построенных за последние 20–30 лет. Эти камины также идеально подходят для использования во время реконструкции или дополнения комнаты. Думаете, камин с прямым отводом может подойти для вашего дома? Читайте дальше, чтобы узнать больше об этих замечательных продуктах.

Как работает камин с прямой вентиляцией?

Камины с прямой вентиляцией представляют собой полностью закрытые каминные блоки, предназначенные для всасывания свежего воздуха и удаления побочных продуктов сгорания за пределы конструкции. Существует два основных типа каминов с прямым отводом: коаксиальные и коллинеарные. Первый тип, коаксиальный, состоит из трубы внутри трубы, где внешняя часть служит входом, а выхлоп выходит через внутреннюю трубу. Второй тип камина с прямым отводом, коллинеарный, состоит из двух труб, расположенных на одной линии, одна из которых служит отдельной впускной трубой, а другая — специальной вытяжной трубой.

Оба основных типа прямой вентиляции имеют несколько преимуществ. Каждый из них позволяет избежать таких проблем, как кислородное голодание и плохая тяга. Кроме того, эти камины хорошо работают в соответствии со строгими требованиями к энергоэффективности.

Основные характеристики камина с прямой вентиляцией

Усовершенствованная конструкция вентиляции

Камины с прямой вентиляцией имеют герметичный вход и выход. Эти блоки втягивают воздух снаружи дома, выводят наружу и излучают тепло внутрь для эффективной конструкции. В отличие от традиционных каминов, камины с прямой вентиляцией не так сильно подвержены влиянию сквозняков и перепадам давления воздуха.

Рекомендации по вентиляции

Металлические вентиляционные каналы с прямой вентиляцией могут быть жесткими или гибкими в зависимости от требований установки, а также рекомендаций производителя. Эти вентиляционные отверстия можно вывести через внешнюю стену, через крышу или с принудительной вентиляцией для обхода препятствий или больших расстояний. Кроме того, при установке с прямой вентиляцией каменный дымоход не требуется, но необходимо соблюдать расстояния до горючих материалов в соответствии со спецификациями производителя.

Электрические характеристики

Большинство каминов с прямой вентиляцией просто работают на газе и не требуют электричества для основной работы. Постоянный запальник в сочетании с простой и надежной системой милливольтных клапанов создают безопасную конструкцию. В более новых или более совершенных каминах с прямым отводом может потребоваться источник электроэнергии для таких функций, как вентиляторы, освещение или электронные системы зажигания. Кроме того, большинство новых устройств оснащены прерывистым пилотным зажиганием (или IPI), которое использует электричество для зажигания контрольной лампы и зажигания устройства. Затем, после использования, пилот также выключается, чтобы сэкономить затраты на топливо, а также погасить любое постоянное пламя.

Как установить камин с прямой вентиляцией

Установка камина с прямой вентиляцией должна выполняться обученным специалистом для обеспечения безопасной эксплуатации. Всегда проверяйте информацию производителя устройства для конфигураций с прямой вентиляцией. Важно отметить, что каждый камин имеет специальные вентиляционные системы, которые должны использоваться для обеспечения правильной установки. Опять же, сертифицированный установщик упростит этот процесс, но в руководстве к каждому камину есть спецификации и схемы, охватывающие варианты вентиляции. Несмотря на то, что системы прямого выпуска просты и понятны, мы знаем, что каждая установка может иметь свои собственные переменные, которые могут создавать уникальные проблемы во время установки; тем больше причин обратиться как к нам, так и к сертифицированному установщику.

Энергоэффективны ли камины с прямой вентиляцией?

Камины с прямой вентиляцией являются энергоэффективными по нескольким причинам, а именно, они являются самодостаточными нагревательными приборами, не забирающими воздух и тепло из помещения. По этой причине некоторые из этих устройств работают с эффективностью до 70 процентов. Эти камины также намного более эффективны, чем традиционные или декоративные вентилируемые газовые бревна, которые теряют большую часть своего тепла через дымоход.

Сколько стоит запуск камина с прямой вентиляцией?

Как правило, камины измеряются в БТЕ (британских тепловых единицах) в час. Пользователям природного газа обычно выставляют счета в термах, которые равны 100 000 БТЕ. Зная это, многие камины с прямой вентиляцией рассчитаны на от 20 000 до 30 000 БТЕ / час, что соответствует от 1/5 до 1/3 термы природного газа или галлона пропана.

По состоянию на ноябрь 2019 года, согласно данным, полученным от правительства США, средняя стоимость тепловой энергии природного газа составляет около 1,06 доллара США. Таким образом, стоимость использования природного газа составляет от 20 до 35 центов в час. Для потребителей пропана пропан обычно измеряется в галлонах, что составляет около 9Всего 1000 БТЕ. Опять же, используя данные, предоставленные правительством США, оптовая цена LP составляет около 2,00–2,50 долларов за галлон в расчете на 2019 год. Таким образом, стоимость каминных установок составляет от 40 до 83 центов в час.
