Приветствую, читатель!
В этой публикации, я наглядно покажу, каким образом сделать простую антенну для цифрового ТВ, DVB-T2. Мы уже перешли на цифровое телевидение, так что данная статья очень актуальная для тех, кто не хочет покупать какие-либо дополнительные приставки и прочие устройства.
Цифровая антенна своими руками за 5 минут.Единственное что вам понадобиться это обычный телевизионный кабель(коаксиальный).
Данный способ отлично работает, проверено лично.Цифровая антенна своими руками за 5 минут.
Берём один конец кабеля и отмеряем 50 мм. Снимаем верхнюю изоляцию таким образом, чтобы не повредить оплётку(экран). Далее мы зачищаем центральную жилу и скручиваем её вместе с оплёткой(экраном).
Цифровая антенна своими руками за 5 минут.Сразу скажу, что ближайшая вышка установлена в 16км от моего дома. Антенна установлена на 5 этаже и прекрасно ловит сигнал.
Далее мы отмеряем еще 220 мм и вырезаем внешнюю изоляцию вместе с оплёткой(экраном) таким образом, чтобы центральная жила была не тронута и была под своей изоляцией. Вырезаем примерно 20 мм.
Цифровая антенна своими руками за 5 минут.Затем, снова отмеряем 220 мм и вырезаем верхнюю изоляцию. Важно, чтобы в этот раз оплётка(экран) осталась целой. Будьте аккуратны!

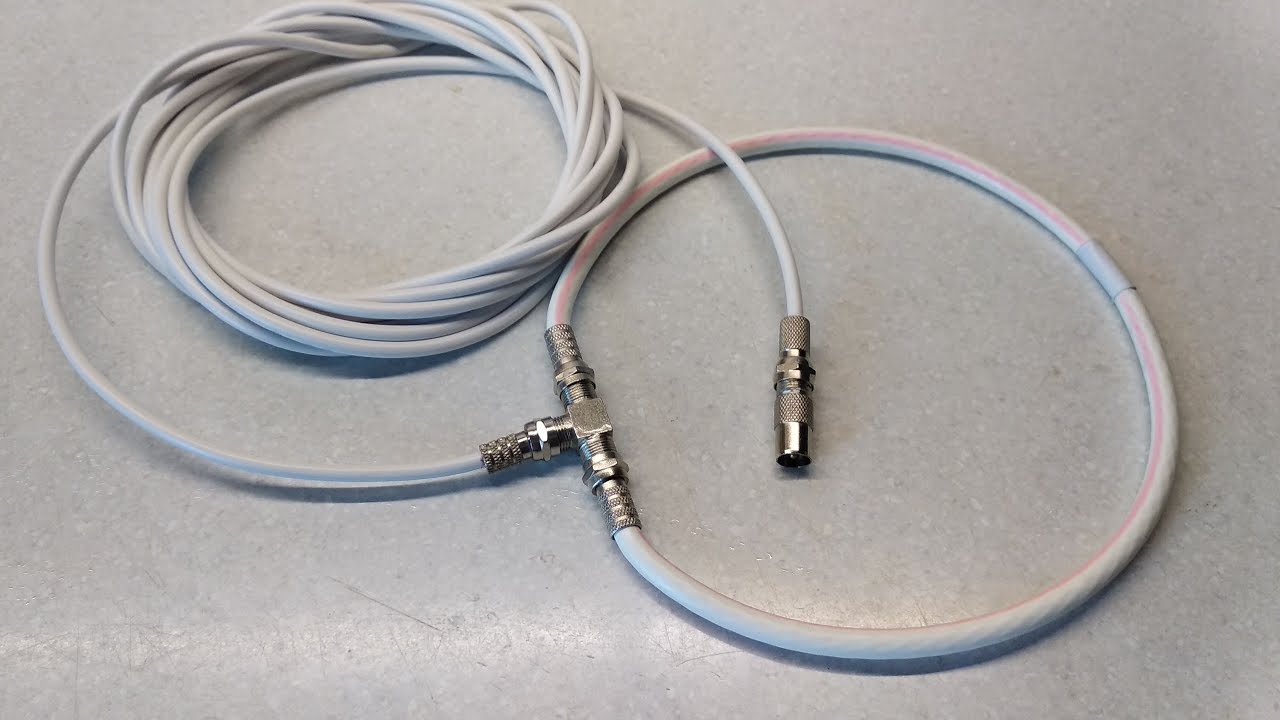

Цифровая антенна своими руками за 5 минут.Теперь сгибаем кабель кольцом и плотно скручиваем конец с нашим зачищенным участком (примерно 10 мм).
Цифровая антенна своими руками за 5 минут.Наша антенна почти готова. Нам осталось подключить другой конец кабеля в телевизор.
Цифровая антенна своими руками за 5 минут.Если вы не знаете в какой стороне находиться ближайшая вышка, просто крутите это кольцо пока не поймаете сигнал. Для фиксации, данное устройство можно прикрутить к жесткой проволоке, чтобы не терялась форма антенны.
Цифровая антенна своими руками за 5 минут.Важно чтобы данное кольцо смотрело на ТВ вышку. Попробуйте и убедитесь сами! Буду очень рад, если напишете в комментариях своё мнение. Надеюсь информация была полезной для вас! Данный способ предоставил Владимир.
Самодельная антенна для цифрового телевидения Т-2.
Цифровое телевидение буквально вчера еще казалось если не далеким будущим, то завтрашним днем. И вот для меня сегодня этот день настал. В нашем городе появилось оно – цифровое телевидение. 32 канала в отличном качестве и в свободном доступе совершенно бесплатно. Для его приема нужен лишь тюнер DVB-T2 и вполне стандартная телевизионная антенна. Каждый желающий может подключить его себе самостоятельно.
По началу, я скептически относился к этой затее – мол, зачем это нужно, если и так в моей местности можно ловить 20 телевизионных каналов. Пусть в не очень хорошем качестве и с помехами, пусть 20 а не 32, пусть они не очень интересные, но зато без всяких там непонятных телетюнеров и непонятных заморочек. Однако однажды я вдруг понял, что мои три домашних телика почти никто не смотрит из за постоянных помех и неинтересных каналов. А что если способны телики немного на большее?
-Для начала, в порядке эксперимента, решил оборудовать лишь один телик на кухне приставкой Т-2. И о чудо – телик ожил. 32 цифровых канала в отличном качестве, днем и ночью. Телек буквально «не выключается». Срочно побежал в магазин еще за парой телетюнеров .
Правда не с первого раза удалось принять все 32 канала. Дело оказалось в антенне.
Настройка тюнера и прием каналов Т-2.
Опишу мой частный случай изготовления антенн для цифрового телевидения Т-2 :
Штатно мои телевизоры работали на наружную «польскую» антенну с усилителем. Прием был более менее удовлетворительным. Однако с первого раза тюнер Т-2 отказался с ней работать, выведя на экран сообщение «нет сигнала». Долго я ломал себе голову, пока не поставил в настройках тюнера галочку напротив пункта «питание антенны от ТВ тюнера». После этого сразу же появились несколько каналов. Такая вот военная хитрость для антенн с усилителем…
Важный момент – при покупке тюнера нужно попросить, чтобы каналы настроили в магазине, иначе Вы возможно так и не сможете ничего принять толи из за антенны, толи из за не настроенного тюнера. Это будет уравнение с многими неизвестными. Цифровое телевидение предполагает либо наличие сигнала, либо его отсутствие. Не получится, как в аналоговом телевидении подстроить сигнал. Он либо есть, либо нет. На ненастроенном тюнере будет сложно установить причину отсутствия сигнала.
В общем таки приняв несколько каналов, я понял, что остальные не принимаются из за не совсем подходящей антенны. Следует признать, что на моей наружной «польской» антенне с усилителем и аналоговые каналы не все удовлетворительно принимались. Понятное дело, что цифровые телевидение, плохо приниматься не будут. Они вообще никак не будут приниматься. Нужна хорошая антенна.
Антенна Харченко для Т- 2.
Порывшись в интернете, наткнулся на простую и универсальную антенну Харченко. Она является широкополосной, с постоянными параметрами по всему диапазону, не требует особой настройки.
Применяется для радиосвязи на КВ, УКВ, приема телевизионных каналов и Wi-Fi . Диапазон антенны обусловлен её геометрическими параметрами – сторона квадрата равна ¼ длины волны.
То есть все просто- к примеру в каком-то городе, диапазон частот приема телевизионного сигнала Т-2 в районе 550 мгц – 650 мгц. Середина диапазона – это 600 мгц.
Переведем частоту в длину волны: — скорость радиоволн (300000) разделим на частоту.
300000 / 600мгц = 500 мм – длина волны середины диапазона.
Сторона квадрата равна 500мм/ 4 (¼ длины волны). Получаем 125 мм – сторона квадрата для антенны со средней частотой 600 мгц.
Вообще же для каждого города частоты передач цифрового телевидения Т-2 будут отличатся. Существуют таблицы частот и номеров каналов цифрового эфирного телевидения Т2 для каждого города. Их легко можно найти в интернете. Нужно узнать границы частот сигнала Т-2 в конкретном городе, и вычислить середину диапазона. На основании этих данных и получим размеры антенны Харченко. В общем, смысл в том, чтобы найти в таблице свой город, определить границы диапазона и высчитать его середину, на которую и нужно делать антенну (рассчитывать стороны квадратов антенны).
Так же в интернете существует огромное количество онлайн калькуляторов антенны Харченко, введя данные (частоту) в который, можно получить необходимые геометрические параметры антенны.
Делаем антенну для цифрового телевидения.
Теперь перейдем к практической части.
Для изготовления антенны цифрового телевидения Т-2 понадобится:
-алюминиевая проволока диаметром 4-6 мм, длиной 1,5 метра
-усилитель от польской антенны
— антенный провод 50 Ом
-антенный телевизионный штекер
-пластиковый короб 2смх3см длиной 40 см для электропроводки.
-изолента
Эта антенна для Т-2 может работать и напрямую без усилителя в условиях прямой видимости. В этом случае естественно не нужно включать в настройках тюнера пункт «питание антенны от тюнера». Тюнер может выйти из строя (не проверял). Однако если антенна будет располагаться в комнате – думаю, понадобится усилитель.
Собранная антенна у меня заработала сразу и приняла все 32 канала. Правда в комнате, окно которой выходит на телевышку (2 км).
В комнате, окно которой выходит на противоположную от телевышки сторону данная антенна принимала каналы с артефактами и затормаживанием (разноцветные квадратики по экрану, затормаживание изображения и периодическое пропадание сигнала). То есть, на противоположной от телевышки стороне дома был слабый сигнал.
Проблема решилась установлением алюминиевого рефлектора отражателя, усиливающего сигнал. Хотя он изначально предусмотрен в конструкции антенны Харченко, иногда, в условиях прямой видимости можно обойтись без него. В общем, если наблюдаете артефакты и при поднесении к антенне крышки от кастрюли артефакты пропадают и прием становится идеальным – нужен экран рефлектор (отражатель).
Усиливаем сигнал цифрового телевидения.
Хороший экран рефлектор антенны Харченко несомненно улучшает качество приема сигнала цифрового телевидения. Это по сути отражатель, концентрирующий сигнал на антенне. Он был изготовлен из куска картона 18Х35 см, обернутого пищевой фольгой и сверху перемотанного скотчем. Все это дело прикрутилось шурупами, продетыми в кембрики-стойки к основанию – пластиковому коробу для электропроводки (смотри фото).
Теперь прием стал идеальным и на другой стороне дома. Однако из за небольшой погрешности при изготовлении проволочных квадратов первые два канала не принимались. Частота антенны получилась немного выше расчетной. Пришлось вводить в конструкцию антенны дополнительные элементы – усы для понижения частоты. Их длина подобрана экспериментально.
В результате самодельная антенна цифрового телевидения Т-2 стала принимать все каналы даже на противоположной от телевышки стороне дома.
Вот так, буквально на антенну из говна и палок, собранную на коленке можно принять качественный цифровой телевизионный сигнал Т-2.
Я и Диод. © yaidiod.ru.
Антенна для dvb t2 своими руками Харченко и Туркина, из кабеля, дальнобойная
Автор Алексей Еремин На чтение 7 мин. Просмотров 419 Опубликовано
Антенна для DVB-T2 своими руками — вполне рабочий и приемлемый результат для любых регионов России. Нет необходимости покупать дорогостоящее дополнительное оборудование, ведь даже в условиях неуверенного сигнала цифрового эфирного телевидения правильно рассчитанное и собранное устройство обеспечивает прием всех доступных мультиплексов.
Как сделать мощную антенну для телевизора?
Понятно, что для местности с неуверенным приемом, связанным со значительным удалением или сложным рельефом, комнатная антенна будет не самым лучшим вариантом. Но ведь для приема ДМВ диапазона, который и требуется для эфирной цифры, есть большой выбор устройств других типов — узконаправленная «волновой канал» и логопериодическая, рамочная и зигзагообразная.
Причем для изготовления необязательно использовать медные или алюминиевые трубки, жилы большого сечения из силового провода, вполне доступен даже вариант из кабеля, используемого для подключения обычной антенны.
Главное — подобрать оптимальный для ваших условий вариант, выдерживать рекомендованные размеры, соблюдать предельную аккуратность при сборке и подключении. В любом случае, по стоимости такие варианты будут более дешевы, особенно если по условиям приема вам требуется активная антенна с дополнительным усилителем.
Антенна для DVB-T2 дальнобойная своими руками
Сразу скажем — для зон с неуверенным приемом нецелесообразно применять простейшие конструкции. Так, несложная петлевая антенна из кабеля в таких условиях будет неэффективна. Она не сможет обеспечить прием всех мультиплексов, да и качество картинки уже настроенных каналов будет желать лучшего.
Тоже самое касается и распространенной модели, собранной из обычных алюминиевых банок из-под пива или других напитков. Все эти варианты стоит применять только в зонах с уверенным приемом.
Для обеспечения дальнобойности антенны больше подходят другие конструкционные решения. Кстати, большинство из них были разработаны довольно давно, что и не удивительно, ведь цифровая антенна ничем не отличается от обычного устройства, обеспечивающего прием волн в дециметровом диапазоне.
Для изготовления большинства наиболее распространенных вариантов потребуется цельная токоведущая жила силового кабеля. Допускается применение меди и алюминия, показатели стальных проводников будут несколько хуже, что может привести к увеличению помех.
Основная проблема при самостоятельной сборки кроется в необходимости точно придерживаться расчетных размеров. Учитывая сравнительно небольшие габариты большинства таких антенн, даже ошибка в несколько миллиметров может привести к невозможности обеспечить устойчивый прием. Соответственно уменьшается и дальность от телевышки, при которой можно использовать самодельные устройства.
Антенна Харченко для цифрового ТВ своими руками
Один из самых распространенных вариантов, который был предложен еще в 60-х годах прошлого столетия. Несмотря на уже приличный возраст, двойной квадрат Харченко успешно используется не только для телевизионного сигнала, но даже для улучшения мобильной связи и интернета.
Простая зигзагообразная конструкция и возможность изготовления из доступных материалов при хорошем качестве приема — одни из самых основных плюсов такого устройства. Главное — правильный расчет.
Главный показатель, который необходимо учитывать, это длина волны, на которой осуществляется передача ТВ-сигнала. Она напрямую связана частотой. Самый простой способ вычисления — разделить 300 на указанную в данных о мультиплексе частоту. От этого значения будет зависеть длина стороны, которую должен иметь квадрат или ромб. Кстати, антенны Харченко иногда делают и в другой конфигурации, но большого применения для Т2 они не получили.
Итак, размер стороны должен быть в 4 раза меньше длины волны сигнала. При ошибках даже в пределах 2-5 мм возможно существенное снижение качества телесигнала. Для улучшения приема антенну ставят на самодельный рефлектор, в качестве которого нередко используют обычную решетку для гриля.
Устройства этого типа более успешно работают при установке дополнительного усилителя, который подбирается с учетом особенностей сигнала в вашей местности. При этом питание для антенны лучше организовать с применением регулируемого БП. С простейшим примером антенны Харченко вы можете ознакомиться на фото.
Стоит отметить, что антенна восьмерка — не единственный вариант исполнения такого приемного устройства. Применение находят и модификации с увеличенным числом квадратов, и с использованием основных элементов другой формы. Но в классическом варианте антенна Харченко представляет собой конструкцию из двух квадратов или ромбов, соединенных в виде восьмерки.
Антенна Туркина для DVB-T2 своими руками
Интересный вариант, работающий по принципу «волнового канала», это кольцевая антенна, разработанная Н. Туркиным. Она отличается повышенной дальнобойностью, может применяться для удаленных от ретранслятора районов. Обладает хорошей чувствительностью, но требует точного направления на вышку.
Ее основу составляют шесть колец различного диаметра, закрепленные на штанге из диэлектрического материала. Размеры колец и расстояние между ними также зависят от длины волны телесигнала.
Наиболее надежная версия антенны, позволяющая ловить эфирные цифровые каналы, обладает следующими параметрами:
Отметим, что в качестве согласующего устройства применяется ферритовое кольцо, которое надевается на кабель непосредственно у места подключения элементов антенны. Изготовление этого варианта приемного устройства требует еще большей точности при соблюдении размеров, от этого будет зависеть ее дальнобойность.
Антенна Сотникова для DVB-T2 своими руками
Еще один вариант, заслуживающий внимания — тройной квадрат, рассчитанный и разработанный С. Сотниковым. Во многом сходен с антенной Туркина, но отличается меньшим количеством рабочих элементов, что и обеспечивает простоту конструкции.
По сути, это стандартная рамочная антенна из трех элементов (рефлектор, вибратор, директор), размещенных на диэлектрическом основании. Отличается неплохим коэффициентом усиления (до 9 дБ), при правильном расчете способна работать на расстоянии до 60 км от телевышки.
Для изготовления используют медный или алюминиевый проводник диаметром до 8 мм, допускается и использование стальных прутков с аналогичными размерами. Отметим, что лучшая приемная способность характерна для устройств из меди.
Каждый из квадратов должен быть согнут в соответствии с рекомендуемыми размерами, которые зависят от частоты принимаемых каналов. Все места соединений тщательно пропаиваются, простая скрутка не обеспечит надежность контакта. При соответствующем опыте такую антенну изгибают из одного цельного куска провода. В большинстве регионов неплохо работает конструкция со следующими размерами.
Другие варианты антенн для DVB-T2
На практике нашли применения и другие дальнобойные конструкции с коэффициентом усиления до 10–15 дБ, способные работать на расстоянии до 50–60 км от ретрансляторов. Многие из них даже не названы в честь своих разработчиков, но это не уменьшает их эффективности. Наиболее распространены:
- Простейшая спиральная антенна, сделанная из силового провода, диаметр которого всего 2 мм. С него даже не потребуется снимать изоляцию. Обращаем внимание, что повышение коэффициента достигается увеличением количества витков. Так, при 12 витках провода показатель может достигать 14 дБ. Размер также зависят от частоты принимаемых каналов. Для Московской области моно принимать диаметр кольца 17,7 см при шаге навивки 13.7 см. В качестве рефлектора используют лист тонкого металла или обычную решетку от гриля.
- Самодельные логопериодические антенны более сложны в сборке, но обеспечивают хорошее качество приема практически в любых условиях. Такое устройство состоит из нескольких элементов (вибраторов), закрепленных на основании с определенным шагом. Для приема 1–32 каналов в диапазоне частот 530–626 МГц рекомендованы следующие размеры и расстояния в миллиметрах:
Номер вибратора | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
Длина | 171,5 | 159,3 | 147,9 | 137,3 | 127,5 | 118,4 | 109,9 |
Расстояние | 71,9 | 66,7 | 62 | 57,5 | 53,4 | 49,6 | |
Номер вибратора | 8 | 9 | 10 | 11 | 12 | 13 | |
Длина | 102,1 | 94,8 | 88 | 81,7 | 75,9 | 70,5 | |
Расстояние | 46,1 | 42,8 | 39,7 | 36,9 | 34,2 | 31,8 |
Вибраторы крепятся на двух несущих элементах (трубах круглого или квадратного профиля) в шахматном порядке. При сборке этой антенны требуется максимально возможная точность. Поэтому за ее изготовление стоит браться только тогда, когда уже есть опыт работ по более простым моделям. Но отметим, что по качеству приема такие модификации удерживают весьма высокие позиции в профессиональных рейтингах.
Существуют и другие модификации антенн, но они более сложны в техническом плане. Да и сборка таких устройства не всегда целесообразна, ведь увеличение коэффициента такие конструкции обеспечивают минимально по сравнению с перечисленными вариантами. Поэтому вы сможете смотреть цифровое эфирное телевидение без проблем, выбрав одну из описанных модификаций, не покупая дорогостоящих заводских устройств.
Цифровая антенна своими руками видео
Цифровая антенна для дачи своими руками. Изготовление антенны
Цифровая антенна для дачи своими руками. Изготовление антенны
Если провести расчет всей длины, то в итоге мы получим значение в 112 сантиметров. Отрежьте проволоку или любой другой материал, который вы планируете использовать, возьмите линейку и пассатижи, начинаем гнуть конструкцию. Угол должен быть равен 90 градусам. Если по длине стороны не совпадают, ничего страшного, небольшая погрешность допустима.
Исходные данные при изготовлении антенны для цифрового ТВ:
- Первый элемент – 13 сантиметров и 1 сантиметр на петлю, кстати, ее можно сразу согнуть.
- Два элемента по 14 сантиметров.
- Два по 13 сантиметров, но при этом должен быть поворот противоположной направленности, здесь создается перегиб на другой квадрат.
- Еще два участка по 14 сантиметров.
- Последний – идентичен первому.
Рамка антенны для цифрового ТВ своими руками готова. Если вы все сделали правильно, тогда между 2 половинами в середине остался зазор в несколько сантиметров. Естественно, что могут быть незначительные расхождения. После этого петли и участки перегиба необходимо зачистить, пока не будет виден металл. Обработка осуществляется наждачной бумагой с мелким зерном. Соединяем петли, обжимаем пассатижами, чтобы зафиксировать их положение.
Сама конструкция готова, но чтобы сделанная для Т2 антенна функционировала корректно, следует обработать кабель. Начинаем с двусторонней зачистки провода. Один край будет подключаться напрямую к антенне. Нужно зачистить в этом участки кабель так, чтобы шнур торчал примерно на два сантиметра. Если получилось немного больше, остаток можно в дальнейшем просто отрезать.
Скручиваем в жгут экран и оплетку кабеля, в итоге получаем 2 проводника – центральная жила и скрученный элемент из нескольких проводов оплетки. Все это необходимо залудить.
С помощью паяльной станции припаиваем штекер ко второму краю кабеля. Вполне хватит сантиметровой длины, небольшие погрешности допустимы. По описанному ранее принципу нужно сделать пару проводников и залудить их.
Штекер размещается в тех участках, где будет в дальнейшем проводиться пайка, протрите предварительно спиртом или специальным растворителем. Затем используя надфиль или наждак, проводим зачистку. Наденьте на шнур пластиковый элемент штекера. Теперь начинайте паять. К центральному входу присоедините жилу, а к боковому – многожильную оплетку. Вокруг изоляции обожмите захват.
Накрутите наконечник из пластика, некоторые специалисты и вовсе для усиления фиксации заливают клеем или специальным герметиком. Пока фиксирующая основа не застыла, оперативно соберите штекер, накрутив пластиковую часть, а затем удалите излишки клея или герметика. В результате, удастся максимально увеличить продолжительность эксплуатационного срока штекера. Самоделка создана, самое время подключить ее.
Антенна для дачи 100 км. Какая антенна лучше для дачи
Каждый тест антенн для дачи показывает, что лучшая антенна для дачи, особенно находящейся в удалении 100-120 км от города – спутниковая. Она лидирует в рейтинге антенн, потому что может обеспечить хороший прием и большое количество каналов. Но иногда, из-за нежелания ставить в саду дорогую тарелку или наличия только старого телевизора, который плохо « тянет цифровое ТВ», антенна для телевизора на дачу ставится самая обычная. Старая добрая д ециметровая антенна на дачу для приема эфирного телевидения стоит совсем немного, хоть и «ловит» не так много каналов.
Hipnose:
– Помогите определиться, какую телеантенну выбрать для дачи с удалением 100-120 км от Москвы. Хотелось бы, чтобы она брала каналов 5-6. Сейчас показывает только 1 канал, да и то плохо. Без спутникового телевидения хочу обойтись. Есть ли такая возможность?
Мнение нашего пользователя с ником Александр 2:
– Если до телевышки около 100-120 км, и вообще, более 50 — 60 км, то про эфирный приём можно забыть (всё ещё сильно зависит от рельефа местности). Такая тв антенна сто километров от Москвы брать не будет, вам удастся принять сигнал с одного из областных ретрансляторов, расположенных в ближайших районных центрах.
Тв антенна для дачи перед установкой, для защиты элементов конструкции от неблагоприятных погодных условий полностью разбирается, промазываются все контакты, резьбы, гаечки и винтики мовилем или литолом – в этом случае tv прослужит не год, а значительно больше, можно смело устанавливать мачту на улице.
Обычно встроенные усилители работают до первой хорошей грозы. И заземление или молниеотвод тут не помогает. Т.к. заземление защищает дом.
Александр 2:
– Я не заземляю, если на этом категорически не настаивает заказчик. Если заземлённая антенна стоит на доминирующей высоте, то молния ударит в неё обязательно, а если не заземлена — то молния ударит в высокое дерево в саду поблизости.
Антенна для дачи своими руками. Порядок сборки
Полученные трубки расплющивают с одной стороны. Этими концами их крепят к держателю — куску гетинакса или текстолита толщиной 4-6 мм (смотрите рисунок). Трубки располагают на расстоянии 6-7 см друг от друга, их дальние концы должны находится на указанном с таблице расстоянии. К держателю их закрепляют хомутами, держаться они должны прочно.
Установленный вибратор закрепляют на мачте. Теперь нужно соединить два «уса» через согласующее устройство. Это петля кабеля с сопротивлением 75 Ом (типа РК-1, 3, 4). Ее параметры указаны в крайней правой колонке таблицы, а как она делается — в правой части фото.
Средние жилы кабеля прикручивают (припаивают) к расплюснутым концам трубок, их оплетку соединяют куском такого же проводника. Добыть проволоку просто: отрезать от кабеля кусок чуть больше требуемого размера и освободить от всех оболочек. Концы зачистить и прикрутить к проводникам кабеля (лучше пропаять).
Затем соединяются центральные проводники от двух кусков согласующей петли и кабель, который идет на телевизор. Их оплетка также соединяется медным проводом.
Последнее действие: петлю посередине крепят к штанге, к ней же прикручивают идущий вниз кабель. Штангу поднимают на требуемую высоту и там «настраивают». Для настройки нужны два человека: один поворачивает антенну, второй смотрит телевизор и оценивает качество картинки. Определив, откуда лучше всего принимается сигнал, антенну, сделанную своими руками, закрепляют в этом положении. Чтобы долго не мучатся с «настройкой», подсмотрите куда направлены приемники соседей (эфирные антенны). Простейшая антенна для дачи своими руками сделана. Устанавливаете и «ловите» направление, поворачивая ее вдоль своей оси.
Антенна телевизионная для дачи. Виды дачных антенн
Спутниковые
Имеют большой корпус с металлическим диском, который эффективно отражает волны и перенаправляет их на облучатель с конвектором. Далее сигнал поступает на тюнер и в телевизор.
Отличием таких антенн является прием сигнала непосредственно со спутника, где траектория исключает прохождение лесов, зданий, гор и других препятствий. Это особенно практично в удаленном от цивилизации строении и сильно неровном рельефе местности.
Достоинства:
- высокое качество изображения;
- хороший звук;
- большое разнообразие каналов;
- возможность ловить иностранные программы для изучения языка;
- просмотр расписания эфира непосредственно на экране.
Недостатки:
- стоимость выше;
- более дорогое обслуживание при поломке;
- качество сигнала портится при сильном снегопаде.
Эфирные
Простые модели, работающие с сигналом от телевышки или ретранслятора. Подразделяются на аналоговые и цифровые, где присутствует разный диапазон чувствительности и, как итог, отличия в качестве изображения.
Подходят для периодического или постоянно использования на даче, не сильно удаленной от города (до 30-80 км).
Достоинства:
- меньший вес;
- простой монтаж;
- дешевые;
- есть модели с усилителем;
- разнообразие частот;
- способны ловить цифровые сигналы;
- есть коллективные модели.
Недостатки:
- усилители в корпусе часто ломаются;
- устройство может испортиться от ветра;
- на качество сигнала сильно влияют погодные условия;
- чтобы ловить разные каналы приходится изменять направление устройства.
ТВ-антенна для дачи. Антенна на дачу для телевизора
Дельта h2381AF
Участки располагаются от города на разных расстояниях 10 км, 50 км и больше, а от телевышки расстояние может быть еще больше и составлять 100 — 150 км. Это значительное удаление и для устойчивого приема цифрового телевидения на даче нужна активная антенна.
Начну пожалуй с того, что стабильный прием на расстояниях до 30 км могут обеспечить пассивные антенны, а чтобы обеспечить стабильный прием и летом и зимой на больших расстояниях, нужно использовать более мощную с усилителем, а для холмистой местности, а также сверх дальнего приема, еще и подымать ее повыше используя мачту.
Для передачи сигнала в цифровом ТВ используется дециметровый диапазон (ДМВ) с частотами 470 — 862 МГц (21-69 каналы), поэтому при выборе антенны для дачи нужно ориентироваться именно на них. Однако не стоит упираться только в этот тип, для приема стандарта DVB T2 применимы и всеволновые (широкополосные), способные принимать как дециметровый диапазон так и метровый 48 — 230 Мгц.
Дециметровая антенна для приема dvb t/t2
Современные антенны изготавливаются из стали или алюминия и имеют рабочий диапазон температур от -50 до +50 градусов с защитой от внешних воздействий (снег, дождь). Металлическая тяжелее, но в отличии от алюминиевых надежнее к деформациям. Формы их различны, но наиболее эффективна, проверенная так сказать временем широкополосная антенна МВ/ДМВ — волновой канал. Такая антенна на дачу для приема цифрового ТВ самый лучший вариант.
Самые распространенные на сегодняшний день антенны «Дельта» и » Локус». Они имеют различные коэффициенты усиления (измеряется в децибелах, Дб) или регулируемый, поэтому необходимо смотреть их характеристики. Нужно понимать, что сама ан-на имеет собственное усиление, так же как и усилитель.
Предлагаемые продавцами цифровые антенны и усилители не более чем рекламный трюк. Усилители, если это не какой-то особенный, по своему назначению просто усиливают сигнал, в данном случае телевизионный, во всем диапазоне частот ТВ вещания. В случае с антеннами обозначение их как цифровые значит, что они способны принимать дециметровые волны.
Если бы проводился рейтинг ТВ антенн, то пожалуй я бы отдал первое место фирме «Дельта». Лучшими считаю их по праву, так как обеспечивают не только большее усиление, но и качество.
При установке антенны на мачте используйте обязательно заземление, даже если металлическая мачта стоит на земле. Это поможет стекать статическому электричеству в землю во время грозы (и конечно при попадании молнии), что предотвратит выход из строя усилителя. Заземление решетки (рефлектора) польской антенны улучшает ее характеристики, так как она отражает сигнал обратно на вибраторы, что усиливает его.
Если вы намерены сделать активную антенны самостоятельно, то в «сети» можно найти множество различных решений, даже из пивных банок, вопрос только в том будут ли они эффективно работать и советую не тратить время, не так уж они и дороги. Например, недорогая так называемая «польская» для приема цифрового телевидения на даче, при дальности до 100 — 120 км, будет самое то.
Усилители для антенны
В «польских» всеволновых антеннах применяются усилители SWA имеющие различное усиление их вам нужно приобретать отдельно, в зависимости какая удаленность от вышки. С ориентироваться можно по предлагаемой таблице:
Тип усилителя | Дальность (км) | Усиление (Дб) | Коэф-нт шумов |
Итак подводим итоги. Если вам нужна антенна для телевизора на свою дачу, то при дальности от телевышки от 10 до 30 км выбираем среди комнатных активных, при большем расстоянии — выбираем среди уличных (наружных). Чем больше удаленность, тем больше должно быть усиление. Ничего плохого не случится если антенна для дачи будет иметь несколько большее усиление чем нужно, так сказать запас не повредит и тогда 10 или 20 каналов (зависит от региона) будут показывать без проблем.
Такой приемник рекомендуется покупать только в условиях хорошего уровня телевизионного сигнала.
Предварительно это можно проверить несколькими способами:
Включить телевизор без приемного устройства. Современные модели отображают уровень поступившего сигнала (наличие ресивера не принципиально, т.к. расшифровка цифры не влияет на качество).
Если регистрируемый сигнал находится на уровень 15% — 25%, можно смело покупать комнатную антенну.
Более низкое значение указывает на слабый сигнал и выбор антенны нужно делать исходя из внешнего фактора:
Внимание! Если на местности наблюдается слабый сигнал и пользователю не используют комнатную антенну, не следует гнаться за мощным домашним приемником с высоким коэффициентом усиления. В таких случаях эффективный прием обеспечит только наружная антенна.
Как сделать и настроить комнатную антенну своими руками
Комнатная антенна позволяет принимать дом эфирное телевидение, аналоговое и цифровое. Аналоговое телевидение постепенно уходит в прошлое, всё большее распространение получает цифровое.
Если следовать рекомендациям и приложить небольшие усилия, то можно самому сделать TV-антенну.
В настоящее время работают два мультиплекса по 10 каналов, ведутся работы по внедрению третьего мультиплекса ещё на 10 каналов, некоторые из них будут и в HD-качестве. Первые два мультиплекса бесплатные, а за просмотр третьего, возможно, будет взиматься плата.
Для подключения к эфирному цифровому телевидению вам понадобится:
- установить дециметровую антенну, комнатную или внешнюю;
- приобрести специальную цифровую приставку, если ваш телевизор не поддерживает приём DVB-T2 сигнала;
- подключить антенну и приставку телевизионным кабелем.
Множество фирм предоставляет услуги по подключению к эфирному телевидению. Но на самом деле легко сделать и настроить комнатную антенну своими руками. После этого вы сможете бесплатно просматривать 20 каналов в цифровом качестве.
Разные способы изготовить антенну
Сделать комнатную антенну для телевизора своими руками можно разными способами из разных материалов. Для начала убедитесь в том, что ваш дом находится в зоне уверенного приёма. Это можно проверить на официальном сайте цифрового эфирного телевидения. Если вы находитесь далеко от вышки вещания, то у вас не получится поймать сигнал никакой антенной — ни покупной, ни самодельной. Приобретите пассивную или активную внешнюю антенну. Хотя некоторые из приведённых ниже инструкций, как сделать антенну своими руками, подходят и для внешнего использования.
Рассмотрим один из самых простых способов — изготовление из коаксиального кабеля:
- Приготовьте кусок кабеля 53 см.
- Зачистите с обеих сторон, оголив жилу и скрутив оплётку.
- Загнуть кабель в кольцо (или ромб) и приклеить его на фанеру или лист пластика. Расстояние между концами кабеля должно быть порядка 2 см.
- Внутреннюю жилу кольца с двух сторон соедините с обмоткой. На концах петли скрутите обмотку между собой. А жилы петли присоедините к скрутке кольца.
- Зачистите конец антенного кабеля (того, что пойдёт к телевизору).
- Соедините жилу антенного кабеля с жилой петли, а обмотку с обмоткой петли.
Своими руками также легко сделать антенну для телевизора из пивных банок. Причём её можно использовать как комнатную, а можно выставить на улицу:
- Возьмите две обычные пивные банки.
- Прикрепите их на деревянную рейку при помощи, например, скотча. Расположите их вдоль рейки крышками друг к другу, на расстоянии порядка 6–7,5 см.
- Проделайте отверстия отвёрткой в горловине (в стенке горловины, а не на крышке).
- Разместите в отверстия саморезы.
- Зачистите конец антенного кабеля.
- Прикрепите проволоку кабеля к банке саморезами. Для надёжности можете припаять.
- Другой конец антенного кабеля подключите к разъёму ТВ или цифровой приставки.
- Можно сделать более продвинутый вариант из 3–4 рядов банок.
- Для этого понадобится вертикальная рейка, к которой будут перпендикулярно крепиться горизонтальные.
- По такому же принципу сделайте 3–4 ряда расположенных друг напротив друга банок.
- Соедините их между собой медным проводом и выведите вниз. Можно подсоединить усилитель, а к нему антенный кабель. Таким образом, у вас получится очень эффективная антенна, которую можно использовать и на улице.
Такая конструкция прекрасно работает, хотя выглядит не очень эстетично.
Зигзагообразную антенну сложнее сделать своими руками, но она хорошо себя зарекомендовала как универсальная и надёжная:
- Возьмите 2 куска медной проволоки диаметром 2–3 мм по 56 см.
- Загните проволоку плоскогубцами, чтобы из каждого куска получился квадрат.
- Зачистите антенный кабель и припаяйте жилу к углу одного квадрата, а оплётку к углу другого.
- Закрепите конструкцию на диэлектрическую основу.
- На другом конце кабеля установите штекер и воткните в телевизор или приставку.
Своими руками можно легко смастерить антенну из картонной коробки:
- Возьмите обычную картонную коробку, например, из-под обуви.
- Наклейте на дно слой фольги.
- Скрутите круги из двух кусков кабеля по 50 см, приклейте их на коробку, не замыкая концов. Должен получиться вид восьмёрки.
- Зачистите кабель, который будет подсоединяться к телевизору. Жилу закрепите между соседними концами разных кругов. А обмотку соедините с обмоткой других двух концов.
- Теперь осталось подключить другой конец к телевизору.
У конструкции из пивных банок есть более эстетичный вариант, так называемая бабочка. На дощечке закрепляются 4 ряда саморезов, а вместо поперечных реек используются согнутые пополам куски медного провода. Таким образом, получаются ряды из торчащих в разные стороны медных «вилок». Ряды также соединяются между собой проводом, выводятся на кабель, далее нужно просто подключить его к ТВ.
Подключение и настройка
Настройка комнатной антенны заключается главным образом в правильной её установке:
- Закрепите её как можно ближе к окну, чтобы на пути сигнала по возможности не было преград (железобетонных стен, металлических решёток).
- Подключите к телевизору или цифровой приставке.
- Теперь нужно просто настроить программы: запустите автоматический поиск по цифровым каналам.
- Если какой-то канал найден, но на экране надпись «нет сигнала», попробуйте установить антенну в другое место, после чего снова настроить каналы, запустив автопоиск.
И напоследок инструкция, как подключить кабель к разъёму телевизора:
- Надрежьте и снимите с края кабеля изоляцию, не повредив оплётки.
- Осторожно отогните металлические волоски оплётки и фольгу вниз.
- Отступите 1 см и срежьте внутреннюю изоляцию, оголив центральную жилу.
- Проденьте внутреннюю жилу кабеля до упора в штекер и плотно закрутите шайбу штекера.
- Торчащий из штекера лишний кусок жилы отрежьте кусачками.
Таковы некоторые способы сделать своими руками антенну для телевизора. Теоретически, антенной может послужить любой кусок металлической проволоки. Но нет гарантии, что этого будет достаточно, чтобы настроить приём сигнала в ваших условиях. Если у вас есть идеи, как ещё можно самостоятельно сконструировать эффективную комнатную антенну, оставляйте ниже свои комментарии и советы.
Как сделать антенну для телевизора своими руками, антенна харченко
Телевидение сегодня, и двадцать лет назад — это две большие разницы. Изменилось количество каналов, диапазон передачи, формат вещания. Но, по сути, принцип передачи телевизионного сигнала остался прежним. По воздуху распространяются радиоволны определенной частоты, их можно принимать с помощью антенны и направлять на тюнер телевизора. Кабельные и оптоволоконные системы передачи TV сигнала рассматривать не будем, равно как и IPTV (вещание с помощью сети интернет и SMART телевизоров).
Как пару десятилетий назад, так и сегодня, у экономных хозяев возникает резонный вопрос: как сделать антенну для телевизора своими руками? И если при СССР, действительно была проблема в приобретении качественной TV антенны (тотальный дефицит), то сегодня телевизионная антенна делается своими руками исключительно из соображений экономии.
Варианты самодельных конструкций: общие принципы
В зависимости от расстояния между вашим TV приемником и передающей антенной телецентра, уровень сигнала будет меняться. Еще один негативный фактор, влияющий на качество распространения телевизионной волны — наличие препятствий. Идеальный прием происходит при прямой видимости между двумя антеннами. То есть, вы можете разглядеть мачту телецентра, пусть даже и в бинокль. Если на пути телесигнала есть строения, или высокие деревья — уверенного приема не будет. Однако волны, отраженные от других объектов, могут быть приняты с помощью антенного усилителя для телевизора. Если же к вашему дому вообще «не пробиваются» даже слабые волны, придется смастерить мачту. Сеть телерадиовещательных станций расположена таким образом, что поймать сигнал можно в любом населенном пункте.
Далее рассмотрим примеры изготовления антенн в домашних условиях с использованием подручных материалов, от простого к сложному.
Пивные банки (из-под «Пепси-Колы» тоже подойдут)
Почему этот материал так популярен?
- во-первых, недостающие размеры сегментов компенсируются большой площадью приема: если развернуть банку в плоскость, получится стандартный лист;
- во-вторых, алюминий имеет отличную проводимость, немного не дотягивая до меди: соответственно потери на сопротивление будут минимальными;
- в-третьих — аэродинамическая форма снижает парусность (что особенно важно при размещении на улице), а легкость конструкции не требует особо прочного крепления;
- и, наконец, это доступное и абсолютно бесплатное сырье, к тому же лакированный алюминий прекрасно противостоит влиянию влаги.
Важно!
Перед тем, как сделать антенну из пивных банок, убедитесь в том, что между телецентром и точкой приема нет высотных зданий, которые могут блокировать сигнал.
Несмотря на относительно высокое качество приема, данная конструкция не обладает высоким коэффициентом собственного усиления. Подключение стандартного усилителя может не дать эффекта, ввиду сложности подбора коэффициентов.
Необходимые материалы:
- Две одинаковые литровые банки из-под пива, отмытые и высушенные. В крайнем случае, можно воспользоваться пол-литровыми, но при этом диапазон приема будет уменьшен.
- Антенный кабель РК-75 необходимой длины (конструкция с протяженностью проводки более 10 метров, скорее всего не обеспечит уверенный прием).
- Антенный штекер, соответствующий вашему телевизору.
- Кронштейн для закрепления из диэлектрика для закрепления банок: деревянный брусок, плечики для одежды, пластиковая труба (металлопластик не подойдет).
- Крепежные элементы: изолента, скотч, или пластиковые хомуты.
- Паяльник, стандартный припой, флюс для пайки алюминия.
- Нож, бокорезы, наждачная бумага.
Расписывать формулы расчета размеров под частоту приема нет смысла, все равно изменить размеры сегментов не удастся. Антенна из пивных банок, выполненная своими руками, неоднократно проверена в различных условиях, поэтому просто воспользуемся готовым образцом.
Разделываем антенный кабель. На одном конце будет штекер, второй конец распускаем таким образом, чтобы от центральной жилы до смотанного в жгут экрана было не менее 100 мм. Чтобы «голая» оплетка не подвергалась воздействию коррозии, ее можно упрятать в термоусадочный кембрик.
Зачищаем площадки для пайки кабеля: на верхних торцах банок. Для этого подойдет мелкая наждачная бумага.
Важно:
Зачистка производится непосредственно перед пайкой и до «голого» металла.
Каждый конец провода сворачиваем в кольцо 3–5 мм диаметром, и тщательно облуживаем припоем. Затем прикручиваем полученную клемму к банке с помощью оцинкованного самореза. После чего, места соединения очищаем флюсом и пропаиваем, до нормального «прилипания» припоя.
Закрепляем банки (с точки зрения теории радиоприема, теперь это симметричные вибраторы) таким образом, чтобы между торцами с кабелем было ровно 75 мм. Это оптимальный зазор для приема аналогового и цифрового телевидения.
Важный этап: настройка изделия на оптимальный прием телесигнала. Скорее всего, вам известно направление на вышку вещательного центра. Если нет — карты «Яндекс» вам в помощь. Находите телецентр, ваш дом, и проводите виртуальную прямую. Если не хочется возиться с азимутом (без компаса это невозможно), определите ориентир направления в зоне видимости. Например, труба котельной или иной объект. Для уверенного приёма, домашняя телеантенна располагается строго перпендикулярно к вектору на вышку, и горизонтально.
Если сигнал принимается уверенно — вам повезло с первого раза. При значительном удалении от передатчика, можно поймать отраженный сигнал. Даже простая антенна, сделанная из банок, требует правильной ориентации в пространстве (хотя это и не спутниковая тарелка). В зоне неуверенного приема, всеволновая технология может неожиданно «стрельнуть» в любом направлении.
«Пивная» дециметровая антенна своими руками позволяет уверенно ловить аналоговые каналы. А как сделать антенну для цифрового ТВ? Никаких дополнительных секретов. Цифровое вещание производится в том же диапазоне. При наличии тюнера DVB-T2 вы можете настроиться на один или два мультиплекса, и принимать бесплатный комплект российских каналов на банки из-под пива.
Информация:
Если мощности сигнала все-таки не хватает, можно сделать антенный усилитель своими руками.
Типовая схема на иллюстрации:
Однако чтобы самому спаять и настроить подобное устройство, требуются элементарные познания в радиотехнике. Все-таки проще купить готовый прибор, тем более что на антенне вы уже сэкономили.
«Восьмерка», она же ромб, она же «Z» образная
Пожалуй, самая популярная конструкция для самодельщиков. Эта достаточно мощная антенна Харченко уверенно принимает метровые и дециметровые частоты в аналоговом и цифровом формате. Когда возникает вопрос: «Как сделать антенну своими руками?», в первую очередь предполагается именно этот вариант.
В чем ее преимущество? При компактных размерах в большинстве случаев не требуется усилитель. Разве что вы хотите принимать сигнал на 1–3 этаже в густо застроенном микрорайоне, где между вами и телецентром расположены десятки многоэтажек.
Как сделать самодельную антенну без проведения сложных расчетов? Для типовой сетки вещания существует базовый размер плеча ромба: это 140 мм. Расстояние между точками подключения провода: 10–15 мм.
Антенна Харченко с такими размерами попадает как раз в середину типового диапазона вещания. Если необходимо захватить другие каналы (в некоторых регионах сетка может работать на нестандартных частотах), можно изготовить проволочную конструкции, в несколько рядов. На иллюстрации изображен чертеж из журнала «Радио» 50-летней давности.
Тогда принимался метровый диапазон, и антенны имели соответствующие гигантские размеры. Из проволоки они делались для уменьшения парусности. Такая технология изготовления требует терпения и большого количества материала. Современные «самоделкины» предпочитают медную трубку либо алюминиевую пластину.
Чтобы сделать комнатную антенну по этой технологии, достаточно куска проволоки. Прибор вешается в оконный проем (в направлении телецентра) и не нужно беспокоиться о том, что его погнет ветром. Можно изготовить несколько ромбов, при этом диапазон приема будет существенно расширен. Идеальный вариант для цифрового телевидения, который можно сделать своими руками на даче или в частном доме.
Усиливаем сигнал без усилителя
Эффективность приема (в первую очередь это касается рассматриваемого варианта) можно повысить без дополнительной электроники. Достаточно установить рефлектор, или экран-отражатель. Он будет возвращать телевизионные волны обратно на антенное поле, повышая уровень практически вдвое. Полотно располагается на расстоянии 100 мм в противоположной стороне от телевышки. Обязательное условие — никакого электрического контакта. Причем рефлектор не обязательно должен быть сплошным. Достаточно ряда металлических трубок или ажурной сетки.
Можно усилить эффект, применив конструкцию «двойной биквадрат». Применяются те же размеры, при этом диапазон остается прежним. Дополнительная длина просто увеличивает мощность сигнала.
И, наконец, самая сложная антенна для цифрового ТВ, которую можно изготовить своими руками
Логопериодическая схема позволяет получить максимум усиления без дополнительных схем.
Принцип действия конструкции: в направлении источника сигнала располагаются две проводящие шины, на которых в строгой последовательности установлены перпендикулярные вибраторы. Их длина и расстояние между собой рассчитываются по строгому алгоритму. Ошибка в 2–5% приведет к полной неработоспособности системы. Зато правильно собранная антенна будет принимать аналоговый и цифровой сигнал с высочайшим качеством.
Примечание:
Этот тип антенны требует тщательной ориентации по направлению к телевышке.
Может использоваться с экраном, который способствует усилению слабого сигнала.
Итог
Изготовление самодельной антенны, не просто экономия средств. Это отличный повод попрактиковаться в радиоделе, без риска испортить дорогостоящие радиоэлементы и материалы. А если ваша точка приема расположена в неблагоприятном месте, всегда можно попробовать иную конфигурацию, не покупая несколько антенн фабричного производства.
Видео по теме
Антенна для цифрового ТВ своими руками: 100 км
Если нужны чертеж и понятная пошаговая инструкция, как быстро сделать антенну для цифрового ТВ с радиусом приема 100 км своими руками, вы обратились по адресу. Создать такое устройство можно быстро и просто. Плюс, для этого не понадобится никаких особенных инструментов или специальной техники.
Инструкции: как самостоятельно собрать антенну
Далее будут представлены сразу несколько вариантов изготовления домашних антенн, эффективных в использовании.
Пример No1: антенна из банок от пива
Легкий вариант модифицированной и самостоятельно собранной телевизионной антенны – из банок. Для нее совершенно не требуется никаких особенных знаний или же математических расчетов. Устройство нельзя назвать очень мощным, но оно вполне способно уловить несколько каналов.
Понадобятся:
- небольшой брусок;
- кабель с разъемом;
- изолента;
- канцелярский или специальный строительный нож;
- наждачная бумага;
- пара пивных банок.
Приведенное руководство простое и подробное, разобраться в нем будет совсем несложно. Пошаговая инструкция такая:
- Жестяным банкам из-под пива не нужна никакая особенная подготовка. Они используются в том виде, в каком и продавались. Единственное условие – они должны быть пустыми.
- Язычки банок (которые используются для открывания) требуется зачистить наждачной бумагой.
- Берется ТВ-кабель – его нужно подключить к пивным банкам. Для этого первым делом необходимо свободный конец (без разъема) освободить от изоляции. Разобрать оплетку и скрутить.
- Конец оплетки вставить в язычок банки, несколько раз обернуть и закрепить. Расстояние между оголенным участком и местом крепления должно быть около сантиметра-полутора.
- Аналогично необходимо закрепить и центральную жилу – вставить в язычок второй банки, обернуть и крепко закрепить.
- Оба этих соединения требуется изолировать. Чтобы сделать это, изоленту нужно плотно намотать по всей длине оголенных участков кабеля, затрагивая также его оболочку и язычки жестяных банок.
- Для закрепления жестянок в необходимом положении применяется зачищенный деревянный брусок. Его длина должна быть больше, чем обе эти банки. Чтобы конструкция была наиболее прочной, закреплять банки изолентой необходимо с обоих краев. Всего выходит четыре крепления.
Готово! Осталось только подключить ее к телевизору и выполнить необходимые настройки.
Антенна комнатная, вариант довольно примитивен, потому надеяться на идеальную телевизионную картинку все же не стоит. Но такая простенькая конструкция поможет поймать до восьми каналов, которые будут показывать вполне хорошо.
Читайте также: Антенна для цифрового ТВ своими руками из кабеля
Пример No2: спиральная антенна
Такой вариант идеально подойдет для дачного домика. Как и в предыдущий раз, устройство собирается полностью из тех материалов, что найдутся в каждом гараже или кладовке:
- отрезок силового кабеля;
- антенный кабель;
- фанера, рейки;
- ненужная лопата для снега.
Из первого элемента будет сделана сама спираль, а из последнего выйдет прекрасный самодельный экран для отражения. Общая конструкция настолько проста, что с ее созданием может легко управиться даже только начинающий любитель. Пайка при монтировании не требуется. Для соединения понадобится либо винтовое крепление, либо простая скрутка.
Чтобы антенна заработала без сбоев, и вещание было непрерывным и качественным, требуется правильно рассчитать шаг. То есть, расстояние между витками спирали. Важно уточнить частоту передачи цифровой информации в мегагерцах в данной конкретной области. Затем перевести полученную частоту в метры.
Для выполнения дальнейших работ нужна именно снегоуборочная лопата, ведь ее металлическая часть изготовлена из нержавеющей стали. Если в доме нет ничего такого, можно задействовать просто небольшой стальной лист. Его форма не обязательно должна быть круглой – это может быть и прямоугольник, и квадрат.
Спираль будет сделана из обычного электрического провода. Понадобится не весь провод целиком, а только одна медная жила. Диапазон приема сигнала будет тем лучше, чем крупнее сечение провода. Сопротивление антенного кабеля – около 75 Ом.
Пошаговая инструкция такая:
- Создать основание для обмотки из фанеры и пары реек.
- Если вместо лопаты взят стальной лист, его требуется выровнять и закрепить под прямым углом посредством винтового крепления.
- Намотать кабель в соответствии с выполненными расчетами.
- Подсоединить скруткой антенный кабель.
Чтобы протестировать готовое устройство, нужно установить его в верхней части дома, но обязательно под навесом.
Подобная вариация антенны для приема цифрового сигнала прекрасно показала себя на расстоянии около 90 километров от ближайшей вышки – несколько телевизионных каналов работали во вполне хорошем качестве.
Пример No3: антенна им. Харченко, специально для цифрового варианта транслирования
Все размерности этой зигзагообразной конструкции не берутся из ниоткуда. Для того чтобы картинка на телевизоре не рябила, а звучание передач было четким и без лишнего шипения, необходимы расчеты и точная разметка. Изготовить ее можно из медной проволоки либо алюминиевого кабеля.
В качестве примера возьмем кабель. Такой вариант не только более надежный и экономный, но и простой, ведь алюминий не нужно паять, что уже существенно облегчает работу по собственноручной сборке устройства.
Для создания понадобятся:
- многожильный кабель из алюминия;
- телевизионный кабель;
- телевизионный штекер из пластика;
- заточенный нож;
- деревянная или металлическая линейка;
- водостойкий фломастер, желательно яркого цвета;
- кусачки;
- стяжки;
- изолирующая лента.
Модель из кабеля не меньше хороша тем, что все инструменты и материалы для ее создания почти наверняка найдутся дома. А те, что потребуется купить, стоят очень недорого. Изготовить биквадратную антенну из алюминиевой проволоки можно так:
- Из многожильного алюминиевого кабеля необходимо достать один провод толщиной приблизительно до четырех миллиметров и длиной чуть больше метра – длину рекомендуется брать с запасом.
- Посредством линейки и фломастера на алюминиевый провод наносится разметка с таким расстоянием: 3 см–15 см–16 см–16 см–15 см–15 см–16 см–16 см–15 см–3 см. Длинные расстояния станут сторонами для квадратов.
- Ориентируясь на отметки, нужно согнуть все, чтобы вышли два ровных квадрата. А двухсантиметровые кончики также надо загнуть, чтобы их можно было объединить между собой и затем использовать для подключения.
- Посредством антенного кабеля потребуется соединить будущее устройство с приемником. Длина отрезка полностью зависима от расстояния между ТВ и лоджией либо окном.
- Один конец ТВ-кабеля нужно аккуратно разделать и после укрепить на алюминиевых квадратах. На первом – оплетку, на втором – центральную жилу.
- Штекер для телевизора легко найти в хозяйственном магазине, среди радио- либо электродеталей. Вариант из пластика самый бюджетный и легкий в монтировании. Этот штекер подсоединяется ко второму конку кабеля. Чтобы сделать это, требуется разобрать корпус, вставить токопроводящую жилку и затем собрать корпус снова.
Для лучшего приема сигнала рекомендуется закрепить готовое устройство на улице – на балконе или в форточку. Чтобы повысить качество, биквадратную антенну желательно оборудовать специальной решеткой или особым экраном. Но если сигнал и без того четкий, тогда этого делать не понадобится.
Если телевизионная вышка расположена совсем неподалеку, биквадрат рекомендовано закрепить на длинном шесте и направить в сторону вышки.
Наглядная инструкция представлена в видео.
Читайте также: Антенна Харченко для цифрового ТВ своими руками
Как правильно поместить антенну
Устройство необходимо, прежде всего, направить в сторону вышки. Правильное направление несложно установить «методом тыка», вращая устройство и отслеживая качество сигнала.
Идеально – поместить антенну за пределами дома, ведь стены довольно сильно заглушают сигнальные частоты.
Усилитель сигнала
Нередко случается, что насколько бы качественно ни удалось собрать антенну собственными руками, так или иначе, все равно не удается получить качественный сигнал. Это значит, что без усилителя обойтись нельзя.
Сделать его просто – нужно обмотать магнит телевизионным проводом, и сделать это рекомендуется рядом с телевизором либо самодельным устройством.
Выводы
Благодаря пошаговой инструкции и представленным чертежам, как быстро сделать телевизионную антенну для цифрового ТВ своими руками, чтобы ловила в радиусе 100 км, можно не только сэкономить. Это еще один повод потренироваться в инженерном деле, без всякого риска сломать дорогие детали.
Лучшие наружные телевизионные антенны для вашего развлечения
Фото: depositphotos.com
Несмотря на то, что в последние годы наблюдается тенденция расставания отрезателей шнура со своими кабельными компаниями, эти же люди, как правило, имеют множество потоковых сервисов, которые они подписываются каждый месяц. Хотя каждая услуга стоит копейки на доллар по сравнению с полноценным счетом за кабельное телевидение, две или три подписки могут сложиться.
Вместо подписки на потоковые сервисы вы можете смотреть бесплатные телеканалы из радиоволн вокруг вашего дома.Лучшие наружные телевизионные антенны требуют лишь небольших затрат времени и денег, поэтому за короткое время вы сможете сэкономить на кабельных услугах и услугах подписки при просмотре любимых каналов в HD-качестве.
Хотя вы можете относиться к этому скептически, уличные телевизионные антенны действительно работают и являются отличной альтернативой для ваших развлечений. Они могут задействовать целый ряд каналов, включая местные, национальные и общественные. Их также относительно легко установить, заручившись помощью разнорабочего или сделав это самостоятельно, при условии, что вы не боитесь высоты.
- НАИЛУЧШИЙ В ЦЕЛОМ: Channel Master EXTREMEtenna CM-4228HD
- НАИЛУЧШЕЕ ЗНАЧЕНИЕ: PBD Outdoor Digital Amplified Yagi HDTV Antenna
- UPGRADE PICK: Channel Master Digital Advantage Antenna CM-2020
- BEST COMPACT: Антенны Прямая телевизионная антенна Clearstream 4V C4-V-CJM
- НАИЛУЧШИЙ ДЛИННЫЙ ДИАПАЗОН: Уличная цифровая усиленная HDTV-антенна Five Star
- НАИЛУЧШИЙ МОТОРИЗОВАННЫЙ: PBD Цифровая наружная телевизионная антенна
- НАИЛУЧШИЙ ДЛЯ УСТАНОВКИ ATTIC: GE Pro Наружная телевизионная антенна, 29884
- ПОДДЕРЖКА ЛУЧШЕГО ПРИЛОЖЕНИЯ: RCA Outdoor Yagi HD Antenna, 4K 1080P
Фото: amazon.com
Что следует учитывать при выборе лучшей наружной телевизионной антенныПрежде чем вы начнете покупать лучшую наружную телевизионную антенну для своего дома, необходимо принять во внимание несколько факторов, чтобы выбрать наиболее подходящую модель для вашего дома. ситуация.
Расположение и структура зданияМестоположение и конструкция вашего дома могут иметь большое значение для выбора правильной наружной телевизионной антенны. Например, если вы живете в городе, вам придется бороться с другими факторами, чем если вы живете в отдаленной долине, вдали от радиовещательной башни.
Если вы живете в городе, возможно, вам не придется сильно беспокоиться о приеме антенны. Тем не менее, что может быть фактором, так это правила вашего ТСЖ или исторического общества относительно наружных антенн. Многие из этих организаций не хотят, чтобы ваша антенна была видна, поэтому вам лучше выбрать модель, которую можно установить на чердаке.
Если вы находитесь на большом участке земли в отдаленной долине, вам придется меньше беспокоиться о внешнем виде вашей антенны и больше о приеме. В этом случае вам может потребоваться высокая антенная мачта, чтобы поднять спутник как можно выше над вашим домом.Чем он выше, тем больше у вас шансов получить надежный прием.
Размер и высота антенныПри покупке лучшей наружной телевизионной антенны помните, что размер и высота могут быть важными факторами, определяющими, насколько хорошо устройство будет работать. Сигнальные волны, которые улавливаются антеннами, могут быть заблокированы большими препятствиями, такими как высокие здания, горы и даже большие углубления в земле. Если у вас плохой прием, это может быть связано с блокировкой между вами и телебашней.
В этом случае вы можете приобрести антенну большего размера или увеличить высоту антенны. Более высокая антенна с большей вероятностью уловит качественный сигнал и улучшит качество приема. Особенно это актуально в долине. Однако антенны большего размера могут улавливать более слабые сигналы, поэтому они также имеют свои преимущества.
Диапазон сигналаЕсли в вашем районе нет стандартного кабеля, дальность сигнала, безусловно, является наиболее важным фактором при выборе лучшей наружной телевизионной антенны для ваших нужд.Для тех, кто находится на небольшом расстоянии от радиовещательной вышки, антенны с радиусом действия 70 миль более чем достаточно. Если вас нет рядом с ближайшей вещательной вышкой, антенна ближнего действия может оказаться бесполезной. Вместо этого обратите внимание на антенну с радиусом действия от 150 до 200 миль для оптимального качества вещания.
Имейте в виду, что, хотя вы также можете приобрести усилитель сигнала, они не улучшат прием вашей антенны. Они просто компенсируют качество и потерю сигнала между антенной и телевизором.С учетом сказанного фактической проблемой может быть потеря сигнала, а не прием, который принимает антенна, поэтому обратите внимание на усилители сигнала в качестве потенциального решения.
Возможности HDСпоры крутятся вокруг того, действительно ли возможности HD имеют большое значение для качества телевизионных программ. Тем не менее, большинство производителей наружных телевизионных антенн заявляют, что их продукция поддерживает HD. По этой причине его стоит рассмотреть, хотя бы как показатель возможностей.
В сегодняшнем телевещании антенны принимают цифровой сигнал, что означает, что у вас либо есть канал, либо его нет. Если у вас плохой прием, вы не увидите нечеткую картинку; вместо этого на вашем экране будет отображаться сообщение «Нет сигнала». Таким образом, если ваша антенна поддерживает HD, ваше телевизионное изображение в большинстве случаев должно быть кристально чистым или с качеством, подобным HD.
Всенаправленный приемЕсли вы не заинтересованы в наборе безупречного приема, а предпочитаете приобретать антенну типа «установил и забыл», наружная всенаправленная телевизионная антенна может быть лучшим выбором для вас.Эти антенны не нужно направлять прямо на вещательную вышку для наилучшего приема. Они круглые, как диск, и имеют антенные элементы по всему диску, чтобы принимать сигналы с любого направления.
Помните, что многие всенаправленные антенны имеют более короткие диапазоны, чем направленные антенны. Этот стиль может быть вариантом только в том случае, если вы относительно близко (менее 100 миль) к телебашне.
Возможности подключенияХотя к наружной телевизионной антенне можно подключить несколько телевизоров, следует учитывать несколько факторов.Обычно хорошо использовать разветвитель для перенаправления сигнала антенны для подключения к двум телевизорам; однако может быть сложно перенаправить сигнал на более чем два телевизора, если ваша антенна не поддерживает двойное подключение.
Имейте в виду, что вам необходимо приобрести коаксиальный разветвитель, если он не входит в комплект поставки антенны, которую вы приобретаете, чтобы воспользоваться преимуществами двойного подключения. Несмотря на слово «двойной», обычно можно разделить сигнал между тремя или более отдельными телевизорами с помощью коаксиального разветвителя.
Кабельная проводкаЕсли у вас возникли проблемы с приемом вашей наружной телевизионной антенны, но вы находитесь в пределах досягаемости и направлены прямо на вещательную вышку, это может быть проблема с кабелем.
Телевизионный сигнал проходит от источника к телевизору по коаксиальному кабелю, и не все коаксиальные кабели имеют высокое качество. Коаксиальный кабель доступен в различных классах, причем RG-6 достаточен для стандартного телевизионного приема, а RG-11 является лучшим для сигнала HD. Независимо от того, придерживаетесь ли вы мировоззрения о сигнале HD, использование коаксиального кабеля с поддержкой HD обеспечит наилучший путь для сигнала вашей антенны, идущего к телевизору.
Стоит отметить, что в этом сценарии вы также можете добавить усилитель сигнала. Хотя вы можете подумать, что усилитель увеличивает прием вашей антенны, на самом деле он просто улучшает качество сигнала от антенны.
Простота установкиЕсть причина, по которой установщики антенн получают хорошую зарплату: это не всегда легкая работа. Если вы особенно удобны, есть уличные телевизионные антенны, которые, скорее всего, вам под силу установить и настроить.В большинстве комплектов есть необходимое оборудование для крепления антенны к опоре, хотя некоторые из них поставляются с самой опорой.
Выбор антенны, которую можно установить самостоятельно, может сэкономить немало денег, даже если опору придется покупать отдельно. Подумайте о том, чтобы сначала установить кронштейны для антенн у себя дома или на крыше, а затем установить антенну и столб как единое целое, вместо того, чтобы пытаться прикрепить антенну к концу длинной стойки, когда вы находитесь на высоте 30 футов. Следует продумать и безопасность, и удобство.
Наши фаворитыЛучшие наружные телевизионные антенны доступны в различных размерах и возможностях. Некоторые из них имеют невероятно большие расстояния, что отлично подходит для жителей отдаленных районов. Другие компактны и менее заметны для глаза. Какими бы ни были ваши потребности, ознакомьтесь с этим списком лучших вариантов, которые отражают одни из лучших моделей наружных телевизионных антенн на рынке.
Фото: amazon.com
Channel Master существует с момента появления технологии телевизионных антенн.Наружная телевизионная антенна EXTREMEtenna CM-4228HD — это результат многих лет исследований и инноваций. Этот HD-спутник имеет поле обзора 180 градусов и может принимать каналы в пределах 80 миль от вещательной вышки, включая сигналы UHF, VHF, FM и HD, поэтому домовладельцам, впервые перерезавшим шнур, не нужно жертвовать свои любимые каналы.
Если вы устанавливаете эту антенну, требуются дополнительные детали. В этот комплект не входит столб (более подходящее название — мачта) или кронштейны, необходимые для его крепления на стене дома.
Фото: amazon.com
Если вы хотите попробовать эфирное телевидение без больших вложений, обратите внимание на наружную цифровую усиленную антенну Yagi HDTV PBD. Эта наружная телевизионная антенна, откалиброванная по направлению к телевещательной вышке, имеет радиус действия 120 миль, что идеально подходит для жителей удаленных мест. Антенна принимает передачи VHF, UHF и HD со встроенным усилителем, который помогает обеспечить наилучшее возможное качество звука и видео. Он поставляется в основном собранным и готовым к установке.
Эта антенна PBD включает в себя кронштейны, необходимые для ее крепления к опоре, хотя вам придется поставить опору самостоятельно. Также стоит отметить, что чем выше вы можете установить антенну, тем больше каналов вы получите. Хотя это верно для всех антенн, в частности, нижние антенны должны быть установлены как можно выше для лучшего приема.
Фото: amazon.com
Когда производитель заявляет о дальности действия антенны, иногда он завышает возможности продукта.Однако в случае с Channel Master Digital Advantage дело обстоит иначе. Эта антенна с радиусом действия 100 миль принимает каналы UHF, VHF и HD при условии, что она должным образом совмещена с радиовещательной вышкой. Большой размер (почти 8 футов в длину) и качественные компоненты гарантируют, что эта антенна обеспечивает четкое вещание на ваш телевизор.
Хотя большинство антенн не имеют вехи, эта антенна также не имеет коаксиального кабеля. Для завершения процесса установки вам потребуется приобрести кабель.
Фото: amazon.com
Когда дело доходит до предоставления максимальных возможностей в небольшом корпусе, обеспечивает Antennas Direct Clearstream 4V Antenna. Эта компактная наружная телевизионная антенна имеет ширину менее 30 дюймов и высоту около 20 дюймов, а в комплект входят монтажная стойка и кронштейны для легкой установки. Clearstream 4V имеет радиус действия 70 миль и принимает как UHF, так и VHF частоты. Эта антенна также принимает каналы HD 1080i там, где они доступны, без дополнительного усилителя.
Эта модель включает в себя детали, необходимые для крепления к дому, но коаксиальный кабель для подключения к домашней телевизионной системе необходимо приобретать отдельно.
Фото: amazon.com
Уличная цифровая усиленная HDTV-антенна Five Star оснащена проводкой и оборудованием для подключения до пяти телевизоров — отличная особенность для больших домов. Эта антенна даже включает в себя J-образную стойку для крепления на крыше. Он обеспечивает дальность действия 200 миль при установке с относительно прямой видимостью радиовещательной вышки и принимает частоты UHF, VHF и HD, где это возможно. Он также имеет встроенный двигатель на 360 градусов, чтобы помочь найти лучшее направление сигнала.
Поскольку этот набор настолько обширен, он действительно включает в себя довольно много деталей и оборудования. Для этого требуется небольшая сборка, поэтому, если вы ищете комплект, готовый к выходу из коробки, другой вариант может быть более подходящим.
Фото: amazon.com
Возможно, вам не захочется возиться с маленькими гайками и болтами при сборке антенны. Эта цифровая наружная телевизионная антенна PBD отличается простыми в сборке деталями, которые защелкиваются на корпусе антенны для относительно быстрой установки. Он также предлагает двигатель на 360 градусов, позволяющий регулировать прием одним нажатием кнопки, либо на блоке управления, либо с помощью сопряженного пульта дистанционного управления.Антенна обеспечивает радиус действия 150 миль и включает в себя как J-образную опору для легкого монтажа, так и коаксиальный кабель.
Одна проблема, вызывающая беспокойство, заключается в том, что пульт дистанционного управления двигателя потенциально может использовать те же частоты, что и пульт вашего телевизора. В таком случае вам придется найти способ заблокировать датчик дистанционного управления контроллера.
Фото: amazon.com
Эта антенна от GE достаточно мощна, чтобы ее можно было установить на чердаке, чтобы она не попадала в поле зрения гостей, посетителей и прохожих.GE Pro — отличный вариант для исторических домов, в которых есть исторические общества, наблюдающие за любыми модификациями. Антенна обеспечивает радиус действия 70 миль и включает в себя необходимые детали для установки на чердаке или на крыше, если вы того пожелаете. Он принимает HD-передачи, работая как с UHF, так и с VHF частотами.
Хотя в комплект входят детали, необходимые для установки этой антенны на чердаке, вам потребуется приобрести дополнительное оборудование для подключения к нескольким телевизорам, включая комбинацию усилителя / разветвителя и коаксиальные кабели.
Фото: amazon.com
Одним из наиболее сложных аспектов обрезки шнура является правильное выравнивание антенны. Наружная телевизионная антенна RCA использует бесплатное приложение для смартфонов RCA Signal Finder, которое помогает найти лучший сигнал в вашем районе. В комплект входят монтажные кронштейны, силовой трансформатор и защелкивающиеся элементы для легкой установки. Эта антенна также имеет относительно небольшую площадь основания, поэтому не исключена возможность установки на чердаке.
Хотя эта антенна RCA включает в себя почти все, что вам нужно для начала работы, она не поставляется с коаксиальным кабелем.Чтобы подключить эту надежную антенну к телевизору, вам придется приобрести ее самостоятельно.
Советы по использованию наружной телевизионной антенныВы можете убедиться, что наружная телевизионная антенна улучшает прием и качество трансляций, следуя нескольким советам.
Если прием является проблемой, попробуйте использовать более длинный столб, чтобы поднять антенну выше над вашим домом. Чем выше вы можете установить антенну, тем выше вероятность получения лучшего приема. Иногда проще и безопаснее поставить все устройство на землю целиком, переставить антенну на более длинный столб, а затем переустановить как одно целое.
Если на вашем телевизоре есть датчик сигнала, вы можете использовать его для определения местоположения сигнала наилучшего качества в вашем районе. При изменении положения антенны шкала сигнала на телевизоре будет соответствующим образом регулироваться, если вы направите ее в направлении самого сильного сигнала.
Вы также можете использовать карту передатчиков башни вещания, чтобы определить местоположение ближайших вышек в вашем районе и, таким образом, направление, в котором следует направить вашу антенну. Имейте в виду, что ближайшая башня может быть не лучшей, если она заблокирована горами или другими препятствиями.
- Попробуйте использовать более длинную веху, если прием сигнала затруднен.
- Используйте датчик сигнала телевизора, чтобы изменить положение антенны для достижения наилучших результатов.
- Используйте карту передатчика, чтобы определить местоположение ваших местных вышек.
Если вы все еще не уверены, как работает ваша антенна или как найти лучший прием, обратитесь к этим часто задаваемым вопросам и ответам об наружных телевизионных антеннах.
В.Как работает наружная телевизионная антенна?Башни телевещания передают сигналы в диапазонах УКВ и УВЧ. Ваша наружная телевизионная антенна перехватывает эти сигналы и отправляет их на телевизор. Ваш телевизор преобразует эти сигналы в аудио и видео, которые вы видите на экране.
В. Могу ли я поставить комнатную телевизионную антенну снаружи?Внутренние телевизионные антенны могут работать на улице, но они редко бывают достаточно водо- и погодоустойчивыми, чтобы выдерживать внешние условия. Лучше всего использовать модель, предназначенную для использования на открытом воздухе, поскольку она будет более надежной и более мощной для передачи сигнала обратно на ваш телевизор.
В. Как добиться наилучшего приема наружной антенны?Для обеспечения наилучшего приема вам необходимо направить антенну на самый сильный передатчик в вашем районе. Вам также может потребоваться поднять антенну выше, чтобы улавливать самые сильные сигналы, если вы живете в долине или депрессии.
В. Усиливает ли сигнал антенны из алюминиевой фольги?Технически да. Алюминиевая фольга на антенне увеличивает площадь проводящей поверхности, позволяя антенне улавливать больше сигнала.С учетом сказанного, вряд ли обернуть антенну алюминиевой фольгой после первой сильной бури.
В. Могу ли я самостоятельно установить наружную телевизионную антенну?Вы определенно можете установить его самостоятельно, если вам удобна высота. Для установки антенны в большинстве случаев потребуется либо подняться по лестнице, либо забраться на крышу, если только вы не живете на горе или вершине холма напротив башни передатчика.
4 Что нужно знать перед покупкой антенны цифрового телевидения
Хотите смотреть телевизор бесплатно? Вы можете смотреть местные каналы без ежемесячной платы, купив антенну для цифрового телевидения.
Вот четыре вещи, которые следует учитывать, если вы думаете о покупке антенны.
1. Стоит ли покупать антенну для цифрового телевидения? Телевизионные антенныпозволяют принимать дополнительные каналы в вашем районе. Они особенно хороши, если вы хотите (или уже сделали) отрезать шнур. Эти прямые эфирные каналы могут включать ABC, CBS, FOX, NBC, филиалы PBS и независимые станции.
Эксперт по деньгам и футбольный фанат Кларк Ховард любит свою цифровую антенну за четкое изображение, которое он получает от нее на своем телевизоре.Посмотрите видео выше, чтобы получить еще больше информации от Кларка о телевизионных антеннах.
2. Типы цифровых антеннПосле того, как вы решите, что вам нужна антенна для цифрового телевидения, вам нужно будет выяснить, какая антенна вам нужна. Есть три основных типа антенн:
Комнатная ТВ-антеннаКомнатная цифровая антенна подключается к одному телевизору для приема эфирных программ.
Это самая простая в установке антенна, но она подойдет не всем.Этот тип обычно лучше всего подходит для городских районов, где близко расположены вещательные вышки.
Если вы хотите улучшить сигнал одиночной антенны цифрового телевидения, переместите ее ближе к окну или выше на стене.
У одного из членов команды Кларка есть Mohu Leaf, популярная комнатная цифровая антенна, которая подключается к задней панели его телевизора для приема местных каналов. Он прикрепляет его к задней части телевизора с помощью липучки, чтобы не было видно.
Антенна Mohu Leaf Телевизионная антенна на чердакеАнтенна на чердаке — это более крупное устройство, похожее на наружную антенну, но оно устанавливается на чердаке на установленной металлической опоре.
В процессе установки антенна будет подключена к проводке домашнего мультимедиа, поэтому следуйте инструкциям и примите надлежащие меры предосторожности, если вы устанавливаете антенну самостоятельно.
Основным недостатком является то, что кровельные материалы могут препятствовать четкому захвату каналов антенной. Другие факторы, такие как флуоресцентные лампы и компьютеры, также могут отрицательно повлиять на способность вашего телевизора получать четкое изображение с антенны.
Наружная ТВ антеннаНаружная антенна, также известная как антенна для всего дома, лучше всего подходит для людей, живущих вдали от радиовещательных вышек.Как правило, наружная антенна дает домам в сельской местности лучшее изображение и наибольшее количество каналов.
Наружные антенны установить сложнее всего, так как вам придется забраться на крышу, чтобы закрепить устройство и заземлить проводку. Как и в случае антенн на чердаке, следуйте инструкциям и примите надлежащие меры предосторожности при установке наружной антенны.
3. Какая телевизионная антенна мне лучше всего подходит?Лучший способ найти лучшую антенну для цифрового телевидения для дома — это посетить сайт AntennaWeb.Здесь вы можете ввести свой адрес и / или почтовый индекс и просмотреть рекомендации по использованию антенн от участвующих поставщиков Consumer Technology Association (CTA).
AntennaWeb предлагает варианты от нескольких компаний для каждого поиска, поэтому обязательно сравните эти варианты, чтобы получить лучшее предложение для своего кошелька.
Еще один способ узнать, подойдет ли вам антенна, — спросить у соседей. Эта тактика может показаться устаревшей, но сигналы, принимаемые антенной, сильно различаются в зависимости от местоположения.Возможно, ваши соседи уже прошли путь проб и ошибок, чтобы найти телевизионную антенну, которая им нравится.
4. Сколько стоят цифровые антенны?Сколько стоит антенна, зависит от типа антенны, которая нужна вам для приема нужных каналов.
Обычно одна телевизионная антенна стоит от 10 до 40 долларов, а антенны на чердаке и вне помещения — от 60 до 150 долларов.
При поиске на AntennaWeb вы можете найти надежных розничных продавцов, поэтому обязательно ознакомьтесь с этими результатами и сравните другие подходящие варианты.
Последняя мысльЦифровая антенна — это одноразовая покупка, которая может существенно повлиять на ваш бюджет на развлечения. Если вы еще не перерезали шнур, использование антенны цифрового телевидения может облегчить переход.
Используете ли вы цифровую антенну? Расскажите нам о своем опыте в комментариях ниже!
Больше историй на Clark.com, которые могут вам понравиться:Как сделать наружную телевизионную антенну (DIY)
В последнее время телевизионный прием в какой-то мере стал хитом.Несмотря на то, что существует множество сервисов, призванных заменить «обычный» способ просмотра телевизора, все же есть люди, которые предпочитают традиционный способ. Однако получить сигнал может быть сложно, особенно если вы живете в районе с большим количеством помех. Решение может быть найдено в покупке антенны (см. Наше руководство) или спутниковой тарелки, но и то, и другое, как правило, дорого.
Но что, если бы вы могли сделать антенну из предметов, которые, скорее всего, есть в вашем доме? И это не будет вам дорого стоить? Что ж, вы действительно можете, и это не так уж и сложно.В приведенном выше руководстве показано, как сделать антенну на основе DB4, коммерчески доступной антенны с невероятно хорошим приемом. Давайте начнем. Одно замечание — убедитесь, что вы прочитали все руководство перед тем, как начать, чтобы не испортить что-то.
Выберите место, где вы ее разместите.
Лучшим вариантом будет установка антенны снаружи, на крыше. Однако, если вы не можете этого сделать, подойдет ближайший столб или крепление. Убедитесь, что вы можете дотянуться до того места, куда вы собираетесь поставить антенну, так как там вам тоже придется поработать.
Давайте начнем строить
Первое, что вам понадобится, это кусок дерева длиной 3,5 фута и размером 1 на 3 дюйма. Вам также понадобятся восемь винтов и подходящие шайбы. Вы прикрепите винты в два ряда по четыре, как описано ниже. Убедитесь, что вы правильно разместили винты, так как это очень важно. Первый ряд должен быть на 0,75 дюйма от левой стороны куска дерева, а второй — на 0,75 дюйма от правой стороны доски. Самый верхний винт должен быть прикреплен на расстоянии 2 дюймов от верха, а второй, третий и четвертый винты — все 5.25 дюймов друг от друга. Убедитесь, что вы не прикрутили их до упора. Перед этим вам нужно будет прикрепить к ним другие детали.
Теперь вам понадобится 8 проволочных плечиков для одежды. Отрежьте их верхушки и разверните так, чтобы у вас получилось 8 кусков проволоки длиной 14 дюймов. Сложите их посередине в форме буквы «V». Каждая рука должна быть 7 дюймов в длину, а расстояние от кончика до кончика должно составлять 3 дюйма.
Крепление подвесов к конструкции
Каждую из проволочных вешалок следует прикрепить к каждому из винтов.Просто сдвиньте их вниз, пока винт не окажется у основания буквы «V». Убедитесь, что все вешалки торчат прямо и не касаются друг друга. Это может вызвать проблемы, поэтому будьте осторожны.
Теперь вам понадобятся два отрезка медного провода. Пропустите его вдоль каждого ряда винтов следующим образом: провода должны пересекаться между самыми верхними винтами и вторыми самыми верхними винтами, а затем возвращаться между самыми нижними винтами и вторыми самыми нижними винтами. Поскольку вы используете изолированный медный провод, обязательно снимите изоляцию в каждой точке, где он касается винтов.Вам нужно, чтобы он соприкасался с металлом. Вы также захотите снять кусок изоляции в центре обоих проводов. Это делается между вторым и третьим винтом. Теперь можно затягивать винты. Убедитесь, что все они надежно удерживают и вешалки, и проводку на месте.
Уход за другой стороной
Мы закончили с одной стороной куска дерева. С противоположной стороны вам нужно прикрутить одну пару металлических решеток размером 15 на 9 дюймов по всей длине.Вы должны быть осторожны, так как вы не хотите, чтобы сетки решетки касались плечиков для одежды на другой стороне. Вернемся к первой стороне деревяшки.
Помните, где вы сняли часть изоляции в центре обоих проводов? Подключите к этой точке трансформатор сопротивления. На этом вы почти закончили сборку самой антенны. Далее вам нужно будет установить его.
Установка антенны
На самом деле это довольно сложный процесс, когда у вас есть антенна, сделанная своими руками.С предварительно купленным вам нужно будет собрать монтажный кронштейн, а затем просто прикрутить все это снаружи, на крыше. Однако в этом случае вам нужно будет придумать, как прикрепить его к крыше.
Мы не будем вдаваться в подробности, потому что способ крепления сильно зависит от конкретной ситуации на крыше. Однако, если в вашем распоряжении есть столб, лучшим вариантом будет его установка на него. Убедитесь, что вы используете такую службу, как Antennas Direct, чтобы найти ближайшую вещательную вышку.Все, что вам нужно сделать, это ввести свое местоположение, и вы увидите ближайшую башню. Как только вы его найдете, убедитесь, что ваша антенна направлена в эту сторону.
Подключение к телевизору
Когда все будет готово и установлено, вам нужно провести коаксиальный кабель от трансформатора сопротивления на антенне к телевизору. Подключите его к разъему «Antenna In» и включите телевизор. Теперь сигнал должен быть намного лучше! По сравнению с просмотром телевизора без антенны разница будет огромной.
Подводя итог — действительно ли вам нужно самому сделать наружную телевизионную антенну?
Ну, может и не понадобится. Иногда просто покупка одного может быть лучшим вариантом. Тем не менее, у многих из нас есть дух приключений, и создание некоторых вещей самому может быть забавным занятием. Если ничего не помогает, вы всегда можете купить один. Но если вы попытаетесь сделать это первым, вы, по крайней мере, узнаете, что сделали все возможное. И если это сработает, вы решите проблему очень легко!
Сделай сам УКВ-антенна
СОГЛАСОВАНИЕ ИМПЕДАНСА АНТЕННЫ (см. Примечание 2 в конце): это импеданс, который будет ограничивать коаксиальный подводящий кабель от антенны.RG-58 имеет характеристический импеданс примерно 50 Ом, и если сопротивление антенного порта разветвителя отличается от 50 Ом, часть сигнала будет отражена обратно в антенну.
Wireless carplay mercedes
ДИПОЛЬНАЯ АНТЕННА (VHF) В диапазонах VHF и UHF большинство антенных систем построено на основе диполя или его дополнения, щелевой антенны. Многие антенны основаны на полуволновых диполях, изготовленных из проволоки или трубки.
Переехал навсегда. Документ был перемещен сюда.
Генератор имени грустной девушки
Очень простая и дешевая схема усилителя телевизионной антенны, построенная на BF961 N-канальном двухзатворном МОП транзисторе, используемом для входных каскадов и каскадов смесителя, особенно для ТВ-тюнеров FM и VHF до 300 МГц. L1 = L2 = 5 витков / Ø 0,8 мм / Ø 5 мм / второй виток от земли. Другая часто встречающаяся УКВ-антенна имеет длину около 8 футов и обычно устанавливается на кормовой балке; у нее больше усиление, чем у более короткой топовой антенны, но она также более направленная (т. е. теряется мощность сигнала при наклоне).
Расстояние между одной точкой и другой соседней точкой в волне называется длиной волны. Она обратно пропорциональна частоте, что означает, что волна с более высокой частотой будет иметь более короткую длину волны. Этот калькулятор поможет вам рассчитать разные длины волн антенн в зависимости от частоты.
2021 уток без ограничений по календарю Техас
Лучшее домашнее пиво, сделай сам OTA-антенны: очень высокая производительность, может быть сложно построить, могут потребоваться некоторые навыки в магазине: Знакомство с ТВ-антенной Gray-Hoverman (UHF, некоторые варианты имеют VHF -HI) Конструкции телевизионных антенн типа «галстук-бабочка» (представлены модели FF4 и M4) (UHF, некоторые варианты имеют VHF-HI… ТВ-передатчики Телевизионные передатчики серии Eletec, УВЧ, УКВ, ТВ-возбудители, транспозитор для малой мощности, среднего и с воздушным / жидкостным охлаждением высокой мощности, ТВ-передатчики, каналы связи, от 20 Вт до 20 кВт Студия и аудио ELETEC Broadcast Studio и аудиооборудование для -эфир, редактирование, запись, обработка звука аудиопроцессорами для FM, AM, HD и потоковой передачи в сети.
Pacas de ropa americana en los angeles california
Антенны были разработаны с помощью YagiMax, настроены в NEC, а ведомые элементы экспериментально определены в диапазоне антенн.Стрела имеет квадратную форму 314 дюймов или дерево размером 112 х 314 дюймов. Элементы изготовлены из сварочного прутка из кремниевой бронзы, алюминиевого прутка, трубки Hobby и сплошного заземляющего провода. Вы действительно хотите припаять к ведомому элементу.
Данные форекс в реальном времени
20 марта, 2019 — entenna by DK7ZB С двумя отражающими элементами хенну можно превратить из двунаправленной антенны в интересную направленную антенну. Импеданс 50 Ом, питание через коаксиальный дроссель 50 Ом (см. Рисунки). Вертикальная металлическая опора в антенной системе не влияет на импеданс точки питания и резонансную частоту! 14 июля 2020 г. · Обожмите свободный конец коаксиального кабеля разъемом, который подходит к разъему для внешней антенны на УКВ-приемнике радиодиапазона.Вырежьте небольшое отверстие в изоляции в верхней части антенны и проденьте в него кусок бечевки. На этот шпагат повесьте антенну. Принесено вам eHow
Digital TV Signal Finder12MM-DF02 Привет, спасибо, что зашли так далеко, это немного отличается, так как я включаю качественный тестовый провод и адаптер, я получил странный вопрос и вернулся, сказав, что это действительно так не работают, когда я их проверяю, они работают нормально, поэтому этот вывод должен устранить проблемы.…
Металлические клеевые накладки
9 декабря 2020 г. · Это были хорошие выходные, чтобы отправиться на север и построить антенну.Для этой активации Парков в эфире (POTA) я нахожусь на K-7260, который является государственным лесом американского легиона Северного нагорья. Я создаю диполь длиной 40/20 метров, используя изолятор в центре диполя, который я поставил … 29 ноября 2020 г. · Доступный и компактный EEEkit 108901 (около 9 долларов США) работает с любой пассивной антенной, обеспечивая усиление до 25 децибелы. Он поддерживает сигналы высокой четкости, а также его легко настроить, поскольку его нужно только подключить к USB-порту вашего телевизора. Усильте прием с помощью этой самодельной антенны-монстра.Одна из замечательных особенностей цифрового телевидения — это также одна из не очень хороших вещей. Когда вы получаете сигнал, он кристально чистый.
Для правильной работы ТВ-усилителя с антенной УВЧ необходимо обрезать контакты компонентов как можно короче. C1, C2, C6, C7 относятся к типу SMD (поверхностный монтаж). Этот антенный телевизионный усилитель или широкополосный УВЧ-усилитель необходимо собрать внутри металлической коробки, а затем подключить к телевизионной антенне.
Cz 97b аксессуары
В наших бесплатных планах YAGI UHF TV ANTENNA PLANS описывается, как построить простую YAGI-антенну с высоким коэффициентом усиления для приема одного вещательного телевизионного канала в диапазоне от 14 до 70 (470-812 МГц).Этот проект антенны обеспечивает хорошие характеристики, потому что вы строите его точно для одного телеканала или частоты, которые вы хотите принимать.
Компромиссная конструкция широкополосной антенны Вещательное телевидение в Северной Америке занимает три радиочастотных диапазона: нижний ОВЧ от 54 до 88 (каналы 2-6), УКВ высокий от 174 до 216 МГц (каналы 7-13) и УВЧ от 470 до 698 МГц (каналы 14–51, каналы 52–69 или 698–806 МГц остались в ограниченном использовании некоторыми станциями малой мощности).
Учебное пособие Скелетная система отвечает на вопросы биологии
Эта антенна предлагает самый широкий диапазон частот по сравнению с любой двухдиапазонной антенной VHF-UHF на рынке и имеет черную анодированную поверхность с популярным креплением NMO.Эта антенна включает в себя откидное основание на петлях, встроенное в антенну. Технические характеристики: Тип: сверхширокая двухдиапазонная антенна Диапазон частот: 140–162 / 435–467 МГц (2: 1 или менее КСВ) 2 мая 2020 г. · Спутниковая антенна DIY DU1AU Дата публикации: 2 мая 2020 г. в: Спутник VHF A Антенна может быть изготовлена из медных или алюминиевых элементов толщиной 3 мм, штанги из ПВХ и некоторых деталей, которые могут быть у вас дома.
Как разделить эфирный антенный сигнал на несколько телевизоров
Последнее обновление: вторник, 23 февраля 2021 г.
Как я могу использовать одну антенну для нескольких телевизоров? Я покажу вам, как это сделать, в этой статье.В большинстве случаев в вашем доме может быть уже проложена проводка коаксиального кабеля. Если у вас ранее был установлен какой-либо тип кабельного или спутникового телевидения, вы, вероятно, сделали большую часть проводки за вас. Самое замечательное в использовании беспроводной антенны — это то, что вы можете подключиться к существующей проводке, чтобы подключить свою HD-антенну. Оттуда вы можете установить разветвитель для распределения сигнала на несколько телевизоров. Если в вашем доме нет существующей проводки, вам нужно будет прокладывать ее самостоятельно.Я тоже покажу вам, как это сделать.
Как разделить эфирный антенный сигнал на несколько телевизоров
Размещение разветвителя
После установки антенны и полной проводки в доме все коаксиальные кабели подойдут к центральной точке. В большинстве домов он находится в подвале или подсобном помещении. Это связка черных кабелей. Может быть полезно сначала определить, куда ведет каждый кабель. Как только вы это выясните, пометьте каждый кабель куском ленты.Например, метка может гласить «Спальня 1» или «Гостиная». Возможно, они уже были помечены электриком. Кабели уже могут быть подключены к разветвителю от вашего поставщика услуг кабельного телевидения.
Главный стек коаксиального кабеля
Пассивный или активный разветвитель
Большинство разветвителей, которые предоставляют кабельные компании, являются пассивными и не являются разветвителями с питанием. Возможно, вам лучше заменить его на сплиттер с питанием, если ваш второй телевизор находится на расстоянии более 150 футов.Это позволит вам еще больше усилить сигнал антенны. Если ваш второй телевизор находится далеко, в другой спальне, сплиттер с усилителем усилит сигнал для лучшего приема. Убедитесь, что не используете разветвитель для вашего интернет-маршрутизатора / модема. Ваша антенна должна быть отделена от этого сигнала, а не объединена.
Использование существующих домкратов
- Мой кабель от HD-антенны на чердаке
- Затем подключили к розетке в подвал
На фото выше: мой кабель от HD-антенны на чердаке подключен к ближайшей розетке, которая подключается к разветвителю в подвале.
Антенна OTA на чердаке
В зависимости от того, где расположена ваша воздушная антенна, вы можете использовать ближайшую розетку для подключения антенны. Моя антенна находится на чердаке, поэтому я подключил антенный кабель к ближайшей розетке в спальне наверху. Затем кабель проходит от этой настенной розетки до подвала и к центральной кабельной пачке. Теперь он становится моим антенным входным кабелем. Затем я поместил в эту область свой сплиттер / распределительный усилитель. Затем я подключил коаксиальный кабель от антенной розетки ко входу разветвителя.Затем я определил, какие кабели в жгуте ведут к розеткам, в которых расположены телевизоры. Подключил каждый ТВ кабель к выходам разветвителя. Опять же, если у вас не установлены настенные розетки, вам придется проложить новый коаксиальный кабель к каждому телевизору и центральному месту. Вам также необходимо будет подать питание на разветвитель и, в некоторых случаях, на антенну. Для определенных настроек пассивный разветвитель (без питания) будет работать, если длина вашего кабеля короткая, а усилитель антенны достаточно мощный.
Настройка разветвителя
ТВ вход
Разветвитель / распределительный усилитель
Вот сплиттеры, которые мы рекомендуем:
Активный разветвитель
Мастер каналов CM3412 2-портовый усилитель-распределитель
2-портовый распределительный усилитель Channel Master CM3412 можно приобрести у следующих розничных продавцов:
Мастер канала:
Мастер каналов CM3412 2-портовый усилитель-распределитель
Amazon:
Мастер каналов CM3412 2-портовый усилитель-распределитель
Пассивный (обесточенный) разветвитель
Разветвитель 2-полосного коаксиального кабеля Двунаправленный
Разветвитель для 2-полосного коаксиального кабеля можно приобрести у следующих розничных продавцов:
eBay:
Разветвитель 2-полосного коаксиального кабеля
Amazon:
Разветвитель 2-полосного коаксиального кабеля
Усилители с регулируемым коэффициентом усиления
Channel Master CM-7777HD Телевизионный антенный усилитель с регулируемым усилением
Я получил несколько комментариев от людей, говорящих, что сплиттер с питанием вызывает потерю сигнала из-за перемодуляции.Большинство мощных разветвителей обеспечивают усиление сигнала по принципу «все или ничего». Вы не можете контролировать усиление выходов. Телевизионный антенный усилитель Channel Master CM-7777HD может решить эту проблему. Это позволяет вам регулировать выходное усиление. Это может быть удобно, если вам нужно лишь немного улучшить другие телевизоры. Это устройство будет хорошо работать с пассивным разветвителем. Просто поместите ТВ-усилитель Channel Master CM-7777HD между антенной OTA и пассивным разветвителем. Затем наберите свой выигрыш. Это может дать вам гораздо больше гибкости в настройке сплиттера.
Телевизионный антенный усилитель Channel Master CM-7777HD можно приобрести у следующих розничных продавцов:
Мастер канала:
Channel Master CM-7777HD ТВ антенный усилитель
Amazon:
Channel Master CM-7777HD ТВ антенный усилитель
Интеллектуальный усилитель ANTOP с двойным выходом
Усилитель ANTOP Smart Boost также является хорошим усилителем с регулируемым усилением. Имеет двойные выходы. Что позволяет подключить основной телевизор и второе устройство.Он имеет регулируемый циферблат, который обеспечивает правильный баланс между приемом на ближнем и дальнем расстоянии. Он совместим со всеми типами антенн OTA. Усилитель ANTOP Smart Boost имеет встроенный фильтр для блокировки сотовых помех 3G / 4G. Смотрите наш полный обзор этого продукта здесь.
Интеллектуальный повышающий антенный усилитель ANTOP можно приобрести в этих магазинах.
ANTOP Веб-сайт:
Антенный усилитель ANTOP Smart Boost
Amazon:
Channel Master CM-7777HD ТВ антенный усилитель
Нужна помощь в выборе антенны.Нажмите на наши руководства ниже:
Прокладка собственного кабеля
Если вам не повезло с предварительной электропроводкой в вашем доме, вы можете сделать это самостоятельно. На то, чтобы обвести проводку вокруг дома, может потребоваться некоторое время, но если вы делаете это сами, это не должно быть так сложно. Доступно несколько продуктов и инструментов, которые могут значительно упростить прокладку кабелей. Вам просто нужно определить, сколько кабелей вам нужно, сделав несколько измерений.Вот несколько инструментов, которые могут быть полезны при прокладке собственных кабелей.
RG6 RG59 Инструмент для обжима разъемов
Этот обжимной инструмент позволит вам изготавливать собственные кабели нестандартной длины. Просто отрежьте кабель до необходимой длины. Используйте инструмент для снятия изоляции, чтобы подготовить кабель и обжать компрессионные разъемы RG6.
Коаксиальный компрессионный соединитель с блокировкой RG-6
Компрессионные соединители прикрепляются к концам кабеля. Они работают с обжимным инструментом.
Deluxe Инструмент для снятия изоляции с вращающегося коаксиального кабеля
Этот инструмент для зачистки кабеля позволит вам резать чисто и профессионально. Позволяет вашим компрессионным разъемам идеально подходить.
RG6 Кабельная проводка
Коаксиальный кабель со стандартным экраном RG6. Просто отрежьте кабель до нужной длины.
Использование готового кабеля
Вы также можете использовать готовый кабель и бочки RG6, если не хотите делать свои собственные кабели.Это более простой процесс и требует меньше инструментов. Это может сработать лучше, если у вас короткие кабели.
Коаксиальный кабель (50 футов) с F-штекерными разъемами
Готовый коаксиальный кабель с уже подключенными разъемами.
Коаксиальный цилиндр / муфта
Адаптер для удлинения кабеля позволяет соединить два коаксиальных кабеля вместе для увеличения длины.
Настенная пластина с 2-портовым разъемом Keystone
Вы можете закрыть все это настенной пластиной профессионального вида.
RG6 Вставка для трапецеидального искажения
Просто вставьте коаксиальную вставку и готово.
Хотите узнать, как подключить свой дом к Интернету. Смотрите наши инструкции.
См. Наше видео о том, как установить разветвитель OTA
Заключение
Вот и все. Теперь вы знаете, как разделить эфирный антенный сигнал на несколько телевизоров.Нет ничего лучше бесплатного просмотра телевизора в гостиной и спальне. Теперь вся семья может смотреть на нескольких телевизорах, не споря о том, какую программу смотреть.
Создайте свою простую телевизионную антенну
Прием сигналов с местного на региональный
Компромиссная конструкция широкополосной антенны
Вещание телевидения в Северной Америке занимает три радиостанции. диапазоны частот: УКВ низкие от 54 до 88 (каналы 2-6), VHF high от 174 до 216 МГц (каналы 7-13), и УВЧ от 470 до 698 МГц (каналы 14-51, каналы 52-69 или 698-806 МГц остались в ограниченном использовании некоторыми станциями малой мощности).Диапазон от 54 до 698 МГц охватывает от три и четыре октавы. Любая общая «телевизионная антенна», даже огромная логопериодический пучок, будет компромиссом.
До перехода на цифровые технологии телеканал был просто цифровое обозначение его широкого диапазона частот 6 МГц. Сигнал цифрового вещания — это поток данных, который включает метаданные, такие как номер виртуального канала или другая идентификация.
WLFI, местный телеканал, где я живу, вещает на канале UHF 18 с 1957 года до перехода к цифровым технологиям в июне 2009 года.Люди привыкли быть «18 каналом». Сейчас он вещает на частотах 198-204 МГц, физический канал 11, но он идентифицируется как канал 18. «ВЛФИ, ТВ-18»
Новая маломощная станция WPBI начал вещание в конце 2016 года, как на физическом, так и на виртуальном канале 16, на частотах 482–488 МГц.
Создание антенны для 11-го канала УКВ и канал UHF 16
Антенна Грей-Ховермана с одинарным отсеком определенно компромисс, размер торговли против производительность для получения небольшого размера, который можно легко можно использовать в помещении или на чердаке.На нескольких веб-страницах есть планы SBGH, хорошим примером является здесь.
Это сработало так хорошо, как и можно было ожидать от такой компромисс. Я живу в каменном доме со стальной арматурой, это эффективный щит, не пропускающий радиосигналы. Раздвижная стеклянная дверь на мой балкон смотрит в сторону около 20 °, поместив оба передатчика около 90 ° справа и защищен зданием. Антенне SBGH пришлось сидеть на балконе, чтобы принимать две станции, где он в основном улавливает сигналы разбросаны из близлежащих зданий.
Затем я построил пару сложенных диполей размером две центральные частоты 201 и 485 МГц. Я использовал тот же изолированный домашний провод №12, что и раньше. для SBGH.
Одиночный свернутый диполь имеет импеданс около 300 Ом. Что касается двух из них, я надеялся, что сопротивление изменится. быть достаточно близким к 300 Ом на каждом диполе резонансная частота. Я использовал балун 300 Ом: 75 Ом в точке питания, подключение к отрезку RG-59 с F-коннекторами.
Антенна Single Bay Grey Hoverman (или SBGH).
Двойная сложенная дипольная телевизионная антенна.
Я использовал 1-дюймовую трубу из ПВХ для каркаса, просверливал и завинчивал в небольших шурупах для листового металла, которые служат точкой питания и торцевые опоры диполя.
Длина волны в метрах делится на 300, деленную на частоту в МГц:
λ м = 300 / f МГц
СевернаяАмериканская
телевидение
частот
Диполь — это λ / 2, и я использовал 95% этого, чтобы учесть для диэлектрического эффекта воздуха плюс изоляция.Плюс ближайшая труба из ПВХ, плюс любые другие приближения может быть уместным в этом грубом дизайне. Это соответствует длине диполя 70,9 и 29,4 см. для североамериканских каналов 11 и 16.
Результат?
Мой двойной сложенный диполь превзошел Одноблочная антенна Грея-Ховермана. Учитывая полный прием цифрового ТВ-сигнала, Я не могу провести сколько-нибудь значимое сравнение. Но, сидя на том же месте на столе у окна, он принимает обе станции, то есть три цифровых канала от каждого.
Я проверил импеданс в зависимости от частоты? Измеряли и сравнивали уровни принимаемого сигнала? Нет.
Пара свернутых диполей принимает обе станции, в то время как конструкция Single-Bay Grey-Hoverman — нет.
На страницу радиостанции KC9RG Другие технические проекты
Размер области просмотра:
×
Протокол: HTTP / 1.1
Крипто: TLSv1.2 / ECDHE-ECDSA-AES256-GCM-SHA384
© автор:
Боб Кромвель
Апрель 2021 г.Создано с vim
а также
ImageMagick,
размещен на
FreeBSD
с участием
Nginx.
Как партнер Amazon, я зарабатываю на соответствующих покупках.
Связаться |
Политика конфиденциальности |
Пароль root
Сделайте свою собственную антенну для цифрового телевидения
Может показаться, что это не так уж много, но наша домашняя антенна для цифрового телевидения нам подходит.
У нас нет кабельного или спутникового телевидения. Вместо этого последние пять лет мы использовали кроличьи уши, чтобы получить несколько каналов, которые нам удалось получить. На Рождество у нас есть телевизор с плоским экраном, и это немного улучшило наш прием, но все же наши кроличьи уши оставляют желать лучшего.
На прошлой неделе мой муж нашел этот пост и видео о том, как сделать свою собственную антенну цифрового телевидения, неужели он думал, что попробует. Ориентировочная стоимость проекта была меньше 20 долларов, так что это не было большим риском. Если бы это не сработало, мы бы не потеряли кучу денег.
На прошлых выходных он взял несколько необходимых принадлежностей, а затем потратил пару часов на сборку антенны. Он не был уверен, что это сработает, но когда он подключил , все заработало прекрасно! Конечно, он может быть не таким красивым, как приобретенная в магазине антенна, но он работает точно так же, и определенно был экономным выбором.
Джефф не построил базу в соответствии с инструкциями из-за материалов, которые у нас уже были под рукой, поэтому наша окончательная стоимость была чуть меньше 10 долларов! Теперь это дешево! Вот наша разбивка цен:
- ТВ трансформатор 75-300 Ом… $ 5,49
- Комплект винтов… 1,54 $
- Пакет шайб… 0,97 $
- Комплект из 10 проволочных вешалок (нужно всего 6)… 1,56 $
- кусок дерева 3 x 20 дюймов (мы использовали обрезки, которые были у нас под рукой)… $ 0
- Кронштейны для крепления (были под рукой)… $ 0
- ОБЩАЯ СТОИМОСТЬ: 9 $.56
Я уверен, что Марта Стюарт не одобрила бы эту самодельную антенну, украшающую крышу нашего развлекательного центра, но, честно говоря, мне все равно. Думаю, наша скромная антенна все-таки хороша, !
В настоящее время эту антенну позаимствовали, когда мои родители переехали к нам по соседству, и у них не было присутствующих. Мы нашли замену, которую мы в настоящее время используем, которая, по мнению некоторых членов семьи, не лучше самодельной антенны цифрового телевидения, указанной выше.Это вопрос мнения.
Чтобы узнать больше о «скромных пятницах», посетите сайт «Библейская женщина».
.
