Цоколь для люминесцентных ламп: Типы цоколей люминесцентных, галогенных, светодиодных ламп

Содержание

Типы цоколей компактных люминесцентных ламп

Компактная люминесцентная лампа (КЛЛ) — люминесцентная лампа, имеющая изогнутую форму колбы, что позволяет разместить лампу в светильнике меньших размеров. Такие лампы нередко имеют встроенный электронный дроссель. Компактные люминесцентные лампы разработаны для применения в конкретных специфических типах светильников, либо для замены ламп накаливания в обычных.

Часто компактные люминесцентные лампы называют энергосберегающими лампами, что не совсем точно, поскольку существуют энергосберегающие лампы и на других физических принципах, например светодиодные или люминесцентные лампы линейного типа с пониженным содержанием ртути и меньшим диаметром трубки. Также выпускаются лампы с шарообразной колбой без спиралей накаливания (слабое место обычных КЛЛ). Для инициации разряда используется индуктор.

Существуют несколько типов цоколей компактных люминесцентных ламп. Наиболее распространённые:

G23
2G7
G24Q1
G24Q2
G24Q3
G53

Также есть лампы для установки в патроны ламп накаливания: E14, E27 и E40 со встроенным электронным ПРА. Цокольные гнёзда для таких ламп очень просты для монтажа в обычные светильники, заявленный срок службы таких ламп составляет от 3000 до 15000 часов.

2D

Представляет собой изогнутую в одной плоскости люминесцентную лампу с очертаниями в форме квадрата. Цоколь представляет собой прямоугольник 36 х 60 мм, имеет встроенный электронный стартер, в центре 2 латунных контакта на расстоянии 8 мм друг от друга, в качестве крепления на высоте 20 мм от центра используется пластиковый затвор. Мощность ламп 2D составляет 16, 28 и 36 ватт. Основное применение: в качестве декоративного освещения, иногда встречаются в герметичных светильниках для душевых кабинок и в качестве интегрированного освещения современных душевых кабинок.

G23

Лампа G23 представляет собой трубку, сложенную вдвое. Внутри цоколя расположен стартер, для запуска лампы дополнительно необходим только электромагнитный дроссель. Выпускаются на мощность 5‒14 Ватт. Основное применение — настольные лампы, но зачастую встречаются в светильниках для душевых и ванных комнат. Цокольные гнёзда таких ламп имеют специальные отверстия для монтажа в обычные настенные светильники.

2G7

Форма трубки и применение аналогичны G23, но лампа может работать и с электронным ПРА. Стартер и конденсатор отсутствуют, на цоколь выведены четыре контакта.

G24

Лампа G24 аналогична лампе G23, но трубка лампы сложена вчетверо. Выпускаются на мощность от 10 до 36 Вт. Лампы G24Q1, G24Q2 и G24Q3 не имеют встроенного стартера и предназначены для применения совместно с ПРА. Применяются как в промышленных, так и в бытовых светильниках.

G53

Лампы G53 представляют собой диск, толщиной 16‒20 мм и диаметром около 73 мм, в который вписана изогнутая люминесцентная трубка. Лампа оснащена встроенными отражателем, рассеивателем и ЭПРА. Цоколь таких ламп имеет 2 латунных Т-образных контакта по бокам на расстоянии 53 мм друг от друга. Мощность таких ламп составляет от 6 до 11 ватт, светильники для ламп этого типа выпускаются как в герметичном исполнении IP44 для влажных помещений, так и в обычном — для монтажа в гипсокартонный или натяжной потолок на замену более энергоёмким галогенным лампам.

Е14, Е27 и E40

Предназначены для установки в патрон вместо ламп накаливания. Эти лампы уже имеют встроенный электронный ПРА. Впервые появились на рынке в конце 1980-х. Цоколи ламп Е14, Е27 и E40 имеют резьбу диаметром 14 мм, 27 мм и 40 мм соответственно, что позволяет производить монтаж в стандартные бытовые и промышленные патроны (E14 для патрона «миньон», E27 для стандартного бытового патрона и E40 для стандартного промышленного патрона).

В целом, типичная люминесцентная лампа со встроенным ПРА по габаритам крупнее лампы накаливания на тот же световой поток, поэтому такая замена возможна не для всех светильников. Лампы под такой патрон выпускаются как с открытой трубкой, так и с рассеивателем.

Люминесцентные лампы

Линейные люминесцентные лампы — экономичные и доступные источники света.

Люминесцентные лампы многие считают такой же классикой освещения, как и лампы накаливания. С этим тяжело спорить, учитывая, что первая люминесцентная лампа была выпущена аж в 1938 году, а в СССР такие лампы были разработаны в 1951 году. А первая газоразрядная лампа — предок современных люминесцентных ламп — была изобретена в 1956 году.

По сравнению с лампами накаливания линейные люминесцентные лампы дневного света являются более экономичными (примерно в 5 раз) и имеют больший срок службы (в 5-10 раз).

Немного истории

Изобретателем люминесцентной лампы (лампы дневного света) считается Эдмунд Гермер. Он и его команда в 1926 году получили бело-цветной свет от газоразрядной лампы, колба которой внутри была покрыта флуоресцентным порошком. Позже корпорация General Electric купила патент у Гермера и в 1938 году довела лампы дневного света до широкого коммерческого использования.

Свет первых ламп напоминал естественный уличный свет в пасмурный день (примерно 6400К): считается, что именно тогда и появилось название «лампа дневного света».

В Советском Союзе массовое производство люминесцентных ламп началось только в 1948 году, за что в 1951 году разработчики первой советской лампы дневного света стали лауреатами Сталинской премии второй степени.

Советский ГОСТ 6825-64 определял только три типоразмера линейных люминесцентных ламп мощностью 20, 40 и 80 ватт (длиной 600, 1200 и 1500 мм соответственно). Колба имела большой диаметр 38 мм для более легкого зажигания при низких температурах.

Люминесцентные линейные лампы дневного света выпускаются многих видов: разной мощности, длины, с разными диаметрами колб, разными цоколями и разным светом в зависимости от назначения лампы. Более того, этот ассортимент будет еще больше, если учесть, что энергосберегающие лампы также представляют собой лампы дневного света со встроенными пусковыми устройствами.

Сегодня наиболее распространенными трубками линейных ламп дневного света являются Т8 (Ø 26 мм), Т5 (Ø 16 мм) и Т4 (Ø 12,5 мм). Лампы с трубкой Т8 имеют цоколь G13 (13 мм между штырьками), а Т4 и Т5 имеют цоколь G5 (5 мм между штырьками). Лампы дневного света Т8 в настоящее время выпускаются мощностью от 10 до 70 Вт, лампы Т5 — от 6 до 28 Вт, а лампы Т4 — от 6 до 24 Вт. Естественно, что мощность ламп напрямую влияет и на размеры (длину) люминесцентных ламп: соотношения размеров и мощностей стандартизировано. То есть лампа мощностью 18 Вт с трубкой T8 и цоколем G13 любого производителя имеет длину 590 мм.

Выпускаются люминесцентные лампы с разными цветовыми температурами для разных целей, но наиболее распространены лампы цветности 4000К и 6500К. Подробнее о цветовых температурах и сферах их применения можно посмотреть в нашей статье Энергосберегающие лампы: слухи и мифы (слух №6).

Также люминесцентные лампы по индексу цветопередачи (обозначается Ra или CRI — colour rendering index), то есть возможности точно отображать цвета по сравнению с естественным светом. Так лампы со 100% цветопередачей (Ra=1) отображают все цвета также как и при солнечном дневном свете. Но наиболее распространенными (в силу достаточности и большей доступности) являются лампы с индексом цветопередачи 70 — 89%.

Ниже мы приводим описание и технические характеристики самых часто используемых ламп, как в промышленном и муниципальном (где они наиболее распространены), так и жилом секторе. Приведенные ниже значения светового потока и срока службы являются примерными и могут отличаться в зависимости от производителя.

Стандартные линейные люминесцентные лампы с трубкой Т8 и цоколем G13

Самый распространенный тип линейных люминесцентных ламп. Именно такие лампы мощностью 18 Вт («короткую») или 36 Вт («длинную») вспоминают в первую очередь, когда слышат словосочетание «люминесцентная лампа». И хотя ассортимент таких ламп состоит из моделей мощностью от 10 до 70 Вт, чаще всего используются именно лампы мощностью 18 и 36 Вт, которые взаимозаменяемы с советскими люминесцентными лампами ЛБ/ЛД-20 и ЛБ/ЛД-40 соответственно.

Линейные люминесцентные лампы с трубкой Т8 и цоколем G13 используются в основном в промышленности (склады и производственные цеха), а также в офисах и муниципальных государственных учреждениях (администрации, школы, детские сады).

Средняя продолжительность работы составляет 10000 часов. Диаметр трубки Т8 составляет 26 мм. Работают, как с электромагнитными дросселями (ЭмПРА) в связке со стартерами, так и с электронными балластами (ЭПРА).

	мощность	световой поток	цветовая температура	Ra (CRI)	длина с цоколем без штырьков
Osram L 18W/640 Philips TL-D 18W/33-640 (ЛБ-20)	18 Вт	1200 лм	4000 К (холодный белый)	60-69%	590 мм
Osram L 18W/765 Philips TL-D 18W/54-765 (ЛД-20)	18 Вт	1050 лм	6500 К (холодный дневной)	70-79%	590 мм
Osram L 36W/640 Philips TL-D 36W/33-640 (ЛБ-40)	36 Вт	2850 лм	4000 К (холодный белый)	60-69%	1200 мм
Osram L 36W/765 Philips TL-D 36W/54-765 (ЛД-40)	36 Вт	2850 лм	6500 К (холодный дневной)	70-79%	1200 мм
Osram L 15W/640	15 Вт	850 лм	4000 К (холодный белый)	60-69%	438 мм
Osram L 15W/765	15 Вт	740 лм	6500 К (холодный дневной)	70-79%	438 мм
Osram L 30W/640	30 Вт	2100 лм	4000 К (холодный белый)	60-69%	895 мм
Osram L 30W/765	30 Вт	1900 лм	6500 К (холодный дневной)	70-79%	895 мм
Osram L 58W/640 (вместо ЛБ-80)	58 Вт	4600 лм	4000 К (холодный белый)	60-69%	1500 мм
Osram L 58W/765 (вместо ЛД-80)	58 Вт	4000 лм	6500 К (холодный дневной)	70-79%	1500 мм
Osram L 70W/640	70 Вт	5250 лм	4000 К (холодный белый)	60-69%	1764 мм

Стандартные линейные люминесцентные лампы с трубкой Т5 и цоколем G5

Люминесцентные лампы T5 (в отличие от Т8) наиболее распространены именно в жилом секторе. Они более узкие, и поэтому светильники с ними лучше подходят для подсветки ниш или кухонных столов под шкафами.

Ассортимент люминесцентных линейных ламп с трубкой Т5 состоит из моделей мощностью от 6 до 28 Вт (замена ламп накаливания от 30 до 140 Вт). В основном выпускаются лампы цветностью 4200К и 6400К.

Лампы Т5 имеют цоколь G5 (5 мм между штырьками).

Средняя продолжительность работы составляет 6000 — 10000 часов (в зависимости от производителя и модели). Диаметр трубки Т5 составляет 16 мм. Используются с электронными балластами (ЭПРА).

	мощность	световой поток	цветовая температура	длина трубки без цоколя	общая длина со штырьками
Uniel EFL-T5-06/4200/G5	6 Вт	380 лм	4000 К (холодный белый)	211 мм	225 мм
Uniel EFL-T5-06/6400/G5	6 Вт	350 лм	6400 К (дневной)	211 мм	225 мм
Uniel EFL-T5-08/4200/G5	8 Вт	600 лм	4000 К (холодный белый)	288 мм	302 мм
Uniel EFL-T5-08/6400/G5	8 Вт	580 лм	6400 К (дневной)	288 мм	302 мм
Uniel EFL-T5-13/4200/G5	13 Вт	960 лм	4000 К (холодный белый)	516 мм	530 мм
Uniel EFL-T5-13/6400/G5	13 Вт	940 лм	6400 К (дневной)	516 мм	530 мм
Uniel EFL-T5-21/4200/G5	21 Вт	1850 лм	4000 К (холодный белый)	849 мм	864 мм
Uniel EFL-T5-21/6400/G5	21 Вт	1660 лм	6400 К (дневной)	849 мм	864 мм
Uniel EFL-T5-28/4200/G5	28 Вт	2470 лм	4000 К (холодный белый)	1149 мм	1161 мм
Uniel EFL-T5-28/6400/G5	28 Вт	2350 лм	6400 К (дневной)	1149 мм	1161 мм

Стандартные линейные люминесцентные лампы с трубкой Т4 и цоколем G5

Светильники для люминесцентных линейных ламп с трубкой Т4 получили меньшее распространение, чем светильники для ламп Т5. В основном такие люминесцентные лампы используются для местной подсветки — идеальный мебельный светильник!

Выпускаются линейные люминесцентные лампы с трубкой Т4 мощностью от 6 до 24 Вт (замена ламп накаливания от 30 до 120 Вт), с цветовой температурой света 4200К и 6400К.

Средняя продолжительность работы составляет 6000 — 8000 часов (в зависимости от мощности и производителя). Диаметр трубки составляет 12 мм. Работают с электронными балластами (ЭПРА).

	мощность	световой поток	цветовая температура	длина трубки без цоколя	общая длина со штырьками
Uniel EFL-T4-06/4200/G5	6 Вт	380 лм	4000 К (холодный белый)	206 мм	220 мм
Uniel EFL-T4-06/6400/G5	6 Вт	350 лм	6400 К (холодный дневной)	206 мм	220 мм
Uniel EFL-T4-08/4200/G5	8 Вт	600 лм	4000 К (холодный белый)	326 мм	340 мм
Uniel EFL-T4-08/6400/G5	8 Вт	580 лм	6500 К (холодный дневной)	326 мм	340 мм
Uniel EFL-T4-12/4200/G5	12 Вт	940 лм	4000 К (холодный белый)	354 мм	368 мм
Uniel EFL-T4-12/6400/G5	12 Вт	920 лм	6500 К (холодный дневной)	354 мм	368 мм
Uniel EFL-T4-16/4200/G5	16 Вт	1210 лм	4000 К (холодный белый)	454 мм	467 мм
Uniel EFL-T4-16/6400/G5	16 Вт	1195 лм	6500 К (холодный дневной)	454 мм	467 мм
Uniel EFL-T4-20/4200/G5	20 Вт	1700 лм	4000 К (холодный белый)	553 мм	567 мм
Uniel EFL-T4-20/6400/G5	20 Вт	1680 лм	6500 К (холодный дневной)	553 мм	567 мм
Uniel EFL-T4-24/4200/G5	24 Вт	2020 лм	4000 К (холодный белый)	641 мм	655 мм
Uniel EFL-T4-24/6400/G5	24 Вт	2010 лм	6500 К (холодный дневной)	641 мм	655 мм

Специальные люминесцентные лампы для растений и аквариумов Osram Fluora, Camelion Bio

Главной отличительной особенностью ламп для растений и аквариумов является акцент в красной и синей областях спектра. Применение Osram Fluora значительно улучшает протекание фотобиологических процессов в растениях: они при таком свете лучше растут и меньше болеют в условиях недостатка солнечного и тем более отсутствия дневного света!

Также компания Osram Fluora рекомендует использовать специальные лампы для растений и аквариумов в общественных зданиях, где мало естественного дневного света: в офисах, торговых центрах, магазинах и ресторанах.

Специальные линейные люминесцентные лампы Osram Fluora для аквариумов и растений выпускаются с трубкой Т8 (Ø 26 мм), цоколем G13 и мощностью от 15 до 58 Вт.

	мощность	световой поток	длина с цоколем без штырьков
Osram Fluora L 18W/77	18 Вт	550 лм	590 мм
Osram Fluora L 36W/77	36 Вт	1400 лм	1200 мм
Osram Fluora L 15W/77	15 Вт	400 лм	438 мм
Osram Fluora L 30W/77	30 Вт	1000 лм	895 мм
Osram Fluora L 58W/77	58 Вт	2250 лм	1500 мм

Специальные люминесцентные лампы для освещения продуктов питания Osram Natura

Специальный люминофор ламп Osram Natura придает пищевым продуктам натуральный вид свежих и аппетитных продуктов! Рекомендуется использовать лампы в продуктовых магазинах, супермаркетах и рынках. Особенно актуален правильный свет для мясных магазинов и хлебобулочных отделов.

Лампы Osram Natura благодаря специально подобранному световому спектру (цветность 76) придадут мясным, колбасным, булочным изделиям, овощам и фруктам более привлекательный и аппетитный вид.

Замену таких ламп рекомендуется проводить каждые 10000 часов. Диаметр трубки Т8 составляет 26 мм, цоколь G13.

	мощность	световой поток	Ra (CRI)	длина с цоколем без штырьков
Osram Natura L 18W/76	18 Вт	750 лм	70-79%	590 мм
Osram Natura L 36W/76	36 Вт	1800 лм	70-79%	1200 мм
Osram Natura L 15W/76	15 Вт	500 лм	70-79%	438 мм
Osram Natura L 30W/76	30 Вт	1300 лм	70-79%	895 мм
Osram Natura L 58W/76	58 Вт	2850 лм	70-79%	1500 мм

Типы цоколей ламп

Все виды цоколей обозначаются согласно единым требованиям ГОСТ.
Большая буква в обозначениии указывает на тип цоколя:

B — штифтовой цоколь (Байонет)
E — резьбовой цоколь (Эдисона)
F — цоколь с одним штырьком, где
a — цилиндрический штырёк
b — рифленый штырёк
c — штырёк специальной формы
G — штырьковый цоколь
H — цоколь для ксеноновых ламп
K — цоколь с кабельными соединениями
P — фокусирующий цоколь
R — цоколь с утопленным контактом
S — софитный цоколь
T — телефонный цоколь
W — основание, в котором электрический контакт с патроном осуществляется непосредственно через токовые вводы, расположенные на стеклянном основании лампы.

Число, следующее за буквенным обозначением, указывает диаметр соединительной части цоколя или расстояние между штырьками.

Строчные буквы после цифры показывают количество контактных пластин, штырьков или гибких соединений:

s — один контакт
d — два контакта
t — три контакта
q — четыре контакта
p — пять контактов

Иногда к первой букве добавляется еще одна буква, уточняющаяя (для некоторых типов):

U — энергосберегающая лампочка;
V — цоколь с коническим концом;
A — автомобильная лампа.

Пример:

Лампа Е27 — резьбовой цоколь, диаметр соединительной части — 27 мм.

Резьбовой цоколь Е (Эдисона):

Цоколь Эдисона — резьбовая система быстрого соединения лампы с патроном, самый популярный тип цоколя.
Кроме классических ламп накаливания, такой цоколь применяется и в лампах других типов, например в энергосберегающих компактных люминесцентных лампах, галогенных лампах и других.

Обозначение Е хх соответствует диаметру в миллиметрах.

Тип	Диаметр (мм.)	Наименование
E5	5	Микроцоколь (LES)
E10	10	Миниатюрный цоколь (MES)
E12	12	Миниатюрный цоколь (MES)
E14	14	«Миньон» (SES)
E17	17	Малый цоколь (SES) (110 В)
E26	26	Средний цоколь (ES) (110 B)
E27	27	Средний цоколь (ES)
E40	40	Большой цоколь (GES)

Штырьковый цоколь G:

Штырьковый цоколь G использовался ранее только для установки трубчатых люминесцентных ламп. Споявлением новых вилов ламп, для соединения лампы и патрона используются различные штырьковые системы.
Цифра обозначает расстояние между контактами.
Буквы U X Y Z указывают на модификацию конструкции. Такие цоколя не являются взаимозаменяемыми!

Обозначение G хх соответствует растоянию в миллиметрах между контактами.

R — Цоколь с утопленным контактом

Основные представители ламп с цоколем R7s — кварцевые галогенные лампы, которые используются в осветительных установках высокой интенсивности, например в прожекторах.
Такие лампы имеют малые габариты и массу. Используются в сетях переменного тока 220 В, 50Гц.
После обозначения цоколя R7s, указываются цифры: 78 или 118. Они показывают общую длину лампы в мм

Тип	Расстояние между штырьками (мм.)	Цоколь	Патрон	Лампа
R7s	7
R7s	7	Цоколь R7s	патрон R7s	кварцевая галогенная R7s

Софитный цоколь S:

Софитный двусторонний цоколь S как правило применяется в светильниках для освещения ванных комнат, подсветке зеркал или сценическом оборудовании. Цифрами обозначают диаметр корпуса (S6, S7, S8,5).

Фокусирующий цоколь P:

Применяется для прожекторов, фонарей, кинопроекторов, навигационных огней и т.д. Этот цоколь лампы накаливания содержит в себе сборную линзу, которая и направляет поток света в нужную сторону. Цифры обычно обозначают диаметр фокусирующего фланца или части цоколя, на которой горизонтально устанавливается лампа.

Телефонный цоколь Т:

Эти цоколи подходят лампочкам подсветки, пультов, мнемосхем и т.д. Цифры означают измеренную по контактным пластинкам внешнюю ширину.

Цоколь типа W:

В случае такого цоколя контакт с патроном происходит прямо через токовые вводы, которые расположены на стеклянном основании лампы. Цифрами обозначают общую толщину стеклянной части с одним токовым вводом. Далее следует знак умножения и ширина основания цоколя в миллиметрах.

На сегодняшний день существует так же ряд нестандартных цоколей, используемых в некоторых проекционных лампах, цоколь с кабельным соединением (К), а так же специальные цоколи для ксеноновых ламп, обозначаемые буквой Н и цифрами в соответствии с модификацией.

В некоторых случаях вместо типа цоколя указывается тип лампы.

MR16 (цифры могут различаться) — стандартный типоразмер галогенных ламп накаливания с отражателем.
Обычно, цоколь используется штырьковый (типа G).

R50 (цифры показывают диаметр лампы)- типоразмер рефлекторных ламп.
Они служат для создания направленного света.
Цоколь типа E (резьбовой).

2D — это компактные люминесцентные лампы.
Колбы ламп выполнены в форме двух дуг.
Цоколь G10q или GR8.

Колбные лампы

Представляют собой лампы в виде стеклянной трубки.
Различаются по диаметру и по типу цоколя, имеют следующие обозначения:

T5 (диаметр 5/8 дюйма=1.59 см),
T8 (диаметр 8/8 дюйма=2.54 см),
T10 (диаметр 10/8 дюйма=3.17 см),
T12 (диаметр 12/8 дюйма=3.80 см).

Люминесцентная лампа и цоколь

Наша фиксированная ставка на наземную доставку в 48 смежных штатов составляет 8,99 долларов США.

Для Аляски/Гавайев базовая ставка составляет 27,59 долларов США, а при более крупных заказах может взиматься дополнительная плата. Для доставки в Канаду вы можете добавить несколько товаров в корзину, чтобы определить стоимость доставки. Для некоторых более длинных люминесцентных/светодиодных ламп взимается дополнительная плата за доставку; это покрывает все дополнительные транспортные материалы, необходимые для обеспечения безопасного прибытия. Мы используем почтовое отделение США и FedEx для наших поставок.Точный перевозчик и используемая услуга рассчитываются после того, как заказ упакован для отправки. Мы никогда не гарантируем определенный метод для любого заказа, если это не экспресс-заказ. Большинство заказов, имеющихся на складе, будут отправлены в течение 24 часов и дойдут до клиентов примерно в течение недели. Что касается методов экспресс-доставки, мы прилагаем все усилия для того, чтобы заказы, имеющиеся на складе, были отправлены в тот же день, при условии, что заказ был получен до 13:00 по центральному времени.

В некоторых случаях заказ может быть отправлен на следующий рабочий день.Заказы отправляются из Миннесоты, что обеспечивает разумные сроки доставки на оба побережья, а также в промежуточные районы. Мы отправляем клиентам номера для отслеживания по электронной почте после отправки заказов, при условии, что в файле есть действующий адрес электронной почты. Если груз отсутствует, наша служба поддержки клиентов должна быть уведомлена в течение 14 дней с момента подтверждения доставки перевозчиком, чтобы можно было своевременно подать претензию. При отправке за пределы США мы не несем ответственности за поврежденные или отсутствующие товары.Если перевозчик подтверждает, что посылка будет доставлена по адресу, указанному клиентом, а посылка сообщается как пропавшая, ответственность за подачу заявления о пропаже или краже ложится на клиента. Большая часть нашего процесса доставки автоматизирована — бывают случаи, когда заказы доставляются так быстро, что запросы на отмену по электронной почте/телефону не поступают вовремя.

В этих случаях посылка будет отправлена, и будет применяться наша политика возврата. Лампы с цоколем

— Блог об энерго- и водосбережении

Этот пост был обновлен по сравнению с его первоначальной версией.

Лампы

PL, получившие свое название от своего создателя, компании Philips Lighting, уже много лет находятся в игре. Эти штыревые лампы широко используются и устанавливаются в различные светильники, от утопленных банок, наружных светильников и потолочных вентиляторов до настольных ламп и настенных бра. Они используются как в жилых, так и в коммерческих зданиях по всей стране. Как и большинство энергоэффективных ламп, они впервые были представлены в формате компактных люминесцентных ламп. Хотя компактные люминесцентные лампы всегда будут лучшим выбором по сравнению с лампами накаливания, рассмотрев возможность преобразования компактных люминесцентных ламп в светодиодные, вы откроете для себя совершенно новый ряд преимуществ.Просто считайте это повышением уровня.

Доллары и смысл

Для начала посмотрим на мощность. Мощность, используемая лампочкой, измеряет, сколько энергии она потребляет для освещения комнаты. Светодиодные лампы PL, потребляющие всего 12 Вт энергии, могут заменить лампы CFL PL, потребляющие 26 Вт. Выключая всего одну лампочку, вы сокращаете потребление энергии и, соответственно, затраты на эту лампочку более чем наполовину. Светодиодные лампы были изготовлены для замены ламп CFL мощностью 13, 18, 26, 32 и 48 Вт.

Помимо долгосрочной экономии денег, светодиодная технология убирает свечение и мерцание, которые так часто ассоциируются с флуоресцентным освещением. Светодиодные фонари обеспечивают мгновенное освещение и моментально прогреваются. В то время как компактные люминесцентные лампы обычно имеют 5-летнюю гарантию и 10 000 часов срока службы, их светодиодные аналоги имеют гарантию более 10 лет и рассчитаны в среднем на 50 000 часов.

Битва за балласт

При покупке ламп PL вы можете заметить, что некоторые из них имеют маркировку Plug and Play, а другие — маркировку Ballast Bypass. Лампы Plug and Play подключаются непосредственно к розетке вашего светильника и работают с уже имеющимся балластом. Никакой дополнительной проводки не требуется, что делает переход плавным и простым.

Для установки байпаса балласта светодиодных ламп PL необходима замена проводки, так как существующий балласт необходимо удалить. Однако они являются отличным выбором для тех, кому нужна лампа, требующая меньшего обслуживания. Каждый тип доступен в горизонтальном и вертикальном исполнении для освещения как коммерческих, так и жилых помещений.

Цоколь лампы и основные детали

Лампы

PL выпускаются с несколькими цветовыми температурами и конфигурацией светодиодной лампы с 2 или 4 контактами. Все имеют базу GU24, G24 или GX23. Вы должны обратить особое внимание на эти детали, чтобы не получить неправильную лампочку для ваших светильников. Они имеют цветовую температуру от теплых 3000К до холодных 5000К. Теплое или мягкое свечение в начале спектра идеально подходит для жилых помещений. Более холодный свет обычно используется в офисных зданиях, школах и больницах.После того, как вы выбрали мощность, балласт, базу и цвет, все готово! Вы уже перешли с ламп накаливания на КЛЛ. Теперь переход от КЛЛ к светодиодам стал немного проще.

Maxlite 8W PL LED G24Q 3000K 8PLG24QLED30

Светодиодная горизонтальная лампа TopStar 6Вт 4000К G24Q PLC18HG24Q-840-06P-P2-EB

Maxlite 6W PL LED GX23 4000K 6PLGX23LED40

КОМПАКТНАЯ ЛЮМИНЕСЦЕНТНАЯ ЛАМПОЧКА ВИНТ В СПИРАЛЬНОМ ЦОКЕЛЕ U

Продукты 1-17 из 17

Сортировать по…БрендНазвание продуктаНовейшие товарыЦена от низкой до высокойЦена от высокой до низкойБестселлерСтатус продукта

Показать 20 на странице40 на странице60 на странице80 на странице100 на странице

Быстрый просмотр ФЕЙТ ЭЛЕКТРИК КО.

Номер товара: 10013761 —

Средняя база — мини — твист; 1 шт. — ввинчиваемый; Мягкий белый — 4,8 дюйма — 1600 люмен; Вт = 23; средний срок службы = 8000 часов. ESL23TM/4/RP Мощность: 23 Вт, цвет стекла: мягкий белый Особенности: — Лампочка. люминесцентные лампы.— Срок службы: 8000 часов.Размеры: -Размеры: 5-5,37″ В x 9,12-10″ Ш x 2,25-2,5″ Г.

Быстрый просмотр ФЕЙТ ЭЛЕКТРИК КО. Номер товара: 10011062 —

Эта одноблочная компактная люминесцентная лампа сертифицирована Energy Star и заменяет 100-ваттную лампу накаливания, потребляя при этом всего 23 Вт.Эти компактные люминесцентные лампы потребляют на 77% меньше энергии и служат в 10 раз дольше, чем стандартные лампы накаливания.

Быстрый просмотр ФЕЙТ ЭЛЕКТРИК КО. Номер товара: 10011278 —

Эта одноблочная компактная люминесцентная лампа сертифицирована Energy Star и заменяет 100-ваттную лампу накаливания, потребляя при этом всего 23 Вт.Эти компактные люминесцентные лампы потребляют на 77% меньше энергии и служат в 8 раз дольше, чем стандартные лампы накаливания.

Быстрый просмотр ФЕЙТ ЭЛЕКТРИК КО. Номер товара: 10014348 —

Эта компактная люминесцентная лампа в одной упаковке сертифицирована Energy Star и заменяет лампу накаливания мощностью 60 Вт, потребляя всего 13 Вт. Эти компактные люминесцентные лампы потребляют на 78% меньше энергии и служат в 10 раз дольше, чем стандартные лампы накаливания. 10000 часов жизни.

Быстрый просмотр ФЕЙТ ЭЛЕКТРИК КО. Номер товара: 10014330 —

Эта одиночная упаковка представляет собой компактную люминесцентную спиральную лампу мощностью 23 Вт с цоколем GU24.

Быстрый просмотр САТКО ПРОДАКТС, ИНК. Номер товара: 10015428 —

Цвет: Дневной свет; Цветовая температура: 6500; Люмен: 3900; Индекс цветопередачи: 82. Satco-S7379 представляет собой лампу на основе могула без балласта, которая очень яркая и отлично подходит для охранного освещения.Этот продукт имеет длительный срок службы 10000 часов и потребляет 65 Вт с эквивалентом лампы накаливания 250 Вт. Satco-S7379 имеет максимальную общую длину 8,54 дюйма и максимальный общий диаметр 3,53 дюйма. Satco-S7379 отличается низким энергопотреблением и имеет 2-летнюю гарантию.

Быстрый просмотр ФЕЙТ ЭЛЕКТРИК КО.Номер товара: 10016566 —

База Mogul флуоресцентная. Встраиваемые светильники и общего назначения. Четырехтрубная лампа. 65 Вт, что эквивалентно 300 Вт лампе накаливания. Цвет дневного света.

Быстрый просмотр ФЕЙТ ЭЛЕКТРИК КО.

Номер товара: 10013746 —

Эта упаковка из 4 компактных люминесцентных ламп сертифицирована Energy Star и заменяет 60-ваттную лампу накаливания, потребляя при этом всего 13 Вт. Эти компактные люминесцентные лампы потребляют на 78% меньше энергии и служат в 10 раз дольше, чем стандартные лампы накаливания.

Быстрый просмотр ФЕЙТ ЭЛЕКТРИК КО.Номер товара: 10011377 —

Идеально подходит для больших рабочих площадей; мягкий белый цвет; Экономит энергию; Эквивалент лампы накаливания мощностью 300 Вт; Одобрено Energy Star — в штучной упаковке. Компактная люминесцентная лампа Ecobulb ESL65TN, 65 Вт, 120 В, твист, средний винт, 6000 ч

Быстрый просмотр Быстрый просмотр САТКО ПРОДАКТС, ИНК.

Номер товара: 10015154 —

Цвет: теплый белый; Цветовая температура: 2700К; Индекс цветопередачи: 82; Люмен: 800. Satco S8203 (6 шт. в упаковке) — это компактная люминесцентная лампа мощностью 13 Вт с низким энергопотреблением, которая эквивалентна лампе накаливания мощностью 60 Вт. Этот продукт отличается мгновенным включением и длительным сроком службы, составляющим в среднем 10000 часов. Satco-S8203 имеет максимальную общую длину 3,62 дюйма и максимальный общий диаметр 1,81 дюйма. Satco-S8203 имеет 3-летнюю гарантию.

Быстрый просмотр ФЕЙТ ЭЛЕКТРИК КО. Номер товара: 10013365 —

Фейт Электрик; БПЕСЛ13Т/ЭКО; Лампочки. Компактная люминесцентная лампа ECOBulb Plus Mini Twist

Быстрый просмотр ФЕЙТ ЭЛЕКТРИК КО.

Номер товара: 10013613 —

Лампочка; Мини твист; Одобрено Energy Star. Feit Electric ESL13T/D/4 13 Вт дневного света мини-твист лампочки 4 штуки

Быстрый просмотр ФЕЙТ ЭЛЕКТРИК КО.Номер товара: 10013639 —

Отличается прочной конструкцией, не подверженной влиянию почвенных условий, и герметичными уплотнениями от инфильтрации и эксфильтрации; Прорези ленты обеспечивают большую гибкость, а муфта включает хомуты из нержавеющей стали серии 300, устойчивые к коррозии; Его Esl23Tm/D/4 соответствует 4 дюймам. Глиняная труба до 4 дюймов. Труба из ковкого чугуна или асбестоцемента; От торговой марки: Feit Electric. Компактная люминесцентная лампа Ecobulb, без регулировки яркости, обозначение ESL23TM/D/4, 23 Вт, 120 В, миниатюрная спиральная лампа, средний размер. ..

Быстрый просмотр ФЕЙТ ЭЛЕКТРИК КО. Номер товара: 10011518 —

Компактные люминесцентные мини-лампы дневного света. Стимулирует естественный солнечный свет. Длится до 5 лет. Улучшает энергосбережение цветов.Модели, одобренные Energy Star. Эквивалент 60 Вт.

Быстрый просмотр Быстрый просмотр САТКО ПРОДАКТС, ИНК. Номер товара: 10014991 —

13 Вт 120 вольт T2 ультра мини спираль E26 среднее основание. Компактная люминесцентная лампа (CFL) на 10 000 часов для вечеринок (эквивалент лампы накаливания 60 Вт). Одобрено для полностью закрытых светильников.

Как установить люминесцентную лампу: советы и рекомендации

Вы можете подумать о замене некоторых старых ламп накаливания люминесцентными лампами. Люминесцентный свет обеспечивает равномерное и бестеневое освещение, но, что самое главное, люминесцентные лампы более эффективны, чем лампы накаливания.В лампе накаливания большая часть электроэнергии выделяется в виде тепла, а не света. Люминесцентная лампа, напротив, остается холодной.

Как работает люминесцентная лампа? В люминесцентной цепи, начиная с левого штыря вилки, ток проходит через пускорегулирующий аппарат, через одну из нитей накала лампы, через замкнутый выключатель в стартере, через другую нить в лампе и выходит из правого- ручной штекер вилки. Ток нагревает два маленьких элемента на концах люминесцентной лампы; затем стартер размыкается и через лампу протекает ток.

Балласт представляет собой магнитную катушку, которая регулирует ток в трубке. Он вызывает всплеск тока дуги через трубку, когда стартер открывается, а затем поддерживает ток с нужной скоростью, когда трубка накаляется. В большинстве люминесцентных светильников стартер представляет собой автоматический выключатель. Как только он чувствует, что лампа светится, он остается открытым. Стартер замыкается всякий раз, когда вы обесточиваете прибор.

Многие люминесцентные светильники имеют более одной лампы для обеспечения большего количества света.Эти лампы должны иметь индивидуальные стартеры и балласты для каждой лампы. Может показаться, что прибор имеет две трубки, работающие от одного балласта, но на самом деле в одном корпусе встроено два балласта. Точно так же светильники с четырьмя трубками имеют четыре пускателя и четыре балласта. В некоторых видах светильников стартеры встроены и не могут быть заменены по отдельности. Поскольку в люминесцентной лампе всего три первичных части, ремонт обычно можно выполнить самостоятельно. Все люминесцентные лампы со временем тускнеют и могут даже начать мерцать или мигать.Это предупредительные сигналы, и вы должны произвести необходимый ремонт, как только заметите какое-либо изменение в нормальной работе лампы. Тусклая трубка обычно требует замены, и невыполнение ее замены может вызвать нагрузку на другие части прибора. Точно так же повторяющееся мерцание или мигание изнашивают стартер, что приводит к ухудшению изоляции стартера.

Люминесцентные светильники можно обслуживать довольно просто методом замены. Если вы подозреваете, что деталь может быть неисправна, замените ее новой.Начните с люминесцентной лампы или лампы. Вы можете либо установить новую лампу, либо, если вы не уверены, что лампа перегорела, протестировать старую лампу в другом люминесцентном светильнике. Удалите старую трубку, выкрутив ее из гнезд в приспособлении. Установите новую трубку таким же образом — вставьте штыри трубки в гнездо и поверните трубку, чтобы зафиксировать ее на месте.

Если проблема не в трубке, попробуйте поменять стартер. Стартеры люминесцентных ламп оцениваются по мощности, и важно, чтобы вы использовали правильный стартер для лампы в вашем светильнике.Снимите старый стартер так же, как вы сняли старую трубку, выкрутив ее из гнезда в приспособлении. Установите новый, вставив его в гнездо и повернув, чтобы зафиксировать на месте.

Балласт также оценивается по мощности, и сменный балласт, как и сменный стартер, должен соответствовать мощности лампы и типу крепления. Балласт — это деталь, которая выходит из строя с наименьшей вероятностью и ее труднее всего заменить, поэтому оставьте балласт напоследок, когда начнете заменять детали.Если ни трубка, ни стартер не неисправны, проблема должна быть в балласте. Чтобы заменить неисправный балласт, обесточьте цепь, разберите светильник, переместите провода от старого балласта к новому — по одному, чтобы избежать неправильного подключения — и, наконец, снова соберите светильник

Если лампа, стартер и балласт работают исправно, но лампа по-прежнему не загорается, проверьте, не поврежден ли выключатель. Если лампа управляется настенным выключателем, замените выключатель, как описано в следующем разделе.Если в светильнике есть кнопочный выключатель, старый выключатель можно заменить новым того же типа. Чтобы обесточить цепь перед работой с выключателем, удалите предохранитель цепи или отключите автоматический выключатель.

В большинстве случаев переключатель ввинчивается в резьбовую монтажную гайку на внутренней стороне лампы. Два провода от выключателя соединяются, обычно с помощью проволочных гаек, с четырьмя проводами от люминесцентной лампы. Разберите приспособление настолько, насколько это необходимо, чтобы получить доступ к задней части переключателя, затем вкрутите новый переключатель и переместите провода от старого переключателя к новому по одному, чтобы избежать неправильного подключения.Соберите прибор и снова включите цепь.

На следующей странице мы обсудим шаги, которые необходимо предпринять для установки нового люминесцентного светильника.

Компактные люминесцентные лампы

Хотя компактные люминесцентные лампы (КЛЛ) гораздо более эффективны, чем лампы накаливания предыдущего поколения, они содержат небольшое количество ртути (около 5 мг). Светодиодные лампы еще более эффективны и не содержат ртути, поэтому они являются лучшим выбором.Линейные трубки также широко используются в светодиодной технологии.

Ртуть в КЛЛ необходима для работы лампы. Неповрежденная луковица не представляет угрозы для здоровья человека. С ними следует обращаться осторожно, чтобы избежать поломки, и утилизировать их надлежащим образом, как описано ниже.

Маркировка

Закон штата Коннектикут требует маркировки продуктов, содержащих ртуть. Этикетка предназначена для информирования потребителя о том, что продукт содержит ртуть, и рекомендации по правильной утилизации лампы. Типичная маркировка на упаковке компактных люминесцентных ламп гласит: «Содержит ртуть. Утилизировать в соответствии с местными, государственными и федеральными законами».

Кроме того, вы можете найти этот символ на линейных четырехфутовых люминесцентных лампах.

Hg — периодическое обозначение элемента ртути.

Что делать, если КЛЛ сломалась

Правильное использование и обращение с компактными люминесцентными лампами в домашних условиях не должно приводить к воздействию ртути. Аккуратно обращайтесь с лампой, устанавливая и снимая ее за основание, а не за стекло.Однако в случае поломки компактной люминесцентной лампы обратитесь к информационному бюллетеню Департамента общественного здравоохранения штата Коннектикут «Компактные люминесцентные лампы: что делать, если лампочка сломается» для получения подробных инструкций по очистке.

Надлежащая утилизация: что это значит и куда сдавать компактные люминесцентные лампы, когда они перегорают

Ртутные лампы, производимые предприятиями и нежилыми помещениями, подпадают под действие государственных законов и нормативных актов об опасных отходах, которые запрещают их утилизацию вместе с твердыми отходами. КЛЛ и другое люминесцентное освещение, производимое жителями, освобождаются от этих ограничений на утилизацию.Тем не менее, Департамент настоятельно рекомендует жителям сдавать свои лампы на переработку через городские пункты приема и пункты сбора опасных бытовых отходов. Перерабатывая сгоревшие компактные люминесцентные лампы, вы помогаете предотвратить попадание ртути в окружающую среду.

КЛЛ принимаются на сборы опасных бытовых отходов. Обратитесь к графику сбора опасных бытовых отходов , чтобы узнать о месте рядом с вами. Некоторые муниципалитеты предлагают утилизацию компактных люминесцентных ламп и других люминесцентных ламп на своих перевалочных станциях или в других пунктах приема.Для получения дополнительной информации обратитесь к местному координатору по утилизации или в Департамент общественных работ.

В 2008 году The Home Depot начала программу сбора компактных люминесцентных ламп. Жители могут принести компактную люминесцентную лампу любой марки, независимо от того, где она была куплена, в любой магазин товаров для дома в Коннектикуте. Магазины ИКЕА также принимают КЛЛ на переработку. Некоторые муниципалитеты будут принимать компактные люминесцентные лампы и линейные люминесцентные лампы на своих передаточных станциях. Проверьте веб-сайт вашего города для получения дополнительной информации.

Просмотреть дополнительную информацию о компактных люминесцентных лампах и других товарах для дома, которые потребляют меньше энергии, экономят деньги и помогают защитить окружающую среду.

Для получения дополнительной информации обращайтесь в Бюро управления материальными потоками и обеспечения соответствия по телефону 860-424-3242 или по электронной почте Тому Мецнеру.

Ссылки по теме

Утилизаторы ламп

Универсальное правило отходов

Последнее обновление содержимого: октябрь 2019 г.

люминесцентных ламп

В этих наименованиях слово «лампа» означает люминесцентную лампу. Это не означает светильник (вещь с патронами для ламп).

Для включения люминесцентной лампы необходимо подать высоковольтный электрический импульс. отправил через него. Как только лампа загорается, вещество внутри трубки становится хорошим. проводник электричества — слишком хороший — и затем какой-то способ предотвратить слишком много ток от протекания через лампочку должен быть обеспечен. иначе лампа горит выходит примерно через секунду.

Балласт обеспечивает первоначальный импульс, а затем ограничивает ток. В течение большей части 20ᵗʰ века балласты представляли собой черные металлические ящики в корпусе лампы, их внутренности были построены наподобие электрического трансформатора из множества тонких листов специальной стали.Такие балласты называются магнитными балластами. К сожалению, листы перемещаются очень незначительно, поскольку переменный ток проходит через балласт. Это движение создает гул частотой 120 Гц. Магнитные балласты, а не сами лампы, являются источником гула, ранее связанного с флуоресцентными лампами.

Транзисторы сделали возможным еще один тип балласта, электронный балласт, который потребляет примерно на 40% меньше энергии, чем магнитный балласт. Электронный балласт не гудит. Это может повысить частоту тока, идущего к лампе, до более 20 000 Гц, выше диапазона человеческого слуха, что также устраняет мерцание, которое многих раздражает и увеличивает светоотдачу.Электрик может дооснастить некоторые старые светильники электронным балластом.

К 2001 году было продано больше электронных балластов. в Соединенных Штатах, чем магнитные. Закон об энергетической политике 2005 г. запрещал производство магнитных балластов после 1 января 2009 г., хотя замены по-прежнему будут доступны только для домашнего использования.

Балласты обычно изготавливаются таким образом, чтобы один балласт питал все лампы в приспособление, как правило, два, хотя и целых четыре.

Существует три основных типа балласта: предварительный нагрев, быстрый запуск и мгновенный запуск.Электронные балласты запрограммированы на запуск) В общем случае каждому типу балласта соответствует тип люминесцентной лампы.

Тип балласта, который необходим лампе, зависит от того, как она запускается. нить. почти как нить накаливания в лампе накаливания. При включении лампы загорается нити нагреваются, испаряя жидкую ртуть внутри трубки. два соединения на каждом конце предварительный нагрев, требующий стартера) или быстрый старт.

В лампе мгновенного включения требуется только одно соединение на каждом конце трубка.(Некоторые лампы T8 со средними двухштырьковыми контактами можно использовать с балластом мгновенного включения. Когда это так, устройство закорачивает два штыря вместе, чтобы они стали одним штырьком.) Импульс электричества, который запускает лампу, находится при гораздо более высоком напряжении, чем это в лампе быстрого запуска. Насколько высоко зависит от длины лампы.

Важной характеристикой балласта является его балласт фактор. Коэффициент балласта — это доля начальных люменов, которые лампа обеспечивает, если она питается от этого балласта, по сравнению с люменами, которые та же лампа будет производить при питании от эталонного балласта.Коэффициент балласта — это не просто характеристика балласта, так как он также зависит от подключенных ламп. Балластные коэффициенты варьируются от 0,70 до 1,20.

Снижение яркости для высококачественной лампы T8.

Яркость измеряется в люменах.

Новая люминесцентная лампа может не достигать максимальной яркости в течение нескольких часов. А начальный показатель люменов лампы измеряется после лампа горела 100 часов.

После первоначального резкого снижения на несколько процентов яркость снижается медленно.В 40% своего номинального срока службы, большинство ламп сохранят не менее 90% своего первоначального срока службы. номинальная яркость.

На яркость влияет коэффициент балласта и температура. Т8 и Т12 становятся ярче до температуры окружающей среды около @ градусов, и растут постепенно тускнеют при более высоких температурах. Лампы T5 достигают своего пика светимость около @ градусов. Помните, что температура внутри светильника может быть намного выше, чем у комнатного воздуха.

По сравнению с лампами накаливания люминесцентные лампы долговечны. Многие рассчитан на 20 000 или даже 30 000 часов жизни (что составляет около 3,5 лет).

Срок службы люминесцентных ламп, указанный производителем, основан на условиях эксплуатации. группы ламп в цикле 3 часа включения и 20 минут выключения, пока все лампы не потерпеть поражение. Номинальный срок службы — это время, за которое половина лампочек вышла из строя. Лампа оставленный постоянно включенным, вероятно, превысит свой номинальный срок службы. Чем чаще флуоресцентный включается и выключается, тем короче его жизнь и тем быстрее он тускнеет. Тем не менее, когда стоимость электроэнергии уравновешивается стоимостью лампу, дешевле выключить флуоресцентное освещение, если оно вам не понадобится 15 минут и более.Для ламп доступны специальные балласты с увеличенным сроком службы. который будет часто включаться и выключаться.

www.consumerenergycenter.org/myths/fluorescent_lights.html

Обычно доступны специальные балласты. Некоторые компактные люминесцентные лампы поставляются с такие балласты буитилин.

Видимый свет, испускаемый флуоресцентными лампами, исходит от порошкообразного покрытия из люминофоры внутри трубки, что-то вроде люминофоров внутри лица старомодной трубки цветного телевизора.Цвет испускаемого света трубкой манипулируют, меняя смесь люминофоров. Цвет баланс описывается терминами, подобными приведенным ниже, показанным с их коррелированной цветовой температурой (CCT) и индексом цветопередачи. (ЦРИ). Используются многие другие цветовые обозначения.

Словесные описания	Наименование (аббревиатура)	ККТ	Индекс цветопередачи
«Теплый» (коррелированные цветовые температуры ниже 3200 кельвинов)	Люминесцентная лампа накаливания (IF)	2750	89
	Теплый белый люкс (WWX)	2900	82
	Теплый белый (WW)	3000	52
Между (от 3200 кельвинов до 4000 кельвинов)	Белый (Ш)	3450	57
Между (от 3200 кельвинов до 4000 кельвинов)	Натуральный белый (N)	3600	86
«Холодный» (коррелированные цветовые температуры выше 4000 кельвинов)	Делюкс холодный белый (CWX)	4100	89
	Светло-белый (LW)	4150	48
	Холодный белый (CW)	4200	62
	Дневной свет (Д)	6300	76
	Дневной свет Deluxe (DX)	6500	88
	Октрон Скайуайт (Сильвания)	8000	88

В 1990-х производители начали добавлять числовой код, описывающий цвет лампы, в строку символов, идентифицирующую модель, заменив обозначения «CW», «WWX» и т. д.В этом коде «70» означает индекс цветопередачи от 70 до 79; «80» означает индекс цветопередачи от 80 до 89 и так далее. Дальше, ноль можно заменить двумя цифрами, которые обозначают тысячи и сотни места ЦКТ светильника. Так, например, «741» будет означать, что лампа имеет индекс цветопередачи. в 70-х годах и CCT 4100. Некоторые добавляют префикс «RE» для обозначения редкоземельных элементов. использовались люминофоры.

Специальные цвета доступны для некоторых целей, таких как освещение аквариумов, выращивание растений, уничтожение микробов, дубление звездочек и изготовление флуоресцентных вещества флуоресцируют (последние три испускают значительное количество ультрафиолетового светлый).

Формы, размеры и основания

Наиболее распространенной формой люминесцентной лампы является прямая трубка. Диаметр трубка описывается в восьмых дюймах, как и для ламп накаливания, поэтому люминесцентная лампа диаметром 1 дюйм (восемь восьмых) — это Т8. Размеры варьируются от от Т2 до Т17.

Лампа накаливания мощностью 5 ватт, 25 ватт или 300 ватт может быть ввинчена в Сокет Эдисона и все они будут работать как положено. Одна розетка; любой мощность. Это не относится к люминесцентным лампам, потому что лампа должна соответствовать балласт в креплении.Разная длина связана с разным мощность; например, 4-футовые лампочки были 40-ваттными (одно время).

Номинальные длины ламп Т12 и Т8 измеряются не на лампе, а приспособление: это расстояние между внутренними гранями патрона лампы Розетки. Реальная длина лампы на долю дюйма короче.

Номинальная длина лампы T5, однако, почти на 2 дюйма больше, чем у реальная сквозная длина луковицы.

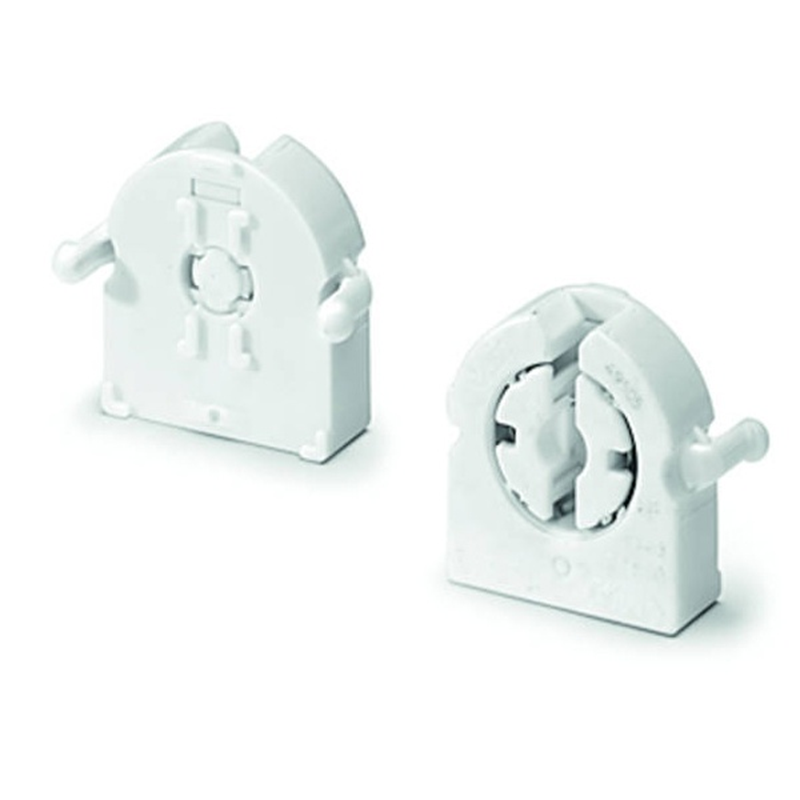

На концах трубки находятся основания, которые соединяются с гнездами в приспособлении.Большинство оснований имеют два контакта и называются основаниями с двумя контактами. Они входят в несколько размеров, но наиболее распространенным в домах является средний двухштырьковый, встречающийся на Т12 и Т8. трубчатые лампы. Уменьшенная версия, миниатюрный бипин, используется в лампах Т5.

Основания с одним штифтом встречаются на длинных (8 футов, например) трубчатых T12 и T8. лампы мгновенного включения. Их редко можно встретить в домах. Утопленный двойной контакт базы также в основном коммерческие и промышленные.

Двухштифтовые основания Mogul встречаются редко.Их можно найти на 60-дюймовых лампах предварительного нагрева T17, обычно 90 Вт, но 82 Вт в энергоэффективных версиях. Они также используется на 40-ваттных лампах с мгновенным запуском: 48 ″ T12 и 60 ″ T17.

Лампа код

Ф32Т8

F: люминесцентная лампа. За F может следовать другие буквы. Например, «FO» обозначает лампу высокой мощности.

32: мощность

T8: имеет трубчатый корпус диаметром 8/8 дюйма. диаметр, то есть 1 дюйм в диаметре.

TL841: цветовое обозначение.«8» указывает на индекс цветопередачи 80-х годов, а 41-й. CCT 4100. Старые сокращения, такие как «CW» для «Cool White», могут появляться в эта позиция. Их значения см. в разделе «Цвет» выше.

ALTO: фирменное обозначение. Другие производители имеют обозначения с аналогичным значением, например, «ECO».

Лампы быстрого запуска

Т12

Лампы со средним двухштырьковым цоколем T12 (диаметром 1½ дюйма) когда-то выпускались в размерах 24″, 36″ и Длина 48 дюймов, мощность 30, 25 и 40 Вт соответственно.Им не требовался стартер. В соответствии с Законом об энергетической политике 1992 года 48-дюймовые 40-ваттные лампы T12 CW (холодный белый свет, когда-то наиболее широко используемые люминесцентные лампы), лампы D, WW и WWX больше не могут производиться или импортироваться на законных основаниях. другие лампочки. Вместо этого должны были использоваться 34-ваттные замены меньшей мощности. Лампы полной мощности могут быть изготовлены только в том случае, если производитель сделает более энергоэффективную лампу, используя более дорогую смесь люминофоров.

Лампы мощностью 32 и 34 Вт не следует использовать с балластами, изготовленными до 1979 года (срок службы сокращается вдвое). В качестве альтернативы можно заменить балласт и использовать 32-ваттные лампы T8, которые более эффективны. Лампы T8 нельзя использовать с балластами, предназначенными для ламп T12!

Лампы

T12 практически устарели.

Типичные прямые лампы T12, все Medium BiPin

Длина, дюймов	Вт	Исходный люмен
15	14
18	15
24	20
36	25	1925-2050
36	30	1900-2250
48	25
48	34	19:30-28:00
48	40	1980-3300

Быстрый старт T8

представлен в США.S. в 1981 году и теперь являются обычным выбором в новых светильниках. Индивидуальная лампа Т8 обычно излучает меньше света, чем лампа Т12. длины и цвета, но, как ни странно, в светильнике обычно дают столько же светлый. Одна из причин заключается в том, что большая лампа Т12 мешает собственному свету. и еще одно, что лампа T8, вероятно, имеет меньшую мощность и меньше нагревается.

Типичные прямые лампы T8, все Medium BiPin
Длина, дюймов	Вт	Люмен
18	15	860
24	17	1325 — 1400
36	25	2125 — 2250
36	30	2200
48	32	2850 — 3100

T5, быстрый старт

Диаметр трубок T5, 5/8 дюйма, слишком мал для размещения среднее бипиновое основание.Вместо этого используется миниатюрная бипиновая база.

Типичные прямые лампы T5, все Mini BiPin
Длина, дюймов	Мощность	Люмен
6	4	130
9	6	270
12	8	380
21	13	960
34	39	3500
46	28	2900
46	54	5000

Специальные формы

П-образные лампы

размером по расстоянию от центра до центра оснований и расстоянию от оснований до внешнего края изгиба.В T12, T8 6-дюймовая ножка интервал. T8, расстояние между опорами 1 5/8 дюйма

Круги

Люминесцентные лампы в форме кругов называются лампами Circline. Те с диаметром трубы T9 доступны с внешним диаметром 6½″, 8″, 12″ или 16″. В них используется специальный 4-контактный разъем. Лампы Circline также выполнены в T5. версии диаметром 8,85 дюйма или 30 сантиметров (11,77 дюйма).

на две категории. с собственным балластом и без него.

Компактные люминесцентные лампы без встроенного балласта

Никогда не вставляйте 2-контактную компактную люминесцентную лампу в 4-контактную розетку, даже если она подходит!

Компактные люминесцентные лампы со встроенным балластом

Компактные люминесцентные лампы были разработаны для преодоления сопротивления домохозяйств люминесцентные лампы, с целью экономии большого количества электроэнергии.Компактные люминесцентные лампы не более эффективны, чем их трубчатые собратья, но они ввинчиваются в средние винтовые гнезда, и их свет имеет более приятный цвет, чем у большинства трубчатых флуоресцентных ламп. Некоторые из них имеют электронные балласты.

КЛЛ по сравнению с лампами накаливания

В приведенной ниже таблице сравниваются типичные световые потоки в люменах типичных лампы накаливания со средним винтовым цоколем (без рефлектора) с компактным флуоресцентные.

Внутри матовый Лампа накаливания			Компактная флуоресцентная лампа
мощность	срок службы (часы)	начальный люмен	люмен	срок службы (часы)	мощность
15	2500	125	575	10 000	11
25	2500	190	720	9000	15
40	1000	505	900	10 000	16
60	870	1000	1100	10 000	18
75	750	1190	1200	10 000	20
100	750	1750	1500	10 000	23
150	750	2850	1650	10 000	27
300	750	6360

стандарты

NEMA ANSI C82. 1-1985. Американский национальный стандарт балластов для люминесцентных ламп Лампы.
ANSI C82.11-1993, Балласты высокочастотных люминесцентных ламп.

источников

Основные производители предоставляют очень информативные веб-сайты, например: www.sylvania.com/, www.gelighting.com/na/ и www.phillips.com. Также они предлагают каталоги всей своей линейки:

http://assets.sylvania.com/assets/onlinemedia/ihdp/Lamp-and-Ballast-Catalog/

ЛАМПЫ ЛАМПЫ С БИПИНОМ СРЕДНЕГО ЦОКОЛЯ (G13), ЛАМПЫ С ЦОКОЛЕМ G13, G-13, G13, СРЕДНИЙ С ДВУМЯ ШТЫРЬКАМИ, СРЕДНИЙ С ДВУМЯ ШТЫРЬКАМИ ЛАМПОЧКА, СРЕДНИЙ С ДВУМЯ ШТЫРЬКАМИ ЛАМПОЧКА С ЦОДОМ G13

F15T8/DL 15 Вт T8 Люминесцентные лампы дневного света G13 Base

F14T8/CW 14 Вт T8 Холодно-белый флуоресцентный G13 Base

F15T8/DL 15 Вт T8 ДНЕВНОЙ ФЛУОРЕСЦЕНТНЫЙ ФЛУОРЕСЦЕНТНЫЙ G13 БАЗА — 15 Вт T8 Предварительный нагрев Дневной свет (6500K) Люминесцентный средний (G-13) двухконтактный цоколь, 7500 часов

F14T8/CW 14 Вт T8 Холодно-белая люминесцентная лампа с цоколем G13 — 14 Вт T-8 Холодно-белая люминесцентная лампа, цоколь G13, 7500 часов

gif» colspan=»3″>

F15T12/CW 15 Вт T12 Холодно-белая флуоресцентная лампа G13 Base

F15T8/CW 15 Вт T8 Холодно-белый флуоресцентный G13 Base

F15T12/CW 15 Вт T12 Холодно-белая люминесцентная лампа с цоколем G13 — 15 Вт T12 Предварительный нагрев Холодно-белая люминесцентная лампа с цоколем G13, 8000 часов

F15T8/CW 15 Вт T8 Холодно-белый флуоресцентный светильник G13, цоколь — 15 Вт T8 Предварительный нагрев Флуоресцентный холодный белый, G13 цоколь 7500 часов

F20T12/CW 20 Вт T12 Холодно-белый флуоресцентный G13 Base

gif»>

F14T12/WW 14 Вт T12 теплый белый флуоресцентный цоколь G13

F20T12/CW 20 Вт T12 Холодно-белая люминесцентная лампа с цоколем G13 — 20 Вт T12 Предварительный нагрев Холодно-белая (4100K) люминесцентная лампа G13 Среднее двухштырьковое цоколь, 8000 часов

F14T12/WW 14 Вт T12 теплый белый цоколь G13 — 14 Вт T12 теплый белый (3000K) люминесцентная лампа G13 средний двухконтактный цоколь, 9000 часов

F15T12/DL Флуоресцентная лампа дневного света T12 мощностью 15 Вт с цоколем G13

gif»>

F14T8/D Дневной свет T8, 14 Вт, люминесцентная лампа G13 с цоколем

F15T12/DL, 15 Вт, T12, люминесцентная лампа дневного света, цоколь G13 — 15 Вт, T12, люминесцентная лампа дневного света, средний двухштырьковый (G13), цоколь, 9 000 часов

F14T8/D Флуоресцентная лампа дневного света T8, 14 Вт, цоколь G13 — 14 Вт, лампа дневного света T-8 с предварительным нагревом, цоколь среднего размера с двумя штифтами, 7500 часов

Сменная лампа для Efos 3056-FL14D

gif»>

Сменная лампа для рентгеновской камеры Clive Craig X-RAY

Сменная лампа для Efos 3056-FL14D — люминесцентная лампа дневного света T-8 мощностью 14 Вт с предварительным нагревом, среднее двухштырьковое цоколь, 7500 часов

Сменная лампа для рентгеновской камеры Clive Craig X-RAY View Box — люминесцентная лампа дневного света T-8 с предварительным нагревом 14 Вт, среднее двухштырьковое основание, 7500 часов

F14T12/CW 14 Вт T12 Холодно-белый флуоресцентный G13 Base

gif»>

F20T12/WW 20 Вт T12 Теплый белый флуоресцентный G13 Base

F14T12/CW 14 Вт T12 Холодно-белая люминесцентная лампа с цоколем G13 — 14 Вт T12 Холодно-белая люминесцентная лампа 4100K, цоколь G13, 9000 часов

F20T12/WW 20 Вт T12 Теплый белый люминесцентный цоколь G13 — 20 Вт T12 Предварительный нагрев Теплый белый (3000K) Люминесцентная лампа G13 Средний двухконтактный цоколь, 9000 часов

F20T12/DL 20 Вт T12 Флуоресцентная лампа дневного света G13 Base

F14T12/DL 14 Вт T12 ФЛУОРЕСЦЕНТНЫЕ ЛАМПЫ G13 БАЗА

F20T12/DL 20 Вт T12 Люминесцентные лампы дневного света G13, цоколь — 20 Вт T12 с предварительным нагревом дневного света (6500K), люминесцентная лампа G13, средний двухконтактный цоколь, 9000 часов

F14T12/DL 14 Вт T12 Люминесцентные лампы дневного света G13, цоколь — 14 Вт T12 с предварительным нагревом, дневной свет, 6500K, люминесцентная лампа G13, средний двухконтактный цоколь, 9000 часов

gif» colspan=»3″>

F15T8/BLB Люминесцентная лампа, светло-голубой

F15T8/BL BLACK LIGHT FLUORESCENT G13 BASE

F15T8/BLB Люминесцентная лампа, Blacklight Blue — 15 Вт, черная светло-голубая люминесцентная лампа, среднее двухконтактное основание, 7500 часов

F15T8/BL BLACK LIGHT FLUORESCENT G13, цоколь — 15 Вт, черная люминесцентная лампа, средний двухконтактный цоколь, 7500 часов

F10T8/BLB 10 Вт T8 Черный светло-голубой флуоресцентный G13 Base

gif»>

F15T8/WW 15 Вт T8 Теплый белый флуоресцентный G13 Base

Наша цена: $1.56

Цена продажи: $6,75

F10T8/BLB 10 Вт T8, черная светло-голубая люминесцентная лампа с цоколем G13 — 10 Вт T8 с предварительным нагревом, черная голубая люминесцентная лампа, средний двухштырьковый цоколь, 4000 часов

F15T8/WW 15 Вт T8 Теплый белый люминесцентный цоколь G13 — 15 Вт T8 Теплый белый люминесцентный с предварительным нагревом Средний двухконтактный цоколь 7500 часов

gif» colspan=»3″>

F18T8/CW/K24 18 Вт холодный белый 24-дюймовый T8 флуоресцентный G13 Base

F18T8/CW/K30 Холодно-белая флуоресцентная лампа G13 Base

F18T8/CW/K24, 18 Вт, холодный белый, 24 дюйма, T8, флуоресцентный G13, цоколь — 18 Вт, холодный белый, 24 дюйма, флуоресцентный, 4100K, 7500 часов

F18T8/CW/K30, 18 Вт, холодный белый, 30 дюймов, T8, флуоресцентный G13, цоколь — 18 Вт, холодный белый, 30 дюймов, флуоресцентный, 4100K, 7500 часов

gif» colspan=»3″>

F18T8/CW/K24 18 Вт холодный белый 24-дюймовый T8 флуоресцентный G13 Base

F18T8/CW/K26 18 Вт, 26 дюймов, T8 холодный белый флуоресцентный G13 Base

F18T8/CW/K24, 18 Вт, холодный белый, 24 дюйма, T8, флуоресцентный G13, цоколь — 18 Вт, холодный белый, 24 дюйма, флуоресцентный, 4100K, 16 000 часов

F18T8/CW/K26, 18 Вт, 26 дюймов, T8, флуоресцентное освещение, цоколь G13 холодного белого цвета, 18 Вт, 26 дюймов, холодный белый (4100K), прибор T8, флуоресцентное среднее двухштырьковое основание, 7500 часов

gif» colspan=»3″>

F18T8/CW/K30 Холодно-белая флуоресцентная лампа G13 Base

F18T8/CW/K28 18 Вт холодный белый 28 дюймов T8 флуоресцентная база G13

F18T8/CW/K28, 18 Вт, холодный белый, 28 дюймов, T8, флуоресцентный G13, цоколь — 18 Вт, холодный белый, 28 дюймов, флуоресцентный, 4100K, 7500 часов

gif» colspan=»3″>

F20T10/CW Холодно-белая флуоресцентная лампа G13 Base

F25T12/CW/28-дюймовый прибор с люминесцентным освещением G13 Base

F20T10/CW COOL WHITE FLUORESCENT G13 BASE — 20 Вт T10 Cool White Fluorescent, Medium Bi-Pin Base, 9000 часов

F25T12/CW/28″ Прибор с люминесцентным цоколем G13 — 25 Вт T12 28″ Холодно-белый люминесцентный светильник среднего размера с двухконтактным цоколем 7500 часов

gif» colspan=»3″>

Защитное покрытие Небьющийся F14T12/CW

F20T12/G 20 Вт T12 Зеленая флуоресцентная база G13

Защитное покрытие F14T12/CW — 14 Вт T12 Холодно-белая флуоресцентная лампа Цветовая температура 4100K Средняя двухштырьковая цоколь, 9000 часов

F20T12/G 20 Вт T12 Зеленая флуоресцентная лампа G13 База — 20 Вт Зеленый T12 Предварительный нагрев Люминесцентная лампа, цоколь G13 Medium Bi-Pin.9000 час

F20T12/B 20 Вт T12 Синяя флуоресцентная база G13

alexxlab

Разное

Что такое фанкойл: как устроен, виды и принцип работы

Разное

Направляющие для теплого пола: Шина для укладки тёплого пола 0,5 м пластик

Разное

Вывоз холодильников на утилизацию бесплатно: О компании «Утилизатор 24»

Разное

Рейтинг полотенцесушителей: 12 Лучших Полотенцесушителей – Рейтинг 2021 года

Разное

Как лучше отапливать гараж: самый экономный способ из всех вариантов

Разное
