Цоколь для светодиодной лампы: Цоколи светодиодных ламп, типы, виды, область применения, назначение

Содержание

Цоколи светодиодных ламп, типы, виды, область применения, назначение

Светодиодные лампы LED прочно вошли в нашу жизнь. Они заслуженно заняли свое место в промышленности, в домашнем обиходе, для декорирования помещений и архитектурных памятников, для подсветки панели приборов автомобилей и прочее. Но чтобы правильно подобрать лампу, надо разобраться, какие цоколи светодиодных ламп существуют, и какие можно применить вам.
Светодиодные лампы обозначаются аббревиатурой LED (Light Emitting Diode). Сегодня они стали доступны рядовому покупателю, в то время как еще несколько лет назад считались очень дорогостоящими. Поэтому многие люди стали заменять привычные лампы накаливания на современные – энергосберегающие, светодиодные. Хотя стоимость их неравнозначна, но эффективность и низкая энергоемкость таких ламп, вкупе с высокой яркостью, делают выбор в пользу последних. Также, практически все производители заявляют срок службы таких ламп 30 000 – 50 000 тыс. часов, а это 10-15 лет работы!!!
Светодиодные лампы универсальны в своем использовании, так как обладают всеми существующими видами цоколей необходимых для разных осветительных приборов.

Цоколь – своеобразный переходник для соединения лампы с электрической сетью с выведенными наружу контактами. Он изготавливается из керамики или металла, реже из пластика.
Самыми распространенными видами цоколей являются винтовой (Е) и штырьковой (G).

Виды резьбовых цоколей для светодиодных ламп

Винтовые или резьбовые цоколи обозначаются литерой «Е» в честь их создателя Эдисона. В основном они применяются в тех случаях, чтобы не переоборудовать электрическую цепь после использования обычных ламп накаливания.

Наиболее распространенные цоколи Е — Е5, Е10, Е12, Е14, Е17, Е26, Е27, Е40.

Светодиодные лампы с цоколем Е 14 – резьбовой цоколь с диаметром 14 мм (миньон). Применяется в лампах небольших размеров с мощностью около 3 Вт (способных заменить обычную лампочку накаливания Е14 в 30-60 ВТ), например для люстры с несколькими небольшими плафонами или настенных светильников, БРА. Лампы с таким цоколем выпускаются в форме полушара или свечи.

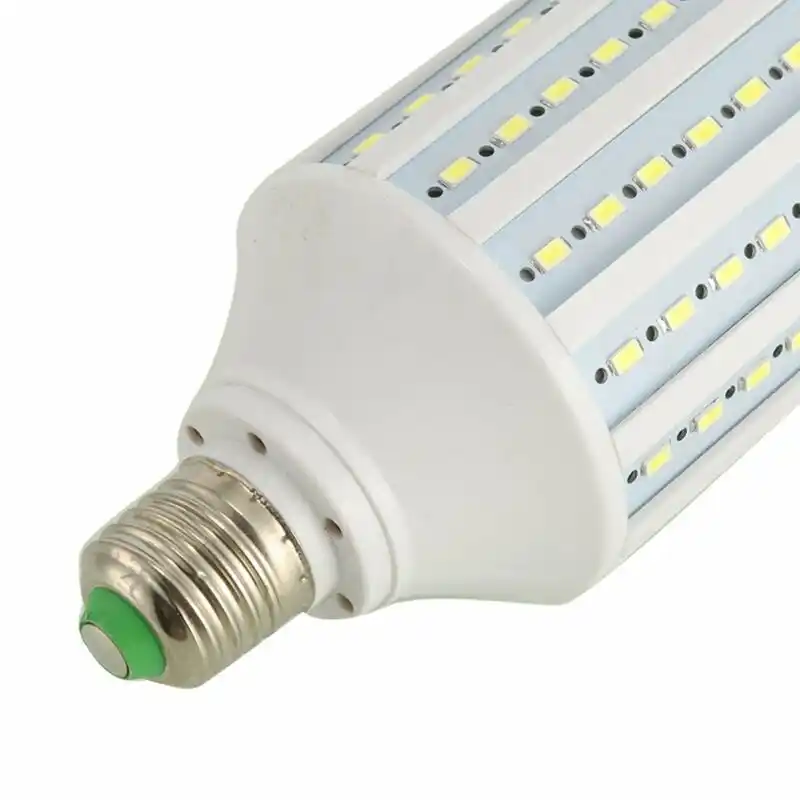

Светодиодные лампы с цоколем Е27 – самый распространенный цоколь в домашнем использовании с 27 мм диаметром, так как он подходит под стандартные патроны от ламп накаливания 60, 100, 150 Ватт и пр.

Мощность подобных ламп от 4 Вт и выше.

Лампы с таким видом цоколя также используются в потолочных люстрах, различных светильниках или в складских помещениях. Выполнены в форме полусферы или шара.

Светодиодные лампы с цоколем Е40 – предназначены для уличного использования, так как имеют большие габариты, дополнительную линзу и увеличенное количество диодов внутри конструкции, чтобы увеличить угол обзора. Они используются на фонарных столбах для освещения тротуаров, тоннелей, магистралей, архитектурных памятников.

Цоколи Е14, Е27 и Е40 способны работать от сети 90-220В, другие же, от меньшего напряжения.

Универсальный резьбовой цоколь характерен для энергосберегающих люминесцентных, светодиодных, галогенных и ламп накаливания.

Виды штырьковых цоколей

Штырьковые цоколи G изготавливаются в форме вилки. Сегодня, они применяются для люминесцентных, галогенных и светодиодных ламп.

В характеристиках держателя, цифры после буквы обозначают расстояние между штырьками (контактами) в мм – G4, G9 и прочее.



Светодиодные лампы с цоколем G9 — небольшие лампочки с заявленной мощностью 2 Вт. Используются в елочных гирляндах, в подсветке на натяжных потолках или в декоративных ночниках.

Светодиодные лампы с цоколем G4 – крохотные диоды с 4 мм расстоянием между штырьками. Однако, в отличие от G9 у данных лампочек штырьки длиннее и тоньше. Такие лампочки работают только от 12В блока питания и в специальных светильниках – рефлекторах. Практически не используются в домашнем обиходе.

G13 – аналог люминесцентных трубчатых ламп G13 с дневным светом. Обладают мощностью от 10 до 24 Вт. Применяются для освещения промышленных или складских помещений, например, светодиодная лампа Т8 с цоколем G13

Существуют цоколи G со своеобразным утолщением контакта, тогда к одной заглавной букве прибавляется вторая U: GU10 GU5, GU53 и др.

GU10 – держатели со своеобразным утолщением контактов для поворотов внутри патронов светильников.
GU5.3 – лампочки во встраиваемой системе освещения с типом источника света MR16 (витрины магазинов, декор), которые способны функционировать как от тока напряжением 12В, так и от 220В

GU6. 35 – аналог цоколя GU5.3, только с большим расстоянием между контактами (6,35) и работающий от сети 220В.

Также есть и другие подтипы цоколя G с дополнительными маркировками X, Y, Z.
GX53 – отличие конструкции от G5.3 в том, что лампочки в патрон не просто вставляются, но и еще прокручиваются. Используются в точечных светильниках в подвесных и натяжных потолках.

Последняя маленькая латинская буква в названии держателя обозначает количество содержащихся в нем контактов: s-1, d-2, t-3, q-4, p-5.

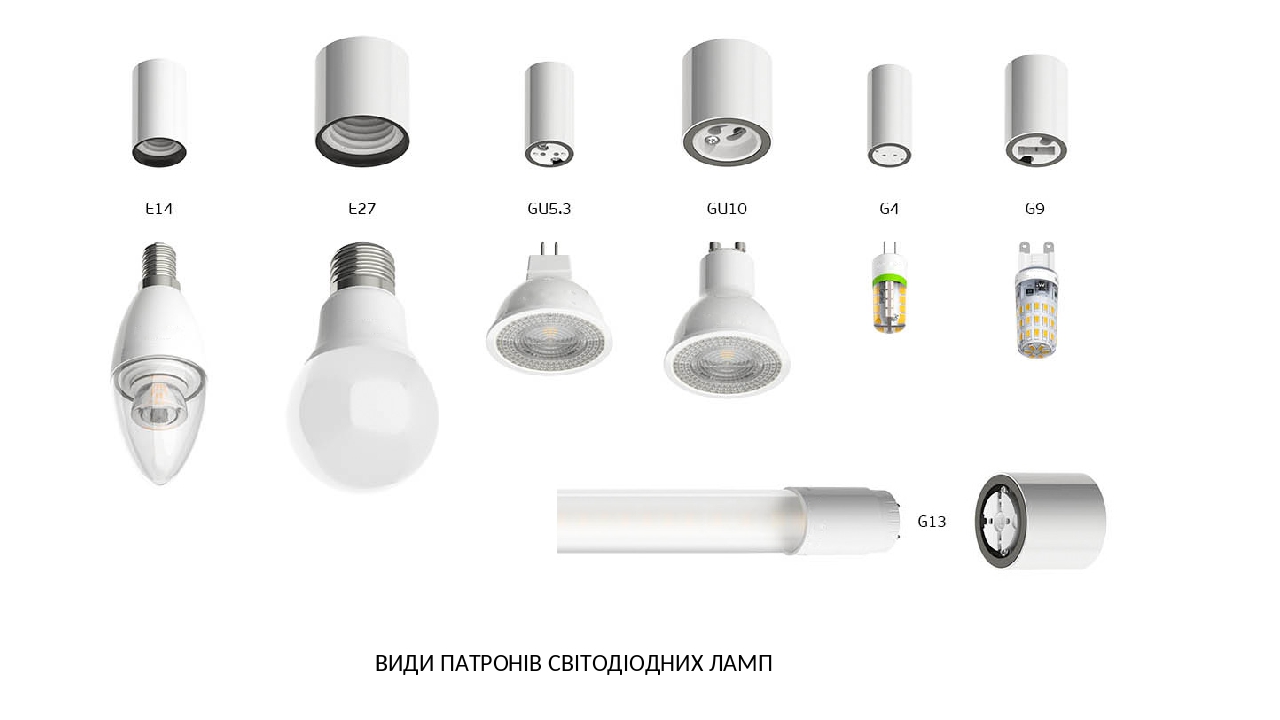

Сравнительная таблица внешнего вида держателей Е и G

Другие виды цоколей и контактов светодиодных ламп

Наряду с распространенными выше упомянутыми видами контактов, существуют отдельные группы держателей, применяемые в узконаправленных областях.

  • Цоколь R c утопленным контактом — используются в уличных прожекторах.

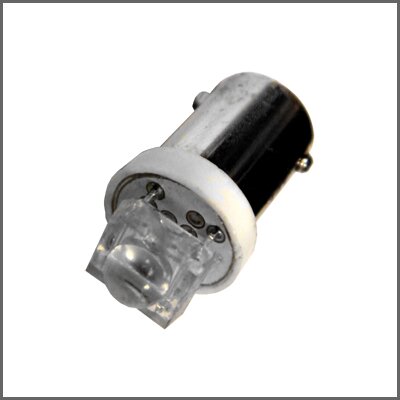

  • Штифтовый цоколь В – усовершенствованная модель резьбовых цоколей. Имеет форму с асимметрично расположенными контактами, что позволяет быстрее заменить лампочку в патроне в условиях вибрации, например в железнодорожном или морском транспорте.
  • Одноштырьковый F
  • Софитный S с двухстороннем расположением контактов – применяется в автомобильной отрасли
  • Фокусирующий Р – такой тип цоколя используется для специализированных фонарей или прожекторов
  • Кабельный К
  • Телефонный Т – светодиодные лампочки с таким типом цоколя размещаются в специализированных пультах управления и автоматических щитках
  • Безцокольный W – лампы узкого профиля применения, в основном в автомобильной отрасли (D1S, HB3, h20).

Выводы

Наличие такого многообразия типов цоколей обуславливается тем, что не все лампы способны работать от одного напряжения и в одной электрической цепи. Одни лампы могут работать от 12-24В, а другие от 220-240В. Почти у всех видов цоколей есть свое назначение, так как их универсальность была бы неэффективна в определенных условиях. Так, светодиодные лампы с цоколем е40 необходимы только для освещения больших уличных территорий и совершенно не подходят домашних осветительных приборов.

При покупке светодиодной лампы для дома следует четко определиться, где в дальнейшем она будет использоваться и с какими моделями светильников. Поэтому необходимо заранее определиться с нужной мощностью лампы, измерить диаметр патрона осветительного устройства и знать напряжение в электрической сети.

Цоколи светодиодных ламп для авто, типы, виды, обозначение

Недавно возникла необходимость систематизировать цоколи светодиодных ламп для авто, потому что по внешнему виду я не мог сказать, куда такая подойдет среди обилия световых приборов транспортного средства. Конечно я знал, что их много, но в реальности количество оказалось огромным, что пришлось искать подробные таблицы и сделать себе шпаргалку. Так же в таблице указана и маркировка по международным стандартам. На картинках  видно количество нитей накала, установленных в колбе.

Основные типы:

  • h5 и H7 — самые распространенные;
  • H8, h20, h21 — для противотуманных фар;
  • W5W, T10, T4W — для габаритов и боковых указателей поворота;
  • P21W  — для основных сигналов поворота;
  • W21W, T20, 7440 — для фонарей заднего хода.

Автомобильная светодиодная лампа под цоколь 7440 самая редкая, но спрашивают про неё часто, проиллюстрирую её фотографией для большей наглядности. По сути это европейское обозначение W21W T20, чаще всего применяются в стоп сигналах. Внешне похож на W5W, но ширина пластинки с контактами 16 мм., просто увеличенный вариант.

Для разъема 7440

Содержание

  • 1. Подробная таблица по типам и видам
  • 2. Цоколи по маркировке
  • 3.  Итоги

Подробная таблица по типам и видам

Цоколи автомобильных ламп типы и обозначение. Картинки увеличиваются.

Цоколи по маркировке

Имеют два типа маркировки, международное и европейское. Сейчас переходят на первое обозначение автолампочек, иначе возникает достаточно большая путаница с маркировкой.

 Итоги

Есть еще одна система обозначения цоколей автомобильных ламп, но она используется реже и будет описана отдельно. При выборе уделите внимание конструкции и комплектующим, как правило одна модель выпускается в разных модификациях. Мои обзоры и реальные характеристики можно применять в пределах назначения. Например, если в обзоре тестируется HB3 для противотуманных фар, то этот тест, как правило, так же применим к другим источникам света для противотуманок.

Популярные цоколи светодиодных ламп е27 e14 gu5.3 gu10

В качестве источника освещения в LED лампах используются компактно размещенные на одном цоколе светодиоды, причем типы цоколей светодиодных ламп для бытовых целей аналогичны привычным цоколям ламп накаливания, галогенных ламп и иных типов ламп. Таким образом, в большинстве случаев обычные лампы накаливания и галогенные лампы  можно легко заменить на светодиодные без замены патрона или корпуса светильника.



Разновидности

1. Винтовые виды.

Винтовые цоколи светодиодных ламп

Эти цоколи предназначены для винтового соединения с патроном, разница заключается в диаметре, который определяет название (цифра определяет диаметр в миллиметрах) основных видов цоколей — E27  (самый распространенный цоколь), Е14, Е40, E10, Е12 и других.

•самые распространенные крупные светодиодные ламы, предназначенные главным образом, для бытового применения,  имеют цоколь E 27.

• В свою очередь,   «миньон» или же E14, имеет немного меньший диаметр и применяется реже (в основном в многорожковых люстрах и настольных лампах).

• Самые редкие типы винтовых  цоколей светодиодных ламп называются E40. Лампы с таким типом цоколя в основном применяются для освещения улиц, производственных помещений.

• Что же касается E10/E12, то такие цоколи более характерны для ночников и бытовых приборов. светодиодные лампы с таким цоколем  достаточно редко можно встретить в продаже. Светодиодные лампы с таким цоколем следует искать в специализированных магазинах осветительных приборов.

2. Двухштырьковые цоколи.

двухштырьковые цоколи ламп

Цоколи светодиодных ламп, имеющие подобный разъем, легко отличить по характерным особенностям наконечников.

•  GU10  легко отличить от других наличием на концах штырьков своеобразных утолщений. Подобные разновидности устанавливаются в поворотные светильники.

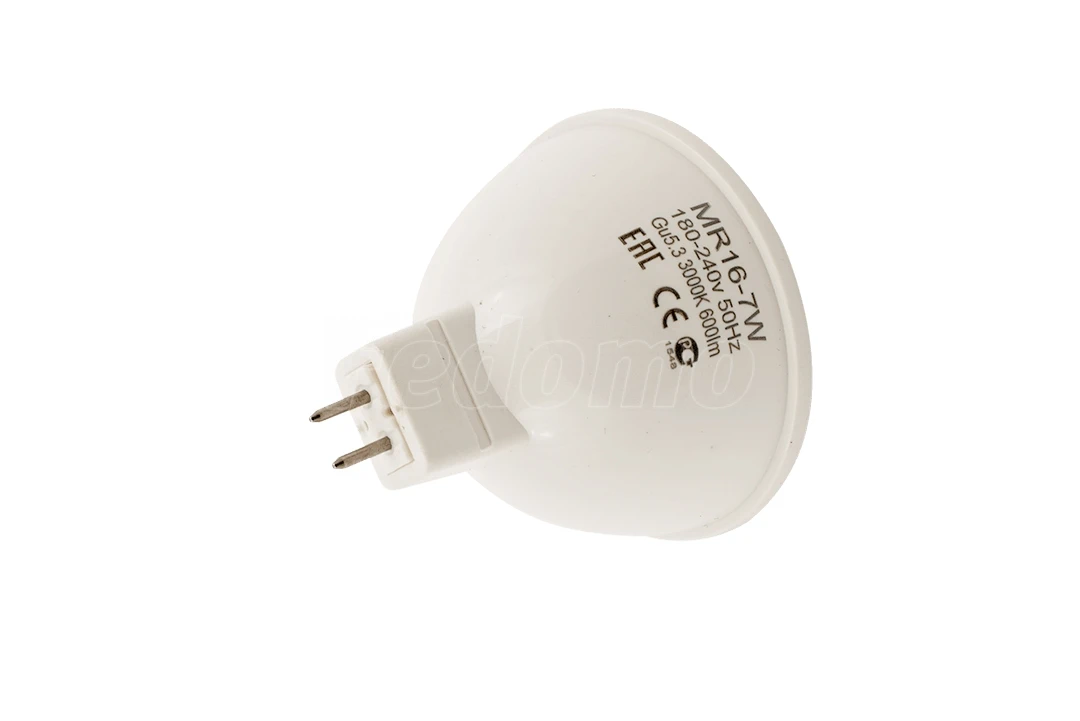

• Цоколь GU5.3 — один из самых распространенных цоколей светодиодных ламп, которые пришли на смену галогенным лампам с таким же цоколем. Светильники с этим цоколем наиболее часто используются в подвесных и многоуровневых потолках. Мы привели только самые распространенные виды цоколей, для которых производятся светодиодные лампы.

Другие виды цоколей вы можете увидеть в следующем списке:

.



что это такое, виды и типы (маленькие, поворотные), какие светодиодные лампочки подходят для дома

При выборе осветительного устройства нужно обратить внимание на тип патрона, чтобы правильно подобрать для него источник света. Они имеют разную форму, габариты, мощность и разъемные соединители.

Цоколь – это деталь электрической лампы, которая обеспечивает ее крепление в патроне и проводит к ней ток. Чаще всего применяются устройства из металла, керамики, пластика, но есть еще и безцокольные (из стекла). Внутри его корпуса находятся нити накала, а снаружи – контакты. Чтобы правильно подобрать держатель ламп для LED-светильников, нужно знать, какие виды устройств существуют и где они применяются.

Виды резьбовых цоколей для светодиодных ламп и их особенности

Популярность светодиодных светильников сегодня увеличивается, это связано с тем, что они обеспечивают качественное освещение при минимальных энергозатратах. К остальным плюсам LED-лампочек относят долговечность, низкую пожаробезопасность, высокую электробезопасность, эстетический вид.

Наиболее популярный тип цоколя LED-лампы – резьбовой или винтовой. В технической документации он обозначен буквой Е, что расшифровывается, как Эдисон (фамилия создателя устройства). Источники света с таким типом держателя рассчитаны на переменный ток 220 В. Это наиболее простой способ соединения лампочек. Раньше цоколи Е использовались для ламп накалывания, сейчас все чаще проводят переоборудование электрической цепи с применением диодных лампочек.

Распространенные типы цоколей светодиодных (LED) ламп с маркировкой Е:

  • Е14 – подходит для маленьких лампочек, которые называют «миньоны». Их используют в маломощных (до 3 Bт) светильниках, компактных люстр, бра, которые обычно размещены на кухне, туалете, ванной, коридоре. Форма источников света отличается: свеча, шар или гриб;
  • Е27 – этот держатель используется для наиболее привычных всем лампочек. Их устанавливают в подвесные, накладные люстры, различные светильники и т. д. Оптимальная мощность осветительных элементов – от 4 Bт. Они подходят не только для обычной, но и галогенной, энергосберегающей, диодной лампы;

Внимание! Типы цоколя LED-ламп Е14 и Е27 не рассчитаны на работу в схемах, где используются диммеры (светорегулятор).

  • Е40 – это устройство для мощных источников света, которые применяют для освещения улиц или производственных помещений. Это лампы больших размеров с дополнительной линзой и большим количеством светодиодных кристаллов, что позволяет увеличить угол падения света. Установка таких приборов уместна на улицах. Также лампу с цоколем Е40 применяют для подсветки влажного и пыльного помещения.

Универсальный винтовой цоколь подходит для ламп разного вида: обычные, галогенные, люминесцентные, светодиодные (LED).

Существует еще несколько видов разъемных соединений резьбового типа, которые используются реже:

  1. Е5 – это самый миниатюрный держатель лампы.
  2. Е10 – маленький цоколь, рассчитанный на низкое напряжение (до 6.3 B).
  3. Е12 немного больше предыдущего типа устройства.
  4. Е17 – малое разъемное соединение.
  5. Е26 – держатель среднего размера.

Цоколи Е17 и Е26 рассчитаны на сеть 110 В.

Перед тем, как сделать выбор, обязательно посмотрите на патрон светильника и изучите технические характеристики.

Виды цоколей штырькового типа и характеристики

Вторые по популярности штыревые цоколи, которые обозначают буквой G. Контакты этих устройств внешне напоминают вилку. Такие разъемные соединения предназначены для электрических светильников с галогенной, люминесцентной, LED-лампой.

Основные типы штырьковых цоколей:

  1. GU3 – чаще применяется для галогенных и светодиодных устройств. Обычно используется во встраиваемых системах освещения. ЛЕД-лампы с таким держателем работают при напряжении 220 В или 12 В.
  2. GU10 – это разъемное соединение, на контактах которого есть утолщения, которые позволяют устройству поворачиваться в патроне. Светильники с поворотным цоколем используются при повышенной вибрации, из-за которой лампочка может выпасть. Работает устройство от сети переменного тока (220 B).
  3. G4 – этот держатель меньше вышеописанных, он предназначен для миниатюрных декоративных лампочек, которые устанавливают в точечные светильники или диодные ленты. Работают они преимущественно при напряжении 12 – 24 B.
  4. G35 – это вид держателя является аналогом устройства G5.3, только расстояние между штырьками больше. Оптимальное напряжение – 220 B.
  5. G9 – разъемное соединение, контактная часть которого выглядят, как 2 проволочные петельки. Подходит для маломощных лампочек (2 Вт). Светодиодные лампы для дома с цоколем G9 устанавливают в декоративной подсветке, эксклюзивных люстрах, ночниках и т. д.
  6. G13 – держатель для ламп-трубок, мощность которых составляет 10 – 24 Вт. Такие держатели чаще всего вставляют в потолочный осветительный прибор Армстронг. Также лампочки с устройством типа G13 используют для подсветки промышленных помещений, складов, витрин и т. д.
  7. G23 – лампы с такими разъемными соединениями обычно устанавливают в различные светильники.
  8. GX53 не просто вставляют в патрон, но и прокручивают. Светодиодные лампы с таким цоколем применяют для создания подсветки в гипсокартонных потолках, натяжном полотне. Также они подходят для небольших офисов и квартир.
  9. GX70 является полным аналогом предыдущего устройства. Единственное отличие – большее расстояние между контактами.
  10. G53 используется для зонирования помещения, расстановки акцентов. Обычно такие устройства используют для карданных светильников, которые излучают направленный поток света.

Благодаря миниатюрным размерам LED-кристаллов можно создавать осветительные устройства разной конструкции, подстраивая их по любые виды цоколей.

Другие виды контактов светодиодных ламп

Кроме вышеописанных типов разъемных соединений, существуют другие виды держателей, которые не так популярны, но применяются для LED-ламп.

Характеристика редких типов цоколей:

  1. С утопленным контактом (R). Часто используется для высокомощных приборов, например, уличных прожекторов. Если возле буквы R есть цифра, то она обозначает длину лампочки в мм.
  2. Штифтовой держатель B (байонет) – это усовершенствованный винтовой держатель, контакты которого расположены асимметрично. Это необходимо, чтобы лампа была надежно зафиксирована. Применяется в автомобилях, железнодорожном или морском транспорте.
  3. Софитный держатель имеет маркировку – S. Его контакты размещены по сторонам (на фото). Лед-лампы с таким держателем применяют в автомобилях.
  4. Фокусирующий – Р. Держатель фокусирующего типа применяют в специализированной технике, которая излучает направленный поток света, например, прожекторы, фонари. В этом разъемном соединении есть сборная линза, направляющая свет.
  5. Телефонный – Т. Лампочки с такими держателями устанавливают в пульты, мнемосхемы, щитки автоматики и т. д.

Кроме того, существуют держатели с кабельным соединением (К) и устройства для ксеноновых источников света (Н). Разъемные соединения типа W имеют стеклянный корпус, через которые выходят токовые выводы.

Как расшифровать маркировку

Установленная классификация цоколей по типам часто вызывает путаницу. Чтобы разобраться с маркировкой, нужно понять, что аббревиатура состоит из одного или нескольких символов и цифры.

Обозначение первой буквы – это тип цоколя:

  1. Е – резьбовой.
  2. G – штырьковой.
  3. R – с утопленным контактом.
  4. Р – фокусирующий.
  5. B – штифтовой.
  6. S – софитный.
  7. Т – телефонный.
  8. К – кабельный.
  9. W – со стеклянным цоколем (безцокольный).

В маркировке присутствует цифра – это диаметр держателя или расстояние межу штырьками (мм). Например, для винтовых устройств это показатель может равняться 14, 27, 40 мм, а для штырьковых – 5, 9, 10, 13 и т. д.

Важно! Если на штырьковом цоколе количество контактов большое, то измеряется их окружность (мм).

С помощью маленьких букв обозначается количество контактов или пластинок:

  • s – 1 контакт;
  • d – 2;
  • t – 3;
  • q – 4;
  • p – 5.

В конце маркировки могут быть дополнительные данные:

  1. U – обозначение энергосберегающих ламп.
  2. V – устройства имеют конец в форме конуса.
  3. A – автомобильные лампочки.

В маркировке штырьковых цоколей могут применяться буквы U, X, Y, Z. Таким способом определяется модификация держателей. Использовать устройство с маркировкой U вместо цоколя с обозначением X не получиться, так как они отличаются.

Например, маркировка E14U значит, что перед вами винтовой держатель с диаметром 14 мм для энергосберегающей лампы. Надпись BА9 означает, что разъемное соединение штифтового типа с круглыми боковыми контактами, а его диаметр 9 мм.

Как правильно подобрать нужный цоколь к патрону

Чтобы не ошибиться в выборе, нужно учитывать параметры осветительного устройства, под который вы выбираете цоколь.

Выбирая разъемное соединение, учитывайте следующие нюансы:

  1. Параметры сети для разных видов цоколей отличаются. Некоторые устройства работают при напряжении 12 – 24 ВB, а другие – 220 B.
  2. Определитесь с выбором источника света: галогенные, люминесцентные или светодиодные (LED) лампы. Последний вариант считается самым лучшим.
  3. Для LED-ламп с выключателями или диммерами нельзя использовать лампочки с цоколями Е14 или Е27.
  4. Ассортимент штырьковых ламп большой, поэтому легко запутаться. Чтобы этого не случилось, не выбрасывайте перегоревший элемент.

Светодиодные лампы подходят практически под все типы цоколей. Однако при выборе устройства, учитывайте номинальную мощность осветительного устройства.

Основные выводы

Видов цоколей для светодиодных (LED) ламп достаточно много, но наиболее популярными считаются устройства типа Е и G.

При выборе держателя учитывайте, что не все лампочки работают при одинаковом напряжении.

Одни источники света функционируют от сети 12 – 24 B, а другие – при 220 B.

Практический каждый цоколь имеет свое назначение, что повышает его эффективность.

Перед покупкой цоколя определитесь, где светильник будет использоваться, при каких условиях.

Кроме того, подберите лампу с подходящим напряжением, измерьте окружность патрона или изучите техническую документацию к светильнику и узнайте какое электрическое напряжение у вас дома.

Предыдущая

Цоколи и патроныЛампочки с цоколем E10

Следующая

Цоколи и патроныКак выбрать лампу с цоколем типа G13

Как правильно выбрать светодиодную лампу?

В данной статье мы внимательно разберём технические и конструктивные особенности LED ламп.

Цоколь светодиодной лампы

Первое, на что следует обратить внимание при выборе светодиодной лампы, – это её цоколь. Наиболее распространённые цоколи светодиодных ламп: Е14 и Е27. Для светодиодных ламп направленного света – GU5.3 и GU10. Лампы с такими цоколями используются в большинстве бытовых и декоративных светильников.

В линейке светодиодных ламп ASD представлены модели LED-ламп со всеми наиболее распространёнными типами цоколей.

Цоколь E14

«миньон»

Цоколь E27

«стандарт»

 Цоколь GU5.3 Цоколь GU10

Колба светодиодной лампы

Стандартная колба светодиодной лампы, повторяющая форму обычной лампы накаливания – А60. Обычно лампы такой формы выпускаются с цоколем Е27. Примером такой светодиодной лампы может служить лампа серии LED-A60-econom марки ASD.

Другие широко распространённые варианты колбы светодиодных ламп – уменьшенные: P45 «шар» и C37 «свеча». Светодиодные лампы с такими колбами более компактны и могут использоваться в декоративных светильниках, люстрах, бра. Чаще всего, они выпускаются с цоколем Е14. Такие лампы также имеются в ассортименте светодиодных ламп марки ASD. Это серии LED-P45 и LED-C37.

Для светодиодных ламп направленного света характерна форма колбы MR-16 / JCDR. Серии ламп LED-JCDR и LED-JCDRC выпускаются именно с такой колбой.

Светодиодные лампы, заменяющие рефлекторные лампы (часто используются в софитах и даунлайтах), производятся с колбами R50 и R63. Могут иметь цоколь Е14 или Е27. Примером таких ламп могут служить светодиодные лампы LED-R50-econom и LED-R60-econom марки ASD

Мощность светодиодных ламп

Теперь, когда мы определились с цоколем и габаритами светодиодной лампы, рассмотрим ключевой технический параметр - мощность. Мощность светодиодной лампы можно сопоставить с мощностью других типов ламп, используя следующие простые формулы:

1) Мощность светодиодной лампы, умноженная в 7-8 раз, эквивалентна мощности лампы накаливания

2) Мощность светодиодной лампы, умноженная в 2 раза, эквивалентна мощности энергосберегающей лампы.

Ниже в таблице приведены данные соответствия мощностей различных ламп:

LED лампы, Вт

Лампы накаливания, Вт

Энергосберегащие лампы (ESL), Вт

3-6

20-45

6-12

6-8

45-75

12-16

9-12

75-100

18-24

13-17

100-135

26-30


Световой поток светодиодной лампы

Второй важный параметр светодиодной лампы, на который необходимо обратить внимание, – показатель светового потока. Лампа LED со световым потоком в 600 Люмен, заменяет лампу накаливания мощностью 55-60 Вт.

Можно подсчитать эффективность светодиодной лампы, зная показатели светового потока и мощность лампы. Например, разделим 200 Лм на энергопотребление лампы (5Вт). Получаем значение эффективности лампы: 40Лм/Вт. Наиболее экономичным считается прибор с показателем эффективности не менее 90-100Лм/Вт. Для сравнения, лампа накаливания имеет светоотдачу 10Лм/Вт.

Световая температура светодиодной лампы

Следующий параметр - цветовая температура (ед. изм. – Кельвины). Цветовая температура в 6000 Кельвинов эквивалентна оттенку дневного солнечного света. Лампы с таким показателем чаще всего используют в промышленных помещениях и на улице.

Обычная лампа накаливания имеет цветовую температуру в районе 2600К (свет заходящего солнца). Но многие люди находят такой свет неприятным. Для использования в офисном или домашнем помещении, наиболее комфортными для зрения человека будут лампы тёпло-белого цвета (2600-3200К). Большинство моделей светодиодных ламп марки ASD выпускаются именно в этом диапазоне цветовых температур.

Ниже приведена таблица соответствия значений цветовой температуры человеческому восприятию:

2700 Теплый мягкий белый Свет обычных лампочек накаливания
3000 Теплый белый Свет галогеновых ламп. Несколько белее света обычных ламп накаливания
3500 Белый Свет флюоресцентных трубок
4000 Холодный белый "Хайтэк"
5000 - 6500 Дневной свет Флюоресцентные лампы идентичные естественному дневному свету
6500 - 7000 Холодный дневной свет Профессиональные лампы дневного света

Пульсация светодиодных ламп

Качественная светодиодная лампа не должна пульсировать. Пульсация лампы не заметна простым глазом, но сильно влияет на самочувствие человека. От покупки лампы с частой пульсацией лучше всего отказаться.



Продукция:

Типы, виды цоколей светодиодных ламп

Тот, кто еще не обзавелся таким вот новшеством как LED лампа, еще не знает, от чего отказался. Благодаря данной новинке, которая за столь короткий период вытеснила привычные приборы накаливания с рынка осветительной техники, перед пользователем теперь открываются широкие возможности. Преображать интерьер, играя светом? Забыть о частой смене ламп? Сэкономить на счетах по электричеству? Это главное, что вы получаете, приобретая светодиодные светильники.

Но чтобы обеспечить длительную работу лампы, важно верно ее выбрать с учетом условий эксплуатации. И основное, на что здесь стоит обратить внимание – это подходящий для осветительного устройства цоколь – та часть лампы, которая гарантирует прямой контакт с сетью питания. Так как в современных светильниках применяют достаточно большое количество данных элементов, стоит разобраться, какие же виды цоколей светодиодных ламп бывают.

Обратите внимание на пометку на своем осветительном устройстве. Там есть значения – буква и цифра, согласно которым и нужно искать соответствующее приспособление для замены. Буква указывает на тип цоколя светодиодной лампы:

  • «E», винтовой (так называемый цоколь Эдисона), соответствующая цифра рядом показывает значение диаметра вкручиваемого элемента;
  • «G», штырьковый, значения на котором указывают на расстояния между контактными штырьками.
  • «P» свидетельствует о наличии фокусирующего цоколя;
  • «S», софитный;
  • «R», с утопленным контактом;
  • «B», цоколь-байонет, штифтовой вкручиваемый элемент.


Та циферка, которую вы можете увидеть на сменном осветительном приспособлении – это диаметр специального соединительного элемента или же значение, показывающее на расстояние между штырьками.

Еще есть одно отличие – по строчным буквам, которые свидетельствуют о наличии гибких соединительных частей, штырьков в приборе, особых контактных пластин (s – 1, d – 2, q – 4, t – 3, p – 5).

Давайте рассмотрим поподробнее наиболее распространенные виды цоколей светодиодных ламп. Ничего сложного, а после прочтения статьи вы смело сможете покупать любые осветительные приборы.

Резьбовой – наиболее распространенный тип цоколя светодиодных ламп

Как уже мы разобрались выше, винтовое устройство отличаем по букве «E», питается оно в основном от сети переменного тока 220V. Наиболее популярными моделями становятся, имеющие крупный шаг резьбы (значения наружного диаметра 14, 27, 40мм):

«Лампы Ильича» – приборы с цоколем E27. Зачастую их используют в люстрах, потолочных и светильниках, настольных лампах и пр. При этом устройства рассчитаны не только на лампы накаливания, но и на энергосберегающие LED светильники.

Модели E14 – аналог первого варианта, только с меньшим диаметром контактного элемента. Так называемые «миньоны» для бра и классических мини светильников найдутся в каждом доме, зачастую приборы с таким типом цоколя светодиодных ламп устанавливают на кухнях, в ванных комнатах, прихожих, туалете и пр. Еще есть приспособления, напоминающие по своей форме свечу, гриб или шарик, и имеют соответствующие названия.


Устройства с цоколем E40 более мощные и в основном используются для уличного либо же промышленного освещения. Это отличный вариант для складского или производственного освещения. Диаметр цоколя соответствует маркировке и составляет 40 мм. Второе название такого цоколя «Голиаф».


Существуют также варианты с вкручиваемым элементом E5,E10, E12, E26, E17, которые пользуются немного меньшим спросом, чем представленные выше.

Штырьковые виды цоколей светодиодных ламп – широкие возможности применения

Приборы, отличающиеся контактными приспособлениями со штырьками, обозначаются символом «G». Цифры же, которые указываются рядом, показывают расстояние между центральными частями штырьков. В случае, когда их много, цифра, имеющаяся на устройстве, показывает диаметр окружности, где располагаются штырьки. Существуют также модификации и среди штырьковых приборов: U, Y, Z, X. К примеру, G53, GX 53 схожи по имеющемуся расстоянию между штырьками, но есть и отличие – способ подключения (требуются разные разъемы).

Распространенные виды цоколей светодиодных ламп:

Для типоразмера MR16 подходит контактный элемент GU5.3, он похож на тот, который есть у галогенных ламп. Очень часто приборы с таким видом цоколей светодиодных ламп для точечных светильниковиспользуют для организации декоративной, витринной подсветки, для освещения ниш и в прочих бытовых целях. Питаются приборы от напряжения или 12V,220V.

Лампы с поворотно-штырьковым цоколем GU10 также относятся к типоразмеру MR16. Работают по принципу вкручивания и поворота до упора в специальном замке. Это отличный вариант для условий, когда обычная лампа может внезапно прекратить работу (выкрутиться, повредиться из-за вибраций и воздействия других внешних факторов). Питание приборов происходит от сети 220V. Встретить такие лампы можно в кухонных вытяжках, встроенных светильниках специально для подсветки.

Для миниатюрных ламп MR11 нужно приобрести вкручиваемый элемент типа G4. Приборы используются для декоративного оформления – излучают яркий точечный свет. Зачастую это модели, работающие от напряжения12/24В, хотя порой встречаются и функционирующие от сети переменного тока 220В.

В цоколе G6.35 расстояние между штырьками равно 6,35 мм, он схож с предыдущими видами, работает от сети 220V.
Прибор с штырьковым цоколем G9 выглядит как две вытянутых петли из проволоки (расстояние между штырями 9мм). Применим такой вкручиваемый элемент в LED устройствах декоративного, акцентного освещения, а сегодня довольно часто можно встретить и в люстрах.

Цоколь с расстоянием между штырьками 13 мм (тип G13) необходим для установки в осветительные приборы типа ЛПО, Армстронг, ЛСП, ЛВО и пр. К сведенью, светодиодные лампы Т8 и трубчатые люминесцентные устройства аналоги и имеют одинаковый установочный контактный элемент G13.

Устройства с цокольными гнездами G23 отличаются наличием особых элементов для установки в привычные светильники. Лампы для ванн, душевых, настольных ламп – вот, где можно встретить подобные приборы.

Цоколь GX53 популярен для применения на натяжных, подвесных потолках как в жилых, так и офисных зданиях. Такие виды цоколей светодиодных ламп для точечных светильников –достаточно приемлемая вещь. По способу установки данные лампы схожи с GU10. Между центрами штырьков выдерживается расстояние 53мм, устройства работают от сети переменного тока 220V и для исправного, бесперебойного функционирования не нужны трансформаторы.
GX70 аналогичен предыдущему типу, только при этом расстояние между штырями равняется 70 мм.
Когда необходимо создать качественное направленное освещение, отлично подойдет лампа с цоколем G53. Используют ЛЕД приборы в ресторанах, для создания особого акцентного освещения в выставочных, торговых залах, галереях, эксклюзивных бутиках, помещениях с высокими потолками. Наиболее часто светильники с таким цокольным гнездом используются в лампах типа «кардан».
Самые миниатюрные лампочки с цоколем G4 часто используются для декоративных целей. Второе название таких ламп – капсульные. Они имеют малый нагрев, при этом большой срок эксплуатации. Освещение мебели, ступеней, различных элементов интерьера – все это возможно благодаря таким компактным устройствам.

Когда целью является покупка энергосберегающего, экологически безопасного, надежного осветительного прибора, однозначно стоит остановить свой выбор на светодиодных лампах. Виды цоколей светодиодных ламп на фотоотличимы, но при малейших затруднениях в процессе выбора настоятельно рекомендуем обратиться за помощью к специалистам интернет-магазина 5 WATT. Здесь вы не только найдете подходящее устройство, но и услышите полезные рекомендации по монтажу и дальнейшей эксплуатации приборов. Здесь вы найдете:

  • светодиодные лампы с цоколем E27, Е14, Е40,G4,G9,GU5.3, Т8;
  • архитектурные, матричные, подводные, грунтовые прожекторы;
  • светодиодные ленты, модули, линейки на 12V, 24V, 220V;
  • диммеры, контроллеры, RGB усилители;
  • драйверы и источники питания;
  • профили и все необходимые для монтажа аксессуары;
  • акционные наборы ламп.


Ассортимент магазина 5 WATT постоянно обновляется. Менеджеры подберут такой тип устройства, которые поможет по-максимуму экономить ваши деньги за счет низкого энергопотребления.

Цоколи светодиодных ламп

В нашей стране уже длительное время остро стоит вопрос об экономии электроэнергии, которая довольно дорого расценивается. Одним из действенных способов уменьшения затрат на электроэнергию считается использование светодиодных ламп освещения. Если сравнивать их с лампами накаливания можно отметить массу преимуществ. Изначально это высокая экономичность. Светодиодные лампы потребляют в несколько раз меньше электричества, чем обычные лампы накаливания. Энергосберегающие лампы дороже стоят, при этом способны работать в течение 10-15 лет. Для дома можно подобрать более теплые оттенки света, а для работы подойдут лампы холодного дневного света. Они выпускаются разных размеров, форм и практически со всеми типами цоколей.

Энергосберегающие Led лампы так же могут использоваться для уличного освещения либо в качестве декоративной подсветки. Цоколи светодиодных ламп имеют разную маркировку. Чтоб безошибочно определить необходимый тип цоколя рассмотрим самые популярные из них.

Лампы с цоколем Е40

Уличное освещение предполагает не только подсветку зданий или памятников. Первым делом это освещение магистралей, туннелей, пешеходных улиц и т.д.

Цоколи для таких ламп должны иметь большой диаметр. Для уличного освещения производятся светодиодные лампы с маркировкой цоколя Е40.

Лампа имеет большие габариты (100х275мм) с множеством встроенных светодиодов. Благодаря наличию стандартного цоколя Е40, новые светодиодные лампы могут устанавливаться в обычные городские светильники и фонари.

Еще одним преимуществом лампы с цоколем Е40 можно отметить наличие встроенной линзы, которая увеличивает угол освещения до 140 градусов.

Буква «Е» обозначает, что цоколь имеет вид резьбы.

Лампы с цоколем Е27

Данный тип цоколя является самым распространенным. Он используется практически во всех домах и производственных помещениях.

Лампы с цоколем Е27 могут устанавливаться в патроны, где раньше стояли обычные лампы накаливания.

Поглощаемая мощность светодиодных ламп Е27, в зависимости от модели, не превышает 4-7Вт.

Рабочее напряжение колеблется в пределах 90 - 240В.

Благодаря устойчивости к перепадам температур (от -50 до+50 град.С.), эта лампа может устанавливаться как на улице, так и в помещении.

Срок службы составляет 50 000 час. Такие энергосберегающие лампы производят компании ASD, ECOLA и другие.

Лампы с цоколем Е14

Помимо цоколя Е27, широко распространена лампа с цоколем Е14.

Она устанавливается обычно в декоративные светильники, точечные и имеет вид «свечи» либо «свечи на ветру».

Лампа Е14 характеризуются небольшой мощностью в 3 Вт, при этом способна заменить лампу накаливания с мощностью в 30 Вт.

Цоколь так же имеет второе название – «миньон».

Срок службы, как и у предыдущей модели, составляет 50 тыс. часов, что можно сравнить с 10 – 15 годами.

Лампы с цоколем G9

Штырьковые цоколи (в виде вилки) обозначаются буквой «G».

Цифра, стоящая за буквой указывает расстояние в (мм) между этими штырями.

Лампы с цоколем G9 это небольшие изделия, предназначенные только для бытового использования в качестве подсветки.

Устанавливаются они обычно на натяжные потолки и в декоративные светильники. Имеют мощность в 2 Вт.



Лампы с цоколем G13

Этот тип светодиодных ламп выпускается в виде трубок.

Они предназначены для замены люминесцентных недолговечных ламп с цоколем G13.

Выпускаются лампы с мощностью от 10 до 24 Вт.

Используются в промышленных либо офисных помещениях, где необходим качественный дневной свет.

Светодиодные лампы с мощностью 10 и 12 Вт имеют длину 600 см., 20 Вт – 1200см, а 24 Вт -1500см.

Лампы с цоколем G4

Данный тип светодиодных ламп характеризуется небольшими размерами (3см в длину и 3см в диаметре).

Основным отличием такой лампочки от предыдущих, считается ее работа от специального блока питания в 12V.

Штырьки цоколя G4 значительно тоньше и длиннее чем у лампы G9.

Расстояние между ними составляет 4 мм.

Используются такие лампы чаще всего для освещения катеров либо яхт. Они вставляются в специальные светильники-рефлекторы.

Все цоколи светодиодных ламп имеют различные характеристики. Выбирать их необходимо учитывая тип патрона в светильнике, а так же необходимую мощность светового потока.

Видео о цоколях и форме светодиодныех ламп Philips

Классическая светодиодная основа 3D с 10 светодиодами RGB 7 ламп TDL-C

Основание светодиодной лампы TDL-C - это хорошо сделанная светодиодная основа для изготовления светодиодных ламп 3D, светодиодных вывесок. Это та же светодиодная база, что и у TDL-PRO.

Лампа с оптической иллюзией 3D меняет настроение, выбирая один из 7 различных цветовых режимов, просто нажимая кнопку управления на основании. Оптическая 3D лампа преобразит ваш офис, спальню или гостиную с помощью этой ультрасовременной и потрясающей 3D световой скульптуры. 3D Illusion Light питается от 10 сверхъярких светодиодных ламп с длительным сроком службы, которые никогда не нагреваются и потребляют очень мало энергии.

Это идеальный ночник для детей, действительно творческий и увлекательный подарок для детей, влюбленных и друзей. Ваш комплект светодиодных светильников 3D Optical Illusion включает прочную 3D акриловую пластину, сделанную лазером, и сверхъяркую, энергоэффективную светодиодную основу. и кабель питания micro USB.

Характеристики:

Батарея 3 * AA или 5 В постоянного тока с питанием от USB

Дисплей 7 определенных огней

Режим постепенного изменения

Одна база поддерживает несколько световых панелей

Быстрые и качественные индивидуальные услуги

Идеально подходит для гостиной, спальни, баров, магазина, кафе, гостиницы и т. Д.

Индивидуальное обслуживание:

Пользовательский логотип на базе: Да

Упаковка:

1 шт. Светодиодная база

1 шт. USB-кабель для зарядки (USB-зарядное устройство не входит в комплект)

(упаковка в мешках из пенопласта белого цвета)

Наши преимущества:

Низкое MOQ от 1 шт.

Конкурентоспособные цены и низкая стоимость доставки

Короткие сроки и быстрая доставка

Высокое качество, сертификация CE RoHS и гарантия 1 год

Часто задаваемые вопросы:

1.Совместима ли база со всеми нашими оптическими световыми панелями?

- Подходит для акриловых световых панелей размером 3 ~ 4 мм, а ширина дна короче 6,8 см.

2. Какой источник питания? Есть ли встроенный аккумулятор?

- Питается от 3 батареек AA или от USB-зарядки. Встроенного аккумулятора нет.

3. Могу ли я заказать отдельно основание и оптическую световую панель?

- Да. Чтобы узнать об отдельных ценах, отправьте электронное письмо в наш отдел продаж.

4.Почему ваши цены немного выше, чем у других поставщиков?

- Мы заботимся о качестве продукта и удобстве использования. Мы используем новый хороший материал АБС, 10 светодиодных панелей SMD, резиновые коврики и предлагаем 1 год гарантии и т. Д.

В то время как другие конкуренты используют б / у хрупкий материал АБС, 8 светодиодных панелей, поролоновые коврики, и они не предлагают 1 год гарантии.

Как использовать?

1. Вставьте акриловую панель в основание;

2. Подключите к USB-кабелю и зарядному устройству USB;

3.Нажмите кнопку, чтобы выбрать цвет.

4. Вытяните защитный коврик аккумулятора. Нажимайте кнопки для управления цоколем светодиодной лампы 3D.

Сенсорная кнопка: нажмите один раз, загорится один цвет, нажмите еще раз, он перейдет в следующий цвет.

Режим автоматической смены цвета: нажмите сенсорную кнопку до последнего цвета, затем нажмите ее еще раз, работает режим автоматической смены цвета.




При заполнении формы запроса укажите номера моделей, приблизительное количество заказа и страну доставки.

3d led lamp base - купить 3d led lamp base с бесплатной доставкой на AliExpress

Отличные новости !!! Вы попали в нужное место для цоколя светодиодной лампы 3D. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта верхняя светодиодная лампа с 3D-цоколем в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели свою светодиодную 3d-лампу на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в цоколе светодиодной лампы 3D и думаете о выборе аналогичного товара, AliExpress - отличное место, чтобы сравнить цены и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести 3d led lamp base по самой выгодной цене в Интернете.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Направляющая для основания светодиодной лампы

Светодиодные лампы - один из наиболее энергоэффективных вариантов освещения, который имеет много преимуществ по сравнению с другими осветительными приборами, быстро стал очень популярным, когда они были впервые представлены публике, и теперь широко используются всеми. Однако, поскольку они различаются по форме, основанию и назначению, существует множество светодиодных ламп на выбор, что хорошо, но также разочаровывает.

Тогда, как часть лампочки, которая соединяется с фитингом и удерживает ее на месте, базовый тип - это одна из вещей, которые вам необходимо учитывать при покупке любой новой светодиодной лампы. Или лампочка не будет работать, если вы выберете неправильный базовый тип для приложения. Но чем отличаются цоколи и светодиодных лампочек? Сложив все эти таблицы ниже, а затем опишите каждый тип цоколя лампы, вот руководство по цоколю светодиодной лампы, которое поможет вам найти правильную лампу.

Освещение Совет : в некоторых старых каталогах лампочек основания называются «цоколями».

ОПИСАНИЕ ТИПОВ ОСНОВАНИЙ СВЕТОДИОДНЫХ ЛАМПОЧКИ:
Винтовые основания Эдисона
Поворотные и фиксирующие основания
Байонетные основания
Байонетные основания

Типы цоколей светодиодных ламп обычно измеряются по типу и диаметру в миллиметрах, и среди них наиболее распространенные цоколи, с которыми все знакомы, начинаются с буквы E, обозначающей цоколи типа «Эдисон». Число после E обозначает диаметр основания в миллиметрах.

Когда дело доходит до светодиодных лампочек, есть из чего выбрать. Вот несколько примеров цоколей Эдисона и их наиболее известных названий, от обычной лампы e12 до лампы e26 , просто щелкните или коснитесь изображения элемента, чтобы просмотреть соответствующие лампы из нашего каталога.

Светодиодная лампа E12 - Лампа канделябра Имея диаметр 12 мм, эти типы лампочек считаются меньшими по размеру.Обычно они используются для ночных лампочек, но их также можно найти в некоторых декоративных лампах, используемых в люстрах.

Светодиодная лампа E26 - Средняя лампа Цоколь E26 - это наиболее распространенный цоколь для ламп, который можно купить и который используется в светодиодных лампах. Большинство ламп e26 , которые вы покупаете в магазинах или в Интернете, будут иметь такую ​​основу, например, лампочка для изменения цвета , от заката до рассвета и желтые светодиодные лампы и т. Д..

Другие базы Эдисона и их наиболее известные названия: E39 - Могул
E17 - средний
E11 - Мини-канделябр
E10 - Миниатюрный / миниатюрный винт
E5 - Midget

ПРИМЕЧАНИЕ: Большинство базовых ламп Edison имеют единственный контакт в центре цоколя. Некоторые специальные базы имеют двойной контакт, и их база добавляет в конце букву «d», например E26d.

Система поворотных и замковых розеток и оснований, таких как gu24, gu10 или mr16 / gu5.3, предназначена для замены розетки и основания Edison в энергоэффективных осветительных приборах в соответствии с новейшими требованиями ENERGY STAR.Например, приспособление, в котором используется лампа gu24 , спроектировано таким образом, чтобы избежать обратной совместимости с лампами с винтовым цоколем, что гарантирует более высокую энергоэффективность.

Кроме того, одними из самых популярных поворотных оснований являются GU5.3 и GU10, которые используются в светодиодных лампах MR16 . Цоколь GU5.3 просто вставляется в розетку, в то время как лампы G, U10, , , а также светодиодные лампы с цоколем GU24, скручиваются и фиксируются на месте.

Светодиодные лампы с байонетным цоколем имеют выемки на боковой стороне цоколя, которые используются для фиксации лампы на месте.Как правило, существует два разных типа ламп с байонетным цоколем: с одинарным контактом (SC) или с двойным контактом (DC), например, b22 и b15, которые обозначают, есть ли на конце лампы одна или две точки контакта для электрического соединения.

Двухштырьковые основания обозначены буквой «G», за которой следует число, указывающее ширину промежутка между штырями. А двухконтактные светодиоды имеют небольшие пластиковые основания с двумя или четырьмя контактами и предназначены для использования с отдельными балластами, установленными в светильниках, например, светодиодной лампой g9 .Бывают также случаи, когда после числа идут буквы, указывающие, сколько контактов у лампочки. «S» означает одинарный штырь, «D» означает двойной штырь, «T» - тройной, а «Q» - четверной.

Теперь вы, возможно, знаете, что все основания ламп определяются кодом чисел, который включает в себя как буквы, так и цифры. Они предназначены не для показа, они что-то значат и играют важную роль в выборе правильной светодиодной лампы. Итак, чтобы попытаться упростить загадку с лампочками, мы разместили этот пост здесь, чтобы собрать серию пользовательских диаграмм лампочек, которые иллюстрируют базовые типы.Поделитесь им с другом, если сочтете это полезным.

Светодиодные лампы E39 и цоколи Mogul LEDLightExpert.com

E39 LED Light Bulb Experts


E39 известна как большая база или база магната. Обычно это то, что используется для более старых галогенидов металлов и натрия высокого давления от 100 Вт и выше. E - это винтовая основа Эдисона, а 39 - 39 мм в поперечнике. Больше стандартного E26 или на 26 мм в поперечнике. У нас есть обширная коллекция светодиодных ламп с цоколем E39.

Правильный выбор Светодиодные лампы высокой яркости E39

В поисках заменяющая лампочка для цоколя E39 (широко известная как цоколь магната) может быть немного сложно, как это есть. Теперь, когда Светодиодные лампы E39 стали настолько доступными, что решение требует большего сложно.

Хорошая новость заключается в том, что модернизация светодиодов E39 стала проще, чем когда-либо. Нет причин возвращаться к металлу Галогенидные или натриевые лампы. Большой выбор ламп по ценам, которые окупить себя всего за несколько лет, что делает выбор в пользу светодиодов.

Они не будет выглядеть как обычные лампочки

Инженеры прошли долгий путь, чтобы светодиоды выглядели как обычные лампы накаливания, хотя на самом деле повредит производительность. Сегодняшний высокий лампы яркости (характеризуемые как 40-150 Вт, или 4000-18,8000 люмен) будут выглядят довольно странно. Их прозвали «LED». Corn Lights, потому что они похожи на кукурузу в початках. На самом деле они состоят из сотен Светодиодные чипы тщательно собраны, чтобы направлять свет во всех направлениях.С водителем клиента посередине и внешнее покрытие, чтобы сделать их водонепроницаемыми, они довольно впечатляющие чудеса инженерное дело.

люмен, не ватт

ср все еще привыкли думать о лампах в ваттах, а не в люменах, это необходимо изменять. Мощность не является индикатором света мощность, но оценка количества энергии, потребляемой лампой. Просвет (лм) - это истинный показатель светоотдачи лампочки, это число, которое вы Надо искать при поиске светодиодных лампочек. Несмотря на то, что ватт - ужасное число, вы все равно видите «эквивалент 100 ватт». на коробках. Вам нужно посмотреть вниз и увидеть что на самом деле дает вам 1000 люмен.

Сбор правильный цвет света 2700K-6500K CCT

светодиод огни могут быть выполнены в любом светлом цвете, от фиолетового до красного, в диапазоне белых и желтые. Тем не менее, для дома вам, как правило, нужно что-то более мягкое. и легче для глаз. Свет измеряется в Кельвинах: чем выше число, тем больше дневной свет, но выше не лучше.2700K-3000K считается теплым белым и наиболее часто используется в помещениях. использовать. 4000К становится белее и мощнее хорошо впишется в большую кухню или комнату, где нужно больше света. Этот цвет также выбирают большинство внутренние коммерческие приложения. 5000 К становится очень белым светом и подходит для гаражей, рабочих мест и большинства наружные коммерческие применения. 6000 К начинает добавлять синий намек, и мы обычно не рекомендуем их ни в каких обычных приспособление. Это останется для машины акцентные светильники и другое специальное освещение.

Нет каждая лампочка подключается и работает - и это нормально

Мост Светодиодные лампы высокой яркости требуют замены балласта и проверки что подходит (кукурузные луковицы намного больше). Замена балласта превращает очень простую работу в нечто, может занять некоторое время. Проверьте, если вы иметь легкий доступ к балласту и проводке перед покупкой. Это обычно говорит вам, насколько это легко является. Легкий доступ обеспечивает более быструю замену из.Также сделайте измерения на луковицы. Светодиодные кукурузные лампы мощностью 150 Вт можно до 12 дюймов в длину. Убедитесь, что ваш У приспособления есть место, чтобы вставить его и вкрутить.

ср с гордостью называем себя экспертом по светодиодному освещению, поэтому, пожалуйста, свяжитесь с нами по любым вопросам. дополнительные вопросы или помощь в решении.

2 Вт 120 В 24 светодиода 2-контактная базовая светодиодная лампа


Эта 2-ваттная светодиодная лампа PL предназначена для установки в компактную люминесцентную розетку G23. Это отличное средство экономии энергии, которое снизит ваше потребление с 5, 7 или 9 Вт до 2 Вт.Эта светодиодная лампа имеет светодиоды только с одной стороны, поэтому ее лучше всего использовать там, где требуется односторонний направленный свет. Например, в таких приложениях, как бра или горизонтально установленные лампы в встраиваемых банках. Оригинальный люминесцентный балласт должен быть отключен, а затем эта лампа подключается прямо к нему. Люмены немного ниже, чем эквивалентные 5, 7 или 9 Вт CFL, поэтому вы можете попробовать один или два, прежде чем принимать решение об удалении всех ваших балластов и перейти на эти светодиоды. Эта лампа доступна только при температуре 3500K и нейтрально-белом цвете.Мы добились большого успеха с этими лампами в больничных бра, лампах для тюремных кроватей, в светильниках для шкафов и в ландшафтных светильниках для ступенек. Также доступен в 277V.

Номер модели: UBW36W3K277P13

Характеристики лампы:
  • Модернизация люминесцентных ламп PL5,7,9 (на основе G23), используемых в ступенчатых светильниках
  • Исключает замену ламп, обеспечивая долговременную энергоэффективную работу
  • Линейный массив из 24 белые светодиоды высокой интенсивности
  • Твердотельная электронная схема
  • 120VAC
  • PL5,7,9 (G23) база
  • 5. 75 дюймов M.O.L.
  • Энергопотребление 2 Вт
  • Расчетный срок службы 50 000 часов
  • Для установки лампы требуется обход балласта в цепи
Номер модели: UBW24WK120P

Часто задаваемые вопросы и ответы

Может ли эта лампа заменить мою люминесцентную лампу с цоколем?

Да, эта лампа заменит ваши лампы CFL мощностью 5,7 или 9 Вт с цоколем G23 с 2 контактами.

В каких светильниках будут работать эти лампочки?

Эти лампы идеально подходят для встраиваемых светильников, настенных бра или любого другого светильника с цоколемами CFL.

Нужно ли снимать балласт?

Да, вы должны попросить электрика снять балласт с приспособления и подключить непосредственно к розетке, чтобы они заработали.

Какая цветовая температура у этой лампы?

3500K - Холодный белый

Остались вопросы о Кельвине? получить больше информации о лампочках Цветовая температура

Какое основание этой лампы?

2-контактный разъем G23 в цоколе

Общие поисковые запросы для этого продукта включают:
Светодиодные лампы на 277 В, светодиод на цоколе G23, светодиод на 277 В, а также светодиодные лампы на 277 В и 2-контактный цоколь для светодиодов 7 Вт.

Общие поисковые запросы для этого продукта включают:


2-контактный цокольный светодиод gx23, двухконтактный светодиодный индикатор, 2-контактный светодиодный индикатор, а также двухконтактные светодиодные лампы с цоколем g23 и светодиодные лампы с контактом.

Дополнительные ключевые слова могут быть:


-контактная светодиодная лампа basrd, светодиодная лампа g23, светодиодная основа g23, сменная светодиодная лампа для 7-ваттных люминесцентных ламп
Руководство по основанию для ламп

Часть 1: Лампочки с винтовым цоколем

Существует два основных типа цоколей для ламп: винтовые цоколи и штифты базы. Каждый работает по-разному, чтобы подключить лампочку к электрическому напряжению, чтобы зажечь лампочку.В этой статье мы обсудим винтовые основания. Чтобы узнать о базах контактов, щелкните здесь.

Винтовые цоколи - самые распространенные цоколи для лампочек. В лампе накаливания или галогенной лампе с винтовым цоколем два контактных провода соединяют нить накала с цоколем лампочки, где электрическое напряжение подключается к лампочке. Контактные провода припаяны к основному металлу в двух разных точках на основании, чтобы они оставались прикрепленными к основному металлу.

Если бы контактные провода не были постоянно прикреплены к основному металлу, электрический ток не мог бы непрерывно течь через провода, чтобы возбуждать нить накала и производить свет.Один из контактных проводов припаян сбоку от основания, а другой припаян снизу. Таким образом, лампочка создает электрический контакт в двух точках основания.

Знаете ли вы, что светодиоды на 80-90% более энергоэффективны, чем традиционные лампы? Узнайте, как можно заменить старое освещение, чтобы сократить расходы на электроэнергию.

Типы оснований для обычных винтов

Винтовые базы бывают нескольких размеров, и они обозначаются как описательным названием, так и размером.

В отличие от формы лампочки, число на цоколе лампочки измеряет диаметр цоколя лампочки в миллиметрах. Канделябр E12 имеет диаметр 12 миллиметров.

Буква «E» в размере лампочки относится к Эдисону, изобретателю лампочки с винтовым цоколем, а лампочки с винтовым цоколем иногда называют «лампочками Эдисона». Основания из канделябров в основном используются в небольших декоративных лампах накаливания, CFL и CCFL.

Промежуточная база E17 не очень распространена.Он встречается на лампах меньшего размера, таких как лампочки S11, R12 и T6.

Цоколь E26 среднего размера является наиболее распространенным цоколем для ламп. Он используется в большинстве ламп накаливания, галогенных, CFL, CCFL и HID лампах. mogul E39 base используется в лампах большего размера, таких как HID высокой мощности.

Основание с предварительной фокусировкой (MPF) похоже на основание винта в том, что оно соединяет нить накала с основанием с помощью двух припаянных контактных проводов; однако основания MPF не вкручиваются в розетку.Скорее основной металл имеет гладкую кромку, и основание вставляется в гнездо, а затем поворачивается, чтобы зафиксировать его на месте. Основание и патрон лампочки изготавливаются таким образом, чтобы предопределить положение лампочки в патроне. Независимо от того, как конечный пользователь вставляет цоколь лампочки в розетку, он всегда будет поворачиваться и каждый раз фиксироваться в одном и том же положении, создавая отказоустойчивую работу лампочки. Лампы со специальным покрытием, предназначенным для фокусировки света вниз, могут использовать этот тип цоколя, так что лампочка всегда будет установлена ​​в правильном положении для правильного распределения и фокусировки света.

Цоколь с байонетом - это безопасный цоколь для лампочки меньшего размера. Подобно основанию с предварительной фокусировкой магната, он имеет гладкий основной металл, который вставляется в патрон с помощью плотной посадки, чтобы обеспечить правильное положение лампочки в патроне. Однако байонет с двойным контактом (DCB) имеет две точки контакта в нижней части основания, которые выступают из основания, обеспечивая контактный электрический контакт. Байонетные цоколи очень редки в США. Они более распространены в Европе, Австралии и Новой Зеландии и в основном используются в лампах накаливания и лампах накаливания.

Цоколь используется в лампах накаливания T3.25. Основания клина не имеют основного металла или припоя. Скорее, они сделаны за счет сужения стекла лампы таким образом, чтобы она закрывалась. Два провода в основании стекла служат точками контакта электрического напряжения для основания клина.

Узнать больше

Мы предлагаем ряд ресурсов, которые помогут вам сориентироваться в мире светодиодного освещения, включая видеоролики, тематические исследования и блог по освещению.Однако вы также можете связаться с нами или найти торгового представителя в вашем районе здесь!

Ссылки по теме:

Руководство по форме лампочек

Руководство по основам освещения

, часть 2: Лампочки с цоколем для штырей

Руководство по цоколю

, часть 3: 3-х сторонние цоколи

Руководство по основам освещения

Часть 4: Лампочки с блокировкой цоколя

Светодиодная лампа A | Производительность серии


Это юридическое соглашение («соглашение») между вами (или организацией, от имени которой вы лицензируете изображения («вы» или «ваш») и Keystone Technologies. Загружая изображения («изображения») с keystonetech.com или любой другой из наших платформ, обслуживающих наши изображения («Сервис»), вы соглашаетесь соблюдать настоящее соглашение, а также нашу Политику конфиденциальности и Условия обслуживания. Если вы не согласны, не загружайте и не используйте эти изображения.

Нам может потребоваться время от времени изменять это соглашение, и вы соглашаетесь соблюдать обязательства в отношении будущих версий.

Не разглашайте свой пароль. Они предназначены только для вашего использования.

1.Право собственности: Все изображения защищены законом об авторских правах США и международными соглашениями об авторских правах. Мы оставляем за собой все права, не предоставленные этим соглашением.

2. Лицензия: В соответствии с условиями этого соглашения Keystone Technologies предоставляет вам неисключительное, непередаваемое, постоянное всемирное право на использование и воспроизведение этих изображений в любых коммерческих, художественных или редакционных целях, не запрещенных в это соглашение.

3. Ограничения:
НЕЛЬЗЯ:
1.Распространять или использовать любое изображение способом, который конкурирует с Keystone Technologies. В частности, вы не можете сублицензировать, перепродавать, назначать, передавать, передавать, делиться или предоставлять доступ к изображениям или каким-либо правам на изображения, кроме тех, которые разрешены в этом соглашении.
2. Используйте изображение для представления любых продуктов или услуг, не принадлежащих Keystone Technologies.
3. Добавьте изображение в любой логотип, товарный знак, фирменный стиль или знак обслуживания.
4. Использовать изображение любым незаконным способом или любым способом, который разумный человек может счесть оскорбительным или который может навредить репутации любого лица или собственности, отраженного на изображении.
5. Ложно заявлять, что вы являетесь первоначальным создателем изображения.
6. Используйте изображение в любой службе, претендующей на получение прав на изображение.
7. Нарушать права на товарный знак или интеллектуальную собственность какой-либо стороны или использовать изображение для вводящей в заблуждение рекламы.
8. Удалите или измените любую информацию об управлении авторскими правами Keystone Technologies (например, логотип Keystone) из любого места, где она есть или встроена в изображение.

4. Возможность передачи; Производные работы: Конечным пользователем работы, которую вы создаете с изображением, должен быть вы сами или ваш работодатель, клиент или заказчик.Только вам разрешено использовать автономные изображения (вы не можете продавать, сдавать в аренду, одалживать и т. Д. Третьим лицам). Вы можете передавать файлы, содержащие изображения, клиентам, поставщикам или интернет-провайдерам для целей, предусмотренных настоящим соглашением. Вы соглашаетесь принять разумные меры для защиты изображений от извлечения или кражи. Вы незамедлительно уведомите нас о любом неправильном использовании изображений. Если вы передаете изображения, как указано выше, принимающие стороны должны согласиться защищать изображения в соответствии с требованиями настоящего соглашения. Даже при использовании в производной работе наши изображения по-прежнему принадлежат Keystone Technologies.

5. Обзор и записи: С разумным уведомлением вы предоставите Keystone Technologies образцы использования изображений. Вы должны вести учет всего использования изображений, включая подробную информацию об использовании клиентом. Keystone Technologies может периодически запрашивать и проверять такие записи. Если будет обнаружено, что изображения использовались вне рамок данного соглашения, вы удалите изображения в соответствии с предпочтениями Keystone Technologies.

6. Заявления и гарантии: Мы заявляем и гарантируем, что изображения, предоставленные для загрузки, неизмененные и используемые в полном соответствии с настоящим соглашением, не будут нарушать авторские права, права на товарные знаки или другие права интеллектуальной собственности, а также права третьих лиц на конфиденциальность. или гласность.

ИЗОБРАЖЕНИЯ

ПРЕДОСТАВЛЯЮТСЯ «КАК ЕСТЬ», БЕЗ КАКИХ-ЛИБО ГАРАНТИЙ, ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ, ВКЛЮЧАЯ, НО НЕ ОГРАНИЧИВАЯСЬ ​​ПОДРАЗУМЕВАЕМЫМИ ГАРАНТИЯМИ ОТСУТСТВИЯ ПРАВ, КОММЕРЧЕСКОЙ ЦЕННОСТИ ИЛИ ПРИГОДНОСТИ ДЛЯ КОНКРЕТНОЙ ЦЕЛИ.

7. Ваше возмещение: Вы соглашаетесь возмещать, защищать и удерживать Keystone Technologies, ее аффилированных лиц, участников, аффилированных лиц, лицензиаров и их соответствующих директоров, должностных лиц, сотрудников, акционеров, партнеров и агентов (совместно именуемые «Keystone Technologies» Стороны ») безвредны по любым претензиям, ответственности, убыткам, убыткам, затратам и расходам (включая разумные судебные издержки на адвокатской и клиентской основе), понесенных любой Стороной Keystone Technologies в результате или в связи с (i) любое нарушение или предполагаемое нарушение вами или кем-либо, действующим от вашего имени, любого из условий настоящего соглашения, включая, помимо прочего, любое использование нашего веб-сайта или любого изображения, кроме случаев, прямо разрешенных в этом соглашении; (ii) любое сочетание изображения с любым другим контентом или текстом, а также любые модификации или производные работы на основе изображения.

8. Ограничение ответственности: Keystone Technologies не несет ответственности по настоящему соглашению в той мере, в какой это связано с изменением изображений, использованием в любых производных работах, контекстом, в котором используется изображение, или вашим (или третьим сторона действует от вашего имени), нарушение данного соглашения, халатность или умышленное нарушение.

В САМОЙ ПОЛНОЙ СТЕПЕНИ, РАЗРЕШЕННОЙ ЗАКОНОДАТЕЛЬСТВОМ, НИ KEYSTONE TECHNOLOGIES, НИ КАКИЕ-ЛИБО ИЗ ЕЕ СОТРУДНИКОВ ИЛИ ПОСТАВЩИКОВ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ЛЮБЫЕ ОБЩИЕ, КАЧЕСТВЕННЫЕ, СПЕЦИАЛЬНЫЕ, ИЛИ КОСВЕННЫЕ ИЛИ КОСВЕННЫЕ УСЛУГИ ЛЮБЫЕ ДРУГИЕ УБЫТКИ, ИЗДЕРЖКИ ИЛИ УБЫТКИ, ВЫЗВАННЫЕ ИСПОЛЬЗОВАНИЕМ ИЗОБРАЖЕНИЙ, ВЕБ-САЙТА, ​​НАРУШЕНИЯ ДАННОГО СОГЛАШЕНИЯ KEYSTONE TECHNOLOGIES ИЛИ ИНАЧЕ, ЕСЛИ ЯВНО НЕ ПРЕДУСМОТРЕНО, ДАЖЕ ЕСЛИ KEYSTONE TECHNOLOGIES ИМЕЕТСЯ УБЫТКИ, ИЗДЕРЖКИ ИЛИ УБЫТКИ.

9. Прекращение действия: Настоящее соглашение действует до тех пор, пока у вас есть учетная запись, если оно не будет прекращено, как указано ниже. Вы можете прекратить действие любой лицензии, предоставленной в соответствии с этим соглашением, уничтожив изображения и любые производные от них работы, а также любые копии или архивы вышеупомянутых или сопроводительных материалов (если применимо), и прекратив использовать изображения для любых целей. Лицензии, предоставленные в соответствии с этим соглашением, также прекращают действие без уведомления Keystone Technologies, если в какой-либо момент вы не соблюдаете какое-либо из условий этого соглашения.Keystone Technologies может расторгнуть настоящее соглашение, а также вашу учетную запись и все ваши лицензии, с уведомлением вас или без него, в случае невыполнения вами условий этого соглашения. После прекращения действия вашей лицензии вы должны немедленно прекратить использование изображений для любых целей; уничтожать или удалять все производные работы с изображениями, а также копии и архивы изображений или сопутствующих материалов; и, если потребуется, подтвердите Keystone Technologies в письменной форме, что вы выполнили эти требования. ВЫШЕУЮЩЕЕ ПРЕКРАЩЕНИЕ ДОПОЛНИТЕЛЬНО ДОПОЛНИТЕЛЬНО ДРУГИЕ ЗАКОННЫЕ И / ИЛИ КАПИТАЛЬНЫЕ ПРАВА Keystone Technologies. Keystone Technologies НЕ НЕСЕТ НИКАКИХ ОБЯЗАТЕЛЬСТВ ПО ВОЗВРАТУ КАКИХ-ЛИБО ПЛАТЕЖНЫХ КОМИССИЙ В СЛУЧАЕ ПРЕКРАЩЕНИЯ ДЕЙСТВИЯ ВАШЕЙ ЛИЦЕНЗИИ ИЛИ УЧЕТНОЙ ЗАПИСИ ПО ПРИЧИНЕ ВАШЕГО нарушения

10. Сохранение прав после расторжения: Следующие положения и условия остаются в силе после прекращения или истечения срока действия настоящего соглашения: условия, применимые к лицензиям на изображения, предоставленным по настоящему соглашению, остаются в силе в отношении оставшихся лицензий при условии, что настоящее соглашение не будет прекращено как результат вашего нарушения, и что вы всегда будете соблюдать его условия.

11. Удаление изображений с keystonetech.com: Keystone Technologies оставляет за собой право удалить изображения с keystonetech.com, отозвать любую лицензию на любые изображения по уважительной причине и принять решение о замене такого изображения альтернативным изображением. После уведомления об отзыве лицензии на любое изображение вы должны немедленно прекратить использование таких изображений, принять все разумные меры для прекращения использования замененных изображений и проинформировать об этом всех конечных пользователей и клиентов.

12. Разное: Настоящее соглашение представляет собой полное соглашение сторон в отношении предмета настоящего Соглашения. Стороны соглашаются, что любое существенное нарушение Раздела 3 («Ограничения») нанесет непоправимый ущерб Keystone Technologies, и что судебный запрет в суде компетентной юрисдикции будет уместен для предотвращения первоначального или продолжающегося нарушения такого Раздела в дополнение к любому Компания Keystone Technologies может иметь право на другие компенсации. Если мы не сможем обеспечить соблюдение каких-либо частей этого соглашения, это не означает, что от таких частей отказываются.Это соглашение не может быть передано вами без нашего письменного согласия, и любая такая предполагаемая передача без согласия является недействительной. Если какая-либо часть этого соглашения будет признана незаконной или не имеющей исковой силы, эта часть должна быть изменена, чтобы отразить наиболее полное юридически исполнимое намерение сторон (или, если это невозможно, удалена), не влияя на действительность или исковую силу остальной части. Любые судебные иски или судебные разбирательства, касающиеся наших отношений с вами или настоящего соглашения, должны подаваться в суды штата Пенсильвания в графстве Монтгомери или Соединенных Штатов Америки в Восточном округе Пенсильвании, и все стороны соглашаются с исключительная юрисдикция этих судов, отказавшись от каких-либо возражений против уместности или удобства таких мест.Конвенция Организации Объединенных Наций о договорах международной купли-продажи товаров не применяется к настоящему соглашению и не влияет на него иным образом. Действительность, толкование и приведение в исполнение настоящего соглашения, вопросы, возникающие из настоящего соглашения или связанные с ним или их заключением, исполнением или нарушением, а также связанные с этим вопросы, регулируются внутренним законодательством штата Пенсильвания (без ссылки на доктрину выбора права.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
