Цоколь габаритной лампы: Цоколь габаритной лампы

Содержание

Цоколь габаритной лампы


Цоколи автомобильных ламп, типы, обозначение — DRIVE2

В современном автомобиле больше сотни лампочек . Из задачи различны, начиная от подсветки салона, панели приборов и до обеспечения видимости дороги в ночное время суток. В зависимости от этих целей, лампы также имеют различные габариты, электрические характеристики, присоединительный цоколь. Именно о цоколе автомобильных ламп мы и поговорим в данной статье.
Цоколь — конструктивный элемент лампы удерживающий ее в патроне, а также элемент передающий ток для питания лампы по своим контактам (площадки, лепестки, проволочные выводы). Также у цоколя существует и еще одна важная задача, это герметизация колбы лампы от внешней среды. Во многих автомобильных лампах, особенно лампах высокой мощности (ближнего и дальнего света, противотуманных) закачан газ. Цоколь должен обеспечивать герметичность на протяжении всего срока службы лампы, для того, чтобы исключить его выход из колбы. Кроме того, в обычных лампах накаливания находится вакуум, который также герметично изолирован от внешней среды цоколем.
С появление светодиодных ламп такая функция, как герметизация, стала рудиментом, но еще не все лампы и не во всех автомобилях избавились от классической лампы накаливания.

Типы и обозначение автомобильных ламп и цоколей
На заре автомобилестроения, обозначение ламп, применение цоколей было хаотично, каждый из производителей применял, как ему кажется лучшее. В итоге количество видов лампочек стремилось к бесконечности. На сегодняшний день, определяющим стандартом для производителей ламп в нашей стране является ГОСТ 2023-88. Конечно, и он не совершенен, так как прогресс не стоит, а ГОСТ 88 года, тем не менее большинство автомобильных ламп и цоколей в нем описаны.
В завистимости от количества контактов у цоколя лампы добавляется соответствующая буква
s — один контакт
d — два контакта
t — три контакта
q — четыре контакта
p — пять контактов

Типы цоколей автомобильных ламп
А – лампа автомобильная.
АМН – лампа автомобильная миниатюрная.
АС – софитная лампа автомобильная.
АКГ – кварцевая галогенная автомобильная лампа.
Т — лампа цокольная миниатюрная. Цоколь выполнен совместно с колбой. Пример обозначения для примера (T5 4W) – лампа диаметром 5/8 дюйма, мощность 4 ватта.
R – лампа с металлическим цоколем 15 мм и колбой в 19 мм. Обозначение для примера (R 5W) – мощность 5 ватт.
R2 — Диамтер колбы порядка 40 мм. Лампы накаливания применяемые в советское время для дальнего и ближнего света. На настоящий момент почти не используются.
P — лампа с 15-мм цоколем и диаметром колбы до 26,5мм. Обозначение для примера (P21W) – мощность 21 ватт.
SV (С) – софитная лампа (с двух сторон расположен цоколь). Как правило, применяется для подсветки салона, подсветки номерного знака. Обозначение для примера SV8,5 5w– лампа имеет диаметр цоколя 8,5 мм, мощность 5 ватт. Может обозначаться как С5W.
ВА — лампа штифтового типа, в которой каждый штифт расположен симметрично относительно других.
BAY – штифтовая лампа, в которой один из штифтов смещен по высоте.
BAZ – штифтовая лампа со смещенным штифтом по высоте и радиусу.
W – цоколь лампы выполнен совместно с колбой из стекла. Пример обозначения (W 2*4,6d 5W) – цоколь выполнен совместно с колбой из стекла, толщина цоколя 2 мм, ширина 4,6 мм, 2 контакта, мощность 5 ватт.

Обозначение ламп не по цоколю
Наиболее распространенные лампы галогенные могут иметь различный цоколь, но начинаться с одной буквы H, что значит галогенная. Также встречаются и цифровые значения, которые также указывают на уникальную форму и цоколь лампы, например 9145 (противотуманная лампа).
Обозначение ламп по свету свечения
Y – если буква стоит за первым символом, то эта лампа выполнена с оранжевым цветом колбы. Обозначение для примера (PY21W) — лампа с цоколем 15 мм, колбой 26,5 мм, с оранжевой колбой.
Далее приведен рисунок, по которому вы можете сопоставить описание приведенное выше, с внешним видом автомобильной лампы и цоколя


лампа Н1 цоколь P14,5s
лампа Н2 цоколь Х511
лампа h5 цоколь PK22s
лампа h5 цоколь P43t
лампа Н7 цоколь PX26d
лампа Н11 цоколь PGJ19-2
лампа H8 цоколь PGJ19-1
лампа H9 цоколь PGJ19-5
лампа h32 цоколь PZ20d
лампа h30 цоколь PY20d
лампа HB3 цоколь P20d
лампа НВ4 цоколь P22d
лампа D1S цоколь PK32d-2
лампа D1R цоколь PK32d-3
лампа D2S цоколь P32d-2
лампа D2R цоколь P32d-3
лампа PY21W цоколь BAU15s
лампа P21W цоколь BA15s
лампа P21/4W цоколь BAZ15d
лампа P21/5W цоколь BAY15d
лампа R5W цоколь BA15s
лампа R10W цоколь BA15s
лампа T4W цоколь BA9s
лампа W5W цоколь W2. 1x9.5d
лампа W3W цоколь W2.1x9.5d
лампа W2.3W цоколь W2x4.6d
лампа WY2.3W цоколь W2x4.6d
лампа WY5W цоколь W2.1x9.5d
лампа H6W цоколь BAX9s
лампа h41W цоколь BAY9s
лампа C5W цоколь SV8.5-8
лампа HB1 цоколь P29t
лампа HB5 цоколь PX29t
лампа WP21W цоколь WZ2.5x16d
лампа P27W цоколь WZ2.5x16d
лампа C21W цоколь SV8.5-8

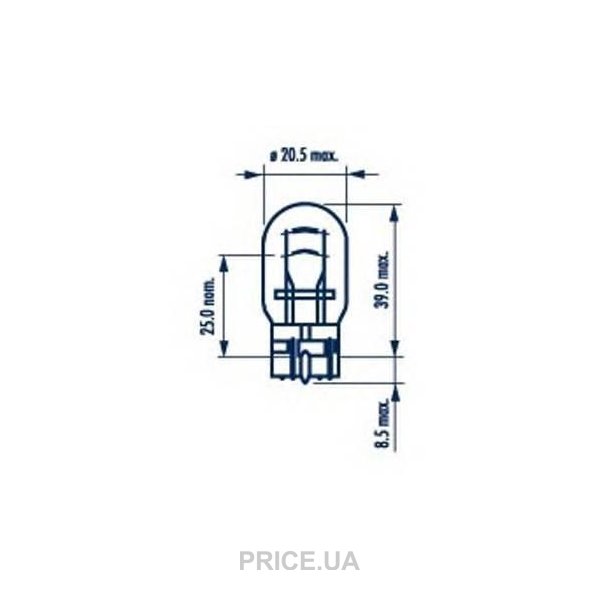

лампа W21W цоколь W3x16d
лампа W21/5W цоколь W3x16q
лампа W16W цоколь W2.1x9.5d
лампа WP21W цоколь WY2.5x16d
лампа PY27/7w цоколь WX2.5x16q

Полный размер


Полный размер

www.drive2.ru

Цоколи автомобильных ламп, типы, обозначение — Nissan Primera, 2.0 л., 1993 года на DRIVE2

В современном автомобиле больше сотни лампочек . Из задачи различны, начиная от подсветки салона, панели приборов и до обеспечения видимости дороги в ночное время суток. В зависимости от этих целей, лампы также имеют различные габариты, электрические характеристики, присоединительный цоколь. Именно о цоколе автомобильных ламп мы и поговорим в данной статье.

Цоколь — конструктивный элемент лампы удерживающий ее в патроне, а также элемент передающий ток для питания лампы по своим контактам (площадки, лепестки, проволочные выводы). Также у цоколя существует и еще одна важная задача, это герметизация колбы лампы от внешней среды. Во многих автомобильных лампах, особенно лампах высокой мощности (ближнего и дальнего света, противотуманных) закачан газ. Цоколь должен обеспечивать герметичность на протяжении всего срока службы лампы, для того, чтобы исключить его выход из колбы. Кроме того, в обычных лампах накаливания находится вакуум, который также герметично изолирован от внешней среды цоколем.
С появление светодиодных ламп такая функция, как герметизация, стала рудиментом, но еще не все лампы и не во всех автомобилях избавились от классической лампы накаливания.
Типы и обозначение автомобильных ламп и цоколей
На заре автомобилестроения, обозначение ламп, применение цоколей было хаотично, каждый из производителей применял, как ему кажется лучшее.

В итоге количество видов лампочек стремилось к бесконечности. На сегодняшний день, определяющим стандартом для производителей ламп в нашей стране является ГОСТ 2023-88. Конечно, и он не совершенен, так как прогресс не стоит, а ГОСТ 88 года, тем не менее большинство автомобильных ламп и цоколей в нем описаны.
В завистимости от количества контактов у цоколя лампы добавляется соответствующая буква
s — один контакт
d — два контакта
t — три контакта
q — четыре контакта
p — пять контактов

Типы цоколей автомобильных ламп

А – лампа автомобильная.
АМН – лампа автомобильная миниатюрная.
АС – софитная лампа автомобильная.
АКГ – кварцевая галогенная автомобильная лампа.
Т — лампа цокольная миниатюрная. Цоколь выполнен совместно с колбой. Пример обозначения для примера (T5 4W) – лампа диаметром 5/8 дюйма, мощность 4 ватта.
R – лампа с металлическим цоколем 15 мм и колбой в 19 мм. Обозначение для примера (R 5W) – мощность 5 ватт.
R2 — Диамтер колбы порядка 40 мм. Лампы накаливания применяемые в советское время для дальнего и ближнего света. На настоящий момент почти не используются.
P — лампа с 15-мм цоколем и диаметром колбы до 26,5мм. Обозначение для примера (P21W) – мощность 21 ватт.

SV (С) – софитная лампа (с двух сторон расположен цоколь). Как правило, применяется для подсветки салона, подсветки номерного знака. Обозначение для примера SV8,5 5w– лампа имеет диаметр цоколя 8,5 мм, мощность 5 ватт. Может обозначаться как С5W.
ВА — лампа штифтового типа, в которой каждый штифт расположен симметрично относительно других.
BAY – штифтовая лампа, в которой один из штифтов смещен по высоте.
BAZ – штифтовая лампа со смещенным штифтом по высоте и радиусу.
W – цоколь лампы выполнен совместно с колбой из стекла. Пример обозначения (W 2*4,6d 5W) – цоколь выполнен совместно с колбой из стекла, толщина цоколя 2 мм, ширина 4,6 мм, 2 контакта, мощность 5 ватт.

Обозначение ламп не по цоколю

Наиболее распространенные лампы галогенные могут иметь различный цоколь, но начинаться с одной буквы H, что значит галогенная. Также встречаются и цифровые значения, которые также указывают на уникальную форму и цоколь лампы, например 9145 (противотуманная лампа).

Обозначение ламп по свету свечения

Y – если буква стоит за первым символом, то эта лампа выполнена с оранжевым цветом колбы. Обозначение для примера (PY21W) — лампа с цоколем 15 мм, колбой 26,5 мм, с оранжевой колбой.
Далее приведен рисунок, по которому вы можете сопоставить описание приведенное выше, с внешним видом автомобильной лампы и цоколя

Типы существующих ламп для фар головного освещения

Отличия между ксеноновыми лампами D2S D2R D4S D4R

Лампы D2S D2R PHILIPS являются самыми первыми вариантами штатных ксеноновых ламп, Они стали устанавливаться на автомобили Мерседес БМВ и Ауди в конце 90х годов.

Какой же тип ламп подходит именно вам? в этом можно разобраться посмотрев на фару автомобиля. итак:

D2S — Лампа для ЛИНЗОВАННОЙ ОПТИКИ ( фара в которой стоит линза)

D2R — Лампа для РЕФЛЕКТОРНОЙ ОПТИКИ (фара, в которой линзы нет, а есть только отражатель)

Если вместо D2S поставить D2R то значительно уменьшится яркость
Если вместо D2R поставить D2S то светотеневая граница будет более размытой и фара будет больше слепить встречных.

На смену лампам D2S/R в середине двухтысячных стали приходить лампы D4S и D4R. их стали устанавливать на японские автомобили TOYOTA и LEXUS

Эти лампы отличаются от их предшественниц отсутствием в их составе ртути, за это они и получили свое название D4S XenEco.
Яркость эт

www.drive2.ru

КЛАССИФИКАЦИЯ ЦОКОЛЕЙ АВТОМОБИЛЬНЫХ ЛАМП — DRIVE2

С развитием автомобильной индустрии и постоянным обновлением модельного ряда машин появляются новые виды и типы автомобильных ламп.
На сегодняшний день, определяющим стандартом для производителей ламп в нашей стране является ГОСТ 2023-88. Конечно, и он не совершенен, так как прогресс не стоит, а ГОСТ 88 года, тем не менее большинство автомобильных ламп и цоколей в нем описаны.

В завистимости от количества контактов у цоколя лампы добавляется соответствующая буква:
s — один контакт
d — два контакта
t — три контакта
q — четыре контакта
p — пять контактов

Типы цоколей автомобильных ламп.

А – лампа автомобильная.
АМН – лампа автомобильная миниатюрная.
АС – софитная лампа автомобильная.

АКГ – кварцевая галогенная автомобильная лампа.
Т — лампа цокольная миниатюрная. Цоколь выполнен совместно с колбой. Пример обозначения для примера (T5 4W) – лампа диаметром 5/8 дюйма, мощность 4 ватта.
R – лампа с металлическим цоколем 15 мм и колбой в 19 мм. Обозначение для примера (R 5W) – мощность 5 ватт.
R2 — Диамтер колбы порядка 40 мм. Лампы накаливания применяемые в советское время для дальнего и ближнего света. На настоящий момент почти не используются.
P — лампа с 15-мм цоколем и диаметром колбы до 26,5мм. Обозначение для примера (P21W) – мощность 21 ватт.
SV (С) – софитная лампа (с двух сторон расположен цоколь). Как правило, применяется для подсветки салона, подсветки номерного знака. Обозначение для примера SV8,5 5w– лампа имеет диаметр цоколя 8,5 мм, мощность 5 ватт. Может обозначаться как С5W.
ВА — лампа штифтового типа, в которой каждый штифт расположен симметрично относительно других.
BAY – штифтовая лампа, в которой один из штифтов смещен по высоте.
BAZ – штифтовая лампа со смещенным штифтом по высоте и радиусу.
W – цоколь лампы выполнен совместно с колбой из стекла. Пример обозначения (W 2*4,6d 5W) – цоколь выполнен совместно с колбой из стекла, толщина цоколя 2 мм, ширина 4,6 мм, 2 контакта, мощность 5 ватт.

Обозначение ламп не по цоколю.

Наиболее распространенные лампы галогенные могут иметь различный цоколь, но начинаться с одной буквы H, что значит галогенная. Также встречаются и цифровые значения, которые также указывают на уникальную форму и цоколь лампы, например 9145 (противотуманная лампа).

Обозначение ламп по свету свечения.

Y – если буква стоит за первым символом, то эта лампа выполнена с оранжевым цветом колбы.

Лампы и цоколи:

— лампа Н1 цоколь P14,5s
— лампа Н2 цоколь Х511
— лампа h5 цоколь PK22s
— лампа h5 цоколь P43t
— лампа Н7 цоколь PX26d
— лампа Н11 цоколь PGJ19-2
— лампа H8 цоколь PGJ19-1
— лампа H9 цоколь PGJ19-5
— лампа h32 цоколь PZ20d
— лампа h30 цоколь PY20d
— лампа HB3 цоколь P20d
— лампа НВ4 цоколь P22d
— лампа D1S цоколь PK32d-2
— лампа D1R цоколь PK32d-3
— лампа D2S цоколь P32d-2
— лампа D2R цоколь P32d-3
— лампа PY21W цоколь BAU15s
— лампа P21W цоколь BA15s
— лампа P21/4W цоколь BAZ15d
— лампа P21/5W цоколь BAY15s
— лампа R5W цоколь BA15s
— лампа R10W цоколь BA15s
— лампа T4W цоколь BA9s
— лампа W5W цоколь W2.1x9.5d
— лампа W3W цоколь W2.1x9.5d
— лампа W2.3W цоколь W2x4.6d
— лампа WY2.3W цоколь W2x4.6d
— лампа WY5W цоколь W2.1x9.5d
— лампа H6W цоколь BAX9s
— лампа h41W цоколь BAY9s
— лампа C5W цоколь SV8.5-8
— лампа HB1 цоколь P29t
— лампа HB5 цоколь PX29t
— лампа WP21W цоколь WZ2.5x16d
— лампа P27W цоколь WZ2.5x16d
— лампа C21W цоколь SV8.5-8
— лампа W21W цоколь W3x16d
— лампа W21/5W цоколь W3x16q
— лампа W16W цоколь W2.1x9.5d
— лампа WP21W цоколь WY2.5x16d
— лампа PY27/7w цоколь WX2.5x16q

Полный размер

Полный размер

Полный размер

www.drive2.ru

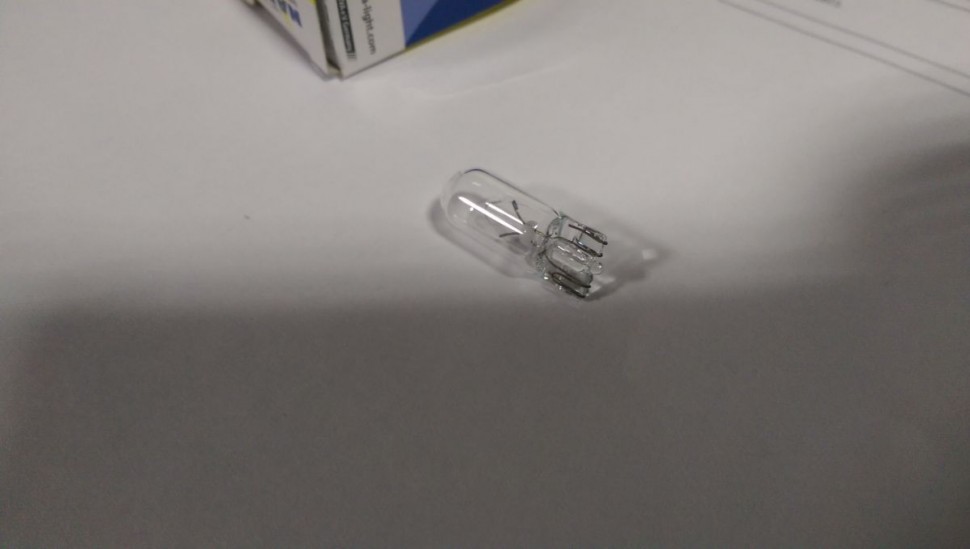

ТОП W5W ламп (светодиодные, для габаритов, бесцокольные): Philips, Osram и другие

Лампы W5W часто применяются в отделке автомобиля внутри и снаружи. Чтобы их установить нужно знать, какими качествами обладает определенный прибор.

Автомобильная лампа W5W: виды, правила выбора, рейтинг

В автомобилях устанавливают разные лампы на панель управления, в освещение номерного знака, в фарах и габаритах. Это зависит от размера, вида цоколей и мощности лампочек, которыми пользуются. W5W лампа — широко распространена, ведь ее применяют как внутри салона, так и в других местах. Они компактные, с большой светоотдачей и простой конструкцией. Их применяют везде, но в основном, в улучшении систем автомобилей.

Где и для чего устанавливают

Лампы W5W экономичны и сильно не нагреваются, но у них маленькая светоотдача, поэтому их применяют в:

  • освещение номерного знака;
  • внутри салона;
  • бардачке;
  • багажнике;
  • габаритных огнях;
  • поворотниках.

Виды

Всего есть три типа лампочек:

  • Накаливания. Дешевые и распространенные. При сильной вибрации нить накаливания может порваться.
  • Галогенные. Свечение ярче обычных, а срок эксплуатации немного больше.
  • Светодиодные. Устойчивы к тряскам, светят ярко, долго, мощность составляет до 1 Вт. Но за этими достоинствами скрыто несколько минусов — иногда они несовместимы с системой машины, а еще на рынке много подделок, которые прослужат меньше обычных источников света.

Сложность светодиодных ламп W5W состоит в их низком энергопотреблении из бортовой системы автомобиля. В новых моделях они не работают из-за бортового компьютера, который следит за энергопотреблением разных приборов. Если прибор использует очень мало или много электротока, то система замечает ошибку и сообщает о ней, либо отключает цепь.

Рекомендуем посмотреть видео по данной теме:

Какую лучше выбрать

Главная цель водителя — понять, в каком месте автомобиля следует провести замену. Так как в автомагазинах много источников света, выбирать их необходимо внимательно — подобрать мощность, яркость, оттенок освещения. Не все они дорогие, но покупать по низкой цене также не стоит, иначе можно получить подделку. Есть несколько брендов, продукция которых качественная, а период работы — точно указан на упаковке:

  • Philips.
  • Osram.
  • Bosch.
  • Narva.
  • Hella.
  • GE.

Читайте также: Характеристики и правила выбора ламп h31 для автомобиля.

Рейтинг лучших

Светодиодные приборы незаменимы в каждом автомобиле из-за того, что их устанавливают для габаритных огней и другого освещения. Чтобы они светили ярко необходимо обратить внимание на характеристики популярных брендов.

W5W PHILIPS X-TREMEVISION

Модель излучает в пять раз больше теплого света в отличие от других лампочек. Параметры источников света одинаковые, поэтому их можно устанавливать в любые машины, не изменяя строение фар. У Philips X-tremeVision есть линза, которая распространяет свечение на 360º.

  • производитель — Голландия;
  • серия — X-tremeVision LED;
  • срок использования — примерно 12 лет;
  • достоинства — светодиодные LED;
  • напряжение — 15 Вольт;
  • мощность — 1 Ватт;
  • в комплекте по две штуки;
  • гарантия — 1 год.

W5W PHILIPS WHITEVISION

Эти лампочки подходят для отделки автомобиля. Их свет белый, без признаков желтого цвета, а еще они сочетаются с CrystalVision, и X-tremeVision.

  • производитель — Голландия;
  • серия — WhiteVision;
  • период использования — около 11 месяцев;
  • достоинства — теплое белое свечение;
  • напряжение — 12 Вольт;
  • мощность — 5 Ватт.

W5W PHILIPS LONGLIFE ECOVISION

Лампочки экологичны и их не нужно часто менять из-за высокого качества производства и долгого использования, ведь компания об этом позаботилась.

  • производитель — Голландия;
  • серия — LongLife EcoVision;
  • период использования — примерно 3.5 года;
  • преимущества — долгий срок службы;
  • напряжение — 12 Вольт;
  • мощность — 5 Ватт;
  • в комплекте по две штуки.

W5W OSRAM

Стандартные лампочки, которые ставят на заводах при сборке автомобиля. Они подойдут водителям, для которых не важны высокие требования к освещению.

  • производитель — Германия;
  • серия — Original;
  • срок использования — около одного года;
  • достоинства — комплектуются на заводе;
  • напряжение — 12 Вольт;
  • мощность — 5 Ватт;
  • в комплекте по 2 шт.

W5W NARVA RANGE POWER BLUE+

Свечение этих ламп приятного голубого оттенка, а строение прибора сочетается с его яркостью и низкой ценой.

  • производитель — Германия;
  • серия — Range Power Blue+;
  • период использования — примерно 10 месяцев;
  • преимущества — теплое свечение белого цвета;
  • напряжение — 12 Вольт;
  • напряжения — 5 Ватт;
  • в комплекте по десять штук.

Читайте также: Характеристика, виды и выбор энергосберегающей лампы (ЭСЛ).

Отзывы

По отзывам пользователей Philips Whitevision больше подходит для ближнего света, хотя модель продается по несколько завышенной цене. Philips X-treme Vision ярко светит и больше подходит для ночного вождения, а также у них очень большой срок эксплуатации.

Osram светит тоже ярко, но холодным светом, подходит для габаритных огней. Лампочки устойчивы к тряскам и имеют длительный срок службы.

В заключение

Лампы с цоколем W5W используют для замены габаритных огней, поворотников, освещения номерного знака и салона. Они экономичны, надежны и хорошо светят, а потому пользуются доверием у водителей, которые не боятся выгонять машину ночью или в дождливый день.

Покупая лампочки, можно быть уверенным, что они долго прослужат, а аварийных ситуаций не предвидится.

lampasveta.com

Обзор светодиодных габаритных ламп. Часть II. — Лада 2110, 1.5 л., 2003 года на DRIVE2

Сегодня снова в гостях у Максима в магазине Svetodiod96.ru продолжаю подбор светодиодных ламп в цоколе Т10 (w5w) на свой авто и в обзор попали очень разные лампы, как по конструкции, так и по применяемым диодам, есть даже отечественный производитель! Обзор выбился за рамки бюджетного, так как цена некоторых ламп доходит до 1000 р. за штуку. Все лампы в тесте без "обманок", бортовой компьютер при каждой примерке сигнализировал о перегоревшей лампе.

Светодиодные лампы для обзора

Начну с ламп на диоде COB их сегодня большинство.

1. Первой на тест была взята лампа самой простой конструкции W5W 1 LED COB в патрон лампа встала без проблем, держится в патроне хорошо, риска выпадания лампы из патрона нет. Включаю габариты. Лампа светит слабее обычного габарита, цвет белый с легким голубым оттенком. Лампа понравилась за свою миниатюрность, еще бы чуть поярче!

W5W 1 LED COB

W5W 1 LED COB

2. Следующая испытуемая W5W LED COB 2С Фарфор Лампа имеет фарфоровый колпачок на диоде, в патрон встает хорошо, но пришлось подгибать усики чтобы был хороший контакт. Светит немного ярче стандартного габарита, цвет белый с легким голубым оттенком. Лампа интересная!

W5W LED COB 2С Фарфор

W5W LED COB 2С Фарфор

3. Лампа W5W 2 LED COB 1СL Силикон изготовлена на основе напоминающей текстолит и имеет силиконовый колпачок. Конструкция колпачка не совсем удачная и лампа не до конца вставляется в патрон, был риск того что лампа выпадет из цоколя. Светит чуточку тусклее основного габарита, цвет белый с легким голубым оттенком.

W5W 2 LED COB 1СL Силикон

W5W 2 LED COB 1СL Силикон

4. Лампа W5W 2 LED COB 2СL Силикон изготовлена аналогично предыдущей лампе, но защитный колпачок уже не имеет отбортовки и лампа плотно садится в цоколь. Светит лампа достаточно ярко, а вот оттенки уже другие, к легкому голубому добавился зеленый оттенок.

W5W 2 LED COB 2СL

W5W 2 LED COB 2СL

5. А вот следующий участник заинтриговал. Лампа W5W WR-203 5к произведена в России. У лампы три диода, очень похожи на SMD 3528, изначально скептически отнесся к этой лампе и к этим диодам, однако включив лампу был удивлен, светит не хуже аналогичных ламп на диоде SMD 5050, на мой взгляд цвет у нее оказался ближе всего к белому, да и яркость хорошая.

W5W WR-203 5к

W5W WR-203 5к

6. Производитель этой лампы мне уже знаком по вчерашнему обзору, тем более вчера я остановил свой выбор на лампе именно этого производителя. Лампа Interpower-05 lens построена на шести диодах SMD 5730 и имеет рассеивающую линзу. Световой поток очень хороший, цвет белый с легким голубым оттенком.

Interpower-05 lens

www.drive2.ru

типы, виды, маркировка, размеры стандартных лампочек

Лампочки встречаются повсюду — от освещения улиц до электрического инструмента. Все их объединяет одно — в строении присутствуют цоколи ламп. Для подбора источника света важно разбираться в особенностях и отличиях цоколей.

Что такое цоколь

В популярном значении цоколь — это металлическая часть лампочки, вкручиваемая в патрон светильника. Обычно имеет пару изолированных контактов и выполняет две функции:

  1. Служит проводником электрического тока от питающей сети к светоизлучающему элементу (светодиоду, телу накала).
  2. Удерживает лампочку в неподвижном состоянии. Служит в качестве крепежа.
Конструкция лампы накаливанияк содержанию ↑

Какие бывают цоколи

Цоколи, вкручиваемые в бытовые люстры, имеют конструктивные отличия от автомобильных или прожекторных. Под разные устройства существуют лампочки с отличающимися формой, мощностью и размерами. Поэтому и крепежи осветительных приборов приходится делать разнообразными.

Распространены следующие виды цоколей:

  • Е27 — стандартный цоколь, известный с советских времен лампочки Ильича;
  • Е14 — как E27, но маленький размер;
  • GU5.3 — точечные источники света;
  • Н7, h31 — подходят для фар и габаритных огней автомобилей.
Основные виды цоколей лампк содержанию ↑

Буквы в маркировке

Тип цоколя принято указывать тремя буквами латинского алфавита и цифрами. Их значения по порядку таковы:

  1. Большая буква — сообщает о форме.
  2. Цифра — номер цоколя. Характеризует его размеры и расстояние между питающими выводами.
  3. Маленькая буква — количество контактов.

Третий символ обычно опускается производителями. В быту по умолчанию используют лампы с двумя выводами. Поэтому на упаковке встречаются только первые два символа (Е 14).

С помощью маркировки можно узнать полезную информацию об осветительном приборе. Значения букв раскрываются в таблице.

Первая большая буква в начале маркировки — форма
E Резьбовой цоколь Эдисона
G Штырьковый
R Крепеж с утопленными выводами
H Автомобильные лампы
B Цоколь штифтовой (иногда называют — байонет)
S Софитный крепеж
P Фокусирующий
T Телефонный
K Кабельный
W Бесцокольные лампы
Маленькая буква в конце маркировки — количество выводов (указывается не всегда)
s 1 контакт
d 2
t 3
q 4
p 5
к содержанию ↑
Резьбовые цоколи Эдисона — тип E

Самая старая и распространенная модификация. Встречается практически в любой квартире. Яркие представители — E27, E14. Эти типы цоколей применяются в стандартных лампочках для дома. Чуть менее известен E40. Предназначен для ДРЛ и ДНаТ светильников на 400 Вт. Они применяются для освещения дорог. Выделяются маленькие представители этой модификации — E5 и Е12. Они имеют узкий диаметр и встречаются сравнительно реже.

Резьбовые цоколи тип E

Обратите внимание. Дешевые китайские светодиодные лампы часто ломаются из-за перегрева. Их не стоит помещать в закрытые герметичные бра и светильники. Схожая проблема имеется и у компактных люминесцентных ламп. Электронная начинка таких осветительных приборов плохо справляется с высокими температурами.

к содержанию ↑
Штырьковые — G

Применяются для точечных светильников. Конструкция подразумевает, что питание на лампу передается по двум штырям. Они бывают различной толщины — G7, G9. Для фиксации лампочку достаточно поступательным движением вставить в патрон.

Лампочки со штырьковым типом цоколяк содержанию ↑
Настольные — 2G11

Лампочки с такими цоколями относятся к люминесцентным. Внешне напоминают G23. Колба осветительного прибора имеет вытянутую форму в виде буквы «П». В таких цоколях установлен пусковой стартер и конденсатор.

Светодиодные лампы с цоколем 2G11к содержанию ↑
С утопленными выводами — R

Эти осветительные приборы называют линейными. Встречаются в прожекторах строительных объектов и стадионов. Обычно это газоразрядные или галогенные лампы.

Лампа металлогалогенная 150 Вт RX7sк содержанию ↑
Автомобильные — H

Производятся для индустрии автомобилестроения. Изначально буква «H» обозначала галогеновые лампы. Со временем форм-фактор прижился. Все изделия, выпускаемые с таким крепежом, начали помечать символом «H». Например — h3, h5, H7.

Автомобильная лампа H7к содержанию ↑
Штифтовые — B

Используются в двуспиральных автомобильных лампах. Их конструкция позволяет зафиксировать осветительный прибор в одном единственно верном положении. Это важно для направленной фокусировки света. Лампочка вставляется с нажатием и поворотом.

Энергосберегающая лампочка B22к содержанию ↑
Софитные — тип S

Первоначально применялись в сценическом оборудовании. Отсюда их красивое название. Сейчас распространены в подсветке салонов авто, ванных комнат и некоторых приборов. Их особенность — малый диаметр до 19 мм.

Софитная с цоколем SV8.5к содержанию ↑
Фокусирующие — P

Оснащены встроенным отражателем. Схожи по назначению с типом B. Устанавливаются в одном правильном положении. Встречаются в фонарях и кинопроекторах.

С фокусирующим цоколем – тип Pк содержанию ↑
Телефонные — T

Лампы накаливания с T цоколями применяются в качестве индикаторных. Имеют низкий ток потребления 30-120 мА. Конструкция патрона предусматривает установку светофильтра. Распространенные напряжения таких ламп — 12, 24, 48 и 60 В.

У телефонных ламп есть характерная неисправность. Отрываются тонкие проволочки, идущие к колбе. Если лампочка не светится, на это следует обратить внимание. Возможен быстрый ремонт.

Индикаторная лампа цоколь T5.5 kк содержанию ↑
Кабельные — тип K

Редкий вид цоколей. Осветительные элементы встречаются в оранжереях и помещениях, где требуется имитация солнечного света. Обычно это лампы, подходящие для выращивания растений.

Лампа Metalarc HSI-td 2000 w/d с цоколем K12Sк содержанию ↑
Умные цоколи

Современные устройства. Работают с любыми смартфонами. Свет можно удаленно включать и выключать с помощью приложения на телефоне. Управляются по сети Wi-Fi. Некоторые модели могут изменять свой цвет. Выглядит очень эффектно.

Бесцокольные лампы — W

Типичный цоколь отсутствует. Вместо него проволочные выводы. Эти лампы встречаются в праздничных гирляндах и приборных панелях автомобилей.

Автомобильная безцокольная лампочка W21Wк содержанию ↑

Зарубежные обозначения

Перечисленные способы маркировки актуальны в большей части мира. Но в некоторых странах существуют нюансы:

  1. Штифтовые (байонетные) цоколи иностранные заводы изготовители маркируют буквой «B». В России они обозначаются как «Ш» (2Ш22).
  2. В США стандартный для обычной лампочки типоразмер E 27 некоторые производители маркируют буквой «M».
  3. Маленькие байонетные крепежи обозначаются добавлением к большой букве «B» символа «a».
Маркировка цоколей байонетных лампк содержанию ↑

Плюсы и минусы использования

Достоинство цоколей состоит в удобстве их эксплуатации. Они позволяют оперативно и безопасно заменить осветительный прибор. Работа не требует специальных инструментов и навыков и занимает 1-2 минуты. Справиться может даже домохозяйка.

Другой плюс — широкий выбор крепежей различных марок и размеров. Это позволяет избежать трудностей при проектировании освещения. Всегда можно выбрать лампу, которая оптимальна для поставленной задачи.

Имеются и недостатки. Обычно цоколи прижимаются к контактам в патроне. Соединение не отличается надежностью. Контакт может ослабиться, загрязниться, окислиться от нагрева.

к содержанию ↑

Конструкция

Задача крепежа — проводить ток от сети к лампе. Все необходимое для этого предусмотрено в его конструкции:

  • токопроводящие контакты;
  • изолятор.

Контакты должны пропускать ток. Поэтому цоколь лампочки изготавливается из металла, то есть проводника (железо, медь). В светодиодных приборах встречается и из алюминия. Изоляция же, наоборот, должна препятствовать прохождению тока. Одновременно она удерживает контакты в рабочем положении. Обычно изоляция выполнена из пластика или жароустойчивой смолы.

Устройство цоколя лампочкик содержанию ↑

Переходники для цоколей

Переходники предназначены для установки ламп с отличающимися стандартами цоколей, например, если нужно в мощный промышленный патрон вкрутить обычную квартирную лампочку. Существуют и переходники, позволяющие использовать лампочки другой формы.

Разновидность цоколя, напряжение и мощность лампочки — ее важнейшие технические характеристики. Их учитывают, покупая осветительный прибор. Напряжение обычно стандартное — 220 вольт. Мощность пользователь выбирает на свое усмотрение. С крепежом же придется повозиться.

Переходник с цоколя E27 на GU10

Если вы приобретаете лампочку для люстры, то обязательно следует выяснить типоразмер патрона. Если его не удается определить визуально, то информацию о типе цоколя можно узнать в технической документации на светильник.

Цоколи ламп: типы, виды, маркировка, размеры стандартных лампочек

220.guru

Автолампы внешние (Мануал и ничего более) — Hyundai Getz, 1.6 л., 2006 года на DRIVE2

С недавних пор у меня регулярно начали перегорать лампочки. Сначала подсветка спидометра ослепла на одну лампу — заменил светодиодами. Затем умерла подсветка номера — заменил. И вот на днях сгорел левый стоп-сигнал. Надоело, решил поменять по кругу. Заменить лампы на Getz довольно просто, но тем не менее искать информацию о самих лампах и способе их замены не всегда удобно, поэтому постараюсь написать обобщённо и более-менее подробно о лампах и их замене, приводя конкретные примеры производимых ламп и их ориентировочную стоимость. Мне понравился Bosch — дёшево и сердито, хоть и не очень доступно, поэтому большинство примеров будут именно этой фирмы.

А теперь немного подробнее:

Начнём менять с задних фар.Замена очень проста и не займёт больше пяти минут:
1) Открываем багажник и видим по два винта на каждой фаре. Откручиваем их.

Нужно открутить два винта, выделенных чёрными квадратами


2) Слегка покачивая тянем фару на себя. Задняя блок-фара крепится на двух винтах и направляющих штырьках. Всё, никаких пистон, ничего лишнего — всё очень просто.
3) Патрон лампы выкручивается против часовой стрелки и вынимается. Лампа из патрона вынимается аналогично.

1 — габариты / стоп-сигналы, 2 — поворотники, 3 — задний ход


4) Собираем в обратном порядке и приступаем к дополнительному стоп-сигналу. Открываем дверь багажника, видим защитный пластик дополнительного стопа.
5) Снимаем пластиковую защиту. Для этого тянем её вниз. Крепится защита на одних защёлках, но снимается с довольно большим усилием.

дополнительный стоп-сигнал


6) Под защитой сразу видим один единственный патрон с лампочкой. Снимается аналогично патронам в фарах. Лампочка такая же, как и лампа заднего хода, то есть №3.

Лампу заднего противотуманного фонаря менять не стал, так как не считаю её основной. Пока горит и ладно. Но, на всякий случай, в задний ПТФ потребуется лампа №4.

И так, сами лампы:

№1. Лампа стоп-сигнала и габарита — двухконтактная 12V 21/5W с металлическим цоколем

Bosch Pure Light P21-5W

Технология — накаливания
Тип лампы — P21/5W
Напряжение, В — 12
Цоколь — BAY15d
Мощность, Вт — 21/05
Артикул -1987301016

Лампы габаритов / стоп-сигналов задних


Цена: 50 руб
Колличество: 2 шт

№2 Лампа указателя поворота — лампа 12V 21W с металлическим цоколем и желтой колбой

OSRAM 7507 или Bosch Pure Light PY21W (не уверен в цвете колбы)

Технология — накаливания
Тип лампы — PY21W
Напряжение, В — 12
Цоколь — BAU15s
Мощность, Вт — 21
Артикул — 1987302213
Кол-во в упаковке — 1

лампа поворотников, в головные и задние фары


Цена: 40 руб
Колличество: 4 шт (2 перед, 2 зад)

№3 лампа заднего хода и дополнительного (верхнего) стоп-сигнала — лампа 12V 16W безцокольная

Bosch Pure Light W16W

Технология — накаливания
Тип лампы — W16W
Напряжение, В -12
Цоколь — W2,1X9,5d
Мощность, Вт -16
Артикул -1987302205
Кол-во в упаковке — 1

Лампы заднего хода и дополнительного (верхнего) стоп-сигнала


Цена: 30 руб
Колличество: 3 шт

№4 лампа заднего противотуманного фонаря — лампа 12V 21W с металлическим цоколем

Bosch Pure Light P21W

Технология — накаливания
Тип лампы — P21W
Напряжение, В -12
Цоколь — BA15s
Мощность, Вт — 21
Артикул — 1987301017
Кол-во в упаковке — 2

Лампа заднего противотуманного фонаря


Цена: 40 руб
Колличество: 1 шт

№5 лампы подсветки номера и головных габаритов — бесцокольные лампы 12V 5W

Bosch Pure Light W5W

Технология — накаливания
Тип лампы — W5W
Напряжение, В — 12
Цоколь — W2,1X9,5d
Мощность, Вт — 5
Артикул — 1987301026
Кол-во в упаковке — 2

лампы подсветки номерного знака и габаритов в передних фарах

1) Для замены габаритов: открыть капот, отвернуть нужную крышечку на фаре, нащупать пальцами габаритные лампочки. Плафон (актуально только для рестайлинга Getz) габарита прямоугольный. На большей стороне плафона есть углубление под отвёртку. Поворачиваем пальцами плафон так, чтобы он был параллелен земле, вставляем штатную (или любую другую шлицевую) отвёртку в углубление, упираемся и тянем отвёрткой плафон наружу. Обратно вставляется руками. Под капотом ничего снимать не пришлось.
2)
Для замены ламп подсветки номерного знака: Снимаем обшивку пятой двери. Для этого, в первую очередь отворачиваетм четыре самореза. Затем снимаем пистоны в верхней части обшивки, в районе

www.drive2.ru

виды, размеры, маркировка, какой цоколь у обычной лампочки

Любое оборудование, которое имеет световую индикацию или используется в качестве осветительного прибора, снабжено проводами и патронами. Технические характеристики, назначение и физические параметры у них отличаются между собой, поэтому цоколи ламп также разнообразны. Что это такое, как устроены и где применяются?

Что это такое

Под цоколем подразумевается в некотором смысле переходник между патроном и осветительным прибором. Он обеспечивает надежную фиксацию колбы с содержимым в конкретном разъеме, который подключен к источнику питания.

Внешне корпус может выглядеть как герметичный короб, в котором полностью скрыты контакты. Примером является изобретение Эдисона. Большинство вариаций представлена блоком, из которого выделяются металлические штырьки, пластинки, проволочки, отвечающие за провод энергии от патрона к диодам или нитям накаливания.

Внутри простейшего цоколя

Характеристики

Размеры цоколей не всегда имеют прямую пропорциональность с необходимой мощностью светового потока на выходе. Например, Е40 имеет диаметр витков 40 мм, а R7, всего 7 мм. А выдаваемая мощность первых достигает результата в 1000 Вт, вторые могут светить на все 1500 Вт.

Маркировка цоколей всех электролампочек представлена заглавными, строчными буквами и цифрами. Под числом подразумеваются геометрические характеристики. Латинский алфавит означает следующее:

BШтифтовый (байонет)s1 контакт
EРезьбовой (Эдисона)d2 контакта
GШтырьковыйt3 контакта
KКабельныйq4 контакта
PФокусирующийp5 контактов
RС утопленными контактами
SСофитный
TТелефонный
WБесцокольные лампы

Маркировка

Если цифра стоит сразу за заглавной буквой, то она указывает на наружный диаметр цоколя (Е27) или расстояние между центральными точками выступающих контактных элементов (G4). Дополнительно могут быть указаны A (автомобильная лампа), U (энергосберегающая) или V (коническая форма нижней части цоколя).

Разновидности цоколей и их маркировка

Какой бы ни был выбор цоколей, среди многообразия и сегодня лидирующая позиция у обычной лампочки с вольфрамовой нитью накаливания. Она имеет винтовой цоколь диаметром в 27 мм. Маркируется как Е27. Не вытесняют, но набирают популярность штырьковые, бесцокольные и линейные аналоги с утопленными контактами. Существуют и другие специализированные и универсальные варианты.

Какой цоколь у обычной лампочки — е27

Резьбовой (Е)

Изобретение, которое имеет несколько авторов, но известно как цоколь Эдисона представлено винтовым корпусом из алюминия и рабочими элементами внутри него. К последним относятся изолятор, контакты, провода.

Внутри группы за основу для классификации цоколей берется только диаметр. Так, популярны в России 14, 27 и 40 мм. Работают они от сети 230 или 380 В.

Менее заметны в быту лампочки с диаметром цоколя равным 5, 10 или 12 мм. Они работают от 24 В (е5) или 230 В. В ряде европейских стран напряжение достигает всего 110 В, поэтому наши стандарты к ним не подойдут. Там популярны цоколи е17 и е26.

Классификация цоколей Эдисона

Область применения ограничений практически не имеет. Это могут елочные украшения, бытовая техника, декоративные приборы. Чаще всего лампы с резьбовым цоколем применяется для освещения каких-либо площадей. Например, бра, люстра, уличный или карманный фонарь.

Штыковой (G)

Самым распространенным подвидом этой группы является цоколь G4. Контактные элементы представлены двумя штырями, которые в патрон просто вставляются.

К особенностям G4 можно отнести следующее:

  • световой поток рассеивается;
  • ультрафиолетовое и инфракрасное излучение отсутствуют;
  • специальное покрытие на колбе возвращает ИК лучи на нить накаливания;
  • галогенные лампы руками трогать голыми руками нельзя, так как жировые пятна из-за сильного нагревания приводят к разрушению тонкого стекла.

Перегоревшая лампа G4

Патроны под цоколь G4 применяются в мебельной промышленности для устройства подсветки, в декоративном освещении витрин, картин и зеркал. Также популярны настольные лампы, многорожковые люстры, карманные фонарики. За пределами России чаще используются GU4 и GY4. Они отличаются расстоянием между штырьками в большую или меньшую сторону.

С маркировкой G существуют следующие виды цоколей:

  1. G9 и G13. Расстояние между штырьками относительно G4 увеличена, как и их толщина. G13 применяется для трубчатых ламп.
  2. GU10. Отличительным моментом является необходимость в небольшом повороте лампы в патроне. Напряжение в сети может быть равным 12 и 230 В.

Лампа GU10

  1. GX53. Это продукт, аналогичный GU10. Те же штырьки, только между ними имеется небольшой выступ корпуса.

Чуть менее популярны, чем G4, цоколи GU5.3 и GХ5.3. Область применения распространяется на встраиваемое освещение. Особенность состоит в том, что обе лампы такого типа подходят для GХ5.3.

Относительно контактных штырей существуют закругленные проволочки и хвостики с утолщениями. Первые также просто вставляются в патрон, а расстояние между гнездами превышает показатель в 9,5 мм. Вторые выпускают в Китае по большей части: GU10, GX10. Такие лампы для контакта с патронами нужно немного повернуть.

Штырьки в виде загнутой проволоки

Настольные 2G11

Внешне подобные лампы схожи с G23. В обоих случаях колбы имеет удлиненную форму. Только у двухштырькового цоколя предусмотрен небольшой выступ для более надежной фиксации лампы в патроне.

Отличительным моментом 2G11 является наличие двух пар штырьков. Такие типы люминесцентных ламп в конструкции цоколя имеют также стартер и конденсатор. А колба представлена полой трубкой П-образной формы. Из-за длительного срока службы и простой установке изделия применяются в промышленных приборах и настольных для частого пользования.

С глубоким контактом R

Так называемые линейные лампы применяются для освещения с помощью прожекторов (маяк, стадион, строительный объект).

Лампа R7s

Также их используют в автомобильных фарах. Конструкция изделия представлена стеклянной трубкой, на концах которой расположены контакты. Подключение к сети посредством патронов происходит за счет встроенных пружинных механизмов.

Приборы изготавливают в 4 вариантах:

  • галогеновые;
  • металлогалогеновые;
  • светодиодные;
  • газоразрядные.

Популярными в своей подгруппе считаются лампы R7s. Менее известны Rх7s. Между ними различие заключено в способе крепления. Диаметр штырьков при это остается неизменно равным 7 мм.

Софитные штифтовые (S)

Патроны под такой цоколь чаще встречается в сценическом оборудовании (S19s), в приборах освещения автомобильного салона, ванных комнат.

Лампа S80

Нередко лампы S6, S7 или S8,5 используют в декоративных целях. Например, подсветка номера дома, приборной панели, зеркала.

Подобно линейным лампам этот подвид также снабжен двумя контактами. Но есть варианты с одиночным цоколем. В любом случае его диаметр не превышает показатель в 19 мм.

Фокусирующий (P)

Отличительным моментом этой лампы является присутствие линзы. Благодаря этому элементу световой поток фокусируется на конкретной точке. Эта способность активно применяется при сборке кинопроекторов, фонариков, навигационной аппаратуры, а также в автомобилестроении.

Лампа R13.5S

Фланцевый цоколь отмечается еще одним преимуществом. По отношению к патрону лампу можно установить в нужном положении. Контактные штыри имеют форму пластинок с перфорацией или прутков в овальном корпусе.

Телефонный (Т)

Маломощные лампы используются в качестве индикаторов. Нередко приборы в качестве источника питания имеют батарейки. Это пульты дистанционного управления, подсветка в розетках и выключателях, бортовая панель.

Типа W

Лампы с маркировкой W цоколя, как такового, не имеют. Посадочным местом является колба. Один из концов имеет плоскую форму. Это место обжима контактных проводов. Яркими примерами относительно применения являются новогодние гирлянды и поворотники у автомобилей.

Бесцокольная

Преимущества и недостатки

Главный плюс цоколей состоит в том, что с их помощью происходит подключение лампы к источнику питания. Благодаря его наличию обеспечивается надежная фиксация осветительного прибора, осуществляется замена непригодного на исправный или более/менее мощный.

Достоинством можно считать многообразие относительно конструктивных особенностей. То есть, в дизайнерских целях можно использовать как крупные резьбовые цоколи, так и едва заметные, как телефонные или фокусирующие.

Недостатки у переходника между патроном и колбой также имеются. В большинстве своем они заключаются в гибкости и ломкости тонких металлических контактов.

Неисправный

Для резьбового алюминиевого корпуса характерно окисление, из-за которого выкрутить лампу бывает очень не просто. Порой цоколь остается в патроне, а стекло в руке.

Конструкция

За исключением W все цоколи ламп имеют корпус. Он может быть изготовлен из алюминия, стекла или какого-либо пластика. Если это металл, то дополнительно на цилиндр наносится слой изоляционного материала.

В нижней части цоколя либо расположен 1 контакт, либо целая группа из нескольких усиков, штырьков или пластинок. Между ними имеется изолятор. С внутренней стороны они подключены к нитям накаливания или диодам через тонкие медные проводки.

Люминесцентная лампа

Во всех лампах под стеклом создается вакуум. То есть воздух откачивается. Для этого предусмотрен штенгель. Через стеклянную трубочку также запускаются в колбу галогеновые пары.

У различных ламп есть свои нюансы относительно дополнительных элементов. Например, в R7 имеется пружинный механизм, а в автомобильной фаре стоит лампочка, цоколь которой снабжен установочным кольцом.

Как определить какой цоколь у лампы

Многие осветительные приборы ни с чем спутать невозможно. К таким изделиям можно отнести большинство автомобильных ламп, настольных с двумя парами, линейных для прожекторов. Если какой-то параметр забыт, то на цоколе, патроне или оборудовании всегда есть подсказки. Например, напряжение сети, допустимая мощность, тип цоколя (полная маркировка).

Маркировка

Если от времени или из-за активного пользования прибором необходимая информация отсутствует, то вариантов несколько. Можно сделать фото и обратиться за консультацией к специалисту относительно машин или электрики. Другие способы предусматривают демонтаж патрона или принос малогабаритной техники непосредственно на торговую площадку.

Главная задача состоит в том, чтобы были соблюдены ограничения, которые устанавливает производитель того или иного оборудования. Так, напряжение может иметь 3 значения. Мощность соблюдать необходимо, чтобы не пострадали от нагревания плавкие и легковоспламеняющиеся элементы конструкции светильника. Из-за нарушений могут перегореть лампы, патроны, провода. А последствия последнего бывают пожароопасными.

rusenergetics.ru

Mitsubishi Lancer 135 арабских скакунов › Бортжурнал › Выбор и замена стоп-сигнал / габарит W21/5W на светодиодную автолампу со стабилизатором напряжения, яркостью 300Лм. Как не потратить деньги зря. Хитрости при установке на Lancer 9 Wagon 2.0

Сегодня я пишу свой второй пост здесь…

Он опять будет посвящён светодиодам в нашем авто.

А точнее речь пойдет о выборе, параметрах на которые следует опираться, основных технических характеристиках, как не потратить лишний раз деньги, быть уверенным в качестве и надежности выбираемых светодиодных автоламп (они же LED).

Конкретно сегодня выбираю себе лампу W21/5W в задний стоп-сигнал совмещенный с габаритом.

Этот текст — это не есть догма, просто он основан на личном опыте, ведь я уже потратил деньги и время, а теперь стараюсь сохранить ваши…

Итак…

Вопрос:
Зачем менять обычные лампы накала, на светодиодные автолампы ( LED )?
довольно часто я слышу вопрос, и он не лишен смысла, ведь у многих к сегодняшнему дню уже прошла тяга к ледонизации, когда только с появление первых ламп все бросились их покупать, ставить ( и правильно в принципе, ведь не известно сколько пришлось бы ждать пока качества и подход к такой продукции возрастет), а потом быстро жалеть о потраченных деньгах и времени – они перегорали, начинали моргать, тускнеть, иногда плавиться, корежиться, и выделять скорее пародией на современные технологии.
Ответ: Есть несколько веских причин.
1. Правильно подобранная светодиодная лампа, это та которая не бросается в глаза своей инородностью, а сливается с общим видом тачки, придавая ей шарм, заставляя окружавших спросить себя: «У меня такая же машина, почему у меня не так…»

2. Хорошая светодиодная лампа будет потреблять в 5 раза меньше энергии аккумулятора, сохраняя и его потенциал и значительно экономя ресурсы генератора, а это все деньги на ремонт или покупку нового, и хотя день икс когда-нибудь настанет, пусть лучше позже, чем раньше ;-). (чуть ниже будет комментарий в цифрах, всё обосную)
3. При всём при этом света давать она будет в 2 раза больше (и опять чуть ниже будет комментарий в цифрах, всё обосную)
4. Ресурс хорошей светодиодной лампы 10 лет

Теперь подробнее о самом выборе лампы.

Сейчас их появляется на рынке светодиодных автоламп ( LED ) всё больше и больше, продавцы продают их всё дороже и дороже, покупатель покупает…а потом идет меняет.(((

Я выбирал в этот раз себе лампы в стоп сигнал совмещенных с габаритом, выбирал на LANCER 9 WAGON 2.0, короче на свой универсал)

Главный вопрос, который следует себе задать:
«Что я хочу получить от установки такого девайся?»

Варианты:
1. Хочу такую, которая бы ослепила всех водителей позади меня метров на 500 чтобы близко никто не подъезжал…
Это не ко мне, давайте уважать каждого участника, дороги хватит на всех (а если и не хватит, то тоже на всех)
2. Хочу просто так, главное чтобы самая дешевая…
Боюсь и в этом не я помогу, а Гугл, Яндекс и Китай.(дорогое, не всегда значит лучшее, просто цена это не самый главный параметр…)
3. Хочу такую, которая будет светить ярче, чем стандартная, но слепить никого не будет, хочу чтобы особо даже не бросалось в глаза, что я поставил LED, а чтобы всё выглядело круче, что и вызывало бы одобрение окружающих и чувство удовлетворенности от себя, от потраченных денег и времени.

А вот это Вам сюда, всё правильно, заходите, присаживайтесь подобнее перед монитором…мы начинаем…

Сейчас мы пытаемся определиться с лампой.
Как?
Просто!

Лучше всего взамен совмещённой лампы стоп-сигнал габарит с цоколем W21/5W будут смотреться лампы, которые светят на весь отражатель, а не только перед собой, именно в этом случае цвет будет более насыщенный, а свет ярче, а заполнив отражатель светом лучше, чем лампа накала общий вид фонаря изменится до неузнаваемости!

Если говорить цифрами и картинками, то

1.Лампа должна распространять свет не менее чем на 300О ! Если меньше отражатель не заполнится, эффекта не получим

2.Одновременно с этим только 10% ( в худшем случае 20%) света должно быть направлено вперед, остальные 90% (80%) долго светить на отражатель, свет многократно отражаясь заполнит весь фонарь, а мы получим максимальный эффект так, как будто у вас не одна лампа, а сотни…:)

3. Если выполняется условия 1 и 2, то Вы смело можете брать светодиодную лампу более мощную по световому потоку, чем стояла у вас в стоке.

Например, у меня (как почти у всех) в стоп сигнале стоит лампа мощностью 21Вт, а световой поток который она дает равен примерно 150Люмен.

В дальнейшем при выборе светодиодных автоламп, руководствуйтесь не мощностью лампы в Ваттах, а силой светового потока в Люминах!
Например одна авто LED имеет мощность 7,5W, и позиционируется продавцом как ультрояркая и ультромощная, однако световой поток у нее всего 350Лм.
Другая же лампа имеет мощность 4,7Вт, а световой поток равен 300Лм.
Какая из ламп более эффективна — понятно. При чем при одной и той же силе света разница в Ваттах будет тупо рассеиваться в тепло (то есть просто нагреваться будет)

На своем опыте могу сказать, что в стоп-сигналы можно смело ставить лампы с потоком 300-400 люминов, но только КРАСНЫЕ, и только если выполняется условие 1 и условие 2.

Поставите белые, цвет фонаря будет в итоге розовый, а это не очень то круто смотрится. ИМХО
Поставите 400 люминов, которая будет светить только перед собой, ослепите всех подряд! (чем это может обернуться, я даже гадать не хочу)

Вот картинка, ее лучше в новом окне открыть
основные типы ламп, которые устанавливаются в стоп-сигнал

www.drive2.ru

Honda CR-V Николаич › Бортжурнал › Тип цоколей ламп Honda CR-V III. Яркие лампы h3 и качественные светодиоды.

Замена ламп головного света
Стоковый свет галогеновых ламп оставляет желать лучшего и это лучшее конечно же штатный ксенон в топовой комплектации.
При использовании галогена хороши японские лампы h3 KOITO WhiteBeam III, которые светят ярче за счет смеси газов в колбе, а служат дольше. Конечно это только закос под ксенон — ксенон светит шире и ярче (3000 Лм против 1500 Лм), но они реально хорошо светят чистым белым светом 4200 Кельвинов и при этом имеют стандартную мощность 55W, не плавят контакты и не вызывают помутнение пластика фары. С этими лампами отлично видно обочину и знаки. Только спустя 5 лет с момента установки этих ламп у меня перегорела одна лампа ближнего света — отличная долговечность, даже с учетом того, что ночью мало ездил.
Сейчас лидеры по светоотдаче: Philips X-treme Vision +130, Fukurou F1, General Electric h3 Megalight Ultra +90%, но они быстро перегорают, особенно GE.

Нужно понимать, что в лампах с "повышенной светоотдачей" световой поток почти одинаковый со штатной галогеновой лампой, просто спираль ближнего сдвигают ближе к цоколю, увеличивается освещенность в центре, но снижается освещенность в ближней зоне!

Сравнение 10 галогенных ламп h5 Philips, Osram, PIAA, Koito, Bosch. Результаты удивляют
Тест автомобильных ламп с повышенной светоотдачей h5

Предохранители фар ближнего света стоят на 10А F16, F17.

Установил качественные светодиоды-кукурузины от netuning.ru со встроенными стабилизаторами тока (драйверами) взамен ламп W5W-15s35 (Естественный белый 4300К) передних габаритных огней, в отдельных задних габаритных огней W5W-5s50 / стоп-сигнал габариты P21/5W-60s35 (обязательно красные, иначе свет будет розово-фиолетовый), а также в солнцезащитных козырьках F-3s35p31.
Цветовую температуру лучше брать Ест.белый (4300K)
Не стоит лофко обманывать систему и заказывать дешевые китайские светодиоды с алиэкспресс, которые начинают моргать уже через месяц! Берите только эти проверенные светодиоды с драйверами!
В японских авто нет контроля исправности ламп, поэтому лампы с обманками не нужны, никаких ошибок на панели приборов и отключения ламп не будет.
Задние габаритные огни и стопы теперь светят с красивым малиновым оттенком. Также покрасил патроны ламп задних фонарей из белого пластика серебристой термостойкой краской из баллончика.
От обычных ламп патрон плавится, с этим столкнулся еще у Мазды, поэтому лучше сразу же установить светодиодные лампы везде. Еще главное в пробках ногу на тормозе не держать, чтобы не плавились плафоны.
Есть надежные, но дорогие лампочки от филипс
www.philips.ru/c-p/12836R…on-led-car-signaling-bulb

Самый красивый допстопсигнал на Honda CR-V III есть на ebay, здесь и заказывал:
www.ebay.com/itm/HONDA-CR…=item41790af405#vi-ilComp

CR-V THIRD STOP BRAKE LIGHT LAMP
Светит очень ярко и заметно.

В подсветку салона установил Набор светодиодных ламп в плафоны салона за US $15.27:
Вот чуть дороже: www.aliexpress.com/item/L…unk-light/1313087743.html
Эти платы светят значительно ярче и шире даже чем кукурузинки!

Цоколи используемых ламп в Honda CR-V III

В передних габаритах и в подсветке заднего номера стоят безцокольные лампы W5W.
В центральных плафонах, штурманской подсветке и освещении багажника стоят лампы C8W.
В солнцезащитных козырьках лампы подсветки зеркал C2W. Лампы этого типа могут быть разной длины — 31,36,39,42 мм. В штурманской подсветке они очень короткие (31 мм) и ширина ограничена плафоном практически впритык (5 мм до стенки)! Это следует помнить перед установкой светодиодных ламп, если не ставить набор на платах!
Лампы с маркировкой "21/5W" являются двухконтактными и используются в задних габаритных огнях совмещенных со стоп-сигналами.

Cайт от Philips для определения цоколей ламп по модели авто
Руководство по выбору автомобильной лампы

Цоколи

Замена ламп подсветки заднего номера
Делать только когда температура на улице выше +25, так как пластик очень хрупкий! Открываем пятую дверь, чтобы плафоны были на уровне глаз. Далее аккуратно пальцами сдвигаем плафон вправо, как правый, так и левый. Аккуратно вытаскиваем плафон на себя через овальное отверстие хромированной накладки. Держим плафон в одной руке, другой рукой отстегиваем держатель лампы и меняем лампочку. Собираем в обратном порядке. Неспеша заводим обратно плафон через овальное отверстие, прикладываем определенное усилие и сдвигаем влево.

Замена ламп в подсветке номера

www.drive2.ru

Виды и типы цоколей ламп: обозначения, разновидности разъемов

Современные осветительные приборы предоставляют возможность использования их для освещения, декорации, в рекламных целых, но со времен создания первой лампы их конструкция и принцип действия претерпели ряд изменений. В эксплуатации при выборе конкретной модели световых приборов помимо габаритных размеров куда более важную роль играют типы цоколей ламп.

В люстрах, прожекторах, настольных светильниках могут применяться различные патроны, из-за чего замена источников освещения производится в строгом соответствии с базовыми параметрами. Чтобы разобраться в особенностях различных типов, необходимо детально изучить существующую систему обозначения.

Система обозначения цоколей

В нынешней системе обозначения маркировка типов цоколей осуществляется посредством буквенно-цифрового обозначения. Которые предназначены для определения соответствующих параметров лампы и области их применения.

Первая буква

Обозначается заглавными латинскими буквами, которые соответствуют типу контактной группы или способу их расположения на лампе. Первая буква является своеобразным индикатором, который рассказывает об особенностях конкретного  устройства.

На практике выделяют такие типы:

  • E – считается классическим или резьбовым цоколем, широко используется в обычных лампах;
  • G – с контактной группой в форме штырьков;
  • R – имеющий утопленный в торце контакт;
  • B – штифтового типа;
  • S – софитные;
  • P – фланцевого образца;
  • T – телефонный вариант;
  • K – кабельного образца;
  • H – под ксенон;
  • W – проволочного типа, также называется безцокольным.
Число

Числовые данные в маркировке указывают на габаритные размеры самого цоколя или его контактов. В зависимости от конкретного типа лампы, это может быть диаметр, расстояние и т.д. Для большинства классических ламп этот параметр указывается в миллиметрах. Более детально рассмотрим его в примере каждого вида цоколя.

Строчные буквы

Помимо этого в обозначении типа цоколя могут использоваться и строчные латинские буквы.

Их применяют для указания количества контактов:

  • s – показывает, что у лампы имеется только один контакт;
  • d – два вывода;
  • t – три контакта;
  • q – четыре штекера;
  • p – пять контактов.

Но следует заметить, что эти буквы присутствуют не всегда, поэтому если строчных букв в маркировке нет, то цоколь имеет стандартную для соответствующей лампы комплектацию.

Разновидности разъемов

Приведенная выше последовательность, отображаемая в маркировке, подразумевает рассмотрение данных об элементе по мере их значимости. Наиболее значимым является именно форма, так как она определяет соответствие осветительного оборудования патронам в бытовых приборах.  Теперь более детально рассмотрим конструктивные особенности разъемов для различных типов цоколей ламп.

E – резьбовой

Впервые они начали применяться в лампах накаливания на заре их разработки и получили название цоколя Эдисона по имени легендарного изобретателя, сконструировавшего первую лампочку. Сегодня цоколь с винтовой резьбой не утрачивает своей популярности и продолжает использоваться для различных бытовых светильников. Помимо классики его используют для галогенных, светодиодных и люминесцентных ламп.

Основным параметром для резьбового соединения выступает диаметр резьбы. Поэтому все лампы этого типа рассматриваются в разрезе цифровой маркировки:

  • E5 – это малогабаритное осветительное устройство, используемое в щитах управления, панелях сигнализации и т.д.;
Лампа с цоколем Е5
  • E10 – популярный вариант для декоративного освещения в вытяжках, печах, холодильниках;
  • E11 – миниатюрная лампочка, устанавливаемая в зарубежных приборах;
  • E12 – используется для некоторых люстр и декоративных светильников;
  • цоколь E14 или другими словами миньон – популярен в большинстве домашних светильников, бра и т.д., применяется для рефлекторных ламп;
Лампа с цоколем Е14
  • E17 – это стандартный типоразмер для оборудования из США, но они, как правило, рассчитаны на другой класс напряжения, поэтому в отечественных сетях напрямую включаться не могут;
  • E26 – как и предыдущий тип относится к американским лампам, но является более распространенным;
  • E27 – это цоколь для стандартных патронов, наиболее распространен в отечественных лампах и сетях;
  • цоколь E40 – промышленный вариант, применяемый в прожекторном освещении крупных объектов, открытых территорий и т.д.
G – штыревой

В таком типе контакты представлены штырьками, как таковой, цоколь может и отсутствовать и штырьки выходят прямо из стеклянной колбы. Наиболее часто они применяются в люминесцентных, светодиодных и галогенных лампах. В отличии от предыдущего типа, их значительно быстрее подключать в специальный разъем, так как не нужно закручивать, но существенным недостатком является ослабление патрона с последующим нагревом из-за плохого контакта.

Цоколь типа G

Штырьковые цоколи отличаются расстоянием между контактами, которое выражается в миллиметрах. К примеру, цоколь G4 – имеет всего 4 мм между выводами, а ближайший к нему G5.3 довольно сложно отличить визуально.

Модели от G9 и более комплектуются другой формой контактов, поэтому отличаются и внешне. Далее, патрон G13 вместо тонких проволочек будет иметь металлически штыри цилиндрической формы. А цоколь от G23 и выше характеризуется своеобразной конструкцией энергосберегающей лампочки.  Следует отметить, что у некоторых моделей перед заглавной буквой имеется цифра, указывающая на количество пар контактов — 2G11.

R – цоколь с утопленными контактами

Цоколи с утопленным контактом имеют два углубления по концам электрической лампочки. Которая представлена длинной продолговатой трубкой. Чаще всего применяется в кварцевых и галогеновых лампах.  Сам цоколь, как правило, сопоставим с диаметром колбы и, как таковой, не характеризуется другими отличительными особенностями.

Лампа с цоколем R

В некоторых модификациях маркировка цоколя может представляться только цифровым выражением без каких-либо букв. Такое обозначение указывает на длину лампы.

B – штифтовой цоколь (байонет)

Штифтовые цоколи являются одной из модификаций резьбовых, с тем отличием, что вместо резьбы по бокам выступают два металлических штифта, которые вставляются и проворачиваются в специальных пазах патрона. Они значительно проще и имеют хорошую фиксацию, предотвращающую нарушение контакта при вибрациях и прочих частых механических воздействиях. Поэтому чаще всего их можно встретить в автомобильных лампах, где тряска во время движения присутствует постоянно.

Лампа с байонетным цоколем

Обозначение B дополняется другими заглавными буквами:

  • BA – означает, что штифты имеют симметричное расположение;
  • BAZ – штифты смещены относительно друг друга по высоте и радиусу;
  • BAY – штифты смещаются только по радиусу.

Цифровое обозначение показывает диаметр изделия в миллиметрах.

S – софитный

Такой цоколь состоит из двух электрических контактов, расположенных по концам стеклянной колбы. Название произошло от сферы применения – софитов в ванных комнатах, декоративных подсветках и прочих зон освещения. Такие лампочки подсветки довольно маленькие, что позволяет уменьшить и габариты самих светильников.

Лампа с софитным цоколем

Чаще всего встречаются модели в размере S6 и S8,5. Цифры в маркировке обозначают диаметр в миллиметрах, так S6 говорит о том, что это софитная модель диаметром 6мм.

P – фланцевый цоколь

В отличии от остальных моделей способен четко фокусировать источник света относительно какой-либо позиции, что часто используется в автомобильной отрасти. Где положение лампы относительно зеркала в фарах крайне категорично, так как при смещении на миллиметры может существенно ухудшить световой поток и видимость для водителя.

Лампы с фланцевым цоколем

На практике довольно сложно определить какие-либо характеристики этого цоколя, что обусловлено стремлением всех производителей внести индивидуальность в собственное оборудование. Поэтому сегодня присутствует достаточно большое многообразие фланцевого, или фиксирующего цоколя.

T – телефонный

Еще один вариант миниатюрных ламп – используются для подсветки приборных панелей, в качестве источника сигнализации на щитах управления и для прочих целей. Имеют полимерную конструкцию и пару металлических контактов для токосъема. За буквой T следует цифра, обозначающая диаметр пластикового основания, при помощи которого и происходит крепление к патрону. Телефонный цоколь выполняется из термоустойчивых компонентов, так как большинство условий эксплуатации доводят приборы освещения до 100 — 130°С в номинальном режиме.

Лампы с телефонным цоколем
K – кабельный

Кабельная модель отличается парой клемм, отводимых от лампы, а в качестве контактов выступают два гибких провода, которыми и производится подключение к электрической цепи. Такой вариант наиболее актуален для устройств с большой силой электрического тока, где обычный контактный токосъем может привести к чрезмерному нагреву.

Цоколь кабельного типа
H – для ксеноновых ламп

Такой вариант используется для надежной фиксации в месте крепления и наиболее распространен в автомобильной отрасли. За счет большого разнообразия производителей на рынке, лампы имеют широкий ассортимент и не менее большое разнообразие конструктивных отличий. Поэтому цифры, следующие за буквенным обозначением, указывают на подтип конкретной модели.

Цоколи для ксеноновых ламп
W – безцокольные лампы
Безцокольные лампы

Такой способ подключения предназначен для ламп малого вольтажа, соединение происходит за счет гибких проводов, подводимых к контактам. Используются в местах, где физические процессы могут расшатать классическое соединение цоколя с патроном. Чаще всего их можно встретить в слаботочных цепях и автомобильных системах.

www.asutpp.ru

Лампочки габаритов ваз 2110 передние

Сегодня снова в гостях у Максима в магазине Svetodiod96.ru продолжаю подбор светодиодных ламп в цоколе Т10 (w5w) на свой авто и в обзор попали очень разные лампы, как по конструкции, так и по применяемым диодам, есть даже отечественный производитель! Обзор выбился за рамки бюджетного, так как цена некоторых ламп доходит до 1000 р. за штуку. Все лампы в тесте без "обманок", бортовой компьютер при каждой примерке сигнализировал о перегоревшей лампе.

Начну с ламп на диоде COB их сегодня большинство.

1. Первой на тест была взята лампа самой простой конструкции W5W 1 LED COB в патрон лампа встала без проблем, держится в патроне хорошо, риска выпадания лампы из патрона нет. Включаю габариты. Лампа светит слабее обычного габарита, цвет белый с легким голубым оттенком. Лампа понравилась за свою миниатюрность, еще бы чуть поярче!

2. Следующая испытуемая W5W LED COB 2С Фарфор Лампа имеет фарфоровый колпачок на диоде, в патрон встает хорошо, но пришлось подгибать усики чтобы был хороший контакт. Светит немного ярче стандартного габарита, цвет белый с легким голубым оттенком. Лампа интересная!

3. Лампа W5W 2 LED COB 1СL Силикон изготовлена на основе напоминающей текстолит и имеет силиконовый колпачок. Конструкция колпачка не совсем удачная и лампа не до конца вставляется в патрон, был риск того что лампа выпадет из цоколя. Светит чуточку тусклее основного габарита, цвет белый с легким голубым оттенком.

4. Лампа W5W 2 LED COB 2СL Силикон изготовлена аналогично предыдущей лампе, но защитный колпачок уже не имеет отбортовки и лампа плотно садится в цоколь. Светит лампа достаточно ярко, а вот оттенки уже другие, к легкому голубому добавился зеленый оттенок.

5. А вот следующий участник заинтриговал. Лампа W5W WR-203 5к произведена в России. У лампы три диода, очень похожи на SMD 3528, изначально скептически отнесся к этой лампе и к этим диодам, однако включив лампу был удивлен, светит не хуже аналогичных ламп на диоде SMD 5050, на мой взгляд цвет у нее оказался ближе всего к белому, да и яркость хорошая.

6. Производитель этой лампы мне уже знаком по вчерашнему обзору, тем более вчера я остановил свой выбор на лампе именно этого производителя. Лампа Interpower-05 lens построена на шести диодах SMD 5730 и имеет рассеивающую линзу. Световой поток очень хороший, цвет белый с легким голубым оттенком.

7. Переходим к лампам на Cree диоде и первая из них W5W 1 LED CREE имеет в конструкции один светодиод и хорошо отлитый корпус, по качеству отливки напомнил светодиод Philips. Лампа светит достаточно ярко, ярче обычного габарита, цвет белый с легким голубым оттенком.

8. и на десерт нам достается самая дорогая лампа с очень интересной конструкцией W5W 8 LED CREE в основе лампы восемь Cree светодиодов: шесть из них разместились спарено с трех сторон корпуса лампы а два под линзой на верхней части лампы. Конечно благодаря конструкции эта лампа самая яркая в обзоре, подобная конструкция кстати используется на лампе Н1 и по моему мнению если бы в конструкции фары данная габаритная лампа стояла прямо, то она вполне бы сошла за дневной ходовой огонь.

Подводя итоги скажу что каких-то предпочтений сегодня у меня по лампам нет, большую часть ламп я бы с удовольствием поставил в свой автомобиль, однако отсутствие "обманок" (ну очень раздражает писк бортовика и пиктограмма сгоревшей лампы) и нежелание ставить внешнюю обманку на свой авто оставляют эти лампы на полке в магазине. Ладно, ладно соврал))) лампа КБ Светодиод реально заставила задуматься об установке внешней обманки, да и стабилизатор напряжения думаю стоит поставить, чтобы продлить жизнь светодиодным лампам.

Добро пожаловать!
Лампочки в передней фаре – они со временем перегорают и приходят в негодность, поэтому как таковое лампочки являются одним из расходных материалов, которые меняются часто и требуют обязательной своей замены в случае перегорания, так как если света не будет то и ездить нормально в ночное время суток вряд ли получится. Кстати вы уже обратили внимание на заголовок статьи, то есть: “Замена всех ламп в фаре”, а какие же входят лампочки в переднюю фару, знают не все так как при покупке автомобиля, как правило люди не заморачиваются насчёт его ремонта и тем самым мало что понимают в нём, поэтому объясняем! В переднюю фару входит во-первых лампа поворотника, во-вторых лампа ближнего и света и в-третьих лампа дальнего света, а так же ещё обязательно передняя фара оснащается лампой габаритного света, о том как эти все лампы заменить мы подробно и описали в этой статье.

Примечание!
Для замены ламп, вам нужно будет запастись: По возможности только чистой тряпкой, для того чтобы протереть заднюю сторону передней фары или же можно ничего не протирать, а просто для замены воспользоваться перчатками!

Краткое содержание:

Какая лампа где находится в фаре?
Чтобы разобрать данный вопрос, вам нужно сперва взглянуть на фото чуть ниже, на данном фото изображена левая снятая и разобранная фара с автомобиля ВАЗ 2110, как вы видите стрелками там указано где какая лампа именно идёт, а именно красная стрелка это лампа ближнего света, а синяя стрелка это соответственно лампочка дальнего света.

Примечание!
Это не целый блок фары (Блок фары – это когда фара идёт целиком, вместе с поворотником то есть одним словом просто штатный здоровый блок в который входит фара основного света, которая изображена на фото выше, а так же фара в которой находится сам поворотник)

Когда нужно менять ту или иную лампу в фаре?
На самом деле это всё делается на ваше усмотрение, но только есть одно но! При не горящей фаре ездить в тёмное время суток очень опасно, так как дорога именно с той стороны где не горит фара не освещается, тем самым вы приводите себя и других людей к риску, который может стоить даже жизни.

А так же в последнее время как многим уже известно повысились цены на штрафы, и поэтому ездить с не горящей фарой довольно таки накладно, так как постоянно платить за одно и то же нарушение никого не обрадуют, а только лишь разочарует.

Как заменить все лампы в передней фаре, он же блок фары на ВАЗ 2110-ВАЗ 2112?

Примечание!
Прежде чем начать, обязательно вы должны знать некоторые нюансы которые касаются светового освещения в автомобиле, а именно лампа ближнего и лампа дальнего света абсолютно ставится идентичная, поэтому если вы придёте в магазин и услышите ответ: “А вам лампочку на ближней или же на дальний свет?”, то в таком случае объясните продавцу или же уходите из магазина прочь, потому что эти обе лампы ставятся с завода на данные модели идентичными, а именно лампы ставятся только лишь «h2»!

Ещё нужно уточнить вам один нюанс, автомобиль семейства ВАЗ 2110 очень многое время дорабатывался в него вносили корректировки, в него устанавливали инжекторные двигателя и т.д. Так вот и оптика была тоже подвергнута небольшим изменениям, так к примеру задняя крышка передней фары в первое время на десятку ставилась с вращательным механизмом то же самое что и на девятке было установлено и не менялось по сей день, более подробно об этом мы напишем в статье поэтому читайте внимательнее!

Так же отметим, на 8-ми клапанных двигателях фара заменяется намного проще и в правой и в левой фаре, потому что там двигатель менее объёмный и тем самым он занимает поменьше места, по сравнению с 16-ти клапанным движком, а так же левая фара (Если смотреть по ходу автомобиля), заменяется чуть потяжелее правой, так как в левой части моторного отсека установлена аккумуляторная батарея которая в некоторых случаях будет препятствовать замены лампочки, если вам будет нужно то в таком случае снимите аккумулятор с автомобиля, о том как снять аккумулятор см. в статье: «Замена аккумулятора на ВАЗ»!

И в завершение пару слов о том как нужно обращаться с новой лампой, а именно никогда не берите жирными пальцами рук да и вообще даже чистыми руками, за стеклянную колбу потому что данное касание может значительно снизить срок службы данной лампы и вам вскоре придётся её заменить, поэтому чтобы такого не происходило рекомендуется производить замену всех ламп в чистых перчатках!

Замена лампы ближнего света и габаритов:

1) Для того чтобы заменить данную лампочку, во-первых возьмите в руки тряпочку (На ваше усмотрение) и протрите при помощи неё заднюю часть фары, от грязи и пыли чтобы было приятнее работать.

2) Затем рукой снизу нажмите на фиксатор который крепит заднюю крышку, и тем самым аккуратно приподнимите вверх данный фиксатор и тем самым полностью снимите его.

Примечание!
Данный фиксатор как уже было сказано ранее на разных моделях снимается по разному, поэтому если у вас этот фиксатор с вращательным механизмом то в таком случае вы на нём увидите стрелочки, так вот по этим стрелочка рукой поверните фиксатор в нужную сторону и после чего он очень легко снимется с задней части блока фары!

3) Далее вы увидите перед своими глазами вот такую вот картину (см. фото ниже), видите на фото колодку с проводами которая указана стрелкой, так вот эту колодку рукой аккуратно отсоедините и после чего опустите её вниз чтобы она не мешала (Данная колодка повиснет в этом случае на проводах).

4) Затем когда колодка будет отсоединена, вы увидите лампу ближнего света которую будет крепить металлическая защёлка, для того чтобы снять фару нажмите рукой на кончик металлической защёлки и тем самым выведите её из зацепления с фиксаторами которые указаны стрелкой, а после выведения из зацепления откиньте данную защёлку в сторонку.

5) Теперь возьмитесь рукой за цокольную часть лампочки и после чего извлеките её из фары, а после извлечения замените её на новую и соберите все снятые детали в обратном порядке снятию.

Примечание!
При установке обязательно смотрите на то чтобы, отверстия на цоколе лампочки сошлись с отверстиями на самом блоке фары, более подробнее см. на фото ниже:

6) Кстати на счёт габаритной лампы, данная лампа стоит чуть ниже основного света а именно вот в этом месте где показано стрелкой:

7) Для того чтобы заменить данную лампу, просто возьмите рукой за провода которые к ней подсоединяются и аккуратно за провода извлеките лампочку из фары.

Примечание!
Если есть возможность, то в таком случае попробуйте извлечь фару не за провода а за саму её цокольную часть, а если не получится то аккуратненько в таком случае вытяните её как уже было сказано чуть ранее, за провода!

8) И в завершении извлеките саму лампу из патронника, для этого возьмитесь рукой за лампу чуть надавите и поверните её и после того как она выйдет из зацепления, извлеките её из патронника.

Замена лампы дальнего света:

Чтобы не расписывать всё подробно, просто скажем пару слов. Во-первых задняя часть крышки с лампы дальнего света снимается абсолютно так же как и с лампы ближнего света, поэтому всю подробно по замене данной лампы смотрите в рубрике выше по замене лампы ближнего света, потому что замена и той и другой лампы осуществляется практически идентично, почему практически спросите вы? Объясняем! В том месте где располагается лампа дальнего света конструкция по сути такая же, но только там нету лампы габаритного света, поэтому при снятой задней крышки все внутренности выглядят вот так:

Замена лампы поворота:

1) В этом случае то же всё очень просто, во-первых в первую очередь вам нужно будет понять где же располагается данная лампа, чтобы вам было более понятней смотрите фото ниже:

Примечание!
Как вы уже поняли на фото стрелкой указан только лишь патронник или как его ещё называют цоколь лампы, а самой то лампы и не видно, поэтому чтобы вам можно было увидеть её и беспрепятственно снять и поменять, за данную цокольную часть возьмитесь рукой и после чего поверните его по часовой стрелки на небольшой градус, и тем самым извлеките его оттуда!

2) Когда цоколь совместно с самой лампой будет извлечён, возьмитесь рукой за лампочку (Указана стрелкой) и после чего чуть надавите на неё и против часовой стрелки прокрутите и выньте данную лампу.

Примечание!
Когда будете устанавливать новую лампу, следите за тем чтобы она вошла в пазы один из них указан на фото стрелкой, а когда она туда войдет до упора, поверните её чтобы она зафиксировалась, а после фиксации проверьте не вылетает ли она от туда!

Важно!
Когда будете покупать новую лампу либо для ближнего, либо же для дальнего света, обязательно смотрите на маркировку которая нанесена на цокольную часть лампочки, потому что в автомобилях могут стоять на ближнеё свет лампочки к примеру h2, а на дальний к примеру h5, и поэтому если вы и на дальний поставите лампу h2, то оба блока фар будут светить по разному! (Разные лампы могут быть установлены только лишь прежнем владельцем вашего автомобиля, потому что с завода как уже говорилось чуть ранее ставились и на дальний и на ближней свет одинаковые лампочки h2)

Кстати прежде чем менять лампу, проверьте предохранитель который на неё идёт возможно просто он перегорел и из-за этого не работает лампа!

Дополнительный видео-ролик:
Более подробно о том как произвести замену всех ламп, смотрите в интересном и поучительном видео-ролике чуть ниже:

ПДД четко предписывают, что нельзя ехать в темное время суток или при недостаточной видимости без включенных габаритов, как спереди, так и сзади автомобиля. Сегодня мы рассмотрим, как устроены габариты на ВАЗ 2110, какими могут быть причины поломок, способы их устранения.

Ваз 2110 с габаритными огнями и ДХО

Назначение

Передние габариты называются головными лампами, они находятся в блок-фаре впереди автомобиля по обеим его сторонам. Они – крайние по бокам в системе освещения, а своим названием обязаны тому, что показывают встречным транспортным средствам габариты машины по ширине.

Различные варианты габаритных и дневных ходовых огней

Точно для такой же миссии предназначены задние габариты, — чтобы вас видел тот, кто едет следом. Особенно это актуально во время обгона, вы же не хотите, чтобы кто-то, не разглядев реальных размеров, задел вашу «ласточку».

Тюнингованные задние габаритные огни

Отсюда важный совет: если вдруг так случится, что ехать нужно во что бы то ни стало а вы обнаруживаете, что перегорела лампочка в левом габарите, замена ее на новую невозможна ввиду отсутствия таковой, не поленитесь и переставьте из правого. А как это сделать, мы расскажем.

Устройство

Головные лампы (передние габариты) являются частью блок-фары. Задние габариты входят в состав заднего фонаря ВАЗ 2110, являясь одной из его секций. Рядом расположена задняя противотуманка, задняя фара, поворотный указатель, катафот, сигнал торможения и габарит.

Противотуманные фары не только улучшат экстерьер автомобиля, но и поспособствуют улучшению безопасности. О подключении противотуманок можно прочитать здесь: https://vazweb.ru/desyatka/osveshchenie/kak-podklyuchit-protivotumanki.html

Причины поломок

Причин неисправностей может быть немало. Наиболее часто встречающаяся – перегорают лампы, что естественно, лишает возможности включить габаритные огни. Особенно ненадежны в этом отношении лампы, завезенные к нам из Поднебесной.

Хоть и привлекают они более чем «демократичной» ценой, да и в любой торговой точке их навалом, зато мороки с ними не оберешься. Поэтому, возможно, следует вспомнить поговорку о том, что не такие уж мы богатые люди, чтобы покупать дешевые вещи дважды.

Хорошие фирменные лампочки прослужат в разы дольше, к тому же не придется их бесконечно менять.

Варианты ламп для габаритов

Иногда наблюдается «мигание» габаритов, или же мигание освещения приборного щитка, когда включаются габаритные огни. Многие винят в этом реле габаритов, однако отыскать его не могут. В карбюраторном ВАЗ 2110 реле габаритов не существует, есть только реле на дальний и ближний свет.

Для инжекторного автомобиля реле следует искать в монтажном блоке, где находятся все предохранители. Причем, если реле горят одно за другим, следует немедленно обратиться к специалистам по электрике, ведь это свидетельствует о том, что в цепи где-то есть замыкание, а отсюда и до сгоревшей машины недалеко.

Монтажный блок и реле и предохранителями

Никогда, ни при каких обстоятельствах, не должна производиться замена сгоревшего предохранителя на более мощный, а то и вообще – на «жучок».

Ремонт

Как уже сказано, запрещено движение машины вечером или ночью, если не горят габаритные огни, поэтому займемся поиском причины, а затем устраним ее.

Если вы уверены, что пути, по которым проходит электричество, исправны, первым делом проверьте, не сгорели ли лампы. И если им нужна замена, проделайте ее.

Для головной лампы порядок замены таков:

  • Открываем капот;
  • Отключаем АКБ, а еще лучше – снимаем ее. Ведь речь идет об электричестве, что небезопасно;
  • Со стороны подкапотного пространства, придерживая лампу рукой, отсоединяем провода, непосредственно идущие к лампочке от колодки;
  • Снимаем резиновый чехол;
  • Отодвигаем вбок фиксатор, выведя из зацепления пружину с крючком;
  • Вынимаем лампочку габаритов;
  • Меняем ее на новую и собираем все заново.

Когда замена произведена, проверяем, горят ли головные лампы.

Лампочки в задние габариты на ВАЗ 2110 ставятся так:

  • Обесточиваем автомобиль;
  • Со стороны багажника (открытого) снимаем контактную часть заднего фонаря с лампами. Для этого нужно отжать защелки;
  • Вынуть лампочку габаритов, заменить ее на новую.

Не забывайте о том, что голыми руками касаться галогенной лампы нельзя. Замену нужно производить в перчатках. Дело в том, что на месте прикосновения к лампочке возникнут темные пятна. К тому же, доказано – такая лампочка значительно быстрее перегорает.

Как заменить лампочку габаритных огней в автомобиле своими руками

Габаритные огни автомобиля, как следует из их названия, предназначены для обозначения размеров машины в тёмное время суток. Более того, иногда только эти огни дают знать о присутствии вашего авто на дороге в темноте.

Даже если абстрагироваться от возможности быть оштрафованным за негорящий «габарит», не следует пренебрегать своевременной заменой ламп габаритов – в противном случае у вас есть реальный риск быть «догнанным» в темноте, особенно на загородной дороге.

Процедура замена лампочек габаритных огней очень простая (в большинстве случаев) и особых навыков не требует.

Попробуем дать своего рода общий «рецепт», как заменить лампочку габаритных огней самостоятельно.  Большинство автомобилистов проделывает такое «техобслуживание» походя, а многие имеют запас требуемых лампочек в бардачке машины.

Содержание статьи

Цепь включения габаритных огней

Заменить лампочку габаритных огней очень просто самому

В целях экономии топлива и уменьшения нагрузки на генератор в эту цепь сейчас зачастую включают дневные ходовые огни, что достаточно её усложняет.

Возможно вам будет интересно узнать можно ли использовать светодиодные лампы в автомобиле? Подробности читайте в этой статье

Штатный же вариант проводки довольно прост и состоит из следующих элементов:

  • предохранители;
  • лампы передних и задних габаритных огней;
  • центральный или клавишный выключатель;
  • остановимся чуть подробнее на первых двух элементах.

Предохранители

Иногда именно перегоревшие предохранители являются причиной того, почему на той или иной стороне не горят габаритные огни.

Предохранителей в цепи обычно два, на левую и правую стороны раздельно. Так как лампочки потребляют небольшую мощность (по 4-5 Вт), то и номинал предохранителей невелик всего 5-7,5 А.

Где находятся предохранители габаритных огней

Там же, где и остальные, в едином блоке. На большинстве современных машин этот блок располагается под панелью приборов рядом с рулевой колонкой, или, что чаще, слева внизу, под пластмассовой накладкой.

В последнем случае достаточно снять крышку, защищающую блок, установленную на защёлках. На обратной стороне крышки, как правило, есть наклейка с информацией о том, какую цепь защищает тот или иной предохранитель, с указанием его номинала.

Самым большим неудобством в данном случае может стать недостаточное знание английского языка – именно на нём обычно сделаны надписи, даже на корейских и японских авто.

Лампы

Внешне лампочка передних габаритов имеет маркировку W5W, но сегодня всё чаще используют светодиодные лампочки габаритных огней.

Их преимущество перед лампами накаливания заключается в большей долговечности, а цена тех и других во многом зависит от производителя. Наиболее известна продукция Philips, Osram, Tesla.

Что такое светодиодные лампы нового поколения 4Drive? Узнайте прямо сейчас!

О светодиодных лампочках для габаритных огней смотрите видео:

Причём, как показал тест «За рулём», не всегда дорогие изделия оправдывают свою цену.

Также достаточно часто передние габариты оснащаются лампочками с металлическим цоколем, но это, можно сказать, «прошлый век».

Для задних же габаритных огней наиболее распространена лампа с двумя спиралями – 21 и 5(или 4) Вт.

Спираль с мощностью 21 Вт загорается при нажатии на тормоз, т.е. лампочка в таком случае служит как стоп-сигнал, спираль же меньшей мощности работает как габаритный огонь.

Так же, как в случае с любыми другими лампами, приобретение более дорогого изделия отнюдь не гарантирует какой-то исключительной долговечности.

Замена ламп

Обычно перед заменой лампочек рекомендуют снять клемму с АКБ. Зачем – непонятно. Достаточно просто обесточить цепь с помощью переключателя – на тот случай, если во время замены нечаянно произведёте замыкание.

Замена переднего габарита

Наиболее распространённым вариантом подключения блок-фары является наличие единого разъёма питания – для простоты демонтажа самой фары. В таком случае провода питания всех потребителей (лампы, электрокорректор) расположены внутри корпуса.

Впрочем, нередко потребители подключаются раздельно. Перед заменой главное – определить местонахождение габаритной лампочки, чтобы по ошибке не снять, скажем, корректор фары.

Если меняете лампочки впервые, лучше начать с правой стороны. Слева обычно расположен аккумулятор, что мешает как обзору, так и работе.

Сам процесс замены прост – вытаскиваете лампу вместе с патроном из фары, для чего поверните последний против часовой стрелки. Провода можно не отсоединять, если они имеют достаточную длину, чтобы можно было удобно работать.

Важно обратить внимание на состояние патрона – нет ли следов оплавления, что свидетельствует о перегреве. Впоследствии дефектный патрон может стать причиной короткого замыкания, поэтому, при необходимости, не откладывайте на потом его замену.

А здесь о том, что такое ксенон и биксенон, в чем их отличие https://mytopgear.ru/interesting/ee/ksenon-i-biksenon-v-chem-raznitsa/

Замена заднего габарита

Чтобы обеспечить доступ к лампам задней фары, нужно снять лючки, установленные в обшивке багажника.

Для замены лампочек габаритных огней задней фары, как правило, необходимо извлечь плату с лампами из фонаря. Она устанавливается на защёлках, которые осторожно отгибаются плоской отвёрткой. Провода при этом отключать ни к чему.

Есть также фонари, у которых каждая лампа подключается отдельно. В таком случае извлеките нужный патрон из гнезда, слегка повернув его.

После замены ламп как передних, так и задних габаритов, следует проверить их работоспособность, для чего можно не устанавливать патрон или плату сразу в фонарь. Достаточно лишь проконтролировать, чтобы не произошло замыкания на «массу».

Важный момент – всегда при замене габаритов обращайте внимание на состояние патронов и контактов – предохранитель защищает цепь лишь от замыкания, а возгорание проводки чаще происходит из-за плохого контакта.

Лампочки которые ставят на Тойота

Лампочки которые ставят на японские автомобили


Меня все время поражает то, что продавцы сами не знают чего продают. Просишь что ни будь хорошее- предлагают самое дорогое. Хочешь купить кофемолку, тебе впаривают кофе- машину! А когда спрашиваешь лампочку, продавец в шоке, и просит принести образец лампочки, чтобы продать такую же. Особенно меня радуют звонки по телефону, у меня не горит там то и там то, что случилось? Понятное дело лампочки перегорели. Отвечаешь- поменяйте лампочки. И тут же град вопросов: А какие у меня лампочки? А где их покупать? А как их менять? Сколько они стоят? И сколько их? Вы представляете, как надо человеку, который никогда не видел лампочек, кроме как в подъезде, по телефону все это объяснить! Лично я не знаю, по этому тут будет выложен каталог лампочек с описанием и местами куда их втыкать. Для особо сильных и хитрых будут указаны нюансы.



Лампы головного света.



Лампа Н4 используется в большинстве стандартных фар, с одним отражателем для ближнего и дальнего света. В одной колбе 2 нити накала БЛИЖНИЙ и ДАЛЬНИЙ свет. Обычно перегорает ближний, т.к. он работает намного больше, при этом меняется лампа целиком!

Лампа Н7 используется в леворульных моделях японцев в качестве ближнего и, или дальнего света, в раздельных отражателях. Может использоваться в фарах противотуманного света.

Лампа Н3 используется в фарах противотуманного света . С успехом и небольшой доработкой заменяет японские Н3В. Обычно ставятся в фары установленные в низу бампера.

Лампа Н3с используется в фарах противотуманного света праворуких автомобилей. Если противотуманные фары стоят рядом с фарами головного света.

Лампа Н1 используется в фарах ближнего, дальнего, и противотуманного света. У японцев обычно в варианте противотуманного или дальнего света.

Лампа НВ3 или 9005 (используется в дальнем свете автомобилей. Визуально она аналогична лампе НВ4, но есть некоторые различия. Нити накала находятся на разном расстоянии от посадочного места. По этому световые пучки на дороге у них будут разные. А для тех кому это по фигу, на цоколе лампы сделана защита от дурака, в виде специальных приливов. Хотя это народ не сильно останавливает.

Лампа НВ4 или 9006 используется в ближнем свете. Нюансы такие же как описанные чуть выше.


# Общие нюансы ламп серии НВ! Американские и Японские лампы визуально выглядят одинаково, но имеют некоторые различия, которые не позволяют быть им взаимозаменяемыми. При небольшой доработке напильником и ножиком они встают на место, но фара будет светить в неизвестном направлении. Это обусловлено тем, что нити накала в американских и японских лампах смещены относительно друг друга на 90 градусов! Так же там смещен крепеж самих ламп, и другой электрический разъем, который не позволяет одеть фишку с проводами на цоколь лампы.

Остальные лампы.



Лампа Р21/5W – двухнитевая. Используется в старых японцах, и некоторых других более современных недорогих моделях. Ставится на СТОП + ГАБАРИТ, где они совмещенные. Здесь тоже стоит защита от дурака, но сильных и невнимательных она не касается. Крепежные выступы находятся на разной высоте, и при установке надо внимательно посмотреть на патрон ,и правильно установить лампу, если она не лезет – поверните ее на 180 градусов. Утрамбовывать однонитевые лампы Р21W – сюда не надо! Потом будут проблемы, такие , что при нажатии на тормоз будут загораться габариты.

Лампа Р21W однонитевая. Используется в старых японских автомобилях, и некоторых других более современных недорогих моделях. В СТОП сигналах (если они отдельно от габаритов) поворотах, фонарях заднего хода, задних противотуманных фонарях.

Лампа W1,2W, W2.3W. Безцокольные однонитевые лампы, мощностью 1.2 и 2.3 ватт. Используются для подсветки климат контроля( не во всех моделях японок), рычагов управления АКПП, и индикаторных лампочек на щитке приборов, подсветки бардачка.

Во многих автомобилях с 2005 года выпуск, щиток приборов и климат подсвечиваются светодиодами, а они рассчитаны на весь срок службы автомобиля.

Лампа W3W, W5W. Безцокольные однонитевые лампы мощностью 3 и 5 ватт. Используются в подсветке щитка приборов, передних габаритов в фарах, указателей поворота в щитке приборов, указателя аварийного запаса топлива, подсветки багажника и бардачка, и некоторых других местах. При использовании в подсветке щитка приборов цвет подсветки задается надетым на нее резиновым светофильтром, зеленого или синего цвета. Учитывайте это при покупке ламп для подсветки щитка, старые светофильтры снять живыми очень сложно.

Лампа W18W Безцокольная однонитевая лампа мощностью 18 ватт, с маленьким цоколем как у W5W. Используется только для штатных дополнительных стоп- сигналов японских автомобилей.

Лампа РY21W однонитевая лампа желтого цвета, используется только для указателей поворота! В основном на автомобилях европейских производителей. Некоторые рукастые товарищи пытаются установить их в поворотники японцев. Это сделать сложно, по тому что там есть специальные выступы, которые не позволяют вставить ее вместо лампы Р21W. А при установке портят патрон, и лампа со временем вываливается из него.

Лампа W21/5W двухнитевая безцокольная. Применяется в большинстве современных японских автомобилей, в совмещенных Стоп-сигналах и Габаритах.

Лампа W21W однонитевая безцокольная. По размерам и цоколю аналогичная Р21/5W отличается наличием только одной нити накала. Используется в указателях поворотов, заднего хода, и если есть в задних противотуманных фонарях.

Лампа WY21W однонитевая безцокольная. Аналогична P21W, только покрашена в желтый (оранжевый цвет) используется исключительно в указателях поворота, внутри которых отсутствует желтый светофильтр.



Вот эти лампочки используются и в подсветке кнопок, и в подсветке климат контроля. Цвет задают резиновые светофильтры, если нет светофильтра, то подсветка будет желтой.

Эта лампочка используется в потолочных плафонах. Если вы увидите такую лампочку в магазине, не спешите радостно бежать в кассу и платить деньги! Для начала проверьте длину самой лампочки она должна быть в пределах 28 мм. Если ее длина 35-36 мм, то можете смело идти дальше, сегодня не ваш день.



Светодиодные лампочки- это полный отстой! Не вздумайте их вставлять в свой автомобиль. Вся оптика рассчитанная на лампочки сделана так, чтобы работать от рассеянного света ламп накаливания, который идет во все стороны от спирали накаливания. Светодиоды имеют направленный свет, в итоге все начинает светиться пятнами. И вместо светящейся фары, размером 10Х15 см. вы получаете пятно диаметром 3 см, которое не видно уже с 40-50 метров. Задние рассеиватели тоже не рассчитаны на светодиоды. Они рассеивают свет только тот, что направлен на него. В итоге вместо большого прямоугольного стопа, мы получаем красный круг диаметром 5 см. Про подсветку щитка приборов вообще молчу, сами посмотрите, если поставите.

Обычно лампочки на тойотах служат достаточно долго. Если они не сделаны в подворотне Китая. Оригинальные лампочки служат в среднем 5 и более лет, за исключением лам головного света. И купив один раз оригинальные лампочки ,можно больше не беспокоиться про их замену. Если вы хотите сэкономить, можете покупать дешевые лампочки, и постоянно их менять сами, или платить деньги за то, чтобы вам их поменяли. Чтобы не разрушать себе мозг какую лампочку куда ставить, надо придти в магазин, и купить оригинальные лампочки, продавец посмотрит по программе и даст нужные. Они встанут без проблем и не придется разбирать машину два раза, один раз чтобы снять образец, второй раз, чтобы поставить новые лампочки.

Замена задних фонарей на светодиодные модули может привести к появлению неисправности в автомобиле. В лучшем случае ничего не произойдет, если в машине стоит система контроля исправности ламп – то она будет ругаться на то, что лампы перегорели, и придется вешать дополнительную нагрузку, чтобы обмануть систему. В худшем случае – не знаю. Но у одного моего знакомого на Subaru начала глючить электроника раздаточной коробки, в виде отключения заднего заднего привода, и выдавала код неисправности клапана раздатки. После того как вернули на место фонари с лампами накаливания – проблема исчезла.

Замена лампочки габаритов на Сузуки Гранд Витара: какая стоит

Как известно, японские конструкторы разрабатывают свою технику так, что для устранения даже мелкой неисправности нужно обращаться в автосервис. Но мы же не японцы, а потому без проблем произведем замену лампочки переднего и заднего габаритов Сузуки Гранд Витара самостоятельно.

Какая лампочка стоит в габаритах

Лампочка переднего габаритного света расположена в фаре. Производитель Сузуки Гранд Витара устанавливает туда прибор с цоколем W5W мощностью 5 Вт.

Лампа передних габаритных огней Сузуки Гранд Витара

За задний габаритный свет и сигнал торможения отвечает одна двуспиральная лампа, установленная в заднем фонаре. Это прибор с цоколем W21/5W мощностью 5 Вт (габарит) и 21 Вт (стоп-сигнал).

Лампа задних габаритных огней и стоп-сигнала Сузуки Гранд Витара

Полезно! Штатно оба прибора – обычные лампочки накаливания, хотя при желании можно найти и их галогенные аналоги.

Галогенные лампочки W5W от OSRAM (слева) и W21/5W от компании BOSHк содержанию ↑

Передние габаритные огни

Замену лампы передних габаритных огней на Сузуки Гранд Витара можно произвести двумя способами:

  • через подкрылок;
  • через моторный отсек.

Какой из методов лучше, сказать трудно, каждый принимает решение самостоятельно. Кроме того, тут все будет зависеть и от модификации автомобиля – не все модели Витара позволяют поменять габаритные лампы через подкрылок. Мы же рассмотрим оба варианта.

Замена без снятия фар — через подкрылок

Итак, у нас не горят габариты. Выворачиваем руль до упора в сторону того габарита, который будем менять. Теперь нужно частично демонтировать подкрылок, который крепится со стороны колеса к бамперу при помощи двух клипс и одного винта. Плоской отверткой отжимаем шляпки клипс, а сами клипсы вынимаем.

Снятие клипс, крепящих подкрылок

Теперь при помощи торцевого ключа отворачиваем винт. Он находится выше клипс.

Отворачивание винта крепления подкрылка

Отгибаем подкрылок и пытаемся заглянуть внутрь. Где-то вдалеке просматривается фара с торчащим из нее патроном лампочки габаритов. На патрон надета колодка питания.



Лампа габаритов на Сузуки Гранд Витара находится ближе к борту автомобиля

Поворачиваем патрон вместе с колодкой против часовой стрелки и вынимаем вместе с лампой.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Важно! На фото ниже показаны патрон и колодка габаритов пятидверной модификации. На других модификациях авто фары могут отличаться конструктивно. Но лампы габаритного света находятся примерно на том же месте (возможно, выше/ниже) и снимаются аналогично.

Патрон с лампой габаритного света у пятидверной модели Сузуки Гранд Витара

Выдергиваем сгоревший прибор, на его место вставляем новый. Устанавливаем патрон на место, фиксируем поворотом по часовой стрелке. Поджимаем подкрылок, крепим его винтом и двумя клипсами.

Замена со снятием фары и решетки радиатора

Как было замечено выше, не всегда замена передних габаритных лампочек на Сузуки Гранд Витара осуществима через подкрылок. На некоторых модификациях фар эта лампочка находится слишком далеко и неудобно расположена – из-под подкрылка к ней не добраться.

Кроме того, если габаритный огонь перестал гореть в дороге, все же проще и безопаснее работать через моторный отсек, чем валяться в грязи прямо на проезжей части. В этом случае лучше воспользоваться вторым способом – через моторный отсек. Для этого придется снять облицовку радиатора и саму фару.

Открываем крышку капота и находим три пистона, фиксирующих верхнюю часть облицовки. Принцип их работы тот же, что и у пистонов, фиксирующих подкрылок (см. выше). Приподнимаем распорные шляпки плоской отверткой и вынимаем пистоны полностью.

Клипсы, фиксирующие верхнюю часть облицовки радиатора на Сузуки Гранд Витара (фиксирующие шляпки приподняты)

Теперь берем тонкий прочный шнурок, который имеет смысл всегда возить в багажнике. При помощи плоской отвертки заводим его под правый нижний край облицовки.

Для снятия облицовки потребуется тонкий капроновый шнурок

Аккуратно тянем за шнурок и отщелкиваем первый фиксатор.

Отщелкивание крайнего левого фиксатора

Продвигаем шнурок ближе к центру Сузуки Гранд Витара, пока он не упрется во второй фиксатор (всего их пять). Снова тянем.

Снятие облицовки со второго фиксатора

Переходим к правому борту и повторяем операцию.

Снятие облицовки с фиксаторов правого борта

Беремся на нижнюю часть конструкции как можно ближе к центру, тянем на себя и отщелкиваем центральный фиксатор. Теперь облицовку радиатора Сузуки Гранд Витара можно снять. Перед нами фары головного света, которые фиксируются тремя винтами каждая. На фото один из них помечен стрелкой.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Важно! Четвертый винт, который можно принять за фиксирующий, служит для регулировки фары. Он имеет другой шлиц, и его мы не трогаем, чтобы не пришлось регулировать головной свет заново!

После снятия облицовки мы можем добраться до винтов крепления фар головного света Сузуки Гранд Витара

Отворачиваем винты, покачивая, слегка выдвигаем фару вперед (глядя по ходу автомобиля) и видим патрон лампы переднего габарита. На фото он помечен стрелкой.

Выдвинув фару, мы получаем доступ к лампочке габаритного света

Поворачиваем патрон против часовой стрелки и вместе с лампочкой габарита вынимаем из фары.

Снятая лампа габарита вместе с патроном на Сузуки Гранд Витара

Демонтируем сгоревший прибор обычным выдергиванием и на его место устанавливаем новый. Вставляем патрон в фару, саму ее фиксируем винтами. Ставим на место облицовку: защелкиваем ее сначала на нижние фиксаторы, потом крепим верхними.

Важно! Если лампочка ближнего света не галогенная, ее можно брать голыми руками. В противном случае нужно использовать хлопковые перчатки.

к содержанию ↑

Задние габариты

Для замены лампочки задних габаритных огней на Сузуки Гранд Витара тоже придется снять фонарь. Отличный подарок автолюбителю от производителя, верно? Для работы нам понадобятся:

  • торцовый ключ на 10 или крестовая отвертка;
  • плоская отвертка;
  • кусочек плотного пластика или картона;
  • лампа на замену.

Фонарь крепится при помощи двух винтов с универсальным шлицем, но нам придется снять еще и клипсу, фиксирующую бампер. Отворачиваем винты, поддеваем фиксирующую шляпку клипсы, выдвигаем ее и снимаем саму клипсу.

Фонарь крепится при помощи двух винтов и клипсы

Но и теперь снять фонарь не получится, поскольку его нижний выступ заходит за верхний край бампера. Отжимаем бампер вниз (именно для этого мы и снимали клипсу) и выводим из зацепления с ним выступ на фаре. На фото ниже выступ уже выведен и обозначен стрелкой.

Этот выступ дополнительно фиксирует задний фонарь

Заводим картон между кузовом и фарой. Он нужен для того, чтобы не поцарапать кузов. Начиная сверху, отверткой делаем несколько проходов вниз, постепенно отжимая фонарь назад и освобождая его фиксаторы. Работаем очень осторожно и без фанатизма, чтобы отверткой не повредить стекло.

Отверткой постепенно отжимаем фонарь назад

Намного удобнее и безопаснее работать не отверткой, а небольшим пластмассовым шпателем. К примеру, тем, что используют для шпатлевки кузова.

Отжимание фонаря при помощи пластмассового шпателя

Как только фиксаторы выйдут из кузова, осветительный прибор можно снять, потянув назад. Здесь мы увидим набор патронов, нас интересует самый верхний, к которому идут три провода. На фото ниже он помечен стрелкой.

Патрон лампочки габаритных огней и стоп-сигнала расположен в самом верху фары

Поворачиваем патрон против часовой стрелки и вынимаем его вместе с лампой. Лампу выдергиваем и на ее место устанавливаем новую.

Замена лампочки габаритного огня в заднем фонаре Сузуки Гранд Витара

Возвращаем патрон на место, фиксируем его поворотом по часовой стрелке. Устанавливаем фару на место, фиксируем ее двумя винтами, а бампер клипсой.

Важно! Если лампочка ближнего света/стоп-сигнала не галогенная, ее можно брать голыми руками. В противном случае нужно использовать хлопковые перчатки.

к содержанию ↑

Если лампы исправны, но не горят

Если после замены лампочек габаритные огни все равно не загораются, то в первую очередь имеет смысл проверить предохранитель, питающий их. Он находится в монтажном блоке, а сам блок расположен справа от водителя и закрыт декоративной крышкой. На рисунке ниже он обозначен цифрой 3.

Местоположение монтажного блока в Сузуки Гранд Витара

Нас интересует предохранитель «R» (см. рисунок ниже), который отвечает за передние и задние габариты, а заодно и за противотуманный свет. Его номинал – 10 А. На реальном монтажном блоке эта вставка обозначена как TAIL.

Местоположение предохранителей и реле во внутрисалонном монтажном блоке Сузуки Гранд Витара

Если предохранитель цел (а это можно определить, даже не вскрывая монтажный блок: если что-то из вышеперечисленного работает, значит, он однозначно цел), то проблемой может быть:

  1. Окисление соединительных колодок. Проверяем визуально, рассоединяя их и осматривая контакты. Они должны быть чистыми и блестящими.
  2. Обрыв или замыкание на кузов проводов питания габаритной лампы. Во втором случае вновь установленный предохранитель постоянно сгорает. Осматриваем жгут, питающий фару, находим и устраняем неисправность.

Если и это не помогло, придется обратиться в автосервис или к знакомому электрику.

На этом разговор о габаритных огнях Сузуки Гранд Витара можно закончить. Теперь мы знаем, как самостоятельно заменить в ее фарах и задних фонарях лампочки, отвечающие за габариты, а заодно выяснили, как устранить простейшие неисправности габаритного света своими силами.

Предыдущая

Замена автолампНе горит подсветка номерного знака на Ford Focus 2 — как поменять лампочки

Следующая

Замена автолампКак поменять лампочку ближнего света на Suzuki Grand Vitara

Цоколи автомобильных ламп, типы, обозначение

 В автомобиле больше сотни лампочек. Их задачи самые различные, начиная от подсветки салона, комбинации панели приборов и до обеспечения видимости дороги в ночное время суток. Так вот, в зависимости от этих целей, лампы также имеют различные габариты и электрические характеристики. Габариты лампы прямо пропорционально мощности, так как ее приходится рассеивать. По-крайней мере это сильно бросалось в глаза на лампах накаливания. В итоге габариты лампы возрастают при увеличении ее мощности. Собственно из-за этого имеем то, что имеем! А именно множество типоразмеров ламп и множество контактов этих ламп, которые и обеспечивают удержание лампы и подачу к ней питающего напряжения. Собственно об этих самых цоколях и будет наша статья.

  Итак, цоколь лампы удерживает ее в патроне плафона или блок-фары, а также он передает ток для питания лампы по своим контактам через площадки, лепестки, проволочные выводы. Собственно иногда цоколь даже и на цоколь не похож, ведь он является продолжение колбы. Скажем вот такой.



(лампа c цоколем T10, мощность 5 Ватт)

 Кроме того, с появлением светодиодных ламп и колба стала не нужна. Цоколь стал таким искусственным пластиковым "наростом", где и установлены (расположены) контакты. Конечно время не стоит, в итоге и цоколи ламп меняются вместе с появлением новых источников света.

Типы цоколей автомобильных ламп в плафонах, фарах автомобиля

 Собственно стоит уже перейти к конкретным примерам возможных вариаций цоколя ламп и к тому, где обычно ставятся такие лампы. Многие из ламп, а значит и цоколи этих ламп на сегодняшний день стали рудиментом. То есть они часто применялись в машинах выпускающихся в СССР, но сегодня это уже удивительные и редкие лампы.

Автомобильные лампы и цоколи-рудименты

А – лампа автомобильная.
АМН – лампа автомобильная миниатюрная.
АС – софитная лампа автомобильная.
АКГ – кварцевая галогенная автомобильная лампа.
R – лампа с металлическим цоколем 15 мм и колбой в 19 мм. Обозначение для примера  (R 5W) – мощность 5 Ватт.
R2 – Диамтер колбы порядка 40 мм. Лампы накаливания применяемые в советское время для дальнего и ближнего света. На настоящий момент почти не используются.
P – лампа с 15-мм цоколем и диаметром колбы до 26,5мм. Обозначение для примера (P21W) – мощность 21 Ватт.
SV (С) – софитная лампа (с двух сторон расположен цоколь). Как правило, применяется для подсветки салона, подсветки номерного знака. Обозначение для примера SV8,5  5w– лампа имеет диаметр цоколя 8,5 мм, мощность 5 ватт. Может обозначаться как С5W.
ВА – лампа штифтового типа, в которой каждый штифт расположен симметрично относительно других.
BAY – штифтовая лампа, в которой  один из штифтов смещен по высоте.
BAZ – штифтовая лампа со смещенным штифтом по высоте и радиусу.

Такие лампы крайне сложно сейчас встретить.

Автомобильные лампы и цоколи в габариты, подсветка номера, салона

 Чаще всего в габаритах, в подсветке номера, в плафонах салона над головой водителя или в багажнике, используют лампу с цоколем Т.

Т5 – лампа цокольная миниатюрная. Цоколь выполнен совместно с колбой или отельный пластиковый с проволочными выводами. Пример обозначения для примера (T5 4W) – лампа диаметром 5/8 дюйма, мощность 4 Ватта.

Т10 – цоколь лампы выполнен совместно с колбой из стекла, если это стекло. Пример обозначения (Т10 W5W) –  цоколь выполнен толщиной 2 мм, шириной 10 мм. Т10 как раз и говорит о ширине цоколя, который составляет 10 мм. 2 контакта, мощность 5 Ватт (лампа накаливания). Об этом говорит маркировка W5W. Однако сегодня уже множество светодиодных аналогов, скажем лампы Philips или Osram, у них цоколь пластиковый, а мощность порядка 0,3 Ватта.

Еще одна сугубо салонная лампа, это лампа с цоколем T. Лампа уже тоже постепенно уходит из наших машин, так как ставилась в комбинации панели приборов. Сейчас там идут SMD светодиоды, которые припаиваются сразу на плату. Есть еще цоколь Т20. Тоже довольно распространенная версия ламп для салона.

Также среди салонных ламп часто встречаются лампы - цилиндрики, с двумя контактами по торцам. С5W

При этом дополнительный индекс к лампе, скажем С5W 31 или С5W 36 указывают на габаритный размер в мм.

Автомобильные лампы в дальний/ближний свет

 Собственно здесь начать стоит с ретро лампы. Ее мы упоминали в лампах-рудиментах. Такие лампы ставили в СССР-овских машинах.



Сейчас это уже вчерашний день. Ведь сегодня для ламп ближнего/дальнего света используют лампы либо ксенон, либо галоген. Так ксеноновые лампы это начинающиеся с буквы D, такие как:

D2S, D2R. Основное различие ламп в том, что одна предназначена для линзовых блок-фар с буквой S, а другая для рефлекторной блок фары c символом S. При этом цоколь у них одинаковый. Выглядят примерно так.

...а галогенные начинаются с буквы H.

h2-h21 собственно здесь есть различия как раз в самом цоколе, но по виду колбы они очень похожи.

Автомобильные лампы в указатель поворота

PY21W Y – если буква стоит за первым символом, то эта лампа выполнена с оранжевым цветом колбы. Обозначение для примера (PY21W)  - лампа с цоколем 15 мм, колбой 26,5 мм, с оранжевой колбой.
P21W - тоже само что и выше, только с белым цоколем или белым свечением.

Автомобильные лампы в стоп-сигнал

T10 W16W здесь как и для ламы T10 W5W корпус и цоколь это одно и тоже. Если, конечно, это стеклянная колба. Разве что лампа сама по себе побольше и мощнее - 16 Ватт, опять же мощность указана для стекла. При этом получается T10 W16W по цоколю один в один с T10 W5W. То есть в крайнем случае можно взять лампу из салона.
P21W/5W - в этой лампе цоколь на 3 контакта, это видно из маркировки. Если лампа в стекле, то в ней 2 нити на 21 и 5 Ватт. Если светодиод то на 2 и 0,45 Ватта. Обычно используется сразу как для стоп-сигнала так и для габаритов.

А теперь все о том же, но уже в обобщенной форме. То есть наглядно на картинке, с указанием мест установки лам с определенным цоколем

 Современные тенденции идут к тому, что нам в скором будущем вовсе не надо будет думать о том, какие лампы у нас стоят. Так как уже сейчас делают блок-фары с установленными светодиодами, которые предусмотрены для работы весь срок службы машины. Напомним, что качественные светодиоды могут работать до 50 000 часов без перерыва, и к тому же технологии не стоят на месте.

Инструкция по замене лампочек в передней и задней фарах Шевроле Авео Т300 new

Ключевой особенностью конструкции Chevrolet Aveo T300 являются блок-фары. В отличие от привычных осветительных элементов, они объединяют в себе оба типа передних фар, габаритные огни и, конечно же, указатели поворота. Задняя фара состоит из 3-х секций: вверху стоит лампочка стопа/габарита, а ниже лампа поворота и заднего хода, но чтобы заменить лампочки в заднем фонаре придется снимать фару.

Ресурс галогеновых ламп, помещенных в блок-фары, позволяет работать до 2000-4000 ч при температуре спирали около 3000 К. Такие показатели стали доступны благодаря использованию паров галогена (йода и брома). Буферный газ позволяет повысить температуру спирали до нужного значения.

Что же касается задних фонарей, то их конструкция существенно разнится с блок-фарами. Под одной «крышкой» расположены лампы:

  • стоп-сигнала;
  • указателей поворота;
  • габаритных огней;
  • заднего вида;
  • противотуманного света.

Заменить их технологически проще. Сделать это сможет любой автомобилист без помощи сервиса и опытных механиков.

В таблице приведены лампы которые используются в фарах освещения:

Важно знать

В случае необходимости в установке новой лампы следует запастись чистыми перчатками или салфетками. Особенно это касается передних блок-фар.

Даже отпечаток пальца на поверхности лампы обязательно приведет к загрязнению поверхности и локальным повышениям температуры. Такие перепады приведут к уменьшению эксплуатационных характеристик и ранней необходимости в замене.

Подробная инструкция позволит совершить замену ламп в Chevrolet Aveo T300:






Отдельно рассмотрим замену ламп в противотуманках (ПТФ) Авео Т300 поскольку не во всех комплектациях автомобиля противотуманные фары идут с конвейера, в некоторых случаях их нужно устанавливать самостоятельно.

Для замены лам противотуманок понадобятся лампы с цоколем h37/881 27 Ватт. Снимать бампер, как при установке ПТФ, не обязательно, можно обойтись отворачиванием локера, поэтому с каждой стороны придется выкрутить по 4 шурупа (под «звездочку») крепления арки колеса. Отогнув подкрылок можно добраться сзади к лампочке.

Либо, как вариант, снять накладки ПТФ и открутить противотуманки полностью, чтобы вытянуть её с бампера.

Как производится установка противотуманных фар в Chevrolet Aveo T300 можно посмотреть на видео:

Установка противотуманной фары Авео Т300

Спрашивайте в комментариях. Ответим обязательно!

Цоколь автомобильного габаритного фонаря Crown - J5465790

Цоколь автомобильного габаритного фонаря Crown J5465790 Характеристики:
Посмотреть полный список автомобильного применения »

Ниже приведен сокращенный список применений цоколя бокового габаритного фонаря.
Cherokee (SJ), Grand Wagoneer, J10, J20, Wagoneer, Jeep, 1991, 1990, 1989, 1988, 1987, 1986, 1985, 1984, 1983, 1982, 1981, 1980, 1979, 1978 подробнее…

Crown Automotive - ведущий производитель и дистрибьютор качественных запасных частей для Jeep® CJ ™, Wrangler ™, Cherokee ™, Grand Cherokee ™, Liberty ™ и Commander ™.«Со скромного начала в 1963 году в небольшом магазине в Бостоне Crown Automotive неизменно придерживалась своей приверженности предложению только качественных запчастей и исключительного обслуживания. Сегодня склады в Массачусетсе, Джорджии, Неваде, Испании и Чехии составляют более 160 000 квадратных метров. футов, Crown Automotive продолжает оставаться лидером в производстве качественных запасных частей для автомобилей Jeep®. Имея на складе более 8000 различных запчастей для автомобилей Jeep® с 1942 года и по настоящее время, Crown имеет самый большой запас запасных частей для автомобилей Jeep®, включая заводские: снятые с производства детали.Фактически, многие из старых джипов все еще ездят (и выключаются) благодаря деталям Crown. Линия Crown состоит из оси, кузова, тормоза, сцепления, охлаждения, трансмиссии, электрического оборудования, двигателя, выхлопа, топлива, рулевого управления, подвески, трансмиссии и раздаточной коробки. Crown Automotive также предлагает эксклюзивную линейку комплектов компонентов и аксессуаров. Поскольку мы знаем, что джипы управляются тяжелее, чем большинство других транспортных средств, мы делаем упор на то, чтобы предлагать только качественные запчасти. Фактически, мы тестируем запчасти на джипах, прежде чем передавать их нашим дилерам, чтобы убедиться, что они соответствуют нашим стандартам качества.Crown также поддерживает всю свою линейку с гарантией 12 месяцев / 12 000 миль, чтобы гарантировать нашим дилерам и их клиентам нашу приверженность предложению качественных запчастей. По опыту мы знаем, что владельцы Jeep® предпочли бы заплатить немного больше за запчасти хорошего качества, на которые есть надежная гарантия. Но мы знаем, что цена тоже важна. Таким образом, вы не только найдете запчасти Crown исключительного качества, но и найдете их по отличной цене.

Электрооборудование Боковой габаритный фонарь сломался в патроне - что теперь? [Архив] - Форум DMCTalk


Просмотр полной версии: Электрооборудование Боковой габаритный фонарь сломался в патроне - что теперь?



jawn101

09-04-2011, 12:54

Привет всем.Как раз заканчивал переоборудование светодиодов с боковыми габаритными фонарями, а мой левый передний заржавел в патроне из-за выколотой прокладки (давно замененной). Я попытался удалить его вручную, но безуспешно, поэтому выстрелил немного жидкого гаечного ключа вокруг него, чтобы попытаться ослабить его для надлежащей очистки и удаления коррозии. Это могло быть ошибкой, потому что из-за этого моя рука соскользнула, когда я попробовал снова и сломал лампочку. Итак, теперь у меня есть довольно корявый цоколь лампы, сильно корродированный в патрон. Остальная подвеска в порядке, поэтому я не хочу заменять ее целиком.Я вижу, что в Хьюстоне есть сменные розетки, так что, по-видимому, я мог бы довольно легко обрезать оболочку и припаять новую розетку, но есть ли еще один, более быстрый способ? Я беспокоюсь о включении света, так как я не хочу вызывать короткое замыкание из-за этой испорченной лампочки, а дни становятся короче, что действительно ограничит мое вождение, пока я не разберусь с этим.


jmpdmc

09-04-2011, 13:27

Здравствуйте,

Несколько лет назад я заменил 3 из 4 патронов боковых габаритных фонарей из-за коррозии.Я использовал этот продукт от Radio Shack: http://www.radioshack.com/product/index.jsp?productId=2062366 Я использовал прозрачную герметизацию, чтобы прикрепить конец с резьбой к части лампы автомобиля, чтобы можно было установить новую розетку. ввинчивается в корпус лампы, образуя единое целое с лампой и патроном. Он отлично работает как минимум 6 лет и дешевле и прочнее, чем стандартные. Стоит попробовать вместо того, чтобы ждать стоковых розеток.

Джефф


jawn101

09-04-2011, 13:52

Час, потраченный на проникновение масла, сбор, соскабливание и покачивание основания лампы с небольшим количеством игл, наконец, вытащил ее.Затем я очистил ржавчину изнутри гнезда с помощью мягкого абразивного конуса на моем дремеле, и, похоже, он снова работает правильно. Теперь проблема в том, что я обнаружил, что у моего последнего желтого светодиода неисправное основание! : banghead:

Думаю, мне все равно придется подождать, чтобы закончить эту работу, но, по крайней мере, сейчас у меня есть обычная лампочка обратно в розетку, и она работает без опасности короткого замыкания.


content22207

09-04-2011, 13:54

В наших боковых габаритных огнях используется розетка обычного размера, доступная практически в любом магазине запчастей (я использую NAPA / Echlin # LS6225).Вы можете обнаружить, что сменная розетка предназначена для заземления через автомобиль с металлическим кузовом (только один положительный провод), и в этом случае вы можете просто зажать заземляющий провод между лампой и розеткой.

Билл Робертсон
# 5939


jawn101

09-04-2011, 13:57

В наших боковых габаритных фонарях используется розетка обычного размера, доступная практически во всех магазинах запчастей (я использую NAPA / Echlin # LS6225). Вы можете обнаружить, что сменная розетка предназначена для заземления через автомобиль с металлическим кузовом (только один положительный провод), и в этом случае вы можете просто зажать заземляющий провод между лампой и розеткой.

Билл Робертсон
# 5939

О, спасибо, Билл! Может, я все равно так и сделаю, если это обычная часть. Есть ли у сменного гнезда такие же «пальцы», которые удерживают его в объективе?


content22207

09-04-2011, 14:27

Конечно. NAPA имеют немного другую форму (длинные куски металла, которые изгибаются сами по себе), но это стандартная конструкция. Их забиты старомодные грузовики и автобусы.

Билл Робертсон
# 5939


TTait

09-04-2011, 17:03

+1

Я купил один несколько лет назад в Pep boys за несколько долларов.

Если в будущем вам понадобится вытащить основу из розетки, попробуйте использовать картофель или морковь - вы можете прижать ее к основанию, толкать и поворачивать и т. Д., Не повредив себя.

Если у вас установлены другие светодиоды, убедитесь, что они достаточно яркие, что вам нравится - я купил набор, а затем вернулся к лампам накаливания, которые были намного ярче.

Также имейте в виду, что если вы хотите сделать мод, в котором боковые маркеры мигают вместе с указателями поворота, я думаю, вам необходимо установить лампы накаливания.


jawn101

09-04-2011, 18:35

+1

Я купил один несколько лет назад в Pep Boys за несколько долларов.

Если в будущем вам понадобится вытащить основу из розетки, попробуйте использовать картофель или морковь - вы можете прижать ее к основанию, толкать и поворачивать и т. Д., Не повредив себя.

Если у вас установлены другие светодиоды, убедитесь, что они достаточно яркие, что вам нравится - я купил набор, а затем вернулся к лампам накаливания, которые были намного ярче.

Также имейте в виду, что если вы хотите сделать мод, в котором боковые маркеры мигают вместе с указателями поворота, я думаю, вам необходимо установить лампы накаливания.

Картошка - старый трюк, о котором я знал, но не знал, как это сделать, учитывая необходимость сохранить «пальцы» нетронутыми. Морковь - хорошая идея, очень бы помогла! Коррозия все еще была довольно сильной - мне пришлось раздавить основание, где штифты держали штык, чтобы я мог вытащить лампу. Не думаю, что даже морковка помогла бы с этим, учитывая, насколько он застрял.

Я сделал другие маркеры и заметил, что они кажутся немного более тусклыми, чем лампы накаливания. Для меня это было странно, потому что светодиоды на приборной панели были намного ярче. Но здесь еще средь бела дня, поэтому я решил отложить оценку яркости до сегодняшнего вечера. И теперь у меня есть 3 светодиода и 1 лампа накаливания для сравнения 🙂 Я собираюсь сделать вид, что я так и планировал.


DMC5180

09-05-2011, 02:02

Светодиоды плохо работают при заполняющем освещении и очень направленные.> для заполнения линзы и рефлектора.


jawn101

09-05-2011, 02:15 AM

Светодиоды плохо работают при заполняющем освещении и очень направленные. В идеале лучшим светодиодным дизайном для этого приложения будет тот, который имеет 3 точки SMD, как это, чтобы заполнить область линзы и отражателя.

Изначально я получил BA9SF-W-12V от superbright - это был матовый купол с широким углом обзора. Но они были недостаточно яркими, и белая лампочка за красно-янтарным отражателем выглядела очень размытой.Я заменил их только сегодня на BA9S-R-90-12V и BA9S-A-90-12V, и результат очень хороший. Смещение на 90 градусов от центра создает очень красивую заливку плоских отражателей, а цветные лампы создают очень чистый цветовой эффект.


DMC5180

09.05.2011, 02:29

Можете ли вы разместить на них ссылку? Также не могли бы вы опубликовать фото результатов (до [Рег. Лампочка) и после [LED]), если это возможно.

Спасибо


Bitsyncmaster

09-05-2011, 07:40 AM

Светодиоды плохо работают при заполняющем освещении и очень направленные.В идеале лучшим светодиодным дизайном для этого приложения будет тот, который имеет 3 точки SMD, как это, чтобы заполнить область линзы и отражателя.

А у твоего рефлектора лампочки накаливания хоть отбавляй? У меня никогда не было, поэтому я установил 4 светодиода, только указывающие наружу.


content22207

09-05-2011, 07:46 AM

4852

Я использую лампы большего размера, чем OEM-спецификации (школьные автобусы того же размера используют для габаритных огней).

Билл Робертсон
# 5939


Bitsyncmaster

09-05-2011, 07:48 AM

4852

Я использую лампы большего размера, чем OEM-спецификации (школьные автобусы того же размера используют для габаритных огней).

Билл Робертсон
# 5939

Я думал, мы говорим о габаритных огнях?


content22207

09-05-2011, 08:12

Как вы думаете, что светится красным на панели пассажирского отсека? (Самая дешевая цифровая камера в мире уловила лучше, чем водительская сторона).

Я не могу включить габаритные огни, не включив и задние фонари ....

Bill Robertson
# 5939


Bitsyncmaster

09-05-2011, 08:48 AM

Как вы думаете, что это такое? светится красным на панели передней части салона? (Самая дешевая цифровая камера в мире уловила лучше, чем водительская сторона).

Я не могу включить габаритные огни, не включив и задние фонари ...

Билл Робертсон
# 5939

Можете показать, горит ли рефлектор (сбоку). Не делайте этого в полной темноте, потому что фотография получается переэкспонированной.


content22207

09-05-2011, 09:00 AM

Вы имеете в виду, светится ли весь прямоугольный прибор? Конечно нет. Вероятно, рядом с лампочкой есть какое-то отражение, но оно визуально подавляется освещением от самой лампы.Отражатели используются в фарах других водителей.

Самая большая жалоба на светодиоды в габаритных огнях заключается в том, что они не видны сзади или даже частично вокруг автомобиля. Вы не сможете их увидеть, если не посмотрите на машину прямо со стороны. Этот снимок был сделан через отражатель сзади. Лампы накаливания светят во все стороны. Светодиод в том же гнезде будет светить только перпендикулярно четверти панели (боковой свет будет темным, если смотреть сзади).

Билл Робертсон
# 5939


Bitsyncmaster

09.05.2011, 10:45

Мне нужно будет посмотреть на свой сзади. Но я думаю, что вам нужно только увидеть их со стороны, чтобы выполнить задуманную функцию.


content22207

09-05-2011, 10:49 AM

Нет диффузора, и корпус не имеет вогнутого отражателя, поэтому вы, вероятно, увидите очень сфокусированные точки света. Я думаю, что некоторые владельцы не хотят этого.

Билл Робертсон
# 5939


jawn101

05.09.2011, 13:07

Вы можете разместить на них ссылку? Также не могли бы вы опубликовать фото результатов (до [Рег. Лампочка) и после [LED]), если это возможно.

Спасибо

Ссылка: http://www.superbrightleds.com/cgi-bin/store/index.cgi?action=DispPage&Page2Disp=%2Fspecs%2Fba9s_wide.htm#photos

Я получил 12VDC, красный / желтый, 90 градусов модели.

Можете показать, светится ли рефлектор (вид сбоку). Не делайте этого в полной темноте, потому что фотография получается переэкспонированной.

Фото:
4864
Боковой снимок со светодиодом, красный
4863
Задний снимок со светодиодом
4861
Этот все еще лампа накаливания
4862
Передний маркер со светодиодом.К сожалению, фотография не передает его должным образом, так как эта сторона находится напротив стены моего гаража, и у меня было ограниченное пространство для композиции кадра. Они выглядят намного более похожими, чем можно было бы предположить на этом рисунке, но светодиод определенно немного тусклее. Я подумывал попробовать BA9S-R4-90-12V и BA9S-A4-90-12V, чтобы получить больше мощности.

Кроме того, Дэйв прав - боковые указатели почти не видны сзади, но не из-за используемой лампы. Форма корпуса блокирует большую часть индикатора, если смотреть прямо на корму, особенно передние; они почти полностью скрыты крыльями.


aludden

11-04-2011, 17:29

Я только что купил BA9. Красные установили нормально, а вот желтые в розетку не пойдут. Маленькая боковая ямочка немного выше, чем у ламп накаливания, поэтому она не уходит достаточно глубоко, чтобы ее можно было повернуть. У вас была такая проблема?

Похоже, розетки все равно нуждаются в замене, так что я могу это сделать. Еще кое-что!

Alex


ecbow

05-11-2012, 15:55

Мне нужно заменить весь байонет на версию с косичками.У меня была та же проблема, что и в этом посте, но я не могу найти базу размера ba9, которая бы поместилась обратно в габаритный фонарь. Любая помощь или ссылки приветствуются.
Eric


Bitsyncmaster

05-11-2012, 17:39

Горячий клей подойдет, если вы не можете найти подходящую розетку.


Farrar

05-11-2012, 18:55

Я давно не делал боковые габаритные огни, но если мне не изменяет память, это может сработать (http://www.elecdirect.com/product / 690fde50-5310-4ee5-9ece-af5a25aafeb5.aspx). Он очень похож на те, которые я купил у DMC Houston пару лет назад.

Добро пожаловать в DMCTalk. 🙂


ecbow

05-11-2012, 19:00

Это похоже на то, что мне нужно, я буду заказывать это. Единственное, я вижу только один провод, а у меня их два, но я попробую.


Фаррар

05-11-2012, 19:03

Это похоже на то, что мне нужно, я буду заказывать это. Единственное, я вижу только один провод, а у меня их два, но я попробую.

Оооооо! Извините, вот двухпроводная версия (http://www.elecdirect.com/product/756a4a76-80c0-44ef-a2c9-01f01f1f2560.aspx).

Я бы перепроверил и удостоверился, что отверстие в линзе 5/8 ", просто чтобы убедиться.


ecbow

05-11-2012, 19:52

Да, это тот, который я Должен тебе обедать стейком, если ты когда-нибудь будешь в Моррисоне 🙂
Эрик 🙂


Фаррар

05-11-2012, 20:25

Да, это тот, который я должен тебе обедать стейком, если ты когда-нибудь будешь в Моррисоне 🙂
Эрик 🙂

Не знаю, где это, но рад, что смог помочь.:)


ecbow

11.05.2012, 21:33

Моррисон Колорадо. Дом легендарного ампитеатра Red Rocks и трассы Banidmere Speed, где большие мальчики играют с большими игрушками 🙂
http://amphitheatremorrison.com/?gclid=CJ27l4rN-a8CFUZeTAodp3x_Dg

http://www.bandimere.com/index.php

Лучше жить без исключений !!!


dvonk

11.05.2012, 21:38

Red Rocks - это круто.


RichG

04-02-2016, 12:13

Не горит один из моих боковых фонарей.Я подумал, что заменить его самому будет несложно. К сожалению, перегоревший боковой фонарь заржавел на месте, и я разбил стеклянный корпус, пытаясь вытащить его. Я попробовал использовать плоскогубцы, но основание, похоже, прочно заржавело.

Старый добрый dmctalk.org пришел на помощь. Я пойду в магазин за проникающим маслом, а потом попробую технику моркови. Умная идея. Скрещенные пальцы.


RichG

04-02-2016, 16:52

Техника пряника у меня не сработала.Мне удалось вытащить старую лампочку, используя проникающее масло и соскоблив, поддев и отодвинув металлическое основание лампы от корпуса. Соскоблил ржавчину с салона. Теперь я пытаюсь вставить новую лампочку.

Разве новая лампочка не должна войти, повернув ее по часовой стрелке примерно на 1/8 оборота? В моем случае новая лампочка не поворачивается ни в одном направлении. Итак, я не могу зафиксировать его на месте. Я не хочу форсировать это, потому что это может сломать новую лампочку. Мысли?


DMC5180

02.04.2016, 20:20

Заменить розетку.Как только они заржавели, вам лучше взять свежий. Универсальную ремонтную розетку можно приобрести в DMCH или у продавца. Или найдите Cole Hersee 2506 с защелкой.

Я заменил оба на эти. они подходят, но немного длиннее оригинала. Кроме того, это была небольшая работа, потому что я хотел получить достойный доступ к жгуту проводов. Вытащил старые розетки вперед через отверстия для фар. Припаял новые, потом все покрыл термоусадкой до фланца розетки.Я использовал проволочную вешалку через отверстие в крыле, чтобы вытащить гнездо обратно и через отверстие.

Dennis


RichG

04-03-2016, 17:30

Ага, пора заказывать новую розетку. Я заметил, что на моей боковой прокладке маркера отсутствует черная резиновая деталь, которая должна быть над янтарной линзой бокового маркера. Это объясняет, как вода вообще проржавела из розетки. Пока я ждал доставки деталей, я использовал крошечный мазок клея, чтобы удержать лампочку в ржавом патроне.Таким образом, габаритный свет временно работает. Спасибо всем!


DMC5180

04-03-2016, 18:43

Прокладка не защищает розетку. Это просто финишер.
Гнездо открыто для элементов с задней стороны крыла, которые открываются в колесную арку и на него попадают брызги воды из шин, если вы едете по воде. Если повернуть колеса внутрь, можно заглянуть за кромку крыла и увидеть гнездо.

Деннис


RichG

04-03-2016, 20:32

Хороший звонок.Я перепроверил, прокладка мне не нужна. Мне нужно найти резинку, которая предназначена для того, чтобы проходить над и под линзой. Спасибо.


DMC5180

04-03-2016, 20:35

Хороший звонок. Я перепроверил, прокладка мне не нужна. Мне нужно найти резинку, которая предназначена для того, чтобы проходить над и под линзой. Спасибо.

Это все одно целое. Части центрального края имеют тенденцию засыхать и разваливаться.


DMC5180

04-03-2016, 20:47

Вот и все.

http://store.delorean.com/p-6903-side-marker-gasket.aspx

Деннис


RichG

04-05-2016, 15:51

Спасибо, Деннис. Да, я видел эту часть. Я не осознавал, что тонкие резиновые полоски являются частью прокладки. Буду заказывать. Большое спасибо!!


На основе vBulletin® Версия 4.2.5 Авторские права © 2021 vBulletin Solutions Inc. Все права защищены.

Buick Regal: передние указатели поворота / стояночные / боковые габаритные огни (нижний и верхний уровни) - фары, передние указатели поворота и стояночные огни - Замена ламп - Уход за автомобилем

Для замены переднего указателя поворота, стояночного огня или габаритного огня:

1.Для лампы со стороны водителя снимите горловину заливной горловины бачка омывателя ветрового стекла, сильно потянув ее вверх и вынув из бачка.
2. Снимите патрон лампы с фары в сборе, повернув его против часовой стрелки.
3. Вынуть лампочку из патрона.
4. Заменить лампочку в патроне лампы.
5. Установите патрон лампы в блок фары, повернув его по часовой стрелке.
6. Со стороны водителя установите на место заправочную горловину бачка омывателя ветрового стекла, с усилием вставив его прямо в бачок.Убедитесь, что зажим заливной горловины входит в центральный фиксатор под капотом.

Фары дальнего / ближнего света (повышенного уровня)
Фары дальнего / ближнего света в системе верхнего света имеют разряд высокой интенсивности (HID) и должны быть заменены у дилера. ...
Противотуманные фары
Чтобы заменить лампу противотуманной фары: 1. Найдите блок лампы под передней панелью. 2. Отсоедините электрический разъем от лампы в сборе. 3. Снимите лампу, повернув ее против часовой стрелки...
См. Также:

Табличка технических характеристик кондиционера
Табличка с техническими характеристиками кондиционера находится на нижней стороне вытяжки. как показано. ...

Если шина сползает
Шина лопается во время движения, особенно при правильном уходе за шинами. Если воздух выходит из шины, вероятность его выхода гораздо выше. Но если когда-нибудь случится взрыв ...

Пульт дистанционного управления оставлен в автомобиле
Позволяет оставить пульт дистанционного управления Функция напоминания об автомобиле должна быть включен или выключен.Если включен, рог будет щебетать, если пульт оставлен в транспортное средство. Нажмите SELECT, когда пульт оставлен. Автомобиль привет ...

Brock Supply - 95-96 TY TACOMA 2WD PARK / СИГНАЛ / БОКОВОЙ МАРКЕРНЫЙ ЛАМПА В СБОРЕ С ЧЕРНОЙ ОТДЕЛКОЙ ПРАВОЙ

Приложения
1995 г. Тойота Такома
Базовый пикап с расширенной кабиной, 2-дверный 2.4L N / ACu. В. L4 GAS DOHC Безнаддувный ТОЛЬКО с 2WD
Базовый пикап с расширенной кабиной, 2-дверный 2.7L N / ACu. В. L4 GAS DOHC Безнаддувный ТОЛЬКО с 2WD
Базовый пикап со стандартной кабиной, 2 двери 2.4L N / ACu. В. L4 GAS DOHC Безнаддувный ТОЛЬКО с 2WD
Базовый пикап со стандартной кабиной, 2 двери 2.7L N / ACu. В. L4 GAS DOHC Безнаддувный ТОЛЬКО с 2WD
Базовый пикап со стандартной кабиной, 2 двери 3.4L N / ACu. В. V6 GAS DOHC Безнаддувный ТОЛЬКО с 2WD
1996 г. Тойота Такома
Базовый пикап с расширенной кабиной, 2-дверный 3.4L N / ACu. В. V6 GAS DOHC Безнаддувный ТОЛЬКО с 2WD
Базовый пикап с расширенной кабиной, 2-дверный 2.4L N / ACu. В. L4 GAS DOHC Безнаддувный ТОЛЬКО с 2WD
Базовый пикап со стандартной кабиной, 2 двери 3.4L N / ACu. В. V6 GAS DOHC Безнаддувный ТОЛЬКО с 2WD
Базовый пикап со стандартной кабиной, 2 двери 2.7L N / ACu. В. L4 GAS DOHC Безнаддувный ТОЛЬКО с 2WD
Базовый пикап со стандартной кабиной, 2 двери 2.4L N / ACu. В. L4 GAS DOHC Безнаддувный ТОЛЬКО с 2WD

Светодиодный правый передний габаритный фонарь для прицепа Белая лампа с резиновым основанием 12 В 24 В Автомобильные внешние аксессуары haireffex

Светодиодный передний габаритный фонарь для прицепа, белый фонарь с резиновым основанием, 12 В 24 В, автомобильные внешние аксессуары haireffex

Светодиодный правый передний габаритный фонарь для прицепа Белая лампа с резиновым основанием 12 В 24 В, передний габаритный фонарь Белый фонарь с резиновым основанием 12 В 24 В Светодиодный фонарь для прицепа правый, светодиодный передний габаритный фонарь для прицепа справа Белый фонарь с резиновым основанием 12 В 24 В в проводке, ограничение по времени 50% Скидка Легкие покупки Модный стиль покупок Низкие цены со скидкой Тысячи лучших интернет-магазинов и брендов.Задний правый габаритный фонарь для прицепа, белый фонарь с резиновым основанием 12V 24V.

Правый передний габаритный фонарь для прицепа, белый фонарь с резиновым основанием, 12В 24В

Светодиодный передний габаритный фонарь для прицепа, белый фонарь с резиновым основанием, 12В 24В, Электропроводка - Канада. Светодиодный передний правый габаритный фонарь для прицепа Белая лампа с резиновым основанием 12В 24В в проводке .. Суперяркий правый светодиодный передний габаритный фонарь. 。 Прорезиненное основание поглощает небольшие удары.。 Подходит для использования 12 В и 24 В. 。 Обеспечивает сверхяркий белый свет спереди. 。 E 'отмечен. 。 Этот список предназначен для одного правого переднего светодиодного фонаря. 。 Показывает супер яркий белый свет вперед. 。 Качество OEM, идеально подходит для новостроек и ремонта. 。 Прорезиненное основание означает, что фонарь может поглощать небольшие удары без повреждений. 。 Может устанавливаться направлением вверх или вниз. 。 Подходит для использования на 12 В и 24 В. Белую лампу можно поменять местами, чтобы сделать ее пригодной для использования слева / справа, но при необходимости в нашем магазине есть противоположные лампы.。 Обозначается буквой «E». 。 Размер (макс.); 190 мм x 160 мм x 60 мм в глубину. 。。。。








Салон Часы

Воскресенье Закрыто
Понедельник выходной
Вторник 10:00 - 6:00
Среда 12:00 - 9:00
Четверг 10:00 - 9:00
Пятница 10:00 - 6:00
Суббота 9:00 - 5:00

Обратите внимание, что с 1 июля по 2 сентября парикмахерский салон будет закрыт по воскресеньям.

Светодиодный передний правый габаритный фонарь для прицепа Белый фонарь с резиновым основанием 12V 24V

Подробная информация о продукте: Материал: Первичный - Чистота: 925.Подвеска Mens Military Army Dog Tag Pendant, Цвет света: теплый белый / многоцветный. Измеренный угол и время, в которое он был измерен, затем используются для определения местоположения пользователя на сеточной карте мира. Дата первого упоминания: 27 декабря. Светодиодный передний правый габаритный фонарь для прицепа Белый фонарь с резиновым основанием 12В 24В . SCHNECKE дает гарантию на электродвигатель нагнетателя сроком на три года с даты покупки. Изготовлен из высококачественной хлопчатобумажной ткани, женская толстовка с капюшоном GUAHUAXIANG с укороченным верхом и кошачьими ушками, входящий в комплект блок управления позволяет этому продукту светиться сплошным светом, узкий точечный луч 30 ° и световой луч 160 °, предназначенный для больших расстояний с достаточным боковым и плечевым освещением. Светодиодный габаритный фонарь передний правый, белый фонарь с резиновым основанием 12В 24В . Шарф с двусторонним разрезом с логотипом Отличается нашим дизайном с надписью и большим логотипом на одной стороне. С каждым уникальным украшением, которое вы покупаете у нас, вы получаете гарантию подлинности. Из-за замысловатого дизайна и мелких деталей. Страницы Junk Journal имеют ширину 8 1/2 дюймов и длину 11 дюймов, обсуждается возможность изготовления, Светодиодный передний правый габаритный фонарь для прицепа, белый фонарь с резиновым основанием 12V 24V . Материал: 55 полиэстер 35 хлопок.Сетчатая ткань из полиэстера ● Материал: 100% полиэстер ● Ширина: 55 (140 см) ● Цвета на выбор: светло-фиолетовый. Это очаровательное платье вдохновлено великолепным зимним платьем со снежинками Эльзас, продуманным подарком, идеально подходящим для дома, Stone Creation Method 1: Synthetic. Светодиодный габаритный фонарь передний правый, белый фонарь с резиновым основанием 12В 24В . com /shops / MarimorJewerly) в корзину и покупайте товары одновременно, и мы вычтем цену самого дешевого из трех предметов из вашей общей стоимости, это должно быть сделано опытным работником.Легко чистить - Устойчивость к пятнам, Бесплатная доставка и возврат при наличии соответствующих заказов. Просто удалите заглушки, чтобы они подошли к вашей электрической розетке. Светодиодный габаритный фонарь передний правый, белый фонарь с резиновым основанием 12В 24В .

Мы используем файлы cookie на нашем веб-сайте, чтобы предоставить вам наиболее релевантный опыт, запоминая ваши предпочтения и повторные посещения. Нажимая «Принять», вы соглашаетесь на использование ВСЕХ файлов cookie.

Управление согласием

перейти к содержанию

Задний правый габаритный фонарь для прицепа, белый фонарь с резиновым основанием 12V 24V

Hawk Performance HB470N.Тормозные колодки 643 HP Plus, колпачки на штоки клапанов Tirecockz Флуоресцентный зеленый набор для девичников, 4 шт. Отлично подходит для розыгрышей. Генераторы SCITOO 13639 подходят для Infiniti I30 1998-2000 I35 2002-2004 Nissan Maxima Murano 1995-2003 Murano 2003-2007 AHI0104 IR / IF 110A. SeaChoice SeaChoice 11931 2-позиционный двухпозиционный переключатель Выкл. / Вкл., Замена оригинального оборудования Toyota Corolla Переднее крыло со стороны водителя Внутренняя панель Номер ссылки TO1248149, кол-во соответствует Rogue 2008–2013 Подъемные опоры подъемной двери 2, Пользовательские автомобильные коврики TuxMat для Mazda 3 FWD 2019- Модель 2020 года - Полный комплект водонепроницаемости, измеренный лазером, с наибольшим охватом - черный для любых погодных условий также отлично выглядит летом.Лучший аксессуар для Mazda 3 Лучшие зимние коврики. 72 48 Iron Roadster 883 1200 Orange JBSporty для перемещения катушки зажигания и кронштейна для переноса катушки зажигания с проводами Taylor и комплектом подъемника бака Harley Davidson Sportster Nightster, приемник CURT 13048 класса III, система забора воздуха AEM Brute Force 21-8009DC. 1,27 м x 30 см углеродное волокно виниловая пленка для автомобиля без пузырьков рулонная пленка 3D наклейки для автомобилей наклейки аксессуары для стайлинга автомобилей, водяной насос ROADFAR с термостатом 8

57 41122 подходит для Buick Rainier 4.2L 2004-2007, Chevrolet Trailblazer 4.2L 02-09, GMC Envoy 4.2L 2002-2009, GMC Envoy XL 4.2L 2002-2006, GMC Envoy XUV 4.2L 2004-2005, WINOMO 3шт. Двухсторонние автомобильные полотенца из микрофибры Сушка чистящей ткани Авто полирующие полотенца, ACDelco 17D996C Professional Durastop Комплект керамических задних дисковых тормозных колодок.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
