Цоколи ламп (типы, виды, расшифровка) список с картинками

 Всем известный Эдисон уже давно изобрел свою первую лампочку. С тех пор и уже навсегда общество не сможет отказаться от ламп освещения. Конечно, лампы меняются, меняется принцип их свечения, форма, рабочая мощность, напряжение и, конечно, их цоколь . Именно о цоколях ламп, о их видах, маркировке мы и расскажем в данной статье.
 информация приведенная здесь позволит вам определить какой же цоколь применен у вашей лампы, а значит в итоге, вы сможете искать уже к приобретению лампу именно с цоколем, который подходит именно вам. Согласитесь это важно и нужно, а значит мы не будем тратить вашего внимания на болтовню, а приступим к информативной части нашей статьи.

Что такое цоколь лампы и его цели?

Цоколь лампы – конструктивный элемент обеспечивающий установку лампы в патроне, а также ее питание посредством токопроводящих контактов. Цоколь может быть сделан из металла, керамики, пластика. В некоторых случаях цоколь лампы выполнен совместно с плафоном ламы, то есть из стекла, но его цели всегда аналогичны.
 Кроме того, стоит сказать и о функции герметизации цоколем. Фактически цоколь при пропускании тока по своим контактам внутрь плафона, для питания лампы, должен обеспечивать герметичность вокруг них, так как в лампе часто закачен инертный газ или создан вакуум.

Типы цоколей ламп и их обозначение

Конечно же, на протяжении всей истории существования ламп нельзя было пользоваться одним стандартным видом цоколя, хотя пожалуй, это было в каких-то  случаях и удобно. Новые цоколи создавались в связи с новыми параметрами ламп, в соответствии с их габаритами.  О том, какие они стали сегодня мы и хотим рассказать, кроме того затронуть вопросы обозначения и маркировки цоколя.
 И так, что же обозначает маркировка цоколя и что она может «рассказать» обывателю. Первая буква указывает на тип цоколя:

E – резьбовой цоколь (Эдисона)
G – штырьковый цоколь
R – цоколь с утопленным контактом
B – штифтовой цоколь (Байонет)
F – цоколь с одним штырьком
a – цилиндрический штырёк
b – рифленый штырёк
c – штырёк специальной формы
S – софитный цоколь
K – цоколь с кабельными соединениями
H – цоколь для ксеноновых ламп
P – фокусирующий цоколь
T – телефонный цоколь
W – основание, в котором электрический контакт с патроном осуществляется непосредственно через токовые вводы, расположенные на стеклянном основании лампы.
Последующее число указывает диаметр соединительной части цоколя или расстояние между контактами.
 Если далее идут буквы, то они указывают на количество контактных пластин, штырьков или гибких соединений:

s — один контакт
d — два контакта
t — три контакта
q — четыре контакта
p — пять контактов

Иногда к первой букве добавляется еще одна буква, уточняющая (для некоторых типов):

U – энергосберегающая лампочка;
V – цоколь с коническим концом;
A – автомобильная лампа.

Пример расшифровки цоколя лампы: E14U – лампа энергосберегающая с резьбовым цоколем, диаметром 14 мм.

 Если разделять цоколи ламп глобально, то существуют резьбовые цоколи и цоколи с поверхностными контактами (штыковые, с утопленным контактом и т.д.)  Далее и поговорим более конкретно, о каждом из типов цоколей.
 В зависимости от популярности мы будем приводить соответственное количество изображений и информаций о описываемых цоколях ламп. Также до того как мы начали рассказывать конкретно о каждом из них, предлагаем вам ознакомиться с возможными видами цоколей ламп.

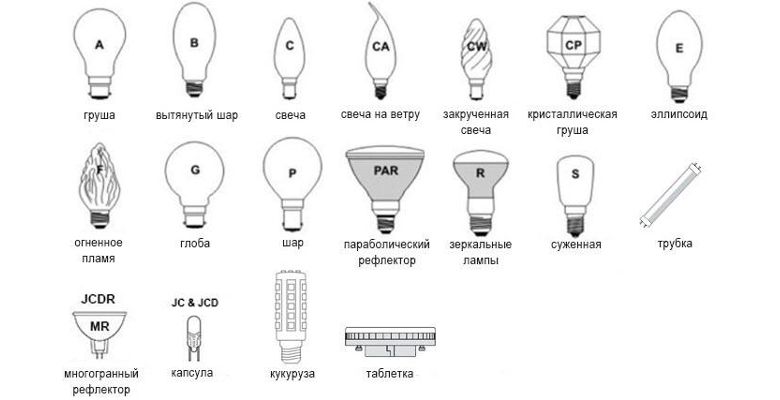

Время от времени подглядывайте в нее, когда подойдете к соответствующему описанию цоколя.

Резьбовые цоколи ламп (Е)

 С дней Эдисона, до настоящего времени наиболее распространенный у потребителей цоколь лампы. Как все же изначально, удачно он был выбран.  Ранее с таким цоколем изготавливали лампы накаливания, теперь делают энергосберегающие лампы, но стандарт резьбового цоколя остался прежним.  Как уже говорили, цифра следующая за обозначением (буквой Е) резьбового цоколя обозначает его диаметр.
 Далее в таблице приведены выпускаемые резьбовые цоколи.

Штыковой цоколь (G)

Штырьковый цоколь G использовался для разных видов ламп, начиная от маленьких галогенных, заканчивая потолочными люминесцентными. Так как существует множество штыковых цоколей с разницей между контактами всего в несколько миллиметров, то их легко спутать, но делать этого нельзя. Обозначение в цифрах после буквы G соответствует расстоянию в миллиметрах между контактами.
 О разновидности и типоразмерах штыковых цоколей, а также о их применяемости в различных лампах, вы узнаете из таблицы ниже.

Еще один вид штыкового цоколя 2G11. Такие цоколи и лампы с ними часто применяются в настольных лампах. При этом в зависиомсти от мощности, они могут быть разной длины. Так бывают лампы с таким цоколем длиной 227 мм, 327мм, 415мм и более… Поэтому обращайте внимание не только на цоколь, но и на длину лампы.

Как вы уже увидели на фото, такие цоколи начал применяють производитель OSRAM.

Цоколь с утопленным контактом (R)

 Как правило, цоколи применяемые в таких лампах рассчитаны на высокую мощность и соответственно высокую температуру. Обычно это трубчатые  кварцевые, галогенные лампы.
 Такие лампы имеют малые габариты и массу. Используются в сетях переменного тока 220 В, 50Гц.
После обозначения цоколя R7s (штыревой, диаметром 7 мм, с 2 контактами), маркируются цифры: 78 или 118, указывающие на расстояние строительной длины лампы в мм.

Софитный  штифтовой цоколь (S)

 Софитный цоколь S может быть расположен с двух сторон трубчатой лампы или как одиночный цоколь с одной стороны. Применяется в светильниках для освещения ванных комнат, подсветке зеркал или сценическом оборудовании. Цифрами обозначают диаметр корпуса (S6, S7, S8,5 и т.д.).
 Кроме того, такой цоколь распространен и на автомобильных лампах. (SV – то есть с коническим окончанием, например для подсветки салона ВАЗ 2110, Приора и другие)

Фокусирующий цоколь (P)

 Цоколь очень схож с предыдущим с софитным цоколем, но имеет дополнительную рассеивающую площадку.
  Применяется для прожекторов, фонарей, кинопроекторов, навигационных огней и т.д. Этот цоколь лампы накаливания содержит в себе сборную линзу, которая и направляет поток света в нужную сторону. Цифры обычно обозначают диаметр фокусирующего фланца или части цоколя, на которой горизонтально устанавливается лампа.

Телефонный цоколь (Т)

Лампы с такими цоколями применяются обычно как лампы подсветки.   Например в комбинации и панели приборов автомобилей. Цифры означают измеренную внешнюю ширину основания, на котором установлены контактные выводы.

Цоколь типа (W)

 Этот цоколь фактически является элементом ламы. Проволочные, питающие  контакты выведены через ее колбу наружу. Цифрами обозначают общую толщину стеклянной части с одним токовым вводом. Далее следует знак умножения и ширина основания цоколя в миллиметрах.
 Лампы с такими цоколями также активно применяются на автомобилях (указатели поворотов)

Обозначение специфических ламп без указания маркировки цоколя

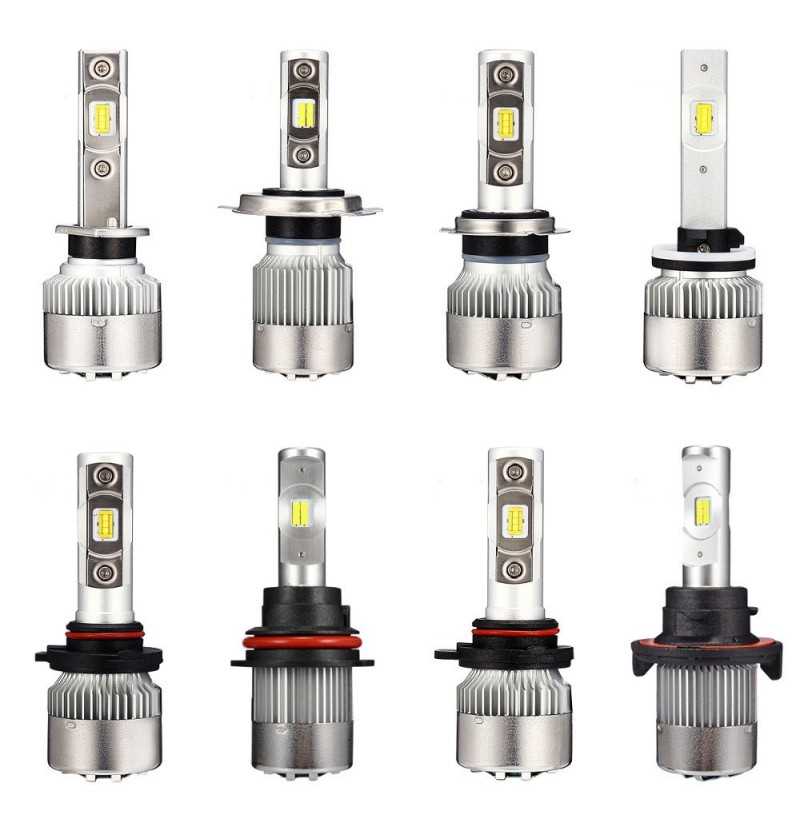

Также  существует  ряд нестандартных цоколей, используемых в некоторых проекционных лампах. Например цоколь с кабельным соединением (К), а так же специальные цоколи для ксеноновых ламп, обозначаемые буквой Н и цифрами в соответствии с модификацией.
 В некоторых случаях вместо типа цоколя указывается тип лампы, а уже по нему определяется тип цоколя.

MR16 (цифры могут варьироваться) — стандартный типоразмер галогенных ламп накаливания с отражателем.   Обычно, цоколь используется штырьковый (типа G).
R50 (цифры показывают диаметр лампы)- типоразмер рефлекторных ламп.
Они служат для создания направленного света. Цоколь типа E (резьбовой).
2D — это компактные люминесцентные лампы.  Колбы ламп выполнены в форме двух дуг.
Цоколь G10q или GR8.

Лампы колбы. Представляют собой лампы в виде стеклянной трубки. Различаются по диаметру и по типу цоколя, имеют следующие обозначения:

T5 (диаметр 5/8 дюйма=1.59 см),
T8 (диаметр 8/8 дюйма=2.54 см),
T10 (диаметр 10/8 дюйма=3.17 см),
T12 (диаметр 12/8 дюйма=3.80 см).

Теперь, когда вы ознакомились со всевозможными видами цоколей ламп, необходимо сказать об их применяемости. Здесь можно сказать, что исторически складывалось так, что каждый цоколь был создан в свое время, для определенного вида ламп. Будь то лампа накаливания, галогенная лампа, энергосберегающая или светодиодная. Однако сегодня ситуация сложилась так, что в большинстве случаев производители, да и сами потребители, переходят на энергосберегающие варианты. Таким вариантом, который может быть выполнен с любым цоколем и соответствующими габаритными размерами, при этом обеспечивать номинальный световой поток, будет светодиодная лампа. Именно на светодиодные лампы необходимо обращать внимание при выборе ламп с необходимым вам цоколем.
 В этом случае вы гаранитруете себе долгую и беспроблемную эксплуатацию ваших световых приборов, при этом с оптимальными затратами.

Типы цоколей ламп

У цоколей есть своя система обозначений. Она состоит из нескольких элементов:

1) Первая буква указывает на тип цоколя:
E — резьбовой цоколь (Эдисона)
G — штырьковый цоколь
R — цоколь с утопленным контактом
B — штифтовой цоколь (байонет)
S — софитный цоколь
P — фокусирующий цоколь

2) Число указывает диаметр соединительной части цоколя или расстояние между штырьками.
GU5. 3 — расстояние между штырьками 5.3мм
BA15s — диаметр цоколя 15мм

3) Строчные буквы показывают количество контактных пластин, штырьков или гибких соединений:
s — один контакт
d — два контакта
t — три контакта

q — четыре контакта
p — пять контактов

Компания «Новый свет» не только продает светодиодные лампы с различными цоколями, но и предлагает цоколя для нужд производства светодиодных ламп. Каталог цоколей смотрите здесь.

E — Резьбовой цоколь (Эдисона)

---

Цоколь Эдисона — резьбовая система быстрого соединения лампы с патроном, самый популярный тип цоколя, придуманный еще Эдиссоном. Кроме классических ламп накаливания, такой цоколь теперь имеют и лампы другого типа, в том числе светодиодные лампы, энергосберегающие компактные люминесцентные лампы, галогенные лампы накаливания, газоразрядные и другие.
Обозначение Ехх соответствует диаметру в миллиметрах.

Тип	Диаметр (мм.)	Наименование
E5	5	Микроцоколь (LES)
E10	10	Миниатюрный цоколь (MES)
E12	12	Миниатюрный цоколь (MES)
E14	14	«Миньон» (SES)
E17	17	Малый цоколь (SES) (110 В)
E26	26	Средний цоколь (ES) (110 B)
E27	27	Средний цоколь (ES)
E40	40	Большой цоколь (GES)

G — Штырьковый цоколь

---

Обозначается буквой G.Используется штыревая система соединения лампы с патроном. Цифры в обозначении показывают расстояние между центрами штырьков, а для большего количества штырьков диаметр окружности, на которой расположены центры штырьков.

Обозначение Gхх соответствует растоянию в миллиметрах. Например: Цоколь G13 — штыревое соединение с растоянием между контактами 13 мм.

Тип	Расстояние между штырьками (мм.)
G4 GU4 GY4	4
		цоколь G4	патрон G4	галогенная G4
G5	5
		цоколь G5	патрон G5	люминесцентная G5
G5.3 GU5.3 GX5.3	5,3
		цоколь GU5.3	патрон GU5.3	галогенная GU5.3
GY6.35	6,35
		цоколь GY6. 35	патрон GY6.35	галогенная GY6.35
G9	9
		цоколь G9	патрон G9	галогенная G9
GU10	10
		цоколь GU10	патрон GU10	галогенная GU10
G12	12
		цоколь G12	патрон G12	металлогалогенная G12
G13	13
		цоколь G13	патрон G13	люминесцентная G13
G23	23
		цоколь G23	патрон G23	люминесцентная G23

В кольцевых люминесцентных лампах используется цоколь типа G10q

Если перед G стоит цифра, например 2G10, 2G11, 2G13 — это комбинация двух одинаковых цоколей с растоянием между контактами 10, 11, 13 соответственно.

R — Цоколь с утопленным контактом

---

Основные представители ламп с цоколем R7s — кварцевые галогенные лампы, которые используются в осветительных установках высокой интенсивности. Такие лампы имеют малые габариты и массу. Используются в сетях переменного тока 220 В, 50Гц.

После обозначения цоколя R7s, указываются цифры: 78 или 118. Они показывают общую длину лампы в мм

Тип	Расстояние между штырьками (мм.)
R7s	7
		Цоколь R7s	патрон R7s	кварцевая галогенная R7s

В — штифтовой цоколь

---

На корпусе цоколя имеются штифты для соединения с патроном. Например: В22d – штифтовой цоколь с диаметром корпуса около 22 мм. с двумя контактами.

P — фокусирующий цоколь

---

P14. 5s — фокусирующий цоколь с одним контактом, диаметром корпуса (ориентирующей части) 14.5 мм.

В некоторых случаях вместо типа цоколя указывается тип лампы.



MR16 (цифры могут различаться) — стандартный типоразмер галогенных ламп накаливания с отражателем. Обычно цоколь используется штырьковый (типа G).

R50 (цифры показывают диаметр лампы) — типоразмер рефлекторных ламп. Они служат для создания направленного света. Цоколь типа E (резьбовой).

2D — это компактные люминесцентные лампы. Колбы ламп выполнены в форме двух дуг. Цоколь G10q или GR8.

T — Колбные лампы

---

Представляют собой лампы в виде стеклянной трубки. Различаются по диаметру и по типу цоколя, имеют следующие обозначения:

T5 (диаметр 5/8 дюйма=1.59 см),
T8 (диаметр 8/8 дюйма=2.54 см),
T10 (диаметр 10/8 дюйма=3.

17 см),
T12 (диаметр 12/8 дюйма=3.80 см).
