Цветовая маркировка проводов и кабелей. Стандарт для Республики Беларусь

С помощью данного материала, хочу помочь новичкам и старожилам, разобраться и понять особенности цветовой маркировки проводов и кабелей согласно нормативам Республики Беларусь и не только.

Недавно мне довелось подключать квартирный щит, к которому приходило около 30 кабелей, с различной цветовой маркировкой жил. Прикол заключался в том, что маркировка настолько разная, что каждый электрик (а на объекте работало две бригады) трактовал цветовую маркировку по- своему. Естественно не обошлось без косяков, и за один день (как обычно) подключить щит мне не удалось, так как моё мнение по цвету жил не совпало с мнением других электриков. Мне пришлось еще один день потратить, чтобы прозвонить все линии для правильного подключения в щите. Рассказываю подробности…

К щиту были протянуты одни из самых популярных кабелей в Минске (на момент 2013-2015 год) производителя «АВТОПРОВОД», сделанный по ГОСТу. В трех жильном кабеле ВВГ-П 3×1,5 и ВВГ-П 3×2,5 расцветка жил следующая:

• зеленая + красная + белая

Далее были кабели (Белтелекабель) с жилами:

• белая + белая с черной полосой + белая с синей полосой,
• белая + белая с коричневой полосой + белая с черной полосой

были и более приятные, «правильные» кабели по расцветке жил (почему правильные узнаете чуть позже):

• желто-зеленая + голубая + белая
• желто-зеленая + голубая + черная
• желто-зеленая + голубая + коричневая (правда эта были не кабели ВВГ а установочный ПВС и шнур ШВВП, которые не должны применяться в стационарной электропроводке, но это другая история)

Прежде чем начинать разбираться в расцветке проводов, хочу отметить ошибки электриков, на которых я получил хороший опыт.

Ошибка 1. При выполнении электромонтажных работ использовались кабеля разных производителей с различными расцветками жил.

При этом в различных жилах кабелей один цвет мог трактоваться по-разному. Например, в одном кабеле ноль черный, в другом кабеле черным цветом оказалась земля*.

Ошибка 2. При таких разных по цвету проводах, не были обозначены (с помощью изоленты или термоусадочных трубок) заземляющие и нейтральные жилы. Простыми словами можно было просто куском синей изоленты обмотать вокруг жилы, которую взяли за ноль, а заземляющую жилу отметить зелено-желтой изолентой.

Ошибка 3. Еще одна ошибка не относится к маркировке, но почему-то ее часто совершают большинство электромонтажников. Речь о запасе кабеля для подключения щитов. В данном случае подключить красиво довольно сложно, так как некоторых кабелей едва хватает для подключения. Это при том, что подключение осуществлялась с помощью клемм на DIN-рейку.

Никогда не экономьте кабель, при подключении электрических щитов!

 Если вы не знаете, на какой высоте будет установлен щит, оставляйте запас кабеля до пола (как делаю я). Лишний кабель всегда можно использовать как перемычки для подключения розеток.

*Термины: НОЛЬ (N) — рабочий нейтральный проводник, ЗЕМЛЯ (PE) – защитный проводник

Выводы которые я сделал при подключении щита, очень простые:

1. Я перестал использовать кабели без желто-зеленой или голубой маркировки для линий розеток и питания освещения.
2. В других случаях, я всегда отмечаю жилы с помощью изоляционной ленты для обозначения заземления (желто-зеленая изолента), нуля (синяя изолента) и фазы (красная изолента при однофазной электропроводки или желтая, зеленая, красная при трехфазной электропроводке).

А теперь давайте разбираться с цветами в электропроводке.

Для начала следует понять, что цветная маркировка это отличное решение быстро определить любому мастеру (электрику, инженеру, энергетику и т.д.) какую роль выполняет тот или иной проводник в электроустановке. Но трудность заключается в том, что нет единого и точного правила для всех стран и производителей.

В каждой стране маркировка проводов по цвету разная и может значительно отличаться от нашей. В той же России столько путаницы с нормативами, что они сами не знают каких правил придерживаться.

В Республике Беларусь действуют национальные правила по устройству электроустановок ТКП 339-2011, которые частично сменили некоторые главы ПУЭ 6. В нем можно найти следующие пункты:

Давайте заглянем в стандарт СТБ МЭК 60173, на который ссылаются в данном пункте:

Обращаю Ваше внимание на четыре момента в этом стандарте:

1. Четко определенно, что желто-зеленый проводник это  ЗЕМЛЯ (PE)
2. Голубой цвет это НОЛЬ (N)
3. Рекомендуемые цвета для остальных жил : ЧЕРНЫЙ или КОРИЧНЕВЫЙ.
4. Нерекомендуемые цвета для жил: зеленый, желтый, красный, серый и белый.

Не будем делать еще выводы, и продолжим изучать ТКП 339-2011:

Опять же, нам указывают что заземляющий (защитный) проводник должен быть ЗЕЛЕНО-ЖЕЛТЫЙ. и обозначаться латинскими буквами PE.

Из этого пункта понятно, что НОЛЬ (нейтральный проводник) должен обозначаться ГОЛУБЫМ цветом.

А этот пункт указывает каким цветом должны быть обозначены шины фаз, для напряжения 400 (380) Вольт:

• L1 (фаза A) — ЖЕЛТЫЙ
• L2 (фаза B) — ЗЕЛЕНЫЙ
• L3 (фаза С) — КРАСНЫЙ

Мы ознакомились с пунктами ТКП 339-2011, связанные с цветовой маркировкой. Однако ТКП 339-2011, лишь частично заменил некоторые главы ПУЭ 6. Всё остальное, чего нет в техническом кодексе 339-2011, следует искать в ПУЭ 6, действующим в Республике Беларусь. А в нем можно найти следующий пункт 2.1.31:

Выводы на данный момент просты:

1. На территории РБ действуют нормы по цветовой маркировки шин (ЖЕЛТЫЙ, ЗЕЛЕНЫЙ, КРАСНЫЙ).

2. По расцветке жил проводов:

 ЗАЗЕМЛЕНИЕ (ЗЕМЛЯ) PE —  всегда ЖЁЛТО-ЗЕЛЁНЫЙ

 НОЛЬ (нейтральный проводник) N — всегда ГОЛУБОЙ (СИНИЙ, СВЕТЛО СИНИЙ)

  ФАЗА (фазный проводник) L — может быть черного, коричневого, серого, красного, фиолетового, розового, белого, оранжевого, бирюзового цвета. Однако рекомендуется использовать приоритетные цвета для обозначения фаз: КОРИЧНЕВЫЙ

 (приоритет для фазной жилы №1) и ЧЕРНЫЙ (при наличии коричневой жилы, приоритет для фазы №2) .

Всё! Больше путать Вас не буду. Что указано выше это основа.

Цветовая маркировка проводов в будущем.

А теперь бонус. Что нас ждет впереди?

Рано или поздно, но мы должны будем признать европейский стандарт по цветовой маркировке МЭК 60445:2010. Например в России уже действует ГОСТ Р 50462-2009.

Особенность данного стандарта в расцветке фаз: L1 — коричневый, L2 — черный, L3 — серый.

Поэтому электрикам, которые собираются продолжать заниматься электропроводкой в будущем, следует выучить данную маркировку:

Я тоже потихоньку перехожу на  европейский стандарт при сборке электрических щитов.

Для однофазных щитов, все чаще применяю провода: черный + голубой + желто-зеленый. Хотя, как показывает практика, заказчикам щитов интуитивно понятней, когда фаза обозначается красным проводом.

Для трехфазных щитов начинаю использовать расцветку фаз: коричневый, черный, серый. Ввод в таких щитах маркирую с помощью термоусадочных цветных трубок согласно нормативам ТКП 339-2011 (желтый, зеленый, красный).

Как правильно идентифицировать цветовую маркировку?

Для быстрой и правильной идентификации цвета проводов для электропроводки следует придерживаться нескольких правил:

 Правило 1. Всегда использовать приоритетные цвета для проводов:

• Желто-зеленый — всегда ЗАЗЕМЛЕНИЕ.
• Голубой (может быть светло синий или синий) – это всегда НОЛЬ.
• Коричневый — это приоритетный цвет для обозначения фазы в однофазной электропроводке.

 Правило 2. Если в кабеле нет коричневого, черного, серого цвета, но есть красный, то его следует делать ФАЗОЙ. У большинства красный цвет ассоциируется с фазным проводником.

 Правило 3. Если в кабеле нет желто-зеленого цвета, но есть зеленый, то в однофазной электропроводке его следует делать ЗЕМЛЕЙ.

Не лишним будет обозначить его желто-зеленой маркировкой (изолентой или термоусадкой).

Часто при прокладке кабеля от выключателя к распределительной коробке, желто-зеленую жилу используют как «общую фазу» для выключателя. Так делать нельзя!

Несколько примеров по правильному определению цветов в электропроводке на фото ниже:

Вот и всё, что мне хотелось вам рассказать про цветовую маркировку проводов. Теперь только остается следовать этим правилам и не создавать лишних хлопот себе и другим мастерам, при выполнении электромонтажных работ.

обозначение, ноль, фаза, 220В и 380В

Все электропровода маркируются различными цветами. Это помогает, как специалистам, так и людям без знаний быстро и безопасно провести электроэнергию в дом или отремонтировать электроприборы. Стандартные цвета проводов в электрике могут также заменяться похожими тонами, поэтому при ремонте электрооборудования или монтаже сети рекомендуется знать все зарубежные и отечественные маркеры, принятые по ГОСТу.

Содержание материала

• 1 Маркировка
• 2 Фаза
• 3 Защитное заземление
• 4 Ноль
• 5 Цвета при постоянном токе
• 6 Маркировка в сетях 220В и 380В

Маркировка

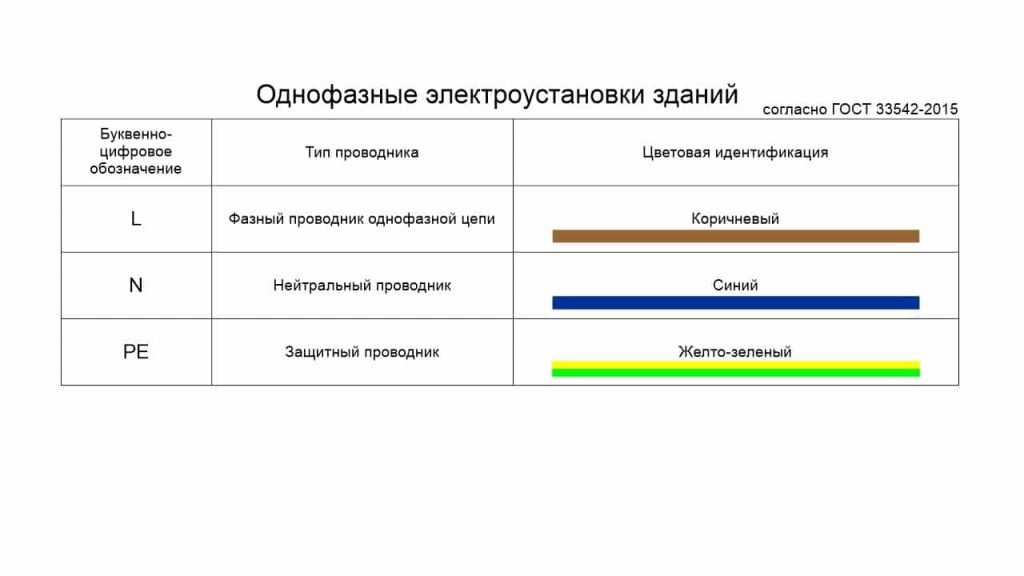

Согласно стандартам электропровода бывают следующих маркировок:

Фаза

Есть также совмещенные ноль и заземление. В этом случае провод будет окрашен в голубой оттенок с желто-зелеными метками. Все проводники в цепи должны быть одинаковыми согласно значению. Использование различных окрасок в одном проводнике может в дальнейшем затруднить ремонт или восстановление электроцепи. Для неопытного человека хаотичная раскраска и вовсе опасна.

Если монтаж проводится с помощью жестких шин, то на них должен быть нанесен только соответствующий цвет. Фаза А маркируется желтым оттенком, В — зеленым, С — красным. Защитное заземление отличается зелеными или желтыми полосами, а ноль — голубыми оттенками.

Значение цепи должно окрашиваться одинаково по всей длине проводника. Если нет возможности нанести краску на весь провод, то можно делать маркировку только на соединениях.

Защитное заземление

Заземление определяется только зеленым и желтым тонами. Разницы нет, какая комбинация указана: желтые полосы на зеленой оболочке или наоборот. Такие стандарты используются во всех странах бывшего СНГ и Евросоюза. В Америке применяются уже другие маркировки. Защитное заземление также выделяется желто-зелеными тонами, но нулевое значение уже имеет серый, белый или черный окрас. Знать зарубежные маркировки также важно, так как с ними можно столкнуться при ремонте электроприборов.

В некотором оборудовании есть оголенный провод. Такой маркер указывает на защитное заземление. Для большей гарантии нужно посмотреть всю цепь. Если в аппаратуре она соединяет металлические элементы без контакта с цепью, то провод на 100% заземляет.

Ноль

Маркер нейтрали устанавливается строго по ГОСТу. Нулевая фаза может иметь только синий, голубой и похожие оттенки. Использовать другие маркировки средней жилы категорически запрещается, поскольку это не только затруднит монтаж/демонтаж цепи, но и грозит опасности человека.

Единственное изменение, которое можно внести в рабочее заземление — это использовать синюю или голубую изоленту.

Цвета при постоянном токе

В сетях постоянного тока стандартно применяется красный маркер, но могут встречаться розовый или коричневый тона. Минус обычно окрашен в черный или синий цвет. Если применяется двуполярная цепь, тогда отмечать среднюю точку питания можно голубой изолентой.

У сетей с несколькими номиналами нет установленных правил определения. Такие цепи обычно используются в проводке автомобилей или системных блоках ПК. Маркировку каждый производитель устанавливает самостоятельно, поэтому перед ремонтом нужно изучить паспорт и инструкцию оборудования.

В автомобильной проводке стандартными могут быть только фаза красного цвета с розовым или коричневым оттенками, и ноль, который определяется черными тонами. Остальные провода будут иметь собственные стандарты и значения.

Маркировка в сетях 220В и 380В

Ранее в квартире можно было увидеть провода со спаянной белой защитной оболочкой. Чтобы понять, где ноль, а где фаза, приходилось прозванивать электроносители. Это затрудняло работу и увеличивало срок монтажа. Согласно новым стандартам вся проводка маркируется, что значительно ускоряет процесс работ.

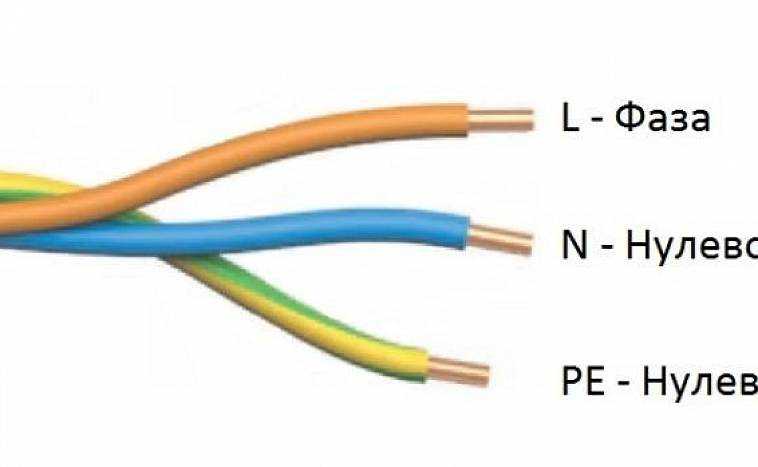

Двухжильный провод обычно окрашен следующими цветами:

• напряжение — красный, черный, коричневый;
• ноль — любые другие тона.

При использовании трехфазной проводки используются другие значения:

• красный или коричневый тон — цепь №1;
• черный тон — цепь №2;
• белый или серый цвет — цепь №3;
• синий или голубые оттенки — ноль;
• желто-зеленый или зелено-желтый окрас — защитное заземление.

Монтаж и ремонт электросети в современных домах можно осуществлять быстро и без особых усилий, поскольку при строительстве используются разноцветные маркеры согласно ГОСТу.

Как определить фазу, ноль и заземление, смотрите в видео:

Также узнайте как правильно производится расчёт сечения кабеля по мощности в нашей статье.

Что означают цветные провода в розетке? SESCOS

По SESCOS

19 февраля 2019 г.

Вы открываете печатную плату или заднюю часть устройства и видите клубок цветных проводов, которые, кажется, расположены в беспорядке. Если вы знаете, что означает каждый цвет, вы можете понять этот кажущийся беспорядок. Вот как узнать, с чем вы имеете дело, глядя на

цветных электрических проводов .



Действовать с осторожностью

Прежде чем открыть эту панель, притормози и не забудь относиться к электричеству с уважением, которого оно заслуживает. Следуйте этим указаниям по безопасности каждый раз, когда вы пытаетесь выполнить электрическую работу своими руками.

• Всегда выключайте автоматический выключатель перед началом ремонта.
• Любой провод, независимо от цвета или функции, может в любое время пропускать ток.
• Если у вас старый дом с оригинальной проводкой, ваши провода могут иметь другой цветовой код.
• Всегда консультируйтесь с электриком, если у вас есть какие-либо опасения по поводу возможности ремонта электрооборудования.



Знайте цветовые коды

Используйте это удобное руководство, чтобы понять, что представляет каждый цвет при взгляде на вашу проводку.

1 – Красный

Красные провода – это вторичные провода в 220-вольтовых системах . Они часто используются в ножках выключателя и для подключения детекторов дыма к домашним системам, особенно для питания триггеров, которые отключают все детекторы одновременно. Красные провода можно соединять друг с другом. Они также могут подключаться к черным проводам.



2 – Зеленый

Зеленые провода заземляют ток. Они соединяют клемму заземления в распределительной коробке с заземляющей шиной в той же коробке. Зеленые провода безопасно отводят ток, коснувшийся металла, от коробки. Если сработал прерыватель цепи замыкания на землю (GFCI), зеленый провод может удерживать ток под напряжением. Зеленые провода могут соединяться только друг с другом.



3 – Синий и желтый

Синий и желтый провода обычно находятся под напряжением и размещаются в кабелепроводах. Обычно они не подают питание напрямую к розеткам. Желтыми проводами обычно переключаются ножки вентиляторов и выключатели света. Синие провода обычно работают как путешественники на трехпозиционные и четырехпозиционные переключатели .



4 – Фиолетовый и коричневый

Подобно синему и желтому проводам, они обычно используются для трех- и четырехстороннего переключения. Они также используются для подачи питания к розеткам в 220-вольтовых приложениях . Всегда предполагайте, что они живы.



5 – Белый и серый

Это нейтральные провода. Они подключаются к нейтральной шине в электрической коробке. Они также возвращают неиспользованную электроэнергию поставщику электроэнергии. Нейтральные провода могут соединяться только друг с другом. Как и все другие провода, нейтральные провода могут находиться под напряжением. Обращайтесь с ними бережно .



6 – Черный

Черный провод всегда протекает под током. Это основной провод, который подводит электричество ко всем розеткам . Черные провода никогда не бывают нейтральными и никогда не должны использоваться для заземления.



7 – Неизолированная медь

Как и зеленый провод, неизолированный медный провод используется только для заземления. Никогда не подключайте какой-либо другой провод к медному или зеленому проводу. Некоторые люди делают ошибку, соединяя нейтральные провода с заземляющими проводами. это дорого и опасная ошибка .



Получите необходимую помощь

Когда вы будете готовы приступить к ремонту электрооборудования, обязательно соблюдайте все меры предосторожности. Если вам нужна помощь и вы хотите, чтобы ремонт был выполнен правильно и безопасно, позвоните в SESCOS.

Расшифровка того, что означает каждый цвет

Что означает для вас каждый цвет провода

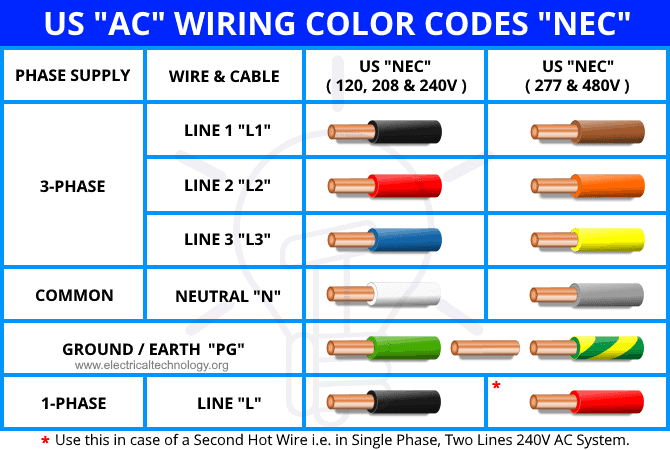

Если вы живете в Соединенных Штатах и ​​ваш дом был построен после 1940-х годов (или ваша устаревшая проводка с тех пор была обновлена), вы можете ожидать, что электрические провода позади Ваши стены должны соответствовать определенным цветовым стандартам. Определенные цвета определяют функцию каждого провода в цепи.

Очень важно знать эти цветовые коды электрических проводов, прежде чем приступать к самостоятельному ремонту электрической системы.

Просто помните, что в какой-то момент по всем электрическим проводам может течь ток, поэтому относитесь к каждому цветному проводу с одинаковой осторожностью. Если у вас есть какие-либо сомнения, доверьте электромонтажные работы квалифицированному специалисту.

Что означает цвет электрического провода

Черные электрические провода

Этот цвет провода используется для передачи питания на выключатели и розетки во всех типах цепей. Кроме того, черные провода часто используются в качестве ветвей переключателя в цепях, что является соединением, связывающим переключатель с электрической нагрузкой. Считайте, что все черные провода всегда находятся под напряжением.

Красные электрические провода

В цепях с напряжением 220 вольт красные провода являются вторичными проводами под напряжением. Как и черные провода, они также могут использоваться в некоторых типах ножек переключателей. Кроме того, красные провода используются для подключения проводных детекторов дыма к системе электроснабжения дома. Можно соединить два красных провода вместе или красный провод с черным проводом.

Синие и желтые электрические провода

Хотя провода этих цветов передают питание, они не используются в типичной розетке. Вместо этого синие и желтые провода используются в качестве проводов под напряжением, протянутых через кабелепровод. Например, вы можете увидеть желтые провода в качестве ножек выключателя потолочных вентиляторов, структурных светильников и розеток, соединенных с выключателями света. Затем синие провода чаще всего используются в качестве проводников для трех- или четырехпозиционных выключателей (например, если у вас есть выключатели наверху и внизу лестницы, которые управляют одним и тем же светом, это трехпозиционный переключатель).

Белые и серые электрические провода

Если вы найдете провода любого из этих цветов, вы нашли нейтральные провода. Чаще всего используется белый цвет, но ту же функцию выполняют и серые провода. Нулевой провод предназначен для подключения к нейтральной шине, токопроводящему металлическому элементу внутри электрического щита, который притягивает электрический ток для распределения по всему дому. Белые и серые электрические провода можно соединять только друг с другом. Хотя их называют «нейтральными» проводами, они все же могут пропускать ток, особенно если токовая нагрузка в цепи несбалансирована, поэтому обращайтесь с этими проводами с осторожностью.

Зеленые электрические провода

Зеленые провода предназначены для заземления электрической цепи. Они подключаются к клемме заземления в распределительной коробке и идут к заземляющей шине в электрическом щите. Таким образом, зеленые провода действуют как отказоустойчивые, давая электричеству место для утечки в землю, если провод под напряжением в цепи касается металла или чего-то другого токопроводящего. Зеленые провода могут подключаться только к другим зеленым проводам. Помните, что если где-то в вашей цепи есть неисправность, зеленые провода могут быть под напряжением, поэтому обращайтесь с ними с осторожностью.

Доверьтесь Mr. Electric для установки и модернизации электропроводки

С помощью этого руководства по цветовой кодировке электрических проводов вы, надеюсь, лучше поймете, какие провода выполняют какие задачи. Вы можете чувствовать себя комфортно, выполняя простые электрические обновления самостоятельно, но вы можете доверить специалистам по обслуживанию в Mr. Electric®, которые сделают эту работу за вас.

Чтобы получить предложение от вашего местного Mr. Electric для вашего предстоящего проекта электропроводки, вы можете назначить встречу онлайн или позвонить нам по телефону (844) 866-1367.

Вы недавно использовали Mr. Electric для установки наружного освещения во дворе? Наш коллега по бренду Neighborly®, The Grounds Guys, может помочь вам усовершенствовать ландшафтный дизайн в сочетании с ним!
