Как отличить провода по цвету и маркировке - Домострой

Зная цветовую маркировку проводов и буквенные обозначения (N, L, PE) можно легко обойтись без вызова электрика в случае, если нужно повесить люстру или заменить розетку. Это поможет самостоятельно найти фазу и ноль без специальных приборов. И, как минимум, обеспечит безопасность результата трудов хозяина, который не перепутает проводники и не устроит замыкание.

Если говорить про типовые квартиры, то к светильникам и розеткам подведены силовые кабели с тремя проводами (трехжильные). Это однофазная сеть с заземлением. Все три провода отличаются внешне — изоляция фазы, ноля и земли окрашена в разные цвета.

Кроме того, стоит знать буквенную и графическую маркировку, которая встречается на клеммах подключения (часто идут в комплекте со светильниками) и корпусах розеток.

Фото: © Sibnet.ru

Ноль всегда синий

По проводу нейтрали, или нолю, который еще называют пустой фазой, ток возвращается (сбрасывается) обратно от потребителя. Ноль также служит для нейтрализации скачков напряжения, то есть, выравнивая нагрузки в сети, чтобы на выходе обеспечивались стабильные 220 V (Вольт). Буквенное обозначение «N» — это первая буква от английского слова «neutral».

Нулевой провод всегда синий или голубой. Из экономии некоторые производители ограничиваются узкой полосой на белой неокрашенной изоляции провода, но это полоса тоже обязательно синяя. Этот же цвет используют иностранные производители.

Фото: © Sibnet.ru

Разноцветная фаза

Через фазный проводник проходит (рабочее) напряжение. Провод рабочей фазы обозначается буквой «L» — от английского слова «line» (линия). Согласно отечественному ГОСТ Р 50462-2009, для фазы рекомендуется использовать коричневую или черную изоляцию. Однако допускаются вариации (кроме синего, желтого и зеленого). Поэтому можно встретить фазные провода и белого, и фиолетового, и красного цвета, особенно в импортных приборах. Есть производители, которые считают, что яркие цвета сделают провод более заметным и таким образом заставят быть осторожнее при монтаже.

Пятижильные силовые кабели (три фазы, нейтраль и заземление) встречаются в трехфазной сети. Такая сеть идет от электростанций, далее внутри строений-потребителей она разветвляется на отдельные фазы. Вряд ли с трехфазным кабелем можно столкнуться при мелком ремонте в квартире (таким образом могут быть подключены только старые электроплиты), но знать, все же стоит. В этом наборе рекомендуемые цвета для фаз — черный, коричневый и серый.

Желто-зеленое заземление

Заземляющий проводник, или земля служит безопасности. Название происходит от того, что по этому соединению опасный заряд (например, образовавший на корпусе неисправного прибора) мгновенно стекает в землю. Таким образом заземление защищает человека от удара током.

Провода заземления может не быть в однофазных сетях старых построек, однако такое встречается все реже — при ремонте электрики рекомендуют и монтируют сеть с землей.

Чаще всего изоляция заземляющего провода желто-зеленая. Иногда провод бывает только желтым или белым с зеленой полоской. Заземление маркируется буквами «РЕ» — от английского «protective earthing» (защитное заземление). Но на схемах, корпусах и клеммниках может обозначаться не буквами, а специальными символами (см. таблицу).

ЕЩЕ ПО ТЕМЕ:Провода и скрутки: чем медь лучше алюминия?Если желто-зеленый провод имеет дополнительную синюю оплетку, то это заземление, совмещенное с нейтралью. В этом случае буквенное обозначение — «PEN», от английского «protective earth and neutral» (защитная земля и нейтраль).

СОВЕТ: Полной гарантии, что в вашем доме провода соединены в соответствии с цветами, нет — человеческий фактор встречается в любой области. Кроме того, изоляция проводов может оказаться одного цвета. В этом случае справиться самостоятельно тоже можно — поможет индикаторная отвертка. Это очень простой инструмент, который можно приобрести практически в любом хозяйственном магазине.

В прозрачной ручке такой отвертки имеется неоновая лампочка или светодиод. На конце ручки контактная пластина, на которой нужно держать палец во время тестирования. Если коснуться металлическим жалом (щупом) отвертки оголенного провода фазы под напряжением, то лампочка загорится, если нулевого — нет.

Перед использованием в работе лучше протестировать саму индикаторную отвертку. Самый простой способ — вставлять металлическое жало в отверстия рабочей розетки (держа палец на контактной площадке).

Цвет провода заземления. Какого цвета провод заземления

Бродя по просторам интернета, часто встречал, что многие пользователи задают такой вопрос, какого цвета провод заземления? Честно говоря ответа на него я и сам не нашел поэтому решил об этом написать по подробнее.

Цветовая раскраска изоляции проводов это один из видов их маркировки. Изоляция окрашивается в разные цвета для того чтобы можно было визуально определить их название и принадлежность (в сетях однофазного и трехфазного тока).

Благодаря такой цветовой маркировке значительно упрощается монтаж, особенно с большим количеством проводов (например, в электрощите).

Цвет проводов электропроводки играет очень важную роль во время проведения электромонтажных работ. Однако стоит отметить, что еще начиная со времен существования Советского Союза, цветовая маркировка у проводов не отличалась особо жесткой регламентацией. Преимущественно это было заметно в бытовой электропроводке, где к стати говоря и в наше время не все придерживаются особых правил цветовой маркировки при монтаже.

В промышленных электроустановках придерживаются четкой маркировки, так как там электроэнергия передается по трем фазам, которые окрашиваются в желтый, зеленый и красный цвет, здесь неправильная маркировка может привести серьезным последствиям и выходу из строя дорогостоящего оборудования.

Какого цвета провод заземления

Провода в кабеле имеют разные назначения. Это назначения следует учитывать во время выполнения соединений между проводами, а также для того, чтобы правильно подключать электроприборы. На самом деле очень легко избежать ошибок во время подключения, так как в кабеле у каждого провода свой собственный цвет. Необходимо придерживаться такого простого правила, как: «Во время соединения проводов, не меняй их цвет».

Согласно правилам, в бытовой электропроводке:

  • - фазный провод L - имеет коричневый или красный цвет;
  • - нулевой рабочий N - (или как его называют «нейтральный» или «ноль») окрашивается в синий цвет;
  • - нулевой защитный PE - (заземляющий проводник) окрашивается в желто-зеленый цвет.

Согласно правилам ПУЭ 1.1.29 - цвет провода заземления желто-зеленый.
Проводники защитного заземления во всех электроустановках, а также нулевые защитные проводники в электроустановках напряжением до 1 кВ с глухозаземленной нейтралью, в т.ч. шины, должны иметь буквенное обозначение "PE" и цветовое обозначение чередующимися продольными или поперечными полосами одинаковой ширины желтого и зеленого цветов.

Ошибок в соединении участков электросети можно избежать, если соединять коричневый провод с коричневым, синий провод с синим и так далее. Именно по этой причине в подавляющем большинстве кабелей изоляция всех проводов отличается своим собственным цветом. Также заметим, что провод, который окрашен в зелено-желтый цвет, будет постоянно использоваться в качестве заземляющего, то есть его нужно подсоединять лишь на клемму заземления.

Если для монтажа используется без цветные провода например марки ППВ плоский трехжильный с одинарной изоляцией, то у электриков правилом хорошего тона принято считать

заземляющим проводником среднюю жилу.

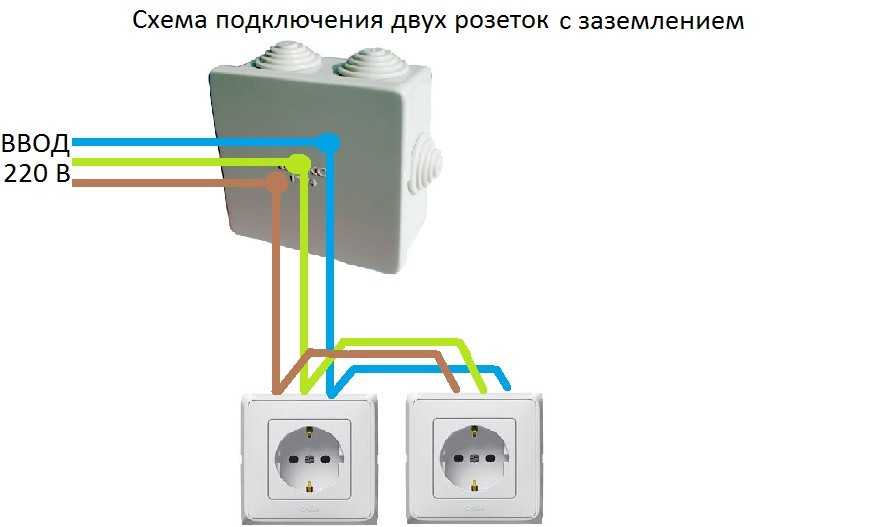

Еще один пример как правильно выполняется расцветка проводов. Как видно на фото на шину заземления подключены соответствующие провода и цвет провода заземления является желто-зеленым.

Понравилась статья - поделись с друзьями!



типовая маркировка + разбор нюансов


Чтобы облегчить труд электромонтажников, выпуск изоляции кабельной продукции подчинен определенным нормам цветовой маркировки. При подключении многожильного кабеля по окраске полимерной оболочки можно идентифицировать жилу и понять, с каким контактом ее следует коммутировать.

Разные цвета проводов в электрике, установленные положениями ГОСТ, помогают ускорить процесс монтажа и обеспечить электробезопасность. Согласитесь, понимание цветовой маркировки пригодится каждому домашнему мастеру.

Предлагаем разобраться в обозначениях электропроводки, узнать стандарты ГОСТ и научиться читать буквенные коды проводов на схемах. Кроме того, мы расскажем, как проверить соответствие подключенной жилы ее назначению, используя индикаторную отвертку или мультиметр.

Содержание статьи:

Что говорится в ГОСТ и ПУЭ о цветовой маркировке

Основным документом, на который стоит опираться при производстве или , является ГОСТ 31947-2012. До его появления единообразия и порядка в области цветового обозначения электропроводки не было.

До сих пор в старых домах можно встретить провода в одинаковой оболочке, по цвету которой не определить, что подключено – «фаза», «ноль» или «земля».

Сейчас идентифицировать жилы стало намного легче. Даже без применения тестера можно определить, к какому контакту следует подключить ту или иную жилу – по цвету полимерной изоляции

В выше обозначенном документе ГОСТ указано, что изоляция кабельной продукции должна отличаться по расцветке. Определенный оттенок должен покрывать провод сплошным слоем – с начала и до конца. Нельзя, чтобы один провод в начале бухты был синим, а конце – белым; также запрещена прерывистая окраска.

Единственная жила, которая может иметь двухцветную оболочку – это «земля». Официально ей присвоена комбинация зеленый/желтый, по отдельности эти два оттенка использоваться не могут

Также в нормативных документах содержатся рекомендации по применению различных схем для 3-жильных, 4-жильных и 5-жильных кабелей.

Например, при производстве 3-жильных кабелей приветствуются следующие комбинации:

  • коричневый – синий – зеленый/желтый;
  • коричневый – серый – черный.

Если кабель состоит из 4 жил, то рекомендуется также два типовых варианта окраски:

  • коричневый – серый – черный – зеленый/желтый;
  • коричневый – серый – черный – синий.

Схемы для 5-жильного провода выглядят следующим образом:

  • коричневый – серый – черный – зеленый/желтый – синий;
  • коричневый – серый – 2 черных – синий.

Синим цветом обозначается «нулевая» жила.

Не рекомендуют использовать только два цвета – красный и белый.

К распределению цветов заземляющей жилы предъявляются особые требования: на любом случайно выбранном фрагменте провода длиной 1,5 см один цвет должен покрывать 30-70 % изоляции, второй цвет – остальную площадь

Окраска должна наноситься прочно и быть хорошо различимой.

Если обратиться ко второму важному для электромонтажников документу – ПУЭ, то в п.1.1.29 и п.1.1.30 также можно найти информацию о цвете проводов фаза-ноль-земля. Точнее, данные там не расписаны, но есть отсылка к ГОСТ P 50462-92, который уже давно заменен более свежей редакцией ГОСТ Р 50462-2009, действующей и сегодня.

Материал соответствует информации, изложенной в ГОСТ 31947, но есть некоторые уточнения. Например, особым образом должны окрашиваться провода, выполняющие двойную функцию: если нулевой рабочий совмещен с нулевым защитным, то по всей длине он окрашивается в голубой цвет, а по краям имеет зелено-желтые полоски.

Схематичное изображение цветовой маркировки проводников. Наряду со цветовым обозначением жилы имеют и буквенное: нулевой – N, защитный – PE, совмещенный нулевой + защитный – PEN

Таким образом, все цвета, за исключением синего (голубого) и зеленого/желтого, можно применять для окраски изоляции фазного проводника. В эту группу попадают белый и красный цвета, которые почему-то ГОСТом редакции 2012 года не рекомендованы к использованию.

Пример трехжильного кабеля, изготовленного с учетом норм ГОСТ: зеленая/желтая жила предназначена для заземления, синяя – нулевая, коричневая – фазная

В приложении А к ГОСТ Р 50462 есть таблица, в которой можно найти буквенные обозначения всех цветов. Например, фазный проводник 1-фазной цепи (L) окрашивается в коричневый цвет, код цвета – BN. Буквенные коды применяют для черно-белых копий схем, на которых не используются различные цвета.

Маркировка жил для электромонтажных решений

Не зря в начале статьи прозвучала мысль о том, что цветовое обозначение проводников значительно упрощает процесс монтажа.

Если вы самостоятельно занимаетесь или , подбираете провода согласно нормам, при подключении электроустойств, монтаже автоматической защиты, распределении жил в распаечных коробках не нужно перепроверять, где фаза, нуль, земля – об этом расскажет цвет изоляции.

Несколько примеров электромонтажа, когда важна маркировка:

Галерея изображений

Фото из

Соединение жил в распредкоробке

Монтаж электрической розетки

Подключение линий к автоматам

Установка люстры или светильника

Существуют кабели с большим количеством жил, окрашивание которых не представляется целесообразным. Пример – СИП, в котором используется иной способ определения проводников. Один из них помечен небольшой канавкой по всей длине. Рельефная жила обычно выполняет функцию нулевого проводника, остальные играют роль линейных.

Чтобы отличать жилы, их маркируют скотчем, термоусадками, буквенными обозначениями, которые наносят разноцветными маркерами. А в процессе электромонтажных работ обязательно производят прозвон – дополнительную идентификацию.

Проверка правильности подключения

К сожалению, не все электромонтажники строго соблюдают нормы и при подключении ошибаются в выборе проводника. Поэтому при подвешивании люстры, монтаже розетки или другого электроустановочного устройства лучше дополнительно проверить, соответствует ли изоляция каждой жилы ее назначению.

Обязательная проверка нейтрали или фазы продиктована нормами техники безопасности и инстинктом самосохранения: если случайно при монтаже перепутать контакты, можно получить неприятную травму – электрический ожог

Для идентификации монтажники применяют два способа: первый – проверка индикаторной отверткой, второй – использование тестера или мультиметра. Отверткой обычно определяют фазу, а измерительными приборами – нейтраль и нуль.

Как пользоваться индикатором?

Даже такие простые устройства, как индикаторные отвертки, бывают разными. Одни из них оснащены небольшой кнопкой, другие срабатывают автоматически, при соединении металлического стержня и токоведущей жилы или контакта.

Но во все без исключения модели вмонтирован светодиод, зажигающийся под напряжением.

Индикаторной отверткой предпочитают пользоваться любители, не имеющие специальной квалификации. Профессиональные же электромонтажники ценят точность, поэтому у них всегда с собой тестер

Отвертка – удобный инструмент для определения фазного проводника. Чтобы узнать, рабочая ли жила, металлическим стержнем отвертки необходимо аккуратно прикоснуться к оголенному проводу.

Если светодиод загорелся – жила находится под напряжением. Отсутствие сигнала говорит о том, что это земля или нуль.

При  использовании индикатора следует придерживаться правил ТБ. Даже если ручка отвертки изолирована, рекомендуется надевать защитные (с прорезиненным внутренним слоем) перчатки, как при работе с электрикой в целом

Процедура проверки выполняется одной рукой, следовательно, вторая свободна. Лучше ее также задействовать – например, для фиксации проводов. Но категорически запрещается второй рукой касаться оголенных частей проводников или металлических предметов, находящихся поблизости (труб, арматуры).

Правила применения тестера

Тестер или мультиметр всегда есть в комплекте электромонтажника. Ему приходится работать с подключением жил в электроустановках внутри помещений и . Если проводка монтировалась давно, маркировкой проводов по цвету можно пренебречь.

Даже если цвета изоляции вроде бы выдержаны, не факт, что они подключены по всем правилам.

С помощью тестера можно узнать не только вероятность подключения проводников к электросети, но и некоторые параметры: силу тока, сопротивление, напряжение. Мультиметром можно прозвонить диоды, проверить транзисторы, определить индуктивность

Перед замерами следует изучить инструкцию, которой сопровождаются все измерительные приборы.

Порядок действий примерно следующий:

  • выставляем значение, которое заведомо больше ожидаемого напряжения, например, 260 В;
  • подключаем щупы в нужные гнезда;
  • прикасаемся щупами к двум проводникам – предположительно фазе и нейтрали;
  • повторяем процедуру с другой парой проводников.

Сочетание жил фаза-ноль должно выдавать результат, близкий к 220 В. Он всегда будет выше пары фаза-земля.

В продаже есть как цифровые, современные приборы, так и устаревшие, со стрелками и шкалами значений. Пользоваться цифровыми удобнее. Перед самостоятельным монтажом электроустройств рекомендуем научиться пользоваться или индикаторной отверткой, или мультиметром – полагаться только на цвет жил не стоит.

Умение использовать мультиметр пригодится домашнему мастеру и для проверки напряжения в розетке. Подробная инструкция по использованию тестера приведена в .

Выводы и полезное видео по теме

Общепринятые стандарты цветовой маркировки:


Способы маркировки в дополнение к цветовой:

Когда все провода одного цвета – проверка контрольной лампой:

Цветовая маркировка жил – замечательный способ идентификации провода при его монтаже. Однако в процессе работы с уже установленными кабелями не стоит полагаться только на внешний вид проводников, так как они могут быть подключены ошибочно.

Обязательно следует использовать дополнительные способы определения жил, и если нельзя поменять сами провода, то нужно промаркировать их цветным скотчем или буквенными символами.

Есть, что дополнить, или возникли вопросы по цветовой маркировке? Можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом определения проводников. Форма для связи находится в нижнем блоке.

L N в электрике - цвета проводов в трехжильном кабеле

В подавляющем большинстве кабелей разная расцветка изоляции жил. Сделано это в соответствие с ГОСТом Р 50462-2009, который устанавливает стандарт маркировки l n в электрике (фазных и нулевых проводов в электроустановках). Соблюдения этого правила гарантирует быструю и безопасную работу мастера на большом промышленном объекте, а также позволяет избежать электротравм при самостоятельном ремонте.

Разнообразие расцветки изоляции электрокабелей

Цветовая маркировка проводов многообразна и сильно различается для заземления, фазных и нулевых жил. Чтобы не было путаницы, требования ПУЭ регламентируют какого цвета провод заземления использовать в щитке электропитания, какие расцветки обязательно надо использовать для нуля и фазы.

Если монтажные работы проводились высококвалифицированным электриком, который знает современные стандарты работы с электропроводами, не придется прибегать к помощи индикаторной отвёртки или мультиметра. Назначение каждой жилы кабеля расшифровывается знанием его цветового обозначения.

Цвет жилы заземления

С 01.01.2011 цвет жилы заземления (или зануления) может быть только желто-зеленой. Эта цветовая маркировка проводов соблюдается и при составлении схем, на которых такие жилы подписываются латинскими буквами РЕ. Не всегда на кабелях расцветка одной из жил предназначена для заземления – обычно она делается если в кабеле три, пять или больше жил.

Отдельного внимания заслуживают PEN-провода с совмещенными «землей» и «нолем». Подключения такого типа все еще часто встречаются в старых зданиях, в которых электрификация проводилась по устаревшим нормам и до сих пор не обновлялась. Если кабель укладывался по правилам, то использовался синий цвет изоляции, а на кончики и места стыков надевались желто-зеленые кембрики. Хотя, можно встретить и цвет провода заземления (зануления) с точностью до наоборот – желто-зеленый с синими кончиками.

Заземляющая и нулевая жила могут отличаются толщиной, часто она тоньше фазных, особенно на кабелях, что применяются для подключения переносных устройств.

Защитное заземление является обязательным при прокладке линий в жилых и промышленных помещениях и регулируется стандартами ПУЭ и ГОСТ 18714-81. Провод нулевой заземляющий должен иметь как можно меньшее сопротивление, то же самое касается заземляющего контура. Если все работы по монтажу выполнено правильно, то заземление будет надежным защитником жизни и здоровья человека в случае появления неисправностей электролинии. Как итог – правильная пометка кабелей для заземления имеет решающее значение, а зануление вообще не должно применяться. Во всех новых домах проводка делается по новым правилам, а старые поставлены в очередь для ее замены.

Расцветки для нулевого провода

Для «ноля» (или нулевого рабочего контакта) используются только определенные цвета проводов также строго определяемые электрическими стандартами. Он может быть синим, голубым или синим с белой полоской, причем независимо от количества жил в кабеле: трехжильный провод в этом плане ничем не будет отличаться от пятижильного или с еще большим количеством проводников. В электросхемах «нулю» соответствует латинская буква N – он участвует в замыкании цепи электропитания, а в схемах может читаться как «минус» (фаза, соответственно, это «плюс»).

Цвета для фазных проводов

Эти электропровода требуют особо осторожного и «уважительного» с собой обращения, так как они являются токоведущими, и неосторожное прикосновение может вызвать тяжелое поражение электрическим током. Цветовая маркировка проводов для подключения фазы достаточно разнообразна – нельзя применять только цвета смежные с синим, желтым и зеленым. В какой-то мере так гораздо удобнее запоминать каким может быть цвет провода фазы – НЕ синим или голубым, НЕ желтым или зеленым.

На электросхемах фазу обозначают латинской буквой L. Такая же разметка используется на проводах, если цветовая маркировка ни них не применяется. Если кабель предназначен для подключения трех фаз, то фазные жилы помечают буквой L с цифрой. Например, для составления схемы для трехфазной сети 380 В использовано L1, L2, L3. Еще в электрике принято альтернативное обозначение: A, B, C.

Настоятельно рекомендуется использовать одинаковую расцветку проводов, при ответвлении однофазной цепи от трехфазной.

Перед началом работ надо определиться, как будет выглядеть комбинация проводов по цвету и неукоснительно придерживаться выбранной расцветки.

Если этот вопрос был продуман еще на этапе подготовительных работ и учтен при составлении схем электропроводки, следует закупить необходимое количество кабелей с жилами необходимых цветов. Если все-таки нужный провод закончился, то можно пометить жилы вручную:

  • кембриками обычными;
  • кембриками термоусадочными;
  • изолентой.

О стандартах цветовой маркировки проводов в Европе и России смотрите так же в этом видео:

Ручная цветовая разметка

Применяется в тех случаях, когда при монтаже приходится использовать провода с жилами одинаковой расцветки. Также часто это происходит при работе в домах старой постройки, в которых монтаж электропроводки производился задолго до появления стандартов.

Опытные электрики, чтобы не было путаницы при дальнейшем обслуживании электроцепи использовали наборы, позволяющие промаркировать фазные провода. Это допускается и современными правилами, ведь некоторые кабели изготавливаются без цветобуквенных обозначений. Место использования ручной маркировки регламентировано нормами ПУЭ, ГОСТа и общепринятыми рекомендациями. Она крепится на концы проводника, там, где он соединяется с шиной.

Разметка двужильных проводов

Если кабель уже подключен к сети, то для поиска фазных проводов в электрике используют специальную индикаторную отвертку – в ее корпусе есть светодиод, который светится, когда жало устройства касается фазы.

Правда эффективной она будет только для двухжильных проводов, ведь если фаз несколько, то определить где какая индикатор не сможет. В таком случае придется отключать провода и использовать прозвонку.

Далее понадобится набор специальных трубок с термоусадочным эффектом или ленты для изоляции, чтобы разметить фазу и ноль.

Стандарты не обязывают делать такую разметку на электропроводниках по всей их длине. Допускается отметить её лишь в местах стыков и соединения нужных контактов. Поэтому, при возникновении необходимости нанести метки на электрокабели без обозначений, нужно заранее приобрести материалы, для их разметки вручную.

Число используемых расцветок зависит от применяемой схемы, но главная рекомендация все же есть – желательно использовать цвета, исключающие возможность путаницы. Т.е. не применять для фазных проводов синие, желтые или зеленые метки. В однофазной сети, к примеру, фазу обычно обозначают красным цветом.

Разметка трехжильных проводов

Если надо определить фазу, ноль и заземление в трехжильных проводах, то можно попробовать сделать это мультиметром. Прибор устанавливается на измерение переменного напряжения, а затем щупами аккуратно коснуться фазы (его можно найти и индикаторной отверткой) и последовательно двух оставшихся проводов. Далее следует запомнить показатели и сравнить их между собой – комбинация «фаза-ноль» обычно показывает большее напряжение, нежели «фаза-земля».

Когда фаза, ноль и земля определены, то можно наносить маркировку. По правилам, для заземления применяется провод цветной желто зеленый, а точнее жила с такой расцветкой, поэтому его маркируют изолентой подходящих цветов. Ноль, отмечается, соответственно, синей изолентой, а фаза любой другой.

Если же при профилактических работах выяснилось, что маркировка устарела, менять кабеля не обязательно. Замене, в соответствии с современными стандартами, подлежит только электрооборудование, вышедшее из строя.

Как итог

Правильная разметка проводов это обязательное условие качественного монтажа электропроводки при проведении работ любой сложности. Она значительно облегчает как сам монтаж, так и последующее обслуживание электросети. Чтобы электрики «разговаривали на одном языке», созданы обязательные стандарты цветобуквенной маркировки, которые схожи между собой даже в разных странах. В соответствии с ними L – это обозначение фазы, а N – ноля.

Цветовая маркировка проводов и кабелей. Стандарт для Республики Беларусь

С помощью данного материала, хочу помочь новичкам и старожилам, разобраться и понять особенности цветовой маркировки проводов и кабелей согласно нормативам Республики Беларусь и не только.

Недавно мне довелось подключать квартирный щит, к которому приходило около 30 кабелей, с различной цветовой маркировкой жил. Прикол заключался в том, что маркировка настолько разная, что каждый электрик (а на объекте работало две бригады) трактовал цветовую маркировку по- своему. Естественно не обошлось без косяков, и за один день (как обычно) подключить щит мне не удалось, так как моё мнение по цвету жил не совпало с мнением других электриков. Мне пришлось еще один день потратить, чтобы прозвонить все линии для правильного подключения в щите. Рассказываю подробности…

К щиту были протянуты одни из самых популярных кабелей в Минске (на момент 2013-2015 год) производителя «АВТОПРОВОД», сделанный по ГОСТу. В трех жильном кабеле ВВГ-П 3x1,5 и ВВГ-П 3x2,5 расцветка жил следующая:

  • зеленая + красная + белая

Далее были кабели (Белтелекабель) с жилами:

  • белая + белая с черной полосой + белая с синей полосой,
  • белая + белая с коричневой полосой + белая с черной полосой

были и более приятные, "правильные" кабели по расцветке жил (почему правильные узнаете чуть позже):

  • желто-зеленая + голубая + белая
  • желто-зеленая + голубая + черная
  • желто-зеленая + голубая + коричневая (правда эта были не кабели ВВГ а установочный ПВС и шнур ШВВП, которые не должны применяться в стационарной электропроводке, но это другая история)

Прежде чем начинать разбираться в расцветке проводов, хочу отметить ошибки электриков, на которых я получил хороший опыт.

Ошибка 1. При выполнении электромонтажных работ использовались кабеля разных производителей с различными расцветками жил. При этом в различных жилах кабелей один цвет мог трактоваться по-разному. Например, в одном кабеле ноль черный, в другом кабеле черным цветом оказалась земля*.

Ошибка 2. При таких разных по цвету проводах, не были обозначены (с помощью изоленты или термоусадочных трубок) заземляющие и нейтральные жилы. Простыми словами можно было просто куском синей изоленты обмотать вокруг жилы, которую взяли за ноль, а заземляющую жилу отметить зелено-желтой изолентой.

Ошибка 3. Еще одна ошибка не относится к маркировке, но почему-то ее часто совершают большинство электромонтажников. Речь о запасе кабеля для подключения щитов. В данном случае подключить красиво довольно сложно, так как некоторых кабелей едва хватает для подключения. Это при том, что подключение осуществлялась с помощью клемм на DIN-рейку.

Никогда не экономьте кабель, при подключении электрических щитов! Если вы не знаете, на какой высоте будет установлен щит, оставляйте запас кабеля до пола (как делаю я). Лишний кабель всегда можно использовать как перемычки для подключения розеток.

*Термины: НОЛЬ (N) - рабочий нейтральный проводник, ЗЕМЛЯ (PE) – защитный проводник

Выводы которые я сделал при подключении щита, очень простые:

  1. Я перестал использовать кабели без желто-зеленой или голубой маркировки для линий розеток и питания освещения.
  2. В других случаях, я всегда отмечаю жилы с помощью изоляционной ленты для обозначения заземления (желто-зеленая изолента), нуля (синяя изолента) и фазы (красная изолента при однофазной электропроводки или желтая, зеленая, красная при трехфазной электропроводке).

Как-то незаметно меньше стал использовать кабель "АВТОПРОВОД",  а все больше "КОБРИНАГРОМАШ". С расцветкой у последнего, полный порядок.

А теперь давайте разбираться с цветами в электропроводке.

Цветовая маркировка проводов и кабелей в Республике Беларусь

Для начала следует понять, что цветная маркировка это отличное решение быстро определить любому мастеру (электрику, инженеру, энергетику и т.д.) какую роль выполняет тот или иной проводник в электроустановке. Но трудность заключается в том, что нет единого и точного правила для всех стран и производителей.

В каждой стране маркировка проводов по цвету разная и может значительно отличаться от нашей. В той же России столько путаницы с нормативами, что они сами не знают каких правил придерживаться.

В Республике Беларусь действуют национальные правила по устройству электроустановок ТКП 339-2011, которые частично сменили некоторые главы ПУЭ 6. В нем можно найти следующие пункты:

Давайте заглянем в стандарт СТБ МЭК 60173, на который ссылаются в данном пункте:

Обращаю Ваше внимание на четыре момента в этом стандарте:

  1. Четко определенно, что желто-зеленый проводник это ЗЕМЛЯ (PE)
  2. Голубой цвет это НОЛЬ (N)
  3. Рекомендуемые цвета для остальных жил : ЧЕРНЫЙ или КОРИЧНЕВЫЙ.
  4. Нерекомендуемые цвета для жил: зеленый, желтый, красный, серый и белый.

Не будем делать еще выводы, и продолжим изучать ТКП 339-2011:

Опять же, нам указывают что заземляющий (защитный) проводник должен быть ЗЕЛЕНО-ЖЕЛТЫЙ.и обозначаться латинскими буквами PE.

Из этого пункта понятно, что НОЛЬ (нейтральный проводник) должен обозначаться ГОЛУБЫМ цветом.

А этот пункт указывает каким цветом должны быть обозначены шины фаз, для напряжения 400 (380) Вольт:

  • L1 (фаза A) - ЖЕЛТЫЙ
  • L2 (фаза B) - ЗЕЛЕНЫЙ
  • L3 (фаза С) - КРАСНЫЙ

Мы ознакомились с пунктами ТКП 339-2011, связанные с цветовой маркировкой. Однако ТКП 339-2011, лишь частично заменил некоторые главы ПУЭ 6. Всё остальное, чего нет в техническом кодексе 339-2011, следует искать в ПУЭ 6, действующим в Республике Беларусь. А в нем можно найти следующий пункт 2.1.31:

Выводы на данный момент просты:

1. На территории РБ действуют нормы по цветовой маркировки шин (ЖЕЛТЫЙ, ЗЕЛЕНЫЙ, КРАСНЫЙ).

2. По расцветке жил проводов:

 ЗАЗЕМЛЕНИЕ (ЗЕМЛЯ) PE -  всегда ЖЁЛТО-ЗЕЛЁНЫЙ

 НОЛЬ (нейтральный проводник) N - всегда ГОЛУБОЙ (СИНИЙ, СВЕТЛО СИНИЙ)

  ФАЗА (фазный проводник) L - может быть черного, коричневого, серого, красного, фиолетового, розового, белого, оранжевого, бирюзового цвета. Однако рекомендуется использовать приоритетные цвета для обозначения фаз: КОРИЧНЕВЫЙ (приоритет для фазной жилы №1) и ЧЕРНЫЙ (при наличии коричневой жилы, приоритет для фазы №2) .

Всё! Больше путать Вас не буду. Что указано выше это основа.

Цветовая маркировка проводов в будущем.

А теперь бонус. Что нас ждет впереди?

Рано или поздно, но мы должны будем признать европейский стандарт по цветовой маркировке МЭК 60445:2010. Например в России уже действует ГОСТ Р 50462-2009.

Особенность данного стандарта в расцветке фаз: L1 - коричневый, L2 - черный, L3 - серый.

Поэтому электрикам, которые собираются продолжать заниматься электропроводкой в будущем, следует выучить данную маркировку:

Я тоже потихоньку перехожу на  европейский стандарт при сборке электрических щитов.

Для однофазных щитов, все чаще применяю провода: черный + голубой + желто-зеленый. Хотя, как показывает практика, заказчикам щитов интуитивно понятней, когда фаза обозначается красным проводом.

Для трехфазных щитов начинаю использовать расцветку фаз: коричневый, черный, серый. Ввод в таких щитах маркирую с помощью термоусадочных цветных трубок согласно нормативам ТКП 339-2011 (желтый, зеленый, красный).

Как правильно идентифицировать цветовую маркировку?

Для быстрой и правильной идентификации цвета проводов для электропроводки следует придерживаться нескольких правил:

 Правило 1. Всегда использовать приоритетные цвета для проводов:

  • Желто-зеленый - всегда ЗАЗЕМЛЕНИЕ.
  • Голубой (может быть светло синий или синий) – это всегда НОЛЬ.
  • Коричневый - это приоритетный цвет для обозначения фазы в однофазной электропроводке.

 Правило 2. Если в кабеле нет коричневого, черного, серого цвета, но есть красный, то его следует делать ФАЗОЙ. У большинства красный цвет ассоциируется с фазным проводником.

 Правило 3. Если в кабеле нет желто-зеленого цвета, но есть зеленый, то в однофазной электропроводке его следует делать ЗЕМЛЕЙ. Не лишним будет обозначить его желто-зеленой маркировкой (изолентой или термоусадкой).

Часто при прокладке кабеля от выключателя к распределительной коробке, желто-зеленую жилу используют как «общую фазу» для выключателя. Так делать нельзя!

Несколько примеров по правильному определению цветов в электропроводке на фото ниже:

Вот и всё, что мне хотелось вам рассказать про цветовую маркировку проводов. Теперь только остается следовать этим правилам и не создавать лишних хлопот себе и другим мастерам, при выполнении электромонтажных работ.

Что обозначают цветные провода в розетке? SESCOS

Что обозначают цвета электрических проводов?

Вы открываете монтажную панель или заднюю часть устройства и видите клубок цветных проводов, которые, похоже, не расположены в каком-либо порядке. Если вы знаете, что означает каждый цвет, вы можете понять этот кажущийся беспорядок. Вот как узнать, с чем вы имеете дело, глядя на цветные электрические провода .

Соблюдайте осторожность

Прежде чем открывать эту панель, притормози и не забывай относиться к электричеству с должным уважением.Следуйте этим указаниям по технике безопасности каждый раз, когда вы пытаетесь сделать электромонтажные работы своими руками.

  • Всегда выключайте автоматический выключатель перед началом любого ремонта.
  • Любой провод, независимо от цвета или функции, может пропускать ток в любое время.
  • Если у вас старый дом с оригинальной электропроводкой, ваши провода могут иметь другой цветовой код.
  • Всегда консультируйтесь с электриком, если у вас есть какие-либо сомнения относительно вашей способности выполнить ремонт электрооборудования.

Знай цветовой код

Используйте это удобное руководство, чтобы понять, что означает каждый цвет, глядя на проводку.

1 - Красный

Красные провода - это вторичных проводов в 220-вольтовых системах . Они часто используются в ножках переключателей и для подключения детекторов дыма к домашним системам, в частности, для питания триггеров, которые выключают все детекторы одновременно. Красные провода можно соединять друг с другом. Их также можно подключать к черным проводам.

2 - зеленый

Зеленые провода заземляют ток. Они соединяют клемму заземления в розетке с шиной заземления в той же коробке.Зеленые провода проводят ток, касающийся металла, на безопасном расстоянии от коробки. Если сработал прерыватель цепи замыкания на землю (GFCI), зеленый провод может удерживать ток под напряжением. Зеленые провода можно подключать только друг к другу.

3 - Синий и желтый

Синий и желтый - это обычно провода под напряжением, которые проложены в кабелепроводах. Обычно они не подают электроэнергию напрямую в розетки. Желтые провода обычно переключают ножки для вентиляторов и выключателей света.Синие провода обычно работают как переходники для трехпозиционных переключателей и четырехпозиционных переключателей .

4 - фиолетовый и коричневый

Как синий и желтый провода, они обычно используются для трех- и четырехпозиционного переключения. Они также используются для подачи питания на розетки в 220-вольтных приложениях . Всегда считайте, что они живые.

5 - белый и серый

Это нейтральные провода. Они подключаются к нулевой шине в электрическом ящике.Они также возвращают неиспользованную электроэнергию поставщику электроэнергии. Нейтральные провода можно подключать только друг к другу. Как и все остальные провода, нейтральные провода могут содержать ток под напряжением. Обращайтесь с ними осторожно .

6 - Чёрный

По черному проводу всегда течет ток. Это главный провод, который подводит электричество ко всем розеткам . Черные провода никогда не бывают нейтральными и никогда не должны использоваться для заземления.

7 - Медь без покрытия

Как и зеленый провод, неизолированный медный провод используется только для заземления.Никогда не подключайте любой другой провод к медному или зеленому проводу. Некоторые люди совершают ошибку, соединяя нулевые провода с проводами заземления. Это дорогостоящая и опасная ошибка .

Получите необходимую помощь

Когда вы будете готовы приступить к ремонту электрооборудования, обязательно соблюдайте все меры предосторожности. Если вам нужна помощь и вы хотите, чтобы ремонт был выполнен правильно и безопасно, позвоните в SESCOS для получения помощи.

Цветовые коды проводки

| Цветовой код

Проводка для распределительных цепей переменного и постоянного тока имеет цветовую маркировку для идентификации отдельных проводов.В некоторых юрисдикциях все цвета проводов указаны в юридических документах. В других юрисдикциях так кодифицированы только некоторые цвета проводов. В этом случае местные обычаи диктуют «необязательные» цвета проводов. IEC, AC: В большинстве стран Европы действуют цветовые коды проводки IEC (Международной электротехнической комиссии) для параллельных цепей переменного тока. Они перечислены в таблице ниже.

Старые цветовые коды в таблице отражают предыдущий стиль, в котором не учитывалось правильное чередование фаз.Провод защитного заземления (обозначен как желто-зеленый) зеленого цвета с желтой полосой.

Нажмите, чтобы развернуть инфографику

IEC (большая часть Европы) Цветовые коды проводки силовой цепи переменного тока

Функция этикетка Цвет, IEC Цвет, старый IEC
Защитное заземление PE желто-зеленый желто-зеленый
нейтральный N синий синий
Линия, однофазная л коричневый коричневый или черный
Линия, 3 фазы L1 коричневый коричневый или черный
Линия, 3 фазы L2 черный коричневый или черный
Линия, 3 фазы L3 серый коричневый или черный

Великобритания, AC: В Соединенном Королевстве теперь используются цветовые коды проводки переменного тока IEC.В таблице ниже они перечислены вместе с устаревшими внутренними цветовыми кодами. Для добавления новой цветной проводки к существующей старой цветной проводке см. Cook.

Цветовые коды проводки силовой цепи переменного тока в Великобритании

Функция этикетка Цвет, IEC Old UK цвет
Защитное заземление PE желто-зеленый желто-зеленый
нейтральный N синий черный
Линия, однофазная л коричневый красный
Линия, 3 фазы L1 коричневый красный
Линия, 3 фазы L2 черный желтый
Линия, 3 фазы L3 серый синий

США, AC: Национальный электротехнический кодекс США предписывает использовать только белый (или серый) цвет для нейтрального силового проводника и неизолированный медный провод, зеленый или зеленый с желтой полосой для защитного заземления.В принципе, для силовых проводов можно использовать любые другие цвета, кроме этих. Цвета, принятые в соответствии с местной практикой, показаны в таблице ниже.

Черный, красный и синий используются для трехфазного тока 208 В переменного тока; коричневый, оранжевый и желтый используются для 480 В переменного тока. Проводники сечением более 6 AWG доступны только в черном цвете с цветной лентой на концах.

Цветовые коды проводки силовой цепи переменного тока США

Функция этикетка Цвет обычный Цвет альтернативный
Защитное заземление PG голый, зеленый или желто-зеленый зеленый
нейтральный N белый серый
Линия, однофазная л черный или красный (2-й горячий)
Линия, 3 фазы L1 черный коричневый
Линия, 3 фазы L2 красный оранжевый
Линия, 3 фазы L3 синий желтый

Канада: Электромонтаж в Канаде регулируется CEC (Канадский электротехнический кодекс).См. Таблицу ниже. Защитное заземление - зеленое или зеленое с желтой полосой. Нейтраль - белая, горячие (активные или активные) однофазные провода - черные, а в случае второй активной - красный. Трехфазные линии - красная, черная и синяя.

Канада Цветовая кодировка проводки силовой цепи переменного тока

Функция этикетка Цвет обычный
Защитное заземление PG зеленый или желто-зеленый
нейтральный N белый
Линия, однофазная л черный или красный (2-й горячий)
Линия, 3 фазы L1 красный
Линия, 3 фазы L2 черный
Линия, 3 фазы L3 синий

IEC, DC: Электроустановки постоянного тока, например солнечные электростанции и компьютерные центры обработки данных, используют цветовую кодировку, соответствующую стандартам переменного тока.Цветовой стандарт IEC для силовых кабелей постоянного тока приведен в таблице ниже, взятой из таблицы 2, Cook.

Цветовые коды проводки цепи питания постоянного тока IEC

Функция этикетка Цвет
Защитное заземление PE желто-зеленый
2-проводная незаземленная система питания постоянного тока
Положительный л + коричневый
Отрицательный L- серый
2-проводная заземленная система питания постоянного тока
Положительная (из заземленной отрицательной) цепи л + коричневый
Отрицательная (заземленной отрицательной) цепь M синий
Положительная (положительно заземленной) цепь M синий
Отрицательная (положительно заземленная) цепь L- серый
3-проводная заземленная система питания постоянного тока
Положительный л + коричневый
Средний провод M синий
Отрицательный L- серый

Электропитание постоянного тока в США: Национальный электротехнический кодекс США (как для переменного, так и для постоянного тока) требует, чтобы заземленный нейтральный проводник энергосистемы был белым или серым.Защитное заземление должно быть голым, с зелеными или желто-зелеными полосами. Горячие (активные) провода могут быть любого другого цвета, кроме этих. Однако общепринятая практика (согласно местным инспекторам по электрике) заключается в том, что первый горячий (под напряжением или активный) провод должен быть черным, а второй горячий - красным. Рекомендации в таблице ниже принадлежат Wiles. Он не дает рекомендаций по цветам незаземленной системы питания. Использование незаземленной системы не рекомендуется из соображений безопасности. Однако красный (+) и черный (-) соответствует окраске заземленных систем в таблице.

Цветовые коды проводки цепи питания постоянного тока, рекомендованные в США

Функция этикетка Цвет
Защитное заземление PG голый, зеленый или желто-зеленый
2-проводная незаземленная система питания постоянного тока
Положительный л + без рекомендаций (красный)
Отрицательный L- без рекомендаций (черный)
2-проводная система питания постоянного тока с заземлением
Положительная (из отрицательной заземленной) цепь л + красный
Отрицательная (заземленной отрицательной) цепь N белый
Положительная (положительно заземленная) цепь N белый
Отрицательная (положительно заземленная) цепь L- черный
3-проводная заземленная система питания постоянного тока
Положительный л + красный
Средний провод (центральный ответвитель) N белый
Отрицательный L- черный

Просмотрите наши калькуляторы проводов и резисторов в разделе «Инструменты».

Цвета проводов электрических розеток

Понимание цветов проводов электрических розеток в вашем доме не менее важно для понимания того, как работают основные типы цепей. Общие знания о цветах проводов пригодятся во время незначительных аварийных ситуаций, связанных с электричеством, таких как замена верхнего осветительного прибора, замена настенного светильника или установка новых лампочек, ламп и выключателей. Провода имеют цветовую маркировку, чтобы избежать ошибок подключения, которые могут привести к несчастным случаям и неудобствам, связанным с электричеством, в доме, во всем квартале или - в некоторых случаях - в городе.

Черные провода

Черные провода специально используются для горячих проводов и передачи напряжения. Большинство этих проводов используются в качестве ножек переключателей, а также могут питать розетки. Вы не должны использовать эти провода для заземления или нейтрали.

Красные провода

Красные провода второстепенны после черных, когда используются в качестве проводов под напряжением и переключающих ножек для 220-вольтных установок. Помимо использования его для нейтральных соединений, красные провода можно использовать в конфигурациях трехпозиционного переключателя.

Желтые и синие провода

Эти провода обычно идут парами и протягиваются в кабелепроводах.Они используются как горячие провода и управляют электрическими элементами, такими как освещение, розетки и вентиляторы. Синие провода обычно используются путешественниками в трех- и четырехпозиционных переключателях. С другой стороны, желтые провода используются в качестве ножек переключателей.

Медные и зеленые провода

Медные и зеленые провода используются только для заземления. Они специально предназначены для заземления электрических устройств и должны быть прикреплены к соединениям прибора и распределительным коробкам.

Белые провода

Обычно белые провода не подчиняются определенным правилам, в отличие от других цветов.Иногда его можно использовать в качестве горячего провода в двухжильном кабеле или иногда для подключения к розетке. Он также может запускать приложение трехпозиционного переключателя или использоваться в качестве ножки переключателя для освещения. Чтобы избежать путаницы при определении функции белого провода, пометьте конец провода красной или черной изолентой.

В некоторых странах также есть свои стандартные цветовые коды. В юрисдикциях, где нет стандартных правил для цветов проводов, обычно соблюдаются местные обычаи и общепринятая практика электрических инспекторов.

США

Для подключений переменного и постоянного тока Национальный электротехнический кодекс США гласит, что белые или серые провода должны использоваться в качестве заземленных нейтральных проводов. Для защитного заземления следует использовать медный, зеленый и желтый провода. Среди местных инспекторов также является обычной практикой использовать черный для первого горячего провода и использовать красный для второго провода под напряжением или активного провода.

Канада

Электротехнические нормы Канады предписывают использовать зеленые, желтые или зеленые провода с желтыми полосами для защитного заземления, а белый провод считается нейтральным.Черные провода предназначены для одиночных проводов под напряжением, красные - для вторых активных проводов, а синие - для трехфазных активных линий.

Европа

Кодекс Международной электротехнической комиссии Европы гласит, что зелено-желтые провода являются проводами защитного заземления. Для проводов под напряжением и под напряжением следует использовать коричневые или черные провода. Для нейтрального заземления следует использовать синий провод.

Общее правило

Хорошее практическое правило - всегда подключать провода одного цвета. Кроме того, перед тем, как что-либо делать с проводкой, всегда выключайте главный выключатель и используйте изолированные инструменты в качестве меры предосторожности от травм.

Расшифровка значений цветов проводов

Электрические провода окрашены в специальный цвет, чтобы можно было легко определить их назначение. (Переписать) Цвет определяет, что провод делает с электроприбором и домашними цепями и как с ним следует обращаться. Он также определяет, какой порт он занимает в сокете.

Три наиболее часто используемых цвета: красный, черный и зеленый. Их использование:

Красный: Красный провод обозначает фазу в цепи и является проводом под напряжением и не может быть подключен к другому красному или черному проводу.Он часто используется как ножка переключателя, в которой провод идет от нижнего вывода переключателя, и когда переключатель включен, провод становится горячим. Это ножка, которая может использоваться для включения или выключения нагрузки. (Нужно переписать в более простой форме)

Черный: Черные провода - это нейтральные провода, и провод подключается к нейтральной шине внутри электрического щита. Шина - это токопроводящий кусок металла, используемый для распределения. Черный провод можно подключить к другому черному проводу, и, поскольку он нейтральный, он несет заряд.Заряд - это несбалансированная нагрузка, то есть обратный ток, который течет обратно в электрическую панель.

Зеленый: Зеленые провода - это провода заземления в цепи. Зеленый провод можно подключать только к другому зеленому проводу. Заземляющий провод не предназначен для освещения или вентиляторов и используется в основном для розеток, например, в случае кондиционеров, газовых колонок и других устройств с большой нагрузкой. Переключатели обычно имеют только два провода, т.е. нейтраль и фазу. Зеленый провод обеспечивает путь к земле для электрического тока в цепи, поскольку он подключается к большой медной пластине, закопанной в земле шкафа счетчика общества.

Понимание цветовой кодировки проводов - это информация, которую следует учитывать перед тем, как обращаться с ними. Цветовая кодировка различается в каждой стране, поэтому лучше сначала проконсультироваться с профессионалом, прежде чем приступать к практическому применению.

A Руководство по цветовому кодированию электропроводки | Графическая продукция

Существует множество стандартов идентификации проводов, и многие из них основаны на цветовых кодах. Однако не все цветовые коды электропроводки одинаковы, а некоторые даже противоречат друг другу.Какой стандарт следует использовать на вашем предприятии? Это зависит от вашего местоположения, типа установки, напряжения и других факторов.

Обратите внимание, что в более старых версиях могут использоваться другие цветовые коды. На рабочем месте рекомендуется задокументировать используемый цветовой код. Таким образом, работа будет безопаснее, а техническое обслуживание в будущем упростится.

Цветовые коды электропроводки США

В США следующие цветовые коды обычно используются для силовых проводов в «ответвленных цепях», проводки между последним защитным устройством (например, автоматическим выключателем) и нагрузкой (например, инструментом или устройством).

Цвета проводов переменного тока 120/208/240 В

Эти системы распространены в домашних и офисных помещениях.

  • Фаза 1 - черный
  • Фаза 2 - Красный
  • Фаза 3 - Синий
  • Нейтральный - Белый
  • Заземление - зеленый, зеленый с желтой полосой или неизолированный провод

Если в системе электропроводки одна фаза находится под более высоким напряжением, чем другие, с использованием соединения «с высокой ветвью», провода этой фазы должны быть помечены оранжевым цветом. (Это требуется в статье 110 NEC.15.) Тем не менее, эти дельта-системы с высокими опорами необычны для более новых установок.

Цвета проводов переменного тока 277/480 Вольт

Эти высоковольтные системы широко используются в промышленных двигателях и оборудовании.

  • Фаза 1 - Коричневый
  • Этап 2 - Оранжевый
  • Фаза 3 - Желтый
  • Нейтральный - серый
  • Заземление - зеленый, зеленый с желтой полосой или неизолированный провод

Для случаев с более высоким напряжением становится еще более важным иметь задокументированную систему маркировки проводов.Более подробные метки могут включать такую ​​информацию, как идентификация цепи или соответствующая точка отключения для блокировки / маркировки.

Цвета проводов питания постоянного тока

Солнечные энергетические системы и многие аккумуляторные системы используют энергию постоянного (постоянного тока), а не переменного (переменного тока).

  • Положительный (незаземленный) - Красный
  • Отрицательный (незаземленный) - Черный
  • Земля - ​​белый или серый

Международные коды цветов электропроводки

Цветовые коды проводов могут различаться.В некоторых регионах цветовой код определяется законом; другие области полагаются на общепринятую практику. В разных сферах популярны разные коды.

Европейская (IEC) цветовая кодировка проводов


В большинстве европейских стран используется цветовой код проводов, установленный Международной электротехнической комиссией (МЭК) для параллельных цепей переменного тока. Этот стандарт был первоначально опубликован как IEC 60446, но в 2010 году был объединен с IEC 60445.

  • Фаза 1 - Коричневый
  • Фаза 2 - Черный
  • Этап 3 - Серый
  • Нейтральный - синий
  • Земля - ​​зеленый с желтой полосой

Канадские цветовые коды проводов для сети переменного тока

В Канаде стандарты цветовой кодировки проводов устанавливаются Канадскими электротехническими правилами (CEC).Цветовой код силовой проводки переменного тока аналогичен коду, используемому в США:

.
  • Фаза 1 - Красный
  • Фаза 2 - Черный
  • Фаза 3 - Синий
  • Нейтральный - Белый
  • Земля - ​​зеленый с желтой полосой

Цветовое кодирование провода данных

Проводка, используемая для телекоммуникационных или компьютерных сетевых приложений, использует другой подход для идентификации кабелей передачи данных. Стандарт ANSI / TIA / EIA 606-A включает рекомендации по маркировке телекоммуникационных проводов.Этот стандарт обеспечивает последовательный подход, который со временем может применяться ко многим различным типам соединений.

Хотя цвет может быстро предоставить некоторую информацию, объем информации ограничен. Например, если маркер кабеля синий, это может указывать на то, что он входит в определенную подгруппу локальной сети. Тем не менее, печатный текст на этикетке может определить, какая конкретная рабочая станция использует этот кабель, к какому порту на сервере он должен быть подключен, а также когда кабель был установлен.При информационной проводке печатные этикетки могут быть необходимостью.

Маркеры проводов должны быть видны во время установки и нормального обслуживания систем электропроводки. Когда на этих этикетках используется печатный текст, они должны иметь высококонтрастную и прочную печать. Какая бы система маркировки не использовалась для кабелей и проводов на вашем предприятии, маркировка должна быть достаточно прочной, чтобы прослужить столько же, сколько и сами провода.

Применение цветовых кодов к электропроводке

Самые узкие провода будут иметь цветовую маркировку производителя с использованием изоляции разных цветов.Если провода больше # 6 AWG, они обычно производятся с черной изоляцией. В этих случаях во время установки следует добавить цветовую кодировку с помощью цветных полос, которые оборачиваются вокруг провода.

Там, где более подробная информация полезна (или даже необходима), линейка принтеров этикеток DuraLabel предлагает простой и надежный способ печати долговечных маркеров и проволочных бирок. Для создания чистых профессиональных этикеток для вашего проекта доступны самоклеящиеся проволочные обертки и термоусадочные трубки.

Британское руководство по цветам проводки

- какая из них какая? HomeGuides.co.uk

Прежде чем мы начнем говорить о значении каждого из цветов электрического кабеля в Великобритании, мы должны немного понять об электричестве в целом и о британских цветах проводки, как они сейчас и как они были раньше. 2006.

В 2006 году 17 -е издание , поправка 2 к Правилам электромонтажа BS7671, стремилась гармонизировать цвета домашней электропроводки, которые тогда использовались в Великобритании, с теми, которые уже используются на материковой части Европы.Это было сделано для обеспечения согласованности, избежания путаницы и обеспечения возможности торговли электротоварами, а также для совместимости квалификаций электрика на материке и в Великобритании.

Сравнение цен может сэкономить до 40%

→ Нажмите, чтобы сравнить предложения

Что делать, если в моем доме старая проводка?

Вы слышите много разговоров о том, что старую проводку необходимо вырвать и заменить. Эта практика известна как ремонт дома. Хотя важно, чтобы проводка была проверена квалифицированным электриком, нет необходимости заменять старую проводку, если она все еще в хорошем состоянии, и электрик сможет сказать вам, так ли это.В обычном доме есть так называемые «кольцевая сеть» и «ответвления» - оба названия для разных типов электрических цепей. Электрик проверит старую проводку и найдет одну из трех ситуаций:

  1. Все цепи безопасны.
  2. Некоторые цепи безопасны, а другие необходимо заменить.
  3. Все цепи необходимо заменить.

Если электрик обнаружит, что некоторые цепи безопасны, а некоторые небезопасны, вам может быть рекомендовано заменить все цепи, потому что, если некоторые из них вышли из строя, то скоро все остальные начнут ухудшаться.Это вполне приемлемая практика для электрика, и, вероятно, в долгосрочной перспективе вам будет стоить меньше, если все будет сделано вместе, а не в двух отдельных случаях.

Почему существуют разные цвета проводки (безопасность прежде всего!)

Теоретически электричество проходит по одному проводу, чтобы достичь прибора. Представьте себе, что «один провод» был разрезан пополам, и прибор вставлен между двумя разрезами. Теперь у вас есть один провод, подводящий электричество к прибору, и один провод, замыкающий цепь, отводя электричество от прибора. Эти провода называются «живыми» и «нейтральными» соответственно.Это два провода, а третий? Третий провод, присутствующий в домашних кабелях, известен как «заземляющий» провод, и он играет важную роль в обеспечении безопасности. Электричество всегда будет идти к земле самым легким путем (путем наименьшего сопротивления). В случае неисправности проводов под напряжением или нулевого провода, из-за чего любой оголенный металл также «находится под напряжением», люди рискуют получить удар током, поскольку электричество пытается пройти через их тело на землю. Механизм безопасности - это «заземляющий» провод, который постоянно соединяет прибор с землей.

В Великобритании не только бытовая электропроводка имеет три провода, внутри вилки прибора всегда будет три провода разного цвета (некоторым приборам требуется только два провода. Такие приборы называются устройствами с двойным заземлением и являются особым случаем. без отдельного заземляющего провода). Это обеспечивает единообразие при работе с приборами, у которых цвета проводов вилки совпадают с цветами электропроводки для освещения и розеток, а также соответствующих цепей или кольцевой сети.

Сравнение цен может сэкономить до 40%

→ Нажмите, чтобы сравнить предложения

Старые цвета проводов в Великобритании - Изменения с 1977 года

Старые цвета проводки, используемые в Великобритании в бытовых электрических сетях и вилках бытовых электроприборов, раньше были трех цветов: черный, красный и зеленый с желтыми полосами.

  • Черный . Черный электрический провод раньше был цветом нейтрального провода.
  • Красный . Раньше цвет провода под напряжением был красным.
  • Зелено-желтый . Цвет заземляющего провода был чисто зеленым до 1977 года, затем изменился на зеленый и желтый и с тех пор остается таким же.

Новые цвета проводки - с 2006 года

В 2006 году старые цвета электропроводки были окончательно отменены. Хотя в некоторых домах и старых приборах все еще существует старая электропроводка, выпущенная до 2006 года, при условии, что электропроводка находится в хорошем состоянии, ее можно безопасно использовать. Хотя старая проводка может показаться безопасной для невооруженного глаза, вы должны должным образом проверить проводку у квалифицированного электрика, прежде чем вы определенно узнаете, безопасна ли она.

В современной электропроводке, устанавливаемой с 2006 года, изменилась цветовая кодировка электропроводки. То, что раньше было красным и черным проводами для кабеля под напряжением и нейтральным кабелем, соответственно изменилось на синий и коричневый провода для нейтрального и активного кабеля.

Цвета проводов вилки

Изображение с сайта p3connectors.com

Последние изменения в цветах проводки:

  • Синий провод с цветовой кодировкой нейтрального кабеля изменился с черного на синий.
  • Коричневый Электрический провод теперь обозначает провод под напряжением и его цвет изменился с красного на коричневый.
  • Зелено-желтый. Это не изменилось и по-прежнему обозначает заземляющий провод.

Сравнение цен может сэкономить вам до 40%

→ Нажмите, чтобы сравнить предложения

Изменение цвета кабеля заземления

Помните, что зеленый провод заземления был заменен на зелено-желтый электрический провод в 1977 году и с тех пор не менялся. Это был первый измененный цветовой код провода, потому что это страховочный трос, и никто не хотел путать его с ним, поэтому они согласовали его первым.

Условия кабеля и провода

Состояние электропроводки в домашних условиях - одна из самых важных вещей, которую нужно проверять при покупке подержанного дома или ремонте своего нынешнего. Помните, что как домовладелец несет ответственность перед своей семьей и перед собой, регулярно проверяя состояние электрических цепей в своем доме.

Сначала проверьте, нет ли черных следов ожога вокруг розеток розеток или выключателей света.Если они есть, то переключатель может начать изнашиваться и вызывать искры при работе. Точно так же, если вы чувствуете запах гари, например запах горящего пластика или резины, это может означать, что изоляция провода повреждена, вызывая короткое замыкание или другие проблемы. Последнее, что вы проверяете, нелегко увидеть, если вы не довольны и не уверены в том, что делаете, поскольку оно включает в себя снятие пластиковых заглушек с розеток и выключателей света, чтобы посмотреть на проводку за крышками.Помните, что если вы обнаружите, что смотрите на провода с черно-красной маркировкой, у вас старая проводка, которая может ухудшаться, а может и нет. Если вы видите, что старая цветная изоляция крошится, трескается или раскалывается, вам определенно нужно вызвать электрика, однако они могут выглядеть нормально. Если они это сделают, вам все равно нужно будет вызвать электрика, чтобы проверить кабели, используя его или ее специальное оборудование, чтобы определить их состояние. Не забывайте также, что вы смотрите только на несколько сантиметров проводки за накладками, тогда как за стенами, под полом и над потолком скрыты буквально сотни метров электропроводки, которую вы никогда не увидите.Только электрик может следить за ними. Помните, что средний срок службы изоляции электрического кабеля составляет около 30-40 лет, поэтому, если вы видите установленный старый тип кабеля, лучше перестраховаться, чем сожалеть.

Еще одна вещь, о которой вы можете не знать, - это проблема использования удлинителей в доме. Примерно до 1990-х годов в большинстве комнат в доме была установлена ​​одна или, может быть, две розетки. В гостиной единственными приборами обычно были телевизор и настольная лампа.На кухне единственными обычными приборами были чайник и тостер. В спальнях обычно была только одна розетка для настольной лампы. В наши дни в комнате просто недостаточно розеток для удовлетворения наших потребностей в электричестве, поэтому в более старом доме мы используем удлинители, чтобы увеличить количество доступных розеток. В средней гостиной, вероятно, потребуются розетки для телевизора, спутниковая видеоприставка, Wi-Fi-роутер, проигрыватель компакт-дисков, DVD-плеер, док-станция для зарядки телефона, а также две или три настольных лампы.В обычной спальне требуются электрические розетки для телевизора, персонального компьютера, принтера, монитора, приставки для видеоигр, настольной лампы, точек зарядки для смартфона и планшета. Все эти устройства подключаются к удлинителю, который, в свою очередь, подключается к розетке, рассчитанной на работу с одним устройством. Когда все включается одновременно, эти приборы потребляют ток, для которого старая кольцевая сеть просто не была рассчитана. Провод становится горячим из-за дополнительного тока, который вызывает дополнительную нагрузку на древнюю изоляцию, в конечном итоге что-то загорается, и возникает типичный домашний электрический огонь.Современная электропроводка, автоматические выключатели вместо блоков предохранителей и установка достаточного количества дополнительных розеток в каждой комнате, когда будут проводиться ремонтные работы, помогут предотвратить любые проблемы с электричеством в вашем доме.

Сравнение цен может сэкономить до 40%

→ Нажмите, чтобы сравнить предложения

Соображения безопасности

Пока мы не слишком много говорили о безопасности, поэтому давайте просто выделим несколько минут, чтобы перечислить некоторые моменты, о которых вам следует подумать, прежде чем выполнять какую-либо работу, предложенную в этой статье.

Вы должны помнить, что электричество очень опасно в чужих руках. И наши руки всегда не в те руки. Если вы вообще не знаете, как что-то делать, не пытайтесь это сделать. Вместо этого обратитесь к квалифицированному электрику, который с радостью приедет и внимательно осмотрит вас.

Если, однако, вы чувствуете себя достаточно уверенно и компетентно, чтобы что-то проверить, включая такие простые вещи, как замена вилки на приборе, есть несколько простых, но эффективных правил, которые вы должны соблюдать, прежде чем что-либо делать.

  • Если вы видите искры, черную грязь или запах гари, исходящие от каких-либо выключателей света или электрических розеток, убедитесь, что они выключены на стене и, если возможно, на блоке предохранителей или автоматическом выключателе. Затем вызовите электрика.
  • Если вы решили снять защитную крышку с выключателя света или розетки, выключите выключатели и изолируйте цепь на блоке предохранителей или автоматическом выключателе.
  • Если вы решили перемонтировать электрическую вилку или снять обратную сторону электрического прибора, убедитесь, что прибор выключен и вилка вынута из розетки.
  • Если вы меняете электрическую вилку, убедитесь, что провода с правильной цветовой кодировкой находятся в правильном положении. В Великобритании, если вы посмотрите на латунные штыри на стандартной трехконтактной электрической вилке, есть два прямоугольных латунных штифта, ориентированных под прямым углом к ​​вилке (под напряжением и нейтраль), и один прямоугольный латунный штифт, ориентированный на одной линии с вилкой (заземление). . Провод под напряжением коричневого цвета подключается к латунной клемме на одном конце предохранителя; зеленый и желтый провод заземления подключается к средней латунной клемме, а нейтральный провод синего цвета подключается к другой латунной клемме.Если вы не уверены, обратитесь за советом к профессионалу.

Сравнение цен может сэкономить вам до 40%

→ Нажмите, чтобы сравнить предложения

Заключение

К настоящему времени вы, вероятно, знаете о домашней электропроводке немного больше, чем вчера. Теперь вы знаете, что коричневый электрический кабель - это современный цвет кабеля под напряжением, тогда как старый цветовой код был красным. Точно так же, если кабели в вашей вилке прибора имеют современную цветовую маркировку, вы знаете, что их можно использовать.Если у вас где-то есть красный кабель, попросите электрика осмотреть его, чтобы вы проверили состояние проводки.

Сравнение цен может сэкономить до 40%

→ Нажмите, чтобы сравнить предложения

Цветовые коды электропроводки

Электричество - один из важных видов энергии и мощности, которые мы используем в нашей повседневной жизни. Это неотъемлемая часть современной жизни, и от нее зависит экономика страны. Мы используем электричество для жилых, промышленных, коммерческих, транспортных и т. Д.Электроэнергия, которую мы используем в нашем доме, вырабатывается на удаленной электростанции.

На самом деле, чтобы использовать электроэнергию в наших домах, задействованы три важных процесса. Это производство электроэнергии на электростанциях, передача генерируемой энергии по линиям электропередачи и распределение в жилых домах и на промышленных предприятиях. Как только он поступит в наши дома, мы сможем использовать его для питания различных приборов.

Чтобы использовать электричество в наших домах, необходима соответствующая электропроводка.Набор электропроводки и электрических устройств, таких как выключатели, розетки, счетчики и арматура, называется «Электромонтаж» или «Электромонтаж». Электрический провод - это одиночный сплошной или скрученный медный или алюминиевый провод с изоляцией или без нее.

Каждый провод, используемый для электропроводки, помечен такой информацией, как калибр провода, допустимая нагрузка, максимальное напряжение и максимальная температура. Но общий цветовой код используется для обозначения различных типов проводников, которые используются в электропроводке.Мы знаем, что питание может быть однофазным или трехфазным.

В зависимости от фазы источника питания используются провода разного цвета для разного напряжения. В случае однофазного питания есть три провода, по одному для линии, нейтрали и защитного заземления. В случае трехфазного питания есть три провода для линий, один для нейтрали и один для защитного заземления.

С помощью цветовой кодировки электрических проводов их можно легко и безопасно идентифицировать.Существуют некоторые меры безопасности, которые необходимо соблюдать при работе с электропроводкой, и цветовые коды проводов помогут в выполнении этих мер безопасности, поскольку в этой конкретной юрисдикции соблюдается единый код.

В зависимости от местных правил и законов, разные юрисдикции имеют разные взгляды на цветовую кодировку проводов. Некоторые цветовые коды для электропроводки являются обязательными, а некоторые - необязательными.

Существует несколько стандартов, таких как IEC (Международный электротехнический комитет) для большей части Европейского Союза, Национальный электротехнический кодекс США, Канадский электротехнический кодекс для Канады и т. Д.

Понимание этих цветовых кодов электропроводки важно, поскольку свойства разных проводов могут отличаться от других, и неправильное размещение или соединения могут быть опасными. Некоторые из стандартных цветовых кодов, которые используются в электропроводке, описаны ниже.

Цветовой код NEC для США

Национальный электротехнический кодекс США (US NEC) установил обязательную цветовую кодировку для нейтральных проводов питания и проводов защитного заземления. Помимо этих обязательных цветов, любой цвет может быть использован для проводов линии или токоведущих проводов.Стандартный цветовой код для трехфазной электропроводки, установленной на стене или за ней, показан ниже.

В трехфазном источнике питания комбинация черного, красного и синего проводов для силовых проводов используется для 120/240 В переменного тока, тогда как комбинация коричневых, оранжевых и желтых проводов для силовых проводов используется для 277/480 В переменного тока.

В случае однофазного питания черный провод используется как линейный провод, а в случае питания 220 В красный провод используется как вторичный провод.

Цветовой код IEC для большей части Европейского Союза (включая Великобританию с 2004 г.)

Большинство европейских стран соблюдают цветовую кодировку электропроводки Международной электротехнической комиссии. До 2004 года в Соединенном Королевстве был свой собственный цветовой код. Но с марта 2004 года Великобритания начала следовать цветовой кодировке IEC.

В старой цветовой кодировке IEC все линии трехфазного источника питания были коричневыми или черными. Это создало много проблем.Следовательно, вводится новый цветовой код. Великобритания начала использовать код IEC с марта 2014 года. До этого у него был собственный кодекс для электропроводки. Старый цветовой код в Великобритании (до 2004 г.) показан ниже.

Цветовой код CEC для Канады

Канадский электротехнический кодекс регулирует цветовую кодировку электропроводки для Канады. Практика цветового кода очень похожа на американскую из-за эффекта гармонизации.Только белый цвет используется для нейтрального проводника, а зеленый и неизолированный провод используется для защитного заземления.

Индия

Стандартный цветовой код электропроводки в Индии выглядит следующим образом. Согласно старому стандарту, красный цвет используется для провода под напряжением (или линии), черный - для нейтрали, а зеленый - для защитного заземления или заземления.

Новый цветовой код введен недавно (хотя старое соглашение все еще широко используется). В новом цветовом коде электрических проводов коричневый используется для обозначения напряжения (или линии), синий - для нейтрального проводника, а зеленый - для заземления.

В случае трехфазного источника питания комбинация красного, желтого и синего цветов используется для силовых проводов активной линии, черный цвет для нейтрального проводника и зеленый или зеленый - желтый для защитного заземления.

Все указанные выше цветовые коды для электропроводки предназначены для передачи переменного тока от сети. В случае подключения питания постоянного тока, такого как солнечные или компьютерные сети, необходимо соблюдать следующий стандарт.

Цветовой код проводки питания постоянного тока IEC

Установки постоянного тока

можно разделить на заземленные и незаземленные.В следующей таблице описан цветовой код для питания постоянного тока в соответствии со стандартом IEC.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
