Датчик давления для воды: Датчики давления для систем контроля и учета ресурсов

Содержание

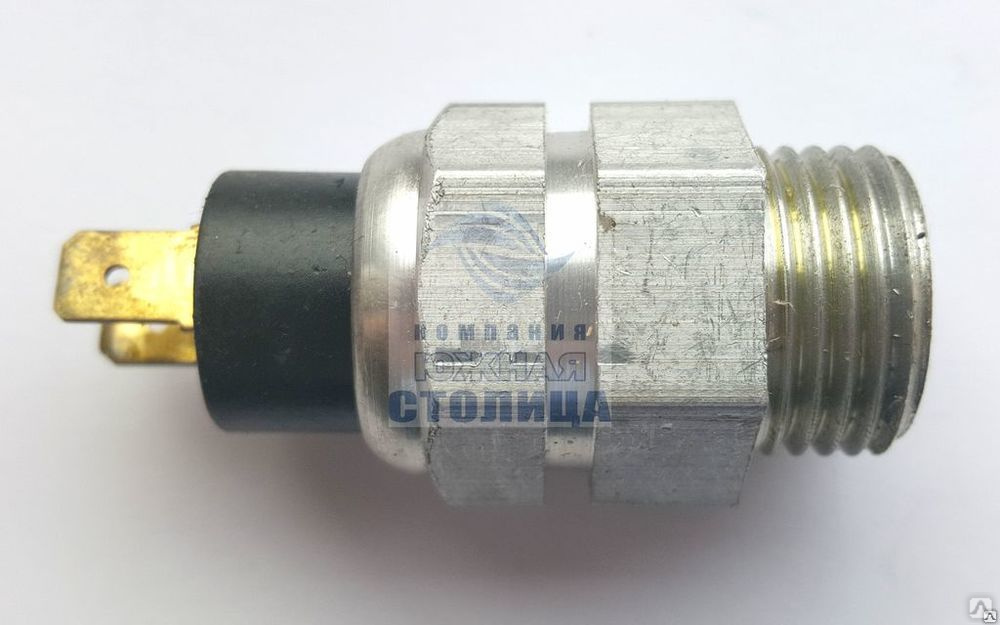

Датчики давления для систем контроля и учета ресурсов

Датчики давления – устройства предназначенные для контроля давления жидкостей и газов. Примеры применения: датчик давления воды в системе водоснабжения, датчик давления в отопительной системе или системе кондиционирования.

Этот раздел представлен двумя категориями товаров: реле давления и преобразователи давления.

Реле давления представляет собой выход типа сухой контакт и может находится в одном из двух состояний (низкое давление или высокое). Под крышкой этого реле расположена регулировка порога срабатывания, который устанавливается на конкретное значение давления и датчик выдает электрический сигнал, если давление выше или ниже установленного порога.

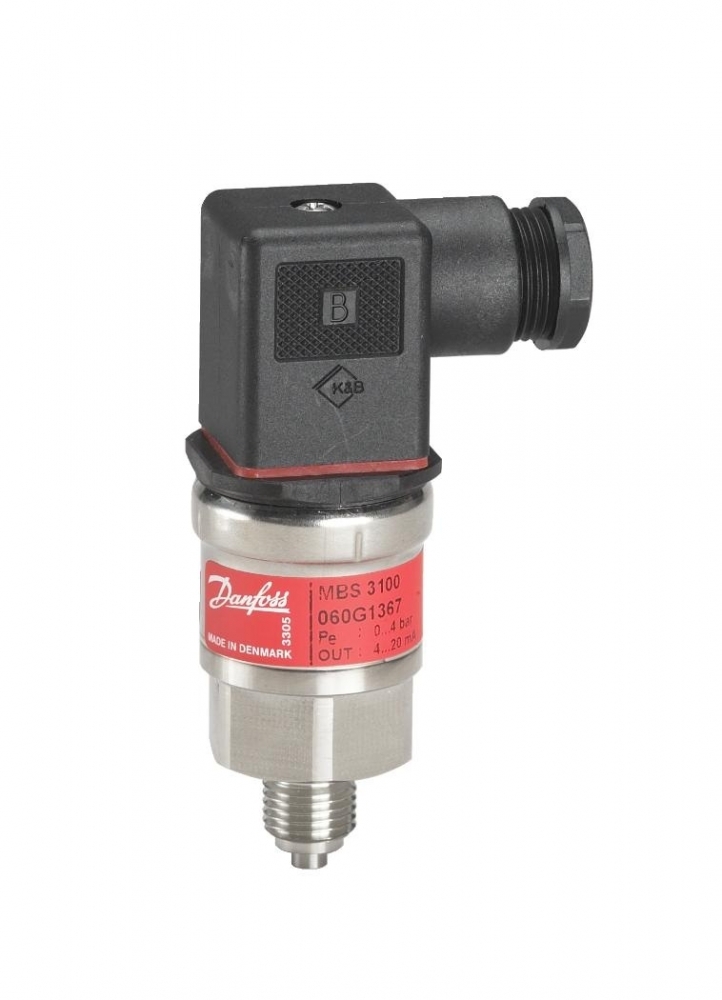

Преобразователь давления – сложный физико-электрический прибор, который преобразует давление в электрический сигнал и на выходе выдает конкретную величину, выраженную в барах (атмосферах).

Группа реле давления представлена двумя товарами:

классическое реле с выходом 1/4″, в составе которого нормально открытый и нормально закрытый контакт

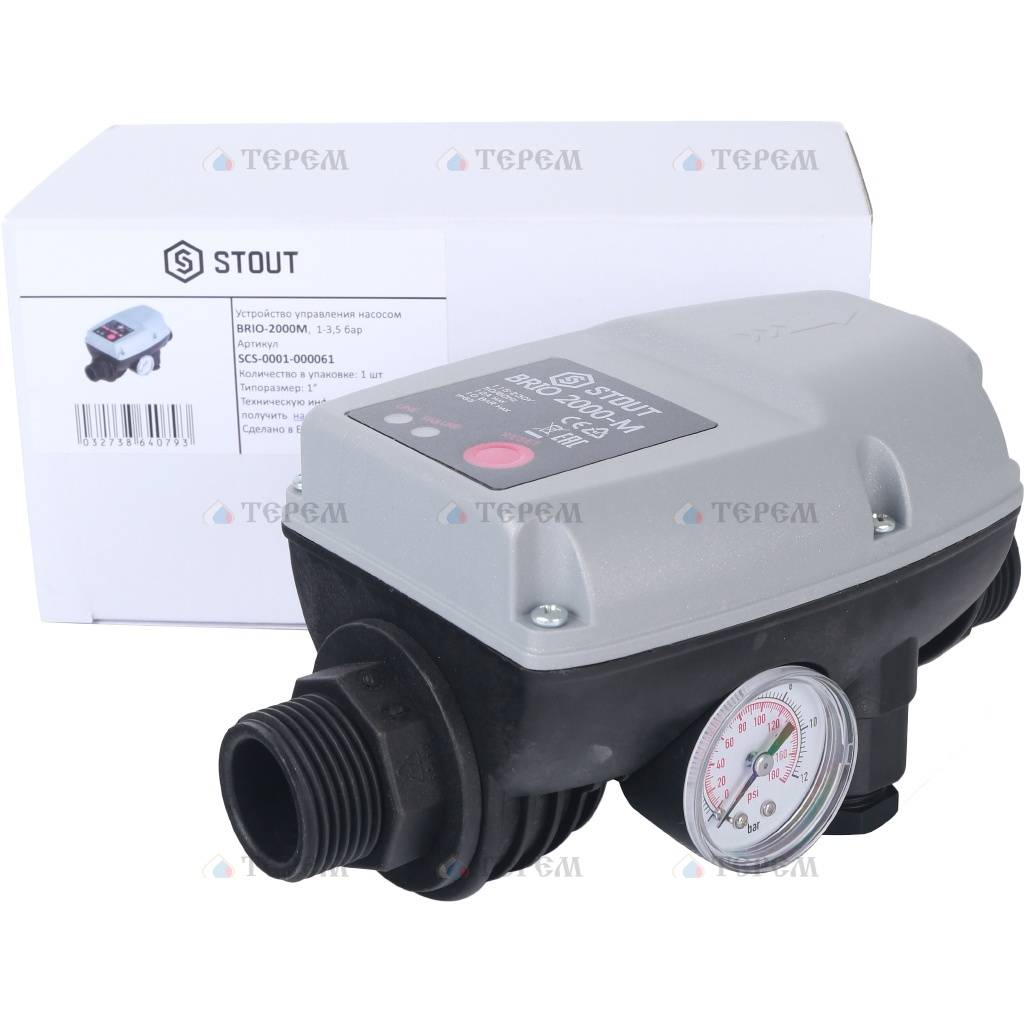

реле со встроенным манометром, которое позволяет не только устанавливать пороги для включения/отключения внешнего сигнала, но и контролировать давление визуально

Использование датчиков давления с контроллерами SAURES

Датчики давления используются как самостоятельное, коммутирующее нагрузку, устройство – автоматически включают и выключают насосы, клапаны, двигатели, лампочки и т.д.

Подключение датчика давления к контроллеру SAURES предоставляет возможность:

получать уведомление о повышении или понижении давления на мобильный телефон (push-уведомление) или письмо на электронную почту
в любой момент посмотреть состояние датчика через мобильное приложение или интернет-браузер

Для подключения к контроллерам SAURES реле давления используют выход типа «сухой контакт», преобразователь давления использует выход типа «токовая петля» (4-20 мА).

Все устройства, представленные в нашем интернет-магазине, прошли тестирование и гарантированно работают с контроллерами SAURES.

Как купить датчик давления

Если вы планируете самостоятельно устанавливать и подключать датчик давления газа или датчик давления воды, купить его можно через наш интернет-магазин. Доставка товара осуществляется по Москве и всей России. Если вам нужны профессиональные установка, подключение и настройка, обращайтесь к нашим официальным дилерам.

Датчик давления воды.

Система водоснабжения частного дома не может обойтись без такого прибора, как датчик давления воды. С его помощью все сантехническое оборудование работает бесперебойно и долго. Датчик давления жидкости является небольшим приспособлением, которое, однако, отвечает за контроль работы целой насосной станции. Его работа заключается в измерении давления воды. Проанализировав его, прибор, в зависимости от полученных данных, активирует или деактивирует насос. Для должной работы датчика необходимо первоначально осуществить его синхронизацию с водоснабжением, а затем обеспечить подключение электропитания.

Корпус современных насосов содержит специально предусмотренное место, чтобы присоединить цифровой датчик давления. В случае если насос не оборудован гнездом, пользователь может применить дюймовый латунный тройник «елочка».

Подключив реле к водоснабжению, следует подключить электричество. При реализации данного этапа рекомендуется применять кабель, характеристики которого схожи с производительностью насоса.

Правильная установка датчика характеризуется следующими показателями: ростом давления на манометре во время забора жидкости, отключением насоса при достижении максимума, а также обусловленным расходом воды снижением давления. Немаловажным является подбор рабочих параметров. Чаще всего установленные производителем настройки подходят и не требуют изменений. Если все же присутствует необходимость в проведении манипуляций, их осуществление должно производиться с высокой осторожностью. Следует подготовиться к настройке работы. Первым шагом становится отключение электропитания насоса. Далее реализовывается спуск жидкости до нулевой отметки манометра. Активируется питание, и происходит заполнение системы водой.

Узнайте условия проведения наладки автоматики, отправив запрос на [email protected]
Примеры работ
Услуги
Контакты

Время выполнения запроса: 0,00228714942932 секунд.

регулировка для водяного насоса, электронный датчик напора, перепада давления для водопровода

Содержание:

Бесперебойная подача воды в шикарный коттедж или скромное загородное строение – одно из необходимых условий для комфортного пребывания в загородном или дачном доме. В большинстве случае проблема решается обустройством индивидуальной системы водоснабжения, так как достаточно много поселков расположены вдали от централизованной сети.

Для автоматизированной подачи воды к точкам разбора монтируют датчик давления воды в системе водоснабжения. Это изделие имеет небольшие размеры, однако существенно увеличивает срок службы и возможности насосного оборудования, предотвращает негативное воздействие гидроударов на систему.

Чтобы правильно выбрать нужный прибор, необходимо знать, как работает устройство, его основные технические и эксплуатационные характеристики.

Назначение датчика и область использования

Далеко не все владельцы загородных домов знакомы с устройством водопроводной системы, в которой особая роль отводится датчику давления.

Чтобы жизнь в загородном доме была более комфортной, необходимо регулярное принятие ванны или душа, бесперебойная подача воды для стирки, мытья посуды и полива насаждений на участке. Все эти запросы можно удовлетворить только при условии отлаженной работы водопроводной системы.

Датчик давления воды для насоса представляет собой прибор, чувствительный к любым изменениям давления воды в водопроводной сети и отклонениям от установленных пользователем параметров.

Специфика использования приборов может быть следующей:

Автономная водопроводная сеть.
Установка в паре с накопительной емкостью.
Установка на гидробак.
Насосные станции.
Электронный блок автоматической системы.
В качестве реле давления со стрелкой.

Для подъема воды из различных источников водоснабжения большая часть потребителей использует оборудование, основой которого является насос. Это устройство накачивает воду, когда в этом возникает необходимость. Для продления эксплуатационного периода насосного оборудования, устанавливают специальные датчики для слежения за давлением воды в системе.

Некоторые модели насосных станций производитель укомплектовывает датчиком давления или реле давления. Для прибора характерно наличие заводских настроек, которые обеспечивают оптимальное количество включений и выключений насоса (прочитайте также: «Регулировка насосной станции – как правильно отрегулировать реле давления воды»).

Можно представить ситуацию, когда семья из 5-6 человек использует воду для уборки, гигиены, принятия ванны и душа, для стирки и полива насаждений на участке. Отсутствие датчика давления в этом случае приведет к быстрому выходу насоса из строя, так как он будет включаться при каждом открытии крана. Предотвратить прекращение подачи воды в процессе уборки или принятия ванны помогает установка автоконтроля за включением насоса. Если установленный прибор безупречно выполняется свои функции, то вполне можно рассчитывать на долгий срок эксплуатации насоса, который является сердцем водопроводной сети в частном доме. Плохая работа реле давления может стать причиной быстрого выхода из строя этой важной части системы.

Следует отметить, что неправильно выполненные настройки датчика давления в большинстве случае являются причиной регулярного падения давления воды и, как следствие, слабого напора воды.

Описание механического датчика

Механические датчики давления пользуются большей популярностью у потребителя, что объясняется их главным преимуществом – независимостью от электричества. Для включения прибора не требуется дополнительная розетка.

Основное назначение прибора – включение и выключение насосного оборудования при достижении определенных значений давления. Подключение насоса к системе осуществляется через датчик.

Наиболее распространенная модель механического датчика – РДМ-5, его основными узлами являются следующие элементы:

Металлическая платформа.
Поршень.
Мембрана.
Большая и малая пружина.
Болты и гайки регулировки.
Корпус из пластика.
Электрические контакты.

В зависимости от выполняемых функций и наличия дополнительных узлов все датчики можно разделить на несколько групп:

Простые реле давления.
Реле давления с дополнительным датчиком защиты от «сухого» хода.
Контроллеры давления, оснащенные манометрами, датчиками, имеющие возможность выполнять различные функции.

Стоит отметить, что электронный датчик давления воды в системе водоснабжения со встроенным реле давления и манометром имеет более сложное устройство, чем механические приборы. Благодаря наличию множества функций электронные приборы позволяют предотвратить перепады давления воды в системе водоснабжения. Независимо от работы насоса вода подается с равномерным напором. Использование такого прибора в водопроводной сети частного дома делает более удобным и легким полив насаждений на приусадебном или дачном участке. Это особенно актуально для садоводов в жаркий летний сезон.

Датчик давления в водопроводе для контроля работы насоса в большинстве случаев присутствует в системе водоснабжения с гидроаккумулятором (детальнее: «Правильное подключение гидроаккумулятора к системе водоснабжения – инструкция по установке»). Важно понимать, что для частного строения, расположенного в местах с постоянными перебоями электропитания, лучше всего установить накопительную емкость большого объема. Оптимальным местом расположения гидробака в этом случае будет чердачное помещение. Монтаж датчика выполняется на участке водопровода непосредственно перед накопительной емкостью. Основная функция датчика – постоянное измерение давления воды в сети и сравнение их с установленными значениями.

Вся система работает по определенной схеме. При снижении давления воды ниже установленных значений происходит замыкание контактов, и насос начинает забор воды. Заполнение гидробака водой приводит к повышению давления внутри емкости и при достижении верхних заданных параметров контакты размыкаются и насос выключается.

Периодичность включения и выключения насоса зависит от следующих показателей:

Объем накопительного резервуара.
Напор воды в системе.
Количество потребляемой воды.

Подача воды в точки разбора вначале осуществляется из накопительной емкости. С уменьшением ее объема в гидробаке давление в системе также понижается, что приводит к включению насоса. В результате вода наполняет гидроаккумулятор и поступает в открытые краны точек разбора. Работа насоса не прекращается до тех пор, пока давления в накопительной емкости не достигнет верхнего предельного значения.

При выборе гидроаккумулятора следует учесть несколько факторов. В частности речь идет о количестве проживающих людей, наличии сантехнических приборов и их количестве. Объем накопительной емкости должен обеспечивать бесперебойную подачу воды во все точки разбора.

Если водопроводная система оснащена электронным контроллером с дополнительными функциями, то потребитель не ощутит снижение давления воды, так как напор воды останется неизменным благодаря встроенному регулятору. В случае с простым датчиком давления для водяного насоса такого сказать нельзя.

Правила регулировки давления воды

Датчик, контролирующий давление воды и обеспечивающий автономную работу насоса, относится к приборам простого использования. Такие устройства не требуют специального обслуживания. Обеспечить бесперебойную работу можно при условии прочистки от мусора примерно 2 раза в год и проверки работоспособности датчика.

Прежде чем ввести в эксплуатацию водяные датчики давления необходимо усвоить несколько правил. В первую очередь важно понять, что существует два варианта использования:

Прибор работает по заводским настройкам.
Диапазон срабатывания устанавливается вручную.

Первый вариант рекомендуется применять при соответствии параметров насоса и давления в системе заводским настройкам. Верхнее значение чаще всего в таком случае составляет 2,8 атмосфер, нижний предел – 1,4 атмосфер. Указанные значения у разных моделей и производителей могут быть совершенно другими. Предприятие-изготовитель в комплекте с приборами, контролирующими и регулирующими давление воды в водопроводе частного дома, поставляет паспорт. В нем в обязательном порядке указываются все технические характеристики изделия, включая верхний и нижний предел заводских настроек.

Если заводские настройки датчика напора воды соответствуют рабочим параметрам системы и оборудования, то можно устанавливать датчик, соблюдая рекомендации по монтажу от производителя.

В случае, когда выявляются несоответствия значений, необходимо самостоятельно регулировать датчик, контролирующий давление воды в водопроводной системе частного дома. Следует отметить, что модели со встроенным манометром и более чувствительной шкалой делений настраиваются легче и быстрее. Однако стоимость таких приборов достаточно высокая.

Непосредственно перед регулировкой датчика давления воды сравнивают указанный рабочий диапазон с мощностью насоса. В процессе настойки прибора важно оставить зазор примерно 0,5 атмосфер, чтобы оборудование не работало по максимуму. Кроме того следует учесть оптимальный диапазон срабатывания насоса, это значение должно составлять 1-1,5 атмосфер. Слишком большой диапазон может стать причиной возникновения гидроударов, которые могут вывести оборудование из строя. Минимальное значение нижнего предела не рекомендуется устанавливать меньше 1,4 атмосфер.

Прежде чем приступить к настройкам датчика, необходимо измерить давление в гидробаке. Для этой цели его следует отключить от электропитания, слить воду и снять показания манометра. Если в процессе измерения обнаруживаются показания меньше 1,4 атмосфер, то рекомендуется подкачать воздух до 1,5 атмосфер. При показаниях более 1,5 атмосфер, воздух, наоборот, стравливают до нужных значений, нажимая на ниппель.

Приобретая датчик давления воды, необходимо принимать во внимание все непредвиденные ситуации. В частности речь идет о вероятном понижении уровня воды в источнике водоснабжения, что может привести к сбою в работе насосного оборудования. Чтобы избежать подобной неприятности, нужно выбирать датчики давления с дополнительным блоком автоматики. Этот прибор будет автоматически отключать насосное оборудование при угрозе «сухого» хода.

Пошаговая инструкция настройки датчика в системе водоснабжения

Регулировка датчика давления на водопровод зависит непосредственно от модели, так как в каждом приборе есть индивидуальные детали, с помощью которых выполняется настройка диапазона срабатывания. Например, у некоторых изделий есть прозрачная крышка, через которую хорошо видно шкалу делений, что во многом облегчает настройку. В целом, регулировка датчика давления воды может быть выполнена самостоятельно, если изучить нюансы.

Перед регулировкой сложного электронного датчика давления воды с множеством дополнительных функций очень важно изучить технический паспорт, где обозначены особенности настройки рабочего давления. Если возникнут сомнения в способности самостоятельного выполнения регулировки, то всегда можно обратиться за помощью к профессиональным мастерам.

Независимо от производителя и модели датчика, контролирующего давление в системе, в первую очередь проверяют нижнее значение давления, при котором включается насос. Для этой цели сливают воду и открывают кран. С началом закачивания воды смотрят на манометр и фиксируют его показания.

Чтобы зафиксировать верхний предел максимально допустимого давления, нужно дождаться отключения насоса и посмотреть показания манометра в этот момент. Очень важно понимать, что диапазон в этом случае не должен превышать 1,5 атмосфер.

Принимая во внимание значение изначального диапазона срабатывания насоса, можно настраивать верхний предел и его разницу с нижним пределом.

Для регулировки датчика перепада давления воды с двумя пружинами необходимо приготовить гаечный ключ. Чтобы увидеть пружины, следует снять защитную крышку. Изменить верхние границы предела можно подкручивание гайки большой пружины. Рекомендуется поворачивать гайку медленно, не более 0,5-1 оборота. После каждого подкручивания открывают кран и проверяют показания манометра. Если значение давления для срабатывания насоса не соответствует норме, то поворачивают гайку еще раз.

С помощью регулировочной гайки на маленькой пружине можно изменить разницу между верхним и нижним пределом давления. На этом этапе следует учитывать, что диапазон не должен превышать 1,5 атмосфер.

Подтянув гайку большой пружины и выполнив регулировку гайки маленькой пружины, нужно открыть кран и начать спуск воды. При подаче воды начнет работать насос, в это время фиксируют показания манометра, они будут обозначать нижний предел давления.

Далее следует дождаться, когда давление в системе начнет повышаться. Когда давление достигнет максимальных значений, насос отключится. В этот момент также смотрят и записывают показания манометра.

Затем показания включения и выключения сравнивают и определяют диапазон. Если разница между верхним и нижним пределом составляет 1-1,5 атмосфер, а непосредственно значения верхнего и нижнего давления не пересекаются с допустимыми максимальными и минимальными показателями, то настройку можно считать завершенной. В противном случае нужно вновь слить воду из системы и повторно выполнить регулировку датчика давления для водопровода.

Зная специфику работы и особенности регулировки, можно своими руками выполнить настройку датчиков давления воды. Правильная работа приборов и насосного оборудования, установленного в системе водоснабжения частного дома, позволит бесперебойно получать нужное количество воды для комфортного проживания. В случае сомнений в собственных силах и возможностях рекомендуется обратиться за помощью к профессиональным мастерам.

датчики давления воды в насосе и их установка

В системе водоснабжения каждого дома должны быть установлены качественные датчики давления, чтобы обеспечить правильную работу системы, а также снизить риск поломки насоса.

Как и любую технику, датчик давления воды необходимо заменять. В нашем мире существует достаточное количество людей, которые пренебрегают покупкой готовой насосной станции и делают её самостоятельно. В таком случае важно соблюдать правильный алгоритм установки насоса, о котором мы и поговорим в этой статье.

Концепция работы датчиков давления

Датчик давления воды в насосной станции — это такое устройство, которое призвано управлять всей системой водоснабжения дома. С помощью него измеряется давление воды и, при необходимости, включается и выключается насос.

В том случае, если давление воды в системе падает, то включается насос, который наполняет гидроаккумулятор. При должном уровне давления поток воды прекращается с помощью отключения насоса. Такой цикл повторяется постоянно, в зависимости от уровня давления воды.

Для того чтобы прибор работал правильно, его нужно правильно подключить ко всей системе насоса, не совершив ошибок. Естественно, данный процесс нужно выполнять после отключения системы водоснабжения от электрического питания. После установки датчика его нужно правильно настроить и только тогда подключать насос к сети.

Как подключить датчик давления воды

На агрегате, который необходимо подключить к водоснабжению, существует специальная гайка, с помощью которой и происходит подключение. Она жестко крепится к датчику и вращается по часовой стрелке для закрепления.

Как правило, на современных насосах существует специально отведенное место, к которому данный механизм крепится без каких-либо усилий. Однако, если вы используете старый или самодельный агрегат, вряд ли там предусмотрена такая система, из-за чего приходится использовать латунный тройник, по-другому называемый ёлочкой. С помощью данного прибора можно установить на насос не только датчик давления, но и гидроаккумулятор, и другие необходимые устройства.

Перед тем, как начинать процесс установки датчика давления воды, необходимо внимательно изучить конструкцию насоса водоснабжения и, непосредственно, само гнездо для установки. Во многих случаях удобному монтажу мешает трубопровод. В таких случаях приходится использовать специальные удлинители для датчиков воды.

При подключении датчика давления к магистрали необходимо качественно уплотнить соединение. Это делается, как правило, с помощью льна. Также можно использовать специальную нить Тангит Унилок, однако, она является не совсем доступной в виду своей немаленькой цены. Однако, специалисты и изготовитель убеждают покупателя в том, что она является наиболее эффективным и качественным вариантом. Люди, которые занимаются установкой такой системы и не используют услуги специалистов, как правило, не всегда достигают своей цели с первой попытки.

Существуют некоторые рекомендации, придерживаться которых просто необходимо, если вы хотите добиться действительно правильного и качественного результата своей работы:

Перед тем, как начинать монтажную работу, необходимо развернуть резьбу торцом в свою сторону, чтобы было намного удобнее в процессе установки нити.
Обмотку нужно производить по часовой стрелке именно к торцу, а не в противоположную сторону, как делают некоторые мастера.
Начинать обмотку нужно с части резьбы, ближе к которой находится накрученный датчик давления воды.
Первая петля нити должна быть закреплена крайне прочно.
Нить должна накручиваться таким образом, чтобы она была расположена равномерно по площади резьбы и не западала внутрь «канавок».
В этом деле нельзя пренебрегать количеством материала уплотнителя, так как при его нехватке можно уже очень скоро заметить протечку в этом месте насоса. Поэтому жалеть материал крайне не рекомендуется. Напротив, лучше взять с запасом.

После того, как процесс установки уплотнителя на резьбу установлен, можно переходить непосредственно к вкручиванию самой гайки датчика. Естественно, голыми руками плотно закрутить гайку не получится, придется воспользоваться гаечным ключом. Если во время вкручивания уплотнительная нить, которую вы готовили заранее, начинает образовывать петли, путается, вылезает и тому подобное, значит процесс установки уплотнителя был выполнен неверно и нужно вернуться к началу. Однако, если нить остается ровной и не происходит никаких проблем, значит, всё сделано правильно и нужно продолжать вкручивать датчик давления воды в насос.

Подключение агрегата к электрическому питанию

После того, как датчик давления воды был установлен на насос водоснабжения, необходимо правильно подключить его к сети электропитания. Как правило, в датчике существует две группы контактов, которые должны быть замкнутыми, а при достижении нужного уровня воды автоматически размыкаться.
Изготовитель берет на себя ответственность прикладывать инструкцию к каждой модели датчика давления в воды, в которой и должно указываться место контактов, описанных немного ранее. Если же инструкция к прибору приложена не была, или же была утеряна, любой специалист в этом направлении сможет проконсультировать вас по этому вопросу.
Также стоит помнить перед тем, как подключать датчик к электропитанию то, что кабель, по которому будет проходить питание, должен соответствовать характеристикам модели вашего датчика, которые можно узнать во всех прилагаемых к нему документах или же, при знании модели и производителя, в интернете.
Следующим шагом необходимо на контактах каждой пары закрепить провод. Специальные провода заземления прикручивают к специальному винту на самом датчике давления воды. Данный винт обозначается специальным символом, который изображен на инструкции к агрегату.
Теперь датчик соединяется с насосом с помощью провода необходимой длины. С одной стороны он прикручивается к свободным контактам датчика, с другой, соответственно, к самому насосу водоснабжения. Также необходимо соблюдать цвета контактов.
После того, как проделаны все вышеописанные действия, нужно проверить работоспособность всей системы. Если все работает правильно, значит никаких ошибок в процессе допущено не было. В ином случае нужно перепроверять соединения и исправлять ошибку.

Итак, как видите, установка датчиков давления воды и системы водоснабжения насосом в целом довольно проста. Главное — разобраться в её концепции и следовать конкретным инструкциям, которые были описаны в этой статье, а также прилагаются к любому купленному агрегату.

Для чего служат датчики давления воды?

Сталкиваясь с проблемой подачи воды в частном доме, хозяева вынуждены прибегать к отладке собственного водопровода (если не предусмотрено центральное водоснабжение). Зачастую, вода добывается из скважин или колодцев посредством насоса. Если у вас много домочадцев, которые одновременно используют душ, купаются в ванной, отмывают посуду, запускают стиральную машину, используют туалет, поливают участок и т.д., то соответственно напряжение на систему подачи воды достаточно сильное. Как избежать таких перегрузок, минимизировать износ оборудования, в первую очередь, главного элемента – насоса. Эту задачу и реализует датчик давления воды.

На чем основано действие датчика давления воды?

Принцип работы датчика предельно прост. Для начала выставляются две граничные точки давления – верхняя и нижняя (они определяются на самом первом этапе установки — подключение датчика давления воды). Такой прибор регистрирует давление воды и координирует работу насоса в зависимости от него. То есть он непосредственно подаст на контроллер сигнал об изменении давления в трубопроводе. Если давление низкое, то датчик передает сигнал насосу на включение. Насос качает определенное количество воды и при достижении граничной верхней отметки давления – датчик выключает насос. Соответственно, когда вы откроете кран, вода поступит из набранного количества в баке, а не путем включения насоса. Постепенно, когда вся вода из бака израсходуется – давление постепенно снижается и в конечной точке насос запускается в работу. Таким образом, вся система работает равномерно, независимо от поступающих запросов на потребление воды. Без такого датчика насос работает, не останавливаясь, часто реагируя рывками. Естественно, при таком использовании износ через несколько лет гарантирован, к тому же появляется дополнительный риск аварий. Лучше обезопасить себя и свою семью заблаговременно.

Классификация датчиков давления воды

Выделяют классификацию по типу обработки сигнала – механические и электронные. Механический датчик давления воды фиксирует параметр давления и в зависимости от этого значения включает или останавливает насос. Электронный датчик давления воды же реагирует не на изменение давления, а на деформацию мембраны и далее отправляет информацию на обработку в центр автоматического регулирования. И уже там происходит непосредственно процесс принятия решения о вмешательстве в работу насоса. Также электронные модели оснащены функцией защиты от «сухого хода». Они являются более чуткими, способны передавать уведомление об отклонении от заданного диапазона границ непосредственно хозяину. В такой тип приборов, как правило, встроен манометр. Кроме того, эти датчики способны удерживать потребление ресурсов на стабильном уровне.

Бюджетным решением российского производства может стать модель РДМ-5 от Джилекс. Если вы все-таки предпочитаете приборы импортного производства – обратите внимание на немецкий датчик Condor MDR 5/5 или итальянский PM/3W от ITALTECNICA.

Далее представлены характеристики модели Condor MDR 5/5 более детально:

Диапазон изменения давления — от 1,5 — 5 bar
Фланец — 1/2″ + 1/4″
Электрозащита — IP 54
Ток подключения —до 2,5 кВт — 1 фаза

Наши тел.: (812) 642-05-98 или (812) 982-45-73

Подключаем датчик давления воды

Датчик давление воды по-иному еще называется реле. А вот о том, как подключить датчик давления воды знают далеко не многие. Прежде всего, стоит отметить, что благодаря таким датчикам и управляются насосные станции. Они способны измерить давление воды в системе. Затем, получив данные, на основании их включать насос, или его выключать при необходимости. Когда давление в системе понижается, включается датчик и автоматически гидроаккумулятор наполняется водой. Отключается насос тогда, когда давление достигает того значение, которое задано максимальным при настройке. Итак, получается, что датчики воды позволят:

контролировать гидроаккумулятор, и уровень воды в нем.;
управлять насосом, включать его и отключать;
работать в автоматическом режиме.

Для того, чтобы датчик работал хорошо и без перебоев:

Для начала нужно подключить его к системе, которая отвечает за водоснабжение.
Затем необходимо подключить прибор к электропитанию;
Далее настраивается реле;
При необходимости подключить дополнительное оборудование для датчиков давления.

Только после этих процедур считается, что устройство готово к работе.

Итак, теперь обо всем по порядку. Для того, чтобы подключить прибор к системе водопровода, нужно учесть некоторые моменты. Здесь есть специальная гайка, которая жестко закреплена на реле, при установке нужно по часовой стрелке вращать весь прибор. Современные реле предусматривают специальное место для того, чтобы производить монтаж. Если такового нет, тогда нужно воспользоваться дюймовым латунным тройником, который еще по-иному называют «елочкой». С помощью её устройство подключается к водной магистрали. При чем, все его части, как гидроаккумулятор, так манометр и реле.

Затем специальным штулцером подключаются все эти элементы к водопроводной системе. Перед тем, как начинать подключать, нужно обязательно уплотнить соединение, которое имеет резьбу. Для этого можно взять специальную нить или обычный лен. После того, как уложите уплотнитель, нужно перейти к навинчиванию реле. Это нужно делать не торопясь, вручную. При сопротивлении необходимо воспользоваться гаечным ключом.

Правильное уплотнение идет с трудом, нить при этом, остается в ровном положении, не образуя никаких петель.

Следующим этапом устанавливается датчик к электросети. Для начала необходимо найти на реле контакты. Они здесь двух групп и замкнуты. При максимальном значении они размыкаются. Место, где располагаются эти контакты, обычно обозначаются в инструкции.

Далее прикручиваются жилы провода, делается это к каждой свободной паре. Провод заземления соединяется с винтом, который находится на корпусе реле. Если нет заземления электроприбора – это является грубым нарушением техники безопасности. Далее реле соединяется с насосом, для этого нужен кусок провода, который бы подходил по длине. Один конец провода присоединяется к контактам, которые являются свободными, а другой к тем контактам, которые находятся на насосе.

Собственно, можно считать, что на этом работы по подключению закончены, и осталось только проверить систему. Обычно для того, чтобы система работала нормально достаточно тех настроек, которые установлены заводом. Если есть причины, по которым настройки нужно изменить, все стоит делать очень аккуратно. Перед самостоятельной настройкой отключается электропитание насоса, спускается вода из системы. Насос должен сам автоматически отключиться. Обязательно проверяется давление в гидроаккумуляторе, оно должно быть меньше минимального значения на 0,2. Также прочищаются фильтры. Регулировать датчик нужно двумя пружинами. Пружиной большей величины нужно выставить максимальное значение, а меньшей – минимальной.

Основные ошибки при подключении

Главное, помните, что перед тем, как начать монтаж, изучите, как расположено гнездо для датчика. Может установке препятствовать труды или какие-либо элементы насоса. В этом случае позаботьтесь о наличии детали, удлинителя. Ведь вход для вод на реле может быть нестандартного размера, особенно если это профессиональная модель, а не бытовая.

Предположим, что процесс наматывания уплотнительной нити у Вас пошел с затруднением. Нить путается, на ней появляются петли, либо же она вылезает. Это значит, что нить наматывается неправильно, и стоит всю процедуру начать сначала. Если появилось несколько петель, то не обращайте внимания, не нужно переделывать работу.

Важно так при соединении контактом не соединять одни пары, это может привести к короткому замыканию.

В случае, если Вы хотите отдать эту работу в руки профессионалов, наши специалисты быстро и легкостью справятся с задачей, установят систему и проведут все соответствующие этому процессу мероприятия, установим дополнительное оборудование. Например, манометр, или такое оборудование, как энкодеры. К тому же, мы поможем Вам определиться с выбором насоса, которые больше подходит под Ваши запросы и средства.

Датчики давления

Остались вопросы?
Специалисты ЭНЕРГОПУСК ответят на Ваши вопросы:
8-800-700-11-54 (8-18, Пн-Вт)

Датчик давления воды в системе водоснабжения: схема работы и установка

Водоснабжение дома в идеале должно работать автоматически с постоянным напором и давлением. Поддерживать эти параметры для централизованных систем – задача коммунальных служб. Используется целый спектр различного оборудования. Для частного дома, в котором вода поступает из скважины, необходимо самостоятельно обустроить насосную станцию, которая бы обеспечивала требуемые характеристики. Ключевым элементом подобной системы является датчик давления в системе водоснабжения. Достаточно простое устройство, которое может быть механическим или электронным, необходимо для того, чтобы следить за параметрами водоснабжения и управлять его работой.

Для чего нужен

Датчик давления, установленный на водопроводной трубе или в одном из операционных узлов системы водоснабжения, может сигнализировать о текущем давлении и выводить данные в доступном для понимания виде. В простом представлении это манометр. В лучшем случае он в дополнение к этому управляет насосом, обеспечивая его включение/выключение и настройку для поддержания необходимого давления в системе.

Сам по себе насос может подавать воду, но только постоянно и обязательно надо эту воду куда-либо тратить, чтобы не было ситуации, в которой потребления нет, а насос работает. В такой ситуации придется все время самостоятельно включать и выключать подачу воды. Только о постоянстве напора уже речи не будет, к тому же возможны ситуации, которые быстро выведут оборудование из строя в результате гидроударов или работы насоса вхолостую.

Решением проблемы может стать установка гидроаккумулятора, вместительного бака с мембраной. Он будет накапливать воду в моменты, когда насос работает, но нет потребления, и поддерживать постоянное давление в системе. Только он не бесконечной вместимости, и необходимо все равно вовремя выключать насос, когда будет достигнут предел давления, который может выдержать аккумулятор.

С этой целью как раз и справляется реле давления. Датчик давления, способный включать насос при недостатке давления в системе, и выключать, когда запас воды имеется, а потребления нет. Кроме того он будет надежной защитой от проявления негативного воздействия гидроудара и чересчур завышенного давления в системе.

Принцип и схема работы

Датчик давления, который устанавливается в систему водоснабжения, действует по принципу реле. Когда давление в месте установки датчика превышает допустимое, он разрывает контакты и прекращает подачу питающего напряжения на насос. Также он включает его при снижении давления ниже определенного порога.

Устройство представляет собой конструкцию, в которой главным элементом является мембрана, образующая одну из стенок емкости, которая ограничивает незначительный объем жидкости. Подключение к водопроводу осуществляется посредством патрубка малого сечения. Под влиянием давления мембрана отклоняется, что и фиксирует остальной механизм реле.

Это может быть механический переключатель, способный в определенный момент разъединить клеммы или преобразовать деформации в электрический сигнал, который регистрирует простая схема сравнения, а блок управления на основании сигнала уже принимает решение о включении или выключении оборудования.

Для установки в бытовые системы водоснабжения используются чаще механические реле давления. В них мембрана, деформирующаяся под действием давления, передает часть движения к переключателю. Основной уровень срабатывания определяет напряжение прижимной пружины, которая сдерживает движение мембраны.

Как только приложенное усилие становится достаточно большим, чтобы преобладать над действием пружины, реле размыкается, и подключенный насос выключается. Вторая пружина, если она есть, определяет нижний предел срабатывания, точнее, диапазон давления, выйдя за который реле обратно соединяет контакты и запускает подключенное оборудование.

Сама схема действия системы водоснабжения включает в себя:

Насос, подающий воду из скважины;
Гидроаккумулятор, объемный бак с мембраной;
Реле давления;
Система фильтрации.

Принцип работы следующий. Когда бак не заполнен и давление в системе низкое, датчик давления включает насос, и он начинает нагнетать воду в бак или подавать потребителю, если есть открытые краны в доме. Со временем бак наполняется, в нем формируется высокое давление и достаточный запас воды. Процесс ускоряется, когда нет никакого потребления. Как только достигнут предел давления, который может выдержать бак, реле выключает насос.

После этого если открыть кран в ванной или на кухне, то вода поступает в первую очередь из бака, где гибкая мембрана постоянно поддерживает необходимое давление. Как только воды становится недостаточно, и давление падает, опять срабатывает реле, и насос включается для подачи воды со скважины.

Таким образом, решается несколько задач:

Напор воды постоянный, что обеспечивается за счет работы гибкой мембраны в баке.
Нет необходимости постоянно держать насос включенным.
Нет необходимости включать и выключать насос при кратковременных использованиях.
Исключается негативное влияние гидроудара в системе водоснабжения, возникающего в момент включения насоса, он компенсируется гидроаккумулятором.

В результате пользователь получает всегда один и тот же напор с незначительными колебаниями. Насос включается не так часто, исключается возможность работы вхолостую или при отсутствии потребления, что может вывести его из строя. Все элементы системы в таком случае прослужат значительно дольше.

Установка

В самом простом варианте схема включения датчика давления в систему водоснабжения предполагает его наличие после насоса и гидроаккумулятора, перед фильтрами. Для подключения используется специальный разветвитель. Это, по сути, тройник с одновременным подключением линии от насоса к потребителю и к баку с мембраной. В нем также имеется два ответвления с меньшим диаметром с внутренней резьбой для включения манометра и реле давления.

Обычно требуется переходник для подключения реле, так как выход на разветвителе меньше, чем вход датчика, который может иметь размер 1/4 ПН. В этом вопросе нет строгих требований, стандартов, так что перед покупкой и установкой реле необходимо продумать схему непосредственного включения. Сразу же приобрести и всю необходимую арматуру и фитинги.

Схема установки датчика давления воды

Чтобы насосная станция работала без проволочек, поддерживала нормальный напор воды и непрерывную подачу, нужно настроить реле давления. В идеале разница между давлением включения и отключения насоса должна составлять одну атмосферу. При этом верхний предел следует установить примерно на 0,2-0,5 бар меньше, чем может выдержать насос.

Настойка реле выполняется согласно инструкции. В случае с механическим реле давления для этих целей имеется два регулировочных болта. Один определяет усилие основной пружины на измерительную часть датчика, второй указывает разницу между давлениями включения и выключения, фактически указывая нижнюю допустимую границу давления в системе.

Точная настройка определяется по факту. На корпусе реле обычно нет строгой маркировки, указывается только направление вращения «+» и «-». Чтобы узнать, при каком давлении насос включается и выключается, следует ориентироваться на показания установленного в том же месте манометра.

Датчик уровня воды или погружной датчик давления. Датчики уровня воды, глубина, датчик, уровень воды, измерение, глубина, колодец, датчик уровня воды, мониторинг, индикатор, уровень, вода, датчики, давление, датчики уровня воды, датчик воды, уровень, колодец, глубина, измерение, вода, уровень, индикаторы, выносные, уровень, манометр, вода, давление, датчики

WL400 УРОВЕНЬ ВОДЫ ДАТЧИК

Погружной датчик давления для уровня и давления

ОСОБЕННОСТИ:

Высокая точность и надежность
Полностью погружной датчик давления и кабель
Компактная прочная конструкция для легкой установки
Минимальное обслуживание и уход
Датчик уровня воды совместим с большинством оборудования для мониторинга
Выход 4-20 мА
Вентилируемый кабель для автоматики барометрическая компенсация
Доступны несколько диапазонов уровней от 3 до 500 футов
Датчик уровня влажной воды устраняет проблемы с вентиляционной трубкой
Система динамической температурной компенсации
Погружной датчик давления не подвержен воздействию пены, ветра или дождя.
Контролирует уровни грунтовых вод в колодцах, реках, ручьях, резервуарах, подъемных станциях и открытые каналы
Сертификат CE

Датчик уровня воды Описание продукта

Датчик уровня воды Global Water WL400 обеспечивает высокоточный уровень воды. измерения для широкого спектра приложений, в том числе в тяжелых среды.Погружные преобразователи давления имеют динамический система температурной компенсации, обеспечивающая высокую точность измерений в течение широкий температурный диапазон. Датчик уровня воды легко адаптируется ко всем регистраторы данных, телеметрия, оборудование для мониторинга и дисплеи. Каждый из датчиков уровня воды состоит из твердотельного погружного датчика давления. преобразователь заключен в корпус из нержавеющей стали диаметром 13/16 дюйма. Датчик уровня воды имеет формованный водонепроницаемый кабель и двухпроводной 4-20 мА. выход высокого уровня для подключения к устройству мониторинга.Кабель длиной 25 футов стандартные и дополнительные кабели доступны длиной до 500 футов. Погружной преобразователь давления датчика уровня воды полностью герметичен. с эпоксидной смолой морского класса, чтобы влага никогда не просачивалась внутрь или не спускалась вниз вентиляционная трубка, чтобы вызвать дрейф или отказ датчика уровня (как в случае с другими датчики давления). В датчике уровня воды используется уникальный, очень гибкий силиконовая диафрагма для соединения воды и чувствительного элемента. Эта силиконовая диафрагма защищает электронику датчика уровня воды от влажности и обеспечивает каждому датчику исключительную линейность и очень низкий гистерезис. Конструкция погружных датчиков давления исключает проблемы, связанные с диафрагмами из металлической фольги, которые склонны к складкам и со временем растягиваются, вызывая проблемы дрейфа, линейности и гистерезиса.

Также есть датчик уровня воды. автоматическая барометрическая компенсация благодаря подключенному вентиляционному кабелю и защищен микроэкранированной крышкой из нержавеющей стали, которая предотвращает засорение ил, грязь или ил практически невозможны.Датчик уровня воды конструкция отлично подходит для всех применений в морской воде, включая мониторинг уровня приливов и отливов, плавучие доки и др. Диапазоны уровня датчика давления 0-3, 0-15, 0-30, 0-60, 0-120, 0-250 и Доступны 0-500 футов. Диапазон низкого уровня 0–3 фута идеально подходит для измерение мелководных потоков или небольших изменений уровня воды, подобных тем, которые встречаются в коллекторы, ливневые стоки, плотины и лотки. Мониторинг воды 0-3 фута датчик точно измеряет небольшие изменения в воде, даже когда глубина воды всего несколько дюймов в глубину.Другие датчики уровня воды с металлической фольгой обычно возникают серьезные проблемы на низких уровнях из-за датчика сморщивание, растяжение и дрейф. Каждый погружной датчик давления имеет двухпроводной выходной сигнал 4-20 мА, который линейно зависит от глубины воды. От 10 до 36 В постоянного тока требуется для работы датчик уровня воды, поэтому датчики уровня могут работать от обычных 12 В постоянного тока аккумуляторные системы. Сигнал 4-20 мА может проходить на расстоянии до 3000 футов от погружной датчик давления к каротажу.Обычный скрученный пара или провод электрического удлинителя можно подсоединить к вентилируемому кабелю один раз. кабель не в воде. Сигнал 4-20 мА может быть преобразован в 0,5 до 2,5 В постоянного тока путем снижения токового сигнала на резисторе 125 Ом.

Технические характеристики датчика уровня воды

Чувствительный элемент
Чувствительный элемент: Силиконовая диафрагма, влажный / влажный преобразователь
Диапазон давления: 0-3, 0-15, 0-30, 0-60, 0-120, 0-250, 0-500 ft
Линейность и гистерезис: 0.

1% полной шкалы
Точность: 0,1% полной шкалы при постоянной температуре, 0,2% свыше 35F диапазон до 70F (от 1,37 до 21,1 ° C)
Избыточное давление: Не должно превышать 2-кратного полного диапазона шкалы
Разрешение: Бесконечно малое (аналоговое)
Выходы: 4-20 мА или от 0,5 до 2,5 В постоянного тока на 125 Ом
Напряжение питания: от 8 до 36 В постоянного тока
Потребляемый ток: То же, что и на выходе датчика
Время прогрева: Рекомендуется 3 секунды
Рабочая температура: от -40 до + 185F (от -40 до + 85C)
Компенсация: Использует динамическую температурную компенсацию от 30 до 70F (-1.1 к 21.1C). Автоматическая компенсация барометрического давления
Вес: 1/2 фунта (227 г) Корпус
Материал: Нержавеющая сталь 304L, микроэкранированная нержавеющая сталь (от сотен отверстий до предотвращение загрязнения), электроника полностью залита эпоксидной смолой морского класса, гарантировано отсутствие протечек
Размер: до 13/16 дюйма в диаметре x 5 1/2 дюйма в длину (2 см в диаметре x 14 см длинный) (достаточно маленький для 1 дюйма (2.54 см) хорошо). Вариант титана имеет 1 дюйм (2,54 см) в диаметре.

Вентилируемый кабель
Проводники: 4 каждый 22 AWG
Материал: Полиэфирная куртка морского класса, вентиляционная трубка из полиэтилена, полная экран из фольги
Внешний диаметр: 0,306 дюйма (0,78 см)
Диапазон температур: -22 до + 185F (-30 до + 85C)
Вес: 0,7 унции / фут (~ 65 г / м)
Длина : Стандартный 25 футов (7.62 м) (до 152,4 м от завода)

Установка датчика уровня воды

Погружной датчик давления можно разместить немного ниже самого нижнего ожидаемый уровень воды.

Диапазон уровня датчика уровня воды 0-3, 0-15, 0-30, Доступны значения 0-60, 0-120, 0-250 и 0-500 футов.При заказе выберите диапазон датчика уровня, охватывающий максимальное изменение уровня воды (это не обязательно общая глубина воды). Выбор наименьшего уровня воды Возможный диапазон обеспечит максимальную точность. Сигнал 4-20 мА может проходить на расстоянии до 3000 футов от датчика уровня воды до устройство регистрации. Обычная витая пара или провод электрического удлинителя могут соединяться с вентилируемым кабелем после того, как кабель вынут из воды.В Сигнал 4-20 мА может быть преобразован в 0,5-2,5 В постоянного тока путем снижения тока. сигнал через резистор 125 Ом.

Применение датчика уровня воды

Датчик уровня воды WL400 можно использовать для измерения уровня воды, глубины колодца, уровень грунтовых вод, поток поверхностных вод, поток в трубе и давление воды, и Т. Д… ПРИМЕЧАНИЕ: полиуретановый кабель не рекомендуется использовать с углеводороды или высокие концентрации хлора. Пожалуйста, посмотрите наш Датчик уровня воды WL450, соответствующий требованиям этих типов приложений.

Датчик уровня воды Опции и цены

Цены указаны только для США и Канады.Позвоните или напишите нам для ценообразования в других странах.
Положения и условия ПРИМЕЧАНИЕ: при заказе укажите диапазон уровня воды, который будет покрывать максимальную изменение уровня воды для вашего приложения (это не обязательно общее глубина воды).

Выбор наименьшего возможного диапазона уровня воды будет обеспечить максимальную точность.

WL400-003-025 Датчик уровня воды (PN # AIA025) Диапазон датчика уровня воды: от 0 до 3 футов, длина кабеля: 25 футов	Стоимость
WL400-015-025 Датчик уровня воды (номер по каталогу AIB025) Диапазон датчика уровня воды: от 0 до 15 футов, длина кабеля: 25 футов	Стоимость
WL400-030-050 Датчик уровня воды (PN # AIC050) Диапазон датчика уровня воды: от 0 до 30 футов, длина кабеля: 50 футов	Стоимость
WL400-060-100 Датчик уровня воды (номер по каталогу AID100) Диапазон датчика уровня воды: от 0 до 60 футов, длина кабеля: 100 футов	Стоимость
WL400-120-150 Датчик уровня воды (PN # AIF150) Диапазон датчика уровня воды: от 0 до 120 футов, длина кабеля: 150 футов	Стоимость
WL400-250-300 Датчик уровня воды (номер по каталогу AIG300) Диапазон датчика уровня воды: от 0 до 250 футов, длина кабеля: 300 футов	Стоимость
WL400-500 Датчик уровня воды Диапазон датчика уровня воды: 0-500 футов.	Позвонить
Дополнительный кабель WLEXC (PN # AE0000) Длина кабеля измеряется от верхней части регистратора до нижней части датчика. Вплоть до На заводе можно добавить 1000 футов дополнительного кабеля.	Стоимость
Титановый вариант THO (номер по каталогу AJ1000) Замените стандартный корпус датчика уровня воды из нержавеющей стали на титановый.	Стоимость
ФРПФ / PRPM давления труб Вариант (PN # AL0500 / AL0000) Датчик уровня воды размещается в 8-дюймовой трубе из ПВХ (PRPP) или нержавеющей стали. с наружной резьбой 3/4 дюйма NPT (PRPM) для каротажного давления в муниципальной воде системы. Стандартный кабель длиной 10 футов. Откалибровано в фунтах на квадратный дюйм с диапазоном 0 до 30 фунтов на квадратный дюйм, 60 фунтов на квадратный дюйм, 100 фунтов на квадратный дюйм.	Стоимость
WL-SWO Опция для канализации (номер по каталогу AG0000) Крышка в форме мыши защищает датчик от загрязнения и воздействия скорости в канализации, потоки ливневых вод и оросительных труб. Мышь прикреплена к 4 дюйма X 24 дюймовая лента из нержавеющей стали для крепления датчика на дне трубы.	Стоимость
Опция выхода температуры WL-T (PN # AN0000) Диапазон: 0-50 ° C, точность: 1% от показания, выход: 0-10 мА	Стоимость

Gravity: аналоговый датчик давления воды

Введение

Это датчик давления воды с 3-контактным интерфейсом DFRobot Gravity.Он поддерживает стандартное входное напряжение 5 В и линейное выходное напряжение 0,5 ~ 4,5 В. Он совместим с несколькими контроллерами Arduino. Согласованный с DFRobot Gravity IO Expansion Shield, датчик давления воды может быть подключен к плате Arduino без проводов. Поместите его с электромагнитным клапаном, водяным турбогенератором и другими датчиками, вы можете создать интеллектуальную систему контроля воды. Вы также можете ознакомиться с Руководством по выбору датчика жидкости, чтобы лучше познакомиться с нашей серией датчиков жидкости.

Вкратце, этот датчик давления воды представляет собой стетоскоп для водопровода.Это поможет вам определить, есть ли вода, насколько силен напор воды. Его можно широко применять для систем управления умным домом (SCS), Интернета вещей (IoT) и обнаружения устройств.

Характеристики

Поддержка определения давления воды в системах водоснабжения живой окружающей среды, таких как дома, сады и фермы.

Поддержка определения давления воды в окружающей среде, такой как реки, озера и море.

Поддержка обнаружения давления воды в резервуарах;

Поддержка определения уровня жидкости в особых ситуациях, обнаружение в указанной жидкости;

Спецификация

Среда: жидкость / газ без коррозии

Подключение: Gravity-3Pin (сигнал-VCC-GND)

Диапазон измерения давления: 0 ~ 1.6 МПа

Входное напряжение: +5 В постоянного тока

Выходное напряжение: 0,5 ~ 4,5 В

Точность измерения: 0,5% ~ 1% полной шкалы (0,5%, 0 ~ 55 ° C)

с резьбой: G1 / 4

Адаптер: G1 / 2 на G1 / 4

Уровень водонепроницаемости: IP68

Рабочая температура: -20 ~ 85 ° C

Время отклика:

Ток покоя: 2,8 мА

Нормальное рабочее давление: ≤2,0 МПа

Поврежденное давление: ≥3,0 МПа

Срок службы: 10 000 000 раз

Документы

Отгрузочная ведомость

Гравитация: 1 аналоговый датчик давления воды

Разъем G1 / 2 — G1 / 4 (установленный) x1

Подводные датчики давления

Датчики давления для установки под водой, сконструированные таким образом, чтобы предотвратить попадание воды в чувствительные компоненты и повреждение датчика.Датчики давления под водой имеют степень защиты IP68 для постоянного использования под водой на указанной максимальной глубине воды.

Приложения продукта

Приложения, использующие подводные датчики давления.

Уровень воды внутри полой конструкции ниже ватерлинии

Существует много типов конструкций, постоянно прикрепленных к морскому дну или излучине реки, и некоторые из этих конструкций имеют полую внутреннюю часть. Поскольку оборудование может находиться ниже уровня поверхности воды или есть опасения по поводу долговременной коррозии внутренней конструкции, необходимо отслеживать и контролировать уровень воды, просочившейся в конструкцию.Датчик давления прикреплен к внешнему корпусу подводной конструкции в самой низкой необходимой точке для измерения напора воды выше этой точки, который накопился в полости.

Измерение уровня в балластных танках

Балластные цистерны устанавливаются на подводное оборудование и конструкции для контроля плавучести. Датчики давления устанавливаются на внешней нижней поверхности балластной цистерны под водой для измерения напора воды внутри балластной цистерны, которое используется для расчета количества воды и, в конечном итоге, величины плавучести.

Давление обдува балластной цистерны

Сжатый воздух или другой газ используется для контроля уровня воды в балластной цистерне. Для снижения уровня воды давление воздуха повышается, и аналогично давление воздуха понижается для повышения уровня воды. Датчики давления установлены на внешней верхней поверхности балластных танков для измерения воздушного кармана внутри балластных танков.

Трубопроводы, резервуары и системы под давлением

Если под водой находится оборудование, работающее под давлением, часто требуется напрямую контролировать давление, и для этого может потребоваться установка датчика давления снаружи под водой для измерения рабочего давления.

Справка по продукту

Помощь в выборе, установке и использовании подводных датчиков давления.

Рейтинг глубины

Убедитесь, что он остается водонепроницаемым на необходимой глубине.

Датчик давления под водой должен иметь степень защиты IP68 для постоянного погружения и выдерживать требуемую глубину или внешнее давление.

Длина поверхностного кабеля

Не забывайте учитывать длину кабеля, необходимую выше для выхода из воды.

Если кабель датчика проложен к поверхности воды, убедитесь, что вы оставили достаточно кабеля, чтобы добраться до поверхности, а также длину кабеля, необходимую для достижения точки подключения.При указании датчика давления очень легко ошибочно выбрать длину кабеля, соответствующую требуемой глубине, и не учитывать дополнительный кабель, необходимый для подключения к наземным приборам, которые могут находиться в нескольких метрах от места, где кабель проходит ниже. поверхность.

Съемный кабельный ввод

Всегда следуйте инструкциям производителя при поломке и повторном изготовлении соединителя подводного кабеля.

Точно следуйте инструкциям по установке при использовании съемного кабельного узла, поскольку при неправильной установке может быть нарушена защита под водой.В течение срока службы повторно устанавливаемого погружного кабельного соединения иногда необходимо отключать водонепроницаемое соединение по разным причинам, например, для замены датчика давления или кабельной сборки. При повторном подключении важно следовать рекомендациям в руководстве по эксплуатации, чтобы обеспечить наилучшие шансы на сохранение целостности подводного уплотнения. Это погружное уплотнение с классом защиты IP гарантируется только при точном соблюдении процедуры повторной установки.

Выбор материала

Вода часто содержит другие химические вещества и минералы, которые вызывают сильную коррозию открытых компонентов датчика давления.

Выберите материалы, которые обеспечат долговременную защиту от коррозии для того типа воды, в которую будет погружаться датчик давления. Подземные воды могут содержать большое количество минералов, образующих кислотный или щелочной раствор, а морская вода очень агрессивна по отношению ко многим металлам, включая нержавеющую сталь.

Концевая заделка подводного кабеля

Если электрическое соединение с датчиком давления должно быть прекращено под водой, становится трудно обеспечить истинное эталонное атмосферное давление.Это требуется для вентилируемых эталонных датчиков давления, которые полагаются на соединение между поверхностным давлением окружающего воздуха и задней или отрицательной стороной измерительной диафрагмы. Однако для многих подводных применений не требуется эталон атмосферного давления на поверхности, и вместо этого датчик ориентируется на давление окружающего воздуха внутри водонепроницаемого корпуса, на котором заканчивается кабель. В качестве альтернативы можно использовать абсолютный герметичный манометр или диапазон дифференциального давления, поскольку ни для одного из них не требуется физическое эталонное давление или вентилируемая эталонная трубка, проходящая через кабель.

Датчик глубины / давления для глубины 300 м (1000 футов) с разрешением 2 мм

Здравствуйте, друзья! У нас время доставки больше, чем обычно — если у вас есть срочная необходимость, сообщите нам об этом, и мы посмотрим, что мы можем сделать! Благодарим за терпение! Отклонить

Датчик глубины / давления Bar30 с высоким разрешением, 300 м

72 доллара.00

Этот датчик давления может измерять давление до 30 бар (глубина 300 м) с разрешением по глубине 2 мм. Он водонепроницаем и готов к установке, что делает его идеальным выбором для ROV, AUV, удаленных датчиков и подводных приборов.

Совместим с ArduSub на BlueROV2 и с устройствами Arduino и Raspberry Pi.

В наличии

Артикул: BAR30-SENSOR-R1-RP
Код ТН ВЭД: 9026.20.4000

Описание продукта

Датчик давления Bar30 — это датчик давления высокого давления с высоким разрешением, который изолирован от воды и готов к установке в водонепроницаемом корпусе на вашем ROV или AUV.С разрешением 0,2 мбар он имеет потрясающее разрешение измерения глубины 2 мм в водяном столбе!

Датчик MS5837-30BA может измерять давление до 30 бар (глубина 300 м / 1000 футов) и обменивается данными через I ² C. Он работает от напряжения 3.3VI ² C, но может принимать входную мощность до 5.5V. Стандартно он поставляется с 4-контактным разъемом DF13, который совместим с большинством плат полетных контроллеров, включая PixHawk и другие. Датчик Bar30 по умолчанию поддерживается в ArduPilot и ArduSub, поэтому его можно использовать на любом ROV, управляемом ArduSub, например, BlueROV2 .У нас также есть руководства по использованию Bar30 с устройствами Arduino и Raspberry Pi.

Этот датчик включает датчик температуры с точностью до ± 1 ° C, данные также доступны через I ² C. Если вам нужно что-то с большей точностью температуры, пожалуйста, ознакомьтесь с датчиком температуры Celsius .

Корпус из анодированного алюминия был разработан с учетом конструкции кабельного пенетратора и совместим со всеми водонепроницаемыми корпусами.

У нас также есть версия этого датчика с 2 барами, которая может измерять глубину до 10 м, и версия с давлением 100 бар, которая измеряет глубину до 1000 м.Эти датчики имеют схожую конструкцию и характеристики, а также полезны во многих приложениях.

Электрическая схема и макет платы являются общедоступными, а файлы проекта доступны на вкладке «Технические подробности». Не стесняйтесь приспосабливаться к своим потребностям.

Гелевый сенсор необходимо полностью сушить один раз в день, иначе показания давления и температуры будут дрейфовать.

Описание продукта

Содержание

1 x Bar30 Датчик давления
1 x уплотнительное кольцо
1 гайка

Технические характеристики

Параметр	Значение
Электрооборудование
Напряжение питания	2.5-5,5 вольт
I 2 C Логическое напряжение (SDA и SCL)	2,5 — 3,6 В
Пиковый ток	1,25 мА
Ответный разъем	Hirose 4-контактный DF13 доступен на Digi-Key
Давление
Максимальное механическое давление	50 бар	725 фунтов на кв. Дюйм
Рабочее давление	0-30 бар	435 psi
Рабочая глубина	300 м	990 футов
Относительная точность (0-45 ° C)	+/- 200 мбар (204 см в пресной воде)	+/- 2.9 фунтов на квадратный дюйм (6,69 фута в пресной воде)
Разрешение	,2 мбар (2 мм в пресной воде)
Температура
Рабочая температура	от -20 до + 85 ° C	от -4 до 185 ° F
Температура хранения	от -40 до + 85 ° C	от -40 до 185 ° F
Абсолютная точность	+/- 1,5 ° C (при использовании в диапазоне 0-60 ° C)	+/- 2,7 ° F
Физический
Рекомендуемый размер сквозного отверстия	10.2 мм	13/32 «

2D-чертежи

3D Модели

BAR30-ДАТЧИК ДАВЛЕНИЯ-R1 (.zip)

PENETRATOR-M-NUT-10-8-R2 (.zip)

Документы

MS5837-30BA Спецификация (PDF)

Схема Bar30 (PDF)

История изменений

26 января 2016

OTT PLS — Датчик уровня давления — OTT Hydromet

Измерение уровня воды
Диапазон измерения	0… 4 м, 10 м, 20 м, 40 м, 100 м
Точность
SDI-12	± 0,05% полной шкалы (линейность и гистерезис)
4 … 20 мА	± 0,1% полной шкалы (линейность и гистерезис) 10 частей на миллион / ° C при 20 ° C
Разрешение (SDI-12)	0,001 м; 0,1 см; 0,01 фут; 0,1 мбар; 0,001 фунта на кв. Дюйм
Рабочий диапазон с температурной компенсацией	-5 ° С… +45 ° C (без льда)
Диапазон измерения температуры	–-25 ° C … +70 ° C (без льда)
Разрешение	0,1 ° C / 0,1 ° F
Точность	± 0,5 ° C / ± 0,9 ° F
Электрические характеристики
Доступные интерфейсы (используйте по мере необходимости)	4… 20 мА, SDI-12, RS485 (по протоколу SDI-12)
Напряжение питания	+9,6 … +28 В постоянного тока, обычно 12/24 В постоянного тока
Потребляемая мощность (SDI-12)
Сон	<600 мкА
Активно	<3,6 мА
Датчик давления	(емкостной датчик давления) керамический, с температурной компенсацией, с защитой от перегрузки до 5-кратного диапазона измерения без необратимых механических повреждений
Датчик температуры	НТК
Размеры	195 мм x 22 мм
Масса	ок.0,3 кг
Условия окружающей среды
Рабочая температура	–-25 … +70 ° С
Температура хранения	–-40 … +85 ° С
Материалы
Корпус	нержавеющая сталь 1.4539 (904L), устойчивая к морской воде
Уплотнения	Витон
Оболочка кабеля	PUR
Тип защиты	IP68
Механическая прочность	соответствует испытаниям на механический удар по IEC 68-2-32
Пределы ЭМС	соответствие CE; EN 61000-4-2 / 3/4/5/6 и EN 61000-6-3 класс B соответствуют

Измерение уровня с помощью датчиков давления

Сегодня мы рассмотрим, как датчики давления используются для измерения уровня.

Подождите, датчик уровня, который измеряет уровень путем измерения давления? Какой в этом смысл? Если бы я хотел датчик давления, я бы купил датчик давления! Это просто сбивает с толку.

Держись, держись! Терпение, молодой падаван. Нам есть чему поучиться сегодня.

Математика

Итак, два вопроса: A) как датчики давления измеряют уровень и B) как датчики без давления измеряют уровень? Поскольку нас больше интересует первое, давайте быстро ответим на второй, чтобы у нас было больше времени на изучение первого.

Датчики уровня без давления выпускаются в нескольких вариантах. Существуют плавающие датчики, такие как магнитострикционные датчики уровня, которые используют электрический сигнал для определения местоположения магнитного поплавка на вертикальной направляющей. Существуют ультразвуковые и лазерные датчики уровня, которые используют звуковые или световые волны для измерения расстояния от датчика до поверхности. И есть простые поплавковые переключатели, которые можно расположить в виде массива для индикации различных уровней.

Каждая из этих технологий имеет свои преимущества (например,g., бесконтактный для ультразвука и лазера; несколько поплавков для нескольких жидкостей в одном сосуде для магнитострикции; и т. д.) и недостатков (старый добрый сложный и неточный для массивных поплавковых выключателей).

Давление, если говорить научным языком, — это измерение силы, приложенной к площади (т.е. 1 Паскаль определяется как 1 Ньютон на квадратный метр). А вес — это сила (1 Ньютон — это 1 килограмм-метр на секунду в квадрате). Таким образом, вес, измеренный по поверхности, — это давление.

* зевает * Спасибо, класс физики в средней школе.

Использование датчика давления для измерения уровня предполагает наличие воды (на самом деле, любой жидкости, но мы будем использовать, например, воды), имеющей одинаковый вес на заданной глубине. Другими словами, столб воды определенной высоты всегда будет оказывать одинаковое давление на датчик. И поскольку вес — это сила, а давление — это сила, приложенная к области, в данном случае области датчика, мы можем взять показание давления с датчика и преобразовать его в уровень.

Предупреждение о программировании: впереди еще больше математики для старших классов!

Давление в негазированной воде (кодовое название: гидростатическое давление) рассчитывается путем умножения плотности воды на силу тяжести и расстояние между рассматриваемой точкой и поверхностью воды (P = ρgh).Это уравнение легко изменить, чтобы найти указанное расстояние или глубину (h = P / ρg). И вот, поскольку плотность и сила тяжести для воды постоянны, измерение нашего датчика давления быстро и точно преобразуется в измерение уровня (2,31 — это магическое число, которое превращает фунты на квадратный дюйм в футы).

Довольно ловко, правда?

Переменные

Итак, хотя вертикальная направляющая магнитострикционного датчика должна быть достаточно длинной, чтобы охватить как минимальную, так и максимальную глубину, а ультразвуковые и лазерные датчики должны быть настроены на основе расстояния от датчика до пустого дна емкости, только датчик давления необходимо учитывать любую глубину ниже уровня его размещения.Уровень воды над датчиком уже точно измерен.

Что ты говоришь? Гравитация не постоянна? Что ж, правда, сила тяжести зависит от высоты. Но не настолько, чтобы какой-либо датчик считал гравитацию чем-то другим, кроме постоянной.

Что еще? А как насчет давления воздуха и удельного веса? Ладно ладно. Мы тоже можем справиться с этим. Да, изменение давления воздуха приведет к изменению абсолютного давления. Но абсолютное давление — это избыточное давление плюс атмосферное давление (P _абс = P _атм + ρgh).Таким образом, если ваш датчик не предназначен для измерения абсолютного давления, изменения атмосферного давления не повлияют на показания уровня. Большинство погружных манометров имеют вентиляцию, что позволяет датчику физически настраиваться на давление воздуха.

Что касается удельного веса, это отношение плотности одного вещества к плотности воды. Поэтому, если вы следите за уровнем воды, регулировка не требуется. Если вы контролируете другую жидкость, производитель вашего датчика может согласовать настройку, чтобы учесть разницу.

Вам удобнее использовать датчик давления для контроля уровня? Хороший! Остались вопросы? Дайте нам знать. Вы можете позвонить нам, написать нам по электронной почте или начать чат на нашем сайте. Мы хотели бы услышать от вас.

Как использовать датчик давления или датчик давления для измерения высоты водяного столба в емкости?

Опубликовано 20 ноября 2019 г.
В этой статье мы опишем настройку экспериментального приложения, в котором мы используем датчик давления для измерения давления, оказываемого столбом воды в бутылке с водой, и на основе этого измерения датчик давления может автоматически рассчитать высоту водяного столба.
Мы будем измерять гидростатическое давление с фиксированным объемом. На это измерение не влияет площадь поверхности водяного столба; это зависит исключительно от его высоты.
Материалы:
В этом случае мы используем датчик перепада давления PX3005 для измерения высоты водяного столба в бутылке. Результаты будут даны в дюймах.
Помимо баллона с водой и датчика давления или датчика давления, для экспериментальной установки требуется несколько дополнительных принадлежностей.К ним относятся переходник PT 1/4 дюйма и латексная трубка для соединения порта датчика давления с дном бутылки с водой. Поскольку PX3005 имеет соединение M12, нам также понадобится кабельная сборка M12. Для питания преобразователя давления мы используем источник постоянного тока на 24 В.
Процедура:
Начните с подключения PX3005 к источнику питания с помощью кабельной сборки. После подключения устройство включится.
Затем подключите латексную трубку непосредственно к верхней стороне PX3005.Оставьте низкую сторону открытой для атмосферы.
Чтобы указать единицы измерения давления водяного столба, выполните следующие действия. Нажимайте среднюю кнопку «M», пока на дисплее не появится буква «U» и единица давления. Это может быть «U PSI» или «U bar», в зависимости от начальной настройки устройства.
Как только вы увидите «U PSI», нажмите кнопку «Z». После нажатия кнопки «Z» на дисплее должно появиться сообщение «установлено». Теперь нажмите кнопку «S», и устройство должно показать вам список доступных единиц, которые вы можете просмотреть.В этом случае мы хотим, чтобы показание было в дюймах водяного столба, поэтому остановитесь на «INh30». Нажмите кнопку «M» один раз, чтобы сохранить эту настройку. На устройстве должна отображаться буква «U», затем «INh30» и пять полосок. Теперь продолжайте нажимать кнопку «M» до конца, пока не увидите значение «шесть», что соответствует смещению 00. Это означает, что давление не применяется. Теперь единицы давления должны отображаться в INh30.
Чтобы подтвердить смещение, которое всегда должно быть равным нулю, когда давление не применяется, одновременно удерживайте кнопки «S» и «Z» в течение пяти секунд.На дисплее должно появиться «PV = 0». Затем установка должна вернуться в рабочий режим.
Следующим шагом будет наполнение бутылки с водой. Мы сможем проверить результат датчика давления, измерив столб воды линейкой и сравнив два числа. В этом случае линейка показывает высоту водяного столба примерно 6,4 или 6,5 дюйма.
Считайте измерение высоты водяного столба на дисплее датчика давления. Для этого эксперимента это 6,623, поскольку форма бутылки с водой не идеально однородна.Хотя этот результат не совсем точен, он достаточно близок, чтобы показать, что нашу экспериментальную установку можно использовать для измерения высоты водяного столба.
